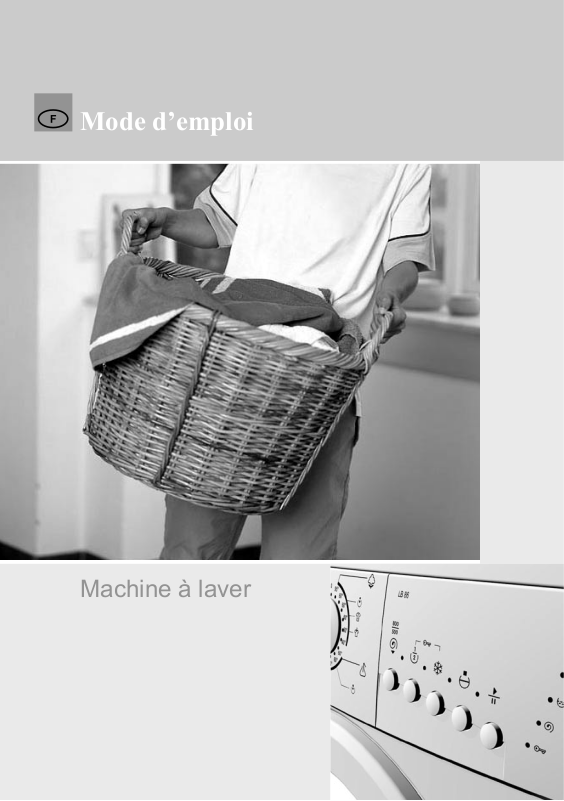

SMEG LB86 User Manual [fr]
Mode d’emploi
Machine à laver
150209
Nous vous remercions vivement de la conance
3
que vous nous avez témoignée en achetant un
lave-linge de notre marque et vous félicitons pour
votre sage décision.
Votre nouveau lave-linge satisfait aux exigences
d’entretien moderne du linge. Il est économique
quant à sa consommation d’énergie électrique,
d’eau et de produits lessiviels.
Nos appareils sont respectueux de l’environnement.
Certains matériaux sont recyclables tandis que
d’autres peuvent être remis au service de la
propreté ou détruits. Pour protéger l’environnement,
remettez l’appareil usagé au service de ramassage
habilité.
Description de l’appareil................................... 3
150209
Avertissements.................................................. 4
Installation et raccordement ............................ 6
Fonctionnement .............................................. 10
Conseils pour le lavage et l’utilisation
économique du lave-linge ..............................20
Nettoyage et entretien..................................... 22
Anomalies ........................................................25
Tableaux ...........................................................28
2
Description de l’appareil
1. bandeau de commandes

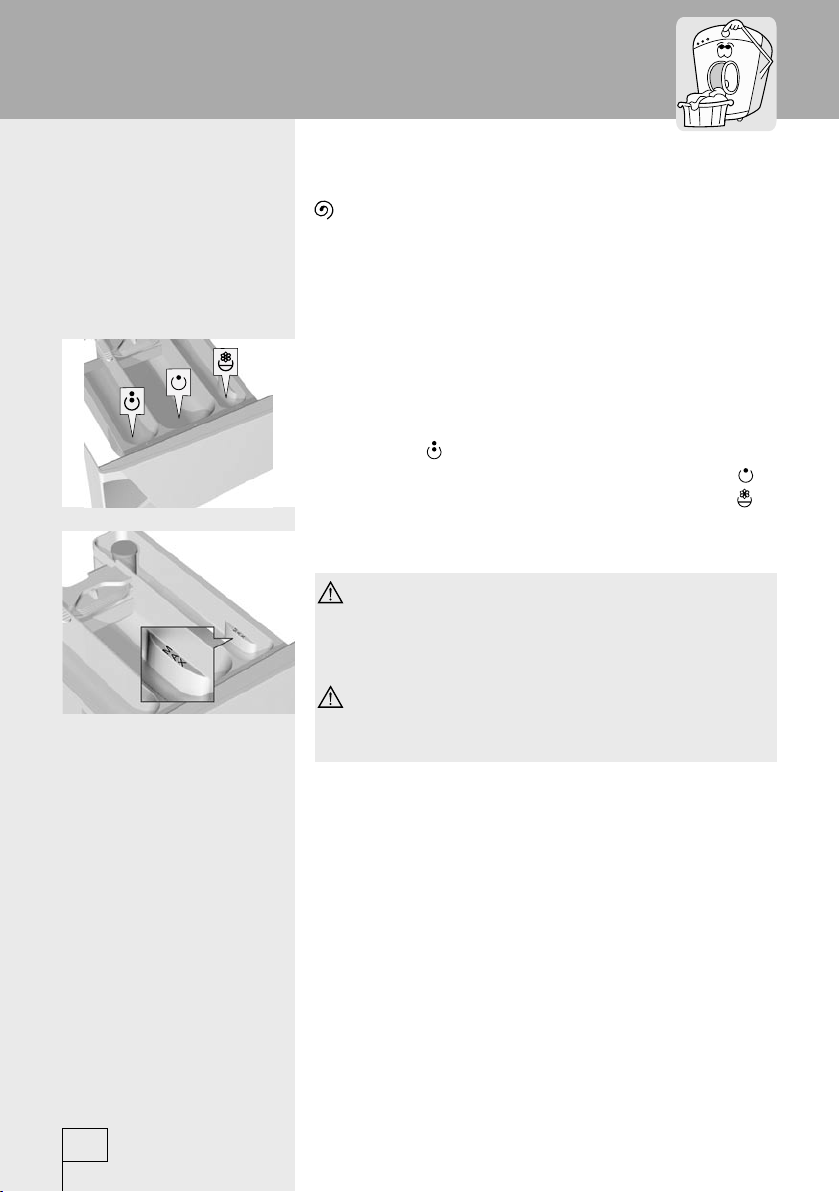

2. bac à produits lessiviels
3. hublot

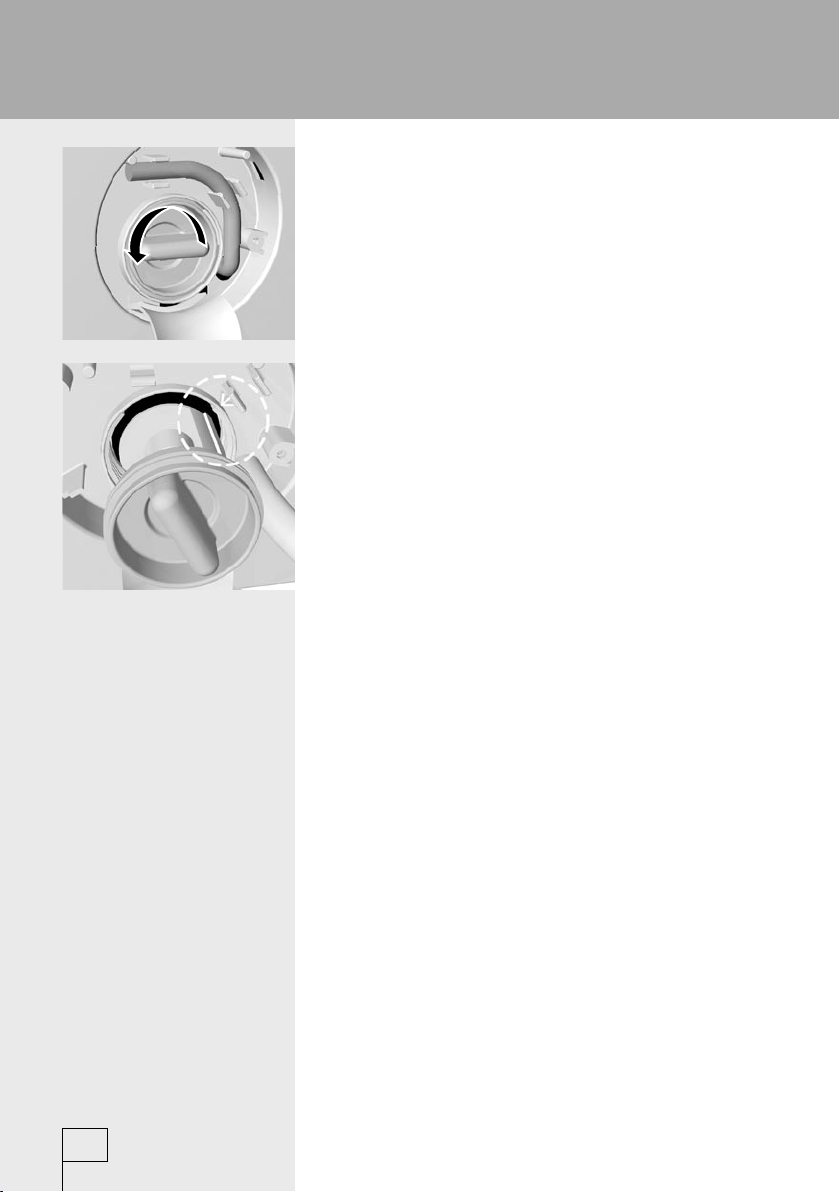

4. ltre
Caractéristiques
techniques
5. pieds
6. exible de vidange
7. exible d’alimentation en eau
8. cordon secteur
Dimensions de l’appareil (l x p x h):
600 mm x 600 mm x 850 mm
Profondeur avec porte ouverte: 106 cm
Poids de l’appareil (net): 90 kg
Tension nominale: 230 V, 50Hz
Puissance électrique: 2000 W
Chargement maximal: 6 kg
Raccordement secteur: (230 V, 50 Hz, 10 A)
Pression d’eau: min 0,05 MPa, max 0,8 MPa
Fusible: 10 A
150209
3
150209
5
Avertissements
150209
Avant la première utilisation, il est indispensable
•
de retirer les protections de transport. Le
démarrage de l’appareil bloqué par les tiges
protectrices peut provoquer des détériorations
graves qui ne sont pas couvertes par la garantie.
Lors du branchement du lave-linge à l’arrivée
•
d’eau, utilisez obligatoirement le exible
d’alimentation et les joints fournis.
Ne placez pas l’appareil dans un endroit où la
•
température risque de descendre au-dessous de
0°C car le gel peut endommager certaines parties
de l’appareil.
Placez le lave-linge sur une surface plane et
•
stable.
Respectez les instructions d’installation et de
•
raccordement aux réseaux d’eau et d’électricité.
L’embouchure du exible de vidange ne doit pas
•
être immergée dans l’eau évacuée.

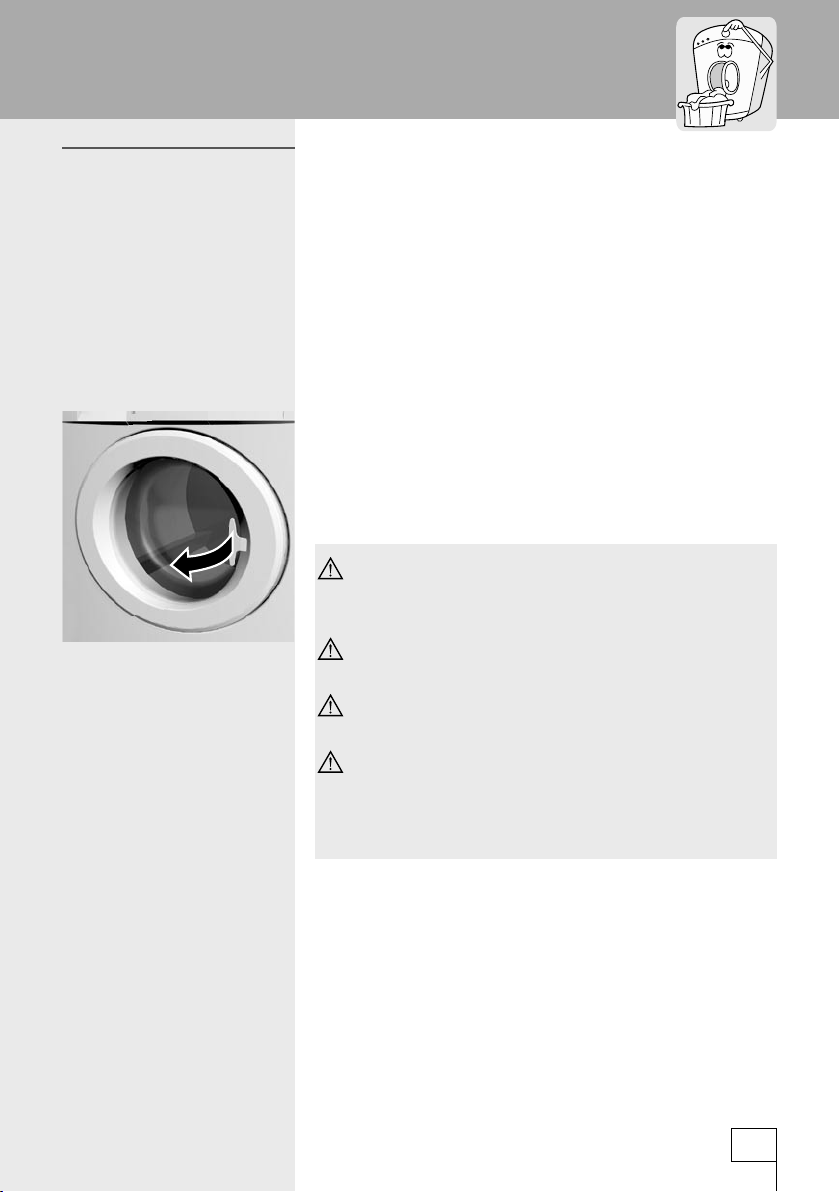

Avant de lancer le lavage, appuyez sur le hublot à
•
l’endroit indiqué pour bien le fermer.
Pendant le fonctionnement de l’appareil, vous ne
•
pouvez pas ouvrir le hublot.
N’employez que des produits lessiviels destinés
•
au lavage en machine. Nous déclinons toute
responsabilité pour les dommages causés aux
joints d’étanchéité et pièces en plastique par
l’utilisation incorrecte de produits de blanchiment
ou teintures.
Pour détartrer la machine, n’employez que des
•
produits non corrosifs. Suivez les indications du
fabricant et terminez le détartrage par plusieurs
rinçages an d’éliminer tous les restes d’acide.
N’utilisez en aucun cas dans votre machine des
•
nettoyants chimiques contenant des solvants
car ils peuvent dégager des gaz toxiques et
endommager l’appareil. Risques d’incendie et
d’explosion.
Après le lavage, fermez le robinet.
•
4
Avant de transporter la machine, bloquez le
•
groupe de lavage en remettant en place au
moins une tige protectrice. Veillez auparavant à
déconnecter l’appareil du réseau électrique.
La plaque signalétique comportant les
•
caractéristiques techniques du lave-linge est
apposée au-dessus de l’ouverture sur la face
interne du hublot.
Avant de mettre votre combiné en service,
prenez le temps de lire attentivement
cette notice. Les pannes ou réclamations
résultant d’un branchement ou d’une
utilisation incorrect ne sont pas couvertes
par la garantie.
Le symbole sur le produit ou son
emballage indique que ce produit ne peut
être traité comme déchet ménager. Il doit
plutôt être remis au point de ramassage
concerné, se chargeant du recyclage
du matériel électrique et électronique.
En vous assurant que ce produit est
éliminé correctement, vous favorisez la
prévention des conséquences négatives
pour l’environnement et la santé humaine
qui, sinon, seraient le résultat d’un
traitement inapproprié des déchets de ce
produit. Pour obtenir plus de détails sur le
recyclage de ce produit, veuillez prendre
contact avec lebureau municipal de votre
région, votre service d’élimination des
déchets ménagers ou le magasin où vous
avez acheté le produit.
150209
5
150209
7
Installation et raccordement
Déballage
Dépose des protections
de transport
Veillez à ne pas endommager la
carrosserie de l’appareil avec un objet
pointu en enlevant l’emballage.
Pour emballer nos produits, nous utilisons
•
des matériaux d’emballage respectueux de
l’environnement: ils peuvent être réutilisés
(recyclés), remis aux services de la propreté ou
détruits sans risque pour l’environnement.
Dans ce but tous les matériaux sont pourvus du
•
marquage approprié.
Écartez les tuyaux.
•
Desserrez les vis A xant les équerres au dos de
•
l’appareil (gure 1).
Libérez légèrement les deux équerres B (gure 1)
•
en les laissant sur les tiges de blocage (gure 2)
- tournez l’équerre droite de l’autre côté.
A l’aide des équerres, tournez les tiges de 90° et
•
retirez-les.
Bouchez les orices avec les caches en plastique
•
fournis.
Gardez les protections pour tout transport
ultérieur.
150209
Pour éviter d’endommager l’appareil,
enlevez les protections de transport. Si
vous omettiez de le faire, les détériorations
ne seraient pas couvertes par la garantie.
gure 1 gure 2
6
Installation
En tournant les pieds réglables mettez l’appareil
•
à niveau. Les pieds permettent un ajustement en
hauteur de +/- 1 cm
Le sol sur lequel vous placez l’appareil
doit avoir une base en béton, être sec et
propre sinon l’appareil pourrait glisser.
Si vous disposez d’un sèche-linge de dimensions
•
identiques, vous pouvez le placer au-dessus du
lave-linge.
Branchement du
exible d’alimentation
en eau
An d’assurer le fonctionnement normal
de la machine, la pression de l’eau dans
le circuit hydraulique doit être de 0,05 à
0,8 MPa.
Vous pouvez vérier la pression minimale
de l’eau en mesurant l’écoulement de
l’eau du robinet. Celle-ci est satisfaisante
si 3 litres d’eau s’écoulent du robinet
entièrement ouvert en 15 secondes.
Introduisez le joint d’étanchéité comportant un
•
ltre métallique dans l’écrou-raccord du exible
d’alimentation en eau,vissez au robinet l’écrouraccord du exible.
Si votre modèle comporte un raccordement pour
•
l’eau chaude et l’eau froide, branchez un tuyau
à l’eau froide et l’autre à l’eau chaude comme
indiqué au dos de l’appareil par les repères C et H.
(C-cold = froid et H-hot = chaud)
150209
7
150209
Aqua Stop Partiel
9
Le système de sécurité qui bloque l’alimentation en
eau du lave-linge s’active lorsque le exible intérieur
est endommagé. Ce défaut est signalé est signalé
en rouge à l’écran. Le exible d’alimentation en
eau doit être remplacé.
Aqua Stop Total
Le système de sécurité qui bloque l’alimentation en
eau du lave-linge s’active lorsque le exible intérieur
est endommagé.
Le système de sécurité identie aussi la fuite d’eau
à l’intérieur de l’appareil. Dans ce cas-là, le lavage
est interrompu, l’appareil met la pompe en marche
et signale le défaut.
Ne trempez jamais dans l’eau le exible de
raccordement doté d’un Aqua Stop car il
est équipé d’un dispositif électrique.
Installation du exible
de vidange
150209
8
L’embouchure du exible de vidange peut être
•
placée dans un évier, un lavabo, une baignoire
ou, de préférence, directement raccordée à la
tuyauterie d’évacuation (diamètre minimal 4 cm),
Le siphon de la tuyauterie d’évacuation des eaux
•
usées doit être correctement intégré pour pouvoir
être débouché facilement,
Si l’eau est évacuée dans un lavabo ou un évier,
•
xez le exible de vidange à l’aide d’une celle
que vous passerez dans l’œillet du coude pour
éviter qu’il tombe par terre.
L’embouchure du exible de vidange doit se
trouver au moins à 60 cm et au plus à 100 cm du
sol.
Raccordement de
l’appareil au réseau
électrique
Utilisez le cordon secteur pour raccorder le lave-
•
linge au réseau électrique.
La tension nominale et autres caractéristiques
•
sont indiquées sur la plaque signalétique apposée
au-dessus de l’ouverture sur la face interne du
hublot.
La prise murale doit être accessible et
le système de mise à la terre doit être
conforme aux normes en vigueur.
Seul un professionnel peut réaliser un
raccordement xe au réseau électrique.
Si le cordon d’alimentation est endommagé,
il doit être remplacé uniquement par le
S.A.V. du fabricant ou un professionnel
agréé.
Ne branchez pas l’appareil à une prise
destinée aux rasoirs ou aux sèche-cheveux.
150209
9
150209
11
Fonctionnement

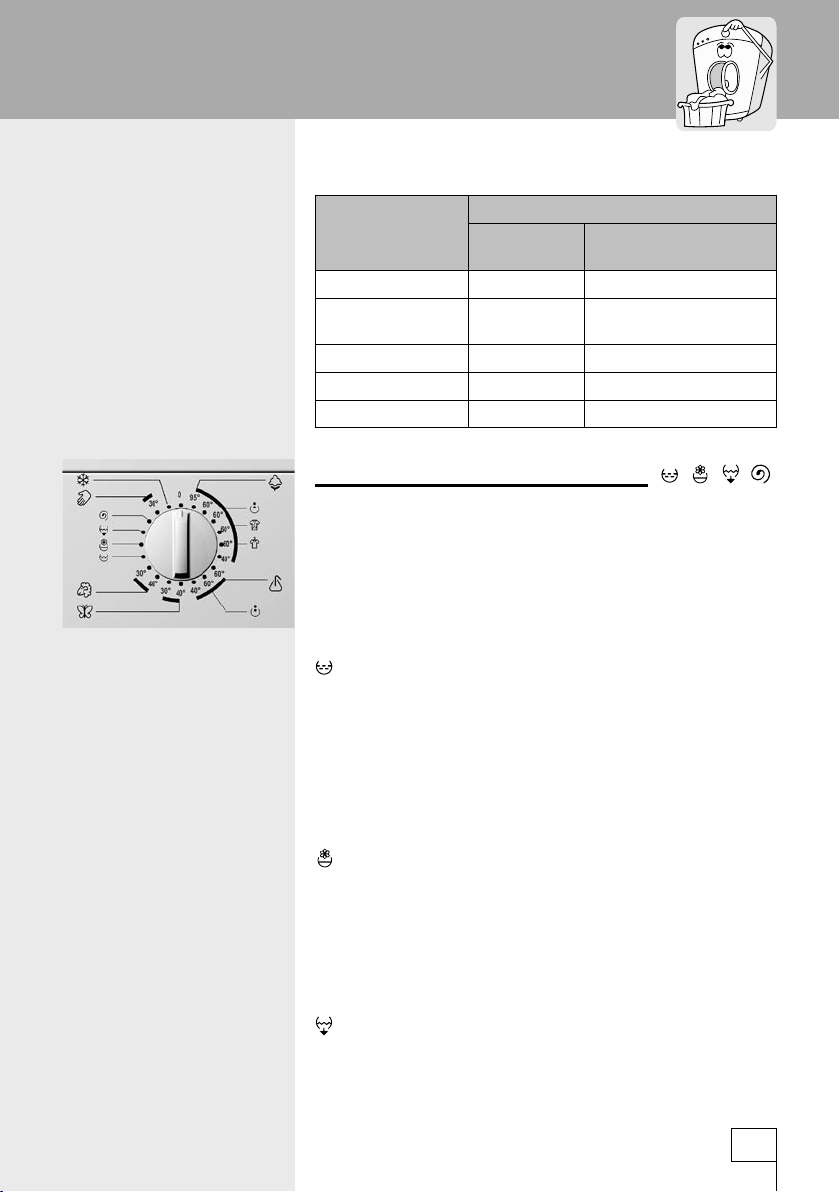

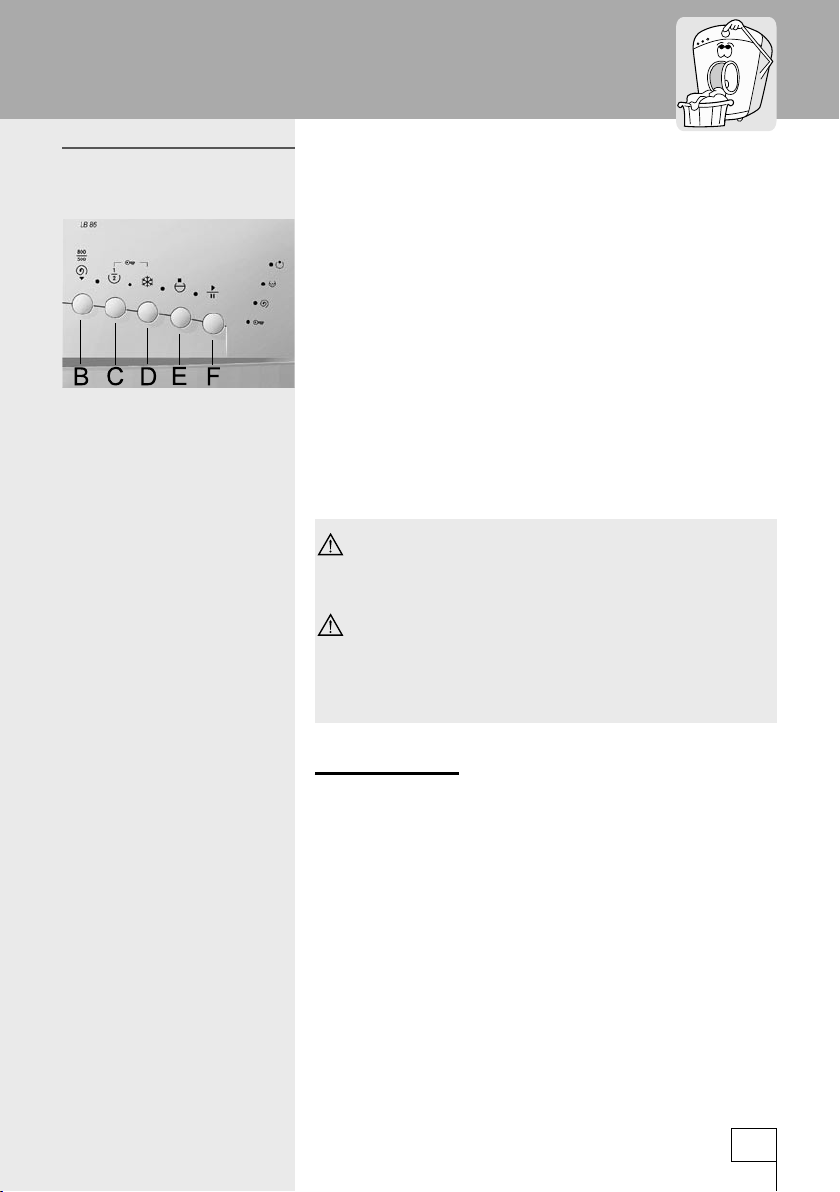

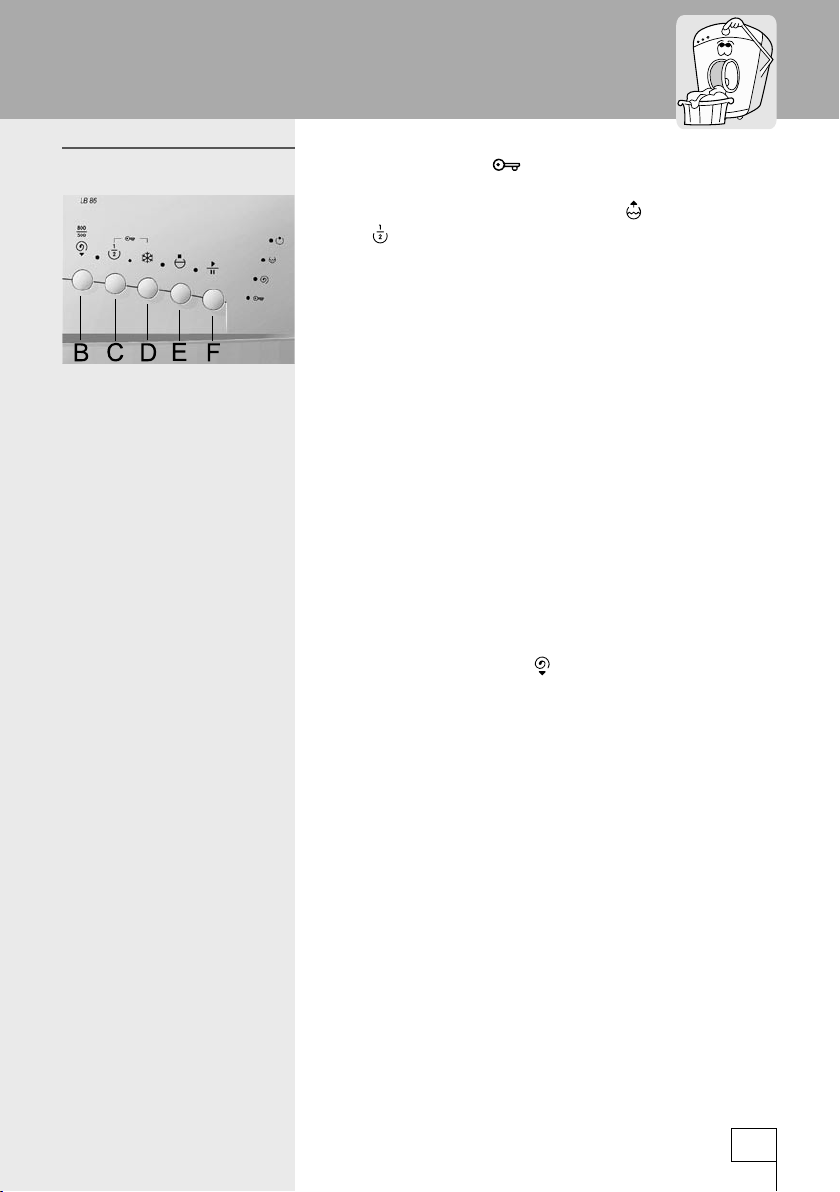

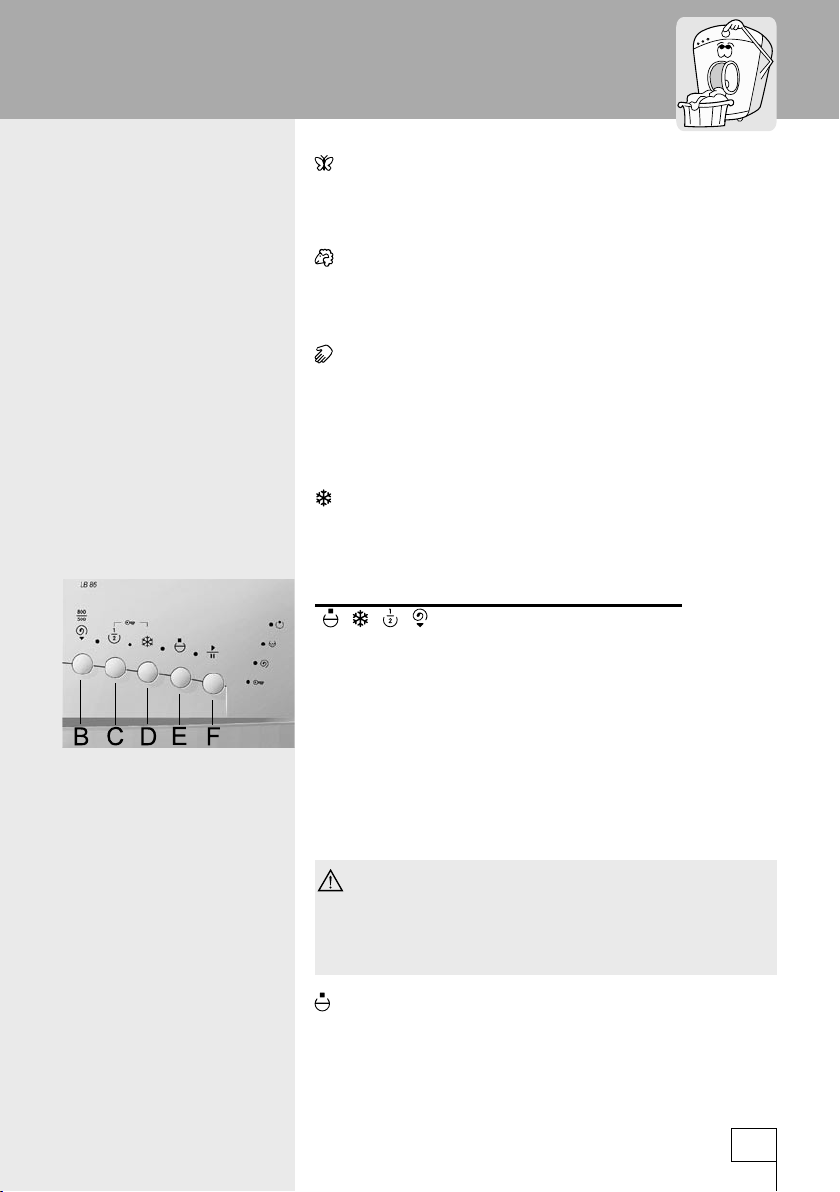

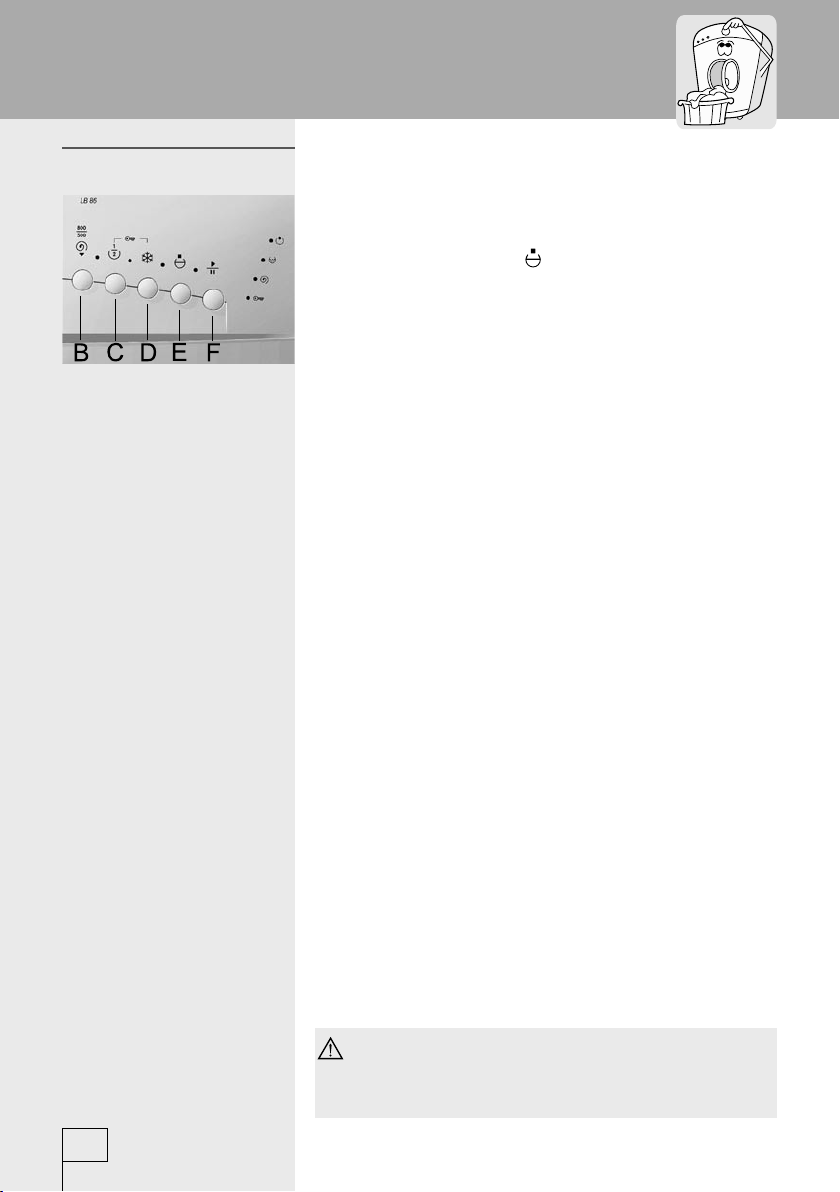

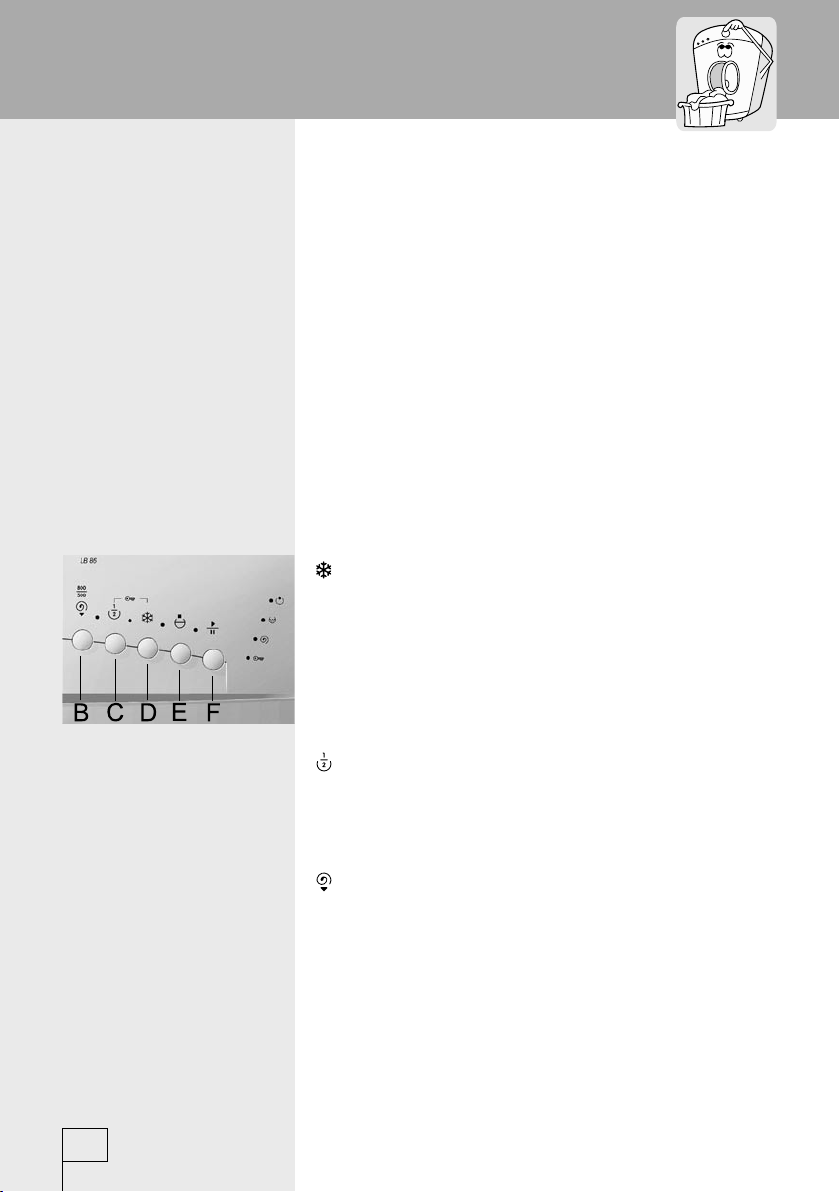

A - Sélecteur de programme
B - Touche Essorage doux
C - Demi-charge
D - Lavage à froid
E - Touche Arrêt cuve pleine
F - Touche START/PAUSE

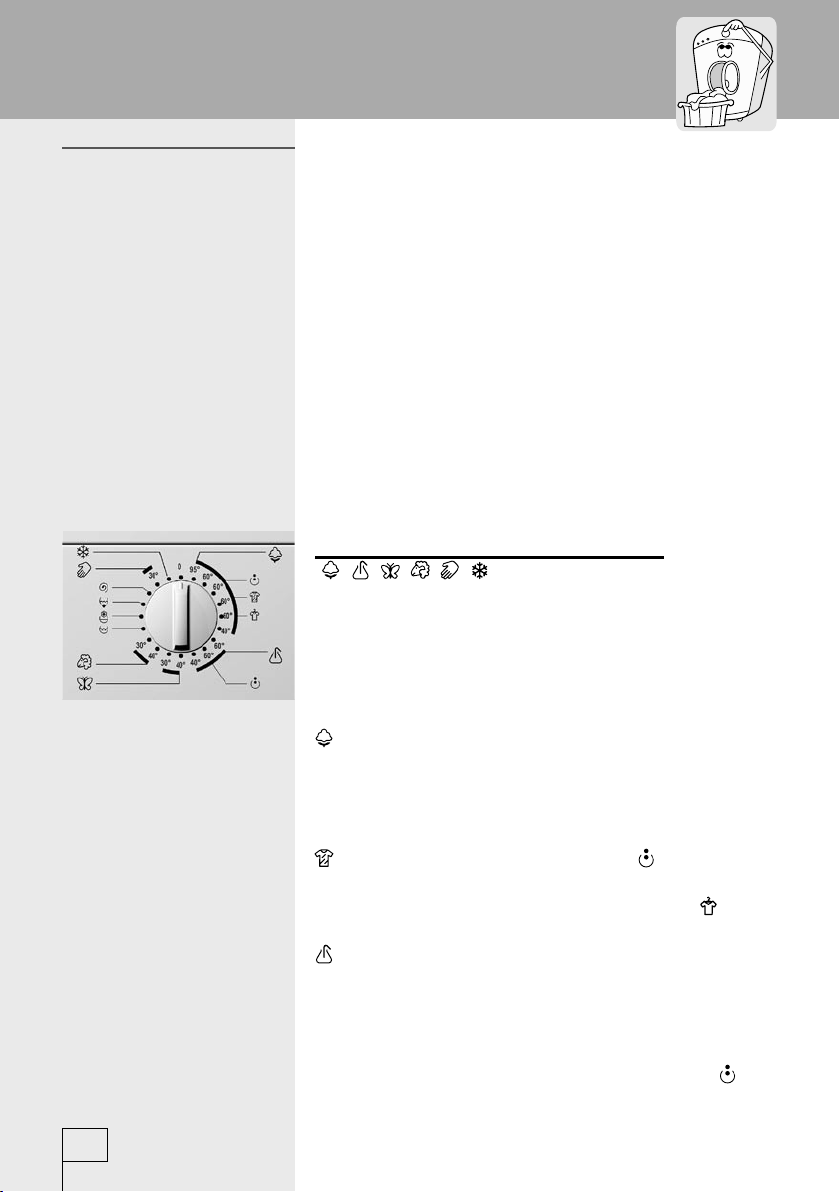

Sélecteur de
Programmes de base Programmes partiels
programme
Voyants:
- cycles du programme de lavage:
• lavage
• rinçage
• essorage
- Sécurité enfants
Coton
Prélavage
Programme intensif
Antifroissage
Synthétiques
Rinçage
Traitements
Prélavage
Délicat Vidange
Laine Essorage
Lavage à la main
Lavage à froid
150209
10
