Libretto d’uso
User manual
Manuel d’utilisation
Gebrauchsanleitung
Gebruiksaanwijzing
Manual de uso
Livro para utilização
KEIV90E
INDICE
CONSIGLI E SUGGERIMENTI.............................................................................................................................................. 4
CARATTERISTICHE.............................................................................................................................................................. 5
INSTALLAZIONE...................................................................................................................................................................7
USO...................................................................................................................................................................................... 11
MANUTENZIONE................................................................................................................................................................ 12
IT
INDEX
RECOMMENDATIONS AND SUGGESTIONS................................................................................................................... 13
CHARACTERISTICS........................................................................................................................................................... 14
INSTALLATION.................................................................................................................................................................... 16
USE......................................................................................................................................................................................20
MAINTENANCE...................................................................................................................................................................21
EN
SOMMAIRE
CONSEILS ET SUGGESTIONS.......................................................................................................................................... 22
CARACTERISTIQUES......................................................................................................................................................... 23
INSTALLATION.................................................................................................................................................................... 25
UTILISATION....................................................................................................................................................................... 29
ENTRETIEN.........................................................................................................................................................................30
FR
INHALTSVERZEICHNIS
EMPFEHLUNGEN UND HINWEISE................................................................................................................................... 31
CHARAKTERISTIKEN.........................................................................................................................................................32
MONTAGE........................................................................................................................................................................... 34
BEDIENUNG........................................................................................................................................................................38
WARTUNG........................................................................................................................................................................... 39
DE
INHOUDSOPGAVE
ADVIEZEN EN SUGGESTIES............................................................................................................................................. 40
EIGENSCHAPPEN.............................................................................................................................................................. 41
INSTALLATIE....................................................................................................................................................................... 43
GEBRUIK............................................................................................................................................................................. 47
ONDERHOUD...................................................................................................................................................................... 48
NL
INDICE
CONSEJOS Y SUGERENCIAS........................................................................................................................................... 49
CARACTERÍSTICAS ...........................................................................................................................................................50
INSTALACIÓN..................................................................................................................................................................... 52
USO...................................................................................................................................................................................... 56
MANTENIMIENTO...............................................................................................................................................................57
ES
2
2
ÍNDICE
CONSELHOS E SUGESTÕES............................................................................................................................................ 58
CARACTERÍSTICAS ...........................................................................................................................................................59
INSTALAÇÃO.......................................................................................................................................................................61
UTILIZAÇÃO........................................................................................................................................................................ 65
MANUTENÇÃO.................................................................................................................................................................... 66
PT
3
3
2°
CONSIGLI E SUGGERIMENTI
Questo libretto di istruzioni per l'u so è previsto per più version i dell' apparecchio. É possibil e che siano
descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.
INSTALLAZIONE
• Il produttore declina qualsiasi responsabilità per danni dovuti ad installazione non corretta o non conforme
alle regole dell’arte.
• La distanza minima di s icu re zza tra il Pi ano di co ttura e l a C app a d eve e sse re d i 650 mm , (a lcun i mod elli
possono essere installati ad un’altezza inferiore, fare riferimento ai paragrafi ingombro e installazione).
• Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta all’interno della Cappa.
• Per Apparecchi in Classe I
terra.
• Collegare la Cappa all’uscita dell’aria aspirat a con tubazione d i diametro pari o s uperiore a 120 mm. I l
percorso della tubazione deve essere il più breve possibile.
• Non collegare la Cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc.).
• Nel caso in cui nella stanza vengano utilizzati sia la Cappa che apparecchi non azionati da energia elettrica
(ad esempio apparecchi utilizzatori di gas), si deve provvedere ad una aerazione sufficiente dell’ambiente.
Se la cucina ne fosse sprovvista, praticare un’apertura che comunichi con l’esterno, per garantire il richiamo d’aria pulita. Un uso proprio e senza rischi si ottiene quando la depressione massima del locale non
supera i 0,04 mBar.
• In caso di danneggiamento del cavo alimentazione, esso deve essere sostituito dal costruttore o dal servizio di assistenza tecnica, in modo da prevenire ogni rischio.
• Se le istruzioni di installazione del dispositivo di cottura a gas indican o che è necessaria una distanza
maggiore di quella indicato sopra, è necessario tenerne conto. Bisogna rispettare tutte le normative relative
allo scarico dell’aria.
USO
• La Cappa è stata progettata esclusivamente per uso domestico, per abbattere gli odori della cucina.
• Non fare mai uso improprio della Cappa.
• Non lasciare fiamme libere a forte intensità sotto la Cappa in funzione.
• Regolare sempre le fiamme in modo da evitare una evidente fuor iuscita l aterale de lle stesse risp etto al
fondo delle pentole.
• Controllare le friggitrici durante l’uso: l’olio surriscaldato potrebbe infiammarsi.
• Non preparare alimenti flambè sotto la cappa da cucina; pericolo d'incendio.
• Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità psichiche,
sensoriali o mentali, oppure da persone senza esperienza e conoscenza, a meno che non siano controllati
o istruiti all’uso dell’apparecchio da persone responsabili della loro sicurezza.
• I bambini devono essere supervisionati per assicurarsi che non giochino con l’apparecchio.
• “ATTENZIONE: Le parti accessibili poss ono divent are molto cald e se utilizz ate con degli apparecchi d i
cottura.”
MANUTENZIONE
• Prima di procedere a qualsiasi operazione di manutenzione, disinserire la Cappa togliendo la spina elettrica o spegnendo l’interruttore generale.
• Effettuare una scrupolosa e tempestiva manut enzione dei Filtri secondo gli intervalli consigli ati (Rischio di
incendio).
• Per la pulizia delle superfici della Cappa è sufficiente utilizzare un panno umido e detersivo liquido neutro.
a
accertarsi che l’impianto elettrico d omestic o garant isca un co rretto sca rico a
Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma
deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire
questo prodotto in modo appropriato, si contrib ui sce a evitar e pot en zia li c ons egu en ze ne gat ive per l ’am bi ente e p er la s alute , che potr ebbero derivare da uno smaltimento inadeguato del prodott o. Per informazioni più detta gliate sul riciclaggio di que sto prodotto, contattare
l’ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.
IT
4
4
1

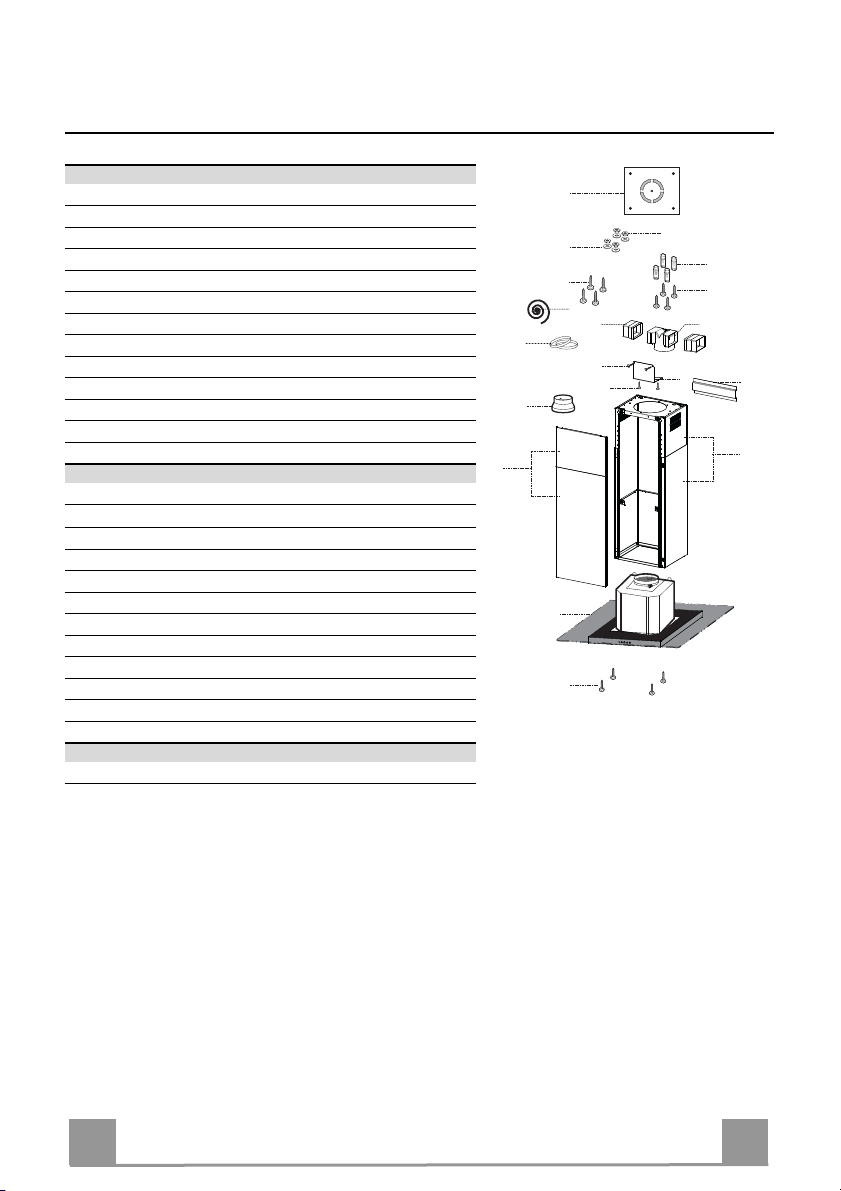

CARATTERISTICHE
Componenti
Rif. Q.tà Componenti di Prodotto
1 1 Corpo Cappa completo di: Comandi, Luce, Filtri
2 1 Camino telescopico formato da:
2.1 1 Camino superiore
2.2 1 Camino inferiore
3 1 Pannello telescopico formato da:
3.1 1 Pannello superiore
3.2 1 Pannello inferiore
9 1 Flangia di riduzione ø 150-120 mm
14.1 1 Prolunga Raccordo Uscita Aria
15 1 Raccordo Uscita Aria
16 1 Nastro Novastick
25 Fascette stringitubo (non incluse)
Rif. Q.tà Componenti di Installazione
7.3 1 Staffa fissaggio raccordo uscita aria
7.2
1 Staffa bloccaggio camino telescopico
11 4 Tasselli ø 10
12c 2 Viti 2,9 x 6,5
12e 2 Viti 2,9 x 9,5
12f 4 Viti M4 x 80
12g 4 Viti M6 x 80
12h 4 Viti 5,2 x 70
21 1 Dima di foratura
22 4 Rondelle ø 6,4
23 4 Dadi M6
Q.tà Documentazione
1 Libretto Istruzioni
21
14.1
12c
12e
23
11
12h
15
7.3
7.2
2.1
2
2.2
22
12g
16
25
9
3.1
3
3.2
1
12f
IT
5
5

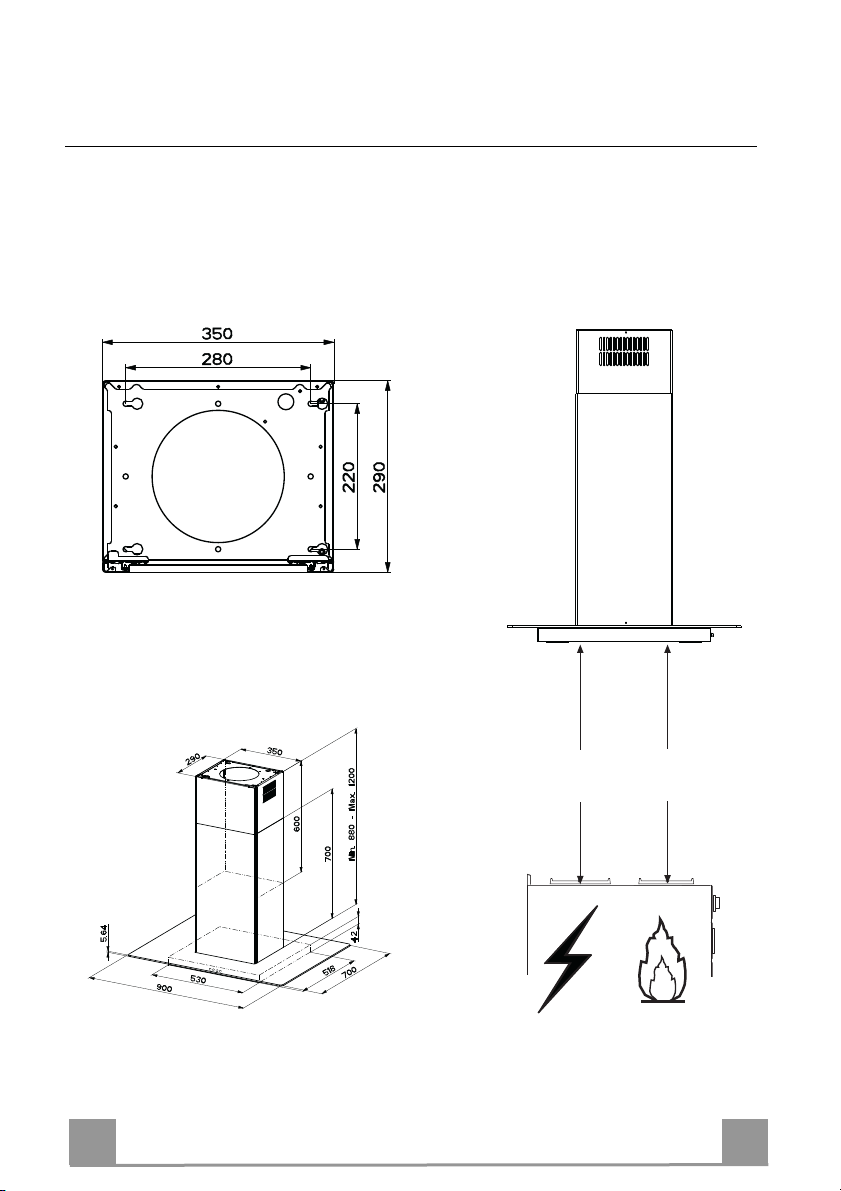

Ingombro
IT
Min.
500mm
Min.
650mm
6
6
INSTALLAZIONE

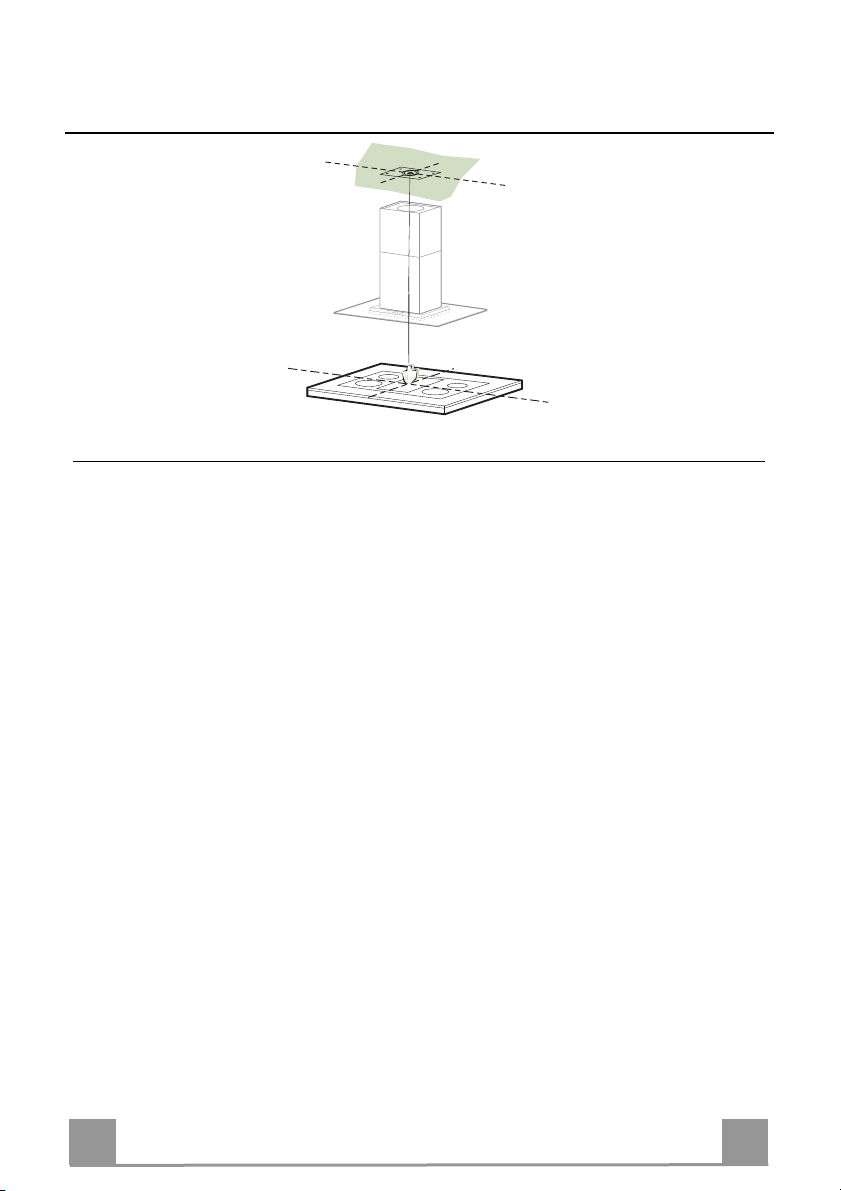

Foratura Soffitto/Mensola e Fissaggio Traliccio
FORATURA SOFFITTO/MENSOLA
• Con l’ausilio di un Filo a piombo riportare sul Soffitto/Mensola di supporto il centro del
Piano di Cottura.
• Appoggiare al Soffitto/Mensola la Dima di Foratura 21 in dotazione, facendo coincidere il
suo centro al centro proiettato e allineando gli assi della Dima agli assi del Piano di Cottura.
• Segnare i centri dei Fori della Dima.
• Forare i punti seguenti:
• Soffitto in Calcestruzzo massiccio: secondo Tasselli per Calcestruzzo impiegati.
• Soffitto in Laterizio a camera d’aria, con spessore resistente di 20 mm: ø 10 mm (inserire
subito i Tasselli 11 in dotazione).
• Soffitto in Travatura di Legno: secondo Viti per Legno impiegate.
• Mensola in Legno: ø 7 mm.
• Passaggio del Cavo elettrico di Alimentazione: ø 10 mm.
• Uscita Aria (Versione Aspirante): secondo diametro del collegamento alla Tubazione di
Evacuazione Esterna.
• Avvitare, incrociandole e lasciando 4-5 mm dal soffitto, due viti:
• per Calcestruzzo massiccio, Tasselli per Calcestruzzo, non in dotazione.
• per Laterizio a camera d’aria, con spessore resistente di 20 mm circa, Viti 12h, in dotazio-
ne.
• per Travatura di legno, Viti per legno, non in dotazione.
• per Mensola in Legno, viti 12g con Rondelle 22 e Dadi 23, in dotazione.
IT
7
7
2
1
2
1
ø 150
9
ø 120
Fissaggio Traliccio/Camino
Nel caso in cui si voglia regolare l’altezza del traliccio procedere
come segue:
• Svitare le viti metriche che uniscono le due parti di fronte visibili frontalmente;
• Regolare l’altezza desiderata del traliccio e riavvitare le viti
precedentemente tolte, avendo l’accortezza di metterne 2 in
prossimità del blocco pannello;
• Sollevare il traliccio, incastrare le asole sulle viti e scorrere
fino a battuta;
• Stringere le due viti e avvitare le altre due in dotazione;
• Prendere la staffa bloccaggio camino telescopico 7.2, togliere
la pellicola del biadesivo e attaccarla internamente al traliccio
in modo da tenerlo più fisso.
Prima di serrare definitivamente le viti è possibile effettuare delle
regolazioni spostando il traliccio facendo attenzione che le viti
non escano dalla sede dell’asola di regolazione.
• Il fissaggio del Traliccio deve essere sicuro in relazione sia al
peso della Cappa sia alle sollecitazioni causate da occasionali
spinte laterali all’Apparecchio montato. A fissaggio avvenuto
verificare quindi che la base sia stabile anche se il Traliccio è
sollecitato a flessione.
• In tutti i casi in cui il Soffitto non fosse sufficientemente robusto sul punto di sospensione, l’Installatore dovrà provvedere a
irrobustirlo con opportune piastre e contropiastre ancorate a
parti strutturalmente resistenti.
Connessione Uscita aria Versione Aspirante
Per installazione in Versione Aspirante collegare la Cappa alla
tubazione di uscita per mezzo di un tubo rigido o flessibile di
ø 150 o 120 mm, la cui scelta è lasciata all’installatore.
• Per collegamento con tubo ø 120 mm, inserire la Flangia di
riduzione 9 sull’Uscita del Corpo Cappa.
• Fissare il tubo con adeguate fascette stringitubo 25(non incluse).
• Rimuovere eventuali filtri al carbone attivo.
IT
8
8
7.3
7.3
12c
12e
15
14.1
Uscita aria Versione Filtrante
• Inserire lateralmente le Prolunghe Raccordo 14.1 sul Raccordo
15.
• Inserire il Raccordo 15 nella Staffa di Sostegno 7.3 fissandolo
con le Viti.
• Fissare la Staffa di Sostegno 7.3 fissandola con le Viti alla parte superiore.
• Assicurarsi che l’uscita delle Prolunghe Raccordo 14.1 risulti
in corrispondenza delle bocchette del Camino sia in orizzontale
che in verticale.
• Collegare il Raccordo 15 all’Uscita del Corpo Cappa per mez-
zo di un tubo rigido o flessibile di ø150 mm, la cui scelta è lasciata all'installatore.
• Assicurarsi della presenza del Filtro Antiodore al Carbone attivo.
Applicazione Nastro Novastick
• Applicare il nastro Novastick 16 sul bordo frontale del Camino
Superiore dalla parte superiore fino all’inizio del Camino Inferiore.
IT
9
9
Montaggio Pannello e Fissaggio Corpo Cappa
Prima di fissare il Corpo Cappa al Traliccio:
• Togliere i Filtri antigrasso dal Corpo Cappa;
• Togliere eventuali Filtri Antiodore al Carbone attivo.
• Fissare quindi dal sotto, con 4Viti 12f (M6 x 10) in
dotazione, il Corpo Cappa al Traliccio predisposto.
• Successivamente agganciare la parte superiore del
Pannello 3,regolato a misura, sui supporti di gomma
presenti nella parte superiore del Traliccio e anche in
quella inferiore;
• Scorrere la parte inferiore del Pannello 3 finchè le
sue linguette metalliche non si incastrano sulle asole
del traliccio;
12f
CONNESSIONE ELETTRICA
• Collegare la Cappa all’Alimentazione di Rete interponendo un Interruttore bipolare con apertura dei
contatti di almeno 3 mm.
• Rimuovere i Filtri antigrasso (vedi par. “Manutenzione”) e assicurarsi che il connettore del Cavo di alimentazione sia correttamente inserito nella presa
dell’Aspiratore
IT
1
10
USO
T1
T2
T3
L
Quadro comandi
TASTO LED FUNZIONI
T1 Velocità Acceso Accende il Motore alla Prima velocità.
Spegne il Motore.
T2 Velocità Acceso Accende il Motore alla Seconda velocità.
T3 Velocità Fisso Premuto brevemente Accende il Motore alla Terza velocità.
Lampeggiante Premuto per 2 Secondi .
Attiva la Quarta velocità temporizzata a 6 minuti, al termine
dei quali ritorna alla velocità precedentemente impostata. Adatta a fronteggiare le massime emissioni di fumi di cottura.
L Luce Accende e spegne l’Impianto di Illuminazione.
Attenzione: Il tasto T1 spegne il motore passando sempre per la prima velocità.
IT
1
11
MANUTENZIONE
Filtri antigrasso
PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPORTANTI
• Sono lavabili anche in lavastoviglie, e necessitano di essere
lavati ogni 2 mesi circa di utilizzo o più frequentemente, per un
uso particolarmente intenso.
• Togliere i Filtri uno alla volta, spingendoli verso la parte posteriore del gruppo e tirando contemporaneamente verso il basso.
• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima
di rimontarli.
• Rimontarli facendo attenzione a mantenere la maniglia verso la
parte visibile esterna.
Filtro antiodore (Versione Filtrante)
SOSTITUZIONE FILTRO ANTIODORE AL CARBONE ATTIVO
• Non è lavabile e non è rigenerabile, va sostituito almeno ogni 4
mesi o più frequentemente, per un uso particolarmente intenso.
• Togliere i Filtri antigrasso metallici.
• Rimuovere il Filtro antiodore al Carbone attivo saturo, agendo
sugli appositi agganci.
• Montare il nuovo Filtro agganciandolo nella sua sede.
• Rimontare i Filtri antigrasso metallici.
Illuminazione
Attenzione: Questo apparecchio è provvisto di una luce LED
bianca di classe 1M secondo la norma EN 60825-1: 1994 +
A1:2002 + A2:2001; massima potenza ottica emessa@439nm:
7µW. Non osservare direttamente con strumenti ottici (binocolo,
lente d’ingrandimento….).
• Per la sostituzione contattare l’Assistenza Tecnica. ("Per l'acquisto rivolgersi all'assistenza tecnica").
IT
1
12
Loading...
