PL - Instrukcja montażu i obsługi
Przy przeprowadzaniu instalacji urządzenia należy
postępować według wskazówek podanych w niniejszej
instrukcji. Producent uchyla się od wszelkiej
odpowiedzialności za uszkodzenia wynikłe na skutek instalacji
niezgodnej z informacjami podanymi w niniejszej instrukcji.
Okap służy do zasysania oparów kuchennych i jest
przeznaczony wyłącznie do użytku domowego.
• Należy zachować instrukcję obsługi aby móc z niej
skorzystać w każdej chwili. W przypadku sprzedaży
urządzenia lub przeprowadzki, należy upewnić się, że
dołączono do niego instrukcję obsługi.
• Uważnie zapoznać się z treścią instrukcji obsługi, która
dostarcza dokładne informacje dotyczące instalacji,
użytkowania i pielęgnacji urządzenia..
• Nie dokonywać zmian elektrycznych czy mechanicznych
w urzą
• Przed przystąpieniem do montażu urządzenia należy
NB.: Elementy oznaczone symbolem
akcesoriami dostarczonymi tylko z niektórymi modelami lub
oddzielnymi elementami, które można zakupić.
dzeniu lub na przewodach odprowadzających.
sprawdzić czy któraś z jego części składowych nie jest
uszkodzona. Jeśli tak, należy skontaktować się ze
sprzedawcą i zaprzestać kontynuowania instalacji.
„(*)” są dodatkowymi
Ostrzeżenia
• Przed każdym rozpoczęciem
czyszczenia lub konserwacji należy
odłączyć okap od zasilania elektrycznego
poprzez wyciągnięcie wtyczki lub
odłączenie głównego bezpiecznika
pomieszczenia.
• W trakcie wykonywania wszystkich prac
instalacyjnych i konserwacyjnych należy
używać rękawice robocze.
• Urządzenie może być używane przez
dzieci w wieku nie niższym niż 8 lat oraz
osoby o ograniczonej zdolności fizycznej,
czuciowej lub psychicznej lub
pozbawione doświadczenia czy
niezbędnej wiedzy, pod warunkiem, że
pozostaną pod nadzorem lub zostaną
poinstruowane o bezpiecznym używaniu
urządzenia i zrozumieją
niebezpieczeństwa z nim związane.
Dzieci powinny być pilnowane, aby nie
bawiły się urządzeniem.
• Czyszczenie i konserwacja nie może
być wykonywana przez dzieci
pozostawione bez opieki.
• Pomieszczenie, w którym
zainstalowany jest okap powinno
posiadać odpowiednią wentylację, kiedy
jest on używany jednocześnie z innymi
urządzeniami zasilanymi gazem lub
innymi paliwami.
• Okap powinien być często czyszczony
zarówno wewnętrznie jak i na zewnątrz
(PRZYNAJMNIEJ RAZ NA MIESIĄC),
należy bezwzględnie przestrzegać
wskazówek zawartych w instrukcji
konserwacji. Nieprzestrzeganie zasad
czyszczenia okapu oraz wymiany i
czyszczenia filtrów może spowodować
ryzyko powstania pożaru.
• Jest surowo zabronione
przygotowywanie posiłków z płomieniem
pod okapem.
• Aby wymienić lampkę należy użyć
wyłącznie ten rodzaj lampki, który został
wskazany w rozdziale
konserwacja/wymiana lampki w niniejszej
instrukcji.
Używanie wolnego płomienia jest
szkodliwe dla filtrów i może spowodować
pożary, dlatego należy tego unikać w
każdym przypadku.
Smażenie musi być wykonywane pod
kontrolą, aby uniknąć zapalenia się
rozgrzanego oleju.
UWAGA: Kiedy powierzchnia do
gotowania jest włączona dostępne części
okapu mogą sią rozgrzać.
• Nie podłączać urządzenia do sieci
elektrycznej dopóki instalacja nie
zostanie całkowicie zakończona.
• Jeśli chodzi o normy techniczne i bezpieczeństwa, których
należy przestrzegać podczas wydalania oparów należy
rygorystycznie przestrzegać zasad przewidzianych w
regulaminie właściwych organów lokalnych.
• Zasysane powietrze nie może być przekazane do kanału
używanego do wydalania oparów wytworzonych przez
urządzenia spalania gazów lub innych paliw.
37
• Nie należy używać ani pozostawiać okapu pozbawionego
poprawnie zamontowanych lampek w związku z możliwością
porażenia prądem.
• Nigdy nie używać okapu bez poprawnie zamontowanej
kratki!
• Okap nie może być NIGDY używany, jako płaszczyzna
oparcia, o ile nie zostało to wyraźnie wskazane.
• Należy używać do instalacji wyłącznie śrub mocujących
będących na wyposażeniu z produktem lub jeśli ich nie ma na
wyposażeniu, zakupić właściwy rodzaj śrub.
• Używać śrub o odpowiedniej długości, które są opisane w
Przewodniku do instalacji.
• W razie wątpliwości, skontaktować się z odnośnym
autoryzowanym centrum obsł
ugi lub z wykwalifikowanym
personelem.
UWAGA!
• Niezainstalowanie śrub i urządzeń mocujących
zgodnie z instrukcją może spowodować zagrożenia
natury elektrycznej.
• Nie stosować w połączeniu z oddzielnym
programatorem, timerem, zdalnym sterowaniem lub
każdym innym urządzeniem, które uaktywnia się
automatycznie.
Niniejsze urządzenie posiada oznaczenia zgodnie
z Dyrektywą Unijną 2012/19/EC w sprawie zużytego sprzętu
elektrycznego i elektronicznego (WEEE).
Zapewniając prawidłowe złomowanie niniejszego urządzenia,
przyczynią się Państwo do ograniczenia ryzyka wystąpienia
negatywnego wpływu produktu na środowisko i zdrowie ludzi,
które mogłoby zaistnieć w przypadku niewłaściwej utylizacji
urządzenia.
Symbol
tego produktu nie można traktować jak innych odpadów
komunalnych. Należy oddać go do właściwego punktu zbiórki i
recyklingu sprzętów elektrycznych i elektronicznych.
Właściwa utylizacja i złomowanie pomaga w eliminacji
niekorzystnego wpływu złomowanych urządzeń na
środowisko oraz zdrowie. Aby uzyskać szczegółowe dane
dotyczące możliwości recyklingu niniejszego urządzenia,
należy skontaktować się z lokalnym urzędem miasta,
służbami oczyszczania miasta lub sklepem, w którym produkt
został zakupiony.
Urządzenie zostało zaprojektowane, przetestowane i
wyprodukowane zgodnie z następującymi warunkami:
• Bezpieczeństwo: EN/IEC 60335-1; EN/IEC 60335-2-31,
EN/IEC 62233.
• Wydajność: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3;
ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-2; EN/IEC 61000-3-3.
Sugestie dotyczące prawidłowego użytkowania w celu
zmniejszenia wpływu na środowisko:
na urządzeniu lub opakowaniu oznacza, że
Włączy
ć okap na minimalne obroty w momencie rozpoczęcia
gotowania i zostawić go włączony przez kilka minut po
zakończeniu gotowania. Zwiększać obroty jedynie w
przypadku dużej ilości dymu i pary oraz używać wysokich
obrotów tylko w ekstremalnych sytuacjach. W razie potrzeby
wymienić filtr/filtry węglowe, aby utrzymać dobrą skuteczność
redukcji zapachów. W razie konieczności wyczyścić filtr/filtry
smaru, aby utrzymać dobrą wydajność filtra smaru. Używać
maksymalnej średnicy systemu wentylacyjnego wskazanej w
niniejszej instrukcji, w celu optymalizacji wydajności i
minimalizacji hałasu.
Obsługa
Urządzenie można używać jako wyciąg (odprowadzanie
oparów na zewnątrz) bądź jako pochłaniacz (opary są
filtrowane i odprowadzane z powrotem do pomieszczenia).
Okap pracujący jako wyciąg
Okap jest zaopatrzony w wyjście powietrza górne B do
odprowadzania oparów na zewnątrz (rura odprowadzająca i
obejmy mocujące nie stanowią wyposażenia okapu).
Podłączyć okap do przewodu wentylacyjnego rurą
odprowadzającą o średnicy odpowiadającej rozmiarowi wylotu
z okapu (kołnierz łączeniowy).
! Używać jak najkrótszego przewodu.
! Używać przewodu o jak najmniejszej liczbie zagięć
(maksymalny kąt zagięcia: 90°).
! Unikać radykalnych zmian przekroju przewodu.
Uwaga! Jeżeli okap jest wyposażony we wkład węglowy,
należy go usunąć.
Wersja filtrująca
W przypadku, gdy nie jest możliwe odprowadzanie oparów
kuchennych na zewnątrz, okap może być używany w wersji
filtrującej po zamontowaniu deflektora F na kanale
odprowadzającym i jednego lub więcej filtrów węglowych (w
zależności od posiadanego modelu), opary są ponownie
wprowadzane do kuchni po przejściu przez górną kratkę H.
Uwaga! Jeżeli okap nie jest wyposażony we wkład
węglowy, należy go zamówić i zamontować przed
przystąpieniem do używania okapu.
Instalacja okapu
Minimalna odległość między powierzchnią, na której znajdują
się naczynia na urządzeniu grzejnym a najniższą częścią
okapu kuchennego powinna wynosić nie mniej niż 50cm w
przypadku kuchenek elektrycznych i nie mniej niż 70cm w
przypadku kuchenek gazowych lub typu mieszanego.
Jeżeli w instrukcji zainstalowania kuchni gazowej podana jest
większa odległość, należy dostosować się do takich wskazań.
38
Połączenie elektryczne
Napięcie sieciowe musi odpowiadać napięciu wskazanemu na
tabliczce umieszczonej w wewnętrznej części okapu. Jeśli
okap jest wyposażony we wtyczkę, należy ją podłączyć do
gniazdka zgodnego z obowiązującymi normami i
umieszczonego w łatwo dostępnym miejscu, również po
zakończonej instalacji.
Jeśli okap nie jest wyposażony we wtyczkę (bezpośrednie
podłączenie do sieci) lub wtyczka nie znajduje się w łatwo
dostępnym miejscu, również po zakończonej instalacji, należy
zastosować znormalizowany wyłącznik dwubiegunowy, który
umożliwi całkowite odcięcie od sieci elektrycznej w warunkach
nadprądowych kategorii III, zgodnie z zasadami instalacji.
UWAGA!
Przed ponownym podłączeniem obwodu okapu do zasilania i
sprawdzeniem poprawności jego działania należy się zawsze
upewnić, czy przewód zasilający jest prawidłowo
zamontowany.

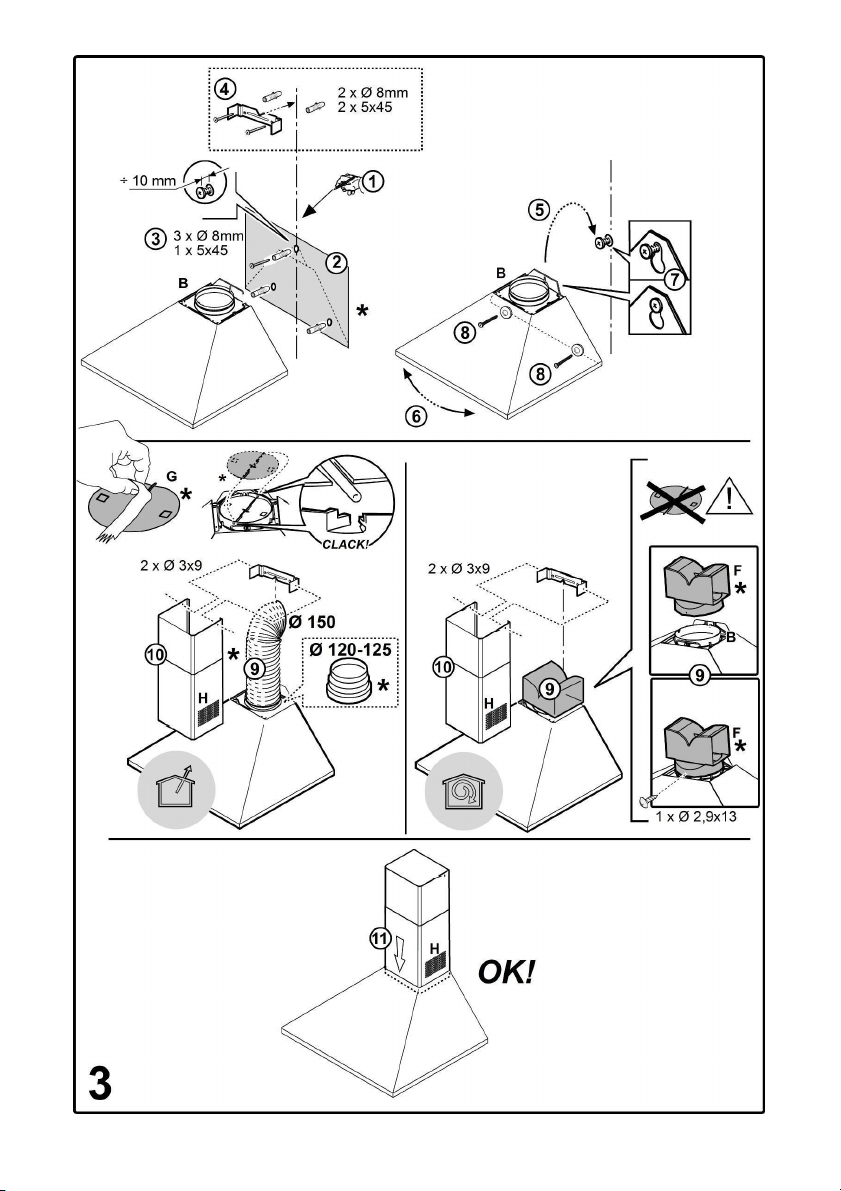

Instalacja okapu
Okap jest zaopatrzony w kołki mocujące odpowiednie do
większości ścian i sufitów. Konieczne jest jednak zasięgnięcie
porady wykwalifikowanego technika, aby upewnić się co do
odpowiedniości materiałów w zależności od typu ściany lub
sufitu. Ściana lub sufit muszą być odpowiednio mocne, aby
utrzymać ciężar okapu.
Przed przystąpieniem do instalacji:
• Sprawdzić, czy wymiary zakupionego produktu są
stosowne do wybranego miejsca montażu.
• Zdemontować filtr węglowy (*), jeżeli znajduje się na
wyposażeniu (patrz odpowiedni rozdział). Filtr należy
ponownie zamontować tylko wtedy, gdy okap będzie
używany w wersji filtrującej.
• Sprawdzić, czy wewnątrz okapu nie pozostawiono
(z powodów związanych z transportem) dodatkowego
materiału dostarczanego wraz z urządzeniem (na
przykład woreczków z wkrętami (*), karty gwarancyjnej
(*) itp), ewentualnie wyjąć
Działanie okapu

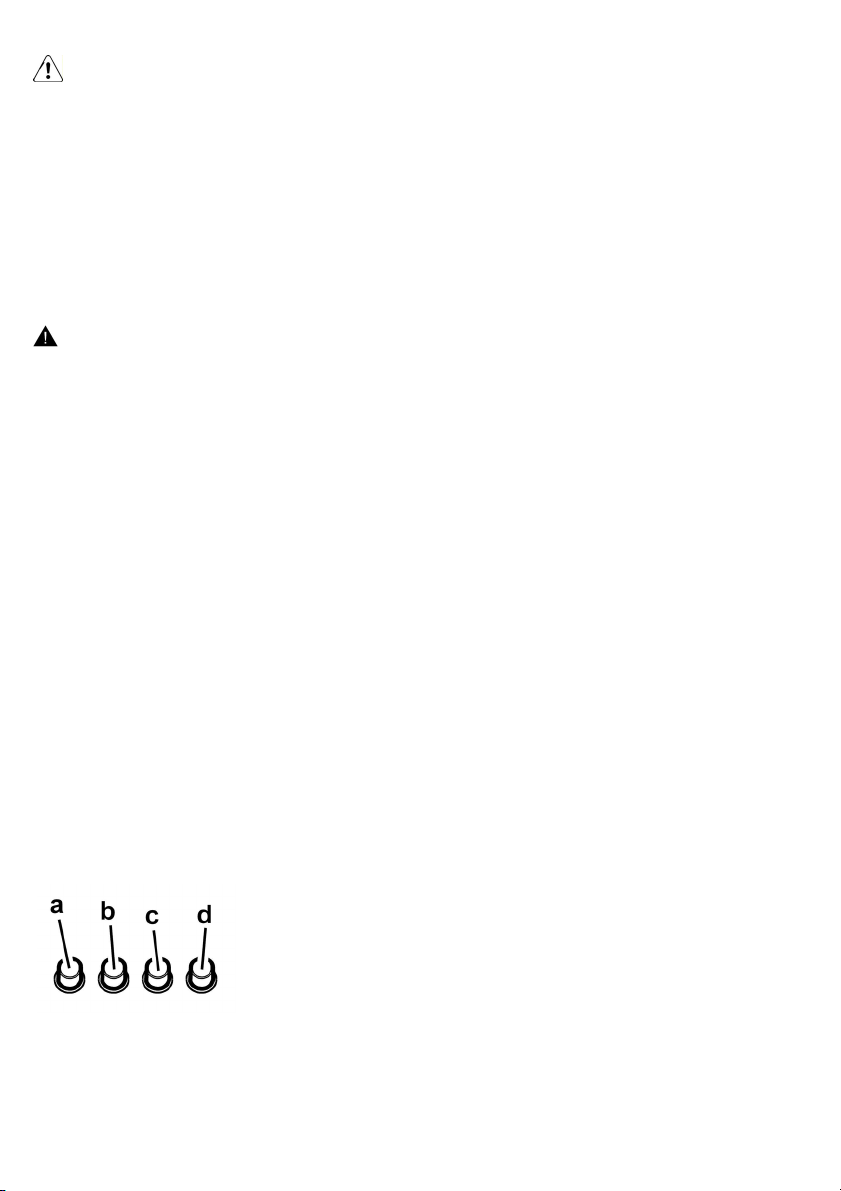

Okap jest wyposażony w panel sterowania z regulacją
prędkości turbiny zasysającej oraz włącznikiem oświetlenia
przestrzeni roboczej pod okapem.
a. Wyłącznik światła
b. Wybór prędkości 1 / Wyłącznik silnika
c. Wybór prędkości 2
d. Wybór prędkości 3
je i zachować.
Konserwacja
Czyszczenie okapu
Do czyszczenia używać WYŁĄCZNIE szmatki nawilżonej
płynnymi neutralnymi środkami czyszczącymi. DO
CZYSZCZENIA NIE NALEŻY UŻYWAĆ NARZĘDZI ANI
PRZYRZĄDÓW! Unikać stosowania produktów zawierających
środki ścierne. NIE STOSOWAĆ ALKOHOLU!
Filtr przeciwtłuszczowy
Rys. 1
Zatrzymuje cząstki tłuszczu pochodzące z gotowania.
Musi być czyszczony co najmniej raz w miesiącu, za pomocą
środka czyszczącego nie żrącego, ręcznie lub w zmywarce w
niskiej temperaturze i krótkim cyklu mycia.
Mycie w zmywarce metalowego filtra tłuszczowego może
spowodować jego nieznaczne odbarwienie, to jednak nie
pogarsza parametrów jego pracy.
Aby wyjąć filtr tłuszczowy należy pociągnąć za klamkę
sprężynową.
Filtr na węgiel ( tylko dla wersji filtrującej)
Rys. 2
Zatrzymuje przykre zapachy pochodzące z gotowania.
Nasycenie filtra następuje po krótszym lub dłuższym okresie
użytkowania w zależności od rodzaju kuchni i od regularności
z jaką jest wykonywane czyszczenie filtra tłuszczowego.
Wkład filtra powinien być w każdym razie wymieniony po
upływie nie więcej niż czterech miesięcy.
NIE wolno myć lub regenerować filtra.
Zdjąć filtry tłuszczowe.
Zamontować filtry węglowe na obudowie silnika.
Sprawdzić czy kołki R znajdujące się na obudowie silnika
odpowiadają otworom S, następnie obrócić filtr kierunku
ruchu wskazówek zegara aż do zablokowania.
W celu zdemontowania wykonać czynności w odwrotnym
kierunku.
Ponownie zamontować filtry tłuszczowe.
Wymiana lampek
Rys. 1
Przed przystąpieniem do jakichkolwiek operacji związanych z
konserwacją urządzenia, należy odłączyć okap od zasilania
energią elektryczną.
Uwaga! Nie dotykać żarówek dopóki są gorące.
Aby dostać się do gniazda żarówek należy usunąć pokrywę A.
Wymienić uszkodzoną żarówkę.
Używać wyłącznie żarówek LED maks. 3W-E14. Więcej
szczegółów wskazano w załączniku „ILCOS D" (pozycja
alfanumeryczna „1d").
W przypadku, gdy oświetlenie nie działa należy najpierw
sprawdzić, czy lampki zostały prawidłowo zamontowane.
Jeżeli po przeprowadzeniu takiej kontroli oświetlenie nadal nie
działa, należy zwrócić się
do serwisu.
39
Loading...
