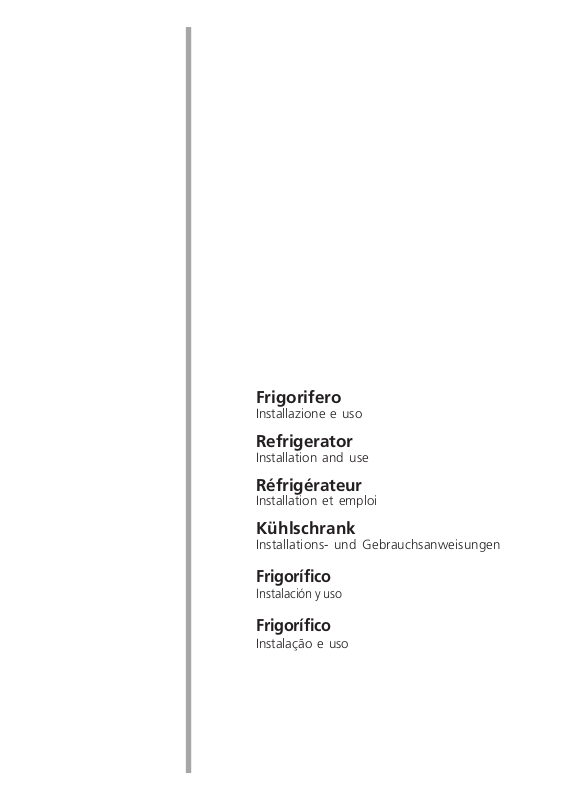

Page 1
Frigorifero
Installazione e uso
Refrigerator
Installation and use
Réfrigérateur
Installation et emploi
Kühlschrank
Installations- und Gebrauchsanweisungen
Frigorífico
Instalación y uso
Frigorífico
Instalação e uso
Page 2
Frigorifero 1 porta con reparto 4 stelle
I
Istruzioni per l'installazione e l'uso
1
1 door refrigerator with 4 stars compartment
GB
Instructions for installation and use
Réfrigérateur 1 porte avec compartiment 4 étoiles
F
Instructions pour l'installation et l'emploi
Kühlschrank 1 Türig mit 4 sterne Fach
D
Informationen für Installation und Gebrauch
Frigorífico 1 puerta con departimento 4 estrellas
E
Instrucciones para la instalación y uso
Frigorífico 1 porta com secção 4 estrelas
P
Instruções para a instalação e uso
9
17
25
34
42
Page 3
La seguridad, una buena costumbre
ATENCIÓN
Lea atentamente las advertencias contenidas en este folleto, pues le proporcionará importantes indicaciones sobre la
seguridad de la instalación, de uso y de mantenimiento.
Este aparato ha sido fabricado en conformidad con las normas internacionales de seguridad, cuyo objeto es proteger
al consumidor.
Ha obtenido además la marca IMQ, otorgada por los técnicos del Instituto Italiano de Calidad, solo a los aparatos que
cumplen las normas del CEI (Comité Electrotécnico Italiano).
1. Este aparato no se debe instalar al aire libre, ni siquiera si el
lugar está al reparo de un cobertizo; es muy peligroso dejarlo
expuesto a la lluvia o a las tormentas.
2. Lo deben usar solamente los adultos y exclusivamente para
conservar y congelar alimentos siguiendo las instrucciones de
uso escritas en este manual.
3. No tocar ni maniobrar nunca el aparato con los pies desnudos o con las manos o pies mojados.
4. No se aconseja usar prolongaciones o enchufes múltiples. Si
el refrigerador se instala entre muebles, controlar que el cable
no sufra pliegues o compresiones peligrosas.
5. No tirar nunca del cable o del refrigerador para desconectar
la clavija del tomacorriente de la pared: es muy peligroso.
6. No tocar las partes internas refrigerantes, sobre todo con las
manos mojadas, ya que se pueden quemar o herir. No introdu-
cir en la boca cubitos de hielo apenas quitados del congelador
ya que se corre el riesgo de quemaduras.
7. No hacer limpieza ni mantenimiento sin haber desconectado
primero el aparato de la red de alimentación; en efecto, no
basta llevar el botón para la regulación de la temperatura a la
posición para eliminar todo contacto eléctrico.
8. Antes de hacer retirar el refrigerador anterior, poner fuera
de uso su eventual cerradura para evitar que los niños, jugando, puedan quedar encerrados dentro del aparato.
9. En caso de avería, antes de llamar al servicio de asistencia,
controlar el capítulo “Algunos problemas” para verificar si es
posible eliminar el eventual inconveniente. No intentar reparar
la avería tratando de acceder a las partes internas.
10. En caso de daño, el cable de alimentación de este aparato
debe ser sustituido obligatoriamente por nuestro Servicio de
Asistencia Técnica, siendo necesario el uso de herramientas
especiales.
11. No use aparatos eléctricos dentro del compartimiento
conservador de alimentos si los mismos no son del tipo
recomendado por el fabricante.
12. Al finalizar la vida funcional del aparato – que contiene gas
ciclopentano en la espuma aislante y eventualmente gas R600a
(isobutano) en el circuito refrigerante – el mismo se deberá
asegurar contra pérdidas antes de enviarlo al basurero. Para esta
operación dirigirse al comerciante o al Ente Local encargado.
Instalación
Para garantizar un buen funcionamiento y un mínimo
consumo de electricidad es importante que la instalación se realice correctamente.
La aireación
El compresor y el condensador emiten calor y por ello
requieren una buena aireación. Evitar ubicar el aparato en
un lugar directamente expuesto a la luz solar, tampoco cerca de una elétrica o aparato similar. Son, también, poco
recomendables ambientes con poca ventilación.
Prestar atención, durante la instalación, de no cubrir u obstruir
las rejillas que permiten la ventilación del aparato.
Lejos del calor
Evitar colocar el aparato en un lugar expuesto directamente
a la luz solar, junto a la cocina eléctrica o similares.
En un lugar plano
El aparato debe estar en un lugar bien plano; si el piso no
está nivelado, se puede intervenir con las patitas regulables
correspondientes colocadas anteriormente.
Conexión eléctrica y puesta a tierra
Antes de proceder a la conexión eléctrica, controlar que el
voltaje indicado en la placa de características, colocada abajo
y a la izquierda junto al recipiente para verduras, corresponda con la de la instalación de su casa, y que la toma de
corriente posea una regular puesta a tierra, de acuerdo a lo
prescripto por la ley sobre la seguridad de las instalaciones
46/90. Si no existe la puesta a tierra, el Fabricante declina
toda responsabilidad. No usar tomas múltiples o
adaptadores.
Coloque el aparato de modo tal que se pueda acceder
fácilmente al toma al cual está conectado.
¿La potencia es insuficiente?
El tomacorriente eléctrico debe ser capaz de soportar la carga máxima de potencia del aparato, indicada en la placa de
características ubicada abajo y a la izquierda junto al recipiente de verduras.
Antes de conectarlo eléctricamente
Después del transporte, colocar el aparato verticalmente y
esperar 3 horas como mínimo antes de conectarlo al
tomacorriente, para permitir un correcto funcionamiento.
E
34
Page 4
Visto desde cerca
Botón para la regulación de la temperatura
A
Este botón permite regular la temperatura de las dos
secciones, en distintas
posiciones:
la nevera está apa-
gada;
1 menos frío;
5 más frío.
Balconcitos que se extraen,
B
porta-objetos con separador
interno
Balconcitos que se extraen,
C
porta-objetos
N
Sistema canalizador del agua de
J
descongelación
(situado por detrás de los dos verduleros superiores)
Estantes cubre-verduleros que se extraen
K
Rejillas corredizas regulables por altura
L
Dispositivo de "frío ventilado"
M
Compartimiento para producción de
N
hielo, conservación de alimentos congelados y
surgelados y congelación de alimentos frescos
A
B
C
Balconcitos que se extraen,
D
regulables por altura con tapa
giratoria y huevera
Balconcitos con barandilla
E
regulable porta-objetos y
botellas pequeñas
Balconcitos que se extraen
F
para botellas medianas, leche
en cartón, bebidas envasadas
o en cartones, etc.
Balconcito que se extrae para
G
botellas grandes
Recipientes inferiores para
H
fruta y verdura
Recipientes superiores para
I
fruta y verduras delicadas
M
L
K
J
I
K
H
D
E
F
G
G
35
E
Page 5
Como poner en marcha el aparato
ATENCIÓN
Después del transporte, para favorecer un buen funcionamiento, colocar el aparato verticalmente y esperar aproximadamente 3 horas antes de conectarlo a la
toma de corriente.
Antes de colocar los alimentos en el refrigerador o en el congelador, limpiar bien el interior con agua tibia y bicarbonato.
Después de haber conectado la clavija a la toma de corriente verificar que la lámpara de iluminación esté encendida,
luego girar el botón para la regulación de la temperatura
“A” hasta la posición “3” y después de algunas horas podrá introducir los alimentos frescos en la sección nevera y los
congelados en el congelador.
Como utilizar lo mejor posible la sección nevera
El termóstato regula automáticamente la temperatura en
el interior del aparato.
1 = menos frío
5 = más frío
Se aconseja, siempre, una posición intermedia
Para aumentar el espacio y mejorar la disposición y el aspecto estético, este aparato posee la “parte refrigerante” ubicada dentro de la pared posterior de la sección nevera. Dicha pared, durante el funcionamiento, se presentará cubierta de escarcha, o de gotitas de agua según si el compresor
está en funcionamiento o en pausa. ¡No se preocupe por
ello! El refrigerador está trabajando normalmente.
Si se coloca el botón en números altos, con cantidades notables de alimentos y con una temperatura ambiente elevada,
el aparato puede funcionar continuamente favoreciendo la
formación de escarcha en la pared posterior refrigerante con
el consiguiente aumento de consumo de energía eléctrica.
Para evitar este inconveniente es suficiente mover el botón del termóstato hacia los números más bajos para permitir al aparato una regular descongelación automática.
La sección frigorífica se su aparato está dotada de un dispositivo de "frío ventilado" que permite una óptima
conservación de los alimentos y un simplificado del aparato
gracias a:
- una restablecimiento veloz de la temperatura: después de
la apertura de las puertas, las temperaturas alcanzan valores
óptimos rápidamente, se logra así una mejor conservación.
- Una distribución homogénea de la temperatura que permite
colocar los alimentos en cualquier estante.
- Un grado de humidad más alto para una conservación más
larga de los alimentos.
Seguir atentamente nuestros consejos sobre la duración
máxima de la conservación: cualquier alimento, aún el más
fresco, no permanece intacto por mucho tiempo.
Al contrario de lo que se cree, los alimentos cocidos no se
mantienen más tiempo que los crudos.
No introducir los líquidos en recipientes descubiertos porque
podrían provocar un aumento de humedad dentro del refrigerador y como consecuencia de ello la formación de escarcha.
Prestar atención a no poner recipientes (plástico, vidrio), alimentos y demás en contacto directo con la pared refrigerante (la posterior). Esto podría dañar los alimentos, hacer
aumentar los consumos de energía y facilitar la formación
de líquido de condensación (sobre los alimentos, recipientes, etc.).
La sección nevera está dotada de prácticos estantes extraíbles
(Fig. 1) y regulables en altura gracias a las guías correspondientes. Por ello es posible introducir también grandes recipientes y comidas de dimensiones notables.
La predisposición de la contrapuerta consente la máxima
flexibilidad y uso práctico. La facilidad de extracción de los
balconcitos permite efectuar las operaciones de limpieza con
extrema facilidad (Fig. 2). Los 4 cajones colocados en la parte más alta del refrigerador son para la conservación de
productos de pequeñas dimensiones como por ejemplo: los
cubitos para caldo, los tubitos para la mahonesa, la salsa de
sardines, las conservas etc.
Los verduleros superiores que están a una temperatura
inferior, resultan apropiados para conservar fruta y verduras
delicadas como uva, frutillas, higos, corezzas, moras, hongos,
espárragos, tomates rojos, alcauciles, etc. Los verduleros
inferiores están indicados para ananás, palitas, cidras,
limones, etc.
B
A
A - Aire expulsado que se enfría en contacto con la pared
enfriadora
B - Aire más caliente aspirado
B
B
A
E
36
Fig.1
Fig. 2
Page 6
Para congelar bien
- Para la preparación de los alimentos a congelar consultar un manual especializado.
- Un alimento descongelado, aunque sea sólo parcialmente,
nunca se debe congelar nuevamente: se debe cocinar para
consumirlo (dentro de las 24 horas) o para congelarlo nuevamente.
- Los alimentos frescos a congelar no deben ser colocados
en contacto con aquellos ya congelados, sino que se deben
ubicar en el compartimiento superior, donde la temperatura
desciende por debajo de los -18°C que es la temperatura
ideal para congelar bien los alimentos. No olvide que la buena
conservación de los alimentos congelados depende de la
velocidad de congelación.
- Durante la congelación evitar abrir la puerta del congelador.
- La cantidad máxima diaria a congelar está indicada en la
placa de características colocada a la izquierda del recipiente para verduras.
- Para obtener óptimas congelaciones y descongelaciones
es aconsejable dividir los alimentos en pequeñas porciones,
así se congelarán rápidamente y en modo homogéneo. En
los paquetes colocar las indicaciones del contenido y de la
fecha de congelamiento.
- No abrir la puerta del congelador cuando no haya corriente o cuando se produzca una avería, de este modo se demorará el aumento de la temperatura en su interior. Es así
que los congelados y sobrecongelados se conservarán sin
alteraciones durante 9-14 horas aproximadamente.
- No colocar en el congelador botellas llenas: se podrían
romper porque, al congelarse, todos los líquidos aumentan
de volumen.
- Llenar las cubetas de los cubitos de hielo hasta aproximadamente 3/4 de su altura.
- Si la temperatura ambiente permanece por mucho tiempo
inferior a 14°C, no se alcanzan completamente las temperaturas necesarias para una larga conservación en la sección
congelador y por lo tanto, el período de conservación resultará reducido.
Consejos para ahorrar
- Instalarlo bien
O sea lejos de fuentes de calor, de la luz directa del sol, en
un ambiente bien aireado y con las distancias indicadas en
el párrafo “Instalación/La aireación”.
EL CONSUMO DE ENERGÍA EFECTIVO DEPENDE DEL
MODO EN QUE SE UTILIZA EL APARATO Y DEL LUGAR
EN EL QUE SE INSTALA. Las pruebas de consumo se
realizaron en columnas de 560mm. de profundidad que es
la forma más común de instalación
- El frío justo
Demasiado frío hace aumentar los consumos
- No llenarlo demasiado
Para conservar bien los alimentos, el frío debe circular libremente dentro del refrigerador. Llenarlo demasiado significa
impedir esta circulación haciendo trabajar continuamente el
compresor.
- Con la puerta cerrada
Abrir su refrigerador lo menos posible porque cada vez que
se abre sale gran parte del aire frío. Para restablecer la temperatura el motor debe trabajar mucho, consumiendo mucha energía.
- Cuidado con las juntas
Mantenerlas eficientes y limpias para que se adhieran bien a
las puertas; sólo así no dejarán salir ni siquiera un poco de
frío.
- Nada de alimentos calientes
Una olla caliente en el refrigerador alza inmediatamente la
temperatura varios grados, dejarla enfriar a temperatura
ambiente antes de introducirla en el refrigerador.
- Escarcha en el congelador
Controlar el espesor de la escarcha sobre las paredes del
congelador y efectuar en seguida el descongelamiento si la
capa es demasiado espesa (Ver más adelante “Como mantenerlo en buenas condiciones”).
37
E
Page 7
Guía para el uso del compartimiento congelador
Carnes y pescados
Tipo Confección
Asado y cocido de
novillo
Cordero Envuelto en hojas de aluminio 1 / 2 6 No necesario
Asado de cerdo Envuelto en hojas de aluminio 1 6 No necesario
Asado y cocido de
ternera
Bistec de cerdo
Lonchas y costillas de
cordero o novillo
Carne picada
Corazón y hígado En bolsitas de politeno 3 No necesario
Envuelto en hojas de aluminio 2 / 3 9 / 10 No necesario
Envuelto en hojas de aluminio 1 8 No necesario
Cada loncha tiene que ser envuelta en
politeno y luego en hojas de aluminio en
número de 4-5
Cada lonchaa tiene que ser envuelta en
politeno y luego en hojas de aluminio en
número de 4-5
En recipientes de aluminio cubierto con
politeno
Macerado de
la carne (dias)
Fresquísima 2
Duración
(meses)
6 No necesario
6 No necesario
Descongelación
Lentamente en
frigorífico
Salchichas En hojas de politeno o aluminio 2 Según el empleo
Pollos y pavos Envuelto en hojas de aluminio 1 / 3 9
Patos y gansos En hojas de aluminio 1 / 4 6
Patos salvajes, faisanes
y perdices
Conejos y liebres En hojas de aluminio 3 / 4 6
Ciervo y corzo En hojas de aluminio o politeno 5 / 6 9
Pescados muy grandes En hojas de aluminio o politeno 4 / 6
Pescados pequeños En sobres de politeno 2 / 3 No necesario
Mariscosos En sobres de politeno 3 / 6 No necesario
Moluscos
En hojas de aluminio 1 / 3 9
En recipientes de aluminio o plástico cubiertos
con agua y sal
3
Lentamente en
frigorífico
Lentamente en
frigorífico
Lentamente en
frigorífico
Lentamente en
frigorífico
Lentamente en
frigorífico
Lentamente en
frigorífico
Pescados cocidos En hojas de aluminio o politeno 12 En agua caliente
Pescados fritos En sobres de politeno 4 / 6
E
38
Directamente en la
sartén
Page 8
Fruta y verdura
Tipo Confección
Manzanas y peras
Albaricoques, melocotones,
cerezas y ciruelas
Fresas, moras y arándanos
Fruta cocida
Jugos de fruta Lavar, cortar y aplastar
Coliflores
Coles y coles de Bruselas Limpiar y lavar (partir) 1' / 2' En bolsitas de politeno 10 / 12
Guisantes Pelar y lavar 2' En bolsitas de politeno 12 No necesario
Judías verdes
Zanahorias, pimientos y
nabos
Pelar y cortar en
pedacitos
Deshuesar y pelar 1' / 2'
Limpiar, lavar y dejar
secar
Cortar, cocinar y
tamizar
Partir y calentar en
agua y jugo de limón
Lavar y cortar en
pedacitos
Cortar en rebanadas,
pelar y lavar
Cocci-
ón
3' / 4' En bolsitas de politeno 12 No necesario
Confección
En recipientes, cubiertos
2’
de almíbar
En recipientes, cubiertos
de almíbar
En recipientes, cubiertos
de azúcar
En recipientes, agregar
el 10% de azúcar
En recipientes, azúcar
según los gustos
2' En bolsitas de politeno 12 No necesario
2 En bolsitas de politeno 10 / 12 No necesario
Duración
(meses)
12
12
10 / 12
12
10 / 12
Descongelación
Lentamente en
frigorífico
Lentamente en
frigorífico
Lentamente en
frigorífico
Lentamente en
frigorífico
Lentamente en
frigorífico
A temperatura
ambiente
Setas y espárragos Lavar y cortar 3' / 4' En bolsitas o recipientes 6
Espinacas Lavar y desmenuzar 2' En bolsitas de politeno 12
Verduras varias para sopa
Tipo Confección
Pan En bolsitas de politeno 4
Tortas En hojas de politeno 6
Nata
Mantequilla
Comidas cocidas, sopa de
legumbres
Lavar y cortar en
pedacitos
Scott-
atura
En bolsitas en pequeñas
3'
porciones
Confección
En recipientes de
plástico
En el envoltorio original
y en aluminio
Divididos en recipientes
de plástico o vidrio
6 / 7
Duración
(meses)
3 / 6
A temperatura
ambiente
A temperatura
ambiente
A temperatura
ambiente
Descongelación
A temperatura
ambiente y en el horno
A temperatura
ambiente y cocer a
100/200°C
6
6 En frigorífico
A temperatura
ambiente o en el
frigorífico
A temperatura
ambiente o en agua
caliente
Huevos
Congelar sin cáscara en
pequeños recipientes
39
10
A temperatura
ambiente o en el
frigorífico
E
Page 9
Como mantenerlo en buenas condiciones
Antes de cualquier operación de limpieza desconectar
previamente el aparato de la red de alimentación (simplemente desenchufando la clavija o apagando el interruptor general de la vivienda)
Descongelación
ATENCIÓN: no dañe el circuito refrigerante.
Prestar atención de no utilizar dispositivos mecánicos
u otro medios para acelerar el proceso de
descongelamiento que no sean aquellos recomendados
por el constructor.
Como descongelar la sección nevera.
Este aparato posee descongelación automática, el agua se
conduce hacia la parte posterior a través de la descarga correspondiente (fig. 3) donde el calor producido por el compresor la hace evaporar. La única intervención que se debe
hacer periódicamente consiste en limpiar el orificio de desagüe que se encuentra detrás de los recipientes para verdura, para que el agua pase regularmente.
Como descongelar la sección congelador
- Cada tanto eliminar la escarcha con la raedera correspondiente suministrada en el equipamiento base (no usar cuchillos u objetos metálicos).
- Si la escarcha ha superado los 5 mm hay que descongelarlo.
Proceder del siguiente modo: colocar el botón para la regulación de las temperaturas "A" en la posizione ; el agua
de escarcha se recoge como indicado en la figura 4. Envolver todos los alimentos sobrecongelados y congelados en
papel de diario poniéndolos en el refrigerador o en un lugar
fresco. Dejar la puerta abierta para que la escarcha se derrita totalmente ayudándola con recipientes llenos de agua
tibia.
Limpieza y cuidados particulares
Antes de limpiar el refrigerador, desconectarlo de la
red de alimentación eléctrica (desenchufando la clavija
o el interruptor general del departamento).
- Los materiales con los cuales ha sido fabricado su aparato
son higiénicos y no transmiten olores, pero para mantener
estas cualidades es necesario que los alimentos estén siempre protegidos y bien cerrados, para evitar manchas difíciles
de quitar o la formación de malos olores.
- Sólo agua y bicarbonato. Para limpiar el interior y el exterior usar una esponja con agua tibia y bicarbonato de sodio
que, además, es un buen desinfectante. Si no lo tiene en
casa se puede utilizar jabón neutro.
- Que cosa no usar. No usar nunca productos abrasivos, ni
lejía, ni amoníaco. Están totalmente prohibidos los solventes
y otros productos similares.
- Todo lo que se puede quitar, ponerlo en agua caliente con
jabón o detergente para vajillas. Antes de volver a ponerlos
en su lugar, enjuagarlos y secarlos bien.
- Cuando está sin funcionar por mucho tiempo. Durante el
verano, si se decide no hacer funcionar el refrigerador, hay
que limpiarlo por dentro y dejar las puertas abiertas, de lo
contrario se formarán malos olores y mohos.
- Como sustituir la lámpara interna. En la parte posterior de
la caja del termóstato se ha colocado la lámpara de
iluminación interna. Si se debe sustituir, desconectar el
aparato de la red eléctrica, desenroscar la lámpara que no
funciona y sustituirla con otra de una potencia inferior a 15
W. operando como se muestra en la figura 5.
Fig. 3
E
Fig. 5
Fig. 4
40
Page 10
Algunos problemas
IEl refrigerador no funciona.
Controlar si:
• el interruptor general del departamento está desconectado;
• la clavija no está correctamente introducida en la toma de
corriente;
• el tomacorriente no es eficiente; intentar conectar la clavija a otro tomacorriente del local.
El refrigerador y el congelador enfrían poco.
Controlar si:
• las puertas no cierran bien o las juntas están gastadas;
• las puertas permanecen abiertas por mucho tiempo;
• el botón de regulación de la temperatura no está en la
posición correcta;
• el refrigerador o el congelador se han llenado excesivamente.
En el refrigerador los alimentos se congelan
demasiado.
Controlar si:
• el botón de regulación de la temperatura no está en la
posición correcta;
• los alimentos están en contacto con la parte posterior, la
más fría.
Si, no obstante se hayan realizado todos los controles, el
aparato no funciona y el inconveniente detectado existe
todavía, llamar al Centro de Asistencia más cercano, comunicando las siguientes informaciones: el tipo de avería, la
sigla del modelo (Mod.) y los relativos números (S/N) escritos en la placa de características ubicada abajo y a la izquierda, junto al recipiente para verduras (ver los ejemplos en las
siguientes figuras).
93081 720000 S/N 7041 71 328
Cod.
Gross
Bruto
Brut
W
Fuse
A
Freez. Capac
Poder de Cong
kg/24 h
4,5
Max 15 w
Class
Clase
N
Classe
62
Test
P.S-I.
TK
Net
Util
Utile
Pressure
HIGH-235
LOW 140
EDF 290.3 X
Mod.
220 - 240 V- 50 Hz 160 W
287
Total
Gross
Bruto
Brut
Compr.
Syst.
Kompr.
Made in Italy 008172
Gross
Bruto
Brut
R 134 a
kg 0,090
No recurrir nunca a técnicos no autorizados y rechazar
siempre la instalación de repuestos no originales.
El motor funciona continuamente.
Controlar si:
• las puertas no están bien cerradas o han quedado abiertas
por mucho tiempo;
• la temperatura externa es muy alta;
• el botón de regulación de la temperatura no está en la
posición correcta.
El aparato emite demasiado ruido.
El gas refrigerante interno produce un pequeño ruido aún
cuando el compresor está detenido (no es un desperfecto).
Controlar si:
• El refrigerador no está en un lugar bien plano;
• ha sido instalado entre muebles u objetos que vibran o
emiten rumores.
En el fondo del refrigerador hay agua.
Controlar si:
• el orificio de descarga del agua de descongelación está
tapado (ver fig. 3).
41
E
Page 11
07/2004 - 195045170.01 - Xerox Business Services DocuTech
Page 12
550
543
45
min
550
min
+3
0
560 min
1772
1772
2
140 cm
min
4
3
2
5
1
20 ÷ 2
5
09/04 - 195005135.03
Loading...
