Índice
@
1. ADVERTENCIAS PARA EL USO ................................................... 104
2. ADVERTENCIAS SOBRE LA SEGURIDAD................................... 106
3. CUIDADO DEL MEDIO AMBIENTE ............................................... 108
4. CONOZCA SU APARATO............................................................... 109
5. ACCESORIOS DISPONIBLES ....................................................... 112
6. USO DE LA ENCIMERA................................................................. 116
7. USO DEL HORNO.......................................................................... 119
8. FUNCIONES DEL HORNO ............................................................ 126
9. LIMPIEZA Y MANTENIMIENTO ..................................................... 134
10. MANTENIMIENTO EXTRAORDINARIO......................................... 140
11. INSTALACIÓN DEL APARATO ....................................................... 142
12. ADAPTACIÓN A LOS DISTINTOS TIPOS DE GAS ...................... 150
INSTRUCCIONES PARA EL USUARIO: indican los consejos de uso, la
descripción de los mandos y las correctas operaciones de limpieza y
mantenimiento del aparato.
INSTRUCCIONES PARA EL INSTALADOR: se destinan a un técnico
cualificado quien deberá llevar a cabo la instalación, la puesta a punto y la
comprobación del aparato.
Más información sobre los productos se encuentra disponible en la página
web www.smeg.com
103
Advertencias generales
1. ADVERTENCIAS PARA EL USO
Este manual constituye parte integrante del aparato. Es necesario conservarlo íntegro y
mantenerlo al alcance de la mano durante todo el ciclo de vida del aparato.
Recomendamos leer detenidamente este manual y todas las indicaciones contenidas en
el mismo antes de utilizar el aparato. La instalación tendrá que ser llevada a cabo por
personal cualificado y respetando las normas vigentes. Este aparato está previsto para el
uso doméstico y cumple con las directivas de la CE actualmente en vigor. El aparato ha
sido fabricado para las siguientes funciones: cocción y calentamiento de alimentos;
cualquier otro uso se considera inadecuado.
Estas instrucciones son válidas únicamente para los países de destino, cuyos símbolos
de identificación se incluyen en la cubierta de este manual.
No obstruir las aperturas ni las ranuras de ventilación y eliminación del calor; esto podría
causar fallas de funcionamiento.
No utilizar nunca el aparato para calentar ambientes.
Este aparato cumple con la directiva europea 2002/96/CE en materia de aparatos
eléctricos y electrónicos (Waste Electrical and Electronic Equipment - WEEE).
Dicha directiva define las normas para la recolección y el reciclado de aparatos en
desuso válidas en todo el territorio de la Unión Europea.
La placa de identificación con los datos técnicos, el número de matrícula y la marca está
situada visiblemente sobre el cajón (si está presente) o en la parte trasera del aparato. En
el manual hay una copia de la placa: se aconseja colocarla en el espacio correspondiente
en el reverso de la cubierta. No extraer nunca esta placa.
104
Antes de poner en funcionamiento el aparato se deben quitar todas las etiquetas y
películas protectoras que pueda haber en las superficies exteriores.
No utilizar nunca esponjas metálicas y rasquetas cortantes para no dañar las superficies.
Utilizar productos normales, no abrasivos, ayudándose eventualmente de utensilios de
madera y material plástico. Enjuagar cuidadosamente y secar con un trapo suave. No
dejar secar dentro del horno restos de alimentos de base azucarada (p.ej., mermelada),
ya que, en caso de secarse durante mucho tiempo, podrían dañar el esmalte que cubre el
interior del horno.
No utilizar vajillas o recipientes fabricados con material plástico. Las elevadas
temperaturas que se alcanzan dentro del horno podrían fundir este material y ocasionar
daños al aparato.
Al terminar de utilizar el aparato, comprobar siempre que los mandos de control están en
posición “cero” (apagado).
Advertencias generales
No utilizar alimentos enlatados o recipientes cerrados en el aparato. Durante la cocción
se pueden generar sobrepresiones dentro de los recipientes creándose peligro de
explosión.
Durante la cocción, se recomienda no cubrir el fondo del horno con papel de aluminio y
no apoyar ollas o bandejas para evitar dañar la superficie esmaltada.
No colocar sobre la encimera ollas cuyo fondo no sea perfectamente plano y regular. La
inestabilidad de los recipientes puede ocasionar quemaduras.
No apoyarse ni sentarse sobre la puerta abierta del aparato. El exceso de carga podría
alterar la estabilidad.
Durante su uso el aparato se pone muy caliente. Para efectuar cualquier intervención, se
aconseja firmemente usar guantes térmicos específicos.
No utilizar la encimera si el horno se encuentra en proceso de pirólisis (si está disponible).
En el caso de ausencia prolongada, se aconseja cerrar la llave de interceptación de gas o
aquella de la bombona.
Prestar atención a que no queden objetos atascados en la puerta del horno.
No abrir el compartimento armario (si está presente) mientras el horno esté encendido o
esté aún caliente. Las temperaturas en su interior pueden ser muy elevadas.
Durante la cocción, si las superficies todavía están muy calientes, no derramar agua
directamente sobre las bandejas. El vapor de agua podría causar graves quemaduras y
daños a las superficies esmaltadas.
Todas las cocciones deben efectuarse con la puerta cerrada. La fuga de calor podría
ocasionar peligros.
El fabricante declina toda responsabilidad por daños causados a personas o
cosas, por no tener en cuenta las recomendaciones anteriores o por el mal uso
incluso de una sola parte del aparato y la utilización de repuestos no originales.
105
Advertencias generales
2. ADVERTENCIAS SOBRE LA SEGURIDAD
Consultar las instrucciones de instalación para obtener información sobre las normas de
seguridad para los aparatos eléctricos o de gas y para las funciones de ventilación. Para
su interés y seguridad, se establece por ley que la instalación y asistencia de todos los
aparatos eléctricos y de gas las debe efectuar personal cualificado siguiendo las normas
vigentes. Nuestros instaladores autorizados garantizan un trabajo satisfactorio.
Los aparatos de gas o eléctricos siempre deben ser desinstalados por personas
competentes.
Antes de conectar el aparato a la red eléctrica, comprobar los datos indicados en la placa
con los datos de la red misma.
Toda vez que el aparato sea instalado sobre plataformas elevadas, será necesario
sujetarlo con los sistemas de fijación correspondientes.
Antes de realizar las tareas de instalación / mantenimiento, comprobar que el aparato no
esté conectado a la red eléctrica.
Si los aparatos de cocción están instalados en vehículos (por ejemplo, caravanas,
roulotte, etc.), estos deben ser utilizados exclusivamente cuando el vehículo está parado.
Se debe instalar el aparato de modo tal que al abrir los cajones o las puertas de los
muebles ubicados a la altura de la encimera de cocción, no sea posible entrar en contacto
con las ollas ubicadas sobre la misma.
El enchufe de conexión al cable de alimentación y la toma de corriente correspondiente
deberán ser del mismo tipo y estar en conformidad con las normas vigentes. Cuando el
aparato esté instalado, la toma tendrá que quedar accesible.
No desenchufar nunca tirando del cable.
106
Si se dañara el cable de alimentación, contactar inmediatamente el servicio de asistencia
técnica que se ocupará de cambiarlo.
Es obligatorio efectuar la conexión a tierra según las modalidades referidas en las
normativas de seguridad de la instalación eléctrica.
El aparato y sus partes accesibles se calientan durante su uso. Prestar atención en no
tocar por ningún motivo las resistencias. Mantener lejos de los niños menores de 8 años,
a menos que estén continuamente vigilados.
No introducir nunca objetos inflamables en el horno: en caso de encendido accidental,
tales objetos podrían provocar un incendio.
Advertencias generales
El aparato deberá ser utilizado sólo por personas adultas. No debe permitirse que los
niños se acerquen o jueguen con él.
El uso de este aparato está permitido a niños a partir de los 8 años y a las personas con
capacidades físicas y mentales reducidas o sin experiencia ni conocimientos, si son
supervisados o instruidos respecto al uso con seguridad del aparato y si comprenden los
riesgos relacionados con el mismo. No permitir que los niños jueguen con el aparato. No
permitir que los niños que no estén vigilados efectúen las operaciones de limpieza y
mantenimiento.
No intentar nunca reparar el aparato. Toda reparación debe ser realizada por un técnico
autorizado o en un centro de asistencia autorizado. El uso inadecuado de herramientas
puede ocasionar peligros.
Este aparato no debe ser hecho funcionar mediante el control de un temporizador externo
o de un sistema de control a distancia separado.
Prestar atención al rápido calentamiento de las zonas de cocción. No poner a calentar las
ollas vacías. Peligro de sobrecalentamiento.
Las grasas y los aceites pueden salir ardiendo si se sobrecalientan. Se recomienda, por
tanto, no alejarse durante la preparación de alimentos que contengan aceites o grasas. Si
los aceites o las grasas se incendiaran ¡no apagarlos nunca con agua! Poner la tapa
sobre la olla y apagar la zona de cocción.
Prestar atención cuando se utilizan aparatos eléctricos adicionales (por ej., batidoras,
tostadoras, etc.). Los cables de conexión no deben entrar nunca en contacto con las
zonas de cocción calientes.
No utilizar chorros de vapor para limpiar el aparato.
El vapor podría llegar a las partes eléctricas dañándolas y causar cortocircuitos.
No utilizar productos en spray en las proximidades del electrodoméstico cuando el mismo
esté en funcionamiento. No utilizar productos en spray cuando el aparato todavía esté
caliente. Los gases contenidos en el spray podrían incendiarse.
El fabricante declina toda responsabilidad por daños causados a personas o
cosas, por no tener en cuenta las recomendaciones anteriores o por el mal uso
incluso de una sola parte del aparato y la utilización de repuestos no originales.
107
Advertencias para la eliminación
3. CUIDADO DEL MEDIO AMBIENTE
3.1 Nuestro cuidado del medio ambiente
A efectos de las Directivas 2002/95/CE, 2002/96/CE, 2003/108/CE, relativas a
la reducción del uso de sustancias peligrosas en los aparatos eléctricos y
electrónicos, además de la eliminación de los residuos, el símbolo del cubo de
basura tachado colocado en el aparato indica que el producto, al final de su
vida útil debe ser recogido separadamente de otros residuos. El usuario
deberá, por tanto, entregar el aparato que ha llegado al final de su vida útil a los
centros adecuados de recogida selectiva de residuos eléctricos y electrónicos,
o bien volver a entregarlo al vendedor en el momento de la compra de un
aparato equivalente, en razón de uno a uno. La adecuada recogida selectiva
para el envío posterior del aparato en desuso al reciclaje, al tratamiento y a la
eliminación ecológicamente compatible contribuye a evitar posibles efectos
negativos sobre el medio ambiente y sobre la salud y favorece el reciclaje de
los materiales de los que está compuesto el aparato. La eliminación no
autorizada del producto por parte del usuario conlleva la aplicación de
sanciones administrativas.
El producto no contiene sustancias en cantidad tal como para ser consideradas
peligrosas para la salud y el medio ambiente, en conformidad con las directivas
europeas actuales.
3.2 Su cuidado del medio ambiente
108
Para el embalaje de nuestros productos se utilizan materiales no
contaminantes, que respetan el medio ambiente y se pueden reciclar. Rogamos
su colaboración en cuanto a desechar correctamente el embalaje. Infórmese en
su distribuidor o en las organizaciones competentes de la zona de las
direcciones de los centros de recogida, reciclado y desecho de residuos.
No abandonar o dejar sin custodia el embalaje ni partes del mismo.
Pueden representar un peligro de asfixia para los niños, especialmente
las bolsas de plástico.
Su antiguo aparato también debe desecharse correctamente.
Importante: llevar el aparato al organismo de la zona autorizado para la
recogida de electrodomésticos que ya no se utilizan. Desechar correctamente
estos aparatos permite recuperar materiales valiosos.
Antes de desechar su electrodoméstico es importante quitarle las puertas y
dejar las repisas en posición de uso, a fin de evitar que los niños, jugando,
puedan quedar aprisionados en el interior. También es necesario cortar el cable
de conexión a la red eléctrica y retirarlo junto con el enchufe.
Instrucciones para el usuario
4. CONOZCA SU APARATO
Modelos Multifunción
Modelo Pirolítico
1 Encimera de cocción 5 Ventilador
2 Panel de mandos 6 Lámpara del horno
3 Junta del horno 7 Compartimento armario
4 Puerta
Repisa del bastidor
109
Instrucciones para el usuario
4.1 Descripción de los mandos del panel frontal
Modelos Multifunción
110
Modelo Pirolítico
1 Reloj Programador
Mediante el reloj programador es posible visualizar la hora actual, programar un
cuentaminutos o una cocción programada.
2 Mando de selección de temperatura
La selección de la temperatura de cocción se lleva a cabo girando el mando en
sentido horario al valor que se desea, comprendido entre mínimo y máximo.
Instrucciones para el usuario
3 Testigo del termostato
(sólo en los modelos multifunción)
El encendido del testigo señala que el horno se está calentando. El apagado de
este testigo indica que se ha alcanzado la temperatura programada. Una
intermitencia regular indica que la temperatura en el interior del horno se
mantiene constantemente en el nivel programado.
(sólo en los modelos pirolíticos)
Cuando el testigo se pone intermitente indica que el horno se está calentando
para alcanzar la temperatura programada mediante el mando del termostato.
Una vez que el horno ha alcanzado la temperatura seleccionada el testigo deja
de estar intermitente y permanecerá siempre encendido hasta que el horno se
apague. Además, el testigo se enciende cuando se inicia el ciclo de limpieza
automático (pirólisis) y permanece encendido hasta que el ciclo haya
terminado.
4 Mando de selección de funciones
Cada una de las diversas funciones del horno es adecuada para modalidades
específicas de cocción. Una vez seleccionada la función deseada, programar la
temperatura de cocción con el mando del termostato. Para obtener más
información sobre las funciones de cocción, consultar: “8. FUNCIONES DEL
HORNO”.
5 Mando de los quemadores de la encimera
El encendido de la llama se obtiene presionando y girando el mando en sentido
antihorario para situarlo sobre el símbolo de llama máxima ( ). Para regular la
llama situar el mando en la zona entre el máximo ( ) y el mínimo ( ). Para
apagar el quemador situar el mando en posición .
6 Testigo del bloqueo de la puerta (sólo en modelos pirolíticos)
Se enciende cuando se activa el ciclo de limpieza automático (pirólisis).
111
Instrucciones para el usuario
5. ACCESORIOS DISPONIBLES
NOTA: En algunos modelos no todos los accesorios están presentes.
Reducción WOK: útil para utilizar recipientes
“WOK” (sartenes chinas).
Rejilla ancha: útil para el soporte de
recipientes con alimentos en cocción. Puede
ser utilizada en apoyo sobre la bandeja para la
cocción de alimentos que puedan gotear.
Rejilla estrecha: útil para cocinar alimentos de
tamaño reducido (por ejemplo carne). Puede
utilizarse colocada en apoyo en la bandeja para
la cocción de alimentos que puedan gotear.
112
Bandeja: útil para recoger las grasas
provenientes de alimentos puestos sobre la
rejilla debajo de la cual se coloca. Necesaria
para utilizar el asador.
Soportes para asador: sirven como soporte
de la varilla del asador.
Varilla del asador: útil para cocinar pollo y
todos los alimentos que requieren una cocción
uniforme en toda la superficie.
Instrucciones para el usuario
• Los accesorios del horno que pueden entrar en contacto con los alimentos
están fabricados con materiales en conformidad con lo dispuesto en la
Directiva CEE 89/109 del 21/12/88 y el Decreto Ley 108 del 25/01/92.
• Pedido de accesorios: Los accesorios originales u opcionales pueden
solicitarse a través de los Centros de Asistencia Autorizados.
• Utilizar sólo accesorios originales del fabricante
5.1 Utilización de la rejilla de reducción WOK
La rejilla WOK tiene que estar apoyada en
las rejillas de la encimera como se muestra
en el dibujo de la lado. Comprobar que
están colocadas de forma estable.
El uso de la rejilla WOK está permitido
únicamente si se utilizan los recipientes
adecuados.
5.2 Utilización de rejillas y bandejas de horno
Las rejillas o las bandejas están dotadas de
un bloqueo mecánico de seguridad que
impide su extracción accidental. Para
introducir correctamente la rejilla o la
bandeja comprobar que este bloqueo está
dirigido hacia abajo (como se muestra en la
figura de al lado).
Para extraer, levantar ligeramente por
delante la rejilla o bandeja.
El bloqueo mecánico (o el respaldo, si está
presente) debe estar siempre dirigido hacia
la parte trasera del horno.
Introducir las rejillas y las bandejas suavemente en el horno hasta que hagan
tope.
113
Instrucciones para el usuario
5.3 Uso de la varilla del asador
Durante la cocción la puerta del horno debe estar cerrada.
Utilizar las horquillas que se suministran para preparar la varilla del asador con
el alimento. Es posible bloquear las horquillas a través de tornillos de fijación.
Colocar los soportes del asador en los
insertos situados en los ángulos de la
bandeja.
Los soportes tienen que estar colocados
como se muestra en el dibujo de al lado.
Colocar la varilla del asador en los soportes. Prestar atención a que los
trinquetes estén correctamente colocados en la parte moldurada de los
soportes.
114
Instrucciones para el usuario
Tras haber preparado la varilla del asador, introducir la bandeja en la primera
repisa de inserción (ver 4. CONOZCA SU APARATO).
Mediante el movimiento basculante de los soportes del asador, introducir la
punta de la varilla en el alojamiento del motor del asador, colocado en la pared
lateral izquierda del horno.
Al final de la cocción, para mover cómodamente la varilla con el alimento,
enroscar la manija correspondiente que se suministra para ello.
Echar un poco de agua en la bandeja para evitar la formación de humo.
Las intermitencias regulares del testigo del termostato durante la cocción son
normales e indican el mantenimiento constante de la temperatura dentro del
horno.
115
Instrucciones para el usuario
6. USO DE LA ENCIMERA
6.1 Advertencias y consejos generales
Antes de encender los quemadores de la encimera controlar que las coronas
quemador estén instaladas en sus alojamientos con sus respectivos casquetes,
prestando atención a que los agujeros 1 de las coronas quemador se
correspondan con las bujías 3 y los termopares 2.
6.2 Encendido de los quemadores de la encimera
Todos los accionamientos y los mandos del horno están ubicados en el panel
frontal. A cada mando le corresponde, claramente indicado, un quemador. El
aparato cuenta con un dispositivo de encendido electrónico. Para el encendido
basta con presionar el mando y girarlo en sentido antihorario hacia el símbolo
de llama máxima hasta que encienda. Si no se enciende durante los primeros
15 segundos, poner el mando a "0" y no intentar volver a encender el aparato
durante 60 segundos. Una vez que se haya encendido, mantener presionado el
mando durante algunos segundos para permitir el calentamiento del termopar.
Puede ocurrir que el quemador se apague en el momento de soltar el mando:
esto significa que el termopar no se ha calentado en la medida suficiente.
Esperar algunos instantes y repetir la operación manteniendo el mando
presionado durante más tiempo.
Si los quemadores se apagan accidentalmente, interviene un dispositivo de
seguridad que impide la salida del gas incluso con la llave abierta. En este caso
volver a situar el mando en posición de apagado y no intentar volver a encender
el quemador durante al menos 60 segundos.
116
Instrucciones para el usuario
6.3 Consejos prácticos para el uso de los quemadores de la
encimera
Para un mejor rendimiento de los quemadores y un consumo
mínimo de gas es necesario: usar recipientes provistos de
tapa y proporcionados con respecto al quemador para evitar
que la llama roce los lados (ver el apartado “6.4 Diámetro de
los recipientes”). Al producirse la ebullición, reducir la llama
en la medida suficiente para impedir que el líquido rebose.
En el caso de derrames y desbordamientos, eliminar el exceso de líquido de la
encimera. Durante la cocción, para evitar que la encimera se queme o se dañe,
todos los recipientes o las planchas deben estar situados dentro del perímetro
de la encimera. Todos los recipientes deben tener el fondo plano y uniforme.
En caso de apagado accidental de la llama, cerrar el mando de control y volver
a intentar el encendido después de haber esperado 1 minuto por lo menos.
Proceder con mucho cuidado al utilizar grasas o aceites porque al recalentarse
pueden inflamarse.
117
Instrucciones para el usuario
6.4 Diámetro de los recipientes
Quemador Ø mín. (cm) Ø máx. (cm)
1 Auxiliar 12 14
2 Semirrápido 16 24
3 Rápido 18 26
4 Ultrarrápido 20 26
118
5 Fuente de pescado Recipientes ovales adecuados
Instrucciones para el usuario
7. USO DEL HORNO
7.1 Antes de utilizar el aparato
• Quitar las posibles etiquetas (a excepción de la placa con los datos
técnicos) de las bandejas, graseras o del hueco de cocción.
• Quitar las películas de protección que pueda haber en el exterior o en el
interior del aparato, incluidos los accesorios, como bandejas, graseras,
placa para pizza o de la cubierta del fondo.
• Antes de utilizar el aparato por primera vez quitar todos los accesorios del
hueco del horno y lavarlos como se indica en el capítulo “9. LIMPIEZA Y
MANTENIMIENTO”.
Calentar el aparato vacío a la máxima temperatura, con el fin de eliminar los
posibles residuos de fabricación, que podrían dar un olor desagradable a la
comida.
7.2 Ventilación de enfriamiento
El aparato está equipado con un sistema de enfriamiento, que se activa al
iniciar una cocción. El funcionamiento del ventilador causa un flujo normal de
aire que sale de la parte posterior del aparato y que puede continuar durante un
breve periodo de tiempo incluso una vez apagado el aparato.
7.3 Compartimento armario
El compartimento armario se encuentra en la parte inferior de la cocina, debajo
de los hornos; a él se puede acceder tirando del lado inferior de la puerta.
Dentro del mismo, no colocar materiales inflamables como paños, papel, etc.,
colocar eventualmente los accesorios metálicos del aparato.
No abrir el compartimento armario mientras el horno esté encendido o esté aún
caliente. Las temperaturas en su interior pueden ser muy elevadas.
7.4 Lámparas de iluminación interna
Las lámparas del horno se encienden seleccionando una función cualquiera.
119
Instrucciones para el usuario
7.5 Advertencias y consejos generales para la utilización
Todas las cocciones deben efectuarse con la puerta cerrada. La fuga de
calor podría ocasionar peligros.
Durante la cocción, no cubrir el fondo del horno con papel de aluminio o de
estaño, y no apoyar ollas o bandejas para evitar dañar la capa de esmalte. En
caso de que se desee utilizar papel de horno, se debe colocar de manera que
no impida la circulación del aire caliente dentro del horno.
Para una óptima cocción, se aconseja colocar
la vajilla en el centro de la rejilla.
Para evitar que el posible vapor contenido en el
horno pueda causar molestias, abrir la puerta
en dos tiempos: mantenerla semiabierta
(apróx. 5 cm) durante 4-5 segundos y después
abrirla completamente. Si es necesario
intervenir en las comidas, será necesario dejar
la puerta abierta el menor tiempo posible para
evitar que la temperatura en el interior del
horno descienda hasta el punto de perjudicar el
éxito de la cocción.
Con el fin de evitar la excesiva formación de condensación en el cristal interno
del horno, una vez concluida la cocción se recomienda no dejar alimentos
calientes dentro del mismo durante un tiempo prolongado.
Durante la cocción de dulces o verduras podrían producirse fenómenos
de excesiva condensación en el cristal. Para evitar esto, abrir la puerta un
par de veces durante la cocción prestando mucha atención.
Calentar el aparato vacío a la máxima temperatura, con el fin de eliminar los
posibles residuos de fabricación, que podrían dar un olor desagradable a la
comida.
120
Instrucciones para el usuario
7.6 Programador analógico (sólo en algunos modelos)
A Mando giratorio de regulación
B Ventanilla símbolo de cocción
C Manecilla de cocción manual o temporizada
7.6.1 Regulación de la hora
Para poner a punto la hora exacta, pulsar hacia dentro y girar la la manecilla A
en sentido horario.
Antes de cada predisposición del programador activar la función y la
temperatura deseadas.
7.6.2 Cocción temporizada
Activar la función y la temperatura deseadas antes de programar la duración de
la cocción. A continuación, tirar hacia afuera la manecilla A y colocar la aguja C
en correspondencia con la aguja de las horas, girandola en sentido horario. Al
llegar a este punto, para programar la duración de la cocción, que se puede ver
en la ventanilla B, girar en sentido horario la manecilla A.
7.6.3 Retraso de comienzo cocción
Girar en sentido horario la manecilla A hasta ver 0 en la ventanilla B. A
continuación, tirar hacia afuera la manecilla A y colocar la aguja C en
correspondencia con el horario establecido para el comienzo de la cocción,
girandola en sentido horario (la hora de comienzo de la cocción no puede
superar las 12 horas con respecto a la hora corriente). Al llegar a este punto,
girar la manecilla A hacia el símbolo para alcanzar una cocción manual, o
seleccionar la duración de cocción deseada (transcurrido el tiempo
prestablecido todos los elementos del horno serán desenchufados).
7.6.4 Cocción manual
Girar en sentido horario la manecilla A hasta ver 0 en la ventanilla B. A
continuación, tirar hacia afuera la manecilla A y colocar la aguja C en
correspondencia con la aguja de las horas, girandola en sentido horario.
Una vez completada esta operación, volver a girar A en sentido horario hasta
ver el símbolo en la ventanilla B.
121
Instrucciones para el usuario
7.7 Reloj programador
Cuentaminutos
Final de cocción
Regulación del horario y reset
Reducción de valor
Aumento de valor
El avisador acústico que intervendrá al finalizar cada programación estará
compuesto por 10 señales acústicas que se repetirán 3 veces a
intervalos de aproximadamente 1 minuto. En todo caso puede ser
interrumpido en cualquier momento pulsando cualquier tecla.
7.8 Funcionamiento del reloj analógico
7.8.1 Regulación de la hora
Utilizando el horno por primera vez, o bien después de una interrupción de la
corriente eléctrica, la pantalla parpadea con intermitencia regular.
Pulsando la tecla se pone fin a la intermitencia de la pantalla. Pulsar de
nuevo la tecla durante 2 segundos; ahora se puede iniciar la regulación de
la hora actual. Pulsando las teclas de variación del valor o se obtiene el
incremento o el decremento en la medida de un minuto cada vez que se ejerce
presión.
Pulsar una de las dos teclas de variación del valor hasta que aparezca la hora
actual. Después de 5 segundos desde la última vez que se ha pulsado, el reloj
comenzará a funcionar desde la hora establecida.
122
Instrucciones para el usuario
7.8.2 Cuentaminutos
Esta función no interrumpe la cocción, sino que
solamente acciona el avisador acústico.
• Pulsando el botón la pantalla se ilumina
mostrándose como en la figura 1;
• En los 5 segundos siguientes pulsar los
botones o para programar el
temporizador cuentaminutos. Cada vez que se
pulse se iluminará o apagará un segmento
externo que representará 1 minuto de cocción
(en la figura 2 se representa una duración de
1 hora y 10 minutos).
• Pasados 5 segundos desde la última vez que se
ha pulsado se pondrá en marcha la cuenta atrás,
al final de la cual sonará el avisador acústico.
• Durante la cuenta atrás es posible visualizar la
hora actual pulsando una vez la tecla , volver
a pulsarla nuevamente para volver a la pantalla
cuentaminutos.
Al finalizar la cuenta atrás es necesario parar manualmente el horno girando el
termostato y el selector de funciones a 0.
No es posible programar una duración de cocción superior a las 4 horas.
1)
2)
123
Instrucciones para el usuario
7.8.3 Programación
Duración de la cocción: pulsando la 2a tecla es posible programar la
duración de la cocción. Antes de programarla es necesario girar el termostato a
la temperatura deseada para la cocción y el mando selector de funciones a una
posición cualquiera. Para programar la duración de la cocción proceder del
siguiente modo:
• Pulsar la tecla ; la manecilla se situará sobre
la posición 12 y parpadeará el símbolo de al
lado (Fig. 1).
• En los 5 segundos siguientes pulsar las teclas
o para programar la duración de la
cocción: cada vez que se pulsa la tecla
corresponde a añadir 1 minuto a la duración de la
cocción y cada 12 minutos se iluminará un nuevo
segmento interno (en la figura 2 se representa
una duración de 1 hora).
• Una vez que se llega a la duración deseada se
iniciará la cocción pasados unos 5 segundos
desde la última vez que se han pulsado las teclas
o .
• En la pantalla aparecerán la hora actual
representada por los segmentos fijos, y los
minutos restantes para completar la cocción
representados por los segmentos parpadeantes
(cada segmento parpadeante indica 12 minutos
de cocción restante).
• Una vez que la cocción ha finalizado el
temporizador desactivará las resistencias del
horno, entrará en funcionamiento el avisador
acústico y parpadearán los números en la esfera.
• Es posible también poner a cero la duración
borrando el programa seleccionado: Pulsar la
tecla central durante 2 segundos, se
producirá la cancelación de la duración
programada y se deberá proceder a apagar el
horno manualmente en el caso de que se esté
realizando la cocción.
1)
2)
124
No es posible programar una duración de cocción superior a las 12 horas.
Instrucciones para el usuario
Inicio de la cocción: es posible, además de programar una duración de
cocción, definir también la hora de inicio de la cocción (con un retraso máximo
de 12 horas con respecto a la hora actual). Para programar la hora de inicio/fin
de la cocción proceder del siguiente modo:
• Programar la duración de la cocción, como se describe en el apartado
anterior.
• En los 5 segundos siguientes desde que se han pulsado por última vez las
teclas o pulsar nuevamente la tecla para definir la hora de fin de
la cocción. En la pantalla aparecerá el símbolo parpadeante junto con la
hora actual con los segmentos internos iluminados que indican el fin de la
cocción. Mediante las teclas o programar la hora de fin de la
cocción.
• Pasados 5 segundos desde que se ha pulsado por última vez, la pantalla indicará
la hora actual, la hora de inicio y la hora de finalización de la cocción, que estarán
representadas por los segmentos internos iluminados. Hasta que la hora actual
no coincida con el inicio de la cocción los segmentos estarán fijos en la pantalla,
en cuanto la hora actual alcance la hora de inicio prefijada los segmentos internos
comenzarán a parpadear indicando que el horno ha comenzado la cocción.
• Una vez que la cocción ha finalizado el temporizador desactivará las
resistencias del horno, entrará en funcionamiento el avisador acústico y
parpadearán los números en la esfera.
• Para cancelar todo el programa establecido mantener pulsado durante 2
segundos el botón central ; si la cocción ya ha comenzado se deberá
proceder al apagado manual del horno.
• En la imagen de al lado se muestra un
ejemplo de programación: la hora actual son las
7:06, el inicio de la cocción está programado para
las 8 y la finalización para las 9.
• Cuando sean las 8, los segmentos internos
comprendidos entre las 8 y las 9 comenzarán a
parpadear y permanecerá fija la manecilla de las
horas.
Atención: para que el horno comience las cocciones después de la
programación que se acaba de describir, es necesario que el termostato y
el selector de funciones se encuentren regularmente posicionados sobre
la temperatura y la funciones deseadas.
7.8.4 Luminosidad reducida de la pantalla
Para reducir el consumo de energía en stand-by, es posible, pulsando
brevemente la tecla , programar la luminosidad de la pantalla en modalidad
reducida. Para volver a la luminosidad normal pulsar de nuevo la tecla .
125
Instrucciones para el usuario
8. FUNCIONES DEL HORNO
ESTÁTICO: El calor, que proviene a la vez de la parte superior y
de la parte inferior, hace que este sistema sea adecuado para
cocinar determinados tipos de alimentos. La cocción tradicional,
denominada también estática o termorradiante, es adecuada
para cocinar un solo plato cada vez. Ideal para cualquier tipo de
asados, pan, tartas rellenas y sobre todo especialmente indicada
para carnes grasas como oca o pato.
ESTÁTICO VENTILADO: El funcionamiento del ventilador,
combinado con la cocción tradicional, asegura una cocción
homogénea incluso con recetas complejas. Ideal para galletas y
tartas, cocinadas a la vez en varios niveles.
GRILL: Esta función permite, mediante la acción del calor
irradiado sólo por el elemento central, asar las pequeñas
porciones de carne y pescado, para preparar pinchos, tostadas y
todas las guarniciones de verduras a la parrilla.
GRILL VENTILADO: El aire producido por el ventilador suaviza
la onda de calor generada por el grill, permitiendo un asado
óptimo también para alimentos de gran espesor. Ideal para
trozos grandes de carne (por ejemplo, brazuelo de cerdo).
126
PLACA VENTILADA: La combinación entre el ventilador y la
sola resistencia inferior permite realizar la cocción más
rápidamente. Este sistema se aconseja para terminar la cocción
de alimentos ya bien hechos en la superficie pero no por dentro,
que requieren por lo tanto un calor superior moderado. Ideal para
cualquier tipo de alimento.
PLACA + CIRCULAR VENTILADA: La cocción ventilada viene
combinada con el calor procedente de la parte inferior,
proporcionando a la vez un ligero dorado. Ideal para cualquier
tipo de alimento.
CIRCULAR: La combinación entre el ventilador y la resistencia
circular (incorporada en la parte posterior del horno) permite la
cocción de diversos alimentos en varios niveles que necesitan la
misma temperatura y el mismo tipo de cocción. La circulación de
aire caliente garantiza una distribución instantánea y uniforme
del calor. Por ejemplo, se podrá cocinar (en varias repisas)
pescado, verduras y galletas sin que se mezclen los olores o
sabores.
Instrucciones para el usuario
DESCONGELACIÓN: La descongelación rápida se ve
favorecida por la activación del ventilador correspondiente que
garantiza una distribución uniforme de aire a temperatura
ambiente dentro del horno.
ECO: Indica con qué función se alcanza el menor consumo de
energía. La combinación entre el ventilador, el grill y la
resistencia inferior, es especialmente indicada para calentar los
alimentos, con un bajo consumo energético.
GRILL ANCHO: El calor que proviene de la resistencia grill
permite obtener resultados de asado óptimos sobre todo con
carnes de espesor medio / pequeño y, junto con el asador
(cuando está previsto), permite dar al final de la cocción un
dorado uniforme. Ideal para salchichas, costillares, beicon. Esta
función permite asar de forma uniforme grandes cantidades de
comida, sobre todo carnes.
GRILL DEL ASADOR: El asador funciona en combinación con la
resistencia del grill, permitiendo que los alimentos se doren
perfectamente.
TURBO: La combinación de la cocción ventilada con la cocción
tradicional permite cocinar con extrema rapidez y eficacia
diferentes alimentos en varios niveles, sin que se transmitan los
olores o sabores. Ideal para alimentos de gran volumen que
requieren una cocción intensa.
PIRÓLISIS: Programando esta función el horno alcanza temperaturas que
llegan hasta los 500°C, destruyendo toda la suciedad grasa que se forma sobre
las paredes internas.
127
Instrucciones para el usuario
8.1 Consejos y trucos de cocción
8.1.1 Consejos generales
Se aconseja introducir los alimentos en el horno tras haberlo calentado
previamente.
• Si se cocina en varios niveles, se aconseja utilizar una función ventilada
para obtener una cocción uniforme en todas las repisas.
• En general, no se pueden reducir los tiempos de cocción aumentando las
temperaturas (los alimentos podrían cocinarse mucho por fuera y poco por
dentro).
• Durante la cocción de dulces o verduras podrían producirse fenómenos de
excesiva condensación en el cristal. Para evitar esto, abrir la puerta un par
de veces durante la cocción prestando mucha atención.
8.1.2 Consejos para la cocción de carnes
• Los tiempos de cocción, especialmente los de la carne, varían según el
grosor, la calidad del alimento y el gusto del consumidor.
• Se aconseja utilizar un termómetro para carnes durante la cocción de
asados o simplemente presionar con una espumadera el asado, si la carne
está firme ya está lista, de lo contrario, deberá cocinarse todavía durante
varios minutos.
8.1.3 Consejos para la cocción de dulces y galletas
• Utilizar preferiblemente moldes para dulces oscuros de metal, ya que
ayudan a absorber mejor el calor.
• La temperatura y la duración de la cocción dependen de la calidad y de la
consistencia del amasijo.
• Comprobar si el dulce está hecho por dentro: al finalizar la cocción,
introducir un palillo en el punto más alto del dulce. Si la masa no se pega al
palillo, el dulce está hecho.
• Si el dulce se desinfla al sacarlo del horno, en la siguiente cocción se
deberá disminuir la temperatura programada unos 10°C seleccionando un
tiempo superior de cocción.
128
Instrucciones para el usuario
8.1.4 Consejos para la descongelación y el leudado
• Se aconseja colocar los alimentos congelados en un recipiente sin tapa en
la primera repisa del horno.
• Los alimentos deben descongelarse sin el envase.
• Colocar los alimentos que vayan a descongelarse de forma homogénea
evitando que se sobrepongan unos encima de otros.
• Al descongelar la carne se aconseja utilizar una rejilla colocada en la
segunda repisa donde vayan a colocarse los alimentos y una bandeja
colocada en la primera repisa. De esta forma, los alimentos no estarán en
contacto con el líquido de descongelación.
• Las partes más delicadas pueden cubrirse con una película de aluminio.
• Para obtener un leudado adecuado se recomienda posicionar en el piso del
horno un recipiente con agua.
8.1.5 Consejos para las cocciones con Grill y Grill ventilado
• Con la función Grill (si está presente) el asado de carnes puede ser
efectuado también metiéndolas en el horno frío, se aconseja precalentarlo si
se desea cambiar el efecto de la cocción.
• En la función Grill ventilado (si está presente), se recomienda en cambio
precalentar el horno antes del asado.
• Se recomienda colocar los alimentos en el centro de la rejilla.
8.2 Para ahorrar energía
Para ahorrar energía durante el uso del aparato es posible adoptar los
siguientes trucos:
• Parar la cocción durante algunos minutos antes del tiempo empleado
normalmente. La cocción proseguirá durante los restantes minutos con el
calor que se ha acumulado en el interior.
• Reducir al mínimo las aperturas de la puerta, para evitar que el calor se
disperse.
• Utilizar la función ECO (si presente) para cocciones en una sola repisa.
• Mantener constantemente limpio el interior del aparato.
129
Instrucciones para el usuario
8.3 Tabla de cocción
ALIMENTOS PESO FUNCIÓN
PRIMEROS PLATOS
LASAÑA 3-4 kg Estático
PASTA AL HORNO 2 kg Estático
CARNE
TERNERA ASADA 1,2 kg Estático ventilado
LOMO DE CERDO 1,2 kg Estático ventilado
PALETILLA DE CERDO 1,2 kg Turbo
CONEJO ASADO 1,2 kg Circular
MUSLO DE PAVO 1,5 kg Estático ventilado
EMBUTIDO DE CABEZA DE
CERDO AL HORNO
POLLO ASADO 1,2 kg Turbo
CARNES PARA ASAR
SALCHICHAS DE CERDO 1,2 kg Grill ventilado
CHULETAS DE CERDO 1,2 kg
HAMBURGUESAS 0,8 kg Grill
TOCINO 0,8 kg Grill ventilado
POLLO ASADO EN EL ESPETÓN 1-1,2 kg Grill con asador
PESCADO
TRUCHA ASALMONADA 1,2 Kg Placa ventilada
2 kg Turbo
Grill
130
Instrucciones para el usuario
POSICIÓN GUÍA
DESDE ABAJO
1 220 - 230 50 - 60
1220 - 230 40
2 180 - 190 70 - 80
2 180 - 190 70 - 80
2 180 - 190 90 - 100
2 180 - 190 70 - 80
2 180 - 190 80 - 90
2 180 - 190 190 - 210
2 180 - 190 60 - 70
3 250 - 280 7 - 9 5 - 6
TEMPERATURA
°C
TIEMPO EN MINUTOS
1° LADO 2° LADO
4250 - 280155
4250 - 28095
3250 - 280133
250 - 280 70 - 80
2 150 - 160 35 - 40
131
Instrucciones para el usuario

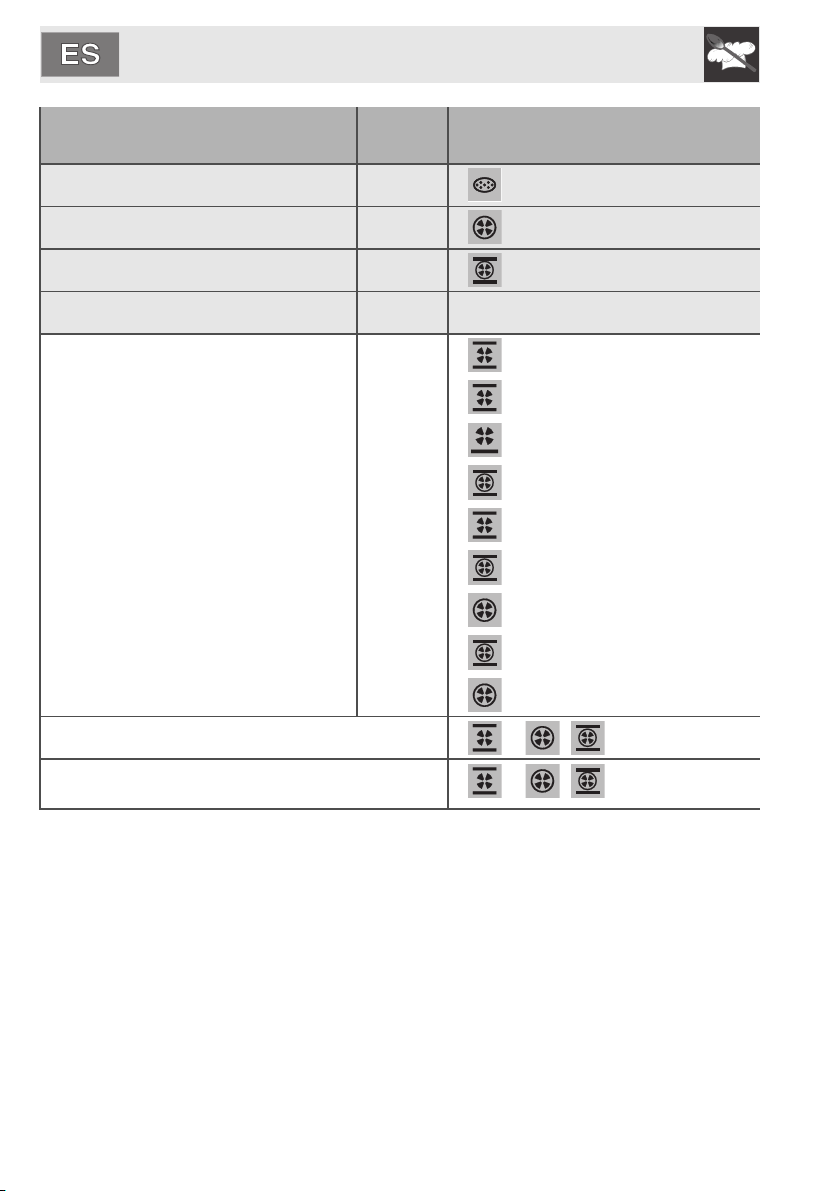

ALIMENTOS PESO FUNCIÓN
PIZZA 1 kg Pizza
PAN 1 kg Circular
HOGAZA 1 kg Tu rb o
DULCES
ROSQUILLAS 1 kg Estático ventilado
COSTRADA 1 kg Estático ventilado
PASTAFLORA 0,5 kg Placa ventilada
TORTELLINI RELLENOS 1,2 kg Turbo
TARTA PARAÍSO 1,2 kg Estático ventilado
DULCES BIGNÈ 0,8 kg Turbo
BIZCOCHO 0,8 kg Circular
TARTA DE ARROZ 1 kg Turbo
MEDIALUNAS 0,6 kg Circular
MEDIALUNAS (en repisas múltiples)
BIZCOCHOS PASTAFLORA (en repisas
múltiples)
Los tiempos indicados en las siguientes tablas no incluyen los tiempos de
precalentamiento y son indicativos.
132
Instrucciones para el usuario
POSICIÓN GUÍA
DESDE ABAJO
1 250 - 280 6 -10
2 190 - 200 25 -30
2 180 - 190 15 -20
2 160 50 - 60
2 160 30 - 35
2 160 - 170 20 - 25
2 160 20 - 25
2 160 55 - 60
2 150 - 160 40 - 50
2 150 - 160 45 - 50
2 160 40 - 50
2 160 25 - 30
TEMPERATURA
°C
TIEMPO EN MINUTOS
1 y 3 160 - 170 16 - 20
1 y 3 160 - 170 16 - 20
Para cocciones en repisas múltiples se recomienda utilizar sólamente las
siguientes funciones , , y utilizar la 1ª y 3ª repisa.
133
Instrucciones para el usuario
9. LIMPIEZA Y MANTENIMIENTO
No utilizar chorros de vapor para limpiar el aparato. El vapor podría llegar
a las partes eléctricas dañándolas y causar cortocircuitos.
ATENCIÓN: Para su seguridad, antes de realizar operaciones de limpieza
o de mantenimiento extraordinario de cualquier tipo, se aconseja el uso
de guantes de protección.
No utilizar en las partes de acero o tratadas en su superficie con acabados
metálicos (por ej. anodizaciones, niquelados, cromados), productos para la
limpieza que contengan cloro, amoniaco o lejía.
Se aconseja utilizar productos para la limpieza distribuidos por el fabricante.
9.1 Limpieza de las superficies
Para una buena conservación de las superficies, es necesario limpiarlas
regularmente después de cada uso, dejándolas enfriar previamente.
9.2 Limpieza ordinaria diaria
Para limpiar y conservar las superficies de acero inoxidable utilizar siempre y
solamente productos específicos que no contengan abrasivos o sustancias
ácidas a base de cloro.
Modo de uso: verter el producto sobre un paño húmedo y pasarlo por la
superficie, aclarar cuidadosamente y secar con un trapo suave o con un paño
de microfibra.
134
9.3 Manchas de comida o restos
No utilizar en ningún caso esponjas de acero ni rasquetas cortantes
para no dañar las superficies.
Utilizar productos normales, no abrasivos, ayudándose
eventualmente de utensilios de madera y material plástico. Enjuagar
cuidadosamente y secar con un trapo suave o con un paño de
microfibra.
Evitar dejar secar dentro del horno restos de alimentos de base
azucarada (p.ej. mermelada). Si se secan durante demasiado tiempo,
tales residuos podrían arruinar el esmalte que cubre las paredes del
horno.
Instrucciones para el usuario
9.4 Limpieza de los componentes de la encimera de cocción
9.4.1 Rejillas
Extraer las rejillas y limpiar con agua templada y detergente no abrasivo,
teniendo cuidado de quitar cualquier incrustación. Secarlas con cuidado y
colocarlas nuevamente en la encimera de cocción.
El contacto continuo de las rejillas con la llama podrá provocar con el tiempo
una alteración del esmalte en proximidad de las zonas expuestas al calor. Se
trata de un fenómeno completamente natural que no perjudica en absoluto la
funcionalidad de este componente.
No lavar estos elementos en el lavavajillas.
9.4.2 Casquetes y coronas quemador
Los casquetes y las coronas quemador pueden extraerse
para facilitar la limpieza. Lavar todos los componentes con
agua caliente y detergente no abrasivo, teniendo cuidado de
eliminar cualquier incrustación y esperar a que estén
perfectamente secos.
Volver a montar las coronas quemador, asegurándose de
que están colocadas en sus alojamientos con sus
respectivos casquetes, teniendo cuidado de que los orificios
A de los quemadores coincidan con las bujías y los
termopares.
No lavar estos elementos en el lavavajillas.
9.4.3 Bujías y termopares
Para un buen funcionamiento las bujías de encendido y los
termopares deben estar siempre bien limpios. Controlarlos
frecuentemente y, si es necesario, limpiarlos con un paño
húmedo. Los posibles restos secos deben ser eliminados
con un palito de madera o una aguja.
No utilizar en las partes de acero o tratadas en su superficie con acabados
metálicos (por ej. anodizaciones, niquelados, cromados), productos para la
limpieza que contengan cloro, amoniaco o lejía.
135
Instrucciones para el usuario
9.5 Limpieza del horno
Para una buena conservación del horno, es necesario limpiarlo regularmente
después de dejarlo enfriar. Extraer todas las partes extraíbles.
• Limpiar las rejillas del horno con agua caliente y detergentes no abrasivos,
enjuagar y secar.
• La puerta puede ser desmontada a fin de facilitar las operaciones de
limpieza (ver apartado“10.2 Desmontaje de la puerta”).
Es conveniente hacer funcionar el horno al máximo durante 15/20 minutos
después de haber utilizado productos específicos de limpieza, con el fin de
eliminar los residuos presentes en su interior.
Una vez concluidas las operaciones es conveniente secar bien las partes
húmedas.
9.5.1 Retirada de los bastidores guía
La retirada de los bastidores guía permite limpiar fácilmente con posterioridad
las partes laterales.
Para retirar los bastidores guía:
1 Tirar del bastidor hacia la parte superior
del horno hasta desengancharlo del
encastrado A, a continuación, sacarlo de
sus alojamientos B situados en la parte
trasera.
2 Al finalizar la limpieza repetir las
operaciones que se acaban de describir
para volver a colocar los bastidores guía.
136
9.6 Limpieza de los cristales de la puerta
Se aconseja mantenerlos siempre muy limpios. Utilizar papel absorbente de
cocina. En caso de suciedad persistente, lavar con una esponja húmeda y
detergente común.
No utilizar detergentes abrasivos ni corrosivos para limpiar los cristales de la
puerta (por ej.: productos en polvo, quitamanchas o esponjas metálicas).
No utilizar materiales ásperos, abrasivos o rascadores metálicos afilados para
limpiar las puertas de cristal del horno, dado que pueden rayar su superficie.
Instrucciones para el usuario
9.7 Desmontaje de la junta (excluyendo los modelos pirolíticos)
Para realizar una limpieza exhaustiva del
horno, es posible retirar la junta de la puerta.
En los cuatro lados se encuentran colocados
ganchos que la fijan al borde del horno. Tirar
hacia el exterior los bordes de la junta para
separar los ganchos. La junta debe cambiarse
cuando pierde la elasticidad y se endurece.
9.8 Limpieza de la junta
Para mantener limpia la junta, usar una esponja no abrasiva con agua tibia. La
junta debe ser suave y elástica (excepto en los modelos pirolíticos).
En los modelos pirolíticos, con el tiempo, la junta podría aplastarse perdiendo
su forma inicial. Para restaurarla, pellizcar todo el perímetro de la junta. Esta
operación es útil también para eliminar la suciedad de la misma.
9.9 Limpieza de los paneles autolimpiantes (ciclo de catálisis)
Si los paneles autolimpiantes están sucios y en ellos se encuentran pequeñas
cantidades, principalmente de grasa, es posible efectuar un ciclo de
regeneración de los mismos mediante calentamiento.
Limpiar primero el fondo y la protección superior con un paño de microfibra
mojada con agua y detergente neutro para platos y aclararlos bien.
Programar un ciclo de regeneración seleccionando una función ventilada a la
máxima temperatura durante una hora.
Si los paneles están especialmente sucios, después del ciclo de
regeneración, desmontarlos y lavarlos con detergente neutro para platos. A
continuación aclararlos y secarlos.
Volver a montar los paneles y programar una función ventilada a la temperatura
de 180°C durante una hora, de modo que queden bien secados.
Se aconseja efectuar el ciclo de regeneración de los paneles autolimpiantes
cada 15 días.
El ciclo de regeneración de los paneles es un método para la limpieza
adecuado para los residuos de origen graso y no azucarado.
137
Instrucciones para el usuario
9.10 Pirólisis: limpieza automática del horno
La Pirólisis puede efectuarse en cualquier momento del día o de la noche (en
caso de que se desee aprovechar la tarifa nocturna reducida de la energía
eléctrica).
Durante el primer ciclo de limpieza automática podrían producirse olores
desagradables debidos a la evaporación normal de las sustancias oleosas de
fabricación; se trata de un fenómeno completamente normal que desaparece
tras el primer ciclo de limpieza.
Antes de comenzar la operación de limpieza automática, comprobar que en el
horno no haya alimentos ni residuos excesivos derramados durante cocciones
precedentes.
Al efectuar la operación de pirólisis, un dispositivo de bloqueo de la puerta
impide todo intento de apertura.
9.10.1 Antes de efectuar la operación de limpieza automática
La Pirólisis puede efectuarse en cualquier momento del día o de la noche (en
caso de que se desee aprovechar la tarifa nocturna reducida de la energía
eléctrica).
138
• Quitar completamente todos los accesorios del interior del horno.
• Quitar los bastidores guía, ver “9.5.1 Retirada de los bastidores guía”.
Para no estropear el cristal interior, antes de poner en marcha el ciclo de
limpieza automática, se recomienda encarecidamente limpiarlo siguiendo las
indicaciones de limpieza ordinaria.
En las incrustaciones más recalcitrantes, rociar sobre el cristal un producto para
la limpieza de hornos (prestar atención a las advertencias indicadas en el
producto); dejar actuar durante 60 minutos, enjuagar entonces y secar el cristal
con papel de cocina o un paño de microfibra.
• Quitar los bastidores guía, ver “9.5.1 Retirada de los bastidores guía”.
• Al finalizar el ciclo de limpieza, cuando el horno se haya enfriado, introducir
los bastidores repitiendo al contrario las operaciones efectuadas
anteriormente.
• Comprobar que la puerta del horno quede correctamente cerrada.
Instrucciones para el usuario
Para programar la duración del ciclo de limpieza remitirse a los datos del
siguiente esquema:
DURACIÓN DE LA
LIMPIEZA
Durante el ciclo de limpieza automática los ventiladores producen un ruido
intenso causado por una mayor velocidad de rotación; es un funcionamiento
completamente normal ideado para favorecer la disipación del calor.
Al concluir la pirólisis la ventilación proseguirá automáticamente durante un
período suficiente como para evitar el sobrecalentamiento de las paredes de los
muebles y de la fachada del horno.
9.10.2 Programación del ciclo de limpieza
Girar el mando de selección sobre el símbolo para seleccionar el ciclo de
limpieza.
Manteniendo pulsada la tecla ; apretar las teclas o para programar
la duración del ciclo, la programación varía entre un mínimo de 1h 30m hasta
un máximo de 3h 30m.
Transcurridos dos minutos desde el comienzo del ciclo de
limpieza (Pirólisis) intervendrá un dispositivo de bloqueo de la
puerta que impedirá la apertura de la misma. La intervención de
este dispositivo de bloqueo es señalada mediante el encendido del testigo
correspondiente.
Al finalizar el ciclo de limpieza, el dispositivo de bloqueo de la puerta seguirá
activo hasta que la temperatura dentro del horno alcance un umbral de
seguridad. Cuando el horno se enfríe, recoger con un paño húmedo de
microfibra los residuos de la limpieza automática.
Para seleccionar un ciclo de limpieza retardado, después de haber
seleccionado su duración, pulsar la tecla . En la pantalla aparecerá la hora
en que terminará el ciclo de limpieza.
Manteniendo pulsada la tecla , apretar las teclas o para programar
la hora en que se desea que termine el ciclo de limpieza.
POCO SUCIO SUCIEDAD
MEDIA
120 MIN. 165 MIN. 210 MIN.
MUY SUCIO
Con el dispositivo de bloqueo de la puerta activado no es posible seleccionar
ninguna función. Esperar a que el indicador se apague.
139
Instrucciones para el usuario
10.MANTENIMIENTO EXTRAORDINARIO
Periódicamente, el horno necesita pequeñas intervenciones de mantenimiento
o sustitución de las partes sujetas a desgaste como las juntas, las lámparas,
etc. A continuación se proporcionan las instrucciones específicas para cada
intervención de este tipo.
Antes de cada intervención que requiera el acceso a partes bajo tensión, es
necesario desconectar la alimentación eléctrica del aparato.
En el caso de que no se haya solucionado un problema mediante el
mantenimiento ordinario o por otro tipo de averías, ponerse en contacto con el
servicio de asistencia de zona.
10.1 Sustitución de las lámparas de iluminación
Quitar la cubierta de protección A
desenroscándola en el sentido antihorario,
sustituir la lámpara B por otra similar. Reponer
la cubierta de protección A.
Utilizar únicamente lámparas para hornos (T
300°C)
140
Instrucciones para el usuario
10.2 Desmontaje de la puerta
Abrir completamente la puerta.
Introducir dos pernos en los agujeros de las
bisagras indicadas que se encuentran al
resguardo de las mismas hasta engancharlas.
Cojer la puerta por los dos lados con ambas
manos; levantarla formando un ángulo de unos
30º aproximadamente y extraerla.
Para volver a montar la puerta introducir las
bisagras en las ranuras correspondientes
situadas en el horno asegurándose de que las
canaladuras C se apoyen completamente en
las ranuras. Bajar la puerta hacia abajo y, una
vez posicionada, quitar los pernos de los
agujeros de las bisagras.
141
Instrucciones para el instalador
11.INSTALACIÓN DEL APARATO
11.1 Montaje en muebles de cocina
Los contrachapados, las colas o los revestimientos plásticos de los muebles
adyacentes deben ser termorresistentes (no inferior a 90°C). Si no son
suficientemente termorresistentes, podrían deformarse con el tiempo.
El aparato debe ser instalado por un técnico cualificado, respetando las normas
vigentes.
Este aparato, según el tipo de instalación, pertenece a la clase 2-subclase 1
(Fig. A - Fig. B) o a la clase 1 (Fig. C).
Se puede arrimar a una pared, siempre que ésta sea más alta que la superficie
de trabajo, dejando una distancia mínima de 50 mm entre la misma y el costado
del aparato, tal como se ilustra en los dibujos A y C referentes a los tipos de
instalación.
Los muebles colgantes situados sobre la superficie de trabajo deben quedar a
una distancia mínima de 750 mm de la misma. En el caso de la instalación de
una campana de aspiración, la distancia puede reducirse a 650 mm.
142
Aparato empotrado (Clase 2, subclase 1)
Aparato empotrado (Clase 2, subclase 1)
Aparato de libre instalación (Clase 1)
Instrucciones para el instalador
11.2 Ventilación de los ambientes y descarga de la combustión
El aparato puede ser instalado sólo en locales permanentemente ventilados, tal
como lo establecen las normas vigentes. El local en que está instalado el
aparato debe contar con entrada de aire en cantidad suficiente en función de
las necesidades de combustión normal del gas y del necesario recambio de aire
del local mismo. Las bocas de admisión del aire, protegidas mediante rejillas,
habrán de ser debidamente dimensionadas según las normas vigentes y
colocadas de manera que no puedan ser obstruidas ni siquiera parcialmente.
El aparato deberá ser mantenido adecuadamente ventilado para eliminar el
calor y la humedad producidos por las cocciones: en particular, después de un
uso prolongado, es aconsejable abrir una ventana o aumentar la velocidad de
los eventuales ventiladores.
La descarga de los humos de la combustión puede efectuarse mediante
campanas conectadas a una chimenea de tiro natural de segura eficiencia, o
bien mediante aspiración forzada. Un sistema eficiente de aspiración requiere
un cuidadoso diseño por parte de un especialista habilitado para ejecutarlo,
quien deberá respetar las posiciones y las distancias indicadas por las normas.
Al concluir su intervención, el instalador tendrá que otorgar un certificado de
conformidad.
Evacuación por medio de una
campana.
Evacuación sin campana.
En chimenea individual de tiro
natural.
En chimenea individual con
electroventilador.
Directamente a la atmósfera
externa con electroventilador de
pared o en vidrio.
Directamente a la atmósfera
externa sobre pared.
Aire
Productos de la combustión
Electroventilador
143
Instrucciones para el instalador
11.3 Conexión de gas
Una vez completada la instalación, comprobar la presencia de eventuales
pérdidas por medio de una solución jabonosa, nunca con una llama.
El par de apriete entre manguitos que incorporan la junta debe estar entre 1015 Nm.
Después de cada intervención sobre el aparato, verificar que las conexiones de
gas tengan un apriete correcto.
Si el aparato fuera utilizado con gas líquido, utilizar un regulador de
presión conforme a la norma vigente y efectuar la conexión en la
bombona de gas en conformidad con las disposiciones referidas en
las normas vigentes.
Comprobar que la presión de alimentación respete los valores indicados en la
tabla “12.2 Tablas de características de los quemadores e inyectores".
144
Instrucciones para el instalador
3
2
1
4
3
6
5
11.3.1 Conexión con tubo de goma
ATENCIÓN: Las siguientes instrucciones son válidas únicamente para las
instalaciones pertenecientes a la Clase 1. Ver el dib. C en el capítulo “11.1
Montaje en muebles de cocina”.
La conexión con un tubo de goma, conforme a lo dispuesto por la normativa
vigente, sólo se puede realizar si el tubo queda accesible para su inspección en
toda su longitud.
El diámetro interno del tubo debe ser de 8 mm para el GAS LÍQUIDO y de 13
mm para el GAS METANO y GAS CIUDAD.
La puesta en funcionamiento con tubo de goma conforme a la
norma vigente deberá efectuarse de modo que la longitud del tubo
no supere 1,5 metros de longitud; controlar que el tubo no entre
en contacto con piezas móviles o que no sea aplastado.
Comprobar que se cumplan íntegramente las siguientes
condiciones:
• que el tubo esté fijado al conector manguera con abrazaderas
de seguridad;
• que en ningún punto de su recorrido el tubo esté en contacto
con paredes calientes (máx. 50 °C);
• que el tubo no esté sujeto a ninguna fuerza de tracción o
tensión ni presente curvas estrechas o estrangulamientos;
• que el tubo no esté en contacto con objetos o aristas
cortantes;
• si el tubo no se presenta perfectamente hermético y es causa de dispersión
de gas en el ambiente, no intentar repararlo: cambiarlo por uno nuevo;
verificar que no se haya alcanzado la fecha de caducidad serigrafiada en la
superficie del tubo.
Efectuar la conexión a la red del gas utilizando un
tubo de goma que reúna las características indicadas
por las normas vigentes (verificar que la sigla de esta
norma esté impresa en el tubo).
Enroscar cuidadosamente el conector manguera 3 al
manguito del gas 1 (rosca de ½ pulg. ISO 228-1) del
aparato intercalando la junta 2. Según el diámetro del
tubo del gas utilizado es posible enroscar también el
conector manguera 4 al conector manguera 3. Después de haber apretado el
conector manguera (o los conectores manguera) calzar el tubo de gas 6 en el
conector manguera y fijarlo con la abrazadera 5 conforme a las normas
vigentes.
145
Instrucciones para el instalador
2
1
3
2
1
4
3
11.3.2 Conexión con tubo flexible de acero
ATENCIÓN: Las siguientes instrucciones son válidas para todos los tipos
de instalación; ver las figuras A, B, C en el capítulo “11.1 Montaje en
muebles de cocina”.
Utilizar exclusivamente tubos flexibles de acero de pared continua de acuerdo
con las normas vigentes, con una longitud máxima de 2 metros.
Este tipo de instalación puede ser utilizada tanto en aparatos
empotrados como en aparatos en instalación libre.
Efectuar la conexión a la red del gas utilizando un tubo flexible
de acero de pared continua conforme a las características
indicadas por la normativa vigente.
Enroscar cuidadosamente el manguito 3 al manguito del gas 1
(rosca de ½ pulg. ISO 228-1) del aparato intercalando la junta 2.
11.3.3 Conexión con tubo flexible de acero con junta cónica (si cuenta con
ésta)
ATENCIÓN: Las siguientes instrucciones son válidas para todos los tipos
de instalación; ver las figuras A, B, C en el capítulo “11.1 Montaje en
muebles de cocina”.
Utilizar exclusivamente tubos flexibles de acero de pared continua de acuerdo
con las normas vigentes, con una longitud máxima de 2 metros.
Este tipo de instalación puede ser utilizada tanto en aparatos
empotrados como en aparatos en instalación libre.
Efectuar la conexión a la red del gas utilizando un tubo flexible
de acero de pared continua conforme a las características
indicadas por la normativa vigente.
Enroscar cuidadosamente el racor 3 al racor del gas 1 (rosca
de ½ pulg. ISO 228-1) del aparato intercalando la junta 2.
Aplicar material aislante en la rosca del racor 3, tras lo cual
enroscar el tubo flexible de acero 4 al racor 3.
146
Instrucciones para el instalador
11.4 Conexión eléctrica
Verificar que el voltaje y el dimensionamiento de la línea de alimentación
correspondan con las características indicadas en la placa situada sobre el
aparato. Esta placa no debe ser extraída nunca de su posición. Se incluye una
copia de la placa en las instrucciones.
La conexión eléctrica del aparato debe ser realizada por un técnico cualificado.
Antes de cada intervención, se debe desconectar el aparato de la alimentación
eléctrica.
Es obligatorio efectuar la conexión a tierra según las modalidades referidas en
las normativas de seguridad de la instalación eléctrica.
En caso de realizarse la conexión a la red eléctrica a través de la toma de
corriente y del enchufe, ambos deberán ser del mismo tipo y deberán ser
conectados al cable de alimentación de acuerdo a las normas vigentes. La
toma tendrá que quedar accesible cuando el aparato esté empotrado.
NO DESENCHUFAR NUNCA EL ENCHUFE TIRANDO DEL CABLE.
En caso de sustitución: el cable de toma de tierra debe tener una longitud
mayor que la de los cables de conducción de la corriente, de modo tal que si el
cable de alimentación es arrancado de la toma, el cable de toma a tierra sea el
último en desconectarse.
Evitar el uso de reducciones, adaptadores o derivadores, ya que podrían
provocar calentamientos o quemaduras.
Si se utiliza una conexión fija, es necesario disponer previamente en la línea de
alimentación del aparato de un dispositivo de interrupción omnipolar a una
distancia de apertura de los contactos igual o superior a 3 mm, situado en una
posición fácilmente accesible y cercana al aparato.
El fabricante declina toda responsabilidad por daños causados a personas o
cosas, por no tener en cuenta las recomendaciones anteriores o por el mal uso
incluso de una sola parte del aparato.
147
Instrucciones para el instalador
TIPOS DE CONEXIÓN
POSIBLES
TIPOS DE CABLE
(si no está presente)
220 - 240 V 1N~ de tres polos 3 x 1,5 mm² H05V2V2-F
• Utilizar cables resistentes a una temperatura de 90°C o superior de tipo
H05V2V2-F.
• Los valores indicados más arriba hacen referencia a la sección del
conductor interno.
• El par de apriete de los tornillos de los conductores de alimentación de la
bornera debe ser de 1,5-2 Nm.
Los cables de alimentación mencionados están dimensionados tomando en
consideración el factor de simultaneidad (en conformidad con la norma EN
60335-2-6).
11.5 Posicionamiento del respaldo
ATENCIÓN: El respaldo que se suministra es parte integrante del
producto, es necesario fijarlo al aparato antes de instalar este último.
• Posicionar el respaldo sobre la encimera y
alinear los agujeros A con los agujeros B.
• Fijar el respaldo a la encimera enroscando
los tornillos C.
148
11.6 Posicionamiento y nivelación del aparato
Después de haber procedido a efectuar la conexión eléctrica y/o del
gas para una mayor estabilidad es indispensable que el aparato
esté correctamente nivelado al suelo; atornillar o desatornillar el pie
en la parte inferior y nivelar y estabilizar el aparato al suelo.
Instrucciones para el instalador
11.7 Instrucciones para su fijación a la pared (sólo para algunos
mercados)
1 Fijar en la pared un taco con gancho (no
incluido) a una altura (h) de 800 mm del suelo.
Durante la fase de instalación del aparato, el instalador debe proporcionar el
taco con gancho.
2 Enganchar el mosquetón a la cadena.
3 Fijar el extremo de la cadena al taco con gancho
fijado a la pared.
4 Por último, enganchar el mosquetón al agujero
correspondiente situado en la parte trasera del
aparato.
149
Instrucciones para el instalador
12. ADAPTACIÓN A LOS DISTINTOS TIPOS DE GAS
ANTES DE EFECTUAR CUALQUIER INTERVENCIÓN, DESCONECTAR LA
ALIMENTACIÓN ELÉCTRICA DEL APARATO.
Aparato regulado para gas: METANO G20 (2H) presión 20 mbares
(ver la etiqueta en el producto)
Si fuera necesario el funcionamiento con otros tipos de gas, es preciso sustituir
los inyectores en los quemadores y regular la llama mínima en las llaves del
gas.
Para sustituir los inyectores, seguir las indicaciones del apartado a
continuación.
12.1 Sustitución de los inyectores de la encimera de cocción
1 Retirar las rejillas, extraer todos
los casquetes y las coronas de
los quemadores para acceder a
las tazas de los quemadores.
2 Utilizar una llave de tubo de 7
mm para desenroscar los
inyectores.
3 Proceder a sustituir los
inyectores de los quemadores
de acuerdo al tipo de gas a emplear (ver 12.2 Tablas de características de
los quemadores e inyectores).
4 Reinstalar correctamente los quemadores en sus respectivos alojamientos.
150
Instrucciones para el instalador
12.2 Tablas de características de los quemadores e inyectores
Para la disposición de los quemadores, ver “Instrucciones para el usuario -6.4
Diámetro de los recipientes”.
Caudal
Quemador
Auxiliar 1.05 72 400
1
Semirrápido 1.8 97 500
2
Rápido 3.0 115 800
3
Ultrarrápido 4.2 135 + 75 1900
4
Fuente de pescado 1.9 94 800
5
Quemador
Auxiliar 1.05 50 400 76 75
1
Semirrápido 1.8 65 500 131 129
2
Rápido 3.0 85 800 218 215
3
Ultrarrápido 4.2 91 + 46 1900 305 300
4
Fuente de pescado 1.9 68 800 138 136
5
térmico
nominal
(kW)
Caudal
térmico
nominal
(kW)
Gas metano - G20 20 mbares
Diámetro inyector
1/100 mm
Gas líquido - G30/G31 28/37 mbares
Diámetro
inyector
1/100 mm
Caudal
reducido
(W)
Caudal
g/h G30
Caudal reducido
(W)
Caudal
g/h G31
151
Instrucciones para el instalador
12.3 Operaciones finales
Después de haber realizado las operaciones de sustitución de los inyectores,
reinstalar las coronas quemador, los casquetes quemador y las rejillas.
Después de regular el aparato para un gas diferente de aquél para el cual ha
sido regulado en fábrica, se debe cambiar la etiqueta de regulación de gas
aplicada sobre el aparato con la etiqueta correspondiente al nuevo gas. La
etiqueta se encuentra en el interior del envase de los inyectores (si está
disponible).
12.3.1 Regulación de los mínimos para gas metano o para gas ciudad
Encender el quemador y disponerlo en posición de mínimo.
Extraer el mando de la llave del gas y accionar el tornillo de
regulación que se encuentra al lado de la varilla de la llave
(según los modelos), hasta obtener una llama mínima regular.
Reinstalar el mando y verificar la estabilidad de la llama del
quemador (girando rápidamente el mando desde la posición
de máximo a la de mínimo, la llama no debería apagarse).
Repetir esta operación en todas las llaves del gas.
152
12.3.2 Regulación de los mínimos para gas líquido
Para efectuar la regulación del mínimo con gas líquido, es necesario enroscar
por completo en sentido horario el tornillo alojado al lado de la varilla de la llave.
