ISTRUZIONI PER L’USO

PRIMA DI USARE IL PRODOTTO

CONSIGLI PER LA SALVAGUARDIA DELL’AMBIENTE

PRECAUZIONI E SUGGERIMENTI GENERALI

COME FAR FUNZIONARE IL COMPARTO FRIGORIFERO

COME FAR FUNZIONARE IL COMPARTO CONGELATORE

COME PULIRE IL COMPARTO FRIGORIFERO

PULIZIA E MANUTENZIONE

GUIDA RICERCA GUASTI

SERVIZIO ASSISTENZA TECNICA

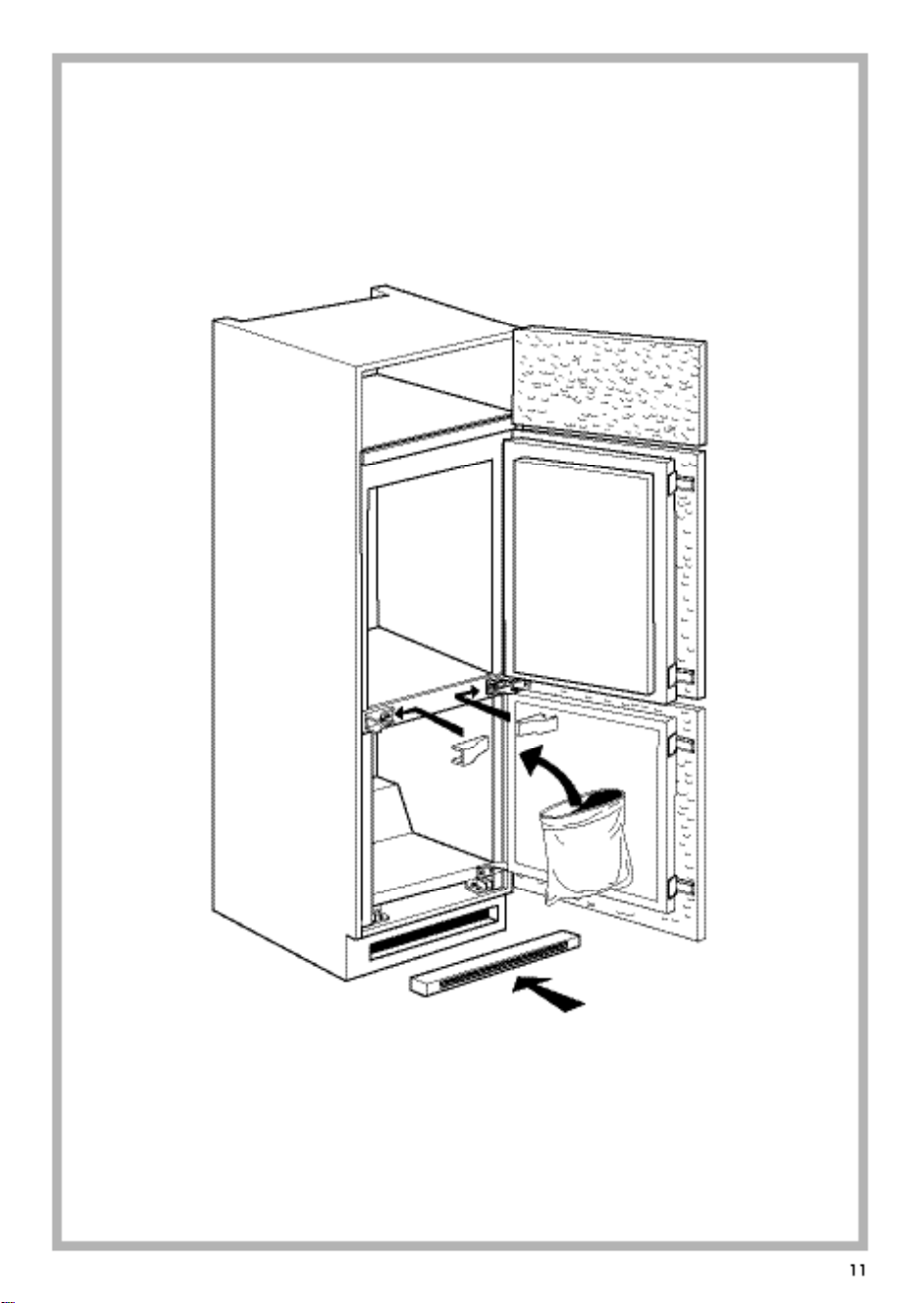

INSTALLAZIONE

PRIMA DI USARE IL PRODOTTO

• Il prodotto che avete acquistato é un’apparecchio

ed é ad uso esclusivamente domestico

Per utilizzare al meglio il vostro apparecchio, vi invitiamo a leggere attentamente le istruzioni per l’uso in cui troverete la descrizione del vostro apparecchio e consigli per la conservazione dei cibi.

Conservare questo libretto per successive consultazioni.

1. Dopo aver disimballato l’apparecchio, assicurarsi

che non sia danneggiato e che la porta chiuda perfettamente. Eventuali danni devono essere comunicati al rivenditore entro 24 ore dalla consegna del prodotto.

2. Consigliamo di attendere almeno due ore prima di metter in funzione l’apparecchio, per dar modo al circuito refrigerante di essere perfettamente efficiente.

3. Accertarsi che l’installazione ed il collegamento elettrico siano effettuati da un tecnico qualificato secondo le istruzioni del fabbricante e in conformità alle norme locali sulla sicurezza

4. Pulire l’interno del prodotto prima di utilizzarlo.

CONSIGLI PER LA SALVAGUARDIA DELL’AMBIENTE

1. Imballo

Il materiale di imballo è riciclabile al 100% ed è contrassegnato dal simbolo del riciclaggio. Per lo smaltimento seguire le normative locali. Il materiale di imballaggio (sacchetti di plastica, parti in polistirolo, ecc…) deve essere tenuto fuori dalla portata dei bambini in quanto potenziale fonte di pericolo.

2. Rottamazione

Il prodotto è stato realizzato con materiale riciclabile. Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute. Il simbolo sul prodotto, o sulla documentazione di accompagnamento, indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Al momento della rottamazione, rendere l’apparecchio inservibile tagliando il cavo di alimentazione rimuovendo le porte e i ripiani in modo che i bambini non possano accedere facilmente all’interno del prodotto. Rottamarlo seguendo le norme locali per lo smaltimento dei rifuiti e consegnarlo negli appositi centri di smaltimento, non lasciandolo incustodito neanche per pochi giorni essendo una fonte di pericolo per un bambino. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

Informazione:

Questo apparecchio é privo di CFC (il circuito refrigerante contiene R134a) o di HFC (il circuito refrigerante contiene R600a). Per gli apparecchi con Isobutano (R600a): l’isobutano é un gas naturale senza effetti sull’ambiente ma infiammabile. È quindi indispensabile accertarsi che I tubi del circuito refrigerante non siano danneggiati.

Dichiarazione di conformità

• Questo apparecchio è destinato alla

conservazione di prodotti alimentari ed è fabbricato in conformità alla Direttiva Europea 89/109/CEE, 90/128/CEE, 02/72/CEE.

• Questo apparecchio è stato concepito,costruito e commercializzato in conformità a:

- gli obiettivi di sicurezza della Direttiva Bassa

Tensione 73/23/CEE;

- i requisiti di protezione della Direttiva

“EMC” 89/336/CEE, modificate dalla Direttiva 93/68/CEE;

• La sicurezza elettrica del prodotto é assicurata soltanto quando é correttamente collegato ad un efficiente impianto di messa a terra a norma di legge.

PRECAUZIONI E SUGGERIMENTI GENERALI

• Usare il comparto frigorifero solo per la

conservazione di alimenti freschi ed il comparto congelatore solo per la conservazione di alimenti surgelati, il congelamento di alimenti freschi e la produzione di cubetti di ghiaccio.

• Dopo l’installazione, accertarsi che il prodotto non poggi sul cavo di alimentazione.

• Non conservare liquidi in contenitori di vetro nel comparto congelatore in quanto potrebbero esplodere.

• Non mangiare cubetti di ghiaccio o ghiaccioli subito dopo averli tolti dal congelatore poiché potrebbero causare bruciature da freddo.

• Prima di qualsiasi operazione di manutenzione o pulizia,disinserire la spina dalla presa di corrente o scollegare l’alimentazione elettrica.

• Accertarsi che il prodotto non sia vicino a una fonte di calore.

• Non conservare o usare benzina o altri gas e liquidi infiammabili nelle vicinanze del prodotto o di altri elettrodomestici. I vapori che si sprigionano possono infatti causare incendi o esplosioni.

• Per garantire un’adeguata ventilazione, lasciare uno spazio di 1 cm su entrambi i lati e sopra l’apparecchio.

• Mantenere libere da ostruzioni le aperture di ventilazione nell’involucro dell’apparecchio o nella struttura da incasso.

• Tutti gli apparecchi provvisti di produttori di ghiaccio e distributori d’acqua devono essere collegati ad una rete idrica che eroghi esclusivamente acqua potabile (con una pressione della rete idrica compresa tra i 1,7 e 8,1 bar (25 e 117 PSI)). I produttori di ghiaccio e/ o acqua non direttamente collegati all’alimentazione idrica devono essere riempiti unicamente con acqua potabile.

• Installare e livellare il prodotto su un pavimento in grado di sostenere il peso e in un ambiente adatto alle sue dimensioni e al suo utilizzo.

• Collocare il prodotto in un ambiente secco e ben ventilato. L'apparecchio é predisposto per il funzionamento in ambienti in cui la temperatura sia compresa nei seguenti intervalli, a loro volta funzione della classe climatica riportata sulla targhetta dati: il prodotto potrebbe non funzionare corettamente se lasciato per un lungo perdiodo a una temperatura superiore o inferiore all'intervallo previsto.

Classe Climatica T. Amb. (°C) T. Amb. (°F)

SN Da 10 a 32 Da 50 a 90

N Da 16 a 32 Da 61 a 90

ST Da 18 a 38 Da 64 a 100

T Da 18 a 43 Da 64 a 110

• Fare attenzione durante gli spostamenti in modo da non danneggiare i pavimenti (es. parquet).

• Non usare dispositivo meccanici o altri mezzi per accelerare il processo di sbrinamento diversi da quelli raccomandati dal costruttore.

• Non danneggiare il circuito del fluido frigorifero.

• Non usare apparecchi elettrici all’interno degli

scomparti conservatori di cibi congelati dell’apparecchio, se questi non sono del tipo raccomandato dal costruttore.

• L’ apparecchio non è inteso ad uso dei bambini in giovane età o delle persone inferme senza controllo.

• Per evitare il rischio di intrappolamento e soffocamento dei bambini all’interno dell’apparecchio, non permettere loro di giocare o nascondersi all’interno del prodotto.

• Il cavo di alimentazione può essere sostituito soltanto da una persona autorizzata.

• Non usare prolunghe o adattatori multipli.

• La disconnessione dell’alimentazione elettrica

deve essere possibile o disinserendo la spina o tramite un interruttore bipolare di rete posto a monte della presa.

• Controllare che il voltaggio sulla targhetta matricola corrisponda alla tensione della vostra abitazione

• Non ingerire il liquido (atossico) contenuto negli accumulatori del freddo, se presente.

COME FAR FUNZIONARE IL COMPARTO FRIGORIFERO

Questo apparecchio è un frigorifero con comparto congelatore a

Lo sbrinamento del comparto frigorifero è completamente automatico.

Il frigorifero può funzionare a temperatura ambiente compresa fra +10°C e +38°C. Le prestazioni ottimali dipendono dalla classe climatica, indicata sulla targhetta matricola.

stelle.

Messa in funzione dell’apparecchio

Inserire la spina. Il termostato, situato nel comparto frigorifero, permette di

regolare contemporaneamente la temperatura di entrambi i comparti: frigo e congelatore, per prodotti ad un compressore.

Per prodotti dotati di due compressori le regolazioni dei comparti frigorifero e congelatore sono indipendenti (ved. scheda prodotto).

Regolazione della temperatura

1. Per un corretto funzionamento e per la migliore conservazione dei cibi in entrambi i comparti, consigliamo di regolare il termostato secondo le indicazioni riportate sulla scheda allegata.

2. Qualora si desideri variare le temperature nei comparti

ruotare la manopola di regolazione del termostato:

•sui numeri più bassi 1-2 (MIN) se volete che la temperatura

all’interno dei comparti sia MENO FREDDA;

•sui numeri più alti 5-7 (MAX) per avere una temperatura

PIU’ FREDDA.

Termostato su z: le funzioni dell’apparecchio e l’illuminazione sono interrotte.

Nota:

La temperatura ambiente, la frequenza di apertura delle porte e la posizione dell’apparecchio possono influenzare le temperature interne dei due comparti. Le posizioni del termostato devono variare in funzione di questi fattori.

Come conservare gli alimenti nel comparto frigorifero

Riporre gli alimenti come illustrato nella figura. A Alimenti cotti B Pesce, carni C Frutta e verdura D Bottiglie EBurro F Latticini, formaggi

Note:

• La distanza fra i ripiani e la parete posteriore interna del

frigorifero assicura la libera circolazione dell’aria.

• Non disporre gli alimenti a diretto contatto con la parete

posteriore del comparto frigorifero.

• Non porre alimenti ancora caldi nei comparti.

• Conservare i liquidi in contenitori chiusi.

• La conservazione di verdure ad alto contenuto di acqua può

provocare la formazione di condensa: ciò non pregiudica il corretto funzionamento dell’apparecchio.

COME FAR FUNZIONARE IL COMPARTO CONGELATORE

Il comparto congelatore è a stelle. Vi si possono conservare gli alimenti surgelati per il periodo indicato sulla confezione. Inoltre si possono congelare gli alimenti freschi posizionandoli sopra le griglie, mettendo gli alimenti già surgelati nel cestello inferiore, in modo tale che non vengano in contatto con gli alimenti ancora da congelare. La quantità degli alimenti freschi che è possibile congelare in 24 ore è riportata sulla targhetta matricola.

Come procedere per il congelamento degli alimenti freschi

Per apparecchi dotati di un compressore:

• Regolare la manopola termostato sulla posizione 2-3.

• Se l’apparecchio è dotato di pulsante per il congelamento,

occorre premerlo per attivare la funzione: si accende la spia gialla. Anche la spia rossa potrebbe accendersi (solo su modelli dotati di pannello comandi) ma si spegne quando la temperatura del congelatore ha raggiunto il livello ottimale.

Nota:

La funzione del pulsante di congelamento consente di congelare gli alimenti mantenendo la temperatura all’interno del comparto frigorifero al livello ottimale.

Funzione di congelamento rapido

Per apparecchi dotati di due compressori si suggerisce di inserire la funzione di congelamento rapido 6 ore prima dell’introduzione di cibi freschi per ottenere il congelamento massimo dichiarato sulla targhetta matricola.

Importante

• Avvolgere e sigillare gli alimenti freschi da congelare in:

fogli di alluminio, pellicola trasparente, imballi impermeabili di plastica, contenitori di polietilene con coperchi, contenitori da congelatore purché idonei per alimenti da congelare.

• Sistemare gli alimenti da congelare nel vano superiore,

lasciando sufficiente spazio attorno ai pacchetti per consentire la libera circolazione dell’aria.

• Dopo 24 ore il congelamento è completato.

• Premere nuovamente il pulsante di congelamento per

disattivare la funzione (la spia gialla si spegne).

Funzione allarme temperatura

(versioni con pannello comandi) Durante il funzionamento del prodotto o durante la fase di congelamento, potrebbe verificarsi l’accensione della spia

rossa (ed in alcuni modelli contemporaneamente si ha anche un segnale acustico) indicante che la temperatura nel comparto congelatore non è ottimale per la conservazione.

Ciò può verificarsi per i seguenti casi:

• durante la messa in funzione;

• al riavviamento dopo lo sbrinamento e la pulizia;

• quando vengono immessi troppi alimenti da congelare;

• quando la porta del congelatore non chiude perfettamente;

• quando la “manopola termostato congelatore” sul pannello

comandi viene regolata su posizioni verso “MAX”

(refrigerazione molto intensa); Per tacitare il segnale acustico premere il pulsante “Congelamento rapido”.

Al raggiungimento delle condizioni ottimali di temperatura, la spia rossa si spegnerà automaticamente, quindi occorre disinserire il pulsante di “Congelamento rapido”.

COME FAR FUNZIONARE IL COMPARTO CONGELATORE

Nota:

Il comparto congelatore è in grado di mantenere la temperatura appropriata per la conservazione dei cibi, anche in caso di interruzione di energia elettrica. Si consiglia comunque, durante tale periodo, di evitare di aprire la porta del comparto.

Importante: Per i mesi di conservazione degli alimenti freschi congelati, attenersi alla tabella qui a fianco. Al momento dell’acquisto di alimenti surgelati, accertarsi che:

• L’imballo o il pacchetto siano intatti, poiché l’alimento può

deteriorarsi. Se un pacchetto è gonfio o presenta delle

macchie di umido, non è stato conservato nelle condizioni

ottimali e può avere subìto un inizio di scongelamento.

• Acquistare gli alimenti surgelati per ultimi e usare borse

termiche per il trasporto.

• Appena a casa riporre immediatamente gli alimenti

surgelati nel comparto congelatore.

• Non ricongelare gli alimenti parzialmente scongelati, ma

consumarli entro 24 ore.

• Evitare o ridurre al minimo le variazioni di temperatura.

Rispettare la data di scadenza riportata sulla confezione.

• Seguire sempre le istruzioni sull’imballo per la

conservazione degli alimenti congelati.

Rimozione dei cassetti

• Tirare i cassetti verso l’esterno fino a fondo corsa, sollevarli

leggermente ed estrarli.

MESI

CIBI

Nota:

Il congelatore può essere utilizzato anche senza i cassetti, al fine di ottenere un volume maggiore; ciò è possibile togliendo i cesti lasciando soltanto quello inferiore. Sistemare gli alimenti direttamente sulle griglie. Verificare che dopo aver riposto gli alimenti, la porta del comparto congelatore chiuda correttamente.

Produzione di cubetti di ghiaccio

• Riempire di acqua per 2/3 la bacinella per il ghiaccio e

riporla nel comparto congelatore

• Qualora la bacinella fosse attaccata al fondo del

congelatore, non utilizzare oggetti appuntiti o taglienti per

rimuoverla.

• Per facilitare la rimozione dei cubetti di ghiaccio dalla

bacinella, fletterla leggermente.

COME SBRINARE IL COMPARTO CONGELATORE

Prima di eseguire qualsiasi operazione di manutenzione o pulizia, togliere la spina dalla presa di corrente o comunque disinserire l’apparecchio dalla rete elettrica. Suggeriamo di sbrinare il congelatore 1 o 2 volte l’anno o quando la formazione di brina sulle griglie refrigeranti risulta eccessiva. La formazione di brina sulle griglie di raffreddamento è un fenomeno normale. La quantità e la rapidità di accumulo varia a seconda delle condizioni ambientali e della frequenza di apertura della porta e tende ad accumularsi maggiormente sulle griglie poste più in alto. Si consiglia di effettuare lo sbrinamento quando le scorte sono minime.

• Aprire la porta e rimuovere tutti gli alimenti avvolgendoli in

fogli di giornale a stretto contatto fra loro e riporli in un

luogo molto fresco o in una borsa termica.

• Lasciare aperta la porta del congelatore per permettere lo

scioglimento della brina.

• Estrarre la canalina di scarico per l’acqua di sbrinamento e

sistemare una bacinella sotto lo scarico.

• Pulire l’interno del congelatore con una spugna imbevuta in

una soluzione di acqua tiepida e/o detergente neutro. Non

utilizzare sostanze abrasive.

• Risciacquare e asciugare con cura.

• Rimettere a posto la canalina di scarico.

• Sistemare gli alimenti.

• Chiudere la porta del congelatore.

• Reinserire la spina.

• Avviare il prodotto.

COME PULIRE IL COMPARTO FRIGORIFERO

Pulire periodicamente il comparto frigorifero.

Lo sbrinamento del comparto frigorifero è completamente automatico.

La presenza periodica di goccioline d’acqua sulla parete posteriore interna del comparto frigorifero evidenzia la fase di sbrinamento automatico. L’acqua di sbrinamento viene convogliata automaticamente in un foro di scarico, quindi raccolta in un contenitore ove evapora.

Pulire regolarmente l’interno del foro di drenaggio dell’acqua di sbrinamento, usando l’utensile in dotazione, per garantire il deflusso costante e corretto dell’acqua di sbrinamento. Prima di procedere a qualsiasi operazione di pulizia, disinserire l’apparecchio dalla rete elettrica.

• Usare una spugna inumidita in acqua tiepida e/o detergente

neutro.

• Risciacquare ed asciugare con un panno morbido. Non usare abrasivi

PULIZIA E MANUTENZIONE

Per assenze prolungate

1. Svuotare il i comparti frigorifero e congelatore.

2. Disinserire il prodotto dalla rete elettrica.

3. Sbrinare e pulire gli interni.

4. Per impedire la formazione di muffe, di cattivi odori e di

ossidazioni, le porte dell’apparecchio devono rimanere aperte quando l’apparecchio non è in funzione.

GUIDA RICERCA GUASTI

1. L’apparecchio non funziona.

•C’è un’interruzione di corrente?

•La spina è ben inserita nella presa di corrente?

•L’interruttore bipolare di rete è inserito?

•Il fusibile è bruciato?

•Il cavo di alimentazione è rotto?

•Il termostato è sulla posizione z (Stop)?

2. La temperatura all’interno dei comparti non è sufficientemente fredda.

•Le porte chiudono correttamente?

•L’apparecchio è installato vicino ad una sorgente

di calore?

•Il termostato è sulla posizione corretta?

•La circolazione dell’aria attraverso le griglie di

ventilazione è ostruita?

3. La temperatura all’interno del comparto frigorifero è troppo fredda.

•ll termostato è sulla posizione corretta?

4. C’è acqua sul fondo del comparto frigorifero.

•Lo scarico dell’acqua di sbrinamento è ostruito?

5. La luce interna non funziona.

Controllare prima il punto 1, poi:

•Disinserire l’apparecchio dalla rete elettrica. Per accedere alla lampadina, vedi istruzioni e disegno su scheda prodotto allegata.

•Controllare la lampadina e sostituirla, se necessario, con una nuova (max. 15 W).

6. La spia rossa sul pannello comandi del congelatore rimane accesa / allarme acustico attivo.

(ved. capitolo Come far funzionare il comparto congelatore)

•Sono state da poco inserite quantità elevate di

cibi freschi nel congelatore?

•La porta del congelatore è chiusa?

Note:

• Se il bordo anteriore del frigorifero è caldo, non è un difetto, ma previene la formazione di condensa.

• Rumori di gorgoglio e soffi di espansioni, derivanti dal circuito refrigerante, sono da considerarsi normali.

+ 17 hidden pages
