Smeg CPF9GMAN User manual [PL]

Download

Spis treści

1 Ostrzeżenia 597

1.1 Ogólne zalecenia dotyczące bezpieczeństwa 597

1.2 Przeznaczenie urządzenia 601

1.3 Odpowiedzialność producenta 601

1.4 Instrukcja obsługi 602

1.5 Tabliczka znamionowa 602

1.6 Utylizacja 602

1.7 Jak czytać instrukcje obsługi 603

2 Opis 604

2.1 Opis ogólny 604

2.2 Płyta kuchenna 605

2.3 Panel sterowania 605

2.4 Pozostałe części 606

2.5 Dostępne akcesoria 607

3 Użytkowanie 609

3.1 Ostrzeżenia 609

3.2 Pierwsze użycie 610

3.3 Użytkowanie akcesoriów 611

3.4 Użytkowanie płyty 614

3.5 Użytkowanie piekarnika 615

3.6 Porady dotyczące przygotowywania potraw 623

3.7 Funkcje specjalne 625

3.8 Programy automatyczne 628

3.9 Menu drugorzędne 631

3.10Użytkowanie schowka 634

4 Czyszczenie i konserwacja 635

4.1 Ostrzeżenia 635

4.2 Czyszczenie urządzenia 635

4.3 Demontaż drzwiczek 636

4.4 Czyszczenie szklanych drzwiczek 637

4.5 Czyszczenie Parowe (tylko w niektórych modelach) 640

4.6 Piroliza (tylko w niektórych modelach) 643

4.7 Konserwacja nadzwyczajna 645

Zalecamy Państwu uważne przeczytanie niniejszej instrukcji, ponieważ zawiera ona wskazówki, dzięki którym możliwe będzie zachowanie estetyki i funkcjonalności zakupionego urządzenia.

Dodatkowe informacje o produkcie dostępne są na stronie: www.smeg.com

595

Spis treści

5 Montaż 648

5.1 Podłączenie gazu 648

5.2 Przystosowanie do innych rodzajów gazu 653

5.3 Ustawienie 658

5.4 Podłączenie elektryczne 665

5.5 Instrukcje dla montażysty 667

596

Ostrzeżenia

1 Ostrzeżenia

1.1 Ogólne zalecenia dotyczące bezpieczeństwa

Obrażenia na osobach

• Urządzenie i jego elementy są

bardzo gorące podczas użytkowania. Podczas użytkowania nie należy dotykać elementów grzejnych.

• Podczas przekręcania żywności

w komorze pieczenia, należy chronić ręce zakładając rękawice termiczne.

• Nie należy nigdy próbować

gasić płomienia lub pożaru wodą: wyłączyć urządzenie i nakryć płomień pokrywą lub ognioodporną narzutą.

• Urządzenie może być używane

przez dzieci powyżej 8 roku życia oraz osoby o ograniczonych zdolnościach psychofizycznych lub nieposiadające odpowiedniego doświadczenia lub wiedzy pozostające pod kontrolą osób dorosłych odpowiedzialnych za ich bezpieczeństwo.

• Dzieci poniżej 8 roku życia nie powinny przebywać w pobliżu urządzenia bez opieki osoby dorosłej.

• Nie pozwolić dzieciom poniżej 8 roku życia na zbliżanie się do funkcjonującego urządzenia.

• Czynności związane z czyszczeniem i konserwacją nie powinny być wykonywane przez dzieci bez nadzoru.

• Upewnić się, że korony znajdują się na swoim miejscu oraz posiadają nakładki.

• Pamiętać, że strefy grzewcze nagrzewają się bardzo szybko. Nie podgrzewać pustych garnków. Niebezpieczeństwo przegrzania.

• W przypadku podgrzania tłuszcz i olej mogą się zapalić. Podczas przygotowywania posiłków z użyciem oleju lub tłuszczu zaleca się pozostanie w kuchni. Jeżeli tłuszcz lub olej zapalą się nie gasić ognia wodą. Przykryć garnek pokrywką i wyłączyć strefę grzewczą.

• Urządzenie nie służy do zabawy.

597

Ostrzeżenia

• Należy nadzorować proces gotowania. Krótkie gotowanie należy ciągle nadzorować.

• Podczas użytkowania nie kłaść metalowych przedmiotów, jak naczynia lub sztućce, na powierzchni grzewczej ponieważ mogłyby się nagrzać.

• Nie należy wkładać ostro zakończonych metalowych przedmiotów (sztućce lub przyrządy) do szczelin.

• Nie wlewać wody na bardzo gorące blachy.

• Podczas pieczenia drzwiczki powinny być zamknięte.

• Przy sprawdzeniu potrawy lub pod koniec pieczenia otworzyć drzwiczki na 5 cm na kilka sekund, aby uwolnić parę, a następnie otworzyć zupełnie drzwiczki.

• Nie otwierać schowka (jeżeli obecny), gdy piekarnik jest włączony i jeszcze gorący.

• Przedmioty w schowku mogą być bardzo gorące po użyciu piekarnika.

• Nie używać lub przechowywać materiałów łatwopalnych w schowku (jeżeli obecny) lub w pobliżu urządzenia.

• W pobliżu funkcjonującego urządzenia nie wolno używać puszek spray.

• Po zakończeniu użytkowania wyłączyć urządzenie.

• Nie wprowadzać zmian na urządzeniu.

• Przed jakąkolwiek interwencją na urządzeniu (montaż, konserwacja, ustawienie lub przesunięcie) założyć odpowiednie środki ochrony indywidualnej.

• Przed każdą czynnością na urządzeniu odłączyć główne zasilanie elektryczne.

• Montaż i naprawy powinny być wykonywane przez wykwalifikowany personel zgodnie z obowiązującymi przepisami.

• Nigdy nie próbować naprawiać urządzenia samodzielnie lub bez pomocy wykwalifikowanego specjalisty.

• Nigdy nie ciągnąć za przewód, aby wyjąć wtyczkę.

• Jeśli przewód zasilania elektrycznego jest uszkodzony, należy natychmiast skontaktować się z serwisem technicznym, który dokona jego wymiany.

598

Ostrzeżenia

Uszkodzenie urządzenia

• Nie stosować ściernych lub agresywnych detergentów (np. produktów z granulkami, odplamiaczy i metalowych gąbek) na częściach szklanych.

• Ewentualnie używać drewnianych lub plastikowych narzędzi.

• Ruszty i blachy powinny być wkładane w boczne prowadnice, aż do całkowitego zatrzymania. Mechaniczne blokady bezpieczeństwa, które zapobiegają ich wyjęciu powinny być odwrócone do dołu, w kierunku tylnej części komory.

• Nie siadać na urządzeniu.

• Nie stosować pary do czyszczenia urządzenia.

• Nie zatykać otworów, szczelin wentylacyjnych i odprowadzających ciepło.

• Nie zostawiać urządzenia bez nadzoru podczas przyrządzania potraw, które mogą wydzielać tłuszcz lub olej. Podgrzany tłuszcz i olej mogą się zapalić. Zwrócić maksymalną uwagę

• Nie zostawiać przedmiotów na powierzchniach pieczenia.

• W żadnym razie nie używać urządzenia do ogrzewania pomieszczeń.

• Nie rozpylać produktów w sprayu w pobliżu urządzenia.

• Nie używać naczyń stołowych lub plastikowych pojemników do przyrządzania potraw.

• Nie wkładać do komory pieczenia potraw w zamkniętych puszkach lub pojemnikach.

• Wyjąć z komory pieczenia wszystkie blachy i ruszty, które nie są używane podczas pieczenia.

• Nie przykrywać dna komory urządzenia folią aluminiową lub cynfolią.

• Nie kłaść garnków lub blach bezpośrednio na dnie komory urządzenia.

• W przypadku przygotowywania potrawy w papierze do pieczenia, należy umieścić go tak, aby nie zakłócał cyrkulacji gorącego powietrza wewnątrz urządzenia.

• Nie kłaść garnków lub blach bezpośrednio na środkowej szybce otwartych drzwiczek.

• Garnki i patelnie grillowe należy umieścić wewnątrz obwodu płyty kuchennej.

• Dno wszystkich garnków musi być płaskie i gładkie.

599

Ostrzeżenia

• W przypadku przelania lub wylania usunąć płyn z płyty kuchennej.

• Nie wylewać na płytę kwaśnych substancji takich jak sok z cytryny lub ocet.

• Nie kłaść pustych garnków i patelni na włączonych strefach grzewczych.

• Nie stosować pary do czyszczenia urządzenia.

• Nie stosować materiałów chropowatych, ściernych lub ostrych metalowych skrobaków.

• Nie stosować produktów czyszczących zawierających chlor, amoniak lub wybielacze na częściach stalowych lub wykończonych powłoką metalową (np. anodowane, niklowane, chromowane).

• Nie stosować ściernych lub agresywnych detergentów (np. produktów z granulkami, odplamiaczy i metalowych gąbek) na częściach szklanych.

• Nie myć w zmywarce zdejmowanych części takich jak kratki, korony i nakładki.

• Nie używać otwartych drzwiczek jako dźwigni do ustawienia urządzenia w meblu.

• Nie wywierać zbyt dużego nacisku na otwarte drzwiczki.

• Nie stosować klamki do podnoszenia lub przenoszenie urządzenia.

Montaż

• Niniejszego urządzenia nie można montować na łodziach i

w przyczepach kempingowych.

• Niniejszego urządzenia nie można montować na żadnej podstawie.

• Z pomocą drugiej osoby umieścić urządzenie w meblu.

• Aby uniknąć przegrzania urządzenia, nie wolno go instalować za ozdobnymi drzwiczkami lub panelem.

• Podłączenie gazowe powinno być wykonane przez wykwalifikowany personel techniczny.

• Przy podłączeniu za pomocą giętkiego przewodu długość instalacji nie może przekraczać 2 metrów w przypadku giętkich stalowych przewodów oraz 1,5 metra w przypadku gumowego węża.

600

Ostrzeżenia

• Przewody rurowe nie mogą wchodzić w kontakt z ruchomymi częściami i nie mogą być przygniecione.

• Gdzie wymagane, wyregulować ciśnienie zgodnie z obowiązującymi przepisami.

• Po każdej interwencji sprawdzić moment dokręcenia przyłączy gazowych; musi się zawierać w przedziale od 10 Nm do 15 Nm.

• Po zamontowaniu sprawdzić ewentualne wycieki za pomocą wody z mydłem, nigdy nie stosować ognia.

• Podłączenie elektryczne powinno być wykonane przez wykwalifikowany personel techniczny.

• Należy obowiązkowo wykonać uziemienie, zgodnie z normami bezpieczeństwa dotyczącymi instalacji elektrycznych.

• Używać przewodów odpornych na temperaturę co najmniej 90 °C.

• Moment dokręcenie śrub przewodów zasilających listwy zaciskowej powinien wynosić 1,5 -2 Nm.

Informacje na temat omawianego urządzenia

• Przed wymianą żarówki upewnić się, że urządzenie jest wyłączone.

• Nie opierać się ani nie siadać na otwartych drzwiczkach.

• Sprawdzić, czy w drzwiczkach nie ma zaklinowanych przedmiotów.

1.2 Przeznaczenie urządzenia

• Urządzenie jest przeznaczone do przyrządzania potraw w warunkach domowych. Każde inne użycie jest nieprawidłowe.

• Urządzenie nie zostało zaprojektowane do działania w zmiennej temperaturze zewnętrznej lub z systemami zdalnego sterowania.

1.3 Odpowiedzialność producenta

Producent nie ponosi żadnej odpowiedzialności za szkody osobowe lub rzeczowe powstałe w wyniku:

• użycia urządzenia w sposób niezgodny z przeznaczeniem;

• nieprzestrzegania zaleceń zawartych w instrukcji użytkowania;

• naruszenia chociaż jednej części urządzenia;

• używania nieoryginalnych części zamiennych.

601

Ostrzeżenia

1.4 Instrukcja obsługi

Niniejsza instrukcja stanowi integralną część urządzenia i powinna być przechowywana w całości oraz w zasięgu ręki użytkownika przez cały okres eksploatacji.

Przed użyciem urządzenia należy uważnie przeczytać niniejszą instrukcję obsługi.

1.5 Tabliczka znamionowa

Tabliczka znamionowa zawiera dane techniczne, numer seryjny i oznaczenie. Nie wolno zdejmować tabliczki znamionowej.

1.6 Utylizacja

Urządzenie należy poddać utylizacji oddzielnie od innych

odpadów (dyrektywy 2002/95/WE, 2002/96/WE, 2003/108/WE). Urządzenie nie zawiera substancji w ilości niebezpiecznej dla zdrowia i środowiska, zgodnie z obowiązującymi dyrektywami europejskimi.

Aby dokonać utylizacji urządzenia należy:

• Odłączyć przewód zasilania

elektrycznego i usunąć go razem z wtyczką.

• Powierzyć urządzenie odpowiednim centrom selektywnej zbiórki odpadów elektrycznych i elektronicznych lub oddać sprzedawcy w momencie zakupu podobnego urządzenia.

Opakowanie urządzenia zostało wykonane z materiałów, które nie zanieczyszczają środowiska i nadają się do recyklingu.

• Materiały z opakowania należy oddać do odpowiednich punktów selektywnej zbiórki odpadów.

Opakowania z tworzyw sztucznych

Niebezpieczeństwo uduszenia się

• Nie pozostawiać opakowania i jego elementów bez nadzoru.

• Dzieci nie powinny bawić się plastikowymi torebkami z opakowania.

Napięcie elektryczne

Niebezpieczeństwo porażenia prądem

• Odłączyć główne zasilanie elektryczne.

• Odłączyć kabel zasilający od instalacji elektrycznej.

602

Ostrzeżenia

1.7 Jak czytać instrukcje obsługi

W instrukcji zastosowano następujące symbole ułatwiające czytanie:

Ostrzeżenia

Ogólne informacje dotyczące instrukcji, bezpieczeństwa i końcowej utylizacji.

Opis

Opis urządzenia i akcesoriów.

Użytkowanie

Informacje o użytkowaniu urządzenia i akcesoriów, porady dotyczące przyrządzania potraw.

Czyszczenie i konserwacja

Informacje dotyczące prawidłowego czyszczenia i konserwacji urządzenia.

Montaż

Informacje dla wykwalifikowanego technika: montaż, uruchomienie i próba techniczna.

Ostrzeżenia dotyczące bezpieczeństwa

Informacja

Porada

1. Sekwencja instrukcji obsługi.

• Pojedyncza instrukcja obsługi.

603

2 Opis

2.1 Opis ogólny

Opis

1 Płyta kuchenna 2 Panel sterowania 3 Lampka 4 Uszczelka

604

5 Drzwiczki 6 Wentylator 7 Schowek

Ramki na ruszty/blachę

2.2 Płyta kuchenna

Opis

AUX = Pomocniczy SR = Pół-szybki

2.3 Panel sterowania

1 Pokrętła palników płyty

Do włączania i regulowania palników płyty.

Aby włączyć dane palniki wcisnąć i przekręcić pokrętło w lewo na wartość . Przekręcać

pokrętło w zakresie od maksimum do minimum , aby wyregulować płomień.

R = Szybki DUAL = Ultraszybki

Przywrócić pokrętła na pozycję , aby wyłączyć palniki.

2 Pokrętło temperatury

Za pomocą tego pokrętła można wybrać temperaturę pieczenia, czas trwania, ustawić zaprogramowane pieczenie, bieżącą godzinę i włączyć lub wyłączyć wewnętrzne oświetlenie komory.

605

Opis

3 Wyświetlacz

Wyświetla bieżącą godzinę, wybraną funkcję i temperaturę pieczenia oraz ewentualnie przypisany czas trwania.

4 Pokrętło funkcji

Za pomocą tego pokrętła można włączyć/wyłączyć urządzenie i wybrać funkcję pieczenia.

2.4 Pozostałe części

Wentylator

Wentylator chłodzi piekarnik i uruchamia się podczas pieczenia.

Funkcjonowanie wentylatora powoduje przepływ powietrza, które ulatnia się z tylnej części urządzenia i może trwać przez kilka chwil nawet po jego wyłączeniu.

Oświetlenie wewnętrzne

Wewnętrzne oświetlenie urządzenia włącza się:

• po otwarciu drzwiczek;

• po wybraniu jakiejkolwiek funkcji, z wyjątkiem funkcji + i

(modele wielofunkcyjne) oraz funkcji i

(modele z pirolizą);

• Po przekręceniu na krótko pokrętła temperatury w prawo (ręczna aktywacja i dezaktywacja).

Gdy drzwiczki są otwarte nie można wyłączyć wewnętrznego oświetlenia.

Uchwyty poziomów

Urządzenie posiada poziomy do umieszczania na nich blach i rusztów na różnych wysokościach. Wysokości ustala się od dołu do góry (patrz 2.1 Opis ogólny).

606

Nie zatykać otworów, szczelin wentylacyjnych i odprowadzających ciepło.

Opis

2.5 Dostępne akcesoria

Kratka redukująca Wok

Przydatna podczas stosowania patelni Wok.

Ruszt do blachy

Do umieszczenia na nim blachy w celu pieczenia produktów, które mogą kapać.

Blacha piekarnika

Do gromadzenia tłuszczu wydzielającego się z produktów umieszczonych na górnym ruszcie.

Głęboka blacha

Do gromadzenia tłuszczu wydzielającego się z produktów umieszczonych na górnym ruszcie i pieczenia tortów, pizzy i ciast.

607

Ruszt

Do podtrzymywania naczyń z pieczoną potrawą.

Rożen (tylko w niektórych modelach)

Opis

W niektórych modelach nie są dostępne wszystkie akcesoria.

Akcesoria, które mają styczność z żywnością są wykonane z odpowiednich materiałów, zgodnych z obowiązującymi normami.

Akcesoria znajdujące się w wyposażeniu lub opcjonalne można zamówić w autoryzowanych centrach serwisowych. Należy używać tylko oryginalnych akcesoriów producenta.

Do pieczenia kurczaka i wszystkich innych produktów wymagających równomiernego opieczenia na całej powierzchni.

608

Użytkowanie

3 Użytkowanie

3.1 Ostrzeżenia

Wysoka temperatura wewnątrz piekarnika podczas użytkowania

Niebezpieczeństwo poparzeń

• Podczas pieczenia drzwiczki powinny być zamknięte.

• Podczas przekręcania żywności w komorze pieczenia, należy chronić ręce zakładając rękawice termiczne

• Nie dotykać elementów grzejnych wewnątrz urządzenia.

• Nie wlewać wody na bardzo gorące blachy.

• Nie pozwolić dzieciom poniżej 8 roku życia na zbliżanie się do funkcjonującego urządzenia.

• Przy sprawdzeniu potrawy lub pod koniec pieczenia otworzyć drzwiczki na 5 cm na kilka sekund, aby uwolnić parę, a następnie otworzyć zupełnie drzwiczki.

Niedozwolone użycie

Niebezpieczeństwo poparzeń

Niedozwolone użycie

Ryzyko uszkodzenia powierzchni

• Nie przykrywać dna komory urządzenia folią aluminiową lub cynfolią.

• W przypadku przygotowywania potrawy w papierze do pieczenia, należy umieścić go tak, aby nie zakłócał cyrkulacji gorącego powietrza wewnątrz komory pieczenia.

• Nie kłaść garnków lub blach bezpośrednio na dnie komory pieczenia.

• Nie kłaść garnków lub blach bezpośrednio na środkowej szybce otwartych drzwiczek.

• Nie wlewać wody na bardzo gorące blachy.

• Garnki i patelnie grillowe należy umieścić wewnątrz obwodu płyty kuchennej.

• Dno wszystkich garnków musi być płaskie i gładkie.

• W przypadku przelania lub wylania usunąć płyn z płyty kuchennej.

• Upewnić się, że korony znajdują się na swoim miejscu oraz posiadają nakładki.

• Podgrzany tłuszcz i olej mogą się zapalić. Zwrócić maksymalną uwagę.

Wysoka temperatura wewnątrz schowka

Niebezpieczeństwo poparzeń

• Nie otwierać schowka, gdy urządzenie jest uruchomione i jeszcze gorące.

• Przedmioty znajdujące się w schowku mogą być bardzo gorące po użyciu urządzenia.

609

Użytkowanie

Wysoka temperatura wewnątrz schowka podczas użytkowania

Niebezpieczeństwo pożaru lub wybuchu

• Nie rozpylać produktów w sprayu w pobliżu urządzenia.

• Nie używać materiałów łatwopalnych w pobliżu urządzenia lub schowka.

• Nie używać naczyń stołowych lub plastikowych pojemników do przyrządzania potraw.

• Nie wkładać do komory pieczenia potraw w zamkniętych puszkach lub pojemnikach.

• Nie zostawiać urządzenia bez nadzoru podczas przygotowywania potraw, które mogą wydzielać tłuszcz lub olej.

• Wyjąć z komory pieczenia wszystkie blachy i ruszty, które nie są używane podczas pieczenia.

Wyciek gazu może doprowadzić do wybuchu.

W razie zapachu gazu lub pojawienia się usterek na instalacji gazowej:

• Natychmiast zamknąć dopływ gazu lub zawór butli gazowej.

• Natychmiast wyłączyć zgasić każdy wolny płomień i papierosy.

• Nie włączać wyłączników prądu lub urządzeń i nie wyjmować wtyczek z gniazdek. Nie używać telefonów lub telefonów komórkowych wewnątrz budynku.

• Otworzyć okna i wywietrzyć pomieszczenie.

• Wezwać serwis techniczny lub dostawcę gazu.

Nieprawidłowe funkcjonowanie

Każdy z poniższych warunków należy uznać za nieprawidłowe funkcjonowanie, które wymaga interwencji:

• Zżółknięcie płyty palnika.

• Uszkodzenie naczyń i narzędzi kuchennych.

• Nieprawidłowe włączenie palników.

• Trudności w utrzymaniu włączenia palników.

• Wyłączanie się palników podczas funkcjonowania.

• Trudności w przekręceniu kurków gazowych.

Jeżeli urządzenie funkcjonuje nieprawidłowo skontaktować się z najbliższym Autoryzowanym Centrum Serwisowym.

3.2 Pierwsze użycie

1. Usunąć ewentualną folię ochronną znajdującą się na zewnątrz lub wewnątrz urządzenia lub akcesoriów.

2. Usunąć ewentualne etykiety (za wyjątkiem tabliczki z danymi technicznymi) z akcesoriów i komór pieczenia.

3. Wyjąć i umyć wszystkie akcesoria urządzenia (patrz 4 Czyszczenie i konserwacja).

4. Rozgrzać puste urządzenie do maksymalnej temperatury, aby usunąć ewentualne pozostałości fabryczne.

610

Użytkowanie

3.3 Użytkowanie akcesoriów

Kratki redukujące

Kratki redukujące należy umieścić na kratkach płyty. Upewnić się, że są dobrze wyśrodkowane.

Ruszt do blachy

Ruszt do blachy należy do niej włożyć. W ten sposób będzie można zebrać tłuszcz z pieczonego produktu.

Ruszty i blachy

Ruszty i blachy powinny być wkładane w boczne prowadnice, aż do punktu zatrzymania.

Mechaniczne blokady bezpieczeństwa, które zapobiegają przypadkowemu wyjęciu rusztu powinny być odwrócone do dołu, w kierunku tylnej części komory pieczenia.

Delikatnie włożyć ruszty i blachy aż do końca.

Przed pierwszym użyciem wyczyścić blachy w celu usunięcia pozostałości z produkcji.

611

Użytkowanie

Rożen (tylko w niektórych modelach)

1. Włożyć 4 kołki znajdujące się w wyposażeniu do 4 otworów umieszczonych w narożach głębokiej blachy i dokręcić w nakrętkach za pomocą odpowiedniego narzędzia (np śrubokrętu).

2. Umieścić ramki na rożen w tulejach w sposób wskazany na poniższym rysunku.

3. Używać podwójnych widelców znajdujących się w wyposażeniu. Można zablokować widelce za pomocą śrub mocujących.

4. Po przygotowaniu rożna umieścić go na ramkach. Włożyć końcówkę rożna do gniazda mechanizmu znajdującego się na lewej podporze, aż do zablokowania.

612

Użytkowanie

5. Włożyć blachę na pierwszy poziom ramki (patrz „Opis ogólny”).

6. Włożyć rożen do gniazda silniczka znajdującego się na lewej stronie tylnej ścianki komory.

Takie czynności są wykonywane, gdy piekarnik jest zimny i wyłączony.

7. Aby uruchomić rożen, przekręcić

pokrętło funkcji na pozycję +

i ustawić temperaturę

pieczenia za pomocą pokrętła temperatury.

Zaleca się wlanie odrobiny wody na blachę, aby nie wytworzył się dym.

8. Po zakończeniu pieczenia, wyjąć blachę z rożnem.

9. Dla wygodnego przekręcania rusztu dokręcić odpowiedni uchwyt znajdujący się w wyposażeniu.

613

Użytkowanie

3.4 Użytkowanie płyty

Wszystkie elementy sterownicze i kontrolne urządzenia znajdują się na przednim panelu. Obok każdego pokrętła jest wskazany przypisany mu palnik. Urządzenie jest wyposażone w elektroniczny zapłon. Wystarczy wcisnąć i przekręcić pokrętło w kierunku przeciwnym do kierunku ruchu wskazówek zegara, na symbol maksymalnego płomienia, dopóki się nie zapali. Jeżeli palnik nie zapali się w ciągu pierwszych 15 sekund, przekręcić

pokrętło na i ponowić próbę po upływie przynajmniej 60 sekund. Po

włączeniu przytrzymać pokrętło przez kilka sekund, aby termopara rozgrzała się.

W momencie puszczenia pokrętła palnik może zgasnąć: oznacza to, że termopara jeszcze się nie rozgrzała. Poczekać chwilę i powtórzyć czynność. Przytrzymać pokrętło przez dłuższą chwilę.

W razie przypadkowego zgaśnięcia zadziała urządzenie zabezpieczające, które zablokuje dopływ gazu nawet, gdy kurek jest

otwarty. Ustawić pokrętło na i ponowić próbę po upływie

przynajmniej 60 sekund.

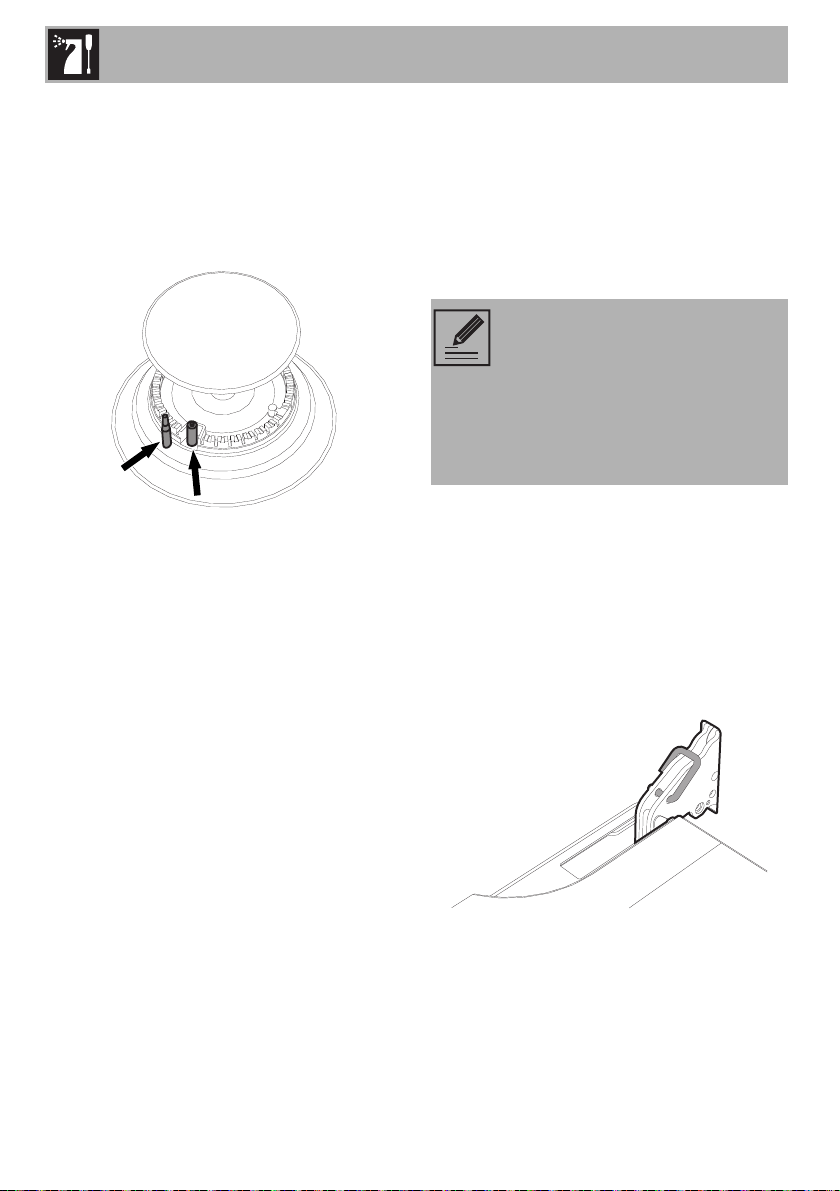

Prawidłowa pozycja koron i nakładek

Przed włączeniem palników upewnić się, że korony i ich nakładki znajdują się na prawidłowej pozycji. Upewnić się, że otwory korony 1 odpowiadają pozycji termopar 2 i świec 3.

Praktyczne porady dotyczące stosowania płyty

Aby uzyskać lepsze osiągi palników i minimalne zużycie gazu oraz, aby płomień nie przypalał boków garnka należy stosować naczynia z pokrywką i o wymiarach odpowiednich do palnika. W momencie wrzenia obniżyć płomień, aby płyn nie wykipiał.

Średnica naczyń:

• AUX: 12 - 14 cm

• SR: 16 - 24 cm

• R: 18 - 26 cm

• DUAL: 18 - 28 cm

614

Użytkowanie

Prawidłowa pozycja kratek na płycie

Przed włączeniem palników płyty upewnić się, że kratki znajdują się na prawidłowej pozycji na płycie kuchennej.

Wziąć pod uwagę, że:

• Każda kratka znajduje się na właściwej pozycji na płycie kuchennej.

• Podniesiona część musi być zawsze zwrócona w kierunku panelu urządzenia.

• Lewa (A) i prawa (C) kratka posiadają grubszą krawędź, która musi być zwrócona w kierunku bocznej części urządzenia.

• Krawędzie kratki środkowej (B) są tej samej grubości.

3.5 Użytkowanie piekarnika

Wyświetlacz

Kontrolka Eco Logic

Kontrolka Pirolizy (tylko w modelach z

pirolizą)

Kontrolka Show Room

Kontrolka minutnika

Kontrolka pieczenia na czas

Kontrolka pieczenia

zaprogramowanego

Kontrolka zegara

Kontrolka blokady sterowania

Kontrolka rożna (tylko w niektórych

modelach)

Kontrolka blokady drzwiczek (tylko w

modelach z pirolizą)

Poziom osiągniętej temperatury

615

Użytkowanie

Warunki funkcjonowania

Stand-by: Gdy nie wybrano żadnej funkcji na wyświetlaczu pokazywana jest bieżąca godzina

ON: Po uaktywnieniu jakiejkolwiek funkcji na wyświetlaczu przedstawiane są ustawione w niej parametry: temperatura, czas trwania i osiągnięcie temperatury.

Po każdym wciśnięciu pokrętła temperatury, gdy jedna z funkcji jest włączona, przechodzi się stopniowo do stanu parametrów w następującej kolejności.

Temperatura

Czas trwania minutnika

Czas trwania

Zaprogramowany czas trwania

pieczenia (jeżeli wybrano pieczenie na czas)

Wyświetlenie godziny

W każdym ze stanów można zmienić daną wartość przekręcając pokrętło temperatury w prawo lub w lewo. Przytrzymać przekręcone pokrętło w celu szybkiego zwiększenia lub zmniejszenia wartości.

616

Użytkowanie

Ustawienie godziny

Przy pierwszym zastosowaniu lub po przerwie w zasilaniu energią, na wyświetlaczu urządzenia miga symbol

. Aby rozpocząć pieczenie

należy ustawić bieżącą godzinę.

1. Przekręcić pokrętło temperatury w celu ustawienia wyświetlonej godziny (przytrzymać przekręcone pokrętło, aby szybko zwiększyć lub zmniejszyć).

2. Nacisnąć pokrętło temperatury.

3. Przekręcić pokrętło temperatury w celu ustawienia minut (przytrzymać przekręcone pokrętło, aby szybko zwiększyć lub zmniejszyć).

4. Nacisnąć pokrętło temperatury, aby zakończyć ustawienie.

Może się okazać konieczna zmiana bieżącej godziny, na przykład z powodu zmiany czasu z zimowego na letni i odwrotnie. Z pozycji stand-by przytrzymać przekręcone pokrętło temperatury w prawo lub w lewo, dopóki wartość godzin nie zacznie migać.

Nie można zmienić godziny, jeżeli urządzenie jest w stanie ON.

Funkcje pieczenia

1. Nacisnąć i przekręcić pokrętło funkcji, aż do wyboru żądanej funkcji pieczenia.

2. Wcisnąć i przekręcić pokrętło temperatury, aby zmienić temperaturę pieczenia.

3. Nacisnąć pokrętło funkcji, aby uaktywnić tradycyjne pieczenie.

W każdej chwili można przerwać funkcję przytrzymując wciśnięte przez przynajmniej 3 sekundy pokrętło funkcji.

Etap wstępnego podgrzewania

Rzeczywiste pieczenie poprzedza etap wstępnego podgrzewania, który pozwala na szybsze osiągnięcie temperatury pieczenia.

Taki etap jest wskazywany miganiem poziomu osiągnięcia temperatury.

Po nagrzaniu poziom osiągnięcia jest wyświetlany stale i następuje emisja sygnału dźwiękowego, który wskazuje, że piekarnik jest gotowy i można włożyć produkt do komory.

617

Użytkowanie

Spis funkcji

Eco

Ta funkcja jest szczególnie zalecana do pieczenia na jednym poziomie, przy niskim zużyciu energii elektrycznej.

Idealna do pieczenia mięsa, ryb i warzyw. Nie zalecana do wypieków wymagających wyrastania.

Aby uzyskać maksymalną oszczędność energii i ograniczyć czas pieczenia, zaleca się wkładanie produktów bez nagrzewania komory.

Podczas pieczenia w funkcji ECO nie powinno się otwierać drzwiczek.

W funkcji ECO czas pieczenia (i ewentualnego nagrzewania) jest dłuższy.

Grzałka górna i dolna

Ciepło pochodzące równocześnie z góry i z dołu sprawia, że taki system nadaje się do pieczenia szczególnego rodzaju potraw. Pieczenie tradycyjne nazywane statycznym nadaje się do przyrządzania jednej potrawy na raz. Idealne do przygotowywania każdego rodzaju pieczeni, chleba, nadziewanego ciasta i szczególnie wskazane do tłustych mięs takich, jak gęś i kaczka.

Grill

Ciepło wytwarzane przez grzałkę grilla pozwala na uzyskanie optymalnego rezultatu podczas grillowania, zwłaszcza kawałków mięsa średniej i małej wielkości, a w połączeniu z rożnem (gdzie przewidziany) umożliwia równomierne przyrumienienie pod koniec pieczenia. Idealne do pieczenia kiełbasy, żeberek, boczku. Taka funkcja umożliwia równomierne grillowanie dużej ilości produktu, zwłaszcza mięsa.

Grzałka dolna

Ciepło pochodzące wyłącznie z dołu umożliwia dokończenie potraw wymagających wyższej temperatury bez wpływu na ich opieczenie. Idealne do słodkich i słonych ciast, kruchego ciasta i pizzy.

Grzałki z obiegiem powietrza

Działanie wentylatora w połączeniu z tradycyjnym systemem zapewnia równomierne pieczenie, nawet złożonych potraw. Idealne do pieczenia ciastek i ciast, nawet na kilku poziomach jednocześnie. (Do pieczenia na kilku poziomach używać 2-ego i 4-ego poziomu)

Grill z obiegiem powietrza

Powietrze wytwarzane przez wentylator zmniejsza falę ciepła emitowaną przez grill umożliwiając optymalne grillowanie dużej wielkości kawałków. Idealne do dużych kawałków mięsa (np. golonka wieprzowa).

618

Użytkowanie

Grzałka dolna z obiegiem powietrza

Połączenie wentylatora z jedną tylko dolną grzałką pozwala na szybsze zakończenie pieczenia. Taki system jest zalecany do sterylizacji lub dokończenia pieczenia podpieczonych zewnętrznie produktów, ale nie wewnątrz, które dlatego właśnie wymagają umiarkowanego ciepła z góry. Idealne do każdego rodzaju potrawy.

Termoobieg

Połączenie wentylatora z grzałką termoobiegu (wbudowana w tylną część komory) pozwala na pieczenie potraw na różnych półkach, pod warunkiem że wymagają takiej samej temperatury

i takiego samego rodzaju pieczenia. Obieg gorącego powietrza zapewnia natychmiastowe i równomierne rozprowadzenie ciepła. Jest na przykład możliwe jednoczesne pieczenie (na kilku poziomach) ryb, warzyw i ciastek, bez przechodzenia zapachów i smaków.

Turbo

Połączenie systemu termoobiegu z tradycyjnym sprawia, że pieczenie jest bardzo szybkie i skuteczne w przypadku produktów umieszczonych na różnych poziomach, bez przesyłania zapachów i smaków. Idealne do potraw o dużej objętości, wymagających intensywnego pieczenia.

Minutnik

Ta funkcja nie przerywa pieczenia, uaktywnia wyłącznie sygnał dźwiękowy.

Minutnik można uaktywnić na etapie pieczenia oraz w stanie stand-by.

1. Wcisnąć jeden raz pokrętło temperatury (2 razy, jeżeli trwa pieczenie). Na wyświetlaczu pojawią się liczby

i miga kontrolka .

2. Przekręcić pokrętło temperatury, aby ustawić czas trwania (od 1 minuty do 4

godzin). Po kilku sekundach kontrolka przestanie migać i rozpocznie się

odliczanie.

3. Wybrać żądaną funkcję pieczenia i poczekać na sygnał dźwiękowy wskazujący o zakończeniu czasu. Miga

kontrolka .

619

Użytkowanie

4. Aby dezaktywować sygnał dźwiękowy wcisnąć lub przekręcić jedno z dwóch pokręteł.

5. Aby wybrać dodatkowy minutnik, przekręcić pokrętło temperatury.

Aby skasować minutnik, należy ustawić wartość na zero

Pieczenie na czas

Pieczenie na czas jest funkcją, która pozwala na rozpoczęcie i zakończenie pieczenia po upływie ustawionego przez użytkownika czasu.

Aktywacja tej funkcji unieważnia ewentualny, ustawiony wcześniej minutnik.

1. Po wybraniu jednej z funkcji i temperatury pieczenia, trzy razy wcisnąć pokrętło temperatury. Na wyświetlaczu pojawią się liczby

i miga kontrolka .

2. Przekręcić pokrętło temperatury w prawo lub w lewo, aby ustawić czas trwania pieczenia od 00:01 do 12:59. Przytrzymać przekręcone pokrętło w celu szybkiego zwiększenia lub zmniejszenia wartości.

3. Po kilku minutach od wyboru żądanego czasu, przestanie migać kontrolka i rozpocznie się pieczenie na czas.

Aby ręcznie wydłużyć czas pieczenia, ponownie wcisnąć pokrętło temperatury. Urządzenie wznowi normalne funkcjonowanie według wcześniej wybranych ustawień.

4. Po zakończeniu pieczenia, na wyświetlaczu pojawi się napis

i zostanie wyemitowany

sygnał dźwiękowy.

620

Użytkowanie

5. Aby dezaktywować sygnał dźwiękowy wcisnąć lub przekręcić jedno z dwóch pokręteł lub otworzyć drzwiczki.

Aby dezaktywować sygnał dźwiękowy i wybrać dodatkowe pieczenie na czas, przekręcić pokrętło temperatury w prawo.

Aby dezaktywować sygnał dźwiękowy i wybrać inną funkcję pieczenia, przekręcić pokrętło funkcji w prawo lub w lewo.

Aby wyłączyć urządzenie przytrzymać wciśnięte pokrętło funkcji.

Zmiana danych w funkcji pieczenia na czas

Podczas funkcjonowania można zmienić czas trwania pieczenia na czas:

1. Gdy kontrolka jest stała i trwa pieczenie, dwukrotnie wcisnąć pokrętło

temperatury. Kontrolka zacznie migać.

2. Przekręcić pokrętło temperatury w prawo lub w lewo, aby zmienić wcześniej ustawiony czas pieczenia.

Zaprogramowane pieczenie

Zaprogramowane pieczenie jest funkcją umożliwiającą automatyczne zakończenie w ustalonym czasie, ustawionym przez użytkownika, z konsekwentnym automatycznym wyłączeniem urządzenia.

1. Po wybraniu jednej z funkcji i temperatury pieczenia, trzy razy wcisnąć pokrętło temperatury. Na wyświetlaczu pojawią się liczby

i miga kontrolka .

2. Przekręcić pokrętło w prawo lub w lewo, aby ustawić czas trwania pieczenia od 00:01 do 12:59. Przytrzymać przekręcone pokrętło w celu szybkiego zwiększenia lub zmniejszenia wartości.

621

Użytkowanie

3. Wcisnąć czwarty raz pokrętło temperatury. Miga kontrolka .

Przekręcić pokrętło w prawo lub w lewo, aby ustawić koniec pieczenia.

4. Po kilku sekundach kontrolki i przestaną migać. Urządzenie ustawi się

w stanie oczekiwania zaprogramowanej godziny rozpoczęcia pieczenia.

Aby ręcznie wydłużyć czas pieczenia, ponownie wcisnąć pokrętło temperatury. Urządzenie wznowi normalne funkcjonowanie według wcześniej wybranych ustawień.

5. Po zakończeniu pieczenia, na wyświetlaczu pojawi się napis

i zostanie wyemitowany

sygnał dźwiękowy.

6. Aby dezaktywować sygnał dźwiękowy wcisnąć lub przekręcić jedno z dwóch pokręteł lub otworzyć drzwiczki.

Aby wyłączyć urządzenie przytrzymać wciśnięte pokrętło funkcji.

Ze względów bezpieczeństwa, można ustawić koniec pieczenia wyłącznie po uprzednim zaprogramowaniu czasu trwania.

622

W pieczeniu na czas, włączenie piekarnika następuje 10 minut wcześniej w celu umożliwienia osiągnięcia wymaganej temperatury pieczenia (nagrzewanie).

Użytkowanie

Zmiana danych w funkcji zaprogramowanego pieczenia

Po zmianie czasu trwania pieczenia, konieczne jest ponowne ustawienie godziny jego zakończenia.

Podczas funkcjonowania można zmienić czas trwania zaprogramowanego pieczenia:

1. Gdy kontrolki i są stałe i urządzenie oczekuje na rozpoczęcie

pieczenia, dwukrotnie wcisnąć pokrętło temperatury. Kontrolka zacznie

migać.

2. Przekręcić pokrętło temperatury w prawo lub w lewo, aby zmienić wcześniej ustawiony czas pieczenia.

3. Ponownie wcisnąć pokrętło temperatury. Kontrolka wyłączy się i zacznie

migać kontrolka . Na wyświetlaczu pojawi się czas zakończenia pieczenia.

4. Przekręcić pokrętło temperatury w prawo lub w lewo, aby opóźnić koniec pieczenia.

5. Po kilku sekundach kontrolki i przestaną migać i zaprogramowane

pieczenie zostanie wznowione według nowych ustawień.

3.6 Porady dotyczące przygotowywania potraw

Porady ogólne

• Aby uzyskać równomierne pieczenie na

kilku poziomach zastosować jedną z funkcji z termoobiegiem.

• Zwiększenie temperatury nie skraca

czasu pieczenia (produkt jest mocno upieczony na zewnątrz i niedopieczony wewnątrz).

• Mimo jednakowej wagi czas pieczenia

potraw pociętych na kawałki jest krótszy od czasu gotowania całego elementu.

Porady dotyczące przygotowywania mięsa

• Czas pieczenia zależy od wielkości,

ilości i indywidualnego smaku.

• Podczas przygotowywania pieczeni

używać termometru do mięsa lub nacisnąć na nie łyżką. Jeżeli jest zwarte to znaczy, że jest gotowe, w przeciwnym wypadku potrzebuje jeszcze kilku minut.

Porady dotyczące pieczenia w funkcji Grilla

• Mięso można grillować wkładając je

zarówno do zimnego piekarnika jak i do wstępnie nagrzanego, w celu zmiany rezultatu.

• W funkcji Grill z obiegiem powietrza,

przed grillowaniem zaleca się wstępne nagrzanie komory pieczenia.

• Należy umieścić produkt na środku

rusztu.

623

Użytkowanie

Porady dotyczące przygotowywania ciast i ciastek

• Najlepiej używać ciemnych metalowych foremek: lepiej pochłaniają ciepło.

• Temperatura i czas trwania pieczenia zależą od jakości i konsystencji surowego ciasta.

• W przypadku pieczenia na kilku poziomach najlepiej jest umieszczać potrawy na 2. i 4. półce, wydłużyć czas pieczenia o kilka minut i korzystać jedynie z funkcji termoobiegu.

• Aby sprawdzić, czy ciasto jest upieczone w środku: po zakończeniu pieczenia wbić wykałaczkę w jego najwyższy punkt. Jeżeli ciasto nie przykleja się do wykałaczki to znaczy, że jest ono upieczone.

• Jeżeli po wyjęciu, ciasto opada, podczas kolejnego pieczenia obniżyć ustawioną temperaturę o około 10°C ewentualnie ustawiając dłuższy czas pieczenia.

• Czas pieczenia bez i ptysi może być różny w zależności od ich rozmiarów.

Porady dotyczące rozmrażania i wyrastania ciasta

• Umieścić na pierwszym poziomie komory pieczenia zamrożony produkt bez opakowania w pojemniku bez pokrywki.

• Nie nakładać produktów jeden na drugim.

• Aby rozmrozić mięso użyć rusztu na drugim poziomie i blachy na pierwszym. W ten sposób produkt nie wejdzie w kontakt z płynem wydzielanym przy rozmrażaniu.

• W przypadku podzielenia owoców i chleba na kilka części wymagany jest jednakowy czas w celu rozmrożenia ich, niezależnie od ich ilości i masy całkowitej.

• Najbardziej delikatne części można przykryć folią aluminiową.

• Dla zapewnienia prawidłowego wyrastania umieścić na dnie komory pieczenia pojemnik z wodą.

Oszczędność energii

• Wyłączyć pieczenie kilka minut przed upływem ustawionego czasu. Pieczenie trwa przez pozostałe minuty dzięki wysokiej temperaturze w komorze.

• Nie otwierać zbyt często drzwiczek, aby nie rozpraszać ciepła.

• Urządzenie powinno być zawsze czyste wewnątrz.

• (O ile występuje) Jeżeli nie używa się płyty na pizzę, należy ją wyjąć z dna komory pieczenia.

624

Użytkowanie

3.7 Funkcje specjalne

Rozmrażanie wg czasu

1. Włożyć potrawę do komory pieczenia.

2. Wcisnąć i przekręcić pokrętło funkcji, aby uaktywnić funkcję rozmrażania wg

czasu .

3. Przekręcić pokrętło temperatury, aby ustawić czas trwania (od 1 sekund do 99 minut).

4. Wcisnąć pokrętło temperatury, aby potwierdzić ustawiony czas trwania.

Miga napis .

5. Wcisnąć pokrętło funkcji, aby uaktywnić rozmrażanie wg czasu.

6. Po zakończeniu pieczenia pojawi się napis i zostanie

wyemitowany sygnał dźwiękowy.

7. Aby dezaktywować sygnał dźwiękowy wcisnąć lub przekręcić jedno z dwóch pokręteł lub otworzyć drzwiczki.

8. Przytrzymać pokrętło funkcji przez przynajmniej 3 sekundy w celu wyjścia z funkcji.

Wyrastanie ciasta

W funkcji wyrastania ciasta nie można zmienić temperatury.

Dla zapewnienia prawidłowego wyrastania umieścić na dnie komory pieczenia pojemnik z wodą.

1. Umieścić cisto do wyrośnięcia na drugiej półce.

2. Wcisnąć i przekręcić pokrętło funkcji, aby uaktywnić funkcję wyrastania

ciasta . Miga napis .

3. Nacisnąć pokrętło funkcji, aby uaktywnić wyrastanie ciasta.

4. Po zakończeniu pieczenia pojawi się napis i zostanie

wyemitowany sygnał dźwiękowy.

5. Aby dezaktywować sygnał dźwiękowy wcisnąć lub przekręcić jedno z dwóch pokręteł lub otworzyć drzwiczki.

6. Przytrzymać pokrętło funkcji przez przynajmniej 3 sekundy w celu wyjścia z funkcji.

625

Szabat

Użytkowanie

Funkcja ta pozwala na pieczenie potraw zgodnie z tradycją żydowskiego święta.

W takim ustawieniu urządzenie wykonuje pewne szczególne funkcje:

• Pieczenie nie może trwać przez nieokreślony czas, nie można ustawić żadnego pieczenia na czas.

• Nie jest wykonywane wstępne nagrzewanie.

• Temperatura pieczenia w zakresie 60-100 °C.

• Lampka komory urządzenia jest wyłączona, nie uaktywnia się po otwarciu drzwiczek lub ręcznej aktywacja za pomocą pokrętła.

• Wewnętrzny wentylator jest wyłączony.

• Podświetlenie pokręteł i sygnały dźwiękowe są wyłączone.

Po uaktywnieniu funkcji Szabat nie można zmienić żądnego parametru.

Wciskanie pokręteł nie daje żadnych efektów; jest aktywne wyłącznie pokrętło funkcji umożliwiające wyłączenie urządzenia.

1. Wcisnąć i przekręcić pokrętło funkcji, aby uaktywnić funkcję Szabat

2. Wcisnąć i przekręcić pokrętło temperatury, aby zmienić temperaturę funkcji.

3. Wcisnąć pokrętło temperatury, aby potwierdzić ustawioną temperaturę.

Miga napis .

4. Wcisnąć pokrętło funkcji, aby uaktywnić funkcję Szabat.

5. Przytrzymać pokrętło funkcji przez przynajmniej 3 sekundy w celu wyjścia z funkcji.

626

Użytkowanie

Rozmrażanie według wagi

Taka funkcja umożliwia rozmrażanie produktów na podstawie ich ciężaru i rodzaju.

1. Włożyć potrawę do komory pieczenia.

2. Wcisnąć i przekręcić pokrętło funkcji w celu wybrania rozmrażania wg wagi

oznaczonego napisem i podświetlonymi symbolami produktów

3. Wcisnąć pokrętło funkcji, aby potwierdzić rozmrażanie wg wagi.

4. Przekręcić pokrętło funkcji w celu wybrania rodzaju produktu do rozmrożenia.

5. Przekręcić pokrętło temperatury w celu wybrania ciężaru (w gramach) produktu do rozmrożenia.

6. Wcisnąć pokrętło funkcji, aby potwierdzić ustawione parametry i rozpocząć rozmrażanie.

7. Po zakończeniu pieczenia pojawi się napis i zostanie

wyemitowany sygnał dźwiękowy.

8. Aby dezaktywować sygnał dźwiękowy wcisnąć lub przekręcić jedno z dwóch pokręteł lub otworzyć drzwiczki.

9. Przytrzymać pokrętło funkcji przez przynajmniej 3 sekundy w celu wyjścia z funkcji.

Ustawione wstępnie parametry

dE Rodzaj

01 Mięso 500 105

02 Ryby 300 40

03 Owoce 300 45

Ciężar

(g)

Czas

(min)*

04 Chleb 300 20

* Czas rozmrażania zależy od kształtu i wymiarów rozmrażanego produktu.

627

Użytkowanie

3.8 Programy automatyczne

Automatyczne programy pieczenia są podzielone pod względem rodzaju potraw.

1. Wcisnąć i przekręcić pokrętło funkcji w celu wybrania pieczenia według automatycznych programów

oznaczonego napisem i podświetlonymi symbolami produktów

2. Wcisnąć pokrętło funkcji, aby potwierdzić pieczenie za pomocą automatycznego programu.

3. Przekręcić pokrętło funkcji, aby wybrać ustalony program (patrz Tabela programów automatycznych).

4. Przekręcić pokrętło temperatury w celu wybrania ciężaru (w gramach) produktu do pieczenia.

5. Po zakończeniu wstępnego nagrzewania zacznie migać napis

. Włożyć produkt do

pieczenia i wcisnąć pokrętło funkcji, aby uaktywnić pieczenie.

6. Po zakończeniu pieczenia pojawi się napis i zostanie

wyemitowany sygnał dźwiękowy.

7. Aby dezaktywować sygnał dźwiękowy wcisnąć lub przekręcić jedno z dwóch pokręteł lub otworzyć drzwiczki.

8. Przytrzymać pokrętło funkcji przez przynajmniej 3 sekundy w celu wyjścia z funkcji.

W programach automatycznych można ustawić pieczenie zaprogramowane.

W każdej chwili można przerwać funkcję przytrzymując wciśnięte przez przynajmniej 3 sekundy pokrętło funkcji.

628

Użytkowanie

Tabela programów automatycznych

MIĘSO (01 - 05)

Pr Rodzaj

Pieczeń wołowa

(średnio wypieczona)

02 Pieczona wieprzowina

Jagnięcina

(średnio wypieczona)

04 Cielęcina

Kurczak pieczony

(w całości)

RYBY (06 - 07)

Pr Rodzaj

06 Świeża ryba (w całości)

07 Ryby mrożone

Ciężar

(g)

Poziom Funkcja

Temperatura

(°C)

Czas

(w minutach)

1300 2 200 56

800 2 190 88

2000 2 190 105

1000 2 190 80

1000 2 200 80

Ciężar

(g)

Poziom Funkcja

Temperatura

(°C)

Czas

(w minutach)

500 2 160 35

600 2 160 50

WARZYWA (08 - 10)

Pr Rodzaj

08 Różne grillowane

09 Pieczone

10 Pieczone ziemniaki

(1)

W przypadku pieczenia z funkcja grilla zaleca sie piec potrawy z obu stron zgodnie z

Ciężar

Poziom Funkcja

(g)

500 4 250

1000 2 200 33

1000 2 200 30

Temperatura

(°C)

Czas

(w minutach)

15 + 8

czasami podanymi w tabeli. Najdluzszy wskazany czas dotyczy zawsze pierwszej upieczonej strony od momentu wlozenia do piekarnika surowej potrawy.

(1)

629

SŁODYCZE (11 - 13)

Użytkowanie

Pr Rodzaj

11 Ciastka

12 Muffiny

13 Tarta

CHLEB - PIZZA - MAKARON (14 -20)

Pr Rodzaj

Chleb na zakwasie

(bochenek)

15 Pizza z blachy

16 Pizza z kamienia

17 Zapiekanka makaronowa

18 Lasagne

Ciężar

(g)

500 2 160 23

500 2 160 21

1000 2 170 43

Ciężar

(g)

1000 2 200 27

1000 2 280 12

500

2000 1 220 35

2000 1 230 40

Poziom Funkcja

(2)

Temperatura

(°C)

Temperatura

(°C)

280 7

Czas

(w minutach)

Czas

(w minutach)

19 Paella

20 Quiche

(2)

Kamień powinien być położony na dno komory pieczenia. Mrożona pizza pieczona

500 2 190 25

1000 1 200 40

na kamieniu nie wymaga różnych czasów pieczenia w zależności od wagi.

Czas wskazany w tabelach nie uwzględnia czasu wstępnego nagrzewania i odnosi się do pieczenia całych elementów. Gdyby daną potrawę pocięto na mniejsze porcje, czas pieczenia będzie krótszy.

630

Użytkowanie

3.9 Menu drugorzędne

Urządzenie posiada drugorzędne chowane menu z następnymi funkcjami:

• Aktywacja lub dezaktywacja Blokady Sterowania.

• Aktywacja lub dezaktywacja trybu Show Room (wyłącza wszystkie elementy grzejne pozostawiając aktywny tylko panel sterowniczy).

• Aktywacja lub dezaktywacja trybu Niskiej Mocy (Eco-Logic).

• Aktywacja lub dezaktywacja trybu podgrzewanie potrawy (Keep Warm).

• Aktywacja lub dezaktywacja ustawienia na czas lampki (Eco Light).

Z urządzeniem w stanie stand-by

1. Uaktywnić wewnętrzną lampkę szybko przekręcając pokrętło temperatury.

2. Wcisnąć i przytrzymać pokrętło temperatury przez przynajmniej 5 sekund.

3. Przekręcić pokrętło temperatury w prawo lub w lewo, aby zmienić stan ustawienia (ON/OFF).

4. Wcisnąć pokrętło temperatury aby przejść do kolejnego trybu.

Tryb Blokady Sterowania

Ten tryb pozwala na automatyczne zablokowanie sterowania, po upływie jednej minuty funkcjonowania bez żadnych interwencji użytkownika.

Podczas normalnego funkcjonowania jest wskazywany włączeniem się kontrolki

631

Użytkowanie

Aby podczas pieczenia chwilowo wyłączyć blokadę przytrzymać wciśnięte przez 5 sekundy pokrętło temperatury. Po upływie jednej minuty od ostatniej interwencji, blokada ponownie się uaktywnia.

W przypadku zmiany pozycji pokręteł, na wyświetlaczu pojawia

się napis , trwający kilka sekund.

Gdy jest aktywny tryb blokady sterowania można mimo wszytko wyłączyć urządzenie wciskając pokrętło funkcji przez 3 sekundy.

Tryb Show Room (tylko w sklepie)

Ten tryb umożliwia wyłączenie elementów grzejnych i jednoczesne zachowanie aktywnego panela sterowania.

Aby używać urządzenia w normalny sposób należy ustawić ten tryb na OFF.

Jeżeli tryb jest aktywny na wyświetlaczu włącza się

kontrolka .

632

Użytkowanie

Tryb Niskiej Mocy

Taki tryb pozwala urządzeniu na ograniczenie mocy.

Wskazany w przypadku jednoczesnego stosowania kilku urządzeń.

HI: moc zwyczajna.

LO: moc niska.

Tryb Podgrzewanie potrawy

Dzięki takiej funkcji, po zakończeniu pieczenia z ustawionym czasem trwania (jeżeli nie zostanie ręcznie przerwane), piekarnik utrzymuje przez około 1 godzinę ciepło (w niskiej temperaturze) upieczonej potrawy.

Po uaktywnieniu niskiej mocy czas nagrzewania wstępnego i pieczenia mogą się wydłużyć.

Jeżeli tryb jest aktywny na wyświetlaczu włącza się

kontrolka .

633

Użytkowanie

Tryb ustawienia lampki na czas

Dla oszczędności energetycznej lampka jest automatycznie wyłączana po upływie jednej minuty od rozpoczęcia pieczenia.

Aby urządzenie nie wyłączyło automatycznie lampki po jednej minucie ustawić taki tryb na OFF.

3.10 Użytkowanie schowka

W dolnej części kuchni znajduje się schowek, do którego można włożyć garnki lub metalowe przedmioty związane z użytkowaniem urządzenia.

1. Aby otworzyć schowek, delikatnie wcisnąć w lewej części drzwiczek, aż do usłyszenia kliknięcia.

2. Delikatnie puścić drzwiczki schowka.

634

Można zawsze ręcznie włączyć/ wyłączyć przekręcając pokrętło temperatury w prawo w obydwu ustawieniach.

3. Aby zamknąć schowek, podnieść drzwiczki do momentu usłyszenia kliknięcia.

Czyszczenie i konserwacja

4 Czyszczenie i konserwacja

4.1 Ostrzeżenia

Niedozwolone użycie

Ryzyko uszkodzenia powierzchni

• Nie stosować pary do czyszczenia urządzenia.

• Nie stosować produktów czyszczących zawierających chlor, amoniak lub wybielacze na częściach stalowych lub wykończonych powłoką metalową (np. anodowane, niklowane, chromowane).

• Nie stosować ściernych lub agresywnych detergentów (np. produktów z granulkami, odplamiaczy i metalowych gąbek) na częściach szklanych.

• Nie stosować materiałów chropowatych, ściernych lub ostrych metalowych skrobaków.

• Nie myć w zmywarce zdejmowanych części takich jak kratki, korony i nakładki.

Czyszczenie płyty kuchennej

1. Wylać nieścierny detergent na wilgotną szmatkę i wytrzeć powierzchnię.

2. Dokładnie wytrzeć.

3. Wytrzeć miękką szmatką lub ściereczką z mikrofibry.

Czyszczenie kratek płyty kuchennej, koron i nakładek

1. Zdjąć elementy z płyty kuchennej.

2. Wymyć je w ciepłej wodzie z dodatkiem nieściernego detergentu. Usunąć wszystkie stwardniałe zabrudzenia

3. Dokładnie wytrzeć miękką szmatką lub ściereczką z mikrofibry.

4. Umieścić elementy na płycie kuchennej.

Ciągły kontakt kratek z płomieniem może doprowadzić do pogorszenia stanu emalii w strefach narażonych na wysoką temperaturę. Jest to najzupełniej normalne i nie wpływa na ich funkcjonalność.

4.2 Czyszczenie urządzenia

Używać produktów do czyszczenia sprzedawanych przez producenta.

Porady dotyczące czyszczenia płyty kuchennej

Aby utrzymać powierzchnie w dobrym stanie, należy po każdym użyciu i ostygnięciu regularnie je czyścić.

635

Czyszczenie i konserwacja

Czyszczenie świec i termopar

• Jeżeli konieczne wyczyścić świece i termopary wilgotną ściereczką.

• W przypadku zaschniętych resztek, usunąć je drewnianą wykałaczką lub igłą.

Czyszczenie komory urządzenia

Aby utrzymać komorę urządzenia w dobrym stanie należy ją regularnie czyścić po każdym użyciu. Zawsze poczekać, aż wystygnie.

Nie dopuścić do zaschnięcia wewnątrz komory resztek z żywności, ponieważ mogłyby uszkodzić emalię.

Zawsze przed czyszczeniem wyjąć wszystkie możliwe do usunięcia części.

Aby ułatwić czynności związane z czyszczeniem, zaleca się zdjęcie:

• drzwiczek;

• ramek na ruszty/blachy;

• ewentualnych wyjmowanych prowadnic;

• uszczelki.

W przypadku stosowania specyficznych środków czyszczących, po wyczyszczeniu zaleca się włączenie urządzenia z maksymalną temperaturą na około 15-20 minut, aby usunąć ewentualne pozostałości.

4.3 Demontaż drzwiczek

Aby ułatwić czynności związane z czyszczeniem, zaleca się zdjęcie drzwiczek i położenie ich na ściereczce.

Aby zdjąć drzwiczki należy:

1. Otworzyć zupełnie drzwiczki i włożyć dwa sworznie w otwory zawiasów pokazanych na rysunku.

636

Czyszczenie i konserwacja

2. Ująć drzwiczki z dwóch stron obydwoma rękami, podnieść je ku górze pod kątem około 30° i wyjąć.

3. Aby ponownie zamontować drzwiczki, włożyć zawiasy do odpowiednich otworów na piekarniku, upewniając się, że rowki A całkowicie opierają się na szczelinach. Opuścić drzwiczki do dołu i po ich ustawieniu wyjąć sworznie z otworów zawiasów.

Demontaż szybek wewnętrznych

Aby ułatwić czyszczenie, można rozmontować wewnętrzne szybki wchodzące w skład drzwiczek.

1. Delikatnie pociągnąć do góry w tylnej części wewnętrzną szybkę, zgodnie z ruchem wskazanym przez strzałki (1).

2. Zdjąć wewnętrzną szybkę z przedniej listwy (2), aby wyjąć ją z drzwiczek.

4.4 Czyszczenie szklanych drzwiczek

Należy utrzymywać drzwiczki w czystości. Używać papierowych ręczników kuchennych. W przypadku uporczywego brudu, umyć wilgotną gąbką i zwyczajnym detergentem.

637

Czyszczenie i konserwacja

3. Wyjąć szybkę środkową podnosząc ją do góry.

W wersji z pirolizą istnieją 2 środkowe szybki.

4. Wyczyścić szybkę zewnętrzną i te wyjęte wcześniej. Użyć papierowych ręczników kuchennych. W przypadku uporczywego brudu, umyć wilgotną gąbką i neutralnym detergentem.

Wyjęcie ramek na ruszty/blachy

Wyjęcie ramek na ruszty/blachy ułatwia czyszczenie bocznych części.

W celu wyjęcia ramek na ruszty/blachy, należy:

• Pociągnąć ramkę do wewnątrz komory pieczenia, aby odczepić go z mocowania A, następnie wysunąć ze znajdujących się na tylnej ściance gniazd B.

• Po zakończeniu czyszczenia powtórzyć opisane czynności, aby włożyć ramki na ruszty/blachy na miejsce.

5. Po wyczyszczeniu umieścić środkową szybkę w odpowiednim miejscu na drzwiczkach.

6. W celu włożenia wewnętrznej szybki wsunąć jej górną część do listwy drzwiczek i lekko dociskając, zaczepić 2 tylne sworznie w odpowiadających im gniazdach.

638

Czyszczenie i konserwacja

Ręczna dezaktywacja dźwigni blokującej drzwiczki (tylko w modelach z pirolizą)

Niedozwolone użycie

Niebezpieczeństwo poparzeń

• Poniższe czynności należy wykonywać, gdy urządzenie jest wyłączone i zimne.

• Nigdy nie próbować ręcznie dezaktywować dźwigni blokującej drzwiczki podczas trwania cyklu pirolizy.

Dźwignia blokująca drzwiczki znajduje się w pierwszym lewym otworze, pod panelem sterowania, w górnej frontowej części piekarnika.

1. Przesunąć dźwignię blokującą drzwiczki w prawo, aż do jej zatrzymania.

(widok z góry)

2. Delikatnie puścić dźwignię blokującą drzwiczki.

Sprężyna mechanizmu powoduje przywrócenie dźwigni blokującej drzwiczki na pozycję dezaktywacji.

Aby nie uszkodzić mechanizmu, nie należy nigdy dezaktywować dźwigni blokującej drzwiczki mocno popychając ją w lewo.

Podczas zwyczajnego czyszczenia można przez przypadek uaktywnić dźwignię blokującą drzwiczki.

dźwignia blokująca drzwiczki jest aktywna

(widok z góry)

639

Czyszczenie i konserwacja

Czyszczenie górnej części (z wyjątkiem modeli z pirolizą)

Komora urządzenia jest wyposażona w wahliwą grzałkę, która umożliwia czyszczenie części górnej.

1. Delikatnie podnieść górną grzałkę i przekręcić ograniczniki o 90°, aby ją uwolnić.

2. Powoli obniżyć grzałkę, aż do jej ogranicznika.

4.5 Czyszczenie Parowe (tylko w niektórych modelach)

Funkcja Czyszczenie parowe jest czyszczeniem wspomaganym, które ułatwia usuwanie brudu. Dzięki takiemu procesowi można w bardzo prosty sposób wyczyścić wnętrze komory pieczenia. Resztki brudu są zmiękczane przez ciepło i parę wodną co ułatwia ich usuwanie.

Niedozwolone użycie

Ryzyko uszkodzenia powierzchni

• Usunąć z wnętrza komory resztki

jedzenia lub pozostałości pochodzące z poprzedniego pieczenia.

• Przeprowadzać czyszczenie

wspomagane tylko, gdy piekarnik jest zimny.

Niedozwolone użycie

Ryzyko uszkodzenia urządzenia

• Podczas czyszczenia nie wyginać nadmiernie grzałki.

3. Po wyczyszczeniu umieścić grzałkę na pozycji i przekręcić ograniczniki w celu jej zaczepienia.

640

Czynności wstępne

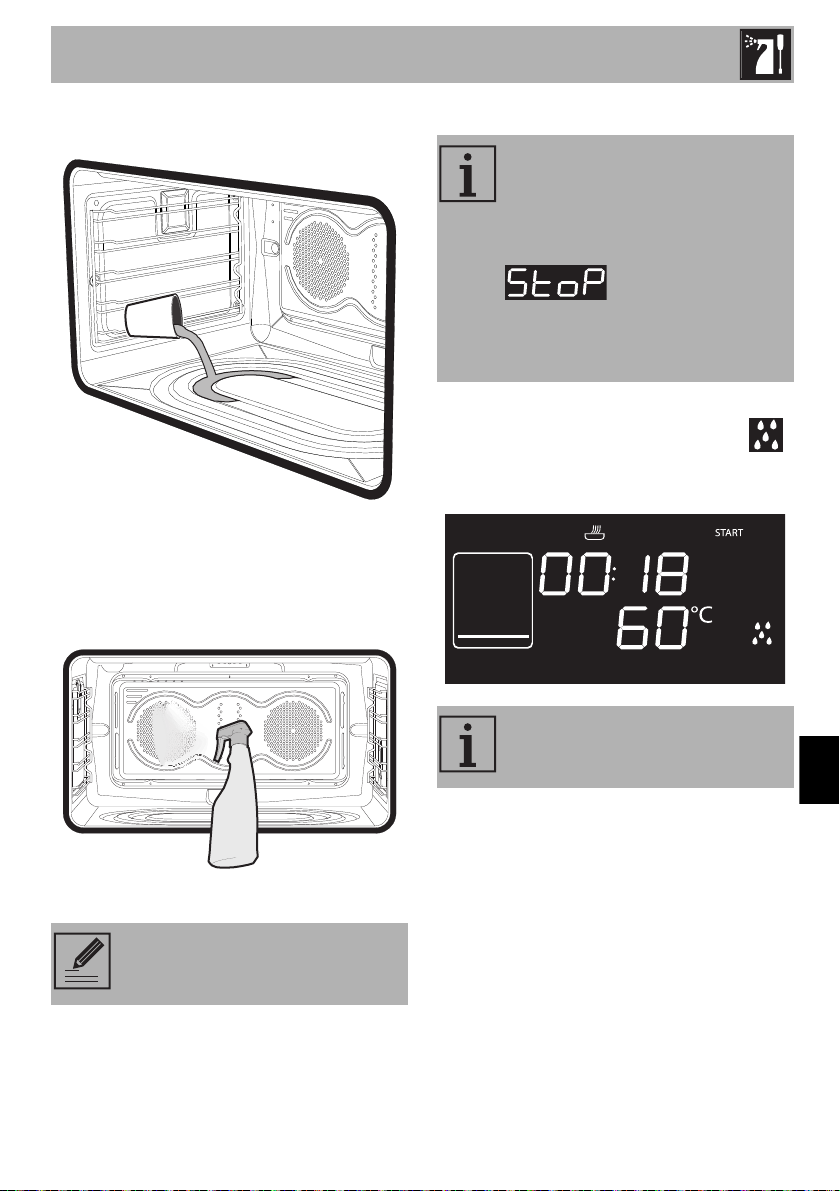

Przed uruchomieniem funkcji Czyszczenie parowe:

• Usunąć wszystkie akcesoria z wnętrza komory pieczenia.

• Wyjąć ramki na ruszty/blachy.

• Wyjąć ewentualne wyjmowane prowadnice.

• Zamknąć drzwiczki.

Czyszczenie i konserwacja

• Wlać na blachę około 40 cm3 wody. Uważać, aby nie wylała się z rowka.

• Za pomocą spryskiwacza rozpryskać wewnątrz komory urządzenia roztwór wody z płynem do naczyń. Spryskać w kierunku ścianek bocznych, do góry, na dół i w kierunku deflektora.

Ustawienia funkcji Czyszczenie Parowe

Jeżeli wewnętrzna temperatura jest wyższa od ustalonej dla cyklu Czyszczenie Parowe, cykl zostanie natychmiast przerwany i na wyświetlaczu pojawi się napis

. Przed uaktywnieniem

funkcji wspomaganego czyszczenia poczekać, aż urządzenie wystygnie.

1. Wcisnąć i przekręcić pokrętło funkcji, aby uaktywnić Czyszczenie Parowe .

Na wyświetlaczu pojawi się czas trwania i temperatura cyklu czyszczenia.

• Zamknąć drzwiczki.

Zaleca się spryskać co najmniej 20 razy.

Użytkownik nie może zmienić parametrów temperatury i czasu.

2. Wcisnąć pokrętło funkcji, aby rozpocząć cykl automatycznego czyszczenia.

641

Czyszczenie i konserwacja

Zaprogramowana funkcja Czyszczenie Parowe

Jak w przypadku normalnych funkcji pieczenia, również w przypadku funkcji Czyszczenie Parowe można ustawić godzinę jej zakończenia.

1. Po wybraniu funkcji Czyszczenie Parowe wcisnąć pokrętło temperatury.

Kontrolka zacznie migać. Na wyświetlaczu pojawi się czas

zakończenia funkcji.

2. Przekręcić pokrętło temperatury w prawo lub w lewo, aby opóźnić koniec pieczenia.

3. Wcisnąć pokrętło temperatury, aby potwierdzić godzinę zakończenia funkcji.

4. Wcisnąć pokrętło funkcji. Urządzenie ustawi się w stanie oczekiwania zaprogramowanej godziny rozpoczęcia pieczenia.

Koniec cyklu Czyszczenie Parowe

Po zakończeniu pieczenia pojawi się napis

i zostanie wyemitowany

sygnał dźwiękowy.

1. Aby dezaktywować sygnał dźwiękowy wcisnąć lub przekręcić jedno z dwóch pokręteł lub otworzyć drzwiczki.

2. Przytrzymać pokrętło funkcji przez przynajmniej 3 sekundy w celu wyjścia z funkcji.

3. Otworzyć drzwiczki i wytrzeć szmatką z mikrofibry zabrudzenia mniej uciążliwe.

4. Do usunięcia bardzo opornego brudu użyć nieściernej gąbki z włókniną z mosiądzu.

5. W przypadku resztek tłuszczu można użyć specjalnych detergentów do czyszczenia piekarników.

6. Usunąć wodę pozostałą wewnątrz komory pieczenia.

Dla większej higieny oraz, aby przykry zapach nie przechodził na potrawy, wysuszyć komory pieczenia za pomocą funkcji z termoobiegiem przy 160°C przez około 10 minut.

Podczas czyszczenia zaleca się stosowanie gumowych rękawic.

642

Aby ułatwić ręczne usuwanie trudno dostępnych części można zdjąć drzwiczki.

Czyszczenie i konserwacja

4.6 Piroliza (tylko w niektórych modelach)

Piroliza jest procesem automatycznego czyszczenia w wysokiej temperaturze, który powoduje rozpuszczenie brudu. Dzięki takiemu procesowi można w bardzo prosty sposób wyczyścić wnętrze komory pieczenia.

Niedozwolone użycie

Ryzyko uszkodzenia powierzchni

• Usunąć z wnętrza komory resztki

jedzenia lub pozostałości pochodzące z poprzedniego pieczenia.

Czynności wstępne

Przed włączeniem pirolizy:

• Wyczyścić wewnętrzną szybkę według

zwyczajnej procedury czyszczenia.

• W przypadku trudnego do usunięcia

brudu, spryskać szybę produktem do czyszczenia piekarników (zwrócić uwagę na ostrzeżenia zamieszczone na produkcie); pozostawić na 60 minut, następnie przetrzeć wodą i wytrzeć szybkę papierowym ręcznikiem lub szmatką z mikrofibry.

• Usunąć wszystkie akcesoria z wnętrza

komory pieczenia.

• Wyjąć ramki na ruszty/blachy.

• Wyjąć ewentualne wyjmowane

prowadnice.

• Zamknąć drzwiczki.

Ustawienie pirolizy

1. Za pomocą pokrętła funkcji wybrać jedną z funkcji czyszczenia lub

2. Przekręcić pokrętło temperatury w prawo lub w lewo, aby ustawić czas trwania cyklu czyszczenia od minimalnie 2 godzin do maksymalnie 3 (z

wyjątkiem funkcji , której czas trwania wynosi 120 minut).

3. Wcisnąć pokrętło temperatury, aby uruchomić pirolizę.

Zalecany czas trwania pirolizy:

• Mało zabrudzony: 2 godziny.

• Średnio zabrudzony: 2 i ½ godziny.

• Bardzo brudny: 3 godziny.

Piroliza

1. Na wyświetlaczu pojawi się napis lub i pozostający czas, który

wskazuje, że urządzenie wykonuje cykl automatycznego czyszczenia.

643

Czyszczenie i konserwacja

2. Po 2 minutach od rozpoczęcia pirolizy drzwiczki zostaną zablokowane (włączy się kontrolka blokady

drzwiczek ) przez urządzenie uniemożliwiające ich otwarcie.

Po włączeniu blokady drzwiczek nie można wybrać żadnej funkcji.

3. Po zakończeniu pirolizy, drzwiczki pozostają zablokowane, aż do momentu, gdy temperatura wewnątrz komory nie powróci do poziomu bezpieczeństwa. Poczekać na ostudzenie komory i zebrać resztki za pomocą wilgotnej szmatki z mikrofibry.

Podczas pierwszego procesu pirolizy mogą się wydobywać nieprzyjemne zapachy wynikające ze zwyczajnego parowania substancji zastosowanych podczas produkcji. Jest to zwyczajne zjawisko, które znika po pierwszym cyklu pirolizy.

Podczas pirolizy wentylatory produkują intensywniejszy hałas wynikający z większej prędkości obrotów. Jest to zwyczajne funkcjonowanie przewidziane do ułatwienia rozpraszania ciepła. Po zakończeniu pirolizy, aby uniknąć przegrzania ścianek mebli i przedniej części urządzenia, przez pewien okres czasu trwa wentylacja.

Jeżeli piroliza, trwająca przez minimalny czas, nie dała zadowalających efektów, przy kolejnym cyklu zaleca się ustawienie dłuższego czasu.

Ustawienie zaprogramowanego cyklu pirolizy

Można zaprogramować godzinę rozpoczęcia pirolizy tak samo jak inne funkcje pieczenia.

1. Po wybraniu czasu trwania pirolizy wcisnąć pokrętło temperatury. Na wyświetlaczu pojawi się bieżąca

godzina i kontrolka .

2. Przekręcić pokrętło temperatury w prawo lub w lewo, aby ustawić godzinę w której ma się rozpocząć cykl pirolizy.

3. Po kilku sekundach kontrolki i staną się stałe i urządzenie ustawi się w

trybie oczekiwania na ustaloną godzinę rozpoczęcia cyklu czyszczenia.

Po włączeniu blokady drzwiczek nie można wybrać żadnej funkcji.

644

Czyszczenie i konserwacja

4.7 Konserwacja nadzwyczajna

Wymienić lampkę oświetlenia wewnętrznego

Części pod napięciem

Niebezpieczeństwo porażenia prądem

• Odłączyć urządzenie od zasilania elektrycznego.

Komora urządzenia jest wyposażona w żarówkę 40W.

1. Usunąć wszystkie akcesoria z wnętrza komory pieczenia.

2. Wyjąć ramki na ruszty/blachy.

3. Zdjąć pokrywę lampy za pomocą odpowiedniego narzędzia (na przykład śrubokręta).

Uważać, aby nie zarysować emalii na ściance komory pieczenia.

4. Wyjąć żarówkę.

Nie dotykać żarówki halogenowej bezpośrednio palcami, użyć odpowiedniego materiału zabezpieczającego.

5. Włożyć nową żarówkę.

6. Zamontować pokrywkę. Pozostawić wewnętrzny profil szybki (A) skierowany do drzwiczek.

7. Nacisnąć osłonę, aby przylegała do oprawki.

645

Czyszczenie i konserwacja

Demontaż uszczelki (z wyjątkiem modeli z pirolizą)

W celu wymontowania uszczelki, należy:

• Odczepić zaczepy umieszczone na 4 rogach i na środku a następnie pociągnąć uszczelkę na zewnątrz.

W celu zamontowania uszczelki, należy:

• Zaczepić zaczepy umieszczone w 4 rogach i na środku uszczelki.

Porady dotyczące konserwacji uszczelki

Uszczelka musi być miękka i elastyczna.

• Utrzymywać uszczelkę w czystości stosując nieściernej gąbki i letniej wody.

Co należy zrobić jeśli...

Urządzenie nie funkcjonuje:

• Wyłącznik jest uszkodzony: sprawdzić skrzynkę bezpiecznikową oraz czy wyłącznik nie jest zepsuty.

• Spadek mocy: sprawdzić, czy funkcjonują kontrolki urządzenia.

Palnik gazowy nie włącza się:

• Spadek mocy lub wilgoć na świecach: włączyć palnik gazowy zapalniczką lub zapałkami.

Piekarnik nie nagrzewa:

• Uszkodzony bezpiecznik: sprawdzić i, jeżeli konieczne wymienić wyłącznik.

• Nie zostało ustawione pokrętło funkcji: ustawić pokrętło funkcji.

• Sprawdzić, czy nie ustawiono funkcji „show room” (szczegóły w paragrafie „Menu drugorzędne”).

Wszystkie potrawy przygotowane w komorze piekarnika szybko się przypalają:

• Uszkodzony termostat: skontaktować się z Autoryzowanym Centrum Serwisowym

Gdy piekarnik jest gorący szybka drzwiczek zachodzi parą:

• Jest to normalne na skutek różnicy temperatury: nie ma to żadnego wpływu na funkcjonowanie piekarnika.

646

Czyszczenie i konserwacja

Wyświetlacz jest całkowicie wyłączony:

• Sprawdzić zasilanie sieci.

• Sprawdzić, czy ewentualny wyłącznik omnipolarny umieszczony przed zasilaniem urządzenia znajduje się na pozycji „On”.

Elementy sterownicze nie odpowiadają:

• Sprawdzić, czy nie ustawiono funkcji „blokada sterowania” (szczegóły w paragrafie „Menu drugorzędne”).

Czas pieczenia jest dłuższy niż wskazano w tabeli:

• Sprawdzić, czy nie ustawiono funkcji „moc niska” (szczegóły w paragrafie „Menu drugorzędne”).

Na wyświetlaczu pojawia się napis „ERR4” - Błąd4:

• Blokada drzwiczek nie zaczepiła się prawidłowo, ponieważ prawdopodobnie nastąpiło ich przypadkowe otwarcie podczas aktywacji. Wyłączyć i ponownie włączyć urządzenie; poczekać kilka minut na ponowne wybranie nowego cyklu czyszczenia.

Po otwarciu drzwiczek podczas trwania funkcji z termoobiegiem wentylator wyłącza się:

• To nie usterka, to normalne przewidziane funkcjonowanie urządzenia, umożliwia doprawianie lub przekręcanie produktu bez wydobywania się nadmiernego ciepła. Przy zamknięciu drzwiczek wentylator wznowi normalne funkcjonowanie.

(tylko w modelach z pirolizą) Po zakończeniu automatycznego cyklu czyszczenia (pirolizy), nie można wybrać żadnej funkcji:

• Sprawdzić, czy wyłączyła się blokada

drzwiczek. W przeciwnym wypadku na urządzeniu jest włączone zabezpieczenie, które uniemożliwia wybór jednej z funkcji podczas aktywnej blokady drzwiczek. Dzieje się tak, ponieważ w urządzeniu istnieje jeszcze wysoka temperatura uniemożliwiająca jakikolwiek rodzaj pieczenia.

Jeżeli problem nie został rozwiązany lub w razie innych nieprawidłowości skontaktować się z najbliższym serwisem technicznym.

W przypadku pojawienia się innych komunikatów ERRx- Błądx:

zapisać komunikat, ustawioną funkcję i temperaturę i skontaktować się z najbliższym serwisem technicznym.

647

Montaż

5 Montaż

5.1 Podłączenie gazu

Wyciek gazu

Niebezpieczeństwo wybuchu

• Po każdej interwencji sprawdzić moment dokręcenia przyłączy gazowych; musi się zawierać w przedziale od 10 Nm do 15 Nm.

• Gdzie wymagane, wyregulować ciśnienie zgodnie z obowiązującymi przepisami.

• Po zamontowaniu sprawdzić ewentualne wycieki za pomocą wody z mydłem, nigdy nie stosować ognia.

• Przy podłączeniu za pomocą giętkiego przewodu długość instalacji nie może przekraczać 2 metrów w przypadku giętkich stalowych przewodów oraz 1,5 metra w przypadku gumowego węża.

• Przewody rurowe nie mogą wchodzić w kontakt z ruchomymi częściami i nie mogą być przygniecione.

Informacje ogólne

Płytę można podłączyć do sieci gazowej za pomocą giętkiego stalowego przewodu o pełnych ściankach, zgodnie z obowiązującymi przepisami. W przypadku zasilania innym rodzajem gazu skonsultować rozdział „5.2 Przystosowanie do innych rodzajów gazu”. Łącznik dopływu gazu jest gwintowany ½” zewnętrznie (ISO 228-1).

Podłączenie za pomocą gumowego węża

Sprawdzić, czy są spełnione wszystkie poniższe warunki:

• wąż jest przymocowany do przyłącza za pomocą odpowiednich opasek zabezpieczających;

• na żadnym odcinku nie wchodzi w kontakt z gorącymi powierzchniami (maks. 50 °C);

• nie jest narażony na żadne siły pociągowe i naprężenia oraz nie jest zgięty lub ściśnięty;

• nie wejdzie w kontakt z ostrymi przedmiotami lub krawędziami;

• jeżeli wąż nie jest idealnie szczelny i powoduje wyciek gazu do otoczenia, nie naprawiać go: wymienić na nowy;

• sprawdzić, czy nie upłynął wskazany termin ważności węża.

Wykonać podłączenie do sieci gazowej za pomocą gumowego węża zgodnego z danymi wskazanymi w obowiązujących przepisach (sprawdzić, czy na wężu jest wydrukowane oznaczenie takiej normy).

Dokładnie dokręcić przyłącze węża 3 do przyłącza gazowego 1 (gwint ½” ISO 228-

1) urządzenia, nakładając uszczelkę 2. W

zależności od średnicy zastosowanego przewodu gazowego można również dokręcić przyłącze węża 4 do przyłącza węża 3.

648

Montaż

Po dokręceniu przyłącza/y węża nałożyć przewód gazowy 6 i przymocować opaską 5, zgodnie z obowiązującymi przepisami.

Można dokonać podłączenia za pomocą gumowego węża zgodnego z obowiązującymi przepisami wyłącznie, jeżeli będzie on widoczny na całej swojej długości.

Wewnętrzna średnica węża musi wynosić 8 mm przy podłączeniu do Gazu Płynnego i 13 mm przy podłączeniu do Gazu Ziemnego i Miejskiego.

Dokładnie dokręcić przyłącze 3 do przyłącza gazowego 1 urządzenia, zawsze nakładając uszczelkę 2 znajdującą się w wyposażeniu.

Podłączenie za pomocą giętkiego stalowego przewodu z przyłączem bagnetowym

Podłączyć do sieci za pomocą stalowego giętkiego ze złączem bagnetowym, zgodnego z normą BS. 669. Nałożyć materiał izolujący na gwint przewodu gazowego 4 i dokręcić przejściówkę 3. Dokręcić blokadę do ruchomego przyłącza 1 urządzenia, zawsze nakładając uszczelkę 2 znajdującą się w wyposażeniu.

Podłączenie za pomocą giętkiego stalowego przewodu

Podłączyć do sieci za pomocą stalowego giętkiego przewodu o pełnej ściance, zgodnego z charakterystyką wskazaną w obowiązujących przepisach.

649

Montaż

Podłączenie za pomocą giętkiego stalowego przewodu z przyłączem stożkowym

Podłączyć do sieci za pomocą stalowego giętkiego przewodu o pełnej ściance, zgodnego z charakterystyką wskazaną w obowiązujących przepisach.

Dokładnie dokręcić przyłącze 3 do przyłącza gazowego 1 (gwint ½” ISO 228-1) urządzenia, zawsze nakładając uszczelkę 2 znajdującą się w wyposażeniu. Na gwint przyłącza 3 nałożyć środek izolacyjny, a następnie dokręcić giętki stalowy wąż 4 do przyłącza 3.

Przedłużenie przyłącza gazowego (tylko modele z pirolizą)

W modelach z pirolizą konieczne jest zainstalowanie przedłużenia przyłącza gazowego, które dostarczono jako wyposażenie:

1. Odkręcić śrubkę A w tylnej części

urządzenia pod przyłączem gazowym.

2. Za pomocą wykręconej właśnie śrubki

A umocować wspornik B z wyposażenia na tylnej części kuchenki.

Podłączenie do gazu płynnego

Zastosować regulator ciśnienia i wykonać przyłącze na butli zgodnie z zaleceniami ustalonymi w obowiązujących przepisach.

Ciśnienie zasilania musi się zgadzać z wartościami przedstawionymi w tabeli „Tabele danych palników i dysz”.

650

Montaż

3. Dokładnie dokręcić przyłącze 3 do przedłużenia 1, zawsze nakładając uszczelkę 2 znajdującą się w wyposażeniu.

4. Przykręcić zmontowane przedłużenie C do przyłącza gazowego D urządzenia, zawsze nakładając uszczelkę 2 znajdującą się w wyposażeniu.

5. Na gwint zmontowanego przedłużenia C nałożyć środek izolacyjny, a następnie przykręcić przewód elastyczny E.

651

Montaż

Wentylacja pomieszczeń

Urządzenie może być montowane wyłącznie w stale wentylowanych pomieszczeniach, jak przewidują obowiązujące przepisy. Do pomieszczenia, w którym jest montowane urządzenie musi napływać odpowiednia ilość świeżego powietrza, niezbędna do normalnego spalania gazu i ze względu na konieczność wymiany powietrza w lokalu. Wymiary wlotów powietrza, zabezpieczonych kratkami, muszą być zgodne z obowiązującymi przepisami i umieszczone tak, aby w żaden sposób nie uległy zatkaniu, nawet częściowemu.

Pomieszczenie musi być odpowiednio wentylowane, aby usunąć ciepło i wilgoć wytwarzane podczas gotowania: zwłaszcza po długotrwałym stosowaniu zaleca się otwarcie okna lub zwiększenie prędkości ewentualnych wentylatorów.

Odprowadzanie produktów ze spalania

Należy zapewnić odprowadzanie produktów ze spalania za pośrednictwem okapu z naturalnym ciągiem lub za pomocą ciągu wymuszonego. Skuteczny system wyciągowy wymaga starannego zaprojektowania przez upoważnionego fachowca i wykonania na podstawie pozycji i odległości wskazanych w obowiązujących normach.

Po zakończeniu interwencji montażysta musi wystawić certyfikat zgodności.

1 Odprowadzanie za pomocą okapu 2 Odprowadzanie bez okapu

A Odprowadzanie do pojedynczego

komina o naturalnym ciągu B Odprowadzanie do pojedynczego

komina z wentylatorem elektrycznym C Odprowadzanie bezpośrednio na

zewnątrz z naściennym lub znajdującym się na szybie wentylatorem elektrycznym

D Odprowadzanie bezpośrednio na zewnątrz przez ścianę

Powietrze

652

Spaliny Wentylator elektryczny

Montaż

5.2 Przystosowanie do innych rodzajów gazu

W przypadku podłączenia do innego rodzaju gazu, należy wymienić dysze palników i wyregulować minimalny płomień na kurkach gazowych.

Wymiana dysz

1. Usunąć kratki, nakładki i korony, aby

uzyskać dostęp do osłon palników.

2. Przystąpić do wymiany dysz palników

za pomocą klucza 7 mm, w zależności od stosowanego rodzaju gazu (patrz Tabele danych palników i dysz).

Regulacja minimum dla gazu ziemnego lub miejskiego

Włączyć palnik i ustawić go na pozycji minimum. Zdjąć pokrętło kurka gazowego i użyć śruby regulacyjnej znajdującej się z boku drążka (w zależności od modelu), aż do uzyskania minimalnego regularnego płomienia.

Założyć pokrętło i sprawdzić stabilność płomienia. Szybko przekręcić pokrętło z pozycji maksimum na minimum: płomień nie powinien zgasnąć. Powtórzyć czynność na wszystkich kurkach gazowych.

3. Prawidłowo umieścić palniki w

odpowiednich gniazdach.

653

Montaż

Regulacja minimum dla gazu płynnego

Całkowicie dokręcić w prawo śrubę znajdującą się z boku drążka kurka.

Po przystosowaniu do gazu innego niż ustawiony fabrycznie wymienić etykietę urządzenia na nową, odpowiadającą nowemu rodzajowi gazu. Etykieta znajduje się w worku z dyszami (gdzie obecne).

Smarowanie kurków gazu

Z czasem, może się okazać trudne przekręcenie kurków gazu i mogą się one zablokować. Należy je wyczyścić od wewnątrz i wymienić środek smarny.

Tylko wyspecjalizowany technik może smarować kurki gazowe.

Wymiary gabarytowe

Pozycja przyłączeń gazowych i elektrycznych.

A 40 mm

B 618 mm C 124 mm D 12 mm

654

Montaż

Rodzaj gazu i Kraje

Rodzaj gazu IT GB-IE FR-BE DE AT NL ES PT SE RU DK PL HU

1 Gaz Ziemny G20 G20 20 mbar G20/25 20/25 mbar 2 Gaz Ziemny G20 G20 25 mbar 3 Gaz Ziemny G25.1 G25.1 25 mbar 4 Gaz Ziemny G25 G25 20 mbar 5 Gaz Ziemny G2.350 G2.350 13 mbar 6 Gaz Płynny G30/31 G30/31 28/37 mbar G30/31 30/37 mbar G30/31 30/30 mbar 7 Gaz Płynny G30/31 G30/31 37 mbar 8 Gaz Płynny G30/31 G30/31 50 mbar 9 Gaz Miejski G110 G110 8 mbar

• • •• •••••

•

•• • •

••

•••

••

•••

•

W zależności od kraju, można określić dostępne rodzaje gazu. Sprawdzić numer, aby określić w „Tabele danych palników i dysz” prawidłowe wartości.

655

Montaż

Tabele danych palników i dysz

1 Gaz ziemny G20 - 20 mbar AUX SR R UR2 Znamionowa moc cieplna (kW) Średnica dyszy (1/100 mm) Wstępna komora (wskazana na dyszy) Moc ograniczona (W) 2 Gaz ziemny G20 - 25 mbar AUX SR R UR2 Znamionowa moc cieplna (kW) Średnica dyszy (1/100 mm) Wstępna komora (wskazana na dyszy) Moc ograniczona (W) 3 Gaz ziemny G25.1 - 25 mbar AUX SR R UR2 Znamionowa moc cieplna (kW) Średnica dyszy (1/100 mm) Wstępna komora (wskazana na dyszy) Moc ograniczona (W) 4 Gaz ziemny G25 - 20 mbar AUX SR R UR2 Znamionowa moc cieplna (kW) Średnica dyszy (1/100 mm) Wstępna komora (wskazana na dyszy) Moc ograniczona (W) 5 Gaz ziemny G2.350 - 13 mbar AUX SR R UR2 Znamionowa moc cieplna (kW) Średnica dyszy (1/100 mm) Wstępna komora (wskazana na dyszy) Moc ograniczona (W) 6 Gaz Płynny G30/G31 - 30/37 mbar AUX SR R UR2 Znamionowa moc cieplna (kW) Średnica dyszy (1/100 mm) Wstępna komora (wskazana na dyszy) Moc ograniczona (W) Moc znamionowa G30 (g/h) Moc znamionowa G31 (g/h)

1.0 1.8 3.0 4.2 72 97 120 145 (X) (Z) (H9) (F3)

400 500 800 1200

1.1 1.8 2.9 4.2 72 94 110 145 (X) (Z) (H8) (H3)

400 500 800 1200

1.0 1.8 3.0 4.1 77 100 134 152

(F1) (Y) (F3) (F3) 400 500 800 1200

1.0 1.8 3.0 4.0 77 100 134 165

(F1) (Y) (F3) (H3) 400 500 800 1200

1.0 1.75 3.0 3.8 94 120 165 190 (Y) (Y) (F3) (F3)

400 500 800 1200

1.0 1.75 3.0 4.0 50 65 85 100

--- -

400 500 800 1300

73 127 218 291 71 125 214 286

656

Montaż

7 Gaz Płynny G30/G31 - 37 mbar AUX SR R UR2 Znamionowa moc cieplna (kW) Średnica dyszy (1/100 mm) Wstępna komora (wskazana na dyszy) Moc ograniczona (W) Moc znamionowa G30 (g/h) Moc znamionowa G31 (g/h) 8 Gaz Płynny G30/G31 - 50 mbar AUX SR R UR2 Znamionowa moc cieplna (kW) Średnica dyszy (1/100 mm) Wstępna komora (wskazana na dyszy) Moc ograniczona (W) Moc znamionowa G30 (g/h) Moc znamionowa G31 (g/h) 9 Gaz miejski G110 - 8 mbar AUX SR R UR2 Znamionowa moc cieplna (kW) Średnica dyszy (1/100 mm) Wstępna komora (wskazana na dyszy) Moc ograniczona (W)

Dysze znajdujące się w wyposażeniu można dostać w autoryzowanych centrach serwisowych.

1.1 1.9 3.0 4.2 50 65 81 95

--- -

450 550 900 1500

80 138 218 305 79 136 214 300

1.0 1.8 3.0 4.1

43 58 74 80 (H2) (M) (Z) (F4) 400 500 1000 1500

73 131 218 298

71 129 214 293

1.0 1.75 2.8 3.4

145 185 260 340

/8 /2 /3 0190 400 500 800 1200

657

Montaż

5.3 Ustawienie Wymiary gabarytowe

Ciężkie urządzenie

Niebezpieczeństwo zranienia przez zgniecenie

• Z pomocą drugiej osoby umieścić urządzenie w meblu.

Naciśnięcie na drzwiczki

Ryzyko uszkodzenia urządzenia

• Nie używać otwartych drzwiczek jako dźwigni do ustawienia urządzenia w meblu.

• Nie wywierać zbyt dużego nacisku na otwarte drzwiczki.

• Nie stosować klamki do podnoszenia lub przenoszenie urządzenia.

Wydzielanie ciepła podczas działania urządzenia

Ryzyko pożaru

A 900 mm

B 600 mm

D 900 mm E 450 mm

Minimalna szerokość szafki (=A).

900 mm

• Okleiny, spoiwa lub powłoki z tworzyw sztucznych na meblach przylegających do urządzenia powinny być odporne na wysoką temperaturę (nie niższa niż 90°C).

658

Montaż

Informacje ogólne

Może być zamontowane przy ścianie, która wznosi się ponad blat roboczy, w minimalnej odległości X mm, tak jak to pokazano to na Rys. A i C odnoszących się do klasy instalacji.

Półki umieszczone nad blatem roboczym urządzenia muszą się znajdować w minimalnej odległości Y mm. Jeżeli nad płytą kuchenną zostanie zainstalowany okap wyciągowy, skonsultować jego instrukcję i zachować odpowiednią odległość.

X 150 mm Y 750 mm

Niniejsze urządzenie, w zależności od rodzaju montażu, należy do klasy:

B - Klasa 2 podklasa 1

(Urządzenie zabudowane)

A - Klasa 1

(Urządzenie niezabudowane)

C - Klasa 2 podklasa 1

(Urządzenie zabudowane)

Urządzenie musi zainstalować wykwalifikowany technik, zgodnie z obowiązującymi przepisami.

659

Montaż

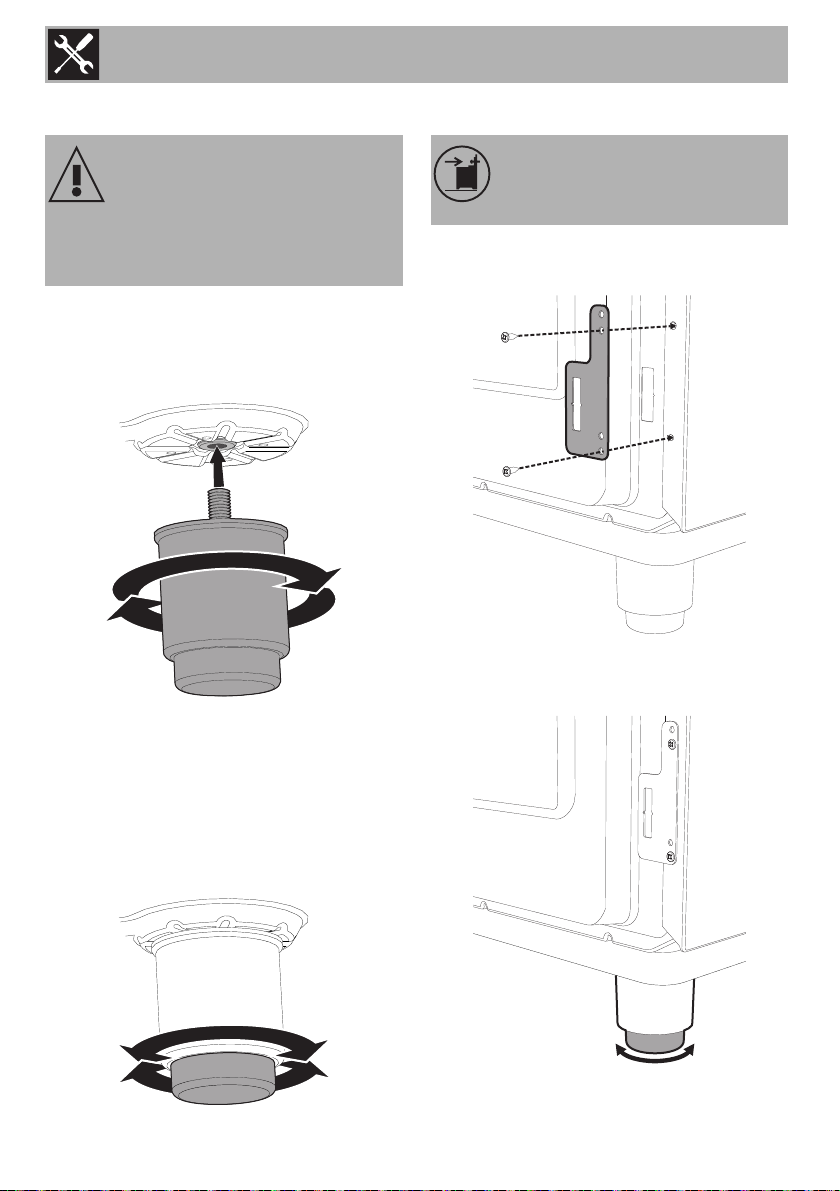

Ustawienie i wypoziomowanie

Ciężkie urządzenie

Ryzyko uszkodzenia urządzenia

• Najpierw włożyć nóżki przednie, a następnie tylne.

• Po podłączeniu gazowym i elektrycznym, dokręcić do urządzenia cztery nóżki znajdujące się w wyposażeniu.

Montaż na ścianie

Aby uniknąć przewrócenia, należy zamontować elementy stabilizujące.

1. Dokręcić płytkę mocującą z tyłu urządzenia do ściany.

2. Wyregulować wysokość 4 nóżek.

Aby zapewnić większą stabilność, urządzenie musi być dobrze wypoziomowane na posadzce:

• Dokręcić lub odkręcić nóżkę w dolnej części, aż do wypoziomowania i ustabilizowania urządzenia na posadzce.

660

Montaż

3. Zmontować listwę mocującą.

4. Wyrównać podstawę haka listwy mocującej z podstawą nacięcia na płytce mocującej do ściany.

5. Wyrównać podstawę listwy mocującej aż do ziemi i dokręcić śruby w celu zablokowania wymiarów.

6. Uwzględnić odległość 50 mm od boku urządzenia do otworów w listwie.

661

Montaż

7. Umieścić listwę na ścianie i zaznaczyć pozycję otworów do wykonania.

8. Po wywierceniu otworów użyć kołków z wkrętami w celu przymocowania listwy do ściany.

9. Popchnąć kuchnię do ściany i jednocześnie włożyć listwę do płytki przymocowanej do tylnej ścianki urządzenia.

Przymocowanie do ziemi

W przypadku przymocowania do ziemi skontaktować się z najbliższym Autoryzowanym Centrum Serwisowym.

Montaż przedniego cokołu

Przedni cokół należy zawsze prawidłowo umieścić i przymocować do urządzenia.

1. Przy pomocy śrubokrętu, wyjąć przednie śruby znajdujące się pod schowkiem.

662

Montaż

2. Umieścić przedni cokół w dolnej części urządzenia i ustawić na przeciw siebie boczne otwory przedniego cokołu z otworami znajdującymi się u podstawy urządzenia.

3. Przymocować przedni cokół do urządzenia za pomocą wyjętych wcześniej śrub.

Montaż cokołów bocznych

Po zainstalowaniu przedniego cokołu, można prawidłowo przymocować do urządzenia cokoły boczne.

1. Przy pomocy śrubokrętu, wyjąć przednie śruby znajdujące się pod schowkiem.

2. Umieścić cokół boczny do dolnej bocznej części urządzenia znajdującej się pod schowkiem.

3. Wprowadzić wypusty bocznego cokołu do otworów znajdujących się w tylnej części przedniego cokołu.

663

Montaż

4. Ustawić otwór bocznego cokołu na przeciw tylnego otworu znajdującego się u podstawy urządzenia.

5. Przymocować boczny cokół do urządzenia za pomocą wyjętej wcześniej śruby.

6. Wykonać te same czynności na obydwu cokołach.

Montaż panelu

Znajdujący się w wyposażeniu panel stanowi nieodłączną cześć produktu i przed przystąpieniem do montażu zaleca się przymocowanie go do urządzenia.

Panel należy zawsze prawidłowo umieścić i przymocować do urządzenia.

1. Przy pomocy śrubokręta poluzować 4 śruby (A) znajdujące się z tyłu płyty (2 na każdą stronę).

2. Ustawić panel na płycie.

3. Otwory panelu (B) muszą się zbiegać ze śrubami (A).

664

4. Przymocować panel do płyty poluzowanymi wcześniej 4 śrubami.

Montaż

5.4 Podłączenie elektryczne

Napięcie elektryczne

Niebezpieczeństwo porażenia prądem

• Podłączenie elektryczne powinno być wykonane przez wykwalifikowany personel techniczny.

• Zastosować środki ochrony indywidualnej.

• Należy obowiązkowo wykonać uziemienie, zgodnie z normami bezpieczeństwa dotyczącymi instalacji elektrycznych.

• Odłączyć główne zasilanie elektryczne.

• Nigdy nie ciągnąć za przewód, aby wyjąć wtyczkę.

• Używać przewodów odpornych na temperaturę co najmniej 90 °C.

• Moment dokręcenie śrub przewodów zasilających listwy zaciskowej powinien wynosić 1,5 - 2 Nm.

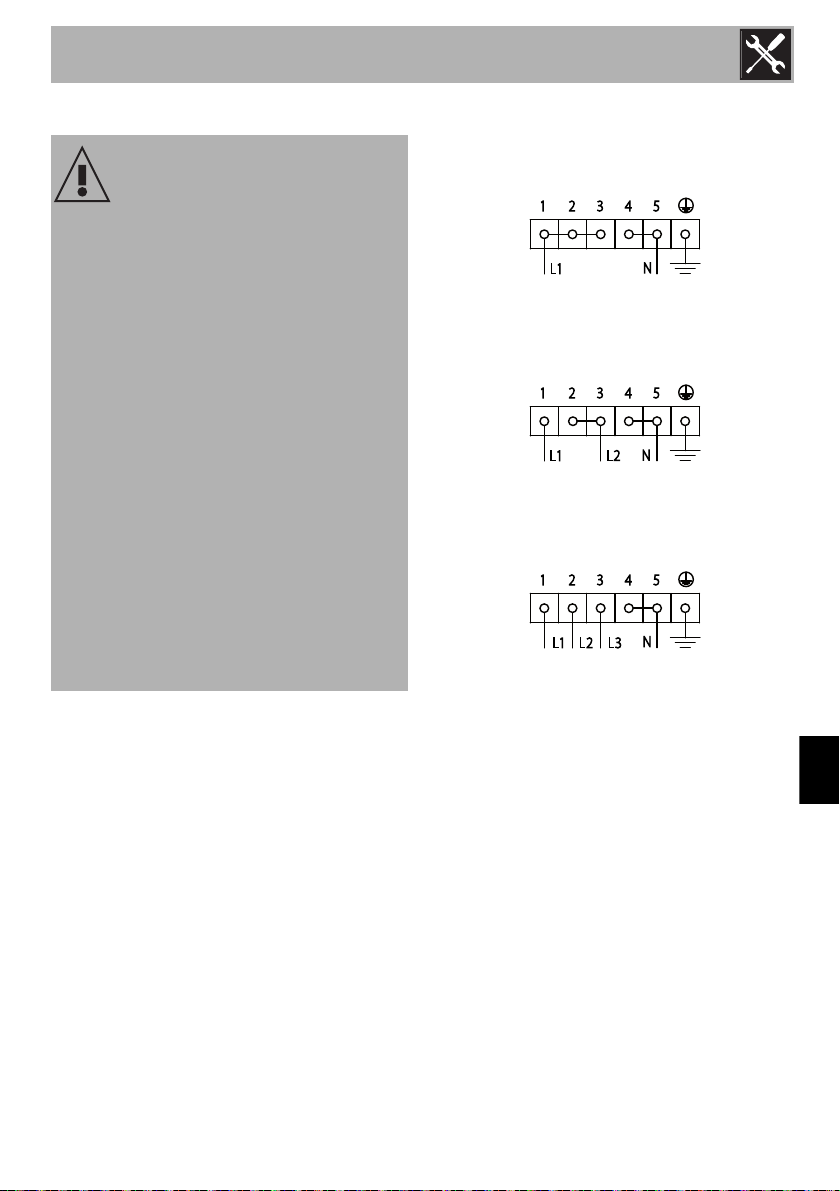

Urządzenie może funkcjonować:

Model z pirolizą

• 220-240 V 1N~

Kabel trójżyłowy 3 x 2,5 mm².

• 380-415 V 2N~

Kabel czterożyłowy 4 x 1,5 mm².

• 380-415 V 3N~

Kabel pięciożyłowy 5 x 1,5 mm².

Informacje ogólne

Sprawdzić, czy charakterystyka sieci elektrycznej odpowiada danym przedstawionym na tablice znamionowej.

Tabliczka znamionowa, zawierająca dane techniczne, numer seryjny i oznaczenie, jest umieszczona na urządzeniu, w widocznym miejscu.

Nie wolno zdejmować tabliczki znamionowej.

Uziemienie powinno być wykonane za pomocą przewodu dłuższego niż pozostałe o przynajmniej 20 mm.

665

Montaż

Dostęp do listwy zaciskowej (tylko w modelach z pirolizą)

Aby podłączyć kabel zasilający, należy przejść do listwy zaciskowej znajdującej się na tylnej osłonie:

1. Wyjść śruby mocujące drzwiczki do tylnej osłony.

2. Lekko obrócić drzwiczki i wyjąć je z gniazda.

3. Zainstalować kabel zasilający.

Przed zainstalowaniem kabla zasilającego zaleca się poluzowanie śruby dławika kablowego.

4. Po zakończeniu czynności, umieścić tylną osłonę na miejscu i przymocować ją wyjętymi wcześniej śrubami.

666

Montaż

Urządzenie może funkcjonować:

Model wielofunkcyjny

• 220-240 V 1N~

Kabel trójżyłowy 3 x 1,5 mm².

Wskazane wartości dotyczą wewnętrznego przekroju kabla.

Wymiary kabli zasilających uwzględniają współczynnik jednoczesności (zgodnie z normą EN 60335-2-6).

Podłączenie stałe

Zgodnie z zasadami prawidłowego wykonywania instalacji zastosować na linii zasilającej wyłącznik omnipolarny.

Wyłącznik omnipolarny powinien być łatwo dostępny i znajdować się w pobliżu urządzenia.

Podłączenie za pomocą gniazda i wtyczki

Sprawdzić, czy wtyczka i gniazdo są tego samego typu.

Unikać używania przejściówek, przedłużaczy i boczników, ponieważ mogą spowodować nagrzewanie lub zapalenie.

5.5 Instrukcje dla montażysty

• Po zamontowaniu wtyczka musi być dostępna. Nie zginać i nie przyciskać kabla podłączeniowego do sieci elektrycznej.

• Urządzenie musi być zamontowane zgodnie ze schematami montażowymi.

• Nie próbować odkręcać lub działać siłą na gwintowanym kolanku złącza. Istnieje ryzyko uszkodzenia takiej części urządzenia, co może unieważnić gwarancję producenta.

• Na wszystkich połączeniach, użyć wody z mydłem, w celu sprawdzenia ewentualnych wycieków gazu. NIE używać wolnego ognia do wykrywania wycieków.

• Pojedynczo i równocześnie włączyć wszystkie palniki w celu zagwarantowania prawidłowego funkcjonowania zaworu gazowego, palnika i zapłonu.

• Przekręcić pokrętło palników na pozycję minimalnego płomienia i sprawdzić jego stabilność na każdym palniku, pojedynczo i wszystkich równocześnie.

• Jeżeli po wykonaniu wszystkich prób, urządzenie funkcjonuje nieprawidłowo skontaktować się z najbliższym Autoryzowanym Centrum Serwisowym.

• Po prawidłowym zamontowaniu urządzenia, należy przeszkolić użytkownika na temat prawidłowego sposobu funkcjonowania.

667

Smeg CPF9GMAN User manual [PL]

Specifications and Main Features

Frequently Asked Questions

User Manual
