Smeg C9GMX9-1 User manual [IT]
Sommario
IT
1 Avvertenze 4
1.1 Avvertenze generali di sicurezza 4
1.2 Responsabilità del produttore 8
1.3 Scopo dell’apparecchio 9
1.4 Targhetta di identificazione 9
1.5 Questo manuale d’uso 9
1.6 Smaltimento 9
1.7 Come leggere il manuale d’uso 10
2 Descrizione 11
2.1 Piano cottura 13
2.2 Pannello comandi 14
2.3 Altre parti 16
2.4 Accessori disponibili 16
3Uso 18
3.1 Per risparmiare energia 20
3.2 Uso degli accessori 20
3.3 Uso del piano 23
3.4 Uso del vano ripostiglio 24
3.5 Uso del forno 24
3.6 Consigli per la cottura 27
3.7 Orologio programmatore (solo su alcuni modelli) 29
4 Pulizia e manutenzione 34
4.1 Pulizia del piano cottura 35
4.2 Pulizia della porta 36
4.3 Pulizia del vano cottura 38
4.4 Vapor Clean 39
4.5 Manutenzione straordinaria 41
5Installazione 43
5.1 Collegamento gas 43
5.2 Adattamento ai diversi tipi di gas 46
5.3 Posizionamento 51
5.4 Collegamento elettrico 56
5.5 Per l’installatore 58
ISTRUZIONI ORIGINALI
Consigliamo di leggere attentamente questo manuale, che riporta tutte le indicazioni per
mantenere inalterate le qualità estetiche e funzionali dell’apparecchio acquistato.
Per ulteriori informazioni sul prodotto: www.smeg.com
3
Avvertenze
1 Avvertenze
1.1 Avvertenze generali di
sicurezza
Danni alle persone
• Questo apparecchio e le sue
parti accessibili diventano molto
calde durante l’uso. Non toccare
gli elementi riscaldanti durante
l’uso.
• Proteggere le mani tramite guanti
termici durante la
movimentazione dei cibi
all’interno del vano cottura.
• Non tentare mai di spegnere una
fiamma/incendio con acqua:
spegnere l’apparecchio e coprire
la fiamma con un coperchio o
con una coperta ignifuga.
• L’uso di questo apparecchio è
consentito ai bambini a partire
dagli 8 anni di età e alle persone
con ridotte capacità fisiche,
sensoriali o mentali oppure con
mancata esperienza e
conoscenza, supervisionati o
istruiti da persone adulte e
responsabili per la loro sicurezza.
• I bambini non devono giocare
con l’apparecchio.
• Tenere lontani i bambini inferiori
agli 8 anni se non continuamente
sorvegliati.
• Non permettere ai bambini
inferiori di 8 anni di avvicinarsi
all’apparecchio durante il
funzionamento.
• Le operazioni di pulizia e
manutenzione non devono essere
effettuate dai bambini senza
sorveglianza.
• Assicurarsi che le corone
spartifiamma siano posizionate
correttamente nelle proprie sedi
con i rispettivi cappellotti.
• Prestare la massima attenzione al
rapido riscaldamento delle zone
di cottura. Evitare che le pentole
vengano riscaldate a vuoto.
Pericolo di surriscaldamento.
• I grassi e gli oli possono prendere
fuoco se si surriscaldano. Non
allontanarsi durante la
preparazione di cibi contenenti
oli o grassi. In caso gli oli o i
grassi dovessero prendere fuoco,
non spegnere mai con acqua.
Mettere il coperchio sulla pentola
e spegnere la zona di cottura
interessata.
• Il processo di cottura deve essere
sempre sorvegliato. Un processo
di cottura a breve termine deve
essere sorvegliato continuamente.
4
Avvertenze
IT
• Durante l’uso non appoggiare
oggetti metallici, come stoviglie o
posate sulla superficie del piano
di cottura perché potrebbero
surriscaldarsi.
• Non inserire oggetti metallici
appuntiti (posate o utensili) nelle
feritoie.
• Non versare acqua direttamente
sulle teglie molto calde.
• Mantenere la porta chiusa
durante la cottura.
•In caso di intervento sugli alimenti
o al termine della cottura, aprire
la porta di 5 centimetri per alcuni
secondi, far uscire il vapore, poi
aprire completamente la porta.
• Non aprire il vano ripostiglio (se
presente) quando il forno è
acceso ed ancora caldo.
• Gli oggetti all'interno del vano
ripostiglio potrebbero essere
molto caldi dopo l'utilizzo del
forno.
• NON UTILIZZARE O
CONSERVARE MATERIALI
INFIAMMABILI NEL VANO
RIPOSTIGLIO (SE PRESENTE) O
IN PROSSIMITÀ
DELL'APPARECCHIO.
• NON UTILIZZARE
BOMBOLETTE SPRAY IN
PROSSIMITÀ DI QUESTO
APPARECCHIO MENTRE È IN
FUNZIONE.
• Spegnere l’apparecchio dopo
l’uso.
•NON MODIFICARE
L’APPARECCHIO.
• Prima di ogni intervento
sull’apparecchio (installazione,
manutenzione, posizionamento o
spostamento), munirsi sempre di
dispositivi di protezione
individuale.
• Prima di ogni intervento
sull’apparecchio, disattivare
l’alimentazione elettrica generale.
• Far eseguire l’installazione e gli
interventi di assistenza da
personale qualificato nel rispetto
delle norme vigenti.
• Non tentare mai di riparare
l’apparecchio da soli o senza
l’intervento di un tecnico
qualificato.
• Non tirare mai il cavo per
staccare la spina.
• Se il cavo di alimentazione
elettrica è danneggiato,
contattare subito il servizio di
assistenza tecnica che
provvederà a sostituire il cavo.
5
Avvertenze
Danni all’apparecchio
• Sulle parti in vetro non utilizzare
detergenti abrasivi o corrosivi (es.
prodotti in polvere, smacchiatori e
spugnette metalliche).
• Utilizzare eventualmente utensili in
legno o plastica.
• Griglie e teglie devono essere
inserite nelle guide laterali fino ad
arresto completo. I blocchi
meccanici di sicurezza che
impediscono la loro estrazione
devono essere rivolti verso il
basso e verso il retro del vano
cottura.
• Non sedersi sull’apparecchio.
• Non utilizzare getti di vapore per
pulire l’apparecchio.
• Non ostruire le aperture, le
fessure di ventilazione e di
smaltimento del calore.
• Non lasciare l’apparecchio
incustodito durante le cotture che
possono liberare grassi ed oli che
surriscaldandosi potrebbero
infiammarsi. Prestare la massima
attenzione
• Non lasciare oggetti sulle
superfici di cottura.
• NON USARE IN NESSUN
CASO L’APPARECCHIO PER
RISCALDARE L’AMBIENTE.
• Non vaporizzare prodotti spray
nelle vicinanze del forno.
• Non usare stoviglie o contenitori
di plastica per la cottura del cibo.
• Non introdurre nel vano cottura
scatolame o contenitori chiusi.
• Rimuovere dal vano cottura tutte
le teglie e le griglie non utilizzate
durante la cottura.
• Non ricoprire il fondo del vano
cottura tramite fogli di alluminio o
fogli di stagnola.
• Non appoggiare pentole o teglie
direttamente sul fondo del vano
cottura.
• Qualora si volesse utilizzare della
carta forno, posizionarla in modo
che non interferisca con la
circolazione di aria calda
all’interno del forno.
• Non utilizzare la porta aperta per
appoggiare pentole o teglie
direttamente sul vetro interno.
• I recipienti o le bistecchiere
devono essere posizionati
all'interno del perimetro del piano
di cottura.
6
Avvertenze
IT
• Tutti i recipienti devono avere il
fondo piatto e regolare.
• In caso di tracimazione o
traboccamento rimuovere il
liquido in eccesso dal piano
cottura.
• Non rovesciare sul piano cottura
sostanze acide come succo di
limone o aceto.
• Non posizionare pentole o
padelle vuote sulle zone di
cottura accese.
• Non utilizzare getti di vapore per
pulire l’apparecchio.
• Non utilizzare materiali ruvidi,
abrasivi o raschietti metallici
affilati.
• Sulle parti in acciaio o trattate
superficialmente con finiture
metalliche (ad es. anodizzazioni,
nichelature, cromature) non
utilizzare prodotti per la pulizia
contenenti cloro, ammoniaca o
candeggina.
• Sulle parti in vetro non utilizzare
detergenti abrasivi o corrosivi (es.
prodotti in polvere, smacchiatori e
spugnette metalliche).
• Non lavare in lavastoviglie i
componenti rimovibili come le
griglie del piano, le corone
spartifiamma e i cappellotti.
• Non usare la porta aperta come
leva per posizionare
l’apparecchio nel mobile.
• Non esercitare pressioni
eccessive sulla porta aperta.
• Non usare la maniglia per
sollevare o spostare questo
apparecchio.
Installazione
• QUESTO APPARECCHIO NON
DEVE ESSERE INSTALLATO SU
BARCHE O SU ROULOTTE.
• L'apparecchio non deve essere
installato su di un piedistallo.
• Posizionare l’apparecchio nel
mobile con l’aiuto di una seconda
persona.
• Per evitare possibili
surriscaldamenti l'apparecchio
non deve essere installato dietro
ad una porta decorativa o ad un
pannello.
• Far eseguire il collegamento gas
a personale tecnico abilitato.
7
Avvertenze
• La messa in opera con tubo
flessibile dovrà essere effettuata in
modo che la lunghezza della
tubatura non superi 2 metri di
estensione massima per i tubi
flessibili in acciaio e 1,5 metri per
i tubi in gomma.
• I tubi non devono venire a
contatto con parti mobili e non
devono essere schiacciati.
• Dove richiesto, utilizzare un
regolatore di pressione conforme
alla norma vigente.
• Dopo ogni intervento, verificare
che la coppia di serraggio delle
connessioni gas sia compresa tra
10 Nm e 15 Nm.
• Ad installazione completata,
verificare eventuali perdite con
una soluzione saponosa, mai con
una fiamma.
• Far eseguire il collegamento
elettrico a personale tecnico
abilitato.
• È obbligatorio il collegamento di
terra secondo le modalità previste
dalle norme di sicurezza
dell'impianto elettrico.
• Utilizzare cavi resistenti alla
temperatura di almeno 90 °C.
• La coppia di serraggio delle viti
dei conduttori di alimentazione
della morsettiera dev’essere pari
a 1,5-2Nm.
Per questo apparecchio
• Prima di sostituire la lampada,
assicurarsi che l’apparecchio sia
spento.
• Non appoggiarsi o sedersi sulla
porta aperta.
• Controllare che non rimangano
incastrati oggetti nelle porte.
1.2 Responsabilità del produttore
Il costruttore declina ogni
responsabilità per danni subiti da
persone e cose causati da:
• uso dell’apparecchio diverso da
quello previsto;
• inosservanza delle prescrizioni
del manuale d’uso;
• manomissione anche di una
singola parte dell’apparecchio;
• utilizzo di ricambi non originali.
8
Avvertenze
IT
1.3 Scopo dell’apparecchio
• Questo apparecchio è destinato
alla cottura di alimenti in ambiente
domestico. Ogni altro uso è
improprio.
• L’apparecchio non è concepito
per funzionare con temporizzatori
esterni o con sistemi di comando a
distanza.
1.4 Targhetta di identificazione
La targhetta di identificazione riporta
i dati tecnici, il numero di matricola e
la marcatura. La targhetta di
identificazione non deve mai essere
rimossa.
1.5 Questo manuale d’uso
Questo manuale d’uso costituisce
parte integrante dell’apparecchio e
deve essere conservato integro e a
portata di mano dell’utente per tutto
il ciclo di vita dell’apparecchio.
Prima di usare l’apparecchio
leggere attentamente questo
manuale d’uso.
1.6 Smaltimento
Questo apparecchio deve
essere smaltito separatamente
dagli altri rifiuti (direttive
2002/95/CE, 2002/96/CE,
2003/108/CE). Questo
apparecchio non contiene sostanze
in quantità tali da essere ritenute
pericolose per la salute e l’ambiente,
in conformità alle attuali direttive
europee.
Per smaltire l’apparecchio:
• Tagliare il cavo di alimentazione
elettrica e rimuovere il cavo
assieme alla spina.
Tensione elettrica
Pericolo di folgorazione
• Disattivare l’alimentazione
elettrica generale.
• Staccare il cavo di alimentazione
elettrica dall’impianto elettrico.
9
Avvertenze
• Conferire l’apparecchio agli
idonei centri di raccolta
differenziata dei rifiuti elettrici ed
elettronici, oppure riconsegnare
l’apparecchio al rivenditore al
momento dell’acquisto di una
apparecchiatura equivalente, in
ragione di uno ad uno.
Si precisa che per l’imballaggio
dell’apparecchio vengono utilizzati
materiali non inquinanti e riciclabili.
• Conferire i materiali
dell’imballaggio agli idonei centri
di raccolta differenziata.
Imballi di plastica
Pericolo di soffocamento
• Non lasciare incustodito
l’imballaggio o parti di esso.
• Non permettere che bambini
giochino con i sacchetti di
plastica dell’imballaggio.
1.7 Come leggere il manuale d’uso
Questo manuale d’uso utilizza le seguenti
convenzioni di lettura:
Avvertenze
Informazioni generali su questo
manuale d’uso, di sicurezza e per
lo smaltimento finale.
Descrizione
Descrizione dell’apparecchio e
degli accessori.
Uso
Informazioni sull’uso
dell’apparecchio e degli accessori,
consigli di cottura.
Pulizia e manutenzione
Informazioni per la corretta pulizia
e manutenzione dell’apparecchio.
Installazione
Informazioni per il tecnico
qualificato: installazione, messa in
servizio e collaudo.
Avvertenza di sicurezza
10
Informazione
Suggerimento
1. Sequenza di istruzioni d’uso.
• Istruzione d’uso singola.
IT
2 Descrizione
Descrizione generale
Descrizione
Modelli con contaminuti
11
Descrizione
12
Modelli con orologio programmatore
Descrizione
IT
1 Alzatina
2 Piano cottura
3 Pannello comandi
4 Lampada Sinistra
5 Guarnizione
2.1 Piano cottura
6 Porta
7 Ventola
8 Vano ripostiglio
Telai supporto griglie/teglie
AUX = Bruciatore Ausiliario
SR = Bruciatore Semirapido
R = Bruciatore Rapido
UR = Bruciatore Ultrarapido
13
2.2 Pannello comandi
Descrizione
Modelli con contaminuti
14
Modelli con orologio programmatore
Descrizione
IT
Manopole bruciatori del piano
Utili per accendere e regolare i bruciatori
del piano.
Premere e ruotare le manopole in senso
antiorario sul valore per accendere i
bruciatori corrispondenti. Ruotare le
manopole sulla zona compresa fra il
massimo e il minimo per regolare
la fiamma.
Riportare le manopole sulla posizione
per spegnere i bruciatori.
2 Lampada spia
Si accende per segnalare che il forno è in
fase di riscaldamento. Si spegne a
temperatura raggiunta. L’intermittenza
regolare indica che la temperatura
impostata all’interno del forno viene
mantenuta costante.
3 Manopola temperatura
Tramite questa manopola è possibile
selezionare la temperatura di cottura.
Ruotare la manopola in senso orario sul
valore desiderato compreso fra il minimo e
il massimo.
4 Manopola contaminuti
Permette di impostare una cottura manuale
o un contaminuti con spegnimento
automatico del forno a fine cottura.
5 Manopola funzioni
Le diverse funzioni del forno sono adatte a
varie modalità di cottura. Dopo aver
selezionato la funzione desiderata,
impostare la temperatura di cottura tramite
la manopola temperatura.
6 Orologio programmatore
Utile per visualizzare l’ora corrente,
impostare cotture programmate e timer
contaminuti.
15
Descrizione
2.3 Altre parti
Ripiani di posizionamento
L’apparecchio dispone di ripiani per il
posizionamento di teglie e griglie a diverse
altezze. Le altezze d’inserimento sono da
intendersi dal basso verso l’alto (vedi
Descrizione generale).
Illuminazione interna
L’illuminazione interna dell’apparecchio
entra in funzione:
• quando la porta viene aperta;
• quando viene selezionata una funzione
qualsiasi, ad esclusione delle funzioni
.
Quando la porta è aperta, non è
possibile spegnere l’illuminazione
interna.
Ventola di raffreddamento
La ventola provvede a raffreddare i forni ed
entra in funzione durante la cottura.
Il funzionamento della ventola provoca un
normale flusso d'aria che esce dalla parte
posteriore dell’apparecchio e che può
continuare per un breve periodo anche
dopo lo spegnimento dell’apparecchio.
Non ostruire le aperture, le fessure
di ventilazione e di smaltimento del
calore.
2.4 Accessori disponibili
Griglia di riduzione
16
Utile per l’utilizzo di piccoli recipienti.
Descrizione
IT
Griglia di riduzione Wok (solo su alcuni
modelli)
Utile per l’utilizzo di recipienti Wok.
Griglia
Utile per il supporto di recipienti con
alimenti in cottura.
Teglia profonda

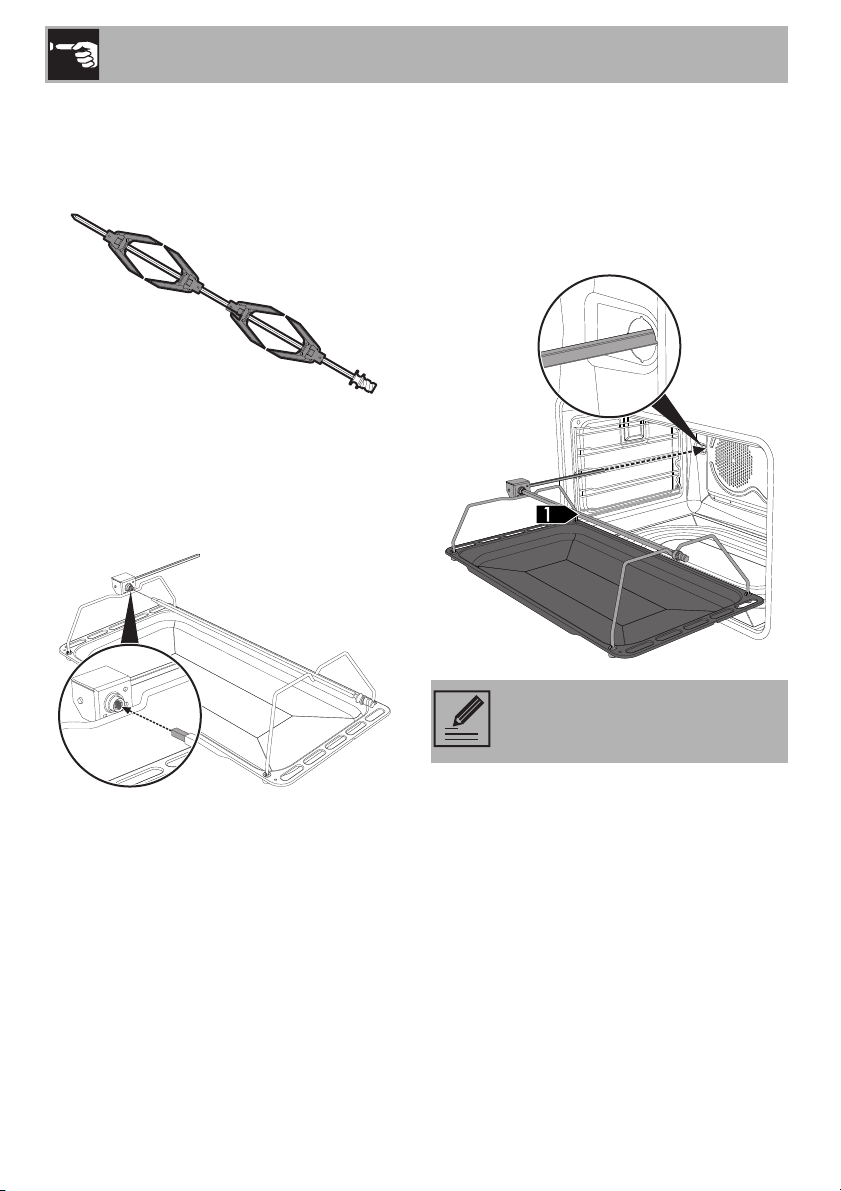

Girarrosto (solo su alcuni modelli)
Utile per la cottura di pollo e di tutti quegli
alimenti che richiedono una cottura
uniforme su tutta la superficie.
Su alcuni modelli non tutti gli
accessori sono presenti.
Gli accessori del forno che
possono venire a contatto con gli
alimenti, sono costruiti con
materiali conformi a quanto
prescritto dalle leggi in vigore.
Utile per la raccolta dei grassi provenienti
da alimenti appoggiati sulla griglia
sovrastante.
Gli accessori originali in dotazione
o opzionali possono essere
richiesti presso i centri assistenza
autorizzati. Utilizzare solo
accessori originali del costruttore.
17
Uso
3 Uso
Avvertenze
Temperatura elevata all’interno
del vano cottura durante l’uso
Pericolo di ustioni
• Mantenere la porta chiusa durante la
cottura.
• Proteggere le mani tramite guanti termici
durante la movimentazione di alimenti
all’interno del forno.
• Non toccare gli elementi riscaldanti
all’interno del forno.
• Non versare acqua direttamente sulle
teglie molto calde.
• Non permettere ai bambini inferiori di
8 anni di avvicinarsi al forno durante il
funzionamento.
• In caso di intervento sugli alimenti o al
termine della cottura, aprire la porta di
5 centimetri per alcuni secondi, far
uscire il vapore, poi aprire
completamente la porta.
Uso non corretto
Pericolo di ustioni
• Assicurarsi che le corone spartifiamma
siano posizionate correttamente nelle
proprie sedi con i rispettivi cappellotti.
• Grassi ed oli surriscaldandosi possono
infiammarsi. Prestare la massima
attenzione.
Temperatura elevata all’interno
del vano ripostiglio
Pericolo di ustioni
• Non aprire il vano ripostiglio quando
l’apparecchio è acceso ed ancora
caldo.
• Gli oggetti all’interno del vano
ripostiglio potrebbero essere molto caldi
dopo l’utilizzo dell’apparecchio.
• Non riporre al suo interno materiali
infiammabili, stracci o carta.
Uso non corretto
Rischio di danni alle superfici
• Non ricoprire il fondo del vano cottura
tramite fogli di alluminio o fogli di
stagnola.
• Qualora si volesse utilizzare della carta
forno, posizionarla in modo che non
interferisca con la circolazione di aria
calda all’interno del vano cottura.
• Non appoggiare pentole o teglie
direttamente sul fondo del vano cottura.
• Non utilizzare la porta aperta per
appoggiare pentole o teglie
direttamente sul vetro interno.
• Non versare acqua direttamente sulle
teglie molto calde.
• I recipienti e le bistecchiere devono
essere posizionati all’interno del
perimetro del piano di cottura.
• Tutti i recipienti devono avere il fondo
piatto e regolare.
• In caso di tracimazione o
traboccamento rimuovere il liquido in
eccesso dal piano cottura.
18
Uso
IT
Temperatura elevata all’interno
del vano ripostiglio
Pericolo di incendio o scoppio
• Non vaporizzare prodotti spray nelle
vicinanze dell’apparecchio.
• Non usare o lasciare materiali
infiammabili nelle vicinanze
dell’apparecchio o del vano ripostiglio.
• Non usare stoviglie o contenitori di
plastica per la cottura dei cibi.
• Non introdurre nel vano cottura
scatolame o contenitori chiusi.
• Non lasciare l’apparecchio incustodito
durante cotture che possono liberare
grassi ed oli.
• Rimuovere dal vano cottura tutte le
teglie e le griglie non utilizzate durante
la cottura.
Precauzioni
La fuoriuscita di gas può provocare
un'esplosione.
In caso di odore di gas o della presenza di
guasti dell'impianto a gas:
• Chiudere immediatamente
l'alimentazione del gas o chiudere la
valvola della bombola del gas.
• Spegnere immediatamente tutte le
fiamme libere e le sigarette.
• Non accendere interruttori di corrente o
apparecchi e non estrarre alcuna spina
di corrente. Non utilizzare telefoni o
cellulari all’interno dell’edificio.
• Aprire le finestre e aerare la stanza.
• Chiamare il servizio di assistenza o
l’ente fornitore di gas.
Funzionamento anomalo
Una qualunque delle seguenti condizioni è
da considerarsi un funzionamento anomalo
è necessita una richiesta di intervento:
• Ingiallimento della piastra del bruciatore.
• Danneggiamento degli utensili da
cucina.
• Accensione scorretta dei bruciatori.
• Difficoltà dei bruciatori a rimanere
accesi.
• Spegnimento dei bruciatori durante il
funzionamento.
• Rubinetti del gas difficili da ruotare.
Nel caso in cui l'apparecchio non funzioni
correttamente, contattare il Centro di
Assistenza Autorizzato della propria zona.
Primo utilizzo
1. Rimuovere eventuali pellicole protettive
all’esterno o all’interno dell’apparecchio
e dagli accessori.
2. Rimuovere eventuali etichette (ad
eccezione della targhetta con i dati
tecnici) da accessori e dal vano cottura.
3. Rimuovere e lavare tutti gli accessori
dall’apparecchio (vedi 4 Pulizia e
manutenzione).
4. Riscaldare il forno a vuoto alla massima
temperatura per rimuovere eventuali
residui di fabbricazione.
19
Loading...
