DIC-23112

HANDBUCH

Montage

Gummidichtung Schrauben

Wir empfehlen, die Wi-Fi-Türglocke innen anzubringen und vor der endgültigen Montage zu testen.
Befolgen Sie die Schritte in diesem Handbuch, um das Produkt in Betrieb zu nehmen.

Installation der Türglocke

Es wird empfohlen, die SD-Karte vor der Installation einzusetzen, um die Aufzeichnungsfunktion
verwenden zu können. Dies kann zwar auch später durchgeführt werden, erfordert aber das Entfernen
und erneute Anschließen einiger Kabel.

1. Lösen Sie die 3 Befestigungsschrauben auf der Rückseite der Türglocke und entfernen Sie
die Gummidichtung.

2. Schieben Sie die Türglocke nach oben und aus dem Aluminiumgehäuse heraus.

3. Seitlich an der Türglocke befindet sich der SD-Kartensteckplatz. Entfernen Sie die

SD-Kartenabdeckung

Öffnung für Netzkabel

Gummidichtung, setzen Sie die SD-Karte ein und bringen Sie die Gummidichtung wieder in
Position.

4. Schieben Sie die Türglocke wieder in das Aluminiumgehäuse und bringen Sie die 3
Befestigungsschrauben an.

5. Führen Sie das Netzkabel durch die Öffnung der Gummidichtung.

6. Verbinden Sie das Netzkabel mit den Anschlüssen V+ und V- auf der Rückseite der
Türglocke.

7. Verbinden Sie das rote Kabel mit der V+ - Klemme. Verbinden Sie das schwarze Kabel mit
der V- - Klemme.

Bringen Sie Gummidichtung noch nicht wieder an. Schließen Sie das Netzteil an, verbinden
Sie es mit dem Netzkabel und schalten Sie anschließend die Steckdose ein.

8. Nach etwa 30 Sekunden beginnen die roten und grünen LEDs auf der Rückseite

9. der Türglocke zu leuchten. Geschieht das nicht, stellen Sie bitte sicher, dass Netzkabel und
Netzteil korrekt angeschlossen sind und die Steckdose eingeschaltet ist. Bringen Sie die
Gummidichtung wieder in Position.

Wandmontage

1. Die Türglocke ist nun betriebsbereit. Testen Sie sie an dem von Ihnen bevorzugten Standort
und vergewissern Sie sich, dass Sie mit dem Blickwinkel der Kamera zufrieden sind.

2. Verwenden Sie die Grundfläche der Wandbefestigung als Schablone, nehmen Sie
Markierungen vor und bohren Sie mithilfe eines 6-mm-Bohrkopfs 2 Löcher.

3. Verwenden Sie die mitgelieferten Dübel und Schrauben, um die Grundfläche der
Wandbefestigung an der Wand anzubringen.

4. Bohren Sie ein Loch, damit das Netzkabel durch die Wand geführt werden kann.

5. Führen Sie das Kabel durch die Wand.

6. Setzen Sie die Türglocke auf die Grundplatte und schieben Sie sie in Position.

Einrichtung der Smartwares-Ansichts-App (iOS)

1. Laden Sie die Smartwares-Ansichts-App herunter und installieren Sie sie.

Sie müssen den Empfang von Benachrichtigungen auf Ihrem Gerät zulassen, um
Warnmeldungen darauf erhalten zu können!

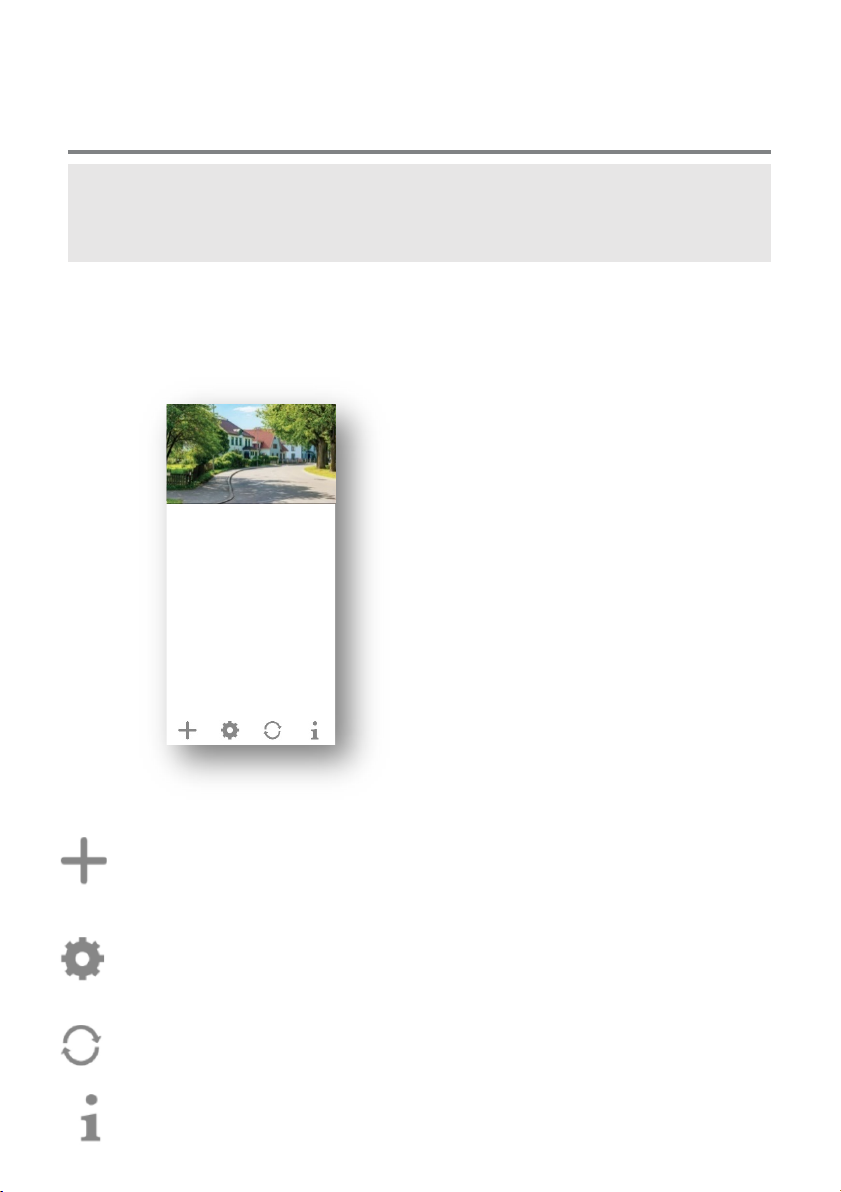

2. Öffnen Sie die Smartwares-Ansichts-App und berühren Sie das Plus-Symbol auf dem
Bildschirm, um mit der Einrichtung zu beginnen.

3. Geben Sie unter „Name des Systems“ einen Namen für Ihre Türglocke ein.

4. Klicken Sie auf den QR-Code unter DID und anschließend auf „Allow“, um die Kamera auf
Ihrem Mobiltelefon aufzurufen.

5. Richten Sie die Kamera zum Scannen des QR-Codes auf das Etikett an der Rückseite der
Türglocke. Dies füllt automatisch das Feld „DID“ aus.

6. Geben Sie nun den voreingestellten Sicherheitscode 123456 ein und klicken Sie auf „OK“.

7. Klicken Sie unter Wi-Fi-Einrichtung auf SET-UP.

8. Vergewissern Sie sich, dass Ihre Türglocke noch immer blau und weiß blinkt und klicken Sie
dann auf „Next“. Sollte sie nicht blau und weiß blinken, drücken Sie zweimal den Netzschalter,
um sie wieder einzuschalten.

9. Rufen Sie die Wi-Fi-Einstellungen Ihres Mobiltelefons auf und wählen Sie das gewünschte
Netzwerk aus der Liste aus. Kehren Sie dann wieder zur App zurück, um das Passwort für
das Netzwerk einzugeben.

Ist auf Ihrem Mobiltelefon nur ein Wi-Fi-Netzwerk gespeichert, wird dies bereits angezeigt. Geben
Sie das Passwort des Netzwerks ein.

10. Klicken Sie in der App auf „Next“, bis Sie aufgefordert werden, eine Verbindung zum RVDP­Wi-Fi herzustellen. Rufen Sie die Wi-Fi-Einstellungen Ihres Mobiltelefons auf, wählen Sie das

Netzwerk „RVDP-xxxx“ aus der Liste und geben Sie anschließend das Passwort 12345678
ein.

11. Kehren Sie zur Smartwares-Ansichts-App zurück und klicken Sie auf „Next“. Warten Sie
einige Minuten, bis das Telefon die Einrichtung abgeschlossen hat.

12. Sobald die Verbindung hergestellt wurde, läutet die Türglocke.

Einrichtung der Smartwares-Ansichts-App (Android)

6. Laden Sie die Smartwares-Ansichts-App herunter und installieren Sie sie.

7. Öffnen Sie die Smartwares-Ansichts-App und berühren Sie das Plus-Symbol auf dem
Bildschirm, um mit der Einrichtung zu beginnen.

8. Geben Sie unter „Name des Systems“ einen Namen für Ihre Türglocke ein.

9. Klicken Sie auf „Scan DID Label“ und erlauben Sie der App den Zugriff auf die Kamera Ihres
Mobiltelefons.

10. Richten Sie die Kamera zum Scannen auf das Barcode-Etikett an der Rückseite der
Türglocke. Dies füllt automatisch das Feld „DID“ aus.

11. Geben Sie nun den voreingestellten Sicherheitscode 123456 ein und klicken Sie auf „Save“.

12. Klicken Sie unter Wi-Fi-Einrichtung auf SET-UP.

13. Sie werden zur Deaktivierung Ihrer mobilen Daten aufgefordert. Dadurch wird das Gerät dazu
gezwungen, sich mit dem Wi-Fi der Türglocke zu verbinden. Nach der Einrichtung können
Sie diese wieder aktivieren. Kehren Sie zur App zurück und klicken Sie „Start“, damit Ihr
Gerät eine Verbindung zur Türglocke herstellt.

14. Klicken Sie auf die Lupe im Feld des Drahtlosnetzwerks, um nach Wi-Fi-Netzwerken in der
Nähe zu suchen.

15. Klicken Sie auf das Netzwerk, mit dem Sie die Türglocke verbinden möchten, und geben Sie
das Netzwerkpasswort ein.

16. Sobald die Verbindung hergestellt wurde, läutet die Türglocke.

17. Nach einem Klick auf „Ok“ werden Sie dazu aufgefordert, das voreingestellte Passwort zu
ändern. Wählen Sie eins, das sicher und leicht zu merken ist.

Testen

18. Bringen Sie die vordere Abdeckung und die Abdeckung des Ladeanschlusses wieder an.

19. Beenden Sie die App mit der Zurück/Home-Taste auf Ihrem Mobiltelefon/Tablet.

20. Drücken Sie zum Testen die Haupttaste an der Vorderseite der Türglocke.

21. Ihr Telefon klingelt daraufhin und das Gerät ist eingerichtet.

22. Die Haupttaste blinkt nach der Verbindungsherstellung weiß und hört nach kurzer Zeit wieder
auf zu blinken. Drücken Sie auf Ihrem Telefon/Tablet die Zurück/Home-Taste, um den Anruf
zu beenden.
