Page 1

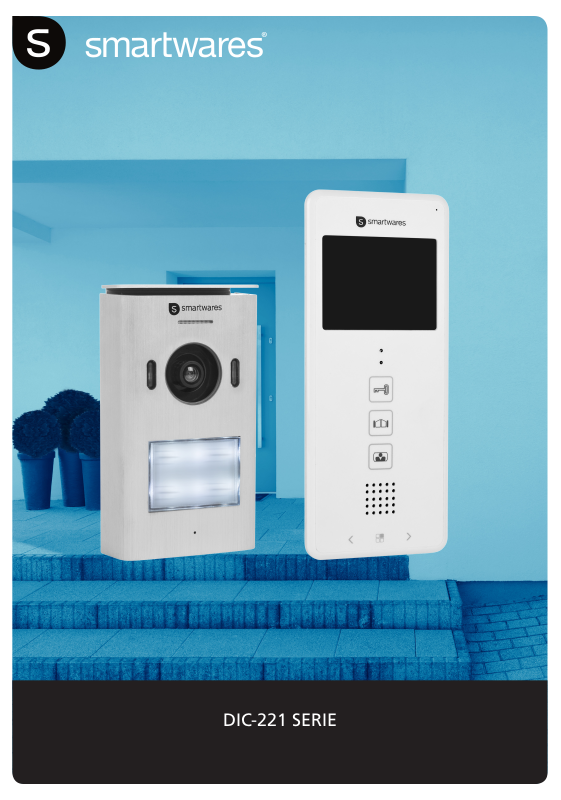

DIC-221 SERIE
Page 2
! VÝSTRAHA
PŘEHLED PRODUKTU
1. Před instalací a prvním použitím si, prosím, přečtěte tyto pokyny.
2. Neodpojujte kabel napájení, abyste ho prodloužili; zařízení (transformátor) nebude pracovat s delším kabelem.
Nepřipojujte zařízení, dokud není dokončena veškerá kabeláž.
BEZPEČNOST PŘI INSTALACI
1. Děti a okolní návštěvníky nesmí být v kontaktu při instalaci produktů.Rozptýlení může způsobit, že ztratíte
kontrolu.
2. Nepřipojujte při instalaci tohoto výrobku.Zajistěte správnou stabilitu a rovnováhu.To umožňuje lepší kontrolu v
neočekávaných situacích.
3. Tento produkt není hračka!Výrobek uchovávejte mimo dosah dětí.
BEZPEČNOST PROVOZU
1. Nepoužívejte elektricky poháněné výrobky ve výbušném prostředí, například v přítomnosti hořlavých kapalin,
plynů nebo prachu.Výrobky s elektrickým pohonem vytvářejí jiskry, které mohou zapálit prach nebo výpary.
2. Upozornění, bezpečnostní opatření a pokyny uvedené v tomto návodu k obsluze nemohou pokrýt všechny
možné podmínky a situace, které se mohou vyskytnout.Provozovatel musí pochopit, že zdravý rozum a
opatrnost jsou faktory, které nelze do tohoto výrobku zabudovat, ale musí být dodány provozovatelem.
3. Nevystavujte napájecí adaptér tohoto výrobku dešti nebo mokrým podmínkám.Voda vstupující do napájecího
adaptéru zvýší riziko úrazu elektrickým proudem.
4. Nepoškozujte napájecí kabel.Nikdy nepoužívejte kabel pro odpojení zástrčky ze zásuvky.Udržujte kabel mimo
dosah tepla, oleje, ostrých hran nebo pohyblivých částí.Poškozené nebo zapletené šňůry zvyšují riziko úrazu
elektrickým proudem.
5. Adaptér musí odpovídat zásuvce.Zástrčku nikdy neupravujte.Nemodikované zástrčky a odpovídající zásuvky
sníží riziko úrazu elektrickým proudem.
VNITŘNÍ MONITOR
2
3
4
5
6
7
8
9
10
VENKOVNÍ JEDNOTKA
1
11
12
13
14
1. Mikrofon
2. 3,5 palcový displej
3. Indikátor ztlumení
4. Kontrolka napájení
5. Odemčení dveří
6. Odemčení brány
7. Tlačítko Intercom/monitor
8. Reproduktor
9. + tlačítko
10. Tlačítko menu
11. - tlačítko
12. Vyberte tlačítko vyzvánění
13. Nastavte tlačítko hlasitosti
vyzvánění
14. Tlačítko ztlumení
WHAT’S IN THE BOX?
OBSAH BALENÍ
1 2
5 6 7 8
Name
1. Vnitřní monitor
2. Venkovní jednotka
3. Elektrické vedení
4. Adaptér
3
5. Typový štítek
6. Montážní deska
7. Šrouby a zástrčky
8. Rychlý návod
3
4
1
4
1. Infračervené LED
2. Tlačítko volání / vizitka
3. Reproduktor
4. očky kamery
5. Mikrofon
2
6. Odemkněte časový spínač
5
ON
ON
1
6
Page 3
INSTALACE
Při instalaci venkovní jednotky se ujistěte, že místo, ne které chcete instalovat, je suché.Je důležité, aby se kamera
nebo elektronika nezatěžovaly.
1. Vyvrtejte otvory ve stěně, zasuňte zátky do otvorů.Umístěte držák a
utáhněte šrouby.
2. Připojte dráty.
3. Namontujte venkovní jednotku na držák.Ujistěte se, že je správně
zajištěna.
INSTALACE
1. Zvolte vhodné umístění pro instalaci.
2. Vyvrtejte otvory ve stěně, zasuňte zátky do otvorů.
Umístěte držák a utáhněte šrouby.
3. Připojte dráty.Věnujte pozornost barevným značkám
4. Použijte speciální bezpečnostní šroub na spodní straně
přístroje, abyste zabránili krádeži.
4. Namontujte vnitřní jednotku na držák.Ujistěte se, že
je správně zajištěna.
5. Zapojte síťový adaptér poté, co jste se ujistili, že
všechny vodiče jsou správně připojeny.
Page 4
POUŽITÍ
Funkce Intercom:V pohotovostním režimu návštěvník stiskne tlačítko volání na venkovní
jednotce, vnitřní displej zvoní a uvidíte živě návštěvníka na obrazovce.Stiskněte tlačítko intercomu
a promluvte s návštěvníkem.
Funkce monitoru:Stisknutím tohoto tlačítka na jednotce vnitřní obrazovky zobrazíte živý pohled
na kameru venkovní jednotky.
Interní Intercom:V pohotovostním režimu stiskněte a podržte tlačítko interkomu pro aktivaci
interní funkce interkomu.Použijte toto pro komunikaci mezi různými vnitřními monitory.
Odemknutí dveří:Po identikaci návštěvníka můžete stisknutím tohoto tlačítka odemknout
dveře.
Odemknutí brány:Po identikaci návštěvníka můžete stisknutím tohoto tlačítka odemknout
dveře.
Nastavení vašeho vyzvánění:Několikrát stiskněte toto tlačítko pro nastavení melodie podle
vašeho výběru.
ON
Power
Indoor Monitor
Extension
Power
1
2
1
2
1
2
1
2
Indoor Monitor
B
Indoor Monitor
C
Indoor Monitor
D
1
2
1
2
Vnitřní monitory B, C a D jsou volitelné, v závislosti na počtu vnitřních monitorů, které hodláte používat.
Nastavení hlasitosti vyzvánění:Stisknutím tohoto tlačítka zvýšíte hlasitost.
Ztlumení vyzvánění:Stisknutím tohoto tlačítka ztlumíte vyzváněcí tón, pokud nechcete být
rušeni.
Úprava nastavení videa:Stiskněte tlačítko menu, abyste vstoupili do menu nastavení videa.
Pomocí tlačítek se šipkami upravte jas, kontrast a barvu displeje.Stiskněte tlačítko menu pro
přepínání mezi nastavením.
Distance between units Wiring
1 - 50m
1 - 100m
Page 5
TECHNICKÉ ÚDAJE
VNITŘNÍ MONITOR
Napájecí napětí 15V 1A
Velikost obrazovky 3.5” inch
Nastavení barev R.G.B.delta
Video systém PAL/NTSC
Efektivní pixely 320x240
Spotřeba proudu 300mA±10mA
Provozní teplota -10˚C - +50˚C
Provozní vlhkost 85%(Max)
VENKOVNÍ JEDNOTKA
Typ snímače zobrazení 1/4” CMOS
Pozorovací úhel 70˚
Minimální osvětlení 0Lux
Vzdálenost nočního vidění 0.5 - 1m
Provozní teplota -10˚C - +50˚C
Provozní vlhkost ≤85%RH
INFORMACE O BEZPEČNOSTI
Bezpečnostní opatření
Nezakrývejte větrací otvory předměty, jako jsou noviny, ubrusy, závěsy apod.
Nedovolte, aby tento výrobek přišel do kontaktu s teplem nebo otevřeným ohněm.
Normální fungování výrobku může být rušeno silným elektromagnetickým rušením.
Toto zařízení je vyrobeno výhradně pro domácí použití.
Zařízení nesmí být vystaveno postříkání a nesmí být ponořeno
Na zařízení se nesmí umisťovat předměty naplněné tekutinami, jako například vázy.
Udržujte minimální bezpečnostní vzdálenost 10 cm od celého výrobku, abyste zajistili správné větrání.
Ujistěte se, že venkovní jednotka není nainstalována tam, kde by mohla být pokryta vodou nebo deštěm.
Nenechávejte děti, aby si se zařízením hrály.
V souladu se všemi příslušnými evropskými směrnicemi.
Tento symbol je znám jako “symbol přeškrtnuté popelnice”.Je-li tento symbol umístěn na výrobku
nebo baterii, znamená to, že nesmí být likvidován spolu s běžným komunálním odpadem.
Některé chemické látky obsažené v elektrických/elektronických výrobcích nebo bateriích mohou
být škodlivé pro zdraví a životní prostředí.Likvidujte elektrické/elektronické/bateriové předměty
pouze ve sběrnách, které obstarávají obnovu a recyklaci materiálů obsažených uvnitř předmětů.
Vaše spolupráce je nezbytná pro zajištění úspěchu těchto způsobů likvidace a pro ochranu
životního prostředí.
