DWH SERİSİ
VİDEO GÜVENLİK SİSTEMİ
Kurulum ve İşletim Kullanma Kılavuzu
Model: CS89T
Versiyon 1.0
Bu kılavuz ileride başvurmak üzere saklanmalıdır.
İÇİNDEKİLER
GİRİŞ ........................................................................................................................................................................................................ 3
LÜTFEN BAŞLAMADAN ÖNCE OKUYUN .......................................................................................................................... 3
KABLOSUZ CİHAZLAR ÇALIŞMA ARALIĞI ...................................................................................................................... 3
ÖNEMLİ GÜVENLİK ÖNLEMLERİ ....................................................................................................................................... 3
GÜVENLİK VE MONTAJ İPUÇLARI .................................................................................................................................................. 7
Kurulum Notları ......................................................................................................................................................................... 7
LCD Dokunmatik Ekran Monitör ............................................................................................................................................... 7
Kamera Montajı .......................................................................................................................................................................... 7
Kamera Kanalının Ayarlanması (isteğe bağlı) ............................................................................................................................ 8
Kameranın Alıcıyla Eşlenmesi (isteğe bağlı) ............................................................................................................................. 9
MONİTÖRÜ VE KAMERAYI TANIMAK ........................................................................................................................................... 10
Monitör Kurulumu .................................................................................................................................................................... 11
SİSTEME GİRİŞ ..................................................................................................................................................................................... 12
Canlı Ekran Görüntüleri ........................................................................................................................................................... 14
Yakınlaştırma Özelliği .............................................................................................................................................................. 14
Canlı Video Kaydı .................................................................................................................................................................... 14
Kayıtlı Videonun Oynatılması .................................................................................................................................................. 15
SİSTEM MENÜSÜ ................................................................................................................................................................................. 16
SİSTEM İŞLEYİŞİ ................................................................................................................................................................................. 17
Kamera Kurulum Ekranı .......................................................................................................................................................... 17
Kamera Eşleme ......................................................................................................................................................................... 17
Kamera Aktivasyonu ................................................................................................................................................................ 17
Parlaklık .................................................................................................................................................................................. 18
Kayıt Alıcı Kurulum Ekranı ..................................................................................................................................................... 18
Devinim Algılayıcı ................................................................................................................................................................... 19
Eposta Uyarısı .......................................................................................................................................................................... 19
Programlı Kayıt ........................................................................................................................................................................ 21

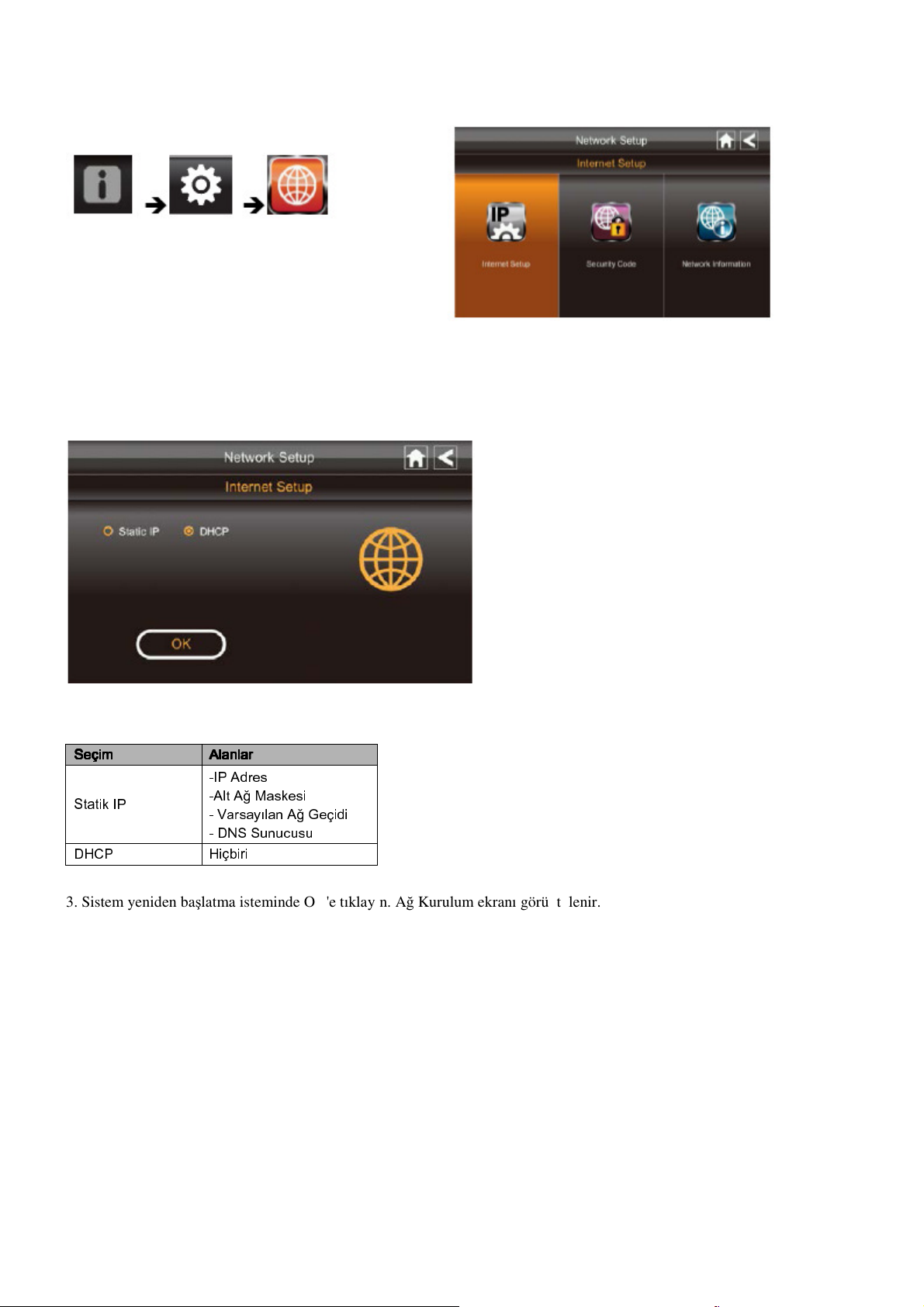

Ağ Kurulum Ekranı .................................................................................................................................................................. 21
Internet Kurulumu .................................................................................................................................................................... 22
Güvenlik Kodu ......................................................................................................................................................................... 23
Ağ Bilgisi ................................................................................................................................................................................. 24
Alarm Kurulum Ekranı ............................................................................................................................................................. 24
Süre ........................................................................................................................................................................................... 25
Melodi ...................................................................................................................................................................................... 25
Sistem Kurulum Ekranı ............................................................................................................................................................ 26
Güç Tasarrufu ........................................................................................................................................................................... 26
Ekran Otomatik Kilidi .............................................................................................................................................................. 26
Zaman ..................................................................................................................................................................................... 27
Saat Alarmı ............................................................................................................................................................................... 27
Zaman Ayarı ........................................................................................................................................................................... 28
1
Zaman Dilimi............................................................................................................................................................................ 28
Depolama Yönetimi .................................................................................................................................................................. 29
Format ...................................................................................................................................................................................... 29
Üstüne Yazma .......................................................................................................................................................................... 30
Sistem Yükseltme ..................................................................................................................................................................... 30
Dil ............................................................................................................................................................................................. 31
İpuçları...................................................................................................................................................................................... 32
UZAKTAN ERİŞİM ............................................................................................................................................................................... 32
Genel Bakış .............................................................................................................................................................................. 32
Güvenlik sisteminin APP üzerinde kurulması .......................................................................................................................... 34
Anlık görüntü çekmek isterseniz .............................................................................................................................................. 36
Anlık görüntüleri görüntülemek isterseniz ............................................................................................................................... 36
Video kaydetmek isterseniz ...................................................................................................................................................... 37
Videolarınızı oynatmak isterseniz ............................................................................................................................................ 37
Anlık bildirim ayarlama ............................................................................................................................................................ 37
SORUN GİDERME ................................................................................................................................................................................ 38
ÜRÜN ÖZELLİKLERİ ........................................................................................................................................................................... 39
2
3
GİRİŞ
LÜTFEN BAŞLAMADAN ÖNCE OKUYUN
CCTV ekipman kurarken, özellikle algılanan bir politika olduğunda, kendi takdirinizi kullanın. Video kayıt / gözetim yasal
kurulumu için geçerli olan yerel yönetmelikleri sorgulayın. Üçüncü taraf rızası gerekebilir.
KABLOSUZ CİHAZLAR ÇALIŞMA ARALIĞI
Kablosuz kamera(lar)dan gürüntülenen sinyal alımının kamera(lar) ve alıcı arasındaki olası en iyi yayın alımı olduğundan emin
olunuz. Gerekirse, sistem performansını arttırmak için kamera(lar) ve alıcı arasındaki mesafeyi azaltınız. Kablosuz Renkli
Kamera Kaydedilebilir CCTV Kiti kablosuz yönlendiriciler, kablosuz telefonlar veya mikrodalga fırınlar gibi ürünlerden paraziti
büyük ölçüde azaltabilen güvenli dijital 2,4GHz frekansında çalışır.
ÖNEMLİ GÜVENLİK ÖNLEMLERİ
Bu kullanım kılavuzuna uyulmaması nedeniyle oluşan hasarlar garantiyi geçersiz kılacaktır!
Öğelere veya kişilere yanlış kullanım veya güvenlik uyarılarını uymamaktan kaynaklanan zarar için herhangi bir sorumluluk
kabul etmeyiz! Bu gibi durumlarda Herhangi bir garanti talebi boş ve geçersiz olur.
1. Kamerayı veya alıcıyı düşürmeyiniz, delmeyiniz veya demonte etmeyiniz.
2. Su ile tüm temastan kaçının ve kullanmadan önce ellerinizi kurulayın.
3. Asla güç kablolarından çekmeyin. Prizden çekmek için fişi kullanın.
4. Kamerayı yüksek sıcaklığa maruz bırakmayın veya doğrudan güneş ışığı altında bırakmayın. Bunu yapmak kameraya
zarar verebilir veya kamera geçici arızasına neden olabilir.
5. Cihazları özenli kullanınız. Kameraya ve alıcıya hızlı basmaktan kaçınınız.
6. Kendi güvenliğiniz için, bir fırtına veya yıldırım olduğunda kamerayı kullanmaktan kaçının ya da kameranın güç
kaynağını kapatın.
7. Kullanımları arasında uzun dönemlerde güç adaptörünü çıkarın.
8. Sadece üretici tarafından tedarik edilen aksesuarları ve güç adaptörlerini kullanın.
9.
Ebeveyn sorumluluğu ile ilgili düzenlemeleri yerine getirmek için, cihazları bebeklerin erişemeyeceği yerlerde tutun.
10.
Güç kablolarını ezilmemesi veya keskin köşeler tarafından zarar görmemesi için kontrol ediniz.
4
FCC Uygunluk Beyanı: Bu cihaz FCC
kuralları Bölüm 15 ile uyumludur. Çalışma
aşağıdaki iki koşula tabidir: (1) bu cihaz zararlı
parazite neden olmaz ve (2) bu cihaz istenmeyen şekilde
çalışmasına neden olabilecek parazitler de dâhil olmak üzere
alınan parazitleri kabul etmelidir.
Direktifi (73/23/EEC), R&TTE (1999/5/EC), RoHS Direktifi
(2011/65/EU) . Bu direktiflerle uyumluluk, aşağıdakilere
uygunluk anlamına gelir Avrupa Standartları:
EMC: EN 301 489
LVD: EN 60950
Radyo: EN 300 328
CE İşareti olan ürünler şunlarla uyumlu olmalıdır:
Avrupa Topluluğu Komisyonu tarafından yayınlanan
EMC Direktifi (2004/108/EC), Alçak Gerilim
FCC/CE UYARISI
Bu ekipman test edilmiş ve ETSI (EN) 300328 ve FCC kurallarının ve 15. Bölümü uyarınca, B Sınıfı dijital aygıt
sınırlamalarına uygun bulunmuştur. Bu sınırlar konut tesisatlarında zararlı parazitlere karşı uygun koruma sağlamak üzere
tasarlanmıştır. Bu ekipman radyo frekansı enerjisi üretir, kullanır ve ve yayabilir ve talimatlara uygun olarak kullanılmadığı
takdirde, radyo iletişiminde zararlı parazitlere neden olabilir. Ancak, belirli bir kurulumda parazit meydana gelmeyeceğine
dair bir garanti yoktur. Bu ekipman, ekipmanı kapatıp açarak tespit edilebilecek, radyo veya televizyon ekipman alımına
parazit oluşturmaz, kullanıcının aşağıdaki önlemlerden birini veya birkaçını alarak paraziti gidermeyi denemesi
desteklenmektedir: - Alıcı anten yönünü veya yerini değiştirin. - Ekipmanı alıcıdan uzak bir yere taşıyın. - Ekipmanı alıcının
bağlı olduğu farklı bir devre üzerindeki bir prize takın. - Ek öneriler için bayi veya deneyimli bir radyo/televizyon
teknisyenine danışın. Ekipmana uyumdan sorumlu tarafça onaylanmış olmayan herhangi bir değişiklik veya değişiklikler
yapılmasının söz konusu ekipmanı kullanma yetkinizi geçersiz kılabileceğini unutmayın.
BERTARAF
Kamera sistemi artık işlev göstermiyorsa veya artık tamir edilebilir değilse, geçerli yasal düzenlemelere göre
imha edilmelidir. Kullanılmış pillerin/akülerin atılması:
Yasa (Pil Yönetmeliği) ile tüm kullanılmış pil ve akümülatörleri geri döndürmeniz gereklidir. Kullanılmış pillerin/akülerin ortak
ev atıkları ile birlikte atılması yasaktır! Tehlikeli maddeler içeren piller/akümülatörler yan taraflarında semboller ile
işaretlenmiştir. Bu semboller bu pillerin/akülerin evsel atıklar ile birlikte atılmasının yasak olduğunu göstermektedir. İlgili ağır
metaller için kısaltmalar şunlardır: Cd = kadmiyum, Hg = cıva, Pb = kurşun. Artık şarj edilemeyen pilleri ve akümülatörleri,
toplumunuzda bulunan belirlenen toplama noktalarına, fabrika satış noktalarına ya da pil veya akümülatörlerin satıldığı her yere
geri döndürebilirsiniz. Bu talimatları izlemek, yasal gereklilikleri yerine getirmenizi ve çevremizin korunmasına katkı
sağlayacaktır!
• Sistem “Cihaz Kimliği” ve “Şifre” LCD monitörün arkasındaki (çekilebilir standın arkasında) etikette bulunur.
“Cihaz Kimliği” ve “Şifre” uzaktan izleme için gereklidir.
Güvenlik nedeniyle kullanıcının “Cihaz Kimliği” ve “Şifre” bilgisini kullanma kılavuzundan kopyalaması ve “Cihaz Kimliği”
ve “Şifre” bilgisini içeren etiketi sökmesi tavsiye edilir.
İleride başvurmak üzere lütfen cihaz kimliği ve şifre bilgisini güvenli bir yerde saklayınız.
5
KİT İÇERİĞİ
A
Kablosuz Kamera w/ stand x 1 B Kablosuz Dokunmatik Ekran LCD Monitör x 1
C
Kamera Anteni x 1
D
5V/1A Güç Adaptörü x2
E
Internet Kablosu x 1 F Vida Torbası x 1
G
Kullanma Kılavuzu x 1
Gerekli Aletler:
Elektrikli matkap
5mm duvar matkap ucu
15mm duvar matkap ucu
No. 2 Yıldız tornavida
6
GÜVENLİK VE MONTAJ İPUÇLARI
Kurulum Notları
Elektrikli takımları, basamakları, merdivenleri vs. kullanırken imalatçının tavsiyesine uyunuz ve matkapla delik açarken vs. (örn;
koruyucu gözlük ve eldiven) koruyucu ekipman giyiniz.
Merdiven kullanırken, merdivenlerin sert sabit bir yüzeyde, belli bir açıda ve güvenli şekilde konumlandıklarından emin olunuz.
Matkapla delik açmadan önce gizli elektrik kablolarını veya su borularını kontrol ediniz. Eğer emin değilseniz kablo/boru konum
belirleyici kullanınız. Kameranın sert hava şartlarına (örn; su sızıntısına eğilimli çatı oluğu altına) maruz bırakılmasından
kaçınılması tavsiye edilir. Kablo için dış cephe duvarlarına matkapla delik açtıktan sonra hava cereyanını önlemek için deliğin
uygun bir dolgu macunu ile kapatıldığından emin olunuz.
Yangın çıkmasını veya elektrik şoku tehlikesini önlemek için kamera yağmura veya ıslak koşullara maruzken kasayı açmaya
çalışmayınız. Kablo bağlantılarını hava etkisiyle aşınmaya maruz bırakmayınız. Eğer kablo bağlantılarını dış mekanda
bitiriyorsanız, bağlantıları korumak için uygun bir aşınma kutusu kullanınız.
İçinde kullanıcının servis yapabileceği herhangi bir parça yoktur. Servis için yetkili servis elemanlarına başvurunuz.
LCD Dokunmatik Ekran Monitör
Isı kaynaklarından ve yüksek sıcaklıkta mekanlardan uzak tutunuz
Doğrudan güneş ışığından kaçınınız
Nemli mekanlardan kaçınınız
Titreşimden kaçınınız
Havalandırılmış ortamlarda kurunuz
32 GB SD (dahil değil) karta kadar destekler
Kamera Montajı
Fotoğrafın görüntü kalitesini bozacağından kamerayı doğrudan güneşe karşı konumlandırmaktan kaçınınız.
Gece görüş LEDleri gece flu görüntüye sebep olacağından kamera merceğini saydam camdan doğrudan hedeflemekten
kaçınınız.
Kamerayı doğrudan rüzgara bağlı olarak doğal olarak hareket edebilecek çalılara, ağaç dallarına veya hareketli nesnelere
hedeflemekten kaçınınız. Bu aynı zamanda, hareketleri kaydetmek için PC yazılımındaki devinim algılama özelliğini
kullanmanız gerektiğinde, yazılımın hareketleri gereksiz biçimde kaydedebileceği içindir.
7
NOT: Kamera, 150 metreye kadarlık açık alan RF çalışma alanına sahiptir.
Sabit bir yüzeye kamera standını sabitleyin Elle gevşetilip sıkıştırılan vidayı gevşetin
Doğru görüş açısını ayarlayınız ve bağlantıyı vidayla sabitleyiniz.
Kamera Kanalının ayarlanması (isteğe bağlı)
Kablosuz kamera kanal 1'e önceden ayarlı olarak sunulur.
Monitör 4 kameraya kadar destekler. Kamera monitör kanalını kurmak veya değiştirmek için Kamera Kurulumu bölümündeki
adımları takip ediniz. Bu kit ile birlikte verilen monitöre bağlamak üzere başka bir kamera ekliyorsanız, bu durumda kanalın
mevcut kamera(lar) kanalından farklı bir kanala kurulduğundan emin olunuz.
8
Kameranın Alıcıyla Eşlenmesi (isteğe bağlı)
Kamera kanalını kurmak veya değiştirmek için Kamera Kurulumu bölümündeki adımları takip ediniz. Bu kit ile birlikte verilen
monitöre bağlamak üzere başka bir kamera ekliyorsanız, bu durumda kanalın mevcut kamera(lar) kanalından farklı bir kanala
kurulduğundan emin olunuz.
Eşleme Anahtarı
Not:
Eğer kamera monitörden 1m ile 1,5 m arasına yerleştirilmişse ve kamera sesi alıcı üzerinde açıksa, mikrofonun topladığı geri
bildirimler olan uğultulu bir ses duyabilirsiniz. Bu durumda, sesi önlemek için kamerayı monitörden uzağa yerleştiriniz. Eğer
kameranın güç bağlantıları dışarıda bulunuyorsa, bağlantının uygun şekilde korunduğundan emin olunuz.
9
Çekilebilir
MONİTÖRÜ VE KAMERAYI TANIMAK
SD yuvası
Sıfırlama Düğmesi
AC Güç Bağlantısı
Kamera
Alıcı (Arka
Görünüm)
Ön görünüm
Güç durumu
Stand
Ethernet Jakı
Bağlantı
durumu
Işık sensörü
Anten
Arka
görünüm
Alıcı (Ön
görünüm)
Açma/Kapama
Anten
bağlantısı
Güç kontağı
Güç/Eşleme düğmesi
Mikrofon
IŞIĞIN ANLAMI
Işık Durum Anlamı
Güç durumu
Açık
(Kırmızı)
Kamera açık.
Kapalı Kamera kapalı.
Yanıp sönüyor Kamera eşleme modunda.
Bağlantı durumu
Açık
(Yeşil)
Kamera alıcıya bağlı.
Kapalı Kamera beklemede.
Monitör Kurulumu
1. Standı çekin, anteni uzatın, AC/DC adaptörünü monitörün yanındaki güç girişine bağlayın. Ardından adaptörün diğer ucunu
en yakın elektrik prizine bağlayın.
Çalıştırmak için monitörün üzerinde bulunan GÜÇ düğmesine 3-4 saniye basılı tutun.
2. Alıcı, birkaç saniye Hosgeldiniz Ekranını görüntüler ve ardından CANLI görünüme geçiş yapar.
3. SD kartı monitörün yan tarafında bulunan SD kart yuvasına yerleştirin.
Not: Kamera çalışmaya başlayana kadar ekran karanlık kalmaya devam eder.
Kamera ve Monitör kurulduktan sonra sistem ayarlarınızı özelleştirebilirsiniz. Lütfen Sistem İşleyişi bölümüne bakınız.
Dijital kablosuz güvenlik sisteminizi APP üzerinde de kurabilirsiniz. Lütfen Uzaktan Erişim bölümüne bakınız.
10
SİSTEME GİRİŞ
Monitörünüzün sistem yazılımı işletme gruplarını seçmenize izin veren bir dizi ekran aracılığıyla çalışır . Örneğin, açılır menüde
kamera simgesine tıkladığınızda, eşlenen kameralardan görüntü görüntülemek için ana görünüm ekranını, “canlı ekranı” nasıl
istediğinizi ayarlayabilirsiniz. Kameralar arasında geçiş yapabilir, tüm kameraları tek bir ekranda gösterebilir (Dörtlü görünüm)
veya belirli bir kamerayı görüntüleyebilirsiniz.
Canlı ekran, kamera iletimlerini görüntülemenize imkan verir. Aynı zamanda ekran görüntüsü kurmanıza ve üzerinde
ayarlamalar yapmanıza imkan verir. Ekrandaki simgeler güç ve kamera durumunu gözlemleminize imkan verir.
CANLI EKRAN
SD kart
durumu
Açılır
ekranlar
Pil
durumu
İnternet bağlantısı
durumu
Kayıt
durumu
Hareket göstergesi
Açılır
Menü sekmesi
Kamera numarası/
Sinyal kuvveti
11
Loading...
