Smartwares CS89T User guide [nl]
DWH SERIE
VIDEO-BEVEILIGINGSSYSTEEM
Installatie en gebruiksaanwijzing
Model: CS89T
Versie 1.0
Deze handleiding moet voor toekomstig gebruik worden bewaard
INHOUD
BELANGRIJKE MEDEDELING ............................................................................................................................................................. 3
LEES DIT VOORDAT U BEGINT ........................................................................................................................................... 3
BEREIK VAN DRAADLOZE APPARATUUR ....................................................................................................................... 3
BELANGRIJKE VEILIGHEIDSVOORZORGSMAATREGELEN ......................................................................................... 3
VEILIGHEIDS- EN INSTALLATIETIPS ............................................................................................................................................... 7
Opmerkingen over de installatie ................................................................................................................................................. 7
Touchscreen LCD-monitor ......................................................................................................................................................... 7
Installatie van de camera ............................................................................................................................................................ 7
Het kanaal van de camera instellen (optioneel) .......................................................................................................................... 8
De camera met de ontvanger koppelen (optioneel) .................................................................................................................... 9
KENNISMAKING MET DE MONITOR EN CAMERA ...................................................................................................................... 10
Instellen van de monitor ........................................................................................................................................................... 11
INTERODUCTIE VAN HET SYSTEEM .............................................................................................................................................. 12

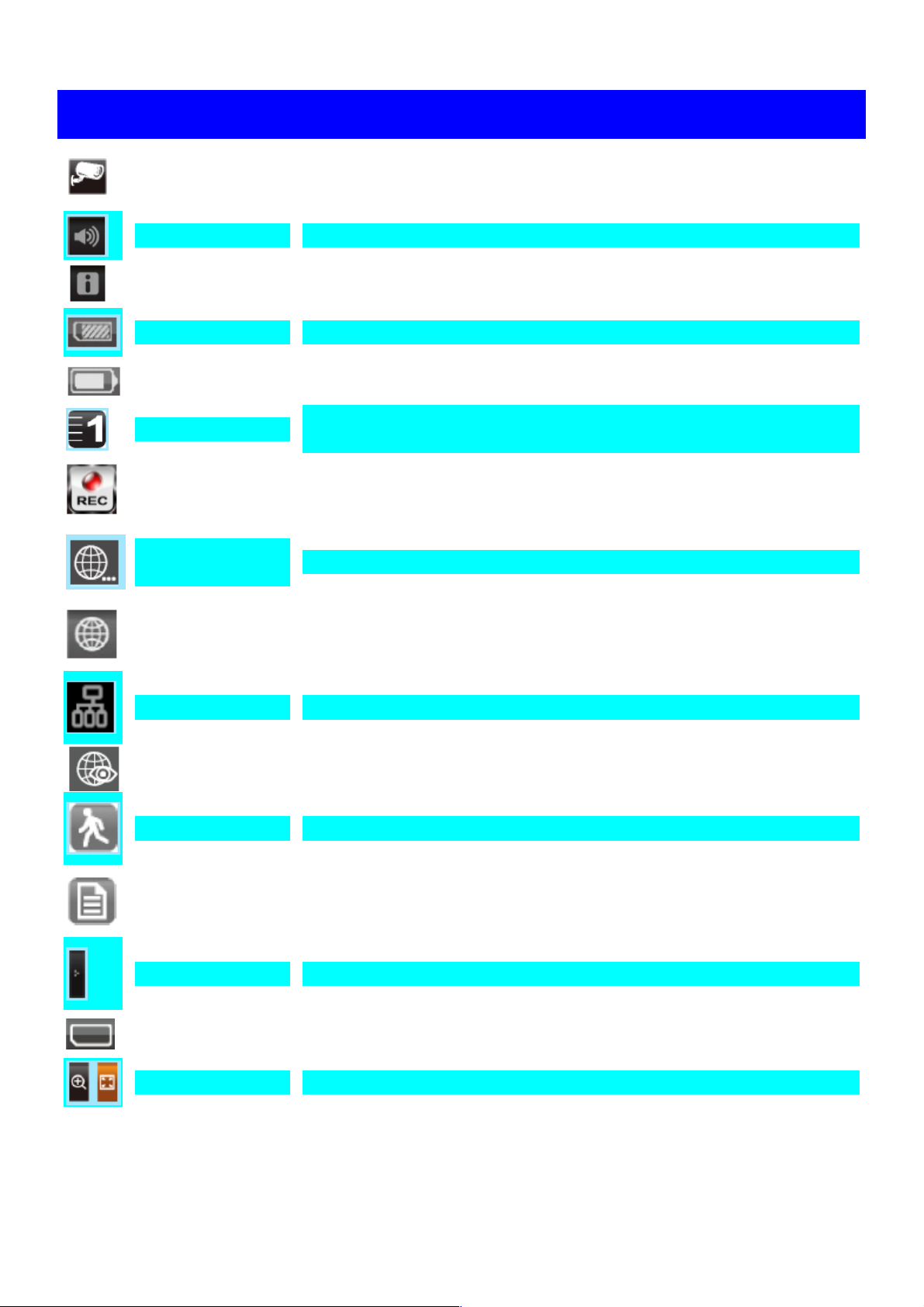

Weergaven van het live-scherm ................................................................................................................................................ 14
Zoomfunctie ............................................................................................................................................................................. 14
Opnemen van live-video ........................................................................................................................................................... 14
Afspelen opgenomen video ...................................................................................................................................................... 15
SYSTEEMMENU ................................................................................................................................................................................... 16
BEDIENING VAN HET SYSTEEM ...................................................................................................................................................... 17
Het instellingenscherm van de camera ..................................................................................................................................... 17
De camera koppelen ................................................................................................................................................................. 17
De camera activeren ................................................................................................................................................................. 17
Helderheid ................................................................................................................................................................................ 18
Het instellingenscherm van de recorder .................................................................................................................................... 18
Bewegingsdetectie .................................................................................................................................................................... 19

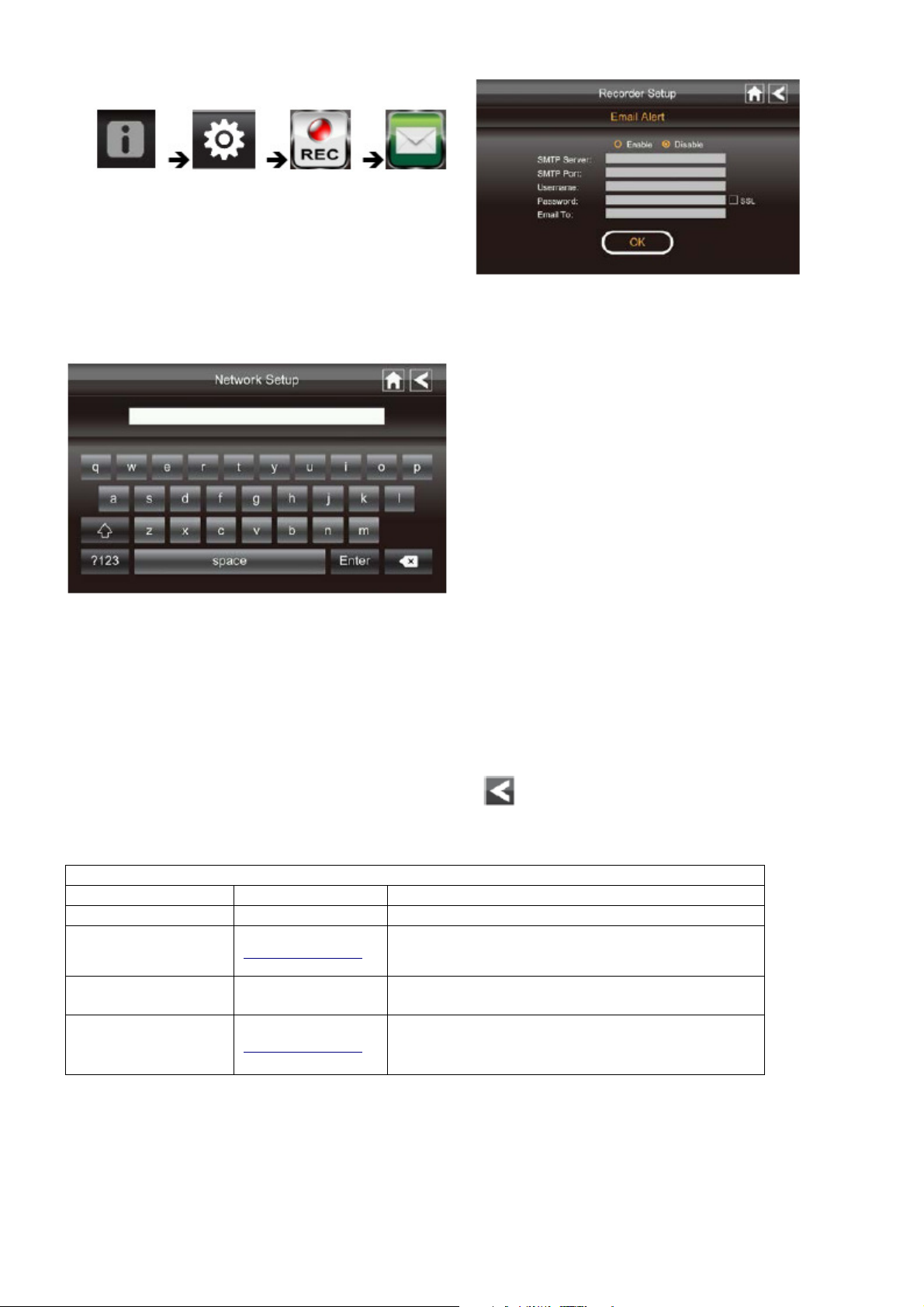

E-mailwaarschuwing ................................................................................................................................................................ 19
Plan opname ............................................................................................................................................................................. 21
Het instellingenscherm van het netwerk ................................................................................................................................... 21
Internet Setup............................................................................................................................................................................ 22
Security Code ........................................................................................................................................................................... 23
Netwerkinformatie .................................................................................................................................................................... 24
Het instellingenscherm van het alarm ....................................................................................................................................... 24
Period ....................................................................................................................................................................................... 25
Melody...................................................................................................................................................................................... 25
Het instellingenscherm van het systeem ................................................................................................................................... 26
Power Saving ............................................................................................................................................................................ 26

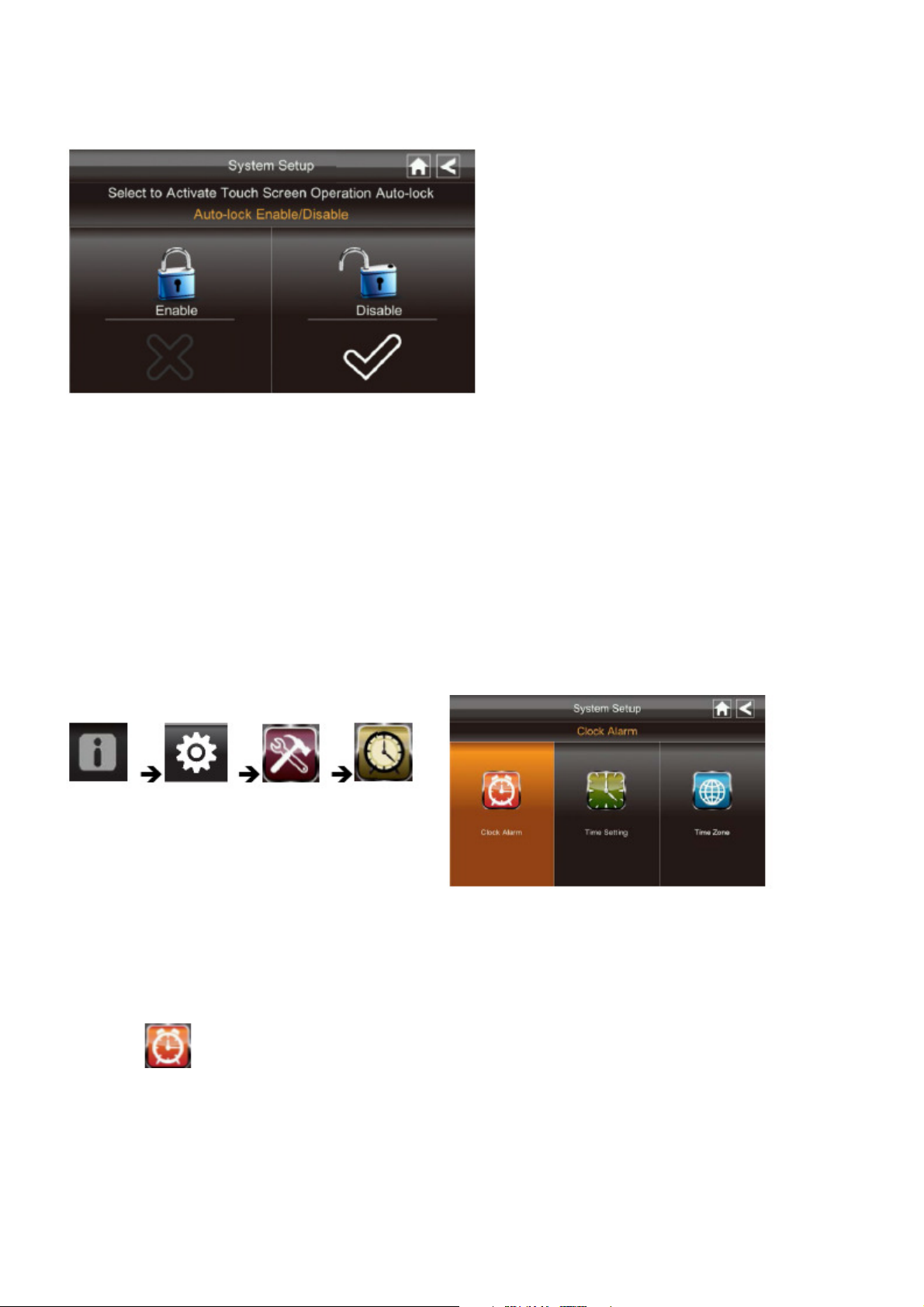

Het scherm automatisch vergrendelen ...................................................................................................................................... 26
Tijd .......................................................................................................................................................................................... 27
Klokalarm ................................................................................................................................................................................. 27
Time Setting ............................................................................................................................................................................ 28
1
Time Zone ................................................................................................................................................................................ 28
Opslagbeheer ............................................................................................................................................................................ 29
Formatteren .............................................................................................................................................................................. 29
Overschrijven ........................................................................................................................................................................... 30

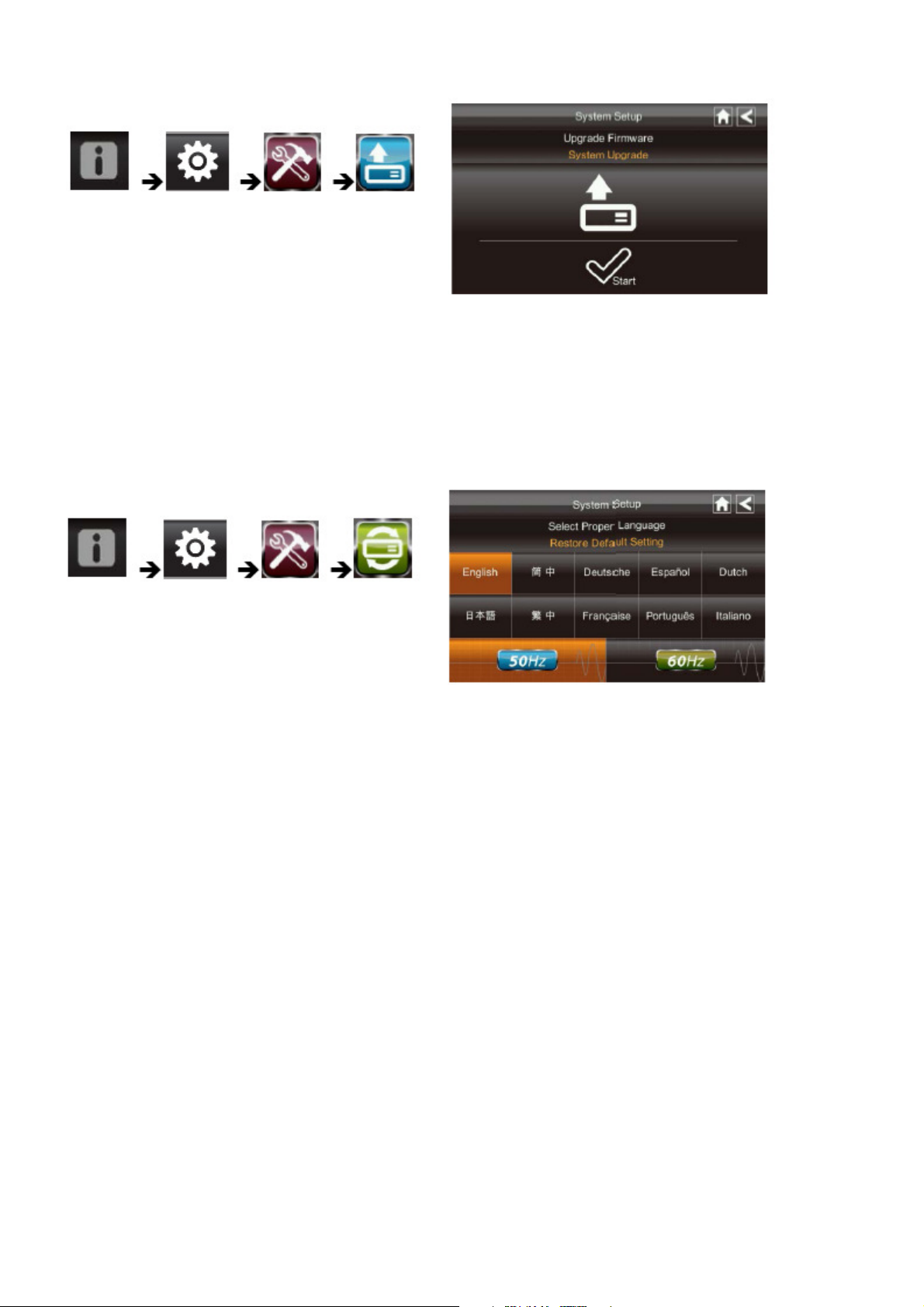

Systeemupgrade ........................................................................................................................................................................ 30
Taal ........................................................................................................................................................................................... 31
Quick Tips ................................................................................................................................................................................ 32
EXTERNE TOEGANG ........................................................................................................................................................................... 32
Overzicht .................................................................................................................................................................................. 32
Uw beveiligingssysteem in de APP instellen ............................................................................................................................ 34
Als u momentopnamen wilt nemen .......................................................................................................................................... 36
Als u uw momentopnamen wilt bekijken ................................................................................................................................. 36
Als u video’s wilt opnemen ...................................................................................................................................................... 37
Als u uw video’s wilt afspelen .................................................................................................................................................. 37
Het instellen het push-bericht ................................................................................................................................................... 37
TROUBLE SHOOTING ......................................................................................................................................................................... 38
PRODUCT SPECIFICATIES ................................................................................................................................................................. 39
2
3
BELANGRIJKE MEDEDELING
LEES DIT VOORDAT U BEGINT
Wees altijd discreet wanneer u CCTV apparatuur installeert, in het bijzonder wanneer de privacy in het geding is. Vraag de lokale
bepalingen op die betrekking hebben op het legaal installeren van video opname- / surveillance-apparatuur. Het kan nodig zijn
toestemming van derden te hebben.
BEREIK VAN DRAADLOZE APPARATUUR
Zorg ervoor dat de ontvangst van het signaal die van de draadloze camera('s) te zien is, de best mogelijke ontvangst tussen de
camera('s) en ontvanger is. Indien nodig, verklein de afstand tussen de camera('s) en ontvanger om de totale systeemprestatie te
verbeteren. De draadloze Color Camera Recordable CCTV set werkt op een beveiligde, digitale 2,4 GHz frequentie, waardoor de
storing van producten zoals draadloze routers, mobiele telefoons of magnetrons sterk verminderd wordt.
BELANGRIJKE VEILIGHEIDSVOORZORGSMAATREGELEN
Schade veroorzaakt door het niet naleven van de adviezen in deze handleiding, zullen de garantie teniet doen.
Wij accepteren geen aansprakelijkheid voor schade aan goederen of personen veroorzaakt door het niet naleven van de
veiligheidsaanbevelingen! Iedere schadeclaim zal nietig verklaard worden in dergelijke gevallen.
1. Laat de camera of ontvanger niet vallen en doorboor of demonteer het niet.
2. Vermijd alle contact met water en droog uw handen af voor u de camera in handen neemt.
3. Trek nooit aan de snoeren. Gebruik de stekker om het snoer uit het stopcontact te verwijderen.
4. Stel de camera niet bloot aan hoge temperaturen en plaats hem niet in direct zonlicht. Dit kan de camera beschadigen of
ervoor zorgen dat de camera tijdelijk niet goed werkt.
5. Gebruik de apparaten met zorg. Vermijd het hard drukken op de camera en ontvanger.
6. Gebruik voor uw eigen veiligheid de camera niet tijdens een storm of onweer of zet deze dan uit.
7. Verwijder de adapter wanneer de camera langere tijd niet gebruikt wordt.
8. Gebruik alleen accessoires en adapters die door de fabrikant geleverd worden.
9. Om te voldoen aan de wetgeving betreffende de ouderlijke verantwoordelijkheid, houdt u de apparaten buiten bereik van
kinderen.
10.
Controleer of de netsnoeren niet bekneld of beschadigd worden door scherpe randen.
4
FCC Nalevingsverklaring: Dit apparaat
voldoet aan deel 15 van de FCC
reglementen. Gebruik geschiedt
op deze voorwaarden: (1) dit apparaat mag geen
schadelijke storingen veroorzaken, en (2) dit
apparaat dient elke storing te accepteren, inclusief
storing die ongewenste werking kan veroorzaken.
gepubliceerd door de Commissie van de Europese Gemeenschap. Het
naleven van deze richtlijnen houdt overeenkomst in met de volgende
Europese normen:EMC: EN 301 489
Radio: EN 300 328
Producten met een CE markering voldoen aan EMC richtlijn
(2004/108/EC); Laag voltage Richtlijn (73/23/EEC);
R&TTE(1999/5/EC); ROHS Richtlijn (2011/65/EU)
LVD: EN 60950
FCC/CE WAARSCHUWING
Deze apparatuur is getest en overeenkomstig de limieten voor een Klasse B digitaal apparaat bevonden, conform deel 15 van
de FCC reglementen en ETSI(EN) 300328. Deze limieten zijn ontwikkeld om te voorzien in redelijke bescherming tegen
schadelijke storingen in thuisinstallaties. Deze apparatuur genereert, gebruikt en kan radiofrequente energie uitstralen, en
kan wanneer niet geïnstalleerd en gebruikt overeenkomstig de instructies, schadelijke storingen in radiocommunicatie
voortbrengen. Er is echter geen garantie dat er geen storing zal voorkomen bij een bepaalde installatie. Wanneer deze
apparatuur de ontvangst van radio of televisie stoort, wat gecontroleerd kan worden door de apparatuur aan en uit te zetten,
wordt de gebruiker aangemoedigd om deze storing te corrigeren met een of meer van de volgende maatregelen: -Richt of
verplaats de ontvangstantenne.-Verplaats de apparatuur weg van de ontvanger.-Sluit de apparatuur aan op een andere
lichtgroep dan waar de ontvanger op is aangesloten.-Raadpleeg de dealer of een ervaren radio-/televisietechnicus voor meer
suggesties. U bent gewaarschuwd dat elke verandering of modificatie aan de apparatuur, welke niet uitdrukkelijk is
goedgekeurd door de partij verantwoordelijk voor de overeenstemming, uw recht deze apparatuur te gebruiken, teniet kan
doen.
AFVOEREN
Wanneer het camerasysteem niet langer werkt of niet meer gerepareerd kan worden, dient het afgevoerd te
worden volgens de geldende reglementen. Afvoeren van gebruikte batterijen/accu's:
U bent wettelijk verplicht (Batterij Verordening) om alle gebruikte batterijen en accu's terug te brengen. Het afvoeren van
gebruikte batterijen en accu's met het gewone huisvuil is verboden! Batterijen en accu's die gevaarlijke stoffen bevatten hebben
daarvoor symbolen op de zijkant. Deze symbolen geven aan dat het verboden is deze batterijen/accu's af te voeren met het
huisvuil. De afkortingen voor de respectievelijke zware metalen zijn: Cd=cadmium, Hg=kwik, Pb=lood. U kunt gebruikte
batterijen en accu's die niet meer opgeladen kunnen worden inleveren bij de aangewezen inleverpunten in uw woonplaats of bij
winkels en dergelijke waar batterijen en accu's verkocht worden. Door het opvolgen van deze reglementen voldoet u aan de
wettelijke eisen en draagt u bij aan de bescherming van ons milieu!
5
• De “Apparaat-ID” en het “Wachtwoord” van het systeem zijn op een sticker aan de achterkant van de LCD-Monitor (achter de
uittrekbare standaard) aangebracht.
De “Apparaat-ID” en het “Wachtwoord” zijn nodig voor het extern bekijken.
Om veiligheidsredenen is het voor de gebruiker raadzaam om de “Apparaat-ID” en het “Wachtwoord” informatie naar de
gebruiksaanwijzing over te nemen, gevolgd door het verwijderen van de sticker met de “Apparaat-ID” en het “Wachtwoord”
informatie.
Bewaar de apparaat-ID en wachtwoord informatie op een veilige plaats voor toekomstig gebruik.
6
INHOUD VAN HET PAKKET
Draadloze camera met
A
standaard x 1
B
Draadloze touchscreen LCD-monitor x 1
Camera-antenne x 1
C
Internetkabel x 1
E
Gebruiksaanwijzing x 1
G
5 V/1 A Voedingsadapter x 2
D
Zak met schroeven x 1
F
Benodigde gereedschappen:
Elektrische boormachine
5mm steenboor
15mm steenboor
Nr. 2 Philips schroevendraaier
7
VEILIGHEIDS- EN INSTALLATIETIPS
Opmerkingen over de installatie
Volg altijd het advies van de fabrikant op bij gebruik van power-tools, trapjes, ladders enz. en draag beschermende uitrusting
(bijv. een veiligheidsbril en handschoenen) wanneer u gaten boort enz.
Bij gebruik van ladders, zorg ervoor dat ze op een stevige, stabiele ondergrond onder een hoek worden geplaatst en voldoende
vastgezet zijn. Controleer op verborgen elektriciteitsdraden of waterleidingen alvorens gaten te boren. Bij twijfel, gebruik een
kabel/pijpzoeker. Het wordt aanbevolen om blootstelling van de camera aan extreme weersomstandigheden (bijv. onder een goot
die gevoelig voor waterlekken is) te vermijden. Na het boren van gaten voor een kabel door een buitenmuur, zorg ervoor dat het
gat met een geschikt afdichtingsmateriaal wordt afgedicht om tocht te voorkomen.
Om brandgevaar of elektrisch schokgevaar te voorkomen, probeer niet om de behuizing te openen, terwijl de camera aan
regenwater of natte omstandigheden is blootgesteld. Stel geen draadaansluitingen bloot aan weersinvloeden. Als
draadaansluitingen buitenshuis worden afgesloten, gebruik dan een geschikte waterdichte doos om de verbindingen te isoleren.
Er zijn geen door de gebruiker te repareren onderdelen binnenin het apparaat aanwezig. Verwijs onderhoud door naar
gekwalificeerd onderhoudspersoneel.
Touchscreen LCD-monitor
• Houd uit de buurt van warmtebronnen en ruimtes met een hoge temperatuur
• Vermijd direct zonlicht
• Vermijd vochtige ruimtes
• Voorkom trillingen
• Installeer in een geventileerde omgeving
• Ondersteunt maximaal 32 GB SD-kaart (niet meegeleverd)
Installatie van de camera
• Vermijd het plaatsen van de camera op zodanige wijze dat het niet direct op de zon gericht is, dit zal de kwaliteit van de
weergegeven afbeelding nadelig beïnvloeden.
• Vermijd het direct richten van de cameralens door helder glas, omdat de nachtzicht LED's 's nachts een wazig beeld zullen
veroorzaken.
• Vermijd het richten van de camera direct op struiken, boomtakken of bewegende objecten die op natuurlijke wijze door de
wind worden bewogen. Dit is ook omdat de software anders onnodig zou kunnen opnemen als u in de PC-software de
bewegingsdetectiefunctie moet gebruiken om beweging op te nemen.
8
OPMERKING: De camera heeft een RF-bereik in het open veld tot maximaal150 m.
Bevestig de camerahouder aan de muur Draai de vleugelbout los
Stel de juiste kijkhoek in en zet vervolgens de koppeling met de vleugelmoer vast.
Het kanaal van de camera instellen (optioneel)
De draadloze camera wordt vooraf ingesteld op kanaal 1 geleverd.
De monitor ondersteunt maximaal 4 camera's. Volg de onderstaande stappen in het hoofdstuk “Camera instellen” om het
monitorkanaal van de camera te installeren of te wijzigen. Als u een andere camera toevoegt om met de meegeleverde monitor in
dit pakket te verbinden, controleer of het kanaal op een kanaal is ingesteld dat anders is dan dat van de bestaande camera('s).
9
De camera met de ontvanger koppelen (optioneel)
Volg de stappen in het hoofdstuk “Camera instellen” om het kanaal van de camera te installeren of te wijzigen. Als u een andere
camera toevoegt om met de meegeleverde monitor in dit pakket te verbinden, controleer of het kanaal op een kanaal is ingesteld
dat anders is dan dat van de bestaande camera('s).
Koppelknop
Opmerking:
Als de camera zich binnen een afstand van 1 tot 1,5 m van de monitor bevindt en het cameravolume op de ontvanger is
ingeschakeld, dan kunt u op de monitor een fluitend geluid horen wat de feedback is die door de microfoon opgepikt wordt.`
Plaats in dat geval de camera verder uit de buurt van de monitor om dit lawaai te voorkomen. Als de stroomaansluiting naar de
camera buitenshuis blijft, zorg ervoor dat de aansluiting naar behoren wordt beschermd.
Voedingsstatus
KENNISMAKING MET DE MONITOR EN CAMERA
(achteraanzich
SD-sleuf
Reset-knop
AC-voedingsaansluiti
ng
Camera
Ontvanger
t)
Ethernet-aansluiting
Vooraanzicht
Uittrekbare
standaard
Achteraanzicht
Verbinding
sstatus
Antenne
Ontvanger
(vooraanzicht)
Voeding Aan/Uit
Antenne
connector
Voedingsaansluiting
Lichtsensor
Microfoon
WAT BETEKENEN DE LAMPJES
Licht Toestand Wat het betekent
Voedingsstatus
Aan
(Rood)
De camera is ingeschakeld.
Uit De camera is uitgeschakeld.
Verbindingsstatus
Knipperend
Aan
(Groen)
Uit
De camera is in de koppelmodus.
De camera is met de ontvanger verbonden.
De camera is in stand-by.
Aan/Uit/Koppelen-knop
10
Instellen van de monitor
1. Klap de standaard uit, trek de antenne uit, sluit de AC/DC-adapter aan op de voedingsaansluiting aan de zijkant van de
monitor. Sluit vervolgens het andere uiteinde van de adapter op het dichtstbijzijnde stopcontact aan.
Druk op en houd de Aan/Uit-knop op de bovenkant van de monitor voor 3-4 seconden ingedrukt om het op te starten.
2. De ontvanger geeft voor een paar seconden het welkomstscherm weer en verandert vervolgens naar de live-weergave.
3. Plaats de SD-kaart in de SD-kaartsleuf aan de zijkant van de monitor.
Opmerking: Het scherm blijft donker totdat de camera is ingeschakeld.
Met de camera geïnstalleerd en de monitor ingesteld, kunt u nu uw systeeminstellingen aanpassen. Raadpleeg het hoofdstuk
“Bediening van het systeem”.
U kunt ook uw digitale draadloze beveiligingssysteem in de APP tot stand brengen. Raadpleeg het hoofdstuk “Externe toegang”.
11
Loading...
