SMARTEK STC-3502 User Manual [ru]

STC-3502

Вандалозащищенная телекамера с

программным режимом «день-ночь»

купольного типа

Руководство по

эксплуатации

2009 г.

Руководство по эксплуатации STC-3502

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

в озможности

1. Не содержит свинец (Pb); отвечает требованиям RoHS.

2. Цифровой процессор сигналов: SONY HQ1.

3. Вандалозащищенная, водонепроницаемая камера с уровнем защиты IP66.

4. Обеспечивает удобство монтажа и эксплуатации в любых условиях (встроенный обогреватель).

5. Разрешение более 540 ТВЛ в цветном изображении.

6. Встроенный вариообъектив 2.9-10мм с АРД.

7. Низкое энергопотребление.

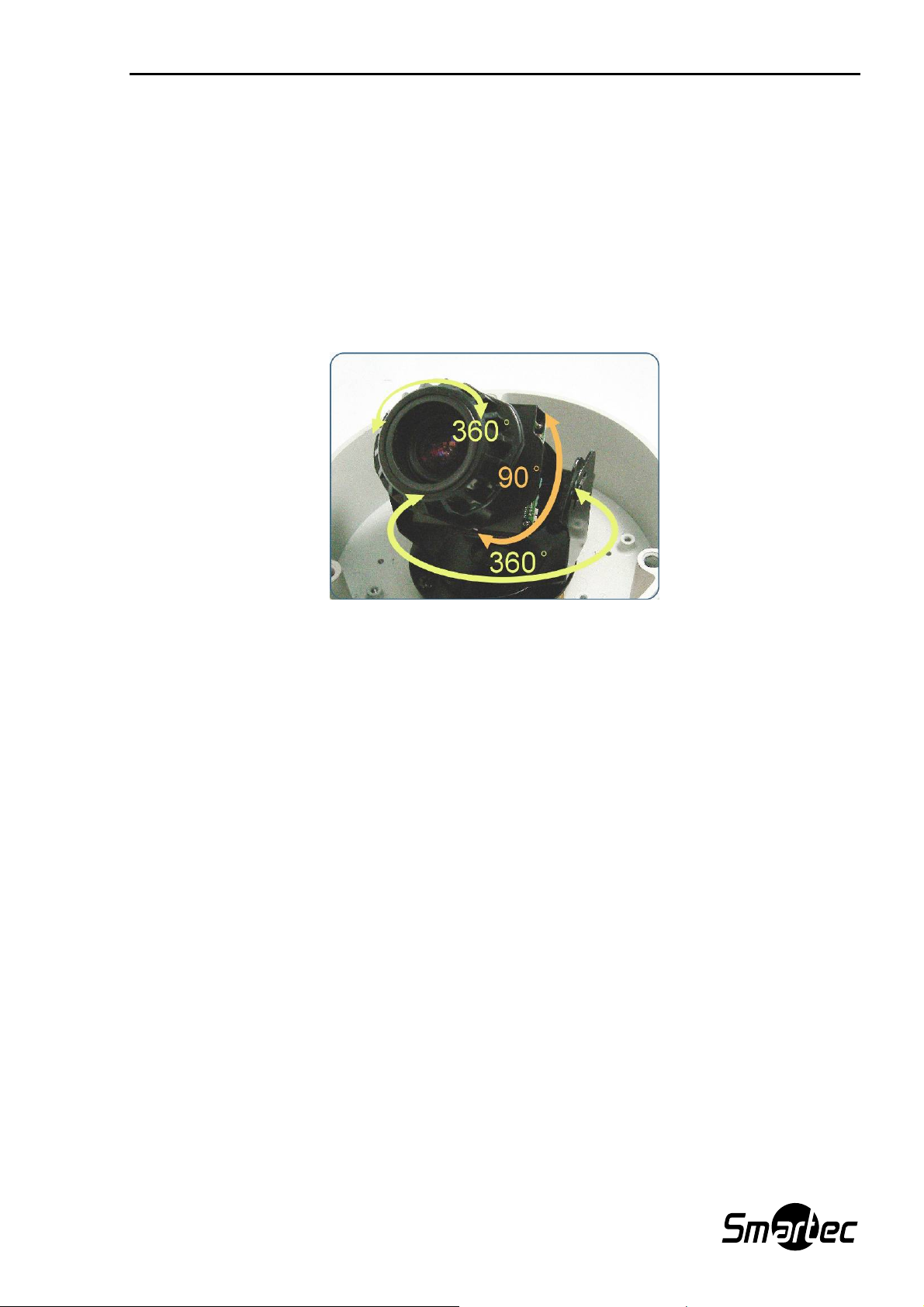

8. Трехосевая конструкция обеспечивает простоту вращения и поворота модуля камеры под любым углом
при монтаже на стене или потолке.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

1. Никогда не направляйте камеру против солнца.

Не подвергайте объектив воздействию прямых солнечных лучей или яркого света, так как это может
привести к повреждению чувствительного элемента.

2. Обращайтесь с камерой с осторожностью.

Оберегайте камеру от ударов. Неаккуратное обращение может привести к повреждению камеры.

3. Требуются подходящие условия эксплуатации.

Камера предназначена для работы в помещении и на улице. Допустимый диапазон температур для
работы камеры составляет от – 40˚ С до + 50˚ С, а допустимая влажность не более 85%.

4. Проверьте напряжение питания.

Напряжение питания должно быть в пределах заданного диапазона.

5. Повреждения, требующие ремонта

Отключите питание устройства и обратитесь к квалифицированному специалисту в следующих случаях:

а. При повреждении шнура питания или вилки.
б. При попадании жидкости или предметов внутрь устройства.
в. В случае повреждения кожуха.
г. В случае обнаружения явных изменений в качестве работы устройства.

1

Руководство по эксплуатации STC-3502

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТВ стандарт: PAL
Чувствительный элемент:
Цифровая обработка сигнала:
Количество пикселей (ГхВ):
Синхронизация:
Разрешение:

Минимальная освещенность:

Отношение сигнал/шум:
АРУ:
Защита от мерцаний:
Компенсация встречной засветки:

«День-Ночь»:

DC-уровень

Балланс белого:
Видеовыход:

Объектив/Угол обзора:

Предел прочности:
Уровень защиты от проникновения

воды:
Обогреватель:
Питание:
Потребляемая мощность:
Диапазон рабочих температур:
Габариты:
Масса:

Автоматическое переключение в Ч/Б режим при освещенности 2 лк

Регулировка опорного уровня сигнала управления диафрагмой

объектива с автоматическим управлением

f 2.9мм-10.0мм / F1.2

асферический объектив с автоматической диафрагмой / 94.6°-28.8°

1/3” SONY Super HAD CCD

SONY HQ1

795×596

Внутренняя

540 ТВЛ

0,05 лк/F1.2

>48 дБ (АРУ выкл.)

ВКЛ/ВЫКЛ (переключение)

ВКЛ/ВЫКЛ (переключение)

ВКЛ/ВЫКЛ (переключение)

Цветной / «День-Ночь» (переключение)

AWB

Композитный, 1.0 В, 75 Ом

656.1 кгс

IP66

Встроенный

12 В пост. тока / 24 В пер. тока

Макс. 7,2 Вт

-40°C … +50°C

142(диаметр) × 112 мм

1070 г

2

Руководство по эксплуатации STC-3502

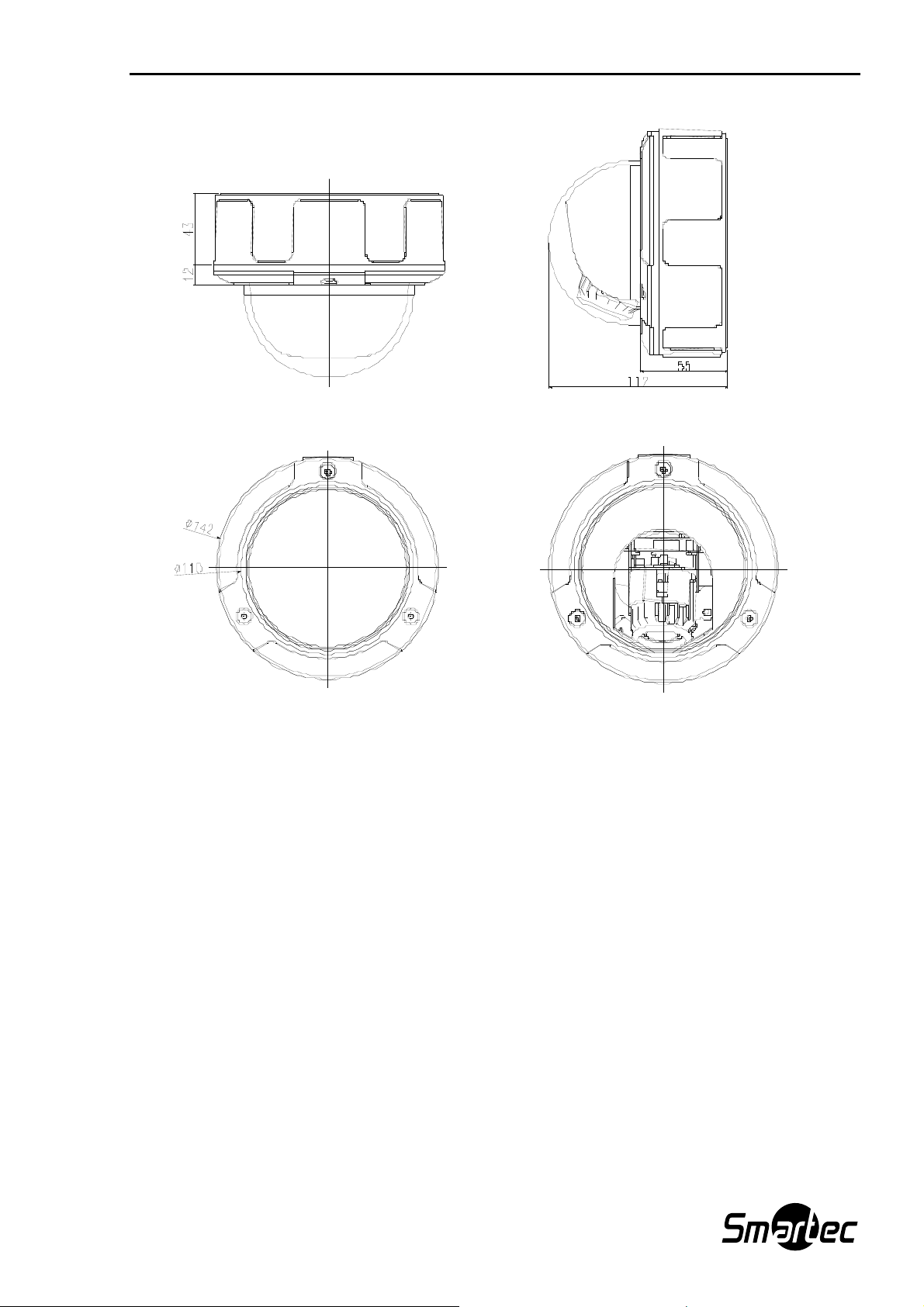

РАЗМЕРЫ (единица измерения: мм)

3

Руководство по эксплуатации STC-3502

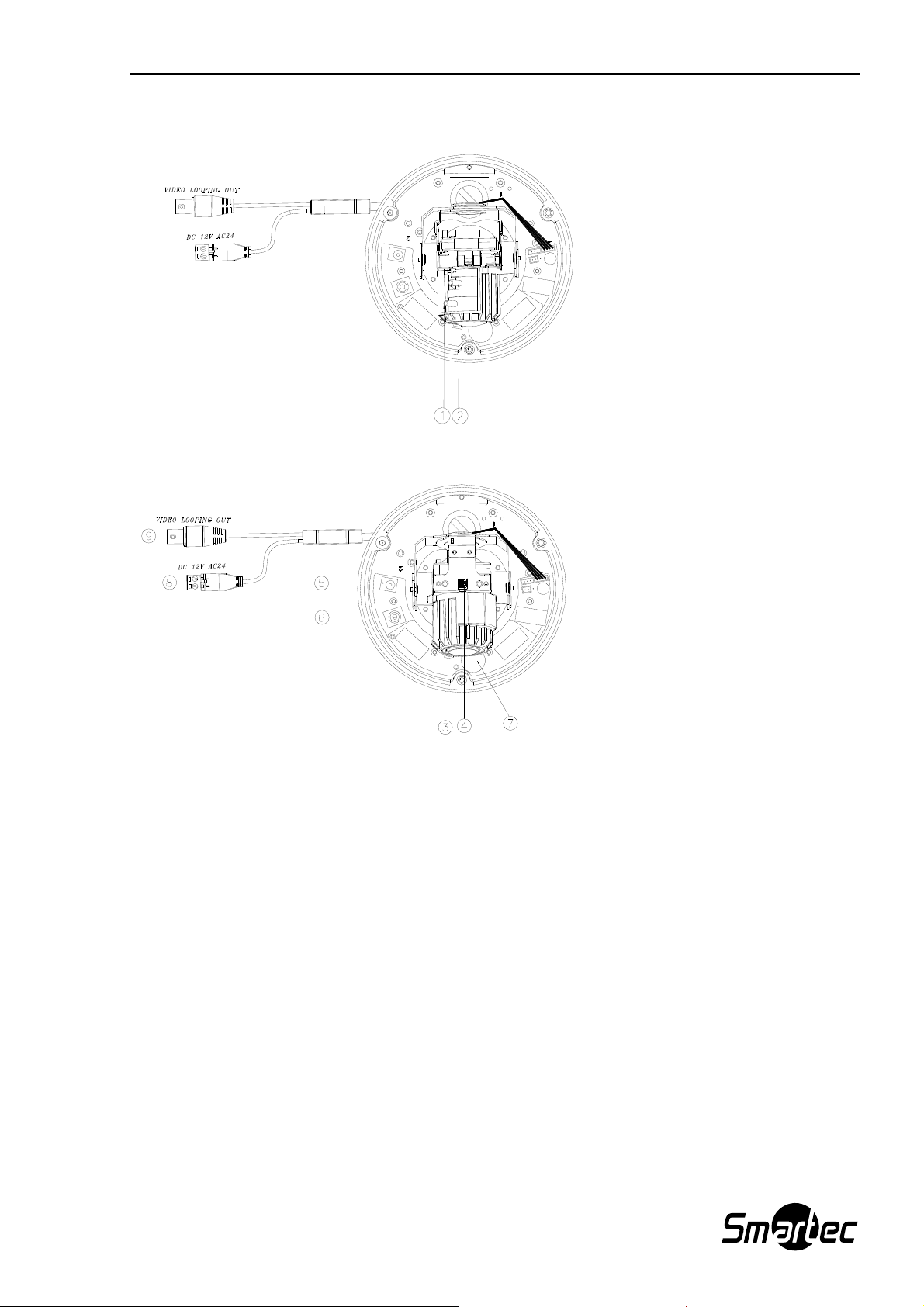

ОБОЗНАЧЕНИЯ И ФУНКЦИИ

L.L

DC LEVEL

V.P

F.L

NOM

AGC

OFF

BLC

OFF

AES

OFF

1. FAR/NEAR (Дальний/Ближний фокус)

2. WIDE/TELE (Угол Шире/Теле)

3. DC LEVEL (DC-уровень)

Регулятор уровня сигнала управления диафрагмой объектива (уровень АРД).

4. Переключатели

Переключатель 1. D/N: Переключение режима Цвет / «День-Ночь»

D/N (День/Ночь): Автоматическое переключение в черно-белый режим происходит при 2 лк.
COLOR (Цветной): Нормальное положение – камера работает постоянно в цвете.

Переключатель 2. BLC: Компенсация встречной засветки (Вкл./Выкл.)

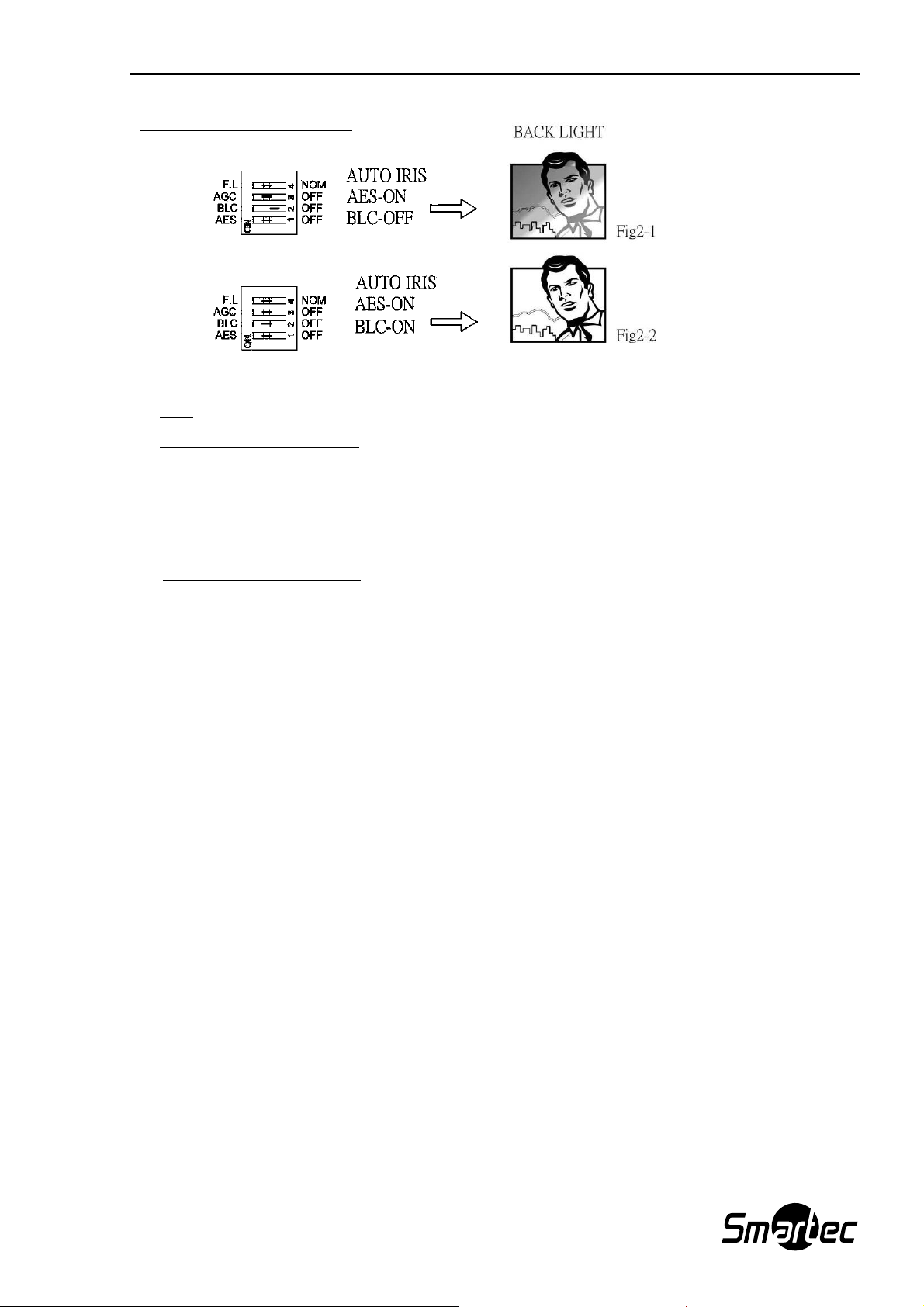

Когда объект съемки выглядит слишком темным из-за яркого фонового света (солнца и т.д.), как на
рисунке 2-1, установите переключатель BLC в положение «ON» («Вкл.»), чтобы объект съемки выглядел
более ярким (Рисунок 2-2).

4

Руководство по эксплуатации STC-3502

OFF: функция BLC отключена.

Переключатель 3. AGC: Автоматическая регулировка усиления (АРУ) – Вкл./Выкл.

AGC

: Уровень усиления изменяется в диапазоне от 0 до 26 дБ.

OFF: Функция АРУ отключена.

Уровень усиления не меняется и составляет 0 дБ.

Переключатель 4. FL: Защита от мерцаний

В режиме FL скорость переключения затвора составляет 1/120 с (PAL).

При выборе режима FL переключатель AES должен быть в положении Off (Выкл).

NOM: Нормальное положение

5. Дополнительный ввод питания

Это разъем питания 12 В пост. тока для выполнения тестирования.

6. Дополнительный видеоразъем

Это RCA-разъем для вывода видеосигнала на служебный монитор для выполнения тестирования.

7. Обогреватель

Обогреватель служит для защиты объектива и стекла от образования конденсата. Встроенный термостат

используется для включения и выключения обогревателя по мере необходимости.

8. Разъем питания

Подключение к источнику питания 12 В постоянного тока / 24 В переменного тока.

9. Видеовыход

Это BNC-разъем видеовыхода для подключения монитора и т.п. (75 Ом).

5

Руководство по эксплуатации STC-3502

СТАНДАРТНАЯ УСТАНОВКА

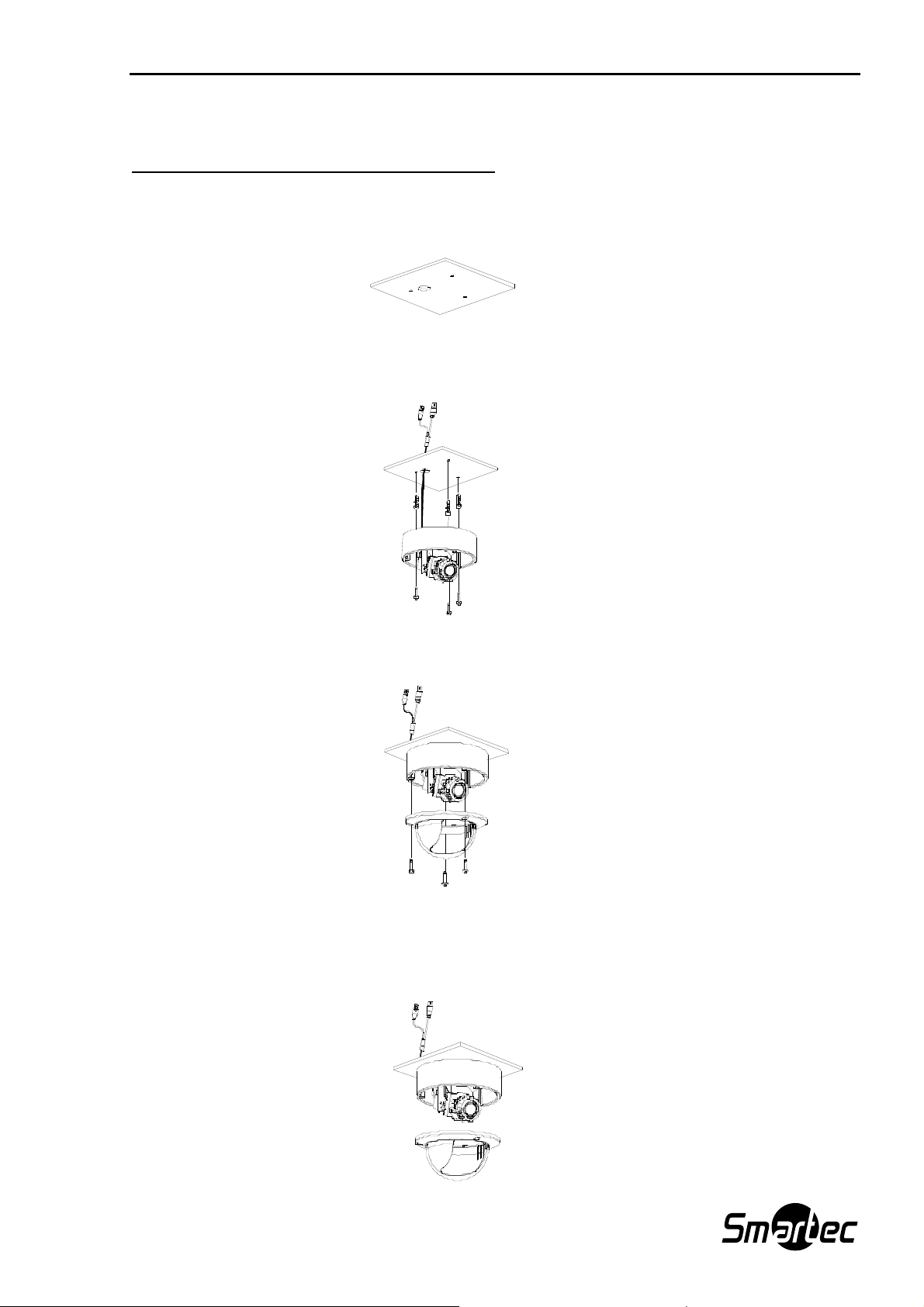

Для крепления камеры непосредственно к потолку:

(1) Просверлите в потолке отверстие Ø 25мм для проводки кабеля питания и видеокабеля.

(2) Снимите плафон с камеры. Используйте соответствующие отверстия в основании камеры для

монтажа.

(3) Прикрепите основание камеры к потолку с помощью трех имеющихся в комплекте винтов.

(4) Отрегулируйте углы обзора и направление камеры, используя функцию поворота, наклона или

вращения

установите на место плафон.

, пока не получите желаемое изображение. По завершении регулировки фокуса камеры

6

Руководство по эксплуатации STC-3502

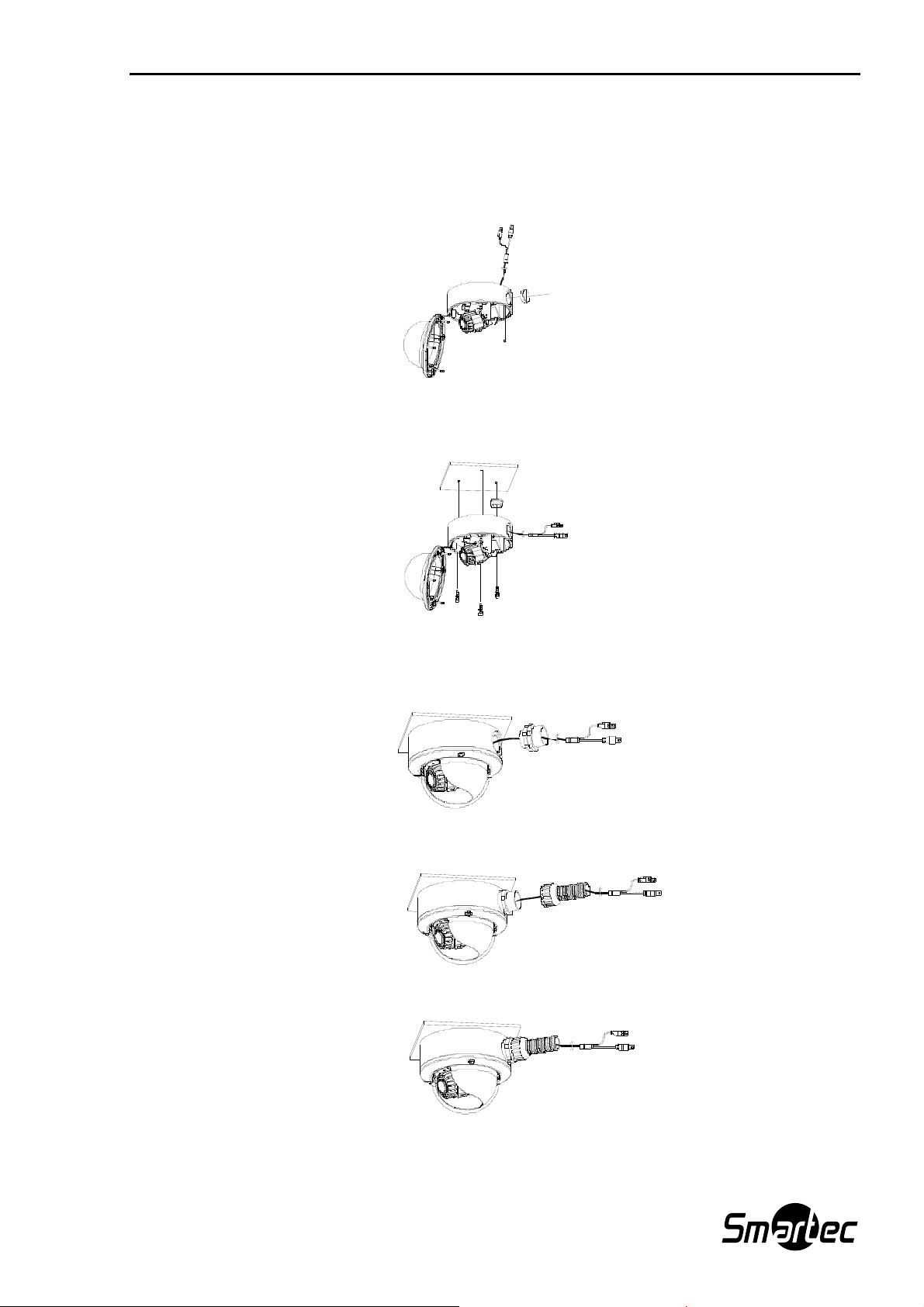

УСТАНОВКА С ВЛАГОИЗОЛЯЦИЕЙ

(1) Камера имеет два отверстия для кабелепровода – одно в основании камеры, а другое, с

заглушкой, на боковой поверхности камеры. Снимите плафон и удалите заглушку из
расположенного на боковой поверхности отверстия.

(2) Вставьте кабели в отверстие на боковой поверхности камеры. Установите заглушку в отверстие

в основании камеры. Затем прикрепите

комплекте винтов.

(3) Установите плафон и закрепите его с помощью 3 имеющихся в комплекте винтов. Вставьте

металлическую соединительную муфту (не входит в комплект) в отверстие для кабелепровода
и проденьте кабели сквозь муфту.

(4) Возьмите трубу и вставьте кабели в трубу так, чтобы кабели были полностью закрыты.

(5) Подсоедините трубу к соединительной муфте и закрепите.

основание камеры к потолку с помощью трех имеющихся в

7

Руководство по эксплуатации STC-3502

УСТАНОВКА С ИСПОЛЬЗОВАНИЕМ КРОНШТЕЙНА

STB-C413 (НАСТЕННЫЙ КРОНШТЕЙН)

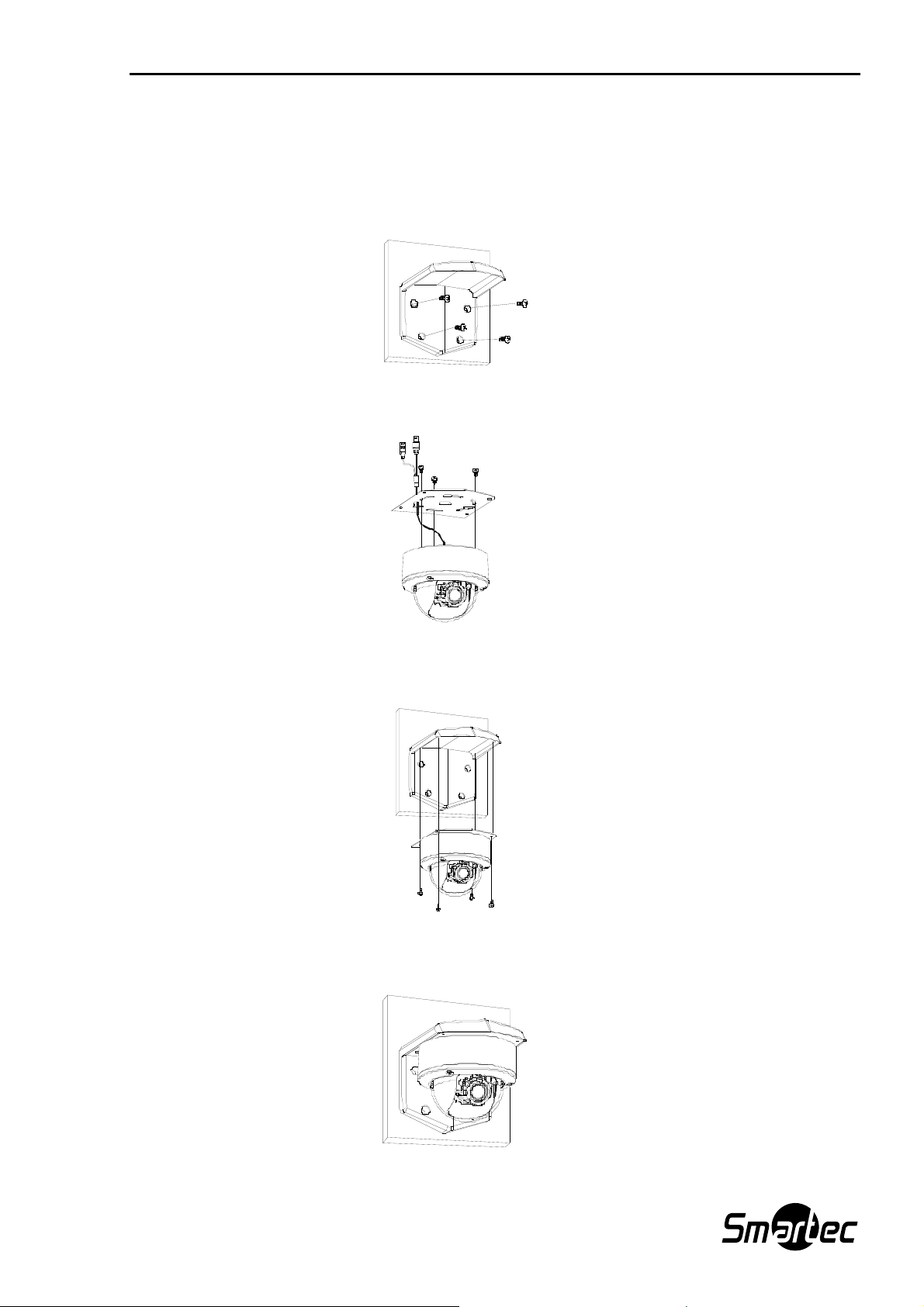

1. Прикрепите кронштейн к стене с помощью 4 винтов, как показано на Рисунке 1.

Рисунок 1.

2. Прикрепите металлическую пластину в верхней части камеры с помощью трех винтов (Рисунок 2).

Рисунок 2.

3. С помощью четырех винтов прикрепите камеру к кронштейну, как показано на Рисунке 3.

Рисунок 3.

4. Установка с использованием настенного кронштейна завершена (Рисунок 4).

Рисунок 4.

8

Руководство по эксплуатации STC-3502

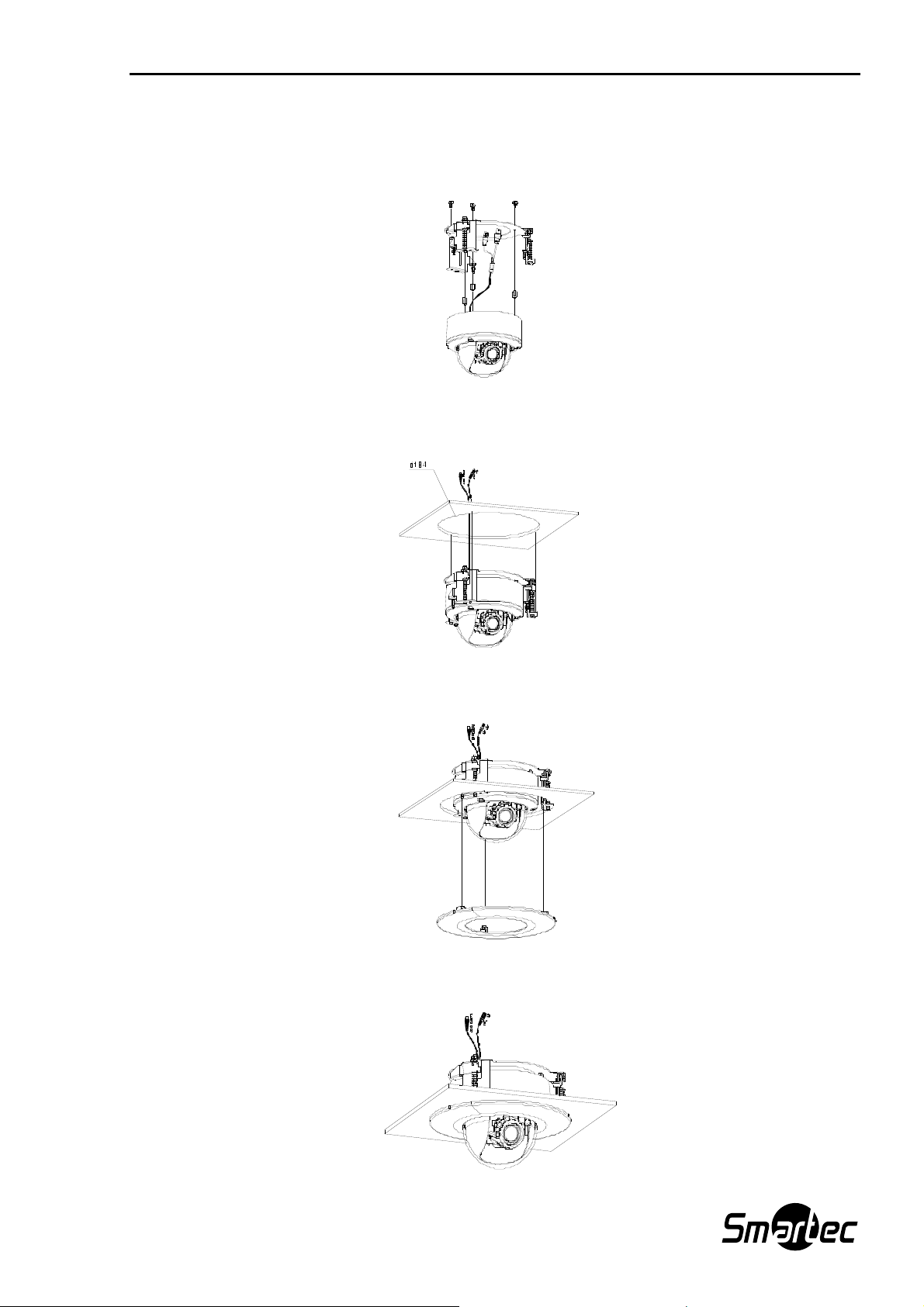

STB-C504 (ПОТОЛОЧНЫЙ КРОНШТЕЙН)

Прикрепите потолочный кронштейн к основанию камеры с помощью трех винтов (Рисунок 5).

1.

Рисунок 5.

2. С помощью отвертки (против часовой стрелки) привинтите потолочный кронштейн к потолку (ø184),

как показано на Рисунке 6.

Рисунок 6.

3. Установите защитный диск на потолочный кронштейн (Рисунок 7).

Рисунок 7.

4. Установка с использованием потолочного кронштейна завершена (Рисунок 8).

Рисунок 8.

9
