Page 1

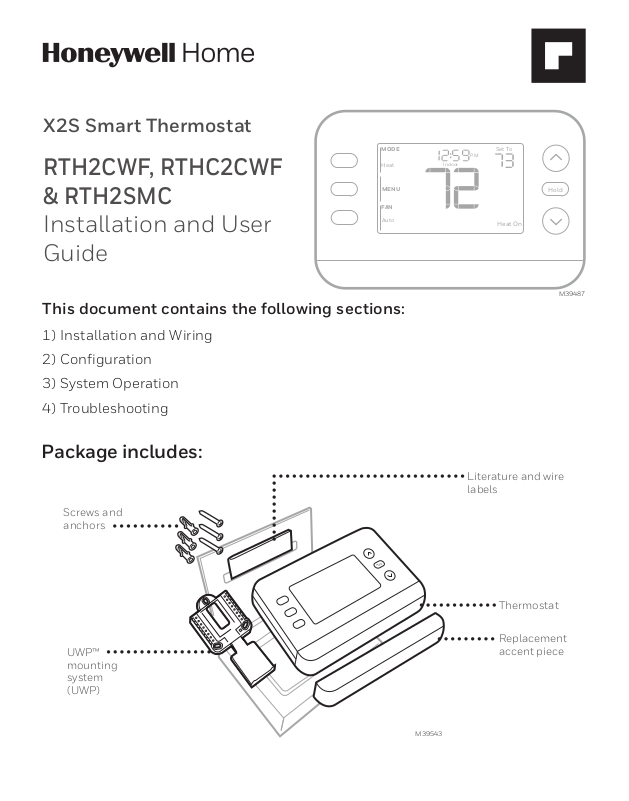

X2S Smart Thermostat

M39487

MODE

RTH2CWF, RTHC2CWF & RTH2SMC

Installation and User

Heat

FAN

Auto

Guide

This document contains the following sections:

1) Installation and Wiring

2) Configuration

3) System Operation

4) Troubleshooting

Package includes:

Screws and anchors

Hold

Set To

Indoor

Heat On

Literature and wire labels

Hold

UWP™ mounting system (UWP)

Thermostat

Replacement accent piece

M39543

Page 2

Get the most from X2S Smart Thermostat

Multiple programming options that fit your lifestyle:

1. LocationBased scheduling (Auto Away)– The thermostat uses your

smartphone’s location to know when you’re away, and saves you energy. Through geofence technology, it senses your return and helps make you comfortable upon arrival. You can always manually change your preset Home and Away temperature either on the thermostat or on the First Alert app.

2. Smart scheduling – Use a combination of geofencing and time scheduling to

fit your busy, active lifestyle.

3. TimeBased scheduling – Program your thermostat for one week; each day

(each day is a different schedule); MonFri, Sat, Sun; or MonFri, SatSun. All days with four adjustable periods per day.

Smart Alerts. Push notifications remind you of filter changes and warn you of

extreme indoor temperatures.

Smart Response. Learns your heating and cooling system to deliver the optimal temperature at the right time.

Auto Change From Heat to Cool. Automatically determine if your home needs heating or cooling to provide maximum comfort.

Page 3

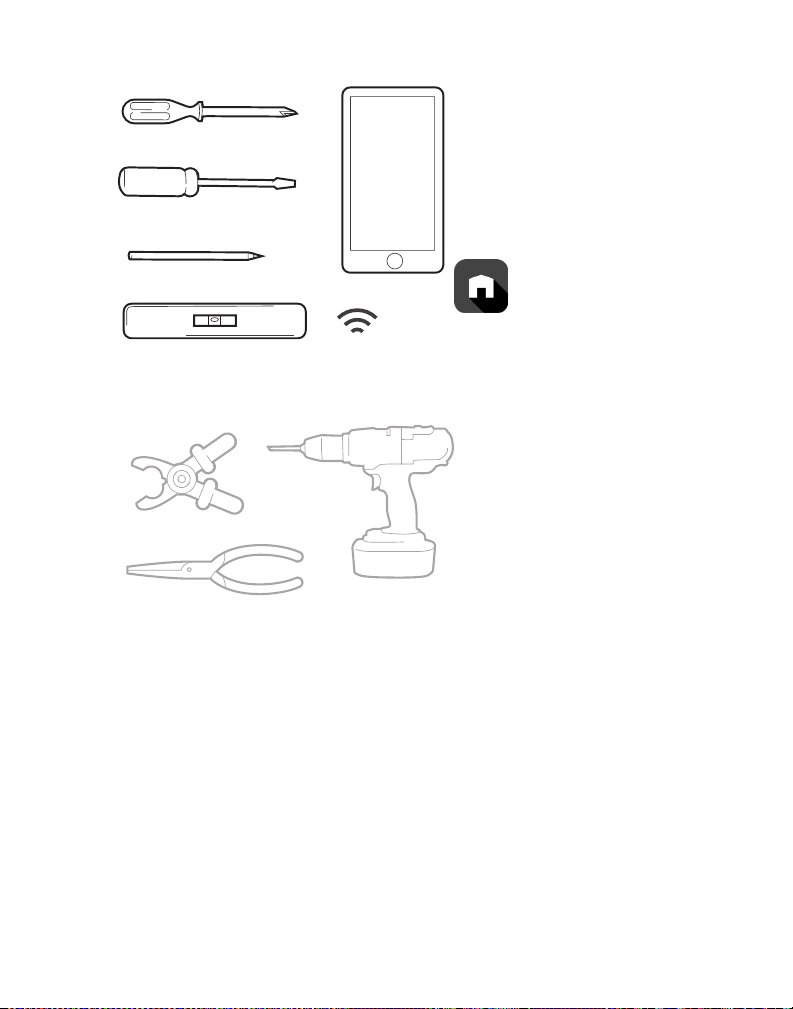

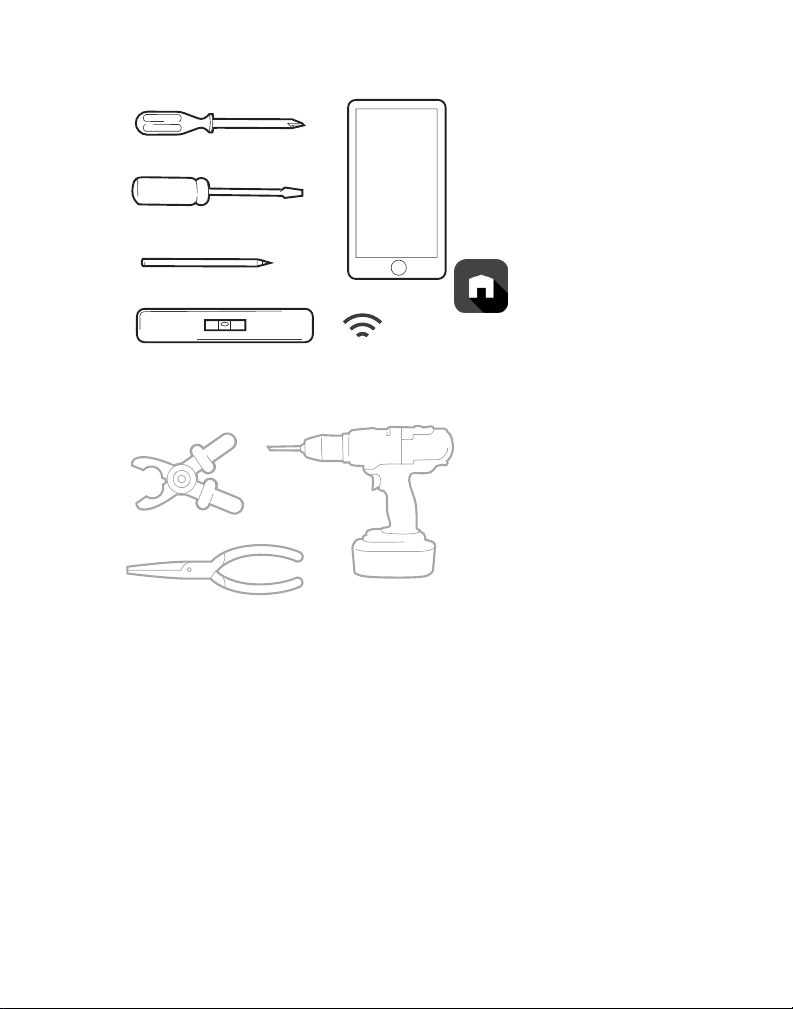

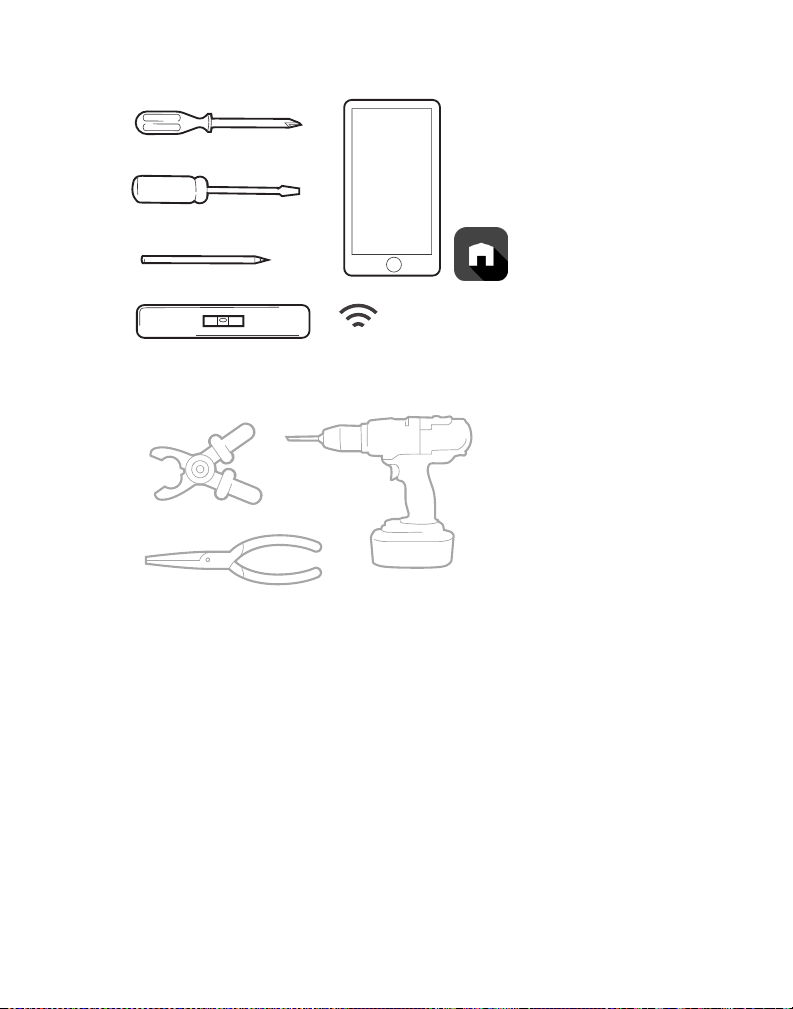

Tools you will need:

M39589

Phillips screwdriver

Small ﬂat head screwdriver

Pencil

Level

You may need:

Wire stripper

Needle-nose pliers

Home WiFi Password

Drill and drill bit (3/16 in)

Smartphone

To install your thermostat and photograph existing wiring.

First Alert by Resideo app

To conﬁgure your system and connect to your smartphone.

M39947

Compatibility

• For indoor use only

• Compatible with most heating, cooling, and heat pump systems

• Required: 24 VAC power (“C” wire). CWire Power Adapter (THP9045A) can be used if Y and G are used but no C wire is available.

• Does not work with electric baseboard heat (120240V)

• Does not support input (S terminals) for indoor and outdoor sensors

• Does not support relay (U terminals)

• Android or iOS smartphone, tablet, or device

• Compatible with a 2.4 or 5 GHz WiFi network

For help, contact:

WEB honeywellhome.com PHONE 18006333991 SOCIAL Twitter: @Honeywell_Home, Facebook: Honeywell Home

Page 4

READ AND SAVE THESE INSTRUCTIONS

Installation and Wiring

Removing the old thermostat

1 Turn power OFF.

To protect yourself and your equipment, turn off the power at the breaker box or switch that controls your heating/ cooling system. Some systems may have separate heating and cooling breakers.

2 Check that your system is off.

Change the temperature on your old thermostat to be above room temperature in heat mode or below it in cool mode. If you don’t hear the system turn on within 5 minutes, the power is off. Note: If you have a digital thermostat that has a blank display, skip this step

3 Remove the old thermostat’s faceplate.

On most thermostats, you can take off the faceplate by grasping and gently pulling. Some thermostats may have screws, buttons, or clasps.

Do not remove any wires from your thermostat at this time!

Breaker box

OFF

Switch

M39590

Page 5

4 Make sure there are no 120/240V

M36753

R RC

wires.

Do you have thick black wires with wire nuts?

Is your thermostat 120V or higher?

If you answered yes to either of these questions, you have a line voltage system and the thermostat will not work.

5 Take a picture of how your wiring

looks right now.

Be sure to include the letters next to the terminals where the wires are inserted. This will be a helpful reference when wiring your thermostat.

Tip: If the color of your wires has faded or if 2 terminals have the same wire color, use the wire labels provided in the package to label each wire.

Wire nut

Thick black wire

6 Make note of any jumpers

A jumper connects one terminal to another terminal. It may look like a small staple or even a colored wire.

Example of a jumper

Ter mina ls

Page 6

Terminal Wire Color

M39554

M28100B

7 Record whether you have wires in the following terminals.

Do not include jumpers as a part of your count. This thermostat does not need jumpers.

Terminal Wire Color

R R

8 Write down the color of the wires.

Check mark the wires that are connected to terminals. Next to the check mark, write down the color of the wire. Do not include jumpers as a part of

your count. Check all that apply (Not all will apply):

required

A or L/A

O/B

W2 or AUX

S and U terminals are not supported with this thermostat.

If there are wires in terminals that are not listed, you will need additional wiring support. Visit honeywellhome.com to find out if the thermostat will work for you.

9 Disconnect the wires and remove the old wall plate.

Use a screwdriver to release wires from terminals. Then, use a wire label to identify each wire as it’s disconnected. The letter on the wire label should match the letter on the terminal.

Tip: To prevent wires from falling back into the wall, wrap the wires around a pencil.

www.resideo.com

Page 7

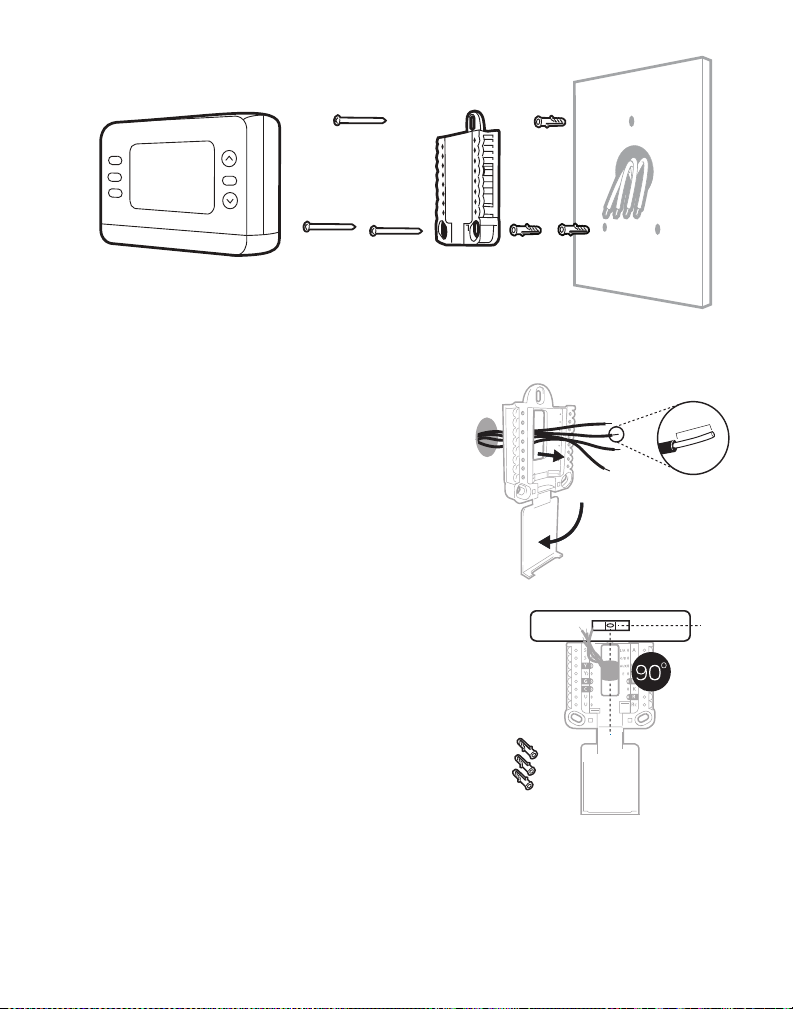

Installing your X2S Thermostat

M39546

M39442A

1/4” to 3/8”

M37224

Hold

Thermostat Screws

Mounting

System

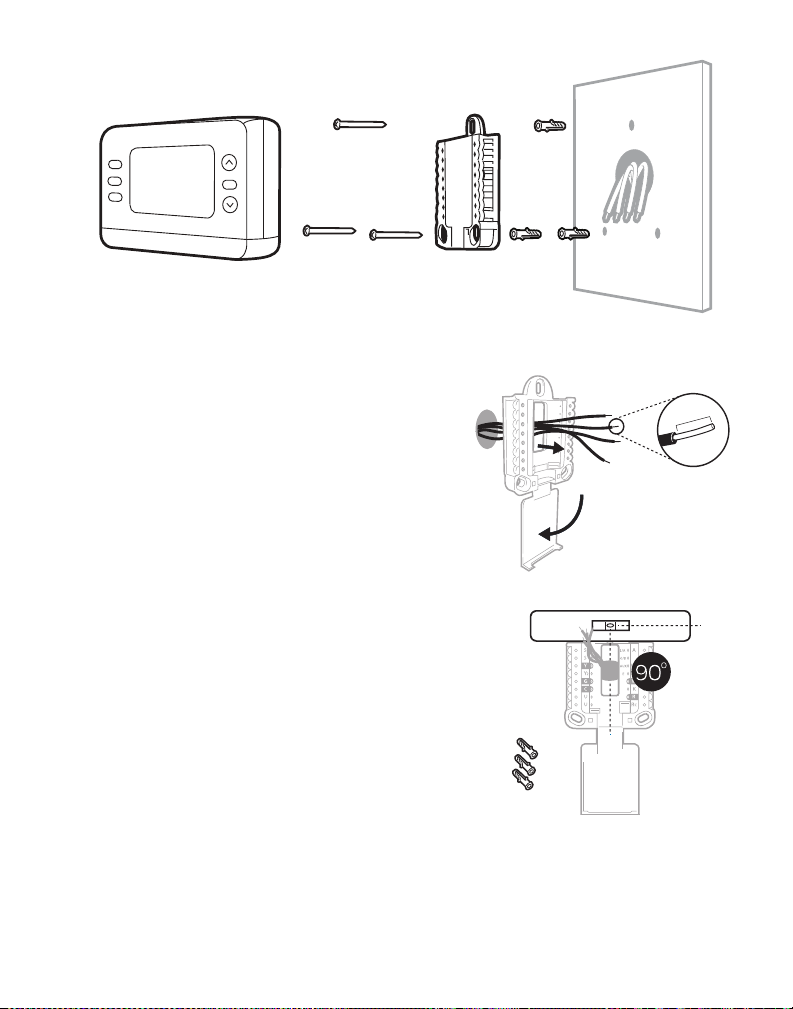

1 Bundle and insert wires through the UWP.

Pull open the UWP and insert the bundle of wires through the back of the UWP.

Make sure at least 1/4-inch of each wire is exposed for easy insertion into the wire terminals.

2 Insert the wall anchors.

It is recommended that you use the wall anchors included in the box to mount your thermostat.

You can use the UWP to mark where you want to place the wall anchors.

a) Level the wall plate. b) Mark the location of the wall anchors

using a pencil. c) Using a 3/16” bit, drill the holes. d) Insert wall anchors.

e) Make sure anchors are ﬂush with wall.

UWP

Anchors Wall

Page 8

M37226

M37228A

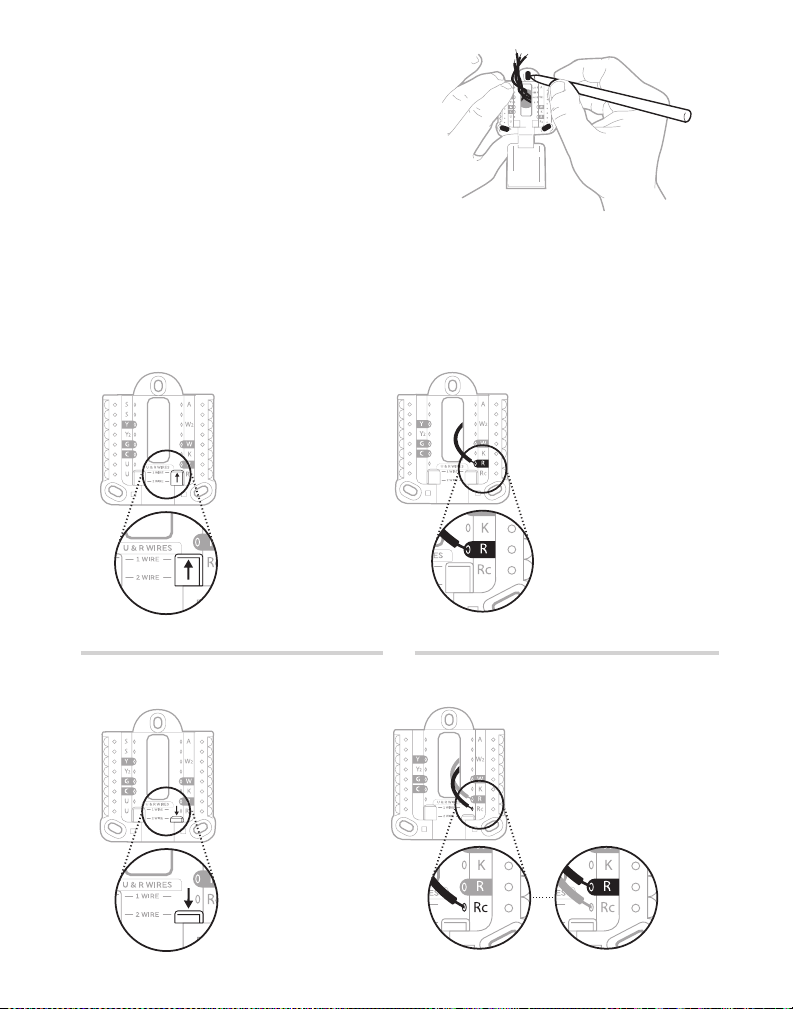

3 Set R-switch position and

M37225

insert R-wire or wires.

Set the R-switch up or down based on your wiring notes in

Step 7

Insert wires into the inner holes of the terminals on the UWP. The tabs will stay down once the wire is inserted.

NOTE: Wiring options are shown on the following pages.

If you have 1 R-wire (R,Rh, or Rc)

1. Set R-switch to the up

position.

If you have 2 R-wires (R or Rh, and Rc)

1. Set R-switch to the down

position.

2. Insert your

R-wire (R, Rh or Rc) into R-terminal.

2. Insert your Rc wire into Rc-terminal

3. Insert your R or Rh wire into RTerminal.

Page 9

Wiring

Conventional Systems

Alternate wiring (conventional systems)

If labels do not match terminals, connect wires as shown below (see notes below).

WIRING NOTES:

or Y1 or M

or C1 or X or B

or F

S S

G C

U U

1. If you must connect both

R and Rc wires, set the R Slider Tab to the down position (2 wires).

2. If your old thermostat had

both R and RH wires, set the R Slider Tab to the down position (2 wires). Then connect the R wire to the Rc terminal, and the RH wire to the R terminal.

3. If your old thermostat had only 1 C or C1 wire, connect it to the C terminal. If

your old thermostat had 2 C or C1 wires, call support for assistance.

Heat Pump

WIRING NOTES:

1. Match each labeled wire with same letter on new thermostat.

2. Insert the wires into the matching terminal.

NOTE: If you have difficulty inserting wires, you may have to press down the terminal push button next to the corresponding terminal. If the labels do not match the letters on the thermostat, see the diagram above.

Alternate wiring (for heat pumps only)

WIRING NOTES:

1. Keep R Slider Tab in the up position (1 wire).

2. If your old thermostat had both V and VR wires, stop now and contact a

qualified contractor for help.

3. If your old thermostat had separate O and B wires, attach the B wire to the C terminal. If another wire is attached to the C terminal, stop now and contact a qualified contractor for help.

4. If your old thermostat had Y1, W1 and W2 wires, stop now and contact a qualified contractor for help.

L/A

O/B

AUX

or W1 or H

or RH or 4 or V

G C

1 2

M39603

L/A

O/B

AUX

M39605

Page 10

M39445

M39508

IMPORTANT: Do NOT use W for heat pump applications. Auxiliary heat must wire to AUX or E.

or Y1 or M

or X or B

or F

L/A

O/B

AUX

or F or H or B

or W or W1

or W2 or

or V or VR

1 2

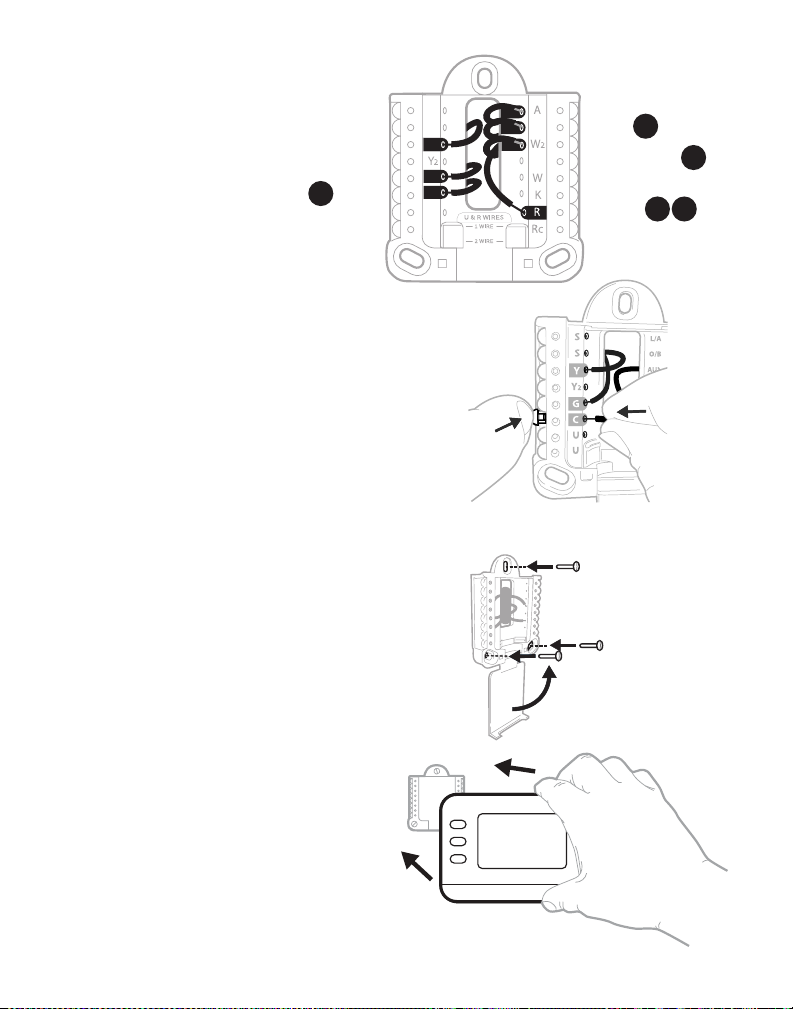

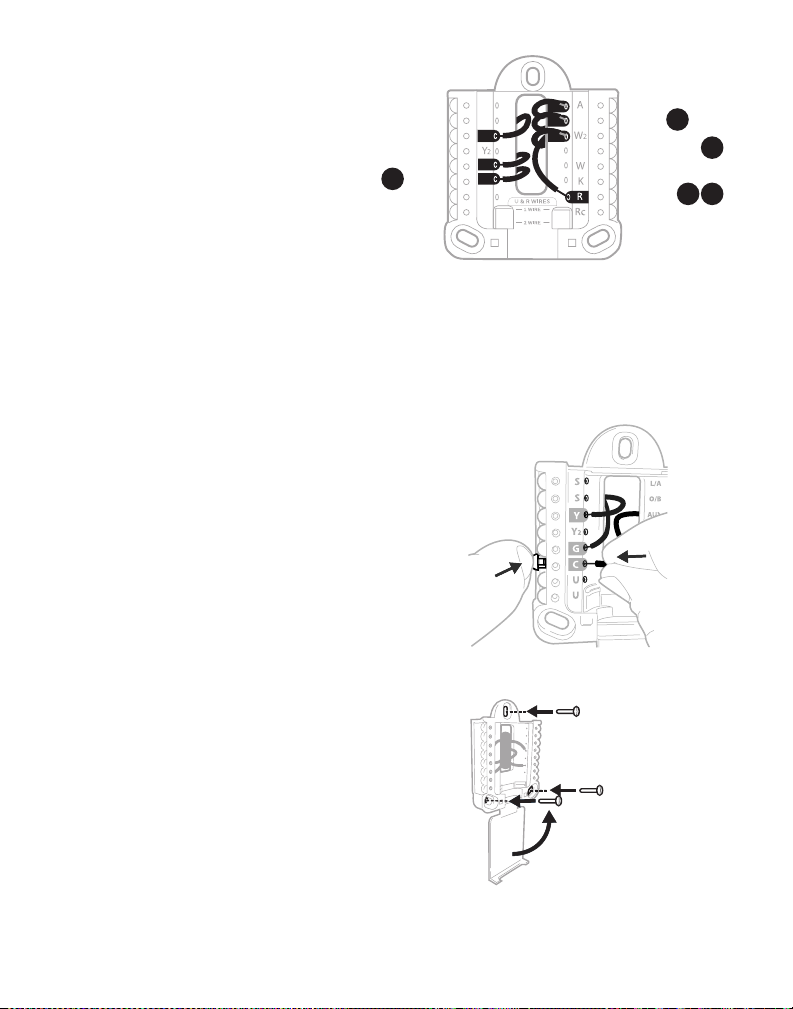

4 Connect wires to the UWP.

Refer to the notes you recorded on the chart during removal. Press down the tabs to put the wires into the inner holes of their corresponding terminals on the UWP (one wire per terminal) until it is firmly in place.

5 Confirm wiring matches snapshot.

Confirm wiring matches terminals from the photo you took during removal.

6 Mount the UWP and close the door.

Mount the UWP using the provided screws. Install all three screws for a secure fit on your wall. Close the door after you’re finished.

7 Attach your thermostat.

Align the thermostat onto the UWP and firmly snap it into place.

M39604

This wiring is just an example;

yours may vary.

Use 3x supplied

#6 11/2” screws

Hold

Page 11

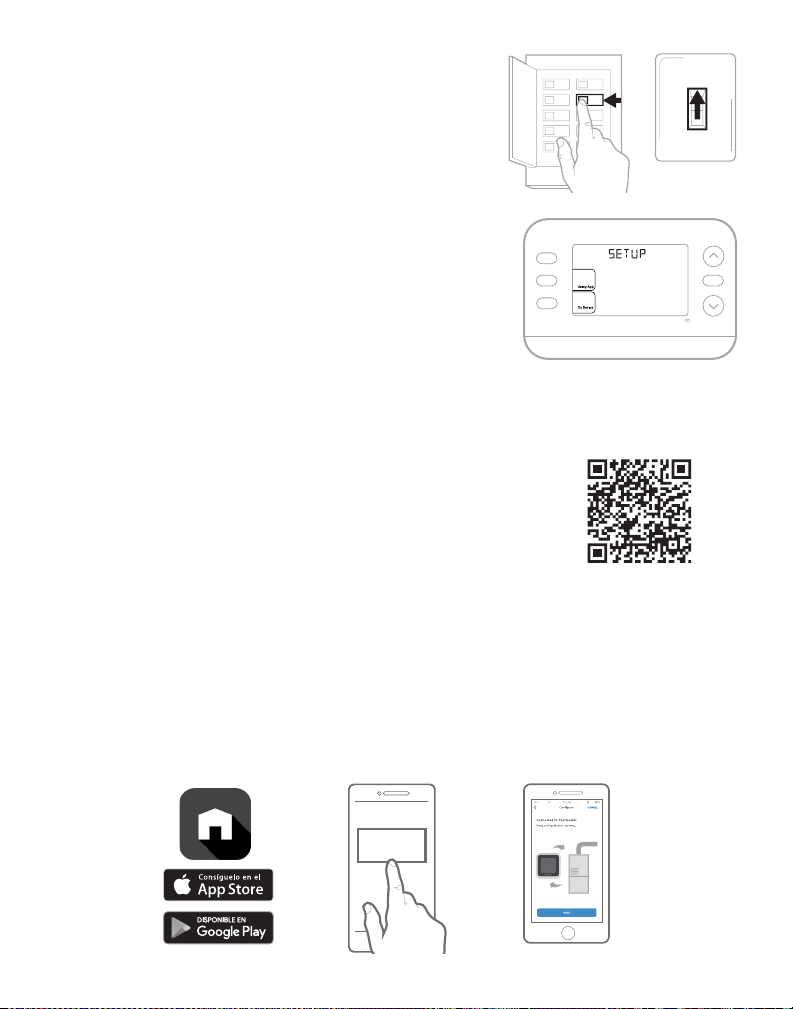

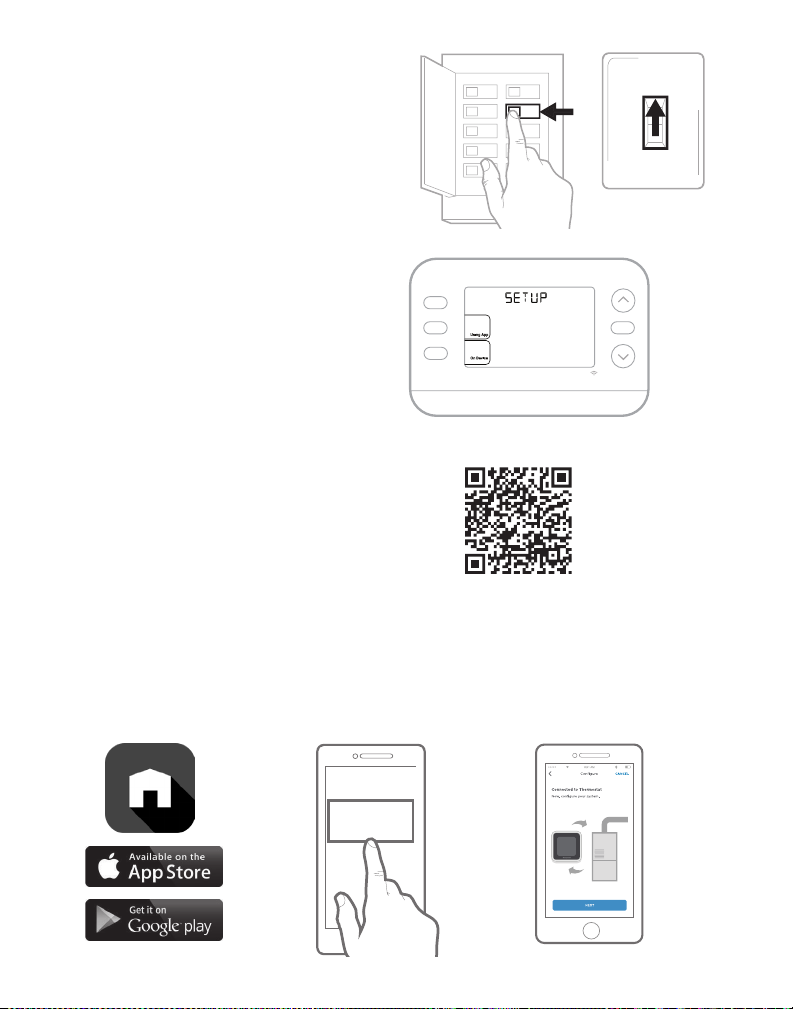

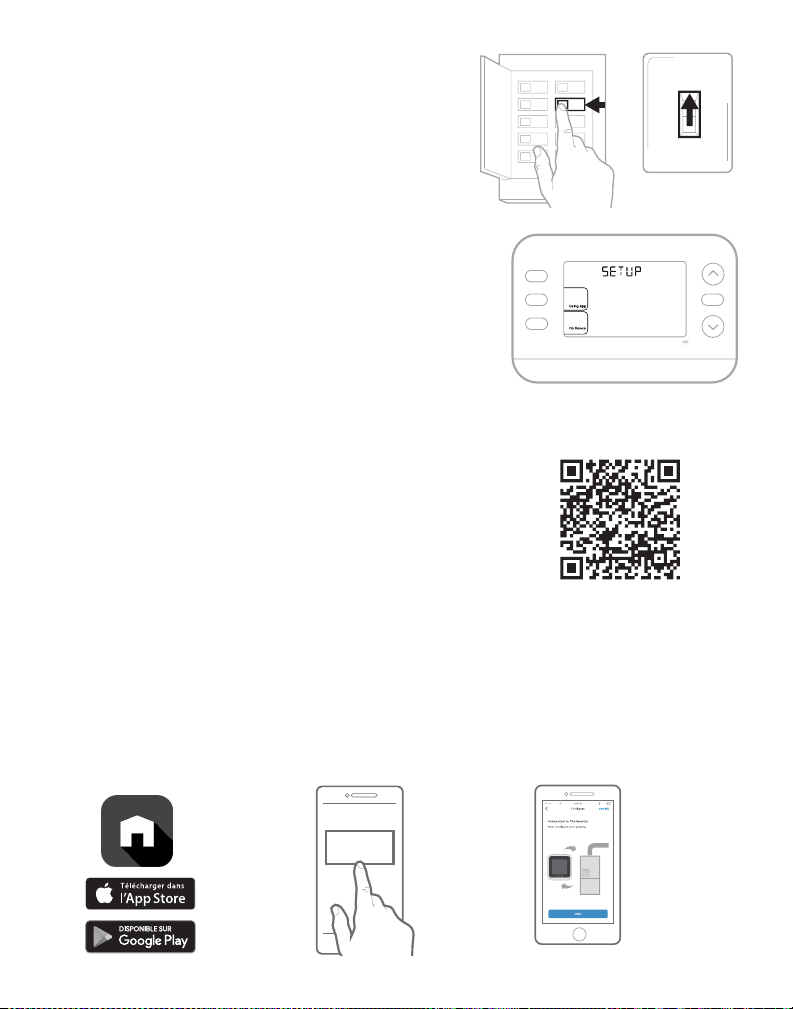

8 Turn your power ON.

M39557

Lore m ipsu m dolor sit

MCR37180

Turn on the power at the breaker box or switch that controls the heating/ cooling system.

OFF

Switch

Breaker box

9 Return to the thermostat

Return to the thermostat. Confirm the screen shows SETUP. If it

Set To

Hold

does, either select USING APP and continue to “Setup Using App” below

Smart

or select ON DEVICE and continue to “Configuration” on the next page.

System Setup

Setup with First Alert by Resideo App

1 Start setup with the app

Touch USING APP on thermostat

2 Your thermostat is ready to be configured using the First Alert app

a) Download the First Alert app from the App Store or Google Play. b) Open the First Alert app. Your thermostat should appear under thermostat

found. Tap SET UP NOW as shown below to continue. If your thermostat doesn’t appear, create an account (if necessary), or sign in to your First Alert account. Then select the X2S thermostat to install.

c) The First Alert app will walk you through the rest of setup.

A B

Thermostat Found:

SET UP NOW

MCR37191

Page 12

M39509

MODE

Heat

FAN

Auto

Indoor

Hold

M39510

M39612

M39506

Configuration

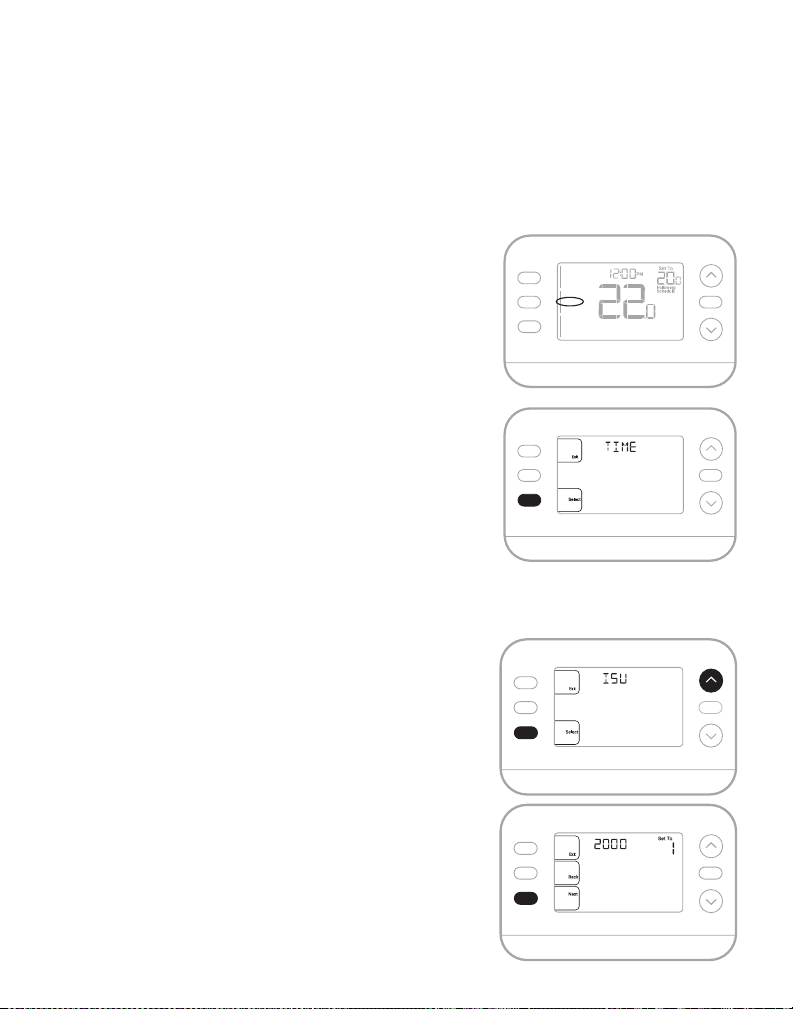

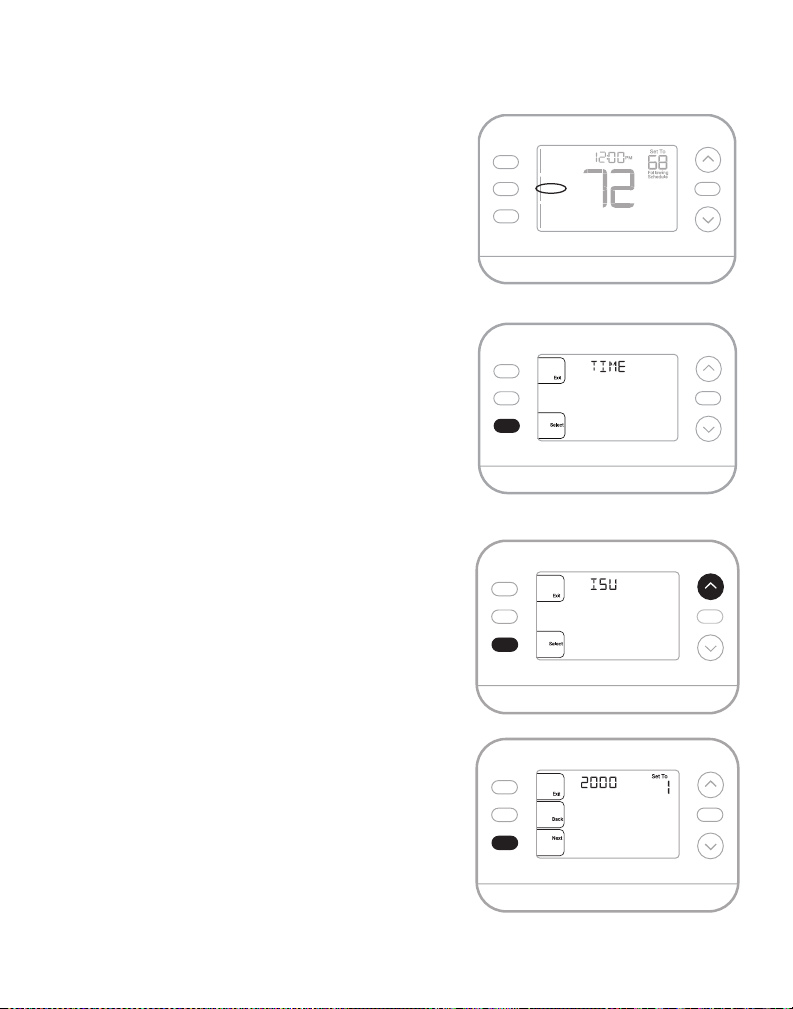

Set Time and Date

During installation the thermostat will already have the year ﬂashing once you select ON DEVICE.

NOTE: Time and date are set automatically when the customer registers the thermostat to a First Alert account.

Time

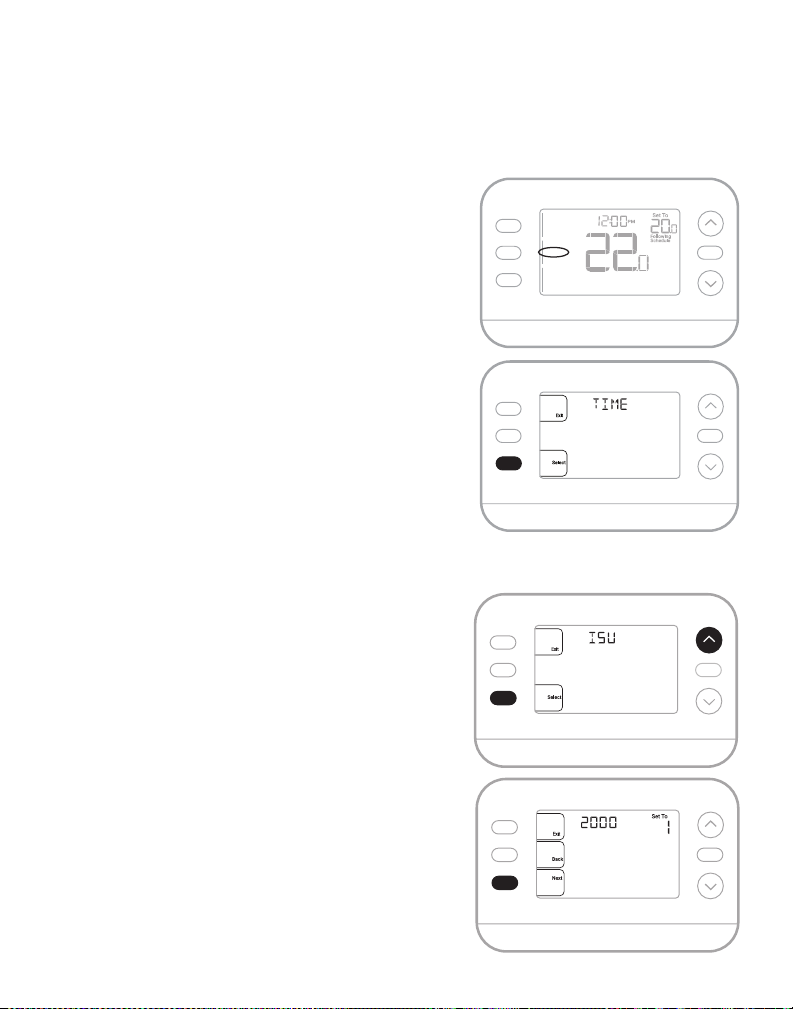

1. Press MENU on the thermostat

2. Press ↑ or ↓ to go to TIME and press SELECT

3. Press ↑ or ↓ to choose 12 or 24 hour clock format and press NEXT

4. Press ↑ or ↓ to adjust the hour and press NEXT

5. Press ↑ or ↓ to adjust the minute and press SAVE & EXIT

Date

1. Press MENU on the thermostat

2. Press ↑ or ↓ to go to DATE and press SELECT

3. Press ↑ or ↓ to choose YEAR and press NEXT

4. Press ↑ or ↓ to choose MONTH and press NEXT

5. Press ↑ or ↓ to choose DATE and press SAVE & EXIT

System Setup

On initial setup, the thermostat will enter the ISU menu after setting the time and date. If entering the ISU menu after initial setup, follow the steps below:

1. Press and hold the bottom left button and Up arrow ↑ button for 5 seconds to access the

INSTALLER SETUP

2. The display shows the ISU number on the left

and the ISU setting on the right. When an ISU number is displayed, press ↑ or

↓ to change the setting for that ISU.

3. After choosing the correct setting for an ISU, press NEXT to advance to the next ISU setting.

4. To finish setup, press the SAVE & EXIT button; this will save your settings and return to the Home screen.

Hold

Page 13

Installer Setup Options (ISU)

Depending on system settings, not all options may be available

ISU ISU Name ISU Options (factory default in bold)

Scheduling Option s

1040

1050 Temperature Indication Scale

2000 Heati ng System Type

(If you ar e unsure what t ype of syste m you have, refe r to your heating /cool ing system eq uipment liter ature or call an H VAC profe ssional. If y ou select th e wrong syst em type, th e thermost at will not oper ate the equipme nt as intended. )

2010 Heating Equipment Type

2060

2070 Cool / Compres sor Stages

2071 Heat/Backup Heat Stages

2180

3000 Auto Changover

Continued on the next page

(If you do n ot wish to set a sc hedule, use the default setting, then enter the Sch edule Menu af ter completin g setup an d select Of f.)

Reversing Valve O/B (shown i f 2000 = heat pump)

Aux Ba ckup Heat Type (for H eat Pump Syst ems)

1 = 1 week (all days the s ame)

2 = 52 Programmable (s eparate weekdays and wee kend)

3 = 511 Programma ble (separate S aturday and Sun day) 4 = 7Day Progr ammable (each day se parate)

F = Fahren heit (Defaul t varies by mod el) C = Cel sius

1 = Conven tional Force d Air Heat

2 = Heat Pum p 3 = Radiant H eat (Boiler) 5 = None (Co ol Only)

Conventional Forced Air Heat. 1 = Standa rd Efficien cy Gas Force d Air

2 = High Ef ficiency Gas Forced A ir

3 = Oil Forc ed Air 4 = Elec tric Forced A ir 5 = Hot Wate r Fan Coil

ISU 2010 not sho wn when 2000 = hea t pump

Radiant Heat:

9 = Hot Wate r Radiant Heat

12 = Steam

0 = O (O/B on Cool. O wire is conn ected to the O/B t erminal and controls cooling.)

1 = B (O/B on He at. B wire is con nected to the O/ B terminal and controls heating.) The li terature that c ame with your h eat pump equipme nt should indica te whether the r eversing va lve is energize d in Heat or Cool m ode.

0, 1, 2 Select the nu mber of Stages . For heat pump s, only 1 stag e is supported.

Heat St ages: 1, 2 Backu p Heat Stages : 0, 1

31=Electric Forced Air

This th ermostat o nly support s electric b ackup heat. I f your heat pump uses a g as or oil backup he at source, th is thermos tat should not be used.

0 = Hidden (Manual only)

1 = Enable d (Automatic available. In auto mode, the thermostat automatically swit ches betw een heating and coolin g to maintain the de sired indoor tempera ture. This opt ion is not recom mended if the ou tdoor temper ature often s tays below 5 0F (10C) during winter month s.)

Page 14

Installer Setup Options, continued from the previous page

ISU ISU Name ISU Options (factory default in bold)

0=No

4090 Smart Respons e

4103 Minimum Heat Set point

711 0

14003 B acklighting

14004 Backlight brightne ss

14005 Idle screen selection

14006

14007 Home screen message center

1401 0 Clock format 12 /24

1401 5 Daylight Sav ing Time

Air Filter Replacement Reminder (Run tim e only counts the time that He at, Cool or Fan are runnin g)

Idle screen message center (Only ava ilable if Set tings 0 or 1 are sel ected in 14005).

1=Ye s

Smar t Response is a c omfort set ting. Heat ing or cooling e quipment will turn on e arlier, ensuri ng the indoor tem perature wil l match the setp oint at the scheduled time.

32 °F to 50 °F Default 40°F 0 °C to 10.0 ° C Default 4.5 °C Do not set this lower than 40F/4.5C unles s this is instal led in a location where pipes are not at risk of freezing.

0 = Off 1 = 10 Run Time D ays 2 = 20 Run Time D ays 3 = 30 Run Tim e Days 4 = 45 Run Time D ays 5 = 60 Run Time Days 6 = 90 Run Ti me Days 7 = 120 Run Time Days 8 = 150 Run Tim e Days 9 = 30 Cale ndar Days

0 = On Deman d

1 = Conti nuous

1 - 5

Only displayed if Continuous Backlight selected.

0 - Minimum Informati on shown 1 - Setp oint shown on idle s creen 2 - Maximu m display infor mation shown

1 - Time

2 - Outdo or Temp* 3 - Outdo or Humidity * 4 - Indoor H umidity

0=Off

1=O n

10 =45 Cale ndar Days 11 =60 C alendar Days 12 =75 Calendar D ays 13 =3 Calenda r Months 14 =4 Calen dar Months 15 =5 Calendar Mont hs 16 =6 Cale ndar Months 17 =9 Calend ar Months 18 =12 Calendar M onths 19 =15 Calendar Months

*The se setting s are only shown when thermostat is registered to the app

Page 15

M39568

HOME

9:41

Schedule

Schedule Off

Trends

Runtime

Modes

Fan

Auto

System

Auto

Temperature

Cooling to

75° 48%

Temperature Humidity

Thermostat

72º

Heat to

Dashboard

Built-in Compressor Protection

M39528

Damage can occur if your system’s compressor is restarted too soon after shutdown. This feature forces the compressor to wait for a few minutes before restarting. During the wait time, the display will show the message Waiting For Equipment under the room temperature reading.

When the safe wait time has elapsed, the message disappears, and the thermostat will show “Heat on” or “Cool on”.

FAN

How to use your First Alert by Resideo App

Access the menu

Set desired temperature

Select System mode Auto/Heat/ Cool/Off/EM Heat

Select Fan mode Auto/On/Circulate.

Schedule your home comfort

Interested in more Resideo products? Visit honeywellhome.com to learn about all available products connected by the First Alert App.

App is re gularly enh anced and may cha nge.

Page 16

System Operation

M39512

Heat

Cool

(6:00

Settings

1. Press the MODE button to cycle to the

next available System mode

2. Cycle through the modes until the desired

System mode is displayed Available System modes vary by model

and system settings.

System modes:

• AUTO

• HEAT

• COOL

• EM HEAT

• OFF

Fan Operation Settings

1. Press the FAN button to cycle to the next

available Fan mode

2. Cycle through the modes until the desired Fan mode is displayed

Available Fan modes vary with system settings.

Fan modes:

• AUTO: Fan runs only when the heating or

cooling system is on

• ON: Fan is always on

• CIRC: Fan runs about 33% of the time to

circulate air

MODE

Heat

FAN

Auto

MODE

Heat

FAN

Auto

Indoor

Hold

M39511

Indoor

Hold

Program Schedule

You can program four time periods each day, with different settings for weekdays and weekends. We recommend using the presets shown in the table at right; these presets are designed to reduce your heating/cooling expenses.

WAKE: Set to the time you wake up and your desired temperature during the morning until you leave for the day.

AWAY: Set to the time you leave home and your desired temperature while you are away (usually an energy-saving temperature).

HOME: Set to the time you return home and your desired evening temperature until bedtime.

SLEEP: Set to your bedtime and your desired overnight temperature (usually an energy-saving temperature).

Wake

am)

Away

(8:00 am)

Home

(6:00 pm)

Sleep

(10:00 pm)

70°78 62 °85 70 °78 62 °82

Farenheit Deg.

M36013

Page 17

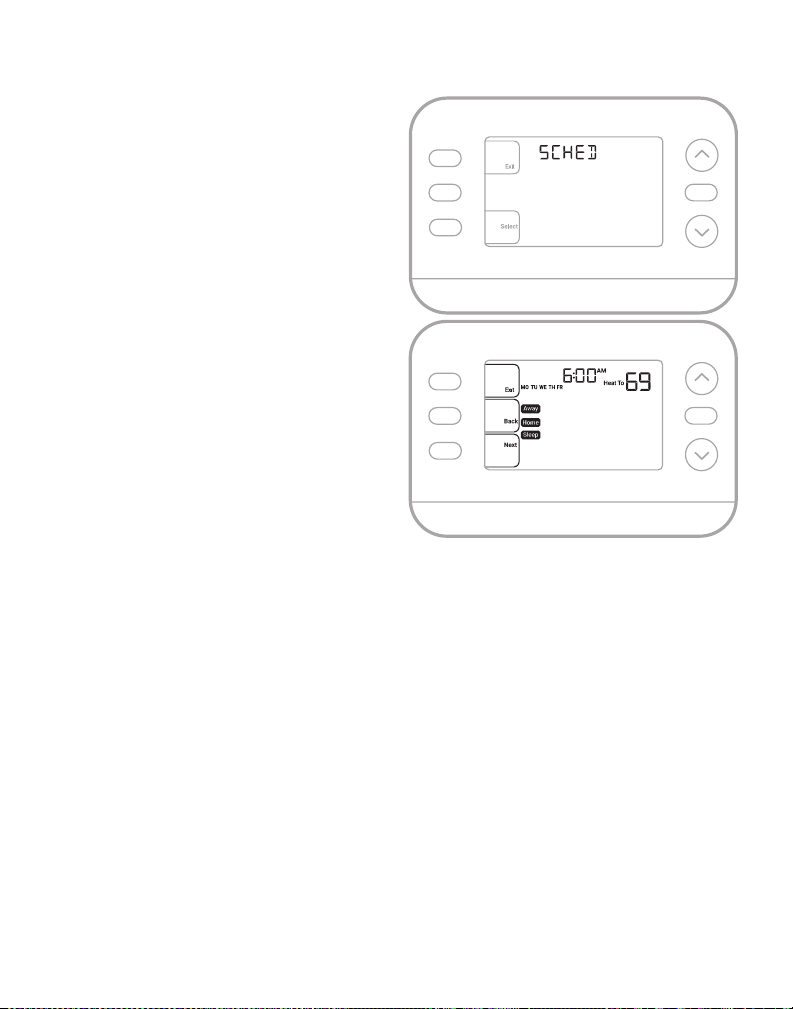

Adjusting Program Schedules

M39532

(This could also be done using the First Alert App)

1. Press MENU. Press ↑ or ↓ until SCHED is displayed.

2. A square appears around ON or OFF in the display. If you want to use a schedule, press ↑ or ↓ to select ON. Press Select to edit the schedule or press EXIT to exit the menu.

3. If editing the schedule, press SELECT to edit the day or days flashing in the display.

4. The word Wake should be flashing. Press NEXT. Press ↑ or ↓ to turn this schedule period on or off. Selecting OFF will disable this schedule period. Press NEXT.

5. If the schedule period was set to ON, the time will be flashing. Press ↑ or ↓ to adjust the time for this period. Press

NEXT.

6. The Heat setpoint will be flashing.

Press ↑ or ↓ to adjust the Heat setpoint for this period. Press NEXT.

7. The Cool setpoint will be flashing. Press ↑ or ↓ to adjust the Cool setpoint for this period. Press NEXT.

8. The display will show the next schedule period flashing. Repeat steps 4 – 7 for the

Away, Home and Sleep schedule settings. After completing all schedule settings for the day(s) selected, repeat these steps for the other days.

9. Press the SAVE & EXIT button at upper left.

When editing an existing schedule, you can advance to the setting you wish to change, edit that setting and press the SAVE & EXIT button to save changes.

Depending on what type of schedule the thermostat was set up for, days may be grouped or set individually.

Hold

Page 18

Smart Response Feature

M39531

This feature allows the thermostat to “learn” how long the furnace and air conditioner take to reach programmed temperature settings, so the temperature is reached at the time you set. For example:

Set the Wake time to 6 am and the temperature to 70°. The heat will come on before 6 am, so the temperature is 70° by the time you wake at 6. The message “Active Recovery” is displayed when the system is activated before a scheduled time period.

Program Schedule Override (Temporar y)

1. Press ↑ or ↓ to adjust the temperature.

2. Once at the desired setpoint

temperature, no further action is needed. The new setpoint temperature will be held until the next scheduled time period begins.

3. Press the SAVE button or wait for the

display to time out and return to the Home screen.

To cancel the Temporary Hold, press and release the HOLD button to cycle through the settings until CANCEL HOLD is selected.

Hold

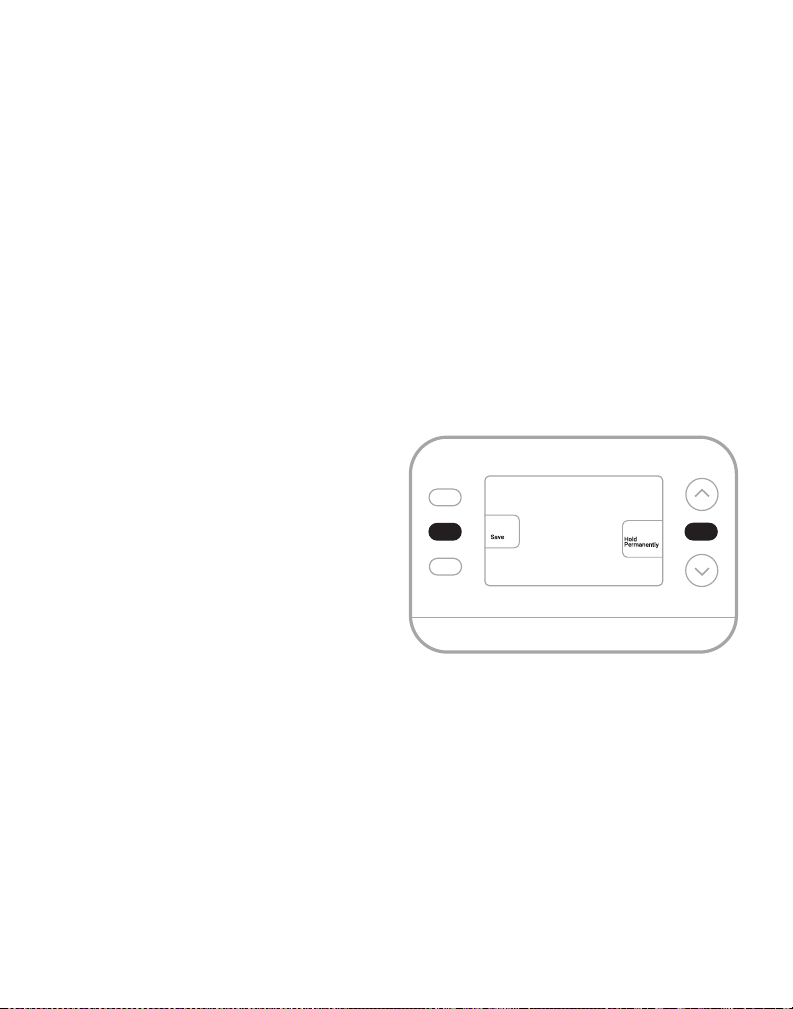

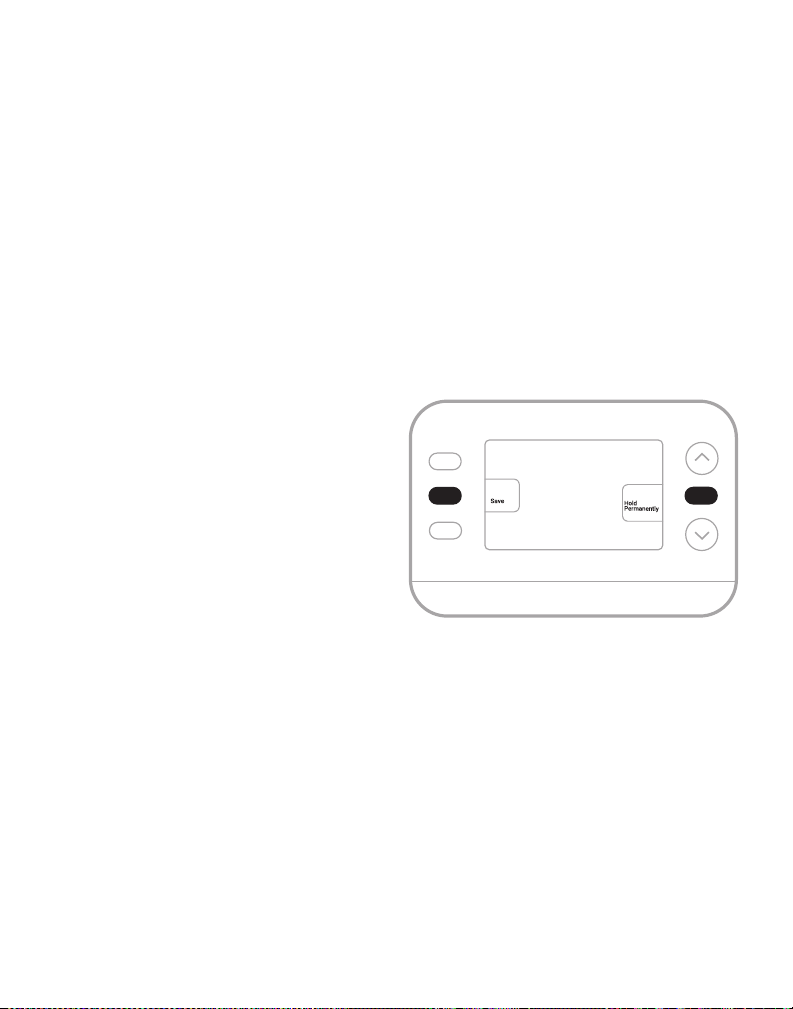

Program Schedule Override (Permanent)

1. Press ↑ or ↓ to adjust the temperature.

2. Once at the desired setpoint

temperature, press and release the HOLD button to cycle through the settings until HOLD PERMANANTLY is selected.

3. Press the SAVE button or wait for the

display to time out and return to the Home screen.

To cancel the Permanent Hold, press and release the HOLD button to cycle through the settings until CANCEL HOLD is selected.

Page 19

Alerts

M39592

When an alert is active, an icon will appear in the lower part of the display.

1. Press MENU and use ↑ or ↓ until the

alert is shown. Active alerts will be the first menu items shown.

2. Press SELECT to display the alert

number.

3. An alert cannot be dismissed. If there

is more than one active alert, pressing the NEXT button allows you to view any additional alert numbers. Press EXIT to return to the home screen.

Some alerts can be resolved by the homeowner, for example Set Time and Date. Other alerts may require a service call to the professional installer.

Alert Number Alert Meaning

164 Heat Pump Fault. Heat pump is energizing L terminal to indicate a

17 Thermostat Memory Failure. Internal problem with the thermostat

171 Set Time and Date. 173 Internal Sensor Error. Issue with the built-in temperature sensor. 388 Register the Thermostat Online 399 No Internet Connection 400 WiFi Signal Lost 602 Humidity Sensor Failure 607 WiFi Communication Error

fault.

memory.

If not using the app, WiFi and app related messages can be dismissed by going into the WiFi menu and turning WiFi to off.

Hold

M39513

Hold

Page 20

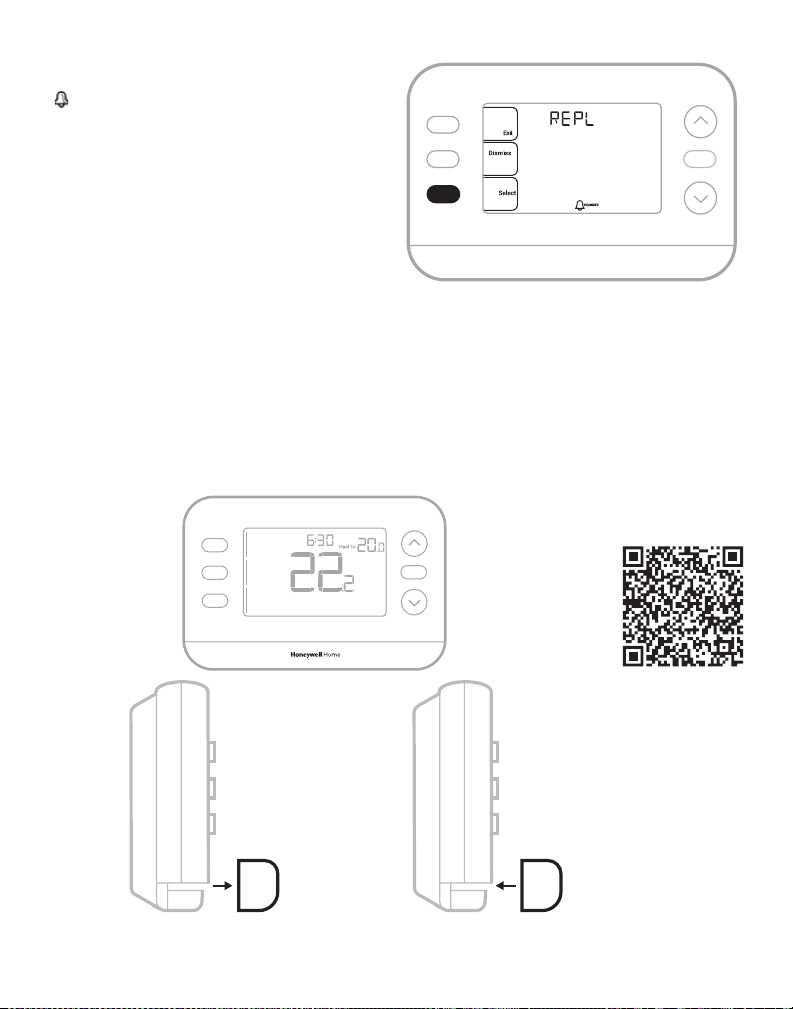

Reminders

M39515

M39542

When a reminder is active, a icon will appear in the lower part of the display.

1. Press MENU and use ↑ or ↓ until the

active reminder is shown. Active alerts and reminders will be the first menu items shown.

2. Press SELECT to display the reminder.

3. Once selected you will see the

reminder message in scrolling text. Press DISMISS to reset the reminder or press EXIT to return to the home screen without resetting the reminder.

If there is more than one active reminder, press the NEXT button to view all reminders which have not been reset.

Accent Piece Replacement

One white and one grey accent piece are provided with the X2S thermostats to accommodate different user preferences.

Hold

MODE

Cool

FAN

Auto

To replace an accent piece, pull it away from the thermostat...

Indoor

Following Schedule

Hold

Video at:

...then snap the new accent piece on.

Page 21

Troubleshooting

Display is blank • Check circuit breaker and reset if necessary.

Heating or cooling does not run

Heat or Aux Heat runs with Cooling

Heat or Aux heat runs with no call for heat or cooling

Cannot change setpoint to desired setting

WAITING FOR EQUIPMENT

shown in display under room temperature

• Make sure power switch for heating & cooling system is on.

• Make sure wire connections (especially C wire) are secure.

• Verify the R /Rc slider switch is set up if Rc doesn’t have a separate wire attached.

• When running heat, display will show HE AT ON in lower right of display

• When running cool, display will show COOL ON in lower right of display

• If display shows WAITING FOR EQUIPMENT under temperature reading, it is in compressor delay mode to protect the system. Wait 5 minutes to see if the thermostat makes a Heat or Cool call

• If display does not indicate a call for Heat or Cool or WAITING FOR EQUIPMENT, verify the mode setting, temperature setpoint and room temperature

If the Up or Down arrow is pressed

• Upper left of display shows mode setting

• Upper right shows setpoint

• Center of display shows room temperature

If the issue persists

• Check circuit breaker and reset if necessary

• Make sure power switch at heating & cooling system is on

• Make sure furnace door is closed securely

• Verify there is not a wire attached to W for heat pump systems. See Wiring section

• For heat pump applications the reversing valve is energized in Heat on some heat pumps and Cool for other heat pumps. Verify that ISU 2060 is set correctly

• Verify that no wires are shorted. Look for exposed sections of wire at the UWP

• Verify display does not indicate HEAT ON, COOL ON or AUX HEAT ON

• Verify there is not a wire attached to W for heat pump systems. See Wiring section.

• Verify that no wires are shorted. Look for exposed sections of wire at the UWP

• Verify the mode setting (Heat, Cool, Auto, or Em Heat in upper lef t of display)

The setting ranges for these modes are:

• Heat or Em Heat: 32 ºF to 90 ºF (0 ºC to 32.0 ºC)–

• Cool: 50 ºF to 99 ºF (10.0 ºC to 37.0 ºC)

• The compressor protection feature is engaged. Wait a few minutes for the system to safely restar t to avoid damaging the compressor.

Page 22

Frequently Asked Questions

Will the X2S Smart thermostat still work if WiFi connection is lost?

Yes, the temperature can be adjusted directly at the thermostat. However, some features, including geofencing, are managed only through the First Alert app and will not function while the connection is down. The thermostat will automatically reconnect to WiFi once the network is restored.

A change was made on the First Alert app but it has not shown up on the X2S Smart thermostat.

There may be a short delay after making temperature and setting changes in the First Alert app.

Can there be multiple users for geofencing?

Yes, there can be multiple users. Geofencing will trigger based on the last person to leave and the ﬁrst person to return. To properly use geofencing with multiple users:

• Each user needs to create their own account.

• Each user should use their login ID and password across his or her devices, including smartphones and tablets.

• No two users should share the same account.

Can more than one user control the thermostat with the app?

Yes. Use the First Alert app to invite other users to download the app and share control of your thermostats. In the app, go to the hamburger menu and select “My Locations”. Select the location you want to add users to and select “invite user”.

Note: All individuals with access to a thermostat share the same user privileges. Users added will be able to change the thermostat’s settings, as well as add or delete other users.

Is there a way to extend the signal strength?

The range or distance of the WiFi signal is determined by the router. Check the router’s manual for additional information.

There is an alert that says WiFi Signal Lost. What does that mean?

The WiFi signal to the thermostat has been lost. Wait for the thermostat to reconnect or select a new network within the First Alert app conﬁguration menu. If the thermostat is unable to reconnect, you will need to troubleshoot the router to determine the cause.

Why is the thermostat showing up as offline (strike-through WiFi icon) on lower part of thermostat display?

If the thermostat displays a strike-through WiFi icon on its screen or shows up as ofﬂine on the First Alert app, it is not connected to WiFi. If your thermostat was previously connected to WiFi and has lost connection, make sure the router is powered and broadcasting. The home’s WiFi network may need to be reset by power cycling the router. Consult the router’s instruction manual for directions on power cycling. When the network has been restored, the thermostat will automatically reconnect.

An activation email hasn’t been received.

An activation email will be sent. An activation email is needed to complete the account setup. If an activation email is not received after ﬁve minutes, check the Spam folder of the email account.

If you do not ﬁnd it in the Spam folder, click on the Resend button and the activation email will be resent. If you still do not receive your activation email, please contact the Technical Support team at 18006333991 for help.

Page 23

Regulatory Information

FCC REGULATIONS 47 CFR § 15.19 (a)(3)

This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: 1 This device may not cause harmful interference, and 2 This device must accept any interference received,

including interference that may cause undesired operation.

47 CFR § 15.21 (USA only)

Changes or modifications not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment.

47 CFR § 15.105 (b) See https://customer.resideo.com/enUS/support/ residential/codes-and-standards/FCC15105/Pages/ default.aspx for additional FCC information for this

product.

RF EXPOSURE STATEMENT WARNING:

Operations in the 51505250 MHz band and in the 5250 5350 MHz band are restricted to Indoor use only.

IC REGULATIONS RSSGEN

This device contains licence-exempt transmitter(s)/ receiver(s) that comply with Innovation, Science and Economic Development Canada’s licence-exempt RSS(s). Operation is subject to the following two conditions: 1 This device may not cause interference. 2 This device must accept any interference, including

interference that may cause undesired operation of the device.

RF EXPOSURE STATEMENT WARNING:

The antenna(s) used for these transmitters must be installed to provide a separation distance of at least 20 cm from all persons and must not be co-located or operating in conjunction with any other antenna or transmitter. Operations in the bands 51505250 MHz and 5250 5330 MHz is only for indoor use to reduce the potential for harmful interference to co-channel mobile satellite systems

2-year Limited Warranty

For Warranty information go to Honeywellhome.com/support

Page 24

Resi deo Inc.,

Scottsdale, AZ 85254

www.resideo.com 33-00689EFS-06 SA Rev. 11-25

This product is manufactured by Resideo Technologies, Inc., Scottsdale, AZ 85254 1-800-633-3991 ©2025 Resideo Technologies, Inc. The Honeywell Home trademark is used under license from Honeywell International Inc. All rights reserved.

33-00689EFS-06

CAUTION: ELECTRICAL HAZARD

Can cause electrical shock or equipment damage. Disconnect power before beginning installation.

CAUTION: EQUIPMENT DAMAGE HAZARD

Compressor protection is bypassed during testing. To prevent equipment damage, avoid cycling the compressor quickly.

CAUTION: MERCURY NOTICE

If this product is replacing a control that contains mercury in a sealed tube, do not place the old control in the trash. Contact your local waste management authority for instructions regarding recycling and proper disposal.

CAUTION: ELECTRONIC WASTE NOTICE

The product should not be disposed of with other household waste. Check for the nearest authorized collection centers or authorized recyclers. The correct disposal of end-of-life equipment will help prevent negative consequences for the environment and human health.

FCC statement available at: https://customer.resideo.com/enUS/support/residential/ codes-and-standards/FCC15105/Pages/default.aspx

Customer Assistance

For assistance with this product, please visit honeywellhome.com

Or call Resideo Customer Care toll-free at 1800  6333991

Page 25

Thermostat intelligent X2S

MF39487

RTH2CWF, RTHC2CWF & RTH2SMC

Guide d'installation et d'utilisation

Ce document contient les sections suivantes :

1) Installation et câblage

2) Configuration

3) Fonctionnement du système

4) Dépannage

L'emballage comprend :

Vis et ancrâge

Hold

MODE

Heat

FAN

Auto

Set To

Indoor

Heat On

Documentation et étiquettes des ﬁls

Hold

Système de montage UWP™ (UWP)

Thermostat

Pièce d'accent de remplacement

M39543

Page 26

Prenez avantage du thermostat intelligent X2S

Plusieurs options de programmation qui s'adaptent à votre mode de vie :

1. Programmation en fonction de votre emplacement (Auto Away)- Le

thermostat utilise la localisation de votre téléphone intelligent pour savoir quand vous êtes absent, ce qui vous permet d'économiser de l'énergie. Grâce à la technologie Geofence, il détecte votre retour et vous aide à vous installer confortablement dès votre arrivée. Vous pouvez toujours modifier manuellement votre température de départ et d'arrivée, soit sur le thermostat, soit sur l'application First Alert.

2. Programmation intelligente - Utilisez une combinaison de géofencing et

de programmation horaire pour vous adapter à votre mode de vie actif et occupé.

3. Programmation basée sur l'heure - Programmez votre thermostat pour

une semaine, chaque jour (chaque jour est un horaire différent), du lundi au vendredi, samedi et dimanche, ou du lundi au vendredi, samedi et dimanche. Tous les jours avec quatre périodes réglables par jour.

Alertes intelligentes. Les notifications vous rappellent les changements de

filtre et vous avertissent des températures intérieures extrêmes.

Réponse intelligente. Votre système de chauffage et derefroidissement enregistre la température optimale au bon moment.

Passage automatique du chauffage à la climatisation. Détermine automatiquement si votre maison a besoin d'être chauffée ou refroidie pour vous offrir un maximum de confort.

Page 27

Les outils dont vous aurez besoin :

Tournevis cruciforme

Petit tournevis à tête plate

Téléphone intelligent

Pour installer votre thermostat et photographier le câblage existant.

Crayon

Niveau

WiFi domestique Mot de passe

First Alert (Première Alerte) une application par Resideo

Pour conﬁgurer votre système et vous connecter à votre téléphone intelligent.

MF39589

Vous pouvez avoir besoin de:

Pince à dénuder

Pinces à bec efﬁlé Perceuse et mèche 3/16 in (4.8 mm)

M39947

Compatibilité

• Pour usage intérieur seulement.

• Compatible avec la plupart des systèmes de chauffage, de climatisation et de thermo pompe

• Requis : alimentation 24 VAC (ﬁl “C”). L’adaptateur secteur à ﬁl C (THP9045A) peut être utilisé si Y et G sont utilisés mais qu’aucun ﬁl C n’est disponible

• Ne fonctionne pas avec les plinthes électriques (120240V)

• Ne prend pas en charge l'entrée (terminaux S) pour les capteurs intérieurs et extérieurs

• Ne prend pas en charge les relais (terminaux U)

• Téléphone intelligent, tablette ou appareil Android ou iOS

• Compatible avec un réseau WiFi 2,4 ou 5 GHz

Pour obtenir de l'aide, contactez :

WEB honeywellhome.com TÉLÉPHONE 18006333991 SOCIAL Twitter : @Honeywell_Home, Facebook : Honeywell Home

Page 28

M39624

LISEZ ET CONSERVEZ CES INSTRUCTIONS

Installation et câblage

Retrait de l'ancien thermostat

1 Coupez l'alimentation. Pour vous

protéger et protéger votre équipement, coupez le courant au niveau de la boîte de disjoncteurs ou de l'interrupteur qui contrôle votre système de chauffage/ climatisation. Certains systèmes peuvent avoir des disjoncteurs séparés pour le chauffage et la climatisation.

2 Vérifiez que votre système est éteint.

Modiﬁez la température de votre ancien thermostat pour qu'elle soit au-dessus de la température ambiante en mode chauffage ou en dessous en mode refroidissement. Si le système ne se met pas en marche dans les 5 minutes, c'est qu'il est hors tension. Note: Si vous possédez un thermostat numérique dont l'écran est vide, ignorez cette étape

3 Retirez la plaque frontale de l'ancien

thermostat. Sur la plupart des

thermostats, vous pouvez retirer la plaque frontale en la saisissant et en la tirant doucement. Certains thermostats peuvent être munis de vis, de boutons ou de fermoirs.

Ne retirez aucun fil de votre thermostat à ce stade !

ARRÊT

Boîte de disjoncteur

23.5

MARCHE

ARRÊT

Interrupteur

MF39590

MF39623

Page 29

4 Assurez-vous qu'il n'y a pas de fils

M36753

R RC

de 120/240 V.

Avez-vous des fils noirs épais avec des serre-fils ?

Votre thermostat est-il à 120 V ou plus ?

Si vous avez répondu oui à l'une ou l'autre de ces questions, vous avez un système de tension de ligne et le thermostat ne fonctionnera pas.

5 Prenez une photo de l'aspect actuel

de votre câblage.

Assurez-vous d'inclure les lettres à côté des terminaux où les ﬁls sont insérés. Cette photo vous servira de référence lors du câblage de votre thermostat.

Conseil : si la couleur de vos ﬁls s'est estompée ou si deux terminaux ont la même couleur de ﬁl, utilisez les étiquettes de ﬁl fournies dans l'emballage pour étiqueter chaque ﬁl.

Serre-fil

Fil noir épais

6 Notez tous les cavaliers

Un cavalier connecte un terminal à un autre terminal. Cela peut ressembler à une petite agrafe ou même à un fil coloré.

Exemple de cavalier

Ter mina ux

Page 30

Terminal Couleur des ﬁls

M28100B

7 Notez si vous avez des fils dans les terminaux suivantes. N'incluez pas les

cavaliers dans votre décompte. Ce thermostat n'a pas besoin de cavaliers.

Terminal Couleur des fils

R R

8 Notez la couleur des fils. Cochez les ﬁls connectés aux terminaux. À côté

de la coche, notez la couleur du ﬁl. N'incluez pas les cavaliers dans votre

décompte. Cochez toutes les réponses qui s'appliquent (toutes ne s'appliqueront

pas) :

requis

Les terminaux S et U ne sont pas pris en charge par ce thermostat.

A ou L/A

O/B

W2 ou AUX

MF39554

S'il y a des fils dans les terminaux qui ne sont pas répertoriés, vous aurez besoin d'un support de câblage supplémentaire. Visitez honeywellhome.com pour savoir si le

thermostat vous convient.

9 Débranchez les fils et retirez l'ancienne plaque murale.

Utilisez un tournevis pour libérer les fils des terminaux. Ensuite, utilisez une étiquette de fil pour identifier chaque fil au fur et à mesure qu'il est débranché. La lettre sur l'étiquette du fil doit correspondre à la lettre sur la terminaux.

Conseil : Pour éviter que les fils ne retombent dans le mur, enroulez-les autour d'un crayon.

www.resideo.com

Page 31

Installation de votre thermostat X2S

M39546

MF39442

1/4" à 3/8"

M37224

Hold

Thermostat Vis

montage

1 Regroupez et insérez les fils dans l'UWP.

Système de

Ouvrez l'UWP et insérez le faisceau de ﬁls par l'arrière de l'UWP.

Veillez à ce qu'au moins un quart de pouce de chaque fil soit exposé pour faciliter l'insertion dans les terminaux.

2 Insérez les ancres murales. Il est

recommandé d'utiliser les ancrages muraux inclus dans la boîte pour installer votre thermostat.

Vous pouvez utiliser l' UWP pour marquer l'endroit où vous voulez placer les ancrages muraux.

a) Mettez la plaque murale à niveau. b) Marquez l'emplacement des ancrages

muraux à l'aide d'un crayon.

c) Percez les trous à l'aide d'une mèche

de 3/16 po.

d) Insérez les ancrages muraux. e) Veillez à ce que les ancrages soient

alignés avec le mur.

UWP

Ancres Mur

Page 32

M37226

M37228A

3 Réglez la position de l'interrupteur

M37225

R et insérez le ou les fils R.

l'interrupteur R vers le haut ou vers le bas en fonction de vos notes de câblage à Étape 7

Insérer les fils dans les trous intérieurs des terminaux de l'UWP. Les languettes resteront abaissées une fois le fil inséré.

REMARQUE : Les options de CÂBLAGE sont indiquées dans les pages

suivantes.

Si vous avez 1 ﬁl R (R, Rh ou Rc)

Réglez

1. Réglez

l’interrupteur R sur position

haute.

Si vous avez 2 ﬁls R (R ou Rh, et Rc)

1. Réglez le

commutateur R sur position

basse.

2. Insérez votre fil

R (R, Rh ou Rc) dans le terminal R.

2. Insérez votre fil Rc dans le terminal Rc

3. Insérez votre fil

R ou Rh dans le terminal R.

Page 33

Câblage

Systèmes conventionnels

Câblage alternatif (pour les systèmes conventionnels)

Si les étiquettes ne correspondent pas aux terminaux, connectez les fils comme indiqué ci-dessous (voir

ou Y1 ou M

ou C1 ou X ou B

ou F

S S

G C

U U

les notes ci-dessous). REMARQUES SUR LE CÂBLAGE:

1. Si vous devez connecter

les câbles R et Rc, réglez l’onglet coulissant R sur la position basse (2 fils).

2. Si l’ancien thermostat était muni des fils R et RH, réglez l’onglet coulissant R sur la position basse (2 fils). Puis connectez le fil R à la borne Rc et le fil RH au terminal R.

3. Si l’ancien thermostat avait uniquement un fil C ou C1, connectez-le au terminal C. Si votre ancien thermostat avait 2 fils C ou C1, appelez le support pour obtenir de l’aide..

Thermopompe

REMARQUES SUR LE CÂBLAGE:

1. Faire correspondre chaque fil étiqueté avec la lettre sur le nouveau thermostat.

2. Insérez les fils dans les terminaux appropriées. REMARQUE : Si vous avez des difficultés à insérer les fils, vous devrez peut-être appuyer sur le bouton-poussoir du terminal à côté du terminal correspondant. Si les étiquettes ne correspondent pas aux lettres du thermostat, consultez le schéma ci-dessus.

L/A

O/B

AUX

ou W1 ou H

ou RH ou 4 ou V

G C

MF3960

L/A

O/B

AUX

M39605

Câblage alternatif (pour les thermopompes seulement)

REMARQUES SUR LE CÂBLAGE:

1. Garder la languette coulissante R en position haute (1 fil).

2. Si votre ancien thermostat avait des fils V et VR , arrêtez maintenant et contactez un entrepreneur qualifié pour obtenir de l'aide.

3. Si votre ancien thermostat avait des fils O et B séparés, attachez le fil B au terminal C. . Si un autre fil est relié au terminal C , arrêtez maintenant et contactez un entrepreneur qualifié pour obtenir de l'aide.

4. Si votre ancien thermostat avait des fils Y1, W1 et W2 , arrêtez maintenant et contactez un entrepreneur qualifié pour obtenir de l'aide.

Page 34

M39445

M39508

IMPORTANT : Ne pas utiliser W pour les applications de thermo pompes. Le chauffage auxiliaire doit être raccordé à AUX ou E.

4 Connecter les fils à l'UWP.

Reportez-vous aux notes que vous avez inscrites sur le tableau lors du retrait. Appuyez sur les onglets pour insérer les fils dans les trous intérieurs de leurs terminaux correspondantes sur l'UWP (un fil par terminal) jusqu'à ce qu'il soit fermement en place.

ou Y1 ou M

ou X ou B

ou F

L/A

O/B

AUX

ou F ou H ou B

ou W ou W1

ou W2 ou

ou V ou VR

1 2

5 Confirmez que le câblage

correspond à la photo.

Confirmez que le câblage correspond aux terminaux de la photo que vous avez prise lors du retrait.

6 Montez sur le mur l'UWP et fermez

la porte. Monter l'UWP à l'aide des vis

fournies. Installez les trois vis pour une fixation sûre sur votre mur. Fermez la porte une fois que vous avez terminé.

7 Fixez votre thermostat.

Alignez le thermostat sur l'UWP et enclenchez le fermement en place.

Ce câblage n'est qu'un ex-

emple ; le vôtre peut varier.

Utilisez trois vis #6

11/2" fournies

Hold

Page 35

8 Mettez en marche.

M39557

Lore m ipsu m dolor sit

MCR37180

Mettez le courant au niveau de la boîte de disjoncteurs ou de l'interrupteur qui contrôle le système de chauffage/refroidissement.

9 Retournez au thermostat

Confirmez que l'écran affiche SETUP (INSTALLATION). Si c'est le cas, sélectionnez USING APP (UTILISER L’APP) et passez à la

section "Setup Using App" (Installez en utilisant l’app) ci-dessous ou sélectionnez ON DEVICE (SUR L’APPAREIL) et passez à la section "Configuration" à la page suivante.

MARCHE

Boît e de disjoncteur

MARCHE

ARRÊT

Interrupteur

MF39591

Set To

Hold

Smart

Configuration du système

Configuration avec First Alert (Première Alerte) une application par Resideo

1 Commencez la configuration avec l'application

Touchez USING APP (UTILISER L'APP) sur le thermostat

2 Votre thermostat est prêt à être configuré à l'aide de l'application First Alert

a) Téléchargez l'application First Alert depuis L'app Store ou Google Play. b) Ouvrez l'application First Alert. Votre thermostat devrait apparaître

sous Thermostat Found, thermostat trouvé. Appuyez sur SET UP NOW (CONFIGUREZ MAINTENANT) comme indiqué ci-dessous. Si votre thermostat n'apparaît pas, créez un compte (si nécessaire) ou connectezvous à votre compte First Alert. Sélectionnez ensuite le thermostat X2S à installer.

c) L'application First Alert vous guidera pour le reste de l'installation.

A B

Thermostat Found:

SET UP NOW

MCR37191

Page 36

MF39509

MODE

Heat

FAN

Auto

Indoor

Hold

M39612

M39506

Configuration

Régler l'heure et la date

Lors de l'installation, une fois que vous aurez sélectionné ON DEVICE (SUR L’APPAREIL)., l’année clignotera sur le thermostat.

REMARQUE : L’heure et la date sont réglées automatiquement lorsque le client enregistre le thermostat sur un compte First Alert.

L'h eur e

1. Appuyez sur MENU sur le thermostat

2. Pressez ↑ ou sur ↓ pour aller à TIME (TEMPS) et appuyez sur SELECT

3. Pressez ou 24 heures et appuyez sur NEXT (SUIVANT)

4. Pressez NEXT (SUIVANT)

5. Pressez sur SAVE & EXIT

Date

1. Appuyez sur MENU sur le thermostat

2. Pressez sur ↑ ou sur ↓ pour aller à DATE et appuyez sur SELECT (SÉLECTIONNER)

3. Presse ↑ ou ↓ pour choisir YEAR (ANNÉE) et appuyez sur NEXT (SUIVANT)

4. Presse ↑ ou ↓ pour choisir MONTH (MOIS) et appuyez sur NEXT (SUIVANT)

5. Presse ↑ ou ↓ pour choisir DATE et appuyez sur SAVE & EXIT

Configuration du système

Lors de la configuration initiale, le thermostat entre dans le menu ISU (UNITÉ de SECURITÉ INTEGRÉE) après avoir réglé l'heure et la date. Si vous accédez au menu ISU (UNITÉ de SECURITÉ INTEGRÉE) après la configuration initiale, suivez les étapes ci-dessous:

1. Appuyez et maintenez le bouton en bas à gauche et la flèche vers le haut ↑ pendant 5 secondes pour accéder au menu INSTALLER SETUP

(CONFIGURATION DE L'INSTALLATEUR) ISU (UNITÉ de SECURITÉ INTEGRÉE)

2. L'écran affiche le numéro ISU (UNITÉ de SECURITÉ

INTEGRÉE) à gauche et le paramètre ISU à droite. Lorsqu'un numéro ISU s'affiche, appuyez sur ↑ ou ↓ pour modifier le paramètre pour cet ISU.

3. Après avoir choisi le paramètre correct pour un ISU, appuyez sur NE XT (SUIVANT) pour passer au paramètre ISU suivant.

4. Pour terminer la configuration, appuyez sur la touche SAVE & EXIT (SAUVEGARDE & SORTIR) ; vos réglages sont alors enregistrés et vous revenez à l'écran d'accueil.

↑ ou sur ↓ pour choisir le format d'horloge 12

↑ ou sur ↓ pour régler l'heure et appuyez sur

↑ ou sur ↓ pour régler les minutes et appuyez

(SAUVEGARDE puis sur SORTIR)

Hold

M39510

Hold

Page 37

Options de configuration de l'installateur ISU (UNITÉ de SECURITÉ INTEGRÉE)

En fonction des paramètres du système, il se peut que toutes les options ne soient pas disponibles

ISU Nom de l'ISU Options ISU (par défaut en gras)

Options de programmation

(Si vous n e souhaitez pa s définir

1040

1050

2000 Typ e de système de chauffage

(Si vous n’ êtes pas sûr du type d e système que v ous possé dez, consul tez la documen tation de votr e système de c hauffage/ refro idissement o u appelez un prof essionnel du chauf fage, de la ven tilation et de l a climatis ation. Si vous s électionne z le mauvais type de système, le thermostat ne fera pas fonctionner l’équipement comme prévu)

2010 Type d'équipement de chauffage

2060

2070

2071

2180

Suite à la page suivante

d’ho raire, utilisez le ré glage par défau t, puis, dans l e menu Horaire, sélect ionnez Désactivé).

Échelle d'indication de température

Inversion de la polarité de la vanne

Refroidissement / Étapes du compresseur

Phase de chauffage/Phase de chauffage d’appont

Type de chauffage d’appoint (pour le s systèmes de thermo pompe)

1 = 1 semaine (tous les jours identiques)

2 = 52 Programmable (séparez les jours de la semaine et de la fin de semaine)

3 = 511 Programmable (samedi et dimanche séparés) 4 = Programmable sur 7 jours (chaque jour séparément)

F = Fahrenheit (la valeur par défaut var ie selon le modèle) C = Celsius

1 = Chauffage conventionnel à air pulsé

2 = Pompe à chaleur 3 = Chaleur r adiante (chaudière) 5 = Aucun (refroidissement seulement)

Chauffage conventionnel à air pulsé.

1 = Air pulsé au gaz à ef ficacité st andard

2 = Air pul sé au gaz à haute eff icacité

3 = Air pulsé à l'huile 4 = Air pulsé électrique 5 = Ventilo -convecteur à eau chaude

ISU 2010 ne s'aff iche pas si 2000 = thermo pompe

Chauffage radiant :

9 = Chaleur radiante à eau chaude

12 = Vapeur

0= O (O/B sur Refroidissement. Le fil O est connecté au terminal O/B et contrôle le refroidissement)

1 = B (O/B sur chauffage. Le fil B est connecté au terminal O/B et contrôle le chauffage.) La documentation fournie avec votre équipement de thermo pompe devrait indiquer si la vanne d ’inversion est alimentée en mode chauffage ou refroidissement

0, 1, 2 (Sélectionnez le nombre d’étapes . Pour les thermo pompes, il y a seulement une étape.)

Phase de chauffage1 Étape s du chauffage d 'appoint : 0, 1

31=Air pulsé électrique

Utilisez ce thermostat pour le chauff age d’appoint élect rique. Si votre t hermo pompe utilise une source de chauffage d’appoint au gaz ou à l’huile, c e thermostat ne peut pas être utilisé.

Page 38

Options de configuration de l'installateur, suite de la page précédente

ISU Nom de l'I SU Options ISU (par défaut en gras)

0 = caché (manuel uniquement)

1 = Activé (Automatique disponible. En mode au tomatique, le

3000 Changement automatique

4090 Réponse intelligente

4103

Point de consigne de chaleur minimum

Rappel de remplacement du filtr e à air (La durée de

711 0

fonctionnement ne compte que la durée pendant laquelle l e chauf fage, le refroidisse ment ou le ventilateur fonctionnent)

140 03

14004

Rétroéclairage

Luminosité du rétroéclairage

140 05 Sélection de l'écran de veille

Centre de messages de l'écran de veille (Disponible uniquement

140 06

si les ré glages 0 ou 1 sont sélectionnés dans le document 140 05) .

140 07

Centre de messages de l'écran d'acc ueil

140 10 Format de l'horloge 12/ 24

140 15 Heur e d'été

thermostat passe automatiquement entre le chauf fage et le refroidissement pour maintenir la température ambiante souhaitée. Cette option n’es t pas recommandée si la température extérieure est souvent inférieure à 50F (10°C) pendant les mois d’hiver.)

0=Non

Oui

Smart Response (Réponse intelligente) est un réglage de confort . Les appareils de chauffage ou de refroidissement se mettent en marche plus tôt , ce qui garantit que la tempé rature ambiante correspondra au point de consigne à l ’heure prévue.

32 °F to 50 ° F Default 40°F 0 °C to 10.0 ° C Default 4. 5 °C Ne régl ez pas la temp érature en de ssous de 4 0 °F/4,5 °C, sauf s i l’appareil e st inst allé dans un end roit où la plom berie ne ris que pas de gele r.

0 = Aucun 1 = 10 jours de fonctionnement 2 = 20 jours de fonctionnement 3 = 30 jours de f onctionnemen t 4 = 45 jours de fonctionnement 5 = 60 jours de fonctionnement 6 = 90 jours de fonctionnement 7 = 120 jours de fonctionnement 8 = 150 jours de fonctionnement 9 = 30 jours de c alendrier

0 =Sur demande

1 = Conti nu

1 - 5

Affiché uniquement si le rétroéclairage continu est sélectionné.

10 =45 jours de calendr ier 11 =60 jour s de calendrier 12 =75 jours de calen drier 13 =3 mois de calendrier 14 =4 mois de calendrier 15 =5 Mois de calendrier 16 =6 Mois de c alendrier 17 =9 Mois de calendrier 18 =12 mois de calendrier 19 =15 mois de calendrier

0 - Information minimale affichée 1 - Point de consigne af fiché sur l' écran de veille 2 - Informations maximales affichées sur l 'écran de veille

1 - Heure

2 - Température extérieure* 3 - Humidité extérieure* 4 - Humidité intérieure

*Ces paramètres ne s’af fichent que lorsque le thermost at est enregistré dans l ’application

0=Éteint

1=En marche

Page 39

MF39528

HOME

9:41

Schedule

Schedule Off

Trends

Runtime

Modes

Fan

Auto

System

Auto

Temperature

Cooling to

24.0° 48%

Temperature Humidity

Thermostat

22.5º

Heat to

Dashboard

Protection du compresseur intégrée

Des dommages peuvent survenir si le compresseur de votre système est redémarré trop tôt après l’arrêt. Cette fonction oblige le compresseur à attendre quelques minutes avant de redémarrer. Pendant le temps d’attente, l’écran affichera le message Waiting For Equipment (En attente de l’ équipement) sous la lecture de la température ambiante.

Une fois le temps d’attente écoulé, le message disparaît et le thermostat affiche “Heat on” (chauffage en marche) ou “Cool on” (refroidissement en marche)..

FAN

Comment utiliser First Alert (Première Alerte) une application par Resideo

Accédez au menu

Réglez la température souhaitée

Sélectionnez le mode du système Auto (Automatique)/ Heat (Chauffage)/Cool (Refroidissement)/ Off (éteint/EM Hea t(chauffage d’appont)

Sélectionnez le mode Ventilateur Auto (Automatique)/ On (En marche) Circulation.

Programmez le confort de votre maison

Etes vous intéressé par d'autres produits Resideo ? Visitez honeywellhome.com pour découvrir tous les produits disponibles connectés par l'application First Alert.

L'applicati on est réguli èrement amél iorée et peu t changer.

Page 40

Fonctionnement du système

MF39511

MF39512

Chauffage

Refroidissement

(10:00

Réglages

1. Appuyez sur la touche MODE pour passer au

mode suivant du système

2. Faites défiler les modes jusqu'à ce que le

mode souhaité s'affiche Les modes système disponibles varient selon

le modèle et les paramètres du système.

Modes du système :

• AUTO

• HEAT (CHALEUR)

• COOL (REFROIDIR)

• EM HEAT (CHALEUR AMBIANTE)

• OFF (ÉTEINT)

Réglages du fonctionnement du ventilateur

1. Appuyez sur le bouton FAN (VENTILATEUR)

pour passer au prochain mode de ventilateur disponible.

2. Faites défiler les modes jusqu'à ce que le

mode de ventilation souhaité s'affiche Les modes de ventilateur disponibles varient

en fonction des paramètres du système.

Modes de ventilation :

• AUTO : Le ventilateur fonctionne uniquement

lorsque le système de chauffage ou de refroidissement est en marche

• ON (EN MARCHE) : Le ventilateur fonctionne en permanence

• CIRC : Le ventilateur fonctionne environ 33 % du temps pour faire circuler l’air

MODE

Heat

FAN

Auto

MODE

Heat

FAN

Auto

Indoor

Hold

Calendrier du programme

Vous pouvez programmer quatre périodes de temps par jour, avec des réglages différents pour les jours de semaine et les week-ends. Nous vous recommandons d'utiliser les préréglages indiqués dans le tableau ci-contre ; ces préréglages sont conçus pour réduire vos dépenses de chauffage/refroidissement.

WAKE (RÉVEIL) : Réglez l'heure de votre réveil et la température souhaitée pendant la matinée jusqu'à ce que vous partiez pour la journée.

AWAY (PARTIR) : Réglez l 'heure à laquelle vous quittez votre domicile et la température souhaitée pendant votre absence (généralement une température permettant d'économiser de l'énergie).

HOME (ACCUEIL) : Réglez à l 'heure à laquelle vous rentrez chez vous et à la température souhaitée pour le soir jusqu'à l 'heure du coucher.

SLEEP (SOMMEIL) : Régler l'heure du coucher et la température souhaitée pour la nuit (généralement une température d'économie d'énergie).

Wake

(réveil)

(6:00 am)

Away

(absent)

(8:00 am)

Home

(maison)

(6:00 pm)

Sleep (nuit)

pm)

21 16 21

16.5

Degrés Celsius

25.5

29.5

25 .5

MF36013

Page 41

Ajustement des programmes

MF39532

(Cette opération peut également être effectuée à l'aide de l'application First Alert)

1. Appuyez sur MENU. Appuyez sur ↑ ou ↓ jusqu'à ce que SCHED (HORAIRE)

soit affiché.

2. Un carré apparaît autour de ON (ACTIVER) ou OFF

l'écran. Si vous souhaitez utiliser une programmation, appuyez sur ↑ ou ↓ pour sélectionner ON (ACTIVER). Appuyez sur Select (Sélectionner) pour modifier l'horaire ou appuyez sur EXIT

(SORTIR)

pour quitter le menu.

3. Si vous modifiez l'horaire, appuyez sur SELECT (SÉLECTIONNER) pour modifier le ou les jours qui clignotent à l'écran.

4. Le mot " Wake " (Réveil) devrait être clignotant. Appuyez sur NEXT (SUIVANT). Appuyez sur ↑ ou ↓ pour activer ou désactiver cette période de programmation. Appuyez sur NEXT

(SUIVANT).

5. Si la période de programmation a été réglée sur ON (ACTIVER), l'heure clignote. Appuyez sur ↑ ou ↓ pour régler l 'heure de cette période. Appuyez sur NEXT (SUIVANT).

6. Le point de consigne de la chaleur clignote. Appuyez sur ↑ ou ↓ pour régler le point de consigne de la chaleur pour cette période. Appuyez sur NEXT (SUIVANT).

7. Le point de consigne Cool (Refroidissement) clignote. Appuyez sur ↑ ou ↓ pour

ajuster le point de consigne de refroidissement pour cette période. Appuyez sur

NEXT (SUIVANT).

8. L’écran affiche la prochaine période de programmation en clignotant. Répétez les

étapes 4 à 7 pour les réglages des programmes Partir, Accueil et Sommeil. Après avoir effectué tous les réglages de l’horaire pour le(s) jour(s) sélectionné(s), répétez ces étapes pour les autres jours.

9. Appuyez sur le bouton SAVE & EXIT (SAUVEGARDE & SORTIR) en haut à gauche.

(DÉSACTIVER)

sur

Hold

Lorsque vous modifiez un programme existant, vous pouvez avancer jusqu’au paramètre que vous souhaitez modifier, modifier ce paramètre et appuyer sur le bouton SAVE & EXIT (SAUVEGARDE & SORTIR) pour enregistrer les modifications.

Selon le type d’horaire pour lequel le thermostat a été configuré, les jours peuvent être groupés ou réglés individuellement.

Page 42

Fonction de réponse intelligente

Cette fonction permet au thermostat « d'apprendre » combien de temps il faut à la fournaise et au climatiseur pour atteindre les réglages de température programmés, de sorte que la température soit atteinte à l'heure que vous avez définie. Par exemple :

Réglez l'heure de réveil à 6 heures du matin et la température à 21C. Le chauffage se met en marche avant 6 heures du matin, de sorte que la température est de 21° au moment où vous vous réveillez à 6 heures. Le message "Active Recovery" (Récupération active) s'affiche lorsque le système est activé avant une période programmée.

Annulation de la programmation (temporaire)

1. Appuyez sur ↑ ou ↓ pour régler la

température.

2. Une fois que la température de consigne

souhaitée est atteinte, aucune autre action n'est nécessaire. La nouvelle température de consigne est maintenue jusqu'au début de la prochaine période programmée.

3. Appuyez sur la touche SAVE (SAUVEGARDE)ou attendez que

l'affichage se termine et revenez à l'écran d'accueil.

Pour annuler la mise en attente temporaire, appuyez et relâchez la touche HOLD (MAINTENIR) pour faire défiler les paramètres jusqu'à ce que CANCEL HOLD (ANNULER LA MISE EN ATTENTE) soit sélectionné.

Hold

Annulation de la programmation (permanente)

1. Appuyez sur ↑ ou ↓ pour régler la température.

2. Une fois que vous avez atteint la température de consigne souhaitée, appuyez et relâchez le bouton HOLD (MAINTENIR) pour faire défiler les réglages jusqu'à ce que HOLD PERMANANTLY (MAINTENIR EN PERMANENCE) soit sélectionné.

3. Appuyez sur la touche SAVE (SAUVEGARDE) ou attendez que l'affichage se termine

et revenez à l'écran d'accueil.

Pour annuler la mise en attente permanente, appuyez et relâchez la touche HOLD

(MAINTENIR) pour faire défiler les paramètres jusqu'à ce que CANCEL HOLD (ANNULER LA MISE EN ATTENTE) soit sélectionné.

Page 43

Alertes

M39592

Lorsqu'une alerte est active, l'icône apparaît dans la partie inférieure de l'écran ainsi que le numéro de l'alerte.

1. Appuyez sur MENU et utilisez ↑ ou ↓ jusqu'à ce que l'alerte soit affichée. Les alertes actives seront les premiers éléments de menu affichés.

2. Appuyez sur SELECT (SÉLECTIONNER) pour afficher le

numéro de l'alerte.

3. Une alerte ne peut pas être supprimée. S'il y a plus d'une alerte active, une pression sur le bouton NEXT (SUIVANT) vous permet d'afficher les numéros d'alerte supplémentaires. Appuyez sur EXIT

(SORTIR)

pour

revenir à l 'écran d'accueil.

Certaines alertes peuvent être résolues par le propriétaire, par exemple Set Time and Date (Régler l'heure et la date). D'autres alertes peuvent nécessiter un appel de service à l'installateur professionnel.

Numéro d'alerte Signification de l'alerte

164 Défaut de pompe à chaleur. La pompe à chaleur alimente la borne L

pour indiquer un défaut.

17 Panne de mémoire du thermostat. Problème interne avec la mémoire

du thermostat. 171 Régler l 'heure et la date. 173 Erreur de capteur interne. Problème avec le capteur de température

intégré. 388 Enregistrez le thermostat en

ligne 399 Pas de connexion Internet 400 Signal WiFi perdu 602 Défaillance du capteur

Si vous n'utilisez pas l'application, les messages relatifs au WiFi et à l'application peuvent être supprimés en accédant au menu WiFi et en désactivant le WiFi.

d'humidité 607 Erreur de communication WiFi

Hold

M39513

Page 44

Rappels

MF39542

Lorsqu'un rappel est actif, une icône apparaît dans la partie inférieure de l'écran.

1. Appuyez sur MENU et utilisez ↑ ou

↓ jusqu'à ce que le rappel actif soit

affiché. Les alertes et les rappels actifs seront les premiers éléments de menu affichés.

2. Appuyez sur SELECT pour afficher le

Hold

rappel.

3. Une fois sélectionné, vous verrez le

message de rappel sous forme de texte défilant. Appuyez sur DISMISS (REJETER) pour réinitialiser le rappel ou sur EXIT l'écran d'accueil sans réinitialiser le

(SORTIR)

pour revenir à

M39515

rappel.

S'il y a plus d'un rappel actif, appuyez sur le bouton NEXT (SUIVANT) pour afficher tous les rappels qui n'ont pas été réinitialisés.

Remplacement de la pièce d'accent

Une pièce d'accentuation blanche et une pièce d'accentuation grise sont fournies avec les thermostats X2S pour répondre aux différentes préférences des utilisateurs.

MODE

Cool

FAN

Auto

Indoor

Pour remplacer une pièce d'accent du thermostat tirez la pièce.

Following Schedule

Hold

...puis enclenchez la nouvelle pièce d'accentuation.

Video sur :

Page 45

Dépannage

L'affichage est vide • Vérifiez l e disjoncteu r et réinitial isez-le si né cessair e.

Le chauffage o u la climatisation ne fonctionne pas

Le chauffage o u le chauffage d'appoint fonctionne avec le refroidissement

Le chauffage o u le chauffage d'appoint fonctionne sans demande de chauffage ou de refroidissement

Impos sible de modifier le point de consi gne pour obtenir le ré glage souhaité

WAITING FOR EQUIPMENT (EN ATT ENTE D’ÉQUIPEMENT) affi ché à l'écran so us la température ambiante

• Ass urez-vous qu e l'inter rupteur d'ali mentation du s ystème de ch auffage et d e refroidissement est sur marche.

• Ass urez-vous qu e les connex ions des fil s (en particul ier le fil C) son t bien fixée s.

• Vérif iez que l'int errupteur c oulissant R /Rc est r églé si le Rc n'a pas d e fil séparé .

• Lors que le chauff age fonctio nne, l'é cran affic he HEAT ON (CHAUFFAGE ACTIVÉ) dans le coin inf érieur droit d e l'écra n

• En cas d e refroidis sement, l 'écran af fiche COOL ON (CLIMATISATION ACTIVÉE) en bas à droite d e l'écr an

• Si l' écran aff iche WAITING FOR EQUIPMENT (EN ATTENTE D'ÉQUIPEMENT) sous la lec ture de la temp érature, il e st en mode de re tard du compr esseur pour protéger le sys tème. Att endez 5 minute s pour voir si le th ermostat é met du chauff age ou du refroidissement.

• Si l' écran n'indi que pas de deman de de chauffa ge ou de refroi dissement o u WAITING FO R EQUIPMENT (EN ATTENTE D’ÉQUIPEMENT), vér ifiez le rég lage du mode, l e point de consi gne de la tempér ature et la te mpérature am biante

Si la fl èche Haut ou Ba s est enfonc ée

• Le coin s upérieur gauc he de l’éc ran affich e le réglage du m ode

• La par tie supérie ure droite de l 'écran af fiche le poi nt de consigne

• Le cent re de l'aff ichage indiqu e la températ ure ambiante

Si le problème persiste

• Vérif iez le disjonc teur et réinit ialisez-l e si nécess aire

• S'as surer que l' interrupte ur du système d e chauffag e et de refroidi ssement e st en marche

• Ass urez-vous qu e la porte de l a fournaise e st bien ferm ée

• Vérif iez qu'il n'y a pas d e fil connect é à W pour les sy stèmes de th ermo pompe. Vo ir la sectio n Câblage.

• Pour le s applicati ons de thermo P ompe, la vann e d'invers ion est acti vée en mode Cha uffage sur cer taines th ermo pompes e t en mode Refro idisseme nt pour d'autr es thermo po mpes. Vérif ier que l' unit é ISU 2060 est correctement réglée

• Vérif iez qu'aucun fil n'e st court- circuité. Vé rifiez qu'il n' y a pas de sect ion de fil expo sée au nivea u de l'UW P

• Vérif iez que l'é cran n'indiqu e pas HEAT ON (CH AUFFAGE ACT IVÉ), CO OL ON (CLIMATISATION ACTIVÉE) ou AUX HEAT ON (CH AUFFAGE D’AP POINT ACT IVÉ)

• Vérif iez qu'il n'y a pas d e fil connect é à W pour les sy stèmes de th ermo pompe. Vo ir la sectio n Câblage.

• Vérif iez qu'aucun fil n'e st court- circuité. Vé rifier qu'il n' y a pas de sect ion de fil expo sée au nivea u de l'UW P

• Vérif ier le réglag e du mode (Chauf fage, Refro idissemen t, Automat ique, Chauf fage d’appoin t en haut à ga uche de l'é cran)

Les pl ages de param ètres pour ces mode s sont :

• Chaleu r ou chauffa ge d’appoint: 32 º F à 90 ºF (0 ºC à 32,0 ºC )-

• Refro idissemen t : 50 ºF à 99 ºF (10,0 ºC à 37,0 ºC)

• La fonc tion de prote ction du comp resseur e st activé e. Attende z quelques min utes pour que le sys tème redéma rre en toute sé curité afin d 'éviter d 'endommager le c ompress eur.

Page 46

Questions fréquemment posées

Est ce que le thermostat intelligent X2S fonctionnera si la connexion WiFi est perdue ?

Oui, la température peut être réglée directement sur le thermostat. Cependant, certaines fonctions, y compris le geofencing, ne sont gérées que par l'application First Alert et ne fonctionneront pas lorsque la connexion est interrompue. Le thermostat se reconnectera automatiquement au WiFi une fois le réseau rétabli.

Un changement a été effectué sur l'application First Alert, mais il n'est pas apparu sur le thermostat intelligent X2S.

Il peut y avoir un court délai après avoir effectué des changements de température et de réglage dans l'application First Alert.

Peut-il y avoir plusieurs utilisateurs pour le geofencing ?

Oui, il peut y avoir plusieurs utilisateurs. Le geofencing se déclenche en fonction de la dernière personne qui est partie et de la première personne qui est revenue. Pour utiliser correctement le geofencing avec plusieurs utilisateurs :

• Chaque utilisateur doit créer son propre compte.

• Chaque utilisateur doit utiliser son identiﬁant de connexion (login ID) et son mot de passe sur tous ses appareils, y compris les smartphones et les tablettes.

• Aucun utilisateur ne doit partager le même compte.

Plusieurs utilisateurs peuvent-ils contrôler le thermostat à l'aide de l'application ?

Oui . Utilisez l'application First Alert pour inviter d'autres utilisateurs à télécharger l'application et à partager le contrôle de vos thermostats. Dans l'application, commencez par l'option de menu Gérer les utilisateurs et suivez les instructions.

Remarque : Toutes les personnes ayant accès à un thermostat partagent les mêmes privilèges d'utilisateur. Les utilisateurs ajoutés pourront modiﬁer les paramètres du thermostat, ainsi qu'ajouter ou supprimer d'autres utilisateurs.

Existe-t-il un moyen d'augmenter la puissance du signal ?

La portée ou la distance du signal WiFi est déterminée par le routeur. Consultez le manuel du routeur pour plus d'informations.

Une alerte indique que le signal WiFi est perdu. Qu'est-ce que cela signifie ?

Le signal WiFi du thermostat a été perdu. Attendez que le thermostat se reconnecte ou sélectionnez un nouveau réseau dans le menu de conﬁguration de l'application First Alert. Si le thermostat ne peut pas se reconnecter, vous devrez dépanner le routeur pour en déterminer la cause.

Pourquoi le thermostat s'affiche-t-il comme étant hors ligne (icône WiFi barrée) dans la partie inférieure de l'écran du thermostat ?

Si le thermostat afﬁche une icône WiFi barrée sur l’écran ou s’il apparaît comme étant hors ligne sur l’application First Alert, c’est que le thermostat n’est pas connecté au WiFi. Si votre thermostat était précédemment connecté au WiFi et a perdu la connexion, assurez-vous que le routeur est alimenté et qu’il diffuse. Il peut être nécessaire de réinitialiser le réseau WiFi de la maison en mettant le routeur hors tension. Consultez le manuel d'instructions du routeur pour obtenir des instructions sur la mise hors tension. Lorsque le réseau sera rétabli, le thermostat se reconnectera automatiquement.

Vous n'avez pas reçu de courriel d'activation.

Un courriel d'activation sera envoyé. Un courriel d'activation est nécessaire pour compléter la conﬁguration du compte. Si vous ne recevez pas de courriel d'activation après cinq minutes, vériﬁez le dossier des pourriels (Spam) de votre compte de courriel.

Si vous ne le trouvez pas dans le dossier Spam, cliquez sur le bouton Renvoyer et le courriel d'activation sera renvoyé. Si vous ne recevez toujours pas votre courriel d'activation, veuillez contacter l'équipe d'assistance technique au 18006333991 pour obtenir de l'aide.

Page 47

Informations réglementaires

RÉGLEMENTATION FCC 47 CFR § 15.19 (a)(3)

Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : 1 Cet appareil ne doit pas provoquer d'interférences

nuisibles, et

2 Cet appareil doit accepter toute interférence reçue, y

compris les interférences susceptibles de provoquer un fonctionnement indésirable.

47 CFR § 15.21 (USA uniquement)

Les changements ou modifications non expressément approuvés par la partie responsable de la conformité peuvent annuler le droit de l'utilisateur à faire fonctionner l'équipement.

47 CFR § 15.105 (b) Consultez le site https://customer.resideo.com/enUS/ support/residential/codes-and-standards/FCC15105/ Pages/default.aspx pour obtenir des informations

supplémentaires sur la FCC pour ce produit.

DÉCLARATION D’EXPOSITION AUX RF MISE EN GARDE :

Les opérations dans la bande 51505250 MHz et dans la bande 52505350 MHz sont limitées à une utilisation intérieure uniquement.

RÉGLEMENTATION IC RSSGEN

Cet appareil contient un (des) émetteur(s)/récepteur(s) exempté(s) de licence qui est (sont) conforme(s) au(x) RSS(s) exempté(s) de licence du ministère de l'Innovation, des Sciences et du Développement économique du Canada. Son fonctionnement est soumis aux deux conditions suivantes : 1 Cet appareil ne doit pas provoquer d'interférences. 2 Cet appareil doit accepter toute interférence, y compris

les interférences susceptibles de provoquer un fonctionnement indésirable de l'appareil.

DÉCLARATION D’EXPOSITION AUX RF MISE EN GARDE :

Les antennes utilisées pour ces émetteurs doivent être installées de façon à assurer une distance de séparation d’au moins 20 cm de toutes les personnes et ne doivent pas être co-installées ou exploitées conjointement avec une autre antenne ou un autre émetteur. Les dispositifs fonctionnant dans les bandes 51505250 MHz et 52505350 MHz sont réservés uniquement pour une utilisation à l’intérieur afin de réduire les risques de brouillage préjudiciable aux systèmes de satellites mobiles utilisant les mêmes canaux.

Garantie limitée de 2 ans

Pour obtenir des informations sur la garantie, rendez-vous sur Honeywellhome.com/support

Page 48

Resi deo Inc.,

Scottsdale, AZ 85254

www.resideo.com 33-00689EFS-06 SA Rév. 11-25

Ce produit est fabriqué par Resideo Technologies, Inc., Scottsdale, AZ 1-800-633-3991 ©2025 Resideo Technologies, Inc. La marque Honeywell Home est utilisée sous licence de Honeywell International Inc. Tous droits réservés.

33-00689EFS-06

ATTENTION : RISQUE ÉLECTRIQUE

Peut provoquer un choc électrique ou des dommages matériels. Débrancher l'alimentation électrique avant de commencer l'installation.

ATTENTION : RISQUE DE DOMMAGES À L'ÉQUIPEMENT

La protection du compresseur est contournée pendant les tests. Pour éviter d'endommager l'équipement, évitez de faire tourner le compresseur rapidement.

ATTENTION : AVIS CONCERNANT LE MERCURE

Si ce produit remplace une commande contenant du mercure dans un tube scellé, ne jetez pas l'ancienne commande à la poubelle. Contactez votre autorité locale de gestion des déchets pour obtenir des instructions concernant le recyclage et la mise au rebut appropriée.

ATTENTION : AVIS SUR LES DÉCHETS ÉLECTRONIQUES

Le produit ne doit pas être jeté avec les autres déchets ménagers. Vérifiez les centres de collecte agréés les plus proches ou les recycleurs agréés. L'élimination correcte des équipements en fin de vie contribuera à prévenir les conséquences négatives pour l'environnement et la santé humaine.

Déclaration FCC disponible à l'adresse : https://customer.resideo.com/enUS/support/ residential/codes-and-standards/FCC15105/Pages/default.aspx

Assistance à la clientèle

Pour obtenir de l'aide sur ce produit, veuillez consulter le site

honeywellhome.com

Ou appelez le service à la clientèle de Resideo au numéro sans frais

18006333991

Page 49

Termostato Inteligente X2S

MS39487

MODE

RTH2CWF, RTHC2CWF & RTH2SMC

Guía de instalación y

Heat

FAN

Auto

uso

Este documento contiene las siguientes secciones:

1) Instalación y cableado

2) Configuración

3) Funcionamiento del sistema

4) Resolución de problemas

El paquete incluye:

Tornillos y taquetes

Hold

Set To

Indoor

Heat On

Material de lectura y etiquetas de cables

Hold

Sistema de montaje UWP™ (UWP)

Termostato

Pieza decorativa de repuesto

M39543

Page 50

Aproveche al máximo el Termostato Inteligente X2S

Múltiples opciones de programación que se adaptan a su estilo de vida:

1. Programación basada en la ubicación (Auto Away) – El termostato utiliza la

ubicación de su smartphone para saber cuando está fuera y le ahorra energía. Mediante la tecnología geofence, detecta su regreso y le ayuda a sentirse cómodo a su llegada. Siempre puede cambiar manualmente la temperatura preestablecida en dentro y fuera del hogar en el termostato o en la aplicación First Alert.

2. Programación inteligente – Utilice una combinación de geofence y

programación de tiempo para adaptarse a su estilo de vida ocupado y activo.

3. Programación en función del tiempo - Programe su termostato para una

semana; cada día (cada día es un horario diferente); de LunVie, Sáb, Dom; o LunVie, SábDom. Todos los días con cuatro periodos ajustables por día.

Alertas inteligentes. En el termostato, las notificaciones “Push” le recuerdan

acerca del reemplazo del filtro y le avisan de temperaturas interiores extremas.

Respuesta inteligente. El sistema de calefacción y refrigeración del termostato “aprende” para ofrecer la temperatura óptima en el momento adecuado.

Cambio automático de calefacción a refrigeración. El termostato determina automáticamente si su hogar necesita calefacción o refrigeración para

proporcionarle el máximo confort.

Page 51

Herramientas que necesitarás:

Destornillador Phillips

Destornillador de cabeza plana pequeño

Lápiz

Nivel

Tu puedes necesitar:

Pelacables

Contraseña de WiFi del hogar

MS39589

Smartphone

Para instalar su termostato y fotograﬁar el cableado existente.

Aplicación First Alert by Resideo

Para conﬁgurar su sistema y conectarlo a su smartphone.

M39947

Pinzas de punta ﬁna

Taladro y broca 4.8mm (3/16 pulg.)

Compatibilidad

• Solo para uso en interiores

• Compatible con la mayoría de los sistemas de calefacción, refrigeración y bombas de calor

• Requerido: Alimentación de 24 VCA (cable “C”). Se puede utilizar el adaptador de corriente de cable C (THP9045A) si se utilizan Y y G pero no hay cable C disponible

• No funciona con calefacción eléctrica de zócalo (120240V)

• No admite entrada (terminales S) para sensores interiores y exteriores

• No admite relevador (terminales U)

• Smartphone, tableta o dispositivo Android o iOS

• Compatible con una red WiFi de 2,4 o 5 GHz

Para obtener ayuda, póngase en contacto con nosotros:

WEB honeywellhome.com TELÉFONO 18006333991 SOCIAL Twitter: @Honeywell_Home, Facebook: Honeywell Home

Page 52

LEA Y GUARDE ESTAS INSTRUCCIONES

Instalación y cableado

Extracción del termostato antiguo

1 Desconecte la corriente.

Para protegerse a sí mismo y a su equipo, desconecte la corriente en la caja de interruptores o en el interruptor que controla su sistema de calefacción/refrigeración. Algunos sistemas pueden tener interruptores de calefacción y refrigeración separados.

2 Compruebe que su sistema está

apagado.

Cambie la temperatura de su termostato antiguo para que esté por encima de la temperatura ambiente en modo calor o por debajo en modo frío. Si no escucha que el sistema se enciende en 5 minutos, es que está apagado. Nota: Si tiene un termostato digital con la pantalla en blanco, sáltese este paso

3 Retire la cubierta delantera del termostato

antiguo. En la mayoría de los termostatos, puede

quitar la cubierta frontal agarrando y tirando suavemente. Algunos termostatos pueden tener tornillos, botones o cierres.

No retire ningún cable del termostato en este momento

OFF

Caja de interruptores

23.5

OFF

Interruptor

M39590

MS39623

Page 53

4 Asegúrese de que no haya cables

M36753

R RC

de 120/240V.

¿Tiene cables negros gruesos con tuercas para cables?

¿Su termostato es de 120V o superior?

Si respondió afirmativamente a cualquiera de estas preguntas, tiene un sistema de voltaje de línea y el termostato no funcionará.

5 Tome una fotografía de cómo se

ve su cableado en este momento.

Asegúrese de incluir las letras junto a las terminales donde se insertan los cables. Esta será una referencia útil cuando realice el cableado de su termostato.

Consejo: Si el color de sus cables se ha desteñido o si 2 terminales tienen el mismo color de cable, utilice las etiquetas para cables incluídas en el paquete para etiquetar cada cable.

Tuerca de cable

Cable negro grueso

6 Tome nota de los puentes

Un puente conecta una terminal a otra. Puede tener el aspecto de una pequeña grapa o incluso de un cable de color.

Ejemplo de un puente

Ter mina les

Page 54

Terminal Color del cable

MS39554

M28100B

7 Anote si tiene cables en las siguientes terminales. No incluya los puentes

como parte de su recuento. Este termostato no necesita puentes.

Terminal Color del cable

R R

8 Anote el color de los cables. Marque los cables que están conectados a

las terminales. Junto a la marca de veriﬁcación, anote el color del cable. No

incluya los puentes como parte de su recuento. Marque todo lo que corresponda (No se aplicarán todos):

requerido

A o L/A

O/B

W2 o AUX

Las terminales S y U no son compatibles con este termostato.

Si hay cables en terminales que no aparecen en la lista, necesitará un soporte de cableado adicional. Visite honeywellhome.com para averiguar si el termostato

funcionará para usted.

9 Desconecte los cables y retire la placa de pared antigua. Utilice un

destornillador para liberar las cables de las terminales. A continuación, utilice una etiqueta de cable para identificar cada cable a medida que se desconecta. La letra de la etiqueta del cable debe coincidir con la letra de la terminal.

Consejo: Para evitar que los cables vuelvan a caer dentro de la pared, enrolle los cables alrededor de un lápiz.

www.resideo.com

Page 55

Instalación de su termostato X2S

M39546

MS39442

1/4" a 3/8"

M37224

Hold

Termostato Tornillos

1 Agrupe e inserte los cables a través del

UWP. Abra el UWP e inserte el grupo de

cables a través de la parte posterior del UWP.

Asegúrese de que al menos 1/4 de pulgada de cada cable quede expuesto para facilitar su inserción en las terminales de los cables.

2 Inserte los taquetes. Se recomienda que

utilice los taquetes incluidos en la caja para montar el termostato.

Puede utilizar el UWP para marcar dónde desea colocar los

a) Nivele la placa de pared. b) Marque la ubicación de los taquetes con

un lápiz.

c) Con una broca de 3/16", taladre los

agujeros.

d) Inserte los taquetes. e) Asegúrese de que los taquetes estén a ras

de la pared.

taquetes

de pared.

Sistema de

montaje

UWP

Taquetes Muro

Page 56

M37226

M37228A

3 Fije la posición del interruptor

M37225

R e inserte el cable o cables R.

Ajuste el interruptor R hacia arriba o hacia abajo en función de sus notas sobre el cableado en el Paso 7

Inserte los cables en los orificios interiores de las terminales del UWP. Las pestañas permanecerán hacia abajo una vez insertado el cable.

NOTA: Las opciones de CABLEADO se muestran en las páginas siguientes.

Si tiene 1 cable R (R,Rh o Rc)

1. Coloque el

interruptor R en la posición

hacia arriba.

Si tiene 2 cables R (R o Rh, y Rc)

1. Coloque el

interruptor R en la posición

hacia abajo.

2. Inserte su Cable R (R, Rh o Rc) en la terminal R.

2. Inserte el Cable Rc en la terminal Rc

3. Inserte su Cable R o Rh en la terminal R.

Page 57

Cableado

M39605

MS39603

Sistemas Convencionales Cableado alternativo (sistemas

convencionales)

Si las etiquetas no coinciden con las terminales, conecte los cables como se muestra a continuación (consulte

o C1 o X o B

o Y1 o M

S S

Y Y

o F

G C

U U

las notas sobre el cableado más abajo).

NOTAS SOBRE EL CABLEADO:

1. Si debe conectar ambos cables R y Rc, coloque la pestaña deslizante R en la posición hacia abajo (2 cables).

2. Si su antiguo termostato tenía ambos cables R y Rc, coloque la pestaña deslizante R en la posición hacia abajo (2 cables). A continuación, conecte el cable R a la terminal Rc y el cable RH a la terminal R .

3. Si su termostato anterior tenía solo 1 cable C o C1 , conéctelo a la terminal C.. Si su termostato anterior tenía 2 cables C o C1 , envuélvalos por separado con cinta aislante y no los conecte.

Bombas de calor

NOTAS SOBRE EL CABLEADO:

1. Haga coincidir cada cable etiquetado con la misma letra en el nuevo termostato.

2. Inserte los cables en el terminal correspondiente.

NOTA: Si tiene dificultades para insertar los cables, es posible que tenga que presionar el botón situado junto a la terminal correspondiente. Si las etiquetas no coinciden con las letras del termostato, consulte el diagrama anterior.

L/A

O/B

AUX

o W1 o H

o RH o 4 o V

R Rc

G C

L/A

O/B

AUX

Cableado alternativo (solo para bombas de calor)

NOTAS SOBRE EL CABLEADO:

1. Mantenga la pestaña deslizante R en la posición hacia arriba (1 cable).

2. Si su antiguo termostato tenía cables V y VR , deténgase ahora y comuníquese con un contratista calificado para obtener ayuda.

3. Si su termostato anterior tenía cables O y B separados, conecte el cable B a la terminal C.. Si hay otro cable conectado a la terminal C , deténgase ahora y comuníquese con un contratista calificado para obtener ayuda.

4. Si su antiguo termostato tenía cables Y1, W1 y W2, deténgase ahora y póngase en contacto con un contratista cualificado para que le ayude.

Page 58

M39445

IMPORTANTE: NO utilice W para aplicaciones de bomba de calor. La calefacción auxiliar debe

cablearse a AUX o E.

4 Conecte los cables al UWP.

Consulte las notas que anotó en la tabla durante el desmontaje. Presione las pestañas para introducir los cables en los orificios interiores de sus terminales correspondientes en el UWP (un cable por terminal) hasta que quede firmemente colocado.

5 Confirme que el cableado coincida

con el de la fotografía.

Confirme que el cableado coincida con las terminales de la fotografía que tomó cuando lo retiró.

6 Monte el UWP y cierre la compuerta.

Monte el UWP utilizando los tornillos incluidos. Instale los tres tornillos para un ajuste seguro en su pared. Cierre la compuerta cuando haya terminado.

o Y1 o M

o X o B

L/A

o F

Este cableado es sólo un

ejemplo; el suyo puede variar.

O/B

AUX

o F o H o B

o W o W1

o W2 o

o V o VR

Utilice 3x tornillos #6

de 11/2" (incluidos)

1 2

MS39604

7 Coloque su termostato.

Alinee el termostato sobre el UWP y encájelo firmemente en su sitio.

Page 59

8 Conecte la corriente.

Lore m ipsu m dolor sit amet

MCR37180

Encienda la corriente en la caja de interruptores o en el interruptor que controla el sistema de calefacción/refrigeración.

Caja de in terruptor es

9 Vuelva al termostato

Confirme que la pantalla muestre SETUP (CONFIGURACIÓN). Si es así, seleccione USING APP (A TRAVÉS DE LA APLICACIÓN) y continúe

con “Setup Using App” (Configuración mediante la aplicación), ó seleccione ON DEVICE (EN EL

Encendido

Apagado

Interruptor

MS39591

Set To

Hold

Smart

DISPOSITIVO) y continúe con “Configuration” (Configuración) en la página siguiente.

Configuración del sistema

Configuración con la aplicación First Alert by Resideo

1 Inicie la configuración con la aplicación.

Toque USING APP (A TRAVÉS DE LA APLICACIÓN) en el termostato

2 Su termostato está listo para ser configurado utilizando la app First Alert

by Resideo

a) Descargue la app First Alert de la App Store o desde Google Play. b) Abra la aplicación de First Alert. Su termostato debería aparecer

en Termostato encontrado. Para continuar, presione SET UP NOW (CONFIGURAR AHORA) como se muestra a continuación. Si su termostato no aparece, cree una cuenta (si es necesario) o inicie sesión en su cuenta de First Alert. A continuación, seleccione el termostato X2S que desee instalar.

c) La aplicación First Alert le guiará por el resto de la conﬁguración.

M39557

Thermostat Found:

SET UP NOW

MCR37191

Page 60

MS39509

MODE

Heat

FAN

Auto

Indoor

Hold

M39510

M39612

Configuración

Configure la hora y la fecha

Durante la instalación, el termostato ya tendrá el año parpadeando una vez que seleccione

ON DEVICE (EN EL DISPOSITIVO). NOTA : La hora y la fecha se ajustan automáticamente cuando el cliente registra el

termostato en una cuenta First Alert.

Hora

1. Presione MENU en el termostato

2. Presione ↑ o ↓ para ir a TIME (HORA) y presione SELECT (SELECCIONAR)

3. Presione ↑ o ↓ para elegir el formato de reloj de 12 o 24 horas y presione NEXT (SIGUIENTE)

4. Presione ↑ o ↓ para ajustar la hora y presione NEXT (SIGUIENTE).

Fecha

1. Presione MENU en el termostato

2. Presione ↑ o ↓ para ir a DATE (FECHA) y presione SELECT (SELECCIONAR)

3. Presione ↑ o ↓ para elegir YEAR (AÑO) y presione NEXT (SIGUIENTE)

4. Presione ↑ o ↓ para elegir MONTH (MES) y presione NEXT (SIGUIENTE)

5. Presione ↑ o ↓ para elegir DATE (FECHA ) y presione SAVE & EXIT (GUARDAR Y SALIR).

Configuración del sistema

En la configuración inicial, el termostato entrará en el menú ISU después de ajustar la hora y la fecha. Si entra en el menú ISU después de la configuración inicial, siga los siguientes pasos:

1. Mantenga pulsado el botón inferior izquierdo y

Flecha arriba ↑ durante 5 segundos para acceder al INSTALLER SETUP (CONFIGURACIÓN DEL

INSTALADOR)

2. La pantalla muestra el número de la ISU a la

izquierda y configuración de la ISU a la derecha. Cuando aparezca un número de ISU, presione ↑ o ↓ para cambiar la configuración de esa ISU.

3. Después de elegir la configuración correcta para una ISU, presione NEXT (SIGUIENTE) para avanzar a la siguiente configuración.

4. Para finalizar la configuración, presione el botón SAVE & EXIT (GUARDAR Y SALIR); esto guardará su configuración y volverá a la pantalla de inicio.

Hold

M39506

Page 61

Opciones de configuración del instalador (ISU)

Dependiendo de la configuración del sistema, puede que no todas las opciones estén disponibles

ISU Nombre de la ISU

Opciones de programación (Si no de sea estab lecer una

1040

1050 Es cala de indic ación de tempe ratura

2000 T ipo de sistema de c alefacci ón

(Si no es tá seguro de qu é tipo de siste ma tiene, con sulte el materi al de lectura d e su sistema de c alefacción /refriger ación o llame a un profe sional de HVAC . Si selecci ona el tipo de sis tema incorre cto, el term ostato no har á funcionar el e quipo como es tá previst o).

2010 Ti po de equipo de ca lefacción

2060

2070 Et apas de refrigeración / compresor

2071

2180

programación de horario, utilic e el ajus te predeterm inado, entre e n el Menú “ Schedule” [h orario] tras completar la configuración y después seleccione “Off ” [apagado])

Polaridad de la válvula inversora

Etapas de calefacción /Etapas de calefacción de respaldo

Tipo de c alefacción auxiliar de reserva (para Sistemas de Bomba de Calor)

Continúa en la página siguiente

Opciones ISU (configuración predeterminada en negrita)

1 = 1 semana (to dos los días igu ales)

2 = 52 Progra mable (días de la s emana y fin de sema na separado s)

3 = 511 Pr ogramable (sá bado y domingo se parados) 4 = 7 días pro gramable (cada d ía por separad o)

F = Fahren heit (El valo r predetermi nado varía seg ún el modelo) C = Cel sius

1 = Calefacción convencional de aire forzado

2 = Bomba d e calor 3 = Calef acción (calde ra) 5 = Ninguno ( Sólo frío)

Calefacción convencional de aire forzado. 1 = Aire forza do a gas de eficiencia estándar

2 = Aire fo rzado a gas de al ta eficienci a

3 = Aire fo rzado con ac eite 4 = Aire fo rzado eléc trico 5 = Fan Coi l de agua calien te

La ISU 2010 no s e muestra c uando 2000 = bomba d e calor

Calefacción Radiante:

9 = Calefacción radiante por agua caliente

12 = Vapor

0= O

(O/B en Refrigeración. El cable O está conectado a la

terminal O/B y controla la refrigeración)

1=B

(O/B en Calefacción.El cable B se conecta a l a terminal O/B y

controla la calefacción)

(El mate rial de lectu ra que viene co n su equipo de bomb a de calor debe indica r si la válvul a inversor a está energ izada en modo de c alefacció n o de refrigeración.)

0, 1, 2

(Seleccione el número de Etapas. Para bombas de calor, sólo

admite 1 etapa).

Etapa s de calefacc ión: 1, 2 Etapa s de calefacc ión de respal do 0, 1

31=Aire forzado eléctr ico

Éste t ermostato s ólo admite ca lefacción de r eserva e léctric a. Si su bomba de calo r utiliza una f uente de calef acción de re serva de ga s o gasóleo, é ste termostato no debe utilizarse.

Page 62

Opciones de configuración del instalador, continúa en la página anterior

ISU Nombre de la ISU Opciones ISU (por defec to en negrita)

0 = Oculto (sólo manual)

1 = Activado (Automático disponible. En modo automát ico, el

3000

4090

4103

Cambio automático

Respuesta Inteligente

Punto mínimo de ajuste de calefacción

Recordatorio de sustitución del filtro de aire

711 0

(El tiempo de ejecución solo cuenta e l tiempo en que la calefacción, el enfriamiento o el ventilador están funcionando)

14003 Retroiluminación

14004 B rillo de la ret roiluminación

140 05

Selec ción de la pantal la de inactividad

Centr o de mensajes de l a pantalla de reposo (Sólo

140 06

disponible si se seleccionan las configuraciones 0 ó 1 en 140 05) .

140 07

Centr o de mensajes de l a pantalla de inicio

140 10 For mato del reloj 12/ 24

140 15 Hor ario de verano

termostato cambia automáticame nte entre calef acción y refrigeración para mantener la temperatura interior dese ada. Esta opción no es recomendable si l a temperatura exterior se mantiene a menudo por debajo de 50 °F (10 °C) durante los me ses de invierno.)

0=No

1=S í

Smar t Response e s un ajuste de co nfort. El e quipo de calef acción o refrigeración se encenderá antes, asegurando que la temperatura interior coinci da con el punto de aj uste a la hora p rogramada.

De 32 °F a 50 °F Predeterminado 40°F 0 °C a 10,0 °C Predeterminado 4,5 °C No lo ajuste a un valor inferior a los 4,5 °C (40 °F ), a menos que esté instalado en un lugar donde las tuberías no corran riesgo de congelarse.

0 = Apagado 1 = 10 días de funcionamiento 2 = 20 días de funcionamiento 3 = 30 días de funcionamiento 4 = 45 días de funcionamiento 5 = 60 días de funcionamiento 6 = 90 días de funcionamiento 7 = 120 días de funcionamiento 8 = 150 días de funcionamiento 9 = 30 días naturales

0 = Bajo de manda

1 = Conti nuo

Se ne cesita un cabl e común para mante ner el brillo de l a luz de fondo.

1 - 5

Sólo se muestra si se selecciona Retroiluminación Continua.

10 =45 días naturales 11 =60 días naturales 12 =75 días naturale s 13 =3 meses naturale s 14 =4 mese s naturales 15 =5 mese s naturales 16 =6 meses naturales 17 =9 meses naturale s 18 =12 meses naturales 19 =15 Meses naturales

0 - Información mínima mostrada 1 - Punto de configuración mos trado en la pant alla inactiva 2 - Información máxima mostrada en pantalla

1 - Hora

2 - Temperatura exterior* 3 - Humedad exterior* 4 - Humedad interior

*Estos ajustes sólo se muest ran cuando el termostato es tá registrado en l a aplicación

0=Apagado

1=Activado

Page 63

MS39568

HOME

9:41

Schedule

Schedule Off

Trends

Runtime

Modes

Fan

Auto

System

Auto

Temperature

Cooling to

24.0°

48%

Temperature Humidity

Thermostat

22.5º

Heat to

Dashboard

Protección integrada del compresor

MS39528

Pueden ocurrir daños si el compresor de su sistema se reinicia demasiado pronto después del apagado. Esta función obliga al compresor a esperar unos minutos antes de volver a arrancar. Durante el tiempo de espera, la pantalla mostrará el mensaje Waiting For Equipment (esperando equipo) debajo de la lectura de temperatura ambiente.

Cuando haya transcurrido el tiempo de espera seguro, el mensaje desaparecerá y el termostato mostrará “Heat on” o “Cool On”.

FAN

Cómo utilizar su aplicación First Alert

Acceda al menú

Ajuste la temperatura deseada

Seleccione el modo del sistema Auto/Heat (Calef.)/ Cool (Refrig.)/Off/ EM Heat (Calor de Emergencia)

Seleccione el modo de Ventilador Auto/On (Encendido)/(Circulate) Circulación.

Programe el confort de su hogar

¿Interesado en más productos de Resideo? Visite honeywellhome.com para conocer todos los productos disponibles conectados mediante la aplicación de First Alert.

La App s e mejora regul armente y pue de cambiar.

Page 64

Funcionamiento del sistema

MS39512

Calefacción

Refrigeración

(despertar

(10:00

MS36013

Ajustes

1. Presione el botón MODE (MODO) para pasar

al siguiente modo disponible del Sistema

2. Recorra los modos hasta que se muestre el

modo de sistema deseado Los modos del sistema disponibles varían

según el modelo y los ajustes del sistema.

Modos del sistema:

• AUTO

• HEAT (CALEFACCIÓN)

• COOL (REFRIGERACIÓN)

• EM HEAT (CALEFACCIÓN DE EMERGENCIA)

• OFF (APAGADO)

Ajustes de funcionamiento del ventilador

1. Presione el botón FAN (VENTILADOR)

para pasar al siguiente modo de ventilador disponible

2. Desplácese por los modos hasta que

aparezca el modo de ventilador deseado Los modos de Ventilador disponibles varían

según la configuración del sistema.

Modos de ventilador:

• AUTO: El ventilador funciona sólo cuando el

sistema de calefacción o refrigeración está encendido

• ON (ENCENDIDO): El ventilador está siempre

encendido

• CIRC: El ventilador funciona aproximadamente

el 33% del tiempo para hacer circular el aire

Programar horario

Puede programar cuatro periodos de tiempo cada día, con diferentes ajustes para los días laborables y los fines de semana. Le recomendamos que utilice los preajustes que se muestran en la tabla de la derecha; estos preajustes están diseñados para reducir sus gastos de calefacción/refrigeración.

WAKE (DESPERTAR): Ajuste la hora a la que se despierta y la temperatura deseada durante la mañana hasta que salga a trabajar.

AWAY (AUSENTE): Ajuste la hora a la que saldrá del hogar y la temperatura deseada mientras esté fuera (normalmente una temperatura de ahorro de energía).

HOME (EN CASA): Ajuste la hora a la que regresa al hogar y la temperatura deseada por la noche hasta la hora de acostarse.

SLEEP (DORMIR): Ajuste la hora de acostarse y a la temperatura nocturna que desee (normalmente una temperatura de bajo consumo).

MODE

Heat

FAN

Auto

MODE

Heat

FAN

Auto

Wake

(6:00 am)

Away

(ausente)

(8:00 am)

Home

(en casa)

(6:00 pm)

Sleep

(dormir)

Indoor

)

21°25.5

21 °25 .5

pm)

16.5°28

Grados Celsius

Hold

MS39511

Hold

29.5

Page 65

Ajuste de los horarios de programación

MS39532

(Esto también puede realizarse utilizando la aplicación First Alert)

1. Presione MENU. Presione ↑ o ↓ hasta que aparezca SCHED

(PROGRAMACIÓN) .

2. Aparecerá un recuadro alrededor de ON u OFF en la pantalla. Si desea

utilizar un horario, presione ↑ o ↓ para seleccionar ON. Presione SELECT (SELECCIONAR) para editar la programación o presione EXIT (SALIR) para salir del menú.

3. Si edita la programación, presione SELECT (SELECCIONAR) para editar el

día o los días que parpadean en la pantalla.

4. La palabra Wake (Despertar) debería parpadear. Presione NEXT (SIGUIENTE). Presione ↑ o ↓ para activar o desactivar este periodo programado. Tenga en cuenta que si selecciona Off, se desactivará este periodo de programación. Presione

NEXT (SIGUIENTE).

5. Si el periodo de programación se ha

ajustado en ON, la hora parpadeará. Presione ↑ o ↓ para ajustar el tiempo de este periodo. Presione NEXT (SIGUIENTE).

6. El punto de ajuste de calefacción parpadeará. Presione ↑ o ↓ para ajustar el punto de ajuste de calefacción para este período. Presione NEXT (SIGUIENTE).

7. El punto de ajuste de Refrigeración parpadeará. Presione ↑ o ↓ para ajustar el punto de ajuste de Refrigeración para este periodo. Presione NEXT (SIGUIENTE).

Hold

8. La pantalla mostrará el siguiente periodo de programación parpadeando. Repita los pasos 4 - 7 para los ajustes de los horarios Away (Fuera), Home (Hogar) y Sleep (Dormir). Una vez completados todos los ajustes de programación para el día o días seleccionados, repita estos pasos para los demás días.

9. Presione el botón SAVE & EXIT (GUARDAR Y SALIR) en la parte superior izquierda.

Al editar un horario existente, puede avanzar hasta el ajuste que desee cambiar, editar dicho ajuste y pulsar el botón SAVE & EXIT (GUARDAR Y SALIR) para guardar los cambios.

Dependiendo del tipo de horario para el que se haya configurado el termostato, los días pueden agruparse o configurarse individualmente.

Page 66

Función de respuesta inteligente

M39531

Esta función permite que el termostato "aprenda" cuánto tardan la caldera y el aire acondicionado en alcanzar los ajustes de temperatura programados, de modo que la temperatura se alcance a la hora que usted la haya establecido. Por ejemplo:

Ajuste la hora de despertarse a las 6 de la mañana y la temperatura a 70°F (21°C). La calefacción se encenderá antes de las 6 am, por lo que la temperatura será de a 70°F (21°C) para cuando usted se despierte a las 6. El mensaje "Active Recovery (Recuperación

activa)" aparece cuando el sistema se activa antes de un periodo de tiempo programado.

Anulación de la programación de horario (Temporal)

1. Presione ↑ o ↓ para ajustar la

temperatura.

2. Una vez alcanzada la temperatura

de ajuste deseada, no es necesario realizar ninguna otra acción. La nueva temperatura de ajuste se mantendrá hasta que comience el siguiente periodo de tiempo programado.

3. Presione el botón SAVE (GUARDAR)

o espere a que se agote el tiempo de espera y vuelva a la pantalla de inicio.

Para cancelar la Retención Temporal, presione y suelte el botón HOLD (RETENER) para recorrer los ajustes hasta seleccionar CANCEL HOLD (CANCELAR RETENCIÓN) .

Hold

Anulación de la programación de horario (Permanente)

1. Presione ↑ o ↓ para ajustar la

temperatura.

2. Una vez alcanzada la temperatura de consigna deseada, presione y suelte el botón HOLD (RETENER) para recorrer los ajustes hasta que se seleccione

HOLD PERMANENTLY (RETENER PERMANENTEMENTE) .

3. Presione el botón SAVE (GUARDAR)

o espere a que se agote el tiempo de espera y vuelva a la pantalla de inicio.

Para cancelar la retención permanente, presione y suelte el botón HOLD (RETENER) para recorrer los ajustes hasta que se seleccione CANCEL HOLD (CANCELAR RETENCIÓN) .

Page 67

Alertas

M39592

Cuando una alerta está activa, un icono aparecerá en la parte inferior de la pantalla.

1. Presione MENU y utilice ↑ o ↓ hasta

que se muestre la alerta. Las alertas activas serán los primeros elementos del menú que se muestren.

2. Presione SELECT (SELECCIONAR)

para mostrar el número de alerta.

3. Una alerta no se puede anular.

Si hay más de una alerta activa, presionando el botón NEXT (SIGUIENTE) podrá ver los números de alerta adicionales. Presione EXIT (SALIR) para volver a la pantalla de inicio.

Algunas alertas pueden ser resueltas por el propietario, por ejemplo Ajustar hora y fecha. Otras alertas pueden requerir una llamada de servicio al instalador profesional.

Hold

M39513

Hold

Número de

Significado de la alerta

alerta

 Fallo de la bomba de calor. La bomba de calor está energizando la

terminal L para indicar una falla.

17 Fallo en la Memoria del Termostato. Problema interno con la

memoria del termostato. 171 Ajuste la hora y la fecha. 173 Error del Sensor Interno. Problema con el sensor de temperatura

incorporado. 388 Registrar el termostato en línea Si no utiliza la aplicación, los 399 Sin Conexión a Internet 400 Señal WiFi Perdida 602 Fallo del sensor de humedad

mensajes relacionados con el WiFi y la aplicación pueden descartarse entrando en el menú WiFi y desactivando el WiFi.

607 Error de Comunicación WiFi

Page 68

Recordatorios

M39515

MS39542

Cuando un recordatorio esté activo, un icono

aparecerá en la parte inferior de la pantalla.

1. Presione MENU y utilice ↑ o ↓

hasta que se muestre el recordatorio activo. Las alertas y recordatorios

Hold

activos serán los primeros elementos de menú mostrados.

2. Presione SELECT (SELECCIONAR)

para mostrar el recordatorio.

3. Una vez seleccionado verá el mensaje

recordatorio en texto desplazable. Presione DISMISS (DESCARTAR) para restablecer el recordatorio o presione EXIT (SALIR) para volver a la pantalla de inicio sin restablecer el recordatorio.

Si hay más de un recordatorio activo, presione el botón NEXT (SIGUIENTE) para ver todos los recordatorios que no se hayan reiniciado.

Reemplazo de la pieza decorativa

Con los termostatos X2S se incluye una pieza decorativa blanca y otra gris para adaptarse a las diferentes preferencias de los usuarios.

MODE

Cool

FAN

Auto

Indoor

Para sustituir una pieza decorativa, sepárela del termostato...

Following Schedule

Hold

Vídeo en:

...y luego encaje la nueva pieza decorativa.

Page 69

Solución de problemas

La pantalla está en blanco

La calefacción o la refrigeración no funcionan

La calefacción o la calefacción auxiliar funciona con la refrigeración

La calefacción o la calefacción auxiliar funcionan sin necesidad de calefacción o refrigeración.

No puede cambiar el punto de ajuste al ajuste deseado

WAITING FOR EQUIPMENT (ESPERANDO EQUIPO)

mostrado en pantalla bajo temperatura ambiente

• Revise el interruptor y, si es necesario, reinícielo.

• Asegúrese de que el interruptor de alimentación del sistema de calefacción y refrigeración esté encendido.

• Asegúrese de que las conexiones de los cables (especialmente el cable C) son seguras.

• Compruebe que el interruptor deslizante R/Rc está configurado si el Rc no tiene un cable separado conectado.

• Cuando funcione la calefacción, la pantalla mostrará HEAT ON (CALEF. ENCENDIDA) en la par te inferior derecha de la pantalla

• Cuando esté funcionando en frío, la pantalla mostrará COOL ON (REFR. ENCENDIDA) en la par te inferior derecha de la pantalla

• Si la pantalla muestra WAITING FOR EQUIPMENT (ESPERANDO EQUIPO) bajo la lectura de temperatura, está en modo de retardo del compresor para proteger el sistema. Espere 5 minutos para ver si el termostato realiza una llamada de calefacción o refrigeración.

• Si la pantalla no indica una llamada de calefacción o refrigeración o WAITING FOR EQUIPMENT (ESPERANDO EQUIPO), verifique el ajuste del modo, el punto de ajuste de la temperatura y la temperatura ambiente

Si se presiona la flecha arriba o abajo

• La parte superior izquierda de la pantalla muestra el ajuste de modo

• La parte superior derecha muestra el punto de ajuste

• El centro de la pantalla muestra la temperatura ambiente

Si el problema persiste

• Compruebe el interruptor y reajústelo si es necesario

• Asegúrese de que el interruptor de alimentación del sistema de calefacción y refrigeración está encendido

• Asegúrese de que la puerta del horno está bien cerrada

• Verifique que no hay un cable conectado a W para los sistemas de bomba de calor. Consulte la sección Cableado

• Para aplicaciones de bomba de calor, la válvula de inversión está activada en Calor en algunas bombas de calor y en Frío en otras bombas de calor. Verifique que la ISU 2060 está ajustado correctamente

• Verifique que no haya cables en cortocircuito. Busque secciones de cable expuestas en el UWP

• Verifique que la pantalla no indica HEAT ON (CALEF. ENCENDIDA), COOL ON (REFR. ENCENDIDA) o AUX HE AT ON (CALEF. AUX ENCENDIDA)

• Verifique que no hay un cable conectado a W para los sistemas de bomba de calor. Consulte la sección Cableado.

• Verifique que no haya cables en cortocircuito. Busque secciones de cable expuestas en el UWP

• Verifique el ajuste del modo Heat (Calefacción), Cool (Refrigeración), Auto, or Em Heat (Calefacción de emergencia) en la parte superior izquierda de la pantalla)

Los rangos para estos modos son:

• Calefacción o Calefacción de emergencia: 32 ºF a 90 ºF (0 ºC a 32,0 ºC)-

• Refrigeración: 50 ºF a 99 ºF (10,0 ºC a 37,0 ºC)

• La función de protección del compresor está activada. Espere unos minutos a que el sistema se reinicie de forma segura para evitar dañar el compresor.

Page 70

Preguntas frecuentes

¿El termostato inteligente X2S seguirá funcionando si se pierde la conexión WiFi?

Sí, la temperatura puede ajustarse directamente en el termostato. Sin embargo, algunas funciones, incluida la geofence, se gestionan únicamente a través de la app First Alert y no funcionarán mientras la conexión esté caída. El termostato volverá a conectarse automáticamente al WiFi una vez que se restablezca la red.

Se ha realizado un cambio en la app First Alert pero no ha aparecido en el termostato inteligente X2S.

Puede haber un pequeño retraso después de realizar cambios de temperatura y ajustes en la app First Alert.

¿Puede haber varios usuarios para la geofence?

Sí, puede haber múltiples usuarios. La geofence se activará en función de la última persona que salga y la primera que regrese. Para utilizar correctamente el geovallado con múltiples usuarios:

• Cada usuario debe crear su propia cuenta.

• Cada usuario debe utilizar su nombre de usuario y contraseña en todos sus dispositivos, incluidos los teléfonos inteligentes y las tabletas.

• No debe haber dos usuarios que compartan la misma cuenta.

¿Puede más de un usuario controlar el termostato con la aplicación?

Sí. Utilice la aplicación First Alert by Resideo para invitar a otros usuarios a descargarla y compartir el control de sus termostatos. En la aplicación, vaya al ícono de menú, seleccione “Users” (Usuarios) y después seleccione “invite user” (invitar usuario).

Nota: Todas las personas con acceso a un termostato comparten los mismos privilegios de usuario. Los usuarios añadidos podrán cambiar los ajustes del termostato, así como añadir o eliminar a otros usuarios.

¿Hay alguna forma de ampliar la intensidad de la señal?

El alcance o distancia de la señal WiFi viene determinado por el router. Consulte el manual del router para obtener información adicional.

Hay una alerta que dice Señal WiFi Perdida. ¿Qué significa?

La señal WiFi del termostato se ha perdido. Espere a que el termostato se vuelva a conectar o seleccione una nueva red dentro del menú de conﬁguración de la app First Alert. Si el termostato no puede volver a conectarse, deberá solucionar los problemas del router para determinar la causa.

¿Por qué el termostato aparece como desconectado (icono WiFi tachado) en la parte inferior de la pantalla del termostato?

Si el termostato muestra en pantalla un icono de WiFi tachado, o aparece como desconectado en la aplicación First Alert by Resideo, éste no está conectado al WiFi. Si su termostato estaba previamente conectado al WiFi y ha perdido la conexión, asegúrese de que el router está encendido y emitiendo. Puede que sea necesario restablecer la red WiFi del hogar apagando y encendiendo el router. Consulte el manual de instrucciones del router para obtener instrucciones sobre cómo realizar un reinicio de alimentación. Una vez restablecida la red, el termostato volverá a conectarse automáticamente.

No se ha recibido un correo electrónico de activación.

Se enviará un correo electrónico de activación. Se necesita un correo electrónico de activación para completar la conﬁguración de la cuenta. Si no se recibe un correo electrónico de activación transcurridos cinco minutos, compruebe la carpeta de correo no deseado de la cuenta de correo electrónico.

Si no lo encuentra en la carpeta Spam, haga clic en el botón Reenviar y se volverá a enviar el correo electrónico de activación. Si sigue sin recibir el correo electrónico de activación, póngase en contacto con el equipo de asistencia técnica llamando al 18006333991 para obtener ayuda.

Asistencia al cliente

Para obtener asistencia con este producto, visite honeywellhome.com O llame gratuitamente al servicio de atención al cliente de Resideo al 18006333991

Page 71

Información reglamentaria

REGLAMENTO FCC 47 CFR § 15.19 (a)(3)

Este dispositivo cumple con la parte 15 de las normas de la FCC. La operación está sujeta a las dos condiciones siguientes: 1 Este dispositivo no puede causar interferencias

perjudiciales, y

2 Este dispositivo debe aceptar cualquier interferencia

recibida, incluyendo interferencias que puedan causar un funcionamiento no deseado.

47 CFR § 15.21 (sólo EE.UU.)

Los cambios o modificaciones no aprobados expresamente por la parte responsable del cumplimiento podrían anular la autoridad del usuario para operar el equipo.

47 CFR § 15.105 (b) Consulte https://customer.resideo.com/enUS/support/ residential/codes-and-standards/FCC15105/Pages/ default.aspx para obtener información adicional de la FCC

para este producto.

DECLARACIÓN DE EXPOSICIÓN A RF ADVERTENCIA:

Las operaciones en las bandas 51505250 MHz y 5250 5330 MHz son solo para uso en interiores, para reducir el potencial de interferencia dañina a los sistemas satelitales móviles de canal compartido.systems.

NORMATIVA IC RSSGEN

Este aparato contiene transmisor(es)/receptor(es) exento(s) de licencia que cumple(n) con las RSS exentas de licencia de Innovación, Ciencia y Desarrollo Económico de Canadá. La operación está sujeta a las dos condiciones siguientes: 1 Este dispositivo no debe causar interferencias. 2 Este aparato debe aceptar cualquier interferencia,

incluidas las que puedan causar un funcionamiento no deseado del aparato.

DECLARACIÓN DE EXPOSICIÓN A RF ADVERTENCIA:

Las antenas utilizadas para estos transmisores deben instalarse de forma que proporcionen una distancia de separación de al menos 20 cm de todas las personas y no deben ubicarse ni funcionar junto con ninguna otra antena o transmisor. Las operaciones en las bandas 51505250 MHz y 5250 5330 MHz son solo para uso en interiores, para reducir el potencial de interferencia dañina a los sistemas satelitales móviles de canal compartido.systems.

Garantía limitada de 2 años

Para obtener información sobre la garantía, visite Honeywellhome.com/support

PRECAUCIÓN: PELIGRO ELÉCTRICO

Puede causar descargas eléctricas o daños en el equipo. Desconecte la corriente antes de comenzar la instalación.

PRECAUCIÓN: PELIGRO DE DAÑOS AL EQUIPO

La protección del compresor se puentea durante las pruebas. Para evitar daños en el equipo, evite poner en marcha el compresor rápidamente.

PRECAUCIÓN: AVISO DE MERCURIO

Si este producto sustituye a un control que contiene mercurio en un tubo sellado, no tire el control antiguo a la basura. Póngase en contacto con la autoridad local de gestión de residuos para obtener instrucciones sobre el reciclaje y la eliminación adecuada.

PRECAUCIÓN: AVISO SOBRE RESIDUOS ELECTRÓNICOS

El producto no debe desecharse con otros residuos domésticos. Consultar los centros de acopio autorizados o recicladores autorizados más cercanos. La correcta eliminación de los equipos al final de su vida útil ayudará a evitar consecuencias negativas para el medio ambiente y la salud humana.

Declaración de la FCC disponible en: https://customer.resideo.com/enUS/support/ residential/codes-and-standards/FCC15105/Pages/default.aspx

Page 72

Resi deo Inc.,

Scottsdale, AZ 85254

www.resideo.com 33-00689EFS-05 SA Rev. 11-25

Este producto está fabricado por Resideo Technologies, Inc., Scottsdale, AZ, 1-800-633-3991 ©2025 Resideo Technologies, Inc. La marca Honeywell Home se utiliza bajo licencia de Honeywell International Inc. Todos los derechos reservados.

33-00689EFS-06

Regulatory Information

FCC REGULATIONS 47 CFR § 15.19 (a)(3)

including interference that may cause undesired operation.

47 CFR § 15.21 (USA only)

Changes or modifications not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment.

47 CFR § 15.105 (b) See https://customer.resideo.com/enUS/support/ residential/codes-and-standards/FCC15105/Pages/ default.aspx for additional FCC information for this

product.

RF EXPOSURE STATEMENT WARNING:

Operations in the 51505250 MHz band and in the 5250 5350 MHz band are restricted to Indoor use only.

IC REGULATIONS RSSGEN

RF EXPOSURE STATEMENT WARNING:

Informations réglementaires

RÉGLEMENTATION FCC 47 CFR § 15.19 (a)(3)

Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : 1 Cet appareil ne doit pas provoquer d'interférences

nuisibles, et

2 Cet appareil doit accepter toute interférence reçue, y

compris les interférences susceptibles de provoquer un fonctionnement indésirable.

47 CFR § 15.21 (USA uniquement)

Les changements ou modifications non expressément approuvés par la partie responsable de la conformité peuvent annuler le droit de l'utilisateur à faire fonctionner l'équipement.

47 CFR § 15.105 (b) Consultez le site https://customer.resideo.com/enUS/ support/residential/codes-and-standards/FCC15105/ Pages/default.aspx pour obtenir des informations

supplémentaires sur la FCC pour ce produit.

DÉCLARATION D’EXPOSITION AUX RF MISE EN GARDE :

Les opérations dans la bande 51505250 MHz et dans la bande 52505350 MHz sont limitées à une utilisation en intérieur uniquement.

RÉGLEMENTATION IC RSSGEN

DÉCLARATION D’EXPOSITION AUX RF MISE EN GARDE :

Les antennes utilisées pour ces émetteurs doivent être installées de façon à assurer une distance de séparation d’au moins 20 cm de toutes les personnes et ne doivent pas être co-installées ou exploitées conjointement avec une autre antenne ou un autre émetteur. Les dispositifs fonctionnant dans les bandes 51505250 MHz et 52505350 MHz sont réservés uniquement pour une utilisation à l’intérieur afin de réduire les risques de brouillage préjudiciable aux systèmes de satellites mobiles utilisant les mêmes canaux.

interference that may cause undesired operation of the device.

les interférences susceptibles de provoquer un fonctionnement indésirable de l'appareil.
