SMARTBoard® 800ix2

Interactive Whiteboard Systeme

Konfigurations- und Benutzerhandbuch

Für die Mod elle SB800ix2 und SB800ix2-SMP

FCC-Warnhinweis

Dieses Gerät wurde geprüft und für konform mit den Grenzwerten für Digitalgeräte der Klasse A, gemäß Teil 15 der FCC -Bestimmungen, befunden. Diese
Grenzwertehaben den Zweck, einenhinreichendenSchutz gegen schädigendeStörungen bei Betriebdes Geräts in Wohnumgebungen zu gewähren. Dieses Gerät
erzeugt, verwendet und strahlt Hochfrequenzenergie ab.Wird das Gerätnicht entsprechend den Herstelleranweisungen installiert und bedient, kannes
möglicherw eise empfindliche Störungen im Funkverkehr verursachen. Bei Betriebdieses Geräts in einem Wohnbereich kommt es mit großer W ahrscheinlichkeit
zu schädlichen Störungen. In diesem Fall ist der Benutzer verpflichtet,dieStörung auf eigene Kosten zu beheben.

Markenhinweis

SMARTBoard, SMARTNotebook, SMARTMeetingPro, SMARTGoWire, DViT, smarttech, das SMART Logound sämtlicheSMART Slogans sind Marken oder
eingetragene Marken von SMART Technologies in den USA und/oder in anderen Ländern. Micr osoft, W indows undInternet Explorer sind entweder eingetragene
Marken oder Marken der M icrosoft Corporationin denUSA und/oder in anderen Ländern. Blu-ray ist eine Marke der Blu-ray Disc Association. Alle anderen
Produkte undFirmennamenvon Drittanbieternkönnen Marken der jeweiligen Inhaber sein.

Copyright-Hinweis

© 2014SMARTTechnologiesULC. Alle Rechte vorbehalten. Kein Teil dieser Veröffentlichung darf ohnedie vorherige schriftliche Genehmigung vonSMART
Technologies ULC reproduziert, übertragen, transkribiert, in einem Datenbanksystem gespeichert oder in eine Fremdsprache übersetzt werden.Informationen i n
diesem Handbuch können ohneVorankündigung geändert werdenund stellen keine Verpflichtung seitens SMART Technologies Inc.dar.

Dieses Produkt und/oder seine Nutzung ist durch eines oder mehrere der folgendenUS-Patente geschützt.

www.smarttech.com/patents

05/2014

Wichtige Informationen

Lesen Sie vor der Installation und Nutzung Ihres SMARTBoard® 800ix2 Interactive Whiteboard
Systems zunächst die Sicherheits- und Vorsichtshinweise in diesem Benutzerhandbuch und im
mitgelieferten Warnhinweisdokument und stellen Sie sicher, dass Sie sie verstanden haben.
Diese Warnhinweise und Vorsichtsmaßnahmen zur Sicherheit beschreiben den sicheren und
korrekten Betrieb Ihres Interactive Whiteboard Systems sowie des entsprechenden Zubehörs
undhelfen Ihnen so, Verletzungen und Sachschäden zu vermeiden. Stellen Sie sicher, dass Ihr
Interactive Whiteboard System stets korrekt eingesetzt wird.

In diesem Dokument bezieht sich derBegriff „Interactive Whiteboard System“auf Folgendes:

l SMART Board 800 Interactive Whiteboard

l SMART UX80 Projektor

l Zubehör und optionale Geräte

Der im LieferumfangIhres Systems enthaltene Projektor wurde so konzipiert, dass er nur mit
bestimmten Modellen von SMARTBoard Interactive Whiteboards zusammenarbeitet. Wenden
Sie sich an Ihren autorisierten SMART Händler (smarttech.com/where), um weitere
Informationen zu erhalten.

Sicherheitswarnungen, Vorsichtshinweise und wichtige Informationen

Installation

W A R N I N G

l Die Nichtbeachtung der Installationsanleitungen, die mit Ihrem SMART Produkt geliefert

wurden, kann zu Personenschäden oder Beschädigungen des Produktes führen.

l Um das Risiko eines Feuers oder eines Stromschlags zu reduzieren, setzen Sie das

SMART Produkt weder Regen noch Nässe aus.

l Für die Montage Ihres SMART Produktes sind zwei Personen erforderlich, da es zu für

eine Person allein zu schwer sein kann, um es sicher zu manövrieren.

Zum Anheben Ihres Interactive Whiteboards sollten Sie und Ihr Assistent jeweils auf einer
Seite des Bildschirms stehen, sein Gewicht unten abstützen und denoberen Teil jeweils
mit deranderen Hand ausbalancieren.

i

W I C H T I G E I N F O R M A T I O N E N

l Bei der Montage des Projektorarms an einer Rahmengestell- oder Hohlwand müssen Sie

sowohl die Montagehalterung an einem Stehbolzen befestigen, damit das Gewicht des
Projektors sicher getragen wird. Wenn Sie ausschließlich Dübel für Trockenbauwände
verwenden, kann die Trockenbauwand nachgeben, was zu möglichen Verletzungen und
Produktschäden führt, die möglicherweise nicht von der Garantie abgedeckt werden.

l Lassen Sie keine Kabel auf dem Bodenliegen, die eine Stolpergefahr darstellen könnten.

Wenn ein Kabel am Boden entlanggeführt werden muss, sollte es in gerader Linie flach auf
dem Boden mit Klebeband oder Kabelklebeband in einer Kontrastfarbe befestigt werden.
Die Kabel sollten vorsichtig behandelt und nicht übermäßig gebogen werden.

A C H T U N G

l Betreiben Sie dieses Gerät nicht unmittelbar, nachdem Sie es von einem kalten Standort

an einen warmen Standort gebracht haben. Wenn das Gerät derartigen
Temperaturschwankungen unterworfen ist, kann sich Feuchtigkeit auf der Linse und
wichtigen internen Teilen niederschlagen. Lassen Sie das System sich bei
Raumtemperatur stabilisieren, bevor Sie es wieder in Betrieb nehmen, um mögliche
Schäden am Gerät zu vermeiden.

l Stellen Sie das Gerät nicht an heißen Orten auf, wie in der Nähe von Heizgeräten.

Andernfalls kann es zu einer Fehlfunktion kommen, wodurch die Lebensdauer des
Projektors verkürzt wird.

l Das SMART Produkt darf nicht an Standorten montiert und verwendet werden, an denen

sehr viel Staub, Feuchtigkeit oder Rauch zu erwarten ist.

l Stellen Sie Ihr SMART Produkt nicht in direktem Sonnenlicht oder in der Nähe von

Geräten auf, die ein starkes Magnetfeld abgeben.

l Falls Sie das Interactive Whiteboard vor der Montage absetzen und an einer Wand

anlehnen, achten Sie darauf, dass es aufrecht auf den Halteklammern für die Stiftablage
stehen bleibt, denn diese sind in der Lage, das Gewicht des interaktiven Whiteboards zu
tragen.

Setzen Sie das Interactive Whiteboard nicht hochkant oder auf dem Kopf stehend ab.

l Das USB-Kabel, das im Lieferumfang Ihres SMART Board Interactive Whiteboards

enthalten ist, muss an einen Computer mit USB-kompatibler Schnittstelle,
gekennzeichnet mit dem USB-Logo, angeschlossen werden. Ferner muss der USB­Quellcomputer den Anforderungen aus CSA/UL/EN 60950 entsprechen und das CE- und
CSA-Zeichenund/oder UL-Zeichen für CSA/UL 60950 tragen. Dies dient der
Betriebssicherheit und soll verhindern, dass das SMART Board Interactive Whiteboard
beschädigt wird.

ii

W I C H T I G E I N F O R M A T I O N E N

W I C H T I G

l Das Dokument SMARTBoard 885ix2 und 885ix2-SMP Interactive Whiteboard System –

Bildanleitung zur Installation ist ebenfalls online erhältlich (smarttech.com/kb/170341).

l Stellen Sie sicher, dass sich in der Nähe Ihres SMART Produkts eine Steckdose befindet

undwährendder Verwendungeinen guten Zugriff bietet.

l Die Verwendung Ihres SMART Produkts nahe einem Fernseher oder Radio kann die Bild-

oder Tonwiedergabe stören. Wenn dies geschieht, bewegenSie den Fernseher oder das
Radio vom Projektor weg.

Betrieb

W A R N I N G

l Bei der Nutzung eines externen Audiogeräts verwenden Sie nur das mit dem Produkt

mitgelieferte Netzteil. Wenn Sie ein falsches Netzteil verwenden, kann dies ein
Sicherheitsrisiko bedeuten oder das Gerät beschädigen. Falls Sie nicht sicher sind,
schlagen Sie in den technischen Daten der jeweiligen Produkte nach, um die korrekten
Daten des Netzteils zu ermitteln.

l Versuchen Sie nicht, auf ein an der Wand oder auf einem Bodenständer montiertes

SMART Board Interactive Whiteboardzu steigen undhalten Sie auch Kinder davon ab.

Klettern Sie nicht auf den Projektorarm und hängen Sie weder sich noch andere
Gegenstände daran.

Beim Klettern auf das Interactive Whiteboard oder den Projektorarm können
Verletzungen oder Beschädigungen des Produktes entstehen.

A C H T U N G

l Blockieren Sie die Belüftungsschlitze und -öffnungen des Projektors nicht.

l Falls Staub oder kleine Gegenstände ein Drücken der Knöpfe verhindern oder einen

dauerhaften Kontakt verursachen, entfernen Sie den entsprechenden Gegenstand
vorsichtig.

W I C H T I G

l Wenn Sie Peripheriegeräte besitzen, die nicht über einen 3,5-mm-Stereo-Telefonbuchsen-

Audioeingang oder-Audioausgang, einen DB15 VGA-Videoeingangsstecker odereinen
HDMI™-Videoanschluss verfügen oder die keinen 4-poligen mini-DIN-Ausgangsstecker
zur Stromversorgung anderer SMART Produkte haben, müssen Sie ggf. Adapter von
Drittanbietern kaufen.

iii

W I C H T I G E I N F O R M A T I O N E N

l Am ECP gibt es keineProjektor-Menüoptionen. Bewahren Sie Ihre Fernbedienung an

einem sicheren Ort auf, da das ECP kein Ersatz für die Fernbedienung ist.

l Ziehen Sie keine Kabel vom ECP ab, um Peripheriegeräte anzuschließen, da Sie

versehentlich Steuerungen für Ihr Interactive Whiteboard trennen könnten.

l Ziehen Sie das Produkt von seiner Stromversorgung ab, wenn es längernicht verwendet

wird.

Weitere Vorsichtsmaßnahmen

Falls Sie ein anderes SMART Produkt als ein SMART Board 800ix2 Interactive Whiteboard
System besitzen, lesen Sie sich bitte die im Installationshandbuch zu Ihrem Produkt enthaltenen
Warnhinweise und Wartungsinformationen durch.

Umgebungsbedingungen

PrüfenSie vor der Installation Ihres SMART Board800ix2 Interactive Whiteboard Systems
folgende Anforderungen an den Aufstellungsort.

Umgebungsbedingungen Parameter

Betriebstemperatur

5 °C bis 35 °C (41 °F bis 95 °F) auf einer Höhevon 0 m bis

l

1800 m (0' bis 6000')
5 °C bis 30 °C (41 °F bis 86 °F) auf einer Höhevon 1800 bis

l

3000 m (6000' bis 9800')

Lagertemperatur

Luftfeuchtigkeit

-20°C bis 50 °C (-4 °F bis 122 °F)

l

5 % bis 95 % relative Luftfeuchtigkeit bei Lagerung, nicht

l

kondensierend
5 % bis 85 % relative Luftfeuchtigkeit bei Betrieb, nicht

kondensierend

Beständigkeit gegen
Wasser und andere
Flüssigkeiten

Ausschließlich für den Einsatz in Innenräumen vorgesehen.

l

Erfüllt keine Anforderungen zum Schutz gegen Eindringen
von Sprühnebel oder Flüssigkeiten.

Gießen oder sprühen Sie daher keine Flüssigkeiten direkt auf

l

Ihr Interactive Whiteboard, den Projektor oder eine der
Komponenten.

Staub

Für einen Einsatz in Büro- oder Unterrichtsräumen

l

vorgesehen. Nicht für den industriellen Einsatz geeignet, da
starke Staubentwicklung oder sonstige Verschmutzungen zu
Fehlfunktionen führen können. In Bereichen mit mehr Staub
ist eine regelmäßige Reinigung erforderlich. Weitere
Informationen zum Reinigen des SMART UX80 Projektors
finden Sie unter Reinigen des Projektors auf Seite21.

iv

W I C H T I G E I N F O R M A T I O N E N

Umgebungsbedingungen Parameter

Elektrostatische Entladung
(ESD)

Kabel

Leitungs- und
Strahlungsemissionen

EN61000-4-2 Schweregrad 4 für direkte und indirekte ESD

l

Keine Fehlfunktion oder Beschädigung bis zu 8kV (beide

l

Polaritäten) bei 330 Ohm, 150 pF (Luft-Entladung)
Unpaarige Anschlüsse widerstehen 4 kV (beide Polaritäten)

l

bei direkter (Kontakt-) Entladung

Alle Kabel des SMARTBoard800ix2 Interactive Whiteboard

l

Systems sollten geschirmt sein, um möglichen Unfällen
vorzubeugen und eine schlechtere Video- und Audioqualität
zu vermeiden.

EN55022/CISPR 22, Klasse A

l

v

Inhalt

Wichtige Informationen i

Sicherheitswarnungen, Vorsichtshinweise und wichtige Informationen i
Umgebungsbedingungen iv

Kapitel 1: Informationen über Ihr Interactive Whiteboard System 1

Funktionen des SMARTBoard800ix2 Interactive Whiteboard Systems 2
Mitgeliefertes Zubehör 5
Hardware-Montagekit 6

Kapitel 2: Installieren des Interactive Whiteboard Systems 7

Auswählen eines Standortes 8
Auswählen einer Höhe 8
Verlegen derKabel 9
Installieren der SMART Software 9
Einstellen des Projektorbilds 9
Integrieren des Systems in Peripheriegeräte 12

Kapitel 3: Verwenden des Interactive Whiteboard Systems 13

Verwenden Ihres Projektors 13
Verwenden Ihres Interactive Whiteboards 15
Verwenden des erweiterten Anschlussfeldes (ECP) 16
Verwenden des SMARTGoWire Kabels 17

Kapitel 4: Warten des Interactive Whiteboard Systems 19

Warten des Interactive Whiteboards 19
Reinigen des Projektors 21
Scharfstellen und Anpassen des Projektorbildes 21
Entfernen und Wiederanbringen des Projektorlampenmoduls 22
Zurücksetzen der Lampenbetriebsstunden 23
Wechseln der Fernbedienungsbatterie 24

Kapitel 5: Fehlerbehebung beim Interactive Whiteboard System 27

Bevor Sie beginnen 28
Bestimmen des Status des Interactive Whiteboard Systems 31
Beheben von Interactive Whiteboard-Problemen 33
Beheben von Projektorproblemen 35
Beheben von Audioproblemen 41
Beheben von Netzwerk-Kommunikationsproblemen 42
Beheben von ECP-Problemen 43
Zugreifen auf das Service-Menü 43
Transportieren des Interactive Whiteboard Systems 44

vii

I N H A L T

Anhang A: Fernverwaltung des Systems über eine Netzwerkschnittstelle 45

Internetseiten-Management 45
Simple Network Management Protocol (SNMP) 55

Anhang B: Fernverwaltung des Systems über eine serielle RS-232-Schnittstelle 57

Anschließen des Raumsteuersystems an den SMART800ix2 Projektor 58
Projektorprogrammierbefehle 59

Anhang C: Anpassen der Projektoreinstellungen 75

Anhang D: Integrieren anderer Geräte 85

Videoformat-Kompatibilität 85
Anschließen von peripheren Quellen und Ausgängen 88

Anhang E: Code-Definitionen für Fernbedienungen 91

Anhang F: Einhalten der Umweltrichtlinien für die Hardware-Komponenten 93

Richtlinien für die Entsorgung von Elektro- und Elektronik-Altgeräten undBatterien
(WEEE- und Batterien-Richtlinie) 93
Batterien 93
Quecksilber 93
Weitere Informationen 93

Index 95

viii

Kapitel 1

Interactive Whiteboard System

Funktionen des SMARTBoard800ix2 Interactive Whiteboard Systems 2

SMARTBoard 800 Interactive Whiteboard 2
SMARTProjektor UX80 3
Erweitertes Anschlussfeld (ECP) 4

Mitgeliefertes Zubehör 5

Fernbedienung 5
Stifte 5
Schwamm 5
Zubehör des SMARTBoard800ix2-SMP Interactive Whiteboard Systems 5

SMART GoWire™ Autostartkabel 5
CAT 5 USB-Extender 6

Hardware-Montagekit 6

Das SMARTBoard800ix2 Interactive Whiteboard System umfasst die folgenden Komponenten:

l SMART Board 800 Interactive Whiteboard

l SMART UX80 Projektor

l Zubehör und optionale Geräte

In diesem Kapitel werdendie Funktionen Ihres Interactive Whiteboards beschrieben. Zudem
bietet es Informationen zu Produktteilen und Zubehör.

1

K A P I T E L 1

Informationen über Ihr Interactive Whiteboard System

Funktionen des SMARTBoard800ix2
Interactive Whiteboard Systems

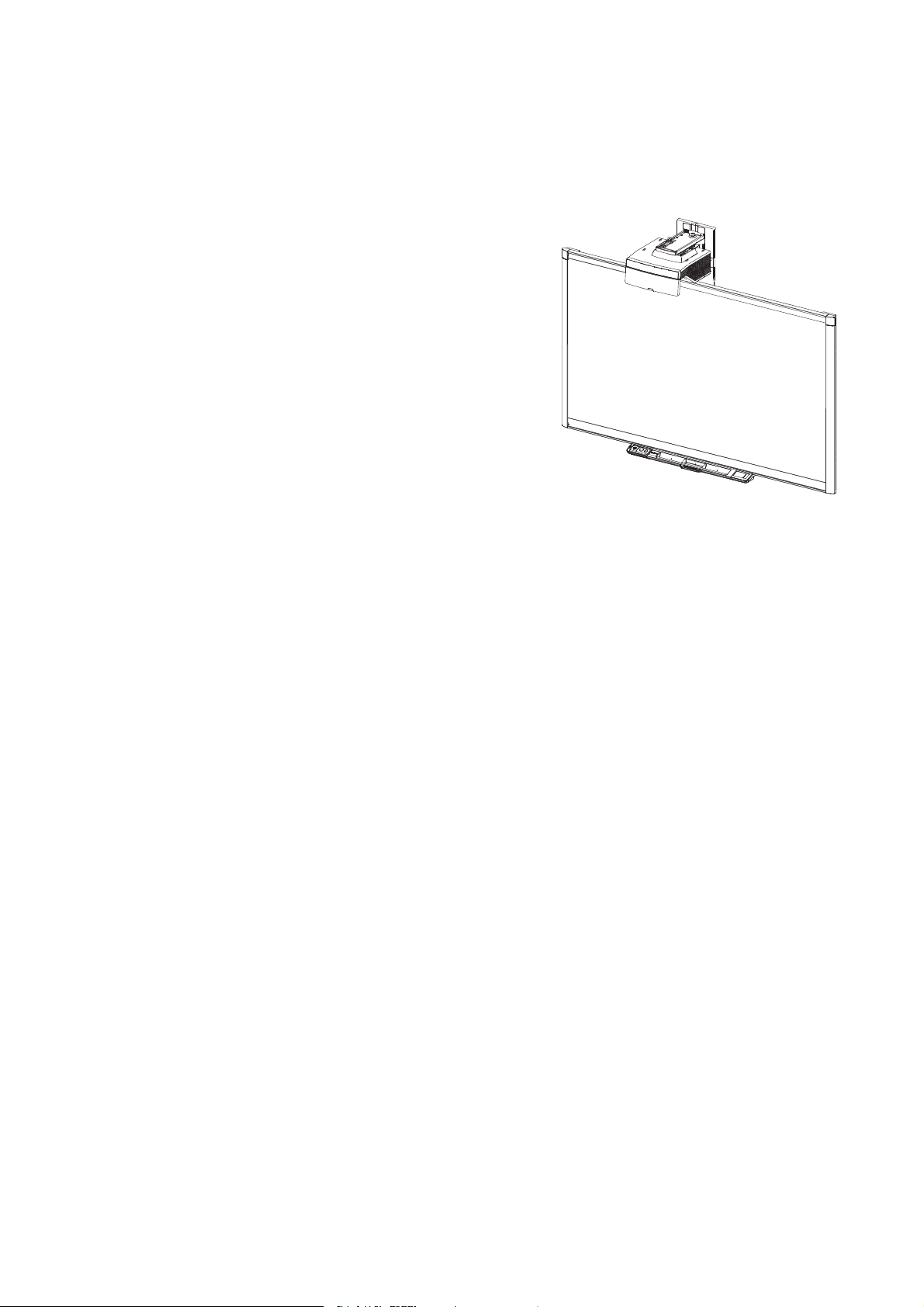

Das SMARTBoard800ix2 Interactive Whiteboard
System beinhaltet einen SMARTUX80 High-Offset­Ultrakurzdistanz-Projektor mit WXGA-Auflösung
(16:10). Es liefert High-Definition- und High­Performance-Interaktivität, die praktisch schatten­undspiegelungsfrei ist.

Durch die modulare und erweiterbare Hardware-und
Softwarearchitektur Ihres Interactive Whiteboard
Systems könnenSie alles tun, was Sie auch auf
Ihrem Computertun können – Anwendungen öffnen
undschließen, sich mit anderen treffen, neue
Dokumente erstellen oder vorhandene bearbeiten,
Webseiten besuchen, Videoclips wiedergeben und
manipulieren – einfach durch Berührung der interaktiven Oberfläche. Das Whiteboard bietet auch
die Möglichkeit, dass zwei Benutzer gleichzeitig auf der interaktiven Oberfläche arbeiten. Zudem
können Sie Anwendungen über verschiedenste Bewegungen steuern.

Dier Projektor unterstützt zudem Video- und Audioanschlüsse von einer Vielzahl von Geräten,
wie u. a. DVD- und Blu-ray™-Playern, Document Cameras und anderen High-Definition-Quellen,
undkann Medien von diesen Quellen auf den interaktiven Bildschirm projizieren.

Wenn Sie die SMART Softwarezusammen mit Ihrem SMARTBoard800ix2 Interactive
Whiteboard System verwenden, können Sie mithilfe eines Stiftablage-Stift odereinem Ihrer
Finger mit digitaler Tinte über Anwendungen schreiben und diese Notizen zur künftigen
Bezugnahme oder Weitergabe speichern.

SMARTBoard 800 Interactive Whiteboard

Das SMART Board 800Interactive Whiteboard mit der SMART eigenen DViT®
(DigitalVisionTouch)-Technologie ist das weltweit intuitivste Interactive Whiteboard mit
Berührungserkennung und Frontprojektion.

Das SMARTBoard 800 Interactive Whiteboard arbeitet auf Grundseiner außergewöhnlichen
Farbleistung, seinem Bildseitenverhältnis, der Eingabereaktion und dem kurzen
Projektionsabstand am besten mit dem SMART800ix2 Projektor zusammen.

2

K A P I T E L 1

Informationen über Ihr Interactive Whiteboard System

Zu den Funktionen Ihres Interactive Whiteboards
gehören des Weiteren:

l Eine modulare Stiftablage, die automatisch

erkennt, wenn Sie einen Stift der Stiftablage
oder den Schwamm aufnehmen

l Stiftablage-Tasten, mit denen die Stiftfarben

unddie Bildschirmtastatur, das
Kontextmenü, die Kalibrierungs- und die
Hilfefunktionen aktiviert werden

l Eine robuste, hartbeschichtete Oberfläche,

die für die Projektion optimiert und leicht zu reinigen ist

l Eine Kabelsicherung, mit der Sie Ihr Interactive Whiteboard gegen Diebstahl sichern können

Weitere Informationen zum SMARTBoard Interactive Whiteboard finden Sie im Dokument
SMARTBoard 800 Interactive Whiteboard – Benutzerhandbuch (smarttech.com/kb/144817).

SMARTProjektor UX80

Das SMARTUX80 Projektorsystem beinhaltet einen
Ultrakurzdistanz-Projektor, der mit den
SMARTBoard800ix2 Interactive Whiteboards kompatibel
ist, sowie ein robustes Trägersystem, das für
Unternehmens- und Klassenraumumgebungen die
optimale Lösung ist.

Das Projektorsystem bietet folgende Merkmale:

l Ein wandmontiertes SMART UX80 High-Offset-Projektorsystem, welches die Einzelchip-

DLP®-Technologie von Texas Instruments™ nutzt und BrilliantColor™-Performance, hohen
Kontrast sowie eine Gamma 2.1-Korrektur mit den Modi Heller Klassenraum, Dunkler
Klassenraum, sRGB, Benutzer und SMART Präsentation bietet

l Bildseitenverhältnis 16:10

l 3600 ANSI Lumen (typisch)

l Kompatibel mit den Videosystemen PAL, PAL-N, PAL-M, NTSC, NTSC 4.43, SDTV

(480i/p und 576i/p), HDTV (1080p)

l Native Auflösungvon 1280 × 800

l Kompatibel mit den Videoformatstandards Apple Macintosh, iMac und VESA® RGB

l Remote-Management via Netzwerk über ein RJ45-Kabel

ODER

Remote-Management über eine serielle RS-232-Schnittstelle

3

K A P I T E L 1

Informationen über Ihr Interactive Whiteboard System

l Anschlussmöglichkeit für einen zweiten SMART UX80 Projektor bei einem dualen

Interactive Whiteboard System

l Selbstschutz-Timer für das erneute Einschalten einer heißen Projektorlampe

l Geschirmte Kabelverlegung durch das Projektorgehäuse und eine Kabelabdeckung, die eine

Manipulation der Kabel und ein Kabelgewirr verhindert

l Sicheres Montage- und Installationssystem mit einem Projektor-Vorhängeschlossbügel

l Ein interner Lautsprecher

l Schablonen und Anweisungen zur sicheren Positionierung des Systems

Das Anschlussfeld des SMARTUX80 Projektors hat folgende Anschlüsse:

l 3,5-mm-Telefonbuchsen-Audioeingang

l 3,5-mm-Telefonbuchsen-Audioausgang

l DB15F RGB-VGA-Videoeingang

l DB9F (RS-232)-Anschluss

l HDMI 1In-Eingang

l HDMI 2In-Eingang

l Stromversorgung

l USB B-Anschluss für den Servicezugang

l RJ45-Anschluss für LAN-Verbindungen

l RJ45-Anschluss für zwei Interactive Whiteboard Systeme

l 7-pol. mini-DIN-Anschluss

l 4-pol. mini-DIN 5V/2A-Ausgangsanschluss

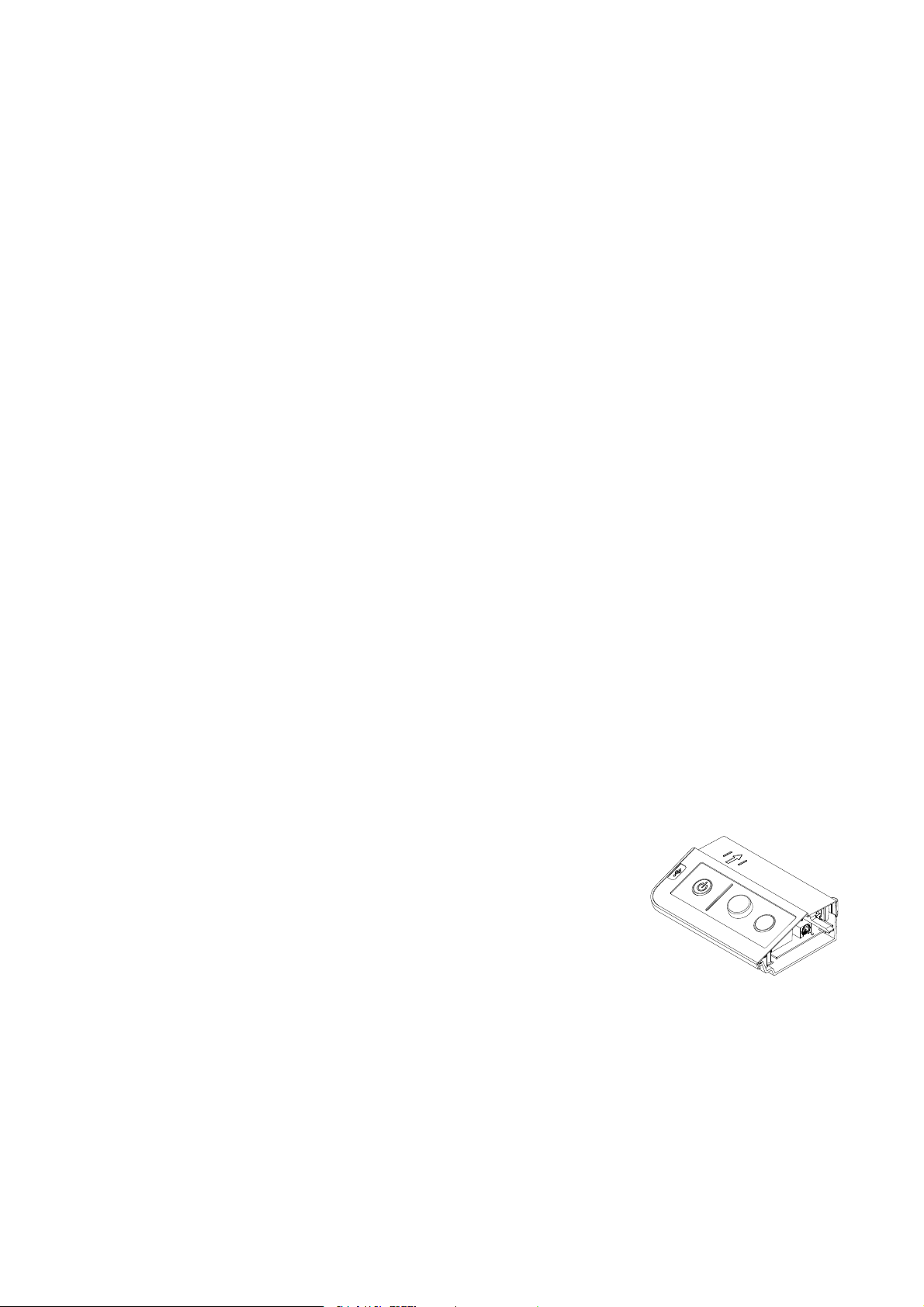

Erweitertes Anschlussfeld (ECP)

Das ECP des Projektorsystems wird an der Stiftablage des
Interactive Whiteboards angeschlossen. Das ECP umfasst
Steuerungen für die Stromversorgung, Quellenauswahl und
Lautstärkeregelung sowie einen USB A-Anschluss für USB­Speichersticks.

4

K A P I T E L 1

Informationen über Ihr Interactive Whiteboard System

Mitgeliefertes Zubehör

Das folgenden Zubehör ist im Lieferumfang Ihres Interactive Whiteboard Systems enthalten.

Fernbedienung

Mit derFernbedienung können Sie das System steuern und Ihren Projektor
konfigurieren. Sie können die Fernbedienung verwenden, um auf Menüoptionen,
Systemdaten und Eingangsauswahloptionen zuzugreifen.

Stifte

Im Lieferumfangdes Interactive Whiteboards sind zwei
Stifte enthalten. Nehmen Sie einen Stift und drücken Sie
eine der vier Farbtasten an der Stiftablage (Schwarz, Rot,
Grün oder Blau), um die Farbe der digitalen Tinte
auszuwählen, mit der Sie auf dem Interactive Whiteboard schreiben wollen.

W I C H T I G

Ersetzen Sie die Stifte nicht durch andere Gegenstände, wie trocken abwischbare Stifte, wenn
die Berührungserkennungaktiviert ist. (Mit der Berührungserkennung können Sie einen
Stiftablage-Stift ergreifen und dann schreiben, auswählen oder löschen, ohne dazu den Stift
wechseln zu müssen.)

Schwamm

Der Schwamm erinnert an einen rechteckigen Tafelschwamm. Sie
können einen Ersatzgegenstand verwenden, sofern er eine ähnliche
Form hat, Infrarotlicht reflektiert und die Oberfläche des Interactive Whiteboards nicht beschädigt
oder zerkratzt.

Zubehör des SMARTBoard800ix2-SMP Interactive Whiteboard
Systems

Das folgende Zubehör ist im Lieferumfang der SMART Board800ix2-SMP Interactive
Whiteboard Systeme enthalten.

SMART GoWire™ Autostartkabel

Das SMARTGoWire Autostartkabel ist eine USB-zu­USB-Verbindung, die Ihnen die Möglichkeit bietet, die
SMARTMeetingPro Software auf Windows®­Computern zu nutzen, auf denen die Software nicht
installiert ist.

5

K A P I T E L 1

Informationen über Ihr Interactive Whiteboard System

Falls Sie einen Laptop verwenden, auf dem die SMART Meeting Pro Software nicht installiert ist,
können Sie ihn mithilfe des SMART GoWire Kabels an das Interactive Whiteboard anschließen.

Das SMARTMeetingPro Symbol wird im Benachrichtigungsbereich Ihres Laptops
angezeigt, sobald Sie das Kabel anschließen.

CAT 5 USB-Extender

Mithilfe des Cat 5 USB-Extenders (Art.­Nr. SBX800-CAT5-XT) und eines
Cat5-, Cat5e- oder Cat6-Kabels (nicht
im Lieferumfang enthalten) können Sie
Ihr Interactive Whiteboard an einen Computer anschließen, dersich 15 m (50') entfernt befindet.

Hardware-Montagekit

Sie könnendas Hardware-Montagekit bei Ihrem autorisierten SMART Händler bestellen
(smarttech.com/where). Es enthält ein Sortiment an Schrauben und Wanddübeln für mehrere
verschiedene Wandarten smarttech.com/kb/160505.

6

Kapitel 2

Whiteboard Systems

Auswählen eines Standortes 8
Auswählen einer Höhe 8
Verlegen derKabel 9
Installieren der SMART Software 9
Einstellen des Projektorbilds 9

Scharfstellen des Bildes 10
Ausrichten des Bilds 10
Projektor-Anschlussdiagramm 11

Integrieren des Systems in Peripheriegeräte 12

Schlagen Sie im Installationsdokument Ihres SMARTBoard800ix2 Interactive Whiteboard
Systems, das im Lieferumfang Ihres Produkts enthalten ist, nach, wie Sie das System
installieren und sichern.

Lesen Sie die mitgelieferten Dokumenten bezüglich Anweisungen dazu durch, wie Sie Ihr
SMARTBoard800ix2 verkabeln, das Produkt installieren und die Montageschablone verwenden.

W I C H T I G

Das Dokument SMARTBoard 885ix2 und 885ix2-SMP Interactive Whiteboard System –
Bildanleitung zur Installation ist ebenfalls online erhältlich (smarttech.com/kb/170341).

Dieses Kapitel liefert zusätzliche Informationenund Details zur Installation Ihres Interactive
Whiteboard Systems.

7

K A P I T E L 2

Installieren des Interactive Whiteboard Systems

Auswählen eines Standortes

Wählen Sie einen Standort für Ihr Interactive Whiteboard System aus, der fern von hellen
Lichtquellen, wie Fenstern und eine starke Overhead-Beleuchtung, ist. Helle Lichtquellen können
ablenkende Schatten auf Ihrem Interactive Whiteboard erzeugen und sie können denKontrast
des projizierten Bildes verringern.

Wählen Sie eine Wand mit einer flachen, rechteckigen Oberfläche und einem ausreichenden
Spiel für Ihr Interactive Whiteboard System. Installieren Sie den Projektor und Ihr Interactive
Whiteboard auf dieser flachen Oberfläche. Für die beste Präsentationsausrichtung montieren Sie
Ihr Interactive Whiteboard System an einem Ort, der zentral zur Blickrichtung der Zuschauer
liegt.

Für mobile und einstellbare Installationsoptionen wenden Sie sich an Ihren autorisierten SMART
Händler.

W A R N I N G

Informationen zum Gewicht Ihres Interactive Whiteboard Systems finden Sie in dessen
technischen Daten (Dokument verfügbar unter smarttech.com/support). Überprüfen Sie die
örtlichen, baurechtlichen Vorschriften, um sicherzustellen, dass die Wand das Gewicht des
interaktiven Whiteboards tragen kann. Verwenden Sie zudem für diesen Wandtyp geeignete
Befestigungselemente.

A C H T U N G

Wenn Sie ein SMART Board 500 oder 600 Interactive Whiteboard durch ein SMART Board 800
Interactive Whiteboard an einer Trockenbauwand austauschen, müssen Sie auch die
Wandhalterung und Befestigungselemente entfernen und durch die im Lieferumfang des
SMART Board 800 Interactive Whiteboards enthaltenen Befestigungselemente und
Halterungen ersetzen.

Überprüfen Sie, ob das Interactive Whiteboard korrekt montiert wurde, indem Sie sicherstellen,
dass die Farbeder Wandmontageaufhängung an der Rückseite des Interactive Whiteboards mit
derFarbeder Montagehalterung an der Wand übereinstimmt.

Auswählen einer Höhe

SMART hat jedem Interactive Whiteboard System eine Montageschablone beigefügt. Sollten Sie
diese Schablone verlieren, wenden Sie sich an Ihren autorisierten SMART Händler. Mit dieser
Schablone können Sie Folgendes tun:

l Bringen Sie den Projektor in einer sicheren Höhemit Kopffreiheit an und lassen Sie

gleichzeitig ausreichend Spielraum für Luftstrom und Montagezugang überder Einheit.

8

K A P I T E L 2

Installieren des Interactive Whiteboard Systems

l Positionieren Sie den Projektor in der richtigen Höhe über Ihrem interaktiven Whiteboard, um

das projizierte Bild mit dem Touchscreen auszurichten.

Die Maße auf der Schablone empfehlen einen Abstand vom Boden, der für Erwachsene mittlerer
Größe geeignet ist. Sie sollten die durchschnittliche Größe der üblichen Zuhörer bedenken, wenn
Sie die genaue Position für das Interactive Whiteboardbestimmen.

Verlegen der Kabel

Vergewissern Sie sich beim Anschließen der Kabel zwischen dem SMART UX80 Projektor und
dem Interactive Whiteboard, dass alle Kabel zwischen den beiden Wandmontagehalterungen
des Interactive Whiteboards durchgeführt wurdenund nicht auf den Wandmontagehalterungen
liegen.

Installieren der SMART Software

Sie müssen SMART Software, wie die SMARTMeetingPro™ Software oder die
SMARTNotebook™ Collaborative Learning Software, auf dem Computer installieren, der an Ihr
Interactive Whiteboard System angeschlossen ist, um all seine Funktionen nutzen zu können.

Laden Sie SMARTSoftware von der Website smarttech.com/software herunter. Auf diesen
Internetseiten sind die Mindest-Hardwarevoraussetzungen für jede Softwareversion aufgeführt.
Wenn die SMART Software bereits auf Ihrem Computer installiert ist, ergreifen Sie die
Gelegenheit, Ihre Software zu aktualisieren und somit die Kompatibilität zu gewährleisten.

Einstellen des Projektorbilds

Sie müssen die Schärfe des projizierten Bildes einstellen undes dann ausrichten.

9

K A P I T E L 2

Installieren des Interactive Whiteboard Systems

Scharfstellen des Bildes

Verwenden Sie zum Scharfstellen des projizierten Bildes den Brennweitenregler unten am
SMARTUX80 Projektor.

So stellen Sie das Bild scharf und justieren es:

Drehen Sie den Brennweitenregler im Uhrzeigersinn oder entgegen dem Uhrzeigersinn, bis
das Bild scharfgestellt ist.

Ausrichten des Bilds

Ziehen Sie diese Hinweise zu Rate, wenn Sie das projizierte Bild wie im mitgelieferten Dokument

SMARTBoard 880ix2 und 885ix2-SMP Interactive Whiteboard System – Bildanleitung zur
Installation (smarttech.com/kb/170341) dargestellt ausrichten.

A C H T U N G

BerührenSie die Linse oder den Spiegel nie mit den Händen oder einer Bürste. Dies kann die
Schärfe oder die Qualität des Bildes, das von Ihrem Projektor angezeigt wird, beeinträchtigen.

Der Bildausrichtungsbildschirm des Projektors wird angezeigt, wenn Sie den Projektor das erste
Mal starten. Sie könnenihn aber auch jederzeit überdas Startbildschirmmenü aufrufen.

10

K A P I T E L 2

Installieren des Interactive Whiteboard Systems

Verwenden Sie die im Installationsdokument beschriebenen mechanischen Justiermöglichkeiten
zur Einstellung der Größe, Form und Position des projizierten Bildes, bis Sie das vollständig
projizierte Bild klar und deutlich erkennen können. Verwenden Sie keineanderen Bilder. Diese
sind möglicherweise vom Projektor beschnitten oder skaliert, was zu einer irreführenden Größe,
Form und Position des projizierten Bildes führenkönnte.

Mit derKorrektur der Trapezverzerrung (Neigung) gewährleisten Sie, dass derobere und der
untere Rand des Bildes horizontal ausgerichtet sind, bevor Sie den linken und den rechten
Bildrand in Relation zum Interactive Whiteboard ausrichten.

Zur Feineinstellung des Bildes müssen Sie gegebenenfalls alle im Installationsdokument
beschriebenen Schritte in kleineren Inkrementen wiederholen.

Projektor-Anschlussdiagramm

Sie könneneine Vielzahl von Peripheriegeräten an Ihren Projektor anschließen, darunter
DVD/Blu-ray-Player, Document Cameras und andere High-Definition-Quellen sowie periphere
Ausgabegeräte, wie einenzweiten Projektor oder andere Anzeigegeräte undnetzgespeiste
Lautsprecher.

H I N W E I S

Möglicherweise müssen Sie Adapter von Drittanbietern kaufen, um bestimmte
Peripheriegeräte anzuschließen.

Nr. Anschluss Verbinden mit:

1 3,5-mm-Telefonbuchsen-

Audioeingang

Audioquellen, die mit einem an die VGA­Videoeingangsquelle angeschlossenen Computer
verbunden sind.

2 3,5-mm-Telefonbuchsen-

Audioausgang

Externe Lautsprecher (optional, nicht im
Lieferumfang enthalten)

3 DB15F RGB-VGA-Videoeingang Sekundärer Computer (optional, nicht im

Lieferumfang enthalten)

4 DB9F RS-232 ECP Kabelstrang

11

K A P I T E L 2

Installieren des Interactive Whiteboard Systems

Nr. Anschluss Verbinden mit:

5 HDMI1-Eingang

High-Definition-Videoquelle des primären
Computers (nicht im Lieferumfang enthalten)

6 HDMI 2-Eingang Weitere High-Definition-Videoquelle (nicht im

Lieferumfang enthalten)

7 Stromversorgung Netzstromversorgung

8 USB B Nicht verwenden (nur für den Service-Zugriff)

9 RJ45 (Cat 5) Netzwerk (für das Internetseiten-Management

undden SNMP-Zugriff) nur

Netzwerkverbindung

10 RJ45 (Cat 5-Crossover-Kabel) Projektor 2 (für duale Interactive Whiteboard

Systeme) nur für Direktverbindung zwischen

zwei Geräten

11 7-pol. mini-DIN ECP-Kabelstrang

12 4-pol. mini-DIN 5V/2A-Ausgang ECP-Kabelstrang

W I C H T I G

Der 4-pol. mini-DIN5V/2A-Ausgang versorgt nur SMART Produkte mit Strom.

N OT I Z E N

l Informationen zum Anschließen des SMARTBoard 800 Interactive Whiteboardfinden Sie

im Dokument SMARTBoard 885ix2 und 885ix2-SMP Interactive Whiteboard System –
Bildanleitung zur Installation (smarttech.com/kb/170341).

l Zum Anschließenvon Zubehör an das Interactive Whiteboard lesen Sie sich die im

Lieferumfang des Zubehörs enthaltenen Dokumente durch. Weitere Informationen
erhalten Sie auf der SMARTSupport Website (smarttech.com/support).

Integrieren des Systems in Peripheriegeräte

Weitere Informationen zum Integrieren des SMARTBoard 800ix2 Interactive Whiteboard
Systems in Peripheriegeräte finden Sie unter Anschließen von peripheren Quellen und
Ausgängen auf Seite88.

12

Kapitel 3

Whiteboard Systems

Verwenden Ihres Projektors 13

Verwenden Ihrer Fernbedienung 14

Verwenden der Fernbedienungstasten 14
Verwenden Ihres Interactive Whiteboards 15
Verwenden des erweiterten Anschlussfeldes (ECP) 16
Verwenden des SMARTGoWire Kabels 17

Dieses Kapitel beschreibt die grundlegende Bedienung Ihres Interactive WhiteboardSystems
underläutert ferner, wie Ihre Fernbedienung einzurichten ist, wie Systeminformationen abzurufen
sind, wie die Bildausrichtungsoptionen des Projektors aufgerufen werden und wie Ihr Interactive
Whiteboard System in periphere Geräte integriert wird.

Verwenden Ihres Projektors

In diesem Abschnitt wird erläutert, wie Sie die Fernbedienung des Projektors zum Aufrufen der
Bildschimmenüs und Ändern derProjektoreinstellungen verwenden.

13

K A P I T E L 3

Verwenden des Interactive Whiteboard Systems

Verwenden Ihrer Fernbedienung

Mit derProjektor-Fernbedienung können Sie Bildschirmmenüs des Projektors aufrufenund
Projektoreinstellungen ändern.

Verwenden der Fernbedienungstasten

Mit derProjektor-Fernbedienung können Sie Bildschirmmenüs aufrufen und
Projektoreinstellungen ändern. Drücken Sie auf die Ein-/Aus-Taste an der Fernbedienung

oder am ECP, um den Projektor in den Standby-Modus zu versetzen oder einzuschalten.
Alternativ schalten Sie die Eingangsquellen am Projektor um, indem Sie auf die Taste Input

(Eingang) an derFernbedienung oder am ECP drücken.

Anzahl Funktion Beschreibung

1 Input (Eingang) Wählen Sie eine Video- undeine

Audioeingangsquelle aus.

2 Menu (Menü) Blenden Sie die Projektormenüs ein oder aus.

3 (Links), (Rechts),

Ändern Sie die Menüauswahl und -einstellungen.

(Aufwärts)- und (Abwärts)-

Pfeile

4 Hide (Ausblenden) Frieren Sie das Bild ein, blenden Sie es aus oder

ein:

Drücken Sie ein Mal, um das Bild

l

einzufrieren

Beispiel: Sie können eine Frage auf dem
Bildschirm anzeigen, während Sie Ihre E­Mail überprüfen.

Drücken Sie erneut darauf, um das Bild

l

auszublenden, d.h. um einen schwarzen
Bildschirm anzuzeigen.

Drücken Sie erneut darauf, um wieder das

l

Live-Bild einzublenden.

5 Mode (Modus) Wählen Sie einen Anzeigemodus aus.

14

K A P I T E L 3

Verwenden des Interactive Whiteboard Systems

Anzahl Funktion Beschreibung

6 Mute (Stumm schalten) Schalten Sie Audiowiedergabe stumm.

7

8 (Eingabe) Akzeptieren Sie den ausgewählten Modus bzw.

9 (Lauter) Erhöhen Sie die Lautstärke der Audioverstärkung.

10 (Leiser) Verringern Sie die Lautstärke der

H I N W E I S

Die Tasten Mute (Stumm schalten), Lauter und Leiser funktionieren nur, wenn eine
Audioquelle an den Projektor angeschlossen und als aktuelle Eingangsquelle ausgewählt ist.

Weitere Informationen zur Verwendung der Taste Menu (Menü) derFernbedienung, um die
Projektoreinstellungen anzupassen, finden Sie unterAnpassen der Projektoreinstellungen auf
Seite75.

(Ein-/Ausschalten)

Schalten Sie den Projektor ein oder schalten Sie
ihn in den Standby-Modus.

die ausgewählte Option.

Audioverstärkung.

Verwenden Ihres Interactive Whiteboards

Informationen zur Verwendung des Interactive Whiteboards finden Sie im Dokument
SMARTBoard 800 Interactive Whiteboard – Benutzerhandbuch (smarttech.com/kb/144817).

Wenn Sie das SMART Board Interactive Whiteboard an einen Computer mit installierter SMART
Software anschließen, können Sie den vollen Funktionsumfang des Interactive Whiteboards
nutzen.

Weitere Informationen zu dieser Software erhalten Sie durch Drücken der Taste Hilfe an der
Stiftablage Ihres Interactive Whiteboards.

Weitere Materialien finden Sie, indem Sie die Website smarttech.com besuchen, dort auf das
Fahnensymbol rechts vom SMART Logoklicken und dann Ihr Land und Ihre Sprache auswählen.
Im Support-Abschnitt dieser Website finden Sie aktuelle, produktspezifische Informationen,
darunter Anleitungen zur Konfiguration und technische Daten.

Wenn Sie Ihr Interactive Whiteboard System in Klassenzimmern verwenden, besuchen Sie den
SMARTLearningSpace (learningspace.smarttech.com), wo Sie kostenlose Lernmaterialien,
praktische Unterrichtseinheiten und Informationen zu weiteren Schulungsmöglichkeiten finden.

15

K A P I T E L 3

Verwenden des Interactive Whiteboard Systems

Verwenden des erweiterten Anschlussfeldes (ECP)

Mit dem ECP können Sie die grundlegenden Funktionen Ihres Interactive Whiteboard Systems
steuern. Drücken Sie auf die Ein-/Aus-Taste am ECP oder an der Fernbedienung, um den

Projektor in den Standby-Modus zu versetzen oder einzuschalten. Schalten Sie die
Eingangsquellen am Projektor um, indem Sie auf die Taste Input (Eingang) am ECP oder an der
Fernbedienung drücken.

W I C H T I G

l Am ECP gibt es keineProjektor-Menüoptionen. Bewahren Sie Ihre Fernbedienung an

einem sicheren Ort auf, da das ECP kein Ersatz für die Fernbedienung ist.

l Ziehen Sie keine Kabel vom ECP ab, um Peripheriegeräte anzuschließen, da Sie

versehentlich Steuerungen für Ihr Interactive Whiteboard trennen könnten.

N OT I Z E N

l Weitere Informationen zum Status des Interactive Whiteboard Systems finden Sie unter

Bestimmen des Status des Interactive Whiteboard Systems auf Seite31.

l Der Energiesparmodus verringert den Stromverbrauch Ihres Interactive Whiteboard

Systems, wenn es sich im Abschaltmodus befindet. Um das Projektorsystem so
einzustellen, dass es automatisch beim Wechseln in den Standby-Modus in den
Energiesparmodus wechselt, drücken Sie gleichzeitig auf die Ein-/Aus-Taste und die
Taste Input (Eingang) und halten Sie sie fünf Sekunden lang gedrückt. Nach fünf
Sekunden blinkt die Ein-/Aus-Taste zwei Sekunden lang gelb, um anzuzeigen, dass
derEnergiesparmodus aktiviert ist.

Das folgende Diagramm und die folgende Tabelle beschreiben die Komponenten des ECP.

16

K A P I T E L 3

Verwenden des Interactive Whiteboard Systems

Anzahl Funktion

Linke Seite

1 USB A-Anschluss (für USB-Sticks)

H I N W E I S

Auf an diesen Anschluss angeschlossene USB-Sticks kann nur vom
Raumcomputer (dem Computer, der an den USB1-Anschluss angeschlossen
ist) aus zugegriffen werden.

Vorn

2

Ein-/Aus-Taste und Statuskontrollleuchte

3 Lautstärkeregelung

4 Eingangsauswahl

Hinten

5 Zwei mini-USB B-Anschlüsse (für den Anschluss eines Raumcomputers und

eines Laptops)

6 11-pol. Stecker (für den Anschluss des ECP-Kabelstrangs)

7 4-pol. Stecker (für die optionale Raumsteuerung)

H I N W E I S

Verwenden Sie ein Steuerkabel der 800er-Reihe (Artikelnr. SBX8-CTRL) für den Übergang von
einem 4-pol. Stecker auf einen DB9F RS-232-Stecker, um ein Raumsteuersystem eines
Drittanbieters zu verwenden. Ein Steuerkabel der 800er-Reihe ist im Lieferumfang der SMART
Board 800ix2-SMP Interactive Whiteboard Systeme enthalten. Alternativ können Sie ein
Steuerkabel der SBX8-Reihe bei Ihrem lokalen SMART Händler kaufen.

Verwenden des SMARTGoWire Kabels

Das SMARTGoWire Kabel ist eine USB-zu-USB-Verbindung, die Ihnen die Möglichkeit bietet,
die SMARTMeetingPro Software auf Windows-Computern zu nutzen, auf denen die Software
nicht installiert ist.

N OT I Z E N

l Ein SMART GoWire Kabel ist im Lieferumfang der SMART Board 800ix2-SMP Interactive

Whiteboard Systeme enthalten.

l Das SMARTGoWire Kabel ist nur mit den Betriebssystemen von Windows kompatibel.

Falls Sie einen Computer verwenden, auf dem die Software nicht installiert ist, können Sie ihn
mithilfe des SMART GoWire Kabels an das Interactive Whiteboard System anschließen.

17

K A P I T E L 3

Verwenden des Interactive Whiteboard Systems

Das Symbol SMARTMeetingPro wird im Benachrichtigungsbereich des Computers
angezeigt. Klicken Sie auf das Symbol, um auf weitere Werkzeuge zuzugreifen und um Ihre

Hardware- und Softwareeinstellungen zu konfigurieren.

W I C H T I G

Stellen Sie sicher, dass auf Ihrem Computer die Autoplay-Funktion aktiviert ist, bevor Sie das
Autostartkabel anschließen. Gehen Sie zu smarttech.com/support, um weitere Informationen
zu erhalten.

Weitere Informationen zur SMARTMeetingPro Software finden Sie in den Versionshinweisen
zur SMARTMeetingPro Software auf der Website smarttech.com/support.

18

Kapitel 4

Whiteboard Systems

Warten des Interactive Whiteboards 19

Vermeiden von Beschädigungen am Interactive Whiteboard 19
Pflege derinteraktiven Oberfläche 20

Reinigen der Stiftablage 20
Reinigen des Projektors 21
Scharfstellen und Anpassen des Projektorbildes 21
Entfernen und Wiederanbringen des Projektorlampenmoduls 22
Zurücksetzen der Lampenbetriebsstunden 23
Wechseln der Fernbedienungsbatterie 24

Dieses Kapitel enthält Verfahren zur ordnungsgemäßen Reinigung und zur Vermeidung von
Schäden an Ihrem SMARTBoard800ix2 Interactive Whiteboard System.

Warten des Interactive Whiteboards

Bei entsprechender Handhabung funktioniert das SMART Board Interactive Whiteboard
jahrelangstörungsfrei.

Vermeiden von Beschädigungen am Interactive Whiteboard

Die Oberfläche des Interactive Whiteboard ist sehr widerstandsfähig. Dennoch sollten Sie
folgende Vorsichtsmaßnahmen beachten, um Beschädigungen zu vermeiden.

l Benutzen Sie keine spitzen oder scharfen Gegenstände, beispielsweise Kugelschreiber

oder Zeigestöcke, als Schreibgerät.

l Tauschen Sie die Schreibspitze aus, wenn sie abgenutzt ist.

l Verwenden Sie keine geruchsarmen, trocken abwischbaren Stifte, da sich diese unter

Umständen nursehr schwer entfernen lassen. Verwenden Sie stattdessen übliche
(geruchsintensive) trocken abwischbare Stifte, auf denen darauf hingewiesen wird, sie nur
an gut belüfteten Orten zu verwenden.

l Verwenden Sie kein Klebeband auf der interaktiven Oberfläche.

l Verwenden Sie zum Reinigen des Produkts niemals Scheuermittel oder aggressive

Chemikalien.

19

K A P I T E L 4

Warten des Interactive Whiteboard Systems

l Reinigen Sie die Kameras des Interactive Whiteboards auf keinen Fall mit Druckluft, da

durch denLuftdruck Schäden an den Kameras entstehen können.

Pflege der interaktiven Oberfläche

Beachten Sie die folgenden Tipps für die Reinigung der Oberfläche des Interactive Whiteboards.

l Reinigen Sie das Interactive Whiteboard mindestens alle sechs Monate.

l Sprühen Sie den Reiniger nicht direkt auf die Oberfläche des Interactive Whiteboards.

Sprühen Sie eine geringe Menge des Reinigers auf ein Tuch, und wischen Sie damit
vorsichtig die interaktive Oberfläche ab.

l Achten Sie darauf, dass das Reinigungsmittel nicht auf die reflektierende Oberfläche des

Rahmens oder in die Aussparungen der Stiftablage fließt.

l Die digitalen Kameras an den Ecken des Rahmens sind durch Scheiben vor Staub und

Schmutz geschützt. Bei extremer Staubbildung können Sie einen haushaltsüblichen,
alkoholfreien Glasreiniger verwenden. Sprühen Sie den Glasreiniger auf ein Wattestäbchen,
undreinigen Sie damit vorsichtig die Scheibe. Reinigen Sie die Kameras auf keinen Fall mit
Druckluft.

W I C H T I G

Schalten Sie das Interactive Whiteboard vor dem Reinigen aus. Anderenfalls könnten Sie
beim Abwischen der interaktiven Oberfläche die Anordnungder Symbole auf dem
Desktop durcheinander bringen oder versehentlich eine Anwendung starten.

T I P

Verschmutzungen oder Streifenlassen sich besser erkennen, wenn Sie die Lampe des
Projektors ausschalten (Standby-Modus).

Reinigen der Stiftablage

Sollten die Infrarotsensoren an den Seiten der Aussparungen für die Stifte der Stiftablage
verschmutzt sein, können Sie die Sensoren mit einem haushaltsüblichen, alkoholfreien
Glasreinigerreinigen. Sprühen Sie den Glasreiniger hierzu auf ein Wattestäbchen, und reinigen
Sie dann vorsichtig den Infrarotsender und -empfänger.

20

K A P I T E L 4

Warten des Interactive Whiteboard Systems

Reinigen des Projektors

W A R N I N G

Bei der Reinigung eines wandmontierten Projektors kann dieser herunterfallenund es kann zu
Verletzungen kommen. Seien Sie beim Besteigen einer Leiter vorsichtig.

A C H T U N G

l

Drücken Sie vor der Reingung des Projektors zwei Mal auf die Ein-/Aus-Taste am
ECP oderauf der Fernbedienung, um das System in den Standby-Modus zu versetzen.
Warten Sie dann 30 Minuten, damit sich die Lampe vollständig abkühlen kann.

l BerührenSie die Linse oder den Spiegel nie mit den Händen oder einer Bürste.

l Lassen Sie keine Flüssigkeiten oder kommerziellen Lösungsmittel jeglicher Art in den

Projektorsockel oder -kopf rinnen.

Sprühen Sie in der Nähe von Projektorkomponenten nicht mit Reinigungs- oder
Lösungsmitteln, da sich dadurch ein Sprünebel bestehend aus diesen Chemikalien auf
einigen dieser Projektorkomponenten undder Lampe absetzen kann, was zu Schäden,
Flecken oder einer Verschlechterung der Bildqualität führt.

l Verwenden Sie keine Druckluft zur Reinigung des Projektors.

Zum Reinigen der Projektorlinse oder des Projektorspiegels:

l Verwenden Sie einenBalg- oder einen Gebläseballon (üblicherweise in Audio-Video-

Ersatzteilgeschäften erhältlich) zum Fortblasen des Staubes.

l Wenn ein Abwischen der Linse oder des Spiegels unvermeidbar ist, tragen Sie

Schutzhandschuhe undknüllen Sie das Reinigungstuch zu einem Ball zusammen. Wedeln
Sie vorsichtig mit dem Reinigungstuch über die Linse oder den Spiegel, so wie Sie es mit
einem Staubwedel tun würden. Üben Sie keinen Druck auf die Linse oder den Spiegel aus.

Scharfstellen und Anpassen des Projektorbildes

Informationen dazu, wie Sie das Projektorbild scharfstellen und anpassen, findenSie unter
Einstellen des Projektorbilds auf Seite9.

21

K A P I T E L 4

Warten des Interactive Whiteboard Systems

Entfernen und Wiederanbringen des Projektorlampenmoduls

Nach einiger Zeit wird das Lampenmodul dunkler und eine Meldung wird eingeblendet, die Sie
daran erinnert, dass Sie die Lampe austauschen müssen. Stellen Sie sicher, dass Sie über ein
Ersatzlampenmodul für den Projektor verfügen, bevor Sie fortfahren.

Anweisungen zur Vorgehensweise beim Austauschen des Projektorlampenmoduls finden Sie im
Dokument smarttech.com/kb/170389.

W A R N I N G

l Tauschen Sie die Lampe aus, wenn der Projektor seine Lampenlebensdauer-

Warnmeldung anzeigt. Wenn Sie den Projektor nach dem Einblenden dieserMeldung
weiter verwenden, kann die Lampe zerspringen oder bersten, wodurch Glassplitter im
gesamten Projektor verstreut werden.

l Wenn die Lampe zerspringt oder birst, verlassen Sie den Bereich und belüften Sie ihn

dann.

Gehen Sie als Nächstes folgendermaßen vor:

o

BerührenSie die Glasfragmente nicht, da diese Verletzungen verursachen können.

o

Waschen Sie Ihre Hände gründlich, wenn Sie in Kontakt mit Lampenrückständen
gekommen sind.

o

Reinigen Sie den Bereich um den Projektor herum gründlich und entsorgen Sie alle
Lebensmittel in diesem Bereich, da sie kontaminiert sein könnten.

o

Wenden Sie sich für weitere Anweisungen an einen autorisierten SMART Certified
Reseller. Versuchen Sie nicht, die Lampe auszutauschen.

22

K A P I T E L 4

Warten des Interactive Whiteboard Systems

l Beim Austausch derProjektorlampe:

o

Schalten Sie den Projektor in den Standby-Modus. Warten Sie dann 30 Minuten, bis
er vollständig abgekühlt ist.

o

Entfernen Sie nur die Schrauben, die in den Anweisungen zum Austausch der Lampe
angegeben sind.

o

Tragen Sie beim Austausch derLampeeine Schutzbrille. Ein Nichtbeachten kann zu
Verletzungen führen, einschließlich dem Verlust des Augenlichts, sollte die Lampe
zerspringen oder bersten.

o

Verwenden Sie nur von SMART Technologies genehmigte Ersatzlampen. Wenden
Sie sich für Ersatzteile an einen autorisierten SMART Certified Reseller.

o

Tauschen Sie das Lampenmodul nie gegen ein zuvor bereits verwendetes
Lampenmodul aus.

o

Behandeln Sie das empfindliche Lampenmodul stets mit Vorsicht, um einen
frühzeitigen Ausfall der Lampe oder einen Kontakt mit Quecksilber zu verhindern.
Tragen Sie Handschuhe, wenn Sie die Lampe berühren. Berühren Sie die Lampe
nicht mit den Fingern.

o

Recyceln oder entsorgen Sie das Lampenmodul als Sondermüll gemäß den lokalen
Bestimmungen.

l Nähere Informationen entnehmen Sie bitte den Materialsicherheitsdatenblatt (MSDS)-

Dokumenten des Projektors auf derWebsite smarttech.com/compliance.

Zurücksetzen der Lampenbetriebsstunden

Nach dem Austauschen des Lampenmoduls müssen Sie auf das Servicemenü des Projektors
zugreifen und die Betriebsstunden der Lampe zurücksetzen. Zum Verhindern versehentlicher
Fehler sollte nur ein Systemadministrator diese Maßnahme durchführen.

H I N W E I S

Setzen Sie die Lampenbetriebsstunden nach jedem Austausch der Lampe zurück, da die
Lampenbetriebszeit-Erinnerungsmeldungen auf den aktuellen Betriebsstunden basieren.

So setzen Sie die Lampenbetriebsstunden zurück:

1. Drücken Sie die folgenden Tasten an der Fernbedienung schnell, um auf das Service-Menü

zuzugreifen: Abwärts, Aufwärts, Aufwärts, Links, Aufwärts.

23

K A P I T E L 4

Warten des Interactive Whiteboard Systems

A C H T U N G

Ändern Sie nur die Einstellungen im Servicemenü, die in diesem Handbuch speziell
aufgeführt sind. Durch das Ändern anderer Einstellungen kann der Betrieb Ihres Projektors
leiden oder beeinträchtigt werden. Darüber hinaus kann Ihre Garantie erlöschen.

2.

A C H T U N G

Setzen Sie die Lampenbetriebsstunden nur zurück, wenn Sie das Lampenmodul gerade
zurückgesetzt haben. Ein Zurücksetzen der Lampenbetriebsstunden bei einer alten
Lampe kann zu einem Lampenversagen führen, wodurch Ihr Projektor beschädigt werden
kann.

Wechseln der Fernbedienungsbatterie

Befolgen Sie diese Schritte, um die Batterie der Fernbedienung auszuwechseln.

W A R N I N G

l Verringern Sie das Risiko, dass Batteriesäure aus der Batterie in der Fernbedienung Ihres

Projektors austritt, indem Sie die folgenden Schritte beachten:

o

Verwenden Sie nur die vorgeschriebene Batterie des Typs "CR2025".

o

Entfernen Sie die Batterie, wenn abzusehen ist, dass die Fernbedienung über längere
Zeit nicht verwendet wird.

o

Erhitzen und zerlegen Sie die Batterie nicht, schließen Sie sie nicht kurz, versuchen
Sie nicht, sie aufzuladen, werfen Sie sie nicht ins Feuer und setzen Sie sie keinen
hohen Temperaturen aus.

o

Wenn die Batterie ein Leck hat, vermeiden Sie jeglichen Kontakt zu Augen und Haut.

l Entsorgen Sie die leere Batterie und die Produktkomponenten gemäß den geltenden

Vorschriften.

24

K A P I T E L 4

Warten des Interactive Whiteboard Systems

So wechseln Sie die Batterie der Fernbedienung aus:

1. Halten Sie die seitlichenEntriegelungen auf derlinken Seite des Batteriefachs gedrückt und
ziehenSie das Batteriefach komplett aus der Fernbedienung.

2. Entnehmen Sie die alte Batterie aus dem Batteriefach undersetzen Sie sie gegen eine
Knopfzelle vom Typ CR2025.

W I C H T I G

Richten Sie die (+) Plus- und (–)Minuszeichen an den Batterieklemmen mit den korrekten
Zeichen im Batteriefach aus.

3. Schieben Sie das Batteriefach in die Fernbedienung.

25

Kapitel 5

Interactive Whiteboard System

Bevor Sie beginnen 28

Lokalisieren der Statusanzeigen 28

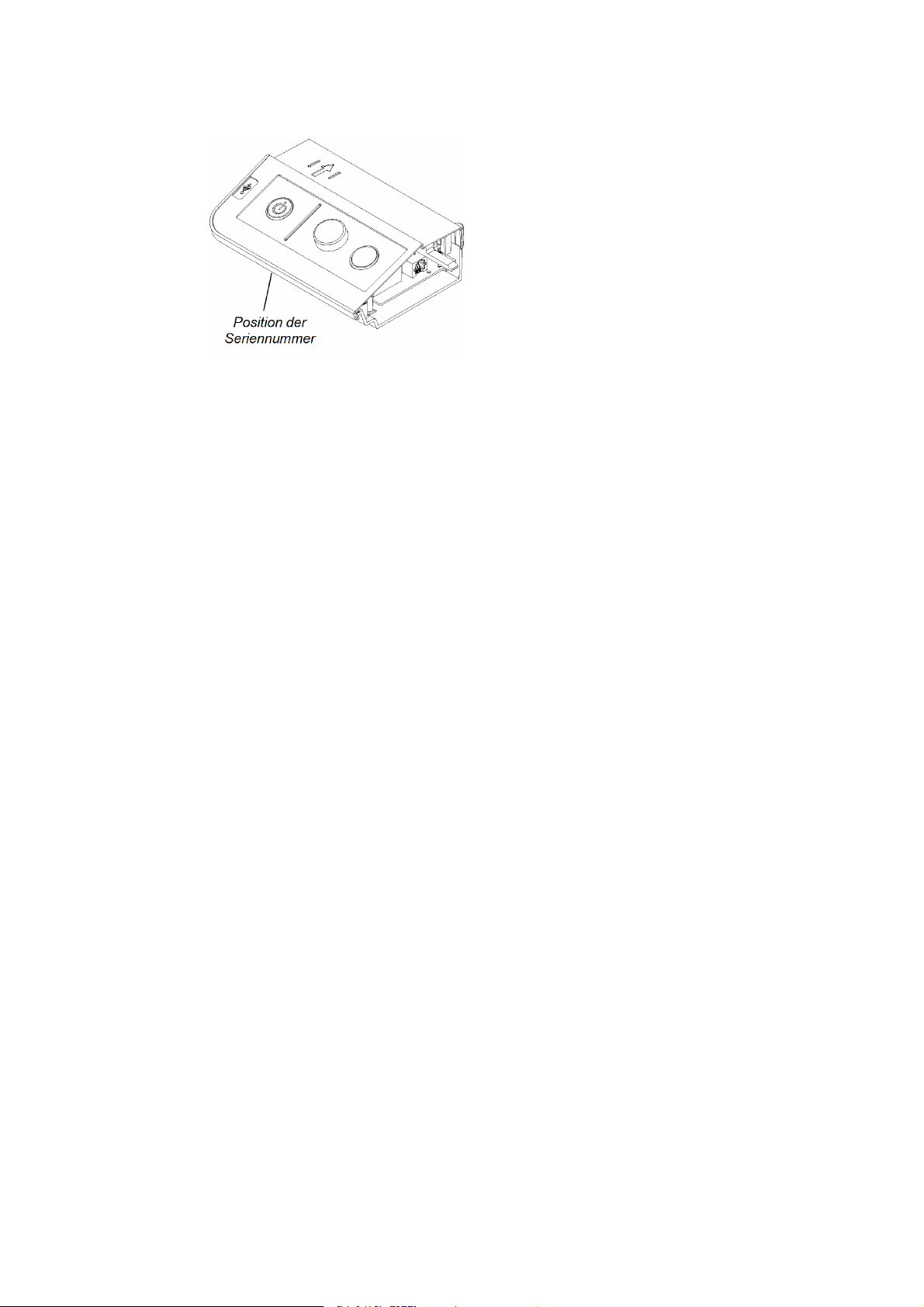

Lokalisieren von Seriennummern 29
Bestimmen des Status des Interactive Whiteboard Systems 31
Beheben von Interactive Whiteboard-Problemen 33

Beheben von Betriebsproblemen 33

Beheben von Verbindungsproblemen 34

Beheben von Problemen mit dem Controller-Modul 34
Beheben von Projektorproblemen 35

Beheben von Projektorfehlern 35

Ihr Projektor reagiert nicht mehr 35
Die Meldung „Projektor überhitzt“, „Lüfterfehler“, „Lampfenfehler“oder „Farbrad­Fehler“wird eingeblendet 35
Die Meldung „Lampenfehler“wird angezeigt 36
Die Netzkontrollleuchte und die Betriebskontrollleuchte des Projektors sind aus 36

Beheben von Bildproblemen 37

Signalverlust 37
Partiell, scrollend oder falsch angezeigtes Bild 38
Instabiles oder flackerndes Bild 39
Eingefrorenes Bild 40
Das Bild Ihres angeschlossenen Laptop-Computers wird nicht projiziert 40

Nicht ausgerichtetes projizierte Bild 40
Beheben von Audioproblemen 41
Beheben von Netzwerk-Kommunikationsproblemen 42
Beheben von ECP-Problemen 43
Zugreifen auf das Service-Menü 43

Abrufen Ihres Kennwortes 43
Zurücksetzen des Projektors 44

Transportieren des Interactive Whiteboard Systems 44

27

K A P I T E L 5

Fehlerbehebung beim Interactive Whiteboard System

In diesem Kapitel werdendie grundlegenden Informationen zur Fehlerbehebung bei Ihrem
Interactive Whiteboard System beschrieben.

BesuchenSie die SMARTSupport Website (smarttech.com/support) oder wenden Sie sich an
Ihren autorisierten SMART Händler (smarttech.com/where), wenn Ihr Problem in diesem Kapitel
nicht abgedeckt sein sollte.

Bevor Sie beginnen

Bevor Sie mit der Fehlerbehebung bei Ihrem Interactive WhiteboardSystem beginnen, den
SMART Support kontaktieren oder bei einem autorisierten SMART Händler um Hilfe bitten,
müssen Sie Folgendes tun:

l Stellen Sie fest, wo sich die Statusleuchten des Interactive Whiteboard Systems befinden

l Stellen Sie fest, wo sich die Seriennummern des Interactive Whiteboard Systems befinden

Lokalisieren der Statusanzeigen

Ihr Interactive Whiteboard System besteht aus verschiedenen Komponenten, die alle ihre
eigenen Statusanzeigen haben:

l Die Bereitschaftsanzeige Ihres Interactive Whiteboards befindet sich an der Stiftablage.

l

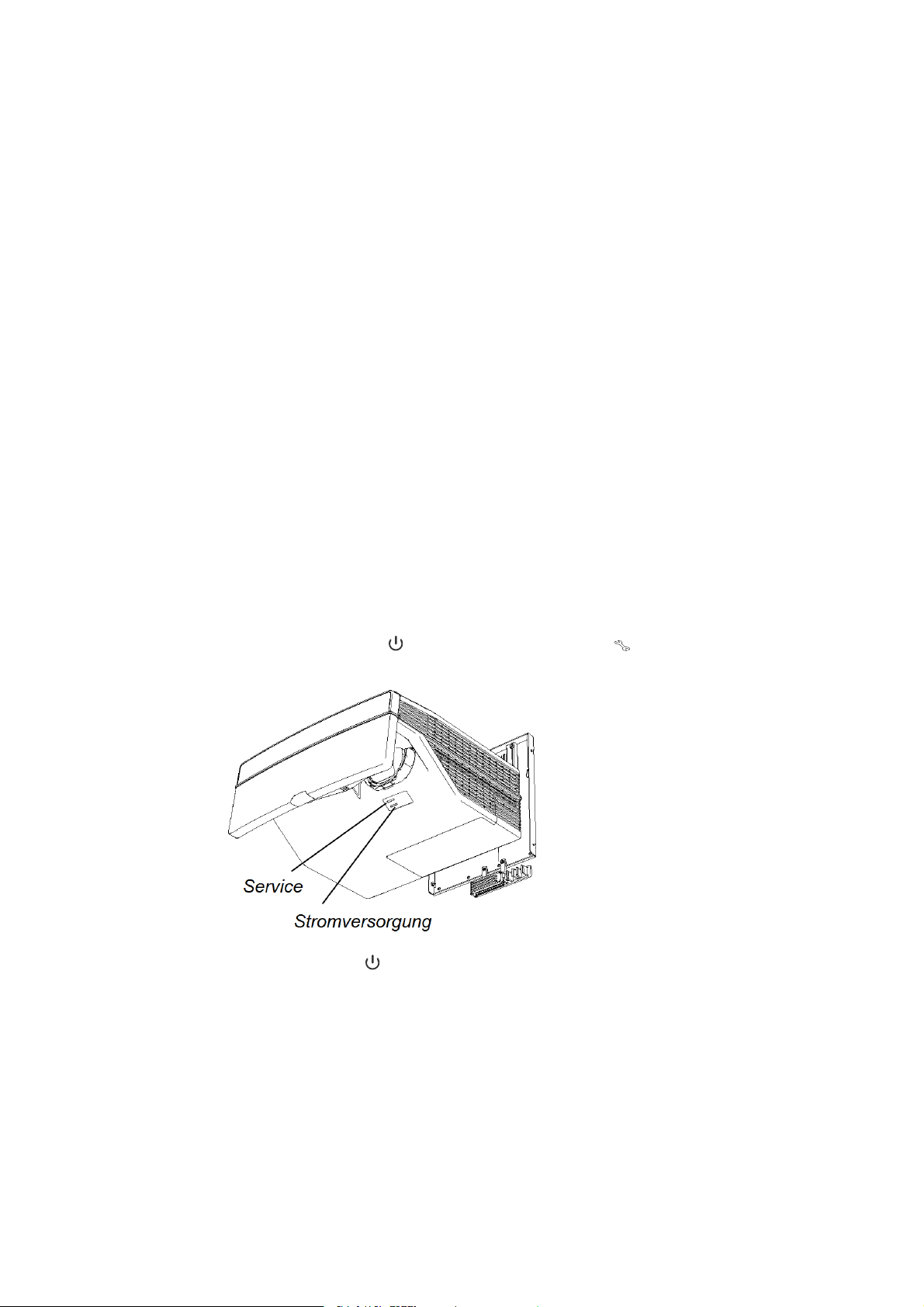

Die Netzkontrollleuchte und die Betriebskontrollleuchte befinden sich unten am
Projektor.

l

Die Ein-/Aus-Taste des ECP (siehe Verwenden des erweiterten Anschlussfeldes (ECP)
auf Seite16) fungiert ebenfalls als Statusanzeige.

28

K A P I T E L 5

Fehlerbehebung beim Interactive Whiteboard System

Lokalisieren von Seriennummern

Die Seriennummer des SMARTBoard 800 Interactive Whiteboards befindet sich an der unteren
rechten Rahmenkante Ihres Interactive Whiteboards. Weitere Informationen finden Sie im
Dokument SMARTBoard 800 Interactive Whiteboard – Benutzerhandbuch
(smarttech.com/kb/144817).

Die Seriennummer des SMART800ix2 befindet sich oben am Projektor.

Außerdem ist Seriennummeran der Unterseite des Projektors angegeben. Sie könnensie sehen,
wenn Sie auf dem Fußboden stehen und zum Projektor hoch schauen. Öffnen Sie dann die
Kabelabdeckung an der Unterseite des Projektors. Die Seriennummer finden Sie neben den
Kabelsteckern.

T I P

Sie könnenauch überdas Bildschirmmenü auf die Seriennummer des Prozessors zugreifen.
Weitere Informationen dazu finden Sie unter Anpassen der Projektoreinstellungen auf Seite75.

Das ECP hat eine eigene Seriennummer. Sie unterscheidet sich von der Seriennummer des
Interactive Whiteboards. Die Seriennummer des ECP befindet sich unten am ECP.

29

K A P I T E L 5

Fehlerbehebung beim Interactive Whiteboard System

Informationen zur Lage von Seriennummern anderer Komponenten undZubehörteile finden Sie
unter smarttech.com/support.

30

K A P I T E L 5

Fehlerbehebung beim Interactive Whiteboard System

Bestimmen des Status des Interactive Whiteboard Systems

Bestimmen Sie anhand der folgenden Tabelle den Status Ihres Interactive Whiteboard Systems:

Proji zierte

Ein-/Aus­Kontrollleuch
te des
Projektors

Normale Betriebsstatus

Leuchtet
dauerhaft grün

Blinkt grün Aus Blinkt grün Aus Kein Kein Das System wird

Leuchtet
dauerhaft gelb

Blinkt gelb Aus Blinkt gelb Aus Kein Kein Das System wechselt

Leuchtet
dauerhaft grün

Leuchtet
dauerhaft grün

Betriebsleuch
te des
Projektors

Aus Leuchtet

Aus Leuchtet

Aus Leuchtet

Aus Leuchtet

ECP­Kontrollleuch
te

dauerhaft grün

dauerhaft gelb

dauerhaft grün

dauerhaft grün

Bereitschaftsanzei
ge

Leuchtet dauerhaft
grün

Aus Kein Kein Das System befindet

Leuchtet dauerhaft
gelb

Blinkt gelb Nicht

s Bild

Richtig Vollständige

Nicht
verfügbar

verfügbar

Berührungs­und
Stiftsteuerun
g

Kontrolle

Kein Das Controller-Modul

Nicht
verfügbar

Status und
entsprechende
Fehlerbehebung

Das System
funktioniert
einwandfrei.

Wenn Probleme mit
dem Bild oder dem
Ton auftreten, siehe
die restlichen
Abschnitte in diesem
Kapitel. Dort finden
Sie Informationenzur
Fehlerbehebung.

hochgefahren.

sich im Standby­Modus.

in den Standby­Modus.

des Interactive
Whiteboards wird
gestartet.

Wenn dieser Vorgang
längerals 10
Sekundendauert,
lesen Sie den
Abschnitt Beheben

von Problemen mit
dem Controller-Modul

auf Seite34.

Das Controller-Modul
des Interactive
Whiteboards ist
bereit, ein Firmware­Update zu
empfangen, oder es
führt bereits ein
Firmware-Update
aus.

Wenn die
Bereitschaftsanzeige
gelb blinkt, aber kein
Firmware-Update auf
dem Bildschirm
angezeigt wird, lesen
Sie bitte den Abschnitt

Beheben von
Problemen mit dem
Controller-Modul auf

Seite34.

31

K A P I T E L 5

Fehlerbehebung beim Interactive Whiteboard System

Ein-/Aus­Kontrollleuch
te des
Projektors

Fehlerstatus

Leuchtet
dauerhaft grün

Leuchtet
dauerhaft grün

Leuchtet
dauerhaft grün

Leuchtet
dauerhaft grün

Leuchtet
dauerhaft grün

Leuchtet
dauerhaft gelb

Aus Blinkt rot Leuchtet

Betriebsleuch
te des
Projektors

Aus Leuchtet

Aus Leuchtet

Aus Leuchtet

Aus Leuchtet

Aus Aus Aus

Blinkt rot Nicht verfügbar Nicht verfügbar Kein Nicht

ECP­Kontrollleuch
te

dauerhaft grün

dauerhaft grün

dauerhaft grün

dauerhaft grün

dauerhaft gelb

Proji zierte

Bereitschaftsanzei
ge

Leuchtet dauerhaft
grün

Leuchtet dauerhaft
grün

Blinkt grün Richtig Nur

Aus
ODER
Dauerhaft rot

ODER
Dauerhaft rot

Aus Kein Kein Die

s Bild

Falsch Vollständige

Richtig Kein Es besteht ein

Nicht
verfügbar

Nicht
verfügbar

Berührungs­und
Stiftsteuerun
g

Kontrolle

Berührung

Kein Es gibt ein Problem

Nicht
verfügbar

verfügbar

Status und
entsprechende
Fehlerbehebung

Es besteht ein
Problem mit dem
Projektorbild.

SieheBeheben von
Bildproblemen auf
Seite37.

Problem mit dem
Interactive
Whiteboard.

SieheBeheben von

Betriebsproblemen

auf der nächsten
Seite.

Die
SMARTProductDriv
ers sind nicht
installiert oder werden
nicht korrekt auf dem
angeschlossenen
Computer ausgeführt.

mit den
Anschlussverbindung
en zwischen dem
Interactive
Whiteboard und
anderen
Komponenten des
Systems.

SieheBeheben von

Verbindungsprobleme
n auf Seite34.

Die ECP wird nicht mit
Strom versorgt.

SieheBeheben von
ECP-Problemen auf
Seite43.

Es besteht ein
Problem mit der
Projektorlampe.

SieheDie Meldung

„Lampenfehler“wird
angezeigt auf

Seite36.

Betriebstemperatur
des Projektors wurde
überschritten.

SieheDie Meldung

„Projektor überhitzt“,
„Lüfterfehler“,
„Lampfenfehler“oder
„Farbrad-Fehler“wird
eingeblendet auf

Seite35.

32

K A P I T E L 5

Fehlerbehebung beim Interactive Whiteboard System

Proji zierte

Ein-/Aus­Kontrollleuch
te des
Projektors

Aus Dauerhaft rot Nicht verfügbar Nicht verfügbar Kein Nicht

Dauerhaft gelb Dauerhaft rot Nicht

Aus Aus Aus Aus Kein Kein Das Netzkabel des

Betriebsleuch
te des
Projektors

ECP­Kontrollleuch
te

zutreffend

Bereitschaftsanzei
ge

Nicht zutreffend Kein Nicht

s Bild

Berührungs­und
Stiftsteuerun
g

verfügbar

zutreffend

Status und
entsprechende
Fehlerbehebung

Es liegt ein Problem
mit dem
Projektorlüfter oder
dem Farbrad vor.

SieheDie Meldung

„Projektor überhitzt“,
„Lüfterfehler“,
„Lampfenfehler“oder
„Farbrad-Fehler“wird
eingeblendet auf

Seite35.

Den SMART Support

kontaktieren.

Projektors ist nicht
ordnungsgemäß
angeschlossen.

ODER
Es liegt ein Problem

mit der
Netzstromversorgung
vor (möglicherweise
ist der
Leistungsschalter
deaktiviert).

Beheben von Interactive Whiteboard­Problemen

Dieser Abschnitt enthält Informationen zur Behebung von Problemen mit Ihrem Interactive
Whiteboard.

Weitere Informationen, die in diesem Abschnitt nicht abgedeckt werden, finden Sie im Dokument
SMARTBoard 800 Interactive Whiteboard – Benutzerhandbuch (smarttech.com/kb/144817).

Beheben von Betriebsproblemen

So beheben Sie Betriebsprobleme:

l KontrollierenSie, dass das Kabel des Kamerasystems an der Rückseite der Stiftablage

angeschlossen ist.

l Führen Sie das Kalibrierverfahren durch, das im Dokument SMARTBoard 800 Interactive

Whiteboard – Benutzerhandbuch (smarttech.com/kb/144817) beschrieben wird.

l Führen Sie wenn nötig weitere Schritte zur Fehlerbehebung mit der SMART Board Diagnose

unter Anleitung des SMART Supports durch.

33

K A P I T E L 5

Fehlerbehebung beim Interactive Whiteboard System

Beheben von Verbindungsproblemen

So beheben Sie Verbindungsprobleme:

l Vergewissern Sie sich, dass der 4-pol. mini-DIN-Netzanschluss des ECP-Kabelstrangs

korrekt an den DC 5V 2A-Anschluss am Projektor angeschlossen ist.

l Vergewissern Sie sich, dass der DB9M-RS-232-Anschluss am Kabelstrang des ECP

korrekt an den Control-Anschluss angeschlossen ist.

l Vergewissern Sie sich, dass das USB-Kabel, das sich an der Unterseite derStiftablage

befindet, korrekt an das Interactive Whiteboard und ECP angeschlossen ist.

l Vergewissern Sie sich, dass das USB-Kabel korrekt an den vollfunktionsfähigen USB-

Anschluss am Computerund den richtigen USB-Anschluss am ECP angeschlossen ist.

l Stellen Sie sicher, dass derBildschirmmenüpunkt des Projektors für den USB-Anschluss

auf die korrekte Videoquelle eingestellt ist.

l Führen Sie wenn nötig weitere Schritte zur Fehlerbehebung von Komponenten durch, die

zwischen der USB-Verbindung vom Computer zum Interactive Whiteboard System
angeschlossen sind, einschließlich USB-Hubs undVerlängerungskabel.

N OT I Z E N

o

Informationen zur Verwendung des CAT 5 USB-Extenders finden Sie unter Tipps zur

Fehlerbehebung für den Cat 5/USB-Extender für SMARTBoard 800 Interactive
Whiteboards (smarttech.com/kb/147499).

o

An das ECP angeschlossene Computer übersteuern an den CAT 5 USB-Extender
angeschlossene Computer. Wenn Sie zwei Computer an das ECP anschließen, hat
jeder an den CAT 5 USB-Extender angeschlossene Computer keine
Datenverbindung zum Interactive Whiteboard.

Beheben von Problemen mit dem Controller-Modul

Wenn das Controller-Modul länger als 10 Sekunden zum Starten braucht, ziehen Sie das
Netzkabel vom Interactive Whiteboard ab. Warten Sie 10 Sekunden und schließen Sie es dann
wiederan.

Wenn das Problem weiterhin besteht, aktualisieren Sie die Firmware wie im Dokument
SMARTBoard 800 Interactive Whiteboard – Benutzerhandbuch (smarttech.com/kb/144817)
beschrieben.

Falls laut Bereitschaftsanzeige ein Firmware-Update durchgeführt wird, dieses aber nicht
wirklich ausgeführt wird, ziehen Sie das Netzkabel des Interactive Whiteboards ab. Warten Sie
10 Sekunden und schließen Sie es dann wieder an.

34

K A P I T E L 5

Fehlerbehebung beim Interactive Whiteboard System

Beheben von Projektorproblemen

Beheben von Projektorfehlern

Systemadministratoren können die folgenden Projektorfehler selbsttätig beheben, bevor sie sich
an den SMART Support wenden. Durch eine erste Fehlersuche an Ihrem Projektor wird die Zeit
eines Support-Anrufs verringert.

Ihr Projektor reagiert nicht mehr

Wenn Ihr Projektor nicht mehr reagiert, führen Sie das folgende Verfahren durch.

So starten Sie einen nicht mehr reagierenden Projektor neu:

1. Wechseln Sie mit dem Projektor in den Standby-Modus. Warten Sie dann 30 Minuten, bis er
abgekühlt ist.

2. Ziehen Sie das Netzkabel aus dem Netzausgang und warten Sie dann wenigstens 60
Sekunden lang.

3. Schließen Sie das Netzkabel an und schalten Sie dann den Projektor ein.

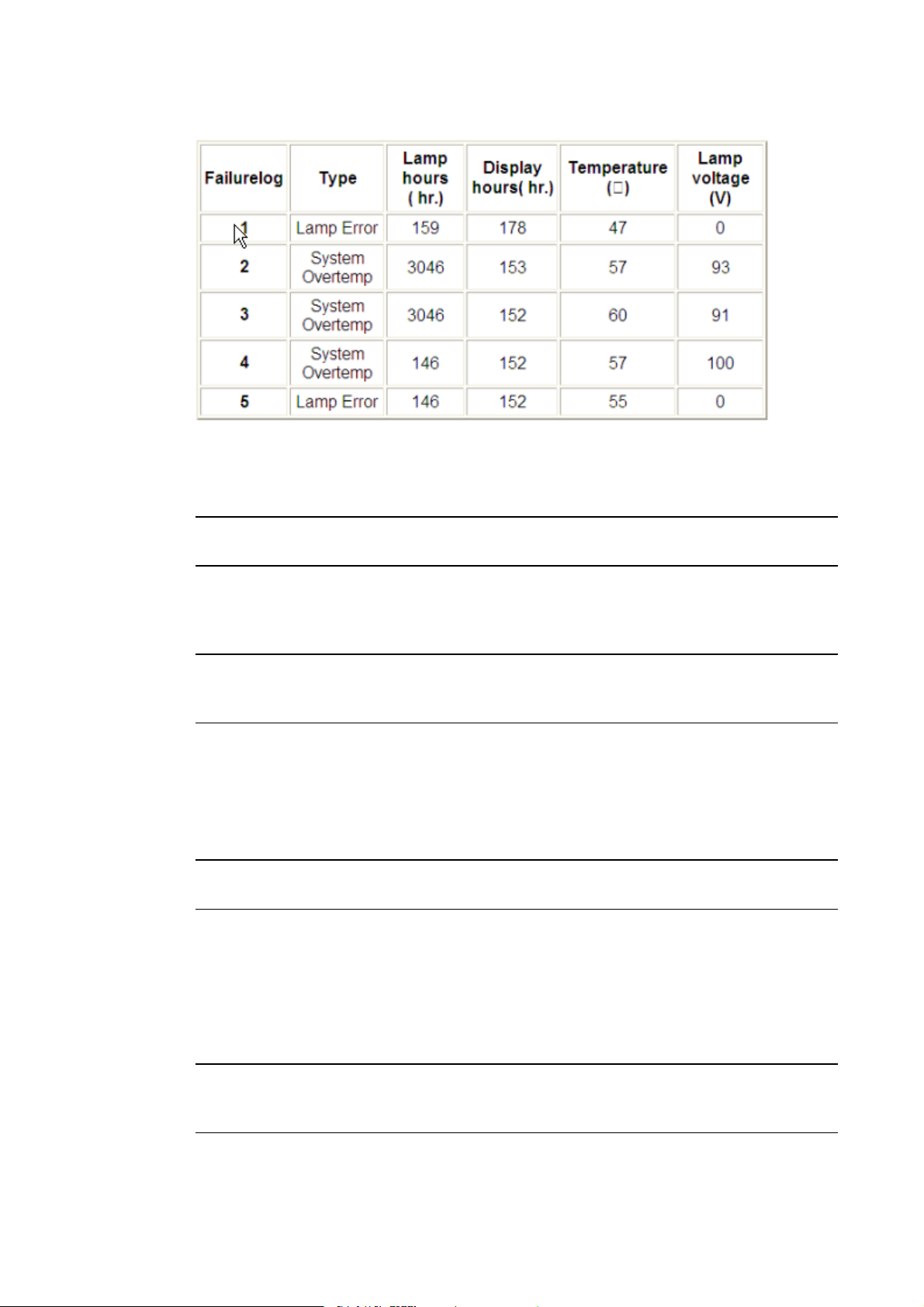

Die Meldung „Projektor überhitzt“, „Lüfterfehler“, „Lampfenfehler“ oder „Farbrad­Fehler“ wird eingeblendet

Wenn die Meldung „Projektor überhitzt“, „Lüfterfehler“oder „Farbrad-Fehler“eingeblendet wird und
derProjektor kein Bild mehr projiziert, ist eines der folgenden Problemedie Ursache:

l Die Temperatur ist zu hoch, aber die Meldung „Projektor überhitzt“wird nicht angezeigt.

l Die Temperatur außerhalb des Projektors ist zu hoch.

l Einer der Lüfter ist ausgefallen.

l Der Projektor hat ein Farbrad-Problem.

So beheben Sie den Fehler „Projektor überhitzt“, „Lüfterfehler“, „Lampfenfehler“ oder
„Farbrad-Fehler“:

1. Wechseln Sie mit dem Projektor in den Standby-Modus. Warten Sie dann 30Minuten, bis er
abgekühlt ist.

2. Wenn Ihr Raum heiß ist, senken Sie nach Möglichkeit die Temperatur.

3. Stellen Sie sicher, dass nichts den Lufteinlass und -auslass blockiert.

4. Ziehen Sie das Netzkabel aus dem Netzausgang und warten Sie dann wenigstens
60Sekunden lang.

5. Schließen Sie das Netzkabel an und schalten Sie dann den Projektor ein.

6. Passen Sie die Lüfterdrehzahl über das Service-Menü an.

35

K A P I T E L 5

Fehlerbehebung beim Interactive Whiteboard System

7. Wenn sich das Problem mit den vorherigenSchritten nicht beheben ließ, schalten Sie den
Projektor in den Standby-Modus. Ziehen Sie das Netzkabel ab und wenden Sie sich an Ihren
autorisierten SMART Händler.

Die Meldung „Lampenfehler“ wird angezeigt

Wenn die Meldung „Lampenfehler“eingeblendet wird, liegt eines der folgenden Probleme vor:

l Die Lampe überhitzt, vermutlich wegen blockierten Lüftungsschlitzen.

l Die Lampe hat das Ende ihrer Lebensdauer erreicht.

l Es liegt ein internes Projektorproblem vor.

So beheben Sie den Fehler „Lampenfehler“:

1. Starten Sie den Projektor neu (sieheIhr Projektor reagiert nicht mehr auf der vorherigen
Seite).

2. ÜberprüfenSie die verbleibenden Lampenbetriebsstunden über das Bildschirmmenü (siehe
Anpassen der Projektoreinstellungen auf Seite75).

Wenn die Lampe mehr als 2500 Stunden im Standard-Modus bzw. mehr als 3000 Stunden
im Economy-Modus in Betrieb ist, ist ihreNutzungsdauer bald zu Ende.

3. Tauschen Sie die Lampeaus, wie unter Entfernen und Wiederanbringen des
Projektorlampenmoduls auf Seite22 beschrieben.

4. Wenn sich das Problem durch das Auswechseln des Lampenmoduls nicht beheben lässt,
schalten Sie den Projektor in den Standby-Modus. ZiehenSie das Netzkabel ab und wenden
Sie sich an Ihren autorisierten SMART Händler.

Die Netzkontrollleuchte und die Betriebskontrollleuchte des Projektors sind aus

Wenn die Netzkontrollleuchte und die Betriebskontrollleuchte des Projektors nicht aufleuchten,
liegt eines der folgenden Probleme vor:

l Es gab einen Stromausfall oder eine Spannungsspitze.

l Ein Leistungsschalter oder ein Sicherheitsschalter hat ausgelöst.

l Der Projektor ist nicht an der Stromquelle angeschlossen.

l Es liegt ein internes Projektorproblem vor.

So beheben Sie das Problem mit den nicht leuchtenden Netz- und
Betriebskontrollleuchten des Projektors:

1. Kontrollieren Sie die Stromquelle und stellen Sie dann sicher, dass alle Kabel
angeschlossen sind.

2. Verifizieren Sie, dass derProjektor an einer stromführenden Netzsteckdose angeschlossen
ist.

36

K A P I T E L 5

Fehlerbehebung beim Interactive Whiteboard System

3. Stellen Sie sicher, dass die Pins an den Steckverbindern weder gebrochen noch verbogen
sind.

4. Schließen Sie das Netzkabel an und schalten Sie dann den Projektor ein.

5. Wenn sich das Problem mit den vorherigenSchritten nicht beheben ließ, ziehen Sie das
Netzkabel ab und wenden Sie sich an Ihrenautorisierten SMART Händler.

Beheben von Bildproblemen

So beheben Sie gängige Bildprobleme:

l Stellen Sie sicher, dass derComputer oder die andere Videoquelle aktiviert ist und auf die

Anzeige mit einer Auflösung und Wiederholrate eingestellt ist, die vom Projektor unterstützt
werden (siehe Videoformat-Kompatibilität auf Seite85).

l Stellen Sie sicher, dass die Videoquelle ordnungsgemäß am Projektor angeschlossen ist.

l Drücken Sie die Taste Eingangsauswahl an der Fernbedienung oder am ECP, um zur

richtigen Videoquelle zu schalten.

Wenn sich das Problem mit diesen Schritten nicht beheben lässt, finden Sie weitere
Informationen zur Fehlerbehebung in den folgenden Abschnitten.

Signalverlust

Wenn ein Videoquellensignal nicht erkannt wird, sich außerhalb des zulässigen Bereichs der
vom Projektor unterstützten Videomodi befindet oder
derzeit zu einem anderen Gerät oder Eingang
geschaltet wird, zeigt der Projektor statt eines
Quellensignals das SMART Logo auf einem blauen
Bildschirm an.

37

K A P I T E L 5

Fehlerbehebung beim Interactive Whiteboard System

So beheben Sie Signalverlust-Probleme:

1. Warten Sie ungefähr 45 Sekunden, bis das Bild synchronisiert ist. Bei einigen Videosignalen
kann die Synchronisierung länger dauern. Ein Zurückschalten der Eingänge bis zu dem
gewünschten Eingang kann ebenfalls bei der Synchronisierung des Bildes helfen.

2. Wenn sich das Bild nicht synchronisiert, überprüfen Sie die Kabelverbindungen am Projektor
undam ECP.

3. Stellen Sie sicher, dass das Bildsignal mit dem Projektor kompatibel ist (sieheVideoformat-
Kompatibilität auf Seite85).

4. Wenn Verlängerungskabel, Schaltboxen, Verbindungswandplatten oder andere Geräte in
derVideoverbindung vom Computer zum Projektor vorhanden sind, entfernen Sie diese
vorübergehend, um sicherzustellen, dass sie nicht die Ursache für den Verlust des
Videosignals sind.

5. Wenn Ihr Projektor weiterhin kein Quellensignal anzeigt, wenden Sie sich an Ihren
autorisierten SMART Händler.

Partiell, scrollend oder falsch angezeigtes Bild

H I N W E I S

Dieses Verfahren kanngemäß der Version Ihres Windows-Betriebssystems oder der Mac OS
X-Betriebssystemsoftware und Ihren Systemeinstellungen variieren. Die folgenden Schritte
gelten nurfür Windows 7-Betriebssysteme und die Mac OS X-Betriebssystemsoftware 10.8.

38

K A P I T E L 5

Fehlerbehebung beim Interactive Whiteboard System

So beheben Sie ein partiell, scrollend oder falsch angezeigtes Bild auf Ihrem Windows­Computer:

1. Wählen Sie Start > Systemsteuerung.

2. Klicken Sie auf Anzeige und wählen Sie dann Auflösung einstellen aus.

3. Stellen Sie sicher, dass Ihre Anzeige-Auflösung auf 1280 × 800 (WXGA) eingestellt ist.

4. Klicken Sie auf Erweiterte Einstellungen und anschließend auf die Registerkarte Monitor.

5. Stellen Sie sicher, dass die Bildschirmwiederholrate 60 Hz beträgt.

So beheben Sie ein partiell, scrollend oder falsch angezeigtes Bild auf Ihrem Mac­Computer:

1. Wählen Sie Apple-Menü > Systemeinstellungen aus.

Das Dialogfeld Systemeinstellungen wird aufgerufen.

2. Klicken Sie auf Anzeigen.

3. Stellen Sie sicher, dass Ihre Anzeige-Auflösung auf 1280 × 800 (WXGA) eingestellt ist.

4. Stellen Sie sicher, dass die Bildschirmwiederholrate 60 Hz beträgt.

Instabiles oder flackerndes Bild

Wenn das Projektorbild instabil ist oder flackert, gibt es möglicherweise verschiedene Frequenz­oder Rückverfolgungseinstellungen an Ihrer Eingangsquelle.

W I C H T I G

Notieren Sie sich die Einstellungswerte, bevor Sie Einstellungen in dem folgenden Verfahren
anpassen.

So beheben Sie Ihr instabiles oder flackerndes Bild:

1. Kontrollieren Sie den Anzeigemodus der Grafikkarte Ihres Computers. StellenSie sicher,
dass er mit den kompatiblen Signalformaten des Projektors übereinstimmt (siehe
Videoformat-Kompatibilität auf Seite85). Weitere Informationen dazu finden Sie im
Handbuch Ihres Computers.

2. Konfigurieren Sie denAnzeigemodus der Grafikkarte Ihres Computers, um ihn mit dem
Projektor kompatibel zu machen. Weitere Informationen dazu finden Sie im Handbuch Ihres
Computers.

3. Passen Sie die Einstellungen Frequenz, Tracking, H-Position und V-Position im
Bilschirmmenü an. Siehe Anpassen der Projektoreinstellungen auf Seite75.

39

K A P I T E L 5

Fehlerbehebung beim Interactive Whiteboard System

4. Setzen Sie den Projektor optional, wie unter Zurücksetzen des Projektors auf Seite44
beschrieben, zurück, um die Frequenz und das Tracking auf die Originalwerte
zurückzusetzen.

W I C H T I G

Bei dieser Maßnahme werden alle Werte auf Ihre Standards zurückgesetzt.

Eingefrorenes Bild

Wenn das Bild Ihres Projektors „einfriert“, gehen Sie folgendermaßen vor:

So beheben Sie ein eingefrorenes Bild:

1. Stellen Sie sicher, dass die Funktion „Anzeige ausblenden“deaktiviert ist.

2. Drücken Sie zum Ein-/Ausblenden der Anzeige auf die Taste Hide (Ausblenden) an der
Fernbedienung des Projektors.

3. Stellen Sie sicher, dass Ihr Quellengerät, wie Ihr DVD-Player oder Ihr Computer keine
Störung aufweist.

4. Wechseln Sie mit dem Projektor in den Standby-Modus. Warten Sie dann 30Minuten, bis er
abgekühlt ist.

5. Ziehen Sie das Netzkabel aus dem Netzausgang und warten Sie dann wenigstens
60Sekunden lang.

6. Schließen Sie das Netzkabel an und schalten Sie dann den Projektor ein.

7. Wenn sich das Problem mit den vorherigenSchritten nicht beheben ließ, wenden Sie sich an
Ihren autorisierten SMART Händler.

Das Bild Ihres angeschlossenen Laptop-Computers wird nicht projiziert

Die Laptop-Computer-Einstellungen können den Projektorbetrieb stören.

Einige Laptop-Computer deaktivieren ihre Bildschirme, wenn Sie ein zweites Anzeigegerät
anschließen. Einzelheiten zur Reaktivierung des Computer-Anzeigebildschirms finden Sie im
Handbuch zu Ihrem Computer.

Nicht ausgerichtetes projizierte Bild

Ausrichtungsprobleme treten auf, wenn das projizierte Bild nicht senkrecht zum Bildschirm ist.
Ausrichtungsfehler können auftreten, wenn Sie Ihr Interactive WhiteboardSystem auf eine
unebene Oberfläche oder eine Wand mit Vorsprüngen montieren, oder wennSie den Projektor zu
weit von der vertikalen Mittel Ihres Interactive Whiteboards wegdrehen.

Mit denAnweisungen im beigefügten Dokument SMARTBoard 885ix2 und 885ix2-SMP
Interactive Whiteboard System – Installationshandbuch (smarttech.com/kb/170341) können Sie
die meisten Bildausrichtungsprobleme beheben.

40

K A P I T E L 5

Fehlerbehebung beim Interactive Whiteboard System

Das Projektorbild kann „wegrutschen“, wenn der Projektor zu oft bewegt wird oder wenn er an
einem Standort nahe Vibrationen, wie beispielsweise in der Nähe einer schweren Tür, aufgestellt
wird. Befolgen Sie diese Vorsichtshinweise, damit das Bild nicht falsch ausgerichtet wird:

l Stellen Sie sicher, dass die Montagewandrobust und rechteckig ist, und dass sie nicht

bewegt oderübermäßig vibriert.

l Stellen Sie sicher, dass sich hinterder Wandmontagehalterung des Projektors keine

Hindernisse befinden, und dass die Halterung fest gemäß den Montageanweisungen an der
Wand montiert ist.

l Stellen Sie sicher, dass alle Kabel mit der korrekten Kabelschelle fixiert sind.

l Richten Sie das projizierte Bild aus. Informationen zur Vorgehensweise finden Sie im

mitgelieferten Dokument SMARTBoard 885ix2 und 885ix2-SMP Interactive Whiteboard
Systeme – Bildanleitung zur Installation (smarttech.com/kb/170341) und unterAusrichten
des Bilds auf Seite10.

Beheben von Audioproblemen

Der Projektor verfügt über einen internen Lautsprecher: Sie können auch ein externes
Audiosystem an den Audioausgangsanschluss am Anschlussfeld des Projektors anschließen.
Falls kein Audio von dem internen Lautsprecher oder Ihrem externen Audiosystem
wiedergegeben wird, gehen Sie folgendermaßen vor.

H I N W E I S

Sie müssen u. U. Ihren Computer so konfigurieren, dass er das Audiosignal überHDMI
weiterleitet, wenn dieser nicht automatisch so konfiguriert wurde.

So beheben Sie Audioprobleme:

l Falls Sie optionale externe Lautsprecher oder ein externes Audiosystem verwenden, stellen

Sie sicher, dass die Kabel der Lautsprecher oder des Audiosystems korrekt an den
Audioausgangsanschluss am Anschlussfeld des Projektors angeschlossen sind.

l Zur Fehlerbehebung müssen Sie die internen und die externen Lautsprecher aktivieren.

Vergewissern Sie sich hierzu, ob der Systemausgangsschalter im Audiomenü auf Line­Ausgang + Lautsprecher eingestellt ist.

l Stellen Sie sicher, dass das Videokabel von Ihrem Computer an den entsprechenden

Videoanschluss am Projektor angeschlossen ist.

l Falls Sie ein VGA-Kabel verwenden, vergewissern Sie sich, dass das analoge Audiokabel

von Ihrem Audioausgang am Computer an den VGA-Audioeingangsanschluss des
Projektors angeschlossen ist.

l Drücken Sie auf die Taste Mute (Stumm schalten) an der Fernbedienung des Projektors.

Sollte die Audio-Stummschaltung aktiviert sein, schalten Sie sie aus.

41

K A P I T E L 5

Fehlerbehebung beim Interactive Whiteboard System

l Überprüfen Sie den Lautstärkeregler des ECP oder verwendenSie die Fernbedienung des

Projektors, um sicherzustellen, dass die Lautstärke nicht auf die niedrigste Einstellung
gestellt ist.

l Falls Sie ein externes Audiosystem verwenden, vergewissern Sie sich, dass Ihr

Lautsprecher oder Audiosystem eingeschaltet und die Lautstärke hochgeregelt ist.

l KontrollierenSie, dass Ihr Quelleneingang, wie Ihr Computer oder ein Videogerät, keine

Störung aufweist. Stellen Sie sicher, dass der Audioausgang eingeschaltet und die
Lautstärke nicht auf die niedrigste Einstellung gestellt ist.

H I N W E I S

Sie müssen das Video über den Quelleneinganganzeigen, um dessen Sound über die
angeschlossenen Lautsprecher oder das Audiosystem wiedergeben zu können.

l Stellen Sie sicher, dass das richtige Audioausgangsgerät in den Ton-Einstellungen Ihres

Computers ausgewählt ist.

l Falls das Videosignal Ihres Computers über ein angeschlossenes HDMI-Kabel

weitergeleitet wird, stellen Sie sicher, dass der Audioausgang des Computers ebenfalls über
ein HDMI-Kabel angeschlossen wird. Falls das Videosignal Ihres Computers über ein
angeschlossenes VGA-Kabel weitergeleitet wird, stellen Sie sicher, dass der Audioausgang
des Computers auf das SBX8 USB-Audiogerät konfiguriert wurde.

Wenn Sie einen HDMI-Videoeingang an dem Projektor nutzen, verwenden Sie keinen der
DVI-zu-HDMI-Adapter. Diese übertragen kein Audio von der DVI-Quelle zum HDMI­Eingang des Projektors.

l Wenn sich das Problem mit denvorherigen Schritten nicht beheben ließ, wendenSie sich an

Ihren autorisierten SMART Händler.

Beheben von Netzwerk­Kommunikationsproblemen

Wenn Sie nicht über einen Netzwerkzugang verfügen, führen Sie die folgenden Maßnahmen zur
Fehlerbehebung Ihres Systems durch.

So beheben Sie Netzwerk-Kommunikationsprobleme:

1. Vergewissern Sie sich, dass das Netzwerkkabel ordnungsgemäß an den RJ45-Anschluss
des Projektor-Anschlussfeldes angeschlossen ist. Es gibt zwei RJ45-Anschlüsse. Einer ist
für den Netzwerkanschluss und der andere für den Anschluss eines zweiten Projektors
(Projektor 2) vorgesehen. Stellen Sie sicher, dass Sie das Netzwerkkabel an denrichtigen
anschließen.

42

K A P I T E L 5

Fehlerbehebung beim Interactive Whiteboard System

2. Drücken Sie auf die Taste Menü und wählen Sie dann das Menü Netzwerkeinstellungen
aus, um die IP-Adresse zu kontrollieren. Eine Beschreibung des Feldes „IP-Adresse“finden
Sie unter Anpassen der Projektoreinstellungen auf Seite75. Geben Sie diese IP-Adresse in
Ihren Browser oder Ihren SNMP-Agenten ein.

3. Wenn Sie weiterhin keinen Netzwerkzugang haben, wenden Sie sich an Ihren
Netzwerkadministrator. Falls Ihr Administrator das Problem nicht beheben kann, wenden
Sie sich an Ihren autorisierten SMART Händler.

Beheben von ECP-Problemen

Wenn das ECP nicht mit Strom versorgt wird, führen Sie die folgenden Schritte aus:

l Vergewissern Sie sich, dass der 11-pol. Anschluss am Kabelstrang des ECP korrekt an das

ECP angeschlossen ist.

l Vergewissern Sie sich, dass der 7-pol. mini-DIN-Anschluss und die 4-pol. mini-DIN-

Anschlüsse des ECP-Kabelstrangs korrekt an denECP-Anschluss am Projektor
angeschlossen sind.

Zugreifen auf das Service-Menü

A C H T U N G

l Zur Vermeidung von Sabotage oder unbeabsichtigten Änderungen dürfen nur

Systemadministratoren auf das Service-Menü zugreifen. Teilen Sie gelegentlichen
Benutzern Ihres Interactive Whiteboard Systems nicht den Zugriffscode für das Service­Menü mit.

l Ändern Sie nur die Einstellungen im Servicemenü, die in diesem Handbuch speziell

aufgeführt sind. Durch das Ändern anderer Einstellungen kann der Betrieb Ihres Projektors
leiden oder beeinträchtigt werden. Darüber hinaus kann Ihre Garantie erlöschen.

Abrufen Ihres Kennwortes

Wenn Sie das Kennwort des Projektors vergessen, können Sie es abrufen. Dazu greifen Sie
direkt über den Projektor oder vom Menü „Kennworteinstellungen“auf der Internetseite Ihres
Projektors (siehe Kennwort-Einstellungen auf Seite54) aus auf das Service-Menü des Projektors
zu.

So rufen Sie Ihr Kennwort aus dem Service-Menü ab:

1. Drücken Sie die folgenden Tasten an der Fernbedienung schnell, um auf das Service-Menü
zuzugreifen: Abwärts, Aufwärts, Aufwärts, Links, Aufwärts.

43

K A P I T E L 5

Fehlerbehebung beim Interactive Whiteboard System

2. ScrollenSie auf Kennwort abrufen und drücken Sie dann auf die Eingabetaste ander
Fernbedienung.

Das Kennwort wird am Bildschirm angezeigt.

3. Notieren Sie sich das Kennwort.

4. ScrollenSie zum Feld Beenden und drücken Sie dann auf die Eingabetaste an der
Fernbedienung, um das Service-Menü des Projektors zu beenden.

Zurücksetzen des Projektors

Möglicherweise müssen Sie während der Fehlerbehebung alle Projektoreinstellungen
zurücksetzen.

W I C H T I G

Dieser Vorgang ist irreversibel.

So setzen Sie alle Projektoreinstellungen zurück:

1. Drücken Sie die folgenden Tasten an der Fernbedienung schnell, um auf das Service-Menü
zuzugreifen: Abwärts, Aufwärts, Aufwärts, Links, Aufwärts.

2. ScrollenSie auf Zurücksetzen auf die Werkseinstellungen und drücken Sie dann auf die
Eingabetaste ander Fernbedienung.

3. ScrollenSie zum Feld Beenden und drücken Sie dann auf die Eingabetaste an der
Fernbedienung, um das Service-Menü des Projektors zu beenden.

Transportieren des Interactive Whiteboard Systems

Bewahren Sie die Originalverpackung Ihres SMART BoardInteractive Whiteboards auf, damit
sie zur Verfügung steht, wenn Sie Ihr Interactive Whiteboardtransportieren müssen. Verpacken
Sie es nach Bedarf wieder in die gesamte Originalverpackung. Diese Verpackung wurde speziell
zum optimalen Schutz vor Erschütterungen undVibrationen entwickelt. Falls Sie die
Originalverpackung nicht mehr zur Hand ist, können Sie dasselbe Verpackungsmaterial direkt
von Ihrem autorisierten SMART Händlerbeziehen.

Falls Sie eigenes Verpackungsmaterial verwenden, achten Sie unbedingt darauf, Ihr Gerät gut zu
schützen. StellenSie sicher, dass die Linse undder Spiegel des Projektors vor Berührungen,
Stöße oder Druck geschützt sind. Andernfalls könnte die Optik des Projektors beschädigt
werden. Versenden Sie das Interactive Whiteboard in aufrechter Stellung, damit die Spediteure
keine schweren Gegenstände darauf abstellen.

44

Anhang A

über eine Netzwerkschnittstelle

Internetseiten-Management 45

Zugreifen auf das Internetseiten-Management 46
Startseite 46
Bedienfeld 47
Bedienfeld II 50
Fehlerprotokoll 50
USB-Steuereinstellungen 51
Netzwerkeinstellungen 51
E-Mail-Benachrichtigungen 53
Kennwort-Einstellungen 54

Simple Network Management Protocol (SNMP) 55

Dieses Kapitel enthält umfassendeAnweisungen zur Fernverwaltung der Einstellungen des
SMARTBoard800ix2 Interactive Whiteboard Systems über eine Netzwerkschnittstelle.

Internetseiten-Management

Über die Internetseite des Projektors können Sie auf fortschrittliche Setup-Funktionen zugreifen.
Auf dieser Internetseite können Sie den Projektor aus der Ferne mit jedem Computerverwalten,
deran Ihr Intranet angeschlossen ist.

H I N W E I S

l Für den Zugriff auf die Internetseite muss Ihr Browser JavaScript unterstützen. Die

gängigsten Browser, wie InternetExplorer® und Firefox®, unterstützen JavaScript.

l Der SMARTUX80 Projektor verwendet die HTTP/1.1-, HTML 4.01- undCSS 2.1-

Spezifikationen.

45

A N H A N G A

Fernverwaltung des Systems über eine Netzwerkschnittstelle

Zugreifen auf das Internetseiten-Management

Bevor Sie auf die Internetseite zugreifen können, müssen Sie Ihren Projektor mit dem Netzwerk
verbinden und die Projektor-Netzwerkfunktionen über das Menü des Projektors aktivieren. Auf
derBildschirmanzeigewird eine IP-Adresse angezeigt.

H I N W E I S

Sie könnensich die IP-Adresse des Projektors anzeigen lassen, indem Sie auf das Menü
Netzwerkeinstellungen des Projektors zugreifen (siehe Netzwerkeinstellungen auf Seite51).

So nutzen Sie die Management-Internetseite:

1. Starten Sie Ihren Internet-Browser.

2. Geben Sie die IP-Adresse in das Adresszeilen-Feld ein und drücken Sie dannENTER.

Das MenüSMART800ix2 Projektor-Einstellungen wird angezeigt.

3. Wählen Sie die Menüoptionen im linken Fensterbereich, um auf die Einstellungen der
jeweiligen Seite zugreifen zu können.

4. Ändern Sie die Einstellungen mit der Maus und der Tastatur Ihres Computers. Klicken Sie
dann auf Senden oder auf eine andere Aktionsschaltfläche neben jederEinstellung, die Sie
ändern.

Startseite

Die Menüseite „Startseite“zeigt Projektorbasisdaten an. Auf ihr können Sie die Sprache der
Bildschirmanzeige auswählen.

H I N W E I S

Sie könnensich die grundlegenden Projektordaten anzeigenlassen, können diese jedoch über
die Menüseite Startseite nicht ändern (mit Ausnahme der OSD-Sprache).

Untermenü­Einstellungen

Sprache Zeigt die Sprachoptionen an

Projektordaten Zeigt die aktuellen Projektordaten an

Beschreibung

46

A N H A N G A

Fernverwaltung des Systems über eine Netzwerkschnittstelle

Bedienfeld

In diesem Menü können Sie Audio- und Videostatus, Warnmeldungen und Aussehen des
Projektors mit einem Internet-Browser verwalten.

H I N W E I S

Bildausrichtungseinstellungen zeigt nur die Einstellungen an, die für die derzeit aktive
Videoquelle verfügbarsind.

Untermenü-Einstellungen Beschreibung

Stromversorgung Schaltet denProjektor ein oder schaltet ihn in den Standby-

Modus.

Wählen Sie die Taste Einschalten oder Ausschalten.

Alle Projektor­Standardeinstellungen
wiederherstellen

Setzt die Projektoreinstellungen auf Standardwerte zurück oder
aktualisiert die aktuellen Einstellungen. Wählen Sie Senden
oder Aktualisieren.

W I C H T I G

Die Option Senden ist irreversibel und setzt alle Werte zurück.

Lautstärke Stellt die Lautstärke des Projektors auf -20bis 20 ein.

Stumm schalten Schaltet die Stummschaltungsfunktion ein bzw. aus Wählen Sie

Ein, um den Ton des Projektors stummzuschalten, und Aus, um
die Stummschaltungzu deaktivieren.

Lautstärkeregelung Aktiviert die Lautstärkeregelung in der Bildschirmanzeige.

Wählen Sie Ein, um die Projektor-Lautstärkeregelung zu
aktivieren, und Aus, um sie zu deaktivieren.

Geschlossene Bildaufnahme Schaltet die geschlossene Bildaufnahme ein oderaus.

Anzeigemodus Stellt die Anzeigeausgabe auf die Modi SMART Präsentation,

Heller Klassenraum, Dunkler Klassenraum, sRGB und
Benutzer ein, sodass Sie Bilder von verschiedenenQuellen mit

einer einheitlichen Farbwiedergabe projizieren können:

SMART Präsentation wird wegender Farbtreue

l

empfohlen.
Heller Klassenraum und Dunkler Klassenraum werden

l

für Orte mit diesenUmweltbedingungen empfohlen.
sRGB bietet eine standardisierte präzise Farbe.

l

Unter Benutzer können Sie Ihre eigenen Einstellungen

l

anwenden.

Helligkeit Stellt die Helligkeit des Projektors auf einen Wert zwischen 0

und100 ein.

Kontrast Stellt die Differenz zwischen den hellsten undden dunkelsten

Teilendes Bildes auf einen Wert zwischen 0 und 100 ein.

47

A N H A N G A

Fernverwaltung des Systems über eine Netzwerkschnittstelle

Untermenü-Einstellungen Beschreibung

Wiederholrate Stellt die Bildwiederholrate für die Anzeigedaten des projizierten

Bildes auf -5 bis 5 ein, je nach Bildwiederholrate der Computer­Grafikkarte.

Rückverfolgen Synchronisiert die Anzeigesteuerung Ihres Projektors mit der

Grafikkarte Ihres Computers zwischen 0 und 31.

Bildschärfe Passt die Schärfe des projizierten Bildes auf einenWert

zwischen 0 und 31 an.

White Peaking Passt die Farbhelligkeit des Bildes zwischen 0 und 10 an und

liefert gleichzeitig lebhaftere Weißschattierungen. Ein Wert
näher an 0 erzeugt ein natürliches Bild, ein Wert näher an 10
verstärkt die Helligkeit.

Degamma Passt die Farbleistung der Anzeige zwischen 0 und 3 an.

Farbe Stellt die Farben Rot, Grün, Blau, Cyan, Magenta und Gelb am

Projektor zwischen 0 und 100 ein, um für individuelle
Farbwiedergabe und Luminanz zu sorgen. Jede Farbe hat einen
Standardwert von 100. Farbkorrekturen werden im
Benutzermodus registriert.

Automatische
Signalerkennung

Aktiviert oder deaktiviert die Signalsuche der Eingänge.

Wählen Sie Ein aus, damit der Projektor kontinuierlich

l

durch die Eingänge schaltet, bis er eine aktive Videoquelle
findet.

Wählen Sie Aus, um die Signalerkennung eines Eingangs

l

zu verwalten.

Lampenerinnerungsmeldung Wählen Sie Ein, um die Erinnerungsmeldung zum Austauschen

derLampeeinzublenden, bzw. Aus, um diese auszublenden.
Die Erinnerungsmeldung wird 100 Stunden vor dem empfohlenen
Lampenaustauschzeitpunkt eingeblendet.

Lampenmodus Stellt die Lampenhelligkeit auf Standard oder Economy ein.

Standard zeigt ein hochwertiges helles Bild an. Economy
(Energiesparen) erhöht die Lampenlebensdauer durch die
Verringerung der Lampenhelligkeit.

Automatisches Ausschalten Legt die Dauer des Countdown-Timers für die automatische

Abschaltung auf 1 bis 240 Minuten fest. Der Timer beginnt
herunterzuzählen, wenn der Projektor kein Videosignal mehr
empfängt. Der Timer ist beendet, wenn der Projektor in den
Standby-Modus wechselt. Wählen Sie 0, um den Timer zu
deaktivieren.

Zoomen Justieren Sie denZoom auf die Bildmitte

(Vergrößern/Verkleinern) auf 0 bis 30.

48

A N H A N G A

Fernverwaltung des Systems über eine Netzwerkschnittstelle

Untermenü-Einstellungen Beschreibung

H-Position (RGB-Eingang) Verschiebt die horizontale Position des Quellvideos aus der

Position um den Wert 0 bis 100 nach links oder rechts (in
Relation zum projizierten Bild).

H I N W E I S

Diese Einstellung ist in Situationen hilfreich, in denen das
Quellvideo unterbrochen wird.

V-Position (RGB-Eingang) Verschiebt die vertikale Position des Quellvideos um den Wert -5

bis 5 nach oben oder nach unten (in Relationzum projizierten
Bild).

H I N W E I S

Diese Einstellung ist in Situationen hilfreich, in denen das
Quellvideo unterbrochen wird.

Bildseitenverhältnis Passt den Bildausgang an Vollbild, Eingang abgleichen oder

16:9 an.

Vollbild erzeugt durch Dehnen und Skalieren ein Bild, das

l

dengesamten Bildschirm ausfüllt.
Eingangsabgleich passt das Bildseitenverhältnis des

l

Projektors dem Bildseitenverhältnis des Eingangs an.
Infolge dessen können schwarze Bänder horizontal am
oberen und unteren Bildschirmrand (Letterbox-Format) oder
vertikal am linken und rechtenBildschirmrand(Pillarbox­Format) eingeblendet werden.

16:9 ändert die Ausgabe auf 16:9 durch das Letterbox-

l

Format des Bildes – empfohlen für HDTV und DVDs, die für
Breitbild-Fernsehen optimiert sind.

H I N W E I S

Nähere Informationen zu Beschreibungen des Aussehens in
jedem Modus finden Sie unterVideoformat-Kompatibilität auf
Seite85.

Startbildschirm Legt die Art des Startbildschirms auf SMART oder Benutzer

fest. Der SMART Bildschirm ist das Standard-Logo von SMART
auf blauem Hintergrund. Der Bildschirm Benutzer nutzt das
gespeicherte Bild der Funktion „Benutzer-Startbildschirm
erfassen“.

Hochgeschwindigkeitslüfter Stellt die Drehzahl des Projektorlüfters ein. Wählen Sie Hoch

oder Normal aus.

H I N W E I S

Verwenden Sie die Einstellung „Hoch“, wenn die
Projektortemperatur hoch oder die Höhe über 1.800 m (6000')
liegt.

49

A N H A N G A

Fernverwaltung des Systems über eine Netzwerkschnittstelle

Untermenü-Einstellungen Beschreibung

Projektormodus Stellt den Projektormodus auf Vorn, Decke, Hinten oder Hinten

Deckeein.

W I C H T I G

SMART empfiehlt, diese Einstellung nie vom
Projektionsmodus Decke zu ändern.

Quelle Stellt die Eingangsquelle auf VGA, HDMI1 oder HDMI2 ein.

SMART Fixed Install (FI)
/SMART Desktop-Modus
(DT)

HDMI1 Weist Ihrem HDMI1-Eingang einen alternativen Namen zu, der

HDMI2 Weist Ihrem HDMI2-Eingang einen alternativen Namen zu, der

VGA1 Weist Ihrem VGA 1-Eingang einenalternativen Namen zu, der

Notfall-Warnmeldung Schaltet die Einblendung der Warnmeldung am Bildschirm ein

Alarmmeldung/Warnmeldung

Benutzerfefinierter Tag, wird derzeit nicht verwendet, reserivert
für zukünftige Anwendung.

bei Auswahl des HDMI1-Eingangs angezeigt wird.

bei Auswahl des HDMI2-Eingangs angezeigt wird.

bei Auswahl des VGA 1-Eingangs angezeigt wird.

bzw. aus. Wenn diese Option aktiviert ist, wird diese Meldung
über dem derzeit projizierten Bild eingeblendet.

Zeigt eine Notfall-Benachrichtigungsmeldung am Bildschirm an
(max. 60 Schriftzeichen).

Bedienfeld II

Verknüpft die Eingangsquelle mit VGA, HDMI1 oder HDMI2.

Untermenü-Einstellungen Beschreibung

USB1-Quelle

USB2-Quelle

Verknüpft die Eingangsquelle mit VGA, HDMI1 oder HDMI2.

Verknüpft die Eingangsquelle mit VGA, HDMI1 oder HDMI2.

Fehlerprotokoll

Über dieses Menü können Sie die Projektor-Servicedetails, wie z. B. Lampenbetriebsstunden,
Anzeigebetriebsstunden und Lampenspannung, der Fehlertypen, wie Lampenfehler oder
Systemübertemperatur, anzeigen.

50

A N H A N G A

Fernverwaltung des Systems über eine Netzwerkschnittstelle

USB-Steuereinstellungen

Über dieses Menü können Sie eine Videoquelle mit einem USB-Anschluss am ECP verknüpfen.

Untermenü-

Beschreibung

Einstellungen

USB1-Quelle Aktiviert die Berührungsfunktion für die ausgewählte Videoquelle

(VGA, HDMI1, HDMI2 oder Deaktiviert) durch die Zuweisung der
Videoquelle zum Raumcomputer-USB-Anschluss (USB1) am
ECP.

USB2-Quelle Aktiviert die Berührungsfunktion für die ausgewählte Videoquelle

(VGA, HDMI1, HDMI2 oder Deaktiviert) durch die Zuweisung der
Videoquelle zum Laptop-USB-Anschluss (USB2) am ECP.

Netzwerkeinstellungen

Über dieses Menü können Sie das DHCP (Dynamic Host Control Protocol) verwenden oder
seine Verwendung beenden. Darüber hinaus könnenSie die netzwerkbezogenen Adressen und
Namen festlegen, wenn DHCP nicht verwendet wird.

Untermenü­Einstellungen

DHCP Legt fest, ob die IP-Adresse des Projektors und die anderen

Beschreibung

Netzwerkeinstellungen dynamisch von einem DHCP-Server
zugewiesen oder aber manuell festgelegt werden.

Bei Ein kann der DHCP-Server des Netzwerks dem

l

Projektor eine dynamische IP-Adresse zuweisen.
Bei Aus können Sie die IP-Adresse des Projektors und

l

andere Netzwerkeinstellungen manuell festlegen.

IP-Adresse Zeigt die IP-Adresse des Projektors in Werten zwischen 0.0.0.0

und255.255.255.255 an bzw. ermöglicht Ihnen, diese IP-Adresse
festzulegen.

51

A N H A N G A

Fernverwaltung des Systems über eine Netzwerkschnittstelle

Untermenü-

Beschreibung

Einstellungen

Subnetzmaske Zeigt die Subnetzmaskennummer des Projektors in Werten

zwischen 0.0.0.0 und 255.255.255.255 an bzw. ermöglicht Ihnen,
diese Nummer festzulegen.

Gateway Zeigt das Standard-Netzwerk-Gateway des Projektors in Werten

zwischen 0.0.0.0 und 255.255.255.255 an bzw. ermöglicht Ihnen,
dieses Gateway festzulegen.

DNS Zeigt die IP-Adresse des Projektors für den primären

Domänennamensserver Ihres Netzwerks in Werten zwischen

0.0.0.0 und255.255.255.255 an bzw. ermöglicht Ihnen, diese IP­Adresse festzulegen.

Gruppenname Zeigt den Arbeitsgruppennamen des Projektors an (max. 12

Zeichen) bzw. ermöglicht Ihnen, diesen Namen festzulegen.

Projektorname Zeigt den Projektornamenan (max. 12 Zeichen) bzw. ermöglicht

Ihnen, diesen Namen festzulegen.

Ort Zeigt den Projektorstandort an (max. 16 Zeichen) bzw. ermöglicht

Ihnen, diesen Standort festzulegen.

Kontakt Zeigt den Kontaktnamen bzw. die Kontaktnummer für den

Projektorsupport an (max. 16 Zeichen) bzw. ermöglicht Ihnen,
Namen oder Nummer festzulegen.

SNMP aktivieren Aktiviert bzw. deaktiviert den SNMP (Simple Network

Management Protocol)-Agenten.

Schreibgeschützte
Community

Legt ein Kennwort fest, das für jede SNMP-Abrufanfrage an das
Gerät erforderlich ist.

H I N W E I S

Der Standard für die Schreibschutz-Gemeinschaft ist
„Öffentlich“.

Lese-/Schreibgeschützte
Community

Legt ein Kennwort fest, das für jede SNMP-Festlegungsanfrage an
das Gerät erforderlich ist.

H I N W E I S

Der Standard für die Schreib-/Leseschutz-Gemeinschaft ist
„Privat“.

Trap-Zieladresse Zeigt die IP-Adrsese des SNMP TRAP-Managers des Netzwerks

in Werten zwischen 0.0.0.0 und 255.255.255.255 an bzw.
ermöglicht Ihnen, diese IP-Adresse festzulegen. Die Trap­Zieladresse ist die IP-Adresse des Computers, der der
Handhabung unangeforderter Daten zugewiesen ist, die von
SNMP TRAP-Ereignissen, wie beispielsweise Änderungen im
Stromversorgungsstatus, Projektorausfallmodi, eine Lampe, die
ausgewechselt werden muss, oder ähnlichen Problemen,
generiert wird.

52

A N H A N G A

Fernverwaltung des Systems über eine Netzwerkschnittstelle

E-Mail-Benachrichtigungen

In diesem Menü können Sie die bevorzugte Adresse für den Erhalt von E-Mail­Benachrichtigungen angebenund die entsprechenden Einstellungen anpassen.

Untermenü-

Beschreibung

Einstellungen

E-Mail-Benachrichtigung Wählen Sie Aktivieren, um die E-Mail-Benachrichtigungsfunktion

zu aktivieren, bzw. Deaktivieren, um sie zu deaktivieren.

An Zeigt die E-Mail-Adresse des Empfängers der E-Mail-

Benachrichtigung an bzw. ermöglicht die Festlegung derE-Mail­Adresse.

CC Zeigt die E-Mail-Adresse des Empfängers der E-Mail-

Benachrichtigungskopie an bzw. ermöglicht die Festlegung der E­Mail-Adresse.

Von Zeigt die E-Mail-Adresse des Absenders der E-Mail-

Benachrichtigung an bzw. ermöglicht die Festlegung derE-Mail­Adresse.

Ausgehender SMTP-Server Zeigt den SMTP (Simple Mail Transfer Protocol)-Server an, den

Sie in Ihrem Netzwerk verwenden, bzw. ermöglicht Ihnen, diesen
Serverfestzulegen.

Benutzername Zeigt den Benutzernamen des SMTP-Servers an bzw. ermöglicht

Ihnen, den Benutzernamen festzulegen.

Kennwort Zeigt das Kennwort des SMTP-Servers an bzw. ermöglicht Ihnen,

das Kennwort festzulegen.

53

A N H A N G A

Fernverwaltung des Systems über eine Netzwerkschnittstelle

Untermenü-

Beschreibung

Einstellungen

Warnbedingung Sendet E-Mail-Benachrichtigungen, wenn die folgende

Bedingungen auftreten. Wählen Sie die gewünschten
Einstellungen und klicken Sie dann auf Senden.

Übertemperatur

l

Gebläse-Fehler: DMD

l

Gebläse-Fehler: System

l

Gebläse-Fehler: Gebläse

l

Lampenfehler

l

Farbradbruck

l

Lampenzündungsfehler

l

Lampentreiberfehler

l

Lampenbetriebsstunden überschritten

l

H I N W E I S

Der Projektor sendet eine E-Mail-Warnung (SMART Warnung)
an Ihre E-Mail-Adresse. Klicken Sie auf Test der E-Mail-
Warnung, um zu prüfen, ob Ihre E-Mail-Adresse und die SMTP­Servereinstellungen korrekt sind. Dazu senden Sie eine Test-E­Mail (SMART Warnungs-Testmail).

Wenn die Einstellungen nicht korrekt sind, werden die E-Mail­Warnungen nicht erfolgreich versendet oder empfangen und
keine Warn- oder Benachrichtigungsmeldungen sind für diesen
Status verfügbar.

Kennwort-Einstellungen

Dieses Menü bietet eine Sicherheitsfunktion, mit der ein Administrator die Nutzung des
Projektors verwalten und die Administratorpasswort-Funktion aktivieren kann.

Untermenü­Einstellungen

Kennwort Wenn die Kennwortfunktion aktiviert ist, ist das

N OT I Z E N

l Bei der ersten Aktivierung der Kennworteinstellungen hat das Standardkennwort vier

Stellen, beispielsweise 1234.

Beschreibung

Administratorpasswort für den Zugriff auf das Internetseiten­Management erforderlich. Wählen Sie Deaktivieren, um die
Fernverwaltungdes Projektors über das Internet zu gestatten,
ohne dass dafür ein Kennwort benötigt wird.

l Wenn Sie das Projektorkennwort vergessen, stellenSie die Projektoreinstellung über

Zugreifen auf das Service-Menü auf Seite43 auf die Werkseinstellungen zurück.

54

A N H A N G A

Fernverwaltung des Systems über eine Netzwerkschnittstelle

Simple Network Management Protocol (SNMP)

Ihr Projektor unterstützt eine Liste mit SNMP-Befehlen, wie in dieser MIB (Management
Information Base)-Datei beschrieben. Sie können diese Datei herunterladen, indem Sie zu

smarttech.com/software navigieren und dort im Bereich Hardware für den SMART800ix2

Projektor auf den Link MIB-Dateien klicken.

Der SNMP-Agent in Ihrem Projektor unterstützt die SNMP-Version 1 oder 2. Laden Sie die MIB­Datei in Ihre SNMP-Managementsystem-Anwendung und nutzen Sie sie dann, wie im
Benutzerhandbuch zu Ihrer Anwendung beschrieben.

55

Anhang B

über eine serielle RS-232­Schnittstelle

Anschließen des Raumsteuersystems an den SMART800ix2 Projektor 58

Pinbelegung am RS-232-Steckverbinders des Projektors 58
Einstellungen der seriellen Schnittstelle 58

Projektorprogrammierbefehle 59

Steuerungen für den Projektor-Betriebsstatus 59
Betriebsstatussteuerungen 61
Anzeigesteuerungen 62
Audiosteuerungen 64
Systemsteuerungen 65
Service- und Supportsteuerungen 67
Netzwerksteuerungen 70
Erweiterte Displaysteuerungen 72

Dieser Anhang enthält umfassendeAnweisungen zur Einrichtung Ihres Computers oder Ihres
Raumsteuerungssystems für die Fernverwaltung Ihres SMARTBoard 800ix2 Interactive
Whiteboard Systems über eine serielle RS232-Schnittstelle.

57

A N H A N G B

Fernverwaltung des Systems über eine serielle RS-232-Schnittstelle

Anschließen des Raumsteuersystems an den
SMART800ix2 Projektor

Durch das Anschließen eines Computers oder Raumsteuerungssystems an derseriellen
Schnittstelle RS-232 des SMART800ix2 Projektors können Sie Videoeingänge auswählen, Ihr
Interactive Whiteboard System starten oder herunterfahren und Informationen, wie
Projektorlampen-Betriebsstunden, aktuelle Einstellungen und Netzwerkadressen, abrufen.

Pinbelegung am RS-232-Steckverbinders des Projektors

Die folgende Tabelle enthält die Stiftbelegung am SMART800ix2 Projektor. Diese Pinbelegung
erfolgt gemäß einem dreiadrigen Anschluss, sodass das gerade durchgeführte serielle RS-232­Stecker-Buchse-Kabel in der folgenden Anordnung an der seriellen Schnittstelle des Projektors
angeschlossen wird:

Pinnummer RS-232-Buchse des Projektors

2 Datenempfang (Rx)

3 Datenübertragung (Tx)

5 Signalmasse (GND)

Einstellungen der seriellen Schnittstelle

Ihr Computer- oder Raumsteuerungssystem muss so konfiguriert sein, dass es mit den
Einstellungen für serielle Datenkommunikationen übereinstimmt, damit Sie den Steueranschluss
des Projektors nutzen können.

N OT I Z E N

l Der asynchrone Modus ist im Projektor standardmäßig deaktiviert.

l Alle Befehle sollten im ASCII-Format vorliegen. Beenden Sie alle Befehle mit einem

Zeilenumbruch.

l Alle Antworten vom Projektor werden mit einer Befehlszeile beendet. Warten Sie mit dem

Fortfahren, bis Sie die Befehlszeile angezeigt bekommen, die angibt, dass das System für
einen weiteren Befehl bereit ist.

l Die Raumsteuerungsfunktion des Projektors ist stets aktiviert.

So konfigurieren Sie die serielle Schnittstelle Ihres Computers:

1. Schalten Sie IhrenComputer ein und starten Sie dann Ihr serielles
Kommunikationsprogramm oder Ihr Terminal-Emulationsprogramm.

2. Schließen Sie Ihren Computer an das serielle Anschlusskabel an, das an den Projektor
angeschlossen wurde.

58

A N H A N G B

Fernverwaltung des Systems über eine serielle RS-232-Schnittstelle

3. Konfigurieren Sie Ihre Einstellungen für die serielle Schnittstelle mit den Werten aus der
vorherigen Tabelle und drücken Sie dann auf ENTER.

Das Zeichen „>“wird als Befehlseingabeaufforderung angezeigt.

H I N W E I S

Wenn keine Meldungoder Fehlermeldung angezeigt wird, ist die Konfiguration Ihrer
seriellen Schnittstelle nicht korrekt. Wiederholen Sie Schritt 3.

4. Geben Sie die Befehle zur Konfiguration Ihrer Einstellungen ein.

N OT I Z E N

o

Um eine Liste mit Befehlen zu sehen, die im derzeitigen Betriebsmodus verfügbar
sind, geben Sie ? ein und drücken Sie dann auf ENTER.

o

Wenn Sie ein Terminal-Emulationsprogramm verwenden, aktivieren Sie die lokale
Echo-Einstellung Ihres Programms, um die Zeichen bei derEingabe zu sehen.

Projektorprogrammierbefehle

In diesem Abschnitt sind die Programmierbefehle für den Projektor dokumentiert.

Steuerungen für den Projektor-Betriebsstatus

Der Projektor reagiert nur bei bestimmten Betriebsstatus und zu bestimmten Betriebszeiten auf
Befehle.

Es gibt sechs Betriebsstatus des Projektors:

Befehl Steuergrundlagen

? Weist den Projektor an, eine Liste von Befehlen auszugeben, die im aktuellen

Projektor-Betriebsmodus zur Verfügung stehen. Hinweis: Einige verfügbare
Befehle werden u. U. nicht in der Ergebnisliste angezeigt.

on Weist den Projektor an, den Standby-Modus zu verlassen, die Lampe

einzuschalten und mit der Projektion eines Bilds zu beginnen.

off Weist den Projektor an, die Projektion des Bildes zu stoppen, die

Projektorlampe abkühlen zu lassen und in den Betriebsstatus
Standby/Leerlauf zurückzukehren. Der Projektor führt dies nicht sofort aus,
sondern fordert eineBestätigung an, die innerhalb von 10 Sekunden durch
einen zweiten „off“-Befehl erfolgen muss.

off now Weist den Projektor an, die Projektion des Bildes sofort zu stoppen, die

Projektorlampe abkühlen zu lassen und in den Betriebsstatus
Standby/Leerlauf zurückzukehren, ohne eine weitere Bestätigung
einzufordern.

59

A N H A N G B

Fernverwaltung des Systems über eine serielle RS-232-Schnittstelle

Befehl Steuergrundlagen

get

[Parameter]

set[Parameter]
= [Wert]

Weist den Projektor an, zuzulassen, dass Sie Informationen zum aktuellen
Status von einem der Projektor-Betriebsparameter vom Projektor abrufen.

Weist den Projektor an, zuzulassen, dass Sie den aktuellen Status von
einem derProjektor-Betriebsparameter ändern. Bei numerischen Werte kann
derBefehl „set“auch ein Plus- („+“) oder Minuszeichen („-“) sowie ein
Gleichheitszeichen („=“) beinhalten.

N OT I Z E N

1. Falls Sie für einen Parameter einen ungültigen Wert eingeben, wird

1.
als Reaktion „Invalid Command“(Ungültiger Befehl) zurückgegeben.

2. Bei Parametern mit numerischen Werten führt der Versuch, einen
Wert außerhalb des Betriebsbereichs einzustellen, einfach dazu, dass
derParameter auf seinen Höchst- oder Mindestwert gesetzt wird.

Die Projektor-Betriebsparameter, die überdie Befehle „set“oder „get“aufrufbar sind, werden in
denReferenztabellen in den folgenden Abschnitten aufgelistet.

H I N W E I S

Wird ein ungültiger Befehl an denProjektor gesendet, wird die Meldung„invalidcmd=[the
command sent]“vom Projektor ausgegeben.

60

A N H A N G B

Fernverwaltung des Systems über eine serielle RS-232-Schnittstelle

Betriebsstatussteuerungen

Mit diesenBefehlen wird der Projektor in den und aus dem Standby-Modus geschaltet, darüber
hinaus wird der aktuelle Betriebsstatus des Projektors angefordert. Der Betriebsstatus des
Projektors legt fest, ob bestimmte Befehle zu diesem Zeitpunkt verfügbar sind. Diese
Einstellungen sind auch dann verfügbar, wenn sich der Projektor im Standby-Modus befindet.

Verwendbarer Befehl je
nach Betriebsstatus

Standby/LeerlaufEin

get get powerstate

set oder get set oder

get

Eigenschaft Gültige Werte Hinweise

statereporting

• on

• off

• confirm off

• powering

• cooling

• idle

• on

• off (Standard)

Diese Status werden u. U.
mit vorangestelltem „#“­Zeichen asynchron
ausgegeben, wenn die
„statereporting“-Funktion
des Projektors aktiviert ist.

Führt dazu, dass der
Betriebsstatus des
Projektors asynchron
ausgegeben wird, ohne
ihn zuerst abrufen zu
müssen.

61

A N H A N G B

Fernverwaltung des Systems über eine serielle RS-232-Schnittstelle

Anzeigesteuerungen

Diese Befehle steuern die Videoanzeige des Projektors.

Verwendbarer Befehl je

Eigenschaft Gültige Werte Hinweise

nach Betriebsstatus

Standby/LeerlaufEin

get get videoinputs Gibt eine Textliste mit

den verfügbaren
Videoquelleneingänge
n aus, wie z. B. VGA#,
HDMI#, Composite
usw.

get set oder

get

set oder
get

input

autosignal

• VGA# [# ist ein
Bereich von 1 - 5]

• HDMI# [# ist ein
Bereich von 1 - 5]

• Composite

• None

• Next [festlegbar, aber
nicht abrufbar

• on

• off (Standard)

Der UX80­Standardprojektor ohne
Zubehör gibt eine Liste
mit VGA1, HDMI1,
HDMI2 aus

Ein UX80­Standardprojektor ohne
weiteres Zubehör hat nur
VGA1, HDMI1 und
HDMI2.

Führt dazu, dass der
Projektor nacheinander
automatisch alle
verfügbaren
Videoeingänge prüft, bis
ein gültiges
Videoquellensignal
gefunden wurde

62

set oder
get

set oder
get

set oder
get

set oder
get

signaldetected

displayhide

videomute

videofreeze

• true

• false

• normal (Standard)

• frozen

• muted

• on

• off (Standard)

• on

• off (Standard)

Zeigt an, ob vom
Projektor momentan ein
aktives
Videoquellensignal
erkannt wird.

A N H A N G B

Fernverwaltung des Systems über eine serielle RS-232-Schnittstelle

Verwendbarer Befehl je
nach Betriebsstatus

Standby/LeerlaufEin

set oder
get

Eigenschaft Gültige Werte Hinweise

autopoweroff

• on

• off (Standard)

63

A N H A N G B

Fernverwaltung des Systems über eine serielle RS-232-Schnittstelle

Audiosteuerungen

Diese Befehle steuern die Audiowiedergabe des Projektors.

Verwendbarer Befehl je
nach Betriebsstatus

Standby/LeerlaufEin

set oder
get

set oder
get

set oder
get

Eigenschaft Gültige Werte Hinweise

volumecontrol

volume Numerischer Wert.

mute

• on

• off (Standard)

Bereich: -20 ~ 20
(Standard = 0)

• on

• off (Standard)

Ist „off“ausgewählt, wird
verhindert, dass die
Lautstärke des
Projektorverstärkers von
einem Benutzer über die
Fernbedienung oder ein
montiertes ECP verändert
wird.

Dies wird dem Benutzer
in der Bildschirmanzeige
des Projektors als ein
Bereich von 0 bis 40
angezeigt.

set oder
get

sysoutputsw

• line

• spkr

• line+spkr (Standard)

Bestimmt, an wen das
Audioausgangssignal
weiterzuleiten ist: an den
internen Lautsprecher, an
das externe Audiosystem
(über den Line out­Anschluss) oder an beide.

64

A N H A N G B

Fernverwaltung des Systems über eine serielle RS-232-Schnittstelle

Systemsteuerungen

Diese Befehle steuern die Integrationseigenschaften des Projektors.

Verwendbarer Befehl je
nach Betriebsstatus

Standby/LeerlaufEin

set oder get set oder

get

set oder get set oder

get

set oder
get

Eigenschaft Gültige Werte Hinweise

usb1source

usb2source

emergencyalertmsg[Textzeile] [max. 41

•VGA# [# ist ein
Bereich von 1 - 5]

• HDMI# [# ist ein
Bereich von 1 - 5]
(Standard = vga1)

• VGA# [# ist ein
Bereich von 1 - 5]

• HDMI# [# ist ein
Bereich von 1 - 5]
(Standard = hdmi1)

Zeichen]

Ein UX80­Standardprojektor ohne
weiteres Zubehör hat nur
VGA1, HDMI1 und
HDMI2.

Ein UX80­Standardprojektor ohne
weiteres Zubehör hat nur
VGA1, HDMI1 und
HDMI2.

Enthält Text, der bei
Einschalten der Funktion
„emergencyalert“
angezeigt wird.

set oder
get

emergencyalert

• on

• off (Standard)

Dies führt dazu, dass
anstatt des normalen
Bildes die Meldung
„emegencyalertmessage“
auf dem Projektor
angezeigt wird.

65

A N H A N G B

Fernverwaltung des Systems über eine serielle RS-232-Schnittstelle

Verwendbarer Befehl je
nach Betriebsstatus

Standby/LeerlaufEin

set oder
get

Eigenschaft Gültige Werte Hinweise

language Arabisch, Tschechisch,

Deutsch, Dänisch,
Griechisch, Englisch
(Standard) , Spanisch,
Finnisch, Französisch,
Koreanisch,
Norwegisch,
Schwedisch,
Italienisch, Japanisch,

• Stimmt mit den Sprachen
überein, die im OSD­Menü „Sprache“des
Projektors ausgeführt
sind. • Sprachen mit
Leerzeichen im Namen
müssen ohne diese
Leerzeichen eingegeben

werden.
Vereinfachtes
Chinesisch, Polnisch,
Traditionelles
Chinesisch,
Niederländisch,
Portugiesisch
(Portugal), Russisch

set oder
get

set oder
get

lampreminder

startupscreen

• on

• off (Standard)

• smart (Standard)

• usercapture

• preview

Gibt eine Erinnerung aus,

wenn die Zeit zum

Austausch der

Projektorlampe

gekommen ist.

Bestimmt, welcher

Startbildschirm beim

Starten des Projektors

angezeigt wird oder wenn

kein aktives

Videoquellensignal

vorliegt.

66

A N H A N G B

Fernverwaltung des Systems über eine serielle RS-232-Schnittstelle

Service- und Supportsteuerungen

Diese Befehle steuern die Integrationseigenschaften des Projektors.

Verwendbarer Befehl je
nach Betriebsstatus

Standby/LeerlaufEin

get modelnum [Modellnamen-

get prjserialnum B01#??##?####

get get fwverddp #.#.#.# Firmware-Version für den

get get fwvermpu #.#.#.# Firmware-Version für die

Eigenschaft Gültige Werte Hinweise

Das Modell des

Textzeile

(13-stellig, # ist eine
beliebige Zahl, ? ist
ein beliebiger
Buchstabe)

Projektors

Die Seriennummer des
Projektors

Prozessor des digitalen
Projektordisplays

Mikroprozessoreinheit
des Projektors

get get fwvernet #.#.#.# Firmware-Version für das

Netzwerkmodul des
Projektors • Falls das
Netzwerkmodul
deaktiviert ist, wird der
Code 0.0.0.0
ausgegeben.

get get fwverecp #.#.#.# Firmware-Version für das

montierte Anschlussfeld
(ECP) • Falls kein ECP an
den Projektor
angeschlossen ist, wird

0.0.0.0 angezeigt.

set oder get set oder

get

lamphrs 0 ~ 5000 Aktuelle Angabe des

Alters der Projektorlampe
in Form von
Betriebsstunden

67

A N H A N G B

Fernverwaltung des Systems über eine serielle RS-232-Schnittstelle

Verwendbarer Befehl je

Eigenschaft Gültige Werte Hinweise

nach Betriebsstatus

Standby/LeerlaufEin

get get syshrs 0 ~ 20000 Aktuelle Angabe des

Alters des Projektors in
Form von
Betriebsstunden

get displayhour 0 ~ 20000 Aktuelle Angabe des

Alters des Projektors in
Form von
Betriebsstunden

get resolution Letzte bekannte

Videoeingangsauflösu
ng im Format
###x###@##Hz oder
###i/p

set oder
get

highspeedfan

• high

• normal (Standard)

get get failurelog Gibt eine Textliste mit

Fehler aus, die vom
Projektor erfasst und
im Fehlerprotokoll des
Projektors protokolliert
wurden (oder es wird
"normal" angezeigt).
Das Anzeigeformat ist
Fehler 1, Fehler 2,
Fehler 3 usw.

Schalten Sie den Lüfter
mit hoher Drehzahl in
warmen Umgebungen
ein, um eine Überhitzung
zu vermeiden.

Folgende Fehler können
u. a. vom Projektor
erkannt werden:

•overtemp • fanlock •
fanDMD • fanblower •
fansystem • lamperror •
colorwheelbreak •
lampignite •
lampoverheat •
lampdriver •
lampoverhours

68

A N H A N G B

Fernverwaltung des Systems über eine serielle RS-232-Schnittstelle

Verwendbarer Befehl je

Eigenschaft Gültige Werte Hinweise

nach Betriebsstatus

Standby/LeerlaufEin

get gett error# Gibt Textinformationen

zu einer bestimmten
Fehlernummer im
Fehlerprotokoll des
Projektors wieder.•

set set restoredefaults <keine Werte –

sofortige Maßnahme>

Protokollierte Daten:
Fehlertyp,
Lampenbetriebsstunden,
Systembetriebsstunden,
Systemtemperatur und
Lampenspannung zu
dem Zeitpunkt, an dem
der Fehler erkannt wurde.

Dadurch werden die
Betriebsparameter des
Projektors auf die
werkseitigen
Standardeinstellungen
zurückgesetzt. Zum
Abschließen muss das
Gerät möglicherweise
zwangsweise aus- und
wieder eingeschaltet
werden.

set set factoryreset

• true

• false

Wird diese Option auf
„true“eingestellt, werden
die Betriebsparameter
des Projektors auf die
werkseitigen
Standardeinstellungen
zurückgesetzt. • Zum
Abschließen muss das
Gerät möglicherweise
zwangsweise aus- und
wieder eingeschaltet
werden.

69

A N H A N G B

Fernverwaltung des Systems über eine serielle RS-232-Schnittstelle

Netzwerksteuerungen

Diese Befehle steuern die Integrationseigenschaften des Projektors.

Verwendbarer Befehl je
nach Betriebsstatus

Standby/LeerlaufEin

set oder
get

set oder get set oder

get

get get netstatus

Eigenschaft Gültige Werte Hinweise

network

vgaoutnetenable

• on

• off (Standard)

• on

• off (Standard)

• connected

• disconnected

• disabled

Aktiviert oder
deaktiviert das
Netzwerkmodul

• Die Funktion
entspricht der
Eigenschaft
„network“.

Gibt an, ob der
Netzwerkanschlus
s am Projektor mit
einem Netzwerk
verbunden oder
nicht verbunden
ist.

set oder get set oder

get

set oder get set oder

get

set oder get set oder

get

dhcp

ipaddr [0~255].[0~255].[0~255].

subnetmask [0~255].[0~255].[0~255].

• on

• off (Standard)

[0~255] [eine gültige
IPv4-Adresse]

[0~255] [eine gültige
IPv4-Adresse]

Wenn „off“gewählt
wird, müssen die
Netzwerk-IP­Adresse, die
Subnetz-Maske,
das Gateway und
die primäre DNS
für den Projektor
manuell
eingegeben
werden.

Eine IPv4-Adresse

Eine IPv4-Adresse

70

A N H A N G B

Fernverwaltung des Systems über eine serielle RS-232-Schnittstelle

Verwendbarer Befehl je
nach Betriebsstatus

Standby/LeerlaufEin

set oder get set oder

get

set oder get set oder

get

get set oder

get

set oder
get

set oder
get

set oder
get

set oder
get

Eigenschaft Gültige Werte Hinweise

gateway [0~255].[0~255].[0~255].

Eine IPv4-Adresse
[0~255] [eine gültige
IPv4-Adresse]

primarydns [0~255].[0~255].[0~255].

Eine IPv4-Adresse
[0~255] [eine gültige
IPv4-Adresse]

macaddr [00~FF]-[00~FF]-[00~FF]-

[00~FF]-[00~FF]-[00~FF]

Die MAC (Media

Access Control)-

Adresse des

Netzwerkmoduls

des Projektors.

groupname [Textzeile] Diese

Eigenschaften

projectorname [Textzeile]

werden von keiner

der

Projektorfunktione

locationinfo [Textzeile]

n verwendet. Sie

dienen bei Bedarf

contactinfo [Textzeile]

nur zur

Referenzzwecken.

71

set oder
get

projectorid Numerischer Wert.

Bereich: 0 ~ 99

A N H A N G B

Fernverwaltung des Systems über eine serielle RS-232-Schnittstelle

Erweiterte Displaysteuerungen

Diese Befehle steuern die Integrationseigenschaften des Projektors.

Verwendbarer Befehl je
nach Betriebsstatus

Standby/LeerlaufEin

set oder
get

set oder
get

set oder
get

get nativeaspectratio

Eigenschaft Gültige Werte Hinweise

projectionmode

displaymode

highbrightness

• front

• ceiling (Standard)

• rear

• rear ceiling

• SMARTPresentation
(Standard)

• Brightroom

• Darkroom

• sRGB

• User

• on (Standard)

• off

• 16:9

• 16:10

• UX80 wird 16:10
ausgeben

• UX80HD wird 16:9
ausgeben

set oder
get

set oder
get

set oder
get

set oder
get

set oder
get

aspectratio

brightness Numerischer Wert.

contrast Numerischer Wert.

frequency Numerischer Wert.

tracking Numerischer Wert.

• fill (Standard)

• match

• 16:9

Bereich:

0 ~ 100

Bereich:

0 ~ 100

Bereich:

-5 ~ 5

Bereich:

0 ~ 31

Standard = 50

Standard = 50

Automatisch von der
akutellen Videoquelle
erfasst.

Automatisch von der
akutellen Videoquelle
erfasst.

72

A N H A N G B

Fernverwaltung des Systems über eine serielle RS-232-Schnittstelle

Verwendbarer Befehl je
nach Betriebsstatus

Standby/LeerlaufEin

set oder
get

set oder
get

set oder
get

set oder
get

set oder
get

Eigenschaft Gültige Werte Hinweise

hposition Numerischer Wert.

Bereich:

0 ~ 100

vposition Numerischer Wert.

Bereich:

-5 ~ 5

whitepeaking Numerischer Wert.

Automatisch von der
akutellen Videoquelle
erfasst.

Automatisch von der
akutellen Videoquelle
erfasst.

Standard = 10

Bereich:

0 ~ 10

degamma Numerischer Wert.

Standard = 2

Bereich:

0 ~ 3

red Numerischer Wert.

Standard = 100

Bereich:

0 ~ 100

set oder
get

set oder
get

set oder
get

set oder
get

set oder
get

set oder
get

green

Numerischer Wert.
Bereich:

0 ~ 100

blue Numerischer Wert.

Bereich:

0 ~ 100

cyan Numerischer Wert.

Bereich:

0 ~ 100

magenta Numerischer Wert.

Bereich:

0 ~ 100

yellow Numerischer Wert.

Bereich:

0 ~ 100

zoom Numerischer Wert.

Bereich:

0 ~ 30

Standard = 100

Standard = 100

Standard = 100

Standard = 100

Standard = 100

Standard = 0

73

Anhang C

Projektoreinstellungen

Mit derTaste Menü derFernbedienung haben Sie Zugriff auf die Bildschirmanzeige zum
Einstellen derProjektoreinstellungen.

W I C H T I G

Am ECP gibt es keineProjektor-Menüoptionen. Bewahren Sie Ihre Fernbedienung an einem
sicheren Ort auf, da das ECP kein Ersatz für die Fernbedienung ist.

Einstellungen Verwendung Hinweise

Menü „Bildkorrektur“

Anzeigemodus Zeigt die

Anzeigeausgabe des
Projektors an
(SMART Präsentation,

Heller Klassenraum,
Dunkler Klassenraum,
sRGB und Benutzer).

Helligkeit Stellt die Helligkeit des

Projektors auf einen
Wert zwischen 0 und 100
ein.

Kontrast Stellt die Differenz

zwischen den hellsten
undden dunkelsten
Teilendes Bildes auf
einen Wert zwischen 0
und100 ein.

Wiederholrate Stellt die

Bildwiederholrate für die
Anzeigedaten des
projizierten Bildes auf -5
bis 5 ein, je nach
Bildwiederholrate der
Computer-Grafikkarte.

Der Standard ist SMART Präsentation.

Der Standard ist 50.

Der Standard ist 50.

Der Standard ist 0.
Diese Einstellung gilt nur für VGA-

Eingänge.

75

A N H A N G C

Anpassen der Projektoreinstellungen

Einstellungen Verwendung Hinweise

Rückverfolgen Synchronisiert die

Anzeigesteuerung Ihres
Projektors mit der
Grafikkarte Ihres
Computers zwischen 0
und63.

H-Position Verschiebt die

horizontale Position des
Quellvideos aus der
Position um den Wert 0
bis 100 nach links oder
rechts (in Relation zum
projizierten Bild).

V-Position Verschiebt die vertikale

Position des Quellvideos
um den Wert -5 bis 5
nach oben oder nach
unten (in Relation zum
projizierten Bild).

Diese Einstellung gilt nur für VGA­Eingänge.

Passen Sie diese Einstellung nur an,
wenn Sie vom SMART Support dazu
angewiesen werden.

Sie könnendiese Einstellung erst
ausführen, nachdem Sie alle
Armkorrekturenvorgenommen haben.

Diese Einstellung gilt nur für VGA­Eingänge. Sie ist in Situationenhilfreich,
in denen das Quellvideo unterbrochen
wird.

Passen Sie diese Einstellung nur an,
wenn Sie vom SMART Support dazu
angewiesen werden.

Sie könnendiese Einstellung erst
ausführen, nachdem Sie alle
Armkorrekturenvorgenommen haben.

Diese Einstellung gilt nur für VGA­Eingänge. Sie ist in Situationenhilfreich,
in denen das Quellvideo unterbrochen
wird.

White Peaking Passt die Farbhelligkeit

des Bildes zwischen 0
und10 an und liefert
gleichzeitig lebhaftere
Weißschattierungen.

Degamma Passt die Farbleistung

derAnzeige zwischen 1
und3 an.

Farbe Stellt die Farben Rot,

Grün, Blau, Cyan,
Magenta und Gelb am
Projektor zwischen 0 und
100ein, um für
individuelle
Farbwiedergabe und
Luminanz zu sorgen.

Ein Wert näher an 0 erzeugt ein
natürliches Bild, ein Wert näher an 10
verstärkt die Helligkeit. Der Standard ist

10.

Der Standard ist 2.

Jede Farbe hat einen Standardwert von

100.
Farbkorrekturen werden im

Benutzermodus registriert.

76

A N H A N G C

Anpassen der Projektoreinstellungen

Einstellungen Verwendung Hinweise

Audiomenü

Lautstärke Stellt die

Lautstärkverstärkung
des Projektors auf -20
bis 20 ein.

Stumm schalten Schaltet den

Audioausgang des
Projektors stumm.

Lautstärkeregelung
deaktivieren

Deaktiviert die
Lautstärkeregelung des
Projektors und den
Lautstärkeregler der
ECP.

Systemausgang

Wählt einen oder
mehrere Lautsprecher
oder ein anderes
Audiogerät aus.

Der Standard ist 0.

Der Standard ist „Aus“.
Wenn Sie den Audioausgang des

Projektors stumm schalten und dann die
Lautstärke erhöhen oder vermindern, wird
die Lautstärke automatisch
wiederhergestellt. Sie können verhindern,
dass dies geschieht, indem Sie die
Lautstärkeregelung deaktivieren.

Wählen Sie Line-

Augang+Lautsprecher, Nur Line­Ausgang oder Nur Lautsprecher aus.

Menü „Projektorfunktionen“

Automatische
Signalerkennung

Aktiviert oder deaktiviert
die Signalsuche der
Eingänge.

Lampenerinnerungsmeld
ung

Schaltet die
Lampenerinnerungsmeld
ungein bzw. aus.

Lampenmodus Stellt die

Lampenhelligkeit auf

Standard oder
Economy ein.

Der Standard ist „Aus“.
Wählen Sie Ein aus, damit der Projektor

kontinuierlich durch die Eingänge
schaltet, bis er eine aktive Videoquelle
findet.

Wählen Sie Aus, um die
Signalerkennung eines Eingangs zu
verwalten.

Die Erinnerungsmeldung wird 100
Stunden vor dem empfohlenen
Lampenaustauschzeitpunkt
eingeblendet.

Standard zeigt ein hochwertiges helles
Bild an.

Economy (Energiesparen) erhöht die
Lampenlebensdauer durch die
Verringerung der Lampenhelligkeit.

77

A N H A N G C

Anpassen der Projektoreinstellungen

Einstellungen Verwendung Hinweise

Automatische
Abschaltung (Minuten)

Legt die Dauer des
Countdown-Timers für
die automatische
Abschaltung auf 1 bis
240Minuten fest.

Zoom Justieren Sie den Zoom

auf die Bildmitte
(Vergrößern/Verkleinern)
auf 0 bis 30.

Projektorkennung Legt die eindeutige ID-

Nummer (Kennung) (von
0 bis 99) des Projektors
innerhalb Ihres
Organisationsnetzwerke
s fest.

Bildseitenverhältnis Passt den Bildausgang

an Vollbild, Eingang
abgleichen oder 16:9
an.

Der Standard ist 120 Minuten.
Der Timer beginnt herunterzuzählen,

wenn der Projektor kein Videosignal mehr
empfängt. Der Timer ist beendet, wenn
derProjektor in den Standby-Modus
wechselt.

Wählen Sie 0, um denTimer zu
deaktivieren.

Der Standard ist 0.
Beim Vergrößern werden die

Außenränder des Quellvideos
abgeschnitten.

Sie könnensich bei der Verwendung der
Netzwerk-Fernverwaltungsfunktion
(siehe Fernverwaltung des Systems über
eine Netzwerkschnittstelle auf Seite45)
auf diese Nummer beziehen.

Die Standardeinstellung ist Vollbild.
Vollbild erzeugt ein Bild, das den

gesamten Bildschirm füllt. Dazu wird das
Quellvideo gedehnt und skaliert, um mit
dernativen Auflösung und dem nativen
Bildseitenverhältnis des Projektors
übereinzustimmen.

Eingang abgleichen zeigt das
Quellvideo mit dessen nativer Auflösung
undnativem Bildseitenverhältnis an.
Infolge dessen kann ein nicht
verwendeter Bereich am oberen und
unteren Bildschirmrand (Letterbox­Format) oder vertikal am linken und
rechten Bildschirmrand (Pillarbox­Format) eingeblendet werden.

Eine Beschreibung eines jedenModus
finden Sie unter Videoformat-
Kompatibilität auf Seite85.

78

A N H A N G C

Anpassen der Projektoreinstellungen

Einstellungen Verwendung Hinweise

Startbildschirm Wählt die Art des

Startbildschirms
(SMART, Benutzer-

Startbildschirm
erfassen, Vorschau
Startbildschirm) oder

den
Bildausrichtungsbildschir
m.

BildausrichtungsbildschirmErmöglicht Ihnen, die

Größe, Form und
Position des projizierten
Bildes anzupassen.

Dieser Bildschirm wird eingeblendet,
wenn die Projektorlampe startet und kein
Videoquellensignal angezeigt wird.

SMART zeigt das SMART Standardlogo
auf einem blauen Hintergrund an.

Benutzer-Startbildschirm erfassen

schließt das Bildschirmmenü und erfasst
das gesamte projizierte Bild. Das
erfasste Bild wird beim nächsten Mal,
wenn die Bildschirmanzeige geöffnet
wird, eingeblendet (Die Aufnahmekann je
nach Komplexität der Hintergrundgrafik
bis zu eine Minute dauern).

Mit Vorschau Startbildschirm können
Sie den Standard-Startbildschirm oder
denerfassten Startbildschirm in der
Vorschau anzeigen.

Mit Bildausrichtungsbildschirm
können Sie die Größe, Form und Position
des projizierten Bildes anpassen.

Der Bildausrichtungsbildschirm wird
angezeigt, wennSie Ihren Projektor zum
ersten Mal starten. Sie können ihn aber
auch jederzeit über das
Startbildschirmmenü aufrufen. Drücken
Sie auf MENÜoder ENTER, um ihn zu
schließen.

Auf Standard
zurücksetzen?

USB-Quellenauswahl

Alle Einstellungen des
Projektors werden auf
die Standardwerte
zurückgesetzt.

Öffnet ein Untermenü, in
dem Sie die Videoquelle
an Ihrem Projektor und
denUSB-Anschluss am
ECP auswählen können.

Wenn Sie Ja auswählen, werden alle
Projektoreinstellungen auf die
Standardeinstellungen zurückgesetzt,
wodurch alle Menüänderungen, die Sie
vorgenommen haben, rückgängig
gemacht werden. Dieser Vorgang ist
irreversibel.

Passen Sie diese Einstellung nur an,
wenn Sie alle angewendeten
Einstellungen zurücksetzen wollen, oder
wenn Sie dazu von einem zertifizierten
SMART Support Experten aufgefordert
werden.

Standardmäßig ist Folgendes
ausgewählt:

HDMI - 1, USB 1

l

HDMI - 2, Deaktiviert

l

VGA - 1, USB 2

l

79

A N H A N G C

Anpassen der Projektoreinstellungen

Einstellungen Verwendung Hinweise

Netzwerk-Menü

Netzwerk Aktiviert den RJ45-

Anschluss und
Netzwerkfunktionen des
Projektors.

Status Zeigt den aktuellen

Netzwerkstatus
(Verbunden, Getrennt
oder Aus) an.

DHCP Zeigt den Status des

DHCP (Dynamic Host
Configuration Protocol)­Netzwerkprotokolls als
Ein oder Aus an.

Kennworterinnerung Sendet das Netzwerk-

Kennwort perE-Mail an
denvordefinierten E­Mail-Empfänger.

IP-Adresse Zeigt die aktuelle IP-

Adresse des Projektors
in Werten zwischen

0.0.0.0 und

255.255.255.255 an.

Der Standard ist „Aus“.

Die Standardeinstellung ist Ein.
Bei Ein kann ein DHCP-Server des

Netzwerks dem Projektor automatisch
eine IP-Adresse zuweisen.

Bei Auswahl von Aus kannein
Administrator die IP-Adresse manuell
zuweisen.

Nähere Informationen zur Einrichtung
einer E-Mail-Zieladresse finden Sie unter
Internetseiten-Management auf Seite45.

Verwenden Sie zum Ändern der IP­Adresse des Projektors den
Steckverbinder RS-232 (siehe
Netzwerksteuerungen auf Seite70) oder
nutzen Sie einen DHCP-Server, um eine
dynamische IP-Adresse zuzuweisen und
dann eine statische IP-Adresse mit der
Netzwerk-Fernverwaltungsfunktion
festzulegen (siehe Fernverwaltung des

Systems über eine Netzwerkschnittstelle

auf Seite45).

Subnetzmaske Zeigt die

Subnetzmaskennummer
des Projektors in Werten
zwischen 0.0.0.0 und

255.255.255.255 an.

Gateway Zeigt das Standard-

Netzwerk-Gateway des
Projektors in Werten
zwischen 0.0.0.0 und

255.255.255.255 an.

80

A N H A N G C

Anpassen der Projektoreinstellungen

Einstellungen Verwendung Hinweise

DNS Zeigt die primäre

Domänennamen­Nummer des Projektors
in Werten zwischen

0.0.0.0 und

255.255.255.255 an.

MAC-Adresse Zeigt die MAC-Adresse

des Projektors im xx-xx­xx-xx-xx-xx-Format an.

Gruppenname Zeigt den

Arbeitsgruppennamen
des Projektors so an, wie
er von einem
Administrator festgelegt
wurde (max. 12
Zeichen).

Projektorname Zeigt den Namen des

Projektors so an, wie er
von einem Administrator
festgelegt wurde (max.
12 Zeichen).

Ort Zeigt den Standort des

Projektors so an, wie er
von einem Administrator
festgelegt wurde (max.
16 Zeichen).

Sie könnenden Arbeitsgruppennamen
des Projektors mithilfe der
Fernverwaltungsfunktionen (siehe

Fernverwaltung des Systems über eine
Netzwerkschnittstelle auf Seite45 und
Fernverwaltung des Systems über eine
serielle RS-232-Schnittstelle auf

Seite57) festlegen.

Sie könnenden Namen des Projektors
mithilfe der Fernverwaltungsfunktionen
(siehe Fernverwaltung des Systems über
eine Netzwerkschnittstelle auf Seite45
undFernverwaltung des Systems über
eine serielle RS-232-Schnittstelle auf
Seite57) festlegen.

Sie könnenden Ort des Projektors
mithilfe der Fernverwaltungsfunktionen
(siehe Fernverwaltung des Systems über
eine Netzwerkschnittstelle auf Seite45
undFernverwaltung des Systems über
eine serielle RS-232-Schnittstelle auf
Seite57) festlegen.

Kontakt Zeigt den Kontaktnamen

bzw. die Kontaktnummer
für den Projektorsupport
so an, wie er von einem
Administrator festgelegt
wurde (max. 16
Zeichen).

81

Sie könnenden Kontaktnamen oderdie
Kontaktnummer des Projektors mithilfe
derFernverwaltungsfunktionen (siehe

Fernverwaltung des Systems über eine
Netzwerkschnittstelle auf Seite45 und
Fernverwaltung des Systems über eine
serielle RS-232-Schnittstelle auf

Seite57) festlegen.

A N H A N G C

Anpassen der Projektoreinstellungen

Einstellungen Verwendung Hinweise

Sprachmenü

Sprache Legt die

Spracheinstellung fest.

Informationsmenü

Lampenbetriebsstunden Zeigt die aktuelle Anzahl

der
Lampenbetriebsstunden
seit dem letzten
Zurücksetzen zwischen
0 bis 4000 Stunden.

Das Projektormenü wird auf Englisch
(Standard), Chinesisch (Vereinfacht),
Chinesisch (Traditionell), Tschechisch,
Dänisch, Niederländisch, Finnisch,
Französisch, Deutsch, Griechisch,
Italienisch, Japanisch, Koreanisch,
Norwegisch, Polnisch, Portugiesisch
(Brasilien), Portugiesisch (Portugal),
Russisch, Spanisch und Schwedisch
unterstützt.

Setzen Sie die Lampenbetriebsstunden
nach jedem Austausch einerLampe
zurück, da die Lampenbetriebszeit­Erinnerungsmeldungen auf den aktuellen
Betriebsstunden basieren. Weitere
Einzelheiten zum
Lampenbetriebsstunden­Zurücksetzungsverfahren finden Sie
unter Zurücksetzen der
Lampenbetriebsstunden auf Seite23.

Eingang Zeigt die aktuell

angezeigte
Videoeingangsquelle
(VGA, HDMI1, HDMI2
oder Keine)an.

Auflösung Zeigt die zuletzt erkannte

Signalauflösungund
Bildwiederholrate der
Videoquelle an.

Firmwareversion Zeigt die

Firmwareversion des
DDP (Digital Display
Processor) des
Projektors im Format
x.x.x.x an.

MPU-Version Zeigt die

Firmwareversion der
Projektor­Mikroprozessoreinheit
(MPU) im Format x.x.x.x
an.

Wem derzeit kein Videoeingangsquellen­Signal existiert, zeigt diese Einstellung
die Signalbildauflösung und die
Bildwiederholrate der letzten bekannten
Quelle an.

82

A N H A N G C

Anpassen der Projektoreinstellungen

Einstellungen Verwendung Hinweise

Netzwerkversion Zeigt die

Firmwareversion des
Netzwerk-COM­Prozessors des
Projektors im Format
x.x.x.x an.

Modellnummer Zeit die Modellnummer

des Projektors an.

Seriennummer Zeit die Seriennummer

des Projektors an.

UCP-Anschlüsse 1 / 2 Für zukünftige

Verwendungreserviert.

Wenn Sie die Einstellung Netzwerk und
VGA-Ausgang nicht aktiviert haben,
kann für diese Einstellung nicht die
Firmwareversion des Netzwerk-COM­Prozessors des Projektors angezeigt
werden. Stattdessen wird 0.0.0.0
angezeigt.

83

Anhang D

Videoformat-Kompatibilität 85

Natives Videoformat 85
Videoformat-Kompatibilität 86
HD- und SD-Signalformat-Kompatibilität 87
Videosystem-Signalkompatibilität 88

Anschließen von peripheren Quellen und Ausgängen 88

Diese Anhangenthält Informationen dazu, wie Sie Ihr SMARTBoard800ix2 Interactive
Whiteboard System in Peripheriegeräte einbindenkönnen.

Videoformat-Kompatibilität

Ihr Projektor hat ein natives Videoformat und verschiedene Videoformat-Kompatibilitätsmodi. Sie
können das Aussehen des Bildes für bestimmte Formate undKompatibilitätenändern.

Natives Videoformat

In der folgenden Tabelle sind das native VESA RGB-Videoformat und das digitale HDMI­Videoformat für den Projektor aufgeführt.

Auflösung Modus Bildseitenverhältnis Bildwiederholrate

(Hz)

1280 × 800 WXGA 16:10 60 48 83,5

Horizontale
Frequenz
(kHz)

Pixeltakt
(MHz)

85

A N H A N G D

Integrieren anderer Geräte

Videoformat-Kompatibilität

In den folgenden Tabellen sind die kompatiblen VESA RGB-Videoformate des Projektors nach
Auflösungaufgeführt, die Sie mithilfe der im Abschnitt Anpassen der Projektoreinstellungen auf
Seite75 beschriebenen Befehle zum Bildseitenverhältnis einstellen können.

Auflösung Modus Bildseitenverhältnis Bildwiederholrate

(Hz)

Aussehen
„Eingangsabgleich“

720× 400 720×400_85 1.8:1 85,039 Pillarbox-Effekt

640× 480 VGA 60 4:3 59,94

640× 480 VGA 72 4:3 72,809

640× 480 VGA 75 4:3 75

640× 480 VGA 85 4:3 85,008

800× 600 SVGA 56 4:3 56,25

800× 600 SVGA 60 4:3 60,317

800× 600 SVGA 72 4:3 72,188

800× 600 SVGA75 4:3 75

800× 600 SVGA 85 4:3 85,061

832× 624 MAC 16" 4:3 74,55

1024 × 768 XGA 60 4:3 60,004

1024 × 768 XGA 70 4:3 70,069

Pillarbox-Effekt

Pillarbox-Effekt

Pillarbox-Effekt

Pillarbox-Effekt

Pillarbox-Effekt

Pillarbox-Effekt

Pillarbox-Effekt

Pillarbox-Effekt

Pillarbox-Effekt

Pillarbox-Effekt

Pillarbox-Effekt

Pillarbox-Effekt

1024 × 768 XGA 75 4:3 75,029

1024 × 768 XGA 85 4:3 84,997

1024 × 768 MAC 19" 4:3 74,7

1152 × 864 SXGA175 4:3 75

Pillarbox-Effekt

Pillarbox-Effekt

Pillarbox-Effekt

Pillarbox-Effekt

1280 × 768 SXGA175 1.67:1 60 Letterbox-Effekt

1280 × 800 WXGA 16:10 60

1280 × 800 WXGA 16:10 60

1280 × 960 Quad VGA604:3 60

1280 × 960 Quad VGA854:3 85,002

1280 × 1024 SXGA3 60 5:4 60,02

1280 × 1024 SXGA3 75 5:4 75,025

1280 × 1024 SXGA3 85 5:4 85,024

Letterbox-Effekt

Nativ

Pillarbox-Effekt

Pillarbox-Effekt

Pillarbox-Effekt

Pillarbox-Effekt

Pillarbox-Effekt

86

A N H A N G D

Integrieren anderer Geräte

Auflösung Modus Bildseitenverhältnis Bildwiederholrate

(Hz)

1400 × 1050 SXGA+ 4:3 59,978

1600 × 1200 UXGA 4:3 60

Aussehen
„Eingangsabgleich“

Pillarbox-Effekt

Pillarbox-Effekt

1680 × 1050 WSXGA+ 16:10 60 Letterbox-Effekt

1680 × 1050 WSXGA+ 16:10 60 Nativ

1920 × 1080 HD 1080 16:9 60 Letterbox-Effekt

HD- und SD-Signalformat-Kompatibilität

In den folgenden Tabellen sind die kompatiblen High-Definition- und Standard-Definition­Signalformate des Projektors aufgeführt, die Sie mithilfe der im Abschnitt Anpassen der
Projektoreinstellungen auf Seite75beschriebenen Befehle zum Bildseitenverhältnis einstellen
können.

Signalformat Bildseitenverhältnis Horizontale

Frequenz
(kHz)

480i (525i) 4:3 15,73 59,94 Vollbild

Vertikale
Frequenz
(Hz)

Aussehen
„Eingangsabgleich“

480p (525p) 4:3 31,47 59,94 Vollbild

576i (625i) 5:4 15,63 50 Pillarbox-Effekt

576p (625p) 5:4 31,25 50 Pillarbox-Effekt

720p (750p) 16:9 45 59,94 Letterbox-Effekt

720p (750p) 16:9 37,5 50 Letterbox-Effekt

1080i (1125i) 16:9 33,75 59,94 Letterbox-Effekt

1080i (1125i) 16:9 28,13 50 Letterbox-Effekt

1080p (1125p) 16:9 67,5 59,94 Letterbox-Effekt

1080p (1125p) 16:9 56,25 50 Letterbox-Effekt

H I N W E I S

Ihr Projektor ist HD Ready. Seine native Auflösung unterstützt die perfekte Pixelanzeige von
720p-Quellmaterialien. Da der Projektor jedoch 1080p-Quellmaterialien so komprimiert, dass
sie mit der nativen Auflösung übereinstimmen, unterstützt er nicht die perfekte Pixelanzeige
von 1080p-Quellmaterialien.

87

A N H A N G D

Integrieren anderer Geräte

Videosystem-Signalkompatibilität

In den folgenden Tabellen sind die kompatiblen, über die HDMI-Videoanschlüsse gelieferten
Videosystemsignale des Projektors aufgeführt, die Sie mithilfe der im Abschnitt Anpassen der
Projektoreinstellungen auf Seite75beschriebenen Befehle zum Bildseitenverhältnis einstellen
können.

Videomodus Bildseitenverhältnis Vertikale Frequenz (Hz)

720p 16:9 59,94

720p 16:9 50

1080i 16:9 50,94

1080i 16:9 50

1080p 16:9 50,94

1080p 16:9 50

576i 5:4 50

480i 4:3 50,94

Anschließen von peripheren Quellen und Ausgängen

Befolgen Sie diese Anweisungen, wenn Sie ein peripheres Gerät an Ihr Interactive Whiteboard
System anschließen wollen.

N OT I Z E N

l Messen Sie den Abstand zwischen dem Projektor und dem Peripheriegerät, das Sie

anschließen wollen. StellenSie sicher, dass jedes Kabel ausreichend Spiel hat, damit es
sicher in Ihrem Raum verlegt werden kann, ohne eineStolpergefahr darzustellen.

l Ziehen Sie keine Kabel vom ECP ab, um Peripheriegeräte anzuschließen, da Sie

versehentlich Steuerungen für Ihr Interactive Whiteboard trennen könnten.

So schließen Sie einen Laptop an ein SMART Board 800ix2 Interactive Whiteboard

System an:

1. Schließen Sie den Laptop-Computer über ein USB-Kabel an das ECP an.

SchließenSie den Notebook-Kabelstrang über die VGA- und USB-Kabel an den Laptop an.

88

A N H A N G D

Integrieren anderer Geräte

2. Schließen Sie den Laptop-Computer über ein VGA-Kabel an den Projektor an.

ODER

SchließenSie den Laptop-Computer über ein HDMI-Kabel an den Projektor an.

T I P

Alternativ können Sie ein DVI-D-an-HDMI-Kabel verwenden.

3. Schalten Sie die Eingangsquellen zum peripheren Gerät um, indem Sie auf die Taste Input

(Eingang) am ECP oder an der Fernbedienung drücken.

So schließen Sie einen Laptop an ein SMART Board 800ix2-SMP Interactive Whiteboard
System an:

1. Schließen Sie den Laptop-Computer direkt an den CAT 5 USB-Extender an.

ODER

Falls Sie einen Windows-Computer verwenden, können Sie ein SMARTGoWire Kabel an
denLaptop-Computer anschließen und dieses Kabel dann mit dem CAT 5 USB-Extender
verbinden.

SchließenSie den Laptop-Computer über ein VGA-Kabel an den Computer an.

ODER

SchließenSie den Laptop-Computer über ein HDMI-Kabel an den Projektor an.

Falls Sie ein HDMI-Kabel verwenden, ändern Sie die USB-Anschluss-Zuordnung so, dass der
USB-2-Anschluss dem HDMI-2-Eingang zugeordnet ist.

N OT I Z E N

l Verwenden Sie keinen DVI-an-HDMI-Adapter.
l Verwenden Sie kein DVI-D-an-HDMI-Kabel. DVI-D überträgt kein Audio, sodass es

zwangsläufig zu Audioproblemen kommt.

1. Schalten Sie die Eingangsquellen zum Laptop-Computer um, indem Sie auf die Taste Input
(Eingang) am ECP oder an der Fernbedienung drücken.

89
