1 Intended Use

SMA Solar Technology AG

1 Intended Use

The SunnyBoy is a transformerless PV inverter with two MPP trackers which converts the direct current of the PV array to grid-compliant alternating current and feeds it into the utility grid.

The product is suitable for indoor and outdoor use. The product must only be operated with PV arrays of protection class II in accordance with

IEC61730, application class A. The PV modules must be compatible with this product. PV modules with a high capacity to ground must only be used if their coupling capacity does not

exceed 1.4 μF (for information on how to calculate the coupling capacity, see the Technical Information "Leading Leakage Currents" at www.SMA-Solar.com).

All components must remain within their permitted operating ranges at all times. The product must only be used in countries for which it is approved or released by SMA Solar

Technology AG and the grid operator. Use this product only in accordance with the information provided in the enclosed documentation

and with the locally applicable standards and directives. Any other application may cause personal injury or property damage.

Alterations to the product, e.g. changes or modifications, are only permitted with the express written permission of SMA Solar Technology AG. Unauthorized alterations will void guarantee and warranty claims and in most cases terminate the operating license. SMA Solar Technology AG shall not be held liable for any damage caused by such changes.

Any use of the product other than that described in the Intended Use section does not qualify as appropriate.

The enclosed documentation is an integral part of this product. Keep the documentation in a convenient place for future reference and observe all instructions contained therein.

The type label must remain permanently attached to the product.

2 Symbols

Notice

This symbol indicates general dangers. In this case, it indicates that the inverter must be additionally grounded if local conditions require additional grounding or equipotential bonding.

Danger to life due to electric shock

The product operates at high voltages. All work on the product must be carried out by electrically qualified persons only.

Risk of burns due to hot surfaces

The product can get hot during operation. Avoid contact during operation. Allow the product to cool down sufficiently before carrying out any work.

Quick Reference GuideSB30-50-1AV-40-IS-xx-122

Page 3

SMA Solar Technology AG

3 Safety Information

Danger to life due to electric shock

When exposed to sunlight, the PV array generates dangerous DC voltage which is present in the DC conductors and the live components of the inverter. Touching the DC conductors or the live components can lead to lethal electric shocks. If you disconnect the DC connectors from the inverter under load, an electric arc may occur leading to electric shock and burns. This manual is intended only for electrically qualified persons trained in the installation and commissioning of electrical devices and installations and experienced in mounting and commissioning PV systems. In addition, you can find a detailed installation manual at www.SMA-Solar.com

• Work on the inverter must only be performed by electrically qualified persons.

• Do not touch the DC conductors or any other uninsulated conductors.

• Do not open the enclosure lid.

• Before performing any work on the inverter or PV array, always disconnect the inverter from voltage sources in the following sequence. Only after the final step has been completed, is there no voltage present in the inverter.

4 Installation

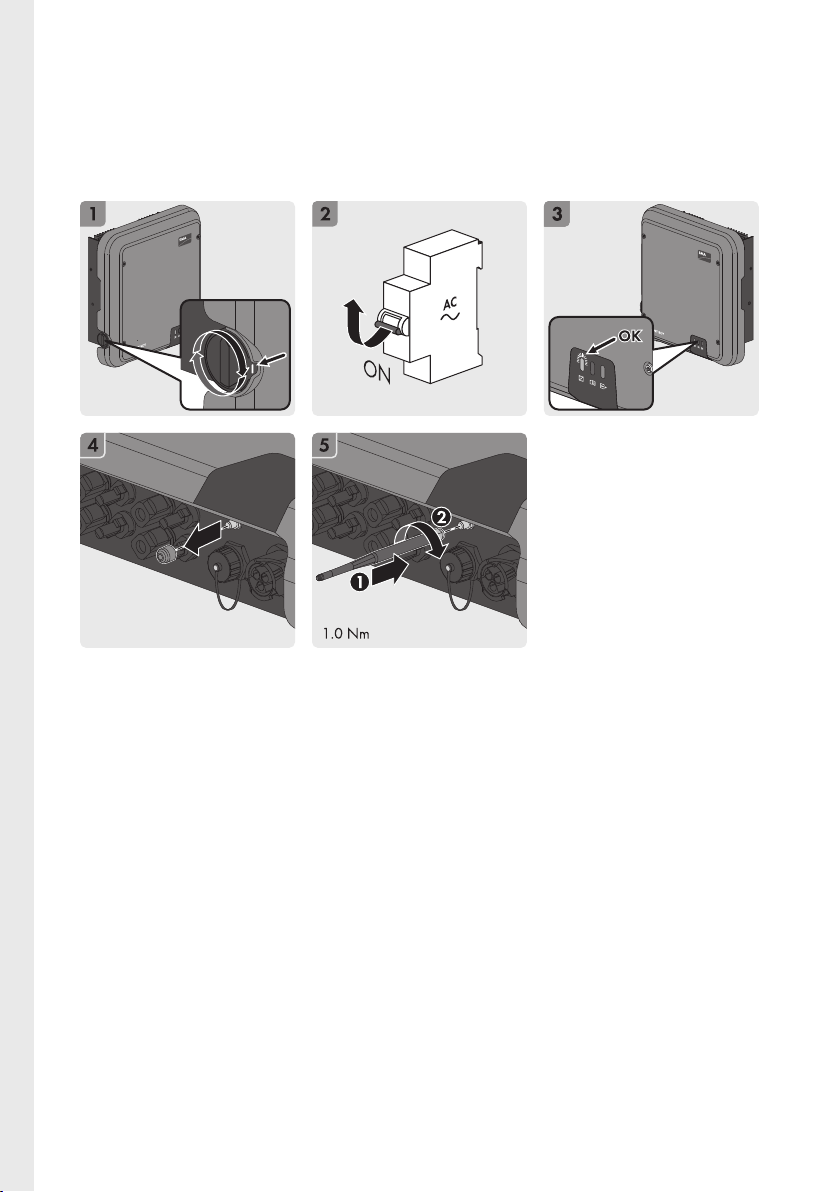

Carry out the actions illustrated graphically in this document in the specified order and observe all information.

You can find a detailed installation manual for installation and commissioning as well as a user manual for configuration and troubleshooting at www.SMASolar.com.

ENGLISH

5 EU Declaration of Conformity

within the scope of the EU directives

• Electromagnetic compatibility 2014/30/EU (L 96/79-106, March 29,

2014) (EMC)

• Low Voltage Directive 2014/35/EU (L 96/357-374, March 29, 2014) (LVD)

• Radio and telecommunications terminal equipment (R&TTE) 1999/05/EC

SMA Solar Technology AG confirms herewith that the inverters described in this document are in compliance with the fundamental requirements and other relevant provisions of the abovementioned directives. The entire EU Declaration of Conformity can be found at www.SMASolar.com.

Quick Reference Guide 3SB30-50-1AV-40-IS-xx-12
