Page 1
AV-360 Amplifier FM/USB/SD
103.142
MANUÁL
V1.1
Page 2
Neotvárajte konštrukciu zariadenia, hrozí nebezpečenstvo úrazu elektrickým prúdom. Zariadenie
neobsahuje súčiastky, ktoré by mohli byť vymenené používateľom. Opravy nechajte vykonávať iba
odborný personál.
VAROVANIE:
Blesk v trojuholníku upozorňuje používateľa na nebezpečné, neizolované napätia vnútri konštrukcie, ktoré
sú dostatočne silné, aby mohli spôsobiť úraz elektrickým prúdom.
Výkričník v trojuholníku upozorňuje používateľa na dôležité ovládacie a servisné pokyny v
tomto návode.
Návod si dôkladne prečítajte pred prvým uvedením zariadenia do prevádzky a uchovajte ho pre budúce
použitie.
Aby sa predišlo požiaru a úrazu elektrickým prúdom, chráňte zariadenie pred vlhkosťou a mokrom.
Nenechajte preniknúť do zariadenia žiadne kovové predmety alebo tekutiny, ktoré zapríčiňujú úrazu
elektrickým prúdom alebo zlyhanie zariadenia. Ak sa dostane do zariadenia cudzí predmet, okamžite
odpojte elektrickú zástrčku.
Zariadenie nainštalujte na dobre vetranom mieste, vo vzdialenosti najmenej 50 cm od stien,
horľavých materiálov a/alebo kvapalín.
Nikdy neprekrývajte výstupný otvor vzduchu, pretože zariadenie sa môže prehriať.
Ak zariadenie dlhšie nepoužívate, alebo pred opravami, odpojte elektrickú zástrčku.
Skontrolujte, či nepresahuje dodávané napätie napätie uvedené na zadnej strane zariadenia.
Sieťový kábel musí byť vždy v bezchybnom stave. Zariadenie okamžite vypnite v prípade, že je
napájací kábel poškodený alebo pomliaždený.
Nikdy nenechávajte prísť sieťový kábel do styku s inými káblami.
Pri závažných prevádzkových poruchách zariadenie okamžite vypnite a oboznámte svojho predajcu.
Zariadenie pripájajte iba k (uzemnenej) elektrickej zásuvke s 10-16 A.
Uchovávajte mimo dosahu detí.
Regulátor neobsluhujte silou.
Neumývajte zariadenie chemickými čistiacimi prostriedkami. Používajte len mäkkú, vlhkú handričku.
Nepoužívajte čistiace spreje, ktoré zanechávajú zvyšky, ktoré spôsobujú hromadenie prachu.
Neumiestňujte v blízkosti elektronických zariadení, ktoré by mohli spôsobovať rušivé napätia.
Na zariadení sa nesmú vykonávať ŽIADNE zmeny. Okrem toho prepadne pri zmenách na
zariadení akýkoľvek nárok vyplývajúci zo záruky!
Tronios BV registračné číslo: DE51181017 (ElektroG).
Tento produkt nesmie byť na konci svojej životnosti likvidovaný prostredníctvom bežného
komunálneho odpadu, ale musí byť odovzdaný na zbernom mieste pre recykláciu. To Vám umožní
významne prispieť k ochrane nášho životného prostredia.
Tronios BV registračné číslo: 21003000 (batéria G).
- Neumiestňujte v blízkosti elektronických zariadení, ktoré by mohli spôsobovať rušivé napätia.
Na zariadení sa nesmú vykonávať ŽIADNE zmeny. Okrem toho prepadne pri zmenách na zariadení
akýkoľvek nárok vyplývajúci zo záruky!
Tronios BV registračné číslo: DE51181017 (ElektroG).
Tento produkt nesmie byť na konci svojej životnosti likvidovaný prostredníctvom bežného
komunálneho odpadu, ale musí byť odovzdaný na zbernom mieste pre recykláciu. To Vám umožní
významne prispieť k ochrane nášho životného prostredia.
Tronios BV registračné číslo: 21003000 (batéria G).
Lítiové batérie a akumulátory by mali byť odovzdávané na zberné miesta starých batérií len vo
vybitom stave a u nositeľa výkonu verejného práva. Ak nie sú batérie úplne vybité, zabráňte skratu
prostredníctvom izolácie pólov pomocou lepiacej pásky.
Koncový užívateľ je zo zákona povinný vrátiť použité batérie.
Špecifikácie sú typické. Hodnoty sa môžu mierne meniť od jedného zariadenia k druhému. Špecifikácie môžu byť zmenené bez
predchádzajúceho oznámenia.
Page 3

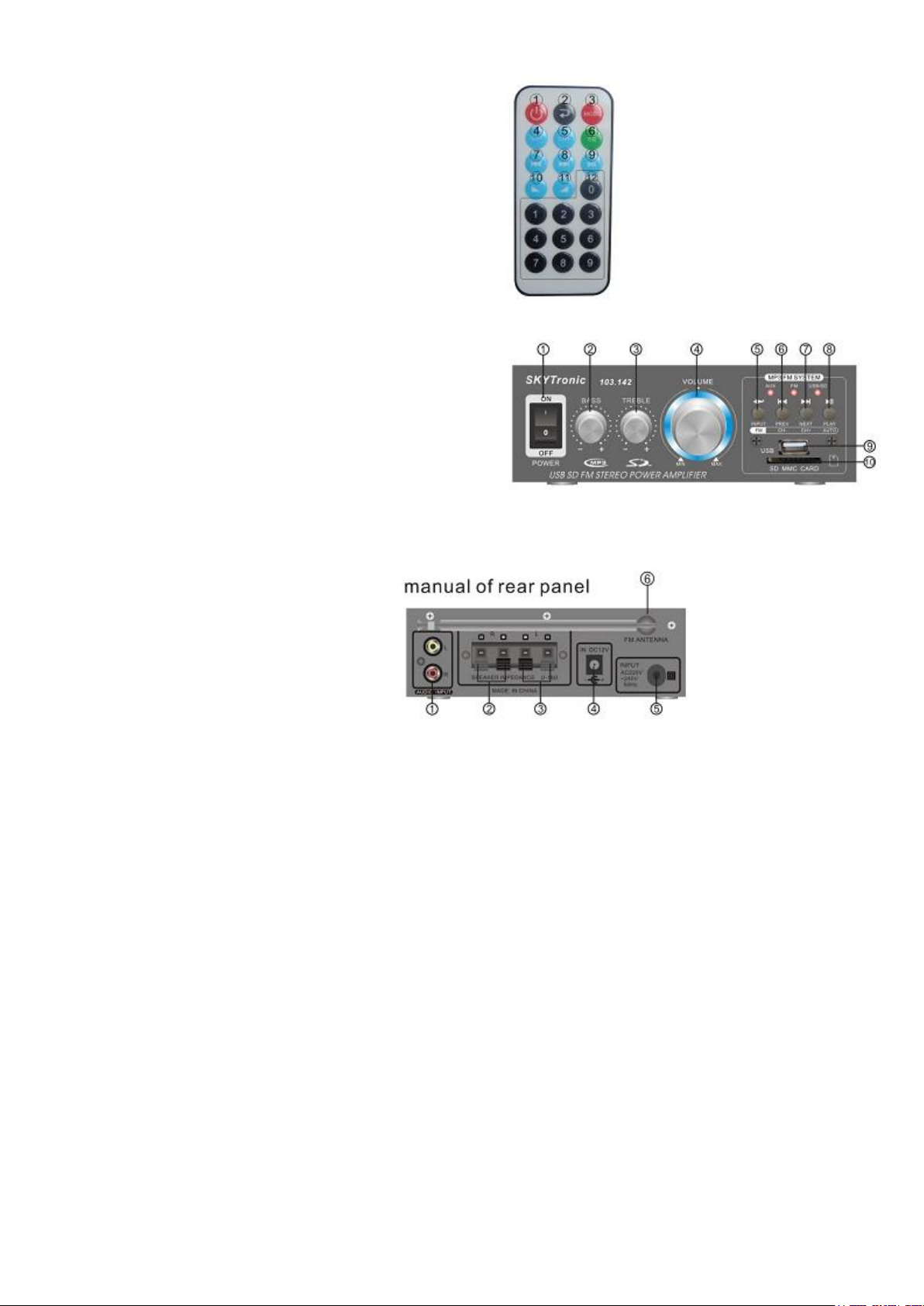

Diaľkový ovládač:
1. Tlačidlo zapnutia
2. Tlačidlo opakovania
3. Tlačidlo pre voľbu vstupného signálu
4. Prepínanie kanálov nahor
5. Prepínanie kanálov nadol
6. EQ
7. Tlačidlo rýchleho prehľadávania dopredu
8. Tlačidlo rýchleho prehľadávania naspäť
9. Tlačidlo prehrávania/pauzy
10. Tlačidlo zníženia hlasitosti -
11. Tlačidlo zvýšenia hlasitosti +
12. Numerické tlačidlá
1. Sieťový spínač
2. Regulátor basov
3. Regulátor výšok
4. Regulátor hlasitosti
5. Tlačidlo pre konverziu MP3 DVD signálu
6. Tlačidlo rýchleho prehľadávania dopredu
7. Tlačidlo rýchleho prehľadávania naspäť
8. Tlačidlo prehrávania/pauzy
9. USB port
10. Slot pre SD kartu
Zadná strana
1. Vstup pre DVD zvukový signál
2. Výstup reproduktora R
3. Výstup reproduktora L
4. 12 V terminál
5. Zásuvka 220 V AC
6. FM anténa
Technické údaje:
Napájanie: 220-240 V AC/50 Hz // 12-18 V DC/1 A ~ 20 A
Skreslenie: ........................................0,3% / 1 kHz, 1 W, 8 Ω
Výstupný výkon: ................... .............................. 40 W x 2
Frekvenčný rozsah: ...................................... 20 Hz - 20 kHz
Impedancia: ............................................................ 8 ~ 16 Ω
FM tuner: ................................................. 87.5 ~ 108.7 MHz
Vstupná citlivosť: ................................... 0,25 mV - 220 mV
Page 4
Declaration of Conformity
Manufacturer: TRONIOS BV
Bedrijvenpark Twente 415
7602 KM – ALMELO
+31(0)546589299
+31(0)546589298
The Netherlands
Product number: 103.142
Product Description: AV-360 Amplifier FM/USB/SD
Trade Name: SKYTRONIC
Regulatory Requirement: EN 60065
EN 55013
EN 55020
EN 61000-3-2/-3-3
The product meets the requirements stated in Directives 2006/95 and 2004/108/EC and
conforms to the above mentioned Declarations.
Almelo,
16-06-2015
Name : B. Kosters
Controller regulations
Signature :
Page 5
www.tronios.com
Copyright © 2015 by TRONIOS the Netherlands
