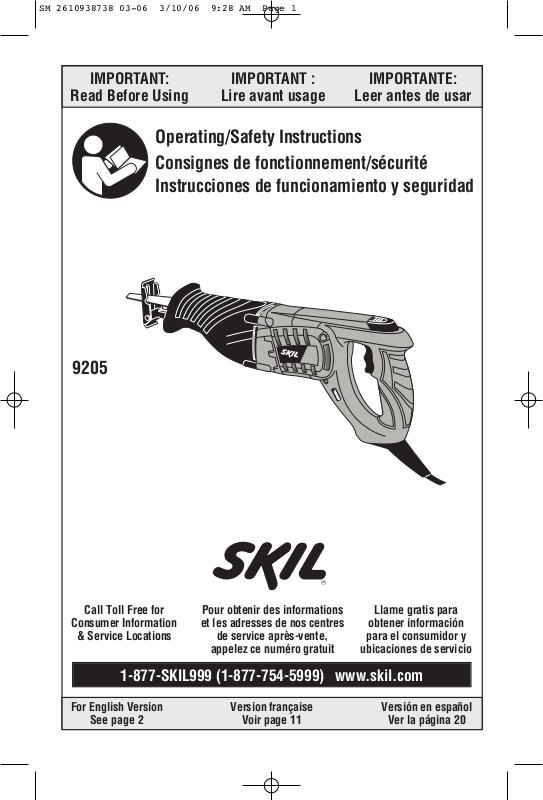

Skil 9205 User Manual [en, es, fr]

SM 2610938738 03-06 3/10/06 9:28 AM Page 1

IMPORTANT: IMPORTANT : IMPORTANTE:

Read Before Using Lire avant usage Leer antes de usar

Operating/Safety Instructions
Consignes de fonctionnement/sécurité

Instrucciones de funcionamiento y seguridad

9205

Call Toll Free for

Consumer Information

& Service Locations

1-877-SKIL999 (1-877-754-5999) www.skil.com

For English Version

See page 2 Voir page 11 Ver la página 20

Pour obtenir des informations

et les adresses de nos centres

de service après-vente,

appelez ce numéro gratuit

Version française

Llame gratis para

obtener información

para el consumidor y

ubicaciones de servicio

Versión en español

SM 2610938738 03-06 3/10/06 9:28 AM Page 2

General Safety Rules

WARNING

!

all of the warnings listed below refers to your mains-operated (corded) power tool or battery-

perated (cordless) power tool.

o

Read all instructions. Failure to follow all instructions listed below may
result in electric shock, fire and/or serious injury.

The term “power tool” in

SAVE THESE INSTRUCTIONS

Work area safety

Keep work area clean and well lit.

Cluttered or dark areas invite accidents.

Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust.

tools create sparks which may ignite the dust
or fumes.

Keep children and bystanders away while
operating a power tool.

cause you to lose control.

Distractions can

Power

Electrical safety

Power tool plugs must match the outlet.
Never modify the plug in any way. Do not
use any adapter plugs with earthed
(grounded) power tools.

and matching outlets will reduce risk of
electric shock.

Avoid body contact with earthed or
grounded surfaces such as pipes,
radiators, ranges and refrigerators.

is an increased risk of electric shock if your
body is earthed or grounded.

Do not expose power tools to rain or wet
conditions.

increase the risk of electric shock.

Do not abuse the cord. Never use the
cord for carrying, pulling or unplugging
the power tool. Keep cord away from
heat, oil, sharp edges or moving parts.

Damaged or entangled cords increase the
risk of electric shock.

When operating a power tool outdoors,
use an extension cord suitable for
outdoor use.

outdoor use reduces the risk of electric
shock.

Do not use AC only rated tools with a DC
power supply.

work, the electrical components of the AC
rated tool are likely to fail and create a
hazard to the operator.

Water entering a power tool will

Use of a cord suitable for

While the tool may appear to

Unmodified plugs

There

If operating the power tool in damp
locations is unavoidable a Ground Fault
Circuit Interrupter (GFCI) must be used to
supply the power to your tool.

personal protection devices like electrician’s
rubber gloves and footwear will further
enhance your personal safety.

GFCI and

Personal safety

Stay alert, watch what you are doing and
use common sense when operating a
power tool. Do not use a power tool while
you are tired or under the influence of
drugs, alcohol or medication.

inattention while operating power tools may
result in serious personal injury.

Use safety equipment. Always wear eye
protection.

mask, non-skid safety shoes, hard hat, or
hearing protection used for appropriate
conditions will reduce personal injuries.

Avoid accidental starting. Ensure the
switch is in the off-position before
plugging in.

finger on the switch or plugging in power
tools that have the switch on invites
accidents.

Remove any adjusting key or wrench
before turning the power tool on.

wrench or a key left attached to a rotating
part of the power tool may result in personal
injury.

Do not overreach. Keep proper footing
and balance at all times.

better control of the power tool in unexpected
situations.

Dress properly. Do not wear loose
clothing or jewelry. Keep your hair,
clothing and gloves away from moving
parts.

be caught in moving parts.

If devices are provided for the connection
of dust extraction and collection facilities,
ensure these are connected and properly
used.

related hazards.

-

2

-

Safety equipment such as dust

Carrying power tools with your

Loose clothes, jewelry or long hair can

Use of these devices can reduce dust-

A moment of

This enables

A

SM 2610938738 03-06 3/10/06 9:28 AM Page 3

Keep handles dry, clean and free from oil
and grease.

control the power tool.

Slippery hands cannot safely

Power tool use and care

Do not force the power tool. Use the
correct power tool for your application.

The correct power tool will do the job better
and safer at the rate for which it was
designed.

Do not use the power tool if the switch
does not turn it on and off.

that cannot be controlled with the switch is
dangerous and must be repaired.

Disconnect the plug from the power
source and/or the battery pack from the
power tool before making any
adjustments, changing accessories, or
storing power tools.

measures reduce the risk of starting the
power tool accidentally.

Store idle power tools out of the reach of
children and do not allow persons
unfamiliar with the power tool or these
instructions to operate the power tool.

Power tools are dangerous in the hands of
untrained users.

Maintain power tools. Check for
misalignment or binding of moving parts,
breakage of parts and any other condition
that may affect the power tools operation.
If damaged, have the power tool repaired
before use.

poorly maintained power tools.

Many accidents are caused by

Any power tool

Such preventive safety

Keep cutting tools sharp and clean.

Properly maintained cutting tools with sharp
cutting edges are less likely to bind and are

asier to control.

e

se the power tool, accessories and tool

U
bits etc., in accordance with these
instructions and in the manner intended
for the particular type of power tool,
taking into account the working
conditions and the work to be performed.

Use of the power tool for operations different
from those intended could result in a
hazardous situation.

Use clamps or other practical way to
secure and support the workpiece to a
stable platform.

or against your body is unstable and may
lead to loss of control.

Holding the work by hand

Service

Have your power tool serviced by a
qualified repair person using only identical
replacement parts.

safety of the power tool is maintained.

Develop a periodic maintenance schedule
for your tool. When cleaning a tool be
careful not to disassemble any portion of
the tool since internal wires may be
misplaced or pinched or safety guard
return springs may be improperly
mounted.

gasoline, carbon tetrachloride, ammonia, etc.
may damage plastic parts.

Certain cleaning agents such as

This will ensure that the

SAVE THESE INSTRUCTIONS

Safety Rules for Reciprocating Saws

Hold tool by insulated gripping surfaces
when performing an operation where the
cutting tool may contact hidden wiring or
its own cord.

make exposed metal parts of the tool "live"
and shock the operator.

Use clamps or other practical way to
secure and support the workpiece to a
stable platform.

or against your body is unstable and may
lead to loss of control.

Contact with a "live" wire will

Holding the work by hand

Do not drill, fasten or break into existing
walls or other blind areas where electrical
wiring may exist.

unavoidable, disconnect all fuses or circuit
breakers feeding this worksite.

Never leave the trigger locked "ON".
Before plugging the tool in, check that the
trigger lock is "OFF".

could cause injury.

Keep hands away from cutting area. Do
not reach under the material being cut.

If this situation is

Accidental start-ups

-3-

SM 2610938738 03-06 3/10/06 9:28 AM Page 4

The proximity of the blade to your hand is
hidden from your sight.

eep hands from between the gear

K
housing and saw blade holder.

reciprocating blade holder can pinch your
fingers.

o not use dull or damaged blades.Bent

D

blade can break easily or cause kickback.

Before starting to cut, turn tool "ON" and
allow the blade to come to full speed.

Tool can chatter or vibrate if blade speed is
too slow at beginning of cut and possibly
kickback.

Always wear safety goggles or eye
protection when using this tool. Use a
dust mask or respirator for applications
which generate dust.

Secure material before cutting. Never
hold it in your hand or across legs.

or thin material may flex or vibrate with the
blade, causing loss of control.

Make certain all adjusting screws and the
blade holder are tight before making a
cut.

Loose adjusting screws and holders
can cause the tool or blade to slip and loss of
control may result.

The

Small

When removing the blade from the tool
avoid contact with skin and use proper
protective gloves when grasping the
blade or accessory.

hot after prolonged use.

!

WARNING

grinding, drilling, and other construction
activities contains chemicals known to
cause cancer, birth defects or other
reproductive harm. Some examples of
these chemicals are:

• Lead from lead-based paints,

• Crystalline silica from bricks and cement
and other masonry products, and

• Arsenic and chromium from chemically­treated lumber.

Your risk from these exposures varies,
depending on how often you do this type of
work. To reduce your exposure to these
chemicals: work in a well ventilated area, and
work with approved safety equipment, such
as those dust masks that are specially
designed to filter out microscopic particles.

Accessories may be

Some dust created by
power sanding, sawing,

-

4

-

0

SM 2610938738 03-06 3/10/06 9:28 AM Page 5

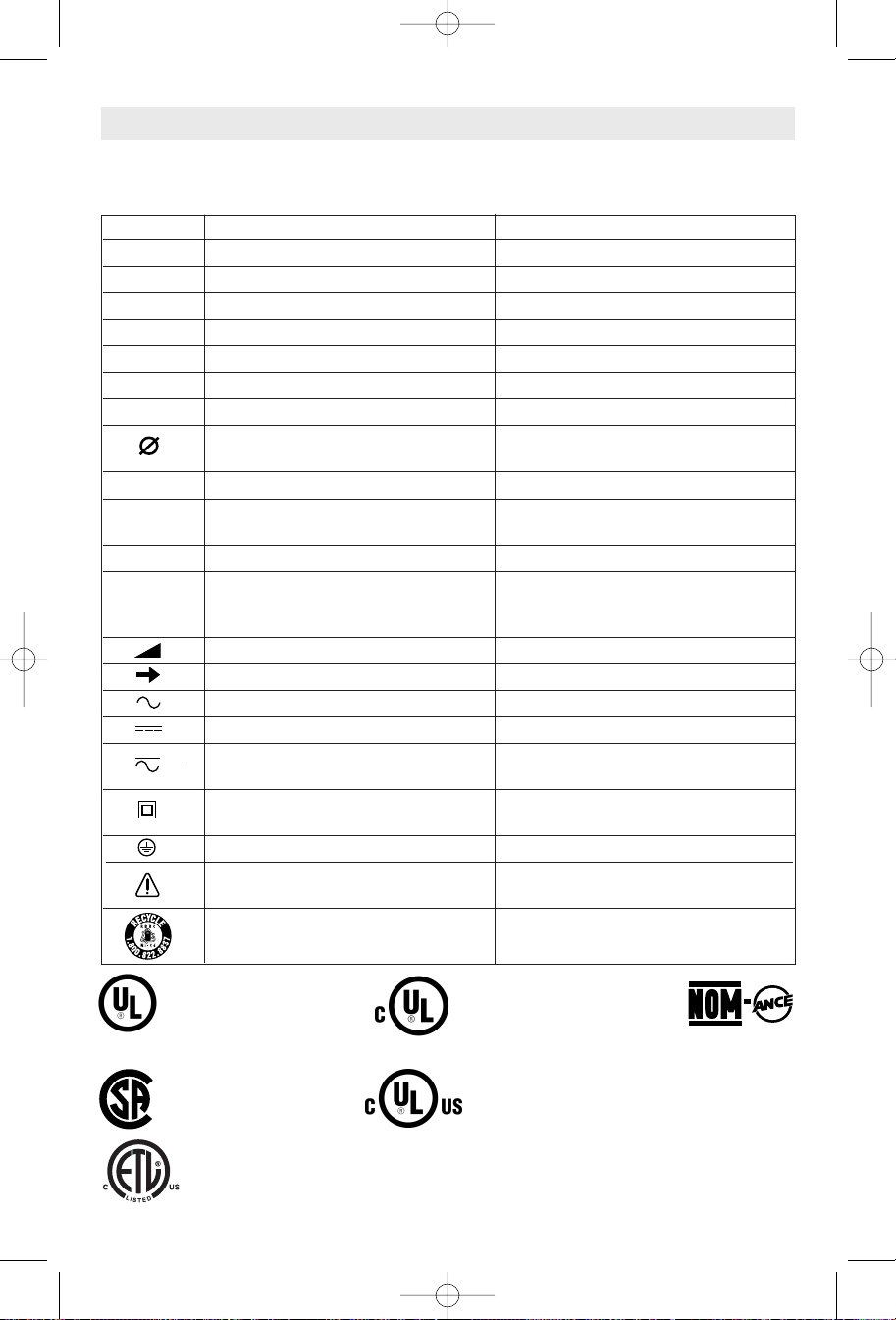

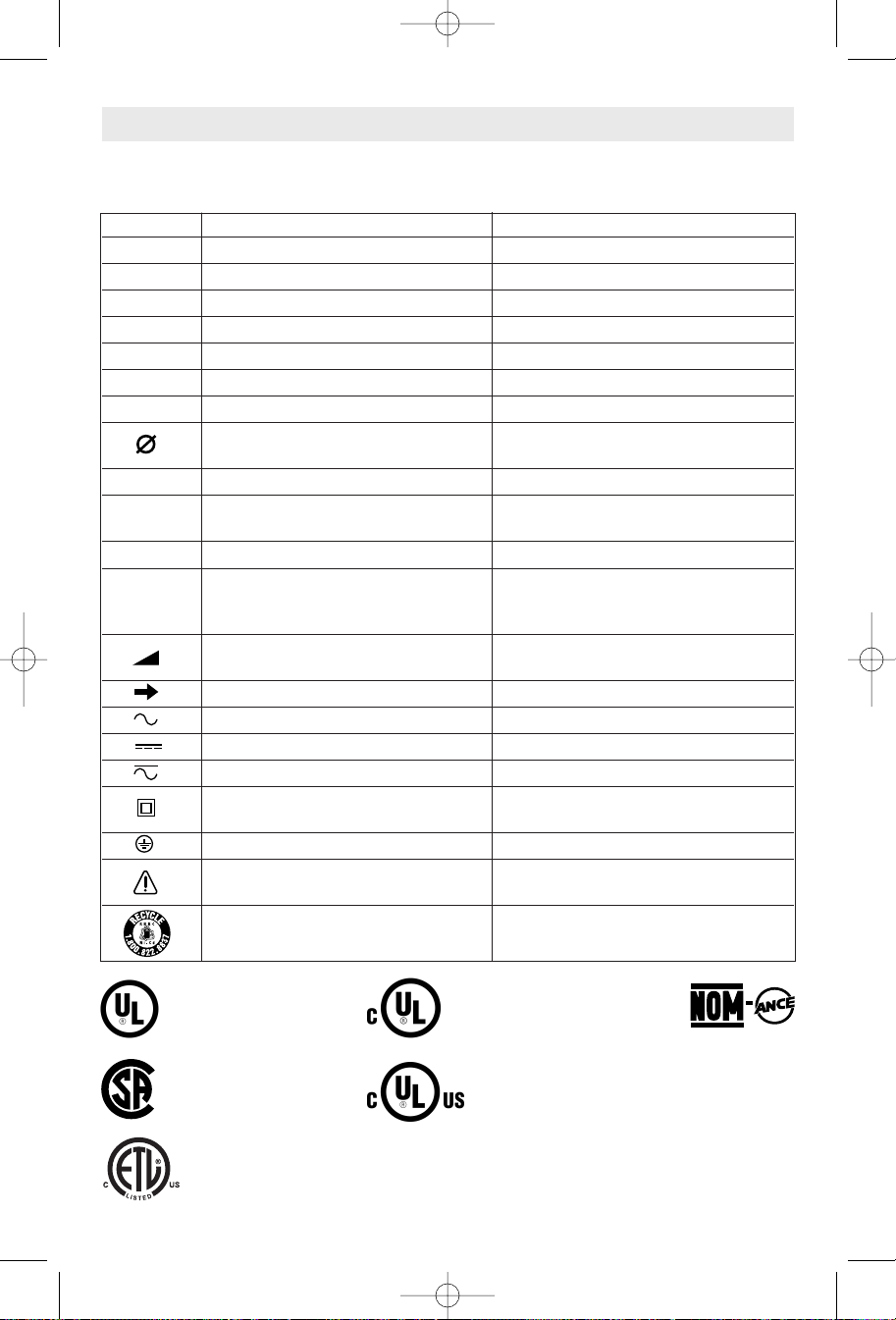

Symbols

IMPORTANT: Some of the following symbols may be used on your tool. Please study them

nd learn their meaning. Proper interpretation of these symbols will allow you to operate the

a

ool better and safer.

t

Symbol Name Designation/Explanation

V Volts Voltage (potential)
A Amperes Current

Hz Hertz Frequency (cycles per second)

W Watt Power

kg Kilograms Weight

min Minutes Time

s Seconds Time

Diameter Size of drill bits, grinding wheels, etc.

n

0

.../min Revolutions or reciprocation per minute Revolutions, strokes, surface speed,

0 Off position Zero speed, zero torque...

1, 2, 3, ... Selector settings Speed, torque or position settings.

I, II, III, Higher number means greater speed

No load speed Rotational speed, at no load

orbits etc. per minute

Infinitely variable selector with off Speed is increasing from 0 setting
Arrow Action in the direction of arrow
Alternating current Type or a characteristic of current
Direct current Type or a characteristic of current
Alternating or direct current Type or a characteristic of current
Class II construction Designates Double Insulated

Construction tools.
Earthing terminal Grounding terminal
Warning symbol Alerts user to warning messages
Ni-Cad RBRC seal Designates Ni-Cad battery recycling

program

This symbol designates
that this tool is listed by
Underwriters Laboratories.

This symbol designates
that this tool is listed by
the Canadian Standards
Association.

This symbol designates that this tool is listed by

This symbol designates
that this tool is listed to
Canadian Standards by
Underwriters Laboratories.

This symbol designates that
this tool is listed by
Underwriters Laboratories,
and listed to Canadian
Standards by Underwriters
Laboratories.

This symbol

designates
that
this tool
complies
to NOM
Mexican
Standards.

Intertek Testing Services.

-5-

SM 2610938738 03-06 3/10/06 9:28 AM Page 6

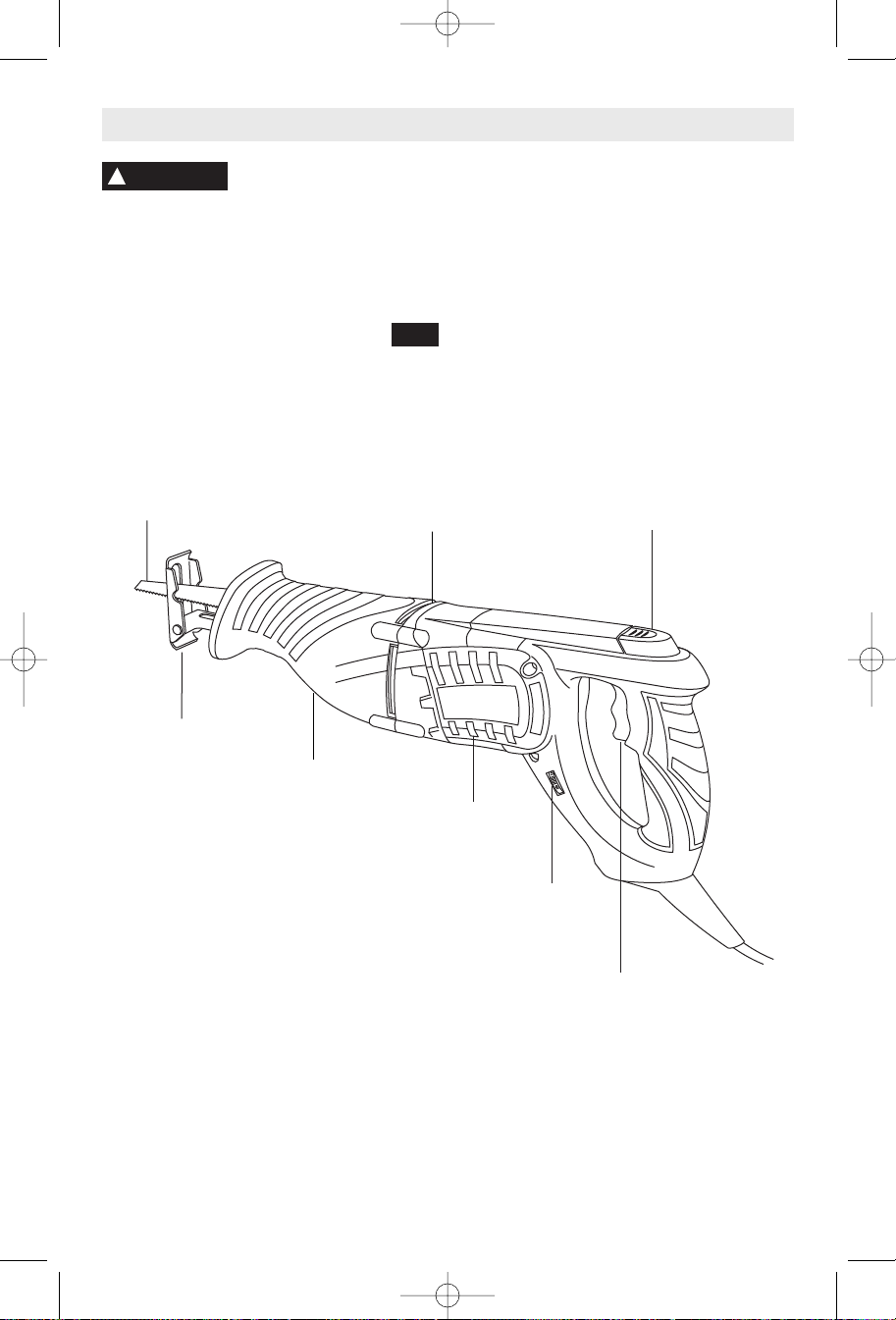

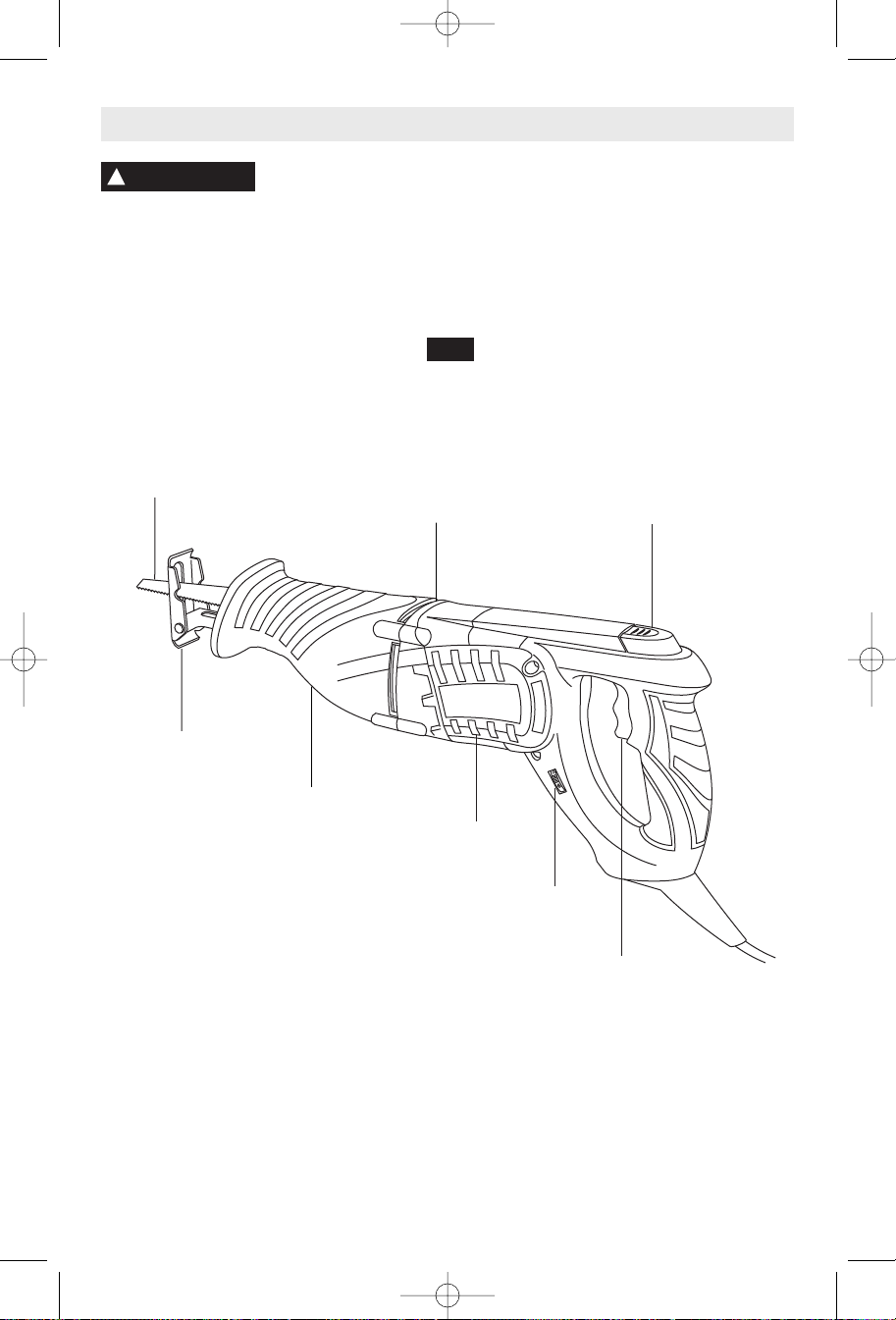

Functional Description and Specifications

WARNING

!

Disconnect the plug from the power source before making any
assembly, adjustments or changing accessories

measures reduce the risk of starting the tool accidentally.

Reciprocating Saw

FIG. 1

SAWBLADE

ADJUSTABLE

FOOTPLATE

AIR

VENT

. Such preventive safety

BLADE STORAGE

COMPARTMENT

RUBBER BOOT

AIR

VENT

VARIABLE

SPEED DIAL

TRIGGER "ON-OFF"

SWITCH

NOTE: For tool specifications refer to the nameplate on your tool.

-

6

-

SM 2610938738 03-06 3/10/06 9:28 AM Page 7

Assembly

Preparing the Saw

No one blade can be efficient on all cutting
jobs. Different materials require specially
designed blades. Since your reciprocating saw
can cut so many materials, many types of SKIL
blades are available. Be sure to use the proper
blade to insure proper cutting performance.

!

or making any adjustments.

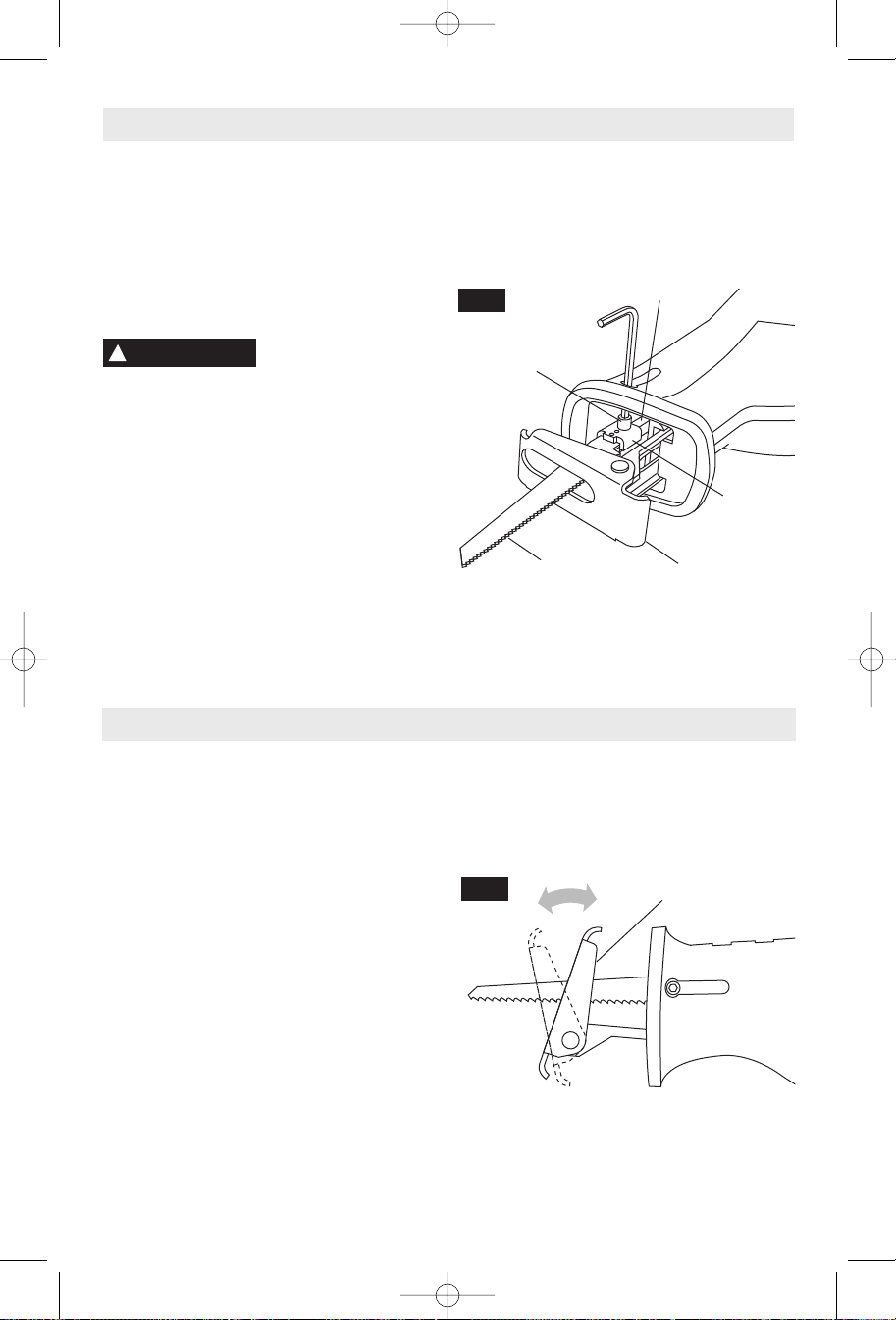

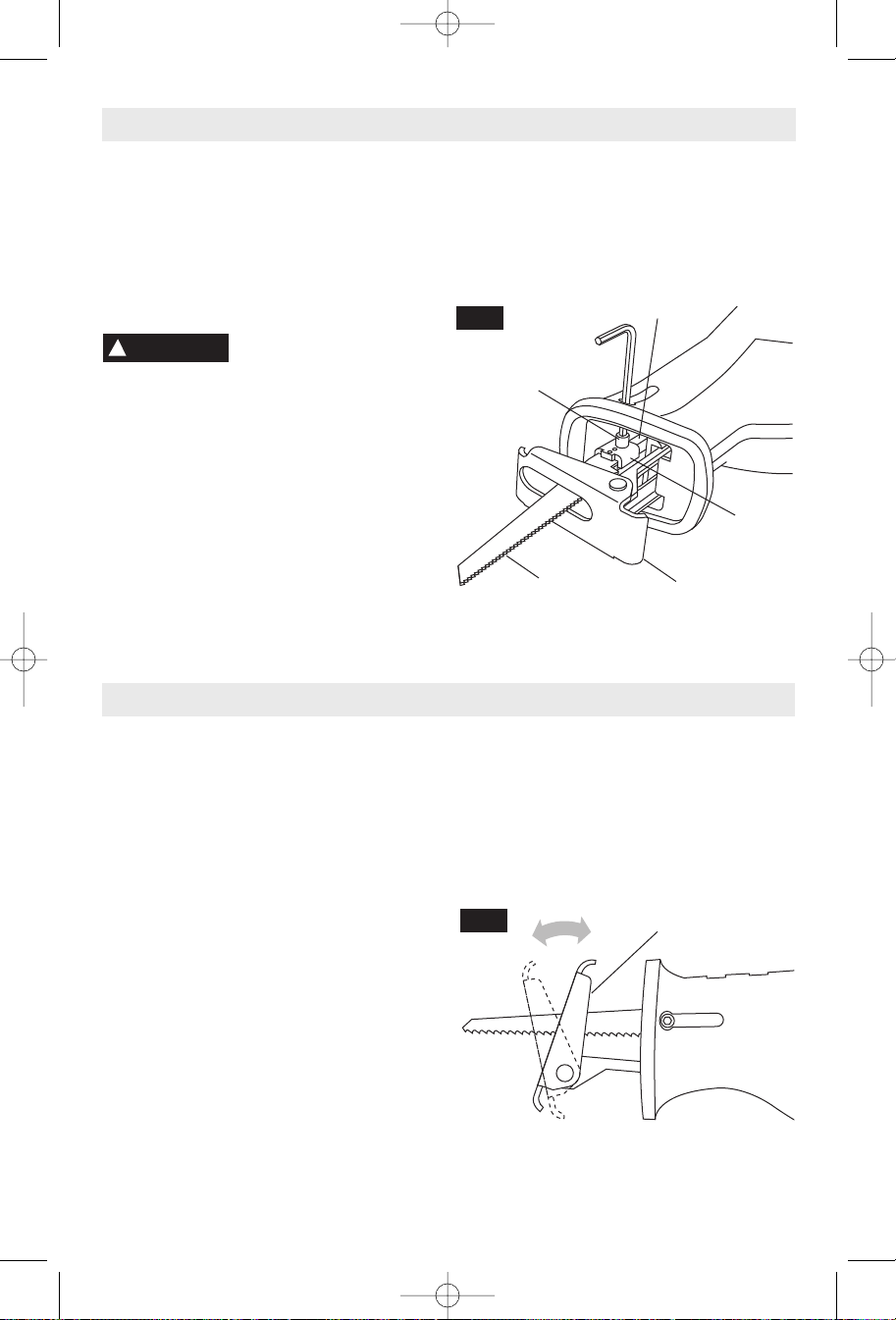

1. Loosen the socket head cap screw and open
blade clamp with the wrench provided (Fig. 2).

2. Insert blade shank through opening in
footplate and insert blade between blade clamp
and plunger with hole in blade, engaged with
pin on plunger.

3. Tighten the socket head cap screw and
blade clamp onto the shaft pin with the wrench
provided.

BLADE SELECTION

INSTALLING A BLADE

WARNING

Unplug tool from power
source before changing blade

Operating Instructions

Push in and pull out on the blade to be sure it is
held securely. The blade may be inserted with
the teeth facing up or down.

Note: To prevent blade from coming off,
always make sure hole in blade is engaged
with hole in shaft, and clamp has been securely
tightened.

LUNGER

FIG. 2

SOCKET

HEAD CAP

SCREW

BLADE

P

BLADE
CLAMP

FOOTPLATE

TRIGGER "ON-OFF" SWITCH

TO TURN THE TOOL "ON" squeeze the
trigger switch. TO TURN THE TOOL "OFF",
release the trigger switch, which is spring
loaded and will return to the "OFF" position
automatically.

Your tool is equipped with a variable speed
dial. The blade stroke rate may be adjusted
during cutting operation by presetting the dial
on or between any one of the six numbers.

Setting SPM rating (strokes per minute)

Higher speed settings are generally used for
fast cutting or when softer cutting materials
such as wood, composite materials, and
plastics. Slower speed settings are generally
used when precision is required or when
cutting harder materials. Materials typically cut

VARIABLE SPEED DIAL

1-2 Low stroke
3-4
5-6 High stroke

Medium stroke

using slower speeds include sheet metal,
conduit, and pipe.

The footplate tilts in order to keep as much of
its surface in contact with the work surface
Fig. 3 . To adjust, hold saw firmly and pivot
footplate to desired position.

The footplate can also be locked at desired
depths to optimize blade life and/or to limit

FOOTPLATE ADJUSTMENT

FIG. 3

FOOTPLATE

-7-

SM 2610938738 03-06 3/10/06 9:28 AM Page 8

blade protrusion beyond the end of the
footplate when cutting into large diameter pipe
or into walls.

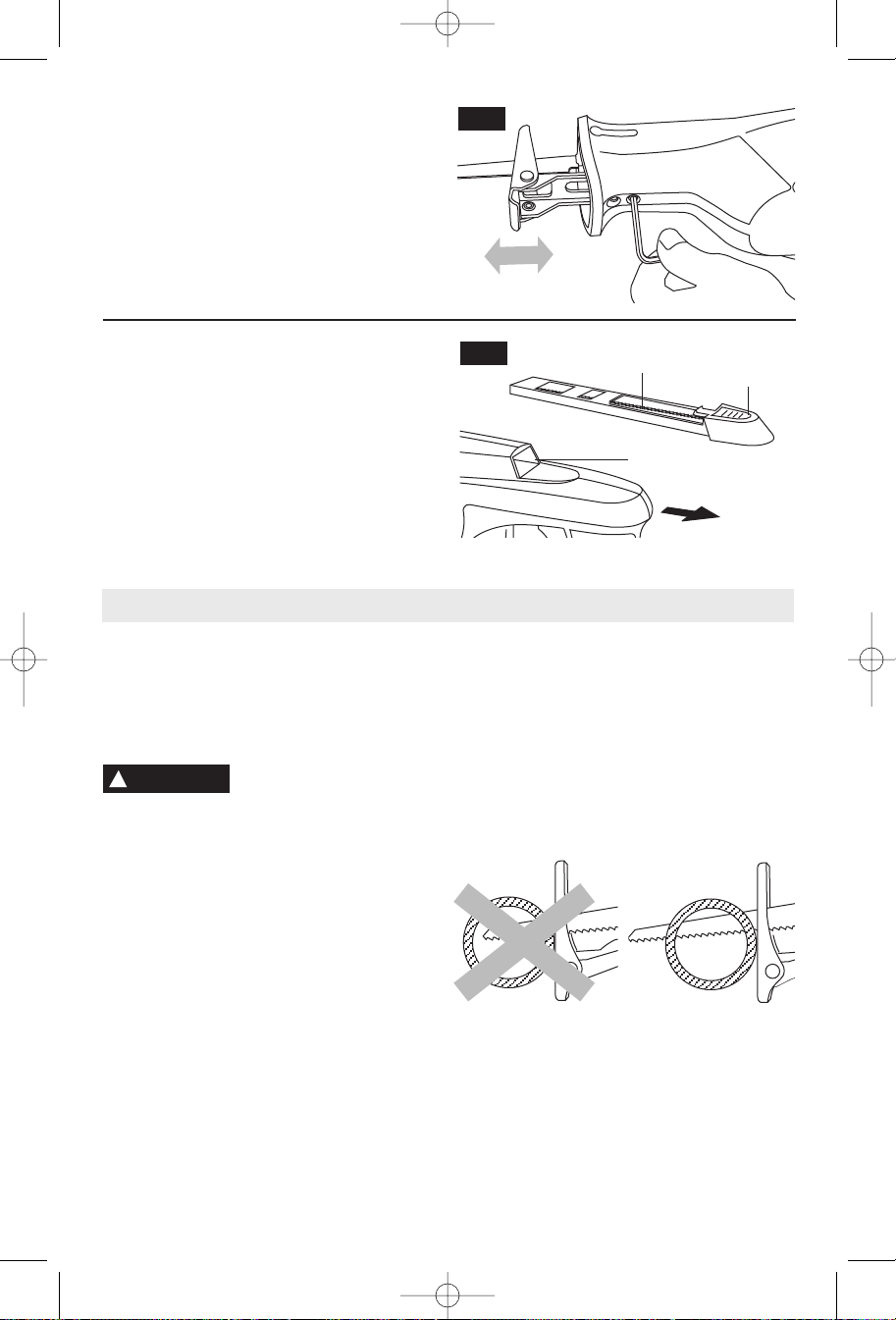

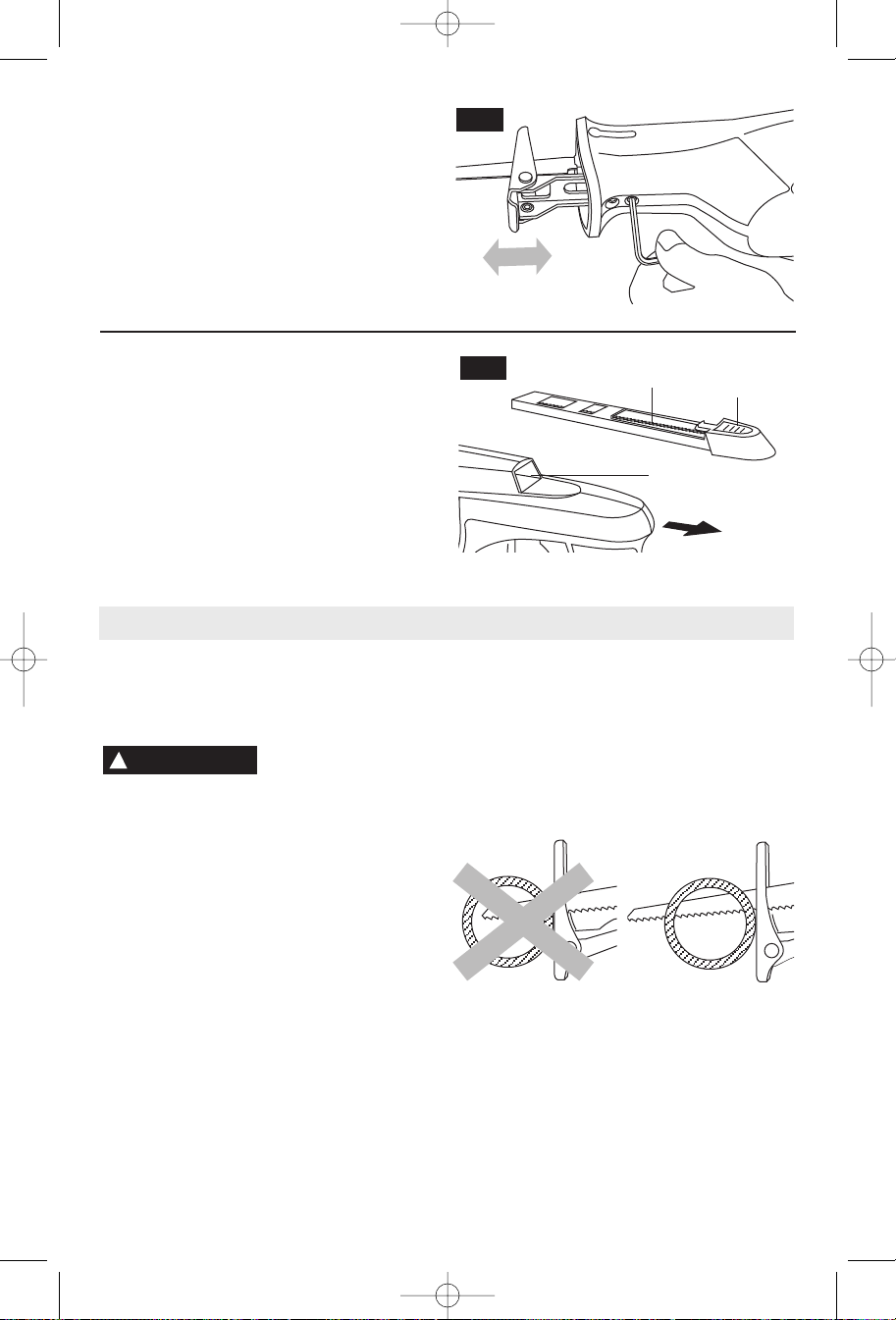

o adjust the footplate position depth, simply

T

oosen the two screws in insulated rubber boot

l
with wrench provided, slide and move the
footplate to the desired position and securely
tighten the screw with the wrench provided
(Fig. 4).

BLADE STORAGE COMPARTMENT

Your tool is equipped with a blade storage
compartment (Fig. 5) on the backside of your
saw. To remove, push down on tab and slide
in direction of arrow. Be sure storage
compartment is closed to prevent blades from
falling out.

Using the Saw

1. Securely clamp the work.

2. Mark the line of cut and grasp the tool with
one hand on the handle and the other
placed on the insulated rubber boot over
the front housing.

WARNING

!

housing. If you saw into a blind area where
live wiring exists, you may be shocked or
electrocuted.

3. Keep the saw footplate firmly against the
work to minimize counter-force (jumping)
and vibration.

4. Squeeze the trigger to start the tool. Let the
saw reach full speed before starting the cut.
Guide the saw so that the blade will move
along the marked line.

Following a few simple tips will reduce the
wear on the workpiece, the tool and the
operator.

1. Blades cut on the draw or back stroke. On
fine work, such as paneling, fiberglass, etc.,
place the good side of workpiece facing
down.

2. Use the correct saw blade for the material
being cut and keep extra blades on hand to

Always hold the saw by the
insulated boot on the front

SAWING TIPS

IG. 4

F

FIG. 5

use when others become dull. Replace
cracked or bent blades immediately.

3. Select the footplate projection settings, as
well as the appropriate cutting speed.

4.To reduce the risk of injury, be sure the
blade always extends beyond the footplate
and work throughout the stroke. Blades
may shatter if the front on the blade hits the
work and/or the footplate.

5. When cutting metal:

WRONG RIGHT

- Apply a lubricant for easier, smoother,
faster cutting and longer blade life.

-For non-ferrous metals, aluminum,
bronze or brass, use a stick wax on the
blade.

-

8

-

BLADE

STORAGE

BLADE STORAGE

COMPARTMENT

TAB

SM 2610938738 03-06 3/10/06 9:28 AM Page 9

For ferrous metals, iron and steel, use

­achine or cutting oil along the surface

m
to be cut.

6.When cutting thin metal, "sandwich" the
material between two pieces of scrap wood.
Clamp or put in a bench vise. One piece of
lumber on top of the metal can be used with
adequate clamping. Place your cut lines or
design on the wood.

7.Don’t force the cutting. Let the saw and
blade do the work.

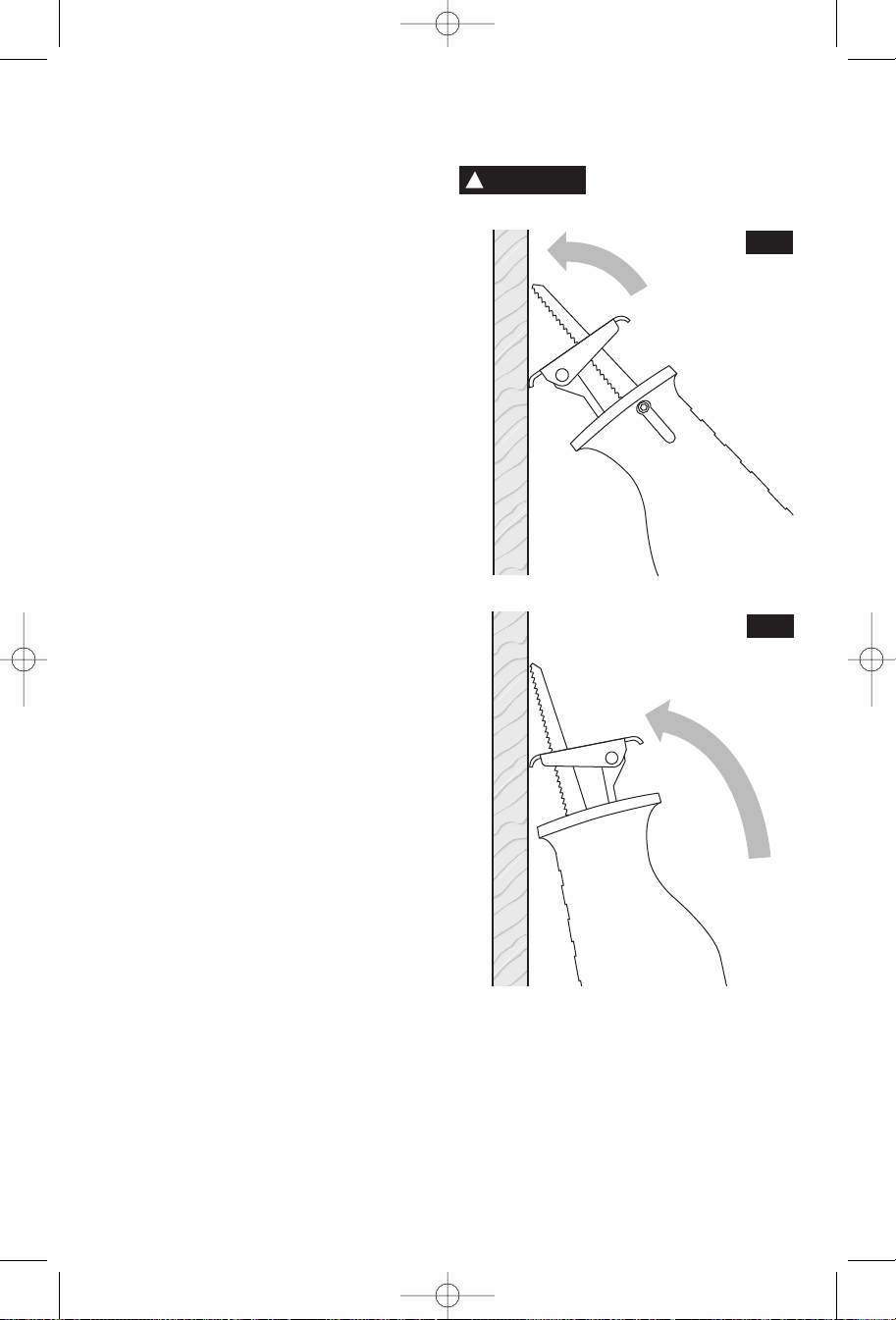

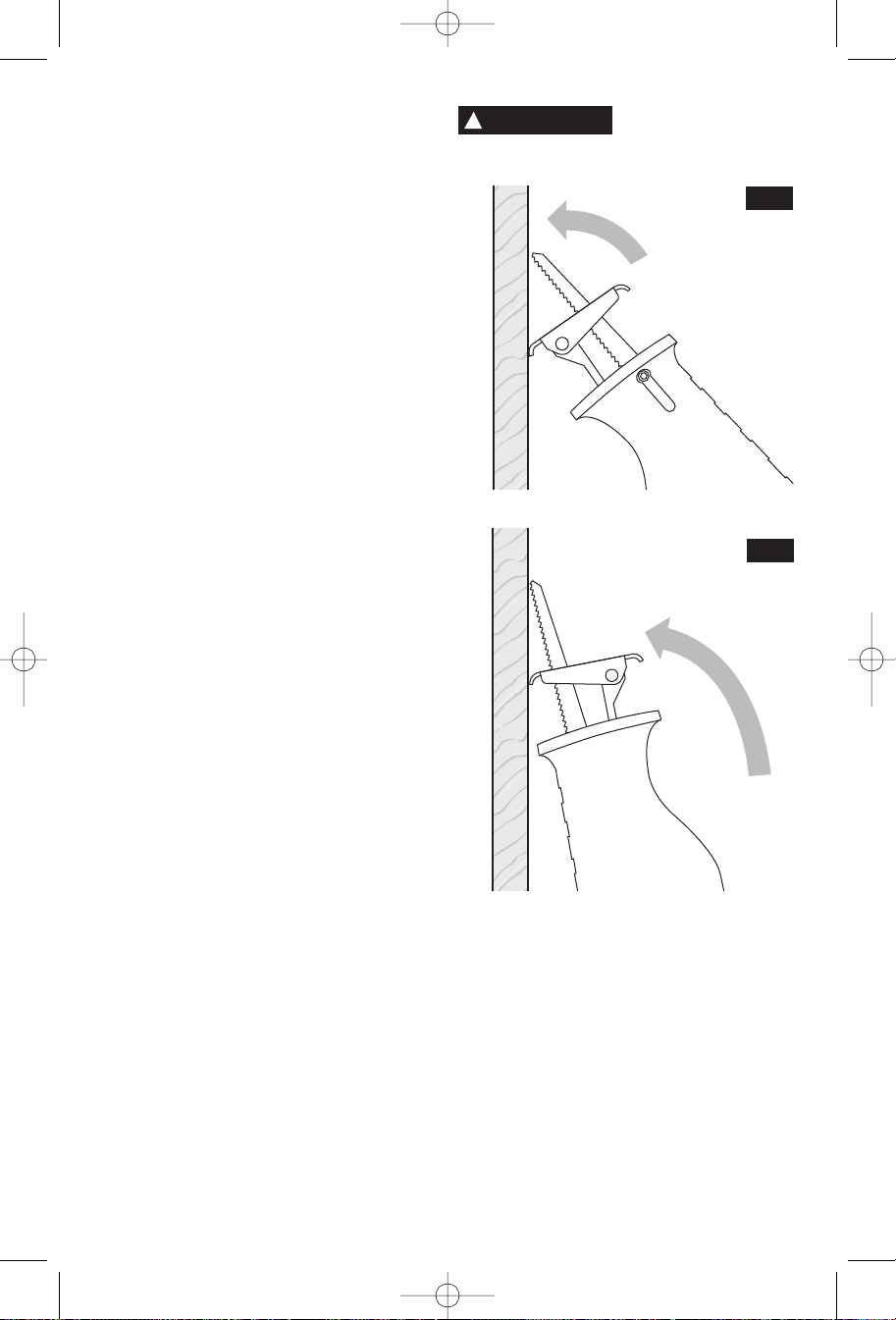

POCKET CUTS

The reciprocating saw can be used to make
plunge cuts into softer material, (for example,
wood or light building materials for walls),
without a starting hole (Fig. 6).

1. Mark the line to be cut clearly on the work.

2. Set the tool with one edge of the footplate

firmly against the material.

3. Place the tip of the blade (not running) on the

line to be cut.

4. Tilt the saw so that the blade clears the work.

5. Squeeze the trigger switch and carefully

engage the moving saw blade into the material.

6. After the blade penetrates through the work,

continue sawing along the marked outline.

To make plunge cutting easier, use a heavy
gauge blade, install the blade with the teeth
facing upward, and hold the saw upside down
as shown (Fig. 7).

Do not plunge cut in metal surfaces.
In thick materials and in harder materials,

such as metal, plunge cutting should not be
attempted. Such materials can be cut with the
recip saw only by starting the cut from the
edge of the material or from a hole drilled all
the way through the material that is large
enough to fit the saw blade.

POCKET/PLUNGE CUTS

NOTES:

!

may create a hazard.

WARNING

he use of any accessories

T

ot specified in this manual

n

FIG. 6

FIG. 7

-9-

SM 2610938738 03-06 3/10/06 9:28 AM Page 10

Maintenance

Service

WARNING

!

personnel may result in misplacing of
internal wires and components which
could cause serious hazard.

recommend that all tool service be
performed by a Skil Factory Service Center
or Authorized Skil Service Station.

Your Skil tool has been properly lubricated
and is ready to use. It is recommended that
tools with gears be regreased with a special
gear lubricant at every brush change.

The brushes and commutator in your tool
have been engineered for many hours of
dependable service. To maintain peak
efficiency of the motor, we recommend every
two to six months the brushes be examined.
Only genuine Skil replacement brushes
specially designed for your tool should be
used.

Preventive maintenance
performed by unauthorized

We

TOOL LUBRICATION

CARBON BRUSHES

Cleaning

WARNING

!

the power supply before cleaning or
performing any maintenance.

be cleaned most effectively with compressed
dry air.

Always wear safety goggles when

cleaning tools with compressed air.

Ventilation openings and switch levers must
be kept clean and free of foreign matter. Do
not attempt to clean by inserting pointed
objects through openings.

CAUTION

!

plastic parts.

carbon tetrachloride, chlorinated cleaning
solvents, ammonia and household
detergents that contain ammonia.

To avoid accidents always
disconnect the tool from

The tool may

Certain cleaning agents
and solvents damage

Some of these are: gasoline,

Accessories

WARNING

!

adequate size conductors that is capable
of carrying the current necessary for your
tool must be used.

excessive voltage drop, loss of power or
overheating. Grounded tools must use 3­wire extension cords that have 3-prong plugs
and receptacles.

NOTE: The smaller the gauge number, the

heavier the cord.

** Carrying case
* Blades

If an extension cord is
necessary, a cord with

This will prevent

RECOMMENDED SIZES OF EXTENSION CORDS

120 VOLT ALTERNATING CURRENT TOOLS

Tool’s

Ampere

Rating

3-6
6-8

8-10
10-12
12-16

Cord Size in A.W.G.

Cord Length in Feet

25 50 100 150 15 30 60 120

18 16 16 14 0.75 0.75 1.5 2.5
18 16 14 12 0.75 1.0 2.5 4.0

16 14 12 0.75 1.0 2.5 4.0

18
16
14

14

16

—

12

Wire Sizes in mm

Cord Length in Meters

1.0

12

—

—

2.5 4.0 —
———

(*= standard equipment)
(**= optional accessories)

-

10

-

2

SM 2610938738 03-06 3/10/06 9:28 AM Page 11

Consignes générales de sécurité

!

AVERTISSEMENT

blessures corporelles graves. Dans toutes les mises en garde ci-dessous, le terme « outil électroportatif » se

rapporte à des outils branchés sur le secteur (avec fil) ou à des outils alimentés par piles (sans fil).

Veuillez lire et comprendre toutes les consignes. Si on n'observe pas toutes les
consignes décrites ci-dessous, il y a risque de choc électrique, d’incendie et/ou de

CONSERVEZ CES CONSIGNES

Sécurité du lieu de travail

Maintenez le lieu de travail propre et bien éclairé.

Les risques d’accident sont plus élevés quand on
travaille dans un endroit encombré ou sombre.

N’utilisez pas d’outils électroportatifs dans des
atmosphères explosives, comme par exemple en
présence de gaz, de poussières ou de liquides
inflammables. Les outils électroportatifs produisent

des étincelles qui risquent d’enflammer les poussières
ou les vapeurs.

Éloignez les enfants et les visiteurs quand vous vous
servez d’un outil électroportatif. Vous risquez une

perte de contrôle si on vous distrait.

Sécurité électrique

Les fiches des outils électroportatifs doivent
correspondre à la prise. Il ne faut absolument jamais
modifier la fiche. N’utilisez pas d’adaptateur de prise
avec des outils électroportatifs munis d’une fiche de
terre. Le risque de choc électrique est moindre si on

utilise une fiche non modifiée sur une prise qui lui
correspond.

Évitez tout contact du corps avec des surfaces reliées
à la terre tels que tuyaux, radiateurs, gazinières ou
réfrigérateurs. Le risque de choc électrique augmente

si votre corps est relié à la terre.

N’exposez pas les outils électroportatifs à la pluie ou
à l’humidité. Si de l’eau pénètre dans un outil

électroportatif, le risque de choc électrique augmente.

Ne maltraitez pas le cordon. Ne vous en servez
jamais pour transporter l’outil électroportatif, pour le
tirer ou pour le débrancher. Éloignez le cordon de la
chaleur, des huiles, des arêtes coupantes ou des
pièces mobiles. Les cordons abîmés ou emmêlés

augmentent les risques de choc électrique.

Si vous utilisez un outil électroportatif à l’extérieur,
employez une rallonge conçue pour l’extérieur. Ces

rallonges sont faites pour l’extérieur et réduisent le
risque de choc électrique.

N’utilisez pas un outil conçu uniquement pour le C.A.
sur une alimentation en C.C. Même si l’outil semble

fonctionner, les composants électriques d’un outil prévu
pour le C.A. tomberont probablement en panne et
risquent de créer un danger pour l’utilisateur.

S’il est nécessaire d’utiliser l’outil dans un lieu
humide, il faut l’alimenter par l’intermédiaire d’un
disjoncteur différentiel de fuite à la terre (DDFT).

L’emploi d’un DDFT et de dispositifs de protection
personnelle tels que gants et chaussures d’électricien
en caoutchouc améliorent votre sécurité personnelle.

Sécurité personnelle

Restez concentré, faites attention à ce que vous
faites, et servez-vous de votre bon sens lorsque vous
utilisez un outil électroportatif. N'employez pas
d’outils électroportatifs quand vous êtes fatigué ou
sous l’emprise de drogues, d’alcool ou de
médicaments. Quand on utilise des outils

électroportatifs, il suffit d’un moment d’inattention pour
causer des blessures corporelles graves.

Utilisez des équipements de sécurité. Portez toujours
une protection oculaire. Si les conditions le

demandent, il faut porter un masque à poussière, des
chaussures de sécurité antidérapantes, un casque de
chantier ou une protection auditive pour réduire le
risque de blessure corporelle.

Évitez les démarrages intempestifs. Assurez-vous
que l’interrupteur est en position arrêt (OFF) avant de
brancher l’outil. Transporter un outil électroportatif

avec le doigt sur la gâchette ou le brancher quand
l’interrupteur est en position “marche” (ON) présente
des risques d’accident.

Enlevez toutes les clés de réglage avant de mettre
l’outil électroportatif en marche. Si on laisse une clé

sur une pièce tournante de l’outil électroportatif, il y a
risque de blessure corporelle.

Ne vous penchez pas. Conservez toujours une bonne
assise et un bon équilibre. Ceci vous permettra de

mieux maîtriser l’outil électroportatif dans des situations
inattendues.

Habillez-vous de manière appropriée. Ne portez pas
de vêtements amples ou de bijoux. Attachez les
cheveux longs. N’approchez pas les cheveux, les
vêtements ou les gants des pièces en mouvement.

Les vêtements amples, les bijoux ou les cheveux longs
risquent d’être happés par les pièces en mouvement.

Si l’outil est muni de dispositifs permettant le
raccordement d’un système d’aspiration et de
collecte des poussières, assurez-vous que ces
dispositifs sont raccordés et utilisés correctement.

L’utilisation de ces dispositifs peut permettre de réduire
les dangers liés à la poussière.

Maintenez les poignées sèches et exemptes d’huile et
de graisse. On ne pas maîtriser un outil électroportatif

en toute sécurité quand on a les mains glissantes.

-

11

-

SM 2610938738 03-06 3/10/06 9:28 AM Page 12

Utilisation et entretien des outils

électroportatifs

Ne forcez pas sur l’outil électroportatif. Utilisez l’outil
électroportatif qui convient à la tâche à effectuer.

L’outil qui convient à la tâche fait un meilleur travail et
est plus sûr à la vitesse pour lequel il a été conçu.

Ne vous servez pas de l’outil électroportatif si son
interrupteur ne parvient pas à le mettre en marche ou
à l’arrêter. Tout outil électroportatif qui ne peut pas

être commandé par son interrupteur est dangereux et
doit être réparé.

Débranchez la fiche de la prise ou enlevez le bloc­piles de l’outil électroportatif avant tout réglage,
changement d’accessoires ou avant de ranger l’outil
électroportatif. De telles mesures de sécurité

préventive réduisent le risque de démarrage intempestif
de l’outil électroportatif.

Rangez les outils électroportatifs dont vous ne vous
servez pas hors de portée des enfants et ne permettez
pas à des personnes qui ne connaissent pas l’outil
électroportatif ou qui ignorent ces consignes de s’en
servir. Les outils électroportatifs sont dangereux dans

les mains d’utilisateurs inexpérimentés.

Entretenez les outils électroportatifs. Vérifiez que les
pièces mobiles sont alignées correctement et ne
coincent pas. Vérifiez qu’il n’y a pas de pièces
cassées ou d’autre circonstance qui risquent
d’affecter le fonctionnement de l’outil électroportatif.
Si l’outil est abîmé, faites-le réparer avant de
l’utiliser. De nombreux accidents sont causés par des

outils électroportatifs mal entretenus.

Maintenez les outils coupants affûtés et propres. Les
outils coupants entretenus correctement et dotés de
bords tranchants affûtés sont moins susceptibles de
coincer et sont plus faciles à maîtriser.

Utilisez l’outil électroportatif, les accessoires, les
embouts etc. selon ces consignes et de la manière
prévue pour chaque type particulier d’outil
électroportatif en tenant compte des conditions de
travail et de la tâche à accomplir. L'emploi d’outils

électroportatifs pour des tâches différentes de celles
pour lesquelles ils ont été prévus peut résulter en une
situation dangereuse.

Utilisez des brides ou d’autres moyens pratiques de
brider ou de supporter la pièce sur une plate-forme
stable. Tenir la pièce à la main ou contre le corps est

instable et risque de résulter en une perte de contrôle.

Entretien

Faites réparer votre outil électroportatif par un agent
de service qualifié n’utilisant que des pièces de
rechange identiques. Ceci assure que la sécurité de

l’outil électroportatif est préservée.

Créez un agenda d’entretien périodique pour votre
outil. Quand vous nettoyez un outil, faites attention
de n’en démonter aucune pièce car il est toujours
possible de mal remonter ou de pincer les fils
internes ou de remonter incorrectement les ressorts
de rappel des capots de protection. Certains agents

de nettoyage tels que l’essence, le tétrachlorure de
carbone, l’ammoniaque, etc. risquent d’abîmer les
plastiques.

CONSERVEZ CES INSTRUCTIONS

Règles de sécurité concernant les scies va-et-vient

Tenez l'outil par les surfaces isolées de préhension
en exécutant une opération au cours de laquelle
l'outil de coupe peut venir en contact avec les fils
cachés ou son propre cordon. Le contact avec un fil

sous tension rendra les pièces métalliques exposées
de l'outil sous tension et causera des chocs à
l'opérateur.

Utilisez des brides ou d’autres moyens pratiques de
brider ou de supporter la pièce sur une plate-forme
stable. Tenir la pièce à la main ou contre le corps est

instable et risque de résulter en une perte de contrôle.

Ne percez, fixez et ne rentrez pas dans des murs
existants ou autres endroits aveugles pouvant

abriter des fils électriques. Si cette situation est

inévitable, débranchez tous les fusibles ou les
disjoncteurs alimentant ce site.

Ne tenez jamais la gâchette bloquée en position de
marche. Avant de brancher l'outil, assurez-vous
que le blocage de la gâchette est inhibé. Les mises

en marche accidentelles peuvent causer des
blessures.

Gardez les mains à l'écart de la zone de coupe. Ne
placez surtout pas la main sous le matériau que
vous coupez. Il est impossible de déterminer

exactement la proximité de la lame de votre main.

-12-

SM 2610938738 03-06 3/10/06 9:28 AM Page 13

Évitez de vous placer les mains entre le carter
d'engrenages et le porte-lame de la scie. Le porte-

lame à mouvement alternatif risquerait de vous pincer
les doigts.

N'utilisez pas de lames émoussées ou
endommagées. Les lames pliées peuvent aisément

se fracturer ou causer un rebond.

Avant de commencer à couper, mettez l'outil en
marche et attendez que la lame atteigne sa vitesse
maximale. L'outil peut trembler ou vibrer si la vitesse

de la lame est trop lente au début de la coupe, et il
peut éventuellement rebondir.

Portez toujours des lunettes à coques latérales ou
des lunettes de protection en utilisant cet outil.
Utilisez un respirateur ou un masque anti­poussières pour les applications produisant de la
poussière.

Il importe de bien assujettir la pièce sur laquelle
vous travaillez. Ne la tenez jamais dans votre main
ou sur vos jambes. Les pièces minces et plus petites

peuvent fléchir ou vibrer avec la lame, risquant ainsi
de vous faire perdre le contrôle.

Avant de commencer à scier, assurez-vous que
toutes les vis de réglage et que le porte-lame sont
serrés. Les vis de réglage et porte-lame lâches

peuvent faire glisser l'outil ou la lame et ainsi vous
faire perdre le contrôle.

En retirant la lame de l'outil, évitez le contact avec
la peau et utilisez des gants protecteurs appropriés
en saisissant la lame ou l'accessoire. Les

accessoires peuvent être chauds après un usage
prolongé.

AVERTISSEMENT

!

meulage, perçage et autres travaux du bâtiment
peuvent créer des poussières contenant des produits
chimiques qui sont des causes reconnues de cancer,
de malformation congénitale ou d’autres problèmes
reproductifs. Ces produits chimiques sont, par
exemple :

• Le plomb provenant des peintures à base de plomb,

• Les cristaux de silices provenant des briques et du
ciment et d’autres produits de maçonnerie, et

• L’arsenic et le chrome provenant des bois traités
chimiquement

Le niveau de risque dû à cette exposition varie avec la
fréquence de ces types de travaux. Pour réduire
l’exposition à ces produits chimiques, il faut travailler
dans un lieu bien ventilé et porter un équipement de
sécurité approprié tel que certains masques à poussière
conçus spécialement pour filtrer les particules
microscopiques.

Les travaux à la machine
tel que ponçage, sciage,

-

13

-

0

SM 2610938738 03-06 3/10/06 9:28 AM Page 14

Symboles

IMPORTANT : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et

apprendre leur signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de
façon plus efficace et plus sûre.

Symbole Nom Désignation/Explication

V Volts Tension (potentielle)

A Ampères Courant
Hz Hertz Fréquence (cycles par seconde)
W Watt Puissance
kg Kilogrammes Poids

min Minutes Temps

s Secondes Temps

Diamètre Taille des mèches de perceuse, meules,

etc.

n

0

.../min Tours ou mouvement alternatif par Tours, coups, vitesse en surface, orbites,

0 Position d'arrêt Vitesse zéro, couple zéro ...

1, 2, 3, ... Réglages du sélecteur Réglages de vitesse, de couple ou de

l, ll, lll, ... position. Un nombre plus élevé signifie

Vitesse à vide Vitesse de rotation, à vide

minute etc., par minute

une vitesse plus grande.
Sélecteur variable à l'infini avec arrêt La vitesse augmente depuis le réglage 0
Flèche Action dans la direction de la flèche
Courant alternatif Type ou caractéristique du courant
Courant continu Type ou caractéristique du courant
Courant alternatif Type ou caractéristique du courant

ou continu
Construction classe II Désigne des outils construits avec double

isolation
Borne de terre Borne de mise à la terre
Symbole d'avertissement Alerte l'utilisateur aux messages

Sceau Ni-Cad RBRC Désigne le programme de recyclage des piles

Ce symbole signifie que cet
outil est approuvé par
Underwriters Laboratories.

Ce symbole signifie que cet
outil est approuvé par
l'Association canadienne de
normalisation.

Ce symbole indique que cet outil est
homologué par Intertek Testing Services.

14

-

d'avertissement.

Ni-Cad.

Ce symbole signifie que
cet outil est approuvé
conformément aux normes
canadiennes par Underwriters
Laboratories.

Ce symbole signifie que cet outil
est approuvé par Underwriters
Laboratories et qu’il a été
homologué selon les normes
canadiennes par Underwriters
Laboratories.

-

Ce symbole
signifie que
cet outil se
conforme aux
normes
mexicaines
NOM.

SM 2610938738 03-06 3/10/06 9:28 AM Page 15

Description fonctionnelle et spécifications

!

VERTISSEMENT

A

préventive réduisent le risque d'une mise en marche accidentelle de l'outil.

Débranchez la fiche de la prise de courant avant d'effectuer quelque assemblage
ou réglage que ce soit ou de changer les accessoires. Ces mesures de sécurité

Scies va-et-vient

FIG. 1

LAME DE SCIE

PRISE
D’AIR

COMPARTIMENT DE

RANGEMENT DE LAME

SABOT

RÉGLABLE

MANCHON EN
CAOUTCHOUC

REMARQUE : Pour spécifications de l'outil, reportez-vous à la plaque signalétique de votre outil.

PRISE
D’AIR

CADRAN DE

VITESSE

VARIABLE

GÂCHETTE DE COMMANDE

MARCHE/ARRÊT

-

15

-

SM 2610938738 03-06 3/10/06 9:28 AM Page 16

Assemblage

Apprêt de la scie

Aucune lame ne peut suffire adéquatement à toutes les
tâches. Certains matériaux requièrent des lames
spéciales. Étant donné que votre scie va-et-vient peut
tailler tant de matériaux, SKIL met plusieurs types de
lames à votre disposition. Pour de meilleurs résultats,
prenez soin de choisir la lame qui convient.

!

AVERTISSEMENT

changer la lame ou d’effectuer quelque réglage que ce
soit.

1. Desserrez la vis à tête cylindrique à six pans creux et
ouvrez la bride de lame avec la clé fournie (Fig. 2).

2. Enfilez la queue de la lame par l’ouverture du sabot
puis enfoncez-la entre la bride de lame et l’arbre et
accouplez le trou de la lame sur la broche de l’arbre.

3. Serrez la vis à tête cylindrique à six pans creux pour
bloquer la bride de lame sur la broche de l’arbre avec la
clé fournie.

CHOIX DE LAME

POSE D’UNE LAME

Débranchez l’outil de la
prise de courant avant de

Consignes de fonctionnement

Enfoncez puis tirez la lame vers l’extérieur pour vous
assurer qu’elle est fixée solidement. La lame peut être
insérée avec les dents dirigées vers le haut ou le bas.

Note : Pour empêcher la lame de s’échapper, assurez­vous toujours que le trou de la lame est accouplé à la
broche de l’arbre et que la bride est serrée fermement.

A

FIG. 2

VIS

CYLINDRIQU

E À 6 PANS

CREUX

LAME

RBRE

BRIDE DE

LAME

SABOT RÉGLABLE

GÂCHETTE DE COMMANDE MARCHE/ARRÊT

Pour mettre l’outil en marche, appuyez sur la gâchette.
Pour mettre l’outil à l’arrêt, relâchez la gâchette qui est à
ressort et reviendra automatiquement à la position
d’arrêt.

CADRAN DE VITESSE VARIABLE

Votre outil est pourvue d'un cadran de vitesse
variable. On peut régler la course de la lame durant le
sciage en prédéfinissant le cadran sur ou entre
n'importe lequel des six chiffres.

Réglage Valeur de courses par minute

1-2 Course faible
3-4 Course moyenne
5-6 Course élevée

Les vitesses plus élevées sont généralement utilisées
pour scier rapidement ou pour scier des matériaux
mous tels que le bois, les composites et les
plastiques. Les vitesses plus lentes sont
généralement utilisées pour faire des coupes précises
ou lorsqu’on scie des matériaux durs comme par
exemple la tôle, les conduits électriques et les tuyaux.

Le sabot s’incline pour que la majorité de sa surface
puisse rester en contact avec la pièce Fig. 3. Pour
régler, tenez la scie fermement et faites pivoter le sabot
pour le mettre à la position désirée.

FIG. 3

Le sabot peut également être bloqué à la profondeur
désirée pour optimiser la durée de vie de la lame ou pour

RÉGLAGE DU SABOT

SABOT

-16-

SM 2610938738 03-06 3/10/06 9:28 AM Page 17

limiter la saillie de la lame par rapport au sabot quand on
scie des pièces de grand diamètre ou quand on découpe
dans un mur.

Pour régler la profondeur du sabot, il suffit de desserrer
les deux vis du manchon isolé en caoutchouc à l’aide de
la clé fournie, de faire coulisser le sabot pour le mettre à
la position désirée et de resserrer les vis fermement avec
la clé fournie (Fig. 4).

COMPARTIMENT DE RANGEMENT DE LAME

Votre outil est muni d’un compartiment de rangement
de lames (Fig. 5) situé à l’arrière de votre scie. Pour
l’enlever, appuyez vers le bas sur la languette et faites­le coulisser dans le sens de la flèche. Assurez-vous
que la compartiment de rangement est bien fermée
pour empêcher les lames de tomber.

Utilisation de la scie

1. Brider fermement la pièce.

2. Faire un trait de scie et saisir l’outil en mettant une
main sur la poignée et l’autre sur le manchon en
caoutchouc recouvrant le boîtier avant.

!

AVERTISSEMENT

le devant du boîtier. Si vous sciez en aveugle dans un
endroit contenant des fils sous tension, vous risquez
un choc électrique ou une électrocution.

3. Appuyez fermement le sabot contre la pièce pour
minimiser la force de réaction (soubresauts) et les
vibrations.

4. Appuyez sur la gâchette pour démarrer l’outil.
Laissez la scie atteindre son plein régime avant de
commencer à scier. Guidez la scie pour que la lame
suive le trait de scie.

Suivez ces quelques conseils simples pour réduire
l’usure de la pièce et de l’outil et la fatigue de
l’utilisateur.

1. Les lames scient en tirant lors de la course de
retour. Pour les travaux fins tels que les panneaux
ou la fibre de verre, mettez le côté vu du panneau
en dessous (et sciez sur l’envers).

2. Utilisez une lame qui convient au matériau à scier
et ayez des lames de rechange à portée de main

CONSEILS POUR LE SCIAGE

Tenez toujours la scie par
le manchon isolé situé sur

FIG. 4

FIG. 5

pour remplacer les lames émoussées. Remplacez
immédiatement les lames fissurées ou tordues.

3. Choisissez un réglage approprié pour la saillie de
sabot ainsi que pour la vitesse de coupe.

4. Pour réduire le risque de blessures, assurez-vous
que la lame dépasse toujours du sabot et de la
pièce sur toute sa course. Si l’avant de la lame
heurte le sabot ou la pièce, la lame risque de se
fracasser.

NON OUI

5. Lorsqu’on scie du métal :

Lubrifiez pour scier plus facilement, plus

-

régulièrement et plus rapidement et pour
allonger la durée de vie de la lame.

- Pour les métaux non ferreux, l’aluminium, le

bronze ou le laiton mettez de la cire en bâton
sur la lame.

RANGEMENT

DES LAMES

COMPARTIMENT DE

RANGEMENT DE LAME

LANGUETTE

-17-

SM 2610938738 03-06 3/10/06 9:28 AM Page 18

- Pour les métaux ferreux , le fer et l’acier mettez
e l’huile à machine ou de l’huile de coupe sur

d

a surface à scier.

l

6. Pour scier des métaux fins, mettez la pièce en
sandwich entre deux chutes de bois. Bridez
l’ensemble ou mettez-le dans un étau. Si le bridage
est suffisant, une seule chute de bois sur le dessus
suffit. Faites votre tracé sur la chute de bois.

7. Ne forcez pas sur la scie. Laissez la lame et la scie
faire le travail.

SCIAGES D’ÉVIDEMENTS/EN PLONGÉE

La scie égoïne peut être utilisée pour faire des coupes
en plongeant dans les matériaux mous (comme par
exemple le bois ou les matériaux de construction
légers pour murs) sans faire d’avant-trou (Fig. 6).

1. Tracez la ligne de coupe sur la pièce.

2. Maintenez le bord de la semelle fermement appuyé

sur le matériau.

3. Placez la pointe de la lame (au repos) sur la ligne de

coupe.

4. Inclinez la scie de sorte que la lame ne touche pas au

matériau.

5. Appuyez sur la gâchette, puis pivotez soigneusement

la lame sur le matériau.

6. Quand la lame pénètre dans le matériau, continuez à

scier le long du tracé.
L’usage d’accessoires autres que ceux recommandés

dans le présent manuel peut être dangereux.

Pour faciliter le sciage en plongée, utilisez une lame
épaisse, montez-la avec les dents vers le haut et tenez
la scie à l’envers comme illustré (Fig. 7).

Ne sciez pas en plongeant dans le métal.
Dans les matériaux épais et dans les matériaux durs

comme le métal, il ne faut pas scier en plongeant.
Pour scier ces matériaux à l’égoïne, il est impératif de
partir du bord de la pièce ou d’un avant-trou
débouchant d’un diamètre suffisant pour
accommoder la lame.

REMARQUES :

!

VERTISSEMENT

A

ode d’emploi risque de présenter un danger.

m

L’utilisation d’accessoires

on mentionnés dans ce

n

FIG. 6

FIG. 7

-

18

-

SM 2610938738 03-06 3/10/06 9:28 AM Page 19

Entretien

Service

!

AVERTISSEMENT

personnels non autorisés peut résulter en mauvais
placement de fils internes ou de pièces, ce qui peut
présenter un danger grave. Nous vous conseillons

de faire faire tout l’entretien par un centre de service
d’usine Skil ou une station service agréée Skil.

LUBRIFICATION DE L’OUTIL

Votre outil Skil a été lubrifié correctement en usine et
il est prêt à l’utilisation. Nous vous conseillons de re­graisser les outils qui comportent des engrenages
avec un lubrifiant à engrenages spécial à chaque fois
que vous changez les balais.

BALAIS OU CHARBONS

Les balais (ou charbons) et le collecteur de votre outil
ont été conçus pour apporter de nombreuses heures
de fonctionnement fiable. Pour maintenir le
rendement du moteur à son maximum, nous vous
conseillons de contrôler les balais tous les deux à six
mois. Il ne faut utiliser que des balais de rechange Skil
d’origine et conçus pour votre outil.

Tout entretien préventif
effectué par des

Accessoires

Nettoyage

!

AVERTISSEMENT

l’outil avant de le nettoyer ou de l’entretenir. Le

meilleur moyen de nettoyer l’outil est d’utiliser de l’air
comprimé sec. Il faut toujours porter des lunettes de

protection quand on utilise de l’air comprimé.

Les ouïes de ventilation et les leviers de l’interrupteur
doivent rester propres et exempts de corps étrangers.
Ne tentez pas de les nettoyer en enfonçant des objets
pointus dans les orifices.

!

AVERTISSEMENT

dissolvants abîment les pièces en plastique. Parmi

ceux-ci se trouvent: l’essence, le tétrachlorure de
carbone, les dissolvants de nettoyage chlorés,
l’ammoniaque ainsi que les détergents domestiques
qui en contiennent.

Pour éviter les accidents,
il faut toujours débrancher

Certains agents de
nettoyages et certains

!

AVERTISSEMENT

Si un cordon de rallonge

s'avère nécessaire, vous
devez utiliser un cordon avec conducteurs de
dimension adéquate pouvant porter le courant
nécessaire à votre outil. Ceci préviendra une chute

excessive de tension, une perte de courant ou une
surchauffe. Les outils mis à la terre doivent utiliser des
cordons de rallonge trifilaires pourvus de fiches à trois
broches ainsi que des prises à trois broches.

REMARQUE : Plus le calibre est petit, plus le fil est gros.

**Étui
* Lames

DIMENSIONS DE RALLONGES RECOMMANDÉES

OUTILS 120 VOLTS COURANT ALTERNATIF

Intensité

nominale

de l’outil

3-6
6-8

8-10
10-12
12-16

Calibre A.W.G.

Longueur en pieds

100 150 15 30 60 120

50

25

18 16 16

16

18
18 16 14 12

16

16
14 12 — — — — — —

14

14 12 0,75 1,0

14 12

(*= équipment standard)
(**= accessorie en option)

-19-

Calibre en mm

Longueur en mètres

0,75 0,75 1,5 2,5

0,75

1,0 2,5 4,0
2,5

1,0

2,5

4,0

2

4,0

—

SM 2610938738 03-06 3/10/06 9:28 AM Page 20

Normas generales de seguridad

!

DVERTENCIA

A

La expresión "herramienta mecánica" en todas las advertencias que aparecen a continuación se refiere a su
herramienta mecánica alimentada por la red eléctrica (herramienta alámbrica) o su herramienta mecánica alimentada
por baterías (herramienta inalámbrica).

Lea todas las instrucciones. Si no se siguen todas las instrucciones que aparecen a
continuación, el resultado podría ser sacudidas eléctricas, incendio y/o lesiones graves.

GUARDE ESTAS INSTRUCCIONES

Seguridad del área de trabajo

Mantenga el área de trabajo limpia y bien iluminada.

Las áreas desordenadas u oscuras invitan a que se
produzcan accidentes.

No utilice herramientas mecánicas en atmósferas
explosivas, como por ejemplo en presencia de
líquidos, gases o polvos inflamables. Las

herramientas mecánicas generan chispas que pueden
incendiar el polvo o los vapores.

Mantenga alejados a los niños y a las personas que
estén presentes mientras esté utilizando una
herramienta mecánica. Las distracciones pueden

hacerle perder el control de la herramienta.

Seguridad eléctrica

Los enchufes de las herramientas mecánicas deben
coincidir con el tomacorriente. No modifique nunca el
enchufe de ningún modo. No use enchufes
adaptadores con herramientas mecánicas conectadas
a tierra (puestas a tierra). Los enchufes no

modificados y los tomacorrientes coincidentes
reducirán el riesgo de sacudidas eléctricas.

Evite el contacto del cuerpo con las superficies
conectadas o puestas a tierra, tales como tuberías,
radiadores, estufas y refrigeradores. Hay un aumento

del riesgo de sacudidas eléctricas si el cuerpo del
operador se conecta o pone a tierra.

No exponga las herramientas mecánicas a la lluvia o
a condiciones mojadas. La entrada de agua en una

herramienta mecánica aumentará el riesgo de que se
produzcan sacudidas eléctricas.

No maltrate el cordón de energía. No use nunca el
cordón para transportar la herramienta mecánica,
tirar de ella o desenchufarla. Mantenga el cordón
alejado del calor, el aceite, los bordes afilados o las
piezas móviles. Los cordones dañados o enganchados

aumentan el riesgo de que se produzcan sacudidas
eléctricas.

Cuando utilice una herramienta mecánica en el
exterior, use un cordón de extensión adecuado para
uso a la intemperie. La utilización de un cordón

adecuado para uso a la intemperie reduce el riesgo de
que se produzcan sacudidas eléctricas.

No use herramientas mecánicas con capacidad
nominal solamente para CA con una fuente de
energía de CC. Aunque pueda parecer que la

herramienta funciona correctamente, es probable que
los componentes eléctricos de la herramienta con
capacidad nominal para CA fallen y creen un peligro
para el operador.

Si es inevitable usar la herramienta mecánica en
lugares húmedos, se debe utilizar un interruptor de
circuito accionado por corriente de pérdida a tierra
(GFCI) para suministrar energía a la herramienta. Un

GFCI y los dispositivos de protección personal, como
guantes de goma y calzado de goma de electricista,
mejorarán más su seguridad personal.

Seguridad personal

Manténgase alerta, fíjese en lo que está haciendo y
use el sentido común cuando esté utilizando una
herramienta mecánica. No use una herramienta
mecánica cuando esté cansado o bajo la influencia de
drogas, alcohol o medicamentos. Un momento de

distracción mientras esté utilizando herramientas
mecánicas podría causar lesiones corporales graves.

Use equipo de seguridad. Use siempre protección de
los ojos. El equipo de seguridad, como por ejemplo una

máscara antipolvo, calzado de seguridad antideslizante,
casco o protección de oídos, utilizado para las
condiciones apropiadas, reducirá las lesiones
corporales.

Evite el arranque accidental. Asegúrese de que el
interruptor esté en la posición de apagado antes de
enchufar la herramienta. Si se transportan

herramientas mecánicas con el dedo en el interruptor o
se enchufan herramientas mecánicas que tienen el
interruptor en la posición de encendido, se invita a que
se produzcan accidentes.

Quite todas las llaves de ajuste o de tuerca antes de
encender la herramienta mecánica. Una llave de

tuerca o de ajuste que se deje colocada en una pieza
giratoria de la herramienta mecánica podría causar
lesiones corporales.

No intente alcanzar demasiado lejos. Mantenga un
apoyo de los pies y un equilibrio apropiados en todo
momento. Esto permite controlar mejor la herramienta

mecánica en situaciones inesperadas.

Vístase adecuadamente. No use ropa holgada ni
alhajas holgadas. Mantenga el pelo, la ropa y los
guantes alejados de las piezas móviles. La ropa

holgada, las alhajas holgadas o el pelo largo pueden
quedar atrapados en las piezas móviles.

-

20

-

SM 2610938738 03-06 3/10/06 9:28 AM Page 21

Si se proporcionan dispositivos para la conexión de
instalaciones de extracción y recolección de polvo,
asegúrese de que dichas instalaciones estén
conectadas y se usen correctamente. El uso de estos

dispositivos puede reducir los peligros relacionados con
el polvo.

Mantenga los mangos secos, limpios y libres de
aceite y grasa. Las manos resbalosas no pueden

controlar de modo seguro la herramienta mecánica.

Uso y cuidado de las herramientas

mecánicas

No fuerce la herramienta mecánica. Use la
herramienta mecánica correcta para la aplicación que
desee realizar. La herramienta mecánica correcta hará

el trabajo mejor y con más seguridad a la capacidad
nominal para la que fue diseñada.

No use la herramienta mecánica si el interruptor no la
enciende y apaga. Toda herramienta mecánica que no

se pueda controlar con el interruptor es peligrosa y
debe ser reparada.

Desconecte el enchufe de la fuente de energía y/o el
paquete de batería de la herramienta mecánica antes
de hacer cualquier ajuste, cambiar accesorios o
almacenar herramientas mecánicas. Dichas medidas

preventivas de seguridad reducen el riesgo de arrancar
accidentalmente la herramienta mecánica.

Guarde las herramientas que no esté usando fuera
del alcance de los niños y no deje que personas que
no estén familiarizadas con la herramienta mecánica
o con estas instrucciones utilicen la herramienta. Las

herramientas mecánicas son peligrosas en manos de
usuarios que no hayan recibido capacitación.

Mantenga las herramientas mecánicas. Compruebe si
hay piezas móviles desalineadas o que se atoran, si
hay piezas rotas y si existe cualquier otra situación
que podría afectar el funcionamiento de la
herramienta mecánica. Si la herramienta mecánica

está dañada, haga que la reparen antes de usarla.

Muchos accidentes son causados por herramientas
mecánicas mantenidas deficientemente.

Mantenga las herramientas de corte afiladas y
limpias. Es menos probable que las herramientas de

corte mantenidas apropiadamente, con bordes de corte
afilados, se atoren, y dichas herramientas son más
fáciles de controlar.

Use la herramienta mecánica, los accesorios, las
brocas de la herramienta, etc., de acuerdo con estas
instrucciones y de la manera prevista para el tipo
específico de herramienta mecánica, teniendo en
cuenta las condiciones de trabajo y el trabajo que se
vaya a realizar. El uso de la herramienta mecánica para

operaciones distintas a aquéllas para las que fue
diseñada podría causar una situación peligrosa.

Use abrazaderas u otro modo práctico de sujetar y
soportar la pieza de trabajo en una plataforma
estable. Si se sujeta la pieza de trabajo con la mano o

contra el cuerpo, se crea una situación inestable que
podría causar pérdida de control.

Servicio de ajustes y reparaciones

Haga que su herramienta mecánica reciba servicio de
un técnico de reparaciones calificado, utilizando
únicamente piezas de repuesto idénticas. Esto

asegurará que se mantenga la seguridad de la
herramienta mecánica.

Desarrolle un programa de mantenimiento periódico
de la herramienta. Cuando limpie una herramienta,
tenga cuidado de no desmontar ninguna de sus
partes, ya que los cables internos podrían reubicarse
incorrectamente o pellizcarse, o los resortes de
retorno de los protectores de seguridad podrían
montarse incorrectamente. Ciertos agentes de

limpieza, tales como gasolina, tetracloruro de carbono,
amoníaco, etc., podrían dañar las piezas de plástico.

GUARDE ESTAS INSTRUCCIONES

Normas de seguridad para sierras alternativas

Sujete la herramienta por las superficies de agarre
aisladas cuando realice una operación en la que la
herramienta de corte pueda entrar en contacto con
cables ocultos o con su propio cordón. El contacto

con un cable que tenga corriente hará que ésta pase a
las partes metálicas descubiertas de la herramienta y
que el operador reciba sacudidas eléctricas.

Use abrazaderas u otro modo práctico de sujetar y
soportar la pieza de trabajo en una plataforma
estable. Si se sujeta la pieza de trabajo con la mano o

contra el cuerpo, se crea una situación inestable que
podría causar pérdida de control.

No taladre, rompa, ni haga trabajo de sujeción en
paredes existentes ni en otras áreas ciegas donde
pueda haber cables eléctricos. Si esta situación es

inevitable, desconecte todos los fusibles o
cortacircuitos que alimentan este sitio de trabajo.

Nunca deje el gatillo fijo en la posición "ON"
(encendido). Antes de enchufar la herramienta,
compruebe que el cierre del gatillo esté en la
posición "OFF" (apagado). Un arranque accidental

podría causar lesiones.

Mantenga las manos alejadas del área de corte.
No ponga la mano debajo del material que se está

-21-

SM 2610938738 03-06 3/10/06 9:28 AM Page 22

cortando. La proximidad de la hoja a la mano queda
oculta a la vista.

Mantenga las manos alejadas del espacio entre la
caja de engranajes y el soporte de la hoja de
sierra. El soporte de la hoja de vaivén puede

pellizcarle los dedos.
No utilice hojas desfiladas ni dañadas. Una hoja

doblada puede romperse fácilmente o causar
retroceso.

Antes de comenzar el corte, encienda la
herramienta y deje que la hoja alcance toda su
velocidad. La herramienta puede chirriar o vibrar si

la velocidad de la hoja es demasiado lenta al
comienzo del corte y posiblemente puede
experimentar retroceso.

Use siempre gafas de seguridad o protección de los
ojos cuando utilice esta herramienta. Use una
máscara antipolvo o un respirador para
aplicaciones que generan polvo.

Fije el material antes de cortar. Nunca lo tenga en
la mano ni sobre las piernas. El material pequeño o

delgado puede curvarse o vibrar con la hoja,
causando pérdida de control.

Asegúrese de que todos los tornillos de ajuste y el
soporte de la hoja estén apretados antes de hacer
un corte. Si los tornillos de ajuste y los soportes

están flojos, pueden hacer que la herramienta o la
hoja resbale, pudiendo producirse pérdida de control.

Al quitar la hoja de la herramienta, evite el
contacto con la piel y use guantes protectores
adecuados al agarrar la hoja o el accesorio. Los

accesorios pueden estar calientes después del uso
prolongado.

ADVERTENCIA

!

taladrado mecánicos, y por otras actividades de
construcción, contiene agentes químicos que se sabe
que causan cáncer, defectos de nacimiento u otros
daños sobre la reproducción. Algunos ejemplos de
estos agentes químicos son:

• Plomo de pinturas a base de plomo,

• Sílice cristalina de ladrillos y cemento y otros
productos de mampostería, y

• Arsénico y cromo de madera tratada químicamente.

Su riesgo por causa de estas exposiciones varía,
dependiendo de con cuánta frecuencia realice este tipo
de trabajo. Para reducir su exposición a estos agentes
químicos: trabaje en un área bien ventilada y trabaje con
equipo de seguridad aprobado, como por ejemplo
máscaras antipolvo que estén diseñadas especialmente
para impedir mediante filtración el paso de partículas
microscópicas.

Cierto polvo generado por el
lijado, aserrado, amolado y

-

22

-

0

SM 2610938738 03-06 3/10/06 9:28 AM Page 23

Símbolos

IMPORTANTE: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor,

estúdielos y aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la
herramienta mejor y con más seguridad.

Símbolo Nombre Designación/explicación

V Volt Tensión (potencial)
A Ampere Corriente

Hz Hertz Frecuencia (ciclos por segundo)

W Watt Potencia

kg Kilogramo Peso

min Minuto Tiempo

s Segundo Tiempo

Diámetro Tamaño de las brocas taladradoras,

muelas, etc

n

0

.../min Revoluciones o alternación por minuto Revoluciones, golpes, velocidad de

0 Posición "off" (apagado) Velocidad cero, par motor cero...

1, 2, 3, ... Graduaciones del selector Graduaciones de velocidad, par motor o

I, II, III, posición. Un número más alto significa

Velocidad sin carga Velocidad rotacional sin carga

superficie, órbitas, etc., por minuto

mayor velocidad

Selector infinitamente variable con La velocidad aumenta desde la
apagado graduación de 0

Flecha Acción en la dirección de la flecha
Corriente alterna Tipo o una característica de corriente
Corriente continua Tipo o una característica de corriente
Corriente alterna o continua Tipo o una característica de corriente
Construcción de clase II Designa las herramientas de construcción

con aislamiento doble.
Terminal de toma de tierra Terminal de conexión a tierra
Símbolo de advertencia Alerta al usuario sobre mensajes de

advertencia
Sello RBRC de Ni-Cd Designa el programa de reciclaje de baterías

de Ni-Cd

Este símbolo indica que esta
herramienta está catalogada
por Underwriters
Laboratories.

Este símbolo indica que esta
herramienta está catalogada
por la Canadian Standards
Association.

Este símbolo indica que esta herramienta
está catalogada por Intertek Testing Services.

Este símbolo indica que
Underwriters Laboratories ha
catalogado esta herramienta
indicando que cumple las
normas canadienses.

Este símbolo indica que esta
herramienta está catalogada por
Underwriters Laboratories y que
Underwriters Laboratories la ha
catalogado según las normas
canadienses.

Este símbolo
indica que esta
herramienta
cumple con la
norma mexicana
oficial (NOM).

-23-

SM 2610938738 03-06 3/10/06 9:28 AM Page 24

Descripción funcional y especificaciones

!

ADVERTENCIA

riesgo de arrancar la herramienta accidentalmente.

Desconecte el enchufe de la fuente de energía antes de realizar cualquier ensamblaje
o ajuste, o cambiar accesorios. Estas medidas de seguridad preventivas reducen el

Sierras alternativas

FIG. 1

HOJA DE

SIERRA

PLACA-BASE

AJUSTABLE

FUNDA DE

GOMA

ABERTURA DE

VENTILACIÓN

COMPARTIMENTO PARA

GUARDAR HOJAS

ABERTURA DE

VENTILACIÓN

DIAL DE

VELOCIDAD

VARIABLE

INTERRUPTOR GATILLO “ON/OFF”

(DE ENCENDIDO Y APAGADO)

NOTA: Para obtener las especificaciones de la herramienta, consulte la placa del fabricante colocada en la herramienta.

-

24

-

SM 2610938738 03-06 3/10/06 9:28 AM Page 25

Ensamblaje

Preparacion de la sierra

Ninguna hoja puede ser eficaz en todos los trabajos de
corte. Materiales diferentes requieren hojas diseñadas
especialmente. Como la sierra alternativa puede cortar
tantos materiales, hay muchos tipos de hojas SKIL
disponibles. Asegúrese de utilizar la hoja adecuada para
asegurar un rendimiento de corte adecuado.

!

ADVERTENCIA

cambiar la hoja o hacer ajustes.

1. Afloje el tornillo de sombrerete de cabeza hueca y
abra la abrazadera de la hoja con la llave suministrada
(Fig. 2).

2. Introduzca el cuerpo de la hoja a través de la abertura
de la placa-base e introduzca la hoja entre la abrazadera
de la hoja y el émbolo con el agujero de la hoja acoplado
con el pasador del émbolo.

3. Apriete el tornillo de sombrerete de cabeza hueca y la
abrazadera de la hoja sobre el pasador del eje con la
llave suministrada.

Empuje la hoja hacia adentro y tire de ella hacia afuera
para asegurarse de que esté sujeta firmemente. La hoja

SELECCIÓN DE HOJAS

INSTALACIÓN DE UNA HOJA

Desenchufe la herramienta de la
fuente de energía antes de

Instrucciones de funcionamiento

se puede introducir con los dientes orientados hacia
arriba o hacia abajo.

Nota: Para evitar que la hoja se desprenda, asegúrese
siempre de que el agujero de la hoja esté acoplado con
el agujero del eje y de que la abrazadera se haya
apretado firmemente.

FIG. 2

T

ORNILLO DE

SOMBRERETE

DE CABEZA

HUECA

HOJA DE

SIERRA

ÉMBOLO

PLACA-BASE

AJUSTABLE

ABRAZADERA

DE LA HOJA

INTERRUPTOR GATILLO “ON/OFF”

Para encender la herramienta (posición “ON”), apriete el
interruptor gatillo. Para apagar la herramienta (posición
“OFF”), suelte el interruptor gatillo que está accionado
por resorte y volverá a la posición “OFF”
automáticamente.

La herramienta está equipada con un dial de velocidad
variable. La velocidad de carrera de la hoja puede
ajustarse durante la operación de corte pregraduando
el dial en cualquiera de uno de los seis números o
entre ellos.

Posición Régimen en CPM (carreras por minuto)

Las posiciones de velocidad más altas se utilizan
generalmente para realizar cortes rápidos o al cortar
más suavemente materiales como madera, materiales
compuestos y plásticos. Las posiciones de velocidad
más bajas se utilizan generalmente cuando se
requiere precisión o cuando se cortan materiales más
duros. Los materiales que generalmente se cortan

(DE ENCENDIDO Y APAGADO)

DIAL DE VELOCIDAD VARIABLE

1-2 Carrera baja
3-4 Carrera intermedia
5-6

Carrera alta

usando velocidades más bajas incluyen chapa
metálica, conductos y tuberías.

La placa-base se inclina con el fin de mantener la
mayor cantidad posible de su superficie en contacto
con la superficie de trabajo Fig. 3. Para ajustar la
placa-base, sujete la sierra firmemente y pivote la
placa-base hasta la posición deseada.

FIG. 3

La placa base también puede fijarse a las profundidades
deseadas para optimizar la duración de la hoja y/o limitar

AJUSTE DE LA PLACA-BASE

PLACA-BASE

AJUSTABLE

-25-

SM 2610938738 03-06 3/10/06 9:28 AM Page 26

cuánto sobresale la hoja más allá del final de la placa­base al cortar en tubería de diámetro grande o en
paredes.

Para ajustar la profundidad de la posición de la placa­base, simplemente afloje los dos tornillos ubicados en la
funda de goma aislada con la llave suministrada, deslice
y mueva la placa-base hasta la posición deseada y
apriete firmemente el tornillo con la llave suministrada
(Fig. 4).

COMPARTIMENTO PARA GUARDAR HOJAS

La herramienta está equipada con un compartimiento
para guardar hojas (Fig. 5) en el lado de atrás de la
sierra. Para sacar este compartimiento, empuje hacia
abajo sobre la lengüeta y deslice el compartimiento en
el sentido de la flecha. Asegúrese de que la
compartimiento para guardar esté cerrada para evitar
que las hojas se caigan.

Uso de la sierra

1. Fije la pieza de trabajo firmemente con
abrazaderas.

2. Marque la línea de corte y agarre la herramienta
con una mano en el mango y la otra mano ubicada
en la funda de goma asilada que está sobre la
carcasa delantera.

!

ADVERTENCIA

carcasa delantera. Si aserra en un área ciega en la que
haya cables con corriente, puede sufrir descargas
eléctricas o electrocutarse.

3. Mantenga la placa-base de la sierra firmemente
contra la pieza de trabajo para minimizar la
contrafuerza (salto) y la vibración.

4. Apriete el gatillo para arrancar la herramienta. Deje
que la sierra alcance toda su velocidad antes de
comenzar el corte. Guíe la sierra de manera que la
hoja se mueva a lo largo de la línea marcada.

A continuación se dan unos sencillos consejos que
reducirán el desgaste de la pieza de trabajo y la
herramienta, y harán que el operador se canse
menos.

1. Las hojas cortan en la carrera de retorno o regreso.
En piezas de trabajo finas, como paneles, fibra de
vidrio, etc., coloque el lado bueno de la pieza de
trabajo orientado hacia abajo.

2. Utilice la hoja de sierra correcta para el material
que se esté cortando y tenga a mano hojas

Sujete siempre la sierra por la
funda aislada que está en la

CONSEJOS PARA ASERRAR

FIG. 4

FIG. 5

adicionales para utilizarlas cuando las otras hojas
se desafilen. Reemplace inmediatamente las hojas
agrietadas o dobladas.

3. Seleccione las posiciones de protección de la placa­base, así como la velocidad de corte apropiada.

4. Para reducir el riesgo de lesiones, asegúrese de
que la hoja se extienda siempre más allá de la
placa-base y la pieza de trabajo a lo largo de toda
la carrera. Las hojas pueden hacerse pedazos si su
parte delantera golpea la pieza de trabajo y/o la
placa-base.

INCORRECTO CORRECTO

5. Al cortar metal:

- Aplique un lubricante para realizar cortes más

fáciles, suaves y rápidos, así como para
prolongar la duración de la hoja.

- Para metales no ferrosos, aluminio, bronce o

latón, utilice una barra de cera en la hoja.

-

26

-

AREA PARA

GUARDAR HOJAS

COMPARTIMENTO PARA

GUARDAR HOJAS

LENGÜETA

SM 2610938738 03-06 3/10/06 9:28 AM Page 27

- Para metales ferrosos, hierro y acero, utilice un
ceite para maquinaria o de corte a lo largo de

a

a superficie que se vaya a cortar.

l

6. Cuando corte metal delgado, ponga el material
entre dos pedazos de madera de desecho. Fíjelo
con abrazaderas o póngalo en un tornillo de
carpintero de banco. Puede utilizarse una pieza de
madera en la parte superior del metal con sujeción
adecuada con abrazaderas. Coloque las líneas de
corte o el diseño de corte sobre la madera.

7. No fuerce el corte. Deje que la sierra y la hoja
hagan el trabajo.

CORTES DE BOLSILLO Y POR PENETRACIÓN

La sierra alternativa puede utilizarse para hace cortes
por penetración en material más blando (por ejemplo,
en madera o materiales de construcción ligeros para
paredes) sin tener que hacer un agujero de comienzo
(Fig. 6).

1. Marque la línea que se va a cortar claramente sobre la

pieza de trabajo.

2. Coloque la herramienta con un lado de la placa-base

apoyado firmemente contra el material.

3. Coloque la punta de la hoja (sin estar en marcha)

sobre la línea que se va a cortar.

4. Incline la sierra para que la hoja no toque la pieza de

trabajo.

5. Apriete el interruptor gatillo y cuidadosamente haga

que la hoja de sierra en movimiento vaya penetrando en
el material.

6. Después de que la hoja haya atravesado la pieza de

trabajo, continúe aserrando a lo largo del trazado
marcado.

Para facilitar la realización de cortes por penetración,
utilice una hoja de calibre pesado, instale la hoja con
los dientes orientados hacia arriba y sostenga la
sierra en posición invertida de la manera que se
muestra en la ilustración (Fig. 7).

No haga cortes por penetración en superficies
metálicas.

En materiales gruesos y en materiales más duros,
como metal, no debe intentarse hacer cortes por
penetración. Dichos materiales pueden cortarse con
la sierra alternativa solamente comenzando el corte
desde el borde del material o desde un agujero hecho

NOTAS:

a través de todo el material que sea lo

uficientemente grande como para acoplar la hoja de

s

ierra.

s

!

ADVERTENCIA

puede crear un peligro.

El uso de cualquier accesorio no
especificado en este manual

FIG. 6

FIG. 7

-27-

SM 2610938738 03-06 3/10/06 9:28 AM Page 28

Mantenimiento

Servicio

!

ADVERTENCIA

autorizado pude dar lugar a la colocación incorrecta
de cables y componentes internos que podría
constituir un peligro serio.

servicio de las herramientas sea realizado por un Centro
de servicio de fábrica Skil o por una Estación de servicio
Skil autorizada.

LUBRICACIÓN DE LAS HERRAMIENTAS

Su herramienta Skil ha sido lubricada adecuadamente y
está lista para la utilización. Se recomienda que las
herramientas con engranajes se vuelvan a engrasar con
un lubricante especial para engranajes en cada cambio
de escobillas.

Las escobillas y el conmutador de la herramienta han
sido diseñados para muchas horas de servicio fiable.
Para mantener un rendimiento óptimo del motor,
recomendamos que cada dos a seis meses se examinen
las escobillas. Sólo se deben usar escobillas de repuesto
Skil genuinas diseñadas específicamente para su
herramienta.

El mantenimiento preventivo
realizado por personal no

Recomendamos que todo el

ESCOBILLAS DE CARBÓN

Limpieza

!

ADVERTENCIA

mienta de la fuente de energía antes de la limpieza o
de la realización de cualquier mantenimiento. La

herramienta se puede limpiar más eficazmente con aire
comprimido seco.

limpie herramientas con aire comprimido.

Las aberturas de ventilación y las palancas de interruptor
deben mantenerse limpias y libres de materias extrañas.
No intente limpiar introduciendo objetos puntiagudos a
través de las aberturas.

!

PRECAUCION

plástico. Algunos de estos son: gasolina, tetracloruro de

carbono, disolventes de limpieza clorados, amoníaco y
detergentes domésticos que contienen amoníaco.

Para evitar accidentes
desconecte siempre la herra-

Use gafas de seguridad siempre que

Ciertos agentes de limpieza y
disolventes dañan las piezas de

Accesorios

!

ADVERTENCIA

cordón con conductores de tamaño adecuado que sea
capaz de transportar la corriente necesaria para la
herramienta. Esto evitará caídas de tensión excesivas,

pérdida de potencia o recalentamiento. Las herramientas
conectadas a tierra deben usar cordones de extensión de
3 hilos que tengan enchufes de 3 terminales y
receptáculos para 3 terminales.

NOTA: Cuanto más pequeño es el número de calibre,

más grueso es el cordón.

** Estuche de transporte
* Hojas

Si es necesario un cordón de
extensión, se debe usar un

TAMAÑOS RECOMENDADOS DE CORDONES DE EXTENSION

HERRAMIENTAS DE 120 V CORRIENTE ALTERNA

Capacidad

nominal en

amperes de la

herramienta

3-6
6-8

8-10
10-12
12-16

Tamaño del cordón en A.W.G.

Longitud del cordón en pies Longitud del cordón en metros

25 50 100 150 15 30 60 120

16

16

18
18
18
16 16 14 12 1,0 2,5 4,0 —
14 12 — — — — — —

14 12 0,75 1,0 2,5 4,0

16

14

16

Tamaños del cable en mm

14 0,75 0,75 1,5 2,5

12 0,75 1,0 2,5 4,0

(*= equipo estándar)
(**= accesorios opcionales)

-

28

-

2

SM 2610938738 03-06 3/10/06 9:28 AM Page 29

Notes:

-

29

-

SM 2610938738 03-06 3/10/06 9:28 AM Page 30

Remarques :

-

30

-

SM 2610938738 03-06 3/10/06 9:28 AM Page 31

Notas:

-31-

SM 2610938738 03-06 3/10/06 9:28 AM Page 32

Robert Bosch Tool Corporation (“Seller”) warrants to the original purchaser only, that all SKIL consumer portable power tools will be free from defects in
material or workmanship for a period of two years from date of purchase. SELLER’S SOLE OBLIGATION AND YOUR EXCLUSIVE REMEDY under this
Limited Warranty and, to the extent permitted by law, any warranty or condition implied by law, shall be the repair or replacement of parts, without
charge, which are defective in material or workmanship and which have not been misused, carelessly handled, or misrepaired by persons other than
Seller or Authorized Service Station. To make a claim under this Limited Warranty, you must return the complete portable power tool product,
transportation prepaid, to any SKIL Factory Service Center or Authorized Service Station. For Authorized SKIL Power Tool Service Stations, please refer
to your phone directory.

THIS LIMITED WARRANTY DOES NOT APPLY TO ACCESSORY ITEMS SUCH AS CIRCULAR SAW BLADES, DRILL BITS, ROUTER BITS, JIGSAW
BLADES, SANDING BELTS, GRINDING WHEELS AND OTHER RELATED ITEMS.

ANY IMPLIED WARRANTIES SHALL BE LIMITED IN DURATION TO TWO YEARS FROM DATE OF PURCHASE. SOME STATES IN THE U.S., SOME
CANADIAN PROVINCES DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT
APPLY TO YOU.

IN NO EVENT SHALL SELLER BE LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES (INCLUDING BUT NOT LIMITED TO LIABILITY
FOR LOSS OF PROFITS) ARISING FROM THE SALE OR USE OF THIS PRODUCT. SOME STATES IN THE U.S. AND SOME CANADIAN PROVINCES
DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMI TATION OR
EXCLUSION MAY NOT APPLY TO YOU.

THIS LIMITED WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO
STATE IN THE U.S., PROVINCE TO PROVINCE IN CANADA AND FROM COUNTRY TO COUNTRY.

THIS LIMITED WARRANTY APPLIES ONLY TO PORTABLE ELECTRIC TOOLS SOLD WITHIN THE UNITED STATES OF AMERICA, CANADA AND THE
COMMONWEALTH OF PUERTO RICO. FOR WARRANTY COVERAGE WITHIN OTHER COUNTRIES, CONTACT YOUR LOCAL SKIL DEALER OR
IMPORTER.

G

Robert Bosch Tool Corporation (le « vendeur ») garantit à l'acheteur initial seulement que tous les outils électriques portatifs grand public SKIL seront
exempts de vices de matériaux ou d'exécution pendant une période de deux ans depuis la date d'achat. LA SEULE OBLIGATION DU VENDEUR ET LE
SEUL RECOURS DE L’ACHETEUR sous la présente garantie limitée, et en autant que la loi le permette sous toute garantie ou condition implicite qui en
découlerait, sera l’obligation de remplacer ou réparer gratuitement les pièces défectueuses matériellement ou comme fabrication, pourvu que lesdites
défectuosités ne soient pas attribuables à un usage abusif ou à quelque réparation bricolée par quelqu’un d’autre que le vendeur ou le personnel d’une
station-service agréée. En cas de réclamation sous la présente garantie limitée, l’acheteur est tenu de renvoyer l’outil électrique portatif complet en port
payé à un centre de service-usine SKIL ou une station-service agréée. Veuillez consulter votre annuaire téléphonique pour les adresses.

LA PRÉSENTE GARANTIE NE S’APPLIQUE PAS AUX ACCESSOIRES TELS QUE LAMES DE SCIES CIRCULAIRES, MÈCHES DE PERCEUSES, FERS
DE TOUPIES, LAMES DE SCIES SAUTEUSES, COURROIES DE PONÇAGE, MEULES ET AUTRES ARTICLES DU GENRE.

TOUTE GARANTIE IMPLICITE SERA LIMITÉE COMME DURÉE À DUEX ANS À COMPTER DE LA DATE D’ACHAT. CERTAINS ÉTATS AMÉRICAINS,
CERTAINES PROVINCES CANADIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION DE LA DURÉE DES GARANTIES IMPLICITES, IL
EST POSSIBLE QUE LES LIMITATIONS CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS.

EN AUCUN CAS LE VENDEUR NE SAURAIT ÊTRE TENU POUR RESPONSABLE DES INCIDENTS OU DOMMAGES INDIRECTS (INCLUANT, MAIS NE
SE LIMITANT PAS AUX PERTES DE PROFITS) CONSÉCUTIFS À LA VENTE OU L’USAGE DE CE PRODUIT. CERTAINS ÉTATS AMÉRICAINS ET
CERTAINES PROVINCES CANADIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION NI L’EXCLUSION DES DOMMAGES INDIRECTS ET
CONSÉQUENTIELS, IL EST POSSIBLE QUE LES LIMITATIONS OU EXCLUSIONS CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS.

CETTE GARANTIE LIMITÉE VOUS DONNE DES DROITS PRÉCIS, ET VOUS POUVEZ ÉGALEMENT AVOIR D'AUTRES DROITS QUI VARIENT D'UN
ÉTAT À L'AUTRE AUX ÉTATS-UNIS, D'UNE PROVINCE À L'AUTRE AU CANADA, ET D'UN PAYS À L'AUTRE.

CETTE GARANTIE S'APPLIQUE UNIQUEMENT AUX OUTILS ÉLECTRIQUES PORTATIFS VENDUS AUX ÉTATS-UNIS D'AMÉRIQUE, AU CANADA ET
DANS LE COMMONWEALTH DE PORTO RICO. POUR COUVERTURE DE GARANTIE DANS LES AUTRES PAYS, CONTACTEZ VOTRE
IMPORTATEUR OU REVENDEUR SKIL LOCAL.

LIMITED WARRANTY OF SKIL CONSUMER PORTABLE POWER TOOLS FOR HOME USE

ARANTIE LIMITÉE DES OUTILS ÉLECTRIQUES PORTATIFS GRAND PUBLIC SKIL POUR USAGE DOMESTIQUE

GARANTIA LIMITADA PARA HERRAMIENTAS MECANICAS PORTATILES DE CONSUMO SKIL PARA USO DOMESTICO

Robert Bosch Tool Corporation ("el Vendedor") garantiza, únicamente al comprador original, que todas las herramientas mecánicas portátiles de consumo
SKIL estarán libres de defectos de material o de fabricación durante un período de dos años a partir de la fecha de compra. LA UNICA OBLIGACION DEL
VENDEDOR Y EL RECURSO EXCLUSIVO QUE USTED TIENE bajo esta Garantía Limitada y, hasta donde la ley lo permita, bajo cualquier garantía o
condición implícita por ley, consistirá en la reparación o sustitución sin costo de las piezas que presenten defectos de material o de fabricación y que no
hayan sido utilizadas incorrectamente, manejadas descuidadamente o reparadas incorrectamente por personas que no sean el Vendedor o una Estación de
servicio autorizada. Para efectuar una reclamación bajo esta Garantía Limitada, usted debe devolver el producto, que consiste en la herramienta mecánica
portátil completa, con el transporte pagado, a cualquier Centro de servicio de fábrica SKIL o Estación de servicio SKIL autorizada. Para Estaciones de
servicio autorizadas de herramientas mecánicas SKIL, por favor, consulte el directorio telefónico.

ESTA GARANTIA LIMITADA NO SE APLICA A ARTICULOS ACCESORIOS TALES COMO HOJAS PARA SIERRAS CIRCULARES, BROCAS PARA
TALADROS, BROCAS PARA FRESADORAS, HOJAS PARA SIERRAS DE VAIVEN, CORREAS PARA LIJAR, RUEDAS DE AMOLAR Y OTROS ARTICULOS
RELACIONADOS.

TODAS LAS GARANTIAS IMPLICITAS TENDRAN UNA DURACION LIMITADA A DOS AÑOS A PARTIR DE LA FECHA DE COMPRA. ALGUNOS ESTADOS
DE LOS EE.UU., ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LIMITACIONES EN CUANTO A LA DURACION DE UNA GARANTIA IMPLICITA,
POR LO QUE ES POSIBLE QUE LA LIMITACION ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

EL VENDEDOR NO SERA RESPONSABLE EN NINGUN CASO DE NINGUN DAÑO INCIDENTAL O EMERGENTE (INCLUYENDO PERO NO LIMITADO A
RESPONSABILIDAD POR PERDIDA DE BENEFICIOS) QUE SE PRODUZCA COMO CONSECUENCIA DE LA VENTA O UTILIZACION DE ESTE PRODUCTO.
ALGUNOS ESTADOS DE LOS EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LA EXCLUSION O LIMITACION DE LOS DAÑOS
INCIDENTALES O EMERGENTES, POR LO QUE ES POSIBLE QUE LA LIMITACION O EXCLUSION ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

ESTA GARANTIA LIMITADA LE CONFIERE A USTED DERECHOS LEGALES ESPECIFICOS Y ES POSIBLE QUE USTED TAMBIEN TENGA OTROS
DERECHOS QUE VARIAN DE ESTADO A ESTADO EN LOS EE.UU., DE PROVINCIA A PROVINCIA EN CANADA Y DE PAIS EN PAIS.

ESTA GARANTIA SE APLICA SOLO A LAS HERRAMIENTAS ELÉCTRICAS PORTATILES VENDIDAS EN LOS ESTADOS UNIDOS DE AMÉRICA, CANADA Y
EL ESTADO LIBRE ASOCIADO DE PUERTO RICO. PARA COBERTURA DE GARANTIA EN OTROS PAISES, PONGASE EN CONTACTO CON SU
DISTRIBUIDOR O IMPORTADOR LOCAL DE SKIL.

© Robert Bosch Tool Corporation 1800 W. Central Road Mt. Prospect, IL 60056-2230

Exportado por: Robert Bosch Tool Corporation Mt. Prospect, IL 60056 -2230, E.U.A.

Importado en México por: Robert Bosch, S.A. de C.V., Calle Robert Bosch No. 405, Zona Industrial,

Toluca, Edo. de México, C.P. 50070, Tel. [phone]

2610938738 03/06 Printed in China
