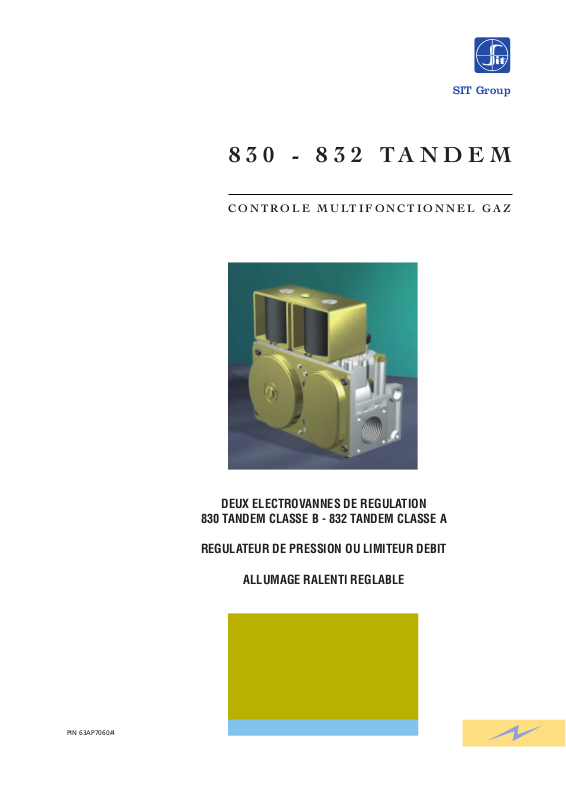

SIT Group
8 3 0 - 8 3 2 T A N D E M
C O N T R O L E M U LT I F O N C T I O N N E L G A Z
DEUX ELECTROVANNES DE REGULATION 830 TANDEM CLASSE B - 832 TANDEM CLASSE A
REGULATEUR DE PRESSION OU LIMITEUR DEBIT
ALLUMAGE RALENTI REGLABLE
PIN 63AP7060/4
CONTROLE MULTIFONCTIONNEL
AUTOMATIQUE
Vanne multifonctionnelle équipée de deux électrovannes de régulation à fonctionnement silencieux
- 830 TANDEM classe B - 832 TANDEM classe A
Régulateur de pression ou limiteur de débit reglable. Sur demande, un dispositif d’allumage ralenti réglable peut étre monté.
830-832 TANDEM peuvent étre installés sur des appareils à gaz équipés de systémes automatiques d’allumage et de sécurité de la flamme, avec ou sans brûleur veilleuse intermittent.
C A R A C T E R I S T I Q U E S P R I N C I P A L E S
Deux électrovannes de régulation à fonctionnement silencieux:
-830 TANDEM : EV1+EV2 classe B
-832 TANDEM : EV1+EV2 classe A
Régulateur de pression classe C. Ou limiteur de débit réglable. Dispositif d’allumage ralenti réglable (sur demande).
Sortie veilleuse (sur demande) avec vis de réglage du débit de gaz. Filtre entrée gaz et sortie veilleuse.
Prises de pression entrée et sortie gaz.
Entrée et sortie gaz filetées équipées pour raccordement par bride.
Raccord pour la connexion de la partie “air” du régulateur de pression avec la chambre de combustion.
Données se référant à la norme EN 126
D E S C R I P T I O N
1 |
Electrovanne de régulation EV1 |
6 |
Prise de pression sortie gaz |
2 |
Dispositif d’étalonnage du régula- |
7 |
Electrovanne de régulation EV2 |
|
teur de pression, ou vis de réglage |
8 |
Sortie brûleur veilleuse |
|
du limiteur de débit |
9 |
Sortie brûleur principal |
3 |
Vis de réglage du débit de gaz à la |
10 |
Trous (M5) pour fixation brides |
|
veilleuse |
11 |
Raccord pour la connexion de la |
4 |
Vis de réglage de l’allumage ralenti |
|
partie “air” du régulateur de pres- |
5 |
Prise de pression entrée gaz |
|
sion avec la chambre de combustion |
3 4
5 |
|
|
|
|
|
6 |
|
|
|
|
|
||
|
|
|||||
|
|
|
|
|
11
8
|
|
2 |
|
|
9 |
1 |
7 |
10 |
|
D O N N E E S T E C H N I Q U E S
• Raccordements gaz: |
Rp 1/2 ISO 7 |
|
|
|
ALIMENTATION ELECTRIQUE |
|||||
• Positions de montage: |
indifférentes |
|
|
|
||||||
|
|
|
|
|
|
|
|
|
||
• Familles de gaz |
|
ELECTROVANNES |
|
830 TANDEM Classe B |
|
832 TANDEM Classe A |
||||
|
|
|
||||||||
de fonctionnement: |
I, II et III |
Tension (AC) 230 V 50 Hz |
Consommation (mA) 80 |
|
Consommation (mA) 80 |
|||||
• Pression maximale |
|
|
|
|
|
|
|
|
|
|
|
220 |
V 60 Hz |
|
90 |
|
- |
|
|||
entrée gaz: |
60 mbar |
|
|
|
|
|
|
|
|
|
|
|
24 V 50 Hz |
|
850 |
|
900 |
||||
• Plage d’étalonnage |
|
|
|
|
|
|
|
|
|
|
|
|
|
24 V 60 Hz |
|
900 |
|
- |
|
||
pression de sortie: |
3 ... 50 mbar (sur demande 20 ... 50) |
|
|
|
|
|
|
|
||
24 |
V 50 Hz |
Basse Energie |
500 |
|
- |
|
||||
|
|
|
|
|
|
|
|
|
||
• Température ambiante |
|
24 |
V 60 Hz |
Basse Energie |
600 |
|
- |
|
||
|
|
|
|
|
|
|
|
|
|
|
d'utilisation: |
0 ... 60°C (sur demande -20 ... +60) |
|
|
|
|
|
|
|
|
|
• Régulateur de pression: |
Classe C |
Degré de protection électrique IP 54 en utilisant des connecteurs de type 150 |
||||||||
•Electrovannes 830 TANDEM Classe B
•Electrovannes 832 TANDEM Classe A
Données se référant à la norme EN 126
