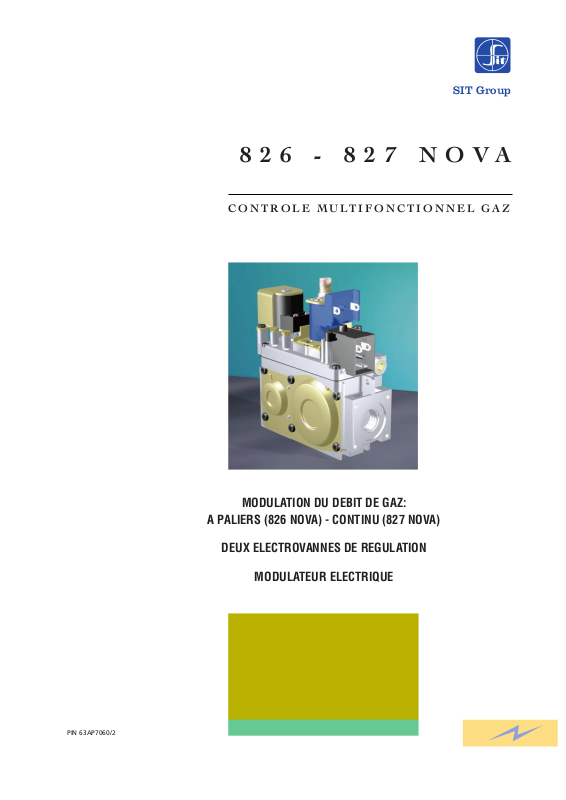

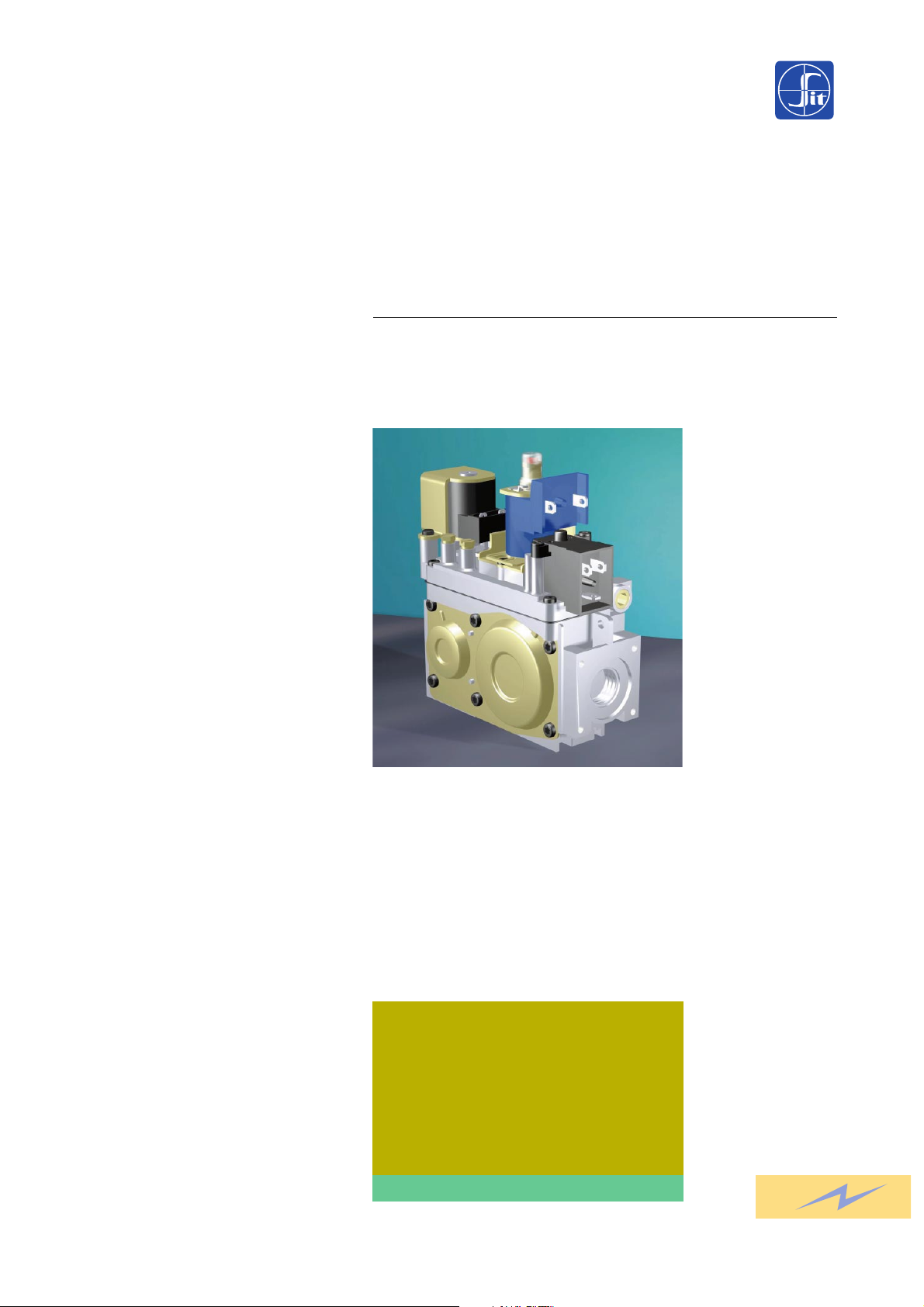

Page 1
826 - 827 NOVA
SIT Group
PIN 63AP7060/2
CONTROLE MULTIFONCTIONNEL GAZ
MODULATION DU DEBIT DE GAZ:
A PALIERS (826 NOVA) - CONTINU (827 NOVA)
DEUX ELECTROVANNES DE REGULATION
MODULATEUR ELECTRIQUE
Page 2

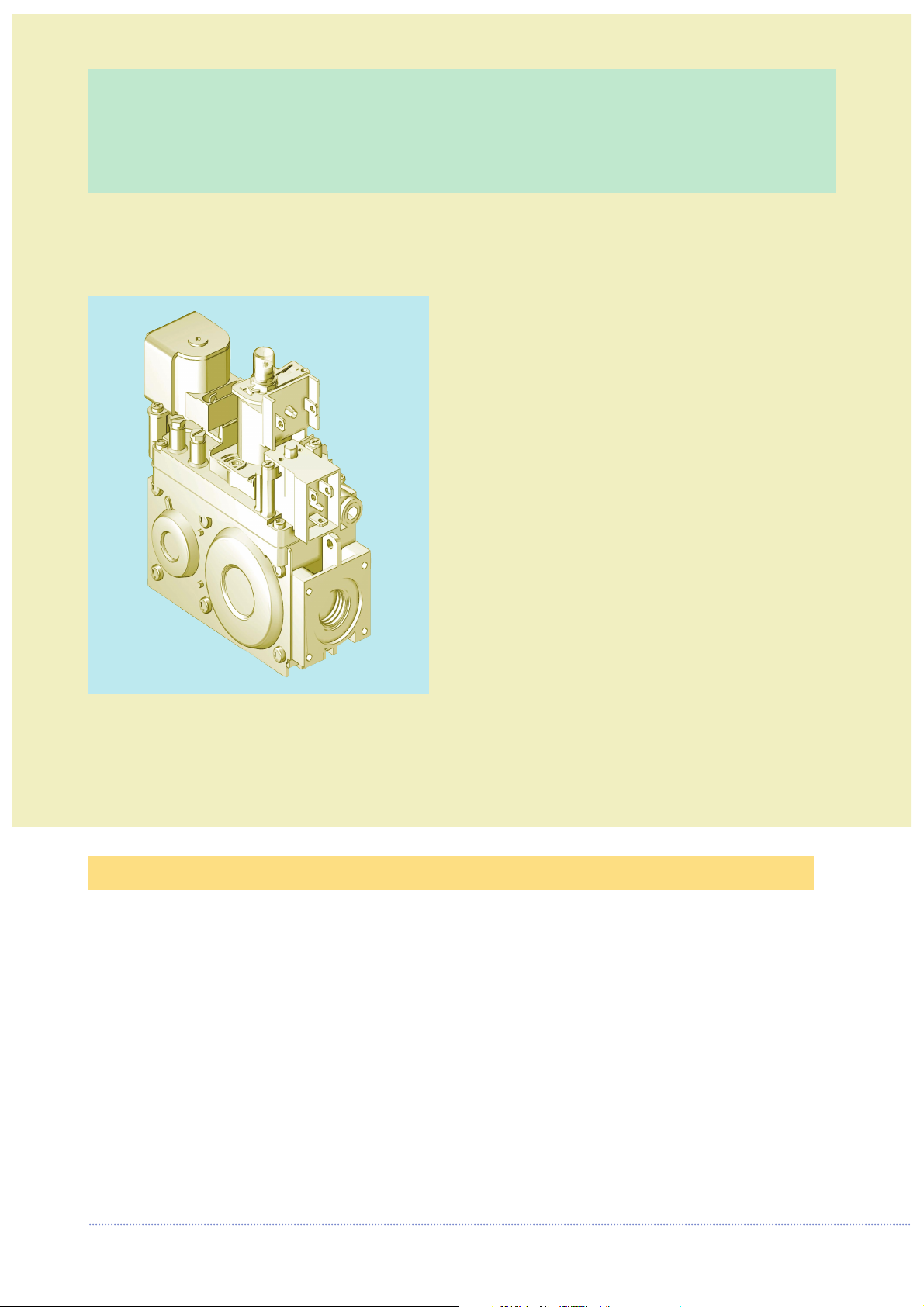

CARACTERISTIQUES PRINCIPALES
Vanne multifonctionnelle
équipée de deux électrovannes
de régulation à fonctionne-
ment silencieux, avec: modu-
lation électrique à paliers (826
NOVA) ou continue (827 NOVA)
de la pression du gaz de sortie,
régulateur de pression
servo-assisté.
Sur demande, un dispositif
d’allumage ralenti peut être
installé.
CONTROLE MULTIFONCTIONNEL AUTOMATIQUE
A MODULATION ELECTRIQUE
Modulation électrique de la pression de sortie de gaz : à paliers (826 NOVA) ou continu (827 NOVA),
avec présélection mécanique du minimum et du maximum.
Deux électrovannes de régulation à fonctionnement silencieux.
Régulateur de pression de type servo-assisté.
Dispositif d’allumage ralenti (sur demande).
Sortie veilleuse avec vis de réglage du débit de gaz.
Filtre entrée gaz et sortie veilleuse.
Prises de pression entrée et sortie gaz.
Entrée et sortie gaz filetées équipées pour raccordement par bride.
Raccord pour la connexion de la partie “air” du régulateur de pression avec la chambre de combustion.
826-827 NOVA peuvent être installées sur les appareils pour la
restauration collective, les chauffe-bains instantanés, les chaudières, les thermo-convecteurs équipés de systèmes automati-
ques d'allumage et de sécurité de la flamme, qui exigent la
régulation du débit de gaz en fonction de la température.
Données se référant à la norme EN 126
Page 3

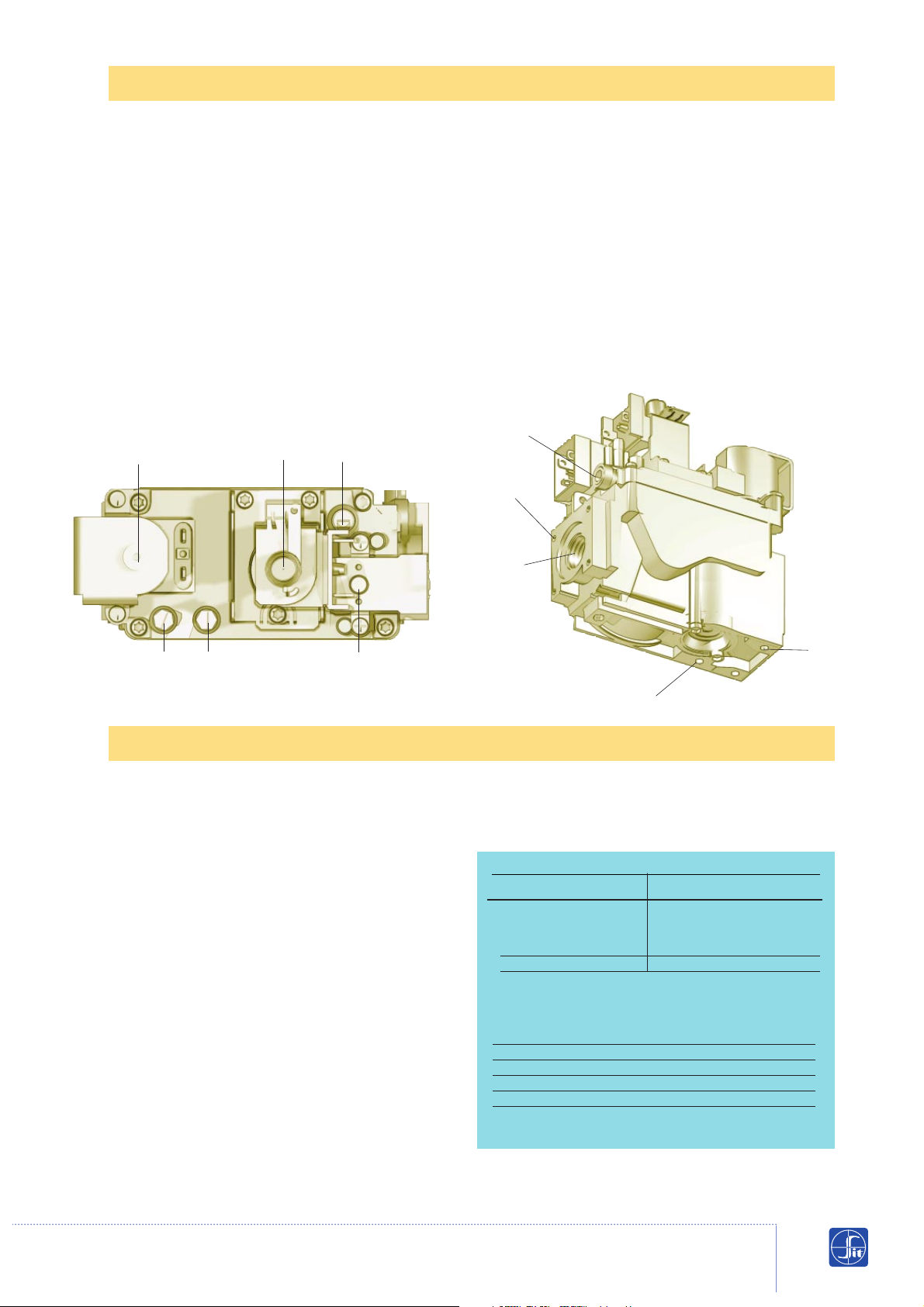

DONNEES TECHNIQUES
DESCRIPTION
7 Sortie brûleur veilleuse
8 Sortie brûleur principal
9 Trou (M5) pour fixation brides
10 Points supplémentaires de fixation
du corps de la vanne
11 Raccord pour la connexion de la
partie “air” du régulateur de
pression avec la chambre de
combustion
1 Electrovanne de régulation EV1
2 Modulateur électrique
3 Vis de réglage du débit de gaz à
la veilleuse
4 Prise de pression entrée gaz
5 Prise de pression sortie gaz
6 Electrovanne de régulation EV 2
• Raccordements gaz: Rp 1/2 ISO 7
• Positions de montage: indifférentes
• Familles de gaz de fonctionnement: I, II et III
• Pression maximale entrée gaz: 60 mbar
• Température ambiante d'utilisation: 0...60 °C
• Régulateur de pression: Classe B
• Electrovanne de régulation EV1 Classe B (sur demande Classe A)
• Electrovanne de régulation EV2 Classe D (sur demande Classe C)
ALIMENTATION ELECTRIQUE
MODULATEUR A PALIERS (826) MODULATEUR CONTINU (827)
Tension Consommation Tension Consommation
(AC rectifié) (mA) (DC) (mA)
230 V 30 28 max 165 max
24 V 270 16 max 310 max
ELECTROVANNES EV1 (classe A ou B) EV2 (classe D ou C)
Tension (AC) Consommation (mA) Consommation (mA)
230 V 50 Hz 45 23
220 V 60 Hz 45 25
24 V 50 Hz 450 210
24 V 60 Hz 450 220
• 826 NOVA
modulateur à paliers - plages d'étalonnage de la pression de sortie:
- pression max 7...50 mbar
- pression min 2...45 mbar
• 827 NOVA
modulateur continu - plages d'étalonnage de la pression de sortie:
2...20 mbar (vis blanche)
3...37 mbar (vis rouge)
7...50 mbar (vis noire)
Données se référant à la norme EN 126
1
4 5 6
9
7
2
3
8
10
11
Page 4

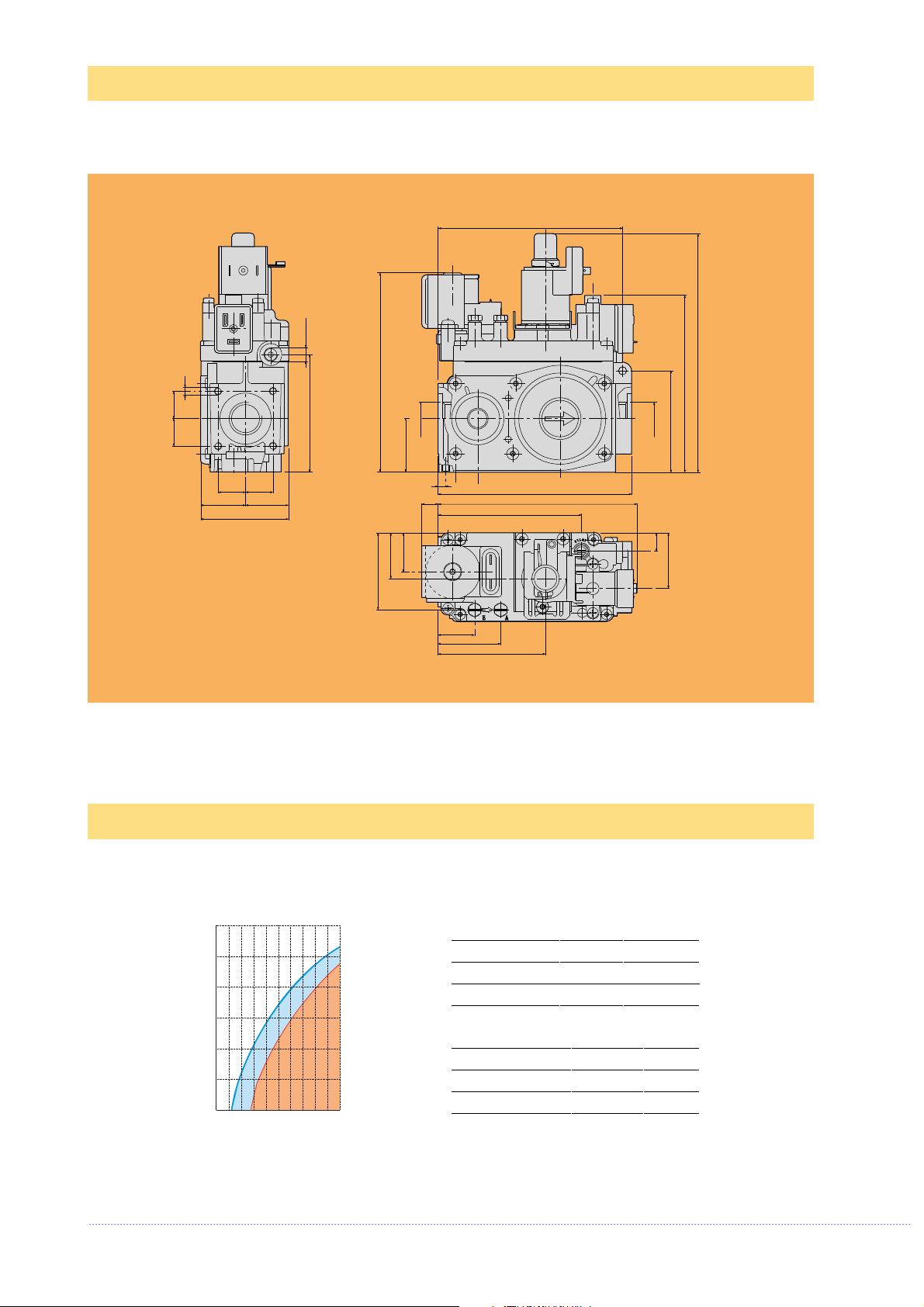

DIMENSIONS
DEBIT EN FONCTION DE LA PERTE DE CHARGE
M1 0X1M1 0X1
M5M5
1818 1818
7777
131131
3535
127127
9494
120,5120,5
55
1111
50,550,5
3030
25,525,5
2424
4141
70,570,5
131131
Rp1/2Rp1/2
Rp1/2Rp1/2
66,466,4
116116
158158
1818
2929 2929
5858
1818
1212
36,536,5
CLASSE B+D
I Famille (d = 0.45) Q = 7.5 m3/h ∆p = 5 mbar
II Famille (d = 0.6) Q = 6.5 m3/h ∆p = 5 mbar
III Famille (d = 1.7) Q = 8.1 kg/h ∆p = 5 mbar
CLASSE B+C
I Famille (d = 0.45) Q = 5.3 m3/h ∆p = 5 mbar
II Famille (d = 0.6) Q = 4.6 m3/h ∆p = 5 mbar
III Famille (d = 1.7) Q = 5.8 kg/h ∆p = 5 mbar
0
5
10
Q [m3/h d=0,6]
4
2
6
8
10
∆p [mbar]
CLASSE B+D
CLASSE B+C
Page 5

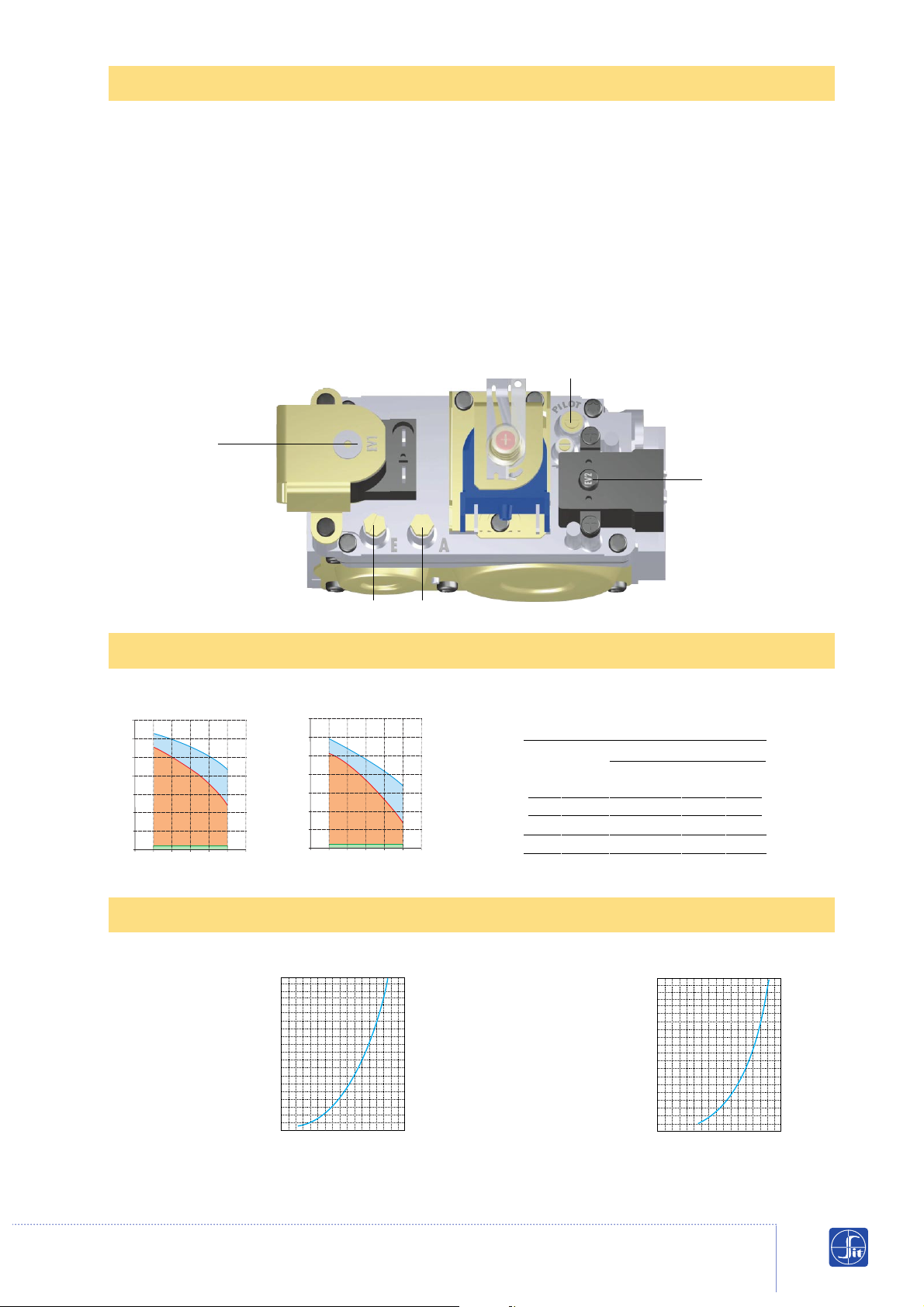

Lecture de la pression d’entrée
Lorsque les deux électrovannes ne sont pas alimentées, il est possible d’effectuer la lecture de la pression
entrée gaz à l’aide de la prise de mesure E.
Allumage du brûleur veilleuse
L’alimentation de l’électrovanne EV1 permet au gaz d’alimenter la sortie du brûleur veilleuse (versions avec
veilleuse intermittente) après avoir traversé le filtre d’entrée, le filtre de la veilleuse et le dispositif de réglage
du débit veilleuse “Pilot”.
Allumage du brûleur principal
Le passage du gaz vers le brûleur principal est autorisé lorsque les deux électrovannes EV1 et EV2 sont
alimentées.
Pression de sortie
La lecture de la pression sortie gaz se fait à l'aide de la prise de mesure A.
FONCTIONNEMENT
DEBIT REGLE SELON EN 88
827 : COURBES CARACTERISTIQUES DE LA MODULATION
0
0 50 100 150
5
10
15
20
0
0 50 100 150
5
10
15
20
Position horizontale
CLASSE B+D
CLASSE B+C
EV1
EV2
E A
PILOT
VERSION 2...20 mbar
Plage des pressions d’entrée (mbar)
Type de gaz
Nominale Max. Min.
2H 20 25 17
2L 25 30 20
Tolérance sur la pression de sortie +10%...-15%
CLASSE B+D et CLASSE B+C
Position verticale
Pression de sortie Pu (mbar)
Intensité du courant (mA)
Pression de sortie Pu (mbar)
Intensité du courant (mA)
Q = [m3/h d=0.6]
14
12
10
8
6
4
2
0
6 8 10 12 14 16 18
Pu [mbar]
2L
2H
Q = [m3/h d=0.6]
14
12
10
8
6
4
2
0
6 8 10 12 14 16 18
2L
2H
Pu [mbar]
Page 6
INSTALLATION
Branchement du circuit principal gaz
Le branchement est effectué en utilisant des conduites de gaz avec filetage Rp 1/2 ISO 7.
Couple de serrage : 25 Nm. Il est possible d'utiliser des brides (disponibles sur demande),
dans ce cas, visser d'abord les conduites sur les brides et puis les brides sur la vanne.
Couple de serrage conseillé pour les vis de fixation des brides : 3 Nm.
Branchement au brûleur veilleuse
Des conduites de ø 4mm, ø 6mm et ø 1/4 peuvent être utilisées. Utiliser un raccord et un
bicône de dimensions appropriées. Serrer le raccord avec un couple de 7 Nm.
Branchement à la chambre de combustion
Il est possible de connecter la partie “air” du régulateur de pression à la chambre de combustion lorsque celle-ci est pressurisée.
Dans ce cas, l’utilisation de raccords SIT est conseillée. Couple de serrage : 1 Nm.
Branchements électriques
Utiliser les connecteurs appropriés pour le raccordement des versions alimentées à la tension du réseau. Afin de garantir que la vanne soit raccordée au circuit de terre de l'appareil, il est recommandé d’utiliser le connecteur d'alimentation de l'électrovanne EV2 qui
contient la borne de masse, et de le fixer avec la vis prévue à cet effet.
Les versions à 24 VAC doivent être alimentées par l'intermédiaire d'un transformateur
d'isolation (à très faible tension de sécurité, selon EN 60742). Pour le branchement, utiliser
des bornes AMP 6,3x0,8 mm DIN 46244. Effectuer les branchements conformément aux
normes spécifiques de l'appareil.
Les dispositifs électriques de sécurité (par exemple la sécurité de la flamme, le limiteur de
surchauffe ou autres) doivent interrompre l'alimentation électrique des deux électrovannes.
Branchement du modulateur à paliers (826 NOVA)
Le modulateur à paliers doit être alimenté avec une tension redressée. L'utilisation de connecteurs de type 350 avec circuit de rectification intégré est recommandé. Sinon, incorporer
dans le circuit d’alimentation un pont de diodes et un limiteur de tension appropriés.
ATTENTION: Après avoir effectué tous les branchements, vérifier les étanchéités de gaz et
l’isolation électrique.

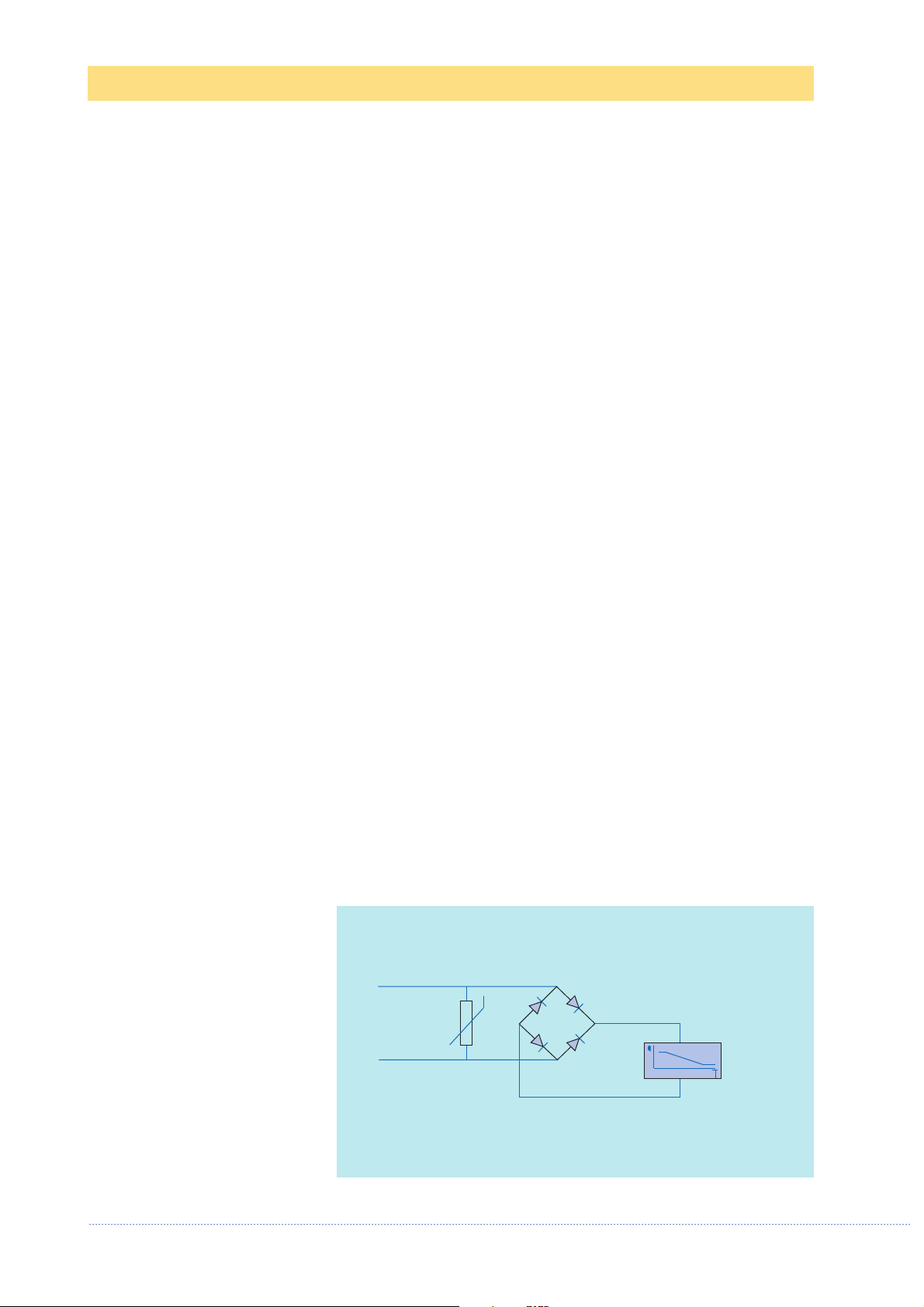

BRANCHEMENT DU MODULATEUR A PALIERS
V~
SMD
Page 7

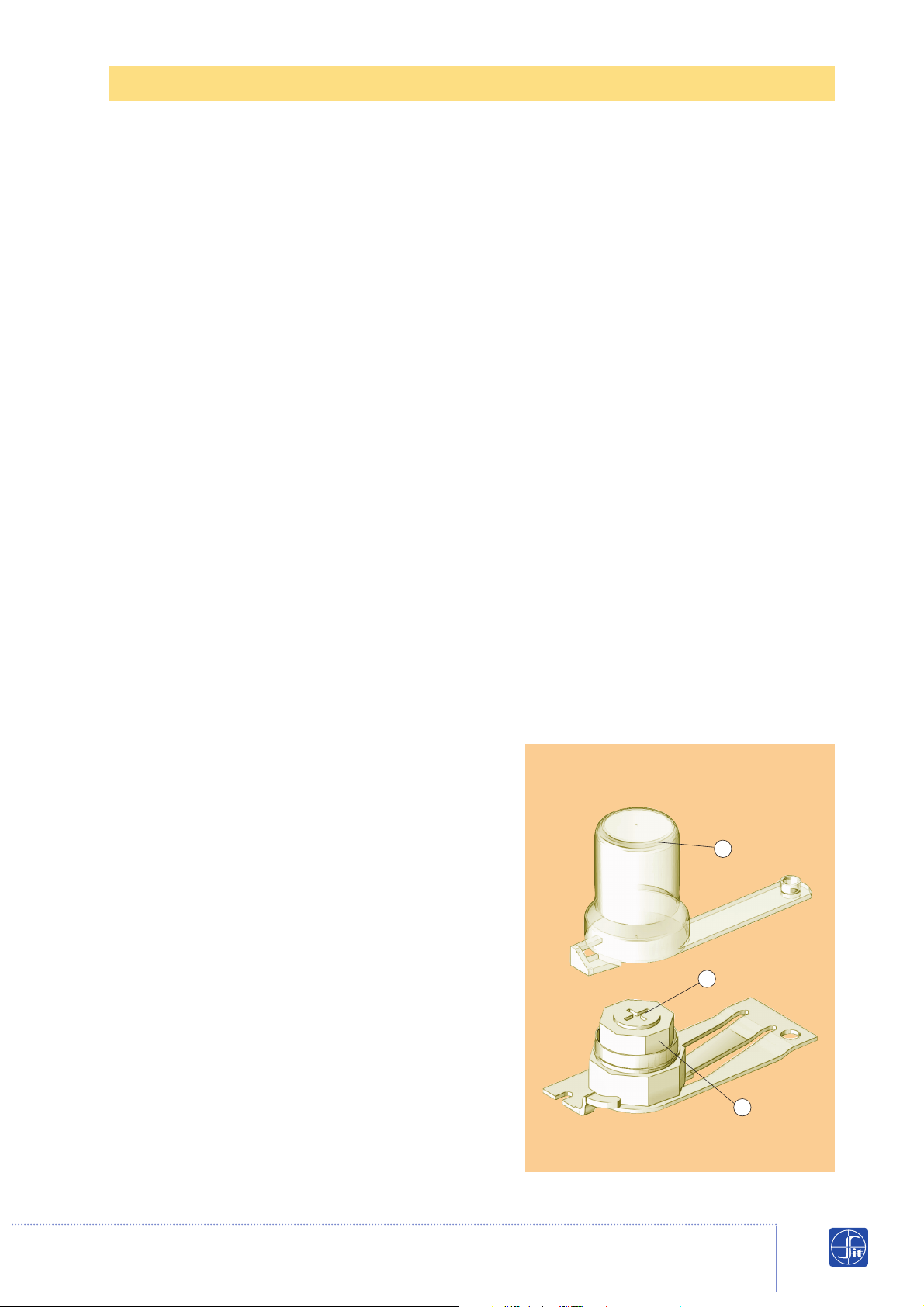

ETALONNAGES ET REGLAGES
Mesure de la pression entrée et sortie gaz
En dévissant les vis de fermeture des prises
prévues à cet effet, il est possible de mesurer
la pression du gaz en entrée et en sortie.
Revisser avec le couple de serrage conseillé :
2,5 Nm.
Réglage de la pression de sortie
Pression maximale: alimenter le modulateur au
maximum. En vissant l’écrou (B), la pression de
sortie augmente, en le dévissant, elle diminue.
Pression minimale : (effectuer le réglage uniquement après avoir réglé la pression maximale)
Couper le courant au modulateur et, en tenant
l’écrou (B) bloqué, visser la vis (A) pour augmenter la pression, et la dévisser pour diminuer
la pression.
Remettre le bouchon de protection en plastique (C).
Réglage du débit de gaz à la veilleuse
Visser la vis correspondante afin de diminuer le
débit, et la dévisser pour l’augmenter.
Exclusion du réglage du débit de gaz à la
veilleuse
Il suffit de visser à fond la vis de réglage, puis
de la dévisser de deux tours complets.
Changement de la famille ou du groupe de
gaz d'utilisation
Vérifier que l'appareil est destiné à fonctionner
avec la famille ou le groupe de gaz concerné.
En suivant les instructions ci-dessus, effectuer le
réglage de la pression de sortie conformément
aux valeurs données dans la notice de l'appareil.
ATTENTION
Vérifier les étanchéités de gaz et le bon fonctionnement de l'appareil. Sceller les dispositifs
de réglage.
Pour installer, régler et utiliser la vanne, appliquer les instructions
données dans le manuel d’utilisation et d’installation Code 9.956.826
C
B
A
Page 8

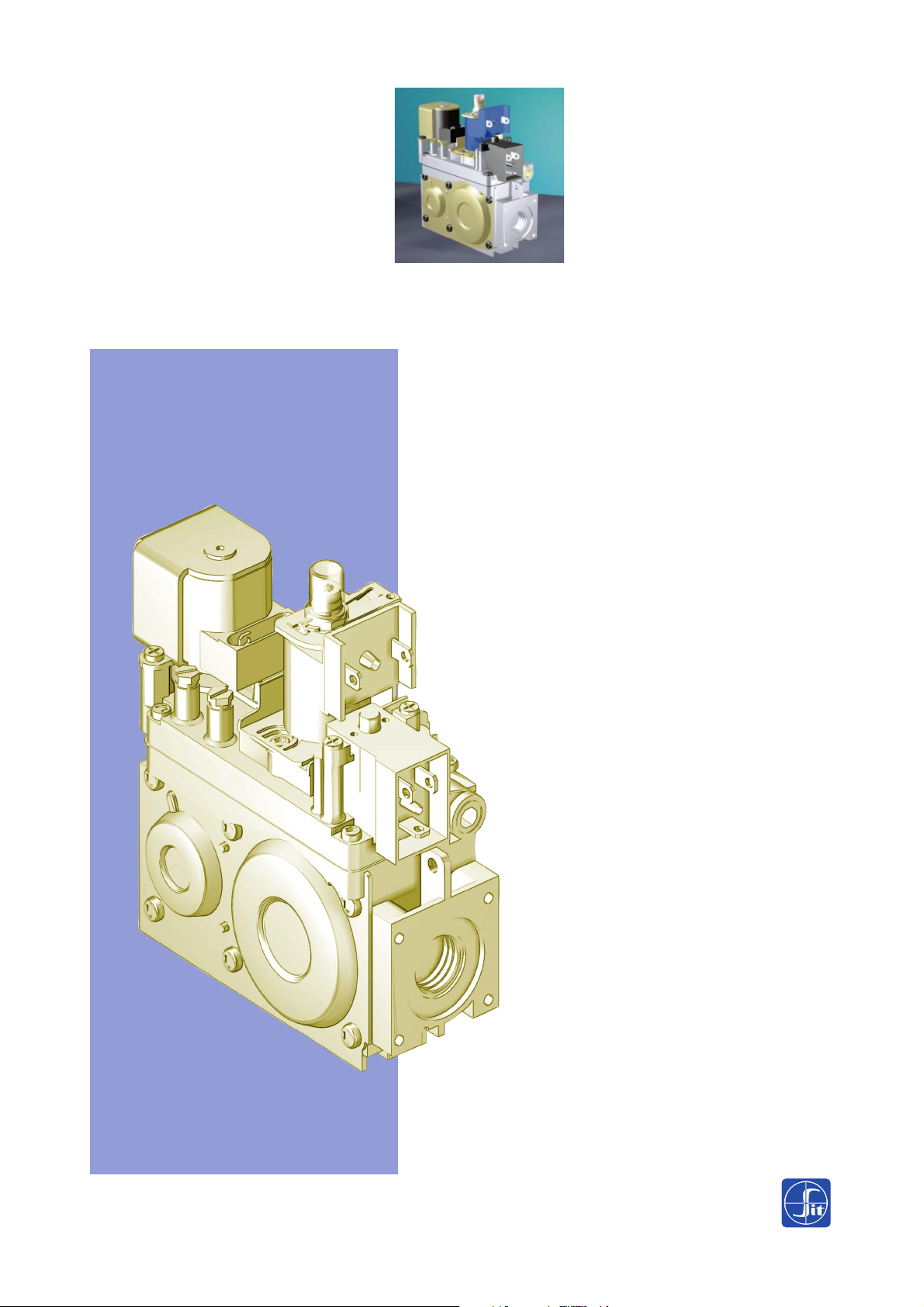

826 - 827 NOVA
Vanne multifonctionnelle à
deux électrovannes avec
modulation électrique de
la pression de sortie,
destinée aux appareils à
gaz équipés de systèmes
automatiques d'allumage
et de sécurité de la flamme
qui exigent la régulation
du débit de gaz en fonc-
tion de la température.
9.955.962 R00 GRAPHIC DESIGN BY START - PD - ITALY
SIT La Precisa
Viale dell'Industria 31/33 35129 PADOVA - ITALY
Tel. 049/8293111 - Fax 049/8070093 - Telex 430130 SITEC I
