Installation Instructions
Instrucciones de instalación
Consignes d’installation
TM
Totem

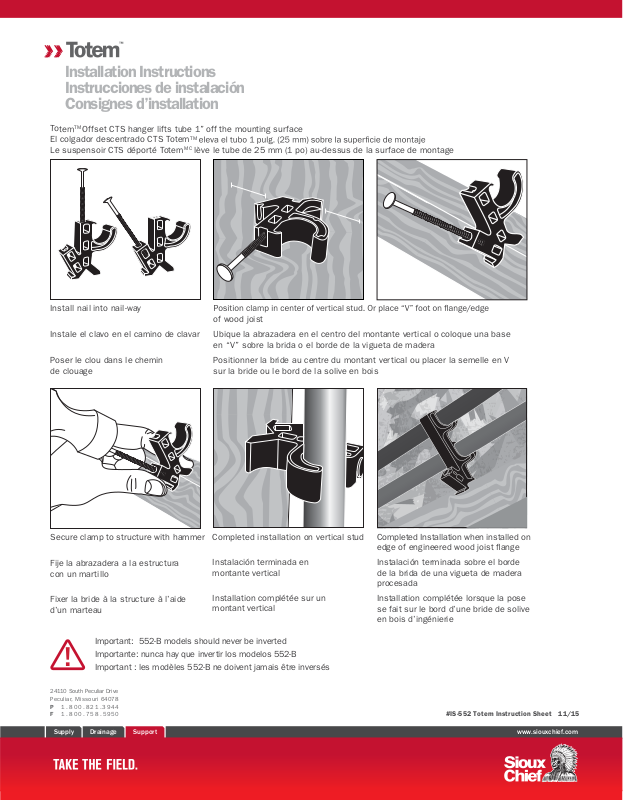

Offset CTS hanger lifts tube 1” off the mounting surface
El colgador descentrado CTS Totem
Le suspensoir CTS déporté TotemMC lève le tube de 25 mm (1 po) au-dessus de la surface de montage
TM
Install nail into nail-way
Instale el clavo en el camino de clavar
Poser le clou dans le chemin
de clouage
Secure clamp to structure with hammer
Fije la abrazadera a la estructura
con un martillo
Fixer la bride à la structure à l’aide
d’un marteau
of wood joist
Ubique la abrazadera en el centro del montante vertical o coloque una base
en “V” sobre la brida o el borde de la vigueta de madera
Positionner la bride au centre du montant vertical ou placer la semelle en V
sur la bride ou le bord de la solive en bois
Completed installation on vertical stud
Completed Installation when installed on
edge of engineered wood joist ange
Instalación terminada en
montante vertical
Instalación terminada sobre el borde
de la brida de una vigueta de madera
procesada
Installation complétée sur un
montant vertical
Installation complétée lorsque la pose
se fait sur le bord d’une bride de solive
en bois d’ingénierie
Important: 552-B models should never be inverted
Importante: nunca hay que invertir los modelos 552-B
Important : les modèles 552-B ne doivent jamais être inversés
24110 South Peculiar Drive
Peculiar, Misso uri 64078
P 1.800 . 821 . 3944
F 1.8 00.7 58 . 5950
Supply Drainage Support
#IS-552 Totem Instruction Sheet 11/15
www.siouxchief.com
