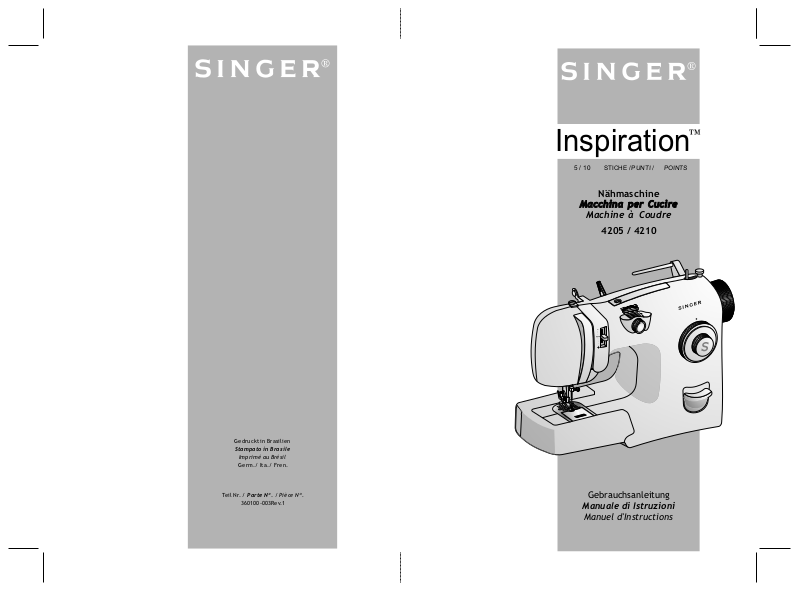

SINGER 4205 User Manual

Inspiration

5 / 10

STICHE /

PUNTI /

Nähmaschine

Macchina per CucireMacchina per Cucire

Machine à Coudre

4205 / 4210

POINTS

Gedruckt in Brasilien

Stampato in Brasile

Imprimé au Brésil

Germ./ Ita./ Fren.

Teil Nr. / Parte Nº. / Pièce Nº.

360100-003Rev.1

Gebrauchsanleitung

Manuale di Istruzioni

Manuel d'Instructions

Pflege und Wartung

ManutenzioneManutenzione Entretien

Guide pour la vérification des problèmes

Avez-vous branché la machine?

L'aiguille ne bouge pas

L'aiguille bouge mais elle ne fait pas le point

L'aiguille casse

Difficultés pour remplir la bobine

Le fil inférieur se casse

Le fil supérieur casse

Saute de point

Le tissu ne se déplace pas correctement sous le pied presseur

L'interrupteur, est-il connecté? Le rhéostat, est-il branché? Le support du dévidoir, est-il vers la droite?

L'aiguille, est-elle endommagée? L'aiguille, est-elle entièrement en place dans la pince-aiguille? L'aiguille, et la bobine sont-elles enfilées correctement? L'enfilage, est-il correct?

La grosseur de l'aiguille, convient-elle au tissu? L'aiguille, est-elle totalement ajustée dans la pince-aiguille? Les contrôles, sont-ils ajustés correctement? Les accessoires utilisés, conviennent-ils au travail?

Le fil, se déroule-t-il facilement de la bobine ? Le support du dévidoir, est-il vers la droite? Avez-vous tenu le bout du fil pour commencer le remplissage? Le fil, est-il arrêté par la fente de la bobine?

Le fil de la bobine, a-t-il été enroulé correctement? La bobine, est-elle correctement mise en place dans son support?

La machine, est-elle bien enfilée? Le fil, se déroule-t-il librement de la bobine? La grosseur de l'aiguille, est-elle adaptée à la grosseur du fil utilisé? La tension du fil supérieur, est-elle trop élevée? Le support de canette, est-il bien en place? Les bords de la bobine, ont-ils des bourres?

La machine, est-elle correctement enfilée ? Le tissu, est-il bien maintenu par le pied presseur? La catégorie et la grosseur de l'aiguille, sont-elles bien adaptées au tissu? L'aiguille, est-elle tordue?

Le pied presseur, est-il correctement attaché en place? Le pied presseur, est-il baissé? La longueur du point, est-elle correctement ajustée?

® Ein eingetragenes Warenzeichen der Singer Company Ltd.

oder ihr verbundenen Unternehmen.

® Un marchio registrato della Singer Company Ltd.o delle sue affiliate.

® Une marque déposée de The Singer Company Ltd.ou ses filiales.

Inhaltsverzeichnis

Indice

1. Sicherheitshinweise.....................................................................

2. Ihre Nähmaschine stellt sich vor........................................................

3. Maschine anschließen...................................................................

4. Maschine vorbereiten...................................................................

5. Nähen......................................................................................

6. Nähanwendungen........................................................................

7 Pflege und Wartung......................................................................

1. Norme di sicurezza ...................................................................

2. Fate conoscenza con la vostra nuova macchina ................................

3. Collegamenti della macchina .......................................................

4. Preparazione della macchina .......................................................

5. Iniziare a cucire .......................................................................

6. Tipi di cucito ...........................................................................

7. Manutenzione ..........................................................................

1. Instructions de sécurité.................................................................

2. Faites connaissance avec votre machine.............................................

3. Branchement de la machine............................................................

4. Préparation de la machine..............................................................

5. Commencement de la couture.........................................................

6. Applications de couture.................................................................

7. Entretien..................................................................................

Indice

02 06 09 10 15 16 24

28

01

Sicherheitshinweise

Norme di sicurezzaNorme di sicurezza Instructions de sécurité

Pflege und Wartung

ManutenzioneManutenzione

Entretien

In caso de problema:

Überprüfen die Spannung.

Verificate il voltaggio.

Vérifiez le voltage .

110/120V

oder/o /ou

220/240V

für alle Fälle empfehlen wir Ihnen, die Seriennummer Ihrer Nähmaschine hier unten einzutragen.

Le raccomandiamo di registrare il numero di serie della Sua macchina nello

spazio qui sotto. Potrà esserLe utile in futuro.

Nous vous recommandons d'inscrire le numéro de série de votre machine à coudre dans

l'espace ci-dessous en cas de besoin ultérieur.

Sehr geehrter Kunde,

Caro cliente:

Cher client:

L'ago non si muove

L'ago si muove ma non si formano i punti.

L'ago si rompe

Difficoltà di avvolgimento della bobina.

Il filo inferiore si rompe

La macchina è collegata alla presa di rete? L'interruttore di accensione è acceso? Il reostato è collegato? Il perno di avvolgimento della bobina è spostato verso destra?

L'ago è difettoso? L'ago è completamente inserito nel morsetto? Bobina ed ago sono correttamente infilati? La bobina è correttamente inserita nella scatola bobina?

Avete scelto l'ago giusto per il tipo di tessuto? L'ago è completamente inserito nel morsetto? I controlli sono impostati correttamente? State utilizzando gli accessori giusti per il tipo di cucitura?

Il filo si svolge liberamente dal rocchetto? Il perno di avvolgimento della bobina è spinto verso destra? L'estremità del filo è ben fissata all'inizio dell'avvolgimento? Il filo è ben fermato nella fessura nel rocchetto?

La bobina è avvolta correttamente? La bobina è inserita correttamente nella scatola bobina?

Für Europäische Länder: Diese Singer Nähmaschine wurde gemäß den Europäischen Bestimmungen getestet und entspricht den Richtlinien über elektrische Sicherheit, Funkstörung und elektromagnetische Störfestigkeit. Die Konformität wird durch das Zeichen nachgewiesen.

.Geprüft mit 220 -240 Volt

Per i paesi europei: Questa macchina per cucire Singer è stata controllata secondo le norme Europee e risponde ai requisiti riguardanti la sicurezza elettrica, le interferenze radio e la protezione elettromagnetica. La conformità alle norme è documentata dal marchio .

Verificato a 220-240V.

Pour les Territoires Européens: Cette machine à coudre Singer a été contrôlée conformément aux normes Européennes et répond aux exigences relatives à la sécurité électrique, et à la protection contre les ondes radio et électromagnétiques. Cette conformité est attestée par l'apposition du label .

Testé dans . (*) 220-240V condition

02

Il filo superiore si rompe

Punti saltati

Il tessuto non si muove correttamente sotto al piedino.

La macchina è infilata correttamente? Il filo si svolge liberamente dal rocchetto? Il filo superiore è troppo teso? La scatola bobina è inserita correttamente? Il bordo della bobina è intaccato?

La macchina è infilata correttamente? Il tessuto è tenuto abbassato saldamente? L'ago che usate è del tipo corretto e ha le giuste dimensioni per quel tipo di tessuto? L'ago è diritto?

Il piedino è inserito nella macchina correttamente? Il piedino è abbassato? La lunghezza del punto è quella giusta?

27

Pflege und Wartung

ManutenzioneManutenzione Entretien

Sicherheitshinweise

Norme di sicurezzaNorme di sicurezza

Instructions de sécurité

Checkliste bei Nähstörungen

Ist die Maschine an das Stromnetz angeschlossen?

Nadel bewegt sich nicht

Nadel bewegt sich, jedoch wird kein Stich gebildet

Nadel bricht

Spulvorgang defekt

Unterfaden reißt

Oberfaden reißt

Stichauslassen

Stofftransport unter dem Nähfuß defekt

26

Ist der Hauptschalter eingeschaltet? Ist der Fußanlasser angeschlossen? Wurde der Spulerstift nach rechts geschoben?

Ist die Nadel defekt? Ist die Nadel richtig bis zum Anschlag eingesetzt? Sind Ober- und Unterfaden richtig eingefädelt?

Sitzt die Spule richtig in der Spulenkapsel? Passen Nadeltyp und -stärke zu der Stoffart? Ist die Nadel richtig bis zum Anschlag eingesetzt? Sind die Nähfunktionen richtig eingestellt?

Passt der Sonderfuß zu der Näharbeit? Wird der Faden korrekt von der Garnrolle abgezogen? Wurde der Spulerstift nach rechts geschoben? Wurde das Fadenende zu Beginn des Spulvorgangs gut festgehalten?

Hat sich der Faden in dem Garnrollenschlitz verfangen? Wurde die Spule richtig aufgespult?

Sitzt die Spule richtig in der Spulenkapsel? Ist die Maschine richtig eingefädelt? Wird der Faden korrekt von der Garnrolle abgezogen? Ist die Oberfadenspannung zu hoch? Ist die Spulenkapsel richtig eingesetzt?

Ist die Maschine richtig eingefädelt? Wurde der Stoff gut festgehalten? Passen Nadeltyp und -stärke zu der Stoffart? Ist die Nadel gerade?

Ist der Nähfuß korrekt eingesetzt? Wurde der Nähfuß abgesenkt? Ist die Stichlänge korrekt eingestellt?

ZUR VERMEIDUNG VON BRAND, ELEKTRISCHEN SCHLÄGEN ODER PERSONENSCHÄDEN. BEIM GEBRAUCH EINER NÄHMASCHINE SIND GRUNDLEGENDE SICHER HEITSVORKEHRUNGEN STETS ZU BEACHTEN, DARUNTER AUCH DIE FOLGENDEN: LESEN SIE SÄMTLICHE HINWEISE VOR DEM GEBRAUCH DIESER NÄHMASCHINE.

Diese Nähmaschine ist nur zum Hausgebrauch bestimmt.

Die Nähmaschine sollte nie an das Stromnetz angeschlossen sein, wenn sie NICHT gebraucht wird. Ziehen Sie nach dem Gebrauch sowie vor jeder Reinigung der Nähmaschine stets den Stecker aus der Steckdose.

Stellen Sie vor dem Einschalten sicher, dass die vorhandene Netzspannung mit der für die Nähmaschine vorgeschriebenen Spannung übereinstimmt.

Die Maschine darf nur zu den in diesem Handbu c h beschr i e b enen Zw e c ken verwendet werden. Verwenden Sie nur Zubehör, das vom Hersteller für diese Maschine empfohlen wird.

Zur Durchführung von Arbeiten im Nadelbereich, wie Einfädeln der Nadel, Na del wec hse l, Au swe chs eln de r Stichplatte, Auswechseln des Nähfußes oder Herausnehmen der Spule usw., ist die Maschine auszuschalten bzw. vom Netz zu trennen.

Ziehen Sie stets den Stecker der Nähmaschine aus der Steckdose, bevor Sie Abdeckungen entfernen, vor dem Ölen oder vor sonstigen Einstellungen, die in diesem Handbuch beschrieben werden.

Den Netzstecker nicht am Kabel, sondern am Stecker aus der Steckdose ziehen.

Falls eine Be s c h ädigung de s Led beleuchtung vorliegt, darf das Led beleuchtung aus Sicherheitsgründen ausschließlich durch den Hersteller, den Kundendienst oder einen zugelassenen Techniker ausgewechselt werden.

Versuchen Sie nicht, den Motorriemen einzustellen. Sollte eine Einstellung erforderlich sein, wenden Sie sich bitte an Ihr nächstes SINGER Service Center.

Beim Nähen sind die Finger von allen sich bewegenden Teilen fern zu halten. Besondere Achtung ist während der Nadelbewegung geboten.

Das Nähgut beim Nähen weder ziehen noch schieben. Dadurch könnte die Nadel abgelenkt werden und brechen.

Die Nähmaschine darf nicht betrieben werden, wenn Luftöffnungen verschlossen sind. Halten Sie die Belüftungsöffnungen der Nähmaschine und den Fußanlasser frei von Flusen und Staub.

Die Maschine darf nicht in Räumen betrieben werden, in denen Sprays oder reiner Sauerstoff freigesetzt werden.

D i e M a s ch in e d a r f n ic h t v o n un bea ufs ich ti gt e n K ind ern b zw. gebrechlichen Personen betrieben werden.

F a l l s e i n e B e s c h ä d i g u n g d e s Versorgungskabels vorliegt, darf das Versorgungskabel aus Sicherheitsgründen ausschließlich durch den Hersteller, den Kundendienst oder einen zugelassenen Techniker ausgewechselt werden.

Schalten sie die Maschine aus und ziehen Sie den Stecker aus der Steckdose, wenn die Maschine unbeaufsichtigt ist.

DIESE ANLEITUNG BITTE GUT AUFBEWAHREN

03

Sicherheitshinweise

Norme di sicurezzaNorme di sicurezza Instructions de sécurité

COME RIDURRE I RISCHI D'INCENDIO, SHOCK ELETTRICO O DANNI ALLA PERSONA.

PRECAUZIONI DI BASE DA SEGUIRE QUANDO SI USA UN APPARECCHIO ELETTRICO:

LEGGERE TUTTE LE ISTRUZIONI PRIMA DI USARE QUESTO APPARECCHIO.

Quanso si cuce, tenere le dita lontane

Questa macchina è stata

concepito per uso domestico

Se non si sta usando la macchina,

la spina non deve essere inserita

Togliere la spina prima della

pulizia dell'apparecchio o dopo

l'uso dello stesso

Prima di accendere la macchina,

assicurarsi che il voltaggio di

rete sia quello della macchina

Usare questa macchina solo per il suo

uso specifico come descritto in questo

manuale istruzioni. Usare gli accessori

consigliati specificamente per questa

macchina.

Staccare la spina o spegnere la macchina

quando si infila l'ago, si cambia la placca

ago o quando si toglie la scatola bobina,

etc.

Staccare la spina prima di togliere i

coperchi, prima della lubrificazione o

p r i m a d i e f f et t u a re q u a ls i a s i

p ri m a di e f f et t u a re q u a ls i a s i

riparazione citata in questo manuale

d'istruzioni.

Per togliere la spina dalla presa, non

tirare il cavo d'alimentazione

Quanso si cuce, tenere le dita lontane

dalle parti in movimento. E' richiesta

una cura particolare per evitare

incidenti quando l'ago è in movimento.

Non tirare o premere forte il tessuto

quando si cuce. L'ago potrebbe flettersi

causandone la rottura.

Non lavorare in ambienti troppo chiusi.

Tenere la macchina in ambiente

ventilato e il reostato libero da cumuli

di filacci e scarti di tessuto.

Non lavorare in ambienti in cui vengono

usati prodotti spray o dove vengono

somministrati prodotti con ossigeno.

La macchina non deve essere usata da

bambini o adulti non in grado di

adoperarla

Qualora il cavo d'alimentazione fosse

danneggiato, deve essere sostituito dal

fornitore,o dal centro assistenza o da

una persona qualificata in modo da

evitare qualsiasi rischio.

Non usare all'esterno

Non usare aghi piegati

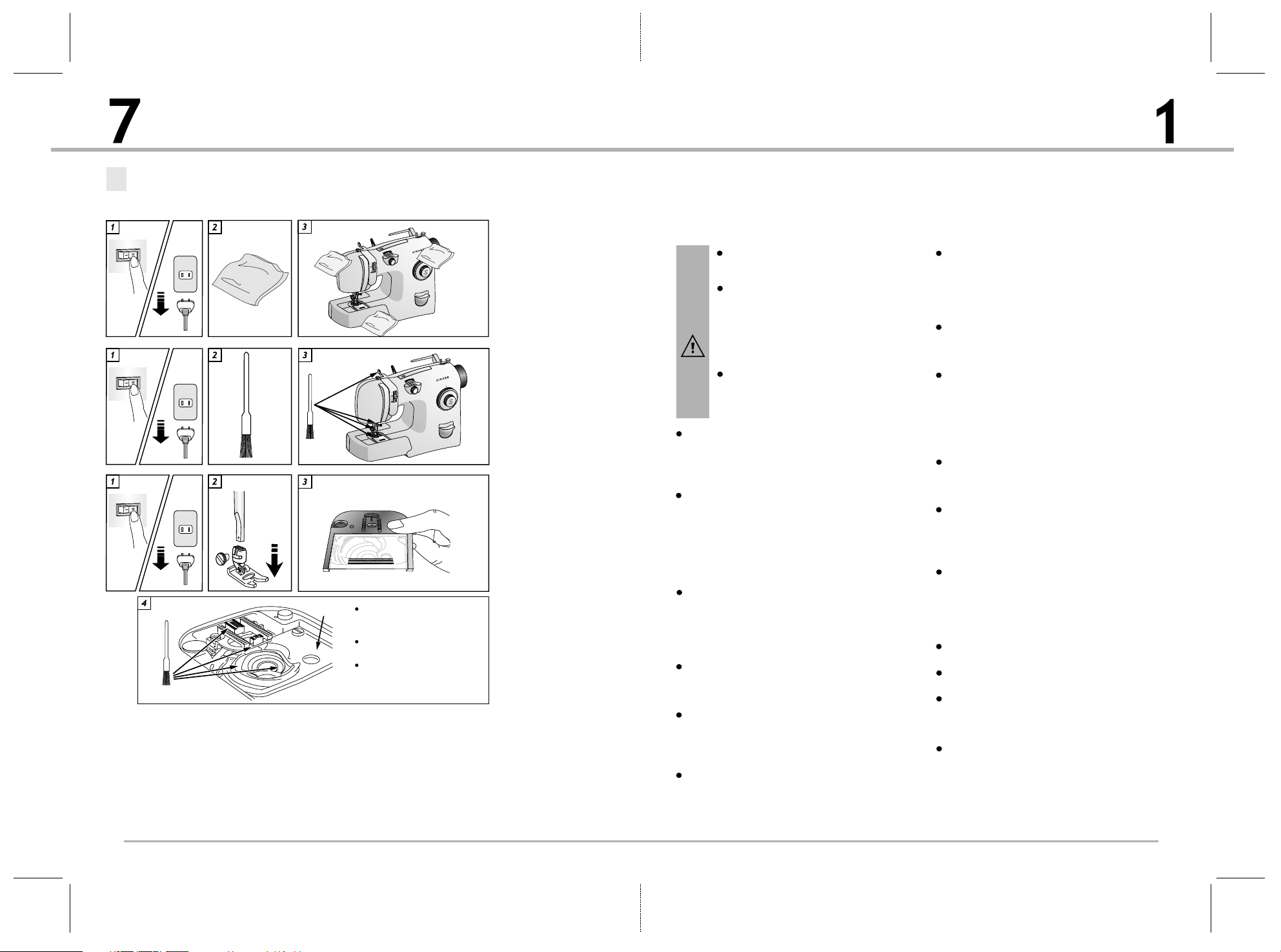

Spulenkapsel abnehmen

Rimozione della scatola bobina

Retirer le support de bobine

Einsetzen

Sostituzione della

scatola bobina

scatola bobina Replacer le support de bobine

Pflege und Wartung

ManutenzioneManutenzione

Entretien

“A” unter dem Transport

"A" sotto alla griffa

"A" sous les griffes

A

"B" sotto alla placca di posizionamento

“B” unter der Positionsplatte

"B" sous la plaque de positionnement

B

Non tentare di riparare la cinghia del

motore. Contattare il Centro Assistenza

Si nger a utori zzat o più v icino, per

qualsiasi riparazione necessaria.

Qualora il Luce Led fosse danneggiato,

deve essere sostituito dal fornitore,o

dal centro assistenza o da una persona

qualificata in modo da evitare qualsiasi

rischio.

04

Usare sempre la placca ago

appropriata. La placca sbagliata può

causare la rottura dell'ago.

Scollegare o spegnere l’apparecchio

quando rimane incustodito.

CONSERVARE QUESTE ISTRUZIONI

25

Pflege und Wartung

ManutenzioneManutenzione Entretien

Sicherheitshinweise

Norme di sicurezzaNorme di sicurezza

Instructions de sécurité

Maschine reinigen

Pulizia della macchina

Nettoyage de la machine

24

COMMENT RÉDUIRE LE RISQUE D'INCENDIE, SECOUSSE ÉLECTRIQUE OU DOMMAGE PERSONNELS: QUAND UTILISER UN APPAREIL ÉLECTRIQUE, LES BASIQUE SÉCURITÉ PRÉCAUTIONS DEVRAIENT TOUJOURS ÊTRE SUIVIES, Y COMPRIS LE SUIVRE: LISEZ TOUTES LES DIRECTIVES AVANT D'UTILISER CET APPAREIL

Cette machine a été conçue pour usage domestique.

La machine ne doit jamais rester branchée à la prise de courant quand elle n'est pas en usage. Toujours débranchez la machine de la prise de courant avant nettoyage ou après l'usage.

Avant branchage, assurez que le voltage électrique de la prise de courant soit le même que celui de la machine.

Utilisez cette machine d'après les instructions du présent manuel. Utilisez seulement les accessoires recommendés spécifiquement pour celle-ci.

Débranchez de la prise de courant ou déconnectez la machine pour accomplir n'importe quel autre ajustement dans la région de l'aiguille, tels qu'enfiler ou changer l'aiguille, la plaque d’aiguille, le pied presseur, retirer le support de canette, etc...

Toujours débranchez la machine de la

A

Die Positionsplatte (A) darf NICHT her ausgenommen werden.

NON togliete la placca di posizionamento (A).

Ne retirez jamais la plaque de positionnement (A).

prise de courant avant de retirer les couvertures, lubrifier ou pour accomplir n'importe quel autre ajuste-ment mentionné dans ce manuel.

Ne débranchez pas en tirant sur cordon. Débrancher, poigne, le bouchon, pas le cordon.

N'essayez pas d'ajuster la courroie du moteur. Au cas où un ajustement serait nécessaire, demandez-le à un technicien du Réseau des Services Autorisés SINGER.

En cas de détérioration du Lumière Led , c e l u i - c i d o i t ê t r e r e m p l a c é immédiatement par le fabricant ou par son service après-vente afin d'éviter tout risque d'accident.

En couturant, maintenez vos doigts eloignés de toutes les pièces en mouvement. Une précaution spéciale est nécessaire, pour éviter des dommages autour de l'aiguille en mouvement.

Ne pas trop tirez ou poussez le tissu en couturant. Cela peut écarter l'aiguille, occasionnant sa rupture.

Jamais actionnez la machine avec les passages d'air bloqués. Maintenez les couvertures de ventilation de la machine et du pédale contrôleur de vitesse dégagés d'accumulation d'éfiloches et poussière.

N'actionnez pas la machine si quelqu'un à proximité est en train d'utiliser des produits aérosol (spray) ou de l'oxygène.

Cette machine à coudre n'est pas destinée à être utilisée sans surveillance par des jeunes enfants ou par des personnes handicapées.

En c a s d e dét é r i ora t i o n du c a b l e d'a l i m e nta t i o n, c e l u i -ci d o i t êt r e r e m p l a c é i m m é d i a t e m e n t p a r l e fabricant ou par son service après-vente afin d'éviter tout risque d'accident.

N'utilisez pas dehors.

N'utilisez pas aiguille courbé.

Toujours utilisez la plaque de l'aiguille adéquate. La plaque mal, peut causer les cassures de l'aiguille.

Débranchez toujours I’appareil en cas de non utilisation.

SAUVEZ CECI DIRECTIVES

05

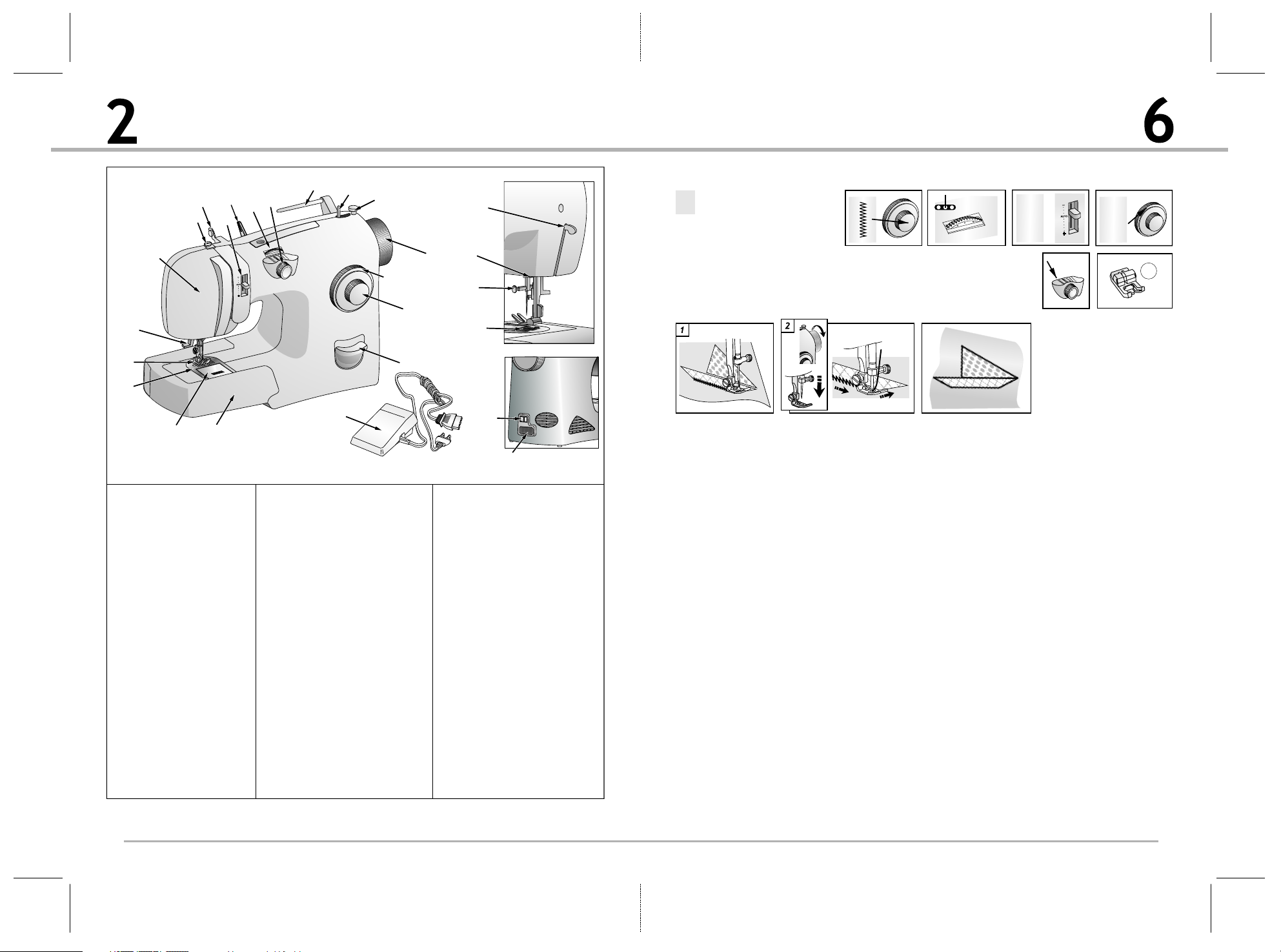

Ihre Nähmaschine stellt sich vor

Fate conoscenza con la vostra macchina per cucireFate conoscenza con la vostra macchina per cucire Faites connaissance avec votre machine

PartiParti

26

6

/ Parties

4

5

3

2

1

Maschinenteile /

7

8

19

Applikationen

Aplicazioni

Aplicazioni Applications

Nähanwendungen

Tipi di cucitoTipi di cucito

Applications de couture

AUTO

0 Š 1

9

10(*)

11

12

13

. Spulstopp

1

2. Spulerstift

3. Horizontaler Garnrollenhalter

4. Stichbreitenrad

5. Nadelpositionsschalter

6. Oberfadenspannungshebel

7. Fadenführung

8.

Spuler-Spannungsscheibe

9. Kopfdeckel

10. Nadeleinfädler, automatisch (*)

11. Standard-Nähfuß

12. Stichplatte

13. Spulenabdeckung

14. Anschiebetisch (Freiarm)

15. Rückwärtsschalter

16. Musterauswahlrad

17. Stichlängenrad

18. Handrad

19. Nähfußheber

20. Fadenabschneider

21. Nadelklemmschraube

22. Stofftransport

23. Haupt- und Lichtschalter

Netzanschluss

24.

25. Fußanlasser

26. Geschlitzte Fadenführung

(*) / Solo per la macchina di 10 punti / Seulement pour le machine avec 10 points(nur bei 10-Stich-Maschinen)

14

17

25

P/N: 362286(SDB) 359102(SHF)

1. Fermo avvolgimento bobina

2. Perno avvolgimento bobina

3. Portarocchetto orizzontale

4. Manopola ampiezza punti

5. Selettore posizione ago

6. Leva tensione filo ago

7. Guidafilo

8. Selettore tensione avvolgimento bobina

9. Coperchio anteriore

10. Infila ago automatico (*)

11. Piedino standard

12. Placca d'ago

13. Finestra bobina (placca scorrevole)

14. Braccio estraibile

15. Tasto cucitura all'indietro

16. Manopola di selezione punti

17. Manopola lunghezza punto

18. Volantino

19. Leva alzapiedino

20. Tagliafilo

21. Morsetto ago

22. Griffa

23. Interruttore accensione e luce

24. Presa per cavo di alimentazione

25. Reostato

26. Guidafilo a scatto

15

18

20

21

16

22

23

1. Limitateur de la quantité de fil de la bobine

2. Dévidoir

3. Porte-bobine horizontal

4. Sélecteur de largeur de point

5. Sélecteur de position d’aiguille

6. Levier de tension du fil

7. Guide-fil

8. Sélecteur de tension

9. Plaque de face

10. Passe-fil automatique (*)

11. Pied d'usage général

12. Plaque à aiguille

13. Voyant de la canette (plaque glissière)

14. Extension amovible de la base

15. Bouton de marche arrière

16. Sélecteur de points

17. Sélecteur de longueur de point

18. Volant

19. Releveur du pied presseur

20. Coupe-fil

21. Vis de fixation de l'aiguille

22. Griffes d'entraînement

23. Interrupteur moteur-lampe

24. Fiche de branchement

25. Rhéostat

26. Guide-fil

J

24

06

23

Nähanwendungen

Tipi di cucitoTipi di cucito Applications de couture

Ihre Nähmaschine stellt sich vor

Fate conoscenza con la vostra macchina per cucireFate conoscenza con la vostra macchina per cucire

Faites connaissance avec votre machine

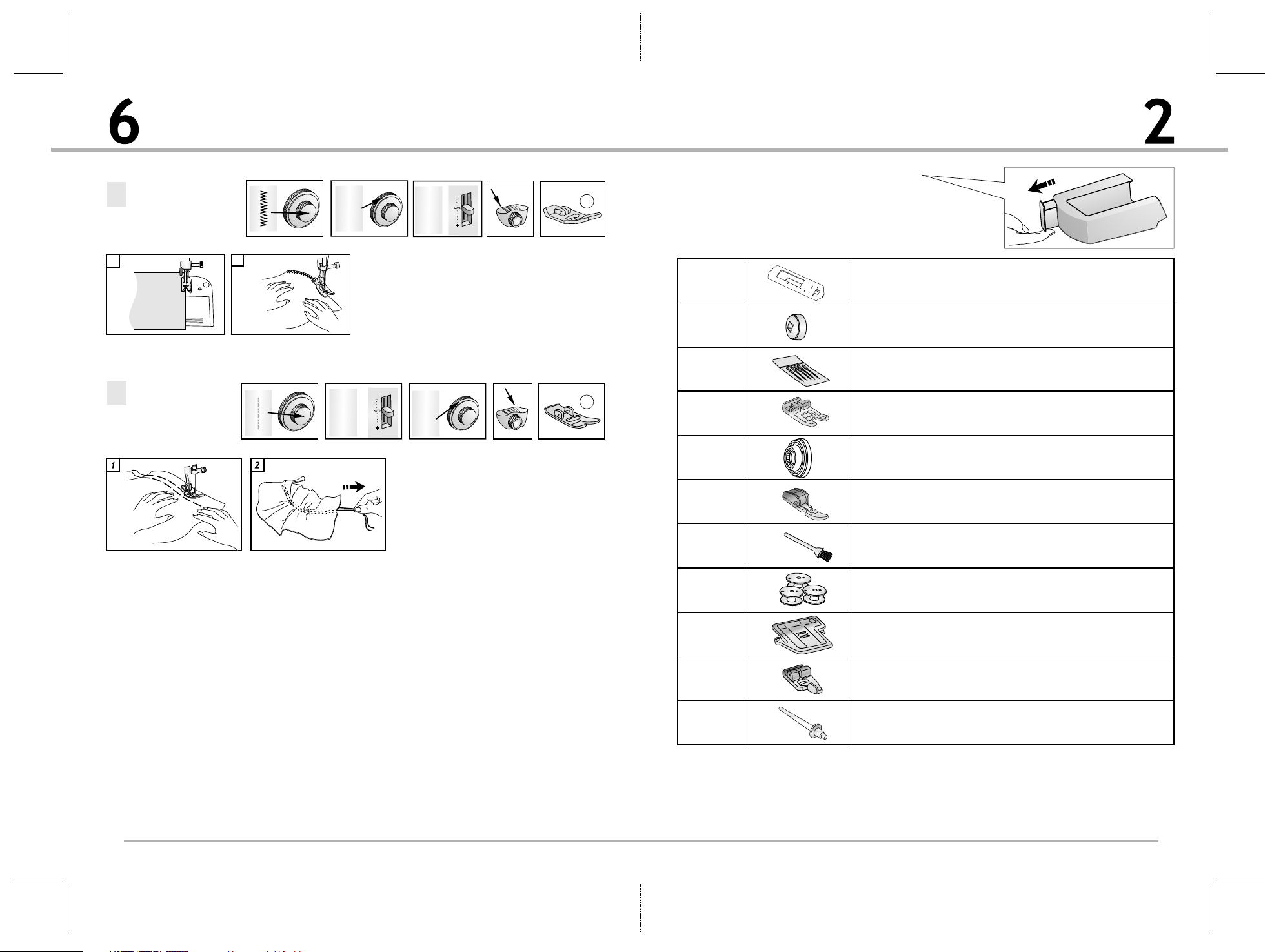

Versäubern

Sopraggitto

Sopraggitto Surfilage

1

Kräuseln

Arricciature

Froncis

Zubehör

2

1Š

2

AUTO

5

B

(*) Diese Nähmaschine verwendet ausschließlich die Singer Spezialspule (359838), die sich nur in eine Richtung einlegen lässt.

(*) Questa macchina utilizza soltanto la bobina speciale (359838) della Singer. Queste bobine sono di inserzione unidirezionale.

(*) Ce tte ma chin e util ise se ulem ent bo bine s (359 838) p ar Sin ger. Ces bobines sont insertion à sens unique

Hinweis: Zusätzliches Sonderzubehör ist bei Ihrem Singer Fachhändler erhältlich

Nota: Per acquistare accessori opzionali, rivolgetevi al vostro rivenditore Singer

Note: Pour acquérir des accessoires complémentaires allez à votre magasin Singer.

/ / AccessoiresAccessoriAccessori

600029

507664

353364

446492

179967

507836

546358

359838

313117

356630

444813

Knopflochfuß (L)

Piedino occhiellatore (L)

Pied boutonnière (L)

Fadenablaufscheibe (klein)

Fermarocchetto (piccolo)

Petit étrier pour les petites bobines dans le porte-bobine

Nadelsatz

Confezione aghi

Assortiment d'aiguilles de différentes grosseurs

Sonderfuß (J)

Piedino speciale (J)

Pied bourdon (J)

Fadenablaufscheibe (groß)

Fermarocchetto (grande)

Grand étrier pour les bobines dans le porte-bobineGrand

Reißverschlussfuß (E)

Piedino per cerniere (E)

Pied ganseur (E)

Bürste für Maschinenreinigung

Spazzolino per rimuovere la filaccia

Pinceau pour le nettoyage

3 x Spulen (*)

Bobina (3 pezzi)

Bobines (3 unités) (*)

Transport-Abdeckplatte

Copri-griffa

Couvre-griffes

Blindstichfuß

Piedino per orli invisibili

Pied pour point caché

Garnrollenhalter

Portarocchetti

Porte-bobine

22

07

Ihre Nähmaschine stellt sich vor

Fate conoscenza con la vostra macchina per cucireFate conoscenza con la vostra macchina per cucire Faites connaissance avec votre machine

Nähanwendungen

Tipi di cucitoTipi di cucito

Applications de couture

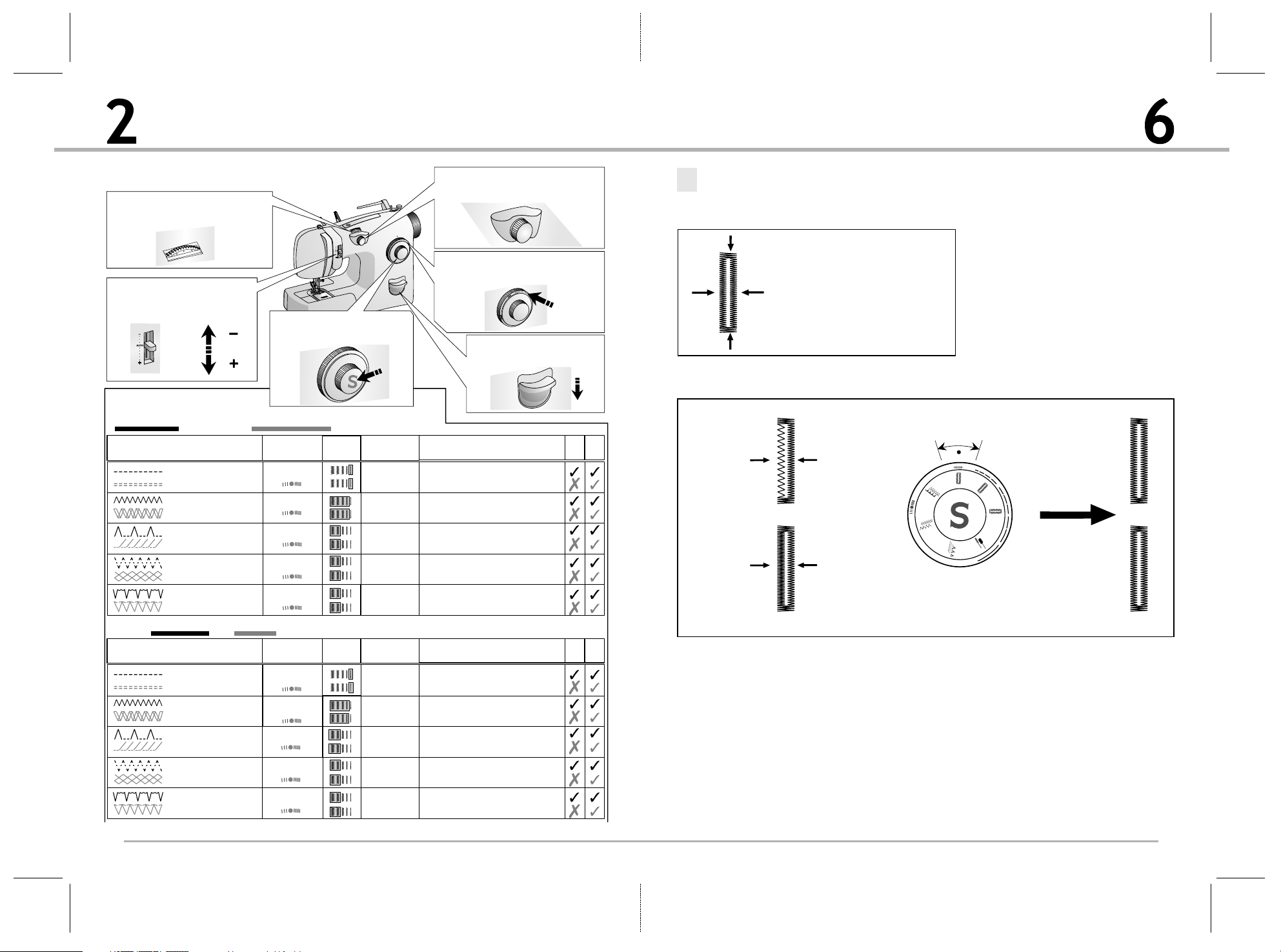

Bedienungsschalter /

SelettoriSelettori

/ Sélecteurs

Nadelpositionsschalter

Selettore per posizione ago

Sélecteur de position d’aiguille

Fadenspannungshebel

Selettore di tensione filo ago

Bouton de tension de fil

Dekorative Stiche und Stretchstiche

MUSTER

Geradstich

Stretch-Geradstich

Zickzackstich

Stretch- Zickzackstich

Blindstich

Offener Overlockstich (links)

Mehrfacher Zickzackstich

Wabenstich

Overlockstich

Elastischer Overlockstich

Musterauswählrad

Selettore dei motivi

Sélecteur de point

beliebig

1,5 à 2,5

1,0 à 2,0

Punti decorativi ed elastici

MOTIVO

Punto diritto

Punto diritto elastico

Punto zig-zag

Punto Zig-zag elastico

Orlo invisibile

Sopraggitto obliquo (sinistro)

Zig-zag multiplo

Punto alveare

Sopraggitto

Sopraggitto elastico

Lunghezza

punto

Qualsiasi

impostazione

Qualsiasi

impostazione

1,5 à 2,5

1,0 à 2,0

Stich-

breite

Ampiezza

punto

Nähfuß Stichlänge

Standard-Nähfuß

Sonderfuß

Standard-Nähfuß

Sonderfuß

Piedino

Standard

Speciale

Standard

Speciale

Stichbreitenrad

Manopola ampiezza punto

Sélecteur de largeur du point

Stichlängenrad

Manopola lunghezza punto

Sélecteur de longueur du point

Tasto cucitura all'indietro

Bouton de marche arrière

Verwendung

Allgemeine, Näharbeiten

Gerade Nähte, auch dehnbar

Dehnbare Nähte und Stickarbeiten

Besonders haltbare Nähte

Zum Versäubern

Bade- und Sportbekleidung

Zum Riegeln und Stopfen

Smokarbeiten und dekorative Nähte

Zum Versäubern von Strickund Stretchwaren

Zusammennähen und Versäubern

Applicazione

Normali cuciture

Cucitura elastica semplice

Cuciture elastiche e ricami

Normali cuciture robuste

Rifinitura di orli

Confezione di maglioni e costumi da bagno

Riparazioni con travette

Punto smock, cuciture decorative

Cuciture su maglia e tessuti elastici

Cuciture per giunzioni e sopraggitti

22

11

33

00

44

55

Rückwärtsschalter

Knopflochraupen angleichen

Bilanciamento dell’asolaBilanciamento dell’asola Equilibrage de la boutonnière

2

Bei einem perfekten Knopfloch haben die Knopflochraupen

3

1

die gleiche Stichdichte

Un’asola perfetta, ben bilanciata

Une boutonnière parfaite, avec équilibre.

4

Standard-

5-

10-

stich

zu offen

Troppo

aperta

Trop

séparés

zu fest

Troppo stretta

Trop

proches

5

10

punti

Stichdichte

Densitá standard

Densité patron

StandardStichdichte

Densitá standard

Densité patron

11

00

22

33

44

55

08

21

Nähanwendungen

Tipi di cucitoTipi di cucito Applications de couture

Ihre Nähmaschine stellt sich vor

Fate conoscenza con la vostra macchina per cucireFate conoscenza con la vostra macchina per cucire

Faites connaissance avec votre machine

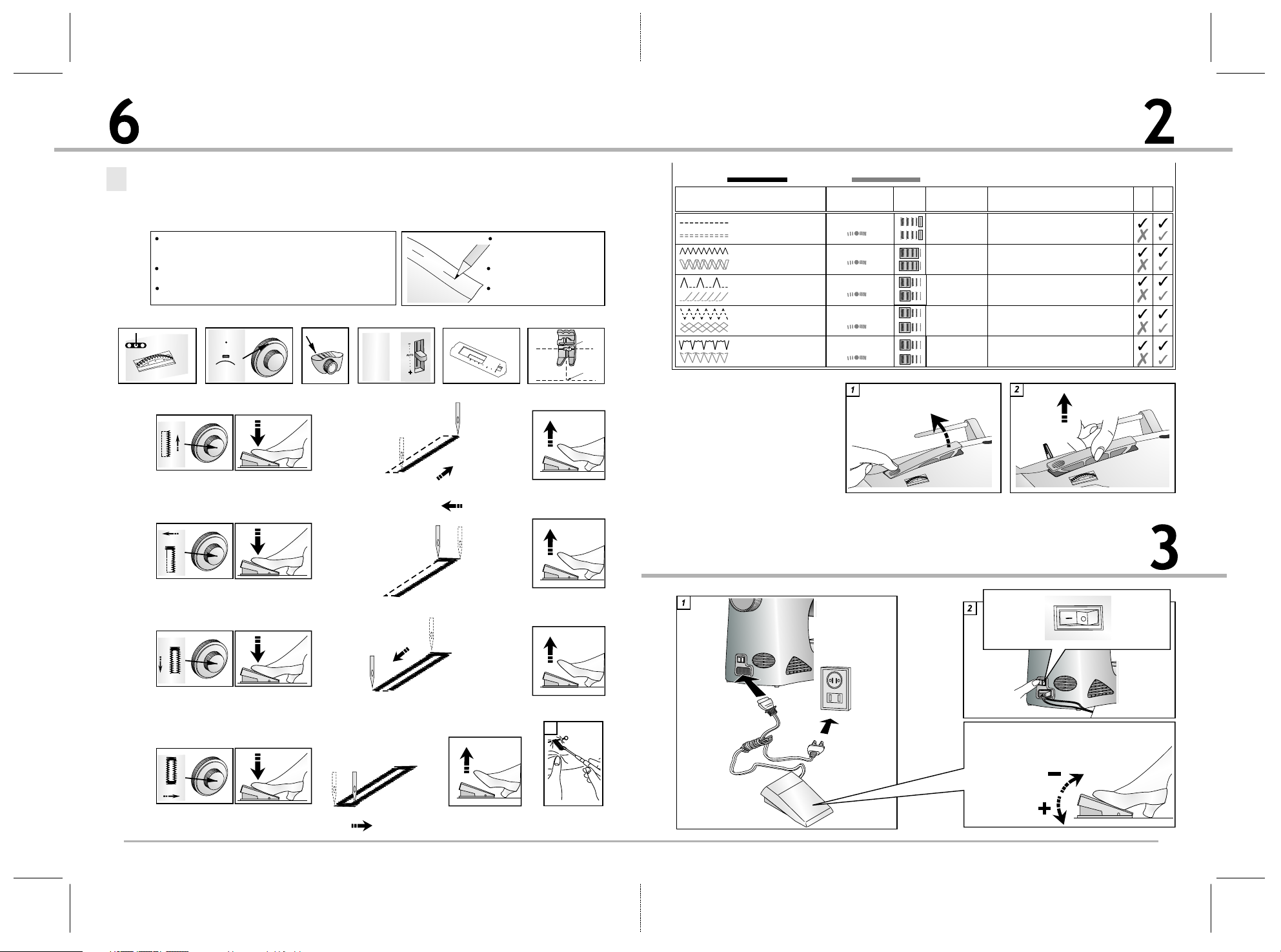

4-Schritt-Knopfloch

Asola in quattro tempi

Boutonnière en quatre pas

Nähen Sie ein Knopfloch zur Probe auf einem Reststück Ihres Stoffes. Mit dieser Nähprobe finden Sie die passende Fadenspannung.

Fate una prova su un campione di tessuto. Usate questo tessuto per bilanciare l’asola.

Pratiquez sur un échantillon de tissu.Utilisez également cet échantillon pour l’equilibrage de la boutonnière.

0

Schritt 1

Passo 1

Pas 1

Schritt 2

Passo 2

Pas 2

1

2

Points décoratifs et points extensibles

POINT

Point droit

Marki eren Sie die Position der Knop flöc her auf dem Sto ff.

Segnate il punto sul tessuto.

Marquez l'emplacement sur le tissu.

1

AUTO

Point droit extensible

Point zig-zag

Point ric-rac

Point caché

Point surjet oblique (gauche)

Point zig-zag multiple

Point d’alvéole

Point overlock

Point overlock extensible

Longueur de point

Tout réglage

1,5 à 2,5

1,0 à 2,0

Largeur du point

Pied presseur

Universel

Spécial

Universel

Spécial

Application

Assemblage

Assemblage sur tissus extensibles

Finition de tissus

Finition sur les tissus extensibles

Ourlets

Assemblage et surfilage des tissus

Repriser, surjelet, renforcer

Smocks, couture décorative

Couture sur tissu extensible

Surfilage et couture

5

10

points

Handgriff hochklappen

Sollevare la manigliaSollevare la maniglia Levant la poignée

1

2

Maschine anschließen

Collegamento della macchina Collegamento della macchina

Branchement de la machine

Schritt 3

Passo 3

Pas 3

Schritt 4

Passo 4

Pas 4

20

Ein

Accesa

3

Branché

Aus

Spenta

Débranché

1

6

4

2

Fußanlasser

ReostatoReostato

Rhéostat

Geschwindigkeit

Velocità

Vitesse

09

Maschine vorbereiten

Preparazione della macchinaPreparazione della macchina Préparation de la machine

Nähanwendungen

Tipi di cucitoTipi di cucito

Applications de couture

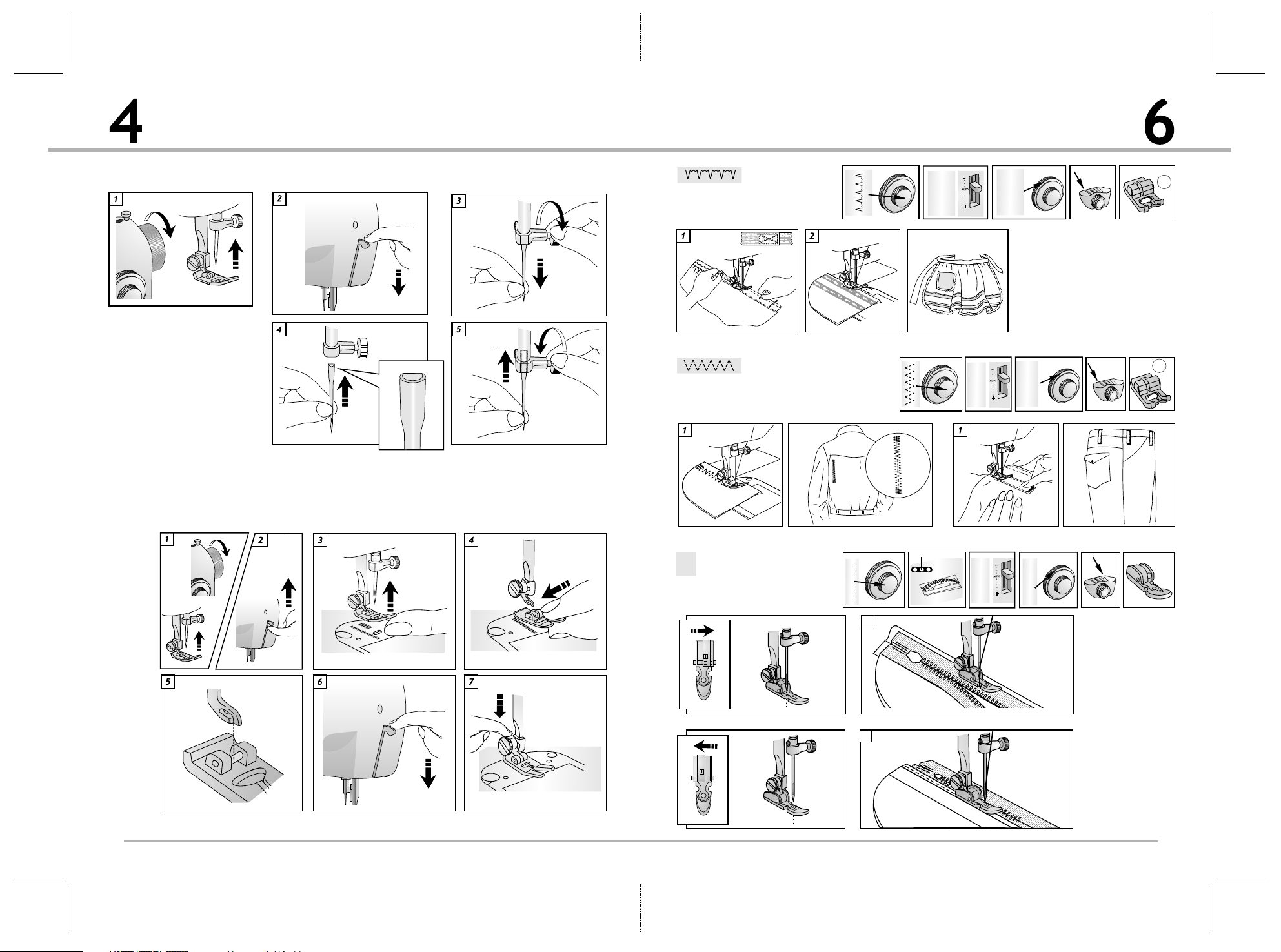

Nadel auswechseln / Sostituzione degli aghi / Changer l'aiguilleSostituzione degli aghi

Nähfuß auswechseln (Snap-on Nähfuß)

Sostituzione di piedino a scatto Sostituzione di piedino a scatto

Changer les semelles à enclenchement direct

Overlockstich

Sopraggitto

Sopraggitto Point overlock

Mehrfacher Zickzackstich

Zig-zag multiplo

Zig-zag multiplo Point zig-zag multiple

AUTO

1Š2

J

1Š2

10

Reißverschluss einnähen

Applicazione di una

cerniera

cerniera Pose d'une fermeture à glissière

AUTO

33

1

2

19

Nähanwendungen

Tipi di cucitoTipi di cucito Applications de couture

Maschine vorbereiten

Preparazione della macchinaPreparazione della macchina

Préparation de la machine

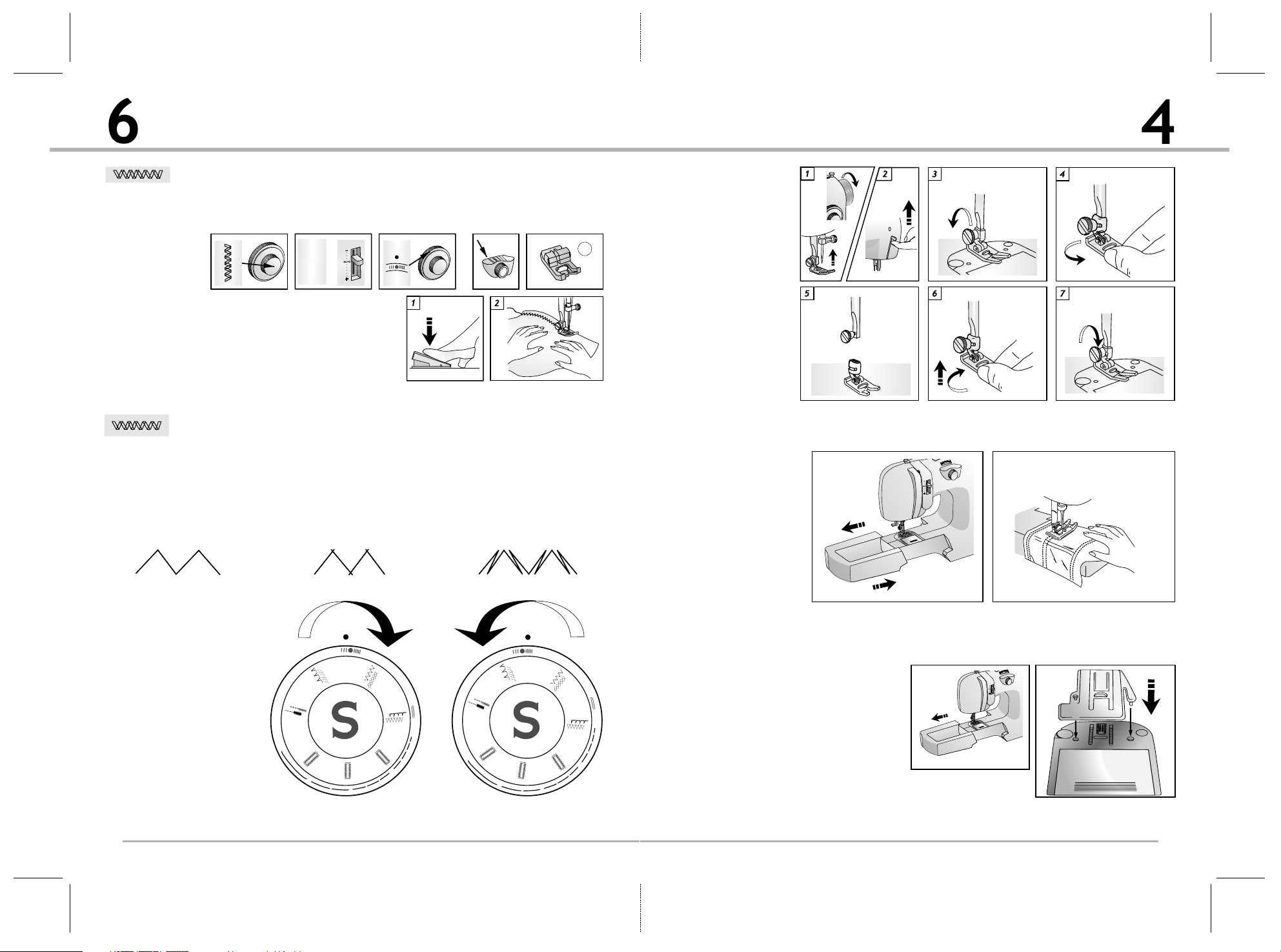

Stretchstiche (nur bei 10-Stich-Maschinen)

Punti elastici (solo per macchina 10 punti)

Points extensibles (seulement pour le machine avec 10 points)

AUTO

Stretchstiche einstellen

Bilanciamento dei punti elastici

dei punti elastici Bilanciamento

Adjustement des points extensibles

Korrekt

Corretto

Correct

Zu dicht

Troppo chiuso

Trop fermé

Zu weit

Troppo aperto

Trop ouvert

Nähfuß mit Nähfußhalter auswechseln (Nähfuß mit Schraube)

Sostituzione di

piedino avvitato

J

Comment changer les pied presseurs

Ausbauen

Rimozione

Retirer

Einbauen

Sostituzione

Replacer

Freiarm entfernen und einsetzen

Rimozione e

sostituzione del

braccio estraibile

Anwendungen

Aplicazioni

Applications

Retirer et replacer le extension

18

Placca copri-griffa /Placca copri-griffa /

00

11

55

44

22

33

55

44

33

00

11

22

Isolant les griffesTransport abdecken /

11

Maschine vorbereiten

Preparazione della macchinaPreparazione della macchina Préparation de la machine

Nähanwendungen

Tipi di cucitoTipi di cucito

Applications de couture

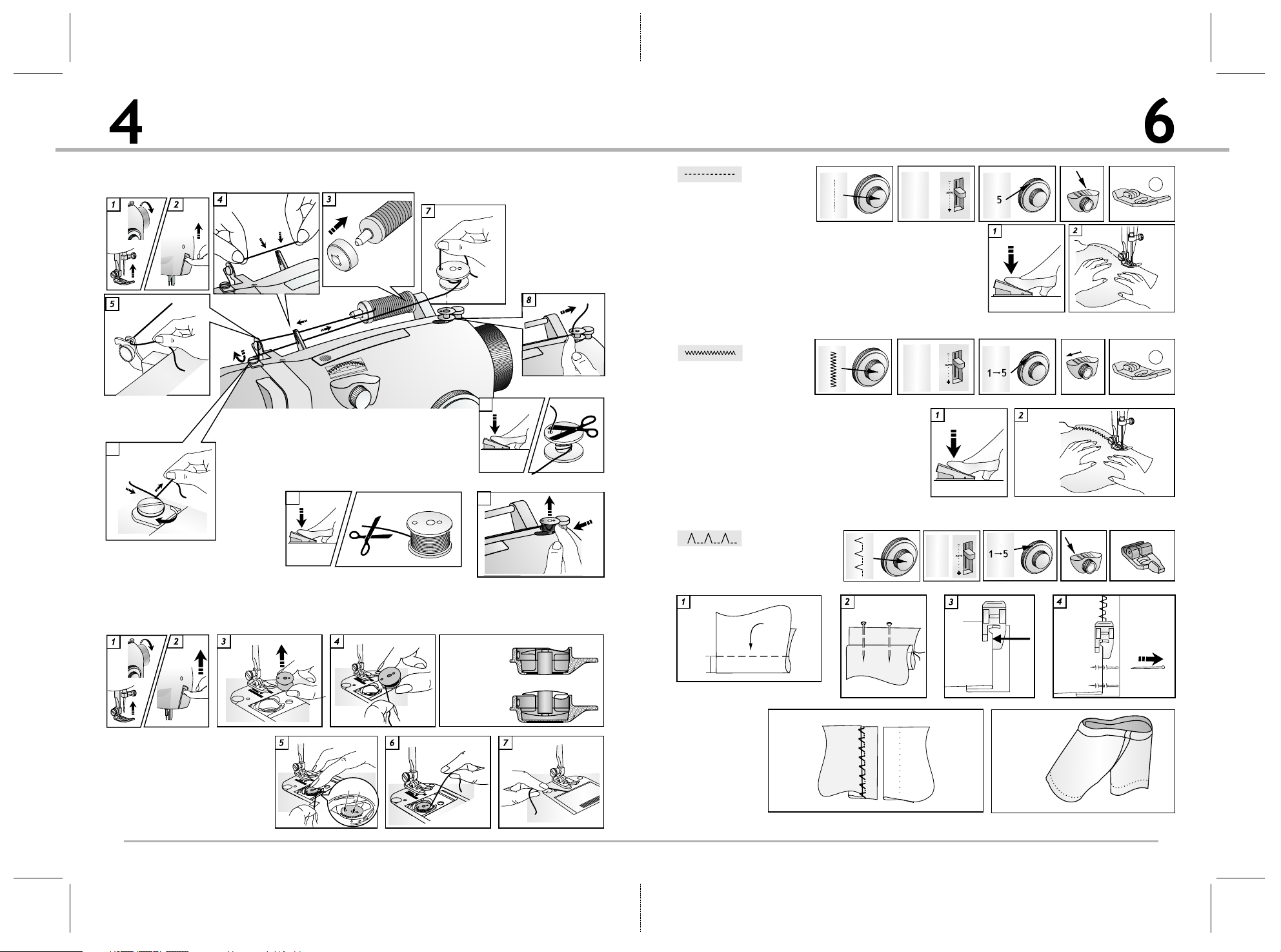

Unterfaden spulen /

66

Avvolgimento della bobina /Avvolgimento della bobina /

10

Remplissage de la bobine

99

11

(2)

(1)

Heften

ImbastituraImbastitura

Bâtir

Zickzack stich

Zig-zag

Blindstich

Orlo invisibile

Point caché

AUTO

B

AUTO

Spule entfernen und einsetzen

Rimozione e inserimento della bobinaRimozione e inserimento della bobina Déplacement et mise en place de la bobine

Richtig

Esatto

Correct

Unrichtig

Scorretto

Incorrect

2º

1º

m 1 c

Anwendung

Applicazione

Stoffunterseite

Rovescio Diritto

L’envers L’endroit

Stoffoberseite

Application

12 17

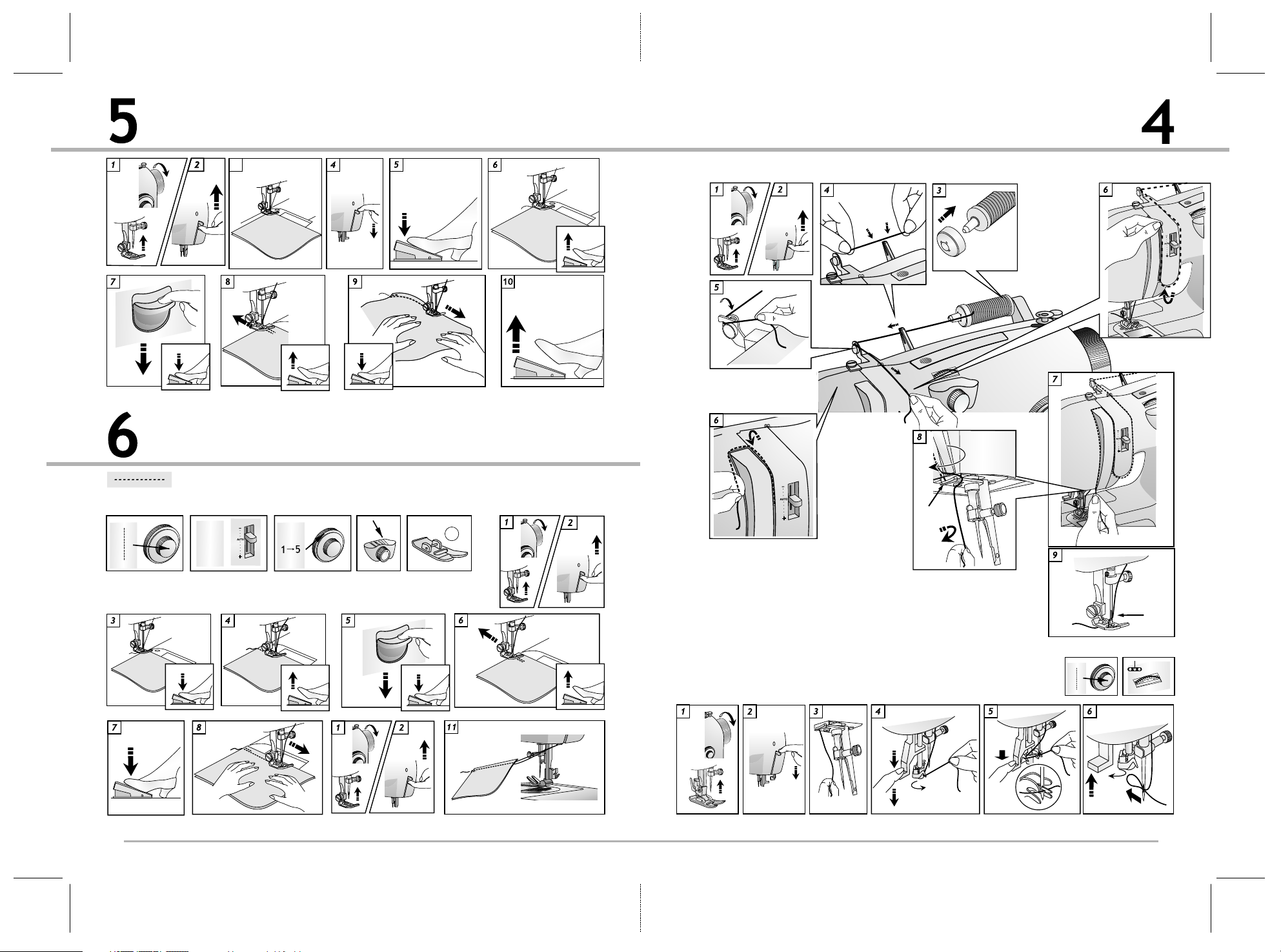

Nähen

Iniziare a cucireIniziare a cucire Commencement de la couture

Maschine vorbereiten

Preparazione della macchinaPreparazione della macchina

Préparation de la machine

3

Nähanwendungen

Tipi di cucitoTipi di cucito

Applications de couture

Geradstich / Punto diritto / Couture droite Punto diritto

AUTO

Zum Nähen

Per cucire

Couturer

B

8

Zum Anhalten

Per fermare

Pour arrêter

Maschine einfädeln / Infilatura della macchina /Infilatura della macchina /

Enfilage de la machine

16

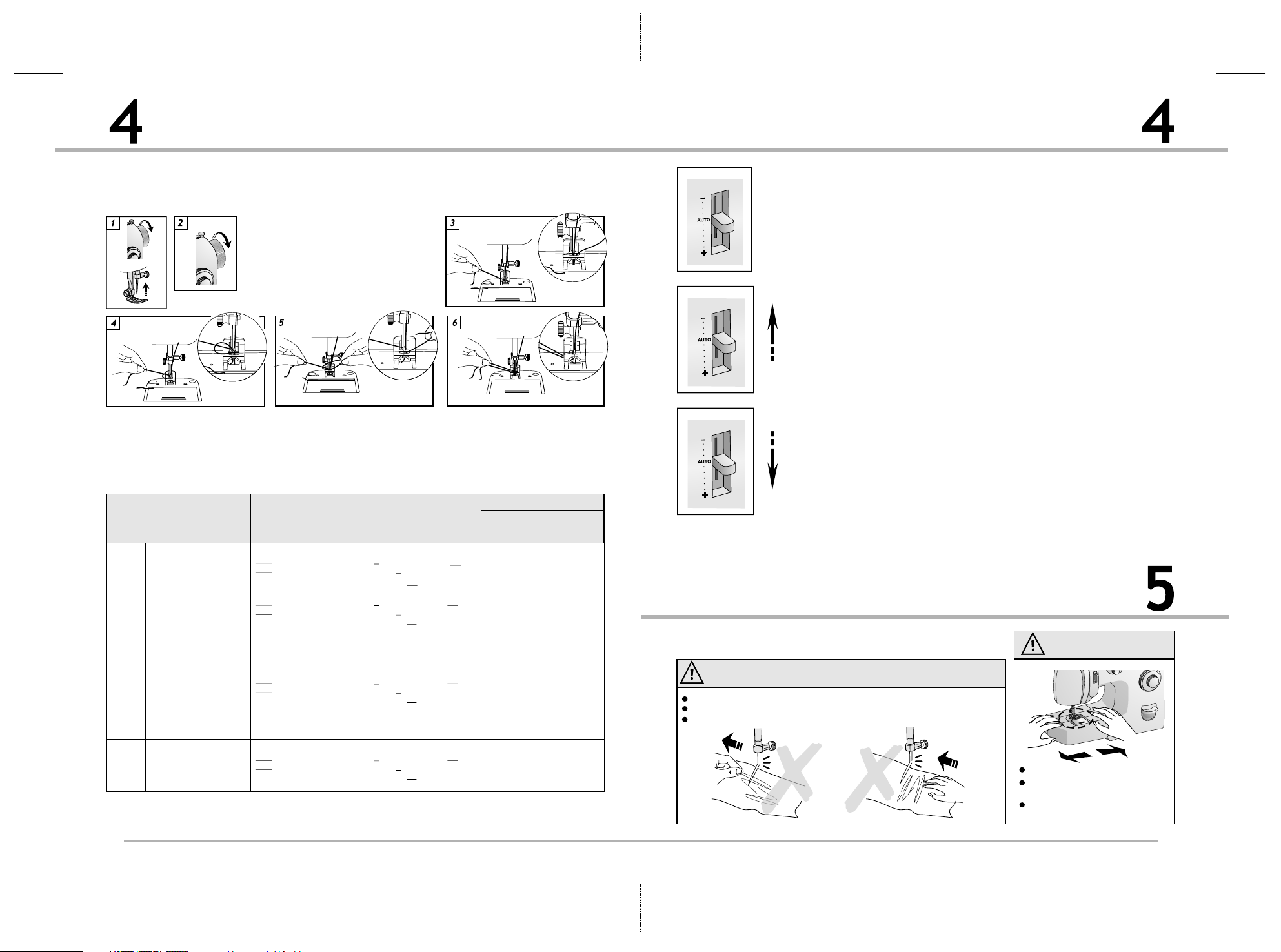

Gebrauch des automatischen Nadeleinfädlers (nur bei 10-Stich-Maschinen)

Uso dell’infila-ago automatico (solo per macchina 10 punti)Uso dell’infila-ago automatico (solo per macchina 10 punti) Usage du passe-fil automatique (seulement pour le machine avec 10 points)

13

Maschine vorbereiten

Preparazione della macchinaPreparazione della macchina Préparation de la machine

Unterfaden heraufholen

Sollevare il filo della bobina Sollevare il filo della bobina

Rememonter le fil de la bobine

80% Tessuto Stoffart / /Tissu

Mittel schwer

Medio

Moyen

Leicht

Leggero

Léger

Maschine vorbereiten

Preparazione della macchinaPreparazione della macchina

Préparation de la machine

Stoff-, Garn- und Nadeltabelle

Verwenden Sie nur Singer Markennadeln.

Stoffart (nach Gewicht)

Tessuto (in base al peso)

Tissu (selon son poids)

Batist,

Batista

Leicht

Chiffon,

Leggero

Crêpe,

Mittel schwer

Medio

Schwer

Medio Pesante

Moyen Lourd

Strickwaren

Maglia

Seide

Leinen, Perkal, Piqué, Musselin, Samt, Mikrofaser

Gabardine, Tweed, Segeltuch, Duck, Jeans, Gingham

Jersey, Flach-und Rundstrickware, Trikot

Léger

Moyen

Mailles

* für Stretchwaren nicht empfohlen

Chiffon Crepe Seta

Lino Percalle Piqué Mussolina Velluto Microfibra

Gabardine Tweed Tende Duck Denim Gingham

Maglia semplice Maglia doppia Jersey Tricot

Batiste Chiffons Crêpe de Chine Soie

Lin Percale Piqué Mousseline de laine Velours Microfibre

Gabardine Tweed Cotonnine Noyale Serge Velours côtelé

Mailles fermées Mailles doubles Jersey Tricot

Tabella tessuti, aghi

e filati

Usate solo aghi originali Singer Employez seulement les aiguilles

Garn

Filo

Fil

Baumwolle-Polyester oder 100 % Polyester oder merzerisiert Nr. 60*

Baumwolle-Polyester oder 100 % Polyester oder merzerisiert Nr. 50*

Baumwolle-Polyester oder 100 % Polyester oder merzerisiert Nr. 40*

Baumwolle-Polyester oder 100 % Polyester oder nylon

* Sconsigliato su tessuti elastici.

Cotone misto poliestere o 100% Poliestere o Mercerizzato 60*

Cotone misto poliestere o 100% Poliestere o Mercerizzato 50*

Cotone misto poliestere o 100% Poliestere o Mercerizzato 40*

Cotone misto poliestere o 100% Poliestere o Nylon

* Pas indiqués pour des tissus extensibles.

Tableau des tissus, fils et aiguilles

originales Singer.

Nadel

Nadeltyp

Tipo Dimensioni

Catégorie

Coton mélangé polyester ou 100% Polyester ou Mercerisé 60*

Coton mélangé polyester ou 100% Polyester ou Mercerisé 50*

Coton mélangé polyester ou 100% Polyester ou Mercerisé 40*

Coton mélangé polyester ou 100% Polyester ou Nylon

2020

Kugelspitze

Punta sferica

Point

Sphérique

2045

Aghi

Aiguille

Nadelstärke

Grosseur

11/80

14/90

16/100

11/80

14/90 16/100 18/110

Schwer

Medio Pesante

Moyen Lourd

Nähen

Iniziare a cucireIniziare a cucire

Commencement de la couture

Stoff beim Nähen weder schieben noch ziehen

Mentre cucite, non tirare e non spingete il tessuto.

Ne poussez ou ne tirez pas le tissu tout en cousant.

Hände von der Nadel fern halten

Tenete le mani lontane dall’ago.

Maintenez le mains eloignées de l'aiguille

14

15

SINGER 4205, 4210 User Manual [it, fr, de]
