SINGER

SEWING MACHINE MODEL 3317

(Machine with built-in straight stitch and 4 pattern discs)

ACCESSORIES INCLUDED (see pages 8-10 for reference)

1. General Purpose Needle Plate and Presser Foot (on machine)

2. Feed Cover 3. Needlepack 5. Transparent bobbins

12. Buttonhole presser foot 13. Blindstitch hem presser foot

ADDITIONAL (for purchase) ACCESSORIES (Page 8-10)

4. Button sewing foot 6. Twin-needle and spool pin 7. Felt

8. Straight stitch presser foot and needle plate 9. Special Purpose

presser foot 10. Zipper foot 11. Lint brush 14. Oil Container

PATTERN DISCS INCLUDED (see page 10-12 for reference

1. Plain zig-zag (on machine) 2. Multi zig-zag stitch

37. Elastic stretch stitch

17 STITCH FUNCTIONS

1.

Straight Stitch (page 26)

2.

Left Needle Position Straight Stitch (page 26)

3.

Right Needle Position Straight Stitch (page 26)

4.

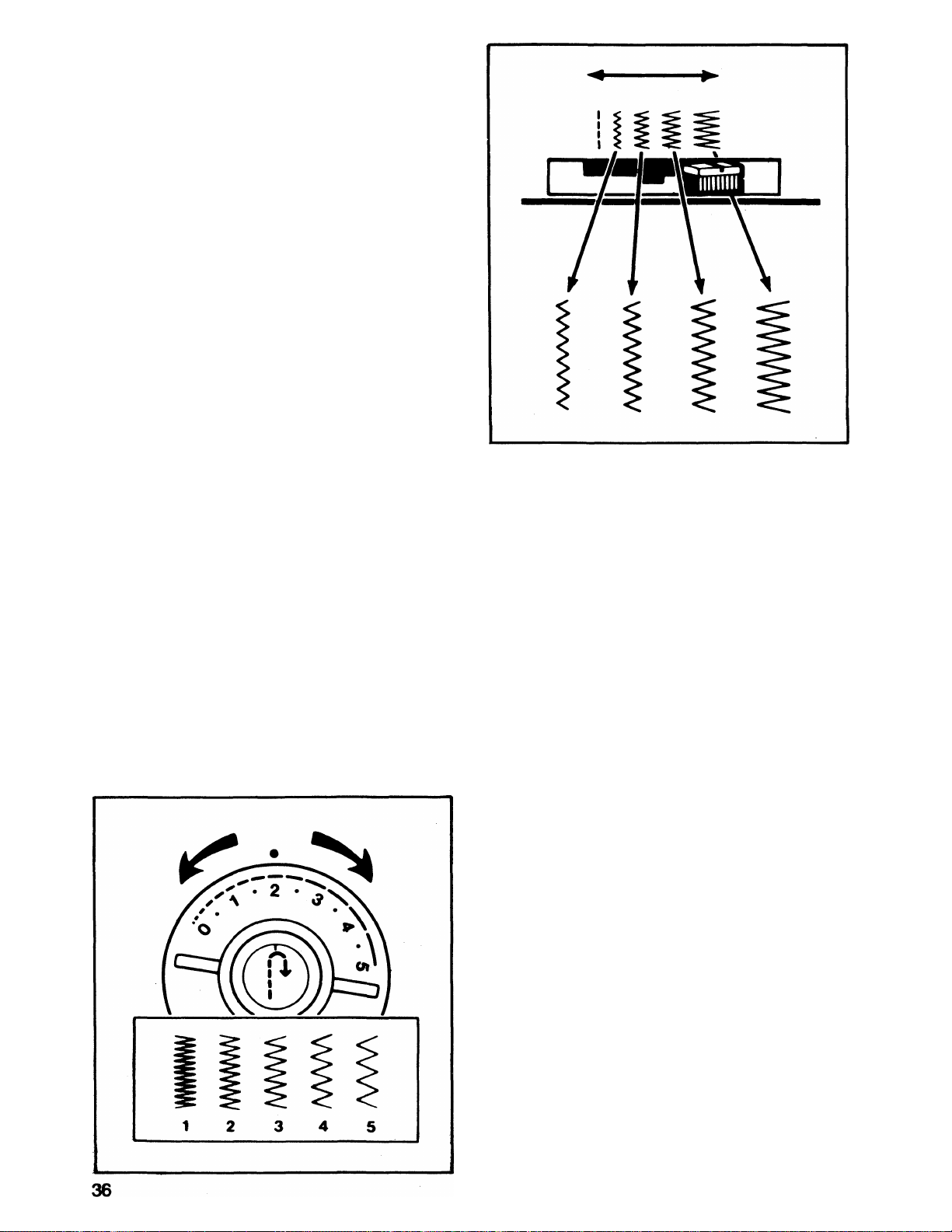

1.5 mm Width Zig Zag Stitch (page 36)

5. 3.0 mm Width Zig Zag Stitch (page 36)

6.

7.

8.

9.

10.

11.

12.

13.

14.

15.

16.

17.

4.5 mm Width Zig Zag Stitch (page

6.0 mm Width Zig Zag Stitch (page 36)
Satin Stitch (page 38)

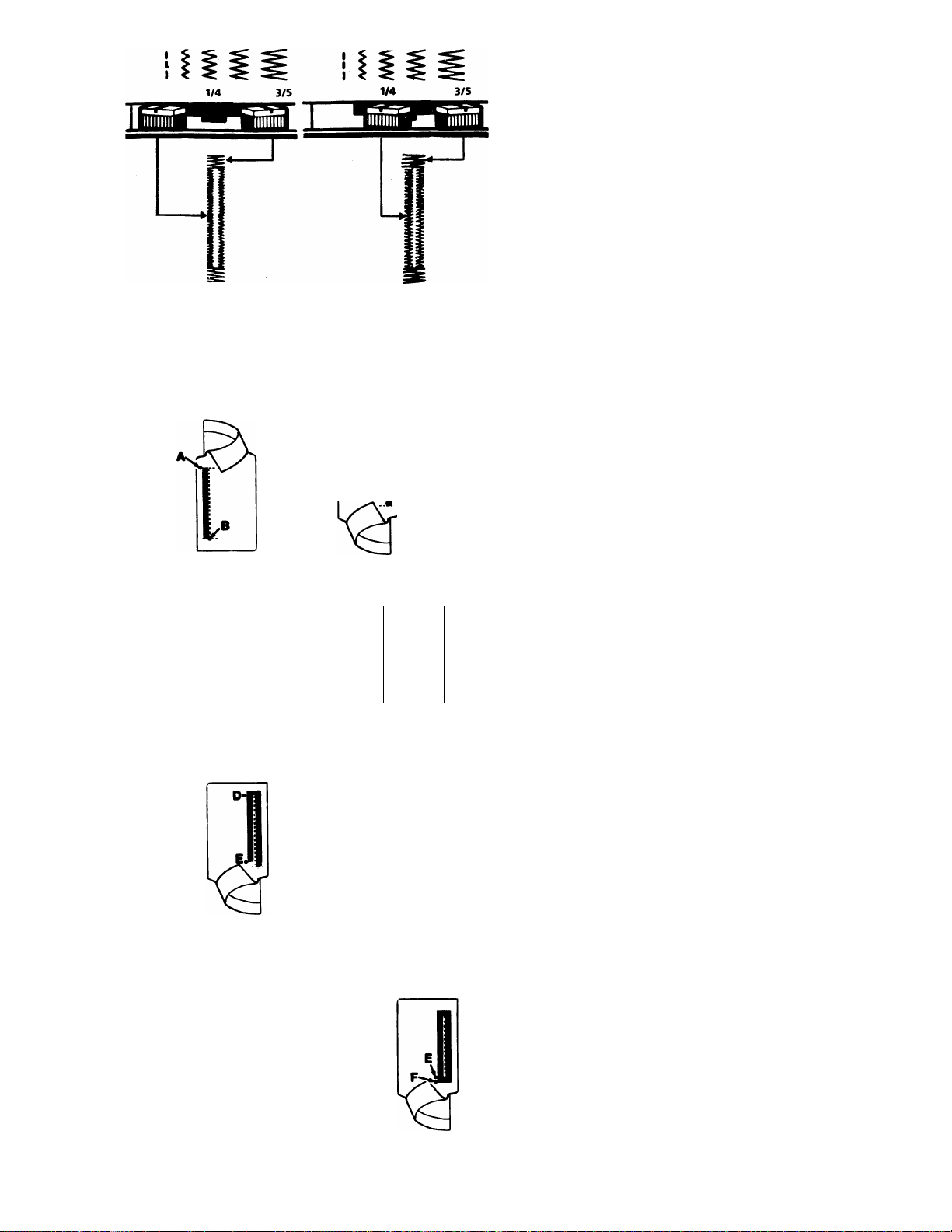

Buttonhole Sewing (page 63)
Button Sewing (pages 41-42-43)

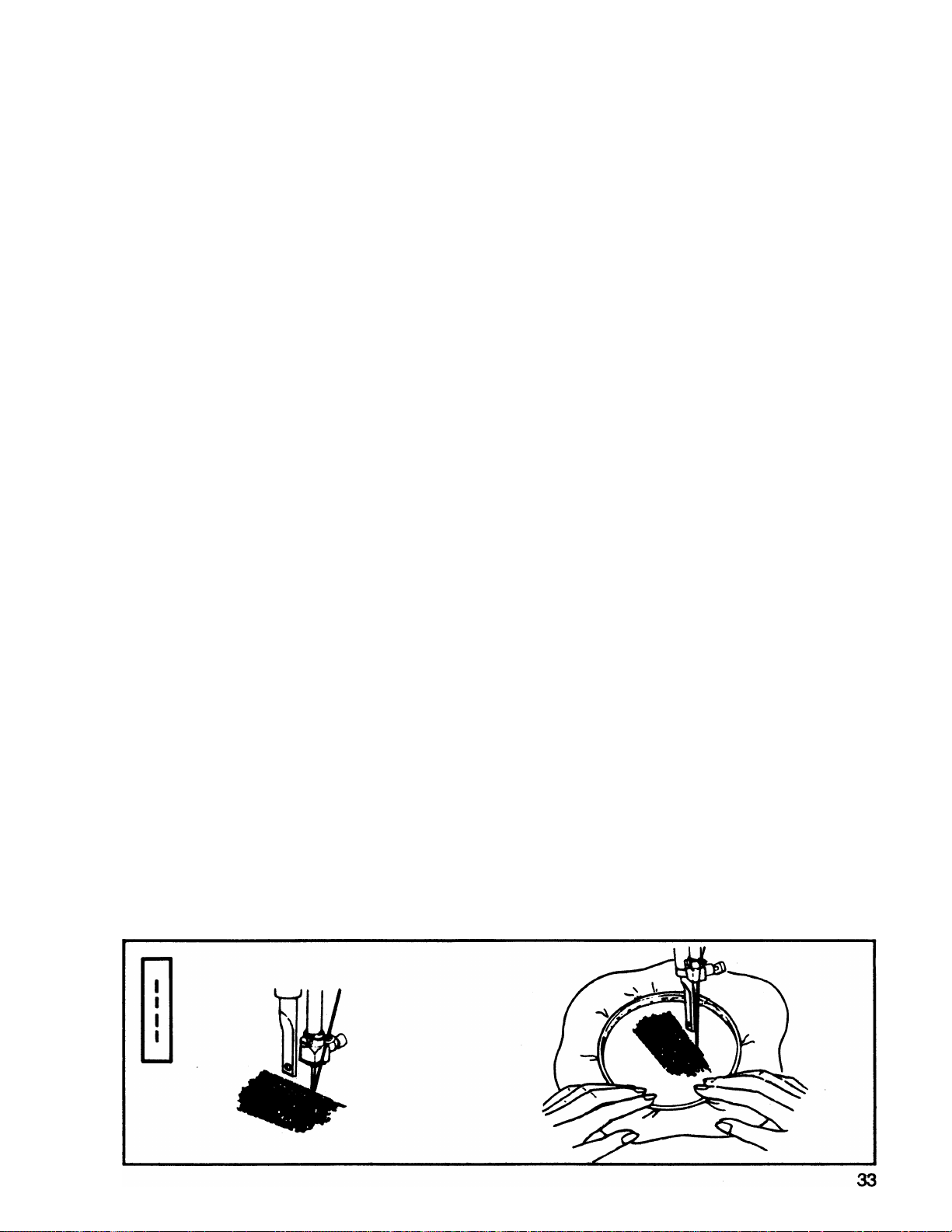

Darning (page 33)

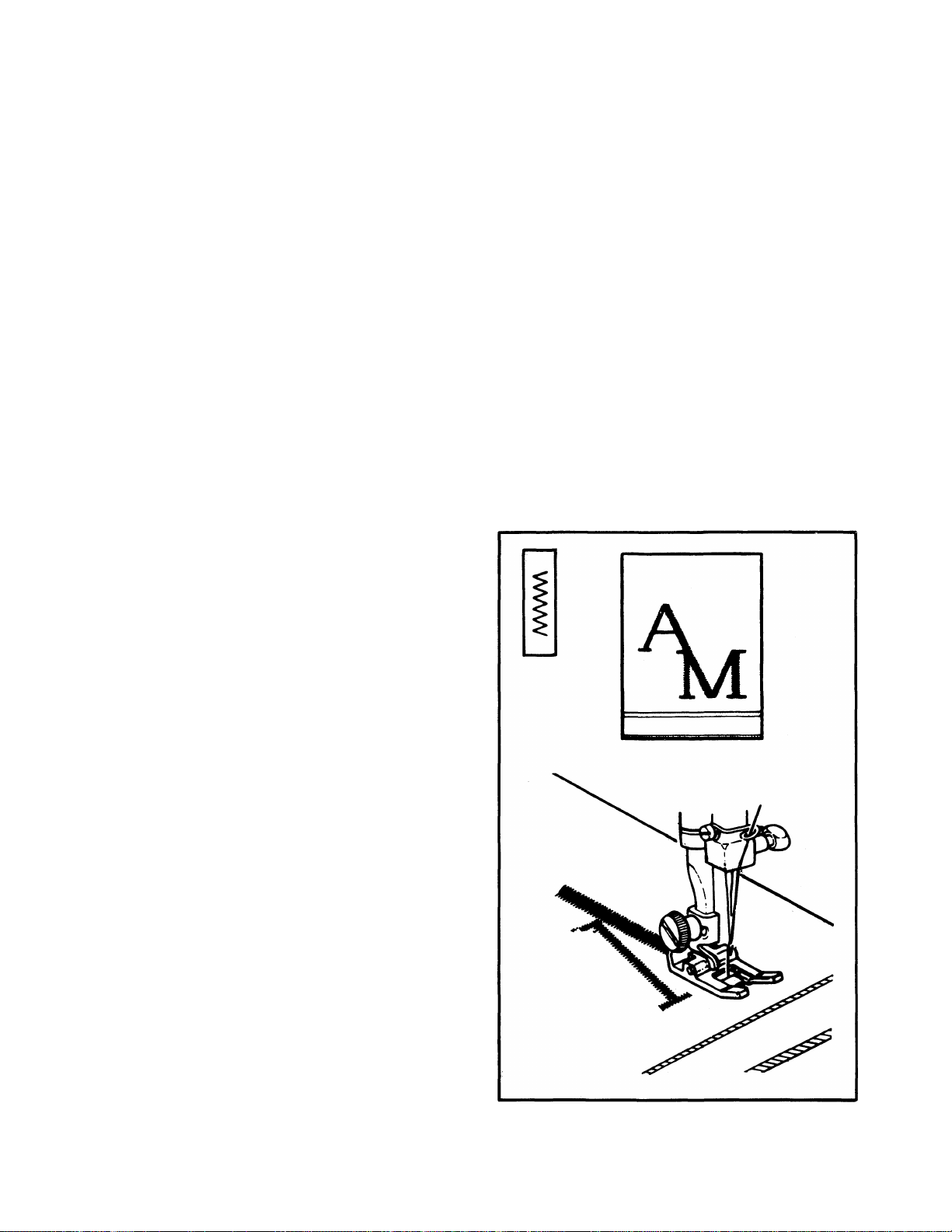

Monogramming (page 38)

Embroidery (page 38)

Applique (page 38)

Multi-Stitch Zig Zag (page 46)
Blindstitch (page 39(
Elastic Stretch Stitch (page 47)

36)

3. Blindstitch

UNIVERSAL INSTRUCTION BOOK

Your machine will sew all functions detailed in the book except those
which require interchangeable pattern discs and four-step buttonhole.

SINGER CUSTOMER ASSISTANCE IN THE U.S.A.
TOLL-FREE NUMBER: 1-800-877-7762

Congratulations

Enhorabuena

As the owner of a new Singer sewing

machine, you are about to begin an exciting
adventure in creativity. From the moment you

first use your machine, you will know you are

sewing on one of the easiest to use sewing
machines ever made.

In addition to the many familiar SINGER
exclusives, this machine offers you these

features:

• Zig-zag stitching for buttonholes, mending

and decorative stitches.

• Built-in 4-step buttonholer. (For machines

which have this characteristic).

• Blindstitching for invisible hems. (For

machines which have this characteristic).

• Easy to find “Letter-Coded” Accessories.

• Drop in front bobbin for easy, quick bobbin

replacement.

• Simple stitch length dial and push button

reverse stitching.

• Snap-on presser feet that are quickly

removed and easily replaced.

• One-way needle insertion that makes it

impossible to insert the needle incorrectly.

• Built-In light and motor.

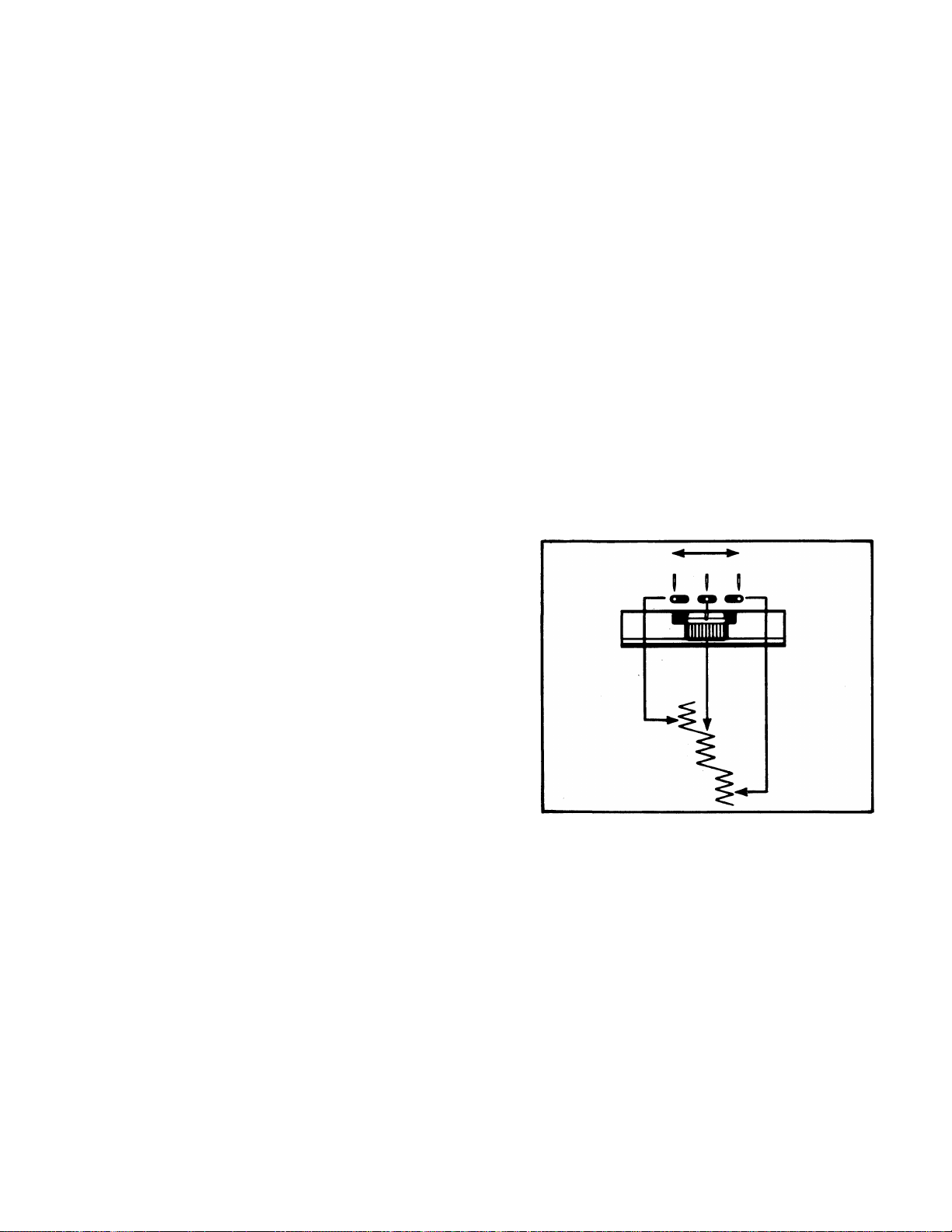

• Left-Center-Right needle position.

• Fresher foot pressure self-regulating.

Como propietario de una nueva máquina de
coser Singer, está a punto de comenzar una
apasionante aventura de creatividad. Desde
el primer momento, sabrá que está cosiendo
con una de las máquinas de coser más
sencillas de manejar que jamas se ha
fabricado.

Además de las muchas exclusividades
SINGER, esta máquina le ofrece las
siguientes características:

• Punto zig-zag para remiendos y adornos.

• Sistema Incorporado para hacer ojales en
4 tiempos. (Para máquinas que poseen
esta característica).

• Puntada ciega para costuras invisibles.
(Para máquinas que poseen esta
característica).

• Accesorios de fácil identificación mediante
“codificación de letras”.

• Bobina de colocación frontal para recambio
sencillo y rápido.

• Dial para longitud del punto y botón para
puntada reversible.

• Prénsatelas de colocación instantánea, que
se quita y pone con rapidez y facilidad.

• Inserción de la aguja en una sóla posición
que hace imposible su colocación

incorrecta.

• Luz integrada y motor Integrado.

May we recommend that, before you start to
use your sewing machine, you discover the
many advantages and the ease of operation
by going through this instruction book, step
by step, seated at your machine.

To ensure that you are always provided with
the most modern sewing capabilities, the
manufacturer reserves the right to change the
appearance, design or accessories of this
sewing machine when considered necessary.

*A Trademark of The Singer Company

Copyright © 1991 Singer Sewing Machine Company

All rights reserved throughout the world.

• Tres posiciones de agujas.

• Presión del prénsatelas automática.

Nos permitimos recomendarle que antes de
comenzar a utilizar su máquina de coser,
descubra todas las ventajas y la facilidad del
manejo al hojear el libro de instrucciones,
paso a paso, sentada delante de su máquina.

Con el fin de que siempre tenga las
características de costura más modernas, el
fabricante se reserva el derecho de modificar
la apariencia, diseño o accesorios de esta
máquina de coser cuando lo estime

necessario.

*Una marca de fábrica de The Singer Company

Reproducción © 1991 Singer Sewing Machine Company

Reservados todos los derechos mundialmente.

Félicitations

Dear Customer:

Vous voici propriétaire d’une nouvelle
machine à coudre. Dès le départ, vous devez
savoir quelle est la manière la plus aisée de
vous en servir.

En plus des exclusivités SINGER bien
connues, cette machine vous offre les
caractéristiques suivantes:

• Point zig-zag pour boutonnières, reprises

et décoration.

• La boutonnière quatre temps. (Pour

machine que a cette caractéristique).

• Le point caché pour les ourlets. (Pour

machine que a cette caractéristique).

• La selection facile des accessoires grâce

aux lettres repères.

• La mise en place facile de la canette.

• Le disque de longueur de point et le

bouton-poussoir de marche arrière.

• Les pieds presseurs à enclenchement

direct, rapides et faciles à remplacer.

• Le pince-aiguille à sens unique qui évite

une mauvaise mise en place de l’aiguille.

• Moteur et lampe sout installés dans le corps

de la machine.

• Aiguille en trois positions.

We recommend that for future reference

you record the Serial Number of your
Sewing Machine in the space provided.

Refer to illus
tration at
right for loca
tion of Serial

Serial No.

Estimado Cliente:
Recomendamos para su futura referencia

registre el Número de Serie de su
Máquina de Coser en el lugar asignado
para ello.

Observe la
ilustración de
la derecha
para localizar
el No de Serie

de su máquina

• Pression automatique du pied presseur.

Nous vous recommandons avant de

commencer à coudre, de lire cette brochure,
étape par étape, assise devant votre machine.

Pour toujours mettre à votre disposition les

derniers perfectionnements de la technique,

le fabricant se réserve le droit de changer
l’apparence des accessoires de ce modèié

s’il le juge nécessaire.

*Une marque de fabrique de The Singer Company

Copyright © 1991 Singer Sewing Machine Company

Tous droits réservés dans l’ensemble du monde.

Número de serie

Nous vous recommandons d'inscrire le
numéro de série de votre machine à
coudre dans l'espace à cet effet, ci-

dessous. en cas de besoin.

Consultez l'il
lustration ci­contre pour

connaître rem
placement du
numéro de
série sur votre
machine

No. de série

No. de série

Table of contents

Important safety instructions.................................4

1. Getting to know your machine..........................7

Principal parts..................................................7

Accessories/Additional accessories

Discs.........................................................10/12

2. Getting ready to sew.......................................13

Operating the machine
Choosing and changing needles
Fabric, thread and needle table
Attaching the feed cover
Removing and replacing the

extension table...............................................16

Changing the needle plate
Changing presser feet
Changing screw-on presser feet
Winding a bobbin

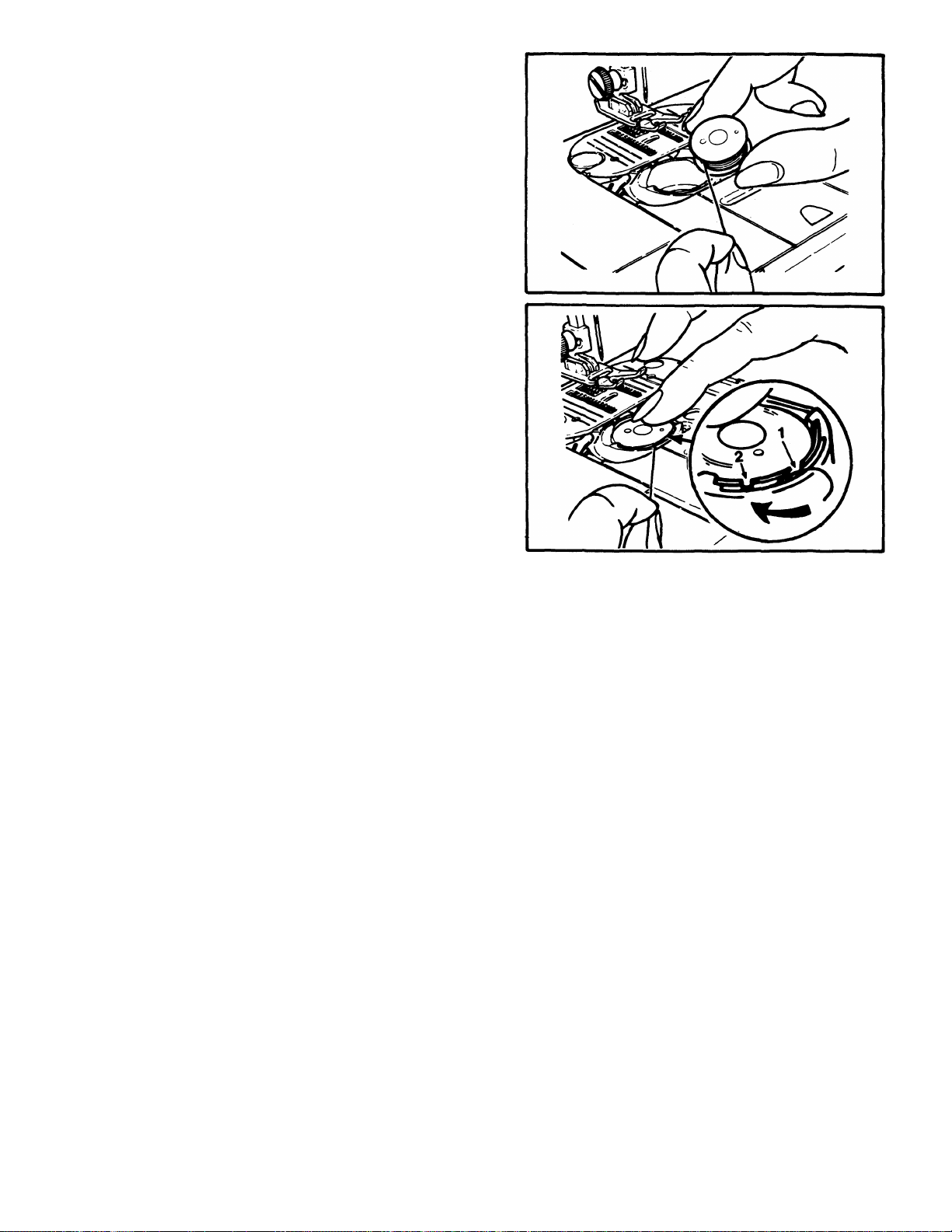

Inserting a bobbin

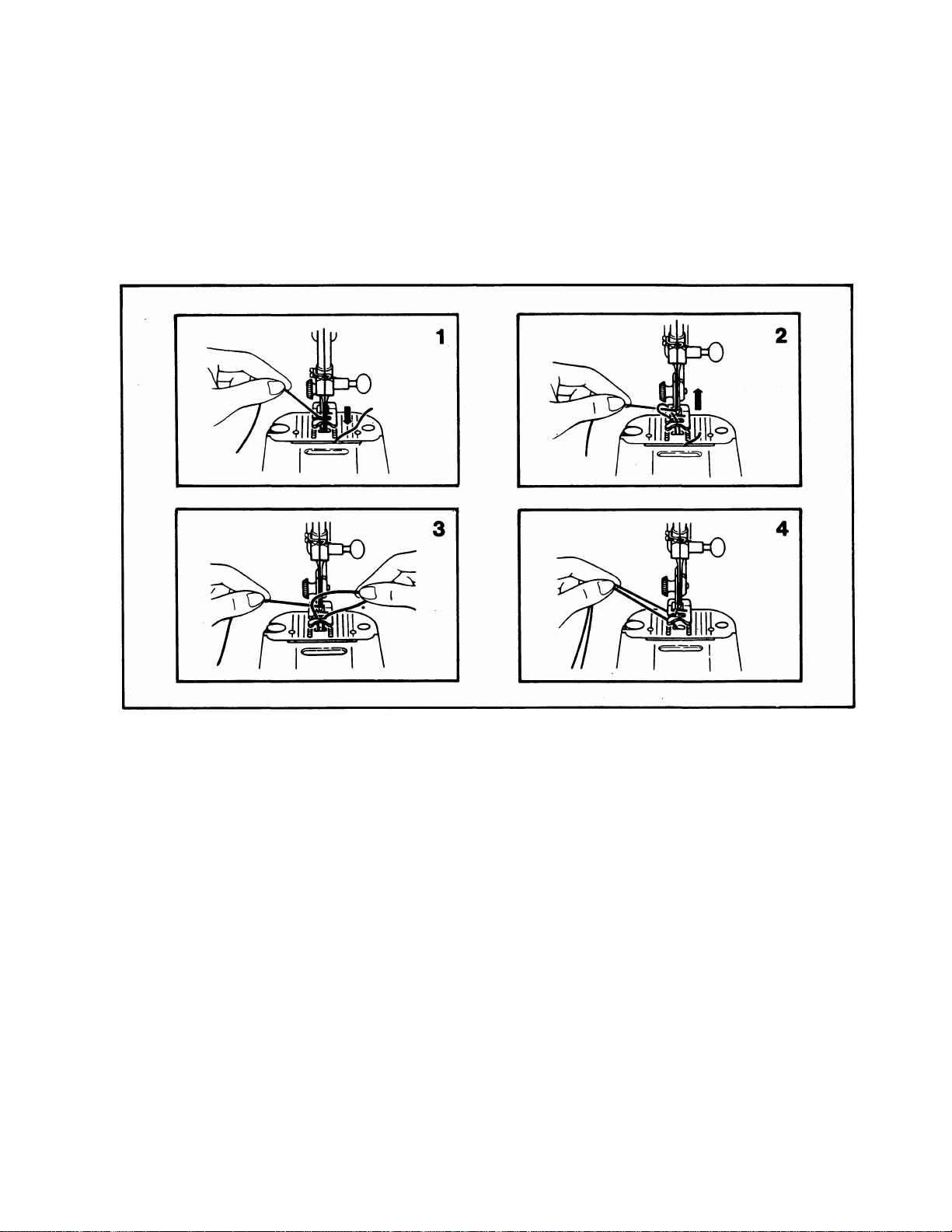

Raising the bobbin thread

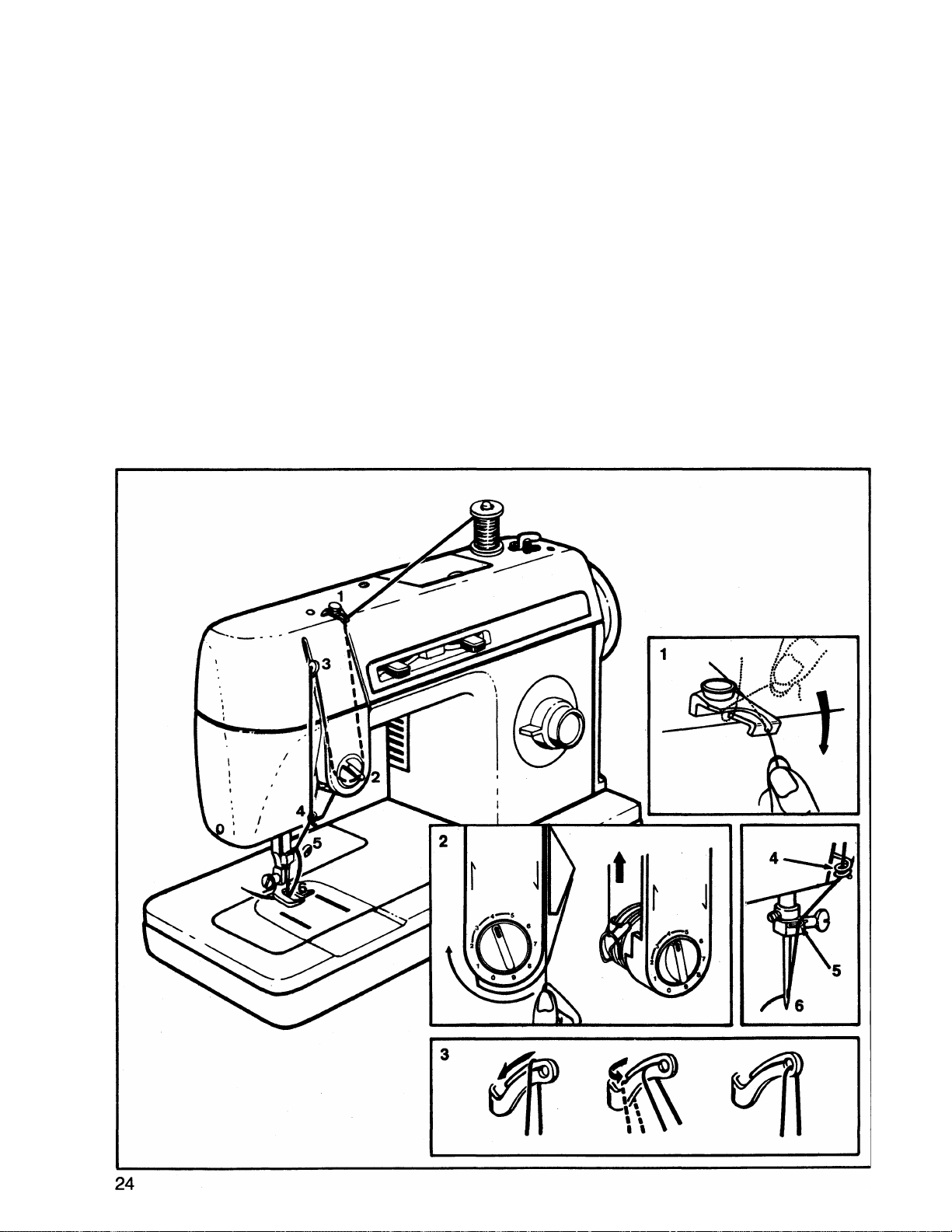

Threading the machine

3. Straight Stitching............................................26

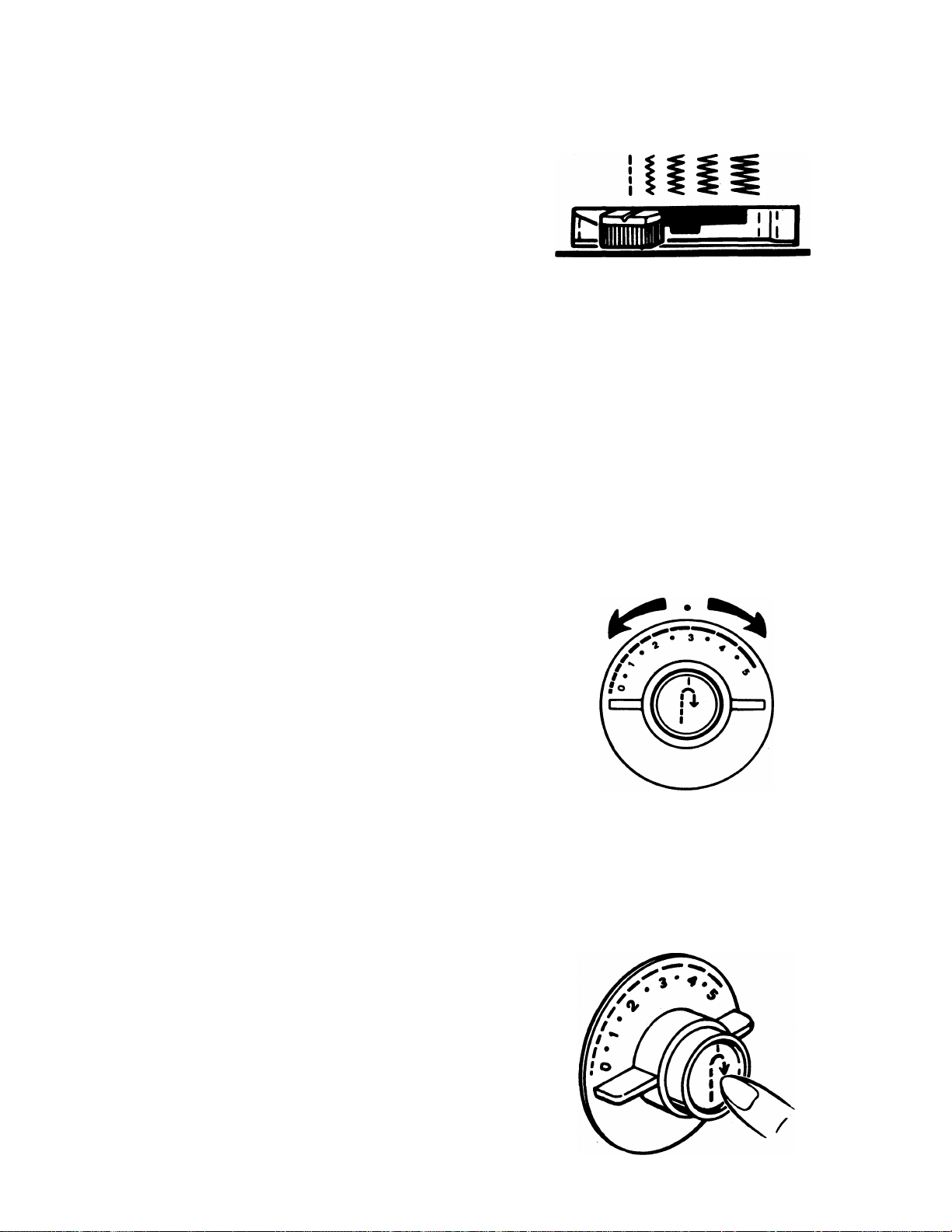

Stitch width selector
Needle position selector

Stitch length selector......................................26

Reverse stitch button

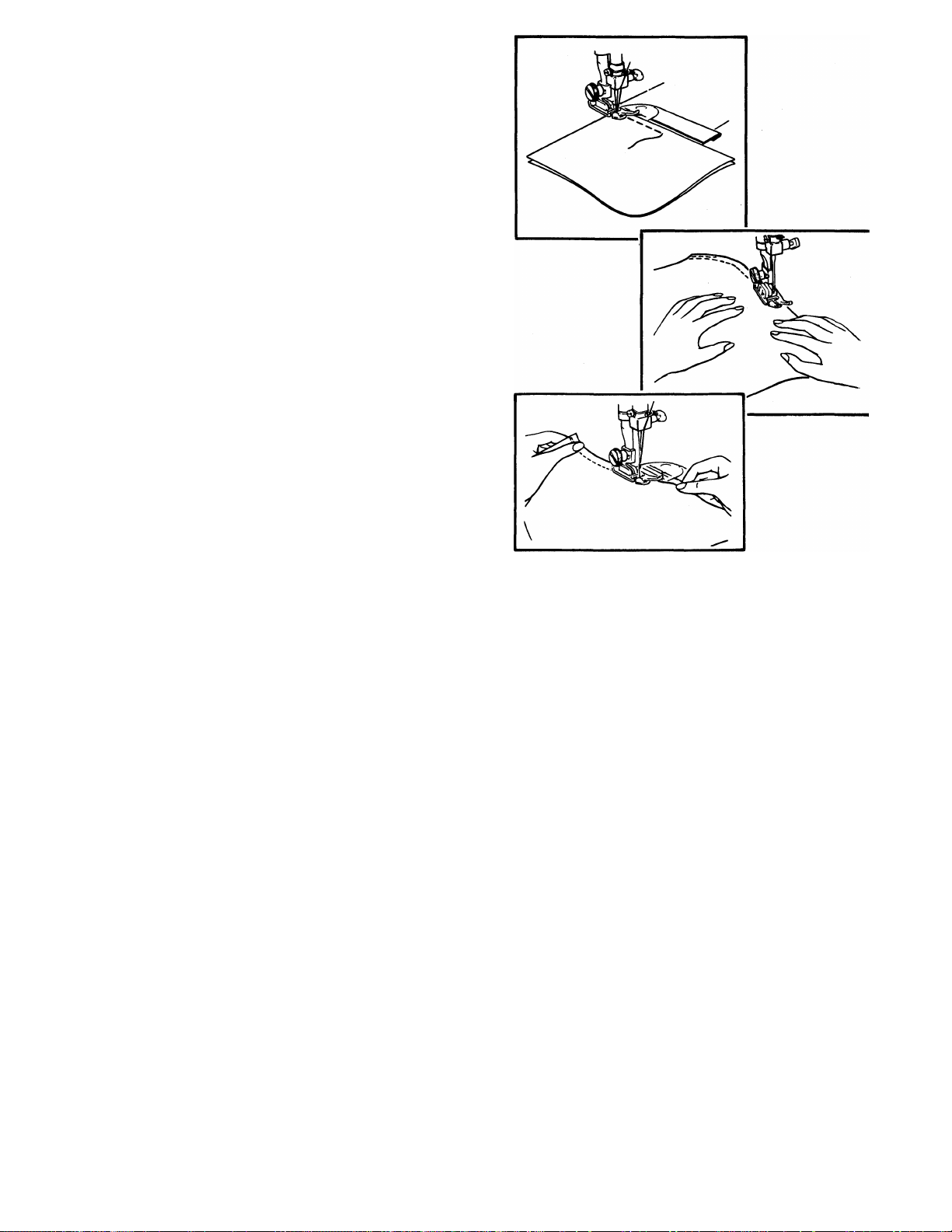

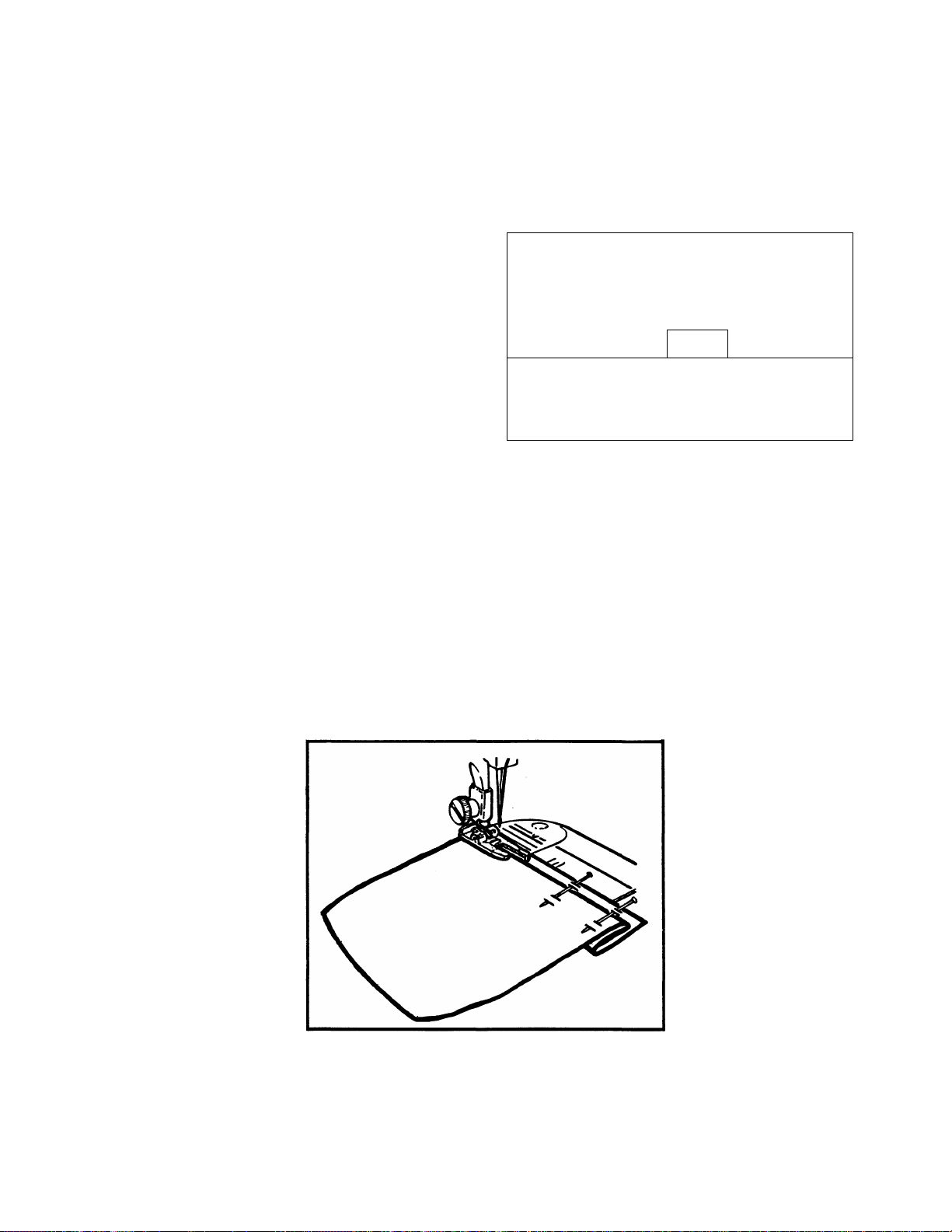

Sewing a seam...............................................28

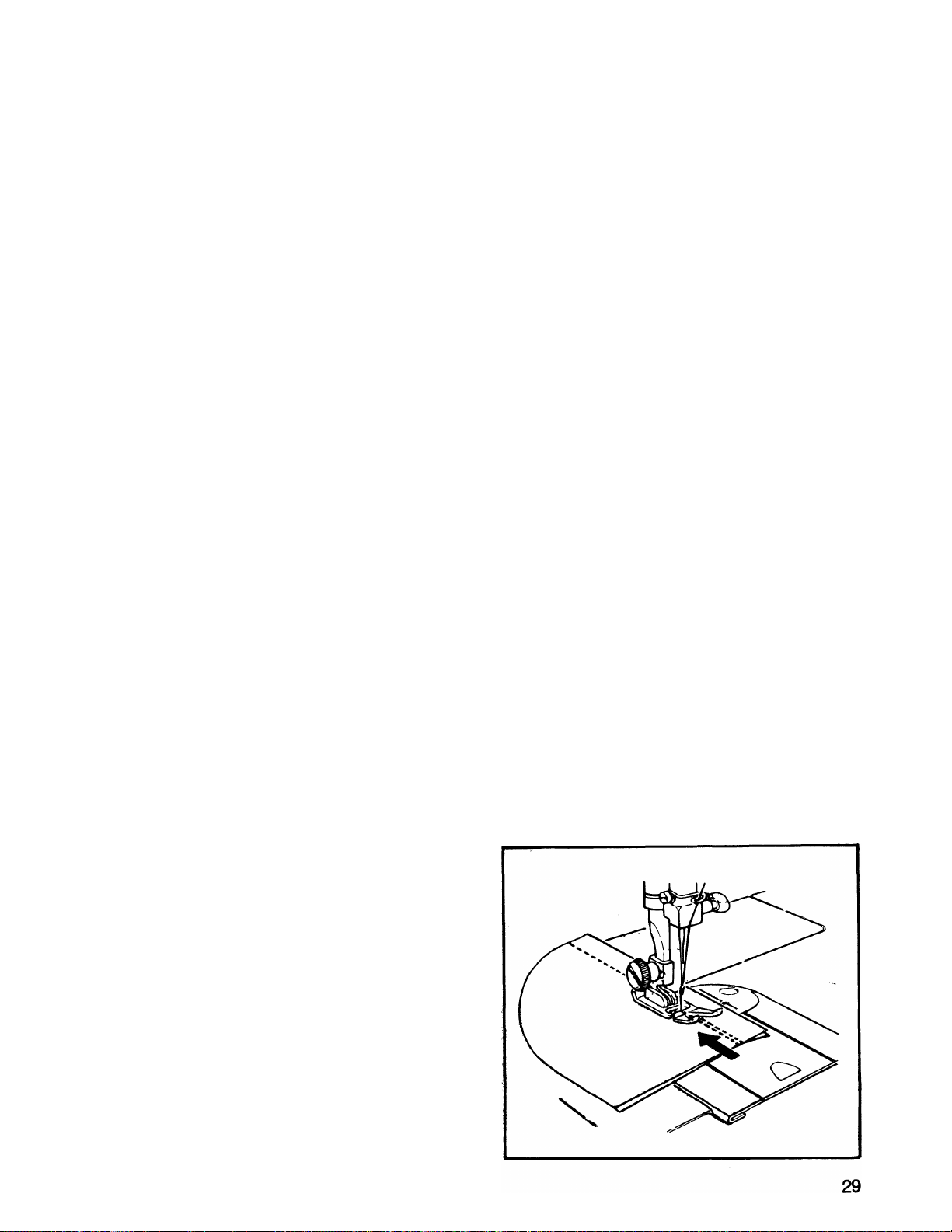

Sewing in reverse...........................................29

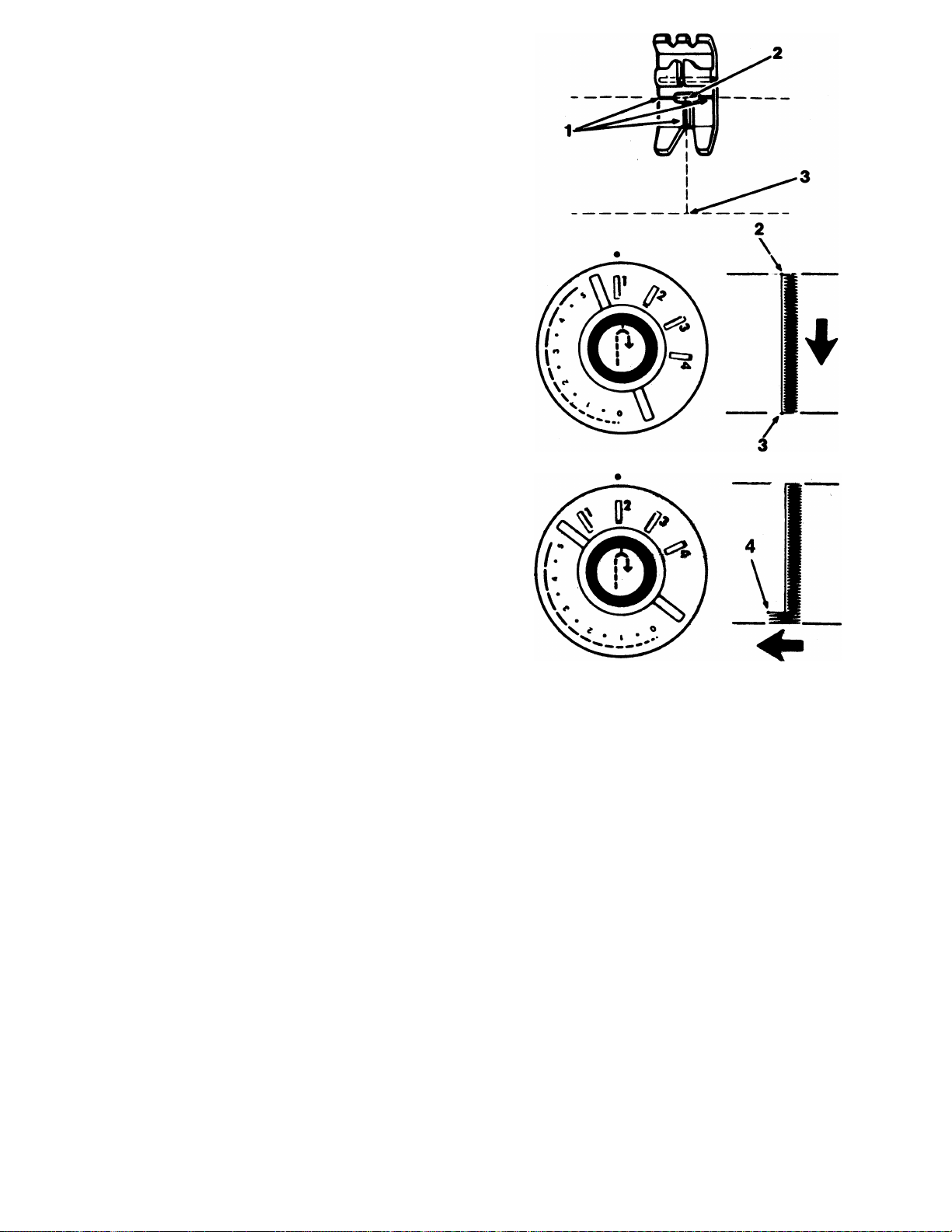

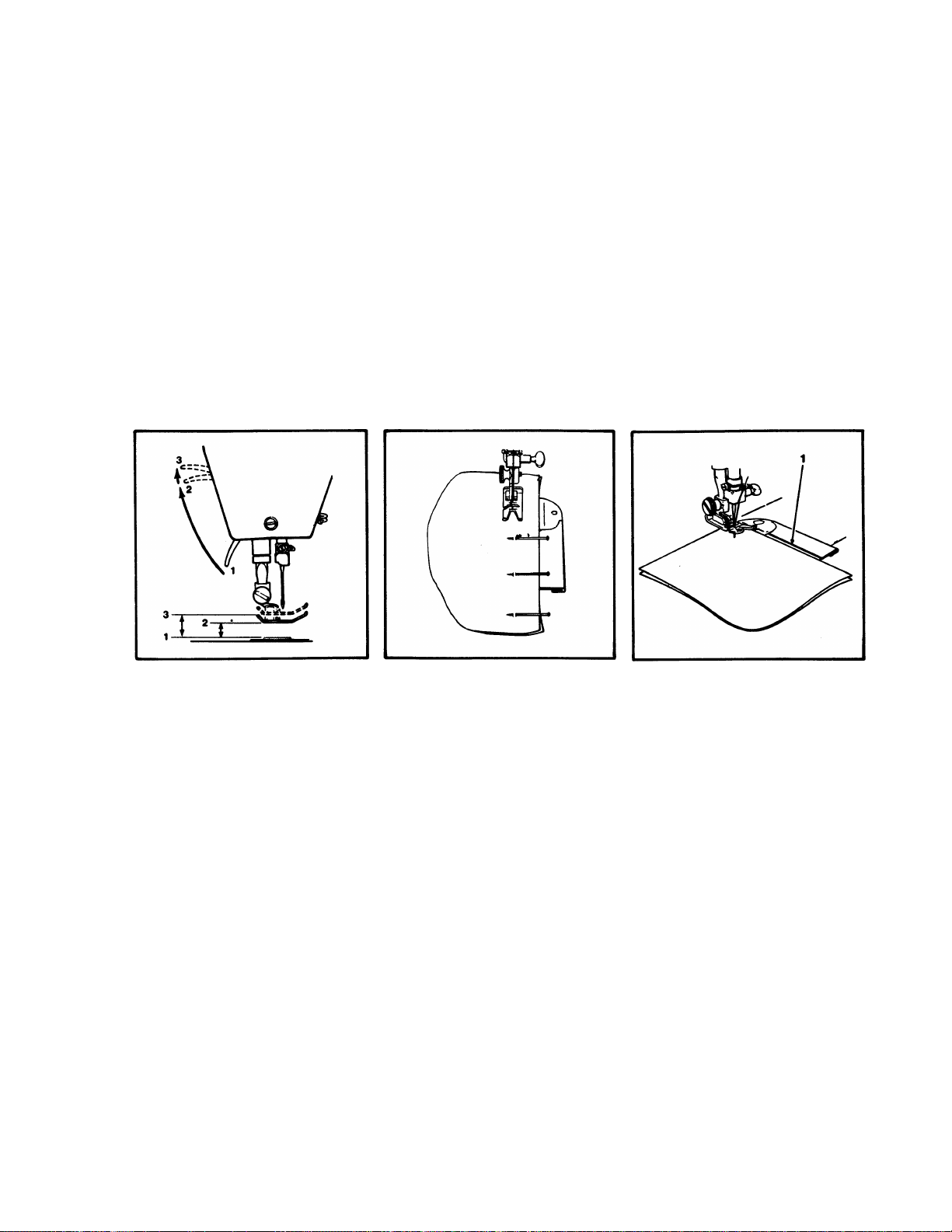

Starting a seam

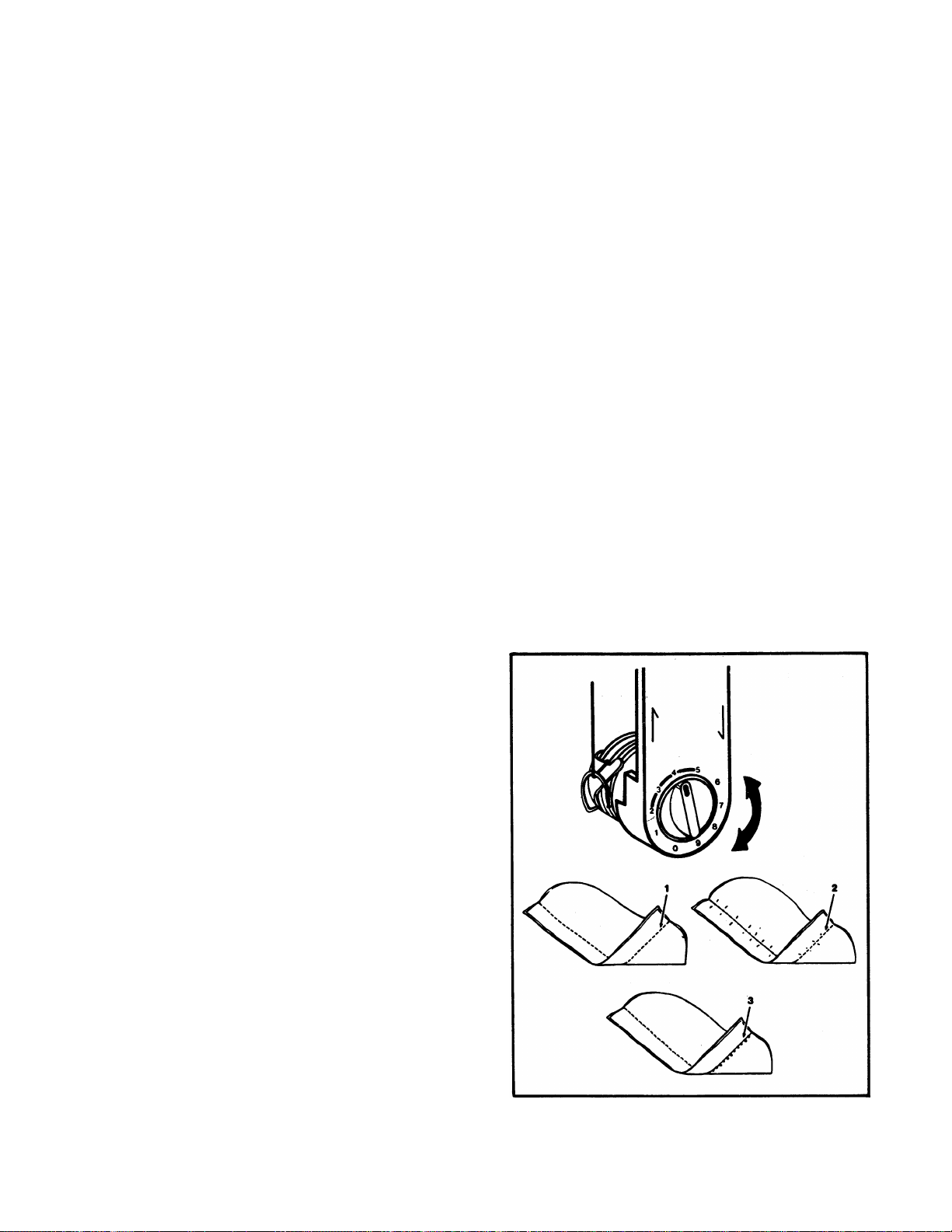

Adjusting thread tension

Darning..........................................................33

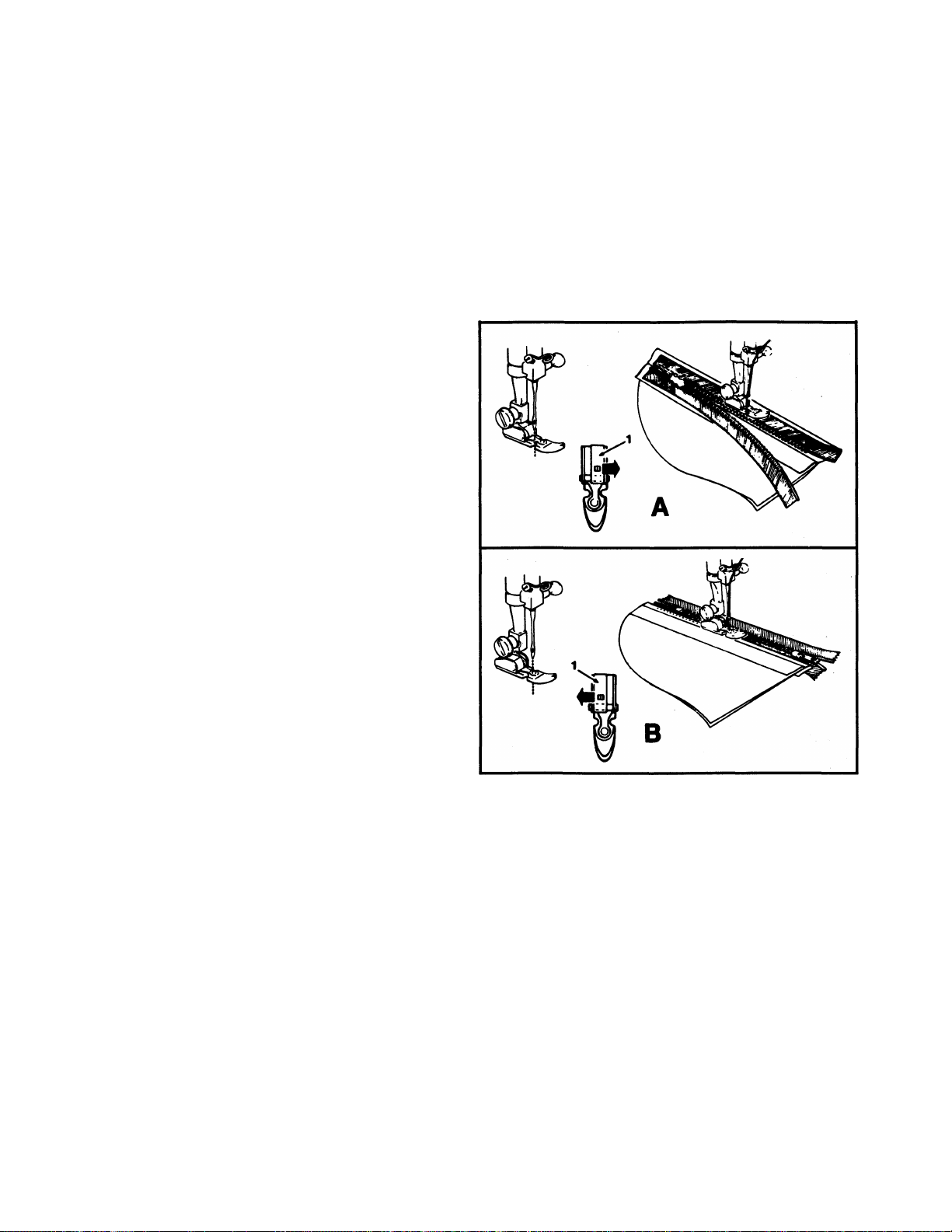

Inserting a zipper............................................34

4. Zig-zag stitching
Needle position selector
Stitch width selector

Adjusting stitch length....................................36

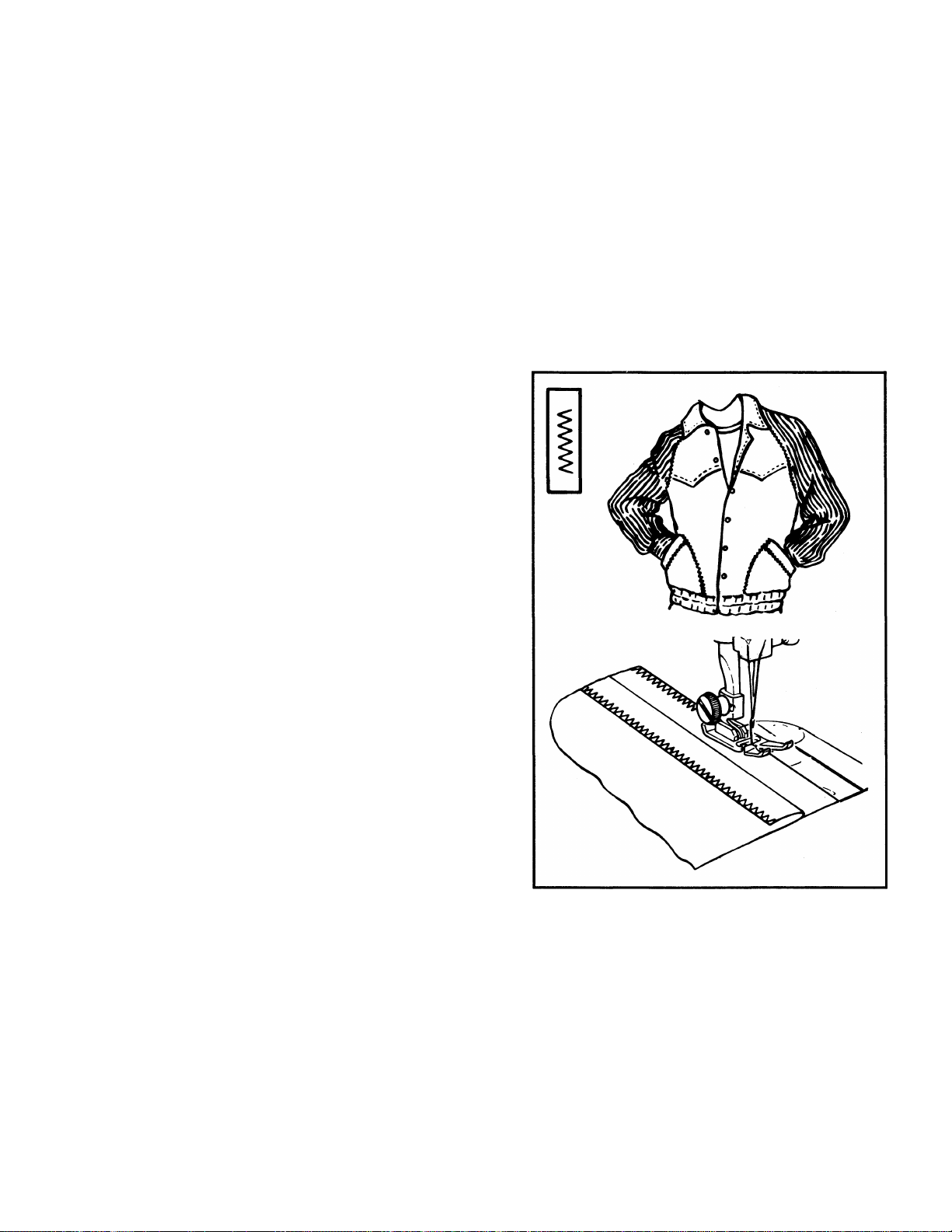

Zig-zag stitch.................................................. 37

Satin stitching
Blindstitch
Attaching a button

5. Pattern stitching
Selecting a stitch

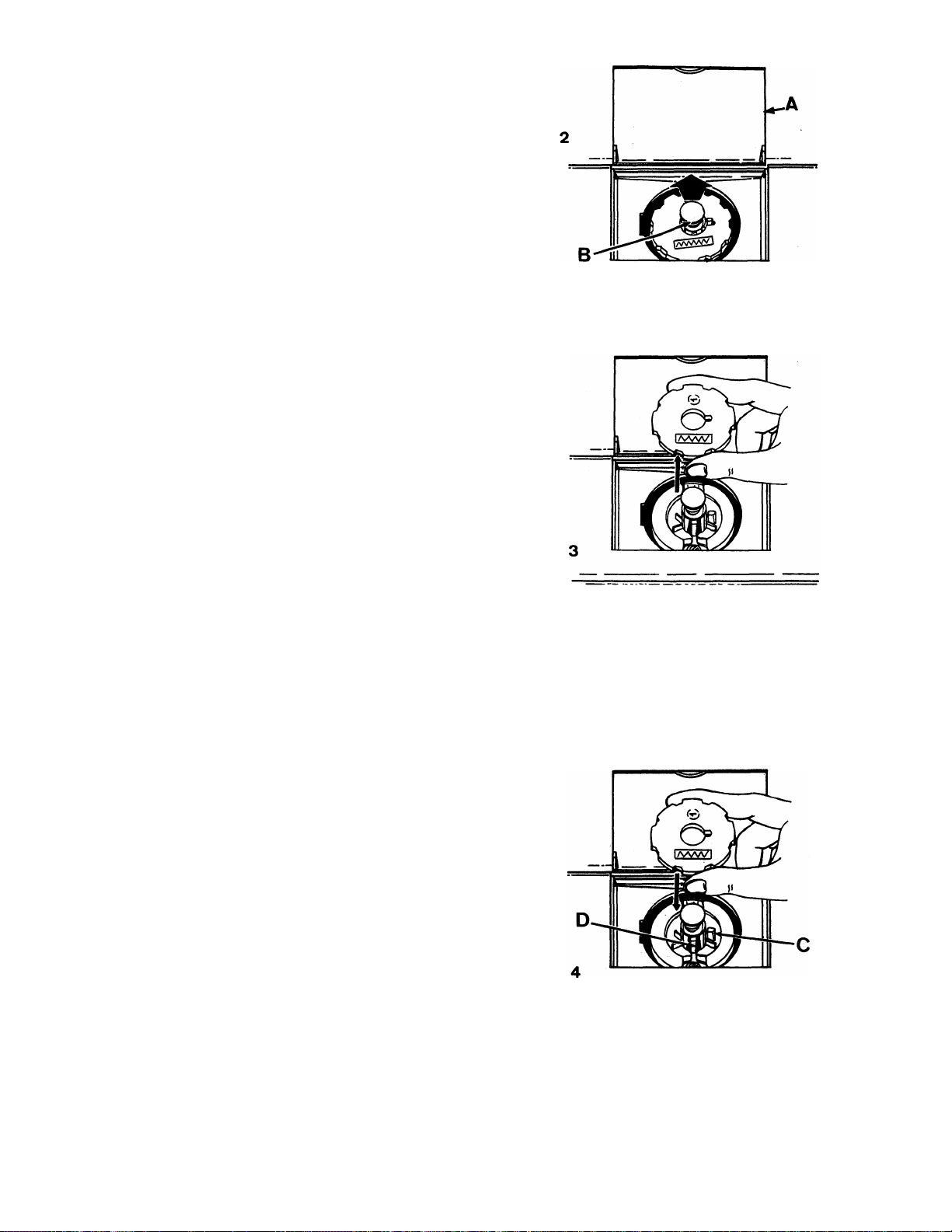

Changing pattern discs

Examples of stitch patterns

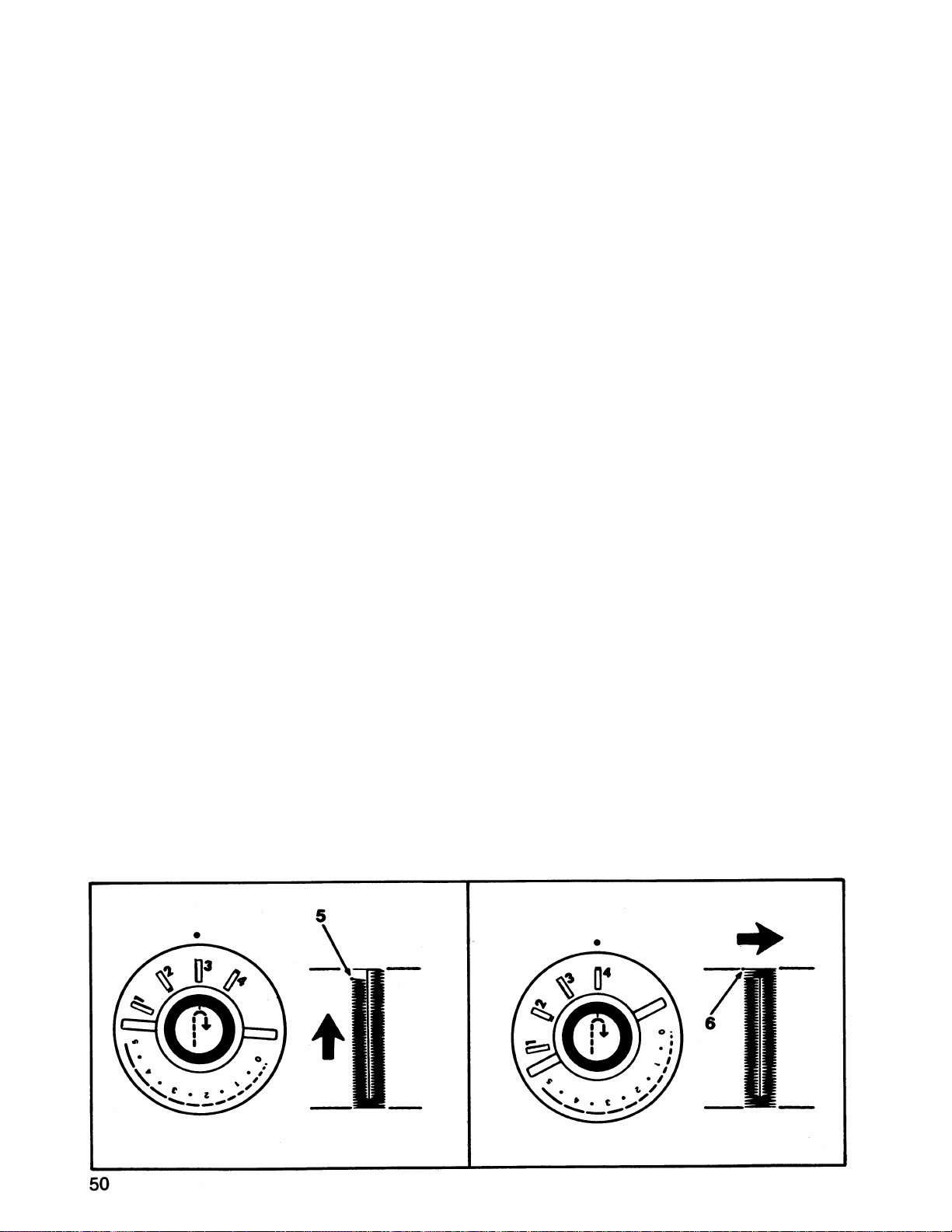

6. Four step buttonhole

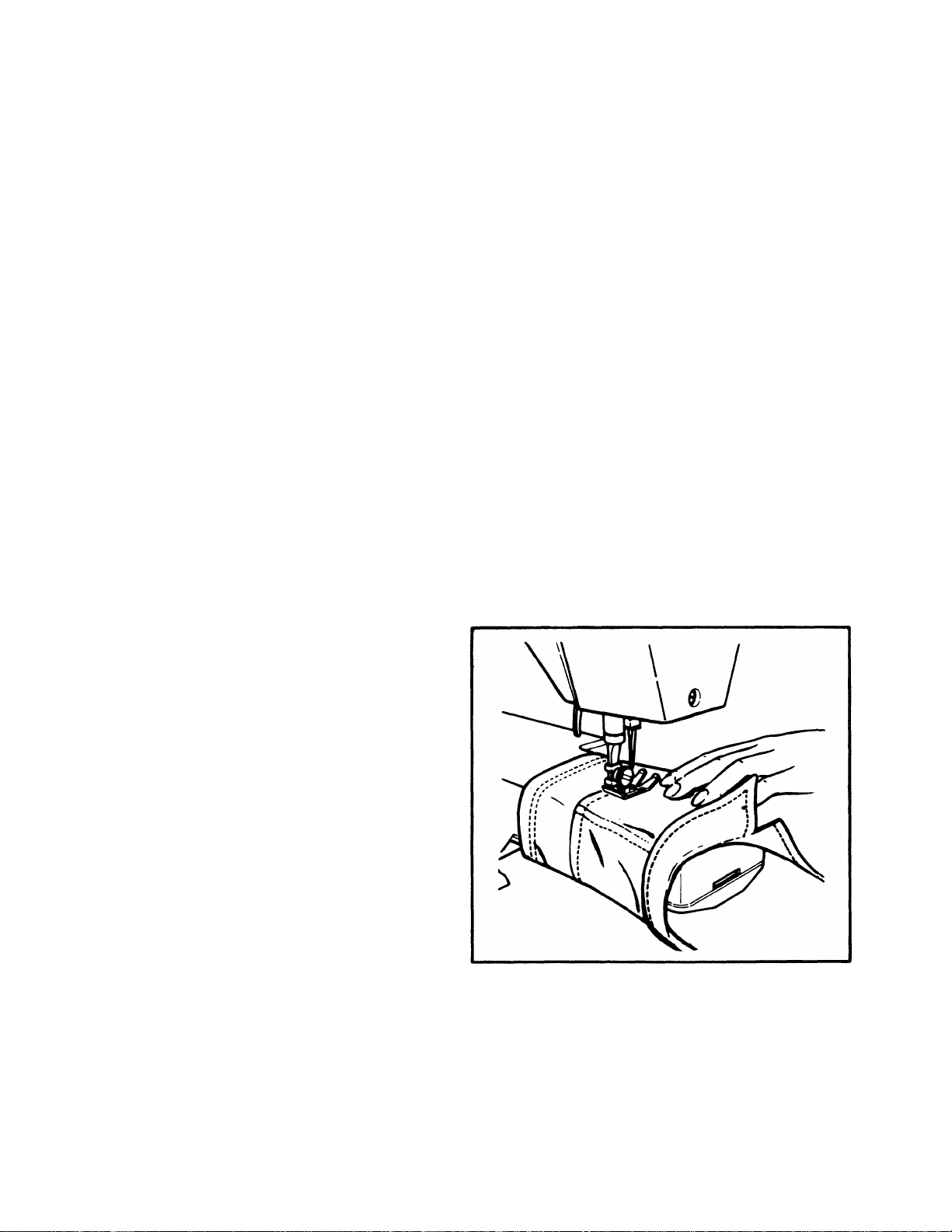

7. Free-arm sewing

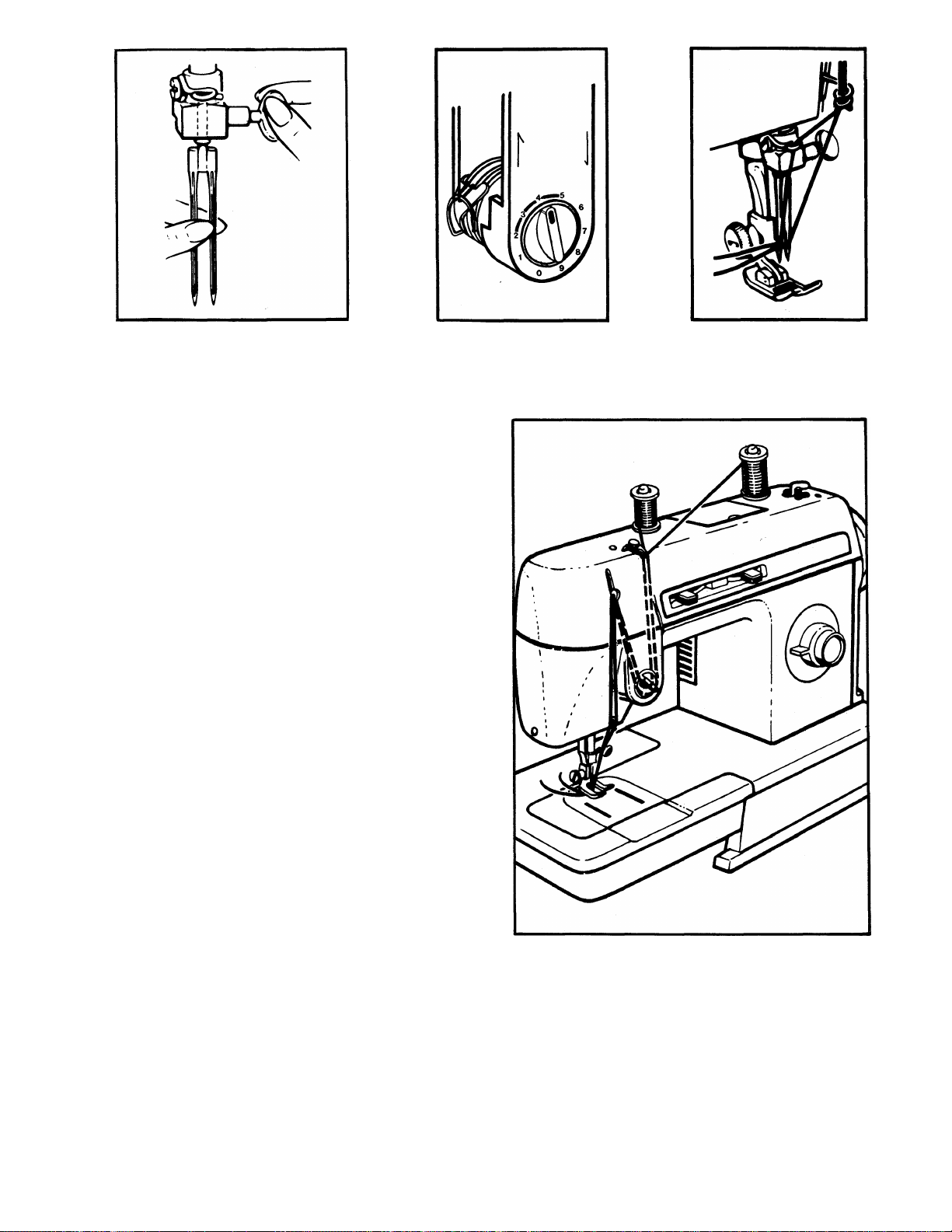

8. Twin needle sewing....................................54/55

9. Caring for your machine

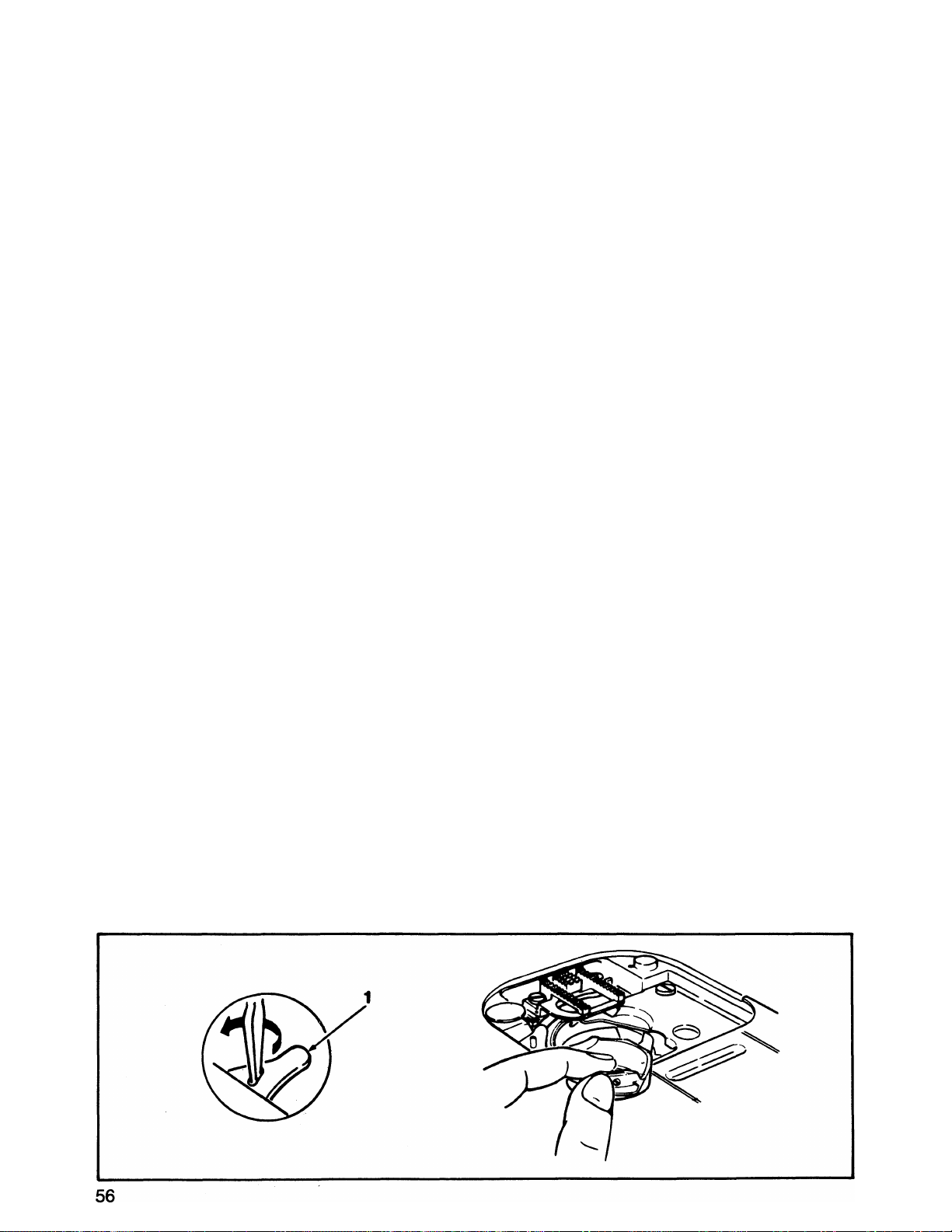

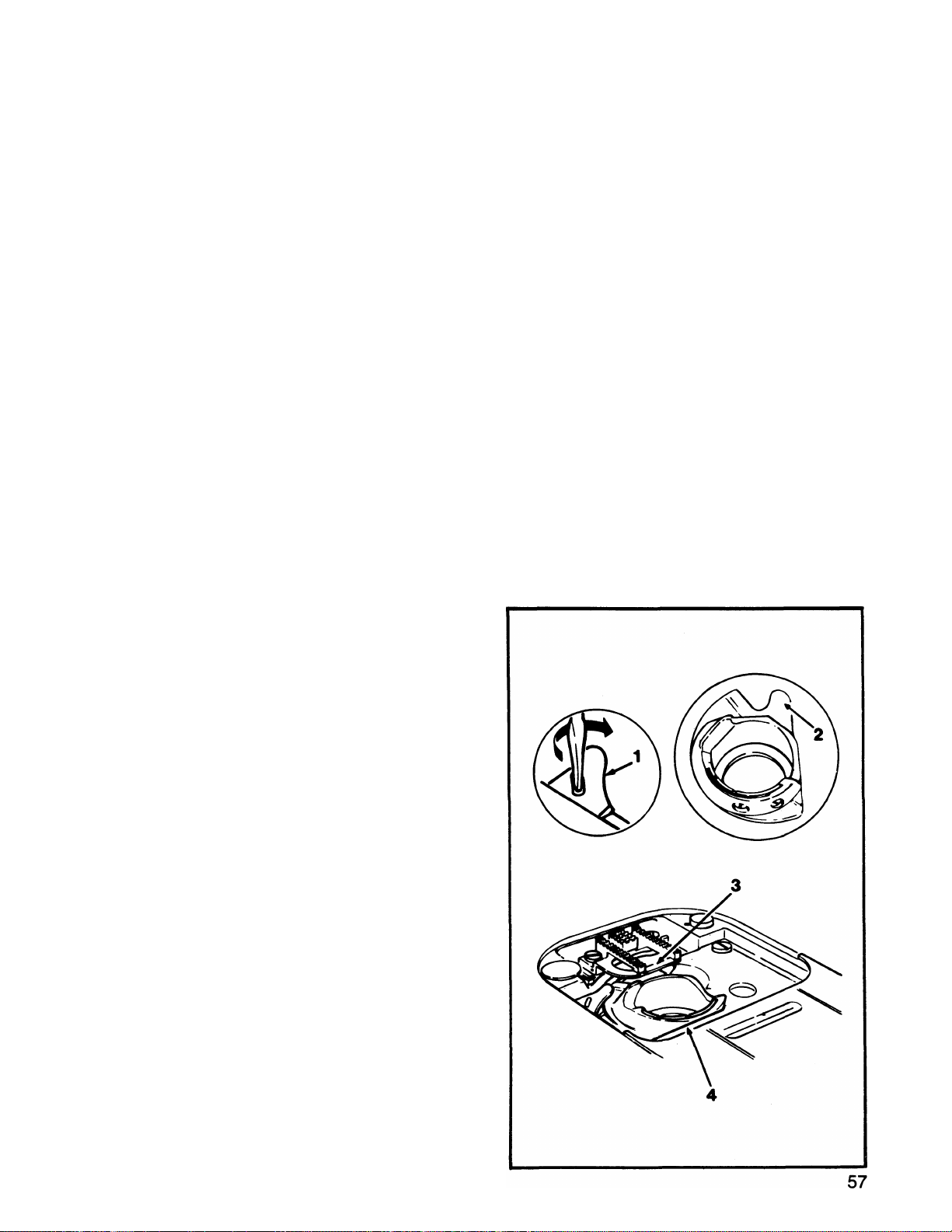

Removing and replacing the

bobbin case...............................................56/57

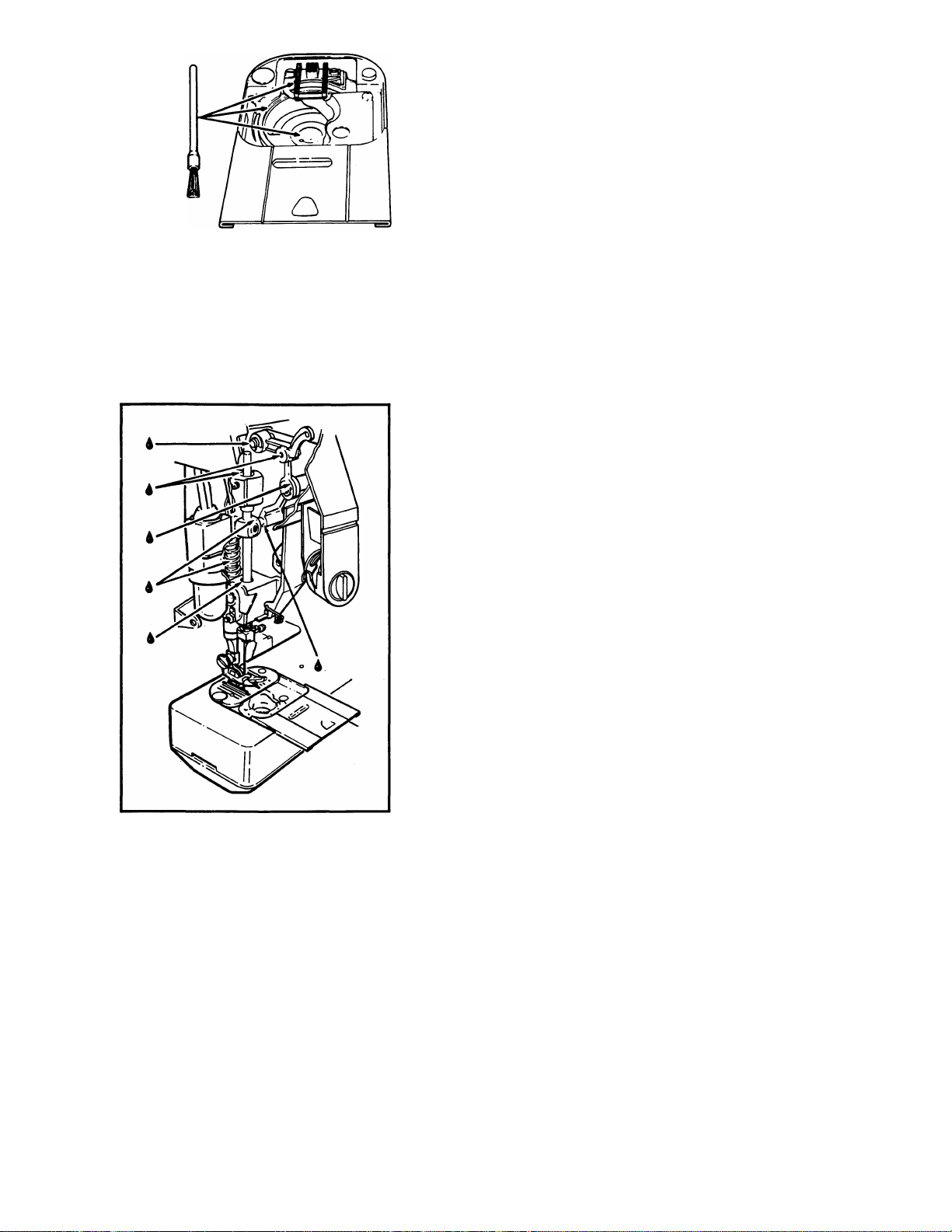

Cleaning the machine
Lubricating the machine

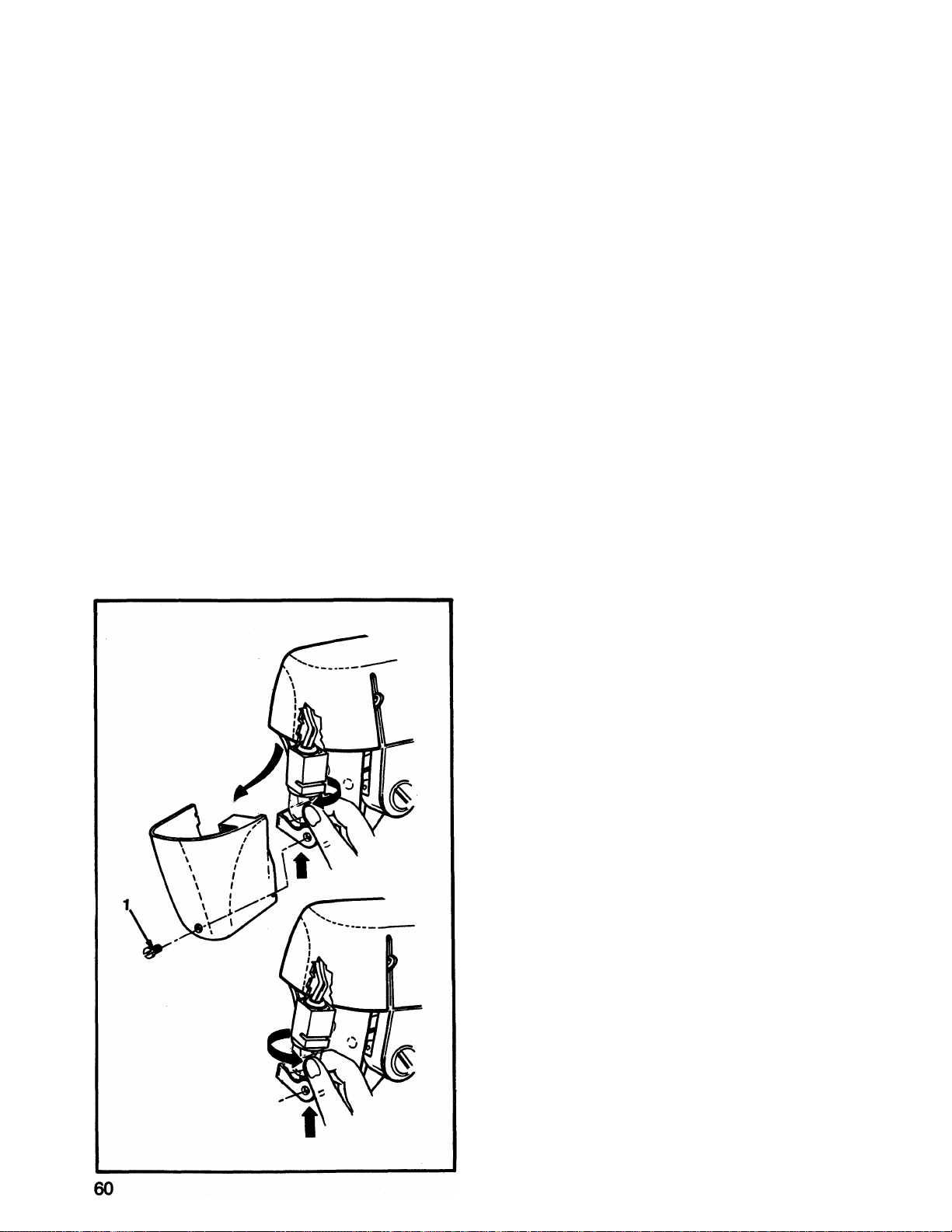

Changing the light bulb

Performance checklist

Manual buttonholes.............................................63

................................................

............................................

...................................

.................................

..............................

...................................

...........................................

...........

..............................................

.............................................

.............................................

............................................

........................................

..............................

..............................

...................................

.......................................

.................................

.....................................

............................

.................................

.......................................

.................................

..................

........................

........................

.................................

................................

.................................

..................................

........................................

.............

....................

................

.....................

39/40/41

41/42/43

...........

48/49/50/51

.......

31/32

44/45

8/10

13
13
14
16

17

18

19
20
22
23
24

26
26

26

46/47

52/53

58/59

30

35
35
36

38

44

44

56

59
60

61

Tabla de contenido

Precauciones importantes

1. Conocimiento de su máquina.........

Partes principales
Accesorlos/Accesorlos adicionales.
Discos

..................................................

.................................

2. Preparación para coser

Manejo de la máquina
Selección y cambio de agujas
Tabla de tejido, hilo y aguja
Cómo quitar y poner la base de
extensión

Cambio plancha de aguja.......................

Colocación plancha cubre arrastre.
Cambio prénsatelas

Cambio de prénsatelas a tornillo....

Devanado de una bobina
Inserción de una bobina
Extracción hilo de la bobina
Enhebrado de la máquina

3. Punto recto

Selector anchura del punto
Selector posición de aguja
Selector longitud del punto

Botón puntada reversible.......................

Realización de una costura
Costura reversible
Comienzo de una costura
Ajuste tensión del hilo

Zurcido.................................................

Inserción de una cremallera

..............................................

.........................................

.................................

4. Punto zig-zag......................................

Selector posición de aguja.....................

Selector anchura del punto

Ajuste longitud del punto

Punto zig-zag
Punto de realce

Puntada invisible...................................

Pegado de botones

.......................................

.....................................

5. Coser con modelos de puntos....

Cómo seleccionar un punto...................

Cómo cambiar el disco del modelo...44/45

Ejemplos de los discos de costura

6. Ojales en cuatro tiempos

7. Costura con base libre

8. Costura con aguja doble

9. Cuidado de su máquina

Desmontaje y montaje caja

de bobina..............................................

Limpieza de la máquina
Engrase de la máquina
Cambio de la bombilla

Lista de verificaciones.........................

Como hacer ojales manualmente...

..................

.......... .........

............................

................

....................

...............................

.......................

........................

...................

......................

....................

.....................

....................

....................

......................

...........................

...................

....................

.......................

...............................

............

.....................

.................

...................

........................

.........................

..........................

48/49/50/51

..........

..........

..........

......

9/10

.10/11/12

........

13

........

13

........

13

....14/15

........

16

........

17

........

17

........

18

........

19

........

21

........

22

........

23

........

25

........

27

........

27

.........

27

........

27

.........

27

........

28

........

29

........

30

....31/32

........

33 ,

........

34

........

35

........

35

........

36

.........

37

.........

37

.........

39

....

40/41

41/42/43

.........

44

.........

44

i.... 46/47

....52/53

54/55/56

.........

57

....

57/58

....58/59

.........

59

.........

60

.....

61/62

.........

64

5
7

7

Table des matières

Important

................................................

1. Faites connaissance avec votre

machine.............................................

Pièces principales.................................

Accessoires/Accessoires

complementaires
Disques

...........

2. Pour bien coudre

Fonctionnement de la machine
Choisir et changer l’aiguille
Tableau des fils, aiguilles, tissus...
Pour dégager le bras-libre...

Comment changer la plaque à aiguille... 17

Mise en place de la plaque à repriser... 17

Comment changer les semelles à
enclenchement direct

Comment changer les pieds presseurs.. 19

Bobinage de la canette

Mise en place de la canette
Remonter le fil de canette

Enfilage de la machine

3. Le point droit

Sélecteur de largeur de point

Sélecteur de position d’aiguille

Sélecteur de longueur de point

Marche arrière

Assembler une couture

Couture en marche arrière
Débuter une couture
Réglage de la tension
Repriser

Poser une fermeture à glissière....

..............................................

4. Couture au point de zig-zag

Sélecteur de position d’aiguille
Sélecteur de largeur de point
Réglage de la longueur de point..
Point de zig-zag
Point de bourdon

Point caché..........................................

Coudre un bouton

..................................

....................................

..............................

.............

...................

..................

...........................

...........

..............

...................

.....................

.........................

.....................................

................

.............

.............

......................................

........................

....................

............................

...........................

...........

.............

................

...................................

.................................

...............................

5. Points-motifs.....................................

Selection d’un point

Comment changer les disques.............

Examples de disques de couture.

.............................

6. Boutonnière 4 temps................48/49/50/51

7. Couture avec le bras-libre

8. Couture à l’aiguille jumelée

9. Nettoyage de la machine

Retirer et remplacer le support

de canette

Nettoyer la machine
Lubrification de la machine

Changer l’ampoule

....................

.............................

..............................

...............

............

.................

.......................

..................

Que faire si.............................................

Boutonnières

........................................

...........

...........

............7

.......

9/11

......

11/12

.........

13

.........

13

.........

13

.........

15

.........

16

.........

19

.........

21

.........

22

.........

23

.........

25

.........

27

.........

27

..........27

..........27

.......

.27

..........29

.........

29

..........30

.....

31/32

.........

33

..........35

..........35

..........35

..........36

.........

37

..........38

..........39

.....

40/41

.41/42/43

..........44

..........44

.....

44/45

.....

46/47

....

52/53
54/55/56

..........57

.....

57/58

.....

58/59

..........59

...........60

..........62

..........64

5

For European Territories:

7

This product is suppressed for radio and
television interference with the International

Electrotechnical Commission requirements

of the CISPR.

Machines for Great Britain:

Machines for Great Britain and some other
countries having similar wiring standards
are shipped from the factory without a plug
for connection to the mains. The wires in
this mains lead are coloured in accordance

with the following code:

Blue: neutral (N) Brown: live (L)

As the colours of the wires in the mains
lead of this appliance may not correspond
with the coloured markings identifying the
terminals in your plug, proceed as follows:

The wire which is coloured blue must be
connected to the terminal which is marked
with the letter N or coloured black. The
wire which is coloured brown must be

connected to the terminal which is marked
with letter L or coloured red. If a 13 Amp.

(BS 1363) plug is used, a 3 Amp. fuse

must be fitted, or if any other type of plug
is used, a 5 Amp. fuse must be fitted
either in the plug or adaptor or at the
distribution board.

Neither core is to be connected to the earth

terminal of a three-pin plug.

IMPORTANT SAFETY INSTRUCTIONS

When using this machine, basic safety precautions should always be followed Including
the following:

Read all instructions before using this machine.

DANGER- To reduce the risk of electric shock:

• The machine should never be left unattended when plugged in. Always unplug the

machine from the electric outlet Immediately after using and before cleaning.

• Always unplug before relamping. Replace bulb with the same type rated 15 watts.
Be sure to replace the face plate which covers the light bulb before operating the
machine.

WARNING - To reduce the risk of burns, fire, electric shock

or injury to persons:

• Be sure that the electrical voltage of the socket outlet (wall receptacle) is the same
as the rated voltage of the motor.

• Use this machine only for Its intended use as described in this Operator’s Guide.
Use only attachments recommended by the manufacturer as contained in the

Operator’s Guide.

• To disconnect, turn all controls to the off (“0”) position, then remove plug from outlet.

• Disconnect the power-line plug from the socket outlet or switch the machine off when
making any adjustments in the needle area, such as threading needle, changing
needle, changing throat plate or changing presser foot, etc.

• Always unplug the machine from the electrical outlet when removing covers,
lubricating, or when making any other user servicing adjustments mentioned in the
Operator’s Guide.

• Do not attempt to adjust the motor belt. Contact your nearest Service Center should
any adjustment be required.

• Do not unplug by pulling on cord. To unplug, grasp the plug, not the cord.

• Handle the foot controller with care and avoid dropping it on the floor. Be sure not

to place anything on top of it.

• Always use the proper throat plate. The wrong plate can cause the needle to break.

• Do not use bent needles.

• When sewing, keep fingers away from ail moving parts. Special care is required around

the sewing machine qeedle.

• Do not pull or push fabric while stitching. It may deflect the needle causing it to break.

• Before removing the bobbin case, remove plug from the socklet outlet.

• For double insulated machines, when servicing use only identical replacement parts.

• Never operate the machine If it has a damaged cord or plug, if it is not working properly,
if it has been dropped or damage, or dropped into the water. Return the machine
to the nearest authorized dealer or Service Center for examination, repair, electrical,

or mechanical adjustment.

• Never operate the machine with any air openings blocked. Keep ventilation openings
of the machine and foot controller free from the accumulation of lint, dust, and loose
cloth.

• Never drop or insert any object into any opening.

• Do not use outdoors.

• Do not operate where aerosol (spray) products are being used or where oxygen is

being administered.

• Do not allow to be used as a toy. Close attention is necessary when the machine

is used by or near children.

SAVE THESE INSTRUCTIONS

Servicing should be performed by an authorized service representative.

This product is intended for househoid use.

Precauciones importantes

1. Desconecte la máquina de la red al cambiar las agujas, prénsatelas o planchas de agujas,
o al dejar la máquina desatendida. Esto elimina la posibilidad de hacer funcionar la máquina
al presionar el controlador de velocidad accidentalmente.

2. Antes de, sacar la caja de bobina, desconecte la máquina de la red.

3. Debido al movimiento ascendente y descendente de la aguja, deberá trabajar cuidadosamente

y observar el área de costura al manejar la máquina.

4. No tire del género al coser, ya que esto puede desviar la aguja y producir su rotura.

5. Antes de limpiar su máquina, desconéctela.

6. No intente ajustar la correa del motor. Póngase en contacto con el taller autorizado más cercano

en el caso de necesitar cualquier ajuste.

7. Antes de cambiar la bombilla, asegúrese de haber desconectado el enchufe de la red. Antes

de accionar la máquina, asegúrese de haber colocado la placa frontal que cubre la bombilla.

8. Esta máquina está diseñada para usar bombillas de 15 W. como máximo.
Este producto ha sido suprimido para hacer frente a los parásitos de la radio y de la televisión,

de conformidad con las exigencias formuladas por la Comisión Electrotécnica Internacional de
la CISPR.

Important

1. Débranchez la machine lorsque vous changez d’aiguilles, de pieds presseurs ou de plaque

à aiguille ou lorsque vous abandonnez votre machine d’une façon inopinée. Cette précaution
élimine une mise en marche accidentelle.

2. '’Avant de retirer le support de canette, débranchez la machine.

3. A cause du mouvement de l’aiguille, faites attention et surveillez la zone de travail.

4. Ne tirez pas le tissu pendant la couture, cela risque de tordre l’aiguille ou de la casser.

5. Avant de nettoyer votre machine débranchez-la.

6. N’essayez pas d’ajuster la courroie du moteur. Ce réglage sera fait par votre magasin SINGER.

7. Avant de changer l’ampoule, débranchez votre machine et replacez la plaque de protection

avant de remettre la machine en marche.

8. Utilisez pour votre machine des ampoules de 15 watts maximum.

Ce matériel est garanti anti-parasité radio et télévision par la Commission CISPR.

CM Т-

Ю (О

(D

1. Getting to know your machine

Principal parts

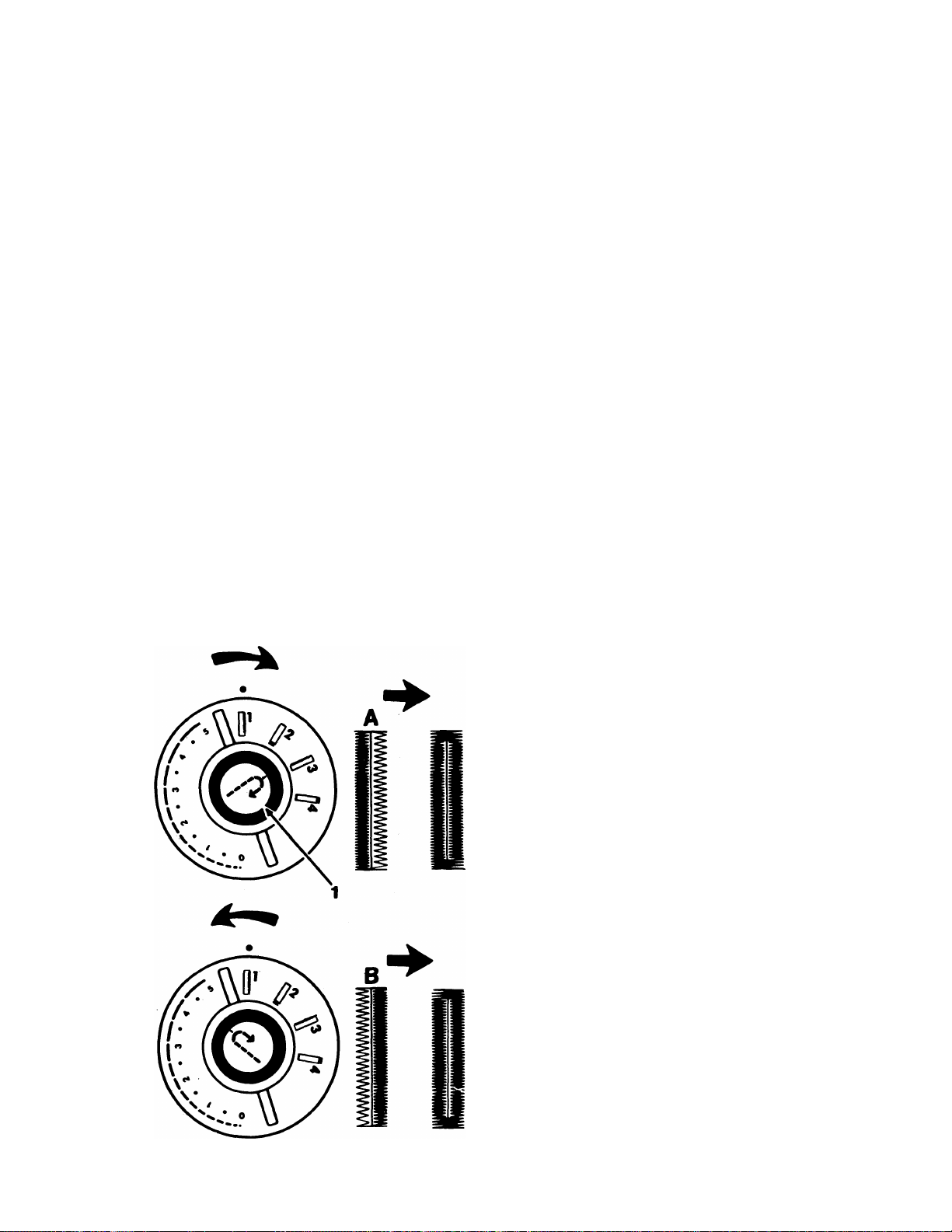

1. Stitch length dial/four-step buttonhole

2. Push button reverse

3. Hand wheel

4. Bobbin winder

5. Arm top cover lid

6. Needle position selector

7. Stitch width lever

8. Bobbin winder tension disc

9. Thread guide

10. Take up lever

11. Face plate

12. Needle thread tension dial

13. Thread guides

14. Removable extension table

15. Feed system

16. Needle plate

17. One-way needle clamp

18. Slide plate

19. Presser foot lifter

20. Thread cutter

21. Presser foot

22. Power and light switch

23. Hand wheel knob

24. Machine plug

25. Electrical lead

26. Foot control

1. Conocimiento de su máquina

Partes principales

1. Dial longitud del punto y ojales en cuatro tiempos

2. Boten punto reversible

3. Volante

4. Devanador

5. Cubierta del disco

6. Selector posición aguja

7. Palanca anchura del punto

8. Disco tension del devanador

9. Guia-hilo

10. Palanca tira-hilos

11. Placa frontal

12. Dial tension hilo de la aguja

13. Guias-hilo

14. Base de extension desmontable

15. Sistema de arrastre

16. Plancha de aguja

17. Sujetador aguja de posición unica

18. Placa corredera

19. Elevador prénsatelas

20. Corta-hilos

21. Prénsatelas

22. Interruptor fuerza y luz

23. Aislador volante para bobinado

24. Enchufe máquina

25. Cordon

26. Controlador velocidad

1. Faites connaissance avec votre machine

Pièces principales

1. Sélecteur de longueur de point/boutonnière
4 temps

2. Bouton de marche arrière

3. Le volant

4. Dévidoir

5. Couvercle du disque

6. Sélecteur de position d’aiguille 20. Coupe fil

7. Sélecteur de largeur de point

8. Tension du dévidoir

9. Guide-fil

10. Releveur de fil

11. Plaque de face

12. Bloc tension

13. Guides-fils

14. Tablette amovible

15. Griffes d’entrainement

16. Plaque à aiguille

17. Pince aiguille à sens unique

18. Plaque glissière

19. Releveur du pied presseur

21. Pied presseur

22. Interrupteur moteur-lampe

23. Débrayage

24. Fiche de branchement

25. Prise de branchement électrique

26. Rhéostat

?■' 1* 1! ' S'

Ml 1 1

1 iJ

Li iJ

-------------

Accessories

The following accessories are designed to
simplify your sewing projects and increase the
versatility of your machine. (See pages 10 and

11 for listing of accessories included with your

model).
The letter In a circle adjacent to the illustrated

part is reproduced on the part itself to help you
select the correct attachment for the type of work
you are doing.

Optional Accessories for your sewing machine
are available for purchase at your SINGER
dealer.

1. General purpose needle plate (A) and

presser foot (B) are on your machine

when delivered. Use together for
alternating between straight and zig-zag
stitching.

2. Feed cover (F) is used to prevent the

feed from moving the fabric when darning
or free motion embroidery.

3. Needlepack includes an assortment for

sewing various types of fabrics.

4. Button sewing foot (H) is used to hold

any two-hole or four-hole button securely
for stitching.

5. Transparent bobbins for easy viewing of

thread supply.

6. Twin needle and spool pin are used to

stitch two parallel rows of decorative
stitching simultaneously. When using
twin-needle for decorative stitching, set
stitch width lever to zig-zag mid range.

7. Felt for twin needle spool pin.

8. Straight stitch presser foot (D) and

needle plate (C) are used together

when straight stitching lightweight fabrics
or when your fabric or sewing procedure

requires close control.

9. Special purpose presser foot (J) is

used for decorative and zig-zag sewing.

10. Zipper foot (E) is used for inserting

zippers and stitching corded seams.

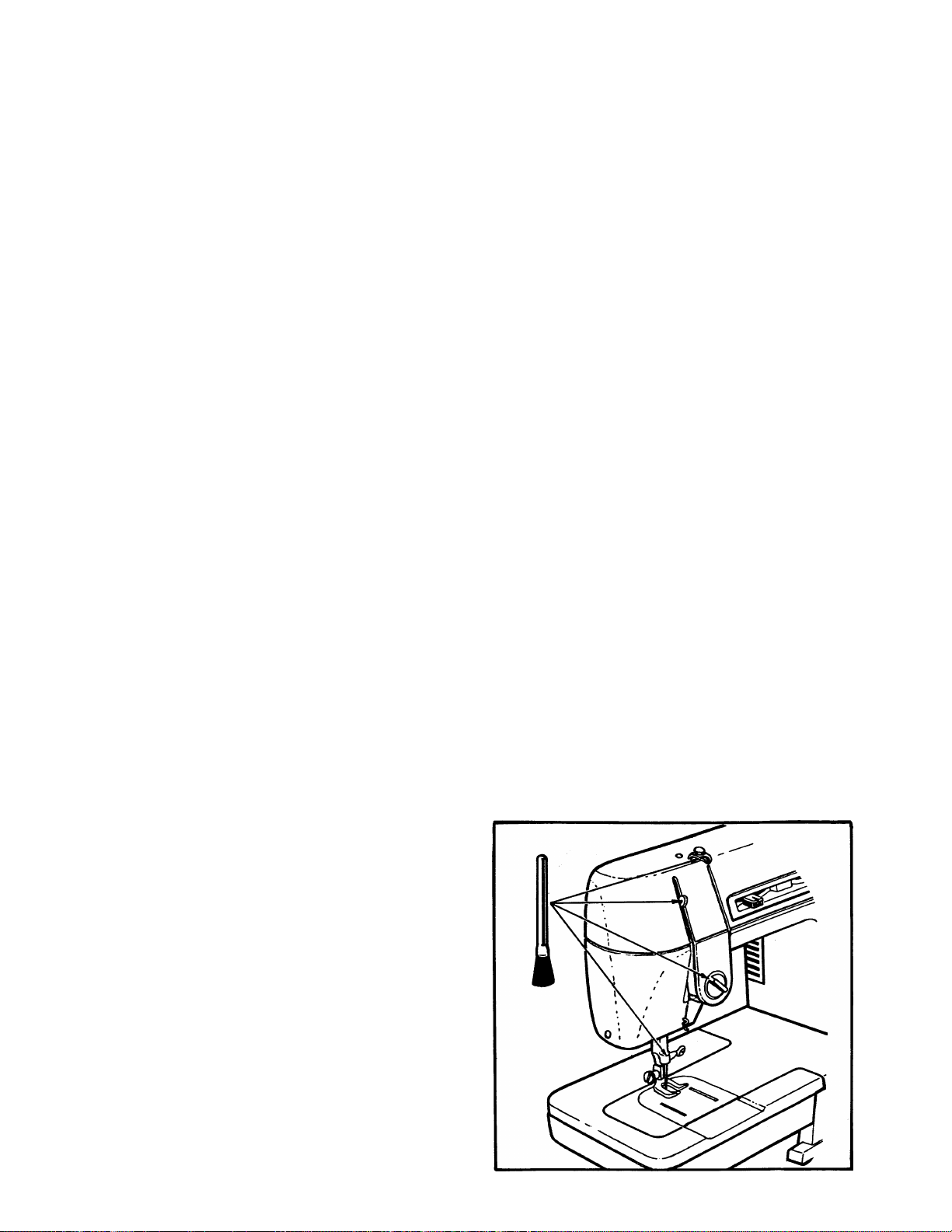

11. Lint brush is used for cleaning hard to

reach areas on your sewing machine.

12. Buttonhole presser foot (L) is used

with the General Purpose Needle Plate
to make four-step buttonholes.

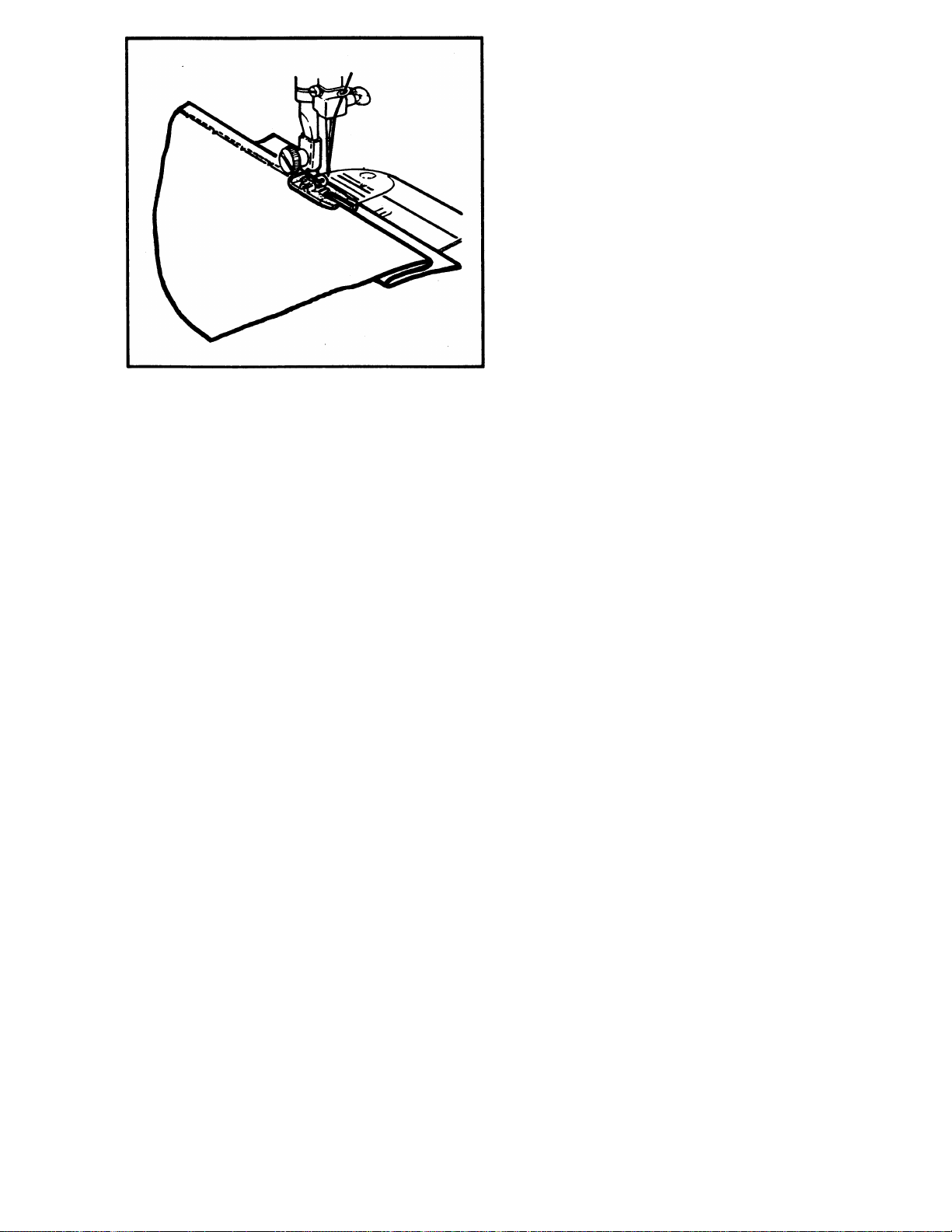

13. Blindstitch hem presser foot is used to

position the hem for blindstitch hemming.

14. Oil container for machine lubrication.

Accesorios

Los siguientes accesorios, suministrados con
su máquina de coser, están diseñados para
simplificar sus proyectos de costura y aumentar
la versatilidad de su máquina.

La letra que observa al lado de la parte ilustrada
está grabada en el accesorio y servirá para
asegurarle que ha seleccionado el accesorio
adecuado para su propósito.

Los accesorios adicionales para su máquina
puede adquirirlos en su centro de costura.

1. La plancha de aguja (A) y el

prénsatelas (B) colocados en su

máquina desde fábrica. Utílicelos

conjuntamente para alternar entre una
puntada recta y zig-zag.

2. La plancha cubre arrastre (F) se utiliza

para impedir que la tela sea arrastrada al

zurcir o bordar.

3. El paquete de agujas incluye un surtido

para coser varios tipos de tejidos.

4. Prénsatelas para coser botones (H): se

utiliza para sujetar con seguridad y coser

botones de dos o cuatro agujeros.

5. Bobinas transparentes para ver

fácilmente la existencia de hilo.

6. Aguja doble y portacarrete: se utilizan

para coser simultáneamente dos líneas
paralelas de puntos decorativos.

7. Fieltro: para el portacarrete adicional.

8. Prénsatelas para costura en recto (D)

y plancha de aguja (C): se utilizan

conjuntamente al coser en recto tejidos
ligeros o cuando su tela o el proceso de
costura requieren un control más
preciso.

9. Prénsatelas de uso especial (J) para

costuras decorativas y en zig-zag.

10. Prénsatelas para cremalleras (E) para

insertar cremalleras y realizar costuras
con cordón.

11. Escobilla limpiadora: se utiliza para

limpiar las áreas de acceso difícil.

12. Prénsatelas para ojales (L) se utiliza

con la Plancha de Aguja de Uso
General para hacer ojales en cuatro
tiempos.

13. Prénsatelas para dobladillos con

puntada invisible, útil para situar el

dobladillo al coserlo con puntada
invisible.

14. Aceitera: para engrasar la máquina.

Accessoires

Les accessoires suivants sont fournis avec votre

machine pour faciliter la couture et augmenter
les possibilités de votre machine.

La lettre que vous voyez illustrée se trouve
sur la pièce elle-même et vous permet
de sélectionner rapidement l’accessoire
correspondant à vos besoins.

Vous pouvez vous procurer les accessoires
complémentaires dans votre magasin SINGER.

1. Plaque à aiguille universelle (A) et pied

presseur universel (B): c’est l’équipement

de votre machine lors de la livraison.

Ces deux accessoires sont à utiliser

conjointement pour passer rapidement
du point droit au point de zig-zag.

2. Couvre-griffes (F): élimine l’action des

griffes d’entrainement pour réaliser
reprises et broderies à main levée.

3. Assortiment d’aiguilles: de différentes

grosseurs et pour différents types de

tissus.

4. Pied pour poser les boutons (H). Il

vous permet la pose des boutons plats à

2 ou 4 trous.

5. Canettes transparentes: permettent un

contrôle facile de la quantité de fil

disponible.

6. L’aiguille jumelée et le porte bobine

auxiliaire. Ces deux accessoires sont

utilisés pour coudre simultanément à
deux fils.

Attention: lors de la couture à l’aiguille

jumelée, la sélection de largeur de
point ne doit pas dépasser le milieu.

7. Feutre pour le porte-bobine auxiliaire.

8. Plaque à aiguille point droit (C) et

pied presseur point droit (D). Ces

accessoires servent à l’assemblage des
tissus légers.

9. Pied bourdon (J): vous l’utiliserez pour

les points décoratifs et ceux à base de
zig-zag (bourdon).

10. Pied ganseur (E): pour poser des

fermetures à glissière et des ganses en
ameublement.

11. Le pinceau, pour nettoyer votre machine.

12. Pied boutonnière (L): à utiliser avec la

plaque universelle (A) pour réaliser les
boutonnières 4 temps.

13. Pied point caché: permet de bien

positionner le tissu pour la couture
d’ourlets au point caché.

14. Bidonnet d’huile.

Machíne with built-in straight stitch and zig-zag stitch

Accessories: numbers 1, 2, 3 and 5.
Additional accessories: numbers 4, 6, 7, 8, 9, 10, 11 and 14.

Machine with buiit-in straight stitch and 2 pattern discs

Accessories: numbers 1, 2, 3, 5, and 13.
Additional accessories: numbers 4, 6, 7, 8, 9, 10, 11, 12 and 14.
Pattern discs: numbers 1 and 3.

Note: Pattern disc 9^ 1 is on your machine when delivered.

Machine with buiit-in straight stitch and 4 pattern discs

Accessories: numbers 1, 2, 3, 5, 12 and 13.
Additional accessories: numbers 4, 6, 7, 8, 9, 10, 11 and 14.
Pattern discs: nurribers 1, 2, 3, 37.

Note: Pattern disc # 1 is on your machine when delivered.

Machine with buiit-in straight stitch and 15 pattern discs

Accessories: numbers 1, 2, 3, 4, 5, 6, 7, 9, 10, 12 and 13.
Additional accessories: numbers 8, 11 and 14.
Pattern discs: numbers 1, 2, 3, 5, 6, 7, 8, 10, 12, 13, 25, 27, 28, 31 and 37.

Note: Pattern disc ^1 is on your machine when delivered.

Machine with buiit-in straight stitch and 30 pattern discs

Accessories: numbers 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 13 and 14.
Additional accessorie: number 11.

Pattern discs: numbers 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20,

22, 23, 25, 26, 27, 28, 29, 30, 31 and 37.

Note: Pattern disc 1 is on your machine when delivered.

Máquina con 2 modeios de puntos

Accesorios: números 1, 2, 3 y 5.
Accesorios adicionales: números 4, 6, 7, 8, 9, 10, 11 y 14.

Máquina con 3 modeios de puntos

Accesorios: números 1, 2, 3, 5 y 13.
Accesorios adicionales: números 4, 6, 7, 8, 9, 10, 11 y 14.

Disco: número 3.

Máquina con 4 modelos de puntos

Accesorios: números 1, 2, 3, 5, 12 y 13.
Accesorios adicionales: números 4, 6, 7, 8, 9, 10, 11 y 14.

Disco: número 3.

10

Máquina con 15 modelos de puntos

Accesorios: números 1, 2, 3, 4, 5, 6, 7, 9, 10, 12 y 13.
Accesorios adicionales: números 8, 11 y 14.

Discos: números 1, 2, 3, 5, 6, 7, 8, 10, 12, 13, 25, 27, 28, 31 y 37.

Máquina con 30 modelos de puntos

Accesorios: números 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 13 y 14.
Accesorio adiciónale: número 11.
Discos: números 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 22,

23, 25, 26, 27, 28, 29, 30, 31 y 37.

Machine avec 2 points

Accessoires: numéros 1, 2, 3 et 5.
Accessoires complémentaires: numéros 4, 6, 7, 8, 9, 10, 11 et 14.

Machine avec 3 points

Accessoires: numéros 1, 2, 3, 5 et 13.
Accessoires complémentaires: numéros 4, 6, 7, 8, 9, 10, 11 et 14.
Disque: numéro 3.

Machine avec 4 points

Accessoires: numéros 1, 2, 3, 5, 12 et 13.
Accessoires complémentaires: numéros 4, 6, 7, 8, 9, 10, 11 et 14.

Disque: numéro 3.

Machine avec 15 points

Accessoires: numéros 1, 2, 3, 4, 5, 6, 7, 9, 10, 12 et 13.

Accessoires complémentaires: numéros 8, 11 et 14.

Disques: numéros 1, 2, 3, 5, 6, 7, 8, 10, 12, 13, 25, 27, 28, 31 et 37.

Machine avec 30 points

Accessoires: numéros 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 13 et 14.

Accessoire complémentaire: numéro 11.

Disques: numéros 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 22,

23, 25, 26, 27, 28, 29, 30, 31 et 37.

11

Discs

Discos Disques

o A A A A á A

1 AAAAM

^ « V W V V «

Plain zig-zag stitch Multi zig-zag stitch
Zig-zag básico
Point zig-zag

4
Scallop stitch

Punto colina
Point colline

Shell stitch
Punto onda
Point onde

10

Banner stitch
Punto bandera

Zig-zag de puntos múltiples

Zig-zag multi-points Point invisible

AAìAa>-

Arrow-head stitch Domino stitch
Punto cabeza de flecha Punto dominó
Point fléché Point domino

8 itUlkà iliUtà

Solid scallop stitch
Punto de festón
Point de festón

11 imMmM

Key stitch
Punto llave

Point drapau Point cié

13

14

3
Blindstitch

Punto ciego

Uiài àààài 1

6

1 fwn ffffi

9
Icicle stitch

Punto hielo
Point glace

12
Walls of troy stitch

Punto paredes de troya
Point murs de troie

Diamond stitch
Punto en diamante

Point en diamant

16

Half-arrow stitch
Punto media flecha

Zig-zag points stitch

Punto arcada
Point arcade

17\/V^

Pennant stitch
Punto piramide Punto escalera

Point demi fléché Point piramide

19

Ball stitch

Punto globo

Point balon

23

20 XV/X
Curve mending stitch

Punto curvo
Point curve

25

Solid pyramid stitch Spiny stitch
Punto aguila

Punto trompo

Point pyramide solide Point epine

27|VMV\
Faggoting stitch

Vainica (punto de pluma)
Chausson (point d’arêtes)

28 Vv>Aa/A\/>A^

Comb stitch
Punto rastrillo
Point peigne

Long oblique stitch
Punto oblicuo
Point diagonal

18

Three step stitch

Point escalier

22
Semaphore stitch

Punto eléctrico
Point sémaphore

^ MM

Block stitch
Punto peineta
Point bloc

29 AAM

Pavilion stitch
Punto glorieta
Point pavilion

30

Platform stitch

31

Crescent stitch
Punto plataforma Punto de media luna
Point plate-forme

12

Point croissant

Elastic stretch stitch (alpine)
Punto extensible elástico (alpino)
Point extensible élastique (alpin)

2. Getting ready to sew
Operating the machine

Connecting the machine

Push plug (1) into the receptacle (2) at the right end of the
machine. Then connect plug (3) to your socket outlet.

Running the machine

To turn on machine and sewing light, press upper portion
of power switch (4). To turn off machine and light, press
lower portion “O” of power switch.
To run the machine and control speed, press the foot control
(5) with your foot. The harder you press, the faster the
machine will sew. To stop machine, remove foot from control.

Note: Do not operate machine without fabric under the

presser foot as this may damage the feed and the presser foot.

Choosing and changing needies

Important: For best results from your sewing machine, use

only SINGER* needles. Check the needle package, and the
Fabric, Thread and Needle Table on page 14 for the correct
needle and fabric combination.

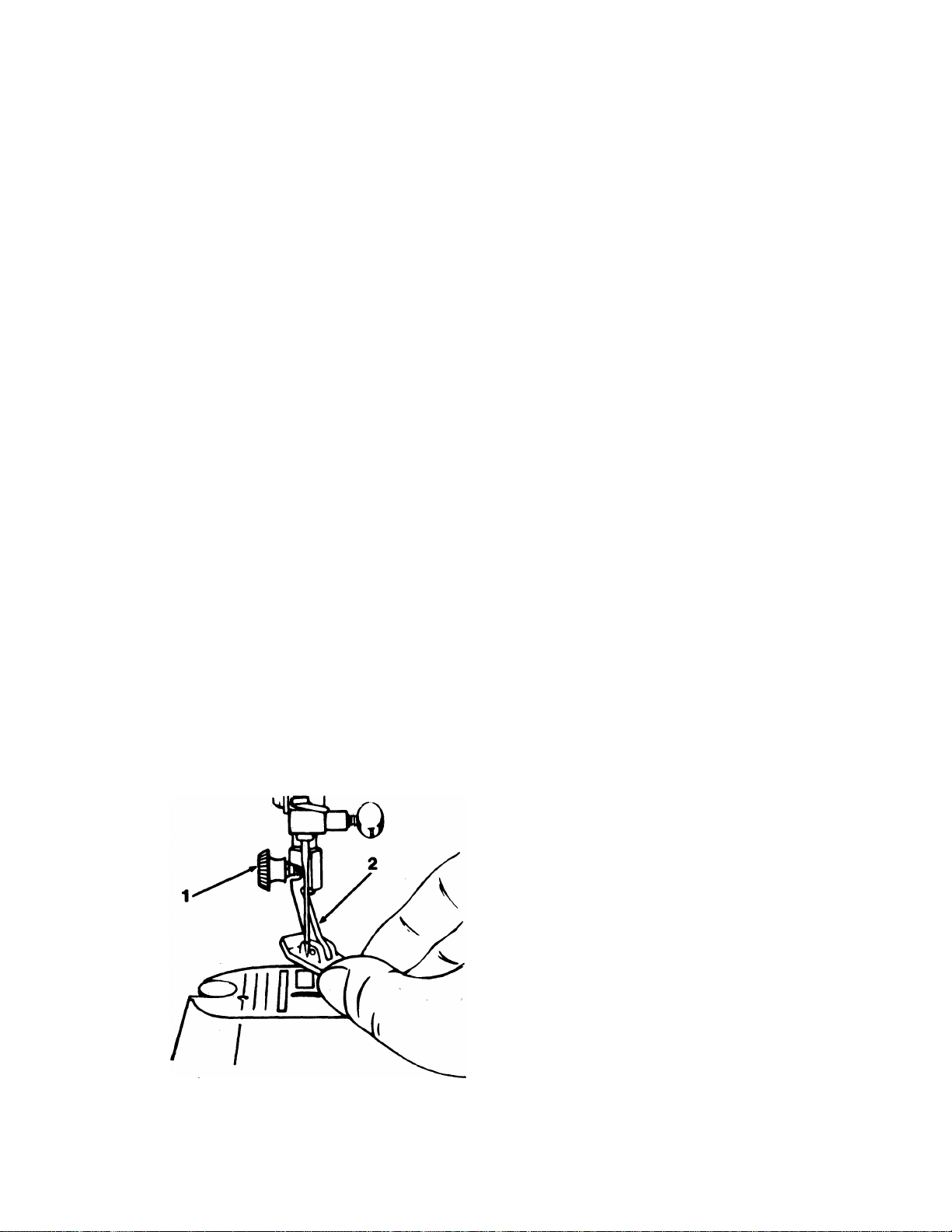

• Raise needle to its highest position.

• Loosen needle clamp screw and remcA^ needle.

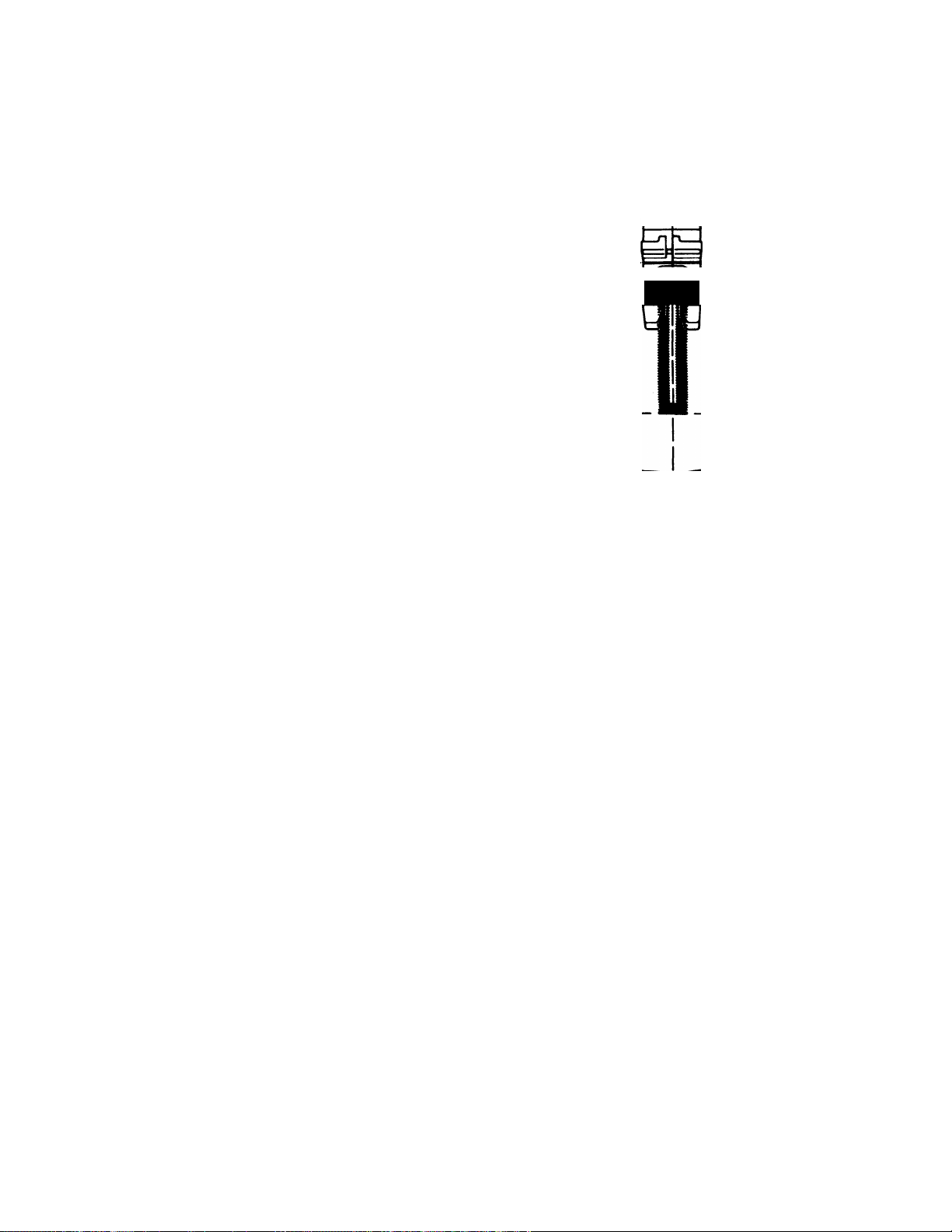

• With flat side of needle to the back, insert new needle up

into clamp as far as it will go.

• Tighten needle clamp screw securelv.

2. Preparación para coser

Manejo de la máquina

Conexión de ia máquina

Inserte el enchufe (1) en el receptácub (2) colocado
a la derecha de la máquina. Luego conecte ia
clavija (3) en la toma de corriente.

Accionamiento de la máquina

Para poner la máquina en marcha y encender la

luz, presionar sobre ia parte superior del interruptor
(4) . Para apagarla presionar la parte inferior (O)
de dicho interruptor.

Para accionar ia máquina y controlar la velocidad,

presionar con el pie el controlador de velocidad
(5) . A mayor presión, mayor velocidad de costura.

Para parar la máquina, quite el pie del controlador.

Nota: No accionar la máquina sin tejido debajo

del prénsatelas ya que puede dañarse el arrastre
y el prénsatelas.

Selección y cambio de agujas

Importante: Para los mejores resultados de su

maquina de coser, utilice sólo agujas SINGER*.
Revise el paquete de agujas y ia tabla de
tejidos, hilos y agujas de las páginas 14 y 15,
para la combinación correcta de aguja y tejido.

• Eleve la aguja a su posición más alta.

• Afloje el tornillo y saque la aguja.

• Con la parte plana de la aguja mirando hacia
atrás, inserte la nueva aguja hasta llegar a
su tope. • Ajuste el tornillo fuertemente.

2. Pour bien coudre
Fonctionnement de la

machine

Branchement de la machine

Introduisez ia fiche de branchement du rhéostat
(1) dans la prise (2) à droite de la machine, puis
brancher ia machine à l’aide de la prise (3).

Mise sous tension de la machine

Pour coudre et éclairer votre travail, appuyez sur
l’interrupteur (4). Pour éteindre, appuyez pour
amener l’interrupteur (4) sur la position (O).
Pour mettre en marche la machine, appuyez sur le
rhéostat (5); plus vous appuyerez, plus la vitesse de
la machine augmentera. Pour arrêter, levez le pied.

Note: Poser un morceau de tissu entre le pied

presseur et les griffes d’entrainement lorsque
vous arrêtez votre travail.

Choisir et changer l’aiguille

Important: Sur votre machine, n’utilisez que des

aiguilles SINGER*. Adoptez votre aiguille au
tissu et au fil utilisé. Pour cela, reportez-vous au
tableau page 15.

• Soulevez l’aiguille en position haute.

• Dévissez la vis du pince-aiguille et retirez

l’aiguille.

• Insérez la nouvelle aiguille à fond dans le

pince-aiguille, le côté plat du talon à l’arrière.

• Serrez ia vis du pince-aiguille.

13

Fabric, thread and needle table

The needle and thread you choose will depend upon the fabric being sewn. The table below is
a practical guide to needle and thread selection. Always refer to it before beginning a sewing project.

Be sure to use the same size and type of thread in both needle and bobbin.

The fabrics below can be of any fiber: cotton, linen, silk, wool,

synthetic, rayon, blends. They are listed as examples of weight. NEEDLES

Light­Weight

Medium­Weight

Medium-

Heavy

Knits

Fabrics

Batiste
Chiffon
Crepe
Organza
Voile

Corduroy
Flannel
Gabardine
Gingham
Linen
Muslin
Wool Crepe

Canvas
Coating

Denim
Duck
Sailcloth

Upholstery

Single Knits

Double Knit
Jersey
Tricot

Thread

Cotton-wrapped
Polyester Core

100% Polyester
(Extra Fine)

Cotton-wrapped
Polyester
100% Polyester

Cotton-wrapped
Polyester

100% Polyester

Cotton-wrapped
Polyester

100% Polyester

Type Size

2020

2020

2020

2020

Ball-Point 2045
Size 11/80,14/100,

16/110

11/80

14/90

16/100

18/110

tNot recommended on stretch fabrics

Tabla de tejidos, hilos y agujas

La aguja y el hilo que escoja, dependerá del género a coser. La siguiente tabla es una guia práctica

de selección de agujas e hilos. Remítase siempre a ella antes de empezar un proyecto de costura.
Use siempre el mismo grosor y tipo de hilo para la aguja y la bobina.

Los géneros indicados pueden ser de cualquier fibra: algodón,
lino, seda, lana, sintéticos, rayón, mezclas. Se relacionan como
ejemplos de peso. Agujas

Tamaño

11/80

14

Ligeros

Tejidos

Batista
Gasa,
Crespón

Hilo

Algodón retorcido

poliester

100% Poliester

tMercerizado tamaño 50

Tipo

2020

Agujas

Tejidos

Medio
Ligeros

Medio
Pesados

De punto

tNo recomendadú en tejidos elásticos

Pana
Franela
Gabardina
Guínga
Lino
Muselina
Crepe de Lana

Tejidos

retorcidos
Lona
Bayetón
Denim

Loneta
Velamen

Punto retorcido

Punto doble
Jersey
Tricot

Hilo

Algodón retorcido

poliester

100% Poliester

tMercerizado tamaño 50

Nylon

Algodón retorcido

poliester

tMercerizado tamaño 40

•¡•‘‘Sobrecargado”

Algodón retorcido

poliester

Poliester
Nylon

Tipo

2020

2020

2020

Punta de bola 2045
Tamaño 11/80,
14/100.16/110

Tamaño

14/90

16/100

18/110

Tableau des fils, aiguilles et tissus

C’est en fonction du tissu cousu que vous allez choisir l’aiguille et le fil à utiliser.

Le tableau ci>dessous vous guidera dans le choix. Consultez-le toujours avant de commencer

à coudre. Utilisez toujours la même grosseur de fil pour l’enfilage supérieur et la canette.

La composition des tissus peut être: coton, lin, soie, laine, fibres
synthétiques, rayonne, fibres mélangées. Les tissus sont listés
ci-dessous en fonction de leurs épaisseurs.

Tissus Fils

Bâti St

Legers

Moyens

Epais

Chiffon
Crêpe

Velours côtelé
Flanelle
Gabardine
Lin
Crêpe de laine
Mousseline de
laine

Lainage (manteau)
Canevas
Jean
Ciré
Vêtements de
marine

Coton mélangé
Nylon
Polyester
Retors mercerisé 50

Coton mélangé
Polyester
Retors mercerisé n® 50

Coton mélangé
Polyester
Retors mercerisé n° 40

Aiguilles

Catégorie

2020 11/80

2020

2020

Size

14/90

16/100

Tricots

tNon recommandés pour les tissus extensibles.

Jersey
Jersey double
Tricot

Coton mélangé
Polyester
Nylon

11/80

2045 14/100

16/100

15

Removing the extension table (for aii

machines which have free-arm)

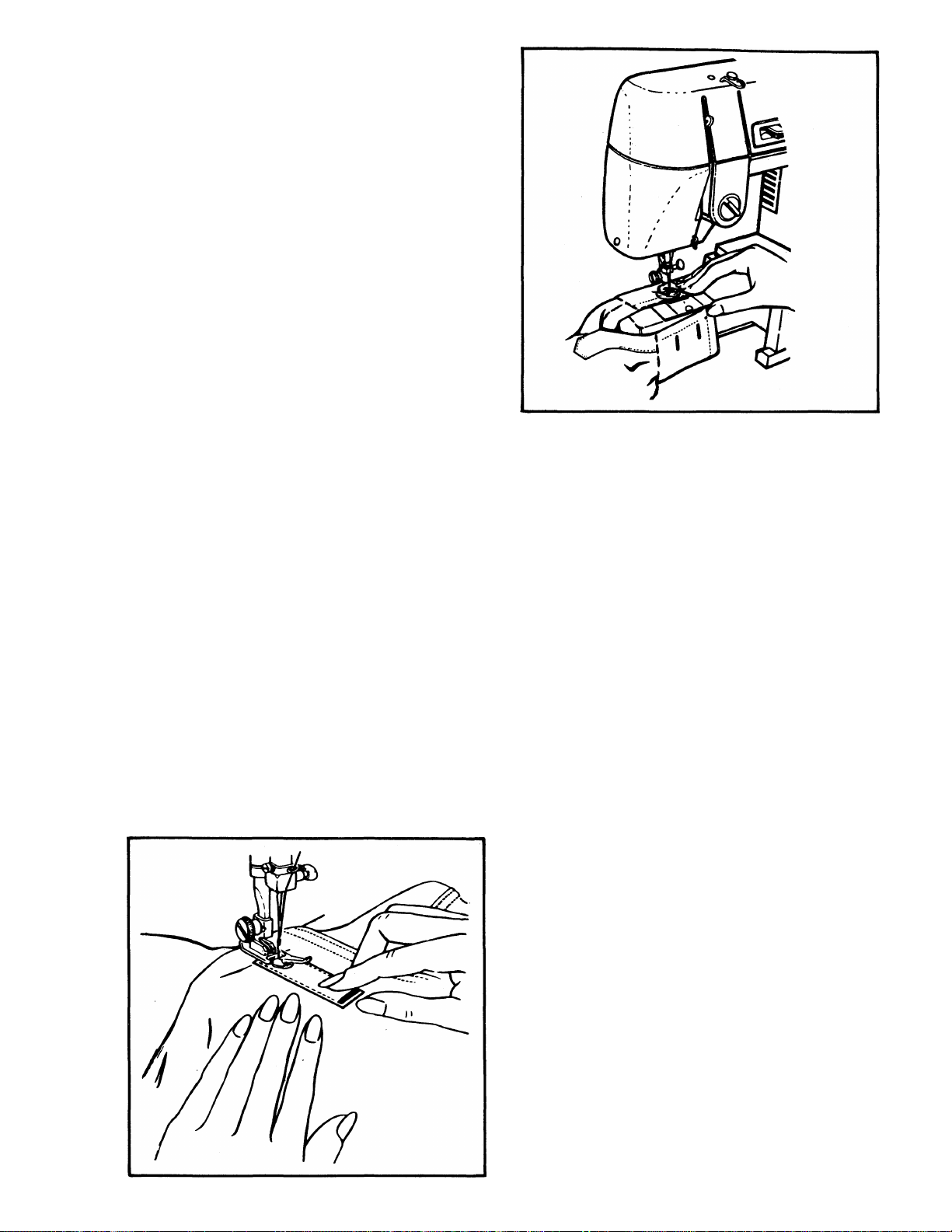

Free arm sewing makes it easier to sew hard-

to-reach areas.

To change machine for free arm sewing, lift
right edge (1) of extension table, slide it to

the left and off the machine.

To replace the extension table, slide it to the

right keeping it even with the free arm, until

the tabs on the right lock into place.

Desmontaje base de
extensión (para ias máquinas

que poseen base libre)

La base libre permite coser en áreas de difícil

acceso.

Para disponer la máquina para este tipo de
costura, levante el borde de la derecha (1)
de la base, desécelo hacia la izquierda y
retírelo.

Para volver a colocarlo, deslícelo hacia la

derecha, manteniéndolo al nivel del brazo

libre hasta llegar a su tope.

Attaching the feed

cover (F)

Pour dégager le
bras-libre (pour machine que

a bras-libre)

Le bras-libre facilite la couture tubulaire.

Pour transformer votre machine plateau en
machine à bras-libre, soulevez le bord droit
(1) du plateau et glissez vers la gauche pour
le retirer.

Pour remettre en place le plateau, glissez­le vers la droite de part et d'autre du bras­libre jusqu'à ce que la patte de droite soit
en place.

The feed cover is used to keep the feed from

moving the fabric when attaching a button,

darning or sewing free-motion embroidery.

To attach it, follow the directions below:

• Raise needle and presser foot

• Open slide plate.

• Slide feed cover on top of needle plate,

pressing tabs (1) and (2) into holes.

• Close slide plate.

• To remove, open slide plate and lift front

edge of cover; pull it away.

16

Colocación de la plan

Mise en place de la

cha cubre arrastre (F)

La plancha cubre arrastre se usa para aislar

el género de los dientes de arrastre, al zurcir

o bordar. Para colocarlo haga lo siguiente;

• Eleve la aguja y el prénsatelas.

• Abra la plancha corredera.

• Deslice la plancha cubre arrastre sobre
la parte superior de la plancha de aguja
presionando los pivotes (1), (2) sobre los
agujeros.

• Cierre la plancha corredera.

• Para quitarla, abra la plancha corredera

y levante la plancha por su extremo y tire

de ella.

Changing the needle

plate (A), (C)

plaque à repriser (F)

Cette plaque est utilisée pour supprimer
l'entrainement du tissu quand vous cousez
des boutons, quand vous reprisez ou brodez
à main levée.

Mise en place:

• Relevez l'aiguille et le pied presseur.

• Ouvrez la plaque glissière.

• Coulissez la plaque à repriser au-dessus
de la plaque glissière sous l'aiguille et
amenez les ergots 1 et 2 dans les trous.

• Fermez la plaque glissière.

• Pour retirer la plaque à repriser, ouvrez
la plaque glissière, soulevez le bord avant
et enlevez la plaque à repriser.

Your machine comes with the General

Purpose Needle Plate (A) attached. The

Straight Stitch Needle Plate (C) may be

purchased at your sewing centre and can

be attached as follows:

• Raise needle and presser foot.

• Open slide plate.

• Lift up needle plate from right corner and

slide out from under foot.

• To replace needle plate, slide it under pin

(1) and push it firmly to the left.

• Press down until it snaps into place.

Cambio de la plancha de
aguja (A), (Ç)

Su máquina vienen con la plancha de aguja
de uso general (A). La plancha de aguja para
costura recta (C) puede ser adquirida en su
centro de costura y se coloca de la siguiente
manera:

• Eleve la aguja y el prénsatelas.

• Abra la plancha corredera.

• Suba la plancha de aguja desde la esquina
de la derecha y quítela por debajo del

prénsatelas.

• Para colocarla, deslícela debajo del perno

(1) y presione hacia el lado izquierdo.

• Presione hasta que encaje en su sitio.

Comment changer la
plaque à aiguille (A & C)

Votre machine est livrée équipée de la plaque
à aiguille universelle (A). La plaque à aiguille

point droit (C) peut vous être vendue par votre
magasin SINGER.

Mise en place:

• Relevez l'aiguille et le pied presseur.

• Ouvrez la plaque glissière.

• Soulevez la plaque à aiguille du côté droit

et dégagez-la vers la droite.

• Pour remettre la nouvelle plaque à aiguille,
glissez-la sous la goupille (1). Poussez
fermement vers la gauche.

• Appuyez pour qu'elle soit bien enclenchée.

17

Changing snap-on

presser feet (B), (D),
(J),(L)

Your machine comes with the General
Purpose Presser Foot (B) already attached.
You can easily change to any one of the other
presser feet which snap onto a common

shank by following the directions below.

• Raise needle to its highest position by

turning hand wheel toward you.

• Raise presser foot using presser foot lifter

at back of machine.

• Push toe of presser foot (1) up, until it snaps

off the shank (2).

• Remove foot from machine.

• Place new foot under centre of shank.

• Lower presser foot lifter, fitting shank over

presser foot pin (3).

• Don’t turn screw. Instead, push presser
foot screw (4) down, firmly until foot snaps
into place.

Cambio del prénsatelas
de colocación instantá
nea (B), (D), (J), (L)

Su máquina viene con el prénsatelas de uso
general (B). Puede fácilmente cambiar dicho

prénsatelas por otro bajo las siguientes
directrices.

• Eleve la aguja a su posición más alta,

girando el volante de mano hacia Vd.

• Suba el prénsatelas utilizando la palanca

elevadora situada detrás de la máquina.

• Presione el dedo del prénsatelas (1) hacia

arriba, hasta que éste salga de su anclaje

(2).

• Quite el prénsatelas de la máquina.

* •

• Coloque el nuevo prénsatelas debajo del

centro de su anclaje.

• Baje la palanca del prénsatelas colocando

el anclaje sobre el eje del prénsatelas (3).

• No gire el tornillo. En su lugar, presione
el tornillo (4) hacia abajo firmemente hasta
que encaje en su sitio.

18

Comment changer les

semelles à enclenche

ment direct (B,D,J,L )

• Appuyez sur la semelle (1) jusqu’à ce qu’elle

se détache (2).

• Retirez-la.

Votre machine est livrée équipée du pied
presseur universel (B). Vous pouvez aisément
changer la semelle et la remplacer par toutes
semelles à enclenchement direct qui s'a
daptent sur la tige commune.

• Relevez l'aiguille à sa position haute.

• Relevez la semelle en la soulevant de

l'avant vers l'arrière.

Changing screw-on
presser feet (H)

Some special presser feet can be purchased

at your SINGER dealer which have built-

in shanks that can be replaced as follows:

• Raise needle and presser foot.

• Loosen presser foot screw (1) and remove
presser foot with shank (2), guiding it
toward you and to the right.

• To replace presser foot with shank, hook

shank around the presser bar and tighten
presser foot screw with the use of a coin.

• Placez la nouvelle semelle en la centrant

sous la tige.

• Baissez le releveur du pied presseur pour
engager la tige dans la traverse de la
semelle (3).

• Ne vissez pas mais appuyez fermement sur

la vis (4) jusqu'à enclenchement.

Cambio de prénsatelas a

tornillo (H)

Algunos prénsatelas especiales que se
pueden adquirir en su centro de costura
tienen el anclaje y pueden recambiarse como
sigue:

• Eleve la aguja y el prénsatelas.

• Afloje el tornillo (1) y quite el prénsatelas

(2), guiándolo hacia Vd. y a la derecha.

• Para sustituir el prénsatelas, enganche el
tronco alrededor de la barra prénsatelas
y ajuste el tornillo con una moneda.

Comment changer les

pied presseurs (H)

• Relevez l'aiguille et le pied presseur.

Desserrez la vis (1) et retirez le pied avec
la tige (2) en la faisant pivoter vers la droite.

Pour remettre en place un pied presseur

à tige, accrochez la tige autour de la barre

du pied presseur et resserrez la vis à l'aide
d'une pièce de monnaie.

19

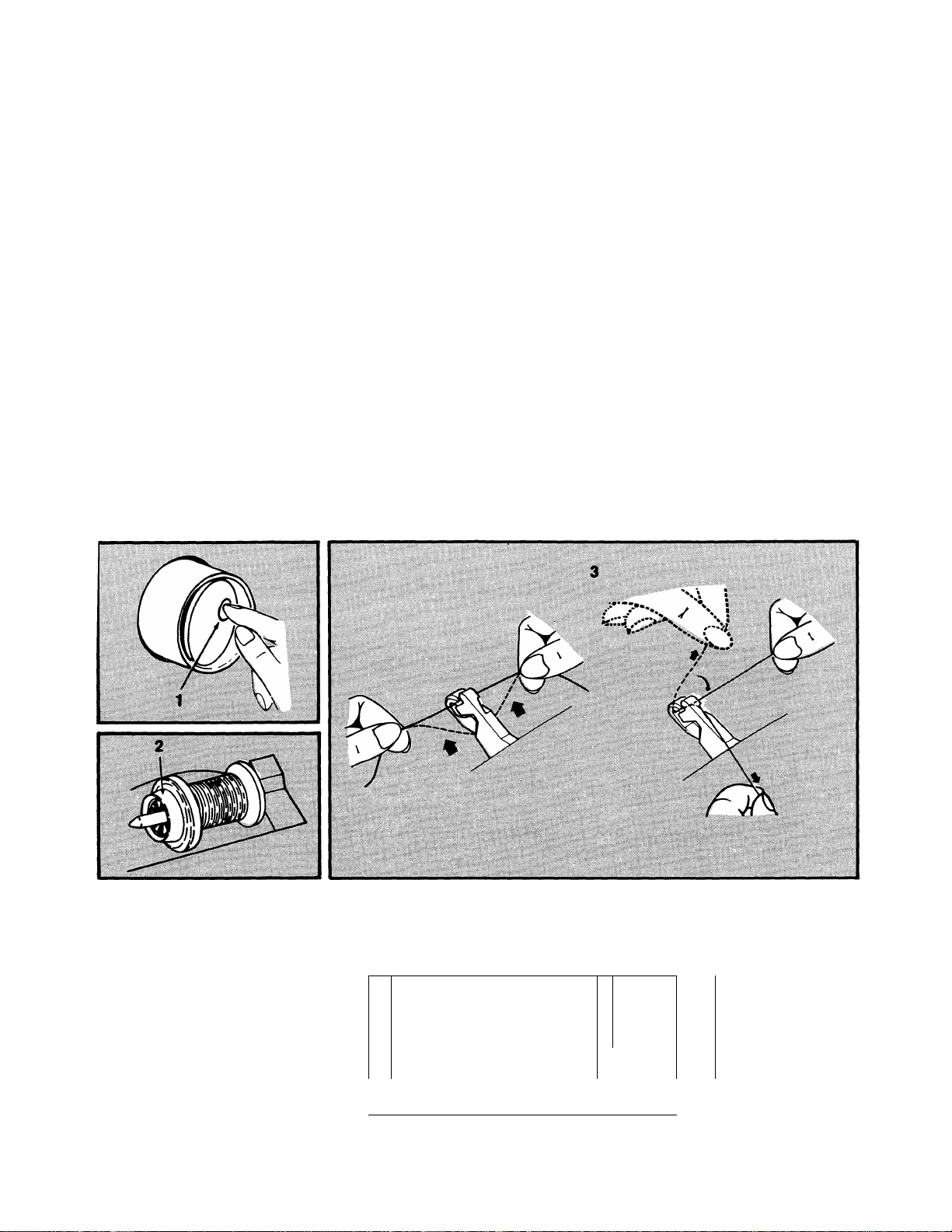

Winding a bobbin

Winding a bobbin is quick and easy when you follow the directions below. Always wind
the bobbin before threading the machine and needle.

• Push in indent (1) on hand wheel disc. This will stop the needle from moving.

• Place spool of thread on spool pin.

• Slide spool cap (2) firmly over rim of spool to prevent thread tangling.
► Lead thread from spool and snap into thread guide post (3).

• Wind thread clockwise around front of bobbin winder tension disc (4).

► Pass thread end, from inside, through small hole in rim of bobbin.

» Place bobbin on spindle and push it to the right.
» Holding thread end, step on speed controller to run machine until desired amount of thread

is wound. (Winding stops automatically once bobbin is full.)

• Cut thread; push bobbin to the left and remove it from spindle.

• Trim thread end from top of bobbin.

• Return hand wheel disc to sewing position by pressing on side opposite indent.

20

f

----------—

©

Jg)

o

1 1»

nr

Devanado de una bobina

Devanar una bobina es ràpido y fácil cuando se siguen las directrices abajo indicadas. Siempre
devane la bobina antes de enhebrar la máquina y la aguja.

• Presione hacia adentro el disco (1) del volante. Esto impedirá el movimiento de la aguja.

• Coloque el carrete de hilo en su eje.

• Inserte el tope (2) firmemente contra el carrete para impedir que se enrede el hilo.

• Guíe el hilo del carrete e insértelo en la guía (3).

• Bobine el hilo en el sentido de las agujas del reloj alrededor del disco de tensión (4).

• Pase el cabo desde dentro por el pequeño agujero del borde de la bobina.

• Coloque la bobina en su eje y empújelo hacia la derecha.

• Sujetando el cabo, presione el controlador de velocidad hasta tener la cantidad de hilo

deseada en la bobina (el bobinado se detiene automáticamente al llenarse la bobina).

• Corte el hilo, empuje la bobina hacia la izquierda y sáquela de su eje.

• Corte el cabo inicial del hilo de la bobina.

• Ajuste el volante a la posición de costura presionando el botón de forma opuesta.

Remplissage de la canette

En suivant les conseils ci-dessous, il est aisé de remplir une canette. Confectionnez toujours

la canette avant d'enfiler la machine.

• Appuyez sur le sigle de débrayage (1) pour arrêter le mouvement de l'aiguille.

• Mettez en place la bobine de fil sur le porte-bobine.

• Bloquez la bobine à l'aide de l'étrier (2) pour éviter que le fil s'emmêle.

• Tirez le fil et enclenchez-le dans le guide-fil (3).

• Passez le fil entre les disques de tension du dévidoir (4) en le croisant dans le sens montré

par les flèches.

• Passez l'extrémité du fil à travers un des trous de la canette, de l'intérieur vers l'extérieur.

• Engagez la canette sur le support du dévidoir et poussez-la vers la droite.

• Tenez l'extrémité du fil, appuyez sur le rhéostat. Remplissez la canette avec la quantité

de fil désiré (Le remplissage s'arrêtera automatiquement quand la canette sera pleine).

• Coupez le fil et repoussez l'axe du dévidoir vers la gauche avant de retirer la canette.

• Coupez l'extrémité du fil sur le dessus de la canette.

• Remettez en place le disque de débrayage en appuyant sur le côté opposé au sigle.

21

inserting a bobbin

To insert a bobbin, follow the instructions
below:

• Raise presser foot.

• Turn hand wheel toward you until needle

is in its highest position.

• Open slide plate and remove empty bobbin.

1. Pull 4" (10cm) of thread from replacement
bobbin and insert bobbin into case, as
shown.

2. Holding bobbin in place, guide thread into
notch (1) and then down the slot to the
left and guide around into notch (2).

• Draw several inches of thread diagonally
across the bobbin toward the back of the

machine.

• While holding thread on outside, close the
slide plate, allowing thread to extend
through the slot between the slide plate
and needle plate.

• Follow directions for “Raising Bobbin Thread”

on page 23.

Colocación de la bobina

Para colocar la bobina, siga las siguientes
instrucciones:

• Suba el prénsatelas.

• Gire el volante hacia Vd. hasta que la aguja

se halle en su posición más elevada.

• Abra la plancha corredera y retire la bobina

vacia.

1. Tire 10 cm. de hilo de la bobina de
recambio e insértela en su alojamiento
como se muestra.

2. Sujetando la bobina, guíe el hilo por la
rendija (1) y posteriormente por la abertura
de la izquierda, guiándolo a la abertura

(2).

Mise en place de la

canette

Pour mettre en place la canette, faites comme
suit:

• Relevez le pied presseur.

• Relevez l'aiguille en position haute.

• Ouvrez la plaque glissière et retirez la
canette vide.

1. Tirez 10 cm de fil de nouvelle canette
et posez la canette dans son support

comme illustré.

2. En maintenant en place la canette, tirez
le fil dans le cran (1) dans la fente (2)
sur la gauche.

• Tire de algunos cm. de hilo diagonalmente
a través de la bobina hacia la parte
posterior de la máquina.

• Sujetando el hilo por fuera, cierre la
plancha corredera, permitiendo que el hilo
salga entre la rendija de la plancha
corredera y la plancha de aguja.

• Siga las instrucciones para “Extracción del

hilo de la bobina” de la página 23.

22

• Tirez quelques centimètres de fil en

diagonale et vers l'arrière de la machine.

• Pendant que vous tenez le fil à l'ex

térieur, fermez la plaque glissière pour
que le fil se situe dans la fente entre
la plaque glissière et la plaque à aiguille.

• Suivre les instructions pour remonter

le fil de canette page 23.

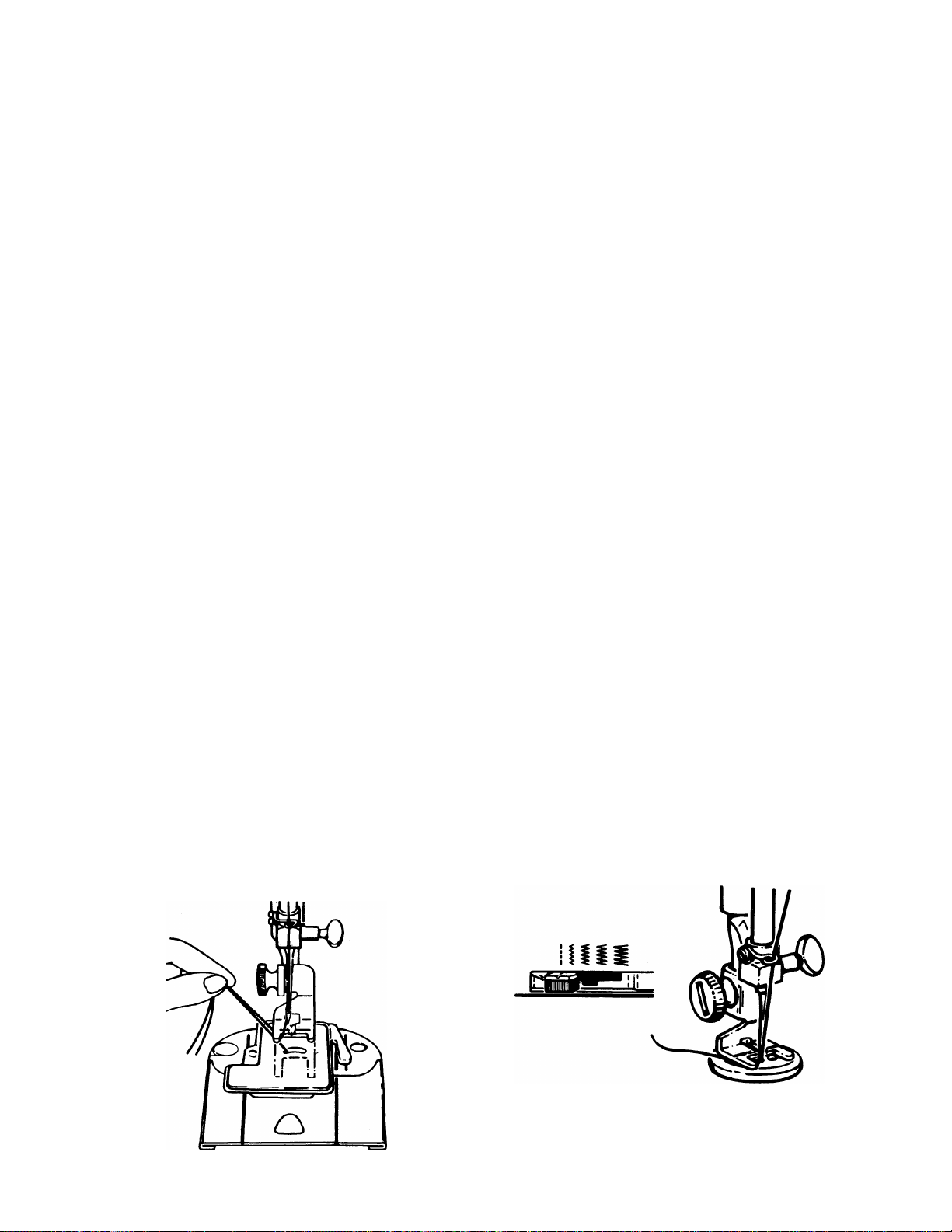

Raising the bobbin

thread

Once the needle has been threaded and the
bobbin placed in the bobbin case, the bobbin
thread most be brought up through the hole

in the needle plate.

1. Hold needle thread loosely with left hand.

• Turn hand wheel slowly toward you,

lowering needle Into hole in plate.

2. Continue to do this until needle rises

above needle plate.

• Pull gently on needle thread and bring

up bobbin thread in a loop.

3. Open loop with fingers to find end of bob
bin thread.

4. Draw needle thread through left side
opening in presser foot.

• Pull both threads to back of machine.

Extracción del hilo de la bobina

Una vez enhebrada la aguja y la bobina
situada en su alojamiento, el hilo de esta
última deberá ser sacado a través del agu
jero de la plancha de aguja.

1. Sujete el hilo de la aguja suavemente con

la mano izquierda.

• Gire el volante suavemente hacia Vd.
introduciendo la aguja en el agujero de
la plancha.

2. Continúe con esta operación hasta que
el hilo de la bobina salga a través de la
plancha de aguja.

• Tire suavemente del hilo de la aguja y

sacará el hilo de la bobina en un lazo.

3. Abra el lazo con ios dedos para encontrar

el cabo del hilo de la bobina.

4. Guíe el hilo de la aguja hacia el lado
izquierdo a través de la ranura del prénsa
telas.

• Tire de ambos hilos hacía la parte

posterior de la máquina

Remonter le fil de

canette

Lorsque l'aiguille est enfilée et la canette en
place dans son support, le fil de canette doit

être remonté à travers le trou de la plaque
à aiguille.

1. Tenez de la main gauche légèrement le

fil d'aiguille.

• Tournez le volant à la main lentement
vers vous et faites descendre l'aiguille
dans le trou de la plaque à aiguille.

2. Continuez à tourner le volant jusqu'à ce
que l'aiguille remonte au-dessus de la
plaque à aiguille.

• Tirez légèrement sur le fil d'aiguille pour
faire remonter la boucle du fil de

canette.

3. Défaites la boucle avec les doigts.

4. Passez le fil de l'aiguille dans la fente

gauche du pied presseur.

• Placez les deux fils vers rarrière de

la machine.

23

Threading the machine

• Place spool of thread on spool pin with thread retaining slit up.

• Raise the presser foot, to release thread tension.

• Raise the take-up lever to highest position by turning hand wheel toward you.

• Holding thread ends in each hand, snap thread into upper thread guide 1.

• With right hand on thread spool, thread the tension discs by leading the thread down and
around the tension (2). Hold the spool lightly and pull the thread up, lifting the spring and
allowing the thread to slip into thread guard.

• Thread take-up lever 3 , as illustrated.

• Draw thread through points 4 and 5, guiding thread from rear of each guide to the right.

• Thread the needle from front to back, drawing 10 cm (4 Inches) of thread through the

needle eye (6).

Enhebrado de la máquina

• Coloque el carrete de hilo en el porta-carrete y sobre el fieltro.

• Eleve el prénsatelas, con el fin de aliviar la tensión.

• Eleve la palanca tira-hilos a su posición más alta, girando el volante el mano hacia Ud.

• Segurando el hilo con las manos, deslícelo hacia adentro del guia-hilo superior 1.

• Con la mano derecha sobre el carrete, pase el hilo a través de los discos de tensión rodeando
la parte inferior de éstos (2). Sosteniendo el carrete ligeramente, tire del hilo suavemente hacia
arriba y a la derecha, levantando el muelle y permitiendo que el hilo se deslice dentro del
muelle protector del hilo.

• Pase el hilo por el tira-hilo 3, como ilustrado.

• Enhebre los puntos 4 y 5, guiando el hilo desde atrás de cada guia hacia la derecha.

• Enhebre la aguja por el frente, tirando unos 10 cm. de hilo a través del ojo de la aguja (6).

Enfilage de la machine

• Placez le rouleau de fil sur le porte-rouleau, pardessus la rondelle de feutre.

• Relevez le pied presseur, afin de relâcher la tension sur le fil.

• Relevez le releveur de fil à sa position la plus élevée en tournant le volant à main vers l’avant.

• Tout en tenant le fil de chaque côté du guide-fil supérieur 1, à l’aide des deux mains,

introduisez-le d’un coup sec dans ce guide-fil.

• Tout en plaçant la main droite sur le rouleau de fil, enfilez le bloc tension en passant le fil entre
les disques de tension et dans le ressort de tension (2) comme illustré. Pendant cette opération,
maintenez légèrement le fil de la bobine.

• Enfilez le releveur de fil 3, ainsi qu’illustré.

• Tirez le fil dans les points 4 et 5, tout en le guidant de l’arrière de ces guide-fil, vers la droite.

• Enfilez l’aiguille de l’avant à l’arrière, tout en passant une longueur de 10 cm (4 pouces) de fil

dans le chas de l’aiguille (6).

25

3. Straight

stitching

Stitch width selector

The straight stitch pattern is built in to all sewing

machine models.

Before you move the selectors to set your
machine for straight stitching, turn the hand
wheel toward you until needle is at its highest
point.

Stitch width lever must be set at ( i ) only.

Needle position selector

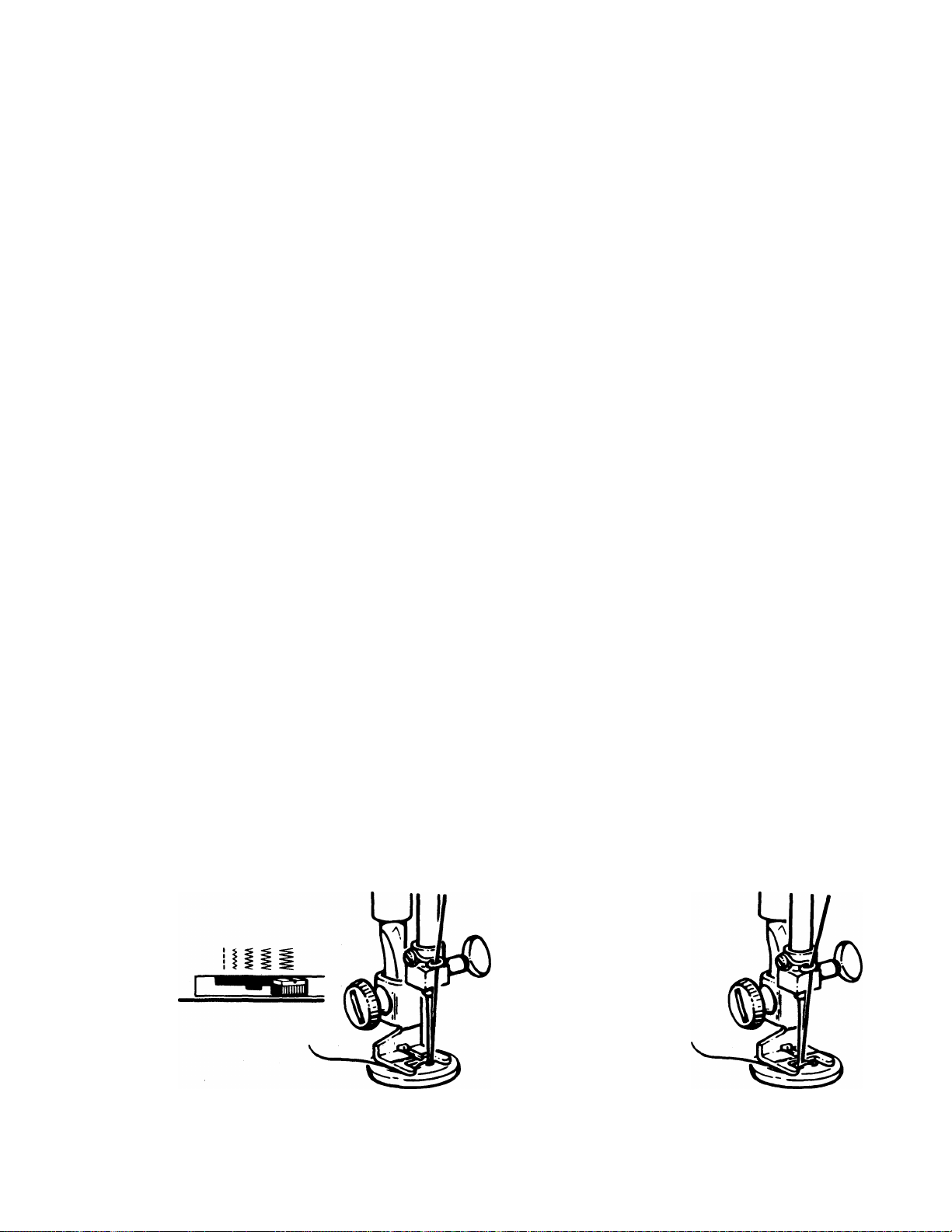

Needle Position Selector positions the needle

in left ( ^ ). center ( ^ ) or right ( J ).

needle positions.

LU

^iiiliinir

Stitch length selector

The stitch length indicator is numbered 0 to

5. The lower the number, the shorter the stitch.
Shorter stitches are best for lightweight
fabrics; longer ones for heavy fabrics. To
adjust the length of your stitches, turn the
dial so that desired stitch length is positioned
under ( • ) symbol.

• To shorten stitch length, turn dial toward

a lower number.

• To lengthen stitch length, turn dial toward

a higher number.

Reverse stitch button

The reverse stitch button, with the ( (^ )
symbol, is located in the centre of the stitch
length selector.

• For reverse stitching, push in the button
and hold in place. The machine will stitch

in reverse only as long as you keep the

button pushed in.

0—5

26

3. Puntada

3. Le point

recta

Selector anchura
del punto

Antes de mover los selectores para coser con
puntada recta, gire el volante hacia Vd. hasta
que la aguja esté por encima de la plancha de
aguja.

La palanca de anchura del punto debe
colocarse en ( i ) únicamente.

Selector posición de

aguja

El selector de posición de aguja, posiciona

ésta a la izquierda ( ¿^ ). centro ( ¿ ). o
derecha ( I ).

droit

Sélecteur de largeur
de point

Avant de bouger le sélecteur pour positionner
votre machine sur le point droit, tournez le
volant pour faire remonter l’aiguille.

Le sélecteur de largeur de point de votre

machine doit être sur la position (!) pour
obtenir le point droit.

Sélecteur de position
d'aiguille

Ce sélecteur vous donne la possibilité de
déplacer l'aiguille à gauche (I ), à droite

( ^ ) ou en position centrale ( I ).

Selector longitud del
punto

El selector de longitud del punto viene
numerado del 0 al 5. Los números bajos
indican una puntada corta. Las puntadas
cortas son las adecuadas para géneros
ligeros. Las puntadas largas son para los
géneros pesados. Para regular el largo de
la puntada gire el disco hasta seleccionar
el largo deseado debajo del símbolo ( •).

• Para una puntada corta, gire el disco hacia

un número más bajo.

• Para una puntada larga, gire el disco hada

un número más alto.

Botón puntada
reversible

El botón de puntada reversible, con el
simbolo ( ¡4 ), está situado en el centro del

selector de longitud del punto.

• Para puntadas reversibles, presione el
botón y reténgalo. La máquina coserá en
reversible únicamente mientras se tenga
el botón presionado.

Sélecteur de longueur
de point

Ce sélecteur est numéroté de 0 à 5. Plus
le numéro est petit plus le point sera court.
Les points courts sont recommandés pour

les tissus fins, les points longs pour les tissus
épais. Pour sélectionner la longueur de point,
tournez le disque pour amener le chiffre
désiré face au point ( • ).

• Pour un point court, tournez le disque vers

les petits chiffres.

• Pour un point Ipng, tournez le disque vers

les grands chiffres.

Marche arrière

La touche ( ¡4 ) au centre du sélecteur de
longueur de point permet de coudre en
marche arrière.

• Pour arrêter les coutures, appuyez sur le
bouton. Tant que vous le maintiendrez en
place, la machine coudra en marche
arrière.

27

Sewing a seam

Basting

You can sew seams easily and accurately

when you follow the suggestions below.

Placing fabric under foot

Most fabrics can be placed under the foot
by raising the presser foot lifter (1) to its
normal “Up” position (2), where it locks in
place.

When using bulky fabric, multiple fabric
layers or an embroidery hoop, raise the lifter
to the high rise position (3), thus increasing
the space between the foot and the needle
plate.

• Lower presser foot lifter all the way down

and you are ready to sew.

Pin basting and hand basting are easy ways

to make temporary seams before machine

sewing.

• To pin baste, insert pins at stitching line.
NEVER place pins on the underside of
fabric in contact with the feed. Do not sew
over pins; pull them out as you stitch.

• To hand baste, make long stitches that can
be easily removed.

Keeping seams straight

To keep seams straight, use one of the
guidelines on the needle plate.

The most commonly used line (1), the 5/8
inch (1.6 cm) seam allowance, is extended
onto the slide plate.

Realización de una

costura

Siguiendo las indicaciones siguientes, podrá
realizar costuras con facilidad y precisión.

Colocación del tejido debajo del prénsatelas

La mayoría de los tejidos pueden colocarse
debajo del prénsatelas, subiendo el elevador
del prénsatelas (1) hasta su posición normal

”Up” (2).
Cuando se utilice un tejido grueso, de varias

capas o un aro de bordar, suba el elevador
hasta su posición alta (3); de este modo se
aumenta el espacio entre el prénsatelas y

le plancha de aguja.

• Baje el elevador del prénsatelas en su
totalidad y estará preparada para coser.

Hilvanado

El hilvanado con alfileres y a mano son los
medios simples de realizar costuras provi
sionales antes de coser a máquina.

Para hilvanar con alfileres, inserte alfileres
en la línea de costura. NUNCA coloque
alfileres sobre el reverso del tejido en
contacto con el arrastre. No cosa sobre
los alfileres; sáquelos según cose.

Para hilvanar a mano, cosa puntadas
largas y flojas que se puedan quitar
fácilmente.

Como mantener ias costuras rectas

Para dirigir las costuras en línea recta, utilice
una de ias lineas-guía de la plancha de aguja.

La línea utilizada con más frecuencia (1),

1.6 cm. de margen de costura, se extiende
sobre la plancha de aguja.

28

Assembler une couture

Pour assembler rapidement une couture,
nous vous conseillons la méthode suivante:

Comment positionner ie tissu

sous ie pied presseur

La plupart des tissus peuvent être placés

sous le pied presseur en soulevant le
releveur du pied presseur (1) en-position 2.

Quand vous cousez du tissu épais ou
plusieurs épaisseurs de tissus, ou encore au

cercle à broder, relevez le pied en position

3. Cette position augmente l'espace entre le

pied et la plaque à aiguille.

• Avant de commencer à coudre, baissez

toujours le pied presseur.

• Positionnez les épingles, conrtme illustré,
sur la ligne de piqûre. Ne les présentez
jamais sous ie pied presseur du côté de
la griffe d'entrainement. Ne piquez pas sur
les épingles retirez-les au fur et à mesure.

• Si vous faufilez à la main, faites>le à longs
points pour pouvoir les retirer facilement
après la couture.

Pour piquer droit

Servez-vous des lignes guides de la plaque
à aiguille pour piquer droit.

Bâtir

Pour préparer la couture, vous pouvez bâtir
à la main mais le bâti aux épingles est une
mfaniére aisée de procéder.

Sewing in reverse

To neaten the end of a seam, push In the

reverse button and backstitch 3-4 stitches.
Raise needle and presser foot and remove

fabric by drawing it to the back and left. Cut
thread on thread cutter on presser bar.

La plus utilisée de ces lignes (1) est celle

qui se continue aussi sur la plaque glissière.

Elle vous assure une valeur couture de 1,6
cm si l'aiguille est en position centrale.

Couture en marche arrière

Pour renforcer la fin de la couture, appuyez
sur le bouton de marche arrière. Relevez
l'aiguille et le pied presseur et dégagez ie
tissu en ie tirant vers l'arriére sur la gauche.
Coupez le fil à l'aide du coupe-fil encastré
dans la barre du pied presseur.

Costura reversible

Para reforzar el final de una costura, presione
el botón de costura reversible y de 3-4
puntadas hacia atrás.

Eleve la aguja y el prénsatelas y quite el tejido

tirando de este hacia atrás y a la izquierda.

Corte el hilo en el cortahiios de la barra
prénsatelas.

starting a seam

Place fabric under presser foot 112 inch (12
mm) from rear of fabric. Align the right edge
with one of the seam guidelines on the needle
plate. Lower the presser foot.

Backstitch to the edge of the fabric for

reinforcement by pushing in the reverse
button located in centre of the stitch length
dial. Hold button in until stitching reaches
edge of fabric.

Release push button for forward stitching.

Guiding and supporting fabric

Most fabrics need only to be guided in front

of the presser foot. Some fabrics, however,

require support while being stitched.

• For tricot, and other similar synthetic knits,

apply gentle tension by holding the fabric
at the front and back of presser foot as
you sew. Do not pull fabric.

• For elasticated fabric, stretch lace, and

knits with an unusual amount of elasticity,
hold the fabric firmly In front and back of
the presser foot to stretch the seam as the
stitches are being placed.

Comienzo de una costura

Coloque el tejido debajo del prénsatelas a

12 mm. del fondo del tejido. Alinee el borde

derecho con una de las líneas-guías de la

costura de la plancha de aguja. Baje el
prénsatelas.

Pulsando el botón de costura reversible

situado en el centro del dial de largo de

puntadas, cosa hacia atrás hasta el fondo

del tejido para reforzar la costura.

Mantenga el botón presionado hasta que las

puntadas lleguen al fondo del tejido. Suelte

el botón para coser hacia adelante.

Guía y ayuda del tejido

La mayoría de los tejidos sólamente nece

sitan ser dirigidos por delante del prénsa

telas. Otros, sin embargo, precisan ayuda

mientras se cosen.

e Para coser tricot y otros tejidos similares

de punto sintético, aplique una ligera
tensión agarrándolo por delante y por
detrás del prénsatelas para mantenerlo
tenso mientras cose. No tire del tejido.

• Para tejidos elásticos, de encaje exten­sible y de punto, con una cantidad de

elasticidad poco común, aplique una
tensión más firme por delante y por detrás
del prénsatelas, para estirar la costura
según se van aplicando las puntadas.

30

Débuter une couture

Positionnez le tissu sous le pied presseur.

Alignez le bord droit le long de la ligne-guide

choisie, baissez l'aiguille dans la ligne de
piqûre à 1 cm du bord supérieur. Baissez
le pied presseur.

Appuyez sur le bouton de marche arriére

situé au centre du sélecteur de longueur de
point. Piquez jusqu'au bord du tissu en
marche arriére pour renforcer le départ de
la couture.

Relâchez le bouton de marche arriére et
piquez en avant.

Guider et diriger le tissu

La plupart des tissus se guident à l'avant du
pied presseur. Certains tissus nécessitent
quelques précautions pendant la couture.

• Pour le tricot et des tissus similaires,
jerseys, synthétiques, maintenez-les à

l'avant et à l'arriére du pied presseur sans
tirer ni pousser le tissu.

• Les tissus extensibles doivent être ferme

ment tendus à l'avant et à l'arriére du pied
presseur pour détendre la couture.

Adjusting thread tension

Ajuste de la tensión

For straight stitching

When an even amount of tension is exerted
on both threads, a smooth even stitch, known
as a balanced stitch, is produced.

Correct tension is important because too

much or too little will weaken your seams

or cause your fabric to pucker. Make a test

sample with the fabric and thread you plan

to use and examine it.
A perfect, well balanced stitch (1), will have

the needle and bobbin threads locked

between the two layers of fabric with no loops
on top or bottom and no puckering.

Too much tension will produce a tight stitch
(2) which will cause the fabric to pucker.

• To decrease tension, turn the dial to a lower

number.

Too little tension will produce a loose stitch
(3) which will cause loops in your seam.

• To increase tension, turn the dial to a higher

number.

del hilo

Para puntada recta

Cuando se ejerce una tensión uniforme

sobre ambos hilos, el resultado es un punto
uniforme, llamado punto equilibrado.

Una tensión correcta es importante porque

un exceso o una falta de tensión puede
repercutir en las costuras o hacer fruncir el
género. Haga una prueba con el género y el
hilo que piensa utilizar y examínelo.

Un punto correcto y bien equilibrado (1).
tendrá el hilo de la aguja y el de la bobina
entrelazados entre las dos capas de
género, sin lazos ni frunces por arriba ni

por abajo.
Demasiada tensión producirá un punto

tirante (2) y hará fruncir el género.

• Para disminuir la tensión, gire el disco a

un número inferior!

Muy poca tensión producirá un punto flojo
(3) y se formarán lazos a lo largo de la costura.

• Para aumentar la tensión, gire el disco a

un número más alto.

Réglage de la tension

Pour le point droit

Lorsque la tension de la machine est bien
réglée, le point se noue dans Tépaisseur du

tissu.

La tension est importe; si elle est trop lâche

ou trop serrée, la couture plissera et sera

moins solide.

Faites un essai sur un échantillon, en double,
du tissu que vous allez coudre. Contrôlez cet
essai. Pour que votre point soit bien réglé
(1), le fil de l'aiguille et celui de la canette
doivent être noués dans l'épaisseur du tissu

sans bouclettes et sans plisser.
Une tension trop serrée tire le point (2) et

fait plisser le tissu.

• Pour desserrer la tension, tournez le

bouton vers un chiffre moins élevé.

Une tension trop lâche donnera des points
à bouclettes (3).

• Pour resserrer la tension, tournez le bouton

vers un chiffre plus élevé.

31

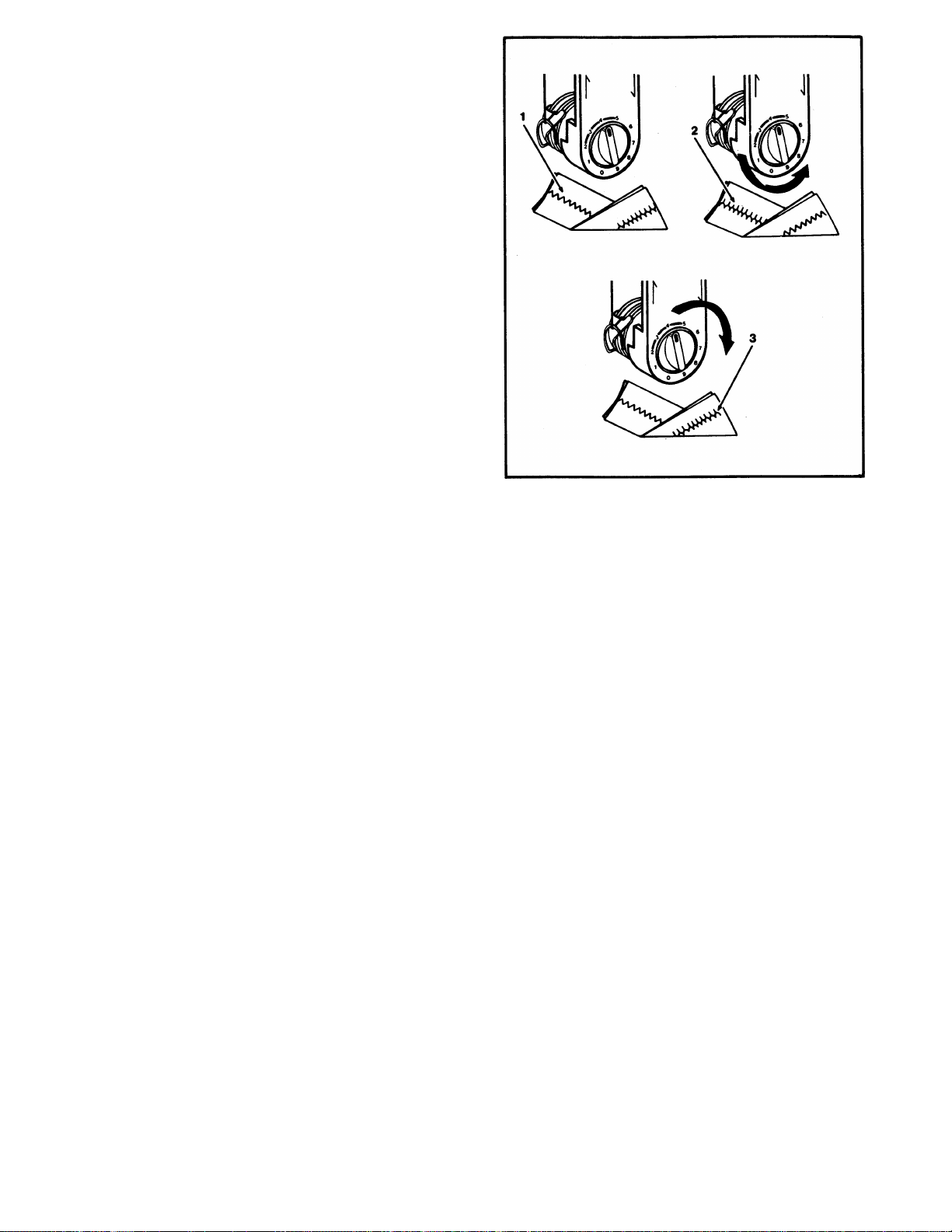

For zig-zag stitching

The needle-thread tension dial regulates the
amount of tension on the needle thread and
lets you select just the right setting for your
fabric and thread.

The correct tension setting will produce a
smooth even stitch (1).

Too much tension will produce a tight stitch
(2), causing fabric to pucker. Loosen tension
by turning dial to a lower number.

Too little tension will produce a loose stitch
(3), causing loops In your pattern. Tighten
tension by turning dial to a higher number.

Para costura en zig-zag

El dial de tensión le permite regular la tensión

del hilo de la aguja. La posición correcta de

la tensión producirá una puntada suave y
uniforme con el hilo superior y el inferior
unidos en las esquinas del zig-zag. El hilo
superior puede verse en el reverso del tejido
en graduación variada, dependiendo del hilo,
tejido y tamaño del punto que se esté
aplicando (1).

Demasiada tensión producirá un punto prieto
que causará frunces en el tejido. (2) Para
reducir estos frunces, gire el dial de tensión
hacia una posición inferior. En algunos
tejidos esto puedo ocasionar que la unión
del punto en las esquinas, por el reverso,
no sean perfectas.

Pour couture au point de zig-zag

Les graduations du bloc tension permettent

d'adapter le réglage de la tension supérieuce

à l'épaisseur du fil et du tissu.
Lorsque la tension est bien réglée, le point

est régulier et uniforme (1).

Si la tension est trop serrée, le point sera
tendu (2) et plissera le tissu. Desserrez la
tension en tournant le disque vers un chiffre

moins élevé.

Poca tensión producirá que el punto esté

flojo. En muchos casos se formarán lazos

en el reverso del tejido. Aumentar la tensión
girando el dial a una posición más alta (3).

32

Si la tension est trop lâche, vous constaterez
des bouclettes sur l'envers du travail (3). Pour
resserrer la tension, tournez le disque vers

un chiffre plus élevé.

Darning

Zurcido

Worn or torn spots on children’s clothes and
household linens can be darned effortlessly and
quickly with little practice. When greater control
is needed, an embroidery hoop, which may be
purchased at your SINGER dealer should be
used.

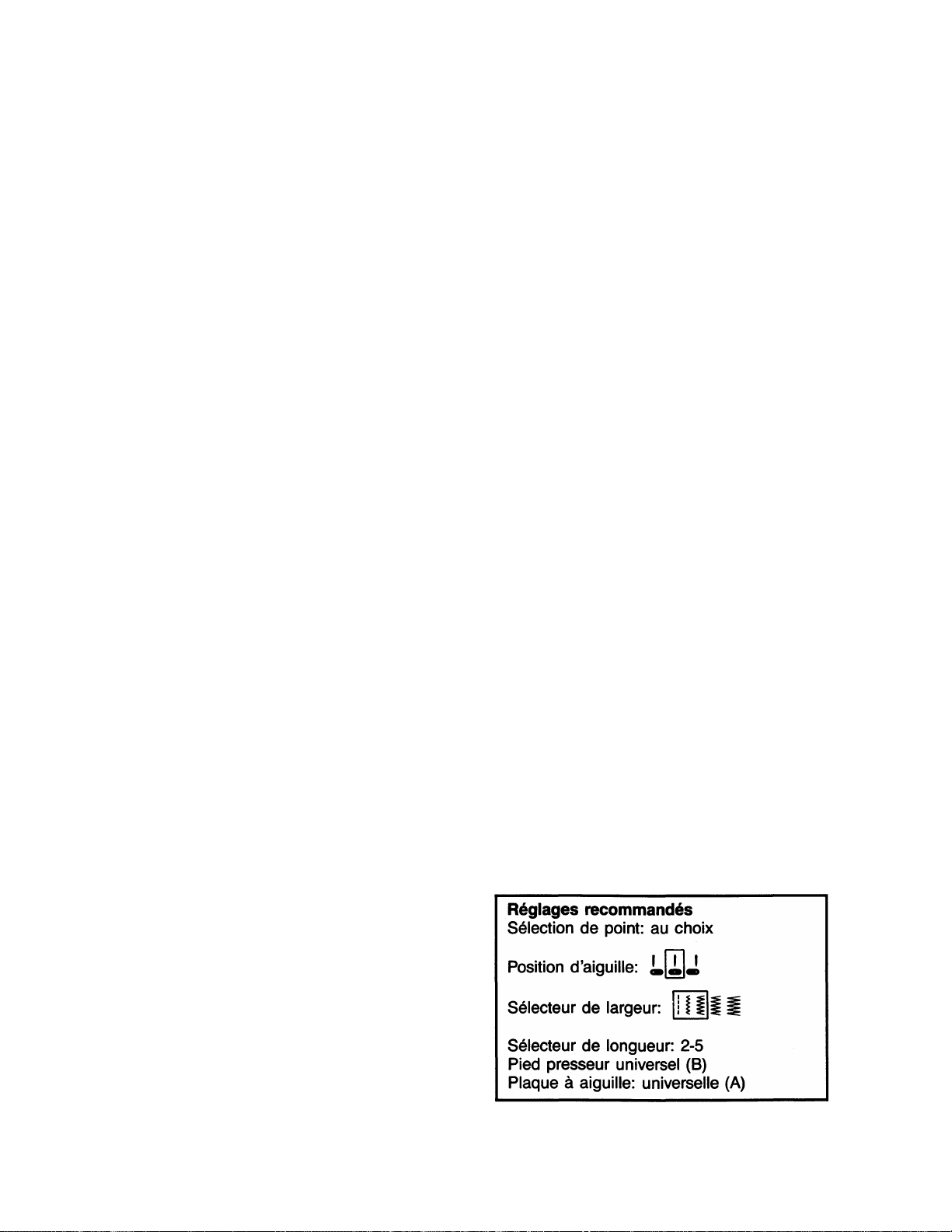

Recommended settings

Stitch Selection; Straight Stitch

Needle Position: LQ*

Stitch Width: [|]| |
Stitch Length: 2-5

Foot: General Purpose (B)
Needle Plate: General Purpose (A)

Attach feed cover plate (F)

• If the area to be darned is open, baste a backing

on the underside.

• Place area to be darned, right side up, under
presser foot; lower the foot and begin stitching,

alternately drawing the fabric toward you and

pulling it gently away from you.

• Continue this forward and backward motion as

you fill the area in with parallel lines of stitching.

Las partes desgastadas o rotas de las ropas de
niños y de la ropa blanca del hogar, se pueden
zurcir sin esfuerzo y rápidamente con un poco de
práctica. Cuando precise un mayor control del área
de zurcir, adquiera en su centro de costura un aro
de bordar para zurcir y bordar.

Posiciones recomendadas

Selección punto: Punto recto

Posición aguja:

Anchura punto: [|| |
Longitud punto: 2-5

Prénsatelas: Uso general (B)
Plancha aguja: Uso general (A)
Adaptar plancha cubre arrastre (F)

• Si el área a zurcir está abierta hilvane un refuerzo

en el revés.

• Coloque el área a zurcir, con el derecho hacia
arriba, debeyo del prénsatelas, baje este y
empiece a coser, tirando del tejido con suavidad
hacia adelante y hacia atrás, alternativamente.

• Continúe realizando estos movimientos según va
llenando el área con líneas paralelas de puntos.

Repriser

Avec un peu de pratique usures et trous dans les
vêtements d’enfant comme dans le linge de maison
peuvent être reprisés facilement et sans effort. S’il
s’agit de grandes reprises, utilisez un cercle à
broder que vous pourrez acheter dans votre
magasin SINGER.

Réglages recommandés

Point utilisé: point droit

Position de l’aiguille:

Largeur de point: []]| 11 ^

Longueur de point; 2-5
Pied presseur: universel (B)
Plaque à aiguille universelle (A)
Plaque à repriser (F)

• Si le tissu est troué, bâtissez un tissu de renfort
sous l’ouverture.

• Placez sous le pied presseur la partie à repriser,

l’endroit du tissu au-dessus. Baissez le pied
presseur et commencez à repriser en imprimant
délicatement au tissu un mouvement de va et
vient.

• Continuez ce mouvement de va et vient jusqu’à
ce que la partie à repriser soit recouverte de

lignes bien parallèles.

Inserting a zipper

We recommend using the Zipper Foot to form an
even iine of stitching cióse to the zipper.

Recommended settings

Stitch Selection: Straight Stitch

Needle Position:

stitch Width;

Stitch Length: 2-5
Foot: Zipper (E)

Needle Plate: General Purpose (A)

When the zipper teeth are to the left of the
needle (A):

• Slide the adjusting block, (1) which slides on the

pin, across to the right.

• Snap-on the foot to the left side of the pin. (See

changing snap-on presser feet).

• Check the position of the foot by lowering the
needle into the notch on the side of the foot, to
ensure that it clears the foot.

Cuando los dientes de la cremallera están a la
izquierda de la aguja (A):

• Deslice el bloque de ajuste (1), el cual se desliza

sobre el pasador, a tope hacia la derecha.

• Engarce el tronco del prénsatelas sobre el lado
izquierdo del pasador. (Ver cambio prénsatelas
de colocación instantánea).

• Compruebe la posición del prénsatelas, bajando
la aguja dentro de la muesca del lado del
prénsatelas, asegurándose de que lo pasa.

When the zipper teeth are to the right of the needle
(B):

• Slide the adjusting block, (1) across to the left.

• Snap-on the foot to the right side of the pin. (See

changing snap-on presser feet).

• Check the position of the foot by lowering the
needle into the notch on the side of the foot, to

ensure that it clears the foot.

Inserción de cremalleras

La mayoría de los envases de cremalleras cuentan

con instrucciones completas de fácil seguimiento

sobre cómo insertar los diversos tipos de

cremalleras. Le recomendamos utilice el

prénsatelas para cremalleras, con el cual formará
una línea de puntadas uniformes y próximas a la

cremallera.

Posiciones recomendadas

Selección Punto: punto recto

Posición aguja: J

Anchura punto: |j]l 11 ^

Cuando los dientes de la cremallera están a la
derecha de la aguja (B):

• Deslice el bloque de ajuste (1), el cual se desliza

sobre el pasador, a tope hacia la izquierda.

• Engarce el tronco del prénsatelas sobre el lado
derecho del pasador. (Ver cambio prénsatelas
de colocación instantánea).

• Compruebe la posición del prénsatelas, bajando
la aguja dentro de la muesca del lado del
prénsatelas, asegurándose de que lo pasa.

Longitud punto: 2-5

Prénsatelas: Cremalleras (E)
Plancha aguja: Uso general (A)

34

Pose d’une fermeture glissière

• Enclenchez le côté gauche de la semelle sur
la jambe du pied presseur (voir comment
changer de pied presseur).

Nous vous recommandons, pour ce travail, le pied
ganseur afin de piquer le plus près possible des
mailles de la fermeture à glissière.

Réglages recommandés

Séiection du point: point droit

Position d’aiguille: L0*

Largeur de point: [|]| 11 J

Longueur de point: 2-5
Pied presseur: ganseur (E)
Plaque à aiguille universelle (A)

Si les mailles de la fermeture sont à gauche de
l’aiguille (A):

• Glissez la semelle du pied ganseur le long de

la goupille vers la droite (1).

4. Zig-zag stitching

• Vérifiez la bonne mise en place du ganseur en
faisant descendre l’aiguille dans l’encoche,
assurez-vous que celle-ci passe librement.

Si les mailles de la fermeture sont à droite de
l’aiguille (B):

• Glissez la semelle du pied ganseur le long de
la goupille vers la gauche (1).

• Enclenchez le côté droit de la semelle sur la

jambe du pied presseur (voir comment changer

de pied presseur).

• Vérifiez la bonne mise en place du ganseur en
faisant descendre l’aiguille dans l’encoche.
Assurez-vous que celle-ci passe librement.

The zig-zag pattern is built in to the 2 pattern
sewing machine. On all other models you must
first insert the zig-zag pattern disc ( # 1). See
pages 44 and 45 for instructions on changing
pattern discs.

Needle position selector

Before moving selector, make sure needle is
fully raised.

• Most of your zig-zag stitching yvill be done

with the needle in the center ( ¿ ) position.

• Left( ^ ) and right ( ¿ ) settings are used

for special stitch placement.

4. Costura en

zig-zag

Posición selector de aguja

Antes de mover el selector, asegúrese de que
la aguja está en su posición más alta.

• La mayoría de los puntos en Zig-Zag se

harán con la aguja en su posición central
( 1 )•

• Las posiciones izquierda ( ^ ) y derecha
( J ) se utilizan para colocación de

puntadas especiales.

4. Couture au

point de zig-zag

Sélecteur de position
d’aiguiile

Avant de déplacer ce sélecteur, assurez­vous que raiguille est en position haute.

• La plupart des points de zig-zag seront

réalisés avec Talgullle en position centrale

• Les positions gauche ( ) et droite ( ^ )
sont utilisées dans des cas bien
particuliers.

35

stitch width selector

Before moving selector, make sure needle is
fully raised.

• To produce any of the zig-zag stitches, or to
vary the width on any pattern disc, the stitch
width selector is moved from its straight

position ( j) to any of its other four positions.

The further you move the selector lever
toward the right, the wider your stitch will be.

Selector anchura de puntada

Antes de mover el selector, asegúrese de que
la aguja está en su posición más alta.

• Para producir un punto en zig-zag, el ( j )
selector debe moverse desde su posición de
costura en recto a cualquiera de sus otras
cuatro posiciones. Cuanto más mueva hacia
la derecha la palanca del selector, más
ancha será la puntada.

Sélecteur de largeur de point

Avant de déplacer le sélecteur, assurez-vous
que l'aiguille est en position haute.

O Lorsque vous utilisez les points de zig

zag de votre machine, ce sélecteur sera
déplacé de la position point droit ( i )
vers l'une des quatre autres possibilités.

Plus vous positionnerez ce sélecteur vers

la droite, plus les points seront larges.

Adjusting stitch length

Any stitch length setting from 1 to 5 will give
you an open zig-zag* stitch.

The higher the number, the more open, or

further apart your stitches will be.

The area between 0 and 1 on the dial is used
for satin stitching, a series of closely spaced

plain zig-zag stitches that form a smooth

satin-like surface.

Ajuste longitud de

Réglage de la longueur

puntada

Cualquiera de las posiciones de longitud del
punto desde 1 a 5 le producirán un zig-zag
abierto.

Cuanto más alto sea el número, más abiertas o
más separadas serán las puntadas.

El área entré 0 y 1 en el dial, se utilizan para los
puntos de realce o satin, una serie de puntos

de zig-zag planos bastante juntos que forman

una superficie suave como de satin.

Zig-zag stitch

The Zig-Zag Stitch can be used when sewing
seams, appliqueing, monogramming or for
decorative sewing.

Recommended settings

Stitch Selection: Zig-zag Stitch (Pattern

Needle Position:

.m.

du point

Selon la longueur de point choisie, de 1 à
5, le zig-zag sera plus ou moins ouvert

Le chiffre le plus élevé donnera le zig-zag
le plus ouvert.

La position du sélecteur entre 0 et 1 sera
utilisée pour faire le point de bourdon. Dans
cette zone, les points de zig-zag seront très
rapprochés et formeront une surface unie et
satinée.

Stitch Width:

Stitch Length: 2-5

Foot: General Purpose (B)
Needle Plate: General Purpose (A)

Seam finishing

Use a zig-zag stitch to finish seam edges of fabrics

that are likely to fray.

• Sew seams as desired; trim and press open.

• Place edge of seam allowance under foot, as

shown.

• Stitch close to edge, letting outer zig-zag fall over

edge of fabric.

Punto zig-zag

El punto de zig-zag se utiliza para coser ribetes, apliques, monogramas o realizar puntos decorativos.

Posiciones recomendadas

Selección punto: Zig-Zag

Posición aguja:

Anchura punto:

Longitud punto: 2-5
Prénsatelas: Uso general (B)
Plancha aguja: Uso general (A)

I II

Acabado de ribetes

Utilice el punto zig-zag para rematar bordes o
ribetes de tejidos que son propios a deshilarse.

• Cosa los ribetes como precise; recórtelos y

píanche.

• Coloque el borde del ribete debajo del

prénsatelas, como se muestra.

• Cosa junto al borde, dejando que la parte externa

del zig-zag caiga sobre el borde.

37

Point de zig-zag

Ce point peut être utilisé pour surfiler, appliquer,
broder des monogrammes et autres décorations.

Réglages recommandés

Sélection du point: point zig-zag

Position d’aiguille: L[ * ' *

Largeur de point:

Longueur de point: 2-5
Pied presseur: universel (B)
Plaque à aiguille universelle (A)

Satin stitching

Recommended settings

Stitch Selection: Zig-zag Stitch (Pattern

Disc 1)

Needle Position:

I II

Finitions des coutures

Pour éviter que le bord des coutures ne s’effiloche,
utilisez le point de zig-zag.

• Piquez les coutures. Recoupez-les régulièrement

et repassez les coutures ouvertes.

• Placez la valeur de la couture sous le pied

presseur comme illustré.

• Surfilez le bord de façon que le point de zig-zag

se trouve à cheval sur le bord.

Stitch Width:

Stitch Length: 0-1
Foot: Special Purpose (J)

Needle Plate: General Purpose (A)

Satin stitching is a series of closely spaced
zig-zag stitches. Satin stitch can be used for

monograms, embroidery and applique work to

produce a smooth satin-like finish.

• Practice to get desired stitch appearance.

Block monogiamming

• Lightly trace letters on right side of fabric.

• Centre tracing under needle.

• Stitch entire outline, leaving needle in fabric when

turning.

• Pull threads to wrong side of fabric, tie and trim.

38

Punto de realce

Point de bourdon

Posiciones recomendadas

Selección punto: Zig-zag

Posición aguja:

Anchura punto:

Longitud punto: 0-2
Prénsatelas: Uso especial (J)
Plancha aguja: Uso general (A)

El punto de realce es una serle de puntadas en

zig-zag bastante juntas. Se utiliza para

monogramas, bordado y apliques, produciendo
un acabado suave como de satin.

• Practique, para conseguir la apariencia

deseada del punto.

I MM

Monograma en bloque

• Marque las letras ligeramente en el anverso

del tejido.

• Centre las marcas debajo de la aguja.

• Cosa todo el contorno, dejando la aguja en el

tejido ai girar.

• Lleve los hilos hacia la parte posterior del

tejido, anúdelos y córtelos.

Régiages recommandés

Sélection de point: zig-zag

Position d’aiguille: LQJ

Largeur de point: i 111 É

Longueur de point: 0 à 2
Pied presseur spécial (J)
Plaque à aiguille universelle (A)

Le point de bourdon est une série de points
de zig-zag rapprochés. Ce point permet les
applications, les finitions d'ourlets et la

broderie de monogrammes.

• Faites un essai pour choisir l'apparence

désirée.

Monogrammes

• Sur l'endroit du tissu, tracez légèrement

le dessin des lettres.

• Présentez ce tracé sous l'aiguille.

• Brodez en recouvrant le tracé: pour tourner

le travail, laissez l'aiguille dans le tissu.

• Tirez les fils sur l'envers du travail, nouez-

les et coupez-les.

Blindstitch

(only for machines with interchangeable pattern discs)

Blindstitching provides a durable hem finish that
can be used on a variety of different weight
fabrics. Blindstitching takes a little practice,

however, so make a test sample first.

Recommended settings

Stitch Selection: Blindstitch (Pattern disc 3)

Needle Position: LQ*

Stitch Width:

Stitch Length: 2-5
Foot: Special for blindstitch
Needle Plate: General Purpose (A)

Prepare the hem by folding it and pressing it

in the usual way. You may want to baste the

hem to hold it In place, as shown. If so, be sure
to place the basting at least V2 Inch (12mm)

below the top edge of the hem allowance.

With the wrong side of fabric uppermost, turn

the hem under, as shown, creating a soft fold

from the top edge of hem. Pin or baste ail three

layers together in place.

39

Puntada invisible

Point caché

(solamente para máquinas con 3,

4,15 y 30 modelos de puntos)

La puntada invisible aporta un acabado duradero
para los dobladillos que pueden utilizarse en una
variedad de tejidos de pesos diferentes. La
puntada invisible precisa de un poco de práctica,

por lo tanto, haga primero una prueba.

Posiciones recomendadas
Selección punto: Puntada invisible

Posición aguja;

Anchura punto:

Longitud punto: I-V2 a 2-V2
Prénsatelas: Especial para Puntada Invisible
Plancha aguja: Uso general (A)

Prepare el dobladillo doblándolo y planchándolo
en la forma usual. Si así lo hace, asegúrese de
situar el hilván a 12 mm., por lo menos, por
debajo del borde superior de la tolerancia del
dobladillo.

Con el revés del tejido en primer lugar, gire el
dobladillo hacia abajo, como se muestra,
creando un doblez blando, desde el borde
superior del dobladillo. Coloque alfileres o
hilvane los tres pliegues juntos en su lugar.

I rn I

(seulement pour machines avec 3,

4,15 et 30 points)

Le point caché assure une finition durable aux
ourlets et peut être adopté dans un grand
nombre de tissus de poids variés. Le point caché
demande toutefois un peu d’expérience, de sorte
qu’il vaut miex faire d’abord un essai.

Réglages recommandés

Choix du point: Point caché

Position d’aiguille: ]

"iTargeur du point: |

Longueur du point; I-V2 à 2-V2
Pied presseur: Spécial pour point caché
Plaque à aiguille: Universelle (A)

Préparer l’ourlet en le pliant et en le pressant
de la manière habituelle.
Vous pouvez, si vous le désirez, bâtir l’ourlet pour

le maintenir en place, conformément au dessin.
Si vous le faites, assurez-vous que le bâti est
au minimum à 1/2 pouce (12mm) au dessous
de la bordure d’extrémité de l’ourlet.

L’envers du tissu étant placé vers le haut,

retournez l’ourlet conformément au dessin, en
formant un pli souple proche de la bordure de

l’ourlet. Bâtir ou épingler les trois épaisseurs de
tissu ensemble.

LËU

fili

Position the hem under the presser foot with the soft fold resting against wall of the guide, as shown.

Colocar el dobladillo debajo del prénsatelas con el doblez blando descansando contra la pared de

la guía, como se muestra.

• Placer l’ourîet sous le pied presseur, le pli souple contre la paroi du guide, suivant le dessin.

40

• Lower the presser foot and begin sewing
making certain the straight stitches fall on
the edge of the hem and the zig-zag stitches

just pierce the soft fold of the work.

Adjust stitch width if necessary. While
stitching, guide the hem edge in a straight
line and feed the soft fold evenly against the
wail of the guide.

• If layers of fabric are pinned together, remove
pins as you come to them. Do not sew over
pins.

• Baje el prénsatelas y empiece a coser
asegurándose que ios puntos rectos caigan
sobre el borde del dobladillo y los puntos
en zig-zag justo sobre el doblez blando de

la labor. Ajuste el ancho del punto si fuese

necesario. Mientras cose guíe el borde del
dobladillo en línea recta y arrastre con
suavidad el doblez blando contra la pared
de la guía.

• Si ios pliegues del tejido están sujetos con
alfileres, quítelos según se aproxima a ellos.

No cosa sobre los alfileres.

• Abaisser le pied presseur et commencer à
coudre en vérifiant que le point droit tombe
bien sur la bordure de l’ourlet et les points
zig-zag sur le pli souple.
Régler la largeur du point, si nécessaire.
Pendant la couture, guider la bordure de
l’ourlet en ligne droite et maintenir le pli souple
constamment contre la paroi du guide.

• Si les différentes épaisseurs de tissu sont
épinglées ensemble, retirer les épingles au
fur et à mesure que vous les atteignez. Ne
pas coudre sur les épingles.

Attaching a button

Flat buttons can be sewn on quickly and easily using the plain zig-zag stitch. A special button sewing
foot (H), may be purchased at your sewing center, if it’s not included in your machine accessory box.

Pegado de botones

Los botones pianos pueden coserse con rapidez y facilidad, utilizando el punto de zig-zag plano.
El prénsatelas especial para coser botones (H) puede adquirirlo en su centro de costura, caso no
este incluido en el accesorio de su máquina.

Coudre un bouton

Vous, pouvez coudre rapidement tous les boutons plats avec le point de zig-zag. Un pied spécial
(H) est disponible dans votre magasin SINGER, au cas ou cette pièce ne serait pas compris dans
votre boite d’accessoires.

41

Recommended settings

Stitch Selection: Zig-Zag Stitch (Pattern

Disc 1)

Needle Position:

Stitch Width: To suit Button

Foot: Button Sewing (H)
Needle Plate: General Purpose (A)

Attach Feed Cover (F)

Before you can attach a button, the bobbin
thread must be brought up through the hole
in the feed cover.

Posiciones recomendadas

Selección punto: Zig-zag

Posición aguja:

Anchura punto: Apropiada al botón
Prénsatelas: Para coser botones (H)
Plancha aguja: Uso general (A)
Colocar plancha cubre arrastre (F)

MI I

1. Set stitch width at ( : ), and needle
position selector at ( ^ ). Position button
under foot and lower the needle Into the
center of the left hole. Lower the foot. Turn
hand wheel toward you until needle rises
out of button and is above the foot.

1. Coloque el ancho del punto en ( • ), y el
selector de posición de aguja en ( ^ ). Situé
el botón debajo del prénsatelas y baje la

aguja dentro del centro del agujero
izquierdo. Baje el prénsatelas. Gire el
volante hacia Vd. hasta que la aguja salga
del botón y esté por encima del prénsatelas.

Antes de pegar un botón, el hilo de la bobina
debe sacarse por el agujero de la plancha cubre
arrastre.

Réglages recommandés

Sélecteur de point: point zig-zag

Position d’aiguille:

Largeur de point: en fonction du bouton
Pied presseur: pied bouton (H)
Plaque à aiguille universelle (A)
Plaque à repriser (F)

Avant de commencer à coudre les boutons,
remontez le fil de canette à travers le trou de
la plaque à repriser.

Il I I

1. Positionnez le sélecteur de largeur de

point sur point droit ( i ) et le sélecteur
d’aiguille en position gauche ( ).
Positionnez le bouton sous le pied
presseur et descendez l’aiguille dans le
trou du bouton à gauche. Baissez le pied
presseur. A la main, tournez le volant vers
vous pour sortir l’aiguille du bouton.

42

2. Move stitch width selector until needle Is
over the other hole in the button. Then,
when you begin to stitch, the needle
should enter Into the right hole of the
button. Take six or more zig-zag stitches
to attach button and finish with the needle
on the left side.

3. To fasten stitching, adjust width to ( i ),
and take three or four stitches. Remove
work, draw threads to underside, fasten,
and trim.

2. Mueva el selector de anchura hasta que la
aguja esté sobre el otro agujero del botón.
Entonces, cuando empiece a coser, la aguja
debería entrar dentro del agujero derecho
del botón. De seis o más puntos en zig-zag
para pegar el botón y acabe con la aguja en
el lado izquierdo.

2. Réglez le sélecteur de largeur de point
pour assurer l’aiguille au-dessus du trou
droit du bouton. Pour fixer le bouton, faites
5 ou 6 points de zig-zag en terminant

l’aiguille à gauche.

3. Para asegurar el punto, ajuste la anchura

a ( i ), y de tres o cuatro puntadas. Quite la

labor lleve los hilos hacia la parte posterior,

anúdelos y corte.

3. Pour arrêter la couture, positionnez le
sélecteur de largeur sur ( j ) et piquez
3 à 4 points sur place. Retirez le travail
en tirant vers l’arrière. Arrêtez et coupez

les fils.

5. Pattern

5. Coser con modelos

stitching

(only for machines with interchangeabie pattern discs)

Selecting a stitch

Your sewing machine comes with pattern discs
which will allow you to produce a variety of stitch
patterns by simply inserting the disc of the
pattern desired.

Each pattern disc is numbered and has the stitch
printed on its surface to aid your selection.

Choose a stitch that best suits your sewing

applications. For additional information on stitch

pattern usage, refer to the next page.

5. Points-motifs

de puntos

(solamente para máquinas con 3, 4, 15 y 30 modelos de puntos)

Cómo seleccionar un punto

Su máquina de coser viene suministrada con
discos de modelos los cuales producirán una
variedad de puntos por la simple inserción del
disco dei modelo deseado.

Cada disco de modelo lleva el número y el punto

impreso en su superficie para facilitar la

selección.

Seleccione un punto que convenga más a su
aplicación de costura. Para informaciones

adicionales sobre el uso del modelo del punto,
véase la página siguiente.

(seulement pour machines avec 3, 4, 15 et 30 points)

Selection d’un point

Votre machine à coudre est fournie avec disques à points lesquels vous permettront de réaliser une
variété de points simplement en introduisant le disque du point désiré.

Chaque disque porte un numéro et a le point imprimé sur sa surface pour vous faciliter la sélection.
Choisissez le point qui vous convient le plus. Pour des informations supplémentaires concernant l’emploi

de points-motifs, consultez la page suivante.

Changing pattern discs / Còrno cambiar ei disco del modelo /

Comment changer les disques

1. Move the stitch width selector to its
straight stitch position.

1. Mueva el selector del ancho del punto

hacia su posición del punto recto.

iiiii

1. Mener le sélecteur de la largeur du

point sur la position du point droit.

44

Annullili- -

2. Raise pattern disc lid A and pull up on

the disc release bar B.

2. Suba la cubierta dei disco A y lieve la

barra B liberando el disco hacia arriba.

2. Soulevez le couvercle A du disque point­motif et soulevez la barrette B libérant le

disque.

3. Remove the pattern disc.

3. Saque el disco del modelo.

3. Enlevez le disque.

* •

4. To replace a pattern disc, be sure that the
numbered side of disc is face up and that

the notch in the centre of the disc fits over
the positioning key C on the disc holder D.

• Push disc down firmly.

• Disc will click into place when inserted

correctly.

4. Para reponer un disco, asegúrese de
que el lado numerado del disco esté

hacia arriba y que la ranura en el centro

del disco se ajuste por encima de la llave
de posicionamiento C en el portadisco D.

• Apriete el disco bien hacia abajo.

• El disco encajará en su lugar con un
“dique” cuando esté insertado

correctamente.

4. Pour remettre un disque le côté numéroté
du disque doit être en haut et la fente
dans le centre du disque doit s’ajuster

par- dessus la clé de positionnement C

sur le porte-disque D.

• Pressez le disque bien en bas.

• Le disque tombera en place avec un

“clic” lors qu’il est bien introduit.

45

Examples of stitch patterns / Ejemplos de los discos de

costura / Examples de disques de couture

2. Multi-Stitch Zig-Zag: lets you mend,

join and reinforce without bulk. Ideal for

bar tacking.

2. Zig-zag de puntos múltipies: le

permite remendar, unir y reforzar sin
bulto. Ideal para presillas de barra.

2. Le zig-zag muiti-points: Pour

raccommoder, assembler et renforcer

sans épaisseur. Idéal pour les brides
d’arrêt.

5. Arrowhead Stitch: combines beauty

and utility. Individual pattern units
reinforce points of strain. Use them on
pocket corners in place of bar tacks.

5. Punto cabeza de fiecha: combina

belleza y utilidad. Unidades
individuales refuerzan los puntos de
esfuerzo. Uselos en las esquinas de
bolsillos en lugar de presillas de barra.

5. Le point fléché: Ce point marie la

pratique à la fantaisie. Chaque point de

flèche sert à renforcer les

emplacements sous tension. Utilisez le
point fléché au lieu de brides d’arrêt
sur les coins de poches.

2 ' A A A A A A A A .

6. Domino Stitch: ideal for quilting and

joining fabric pieces with a decorative
stitch appearance.

6. Punto de dominò: ideal para

acolchado y unir piezas de tela con
apariencia de punto decorativo.

6. Le point domino: Idéal pour le

matelassé et l’union de pièces de tissu

donnant une apparence de fantaisie.

8. Solid Scallop Stitch: for decorative

borders, appliqué and smocking.

8. Punto de festón: para bordes

decorativos, aplique y alforzas.

8. Le point de feston: Pour la finition de

bordures, les appliques et les smocks.

12. Walls of Troy Stitch: for applique and

smocking. Useful for ornamental edges
and borders.

12. Punto Paredes de Troya: para aplique

y adornos en forma de panal. Util para
bordes ornamentales.

12. Le point Murs de Troie: Pour les

appliques et les smocks. Il s’utilise pour
les bordures et lisières ornementales.

8

12

IVVVVVV

46

13. Solid Diamond Stitch: useful in

sewing decorative borders, monograms

and appliqué.

13. Punto en diamante: útil para bordes

decorativos, monogramas y aplique.

13. Le point en diamant: Très utile pour

réaliser des bordures de fantaisie, des
monogrammes et des appliques.

27. Faggoting (Fèather Stitch): extremely

versatile; use it for joining fabric pieces,

embroidering, quilting and lattice
seams.

27. Vainica (Punto de piuma): muy

versátil. Uselo para unir trozos de tela,

bordado, acolchado y costuras
enjaretadas.

27. Le point de chausson (point

d’arétes): Ce point se prête à de

nombreux usages comme
l’assemblage de pièces de tissu, la
broderie le matelassé et les coutures
échelles.

13

27

31. Crescent Stitch: useful for ornamental

edges and borders.

31. Punto de media iuna: útil para bordes

ornamentales.

31. Le point de croissant: Pratique pour

les bordures et lisières ornementales.

37. Elastic Stretch Stitch (Alpine): a

useful stitch when sewing elasticized
fabrics, seam finishes and trim.

37. Punto extensible y elástico (Alpino):

un punto útil para coser telas elásticas
acabados de costuras y ribetes.

37. Le point extensible élastique (Alpin):

Un point utile lorsqu’on fait la couture
de tissus élastiques, finitions de
coutures et bordures.

31

37

47

6. Four-Step buttonhole

(only for machines with built-in buttonhoier. if your machine

makes manual buttonholes, refer to page 63)

Your machine makes buttonholes to any size you
choose in only four, easy steps.

• You never need to move the fabric or reposition

the needle.

• Always make a practice buttonhole on a sample

of your fabric.

• Be sure bobbin contains enough thread.

• When making buttonholes on harcko-reach areas
convert machine bed to free arm sewing. (For
machines which have this characteristic).

• Mark buttonhole position oh fabric as indicated
in pattern.

Note: Sewing machines with built-in buttonhoier

can also make manual buttonholes (page 63).

Manual buttonholes give you the flexibility of
adjusting the width of your buttonhole.

1

fvIr

IM

6. Ojales en cuatro

tiempos

(solamente para
máquinas que poseen esta

característica)

Su máquina hace ojales al tamaño deseado en

sólo cuatro tiempos.

• No necesita jamás mover el tejido o cambiar la

aguja.

• Antes de realizar un ojal, haga una prueba en

un trozo del tejido a utilizar.

• Asegúrese de que la bobina contiene suficiente

hilo.

• Al realizar ojales en áreas de acceso difícil
convierta la máquina para costura con base libre.
(Para máquinas que poseen esta característica).

• Marque sobre el tejido la posición del ojal como

se indica en el diseño.

6. Boutonnière

4 temps

(seulement pour
machine que a cette
caractéristique)

Très facilement en quatre temps votre machine

brode des boutonnières de n’importe quelle taille.

• Vous n’avez pas besoin de tourner le tissu ni de

changer la position de l’aiguille.

• Faites toujours une boutonnière test sur un

échantillon de votre tissu.

• Assurez-vous que la canette contient

suffisamment de fil pour broder vos boutonnières.

• Pour broder des boutonnières sur des pièces

•

tubulaires, utilisez le bras-libre de votre machine.
(Pour machine que a cette caractéristique).

• Marquez l’emplacement des boutonnières

comme indiqué sur votre patron.

48

Recommended settings

Stitch Selection: Zig-zag stitch (Pattern
stitch Width: Pre-set

Foot: Buttonhole (L)
Needle Plate: General Purpose (A)

step 1

• Raise presser foot.

• Place fabric under foot.

• Centre 3 red guidelines (1) of foot around

beginning line of buttonhole.

• Turn buttonhole dial to the first buttonhole symbol

for the first step.

• Position needle in fabric at point (2) by turning

the hand wheel towards you.

• Stitch down to point 3.

step 2

• Raise needle out of fabric.

• Turn buttonhole dial to the second buttonhole

symbol for the second step.

• Make at least four stitches, ending at point (4).

Posiciones recomendadas

Selección punto: Disco zig-zag 1

Anchura punto: Prepuesta

Prénsatelas: Ojales (L)
Plancha aguja: Uso general (A)

Tiempo 1

• Levarle el prénsatelas.

• Coloque el tejido deb€yo del prénsatelas.

• Centre las 3 líneas-guía rojas (1) del prénsatelas,

con la línea de comienzo del ojal.

• Gire el mando para ojales hacia el primer símbolo

del ojal para realizar el primer tiempo

• Colocar la aguja en el tejido sobre el punto (2)

girando el volante del mano hacia Vd.

• Cosa hasta el punto (3).

Tiempo 2

• Saque la aguja del tejido.

• Gire el mando para ojales hacia el segundo

símbolo del ojal para realizar el segundo tiempo.

• De un mínimo de cuatro puntadas, terminando

en el punto (4).

Réglages recommandés

Sélecteur de point: Disque zig-zag 1
Sélecteur de largeur: pré-sélectionnée
Pied presseur boutonnière (L)
Plaque à aiguille universelle (A)

Temps 1

• Relevez te pied presseur.

• Placez le tissu sous le pied presseur.

• Alignez les repères rouges du pied presseur sur

les lignes de traçage de la boutonnière (1).

• Tournez le sélecteur de longueur pour amener
le premier symbole lèvre de la boutonnière face
au point (•).

• Descendez l’aiguille dans te tissu (2) en tournant
le volant à la main vers vous.

• Brodez la première lèvre (3).

Temps 2

• Relevez Taiguille.

• Tournez le sélecteur de longueur pour amener

le deux symbole face au point (•).

• Brodez le point d’arrêt (4) (quatre à six points).

49

step 3

• Raise needle out of fabric.

• Turn buttonhole dial to the third buttonhole symbol

for the third step.

• Stitch up to point (5).

step 4

• Raise needle out of fabric.

• Turn buttonhole dial to the fourth buttonhole

symbol for the fourth step.

• Make at least four stitches, ending at point (6).

• Raise presser foot and remove garment from

machine. Clip thread ends.

• Carefully cut buttonhole opening with a seam

ripper or small, sharp scissors.

Tiempo 3

• Saque la aguja del tejido.

• Gire el mando de ojales hacia el tercer símbolo

para realizar el tercer tiempo.

• Cosa hasta el punto (5).

Temps 3

• Relevez l’aiguille.

• Tournez le sélecteur de longueur pour amener

le trois symbole face au point ( • ).

• Brodez la deuxième lèvre (5).

Tiempo 4

• Saque la aguja del tejido.

• Gire el mando de ojales hacia el cuarto símbolo

para realizar el cuarto tiempo.

• De un mínimo de cuatro puntadas, terminando

en el punto (6).

• Levante el prénsatelas y quite la prenda de la

máquina.

• Corte los extremos de los hilos.

• Corte el ojal con cuidado, abriéndolo con un
descosedor o con unas tijeras pequeñas y de

punta aguda.

Temps 4

• Relevez l’aiguille.

• Tournez le sélecteur de longueur pour amener

le quatre symbole face au point ( •).

• Brodez le point d’arrêt (6).

• Relevez le pied presseur. Retirez l’ouvrage de

la machine. Arrêtez les fils.

• Avec précaution, coupez entre les deux lèvres
de la boutonnière à l’aide de ciseaux fins ou d’un
découseur.

Balancing the buttonhole

Nivelación de ojales

On some kinds of fabrics, there may be a
difference in the density of the stitches on
the right or the left side of the buttonhole.
This is easily adjusted by turning the balance
knob (1), in the center of the stitch length dial
to balance the density of the stitching. A very
slight turn of the dial will produce a noticeable
Change.

• If the stitches on the right side of the
buttonhole (A) are too open, turn the
balance dial slightly to the right, until the
density of the stitches increases.

If the stitches on the left side of the
buttonhole (B) are too open, turn the
balance slightly to the left, until the density
of the stitches increases.

After the buttonhole has been made and the
balance has been altered, return the balance
dial back to its neutral position after all the
buttonholes on the garment have been sewn.

En algunos tipos de tejidos, puede produ
cirse una diferencia en la densidad de los
puntos bien en el lado derecho o en el
izquierdo del ojal. Esta diferencia se ajusta

fácilmente girando el botón (1) situado en el

centro del dial de longitud del punto, para
nivelar la densidad del punto. Un giro muy
ligero del botón, producirá un cambio
notable.

• Si ios puntos del lado derecho del ojal (A)
están demasiado abiertos, gire el botón
ligeramente hacia la derecha, hasta que
aumente la densidad de los puntos.

• Si los puntos del lado izquierdo del ojal
(B) están demasiado abiertos, gire el
nivelador ligeramente hacia la izquierda,
hasta que la densidad de los puntos
aumente.

Después de haber realizado el ojal y de haber
alterado el nivelador, gire el botón nivelador
a su posición neutra, después de haber
completado todos los ojales de la prenda.

Equilibrage de la boutonnière

Dans certains tissus, il peut apparaitre une
différence de densité de point entre la lèvre
gauche et la lèvre droite de la boutonnière.
Cette différence peut être aisément corrigée

en tournant le bouton (1) situé au centre du

sélecteur de largeur de point. Un déplace

ment, même très faible, de ce bouton modifie

la densité.

• Si les points de la lèvre droite (A) sont trop
ouverts, tournez le bouton poussoir
vers la droite jusqu’à ce que la densité des

points augmente.

• Si les points de la lèvre gauche (B) sont
trop ouverts, tournez le bouton poussoir

vers la gauche jusqu’à ce que la

densité des points augmente.

Après avoir brodé toutes les boutonnières,

remettez dans sa position centrale le bouton
poussoir qui vous a servi à équilibrer
les lèvres des boutonnières.

51

7. Free-arm sewing

(Fòr all machines which have free-arm)

Fabric handling, when sewing tubular and hard to reach garment areas, is simplified and made
easier when you use the free-arm sewing capability of your sewing machine.

7. Costura con base libre

(para las máquinas que poseen base libre)

El manejo de los tejidos, al coser en circular o áreas de acceso difícil, se simplifica y resulta más

fácil, cuando utiliza la ventaja de costura con base libre de que dispone su máquina para coser.

7. Couture avec le bras-libre

(pour machine que a bras-libre)

Votre couture sera simplifiée en utilisant le bras-libre de votre machine pour les ouvrages tubulaires.

Sleeves

• Free-arm sewing takes the difficulty out of
topstitching. Sleeves, waistbands and trouser
legs rotate smoothly under the needle, around
the arm, allowing you to place your stitching
accurately.

Mangas

• La costura con base Ubre evita las
dificultades que se ¡presentan al realizar
puntadas superiores, coser mangas,
acabado de cinturas y áreas difíciles en

pantalones, ya que al rotar por debajo de la

aguja y alrededor de la base, le permite

realizar su costura con precisión.

Manches

• Surpiquer des emmanchures, poser des
ceintures et terminer des bas de pantalons
sont des travaux grandement facilités en
utilisant le bras-libre.

52

Buttons

• Sewing buttons on a cuff or neckband is
easy with free-arm sewing. The sewing
arm allows room for cuffs to slip onto
without being stretched out of shape, and
you can also see and handle the stitching
area more easily.

Botones

• El coser botones sobre un puño o cuello es
mucho más fácil con la base líbre. La base
de costura tiene capacidad para que ios
puños se deslicen sin necesidad de
estirarlos o deformarlos, al tiempo que puede
verificar y manejar con mayor facilidad el
área de costura.

Bar tacte

• Bar tacks reinforce areas of strain and can
be applied to ready-made garments, as
well as to those sewn at home. Use the
free-arm surface to avoid fabric bulk
around the needle when you apply bar
tacks to pockets, pleats and waistlines.

Boutons

• Pour coudre les boutons sur des
poignets ou sur des encolures, le bras­libre vous permettra de mieux surveiller

votre travail et de mieux le présenter sous

le pied presseur.

Presillas

• Las presillas refuerzan las áreas de tirantez y
pueden aplicarse a prendas confeccionadas,
así como a aquellas costuras del hogar.
Utilice la superficie de la base Libre para
evitar que el tejido se arruge alrededor de la
aguja cuando aplica presillas a los bolsillos,
aberturas y cinturas.

Point d’arrêt

• Ces points renforcent les emplacements
qui subissent de fortes tractions. Vous

pouvez les réaliser sur des vêtements que

vous avez achetés ou sur ceux que vous

confectionnez vous-même. Pour renforcer
les poches plaquées et les passants de
ceintures, utilisez le bras-libre pour éviter
une trop grande masse de tissu alentour
de l’aiguille.

53

8. Twin needle sewing

Twin needle sewing produces two parallel lines
of closely-spaced decorative stitching. You can
sew with either one or two thread colours.

Your machine may be not supplied with the twin
needle or spool pin. These may be obtained

from your local SINGER dealer as additional
accessories.

Recommended settings

Stitch Selection: Desired pattern

Needle Position:

Stitch Width:

Stitch Length: 2-5
Foot: General Purpose (B)
Needle Plate: General Purpose (A)

8. Costura con aguja doble

La costura con aguja doble produce dos líneas
paralelas de puntos decorativos debidamente
espaciadas.

Posiciones recomendadas

Selección punto: el deseado

Su máquina no ha sido complementada ni con
una aguja doble ni con el portacarrete adicional.
No obstante si desea utilizar esta ventaja, puede
adquirir estos accesorios en su Centro Singer
de Costura.

Posición aguja: LQ*

Anchura punto:

Longitud punto: 2-5
Prénsatelas: Uso general (B)
Plancha aguja: Uso general (A)

8. Couture à l’aiguille jumelée

Cette aiguille permet la couture de deux lignes

parallèles en une ou deux couleurs de fil.

Votre boîte d’accessoires ne contient pas
d’aiguille jumelée ni de porte-bobine auxiliaire.
Vous pourrez vous les procurer dans votre

magasin SINGER.

54

• Turn the machine off.

• Insert the twin needle with the flat side of the

shank toward the rear of the machine.

• Thread the machine as you normally would
for single needle stitching, and pass the

thread through the left eye of the twin needle.

• Insert a second spool pin into the hole on the
top cover of the machine, as illustrated.

• Thread the machine in the usual way.

• Pass the thread through the remaining points,

making certain to omit the thread guide just

above the needle and pass thread through

right eye of needle.

• Draw both threads under the foot and back
along with the bobbin thread.

• Slowly lower the needle into the hole in the

needle plate by turning the hand wheel toward

you to make sure the needle clears the plate.

Caution:

Make sure not to use a stitch width greater

than mid point on the stitch width dial
when twin needle stitching.

55

• Desconecte la máquina.

• Remontez l’aiguille.

• inserte la aguja doble con el lado plano del

tronco hacia atrás.

• Enhebre la máquina como lo haría
normalmente para coser con una aguja,
pasando el hilo a través del ojo izquierdo de
la aguja doble.

• Coloque el segundo portacarrete en su
agujero situado en la cubierta superior, como
se ilustra.

• Enhebre la máquina en la forma usual.

• Pase el hilo a través de los puntos restantes,
cuidando de no hacerlo por el guía hilo
existente sobre la aguja y, a través del ojo
derecho de la aguja.

• Tire de ambos hilos hacia atrás, por debajo
del prénsatelas, junto con el hilo de la bobina.

• Baje despacio la aguja hacia dentro del
agujero de la plancha de aguja, girando el
volante hacia Vd., para asegurarse que la
aguja salva el agujero de la plancha.

Precaución:

Asegúrese de no utilizar una anchura de
punto mayor que la recomendada al coser
con aguja doble.

• Insérez l’aiguille jumelée, côté plat du talon

vers l’arrière de la machine.

• Enfilez la machine, comme pour la couture
à l’aiguille normale et passez le fil dans le
chas de l’aiguille gauche.

• Mettez en place le porte-bobine auxiliaire dans
l’orifice situé sur le dessus de la machine,
comme illustré.

• Enfilez normalement la machine avec le
second fil.

• Passez dans les autres guides-fils, sauf le
dernier, et enfilez le chas de l’aiguille droite.

• Placez les fils sous le pied presseur.

• Baissez doucement l’aiguille en tournant le

volant à la main pour vous assurer qu’elle

passe bien dans le trou de la plaque à aiguille.

Attention:

Surtout, n’utilisez pas une largeur de

point supérieure à celle qui vous a été
recommandée.

9. Caring for your machine

Removing and replacing bobbin case

Caution: Before cleaning or adjusting the machine, remove plug from the socket outlet.

• Raise presser foot and needle.

• Open slide plate, remove bobbin and remove needle plate (see instruction on page 17).

To remove bobbin case

• With a small screwdriver, turn bobbin case holder (1) to the rear as far as it will go.

• Lifting the left side of the bobbin case, slide it out from machine.

9. Cuidado de su

9. Nettoyage de

máquina

Como quitar y poner la
caja de bobina

Precaución: Antes de limpiar o ajustar la
máquina, desconecte el enchufe.

• Eleve el prénsatelas y la aguja.

• Abra la plancha corredera, quite la bobina y
la plancha de aguja (ver instrucciones en la

página 17).

Para quitar la caja de bobina

• Con un destornillador pequeño, gire el sujetador
de la caja de bobina (1) hacia atrás hasta su
tope.

• Levantando el lado izquierdo de la caja de
bobina, deslícela hacia afuera de la máquina.

votre machine

Retirer et replacer le

support de canette

Attention: Avant de nettoyer votre machine,
débranchez-la.

• Relevez le pied presseur et l’aiguille.

• Ouvrez la plaque glissière, enlevez la canette

et retirez la plaque à aiguille (voir page 17).

Pour retirer le support de

canette

• Avec un petit tournevis, tournez le loquet (1)

vers l’arrière aussi loin que possible.

• Soulevez le côté gauche du support de canette.

Glissez-le hors de la machine.

To replace bobbin case

• Guide forked end (2) of bobbin case under

feed (3).

• Draw rim of bobbin case under position plate

(4). Be sure bobbin case is freely seated on
hook race.

• Turn bobbin case holder (1) forward as far as

it will go, locking bobbin case in place.

Note: Turn handwheel towards you to check to

make sure it is properly replaced.

• Replace needle plate (see instruction on

page 17).

• Insert bobbin and close slide plate.

•

Para colocar la caja de bobina

• Guíe el extremo horcado (2) de la caja de

bobina por debájo del arrastre (3)

• Situé el borde de la caja de bobina por
debajo de la posición de la placa (4).
Asegúrese de que la caja de bobina está

asentada apropiadamente sobre el garfio.

• Gire el sujetador de la caja de bobina (1)

hacia adelante hasta su tope para fijar la caja
de bobina en su posición.

Pour remettre en place le

support de canette

e Placez la fourche (2) sous les griffes

d'entrainement (3).

• Placez le bord opposé dans son logement

(4). Assurez-vous que le crochet de la

machine tourne librement autour du
support, en tournant le volant à la main.

e Tournez le loquet (1) vers l'avant aussi loin

que possible, il verrouille le support en
place.

Nota: Gire el volante de mano hacia Vd. para

asegurarse de que está debidamente colocada
en su sitio.

• Coloque la plancha de aguja (ver instrucciones

en la página 17).

• Inserte la bobina y cierre la plancha corredera.

Cleaning the machine

Your machine is designed to give you many
years of dependable service. To ensure this
reliability, take a few minutes to keep the

machine clean.

The machine surfaces and covers can be

cleaned when necessary, with a damp, soft
cloth and a mild soap.

Remove lint and fluff from exposed parts and,
with a lint brush clean these parts:

• Take-up lever and thread guides.

• Presser and needle bars.

Note: contrôlez la bonne mise en place en

tournant le volant à la main.

Replacez la plaque à aiguille (voir page 17).

Remettez en place la canette.

Nettoyer la machine

Votre machine va vous rendre de nombreux
services pendant de longues années. Pour
garantir son fonctionnement, consacrez
quelques minutes à son nettoyage.

Les surfaces extérieures peuvent être
nettoyées avec du savon et un chiffon doux.

Enlevez peluche et poussière en brossant à
l'aide du pinceau:

• Dans les guides-fils et leviers.

• Sur le pied presseur et sa barre.

Limpieza de la máquina

Su máquina está diseñada para asegurarle
un servicio seguro durante muchos años.
Para asegurar esta realidad, dedíquela unos
minutos para limpiarla.

La superficie de la máquina y las cubiertas
se pueden limpiar cuando sea necesario, con
un trapo húmedo y blando y con jabón suave.

Quite la hilaza y pelusa de las piezas que se ven
y con una escobilla limpiadora, limpie estas
partes:

• Palanca tira-hilos y guías del hilo.

• Barra prénsatelas y de aguja.

58

• Bobbin case and needle plate areas.

Your machine should be periodically checked by

your local SINGER dealer for wear.

• Caja de bobina y áreas de la plancha de aguja.

Su máquina debería ser verificada periódicamente

por el servicio SINGER local o por un
representante SINGER autorizado para evitar

deterioros.

Engrase de la máquina

La frecuencia de engrase de la máquina dependerá de la
frecuencia de su uso y del lugar donde se guarde. La siguiente
guía oríentativa prevé el coser varias veces durante una semana,
pero si utiliza la máquina con más frecuencia, engrásela más
a menudo que lo que indica la guía oríentativa.

Antes de engrasar, asegúrese de que ha desconectado el enchufe
de la red y de que ha limpiado por completo todas las áreas como
se ha indicado anteriormente.

Una vez al año, aproximadamente, engrase todas las conexiones

movibles, como se muestra, para asegurar la libertad de

movimientos y para proteger las piezas metálicas del desgaste
excesivo. Para determinar qué conexiones se mueven y precisan
engrase, quite la placa frontal, y gire el volante con la mano,
despacio. Al engrasar, aplique únicamente aceite SINGER* en
los puntos indicados.

• Dans le support de canette et sur la plaque à

aiguille.

Votre machine peut être révisée périodiquement

par votre magasin SINGER.

El aceite SINGER tiene una preparación especial y no contiene
impurezas, que puedan interferir con la acción suave de las piezas
de precisión.

Lubricating the machine

How often you need to lubricate the machine

depends on how often you use it and where you

keep it. The following general guidelines assume
that you will be sewing several times a week. But
if you use your machine more frequently, lubricate
it more often than the guidelines suggest.
Approximately once a year, lubricate all moving
connections, as shown, to ensure freedom of
movement and to protect metal parts from
excessive wear.
To determine which connections move and need
lubrication, turn the handwheel slowly, by hand,
while face plate is removed.
When lubricating, apply only SINGER* oil at the
points shown. SINGER oil is specially prepared
and does not contain harmful deposits that can
interfere with the smooth action of precision parts.

Lubrification de la machine

La fréquence de cette opération dépend de la
fréquence d’utilisation. Les indications ci-dessous
sont données pour une utilisation régulière
plusieurs fois par semaine.
Si vous utilisez votre machine chaque jour,
graissez-la plus souvent qu’indiqué.
Environ une fois par an, graissez toutes les pièces
en mouvement, comme illustré, pour conserver
la souplesse au mécanisme et protéter les pièces
métalliques d’une usure excessive.
Pour bien situer, les pièces nécessitant un
graissage, tournez le volant à la main vers vous
après avoir retiré la plaque de face.
Pour graisser, n’utilisez que de l’huile SINGER*.
Elle a été spécialement raffinée et ne contient pas
de dépôt pouvant nuire au fonctionnement de
précision du mécanisme.

59

Changing the light bulb

Cambio de la bombilla

Caution: Before changing light bulb, make

sure you have removed plug from socket
outlet and remove face plate which covers
the light bulb. Be sure to replace the face
plate which covers the light bulb before
operating the machine.

This machine is designed to use a 15-watt
maximum light bulb with a bayonet fitting.

• Loosen and remove screw (1) located on

face plate.

• Remove face plate by grasping it around
the bottom edge and pulling toward the left,

then down and away from machine.

• Do not attempt to unscrew light bulb.

• Push bulb up into socket and turn in the

direction of arrows to unlock bulb pin.

• Puli bulb down and out of socket.

• Push new bulb up into socket and turn in
the direction of arrows until pins lock into

position.

• Replace face plate again and tighten screw.

Precaución: Antes de cambiar la bombilla,

asegúrese de haber desconectado el
enchufe de la red y quitado la placa frontal
que la cubre. Asegúrese de volver a colocar

la placa antes de accionar la máquina.
Esta máquina está diseñada para utilizar una

bombilla de 15 watios como máximo tipo ba
yoneta.

• Afloje y quite el tornillo (1) situado en la

placa frontal.

• Quite la placa, agarrándola por el extremo
inferior y tirando hacia la izquierda, hacia

abajo y hacia afuera de la máquina.

• No intente desenroscar la bombilla.

• Empújela hacia arriba y gírela en el sentido
de las flechas para desbloquearla.

• Tire hacia abajo y afuera del receptáculo.

• Empuje la nueva bombilla hacia arriba,
dentro del receptáculo y gírela en la
dirección de las flechas hasta que el pivote
entre en su punto de posición.

• Monte nuevamente la placa frontal y aprete

el tornillo.

Changer l'ampoule

Attention: avant de changer l'ampoule,

débranchez la machine, retirez la plaque de

face; cette plaque devra être remise en place

après avoir changé l'ampoule, avant de
mettre la machine en marche.

Pour cette machine, utilisez une ampoule à
baïonnette de 15 watts maximum.

• Dévissez la vis (1) de la plaque de face.

• Retirez la plaque en la tirant vers la gauche

et vers le bas.

• N'essayez pas de dévisser l'ampoule.

• Poussez l'ampoule vers le haut dans la

douille et tournez dans le sens de la flèche.

• Retirez l'ampoule.

• Mettez en place la nouvelle ampoule dans
la douille et tournez dans le sens de la

flèche pour verrouiller en position.

* •

• Replacez nouvellement la plaque de face et

serrez la vis.

Performance checklist

When sewing difficulties occur, look back
through this manual to make sure you are

correctly following the instructions. If you
still have a problem, the reminders below
may help you to correct it.

Needle Does Not Move

Is machine connected to electrical
supply?
Is the power and light switch on?
Is controller connected?
Is the handwheel engaged for bobbin
winding?

Needle Moves But Stitch Is Not

Formed

Is needle defective?
Is needle fully inserted into needle clamp?

Are bobbin and needle correctly
threaded?

Is bobbin correctly inserted into bobbin
case?

Needle Breaks

Is needle straight and sharp?
Is needle correct size?
is needle fully inserted into needle clamp?
Are controls properly set?
Are accessories correct for application?

Bobbin Winding Difficulties

Is thread unwinding freely from spool?
Is bobbin winder engaged?

Is thread end securely held at start of
wind?
Is thread hanging up on the slit on the
thread spool?

Upper Thread Breaks

Is machine properly threaded?
is thread freely unwinding from spool?
is proper spool cap being used?
Is needle correct size for thread?
Is upper thread tension too tight?
is bobbin case properly inserted?
Is bobbin rim free of nicks?

Lower Thread Breaks

Is bobbin correctly wound?
Is bobbin correctly inserted into bobbin
case?
Is bobbin case correctly threaded?
Is thread hanging up on the slit on the

thread spool?

Skipped Stitches

Is machine properly threaded?
Is fabric firmly held down?
Is needle correct style and size?
Is needle straight and sharp?

Fabric Does Not Move Properly

Under Presser Foot

Is presser foot correctly attached to
machine?
Is presser foot lowered?
Is stitch length correctly set?

Lista de verificaciones

Cuando aparezcan dificultades al coser,
consulte este manual para asegurarse de
que sigue correctamente las instruc
ciones. Si aún así continuasen los
problemas, los recordatorios siguientes
pueden ayudarla para corregirlos.

La aguja no se mueve

¿Está la máquina conectada a la red?
¿Está abierto el botón de fuerza y luz?
¿Está conectado el regulador?
¿Está conectado el devanador?

La aguja se mueve pero no se

forma el punto

¿Está la aguja defectuosa?
¿Está la aguja totalmente insertada dentro

del sujetador?

¿Están enhebradas correctamente la
bobina y la aguja?

¿Está la bobina correctamente insertada
en su caja?

Se rompe la aguja

¿Está la aguja recta y con punta?
¿Es la aguja del tamaño correcto?
¿Está la aguja totalmente introducida
dentro del sujetador?
¿Están los controles colocados apro
piadamente?
¿Son correctos los accesorios para la
aplicación?

Dificultades en el devanado

¿Se devana correctamente el hilo del
carrete?
¿Está conectado el devanador?
¿Está sujeto con seguridad el extremo del
hilo al empezar el devanado?
¿Está el hilo enganchado en la ranura del

carrete de hilo?

61

El hilo superior se rompe

¿Está la máquina enhebrada apro
piadamente?
¿Se devana correctamente el hilo del

carrete?

¿Se está utilizando el sujetador de carrete
apropiado?
¿Es la aguja del tamaño correcto para el
hilo?
¿Está demasiado prieta la tensión del hilo
superior?
¿Está la caja de bobina debidamente
insertada?
¿Está el borde de la bobina libre de
muescas?

El hilo inferior se rompe

¿Está la bobina correctamente devanada?
¿Está la bobina correctamente insertada
en su caja?

Que faire si—

¿Está la caja de bobina correctamente
enhebrada?

Fallo de puntos

¿Está la máquina enhebrada apro
piadamente?
¿Está el tejido sujeto con seguridad?
¿Es la aguja del estilo y tamaño
correctos?
¿Está la aguja recta y con punta?

El tejido no se mueve apropiada
mente debajo del prénsatelas

¿Está el prénsatelas unido correctamente
a la máquina?
¿Está bajado el prénsatelas?
¿Está correctamente colocada la longitud
del punto?

Si VOUS éprouvez quelques difficultés lors
de l'utilisation de votre machine, le
questionnaire ci-dessous vous permettra
de déceler une éventuelle mauvaise

manoeuvre.

Si votre aiguille ne bouge pas

Avez-vous branché votre machine?
Avez-vous mis la machine sous tension
á l'aide de l'interrupteur?
Avez-vous branché le rhéostat?

N'avez-vous pas débrayé le mécanisme

en appuyant sur le symbole canette au

centre du volant?

Le point ne se fait pas

L'aiguille est-elle épointée?
L'aiguille est-elle entièrement en place
dans le pince-aiguille?
L'enfilage supérieur et inférieur sont-ils
corrects?

Le fil de bobine casse

La machine est-elle bien enfilée?
Le fil se déroule-t'il librement?

Avez-vous utilisé l'étrier correspondant

au diamètre de la bobine?
La grosseur de l'aiguille est-elle adaptée
à la grosseur de fil utilisé?
Le support de canette est-il bien en place?
N'y a-t'il pas de bourre sur le bord de
la canette?

Le fil de canette se casse

La canette est-elle correctement remplie?
La canette est-elle correctement mise en
place dans son support?

L'aiguille casse

L'aiguille n'est-elle pas tordue?
La grosseur de l'aiguille convient-elle à
la nature du tissu cousu?
Les sélecteurs sont-ils bien en place?
Les accessoires utilisés conviennent-ils
au travail?

Confection de la canette difficile

Le fil se déroule-t'il facilement de la
bobine?
Le dévidoir est-il mis en place?
Avez-vous tenu fermement le fil pour
commencer le remplissage?
Le fil n'est pas arrêté par la fente de la
bobine.

L'enfilage du support de canette est-il
correct?
Le fil est-il passé dans la fente du
support?

Saute de point

La machine est-elle correctement
enfilée?
Le tissu est-il bien maintenu par le pied
presseur?
La catégorie et la grosseur de l'aiguille
sont-elles bien adaptées?
L'aiguille n'est-elle ni tordue, ni épointée?

Le tissu ne se dépiace pas sous ie pied presseur

Le pied presseur est-il correctement

attaché en place?

Le pied presseur est-il baissé?
Le sélecteur de longueur de point est-

il en position normale de couture?

62

1/4

3/5

cH

Manual buttonholes

(For machine with and without

built-in buttonholer)

• Stitch Selection: Zig-zag (Pattern Disc 1)

• Stitch Width: (see illus.)

Width may be varied to sew narrower or
wider buttonholes

• Needle Position: ^

• Stitch Length: between 0 and 1

Note: For best results use the buttonhole foot

( L ) available for purchase at your
local Sewing Center.

Step 1. Side Stitching: Position needle in

fabric at point A. Lower foot and

stitch to end of marking.

Step 2. Leave needle in fabric at point B.

Raise foot and pivot work on needle.
Lower foot. Take one stitch without
changing width setting, bringing
work to point C.

i 11 i ^

1/4 3/5

1/4 3/5

J

1/4 3/5

Step 3. Bar Tack: Adjust stitch width

selector for bar tacks and take at
least six stitches. Stop at point D.

Step 4. Side Stitching: Readjust stitch

width selector for side stitching.
Complete work to point E. Leave

needle in fabric.

Step 5. Final Bar Tack: Adjust stitch width

selector for bar tacks, and take at

least six stitches ending at point F.

63

Como hacer ojales

Manuel

manualmente

Ancho de puntada: vea figura

Posición Aguja:

Largo puntada: entre 0 y 1

Nota: Para los mejores resultados, emplee el

prénsatelas para ojales disponible
en su Centro de Costura local.

1. Costura Lateral: Coloque la aguja en la

tela en el punto A. Baje el pié y cosa hasta
en final de la marca. Deje la aguja en el
punto B de la tela. Levante el pié y gire la
tela. Baje el pié. Haga una puntada sin
cambiar el ancho de puntada, la tela
quedará en el punto C.

boutonnière

Largeur du point: voir l’illustration.

Position de l’aiguille: ^

Longueur du point: entre 0 et 1.

Note: Pour obtenir les meilleurs résultats,

vous pouvez acheter un pied pour
boutonnière à votre Centre de Couture
local.

1. Piqûre de la lèvre: piquer l’aiguille

dans le tissu au point A. Abaisser le pied
et piquer sur toute la longueur. Laisser
l’aiguille dans le tissu au point B. Relever
le pied et faire pivoter l’ouvrage autour de
l’aiguille. Abaisser le pied. Faire un point
de façon à amener l’aiguille au point C.

2. Remate: Ajuste el selector del ancho de
puntada para remates y efectúe un
mínimo de 6 puntadas. Deténgase en el
punto D.

3. Costura Lateral: Reajuste el selector del
ancho de la puntada para costura lateral.
Cosa hasta el punto E. Deje la aguja en el
material.

4.

Remate Final: Coloque el selector del
ancho de la puntada para remates y haga
por lo menos 6 puntadas finalizando en el
punto F.

2. arrêt: régler le sélecteur de largeur du
point et piquer 6 points au moins. S’arrêter

au point D.

3. Piqûre de la 2« lèvre: régler à nouveau la
largeur du point pour exécuter la

deuxième lèvre. Piquer jusqu’au point E.

Laisser l’aiguille dans le tissu.

4. 2e arrêt: régler le sélecteur de largeur du
point et piquer au moins 6 points en
terminant au point F.

64

Notes
Notas personales
Notes personnelles

SINGER
