Page 1

2009

INSTRUCTION MANUAL

MANUEL D’INSTRUCTION

MANUAL DE INSTRUCCIONES

Page 2

“IMPORTANT SAFETY INSTRUCTIONS”

“When using an electrical appliance, basic safety precautions should always be followed, including the following.” “Read all instructions before using this sewing machine.”

“DANGER

1. “This sewing machine should never be left unattended when plugged in. Always unplug this sewing machine from the electric outlet immediately after using and before cleaning.”

2. “Always unplug before replacing light bulb. Replace bulb with same type rated DC 6.5 V 2.8 Watts.”

“WARNING

1. “Do not allow to be used as a toy. Close attention is necessary when this sewing machine is used by or near children.”

2. “Use this sewing machine only for its intended use as described in this manual. Use only attachments recommended by the manufacturer as contained in this manual.”

3. “Never operate this sewing machine if it has a damaged cord or plug, if it is not working properly, if it has been dropped or damaged, or dropped into water. Return the sewing machine to the nearest authorized dealer or service center for examination, repair, electrical or mechanical adjustment.”

4. “Never operate the sewing machine with any air openings blocked. Keep ventilation openings of the sewing machine and foot control free from the accumulation of lint, dust, and loose cloth.”

5. “Never drop or insert any object into any opening.”

6. “Do not use outdoors.”

7. “Do not operate where aerosol (spray) products are being used or where oxygen is being administered.”

8. “To disconnect, turn switch to the off (“0”) position, then remove plug from outlet.”

9. “Do not unplug by pulling on cord. To unplug, grasp the plug, not the cord.”

10. “Keep ngers away from all moving parts. Special care is required around the sewing machine needle.”

11. “Never sew with a damaged needle plate as this can cause a needle to break.”

12. “Do not use bent needles.”

13. “Do not pull or push fabric while stitching. It may deect the needle causing it to break.”

14. “Switch the sewing machine off (“0”) when making any adjustments in the needle area, such as threading needle, changing needle, threading bobbin, or changing presser foot, etc.”

15. “Always unplug sewing machine from the electrical outlet when removing covers, lubricating, or when making any other user servicing adjustments mentioned in the instruction manual.”

To reduce the risk of electric shock:”

To reduce the risk of burns, re, electric shock, or injury to persons: ”

Moving parts-To reduce risk of injury, switch off before servicing. Close cover before operating

“CAUTION

machine.”

“SAVE THESE INSTRUCTIONS”

“This product is for household use, or equivalent.”

FOOT CONTROL (USA & Canada only)

Use Yamamoto Electric, Model YC-485 EC with this sewing machine.

POLARIZED PLUGS CAUTION (USA & Canada only)

This appliance has a polarized plug (one blade wider than the other). To reduce the risk of electric shock, this plug is intended

to t in a polarized outlet only one way. If the plug does not t fully in the outlet, reverse the plug. If it still does not t, contact a qualied electrician to install the proper outlet. Do not modify the plug in any way.

This appliance complies with EEC Directive 89/336/EEC covering the electromagnetic compatibility.

This equipment is marked with the recycling symbol. It means that at the end of the life of the equipment you must dispose of it separately at an appropriate collection point and not place it in the normal domestic unsorted waste

stream. This will benet the environment for all.

(European Union only)

SINGER

is a registered trademark of The Singer Company Ltd or its afliates.

2007

Page 3

MESURES DE SÉCURITÉ IMPORTANTES

Lorsqu’un appareil électrique est en usage, il faut toujours observer certaines mesures élémentaires de sécurité y compris les suivantes. Lire les instructions en entier avant d’utiliser cette machine à coudre.

DANGER

1. Un appareil ne devrait jamais être laissé sans surveillance lorsqu’il est branché.

Débranchez toujours l’appareil de la prise externe de courant immédiatement après usage et avant le nettoyage.

MISE EN GARDE

1. Cet appareil ne doit pas être utilisé comme un jouet. Une stricte surveillance doit être exercée lorsque l’appareil est en usage

par ou près des entants.

2. N’utilisez cet appareil qu’aux fins mentionnées dans ce manuel. N’utilisez que les accessoires recommandés par le

manufacturier tel qu’indiqué dans ce manuel.

3. N’utilisez jamais cet appareil si le cordon ou la fiche sont endommagés, si l’appareil fait défaut, s’il a été échappé ou

endommagé ou immergé. Retournez cet appareil au concessionnaire autorisé ou centre de réparations pour examen. Réparation, réglage électrique ou mécanique.

4. N’utilisez jamais l’appareil lorsque les ventilateurs sont obstrués. Gardez les ventilateurs de la machine à coudre et du

rhéostat libres de mousse, poussière ou de tissu.

5. Gardez les doigts loin des pièces en mouvement spécialement autour de l’aiguille de la machine à coudre.

6. Utilisez toujours la plaque à aiguille recommandée. Une plaque inappropriée peut causer le bris de l’aiguille.

7. N’utilisez jamais d’aiguilles gauchies.

8. Ne tirez ni ne poussez le tissu pendant que vous cousez. Ceci peut faire dévier l’aiguille et la briser.

9. Arrêtez («0») la machine à coudre lorsque vous faites des réglages à l’aiguille, enlage, changement.

enlage de canette ou changement de pied presseur, etc.

10. Débranchez toujours la machine de la prise externe de courant lorsque vous retirez les couvercles,

effectuez la lubrication ou tout autre entretien mentionné dans le manuel d’instructions.

11. N’insérez ni ne laissez tomber aucun objet dans aucune ouverture.

12. N’utilisez pas en plein air.

13. N’utilisez pas ou des produits en aérosol sont en usage ni ou est administré de l’oxygene.

14. Pour débrancher, tournez tous les réglages en position d’arrêt («0»), puis débranchez la prise externe de courant.

15. Ne débranchez pas en tirant le cordon. Pour débrancher, saisissez la che, non pas le cordon.

Pour réduire le risque de décharge électrique:

Pour réduire le risque de brûlures, de feu, de décharge électrique ou de

blessures personnelles:

CONSERVEZ CES INSTRUCTIONS

Cette machine à coudre est couçue pour usage domestique seulement.

RHÉOSTAT (Etats-Unis et canada seulement)

Avec cette machine à coudre, utilisez le modèle YC-485 EC de Yamamoto Electric.

INFORMATIONS CONCERNANT LES FICHES POLARISÉES (Etats-Unis et canada seulement)

Cet appareil est équipé d'une fiche polarisée (une lame est plus large que I’autre). Pour réduire les risques de décharge

électrique, cette che ne peut être branchée dans la prise que d’une seule façon. Si la che ne peut pas être insérée entièrement dans la prise, tournez la che. Si la che ne peut toujours pas entrer dans la prise, veuillez contacter un électricien qualié an qu'il vous installe la prise murale appropriée. Ne modiez la che en aucun cas.

Cet appareil est conforme à la directive CEE 89/336 EEC concernant les normes électromagnétiques.

Cet équipement est marqué par le symbole représenté ci dessus. Cela signie, qu’en n de vie, cet équipement ne

doit pas être mélangé à vos ordures ménagères, mais doit être déposé dans un point de collecte prévu pour les déchets des équipements électriques et électroniques. Votre geste préservera l’environnement. (union européenne seulement)

SINGER

est une marque déposée de The Singer Company Ltd ou de ses liales.

2007

Page 4

IMPORTANTES INSTRUCCIONES DE SEGURIDAD

Cuando se usa un aparato eléctrico, debe seguirse unas precauciones básicas y que vienen incluidas a continuación. "Leer las instrucciones antes de usar la máquina de coser."

PELIGRO -

1. La máquina no debe dejarse nunca desatendida mientras esté conectada. Desconectar la máquina de la red eléctrica inmediatamente después de su uso y antes de limpiarla.

CUIDADO -

1. No usar la máquina como un juguete.Prestar atención si fuese necesario cuando la máquina está siendo usada por niños o cerca de ellos.

2. Usar la máquina de coser solamente como se describe en este manual.Usar únicamente los accesorios recomendados por

el fabricante y que vienen especicados en este manual.

3. No trabajar nunca con la máquina en caso de que tenga el cable o el enchufe en malas condiciones, si no cose correctamente, en caso de que se haya caído, haya sido dañada o se haya mojado.

4. No usar la máquina con los oricios de ventilación bloqueados. Mantener los oricios de ventilación de la máquina de coser y

el pedal sin acumulació de polvo, suciedad y restos de tejido.

5. No introducir no insertar objetos en los oricios de ventilación.

6. No usar al aire libre.

7. No usar mientras se estén utilizando productos aerosoles (spray) o en lugares donde se esté administrando oxigeno.

8. Para desconectar, girar el interruptor hasta la posición Off ("0"), luego desconectar el enchufe de la red.

9. No desconectar el enchufe tirando del cable. Para desconectar, tirar de la clavija, no del cable.

10. Mantener los dedos alejados de todas las partes movibles de la máuqina. Tener un cuidado especial con la aguja.

11. Usar siempre la placa de agujas apropiada. Una placa de agujas impropia puede producir la rotura de la aguja.

12. No usar agujas despuntadas.

13. No presionar ni tirar del tejido mientras se está cosiendo. Esto podría doblar la aguja y romperla.

14. Situar el interruptor principal de la máuina en posición Off ("0") cuando se realice algún ajuste en el área de la aguja como enhebrar la aguja, cambiar la aguja, cambiar la canilla, cambiar el pie prensatelas y similares.

15. Desconectar siempre la máquina de la red eléctrica cuando se retiren las tapas, para lubricar, o cuando se realice algún otro tipo de ajuste mecánico mencionado en el manual de instrucciones.

Para reducir el riesgo de una descarga eléctrica.

Para reducir el riesgo de quemaduras, fuego, descargas eléctricas o causar daños a personas.

CONSERVE ESTE MANUAL DE INSTRUCCIONES

Esta máquina de coser es para uso doméstico

PEDAL (sólo EE.UU. y Canadá)

Use el modelo YC-485 EC de Yamamoto Electric con esta máquina de coser.

INFORMACIÓN REFERENTE AL ENCHUFE POLARIZADO (sólo EE.UU. y Canadá)

Este electrodoméstico está equipado con un enchufe polarizado (note que una patita es más ancha que la otra). Para reducir el riesgo de choques eléctricos, este enchufe solamente puede ser usado en una toma de corriente polarizada. Si no puede insertar el enchufe completamente en la toma de corriente, déle la vuelta e inténtelo de nuevo. Si el enchufe no entra todavía

correctamente, contrate a un electricista cualicado para que le instale la toma de corriente adecuada. No intente modicar el

enchufe.

Este instrumento se conforma con directivo de CEE 89/336/EEC cubriendo supresión contra interferencia de radio.

Este equipo está etiquetado con el símbolo de reciclado que puede verse arriba. Esto quiere decir que al nal de la vida del equipo, éste debe ser llevado a un punto de recogida especíco para equipos electrónicos, y no a los contenedores normales de residuos domésticos. Esto beneciará al medio ambiente para todos.

(Sólo Unión Europea)

SINGER

es una marca registrada de The Singer Company Ltd o sus aliados.

2007

Page 5

TABLE OF CONTENTS

1. KNOWING YOUR SEWING MACHINE

Machine identication ------------------------------------------------6 - 7 Accessories -------------------------------------------------------------8 - 9 Setting up your machine -----------------------------------------10 - 11 Spool pins ----------------------------------------------------------- 12 - 13 Presser foot lifter, Darning plate ------------------------------- 12 - 13 Converting to free-arm sewing -------------------------------- 12 - 13 Winding the bobbin ----------------------------------------------- 14 - 15 Threading the bobbin thread ----------------------------------- 16 - 17 Threading the top thread ---------------------------------------- 18 - 19 Using automatic needle threader --------------------------- 20 - 21 Needle, thread and fabric chart ------------------------------- 22 - 23 Adjusting top thread tension ----------------------------------- 24 - 25 Changing presser foot ------------------------------------------- 24 - 25 Control panel functions ------------------------------------------ 26 - 27 Reverse operation button --------------------------------------- 28 - 29

2. STARTING TO SEW

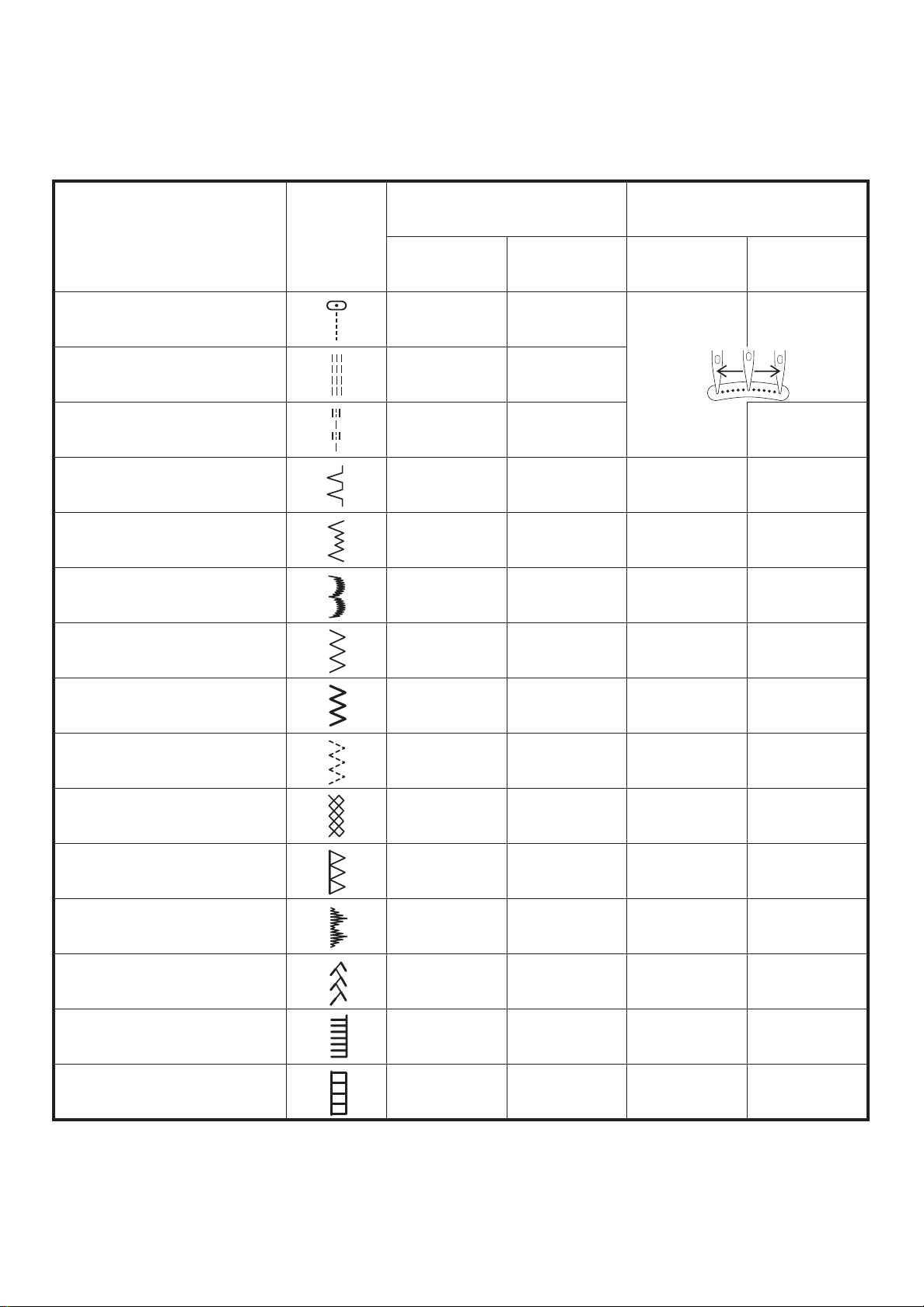

Quick reference table of stitch length and width ---------- 30 - 31 Straight stitching -------------------------------------------------- 32 - 35 Keeping seams straight, Inserting zippers and piping Hand-look quilt stitch --------------------------------------------- 34 - 35 Zigzag stitching ---------------------------------------------------- 36 - 37 Adjusting stitch width and length, Satin stitch Placement of patterns

Blindhem stitch ---------------------------------------------------- 38 - 39 Multi-stitch zig zag ------------------------------------------------ 40 - 41 Stretch and Decorative Stitches ------------------------------- 42 - 49 Straight stretch stitch, Ric-rac stitch, Honeycomb stitch, Overedge stitch, Feather stitch, Pin stitch, Blanket stitch,

Ladder stitch, Slant pin stitch, Slant overedge stitch, Greek key stitch, Entredeux stitch, Double overlock stitch, Criss-cross stitch, Crossed stitch Decorative Patterns ---------------------------------------------- 50 - 51 Ideas on design stitching Continuous patterns ---------------------------------------------- 52 - 53 Sewing on a button ----------------------------------------------- 52 - 53 Sewing a buttonhole --------------------------------------------- 54 - 59 Using buttonhole foot, Procedure, Corded buttonholes

3. CARING FOR YOUR MACHINE

Cleaning hook area and feed dogs --------------------------- 60 - 61

4. OTHER INFORMATION

Satin stitch foot, Twin needle, Straight stitch needle position --------------------------------- 62 - 63

5. PERFORMANCE CHECKLIST

------------------------ 64 - 65

For European version

Dimensions: 449 mm × 229 mm × 318 mm

Mass of the equipment: 7.6 kg

Rated Voltage: 230V ~ Rated Frequency: 50Hz Rated input: 65W Rated ambient temperature: 15 - 35°C Acoustic noise level: less than 70db(A)

Page 6

TABLE DES MATIERES

1. VOTRE MACHINE À COUDRE

Description de la machine ------------------------------------------6 - 7 Accessoires -------------------------------------------------------------8 - 9 Préparation de la machine ---------------------------------------10 - 11 Porte-bobine -------------------------------------------------------- 12 - 13 Levi e r d u p i e d presseur, Plaque de reprisage -------------- 12 - 13 Utilisation du bras libre ------------------------------------------ 12 - 13 Préparation de la canette --------------------------------------- 14 - 15

Enlage du l de canette ---------------------------------------- 16 - 17 Enlage du l supérieur ----------------------------------------- 18 - 19 Utilisation de l’enle-aiguille automatique ---------------- 20 - 21 Tableau des aiguilles, ils et tissus --------------------------- 22 - 23 Réglage de la tension du l supérieur ----------------------- 24 - 25

Remplacement du pied presseur ----------------------------- 24 - 25 Fonctions du panneau de commande ----------------------- 26 - 27 Touche de fonctionnement ------------------------------------- 28 - 29

2. COMMENCEZ À COUDRE

Tableau de référence rapide des longueurs et largeurs de points --------------------------- 30 - 31 Point droit ----------------------------------------------------------- 32 - 35 Pour garder la couture droite, Placer une fermetures à glissière ou un biais (galonner) Exécution du point de matelassage -------------------------- 34 - 35 Point zigzag -------------------------------------------------------- 36 - 37 Réglage de la largeur et de la longueur de point, Point bourdon, Positionnement des motifs

Point invisible ------------------------------------------------------ 38 - 39 Zigzag multi-point ------------------------------------------------- 40 - 41 Points extensible et décoratifs --------------------------------- 42 - 49 Point droit extensible, Point ric rac, Point nid d’abeille, Point surjet extensible, Point plume, Point épingle, Point languette, Point d’échelle, Point épingle oblique, Surjet oblique, Point grec, Point entredeux, Point surjet double, Point entrecroisé, Point croisé Motifs décoratifs --------------------------------------------------- 50 - 51 Conseils pour les points fantaisie Motifs continus ----------------------------------------------------- 52 - 53 Pose de boutons -------------------------------------------------- 52 - 53 Confection des boutonnières ---------------------------------- 54 - 59 Utilisation du pied boutonnière, procédure, Boutonnières gansées (renforcées)

3. ENTRETIEN DE VOTRE MACHINE

Nettoyage des griffes et du crochet -------------------------- 60 - 61

4. RENSEIGNEMENTS ADDITIONNELLES

Pied pour point bourdon, Aiguille jumelée, Réglage de la position d’aiguille pour le point droit ------ 62 - 63

5. VÉRIFICATION DES PETITS PROBLÈMES DE COUTURE

-------------------------- 64 - 65

Version pour l’Europe

Dimensions: 449 mm × 229 mm × 318 mm Poids de l’équipement: 7,6 kg Tension nominale: 230 V ~ Fréquence nominale: 50 Hz Entrée nominale: 65 W Température ambiante nominale: 15 - 35°C Niveau de bruit acoustique: moins de 70 db(A)

Page 7

INDICE DE CONTENIDOS

1. PRINCIPALES PARTES DE LA MAQUINA

Identicación de la máquina ---------------------------------------6 - 7 Accesorios --------------------------------------------------------------8 - 9 Preparación de la máquina --------------------------------------10 - 11 Porta carretes ------------------------------------------------------ 12 - 13 Palanca pie prensatelas, Plancha de zurcido ------------- 12 - 13 Conversion para la costura con brazo ----------------------- 12 - 13 Devanado de la canilla ------------------------------------------ 14 - 15 Enhebrado del hilo de la canilla ------------------------------- 16 - 17 Enhebrado del hilo superior ------------------------------------ 18 - 19 Uso del ensatador automatico ------------------------------ 20 - 21 Tabla de hilo, aguja y material --------------------------------- 22 - 23 Ajuste de la tensión del hilo superior ------------------------ 24 - 25 Cambio del pie prensatelas ------------------------------------ 24 - 25 Funciones del panel de control -------------------------------- 26 - 27 Interruptor de funcionamiento --------------------------------- 28 - 29

2. EMPEZER A COSER

Cuadro de referencia rapida de largo y ancho de puntada ------------------------------------------------------ 30 - 31 Puntada recta ------------------------------------------------------ 32 - 35

Manteniendo la puntada derecha,

Inserción de cremalleras y vivo Puntada de acolchado continua ------------------------------- 34 - 35 Puntada zig-zag --------------------------------------------------- 36 - 37 Ajuste del ancho y largo de puntada, Puntada de relleno, Ubicacion de los patrones

Puntada invisible -------------------------------------------------- 38 - 39 Zig-zag de tres puntadas --------------------------------------- 40 - 41 Puntadas elasticas y decorativos ----------------------------- 42 - 49 Puntada recta triple, Puntada ric rac, Puntada panal, Puntada sobre-borde, Puntada pluma, Puntada de broche, Puntada de ribete, Puntada en escalera,

Puntada aller inclinado, Puntada overlock inclinado,

Puntada llave griega, Puntada “Entredos”, Puntada obrlock doble, Puntada entrecruz, Puntada cruzado Diseños de bordados decorativos ---------------------------- 50 - 51 Tipos de puntadas decorativas Patrones continuos ----------------------------------------------- 52 - 53 Cosido de botones ------------------------------------------------ 52 - 53 Confección de ojales --------------------------------------------- 54 - 59 Uso del pie de ojaladora, Procedimiento, Ojales con cordón

3. CUIDE SU MAQUINA

Limpiar el area del transportador y la lanzadera ---------- 60 - 61

4. INFORMACION OTRA

Pie prensatelas para coser en satén, Aplicacion de dos agujas, Ajuste de posición de aguja para puntada recta ---------- 62 - 63

5. CUADRO DE VERIFICACION DE RENDIMIENTO

---------------------------------------------- 64 - 65

Para versión europea

Dimensiones: 449 mm × 229 mm × 318 mm Peso del equipo: 7,6 kg Voltaje nominal: 230V ~ Frecuencia nominal: 50Hz Consumo nominal: 65W Temperatura ambiente nominal: 15 - 35°C Nivel de ruido acústico: menos de 70db(A)

Page 8

1. KNOWING YOUR SEWING MACHINE

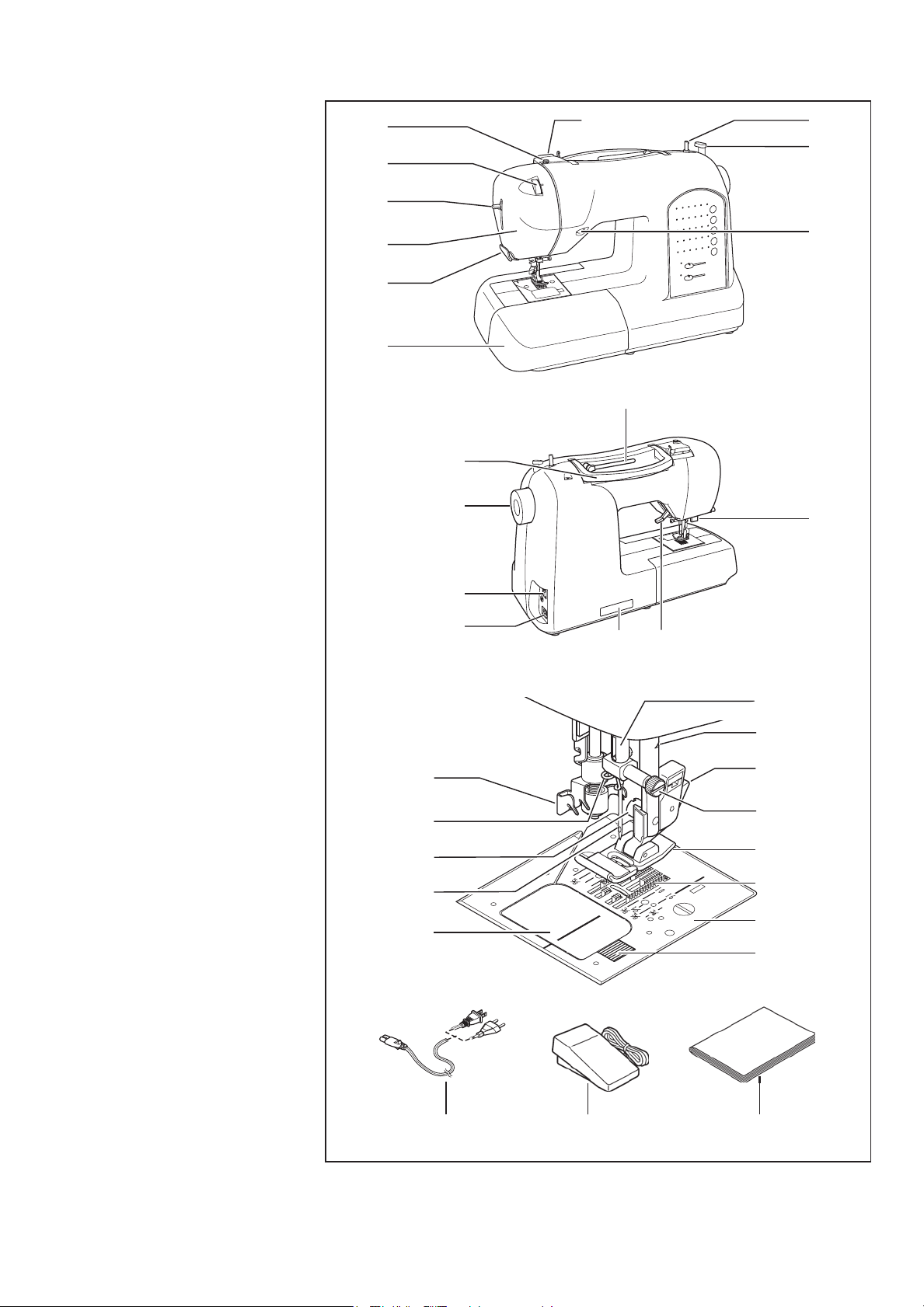

MACHINE IDENTIFICATION

1. Pre-tension guide

2. Bobbin winding tension disk

3. Thread tension control

4. Threading lever

5. Face cover

6. Thread cutter/holder

7. Extension table (Accessory box)

8. Bobbin winder shaft

9. Bobbin winder stop

10. Reverse stitch button

11. Horizontal spool pin

12. Handle

13. Hand wheel

14. Power/light switch

15. Cord socket

16. Identicationplate

17. Presser foot lifter

18. Buttonhole lever

19. Twin thread guide

20. Thread guide

21. Presser foot screw

22. Needle

23. Bobbin cover plate

24. Needle bar

25. Alternate thread cutter

26. Foot release button

27. Needle clamp screw

28. Presser foot

29. Feed dogs

30. Needle plate

31. Bobbin cover release button

32. Power line cord

33. Foot control

34. Instruction manual

8 9

3 4

12 13

14 15

19 20

21 22

32 33 34

25 26

27 28

29 30

Page 9

1. VOTRE MACHINE À COUDRE

DESCRIPTION DE LA MACHINE

1. PRINCIPALES PARTES DE LA MAQUINA

IDENTIFICATION DE LA MAQUINA

1. Guide pré-tension

2. Guide-l 3. Réglagetensiondulsupérieur 4. Releveurdel

5. Plaque frontale

6. Coupe-l/support

7. Boîte à accessoires/Table de rallonge

8. Axe du bobineur

9. Butée d’arrêt du bobinage

10. Interrupteur couture arrière

11. Porte-bobine horizontal

12. Poignée

13. Volant

14. Interrupteur/Lumière

15. Prise de cordon

16. Plaqued’identication

17. Levier du pied de biche

18. Levier-poussoir boutonnière

19. Guide-ldouble

20. Guide-l

21. Vis du pied

22. Aiguille

23. Couvercle canette

24. Barre à aiguille

25. Coupe-l

26. Touche de verrouillage du pied

27. Vis de l’aiguille

28. Pied presseur

29. Griffe d’entraînement

30. Plaque-aiguille

31. Bouton du couvercle canette

32. Cordon électrique

33. Rhéostat

34. Manuel d’instruction

1. Guía hilo

2. Guía hilo

3. Control tensión hilo

4. Palanca de ensartado

5. Cubierta frontal

6. Cortador de hilo

7. Base de extensión (caja de accesorios)

8. Eje devanador canilla

9. Tope devanador canilla

10. Botón de puntadas hacia atrás

11. Pasador de carrete horizontal

12. Asa para llevar

13. Volante

14. Interruptor corriente/luz

15. Conector del cable

16.Placadeidenticación

17. Palanca pie prensatelas

18. Palanca para ojales

19. Guía doble hilo

20. Guía hilo

21. Tornillo, pie prensatelas

22. Aguja

23. Tapa de canilla

24. Barra de aguja

25. Cortador de hilo

26. Boton de desprendimiento prensatelas

27. Tornillo de sujeción aguja

28. Pie prensatelas

29. Transporte de dientes

30. Plancha aguja

31. Botón de apertura tapacanilla

32. Cordón de la linea eléctrica

33. Control por pedal

34. Manual de instrucciones

Page 10

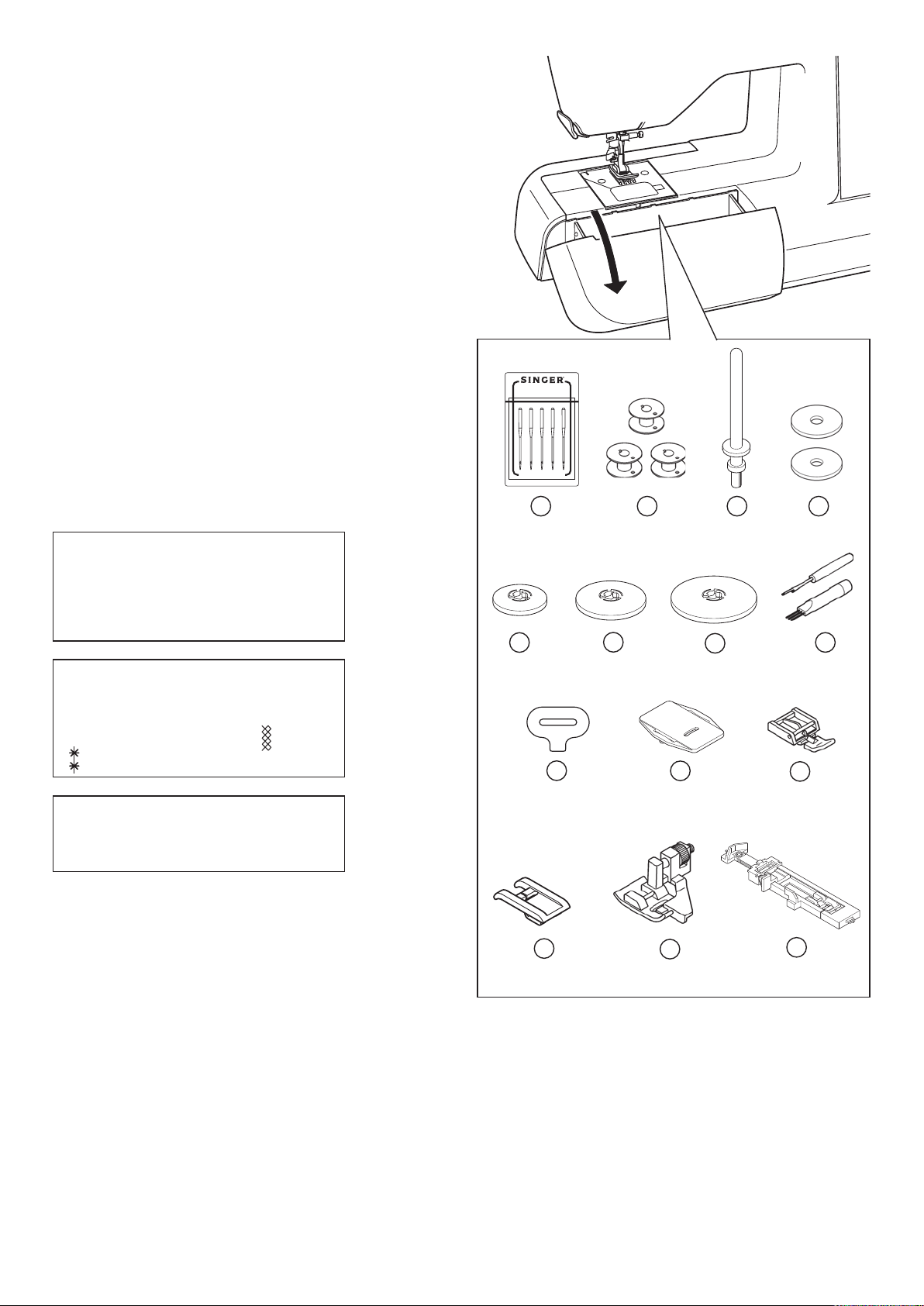

ACCESSORIES

1. Needles

2. Bobbins (4 total - 1 in machine)

3. Auxiliary spool pin

4. Spool pin felt discs (2)

5. Spool pin cap (small)

6. Spool pin cap (medium)

7. Spool pin cap (large)

8. Buttonhole opener/seam ripper and brush

9. Screwdriver for needle plate

10. Darning plate

11. Zipper foot

12. Satin stitch foot

13. Blind stitch foot

14. Buttonhole foot

The Foot that comes on your Sewing machine is called the General Purpose Foot and will be used for the majority of your sewing.

2 31 4

The Satin Foot (12) is another very useful foot and should be used for most of your decorative sewing especially HONEYCOMB , STAR

a etc.

When purchasing additional bobbins, be sure they are Class I5 J.

Page 11

ACCESSOIRES

ACCESORIOS

1. Aiguilles

2. Canettes (total 4 - 1 dans la machine)

3. Porte-bobine auxiliaire vertical

4. Rondelle feutre

5. Chapeau pour petite bobine

6. Chapeau pour moyen bobine

7. Chapeau pour grande bobine

8. Ouverture de boutonnière/pinceau/découvir

9. Tournevis pour plaque aiguille

10. Plaque de reprisage

11. Pied fermeture glissière

12. Pied pour point bourdon

13. Pied point invisible

14. Pied boutonnière

Le pied qui accompagne votre machine à coudre est appelé le pied universel et est utilisé pour la plus grande partie de vos travaux de couture.

1. Agujas

2. Canillas (4 total – 1 en máquina)

3. Pasador de carrete auxiliar

4. Disco del pasador carrete

5. Tapa del pasador carrete (pequeño)

6. Tapa del pasador carrete (mediano)

7. Tapa del pasador carrete (grande)

8. Abridor de ojales/cepillo/abridor de costuras

9. Destornillador para placa de aguja

10. Plancha de zurcido

11. Prensatelas de cremalleras

12. Pie prensatelas para coser en satén

13. Prensatelas de puntada invisible

14. Prensatelas de ojales

El prensatelas que viene con la máquina de coser se llama pie prensatelas universal y será usado para la mayoría de sus costuras.

Le pied pour point bourdon (12) est un autre pied fort utile, et doit être utilisé pour la plupart des points décoratifs - surtout NID D’ABEILLE , POINT EN ÉTOILE etc.

Si vous achetez des canettes, chercher que la classe 15 J.

El prensatelas para coser en satén (12) es otro prensatelas muy útil y debe ser usado para costura de puntadas decorativas - sobre todo el P ANAL , el BRILLO ESTELAR etc.

Cuándo compre bobinas adicionales este segura que sean clase 15 J.

Page 12

SETTING UP YOUR MACHINE

Be sure to wipe off any surplus oil from needle plate area before using your machine

the rst time.

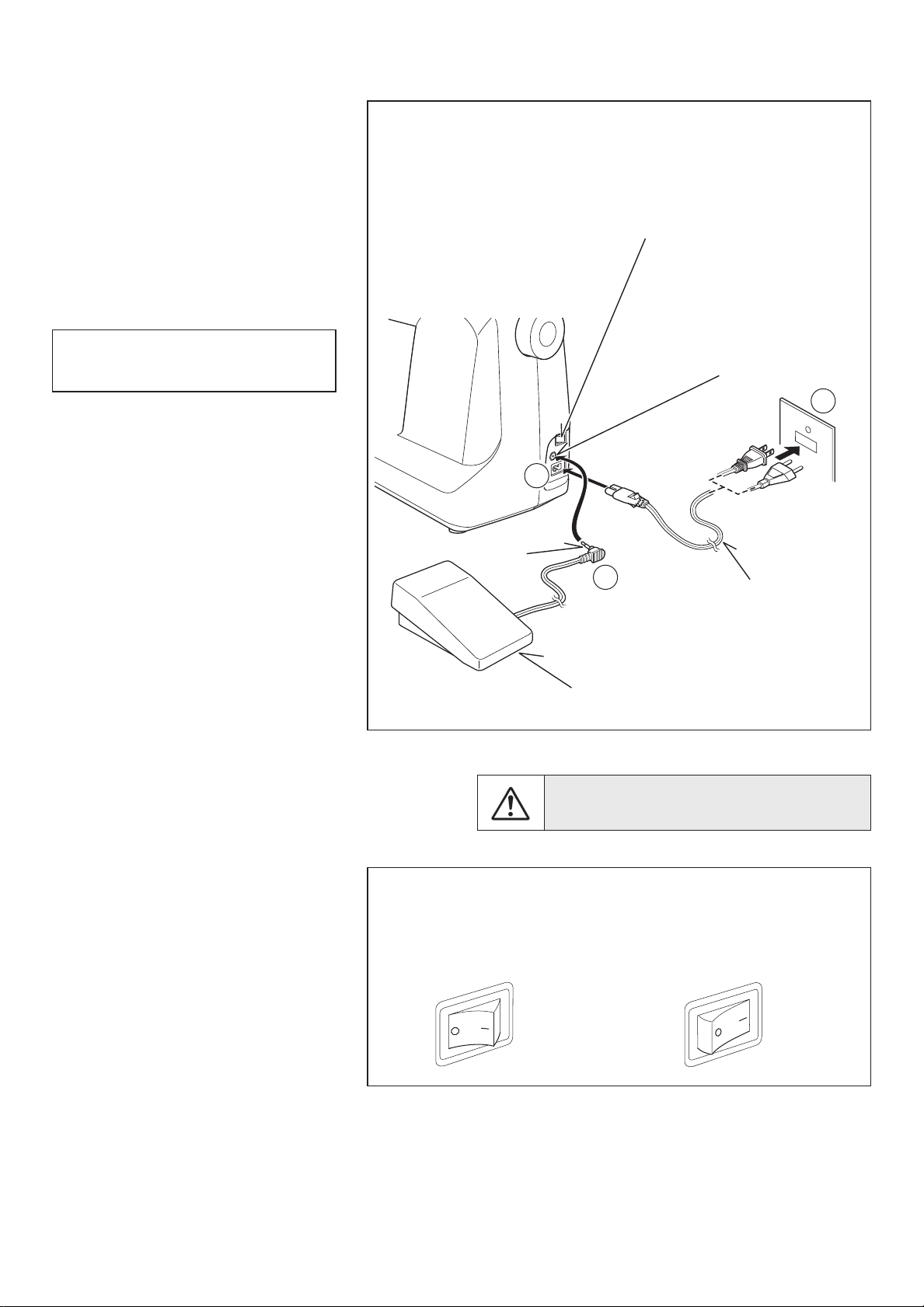

POWER LINE CORD/FOOT CONTROL

Connect the plug of the power line cord into the cord socket (1) and your wall outlet (2) as illustrated.

Connect the foot control plug (3) into the machine socket.

NOTE: When foot control is disconnected, the machine will not operate.

Pin plug Butée Pasador

Set power/light switch at “OFF”

Mettez l’interrupteur moteur/

lumière sur “OFF” Poner el Interruptor de corriente/

luz de velocidad en “OFF”

Machine socket Connecteur de la

machine Conector de la máquina

Power line cord Cordon Cordón de la linea eléctrica

POWER/LIGHT SWITCH

Your machine will not operate until the power/light switch is turned on. The same switch controls both the power and the light.

When servicing the machine, or changing needles, etc., machine must be disconnected from the power supply.

Foot control Rhéostat Control por pedal

Always disconnect the machine from power supply by removing the plug from the wall-outlet.

Power/light switch “OFF” Interrupteur moteur/lumière “OFF” Interruptor corriente/luz “OFF”

Power/light switch “ON” Interrupteur moteur/lumière “ON” Interruptor corriente/luz “ON”

Page 13

PRÉPARATION DE LA MACHINE

Installez votre machine sur une surface bien plane. Votre machine à coudre a été huilée à fond par l’usine. Il est donc indispensable, avant de commencer à l’utiliser, de bien essuyer la plaque de recouvrement complète et ses abords. Faites ensuite un essai sur un échantillon de tissu pour bien éponger l’huile en excès.

CORDON D’ALIMENTATION/RHÉOSTAT

Connectez la fiche du cordon d’alimentation au connecteur de cordon (1) et à la prise murale (2) comme indiqué sur l’illustration.

Connectez la fiche du rhéostat (3) au connecteur de la machine.

REMARQUE: Lorsque la pédale est débranchée, il est impossible d’utiliser la machine.

PRÉPARACION DE LA MAQUINA

Asegurarse de limpiar cualquier aceite sobrante del área de la plancha de aguja, antes de usar, por primera vez, la máquina.

CORDON DE LA LINEA ELECTRICA/CONTROL POR PEDAL

Conecte el cordón de la linea eléctrica a la máquina (1) y el enchufe a la alimentación de corriente (2) tal como se ve en el dibujo.

Conecte el enchufe del control (3) de pedal en el conector de la máquina.

NOTA: Cuando el control de pedal está desconectado, la máquina no funcionará.

Débranchez toujours. La machine de

l’alimentation électrique en retirant la che de la

prise murale.

INTERRUPTEUR MOTEUR ET LUMIÈRE

Votre machine est équipée d’un interrupteur unique moteur/ lumière. Vous piquez donc constamment avec votre travail éclairé.

Siempre desconecte la máquina de la fuente de alimentación retirando el enchufe del tomacorriente de la pared.

INTERRUPTOR CORRIENTE/LUZ

La máquina no funcionará hasta que se conecte el interruptor de corriente/luz. El mismo interruptor controla la corriente y la luz.

Cuando se está utilizando la máquina, o se están cambiando agujas o bobillas, etc., la máquina se debe desconectar de los suministros principales.

Page 14

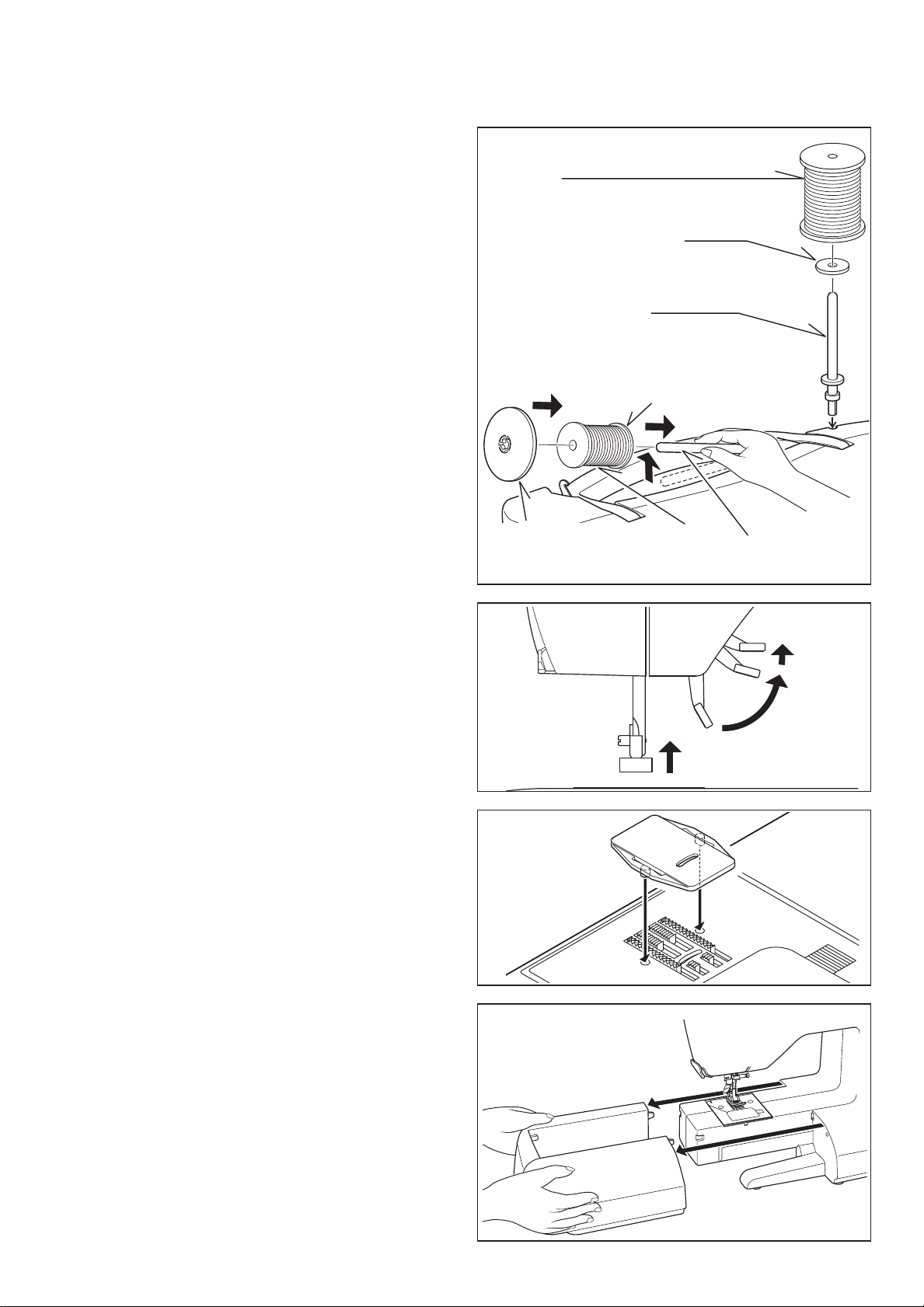

SPOOL PINS

HORIZONTAL SPOOL PIN for normal thread spool

Place thread spool on the pin and secure with a spool cap to

ensure smooth ow of thread. If the thread spool has a thread

retaining slit, it should be placed to the right. Select the correct spool pin cap according to the type and

diameter of spool being used. The diameter of the spool pin cap should always be larger than that of the spool itself.

VERTICAL SPOOL PIN for large thread spool

Attach the spool pin. Place the felt disc over it. Place a thread spool on the spool pin.

Spool Bobine Carrete

Felt disc Rondelle feutre Disco del pasador carrete

Vertical spool pin Porte-bobine vertical Pasador de carrete vertical

Thread retaining slit

Fente de retenue de l

Ranura de retención de hilo

Spool pin cap

Couvre-l

Tapa del pasador carrete

Spool Bobine Carrete

Spool pin Porte-bobine Pasador carrete

PRESSER FOOT LIFTER

There are three positions for your presser foot.

1. Lower the presser foot to sew.

2. Raise the lifter to the middle position to insert or remove fabric, and to change presser foot.

3. Lift it to its highest position to insert or to remove thick fabric.

DARNING PLATE

Use the darning plate when you need to control fabric feeding for button sewing, free motion work and free motion darning.

Raise needle and presser foot, and position darning plate onto the needle plate with the two pins on the back inserted to the holes of needle plate.

CONVERTING TO FREE-ARM SEWING

Your machine can be used either as a at- bed or as a free-

arm model. With the extension table in position, it provides a large working

surface as a standard at-bed model. To remove the extension table, hold it rmly with both hands

and pull it off to the left as shown. To replace, slide the extension table back into place until it clicks.

With the extension table removed the machine converts into a slim free-arm model for sewing children’s clothes, cuffs, trouser legs, and other hard-to-reach places.

Page 15

PORTE-BOBINE

PORTA CARRETES

PORTE-BOBINE HORIZONTAL pour la bobine normale

Placez la bobine sur la tige et fixez-y un couvre-fil pour

assurer un débit de l bien régulier. Si la bobine est dotée d’une fente de retenue de l, elle doit être placée à droite.

Sélectionner la broche de couvre-l correcte en fonction du

type et du diamètre de la bobine utilisée. Le diamètre chapeau de la bobine doit toujours être supérieur à celui de la bobine elle-même.

PORTE-BOBINE VERTICAL pour la grande bobine

Insérer le porte-bobine. Placez la rondelle de feutre par

dessus. Introduisez une bobine de l sur le porte-bobine.

PASADOR DE CARRETE HORIZONTAL para carrete de hilo normal

Coloque el carrete de hilo en el pasador y asegúrelo con la tapa de pasador para asegurarse que el hilo se mueve suavemente. El carrete de hilo tiene una ranura de retención de hilo, que debe quedar hacia la derecha.

Seleccione la tapa de pasador de carrete de acuerdo al tipo y diámetro del carrete usado. El diámetro de la tapa de pasador de carrete debe ser siempre mayor que la del mismo carrete.

PASADOR DE CARRETE VERTICAL para carrete de hilo grande

Inserte el portacarrete. Coloque la tapa del portacarrete

vertical y el disco de eltro. Coloque el hilo en el portacarrete.

LEVIER DU PIED PRESSEUR

Il y a 3 positions:

1. Abaisser le levier pour coudre.

2. Soulever le levier en position moyenne pour insérer ou enlever le tissu, et changer le pied.

3. Soulever le levier à sa position la plus haute, pour changer pour accommoder les tissus épais.

PLAQUE DE REPRISAGE

Utilisez la plaque de reprisage lorsque vous devez contrôler vous-même l’entraînement du tissu pour coudre des boutons, pour les travaux à mouvements libres et pour effectuer du reprisage par vous-même.

Mettre l'aiguille à sa position la plus haute et relever le pied

presseur. Placer la plaque à reprisage sur la plaque aiguille en veillant à ce que les deux vis s'introduisent correctement dans les trous.

UTILISATION DU BRAS LIBRE

Cette machine peut s’utiliser aussi bien sous la forme d’une base plane que celle d’un bras libre.

En conservant la table de rallonge en place, vous disposez d’une grande table de travail.

Pour retirer la table de rallonge, tenez-la fermement avec les deux mains et tirez-la à gauche vers l’extérieur, comme indiqué sur l’illustration. Pour la remettre en place, faites glisser la table de rallonge à sa place jusqu’à ce qu’elle s’enclenche.

Une fois la table de rallonge retirée, la machine est convertie en modèle bras libre mince pour la couture de vêtements pour enfants, de poignets, de jambes de pantalons et autres

endroits difciles.

PALANCA PIE PRENSATELAS

Su prensatelas tiene tres posiciones.

1. Bajar el prensatelas para coser.

2. Levantar la palanca a la posición media para insertar o mover la tela.

3. Levantar a la posición más alta para cambiar el prensatelas o para mover el material grueso.

PLANCHA DE ZURCIDO

Use la palanca de zurcido cuando deba controlar la alimentación del tejido para costura de botones, trabajo de movimiento libre y zurcido.

Alzar la aguja y el pie prensatelas y montar la plancha de zurcido en la plancha de agujas, con los dos pasadores de la parte posterior introducidos en los agujeros de la plancha de agujas.

CONVERSION PARA LA COSTURA CON BRAZO

La máquina tanto se puede utilizar como base plana o una máquina de brazo libre.

Con la base de extensión en posición se consigue una supercie

de trabajo grande como la de un modelo normal de base plana.

Para retirar la extensión de la cama, sosténgala rmemente

con ambas manos y sáquela hacia la izquierda tal como se indica. Para volver a colocarla, deslice la extensión de la cama nuevamente a su lugar hasta que haga clic.

Sin la base de extensión instalada la máquina se convierte en un modelo de brazo libre delgado para costura de vestimenta de niños, puños, piernas de pantalones y otros lugares difíciles.

Page 16

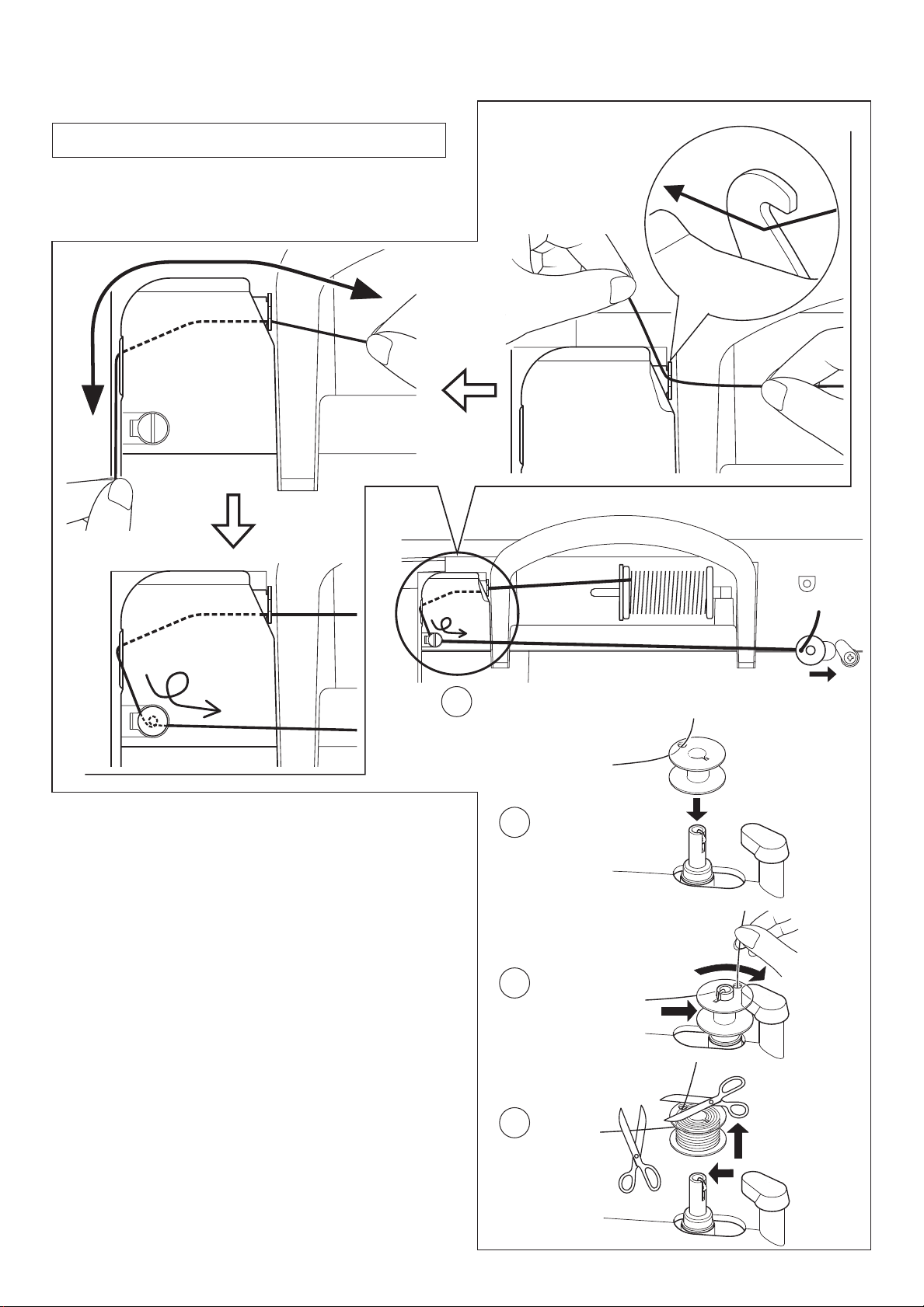

WINDING THE BOBBIN

Be sure to use Class 15 J bobbins.

1. Place a spool of thread on the spool pin, and secure it with the spool pin cap. Pull the thread out from the spool and place it through thread guides as shown in illustration.

2. Put end of thread through the hole in bobbin as shown.

3. Push bobbin winder shaft to far left position, if it is not already there. Place bobbin onto shaft with end of thread coming from top of bobbin. Push bobbin winder shaft to the right until it clicks. Hold onto end of thread.

4. Start machine. After the bobbin has begun to ll, stop to cut

the thread tail. Step on the foot control again to continue

to ll the bobbin. The bobbin will automatically stop turning

when completely filled. Push shaft to the left to remove bobbin and cut thread.

Page 17

PRÉPARATION DE LA CANETTE

DEVANADO DE LA CANILLA

Utilisez que la canette 15 J. Este seguro de usar clase 15 J bobinas.

1. Placez une bobine de l en place sur un porte-bobine et

fixez-la bien à l’aide du couvre-fil. Tirez le fil hors de la

bobine et faites-le passer par le guide-l, comme indiqué

dans l’illustration.

1. Coloque el carrete de hilo en el pasador de carrete y asegúrelo con la tapa de pasador de carrete. Tire del hilo hacia afuera del carrete y páselo a través de las guías de

hilo tal como se indica en la gura.

2. Faites passer l’extrémité du fil par le trou de la canette, comme indiqué.

3. Pousser l’axe du dévidoir vers la gauche, placer la canette sur cet axe. Pousser le tout vers la droite jusqu’au déclic.

Tenir le bout de l à la verticale.

4. Démarrez la machine. Une fois que la canette a commencé

à se remplir, arrêtez pour couper le bout de l. Appuyez à

nouveau sur la pédale pour continuer à remplir la canette. Celle-ci s’arrêtera automatiquement de tourner lorsqu’elle sera complètement pleine. Poussez la tige vers la gauche

pour retirer la canette et coupez le l.

2. Pase el extremo del hilo a través del agujero en la bobina tal como se indica.

3. Empujar el eje del devanador canilla hacia la posición maxima izquierda, si no está ya ahi. Colocar la canilla en el eje, con el extremo del hilo saliendo por la parte superior de la canilla. Empujar hacia la derecha el eje del devanador, hasta que se sienta un golpe seco. Retener el extremo del hilo.

4. Encienda la máquina. Después de que la bobina ha comenzado a llenarse, deténgala y corte el hilo sobrante, para después continuar hasta llenar la bobina. La bobina se detendrá automáticamente cuando esté completamente llena. Empuje el devanador a la izquierda para remover la bobina y corte el hilo.

Page 18

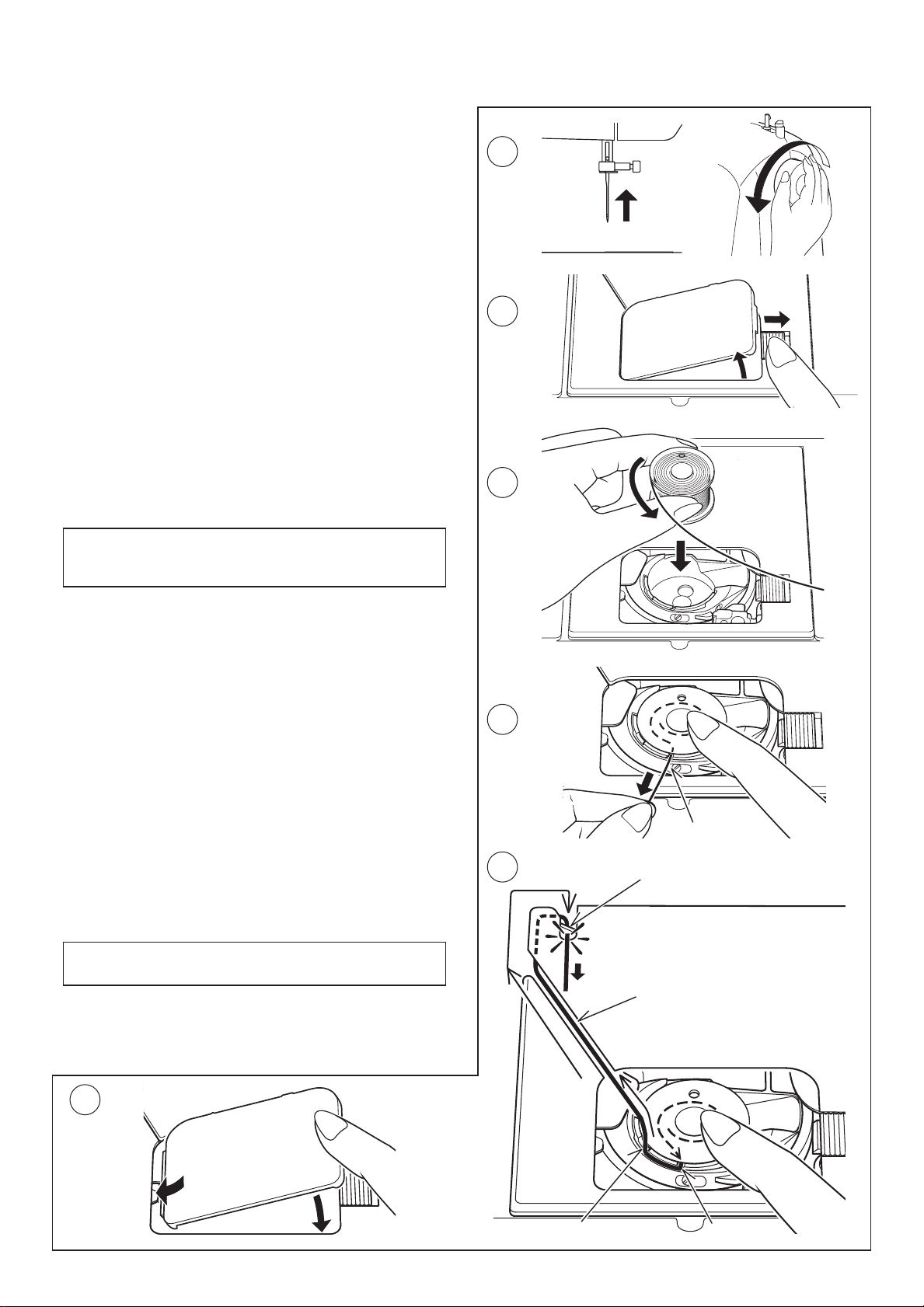

THREADING THE BOBBIN THREAD

1. Raise the needle to its highest position by rotating the hand wheel counter clockwise.

2. Remove the bobbin cover plate by pushing the release

button to the right. Bobbin cover will pop up sufciently to

allow you to remove the cover.

3. Insert the bobbin making sure the bobbin rotates counterclockwise when you pull the thread.

NOTE: This is a very important step. The bobbin must rotate counterclockwise when thread is pulled.

4. Pull thread through the slot (A) and then to the left.

5. With a finger held gently on top of the bobbin, pull the thread until it stops in the slot (B). Then pull the thread along the groove on the needle plate until it is snipped with cutter on the top left.

NOTE: Sewing can be started without picking up the bobbin thread.

6. Replace the clear bobbin cover plate onto the needle plate.

Cutter Coupeur Cortador

Groove Cannelure Surco

Page 19

ENFILAGE DU FIL DE CANETTE

ENHEBRADO DEL HILO DE LA CANILLA

1. Relevez l’aiguille en position haute en tournant manuellement le volant dans le sens contraire des auguilles d’une montre.

2. Retirez la plaque de canette en poussant le bouton de libération vers la droite. Le couvercle de la canette se

relève sufsamment pour vous permettre de le retirer.

3. Insérez la canette en vous assurant que le l tourne dans

le sens inverse des aiguilles d’une montre lorsque vous

tirez sur le l.

REMARQUE: Cette étape est très importante car la canette risque de se désenfiler et causer des problèmes de couture si elle tourne dans le sens des aiguilles d’une montre.

1. Eleve la aguja hasta su posición más alta girando el volante contador a la derecha.

2. Retire la tapa de canilla empujando el botón de apertura hacia la derecha. La tapa de canilla saldrá lo suficiente para permitirle desmontar la cubierta.

3. Inserte la canilla asegurándose que la canilla gira hacia la izquierda cuando se tira del hilo.

NOTA: Este es un paso muy importante pues la canilla se puede desenrollar y causar problemas de costura si se gira hacia la derecha.

4. Tirez le l à travers la fente (A), puis vers la gauche.

5. Avec un doigt tenu doucement sur la bobine, tirent le fil

jusqu'à ce qu'il s'arrête dans la fente (B). Tirer alors le l le

long de la cannelure de la plaque d'aiguille jusqu'à ce qu'il soit coupé d'un coup de ciseaux avec le coupeur sur la gauche supérieure.

REMARQUE: La couture peut être commencée sans

faire remonter vers le haut du l de bobine.

6. Replacez le couvercle de canette sur la plaque aiguille.

4. Lleve el hilo por la abertura (A) y después hacia la izquierda.

5. Con un dedo sostuvo suavemente encima de la bobina, tiran del hilo hasta que para en la ranura (B). Entonces tirar del hilo a lo largo del surco en la placa de la aguja hasta que se corta con tijeras con el cortador en la izquierda superior.

NOTA: La costura puede ser comenzada sin recoger encima del hilo de la bobina.

6. Vuelva a cerrar la tapa.

Page 20

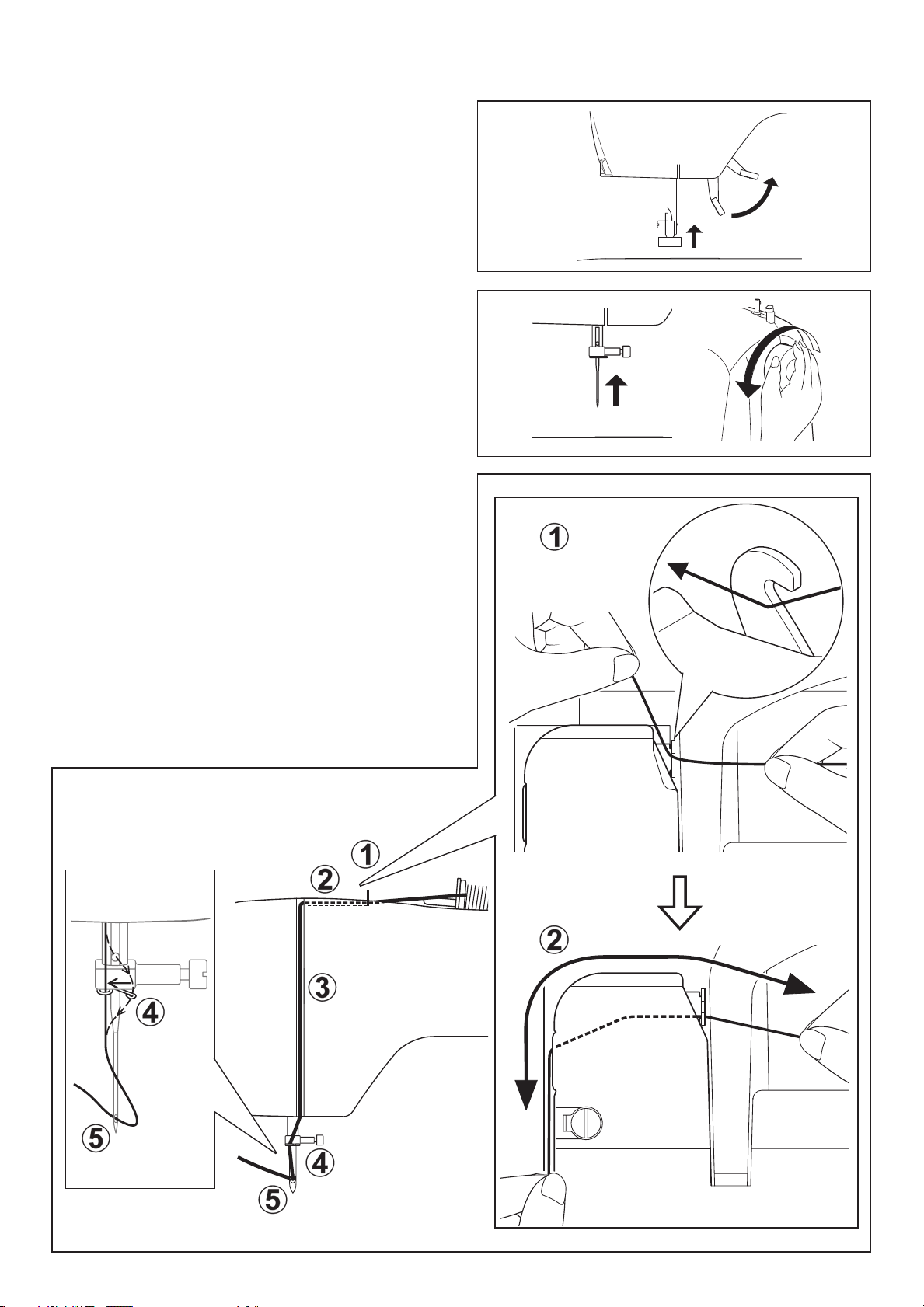

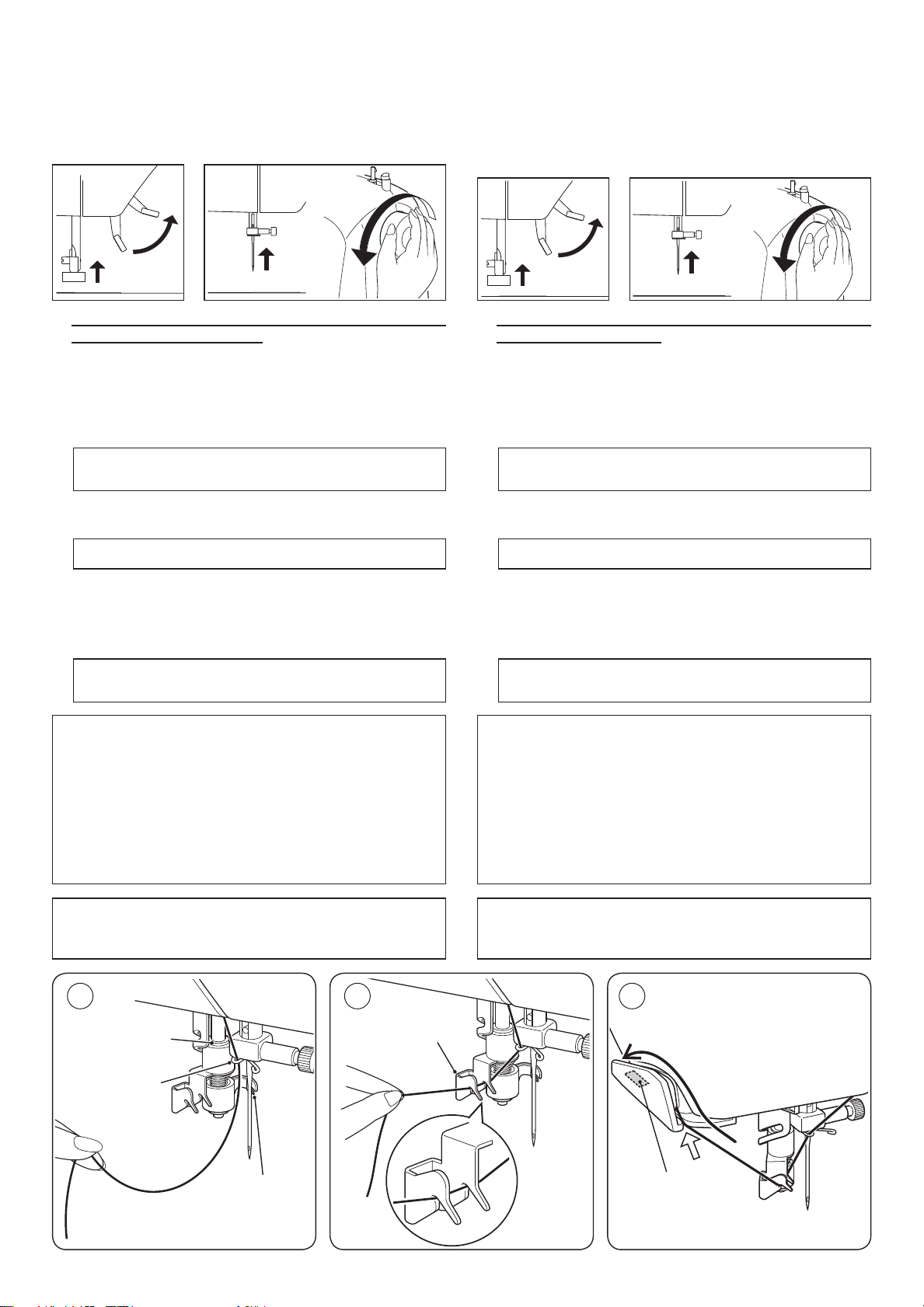

THREADING THE TOP THREAD

A. Raise the presser foot lifter. Always be sure to raise the

presser foot lifter before threading the top thread. (If the presser foot lifter is not raised, correct thread tension cannot be obtained.)

B. Turn the hand wheel counter clockwise until the needle is

in its highest position.

C. Thread the machine with your left hand while rmly gripping

the thread with your right hand in the following order as illustrated.

* Guide the thread through thread guides (1 & 2), and then

pull it down along the groove (3). * Guide the thread into the thread guide (4). * Pass the thread through the eye of the needle (5) from

front to back. (See following page for instructions on

operation of the Automatic Needle Threader.)

IMPORTANT: To verify that the machine is threaded properly in the

tension discs, do this simple check:

1.) With the presser foot raised, pull the thread towards

the back of the machine. You should detect only

a slight resistance and little or no deection of the

needle.

2.) Now lower the presser foot and again pull the thread

towards the the back of the machine. This time you

should detect a considerable amount of resistance

and much more deflection of the needle. If you do

not detect the resistance you have mis-threaded the

machine and need to re-thread it.

Page 21

ENFILAGE DU FIL SUPÉRIEUR

A. Elevez le pied presseur. Veillez à toujours élever le

releveur de pied presseur avant d’enfiler le fil supérieur. (Si le releveur de pied presseur n’est pas élevé, vous ne

pourrez pas obtenir une tension de l correcte.)

ENHEBRADO DEL HILO SUPERIOR

A. Levante el prensatelas. Siempre asegúrese de levantar

el prensatelas antes de bobinar el hilo superior. (Si no se levanta el prensatelas, no se podrá lograr la tensión correcta del hilo.)

B. Tournez le volant dans le sens contraire des auguilles d’une

montre jusqu’à ce que l’aiguille soit en position haute et

que le releveur de l soit visible.

C. Enfilez le fil de la machine avec votre main gauche tout

en tenant le fil fermement de la main droite dans l’ordre suivant comme montré dans l’illustration.

* Faites passer le l par les guides-l (1 et 2), puis tirez-le

vers le bas le long de la rainure (3).

* Guidez le l dans le guide-l (4). * Faites passer le l par l’orice de l’aiguille (5) de l’avant

vers l’arrière. (Reportez-vous à la page suivante pour les

instructions concernant le fonctionnement de l’enleur de

chas d’aiguille automatique.)

IMPORTANT: Pour vous assurer que la machine est correctement

pourvue de l dans les disques de tension, effectuez cette simple vérication:

1.) Avec le pied presseur relevé, tirez le l vers l’arrière

de la machine. Vous ne devriez sentir qu’une légère

résistance ainsi qu’une faible ou aucune déflexion

de l’aiguille.

2.) Ensuite, abaisser le pied presseur et tirez de

nouveau le l vers l’arrière de la machine. Cette fois,

vous devriez sentir une forte résistance et beaucoup

plus de déexion de l’aiguille. Si vous ne sentez pas

de résistance, le l a été mal enlé et vous devez le

réenler.

B. Gire el volante contador a la derecha hasta que la aguja se

encuentre en su posición más alta y el tirahilos quede a la vista.

C. Enhebre la máquina con su mano izquierda mientras

toma rmemente el hilo con su mano derecha en el orden

siguiente tal como está ilustrado.

* Guíe el hilo por los guía hilos (1 y 2), y luego tire de él

hacia abajo a lo largo de la ranura (3). * Guíe el hilo por la guía de hilo (4). * Pase el hilo a través del ojo de la aguja (5) de adelante

hacia atrás. (Continúe con la página siguiente por

instrucciones sobre el funcionamiento del enhebrador

automático de agujas.)

IMPORTANTE:

Para vericar que la máquina ha sido bien enhebrada en los discos de tensión, realice esta vericación sencilla:

1.) Con el pie prensatelas levantado, tire del hilo hacia

atrás de la máquina. Deberá detectar solo una ligera

resistencia y una pequeña o ninguna deexión de la

aguja.

2.) Ahora vuelva a bajar el pie prensatelas y vuelva

a tirar del hilo hacia atrás de la máquina. En ese

momento deberá detectar una cantidad considerable

de resistencia y mucha más deflexión de la aguja.

Si no detecta la resistencia ha enhebrado mal la

máquina y deberá volver a enhebrarla.

Page 22

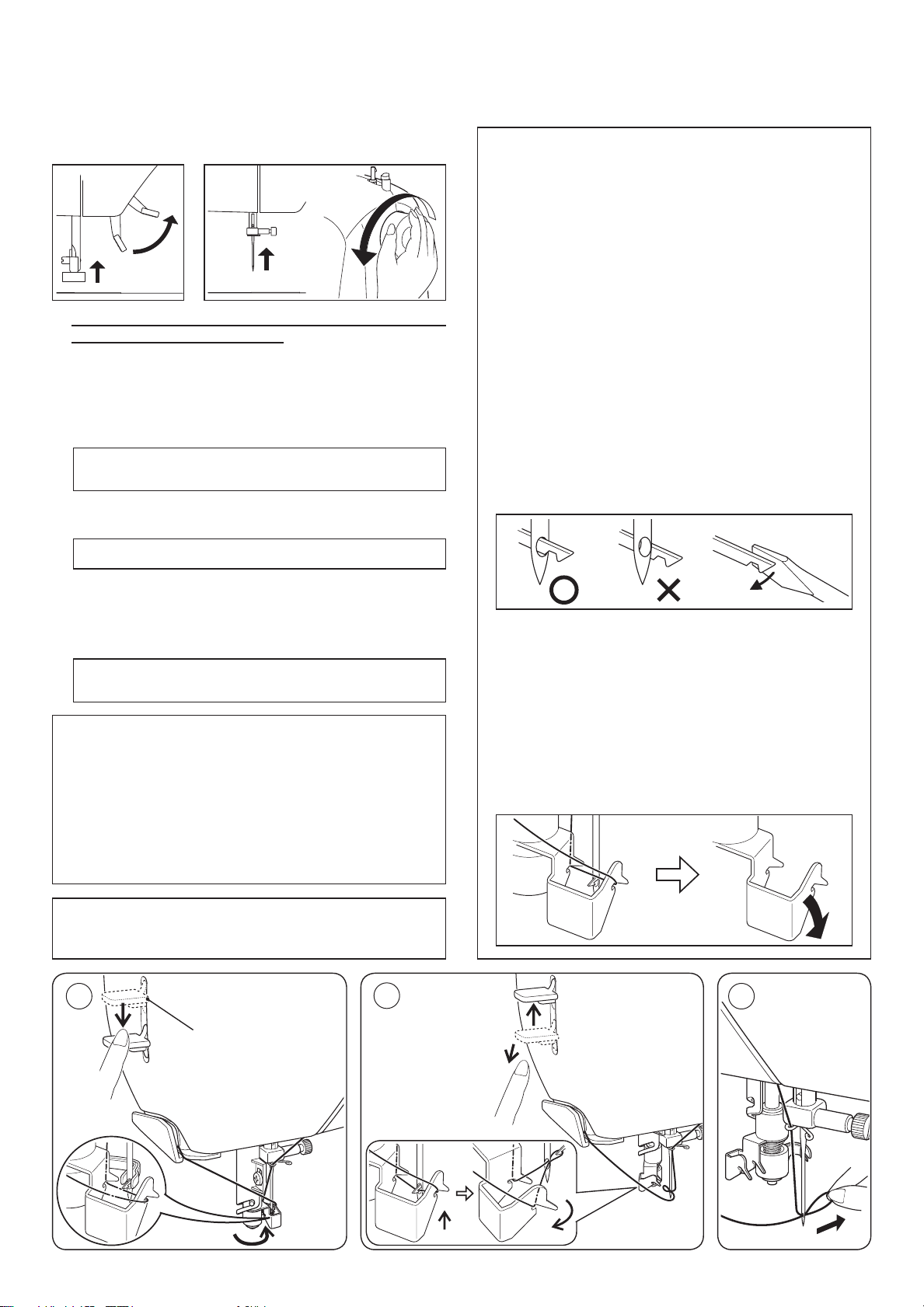

USING AUTOMATIC NEEDLE THREADER

Be sure to raise the presser foot lifter and raise the needle



to its highest position before threading.

UTILISATION DE L’ENFILE-AIGUILLE AUTOMATIQUE

Veillez à relever le pied presseur et à lever l’aiguille dans sa



position la plus haute avant d'enler le l.

1. Thread the machine with your left hand while gripping the thread with your right hand. Hook thread to the thread guide on the needle bar and pull it toward you leaving about 4” (10 cm) clear.

2. Hook thread to the twin thread guide (A and B).

3. Pull thread gently into the thread cutter/holder to cut and hold it in place.

Don’t pull thread with strong force or thread may be pulled off from needle hole after threading.

4. Pull down the threading lever to its lowest position until the twin thread guide rotates and stops.

Make sure that the guide doesn’t touch fabric, etc. S'assurer que le guide ne touche pas le tissu, etc.

5. Release the threading lever and needle will be threaded automatically. If it should not return to the original position, raise it gently by hand.

6. Pull thread loop away from you.

If the needle has not been threaded correctly, rethread from step 1.

NOTE:

For smooth threading, it is recommended that



the machine be set for straight stitch (in center needle position) when using the automatic needle threader.

Heavy thread cannot be threaded through fine



needle. Don’t lower the threading lever while the machine is



in operation or the threading hook may be broken.

1. Enler la machine avec la main gauche tout en tenant le

l avec votre main droire. Faire passer le l dans le guide

fil situé sur la barre de l’aiguille et le tirer vers vous en laissant dépasser environ 10cm (4’’).

2. Faire passer le l dans le guide l double (A et B).

3. Tirer le le doucement vers le coupe-l pour le couper et le

maintenir en place.

Ne pas tirer trop fort sur le fil car il pourrait se

désenler de l'aiguille.

4. Appuyer sur la barre de l’enfileur jusqu’à ce qu’il soit à sa

position la plus basse et que le guide l double pivote et s’arrête.

5. Relâchez le levier de l’enfileur et l’aiguille sera

automatiquement enlée. S’il ne revient pas à sa position initiale, relevez-le doucement à la main.

6. Éloignez la boucle de l en la tirant doucement vers l’arrière.

Si l’aiguille n’a pas été correctement enfilée, répéter l’opération depuis le niveau 1.

NOTE :

Pour un meilleur enlage, il est recommandé de regler



la machine sur le point droit ( aiguille au centre) lors

de l'utilisation de l'enlage automatique de l'aiguille.

Un l epais ne peut pas être enlé dans une aiguille



ne.

Ne pas abaisser la barre de l'enfileur lorsque la



machine est en marche car le crochet de l'enleur

pourrait se casser.

IMPORTANT: If the needle cannot be threaded due to the nature of thread, manually thread the needle after hooking thread to the thread guide on the needle bar.

Felt disc Rondelle de feutre

Disco de eltro

Thread guide

Guide-l

Guía hilo

Threading hook

Crochet d’enlage

Gancho del ensartador

Twin thread guide

Guide-l double

Guía doble hilo

IMPORTANT : Si l’aiguille ne peut pas être enlée de par la qualité du l, enler manuellement après avoir passé le l à travers le guide l situé sur la barre de l’aiguille

Thread cutter/holder

Coupe-l / support

Cortador de hilo

Page 23

USO DEL ENSATADOR AUTOMATICO

Asegurarse de levantar la palanca del prensatelas y la



aguja a la posición más elevada antes del ensartado.

1. Ensarte la máquina con su mano izquierda mientras detiene el hilo con la derecha. Enganche el hilo en el guía hilo de la barra de aguja y jálelo hacia usted dejando alrededor de 4” (10 cm) de hilo.

2. Enganche el hilo en el guía hilo doble (A y B).

3. Jale el hilo suavemente en el corta hilo, corte y manténgalo en su lugar.

No jale el hilo con fuerza o éste se saldrá del oricio de la aguja antes de ser ensartada.

4. Jale la palanca de ensartado a su más baja posición hasta

que la doble-guía hilo gire y pare.

Asegúrese de que la guía no toque la tela, etc.

HELPFUL SUGGESTIONS:

Put a drop of sewing machine oil onto the felt disc,



if the machine is used after a long interval. If the threading hook is deviated from needle hole,



adjust the position of the hook using a small screw driver.

SUGGESTION UTILE :

Mettre une goutte d’huile pour machine à coudre



sur le disque de tension, si vous n’avez pas utilisé

la machine depuis longtemps

Si le crochet de l’enfileur à dévié de sa position



initiale, l’ajuster à l’aide d’un petit tournevis.

SUGERENCIAS UTILES

Poner una gota de aceite el el disco de eltro, si la



máquina ha sido usada por un largo periodo.

Si el gancho se desvía del orificio de la aguja,



ajuste la posición del gancho con un pequeño

desarmador.

5. Libere la palanca y la aguja se ensartará automáticamente.

Si no regresaa la posición original, levente suavemente

con la mano.

6. Jale el rizo de hilo sobrante lejos de usted.

Si la aguja no se ensartó correctamente, volver a ensartar desde el paso 1

NOTA:

Para un fácil ensartado, se recomienda jar la máquina



en posición de costura recta (posición de central de la aguja) cuando se use el ensartador de aguja automático.

Los hilos gruesos no se pueden ensartar en agujas



delgadas.

No bajar la palanca de ensartado mientras la máquina está



funcionando o se puede romper el gancho del ensartador.

IMPORTANT: If the needle cannot be threaded due to the nature of thread, manually thread the needle after hooking thread to the thread guide on the needle bar.

Threading lever

Releveur de l

Palanca de ensartado

If the threading hook cannot catch thread, adjust



the vertical position by bending the twin thread guide.

Si le crochet de l’enleur n’attrape pas le l, ajuster



la position verticale en recourbant le guide l pour

aiguille double.

Si el gancho no jala el hilo, ajuste la posición



vertical doblando la guía de hilo.

654

Page 24

NEEDLE, THREAD AND FABRIC CHART

Your fabric will determine the choice of a needle and thread. The following table is a practical guide to needle and thread selection. Always refer to it before a new sewing project. Be sure to use the same size and type of thread in the bobbin as in the top thread supply.

FABRICS THREAD NEEDLES

The fabrics below can be of any

ber: cotton, linen, silk, wool,

synthetic, rayon, blends. They are listed as examples of weight.

LightWeight

MediumWeight

MediumHeavy

Knits Bonded Knits

Batiste Chiffon Crepe

Corduroy Flannel Gabardine Gingham Linen

Muslin

Wool Crepe Bonded Wovens

Canvas Coating Denim Duck Sailcloth

Double Knit Jersey Tricot

Cotton-wrapped Polyester 100% Polyester

* Mercerized Size 60

Cotton-wrapped Polyester 100% Polyester

* Mercerized Size 50

Nylon

Cotton-wrapped Polyester 100% Polyester

* Mercerized Size 40

* "Heavy Duty"

Cotton-wrapped Polyester Polyester Nylon

* Do not use on stretch fabrics. * For best sewing results, always use a Singer Branded Needle.

TYPE SIZE

2020

red

shank

2020

red

shank

2020

red

shank

2045 yellow shank

11/80

orange

band

14/90

blue

band

16/100

purple

band

18/110

yellow

band

11/80

orange

band

14/90

blue

band

16/100 purple

band

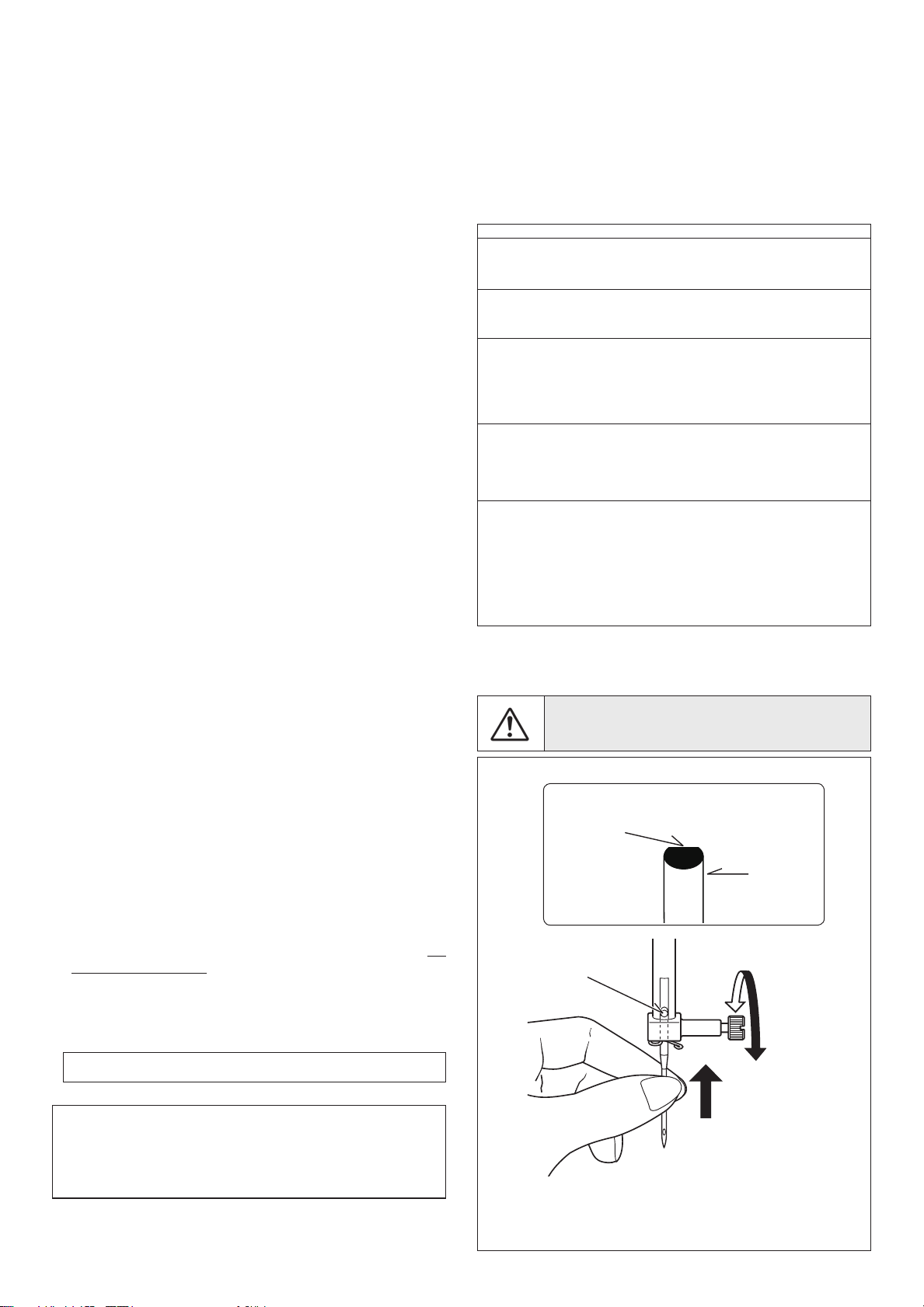

Changing the needle

1. Raise the needle bar to its highest position by turning the hand wheel counter clockwise.

2. Loosen the needle clamp screw by turning it counter clockwise.

3. Remove the needle by pulling it downward.

4. Insert the new needle into the needle clamp with the at side toward the back.

5. Push the needle up as far as it can go.

6. Tighten the needle clamp screw with the screw driver.

NOTE: Tighten snugly, but do not over tighten.

Helpful Hint: Placing a scrap of fabric under the presser foot and lowering the presser foot makes it easier to change the needle and will preclude dropping the needle into the needle plate slot.

Always disconnect the machine from power supply by removing the plug from the wall-outlet.

Flat side Côté plat Lado plano

Needle Aiguille Aguja

Pin Butée Pasador

Flat side toward the back

Côté plat orienté vers l’arrière

Lado plano hacia fuera de Vd.

Page 25

TABLEAU DES AIGUILLES, FIILS ET TISSUS

Le choix d’une aiguille et du l correspondant à votre tissu

est très important. Le tableau suivant vous aidera à faire le choix, avant d’entreprendre votre ouvrage. Utilisez, sauf cas

particulier, Ie même l pour I’aiguille et la canette.

TISSUS FIL AIGUILLES

Les tissus ci-dessous peuvent être de n’importe

quelle bre: coton, lin, soie, laine,

synthétique,rayonne, composite. Ils sont énumérés en fonction de leur poids.

LÉGERS Batiste

MOYENS Velours côtelé

MOYENSLOURDS

MAILLES Mailles apprêtés

Gaze Crêpe

Flanelle Gabardine Guigan Toile de lin

Mousseline

Crêpe de laine Tissus apprêtés

Toile forte Tissu de manteau Toile de jean Coutil Toile à voiles

Maille double

Jersey Tricot

Polyester-coton 100% polyester

*Mercerisé calibre 60

Polyester-coton 100% polyester

*Mercerisé calibre 50

Nylon

Polyester-coton 100%polyester

*Mercerisé calibre 40

*Fil fort

Polyester-coton Polyester Nylon

* Non recommandés pour les tissus extensibles. * Pour obtenir les meilleurs résultats de couture, utilisez

toujours une aiguille de marque Singer.

TYPE CALIBRE

2020

rouge

2020

rouge

2020

rouge

2045

jaune

tige

11/80 bague orange

14/90 bague

bleue

16/100 bague

pourpre

18/110 bague

jaune

11/80 bague

orange

14/90 bague

bleue

16/100

bague

pourpre

TABLA DE HILO, AGUJA Y MATERIAL

Su material determinará el selecctión de aguja y hilo. Esta tabla es guía práctica para al selección de aguja y hilo. Siempre referirlo antes de coser el material nuevo. Usar el hilo inferior de mismo tamaño y tipo con el hilo superior.

MATERIAL HILO AGUJAS

Los materiales abajos pueden

ser de cualquiera bra:

algodón, lino, seda, lana, sintetico, rayón, mezclas. Están listados como ejémplos de peso.

Peso

Batista

ligero

Gasa Crepé

Peso

Pana

medio

Franela Gabardina Guinga Lino

Muselina

Crepé de lana

Medio

Tejido

pesado

aglomerado Lona Abrigos Denim Loneta

Material para

Velamen

Puntos Punto

aglomerado Punto doble Jersey Tricot

Algodón sobre mecha polyester 100% Polyester

* Mercerizado número 60

Algodón sobre mecha polyester 100% Polyester

* Mercerizado número 50

Algodón sobre mecha polyester 100% Polyester

* Mercerizado número 40

Algodón sobre mecha polyester Polyester

* No usar sobre el material estirado. * Para los mejores resultados de costura, use siempre agujas

marca Singer.

TYPO TAMAÑO

2020

rojo

2020

rojo

2020

rojo

2045

rojo

11/80

banda

narranja

14/90

banda

azúl

16/100

banda

púrpula

11/80

banda

narranja

14/90

banda

azúl

16/100 banda

púrpula

Vastago

amarilla

Débranchez toujours. La machine de

l’alimentation électrique en retirant la che de la

prise murale.

Changement d’aiguille

1. Relever la barre à aiguille à sa position la plus haute en tournant le volant dans le sens contraire des auguilles d’une montre.

2. Desserrer la vis du serre-aiguille en tournant la vis dans le sens contraire des auguilles d’une montre.

3. Enlever l’aiguille en la tirant vers le bas.

4. Insérer la nouvelle aiguille dans le serre- aiguille, avec le côté plat à l’arrière.

5. Pousser l’aiguille vers le haut, jusqu’ à la butée.

Cambio de la aguja

1. Levantar la barra de la aguja a la posición más alta girando el volante contador a la derecha.

2. Aojar el tornillo que sujeta la aguja girándolo contador a la

derecha.

3. Quitar la aguja sacándola hacia abajo.

4. Insertar la aguja nueva en la brida porta-aguja con el lado plano hacia la parte posterior.

5. Empujar la aguja lo más arriba posible.

6. Apriete el tornillo de sujeción de aguja con el destornillador.

Siempre desconecte la máquina de la fuente de alimentación retirando el enchufe del tomacorriente de la pared.

6. Resserrez la vis de l’aiguille à l’aide du tournevis.

REMARQUE: Resserrez-la bien, mais pas trop. NOTA: Apriete rmemente, pero no sobreapriete.

Suggestion utile: En plaçant un morceau de tissu sous le pied presseur et en abaissant le pied presseur, vous faciliterez l’opération de remplacement de l’aiguille, et ceci évitera toute chute de l’aiguille

Consejo útil: Colocar un resto de material debajo del prensatelas y bajar el prensatelas facilita el cambio de aguja y evita que la aguja baje en la ranura de placa de aguja.

dans la fente de la plaque-aiguille.

Page 26

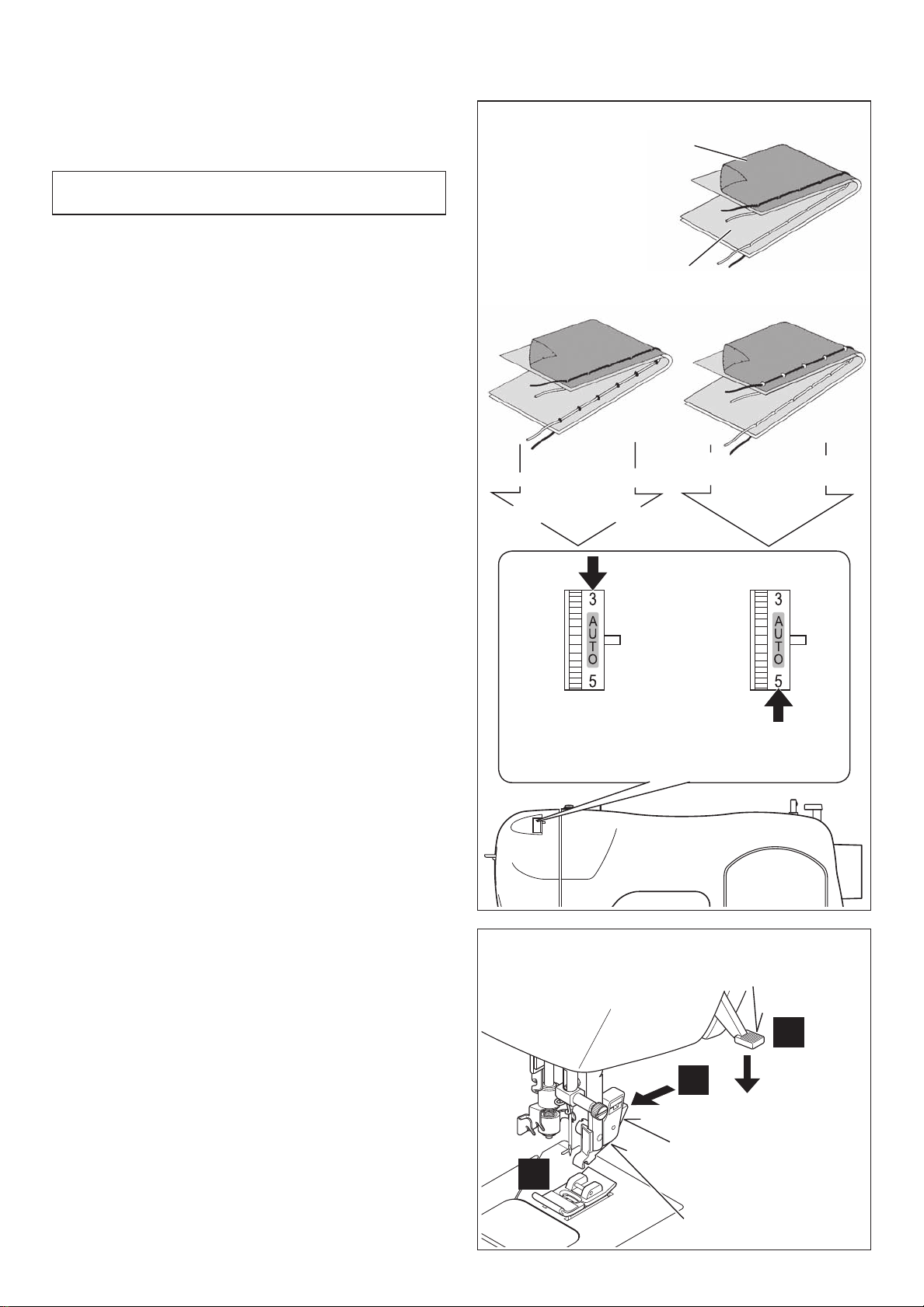

ADJUSTING TOP THREAD TENSION

90% of your sewing will be accomplished with the word “AUTO” exposed on the tension control dial on top of the machine.

Under side Côté de dessous Reverso

Helpful Hint: A slight adjustment to a higher number or a lower number may improve sewing appearance.

STRAIGHT STITCHING

The correct appearance of your stitching is largely determined by the balanced tension of both top and bobbin threads. The tension is well balanced when these two threads ‘lock’ in the middle of layers of the fabric you are sewing.

If, when you start to sew, you nd that the stitching is irregular,

you will need to adjust the tension control. Do this, however, only after you have determined that the machine is correctly threaded (see page 18 - 19).

Make all adjustments with presser foot ‘down’.

A balanced tension (identical stitches both top and bottom) is usually only desireable for straight stitch sewing.

ZIG ZAG and DECORATIVE SEWING

For zigzag sewing and decorative stitch functions, thread tension should be less than for straight stitch sewing.

Well balanced Correct Bien equilibrada

Top side Côté de dessus Cara

Top stitch too tight

Fil supérieur trop tendu

Puntada superior

demasiado apretada

Top stitch too loose

Fil supérieur trop lâche

Puntada superior

demasiado oja

You will always obtain a nicer stitch and less puckering when the upper thread appears slightly on the bottom side of your fabric.

BOBBIN TENSION

The bobbin tension has been correctly set at the factory, so you do not need to adjust it.

CHANGING PRESSER FOOT

Be sure needle is in the up position. Raise presser foot lifter.

1. Push presser foot release button to remove the foot.

2. Place the desired foot on the needle plate aligning the presser foot pin with the foot holder.

3. Lower the presser foot lifter so that the foot holder snaps on the foot.

Decrease tension

Diminuer la tension

Disminuir tensión

Increase tension

Augmenter la tension

Aumentar tensión

Presser foot lifter Levier de verrouillage du pied Palanca pie prensatelas

Foot release button Touche de verrouillage du pied

Boton de desprendimiento prensatelas

Foot holder Support du pied Sujetador prensatelas

Page 27

RÉGLAGE DE LA TENSION DU FIL SUPÉRIEUR

90% de votre couture sera accomplie avec le mot “AUTO” apparaissant sur le cadran de réglage de tension en haut de la machine.

Suggestion utile: Un léger ajustement sur le côté + ou – de AUTO améliorera l’apparence de la couture.

AJUSTE DE LA TENSION DEL HILO SUPERIOR

El 90% de su costura será realizada con la palabra “AUTO” expuesta en el dial de control de tensión encima de la máquina.

Consejo útil: Un pequeño ajuste para el lado + o – de AUTO mejorará la apariencia de la costura.

POINT DROIT

L’aspect de votre point droit dépend surtout du bon équilibre entre la tension supérieure et la tension inférieure. Elle est parfaite lorsque les deux fils se nouent entre les deux épaisseurs de tissu.

Vous pouvez régler la tension supérieure avec le cadran de réglage de tension. Si la tension supérieure est trop lâche, tourner le cadran vers la droite pour l’augmenter. Si elle est

trop forte, tournez-la vers l’autre côté pour la diminuer. Vérier que la machine est bien enlée (voir page 18 - 19).

Une tension équilibrée (points supérieurs et inférieurs identiques) n’est généralement désirable que pour la couture de points droits.

COUTURE ZIGZAG ET DECORATIVE

Pour les fonctions de couture zigzag et décorative, la tension du fil doit être inférieure à celle pour la couture de points droits.

Les points seront toujours meilleurs avec moins de fronces

lorsque le l supérieur apparaît du côté inférieur du tissu.

COSTURA RECTA

El buen aspecto de la costura generalmente está determinado por la tensión equilibrada de ambos hilos superior e inferior.

Si se encuentra que la costura es irregular, se necesitará ajustar el control de la tensión.

Cualquier ajuste se ha de realizar con el pie prensatelas abajo.

Una tensión balanceada (puntadas idénticas arriba y abajo) normalmente es lo deseado para costura de puntadas rectas.

COSTURA ZIG ZAG y DECORATIVA

Para las funciones de costura zigzag y decorativa, la tensión de hilo debe ser menor que para costura de puntadas rectas.

Siempre deberá obtener una costura bonita y menos arrugas cuando el hilo superior aparece del lado de debajo de su tejido.

TENSION DE LA CANETTE

La tension de la canette a été correctement réglée à l'usine, il est inutile de la corriger.

REMPLACEMENT DU PIED PRESSEUR

Relevez l’aiguille au maximum, ainsi que le levier du pied presseur.

1. Poussez le touche de verrouillage et enlever le pied.

2. Placez le pied choisie sur la plaque-aiguille comme illustré.

3. Rabaissez le levier du pied presseur de façon à ce que le pied s’enclenche de lui-même sur son support.

TENSIÓN BOBINA

Esta ha sido ajustada correctamente en fábrica por lo que no es necesario realizar ningún ajuste.

CAMBIO DEL PIE PRENSATELAS

Asegurarse de que la aguja está en la posición superior. Alzar la palanca del pie prensatelas.

1. Alzar la boton de desprendimiento prensatelas para sacar el prensatelas.

2. Colocar el prensaetelas deseado sobre la plancha de agujas, alineando los agujeros aguja.

3. Bajar la palanca pie prensatelas, de manera que el sujetador prensatelas se cierre de golpe en el prensatelas.

Page 28

LED indicator Témoin a diode Indicador LED

Pattern selection buttons Touches de sélection de motif Botones de selección de patrón

LED indicator Témoin a diode Indicador LED

Stitch width/needle position control * Commande de largeur de point/position d’aiguille * Control de ancho de puntada/posición de aguja *

Stitch length control * Longueur de point * Control longitud puntada *

*NOTE: The provided scales and numbers on the length and width controls are for reference only and do not represent actual sewing parameters of length and width.

*REMARQUE: les échelles et les nombres sur les commandes de longueur et de largeur ne sont fournis que pour référence et ne représentent pas les paramètres réels de longueur et de largeur.

*NOTA: Las escalas y números provistos en los controles de largo y ancho son sólo para referencia y no representan los parámetros actuales de costura de largo y ancho.

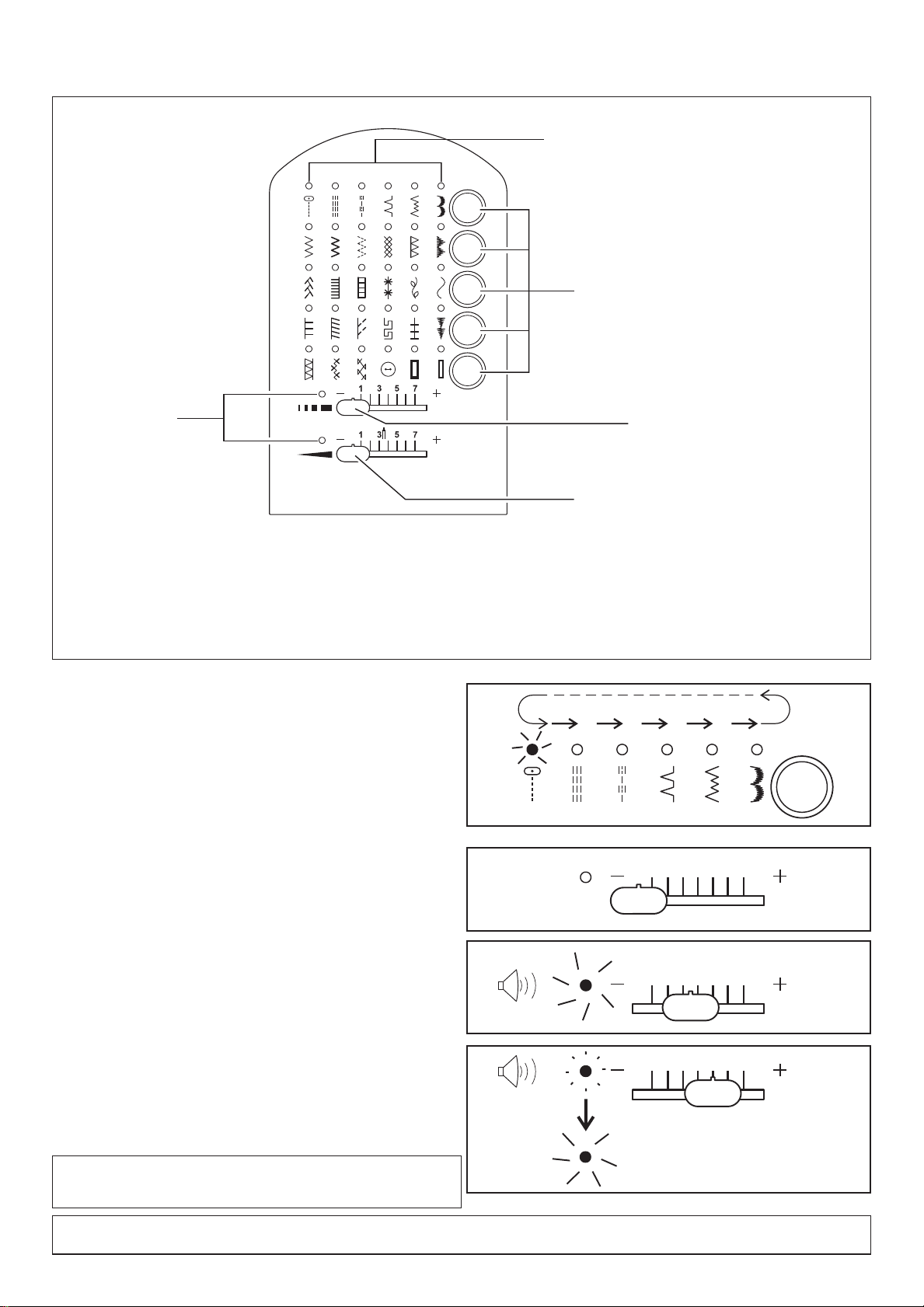

CONTROL PANEL FUNCTIONS

Pattern selection buttons

Turn on the power switch and the LED indicator above the straight stitch pattern will be lit. At this point you may sew Straight Stitch.

To select other patterns, push the pattern selection button to the right of the row that contains your desired pattern. Stop when the LED indicator above your pattern is lit.

Stitch length and width/needle position controls

Your sewing machine will produce most of your stitching requirements at an Auto/Default Stitch Length and Width. When a pattern is selected, it will automatically sew at default settings of stitch length, width and needle position for that stitch.

Auto (preprogrammed) default settings are easily determined by moving the Stitch Length and Width / Needle Position Control Knob. The LED Indicator next to the Control will light without blinking and a beep will sound indicating you are at the Auto / Default Position.

Once you have determined the Auto / Default position you can manually change the length, width or straight stitch needle postition according to your preference. Starting at the Auto position, slide the control knob left or right to locate each of the potential adjustments. At each manual adjustment point, the LED will blink 3 times and a beep will sound.

Note: Instructions for m anually changing the Straight Stitch Needle Position are contained in the “Other Information” Section.

Notes:1. Some patterns offer more options for manual adjustments than others.

2. An alternate method of determining available adjustments is to move the control knobs while sewing slowly.

Page 29

FONCTIONS DU PANNEAU DE COMMANDE

Touches de sélection des motifs

Mettez l’interrupteur d’alimentation en marche pour allumer le

témoin à diode au-dessus du motif de point droit. A ce point, vous pouvez coudre des points droits.

Pour sélectionner d’autres motifs, appuyez sur la touche de sélection des motifs à la droite de la rangée contenant le motif que vous désirez utiliser. Arrêtez lorsque le témoin à diode s’allume au-dessus du motif désiré.

Commandes de longueur et de largeur de point/ position de l’aiguille

Votre machine à coudre exécute la plupart de vos nécessités de couture à une longueur et une largeur de point automatique/par défaut. Lorsqu’un motif a été sélectionné, la couture est automatiquement exécutée aux réglages par défaut de longueur et de largeur de point.

Les réglages par défaut automatiques (préprogrammés) sont facilement déterminés en déplaçant le bouton de commande de longueur et de largeur du point/position de l’aiguille. Le témoin à diode situé à côté de la commande s’allume sans clignoter et un bip est émis indiquant que vous êtes dans la position automatique/par défaut.

Une fois que vous avez déterminé la position automatique/ par défaut, vous pouvez changer la longueur, la largeur ou la position de l’aiguille pour le point droit manuellement en fonction de votre préférence. En commençant à la position automatique, faites coulisser le bouton de commande vers la gauche ou vers la droite pour localiser chacun des ajustements possibles. A chaque point d’ajustement manuel, la diode clignote 3 fois et un bip est émis.

FUNCIONES DEL PANEL DE CONTROL

Botones de selección de patrón

Conecte el interruptor principal y el indicador LED encima del patrón de costura recta se encenderá. En ese momento podrá coser la Puntada recta.

Para seleccionar otros patrones, presione el botón de

selección de patrón hacia la derecha de la la que contiene el

patrón deseado. Deténgase cuando el indicador LED encima del patrón se encienda.

Controles de largo de puntada y ancho/posición de aguja

Su máquina de coser producirá la mayoría de sus requisitos de costura con el ajuste por defecto/automático de largo de puntada y ancho. Cuando se selecciona un patrón, será cosido automáticamente con los ajustes por defecto de largo y ancho de puntada y posición de aguja para puntada recta.

Los ajustes por defecto automáticos (preprogramados) son determinados fácilmente moviendo la perilla de control de posición de aguja/largo y ancho de puntada. El indicador LED próximo al control se encenderá sin destellar y se escuchará un bip indicando que se encuentra en la posición por defecto/ automática.

Una vez que haya determinado la posición por defecto/ automática podrá cambiar manualmente el largo, ancho o posición de aguja de puntada recta de acuerdo a su gusto. Comenzando en la posición Auto, deslice la perilla de control hacia la izquierda o derecha para ubicar cada ajuste posible. En cada punto de ajuste manual, el LED destellará 3 veces y se escuchará un bip.

Remarque: les instructions concernant le changement manuel de la position de l’aiguille pour le point droit se trouvent dans la partie “Autres renseignements”.

Remarques: 1. Certains motifs possèdent plus de

facilités pour des ajustements manuels que d’autres.

2. Une autre manière de déterminer quels ajustements sont disponibles est de déplacer les boutons de commande tout effectuant la couture lentement.

Nota: Las instrucciones para cambio manual de la posición de aguja de puntada recta se encuentran en la sección “ACCESORIOS ESPECIALES”.

Notas: 1. Algunos patrones ofrecen más posibilidades

para el ajuste manual que otros.

2. Un método alternativo para determinar los ajustes disponibles es mover las perillas de control mientras cose lentamente.

Page 30

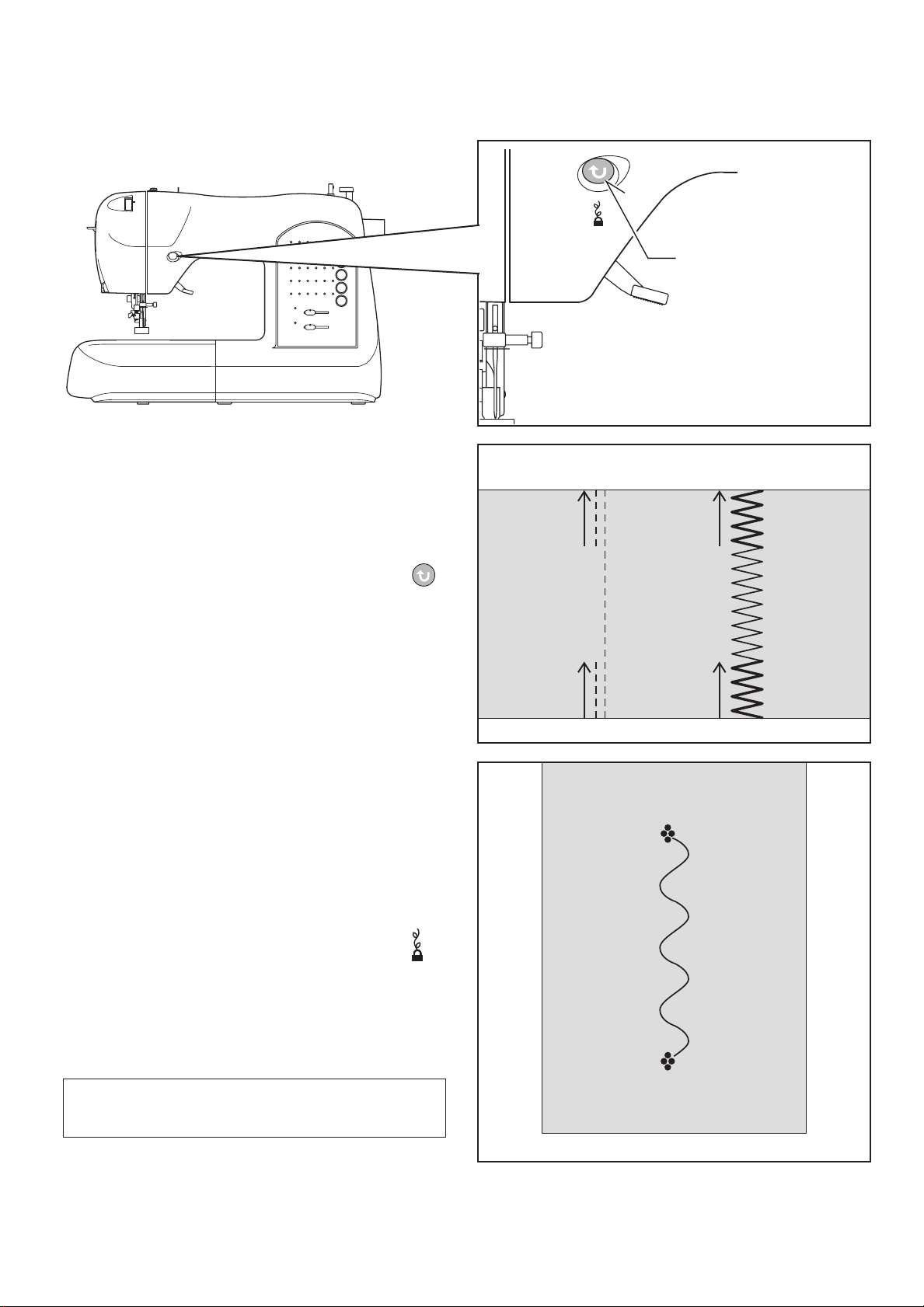

REVERSE OPERATION BUTTON

Dual purpose reverse/tacking stitch button

Reverse stitch button Interrupteur couture arrière Interruptor de puntadas

hacia atrás

Reverse stitch function for straight and zigzag stitches ( )

Reverse sewing is carried out while the reverse stitch switch is pushed.

The machine will continue to sew in reverse as long as the reverse switch button is pressed.

* Tacking stitch function for tie-off of other stitches ( )

The sewing machine makes 4 tiny tacking stitches to tie off the sewing on all patterns except straight and zigzag stitches. The position of the tacking stitches will be at the exact spot in the pattern where the reverse/tacking stitch button is pushed.

NOTE: This function is very useful for tying off the sewing pattern to avoid raveling at the start and end of sewing.

Page 31

TOUCHE DE FONCTIONNEMENT

INTERRUPTOR DE FUNCIONAMIENTO

Interrupteur de couture arrière/nouage auto matique

* Fonction couture arrière pour les points droits et

zigzags ( )

La couture arrière s’applique lorsque l’interrupteur couture arrière reste appuyé.

Interruptor de costura hacia atrás/remate

* Función de costura hacia atrás para costuras rectas y

zigzag ( )

La costura hacia atrás se realiza mientras se presiona el interruptor de costura hacia atrás.

La machine continue la couture en arrière tant que l’interrupteur de couture en arrière est appuyé.

* Fonction de point de

nouage avec d’autres points ( )

 La machine à coudre exécute 4 petits points de faulage

pour terminer la couture de tous les motifs sauf pour les

pointsdroitetzigzag.Lapositiondespointsdefaulageest

à l’endroit exact du motif où la touche de couture arrière/ bride est appuyée.

REMARQUE: cette fonction est très utile pour terminer le motif de couture et pour éviter

l’eflochage au début et à la n de la couture.

La máquina continuará cosiendo hacia atrás tanto como presione el interruptor de costura hacia atrás.

* Función de remate para

terminación de otras puntadas. ( )

La máquina de coser realiza 4 puntadas de remate pequeñas para terminar la costura en todos los patrones excepto para puntadas rectas y en zigzag. La posición de las puntadas de remate será en el punto exacto en donde se presiona el interruptor de costura hacia atrás/remate.

NOTA: Esta función es muy útil para terminación de patrones de costura de manera de que no se

deshilache el comienzo y nal de la costura.

Page 32

2. STARTING TO SEW

QUICK REFERENCE

TABLE OF STITCH LENGTH AND WIDTH

2. COMMENCEZ À COUDRE

TABLEAU DE RÉFÉRENCE

RAPIDE DES LONGUEURS ET LARGEURS DE POINTS

2. EMPEZER A COSER

CUADRO DE REFERENCIA

RAPIDA DE LARGO Y ANCHO DE PUNTADA

STITCH

POINT

PUNTADA

STRAIGHT DROIT RECTA

STRAIGHT STRETCH DROIT EXTENSIBLE RECTA TRIPLE

HAND-LOOK QUILT

POINT MATELASSAGE

PUNTADA DE ACOLCHADO CONTINUA

REGULAR BLINDHEM

INVISIBLE INVISIBLE

STRETCH BLINDHEM

OURLET EXTENSIBLE INVISIBLE SUPER ELASTICO

CRESCENT CROISSANT CRECIENTE

ZIGZAG ZIGZAG ZIG-ZAG

RIC-RAC RIC RAC RIC RAC

MULTI-STITCH ZIGZAG ZIGZAG MULTI-POINT

ZIG-ZAG DE TRES PUNTADAS

HONEYCOMB

NID D'ABEILLE PANAL

OVEREDGE SURJET EXTENSIBLE SOBRE-BORDE

PYRAMID PYRAMIDE PIRAMIDE

FEATHER

PLUME PLUMA

PIN ÉPINGLE BROCHE

LADDER ÉCHELLE ESCALERA

SYMBOL SYMBOLE SIMBOLO

LENGTH

LONGUEUR (mm)

LARGO

AUTO AUTO AUTO

MANUAL MANUEL MANUAL

2.5 0.5 - 4.8

AUTO AUTO AUTO

CENTER CENTRE CENTRO

WIDTH

LARGEUR (mm)

ANCHO

MANUAL MANUEL MANUAL

LEFT - RIGHT

GAUCHE - DROIT

IZQUIERDA - DERECHA

2.5 1.5 - 3.0

2.5 2.0 - 4.0

2.0 1.0 - 3.0 3.0 1.0 - 6.0

2.0 1.0 - 3.0 3.0 2.0 - 7.0

0.5 0.3 - 1.5 7.0 3.5 - 7.0

2.0 0 - 3.0 5.0 0 - 6.0

2.5 1.5 - 3.0 5.0 2.0 - 6.0

1.5 0 - 2.5 6.0 2.5 - 6.0

2.0 1.5 - 3.0 6.0 3.0 - 6.0

2.5 1.5 - 3.0 5.5 3.5 - 7.0

0.5 0.3 - 1.5 7.0 3.5 - 7.0

2.0 1.0 - 3.0 6.0 3.0 - 6.0

2.5 1.5 - 3.0 5.0 1.0 - 7.0

Page 33

STITCH

POINT

PUNTADA

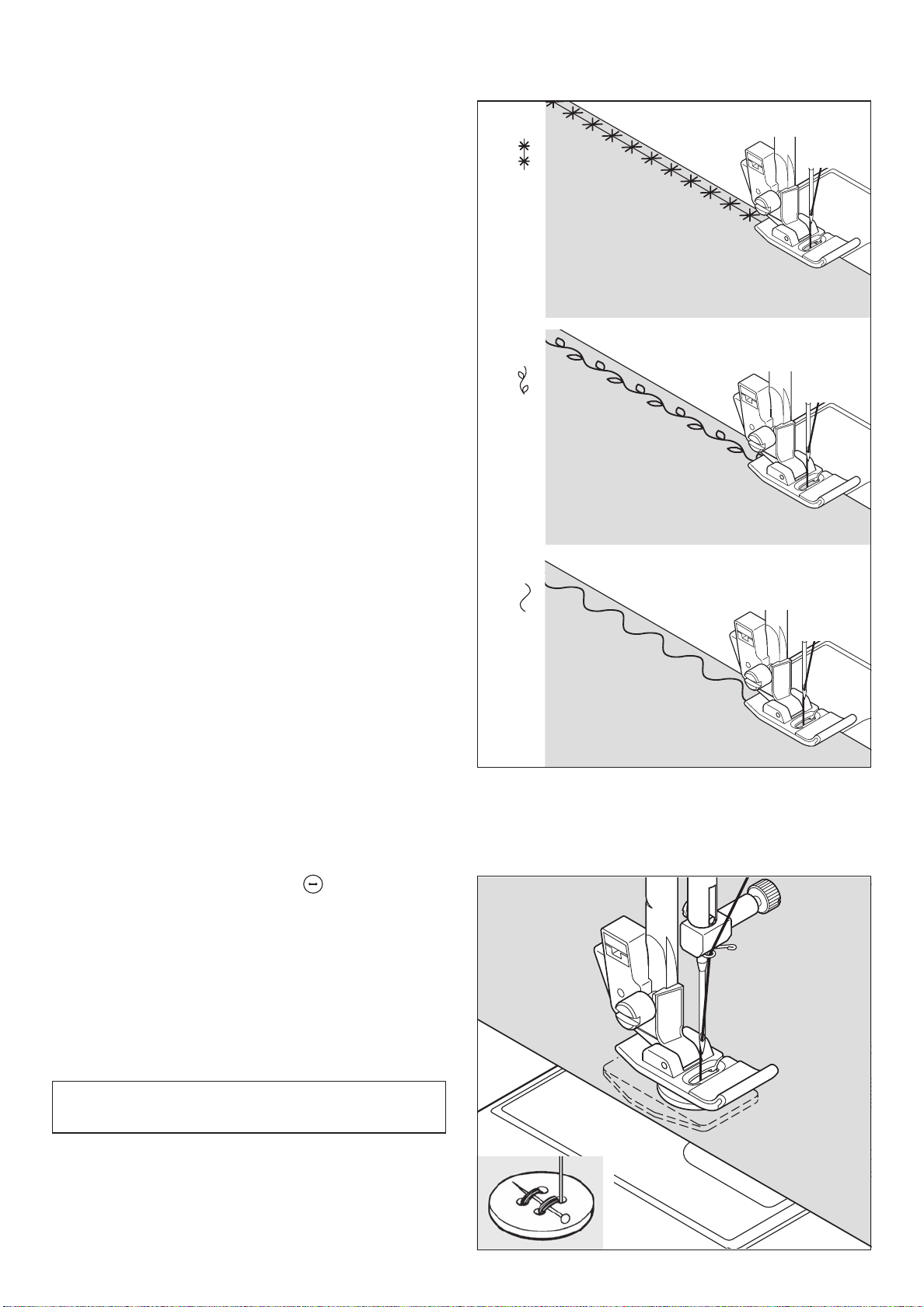

STAR POINT EN ÉTOILE BRILLO ESTELAR

VINE VIGNE VID

SERPENTINE SERPENTIN SERPIENTE

BLANKET LANGUETTE PUNTO DE RIBETE

SLANT PIN ÉPINGLE OBLIQUE ALFILER INCLINADO

SLANT OVEREDGE SURJET OBLIQUE OVERLOCK INCLINADO

GREEK KEY GREC LLAVE GRIEGA

ENTREDEUX ENTREDEUX ENTREDOS

ARROWHEAD FLÈCHE PUNTA DE PLEOHA

DOUBLE OVERLOCK SURJET DOUBLE OVERLOCK DOBLE

CRISS-CROSS ENTRECROISÉ ENTRECRUZ

CROSSED CROISÉ PUNTO CRUZADO

BUTTON SEWING POSE DE BOUTONS COSIDO DE BOTÓNES

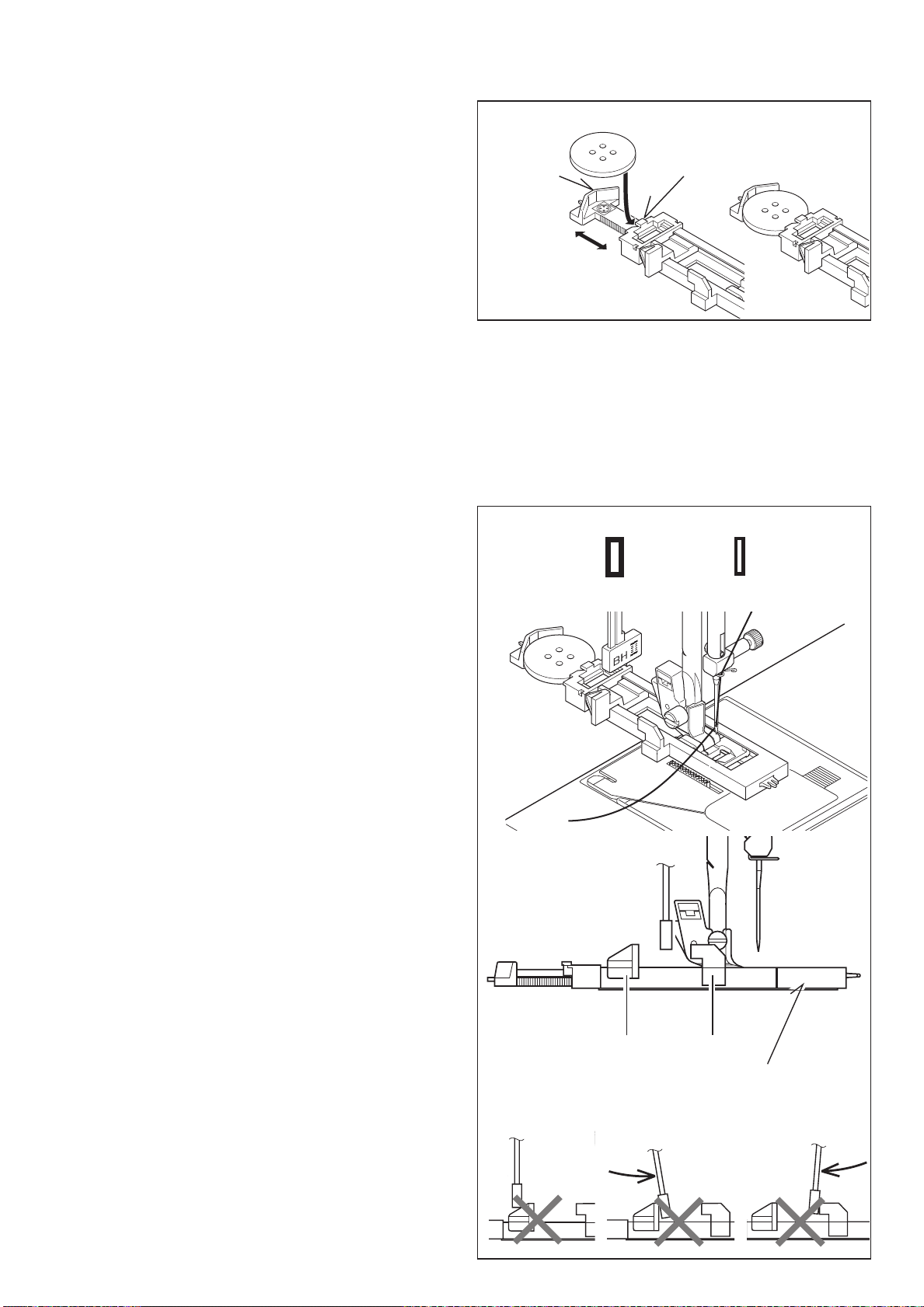

WIDE BARTACK BUTTONHOLE BOUTONNIÈRE LARGE OJALES ANCHO

NARROW BARTACK BUTTONHOLE BOUTONNIÈRE ÉTROITE OJALES ESTRECHO

SYMBOL SYMBOLE SIMBOLO

LENGTH

LONGUEUR (mm)

LARGO

AUTO AUTO AUTO

3.0

MANUAL MANUEL MANUAL

AUTO AUTO AUTO

5.0 5.0, 6.0

WIDTH

LARGEUR (mm)

ANCHO

MANUAL MANUEL MANUAL

2.0 1.5 - 2.5 7.0 3.5, 7.0

1.8 0.8 - 2.5 7.0 3.5, 7.0

2.5 1.5 - 3.0 7.0 1.0 - 7.0

2.0 0.8 - 2.5 5.0 1.0 - 6.0

2.0 1.0 - 3.0 5.0 1.0 - 7.0

2.5 1.3 - 3.0 7.0 3.5 - 7.0

2.5 1.5 - 3.0 5.0 2.0 - 7.0

0.5 0.3 - 1.5 7.0 3.5 - 7.0

2.5 1.5 - 3.0 5.5 3.5 - 7.0

2.0 1.5 - 3.0 6.0 3.0 - 6.0

2.5 1.0 - 3.0 6.0 2.0 - 6.0

0.5 0.5, 0.8 5.5

0.5 0.5, 0.8 3.5

3.0 2.0 - 4.5

Page 34

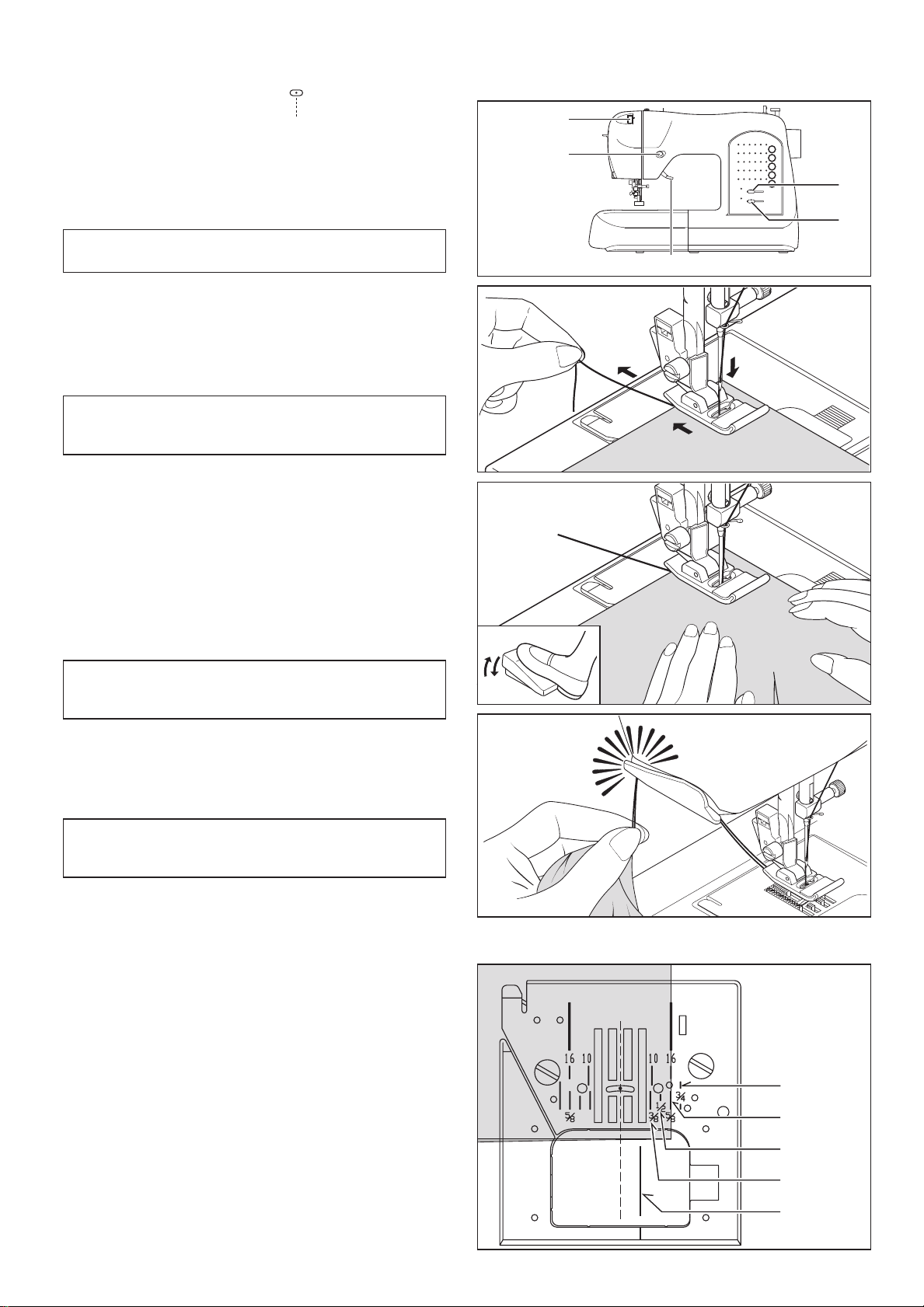

STRAIGHT STITCHING

Straight stitch is most frequently used for all types of sewing. Let’s begin by following the steps below.

1. SETTINGS Presser foot - General Purpose Foot Thread tension control - AUTO

NOTE: Based upon the weight of the fabric, slight

“ne tuning” of the tension may be desired.

A. Thread tension control B. Reverse stitch switch C. Presser foot lifter D. Stitch length control E. Needle position control

NOTE: Since a straight stitch has no width, the stitch width control is used to change the needle position.

2. Pull both threads under the presser foot toward the back of the machine, leaving about 6” (15cm) clear.

3. Place the fabric under the presser foot and lower the presser foot lifter.

4. Turn the hand wheel counter clockwise until the needle enters the fabric.

5. Start the machine. Guide the fabric gently with your hands. When reaching the edge of the fabric, stop the sewing machine.

A B

D E

NOTE: The Needle Plate has both Metric and Inch Markings as an aid for guiding your fabric when sewing a seam.

6. First turn the handwheel counter clockwise until the needle is at its highest position, then raise the presser foot, draw the fabric to the rear and cut off excess threads with the thread cutter located on the top of face cover as shown.

NOTE: To secure the stitching and avoid raveling, press the reverse stitch button and sew a few stitches at the start and end of the seam.

KEEPING SEAMS STRAIGHT

To keep the seam straight, use one of the numbered guide lines on the needle plate. The numbers indicate distance from the needle at its center position.

The guide line on the bobbin cover plate is 1/4" (6mm) seam guide line which is used for piecing quilt blocks and also for narrow seams, such as those in doll clothes or baby garments.

3/4" (19 mm) 5/8" (16

)

1/2" (13 3/8" ( 9 1/4" ( 6

mm mm mm

) ) )

Page 35

POINT DROIT

Ceci est le point le plus utilisé pour toute genre de couture. Apprenez à vous servir correctement de votre machine, en suivant les étapes ci-dessous.

1. RÉGLAGES Pied de biche - Pied universel

Réglage tension du l supérieur - AUTO

REMARQUE: en fonction du poids du tissu, une légère

“mise au point ne” de la tension peut être nécessaire.

PUNTADA RECTA

Punto recto se usa más frecuentemente para coser todo tipos de costura. Comencemos siguiendo los pasos abajo.

1. AJUSTES Pie prensatelas - Pie universal Control tensión hilo - AUTO

NOTA: De acuerdo con el peso del tejido, puede ser necesario ajustar ligeramente la tensión.

A. Réglage tension du l supérieur

B. Touche couture arrière

C. Levier du pied presseur D. Longueur de point

E. Position d’aiguille

2. Tirez les deux ls sous le pied presseur vers l’arrière de la machine, en laissant environ 15 cm de l.

3. Placer le tissu sous le pied presseur et abaisser le pied.

4. Tourner le volant dans le sens contraire des auguilles d’une montre jusqu’à ce que l’aiguille pénètre dans le tissu.

5. Démarrez la machine. Guidez le tissu légèrement avec la main. Lorsque vous arrivez au bord du tissu, arrêtez la machine à coudre.

REMARQUE: la plaque d’aiguille est dotée de marques métriques et en pouces pour faciliter le guidage du tissu lors que vous piquez la couture.

6. Tourner d’abord le volant dans le sens contraire des auguilles d’une montre soi jusqu’à ce que l’aiguille arrive à sa position la plus haute, puis relever le pied presseur, tirer

le tissu vers l’arrière et couper la longueur de l excessive au moyen du coupel placé au bas de la plaque frontale,

comme indique sur l’illustration.

REMARQUE: pour sécuriser la couture et éviter les

eflochages, appuyez sur l’interrupteur de couture

arrière et effectuez la couture de quelques points au

début et à la n de la couture.

A. Control tensión hilo

B. Interruptor de puntadas hacia atrás

C. Palanca pie prensatelas

D. Control longitud puntada

E. Control posición de aguja

2. Tire de ambos hilos debajo del prensatelas hacia atrás de la máquina, dejando una separación de 6 pulg. (15 cm).

3. Colocar la tela debajo del prensatelas y bajar la palanca del prensatelas.

4. Girar el volante contador a la derecha. hasta que la aguja entre en el material.

5. Arranque la máquina. Guíe el material suavemente con sus manos. Al llegar al borde del material, pare la máquina de coser.

NOTA: La placa de aguja tiene marcas métricas y de pulgadas para ayudarle a guiar su tejido cuando cose una costura.

6. Primero girar el volante contador a la derecha, hasta que la aguja esté en el punto máximo superior. Levantar el pie prensatelas, llevar el tejido hacia atrás y cortar el exceso de hilo con el cortador de hilo que está colocado en la parte inferior del cabezal, según está mostrado.

NOTA: Para asegurar la costura y evitar deshilaches, presione el interruptor de costura hacia atrás y cosa

algunas puntadas al comienzo y al nal de la costura.

POUR GARDER LA COUTURE DROITE

Pour piquer une ligne droite, utiliser les lignes de guide sur la plaque à aiguille. Le numéro indiqué est la distance entre l’aiguille au centre et la ligne sur la plaque.

Pour les coutures ¼ de pouce (8mm) pour le matelassé, le patchwork et les vêtements d’enfants, suivez la ligne sur la plaque transparente de la bobine.

MANTENIENDO LA PUNTADA DERECHA

Para mantener la puntada derecha, utilice una de las líneas guía numeradas en la placa aguja. Los números indican la distancia desde la aguja hacia la posición central de la misma.

La línea guía en la cubierta de la bobina tiene 1/4" (6mm) de distancia de la línea guía central y se utiliza comúnmente como guía para juntar bloques de tela para “Quilting” y para costuras muy delgadas tales como aquellas en vestidos de muñecas o en prendas de bebé.

Page 36

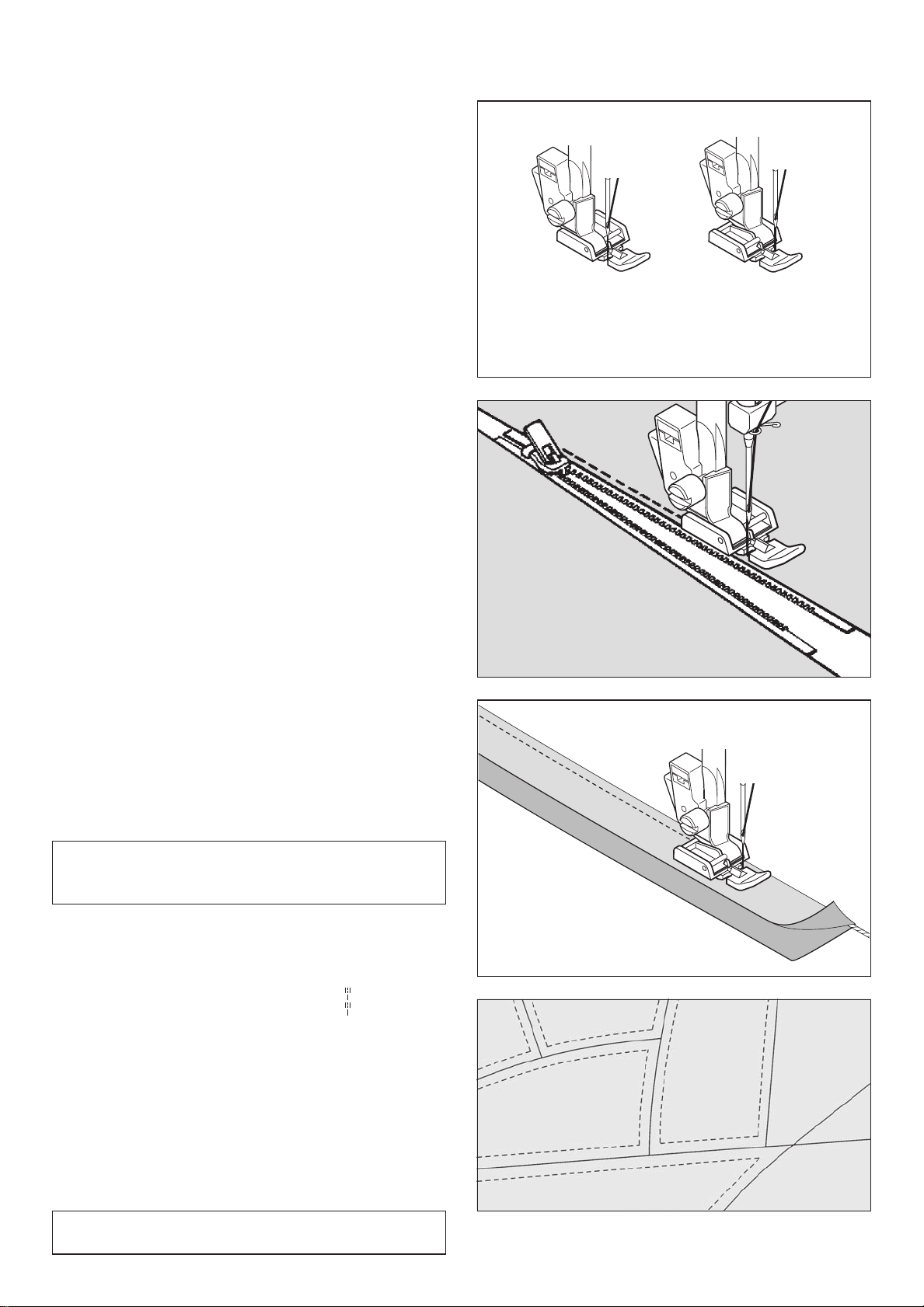

INSERTING ZIPPERS AND PIPING

Use zipper foot to sew to the right or left of the zipper or to sew close to the cording.

Needle to left of foot Needle to right of foot

INSERTING ZIPPERS

To sew down the right side, attach left side of zipper foot to presser foot holder so that the needle passes through the opening on the left side of the foot.

To sew down the left side, attach right side of foot to foot holder.

PIPING

Create a piping by covering a ller cord with a bias strip of fabric.

Attach the right side of the zipper foot to the foot holder so that the needle passes through the right side of the zipper foot.

Baste the seam allowances together, enclosing the ller cord,

forming a seam tape for the piping. Then, pin or tack to the main fabric piece for sewing.

Aiguille à gauche du pied presseur

Aguja a la izquierda del prensatelas

Aiguille à droite du pied presseur

Aguja a la derecha del prensatelas

Helpful Hint: Slight adjusting of the needle position to sew closer to the piping may be accomplished with the Stitch Width Control.

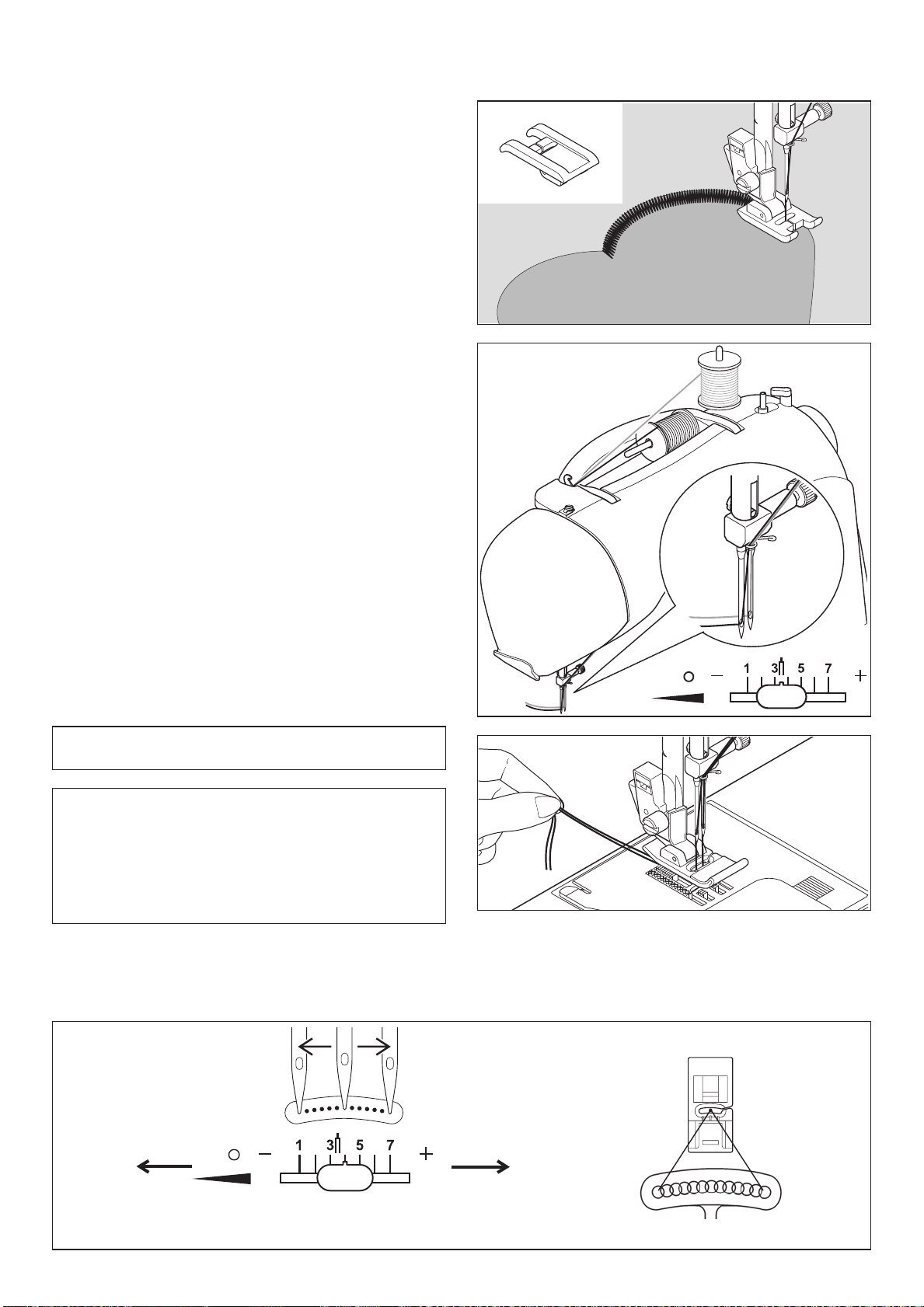

HAND-LOOK QUILT STITCH

This stitch is designed to look like hand sewing for topstitching and quilting.

1. Thread bobbin with desired top stitching color. When sewing the machine will pull this thread to the top.

2. Thread machine with invisible or lightweight thread that matches your fabric. This thread should not show.

3. Increase thread tension a little at a time and continue until you acheive the desired appearance.

4. Start to sew.

NOTE: For a dramatic appearance, experiment with different tension and stitch length combinations.

Page 37

INSÉRER UNE FERMETURE À

GLISSIÈRE OU UN BIAIS (GALONNER)

Utilisez le pied fermeture glissière, au moyen duquel vous pouvez piquer aussi bien à gauche qu' à droite, ou aussi au plus près du cordonnet.

INSERCION DE CREMALLERAS Y VIVO

Utilizar el prensatelas de cremalleras que permite coser a la derecha o la izquierda de la cremallera o cerca del cordón vivo.

MISE EN PLACE DE FERMETURES À GLISSIÈRE ORDINAIRES

Pour piquer le côté droit, changez le pied et placez le pied à droite de l'aiguille, de facon à ce que celle-ci entre dans l'encoche prévue.

Pour piquer le côté gauche, vous placez le pied à gauche de l'aiguille.

GALONNER-BIAISER

Réalisez un galonner en couvrant un cordonet avec un tissu biaiser.

Placez le pied fermeture glissière vers la gauche, de facon à ce que l’aiguille entre dans l’encoche située du côté droit du pied.

Placez le cordonnet dans la bande de biais et épinglez ou

faullez-la sur l’étoffe.

Suggestion utile: À l’aide de la commande de largeur de point, vous pouvez effectuer un léger ajustement de la position de l’aiguille pour coudre plus près du biais.

INSERCION DE CREMALLERAS

Para coser el lado derecho, aplicar el lado izquierdo del prensatelas de cremalleras al sujetador pie prensatelas, de manera que la aguja pase a través de la abertura en el lado izquierdo del prensatelas.

Para coser el lado izquierdo, aplicar el lado derecho del prensatelas al sujetador prensatelas.

VIVEADO

Para vivear articulos blandos, cubrir el cordón con una cinta

de tejido al bies y sujetarla con un aller o atacarla a la pieza

principal de tejido. Aplicar el lado derecho del prensatelas de cremalleras al

sujetador prensatelas, de manera que la aguja pase a través de la abertura en el lado derecho del prensatelas.

Consejo útil: Ajustar ligeramente la posición de la aguja para coser más cerca del vivo se puede realizar mediante el control de ancho de puntada.

EXÉCUTION DU POINT DE MATELASSAGE

Ce point est conçu pour ressembler à un point cousu à la main pour surpiqûre et le matelassage.

1. Enfilez la bobine en utilisant la couleur voulue pour la surpiqûre.

2. Enlez la machine en utilisant un l invisible ou de même

couleur que le tissu et qui ne se verra pas.

3. Augmentez légèrement la tension du l.

4. Commencez à coudre.

REMARQUE: pour une apparence dramatique, expérimentez avec des combinaisons de différentes tensions et longueurs de point.

PUNTADA DE ACOLCHADO CONTINUA

Esta puntada fue diseñada para que pareciera como costura a mano para puntadas de revestimiento y acolchados.

1. Enhebre la bobina con el color de puntada de revestimiento deseado.

2. Enhebre la máquina con hilo del mismo color o invisible a la tela y no será visible.

3. Aumente la tensión del hilo un poco.

4. Comience a coser.

NOTA: Para un aspecto espectacular, experimente con diferentes combinaciones de tensión y largo de puntadas.

Page 38

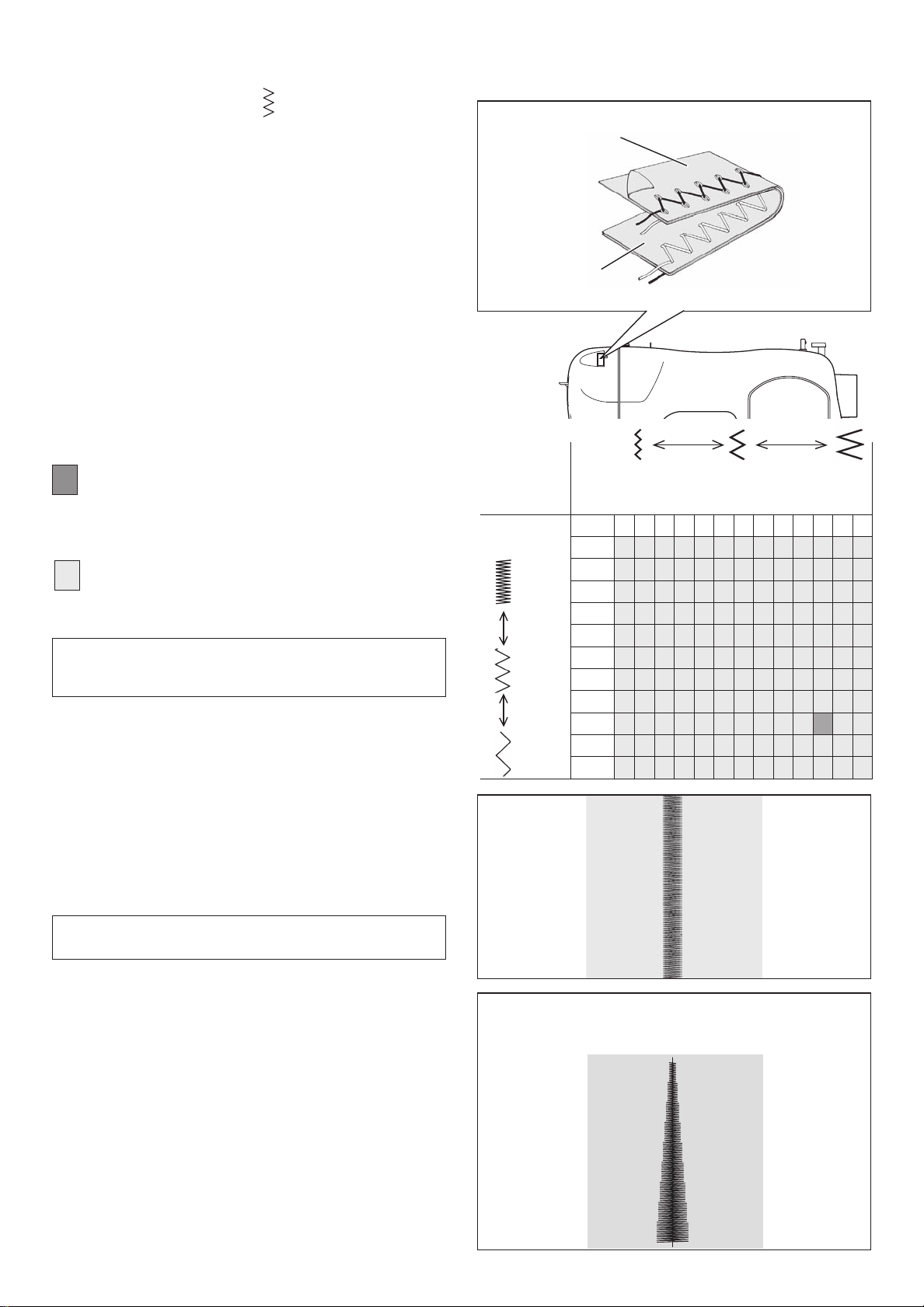

ZIGZAG STITCHING

SETTINGS :Presser foot - General Purpose Foot

:Thread tension control - AUTO

The top thread may appear on the bottom depending on the thread, fabric, type of stitch and sewing speed, but the bobbin thread must never appear on the top of the fabric.

Under side Côté de dessous Reverso

If bobbin thread is pulling to the top or you are experiencing puckering, slightly reduce the tension with the Thread Tension Control.

ADJUSTING STITCH WIDTH AND LENGTH

Dark grey box indicates the Auto/default value set automatically when the pattern is selected. For th e Zi gz ag P at te rn t he stitch length is 2 mm and the stitch width is 5 mm.

The light grey boxes indicate all the possible personal preference options available to set manualy.

NOTE: The values shown in the chart are actual sewing lengths and widths and do not correspond to the scale and number markings on the sewing machine.

Top side Côté de dessus Cara

mm 0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5 5.0 5.5 6.0

0.25

0.5

0.75

1.0

1.25

1.5

1.75

STITCH LENGTH

LARGO PUNTADA

2.0

LONGUEUR DU POINT

2.5

3.0

STITCH WIDTH

LARGEUR DU POINT

ANCHO PUNTADA

SATIN STITCH

This is a closely spaced zig zag stitch used for appliqué, bartacking, etc. Slightly loosen the top thread tension and manually adjust the stitch length between 0.5 and 2.0 for satin stitching.

Use a backing of stabilizer for lightweight fabrics to avoid puckering.

NOTE: When sewing a dense (closely spaced) Satin Stitch, the Satin Stitch Foot MUST be used.

PLACEMENT OF PATTERNS

Stitch width of pattern increases from center needle position as illustrated.

Center position

Position centrale

Aguja posicionada en el centro

Page 39

POINT ZIGZAG

PUNTADA ZIG-ZAG

RÉGLAGES :Pied presseur - Pied universel

:Réglage tension du l supérieur - AUTO

Le l supérieur peut paraître sur l’envers, en fonction du l, du tissu et de la vitesse de couture, mais le l de la canette ne

doit jamais paraître sur l’endroit. Si le fil de la canette tire vers le haut ou si des fronces se

produisent, réduisez légèrement la tension à l’aide de la

commande de tension du l.

RÉGLAGE DE LA LARGEUR ET DE LA LONGUEUR DE POINT

Une case gris foncé indique la valeur automatique/par défaut réglée automatiquement lors de la sélection du motif. Pour le motif zigzag, la longueur du point est de 2 mm et la largeur du point est de 5 mm.

La case gris clair indique toutes les options de préférences personnelles disponibles pouvant être réglées manuellement.

AJUSTES :Pie prensatelas - Pie universal

:Control tensión hilo - AUTO

El hilo superior puede aparecer en la parte inferior, según el hilo, tejido, tipo de puntada y velocidad de costura, pero el hilo de la bobina nunca deberá aparecer en la parte superior del tejido.

Si el hilo de la canilla está tirando hacia arriba o si tiene problemas con la formación de arrugas, reduzca ligeramente la tensión con el control de tensión de hilo.

AJUSTE DEL ANCHO Y LARGO DE PUNTADA

La casilla gris oscuro indica el valor automático/por defecto ajustado automáticamente cuando se selecciona el patrón. Para el patrón de zigzag el largo de puntada es 2 mm y el ancho de puntada es 5 mm.

La casilla gris clara indica todas las opciones de preferencia personal disponibles para ajustar manualmente.

REMARQUE: les valeurs illustrées dans le graphique sont des longueurs et des largeurs de couture actuelles et ne correspondent pas aux marques d’échelle et de numéro de la machine.

POINT BOURDON

Des points zigzag serrés sont appelés point bourdon. C’est un point décoratif qui sert pour les applíqués, les brides. Lorsque vous utilisez ce point, pensez à diminuer la tension supérieure. Régler la longueur de point entre 0.5 et 2.0. Plus le point est large, plus la tension doit être diminuée. Si vous

voulez réaliser un point bourdon sur un tissu très n, entoilez

votre tissu en premier lieu. De cette manière, le tissu ne

froncera pas et le l inférieur ne sera pas apparent.

Faire un essai sur un morceau de tissu que vous allez utiliser.

Remarque: Lorsque vous cousez un point bourdon dense (à points serrés), IL FAUT utiliser le pied pour point bourdon.

POSITIONNEMENT DES MOTIFS

La largeur de point augmente selon la position de l’aiguille centrale, comme indiqué sur l’illustration.

NOTA: Los valores indicados en la tabla son largos y anchos de costura reales y no corresponden a las marcas de escala y números en la máquina de coser.

PUNTADA DE RELLENO

Esta es una puntada usada compaciamente espaciada, usada para aplicaciones, atacados, etc. Para la puntada de relleno

aojar ligeramente la tensión del hilo superior. Para evitar el arrugado en materiales nos, utilizar en el revés

un papel tejido o entretela.

Nota: Al coser una puntada en satén densa (poco espaciada), se DEBE usar el prensatelas para coser en satén.

UBICACION DE LOS PATRONES

El ancho de los patrones aumenta desde la posición central de la aguja tal cual lo indicado.

Page 40

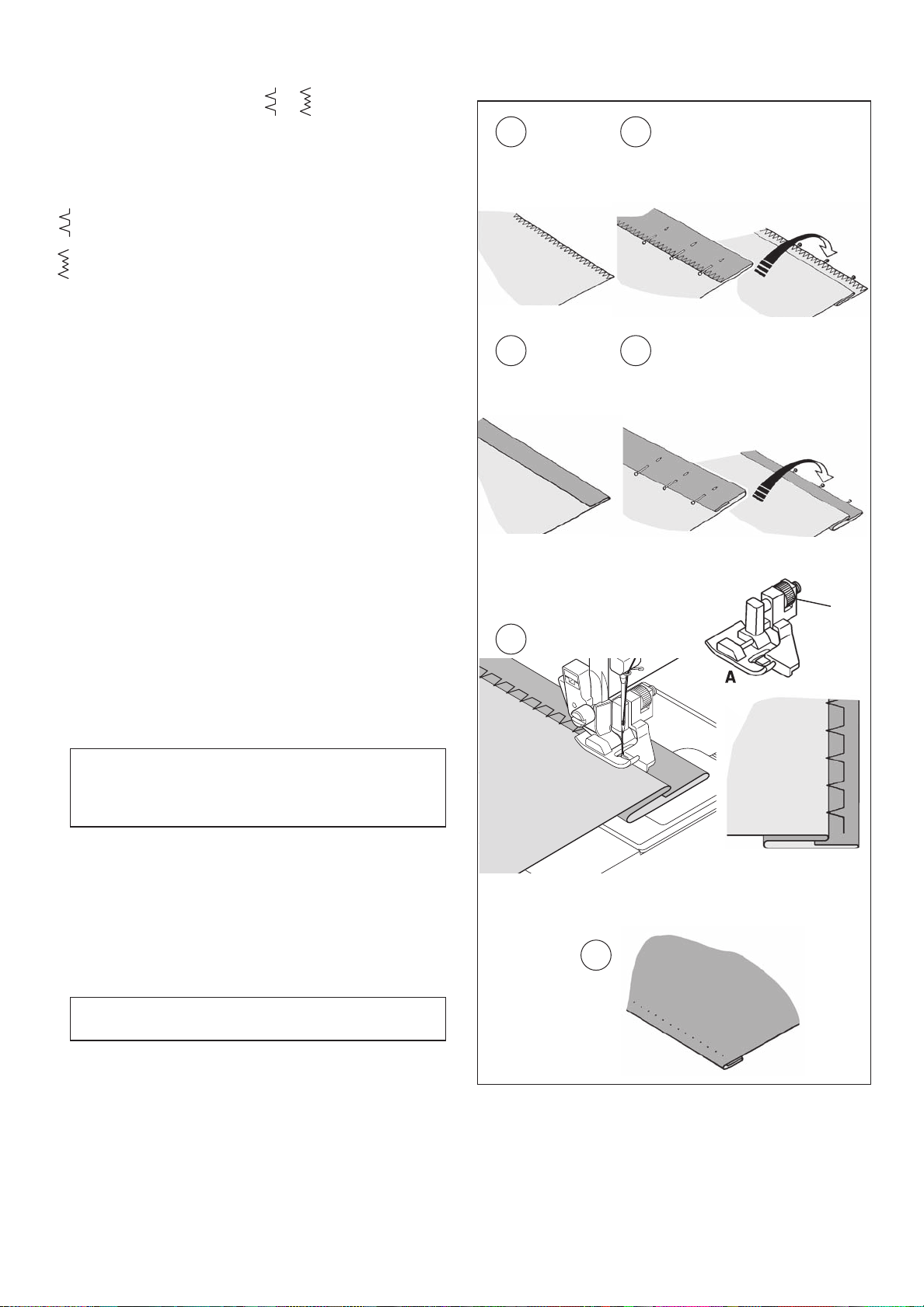

BLINDHEM STITCH

The blindhem stitch is primarily used for hemming curtains, trousers, skirts, etc.

Settings : Presser foot - Blind Stitch Foot : Thread Tension Control: AUTO

Regular blind stitch for normal woven fabrics

Elastic blind stitch for soft, stretchable fabrics

1. With matching thread nish the raw edge. On ne fabric,

turn up and press a small ½” or less hem. On medium to heavyweight fabrics overcast the fabric’s raw edge.

2. Now fold the fabric as illustrated with the wrong side up.

1 2

Medium to heavyweight fabric Material de peso medio a pesado

Tissus moyens et lourds

Under side Reverso Envers

1 2

Fine fabric

Material no Tissus ns

Under side Reverso Envers

3. Place the fabric under the foot. Turn the handwheel counter clockwise by hand until the needle swings fully to the left. It should just pierce the fold of the fabric. If it does not, adjust the guide (B) on the Blindhem Foot (A) so that the needle just pierces the fabric fold and the guide just rests against the fold.

NOTE: In addition to the adjustment on the foot, the stitch width control can be used. The stitch width control changes the swing of the needle for a more narrow or wider stitch.

Sew slowly, guiding the fabric carefully along the edge of the guide.

4. When completed, the stitching is almost invisible on the right side of the fabric.

NOTE: It takes practice to sew blind hems. Always

make a sewing test rst.

Top side Cara Endroit

Page 41

POINT INVISIBLE

PUNTADA INVISIBLE

RÉGLAGES :Pied presseur - Pied point invisible

:Réglage tension du l supérieur - AUTO

Point invisible pour les tissus tissés

Point invisible pour les tissus extensibles

1. D’abord surfiler les bords avec un zigzag, ensuite plier l’ourlet sur la largeur désirée et repasser.

2. Maintenant, pliez le tissu comme montré dans l’illustration

avec l’envers tourné vers le haut.

AJUSTES :Pie prensatelas - Prensatelas de puntada invisible

:Control tensión hilo - AUTO

Puntada invisible regular para las telas normales

Puntada invisible super elástico para las telas

suves, elástico

1. Primero terminar el borde. Para esto, doblarlo sobre el material fino y sobreorillarlo sobre el material de peso medio pesado. Entonces doblarlo según la profundidad y presión necesarias.

2. Ahora doble el material tal como está ilustrado con el reverso hacia arriba.

3. Placez le tissu sous le pied. Faites tourner le volant dans le sens contraire des auguilles d’une montre à la main jusqu’à ce que l’aiguille aille complètement vers la gauche. Elle ne devrait percer que le pli du tissu. Si elle ne le fait pas, ajustez le guide (B) du pied invisible (A) de façon à ce que l’aiguille ne perce que le pli du tissu et que le guide repose juste sur le pli.

REMARQUE: pour un point invisible plus étroit ou plus large, ajustez d’abord manuellement les commandes de la largeur et de la longueur aux largeurs et longueurs désirées. Puis ajustez le guide du pied.

Effectuez la couture lentement, tout en guidant soigneusement le tissu le long du bord du guide.

4. Lorsque l’ourlet est terminé, les points sont presque invisibles sur l’endroit du tissu.

REMARQUE: la couture d’ourlets invisible demande de la pratique. Pour commencer, effectuez toujours une couture d’essai.

3. Coloque el material debajo del pie. Gire el volante contador a la derecha a mano hasta que la aguja se mueva completamente hacia la izquierda. Deberá solo atravesar el pliegue del material. De lo contrario, ajuste la guía (B) en el pie de puntada invisible (A) de manera que la aguja solo atraviese el pliegue del material y la guía solo descanse contra el pliegue.

NOTA: Para una puntada invisible más angosta o ancha, primero ajuste los controles de largo y ancho al largo y ancho deseado. Luego ajuste la guía en el pie.

Cosa lentamente, guiando el material cuidadosamente a lo largo del borde de la guía.

4. Una vez terminado, los puntos son casi invisibles sobre el lado derecho del material.

NOTA: Se debe tener práctica para poder hacer costuras invisibles. Primero siempre haga una costura de prueba.

Page 42

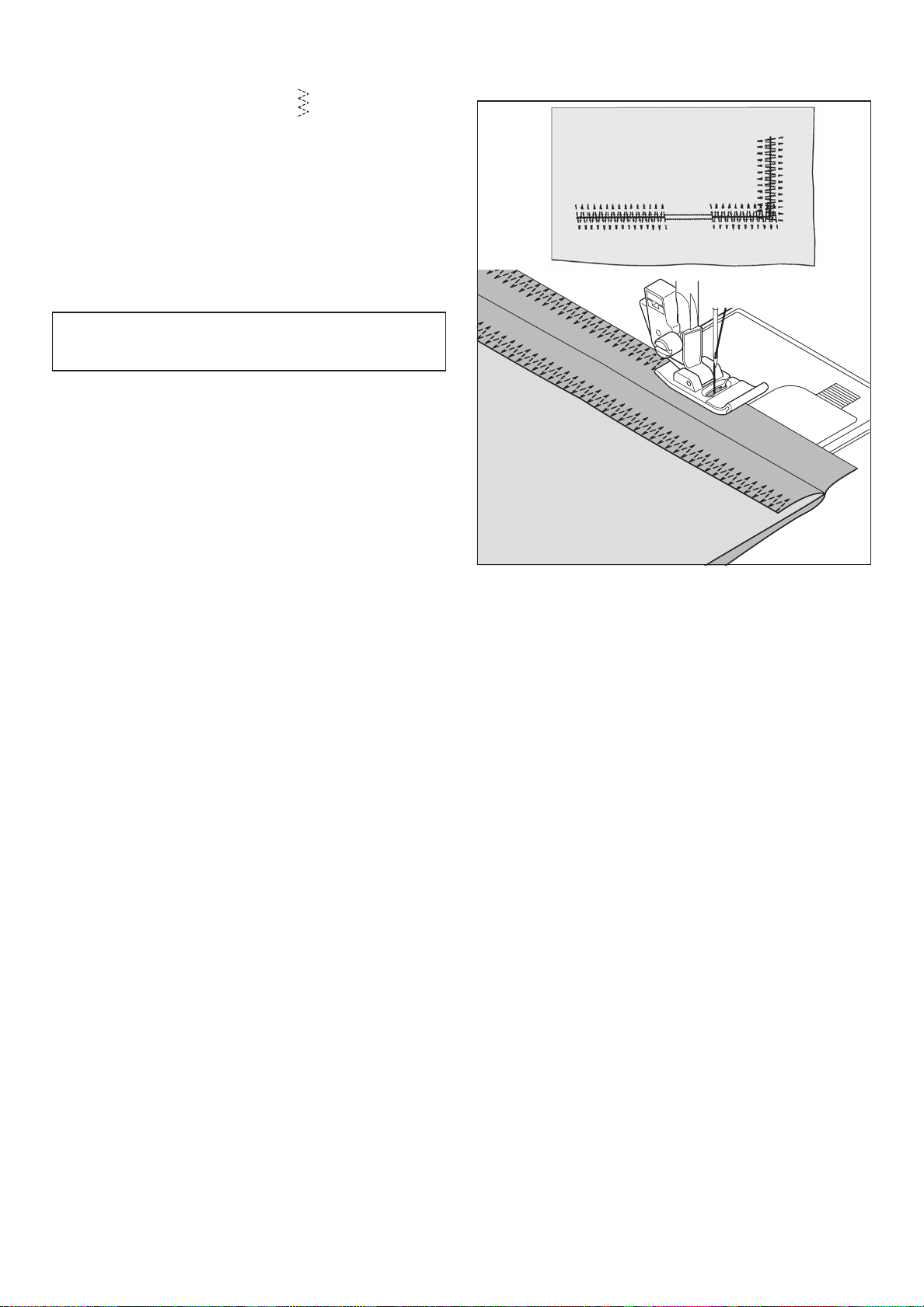

MULTI-STITCH ZIGZAG

SETTINGS :Presser foot - General Purpose Foot

:Thread tension control - AUTO

This is a strong stitch because as its name implies, it makes three short stitches where the normal zig-zag makes only one.

For this reason it is highly recommended for overcasting all types of fabrics.

It is also ideal for bartacks, mending tears, patching, sewing

towelling, and attaching at elastic.

NOTE: Mending a tear or overedging as shown in illustration requires manual adjustment of the length control.

Page 43

ZIGZAG MULTI-POINT

ZIG-ZAG DE TRES PUNTADAS

RÉGLAGES :Pied presseur - Pied universel

:Réglage tension du l supérieur - AUTO

Pour réparer des déchirures droites ou en angle placez le tissu avec le début de l’accroc sous la partie centrale du pied. Lorsque vous avez un accroc en deux parties, reprisez à partir de chaque extrèmité pour revenir au centre.

Pour renforcer votre couture, placez un morceau de tissu sous l’accroc.

Vous pouvez aussi utiliser ce point pour la finition des coutures, le reprisage et la pose d’élastigue.

REMARQUE: la réparation d’une déchirure ou la surbordure, comme montré dans l’illustration, nécessite l’ajustement manuel de la commande de longueur.

AJUSTES :Pie prensatelas - Pie universal

:Control tensión hilo - AUTO

Esta es una puntada fuerte, ya que como su nombre implica, realiza tres puntadas cortas donde el zig-zag normal sólo realiza una.

Por esta razón es muy recomendada para el sobrehilado de todo tipo de tejidos.

También es ideal para zurcir desgarrones, parches, coser toallas, remiendos y aplicación de elástico plano.

NOTA: Para zurcir desgarrones o coser sobre el borde

tal como se indica en la gura se requiere del ajuste

manual del control de largo.

Page 44

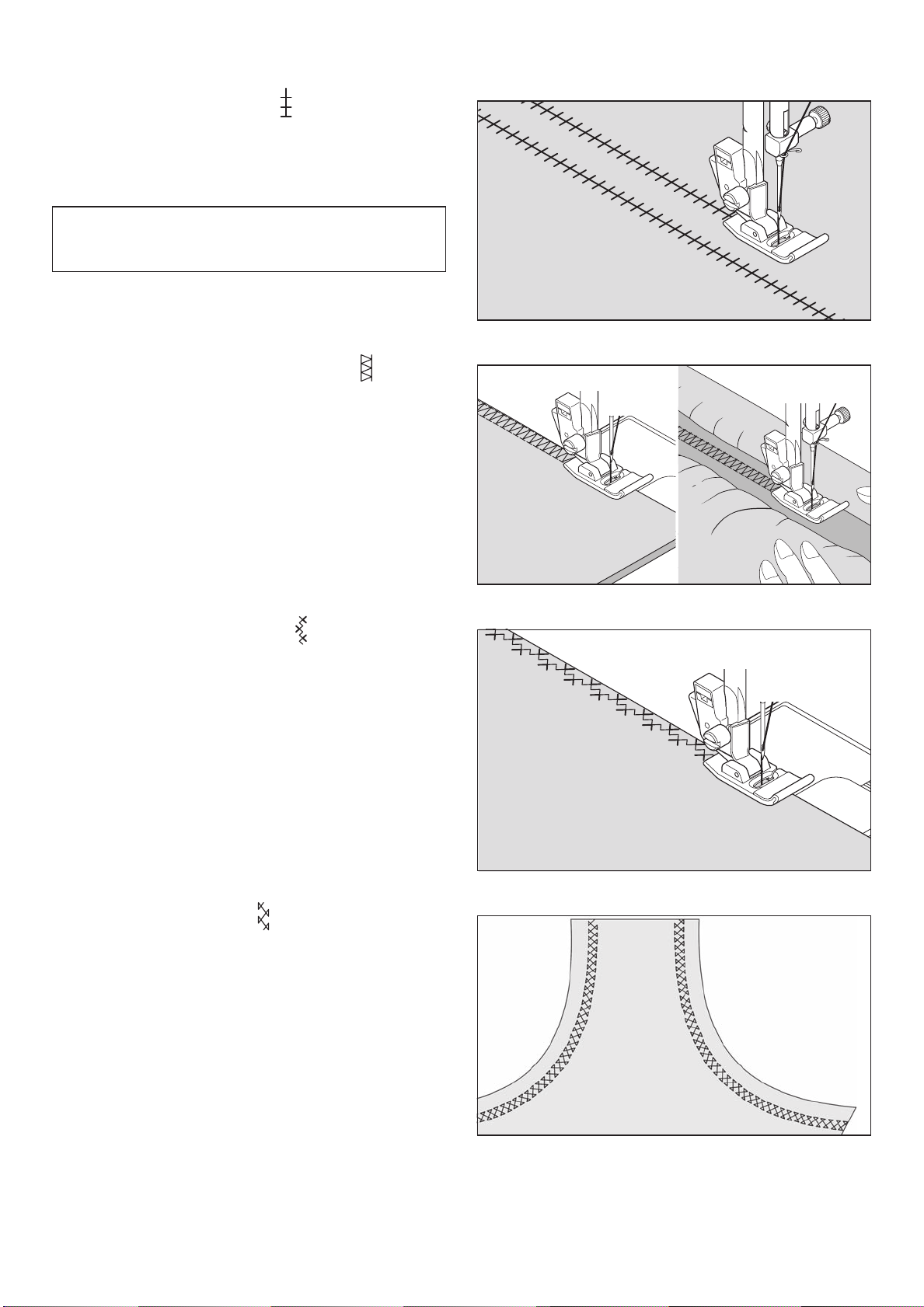

STRETCH AND DECORATIVE STITCHES

SETTINGS :Presser foot - General Purpose Foot or Satin Stitch Foot

:Thread tension control - AUTO

Stretch stitches are mainly for use on knit, or stretchable fabrics, but can also be used on woven fabrics.

STRAIGHT STRETCH STITCH

Straight stretch stitch is far stronger than an ordinary straight stitch because it locks three times - forwards, backwards and forwards.

It is particularly suitable for reinforcing the seams of sportswear in stretch and non-stretch fabrics, and for curved seams which take a lot of strain.

Use this stitch also to top-stitch lapels, collars and cuffs to give

a professional nish to your garments.

RIC-RAC STITCH

Ric-rac is primarily used for a decorative top-stitch. It is ideal for edging neck-bands, armholes, sleeves and hems. When manually adjusted to a very narrow width it also can be used for seaming in areas of great stress.

HONEYCOMB STITCH

The Honeycomb stitch is ideal for smocking and useful for overcasting and attaching elastic and stretch lace.

1. Make several rows of gathers across the fabric that you wish to smock.

2. With a narrow strip of fabric directly under the line of gathering, stitch over the gathers. The design will be a series of small diamonds.

NOTE: When sewing the honeycomb stitch, the Satin Stitch foot MUST be used.

OVEREDGE STITCH

This is a similar stitch used by the garment industry in making

sportswear It’s very effective for use in repairing raw or worn edges of

garments.

it sews and nishes the seam in one operation.

Page 45

POINTS EXTENSIBLE ET DÉCORATIFS

PUNTADAS ELASTICAS Y DECORATIVOS

RÉGLAGES :Pied presseur - Pied universel ou pour point bourdon

:Réglage tension du l supérieur - AUTO

Les points extensible sont généralement utilisés pour les tissus élastiques, mais peuvent ètres utilisès sur tissus tissés.

POINT DROIT EXTENSIBLE

Ce point est beaucoup plus solide que le point ordinaire, vu qu’il s’exécute en trois fois, une fois en avant, une fois en arrière et ecore une fois en avant.

Ce point spécial convient particulièrement bien pour surpiquer les cols, poignets.

POINT RIC RAC

Avec ce point vous surpiquer, vite et facilement les bords de vos tissus; tout en obtenant en même temps un résultat très décoratif!

Ce point s’utilise surtout pour surpiquer les cols, entrées de manches et manchettes, ainsi que les ourlets.

AJUSTES :Pie prensatelas - Pie universal o para coser

en satén

:Control tensión hilo - AUTO

Las puntadas elásticas se utilizan principalmente en g éneros de punto o materiales elásticos, pero también se puede usar en materiales corrientes.

PUNTADA RECTA TRIPLE

La puntada recta triple es mucho más fuerte que la puntada recta corriente, ya que entrelaza tres veces–hacia adelante, hacia atrás y hacia adelante.

Es particularmente adecuada para reforzar las costuras de prendas deportivas de tejidos elásticos y no elásticos y para costuras curvas que requieren una gran resistencia.

Utilizar también esta puntada para sobrecoser solapas redondeadas, cuellos y puños, ya que proporciona un acabado profesional a las prendas.

PUNTADA RIC RAC

El zig-zag es un método rápido de acabado de un borde y proporciona una sobrecostura decorativa en una operación. Es ideal para escotes, sisas, mangas y dobladillos.

POINT NID D’ABEILLE

Le point nid d’abeille est idéal pour la couture de smocks et utile pour surfiler et coudre de la dentelle élastique et extensible.

1. Piquez au point droit, plusieurs lignes de fronces. Tirez sur

le l inférieur et froncez le tissu jusqu’à obtenir la longueur désirée. En cas de besoin, vous pouvez placer un biais à

l’envers des lignes de fronces.

2. Piquez le nid d’abeille entre les lignes de fronces. Quand

vous avez terminé, retirez les ls de points droits..

REMARQUE: Lorsque vous cousez le point nid d’abeille, IL F AUT utiliser le pied pour point bourdon.

POINT SURJET EXTENSIBLE

Point extensible spécial pour assembler et surfiler en une seule opération. Il est utilisé dans l’industrie de la confection, surtout pour les vêtements de sport, comme les costumes de bain.

Il peut cependant aussi s’utiliser sur des tissus nonextensibles.

PUNTADA PANAL

La puntada panal es ideal para adornar con nido de abeja y es útil para sobrehilado y colocar cintas elásticas.

1. Realiza una línea recta de fruncidos a través del tejido que se desea adornar con nido de abeja.

2. Con una tira estrecha de tejido, directamente debajo de la línea de fruncido, coser sobre los fruncidos. El diseño será una serie de diamantes pequeños.

NOTA: Al coser la puntada panal, se DEBE usar el prensatelas para coser en satén.

PUNTADA SOBRE-BORDE

Este es el mismo tipo de puntada usada por la industria de la confección en la fabricación de prendas. Se forma y acaba la costura en una operación.

Es muy efectiva para el uso en la reparación de bordes gastados de prendas usadas.

Page 46

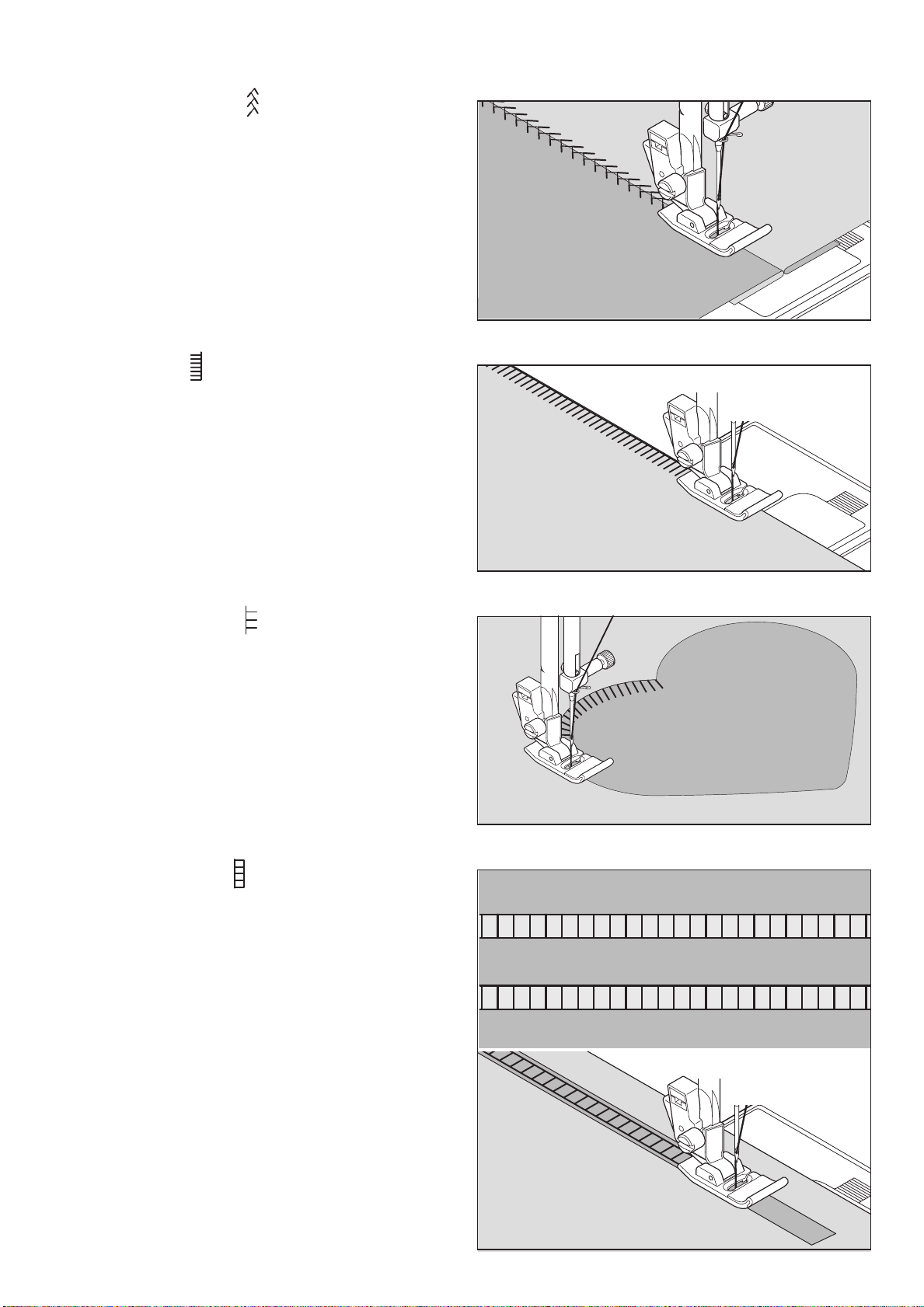

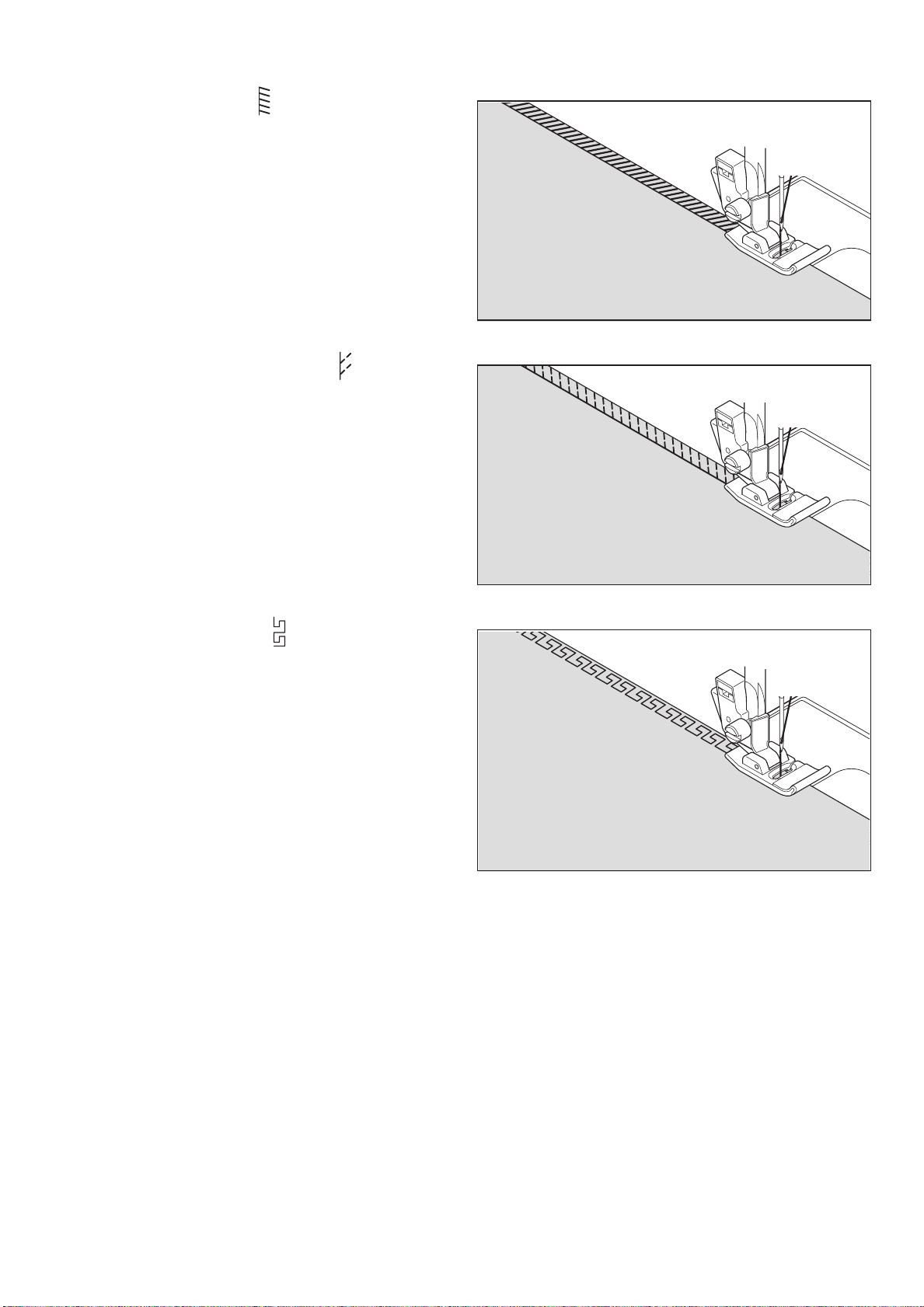

FEATHER STITCH

The pleasing appearance of this stitch enables it to be used for top stitching, or attaching lace or inset panels when making lingerie.

It is also ideal for quilting applications and joining fabrics.

PIN STITCH

The Pin stitch is a traditional stitch pattern used for picot-like edges and for applique work.

BLANKET STITCH

The Blanket stitch is traditionally a hand embroidery stitch used to put bindings on blankets. This multi-purpose stitch can also be used for attaching fringe, attaching edgings, couching, applique and drawn thread hemstitching.

LADDER STITCH

The Ladder stitch is primarily used for drawn thread hemstitching. It can also be used for sewing over thin tape in an opposite or same color. Place the stitch in the center and a special effect will be obtained for decoration.

Another use for the ladder stitch is couching over narrow ribbon, yarn or elastic.

For drawn thread work, choose a coarse linen type fabric and after sewing draw the thread out within the ladder for an open airy appearance.

Page 47

POINT PLUME

L’aspect agréable de ce point lui permet de servir de couture visible à plat, ou pour assembler les dentelles, ou pour l’insertion de pièces de type lingerie.

PUNTADA PLUMA

El aspecto agradable de esta puntada permite su uso como adorno o la aplicación de encaje o paneles internos en lencería o fajas

POINT ÉPINGLE

Le point épingle est un motif de couture traditionnel utilisé

pour le bords de style picot et pour la nition d’appliqué.

POINT LANGUETTE

Le point de languette est un point de broderie manuelle traditionnel utilisé pour faire le liseré de languettes. Ce point universel peut également être utilisé pour fixer une frange,

pour xer des bordures, pour laçage, pour appliqué et pour ourlets avec un l tiré.

PUNTADA DE BROCHE

La puntada de broche es un patrón de puntadas tradicional usado para orillos dentados y para bordado de aplicaciones.

PUNTADA DE RIBETE

La puntada de ribete es una puntada tradicional de bordado a mano usada para ribeteado de mantas. Esta puntada de múltiples propósitos también se puede usar para colocar flecos, colocar vivos, ribetear, pegar aplicaciones y hacer dobladillados.

POINT D’ÉCHELLE

Le point d’échelle est principalement utilisé pour la couture

d’ourlets à l tiré. Il peut également être utilisé pour effectuer

la couture par dessus une mince bande d’une couleur opposée ou semblable. Placez le point au centre pour obtenir un effet spécial pour la décoration.

Une autre utilisation du point d’échelle est le couchage sur

des rubans étroits, des ls ou de l’élastique.

Pour les travaux de l tiré, choisissez un tissu de type toile grossier et après la couture, tirez le l de l’échelle pour obtenir

une apparence ouverte et aérée.

PUNTADA EN ESCALERA

La puntada en escalera se usa principalmente para hacer

dobladillos. También se puede usar para coser sobre cinta na

de un color opuesto o del mismo color. Coloque la puntada en el centro y obtendrá un efecto especial para decoración.

Otro uso posible de la puntada en escalera es ribetear sobre cintas angostas, hilos o elásticos.

Para trabajos con hilos de correr, elija un material tipo de lino grueso y después de coser haga correr el hilo dentro de la escalera para que tenga una apariencia más aireada.

Page 48

SLANT PIN STITCH

Excellent for hemstitching table and bed covers with an elegant touch. Picot-like stitch can also be made on sheer materials. Sew along the raw edge of fabric and trim close to the outside of the stitching.

SLANT OVEREDGE STITCH

Seams and overcasts in one operation to produce a narrow, supple seam, particularly suited to swimwear, sportswear, T-shirts, babywear in stretch nylon, stretch towelling, jersey and cotton jersey.

GREEK KEY STITCH

A traditional pattern suited for decorative borders, hems and

edge nishings.

Page 49

POINT ÉPINGLE OBLIQUE

Très pratique pour faire les ourlets de table et couvre-lit avec une touche élégante. Le point ressemblant à un point picot (ourlet cocotte) peut être effectué sur les tissus fragiles. Cousez le long de la bordure du tissu et coupez près de l’extérieur de la couture.

PUNTADA ALFILER INCLINADO

Es excelente para dobladillar manteles y sobrecamas dando un toque de elegancia. La puntada tipo picot también puede

aplicarse en géneros nos. Cosa por el canto del material y

recorte el sobrante del exterior de la costura.

SURJET OBLIQUE

Le surjet sert à la réalisation de couture et surjet en une seule opération. Avec ce point, vous pouvez faire des coutures étroites et souples, parfaitement adaptées aux maillots de bain, vêtements de sport, T-shirts, vêtements de bébé en nylon extensible, tissu en éponge extensible, jersey.

POINT GREC

Un motif traditionel parfait pour les nitions décoratives des

ourlets, bords et bordures.

PUNTADA OVERLOCK INCLINADO

La puntada overlock inclinado produces una costura estrecha y elástica particularmente adecuada para prendas de baño, prendas de sport, camisetas T, prendas de niños de niló elástico, toalla elástica, jersey y algodón.

PUNTADA LLAVE GRIEGA

Un patrón tradicional para bordes decorados, dobladillos y terminaciones de bordes.

Page 50

ENTREDEUX STITCH

Useful for decorative stitching on borders and for use in heirloom sewing. The Entredeux stitch is most often sewn with a Wing Needle (Singer Style 2040) to create holes in the stitch pattern.

Helpful Hint: A slight + adjustment of the tension will increase the size of the hole when using a Wing Needle.

DOUBLE OVERLOCK STITCH

The Double overlock stitch has three main uses. It is perfect

for attaching at elastic when making or repairing garments,

for overcasting, an d for seaming and overcasting in one operation. It is primarily used on slightly stretchy fabrics and non-stretch fabrics such as linen, tweed, and medium to heavy-weight cotton.

CRISS-CROSS STITCH

Used to sew and finish stretch fabrics or for decorative stitching, such as when creating a border.

CROSSED STITCH

Use to sew and nish elastic fabrics or for decorative stitching.

Page 51

POINT ENTREDEUX

Utile pour la couture décorative sur bordures et pour l’utilisation lors de la couture ancienne. Le point entredeux et le plus souvent cousu à l’aide d’une aiguille aile (Style Singer

2040) pour créer des trous dans le motif du point.

PUNTADA “ENTREDOS”

Útil para puntadas decorativas de bordes y para usar en costuras antiguas. La puntada “Entre dos” es más comúnmente usada con una aguja “de ala” (Singer estilo

2040) para crear agujeros en el patrón de costura.

Suggestion utile: Un léger ajustement + de la tension augmente la taille du trou lorsqu’une aiguille aile est utilisée.

POINT SURJET DOUBLE

Point spécial pour réaliser ou réparer de la lingerie ou du tricot. Convient particulièrement bien pour assembler et surfiler en une seule opération. C’est aussi un point très solide. Il permet également de poser aisément un élastique sur une pièce de lingerie.

POINT ENTRECROISÉ

Utilisé pour la couture et la nition des tissus extensibles ou

pour la décoration principalement des bords.

Consejo útil: Un ligero ajuste en + de la tensión aumentará el tamaño del agujero cuando se usa una aguja “de ala”.

PUNTADA OVERLOCK DOBLE

Overlock doble tiene tres principal usos. Es perfecto juntar elástico plano al hacer o reparar lencería; y para sobrehilado y costura y sobrehilado en uno sobre los tejidos elásticos ligeramente y las non-lásticos como linen, mezclilla de lana, algodón de peso medio a pesado.

PUNTADA ENTRECRUZ

Se usa para coser y terminar telas elásticas o para decoración especialmente para bordes.

POINT CROISÉ

Utilisez-le pour finir les matières élastiques ou pour la décoration des bords.

PUNTADA CRUZADO

Usela para coser y acabar tejidos elásticos o en la decoración de dobladillos.

Page 52

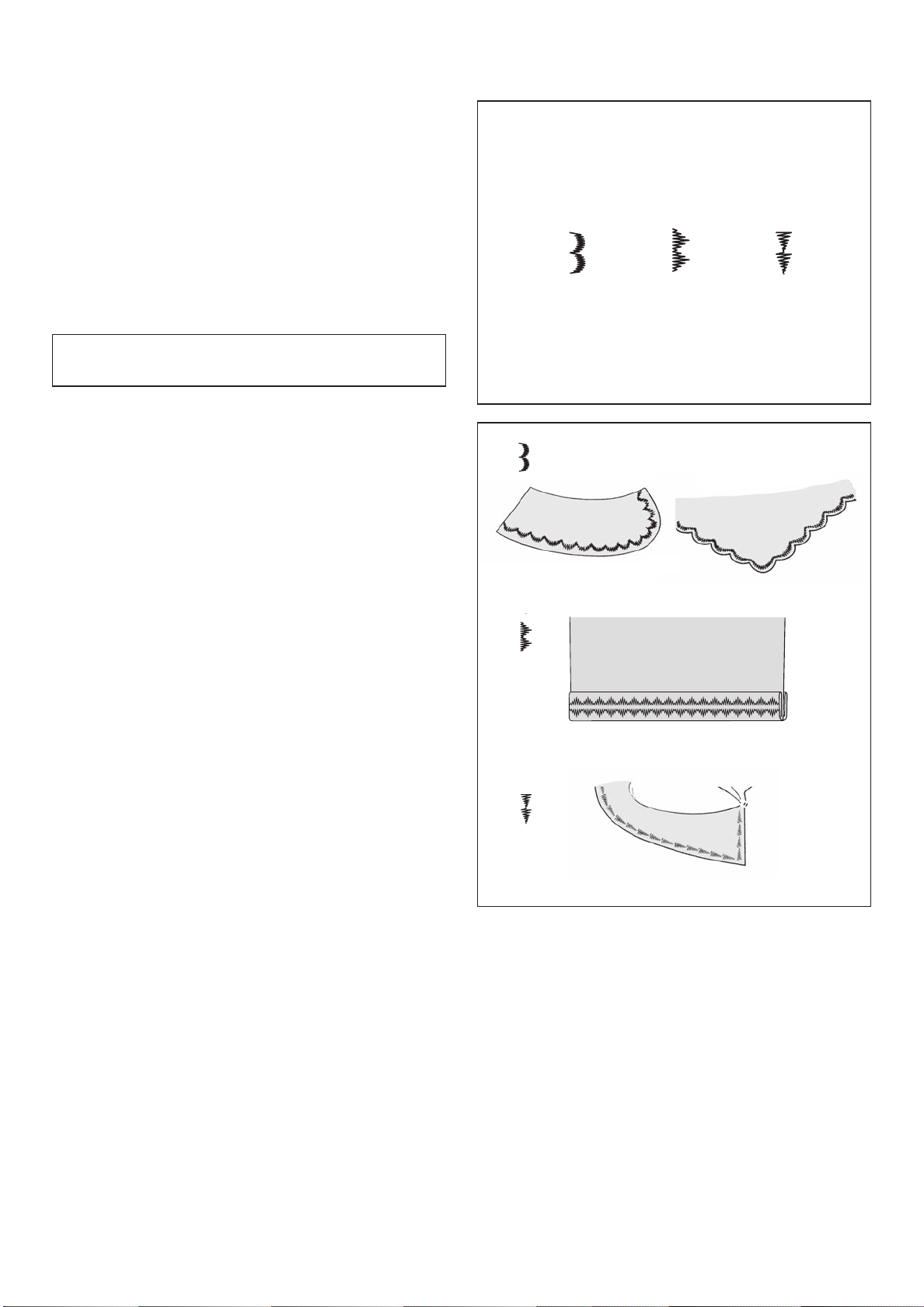

DECORATIVE PATTERNS

SETTINGS :Presser foot - Satin Stitch Foot

:Thread tension control - AUTO

* Always practice on a scrap of the actual fabric from your

project.

* Before starting to sew, check that there is enough thread

wound onto the bobbin to make sure that the thread will not run out during sewing.

* Slightly loosen top thread tension.

Helpful Hint: For a more pleasing appearance experiment with a slightly lower (-) Tension setting.

IDEAS ON DESIGN STITCHING

Crescent pattern on collar

This is an ideal decorative stitch for the sleeves and collars of ladies’ and children’s clothes, and also for table linen edges.

When using this stitch pattern for table linen edges, rst sew

the stitch and then trim the edge of the fabric along the edge of the stitch. Be careful not to cut the stitch at this time.

Pyramid on bias tape

Use bias tape and fold back the edge. Sew the pyramid pattern on top of this.

Arrowhead on lapel

In addition to using this pattern as a decorative stitch, it can also be used as a triangular backtack stitch for reinforcing places which can easily unravel. This is particularly useful for sewing both edges of pockets.

Page 53

MOTIFS DÉCORATIFS

DISEÑOS DE BORDADOS DECORATIVOS

RÉGLAGES :Pied presseur - Pied pour point bourdon

:Réglage tension du l supérieur - AUTO

* Effectuez une couture d’essai sur une bande découpée du

tissu que vous utilisez pour la couture pour vérier le motif

à utiliser.

* Avant de commencer à coudre, vériez s’il y a assez de

fil bobiné sur la canette pour pouvoir terminer toute la couture.

* Diminuez légèrement la tension du l supérieur.

Suggestion utile: Pour obtenir une apparence plus agréable, essayez d’utiliser un réglage de tension légèrement inférieur (-).

CONSEILS POUR LES POINTS FANTAISIE

Motif croissant sur col

Ce point décoratif convient parfaitement à la couture des manches et des cols des vêtements de femmes et d’enfants, et permet aussi d’obtenir des bords plus propres.

Lorsque vous utilisez ce motif de points pour obtenir des bords plus propres, coudre d’abord le point puis couper le bord du tissu le long de la bordure des points. Veillez alors porter attention à ne pas couper les points.

AJUSTES :Pie prensatelas - Pie para coser en satén

:Control tensión hilo - AUTO

* Puede realizar una costura de prueba en un recorte de

material para vericar el patrón a usar.

* Antes de comenzar la costura, verifique que haya

suciente hilo enrollado en el carrete para asegurarse que

no se quedará sin hilo durante la costura.

* Aoje liberamente la tensión del hilo superior.

Consejo útil: Para lograr mejores terminaciones experimente con un ajuste de la tensión (-) ligeramente menor.

TIPOS DE PUNTADAS DECORATIVAS

Creciente de ondas de cuello

Esto es ideal para puntadas decorativas de mangas y cuellos de vestimenta de damas y niños, y también para emprolijar bordes.

Cuando se usa este patrón de puntada para emprolijar bordes, primero se debe coser la puntada y luego cortar el borde del material a lo largo del borde de la puntada. Tenga cuidado de no cortar la costura.

Pyramide sur galon biais

Utilisez une bande en biais et pliez le bord vers l’arrière. Cousez le point pyramide par-dessus le bord plié.

Chevron sur revers

Ce motif peut être utilisé non seulement comme point décoratif, mais aussi comme point d’arrêt triangulaire pour

renforcer les endroits susceptibles de s’eflocher facilement.

Ceci est particulièrement utile pour coudre les deux bords des poches.

Pirámide en cintas al bies

Use cinta cortada al sesgo y pliegue el borde. Cosa con puntada pirámide la parte de arriba de esta.

Punta de echa en solapa

Además de usar este patrón como una puntada decorativa, también puede ser usado como una puntada de refuerzo triangular para reforzar lugares que se pueden deshilachar fácilmente. Esto es muy útil para costura de los bordes de bolsillos.

Page 54

CONTINUOUS PATTERNS

SETTINGS :Presser foot - General Purpose Foot

or Satin Stitch Foot :Thread tension control - AUTO

These are the optimum patterns for sewing continuous patterns often seen on borders or hems of garments and home decorating projects. Use whichever patterns suit your preference.

SEWING ON A BUTTON

SETTINGS :Presser foot - General Purpose Foot

:Darning plate

Position your fabric and button under the presser foot. Lower presser foot. Turn the handwheel to make sure needle clears both left and right openings of button. Adjust width if required. Sew 10 stitches.

If a button shank is required, place a darning needle on top of the button and sew over top of it as illustrated.

Helpful Hint: To secure thread, pull both threads to the backside of the fabric and tie together.

Page 55

MOTIFS CONTINUEL

PATRONES CONTINUOS

RÉGLAGES :Pied presseur - Pied universel ou pour point

bourdon

:Réglage tension du l supérieur - AUTO

Ces motifs conviennent parfaitement à la couture des motifs continuels. Utilisez les motifs que vous préférez.

AJUSTES :Pie prensatelas - Pie universal o para coser

en satén :Control tensión hilo - AUTO

Estos son los patrones ideales para costura de patrones continuos. Use cualquiera de los patrones de acuerdo a su preferencia.

POSE DE BOUTONS

RÉGLAGES :Pied presseur - Pied universel

:Plaque de reprisage

Positionner le tissu et le bouton sous le pied presseur. Abaisser le pied. Tourner le volant afin de s'assurer que I'aiguille passe nettement dans les trous gauche et droit du bouton (régler la largeur du point en fonction du bouton) et coudre le bouton lentement en utilisant approximativement 10 points.

Si une tige de maintien est requise, placer une aiguille de reprisage sur la partie supérieur du bouton et coudre.

Suggestion utile: Pour fixer le fil, tirez les deux fils vers l’arrière du tissu et liez-les ensemble.

COSIDO DE BOTONES

AJUSTES :Pie prensatelas - Pie universal

:Plancha de zurcido

Coloque el botón en la posición deseada, baje el prensatelas, Gire el volante para comprobar que la aguja entra limpiamente en los agujeros derecho e izquierdo de botón (ajuste el ancho de la puntada) y cosa lentamente el botón con unas 10 puntadas.

Consejo útil: Para asegurar el hilo, tire de ambos hilos hacia atrás del material y átelos.

Page 56

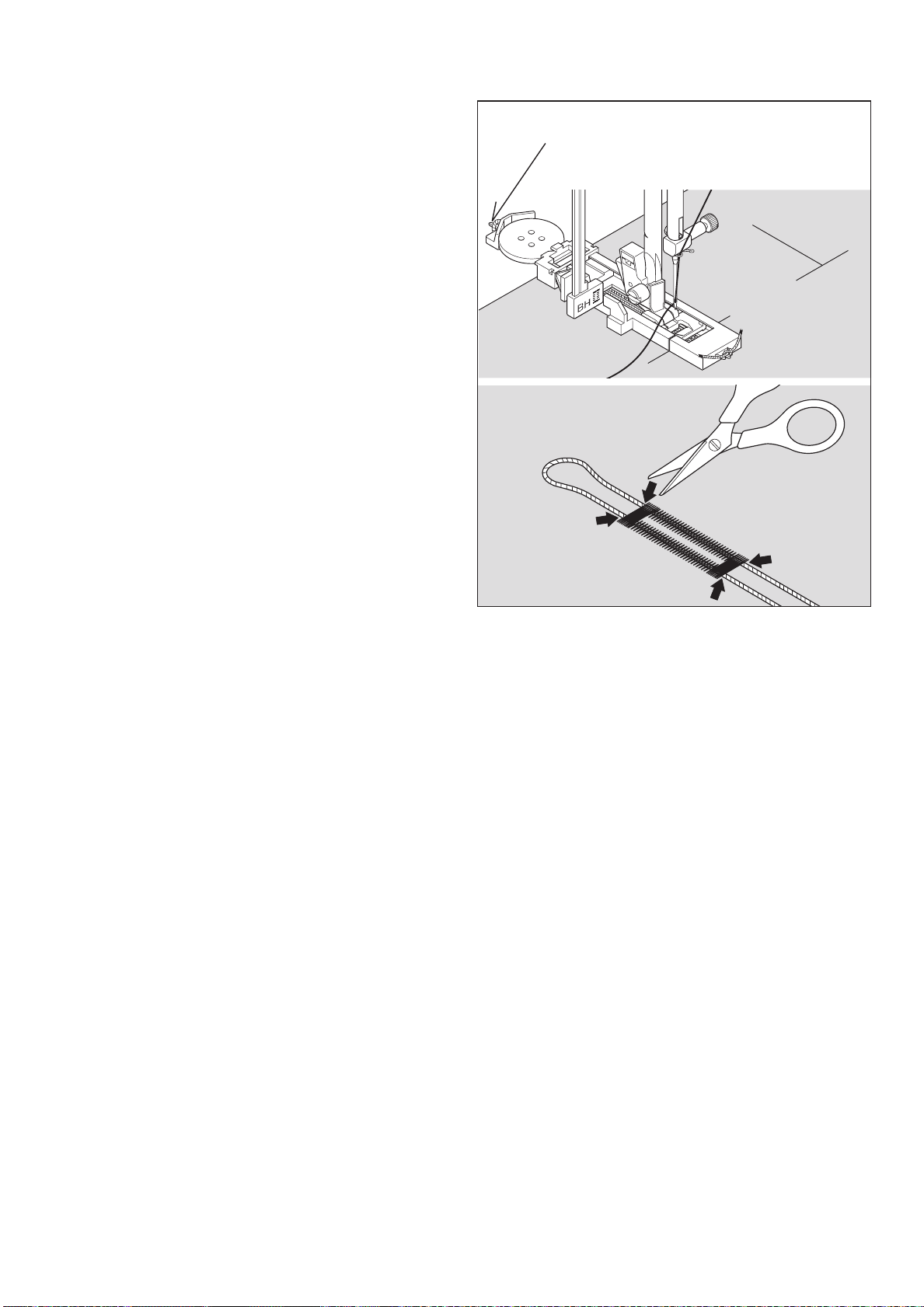

SEWING A BUTTONHOLE

USING BUTTONHOLE FOOT

Your machine offers you two different widths of bartack buttonholes sewn by a system that measures the size of the button and calculates the size buttonhole required. All of this is done in one easy step.

PROCEDURE

* Use an interfacing in the area of the garment where

buttonholes are placed. Stabilizer or regular interfacing can be used.

* Make a practice buttonhole on a scrap of the actual fabric

from your project. Then try the buttonhole with your button.

Tab A Languette A Lengüeta A

Tab B Languette B Lengüeta B

1. Select one of buttonhole patterns.

2. Replace the presser foot with the buttonhole foot. (Refer to “Changing presser foot” on page 24 - 25.)

3. Insert the button into the buttonhole foot. (Refer to “Using buttonhole foot” above.)

4. Lower the buttonhole lever (C) so that it drops down vertically between the stoppers (A) and (B).

(C)

(A) (B)

(C)

Buttonhole foot Pied boutonnière Prensatelas de ojales

(C)

Page 57

CONFECTION DES BOUTONNIÈRES

CONFECCION DE OJALES

UTILISATION DU PIED BOUTONNIÈRE

Votre machine vous offre deux différentes largeurs de brides de boutonnières cousues au moyen d’un système qui mesure la taille du bouton et qui calcule la taille de la boutonnière. Tout ceci s’effectue en une simple étape.

PROCÉDURE

* Utilisez un entoilage dans la partie du vêtement où les

boutonnières doivent être placées.

* Faites une boutonnière d’essai sur un échantillon du tissu

que vous utilisez. Essayez ensuite la boutonnière avec le bouton choisi.

1. Sélectionnez l’un des motifs de boutonnières.

USO DEL PIE DE OJALADORA

Su máquina de coser le ofrece dos anchos de ojales cosidos por un sistema que mide el tamaño del botón y calcula el tamaño del ojal necesario. Todo esto es realizado en solo un paso fácil.

PROCEDIMIENTO

* Practique haciendo un ojal en un resto de material del tipo

que va a usar. Luego intente hacer el ojal con el botón seleccionado.

* Use una entretela en el área de la vestimenta donde se

van a hacer los ojales. Se puede usar papel tisú o entretela normal. Después de coser el ojal retire el papel.

1. Seleccione uno de los patrones de ojales.

2. Remplacez le pied presseur par le pied boutonnière.

(Reportez-vous à la section "Remplacement du pied

presseur" à la page 24 - 25.)

3. Introduisez le bouton dans le pied boutonnière. (Reportezvous à la section "Utilisation du pied boutonnière" ci-dessus.)

4. Réglez le levier de boutonnière (C) de manière q u’il s’abaisse verticalement entre les butées (A) et (B).

2. Cambie el prensatelas por el pie de ojaladora. (Consulte “Cambio del pie prensatelas” en la página 24 - 25.)

3. Inserte el botón en el pie de ojaladora. (Consulte “Uso del pie de ojaladora” arriba.)

4. Ajuste la palanca de ojales (C) de manera que baje verticalmente entre los topes (A) y (B).

Page 58

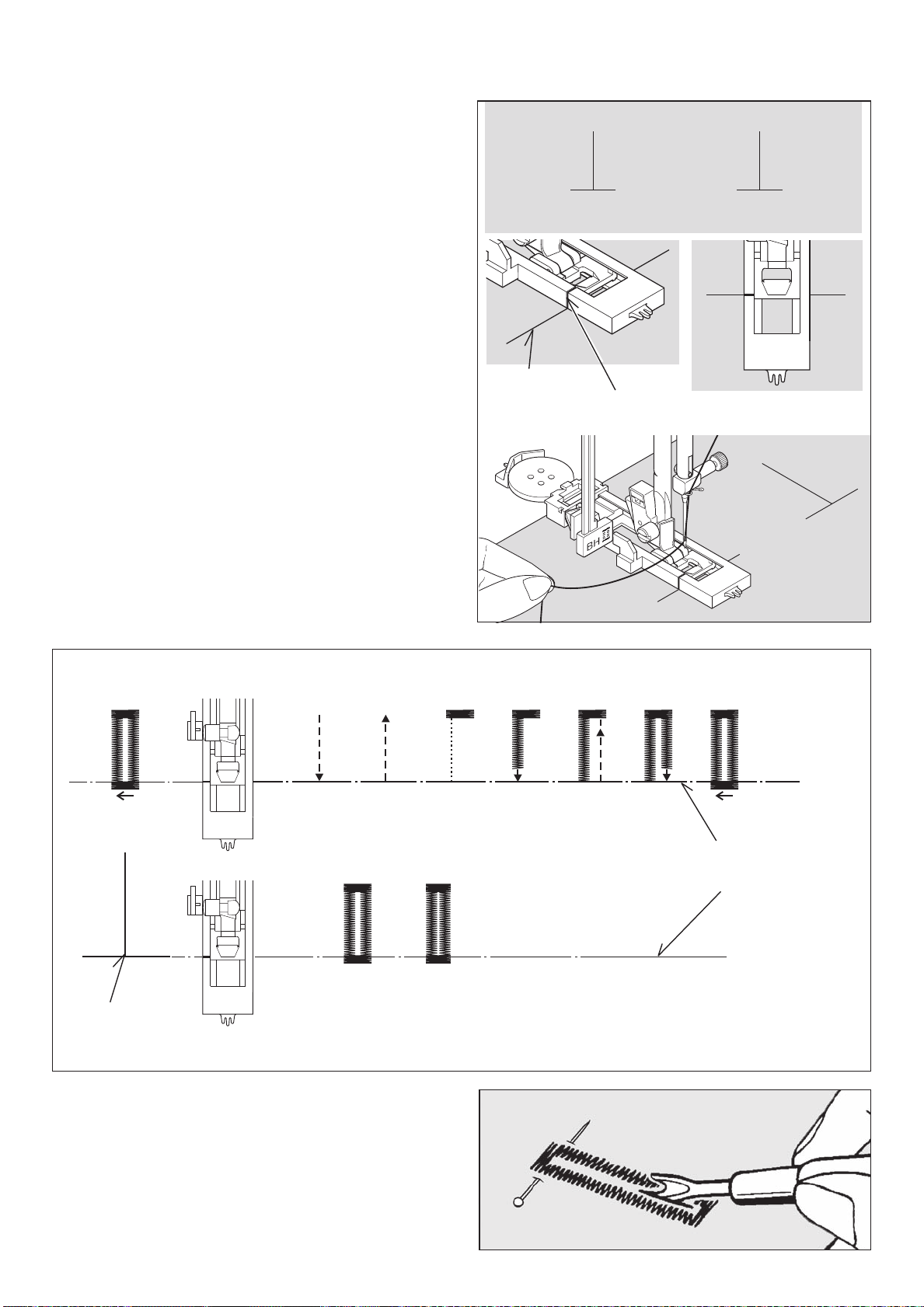

5. Carefully mark the position of buttonhole on your garment.

6. Place the fabric under the foot. Pull out the bobbin thread underneath the fabric to a length of about 4 inches to the rear.

7. Align the buttonhole mark on the fabric with the mark on the buttonhole foot, and then lower the buttonhole foot.

8. While holding the top thread, start the machine.

* Sewing will be completed automatically in the following order.

1 2 3 4 5 6 7

Fabric marking

Marque du tissu Marca de material

mark

Marque Marca

Fabric marking

Marque du tissu Marca de material

9. When sewing is finished, use a buttonhole opener/seam ripper to open up the fabric in the center of the buttonhole. Be careful not to cut any of the stitching.

Buttonhole foot alignment position Position d’alignement du pied boutonnière Posición de alineación del pie de ojaladora

Page 59

5. Marquez soigneusement la position de la boutonnière sur

le vêtement.

5. Marque cuidadosamente la posición del ojal en la

vestimenta.

6. Placez le tissu sous le pied. Tirez le l de la bobine sous

le tissu sur une longueur d’environ 10 centimètres vers l’arrière.

7. Alignez la marque de la boutonnière du tissu sur la marque du pied presseur, puis abaissez le pied boutonnière.

8. Tout en tenant le l supérieur, démarrez la machine.

6. Coloque el material debajo del pie. Tire del hilo de la bobina debajo del material a un largo de aproximadamente 10 cm hacia atrás.

7. Alinee la marca del ojal en el material con la marca en el pie de ojaladora, y luego baje el pie de ojaladora.

8. Mientras sostiene el hilo superior, haga funcionar la

máquina.

* La couture sera complétée automatiquement dans l’ordre

indiqué sur l’illustration.

* La costura se terminará automáticamente en el siguiente

orden.

9. Une fois la couture terminée, utilisez un outil d’ouverture de boutonnière pour ouvrir le tissu au centre de la

boutonnière. Veillez à ne pas couper le l de la couture.

9. Cuando se termina la costura, use un abridor de ojales para abrir el material en el centro del ojal.

Tenga cuidado de no cortar el hilo de la costura.

Page 60

CORDED BUTTONHOLES

Hook ller cord (crochet thread or buttonhole twist) over the

spur and pull both ends of the cord forward under the foot and tie off the cord as shown in the illustration.

Sew buttonhole so that zigzag stitches cover the cord. When completed, release the cord from foot and snip off extra

length.

Spur Saliente Tige

Page 61

BOUTONNIÈRES GANSEES (RENFORCEES)

Accrocher le cordonnet (l de passe ou l de soie) sur la tige

du pied pour boutonnière et tirer les deux extrémitès sous le pied vers le devant.

Coudre la boutonnière de manière à ce que le zig-zag recouvre le cordonnet.

La boutonnière terminée, détacher le cordonnet du pied, tirer les bouts vers l’avant et tailler la longueur supplémentaire.

OJALES CON CORDON

Enganchar el cordón de relleno al saliente de la guía y estirar ambos extremos del cordón hacia adelante, por debajo de la guía.

Coser el ojal de forma que las puntadas de zig-zag cubran el cordón.

Cuando se haya terminado, soltar el cordón, tirar hacia adelante de los extremos y cortar el sobrante.

Page 62

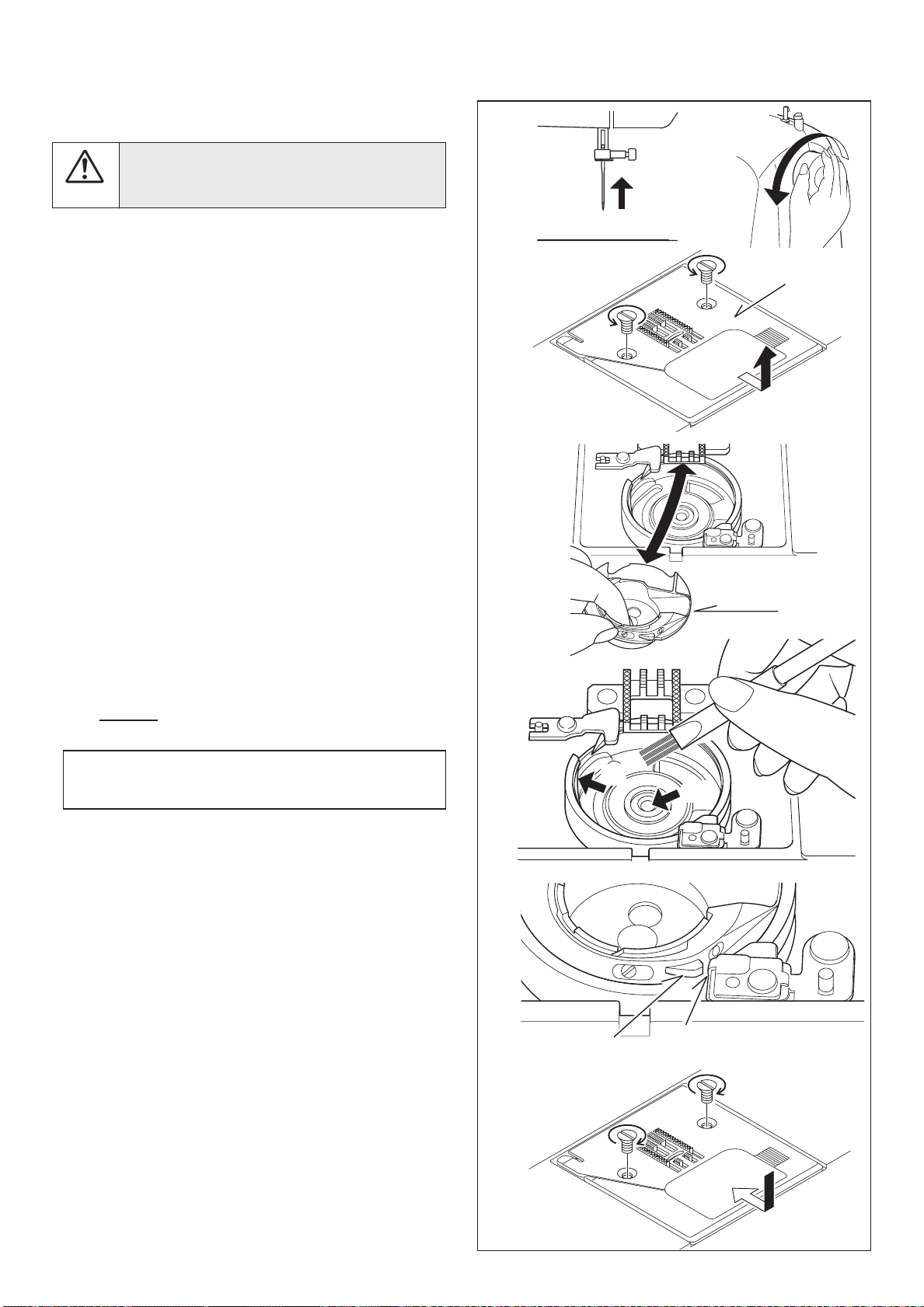

3. CARING FOR YOUR MACHINE

CLEANING HOOK AREA AND FEED DOGS

Always disconnect the machine from power

CAUTION

To ensure the best possible operation of your machine, it is necessary to keep the essential parts clean at all times.

supply by removing the plug from the wall-outlet.

1. Raise the needle to its highest position.

2. Remove two screws on the needle plate (1) and slide the needle plate toward you as illustrated for removal.

3. Remove the bobbin case (2).

4. Clean the feed dogs and hook area with the lint brush. Put one drop of sewing machine oil on the hook race as

indicated by the arrows. (A, B)

(1)

(2)

NOTE: Singer Brand Sewing Machine Oil is suggested. DO NOT use “all purpose” oil as it is not suited for sewing machine lubrication.

5. Replace the bobbin case with the projection (3) positioned against the spring (4).

6. Make sure that the needle is at its highest position and put

and slide the needle plate into position as illustrated.

(A)

(B)

(3) (4)

Page 63

3. ENTRETIEN DE VOTRE MACHINE

3. CUIDE SU MAQUINA

NETTOYAGE DES GRIFFES ET DU CROCHET

Débranchez toujours la machine de l’alimentation

ATTENTION

Pour assurer les meilleures conditions de “travail” à votre machine, il est nécessaire de garder les pièces essentielles toujours propres. Toujours débrancher la machine de la prise.

1. Relever l’aiguille à sa position la plus haute.

2. Enlever deux vis de la plaque d'aiguille et glisser la plaque d'aiguille (1) vers soi comme illustré pour le déplacement.

3. Retirez le boîtier à canette (2).

électrique en retirant la che de la prise murale.

LIMPIAR EL AREA DEL TRANSPORTADOR Y LA LANZADERA

Siempre desconecte la máquina de la fuente de alimentación retirando el enchufe del

PRECAUCION

Es necesario que mantenga las piezas esenciales limpias siempre, para obtener un funcionamiento eficáz de su máquina.

1. Levantar la aguja a la posición más alta.

2. Quitar dos tornillos en la placa de la aguja y resbalar la placa de la aguja (1) hacia ti según lo ilustrado para el retiro.

3. Quite la cápsula (2).

tomacorriente de la pared.

4. Nettoyer les griffes et le crochet avec le pinceau.

Mettre une goutte d’huile pour machine à coudre sur le

doigt au centre de la coursière, comme indiqué par les

èches (A, B).

REMARQUE: l’utilisation de l’huile de machine à coudre de la marque Singer est recommandée. N’UTILISEZ P AS d’huile “universelle”, elle ne convient

pas à la lubrication des machines à coudre.

5. Replacez le boîtier à canette avec la butée (3) positionnée contre le ressort (4).

6. S'assurer que l'aiguille est à sa position plus élevée et mis et glisser la plaque d'aiguille en place comme illustré.

4. Limpiar el área del transportador y de la lanzadera con el cepillo de hilachas.

Echar una gota de aceite para máquina de coser por el eje central de lanzadera y el carril de lanzadera como está

indicado con las echas. (A, B)

NOTA: Se sugiere usar aceite de máquina de coser marca Singer. NO use aceite “para todo uso” debido a que no es el más adecuado para la lubricación de su máquina de coser.

5. Vuelva a colocar la cápsula con el resalte (3) contra el muelle (4).

6. Cerciorarte de que la aguja esté en su posición más alta y puesto y resbalar la placa de la aguja dentro de la posición según lo ilustrado.

Page 64

4. OTHER INFORMATION

SATIN STITCH FOOT

The Satin stitch foot is grooved to permit dense stitching to pass under it easily. It is most useful for sewing satin stitches and as an alternative to the General Purpose Foot when sewing stretch stitches.

Closely spaced zig-zag stitches are called satin stitches. This is an attractive stitch used primarily for appliqueing and bar tacking. Slightly loosen top thread tension for satin stitching. Use a backing of tissue paper or interfacing for lightweight fabrics to avoid puckering.

TWIN NEEDLE (Optional)

A twin-needle produces two rows of parallel stitches for pin tucks, double top stitching and decorative sewing.

When using a twin-needles, the stitch width should never be set beyond a twin needle mark, regardless of the stitch you have selected. Doing so will result in broken needles and possible damage to your machine.

Use of a Singer Brand 3mm (Style 2025) Twin Needle is recommended. Twin needles are available in a range of sizes. Check with your Singer retailer.

The twin needle is an optional purchase.

THREADING THE TWIN NEEDLE

1. Insert the second spool pin. Place a spool on each spool pin. Thread the two threads as one. Draw one thread through each needle from front to back.

2. Pick up bobbin thread as for single needle sewing. Pull the three threads together under the presser foot to the back of the machine, leaving about 6” (15 cm) of thread.

NOTE: Needle threader cannot be used to thread the twin needle.

Helpful Hints:

1. Always move the stitch width to the Twin Needle Mark prior to selecting a pattern. This will preclude any possibility of the twin needle breaking.

2. Turning off the machine returns the machine to normal sewing mode. Twin Needle is only active when the Twin Needle Switch is lit red.

STRAIGHT STITCH NEEDLE POSITION

The position of the needle when sewing straight stitch may be adjusted to 13 different positions with the stitch width control as illustrated:

Toward left Vers la gauche Hacia izquierda

Toward right Vers la droite Hacia derecha

Width control Largeur Control ancho

Page 65

4. RENSEIGNEMENTS ADDITIONNELLES

PIED POUR POINT BOURDON

Le pied pour point bourdon est doté de rainures afin que les points serrés puissent passer facilement par dessous. Il convient bien pour la couture de points bourdon et comme remplacement pour le pied universel lors de la couture de points extensible.

4. INFORMACION OTRA

PIE PRENSATELAS PARA COSER EN SATEN

El pie prensatelas para tejido satén está rebajado para permitir que las puntadas densas pasen fácilmente bajo la pata. Es muy útil para coser puntadas en satén y es una alternativa al pie prensatelas universal cuando se cosen puntadas elásticas.

Les points zigzag serrés sont appelés points bourdon. Ils

conviennent bien au faulage et aux coutures par application. Pour le point bourdon, diminuer légèrement la tension du l supérieur. Utiliser de l’entoilage pour les tissus très ns an

d’éviter la formation de fronces.

AIGUILLE JUMELÉE (FACULTATIF)

Une aiguille double procure deux rangées de points parallèles pour les nervures, les coutures de recouvrement à plat et des effets décoratifs.

Quand on utilise l’aiguille jumelée, la largeur du point ne doit jamais excéder le repère «aiguille jumelée», en rapport avec le point que vous avez sélectionné. Sinon, vous casserez les aiguilles et risquez d’abîmer votre machine.

Il est recommandé d’utiliser une aiguille jumelée 3 mm (Style

2025) de la marque Singer. Les aiguilles jumelées sont

disponibles dans plusieurs tailles. Veuillez consulter votre détaillant Singer.

ENFILAGE DE L’AIGUILLE JUMELÉE

1. Placer une bobine de l sur chaque porte bobine. Procèder

à l’enfilage comme si vous n’aviez qu’un fil jusqu’aux

guides l de l’aiguille. Passez un l dans chaque guide l

et dans chaque aiguille d’avant en arrière.

2. Tenir les deux fils dans votre main gauche et faire

accomplir au volant un tour complet. Tirer les deux ls vers le haut pour faire remonter le l de la canette. Passer ces trois ls sous le pied presseur et laisser dépasser à l’arrière

de celui-ci 6” (15 cm).

La puntada de zig-zag corta, se llama puntada satén. Esta es una puntada atractiva usada para apliques, atacados y

presillas. Aojar suavemente la tensión del hilo superior para

esta puntada. Usar papel de seda ó entretela no tejida, para

evitar las arrugas en materiales nos.

APLICACION DE DOS AGUJAS

Dos-agujas produce dos riña de puntadas pararelas para alforza de alfiler, puntadas superiores dobles y puntadas decorativos.

Cuando utilice “agujas dobles”, el ancho de la costura no deberá nunca ajustarse por encima de la separación de la “aguja doble”, sin importar la puntada seleccionada. De no hacerlo así se romperán las agujas y podría resultar dañada la máquina.

Se recomienda el uso de una Aguja Doble Singer de 3mm (Estilo

2025). Las agujas dobles se encuentran disponibles en diferentes tamaños. Consulte con su distribuidor autorizado Singer.

ENHEBRADO DE DOS AGUJAS

1. Colocar el carrete sobre cada pasador. Enhebrar dos hilos donde guía del hilo dobre exceptivo es proveído. Tirar un hilo a través de cada de guía y a través de cada aguja desde delante a atrás.

2. Recoger el hilo de bobina como el costura del aguja sólo. Tirar tres hilos juntos bajo de pie prensatelas de delante a atrás , dejando alrededor de 6” (15 cm).

REMARQUE: Il est impossible d’utiliser l’enle-aiguille pour enler l’aiguille jumelée.

Suggestions utiles:

1. Sélectionnez toujours le mode Aiguille jumelée avant de sélectionner un motif. Ceci évitera toute rupture de l’aiguille jumelée.

2. Lorsque vous éteignez la machine, celle-ci revient en mode de couture normale. L’aiguille jumelée est activée uniquement quand le commutateur d’aiguille jumelée est allumé en rouge.

RÉGLAGE DE LA POSITION D’AIGUILLE POUR LE POINT DROIT

13 positions d’aiguille sont utilisables pour le matelassage, surpiqure etc.

NOTA: El enhebrador no se puede usar para enhebrar la aguja doble.

Consejos útiles:

1. Seleccione siempre el modo de aguja doble antes de seleccionar un patrón. De esta manera se evitará cualquier posibilidad de que se rompa la aguja doble.

2. Al apagar la máquina de coser se vuelve al modo de costura normal. La aguja doble está activa solamente cuando la puntada de aguja doble se enciende de rojo.

AJUSTE DE POSICION DE AGUJA PARA PUNTADA RECTA

13 posiciones de aguja disponibles para acolchados, puntadas de revestimiento, etc.

Page 66

5. PERFORMANCE CHECKLIST

GENERAL PROBLEMS

Machine does not sew.

* Power switch is turned off. * Buttonhole lever is not raised when sewing stitch patterns. – Raise buttonhole lever. * Buttonhole lever is not lowered when sewing buttonhole. – Lower buttonhole lever. * Bobbin winder is engaged. – Disengage bobbin winder (see

page 14 - 15).

Machine jams/knocks.

* Thread is caught in hook. * Needle is damaged. Fabric does not move. * Presser foot is not lowered - Lower presser foot. * Stitch length is too short - Lengthen stitch length. * Darning plate is placed on needle place - Remove darning plate.

STITCHING PROBLEMS

Machine skips stitches.

* Needle is not all the way up into needle clamp. (see page 22

- 23).

* Needle is bent or blunt. - Replace needle (see page 22 - 23).

* Machine is not threaded correctly. (see page 18 - 19).

* Thread is caught in hook. Stitches are irregular. * Needle size is not correct for thread and fabric. (see page 22

- 23).

* Machine is not threaded correctly. (see page 18 - 19).

* Top thread tension is too loose. (see page 24 - 25). * Fabric is being pulled or pushed against machine feeding

action. * Bobbin has not been wound evenly. Needle breaks. * Fabric is being pulled or pushed against machine feeding

action. * Needle size is not correct for thread and fabric. (see page 22

- 23).

* Needle is not all the way up into the needle clamp. (see page

22 - 23). * Twin needle is being used but stitch width is set too wide. (see

page 62 - 63).

Guide it gently.

Turn on the switch.

Clean hook (see page 60 - 61).

Replace needle (see page 22 - 23).

Clean hook (see page 60 - 61).

Rewind bobbin.

THREAD PROBLEMS

Thread bunches. * Top and bobbin threads are not drawn back under presser

foot before starting seam.

presser foot about 6 inches (10 cm) and hold until a few

stitches are formed. Needle thread breaks.

* Machine is not threaded correctly. (see page 18 - 19).

* Top thread tension is too tight. (see page 24 - 25).

* Needle is bent. * Needle size is not correct for thread and fabric (see page 22

- 23). Bobbin thread breaks. * Bobbin case is not threaded correctly. (see page 16 - 17). * Lint accumulates in bobbin case or hook.

page 60 - 61). Fabric puckers. * Top thread tension is too tight.

page 24 - 25). * Stitch length is too long for sheer or soft fabric.

stitch length.

Replace needle (see page 22 - 23).

Draw both threads back under

Remove lint (see

Adjust thread tension (see

Shorten

Page 67

5. VÉRIFICATION DES PETITS

PROBLÈMES DE COUTURE

PROBLÈMES GENERAUX

La machine ne coud pas: *L’interrupteur est hors fonction. L’activé * Le levier pour boutonnière n’est pas relevé lorsque vous

cousez des motifs de points. - Relevez le levier pour

boutonnière. * Le levier pour boutonnière n’est pas abaissé lorsque

vous cousez une boutonnière. - Abaissez le levier pour

boutonnière. La machine est coincer:

* Le l est cassé dans le crochet - le netoyer (voir page 60 - 61).

* L’aiguille est endommagée - remplacer l’aiguille (voir page

22 - 23). Le tissu n’avance pas: * Le pied presseur n’est pas abaissé - l’abaisser. * La longueur du point est trop courte - l’augmenter. * La couvre-plaque à aiguille est en place - l’enlever.

PROBLÈMES DE COUTURE

La machine saute des points: * L’aiguille n’est pas bien insérée (voir page 22 - 23). * L’aiguille est courbée ou épointée - la changer (voir page 22

- 23).

* La machine n’est pas correctement enlée (voir page 18 - 19). * Le l est cassé dans le crochet - le nettoyer (voir page 60 - 61).

Les points sont irréguliers:

* La grosseur de l’aiguille n’est pas correcte pour le l et le

tissu (voir page 22 - 23).

* La machine n’est pas enlée correctement (voir page 18 - 19).

* La tension supérieure est trop lâche (voir page 24 - 25). * Le tissu est tiré ou poussé dans le sens inverse des griffes

- le guider correctement. * La canette n’a pas été enroulée régulièrement - la refaire. L’aiguille casse: * Le tissu est tiré ou poussé dans le sens inverse des griffes

- le guider correctement.

* La grosseur de l’aiguille n’est pas correcte pour le l et le

tissu (voir page 22 - 23). * L’aiguille n’est pas bien insérée (voir page 22 - 23).

PROBLÈMES DE FIL

Les ls s’emmêlent: * Les ls supérieur et inférieur ne sont pas tirés sous le pied

presseur et vers l’arrière, avant de commencer les coutures

- les maintenir pendant quelques points.

Le l de l’aiguille casse: * La machine n’est pas correctement enlée (voir page 18 - 19). * La tension du l supérieur est trop serrée (voir page 24 - 25.)

* L’aiguille est tordue - remplacer l’aiguille (voir page 22 - 23).

* La grosseur de l’aiguille n’est pas correcte pour le l et le

tissue (voir page 22 - 23).

Le l de la canette casse: * La boîte à canette n’est pas enlée correctement (voir page

16 - 17). * La bourre du tissu s’est accumulée dans la boîte à canette

ou la coursière - l’enlever (voir page 60 - 61). Le tissu fronce:

* La tension du l supérieur et inférieur est trop serrée

- l’ajuster (voir page 24 - 25). * La longueur du point est trop longue pour les tissus légers et

ns - la réduire.

5. CUADRO DE VERIFICACION DE RENDIMIENTO

PROBLEMAS GENERALES

Machine does not sew.

* El interruptor de energía no está conectado. - Ponerio en la

posición LOW o HIGH.

* La palanca de ojal no está levantada cuando se cosen

patrones de puntadas. - Palanca de ojal levantada.

* La palanca de ojal no está abajo cuando se cosen ojales.

- Palanca de ojal baja.

Máquina se atasca/rechina

* El hilo está enredado en la lanzadera. - Limpiar la lanzadera

(vea página 60 - 61). * La aguja se rompe. - Reponer la aguja (vea página 22 - 23). La tela no se mueve. * El prensatelas no está bajado perfectamente. - Bajar el

prensatelas. * Longitud del punto es demasiado corto. - Prolonger la

longitud del punto. * La placa de cubierta de transportador se instala. - Quitar la

placa de cubierta de transportador.

PROBLEMAS DE PUNTO

La máquina salta puntos.

* La aguja no está jada en la brida portaagujas (vea página

22 - 23). * La aguja está torcida o obtusa. - Reponer la aguja (vea

página 22 - 23). * La máquina no enhebra correctamente (vea página 18 - 19). * El hilo está enredado en la lanzadera. - Limpiar la lanzadera

(vea página 60 - 61). Puntos son irregulares. * El número de la aguja no es correcto para el hilo ni el

material (vea página 22 - 23). * La máquina no enhebra correctamente (vea página 18 - 19).

* La tensión del hilo superior es demasiado oja (vea página

24 - 25). * El material está tirado o empujado contra la acción de

alimentación. - Guiario suavemente. * La bobina no se ha devanado de un modo igual. - Redevanar

la bobina. La aguja se remope. * El material está tirado o empujado contra el acción de

alimentación. * El número de la aguja no es correcto para el hilo ni el

material (vea página 22 - 23).

* La aguja no está jada en la brida portaagujas (vea página

22 - 23).

PROBLEMAS DE HILO

Los hilos se juntan * Los hilos superior e inferior no están sacados debajo del prensatelas antes de empezar a coser, - Sacar ambos hilo debajo del prensatelas unos 10 cm y mantener hasta que se formen unos pocos puntos. La aguja se remope. * La máquina no enhebra correctamente (vea página 18 - 19). * La tensión del hilo superior es demasiado apretada (vea

página 24 - 25). * La aguja está torcida. - Cambiar la agja (vea página 22 - 23). * El número de la aguja no es correcto para el hilo ni el

material (vea página 22 - 23). El hilo inferior se rompe. * La cápsula de portacanilla no enhebra correctamente (vea

página 16 - 17). * Las hilas se acumulan en la cápsula o en la lanzadera.

- Quitarias (vea página 60 - 61). La tela no queda plana. * Las tensiones del hilo superior e inferior están demasiado

apretadas. - Ajustar las tensiones del hilo (vea página 24 - 25).

* La longitud del punto es demasiado largo para material no

o suave - Acortar la longitud del punto.

Page 68

ENGLISH / FRANÇAIS / ESPAÑOL

Part No. 82227 10/08
