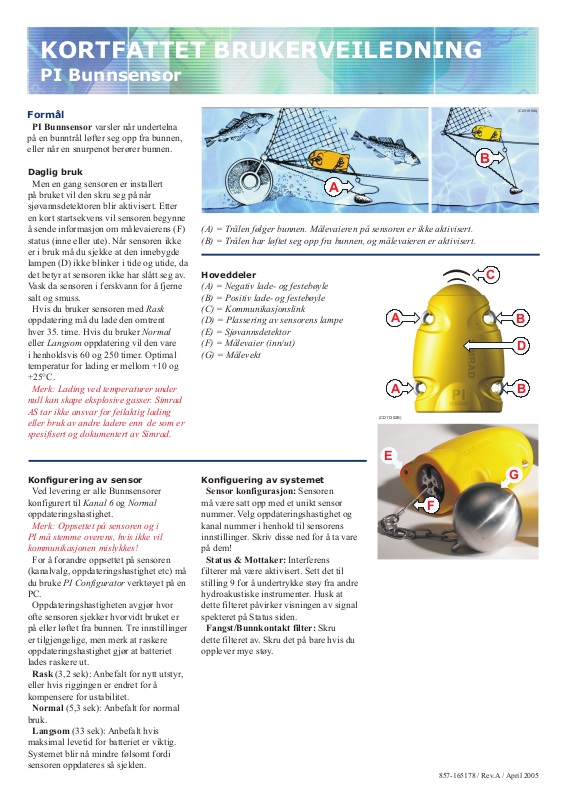

KORTFATTET BRUKERVEILEDNING

(CD11010A)

(CD11202B)

)

PI Bunnsensor

Formål

PI Bunnsensor varsler når undertelna på en bunntrål løfter seg opp fra bunnen, eller når en snurpenot berører bunnen.

Daglig bruk

Men en gang sensoren er installert på bruket vil den skru seg på når sjøvannsdetektoren blir aktivisert. Etter en kort startsekvens vil sensoren begynne å sende informasjon om målevaierens (F) status (inne eller ute). Når sensoren ikke er i bruk må du sjekke at den innebygde lampen (D) ikke blinker i tide og utide, da det betyr at sensoren ikke har slått seg av. Vask da sensoren i ferskvann for å fjerne salt og smuss.

Hvis du bruker sensoren med Rask oppdatering må du lade den omtrent hver 35. time. Hvis du bruker Normal eller Langsom oppdatering vil den vare i henholdsvis 60 og 250 timer. Optimal temperatur for lading er mellom +10 og +25°C.

Merk: Lading ved temperaturer under null kan skape eksplosive gasser. Simrad AS tar ikke ansvar for feilaktig lading eller bruk av andre ladere enn de som er spesifisert og dokumentert av Simrad.

(A) = Trålen følger bunnen. Målevaieren på sensoren er ikke aktivisert. (B) = Trålen har løftet seg opp fra bunnen, og målevaieren er aktivisert.

Hoveddeler

(A) = Negativ lade- og festebøyle (B) = Positiv lade- og festebøyle (C) = Kommunikasjonslink (D) = Plassering av sensorens lampe (E) = Sjøvannsdetektor (F) = Målevaier (inn/ut) (G) = Målevekt

Konﬁgurering av sensor

Ved levering er alle Bunnsensorer konfigurert til Kanal 6 og Normal oppdateringshastighet.

Merk: Oppsettet på sensoren og i PI må stemme overens, hvis ikke vil kommunikasjonen mislykkes!

For å forandre oppsettet på sensoren (kanalvalg, oppdateringshastighet etc) må du bruke PI Configurator verktøyet på en PC.

Oppdateringshastigheten avgjør hvor ofte sensoren sjekker hvorvidt bruket er på eller løftet fra bunnen. Tre innstillinger er tilgjengelige, men merk at raskere oppdateringshastighet gjør at batteriet lades raskere ut.

Rask (3,2 sek): Anbefalt for nytt utstyr, eller hvis riggingen er endret for å kompensere for ustabilitet.

Normal (5,3 sek): Anbefalt for normal bruk.

Langsom (33 sek): Anbefalt hvis maksimal levetid for batteriet er viktig. Systemet blir nå mindre følsomt fordi sensoren oppdateres så sjelden.

Konﬁguering av systemet

Sensor konfigurasjon: Sensoren må være satt opp med et unikt sensor nummer. Velg oppdateringshastighet og kanal nummer i henhold til sensorens innstillinger. Skriv disse ned for å ta vare på dem!

Status & Mottaker: Interferens filterer må være aktivisert. Sett det til stilling 9 for å undertrykke støy fra andre hydroakustiske instrumenter. Husk at dette filteret påvirker visningen av signal spekteret på Status siden.

Fangst/Bunnkontakt filter: Skru dette filteret av. Skru det på bare hvis du opplever mye støy.

857-165178 / Rev.A / April 2005

(CD11009)

D E F

M A X I M I Z I N G Y O U R P E R F O R M A N C E A T S E A

www.simrad.com

Presentasjon

C C

(CD11010C)

(CD11010F)

På PI skjermen er informasjonen fra sensoren vist med alfanumeriske symboler. Merk at tidtakeren måler antall minutter undertelna ikke er på bunnen. Hvis kun antatte verdier kan angis fra sensoren vil tallene bli vist med grå skrift. Hvis kommunikasjonen med sensoren går tapt blir dette vist ved at det grafiske symbolet erstattes av karakterene ***.* (i grå skrift).

(A) = Sensoren satt opp som nr.2 (B) = Sensoren er i kontakt med bunnen. Tidtakeren har stoppet. (C) = Tidtakeren teller hvor mange

minutter undertelna har vært løftet fra bunnen. Du må nullstille den manuelt. (D) = Indikator, lyser hver gang sensoren sender informasjon. (E) = Symbol som indikerer interferens (F) = Sensoren satt opp som nr.3 (G) = Sensoren har mistet kontakten med bunnen. Tidtakeren starter. Et lydsignal kan varsle deg. (H) = Tidtakeren teller hvor mange minutter undertelna har vært løftet fra bunnen i løpet av trålingen.

Montering

Plassering: Plasser sensoren der du ønsker å monitorere bunnkontakt. Dette er normalt midt på trålen bak bunntelna. Monter ankerringen (A) for festekjettingen (F) på undersiden av bunntelna. Bruk deretter to karabinkroker til å lage en slags vugge som holder sensoren i en stabil posisjon 15 til 20 cm bak undertelna, og to kraftige gummistrikker med karabinkroker for å sikre den maksimalt.

Gjennomføring: Plasser gjennomføringen (B) for målevaieren (E) omtrent 30 cm bak undertelna. Monter sensoren, og sjekk at målevaieren kan passere uhindret. Fjern eventuelle nettrester inne i gjennomføringen.

Oppsett: For at sensoren skal fungere ordentlig må lengden på festekjettingen (F) og målekjettingen (G) være justert i henhold til hverandre og den trålen som det er montert på. Standard leveranse inkluderer en 63 cm lang festekjetting (F) og en 39 cm lang målekjetting (G). Dette igjen er tilpasset 14-16 tommers rock hoppers (C).

(A) = Ankerring for festekjettingen (B) = Gjennomføring for målevaieren (C) = Rock hopper (D) = Lås (E) = Målevire (F) = Festekjetting (G) = Målekjetting (H) = Målevekt, ca 5,5 kg (L) = Vinkel ca 25°
