Page 1

PRESSURE WASHER

USE AND CARE MANUAL

For Cold Water Pressure Washing Trailers

NOT FOR SALE IN THE STATE OF CALIFORNIA

LOOK BEFORE YOU PUMP!

READ THIS MANUAL CAREFULLY BEFORE OPERATION

Failure to follow the instructions and safety precautions in this manual can result in property damage, serious injury and/or death.

If your pressure washer is not working or if there are parts missing or broken, please DO NOT RETURN IT TO THE PLACE OF PURCHASE. Contact our Customer Service Department by calling 1-833-362-7368 or emailing [email protected]

SAVE THIS MANUAL FOR FUTURE REFERENCE

NOTE: Photographs and line drawings used in this manual are for reference only and may not represent your specic model.

Part number: 7112881NOCA / English REV A - 6/2025

Page 2

SAVE THIS MANUAL FOR FUTURE USE

TABLE OF CONTENTS

Keep this manual for future reference. This manual should be considered a permanent part of the product and stay with it. This manual should be available to anyone operating the product(s) it covers. This manual should remain with the product(s) it covers if sold to a new owner. If the manual becomes damaged, lost, or otherwise unusable, you may download a new copy from the product pages at:

www.simpsoncleaning.com

Write down the model number, serial number, and purchase date of this product in the spaces provided below then keep this manual with the purchase receipt(s) for future reference.

Model

Number:

Serial

Number:

Purchase

Date:

CALIFORNIA PROPOSITION 65 WARNING

This product and the engine exhaust can expose you to chemicals which are known to the state of California to cause cancer, birth defects, or other reproductive harm. For more information on California Proposition 65, go to www.P65Warnings.ca.gov.

SAFETY INSTRUCTIONS

Read this Manual Before Operating

Additional Instructions

Hazard Alert Symbols

DISCLAIMERS 2

PERSONAL PROTECTIVE EQUIPMENT

UNPACKING / TONGUE INSTALLATION

Installing the Trailer Tongue

Breakaway Hinge Trailer Tongue

ASSEMBLY

Pump Breather Vent

Assemble the Spray Gun

Nozzle Placement

Connecting a Battery

COMPONENT LOCATION

Single-cylinder Engine Trailer

Dual-cylinder Engine Trailer

Trailer Rear-view

High-pressure Pump Components

Single-cylinder Engine Controls

WATER TANK VALVE 6

FILLING THE WATER TANK 6

1 1 1

2 3

3 3 4 4

4 5 5 5 5

POLYCYCLIC AROMATIC HYDROCARBON WARNING

The air lter element and air box assembly may contain polycyclic

aromatic hydrocarbons (PAHs). Some PAHs may cause cancer.

To avoid exposure to PAHs, wear gloves when performing air lter

maintenance.

DANGER:DANGER:

Be sure to read and completely understand both the “Utility Trailer Owner’s Manual” and the “Mobile Pressure Cleaning Trailer / Water Trailer Additional Instructions” sheet before towing the trailer. If you have misplaced your copy of the manual, Service Department by calling 1-833-362-7368 or emailing

[email protected]

contact our Customer

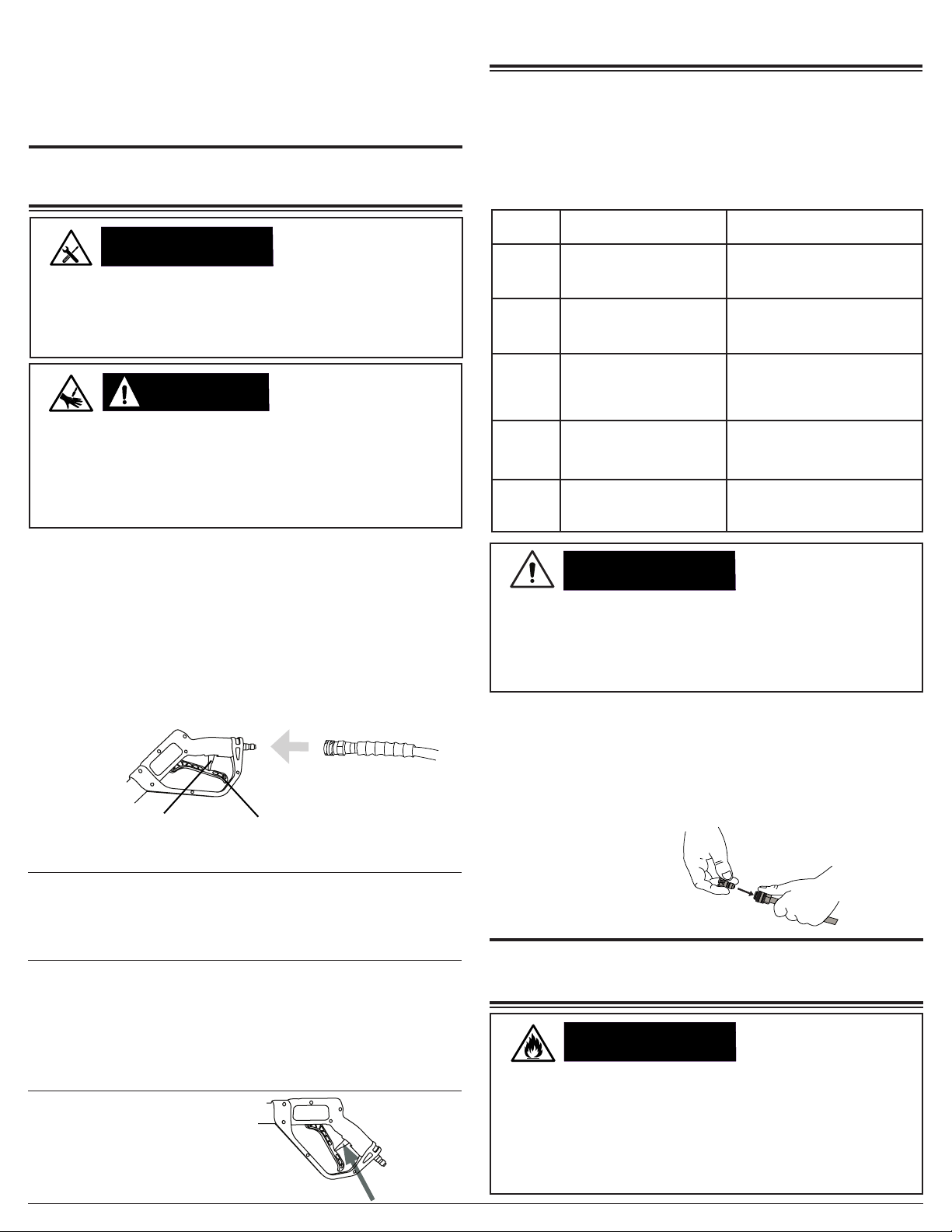

CONNECTING THE SPRAY GUN 6

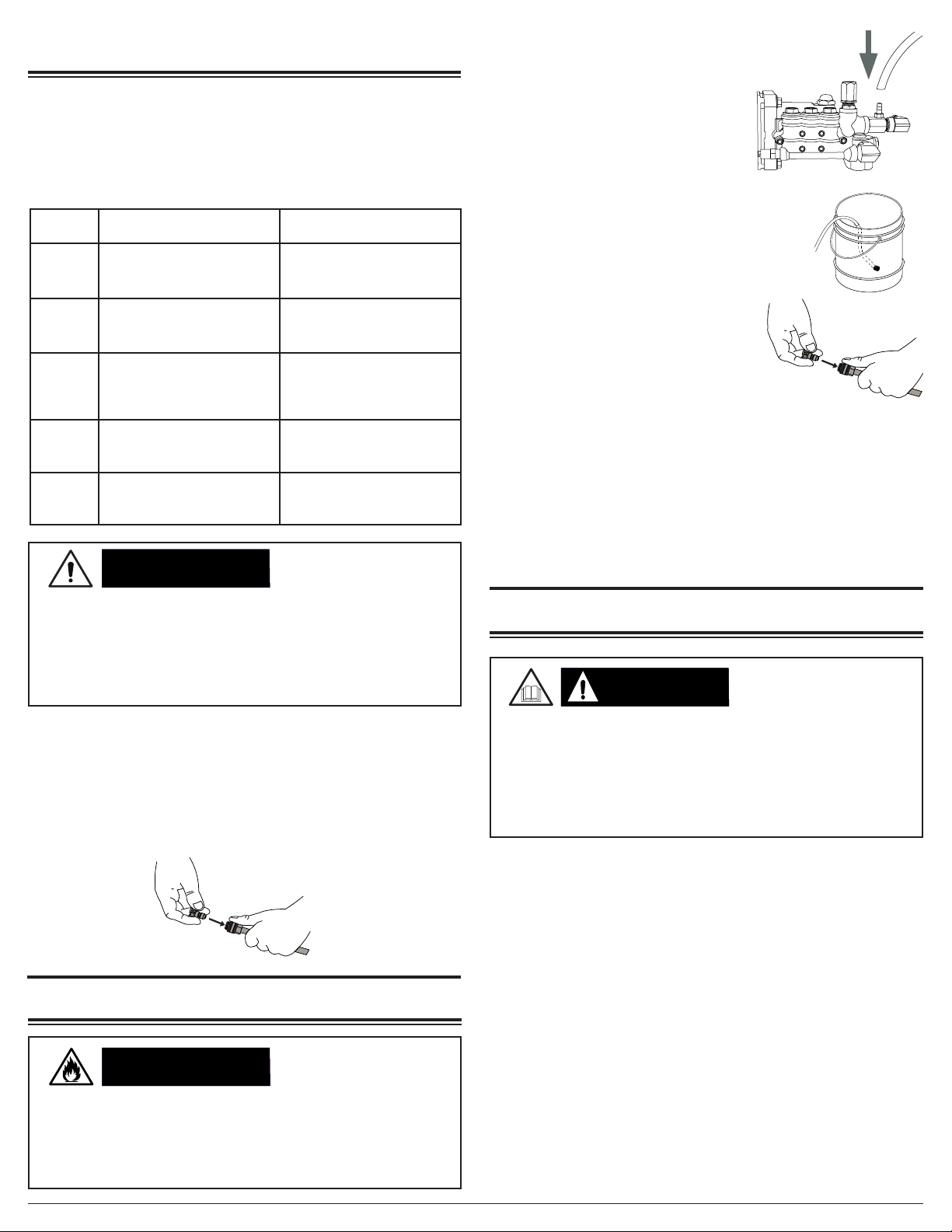

NOZZLES 7

Nozzle Selection

Nozzle Installation

USING CHEMICALS

OPERATING CHECKLIST

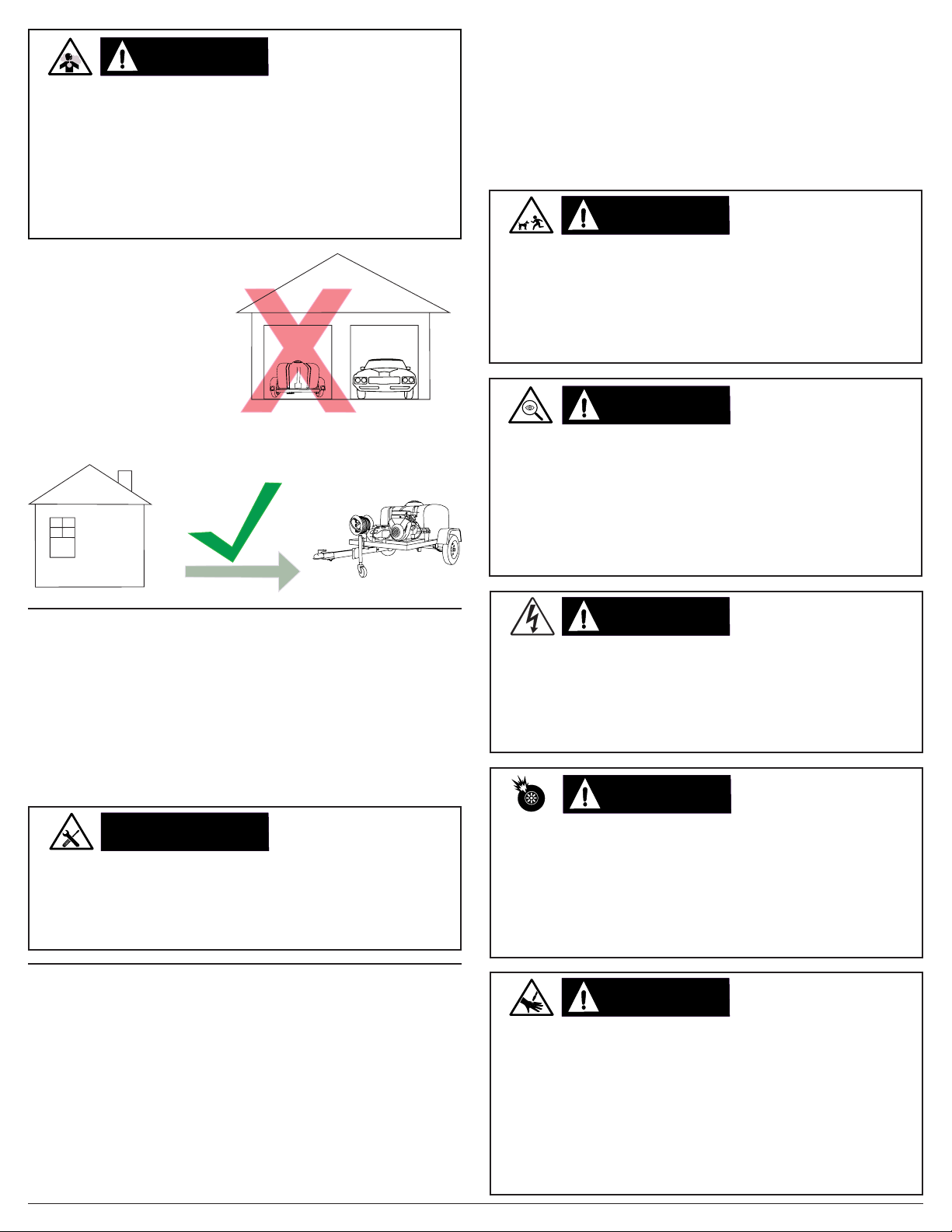

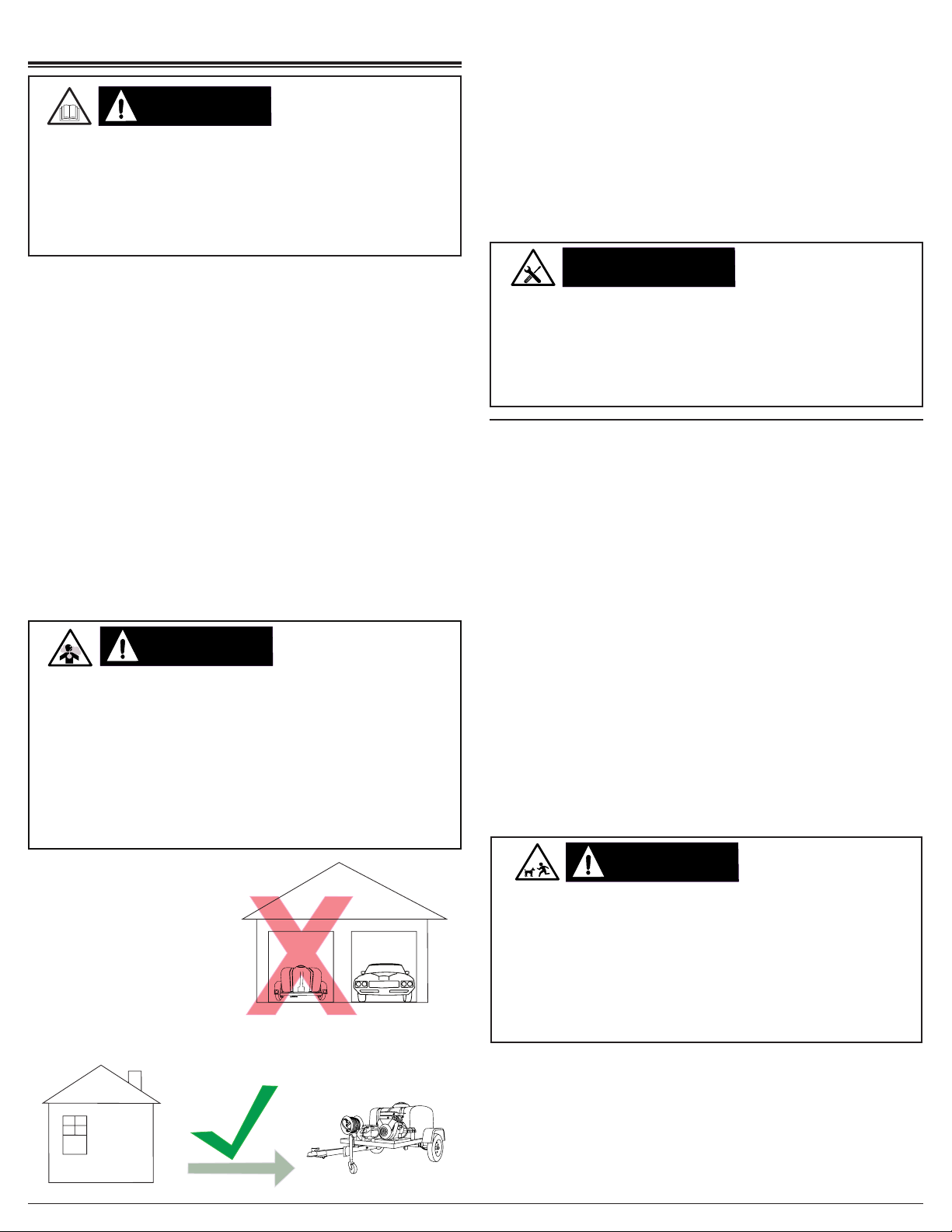

Location

High Altitude Operation

Operating Conditions

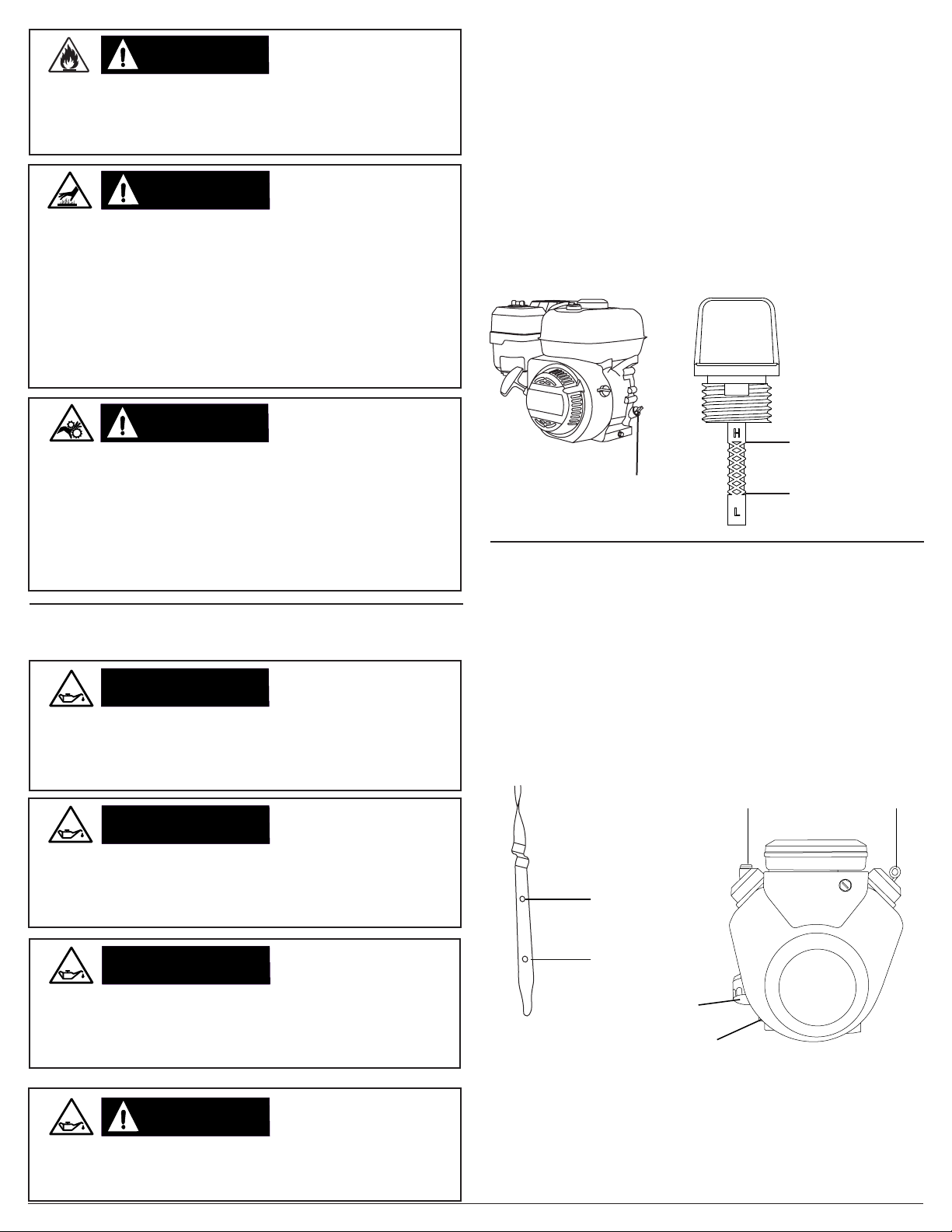

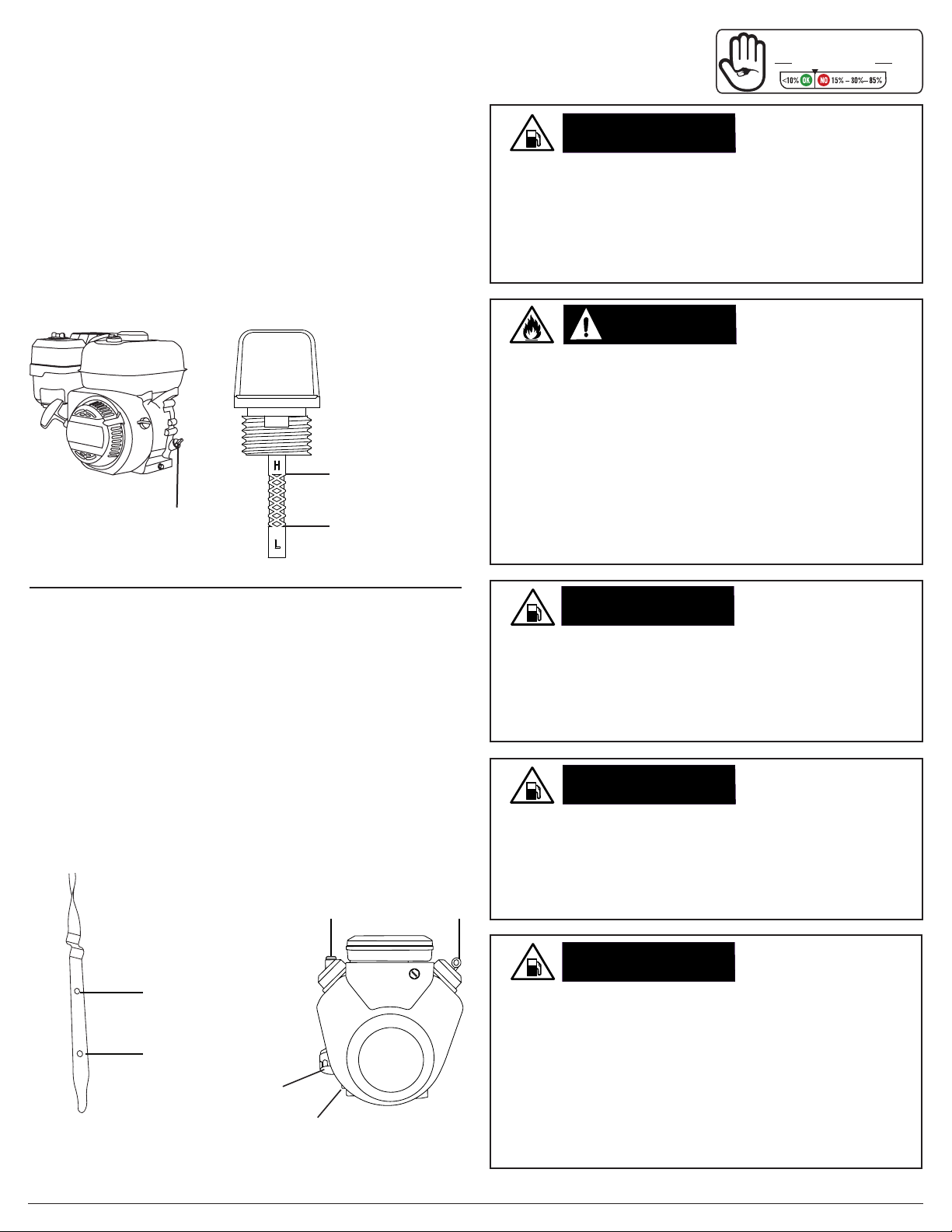

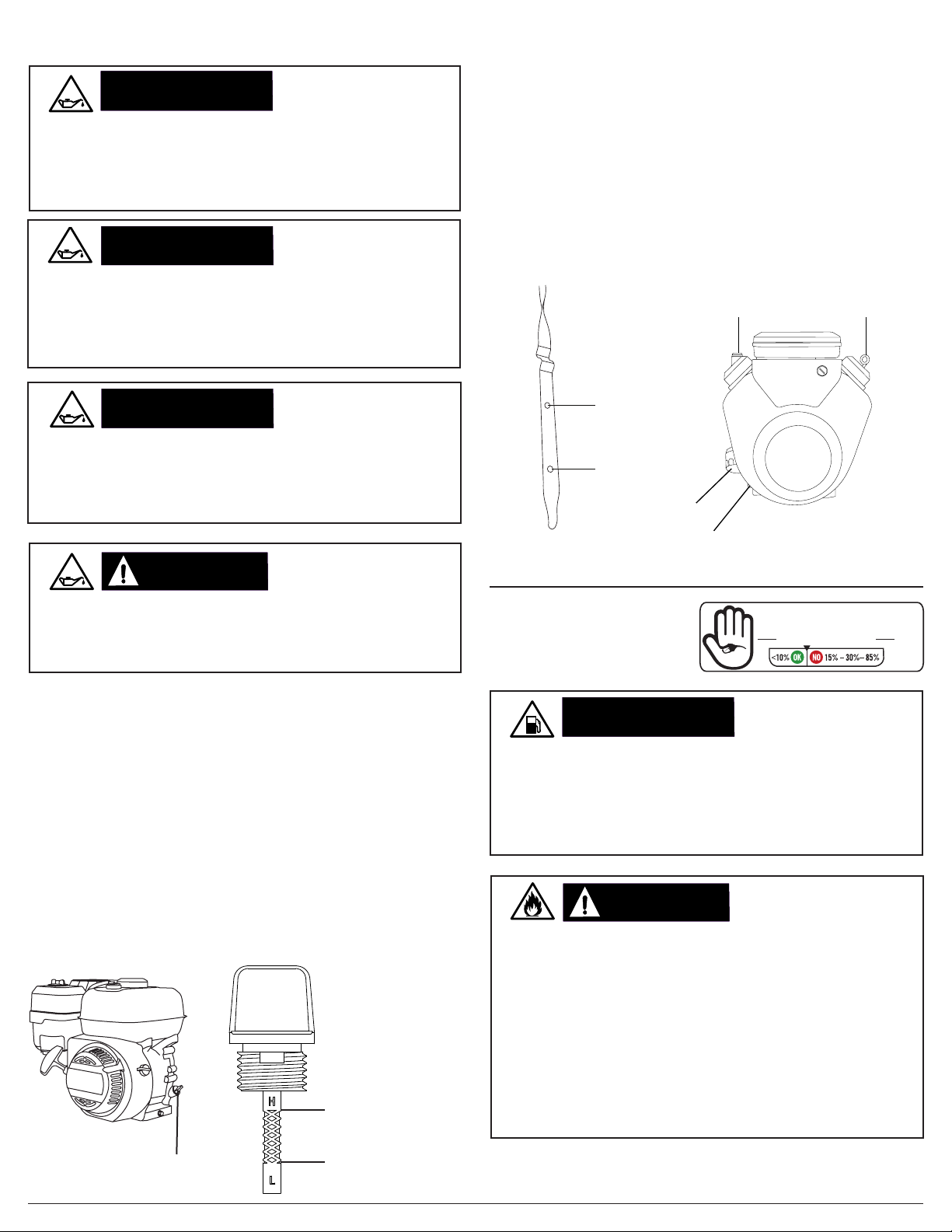

Checking the Engine Oil

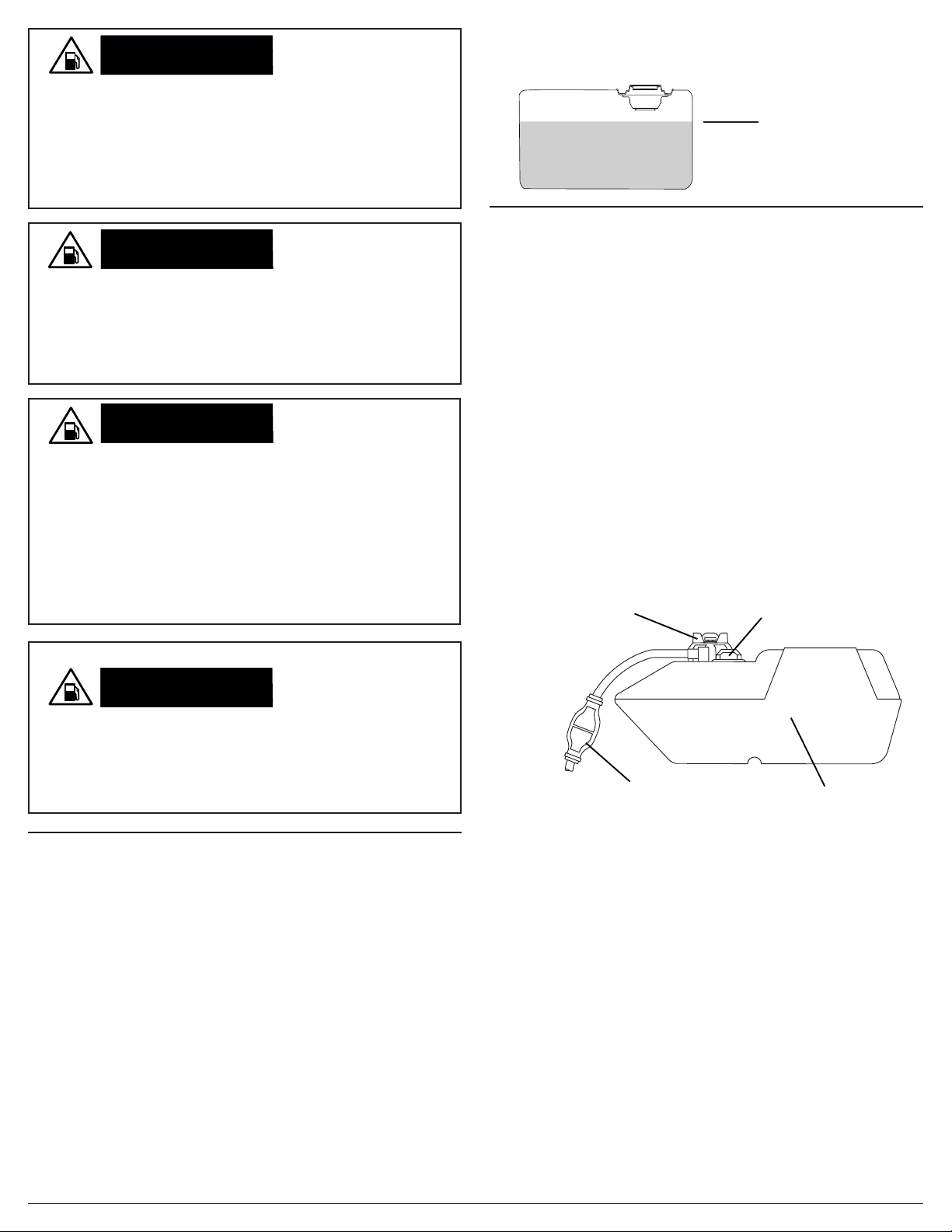

Checking Fuel

Single-cylinder Engine

Dual-cylinder Engine

OPERATION TIPS

Terms

Preparation

Pressure Washing

Adjusting Surface Pressure

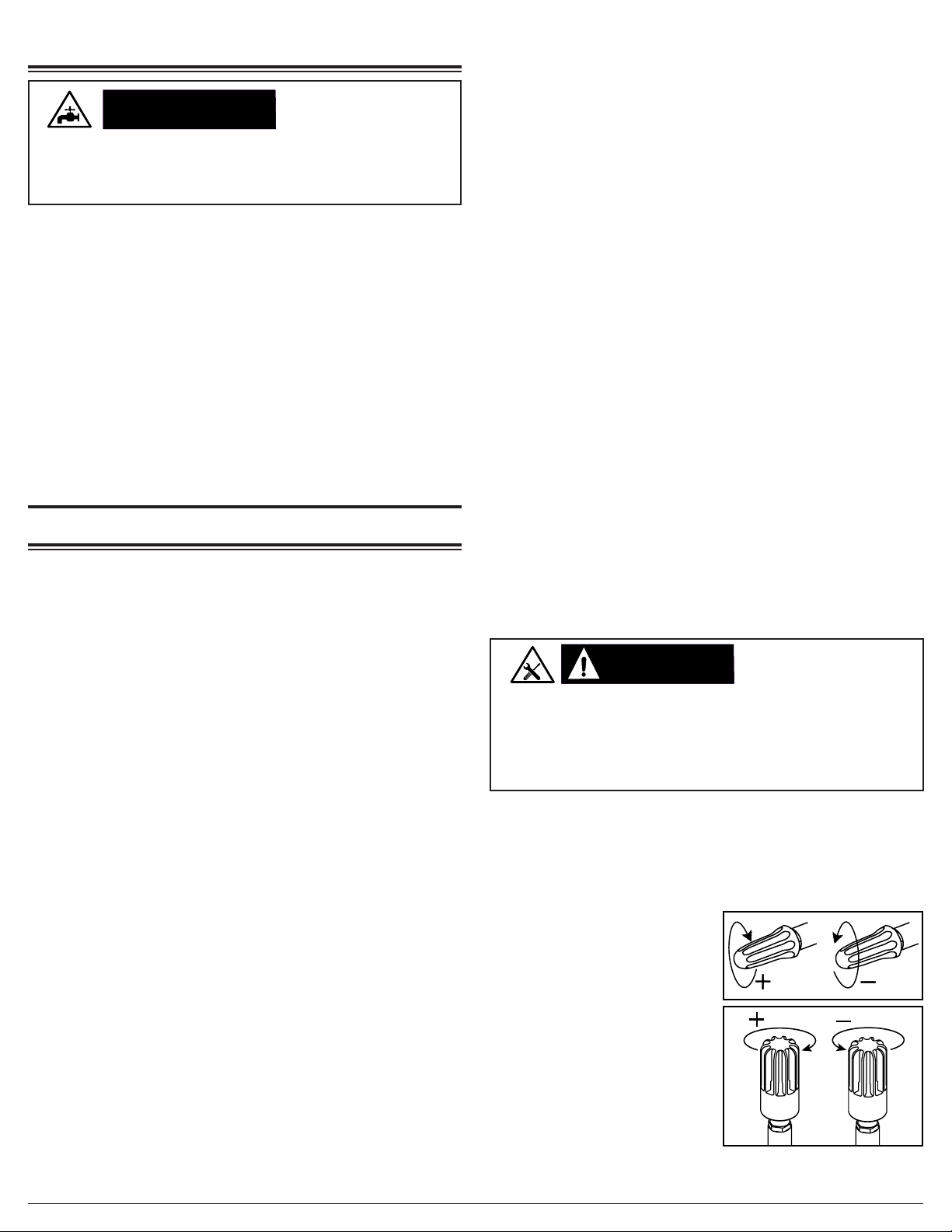

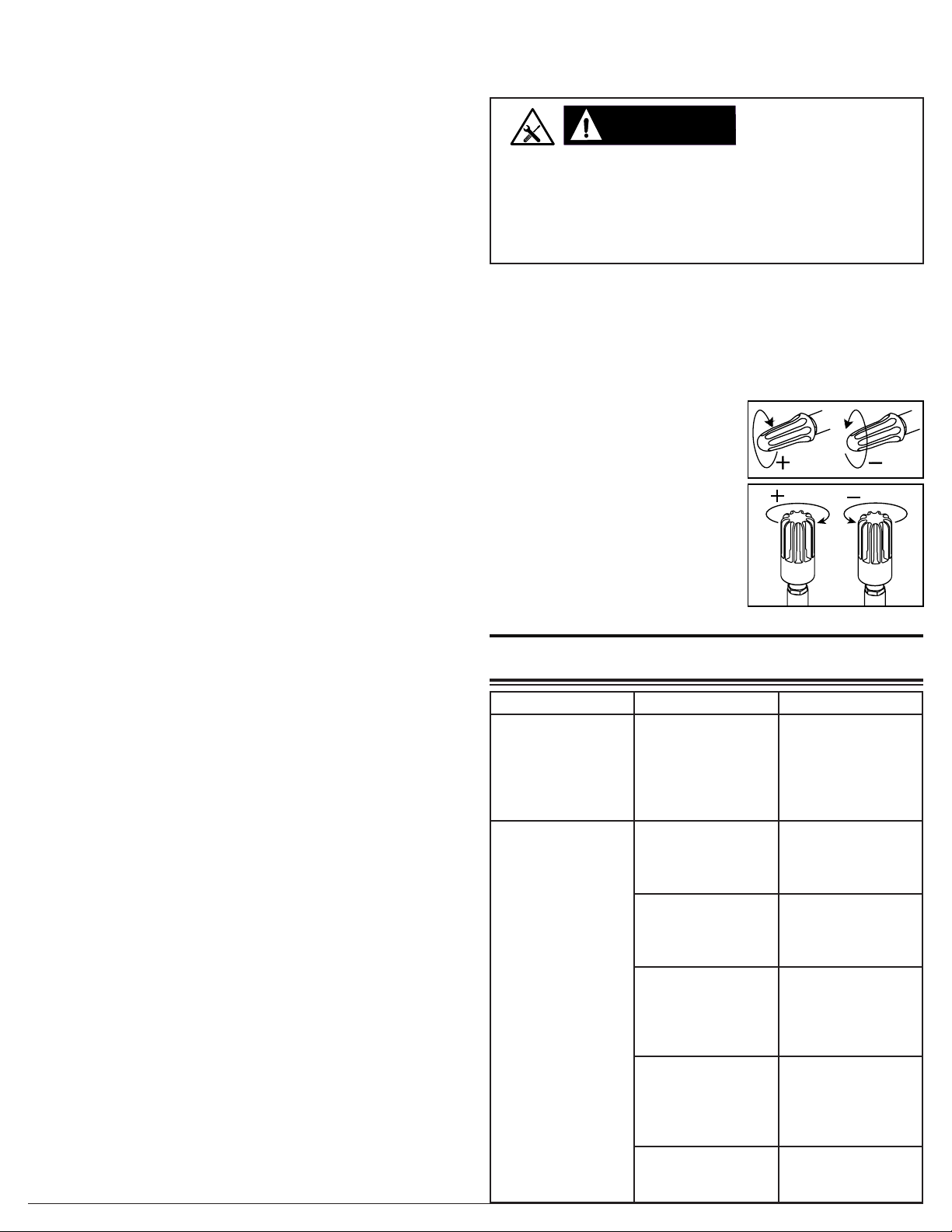

Adjusting Unloader Hand Control Knob to Adjust Pressure

7 7

7 8 8 9 10

11STARTING THE ENGINE

11 11

12SHUTTING OFF THE ENGINE

12 12

12 12 13

Page II

Page 3

SAFETY INSTRUCTIONS

MAINTENANCE

Maintenance

Cleaning the Pressure Washer

Connections Nozzle Cleaning Water Inlet Filter

Pump Maintenance

Engine Maintenance

STORAGE AND TRANSPORTATION

Storing for Two Months or Less

Storing for More Than Two Months

Transportation

13TROUBLESHOOTING

14 14 14 15 15 15 15

16 16 16

16USING SIMPSON® PUMP GUARD

17WARRANTY

READ THIS MANUAL BEFORE OPERATING

This manual contains important safety information and instructions. Do not operate this product until you have read, and completely understand all safety, operation, and maintenance instructions listed in this manual. Failure to follow the information contained in this manual will result in property damage, injury, and/or death.

NOTE: The warnings and precautions discussed in this manual cannot cover all conditions and situations that may occur. The operator must understand awareness and caution are factors which cannot be built into this product and so must be exercised by the operator.

ADDITIONAL INSTRUCTIONS

Along with this manual, be sure to read any additional instructions

provided both on and with the product, attached equipment,

accessories, and the engine powering the product. Pay careful attention to all additional safety rules and instructions on proper startup, operation, and shutdown procedures. Always use any recommended protective apparel that may be needed to operate the

equipment safely.

HAZARD ALERT SYMBOLS

Be sure to understand the safety symbols and denitions listed below.

Each symbol contains one of four words: DANGER, WARNING, CAUTION, NOTICE, indicating di󰀨erent levels of hazard severity.

These symbols are used throughout this manual and are followed

by information about a specic hazard, the consequences of the

hazard, and instructions on how to avoid the hazard. Failure to heed these symbols and follow the instructions provided with them will result in property damage, injury, and/or death.

Indicates an imminently dangerous

DANGER:DANGER:

WARNING:WARNING:

CAUTION:CAUTION:

NOTICE

situation, which if not avoided, will result in property damage, serious injury, and/ or death.

Indicates a potentially hazardous situation, which if not avoided, could result in property damage, serious injury, and/ or death.

Indicates a hazardous situation, which if not avoided, could result in property damage and/or minor to moderate injury.

Indicates information considered important, but not directly hazard related.

Page 1

WARNING:WARNING:

Do not operate the unit when fatigued or under the inuence of drugs

and/or alcohol. Stay alert at all times. Do not overreach or stand on an unstable surface. Do not use pressure washer while standing on a ladder. Reactive force of the spray will cause spray gun/wand to kickback and could cause the operator to slip or fall or misdirect the spray. Improper control of the spray gun/wand can result in injuries to self or others.

Grip gun/wand rmly with both hands. Expect the gun to kickback when

triggered. Never point wand at or spray people and/or animals.

UNSAFE PRACTICES

Page 4

CAUTION

CAUTION:CAUTION:

DISCLAIMERS

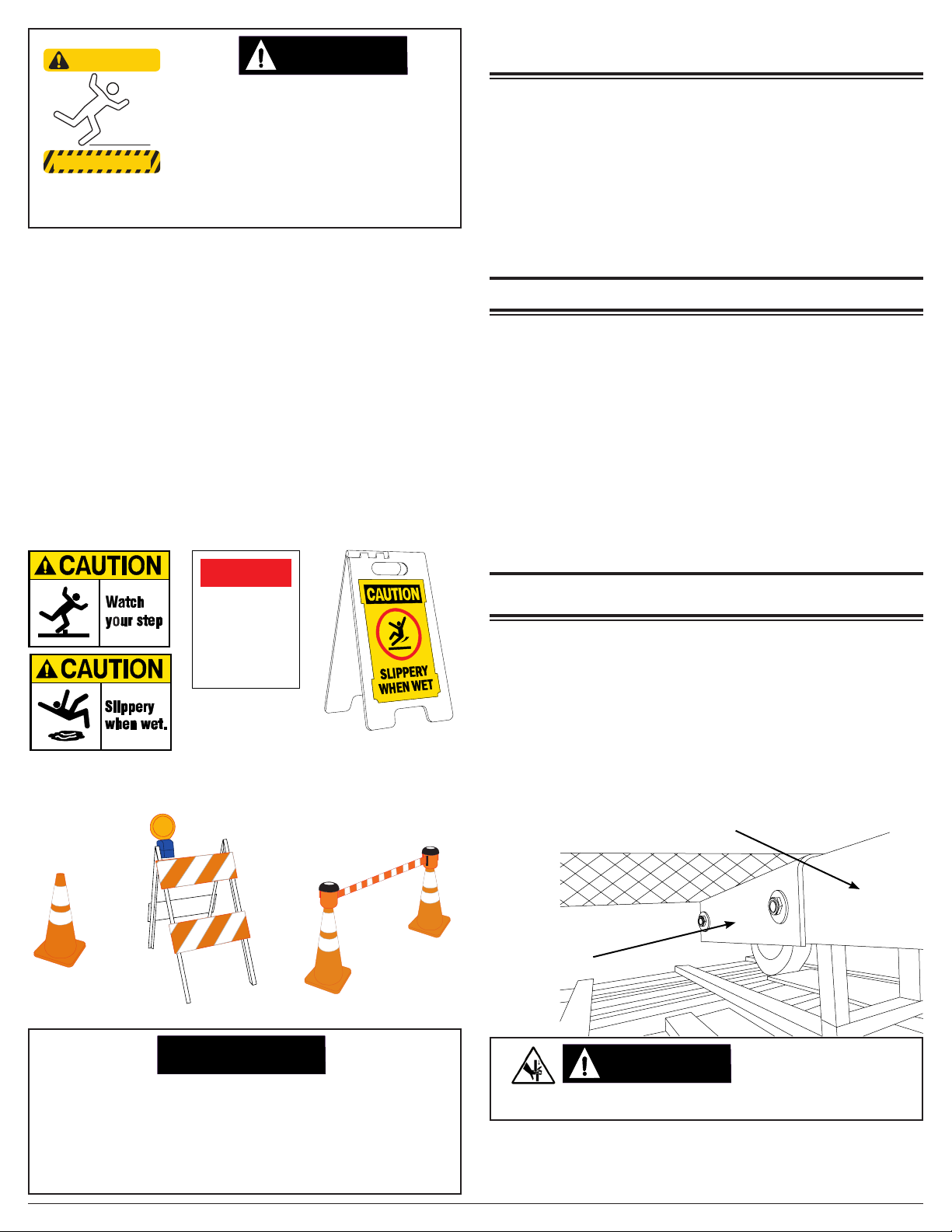

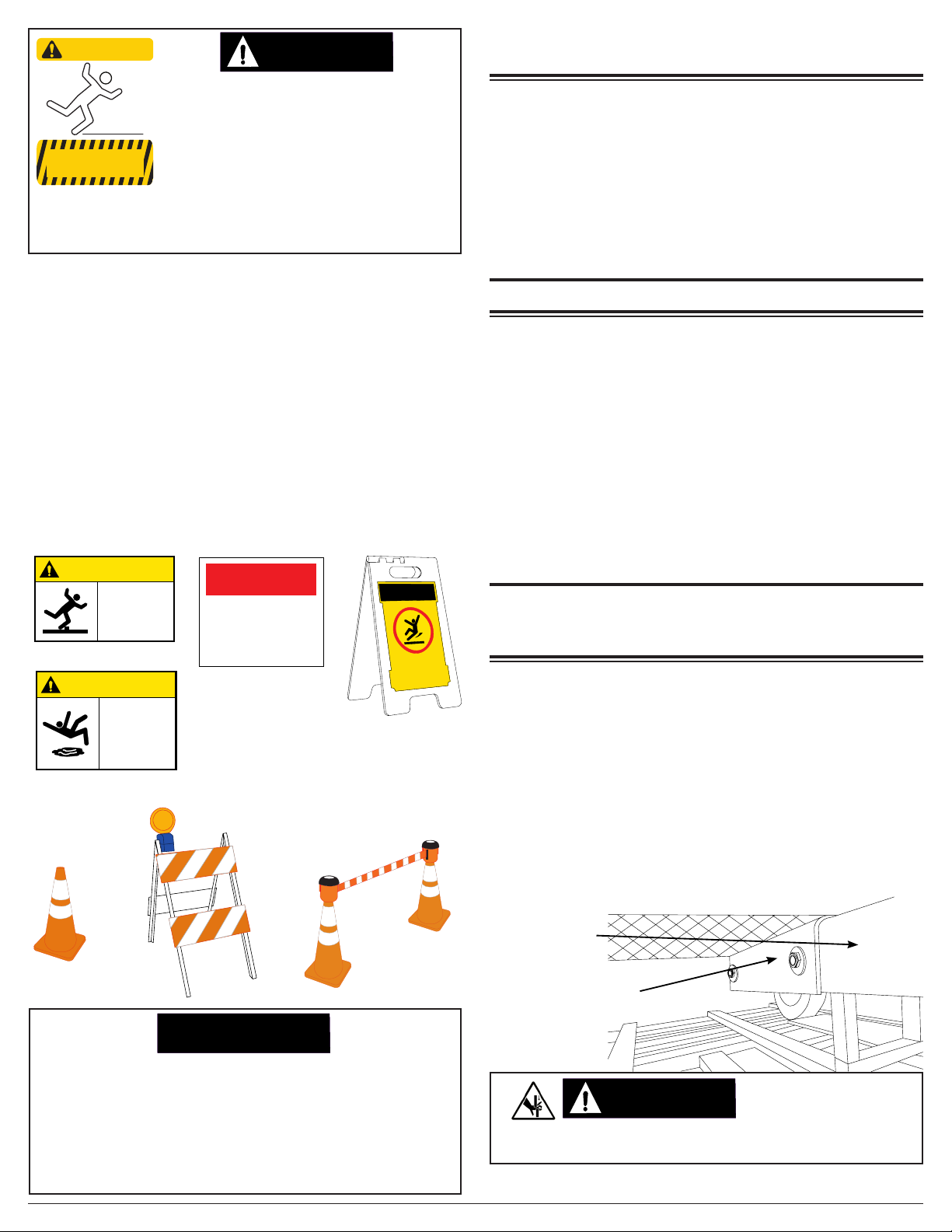

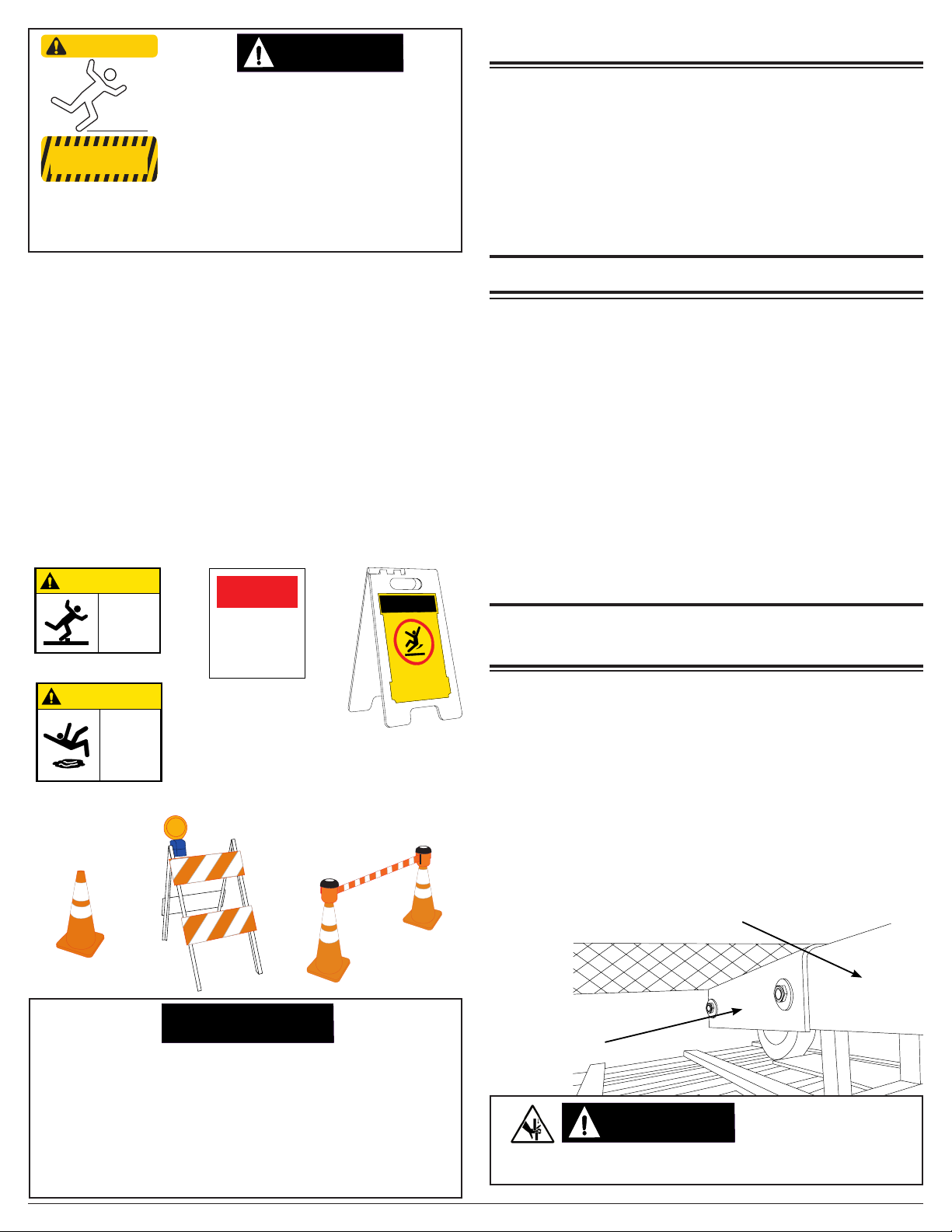

SLIP / TRIP HAZARDS

When pressure washing in public areas, signs should be posted that indicate to stay

TRIPPING HAZARD

Hoses may pose a tripping hazard that can cause injuries resulting from a fall.

Special consideration needs to be made to the safety of not just the operator of the pressure washer, but also people who may be adjacent to the area being cleaned. The best way to warn unsuspecting individuals is with signage and barriers.

Barriers can be as simple as plastic tra󰀩c cones or

barricades to using barrier belts around the area being cleaned. Remember, pressure washing can dislodge weak or broken pavement turning it into projectiles that may injure others. Keeping people clear of the area is the best way to avoid injury.

Wet pavement can be slippery to unsuspecting individuals causing injury from slips and falls. High-pressure and lowpressure hoses can be trip hazards. Segregating the area and placing appropriate signage can reduce injury.

clear of the area as high-pressure washing is being performed. Also, signs should be posted that the surface may be slippery and trip hazards may be present.

Sign examples

KEEP OUT

HIGH

PRESSURE

WASHING

PROGRESS

● All information in this publication was based on the latest product information available at the time of printing. The FNA Group reserves the right to update, change, and/or improve the product and this document at any time, without notice, and without incurring any obligation.

● This manual may cover more than one machine. The pictures and

gures in the manual should be used for reference only. There may be di󰀨erences between your product and the pictures, drawings,

and diagrams in this manual.

PERSONAL PROTECTIVE EQUIPMENT (PPE)

It is important to understand what personal protective equipment

(PPE) should be utilized when using your pressure washer as light or unsecured objects can become hazardous projectiles. Below is a list of PPE items that should be utilized at all times when using the pressure washer.

Hearing - Ear plugs or mu󰀨s to protect your hearing.

Vision - ANSI-approved Z87.1 safety glasses or goggles to protect your eyes.

Clothing - Long pants and a long-sleeved shirt to protect your legs

and arms from ying debris.

Shoes - Rubber-soled shoes that fully cover your feet to protect against debris, over spray, and electric shock.

UNPACKING / TONGUE INSTALLATION

Follow the steps outlined in this section to uncrate and assemble your

pressure washering trailer. If you have any questions regarding the

unpacking or assembly of your pressure washering trailer, please have your model number and serial number ready, then contact customer support at 1-833-362-7368 or email [email protected].

Barrier examples

NOTICE

This appliance is not intended to be used by persons with reduced physical, sensory, or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety.

Children should be supervised to ensure that they do not use or play with the appliance.

Installing the Trailer Tongue (if equipped)

1. Unfasten and unwrap tongue assembly from the trailer crate.

2. Slide tongue assembly into the slot located under the front section of the trailer.

Tongue tube

Tongue slot

CAUTION:CAUTION:

Avoid placing hands between handle and frame when assembling to prevent pinching.

3. Slide lighting cable through tongue tube to the front of the tube.

4. Review the routing of the lighting cable through tongue to make sure it is not pinched, stretched, tangled or hung up.

PINCH POINT

Page 2

Page 5

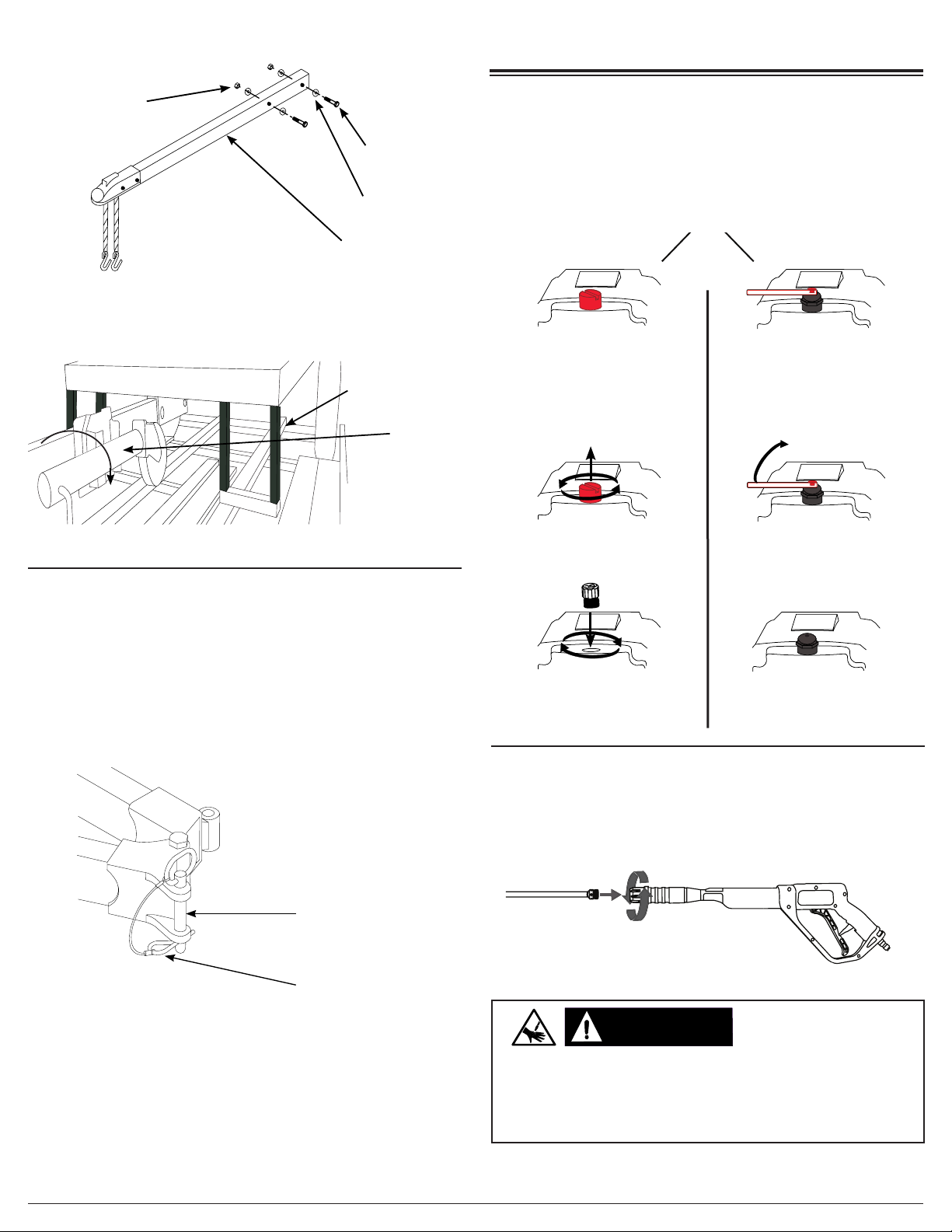

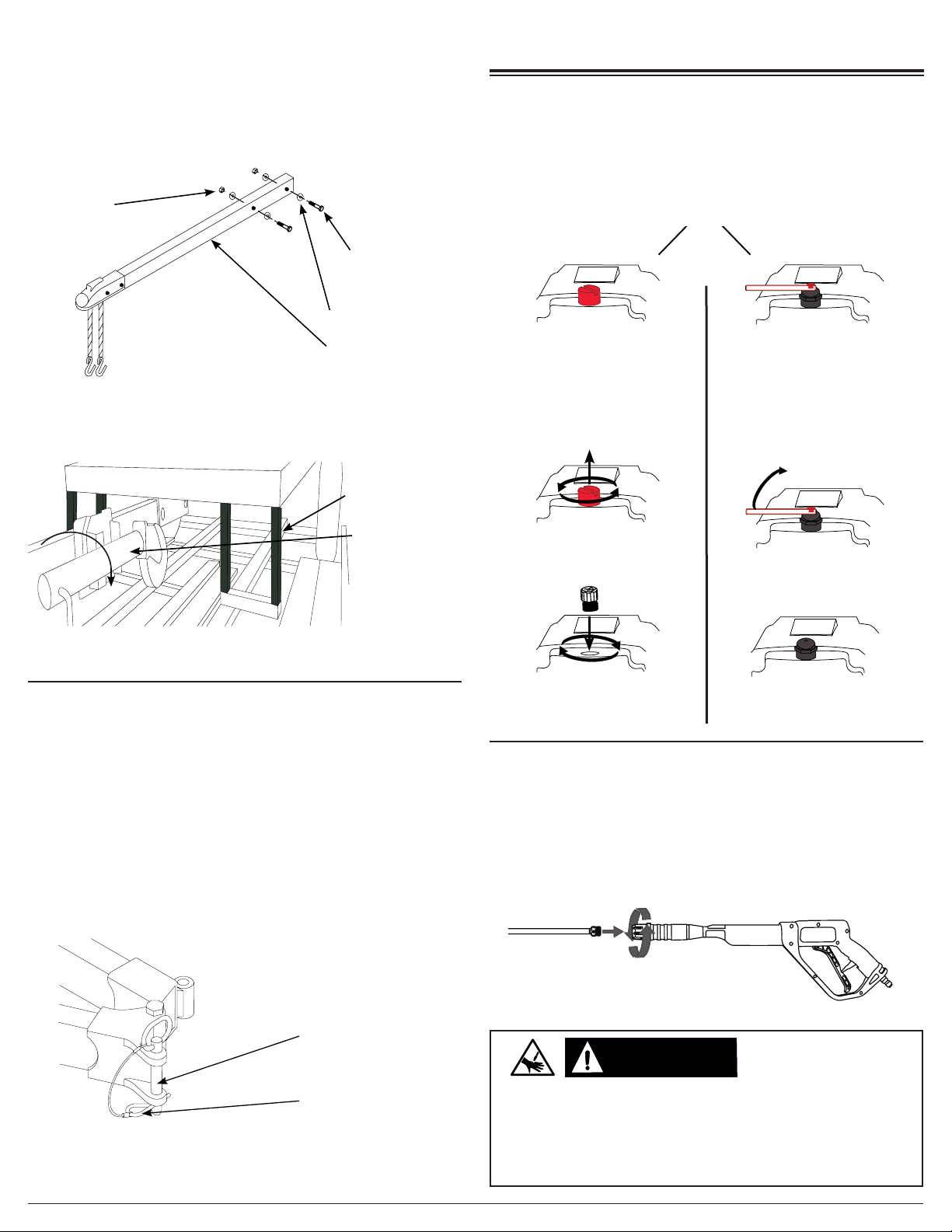

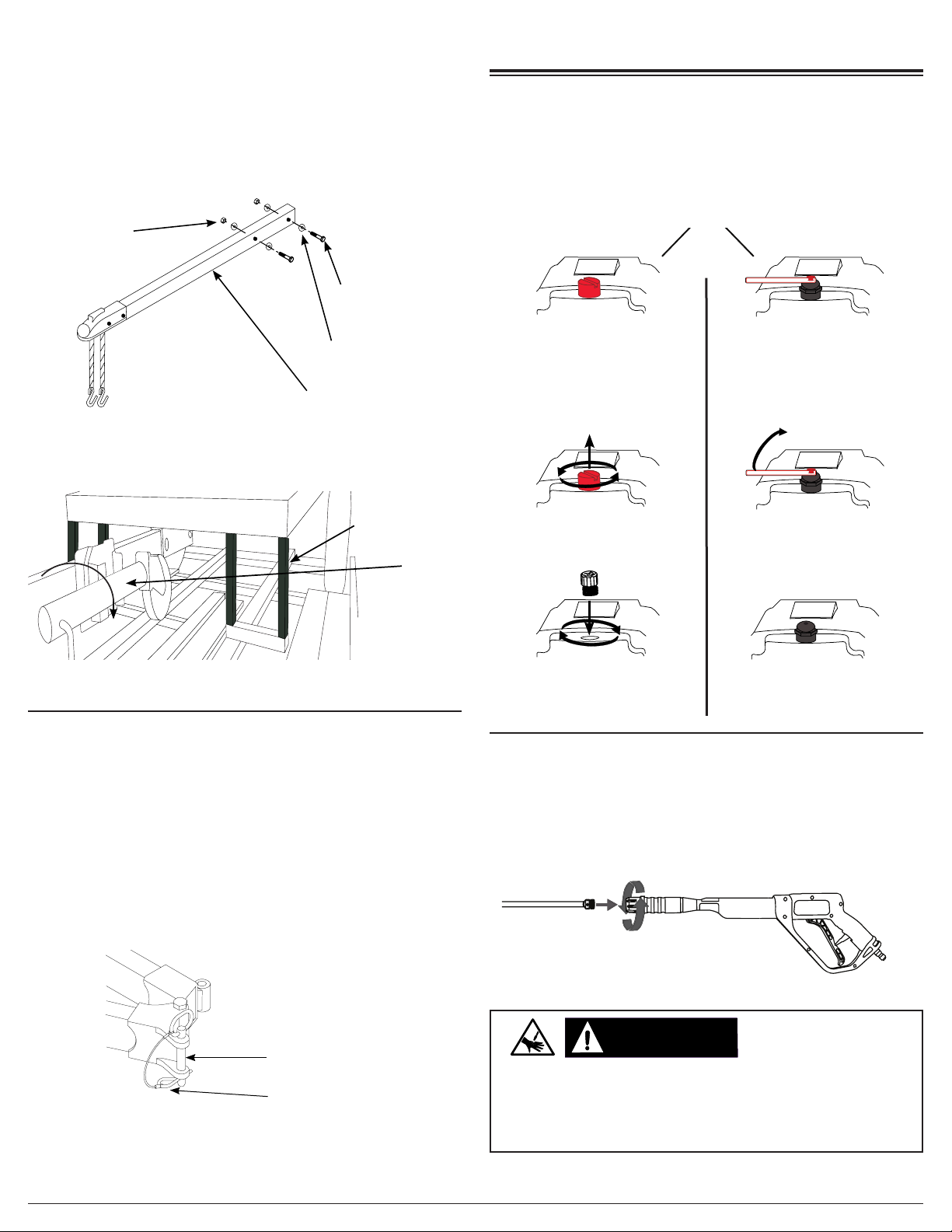

5. The hardware is located on the front wire mesh tray. Mount tongue hardware through the tongue support angles and tongue tube; tighten.

ASSEMBLY

Grade 8 Lock Nuts

Grade 8 Hex Bolts

Grade 8 Flat Washers

Trailer Tongue

6. Swivel down the jack. Crank the jack down further to take weight

o󰀨 of the front wooden shipping supports. With the weight removed,

the supports can be removed.

Shipping Supports

Trailer Jack

7. Remove ratchet tie down strap from rear of the trailer.

Breakaway Hinge Trailer Tongue (if equipped)

Pump breather vent

The high-pressure pump may have a breather vent that will need your

attention before using the washer for the rst time. Please see below

for the style you may have.

RED shipping cap

1. Using a bladed screw driver, remove the RED shipping plug from the top of the pump.

2. Hand thread the BLACK breather cap into the pump.

RED shipping plug

1. Grasp the label and remove both it and the RED shipping plug.

2. The breather is now open properly.

The breakaway hinge trailer tongue has been installed for you at the factory.

The purpose of the hinge is to allow you to fold the tongue back when not in use, allowing the trailer length to be shortened for storage.

When you are ready to tow the trailer, swing the tongue forward then lock the hinge with the hinge pin; secure it with the hairpin cotter. Once the trailer tongue is connected to the tow vehicle hitch ball, connect the safety chains to the tow vehicle.

Hinge pin

Hairpin cotter

3. Snug the cap with your

ngers.

Assemble the spray gun

Hand thread the lance clockwise into the gun. Be careful not to crossthread the gun and lance. Using an adjustable wrench, tighten the lance

by placing the wrench on the ats of the nozzle quick-connector.

WARNING:WARNING:

Risk of uid injection. When using replacement wands or spray guns with this pressure washer, do not use a lance and/or lance/spray gun combination that is shorter in length than what was provided with this pressure washer as measured from the nozzle end of the lance to the spray gun trigger.

INJECTION INJURY

Page 3

Page 6

WARNING:WARNING:

Ensure all parts are assembled in the order and orientation as directed in this manual. Failure to correctly assemble parts may lead to serious injuries and/or property damage.

The threads on the lance and gun coupler can be easily cross threaded resulting in an improper assembly. An improper assembly of the gun and lance can result in personal injury. Do not use if the threads on the gun coupler and/or lance are cross

IMPROPER ASSEMBLY

threaded.

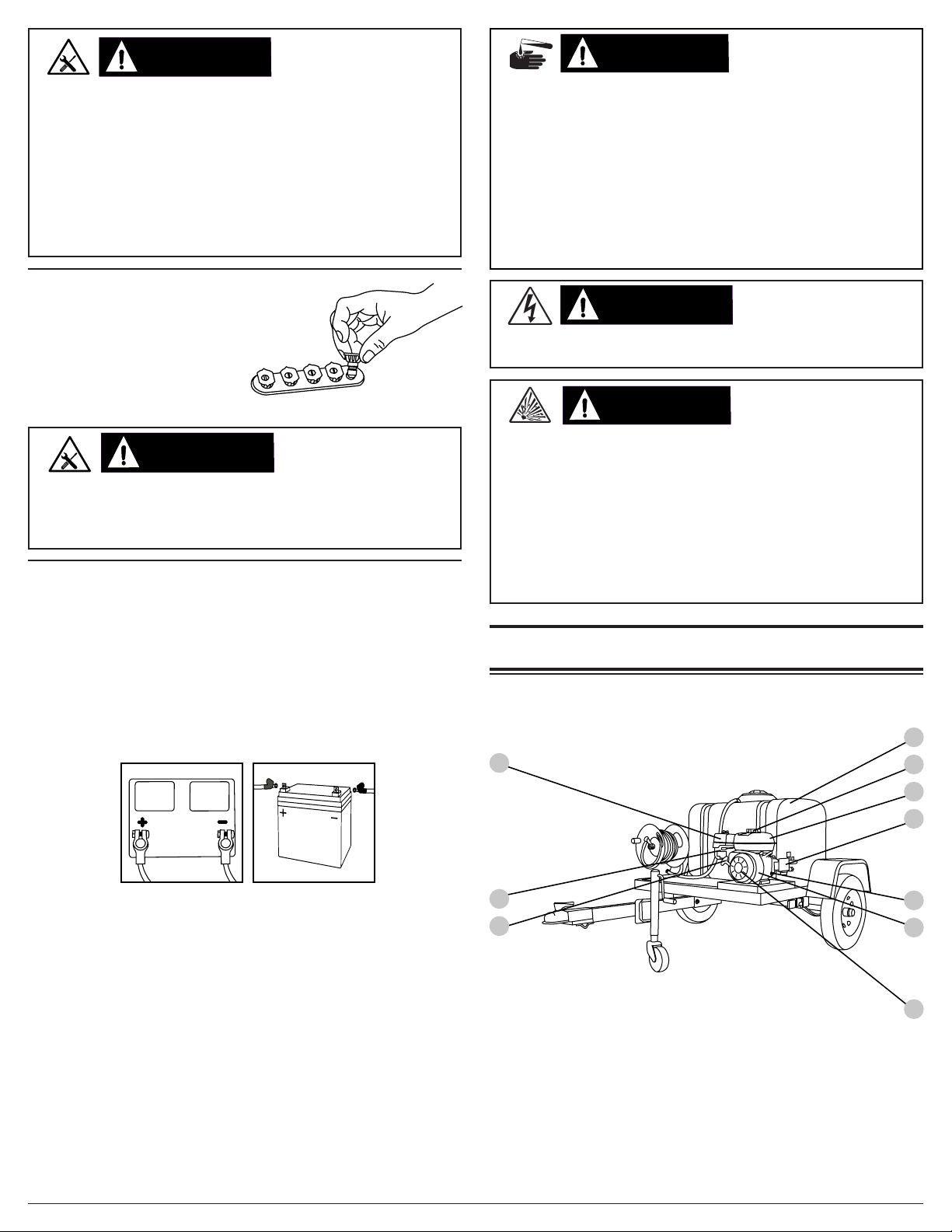

Nozzle placement

Remove the colored quick-connect

nozzles from the plastic bag and insert them into the rubber grommets next to their corresponding color on the label.

WARNING:WARNING:

Always remove the black, negative (-) battery cable rst and always

connect the black, negative (-) battery cable last.

ELECTRICAL SHOCK

RISK OF EXPLOSION

DANGER:DANGER:

To reduce the risk of electric shock or explosion, do not short circuit the battery terminals or charge in a sealed container. Keep sparks

and ame away. Keep battery away from other metal objects like

paper clips, coins, keys, nails, screws, or other small metal objects that can make a connection from one terminal to another. Do not use metal tools for connections. Metal objects can make a connection from one terminal to another. Shorting the battery terminals together

can cause sparks, burns, or a re.

OR FIRE

COMPONENT LOCATION

CAUTION:CAUTION:

Only use accessories or replacement parts rated equal to or higher than

the rating of the pressure washer to prevent serious injuries, pressure washer damage and/or accessory damage.

PRESSURE RATING

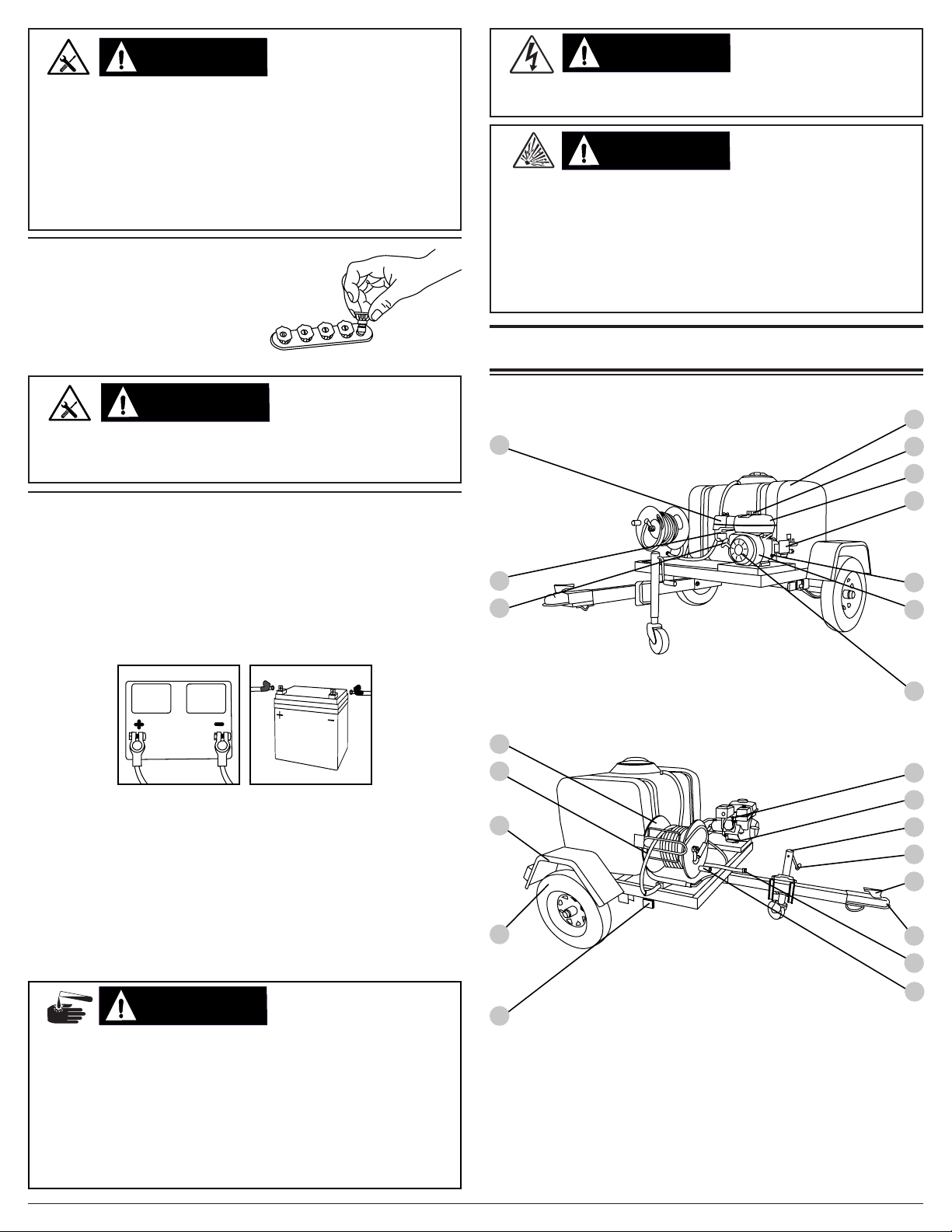

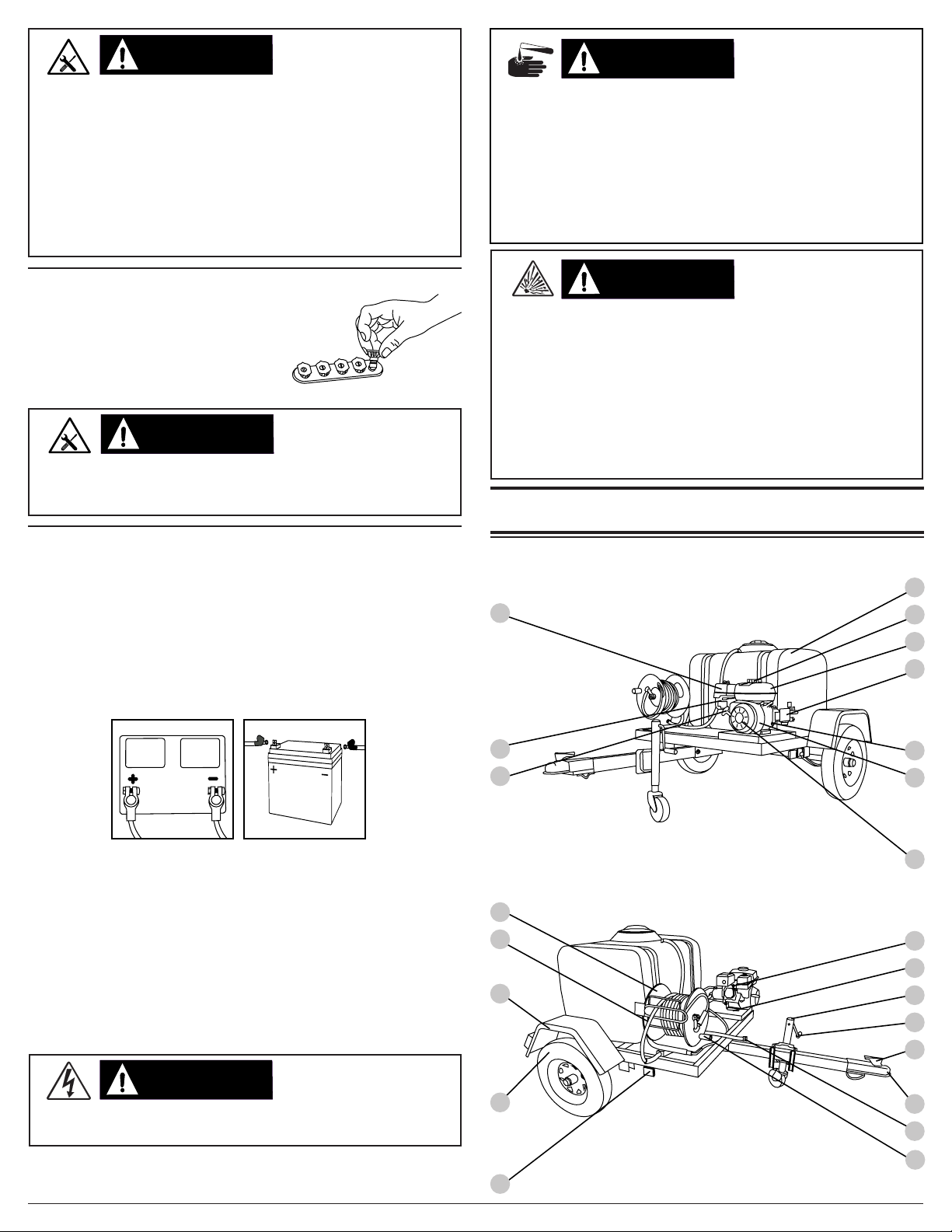

Connecting a Battery (if equipped)

The pressure washer does not come with a battery. You must install a Group 24 -OR- U1 sized battery before using the pressure washer.

See your pressure washer to determine the size required, as indicated

below. Before using the electric start feature, the battery must be fully charged and the starter cable on the pressure washer connected to the connection port on the battery.

U1Group 24

Battery styles may vary

1. Remove the cover from the battery box.

2. Carefully place the battery into the battery box.

3. Place the red, positive (+) battery cable onto the positive (+) battery post. Tighten.

4. Place the black, negative (-) battery cable onto the negative (-) battery post. Tighten.

5. Place the cover back onto the battery box.

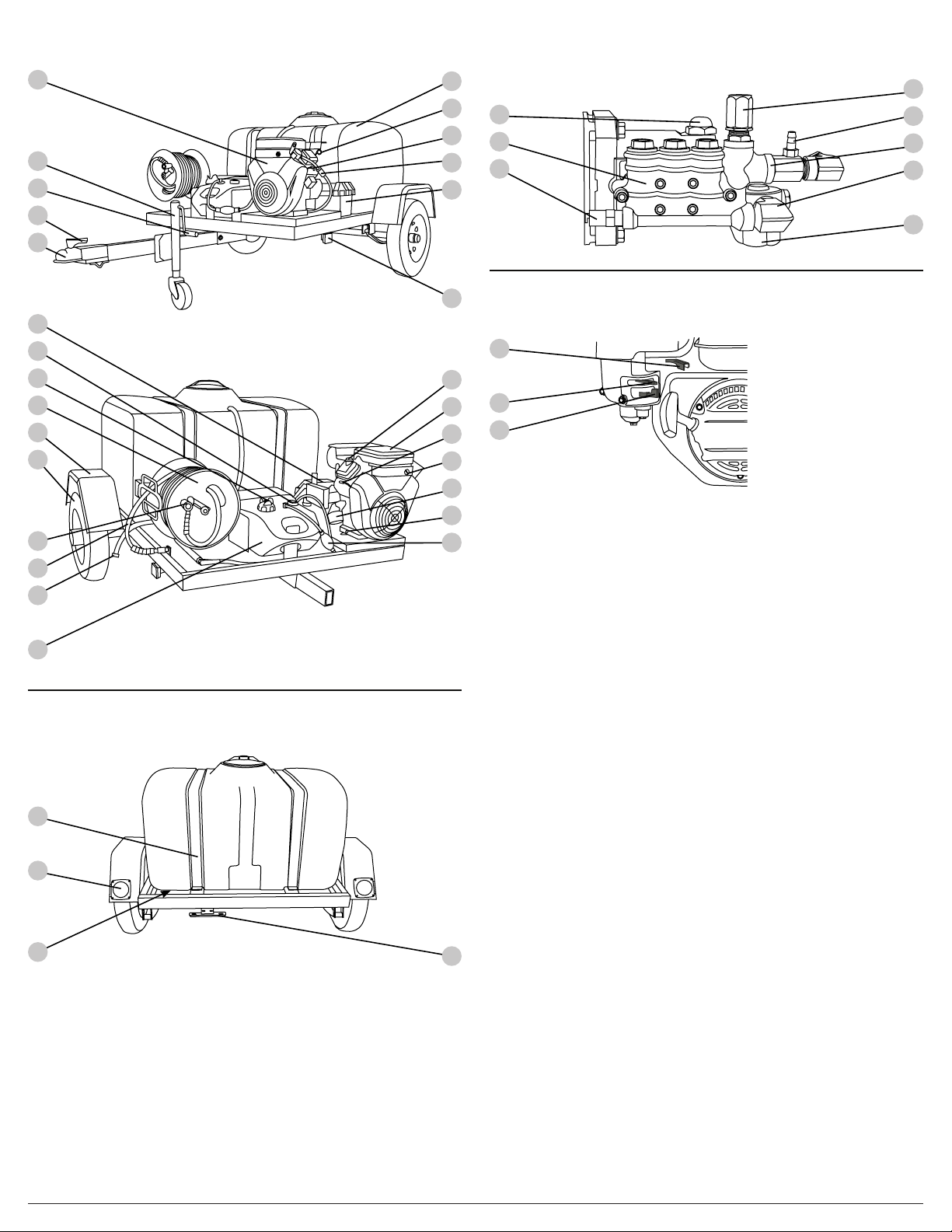

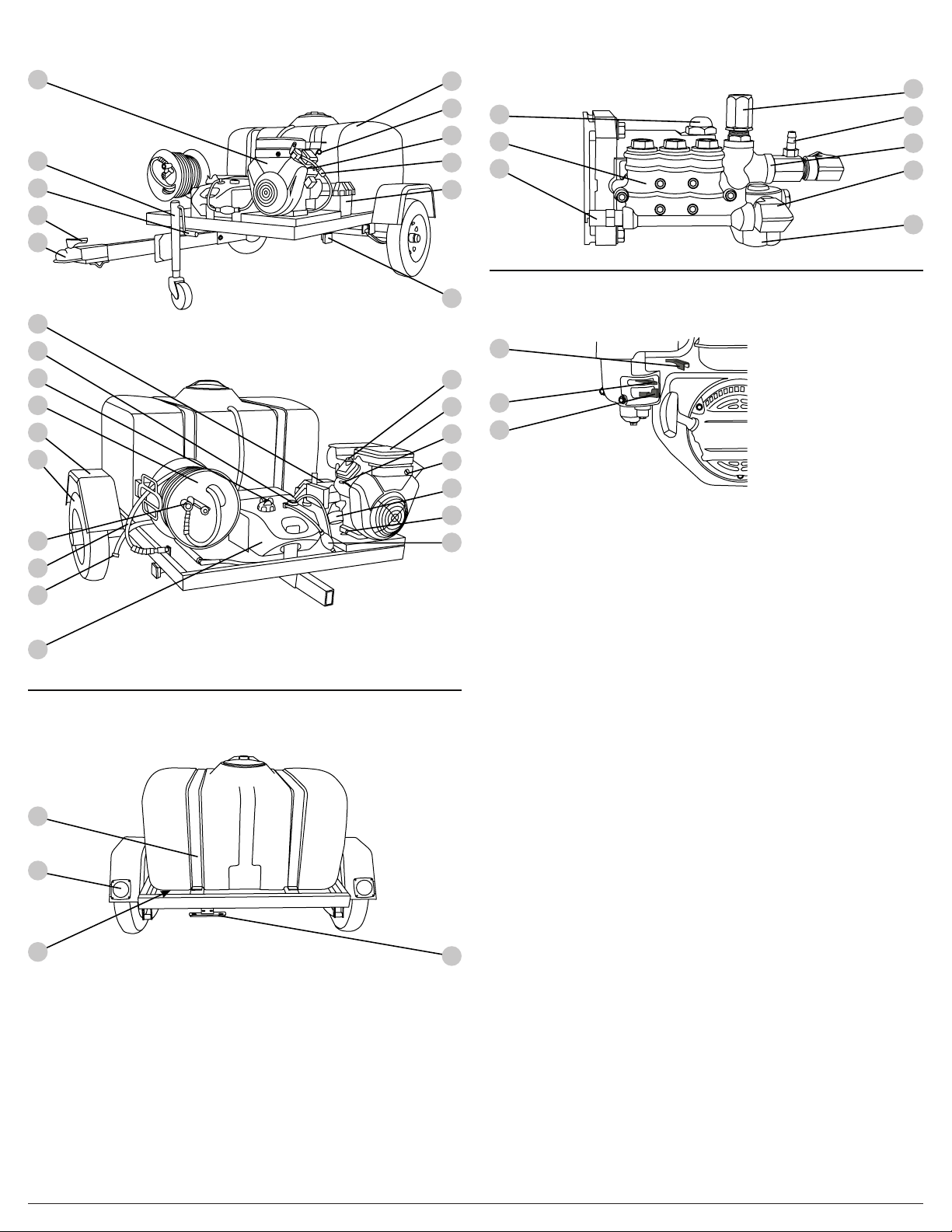

Single-cylinder engine trailer

DANGER:DANGER:

Batteries contain acid which may cause severe skin burns and/ or eye damage, and may be fatal if swallowed. Do not attempt to disassemble the battery, and do not tip the battery. When handling the battery, wear safety glasses and chemical-resistant gloves. Do

not eat, drink, smoke, or have an open ame near the battery. Wash

hands thoroughly after handling the battery. If exposed to battery acid or experiencing swelling, redness, painful breathing, vomiting, blindness, and/or burns, contact a Poison Control Center or physician immediately!

Page 4

RISK OF ACID BURNS

Page 7

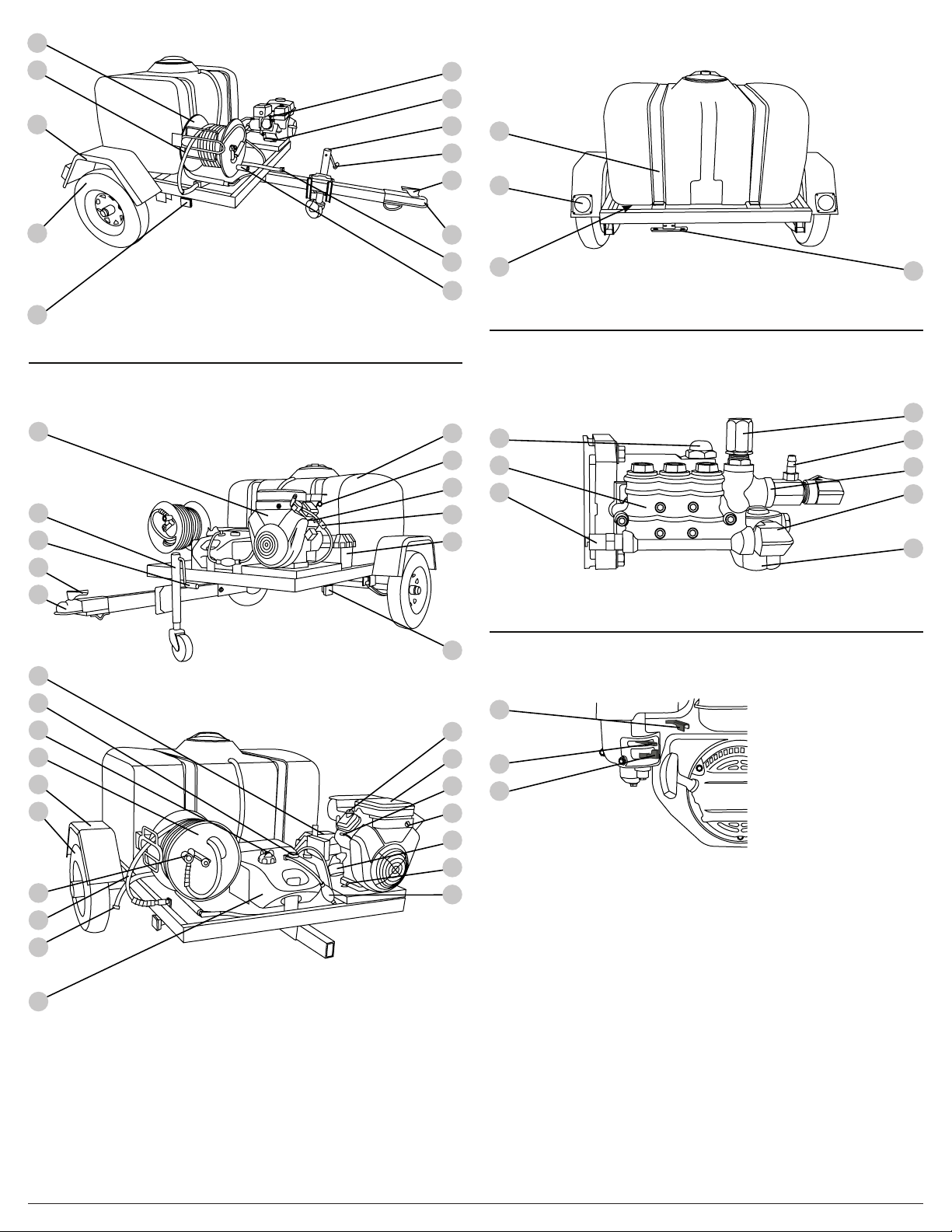

Dual-cylinder engine trailer

High-pressure pump components

(pump style and components may vary)

Trailer rear-view

Page 5

Single-cylinder engine controls

1. Engine air lter housing

2. Engine controls

3. Engine starting recoil handle

4. High-pressure hose reel

5. High-pressure hose

6. Wheel fender

7. Tire

8. Side marker light (amber)

9. Water tank

10. Fuel ller cap

11. Fuel tank

12. High-pressure pump

13. Oil ller cap / dipstick

14. Engine ON/OFF switch

15. Single-cylinder engine

16. Spark plug

17. Engine oil drain plug

18. Trailer jack

19. Jack handle

20. Hitch locking lever

21. Ball hitch

22. Garden hose coupler for lling

water tank

23. Hose reel handle

24. Dual-cylinder engine

25. Fuel gauge

26. Engine oil dipstick

27. Fuel lter

28. Battery box

29. Engine oil ller cap

30. Engine Key ON/OFF switch

31. Engine oil lter

32. Fuel primer bulb

33. Tank straps

34. Brake lights (red)

35. Water tank valve (not shown)

36. License plate holder

37. Pump oil ller / breather

cap

38. Pump manifold

39. Thermal relief valve

40. Unloader

41. Detergent (soap) injection barb

42. Pump outlet

43. Pump inlet

44. Water lter housing

45. Engine throttle (if equipped)

46. Engine choke (if equipped)

47. Engine fuel valve (if

equipped)

Page 8

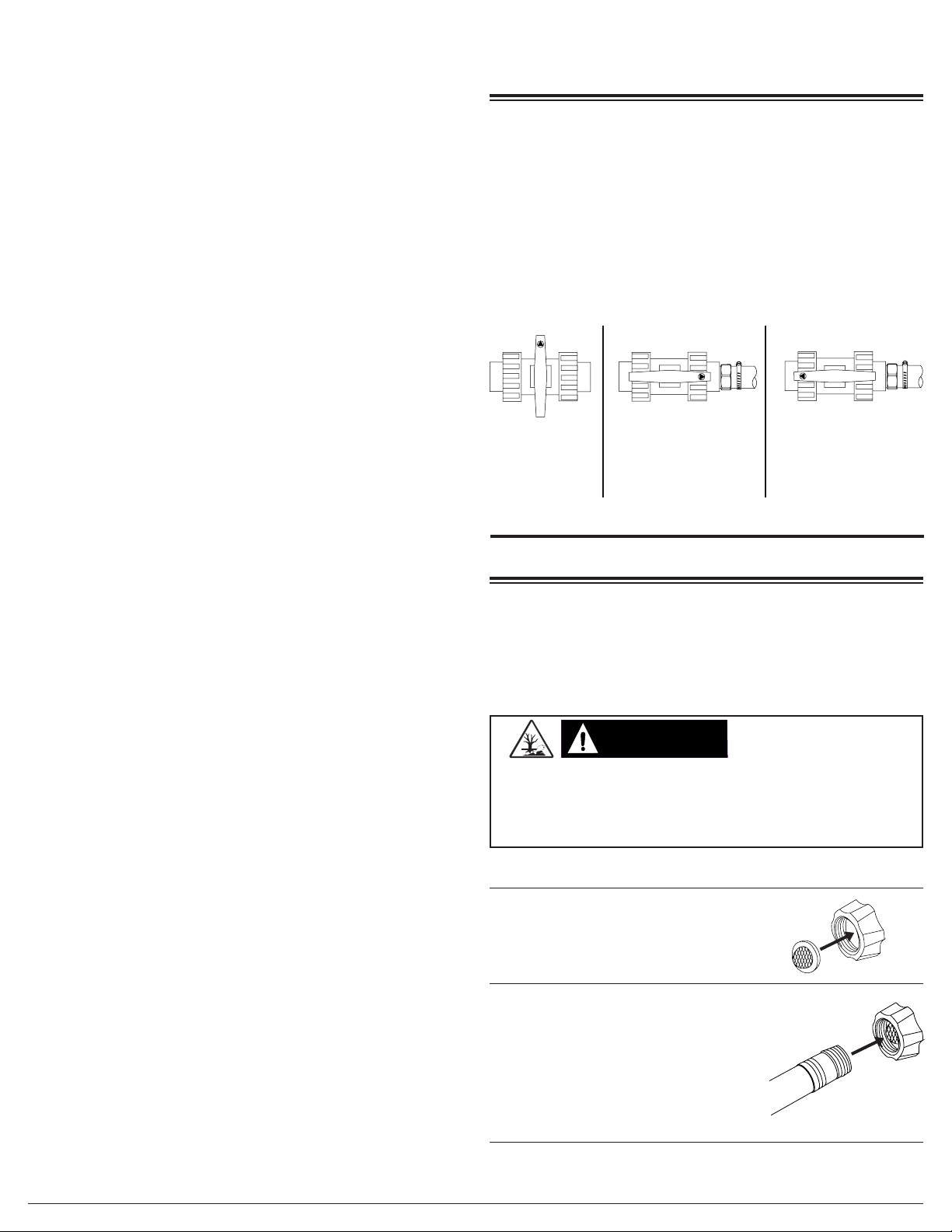

WATER TANK VALVE (If equipped)

Located beneath the water tank, is a three-way valve. This valve allows

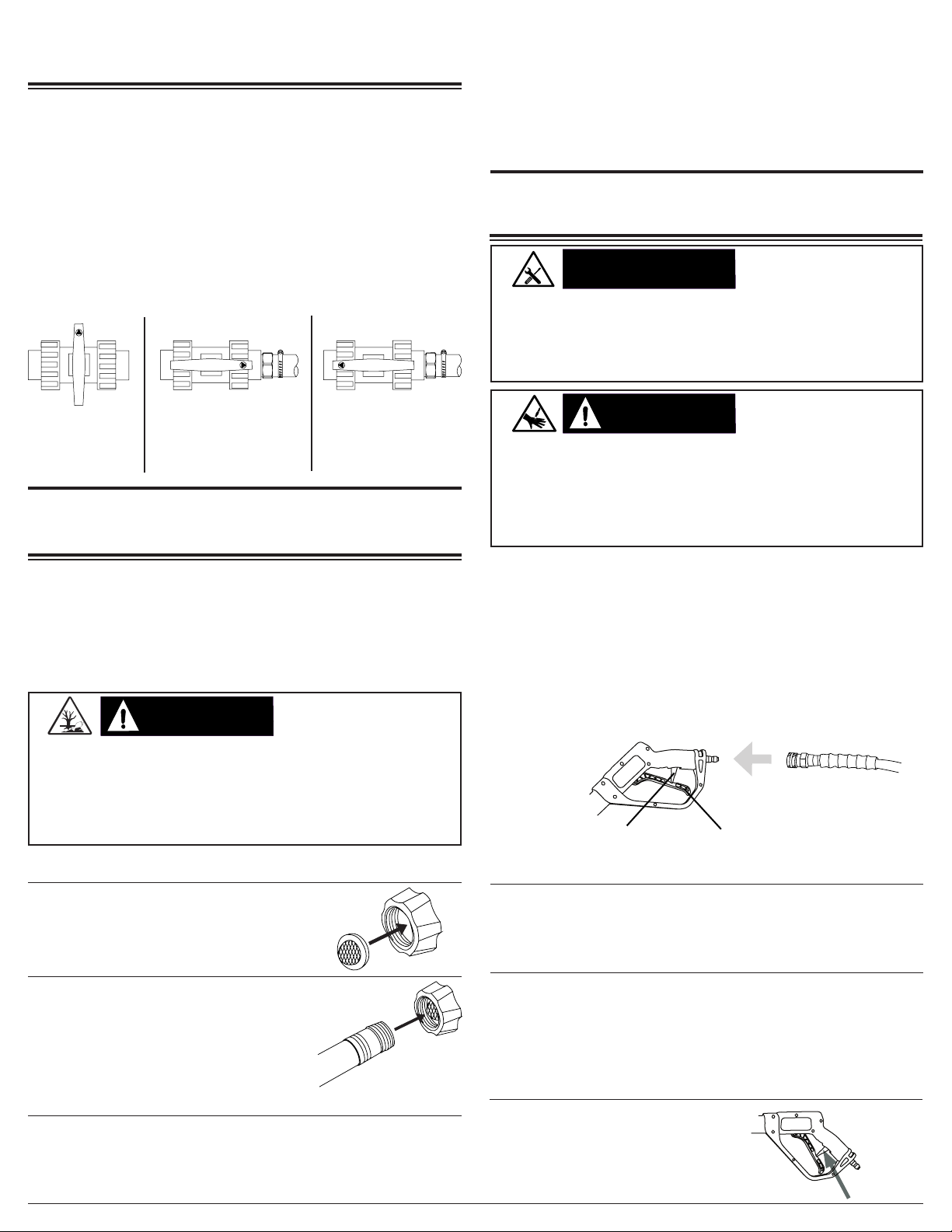

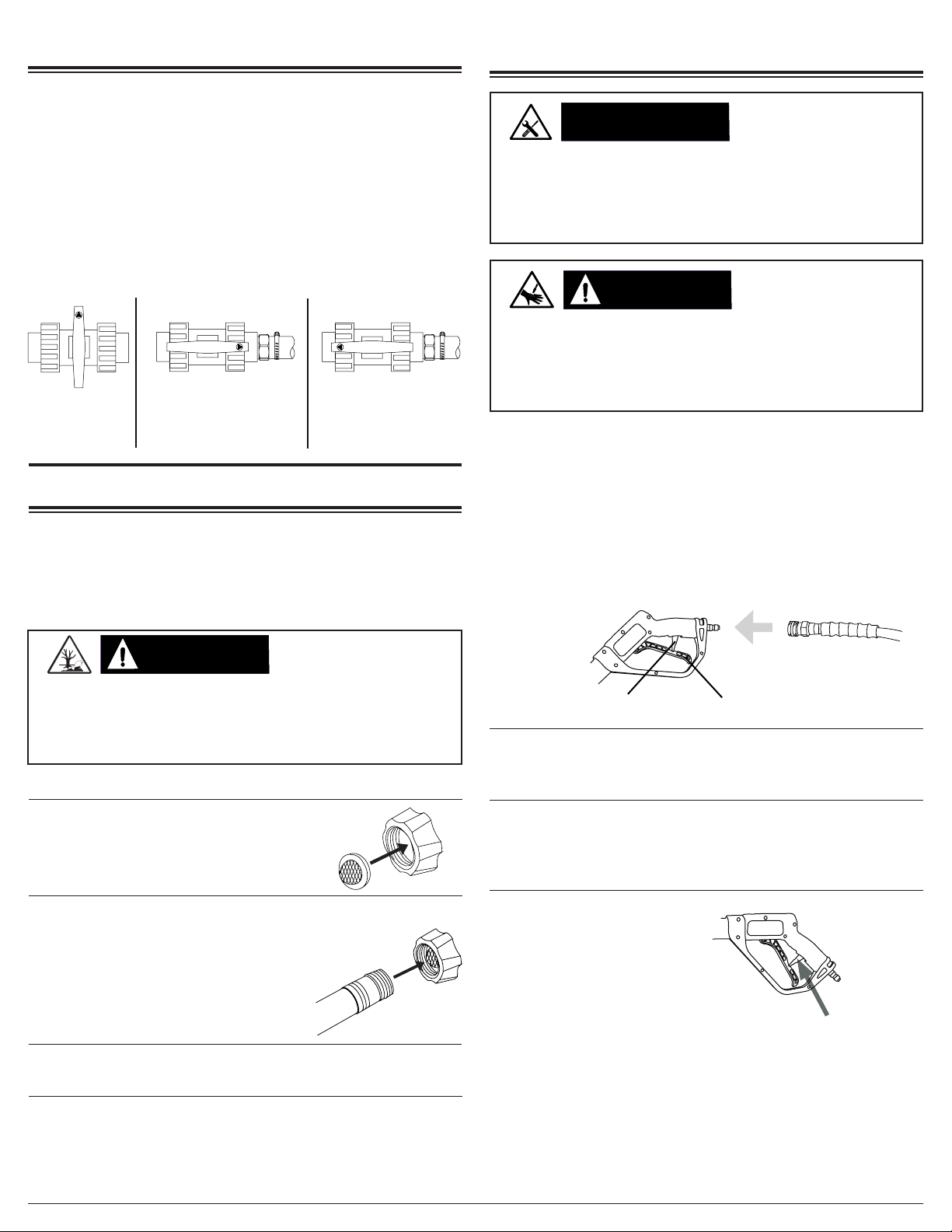

you to control the ow of water from the tank, including draining the

tank during freezing weather. When the valve handle is perpendicular to the valve body, the valve is

in the closed position (no water will ow from the tank).

Placing the valve handle parallel to the valve body, the valve is open

allowing water to ow in the direction of the arrow on the valve handle.

When the arrow is pointing toward the hose leading to the high-pressure pump, the tank is ready to supply water to the pump. Placing the handle with the arrow pointing toward the open connection, the tank will now drain allowing the tank to be cleaned or in preparation for freezing weather.

CLOSED

OPEN, PRESSURE

WASHING

OPEN, TANK

DRAINING

FILLING THE WATER TANK

The water used in the tank should be clean, potable water. Do not use

recycled, gray or pond water. These types of water will quickly clog the water lter and may lead to pump damage. Never use any types

of water cleaners / conditioners in the tank. These may lead to costly pump repairs that are not covered under warranty. DO NOT use hot water. Use cold water only.

CONNECTING THE SPRAY GUN

NOTICE

Running a pressure washer pump without water will severely damage the pump seals and other internal components. To avoid

this hazard, make sure the water tank is lled with enough water for

the application. Never allow the tank to be pumped dry, severe pump damage will occur.

WARNING:WARNING:

The high pressures created by a pressure washer can cause uid

injection injuries, severe lacerations, amputations, and / or death. To avoid these hazards, always aim the spray gun and lance in a safe direction when using the pressure washer and never attempt to

touch a leak in a high-pressure hose or tting.

A pressure washer pump is designed to operate with water owing

through it. Water lubricates and cools the internal components of the pump. Running a pressure washer pump without water will severely damage the pump seals and other internal components. Damage caused by running a pressure washer pump without water is not covered under warranty.

While pulling back on the high-pressure hose outlet collar, insert

1. the spray gun connector then release the collar. Gently tug on the hose to make sure it is locked.

PUMP PURGING

INJECTION INJURY

WARNING:WARNING:

To reduce the possibility of contamination always protect against

backow when connected to the potable water system. A backow preventer may be required in some municipalities. The backow

preventer should be connected between the source system hose bib and the water supply hose.

Rotate the tank valve to the CLOSED position. 1.

Verify the inlet screen is free of any

2. dirt or debris and is in place with the convex side facing out.

Turn on the water supply and run for 30

seconds to purge any debris from the

supply hose. Then, turn o󰀨 the water

supply and thread the water supply

hose into the tank ller hose.

Turn on the water supply. Allow the tank

to ll to the FULL level.

PREVENTION

BACKFLOW

Spray gun trigger lock

2. Aim the spray gun in a safe direction then squeeze and hold the trigger for at least 30 seconds or until the water runs steady and all the air is purged from the pump and hoses.

3. Check hoses and connections for leaks. If leaks are found, tighten hose connections or replace all damaged hoses immediately.

Never attempt to touch a leak in a high-pressure hose or tting.

Never attempt to repair a high-pressure hose.

Engage the trigger lock.4.

Spray gun trigger

Once the tank is lled, turn the water supply o󰀨 then disconnect

5. the water supply hose.

DO NOT move the trailer unless the water supply hose is disconnected!

Damage to the tank ller hose, the water supply hose and the water

system hose bib will occur.

Page 6

Page 9

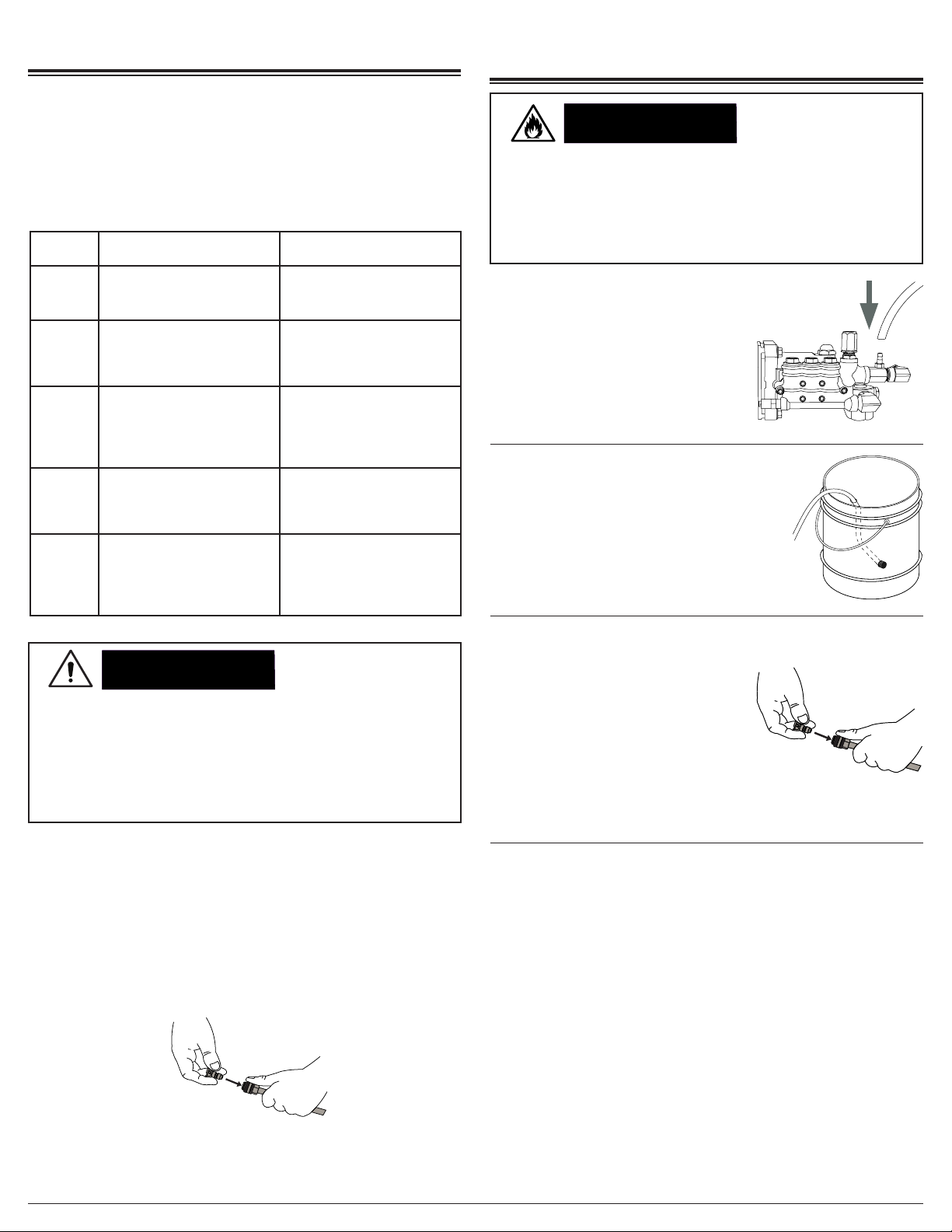

NOZZLES

SOAP

Nozzle Selection

The nozzles supplied with the pressure washer have specic spray patterns designed to clean di󰀨erent surfaces. Using the incorrect

nozzle can damage surfaces. Refer to the table below to select the correct nozzle before using the pressure washer. NOTE: The selection of nozzles included may vary with pressure washer models.

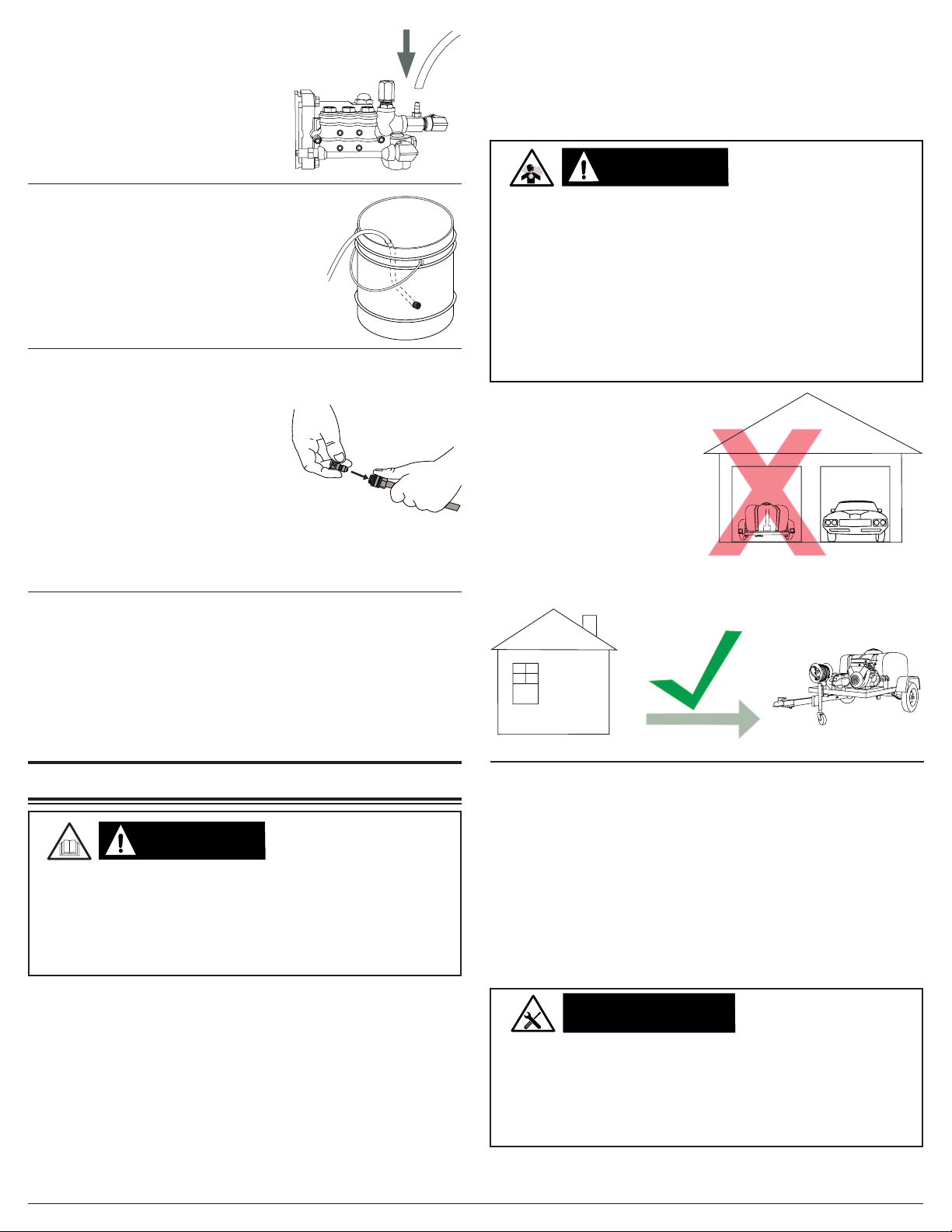

1. Attach the open end of the soap hose

to the barbed tting on the pump.

Color Uses Surface

Red

Yellow

Green

White

Black

Spot cleaning hard, unpainted

surfaces and high-reach areas

Intense cleaning of unpainted

surfaces

Standard cleaning nozzle for

most applications

Cleaning painted or delicate

surfaces

Applies cleaning solutions

NOTICE

High-pressure spray can damage plants and other surfaces such as wood, glass, automobile paint, auto striping and trim, and delicate objects. To avoid causing damage, cover plants before spraying near them, refer to the Nozzle Selection table in this manual for correct nozzle selection, and test surfaces before spraying to make sure they are strong enough to withstand high-pressure spray.

Unpainted metal and concrete

DO NOT use on wood.

Grills, driveways, concrete

and brick walkways, unpainted

brick and stucco

Yard tools, sidewalks, lawn furniture, unpainted siding,

stucco, gutters, eaves,

concrete, and brick surfaces

Auto, truck, RV, marine, wood,

painted brick, painted stucco,

vinyl, and painted siding

Safe on all surfaces. Always

verify compatibility of cleaning

solution(s) prior to use.

SPRAY DAMAGE

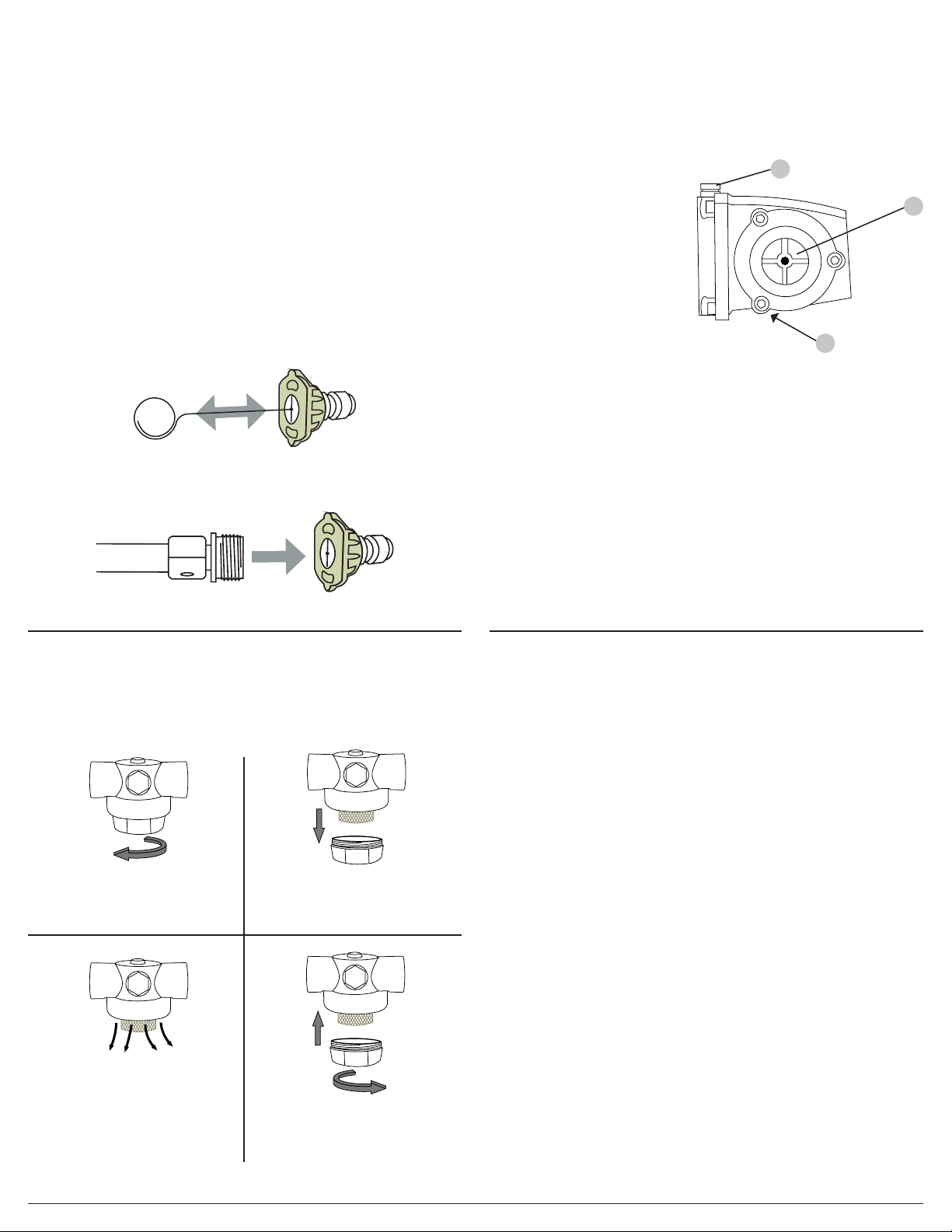

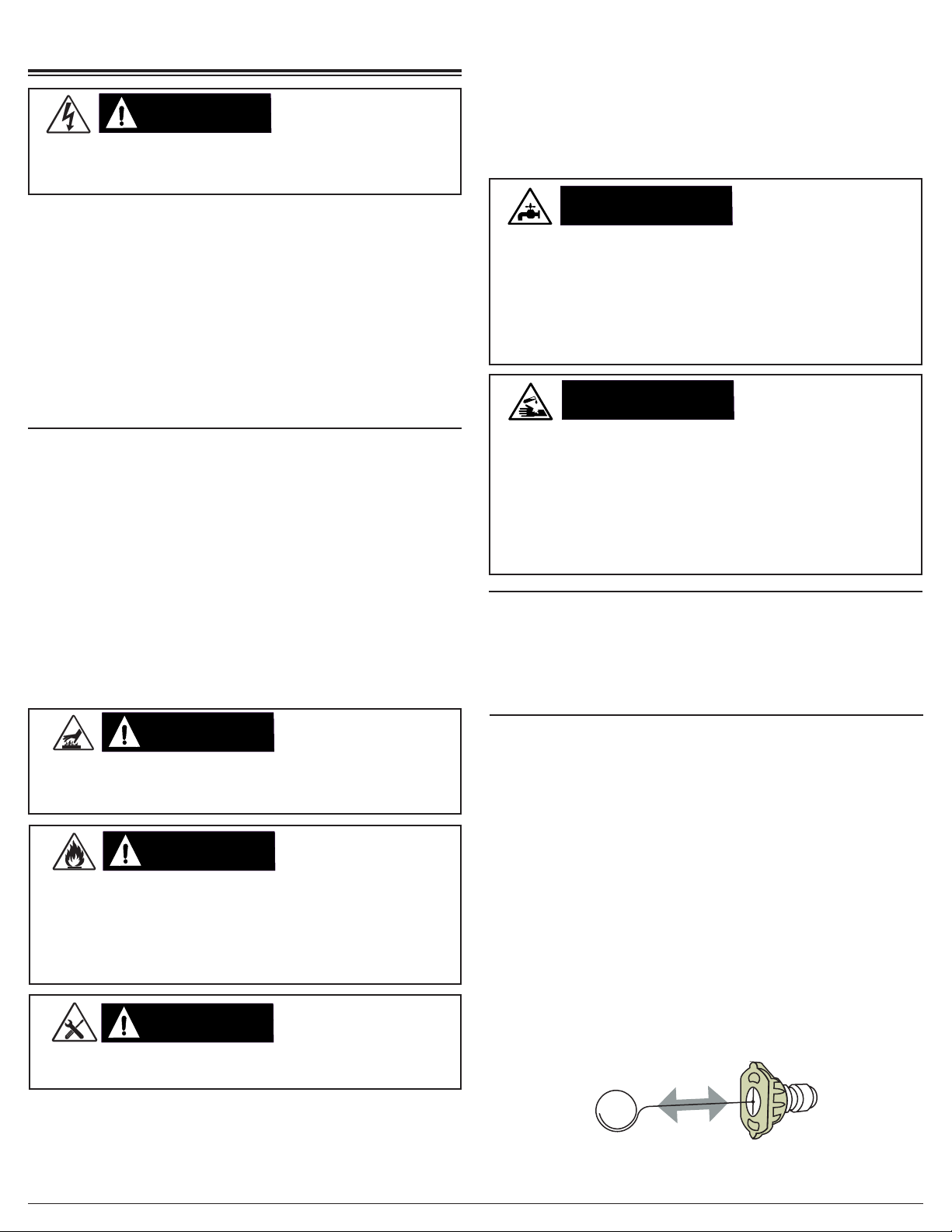

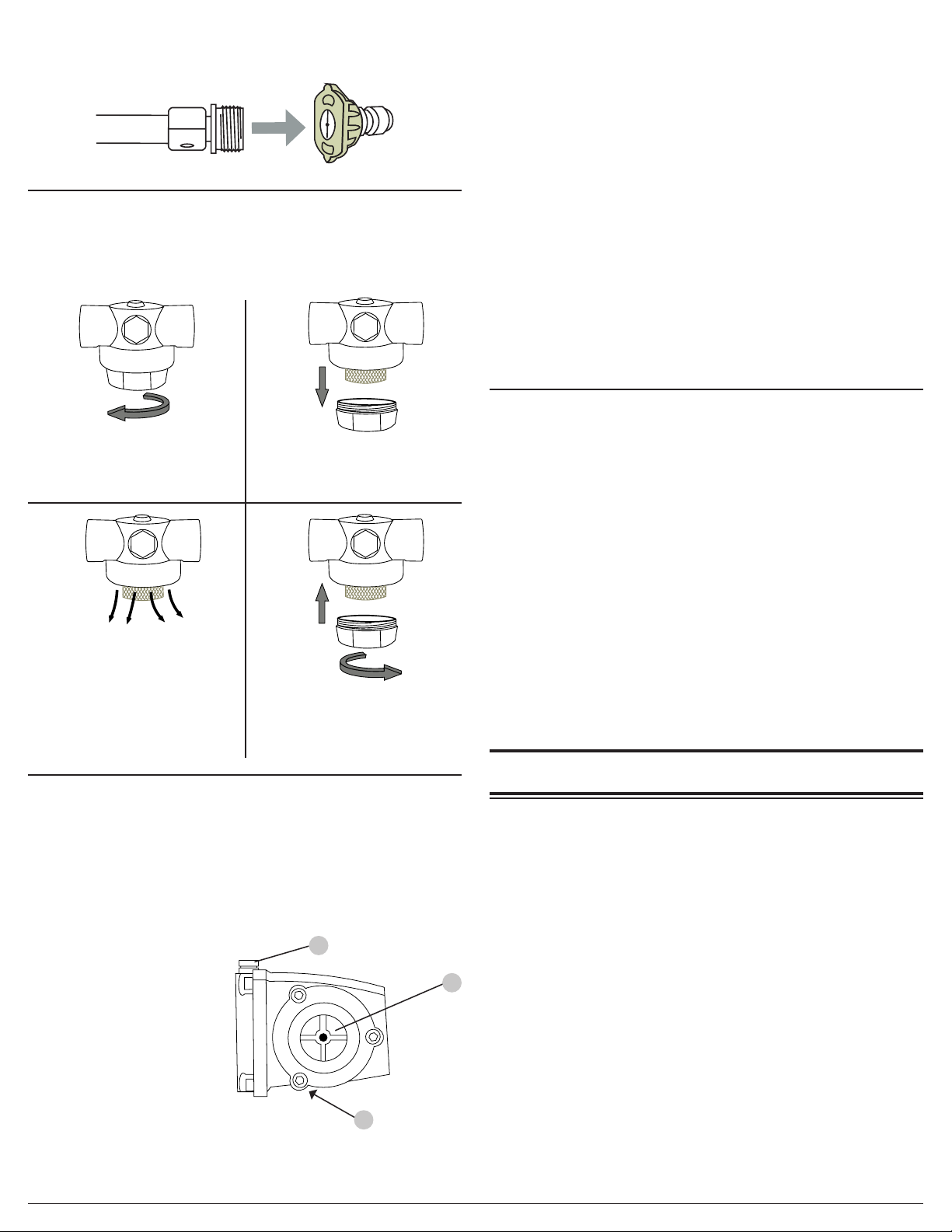

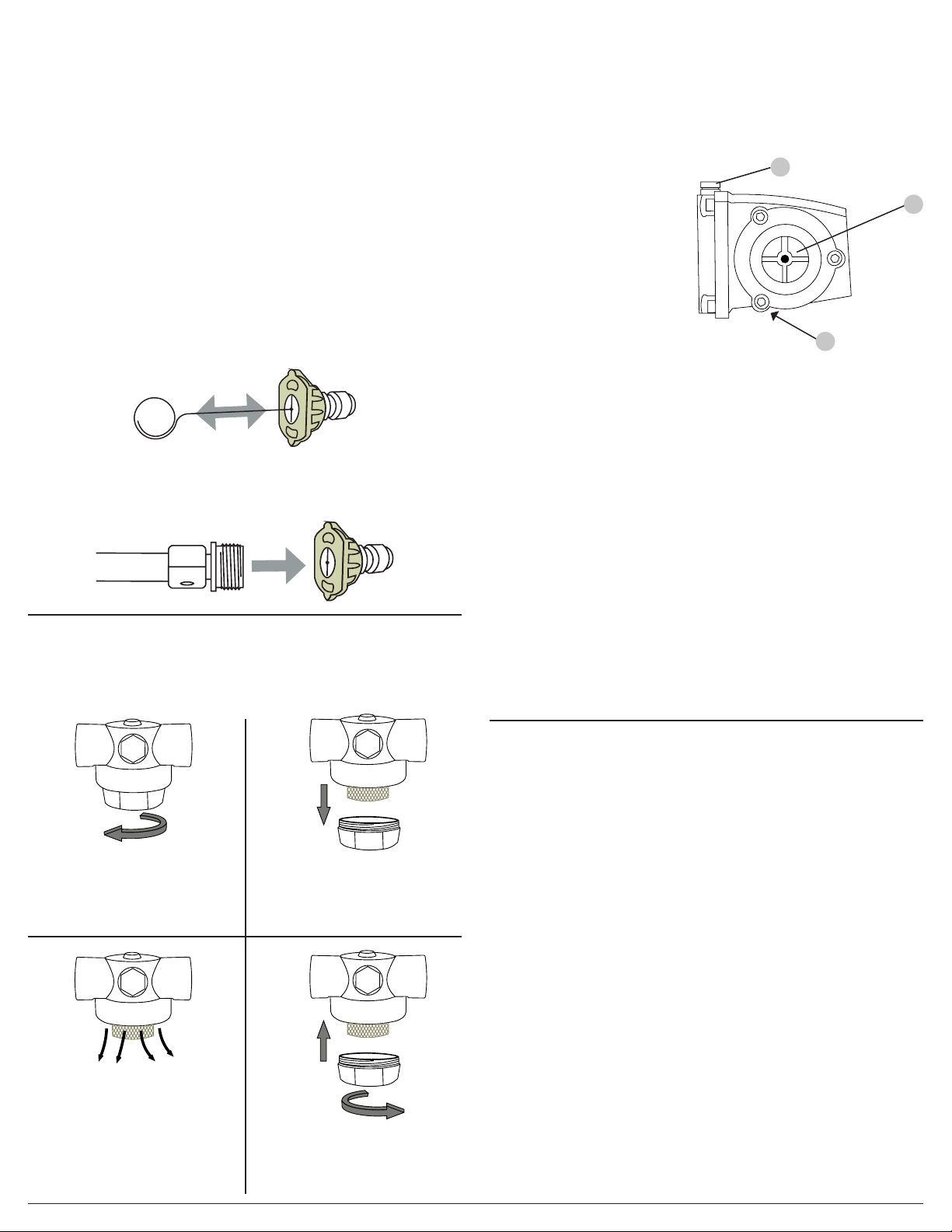

Nozzle Installation

If the engine is running, make sure the trigger lock is in the locked position before removing and installing nozzles.

To place a nozzle into the spray wand, pull the quick-connect coupler

back, insert the nozzle, then release the coupler allowing it to snap back in place. Once installed, pull on the nozzle to make sure it is secure.

2. Place the ltered end of the soap

hose into a container of soap.

3. If the engine is running, make sure the trigger lock is in the locked position before removing and installing nozzles.

4. Insert the black nozzle into the spray wand per the Nozzle

Installation section of this manual. NOTE: Soaps will not siphon if the black soap nozzle is not installed on the spray wand.

5. After using soap, place the ltered end of the soap hose into a

container of clean water and run pressure washer drawing clean water through the hose and pump until the system is thoroughly rinsed. If soap or other chemicals remain in the pump, the pump could be damaged. Pump damage from soap or chemical residue is not covered under warranty.

OPERATING CHECKLIST

WARNING:WARNING:

Attempting to start the engine incorrectly or using the pressure washer incorrectly can result in engine and/or pressure washer damage, and may cause serious injury or death. To avoid these hazards, be sure to read, understand, and follow the steps outlined in the OPERATING CHECKLIST section of the owner’s manual before starting the engine, and follow all the guidelines for proper use of the pressure washer.

OPERATING CHECKLIST

USING CHEMICALS (If equipped)

NOTICE

Pressure washing with volatile, ammable, or corrosive liquids could cause pressure washer damage, re, or explosion resulting in severe

injury and/or death. To avoid these hazards, use only approved soaps and chemicals, do not attempt to pressure wash with volatile,

ammable, or corrosive liquids, and NEVER use bleach.

Page 7

VOLATILE LIQUIDS

Location

Place the pressure washer on a level surface outside in a well-ventilated

area before operating. Keep all ammable materials at least ve feet

away from all sides of the product.

● Never use pressure washer inside a house, garage, or any other kind of enclosure even if doors and windows are open. Run engine outside at least 20 feet (6 meters) away from windows, doors, and vents. Carefully consider wind direction and air currents when using pressure washer outside to avoid breathing in engine exhaust.

● Following the manufacturer’s instructions and recommendations, install battery operated carbon monoxide alarms in any occupied buildings near the running engine.

● If you experience headache, nausea, dizziness, sleepiness, or weakness while pressure washer is running, move to fresh air and seek medical attention immediately.

Page 10

WARNING:WARNING:

Engine exhaust contains carbon monoxide, an odorless, colorless, poisonous gas. Running an engine indoors will kill you in minutes. Never use this product inside a house, garage, or any other kind of enclosure even if doors and windows are open. Run engine outside at least 20 feet (6 meters) away from windows, doors, and vents. Carefully consider wind direction and air currents when using this product outside to avoid breathing in engine exhaust. Always use a carbon monoxide detector in any occupied buildings near the running engine.

TOXIC FUMES

Before starting engine, remove any excessive dirt and debris from cooling vents, exhaust, and starter recoil areas. Always operate the pressure washer on a level surface and never move or tip the pressure washer while operating. Use pressure washer only for its intended purpose. Never pull water supply hose or high-pressure hose to move pressure washer. This could damage hose, pump inlet, and/or pump

outlet. If you have questions about the proper use of your pressure

washer, please contact customer support at 1-833-362-7368 or [email protected].

WARNING:WARNING:

Do not allow children or untrained adults to operate or play with the pressure washer as they can be seriously injured or killed. Anyone operating the pressure washer should receive proper instructions, understand safe operation, and thoroughly read the owner’s manual before operating this product. Keep children and pets away from

the pressure washer while it is running. Always turn o󰀨 the pressure

washer before leaving the area.

CHILDREN AND UNTRAINED ADULTS

High Altitude Operation

This engine will have proper engine performance and emission control when it is operated at or below an altitude of 5000 feet (1524 meters).

This engine requires a high-altitude carburetor kit to ensure proper engine

performance and emission control when operated at altitudes above 5000 feet (1524 meters). Operating the machine with the wrong engine

conguration above 5000 feet (1524 meters) may increase its emissions, decrease fuel e󰀩ciency, and hurt performance. To obtain a high altitude

carburetor kit, contact your nearest authorized service center.

NOTICE

Operating the engine with a high-altitude carburetor jet kit at an altitude below 5000 feet (1524 meters) will cause the engine to run too hot. Overheating the engine could result in serious engine damage. To avoid this hazard, make sure the correct carburetor kit is installed and the air/fuel mixture is set correctly for your altitude.

ALTITUDE

WARNING:WARNING:

Failure to inspect this product before use could create a hazardous situation resulting in product damage, serious injury, and/or death. To avoid these hazards, inspect the pressure washer before each use. Check for loose or damaged parts, signs of oil or fuel leaks, missing guards, plugged cooling vents, or any other condition that

may a󰀨ect proper operation. Repair or replace all damaged or

defective parts with authorized parts and keep all safety guards in place and in proper working order before using the pressure washer.

DANGER:DANGER:

Spray directed at electrical receptacles or switches, or objects connected to an electrical circuit, could result in a fatal electrical shock. Direct spray away from electric receptacles, switches and

equipment. Never clean any electrically operated device, even when

disconnected, unless it clearly states in its manual that such cleaning is approved.

WARNING:WARNING:

Over ination of tires could result in serious injury and property damage. Use a tire gauge to check the tires’ pressure before each use and while inating

tires (if applicable); see the tire sidewall for the correct pressure. High-velocity spray directed at pneumatic tire sidewalls (such as found on automobiles, trailers and the like) could damage the sidewall resulting in serious injury. On pressure washers rated above 1600 psi (11032 kPa) use the widest fan spray (40° nozzle) and keep the spray a minimum of 8” (20cm) from the pneumatic tire sidewall. Do not aim spray directly at the bead between the tire and rim.

INSPECT BEFORE OPERATING

ELECTRICAL SHOCK

RISK OF BURSTING

Operating Conditions

Before each use, check for loose or damaged parts, leaks, and/or any

other condition that may a󰀨ect proper operation. Repair or replace all

damaged and/or defective parts with authorized parts immediately. Do not operate the machine with missing, broken, or unauthorized parts. Always keep all safety guards in place and in proper working order. For safety reasons, the manufacturer recommends all maintenance and repairs be performed by an authorized service center. Never compromise the safety features of this product.

Page 8

WARNING:WARNING:

The high pressures created by a pressure washer can cause uid injection injuries to human and animal esh, severe lacerations,

amputations, and/or death. To avoid these hazards, always aim the spray gun and lance in a safe direction when using the pressure washer and never attempt to touch a leak in a high-pressure hose

or tting. Never place hands in front of the nozzle. Never hold onto the hose or ttings during operation. Never attach or remove wand or hose ttings while system is pressurized. Never point wand at or

spray people and/or animals. DO NOT TREAT FLUID INJECTION AS A SIMPLE CUT! See a physician immediately!

INJECTION INJURY

Page 11

DANGER:DANGER:

Operating the pressure washer in an explosive environment could

result in a re. Operate and fuel equipment in well-ventilated areas free from obstructions. Equip areas with re extinguisher suitable for gasoline res.

CAUTION:CAUTION:

A running engine produces heat. The surfaces of the engine, other related components, and engine exhaust gas get hot enough to cause mild moderate burns or ignite materials on contact (such as siding, plastic, rubber, vinyl, or the pressure hose itself), and damage live plants. To avoid burns, do not touch engine surfaces or exhaust gases while operating and allow engine to cool completely before

moving, touching, or performing any maintenance. To avoid a re, keep all ammable materials at least ve feet away from all sides of

the product. Never cover the pressure washer during operation or directly after being used.

OR FIRE

HOT SURFACES

RISK OF EXPLOSION

Single-cylinder (if applicable)

1. Check oil with the trailer level and the engine o󰀨.

2. Unscrew the engine oil dipstick and pull it out, then wipe dipstick clean.

Place clean dipstick into ller neck but do not thread it in, leave it rest

it on the ller neck.

4. Remove the dipstick from ller neck and check oil level. Oil level should be at the upper oil limit on the dipstick.

5. If level is low, add the recommended oil to the crankcase until the level reaches the upper limit on the dipstick. See the engine manual for recommended oil.

6. Install the dipstick and tighten cap by threading it into the ller neck.

WARNING:WARNING:

This product has many parts that move at high speeds. Moving parts can cause crushing injuries, broken bones, severe lacerations, and/

or traumatic amputations. To prevent injury, never place ngers,

hands, feet, or other body parts near running engine. Never operate product with covers, shrouds, or other guards removed. Do not wear

loose-tting clothing, dangling drawstrings, or any other hanging

items that could become entangled in moving parts while operating. Tie up long hair and remove jewelry before operating.

MOVING PARTS

Checking the Engine Oil

FILL ENGINE OIL

NOTICE

The engine is shipped from the factory without oil. Running the engine without oil will result in severe engine damage and void the warranty. To avoid causing engine damage and voiding the warranty,

ll the engine with the recommended oil type before starting.

NOTICE

Oil is a major factor in the performance and service life of any engine. Using the incorrect oil may damage the engine and void the warranty. To avoid causing engine damage and voiding the warranty,

check and change oil as required using the correct engine oil.

BEFORE USE

USE CORRECT ENGINE OIL

Upper Oil Limit

Engine Oil

Dipstick

Lower Oil Limit

Dual-cylinder engine (if applicable)

1. Check oil with the trailer level and the engine o󰀨.

2. Remove the oil dipstick; wipe it clean with paper towel.

3. Insert the clean dipstick into the spout fully.

4. Remove the dipstick. The oil level should be at, but not above, the full or high mark.

5. If the oil level is low, add the recommended oil to the crankcase until the level reaches the full or high mark on the dipstick. See the engine manual for the recommended oil.

6. Place the dipstick back into the spout fully.

DipstickOil ller cap

High “full” mark

NOTICE

The low oil sensor (if equipped) will automatically stop the engine

when the oil level falls below the safe limit. To avoid an unexpected

shutdown, check the oil level before each use, ll to the upper limit,

and always operate engine on a level surface.

CAUTION:CAUTION:

Hot oil can cause serious burns. To prevent getting burned when changing or checking the engine oil, wear appropriate gloves and change the oil when the engine is warm but not hot.

Page 9

LOW OIL SENSOR

HOT OIL

Oil dipstick

Low mark

Oil lter

Oil drain plug

Page 12

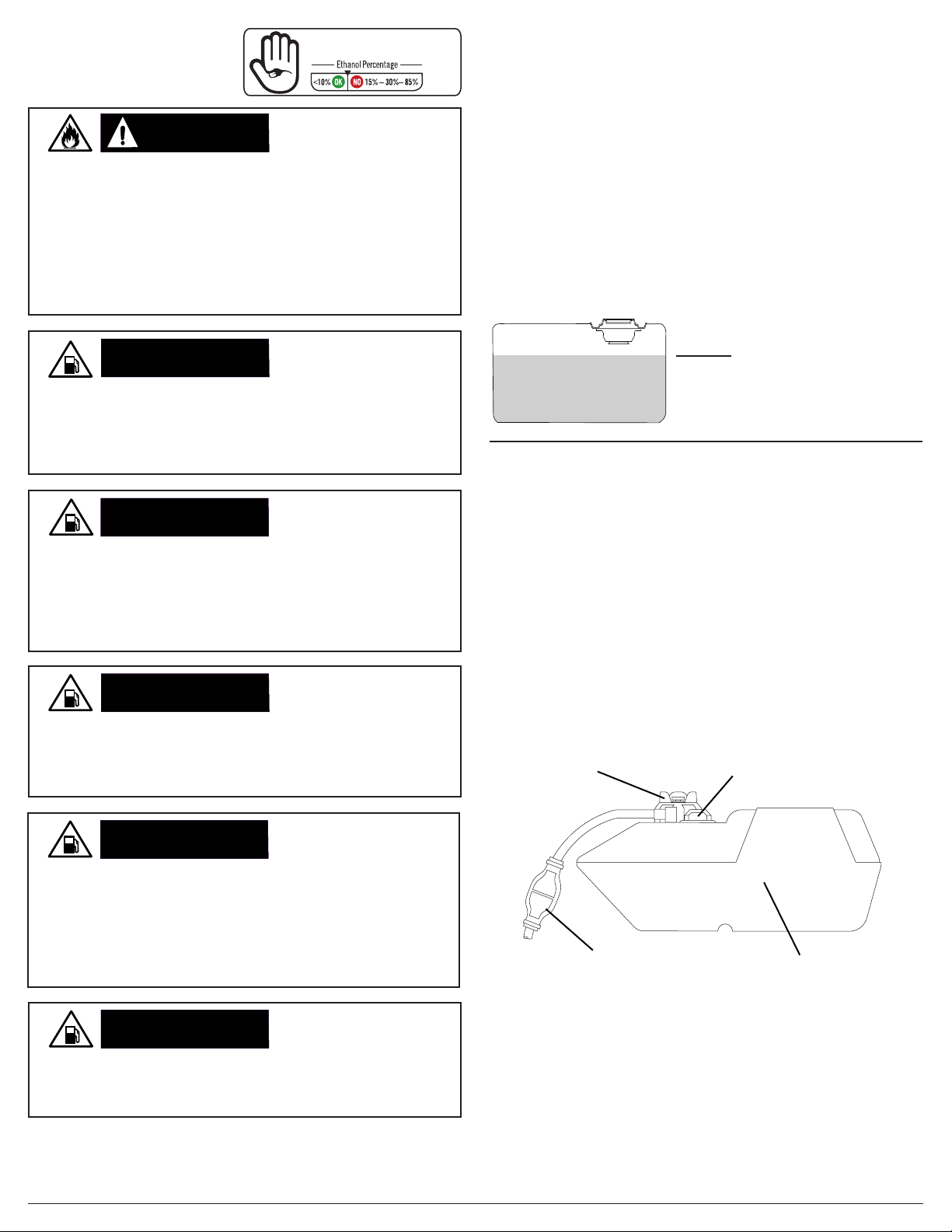

LOOK BEFORE YOU PUMP!

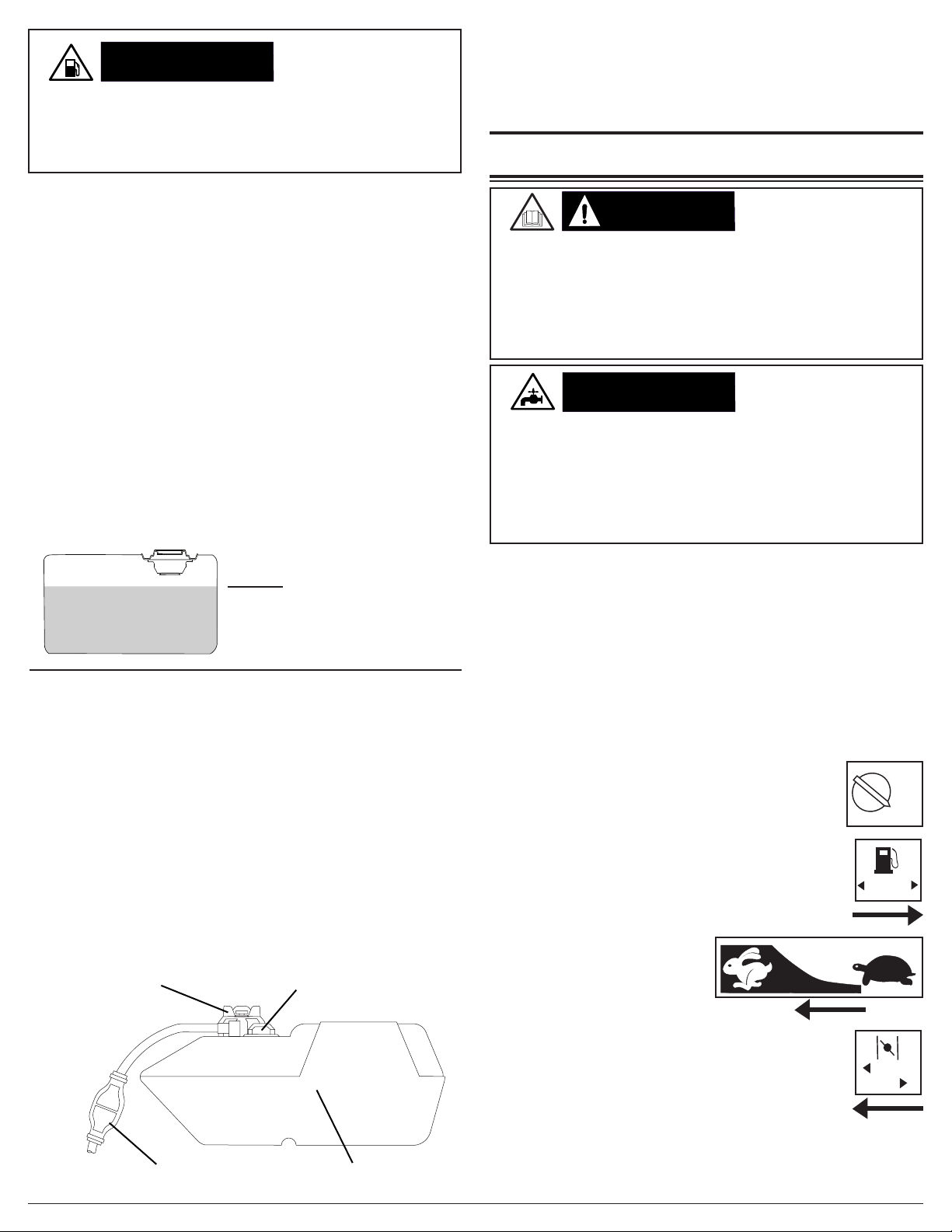

Checking Fuel

WARNING:WARNING:

Gasoline is highly ammable and gasoline vapors are extremely

explosive. Fire and explosions can cause severe burns and/or death.

Keep gasoline away from ames, sparks, and other ignition sources.

Refuel outdoors in a well-ventilated area with the engine stopped and cool. Wipe up any spilled gasoline and allow engine to dry before

starting. Keep a re extinguisher handy while refueling. Do not operate

engine with leaks in the fuel system. Do not store gasoline near other

ammable materials. Store fuel in a clean, OSHA-approved container

in a secured location away from the work area.

REFUELING

Single-cylinder engine

Check fuel with the engine o󰀨 and the trailer level.

Remove fuel tank cap, check fuel level, then ll fuel tank if needed.

2. For fuel cap location see the COMPONENT LOCATIONS section of this manual.

Do not ll the fuel tank above the maximum fuel level to allow room

for fuel expansion. For fuel capacity see the specications section

of the engine manual. Do not use gasoline that is older than 30 days. Use only clean and

4. fresh regular unleaded gasoline with a minimum octane rating of

87. Do not mix oil with gasoline. Do not use gasoline that contains more than 10% ethyl alcohol. E15, E20, and E85 are not approved fuels and should not be used.

Replace fuel tank cap. Never run engine without fuel cap installed.

NOTICE

Old gasoline can create deposits that clog fuel systems causing hard starting and poor performance. Damage caused by old fuel is not covered by warranty. To minimize deposits, avoid old fuel related performance issues, and prevent costly repair work, do not use gasoline that is older than 30 days.

NOTICE

Using gasoline with an alcohol blend greater than 10% (E10) will damage the engine. Damage caused by using an alcohol blend of 15% (E15), 85% (E85), or any other alcohol blend higher than 10% (E10) is not covered under warranty. To avoid engine damage caused by an alcohol blend that is too high, use gasoline with 10% (E10) alcohol or lower.

OLD GASOLINE

ALCOHOL BLENDS

GASOLINE

NOTICE

The use of fuel system cleaning additives can damage the engine and fuel systems. Damage caused by the use of fuel system cleaning additives is not covered by warranty. To avoid engine and fuel system damage, do not use any fuel system cleaning additives.

ADDITIVES

Maximum Fuel Level

Dual-cylinder engine

Remove the fuel ller cap then proceed to ll the tank until the

gauge reaches the FULL mark. Do not use gasoline that is older than 30 days. Use only clean and fresh regular unleaded gasoline with a minimum octane rating of 87. Do not mix oil with gasoline. Do not use gasoline that contains more than 10% ethyl alcohol. E15, E20, and E85 are not approved fuels and should not be used.

Place the ller cap back onto the spout, hand thread the cap

until snug. Use the primer bulb to pump gasoline into the engine. Starting

the engine without priming the fuel line will cause the engine

not to start quickly leading to possible starter damage from

excessive cranking.

Fuel ller

cap

Fuel gauge

NOTICE

It is important to prevent gum deposits from forming in essential fuel

system parts, such as the carburetor, fuel lter, fuel hose or tank

during storage. Alcohol-blended fuels (also called gasohol, ethanol, or methanol) attract moisture, which leads to separation and formation of acids during storage. Acidic fuel and gum deposits can damage the engine’s fuel system while in storage. Damage caused by the use of old, stale, or contaminated fuel are not covered under warranty.

GASOLINE STORAGE

DO NOT OVERFILL

NOTICE

Overlling the fuel tank can result in carbon canister damage (if equipped), poor engine performance, and void the warranty. To avoid these hazards, do not ll the fuel tank above the maximum level.

Page 10

FUEL TANK

Primer bulb

NOTE: Using a fuel stabilizer (sold separately) when storing gasoline

can help prevent problems related to storing ethanol alcohol blended gasoline. Always follow the instructions provided by the fuel stabilizer manufacturer to mix and use correctly.

Fuel tank

Page 13

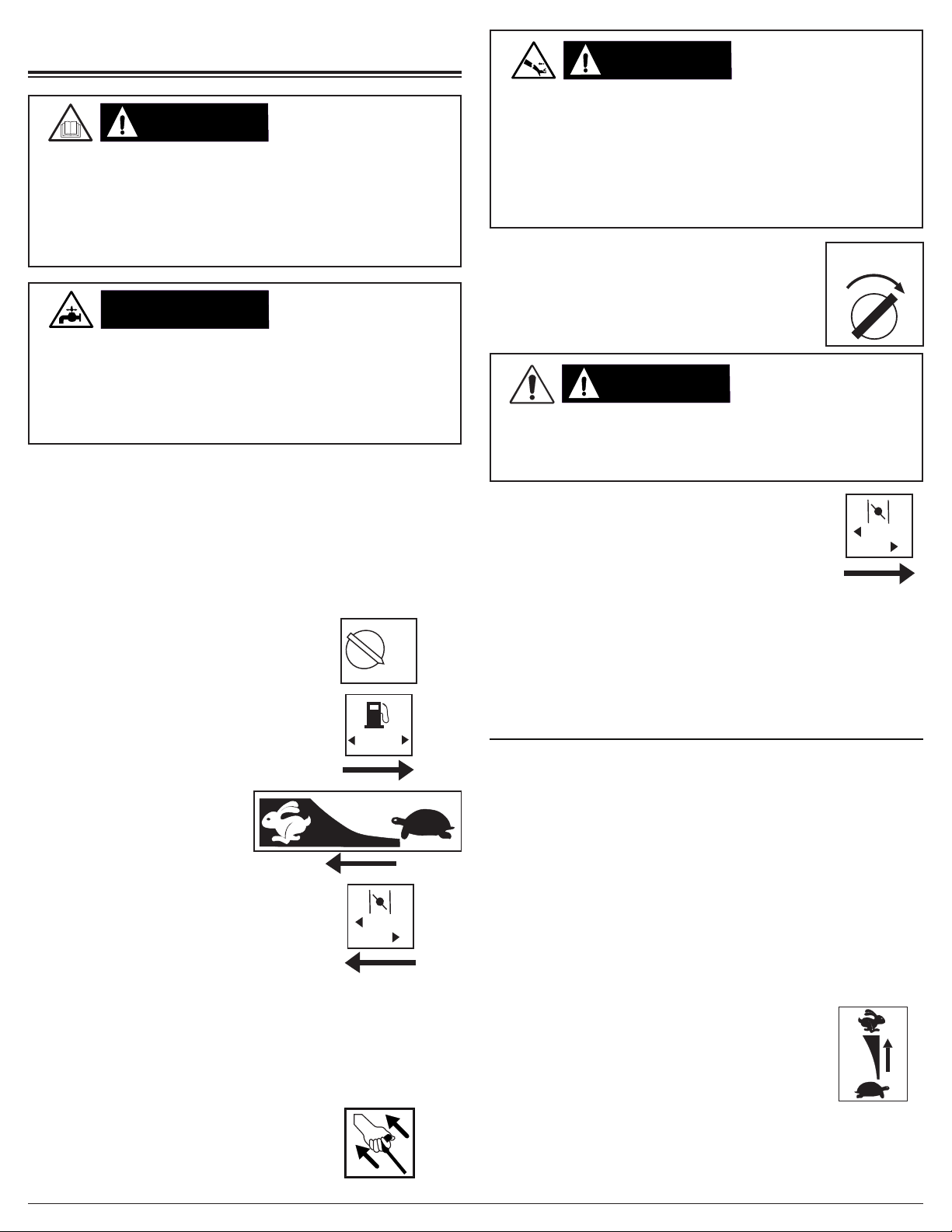

STARTING THE ENGINE

WARNING:WARNING:

NOTICE

Running the pressure washer for more than two minutes without the spray gun trigger pulled will overheat the pump and possibly cause damage. The thermal relief valve will open and spray water to help cool the pump as it overheats. Never tamper with the thermal relief

valve. To avoid overheating the pump, shut o󰀨 the engine if not being

used for longer than two minutes.

Starting the Engine (Single-cylinder engine)

OPERATING CHECKLIST

PUMP DAMAGE

WARNING:WARNING:

Rapid retraction (also known as kickback) of the engine recoil starter cord will pull your hand and arm towards the engine faster than you can let go of the handle resulting in sprains, broken bones, lacerations, and/or traumatic amputations. Kickback is often caused

by internal engine failure, and/or improper starting techniques.

To avoid kickback follow the appropriate maintenance schedule, starting instructions and have repair work done by an authorized service center.

6B. (Electric start) Turn the key past the ON position to the START position. Allow the engine to start. If the engine does not start after 5 seconds. Release the key and allow the starter to cool for one minute.

Once the engine has started, allow the key to return to the ON position.

WARNING:WARNING:

Do not try to continuously crank the engine for more than ve

seconds at one time. If the engine fails to start, allow the starter to cool for one minute before trying to restart the engine. Continuously trying to start the engine will damage the starter.

RAPID RETRACTION

START

STARTER DAMAGE

1. Complete the steps in the OPERATING CHECKLIST section of this manual before starting the engine. Failure to do so could cause damage to the pump or engine. If needed, refer to your

Engine Owner’s Manual for specic starting instructions. The water tank should be lled with water and the spray gun/lance

assembly attached to the high-pressure hose. If equipped, place the

tank valve in the OPEN position.

OFF

CHOKE

RUN

OFF

2. Turn the engine switch to the ON position.

3. Slide the fuel valve to the ON position

(if equipped).

4. Slide the throttle to the RUN

position (if equipped).

5. If equipped, slide the choke to CHOKE

for starting a COLD engine. Slide to RUN for a warm engine.

7. Once the engine starts, slowly move the choke lever to RUN as the engine runs. If the engine falters, move the choke toward CHOKE until the

engine has warmed up (if equipped).

8. Allow engine to warm for 1-2 minutes before using the product,

occasionally pulling the spray gun trigger to allow water to ow

through the pump and avoid overheating and causing damage to the pump.

NOTE: Always secure trigger lock when spray gun is not in use to prevent accidental operation. Never permanently secure trigger in pull-back (open) position.

CHOKE

RUN

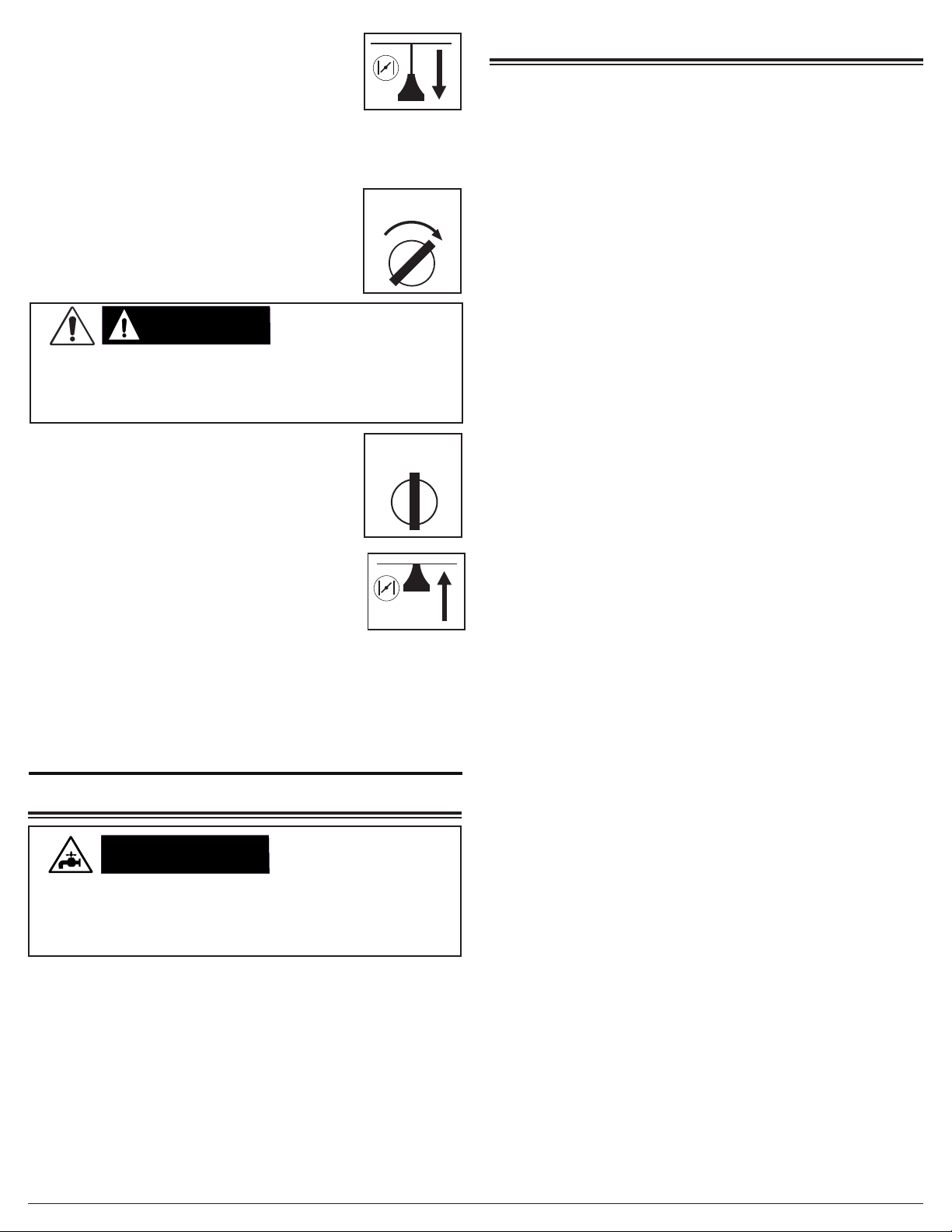

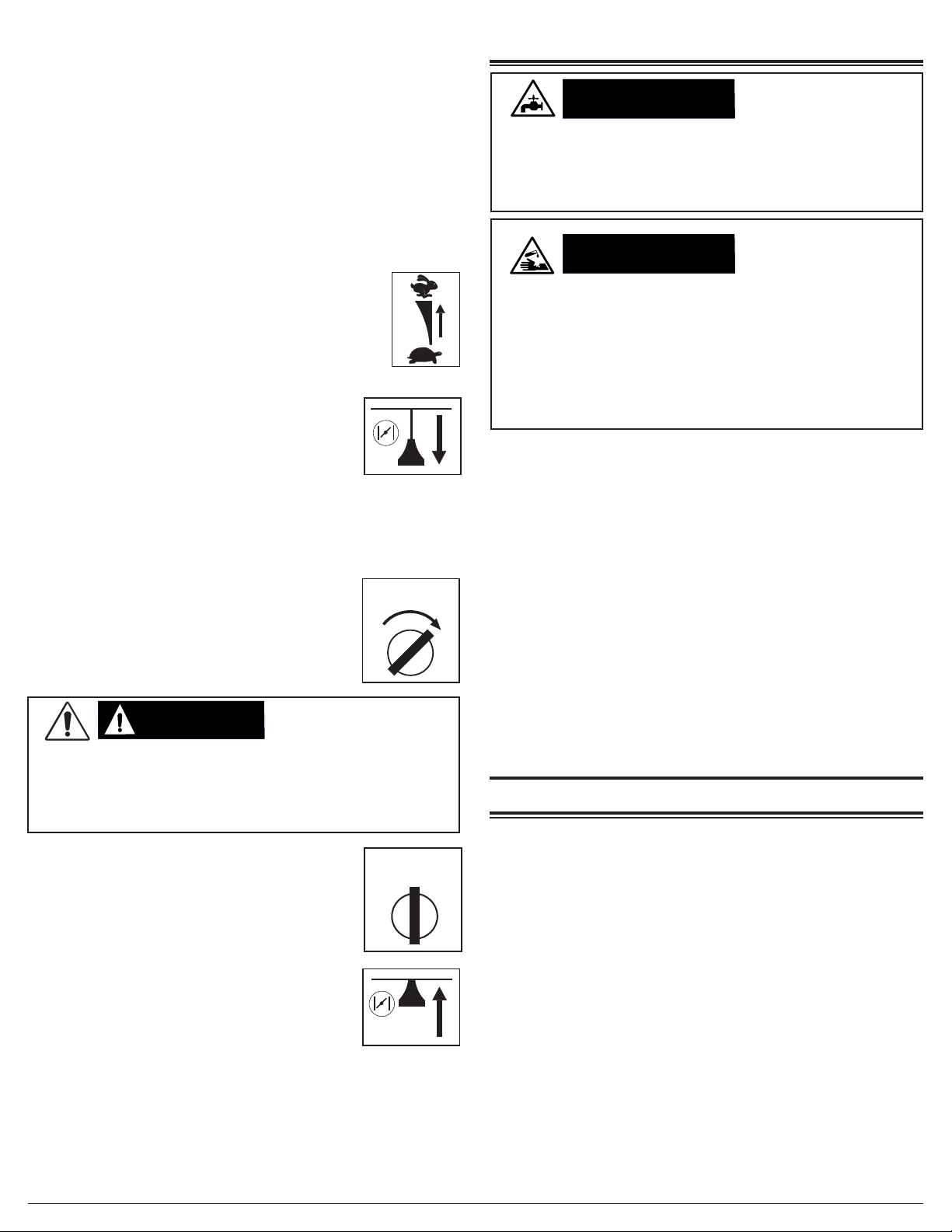

Starting the Engine (Dual-cylinder engine)

1. Complete the steps in the OPERATING CHECKLIST and ENGINE PREPARATION sections of this manual before starting the engine. Failure to do so could cause damage to the pump or engine. If needed, refer to your Engine Owner’s Manual for

specic starting instructions. The water tank should be lled with water and the spray gun/lance

assembly attached to the high-pressure hose. If equipped, place

the tank valve in the OPEN position.

NOTE: The starting position of the choke will vary depending on the

engine temperature. If starting a cold engine, move the choke lever towards the CHOKE position. If starting a warm engine, move the choke lever towards the RUN position.

6A. (Manual start) Pull the recoil slowly until resistance is felt, then

pull rapidly to start the engine. Do not allow the starter grip to snap back. Return it gently by hand.

NOTE: If the engine should not start after two

pulls, squeeze the gun trigger to release stored

pressure. Then, try again to start the engine.

Page 11

2. Prime the fuel line as described under the CHECKING FUEL section of this manual.

3. Slide the throttle to the RUN position (if

equipped).

Page 14

4. Pull the choke out for starting a COLD engine.

Push in for a warm engine (if equipped).

NOTE: The starting position of the choke will vary depending on the engine temperature. If starting a cold engine, move the choke lever towards the CHOKE position. If starting a warm engine, move the choke lever towards the RUN position.

5. Turn the key past the ON position to the START position. Allow the engine to start. If the engine does not start after 5 seconds. Release the key and allow the starter to cool for one minute.

START

OPERATION TIPS

Terms

● PSI - Pounds per square inch (PSI) is the unit to measure the pressure of water. In relation to a pressure washer, the higher the PSI number, the greater the pressure and stripping power produced.

● GPM - Gallons per minute (GPM) is the ow rate of water. In relation

to a pressure washer, the greater the GPM, the greater the ow or

rinsing power produced.

● CU - Cleaning units express the e󰀩ciency of the pressure washer. Cleaning units are calculated by multiply the PSI by the GPM. The

higher the CU, the more e󰀩cient the pressure washer.

WARNING:WARNING:

Do not try to continuously crank the engine for more than ve

seconds at one time. If the engine fails to start, allow the starter to cool for one minute before trying to restart the engine. Continuously trying to start the engine will damage the starter.

6. Once the engine has started, allow the key to return to the ON position.

7. If equipped, slowly push the choke lever

in as the engine warms. If the engine falters, pull the choke out until the engine has warmed up.

8. Allow engine to warm for 1-2 minutes before using the product,

occasionally pulling the spray gun trigger to allow water to ow

through the pump and avoid overheating and causing damage to the pump.

NOTE: Always secure trigger lock when spray gun is not in use to prevent accidental operation. Never permanently secure trigger in pull-back (open) position.

STARTER DAMAGE

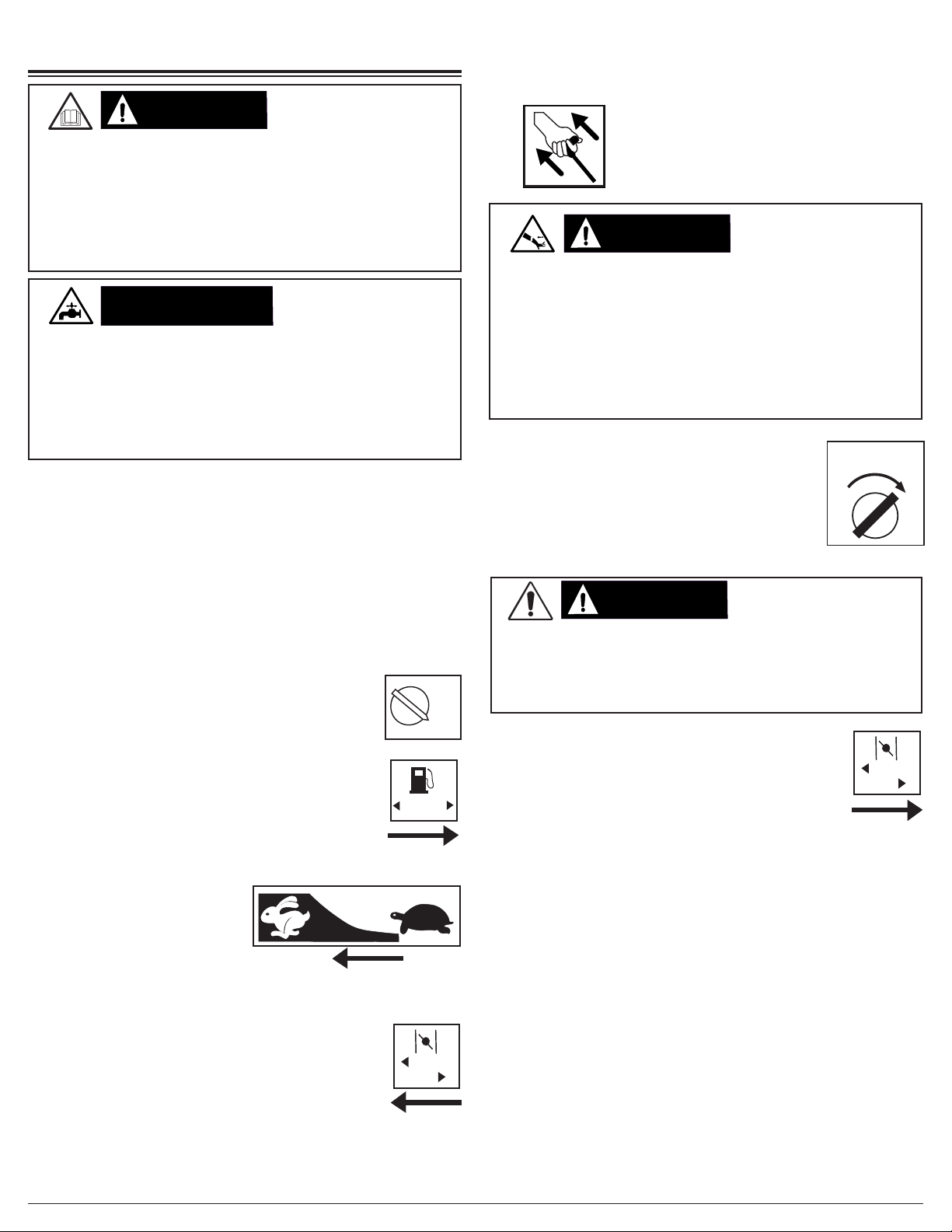

SHUTTING OFF THE ENGINE

Preparation

● Read all warning and instructions in this and all manuals that came with the pressure washer.

● Remove all toys, bikes, lawn furniture, etc. from the work area if they are not to be cleaned.

● Sweep any loose dirt and debris from the surface you will be pressure washing.

● Cover nearby plants to avoid damaging them with the pressure washer spray.

● Use caution when spraying windows. Always use the white, 40o nozzle and stay at least 4 feet away.

● Lay tarps down to collect paint chips and other debris blown o󰀨 by the spray. Exterior paints used before 1977 may contain lead and will produce chips that will need to be collected and disposed of at a hazardous waste facility.

● To minimize water inltration to the pressure washer motor, locate the pressure washer as far as possible from the cleaning site during operation.

Pressure Washing

● A wider spray equals faster cleaning, while a tighter spray equals deeper cleaning.

● Keep the nozzle about 4 feet away from siding to avoid damage.

● Start washing siding at the bottom and work your way up, then rinse from the top down.

NOTICE

Turning o󰀨 the water supply to your pump with the engine running

will damage the pump. Damage caused by running the pump without water is not covered under warranty. To avoid this hazard always

turn o󰀨 the engine before shutting o󰀨 the water supply.

1. Set the trigger lock on the spray gun.

2. Slide the throttle to the SLOW position (if equipped).

3. Turn the engine switch to the OFF position.

4. Slide the fuel valve to the OFF position (if equipped).

5. Release the trigger lock then squeeze the spray gun trigger to

relieve the pressure in the hose and pump. Disconnect the gun from the high-pressure hose; store it properly before moving the trailer.

6. Rotate the tank valve to CLOSED (if equipped).

7. Respool the high-pressure hose onto the hose reel.

8. Allow the engine to cool completely before maintenance or refueling.

Page 12

PUMP DAMAGE

● Avoid driving water up behind siding.

● Use overlapping strokes for even cleaning.

● Work in small areas to keep the soap from drying.

● Do not aim the nozzle straight at the surface. Hold the wand at a 45o angle to the surface at a distance that cleans well without causing damage.

Adjusting Surface Pressure

● Back away from the surface to be cleaned. The further you position the nozzle from the surface to be cleaned, the lower the pressure to reach the surface.

● Change to the white, 40˚ nozzle. This nozzle produces a lower pressure, wider width spray.

Page 15

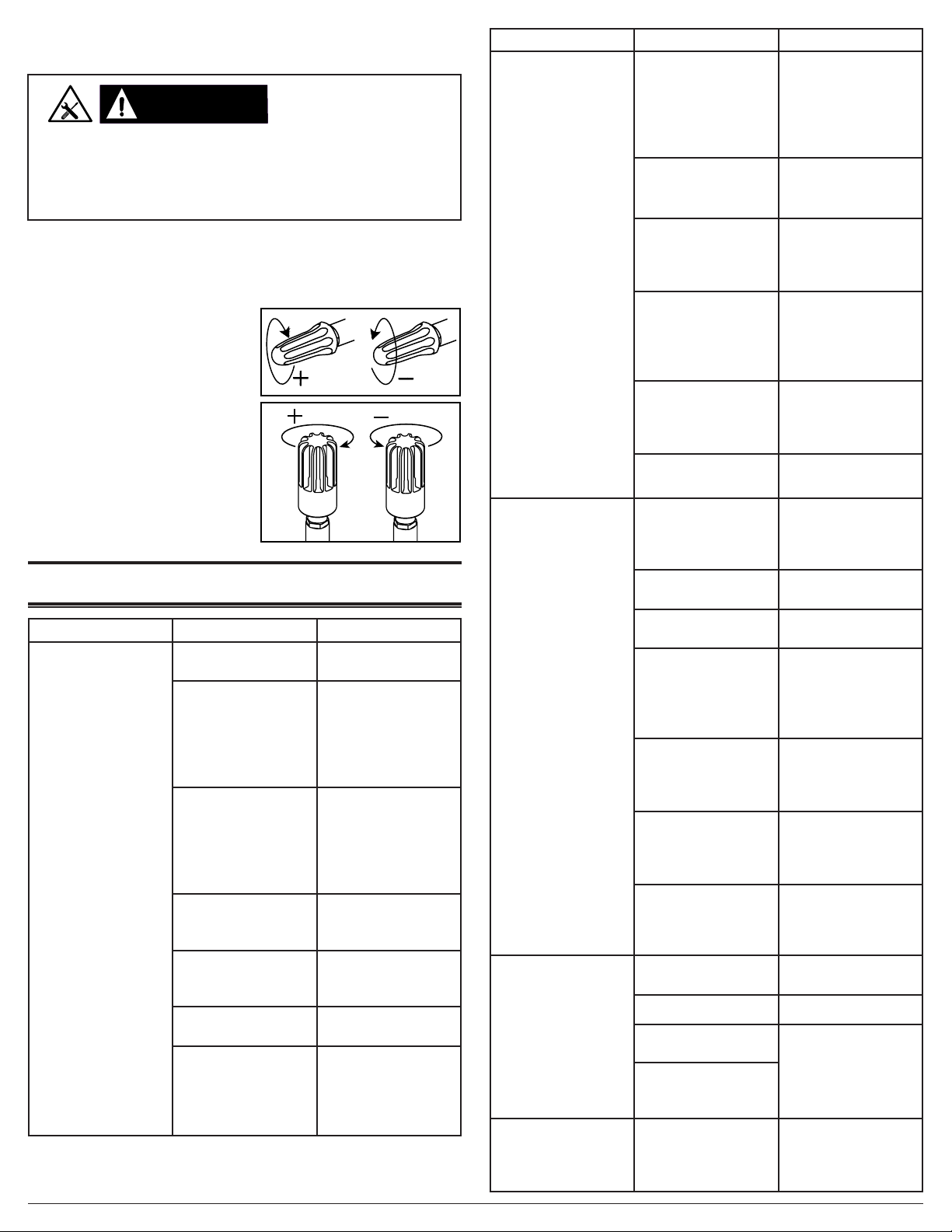

Adjusting Unloader Hand Control Knob to Adjust Pressure (if equipped)

WARNING:WARNING:

Do not remove the unloader hand control knob. Do not overtighten the unloader hand control knob. Overtightening the knob past the built-in stop may result in serious injuries, the knob breaking and/ or costly repairs. Do not attempt to increase the pressure past the factory preset pressure.

The highest pressure setting is preset at the factory to achieve optimum pressure for cleaning. If you should need to lower the pressure, your

unit may be equipped with an unloader hand control knob that allows

you to adjust the pressure. The unloader hand control knob style may

di󰀨er from those shown below.

● If equipped with an unloader hand control knob, lower the pressure by turning the unloader hand control knob counter-clockwise to the desired pressure.

● Turn the unloader hand control knob clockwise until it stops to return to the highest pressure setting preset at the factory.

HIGH PRESSURE

TROUBLE SHOOTING

ISSUE POSSIBLE CAUSE SOLUTION

Engine will not start.

Refer to the Engine

Owner’s Manual

for more engine

troubleshooting

information.

The fuel tank is

empty.

Water pressure

in the pump is preventing the

engine from rotating.

Engine choke is in

the wrong position.

The spark plug lead

is not attached to the

plug.

Engine switch is in

the OFF position.

Engine fuel valve is

turned OFF.

Engine oil is low.

If the engine is

equipped with a

Low Oil Sensor, the

engine will not start.

Add fresh fuel.

Aim the spray gun

in a safe direction

then pull the trigger

to release water

pressure in the

pump.

Refer to the

STARTING

ENGINE section of this manual for the correct choke

position.

Connect spark plug

lead.

Turn the engine

switch to the ON

position.

Turn fuel valve ON.

Check engine oil

level. Fill per engine

manual.

ISSUE POSSIBLE CAUSE SOLUTION

The pressure washer

creates low or no

water pressure.

Will not draw in

detergent.

Water leaking at

pump.

Pump or nozzle

pulsates.

There is air trapped

in the pump and/or

hoses.

Water source is

insu󰀩cient.

The nozzle is

clogged.

The water inlet

screen is clogged.

The high-pressure

hose is too long.

Engine choke is in

the CHOKE position.

Chemical build up in

chemical injector.

Spray wand not in

low pressure.

Detergent lter

clogged.

Detergent lter is not

submerged in the

detergent.

Detergent is too

thick.

High-pressure hose

is too long.

Detergent is dried

inside of the

detergent injector.

Loose connections.

Worn or torn O-ring. Check and replace.

Piston packing worn.

Pump head or tubes

damaged from

freezing.

Nozzle obstructed.

PUMP section of this manual to remove air

least 5 GPM at 20 PSI.

the MAINTENANCE

[email protected]

consistency as water.

[email protected]

Refer to the

PURGING THE

from the pump and

hoses

Make sure the water

source can supply at

Clean nozzle per

section of this

manual.

Clean the water

inlet screen per the

MAINTENANCE

section of this

manual.

The high-pressure

hose should be less

than 100 feet in

length.

Move engine choke

to the RUN position.

Contact customer

service at 1-833-

362-7368 or at

Insert black “soap”

nozzle.

Clean the lter.

Make sure the lter

end of the detergent

siphon hose is fully

submerged in the

detergent.

Dilute detergent.

The detergent

should be the same

Lengthen the water

supply hose and

shorten the high-

pressure hose.

Contact customer

service at 1-833-

362-7368 or at

Tighten the

connections.

Contact customer

service at 1-833-

362-7368 or at

Clean nozzle per

the MAINTENANCE

section of this

manual.

Page 13

Page 16

ISSUE POSSIBLE CAUSE SOLUTION

Loose drain plug. Tighten.

Worn drain plug

O-ring.

Worn ll plug O-ring. Check and replace.

Pump oil overlled.

Oil leaking from

pump.

Water leaking at

gun/spray wand

connection.

E-start feature not working (if

equipped).

For additional help or to nd your local authorized service location,

call 1-833-362-7368 or email [email protected]

Incorrect oil used.

Vent plug is clogged.

Oil seals worn.

Worn or broken

O-ring.

Loose hose connection.

Battery is not

charged.

Positive and

negative battery

wires disconnected.

Check and replace.

Check for correct

amount.

Drain and ll with

correct type and

amount of oil.

Clean vent plug;

blow air through vent to remove blockage.

If problem persists,

replace the plug.

Contact customer

service at 1-833-

362-7368 or at

[email protected]

Check and replace.

Tighten.

Charge the battery.

Connect the positive and negative battery

wires.

MAINTENANCE

DANGER:DANGER:

ELECTRICAL SHOCK

WARNING:WARNING:

When performing maintenance, you may be exposed to hot surfaces, water pressure, or moving parts that can cause serious injury or death.

WARNING:WARNING:

Always disconnect spark plug wire, let the engine cool, and release all water pressure before performing any maintenance or repair. Injuries can result if system pressure is not reduced before attempting

maintenance or disassembly. The engine contains ammable fuel. Do not smoke or work near open ames while performing maintenance.

WARNING:WARNING:

Never modify the product or any part of it. Damage or personal injury could result.

RISK OF BURNING

RISK OF FIRE

MODIFICATION INJURY

Cleaning the Pressure Washer

Always clean the pressure washer with the engine o󰀨 and cool. To clean the pressure washer, rst use an air compressor set at no more than 25

PSI to clear dirt and debris from the pressure washer surfaces, vents, and cooling slots. Then, wipe the exterior clean with a damp cloth.

NOTICE

Water can damage the pressure washer engine components if allowed to enter through cooling slots or other holes. Damage caused by water intrusion is not covered under warranty. To avoid engine water damage, do not use a pressure washer, garden hose, or any other sources of running water to clean the pressure washer engine,

and never submerge the pressure washer engine in any liquids.

CLEANING

Disconnect battery ground [Negative (-)] terminal before servicing to

avoid injury (if equipped).

For safety reasons, the manufacturer recommends all pressure washer service and repairs be performed by an authorized service center. All warranty replacements or repairs must be performed by an authorized

distribution or service center. To nd an authorized service center near

you, make a warranty claim, or get authorized warranty repair, call 1-833-362-7368 or email [email protected].

It is the responsibility of the owner and/or operator to have all scheduled maintenance completed before operating the pressure washer. Be sure to follow the inspection and maintenance recommendations as listed in all the manuals that came with this unit.

Maintenance

Before each use, check pressure washer for leaks, loose or damaged

parts, and any other condition that may a󰀨ect proper operation. Be sure

all safety guards are in place and in proper working order. Inspect all air vents and cooling slots to ensure they are clean and unobstructed. Repair or replace all damaged or defective parts with authorized parts immediately. For safety reasons, the manufacturer recommends all pressure washer service and repairs be performed by an authorized service center. Never attempt to repair a high-pressure hose.

NOTICE

Using chemical cleaners and/or corrosive liquids can damage the

pressure washer seals and internal components. Damage caused

by chemical cleaners and corrosive liquids is not covered under

warranty. To avoid these hazard, only used approved cleaning chemicals, never use bleach, and always run clean water through the pressure washer after using cleaning chemicals.

CHEMICAL CLEANERS

Connections

Hose, spray gun, and pump connections should be cleaned and

lubricated with a thin lm of lithium grease regularly to prevent o-ring

damage and leaks.

Page 14

Page 17

Nozzle Cleaning

If a nozzle becomes clogged, the pump may pulsate and spray patterns could change. If the nozzle is not cleaned, excessive pressure may develop possibly damaging the pump, or other accessories. Inspect nozzles before using them and follow the instructions in this section for the proper nozzle cleaning procedure.

1. Shut o󰀨 the pressure washer.

Pump Maintenance

Note: The pump was lled with oil at the factory. The preferred oil is

CAT or SIMPSON® Premium Pump Crankcase Oil. If this oil is not available, an SAE 15W-40 oil may be used. Change the oil after the

rst 50 hours of operation and every 100 hours thereafter or every 3

months.

2. Turn o󰀨 the water supply.

Point the spray gun in a safe direction and squeeze the trigger to

relieve water pressure.

4. Set the trigger lock.

5. Remove the nozzle from the lance quick connector.

Clear any obstructions from the nozzle by inserting the nozzle

cleaning tool provided.

7. Rinse any loose debris from the nozzle by directing a running garden hose into the output of the nozzle for at least 30 seconds.

1. Oil sight glass

2. Oil ll plug / vent cap

3. Oil drain plug (not shown)

How to Change the Pump Oil

1. Loosen the pump oil ll plug / vent cap.

2. Place a container under the oil drain plug.

3. Remove the oil drain plug.

4. After the oil has drained, insert the oil drain plug; tighten securely.

5. For AAA® pumps, rell with SIMPSON® Premium Pump Crankcase Oil. If this oil is not available, an SAE 15W-40 oil may be used. For CAT Pumps®***, rell using a non-detergent hydraulic oil (ISO68).

6. Make sure the oil level meets but does not exceed the dot in the

center of the sight glass.

7. Insert the oil ll plug; tighten securely.

*** CAT Pumps® is a registered trademark of Diversied Dynamics Corporation.

High-Pressure Pump Water Inlet Filter

Before each use, check the inlet lter and clean by following the steps below. Never operate the pressure washer without the inlet lter

properly installed.

1. With the tank valve closed, unscrew the housing cover on

the bottom of the water lter.

2. Remove any debris from around the mesh screen, inside the housing and the cover.

Engine Maintenance

Before each use, check engine for loose or damaged parts, signs

of oil or fuel leaks, and/or any other condition that may a󰀨ect proper

operation. Always keep all safety guards in place and in proper working order. Repair or replace all damaged or defective parts immediately.

For safety reasons, the manufacturer recommends all engine service and repairs (including emission control devices and systems) be performed by an authorized service center. All warranty replacements or repairs must be performed by an authorized distribution or service

center. To nd an authorized service center near you, obtain information

about how to make a warranty claim, or to make arrangements for authorized warranty repairs, please call 1-833-362-7368 or email [email protected].

For all other information on engine maintenance, refer to the

engine manual.

3. Turn the tank valve on for a

few seconds to ush any debris

out of the hose line from the tank.

Page 15

4. Thread the housing cover

into the bottom of the water lter

housing; hand tighten.

Page 18

STORAGE AND TRANSPORTATION

Storing for Two Months or Less

(or when freezing temperatures are expected).

1. Fill fuel tank per the ENGINE PREPARATION section of this manual then add a fuel stabilizer per the manufacturer’s recommendations. NOTE: Using a fuel stabilizer (sold separately) when storing gasoline may help prevent problems

related to alcohol blended fuels in outdoor power equipment

engines. Always follow the instructions provided by the fuel stabilizer manufacturer to mix and use correctly.

2. Make sure the tank has enough water to run the pump for about ten minutes.

3. Complete the steps in the OPERATING CHECKLIST and CONNECTING SPRAY GUN sections of this manual

4. Start the engine per the STARTING section of this manual and run it for ten (10) minutes to allow the stabilized fuel to circulate

through the entire fuel system. Be sure to squeeze the trigger to keep water owing through the pump and spray gun to avoid

overheating.

5. Turn the engine switch to the OFF position.

6. Squeeze the spray gun trigger to relieve the pressure in the hose and pump then drain the high pressure hose.

7. Using the three-way valve under the water tank, drain the tank.

8. Allow the engine to cool completely.

9. Protect the pump by using SIMPSON® Pump Guard per the USING PUMP GUARD section of this manual.

10. Store the trailer in a clean, dry area out of direct sunlight.

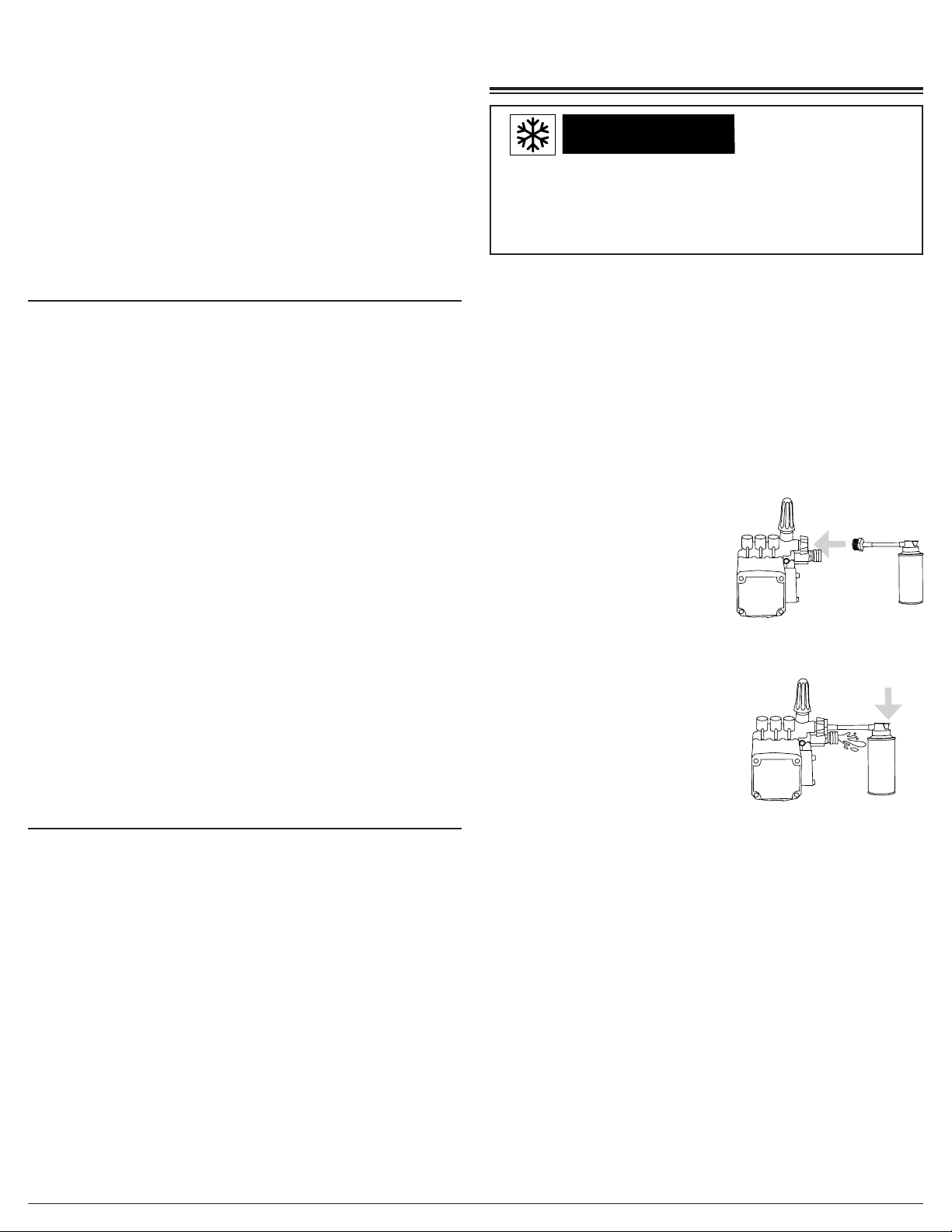

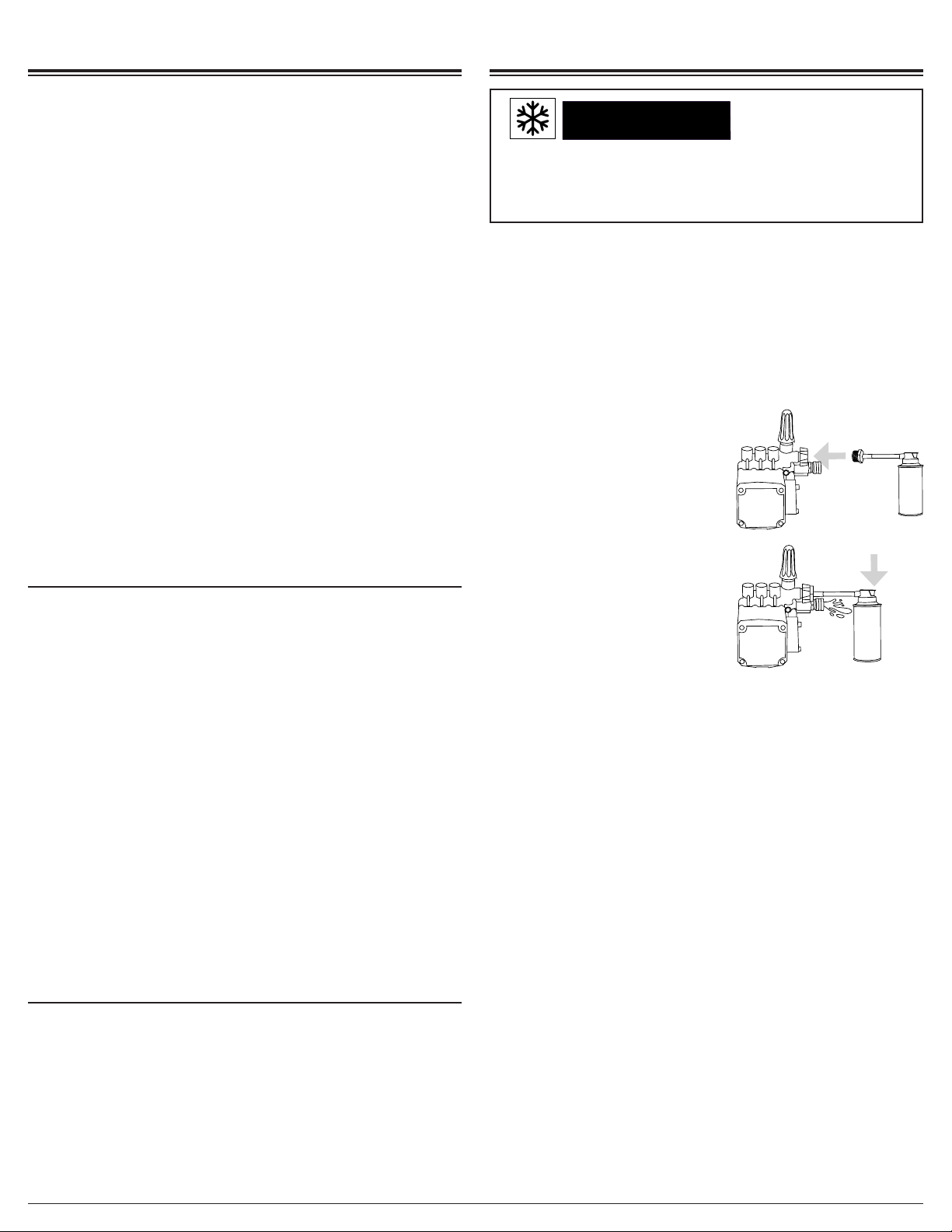

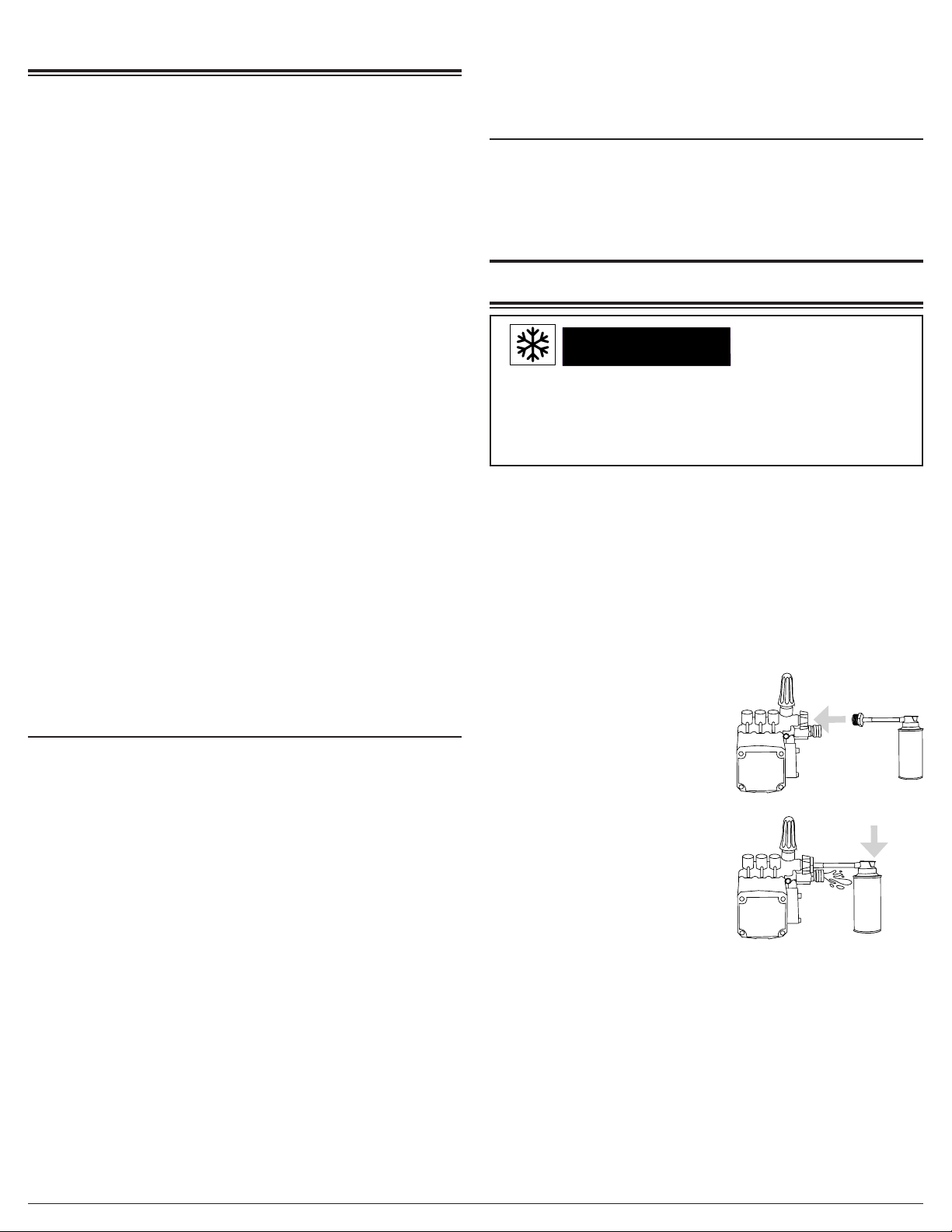

USING SIMPSON® PUMP GUARD

NOTICE

Leaving water inside the pump during freezing weather will cause severe damage to the pump. To avoid costly damage, always treat the pump with SIMPSON® Pump Guard to remove the trapped water

and to ll the pump with a lubricating, antifreeze solution.

SIMPSON® Pump Guard (purchase separately) is formulated to protect your pump during long-term storage and from freezing damage. Pump Guard should be used throughout the season to keep the seals pliable and well lubricated. Before storing the unit for winter or for when there is a chance of freezing weather, use pump guard to remove all traces of water from the internal cavities while

lling them with an antifreeze solution. Pump Guard is insurance for

your investment, use it.

Simply use Pump Guard by following these easy steps:

1. Screw the Pump Guard adapter into the garden hose input on the pump.

2. Press and hold down on the button until all the water and the Pump Guard starts to come out of the high pressure port.

PUMP DAMAGE

Storing for More Than Two Months

1. Make sure the engine is completely cool.

2. Remove all the fuel from fuel tank, fuel lines, and carburetor by loosening the drain screw at the bottom of the carburetor and draining fuel into an appropriate container.

3. With the spark plug(s) disconnected, change the engine oil.

4. Remove any dirt and debris from the area around the spark plug(s), then use a spark plug socket or wrench to remove the spark plug(s).

5. Pour .5 ounces (15 ml) of new oil into the engine combustion chamber, then slowly crank the engine by pulling the recoil two (2) times -or- use the electric starter for one second, to distribute oil and lubricate the cylinder.

6. Install the spark plug(s).

7. Unreel the high-pressure hose to drain it; re-spool onto the reel.

8. Using the three-way valve under the water tank, drain the tank.

9. Using SIMPSON Pump Guard or an equivalent is recommended when storing the unit for more than 30 days and/or when freezing temperatures are expected.

10. Store the trailer in a clean, dry area out of direct sunlight.

Transportation

3. Unscrew the Pump Guard from the pump then prepare the pressure washer for storage as outlined in STORAGE AND TRANSPORTATION.

Page 16

Page 19

COMMERCIAL

LIMITED WARRANTY

WARRANTY COVERAGE TERMS:

The manufacturer of this product agrees to repair or replace designated parts that prove defective within the warranty period listed

below at the manufacturer’s sole discretion. Specic limitations /

extensions and exclusions apply. This warranty covers defects in material and workmanship and not

parts failure due to normal wear, depreciation, abuse, accidental

damage, negligence, improper use, maintenance, water quality or

storage. Normal wear items include, but are not limited to, items such as valves and seals, which are not covered by this warranty. To make a claim under the terms of the warranty, all parts said to be

defective must be retained and available for return upon request to

a designated Warranty Service Center for warranty inspection. The judgments and decisions of the manufacturer concerning the validity

of warranty claims are nal.

This limited warranty extends only to the consumer who originally purchased the new product from the manufacturer or from an

authorized seller of the product. It does not extend to any subsequent

owner or through consumer transfer of the product, and cannot be provided by any unauthorized seller of the product. Factory authorized and trained Warranty Service Centers will honor the terms of all component warranties and satisfy claims of the appropriate warranty provisions.

This warranty replaces all other warranties, express or implied, including without limitation and warranties of merchantability or

tness for a particular purpose and all such warranties are hereby

disclaimed and excluded by the manufacturer. The manufacturer’s warranty obligation is limited to repair and replacement of defective products and provided herein and the manufacturer shall not be liable for any further loss, damages, or expenses - including damages from shipping, accident, abuse, acts of God, misuse, or neglect. Neither is damage from repairs using parts not purchases from the manufacturer or alterations performed by non-factory

authorized personnel. Failure to install and operate equipment

according to the guidelines put forth in the instruction manual shall void warranty.

WHAT THE WARRANTY DOES NOT COVER:

• Freight damage

• Damage due to chemical deterioration, salt water, rust or corrosion

• Damage caused by parts or accessories not obtained from an authorized dealer or not approved by the manufacturer

• Normal wear of moving parts or components a󰀨ected by moving

parts

• Consumable parts such as: Fuel lter, air lter, spark plug(s), recoil

starter rope, oil and lubricant(s)

• Normal periodic maintenance work such as carburetor cleaning and engine oil draining

• Freeze damage

WARRANTY COVERAGE PERIODS:

ENGINE AND EMISSIONS CONTROL SYSTEM

• Covered by engine manufacturer warranty. See engine manual.

HIGH PRESSURE PUMP (DEFECTS IN MATERIAL AND WORKMANSHIP)

• FIVE (5) years from date of purchase

FRAME (DEFECTS IN MATERIAL AND WORKMANSHIP)

• ONE (1) year from date of purchase

ACCESSORIES (DEFECTS IN MATERIAL AND WORKMANSHIP)

• Nozzles, hoses, spray guns, wands, tires, rubber feet: Ninety (90) days from date of purchase

THIS WARRANTY DOES NOT COVER:

Damage resulting from shipping (claims must be led with freighter),

accident, abuse, act of God, misuse, or neglect. This warranty also does not cover damage from repairs or alterations performed by non-factory authorized personnel or failure to install and operate

equipment according to the guidelines put forth in the instruction

manual. The manufacturer will not be liable to any persons for

consequential damage, for personal injury, or for commercial loss.

RESPONSIBILITY OF ORIGINAL PURCHASER (INITIAL USER):

To process a warranty claim on your SIMPSON® pressure washer, report the concern to 1-833-362-7368 or [email protected] for authorization and direction to the nearest authorized service center in your area. Retain original cash register sales receipt as proof of purchase for warranty work. Use reasonable care in the operation and maintenance of the product as described in the Operator’s Manual(s).

Page 17

Page 20

READ THIS MANUAL CAREFULLY BEFORE OPERATION

Failure to follow the instructions and safety precautions in this manual can result in property damage, serious injury and/or death.

SAVE THIS MANUAL FOR FUTURE REFERENCE

Part number: 7112881NOCA / English REV A - 6/2025

Page 21

LAVEUR SOUS PRESSION

GUIDE D’UTILISATION ET D’ENTRETIEN

Pour les remorques de lavage sous pression à l’eau froide

PAS À VENDRE DANS L’ÉTAT DE CALIFORNIE

REGARDEZ AVANT

DE POMPER!

Pourcentage d'éthanol

LIRE ATTENTIVEMENT CE GUIDE AVANT L’UTILISATION

Le fait de ne pas suivre les instructions et les précautions de sécurité de ce guide peut entraîner des dommages matériels, des blessures graves et/ou la mort.

Si le laveur sous pression ne fonctionne pas ou si des pièces sont manquantes ou endommagées, veuillez NE PAS LE RETOURNER AU LIEU D’ACHAT. Contactez notre service à la clientèle par téléphone au 1-833-362-7368 ou par courriel à [email protected]

CONSERVEZ CE GUIDE POUR RÉFÉRENCE ULTÉRIEURE

REMARQUE : Les photographies et les schémas utilisés dans ce guide sont donnés à titre indicatif uniquement et peuvent ne pas représenter votre

modèle spécique.

Part number: 7112881NOCA / Français REV A - 6/2025

Page 22

CONSERVER CE GUIDE POUR UNE UTILISATION

ULTÉRIEURE

Conservez ce manuel pour référence future. Ce manuel doit être considéré comme une partie permanente du produit et rester avec lui. Ce manuel doit être accessible à toute personne utilisant le(s) produit(s) qu’il couvre. Ce manuel doit accompagner le(s) produit(s) qu’il couvre s’il est vendu à un nouveau propriétaire. Si le manuel est endommagé, perdu ou inutilisable, vous pouvez télécharger une nouvelle copie à partir des pages produits à l’adresse :

www.simpsoncleaning.com

Notez le numéro de modèle, le numéro de série et la date d’achat de ce produit dans les espaces prévus ci-dessous, puis conservez ce guide avec le(s) reçu(s) d’achat pour toute référence ultérieure.

Numéro de

modèle :

TABLE DES MATIÈRES

Lire ce guide avant l’utilisation

Instructions supplémentaires Symboles d’alerte de danger

CLAUSES DE NON-RESPONSABILITÉ 2

ÉQUIPEMENT DE PROTECTION INDIVIDUELLE

DÉBALLAGE / INSTALLATION DE LA

LANGUETTE DE LANGUE

Installation de la langue de remorque

Languette de remorque à charnière rabattable

1INSTRUCTIONS DE SÉCURITÉ

1 1 1

2 3

Numéro de

série :

Date d’achat :

AVERTISSEMENT DE LA PROPOSITION 65 DE LA CALIFORNIE

Ce produit et les gaz d’échappement du moteur peuvent vous exposer à des produits chimiques connus dans l’État de Californie pour provoquer des cancers, des anomalies congénitales ou d’autres problèmes de reproduction. Pour plus d’informations sur la proposition 65 de l’État de Californie, consultez le site www. P65Warnings.ca.gov.

AVERTISSEMENT SUR LES HYDROCARBURES AROMATIQUES POLYCYCLIQUES

L’élément du ltre à air et l’ensemble de la boîte à air peuvent contenir

des hydrocarbures aromatiques polycycliques (HAP). Certains HAP peuvent provoquer le cancer. Pour éviter toute exposition aux HAP,

portez des gants lors de l’entretien du ltre à air.

ASSEMBLAGE 3

Évent de ventilation de la pompe

Assembler le pistolet de pulvérisation

Placement des buses

Connexion d’une batterie

EMPLACEMENT DES COMPOSANTS

Remorque à moteur monocylindre

Remorque à moteur bicylindre

Vue arrière de la remorque

Composants de pompe haute pression

Commandes moteur monocylindre

SOUPAPE DU RÉSERVOIR D’EAU 6

REMPLIR LE RÉSERVOIR D’EAU 6

RACCORDEMENT DU PISTOLET PULVÉRISATEUR

BUSES

Sélection de la buse

Installation de la buse

UTILISATION DE PRODUITS CHIMIQUES

3 3 4 4

4 5

5 5 5

7 7

DANGER:DANGER:

Assurez-vous de lire et de bien comprendre le « Manuel du propriétaire de la remorque utilitaire » et la feuille « Instructions supplémentaires pour la remorque de nettoyage à pression mobile / remorque à eau » avant de remorquer la remorque. Si vous avez égaré votre copie du manuel, contactez notre service client en appelant le 1-833-362-7368 ou en envoyant un e-mail à [email protected]

Page II

LISTE DE CONTRÔLE DE FONCTIONNEMENT

Emplacement

Fonctionnement à haute altitude

Conditions de fonctionnement

Vérication de l’huile moteur - Moteur monocylindre

Vérication de l’huile moteur - Moteur bicylindre Vérication du carburant - Moteur monocylindre

Vérication du carburant - Moteur bicylindre

DÉMARRAGE DU MOTEUR

Démarrage du moteur - Moteur monocylindre

Démarrage du moteur - Moteur bicylindre

ARRÊT DU MOTEUR

8 9

10 10 11 11

12 13

Page 23

INSTRUCTIONS DE SÉCURITÉ

CONSEILS D’UTILISATION 13

Termes

Préparation

Lavage sous pression

Réglage de la pression de surface

Réglage du bouton de commande manuelle du

déchargeur pour régler la pression

DÉPANNAGE

ENTRETIEN

Entretien

Nettoyage du laveur sous pression

Nettoyage des buses

Filtre d’entrée d’eau de pompe haute pression

Entretien de la pompe

Entretien du moteur

Raccords

ENTREPOSAGE ET TRANSPORT

Entreposage pendant deux mois ou moins

Stockage pendant plus de deux mois

Transport

UTILISATION DE LA PROTECTION

DE POMPE SIMPSON

GARANTIE

13 14 14 14 14

16 16 16 16 17 17 17

17 18 18

LIRE CE GUIDE AVANT L’UTILISATION

Ce guide contient des informations et des instructions de sécurité importantes. N’utilisez pas ce produit avant d’avoir lu et compris toutes les

instructions de sécurité, d’utilisation et d’entretien gurant dans ce guide.

Le fait de ne pas suivre les instructions et les précautions de sécurité de ce guide peut entraîner des dommages matériels, des blessures graves et/ ou la mort.

REMARQUE : Les avertissements et les précautions abordés dans ce guide ne peuvent pas couvrir toutes les conditions et situations pouvant se produire. L’utilisateur doit comprendre que la sensibilisation et la prudence sont des facteurs qui ne peuvent pas être intégrés à ce produit et qu’ils doivent donc être exercés par l’utilisateur.

INSTRUCTIONS SUPPLÉMENTAIRES

En plus de ce guide, lisez attentivement toutes les instructions supplémentaires fournies sur et avec le produit, l’équipement annexe, les accessoires et le moteur qui alimente le produit. Portez une attention particulière à toutes les règles de sécurité supplémentaires et aux instructions concernant les procédures de démarrage, d’utilisation et d’arrêt. Utilisez toujours les vêtements de protection recommandés qui peuvent être nécessaires pour utiliser l’équipement en toute sécurité.

SYMBOLES D’ALERTE DE DANGER

Veillez à bien comprendre les symboles de sécurité et les dénitions énumérés

ci-dessous. Chaque symbole contient l’un des quatre mots suivants : DANGER, AVERTISSEMENT, ATTENTION, AVIS, indiquant di󰀨érents niveaux de risque.

Ces symboles sont utilisés tout au long de ce guide et sont suivis d’informations sur un danger précis, les conséquences de ce danger et des instructions sur la façon d’éviter ce danger. Si vous ne tenez pas compte de ces symboles et ne suivez pas les instructions qui leur sont fournies, vous risquez de subir des dommages matériels, des blessures et/ou la mort.

Indique une situation dangereuse imminente

DANGER:DANGER:

AVERTISSEMENT:AVERTISSEMENT:

qui, si elle n’est pas évitée, entraînera des dommages matériels, des blessures graves et/ou la mort.

Indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, peut entraîner des dommages matériels, des blessures graves et/ou la mort.

Page 1

Indique une situation dangereuse qui, si

ATTENTION:ATTENTION:

AVISAVIS

AVERTISSEMENT:AVERTISSEMENT:

N’utilisez pas l’appareil lorsque vous êtes fatigué ou sous l’inuence

de drogues et/ou d’alcool. Restez vigilant à tout moment. Ne vous étendez pas trop ou ne vous tenez pas sur une surface instable. La pulvérisation ne doit pas se faire en se tenant sur une échelle. La force réactive de la pulvérisation provoque un rebond du pistolet de pulvérisation et risque de faire glisser ou tomber l’opérateur ou de mal orienter la pulvérisation. Une mauvaise maîtrise du pistolet de pulvérisation peut entraîner des blessures à soi-même ou à d’autres personnes. Saisissez fermement le pistolet de pulvérisation à deux mains. Prévoyez un rebond du pistolet de pulvérisation lorsqu’il est déclenché. Ne pointez jamais le pistolet de pulvérisation vers des personnes et/ou des animaux et ne les aspergez pas.

elle n’est pas évitée, peut entraîner des dommages matériels et/ou des blessures légères à modérées.

Indique des informations considérées comme importantes, mais qui ne sont pas directement liées au danger.

PRATIQUES DANGEREUSES

Page 24

ATTENTION

ATTENTION:ATTENTION:

CLAUSES DE NON-RESPONSABILITÉ

RISQUES DE GLISSEMENT ET DE TRÉBUTS

Lors du lavage à haute pression dans les espaces

RISQUE DE TRÉBUCHE

Les tuyaux peuvent présenter un risque de trébuchement pouvant entraîner des blessures

résultant d'une chute.

Une attention particulière doit être portée à la sécurité non seulement de l’opérateur du nettoyeur haute pression, mais également des personnes qui peuvent se trouver à proximité de la zone à nettoyer. La meilleure

façon d’avertir les personnes sans méance est d’utiliser des panneaux de

signalisation et des barrières.

Les barrières peuvent être aussi simples que des cônes de signalisation en plastique ou des barricades à l’aide de ceintures de barrière autour de la zone à nettoyer. N’oubliez pas que le lavage à pression peut déloger une chaussée faible ou cassée, la transformant en projectiles pouvant blesser d’autres personnes. Garder les gens à l’écart de la zone est le meilleur moyen d’éviter les blessures.

La chaussée mouillée peut être glissante pour les personnes sans

méance, causant des blessures causées par des glissades et des chutes. Les exibles à haute et basse pression peuvent être des risques de

trébuchement. Séparer la zone et placer une signalisation appropriée peut réduire les blessures.

publics, des panneaux doivent être a󰀩chés

indiquant de rester à l’écart de la zone pendant le lavage à haute pression. De plus, des panneaux

doivent être a󰀩chés indiquant que la surface peut

être glissante et qu’il peut y avoir des risques de trébuchement.

● Tous les renseignements dans cette publication sont basés sur les derniers renseignements disponibles sur le produit au moment de l’impression. Le groupe FNA se réserve le droit de mettre à jour, de

modier et/ou d’améliorer le produit et ce document à tout moment,

sans préavis et sans encourir aucune obligation.

● Ce guide peut concerner plusieurs machines. Les images et les

gures du guide ne doivent être utilisées qu’à titre de référence. Il peut y avoir des di󰀨érences entre votre produit et les images, les

schémas et les diagrammes de ce guide.

ÉQUIPEMENT DE PROTECTION INDIVIDUELLE

Il est important de comprendre quel équipement de protection individuelle (EPI) doit être utilisé lors de l’utilisation de votre laveur

sous pression. Des objets légers ou mal xés peuvent se transformer

en projectiles dangereux. Vous trouverez ci-dessous une liste des équipements de protection individuelle qui doivent être utilisés à tout moment lors de l’utilisation d’un laveur sous pression.

Ouïe : Bouchons d’oreilles ou casques pour protéger votre ouïe.

Vision : Lunettes de sécurité Z87.1 approuvées par l’ANSI ou lunettes de protection pour protéger vos yeux.

Vêtements : Pantalon long et chemise à manches longues pour protéger vos jambes et vos bras des débris volants

Exemples de panneaux

ATTENTION

Attention

à la

marche.

ATTENTION

Glissant

lorsqu'il

est

mouillé.

Exemples de barrières

INTERDIT

D'ENTRER

LAVAGE

HAUTE

PRESSION

EN COURS

ATTENTION

GLISSANT LORSQU'IL

EST MOUILLÉ

Chaussures : Chaussures à semelle en caoutchouc recouvrant entièrement les pieds pour les protéger contre les débris, les embruns et les chocs électriques.

DÉBALLAGE / INSTALLATION DE LA

LANGUETTE DE LANGUE

Suivez les étapes décrites dans cette section pour déballer et assembler votre remorque de nettoyeur haute pression. Si vous avez des questions concernant le déballage ou l’assemblage de votre remorque de nettoyeur haute pression, veuillez préparer votre numéro de modèle et votre numéro de série, puis contactez le service client au 1-833-362-7368 ou par courrier électronique à cservice@fna-group. com.

Installation de la langue de remorque (le cas échéant)

1. Détachez et déballer l’ensemble de languette de la caisse de la remorque.

2. Faites glisser l’ensemble de languette dans la fente située sous la partie avant de la remorque.

Tube de langue

AVISAVIS

Cet appareil n’est pas destiné à être utilisé par des personnes dont les capacités physiques, sensorielles ou mentales sont réduites, ou qui manquent d’expérience et de connaissances, à moins qu’elles

n’aient bénécié d’une surveillance ou d’instructions concernant

l’utilisation de l’appareil de la part d’une personne responsable de leur sécurité.

Les enfants doivent être surveillés an de s’assurer qu’ils n’utilisent

pas ou ne jouent pas avec l’appareil.

Page 2

Fente pour la

langue

POINT DE

ATTENTION:ATTENTION:

Évitez de placer les mains entre l’assemblage de la languette et la fente lors de l’assemblage pour éviter tout pincement.

PINCEMENT

Page 25

Faites glisser le câble d’éclairage à travers le tube de languette

vers l’avant du tube.

4. Vériez le passage du câble d’éclairage à travers la languette pour vous assurer qu’il n’est pas pincé, étiré, emmêlé ou accroché.

5. Le matériel est situé sur le plateau avant en treillis métallique. Montez le matériel de langue à travers les angles de support de langue et le tube de langue ; serrer.

ASSEMBLAGE

Évent de ventilation de la pompe

La pompe haute pression peut avoir un évent qui nécessite votre attention avant d’utiliser la laveuse pour la première fois. Veuillez voir ci-dessous le style que vous pourriez avoir.

Écrous de blocage de qualité 8

Boulons hexagonaux de qualité 8

Rondelles plates de grade 8

Tube de langue

6. Faites pivoter le cric vers le bas. Abaissez davantage le cric pour alléger le poids des supports d’expédition avant en bois. Une fois le poids retiré, les supports peuvent être retirés.

Supports d’expédition

Cric de remorque

7. Retirer la sangle d’arrimage à cliquet de l’arrière de la remorque.

Une casquette ROUGE

1. À l’aide d’un tournevis à

lame plate, retirez le bouchon d’expédition ROUGE du haut de la pompe.

2. Vissez à la main le bouchon

de reniard NOIR dans la

pompe.

Bouchon d’expédition ROUGE

1. Saisissez l’étiquette

et retirez-la ainsi que le bouchon d’expédition en caoutchouc ROUGE.

2. Le reniard est maintenant

correctement ouvert.

Languette de remorque à charnière rabattable (le cas échéant)

Le timon de remorque à charnière rabattable a été installé pour vous en usine.

Le but de la charnière est de vous permettre de replier le timon de la remorque lorsqu’il n’est pas utilisé, permettant ainsi de raccourcir la longueur de la remorque pour le stockage.

Lorsque vous êtes prêt à remorquer la remorque, faites pivoter le timon vers l’avant puis verrouillez la charnière avec l’axe de

charnière ; xez-le avec la goupille fendue. Une fois que le timon

de la remorque est connecté à la boule d’attelage du véhicule de remorquage, connectez les chaînes de sécurité au véhicule de remorquage.

Axe de charnière

Clavette en épingle à cheveux

Page 3

3. Serrez le capuchon avec vos

doigts.

Assembler le pistolet de pulvérisation

1. Fixez la lance au pistolet en tournant avec précaution le coupleur du pistolet de pulvérisation jusqu’à ce que le coupleur cesse de tourner. Ne

serrez pas trop fort. La plupart des letages de la lance ne seront pas

visibles si la lance et le pistolet sont correctement assemblés. Assurez-vous

de ne pas croiser les letages du pistolet et de la lance.

AVERTISSEMENT:AVERTISSEMENT:

Risque d’injection de liquide. Lorsque vous utilisez des lances ou des pistolets de rechange avec ce laveur sous pression, n’utilisez pas une lance et/ou une combinaison lance/pistolet de pulvérisation dont la longueur est inférieure à celle fournie avec ce laveur sous pression, mesurée de l’extrémité de la buse de la lance à la gâchette du pistolet de pulvérisation.

BLESSURE PAR INJECTION

Page 26

AVERTISSEMENT:AVERTISSEMENT:

Veillez à ce que toutes les pièces soient assemblées dans l’ordre et l’orientation indiqués dans ce guide. Le fait de ne pas assembler correctement les pièces peut entraîner des blessures graves et/ou des dommages matériels.

Les letages de la lance et du coupleur du pistolet peuvent

facilement être croisés, ce qui entraînerait un assemblage incorrect. Un assemblage incorrect du pistolet et de la lance peut entraîner

des blessures. Ne pas utiliser si les letages du coupleur du pistolet et/ou de la lance sont à letage croisé.

MAUVAIS ASSEMBLAGE

DANGER:DANGER:

Les batteries contiennent de l’acide qui peut provoquer de graves brûlures cutanées et/ou des lésions oculaires, et peut être mortel en cas d’ingestion. N’essayez pas de démonter la batterie et ne l’inclinez pas. Lorsque vous manipulez la batterie, portez des lunettes de sécurité et des gants résistants aux produits chimiques. Ne mangez pas, ne buvez pas, ne fumez pas et n’utilisez pas de

amme nue à proximité de la batterie. Lavez-vous soigneusement

les mains après avoir manipulé la batterie. En cas d’exposition à

l’acide de la batterie ou de gonement, de rougeur, de respiration

douloureuse, de vomissements, de cécité et/ou de brûlures, contactez immédiatement un centre antipoison ou un médecin !

BRÛLURES ACIDES

RISQUE DE

Placement des buses

Retirer les buses colorées à connexion rapide du sac en plastique et insérez-les dans les œillets en caoutchouc à côté de leur couleur correspondante sur l’étiquette.

ATTENTION:ATTENTION:

N’utilisez que des accessoires ou des pièces de rechange d’une puissance égale ou supérieure à celle du laveur sous pression

an d’éviter des blessures graves, des dommages au laveur sous

pression et/ou des dommages aux accessoires.

PRESSION NOMINALE

Connexion d’une batterie (si équipée)

Le nettoyeur haute pression n’est pas fourni avec une batterie. Vous devez installer une batterie de taille Groupe 24 ou U1 avant d’utiliser le nettoyeur haute pression. Consultez votre nettoyeur haute pression pour déterminer la taille requise, comme indiqué ci-dessous. Avant d’utiliser la fonction de démarrage électrique, la batterie doit être complètement chargée et le câble de démarrage du nettoyeur haute pression doit être connecté au port de connexion de la batterie.

Groupe 24

AVERTISSEMENT:AVERTISSEMENT:

Retirez toujours le câble noir négatif (-) de la batterie en premier et connectez toujours le câble noir négatif (-) de la batterie en dernier.

CHOC ÉLECTRIQUE

RISQUE D’EXPLOSION

DANGER:DANGER:

Pour réduire le risque de choc électrique ou d’explosion, ne courtcircuitez pas les bornes de la batterie et ne chargez pas dans un

récipient scellé. Éloignez les étincelles et les ammes. Gardez la

batterie éloignée d’autres objets métalliques comme des trombones, des pièces de monnaie, des clés, des clous, des vis ou d’autres petits objets métalliques pouvant établir une connexion d’une borne à une autre. N’utilisez pas d’outils métalliques pour les connexions. Les objets métalliques peuvent établir une connexion d’un terminal à un autre. Un court-circuit entre les bornes de la batterie peut provoquer des étincelles, des brûlures ou un incendie.

OU D’INCENDIE

EMPLACEMENT DES COMPOSANTS

Remorque à moteur monocylindre

*Les styles de batterie

peuvent varier

1. Retirer le couvercle du boîtier de la batterie.

2. Placez soigneusement la batterie dans le boîtier de la batterie.

3. Placer le câble rouge positif (+) de la batterie sur la borne positive (+) de la batterie. Serrez la pince.

4. Placer le câble noir négatif (-) de la batterie sur la borne négative (-) de la batterie. Serrez la pince.

5. Remplacer le couvercle sur le boîtier de la batterie.

AVERTISSEMENT! Retirer toujours le câble de batterie noir négatif (-) en premier et connectez toujours le câble de batterie noir négatif (-) en dernier.

Page 4

Page 27

Vue arrière de la remorque

Remorque à moteur bicylindre

Composants de pompe haute pression

(le style et les composants de la pompe peuvent varier)

Commandes moteur monocylindre

Page 5

Page 28

1. Boîtier de ltre à air moteur

2. Commandes moteur

3. Poignée de démarreur à rappel du moteur

4. Enrouleur de tuyau haute pression

5. Tuyau haute pression

6. Aile de roue

7. Pneu

8. Feu de position latéral (ambre)

9. Réservoir d’eau

10. Bouchon de réservoir de carburant

11. Réservoir d’essence

12. Pompe à haute pression

13. Bouchon de remplissage d’huile / jauge

14. Interrupteur marche/arrêt du moteur

15. Moteur monocylindre

16. Bougie d’allumage

17. Bouchon de vidange d’huile moteur

18. Cric de remorque

19. Poignée de cric

20. Levier de verrouillage de l’attelage

21. Attelage à boule

22. Coupleur de tuyau d’arrosage pour remplir le réservoir d’eau

23. Poignée pour enrouleur de tuyau

24. Moteur bicylindre

25. Jauge de carburant

26. Jauge d’huile moteur

27. Filtre à carburant

28. Boîtier de batterie

29. Bouchon de remplissage d’huile moteur

30. Interrupteur marche/arrêt de la clé moteur

31. Filtre à huile moteur

32. Poire d’amorçage

33. Sangles de réservoir

34. Feux stop (rouges)

35. Vanne du réservoir d’eau (non illustrée)

36. Support de plaque d’immatriculation

37. Bouchon de remplissage d’huile de pompe / reniard

38. Collecteur de pompe

39. Soupape de décharge thermique

40. Déchargeur

41. Barbe d’injection de détergent (savon)

42. Sortie de pompe

43. Entrée de la pompe

44. Boîtier de ltre à eau

45. Accélérateur du moteur (le cas échéant)

46. Starter du carburateur du moteur (le cas échéant)

47. Robinet de carburant du moteur (le cas échéant)

SOUPAPE DU RÉSERVOIR

D’EAU (si équipé)

Sous le réservoir d’eau se trouve une vanne à trois voies. Cette vanne vous permet de contrôler le débit d’eau du réservoir, y compris la vidange du réservoir par temps de gel. Lorsque la poignée de la vanne est perpendiculaire au corps de la vanne, la vanne est en position fermée (aucune eau ne s’écoulera du réservoir). En plaçant la poignée de la vanne parallèlement au corps de la vanne, la vanne est ouverte permettant à l’eau de s’écouler dans le sens de la

èche sur la poignée de la vanne. Lorsque la èche pointe vers le tuyau

menant à la pompe haute pression, le réservoir est prêt à alimenter la

pompe en eau. En plaçant la poignée avec la èche pointant vers le

raccord ouvert, le réservoir va maintenant se vider, permettant ainsi au réservoir d’être nettoyé ou en prévision d’un temps glacial.

CLOS

OUVERT,

LAVAGE

PRESSION

REMPLIR LE RÉSERVOIR D’EAU

L’eau utilisée dans le réservoir doit être de l’eau propre et potable. N’utilisez pas d’eau recyclée, grise ou d’étang. Ces types d’eau

obstrueront rapidement le ltre à eau et pourraient endommager la

pompe. N’utilisez jamais de nettoyants/conditionneurs d’eau dans le réservoir. Cela peut entraîner des réparations coûteuses de la pompe qui ne sont pas couvertes par la garantie. NE PAS utiliser d’eau chaude. Utiliser uniquement de l’eau froide.

AVERTISSEMENT:AVERTISSEMENT:

Pour réduire le risque de contamination, protégez-vous toujours

contre le reux lorsque vous êtes connecté au système d’eau potable.

Un clapet anti-retour peut être requis dans certaines municipalités. Le clapet anti-retour doit être connecté entre le raccord du tuyau du système source et le tuyau d’alimentation en eau.

Tournez la vanne du réservoir en position FERMÉE.1.

Vériez que le tamis d’entrée est

exempt de toute saleté ou débris et qu’il est en place avec le côté convexe tourné vers l’extérieur.

Ouvrez l’alimentation en eau et faites

3. fonctionner pendant 30 secondes pour purger tous les débris du tuyau d’alimentation. Ensuite, coupez l’alimentation en eau et vissez le tuyau d’alimentation en eau dans

le tuyau exible de remplissage du

réservoir.

PRÉVENTION DU REFLUX

OUVERT,

VIDANGE DU

RÉSERVOIR

Page 6

Ouvrez l’alimentation en eau. Laissez le réservoir se remplir

4. jusqu’au niveau PLEIN.

Page 29

Une fois le réservoir rempli, couper l’alimentation en eau puis

5. débranchez le tuyau d’alimentation en eau.

NE déplacez PAS la remorque à moins que le tuyau d’alimentation en eau ne soit débranché ! Des dommages au tuyau de remplissage du réservoir, au tuyau d’alimentation en eau et au raccord du tuyau du système d’eau se produiront.

RACCORDEMENT DU PISTOLET

PULVÉRISATEUR

BUSES

Sélection de la buse

Les buses fournies avec le laveur sous pression ont des jets spéciques conçus pour nettoyer di󰀨érentes surfaces. L’utilisation d’une buse

incorrecte peut endommager les surfaces. Consultez le tableau cidessous pour sélectionner la buse correcte avant d’utiliser le laveur sous pression. REMARQUE : La sélection des buses incluses peut varier selon les modèles de laveurs sous pression.

AVISAVIS

Faire fonctionner une pompe de nettoyeur haute pression sans eau endommagera gravement les joints de la pompe et d’autres composants internes. Pour éviter ce risque, assurez-vous que le réservoir d’eau est rempli

de su󰀩samment d’eau pour l’application. Ne laissez jamais le réservoir être

pompé à sec, car cela pourrait endommager gravement la pompe.

AVERTISSEMENT:AVERTISSEMENT:

Les hautes pressions créées par un laveur sous pression peuvent provoquer des blessures par injection de liquide, des lacérations graves, des amputations et/ou la mort. Pour éviter ces dangers, orientez toujours le pistolet de pulvérisation et la lance dans une direction sécuritaire et ne tentez jamais de toucher une fuite dans un tuyau ou un raccord sous haute pression.

Une pompe de nettoyeur haute pression est conçue pour fonctionner

avec de l’eau qui la traverse. L’eau lubrie et refroidit les composants

internes de la pompe. Faire fonctionner une pompe de nettoyeur haute pression sans eau endommagera gravement les joints de la pompe et d’autres composants internes. Les dommages causés par le fonctionnement d’une pompe de nettoyeur haute pression sans eau ne sont pas couverts par la garantie.

Tout en tirant vers l’arrière sur le collier de sortie du tuyau haute

1. pression, insérer le connecteur du pistolet puis relâcher le collier. Tirez doucement sur le tuyau pour vous assurer qu’il est verrouillé.

POMPE

BLESSURE PAR INJECTION

PURGE DE LA

Couleur Utilisations Surface

Rouge

Jaune

Vert

Blanc

Noir

Nettoyage ponctuel de

surfaces dures, non peintes

et des zones en hauteur

Nettoyage intense des

surfaces non peintes

Buse de nettoyage

standard pour la plupart

des applications

Nettoyage des surfaces

peintes ou délicates

Application de solutions de

nettoyage

Métal et béton non peint

NE PAS utiliser sur le bois.

Grilles, allées, trottoirs en béton

et en brique, brique et stuc non

peints

Outils de chantier, trottoirs, meubles

de jardin, revêtement non peint, stuc,

caniveaux, avant-toits, surfaces en

béton et brique

Revêtements pour automobiles,

camions, véhicules récréatifs,

bateaux, bois, briques peintes, stucs

peints, vinyle et revêtements peints

Sécuritaire sur toutes surfaces.

Vériez toujours la compatibilité des

solutions de nettoyage avant l’emploi.

DOMMAGES DE

AVISAVIS

Le jet sous haute pression de la laveuse haute pression est capable d’endommager des surfaces comme le bois, le verre, les peintures d’automobiles, les garnitures d’automobiles, et les objets délicats. Pour éviter de causer des dommages, couvrez les plantes avant de pulvériser à proximité, consultez le tableau Sélection de la buse dans ce guide pour connaître

la sélection de la buse correcte et testez les surfaces avant de pulvériser pour vérier si elles sont su󰀩samment robustes pour supporter une pulvérisation sous haute pression.

PULVÉRISATION

Installation de la buse

Verrouillage de la

gâchette du pistolet

pulvérisateur

2. Orientez le pistolet de pulvérisation dans une direction sécuritaire et maintenez la gâchette enfoncée pendant au moins 30 secondes ou jusqu’à ce que l’eau coule régulièrement et que tout l’air soit purgé de la pompe et des boyaux.

3. Vériez l’absence de fuites dans les tuyaux et les raccords. Si vous trouvez des fuites, arrêtez la machine, dirigez le pistolet de pulvérisation dans une direction sécuritaire et appuyez sur la gâchette pour relâcher toute pression accumulée dans le système. N’essayez jamais de toucher une fuite dans un tuyau ou un raccord haute pression. N’essayez jamais de réparer un tuyau haute pression.

Engagez le verrouillage de

la gâchette.

Gâchette du pistolet pulvérisateur

Si le moteur est en marche, assurez-vous que le verrou de la gâchette est en position verrouillée avant de retirer et d’installer les buses.

Pour placer une buse dans la lance d’arrosage, tirez le raccord rapide vers l’arrière, insérez la buse, puis relâchez le raccord pour qu’il se remette en place. Une fois installée, tirez sur la buse pour vous assurer

qu’elle est bien xée.

UTILISATION DE PRODUITS CHIMIQUES

(si équipé)

AVISAVIS

Le lavage sous pression avec des liquides volatils, inammables ou

corrosifs peut endommager le laveur sous pression et causer un incendie ou une explosion entraînant des blessures graves et/ou la mort. Pour éviter ces dangers, utilisez exclusivement des détergents et substances chimiques approuvés, ne tentez pas de laver sous

pression avec des liquides volatils, inammables ou corrosifs et

n’utilisez JAMAIS de chlore.

LIQUIDES VOLATILS

Page 7

Page 30

Fixez l’extrémité ouverte du boyau

de détergent sur le raccord cannelé de la pompe.

● En suivant les instructions et les recommandations du fabricant, installez des avertisseurs de monoxyde de carbone fonctionnant sur piles dans tout bâtiment occupé à proximité du moteur en marche.

● Si vous sou󰀨rez de maux de tête, de nausées, de vertiges, de somnolence ou de faiblesse pendant que le laveur sous pression est en marche, allez à l’air frais et consultez immédiatement un médecin.

SAVON

Placez l’extrémité ltrée du tuyau

2. de détergent dans un contenant de détergent.

Si le moteur est en marche,

3. assurez-vous que le verrou de la gâchette est en position verrouillée avant de retirer et d’installer les buses.

Insérez la buse noire dans la

4. lance d’arrosage conformément à la section Installation de la buse de ce guide. REMARQUE : Les détergents ne sont pas siphonnés si la buse noire n’est pas installée sur la lance de pulvérisation.

Après avoir utilisé du détergent, placez l’extrémité ltrée du boyau

5. de détergent dans un contenant d’eau propre et actionnez le laveur sous pression pour tirer l’eau propre à travers le boyau et pompez jusqu’à ce que le système soit soigneusement rincé. La pompe peut être endommagée si du détergent ou d’autres substances chimiques demeurent dans la pompe. Les dommages de la pompe dus au détergent et au résidu chimique ne sont pas couverts par la garantie.

AVERTISSEMENT:AVERTISSEMENT:

Les gaz d’échappement du moteur contiennent du monoxyde de carbone, un gaz inodore, incolore et toxique. Faire fonctionner un moteur à l’intérieur tue en quelques minutes. N’utilisez jamais ce produit à l’intérieur d’une maison, d’un garage ou de tout autre type de bâtiment fermé, même avec les portes et fenêtres ouvertes. Faites fonctionner le moteur à une distance d’au moins à 20 pieds (6 mètres) des fenêtres, portes et aérateurs. Tenez compte soigneusement du sens du vent et des courants d’air lorsque vous utilisez ce produit à l’extérieur, pour éviter d’inhaler les gaz d’échappement du moteur. Utilisez toujours un détecteur de monoxyde de carbone dans des bâtiments occupés, à proximité du moteur.

VAPEURS TOXIQUES

LISTE DE CONTRÔLE DE FONCTIONNEMENT

AVERTISSEMENT:AVERTISSEMENT:

Tenter de démarrer le moteur ou d’utiliser le laveur sous pression incorrectement peut endommager le moteur et/ou le laveur sous pression et provoquer des blessures graves ou la mort. Pour éviter ces risques, ne manquez pas de lire, comprendre et respecter les étapes décrites dans la section LISTE DE CONTRÔLE DE FONCTIONNEMENT du manuel de l’utilisateur avant de démarrer le moteur et de suivre toutes les recommandations pour l’utilisation correcte du laveur sous pression.

LISTE DE CONTRÔLE DE FONCTIONNEMENT

Fonctionnement à haute altitude

Ce moteur aura une performance du moteur et un contrôle des émissions appropriés lorsqu’il est utilisé à ou sous une altitude de 1 524 mètres (5 000 pieds). Ce moteur requiert un ensemble haute

altitude pour le carburateur an d’assurer une performance du moteur

et un contrôle des émissions appropriés lorsqu’il est utilisé au-dessus de 1 524 mètres (5 000 pieds). Utiliser l’outil ayant la mauvaise

conguration de moteur au-dessus de 1 524 mètres (5 000 pieds) peut augmenter ses émissions et réduire l’e󰀩cacité du carburant et le

rendement. Pour obtenir un ensemble de carburateur haute altitude, contactez le centre de service agréé le plus proche.

Emplacement

Placez le laveur sous pression sur une surface plane à l’extérieur dans un

endroit bien ventilé avant de l’utiliser. Gardez tous les matériaux inammables

à au moins cinq pieds (1,5 mètres) de tous les côtés du produit.

● N’utilisez jamais le laveur sous pression à l’intérieur d’une maison, d’un garage ou de tout autre type d’enceinte, même si les portes et les fenêtres sont ouvertes. Faites fonctionner le moteur à une distance d’au moins à 20 pieds (6 mètres) des fenêtres, portes et aérateurs. Tenez compte soigneusement du sens du vent et des courants d’air lorsque vous utilisez ce laveur à pression à l’extérieur, pour éviter d’inhaler les gaz d’échappement du moteur.

Page 8

L’utilisation du moteur avec un kit d’injection haute altitude pour le carburateur en-dessous de 1 524 mètres (5 000 pieds) peut causer

la surchau󰀨e du moteur. Surchau󰀨er le moteur peut l’endommager sérieusement. Pour éviter ce risque, vériez que le kit de carburateur

correct est installé et que le mélange air/carburant est réglé correctement pour votre altitude.

AVISAVIS

ALTITUDE

Page 31

Conditions de fonctionnement

Avant chaque utilisation, vériez s’il y a des pièces desserrées ou endommagées et toute autre condition pouvant a󰀨ecter l’utilisation

appropriée. Réparez ou remplacez immédiatement toutes les pièces endommagées et/ou défectueuses par des pièces autorisées. N’utilisez pas la machine avec des pièces manquantes, cassées ou non autorisées. Gardez toujours tous les dispositifs de protection en place et en bon état de fonctionnement. Pour des raisons de sécurité, le fabricant recommande que tous les entretiens et réparations soient

e󰀨ectués par un centre de service agréé. Ne jamais rendre inopérant

les caractéristiques de sécurité du produit. Avant de démarrer le moteur, enlevez toute saleté et tout débris

excessifs des évents de refroidissement, de l’échappement et des zones du démarreur manuel.

Utilisez toujours le laveur sous pression sur une surface plane et ne déplacez ou ne basculez jamais le laveur sous pression en cours d’utilisation. N’utilisez le laveur sous pression que pour l’usage auquel il est destiné. Ne tirez jamais sur le tuyau d’alimentation en eau ou sur le tuyau à haute pression pour déplacer le nettoyeur sous pression. Cela pourrait endommager le tuyau, l’entrée de la pompe et/ou la sortie de la pompe. Si vous avez des questions sur l’utilisation appropriée de votre laveur sous pression, veuillez communiquer avec le service à la clientèle au 1-833-362-7368 ou à [email protected].

AVERTISSEMENT:AVERTISSEMENT:

Ne laissez pas les enfants ou les adultes non formés utiliser ou jouer avec le nettoyeur haute pression, car ils peuvent subir des blessures graves ou mortelles. Toute personne utilisant le nettoyeur haute pression doit recevoir des instructions appropriées, comprendre le fonctionnement en toute sécurité et lire attentivement le guide d’utilisation avant d’utiliser ce produit. Gardez les enfants et les animaux domestiques à l’écart du nettoyeur haute pression lorsqu’il est en marche. Arrêtez toujours le nettoyeur haute pression avant de quitter les lieux.

ENFANTS ET ADULTES NON FORMÉS

DANGER:DANGER:

La pulvérisation dirigée vers des prises ou des interrupteurs électriques, ou des objets connectés à un circuit électrique, peut entraîner un choc électrique mortel. Dirigez le jet à l’écart des prises, interrupteurs et équipements électriques. Ne nettoyez jamais un appareil fonctionnant à l’électricité, même s’il est débranché, à moins qu’il ne soit clairement indiqué dans son manuel que ce type de nettoyage est autorisé.

CHOC ÉLECTRIQUE

RISQUE D’EXPLOSION

DANGER:DANGER:

L’utilisation du nettoyeur haute pression dans un environnement explosif peut provoquer un incendie. Utilisez l’équipement et faites le plein dans des zones bien ventilées et exemptes d’obstructions. Installez des extincteurs adaptés aux incendies d’essence dans les zones concernées.

AVERTISSEMENT:AVERTISSEMENT:

Les hautes pressions créées par un laveur sous pression peuvent provoquer des blessures par injection de liquide à la chair humaine et animale, des lacérations graves, des amputations et/ou la mort. Pour éviter ces dangers, orientez toujours le pistolet de pulvérisation et la lance dans une direction sécuritaire et ne tentez jamais de toucher une fuite dans un tuyau ou un raccord sous haute pression. Ne placez jamais vos mains devant la sortie du pistolet de pulvérisation. Ne tenez jamais le tuyau ou les raccords pendant le fonctionnement. Ne

xez ou ne retirez jamais le pistolet de pulvérisation ou les raccords

du tuyau lorsque le système est sous pression. Ne pointez jamais le pistolet de pulvérisation vers des personnes et/ou des animaux et ne les aspergez pas. NE TRAITEZ PAS L’INJECTION DE FLUIDE COMME UNE SIMPLE COUPURE! Consultez immédiatement un médecin!

OU D’INCENDIE

BLESSURE PAR INJECTION

AVERTISSEMENT:AVERTISSEMENT:

Le fait de ne pas inspecter ce produit avant de l’utiliser peut créer une situation dangereuse entraînant des dommages au produit, des blessures graves et/ ou la mort. Pour éviter ces dangers, inspectez le laveur sous pression avant

chaque utilisation. Vériez si des pièces sont desserrées ou endommagées,

les signes de fuites d’huile ou de carburant, si des protections sont manquantes

et toute autre condition susceptible d’a󰀨ecter l’utilisation appropriée. Réparez

ou remplacez toutes les pièces endommagées ou défectueuses par des pièces autorisées et maintenez les protections de sécurité en place et en bon état de fonctionnement avant d’utiliser le laveur sous pression.

AVERTISSEMENT:AVERTISSEMENT:

Le surgonage des pneus peut entraîner des blessures graves et des dommages matériels. Utilisez un manomètre pour vérier la pression des pneus avant chaque utilisation et lors du gonage des pneus (le cas échéant); consultez le anc du pneu pour déterminer la pression correcte. Un jet à grande vitesse dirigé vers les ancs des pneus (comme ceux que l’on

trouve sur les automobiles, les remorques et autres) pourrait endommager

les ancs et provoquer des blessures graves. Sur les laveurs sous pression

d’une puissance supérieure à 1600 psi (11032 kPa), utilisez le jet le plus large (buse de 40°) et maintenez le jet à une distance minimale de 8” (20 cm)

du anc du pneu. Ne dirigez pas le pulvérisateur directement sur le talon

entre le pneu et la jante.

INSPECTER AVANT D’UTILISER

RISQUE D’ÉCLATEMENT

ATTENTION:ATTENTION:

Un moteur en fonctionnement produit de la chaleur. Les surfaces du moteur, les autres composants connexes et les gaz d’échappement

du moteur deviennent su󰀩samment chauds pour provoquer des brûlures légères et modérées ou enammer les matériaux au

contact (tels que le revêtement, le plastique, le caoutchouc, le vinyle ou le tuyau à haute pression lui-même), et endommager les plantes vivantes. Pour éviter les brûlures, ne touchez pas les surfaces du moteur, le silencieux ou les gaz d’échappement pendant le fonctionnement, et laissez le moteur refroidir complètement

avant de le déplacer, de le toucher ou d’e󰀨ectuer un quelconque

entretien. Pour éviter un incendie, tenez toutes les matières

inammables à distance d’au moins cinq pieds de tous les côtés du

produit. Ne couvrez jamais le nettoyeur haute pression pendant son fonctionnement ou immédiatement après son utilisation.

AVERTISSEMENT:AVERTISSEMENT:

Ce produit contient de nombreuses pièces mobiles à haute vitesse. Les pièces mobiles peuvent causer des écrasements, des fractures, des lacérations graves et/ou des amputations traumatiques. Pour éviter les blessures, ne placez jamais vos doigts, mains, pieds ou autre partie du corps à proximité du moteur en marche. N’utilisez

jamais le produit avec les capots, les coi󰀨es ou autres protections

retirés. Ne portez pas de vêtements amples, de cordon pendant ou autres objets pendants susceptibles de s’accrocher dans les pièces mobiles en fonctionnement. Attachez vos cheveux longs et retirez vos bijoux avant l’utilisation.

SURFACES CHAUDES

PIÈCES MOBILES

Page 9

Page 32

Vérication de l’huile moteur

Moteur bicylindre

AVISAVIS

Le moteur est expédié de l’usine sans huile. Utiliser le moteur sans huile peut provoquer de graves dommages au moteur et annuler la garantie. Pour éviter d’endommager le moteur et d’annuler la garantie, remplissez le moteur avec de l’huile du type recommandé avant de le démarrer.

AVANT UTILISATION

UTILISEZ L’HUILE

REMPLIR D’HUILE

AVISAVIS

L’huile est un facteur majeur qui a󰀨ecte la performance et la durée de

service d’un moteur. Utiliser une huile incorrecte peut endommager le moteur et annuler la garantie. Pour éviter d’endommager le moteur

et d’annuler la garantie, vériez et changez l’huile selon les besoins

en utilisant l’huile moteur correcte.

MOTEUR CORRECTE

CAPTEUR DE NIVEAU

AVISAVIS

Le détecteur de niveau d’huile bas (s’il est présent) arrête automatiquement le moteur si le niveau d’huile est inférieur à la limite

sécuritaire. Pour éviter un arrêt inattendu, vériez le niveau d’huile

avant chaque utilisation, remplissez jusqu’à la limite supérieure et utilisez toujours le moteur sur une surface plane.

D’HUILE BAS

1. Vériez l’huile avec le niveau de la remorque et le moteur arrêté.

2. Retirez la jauge d’huile ; essuyez-le avec une serviette en papier.

3. Insérez complètement la jauge propre dans le bec.

4. Retirez la jauge. Le niveau d’huile doit être égal, mais pas supérieur, au repère maximum ou haut.

5. Si le niveau d’huile est bas, ajoutez l’huile recommandée dans le carter jusqu’à ce que le niveau atteigne le repère plein ou haut sur la jauge. Consultez le manuel du moteur pour connaître l’huile recommandée.

6. Remettez complètement la jauge dans le bec.

Bouchon de

remplissage d’huile

Note « complète » élevée

Faible marque d’huile

Filtre à l’huile

Jauge d’huile

moteur

ATTENTION:ATTENTION:

L’huile chaude peut provoquer des brûlures graves. Pour éviter de vous brûler lors de la vidange ou du contrôle de l’huile moteur, portez des gants appropriés et procédez à la vidange lorsque le moteur est chaud mais pas brûlant.

HUILE CHAUDE

Moteur monocylindre

1. Vériez l’huile avec le niveau de la remorque et le moteur arrêté.

2. Dévissez la jauge d’huile moteur et retirez-la, puis essuyez-la pour la nettoyer.

Placez la jauge propre dans le goulot de remplissage mais ne

l’enfoncez pas, laissez-la reposer sur le goulot de remplissage.

4. Retirez la jauge du goulot de remplissage et vériez le niveau d’huile. Le niveau d’huile doit correspondre à la limite supérieure de la jauge.

5. Si le niveau est bas, ajoutez l’huile recommandée dans le carter jusqu’à ce que le niveau atteigne la limite supérieure de la jauge. Consultez le guide du moteur pour connaître l’huile recommandée.

6. Installez la jauge et serrez le bouchon en le vissant dans le goulot de remplissage.

Limite supérieure de l’huile

Jauge d’huile

moteur

Vérication du

carburant

L’essence ancienne peut créer des dépôts qui bouchent le circuit

de carburant, provoquant un démarrage di󰀩cile et une performance

médiocre. Les dommages causés par l’essence ancienne ne sont pas couverts par la garantie. Pour réduire les dépôts, éviter les problèmes de performance associés et éviter des réparations dispendieuses, n’utilisez pas d’essence plus ancienne que 30 jours.

L’essence est hautement inammable et ses vapeurs sont

extrêmement explosives. Un incendie et des explosions peuvent causer des brûlures graves et/ou la mort. Tenez l’essence à l’écart

des ammes, des étincelles et de toute autre source d’allumage.

Remplissez le réservoir de carburant à l’extérieur dans un endroit bien aéré avec le moteur arrêté et froid. Essuyez l’essence renversée et laissez le moteur sécher avant de le démarrer. Gardez un extincteur à portée de la main pendant le remplissage de carburant. N’utilisez pas le moteur avec des fuites dans le circuit d’alimentation.

N’entreposez pas l’essence à proximité de matières inammables.

Entreposez le carburant dans un conteneur propre approuvé par l’OSHA, dans un endroit sécurisé éloigné de la zone de travail.

Bouchon de

vidange d’huile

AVISAVIS

AVERTISSEMENT:AVERTISSEMENT:

REGARDEZ AVANT

DE POMPER!

Pourcentage d'éthanol

ESSENCE ANCIENNE

REMPLISSAGE DE CARBURANT

Page 10

Jauge d’huile

moteur

Limite inférieure de l’huile

Page 33

AVISAVIS

L’utilisation d’essence contenant un mélange à base d’alcool supérieur à 10 % (E10) endommage le moteur. Les dommages causés par l’utilisation d’un mélange à base d’alcool à 15 % (E15), 85 % (E85) ou tout autre mélange d’alcool supérieur à 10 % (E10) ne sont pas couverts par la garantie. Pour éviter les dommages au moteur causés par un mélange d’alcool trop élevé, utilisez de l’essence à 10 % (E10) d’alcool au maximum.

D’ALCOOL

MÉLANGES À BASE

Remplacer le bouchon du réservoir de carburant. Ne faites jamais tourner le moteur sans que le bouchon de carburant soit installé.

Niveau de carburant

maximum

AVISAVIS

L’utilisation d’additifs de nettoyage du circuit de carburant peut endommager le moteur et les circuits de carburant. Les dommages causés par l’utilisation d’additifs de nettoyage du circuit de carburant ne sont pas couverts par la garantie. Pour éviter d’endommager le moteur et le circuit de carburant, n’utilisez pas d’additifs de nettoyage du circuit de carburant.

ADDITIFS D’ESSENCE

ENTREPOSAGE DE

AVISAVIS

Il est important an d’empêcher les dépôts de gomme de se former

dans les pièces essentielles du circuit d’alimentation, comme

le carburateur, le ltre du carburant, le tuyau du carburant ou le

réservoir durant l’entreposage. Les carburants mélangés à l’alcool (appelés gasohol, éthanol ou méthanol) attirent l’humidité ce qui entraîne la séparation et la formation d’acides durant l’entreposage. Le carburant acide et les dépôts de gomme peuvent endommager le circuit de carburant du moteur lorsqu’il est entreposé. Les dommages causés par l’utilisation de carburant ancien, éventé ou contaminé ne sont pas couverts par la garantie.

L’ESSENCE

NE PAS REMPLIR EXCESSIVEMENT

AVISAVIS

LE RÉSERVOIR DE CARBURANT

Le remplissage excessif du réservoir de carburant peut endommager le réservoir à charbon actif (s’il est présent), produire une performance médiocre du moteur et annuler la garantie. Pour éviter ces dangers, ne pas remplir le réservoir de carburant au-dessus du niveau maximum.

Moteur bicylindre

Retirez le bouchon du réservoir de carburant puis procédez au remplissage du réservoir jusqu’à ce que la jauge atteigne le repère FULL. N’utilisez pas d’essence datant de plus de 30 jours. Utilisez uniquement de l’essence ordinaire sans plomb, propre et fraîche, avec un indice d’octane minimum de 87. Ne mélangez pas d’huile avec de l’essence. N’utilisez pas d’essence contenant plus de 10 % d’alcool éthylique. Les E15, E20 et E85 ne sont pas des carburants approuvés et ne doivent pas être utilisés.

Remettez le bouchon de remplissage sur le bec, enlez le

2. bouchon à la main jusqu’à ce qu’il soit bien ajusté.

Utilisez la poire d’amorçage pour pomper de l’essence dans

3. le moteur. Démarrer le moteur sans amorcer la conduite de carburant empêchera le moteur de démarrer rapidement, ce qui pourrait endommager le démarreur en raison d’un démarrage excessif.

Bouchon de réservoir

de carburant

Poire

d’amorçage

Jauge de

carburant

Réservoir

d’essence

Moteur monocylindre

Vériez le carburant avec le moteur arrêté et la remorque à

1. niveau.

Retirez le bouchon du réservoir de carburant, vériez le niveau de

2. carburant, puis remplissez le réservoir de carburant si nécessaire. Pour l’emplacement du bouchon de réservoir, consultez la section EMPLACEMENT DES COMPOSANTS de ce manuel.

Ne remplissez pas le réservoir de carburant au-dessus du niveau

3. de carburant maximum pour laisser de la place à l’expansion du carburant. Pour connaître la capacité de carburant, consultez la

section spécications du manuel du moteur.

N’utilisez pas d’essence datant de plus de 30 jours. Utilisez

4. uniquement de l’essence ordinaire sans plomb, propre et fraîche, avec un indice d’octane minimum de 87. Ne mélangez pas d’huile avec de l’essence. N’utilisez pas d’essence contenant plus de 10 % d’alcool éthylique. Les E15, E20 et E85 ne sont pas des carburants approuvés et ne doivent pas être utilisés.

Page 11

REMARQUE : L’utilisation d’un stabilisateur de carburant (vendu séparément) lors du stockage de l’essence peut aider à prévenir les problèmes liés au stockage de l’essence mélangée à l’éthanol et à l’alcool. Suivez toujours les instructions fournies par le fabricant du stabilisateur de carburant pour mélanger et utiliser correctement.

Page 34

DÉMARRAGE DU MOTEUR

AVERTISSEMENT:AVERTISSEMENT:

AVISAVIS

Utiliser le laveur sous pression pendant plus de deux minutes sans

tirer sur la gâchette du pistolet de pulvérisation surchau󰀨e la pompe

et peut éventuellement provoquer des dommages. La soupape de sûreté thermique s’ouvre et pulvérise l’eau pour contribuer à refroidir

la pompe quand elle surchau󰀨e. Ne modiez jamais la soupape de décharge thermique. Pour éviter de surchau󰀨er la pompe, arrêtez le

moteur si elle reste inutilisée pendant plus de deux minutes.

Démarrage du moteur (Moteur monocylindre)

1. E󰀨ectuez les étapes des sections LISTE DE CONTRÔLE DE

FONCTIONNEMENT et PRÉPARATION DU MOTEUR de ce manuel avant de démarrer le moteur. Ne pas le faire pourrait endommager la pompe ou le moteur. Si nécessaire, reportez-vous au manuel du propriétaire du moteur pour obtenir des instructions de démarrage

spéciques.

Le réservoir d’eau doit être rempli d’eau et l’ensemble pistolet/lance

xé au tuyau haute pression. Si équipé, placez la vanne du réservoir

en position OUVERTE.

2. Mettez l’interrupteur du moteur sur la position ON (si l’appareil en est équipé).

3. Faites glisser la vanne de carburant sur la position ON (si l’appareil en est équipé).

LISTE DE CONTRÔLE DE FONCTIONNEMENT

DOMMAGES DE LA POMPE

OFF

6A. (Démarrage manuel) Tirez lentement sur le cordon à enrouleur jusqu’à sentir une résistance puis tirez dessus rapidement pour démarrer le moteur. d’un coup sec. Contrôler le rembobinage à la main.

Le rétraction rapide (également appelée recul) du cordon de démarrage à enrouleur du moteur tire votre main et votre bras vers le moteur plus rapidement que vous ne pouvez lâcher la poignée, provoquant des foulures, fractures, lacérations et/ou amputations traumatiques. Le recul est souvent dû à une défaillance interne du moteur et/ou à des techniques de démarrage inappropriées. Pour éviter le recul, respectez le calendrier d’entretien approprié, les

instructions de démarrage et faites e󰀨ectuer les réparations par un

centre de service agréé.

6B. (Démarrage électrique) Tournez la clé au- delà de la position ON jusqu’à la position START. Laissez le moteur démarrer. Si le moteur ne démarre pas après 5 secondes. Relâchez la clé et laissez refroidir le démarreur pendant une minute.

Une fois le moteur démarré, laissez la clé revenir en position ON.

N’essayez pas de lancer le moteur en continu pendant plus de cinq secondes à la fois. Si le moteur ne démarre pas, laissez le démarreur refroidir pendant une minute avant d’essayer de redémarrer le moteur. Essayer continuellement de démarrer le moteur endommagera le démarreur.

7. Une fois que le moteur a démarré, déplacez lentement le levier du volet de départ vers RUN pendant que le moteur tourne. Si le moteur faiblit, déplacez le volet de départ vers CHOKE jusqu’à ce que le moteur soit chaud.

Ne pas laisser la poignée du démarreur revenir

REMARQUE : Si le moteur ne démarre pas après deux tractions, appuyez sur la gâchette du pistolet pour relâcher la pression stockée. Ensuite, essayez à nouveau de démarrer le moteur.

AVERTISSEMENT:AVERTISSEMENT:

RÉTRACTION RAPIDE

DÉGÂTS DE DÉMARREUR

START

CHOKE

RUN

4. Faites glisser le régulateur en position COURIR (si l’appareil en est équipé).

5. Selon l’équipement, faites glisser le volet de départ sur CHOKE pour démarrer un moteur FROID. Faites-le glisser sur RUN pour un moteur CHAUD.

CHOKE

RUN

REMARQUE : La position de démarrage du volet de départ varie en fonction de la température du moteur. Pour démarrer un moteur froid, placez le levier du volet de départ proche de la position CHOKE. Pour démarrer un moteur chaud, placez le levier du volet de départ proche de la position RUN.

Page 12

8. Laissez le moteur chau󰀨er pendant 1 à 2 minutes avant d’utiliser

le produit, en appuyant de temps en temps sur la gâchette du pistolet pulvérisateur pour permettre à l’eau de s’écouler à travers la pompe

et éviter une surchau󰀨e et un endommagement de la pompe.

REMARQUE : Verrouillez toujours la gâchette lorsque le pistolet pulvérisateur n’est pas utilisé pour éviter tout fonctionnement

accidentel. Ne xez jamais la gâchette de manière permanente en

position de retrait (ouverte).

Page 35

Démarrage du moteur (moteur bicylindre)

1. E󰀨ectuez les étapes des sections LISTE DE CONTRÔLE DE

spéciques.

Le réservoir d’eau doit être rempli d’eau et l’ensemble pistolet/lance

xé au tuyau haute pression. Si équipé, placez la vanne du réservoir

en position OUVERTE.

2. Amorcez la conduite de carburant comme décrit dans la section VÉRIFICATION DU CARBURANT de ce manuel.

3. Faites glisser l’accélérateur en position COURIR (le cas échéant).

4. Rallongez le starter pour démarrer un moteur FROID. Insérer pour un moteur chaud (le cas échéant).

ARRÊT DU SYSTÈME

DOMMAGES DE LA

AVISAVIS

Couper l’arrivée d’eau à votre pompe alors que le moteur fonctionne endommage la pompe. Les dommages causés par le fonctionnement de la pompe sans eau ne sont pas couverts par la garantie. Pour éviter ce risque, arrêtez toujours le moteur avant de couper l’arrivée d’eau.

AVISAVIS

L’utilisation de produits de nettoyage chimique et/ou de liquides corrosifs peut endommager les joints du laveur sous pression et ses composants internes. Les dommages causés par les nettoyants chimiques et les liquides corrosifs ne sont pas couverts par la garantie. Pour éviter ces risques, n’utilisez que des produits de nettoyage, jamais d’eau de Javel et faites toujours passer de l’eau propre dans le laveur sous pression après avoir utilisé des produits chimiques de nettoyage.

Régler le verrouillage de la gâchette sur le pistolet pulvérisateur.

POMPE

PRODUITS DE NETTOYAGE CHIMIQUES

REMARQUE : La position de démarrage du volet de départ varie en

fonction de la température du moteur. Pour démarrer un moteur froid, placez le levier du volet de départ proche de la position CHOKE. Pour démarrer un moteur chaud, placez le levier du volet de départ proche de la position RUN.

5. Tournez la clé au-delà de la position ON jusqu’à la position START. Laissez le moteur démarrer. Si le moteur ne démarre pas après 5 secondes. Relâchez la clé et laissez refroidir le démarreur pendant une minute.

AVERTISSEMENT:AVERTISSEMENT:

6. Une fois le moteur démarré, laissez la clé revenir en position ON.

DÉGÂTS DE DÉMARREUR

START

2. Faites glisser l’accélérateur en position LENT (le cas échéant).

3. Tourner le commutateur du moteur en position OFF.

Faites glisser le robinet de carburant en position OFF (le cas

échéant).

Relâchez le verrou de la gâchette, puis appuyez sur la gâchette du pistolet pulvérisateur pour relâcher la pression dans le tuyau et la pompe. Débranchez le pistolet du tuyau haute pression ; rangez-le correctement avant de déplacer la remorque.

6. Tournez la vanne du réservoir sur FERMÉ (le cas échéant).

7. Enroulez le tuyau haute pression sur l’enrouleur de tuyau.

8. Laissez le moteur refroidir complètement avant l’entretien ou le ravitaillement.

CONSEILS D’UTILISATION

Termes

• PSI : Les livres par pouce carré (PSI) sont l’unité de mesure de la pression de l’eau. Dans le cas d’un laveur sous pression, plus le nombre de PSI est élevé, plus la pression et la puissance de décapage produites sont importantes.

7. Poussez lentement le levier de starter pendant

que le moteur chau󰀨e. Si le moteur vacille,

tirez sur le starter jusqu’à ce que le moteur soit

réchau󰀨é.

8. Laissez le moteur chau󰀨er pendant 1 à 2 minutes avant d’utiliser

le produit, en appuyant de temps en temps sur la gâchette du pistolet pulvérisateur pour permettre à l’eau de s’écouler à travers la pompe

et éviter une surchau󰀨e et un endommagement de la pompe.

REMARQUE : Verrouillez toujours la gâchette lorsque le pistolet pulvérisateur n’est pas utilisé pour éviter tout fonctionnement

accidentel. Ne xez jamais la gâchette de manière permanente en

position de retrait (ouverte).

Page 13

• GPM : Les gallons par minute (GPM) représentent le débit d’eau. Dans le cas d’un laveur sous pression, plus le nombre de gallons par minute est élevé, plus le débit ou la puissance de rinçage est important.

• CU : Les unités de nettoyage expriment l’e󰀩cacité du nettoyeur

haute pression. Les unités de nettoyage sont calculées en multipliant le PSI par le GPM. Plus l’unité de nettoyage est

élevée, plus le laveur sous pression est e󰀩cace.

Page 36

Préparation

• Lisez tous les avertissements et toutes les instructions de ce guide et de tous les autres guides fournis avec le laveur sous pression.

• Retirez tous les jouets, vélos, meubles de jardin, etc. de la zone de travail s’ils ne doivent pas être nettoyés.

• Balayez la saleté et les débris de la surface que vous allez laver sous pression.

• Couvrez les plantes à proximité pour éviter de les endommager avec le jet de laveur sous pression.

Réglage du bouton de commande manuelle du déchargeur pour ajuster la pression

(le cas échéant)

AVERTISSEMENT:AVERTISSEMENT:

Ne retirez pas le bouton de commande manuelle du déchargeur. Ne serrez pas excessivement le bouton de commande manuelle du déchargeur. Un serrage excessif de la molette au-delà de la butée intégrée peut entraîner des blessures graves, la rupture de la molette et/ou des réparations coûteuses. N’essayez pas d’augmenter la pression au-delà de la pression préréglée en usine.

HAUTE PRESSION

• Prenez des précautions lorsque vous pulvérisez les fenêtres. Utilisez toujours la buse blanche de 40o et restez à une distance d’au moins 4 pieds (1,2 mètres).

• Posez des bâches pour récupérer les éclats de peinture et autres débris qui sont emportés par le jet. Les peintures extérieures utilisées avant 1977 peuvent contenir du plomb et produire des copeaux qui devront être collectés et éliminés dans une installation de traitement des déchets dangereux.

• Pour minimiser l’inltration d’eau dans le moteur du nettoyeur haute

pression, placez le nettoyeur haute pression aussi loin que possible du site de nettoyage pendant le fonctionnement.

Lavage sous pression

• Une pulvérisation plus large permet de nettoyer plus rapidement, alors qu’une pulvérisation plus étroite permet un nettoyage plus en profondeur.

• Tenez la buse à environ 4 pieds (1,2 mètres) du revêtement pour éviter les dommages.

• Commencez à laver les revêtements du bas vers le haut, puis rincez du haut vers le bas.

• Évitez d’envoyer de l’eau derrière le revêtement.

• Utilisez des touches qui se chevauchent pour un nettoyage uniforme.

• Travaillez par petites surfaces pour éviter que le savon ne sèche.

• Ne dirigez pas la buse directement vers une surface. Tenez la lance selon un angle de 45odegrés par rapport à la surface à une distance qui permet de bien nettoyer sans endommager.

Réglage de la pression de surface

• Éloignez-vous de la surface à nettoyer. Plus vous positionnez la buse loin de la surface à nettoyer, plus la pression pour atteindre la surface est faible.

• Passez à la buse blanche de 40o. Cette buse produit une pression plus faible et un jet plus large.

Page 14

La pression la plus élevée est préréglée en usine an d’obtenir une

pression optimale pour le nettoyage. Si vous avez besoin de réduire la pression, votre appareil peut être équipé d’un bouton de commande manuelle de déchargement qui vous permet de régler la pression. Le

style du bouton de commande manuelle du déchargeur peut di󰀨érer de

l’image ci-dessous.

• Si l’appareil est équipé d’une manette de déchargement, abaissez la pression en tournant la manette de déchargement dans le sens inverse des aiguilles d’une montre jusqu’à la pression souhaitée.

• Tournez la manette de déchargement dans le sens des aiguilles d’une montre jusqu’à ce qu’elle s’arrête pour revenir au réglage de pression le plus élevé préréglé en usine.

DÉPANNAGE

PROBLÈME CAUSE POSSIBLE SOLUTION

Reportez-vous à la

Le nettoyeur haute

pression crée une

pression d’eau faible

ou nulle.

Le nettoyeur haute

pression crée une

pression d’eau faible

ou nulle, suite.

De l’air est

emprisonné dans

la pompe et/ou les

tuyaux.

La source d’eau est

insu󰀩sante.

La buse est

bouchée.

Le ltre d’entrée

d’eau est bouché.

Le exible haute

pression est trop

long.

Le starter du moteur

est en position

CHOKE.

section PURGER LA POMPE de ce

manuel pour éliminer

l’air de la pompe et

des tuyaux.

Assurez-vous que

la source d’eau peut

fournir au moins 5

GPM à 20 PSI.

Nettoyer la buse

conformément à la

section ENTRETIEN

de ce manuel.

Nettoyez le ltre

d’entrée d’eau

conformément à la

section ENTRETIEN

de ce manuel.

Le tuyau haute

pression doit

mesurer moins

de 100 pieds de

longueur.

Mettre le starter du

moteur en position

RUN.

Page 37

PROBLÈME CAUSE POSSIBLE SOLUTION

Le réservoir de

Ajouter du carburant

carburant est vide.

Dirigez le pistolet

pulvérisateur dans

La pression de l’eau

dans la pompe

empêche le moteur

de tourner.

une direction sûre,

puis appuyez sur

la gâchette pour

relâcher la pression

de l’eau dans la

Reportez-vous

à la section

Le moteur ne démarre pas.

Reportez-vous

au manuel du

propriétaire du

moteur pour plus

d’informations sur

le dépannage du

moteur.

Le starter du moteur

est dans la mauvaise

position.

Le l de la bougie

d’allumage n’est pas

attaché à la bougie.

L’interrupteur du

moteur est en

position OFF. Le robinet de

carburant du moteur

est fermé.

DÉMARRAGE

DU MOTEUR de

ce manuel pour

connaître la position

correcte du starter.

Connecter le l de

commutateur du

moteur en position ON.

Ouvrez le robinet de

carburant.

Le niveau d’huile

moteur est bas. Si

le moteur est équipé

d’un capteur de niveau d’huile bas, le moteur ne démarrera

Vériez le niveau

d’huile moteur.

Remplissez selon le

manuel du moteur.

pas.

Bouchon de vidange

Serrer le bouchon de

desserré.

Joint torique du

bouchon de vidange

usé.

Joint torique

du bouchon de

remplissage usé.

L’huile de la pompe

Vériez et

remplacez.

Vériez et

remplacez.

Vériez le montant

est trop remplie.

Égoutter et remplir

Fuite d’huile de la

pompe.

Mauvaise huile

utilisée.

avec le type et la

quantité d’huile

appropriés.

Nettoyer le bouchon

de ventilation ;

Le bouchon de

ventilation est

bouché.

sou󰀪e de l’air à

travers l’évent pour éliminer le blocage.

Si le problème

persiste, remplacez

Contactez le service

Joints d’huile usés.

client au 1-833-362-

7368 ou au

[email protected]

frais.

pompe.

bougie.

Tourner le

vidange.

correct.

la che.

PROBLÈME CAUSE POSSIBLE SOLUTION

Accumulation de

produits chimiques

dans l’injecteur de

produits chimiques.

Contactez le service client au 1-833-362-

7368 ou au

[email protected]

La lance de

pulvérisation

n’est pas à basse

Insérer la buse «

savon » noire.

pression.

Filtre à détergent

obstrué.

Nettoyer le ltre.

Assurez-vous

que l’extrémité du

N’aspire pas de

détergent.

Le ltre à détergent

n’est pas immergé dans le détergent.

ltre du tuyau de

siphon de détergent

est entièrement

immergée dans le

détergent.

Diluer le détergent.

Le détergent est trop

épais.

Le détergent doit

avoir la même

consistance que

l’eau.

Rallonger le tuyau

Le exible haute

pression est trop

long.

d’alimentation en

eau et raccourcissez

le tuyau haute

pression.

Fuite d’eau au

niveau du raccord

pistolet/lance de

pulvérisation.

Fuite d’eau à la

pompe.

Le détergent est

séché à l’intérieur

de l’injecteur de

détergent.

Joint torique usé ou

cassé.

Raccordement du

tuyau desserré.

Connexions lâches.

Joint torique usé ou

déchiré

Garniture de piston

usée.

Tête de pompe ou

tubes endommagés

par le gel.

Contactez le service client au 1-833-362-

7368 ou au

[email protected]

Vériez et remplacez.

Resserrez la connexion.

Resserrez les

connexions.

Vériez et

remplacez.

Contactez le service client au 1-833-362-

7368 ou au

[email protected]

Contactez le service client au 1-833-362-

7368 ou au

[email protected]

Nettoyer la buse

La pompe ou la buse

vibre.

Buse obstruée.

conformément à la

section ENTRETIEN

de ce manuel.

La fonction de

démarrage électrique

ne fonctionne pas (si

équipée).

Pour obtenir une aide supplémentaire ou pour trouver votre centre de service agréé local, appelez le 1-833-362-7368 ou envoyez un e-mail à cservice@ fna-group.com.

La batterie n’est pas

chargée.

Fils positifs et

négatifs de la batterie

débranchés.

Charger la batterie.

Connectez les ls

positifs et négatifs de la

batterie.

Page 15

Page 38

ENTRETIEN

AVERTISSEMENT:AVERTISSEMENT:

Retirez toujours le câble noir négatif (-) de la batterie en premier et connectez toujours le câble noir négatif (-) de la batterie en dernier (si équipé).

CHOC ÉLECTRIQUE

Nettoyage du laveur sous pression

Nettoyez toujours le laveur sous pression lorsque le moteur est arrêté et froid. Pour nettoyer le laveur sous pression, utilisez d’abord un compresseur d’air réglé à 25 PSI maximum pour enlever la saleté et les débris des surfaces, des évents et des fentes de refroidissement

du laveur sous pression. Ensuite, nettoyez l’extérieur avec un chi󰀨on

humide.

Pour des raisons de sécurité, le fabricant recommande que tous les

entretiens et réparations du laveur sous pression soient e󰀨ectués par

un centre de service agréé. Tous les remplacements ou réparations

sous garantie doivent être e󰀨ectués par un centre de distribution ou de

service agréé. Pour trouver un centre de service autorisé près de chez vous, faire une demande de garantie ou obtenir une réparation sous garantie autorisée, appelez le 1-833-362-7368 ou envoyez un courriel à [email protected].

Il est de la responsabilité du propriétaire et/ou de l’utilisateur de

faire e󰀨ectuer tous les entretiens prévus avant d’utiliser le laveur

sous pression. Veillez à suivre les recommandations d’inspection et

d’entretien gurant dans tous les guides fournis avec cet appareil.

Entretien

Avant chaque utilisation, vériez que le laveur sous pression ne

présente pas de fuites, de pièces lâches ou endommagées, et toute autre anomalie qui pourrait nuire à son bon fonctionnement. Assurezvous que toutes les protections de sécurité sont en place et en bon état de fonctionnement.

Inspectez tous les évents d’air et les fentes de refroidissement pour vous assurer qu’ils sont propres et non obstrués. Réparez ou remplacez immédiatement toutes les pièces endommagées ou défectueuses par des pièces autorisées. Pour des raisons de sécurité, le fabricant recommande que tous les entretiens et réparations du laveur sous

pression soient e󰀨ectués par un centre de service agréé. N’essayez

jamais de réparer un tuyau haute pression.

AVISAVIS

L’eau peut endommager les composants du moteur du laveur sous pression si elle pénètre par les fentes de refroidissement ou d’autres

orices. Les dommages causés par la pénétration d’eau ne sont pas

couverts par la garantie. Pour éviter les dommages causés par l’eau, n’utilisez pas un laveur sous pression, un boyau de jardin ou toute autre source d’eau courante pour nettoyer le moteur du laveur sous pression et ne l’immergez jamais dans un liquide quelconque.

NETTOYAGE

PRODUITS DE

AVISAVIS

NETTOYAGE CHIMIQUES

Raccords

Les raccords du tuyau, du pistolet et de la pompe doivent être nettoyés

et lubriés régulièrement avec une ne pellicule de graisse au lithium

pour éviter d’endommager les joints toriques et de provoquer des fuites.

AVERTISSEMENT:AVERTISSEMENT:

Lors de l’entretien, vous pouvez être exposé à des surfaces chaudes, à la pression de l’eau ou à des pièces mobiles susceptibles de provoquer des blessures graves, voire mortelles.

AVERTISSEMENT:AVERTISSEMENT:

Débranchez toujours le l de la bougie, laissez refroidir le moteur et relâchez la pression de l’eau avant d’e󰀨ectuer tout entretien ou toute

réparation. Des blessures peuvent survenir si la pression du système n’est pas réduite avant de procéder à l’entretien ou au démontage.

Le moteur contient du carburant inammable. Ne fumez pas et ne travaillez pas à proximité d’une amme nue pendant l’entretien.

AVERTISSEMENT:AVERTISSEMENT:

Ne modiez jamais le produit ou l’une de ses parties. Des dommages

ou des blessures pourraient en résulter.

RISQUE DE BRÛLURES

RISQUE D’INCENDIE

BLESSURES LIÉES À DES MODIFICATIONS

Nettoyage des buses

Si une buse est obstruée, la pompe peut émettre des pulsations et la forme du jet peut changer. Si la buse n’est pas nettoyée, une pression excessive peut se développer et endommager la pompe ou d’autres accessoires. Inspectez les buses avant de les utiliser et suivez les instructions de cette section pour la procédure appropriée de nettoyage des buses.

1. Arrêtez le laveur sous pression.

2. Coupez l’alimentation en eau.

Orientez le pistolet de pulvérisation dans une direction sécuritaire

et appuyez sur la gâchette pour relâcher la pression de l’eau.

4. Réglez le verrou de la gâchette.

5. Retirez la buse du raccord rapide de la lance.

Dégagez toute obstruction de la buse en insérant l’outil de

nettoyage de la buse fourni.

Page 16

Page 39

7. Rincez tous les débris détachés de la buse en orientant un tuyau d’arrosage en marche vers la sortie de la buse pendant au moins 30 secondes.

Filtre d’entrée d’eau de pompe haute pression

Avant chaque utilisation, vériez le ltre d’entrée et nettoyez-le en

suivant les étapes ci-dessous. N’utilisez jamais le nettoyeur haute

pression sans que le ltre d’entrée soit correctement installé.

Comment vidanger l’huile de la pompe

1. Desserr capuchon d’aération.

2. Placez un conteneur sous le bouchon de vidange d’huile.

3. Retirez le bouchon de vidange d’huile.

4. Une fois l’huile vidangée, insérez le bouchon de vidange d’huile et serrez-le fermement.

5. Pour les pompes AAA™, remplissez avec l’huile de carter de pompe SIMPSON© Premium. Si cette huile n’est pas disponible, une huile SAE 15W-40 peut être utilisée.

Pour les pompes CAT Pumps®***, remplissez avec une huile hydraulique non détergente (ISO68).

6. Assurez-vous que le niveau d’huile atteint mais ne dépasse pas le point situé au centre du voyant.

Insé

*** Les pompes CAT Pumps® sont une marque déposée de Diversied Dynamics Corporation.

ez le bouchon de remplissage d’huile de la pompe / le

rez

le bouchon de remplissage d’huile et serrez-le fermement.

Entretien du moteur

1. Avec la vanne du réservoir fermée, dévissez le couvercle

du boîtier au bas du ltre à eau.

3. Ouvrez le robinet du réservoir pendant quelques secondes pour éliminer tous les débris du

tuyau exible du réservoir.

2. Retirez tous les débris autour du tamis, à l’intérieur du boîtier et du couvercle.

4. Visser le couvercle du boîtier

dans le fond du boîtier du ltre à

eau ; serrer à la main.

Entretien de la pompe

Remarque : La pompe a été remplie d’huile en usine. L’huile préférée

est l’huile de carter de pompe CAT ou SIMPSON® Premium. Si cette huile n’est pas disponible, une huile SAE 15W-40 peut être utilisée. Vidangez l’huile après les 50 premières heures de fonctionnement et toutes les 100 heures par la suite ou tous les 3 mois.

1. Voyant d’huile

2. Bouchon de remplissage d’huile / bouchon d’aération

3. Bouchon de vidange d’huile (non illustré)

Page 17

Avant chaque utilisation, vériez que le moteur ne comporte pas de

pièces desserrées ou endommagées, de signes de fuites d’huile ou

de carburant, et/ou toute autre anomalie qui pourrait a󰀨ecter le bon

fonctionnement. Gardez toujours tous les dispositifs de protection en place et en bon état de fonctionnement. Réparez ou remplacez immédiatement toutes les pièces endommagées ou défectueuses.

Pour des raisons de sécurité, le fabricant recommande que tous les entretiens et réparations du moteur (y compris les dispositifs et systèmes

antipollution) soient e󰀨ectués par un centre de service agréé. Tous les remplacements ou réparations sous garantie doivent être e󰀨ectués par

un centre de distribution ou de service agréé. Pour trouver un centre de service agréé près de chez vous, obtenir des renseignements sur la façon de faire une demande de garantie ou prendre des dispositions pour des réparations sous garantie autorisées, veuillez appeler le 1-833-362-7368 ou envoyer un courriel à [email protected].

Pour toute autre information sur l’entretien du moteur, consultez

le guide du moteur.

ENTREPOSAGE ET TRANSPORT

Entreposage pendant deux mois ou moins

1. Remplissez le réservoir de carburant conformément à la section LISTE DE CONTRÔLE DE FONCTIONNEMENT de ce manuel, puis ajoutez un stabilisateur de carburant selon les recommandations du fabricant. REMARQUE : L’utilisation d’un stabilisateur de carburant (vendu séparément) lors du stockage de l’essence peut aider à prévenir les problèmes liés aux carburants à base d’alcool dans les moteurs des équipements électriques extérieurs. Suivez toujours les instructions fournies par le fabricant du stabilisateur de carburant pour mélanger et utiliser correctement.

2. Assurez-vous que le réservoir contient su󰀩samment d’eau pour

faire fonctionner la pompe pendant environ dix minutes.

3. E󰀨ectuez les étapes des sections LISTE DE CONTRÔLE

DE FONCTIONNEMENT et CONNEXION DU PISTOLET PULVÉRISATEUR de ce manuel.

4. Démarrez le moteur conformément à la section DÉMARRAGE de ce manuel et faites-le tourner pendant dix (10) minutes pour permettre au carburant stabilisé de circuler dans tout le système de carburant. Assurez-vous d’appuyer sur la gâchette pour que l’eau

continue de couler à travers la pompe et le pistolet pulvérisateur an d’éviter une surchau󰀨e.

Page 40

5. Tournez le contacteur du moteur en position OFF.

6. Appuyez sur la gâchette du pistolet pulvérisateur pour relâcher la pression dans le tuyau et la pompe, puis vidangez le tuyau haute pression. Débranchez le pistolet pulvérisateur du tuyau haute pression.

7. À l’aide de la vanne à trois voies située sous le réservoir d’eau, vidangez le réservoir.

8. Laissez le moteur refroidir complètement.

Protégez la pompe en utilisant la protection de pompe SIMPSON® conformément à la section UTILISATION DE LA PROTECTION DE POMPE du présent guide.

10. Rangez la remorque dans un endroit propre et sec, à l’abri de la lumière directe du soleil.

Stockage pendant plus de deux mois

1. Assurez-vous que le moteur est complètement froid.

2. Retirez tout le carburant du réservoir de carburant, des conduites de carburant et du carburateur en desserrant la vis de vidange au bas du carburateur et en vidant le carburant dans un récipient approprié.

3. Une fois la ou les bougies d’allumage débranchées, changez l’huile moteur.

4. Retirez toute saleté et débris de la zone autour de la ou des bougies d’allumage, puis utilisez une douille de bougie ou une clé pour retirer la ou les bougies d’allumage.

5. Versez 0,5 once (15 ml) d’huile neuve dans la chambre de combustion du moteur. Lancez lentement le moteur en tirant le recul deux (2) fois - ou - utilisez le démarreur électrique pendant une seconde pour répartir l’huile à l’intérieur du cylindre.

6. Installez la ou les bougies d’allumage.

7. Dérouler le exible haute pression pour le vidanger ; enrouler sur

la bobine.

8. À l’aide de la vanne à trois voies située sous le réservoir d’eau, vidangez le réservoir.

9. L’utilisation de SIMPSON Pump Guard ou d’un équivalent est recommandée lors de l’entreposage de la machine pendant plus de 30 jours et/ou lorsque des températures glaciales sont prévues.

10. Rangez la remorque dans un endroit propre et sec, à l’abri de la lumière directe du soleil.

UTILISATION DE LA PROTECTION

DE POMPE SIMPSON®

AVISAVIS

Laisser de l’eau à l’intérieur de la pompe par temps de gel causera des dommages divisibles à la pompe. Pour éviter des dommages coûteux, traitez toujours la pompe avec la protection de pompe SIMPSON® an d’éliminer l’eau piégée et de remplir la pompe d’une

solution lubriante et antigel.

La protection de pompe SIMPSON® (vendue séparément) est formulée pour protéger votre pompe pendant l’entreposage à long terme et contre les dommages causés par le gel. La protection de pompe doit être utilisée tout au long de la saison pour que les

joints restent souples et bien lubriés. Avant d’entreposer l’appareil

pour l’hiver ou lorsqu’il y a un risque de gel, utilisez la protection de pompe pour éliminer toute trace d’eau des cavités internes tout en les remplissant d’une solution antigel. La protection de pompe est une assurance pour votre investissement, utilisez-la.

Utilisez simplement la protection de pompe en suivant les étapes suivantes :

1. Vissez l’adaptateur de la protection de pompe dans l’entrée du tuyau d’arrosage de la pompe.

2. Appuyez sur le bouton et maintenez-le enfoncé jusqu’à ce que toute l’eau et la protection de pompe commencent à sortir de

l’orice haute pression.

3. Dévissez la protection de pompe et préparez le laveur sous pression pour l’entreposage comme indiqué dans la section ENTREPOSAGE ET TRANSPORT.

DOMMAGES DE LA POMPE

Transport

Page 18

Page 41

GARANTIE COMMERCIALE

LIMITÉE

CONDITIONS DE LA COUVERTURE DE GARANTIE :

Le fabricant de ce produit accepte de réparer ou de remplacer les pièces désignées qui s’avèrent défectueuses pendant la période de garantie indiquée ci-dessous, à sa seule discrétion. Des limitations/ extensions et exclusions particulières s’appliquent.

Cette garantie couvre les défaut de pièces et main d’œuvre mais exclut les pièces défaillantes en raison de l’usure normale, de la détérioration, de la mauvaise utilisation, de dommages accidentels, de négligence, utilisation incorrecte, entretien, qualité de l’eau ou de l’entreposage. s’y limiter, les articles tels que la valve et les joints, qui ne sont pas couverts par cette garantie. conditions de garantie, toutes les pièces supposées défectueuses doivent être conservées et disponible pour retour sur demande à un centre de service sous garantie pour inspection. Les évaluations et décisions du fabricant concernant la validité des réclamations sous

garanties sont dénitives.

Cette garantie limitée s’applique uniquement au consommateur ayant initialement acheté le produit neuf auprès du fabricant ou d’un vendeur autorisé. Elle ne s’étend pas à un propriétaire ultérieur ou à un transfert du produit par le consommateur, et ne peut être fournie par un revendeur non agréé. Les centres de service de garantie agréés et formés par l’usine respecteront les conditions de toutes les garanties des composants et satisferont les demandes des dispositions appropriées de la garantie.

Les articles d’usure normale incluent, mais sans

Pour faire une réclamation selon les

RESPONSABILITÉ DE L’ACHETEUR D’ORIGINE (UTILISATEUR INITIAL) :

Pour le traitement d’une réclamation sous garantie pour votre laveur sous pression SIMPSON®, signalez le problème au 1 833 362-7368 ou à [email protected] pour obtenir l’autorisation et les directives concernant le centre de service le plus proche de votre zone.

Conservez le reçu de caisse original comme preuve d’achat pour les travaux sous garantie.

Prenez un soin raisonnable pour l’utilisation et l’entretien du produit, comme indiqué dans le(s) guide(s) du propriétaire.

LA GARANTIE NE COUVRE PAS :

• Dommages de transport

• Dommages dus à la détérioration chimique, à l’eau salée, à la rouille ou à la corrosion

• Dommages causés par des pièces ou accessoires obtenus d’une autre source qu’un concessionnaire agréé ou non approuvés par le fabricant

• Usure normale des pièces mobiles ou des composants a󰀨ectés

par les pièces mobiles

• Pièces consommables telles que : ltre à carburant, ltre à air,

bougie(s) d’allumage, câble de démarreur manuel, huile et

lubriant(s)

• Travaux d’entretien périodiques normaux tels que le nettoyage du carburateur et la vidange de l’huile moteur

• Dommages dus au gel

Cette garantie remplace toute autre garantie, expresse ou implicite, notamment et sans limitation toutes les garanties de qualité marchande et d’adaptation à un usage particulier et toutes ces garanties sont déclinées par les présentes et exclues par le fabricant. L’obligation de garantie du fabricant est limitée à la réparation et au remplacement des produits défectueux comme exposé aux présentes et le fabricant décline toute responsabilité en cas d’autres pertes, dommages ou dépenses - y compris les dommages de transport, accidentels, dus à de mauvais traitements, catastrophes naturelles, mauvaise utilisation ou négligence. Les dommages suite à réparations utilisant des pièces approvisionnées

auprès d’autres sources que le fabricant ou les modications e󰀨ectuées par du personnel autre que celui de l’usine sont

également exclus. Faute d’installer et d’exploiter l’équipement conformément aux recommandations exposées dans le manuel d’utilisation, la garantie sera annulée.

LA PRÉSENTE GARANTIE NE COUVRE PAS :

Les dommages résultant du transport (les réclamations doivent être déposées auprès du transporteur), d’un accident, d’un abus, d’un cas de force majeure, d’une mauvaise utilisation ou d’une négligence. Cette garantie ne couvre pas non plus les

dommages résultant de réparations ou modications e󰀨ectuées

par du personnel autre que celui autorisé par l’usine ou le manquement à installer et exploiter l’équipement conformément aux recommandations exposées dans le manuel d’utilisation. Le fabricant décline toute responsabilité vis-à-vis des personnes en cas de dommage consécutif, d’accident corporel ou de perte commerciale.

PÉRIODES DE COUVERTURE DE LA GARANTIE:

SYSTÈME DE CONTRÔLE DU MOTEUR ET DES ÉMISSIONS

• Couvert par la garantie du fabricant du moteur. Voir manuel du moteur.

POMPE À HAUTE PRESSION (DÉFAUTS DE MATÉRIAUX ET DE FABRICATION)

• CINQ (5) ans à partir de la date d’achat.

FRAME (DEFECTS IN MATERIAL AND WORKMANSHIP)

• UN (1) an à partir de la date d’achat.

ACCESSOIRES (DÉFAUTS DE MATÉRIAUX ET DE FABRICATION)

•

Buses, exibles, pistolets pulvérisateurs, baguettes, pneus,

pieds en caoutchouc : quatre-vingt-dix (90) jours à compter de la date d’achat

Page 19

Page 42

LIRE ATTENTIVEMENT CE GUIDE AVANT L’UTILISATION

Le fait de ne pas suivre les instructions et les précautions de sécurité de ce guide peut entraîner des dommages matériels, des blessures graves et/ou la mort.

CONSERVEZ CE GUIDE POUR RÉFÉRENCE ULTÉRIEURE

Part number: 7112881NOCA / Français REV A - 6/2025

Page 43

LAVADORA A PRESIÓN

MANUAL DE USO Y CUIDADO

Para remolques de lavado a presión con agua fría

NO A LA VENTA EN EL ESTADO DE CALIFORNIA

MIRA ANTES

DE BOMBEAR!

Porcentaje de etanol

LEA ESTE MANUAL DETENIDAMENTE ANTES DE LA OPERACIÓN

El incumplimiento de las instrucciones y precauciones de seguridad de este manual puede provocar daños a la propiedad, lesiones graves y/o la muerte.

Si su lavadora a presión no funciona o si faltan partes o están rotas, NO LA DEVUELVA AL LUGAR DE COMPRA. Comuníquese con nuestro Departamento de Servicio al Cliente llamando al 1-833-362-7368 o enviando un correo electrónico a [email protected]

CONSERVE ESTE MANUAL PARA FUTURA REFERENCIA

NOTA: Las fotografías y los dibujos lineales utilizados en este manual son sólo para referencia y pueden no representar su modelo especíco.

Part number: 7112881NOCA / Español REV A - 6/2025

Page 44

CONSERVE ESTE MANUAL PARA USO FUTURO

Guarde este manual para consultarlo en el futuro. Este manual debe considerarse una parte permanente del producto y permanecer con él. Este manual debe estar disponible para cualquier persona que opere los productos que cubre. Este manual debe permanecer con los productos que cubre si se vende a un nuevo propietario. Si el manual se daña, se pierde o no se puede utilizar de otro modo, puede descargar una nueva copia desde las páginas del producto en:

TABLA DE CONTENIDO

Lea este manual antes de la operación

Instrucciones adicionales

Símbolos de alerta de peligro

1INSTRUCCIONES DE SEGURIDAD

1 1 1

www.simpsoncleaning.com

Anote el número de modelo, el número de serie y la fecha de compra de este producto en los espacios proporcionados a continuación y luego guarde este manual con los recibos de compra para referencia futura.

Número de

modelo:

Número de

serie:

Fecha de

compra:

ADVERTENCIA DE PROPUESTA 65 DE CALIFORNIA

Este producto y el escape del motor pueden exponerlo a sustancias químicas que en el estado de California se sabe que causan cáncer, defectos de nacimiento u otros daños reproductivos. Para obtener más información sobre la Propuesta 65 de California, visite www. P65Warnings.ca.gov.

RENUNCIAS DE RESPONSABILIDAD 2

EQUIPO DE PROTECCIÓN PERSONAL

DESEMBALAJE / INSTALACIÓN DE LA

LENGUA DEL REMOLQUE

Instalación de la lengüeta del remolque

Lengüeta de remolque con bisagra separable

ENSAMBLE 3

Ventilación de la bomba

Ensamble la pistola rociadora

Colocación de boquillas

Conectar una batería

UBICACIÓN DE LOS COMPONENTES

Remolque con motor monocilíndrico

Remolque con motor de dos cilindros

Vista trasera del remolque

Componentes de la bomba de alta presión

Controles del motor monocilíndrico

VÁLVULA DEL TANQUE DE AGUA 6

2 3

3 3 4 4

4 5

5 5 5

ADVERTENCIA DE HIDROCARBUROS AROMÁTICOS POLICÍCLICOS

El elemento del ltro de aire y el ensamble de la caja de aire pueden

contener hidrocarburos aromáticos policíclicos (HAP). Algunos HAP pueden causar cáncer. Para evitar la exposición a los HAP, use

guantes cuando realice el mantenimiento del ltro de aire.

PELIGRO:PELIGRO:

Asegúrese de leer y comprender completamente tanto el “Manual

del propietario del remolque utilitario” como la hoja “Instrucciones

adicionales del remolque de limpieza a presión móvil / remolque de agua” antes de remolcar el remolque. Si extravió su copia del manual, comuníquese con nuestro Departamento de Servicio al Cliente llamando al 1-833-362-7368 o enviando un correo electrónico a cservice@fna-group.

com

LLENADO DEL DEPÓSITO DE AGUA 6

CONECTANDO LA PISTOLA PULVERIZADORA

BOQUILLAS

Selección de boquilla

Instalación de boquillas

USO DE QUÍMICOS

LISTA DE VERIFICACIÓN DE FUNCIONAMIENTO

Ubicación

Operación a gran altitud

Condiciones de operación

Vericación de aceite del motor: motor monocilíndrico

Vericación de aceite del motor: motor de dos cilindros

Revisión de combustible: motor monocilíndrico

Revisión de combustible: motor de dos cilindros

ARRANQUE DEL MOTOR

Motor monocilíndrico

Motor de dos cilindros

7 7

8 8

8 10

10 11 11

11 12

Page II

APAGAR EL MOTOR

Page 45

INSTRUCCIONES DE SEGURIDAD

CONSEJOS DE OPERACIÓN 13

Términos

Preparación

Lavado a presión

Ajuste de la presión de la supercie

Ajuste de la perilla de control manual del descargador

para ajustar la presión

SOLUCIÓN DE PROBLEMAS

MANTENIMIENTO

Mantenimiento

Limpieza de lavadora a presión

Conexiones

Limpieza de boquillas

Filtro de entrada de agua

Mantenimiento de la bomba

Mantenimiento del motor

13 13 13 13 13

15 15 15 16 16 16 16

ALMACENAJE Y TRANSPORTE 17

Almacenamiento durante dos meses o menos

Almacenamiento durante más de dos meses

Transportation

17 17 17

USO DE PUMP GUARD SIMPSON® 17

GARANTÍA

LEA ESTE MANUAL ANTES DE LA OPERACIÓN

Este manual contiene información e instrucciones de seguridad importantes. No opere este producto hasta que haya leído y entendido completamente todas las instrucciones de seguridad, operación y mantenimiento enumeradas en este manual. El incumplimiento de la información contenida en este manual resultará en daños a la propiedad, lesiones y/o muerte.

NOTA: Las advertencias y precauciones discutidas en este manual no pueden cubrir todas las condiciones y situaciones que puedan ocurrir. El operador debe comprender que la conciencia y la precaución son factores que no se pueden incorporar a este producto y, por lo tanto, deben ser

ejercidos por el operador.

INSTRUCCIONES ADICIONALES

Junto con este manual, asegúrese de leer las instrucciones adicionales

proporcionadas tanto en el producto como en el mismo, el equipo adjunto,

los accesorios y el motor que alimenta el producto. Preste especial atención a todas las reglas e instrucciones de seguridad adicionales sobre los procedimientos adecuados de arranque, operación y apagado. Utilice siempre cualquier vestimenta protectora recomendada que pueda ser necesaria para operar el equipo de manera segura.

SÍMBOLOS DE ALERTA DE PELIGRO

Asegúrese de comprender los símbolos de seguridad y las deniciones que

se enumeran a continuación. Cada símbolo contiene una de cuatro palabras: PELIGRO, ADVERTENCIA, PRECAUCIÓN, AVISO, que indican diferentes niveles de gravedad del peligro. Estos símbolos se utilizan en todo este manual

y van seguidos de información sobre un peligro especíco, las consecuencias

del peligro e instrucciones sobre cómo evitarlo. No prestar atención a estos símbolos y seguir las instrucciones proporcionadas con ellos resultará en daños a la propiedad, lesiones y/o la muerte.

Indica una situación de peligro inminente

PELIGRO:PELIGRO:

ADVERTENCIA:ADVERTENCIA:

PRECAUCION:PRECAUCION:

AVISOAVISO

ADVERTENCIA:ADVERTENCIA:

No opere la unidad cuando esté fatigado o bajo la inuencia de

drogas y/o alcohol. Manténgase alerta en todo momento. No se

estire ni se pare sobre una supercie inestable. No rocíe mientras

se encuentra sobre una escalera. La fuerza reactiva del rocío hará que la pistola rociadora rebote y podría hacer que el operador se

resbale o caiga o que dirija mal el rociador. El control inadecuado

de la pistola rociadora puede provocar lesiones a sí mismo o a otras

personas. Sujete la pistola rociadora rmemente con ambas manos.

Es posible que la pistola rociadora rebote cuando se activa el gatillo. Nunca apunte la pistola rociadora hacia personas o animales ni rocíe con ella.

que, si no se evita, provocará daños a la propiedad, lesiones graves y/o la muerte.

Indica una situación potencialmente

peligrosa que, si no se evita, podría provocar daños a la propiedad, lesiones graves y/o la muerte.

Indica una situación peligrosa que, si no se

evita, podría provocar daños a la propiedad y/o lesiones menores a moderadas.

Indica información que se considera

importante pero no está relacionada directamente con un peligro.

PRÁCTICAS INSEGURAS

Page 1

Page 46

CAUTION

PRECAUCION:PRECAUCION:

PELIGROS DE RESBALÓN / TROPIEZO

Cuando se lave a presión en áreas públicas, se deben colocar letreros que indiquen mantenerse

PELIGRO DE

TROPIEZOS

Las mangueras pueden representar un peligro de tropiezo que puede causar lesiones como

resultado de una caída.

Se debe prestar especial atención a la seguridad no solo del operador de la lavadora a presión, sino también de las personas que puedan estar

junto al área que se está limpiando. La mejor manera de advertir a las

personas desprevenidas es con señalización y barreras.

Las barreras pueden ser tan simples como conos de tráco de plástico

o barricadas para usar cinturones de barrera alrededor del área que

se está limpiando. Recuerde, el lavado a presión puede desalojar el

pavimento débil o roto convirtiéndolo en proyectiles que pueden lesionar

a otros. Mantener a las personas alejadas del área es la mejor manera

de evitar lesiones.

El pavimento mojado puede ser resbaladizo para las personas

desprevenidas y causar lesiones por resbalones y caídas. Las

mangueras de alta y baja presión pueden representar un riesgo de

tropiezo. Segregar el área y colocar la señalización adecuada puede reducir las lesiones.

alejado del área mientras se realiza el lavado

a alta presión. Además, se deben colocar

letreros que indiquen que la supercie puede

estar resbaladiza y que puede haber riesgos de tropiezos.

Ejemplos de signos

CAUTION

Mire por

donde

camina.

CAUTION

Resbaladizo cuando está

mojado.

MANTÉNGASE

ALEJADO

LAVADO

A ALTA

PRESIÓN EN

PROGRESO

CAUTION

Resbaladizo cuando está

mojado.

RENUNCIAS DE RESPONSABILIDAD

● Toda la información de esta publicación se basó en la información de producto más reciente disponible en el momento de la impresión.

FNA Group se reserva el derecho de actualizar, cambiar y/ mejorar

el producto y este documento en cualquier momento, sin previo aviso y sin incurrir en ninguna obligación.

● Este manual puede cubrir más de una máquina. Las imágenes

y guras del manual deben usarse sólo como referencia. Puede haber diferencias entre su producto y las imágenes, dibujos y

diagramas de este manual.

EQUIPO DE PROTECCIÓN PERSONAL

Es importante comprender qué equipo de protección personal (EPP)

se debe utilizar al usar su lavadora a presión. Los objetos livianos

o no asegurados pueden convertirse en proyectiles peligrosos. A continuación se muestra una lista de artículos de EPP que deben utilizarse en todo momento cuando se usa la lavadora a presión.

Audición - Tapones para los oídos u orejeras para proteger su audición.

Visión - Anteojos de seguridad Z87.1 aprobados por ANSI para proteger sus ojos.

Ropa - Pantalones largos y una camisa de manga larga para proteger sus piernas y brazos de los escombros que salen volando

Calzado - Zapatos con suela de hule que cubran completamente

los pies para protegerlos de residuos, rociado excesivo y descargas eléctricas.

DESEMBALAJE / INSTALACIÓN

DE LENGUA

Siga los pasos descritos en esta sección para desembalar y ensamblar su remolque de lavado a presión. Si tiene alguna pregunta sobre el

desembalaje o el montaje de su remolque de lavado a presión, tenga

a mano su número de modelo y número de serie, luego comuníquese con atención al cliente al 1-833-362-7368 o envíe un correo electrónico a [email protected].

Ejemplos de barreras

AVISOAVISO

Este aparato no está diseñado para ser utilizado por personas con capacidades físicas, sensoriales o mentales reducidas o que carezcan de experiencia y conocimientos, a menos que una persona responsable de su seguridad las supervise o les dé instrucciones sobre el uso del aparato.

Se debe supervisar a los niños para asegurarse que no utilicen ni

jueguen con el aparato.

Page 2

1. Desabroche y desenvuelve el conjunto de lengüeta de la caja del remolque.

2. Deslice el conjunto de lengüeta en la ranura ubicada debajo de la sección delantera del remolque.

Tubo de lengua

Ranura para la lengua

PRECAUCION:PRECAUCION:

Evite colocar las manos entre el mango y el marco cuando realice el ensamblado para no pellizcarse.

PUNTO DE PELLIZCO

Page 47

3. Deslice el cable de iluminación a través del tubo de lengüeta del remolque hasta la parte delantera del tubo.

Revise el recorrido del cable de iluminación a través de la lengüeta del remolque para asegurarse de que no esté pellizcado, estirado, enredado o colgado.

5. El hardware está ubicado en la bandeja de malla de alambre frontal. Monte los herrajes de la lengüeta del remolque a través

de los ángulos de soporte de la lengüeta y el tubo de la lengüeta; apretar.

Tuercas de seguridad de grado 8

Pernos hexagonales de grado 8

Arandelas planas grado 8

Lengua del remolque

6. Gire hacia abajo el gato. Gire el gato hacia abajo para quitar

peso de los soportes de envío de madera delanteros. Una vez quitado el peso, se pueden quitar los soportes.

ENSAMBLE

Ventilación de la bomba (si corresponde)

La bomba de alta presión puede tener un respiradero que necesitará su atención antes de usar la lavadora por primera vez. Consulte a continuación el estilo que pueda tener.

Tapa de envío ROJA

1. Con un destornillador de punta, retire el tapón de envío ROJO de la parte superior de la bomba.

Enchufe de envío ROJO

1. Agarre la etiqueta y retírela

junto con el tapón de envío

ROJO.

Soportes de envío

Gato de remolque

7. Retire la correa de amarre con trinquete de la parte trasera del remolque.

Lengüeta del remolque con bisagra separable

(si está equipado)

La lengüeta del remolque con bisagra separable se ha instalado para usted en la fábrica.

El propósito de la bisagra es permitirle doblar la lengüeta hacia atrás cuando no esté en uso, lo que permite acortar la longitud del remolque para su almacenamiento.

Cuando esté listo para remolcar el remolque, gire la lengüeta hacia adelante y luego bloquee la bisagra con el pasador de la bisagra; asegúrelo con la chaveta. Una vez que la lengüeta del remolque esté conectada a la bola de enganche del vehículo remolcador, conecte las cadenas de seguridad al vehículo remolcador.

2. Enrosque con la mano la tapa del respiradero NEGRA en la bomba.

Apriete la tapa con los dedos.

2. El respiradero ahora está abierto correctamente.

Ensamble la pistola rociadora

1. Asegure la lanza a la pistola girando cuidadosamente el acoplador

sobre la pistola rociadora hasta que el acoplador deje de girar. No

apriete en acceso. La mayoría de las roscas en ña lanza no serán visibles si la lanza y la pistola se ensamblan adecuadamente. Tenga cuidado de no trasroscar la pistola y la lanza.

Pasador de la bisagra

Pasador de horquilla

Asegúrese de leer y comprender completamente tanto el “Manual

del propietario del remolque utilitario” como la hoja “Instrucciones

adicionales del remolque de limpieza a presión móvil / remolque de agua” antes de remolcar el remolque.

Page 3

ADVERTENCIA:ADVERTENCIA:

Riesgo de inyección de uido. Al utilizar varillas o pistolas de repuesto con esta lavadora a presión, no utilice una lanza ni una combinación de lanza y pistola de menor longitud que la proporcionada con la lavadora a presión, medida desde el extremo de la boquilla de la lanza hasta el gatillo de la pistola.

LESIÓN POR INYECCIÓN

Page 48

ADVERTENCIA:ADVERTENCIA:

Asegúrese que todas las partes estén ensambladas en el orden y la orientación que se indican en este manual. Si no se ensamblan correctamente las piezas, pueden producirse lesiones graves o daños a la propiedad.

Las roscas del acoplador de lanza y pistola pueden enroscarse

fácilmente, lo que resulta en un montaje inadecuado. Un montaje

inadecuado de la pistola y la lanza puede provocar lesiones personales. No lo use si las roscas del acoplador de la pistola y/o la lanza están cruzadas.

MONTAJE INCORRECTO

RIESGO DE

PELIGRO:PELIGRO:

QUEMADURAS POR ÁCIDO

Las baterías contienen ácido que puede causar quemaduras graves

en la piel y/o daños en los ojos, y puede ser fatal si se ingiere. No

intente desarmar la batería ni la incline. Al manipular la batería, use gafas de seguridad y guantes resistentes a productos químicos. No coma, beba, fume ni acerque una llama abierta a la batería. Lávese bien las manos después de manipular la batería. Si se expone al

ácido de la batería o experimenta hinchazón, enrojecimiento, dolor

al respirar, vómitos, ceguera y/o quemaduras, comuníquese con un centro de toxicología o con un médico de inmediato.

Colocación de boquillas

Retire las boquillas de conexión rápida de colores de la bolsa de plástico e insértelas en las arandelas de goma

junto a su color correspondiente en la

etiqueta.

PRECAUCION:PRECAUCION:

Utilice únicamente accesorios o repuestos con una clasicación

igual o superior a la de la lavadora a presión para evitar lesiones graves, daños en la lavadora a presión o en los accesorios.

CLASIFICACIÓN DE PRESIÓN

Conectar una batería (si está equipada)

La hidrolavadora no viene con batería. Debe instalar una batería del grupo 24 o del tamaño U1 antes de usar la hidrolavadora. Consulte su hidrolavadora para determinar el tamaño requerido, como se indica a continuación. Antes de usar la función de arranque eléctrico, la batería debe estar completamente cargada y el cable de arranque de la hidrolavadora debe estar conectado al puerto de conexión de la batería.

Grupo 24

PELIGRO:PELIGRO:

Para reducir el riesgo de descarga eléctrica o explosión, no provoque cortocircuito en los terminales de la batería ni la cargue

en un recipiente sellado. Mantenga alejadas las chispas y las llamas. Mantenga la batería alejada de otros objetos metálicos, como sujetapapeles, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan hacer una conexión entre

un terminal y otro. No utilice herramientas metálicas para realizar

las conexiones. Los objetos metálicos pueden hacer una conexión

entre un terminal y otro. Hacer cortocircuito entre los terminales de la batería puede provocar chispas, quemaduras o un incendio.

O INCENDIO

UBICACIÓN DE COMPONENTE

Remolque con motor monocilíndrico

RIESGO DE EXPLOSIÓN

*Los estilos de batería

pueden variar.

1. Retire la tapa de la caja de la batería.

2. Coloque con cuidado la batería en la caja de la batería.

3. Coloque el cable rojo positivo (+) de la batería en el poste

positivo (+) de la batería. Apriete la abrazadera.

4. Coloque el cable negro negativo (-) de la batería en el borne negativo (-) de la batería. Apriete la abrazadera.

5. Vuelva a colocar la tapa en la caja de la batería.

ADVERTENCIA:ADVERTENCIA:

Retire siempre el cable negro negativo (-) de la batería primero y

siempre conecte el cable negro negativo (-) de la batería al nal.

CHOQUE ELÉCTRICO

Page 4

Page 49

Remolque con motor de dos cilindros

Componentes de la bomba de alta presión

(El estilo de la bomba y los componentes pueden variar)

Vista trasera del remolque

Controles de motor monocilíndrico

1. Caja del ltro de aire del motor

2. Controles del motor

3. Mango de arranque del motor

4. Enrollador de manguera de alta presión

5. Manguera de alta presión

6. Guardabarros de rueda

7. Neumático

8. Luz de posición lateral (ámbar)

9. Depósito de agua

10. Tapón de llenado de combustible

11. Depósito de combustible

12. Bomba de alta presión

13. Tapón de llenado de aceite/ varilla medidora

14. Interrupteur encendido/ apagado du moteur

15. Motor monocilíndrico

16. Bujía

17. Tapón de drenaje de aceite del motor

18. Gato de remolque

19. Mango del gato del remolque

20. Palanca de bloqueo del enganche

21. Enganche de bola

22. Acoplador de manguera de

jardín para llenar el tanque

de agua.

23. Mango del carrete de manguera

24. Motor de dos cilindros

25. Indicador de combustible

26. Varilla de nivel de aceite del motor

27. Filtro de combustible

28. Caja de bateria

29. Tapón de llenado de aceite del motor

30. Interruptor de encendido/ apagado de la llave del motor

31. Filtro de aceite de motor

32. Bombilla de cebado de combustible

33. Correas del tanque

34. Luces de freno (rojas)

35. Válvula del tanque de agua (no se muestra)

36. Titular de la matrícula

37. Tapón de llenado/respiradero de aceite de la bomba

38. Colector de bomba

39. Válvula de alivio térmico

40. Descargador de presión

41. Púa de inyección de

detergente (jabón)

42. Salida de bomba

43. Entrada de bomba

44. Caja del ltro de agua

45. Acelerador del motor (si está equipado)

46. Estrangulador del motor

(si

está equipado)

47. Válvula de combustible del motor

(si está equipado)

Page 5

Page 50

VÁLVULA DEL TANQUE DE AGUA

(Si está equipado)

Ubicada debajo del tanque de agua, hay una válvula de tres vías. Esta válvula le permite controlar el ujo de agua del tanque, incluido el drenaje del tanque durante climas helados. Cuando la manija de la

válvula está perpendicular al cuerpo de la válvula, la válvula está en la posición cerrada (no saldrá agua del tanque).

Al colocar la manija de la válvula paralela al cuerpo de la válvula, la válvula se abre permitiendo que el agua uya en la dirección de la echa en la manija de la válvula. Cuando la echa apunta hacia la

manguera que conduce a la bomba de alta presión, el tanque está listo

para suministrar agua a la bomba. Al colocar la manija con la echa

apuntando hacia la conexión abierta, el tanque ahora se drenará, lo que permitirá limpiarlo o prepararlo para un clima helado..

Una vez que el tanque esté lleno, cierre el suministro de agua y

5. luego desconecte la manguera de suministro de agua.

¡NO mueva el remolque a menos que la manguera de suministro de agua esté desconectada! Se producirán

daños en la manguera de llenado del tanque, la manguera de suministro de agua y el grifo de la manguera del sistema de agua.

CONECTANDO LA PISTOLA

PULVERIZADORA

AVISOAVISO

El funcionamiento de la bomba de una hidrolavadora sin agua

dañará gravemente las juntas de la bomba y otros componentes

internos. Para evitar este peligro, asegúrese de que el tanque de

agua tenga suciente agua para la aplicación. Nunca permita que el

tanque se vacíe, ya que la bomba podría sufrir daños graves.

PURGA DE BOMBA

ABIERTO, DRENAJE

DEL TANQUE

CERRADO

ABIERTO,

LAVADO A

PRESIÓN

LLENADO DEL DEPÓSITO DE

AGUA

El agua utilizada en el tanque debe ser agua limpia y potable. No utilice agua reciclada, gris o de estanque. Este tipo de agua obstruirá

rápidamente el ltro de agua y puede provocar daños en la bomba.

Nunca utilice ningún tipo de limpiadores/acondicionadores de agua en el tanque. Esto puede dar lugar a costosas reparaciones de la bomba que no están cubiertas por la garantía. NO use agua caliente, sólo agua fría.

ADVERTENCIA:ADVERTENCIA:

Para reducir la posibilidad de contaminación, siempre proteja contra el reujo cuando esté conectado al sistema de agua potable. Es

posible que en algunos municipios se requiera un dispositivo de

prevención de reujo. El dispositivo de prevención de reujo debe

conectarse entre el sistema de agua y la manguera de suministro de agua.

Gire la válvula del tanque a la posición CERRADA.1.

PREVENCIÓN DE REFLUJO

ADVERTENCIA:ADVERTENCIA:

Las altas presiones creadas por una lavadora a presión pueden causar lesiones por inyección de líquido, laceraciones graves, amputaciones y/o la muerte. Para evitar estos peligros, siempre apunte la pistola rociadora y la lanza en una dirección segura cuando use una lavadora a presión y nunca intente tocar una fuga en una manguera o accesorio de alta presión.

Una bomba de lavado a presión está diseñada para funcionar con agua

uyendo a través de ella. El agua lubrica y enfría los componentes

internos de la bomba. Hacer funcionar una bomba de lavado a presión sin agua dañará gravemente los sellos de la bomba y otros componentes internos. Los daños causados por hacer funcionar una bomba de lavado a presión sin agua no están cubiertos por la garantía.

Mientras tira hacia atrás del collar de salida de la manguera de

1. alta presión, inserte el conector de la pistola rociadora y luego suelte el collar. Tire suavemente de la manguera para asegurarse de que esté bloqueada.

Bloqueo del gatillo

de la pistola

pulverizadora

LESIÓN POR INYECCIÓN

Gatillo de pistola pulverizadora

2. Verique que el ltro de entrada esté libre de suciedad o escombros y que esté en su lugar con el lado convexo hacia afuera.

Abra el suministro de agua y déjelo

3. funcionar durante 30 segundos para purgar cualquier residuo de la manguera de suministro. Luego, cierre el suministro de agua y enrosque la manguera de suministro de agua en la manguera de llenado del tanque.

Abra el suministro de agua. Deje que el tanque se llene hasta el

4. nivel LLENO.

Page 6

2. Apunte la pistola rociadora en una dirección segura, después apriete y mantenga presionado el gatillo durante por lo menos 30

segundos o hasta que el agua uya de manera constante y se

purgue todo el aire de la bomba y las mangueras.

3. Revise las mangueras y conexiones respecto a fugas. Si se encuentran fugas, apague la máquina, apunte la pistola rociadora en una dirección segura y apriete el gatillo para aliviar cualquier presión acumulada en el sistema. Nunca intente tocar una fuga en una manguera o accesorio de alta presión. Nunca intente reparar una manguera de alta presión.

Enganche el bloqueo del gatillo.4.

Page 51

BOQUILLAS

Selección de boquillas

Las boquillas suministradas con la lavadora a presión tienen patrones

de rociado especícos diseñados para limpiar diferentes supercies. El uso de una boquilla incorrecta puede dañar las supercies. Consulte

la siguiente tabla para seleccionar la boquilla correcta antes de usar la lavadora a presión. NOTA: La selección de boquillas incluidas puede variar según los modelos de lavadoras a presión.

Color Uses Surface

USO DE PRODUCTOS QUÍMICOS

(Si está equipado)

AVISOAVISO

El lavado a presión con líquidos volátiles, inamables o corrosivos

podría causar daños, incendio o explosión en la lavadora a presión y provocar lesiones graves y/o la muerte. Para evitar estos peligros,

use únicamente jabones y productos químicos aprobados, no intente lavar a presión con líquidos volátiles, inamables o corrosivos y

NUNCA use blanqueador.

LÍQUIDOS VOLÁTILES

Limpieza de puntos de

Rojo

Amarillo

Verde

Blanco

Negro

supercies duras, sin pintar y

áreas de alto alcance

Limpieza intensa de

supercies sin pintar

Boquilla de limpieza

estándar para la mayoría de

aplicaciones

Limpieza de supercies

pintadas o delicadas

Aplica soluciones de limpieza

AVISOAVISO

El rociado de alta presión puede dañar las plantas y otras supercies

como madera, vidrio, pintura, calcomanías y terminaciones de

automóviles, y objetos delicados. Para evitar causar daños, cubra las

plantas antes de rociar cerca de ellas, consulte la tabla de Selección de boquillas en este manual para la selección correcta de boquillas

y pruebe las supercies antes de rociar para asegurarse que sean lo sucientemente fuertes para resistir el rociado de alta presión.

Metal y hormigón sin pintar

NO usar en madera.

Parrillas, entradas para

vehículos, pasillos de

concreto y ladrillo, bloque y

estuco sin pintar

Herramientas de jardín,

aceras, muebles de jardín,

revestimientos sin pintar,

estuco, canaletas, aleros,

supercies de concreto y ladrillo

Automóvil, camión, RV,

marino, madera, ladrillo

pintado, estuco pintado, vinilo

y revestimiento pintado

Seguro en todas las

supercies. Siempre verique

la compatibilidad de las

soluciones de limpieza antes

de su uso.

DAÑO POR ROCÍO

Conecte el extremo abierto de la

manguera de jabón a la conexión de

púas de la bomba.

Coloque el extremo ltrado de la

manguera de jabón en un recipiente con jabón.

Si el motor está funcionando,

3. asegúrese que el bloqueo del gatillo esté en la posición bloqueada antes de retirar e instalar las boquillas.

Inserte la boquilla negra en la

4. varilla rociadora de acuerdo con la

sección Instalación de boquilla de este manual. NOTA: Los jabones no se ltrarán si la boquilla de jabón

negra no está instalada en la varilla rociadora.

Jabón

Instalación de boquillas

Si el motor está funcionando, asegúrese que el bloqueo del gatillo esté en la posición bloqueada antes de retirar e instalar las boquillas.

Para colocar una boquilla en la varilla de rociado, jale el acoplador

de conexión rápida hacia atrás, inserte la boquilla y luego suelte el acoplador para que vuelva a colocarse en su lugar. Una vez instalada,

jale la boquilla para asegurarse que quede ja.

Page 7

Después de usar jabón, coloque el extremo ltrado de la manguera

de jabón en un recipiente con agua limpia y opere la lavadora

a presión extrayendo agua limpia a través de la manguera y la

bomba hasta que el sistema esté completamente enjuagado. Si queda jabón u otros productos químicos en la bomba, la bomba

podría dañarse. La garantía no cubre los daños a la bomba por

residuos de jabón o químicos.

Page 52

LISTA DE VERIFICACIÓN DE OPERACIÓN

ADVERTENCIA:ADVERTENCIA:

Intentar arrancar el motor incorrectamente o usar la lavadora a presión

incorrectamente puede resultar en daño al motor y/o lavadora a presión, y puede causar lesiones serias o la muerte. Para evitar estos peligros, asegúrese de leer, comprender y seguir los pasos descritos en la sección

LISTA DE VERIFICACIÓN DE OPERACIÓN del manual del propietario

antes de arrancar el motor, y siga todas las pautas para el uso adecuado de la lavadora a presión.

LISTA DE VERIFICACIÓN DE OPERACIÓN

Operación a gran altitud

Este motor tendrá el desempeño adecuado del motor y el control de emisiones cuando se opere a una altitud de 5000 pies (1524 metros)

o menos. Este motor requiere un juego de carburador de gran altitud

para garantizar el desempeño adecuado del motor y el control de emisiones cuando se opera a altitudes superiores a 5000 pies (1524

metros). Operar la máquina con la conguración incorrecta del motor

por encima de 5000 pies (1524 metros) puede aumentar sus emisiones,

disminuir la eciencia y el desempeño del combustible. Para obtener un juego de carburador para gran altitud, comuníquese con el centro

de servicio autorizado más cercano.

Ubicación

Coloque la lavadora a presión en una supercie nivelada en el exterior

en un área bien ventilada antes de ponerla en operación. Mantenga

todos los materiales inamables por lo menos a cinco pies de distancia

de todos los lados del producto.

● Nunca use la lavadora a presión dentro de una casa, garaje o cualquier otro tipo de recinto, incluso si las puertas y ventanas están abiertas. Opere el motor en el exterior por lo menos a 20 pies (6 metros) de distancia de ventanas, puertas y ductos de ventilación. Considere cuidadosamente la dirección del viento y las corrientes de aire cuando utilice la lavadora a presión en exteriores para evitar respirar el escape del motor.

● Siguiendo las instrucciones y recomendaciones del fabricante, instale alarmas de monóxido de carbono que funcionen con baterías

en cualquier edicio ocupado cerca del motor en funcionamiento.

● Si siente dolor de cabeza, náuseas, mareos, somnolencia o debilidad mientras la lavadora a presión está en operación, salga al aire libre y busque atención médica de inmediato.

ADVERTENCIA:ADVERTENCIA:

El escape del motor contiene monóxido de carbono, un gas venenoso, inodoro e incoloro. Operar un motor en interiores lo matará

en minutos. Nunca use este producto dentro de una casa, garaje o

cualquier otro tipo de recinto, incluso si las puertas y ventanas están abiertas. Opere el motor en el exterior por lo menos a 20 pies (6 metros) de distancia de ventanas, puertas y ductos de ventilación. Considere cuidadosamente la dirección del viento y las corrientes de aire cuando utilice este producto al aire libre para evitar respirar el escape del motor. Siempre utilice un detector de monóxido de

carbono en cualquier edicio ocupado cerca del motor en operación.

VAPORES TÓXICOS

AVISOAVISO

Operar el motor con un juego de chorro de carburador para gran altitud

a una altitud inferior a 5000 pies (1524 metros) hará que el motor se caliente demasiado. El sobrecalentamiento del motor puede provocar daños graves en el motor. Para evitar este peligro, asegúrese que

esté instalado el juego de carburador correcto y que la mezcla de aire/ combustible esté ajustada correctamente para su altitud.

ALTITUD

Condiciones de operación

Antes de cada uso, verique si hay piezas sueltas o dañadas, fugas

y/o cualquier otra condición que pueda afectar la operación correcta. Repare o reemplace inmediatamente todas las piezas dañadas o defectuosas con piezas autorizadas. No utilice la máquina si faltan piezas, están rotas o no están autorizadas. Mantenga siempre todas las protecciones de seguridad en su lugar y en buen estado de operación. Por razones de seguridad, el fabricante recomienda que todo el mantenimiento y las reparaciones las realice un centro de servicio autorizado. Nunca anule las características de seguridad de este producto.

Antes de arrancar el motor, elimine el exceso de suciedad y escombros

de las rejillas de ventilación, el escape y las áreas de retroceso del motor de arranque. Siempre opere la lavadora a presión en una supercie

nivelada y nunca mueva ni incline la lavadora a presión mientras está en operación. Use la lavadora a presión sólo para el propósito para el que fue diseñada. Nunca tire de la manguera de suministro de agua ni de la manguera de alta presión para mover la lavadora a presión. Esto podría dañar la manguera, la entrada y/o la salida de la bomba. Si tiene preguntas sobre el uso adecuado de su lavadora a presión, comuníquese con el servicio de atención al cliente al 1-833-362-7368 o [email protected].

ADVERTENCIA:ADVERTENCIA:

No permita que los niños o adultos sin capacitación operen o

jueguen con la lavadora a presión, ya que pueden sufrir lesiones

graves o incluso morir. Cualquier persona que opere la lavadora a presión debe recibir las instrucciones adecuadas, comprender el funcionamiento seguro y leer detenidamente el manual del propietario antes de operar este producto. Mantenga a los niños

y las mascotas alejados la lavadora a presión mientras esté en

funcionamiento. Siempre apague la lavadora a presión antes de abandonar el área.

NIÑOS Y ADULTOS SIN CAPACITACIÓN

Page 8

Page 53

ADVERTENCIA:ADVERTENCIA:

No revisar este producto antes de su uso podría crear una situación peligrosa que resulte en daños al producto, lesiones graves y/o la muerte. Para evitar estos peligros, revise la lavadora a presión antes

de cada uso. Verique si hay partes sueltas o dañadas, señales

de fugas de aceite o combustible, protecciones faltantes, ventilas de enfriamiento obstruidas, o cualquier otra condición que pueda afectar la operación adecuada. Repare o reemplace todas las partes dañadas o defectuosas con piezas autorizadas y mantenga todas las protecciones de seguridad en su lugar y en buenas condiciones de operación antes de usar la lavadora a presión.

REVISIÓN ANTES DE OPERACIÓN

DESCARGA

PELIGRO:PELIGRO:

El rociado dirigido a receptáculos o interruptores eléctricos, u objetos

conectados a un circuito eléctrico, podría provocar una descarga

eléctrica fatal. Dirija el rociado lejos de receptáculos, interruptores y

equipos eléctricos. Nunca limpie ningún dispositivo eléctrico, incluso cuando esté desconectado, a menos que se indique claramente en su manual que dicha limpieza está aprobada.

PELIGRO:PELIGRO:

Operar la lavadora a presión en un entorno explosivo puede provocar un incendio. Opere y rellene el combustible del equipo en áreas bien ventiladas y libres de obstrucciones. Equipe las áreas con extintores de incendios adecuados para incendios de gasolina.

ELÉCTRICA

RIESGO DE EXPLOSIÓN O INCENDIO

PRECAUCION:PRECAUCION:

Un motor en operación produce calor. Las supercies del motor,

otros componentes relacionados y los gases de escape del motor se

calientan lo suciente como para provocar quemaduras moderadas

o encender materiales al entrar en contacto (como revestimientos, plástico, hule, vinilo o la propia manguera de alta presión) y dañar

las plantas vivas. Para evitar quemaduras, no toque las supercies

del motor, el silenciador ni los gases de escape mientras esté en

funcionamiento y deje que el motor se enfríe por completo antes de

moverlo, tocarlo o realizar cualquier tarea de mantenimiento. Para

evitar un incendio, mantenga todos los materiales inamables al

menos a cinco pies de distancia de todos los lados del producto. Nunca cubra la lavadora a presión durante el funcionamiento o directamente después de su uso.

ADVERTENCIA:ADVERTENCIA:

Este producto tiene muchas partes que se mueven a altas velocidades. Las partes móviles pueden causar lesiones por aplastamiento, fracturas, laceraciones severas, y/o amputaciones traumáticas. Para evitar lesiones, nunca coloque los dedos, manos, pies, u otras partes del cuerpo cerca del motor en operación. Nunca opere el productor con las cubiertas, aros de refuerzo u otras protecciones retirados. No use ropa holgada, cordones que cuelguen, o cualquier otro artículo que cuelgue que se pudiera enredar en las partes móviles durante la operación. Ate

el cabello largo y quítese las joyas antes de operar.

SUPERFICIES CALIENTES

PARTES MÓVILES

Vericación de aceite del motor

ADVERTENCIA:ADVERTENCIA:

Inar los neumáticos en exceso podría causar lesiones graves y daños

materiales. Use un manómetro para comprobar la presión de los neumáticos

antes de cada uso y al inarlos (si corresponde); consulte el lado del

neumático para ver la presión correcta. El rociado a alta velocidad dirigido a las paredes laterales de los neumáticos (como los que se encuentran en automóviles, remolques y similares) podría dañar la pared lateral y provocar lesiones graves. En lavadoras a presión de más de 1600 psi (11032 kPa), use el rociador de abanico más ancho (boquilla de 40°) y mantenga el

rociado a un mínimo de 8” (20cm) de la pared lateral de la llanta. No dirija el

rocío directamente al talón entre la llanta y el rin.

ADVERTENCIA:ADVERTENCIA:

Las altas presiones creadas por una lavadora a presión pueden causar lesiones por inyección de líquido en la carne humana y animal, laceraciones graves, amputaciones y/o la muerte. Para evitar estos peligros, siempre apunte la pistola rociadora y la lanza en una dirección segura cuando use una lavadora a presión y nunca intente tocar una fuga en una manguera o accesorio de alta presión. Nunca coloque las

manos frente a la salida de descarga de la pistola rociadora. Nunca

sujete la manguera o los accesorios durante el funcionamiento.

Nunca coloque ni retire la pistola rociadora o los accesorios de la manguera mientras el sistema esté presurizado. Nunca apunte la pistola rociadora hacia personas o animales ni rocíe con ella. ¡NO

TRATE LA INYECCIÓN DE LÍQUIDO COMO UNA SIMPLE CORTE! ¡Consulte a un médico de inmediato!

RIESGO DE ESTALLIDO

LESIÓN POR INYECCIÓN

AVISOAVISO

El motor se envía de fábrica sin aceite. Operar el motor sin aceite resultará en daños severos al motor y anulará la garantía. Para evitar dañar el motor y anular la garantía, llene el motor con el tipo de aceite recomendado antes de arrancar.

ANTES DE USAR

USE ACEITE DE

LLENE DE ACEITE

AVISOAVISO

El aceite es un factor importante en el desempeño y la vida útil de cualquier motor. El uso de aceite incorrecto puede dañar el motor y anular la garantía. Para evitar dañar el motor y anular la garantía, revise y cambie el aceite conforme sea necesario utilizando el aceite de motor correcto.

MOTOR CORRECTO

SENSOR DE

AVISOAVISO

El sensor de bajo nivel de aceite (si está equipado) detendrá automáticamente el motor cuando el nivel de aceite caiga por debajo del límite de seguridad. Para evitar un paro inesperado, verique el

nivel de aceite antes de cada uso, llene hasta el límite superior y

siempre opere el motor en una supercie nivelada.

PRECAUCION:PRECAUCION:

El aceite caliente puede provocar quemaduras graves. Para evitar quemarse al cambiar o revisar el aceite del motor, use guantes adecuados y cambie el aceite cuando el motor esté tibio pero no caliente.

ACEITE BAJO

ACEITE CALIENTE

Page 9

Page 54

Motor monocilíndrico

1. Verique el aceite con el remolque nivelado y el motor apagado.

2. Desenrosque la varilla medidora de aceite del motor y extráigala, luego limpie la varilla medidora.

Coloque la varilla medidora limpia en el cuello de llenado, pero no la

enrosque; déjela apoyada en el cuello de llenado.

4. Retire la varilla medidora del cuello de llenado y verique el nivel de aceite. El nivel de aceite debe estar en el límite superior de aceite de la varilla medidora.

5. Si el nivel es bajo, agregue el aceite recomendado al cárter hasta que el nivel alcance el límite superior de la varilla medidora. Consulte el manual del motor para conocer el aceite recomendado.

6. Instale la varilla medidora y apriete la tapa enroscándola en el

cuello de llenado.

Límite superior de aceite

Varilla de nivel

de aceite del

motor

Límite inferior de aceite

MIRA ANTES

DE BOMBEAR!

Revisión de combustible

AVISOAVISO

La gasolina vieja puede crear depósitos que obstruyan los sistemas de combustible y diculten el arranque y desempeño deciente. Los daños causados por combustible viejo no están cubiertos

por la garantía. Para minimizar los depósitos, evitar problemas de desempeño relacionados con el combustible antiguo y evitar

costosos trabajos de reparación, no utilice gasolina con una

antigüedad superior a 30 días.

ADVERTENCIA:ADVERTENCIA:

La gasolina es altamente inamable y sus vapores son

extremadamente explosivos. Los incendios y explosiones pueden causar quemaduras graves y/o la muerte. Mantenga la gasolina

alejada de llamas, chispas y otras fuentes de ignición. Rellene el

combustible al aire libre en un área bien ventilada con el motor

parado y frío. Limpie la gasolina derramada y deje que el motor

se seque antes de arrancar. Mantenga un extintor de incendios a mano mientras recarga combustible. No opere el motor con fugas en el sistema de combustible. No almacene gasolina cerca de otros

materiales inamables. Almacene el combustible en un recipiente limpio aprobado por OSHA, en un lugar seguro lejos del área de trabajo.

GASOLINA VIEJA

ABASTECIMIENTO DE COMBUSTIBLE

Porcentaje de etanol

Motor de dos cilindros

1. Verique el aceite con el remolque nivelado y el motor apagado.

2. Retire la varilla medidora de aceite; límpielo con una toalla de

papel.

3. Inserte completamente la varilla medidora limpia en el pico.

4. Retire la varilla medidora. El nivel de aceite debe estar en la

marca de lleno o alto, pero no por encima.

Si el nivel de aceite es bajo, agregue el aceite recomendado al

cárter hasta que el nivel alcance la marca de lleno o alto en la varilla medidora. Consulte el manual del motor para conocer el aceite recomendado.

6. Vuelva a colocar la varilla medidora completamente en el pico.

Varilla de

medición de

aceite

Varilla de

medición de

aceite

depósito de aceite

Tapón del

Límite superior de aceite

Límite inferior de aceite

Filtro de aceite

Tapón de drenaje de

aceite

AVISOAVISO

El uso de gasolina con una mezcla de alcohol superior al 10% (E10) dañará el motor. Los daños causados por el uso de una mezcla de alcohol del 15% (E15), 85% (E85) o cualquier otra mezcla de alcohol superior al 10% (E10) no están cubiertos por la garantía. Para evitar daños en el motor causados por una mezcla de alcohol demasiado alta, use gasolina con un 10% de alcohol (E10) o menos.

ALCOHOL

ADITIVOS DE

MEZCLAS DE

AVISOAVISO

El uso de aditivos de limpieza del sistema de combustible puede dañar el motor y los sistemas de combustible. Los daños causados por el uso de aditivos de limpieza del sistema de combustible no están cubiertos por la garantía. Para evitar daños al motor y al sistema de combustible, no utilice aditivos de limpieza del sistema de combustible.

GASOLINA

ALMACENAMIENTO DE

AVISOAVISO

Es importante evitar que se formen depósitos de hule en las partes

esenciales del sistema de combustible, como el carburador, el ltro

de combustible, la manguera de combustible o el tanque durante el almacenamiento. Los combustibles mezclados con alcohol (también llamados gasohol, etanol o metanol) atraen la humedad, lo que conduce a la separación y formación de ácidos durante el almacenamiento. Los depósitos de combustible ácido y goma pueden dañar el sistema de combustible del motor mientras está

almacenado. Los daños causados por el uso de combustible viejo,

rancio o contaminado no están cubiertos por la garantía.

GASOLINA

Page 10

Page 55

NO LLENE DEMASIADO

AVISOAVISO

EL TANQUE DE COMBUSTIBLE

El llenado excesivo del tanque de combustible puede provocar daños en el cartucho de carbón (si está equipado), un desempeño

deciente del motor y anular la garantía. Para evitar estos peligros,

no llene el tanque de combustible por encima del nivel máximo.

NOTA: El uso de un estabilizador de combustible (se vende por separado) al almacenar gasolina puede ayudar a prevenir problemas relacionados con el almacenamiento de gasolina mezclada con etanol y alcohol. Siga siempre las instrucciones proporcionadas por el fabricante del estabilizador de combustible para mezclar y usar correctamente.

ARRANQUE DEL MOTOR

Motor monocilíndrico

Verique el combustible con el motor apagado y el remolque

1. nivelado.

Retire la tapa del tanque de combustible, verique el nivel de

combustible y luego llene el tanque de combustible si es necesario. Para conocer la ubicación de la tapa de combustible, consulte la

sección UBICACIÓN DE LOS COMPONENTES de este manual.

No llene el tanque de combustible por encima del nivel máximo

de combustible para dejar espacio para la expansión del

combustible. Para conocer la capacidad de combustible, consulte

la sección de especicaciones del manual del motor.

No utilice gasolina que tenga más de 30 días. Utilice únicamente

gasolina regular sin plomo, limpia y fresca, con un octanaje

mínimo de 87. No mezcle aceite con gasolina. No utilice gasolina que contenga más del 10% de alcohol etílico. E15, E20 y E85 no son combustibles aprobados y no deben usarse.

Vuelva a colocar la tapa del tanque de combustible. Nunca haga funcionar el motor sin la tapa de combustible instalada.

Nivel máximo de

combustible

Motor de dos cilindros

Retire el tapón de llenado de combustible y luego proceda a llenar

1. el tanque hasta que el indicador alcance la marca LLENO. No utilice gasolina que tenga más de 30 días. Utilice únicamente

gasolina regular sin plomo, limpia y fresca, con un octanaje

mínimo de 87. No mezcle aceite con gasolina. No utilice gasolina que contenga más del 10% de alcohol etílico. E15, E20 y E85 no son combustibles aprobados y no deben usarse.

Coloque la tapa de llenado nuevamente en la boquilla y

enrosque la tapa con la mano hasta que quede ajustada.

Utilice la pera de cebado para bombear gasolina al motor.

Arrancar el motor sin cebar la línea de combustible hará que el motor no arranque rápidamente, lo que provocará posibles daños en el arranque debido a un arranque excesivo.

Tapón de llenado de

combustible

Indicador de combustible

ADVERTENCIA:ADVERTENCIA:

Intentar arrancar el motor incorrectamente o usar la lavadora a

presión incorrectamente puede resultar en daño al motor y/o lavadora a presión, y puede causar lesiones serias o la muerte. Para evitar estos peligros, asegúrese de leer, comprender y seguir los pasos

descritos en la sección LISTA DE VERIFICACIÓN DE OPERACIÓN

del manual del propietario antes de arrancar el motor, y siga todas las pautas para el uso adecuado de la lavadora a presión.

LISTA DE VERIFICACIÓN DE OPERACIÓN

DAÑO DE LA

AVISOAVISO

Operar la lavadora a presión durante más de dos minutos sin apretar el gatillo de la pistola rociadora sobrecalentará la bomba y posiblemente causará daños. La válvula de alivio térmico se abrirá y rociará agua para ayudar a enfriar la bomba a medida que se sobrecalienta. Nunca altere la válvula de alivio térmico. Para evitar el sobrecalentamiento de la bomba, apague el motor si no la va a utilizar durante más de dos minutos.

BOMBA

Arranque del motor (motor monocilíndrico)

Complete los pasos de las secciones LISTA DE VERIFICACIÓN

DE FUNCIONAMIENTO Y PREPARACIÓN DEL MOTOR de

este manual antes de arrancar el motor. De lo contrario, podría causar daños a la bomba o al motor. Si es necesario, consulte el manual del propietario del motor para obtener instrucciones de

arranque especícas. El tanque de agua debe llenarse con agua y el conjunto de pistola/

lanza debe estar conectado a la manguera de alta presión. Si está

equipado, coloque la válvula del tanque en la posición ABIERTA.

OFF

2. Gire el interruptor del motor a la posición ON.

3. Gire la válvula de combustible a la posición ON (si está equipado).

4. Deslice el acelerador a la posición CORRER (si está equipado).

Page 11

Bombilla de

imprimación

Depósito de

combustible

5. Si está equipado, deslice el estrangulador a

CHOKE para arrancar un motor FRÍO. Deslice a RUN para un motor CALIENTE.

NOTA: La posición de arranque del estrangulador variará de acuerdo con la temperatura del motor. Si arranca un motor frío, mueva la palanca del estrangulador hacia la posición CHOKE. Si arranca un motor caliente, mueva la palanca del estrangulador hacia la posición RUN.

CHOKE

RUN

Page 56

6A. (Arranque manual) sentir resistencia, luego tire rápidamente para arrancar el motor.

No permita que la agarradera de arranque vuelva a su posición. Lentamente, colóquela nuevamente en posición en forma manual.

ADVERTENCIA:ADVERTENCIA:

Jale el retroceso lentamente hasta

NOTA: Si el motor no arranca después de dos tirones, apriete el gatillo de la pistola para liberar la presión almacenada. Luego, intente nuevamente arrancar el motor.

RETRACCIÓN RÁPIDA

Arranque del motor (motor de dos cilindros)

Complete los pasos de las secciones LISTA DE VERIFICACIÓN

DE FUNCIONAMIENTO Y PREPARACIÓN DEL MOTOR de este

manual antes de arrancar el motor. De lo contrario, podría causar daños a la bomba o al motor. Si es necesario, consulte el manual del propietario del motor para obtener instrucciones de arranque

especícas. El tanque de agua debe llenarse con agua y el conjunto de pistola/

lanza debe estar conectado a la manguera de alta presión. Si está

equipado, coloque la válvula del tanque en la posición ABIERTA.

2. Cebe la línea de combustible como se describe en la sección

VERIFICACIÓN DEL COMBUSTIBLE de este manual.

La retracción rápida (también conocida como contragolpe) del cable de arranque de retroceso del motor tirará de su mano y brazo hacia el motor más rápido de lo que puede soltar el mango, lo que provocará esguinces, fracturas de huesos, laceraciones y/o amputaciones traumáticas. El contragolpe a menudo es causado por fallas internas del motor y/o técnicas de arranque incorrectas. Para evitar el contragolpe, siga el programa de mantenimiento apropiado, las instrucciones de arranque y haga que un centro de

servicio autorizado realice el trabajo de reparación.

6B. (Arranque eléctrico) Gire la llave más allá de la posición ON a la posición START. Permita que el motor arranque. Si el motor no arranca después de 5 segundos. Suelte

la llave y deje que el motor de arranque se

enfríe durante un minuto.

Una vez que el motor haya arrancado, permite que la llave regrese a la posición ON.

ADVERTENCIA:ADVERTENCIA:

No intente hacer girar continuamente el motor durante más de cinco

segundos a la vez. Si el motor no arranca, deje que el motor de

arranque se enfríe durante un minuto antes de intentar volver a

arrancar el motor. Intentar continuamente arrancar el motor dañará

el motor de arranque.

7. Una vez que el motor arranca, mueva lentamente la palanca del estrangulador a la RUN mientras el motor se calienta. Si el motor titubea, mueva la palanca del estrangulador hacia la posición CHOKE hasta que el motor se caliente (si está equipado).

DAÑO EN EL ARRANQUE

START

CHOKE

RUN

3. Deslice el acelerador a la posición CORRER (si está equipado).

4. Saque el estrangulador para arrancar

un motor FRÍO. Empuje hacia adentro para obtener un motor CALIENTE (si está

equipado).

5. Gire la llave más allá de la posición ON a la posición START. Permita que el motor arranque. Si el motor no arranca después de

5 segundos. Suelte la llave y deje que el motor

de arranque se enfríe durante un minuto.

ADVERTENCIA:ADVERTENCIA:

No intente hacer girar continuamente el motor durante más de cinco

segundos a la vez. Si el motor no arranca, deje que el motor de

arranque se enfríe durante un minuto antes de intentar volver a

arrancar el motor. Intentar continuamente arrancar el motor dañará

el motor de arranque.

6. Una vez que el motor haya arrancado, permita que la llave regrese a la posición ON.

DAÑO EN EL ARRANQUE

START

8. Permita que el motor se caliente durante 1-2 minutos antes de usar el producto, apretando ocasionalmente el gatillo de la pistola

rociadora para permitir que el agua uya a través de la bomba y

evitar el sobrecalentamiento y causar daños a la bomba.

NOTA: Siempre asegure el bloqueo del gatillo cuando la pistola rociadora no esté en uso para evitar una operación accidental. Nunca asegure permanentemente el gatillo en la posición de retroceso (abierto).

Page 12

Si está equipado, la palanca del estrangulador mientras el motor se calienta. Si el motor falla, retire el estrangulador hasta que el motor se haya calentado.

8. Permita que el motor se caliente durante 1-2 minutos antes de usar el producto, apretando ocasionalmente el gatillo de la pistola

rociadora para permitir que el agua uya a través de la bomba y

evitar el sobrecalentamiento y causar daños a la bomba.

empuje lentamente

Page 57

APAGAR EL SISTEMA

AVISOAVISO

Cerrar el suministro de agua a su bomba con el motor en operación dañará la bomba. Los daños causados por operar la bomba sin agua no están cubiertos por la garantía. Para evitar este peligro, apague siempre el motor antes de cerrar el suministro de agua.

1. Coloque el bloqueo del gatillo en la pistola rociadora.

2. Deslice el acelerador a la posición LENTA (si está equipado).

3. Gire el interruptor del motor a la posición OFF.

4. Gire la válvula de combustible a la posición OFF (si está equipado).

5. Suelte el seguro del gatillo y apriete el gatillo de la pistola pulverizadora para liberar la presión de la manguera y la bomba. Desconecte la pistola de la manguera de alta presión y guárdela correctamente antes de mover el remolque.

6. Gire la válvula del tanque a CERRADO (si está equipado).

7. Vuelva a enrollar la manguera de alta presión en el carretel de manguera.

8. Deje que el motor se enfríe completamente antes de manipularlo

y almacenarlo.

DAÑO DE LA BOMBA

Lavado a presión

● Un rociado más ancho equivale a una limpieza más rápida, mientras que un rociado más apretado equivale a una limpieza más profunda.

● Mantenga la boquilla a unos 4 pies de distancia del revestimiento para evitar daños.

● Comience a lavar el revestimiento en la parte inferior y avance

hacia arriba, luego enjuague de arriba hacia abajo.

● Evite que el agua suba detrás del revestimiento.

● Utilice pasadas superpuestas para una limpieza uniforme.

● Trabaje en áreas pequeñas para evitar que el jabón se seque.

● No apunte la boquilla directamente a la supercie. Sostenga la varita en un ángulo de 45o con respecto a la supercie a una distancia que limpie bien sin causar daños.

Ajuste de la presión de la supercie

● BAléjese de la supercie a limpiar. Cuanto más lejos coloque la boquilla de la supercie a limpiar, menor será la presión para llegar a la supercie.

CONSEJOS DE OPERACIÓN

Términos

● PSI - Libras por pulgada cuadrada (PSI) es la unidad para medir la presión del agua. En relación con una lavadora a presión,

cuanto mayor sea el número de PSI, mayor será la presión y el

potencia de extracción producidos. produced.

● GPM - Galones por minuto (GPM) es el caudal de agua. En relación a una lavadora a presión, cuanto mayor sea el GPM, mayor será el

caudal o potencia de enjuague producida.

● CU - Las unidades de limpieza expresan la eciencia de la lavadora a presión. Las unidades de limpieza se calculan multiplicando el

PSI por el GPM. Cuanto mayor sea la CU, será más eciente la

lavadora a presión.

Preparación

● Lea todas las advertencias e instrucciones en éste y todos los manuales que vienen con la lavadora a presión.

● Retire todos los juguetes, bicicletas, muebles de jardín, etc. del

área de trabajo si no se van a limpiar.

● Barra la suciedad suelta y los escombros de la supercie que lavará a presión.

● Cubra las plantas cercanas para evitar dañarlas con el rociador de agua a presión.

● Tenga cuidado al rociar ventanas. Utilice siempre la boquilla blanca de 40° y manténgase por lo menos a 4 pies de distancia.

● Coloque lonas para recoger los pedazos de pintura y otros desechos que se desprendan con el rocío. Las pinturas exteriores usadas antes de 1977 pueden contener plomo y producirán astillas que deberán recolectarse y desecharse en una instalación de desechos peligrosos.

● Cambie a la boquilla blanca de 40o. Esta boquilla produce un rociado de menor presión y mayor ancho.

Ajuste de perilla de control manual de descarga para ajustar la presión (si está equipado)

ADVERTENCIA:ADVERTENCIA:

demasiado la perilla de control manual de descarga. Ajustar

demasiado la perilla más allá del tope incorporado puede provocar lesiones graves, la ruptura de la perilla o reparaciones costosas. No intente aumentar la presión más allá de la presión preestablecida de fábrica.

La conguración de presión más alta se preestablece en la fábrica

para lograr la presión óptima para la limpieza. Si necesita reducir la presión, su unidad podría estar equipada con una perilla de control

manual de descarga que le permite ajustarla. El estilo de la perilla de

control manual de descarga puede ser diferente al de la imagen que se muestra a continuación.

● Si está equipada con una perilla de control manual de descarga, reduzca la presión girándola en sentido contrario

a las manecillas del reloj hasta

alcanzar la presión deseada.

● Gire la perilla de control manual de descarga en sentido de las

manecillas del reloj hasta que

se detenga para volver a la presión máxima preestablecida de fábrica.

ALTA PRESIÓN

● Para minimizar la inltración de agua al motor de la lavadora a presión, ubique la lavadora a presión lo más lejos posible del sitio

de limpieza durante la operación.

Page 13

Page 58

SOLUCIÓN DE PROBLEMAS

PROBLEMA CAUSA POSIBLE SOLUCIÓN

El motor no arranca.

Consulte el Manual

de propietario del

motor para obtener

más información

sobre la solución de

problemas del motor.

La lavadora a

presión genera poca

o ninguna presión de

agua.

Filtración de agua

en la conexión

pistola/varillas

pulverizadoras

El tanque de

combustible está

vacío

La presión del agua en la bomba impide

que el motor gire.

El estrangulador del motor está en la posición incorrecta.

El cable de la bujía

no está conectado a

la bujía.

El interruptor del

motor está en la

posición OFF.

La válvula de

combustible del

motor está OFF.

El aceite del motor

está bajo. Si el motor

está equipado con

un sensor de bajo

nivel de aceite, el

motor no arrancará.

Hay aire atrapado

en la bomba y/o las

mangueras.

La fuente de agua es

insuciente.

La boquilla está

obstruida.

La rejilla de entrada

de agua está

obstruida.

Anillo “O” roto o

desgastado.

Conexión de la manguera rota.

Agregue combustible

nuevo.

Apunte la pistola

rociadora en una

dirección segura y

apriete el gatillo para

liberar la presión del

agua en la bomba.

Consulte la sección

ARRANQUE DEL

MOTOR de este

manual para conocer

la posición correcta

del estrangulador.

Conecte el cable de

la bujía.

Gire el interruptor del

motor a la posición

ON.

Encienda la válvula

de combustible.

Revise el nivel de

aceite del motor. Llene conforme al manual del motor.

Consulte la sección

PURGA DE LA

BOMBA de este manual para eliminar el aire de la bomba y

las mangueras.

Asegúrese que la

fuente de agua pueda

suministrar por lo

menos 5 GPM a 20

PSI.

Limpie la boquilla

de acuerdo

con la sección

MANTENIMIENTO

de este manual.

Limpie la pantalla

de entrada de

agua conforme

a la sección

MANTENIMIENTO

de este manual.

Verique y cambie.

Ajuste.

PROBLEMA CAUSA POSIBLE SOLUCIÓN

La manguera de alta

presión debe tener

menos de 100 pies

estrangulador del

motor a la posición

Comuníquese

con el servicio de atención al cliente al 1-833-362-7368 o al

[email protected]

Inserte la boquilla

negra de "jabón".

Limpie el ltro.

La lavadora a

presión genera poca

o ninguna presión de

agua, cont.

La manguera de

alta presión es

demasiado larga.

El estrangulador

del motor está en la

posición CHOKE.

Acumulación de

productos químicos

en el inyector de

productos químicos.

La varilla rociadora

no está en baja

presión.

Filtro de detergente

obstruido.

Asegúrese que el

extremo del ltro de la

manguera del sifón de

detergente esté

completamente

sumergido en el

No succionará

detergente.

El ltro de

detergente no está

sumergido en el

detergente.

Detergente diluido. El detergente debe

tener la misma

consistencia que el

Alargue la manguera

de suministro de agua

y acorte la manguera

de alta presión.

Comuníquese

con el servicio de atención al cliente al 1-833-362-7368 o al

[email protected]

Apriete las conexiones.

Verique y reemplace.

Comuníquese

con el servicio de atención al cliente al 1-833-362-7368 o al

[email protected]

Fuga de agua en la

bomba.

El detergente es

demasiado espeso.

La manguera de

alta presión es

demasiado larga.

El detergente se seca dentro del inyector de

detergente.

Conexiones sueltas.

Anillo “O”

desgastado o roto.

Empaque del pistón

desgastado.

Cabezal de bomba

o tubos dañados por

congelamiento.

Limpie la boquilla

La bomba o la boquilla pulsa.

Boquilla obstruida.

con la sección

MANTENIMIENTO

de este manual.

Tapón de drenaje

suelto.

Anillo “O” del tapón

Fuga de aceite de la

bomba.

de drenaje desgastado.

Anillo “O” del tapón

de llenado desgastado.

Verique la cantidad

Bomba de aceite

llena en exceso.

de longitud.

Mueva el

RUN.

detergente.

agua.

de acuerdo

Apriete.

Ve riq u e y

reemplace.

correcta.

Page 14

Page 59

PROBLEMA CAUSA POSIBLE SOLUCIÓN

Aceite incorrecto

utilizado.

Fuga de aceite de la

bomba cont.

La función de inicio

electrónico no funciona

(si está equipada).

Para obtener ayuda adicional o encontrar su centro de servicio autorizado local, llame al 1-833-362-7368 o envíe un correo electrónico a [email protected].

El tapón de

ventilación está

obstruido.

Sellos de aceite

desgastados.

La batería no está

cargada.

Cables positivo y

negativo de la batería

desconectados.

Drene y llene con

el tipo y la cantidad

correctos de aceite.

Limpie el tapón de

ventilación; sople aire

a través de la

ventilación para

eliminar el bloqueo. Si

el problema persiste,

reemplace el tapón.

Contact customer

service at 1-833-

362-7368 or at

[email protected]

Conecte los cables

positivo y negativo de

la batería.

Póngase en contacto

con servicio al cliente al

1-833-362-7368

MANTENIMIENTO

ADVERTENCIA:ADVERTENCIA:

Retire siempre el cable negro negativo (-) de la batería primero y

siempre conecte el cable negro negativo (-) de la batería al nal (si

está equipado).

Por razones de seguridad, el fabricante recomienda que todos los servicios y reparaciones de la lavadora a presión sean realizados por un centro de servicio autorizado. Todos los reemplazos o reparaciones

bajo garantía deben ser realizados por un centro de distribución o

servicio autorizado. Para encontrar un centro de servicio autorizado cerca de usted, hacer un reclamo de garantía u obtener una reparación de garantía autorizada, llame al 1-833-362-7368 o envíe un correo electrónico a [email protected].

Es responsabilidad del propietario y/o del operador completar todo el mantenimiento programado antes de operar la lavadora a presión. Asegúrese de seguir las recomendaciones de inspección y mantenimiento que se enumeran en todos los manuales que acompañan a esta unidad.

Mantenimiento

CHOQUE ELÉCTRICO

ADVERTENCIA:ADVERTENCIA:

Al realizar el mantenimiento, puede estar expuesto a supercies

calientes, presión de agua o piezas móviles que pueden causar lesiones graves o la muerte.

ADVERTENCIA:ADVERTENCIA:

Desconecte siempre el cable de la bujía, deje que el motor se

enfríe y libere toda la presión del agua antes de realizar cualquier mantenimiento o reparación. Pueden producirse lesiones si no se reduce la presión del sistema antes de intentar realizar el

mantenimiento o el desmontaje. El motor contiene combustible inamable. No fume ni trabaje cerca de llamas abiertas mientras

realiza el mantenimiento.

ADVERTENCIA:ADVERTENCIA:

Nunca modique el producto ni ninguna de sus piezas. Podrían

producirse daños o lesiones personales.

RIESGO DE QUEMADURAS

RIESGO DE INCENDIO

LESIONES POR MODIFICACIÓN

Limpieza de lavadora a presión

Siempre limpie la lavadora a presión con el motor apagado y frío. Para

limpiar la lavadora a presión, primero use un compresor de aire ajustado a no más de 25 PSI para limpiar la suciedad y los escombros de las supercies, las rejillas de ventilación y las ranuras de enfriamiento de

la lavadora a presión. Después, limpie el exterior con un paño húmedo.

AVISOAVISO

El agua puede dañar los componentes del motor de la lavadora a

presión si se deja entrar a través de las ranuras de enfriamiento u otros oricios. Los daños causados por la entrada de agua no están

cubiertos por la garantía. Para evitar daños por agua en el motor,

no use una lavadora a presión, manguera de jardín o cualquier

otra fuente de agua corriente para limpiar el motor de la lavadora

a presión, y nunca sumerja el motor de la lavadora a presión en

ningún líquido.

AVISOAVISO

El uso de limpiadores químicos y/o líquidos corrosivos puede dañar los sellos de la lavadora a presión y componentes internos. Daños causados por limpiadores químicos y líquidos corrosivos no están cubiertos por la garantía. Para evitar estos peligros, utilice únicamente productos de limpieza aprobados, nunca use blanqueador y siempre

deje correr agua limpia a través de la lavadora a presión después de

usar productos químicos de limpieza.

LIMPIEZA

LIMPIADORES QUIMICOS

Antes de cada uso, revise la lavadora a presión respecto a fugas, piezas sueltas o dañadas y cualquier otra condición que pueda afectar la operación correcta. Asegúrese que todas las protecciones de seguridad estén en su lugar y en buenas condiciones de operación.

Revise todas las rejillas de ventilación y las ranuras de enfriamiento

para asegurarse que estén limpias y sin obstrucciones. Repare o reemplace todas las piezas dañadas o defectuosas con piezas autorizadas de inmediato. Por razones de seguridad, el fabricante recomienda que todos los servicios y reparaciones de la lavadora a presión sean realizados por un centro de servicio autorizado. Nunca intente reparar una manguera de alta presión.

Page 15

Conexiones

Las conexiones de la manguera, la pistola rociadora y la bomba deben limpiarse y lubricarse con una capa delgada de grasa de litio con regularidad para evitar daños y fugas en los anillos O.

Page 60

Limpieza de boquillas

Si una boquilla se obstruye, la bomba puede vibrar y los patrones de rociado pueden cambiar. Si no se limpia la boquilla, se puede desarrollar una presión excesiva que posiblemente dañe la bomba u otros accesorios. Revise las boquillas antes de usarlas y siga las instrucciones de esta sección para el procedimiento de limpieza de las boquillas adecuado.

1. Apague la lavadora a presión.

2. Cierre el suministro de agua.

Apunte la pistola rociadora en una dirección segura y apriete el

gatillo para aliviar la presión del agua.

4. Ajuste el bloqueo del gatillo.

5. Retire la boquilla del conector rápido de la lanza.

Elimine cualquier obstrucción de la boquilla insertando la

herramienta de limpieza de boquillas incluida.

7. Enjuague cualquier residuo suelto de la boquilla dirigiendo una

manguera de jardín en funcionamiento hacia la salida

de la boquilla durante por lo menos 30 segundos.

Filtro de entrada de agua (si está equipado)

Antes de cada uso, revise el ltro de entrada y límpielo siguiendo los pasos a continuación. Nunca opere la lavadora a presión sin el ltro de

entrada instalado correctamente.

Mantenimiento de la bomba

Nota: La bomba se llenó de aceite en la fábrica. El aceite preferido

es el aceite de cárter de bomba premium CAT o SIMPSON®. Si este

aceite no está disponible, se puede usar aceite SAE 15W-40. Cambie el aceite después de las primeras 50 horas de operación y cada 100 horas a partir de entonces o cada 3 meses.

1. Mirilla de aceite

2. Tapón de llenado de aceite / tapón de ventilación

3. Tapón de drenaje de

aceite (no se muestra)

Cómo cambiar el aceite de la bomba

1. Ao

2. Coloque un recipiente debajo del tapón de drenaje de aceite.

3. Retire el tapón de drenaje de aceite.

4. Después de que se haya drenado el aceite, inserte el tapón de

5. Para bombas AAA™, rellene con aceite de cárter de bomba

6. Asegúrese que el nivel de aceite alcance, pero no exceda, el punto

7. Inser *** CAT Pumps® es una marca registrada de Diversied Dynamics

Corporation.

je el tapón de llenado / tapa de ventilación de aceite de la

bomba.

drenaje de aceite; apriete rmemente.

usar aceite SAE 15W-40.

Para CAT Pumps®***, rellene con aceite hidráulico no detergente (ISO68).

en el centro de la mirilla.

te el tapón de llenado de aceite; apriete rmemente.

1. Con la válvula del tanque cerrada, desenroscar la tapa de la carcasa en la parte

inferior del ltro de agua.

3. Abra la válvula del tanque durante unos segundos para eliminar cualquier residuo de la manguera del tanque.

2. Retire cualquier residuo alrededor de la pantalla de malla, dentro de la carcasa y la cubierta.

4. Enrosque la tapa de la carcasa en la parte inferior de la carcasa

del ltro de agua; apriete la

cubierta con la mano.

Mantenimiento del motor

Antes de cada uso, revise el motor en busca de piezas sueltas o dañadas, signos de fugas de aceite o combustible y/o cualquier otra condición que pueda afectar la operación correcta. Mantenga siempre todas las protecciones de seguridad en su lugar y en buen estado de operación. Repare o reemplace todas las partes dañadas o defectuosas inmediatamente.

Por razones de seguridad, el fabricante recomienda que todos los servicios y reparaciones del motor (incluyendo los dispositivos y sistemas de control de emisiones) sean realizados por un centro

de servicio autorizado. Todos los reemplazos o reparaciones bajo

garantía deben ser realizados por un centro de distribución o servicio autorizado. Para encontrar un centro de servicio autorizado cerca de usted, obtener información sobre cómo hacer un reclamo de garantía o hacer arreglos para reparaciones de garantía autorizadas, llame al 1-833-362-7368 o envíe un correo electrónico a [email protected].

Para cualquier otra información sobre el mantenimiento del

motor, consulte el manual del motor.

Page 16

Page 61

ALMACENAMIENTO Y TRANSPORTE

Almacenamiento durante dos meses o menos

Llene el tanque de combustible según la sección PREPARACIÓN

DEL MOTOR de este manual y luego agregue un estabilizador de combustible según las recomendaciones del fabricante. NOTA: El uso de un estabilizador de combustible (se vende por separado) al almacenar gasolina puede ayudar a prevenir problemas relacionados con combustibles mezclados con alcohol en motores de equipos eléctricos para exteriores. Siga siempre las instrucciones proporcionadas por el fabricante del estabilizador de combustible para mezclar y usar correctamente.

Asegúrese de que el tanque tenga suciente agua para hacer

funcionar la bomba durante unos diez minutos.

Complete los pasos en las secciones LISTA DE VERIFICACIÓN DE FUNCIONAMIENTO y CONEXIÓN DE LA PISTOLA PULVERIZADORA de este manual.

Arranque el motor según la sección ARRANQUE de este

manual y déjelo en marcha durante diez (10) minutos para permitir

que el combustible estabilizado circule por todo el sistema de combustible. Asegúrese de apretar el gatillo para mantener el agua

uyendo a través de la bomba y la pistola rociadora para evitar el

sobrecalentamiento.

Gire el interruptor del motor a la posición APAGADO.

Apriete el gatillo de la pistola rociadora para aliviar la presión en

la manguera y la bomba, luego drene la manguera de alta presión.

Usando la válvula de tres vías debajo del tanque de agua, drene

el tanque.

Deje que el motor se enfríe por completo.

9. Proteja la bomba utilizando Pump Guard SIMPSON® conforme la sección USO DE PUMP GUARD de este manual.

10.

Guarde el remolque en un lugar limpio y seco, alejado de la luz

solar directa.

9. Se recomienda usar SIMPSON Pump Guard o un equivalente

cuando se almacena la unidad durante más de 30 días y/o cuando se

esperan temperaturas bajo cero.

10.

Guarde el remolque en un lugar limpio y seco, alejado de la luz

solar directa.

Transporte

Asegúrese de leer y comprender completamente tanto el “Manual

del propietario del remolque utilitario” como la hoja “Instrucciones

adicionales del remolque de limpieza a presión móvil / remolque de agua” antes de remolcar el remolque.

USO DE PUMP GUARD SIMPSON

NOTICE

Dejar agua dentro de la bomba durante un clima helado causará

daños severos a la bomba. Para evitar daños costosos, siempre

trate la bomba con Pump Guard SIMPSON® para eliminar el

agua atrapada y llenar la bomba con una solución lubricante y anticongelante.

Pump Guard SIMPSON® (se compra por separado) está formulado

para proteger su bomba durante el almacenamiento a largo plazo y contra daños por congelamiento. Pump Guard debe usarse

durante toda la temporada para mantener los sellos exibles y bien

lubricados. Antes de almacenar la unidad para el invierno o para cuando haya posibilidad de heladas, use Pump Guard para eliminar todo rastro de agua de las cavidades internas mientras las llena con una solución anticongelante. Pump Guard es un seguro para su inversión, utilícelo.

Simplemente use Pump Guard siguiendo estos sencillos pasos:

1. Atornille el adaptador Pump Guard en la entrada de la manguera

de jardín de la bomba.

DAÑO DE LA BOMBA

Almacenamiento durante más de dos meses

Asegúrese de que el motor esté completamente frío.

Retire todo el combustible del tanque de combustible, las líneas

de combustible y el carburador aojando el tornillo de drenaje en

la parte inferior del carburador y drenando el combustible en un recipiente apropiado.

Con la(s) bujía(s) desconectada(s), cambie el aceite del motor.

Elimine la suciedad y los residuos del área alrededor de las

bujía(s) y luego use una llave de vaso o una llave para quitar las bujía(s).

Vierta 0,5 onzas (15 ml) de aceite nuevo en la cámara de combustión del motor, luego haga girar lentamente el motor tirando del retroceso dos (2) veces -o- use el arranque eléctrico durante un segundo para distribuir el aceite y lubricar el cilindro.

Instale las bujía(s).

Desenrolle la manguera de alta presión para drenar el agua

almacenada; vuelva a enrollarlo en el carrete.

Usando la válvula de tres vías debajo del tanque de agua, drene

el tanque.

Page 17

2. Mantenga presionado el botón hasta que toda el agua y Pump Guard comiencen a salir del puerto de alta presión.

3. Desenrosque el Pump Guard y luego prepare la lavadora a presión para almacenarla como se

describe en ALMACENAMIENTO Y

TRANSPORTE.

Page 62

GARANTÍA LIMITADA

COMERCIAL

TÉRMINOS DE LA COBERTURA DE LA GARANTÍA:

El fabricante de este producto se compromete a reparar o reemplazar las partes designadas que resulten defectuosas dentro del período de garantía que se indica a continuación, a discreción exclusiva del fabricante. Se aplican limitaciones / extensiones y

exclusiones especícas.

RESPONSABILIDAD DEL COMPRADOR ORIGINAL (USUARIO INICIAL):

Para procesar un reclamo de garantía en su lavadora a presión

SIMPSON®, informe la inquietud al 1-833-362-7368 o

[email protected] para autorización y dirección al centro de servicio autorizado más cercano en su área. Conserve el recibo

de venta original de la caja registradora como prueba de compra para el trabajo de garantía. Tenga un cuidado razonable en la

operación y mantenimiento del producto como se describe en el (los) Manual(es) del Operador.

Esta garantía cubre defectos de material y mano de obra y no fallas de partes debido al desgaste normal, depreciación, abuso, daño accidental, negligencia, uso inadecuado, mantenimiento, calidad del agua o almacenamiento. Los elementos de desgaste normal incluyen, entre otros, elementos como válvulas y sellos, que no están cubiertos por esta garantía. Para realizar una reclamación de acuerdo con los términos de la garantía, todas las partes que se consideren defectuosas deben conservarse y estar disponibles para su devolución previa solicitud a un Centro de servicio de garantía

designado para la inspección de la garantía. Los juicios y decisiones

del fabricante con respecto a la validez de las reclamaciones de

garantía son nales.

Esta garantía limitada se extiende únicamente al consumidor que compró originalmente el producto nuevo al fabricante o a un vendedor autorizado del producto. No se extiende a propietarios posteriores ni a la transferencia del producto por parte del consumidor, y no puede ser proporcionada por ningún vendedor no autorizado del producto. Los Centros de Servicio de Garantía autorizados y capacitados por la fábrica respetarán los términos de todas las garantías de los componentes y satisfarán las reclamaciones de las disposiciones de garantía correspondientes.

Esta garantía reemplaza todas las demás garantías, expresas o implícitas, incluyendo, entre otras, las garantías de comerciabilidad o idoneidad para un propósito particular y todas garantías tales quedan excluidas y rechazadas por el fabricante. La obligación de garantía del fabricante se limita a la reparación y reemplazo de productos defectuosos de acuerdo con lo dispuesto en este documento y el fabricante no será responsable de ninguna pérdida, daño o gasto adicional, incluyendo daños por envío, accidente, abuso, casos fortuitos, mal uso o negligencia. Tampoco lo es el daño por reparaciones utilizando partes no compradas al fabricante o las alteraciones realizadas por personal no autorizado por la fábrica. No instalar y operar el equipo de acuerdo con las pautas establecidas en el manual de instrucciones anulará la garantía.

ESTA GARANTÍA NO CUBRE:

Daños resultantes del envío (los reclamos deben presentarse con el transportista), accidente, abuso, caso fortuito, mal uso o negligencia. Esta garantía tampoco cubre daños por reparaciones o alteraciones realizadas por personal no autorizado por la fábrica o por no instalar y operar el equipo de acuerdo con las pautas establecidas en el manual de instrucciones. El fabricante no será responsable ante ninguna persona por daños consecuentes, lesiones personales o pérdidas comerciales.

QUÉ NO CUBRE ESTA GARANTÍA:

• Daños por ete

• Daños por deterioro químico, agua salada, óxido o corrosión

• Daños causados por partes o accesorios no obtenidos de un distribuidor autorizado o no aprobados por el fabricante

• Desgaste normal de partes móviles o componentes afectados por partes móviles

• Piezas consumibles como: Filtro de combustible, ltro de aire, bujía(s), cuerda de arranque de retroceso, aceite y lubricante(s)

• Trabajo de mantenimiento periódico normal, como la limpieza del carburador y el drenaje del aceite del motor

• Daños por congelamiento

PERÍODOS DE COBERTURA DE GARANTÍA:

SISTEMA DE CONTROL DE EMISIONES Y MOTOR

• Cubierto por la garantía del fabricante del motor. Consulte el manual del motor.

BOMBA DE ALTA PRESIÓN (DEFECTOS DE MATERIAL Y MANO DE OBRA)

• CINCO (5) años desde la fecha de compra

MARCO (DEFECTOS EN MATERIALES Y MANO DE OBRA)

• UNO (1) año desde la fecha de compra

ACCESORIOS (DEFECTOS DE MATERIAL Y MANO DE OBRA)

• Boquillas, mangueras, pistolas rociadoras, varillas, llantas, pies de goma: Noventa (90) días a partir de la fecha de compra

Page 18

Page 63

NOTAS

Page 19

ESTA PÁGINA SE DEJÓ EN BLANCO INTENCIONALMENTE

Page 64

LEA ESTE MANUAL DETENIDAMENTE ANTES DE LA OPERACIÓN

El incumplimiento de las instrucciones y precauciones de seguridad de este manual puede provocar daños a la propiedad, lesiones graves y/o la muerte.

CONSERVE ESTE MANUAL PARA FUTURA REFERENCIA

Part number: 7112881NOCA / Español REV A - 6/2025
