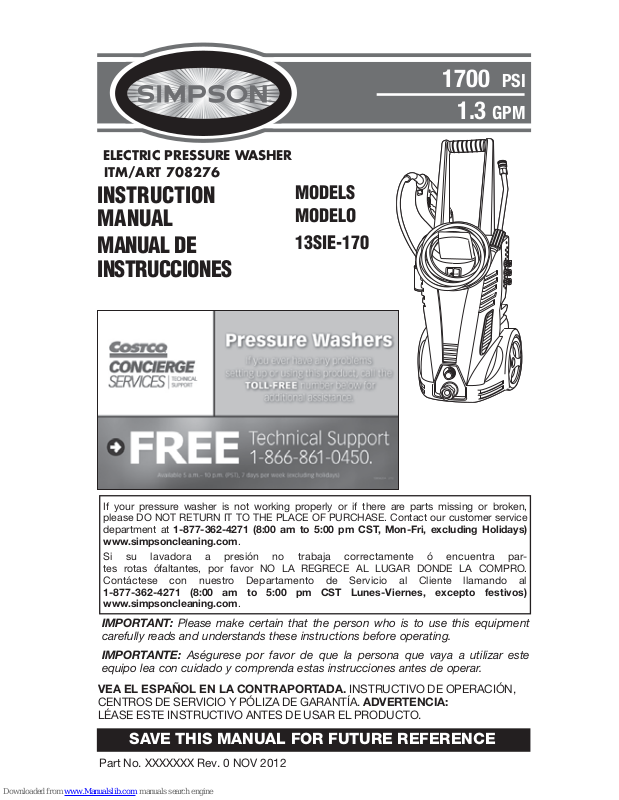

Simpson 13SIE-170 Instruction Manual

ON

OFF

INSTRUCTION
MANUAL

MANUAL DE
INSTRUCCIONES

Part No. XXXXXXX Rev. 0 NOV 2012

If your pressure washer is not working properly or if there are parts missing or broken,
please DO NOT RETURN IT TO THE PLACE OF PURCHASE. Contact our customer service
department at 1-877-362-4271 (8:00 am to 5:00 pm CST, Mon-Fri, excluding Holidays)
www.simpsoncleaning.com.

Si su lavadora a presión no trabaja correctamente ó encuentra par­tes rotas ófaltantes, por favor NO LA REGRECE AL LUGAR DONDE LA COMPRO.
Contáctese con nuestro Departamento de Servicio al Cliente llamando al

1-877-362-4271 (8:00 am to 5:00 pm CST Lunes-Viernes, excepto festivos)
www.simpsoncleaning.com.

SAVE THIS MANUAL FOR FUTURE REFERENCE

1700 PSI

1.3 GPM

IMPORTANT: Please make certain that the person who is to use this equipment
carefully reads and understands these instructions before operating.

IMPORTANTE: Aségurese por favor de que la persona que vaya a utilizar este
equipo lea con cuidado y comprenda estas instrucciones antes de operar.

VEA EL ESPAÑOL EN LA CONTRAPORTADA. INSTRUCTIVO DE OPERACIÓN,
CENTROS DE SERVICIO Y PÓLIZA DE GARANTÍA. ADVERTENCIA:
LÉASE ESTE INSTRUCTIVO ANTES DE USAR EL PRODUCTO.

ELECTRIC PRESSURE WASHER

MODELS
MODELO

13SIE-170

ITM/ART 708276

EASY INSTALLATION

WARNING: CAREFULLY READ THE OPERATORS INSTRUCTIONS BEFORE USING

THE PRESSURE WASHER FOR THE FIRST TIME.
ALWAYS STORE YOUR PRESSURE WASHER IN A LOCATION WHERE THE

TEMPERATURE WILL NOT FALL BELOW 40 °F (4 °C) . FREEZE DAMAGE IS NOT
COVERED BY THE WARRANTY.

INSTALACIÓN FÁCIL

AVERTENCIA: LEA ATENTAMENTE EL MANUAL DE INSTRUCCIONES ANTES DE

PONER EL EQUIPO POR PRIMERA VEZ EN FUNCIONAMIENTO.
TIENE QUE PONER SIEMPRE LA MÁQUINA DE LAVAR A PRESIÓN EN UN SITIO

DONDE LA TEMPERATURA NO DIMINUE BAJO 4°C (40 °F). LOS DAÑOS QUEL EL
HIELO PROVOCA NO SON REMBOLSDADO DE LA GARANTIA.

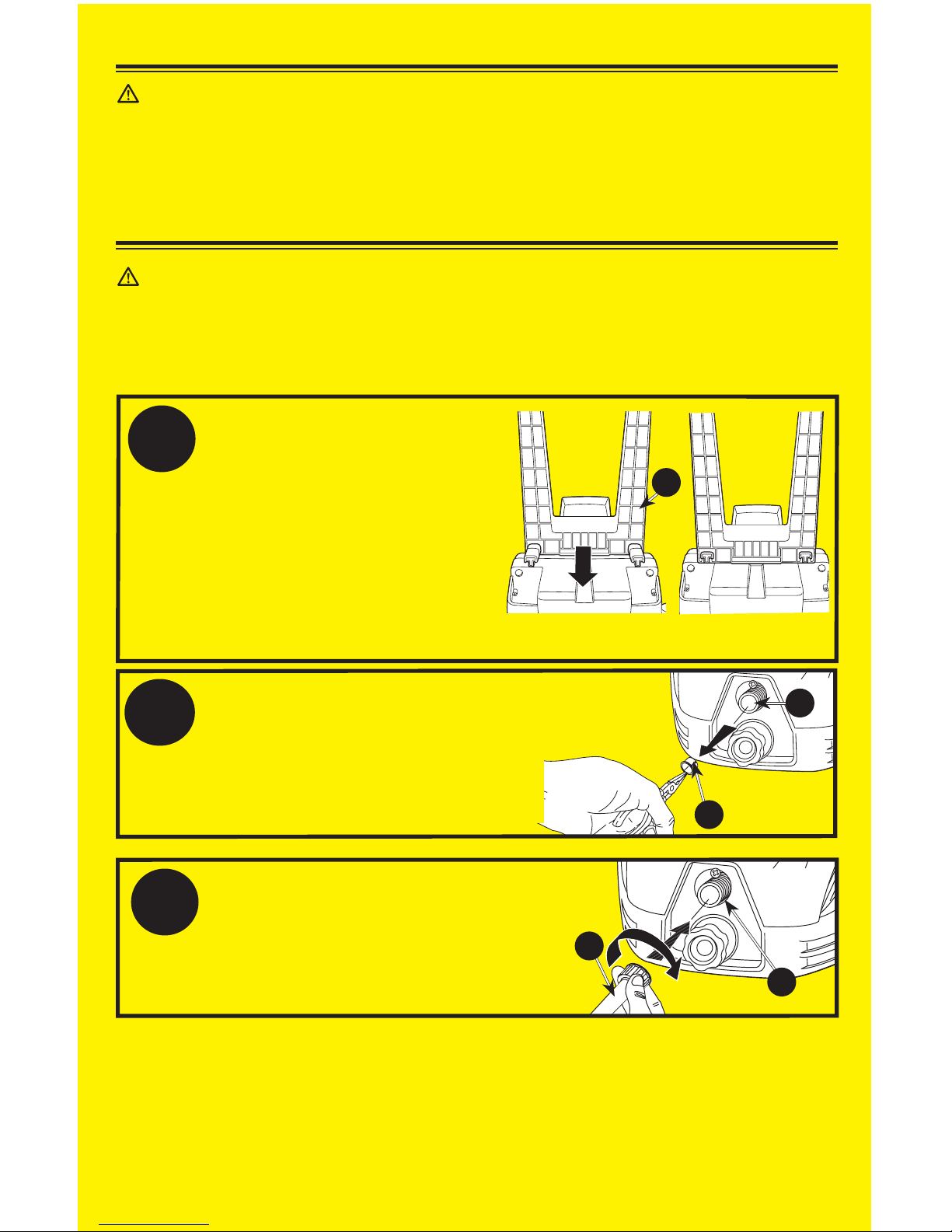

WITH HANDLE ORIENTED AS
SHOWN, ALIGN GROOVES IN CARRY
HANDLE (P) WITH RAILS ON TOP

OF PRESSURE WASHER AND SLIDE
INTO PLACE. PUSH AS SHOWN TO FURTHER
LOCK CARRY HANDLE INTO PLACE.

CON LA MANIJA ORIENTADA COMO SE
MUESTRA, ALINEE LOS SURCOS ADENTRO
EL AGARADOR DE LA MAQUINA (P) CON
LOS CARRILES ENCIMA DE LA MAQUINA DE
PRESIÓN Y RESBALAN DENTRO DE LUGAR.
EMPUJE COMO SE MUESTRA A CONECTAR
EL AGARADOR DE LA MAQUINA.

1

P

ON OFF

L

K

2

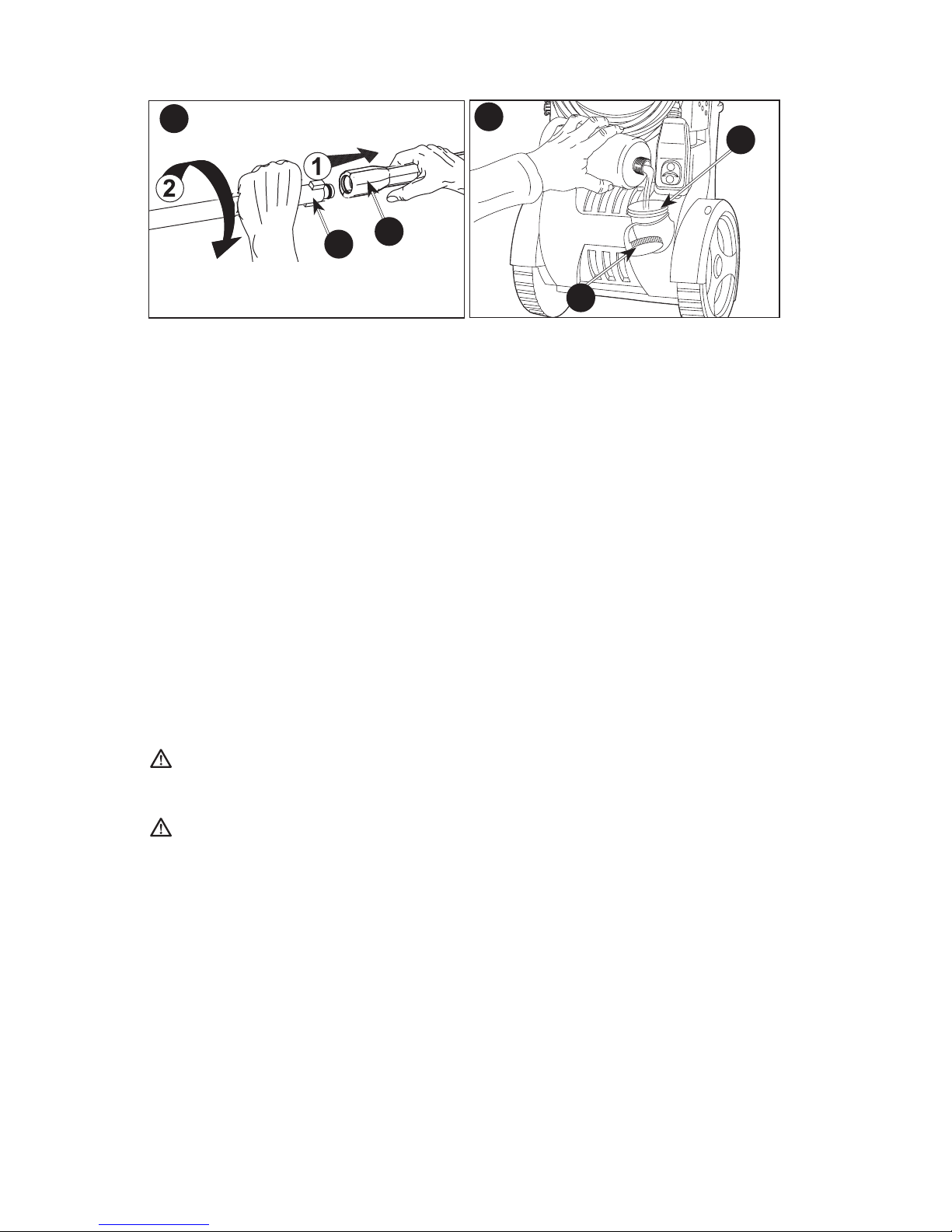

REMOVE AND DISCARD THE SHIPPING
PLUG (L) FROM THE OUTLET (K) ON
THE FRONT OF THE MACHINE.

EXTRAER EL TAPÓNES (L) DE
TRANSPORTE DEL EMPALME DE LA
MÁQUINA (K) Y ELIMINARLO.

3

ON

OFF

E

K

CONNECT THE HIGH PRESSURE
HOSE (E) TO THE MACHINE
OUTLET (K).

CONNECT EL TUBO DE ALTO
PRESIÓN (E) A LA SALIDA DE LA
MÁQUINA (K).

ON OFF

D

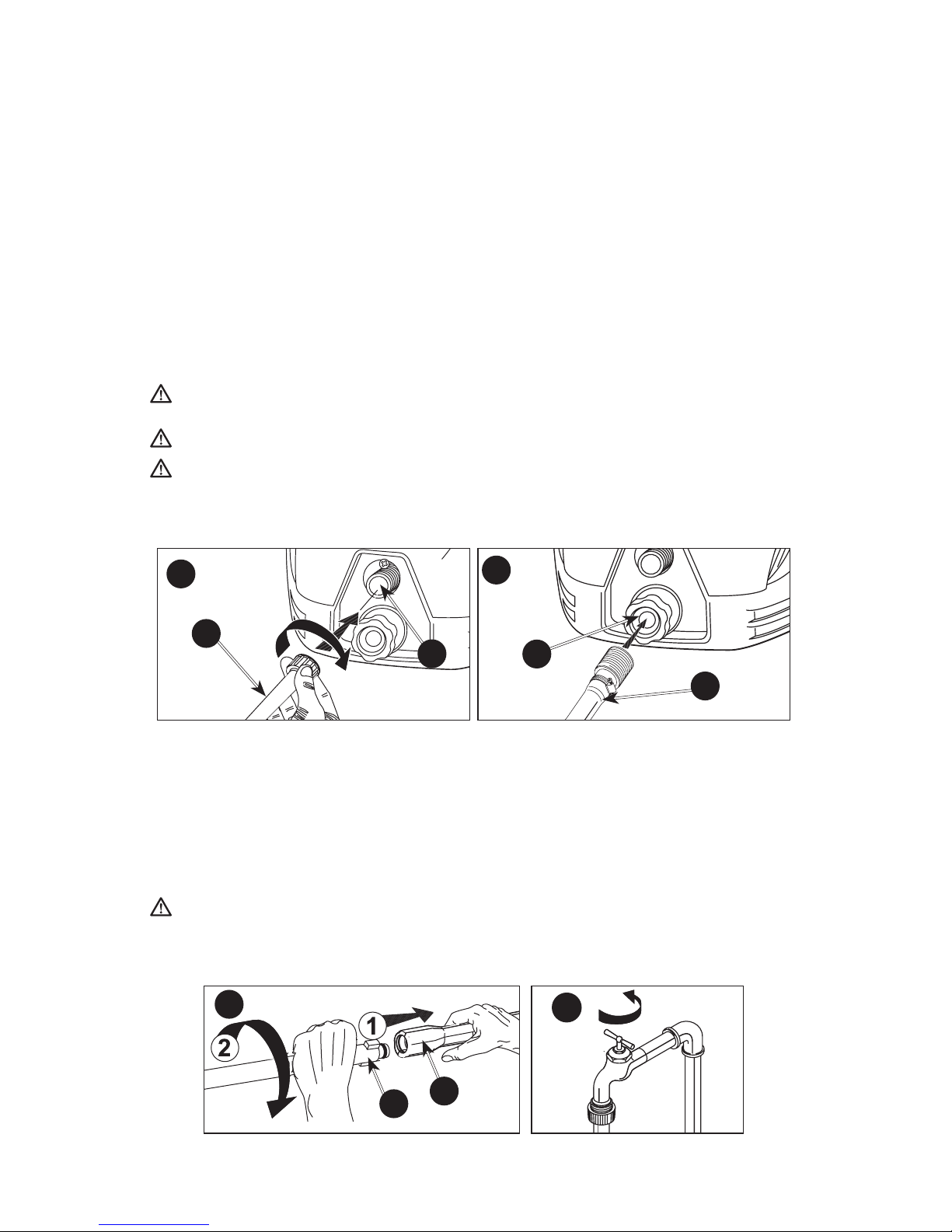

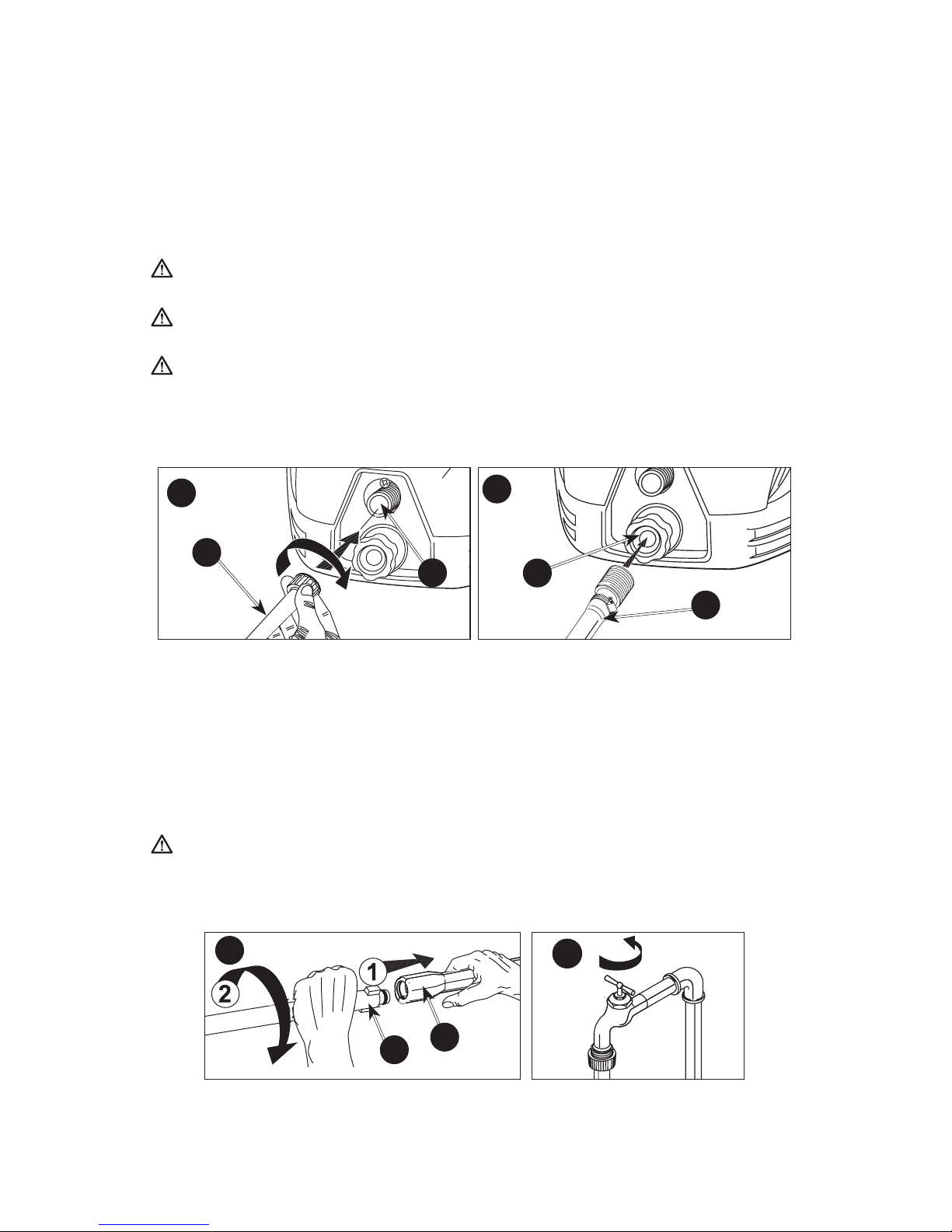

CONNECT THE GARDEN HOSE (Y) TO THE
CONNECTOR (D) ON THE FRONT OF THE
MACHINE.

CONECTE LA MANGUERA DEL JARDÍN (Y)
AL CONECTOR (D) CORRESPONDIENTE
ACOPLADO A LA ENTRADA DE LA
MÁQUINA.

4

Y

INSERT THE SPRAY WAND (B) INTO THE GUN (A). TWIST SPRAY WAND 90°

TO SECURELY LOCK IN PLACE.

A

B

5

PARA INSERTAR LA VARA
ROCIADORA (B) EN LA
PISTOLA (A). TUERZA LA
VARA ROCIADORA 90° DEL
AEROSOL A CON SEGURIDAD
SE TRABAN EN LUGAR.

PULL QUICK-CONNECT COUPLER BACK AND
INSERT NOZZLE.

RELEASE QUICK-CONNECT COUPLER AND
TWIST NOZZLE TO MAKE SURE IT IS SECURE

IN COUPLER.
TIRE EL ACOPLE DE CONEXIÓN RÁPIDA HACIA ATRÁS

E INSERTE LA BOQUILLA. LIBERE EL ACOPLE Y GIRE
LA BOQUILLA PARA ASEGURARSE DE QUE ESTÁ
ASEGURADA DENTRO DEL ACOPLE.

6

FULLY OPEN
ABRA COMPLETAMENTE

7

TURN INCOMING WATER ON.
NOTE: USE COLD WATER ONLY.
GIRE EL AGUA ENTRANTE.
NOTA: UTILIZAR SÓLO AGUA FRÍA

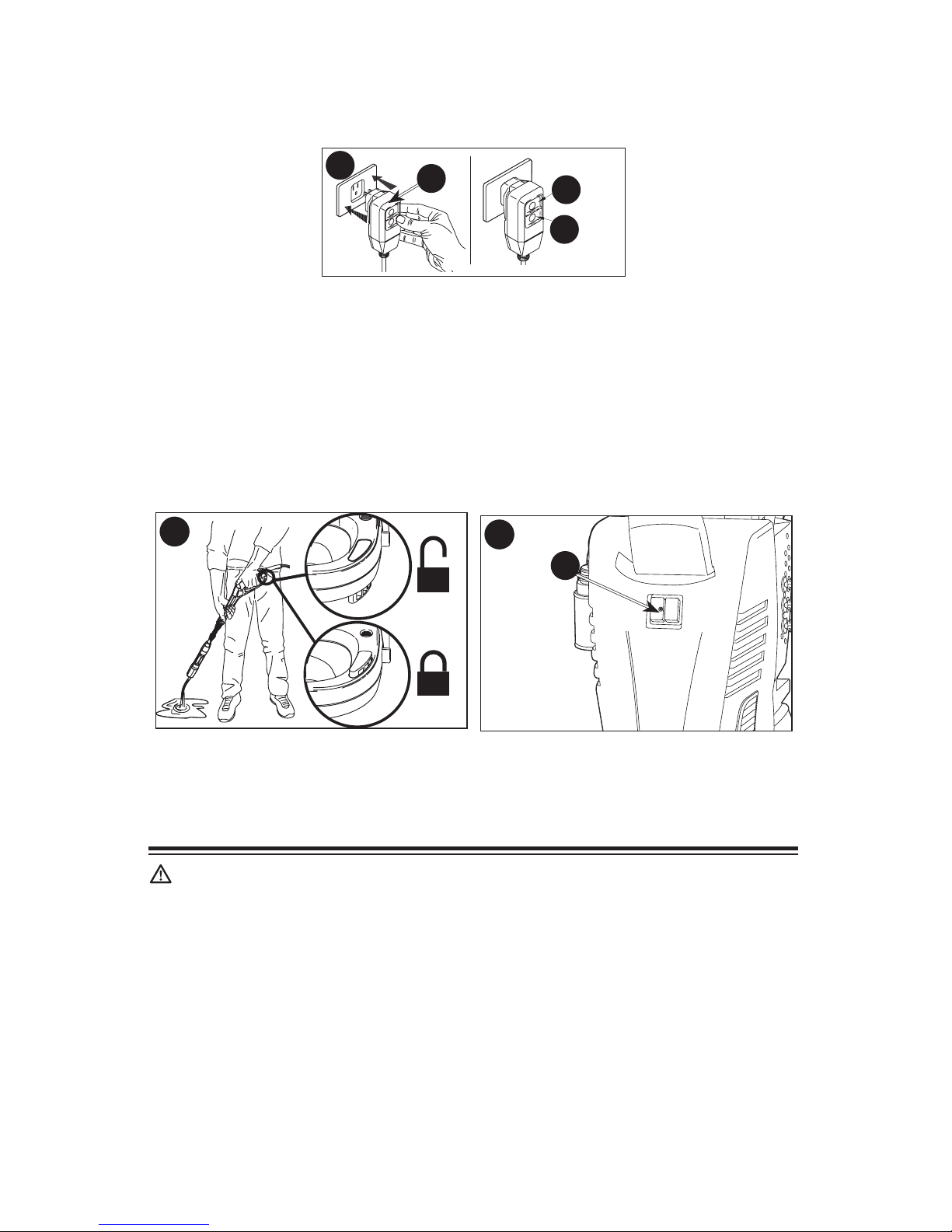

PLUG GFCI (C) INTO POWER
RECEPTACLE. FIRMLY PRESS
AND RELEASE THE TEST
BUTTON (X), THEN PRESS AND

RELEASE THE RESET BUTTON
(W). THE LIGHT ON THE GFCI SHOULD
BE ILLUMINATED.

W

X

C

8

ENCHUFE EL GFCI (C) A UN TOMACORRIENTE. PRESIONE CON FIRMEZA Y SUELTE
EL BOTÓN DE PRUEBA (TEST) (X), Y LUEGO PRESIONE Y SUELTE EL BOTÓN DE
REINICIO (RESET) (W). SE DEBE ENCENDER LA LUZ DEL GFCI.

SQUEEZE AND HOLD TRIGGER
UNTIL WATER FLOW IS STEADY.
RELEASE THE TRIGGER.

MANTENGA PULSADO EL
ACCIONADOR HASTA QUE EL CAUDAL DE
AGUA SE VUELVA CONSTANTE. SUELTE EL
ACCIONADOR.

9

ON

OFF

TURN SWITCH TO ON POSITION (I) AND
SQUEEZE TRIGGER TO START MOTOR AND
WATER FLOW. NOTE: motor only runs when

trigger is depressed and water is spraying.

SITUAR EL INTERRUPTOR EN LA POSICIÓN DE ON (I)
Y APRETAR EL GATILLO PARA PONER EN MARCHA EL
MOTOR Y EL FLUJO DE AGUA. NOTA: el motor funciona

solamente cuando se presiona el disparador y el agua está
rociando.

I

10

5 - ENG

SAFETY GUIDELINES - DEFINITIONS

This manual contains information that is important for you to know and understand.
This information relates to protecting YOUR SAFETY and PREVENTING EQUIPMENT
PROBLEMS. To help you recognize this information, we use the symbols below.
Please read the manual and pay attention to these symbols.

DANGER: Indicates an imminently hazardous situation which, if not avoided, will

result in death or serious injury.

WARNING: Indicates a potentially hazardous situation which, if not avoided,

could result in death or serious injury.

CAUTION: Indicates a potentially hazardous situation which, if not avoided, may

result in minor or moderate injury.
NOTICE: Indicates a practice not related to personal injury which, if not avoided,

may result in property damage.

CONSUMER SAFETY INFORMATION

WARNING: This product contains chemicals known to the State of California

to cause cancer, and birth defects or other reproductive harm. In addition, some
cleaning products and dust contain chemicals know to the State of California to
cause cancer, and birth defects or other reproductive harm. Wash hands after

handling.

IMpORTANT SAFETY INSTRUCTIONS

WARNING: Please read this entire manual before attempting to assem­ble, operate or install the product. If you have any questions regard­ing the product, please contact our customer service department at
www.simpsoncleaning.com.

WARNING: This unit was designed for specific applications. It should not be

modified and/or used for any application other than that which it was designed.
NOTICE: Always store your pressure washer in a location where the temperature

will not fall below 40°F (4°C). freeze damage is not covered by the warranty.

read and Save theSe inStructionS

WARNING: When using this product basic precautions should always be
followed, including the following:

1. Read all the instructions before using the product.

2. To reduce the risk of injury, do not operate near children or animals.

3. Know how to stop the product and bleed pressures quickly. Be thoroughly

familiar with the controls.

4. Stay alert - watch what you are doing.

5. Do not operate the product when fatigued or under the influence of alcohol or

drugs.

6. Keep operating area clear of all persons.

7. Do not overreach or stand on unstable support. Keep good footing and

balance at all times.

6- ENG

8. Follow the maintenance instructions specified in the manual.

9. This product is provided with a Ground Fault Circuit Interrupter built into

the power cord plug. If replacement of the plug or cord is needed, use only
identical replacement parts.

10. Do not touch plug or outlet with wet hands.

11. Avoid accidental starts. Move switch on unit to OFF position before connecting

or disconnecting cord to electrical outlets.

12. Water spray must never be directed towards any electric wiring or directly

towards the pressure washer machine itself or fatal electric shock may occur.

13. Never carry your pressure washer by the cord. Do not pull on the cord to

disconnect from the outlet.

14. To prevent damage, the cord should not be crushed, placed next to sharp

objects or near a heat source.

15. Check power cords before using. Damaged cords can reduce performance of

pressure washer or cause a fatal electrical shock.

16. The narrow pin point stream is very powerful. It is not recommended for use on

painted surfaces, wood surfaces or items attached with an adhesive backing.

17. Keep operating area clear of all persons and ani mals.

18. Always use both hands when operating pressure washer to maintain complete

control of the wand.

19. Do not touch nozzle or water spray while operating. Never place hands in front

of nozzle.

20. Wear safety goggles while operating. Wear protective clothing and footwear to

protect against accidental spraying.

21. Disconnect power plug from the outlet when not in use and prior to the

detaching of the high pressure hose.

22. Never tie knots or kink the high pressure hose as da mage could result.

Inspect the high-pressure hose regularly. Replace the hose immediately if it
is damaged, worn or shows any signs of cracks, bubbles, pinholes, or other
leakage. Never grasp a high-pressure hose that is leaking or damaged.

23. Do not operate or store this product in temperatures below 40°F (4°C). Freeze

damage is not covered by the warranty.

24. Carefully observe all chemical instructions and warnings before using. Use

only approved pressure washer cleaners. Do not use bleach, chlorine, or any
cleaners containing acids. Always follow manufacturer’s label recommendations
for proper use of cleaners. Always protect eyes, skin and respiratory system
from cleaners.

25. The pressure washer should not be used in areas where gas vapors may be

present. An electric spark could cause an explosion or fire.

26. To minimize the amount of water getting into the pressure washer, the unit

should be placed as far as possible from the cleaning site during operation.

27. To prevent accidental discharge, the spray gun should be secured by locking

the trigger when not in use.

28. To allow free air circulation, the pressure washer should NOT be covered

during operation.

29. Never touch, grasp or attempt to cover a pinhole or similar water leak on the

high-pressure hose. The stream of water IS under high pressure and WILL
penetrate skin.

7 - ENG

30. Use only hoses and accessories rated for pressure higher than your pressure

washer's psi. Never use with any other manufacturer’s accessories or
components.

31. Never defeat the safety fea tures of this product.

32. Do not op er ate machine with missing, broken or un au tho rized parts.

33. Never spray flammable liquids or use pressure washer in areas containing

combustible dust, liquid, or vapors.

WARNING: Risk of injection or injury. Do not direct discharge stream at persons.

Save theSe inStructionS

SAFETY FEATURES

AUTOMATIC TOTAL STOp

®

The pressure washer is equipped with a stop device which will sense when the
trigger on the gun is released. It will open the power circuit to the motor and cause
the pressure washer to stop.

WARNING: If Automatic Total Stop fails to operate, DO NOT USE THE
MACHINE. Contact our customer service department. Further use will damage the
machine and/or cause personal injury.

WARNING: The pressure washer is also equipped with a main power ON/OFF
switch located on the unit. It should always be moved to the OFF position when the
pressure washer is not being used to prevent possible injury or damage.

MOTOR OVERLOAD

The electric motor in this pressure washer is equipped with an overload protection
device which will automatically shut off the motor in the event the motor draws
excessive current or overheats. The device will automatically reset itself and
resume normal operation after a short period of time.

GROUND-FAULT CIRCUIT INTERRUpTER pROTECTION

This pressure washer is provided with a Ground-Fault Circuit-Interrupter (GFCI) built
into the plug of the power supply cord. This device provides additional protection
from the risk of electric shock. Should replacement of the plug or cord become
necessary, use only identical replacement parts that include GFCI protection.

SERVICING A DOUBLE INSULATED AppLIANCE

In a double-insulated product, two systems of insulation are provided
instead of grounding.

No grounding means is provided on a double-insulated product, nor
should a means for grounding be added to the pressure washer.

Servicing a double-insulated product requires extreme care and knowledge of the
system, and should be done only by qualified service personnel.

Replacement parts for a double-insulated product must be identical to the parts
they replace.

A double-insulated product is marked with the words “DOUBLE-INSULATION” or
“DOUBLE-INSULATED”. The symbol above may also be marked on the product.

pOWER SUppLY AND ELECTRICAL INFO

GROUND-FAULT CIRCUIT INTERRUpTER pROTECTION

The pressure washer is factory-equipped with an electrical cord and a Ground Fault
Circuit Interrupter (GFCI) power plug. This cord should only be connected to an
electrical outlet installed in accordance with local safety regulations.

8- ENG

NOTE: The power supply must be 120V, 60 Hz and a minimum 15 amp dedicated
circuit.

A. Inspect cord before using. Do not use if cord is damaged.
B. Keep all connections dry and off the ground.
C. Do not touch plug with wet hands.
D. The pressure washer is provided with a ground fault circuit interrupter built into

the power plug.

If replacement of the plug or cord is needed, use only identical replacement parts.
Contact customer service for proper replacement parts.

WARNING: Test GFCI before each use. DO NOT use pressure washer if test

below fails.

GFCI Test Procedures:

1. Plug GFCI into power receptacle.

W

X

1

Indicator light should illuminate.

2. Press test button (X). Light should
turn off.

3. Press reset button (W) for use.
Indicator light should illuminate.

Do not use if above test fails.
NOTE: The GFCI must be reset each

time the pressure washer is connected to an electrical outlet. Reset by simply
pushing the reset button on the GFCI power plug.

EXTENSION CORDS

Use only extension cords that are intended for outdoor use. These extension cords
are identified by a marking “Acceptable for use with outdoor appliances: store
indoors while not in use”. Use only extension cords having an electrical rating not
less than the rating of the product. Do not use damaged extension cords. Examine
extension cord before using and replace if damaged. Do not abuse extension cord
and do not yank on any cord to disconnect.

Keep cord away from heat and sharp edges. Always disconnect the extension cord
from the receptacle before disconnecting the product from the extension cord.

When using an extension cord, observe the specification below:

Cable Length Wire Gauge

Up to 25 ft.

(7.5 m)

12 AWG Outdoor

WARNING: To reduce the risk of electrocution, keep all connections dry and off

the ground. Do not touch plug with wet hands.

Save theSe inStructionS

9 - ENG

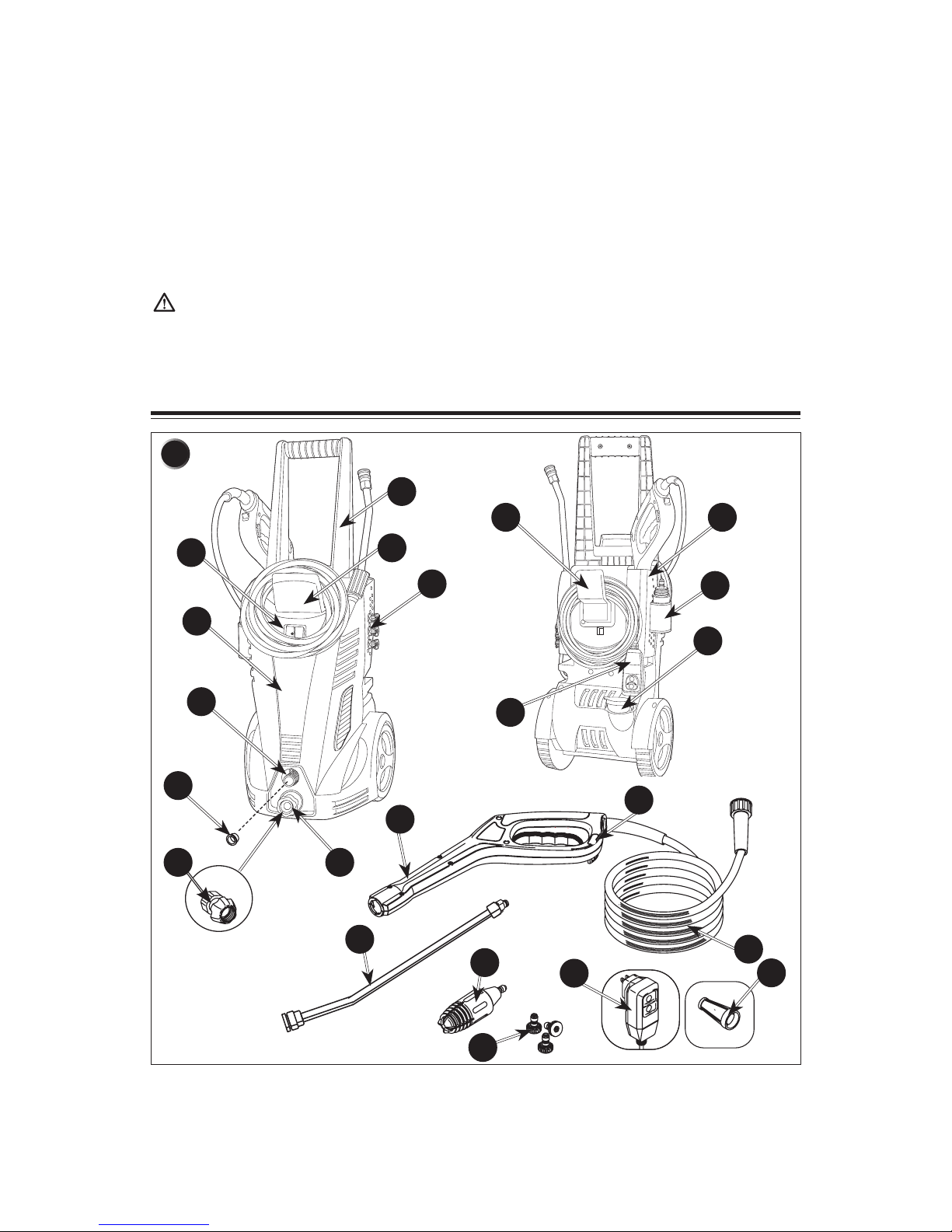

GET TO KNOW THE pRESSURE WASHER

NOTE: Photographs and line drawings used in this manual are for reference
only and do not represent a specific model.

Compare the illustrations with your unit to familiarize yourself with the location of
various controls and adjustments. Save this manual for future reference.

A. Spray Gun
B. Pro-Style Spray Wand
C. GFCI
D. Garden Hose Connector

(factory installed)
E. High-Pressure Hose
F. Safety Lock
G. Motor and Pump in Case
H. Power Supply Cord with GFCI
I. ON/OFF Switch
J. On-board Detergent Tank
K. High Pressure Outlet (metal)

L. Shipping Plug
M. Water Inlet (plastic)
N. On-Board Accessory

Storage Holsters

O. Water Inlet Filter Screen [factory

installed inside water inlet (M)]
P. Carry Handle
Q. Cord Storage Location
R. Turbo Spray Nozzle
S. Quick Connect Spray Nozzles
T. Turbo Nozzle Storage Holster
U. Quick Connect Nozzle Storage
V. Hose Storage Location

ON

OFF

P

H

K

L

J

G

2

M

Q

I

N

D

C

O

E

F

A

R

S

B

T

U

V

10- ENG

ASSEMBLY INSTRUCTIONS (FIG. 3)

1. Locate and remove all loose parts from the carton.

2. With handle oriented as shown, align grooves in carry handle (P) with rails on
top of pressure washer and slide into place.

3. Push as shown to further lock carry handle into place.

3A

P

3B

4. Remove and discard the shipping plug (L) from the outlet (K) on the front of
the machine.

ON OFF

L

K

3C

OpERATING INSTRUCTIONS

pRESSURE WASHER TERMINOLOGY

PSI: Pounds per Square Inch. The unit of measure for water pressure. Also used
for air pressure, hydraulic pressure, etc.

GPM: Gallons Per Minute. The unit of measure for the flow rate of water.
CU: Cleaning Units. GPM multiplied by PSI. GPM x PSI = CU
Detergent Injection System: Mixes cleaners or cleaning solvents with the water

to improve cleaning effectiveness.
Water Supply: All pressure washers must have a source of water. The minimum

requirements for a water supply are 20 psi and 5 gallons per minute. If your water
source is a well, the garden hose length can only be 30ft. (9 m) max.

WARNING: To reduce the possibility of contamination always protect

against backflow when connected to a potable water system.

DANGER: Risk of fluid injection and laceration. When using the high­pressure setting, DO NOT allow the high-pressure spray to come in contact
with unprotected skin, eyes, or with any pets or animals. Serious injury will
occur.

11 - ENG

• Your washer operates at fluid pressures and velocities high enough to

penetrate human and animal flesh, which could result in amputation or other
serious injury. Leaks caused by loose fittings or worn or damaged hoses can
result in injection injuries. DO NOT TREAT FLUID INJECTION AS A SIMPLE
CUT! See a physician immediately!

pRESSURE WASHER OpERATING FEATURES

HOW TO USE SpRAY WAND

Refer to the following chart to choose the correct nozzle for the job to be performed.

NOzzLE COLOR SpRAY pATTERN USES

Yellow

15˚

intense cleaning of small areas

Green

25˚

intense cleaning of larger areas

Black

low pressure

applies cleaning solutions

Turbo Spray
Nozzle

delivers the optimal cleaning effect
for the toughest cleaning tasks

NOTE: The pressure of the spray on the surface you are cleaning
increases as you move the wand closer to the surface.

*NOTICE: The high pressure spray from your pressure washer is capable
of causing damage to surfaces such as wood, glass, automobile paint,
auto striping and trim, and delicate objects such as flowers and shrubs.
Before spraying, check the item to be cleaned to assure yourself that it
is strong enough to resist damage from the force of the spray.

CHANGING NOzzLES ON SpRAY WAND (FIG. 4)

DANGER: Risk of fluid injection. Do not direct discharge stream toward
persons, unprotected skin, eyes or any pets or animals. Serious injury will
occur.

WARNING: Flying objects could cause risk of serious injury. Do not attempt
to change nozzles while pressure washer is running. Turn pressure washer off
before changing nozzles.

1. Pull quick-connect coupler back and insert nozzle (S).

4

S

2. Release quick-connect coupler and twist nozzle to make

sure it is secure in coupler.

WARNING: Flying object could cause risk of serious
injury. Ensure nozzle is completely inserted in quick­connect socket and quick-connect snap ring is fully engaged (forward) before
squeezing gun trigger.

12- ENG

TURBO SpRAY NOzzLE (FIG. 5)

CAUTION: Do not attempt to move the nozzle to

5

R

adjust pressure. The turbo nozzle is NOT adjustable.

The

high pressure turbo nozzle (R) is intended for
maximum cleaning effect. Keep the spray wand a
minimum of 6–8in (15–20 cm) away from the cleaning
surface at all times.

USING DETERGENT (FIG. 6–7)

NOTICE: Use only approved pressure washer cleaners. Do not use bleach,
chlorine, or any cleaners containing acids.

NOTICE : Fill and flush the detergent tank with clear water after use.

1. Insert the spray wand (B) into the gun (A) by pushing firmly and simultaneously

twisting a 1/4 of a turn until locked into place.

2. Remove the tank cap (Z) present on the back of the machine.

3. Fill the tank (J) with suitable cleaning solution.

6

A

B

7

Z

J

4. Install low pressure (black) nozzle into quick connect fitting of spray wand, see

How To Use Spray Wand paragraph in this section.
NOTE: Detergent will not siphon when the spray wand is equipped with the Yellow,

Green, or Turbo Nozzles. The Low Pressure BLACK Nozzle must be used to
dispense detergent

5. Squeeze the trigger and the detergent will automatically be mixed with the

water and dispensed from the nozzle.

6. When you have completed the use of detergent, Fill and flush the detergent

tank with clear water after use. See Storage for correct procedure.

7. See Storage section in this manual for proper shutdown and storage

procedures

CLEANING TECHNIqUES

When cleaning with the pressure washer, some cleaning tasks can be solved with
water alone, but for most tasks it is advantageous to use a detergent. A detergent
ensures a quick soaking of the dirt allowing the high pressure water to penetrate
and remove the dirt more effectively.

AppLICATION OF DETERGENT

CAUTION: Avoid working on hot surfaces or in direct sunlight to minimize the

chance of the soap damaging painted surfaces.

CAUTION: Damage may occur to painted surface if soap is allowed to dry on

the surface. Wash and rinse a small section at a time.

13 - ENG

1. Apply the solution to a DRY work surface.
NOTE: WETTING THE SURFACE FIRST IS NOT RECOMMENDED, AS IT

DILUTES THE DETERGENT AND REDUCES ITS CLEANING ABILITY.
On a vertical surface, apply soap horizontally from side to side starting from

the bottom to avoid streaking.

2. Allow detergent to remain on the surface for a short time before rinsing.

3. Rinse with clean water under high pressure. On a vertical surface, first rinse

from the bottom up, then rinse from the top down. Hold nozzle 6–8 in. (15–20

cm) from the work surface at a 45° angle using the flat spray as a peeling tool

rather than a scrub brush.
NOTE: Ensure that the detergent injection system is completely clean prior to

switching from one detergent to another.

STARTING (FIG. 8–14)

DANGER: Risk of injury from spray. Always engage the trigger lock when gun is

not in use. Failure to do so could cause accidental spraying.

WARNING: Risk of Injury. Do not direct discharge stream at self or others.

WARNING: Risk of unsafe operation. Stand on a stable surface and grip gun/

spray wand firmly with both hands.

1. Connect the high pressure hose (E) to the machine outlet (K). Ensure the

threads are aligned properly and the connection is secure.

ON

OFF

8

E

K

ON OFF

9

D

Y

2. Connect the garden hose (Y) to the connector (D) on the front of the machine.

Before connecting, run water through the garden hose (not supplied) to flush

out any foreign matter.
NOTE: If your water source is a well, the garden hose length can only be 30 ft.

(9m) maximum.

3. Insert the spray wand (B) into the gun (A) by pushing firmly and simultaneously

twisting a 1/4 of a turn until locked into place.

WARNING: If the wand is not securely locked into place, it could be ejected

under high pressure during operation, possibly causing injury or damage.

4. Turn incoming water on and fully open valve to insure maximum water flow to

machine.

10

A

B

11

14- ENG

5. Plug GFCI (C) into power receptacle. Firmly press and release the TEST button

(X), then press and release the RESET button (W). The light on the GFCI should

be illuminated.

W

X

C

12

6. Ensure the gun safety is unlocked and squeeze the trigger until the air has

escaped and a steady flow of low pressure water is coming from the nozzle.
NOTE: The power supply must be 120 V, 60 Hz and a minimum 15 amp

dedicated circuit.

7. Turn switch to ON position(I). Note that the motor will momentarily start then

stop.

8. Squeeze the trigger to start motor and begin pressure washing.
NOTE: The motor only runs when the gun trigger is depressed and water is

spraying.

13

ON

OFF

14

I

SHUTTING DOWN

See Storage section in this manual for proper shutdown and storage procedures.

MAINTENANCE

Risk of burn hazard. When perfrming maintenance, you may be exposed
to hot surfaces, water pressure or moving parts that can cause serious injury
or death.

To ensure efficient operation and longer life of your pressure washer, a routine
maintenance schedule should be prepared and followed. If the pressure washer is
used in unusual conditions, such as high-temperatures or dusty conditions, more
fre quent maintenance checks will be required.

CONNECTIONS

Connections on pressure washer hoses, gun and spray wand should be cleaned
regularly and lubricated with light oil or lithium grease to prevent leakage and
damage to the o-rings.

NOzzLE

The nozzles should be cleaned regularly.
Clogging of the nozzle causes diminished performance and the pump pressure to

be too high and cleaning is immediately required.

15 - ENG

1. Remove the wand from the gun.

2. Clear the nozzle by forcing a stiff wire or straightened out paper clip (small size)

through the center hole of each nozzle.

3. Backflush the nozzle with water from both ends.

4. Reconnect the wand to the gun.
Restart the pressure washer and depress the trigger on the spray gun.

LUBRICATION

The pressure washer is designed with a permanent lubrication system. Conventional
oil checks and changes are not necessary.

NOTE: In case of oil leakage, contact our customer service department at
www.simpsoncleaning.com. A SMALL AMOUNT OF OIL LEAKAGE IS NORMAL.

WATER SCREEN FILTER

The pressure washer is equipped with a water inlet screen filter to protect the
pump. Never operate the pressure washer without the screen filter in place.

CAUTION: If the screen filter is not kept clean, the flow of water to the pressure
washer will be restricted and the pump may be damaged.

• To clean the inlet water screen filter, remove garden hose connector (D) and

remove the screen filter from the inlet.

• Flush screen filter with warm water to clean.

• Replace screen filter, and garden hose connector immediately to prevent any

foreign matter from entering the pump.

CAUTION: Do not damage the screen filter, while removing or cleaning. Any
foreign particles entering the pump may damage the pump.

COOLING SYSTEM

The air vents, located in and around the pressure washer, must be kept clean and
free of any obstructions to ensure proper air cooling of the motor during operation.

WARNING: Prevent water from penetrating the vents of the pressure washer
to minimize the risk of damage to the machine and to reduce the risk of shock to
the operator.

STORAGE

CAUTION: Prior to moving the unit, always disconnect the garden hose via the
garden hose connector.

CAUTION: Always store your pressure washer in a location where the tem­perature will not fall below 40°F (4°C). The pump in this machine is susceptible
to permanent damage if frozen. FREEZE DAMAGE IS NOT COVERED BY THE

WARRANTY.
END OF USE AND WINTER STORAGE INSTRUCTIONS

1. When finished using the pressure washer, you must first drain and rinse the

detergent tank.

2. Run the pressure washer in low pressure until all of the soap is drained from

the detergent tank.

3. Pour clear water into the tank and run it through on low pressure as though it

were detergent.

NOTICE: Failure to clean properly will cause bottle or suction tube to become
clogged and inoperable.

16- ENG

4. Turn the machine OFF and squeeze the trigger to re lease the trapped pressure

inside of the machine.

5. Remove both the garden hose and high pressure hose from the unit.

6. Disconnect the wand from the gun.

7. Turn ON the machine and allow it to

15

run for 5 seconds. (This will clear
out most of the water trapped in the
pump).

8. Unplug machine .

9. Wrap high pressure hose and power

supply cord onto storage rack and
snap power supply cord into place
as shown.

10. Store the machine and accessories

in a dry, climate controlled
environment. Do not store the
machine or accessories in a place
where the temperature could drop
below 40°F (4°C).

ACCESSORIES

DANGER: Risk of fluid injection. When using replacement wands or guns
with this pressure washer, DO NOT use a wand and/or wand/gun combi­nation that is shorter in length than what was provided with this pressure
washer as measured from the nozzle end of the wand to the gun trigger.

NOTICE: The use of any other accessory not recommended for use with this
tool could be hazardous. Use only accessories rated equal to or greater than
the rating of the pressure washer.

SpECIFICATIONS

Model 13SIE-170

Rated Pressure* 1700 psi
Rated Water Flow* 1.3 gpm
Electrical Requirements 120V,

13 A, 60 Hz
Electrical Cord 35 ft. (10.67m)
High Pressure Hose 23 ft. (7.0 m)
Minimum Amp Source 15 A
Presure of Inlet Water 20–100 psi
Inlet Water cold tap
Soap Consumption Rate 10% max
* Rated Pressure and Rated Water Flow is within manufacturing tolerance of

(+/- 10%).

In a continued commitment to improve quality, the manufacturer reserves the right
to make component changes, design changes, or specification changes when
necessary and without notice.

17 - ENG

SERVICE INFORMATION

Do not return this product to your retailer. Please contact our customer service
department at www.simpsoncleaning.com.

LIMITED WARRANTY

LIMITED WARRANTY

This product is warranted against defects in material and workmanship for a
period of one year on all components excluding the spray gun, high pressure hose,
wands, nozzles, and ground fault circuit interrupter (GFCI) which are only covered
for 90 days; effective from the date of retail purchase and is not transferable.

This warranty excludes incidental/consequential damages and failures due to
misuse, abuse or normal wear and tear. This warranty applies only to products
used in consumer (home) applications.

This warranty does not apply to commercial or rental applications.
This warranty gives you specific rights, and you may also have other rights, which

vary from state to state.
Please complete and return the enclosed Customer Information Card. Return of

this card is not required to validate this warranty. A store issued receipt or credit
card statement showing the purchase date is an acceptable warranty validation.
Please retain one of these documents in your records.

If you have any questions, please contact our customer service department at
www.simpsoncleaning.com.

What is covered: Replacement parts and labor. Please note that we reserve the
right to repair or replace the product as we deem appropriate.

What is not covered: This warranty does not include such parts as nozzles
which must be replaced as part of normal maintenance of the equipment, rather
than as the result of a defect. Transportation charges to warranty center for
defective products.Transportation charges to consumer for repaired products.
Damages caused by abuse, accident, improper repair, or failure to perform normal
maintenance. Use of improper chemicals or noncompliance with the operator
manual's instructions. Sales outside of the United States or Canada. Any other
expense including consequential damages, incidental damages, or incidental
expenses, including damage to property. Some states do not allow the exclusion
or limitation of incidental or consequential damages, so the above limitation or
exclusion may not apply to you. This warranty does not cover damage resulting
from failure to observe any of the following conditions:

1) The inlet water pressure must be between 20 and 100 psi.

2) The inlet water temperature must not exceed 90°F (32°C).

3) The unit should not be stored in areas where temperatures may drop below

40°F (4°C).

Implied Warranties

Any implied warranties, including the implied warranties of merchantability
and fitness for a particular purpose, are limited in duration to one year on all
components excluding the spray gun, high pressure hose, wand, and ground fault
circuit interrupter (GFCI) which are only covered for 90 days; effective from the

18- ENG

date of retail purchase and is not transferable. This warranty excludes incidental/
consequential damages and failures due to misuse, abuse or normal wear and tear.
This warranty applies only to products used in consumer (home) applications. This
warranty does not apply to commercial or rental applications. This warranty gives
you specific rights, and you may also have other rights, which vary from state to
state.

TROUBLE SHOOTING GUIDE

OPERATIONAL
ISSUE

POSSIBLE
CAUSE

SOLUTION

Detergent is
not dispensing

Detergent is
not pressure
washer
approved

Use only detergents, degreasers, waxes
and other cleaning solutions, that are
designed specifically for pressure washers.
Cleaners in this category will clearly state
on the label that they are meant for use in
pressure washers. Do NOT use any other
type of cleaning solution in your pressure
washer. Never use bleach, ammonia, any

type of acid, or hot water in your machine!
Incorrect noz­zle installed

See How to Use Spray Wand paragraph in the

Operation Section.

NOTE: Chemicals and soaps will not

siphon if the black soap nozzle is

not installed on the spray wand.
Detergent
tank is filling
up with water

Detergent suction assembly is malfunctioning,

contact our customer service department.

Contact our customer service department at

www.simpsoncleaning.com.

Detergent to
Water ratio

The pressure washer draws detergent

at a maximum 10:1 water to detergent

ratio. Most pressure washer detergents

are concentrated within this range. If you

feel you are using more detergent than is

required for the application, you can dilute

the detergent with regular tap water.

Circuit breaker
trips or fuse
blown in
fuse box

Circuit
overload

Verify that the circuit is rated at 15 amps or

greater. Ensure no other appliance is drawing

power from the same circuit (dedicated circuit).
Extension
cord too long
or wire gauge
too small

We do not recommend the use of extension

cords with your pressure washer. If you must

use an extension cord, verify that it meets

the minimum requirements listed in the

Extension Cord paragraph under the Power

Supply & Electrical Info in this manual.

Nozzle
partially
blocked

Clean the nozzle according to the instructions

provided in the Nozzle paragraph under

the Maintenance section of this manual.

19 - ENG

OPERATIONAL
ISSUE

POSSIBLE
CAUSE

SOLUTION

GFCI Plug
Malfunction

For GFCI reset procedure see Ground-fault
Circuit Interrupter Protection paragraph under
Power Supply & Electrical Info in this manual.
To order a replacement GFCI or for GFCI
installation instructions, please contact our
customer service department at

www.simpsoncleaning.com.
Spray gun,
wand or high
pressure hose
leaking water

Improperly
connected
accessory

Verify all components (gun, wand, high pressure

hose) are properly connected according

to instructions provided in this manual.

Leaking oil/
water from
pump

NOTE: A small amount of leakage is normal.

If oil/ water leakage from pump is excessive,

please locate the specific source of the leak

and contact our customer service department.

Contact our customer service department at

www.simpsoncleaning.com.

NOTE: Have the pressure washer

present when calling with this issue.
Low / surging
pressure or
motor does not
stop when spray
gun trigger
is released

NOTE: The
Pressure washer
is NOT receiving
a full volume of
incoming water
The machine
requires a
pressurized
water source
capable of
sustaining a
minimum of
20psi at 5 gpm.

Faucet is not
fully open

Verify incoming water supply faucet

is open at the maximum setting.

Garden hose
is too long or
it is kinked
/ restricted

Use a maximum garden hose length of

50ft.(15.2m) (city water) or 25 ft. (7.5 m)

(well water). Ensure the garden hose is laid

out flat and does not have any kinks or leaks.

Unwrap garden hose from reel or hook (if

applicable). Replace garden hose if necessary.

Water inlet
filter screen
is clogged

Remove the filter screen (O) from the

water inlet (M) and clean it thoroughly.

Replace the filter screen.

Extension
cord is too
long or wire
gauge is
too small

We do not recommend the use of extension

cords with your pressure washer. If you must

use an extension cord, verify that it meets

the minimum requirements listed in the

Extension Cord paragraph under the Power

Supply & Electrical Info in this manual.

20- ENG

OPERATIONAL
ISSUE

POSSIBLE
CAUSE

SOLUTION

No water
coming out
of nozzle

Nozzle is
clogged

Clean the nozzle according to the instructions
provided in the Nozzle paragraph under

Maintenance section of this manual.
Water inlet
filter screen
is clogged

Remove the filter screen (O) from the

water inlet (M) and clean it thoroughly.

Replace the filter screen.
Kink in the
garden hose
or hose is
wrapped on a
storage wheel

Use a maximum garden hose length of

50ft.(15.2m) (city water) or 25 ft. (7.5 m)

(well water). Ensure the garden hose is laid

out flat and does not have any kinks or leaks.

Unwrap garden hose from reel or hook (if

applicable). Replace garden hose if necessary.
Nozzle is
not installed
correctly

See How to Use Spray Wand

paragraph in the Operation Section.

No water
coming out
of nozzle

Detergent
Suction
Assembly
(the part
which the
High Pressure
Hose con­nects to) is
malfunc­tioning

Remove the Gun and Hose assembly from

the front of the unit. Aim water stream away

from electric source. Turn the faucet on. Water

should start to come out of the front of the unit.

If no wa ter comes out, the Detergent Suction

Assembly will have to be cleaned or replaced.

Contact our customer service department at

www.simpsoncleaning.com.

Spray Gun
Trigger will
NOT Move

Gun safety
lock is
engaged

Release safety lock according to instructions

provided in the Starting paragraph

under Operation in this manual.

Unit will
NOT start

NOTE: Unit will
only start and
run when trigger
is depressed
and water is
spraying!

Unit is not
turned ON

Verify that the On/Off Switch (I) is

fully engaged in the ON position.

GFCI Plug
is not reset

Confirm the GFCI plug is reset and

functioning according to instructions

provided in Ground-Fault Circuit Interrupter

Protection paragraph under Power

Supply & Electrical info in this manual.

21 - ENG

OPERATIONAL
ISSUE

POSSIBLE
CAUSE

SOLUTION

Motor stops
working
during normal
operation

NOTE: Motor’s
thermal
overload switch
is tripping
because
the motor is
overheated

Allow the motor
to cool for 20
minutes before
troubleshooting
and the
switch will
automatically
reset.

Extension
cord is too
long or wire
gauge is
too small

We do not recommend the use of extension

cords with your pressure washer. If you must

use an extension cord, verify that it meets

the minimum requirements listed in the

Extension Cord paragraph under the Power

Supply & Electrical Info in this manual.

Nozzle is
clogged

Clean the nozzle according to the instructions

provided in the Nozzle paragraph under

Maintenance section of this manual.

Defective
Spray Gun

Turn unit OFF, disconnect incoming water

from unit, and remove the gun and hose

assembly. Aim pressure washer away from the

electrical outlet, reconnect incoming water,

and switch the unit into the ON position. If

the motor starts and water flows steadily

out of the front (and you have verified that

the nozzle is not clogged), the spray gun

may be malfunctioning and need to be

replaced. Please contact our customer service

department at www.simpsoncleaning.com.

Connecting and
Disconnecting
the Spray Wand

NOTE: Due
to the high
pressures
produced by
your pressure
washer, the
wand must
seal tightly to
the gun. As the
result of normal
operation the
wand can
become difficult
to attach or
remove and
this process
may require
considerable
force.

To attach the Wand – apply steady downward

pressure on the wand (In the direction of the

trigger) while simultaneously twisting the wand

90°. It may help if you set the gun vertically on a

flat surface with the wand pointing upwards. The

two tabs on the end of the wand must be fully

inserted in the gun before the wand will twist

and lock. If this does not work then remove the

bayonet o-ring from the end of the wand and

attach the wand to the gun without the o-ring in

place. If the wand attaches to the gun without

the o-ring in place you will need to replace the

o-ring. Please contact our customer service

department at www.simpsoncleaning.com.

To remove the Wand – release any trapped

pressure in the gun / hose by turning the unit

OFF and squeezing the gun trigger. Apply steady

downward pressure on the wand (In the direction

of the trigger) while simultaneously twisting the

wand 90°. It may help if you set the gun vertically

on a flat surface with the wand pointing upwards.

22- SP

DEFINICIONES DE NORMAS DE SEGURIDAD

Este manual contiene importante información para que usted sepa y comprenda.
Esta información se relaciona con la protección de SU SEGURIDAD Y LA
PREVENCIÓN DE PROBLEMAS AL EQUIPO. Para ayudarlo a reconocer esa
información, utilizamos los símbolos indicados más abajo. Sírvase leer el manual
y prestar atención a dichos símbolos.

PELIGRO: Indica una situación de peligro inminente que, si no se evita,

provocará la muerte o lesiones graves.

ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita,

podría provocar la muerte o lesiones graves.

ATENCIÓN: Indica una situación de peligro potencial que, si no se evita,

posiblemente provocaría lesiones leves o moderadas.
AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de no

evitarse puede resultar en daños a la propiedad.

INFORMACIÓN DE SEGURIDAD pARA EL CONSUMIDOR

ADVERTENCIA: Este producto contiene químicos conocidos en el Estado

de California como causantes de cáncer y defectos de nacimiento u otros daños
reproductivos. Además, algunos productos de limpieza y para el polvo contienen
químicos conocidos en el Estado de California como causantes de cáncer y
defectos de nacimiento u otros daños reproductivos. Lávese las manos después

de su manejo.

INSTRUCCIONES IMpORTANTES DE SEGURIDAD

ADVERTENCIA: Lea y comprenda completamente este manual antes
de intentar ensamblar, usar o instalar el producto. Si tiene alguna consulta
acerca del producto, contáctese con nuestro Departamento de Servicio al
Cliente llamando al www.simpsoncleaning.com.

ADVERTENCIA: Esta unidad ha sido diseñada para aplicaciones específicas.

No se debería modificar y/o utilizar para aplicaciones diferentes de aquellas para
las cuales ha sido pensada.

AVISO: Guarde siempre el equipo de lavado con agua a presión en un lugar
cuya temperatura no sea inferior a 4 °C (40 °F). Los daños por congelación no
están cubiertos por la garantía.

lea Y conServe eStaS inStruccioneS

ADVERTENCIA: Cuando el equipo es utilizado, hay que seguir precauciones
básicas, entre las cuales se encuen-tran las siguientes.

1. Lea todas las instrucciones antes de utilizar el equipo.

2. Para reducir el riesgo de lesiones, es necesario prestar mucha atención

cuando se utilice un producto cerca de niños pequeños ni animales.

3. Aprenda a detener el producto y purgar la presión rápidamente. Familiarícese

con los controles.

4. Esté siempre atento: preste atención a lo que está haciendo.

5. No utilice el equipo si se encuentra fatigado, ha bebido alcohol o ha

consumido drogas.

23 - SP

6. Mantenga la zona de trabajo despejada de personas.

7. No se extralimite ni se coloque sobre un soporte inestable. Adopte siempre
una posición de estabilidad y equilibrio.

8. Respete las instrucciones de mantenimiento que se detallan en este manual.

9. Este producto es suministrado con un interruptor de circuito con conexión a
tierra insertado en el enchufe del cable de alimentación. Si fuera necesario
cambiar el enchufe o el cable, utilicen piezas de repuesto del mismo tipo.

10. No toque el enchufe o la toma con las manos mojadas.

11. Eviten encendidos accidentales. Coloque el interruptor en APAGADO antes de
conectar o desconectar el cable eléctrico a una toma.

12. No dirija nunca el chorro del agua sobre instalaciones eléctricas o sobre la
misma máquina de lavar a presión, con el fin de evitar descarga eléctrica.

13. No utilice el cable para mover la máquina de lavar a presión. No tire del cable
para desconectar el equipo de la toma.

14. Con el fin de evitar daños, el cable no debe ser aplastado, no debe ser
colocado cerca de objetos cortantes ni de fuentes de calor.

15. Antes del uso revise los cables eléctricos. Los cables dañados no sólo
reducen los rendimiento de la máquina de lavar a presión, sino que pueden
provocar descargas eléctricas.

16. El pequeño chorro de punta de alfiler es muy potente. No se aconseja su uso
sobre superficies pintadas, sobre superficies de madera o sobre objetos con
revestimiento adhesivo.

17. Aleje a las personas y animals del área de trabajo.

18. Use siempre ambas manos cuando se utiliza la máquina de lavar a presión,
con el fin de mantener un completo control del tubo/de la manguera.

19. No toque el boquilla o el chorro de agua cuando está en funcionamiento.
Nunca coloque las manos frente a la boquilla.

20. Durante el uso, utilice gafas de protección. Lleve ropa y calzado protectores
para proteger contra rociar accidental.

21. Desconecte el enchufe eléctrico de la toma cuando no está en uso e,
igualmente, antes de desconectar la manguera de alta presión.

22. Nunca anude o doble la manguera de alta presión ya que podría dañarla.
Inspeccione la manguera de alta presión periódicamente. Reemplace la
manguera de inmediato si está dañada, gastada o evidencia signos de grietas,
burbujas, agujeros u otros tipos de pérdida. Nunca tome una manguera de alta
presión que tenga una pérdida o esté dañada.

23. No hagan funcionar este producto a temperaturas inferiores a 4°C (40°F). Los
daños provocados por el hielo no están cubiertos por la garantía.

24. Siga cuidadosamente todas las instrucciones con respecto a productos
químicos y las advertencias antes del uso. Utilice únicamente limpiadores
aprobados para equipos de lavado con agua a presión. No use blanqueador,
cloro ni cualquier otro limpiador que contenga ácidos. Siempre siga las
recomendaciones en la etiqueta del fabricante para el uso adecuado de
limpiadores. Siempre proteja los ojos, piel y sistema respiratorio de los
limpiadores.

25. No hay que utilizar la máquina de lavar a presión en áreas donde hayan vapores
gaseosos. Una eventual chispa eléctrica podría provocar una explosión o un
incendio.

24- SP

26. Para reducir al máximo la cantidad de agua que podría entrar en la máquina
de lavar a presión, durante el uso, colóquela lo más lejos posible de la zona
que debe ser limpiada.

27. Con el fin de evitar escapes accidentales, cuando no está en uso, la pistola
rociadora debe estar asegurada.

28. Durante el uso, NO cubra la máquina de lavar a presión con el fin de permitir
una ventilación adecuada.

29. Nunca toque, tome ni trate de cubrir un agujero o causa de pérdida de agua
similar en la manguera de alta presión. El flujo de agua ESTÁ a alta presión y
PENETRARÁ la piel.

30. Utilice solamente limpiadores recomendados específicamente para lavadoras
a alta presión. Siga las recomendaciones de los fabricantes. No use lejía de
cloro ni otro compuesto corrosivo. lta presión y penetrará la piel. Nunca use
con ningún otro accesorio o componente del fabricante.

31. Nunca anule las características de seguridad de este producto.

32. No opere la máquina si faltan piezas, están rotas o no son las autorizadas.

33. Nunca rocíe líquidos inflamables ni use la lavadora de presión en áreas con
polvo, líquidos o vapores combustibles.

ADVERTENCIA: Riesgo de inyección o de daños. No orienten el flujo contra

las personas.

lea Y conServe eStaS inStruccioneS

CARACTERÍSTICAS DE SEGURIDAD

A LA SEGURIDAD AUTOMATIC TOTAL STOp

®

La máquina de lavar a presión está dotada de un dispositivo de detención que
detecta cuándo está desenganchado el gatillo de la pistola. Abre el circuito
eléctrico al motor y bloquea la máquina de lavar a presión.

ADVERTENCIA: Si la opción de Parada Automática® deja de funcionar, NO

UTILIZAR LA MÁQUINA. Contactar con el Departamento de Atención al Cliente.
Si, por el contrario, continua utilizándola, pueden resultar dañadas personas o la
propia máquina.

ADVERTENCIA: La máquina de lavar a presión está también dotada de un

interruptor eléctrico principal de encendido y apagado. Cuando la hidrolimpiadora
no está en uso, es necesario que dicho interruptor esté colocado siempre en
apagado para prevenir posibles accidentes o daños.

SOBRECARGA DEL MOTOR

El motor eléctrico de la hidrolimpiadora posee un dispositivo de protección
contra la sobrecarga que bloquea automáticamente el motor en el caso de
exceso de corriente o en el caso de recalentamiento. El dispositivo se reinicia
automáticamente y reactiva las condiciones normales de funcionamiento después
de un breve período.

INTERRUpTOR DE CIRCUITO CON TOMA DE TIERRA

La máquina de lavar a presión está dotada de un interruptor de circuito con toma
de tierra (GFCI) montado en el enchufe del cable de alimentación eléctrica. Dicho
dispositivo suministra una protección adicional contra el riesgo de descargas. Si
fuere necesario substituir el enchufe o el cable, utilicen exclusivamente repuestos
similares provistos de protección GFCI.

25 - SP

MANUTENCIÓN DE UN EqUIpO CON DOBLE AISLAMIENTO

Un equipo con doble aislamiento está dotado de dos sistemas de
aislamiento en lugar de la puesta a tierra. No es montada ninguna puesta
a tierra sobre un artículo de doble aislamiento, ni puede ser añadida a la

hidrolimpiadora. La manutención de este tipo de instalación requiere
sumo cuidado, un buen conocimiento del sistema y debe ser efectuada solamente
por personal cualificado. Las piezas de repuesto de una instalación de doble
aislamiento deben ser idénticas a las piezas que hay que cambiar. Estos equipos
están identificados por las palabras. “DOBLE AISLAMIENTO” (DOUBLE­INSULATION o DOUBLE-INSULATED). El equipo puede estar identificado también
con el símbolo.

INFORMACIÓN SOBRE SUMINISTRO Y SISTEMA ELÉCTRICOS

GROUND-FAULT CIRCUIT INTERRUpTER pROTECTION

La máquina de lavar a presión está dotada de fábrica de un cable eléctrico y de un
enchufe de alimentación con interruptor de circuito con toma de tierra (GFCI). El
cable deberá ser conectado únicamente a una toma corriente eléctrica instalada
en conformidad con las normativas locales de seguridad.

NOTA: La corriente eléctrica deberá ser de 120V, 60 Hz con un circuito de por lo
menos 15 amperios. (Dedicado).

A. Revise el cable antes del uso. Si está dañado, no lo utilice.
B. Mantenga secas y fuera de tierra todas las conexiones
C. No toque el enchufe con las manos mojadas
D. La máquina de lavar a presión es suministrada con un interruptor de circuito

con toma de tierra instalado en el enchufe de alimentación.

Si es necesario substituir el enchufe o el cable, usen sólo piezas de repuesto del
mismo tipo. Para una substitución correcta, contacte al servicio al cliente.

ADVERTENCIA: Controlen el interruptor de circuito con toma de tierra (GFCI)

antes del uso. NO utilicen la máquina de lavar a presión si el control efectuado da
un resultado negativo.

Procedimientos de prueba del GFCI:

1. Enchufe el GFCI a la toma de

W

X

1

corriente. El indicador luminoso se
enciende.

2. Pulse el botón de prueba (test) (X).

El indicador luminoso se apaga.

3. Pulse el botón de reinicio (reset) (W)

para utilizar el equipo. El indicador
luminoso se enciende.

Si la prueba falla, no utilice el equipo.
NOTA: El GFCI debe reiniciarse todas

las veces que se conecta la hidrolimpiadora a una toma eléctrica. Para reiniciarlo,
bastará con presionar el botón de reinicio del enchufe de alimentación del GFCI.

EXTENSIONES

Use exclusivamente extensiones para uso exterior. Dichas extensiones están
marcadas por la frase “Aptas para uso exterior si no las utiliza, colóquelas en un
lugar cubierto”. Use solamente alargadores que tengan una potencia eléctrica
igua o superior a la potencia del producto. No utilice extensiones dañadas. Antes

26- SP

del uso, revise la extensión y si está dañada sustitúyala. Utilice el alargador
correctamente y no tire del cable para desconectar el aparato. Mantenga las
extensiones lejos de fuentes de calor y de ángulos cortantes.

Antes de desconectar el equipo de la extensión, desconecte siempre esta última
de la toma corriente.

Cuando se utilizan extensiones, respeten las siguientes características:

Longitud del cable Calibres del cable

hasta 7,5 m

(25 pies)

12 AWG Fuera

ADVERTENCIA: Para reducir la posibilidad de electrocución, mantengan la

extensión seca y fuera de tierra. No toquen el enchufe con las manos mojadas.

lea Y conServe eStaS inStruccioneS

FAMILIARÍCESE CON LA LAVADORA A pRESIÓN

ON

OFF

P

H

K

L

J

G

2

M

Q

I

N

D

C

O

E

F

A

R

S

B

T

U

V

NOTA: Las fotografías y los dibujos lineales utilizados en este manual son
solo referencias y no representan un modelo específico

27 - SP

Compare las ilustraciones con su unidad para familiarizarse con la ubicación de
sus controles y regulaciones. Conserve este manual para referencias futuras.

A. Pistola rociadora
B. Varilla atomizadora de conexion

rapida de profesional
C. GFCI
D. Conector para la manguera del

jardín (instalación de fábrica)
E. Manguera de alta presión
F. Bloqueo de seguridad
G. Cuerpo motor y bomba
H. Cable de alimentación

eléctrica con GFCI
I. Interruptor (ON/OFF)
J. Tanque de detergente
K. Toma alta presión
L. Tapón para el agua
M. Entrada de agua

N. Fundas de accesorias a

bordo del almacenaje

O. Rejilla filtro de entrada de

agua (instalación de fábrica)
P. Agarador de la maquina
Q. Ubicación de almacenamiento

de cable
R. Boquilla atomizadora turbo
S. Conexión rápida boquillas

de pulverización
T. Funda para boquilla turbo

almacenamiento
U. Conexión rápida boquillas

almacenamiento
V. Ubicación de almacenamiento

de manguera

INSTRUCCIONES pARA ARMAR (FIG. 3)

1. Busque todas las partes sueltas de la caja y retírelas.

2. Con la manija orientada como se muestra, alinee los surcos adentro el
agarador de la maquina (P) con los carriles encima de la maquina de presión
y resbalan dentro de lugar.

3. Empuje como se muestra a conectar el agarador de la maquina.

3A

P

3B

4. Extraer el tapónes (L) de transporte del empalme de la máquina (K) y eliminarlo.

ON OFF

L

K

3C

28- SP

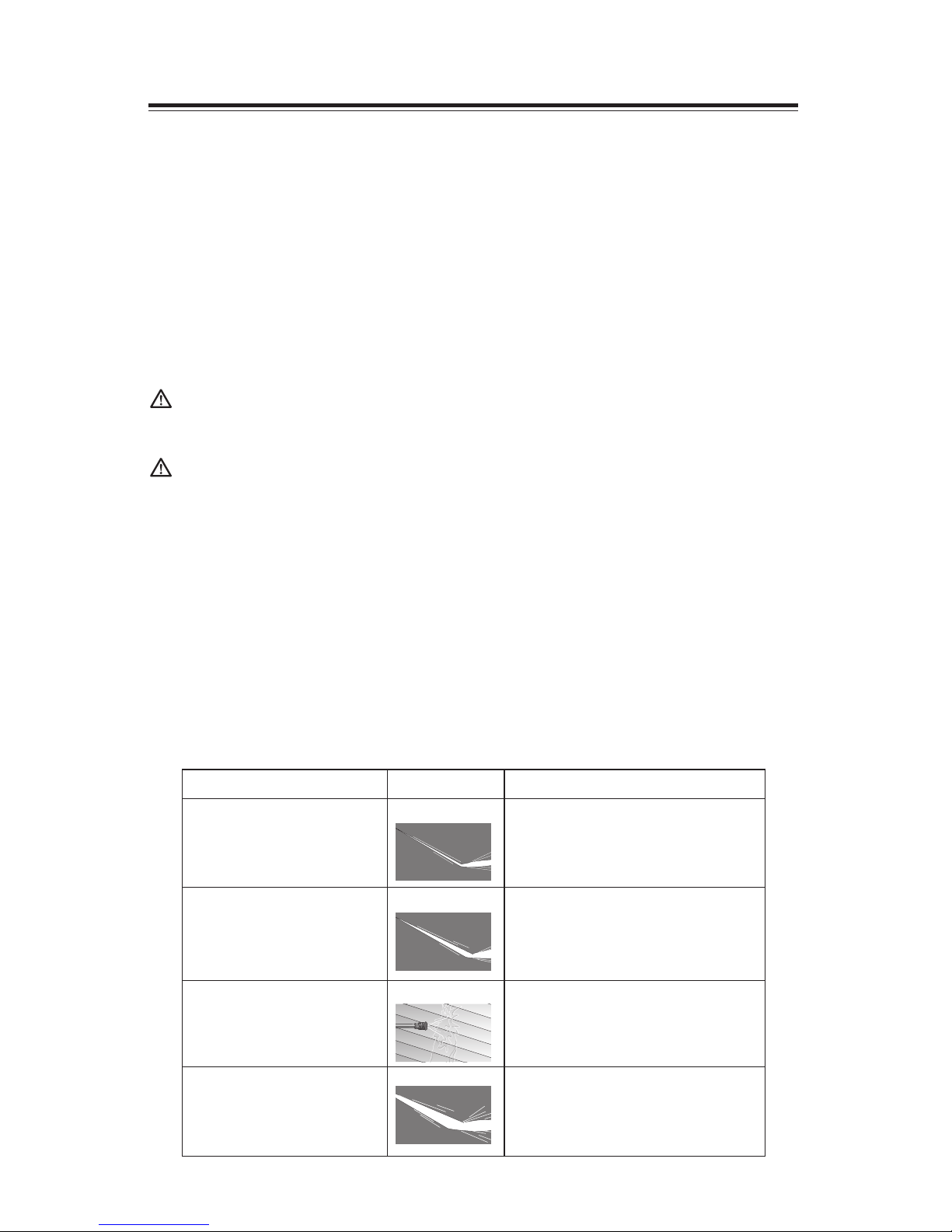

INSTRUCCIONES DE OpERACIÓN

TERMINOLOGÍA DE LA LAVADORA A pRESIÓN

PSI: (Libras por pulgada cuadrada) Es una unidad de medida para la presión del
agua. También se usa para medir la presión neumática, presión hidráulica, etc.

GPM: (Galones por minuto) La unidad de medida para la velocidad de circulación del
agua.

CU: (Unidades de limpieza) GPM multiplicados por PSI. (GPM x PSI = CU)
Sistema de Inyección de detergente: Mezcla los limpiadores o los solventes de

limpieza con agua para mejorar la efectividad de la limpieza.
Suministro de agua: Todas las lavadoras a presión deben poseer una fuente de
agua. Los requisitos mínimos que debe satisfacer el suministro de agua son 20 psi y 5
galones por minuto. Si la fuente de agua es un pozo, la manguera de riego no puede
tener más de 9m (30 pi) de largo.

AVERTENCIA: Para reducir la posibilidad de contaminación proteja
siempre el sistema contra la contracorriente cuando realice una conexión al
sistema de agua potable.

PELIGRO: Riesgo de inyección de líquido y laceración Cuando utilice
la configuración de alta presión, NO permita que el pulverizador entre
en contacto con personas, piel y ojos desprotegidos, ni con animales o
mascotas. Se producirán lesiones graves.

• Sulavadora operael líquidoconunapresióny velocidadlo suficientemente

altas como para penetrar la carne humana y animal, y esto podría provocar una
amputación u otra lesión grave. Las pérdidas causadas por accesorios sueltos
o mangueras dañadas pueden provocar lesiones por inyección. NO TRATE LA

INYECCIÓNDELÍQUIDOCOMOSIFUERAUNSIMPLECORTE.Consultea

un médico de inmediato.

CARACTERÍSTICAS DE OpERACIÓN DE LA LAVADORA A pRESIÓN

CÓMO UTILIzAR EL TUBO ApLICADOR

Consulte el cuadro siguiente a fin de elegir la boquilla correcta para el trabajo por
realizar.

COLOR DE LA BOqUILLA pATRÓN USOS

Amarillo

15˚

limpieza intensa de
áreas pequeñas

Verde

25˚

limpieza intensa de
áreas grandes

Negro

baja presión

aplica soluciones limpiadoras

Boquilla atom­izadora turbo

ofrece un resultado dem
limpieza perfecto

29 - SP

NOTA: La presión que ejerce el pulverizador sobre la superficie que está
limpiando aumenta a medida que acerca la varilla a la superficie.

*AVISO: La pulverización a alta presión de su lavadora puede dañar
superficies como madera, vidrio, pintura, calcomanías y terminaciones
de automóviles; y objetos delicados como flores y arbustos. Antes de
pulverizar verifique el artículo por limpiar a fin de asegurarse de que sea
lo suficientemente fuerte como para resistir el daño de la fuerza de la
pulverización.

CAMBIO DE LAS BOqUILLAS DE LA VARILLA pULVERIzADORA (FIG. 4)

DANGER: Riesgo de inyección de líquido. No dirija el flujo de agua hacia
personas, piel y ojos desprotegidos, ni animales o mascotas. Se producirán
lesiones graves.

ADVERTENCIA: Los objetos despedidos podrían causar lesiones graves.
NO intente cambiar las boquillas mientras la lavadora a presión está
funcionando. Apague el motor antes de hacerlo.

1. Tire el acople de conexión rápida haciaatrás e inserte la

4

S

boquilla (S).

2. Libere el acople y gire la boquilla para asegurarse de que

está asegurada dentro del acople.

ADVERTENCIA: Los objetos despedidos podrían
causar lesiones graves. Asegúrese de que la boquilla esté
completamente insertada en el adaptador de conexión
rápida yque el anillo a presión de conexión rápida esté totalmente trabado
(hacia adelante) antes de oprimir el disparador de la pistola.

BOqUILLA ATOMIzADORA TURBO (FIG. 5)

ATENCIÓN: No procure mover la boquilla para

5

R

ajustar la presión. La boquilla de turbo es NO ajustable.

La boquilla de alta presión de turbo (R) se piensa para el
efecto de limpieza máximo. Guarde la lanza del aerosol
al mínimo de 15–20 cm (6–8pulg.) lejos de la supercie
de la limpieza siempre.

USO DE DETERGENTE (Fig. 6–7)

AVISO: Utilice únicamente limpiadores aprobados para equipos de lavado con
agua a presión. No use blanqueador, cloro ni cualquier otro limpiador que contenga
ácidos.

AVISO: Limpie con agua clarificada el estanque luego de haber utilizado productos
químicos.

1. Inserte la lanza variable del aerosol (B) a la pistola (A) empujando rmemente y

simultáneamente torciendo un 1/4 de una vuelta a hasta que está trabado en
lugar.

2. Retire el tapón del estanque (Z) que se encuentra en la parte trasera de la

máquina.

30- SP

3. Llene los depósitos (J) con la solución de limpieza ade-cuada.

6

A

B

7

Z

J

4. Cambie a la boquilla de 40˚ (blanca). Esta boquilla libera un flujo de agua

potente y un patrón de pulverización más ancho. Consulte la sección

Boquillas para la varilla pulverizadora.

NOTA: Los detergentes no sifón cuando el tubo rociador está equipado con el

amarillo, Verde o Boquilla atomizadora turbo. La baja presión NEGRO boquilla
debe ser utilizado prescindir de detergente.

5. Apriete el gatillo y el detergente se mezclará automáticamente con el agua y

se despachará por la boquilla. .

6. Cuando complete el uso de detergente, llene y limpie el tanque de detergente

con agua limpia. Vea Almacenaje para el procedimiento correcto.

7. Vea Almacenaje sección en este manual para los procedimientos apropiados

de la parada y del almacenaje.

TÉCNICAS DE LIMpIEzA

Cuando se procede a la limpieza con la máquina de lavar a presión, se pueden
efectuar diferentes operaciones sólo con el agua; en muchos casos, sin embargo,
es conveniente utilizar también un detergente. El uso de un detergente asegura
un tratamiento inmediato de la suciedad, permitiendo al agua con alta presión
penetrar y eliminar eficazmente la suciedad.

ApLICACIÓN DE DETERGENTE

ATENCIÓN: Eviten trabajar sobre superficies calientes o a la luz directa del sol,
para disminuir lo más posible las posibilidades de que el jabón dañe las superficies
pintadas.

ATENCIÓN: Si se deja secar el jabón, las superficies pintadas podrían dañarse.
Lave y seque una pequeña sección por vez.

1. Aplique la solución de jabón de la máquina de lavar a presión sobre una

superficie de trabajo SECA.

NOTA: NO SE ACONSEJA MOJAR LA SUPERFICIE ANTES, PUESTO QUE

DILUYE EL DETERGENTE Y REDUCE SU CAPACIDAD DE LIMPIEZA.

Ante la presencia de una superficie vertical, aplique el jabón horizontalmente

comenzando por la parte baja para evitar estriados.

2. Antes de enjuagar, dejen el detergente sobre la superficie durante un breve

lapso de tiempo.

31 - SP

3. Enjuague con agua limpia y con alta presión. Sobre las superficies verticales,

comience a enjuagar antes desde la parte baja hacia la parte alta y luego
viceversa. Tenga la boquilla a 15–20 cm (6–8pulg.) de la superficie de trabajo
con un ángulo de 45° utilizando el chorro turbo como si fuera una herramienta
para pelar en lugar de cepillo de acero.

NOTA: Asegúrese de que el sistema de inyección de detergente esté completamente
limpio antes de cambiar detergente.

ARRANqUE (FIG. 8–14)

DANGER: Riesgo de lesión por pulverización. Trabe el bloqueador del disparador
cuando la pistola no esté en uso, a fin de evitar la pulverización accidental.

AVERTENCIA: Riesgo de ingerirlo o de lesiones. No dirija el chorro hacia sí
mismo o hacia otras personas.

AVERTENCIA: Riesgo de operación insegura. Párese en una superficie estable
y agarre la pistola/varilla firmemente con ambas manos.

1. Connect el tubo de alto presión (E) a la salida de la máquina (K). Asegúrese

de que los conductos están correctamente alineados y de que la conexión es
segura.

ON

OFF

8

E

K

ON OFF

9

D

Y

2. Conecte la manguera del jardín (Y) al conector (E) correspondiente acoplado

a la entrada de la máquina. Asegúrese de que la manguera del jardín (no
incluido)está conectada a una toma de agua que esté activa.

NOTA: Si la fuente de agua es un pozo, la manguera de riego no puede tener

más de 9m (30 pi) de largo.

3. Inserte la lanza variable del aerosol (B) a la pistola (A) empujando rmemente y

simultáneamente torciendo un 1/4 de una vuelta a hasta que está trabado en
lugar.

AVERTENCIA: Si la lanza no se traba con seguridad, podría ser expulsada con
alta presión durante la operación, posiblemente estropeando lesion.

4. Prende la agua entrante a la válvula encendido y completamente abierta para

asegurar corriente máxima para trabajar a máquina.

10

A

B

11

32- SP

5. Enchufe el GFCI (C) a un tomacorriente. Presione con firmeza y suelte el botón
de prueba (TEST) (X), y luego presione y suelte el botón de reinicio (RESET)
(W). Se debe encender la luz del GFCI.

W

X

C

12

6. Asegure la seguridad de la pistola se abre y exprimen el disparador hasta que
el aire se ha escapado y un ujo constante del agua de la presión baja está
viniendo las boquilla.

NOTA: La corriente eléctrica deberá ser de 120V, 60 Hz con un circuito de por

lo menos 15 amperios. (Dedicado).

7. Situar el interruptor en la posición de on (I). Tenga en cuenta que el motor se
encenderá momentáneamente y luego se apagará.

8. Presione el gatillo para arrancar el motor y comenzar con el lavado a presión.

NOTA: El motor funciona solamente cuando se presiona el disparador de la

pistola y la agua está rociando.

13

ON

OFF

14

I

ApAGADO

Vea Almacenaje sección en este manual para los procedimientos apropiados de la
parada y del almacenaje.

MANTENIMIENTO

ADVERTENCIA: Riesgo de quemadura. Cuando realice el mantenimiento,
es posible que se exponga a superficies calientes, presión de agua o partes
movibles, que pueden causar lesiones graves o la muerte.

Para asegurar el funcionamiento eficiente y una larga vida de su lavadora a presión,
se debe preparar y seguir un programa rutinario de mantenimiento. Si la lavadora
a presión se usa en condiciones inusuales, como de alta temperatura o polvo, se
requiere un mantenimiento más frecuente.

CONEXIONES

Las conexiones en las mangueras de la presión, la pistola y la varita del aerosol se
deben limpiar regularmente y lubricar con la grasa ligera del aceite o del litio para
prevenir salida y daño a los anilloso.

33 - SP

BOqUILLA

Las boquillas aerosol se debe limpiar regularmente.
El estorbar las boquilla causa funcionamiento disminuido y la presión de la bomba

de ser también colmo y limpieza se requiere inmediatamente.

1. Quite la varita de la pistola.

2. Despeje la boquilla forzando un alambre tieso o un clip de papel (pequeño)
enderezado a través del agujero de centro de cada la boquilla.

3. Lave la boquilla con agua de ambos extremos.

4. Vuelva a conectar la varilla a la pistola.

Reinicie arrancar nuevamente la máquina de lavar a presión y oprimir el gatillo de
la pistola de chorro.

LUBRICACIÓN

La arandela de la presión se diseña con un sistema lubricante permanente. El
aceite convencional comprueba y los cambios no son necesarios.

NOTA: En caso de pérdida de aceite, contáctese con nuestro departamento
de servicio al cliente llamando al www.simpsoncleaning.com. UNA PEQUEÑA
PÉRDIDA DE ACEITE ES NORMAL.

FILTRO DE AGUA

La máquina de lavar a presión está dotada de un filtro de introducción de agua
para proteger la bomba.

ATENCIÓN: Si no se mantiene limpio el filtro, el flujo del agua hacia la máquina

de lavar a presión se ve limitado y la bomba puede dañarse.

• Para limpiar el filtro de pantalla del agua de la entrada, quite el conectador de

la manguera del jardín (D) y quite el filtro de pantalla de la entrada.

• Filtro de pantalla rasante con agua caliente a limpiar.

• Reemplace de inmediato el filtro y la unión rápida para evitar que entre
material extraño en la bomba.

ATENCIÓN: No dañe el filtro cuando lo lo extraiga y limpie. Cualquier partícula

extraña que pudiera entrar en las bombas, podría dañarla.

SISTEMA DE REFRIGERACIÓN

Los respiraderos de aire colocados en la máquina de lavar a presión y a su
alrededor, deben ser mantenidos limpios de cualquier obstuccion para garantizar
la refrigeración del motor con aire limpio durante el uso.

AVERTENCIA: Evite que el agua penetre en los respiraderos de la máquina de

lavar a presión para que el riesgo de dañar la máquina sea mínimo y para reducir el
peligro de sacudida eléctrica al usuario.

34- SP

ALMACENAjE

ATENCIÓN: Antes de mover la unidad, desconecte siempre la manguera del

jardín vía el conectador de la manguera del jardín.

ATENCIÓN: Almacene la máquina de lavar a presión en un local cuya temperatura

no descienda por debajo de los 4° C (40.). En el caso de congelamiento, la bomba
de este equipo está sujeta a daño permanente. LOS DAÑOS PROVOCADOS POR

EL HIELO NO ESTÁN CUBIERTOS POR LA GARANTÍA.

INSTRUCCIONES DE ALMACENAjE Y FINALIzACIÓN DE USO

1. Después de utilizar la lavadora a presión, se deben vaciar y aclarar los dos
depósito de detergente.

2. Poner la lavadora a presión baja hasta que se haya ido todo el detergente de
los depósito.

3. Vertir agua limpia en los depósito y poner la máquina a presión baja, como si
llevara detergente.

AVISO: Si no se limpia adecuadamente hará que la boquilla de detergente a
obstruirse ya inoperable

4. Poner la máquina en posición apagado (OFF) y apretar el gatillo para liberar la
presión acumulada dentro de la máquina.

5. Desconectar la manguera y la manguera de alta presión de la máquina.

6. Desconecte la lanza de la pistola.

15

7. Poner la máquina en posición
encendido (ON) y dejarla que
funcione durante 5 segundos. (Esto
va a permitir que se vacíe el agua
atrapada en el depósito).

8. Desconectar la máquina

9. Envolva la manguera de presion,
y el cable de electricidad en el
almacenamiento, y fije el cable de
electrecidad en el lugar que se
muestra.

10. Guardar la máquina en un espacio
seco y con la temperatura controlada. No guardar la máquina o los acesorios
en un espacio donde la temperatura pueda descender hasta 4°C (40°F)

ACCESORIOS

PELIGRO: Riesgo de inyección de líquido. Cuando utilice las lanzas o
pistolas de repuesto con esta lavadora a presión, NO utilice una lanza o
una combinación de lanza/pistola que sea más corta en longitud que la que
se suministró con esta lavadora a presión. Esta longitud se mide desde el
extremo de la boquilla de la lanza hasta el disparador de la pistola.

AVISO: El uso de accesorios no recomendados con esta herramienta puede
resultar peligroso. Use solamente accesorios de marca ya que tienen una
capacidad nominal igual o mayor que la capacidad nominal de la lavadora a
presión.

35 - SP

ESpECIFICACIONES

Modelo 13SIE-170

Presión pPresión nominal* 1700 psi
Flujo de agua nominal* 1,3 gpm
Requisitos eléctricos 120V,

13 A, 60 Hz
Cable eléctrico 10,67m (35 pies)
Manguera de

alta presión 7,0m (23 pies)
Amperaje mínimo de

la fuente de energíae 15 A
Presión del agua

de entrada 20–100 psi
Agua de entrada Llave de

agua fría
Índice de consumo

de jabón 10% max
* La presión nominal y el flujo de agua nominal están comprendidos dentro de las

tolerancias de fábrica (+/- 10%).

Con el fin de mejorar la calidad, el fabricante se reserva el derecho de efectuar
modificaciones a los componentes y especificaciones, en el caso que lo considere
oportuno y sin previo aviso.

INFORMACIÓN DE SERVICIO

No regrese este producto al vendedor. Contáctese con nuestro Departamento
de servicio al cliente llamando al www.simpsoncleaning.com.

GARANTÍA LIMITADA

GARANTÍA LIMITADA

Este producto se autoriza contra defectos en material y la ejecución por un período
de un año en todos los componentes excepto la pistola de aerosol, la manguera
de alta presión, las lanzas, las boquillas, y el interruptor del circuito de la avería de
la tierra (GFCI) que se cubran solamente por 90 días; eficaz a partir de la fecha de
la compra al por menor y no es tranferible.

Esta garantía excluye los daños resultantes o accidentales, y las fallas debidas
al mal uso, abuso, o uso y desgaste normales. Esta garantía se aplica sólo a
productos utilizados para aplicaciones domésticas del cliente.

Esta garantía no se aplica a los productos utilizados con fines comerciales o de
alquiler.

Esta garantía le otorga derechos específicos, pero podría tener también otros
derechos que varían según el estado.

Complete y envíenos la Tarjeta de información del cliente que se adjunta. El envío
de esta tarjeta no es necesario para validar la garantía. Un almacén publicó el
recibo o la declaración de la tarjeta de crédito que demuestra la fecha de la compra
es una validación aceptable de la garantía. Conserve por favor uno de estos
documentos en sus expedientes.

36- SP

Si tiene alguna consulta acerca, contáctese con nuestro Departamento de Servicio
al Cliente llamando al www.simpsoncleaning.com.

La garantía cubre: piezas de repuesto y mano de obra. Tenga en cuenta que nos
reservamos el derecho de decidir si reparar o reemplazar el producto según lo
consideremos pertinente.

La garantía no cubre: Esta garantía no cubre las piezas, como las boquillas,
que deben reemplazarse como parte del mantenimiento normal del equipo,
más que como el resultado de un defecto. Cargos de transporte de productos
defectuosos al centro de garantía. Cargos de transporte de productos reparados
al cliente. Daños ocasionados por abuso, accidente, reparación inadecuada o
incumplimiento de tareas de mantenimiento normal. Uso de productos químicos o
del noncompliance incorrectos con las instrucciones del manual del operador. Uso
de sustancias químicas indebidas o incumplimiento de las instrucciones del manual
de operación. Ventas fuera de los Estados Unidos o Canadá. Cualquier otro gasto,
incluidos los daños resultantes, los daños accidentales, los gastos accidentales y
los daños a la propiedad. Algunos estados no permiten la exclusión o limitación de
los daños accidentales o resultantes, de modo que la exclusión o limitación anterior
puede que no se aplique en su caso. Esta garantía no cubre los daños producidos
por el incumplimiento de cualquiera de las siguientes condiciones:

1) La presión del agua de entrada debe ser de 20 a 100 psi.

2) La temperatura del agua de entrada no debe superar los 32 °C (90°F).

3) La unidad no debe almacenarse en lugares cuya temperatura pueda ser
inferior a 4°C (40 °F).

GARANTÍAS IMpLÍCITAS

Cualquier garantía implicada, incluyendo las garantías implicadas del merchantability
y de la aptitud para un propósito particular, se limita en la duración a un año en
todos los componentes excepto el arma de aerosol, la manguera de alta presión,
la lanza, y el interruptor del circuito de la avería de la tierra (GFCI) que se cubran
solamente por 90 días; ecaz a partir de la fecha de la compra al por menor y no es
tranferible. Esta garantía excluye los daños resultantes o accidentales, y las fallas
debidas al mal uso, abuso, o uso y desgaste normales. Esta garantía se aplica
sólo a productos utilizados para aplicaciones domésticas del cliente. Esta garantía
no se aplica a los productos utilizados con fines comerciales o de alquiler. Esta
garantía le otorga derechos específicos, pero podría tener también otros derechos
que varían según el estado.

37 - SP

GUÍA DE DIAGNÓSTICO DE

pROBLEMA CAUSA CORRECCIÓN

El detergente no
está dispensando

El detergente
no es aprobado
para la maquina

Utilice solamente los detergentes, los
desengrasadores, las ceras y otras
soluciones de la limpieza, que se diseñan
específicamente para las arandelas de la
presión. Los limpiadores en esta categoría
indicarán claramente en la etiqueta que
los significan para el uso en arandelas de
la presión. NO utilice ningún otro tipo de
solución de la limpieza en su arandela de
la presión. ¡Nunca utilice el blanqueador,
el amoníaco, cualquier tipo de ácido,

o la agua caliente en su máquina!
El detergente no
está dispensando

Boquilla incor­recta instalado

Vea el párrafo de Cómo utilizar el tubo

aplicador en el sección de Operación.

NOTA: Los productos químicos

y los jabones no se sifón si la

boquilla de jabón negro no está

instalado en el tubo aplicador.

Detergent tank
is filling up
with water

Tanque de detergente se está llenando

con agua. Contacto con por favor

nuestro departamento de servicio de

cliente en www.simpsoncleaning.com.

Detergente para
regar cociente

La arandela de presión dibuja el

detergente en un agua máxima de 10:1

al cociente detergente. La mayoría de

los detergentes de la arandela de la

presión se concentran dentro de esta

gama. Si usted se siente que usted

está utilizando más detergente que se

requiere para el uso, usted puede diluir el

detergente con el agua del grifo regular.

Viajes o fusible
del interruptor
soplados en
caja del fusible

Circuito
sobrecargado

Verifique que el circuito sea clasificado en

15 amperios o mayor. No asegure ninguna

otra aplicación está dibujando energía

del mismo circuito (circuito dedicado).

Cuerda de
la extensión
demasiado
larga o galga
del alambre
demasiado
pequeña

No recomendamos el uso de las cuerdas

de la extensión con su arandela de la

presión. Si usted debe utilizar una cuerda

de la extensión, verifique que resuelva

los requisitos mínimos enumerados en el

párrafo de la cuerda de la Extensiones

bajo Información sobre suministro y

sistema eléctricos en este manual.

Boquilla
Obstruida

Limpie la boquilla según las

instrucciones proporcionadas en el

párrafo las Boquilla bajo sección del

Mantenimiento de este manual.

38- SP

pROBLEMA CAUSA CORRECCIÓN

Mal
funcionamiento
de el Enchufe

Para el procedimiento del reajuste de
GFCI vea el párrafo de la protección del

Protección de interruptor de circuito
de detección de falla conectado a
tierra bajo Información sobre suministro

y sistema eléctricos en este manual.
Para pedir un reemplazo GFCI o para
las instrucciones de instalación de
GFCI, entre en contacto con por favor
nuestro departamento de servicio de

cliente en www.simpsoncleaning.com
Pistola de aerosol,
lanza o agua
que se escapa
de la manguera
de alta presión

Accesorio
mal puesto

Verifique que todos los componentes

(arma, lanza, manguera de

alta presión) estén conectados

correctamente según las instrucciones

proporcionadas en este manual.

Fugas de aceite
de la bomba

NOTA: Una cantidad pequeña de salida es

normal. Si la salida del agua del aceite de

la bomba es excesiva, localice por favor

la fuente específica del escape y entre

en contacto con nuestro departamento

de servicio de cliente. Entre en contacto

con nuestro departamento de servicio de

cliente en www.simpsoncleaning.com.

NOTA: Tenga el presente de la arandela

de la presión al llamar con esta edición.
La presión baja/
que se afloja
o el motor no
para cuando el
disparador del
arma de aerosol
es NOTA lanzada:
La arandela de
la presión NO
está recibiendo
un volumen
completo de agua
entrante que la
máquina requiere
una fuente de
agua presurizada
capaz de sostener
un mínimo de 20
PSI en 5 gpm.

El grifo no está
completamente
abierto

Verifique que el grifo entrante

del abastecimiento de agua esté

abierto en el ajuste máximo.

La manguera
del jardín es
demasiado larga
o se enrosca/
restricto

Utilice una longitud máxima de la

manguera del jardín de. 15,2 m (50

pies) (agua de la ciudad) o. 7,5 m (25

pies) (agua bien). Asegure la manguera

del jardín se presenta completamente

y no tiene ningunas torceduras o

escapes. Desempaquete la manguera

del jardín del carrete o engánchela (si

fuera aplicable). Substituya la manguera

del jardín en caso de necesidad.

Se estorba la
pantalla de filtro
de la entrada
del agua

Quite la pantalla de filtro (O) de la

entrada del agua (M) y limpíela a fondo.

Substituya la pantalla de filtro.

La cuerda de
la extensión
es demasiado
larga o la galga
del alambre
es demasiado
pequeñ

No recomendamos el uso de las cuerdas

de la extensión con su arandela de la

presión. Si usted debe utilizar una cuerda

de la extensión, verifique que resuelva

los requisitos mínimos enumerados en el

párrafo de la cuerda de la Extensiones

bajo energía Información sobre suministro

y sistema eléctricos en este manual.

39 - SP

pROBLEMA CAUSA CORRECCIÓN

Ninguna agua
que sale de
la boquiolla

Boquilla esta
obstruida

Limpie la boquilla según las
instrucciones proporcionadas en el
párrafo las Boquilla bajo sección del

Mantenimiento de este manual.
Se estorba la
pantalla de filtro
de la entrada
del agua

Quite la pantalla de filtro (O) de la

entrada del agua (M) y limpíela a fondo.

Substituya la pantalla de filtro.

La torcedura
en la manguera
del jardín o la
manguera se
envuelve en
una rueda del
almacenaje

Utilice una longitud máxima de la

manguera del jardín de 15,2 m (50 pies)

(agua de la ciudad) o 7,5 m (25 pies)

(agua bien). Asegure la manguera del

jardín se presenta completamente y no

tiene ningunas torceduras o escapes.

Desempaquete la manguera del jardín

del carrete o engánchela (si fuera

aplicable). Substituya la manguera

del jardín en caso de necesidad.
Boquilla no
está instalado
correctamente

Vea el párrafo de Cómo utilizar el tubo

aplicador en el sección de Operación.

Ninguna agua que
sale de la boquiolla

El succionador
de detergente
(la parte a la
que se conecta
la manguera
de alta
presión) está
estropeado.

Extraer la pistola y la manguera de la

parte frontal de la unidad. No dirigir el

chorro de agua hacia ninguna fuente de

corriente eléctrica. Abrir el grifo. Debería

salir agua de la parte frontal de la unidad.

Si no sale agua, hay que cambiar el suc-

cionador de detergente. Contacto con por

favor nuestro departamento de servicio

de cliente en www.simpsoncleaning.com

El disparador
de la pistola
de aerosol no
se moverá

Se contrata
la cerradura
de seguridad
de la pistola

La cerradura de seguridad del lanza-

miento según Arranque instrucciones

proporciona en el párrafo que comenzaba

bajo Operación en este manual.

La unidad no
comenzará la
nota: ¡La unidad
comenzará
y funcionará
solamente cuando
se presiona el
disparador y
el agua está
rociando!

La unidad no
se priende

Verifique que el interruptor con./desc.

(I) esté contratado completamente

a la posición de trabajo.
El enchufe

de GFCI no
se reajusta

Confirme el enchufe de GFCI es

reajustado y de funcionamiento según

las instrucciones proporcionadas en

párrafo de la protección del interruptor del

Protección de interruptor de circuito

de detección de falla conectado a

tierra bajo Información sobre suministro

y sistema eléctricos en este manual.

40- SP

pROBLEMA CAUSA CORRECCIÓN

El motor para el
trabajar durante

NOTA: de
la operación
normal: Viajaron
en automóvili
el interruptor
termal de la
sobrecarga que
disparaba porque
se recalienta el
motor permite
que el motor se
refresque por 20
minutos antes de
localizar averías
y el interruptor
reajustará
automáticamente.

La cuerda de
la extensión
es demasiado
larga o la galga
del alambre
es demasiado
pequeña

No recomendamos el uso de las cuerdas

de la extensión con su arandela de la

presión. Si usted debe utilizar una cuerda

de la extensión, verifique que resuelva

los requisitos mínimos enumerados en el

párrafo de la Cuerda de la Extensiones

bajo Información sobre suministro y

sistema eléctricos en este manual.
Boquilla esta
obstruida

Limpie la boquillla según las instrucciones

proporcionadas en el párrafo las Boquilla

bajo sección del Mantenimiento.
Pistola

defectuosa

Extraer la pistola y la manguera de la

parte frontal de la unidad. Conectar la

unidad en posición ON y no dirigir el

chorro de agua hacia ninguna fuente de

corriente eléctrica. Si la unidad se pone

en marcha y sale agua de la parte frontal,

hay que cambiar la pistola. Contacte con

nosotros vía e-mail en: customerservice@

hdpowerwasher.com. También puede

hacer un pedido directamente en:

www.simpsoncleaning.com

Conectando y
desconectando
la NOTA de la
lanza del aerosol:
Debido a las altas
presiones produjo
por su arandela
de la presión,
la lanza debe
sellar firmemente
al arma. Como
resultado la
operación normal
la lanza puede
llegar a ser difícil
de unir o de quitar
y este proceso
puede requerir
considerable
fuerza.

Para unir la lanza - aplique

constantemente la presión hacia abajo en

la lanza (en la dirección del disparador)

mientras que simultáneamente tuerce

la lanza 90°. Puede ayudar si usted fija

el arma verticalmente en una superficie

plana con la lanza que señala hacia arriba.

Las dos lengüetas en el extremo de la

lanza se deben insertar completamente

en el arma antes de que la lanza tuerza

y se trabe. Si esto entonces no trabaja

quita el anillo o de la bayoneta del

extremo de la lanza y una la lanza al arma

sin el anillo o en lugar. Si las fijaciones

de la lanza al arma sin el anillo o en

lugar que usted necesitará substituir el

anillo o. Entre en contacto con por favor

nuestro departamento de servicio de

cliente en www.simpsoncleaning.com

Para quitar la lanza - libre cualquier

presión atrapada en el arma/la manguera

dando vuelta a la unidad APAGADO y

exprimiendo el disparador del arma.

Aplique constantemente la presión hacia

abajo en la lanza (en la dirección del

disparador) mientras que simultáneamente

tuerce la lanza 90°. Puede ayudar si usted

fija el arma verticalmente en una superficie

plana con la lanza que señala hacia arriba.

41

Patent Pending

Internet Address:

www.simpsoncleaning.com

Warranty Registration via Internet

Sitio Address:

www.simpsoncleaning.com

Registro Garantía mediante Internet

Copyright. All Rights Reserved.

Copyright. Todos los derechos reservados

MADE IN CHINA

FABRICADO EN CHINA

FNA Group, Inc

Elk Grove Village, IL 60007
