Parts Manual
Lancer / 4400
Series Riding Mower & Mower Decks
15HP Product |
1694110 |
44" Mower Deck (CE/Export) |
||
1694258 |
44" Mower Deck (CE/Export) |
|||
Mfg. No. |
Description |
|||
1694291 |
44" Mower Deck |
|||
1694106 |
Lancer, 15HP Hydro (CE/Export) |
|||
1694293 |
44" Mower Deck |
|||
1694255 |
4416, 15HP Hydro (CE/Export) |
|||
|
|
17HP Product
Mfg. No. Description
1694292 Lancer, 17HP Hydro
1694294 4417, 17HP Hydro
1694317 Lancer, 17HP Hydro (CE/Export)
1694319 4416, 17HP Hydro (CE/Export)
1694320 4417, 17HP Hydro (CE/Export)
1694348 4416, 17HP Hydro
2690020 Lancer, 17HP Hydro and 44" Mower Deck
2690021 4417, 17HP Hydro and 44" Mower Deck
2690023 4416, 17HP Hydro and 40" Mower Deck
2690050 Lancer, 17HP Hydro and 44" Mower Deck
2690051 4417, 17HP Hydro and 44" Mower Deck
Mower Decks
Mfg. No. Description
1694109 40" Mower Deck (CE/Export)
1694257 40" Mower Deck (CE/Export)
1694297 40" Mower Deck
1694298 40" Mower Deck
1694344 40" Mower Deck (CE/Export)
1694345 40" Mower Deck (CE/Export)
Part No.: 1730242
Rev. 12/2007
TP 400-2584-02-LN-SM
|
Table Of Contents |
PRODUCT COMPONENTS |
PAGES |
Frame Group ........................................................................................................................................................ |
4 |
Steering Group ..................................................................................................................................................... |
6 |
Engine & Electric Clutch - 15HP & 17HP Briggs & Stratton ................................................................................ |
10 |
Transmission Group ............................................................................................................................................. |
12 |
Transmission SERVICE PARTS - Tuff Torq K-46Q ............................................................................................ |
14 |
Controls Group ..................................................................................................................................................... |
18 |
Electrical Group .................................................................................................................................................... |
20 |
Seat Deck & Fuel Tank Group ............................................................................................................................. |
22 |
Lift Group .............................................................................................................................................................. |
24 |

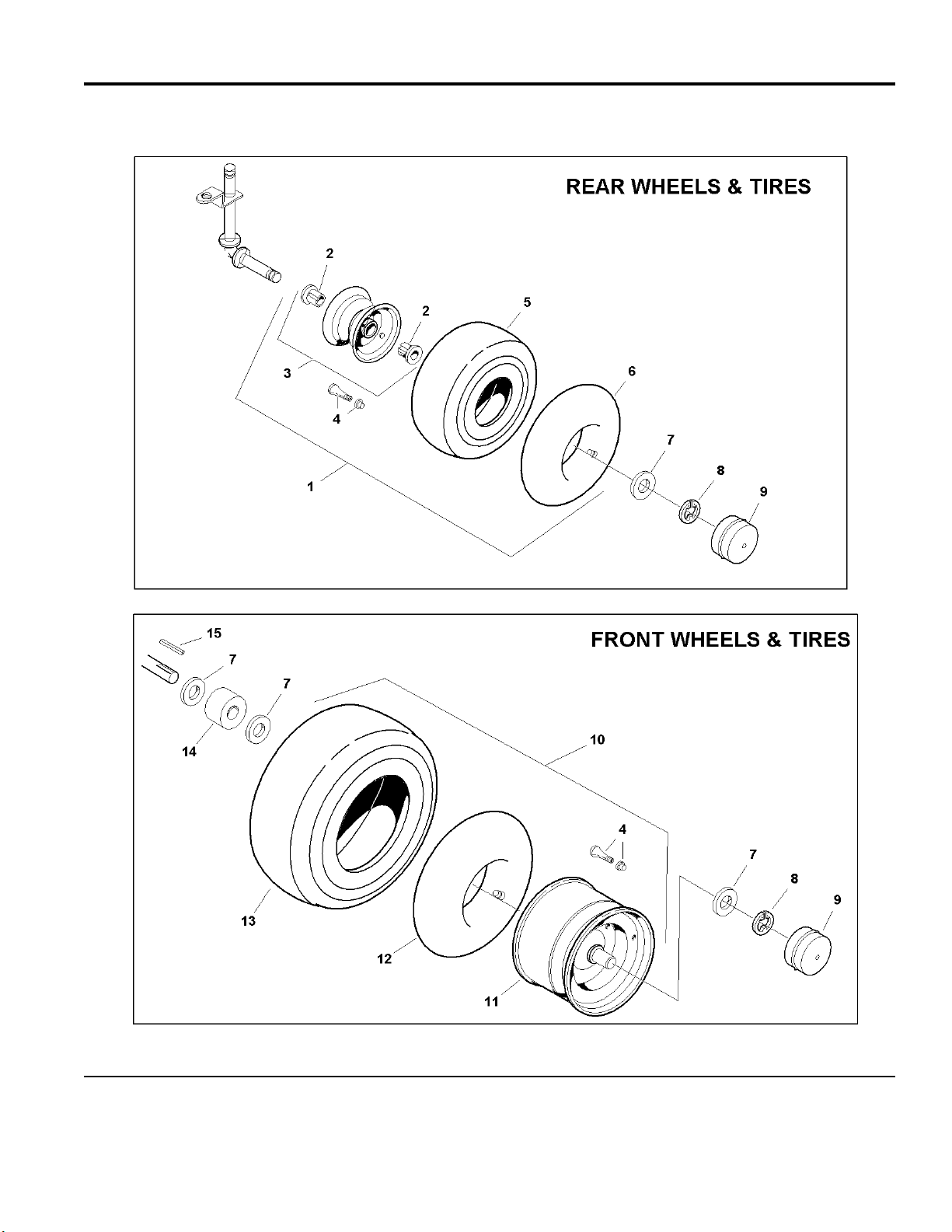

Wheels & Tires Group .......................................................................................................................................... |
26 |
Decals - Brand & Model ....................................................................................................................................... |
28 |
Decals - Safety & Common .................................................................................................................................. |
30 |

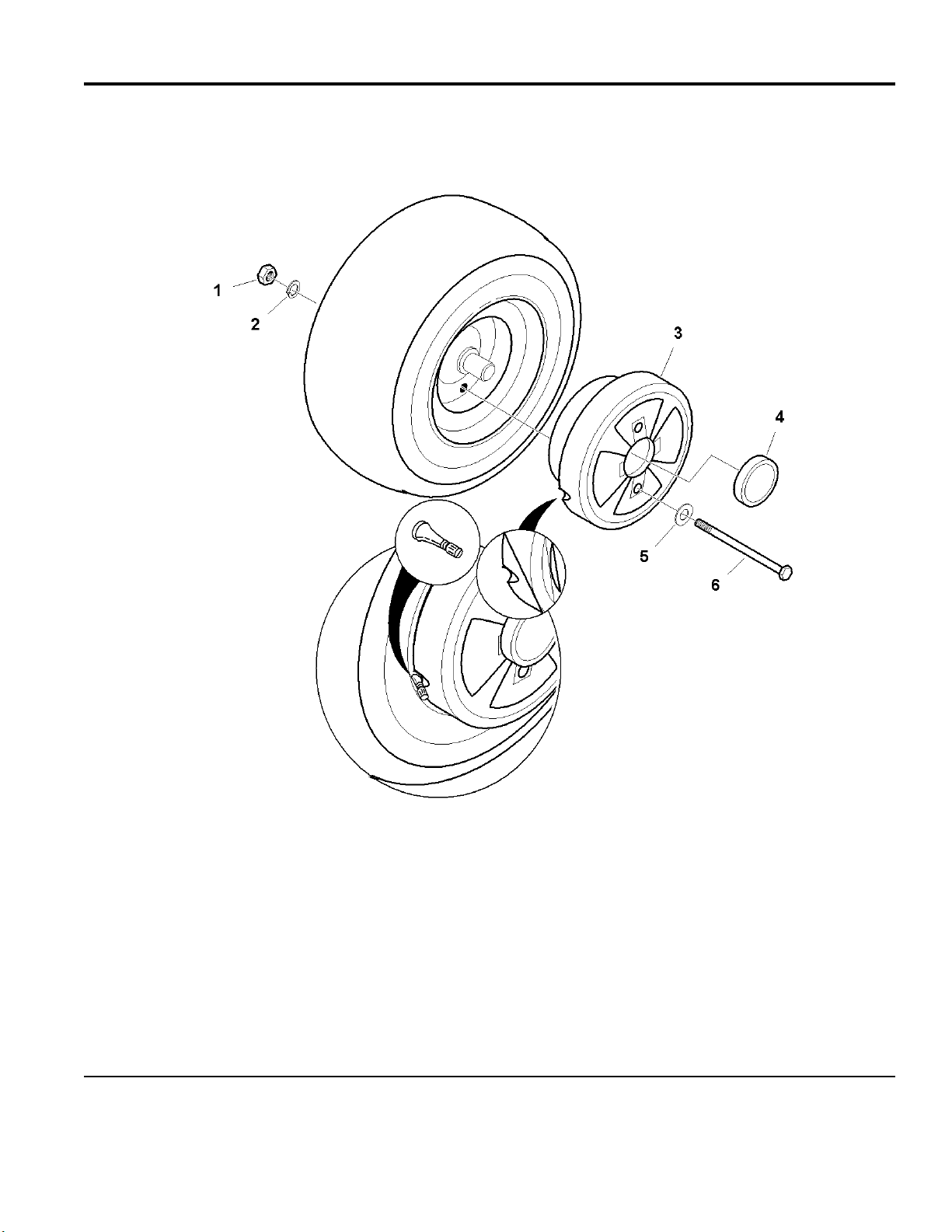

1694363 - Weight, Wheel .................................................................................................................................... |
32 |
Mower Frame Group - with Height Adjustment ................................................................................................... |
34 |
Mower Frame Group - without Height Adjustment .............................................................................................. |
36 |
40" Mower Deck - Belt, Idler Arm & Hitch ............................................................................................................ |
38 |
40" Mower Deck - Belt, Idler Arm & Hitch ............................................................................................................ |
40 |

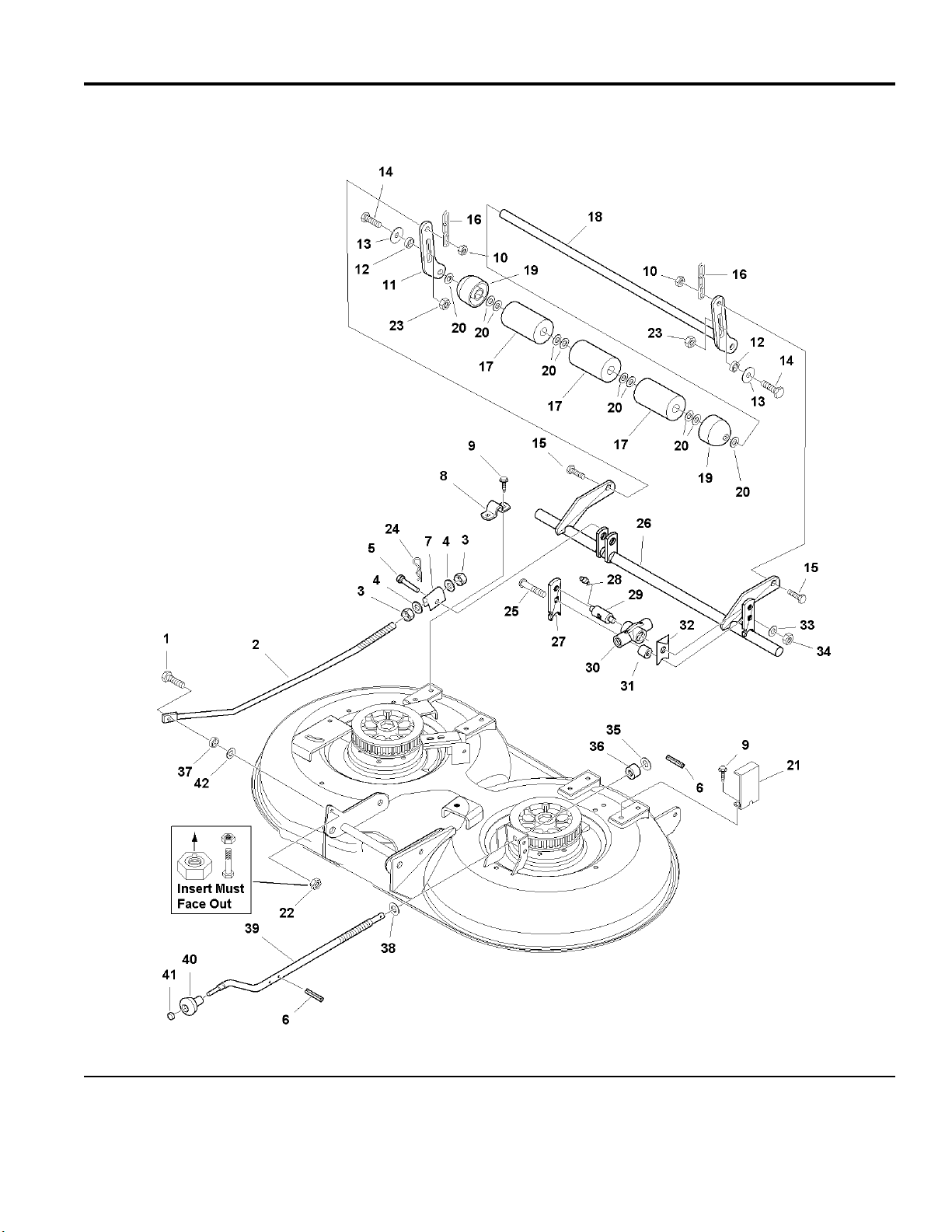

40" Mower Deck - Height Adjustment & Roller Bar ............................................................................................. |
42 |
40" Mower Deck - Height Adjustment & Roller Bar (Later) ................................................................................. |
46 |

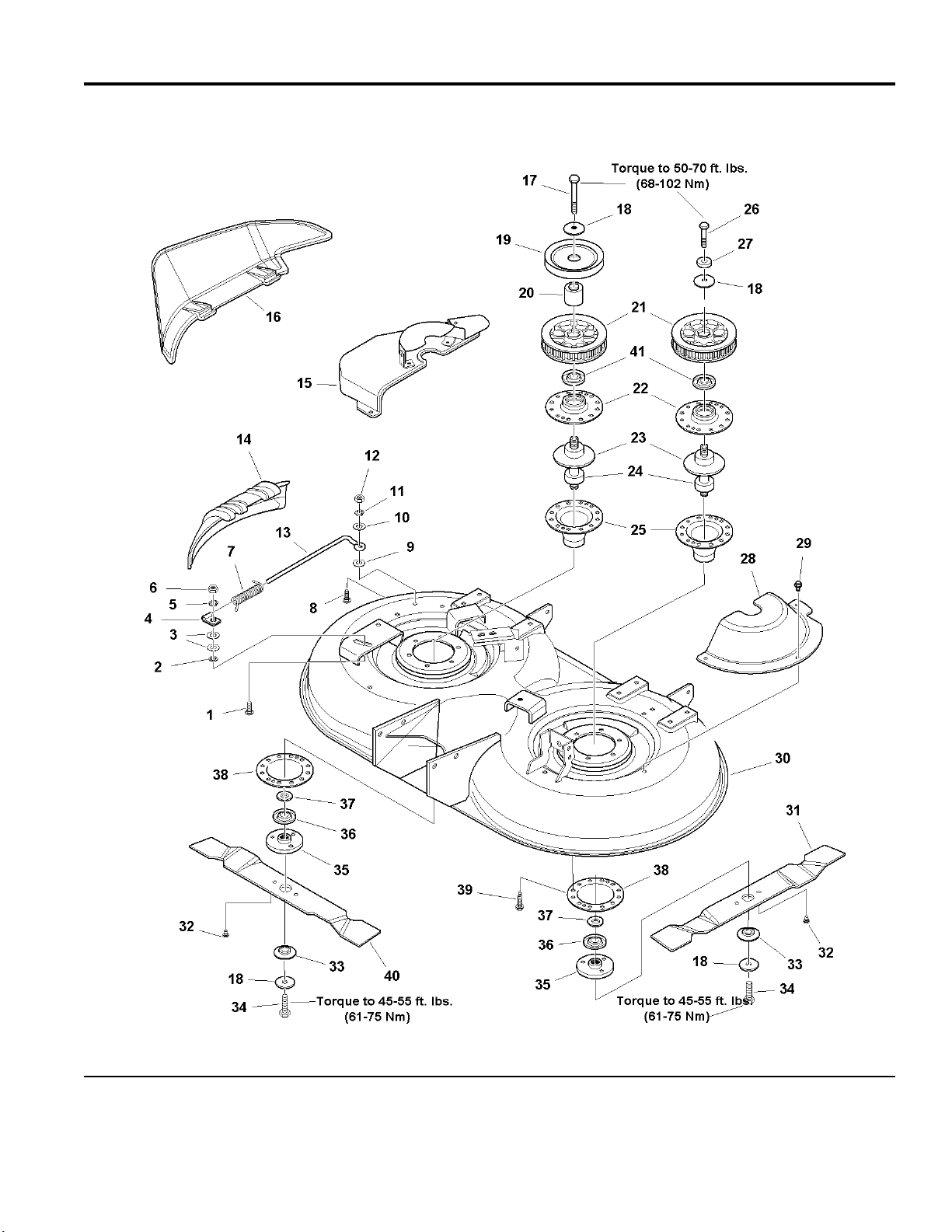

40" Mower Deck - Housing, Arbors & Blades ...................................................................................................... |
48 |
40" Mower Deck - Housing, Arbors & Blades ...................................................................................................... |
50 |
44" Mower Deck - Belt, Idler Arm & Hitch ............................................................................................................ |
54 |
44" Mower Deck - Height Adjustment & Roller Bar ............................................................................................. |
56 |
44" Mower Deck - Height Adjustment & Roller Bar (Later) ................................................................................. |
58 |
44" Mower Deck - Housing, Arbors & Blades ...................................................................................................... |
60 |

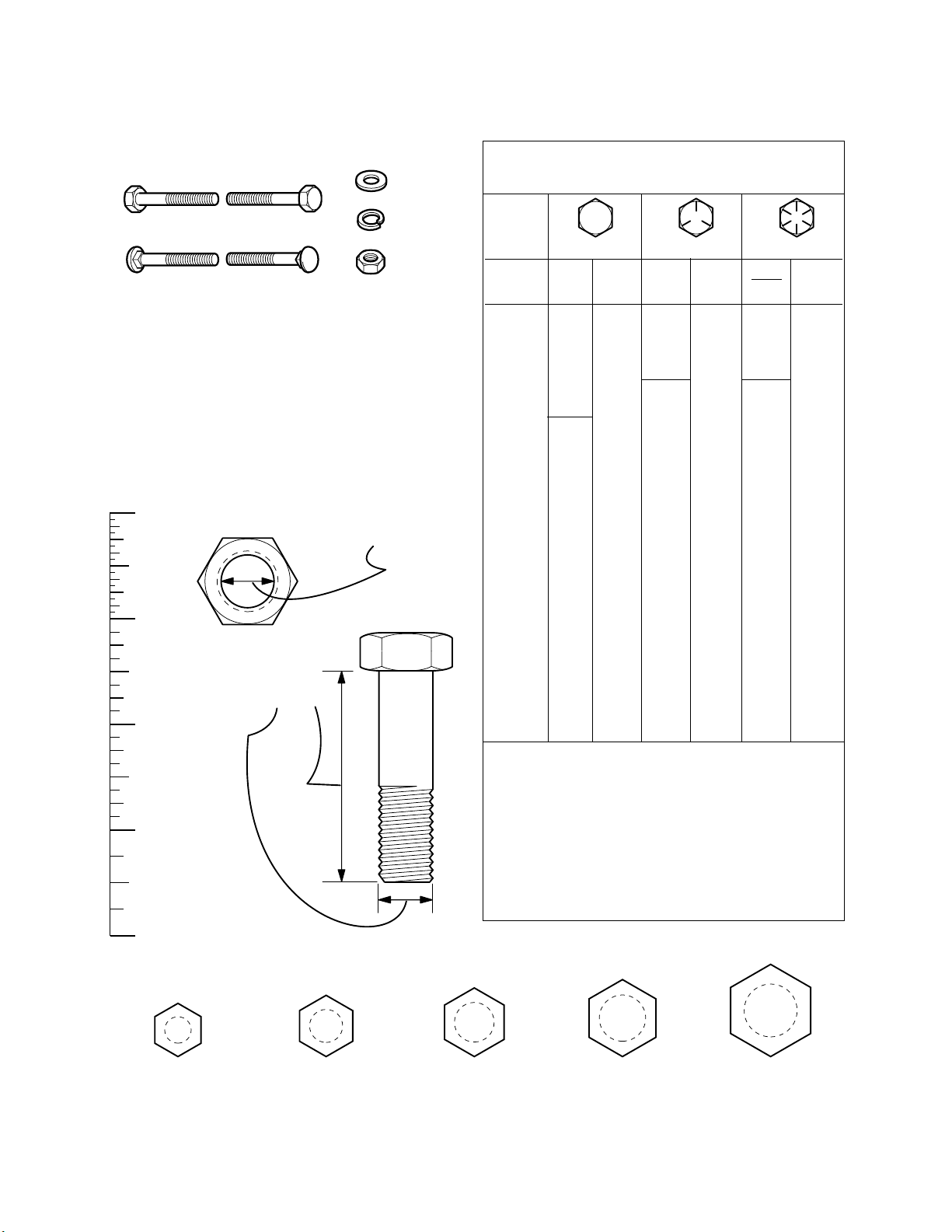

Torque Specification Chart ..................................................................... |
Inside Back Cover |
Frame Group
NOTE: Unless noted otherwise, |
985955 |
use the standard hardware torque specification chart.
The above parts group applies to the following Mfg. Nos.:
1694106 |
- Lancer |
1694320 |
- 4417 |
2690051 - 4417 |
1694255 |
- 4416 |
1694348 |
- 4416 |
|
1694292 |
- Lancer |
2690020 |
- Lancer |
|
1694294 |
- 4417 |
2690021 |
- 4417 |
|
1694317 |
- Lancer |
2690023 |
- 4416 |
|
1694319 |
- 4416 |
2690050 |
- Lancer |
|
© Copyright 2007 Simplicity Manufacturing, Inc. All Rights Reserved. |
4 |
TP 400-2584-02-LN-SM |
Frame Group
REF NO |
PART NO. |
QTY. DESCRIPTION |
|
1 |
1722359ASM |
2 |
PLATE, Pivot |
2 |
1920415SM |
8 |
CAPSCREW, Hex Head, 3/8-16 x 1-1/4, Black |
3 |
1960071SM |
2 |
WASHER, 3/8, Black |
4 |
1928352SM |
6 |
NUT, Hex Flange Lock, Black |
5 |
2154177SM |
4 |
SPACER |
6 |
1931648SM |
6 |
CAPSCREW, Hex Head, Flange Lock, 5/16-18 x 1/2, Black |
7 |
1723144SM |
1 |
SHROUD, Wheel, RH |
8 |
1723290ASM |
1 |
SKIRT, Side, RH |
9 |
1960001SM |
2 |
CAPSCREW, Hex Washer Head, Plastite, # 10-14 x 5/8, Black |
10 |
1723691SM |
2 |
CLIP, Shroud |
11 |
1715015SM |
1 |
PLUG, Hole |
12 |
1704351SM |
14 |
FASTENER, Panel |
13 |
1714418SM |
1 |
PAD, Footrest, RH |
14 |
1714417SM |
1 |
PAD, Footrest, LH |
15 |
1930591SM |
4 |
CAPSCREW, Hex Head Whiz Lock, 5/16-18 x 3/4, Black |
16 |
1722453ASM |
1 |
WRAPPER, Rear Frame |
17 |
1935255SM |
4 |
NUT, Speed, Lug, 5/16-18 |
18 |
1722514ASM |
1 |
FRAME ASSEMBLY, Rear |
19 |
1960294SM |
1 |
NUT, Hex, Flange, 1/4-20, Black |
20 |
1723289ASM |
1 |
SKIRT, Side, LH |
21 |
1924009SM |
1 |
CAPSCREW, Hex Head, 1/4-20 x 7/8, Black |
22 |
1723145SM |
1 |
SHROUD, Wheel, LH |
23 |
1722494ASM |
1 |
FRAME ASEMBLY, Transmission |
24 |
2860681SM |
2 |
NUT, Hex Lock Aluminum Insert, 3/8-16 |
25 |
1723873ASM |
1 |
WEIGHT & TAB ASSEMBLY, 75 lbs. |
26 |
1931335SM |
2 |
CARRIAGE BOLT, 5/16-18 x 1 |
27 |
1927557SM |
2 |
NUT, Hex, Flange Whiz Lock, 5/16-18 |
Footnotes
The above parts group applies to the following Mfg. Nos.:
1694106 |
- Lancer |
1694320 |
- 4417 |
2690051 - 4417 |
1694255 |
- 4416 |
1694348 |
- 4416 |
|
1694292 |
- Lancer |
2690020 |
- Lancer |
|
1694294 |
- 4417 |
2690021 |
- 4417 |
|
1694317 |
- Lancer |
2690023 |
- 4416 |
|
1694319 |
- 4416 |
2690050 |
- Lancer |
|
© Copyright 2007 Simplicity Manufacturing, Inc. All Rights Reserved. |
5 |
TP 400-2584-02-LN-SM |
Steering Group
NOTE: Unless noted otherwise, |
985951 |
use the standard hardware torque specification chart.
The above parts group applies to the following Mfg. Nos.:
1694106 |
- Lancer |
1694320 |
- 4417 |
2690051 - 4417 |
1694255 |
- 4416 |
1694348 |
- 4416 |
|
1694292 |
- Lancer |
2690020 |
- Lancer |
|
1694294 |
- 4417 |
2690021 |
- 4417 |
|
1694317 |
- Lancer |
2690023 |
- 4416 |
|
1694319 |
- 4416 |
2690050 |
- Lancer |
|
© Copyright 2007 Simplicity Manufacturing, Inc. All Rights Reserved. |
6 |
TP 400-2584-02-LN-SM |
Steering Group
REF NO |
PART NO. |
QTY. DESCRIPTION |
|
1 |
2176440SM |
6 |
BUSHING, Nylon |
2 |
1703508ASM |
1 |
PLATE, Mounting |
3 |
1928352SM |
4 |
NUT, Hex Flange Whiz Lock, 3/8-16, Black |
4 |
1722495SM |
1 |
SHAFT & PINION ASSEMBLY |
5 |
1919314SM |
1 |
PIN, Cotter, Black |
6 |
1960540SM |
1 |
PIN, Spring, 5/16 x 2-1/2, Black |
7 |
2860202SM |
1 |
WASHER, 3/4 |
8 |
1666001SM |
1 |
BUSHING, Metal |
9 |
1931317SM |
2 |
CARRIAGE BOLT, 1/4-20 x 3/4 |
10 |
1722497ASM |
1 |
SUPPORT ASSEMBLY |
11 |
1960518SM |
2 |
NUT, Push, 1/4, Black |
12 |
1721736ASM |
1 |
PLATE, Mounting |
13 |
2828732 |
2 |
NUT, Hex KEPS, 1/4-20, Black |
14 |
1722749SM |
1 |
COVER, Black Rubber |
15 |
1722738SM |
1 |
STEERING WHEEL |
16 |
1722319SM |
1 |
CAP, Steering Wheel |
17 |
1723111SM |
1 |
DASHBOARD |
18 |
1921525SM |
1 |
CAPSCREW, Hex Head, 1/2-13 x 1-3/4, Black |
19 |
2105386SM |
1 |
SPACER |
20 |
1723129SM |
1 |
SPACER |
21 |
1960245SM |
1 |
CAPSCREW, Hex Head, 1/2-13 x 3, Black |
22 |
1611710SM |
2 |
RING, Klip, External 3/4, Black |
23 |
1724616SM |
1 |
AXLE ASSEMBLY,w/Bushings & Lube Fitting |
24 |
1960355SM |
2 |
NUT, Hex Lock ESNA Heavy, 1/2-13, Black |
25 |
1918431SM |
2 |
WASHER, 1/2, Black |
26 |
2821133SM |
3 |
FITTING, Lube |
27 |
1921210SM |
2 |
CAPSCREW, Hex Head, 3/8-16 x 1, Black |
28 |
1611705SM |
2 |
SPACER, Powder Metal |
29 |
1722387SM |
1 |
ROD, Tie |
30 |
1677131ASM |
1 |
SPINDLE & LEVER ASSEMBLY, RH (Lancer LH) |
31 |
1921969SM |
1 |
CAPSCREW, Hex Head, 3/8-16 1-1/2 |
32 |
1960339SM |
2 |
NUT, Hex Flange Lock, 3/8-16, Black |
33 |
1708236SM |
1 |
SPACER |
34 |
1677133ASM |
1 |
SPINDLE & LEVER ASSEMBLY, LH (Lancer RH) |
35 |
1702779SM |
2 |
BALL JOINT |
36 |
1930645SM |
1 |
NUT, Hex Flange Lock, 3/8-16, Black |
37 |
1919262SM |
2 |
NUT, Hex Head, 1/2-20, Black |
38 |
1722504SM |
1 |
DRAG LINK |
39 |
1930644SM |
1 |
NUT, Hex Flange Two Way Lock, 1/2-13, Black |
40 |
1724793ASM |
1 |
SHAFT & GEAR ASSEMBLY |
41 |
1920328SM |
1 |
CAPSCREW, Hex Head, 1/2-13 x 1-1/2, Black |
42 |
1930591SM |
2 |
CAPSCREW, Hex Head, 5/16-18 x 3/4 |
43 |
1931350SM |
4 |
CARRIAGE BOLT, 3/8-16 x 1 , Black |
44 |
1935255SM |
6 |
NUT, Speed, 5/16-18 |
Footnotes
The above parts group applies to the following Mfg. Nos.:
1694106 |
- Lancer |
1694320 |
- 4417 |
2690051 - 4417 |
1694255 |
- 4416 |
1694348 |
- 4416 |
|
1694292 |
- Lancer |
2690020 |
- Lancer |
|
1694294 |
- 4417 |
2690021 |
- 4417 |
|
1694317 |
- Lancer |
2690023 |
- 4416 |
|
1694319 |
- 4416 |
2690050 |
- Lancer |
|
© Copyright 2007 Simplicity Manufacturing, Inc. All Rights Reserved. |
7 |
TP 400-2584-02-LN-SM |
Steering Group
NOTE: Unless noted otherwise, |
985951 |
use the standard hardware torque specification chart.
The above parts group applies to the following Mfg. Nos.:
1694106 |
- Lancer |
1694320 |
- 4417 |
2690051 - 4417 |
1694255 |
- 4416 |
1694348 |
- 4416 |
|
1694292 |
- Lancer |
2690020 |
- Lancer |
|
1694294 |
- 4417 |
2690021 |
- 4417 |
|
1694317 |
- Lancer |
2690023 |
- 4416 |
|
1694319 |
- 4416 |
2690050 |
- Lancer |
|
© Copyright 2007 Simplicity Manufacturing, Inc. All Rights Reserved. |
8 |
TP 400-2584-02-LN-SM |
Steering Group
REF NO |
PART NO. |
QTY. DESCRIPTION |
|
45 |
1715998CSM |
1 |
SHROUD, Steering |
46 |
1927429SM |
3 |
CAPSCREW, Hex Head, 1/4-20 x 5/8, Black |
47 |
1960114SM |
4 |
WASHER, 3/4, Black |
48 |
1927557SM |
2 |
NUT, Hex Flange Lock, 5/16-18, Black |
Footnotes
The above parts group applies to the following Mfg. Nos.:
1694106 |
- Lancer |
1694320 |
- 4417 |
2690051 - 4417 |
1694255 |
- 4416 |
1694348 |
- 4416 |
|
1694292 |
- Lancer |
2690020 |
- Lancer |
|
1694294 |
- 4417 |
2690021 |
- 4417 |
|
1694317 |
- Lancer |
2690023 |
- 4416 |
|
1694319 |
- 4416 |
2690050 |
- Lancer |
|
© Copyright 2007 Simplicity Manufacturing, Inc. All Rights Reserved. |
9 |
TP 400-2584-02-LN-SM |
Engine & Electric Clutch - 15HP & 17HP Briggs & Stratton
NOTE: Unless noted otherwise, |
985948 |
use the standard hardware torque specification chart.
The above parts group applies to the following Mfg. Nos.:
1694106 |
- Lancer |
1694320 |
- 4417 |
2690051 - 4417 |
1694255 |
- 4416 |
1694348 |
- 4416 |
|
1694292 |
- Lancer |
2690020 |
- Lancer |
|
1694294 |
- 4417 |
2690021 |
- 4417 |
|
1694317 |
- Lancer |
2690023 |
- 4416 |
|
1694319 |
- 4416 |
2690050 |
- Lancer |
|
© Copyright 2007 Simplicity Manufacturing, Inc. All Rights Reserved. |
10 |
TP 400-2584-02-LN-SM |
Engine & Electric Clutch - 15HP & 17HP Briggs & Stratton
REF NO |
PART NO. |
QTY. DESCRIPTION |
|
1 |
* |
2 |
GASKET, Ehaust |
2 |
1723468SM |
1 |
ADAPTER, Muffler |
3 |
1917356SM |
2 |
LOCKWASHER, 5/16 |
4 |
1936228SM |
2 |
CAPSCREW, Hex Socket Head, 5/16-18 x 3/4 |
5 |
1927429SM |
1 |
CAPSCREW, Hex Washer Head, Taptite, 1/4-20 x 5/8 |
6 |
1723469SM |
1 |
MUFFLER |
7 |
* |
1 |
LOCK, Screw |
8 |
* |
2 |
CAPSCREW |
9 |
1708405SM |
1 |
VALVE, Shut Off |
10 |
1723298A |
1 |
BRACKET, Engine Cover |
11 |
1926018SM |
2 |
NUT, Speed, 1/4-20 |
12 |
1930594SM |
3 / 1 CAPSCREW, Hex Head, Whiz Lock, 1/4-20 x 3/4 * Export / Domestic |
|
13 |
1723113SM |
1 |
COVER, Engine |
14 |
1722111SM |
1 |
SCOOP, Hood |
15 |
1713855SM |
1 |
KNOB, 3 Sided Soft Plastic |
16 |
1930601SM |
1 |
CAPSCREW, Hex Washer Head, Taptite, 5/16-18 x 5/8 |
17 |
1960518SM |
1 |
PUSH NUT, 1/4 |
18 |
1668500A |
1 |
BRACKET |
19 |
1933988SM |
4 |
PUSH NUT, 5/16 |
20 |
1724012SM |
1 |
CONTROL, Throttle, Dual, W/Knob |
20 |
1722955SM |
1 |
CONTROL, Throttle, Single, W/Knob |
21 |
2860112SM |
2 |
CLAMP, Hose |
22 |
1718678SM |
1 |
HOSE, Fuel |
23 |
1723390SM |
1 |
SPACER |
24 |
1713187SM |
1 |
PULLEY & HUB ASSEMBLY |
25 |
2105337SM |
1 |
KEY, Hi Pro, 1/4 x 2 |
26 |
1686883SM |
1 |
CLUTCH, Electric |
27 |
1708264SM |
1 |
WASHER, Hex |
28 |
1918199SM |
1 |
LOCKWASHER, 7/16 |
29 |
1960649SM |
1 |
CAPSCREW, Hex Head, 7/16-20 x 3-1/2 |
30 |
2830598SM |
4 |
CAPSCREW, Hex Washer Head, Taptite, 3/8-16 x 1-1/2 |
31 |
1723476A |
1 |
HEAT SHIELD, Muffler |
32 |
1664847SM |
2 |
CAPSCREW, Hex Washer Head, Taptite, 5/16-18 x 3/4 |
33 |
* |
1 |
ENGINE, 15HP Briggs & Stratton Intek, Model 31F777, Type 0111 |
33 |
* |
1 |
ENGINE, 17HP Briggs & Stratton Intek, Model 31F770, Type 0110 |
34 |
2832747SM |
1 |
TIE, Self Locking, 3-5/8" Long |
35 |
2860661SM |
1 |
SCREW, Flat Head, #6 x 5/8, (Export Only) |
36 |
1723949SM |
1 |
PAD, Rubber, (Export Only) |
37 |
1708442SM |
1 |
STOP, Throttle, (Export Only) |
38 |
1701011SM |
1 |
TIE, Self Locking, 7-5/16" Long |
41 |
1935023SM |
0 / 2 SCREW, Double Wing 1/4-20 x 5/8 * Export / Domestic |
Footnotes
Note* See your local Briggs & Stratton distributor for parts and service.
The above parts group applies to the following Mfg. Nos.:
1694106 |
- Lancer |
1694320 |
- 4417 |
2690051 - 4417 |
1694255 |
- 4416 |
1694348 |
- 4416 |
|
1694292 |
- Lancer |
2690020 |
- Lancer |
|
1694294 |
- 4417 |
2690021 |
- 4417 |
|
1694317 |
- Lancer |
2690023 |
- 4416 |
|
1694319 |
- 4416 |
2690050 |
- Lancer |
|
© Copyright 2007 Simplicity Manufacturing, Inc. All Rights Reserved. |
11 |
TP 400-2584-02-LN-SM |
Transmission Group
NOTE: Unless noted otherwise, |
985949 |
use the standard hardware torque specification chart.
The above parts group applies to the following Mfg. Nos.:
1694106 |
- Lancer |
1694320 |
- 4417 |
2690051 - 4417 |
1694255 |
- 4416 |
1694348 |
- 4416 |
|
1694292 |
- Lancer |
2690020 |
- Lancer |
|
1694294 |
- 4417 |
2690021 |
- 4417 |
|
1694317 |
- Lancer |
2690023 |
- 4416 |
|
1694319 |
- 4416 |
2690050 |
- Lancer |
|
© Copyright 2007 Simplicity Manufacturing, Inc. All Rights Reserved. |
12 |
TP 400-2584-02-LN-SM |
Transmission Group
REF NO |
PART NO. |
QTY. DESCRIPTION |
|
1 |
1923701SM |
1 |
CAPSCREW, Hex Head, 3/8-16 x 2, Black |
2 |
1674669SM |
1 |
SPACER |
3 |
1924940SM |
7 |
WASHER, 3/8, Black |
4 |
1676148SM |
2 |
BUSHING |
5 |
1725250SM |
1 |
SPRING, Extension, 7-3/4" Long |
6 |
1722969ASM |
1 |
ARM ASSEMBLY |
7 |
2812808SM |
1 |
FITTING, Lube |
8 |
1921969SM |
1 |
CAPSCREW, Hex Head, 3/8-16 x 1-1/2, Black |
9 |
1724387SM |
1 |
PULLEY, Idler, 3-1/4 |
10 |
1960339SM |
2 |
NUT, Hex Flange Lock, 3/8-16, Black |
11 |
1927557SM |
2 |
NUT, Hex Flange Lock, 5/16-18, Black |
12 |
1921978SM |
1 |
CAPSCREW, Hex Head 5/16-18 x 2 G5 |
13 |
1921719SM |
6 |
CAPSCREW, Hex Head, 5/16-18 x 2-1/2, Black |
14 |
1724316SM |
2 |
SNAP RING |
15 |
1724312SM |
2 |
SPLINE COLAR |
16 |
1723415SM |
1 |
LOCKWASHER |
17 |
1715128SM |
1 |
V-BELT |
18 |
1724313SM |
1 |
PULLEY |
19 |
1724314SM |
1 |
FAN |
20 |
1718076SM |
1 |
"E" RING |
21 |
1723161SM |
1 |
ROD, Hydro Bypass |
22 |
1923360SM |
1 |
PIN, Cotter |
23 |
1721022SM |
1 |
TRANSMISSION ASSEMBLY, Foot Control, K46Q |
24 |
1717749SM |
2 |
KEY, Parallel |
25 |
2860202SM |
4 |
WASHER, 3/4 |
26 |
1723820SM |
2 |
SPACER |
27 |
1935048SM |
7 |
NUT, Hex Flange Lock, 5/16-18 |
28 |
1666294SM |
1 |
SPACER |
29 |
1960585SM |
1 |
CAPSCREW, Hex Head, 5/16-18 x 1-3/4 |
Footnotes
The above parts group applies to the following Mfg. Nos.:
1694106 |
- Lancer |
1694320 |
- 4417 |
2690051 - 4417 |
1694255 |
- 4416 |
1694348 |
- 4416 |
|
1694292 |
- Lancer |
2690020 |
- Lancer |
|
1694294 |
- 4417 |
2690021 |
- 4417 |
|
1694317 |
- Lancer |
2690023 |
- 4416 |
|
1694319 |
- 4416 |
2690050 |
- Lancer |
|
© Copyright 2007 Simplicity Manufacturing, Inc. All Rights Reserved. |
13 |
TP 400-2584-02-LN-SM |
Transmission SERVICE PARTS - Tuff Torq K-46Q
NOTE: Unless noted otherwise, |
1721022 |
use the standard hardware torque specification chart.
The above parts group applies to the following Mfg. Nos.:
1694106 |
- Lancer |
1694320 |
- 4417 |
2690051 - 4417 |
1694255 |
- 4416 |
1694348 |
- 4416 |
|
1694292 |
- Lancer |
2690020 |
- Lancer |
|
1694294 |
- 4417 |
2690021 |
- 4417 |
|
1694317 |
- Lancer |
2690023 |
- 4416 |
|
1694319 |
- 4416 |
2690050 |
- Lancer |
|
© Copyright 2007 Simplicity Manufacturing, Inc. All Rights Reserved. |
14 |
TP 400-2584-02-LN-SM |
Transmission SERVICE PARTS - Tuff Torq K-46Q
REF NO |
PART NO. |
QTY. DESCRIPTION |
|
3 |
1724278SM |
1 |
LOWER HOUSING |
4 |
1731981SM |
1 |
RESERVOIR TANK |
5 |
1724335SM |
1 |
TUBE |
6 |
1724336SM |
2 |
MINIATURE CLAMP |
7 |
1718052SM |
1 |
VENT VALVE |
8 |
1724279SM |
2 |
MAGNET |
9 |
1724337SM |
1 |
HOLDER, MAGNET |
11 |
1725730SM |
1 |
SPRING |
12 |
1724338SM |
1 |
SHAFT, Bypass |
13 |
1720418SM |
1 |
LEVER, Bypass |
14 |
1718061SM |
1 |
RING |
15 |
1724282SM |
1 |
SEALING CAP |
16 |
1708650SM |
1 |
RING, Snap |
19 |
1708691SM |
2 |
"O" RING |
20 |
1708651SM |
1 |
SEAL |
21 |
1707789SM |
14 |
SCREW, Tapping |
22 |
1724284SM |
2 |
TAPPING SCREW |
23 |
1724339SM |
1 |
SUPPORT |
24 |
1724340SM |
1 |
CENTER CASE, Complete |
25 |
1718070SM |
1 |
PIN |
26 |
1724341SM |
1 |
FILTER K55 |
27 |
1720805SM |
3 |
BOLT |
28 |
1724286SM |
2 |
IDS VALVE |
29 |
1724287SM |
2 |
IDS SPRING |
30 |
1724288SM |
2 |
BALL, 3/16 |
31 |
1718079SM |
1 |
CYLINDER BLOCK |
32 |
1724290SM |
1 |
SPRING, Pump |
33 |
1724291SM |
1 |
PUMP SHAFT |
34 |
1718076SM |
3 |
RING, "E" |
35 |
1718083SM |
1 |
BEARING |
36 |
1718077SM |
1 |
HOUSING |
37 |
1718078SM |
1 |
BEARING |
38 |
1725831SM |
1 |
CYLINDER BLOCK |
39 |
1718084SM |
1 |
WASHER |
40 |
1724293SM |
1 |
SHAFT MOTOR |
41 |
1708672SM |
1 |
RING, Snap |
42 |
1724294SM |
1 |
MOTOR GEAR |
43 |
1718083SM |
1 |
BEARING |
44 |
1724342SM |
2 |
THRUST METAL |
45 |
1720426SM |
1 |
SWASH PLATE COMPLETE |
46 |
1718086SM |
1 |
BEARING |
47 |
1718087SM |
1 |
THRUST PLATE |
48 |
1718088SM |
1 |
THRUST PLATE |
49 |
1724343SM |
1 |
CONTROL SHAFT |
Footnotes
The above parts group applies to the following Mfg. Nos.:
1694106 |
- Lancer |
1694320 |
- 4417 |
2690051 - 4417 |
1694255 |
- 4416 |
1694348 |
- 4416 |
|
1694292 |
- Lancer |
2690020 |
- Lancer |
|
1694294 |
- 4417 |
2690021 |
- 4417 |
|
1694317 |
- Lancer |
2690023 |
- 4416 |
|
1694319 |
- 4416 |
2690050 |
- Lancer |
|
© Copyright 2007 Simplicity Manufacturing, Inc. All Rights Reserved. |
15 |
TP 400-2584-02-LN-SM |
Transmission SERVICE PARTS - Tuff Torq K-46Q
NOTE: Unless noted otherwise, |
1721022 |
use the standard hardware torque specification chart.
The above parts group applies to the following Mfg. Nos.:
1694106 |
- Lancer |
1694320 |
- 4417 |
2690051 - 4417 |
1694255 |
- 4416 |
1694348 |
- 4416 |
|
1694292 |
- Lancer |
2690020 |
- Lancer |
|
1694294 |
- 4417 |
2690021 |
- 4417 |
|
1694317 |
- Lancer |
2690023 |
- 4416 |
|
1694319 |
- 4416 |
2690050 |
- Lancer |
|
© Copyright 2007 Simplicity Manufacturing, Inc. All Rights Reserved. |
16 |
TP 400-2584-02-LN-SM |
Transmission SERVICE PARTS - Tuff Torq K-46Q
REF NO |
PART NO. |
QTY. DESCRIPTION |
|
50 |
1724344SM |
1 |
FULCRUM, Eccentric |
51 |
1724345SM |
1 |
SPRING, Torsion |
52 |
1724346SM |
1 |
CONTROL ARM |
53 |
1724347SM |
1 |
CONTROL LEVER |
54 |
1724348SM |
1 |
JERKY PLATE |
55 |
1708689SM |
1 |
WASHER |
56 |
1724349SM |
1 |
COTTER PIN |
57 |
1724311SM |
2 |
PIN, SPRING |
58 |
1718100SM |
1 |
PIN, Roll |
59 |
1707879SM |
2 |
"O" RING |
60 |
1708692SM |
1 |
NUT |
61 |
1724297SM |
2 |
DIFF PINION, Kit |
62 |
1724298SM |
1 |
FINAL GEAR |
63 |
1724299SM |
1 |
COLLAR, Final |
64 |
1724300SM |
1 |
REDUCTION SHAFT |
65 |
1720439SM |
2 |
WASHER |
66 |
1724301SM |
1 |
REDUCTION GEAR |
67 |
1724302SM |
1 |
FINAL PINION |
68 |
1724303SM |
1 |
AXLE SHAFT, LH |
69 |
1724304SM |
1 |
AXLE SHAFT, RH |
70 |
1718112SM |
2 |
THRUST WASHER |
71 |
1718113SM |
2 |
RING |
72 |
1718111SM |
2 |
SEAL |
73 |
1718110SM |
2 |
BUSHING |
75 |
1724305SM |
1 |
SHOE, BRAKE |
76 |
1724306SM |
1 |
ARM, Brake |
77 |
1724307SM |
1 |
SHAFT, BRAKE |
78 |
1724308SM |
1 |
RETURN SPRING |
79 |
1724309SM |
1 |
ACTUATOR, Brake |
80 |
1724310SM |
1 |
PIN |
81 |
1708690SM |
2 |
"O" RING |
82 |
1707839SM |
2 |
PIN |
83 |
1724312SM |
2 |
SPLINE COLLAR |
84 |
1724313SM |
1 |
PULLEY |
85 |
1724314SM |
1 |
FAN |
86 |
1724315SM |
1 |
LOCK WASHER |
87 |
1724316SM |
2 |
SNAP RING |
89 |
1729860SM |
1 |
UPPER HOUSING, (Includes Ref. No. 89A) |
89A |
1720814SM |
2 |
BUSHING |
90 |
1707839SM |
1 |
ROLL PIN |
91 |
1724318SM |
1 |
OIL SEAL |
99 |
1708649SM |
2 |
WASHER, Seal |
100 |
1724324SM |
2 |
SCREW, Cap |
199 |
1724942SM |
1 |
BEARING, Thrust (Includes Ref. Nos. 46, 47 & 48) |
200 |
1727541 |
1 |
SEAL KIT, K46 (Includes Ref. Nos. 8, 19, 20, 26, 59, 72, 81, 91, 99 & Sealant) |
Footnotes
The above parts group applies to the following Mfg. Nos.:
1694106 |
- Lancer |
1694320 |
- 4417 |
2690051 - 4417 |
1694255 |
- 4416 |
1694348 |
- 4416 |
|
1694292 |
- Lancer |
2690020 |
- Lancer |
|
1694294 |
- 4417 |
2690021 |
- 4417 |
|
1694317 |
- Lancer |
2690023 |
- 4416 |
|
1694319 |
- 4416 |
2690050 |
- Lancer |
|
© Copyright 2007 Simplicity Manufacturing, Inc. All Rights Reserved. |
17 |
TP 400-2584-02-LN-SM |
Controls Group
NOTE: Unless noted otherwise, |
985950 |
use the standard hardware torque specification chart.
The above parts group applies to the following Mfg. Nos.:
1694106 |
- Lancer |
1694320 |
- 4417 |
2690051 - 4417 |
1694255 |
- 4416 |
1694348 |
- 4416 |
|
1694292 |
- Lancer |
2690020 |
- Lancer |
|
1694294 |
- 4417 |
2690021 |
- 4417 |
|
1694317 |
- Lancer |
2690023 |
- 4416 |
|
1694319 |
- 4416 |
2690050 |
- Lancer |
|
© Copyright 2007 Simplicity Manufacturing, Inc. All Rights Reserved. |
18 |
TP 400-2584-02-LN-SM |
Controls Group
REF NO |
PART NO. |
QTY. DESCRIPTION |
|
1 |
1919438SM |
4 |
NUT, Hex Lock ESNA, 5/16-18, Black |
2 |
1713784SM |
1 |
CLAMP |
3 |
1722524ASM |
1 |
FOOT PEDAL & BRAKE ARM ASSEMBLY |
4 |
1715834SM |
1 |
PEDAL, Foot, Forward |
5 |
1721577SM |
1 |
PAD, Brake Pedal |
6 |
1715835SM |
1 |
PEDAL, Foot, Reverse |
7 |
1960221SM |
5 |
CLIP, Hair Pin, Black |
8 |
1921319SM |
1 |
WASHER, 1/4, Black |
9 |
1931333SM |
4 |
CARRIAGE BOLT, 5/16-18 x 3/4, Black |
10 |
1713855SM |
1 |
KNOB, 1/4-20 Thread |
11 |
1714385SM |
1 |
ROD, Parking Brake, Yellow |
12 |
1930591SM |
1 |
CAPSCREW, Hex Head, Whiz Lock 5/16-18 x 3/4, Black |
13 |
1723794A |
1 |
BRACKET |
14 |
1931277SM |
1 |
NUT, Hex, 5/16, Black |
15 |
2165068SM |
1 |
SPRING, Extension, 6-1/2" Long |
16 |
1722529SM |
1 |
LEVER & ROD ASSEMBLY |
17 |
1722974SM |
1 |
CABLE, Forward/Reverse |
18 |
1960261SM |
1 |
PIN, Yoke, Drilled, 1/4 x 3/4, Black |
19 |
1711115 |
2 |
PIN, Clevis, 11/32 x 1-1/4 |
20 |
1919326SM |
1 |
WASHER, 5/16, Black |
21 |
1722616SM |
1 |
CABLE, Brake Control |
22 |
1722617SM |
1 |
CABLE, Clutch Control |
23 |
1935048SM |
1 |
NUT, Hex Flange Lock, 5/16-18, Black |
24 |
1717728SM |
1 |
GUIDE BELT & STUD ASSEMBLY |
25 |
1725508SM |
1 |
SPRING, Compression |
26 |
1960608SM |
1 |
NUT, Hex Center Lock, 1/4-20 |
27 |
1722975SM |
2 |
CLEVIS |
Footnotes
The above parts group applies to the following Mfg. Nos.:
1694106 |
- Lancer |
1694320 |
- 4417 |
2690051 - 4417 |
1694255 |
- 4416 |
1694348 |
- 4416 |
|
1694292 |
- Lancer |
2690020 |
- Lancer |
|
1694294 |
- 4417 |
2690021 |
- 4417 |
|
1694317 |
- Lancer |
2690023 |
- 4416 |
|
1694319 |
- 4416 |
2690050 |
- Lancer |
|
© Copyright 2007 Simplicity Manufacturing, Inc. All Rights Reserved. |
19 |
TP 400-2584-02-LN-SM |
Electrical Group
NOTE: Unless noted otherwise, |
985954 |
use the standard hardware torque specification chart.
The above parts group applies to the following Mfg. Nos.:
1694106 |
- Lancer |
1694320 |
- 4417 |
2690051 - 4417 |
1694255 |
- 4416 |
1694348 |
- 4416 |
|
1694292 |
- Lancer |
2690020 |
- Lancer |
|
1694294 |
- 4417 |
2690021 |
- 4417 |
|
1694317 |
- Lancer |
2690023 |
- 4416 |
|
1694319 |
- 4416 |
2690050 |
- Lancer |
|
© Copyright 2007 Simplicity Manufacturing, Inc. All Rights Reserved. |
20 |
TP 400-2584-02-LN-SM |
