Page 1

Operator’s Manual

Betjeningsvejledning

Bedienungsanleitung

Manuel d’utilisation

Manuale dell’operatore Gebruikershandleiding

Conquest Series Riding Mower

24HP Hydro Tractor

Mfg. No. Description

2690879 Conquest, 24H524WD (CE) 2690931 Conquest, 24H522WD (CE) 2690932 Conquest, 24H524WDF (CE) 2690933 Conquest, 24H522WDF (CE)

52” Mower Deck

Mfg. No. Description

1695796 Mower Deck 52” (132 cm) (CE)

1739907

Revision C

Page 2

Page 3

F E

Page 4

Page 5

CONTENTS

Illustrations ..........................................................................................................3

Operator Safety....................................................................................................6

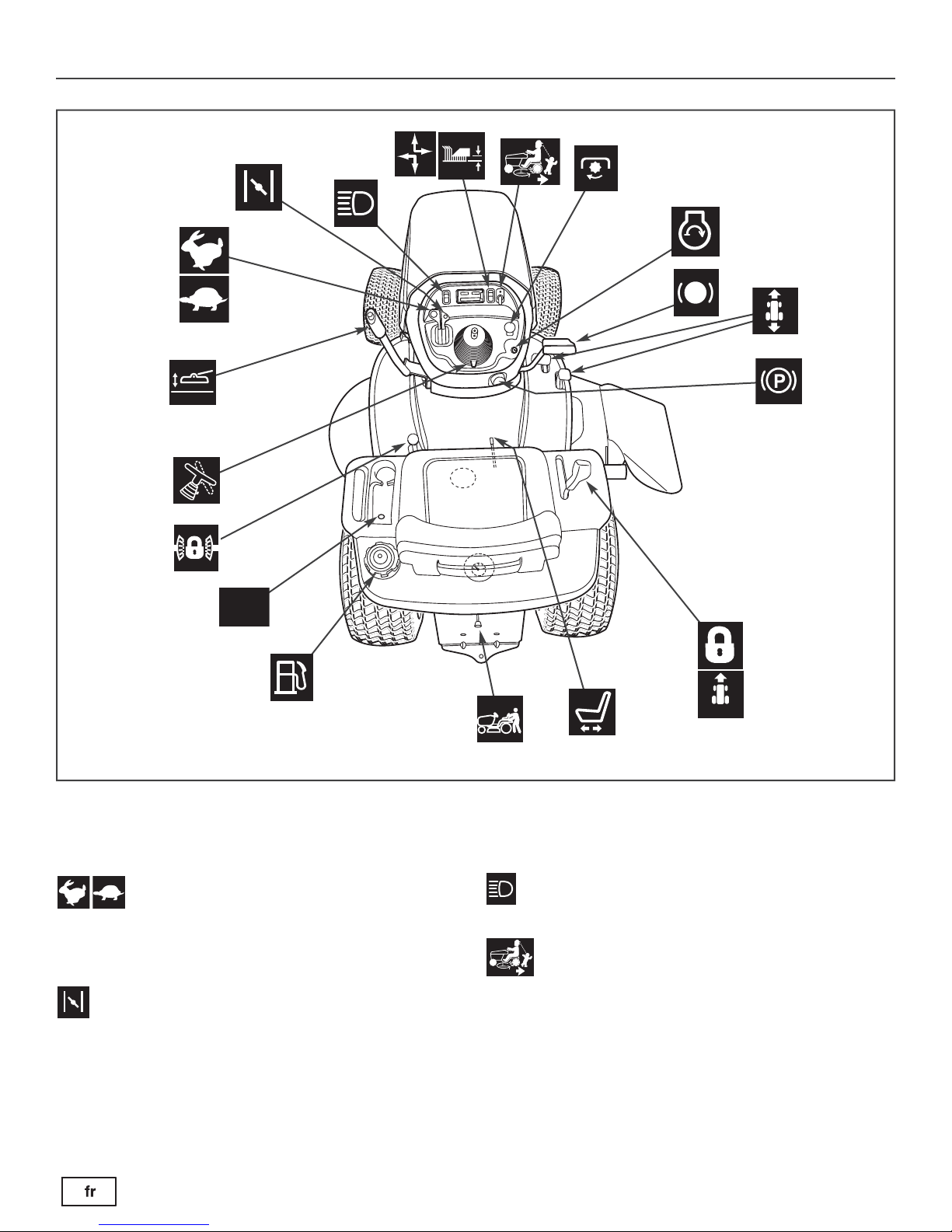

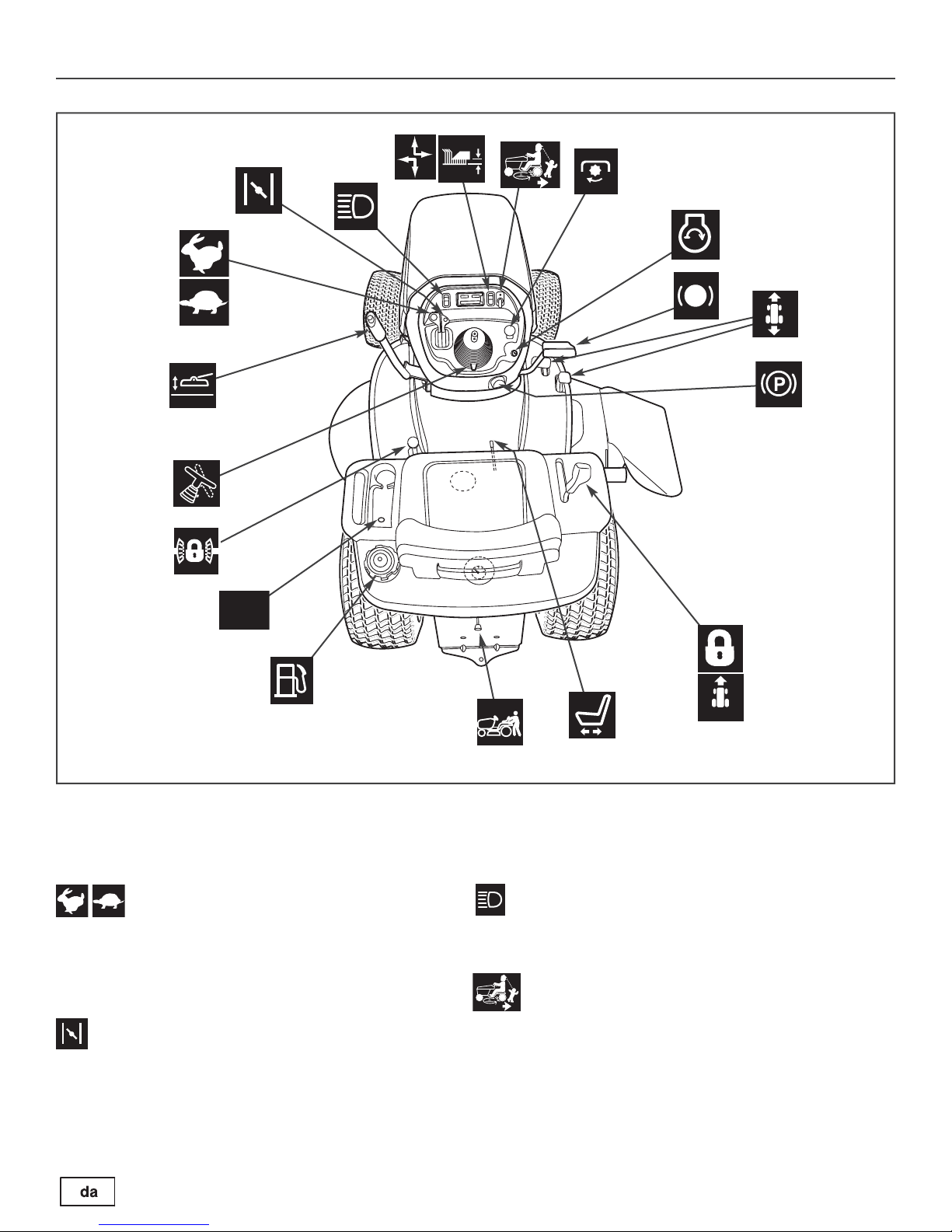

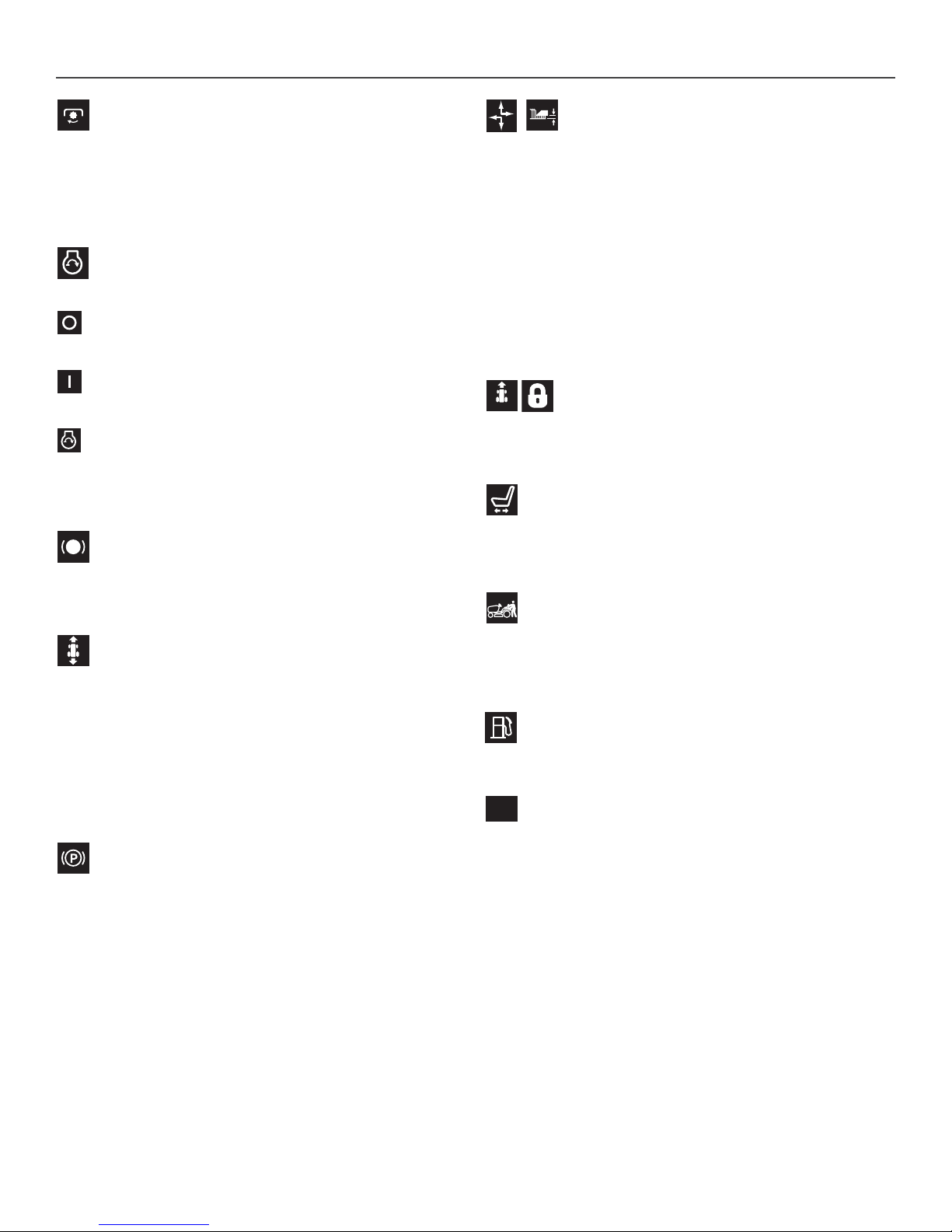

Features and Controls.......................................................................................13

Operation............................................................................................................17

Safety Interlock System Tests ..........................................................................17

Maintenance.......................................................................................................20

Troubleshooting.................................................................................................23

Warranty .............................................................................................................25

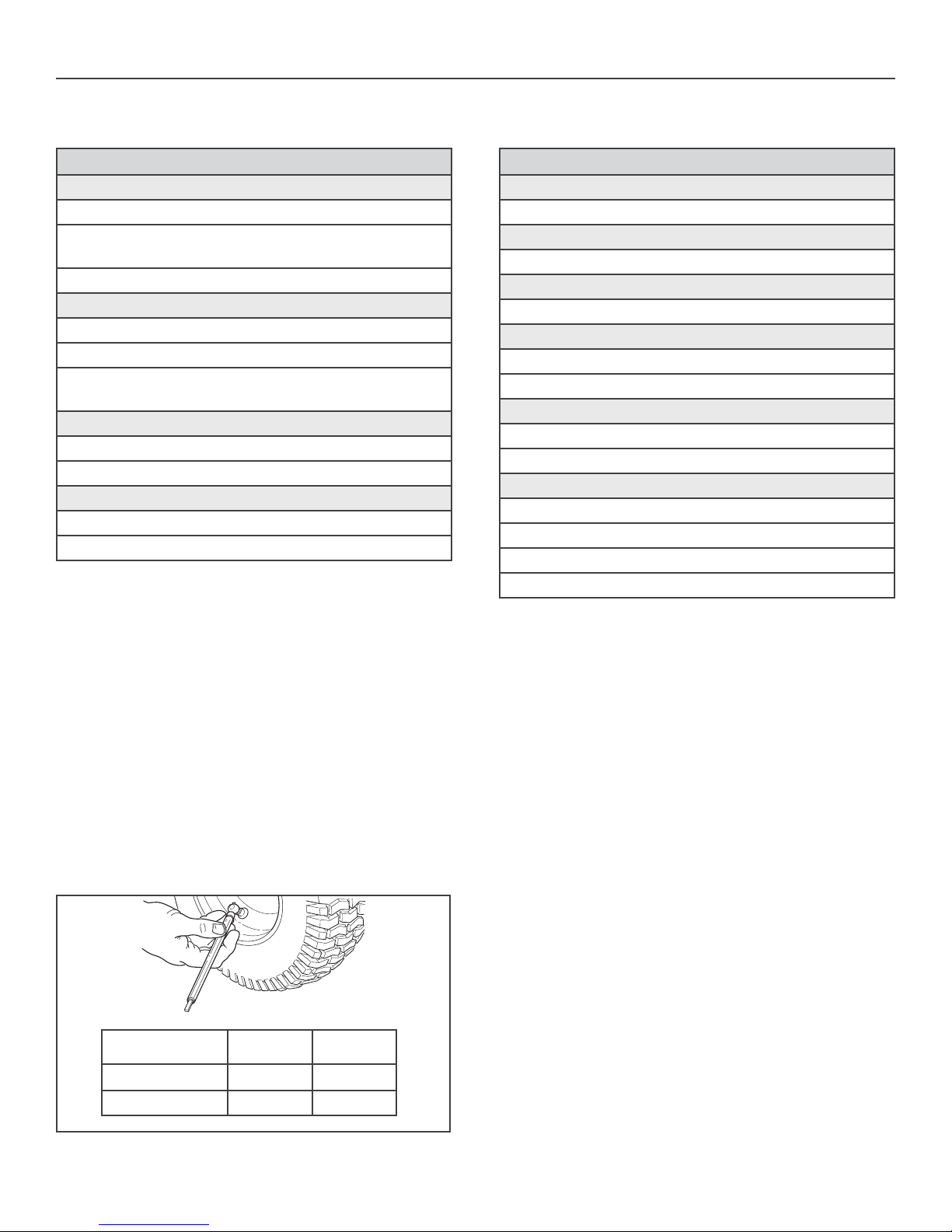

Specifications ....................................................................................................26

Parts and Accessories ......................................................................................26

General Information

Thank you for purchasing this quality-built SIMPLICITY riding mower. We’re pleased that you’ve placed your confidence in

the SIMPLICITY brand. When operated and maintained according to the instructions in this manual, your SIMPLICITY product will provide many years of dependable service.

This manual contains safety information to make you aware of the hazards and risks associated with riding mowers and how to avoid them. This product and its approved attachments/accessories are designed and intended only for lawn work or snow removal and are not intended for any other purpose. It is important that you read and understand these instructions thoroughly before attempting to start or operate this equipment. Save these original instructions for future

reference.

Product Reference Data

Record your model name/number, manufacturer’s identification numbers, and engine serial numbers in the space provided for easy access. These numbers can be found in the locations shown.

When contacting your authorized dealer for replacement parts, service, or information you MUST have these numbers.

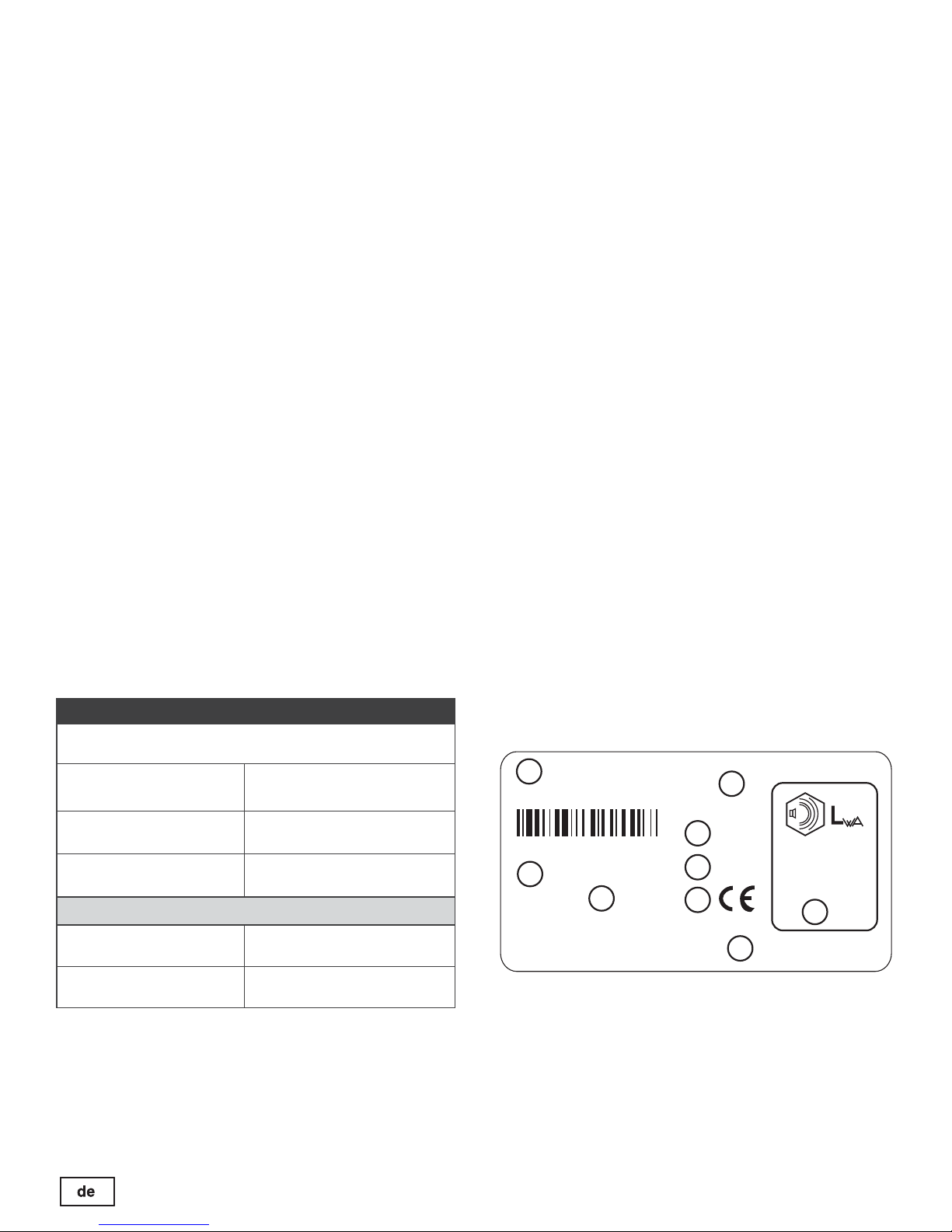

PRODUCT REFERENCE DATA

Model Description Name/Number

Unit MFG Number Unit SERIAL Number

Mower Deck MFG Number Mower Deck SERIAL Number

Dealer Name Date Purchased

ENGINE REFERENCE DATA

Engine Make Engine Model

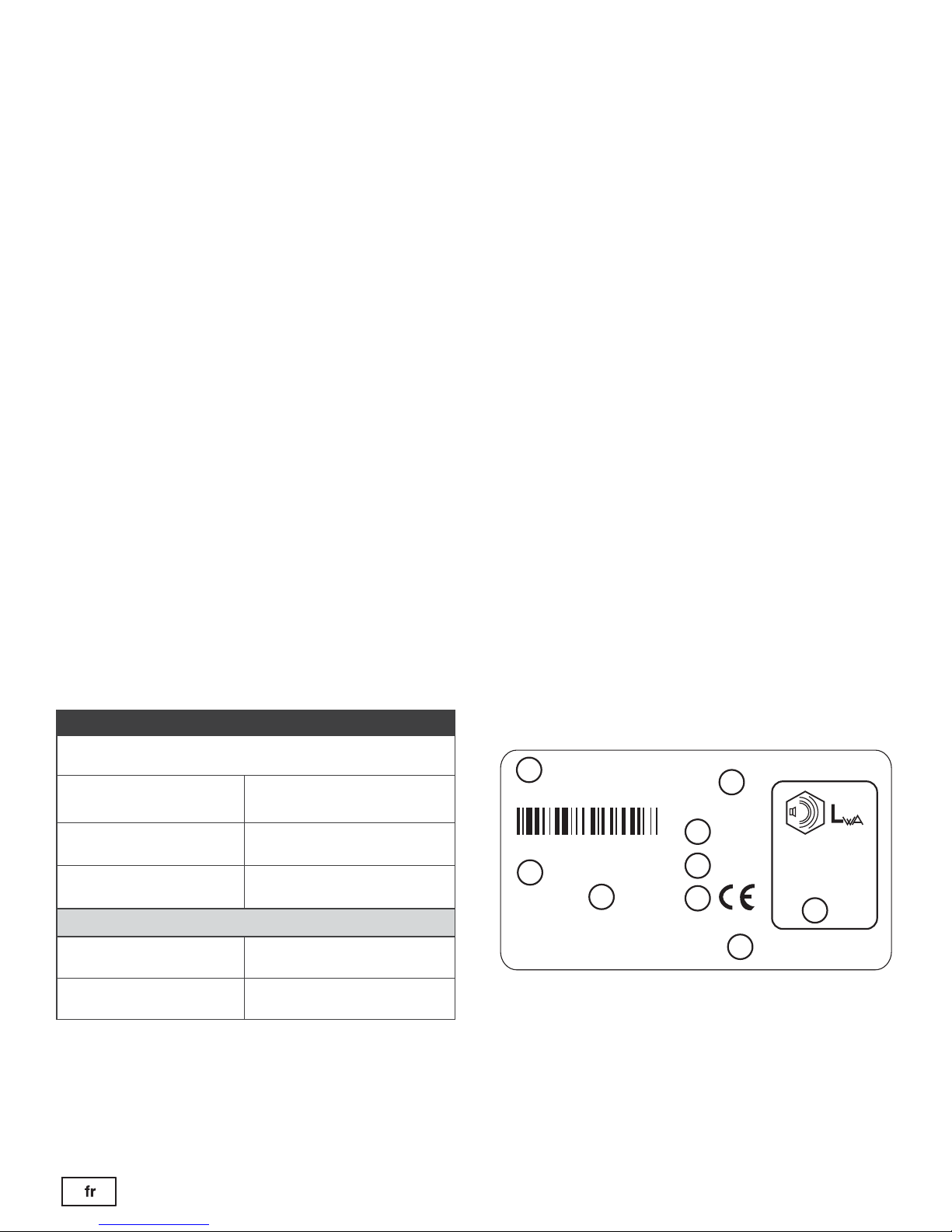

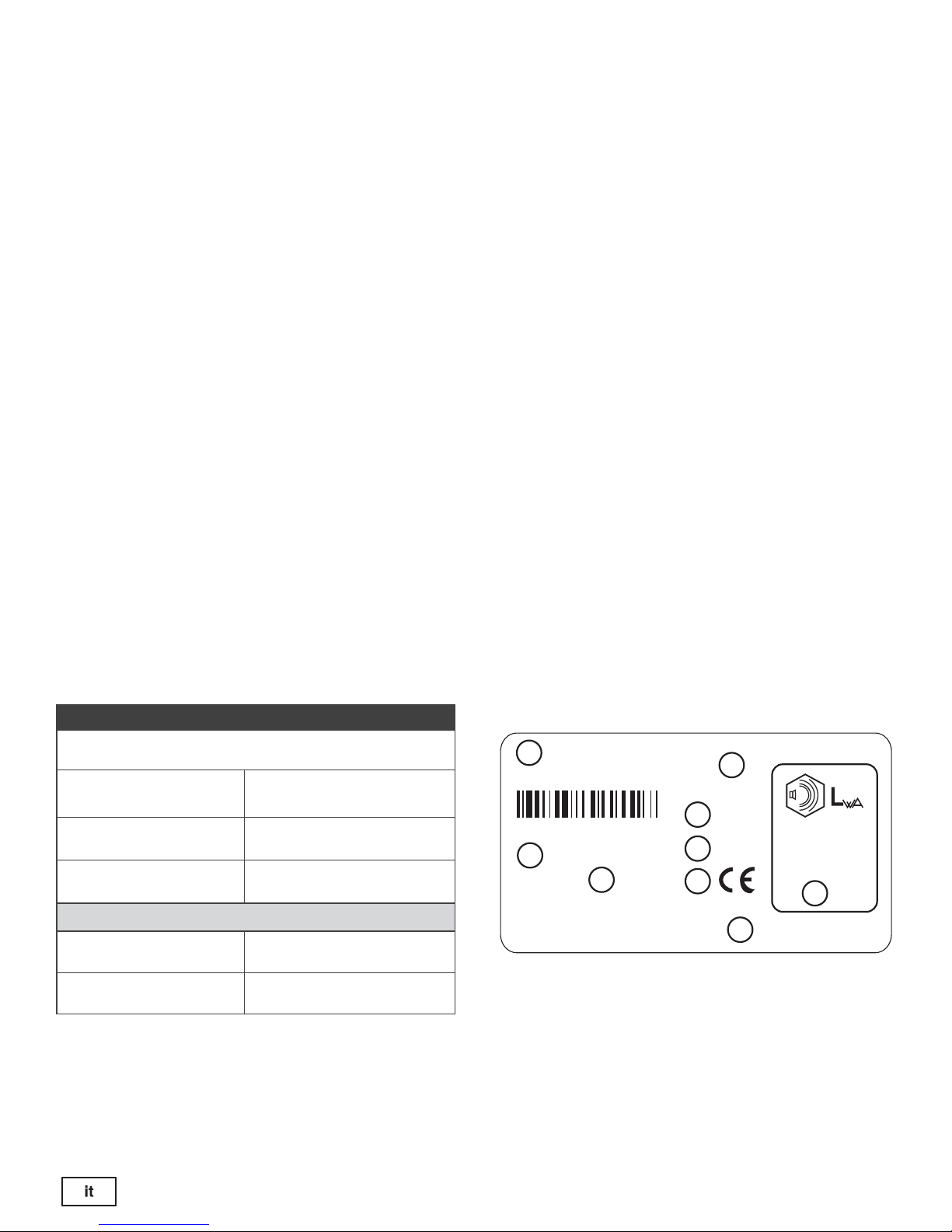

CE Identification Tag

A. Manufacturer’s Identifi cation Number

B. Manufacturer’s Serial Number C. Manufacturer’s Name and Address D. Maximum Engine Speed in Rotations per Minute E. Power Rating in Kilowatts F. Mass of Unit in Kilograms H. Year of Manufacture G. CE Compliance Logo I. Guaranteed Sound Power in Decibels

MODEL NO. xxxxxxx

SERIAL NO. xxxxxxxxxx

XXXXXXXXXXXXXXXXXXXXXX XXXXXXXXXXXXXXXXX

xxxx min

x.x kW

xxx kg

20xx

-1

xxx

Engine Type/Spec Engine Code/Serial Number

The Illustrated Parts List for this machine can be downloaded from www.simplicitymfg.com. Please provide model and serial number when ordering replacement parts.

Page 6

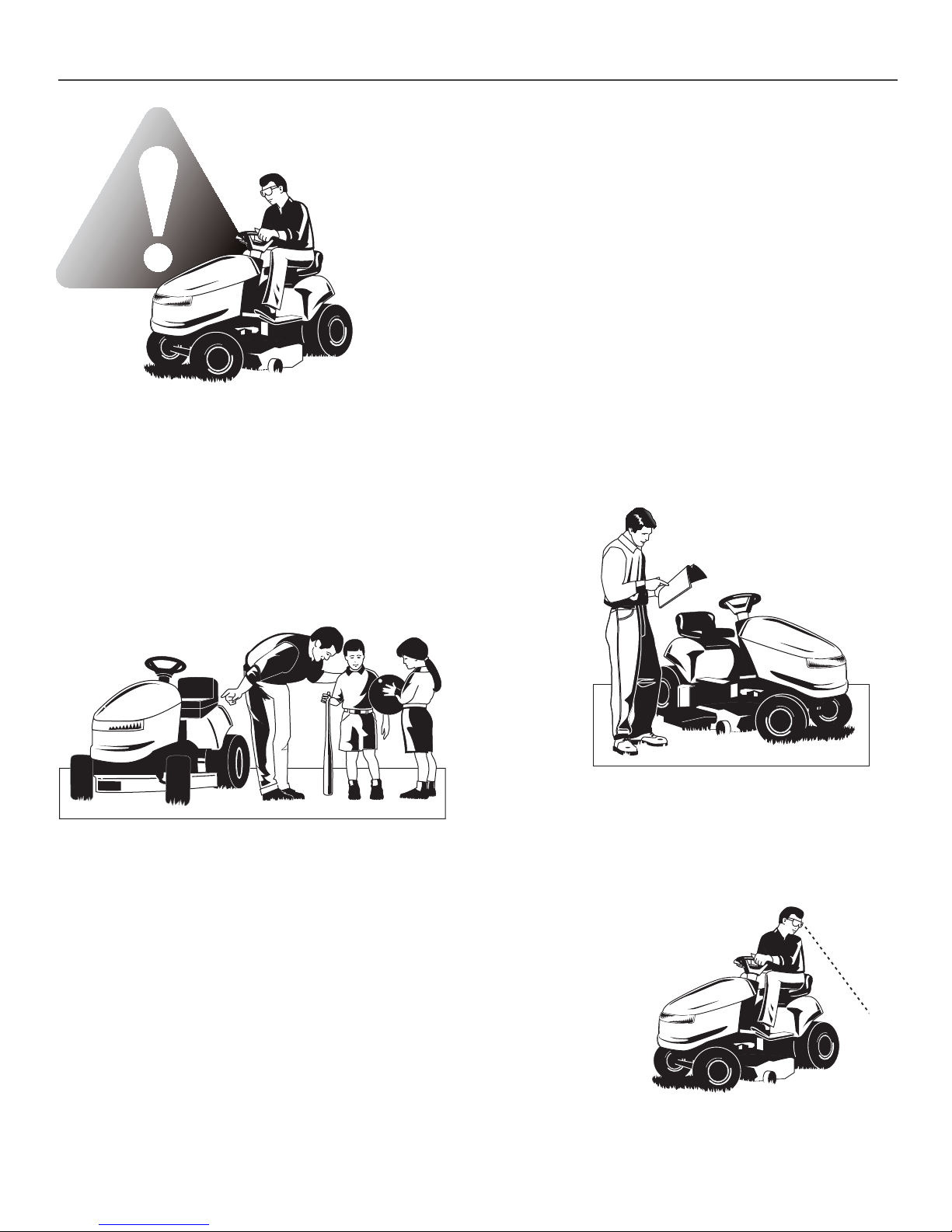

OPERATOR SAFETY

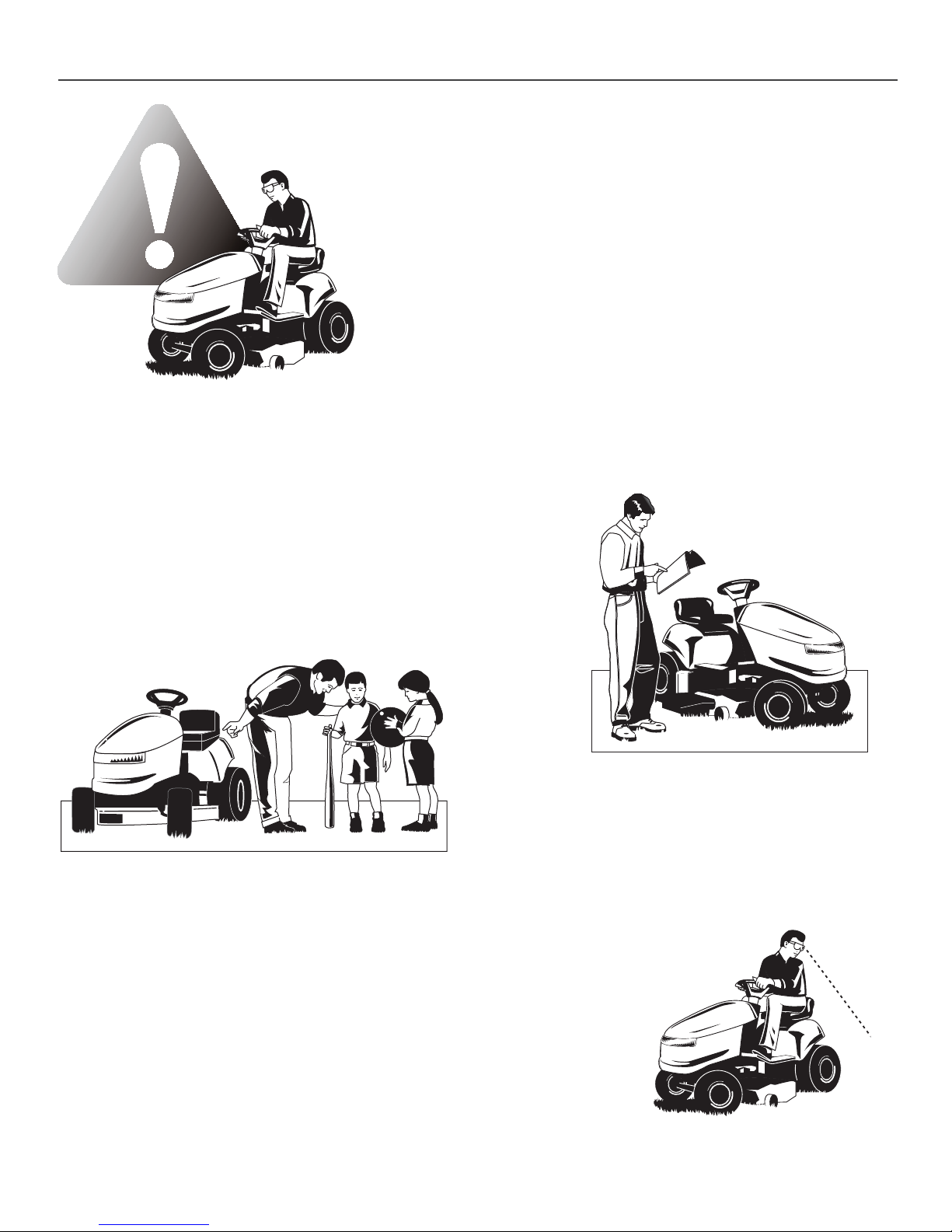

Operating Safety

Congratulations on purchasing a superior-quality piece of lawn and garden equipment. Our products are designed and manufactured to meet or exceed all industry standards for safety.

Power equipment is only as safe as the operator. If it is misused, or not properly maintained, it can be dangerous! Remember, you are responsible for your safety and that of those around you.

Use common sense, and think through what you are doing. If you are not sure that the task you are about to perform can be safely done with the equipment you have chosen, ask a professional: contact your local authorized dealer.

Read the Manual

The operator’s manual contains important safety information you need to be aware of BEFORE you operate your unit as well as DURING operation.

Safe operating techniques, an explanation of the product’s features and controls, and maintenance information is included to help you get the most out of your equipment investment.

Be sure to completely read the Safety Rules and Information found on the following pages. Also completely read the Operation section.

Children

Tragic accidents can occur with children. Do not allow them anywhere near the area of operation. Children are often attracted to the unit and mowing activity. Never assume that children will remain where you last saw them. If there is a risk that children may enter the area where you are mowing, have another responsible adult watch them.

DO NOT GIVE CHILDREN RIDES ON THIS UNIT! This encourages them to come near the unit in the future while it is running, and they could be seriously hurt. They may then approach the unit for a ride when you are not expecting it, and you may run over them.

6 www.simplicitymfg.com

Reverse

Do not mow in reverse unless absolutely necessary. Always look down and behind before and while traveling in reverse even with the mower blades disengaged.

Page 7

3.5 ft (1,5 m)

20.0 ft (6,0 m)

Slope Operation

You could be seriously injured or even killed if you use this unit on too steep an incline. Using the unit on a slope that is too steep or where you don’t have adequate traction can cause you to lose control or roll over.

A good rule of thumb is to not operate on any slope you cannot back up (in 2-wheel drive mode). You should not operate on inclines with a slope greater than a 3.5 ft (1,5 m) rise over a 20.0 ft (6,0 m) length. Always drive up and down slopes: never cross the face.

Also note that the surface you are driving on can greatly impact stability and control. Wet grass or icy pavement can seriously affect your ability to control the unit.

If you feel unsure about operating the unit on an incline, don’t do it. It’s not worth the risk.

Moving Parts

This equipment has many moving parts that can injure you or someone else. However, if you are seated in the seat properly, and follow all the rules in this book, the unit is safe to operate.

The mower deck has spinning mower blades that can amputate hands and feet. Do not allow anyone near the equipment while it is running!

To help you, the operator, use this equipment safely, it is equipped with an operatorpresent safety system. Do NOT attempt to alter or bypass the system. See your dealer immediately if the system does not pass all the safety interlock system tests found in this manual.

OPERATOR SAFETY

Fuel and Maintenance

Gasoline is extremely flammable. Its vapors are also extremely flammable and can travel to distant ignition sources. Gasoline must only be used as a fuel, not as a solvent or cleaner. It should never be stored any place where its vapors can build up or travel to an ignition source like a pilot light. Fuel belongs in an approved, plastic, sealed gas can, or in the tractor fuel tank with the cap securely closed. Spilled fuel needs to be cleaned up immediately.

Proper maintenance is critical to the safety and performance of your unit. Be sure to perform the maintenance procedures listed in this manual, especially periodically testing the safety system.

Thrown Objects

This unit has spinning mower blades. These blades can pick up and throw debris that could seriously injure a bystander. Be sure to clean up the area to be mowed BEFORE you start mowing.

Do not operate this unit without the entire grass catcher or discharge guard (deflector) in place.

Also, do not allow anyone in the area while the unit is running! If someone does enter the area, shut the unit off immediately until they leave.

Page 8

OPERATOR SAFETY

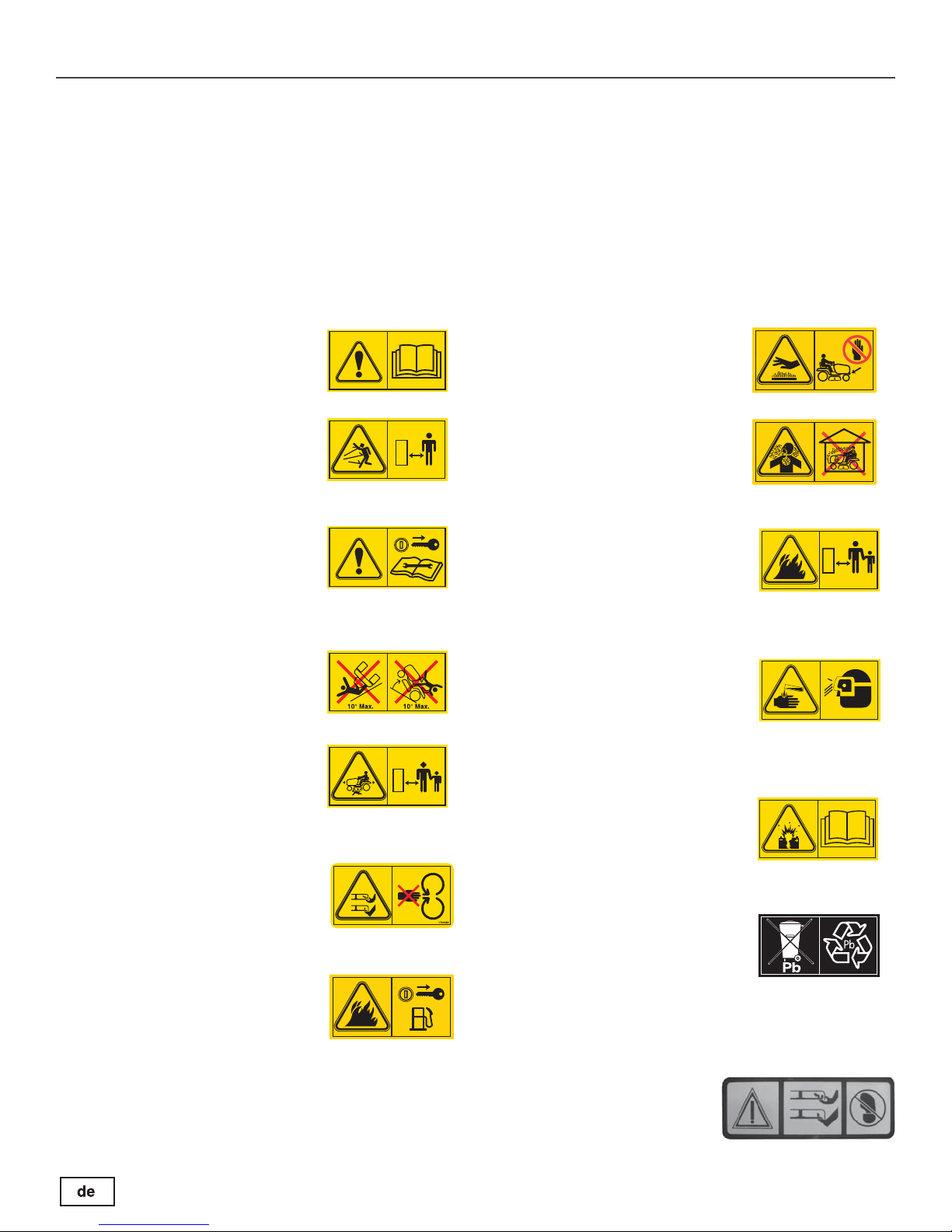

Read these safety rules and follow them closely. Failure to obey these rules could result in loss of control of unit, severe personal injury or death to you, or bystanders, or damage to property or equipment.

This mowing deck is capable of amputating hands and feet and throwing objects.

The triangle in text signifies important cautions or warnings which must be followed.

GENERAL OPERATION

1. Read, understand, and follow all instructions in the manual and on the unit before starting.

2. Do not put hands or feet near rotating parts or under the machine. Keep clear of the discharge opening at all times.

3. Only allow responsible adults, who are familiar with the instructions, to operate the unit (local regulations can restrict operator age).

4. Clear the area of objects such as rocks, toys, wire, etc., which could be picked up and thrown by the blade(s).

5. Be sure the area is clear of other people before mowing. Stop the unit if anyone enters the area.

6. Never carry passengers.

7. Do not mow in reverse unless absolutely necessary. Always look down and behind before and while travelling in reverse.

8. Never direct discharge material toward anyone. Avoid discharging material against a wall or obstruction. Material may ricochet back toward the operator. Stop the blade(s) when crossing gravel surfaces.

9. Do not operate the machine without the entire grass catcher, discharge guard (deflector), or other safety devices in place.

10. Slow down before turning.

11. Never leave a running unit unattended. Always disengage the PTO, set parking brake, stop engine, and remove keys before dismounting.

12. Disengage blades (PTO) when not mowing. Shut off engine and wait for all parts to come to a complete stop before cleaning the machine, removing the grass catcher, or unclogging the discharge guard.

13. Operate the machine only in daylight or good artificial light.

14. Do not operate the unit while under the influence of alcohol or drugs.

15 Watch for traffic when operating near or crossing

roadways.

16. Use extra care when loading or unloading the unit into a trailer or truck.

17. Always wear eye protection when operating this unit.

18. Data indicates that operators, age 60 years and above, are involved in a large percentage of power equipment-related injuries. These operators should evaluate their ability to operate the equipment safely enough to protect themselves and others from injury.

19. Follow the manufacturer’s recommendations for wheel weights or counterweights.

20. Keep in mind the operator is responsible for accidents occurring to other people or property.

21. All drivers should seek and obtain professional and practical instruction.

22. Always wear substantial footwear and trousers. Never operate when barefoot or wearing sandals.

23. Before using, always visually check that the blades and blade hardware are present, intact, and secure. Replace worn or damaged parts.

24. Disengage attachments before: refueling, removing an attachment, making adjustments (unless the adjustment can be made from the operator’s position).

25. When the machine is parked, stored, or left unattended, lower the cutting means unless a positive mechanical lock is used.

26. Before leaving the operator’s position for any reason, engage the parking brake (if equipped), disengage the PTO, stop the engine, and remove the key.

27. To reduce fire hazard, keep the unit free of grass, leaves, & excess oil. Do not stop or park over dry leaves, grass, or combustible materials.

28. It is a violation of California Public Resource Code Section 4442 to use or operate the engine on or near any forest-covered, brush-covered, or grass-covered land unless the exhaust system is equipped with a spark arrester meeting any applicable local or state laws. Other states or federal areas may have similar laws.

TRANSPORTING AND STORAGE

1. When transporting the unit on an open trailer, make sure it is facing forward, in the direction of travel. If the unit is facing backwards, wind lift could damage the unit.

2. Always observe safe refueling and fuel handling practices when refueling the unit after transportation or storage.

3. Never store the unit (with fuel) in an enclosed poorly ventilated structure. Fuel vapors can travel to an ignition source (such as a furnace, water heater, etc.) and cause an explosion. Fuel vapor is also toxic to humans and animals.

8 www.simplicitymfg.com

4. Always follow the engine manual instructions for storage preparations before storing the unit for both short and long term periods.

5. Always follow the engine manual instructions for proper start-up procedures when returning the unit to service.

6. Never store the unit or fuel container inside where there is an open flame or pilot light, such as in a water heater. Allow unit to cool before storing.

Page 9

OPERATOR SAFETY

SLOPE OPERATION

Slopes are a major factor related to loss-of-control and tipover accidents, which can result in severe injury or death. Operation on all slopes requires extra caution. If you cannot back up the slope or if you feel uneasy on it, do not operate on it.

Control of a walk-behind or ride-on machine sliding on a slope will not be regained by the application of the brake. The main reasons for loss of control are: insufficient tire grip on the ground, speed too fast, inadequate braking, the type of machine is unsuitable for its task, lack of awareness of the ground conditions, incorrect hitching and load distribution.

1. Mow up and down slopes, not across.

2. Watch for holes, ruts, or bumps. Uneven terrain could overturn the unit. Tall grass can hide obstacles.

3. Choose a slow speed so that you will not have to stop or change speeds while on the slope.

4. Do not mow on wet grass. Tires may loose traction.

5. Always keep unit in gear especially when traveling down slopes. Do not shift to neutral and coast downhill.

6. Avoid starting, stopping, or turning on a slope. If tires lose traction, disengage the blade(s) and proceed slowly straight down the slope.

7. Keep all movement on slopes slow and gradual. Do not make sudden changes in speed or direction, which could cause the machine to rollover.

8. Use extra care while operating machines with grass catchers or other attachments; they can affect the stability of the unit. Do not use on steep slopes.

9. Do not try to stabilize the machine by putting your foot on the ground (ride-on units).

10. Do not mow near drop-offs, ditches, or embankments. The mower could suddenly turn over if a wheel is over the edge of a cliff or ditch, or if an edge caves in.

11. Do not use grass catchers on steep slopes.

12. Do not mow slopes you cannot back up them.

13. See your authorized dealer/retailer for recommendations of wheel weights or counterweights to improve stability.

14. Remove obstacles such as rocks, tree limbs, etc.

15. Use slow speed. Tires may lose traction on slopes even through the brakes are functioning properly.

16. Do not turn on slopes unless necessary, and then, turn slowly and gradually downhill, if possible.

WARNING

Never operate on slopes greater than 17.6 percent (10°) which is a rise of 3-1/2 feet (106 cm) vertically in 20 feet (607 cm) horizontally.

When operating on slopes use additional wheel weights or counterweights. See your dealer/retailer to determine which weights are available and appropriate for your unit.

Select slow ground speed before driving onto slope. In addition to front weights, use extra caution when operating on slopes with rear-mounted grass catchers.

Mow UP and DOWN the slope, never across the face, use caution when changing directions and DO NOT START OR STOP ON SLOPE.

CHILDREN

Tragic accidents can occur if the operator is not alert to the presence of children. Children are often attracted to the unit and the mowing activity. Never assume that children will remain where you last saw them.

1. Keep children out of the mowing area and under the watchful care of another responsible adult.

2. Be alert and turn unit off if children enter the area.

3. Before and during reverse operation, look behind and down for small children.

4. Never carry children, even with the blade(s) off. They may fall off and be seriously injured or interfere with safe unit operation. Children who have been given rides in the past may suddenly appear in the mowing area for another ride and be run over or backed over by the machine.

5. Never allow children to operate the unit.

6. Use extra care when approaching blind corners, shrubs, trees, or other objects that may obscure vision.

EMISSIONS

1. Engine exhaust from this product contains chemicals known, in certain quantities, to cause cancer, birth defects, or other reproductive harm.

2. Look for the relevant Emissions Durability Period and Air Index information on the engine emissions label.

TOWED EQUIPMENT (RIDE-ON UNITS)

1. Tow only with a machine that has a hitch designed for towing. Do not attach towed equipment except at the hitch point.

2. Follow the manufacturer’s recommendations for weight limit for towed equipment and towing on slopes.

3. Never allow children or others in or on towed equipment.

4. On slopes, the weight of the towed equipment may cause loss of traction and loss of control.

5. Travel slowly and allow extra distance to stop.

6. Do not shift to neutral and coast down hill.

IGNITION SYSTEM

1. This spark ignition system complies with Canadian ICES-002.

Page 10

OPERATOR SAFETY

SERVICE AND MAINTENANCE

Safe Handling of Gasoline

1. Extinguish all cigarettes, cigars, pipes, and other sources of ignition.

2. Use only approved gasoline containers.

3. Never remove the gas cap or add fuel with the engine running. Allow the engine to cool before refueling.

4. Never fuel the machine indoors.

5. Never store the machine or fuel container where there is an open flame, spark, or pilot light such as near a water heater or other appliance.

6. Never fill containers inside a vehicle or on a truck bed with a plastic bed liner. Always place containers on the ground away from your vehicle before filling.

7. Remove gas-powered equipment from the truck or trailer and refuel it on the ground. If this is not possible, then refuel such equipment on a trailer with a portable container, rather than from a gasoline dispenser nozzle.

8. Keep nozzle in contact with the rim of the fuel tank or container opening at all times until fueling is complete. Do not use a nozzle lock-open device.

9. If fuel is spilled on clothing, change clothing immediately.

10. Never over-fill the fuel tank. Replace gas cap and tighten securely.

11. Use extra care in handling gasoline and other fuels. They are flammable and vapors are explosive.

12. If fuel is spilled, do not attempt to start the engine but move the machine away from the area of spillage and avoid creating any source of ignition until fuel vapors have dissipated.

13. Replace all fuel tank caps and fuel container caps securely.

Service & Maintenance

1. Never run the unit in an enclosed area where carbon monoxide fumes may collect.

2. Keep nuts and bolts, especially blade attachment bolts, tight and keep equipment in good condition.

3. Never tamper with safety devices. Check their proper operation regularly and make necessary repairs if they are not functioning properly.

4. Keep unit free of grass, leaves, or other debris buildup. Clean up oil or fuel spillage. and remove any fuelsoaked debris. Allow machine to cool before storage.

5. If you strike an object, stop and inspect the machine. Repair, if necessary, before restarting.

6. Never make adjustments or repairs with the engine running.

7. Check grass catcher components and the discharge guard frequently and replace with manufacturer’s recommended parts, when necessary.

8. Mower blades are sharp. Wrap the blade or wear gloves, and use extra caution when servicing them.

9. Check brake operation frequently. Adjust and service as required.

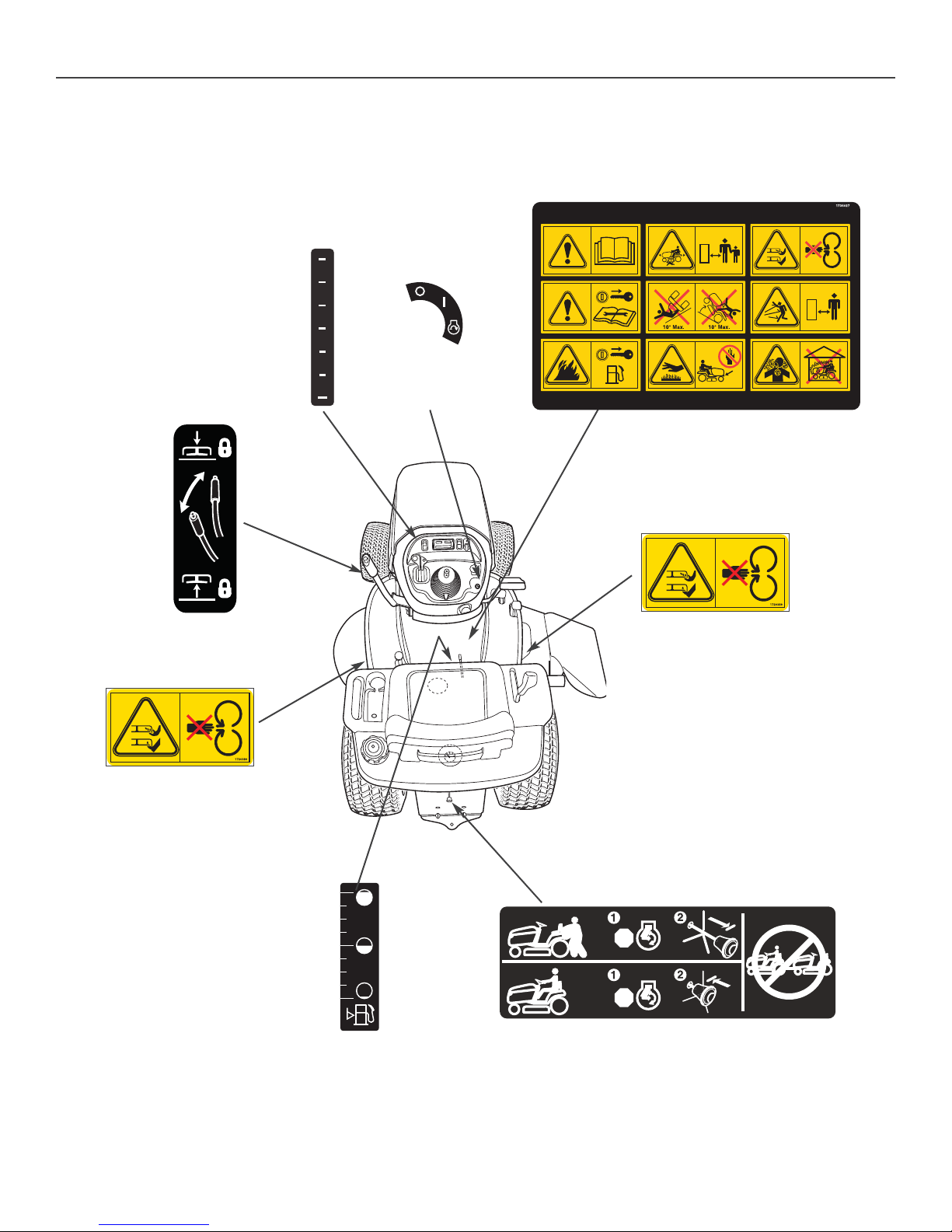

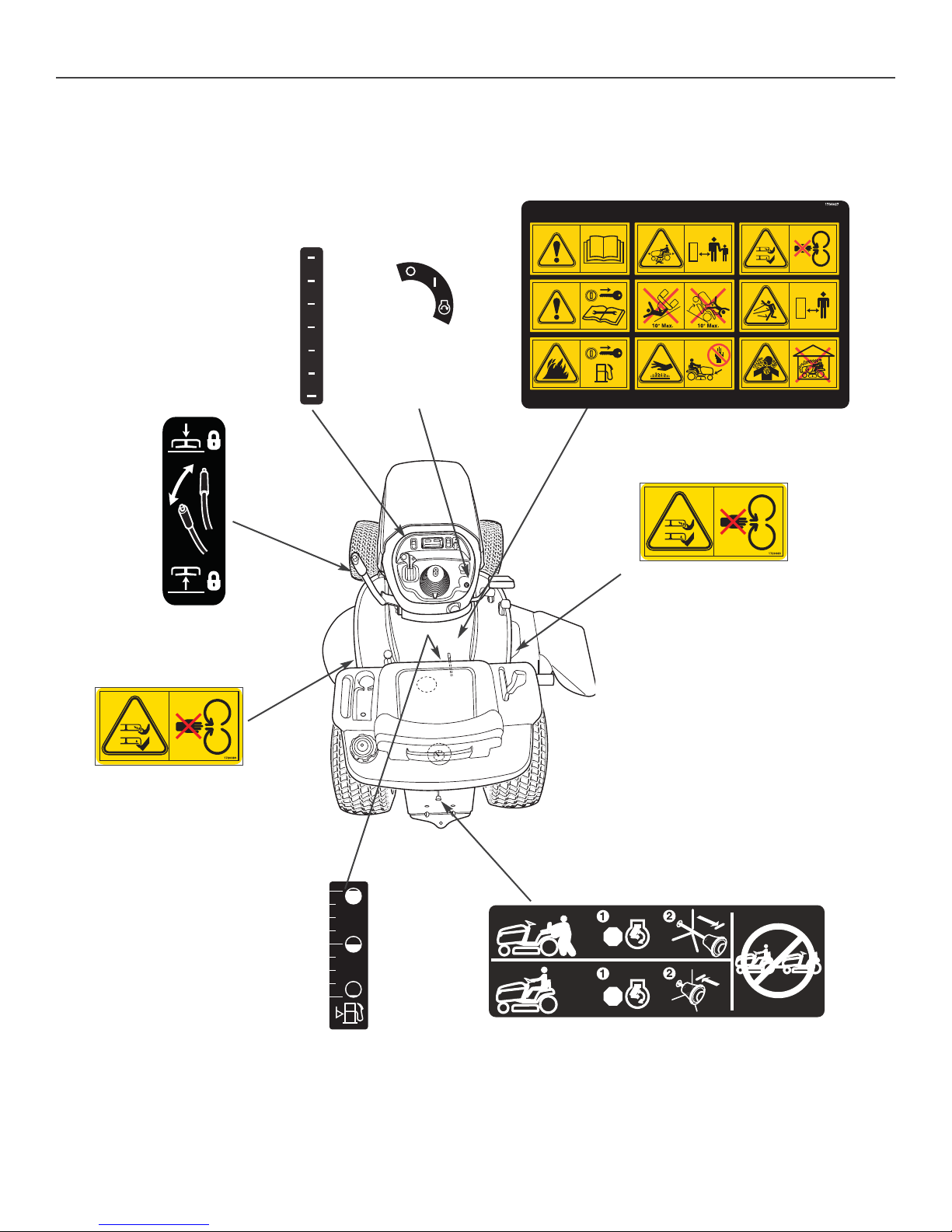

10. Maintain or replace safety and instructions labels, as necessary.

11. Do not remove the fuel filter when the engine is hot as spilled gasoline may ignite. Do not spread fuel line clamps further than necessary. Ensure clamps grip hoses firmly over the filter after installation.

12. Do not use gasoline containing METHANOL, gasohol containing more than 10% ETHANOL, gasoline additives, or white gas because engine/fuel system damage could result.

13. If the fuel tank must be drained, it should be drained outdoors.

14. Replace faulty silencers/mufflers.

15. Use only factory authorized replacement parts when making repairs.

16. Always comply with factory specifications on all settings and adjustments.

17. Only authorized service locations should be utilized for major service and repair requirements.

18. Never attempt to make major repairs on this unit unless you have been properly trained. Improper service procedures can result in hazardous operation, equipment damage and voiding of manufacturer’s warranty.

19. On multiple blade mowers, take care as rotating one blade can cause other blades to rotate.

20. Do not change engine governor settings or overspeed the engine. Operating the engine at excessive speed can increase the hazard of personal injury.

21. Disengage drive attachments, stop the engine, remove the key, and disconnect the spark plug wire(s) before: clearing attachment blockages and chutes, performing service work, striking an object, or if the unit vibrates abnormally. After striking an object, inspect the machine for damage and make repairs before restarting and operating the equipment.

22. Never place hands near the moving parts, such as a hydro pump cooling fan, when the tractor is running. (Hydro pump cooling fans are typically located on top of the transaxle).

23. Units with hydraulic pumps, hoses, or motors: WARNING: Hydraulic fluid escaping under pressure may have sufficient force to penetrate skin and cause serious injury. If foreign fluid is injected into the skin it must be surgically removed within a few hours by a doctor familiar with this form of injury or gangrene may result. Keep body and hands away from pin holes or nozzles that eject hydraulic fluid under high pressure. Use paper or cardboard, and not hands, to search for leaks. Make sure all hydraulic fluid connections are tight and all hydraulic hoses and lines are in good condition before applying pressure to the system. If leaks occur, have the unit serviced immediately by your authorized dealer.

24. WARNING: Stored energy device. Improper release of springs can result in serious personal injury. Springs should be removed by an authorized technician.

25. Models equipped with an engine radiator: WARNING: Stored energy device. To prevent serious bodily injury from hot coolant or steam blow-out, never attempt to remove the radiator cap while the engine is running. Stop the engine and wait until it is cool. Even then, use extreme care when removing the cap.

www.simplicitymfg.com

Page 11

OPERATOR SAFETY

Safety Decals

All DANGER, WARNING, CAUTION and instructional messages on your rider and mower should be carefully read and obeyed. Personal bodily injury can result when these instructions are not followed. The information is for your safety and it is important! The safety decals below are on your rider and mower.

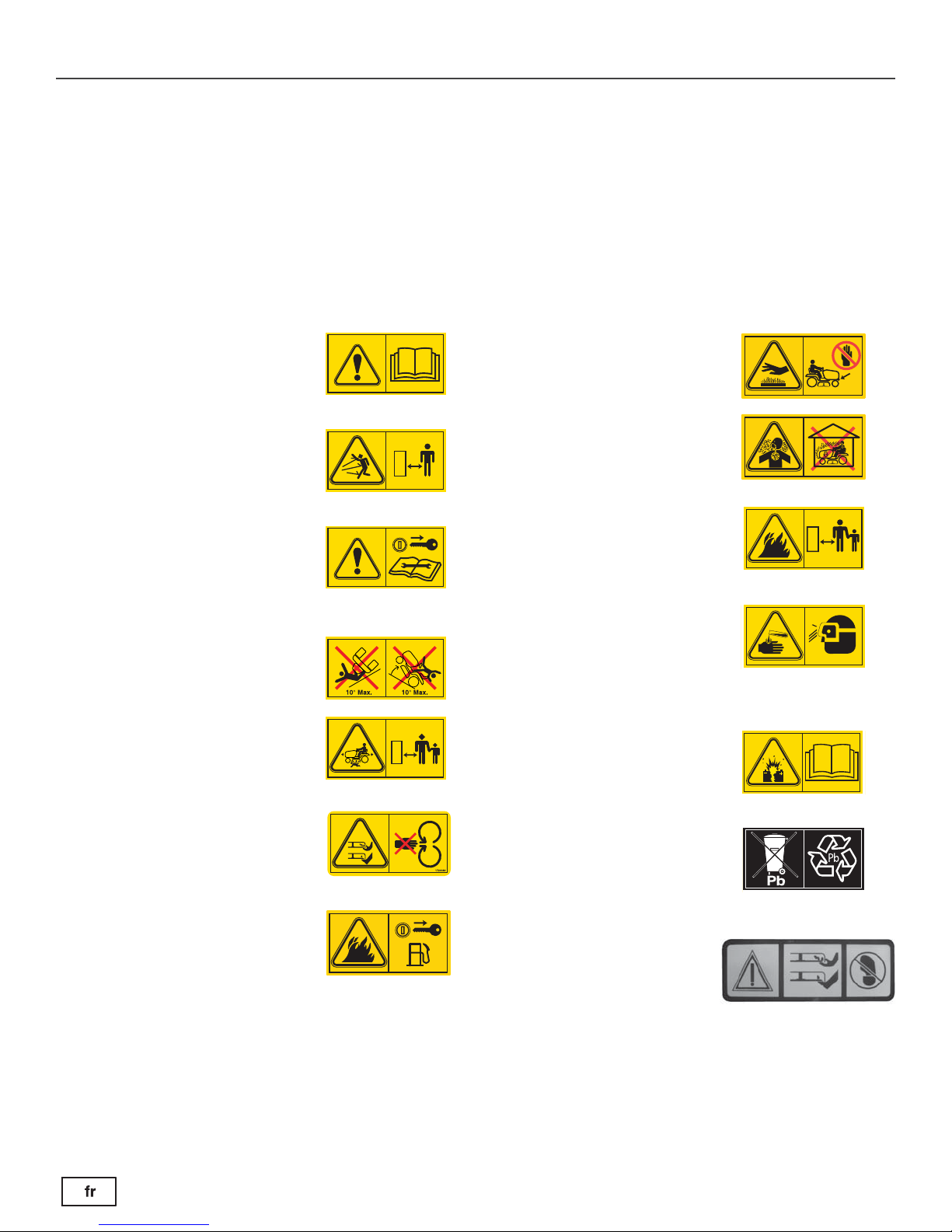

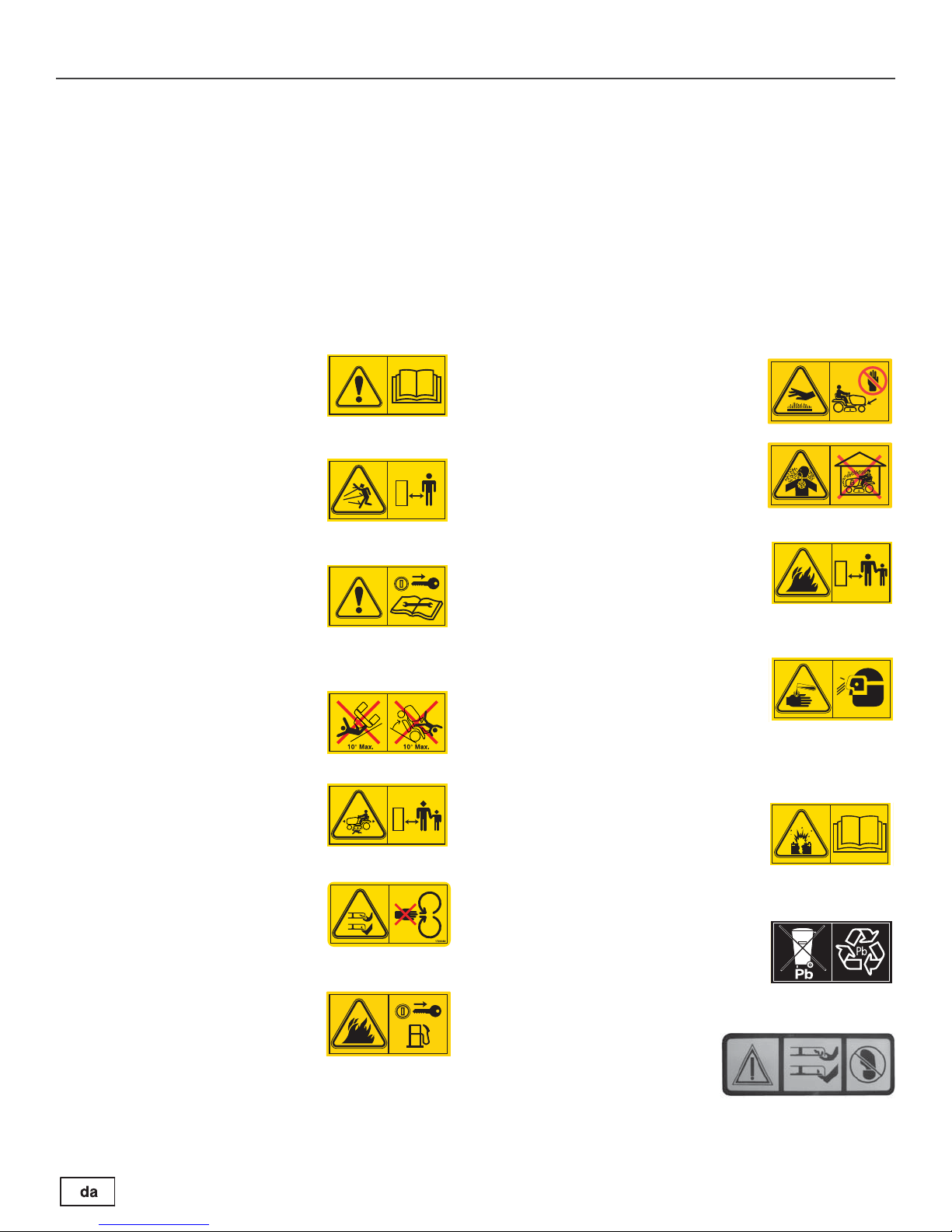

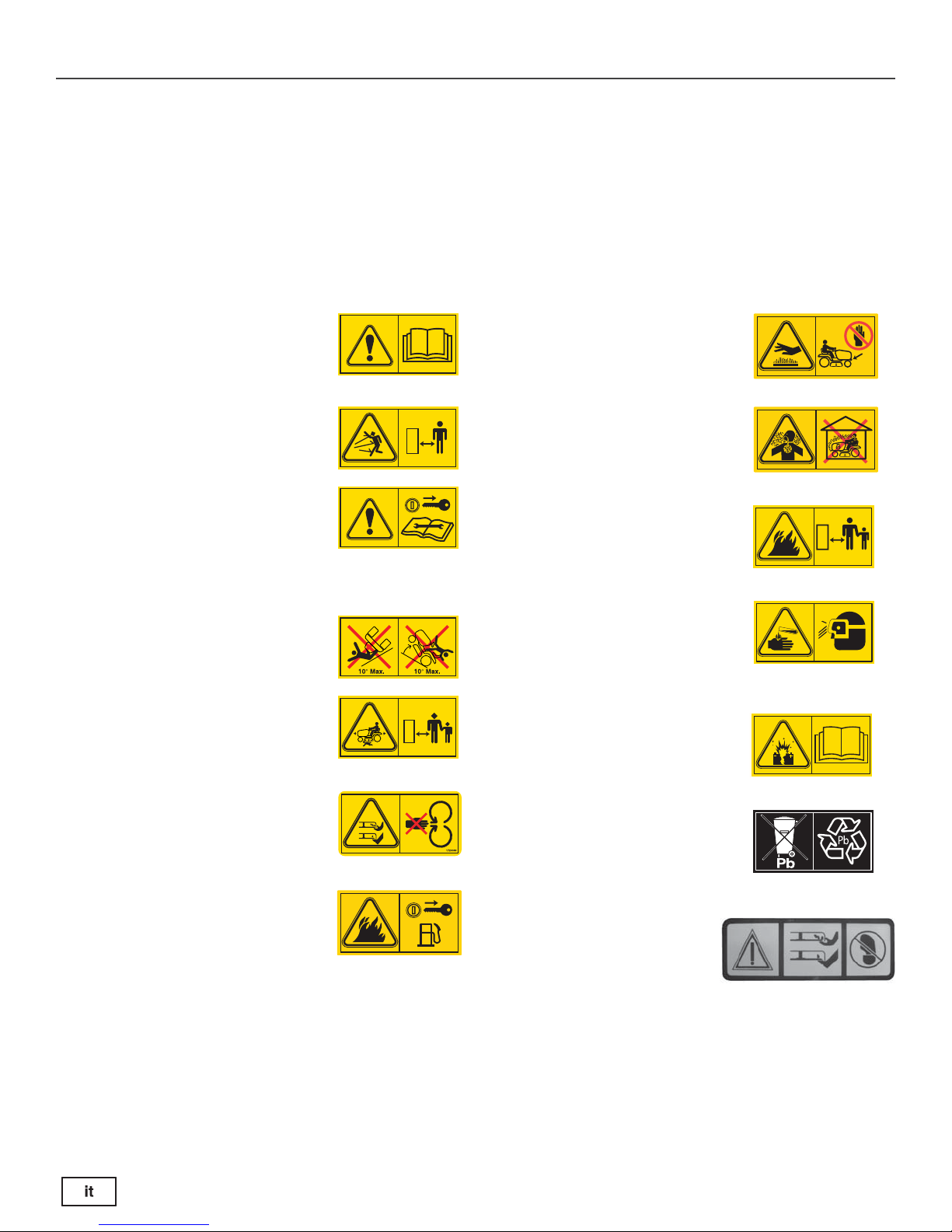

Safety Icons

Warning: Read Operator’s Manual.

Read and understand the Operator’s Manual before using this machine.

Danger: Thrown Objects.

This machine is capable of throwing objects and debris. Keep bystanders away.

Warning: Remove Key Before Servicing.

Remove the key and consult technical literature before performing repairs or maintenance.

If any of these decals are lost or damaged, replace them at once. See your local dealer for replacements.

These labels are easily applied and will act as a constant visual reminder to you, and others who may use the equipment, to follow the safety instructions necessary for safe, effective operation.

Danger: Hot Surface.

Allow machine to cool before touching this area.

Danger: Carbon Monoxide Poisoning.

Do not operate the engine in an unventilated area.

Warning : Fire hazard

Keep children, open flames and sparks away from the battery, which could ignite explosive gases.

Danger: Machine Rollover.

Do not use this machine on slopes greater than 10°.

Danger: Dismemberment.

This machine can amputate limbs. Keep bystanders and children away when engine is running.

Danger: Dismemberment.

This mower deck can amputate limbs. Keep hands and feet away from blades.

Danger: Fire Hazard.

Do not add fuel while engine is hot or running. Stop engine and allow to cool for 3 minutes prior to adding fuel.

Warning: Sulfuric acid can cause blindness or severe burns

Always wear safety goggles or a face shield when working on or near a battery.

Warning: Batteries produce explosive gases

Read and understand the Operator’s Manual before using this machine.

Important: Do not discard a battery in the trash

Contact local authorities for disposal and/or recycling of batteries.

Danger: Dismemberment.

This mower deck can amputate limbs. Keep hands and feet away from blades.

Page 12

OPERATOR SAFETY

SSTTOO

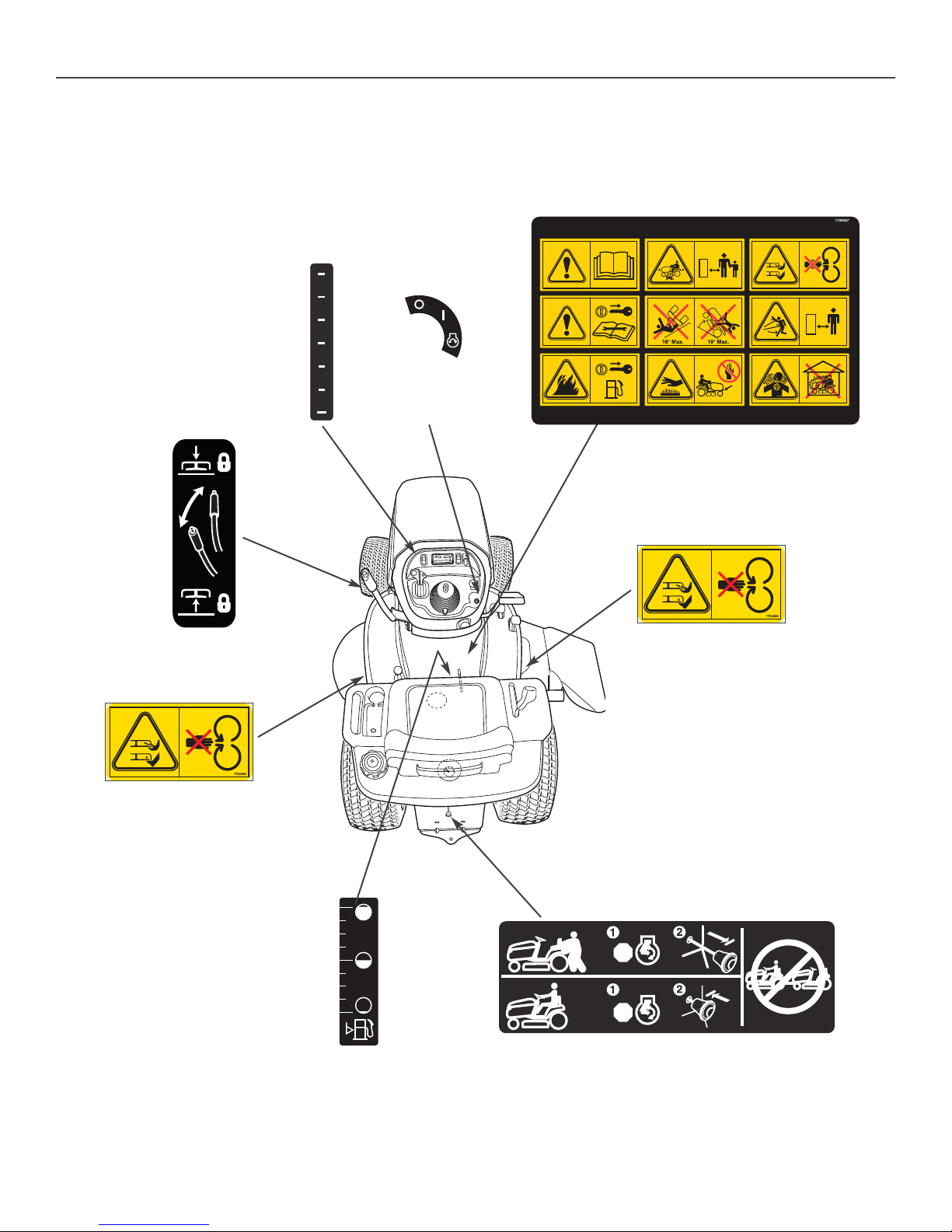

Decal Locations

Decal - Cutting Height Part No. 1737541

Operating Instructions, CE Models, Part No. 1734027

5 6

Ignition Switch Positions Part No. 1722806

1723143

Attachment Lift Part No. 1723143

CE-Danger, Rotating Blades, Part No. 1720389

1730172

Fuel Level Part No. 1730172

CE-Danger, Rotating Blades, Part No. 1720389

1723160

Transmission Release Part No. 1723160

www.simplicitymfg.com

Page 13

FEATURES AND CONTROLS

12V

Tractor Controls Figure 1

Tractor Controls

Throttle Control

The throttle controls engine speed. Move the throttle forward to increase engine speed and back to decrease engine speed. Always operate at FULL throttle.

Choke

Close the choke for cold starting. Open the choke once the engine starts. A warm engine may not require choking. Move the lever forward to close the choke.

Headlights

The light switch turns the tractor headlights on and off.

Reverse Mowing Option (RMO)

The Reverse Mowing Option allows for mowing (or use of other PTO driven attachments) while traveling in reverse. If you choose to mow or operate another attachment in reverse, turn the RMO key after the PTO is engaged. The L.E.D. light will illuminate, and the operator can then mow in reverse. Each time the PTO is disengaged the RMO needs to be reactivated if desired.

Page 14

FEATURES AND CONTROLS

12V

PTO Switch

The PTO (Power Take-Off) switch engages and disengages attachments that use the PTO. To engage the PTO, pull UP on the switch. Push DOWN to disengage. Note that the op-

erator must be seated firmly in the tractor seat for the PTO to function.

Ignition Switch

The ignition switch starts and stops the engine, it has three positions:

OFF Stops the engine and shuts off the electri-

cal system.

RUN Allows the engine to run and powers the

electrical system.

START Cranks the engine for starting.

NOTE: Never leave the ignition switch in the RUN position with the engine stopped–this drains the battery.

Brake Pedal

Depressing the brake pedal applies the tractor brake.

Mower Height of Cut Adjustment

The cutting height is infinitely adjustable between 1.5 - 4.0” (3,8 - 10,2 cm).

The cutting height adjustment switch controls the mower cutting height. This same switch also controls the spout rotator motor when a snowthrower is installed. The arrows on the switch correspond to the direction of adjustment (UP arrow raises cutting height, RIGHT arrow rotates the spout right, etc). When the adjustment indicator has reached the end of its travel, release the switch; holding the switch down will damage the motor.

Cruise Control

The cruise control is used to lock the ground speed control in forward. Move the lever forward until the desired ground speed is reached. To disengage the cruise control move the lever back. In the event you need to stop quickly, depressing the brake pedal will also return the cruise control to neutral.

Seat Adjustment Lever

The seat can be adjusted forward and back. Move the lever, position the seat as desired, and release the lever to lock the seat into position.

Ground Speed Pedals

The tractor’s forward ground speed is controlled by the forward ground speed control pedal. The tractor’s reverse ground speed is controlled by the reverse ground speed control pedal.

Depressing either pedal will increase ground speed. Note that the further down the pedal is depressed, the faster the tractor will travel.

Parking Brake

The parking brake knob is used to lock the parking brake when the tractor is stopped. Fully depressing the brake pedal and pulling up on the knob engages the parking brake

Transmission Release Valve Lever

The transmission release valve lever deactivates the transmission so that the tractor can be pushed by hand. See

Pushing the Tractor by Hand.

Fuel Tank

To remove the cap, turn counterclockwise. On models with a dashboard display, the fuel gauge is part of the dashboard. Models without a dashboard display have a fuel gauge located under the seat.

12-Volt Power Outlet

The power outlet is 12V-DC. Accessory must be rated at 14 amps or less.

14 www.simplicitymfg.com

Page 15

Differential Lock Pedal (Select Models)

Depressing this pedal locks the transmission differential, locking both rear wheels into “drive”.

Use this feature if the tractor is stuck because one wheel is slipping. Engage the differential lock at slow ground

speeds only.

Steering Tilt Adjust

Use the tilt knob located on the bellows to release the pivot mechanism and pivot the wheel to the desired position. Release the tilt knob to lock in position.

Attachment Lift Control Lever

When using the mower deck, lift the deck off the ground while transporting to and from the job site. DO NOT cut with the mower in the raised, transport position.

The attachment lift control lever raises and lowers attachments that utilize the tractor’s manual lift linkage. To lower an attachment: pull the lever back slightly, depress the release button, and push the lever forward until it locks in the lowered position. To raise an attachment: push the lever forward slightly, depress the release button, then pull the lever back until it locks in the raised position.

Parking Brake Function

Applying the Parking Brake - See Figure 2. To lock the

parking brake, release the ground speed pedals (A), fully depress the brake pedal (B), pull UP on the parking brake knob (C), and then release brake pedal.

Releasing the Parking Brake - See Figure 2. To release the parking brake, fully depress the brake pedal (B) and push the parking brake knob (C) DOWN.

IMPORTANT NOTE: The tractor’s hydraulic attachment lift will not work when the parking brake is engaged.

FEATURES AND CONTROLS

Dashboard Display & Functions Display Items

Refer to Figure 3.

A. FUEL LEVEL

Indicates the amount of fuel in the fuel tank. Left is empty; right is full.

B. HOUR METER / CLOCK / SERVICE INDICATOR

Displays the clock, hour meter, and maintenance reminder. The hour meter measures the number of hours the key

has been in the RUN position. The hour meter will flash an initial oil change indicator at 5 hours, and a lubrication reminder every 50 hours. These reminders display for approximately two hours and will automatically reset themselves.

NOTE: The hour meter will register the passage of time when the key is in the RUN position, even if the engine is not running. The hour meter has a self contained power source so the total hours are always visible.

C. SELECT BUTTON

Used to set the clock and reset the maintenance reminder.

D. SET BUTTON

Used to set the clock and reset the maintenance reminder.

E. PTO LIGHT

Indicates the PTO switch is in the ON position.

F. CRUISE CONTROL LIGHT

Indicates that the cruise control is engaged.

G. LOW OIL PRESSURE LIGHT

Indicates that the engine oil pressure is low. The light will turn on when the tractor is first started and then go out. IF THIS LIGHT TURNS ON WHILE THE TRACTOR IS IN USE, TURN THE ENGINE OFF IMMEDIATELY. Contact your authorized dealer for service.

H. LOW VOLTAGE LIGHT

Indicates that the electrical system voltage is low. The light will turn on when the tractor is first started and then go out. IF THIS LIGHT TURNS ON WHILE THE TRACTOR IS IN USE, TURN THE ENGINE OFF IMMEDIATELY. Contact your authorized dealer for service.

Page 16

FEATURES AND CONTROLS

Functions

DASHBOARD DISPLAY MODELS Display Total Running Hours - When the key switch is

first turned to the RUN position, all warning indicators will light and the total running hours will be displayed. Be sure all lights are functioning.

Display PTO Hours -Turn the key OFF, engage the PTO, and turn the key to RUN (engine off).

Set the Clock - Start the engine, leave the engine running. Depress the select button (C, Figure 3) for three (3) seconds and release. Depress set button and HOLD to advance time. Depress select button to select minutes. Depress and HOLD set button (D) to advance time. Leave alone for 5 seconds and clock will activate. Shut off engine.

Demonstration Mode - With the engine off, hold down the set button (D) and turn the key switch to RUN.

Maintenance Reminder - A maintenance reminder will display in the information window (B) after the first 5 hours of operation, and then after every 50 hours. The reminder will automatically reset after 5 hours. The reminder can be manually reset by turning the key switch from OFF to RUN (with engine off) and then depressing the set (D) and select (C) buttons simultaneously for 5 seconds.

12-Volt Power Outlet

The 12-volt accessory plug is located in the left side pod (see Figure 1). It can be used to power small electronic devices. The accessory must be rated at 14 amps or less.

NOTE: Operating a 12-volt accessory, especially with the engine at idle, may cause battery discharge. When not using the accessory plug it must be covered with the rubber plug to prevent moisture from causing a short circuit. Entrance of water into plug can cause a short circuit.

16 www.simplicitymfg.com

Page 17

OPERATION

Safety Interlock System Tests

This unit is equipped with safety interlock switches and other safety devices. These safety systems are present for your safety: do not attempt to bypass safety switches, and never tamper with safety devices.

WARNING

If the unit does not pass a safety test, do not operate it. See an authorized dealer.

Test 1 — Engine should NOT crank if:

• PTO switch is ON, OR

• Brake pedal is NOT fully depressed (parking brake OFF), OR

• The cruise control lever is NOT in NEUTRAL.

Test 2 — Engine SHOULD crank and start if:

• Operator is sitting in seat, AND.

• PTO switch is OFF, AND

• Brake pedal is fully depressed (parking brake ON), AND

• The cruise control lever is in NEUTRAL.

Test 3 — Engine should SHUT OFF if:

• Operator rises off seat with PTO engaged, OR

• Operator rises off seat with brake pedal NOT fully depressed (parking brake OFF).

Test 4 — Check Mower Blade Stopping Time

Mower blades and mower drive belt should come to a complete stop within five seconds after electric PTO switch is turned OFF (or operator rises off seat). If mower drive belt does not stop within five seconds, see an authorized dealer.

Test 5 — Reverse Mow Option (RMO) Check

• Engine should shut off if reverse travel is attempted if the PTO has been switched on and RMO has not been activated.

• RMO light should illuminate when RMO has been activated.

Adding Fuel

WARNING

Fuel and its vapors are extremely flammable and explosive. Fire or explosion can cause severe burns or death.

When Adding Fuel

• Turn engine off and let engine cool at least 3 minutes before removing the fuel cap.

• Fill fuel tank outdoors or in well-ventilated area.

• Do not overfill fuel tank. To allow for expansion of the fuel, do not fill above the bottom of the fuel tank neck.

• Keep fuel away from sparks, open flames, pilot lights, heat, and other ignition sources.

• Check fuel lines, tank, cap, and fittings frequently for cracks or leaks. Replace if necessary.

• If fuel spills, wait until it evaporates before starting engine.

1. Clean the fuel cap area of dirt and debris. Remove the fuel cap (A, Figure 4).

2. Fill the fuel tank (B) with fuel. To allow for expansion of the fuel, do not fill above the bottom of the fuel tank neck (C).

3. Reinstall the fuel cap.

Starting the Engine

WARNING

Fuel and its vapors are extremely flammable and explosive. Fire or explosion can cause severe burns or death.

When Starting Engine

• Ensure that spark plug, muffler, fuel cap and air cleaner (if equipped) are in place and secured.

• Do not crank engine with spark plug removed.

• If engine floods, set choke (if equipped) to OPEN/RUN position, move throttle (if equipped) to FAST position and crank until engine starts.

Page 18

OPERATION

WARNING

Engines give off carbon monoxide, an odorless, colorless, poison gas. Breathing carbon monoxide can cause nausea, fainting or death.

• Start and run engine outdoors.

• Do not start or run engine in enclosed area, even if doors or windows are open.

1. While sitting in the operator’s seat, fully depress the brake pedal or set the parking brake.

2. Make sure that your feet are not depressing the ground speed control pedals and that the cruise control lever is in neutral.

3. Disengage the PTO clutch.

4. Set the throttle to FULL.

5. Close the choke.

NOTE: A warm engine may not require choking.

6. Insert the ignition key and turn it to START.

7. After the engine starts, move the engine throttle control to half speed. Warm up the engine by running it for at least 30 seconds.

8. Set throttle to FULL.

NOTE: In the event of an emergency the engine can be stopped by simply turning the ignition switch to STOP. Use this method only in emergency situations. For normal engine shut down follow the procedure given in Stopping the Tractor and Engine.

Driving the Tractor

1. Sit in the seat and adjust the seat so that you can comfortably reach all the controls and see the dashboard display.

6. Depress the forward ground speed control pedal to travel forward. Release the pedal to stop. Note that the further down the pedal is depressed the faster the tractor will travel.

7. Stop the tractor by releasing the ground speed control pedals, setting the parking brake, and stopping the engine (see Stopping the Tractor and Engine).

Mowing

1. Set the mower cutting height to the desired level using the mower lift lever.

2. Engage the parking brake. Make sure the PTO switch is disengaged.

3. Start the engine (see Starting the Engine).

4. Set the throttle to FULL.

5. Engage the PTO to activate the mower blades.

6. Begin mowing.

7. When finished, shut off the PTO and raise the deck using the mower lift lever.

8. Stop the engine (see Stopping the Tractor and Engine).

WARNING

The engine will shut off if the reverse ground speed pedal is depressed while the PTO is on and the RMO has not been activated. The operator should always turn the PTO off prior to driving across on roads, paths or any area that maybe used by other vehicles. Sudden loss of drive could create a hazard.

2. Engage the parking brake.

3. Make sure the PTO switch is disengaged.

4. Start the engine (see Starting the Engine).

5. Disengage the parking brake and release the brake pedal.

18 www.simplicitymfg.com

WARNING

Mowing in reverse can be hazardous to bystanders. Tragic accidents can occur if the operator is not alert to the presence of children. Never activate RMO if children are present. Children are often attracted to the unit and the mowing activity.

Page 19

OPERATION

Mowing in Reverse

If an operator chooses to mow in reverse, the RMO system can be used. To use the Reverse Mowing Option (RMO) turn the RMO key after the PTO is engaged. The L.E.D. light will illuminate, and the operator can then mow in reverse. Each time the PTO is engaged the RMO needs to be reactivated if desired. The key should be removed to restrict access to the RMO feature.

Pushing the Tractor by Hand

1. Disengage the PTO and turn the engine off.

2. Push the lever approximately 2.3/8” (6 cm) to release the transmission (B, Figure 5).

3. The tractor can now be pushed by hand.

DO NOT TOW TRACTOR

Towing the unit will cause transmission damage.

• Do not use another vehicle to push or pull this unit.

• Do not actuate the transmission release valve lever while the engine is running.

Attaching a Trailer

The maximum horizontal drawbar force allowed is 444 Newton. The maximum vertical drawbar force is 222 Newton. This equates to a 396 lbs (180 kg) trailer on a 10 degree hill. Secure the trailer with an appropriately sized clevis pin (A, Figure 7) and clip (B).

Stopping the Tractor and Engine

1. Return the ground speed control(s) to neutral.

2. Disengage the PTO and wait for all moving parts to stop.

3. Move the throttle control to SLOW position and turn

the ignition key (A, Figure 6) to OFF. Remove the key.

Adjusting Mower Cutting Height

The cutting height is infinitely adjustable between approximately 1.5 - 4.0” (3,8 - 10,2 cm).

The cutting height adjustment switch controls the mower cutting height (B, Figure 6). This same switch also controls the spout rotator motor when a snowthrower is installed. The arrows on the switch correspond to the direction of adjustment (UP arrow raises cutting height, RIGHT arrow rotates the spout right, etc). When the adjustment indicator has reached the end of its travel, release the switch; holding the switch down will damage the motor.

Page 20

MAINTENANCE

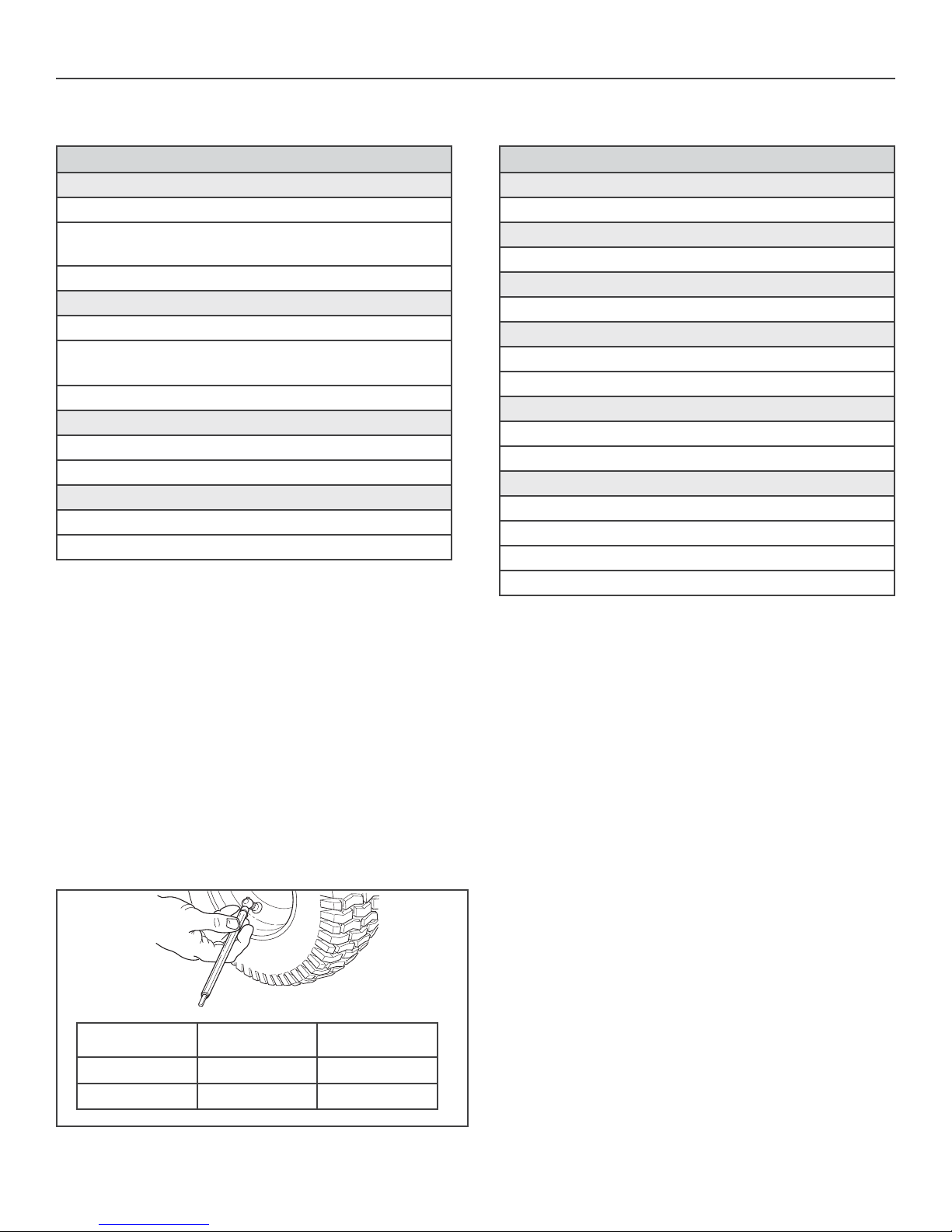

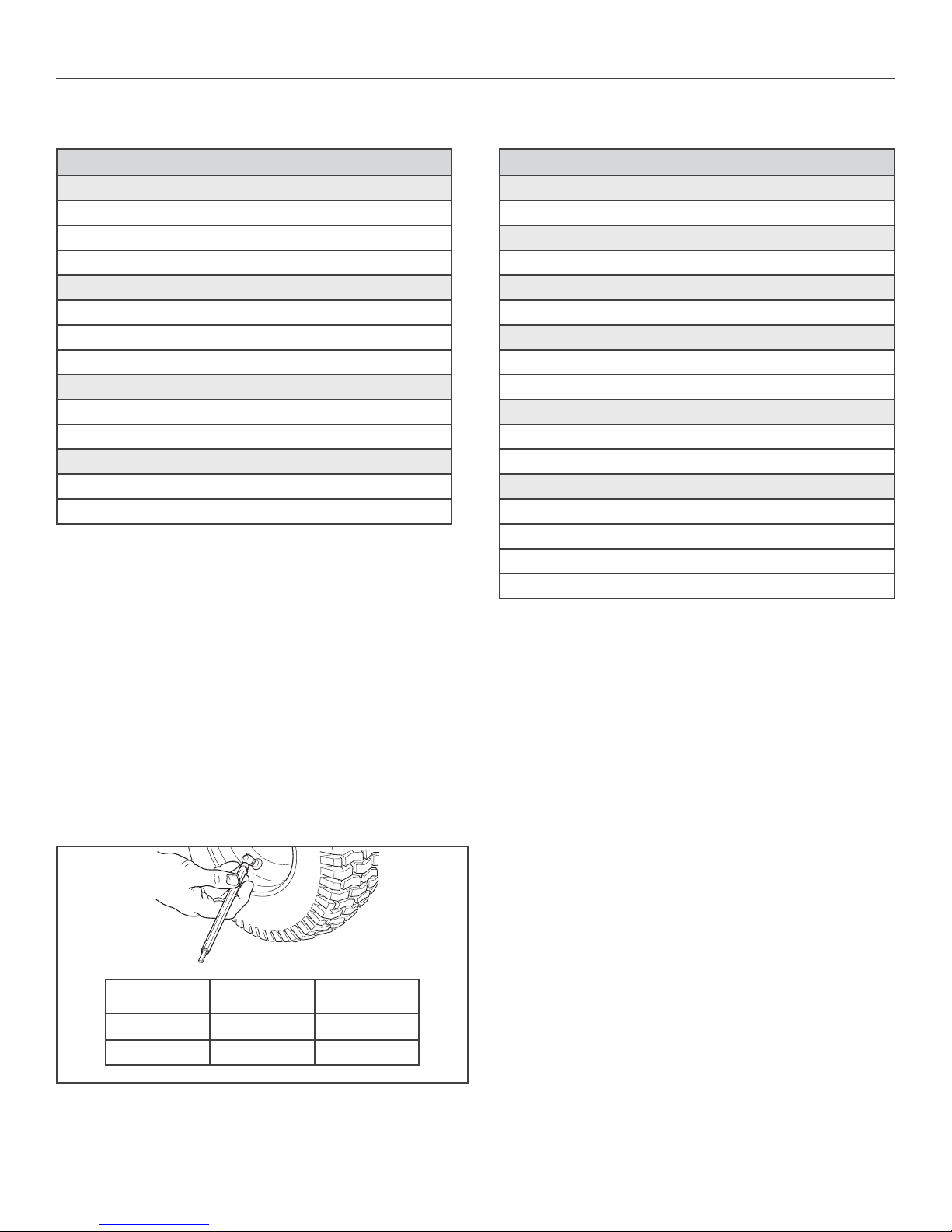

Maintenance Chart

TRACTOR AND MOWER

Every 8 Hours or Daily

Check safety interlock system Clean debris off tractor and mower deck Clean debris from engine compartment

Every 25 Hours or Annually *

Check mower blade stopping time Check tractor and mower for loose hardware Check tire pressure

Every 50 Hours or Annually *

Check tractor brakes Clean battery and cables

See Dealer Annually to

Lubricate tractor and mower Check mower blades **

* Whichever comes first ** Check blades more often in regions with sandy soils or

high dust conditions.

ENGINE

First 5 Hours

Change engine oil - see engine manual

Every 8 Hours or Daily

Check engine oil level - see engine manual

Every 25 Hours or Annually *

Clean engine air filter and pre-cleaner **

Every 50 Hours or Annually *

Change engine oil Replace oil filter

Annually

Replace air filter Replace pre-cleaner

See Dealer Annually to

Inspect muffler and spark arrester Replace spark plug Replace fuel filter Clean engine air cooling system

* Whichever comes first ** Clean more often in dusty conditions or when airborne

debris is present.

Check Tire Pressure

Tire pressure should be checked periodically, and maintained at the levels shown in the chart. Note that these pressures may differ slightly from the “Max Inflation” stamped on the side-wall of the tires. The pressures shown provide proper traction, improve cut quality, and extend tire life.

Size PSI bar

23 x 10.5-12 6-8 0,41-0,55 bar

16 x 6.5-8 10-12 0,8-1,0 bar

Check Mower Blade Stopping Time

Mower blades and mower drive belt should come to a complete stop within five seconds after the electric PTO switch is turned off.

1. With tractor in neutral, PTO disengaged and operator in seat, start the engine.

2. Look over the left-hand footrest at the mower drive belt. Engage the PTO and wait several seconds. Disengage the PTO and check the amount of time it takes for the mower drive belt to stop.

3. If mower drive belt does not stop within five seconds, see an authorized dealer.

20 www.simplicitymfg.com

Page 21

MAINTENANCE

Battery Maintenance

WARNING

When removing or installing battery cables, disconnect the negative cable FIRST and reconnect it LAST. If not done in this order, the positive terminal can be shorted to the frame by a tool.

Cleaning the Battery and Cables

1. Disconnect the cables from the battery, negative cables

first (A, Figure 8) then the cover and positive cables (B).

2. Loosen the wingnut and washer (D).

3. Pivot the hold-down rod (C) up and away from battery.

Secure to steering tower.

4. Remove the battery (E).

5. Clean the battery compartment with a solution of baking soda and water.

6. Clean the battery terminals and cable ends with a wire brush and battery terminal cleaner until shiny.

7. Reinstall the battery (E) in the battery compartment. Secure with the battery hold-down rod (C) and wingnut and washer (D).

8. Re-attach the battery cables, positive cables and cover first (B) then the negative cables (A).

9. Coat the cable ends and battery terminals with petroleum jelly or non-conducting grease.

Seat Adjustment

Pitch Adjustment

The pitch of the seat can be adjusted to one of three positions. To adjust, remove the carriage bolts, spacers, washers, and nuts (B, Figure 9) from the hinge and reinstall them in the desired holes.

Seat Slide Adjustment

The seat can also be adjusted forward and back. Move the lever (A, Figure 9), position the seat as desired, and release the lever to lock the seat into position.

Seat Spring Adjustment

The seat springs (C, Figure 9) can be adjusted to provide a softer or firmer ride. Tilt the seat forward and slide the spring assembly forward for a softer ride, and back for a firmer ride.

Manual Lift Assist Adjustment

Models with large, left-side lift lever. If the manual lift does not function properly, see your dealer.

Battery Charging

WARNING

Keep open flames and sparks away from the battery; the gasses coming from it are highly explosive. Ventilate the battery well during charging.

A dead battery or one too weak to start the engine may be the result of a defect in the charging system or other electrical component. If there is any doubt about the cause of the problem, see your dealer. If you need to replace the battery, see the tion.

To charge the battery, follow the instructions provided by the battery charger manufacturer as well as all warnings included in the Charge the battery until fully charged. Do not charge at a rate higher than 10 amps.

Cleaning the Battery and Cables

Operator Safety

section of this manual.

sec-

Page 22

MAINTENANCE

Storage

WARNING

Never store the unit (with fuel) in an enclosed,

poorly ventilated structure. Fuel vapors can travel to

an ignition source (such as a furnace, water heater, etc.) and cause an explosion. Fuel vapor is also toxic to humans and animals.

When Storing Fuel Or Equipment With Fuel In Tank

• Store away from furnaces, stoves, water heaters or other appliances that have pilot lights or other ignition sources because they can ignite fuel vapors.

Equipment

Disengage the PTO, set the parking brake, and remove the key.

Battery life will be increased if it is removed. Put in a cool, dry place and fully charged about once a month. If the battery is left in the unit, disconnect the negative cable.

Fuel System

Fuel can become stale when stored over 30 days. Stale fuel causes acid and gum deposits to form in the fuel system or on essential carburetor parts. To keep fuel fresh, use Briggs & Stratton FRESH START® fuel stabilizer, available as a liquid additive or a drip concentrate cartridge.

There is no need to drain gasoline from the engine if a fuel stabilizer is added according to instructions. Run the engine for 2 minutes to circulate the stabilizer throughout the fuel system. The engine and fuel can then be stored up to 24 months.

If gasoline in the engine has not been treated with a fuel stabilizer, it must be drained into an approved container. Run the engine until it stops from lack of fuel. The use of a fuel stabilizer in the storage container is recommended to maintain freshness.

Engine Oil

While the engine is still warm, change the engine oil. See

Engine Manual.

Before starting the unit after it has been stored:

• Check all fluid levels. Check all maintenance items.

• Perform all recommended checks and procedures found in this manual.

• Allow the engine to warm up for several minutes before use.

22 www.simplicitymfg.com

Page 23

Troubleshooting the Tractor

PROBLEM LOOK FOR REMEDY

Brake pedal not depressed. Fully depress brake pedal. PTO (electric clutch) switch is in

ON position. Cruise control engaged. Move knob to NEUTRAL/OFF position.

Out of fuel. If engine is hot, allow it to cool, then refill the fuel tank. Engine flooded. Disengage the choke. Fuse is blown. See authorized dealer.

Engine will not turnover or start.

Battery terminals require cleaning.

Battery discharged or dead. Recharge or replace battery.

Wiring loose or broken. Visually check wiring. If wires are frayed or broken, see authorized dealer.

Solenoid or starter motor faulty. See authorized dealer. Safety interlock switch faulty. See authorized dealer.

TROUBLESHOOTING

Place in OFF position.

See Cleaning the Battery and Cables section.

Engine starts hard or runs poorly.

Engine knocks.

Excessive oil consumption.

Engine exhaust is black.

Engine runs, but tractor will not drive.

Water in fuel. See authorized dealer. Gas is old or stale. See authorized dealer. Fuel mixture too rich. Clean air filter. Engine has other problem. See authorized dealer.

Low oil level. Check/add oil as required. Using wrong grade oil. See Engine Manual.

Engine running too hot. See authorized dealer. Using wrong grade oil. See Engine Manual.

Too much oil in crankcase. Drain excess oil. Dirty air filter. See Engine Manual.

Choke closed. Open choke. Ground speed control pedals

not depressed. Transmission release lever in

PUSH position. Parking brake is engaged. Disengage parking brake.

Traction drive belt is broken or slipping.

Depress pedals.

Move into DRIVE position.

See authorized dealer.

Page 24

TROUBLESHOOTING

Troubleshooting the Tractor (Continued)

PROBLEM LOOK FOR REMEDY

Brake will not hold.

Internal brake worn. See authorized dealer.

Steering linkage is loose. See authorized dealer.

Tractor steers hard or handles poorly.

Improper tire inflation. See Check Tire Pressure section. Front wheel spindle bearings

dry.

Troubleshooting the Mower

PROBLEM LOOK FOR REMEDY

Mower will not raise.

Mower cut is uneven.

Mower cut is rough looking.

Lift linkage not properly attached or damaged.

Mower not leveled properly. See authorized dealer. Tractor tires not properly

inflated. Engine speed too slow. Set to full throttle. Ground speed too fast. Slow down. Mower has other problem. See authorized dealer. Engine speed too slow. Set to full throttle.

See authorized dealer.

See Check Tire Pressure section.

Engine stalls easily with mower engaged.

Excessive mower vibration.

Engine runs and tractor drives, but mower will not drive.

Ground speed to fast. Slow down. Dirty or clogged air filter. See Engine Manual. Cutting height set too low. Cut tall grass at maximum cutting height during first pass.

Engine not up to operating temperature.

Starting mower in tall grass. Start the mower in a cleared area.

Mower has other problem. See authorized dealer.

PTO not engaged. Engage the PTO.

Mower has other problem. See authorized dealer.

Run engine for several minutes to warm-up.

24 www.simplicitymfg.com

Page 25

Page 26

SPECIFICATIONS

ENGINE

Briggs & Stratton

Make Briggs & Stratton® Model Professional Series™ Displacement 44.2 cu in. (724 cc) Electrical System Alternator: 16 amp

Battery: 12 Volt, 230 CCA

Oil Capacity 62-64 oz (1,8-1,9 L) Spark Plug Gap 0.030 in. (0,76 mm) Spark Plug Torque 180 in-lbs (20 Nm)

CHASSIS

Fuel Tank Capacity Capacity: 4.0 gal (15,1 L) Rear Wheels Tire Size: 23 x 10.5-12

Inflation Pressure: 6-8 psi (0,41-0,53 bar)

Front Wheels Tire Size: 16 x 6.5-8

Inflation Pressure: 10-12 psi (0,8-1,0 bar)

TRANSMISSION

K66

Type Hydrostatic Tuff Torq K66 Engine Oil 10w 30 Premium Engine Oil Capacity 2.6 qt (2,5 L) Speeds Forward: 0-5.8 MPH (9.3 km/h) @ 3400 rpm Reverse: 0-3.5 MPH (5.6 km/h) Continuous Torque 310 ft-lbs (419 Nm) Output Drawbar Rating 440 lbs (200 Kg) Maximum Weight 697 lbs (316 Kg) on Axle

K664

Type Hydrostatic Tuff Torq K664 Engine Oil 10w 50 Synthetic Engine Oil Capacity 5.4 qt (5,1 L) Speeds Forward: 0-6.1 MPH (0-9,8 km/h) @ 3400 rpm Reverse: 0-3.0 MPH (0-4,8 km/h) Continuous Torque 310 ft-lbs (419 Nm) Output Drawbar Rating 440 lbs (200 kg) Maximum Weight 697 lbs (316 kg) on Axle

MOWER

Width of Cut 52” (132 cm) Number of Blades 3 Base Deck Platform Side Discharge Cutting Height 1.5 - 4.0 in. (3,8 - 10,2 cm) Cutting Positions Infinite

DIMENSIONS

Overall Length 75.2” (191 cm) Overall Width with Deflector 65.7” (167 cm) Overall Width without Deflector 52.0” (132 cm) Overall Height 46.9” (119 cm) Wheelbase 53.1” (135 cm)

Power Rating

The gross power rating for individual gas engine models is labeled in accordance with SAE (Society of Automotive Engineers) code J1940 (Small Engine Power & Torque Rating Procedure), and rating performance has been obtained and corrected in accordance with SAE J1995 (Revision 2002-05). Torque values are derived at 3060 RPM; horsepower values are derived at 3600 RPM. Net power values are taken with exhaust and air cleaner installed whereas gross power values are collected without these attachments. Actual gross engine power will be higher than net engine power and is affected by, among other things, ambient operating conditions and engine-to-engine variability. Given the wide array of products on which engines are placed, the gas engine may not develop the rated gross power when used in a given piece of power equipment. This difference is due to a variety of factors including, but not limited to, the variety of engine components (air cleaner, exhaust, charging, cooling, carburetor, fuel pump, etc.), application limitations, ambient operating conditions (temperature, humidity, altitude), and engine-to-engine variability. Due to manufacturing and capacity limitations, Briggs & Stratton may substitute an engine of higher rated power for this Series engine.

PARTS AND ACCESSORIES

Contact an authorized dealer for details.

www.simplicitymfg.com

Page 27

INDHOLD

Illustrationer.........................................................................................................3

Førersikkerhed.....................................................................................................6

Funktioner og Betjeningsorganer....................................................................13

Brug.....................................................................................................................17

Test af sikkerhedsblokeringssystemet............................................................17

Vedligeholdelse..................................................................................................20

Fejlfinding...........................................................................................................23

Garanti ................................................................................................................25

Specifikationer...................................................................................................26

Reservedele og tilbehør....................................................................................26

Generel Information

Ta k for at du har købt denne kvalitetsbyggede rider-plæneklipper fra SIMPLICITY. Det glæder os, at du har tillid til

SIMPLICITY-mærket. Hvis du bruger og vedligeholder dit SIMPLICITY-produkt ifølge instruktionerne i denne vejledning, vil det give dig mange års pålidelig drift.

Denne manual indeholder sikkerhedsinformation, som gør dig opmærksom på farer og risici forbundet med plæneklippere, samt hvordan de kan undgås. Dette produkt og dets godkendte vedhæftninger/tilbehør er fremstillede og beregnede til græsslåning eller snekastning og ingen andre formål. Det er vigtigt, at du læser og forstår disse instruktioner fuldt ud før du forsøger at starte eller betjene dette udstyr. Gem denne vejledning til fremtidigt brug.

Produktets referencedata

Notér modellens navn/nummer, producentens identifikationsnumre og motorens serienumre i de angivne felter, så de er lette at finde frem. Disse numre forefindes på de viste steder.

Når du henvender dig til din autoriserede forhandler for at få reservedele, service eller vejledning SKAL du bruge disse numre.

PRODUKTETS REFERENCE DATA

Model Beskrivelse Navn/Nummer

Maskine MFG-nummer Apparat SERIE-nummer

Klippeaggregat MFG nummer Klippeaggregat SERIE-nummer

Forhandlernavn Købsdato

MOTORENS REFERENCE DATA

Motorfabrikat Motormodel

CE-identifikationsmærkat

A. Producentens Identifikationsnummer B. Producentens Serienummer C. Producentens navn og adresse D. Højeste Motorhastighed i Omdrejninger per Minut E. Motoreffekt i Kilowatt F. Maskinens Vægt i Kilogram G. CE-Mærke H. Fabrikationsår I. Garanteret lydstyrke i decibel

MODEL NO. xxxxxxx

SERIAL NO. xxxxxxxxxx

XXXXXXXXXXXXXXXXXXXXXX XXXXXXXXXXXXXXXXX

xxxx min

x.x kW

xxx kg

20xx

-1

xxx

Motortype/Specif. Motorkode/Serienummer

Den illustrerede reservedelsliste til denne maskine kan downloades fra www.simplicitymfg.com. Oplys venligst model og serienummer ved bestilling af reservedele.

Copyright © 2011 Briggs & Stratton Power Products Group, LLC Milwaukee, WI, alle rettigheder forbeholdes. SIMPLICITY er et varemærke tilhørende Briggs & Stratton Power Products Group, LLC Milwaukee, WI USA.

Page 28

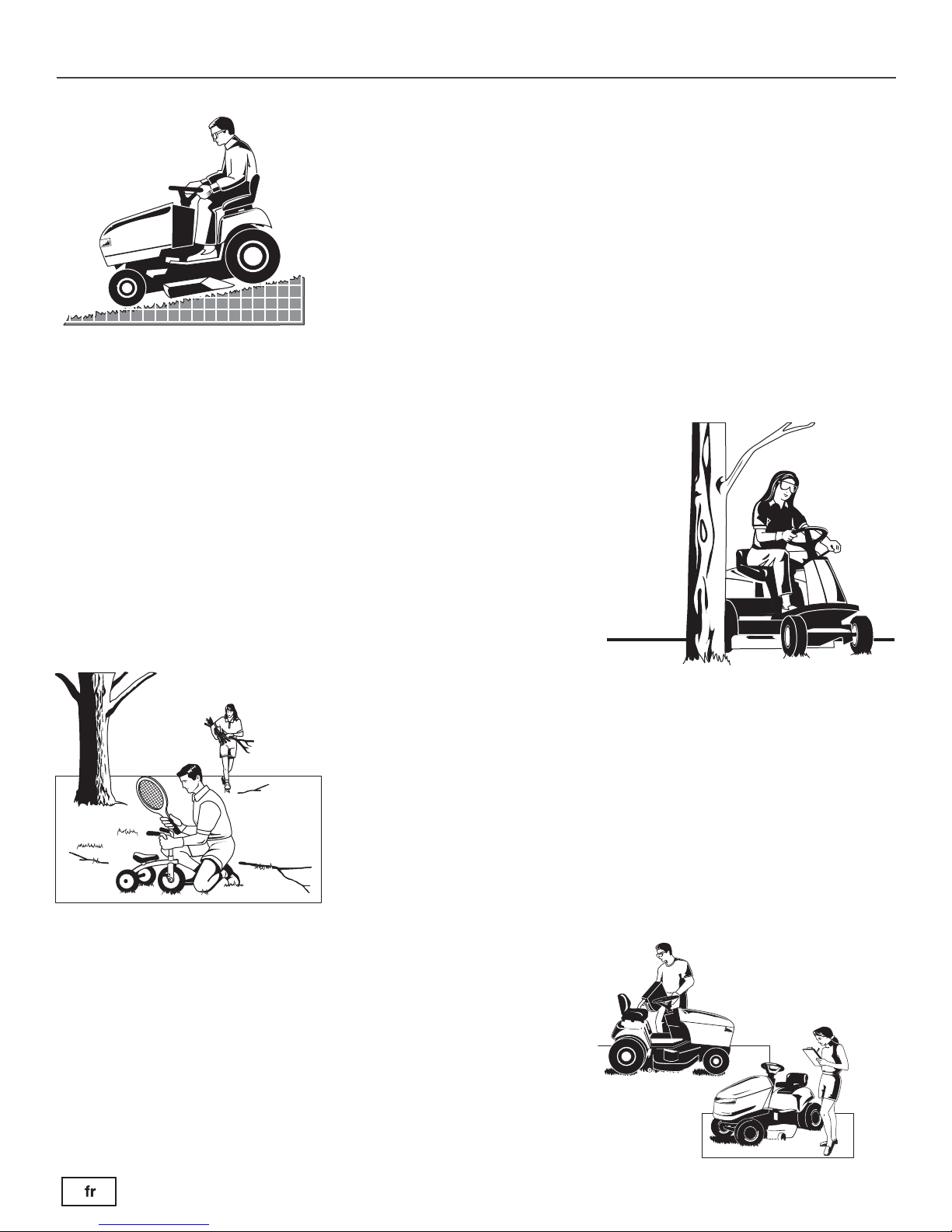

FØRERSIKKERHED

Betjeningssikkerhed

Tillykke med købet af en plæne- og havetraktor af enestående kvalitet. Vore produkter er udviklet og fabrikeret til at imødekomme eller overgå alle industristandarder for sikkerhed.

Motoriseret udstyr er kun så sikkert som føreren. Hvis det misbruges eller ikke vedligeholdes korrekt, kan det være farligt! Husk, at du er ansvarlig for både din egen og omkringståendes sikkerhed.

Brug sund fornuft og gennemtænk, hvad du vil gøre. Hvis du ikke er sikker på, at det arbejde, du er i færd med at påbegynde, kan udføres på en sikker måde med det udstyr, du har valgt, så spørg en professionel. Henvend dig til din autoriserede forhandler.

Læs manualen

Betjeningsvejledningen indeholder vigtige sikkerhedsoplysninger, som man skal være bekendt med FØR såvel som UNDER brug af udstyret.

Sikker betjening, forklaringer af produktets egenskaber og kontrolfunktioner, samt vedligeholdelsesoplysninger er inkluderet for at hjælpe dig få mest muligt ud af din investering i udstyret.

Læs de sikkerhedsregler og oplysninger, som findes på de følgende sider, grundigt og fuldstændigt. Læs også afsnittet Betjening fuldstændigt.

Børn

Tragiske ulykker kan forekomme med børn. Lad dem end ikke komme tæt på det område, hvor du arbejder med traktoren. Børn føler sig ofte tiltrukket af maskinen og klippeaktiviteten. Gå aldrig ud fra, at børnene vil forblive, hvor du sidst så dem. Hvis der er risiko for, at børn kan komme ind i det område, hvor du klipper, skal du have en anden ansvarsbevidst voksen til holde øje med dem. LAD IKKE BØRN KØRE MED PÅ TRAKTOREN! Dette kunne på et senere tidspunkt opmuntre dem til at komme tæt på traktoren, mens den kører, og de kunne komme alvorligt til skade. De kan måske komme tæt op på traktoren for at køre med, når du mindst venter det, og du kunne køre over dem.

6 www.simplicitymfg.com

Bakgear

Klip ikke under baglænskørsel, med mindre det er strengt nødvendigt. Se altid nedad og bagud, før eller imens du kører baglæns, selv med klipperen koblet fra.

Page 29

Kørsel på skråninger

3.5 ft (1,5 m)

20.0 ft (6,0 m)

Du kan komme alvorligt til skade eller endda miste livet, hvis du kører med traktoren på en skråning, som er for stejl. Hvis du bruger maskinen på en skråning, som er for stejl, eller hvor du ikke har god traktion, kan du miste kontrollen og vælte.

En god tommelfingerregel er ikke at bruge maskinen på nogen skråning, hvor du ikke kan bakke op (med 2-hjulstræk). Bør ikke anvendes på skråninger med en hældning der er større end 1,5 m (3,5 ft) og med en stigning over 6,0 m (20 ft) i længden.Kør altid op og ned ad skråninger, aldrig på tværs.

Bemærk også, at den overflade, du kører på, har stor indflydelse på stabilitet og kontrol. Vådt græs eller isbelagte overflader kan mindske din kontrol over maskinen betydeligt.

Hvis du ikke føler dig sikker på, om du burde bruge maskinen på en skråning, så lad være. Det er ikke risikoen værd.

Bevægelige dele

Denne maskine har mange bevægelige dele, som kan forårsage tilskadekomst for dig selv eller andre. Men hvis du sidder rigtigt i sædet og følger reglerne i denne håndbog, er det sikkert at bruge maskinen.

Klipperen har roterende knive, som kan amputere hænder og fødder. Lad ingen omkringstående komme nær maskinen, mens den kører!

For at hjælpe dig, føreren, med at bruge denne maskine på en sikker måde, er den udstyret med et “føreren til stede”-sikkerhedssystem. Forsøg IKKE på at modificere eller omgå systemet. Henvend dig omgående til din forhandler, hvis systemet ikke består alle de sikkerhedsblokeringsprøver, som findes i denne håndbog.

FØRERSIKKERHED

Udslyngende genstande

Denne maskine har roterende klipperknive. Disse knive kan gribe fat i og kaste genstande og andet materiale ud således, at omkringstående kan komme til skade. Gør det område, der skal klippes, rent FØR du begynder at klippe!

Brug ikke maskinen med mindre hele græsopsamleren, udkastskærmen (deflektor) og andet nødvendigt sikkerhedsudstyr er installeret.

Og tillad ingen omkringstående i området, mens maskinen kører! Hvis nogen kommer ind på området, så sluk straks for maskinen, indtil de går bort igen.

Brændstof og vedligeholdelse

Benzin er meget brandfarligt. Dens dampe er også yderst brandfarlige, og kan drive hen til fjernereliggende antændelseskilder. Benzin må kun bruges som brændstof, ikke som opløsningsmiddel eller rengøringsmiddel. Den må aldrig opbevares i noget område, hvor dampe kan ansamles eller drive hen til antændelseskilder som f.eks vågeblus. Brændstof hører hjemme i en godkendt, aflukket benzindunk i plastik, eller i traktorens brændstoftank med dækslet forsvarligt skruet til. Spildt brændstof skal viskes op omgående.

Korrekt vedligeholdelse er kritisk for maskinens sikkerhed og god ydeevne. Vær sikker på, at du får alle vedligeholdelsesprocedurer udført, ikke mindst regelmæssig afprøvning af sikkerhedssystemet.

Page 30

FØRERSIKKERHED

Læs disse sikkerhedsregler og følg dem omhyggeligt. Hvis du ikke overholder disse sikkerhedsregler, kan det medføre tab af kontrol over maskinen, personlig tilskadekomst eller død for dig selv eller omkringstående, eller beskadigelse af maskinen eller anden ejendom.

Klipperen er i stand til at amputere hænder og fødder og til at kaste genstande omkring.

Trekanten hvor den forekommer i teksten, angiver vigtige forholdsregler eller advarsler, som skal følges.

GENEREL BETJENING

1. Læs, forstå og følg alle anvisninger i håndbogen og på maskinen før start.

2. Hold ikke hænder eller fødder nær de roterende dele eller under maskinen. Hold dig altid på afstand af udkaståbningen.

3. Tillad kun ansvarsbevidste voksne, som er bekendt med betjeningsanvisningerne, at køre med dette udstyr (lokale forordninger kan muligvis pålægge begrænsninger vedrørende førerens alder).

4. Gør området rent for genstande som sten, legetøj, ståltråd og andet, som ellers kan blive samlet op og kastet ud fra klipperen knive.

5. Vær sikker på, at omkringstående har forladt området, før du begynder at klippe. Stands maskinen, hvis nogen kommer ind i området.

6. Tillad aldrig passagerer.

7. Klip ikke under baglænskørsel, med mindre det er strengt nødvendigt. Se altid nedad og bagud, før og imens du kører baglæns.

8. Vend aldrig udkastmaterialet efter nogen. Undgå at udkaste materiale imod en mur eller nogen anden forhindring. Materialet kan slynges tilbage mod føreren. Stands kniven(e), når du kører over grusbelagte overflader.

9. Brug ikke maskinen med mindre hele græsopsamleren, udkastskærmen (deflektor) eller andet nødvendigt sikkerhedsudstyr er installeret.

10. Tag farten af, før du drejer.

11. Efterlad aldrig en maskine gående uden opsyn. Slå altid knivene (PTO) fra, sæt parkeringsbremsen til, stands motoren og fjern nøglerne, før du står af maskinen.

12. Kobl knivene (PTO) fra, når du ikke umiddelbart er i færd med at klippe. Sluk for motoren og vent, indtil alle maskinens dele er standset helt, før rengøring af maskinen, aftagning af græsopsamleren eller udrensning af udkastskærmen.

13. Brug kun maskinen i dagslys eller ved godt kunstigt lys.

14. Brug ikke maskinen, mens du er under indflydelse af alkohol, medicin eller narkotika.

15 Hold øje med trafikken, når du bruger maskinen nær

ved eller kører over veje.

16. Vær ekstra forsigtig ved af- eller pålæsning af maskinen på en påhængsvogn eller lastvogn.

17. Brug altid sikkerhedsbriller under kørsel med maskinen.

18. Statistikker antyder, at førere på 60 år eller derover er involveret i en stor andel af ulykker, som involverer selvkørende maskiner. Disse førere bør kritisk overveje deres evne til at betjene sådanne maskiner på en sikker måde, så hverken de selv eller andre risikerer tilskadekomst.

19. Følg fabrikantens anbefalinger for brug af hjulvægte eller kontravægte.

20. Hold dig for øje, at føreren er ansvarlig for uheld, som medfører personskade eller materiel skade på andres ejendom.

21. Alle førere bør opsøge og få professionel undervisning i betjeningen af udstyret.

22. Brug altid solidt fodtøj og benklæder. Kør aldrig med maskinen barfodet eller med sandaler.

23. Før brug skal du sikre, at knivene og alt tilhørende isenkram er solidt på plads og i god stand. Udskift slidte eller beskadigede dele.

24. Kobl udstyret ud før: påfyldning af brændstof, aftagning af udstyr eller udførelse af justeringer (medmindre disse kan foretages fra førersædet).

25. Når maskinen parkeres, opbevares eller efterlades uden opsyn, skal klipperknivene sænkes, medmindre der anvendes en absolut, mekanisk låsemekanisme.

26. Før du forlader førersædet, uanset grunden dertil, skal du slå parkeringsbremsen til (hvis maskinen har en), slå knivene (PTO) fra, standse motoren og fjerne nøglen.

27. Hold maskinen fri for græs, blade og overskydende olie for at mindske brandfare. Undgå at standse eller parkere over tørre blade, græs eller andet antændeligt materiale.

TRANSPORT OG OPBEVARING

1. Under transport af maskinen på en åben påhængsvogn skal det sikres, at den vender fremad, i kørselsretningen. Hvis den vender baglæns, kan opdrift fra vinden beskadige maskinen.

2. Påfyldning af brændstof efter transport eller opbevaring skal altid gøres i overensstemmelse med gældende sikkerhedsanvisninger.

3. Maskinen må aldrig opbevares (med brændstof) i en indelukket, dårligt ventileret bygning. Brændstofdampe kan drive hen til antændelseskilder (som f.eks. varmefyr eller varmtvandsbeholdere) og kan forårsage eksplosion. Brændstofdampe er også giftige for både mennesker og dyr.

8 www.simplicitymfg.com

4. Følg altid anvisningerne i motorhåndbogen for nødvendigt forberedende arbejde, før maskinen opbevares i såvel korte som længere perioder.

5. Følg altid anvisningerne i motorhåndbogen for korrekt startprocedure, når maskinen tages i brug igen.

6. Opbevar aldrig maskinen eller brændstoftanke inden døre, hvor der forefindes åben flamme eller et vågeblus som i f.eks. en varmtvandsbeholder. Lad motoren køle af før opbevaring.

Page 31

FØRERSIKKERHED

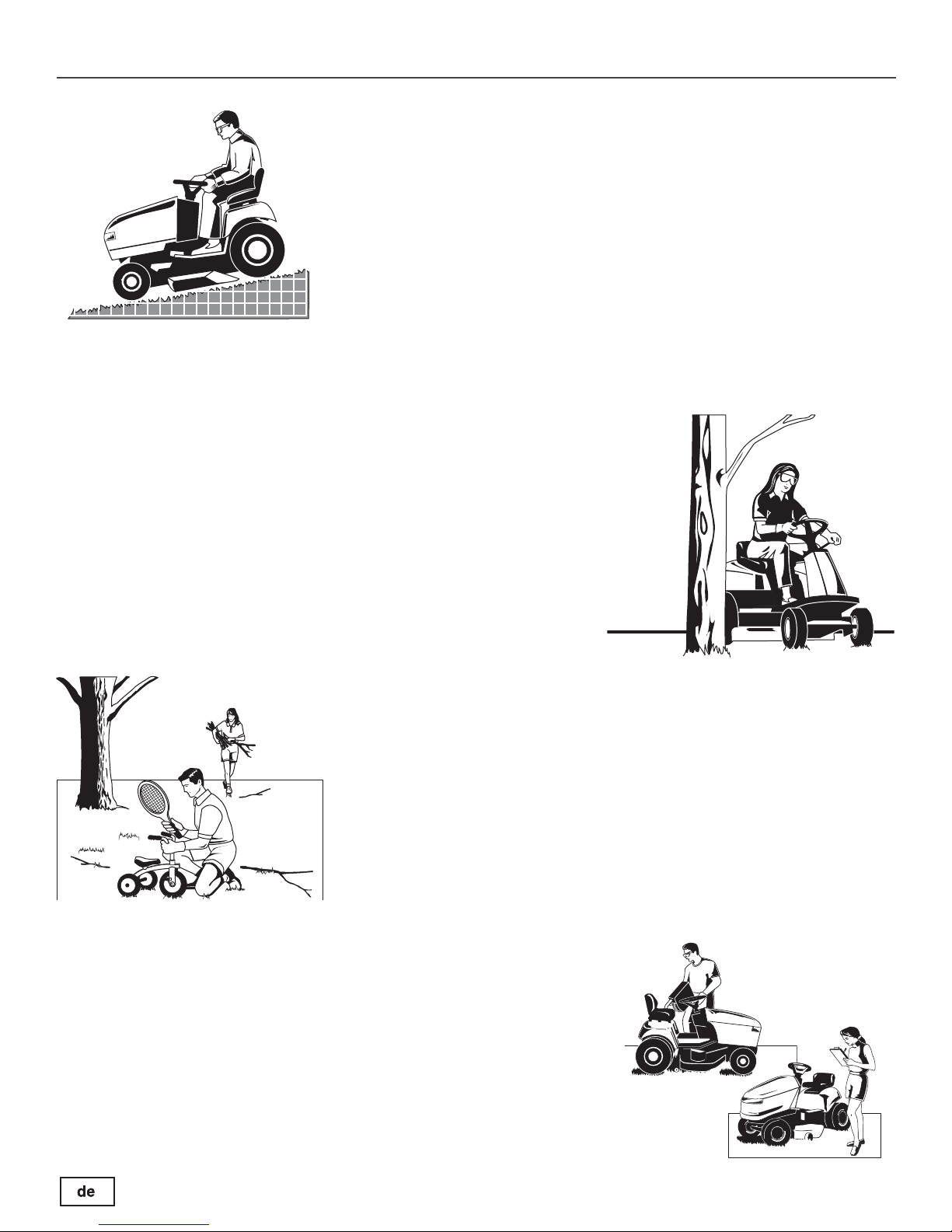

KØRSEL PÅ SKRÅNINGER

Skråninger er ofte årsag til tab af kontrol over maskinen eller væltning, hvilket kan medføre alvorlig tilskadekomst eller død. Kørsel på skråninger kræver ekstra påpasselighed. Hvis du ikke er i stand til at bakke op ad en skråning eller ikke føler dig godt tilpas ved at køre der, bør du ikke gøre det.

Kontrol over en maskine, som glider ned ad en skråning, kan ikke genvindes ved brug af bremsen, hvad enten det er en maskine, man sidder på eller går bagved. De væsentligste grunde til tab af kontrol er: utilstrækkelig kontakt mellem dækkene og jorden, for høj hastighed, utilstrækkelig bremsning, forkert anvendelse af maskinen til et givent stykke arbejde, manglende overblik over jordbundsforholdene, forkert tilkobling af udstyr eller forkert vægtfordeling.

1. Klip op og ned ad skråninger, ikke på tværs.

2. Hold øjnene åbne for huller, hjulspor og ujævnheder. Ujævnt terræn kan vælte maskinen. Højt græs kan gemme forhindringer.

3. Vælg en langsom hastighed, så det ikke vil være nødvendigt at standse eller skifte hastighed, mens du befinder dig på skråningen.

4. Klip ikke græs, når det er vådt. Hjulene kan miste deres traktion.

5. Hold altid traktoren i gear, især ved kørsel ned ad skråninger. Skift aldrig til frigear og rul ned ad bakken.

6. Undgå at starte, standse eller vende på en skråning. Hvis hjulene mister traktion, skal man koble knivene fra og fortsætte langsomt lige ned ad skråningen.

7. Hold al kørsel på skråninger i et langsomt og gradvist tempo. Foretag ingen pludselige ændringer i fart eller retning, som kunne få maskinen til at vælte.

8. Vær ekstra forsigtig, mens du bruger maskinen med græsopsamlere eller andet tilbehør, idet de kan påvirke maskinens stabilitet. Anvend ikke maskinen på stejle skråninger.

9. Prøv aldrig at stabilisere maskinen ved at sætte en fod på jorden (med maskiner, som man sidder på).

10. Klip ikke tæt på stejle skrænter, grøfter eller andre stejle terrænændringer. Maskinen kan pludeselig vælte, hvis et hjul kommer ud over kanten af en grøft eller skrænt, eller hvis en kant skrider sammen.

11. Brug ikke græsopsamlere på stejle skråninger.

12. Klip ikke græs på skråninger, der er for stejle til at bakke op ad.

13. Henvend dig til den autoriserede forhandler for anbefalinger vedrørende hjulvægte eller kontravægte, som kan forbedre maskinens stabilitet.

14. Fjern forhindringer så som sten, og grene.

15. Kør langsomt. Hjulene kan miste deres traktion på skråninger, selv om bremserne fungerer, som de skal.

16. Drej ikke på skråninger medmindre det er nødvendigt, og i så fald drej langsomt og gradvist ned ad bakke, hvis det er muligt.

BUGSERET UDSTYR (MASKINER TIL AT SIDDE PÅ)

1. Udstyr må kun bugseres med en maskine, der har træktøj beregnet til bugsering. Bugseret udstyr må kun fastgøres til træktøjet.

2. Følg fabrikantens anvisninger vedr. vægtgrænser for bugseret udstyr og bugsering på skråninger.

ADVARSEL

Traktoren må aldrig køres på skråninger på mere end 10 ° (17 %), hvilket er en hældning på 1 m vertikalt for hver 6 m horisontalt (17 cm/m).

Ved kørsel på skråninger skal der bruges ekstra hjulvægte eller modvægte. Henvend dig til forhandleren for oplysninger om, hvilke vægte, der kan fås, og er hensigtsmæssige for din traktor.

Vælg langsom kørehastighed, før du kører på en skråning. Udover at have monteret vægte fortil skal du udvise speciel forsigtighed ved kørsel på skråninger med græsopsamler monteret bagtil.

Kør OP og NED ad bakke, aldrig på tværs af skråningen, når du klipper græs, og vær yderst forsigtig, når du er nødt til at dreje. MAN MÅ IKKE STANDSE ELLER STARTE PÅ EN SKRÅNING.

3. Lad aldrig børn eller andre sidde i eller på det bugserede udstyr.

4. På skråninger kan vægten af det bugserede udstyr forårsage tab af traktion og tab af kontrol.

5. Kør langsomt, og tillad ekstra plads til at standse på.

6. Skift aldrig til frigear så du blot ruller ned ad bakke.

BØRN

Tragiske ulykker kan forekomme, hvis føreren ikke er bevidst om tilstedeværende børn. Børn føler sig ofte tiltrukket af maskinen og klippeaktiviteten. Gå aldrig ud fra, at børnene vil forblive, hvor du sidst så dem.

1. Hold børn væk fra klippeområdet og under opsyn af en anden ansvarlig voksen.

2. Vær opmærksom, og sluk for maskinen, hvis børn kommer ind på arbejdsområdet.

3. Se bagud og nedefter for småbørn før og under baglænskørsel.

4. Lad aldrig børn køre med på maskinen, selv med kniven(e) standset. De kan falde af og komme alvorligt til skade, eller de kan være til hinder for sikker kørsel med maskinen. Børn, som man har ladt køre med på et tidligere tidspunkt, kan pludselig dukke op, hvor man klipper, for at køre med igen og kan blive påkørt, for-eller baglæns, af maskinen.

5. Lad aldrig børn føre maskinen.

6. Vær ekstra forsigtig, når du kører omkring blinde hjørner, buske, træer eller andre ting, som kan nedsætte udsynet.

EMISSION

1. Udstødnigsgasser fra dette produkt indeholder kemikalier, som i visse mængder vides at forårsage cancer, fødselsmisdannelser eller anden reproduktiv skade.

2. Se efter de relevante emissions varighed- og luftindeksoplysninger på motorens emissionsmærkat.

TÆNDINGSSYSTEM

1. Dette tændingssystem er i overensstemmelse med Canadiske ICES-002.

Page 32

FØRERSIKKERHED

SERVICE OG VEDLIGEHOLDELSE

Sikker håndtering af benzin

1. Sluk alle cigaretter, cigarer, piber og alle andre antændelseskilder.

2. Brug kun godkendte benzindunke.

3. Tag aldrig benzindækslet af eller fyld brændstof på med motoren gående. Lad motoren køle af før påfyldning af brændstof.

4. Fyld aldrig brændstof på inden døre.

5. Opbevar aldrig maskinen eller brændstoftanke, hvor der forefindes åben flamme, gnister eller et vågeblus som i f.eks. en varmtvandsbeholder eller andre husholdningsmaskiner.

6. Fyld aldrig beholdere inden i et køretøj eller på ladet af en lastbil med en plastikindsats. Placer altid beholdere på jorden i nogen afstand fra køretøjer før påfyldning.

7. Fjern benzindrevet udstyr fra ladet på en lastbil eller påhængsvogn og påfyld brændstof på jorden. Hvis dette ikke er muligt, skal sådant udstyr, som sidder på en påhængsvogn, fyldes op med en dunk i stedet for med benzinstationens slange.

8. Hold slangens mundstykke i kontakt med kanten af benzintankens eller dunkens åbning hele tiden, indtil du er færdig med at fylde brændstof på. Brug ikke anordninger, der holder mundstykket åbent.

9. Hvis du spilder benzin på tøjet, skal du omgående skifte tøj.

10. Overfyld aldrig brændstoftanken. Sæt benzindækslet på og stram det forsvarligt igen.

11. Vær ekstra forsigtig under håndtering af benzin og andet brændstof. De er brandfarlige, og dampene kan eksplodere.

12. Hvis du spilder brændstof, må du ikke forsøge at starte motoren, men skal flytte maskinen bort fra det område, hvor der blev spildt, og undgå at skabe antændelseskilder, indtil brændstofdampene er afluftet.

13. Sæt dækslerne forsvarligt på benzintanke og -dunke igen.

Service og vedligeholdelse

1. Lad aldrig maskinen køre i et lukket rum, hvor kuliltedampe kan samles.

2. Se efter, at bolte og møtrikker, især dem, der holder knivene på plads, sidder godt fast, og hold maskinen i god stand.

3. Sæt aldrig sikkerhedsudstyr ud af kraft. Efterse dets funktion regelmæssigt og foretag nødvendige reparationer, hvis det ikke fungerer, som det skal.

4. Hold maskinen ren for græs, blade og andet ophobet materiale. Visk spildt olie eller brændstof op og fjern materiale, som er blevet gennemvædet dermed. Lad motoren køle af før opbevaring.

5. Hvis du rammer en genstand, bør du standse og efterse maskinen. Foretag nødvendige reparationer, før du starter maskinen igen.

6. Foretag aldrig justeringer eller reparationer med motoren gående.

7. Efterse græsopsamlerens komponenter og udkastskærmen ofte og udskift med reservedele som anbefalet af fabrikanten, når det er nødvendigt.

8. Klipperknivene er skarpe. Vikl noget om knivene eller brug handsker og vær ekstra forsigtig ved servicearbejde, som involverer knivene.

9. Efterse bremsernes funktion regelmæssigt og ofte. Juster eller reparer efter behov.

10. Vedligehold sikkerheds- og anvisningsmærkater, og udskift dem, hvis det er nødvendigt.

10 www.simplicitymfg.com

11. Fjern ikke benzinfilteret, mens motoren er varm, idet spildt benzin kan antændes. Spred ikke benzinslangeklemmerne mere end nødvendigt. Vær sikker på, at klemmerne holder slangerne godt fast på filteret efter installation.

12. Brug ikke benzin, som indeholder METANOL, eller benzin som indeholder mere end 10 % ETANOL, benzinadditiver eller hvid benzin, idet det kan resultere i beskadigelse at motoren/brændstofsystemet.

13. Hvis brændstoftanken skal tømmes, skal det gøres udendørs.

14. Udskift lydpotter, som er i dårlig stand.

15. Brug kun fabrikantautoriserede reservedele ved reparation.

16. Overhold altid fabrikantens specifikationer ved justeringer og indstillinger.

17. For væsentligt service- eller reparationsarbejde bør du kun anvende autoriserede serviceforhandlere.

18. Prøv aldrig at udføre væsentligt reparationsarbejde på maskinen, medmindre du har den rette træning. Forkert udført servicearbejde kan gøre anvendelse af maskinen farlig, medføre beskadigelse af maskinen og ugyldiggøre fabrikantens garanti.

19. På klippere med flere knive skal man være forsigtig, idet drejning af én kniv kan få andre knive til at drejes.

20. Lav ikke modifikationer på motorens regulator eller andre hastighedskontroller. Kørsel med motoren ved for høj hastighed kan øge faren for personskade.

21. Kobl udstyrsdrev fra, stands motoren, tag startnøglen ud, og tag tændrørskabler af før rengøring af udkaståbninger, ved alt servicearbejde, hvis knivene har ramt noget, eller hvis maskinen vibrerer unormalt. Efter at man har ramt en genstand, skal maskinen efterses for beskadigelse og nødvendigt reparationsarbejde udføres, før maskinen startes og køres igen.

22. Hold hænderne borte fra roterende dele som f.eks. hydrauliske pumpers køleventilator, mens traktoren går. (Hydrauliske pumpers køleventilatorer er typisk placeret ovenpå transakslen).

23. Enheder med hydrauliske pumper, slanger eller motorer: ADVARSEL: Hydraulisk væske, som slippes ud under tryk, kan ramme hårdt nok til at gennemtrænge huden og forårsage alvorlig tilskadekomst. Hvis fremmedartet væske skydes ind i huden, skal den fjernes operativt indenfor nogle få timer af en doktor, som er bekendt med denne form for skade. Ellers kan det forårsage gangræn. Hold krop og fingre væk fra små huller og dyser, som udsender hydraulisk væske under højt tryk. Brug papir eller pap - ikke hænderne

- til at søge efter lækager. Vær sikker på, at alle tilslutninger, der fører hydraulisk væske, sidder stramt, og at alle hydrauliske slanger og rør er i god stand, før der sættes tryk på systemet. Hvis der forekommer lækager, skal enheden omgående til service hos den autoriserede forhandler.

24. ADVARSEL: Dele og væsker kan være under tryk. Forkert udløsning af fjedre kan forårsage alvorlig personskade. Fjedre bør kun fjernes af en autoriseret reparatør.

25. Modeller, som er udstyret med en motorkøler: ADVARSEL: Dele og væsker kan være under tryk. For at undgå alvorlig legemsbeskadigelse fra varm kølervæske eller udløst damp, må man aldrig forsøge at fjerne kølerdækslet, mens motoren går. Stands motoren, og vent indtil den er kølet af. Så skal man endda stadig udvise forsigtighed.

Page 33

FØRERSIKKERHED

Sikkerhedsmærkater

Alle advarende mærkater (FARE, ADVARSEL og FORSIGTIG) og alle instruktive mærkater på traktor og klipper bør læses omhyggeligt og efterleves. Det kan føre til personskade, hvis disse anvisninger ikke følges. De gives af hensyn til din sikkerhed, og de er vigtige! De nedenstående sikkerhedsmærkater er at finde på traktoren og klipperen.

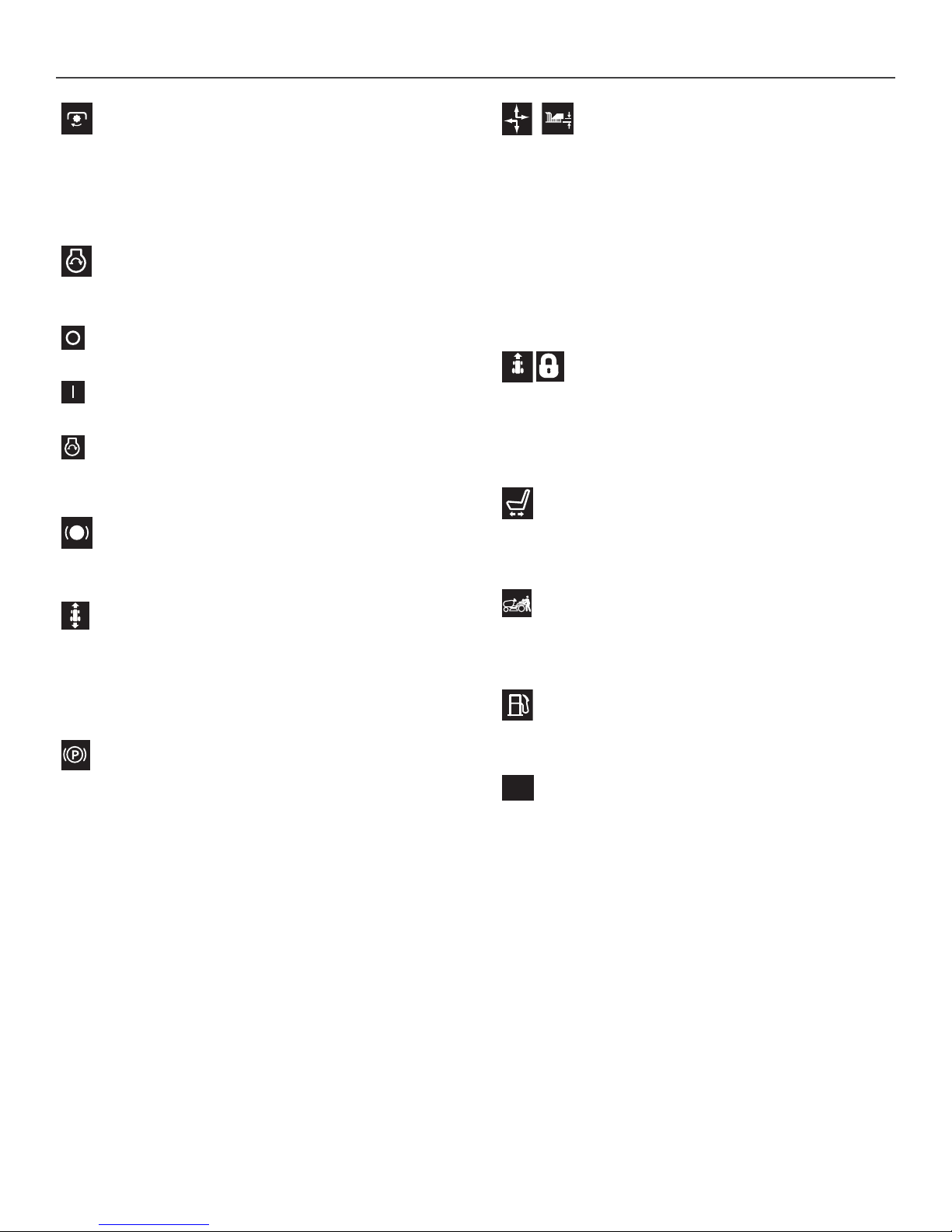

Sikkerhedssymboler

Advarsel: Se Betjeningsvejledningen.

Læs og forstå betjeningsvejledningen før brug af maskinen.

Fare: Udslyngende genstande.

Denne maskine er i stand til at kaste genstande og andet materiale. Hold omkringstående væk.

Advarsel: Fjern startnøglen før servicearbejde.

Fjern nøglen og gennemlæs den tekniske vejledning, før du udfører reparationer eller vedligeholdelsesarbejde.

Fare: Fare for at vælte.

Brug ikke denne maskine på skråninger over 10°.

Fare: Fare for amputering.

Denne maskine kan amputere lemmer. Hold omkringstående, deriblandt børn borte, når motoren går.

Fare: Fare for amputering.

Denne maskine kan amputere lemmer. Hold hænder og fødder borte fra knivene.

Fare: Brandfare.

Brændstof må ikke påfyldes, mens motoren er varm eller går. Stands motoren og lad den køle af i 3 minutter, før du fylder brændstof på.

Hvis nogen af disse mærkater er beskadiget eller gået tabt skal de omgående udskiftes. Henvend dig til din lokale forhandler for nye mærkater.

Disse mærkater er nemme at montere, og de fungerer som en stadig og synlig påmindelse til dig selv og andre, som måtte betjene udstyret, om at følge alle de sikkerhedsanvisninger, som er af betydning for betryggende og hensigtsmæssig betjening.

Fare: Varme komponenter.

Lad motoren køle af, før du berører området.

Fare: Kulilteforgiftning.

Lad ikke motoren gå i et dårligt ventileret område.

Advarsel: Brandfare.

Hold børn, åben ild og gnister væk fra batteriet, for at undgå antændelse af eksplosive gasser.

Advarsel: Svovlsyre kan forårsage blindhed og alvorlige forbrændinger.

Bær altid sikkerhedsbriller eller ansigtsskærm, når der arbejdes med eller i nærheden af batteriet.

Advarsel: Batterier udvikler eksplosive gasser.

Læs og forstå Brugermanualen inden denne maskine tages i brug.

Vigtigt: Må ikke bortskaffes med almindeligt affald.

Kontakt de lokale myndigheder mht. bortskaffelse og/eller genbrug af batterier.

Fare: Fare for amputering.

Denne maskine kan amputere lemmer. Hold hænder og fødder borte fra knivene.

Page 34

FØRERSIKKERHED

SSTTOO

Placering af mærkater

Mærkat Reservedelsnr. 1737541

Sikkerhedssymboler, Reservedelsnr. 1734027

5 6

Tændingskontaktpositioner Reservedelsnr. 1722806

1723143

Plæneklipper lift Reservedelsnr. 1723143

Forsigtig, klemmepunkt, delnr. 1720389

1730172

Brændstofniveau, delnr. 1730172

Forsigtig, klemmepunkt, delnr. 1720389

1723160

Transmissionsudløser Reservedelsnr. 1723160

12 www.simplicitymfg.com

Page 35

FUNKTIONER OG BETJENINGSORGANER

12V

Traktor betjeningshåndtag figur 1

Traktor betjeningshåndtag

Gashåndtag

Gashåndtaget regulerer motorens omdrejningshastighed. Skub gashåndtaget fremad for at øge motorhastigheden og bagud for at sænke den. Man skal altid arbejde med gashåndtaget i fuld fart stilling.

Choker

Luk for chokeren ved koldstart. Åbn chokeren, når motoren er startet. En varm motor behøver som regel ikke at chokes.

Flyt håndtaget fremad for at lukke chokeren.

Kørelys

Lygtekontakten tænder og slukker for traktorlygterne.

Baglæns klipning (Reverse Mowing Option, RMO)

Baglæns klipning tillader klipning (eller brug af andet PTOdrevet udstyr) under baglænskørsel. For at bruge baglæns klipning (RMO) skal RMO-nøglen drejes, efter PTO er koblet til. Lysdioden vil tændes og føreren kan nu udføre baglæns klipning. Hver gang PTO kobles fra, skal der tændes for RMO igen, hvis man ønsker at fortsætte i baglæns retning.

Page 36

FUNKTIONER OG BETJENINGSORGANER

12V

PTO-kontakt

PTO-kontakten til- og frakobler udstyr, som drives af kraftudtaget. Træk op i kontakten for at koble PTO til. Skub kontakten ned for at koble PTO fra.

BEMÆRK: Føreren skal sidde ned i traktorsædet, for at PTO virker.

Tændingskontakt

Tændingskontakten starter og stopper motoren. Den har tre stillinger:

Fra Stopper motoren og slår det elektriske

kredsløb fra.

Kør Tillader motoren at arbejde og sætter

strøm på det elektriske kredsløb.

Start Aktiverer selvstarteren.

BEMÆRK: Lad aldrig tændingskontakten stå i kør positionen, når motoren er slukket; det aflader batteriet.

Bremsepedal

Når bremsepedalen trykkes ned, aktiveres traktorens bremser.

Justering af klippehøjde

Klippehøjden kan indstilles trinløst mellem 3,8 - 10,2 cm (1,5 - 4,0”).

Kontakten for klippehøjdeindstilling regulerer plæneklipperens klippehøjde. Den samme kontakt regulerer også udkastrørets drejemotor, når en sneslynge er monteret. Pilene på kontakten svarer til justeringsretningen (OP-pil øger klippehøjden, HØJRE-pil drejer udkastrøret til højre osv). Når justeringsviseren er nået til en yderposition, skal du slippe kontakten; hvis du fortsat holder den til, vil du beskadige motoren.

Cruise Control

Cruise Control bruges til at fastlåse fartkontrollen til kørsel fremad. Flyt håndtaget fremad, indtil den ønskede fart nås. Flyt håndtaget bagud for at udkoble Cruise Control. Hvis det bliver nødvendigt at standse hurtigt, vil Cruise Control gå i neutral, når man træder på bremsepedalen.

Håndtag til sædeindstilling

Førersædet kan indstilles fremad og bagud. Frigør sædet med håndtaget, kør sædet i den ønskede stilling, og slip så håndtaget for at låse sædet fast i denne position.

Kørselspedaler

Traktorens fart fremad styres med pedalen til fremadkørsel. Traktorens fart bagud styres med pedalen til bagudkørsel.

Når en af pedalerne trykkes ned, øges fremdriftshastigheden. Bemærk, at jo længere pedalen trykkes ned, jo hurtigere kører traktoren.

Parkeringsbremse

Håndtaget til parkeringsbremsen bruges til at aktivere parkeringsbremsen, når traktoren er standset. Parkerings bremsen aktiveres ved at trykke bremsepedalen helt i bund og derefter trække op i håndtaget.

Udløserhåndtag til transmissionen

Udløserhåndtaget til transmissionen slår transmissionen fra, så traktoren kan skubbes med håndkraft. Se “Skubning af traktoren med håndkraft” angående betjeningsvejledning.

Brændstoftank

Når dækslet skal aftages, drejes det mod venstre.

12V Kraftstikdåse

Stikdåsen er på 12 V jævnstrøm. Tilbehørets mærkestrøm skal være 14 A eller mindre.

14 www.simplicitymfg.com

Page 37

FUNKTIONER OG BETJENINGSORGANER

Pedal til differentialespærre (særlige modeller)

Når denne pedal trykkes ned, spærres differentialet, så begge baghjul bringes til at trække samtidigt.

Brug denne metode, hvis traktoren sidder fast, fordi det ene hjul spinder. Man må kun slå differentialespærren til ved

lave hastigheder.

Indstilling af rathældning

Brug håndtaget, som sidder på bælgen, til at frigøre vippemekanismen og vip rattet i den ønskede stilling. Slip håndtaget for at låse rattet i denne stilling.

Håndtag til udstyrsløfter

Når klipperen anvendes, skal den løftes op fra jorden, når man kører til og fra arbejdsstedet. UNDLAD at klippe med klipperen i løftet transportstilling.

Håndtaget til udstyrsløfteren hæver og sænker udstyr, som anvender traktorens manuelle løftegrej. Sådan sænkes udstyret: Træk håndtaget en smule tilbage, tryk udløserknappen ned og skub håndtaget frem, indtil det låser i nedsænket stilling. Sådan løftes udstyret: Skub håndtaget en smule fremad, tryk udløserknappen ned og træk derefter håndtaget bagud, til det låser i hævet stilling.

Parkeringsbremsefunktioner

Aktivering af parkeringsbremsen - Se Figur 2. Sådan

låses parkeringsbremsen: Slip begge kørselspedaler (A), tryk bremsepedalen (B) helt ned, træk OP i håndtaget til parkeringsbremse (C) og slip så bremsepedalen.

Udløsning af parkeringsbremsen - Se Figur 2. Sådan udløses parkeringsbremsen: Tryk bremsepedalen (B) helt ned og skub håndtaget til parkeringsbremse (C) NED.

VIGTIGT AT BEMÆRKE: Ved modeller, der er udstyret med hydraulisk løfter, virker løfteren ikke, når parkeringsbremsen er aktiveret.

Instrumentbrætsymbolernes Betydning

Se Figur 3. Når tændingsnøglen drejes i kørestilling, lyser alle

advarselslamper og det totale antal driftstimer vises. Undersøg, at alle lamper fungerer.

A. Brændstofniveau

Viser mængden af brændstof i tanken. Tom til venstre; fuld til højre. De sidste to bjælker blinker, når tanken er næsten tom.

B. Timetæller / ur / serviceindikator

Viser uret, timetæller og vedligeholdelsespåmindelse. Timetælleren måler det antal timer, hvor nøglen har stået i

stillingen RUN (kørsel). Timetællerens indikator vil blinke med et indledende olieskift efter 5 timer og en påmindelse om smøring hver 50 timer. Disse påmindelser vises i ca. to timer og vil automatisk blive nulstillet.

Bemærk: Timetælleren vil registrere tidsforløbet, når nøglen står i stillingen RUN (kørsel), også selvom motoren ikke kører. Timetælleren har en selvstændig strømkilde, så det samlede timetal er altid synligt.

C. Knap til ciffervalg

Bruges til at stille uret.

D. Stilleknap

Bruges til at stille uret.

E. Lampe for PTO

Viser at PTO-kontakten er i stilling til.

F. Cruise Control lys

Viser at Cruise Control er slået til.

G. Lampe for lavt olietryk

Viser at olietrykket i motoren er lavt. Lampen tænder, så snart traktoren startes og slukker så igen. HVIS DENNE

LAMPE TÆNDER, MENS TRAKTOREN ER I BRUG, SÅ SLUK OMGÅENDE FOR MOTOREN. Opsøg forhandleren for at få lavet service.

H. Lampe til lav spænding

Viser at spændingen i det elektriske system er lav. Lampen tænder, så snart traktoren startes og slukker så igen. HVIS DENNE LAMPE TÆNDER, MENS TRAKTOREN ER I BRUG, SÅ SLUK OMGÅENDE FOR MOTOREN. Opsøg forhandleren for at få lavet service.

Page 38

FUNKTIONER OG BETJENINGSORGANER

Funktioner

INSTRUMENTBRÆT DISPLAY MODELLER Viser den samlede kørselstid - Når nøgleafbryderen først

bliver drejet til positionen KØR, vil alle indikatorlamperne lyse og den samlede kørselstid vil blive vist. Sørg venligst for at alle lamperne virker.

Viser PTO tid - Drej nøglen til SLUK, aktiver PTO’en og drej nøglen til positionen KØR (motor stoppet).

Indstil uret - Start motoren og lad den køre. Tryk på valgmulighedsknappen (SELECT) (C, Figur 3) i tre (3) sekunder og giv slip. Tryk på indstillingsknappen (SET) og HOLD for at indstille timer. Tryk på valgmulighedsknappen (SELECT) og vælg minutter. Tryk på og HOLD indstillingsknappen (SET) (D) for at indstille tid. Lad den være i 5 sekunder og uret vil blive aktiveret. Stop motoren.

Demonstrationstilstand - Med motoren stoppet, holdes indstillingsknappen (SET) (D) nede og nøgleafbryderen drejes hen på KØR positionen.

Vedligeholdelses påmindelse - En vedligeholdelses påmindelse vises i informationsvinduet (B) efter de første 5 timers drift og derefter for hver 50 timer. Påmindelsen vil automatisk bliver nulstillet efter 5 timer. Påmindelsen kan manuelt nulstilles ved at dreje nøgleafbryderen fra SLUK til KØR (med motoren stoppet) hvorefter trykkes på indstillings- (SET) (D) og valgmulighedsknappen (SELECT) (C) samtidigt i 5 sekunder.

12 V Kraftstikdåse

Tilbehørsstikdåsen på 12 volt sidder i venstre sidekapsel. Den kan bruges til strøm til små elektroniske anordninger. Tilbehørets mærkestrøm må være højst 14 A.

BEMÆRK: Hvis man kører 12 volts tilbehør, især hvis maskinen går i tomgang, kan det få batteriet til at aflades. Når man ikke anvender tilbehørsstikket, skal det dækkes med gummiproppen for at forhindre fugtighed i at trænge ind og forårsage kortslutning. Hvis der kommer vand i proppen, kan det forårsage kortslutning.

16 www.simplicitymfg.com

Page 39

BRUG

Test af sikkerhedsblokeringssystemet

Denne maskine er udstyret med et sikkerhedsblokeringssystem og andet sikkerhedsudstyr. Dette sikkerhedssystem er installeret af hensyn til din sikkerhed. Forsøg ikke at omgå sikkerhedsafbryderne, eller på anden måde sætte sikkerhedssystemet ud af kraft.

ADVARSEL

Hvis maskinen ikke består en af disse sikkerhedsprøver, må den ikke bruges. Henvend dig til din autoriserede forhandler.

Prøve 1 — Motoren bør IKKE tørne, hvis:

• PTO-koblingen er slået TIL, ELLER

• Bremsepedalen IKKE er helt trådt i bund (med parkeringsbremsen slået FRA), ELLER

• Cruise control-håndtaget IKKE er i NEUTRAL.

Prøve 2 — Motoren BØR tørne og starte, hvis:

• Føreren sidder i sædet, OG

• PTO er koblet fra (OFF), OG

• Bremsepedalen er helt trådt i bund (med parkeringsbremsen slået TIL), OG

• Cruise control-håndtaget er i NEUTRAL.

Prøve 3 — Motor skulle STOPPE hvis:

• Føreren hæver sig fra sædet mens kraftudtaget er koblet til ELLER

• Føreren hæver sig fra sædet mens bremsepedalen IKKE er helt trådt ned (uden håndbremse)

Prøve 4 —

knive

Knivene og klipperens drivremme skal standse fuldstændigt inden for 5 sekunder efter, at den elektriske PTO-koblingskontakt er slået fra (eller føreren rejser sig fra sædet). Hvis plæneklipperens drivrem ikke standser indenfor fem sekunder, besøg en autoriseret forhandler.

Prøve 5 — Baglæns klipning (RMO) afprøvning

• Motoren skal standse, hvis det forsøges at køre baglæns med PTO allerede tilkoblet, men hvor RMO ikke er blevet aktiveret.

• RMO -lyset skal lyse op, når RMO aktiveres.

Kontroller stoptiden af plæneklipperens

Påfyldning af brændstof

ADVARSEL

Benzin og benzindampe er yderst brandfarlige og eksplosive. Brand eller eksplosion kan medføre alvorlige forbrændinger eller døden.

Påfyldning af brændstof

• Sluk for motoren, og lad motoren køle af i mindst 3 minutter, før tankdækslet fjernes.

• Påfyld kun benzin udendørs eller på et sted med god udluftning.

• Undlad at fylde for meget brændstof i brændstoftanken. Undlad at fylde helt op til kanten på påfyldningsstudsen, således at der er plads til at brændstoffet kan udvide sig.

• Brændstof skal opbevares i sikker afstand fra gnister, åben ild, vågeblus, varme og andre mulige antændelseskilder.

• Foretag hyppige eftersyn af brændstofslanger, tanken og tankdækslet samt fittings for revner og utætheder. Udskift om nødvendigt.

• Hvis du spilder benzin, så vent med at starte motoren, indtil benzinen er fordampet.

1. Rengør brændstofdækselområdet for snavs og rester. Fjern brændstofdækslet (A, figur 4).

2. Fyld brændstoftanken (B) op med brændstof. Undlad at fylde helt op til kanten på påfyldningsstudsen (C), således at der er plads til at brændstoffet kan udvide sig.

3. Genmontér tankdækslet.

Start af motoren

ADVARSEL

Benzin og benzindampe er yderst brandfarlige og eksplosive. Brand eller eksplosion kan medføre alvorlige forbrændinger eller døden.

Start af motoren

• Sørg for, at tændrøret, lyddæmperen, tankdækslet og luftfilteret (hvis monteret) er på plads og forsvarligt fastgjort.

• Tørn ikke motoren, når tændrøret er afmonteret.

• Hvis motoren er druknet, sættes chokeren (hvis monteret) i ”OPEN/RUN”-position (kør) og gasspjældsregulatoren i fast-position (hurtig), hvorefter motoren tørnes, indtil den starter.

Page 40

BRUG

ADVARSEL

Motorer udsender kulilte, der er en lugtfri og farveløs, giftig gasart. Indånding af kulilte kan medføre kvalme, besvimelse eller døden.

• Motoren må kun startes og anvendes udendørs.

• Motoren må aldrig startes og anvendes i lukkede rum. Dette gælder også, selv om døre og vinduer er åbne.

1. Mens man sidder i førersædet, skal man trykke bremsepedalen helt i bund eller sætte parkeringsbremsen.

2. Sørg for, at fødderne ikke trykker på speederpedalerne, og at cruise-control-grebet står i frigear.

3. PTO koblingen frakobles.

4. Gasspjældet sættes på FULL/FULD.

5. Chokeren lukkes.

BEMÆRK: En varm motor har næppe behov for chokeren.

6. Startnøglen sættes i og drejes til START.

7. Efter motoren starter, skal motorens gasspjældsregulering flyttes til halv hastighed. Motoren varmes op ved at lade den køre i mindst 30 sekunder.

8. Gasspjældet sættes på FULL/FULD.

BEMÆRK: I tilfælde af en nødsituation kan motoren standses ved simpelthen at dreje nøglen om til STOP. Denne metode må kun bruges i en nødsituation. Motoren standses normalt ved at følge den procedure, der er beskrevet i afsnittet

Stop af traktor og motor

6. Træd ned på fremad-kørehastighedspedalen. Tag foden af pedalen for at standse. Bemærk, at jo mere pedalen trædes ned, jo hurtigere kører traktoren.

7. Stop traktoren ved at tage foden af kørehastighedspedalen; slå så parkeringsbremsen til og stop motoren (se

Stop af traktor og motor

Græsslåning

1. Indstil plæneklipperens klippehøjde på den ønskede indstilling med håndtaget til klippehøjde.

2. Træk parkeringsbremsen. Sørg for at kontakten til kraftudtaget er frakoblet.

3. Start motoren (se afsnittet

4. Sæt gasreguleringen til FULD.

5. Tilkobl PTO’en for at aktivere plæneklipperknivene.

6. Begynd at slå græs.

BEMÆRK: Når alarmen for ”fyldt opsamler” lyder, sluk øjeblikkeligt PTO’en for at forhindre at udstødningsrøret tilstoppes. Kør til det ønskede sted og tøm opsamleren (se afsnittet Tømning af opsamleren).

7. Når du er færdig, slå PTO/kraftudtaget fra og hæv plæneklipperen med lift håndtaget.

8. Stop motoren (se afsnittet

toren

Start motoren

Stop traktoren og mo-

Kørsel med traktoren

1. Sæt dig i sædet og juster sædet, så du nemt kan nå alle betjeningsgreb og se instrumentbrættet.

2. Slå parkeringsbremsen til.

3. Forvis dig om, at PTO er koblet fra.

4. Start motoren (se

5. Slå parkeringsbremsen fra og tag foden af bremsepedalen.

Start af motoren

ADVARSEL

Motoren vil slukkes, hvis baglænskørehastighedspedalen trædes ned, mens PTO er koblet til eller RMO (baglæns klipning – Reverse Mowing Option) ikke er blevet aktiveret. Føreren skal altid slukke for PTO, før der køres over veje, stier eller andre områder, der muligvis anvendes af andre køretøjer. Pludseligt tab af drivkraft kan medføre sikkerhedsfare.

ADVARSEL

Baglæns klipning kan være farligt for omkringstående. Tragiske ulykker kan forekomme, hvis føreren ikke er bevidst om tilstedeværende børn. Brug aldrig RMO, hvis der er børn til stede. Børn føler sig ofte tiltrukket af maskinen og klippeaktiviteten.

18 www.simplicitymfg.com

Page 41

BRUG

Betjening af ekstraudstyr ved baglænskørsel

Hvis føreren ønsker at anvende et PTO-drevet redskab i bakgear kan RMO-systemet anvendes. For at anvende RMO-systemet drejes RMO-nøglen efter PTOen er tilkoblet. LED lampen lyser og føreren kan derefter arbejde i bakgear. Hver gang PTOen slås fra skal RMO-systemet genaktiveres hvis det påkræves. Nøglen bør fjernes for at begrænse adgangen til RMO-systemet.

Skubning af traktoren med håndkraft

1. Kobl PTO fra og stop motoren.

2. Skub håndtaget ca. 6 cm (2-3/8″) for at frigøre transmissionen (B, figur 5).

3. Traktoren kan nu skubbes med håndkraft.

TRAKTOREN MÅ IKKE BUGSERES

Bugsering af traktoren vil forårsage beskadigelse af transmissionen.

• Brug aldrig noget andet køretøj til at skubbe eller trække denne maskine med.

• Transmissionsudløser-ventilens håndtag må ikke aktiveres, mens motoren går.

Brug af påhængsvogn

Den maksimale tilladelige horisontale kraftpåvirkning på trækstangen er 280 Newton. Den maksimale tilladelige vertikale kraftpåvirkning på trækstangen er 160 Newton. Dette svarer til en 113 kg påhængsvogn på en 10° bakke. Fastgør påhængsvognen med en passende splitpind (A, figur 7) og en clips (B).

Stop af traktor og motor

1. Tag foden af kørehastighedspedalen.

2. Kobl PTO fra, og vent til alle roterende dele er standset.

3. Skub gaskontrollen til LANGSOM, og drej startnøglen til OFF (A, figur 6). Fjern nøglen.

Justering af slåmaskinens klippehøjde

Klippehøjden kan indstilles trinløst mellem 3,8 - 10,2 cm (1,5

- 4,0”). Kontakten for klippehøjdeindstilling regulerer

plæneklipperens klippehøjde (B, figur 6). Den samme kontakt regulerer også udkastrørets drejemotor, når en sneslynge er monteret. Pilene på kontakten svarer til justeringsretningen (OP-pil øger klippehøjden, HØJRE-pil drejer udkastrøret til højre osv). Når justeringsviseren er nået til en yderposition, skal du slippe kontakten; hvis du fortsat holder den til, vil du beskadige motoren.

Page 42

VEDLIGEHOLDELSE

Vedligeholdelses diagrammet

TRAKTOR OG PLÆNEKLIPPER

Hver 8 timer eller dagligt

Kontroller sikkerhedslåsesystemet Rengør traktor og plæneklipper Rengør motorafdelingen

Hver 25 timer eller årligt *

Kontroller dæktrykket Afprøv klipperknivenes bremsetid Kontroller traktor og plæneklipper for løst hardware

Hver 50 timer eller årligt *

Rens batteri og kabler Kontroller traktorens bremser

Besøg en forhandler en gang om året for at

Smør traktor og plæneklipper Kontrollér plæneklipperens knive **

* Hvad der end kommer først ** Kontroller skærene oftere i tilfælde af meget sandet

jord eller høje forekomster af støv.

MOTOR

Første 5 timer

Skiftmotorolie

Hver 8 timer eller dagligt

Kontroller motorens olieniveau

Hver 25 timer eller årligt *

Rengør motorens luftfilter og forfilter **

Hver 50 timer eller årligt *

Skift motorolie Udskift oliefilteret

Årligt

Udskift luftfilter Udskift forfilter

Besøg en forhandler en gang om året for at

Kontroller lydpotte og gnistfanger Udskift tændrør Udskift brændstoffilter Rengør motorens luftkølingssystem

Eftersyn af dæktrykket

Dæktrykket skal efterses regelmæssigt og holdes inde for de rammer, som er angivet i skemaet. Bemærk at disse tryk kan variere en smule fra det ”maksimale tryk”, som angives på siden af dækkene. Det angivne tryk giver den rette traktion, forbedrer klippekvaliteten og forlænger dækkets levetid.

Størrelse psi bar

23 x 10,5-12 6-8 0,41-0,55 bar

15 x 6,5-8 10-12 0,8-1,0 bar

* Hvad der end kommer først ** Hyppigere rengøring er påkrævet i støvede omgivelser

eller hvis der findes urenheder i luften.

Kontroller stoptiden af plæneklipperens knive

Klipperens knive og remme skal standse helt indenfor 5 sekunder efter, at den elektriske PTO-kobling er blevet slået fra.

1. Med traktoren i neutral skal PTO kobles fra og føreren skal sidde i sædet og starte motoren.

2. Se ud over venstre sides fodhviler og iagttag klipperens drivrem. Kobl PTO til og vent i adskillige sekunder. Kobl PTO ud og tag tid på, hvor længe klipperens rem er om at standse.

3. Hvis plæneklipperens drivrem ikke standser indenfor fem sekunder, besøg en autoriseret forhandler.

20 www.simplicitymfg.com

Page 43

VEDLIGEHOLDELSE

Batterivedligeholdelse

ADVARSEL

Når man fjerner eller installerer batterikabler skal det negative kabel tages af FØRST og sættes på SIDST igen. Hvis det ikke gøres i denne rækkefølge, kan den positive terminal nemt blive kortsluttet til chassiset af et stykke værktøj.

Rengøring af batteri og kabler

1. Kobl batterikablerne fra batteriet, de negative kabler

først (A, figur 8), derefter dækslet og de positive kabler (B).

2. Løsn fløjmøtrikken og spændeskiven (D).

3. Sving holdebeslaget (C) op og bort fra batteriet. Fast-

gør det til ratsøjlen.

4. Fjern batteriet (E).

5. Gør batterirummet rent med en opløsning af bagesoda og vand.

6. Gør batteriterminalerne og kabelenderne rene med en stålbørste og terminalrenser indtil de skinner.

7. Sæt batteriet (E) i batterirummet igen. Sæt batteriets holdebeslag (C) og fløjmøtrik og spændeskive (D) på.

8. Sæt batterikabler på igen, de positive kabler og dækslet først (B), derefter de negative kabler (A).

9. Påfør vaselin eller et andet ikke-ledende smøremiddel på batteriterminalerne og kabelklemmerne.

Indstilling af førersædet

Indstilling af hældning

Sædets hældning kan indstilles i en af tre stillinger. Indstilling sker ved at fjerne bæreboltene, afstands stykkerne, skiverne og møtrikkerne (B, figur 9) fra hængslet og montere dem igen i de ønskede huller.

Indstilling af sædeforskydning

Førersædet kan indstilles fremad og bagud. Frigør sædet med håndtaget (A, figur 9), kør sædet i den ønskede stilling, og slip så håndtaget for at låse sædet fast i denne position.

Indstilling af sædeaffjedring

Sædefjedrene (C, figur 9) kan indstilles til at give en blødere eller fastere kørsel. Vip sædet forover og skyd fjedermontagen fremad til blødere kørsel og bagud til fastere kørsel.

Justering af løftehjælp

Kun på modeller med manuelt løft rigtigt, skal man kontakte forhandleren.

Batteriopladning

ADVARSEL

Hold ild og gnister væk fra batteriet; det afgiver gasser der er højeksplosive. Sørg for ordentlig ventilation under opladning af batteriet.

Hvis dit batteri er dødt eller for svagt til at starte motoren, kan det være på grund af en fejl i ladesystemet eller en anden elektrisk komponent. Hvis der er tvivl om årsagen til problemet, skal du henvende dig til din forhandler. Hvis du er nødt til at udskifte batteriet, så se

og kabler

For at oplade batteriet, skal du følge instruktionerne fra producenten af batteriopladeren såvel som alle advarsler indeholdt i batteriet indtil det er fuldt opladet. Oplad ikke med en ladestrøm højere end 10 ampere.

afsnittet.

Førersikkerhed

afsnittet i denne manual. Oplad

Rengøring af batteri

Page 44

VEDLIGEHOLDELSE

Opbevaring

ADVARSEL

Rideren må aldrig opbevares (med brændstof) i en indelukket, dårligt ventileret bygning. Brændstofdampe kan drive hen til antændelseskilder (som f.eks. varmefyr eller varmtvandsbeholdere) og forårsage eksplosion. Brændstofdampe er også giftige for både mennesker og dyr.

Når brændstof eller udstyr med brændstof i tanken opbevares

• Opbevar væk fra fyr, ovne, vandvarmere eller andet udstyr, som kan have en tændflamme eller anden antændelseskilde, fordi de kan antænde benzindampe.

Udstyr

Frakobl PTO, træk håndbremsen og tag nøglen ud. Batteriets levetid vil blive forlænget hvis det udtages.

Opbevar på et køligt og tørt sted og oplad fuldstændigt ca. en gang om måneden. Hvis batteriet forbliver i maskinen, skal det negative kabel tages af.

Brændstofsystem

Brændstof kan blive forældet når det opbevares i over 30 dage. Gammelt brændstof kan forårsage dannelse af syre- og gummiaflejringer i brændstofsystemet eller på væsentlige karburatordele. For at bevare brændstoffet frisk, brug Briggs & Stratton FRESH START® brændstof stabilisator der er tilgængelig som et flydende additiv eller en dryp koncentratpatron.

Der er ingen grund til at tømme motoren for brændstof hvis en brændstof stabilisator anvendes ifølge vejledningen. Lad motoren køre i 2 minutter for at stabilisatoren kan cirkulere gennem brændstofsystemet. Motoren og brændsoffet kan derefter opbevares i op til 24 måneder.

Hvis benzinen i motoren ikke er blevet behandlet med en brændstof stabilisator, skal den udtømmes i en godkendt beholder. Lad motoren køre indtil der ikke er mere brændstof tilbage. Brugen af en brændstof stabilisator i opbevaringsbeholderen anbefales for at bevare det frisk.

Motorolie

Skift motorolien mens motoren stadig er varm. Se motormanualen.

Før du starter maskinen efter opbevaring:

• Kontrollér alle væskeniveauer. Kontrollér alle vedligeholdelsesdetaljer.

• Udfør samtlige anbefalede kontroller og procedurer der er beskrevet i denne manual.

• Lad motoren varme op i et par minutter, inden du bruger maskinen.

22 www.simplicitymfg.com

Page 45

Fejlfinding af traktoren

PROBLEM SE EFTER AFHJÆLPNING

Motor vil ikke dreje eller starte.

Motor svær at starte eller kører ujævnt.

Motor banker.

For højt olieforbrug.

Sort udstødningsrøg.

Motoren kører men traktoren vil ikke bevæge sig.

FEJLFINDING

Der er ikke trykket på bremsepedalen.

PTO (elektrisk kobling) kontakten er i TÆND position.

Cruisekontrol er aktiveret. Skift knappen til NEUTRAL/SLUK position. Løbet tør for brændstof. Hvis motoren er varm, lad den køle ned, fyld så brændstoftanken op. Motoren er druknet. Deaktiver chokeren. Sikringen er sprunget. Henvend dig til din autoriserede forhandler. Batteriterminaler skal renses. Se Rengøring af batteri og kabler afsnittet. Batteri er afladt eller fladt. Genoplad eller udskift. Løse eller afbrudte forbindelser. Undersøg manuelt ledningerne. Hvis ledninger er flosset eller ødelagte så besøg en

Magnetspole eller selvstarter defekt.

Sikkerhedsaflåsningskontakt defekt.

Der er vand i brændstoffet. Henvend dig til din autoriserede forhandler. Brændstoffet er gammelt eller

forurenet. Brændstofblandingen er for fed. Rens luftfilteret. Motoren har et andet problem. Henvend dig til din autoriserede forhandler. Lavt olieniveau. Kontrollér/påfyld olie efter behov. Brug af forkert oliekvalitet. Se motormanualen. Motoren bliver overophedet. Henvend dig til din autoriserede forhandler. Brug af forkert oliekvalitet. Se motormanualen. For meget olie i krumtaphuset. Aftap overskydende olie. Snavset luftfilter. Se motormanualen. Choker lukket. Åbn chokeren. Der er ikke trykket på

speederen. Håndtagene til gearudløsning i

SKUB position. Håndbremsen er ikke trukket. Slå håndbremsen fra. Drivremmen er knækket eller

den glider.

Tryk bremsepedalen helt i bund.

Sæt den i SLUK position.

autoriseret forhandler. Henvend dig til din autoriserede forhandler.

Henvend dig til din autoriserede forhandler.

Tryk på pedalerne.

Gå til KØR position.

Henvend dig til din autoriserede forhandler.

Page 46

FEJLFINDING

Fejlfinding af traktoren (fortsat)

PROBLEM SE EFTER AFHJÆLPNING

Bremsen kan ikke holde.

Traktoren styrer hårdt eller er svær at håndtere.

Fejlfinding af plæneklipperen

PROBLEM SE EFTER AFHJÆLPNING

Plæneklipperen løfter sig ikke.

Plæneklipperen klipper uensartet.

Græsklippet ser groft ud.

Motoren går nemt i stå med klipperen tilkoblet.

For kraftig klippervibration.

Motoren er i gang og traktoren kører men plæneklipperen vil ikke køre.

Indvendig bremse er slidt. Henvend dig til din autoriserede forhandler. Styretilkoblingen er løs. Henvend dig til din autoriserede forhandler. Forkert dæktryk. Se Kontroller dæktryk afsnittet. Forhjuls spindellejer er tørre. Henvend dig til din autoriserede forhandler.

Løftetilkoblingen er ikke fastgjort korrekt eller er defekt.

Klippeaggregatet er ikke parallelt med jordoverfladen.

Dækkene er ikke korrekt pumpet.

Motorhastighed for lav. Sæt den på fuld gas. For høj kørselshastighed. Sæt farten ned. Plæneklipperen har et andet

problem. Motorhastighed for lav. Sæt den på fuld gas. For høj kørselshastighed. Sæt farten ned. Snavset eller tilstoppet luftfilter. Se motormanualen. Klippehøjden er indstillet for

lavt. Motoren har ikke nået

driftstemperatur. Start af plæneklipperen i højt

græs. Plæneklipperen har et andet

problem. PTO’en er ikke aktiveret. Aktiver PTO’en.

Plæneklipperen har et andet problem.

Henvend dig til din autoriserede forhandler.

Se Kontroller dæktryk afsnittet.

Henvend dig til din autoriserede forhandler.

Klip højt græs med maksimal klippehøjde i første omgang.

Lad motoren køre i adskillige minutter for at varme op.

Start græsslåning i et ryddet område.

Henvend dig til din autoriserede forhandler.

24 www.simplicitymfg.com

Page 47

Page 48

SPECIFIKATIONER

MOTOR

Briggs & Stratton

Fabrikat Briggs & Stratton® Model Professional Series™ Slagvolumen 724 cc (44,2 cu in.) Elektrisk System Generator: 16 amp

Batteri: 12 Volt, 230 CCA

Oliemængde 1,8-1,9 L (62-64 oz) Tændrørs mellemrum 0,76 mm (0,030 in.) Tændrør moment 20 Nm (180 in-lbs)

CHASSIS

Brændstoftank Indhold Indhold: 15,1 L (4,0 gal) Baghjul Dækstørrelse: 23 x 10,5-12

Dæktryk: 0,41-0,53 bar (6-8 psi)

Forhjul Dækstørrelse: 15 x 6,5-8

Dæktryk: 0,8-1,0 bar (10-12 psi)

TRANSMISSIE

K66

Fabrikat Hydrostatisk Tuff Torq K66 Motorolie 10W-30 motorolie Oliekapacitet 2,5 L (2,6 qt) Hastigheder @ 3400 o./min. Fremad: 0-9,3 km/t (0-5,8 MPH)

Bakgear: 0-5,6 km/t (0-3,5 MPH)

Vedvarende drejningsmoment 419 Nm (310 ft-lbs) Trækkrogeffekt 200 kg (440 lbs) Maksimalt akseltryk 316 kg (697 lbs)

K664

Fabrikat Hydrostatisk Tuff Torq K664 Motorolie Syntetisk 10w 50 Oliekapacitet 5,1 L (5,4 qt) Hastigheder @ 3400 o./min. Fremad: 0-9,8 km/h (0-6,1 MPH)

Bak: 0-4,8 km/h (0-3,0 MPH)

Vedvarende drejningsmoment 419 Nm (310 ft-lbs) Trækkrogeffekt 200 kg (440 lbs) Maksimalt akseltryk 316 kg (697 lbs)

PLÆNEKLIPPER

Klippebredde 132 cm (52 in.) Antal knive 3 Klippeaggregat platform Sideudkast Klippehøjde 3,8-10,2 cm (1,5-4,0 in.) Klippepositioner Grænseløs

DIMENSIONER

Totallængde 191 cm (75,2”) Totalbredde med udkastskærmen 167 cm (65,7”) Totalbredde uden udkastskærmen 132 cm (52,0”) Totalhøjde 119 cm (46,9”) Akselafstand 135 cm (53,1”)

Nominel effekt

Den nominelle bruttoeffekt for individuelle benzinmotormodeller er mærket i overensstemmelse med den amerikanske organisation SAEs (Society of Automotive Engineers) lovsamling J1940 (Small Engine Power & Torque Rating Procedure), og effektydelsen er opnået og rettet til i overensstemmelse med SAE J1995 (Revidering 2002-05). Tilspændingsmomenter fås ved et omdrejningstal på 3060 omdr./min.; antallet af hestekræfter fås ved et omdrejningstal på 3600 omdr./min. Nettoværdier tages med udstødning og luftfilter installeret, hvorimod bruttoværdier indhentes uden dette tilbehør. Den effektive motors bruttoeffekt vil være højere end nettoværdien og være påvirket af, bl.a. omgivende arbejdsforhold og maskine-til-maskine foranderligheder. Under forudsætning af både den brede vifte af produkter, som motorerne er monteret på og variationen af de miljømæssige hensyn, der skal tages ved drift af udstyret, vil benzinmotoren da ikke udvikle den nominelle bruttoeffekt, når denne anvendes i et nærmere angivet effektudstyr. Denne forskel skyldes en række faktorer, der inkluderer, men som ikke er begrænset til komponenter (luftfiltre, udstødning, ladning, afkøling, karburator, brændstofpumpe, mv.), anvendelsesbegrænsninger, omgivende arbejdsforhold (temperatur, fugt, højde) og maskine-tilmaskine foranderlighed. Grundet fabrikations- og.

RESERVEDELE OG TILBEHØR

Kontakt en autoriseret forhandler for yderligere oplysninger.

www.simplicitymfg.com

Page 49

INHALT

Abbildungen.........................................................................................................3

Betriebssicherhei.................................................................................................6

Funktionen und Steuerungen...........................................................................13

Betrieb ................................................................................................................17

Kontrollen des Sicherheitsverriegelungssystems .........................................17

Wartung ..............................................................................................................20

Fehlersuche und -behebung ............................................................................23

Garantie ..............................................................................................................25

Technische Daten ..............................................................................................26

Teile und Zubehör ..............................................................................................26

Allgemeine Informationen

Vielen Dank, dass Sie sich für den Kauf dieses qualitativ hochwertigen Aufsitzmähers von SIMPLICITY entschieden

haben und Ihr Vertrauen auf unsere Marke gesetzt haben. Bedienen und warten Sie das Produkt gemäß den Angaben dieser Bedienungsanleitung, damit ein zuverlässiger und jahrelanger Betrieb gewährleistet ist.

Dieses Handbuch beinhaltet Sicherheitsinformationen, um Ihnen die Gefahren und Risiken im Zusammenhang mit Mähern bewusst zu machen, und Ihnen zu vermitteln, wie man sie vermeidet. Dieses Produkt und seine zugelassenen Anbauten/Zubehörteile sind nur für Rasenarbeiten und die Schneeberäumung und keine anderen Zwecke gedacht. Es ist wichtig, dass Sie sich diese Bedienungsanleitung durchlesen und sie verstehen, bevor Sie die Maschine in Betrieb nehmen oder nutzen. Bewahren Sie diese Original-Bedienungsanleitung für späteres Nachschlagen auf.

Produktdaten

Geben Sie den Namen und die Nummer des Modells, die Identifikationsnummern des Herstellers und die Seriennummern des Motors in den entsprechenden Feldern an. Diese Nummern stehen auf den jeweiligen abgebildeten Teilen.

Sie MÜSSEN über diese Angaben verfügen, um Ersatzteile, Serviceleistungen oder Informationen vom zugelassenen Fachhändler zu erhalten.

PRODUKTDATEN

Modellbezeichnung, Name/Nummer

Nummer der Baueinheit Seriennummer

Baugruppennummer der Schneidwerkabdeckung

Händlername Kaufdatum

MOTORANGABEN

Motorbezeichnung Motormodell

Motortyp/Spezif. Motorkennzeichen/Seriennummer

Seriennummer der Schneidwerkabdeckung

CE Identifikationsetikett

A. Identifikationsnummer des Herstellers B. Seriennummer des Herstellers C. Name und Adresse des Herstellers D. Maximale Motorendrehzahl in Umdrehungen pro

Minute E. Nutzleistung in Kilowatt F. Gewicht des Geräts in Kilogramm G. CE-Konformitätslogo H. Baujahr

I. Gwährte Schalleistung in Dezibel

MODEL NO. xxxxxxx

SERIAL NO. xxxxxxxxxx

XXXXXXXXXXXXXXXXXXXXXX XXXXXXXXXXXXXXXXX

xxxx min

x.x kW

xxx kg

20xx

-1

xxx

Die Liste der abgebildeten Bauteile für diese Maschine kann unter diesem Link runtergeladen werden: www.simplicitymfg.com. Bitte geben Sie das Modell und die Seriennummer bei der Bestellung von Ersatzteilen an.

Copyright © 2011 Briggs & Stratton Power Products Group, LLC Milwaukee, WI, USA, Alle Rechte vorbehalten. SIMPLICITY ist eine Handelsmarke der Gruppe Briggs & Stratton Power Products Group, LLC Milwaukee, WI USA.

Page 50

BETRIEBSSICHERHEIT

Betriebssicherheit

Wir beglückwünschen Sie zum Kauf eines erstklassigen Rasen- und Gartengeräts. Unsere Produkte sind so konstruiert und gefertigt, dass sie alle Industrienormen bezüglich Sicherheit erfüllen oder übertreffen.

Motorgetriebene Geräte sind nur so sicher wie ihre Bediener. Wenn sie falsch gebraucht oder unzureichend gewartet werden, können sie gefährlich sein. Denken Sie daran, Sie sind für Ihre eigene Sicherheit und die der Personen in Ihrem Umkreis verantwortlich.

Lassen Sie gesunden Menschenverstand walten und durchdenken Sie Ihre Vorgehensweise. Wenn Sie sich nicht sicher sind, dass die Aufgabe, die Sie ausführen wollen, mit dem von Ihnen gewählten Gerät sicher bewältigt werden kann, fragen Sie einen Experten: wenden Sie sich an Ihren örtlichen Vertragshändler.

Lesen Sie die Bedienungsanleitung

Die Bedienungsanleitung enthält wichtige Sicherheitsinformationen, die Sie kennen müssen, BEVOR Sie Ihr Gerät in Betrieb nehmen und WÄHREND des Betriebs.

Sie umfasst sichere Bedienungstechniken, eine Erklärung zu den Funktionen und Bedienelementen des Produkts und Wartungsinformationen, sodass Sie Ihr Gerät optimal nutzen können.

Lesen Sie die Sicherheitsrichtlinlien und Informationen auf den folgenden Seiten vollständig durch. Lesen Sie außerdem den Abschnitt zum Betrieb komplett durch.

Kinder

Es können tragische Unfälle passieren, bei denen Kinder beteiligt sind. Kinder dürfen sich auf keinen Fall im Betriebsbereich des Gerätes aufhalten. Kinder fühlen sich häufig von einer solchen Maschine und dem Vorgang des Mähens angezogen. Man darf niemals davon ausgehen, dass Kinder an der Stelle bleiben, an der sie zuletzt gesichtet wurden. Wenn das Risiko besteht, dass Kinder in den Bereich gelangen, in dem Sie mähen, müssen sie von einem anderen verantwortungsbewussten Erwachsenen beaufsichtigt werden.

LASSEN SIE KINDER AUF KEINEN FALL AUF DIESEM GERÄT MITFAHREN! Sie werden dadurch ermuntert, sich auch in Zukunft dem Gerät zu nähern, während es in Betrieb ist, und sie könnten ernsthaft verletzt werden. Sie laufen u. U. auf das Gerät zu und wollen mitgenommen werden, wenn Sie es nicht erwarten, und Sie könnten sie womöglich überfahren.

6 www.simplicitymfg.com

Rückwärtsgang

Nicht rückwärts mähen, wenn dies nicht absolut notwendig ist. Sie sollten stets nach unten und hinten blicken, wenn Sie rückwärts fahren, selbst wenn die Mähwerkmesser ausgekuppelt sind.

Page 51

Betrieb auf Gefällen

3.5 ft (1,5 m)

20.0 ft (6,0 m)

Sie könnten ernsthaft verletzt oder sogar getötet werden, wenn Sie dieses Gerät auf einem zu steilen Abhang benutzen. Die Verwendung des Geräts auf einem zu steilen Abhang oder bei unzureichender Bodenhaftung kann zu einem Verlust der Kontrolle oder zum Umkippen führen.

Eine gute Faustregel lautet, das Gerät nicht auf einem Abhang zu benutzen, auf dem Sie nicht zurückstoßen können (im Zweiradantriebsmodus). Bitte nicht an Abhängen mit einem Gefälle von mehr als 1,5 m (3,5 Fuß) über eine Länge von 6,0 m (20 Fuß) betreiben. Fahren Sie auf Gefällen stets auf und ab, niemals in Querrichtung.

Beachten Sie auch, dass sich die befahrene Oberfläche erheblich auf die Stabilität und Kontrolle auswirken kann. Nasses Gras oder eisiger Asphalt kann Ihre Fähigkeit, das Gerät zu beherrschen, stark einschränken.

Wenn Sie sich über das Befahren eines Abhangs unsicher sind, gehen Sie keine Risiko ein. Es ist die Sache nicht wert.

Bewegliche Teile

Dieses Gerät hat zahlreiche bewegliche Teile, an denen Sie und andere sich verletzen können. Wenn Sie jedoch richtig im Sitz sitzen und alle Richtlinien in dieser Anleitung befolgen, kann das Gerät sicher bedient werden.

Das Mähwerk ist mit rotierenden Mähwerkmessern ausgestattet, die Hände und Füße amputieren können. Lassen Sie niemanden in die Nähe des Geräts, während es in Betrieb ist!

Um Ihnen, dem Bediener, bei der sicheren Bedienung dieses Geräts zu helfen, ist dieses mit einem Bedieneranwesenheits-Sicherheitssystem ausgestattet. Es darf NICHT versucht werden, das System zu modifizieren oder zu umgehen. Setzen Sie sich umgehend mit Ihrem Händler in Verbindung, wenn das System nicht alle Sicherheitssperrsystemtests in diesem Handbuch besteht.

BETRIEBSSICHERHEIT

Kraftstoff und Wartung

Benzin ist extrem brennbar. Benzindämpfe sind ebenfalls extrem brennbar und können sich zu entfernt gelegenen Zündquellen ausbreiten. Benzin darf nur als Kraftstoff, nicht als Lösungsmittel oder Reiniger verwendet werden. Es sollte nie an einem Ort aufbewahrt werden, wo sich Dämpfe ansammeln oder sich zu einer Zündquelle wie etwa einer Zündflamme ausbreiten können. Kraftstoffe gehören in einen zugelassenen, abgedichteten Benzinkanister aus Kunststoff oder in den Kraftstofftank des Traktors bei fest verschlossenem Tankdeckel. Verschütteter Kraftstoff muss umgehend beseitigt werden.

Eine ordnungsgemäße Wartung ist für die Sicherheit und Leistung Ihres Geräts äußerst wichtig. Führen Sie auf jeden Fall die in dieser Anleitung aufgeführten Wartungsverfahren durch, besonders die regelmäßigen Tests des Sicherheitssystems.

Herumschleudern von Gegenständen

Dieses Gerät ist mit rotierenden Mähwerkmessern ausgestattet. Diese Messer können Schmutzteile erfassen und herumschleudern, die eine in der Nähe befindliche Person ernsthaft verletzen können. Räumen Sie den zu mähenden Bereich auf, BEVOR Sie mit dem Mähen beginnen.

Dieses Gerät darf nur mit angebrachtem Grasfänger oder Auswurfschutz (Abweiser) betrieben werden.

Außerdem darf sich niemand im Umfeld befinden, während das Gerät in Betrieb ist. Wenn jemand den Mähbereich betritt, muss das Gerät sofort ausgeschaltet werden, bis die betreffende Person den Bereich wieder verlässt.

Page 52

BETRIEBSSICHERHEIT

Diese Sicherheitsvorschriften müssen gelesen und genau befolgt werden. Die Nichtbeachtung dieser Vorschriften könnte zu einem Verlust der Kontrolle über das Gerät, bei Ihnen oder umstehenden Personen zu ernsthaften Verletzungen oder zum Tode oder zu Schäden an Eigentum oder Ausrüstung führen.

Dieses Mähwerk kann Hände und Füße durchschneiden und Gegenstände wegschleudern.

Das im Text aufgeführte Dreieck weist auf wichtige Vorsichts- oder Achtungshinweise hin, die befolgt werden müssen.

ALLGEMEINER BETRIEB

1. Vor dem Start alle Anweisungen im Handbuch und am Gerät lesen, verstehen und befolgen.

2. Hände und Füße nicht in die Nähe rotierender Teile oder unter die Maschine bringen. Stets einen ausreichenden Abstand von der Auswurföffnung einhalten.

3. Nur verantwortungsbewusste Erwachsene, die mit den Anweisungen vertraut sind, dürfen das Gerät bedienen (das Alter des Bedieners kann durch örtliche Vorschriften beschränkt sein).

4. Den Bereich von Gegenständen wie Steinen, Spielzeug, Draht usw. säubern, die von dem/den Messer(n) erfasst und weggeschleudert werden könnten.

5. Vor dem Mähen sicherstellen, dass sich keine Personen im Bereich befinden. Das Gerät sofort anhalten, wenn jemand den Bereich betritt.

6. Auf keinen Fall irgendwelche Fahrgäste mitführen.

7. Nicht rückwärts mähen, wenn dies nicht absolut notwendig ist. Vor und während der Rückwärtsfahrt stets nach unten und hinten blicken.

8. Auf keinen Fall mit Auswurfmaterial auf jemanden zielen. Der Auswurf von Material gegen eine Wand oder ein Hindernis sollte vermieden werden. Das Material könnte nämlich abprallen und zurück zum Bediener geschleudert werden. Beim Überqueren von Kiesflächen das/die Messer anhalten.

9. Die Maschine darf nicht benutzt werden, wenn nicht der gesamte Grasfänger, der Auswurfschutz (Abweiser) bzw. sonstige Sicherheitsvorrichtungen richtig angebracht sind.

10. Vor dem Wenden die Fahrt verlangsamen.

11. Einen Mäher mit laufendem Motor auf keinen Fall unbeaufsichtigt lassen. Stets den Zapfwellenantrieb auskuppeln, die Parkbremse feststellen, den Motor abstellen und die Schlüssel abziehen, bevor Sie absteigen.

12. Die Messer (Zapfwellenantrieb) auskuppeln, wenn nicht gemäht wird. Den Motor abstellen und warten, bis alle Teile völlig zum Stillstand gekommen sind, bevor das Gerät gereinigt, der Grasfänger ausgebaut oder der Auswurfschutz gesäubert wird.

13. Die Maschine nur bei Tageslicht oder bei guter künstlicher Beleuchtung bedienen.

14. Wenn Sie unter dem Einfluss von Alkohol oder Medikamenten stehen, das Gerät nicht benutzen.

15 Auf den Verkehr achten, wenn Sie in der Nähe von Straßen

arbeiten oder diese überqueren müssen.

16. Beim Auf- und Abladen des Geräts auf einen Anhänger oder LKW besonders vorsichtig vorgehen.

17. Bei der Bedienung dieses Geräts stets einen Augenschutz tragen.

18. Laut Statistik sind Bediener mit einem Alter von 60 Jahren oder darüber an einem großen Prozentsatz der Verletzungen im Zusammenhang mit Geräten und Maschinen beteiligt. Diese Bediener sollten ihre Fähigkeit, das Gerät so sicher zu bedienen, dass sie selbst und andere vor Verletzungen geschützt werden, eingehend überprüfen.

19. Für Radgewichte oder Gegengewichte die Empfehlungen des Herstellers befolgen.

20. Sie müssen sich dessen bewusst sein, dass der Bediener für Unfälle, in die andere Personen oder Gegenstände verwickelt sind, verantwortlich ist.

21. Alle Fahrer sollten an professionellen und praktischen Schulungsmaßnahmen teilnehmen.

22. Immer gutes Schuhwerk und lange Hosen tragen. Auf keinen Fall das Gerät barfuß oder in Sandalen bedienen.

23. Vor der Verwendung stets visuell überprüfen, ob die Messer und die Befestigungsmittel der Messer vorhanden, intakt und sicher befestigt sind. Abgenutzte oder beschädigte Teile ersetzen.

24. Zubehörgeräte müssen ausgekuppelt werden, bevor folgende Vorgänge ausgeführt werden: Kraftstoff nachfüllen, Zubehörgerät ausbauen, Einstellungen vornehmen (wenn die Einstellung nicht von der Bedienerposition aus vorgenommen werden kann).

25. Wenn die Maschine geparkt, gelagert und unbeaufsichtigt gelassen wird, das Schneidwerk absenken, es sei denn, es wird eine mechanische Verriegelung verwendet.

26. Bevor Sie aus irgendeinem Grund die Bedienerposition verlassen, müssen die Parkbremse betätigt (falls vorhanden), der Zapfwellenantrieb ausgekuppelt, der Motor abgestellt und der Schlüssel abgezogen werden.

27. Um die Brandgefahr zu reduzieren, das Gerät frei von Gras, Blättern und überschüssigem Öl halten. Nicht auf trockenen Blättern, Gras oder brennbaren Materialien stoppen oder parken.

TRANSPORT UND LAGERUNG

1. Beim Transport des Geräts auf einem offenen Anhänger muss sichergestellt werden, dass es nach vorne und in Fahrtrichtung weist. Wenn das Gerät nach hinten weist, könnte es durch Windeinwirkung beschädigt werden.

2. Beim Betanken des Geräts nach Transport oder Lagerung stets auf Sicherheit beim Umgang mit dem Kraftstoff achten.

3. Das Gerät auf keinen Fall (mit Kraftstoff) in einem geschlossenen, schlecht belüfteten Raum lagern. Kraftstoffdämpfe können mit einer Zündquelle in Berührung kommen (z. B. einem Brennofen, Wassererhitzer usw.) und eine Explosion verursachen. Kraftstoffdämpfe sind außerdem für Menschen und Tiere giftig.

8 www.simplicitymfg.com

4. Stets die Anweisungen im Motorhandbuch bezüglich der Vorbereitungen für eine Lagerung befolgen, bevor das Gerät über eine kurze oder lange Zeit gelagert wird.

5. Stets die Anweisungen im Motorhandbuch bezüglich der korrekten Verfahren zur Inbetriebnahme befolgen, wenn das Gerät wieder in Betrieb genommen wird.

6. Das Gerät oder den Kraftstoffbehälter auf keinen Fall in Innenräumen lagern, wo eine offene Flamme oder eine Zündflamme (z. B. Wassererhitzer) vorhanden ist. Das Gerät vor der Lagerung abkühlen lassen.

Page 53

BETRIEBSSICHERHEIT

BETRIEB AUF GEFÄLLEN

Gefälle sind ein wesentlicher Faktor im Zusammenhang mit Unfällen durch den Verlust der Kontrolle oder durch Umkippen, was zu ernsthaften Verletzungen oder zum Tod führen kann. Die Bedienung auf Gefällen erfordert besondere Umsicht. Wenn Sie auf einem Gefälle nicht zurückfahren können oder wenn Sie sich unsicher fühlen, sollten Sie das Gerät nicht bedienen.

Wenn ein handgeführter oder Aufsitzmäher auf einem Gefälle zu rutschen beginnt, kann die Kontrolle über das Gerät nicht durch Betätigen der Bremse wieder erlangt werden. Die Hauptgründe für den Verlust der Kontrolle sind: unzureichende Bodenhaftung der Reifen, zu hohe Geschwindigkeit, ungenügendes Bremsen, die Art der Maschine ist für die Aufgabe nicht geeignet, Unkenntnis über die Bodenverhältnisse, fehlerhaft vorgenommene Anbauten und falsche Lastverteilung.

1. Auf einem Gefälle auf und ab, nicht in Querrichtung mähen.

2. Auf Löcher, Rinnen oder Buckel achten. Unebenes Gelände könnte zum Umkippen des Geräts führen. Hohes Gras kann Hindernisse verdecken.

3. Eine langsame Geschwindigkeit wählen, damit Sie auf dem Gefälle nicht anhalten oder die Geschwindigkeit ändern müssen.

4. Nicht auf nassem Gras mähen. Die Reifen können die Bodenhaftung verlieren.

5. Stets einen Gang einlegen, besonders bei Abwärtsfahrten auf Gefällen. Die Maschine nicht in die Neutralposition schalten und hangabwärts rollen lassen.

6. Auf einem Gefälle sollte möglichst nicht angefahren, angehalten oder gewendet werden. Wenn die Reifen die Bodenhaftung verlieren, die Messer auskuppeln und langsam den Hang herunterfahren.

7. Alle Bewegungen auf einem Gefälle langsam und allmählich durchführen. Keine plötzlichen Geschwindigkeitsänderungen oder Richtungswechsel durchführen, die zum Umkippen der Maschine führen könnten.

8. Beim Bedienen von Maschinen mit Grasfängern oder sonstigen Zubehörgeräten muss besonders vorsichtig vorgegangen werden; sie können die Stabilität des Geräts beeinträchtigen. Nicht auf steilen Gefällen verwenden.

9. Es darf nicht versucht werden, die Maschine durch Aufstellen der Füße auf den Boden zu stabilisieren (Aufsitzmäher).

10. Nicht in der Nähe von Böschungen, Gräben oder Dämmen mähen. Der Mäher könnte plötzlich umkippen, wenn ein Rad über den Rand eines Kliffs oder Grabens ragt oder wenn ein Rand einbricht.

11. Auf steilen Gefällen keine Grasfänger verwenden.

12. Nicht auf Gefällen mähen, wenn Sie auf Ihnen nicht rückwärts fahren können.

13. Empfehlungen zu Radgewichten oder Gegengewichten zur Verbesserung der Stabilität erhalten Sie von Ihrem Vertragshändler/Einzelhändler.

14. Hindernisse wie Steine, Äste usw. aus dem Weg räumen.

15. Eine langsame Geschwindigkeit verwenden. Auf Gefällen kann die Bodenhaftung der Reifen verloren gehen, selbst wenn die Bremsen richtig funktionieren.

16. Auf abschüssigem Gelände nur dann wenden, wenn es unbedingt erforderlich ist. Dabei langsam und nach Möglichkeit allmählich hangabwärts fahren.

GEZOGENE GERÄTE (AUFSITZMÄHER)

1. Nur mit einer Maschine ziehen, die über einen Anbau speziell zum Ziehen von Geräten ausgestattet ist. Gezogene Geräte nur am Anbaupunkt befestigen.

2. Beim Ziehen von Geräten und Ziehen auf Gefällen die Empfehlungen des Herstellers bezüglich der Gewichtsgrenze befolgen.

3. Auf keinen Fall Kinder oder andere Personen in oder auf gezogenen Geräten fahren lassen.

4. Auf Gefällen kann das Gewicht des gezogenen Geräts zu einem Verlust der Bodenhaftung und Kontrolle führen.

5. Langsam fahren und zum Anhalten eine zusätzliche Entfernung einkalkulieren.

6. Die Maschine nicht in die Neutralposition schalten und hangabwärts rollen lassen.

WARNUNG

Das Gerät darf auf keinen Fall auf Gefällen betrieben werden, die eine Neigung von mehr als 17,6 Prozent (10°) aufweisen, d. h. einen vertikalen Anstieg von 106 cm bei einer Horizontalen von 607 cm.

Beim Einsatz auf Gefällen müssen zusätzliche Radgewichte oder Gegengewichte verwendet werden. Wenden Sie sich an Ihren Händler, um zu erfragen, welche Gewichte für Ihr Gerät erhältlich und angemessen sind.

Bevor Sie auf ein Gefälle fahren, muss eine langsame Fahrtgeschwindigkeit gewählt werden. Benutzen Sie nicht nur vorne zusätzliche Gewichte, sondern seien Sie auch besonders vorsichtig bei der Verwendung von heckmontierten Grasauffangvorrichtungen.

Auf einem Gefälle sollte immer nach OBEN und nach UNTEN gemäht werden, niemals in Querrichtung. Seien Sie vorsichtig, wenn Sie die Richtung wechseln. AUF KEINEN FALL AUF EINEM GEFÄLLE STARTEN ODER ANHALTEN.

KINDER

Es können tragische Unfälle passieren, wenn der Bediener nicht auf Kinder achtet. Kinder fühlen sich häufig von einer solchen Maschine und dem Vorgang des Mähens angezogen. Man darf niemals davon ausgehen, dass Kinder an der Stelle bleiben, an der sie zuletzt gesichtet wurden.

1. Kinder aus dem zu mähenden Bereich fern halten und unter die Aufsicht eines verantwortungsbewussten Erwachsenen stellen.

2. Stets aufmerksam sein und das Gerät ausschalten, wenn sich Kinder dem Bereich nähern.

3. Vor und während dem Rückwärtsfahren nach hinten und unten schauen und auf kleine Kinder achten.

4. Auf keinen Fall Kinder mitfahren lassen, selbst wenn keine Messer installiert sind. Sie können herunterfallen und sich ernsthaft verletzen oder den sicheren Betrieb des Geräts beeinträchtigen. Kinder, die in der Vergangenheit schon einmal mitfahren durften, können plötzlich in dem zu mähenden Bereich auftauchen, um wieder mitgenommen zu werden. Dabei könnten sie überfahren werden.

5. Kinder dürfen auf keinen Fall das Gerät bedienen.

6. Besondere Vorsicht ist angesagt, wenn Sie sich toten Winkeln, Büschen, Bäumen oder anderen Objekten nähern, welche die Sicht verdecken können.

EMISSIONEN

1. Motorauspuff von diesem Produkt enthält Chemikalien, von denen es bekannt ist, dass sie in gewissen Mengen zu Krebs, Geburtsschäden oder sonstigen Schäden des Reproduktionssystems führen.

2. Die relevanten Informationen zur Emissions Durability Period (Emissionsbeständigkeitsperiode – EDP) und zum Luftindex finden Sie auf dem Emissionsschild des Motors.

ZÜNDSYSTEM

1. Dieses Zündfunkensystem entspricht der kanadischen Norm ICES-002.

Page 54

BETRIEBSSICHERHEIT

SERVICE UND WARTUNG

Sicherer Umgang mit Kraftstoff

1. Alle Zigaretten, Zigarren, Pfeifen und sonstige Zündquellen löschen.

2. Nur zugelassene Kraftstoffbehälter verwenden.

3. Auf keinen Fall bei laufendem Motor den Kraftstofftankdeckel abnehmen oder Kraftstoff nachfüllen. Vor dem Auftanken den Motor abkühlen lassen.

4. Auf keinen Fall die Maschine in geschlossenen Räumen auftanken.

5. Die Maschine oder den Kraftstoffbehälter auf keinen Fall dort lagern, wo eine offene Flamme, ein Funke oder eine Zündflamme (z. B. in der Nähe eines Wassererhitzers oder sonstigen Haushaltsgeräts) vorhanden ist.

6. Behälter auf keinen Fall in einem Fahrzeug oder auf einer Pritschenfläche mit einem Pritschenschutz aus Kunststoff füllen. Behälter stets auf den Boden und vom Fahrzeug weg stellen, bevor Sie sie füllen.

7. Mit Kraftstoff betriebene Geräte aus dem LKW oder Anhänger abladen und auf dem Boden betanken. Wenn dies nicht möglich ist, solche Geräte auf einem Anhänger mit einem tragbaren Behälter und nicht direkt mit einem Kraftstoffeinfüllstutzen betanken.

8. Der Einfüllstutzen muss bis zum Abschluss des Tankvorgangs immer den Rand des Kraftstofftanks oder der Behälteröffnung berühren. Keinen offen arretierbaren Einfüllstützen verwenden.

9. Wenn Kraftstoff auf die Kleidung gelangt, müssen Sie sich sofort umziehen.

10. Auf keinen Fall den Kraftstofftank überfüllen. Den Kraftstofftankdeckel wieder aufsetzen und fest zudrehen.

11. Beim Umgang mit Benzin und anderen Kraftstoffen besonders vorsichtig vorgehen. Sie sind brennbar und die Dämpfe sind explosiv.

12. Wenn Kraftstoff verschüttet wird, den Motor nicht starten, sondern die Maschine aus dem Bereich des verschütteten Kraftstoffs bringen und jegliche Zündquellen vermeiden, bis die Kraftstoffdämpfe verflogen sind.

13. Alle Kraftstofftankdeckel und Kraftstoffbehälterdeckel fest zudrehen.

Service u. Wartung

1. Das Gerät nie in einem geschlossenen Bereich laufen lassen, wo sich Kohlenmonoxiddämpfe ansammeln können.

2. Muttern und Schrauben, insbesondere Schrauben zur Befestigung von Messern, auf ihren festen Sitz überprüfen und das Gerät in gutem Zustand halten.

3. Auf keinen Fall irgendwelche Sicherheitsvorrichtungen manipulieren. Ihren ordnungsgemäßen Betrieb regelmäßig überprüfen und notwendige Reparaturen durchführen, wenn sie nicht richtig funktionieren.

4. Das Gerät von Gras, Blättern und sonstigen Verschmutzungen frei halten. Verschüttetes Öl oder Benzin aufwischen und alle mit Kraftstoff getränkten Verschmutzungen beseitigen. Vor der Lagerung die Maschine abkühlen lassen.

5. Wenn Sie gegen ein Objekt fahren, anhalten und die Maschine inspizieren. Vor dem erneuten Start nach Bedarf reparieren.

6. Keine Einstellungen oder Reparaturen vornehmen, wenn der Motor läuft.

7. Die Bauteile des Grasfängers und den Auswurfschutz häufig überprüfen und nach Bedarf gegen vom Hersteller empfohlene Teile austauschen.

8. Die Mähermesser sind scharf. Bei der Durchführung von Servicearbeiten an den Messern besonders vorsichtig vorgehen und diese umwickeln oder Handschuhe tragen.

9. Den Betrieb der Bremse häufig überprüfen. Einstellen und nach Bedarf warten.

10. Ggf. Sicherheits- und Anweisungsaufkleber wiederherstellen oder ersetzen.

11. Den Kraftstofffilter nicht ausbauen, wenn der Motor noch heiß ist, da verschüttetes Benzin sich entzünden kann. Die Kraftstoffleitungsklemmen auf keinen Fall mehr als notwendig spreizen. Sicherstellen, dass die Klemmen nach dem Einbau die Schläuche über dem Filter fest greifen.

12. Keinen Kraftstoff mit METHANOL, kein Gasohol mit mehr als 10% ETHANOL, keine Benzinadditive bzw. kein Weißbenzin verwenden, da ansonsten das Motor-/Kraftstoffsystem beschädigt werden könnte.

13. Falls der Kraftstofftank entleert werden muss, sollte dies im Freien geschehen.

14. Defekten Schalldämpfer/Auspuff ersetzen.

15. Bei der Durchführung von Reparaturen nur ab Werk zugelassene Ersatzteile verwenden.

16. Bei allen Einstellungen und Justierungen stets die werkseitigen Spezifikationen einhalten.

17. Für größere Wartungs- und Reparaturarbeiten sollten nur Vertragswerkstätten verwendet werden.

18. Auf keinen Fall irgendwelche größeren Reparaturen an diesem Gerät durchführen, wenn Sie nicht entsprechend geschult wurden. Falsche Serviceverfahren können zu einer Gefährdung des Betriebs, zu Geräteschäden und zur Ungültigkeit der Herstellergarantie führen.

19. Bei Mähwerken mit mehreren Messern muss vorsichtig vorgegangen werden, da sich beim Drehen eines Messers auch andere Messer drehen können.

20. Auf keinen Fall die Motorreglereinstellungen ändern oder den Motor überdrehen. Das Bedienen des Motors bei überhöhter Geschwindigkeit kann zu einer größeren Verletzungsgefahr führen.

21. Antriebszubehörgeräte auskuppeln, den Motor abstellen, den Schlüssel abziehen und die Zündkerzendrähte abtrennen, bevor Sie folgende Vorgänge ausführen: verstopfte Zubehörgeräte und Schächte reinigen, Servicearbeiten durchführen, gegen ein Objekt fahren oder bei abnormen Vibrationen. Nachdem Sie gegen ein Objekt fahren, die Maschine auf Schäden überprüfen und Reparaturen vornehmen, bevor das Gerät wieder gestartet und in Betrieb genommen wird.

22. Auf keinen Fall die Hände in die Nähe von beweglichen Teilen (z. B. Hydropumpenlüfter) bringen, wenn der Traktor läuft. (Hydropumpenlüfter befinden sich in der Regel oben auf der Transachse).

23. Geräte mit Hydraulikpumpen, -schläuchen oder -motoren: ACHTUNG: Unter Druck austretende Hydraulikflüssigkeit kann u. U. so stark spritzen, dass die Haut durchdrungen wird und ernsthafte Verletzungen entstehen. Wenn Fremdflüssigkeit in die Haut eindringt, muss sie innerhalb einiger weniger Stunden von einem Arzt, der mit dieser Art von Verletzung vertraut ist, chirurgisch entfernt werden, da ansonsten eine Gewebenekrose eintreten kann. Körper und Hände von Nadellöchern oder Düsen, die Hydraulik-flüssigkeit unter hohem Druck spritzen, fern halten. Bei der Suche nach Leckagen Papier oder Pappe verwenden, nicht die Hände. Sicherstellen, dass alle Hydraulikflüssigkeitsanschlüsse fest sitzen und dass alle Hydraulikschläuche und -leitungen sich in gutem Zustand befinden, bevor das System unter Druck gesetzt wird. Wenn Leckagen auftreten, muss das Gerät sofort von Ihrem Vertragshändler repariert werden.

24. ACHTUNG: Energiespeichervorrichtung. Das unsachgemäße Lösen von Federn kann zu ernsthaften Verletzungen führen. Federn sollten nur von einem autorisierten Techniker ausgebaut werden.

25. Modelle mit einem Motorwasserkühler: ACHTUNG: Energiespeichervorrichtung. Um ernsthafte Körperverletzungen durch heißes Kühlmittel oder austretenden Dampf zu vermeiden, darf auf keinen Fall versucht werden, den Kühlerdeckel bei laufendem Motor abzunehmen. Den Motor stoppen und warten, bis er abgekühlt ist. Selbst dann muss beim Abnehmen des Deckels äußerst vorsichtig vorgegangen werden.

10 www.simplicitymfg.com

Page 55

BETRIEBSSICHERHEIT

Sicherheitsaufkleber

Alle Hinweise mit der Bezeichnung GEFAHR, ACHTUNG, VORSICHT sowie Anweisungen auf Ihrem Aufsitzmäher und Mähwerk sollten sorgfältig gelesen und beachtet werden. Die Nichtbeachtung dieser Anweisungen kann zu Verletzungen führen. Diese Informationen dienen zu Ihrer Sicherheit und sind wichtig! Die nachstehenden Sicherheitsaufkleber befinden sich auf Ihrem Aufsitzmäher und Mähwerk.

Sicherheitssymbole

Achtung: Benutzerhandbuch lesen.

Vor dem Gebrauch dieser Maschine das Benutzerhandbuch lesen und verstehen.

Gefahr: Umherschleudern von Gegenständen.

Diese Maschine kann Gegenstände und Schmutzteile umherschleudern. Umstehende Personen fern halten.

Achtung: Vor der Wartung Schlüssel abziehen.

Vor der Durchführung von Reparaturen oder Wartungsarbeiten den Schlüssel abziehen und die technischen Handbücher konsultieren.

Falls irgendwelche Aufkleber verloren gehen oder beschädigt werden, müssen sie sofort ersetzt werden. Ersatzaufkleber erhalten Sie von Ihrem örtlichen Händler.

Diese Aufkleber lassen sich leicht aufbringen und dienen Ihnen und anderen, die eventuell dieses Gerät benutzen, als visuelle Gedächtnisstütze, die Sicherheitsanweisungen zu befolgen, die für einen sicheren, effektiven Betrieb notwendig sind.

Gefahr: Heiße Oberfläche.

Vor Berühren dieses Bereichs Maschine abkühlen lassen.

Gefahr: Kohlenmonoxidvergiftung.

Den Motor nicht in einem unbelüfteten Bereich laufen lassen.

Warnung: Feuergefahr.

Batterien für Kinder unzugänglich lagern. Offene Flammen und Funken von der Batterie fernhalten, da sich anderenfalls explosive Gase entzünden könnten.

Gefahr: Umkippen der Maschine.

Diese Maschine nicht auf Gefällen von mehr als 10 Grad verwenden.

Gefahr: Abtrennen von Gliedmaßen.

Diese Maschine kann Gliedmaßen abtrennen. Bei laufendem Motor umstehende Personen und Kinder fern halten.

Gefahr: Abtrennen von Gliedmaßen.

Dieses Mähwerk kann Gliedmaßen abtrennen. Hände und Füße von Messern entfernt halten.

Gefahr: Brandgefahr.

Wenn der Motor heiß ist oder läuft, keinen Kraftstoff nachfüllen. Den Motor anhalten und 3 Minuten abkühlen lassen, bevor Sie ihn betanken.

Warnung: Schwefelsäure kann zu Blindheit oder schweren Verbrennungen führen.

Beim Arbeiten an oder in der Nähe von Batterien immer eine Schutzbrille tragen.

Warnung: Batterien entwickeln explosive Gase.

Bitte lesen und verstehen Sie die Bedienungsanleitung, bevor Sie diese Maschine benutzen.

Wichtig: Batterien nicht im Hausmüll entsorgen.

Kontakt de lokale myndigheder mht. Wenden Sie sich zur Entsorgung und/oder zum Recyceln von Batterien an die Behörden vor Ort.

Gefahr: Abtrennen von Gliedmaßen.

Dieses Mähwerk kann Gliedmaßen abtrennen. Hände und Füße von Messern entfernt halten.

Page 56

BETRIEBSSICHERHEIT

SSTTOO

Lage der Aufkleber

Aufkleber

Teilenr. 1727541

Betriebsanleitung, CE-Modelle, Teilenr. 1734027

3 4

5 6

Zündschalterstellungen, Teilenr. 1722806

1723143

Anbaugeräthub, Teilenr. 1723143

Vorsicht, Klemmstelle, Teilenr. 1723089

1730172

Kraftstoffniveau Teilenr. 1730172

Vorsicht, Klemmstelle, Teilenr. 1723089

1723160

Kraftstoffanzeige, Teilenr. 1723160

12 www.simplicitymfg.com

Page 57

FUNKTIONEN UND STEUERUNGEN

12V

Steuerungen der Zugmaschine Abb. 2

Steuerungen der Zugmaschine

Gashebel

Der Gashebel regelt die Motorgeschwindigkeit. Zum Erhöhen der Motorgeschwindigkeit den Hebel nach vorne bewegen, und zum Verringern der Motorgeschwindigkeit den Hebel zurück bewegen. Stets mit VOLLGAS arbeiten.

Choke

Beim Kaltstart wird der Choke geschlossen. Nachdem der Motor startet, den Choke öffnen. Bei einem warmen Motor braucht der Choke eventuell nicht betätigt werden. Zum Schließen des Choke den Hebel nach vorne bewegen.

Scheinwerfer

Mit dem Lichtschalter werden die Scheinwerfer des Traktors ein- und ausgeschaltet.

Rückwärtsmähoption (RMO)

Die Rückwärtsmähoption ermöglicht das Mähen (bzw. die Verwendung anderer Zubehörgeräte mit Zapfwellenantrieb) während der Rückwärtsfahrt. Wenn Sie im Rückwärtsgang mähen möchten, den RMO-Schlüssel drehen, nachdem der Zapfwellenantrieb eingekuppelt ist. Die LED-Lampe leuchtet, und der Bediener kann jetzt im Rückwärtsgang mähen. Jedes Mal, wenn der Zapfwellenantrieb eingekuppelt wird, muss die RMO nach Wunsch neu aktiviert werden.

Page 58

FUNKTIONEN UND STEUERUNGEN

12V

Zapfwellenantriebsschalter

Der Zapfwellenantriebsschalter kuppelt die Zubehörgeräte, die den Zapfwellenantrieb benutzen, ein und aus. Zum Einkuppeln des Zapfwellenantriebs wird der Schalter nach OBEN gezogen. Zum Auskuppeln wird er nach UNTEN gedrückt.

dass der Bediener fest im Traktorsitz sitzen muss, damit der Zapfwellenantrieb funktioniert.

Beachten Sie,

Zündschalter

Der Zündschalter startet und stoppt den Motor; er hat drei Positionen:

AUS Hält den Motor an und schaltet das

Elektrosystem aus.

RUN Der Motor kann laufen, und das

Elektrosystem wird gespeist.

START Kurbelt die Maschine zum Anlassen.

HINWEIS: Den Zündschalter bei angehaltenem Motor auf keinen Fall in der Position RUN stehen lassen - dadurch läuft die Batterie leer.

Bremspedal

Schnitthöheneinstellung

Die Schnitthöhe kann zwischen 3,8 - 10,2 cm (1,5 - 4,0”) stufenlos verstellt werden.

Die Schnitthöhe des Mähwerks wird mit dem SchnitthöhenEinstellschalter eingestellt. Bei Installation einer Schneefräse dient dieser Schalter der Einstellung des Auswurfdrehungsmotors. Die Pfeile am Schalter entsprechen der Richtung der Einstellung (mit dem AUFWÄRTS-Pfeil wird die Schnitthöhe erhöht, mit dem RECHTEN Pfeil wird der Auswurf nach rechts gedreht usw.). Wenn die Einstellungsanzeige am Ende des Einstellbereichs angelangt ist, den Schalter freigeben. Andernfalls wird der

Motor beschädigt.

Tempomat

Der Tempomat wird dazu verwendet, die Fahrtgeschwindigkeitsteuerung im Vorwärtsgang zu arretieren. Er hat fünf Arretierpositionen.

Sitzeinstellhebel

Der Sitz kann zur Einstellung nach vorne und hinten geschoben werden. Den Hebel anheben, den Sitz in die gewünschte Position bringen und den Hebel loslassen, um den Sitz in der Position zu verriegeln.

Durch Treten des Bremspedals wird die Traktorbremse betätigt.

Fahrtgeschwindigkeitspedale

Die Vorwärtsfahrtgeschwindigkeit des Traktors wird durch das Steuerpedal für die Vorwärtsfahrtgeschwindigkeit geregelt. Die Rückwärtsfahrtgeschwindigkeit des Traktors wird durch das Steuerpedal für die Rückwärtsfahrtgeschwindigkeit geregelt.

Durch Drücken eines der Pedale wird die Fahrtgeschwindigkeit erhöht. Beachten Sie, dass der Traktor umso schneller fährt, je mehr Sie das Pedal durchtreten.

Parkbremse

Der Parkbremsenknopf wird zum Verriegeln der Parkbremse verwendet, wenn der Traktor angehalten hat. Durch vollständiges Durchtreten des Bremspedals und Hochziehen des Knopfs wird die Parkbremse betätigt.

Getriebeausrückventilhebel

Der Getriebeausrückventilhebel deaktiviert das Getriebe, sodass der Traktor von Hand geschoben werden kann. Betriebsinformationen finden Sie unter

schieben

Traktor von hand

Kraftstofftank

Zum Abnehmen des Deckels wird dieser gegen den Uhrzeigersinn gedreht.

12-V Strombuchse

Die Strombuchse hat 12 V-DC. Zubehörteile müssen eine Nennleistung von höchstens 9 Amp aufweisen.

14 www.simplicitymfg.com

Page 59

Verstellbares Lenkrad einstellen

Benutzen Sie den am Faltenbalg befindlichen Einstellknopf, um den Schwenkmechanismus freizugeben und bringen Sie das Lenkrad in die gewünschte Stellung. Geben Sie den Einstellknopf frei, um ihn in der gewünschten Stellung zu arretieren.

Zubehörhub-Steuerhebel

Heben Sie das Mähwerk stets an, wenn es nicht eingesetzt wird (Strecke vom und zum Mäheinsatz). Setzen Sie das Mähwerk NICHT ein, wenn es sich in der angehobenen Transportposition befindet.

Der Zubehörhub-Steuerhebel hebt und senkt Zubehör, das das manuelle Hubgestänge des Traktors benutzt. Absenken von Zubehör: Hebel leicht nach hinten bewegen, den Freigabeknopf hineindrücken und den Hebel nach vorne bewegen, bis er in der abgesenkten Position arretiert. Anheben von Zubehör: Hebel leicht nach vorne bewegen, den Freigabeknopf hineindrücken und den Hebel nach hinten bewegen, bis er in der angehobenen Position arretiert.

Differentialsperrpedal (ausgewählte Modelle)

Durch Niederdrücken des Pedals wird das Getriebe differential gesperrt, wodurch die beiden hinteren Räder auf „Antrieb“ eingestellt sind.

Verwenden Sie dieses Merkmal, wenn der Traktor steckengeblieben ist, weil ein Rad rutscht. Kuppeln Sie die

Differentialsperre nur bei niedriger Grundgeschwindigkeit ein.

Parkbremsfunktionen

Parkbremse einsetzen - Siehe Abb. 2. Die Parkbremse wird angezogen, indem Sie die Grundgeschwindigkeits pedale (A) freigeben, das Bremspedal (B) vollständig nach unten drücken, und den Knopf für die Parkbremse (C) HERAUSZIEHEN und dann das Bremspedal freigeben.

Lösen der Parkbremse - Siehe Abb. 2. Die Parkbremse wird gelöst, indem Sie das Bremspedal (B) vollständig nach unten drücken und den Knopf für die Parkbremse (C) HINEINDRÜCKEN.

WICHTIGER HINWEIS - Für Modelle mit Hydraulikhub: Der Zubehörhydraulikhub ist bei eingekuppelter Parkbremse nicht einsatzfähig.

FUNKTIONEN UND STEUERUNGEN

Armaturenbrett-Anzeigefunktionen

Siehe Abb. 3. Wenn der Zündschlüssel in die Stellung „Lauf“ gedreht

wird, leuchten die Warnanzeigen auf und die Gesamtzahl der Einsatzstunden wird angezeigt. Achten Sie darauf, dass alle Anzeigeleuchten funktionieren.

A. Kraftstoff-Füllstand

Zeigt die im Kraftstofftank befindliche Kraftstoffmenge an. Links ist leer, rechts ist voll. Die letzten beiden Striche blinken, wenn der Tank fast leer ist.

B. Stundenzähler / Uhr / Service-Anzeige

Zeigt die Uhr, den Stundenzähler und eine Wartungserinnerung an.

Der Stundenzähler zählt, wie viele Stunden der Schlüssel in der RUN-Position steht. Der Stundenzähler blendet nach 5 Stunden eine erste Ölwechselanzeige und alle 50 Stunden eine Schmierungserinnerung ein. Diese Erinnerungsmeldungen werden ca. zwei Stunden lang angezeigt und stellen sich dann automatisch zurück.

HINWEIS: Der Stundenzähler erfasst die Zeit, wenn sich der Schlüssel in der Position RUN befindet, selbst wenn der Motor nicht läuft. Der Stundenzähler hat eine eigene Stromversorgung, sodass die Gesamtzahl der Stunden immer sichtbar ist.

C. Taste „Auswahl“

Wird zum Einstellen der Uhr benutzt.

D. Taste „Einstellen“

Wird zum Einstellen der Uhr benutzt.

E. Zapfwellenkupplungsschalterleuchte

Zeigt an, dass sich der Zapfwellenkupplungsschalter in der Stellung „Ein" befindet.

F. Automatische Geschwindigkeitsregelungsleuchte

Zeigt an, daß die automatische Geschwindigkeitsregelung eingekuppelt ist.

G. Niedrige Öldruckleuchte

Zeigt an, daß der Motoröldruck niedrig ist. Leuchtet beim Starten des Traktors auf und erlischt dann. WENN DIESE

LEUCHTE BEI BENUTZUNG DES TRAKTORS LEUCHTET, MUSS DER MOTOR SOFORT ABGESTELLT WERDEN. Setzen Sie sich mit Ihrem Vertragshändler in Verbindung.

H. Niedrige Spannungsanzeige

Zeigt an, dass die Spannung des Elektrosystems niedrig ist. Leuchtet beim Starten des Traktors auf und erlischt dann. WENN DIESE LEUCHTE BEI BENUTZUNG DES TRAKTORS LEUCHTET, MUSS DER MOTOR SOFORT ABGESTELLT WERDEN. Setzen Sie sich mit Ihrem Vertragshändler in Verbindung.

Page 60

FUNKTIONEN UND STEUERUNGEN

Funktionen

MODELLE MIT ARMATURENBRETTANZEIGE Anzeige der Gesamtbetriebsstunden - Wenn der

Schlüsselschalter erstmalig auf die Stellung BETRIEB gedreht wird, leuchten alle Warnanzeigen auf und die Gesamtbetriebsstunden werden angezeigt. Achten Sie darauf, dass alle Leuchten funktionieren.

Anzeige der Zapfwellenbetriebsstunden - Drehen Sie den Schlüssel auf AUS, kuppeln Sie die Zapfwelle ein und drehen Sie den Schlüssel auf BETRIEB (Motor aus).

Einstellung der Uhr - Starten Sie den Motor und lassen Sie ihn laufen. Drücken Sie die Taste SELECT (wählen) (C, Abb. 3) drei (3) Sekunden lang und lassen Sie sie danach los. Halten Sie die Taste SET gedrückt, um die Zeit vorlaufen zu lassen. Drücken Sie die Taste SELECT (wählen), um die Minuten auszuwählen. Halten Sie die Taste SET (D) gedrückt, um die Zeit vorlaufen zu lassen. Warten Sie 5 Sekunden nach Loslassen der Tasten. Danach wird die Uhr aktiviert. Stellen Sie den Motor ab.

Demonstrationsmodus - Halten Sie bei abgestelltem Motor die Taste SET (D) gedrückt und drehen Sie den Schlüsselschalter auf BETRIEB.

Wartungserinnerung - Eine Erinnerung an eine notwendige Wartung wird nach den ersten 5 Betriebsstunden und danach alle 50 Betriebsstunden im Informationsfenster angezeigt (B). Die Erinnerung wird nach 5 Stunden automatisch zurückgesetzt. Die Erinnerung kann manuell zurückgesetzt werden. Drehen Sie dazu den Schlüsselschalter von AUS auf BETRIEB (bei abgestelltem Motor) und drücken Sie die Tasten SET (D) und SELECT (wählen) (C) gleichzeitig 5 Sekunden lang.

12-Volt Steckdose

Die 12-Volt-Zubehörbuchse befindet sich in der linken Instrumentenverkleidung. Sie kann zur Speisung von kleinen elektronischen Geräten verwendet werden. Das Zubehör muss für eine Stromaufnahme von max. 14 A ausgelegt sein.

HINWEIS: Der Betrieb eines 12-Volt-Zubehörgeräts kann, besonders beim Leerlaufbetrieb des Motors, zum Entladen der Batterie führen. Wenn die Zubehörbuchse nicht verwendet wird, muss sie mit dem Gummistopfen verschlossen werden, um Eindringen von Feuchtigkeit und Kurzschlüsse zu verhindern. Eindringen von Wasser in die Buchse kann einen Kurzschluss.

16 www.simplicitymfg.com

Page 61

BETRIEB

Tests des Sicherheitssperrsystems

Dieses Gerät ist mit einem Sicherheitssperrschalter und anderen Sicherheitsvorrichtungen ausgestattet. Diese Sicherheitssysteme dienen zur Ihrer Sicherheit: Auf keinen Fall versuchen, Sicherheitsschalter zu umgehen und irgendwelche Sicherheitsvorrichtungen zu manipulieren.

WARNUNG

Wenn das Gerät eine Sicherheitsprüfung nicht besteht, darf es nicht in Betrieb genommen werden. Wenden Sie sich an Ihren Vertragshändler.

Test 1 — Motor sollte NICHT kurbeln, wenn:

• der Zapfwellenantriebsschalter auf EIN steht ODER

• das Bremspedal NICHT ganz gedrückt ist (Parkbremse auf AUS) ODER

• der Tempomathebel sich NICHT in der Stellung NEUTRAL befindet.

Test 2 — Motor SOLLTE kurbeln und starten, wenn:

• der Bediener im Sitz sitzt UND

• der Zapfwellenantriebsschalter auf AUS steht UND

• das Bremspedal vollständig gedrückt ist (Parkbremse auf EIN) UND

• der Tempomathebel sich in der Stellung NEUTRAL befindet.

Test 3 — Motor SOLLTE kurbeln und starten, wenn:

• sich die Bedienperson bei eingekuppelter PTO vom Sitz erhebt ODER

• wenn sich die Bedienperson bei NICHT vollständig durchgedrücktem Bremspedal (Parkbremse AUS) vom Sitz erhebt.

Test 4 —

Die Messer des Mähwerks und der Mähwerkantriebsriemen sollten nach Ausschalten des elektrischen Zapfwellenantriebsschalters (oder wenn der Bediener vom Sitz aufsteht) innerhalb von fünf Sekunden zum Stillstand kommen. Wenn der MäherAntriebsriemen nicht innerhalb von fünf Sekunden stoppt, setzen Sie sich mit Ihrem autorisierten Händler in Verbindung.

Test 5 — Rückwärtsmähoption (RMO) prüfen

• Der Motor sollte sich ausschalten, wenn versucht wird, den

• Die RMO-Lampe sollte leuchten, wenn die aktiviert wurde.

Stoppzeit der Mäher-Klinge überpüfen

Rückwärtsgang einzulegen und der Zapfwellenantrieb eingeschaltet, die RMO aber nicht aktiviert wurde.

Nachfüllen von Kraftstoff

WARNUNG

Kraftstoff und Kraftstoffdämpfe sind extrem

leicht entflammbar und explosiv.

Feuer oder Explosionen können zu schweren Verbrennungen oder Tod führen.

Beim Nachfüllen von Kraftstoff

• Den Motor ausschalten und mindestens 3 Minuten lang abkühlen lassen, bevor der Tankdeckel abgenommen wird.

• Den Kraftstofftank im Freien oder in einem gut belüfteten Bereich füllen.

• Den Kraftstofftank nicht überfüllen. Um dem Kraftstoff Platz zum Ausdehnen zu lassen, nicht über die Unterkante des Kraftstofftankstutzens hinaus füllen.

• Kraftstoff von Funken, offenen Flammen, Dauerflammen, Wärmequellen und anderen Entzündungsherden fernhalten.

• Kraftstoffleitungen, Tank, Deckel und Anschlüsse regelmäßig auf Sprünge und undichte Stellen untersuchen und bei Bedarf austauschen.

• Wenn Kraftstoff verschüttet wurde, warten, bis sich die Dämpfe verflüchtigt haben, bevor der Motor gestartet wird.

1. Den Bereich um den Tankdeckel von Schmutz und Fremdkörpern reinigen. Den Tankdeckel (A, Abb. 4) abnehmen.

2. Den Kraftstofftank (B) mit Kraftstoff füllen. Um dem Kraftstoff Platz zum Ausdehnen zu lassen, nicht über die Unterkante des Kraftstofftankstutzens (C) hinaus füllen.

3. Den Tankdeckel wieder anbringen.

Starten des Motors

WARNUNG

Kraftstoff und Kraftstoffdämpfe sind extrem leicht entflammbar und explosiv. Feuer oder Explosionen können zu schweren Verbrennungen oder Tod führen.

Beim Start des Motors

• Darauf achten, dass Zündkerze, Schalldämpfer, Tankdeckel und Luftfilter (falls vorhanden) an ihrem Platz und sicher befestigt sind.

• Nicht den Motor anlassen, wenn die Zündkerze entfernt wurde.

• Wenn der Motor überfettet ist, den Choke (falls vorhanden) auf offene/Betriebs-Position und den Gashebel (falls vorhanden) auf schnelle Position stellen und den Motor anlassen, bis er anspringt.

Page 62

BETRIEB

WARNUNG

Motoren erzeugen Kohlenmonoxid, ein geruchloses, farbloses, giftiges

Gas. Wenn Kohlenmonoxid eingeatmet wird, kann

es zu Übelkeit, Ohnmacht oder Tod kommen.

• Den Motor im Freien starten und laufen lassen.

• Den Motor nicht in geschlossenen Räumen starten oder laufen lassen, selbst wenn Türen oder Fenster geöffnet sind.

1. Im Fahrersitz sitzen, das Bremspedal ganz durch drücken oder die Parkbremse anziehen.

2. Sicherstellen, dass die Fahrgeschwindigkeitspedale nicht nieder gedrückt werden und dass der Hebel für die automatische Geschwindigkeitsregelung in der Neutralstellung ist.

3. Die Zapfwellenkupplung auskuppeln.

4. Den Gashebel auf VOLLGAS stellen.

5. Den Choke schließen.

HINWEIS: Bei warmem Motor ist die Anwendung des Chokes ggf. nicht notwendig.

6. Den Schlüssel in den Zündschalter stecken und auf START drehen.

7. Nach dem Anlassen des Motors den Gashebel auf halbe Motornenndrehzahl einstellen. Den Motor mindestens 30 Sekunden lang warm laufen lassen.

8. Den Gashebel auf VOLLGAS stellen.

HINWEIS: Bei einem Notfall kann der Motor gestoppt werden, indem der Zündschalter in die Stellung STOP gedreht wird. Diese Methode darf jedoch nur in Notsituationen angewendet werden. Zum normalen Abstellen des Motors die Anleitungen im Abschnitt Traktor und Motor anhal-

ten.

6. Auf das Vorwärts-Fahrtgeschwindigkeitspedal treten, um vorwärts zu fahren. Zum Anhalten den Fuß vom Pedal nehmen. Beachten Sie, dass der Traktor umso schneller fährt, je mehr Sie das Pedal durchtreten.

7. Der Traktor wird angehalten, indem Sie den Fuß von den Fahrtgeschwindigkeitspedalen nehmen, die Parkbremse betätigen und den Motor ausschalten (siehe

Anhalten des traktors und motors

Mähen

1. Stellen Sie die Schnitthöhe des Mähers mithilfe des Mäher-Hebearms auf die gewünschte Höhe ein.

2. Lassen Sie die Parkbremse einrasten. Vergewissern Sie sich, dass die Antriebswelle ausgekuppelt ist.

3. Starten Sie den Motor (siehe

4. Stellen Sie die Geschwindigkeit auf VOLLGAS.

5. Kuppeln Sie die Antriebswelle ein, um die Mäherklingen zu aktivieren.

6. Beginnen Sie mit dem Mähen.

HINWEIS: Wenn der Alarmton „Grasfangeinrichtung voll“ ertönt, kuppeln Sie die Antriebswelle sofort aus, um ein Verstopfen des Auswurfkanals zu verhindern. Fahren Sie in die gewünschte Richtung und entleeren Sie die Grasfangeinrichtung (siehe Entleeren der Grasfangeinrichtung).

7. Wenn Sie damit fertig sind, kuppeln Sie die Antriebswellenkupplung aus und heben Sie das Gehäuse mithilfe des Mäher-Hebearms an.

8. Stoppen Sie den Motor (siehe

chine und des Motors

Den Motor starten

Stoppen der Zugmas-

Traktor fahren

1. So in den Sitz setzen und den Sitz so einstellen, dass Sie bequem alle Bedienelemente erreichen und die Instrumententafelanzeige sehen können.

2. Die Parkbremse betätigen.

3. Sicherstellen, dass der Zapfwellenantriebsschalter ausgekuppelt ist.

4. Den Motor starten (siehe

5. Die Parkbremse lösen und den Fuß vom Bremspedal nehmen.

18 www.simplicitymfg.com

Starten des motors

WARNUNG

Der Motor schaltet sich aus, wenn das RückwärtsFahrtgeschwindigkeitspedal betätigt wird, während der Zapfwellenantrieb eingeschaltet ist und die RMO nicht aktiviert wurde. Der Bediener sollte den Zapfwellenantrieb vor dem Überqueren von Straßen, Wegen oder sonstigen Bereichen, in denen auch andere Fahrzeuge fahren, stets ausschalten. Ein plötzlicher

Antriebsverlust könnte zu einer Gefahr werden.

WARNUNG

Das Mähen im Rückwärtsgang kann für umstehende Personen gefährlich sein. Es können tragische Unfälle passieren, wenn der Bediener nicht auf Kinder achtet. Auf keinen Fall die RMO aktivieren, wenn Kinder vorhanden sind. Kinder fühlen sich häufig von einer solchen Maschine und dem Vorgang des Mähens angezogen.

Page 63

BETRIEB

Im Rückwärtsgang mähen

Wenn ein Bediener im Rückwärtsgang mäht, dann das RMO-System verwendet werden. Um die Rückwärtsmähoption (RMO) zu verwenden, den RMO-Schlüssel drehen, nachdem der Zapfwellenantrieb eingekuppelt ist. Die LED-Lampe leuchtet, und der Bediener kann jetzt im Rückwärtsgang mähen. Jedes Mal, wenn der Zapfwellenantrieb eingekuppelt wird, muss die RMO nach Wunsch neu aktiviert werden. Der Schlüssel sollte abgezogen werden, um den Zugriff auf die RMO-Funktion einzuschränken.

Traktor mit der Hand schieben

1. Den Zapfwellenantrieb auskuppeln und den Motor abschalten.

2. Drücken Sie ein Hebel ca. 6 cm (2-3/8 Zoll), um das Getriebe auszukuppeln (B, Abb. 5).

3. Der Traktor kann jetzt von Hand geschoben werden.

TRAKTOR NICHT ZIEHEN

Das Ziehen des Geräts verursacht Getriebeschäden.

• Dieses Gerät nicht mit einem anderen Fahrzeug schieben oder ziehen.

• Den Getriebeausrück-ventilhebel nicht betätigen, während der Motor läuft.

Einen Anhänger anbringen

Die maximale horizontale Lastbegrenzung der Zugstange beträgt 444 N. Die maximale vertikale Lastbegrenzung der Zugstange beträgt 222 N. Das entspricht einem Anhänger mit 180 kg Gewicht auf einem Geländeanstieg von 10 Grad. Den Anhänger mit einem ausreichend bemessenen Lastbolzen (A, Abb. 7) und Splint (B) befestigen.

Traktor und Motor anhalten

1. Den/die Grundgeschwindigkeitssteuerung(en) in die Neutralposition zurückstellen.

2. Die Zapfwellenkupplung auskuppeln und warten, bis alle beweglichen Teile zum Stillstand gekommen sind.

3. Den Gashebel in die Position LANGSAM stellen und den Zündschlüssel (A, Abb. 6) auf AUS drehen. Den Zündschlüssel abziehen.

Einstellung der Mähwerkhöhe

Die Schnitthöhe kann zwischen 3,8 - 10,2 cm (1,5 - 4,0”) stufenlos verstellt werden.

(B, Abb. 6) Die Schnitthöhe des Mähwerks wird mit dem Schnitthöhen-Einstellschalter eingestellt. Bei Installation einer Schneefräse dient dieser Schalter der Einstellung des Auswurfdrehungsmotors. Die Pfeile am Schalter entsprechen der Richtung der Einstellung (mit dem AUFWÄRTS-Pfeil wir-d die Schnitthöhe erhöht, mit dem RECHTEN Pfeil wird der Auswurf nach rechts gedreht usw.). Wenn die Einstellungsanzeige am Ende des Einstellbereichs angelangt ist, den Schalter freigeben. Andernfalls wird der Motor beschädigt.

Page 64

WARTUNG

Wartungstabelle

ZUGMASCHINE UND MÄHER

Alle 8 Stunden oder täglich

Sicherheitsverriegelungssystem überprüfen Beseitigen Sie Ablagerungen von der Zugmaschine

und dem Motorgehäuse Beseitigen Sie Ablagerungen vom Motorfach

Alle 25 Stunden oder jährlich *

Überprüfen Sie den Reifendruck Überprüfen Sie die Zeit, die Mäherklinge zum Anhalten

braucht Überprüfen Sie die Zugmaschine auf lose Teile

Alle 50 Stunden oder jährlich *

Säubern Sie Batterie und Kabel Überprüfen Sie die Bremsen der Zugmaschine

Suchen Sie Ihren Händler einmal jährlich auf, um

Schmieren Sie Zugmaschine und Mäher Überprüfen Sie die Mäherklingen **

* Je nachdem, was zuerst eintritt ** Überprüfen Sie die Klingen in Gegenden mit sandigen

Böden oder starkem Staub öfter. * Je nachdem, was zuerst eintritt

MOTOR

Erste 5 Stunden

Wechseln Sie das Motoröl

Alle 8 Stunden oder täglich

Prüfen Sie den Ölstand des Motors

Alle 25 Stunden oder jährlich *

Reinigen Sie den Motorluftfilter und Vorreiniger **

Alle 50 Stunden oder jährlich *

Wechseln Sie das Motoröl Wechseln Sie den Ölfilter

Jährlich

Wechseln Sie den Luftfilter aus Wechseln Sie den Vorreiniger aus

Suchen Sie Ihren Händler einmal jährlich auf, um

Untersuchen Sie Schalldämpfer und Funkenfänger Wechseln Sie die Zündkerze aus Wechseln Sie den Kraftstofffilter aus Reinigen Sie das Luftkühlsystem

** Bei staubigen Umwelbedigungen oder wenn in der Luft

schwebende feste Teilchen vorhanden sind, häufiger reinigen.

Reifendruck prüfen

Der Reifendruck sollte regelmäßig überprüft werden, wobei der im Diagramm aufgeführte Wert aufrechterhalten werden muss. Beachten Sie, dass diese Drücke sich leicht von dem Wert für „Max. Fülldruck“ unterscheiden können, der auf der Seitenwand der Reifen aufgeprägt ist. Die aufgeführten Drücke gewährleisten eine gute Bodenhaftung, verbessern die Schnittqualität und verlängern die Reifenlebensdauer.

Größe PSI bar

23 x 10,5-12 6-8 0,41-0,55

15 x 6,5-8 10-12 0,8-1,0

Stoppzeit der Mäher-Klinge überpüfen

Die Messer des Mähwerks und der Mähwerkantriebsriemen sollten nach Ausschalten des elektrischen Zapfwellenantriebsschalters innerhalb von fünf Sekunden zum Stillstand kommen.

1. Während der Traktor in der Neutral-Stellung steht, der Zapfwellenantrieb ausgekuppelt ist und der Bediener auf dem Traktor sitzt, den Motor starten.

2. Über die linke Fußstütze am Mähwerkantriebsriemen blicken. Den Zapfwellenantrieb einkuppeln und einige Sekunden warten. Den Zapfwellenantrieb auskuppeln und prüfen, wie lange es dauert, bis der Mähwerkantriebsriemen zum Stillstand kommt.

3. Wenn der Mäher-Antriebsriemen nicht innerhalb von fünf Sekunden stoppt, setzen Sie sich mit Ihrem autorisierten Händler in Verbindung.

20 www.simplicitymfg.com

Page 65

WARTUNG

Batteriewartung

WARNUNG

Beim Ausbauen oder Einbauen von Batteriekabeln das negative Kabel ZUERST abtrennen und ZULETZT wieder anschließen. Wenn diese Reihenfolge nicht eingehalten wird, kann die positive Klemme durch ein Werkzeug am Rahmen kurz geschlossen werden.

Reinigen der Batterie und Kabel

1. Die Kabel von der Batterie abtrennen, das negative Kabel

zuerst (A, Abb. 8) dann die Abdeckung und positiven Kabel (B).

2. Die Flügelmutter und Unterlegscheibe lösen (D).

3. Die Haltestange (C) nach oben und von der Batterie weg

drehen. Am Lenkturm befestigen.

4. Die Batterie (E) ausbauen.

5. Das Batteriefach mit einer Lösung aus Backnatron und Wasser reinigen.

6. Die Batterieklemmen und Kabelenden mit einer Drahtbürste und einem Batterieklemmenreiniger reinigen, bis sie glänzen.

7. Die Batterie (E) erneut in das Batteriefach einlegen. Mit der Batteriehaltestange (C) und der Flügelmutter und Unterlegscheibe (D) sichern.

8. Die Batteriekabel wieder anbringen, die positiven Kabel und die Abdeckung zuerst (B), dann das negative Kabel (A).

9. Die Kabelenden und Batterieklemmen mit Vaseline oder nicht leitendem Fett beschichten.

Sitzeinstellung

Neigungseinstellung

Die Neigung des Sitzes kann auf drei verschiedene Positionen eingestellt werden. Um die Einstellung vorzunehmen, entfernen Sie die Schlossschrauben, Abstandsstücke, Unterlegscheiben und Muttern (B, Abb.

9) vom Gelenk und bringen Sie sie in der gewünschten Position wieder an.

Sitzschienenstellung

Der Sitz kann vorwärts und rückwärts verstellt werden. Hebel (A, Abb. 9) bewegen, Sitz in die gewünschte Position bringen und Hebel loslassen. Der Sitz arretiert in der gewünschten Position.

Sitzfedereinstellung

Die Sitzfedern (C, Abb. 9) können fester oder weicher eingestellt werden. Kippen Sie den Sitz nach vorne und schieben Sie den Federnbausatz nach vorne, um ein weicheres Fahrverhalten zu erreichen, und nach hinten, um ein festeres Fahrverhalten zu erreichen.

Einstellung der Manuellen Hubunterstützung

Wenn der manuelle Aufzug nicht ordnungsgemäß funktioniert, muss der Händler aufgesucht werden.

Aufladen der Batterie

WARNUNG

Halten Sie offene Flammen und Funkten von der Batterie fern; die austretenden Gase sind hoch explosiv. Die Batterie beim Aufladen gut belüften.

Eine tote Batterie oder eine, die zu schwach ist, um den Motor zu starten, kann zu einem Defekt im Aufladesystem oder an anderen elektrischen Komponenten führen. Wenn Zweifel an der Ursache des Problems bestehen, setzen Sie sich mit Ihrem lokalen Händler in Verbindung. Wenn sie die Batterie auswechseln müssen, siehe im Abschnitt

Reinigen der Batterie und Kabel

Um die Batterie auszuwechsln, befolgen Sie die Anleitungen, die vom Hersteller des Batterieladegeräts angegeben werden, sowie den Warnungen in diesem Buch im Kapitel bezüglich der Batterie vollständig auf. Laden Sie nicht bei einer höheren Frequenz als 10 amps.

Betriebssicherheit

. Laden Sie die

Page 66

WARTUNG

Lagerung

WARNUNG

Das Gerät auf keinen Fall (mit Kraftstoff) in einem geschlossenen, schlecht belüfteten Raum lagern. Kraftstoffdämpfe können mit einer Zündquelle in Berührung kommen (z. B. einem Brennofen, Wassererhitzer usw.) und eine Explosion verursachen. Kraftstoffdämpfe sind außerdem für Menschen und Tiere giftig.

Beim Lagern von Kraftstoff oder der Maschine mit Kraftstoff im Tank

• Die Lagerung findet immer außerhalb der Reichweite von Brennöfen, Heizöfen, Wasserkochern oder anderen Geräten, die über eine Zündflamme oder andere Glühquellen verfügen die die Kraftstoffdämpfe anzünden könnten.

Equipment

Kuppeln Sie die Antriebswelle aus, ziehen Sie die Parkbremse und ziehen Sie den Schlüssel ab.

Die Lebenszeit der Batterie, wenn diese herausgenommen wird. Lagern Sie sie vollstädig geladen ca. einen Monat lang an einem kühlen, trockenen Ort. Wird die Batterie im Gerät gelassen, ziehen Sie das negative Kabel ab.

Motoröl

Wechseln Sie das Motoröl, so lange der Motor noch warm ist.

Siehe Motorhandbuch.

Bevor Sie die Einheit nach der Lagerung starten:

• Überprüfen Sie alle Flüssigkeitsstände. Überprüfen Sie alle Wartungsbereiche.

• Führen Sie alle im Motorhandbuch empfohlenen Überprüfungen und Verfahren durch.

• Lassen Sie den Motor vor der Verwendung einige Minuten warmlaufen.

Kraftstoffsystem

Kraftstoff kann abgestanden werden, wenn er über 30 Tage lag gelagert wird. Abgestandener Kraftstoff führt dazu, dass sich Säure und Gummiablagerungen im Kraftstoffsystem oder auf wichtige Teile des Vergasers bilden. Um den Kraftstoff frisch zu halten, verwenden Sie Briggs & Stratton FRESH START®Kraftstoffstabilisierer, der als flüssiger Zusatz oder Tropfkonzentrat-Patrone erhältlich ist.

Es ist nicht nötig, den Kraftstoff aus dem Motor abzulassen, wenn ein Kraftstoffstabilisierer gemäß den Anweisungen hinzugefügt wird. Lassen Sie den Motor 2 Minuten lang laufen, um den Stabilisierer durch das Kraftstoffsystem laufen zu lassen. Der Motor und Kraftstoff kann dann bis zu 24 Monate lag gelagert werden.

Falls der Kraftstoff im Motor nicht mit eiem Kraftstoffstabilisierer behandelt wurde, muss er in einen zugelassenen Behälter abgelassen werden. Lassen Sie de Motor so lange laufen, bis er aufgrund von Kraftstoffmangel stoppt. Die Verwendung eines Kraftstoffstabilisierers im Lagerungsbehälter wird empfohlen, um die Frische aufrecht zu erhalten.

22 www.simplicitymfg.com

Page 67

Fehlersuche und-behebung bei der Zugmaschine

PROBLEM ÜBERPRÜFEN PROBLEMLÖSUNG

Bremspedal nicht durchgedrückt. Bremspedal vollständig durchdrücken.

Der Motor überträgt oder startet nicht.

Der Motor startet schwer oder läuft schlecht.

Motor klopft.

Zu hoher Ölverbrauch.

Motorauspuff ist schwarz.

Motor läuft aber die Zugmaschine fährt nicht.

Antriebswellenkupplungsschalter (elektrische Kupplung) steht in der Position EIN.

Fahrkontrolle ist eingekuppelt. Bewegen Sie den Knopf in die Stellung NEUTRAL/AUS. Kraftstoff ist alle. Lassen Sie den Motor abkühlen, wenn er heiß ist, und dann füllen Sie den

Motor abgesoffen. Kuppeln Sie die Klingen aus. Sicherung durchgebrannt. Suchen Sie einen autorisierten Händler auf. Batterieanschlüsse müssen

gereinigt werden. Batterien sind leer oder tot. Laden Sie die Batterie neu auf oder ersetzten Sie sie. Kabel lose oder gebrochen. Sichtinspektion der Kabel durchführen. Falls die Kabel gebrochen oder

Zylinderspule oder Startermotorschaden.

Sicherheitsverriegelungsschalter defekt.

Wasser im Kraftstoff. Suchen Sie einen autorisierten Händler auf. Kraftstoff ist alt oder abgestanden. Suchen Sie einen autorisierten Händler auf. Kraftstoffgemisch zu stark. Den Luftfilter reinigen. Der Motor hat ein anderes

Problem. Niedriger Ölstand. Überprüfen Sie das Öl/füllen Sie gegebenenfalls etwas nach. Es wurde Öl mit dem falschen Grad

verwendet. Motor läuft zu heiß. Suchen Sie einen autorisierten Händler auf. Es wurde Öl mit dem falschen Grad

verwendet. Zuviel Öl im Motorgehäuse. Lassen Sie überschüssiges Öl ab. Den schmutzigen Luftfilter

reinigen. Choke geschlossen. Den Choke öffnen. Die Grundgeschwindigkeitspedale

sind nicht durchgedrückt. Die Übertragungs-Lösehebel

stehen in der Position SCHIEBEN. Parkbremse ist eingerastet. Lösen Sie die Parkbremse. Der Fahrantriebsriemen ist

gerissen oder rutscht.

Stellen Sie ihn auf die Position AUS.

Kraftstofftank wieder auf.

Sieh hierzu im Abschnitt Reinigen der Batterie und Kabel.

ausgefranst sind, wenden Sie sich an einen autorisierten Händler. Suchen Sie einen autorisierten Händler auf.

Suchen Sie einen autorisierten Händler auf.

Siehe Motorhandbuch.

Pedale durchdrücken.

Hebel in die Position FAHRE bringen.

Suchen Sie einen autorisierten Händler auf.

FEHLERSUCHE UND -BEHEBUNG

Page 68

FEHLERSUCHE UND -BEHEBUNG

Fehlersuche und-behebung bei der Zugmaschine (Fortsetzung)

PROBLEM ÜBERPRÜFEN PROBLEMLÖSUNG

Parkbremse lässt sich nicht feststellen.

Zugmaschine lenkt schlecht oder lässt sich nicht gut handhaben.

Fehlersuche beim Mäher

PROBLEM ÜBERPRÜFEN PROBLEMLÖSUNG

Mäher lässt sich nicht anheben.

Der Schnitt ist uneben.

Der Schnitt sieht grob aus.

Motor stirbt leicht ab wenn der Mäher angestellt ist.

Übermäßige Vibration des Mähers.

Notor läuft und Zugmaschine fährt, der Mäher fährt jedoch nicht.

Bremse abgenutzt. Suchen Sie einen autorisierten Händler auf.

Lenkstange ist locker. Suchen Sie einen autorisierten Händler auf. Reifendruck stimmt nicht. Siehe hierzu im Abschnitt Überprüfen des Reifendrucks. Achslager der Vorderräder sind

trocken.

Hebegestänge ist nicht richtig befestigt oder beschädigt.

Der Mäher ist nicht richtig nivelliert.

Die Reifen der Zugmaschine sind nicht richtig aufgepumpt.

Motorgeschwindigkeit zu niedrig. Setzen Sie die Geschwindigkeit auf Vollgas. Grundgeschwindigkeit zu schnell. Verlangsamen. Der Mäher hat ein anderes

Problem. Motorgeschwindigkeit zu niedrig. Setzen Sie die Geschwindigkeit auf Vollgas. Grundgeschwindigkeit zu schnell. Verlangsamen. Schmutziger oder verstopfter

Luftfilter. Schnitthöhe ist zu niedrig

eingestellt. Motor hat keine

Betriebstemperatur. Starten des Mähers in hohem Gras. Starten Sie den Mäher in einem bereinigten Bereich. Der Mäher hat ein anderes

Problem. PTO nicht eingekuppelt. PTO einkuppeln. Der Mäher hat ein anderes

Problem.

Suchen Sie einen autorisierten Händler auf.

Siehe hierzu im Abschnitt Überprüfen des Reifendrucks.

Suchen Sie einen autorisierten Händler auf.

Siehe Motorhandbuch.

Schneiden Sie hohes Gras während des ersten Schnitts bei maximaler Schnitthöhe.

Lassen Sie den Motor einige Minuten lang warm laufen.

Suchen Sie einen autorisierten Händler auf.

24 www.simplicitymfg.com

Page 69

Page 70

TECHNISCHE DATEN

MOTOR

Briggs & Stratton

Fabrikat Briggs & Stratton®

Modell Professional Series™

Schwenkbereich 44,2 cm Elektrisches System Generator: 16 amp

Ölinhalt 1,8-1,9 L (62-64 Unzen) Zündkerzenspalt 0,76 mm (0,030 Zoll) Drehmoment des Zündkerzensteckers 20 Nm (180 in-lbs)

(724 Kubikzoll)

Batterie: 12 Volt, 230 CCA

FAHRGESTELL

Volumen des Kraftstofftanks Volumen: 15,1 L (4,0 Gallonen) Heckräder Reifengröße: 23 x 10,5-12

Vorderräder Reifengröße: 15 x 6,5-8

Auffülldruck: 0,41-0,53 bar (6-8 psi)

Auffülldruck: 0,8-1,0 bar (10-12 psi)

KRAFTÜBERTRAGUNG

K66

Type Hydrostatisch Tuff Torq K66 Motoröl 10W-30 Super-Motoröl Öleinfüllmenge 2,5 L (2,6 qt) Geschwindigkeiten @ 3400 U/min Vorwärts: 0-9,3 km/h (0-5,8 MPH)

Antriebsdrehmoment 419 Nm (310 ft-lbs) Kupplungsstangen-Belastung 200 kg (440 lbs) Maximalgewicht auf der Achse 316 kg (697 lbs)

Rückwärts: 0-5,6 km/h (0-3,6 MPH)

K664

Type Hydrostatisch Tuff Torq K664 Motoröl Synthetisch 5W30 Öleinfüllmenge 5,1 L (5,4 qt) Geschwindigkeiten @ 3400 U/min Vorwärts: 0-9,8 km/h (0-6,1 MPH)

Rückwärts: 0-4,8 km/h (0-3,0 MPH)

Antriebsdrehmoment 419 Nm (310 ft-lbs) Kupplungsstangen-Belastung 200 kg (440 lbs) Maximalgewicht auf der Achse 316 kg (697 lbs)

MÄHER

Schnittbreite 132 cm (52 Zoll) Anzahl der Klingen 3 Mähwerksgehäuse-Platte Seitlicher Auswurfschacht Schnitthöhe 3,8-10,2 cm (1,5-4,0 Zoll) Schneidpositionen Unbegrenzt

MASSE

Gesamtlänge 191 cm (75,2 Zoll) Gesamtbreite mit Auswurfklappe 167 cm (65,7 Zoll) Gesamtbreite ohne Auswurfklappe 132 cm (52,0 Zoll) Gesamthöhe 119 cm (46,9 Zoll) Radstand 135 cm (53,1 Zoll)

Angegebene Motorleistung

Die Brutto-Nennleistung für individuelle Benzinmotormodelle ist entsprechend dem SAE-Code (Society of Automotive Engineers) J1940 (Leistungs- & Drehmomentbestimmung für kleine Motoren) gekennzeichnet, und der Leistungsgrad wurde entsprechend SAE J1995 (überarbeitete Fassung 2002-05) ermittelt und korrigiert. Drehmomentwerte wurden bei 3060 U/min, Leistungswerte in PS bei 3600 U/min gemessen. Netto-Nennleistungswerte wurden bei eingebauten Abgasund Luftfiltern ermittelt, die Brutto-Leistungswerte wurden ohne diese Systeme ermittelt. Die tatsächliche BruttoMotorleistung ist höher als die Nettoleistung und wird u. a. von den Einsatzbedingungen sowie von motorspezifischen Faktoren beeinträchtigt. Aufgrund des breiten Produktangebots, an dem die Motoren eingesetzt werden, entwickelt der Benzinmotor beim Einsatz an einem spezifischen Motorgerät eventuell nicht die angegebene Brutto-Nennleistung. Dieser Unterschied beruht auf einer Vielzahl von Faktoren wie u. a. Motorkomponenten (Luftfilter, Auspuff, Ladung, Kühlung, Vergaser, Kraftstoffpumpe usw.), Anwendungseinschränkungen, Einsatzbedingungen (Temperatur, Feuchtigkeit, Höhe) und Abweichungen von Motor zu Motor. Aufgrund von Herstellungs- und Kapazitätsengpässen kann Briggs & Stratton für einen Motor dieser Serie ersatzweise einen Motor mit höherer Nennleistung liefern.

OPTIONEN UND ZUBEHÖR

Für nähere Informationen kontaktieren Sie einen autorisierten händler.

www.simplicitymfg.com

Page 71

CONTENU

Illustrations ..........................................................................................................3

Sécurité de l’opérateur........................................................................................6

Fonctions et commandes .................................................................................13

Fonctionnement.................................................................................................17

Tests de système d'interverrouillage de sécurité ..........................................17

Entretien .............................................................................................................20

Dépannage .........................................................................................................23

Garantie ..............................................................................................................25

Spécifications ....................................................................................................26

Pièces et accessoires .......................................................................................26

Généralités

Merci d’avoir acheté cette acheté cette tondeuse autoportée construit avec la qualité SIMPLICITY. Nous sommes heureux

que vous ayez placé votre confiance dans la marque SIMPLICITY. Si vous utilisez et entretenez le produit conformément aux instructions du manuel, vous pourrez l’utiliser pendant de nombreuses années.

Ce manuel contient des informations relatives à la sécurité afin que vous connaissiez les dangers et risques qui sont liés aux tondeuses autoportées et la façon de les éviter. Ce produit ainsi que ses accessoires agréés sont conçus et destinés uniquement à des travaux de tonte de gazon ou de déneigement et ils n’ont pas d’autres finalités. C’est important que vous lisez et comprenez ces instructions complètement avant d’essayer de mettre en marche ou de faire fonctionner cet équipement. Conservez ces instructions d’origine pour vous y reporter dans le futur.

Données de référence du produit

Noter le nom/numéro du modèle, les numéros d’identification du fabricant et les numérosde série du moteur dans l’espace prévu pour accès facile. Ces numéros se trouvent aux emplacements illustrés.

Lorsque l’on contacte le distributeur homologué pour obtenir des pièces de rechange, des réparations ou toute information, il FAUT avoir ces numéros.

DONNÉES DE RÉFÉRENCE DU PRODUIT

Nom/Numéro de désignation du modèle

Numéro de fabricant d’unité Numéro de SÉRIE d’unité

Numéro de fabricant du plateau de coupe de tondeuse

Nom du distributeur Date d’achat

DONNÉES DE RÉFÉRENCE DU MOTEUR

Marque du moteur Modèle du moteur

Numéro de SÉRIE du plateau de coupe de tondeuse

Étiquettes d’identification CE

A. Numéro d’identification du fabricant B. Numéro de série du fabricant C. Nom et adresse du fabricant D. Régime maximal du moteur en tours par minute E. Puissance nominale en kilowatts F. Masse d’unité en kilogrammes G. Logo de conformité CE H. Année de fabrication I. Puissance sonore en décibels garantie

MODEL NO. xxxxxxx

SERIAL NO. xxxxxxxxxx

XXXXXXXXXXXXXXXXXXXXXX XXXXXXXXXXXXXXXXX

xxxx min

x.x kW

xxx kg

20xx

-1

xxx

Type/Spécifications du moteur Numéro de code/série du moteur

La liste des pièces détachées pour cette machine peut être téléchargée à partir de www.simplicitymfg.com. Veuillez fournir le modèle et le numéro de série au moment de commander les pièces de rechange.

Page 72

SÉCURITÉ DE L’OPÉRATEUR

Sécurité de fonctionnement

Félicitations pour avoir fait l’achat d’un matériel de pelouse et jardin de qualité supérieure. Nos produits sont conçus et fabriqués pour satisfaire à toutes les normes de sécurité de l’industrie, voire même pour les excéder.

Un matériel motorisé est sûr tant que l’est son utilisateur. Il peut être dangereux s’il n’est pas utilisé à bon escient ou s’il n’est pas correctement entretenu ! Rappel : l’utilisateur est responsable de sa propre sécurité et de celle de ceux qui sont à ses côtés.

Faire preuve de bon sens et bien penser à ce que l’on fait. En cas de doute sur une opération à effectuer sans danger avec l’équipement choisi, s’adresser à un professionnel : contacter le distributeur local homologué.

Lecture du manuel

Le manuel d’instructions contient des renseignements importants sur la sécurité qu’il vous faut connaître AVANT d’utiliser la machine ainsi que PENDANT son utilisation.

Ce manuel comporte des techniques de fonctionnement en toute sécurité, une explication des caractéristiques et des commandes de la machine et des informations relatives à l’entretien pour profiter au maximum de l’investissement dans la machine.

S’assurer de lire, dans son intégralité, la section sur les règles et informations relatives à la sécurité figurant dans les pages suivantes. Lire également la section sur le fonctionnement dans son intégralité.

Enfants

Des accidents tragiques peuvent se produire avec des enfants. Ne jamais leur permettre de se tenir à proximité de la zone d’opération. Les enfants sont souvent attirés par la machine et l’activité de tonte. Ne jamais supposer que les enfants resteront là où ils ont été vus pour la dernière fois. S’il existe un risque que des enfants puissent venir à proximité de l’endroit où l’on tond, demander à un autre adulte responsable de les surveiller.

NE JAMAIS PERMETTRE À DES ENFANTS DE MONTER SUR LA MACHINE ! Et ce, pour ne pas les encourager à s’en approcher à l’avenir quand elle est en marche car ils pourraient gravement se blesser. Ils risqueraient de s’en approcher pour monter dessus quand on ne s’y attend pas et de se faire écraser.

6 www.simplicitymfg.com

Marche arrière

Ne pas tondre en marche arrière à moins que cela ne soit absolument indispensable. Toujours regarder vers le bas et vers l’arrière avant et pendant une marche arrière même avec les lames de tondeuse désembrayées.

Page 73

SÉCURITÉ DE L’OPÉRATEUR

3.5 ft (1,5 m)

20.0 ft (6,0 m)

Fonctionnement en pente

Il existe un danger grave de blessure, voire de mort, en cas d’utilisation de cette machine dans une pente trop raide. Utiliser la machine sur une pente trop raide ou sur laquelle la traction est inadéquate peut entraîner la perte de contrôle ou le retournement de la machine.

En règle générale, il est recommandé de ne pas faire fonctionner la machine sur une pente sur laquelle on ne peut pas faire marche arrière (en mode 2 roues motrices). Ne pas utiliser la machine sur des plans inclinés ayant une pente supérieure à une élévation de 1,5 m (3,5 pieds) sur une longueur de 6,0 m (20 pieds). Toujours conduire en montant ou en descendant les pentes : ne jamais en travers.

Noter également que la surface sur laquelle on conduit peut considérablement affecter la stabilité et le contrôle. De l’herbe mouillée ou une chaussée verglacée peut gravement affecter la capacité de contrôle de l’unité.

En cas de doute sur l’utilisation de l’unité sur un plan incliné, ne pas l’utiliser. Ça ne vaut pas le coup.

Pièces en mouvement

Cette machine comporte de nombreuses pièces en mouvement qui peuvent blesser l’utilisateur ou autrui. Néanmoins si l’utilisateur est assis correctement sur le siège et suit scrupuleusement toutes les règles figurant dans ce manuel, il n’y a aucun danger à se servir de cette machine.

Le plateau de coupe de la tondeuse comporte des lames de tondeuse rotatives susceptibles d’amputer les mains et les pieds. Ne jamais laisser qui que ce soit près de la machine quand elle est en marche !

Pour permettre à l’utilisateur de se servir de cette machine en toute sécurité, elle est équipée d’un dispositif de sécurité avec utilisateur présent. NE PAS tenter d’altérer ni de contourner le dispositif. Consulter le distributeur immédiatement si le dispositif ne réussit pas tous les tests du système de verrouillage de sécurité figurant dans ce manuel.

Objets projetés

Cette unité comporte des lames de tondeuse rotatives. Ces lames peuvent ramasser et projeter des débris susceptibles de gravement blesser un spectateur. S’assurer de bien nettoyer la zone à tondre AVANT de commencer à tondre.

Ne pas utiliser cette unité avant d’avoir mis le bac de ramassage complet ou la protection d’évacuation (déflecteur) en place.

En outre, ne jamais laisser qui que ce soit près de la machine quand elle est en marche ! Si quelqu’un se trouve dans la zone, arrêter immédiatement la machine et attendre que cette personne parte.

Carburant et entretien

L’essence est extrêmement inflammable. Ses vapeurs sont également extrêmement inflammables et peuvent se déplacer vers des sources de combustion à distance. Utiliser l’essence uniquement comme carburant, non pas comme solvant ou nettoyant. Ne jamais remiser l’essence dans des endroits où ses vapeurs peuvent s’accumuler ou se déplacer vers une source de combustion telle qu’une veilleuse. Le carburant doit être remisé dans des bidons en plastique, hermétiques et homologués, ou dans le réservoir d’essence du tracteur, le bouchon étant bien fermé. Essuyer immédiatement toute éclaboussure d’essence.

Un entretien adéquat est essentiel à la sécurité et à la performance de la machine. S’assurer d’effectuer les procédures d’entretien indiquées dans ce manuel et surtout, de tester périodiquement le dispositif de sécurité.

Page 74

SÉCURITÉ DE L’OPÉRATEUR

Lire ces règles de sécurité et les suivre de près. Ne pas observer ces consignes pourrait entraîner une perte de contrôle de l’unité, des blessures corporelles graves, voire la mort, pour l’utilisateur ou les spectateurs, ou endommager le matériel ou l’équipement. Ce plateau de coupe peut amputer des mains et des pieds, et projeter des objets.

angle dans le texte indique que des mises en garde ou avertissements importants doivent être respectés.

Le tri-

FONCTIONNEMENT GÉNÉRAL

1. Lire, comprendre et suivre toutes les instructions figurant sur la machine et dans le manuel avant de se servir de la machine.

2. Ne pas placer les mains ou les pieds près des pièces en mouvement ou sous la machine. Toujours se tenir à l’écart de l’ouverture d’éjection.

3. Ne laisser que des adultes responsables, qui connaissent les instructions, utiliser la machine (des réglementations locales peuvent limiter l’âge de l’opérateur).

4. Retirer de la zone à tondre les objets tels que des pierres, des jouets, des câbles, etc., qui pourraient être aspirés puis projetés par les lames.

5. S’assurer que personne ne se trouve dans la zone avant de tondre. Arrêter la machine si une personne pénètre dans la zone.

6. Ne jamais transporter de passagers.

7. Ne pas tondre en marche arrière à moins que cela ne soit absolument indispensable. Toujours regarder vers le bas et vers l’arrière avant et pendant une marche arrière.

8. Ne jamais diriger le matériau de décharge vers quiconque. Éviter de décharger du matériau contre un mur ou une obstruction. Le matériau risque de ricocher vers l’opérateur. Arrêter les lames pour traverser des surfaces en gravier.

9. Ne pas faire fonctionner la machine sans le bac de ramassage complet, la protection d’évacuation (déflecteur) ou tout autre dispositif de sécurité en place.

10. Ralentir avant de tourner.

11. Ne jamais laisser une machine en marche sans supervision. Toujours débrayer la prise de force, mettre le frein de stationnement, arrêter le moteur et retirer les clés avant de descendre de la machine.

12. Débrayer les lames (Prise de force) quand on ne tond pas. Arrêter le moteur et attendre que toutes les pièces soient complètement arrêtées avant de nettoyer la machine, de retirer le bac de ramassage ou de dégager la protection d’évacuation.

13. N’utiliser la machine qu’à la lumière du jour ou dans une lumière artificielle de bonne qualité.

14. Ne pas utiliser la machine sous l’emprise de l’alcool ou de drogues.

15. Surveiller la circulation lors de l’utilisation à proximité des routes ou en les traversant.

16. Faire très attention lors du chargement ou du déchargement de la machine sur une remorque ou un camion.

17. Toujours porter une protection oculaire lors de l’utilisation de cette unité.

18. Les données indiquent que les opérateurs, âgés d’au moins 60 ans, sont impliqués dans un fort pourcentage des blessures associées au matériel motorisé. Ces utilisateurs doivent évaluer leur capacité à faire fonctionner la machine de manière suffisamment sûre pour se protéger et protéger autrui de toute blessure.

19. Suivre les recommandations du fabricant concernant les poids de roues ou contre-poids.

20. Ne pas oublier que l’utilisateur est responsable des accidents blessant autrui ou des biens matériels.

21. Tous les conducteurs doivent obtenir une instruction professionnelle et pratique.

22. Toujours porter des chaussures et des pantalons résistants. Ne jamais faire fonctionner la machine pieds nus ou en sandales.

23. Avant toute utilisation, toujours inspecter visuellement que les lames et leur visserie sont présentes, intactes et sécurisées. Remplacer les pièces usées ou endommagées.

24. Débrayer les accessoires avant de : faire le plein, retirer un accessoire, effectuer des réglages (sauf si le réglage peut se faire de la position de l’opérateur).

25. Lorsque la machine est stationnée, remisée ou laissée sans supervision, abaisser les moyens de coupe à moins d’utiliser un dispositif de verrouillage mécanique positif.

26. Avant d’abandonner la position de l’opérateur pour quelque raison que ce soit, enclencher le frein à main (le cas échéant), débrayer la prise de force, arrêter le moteur et retirer la clé.

27. Pour diminuer les risques d’incendie, conserver l’unité exempte d’herbe, de feuilles et d’excès d’huile. Ne pas s’arrêter ou se garer sur des feuilles sèches, de l’herbe ou des matériaux combustibles.

TRANSPORT ET REMISAGE

1. Lors du transport de l’unité sur une semi-remorque découverte, s’assurer que l’unité est dirigée vers l’avant, dans le sens de la marche. Si l’unité est dirigée vers l’arrière, la poussée éolienne risquerait d’endommager l’unité.

2. Toujours respecter les pratiques sûres de plein d’essence et de manipulation d’essence pour faire le plein de la machine après transport ou remisage.

3. Ne jamais remiser l’unité (avec le carburant) dans une structure médiocrement ventilée. Les vapeurs de carburant peuvent se déplacer vers une source d’inflammation (telle qu’une chaudière, un chauffe-eau, etc.) et entraîner une explosion. Les vapeurs de carburant sont également toxiques pour les humains et les animaux.

8 www.simplicitymfg.com

4. Toujours suivre les instructions du manuel de moteur pour les préparatifs de remisage avant de remiser la machine pour de courtes et longues périodes.

5. Toujours suivre les instructions du manuel du moteur pour les procédures adéquates de mise en marche lors de la remise en service de la machine.

6. Ne jamais remiser l’unité ou le bidon de carburant à l’intérieur où il y a une flamme nue ou une veilleuse, comme avec un chauffe-eau. Laisser l’unité refroidir avant de remiser.

Page 75

SÉCURITÉ DE L’OPÉRATEUR

FONCTIONNEMENT EN PENTE

Les pentes sont un facteur important dans les accidents dus aux pertes de contrôle et aux renversements, qui peuvent résulter en blessures graves voire la mort. Le fonctionnement sur toutes les pentes requiert une prudence supplémentaire. Si on ne peut pas reculer sur une pente ou si on n’est pas confortable, ne pas faire fonctionner.

Le contrôle d’une machine poussée ou autoportée qui glisse sur une pente ne sera pas recouvré par l’application du frein. Les principales raisons de la perte de contrôle sont les suivantes : adhérence de pneus insuffisante au sol, vitesse trop rapide, freinage inadéquat, type de machine non adapté à sa tâche, manque de connaissance des conditions de terrain, attelage et distribution de la charge incorrects.

1. Tondre en montant ou en descendant la pente, non pas en travers.

2. Faire attention aux trous, sillons ou bosses. La machine peut se renverser sur un terrain irrégulier. L’herbe haute peut cacher des obstacles.

3. Choisir une vitesse lente permettant de gravir la pente sans avoir à s’arrêter ou changer de vitesses.

4. Ne pas tondre de l’herbe mouillée. Les pneus risquent de perdre de leur traction.

5. Toujours conserver la machine embrayée, surtout en descendant des pentes. Ne pas mettre au point mort et rouler en roue libre pour descendre la pente.

6. Éviter de démarrer, de s’arrêter ou de tourner sur une pente. Si les pneus perdent de leur traction, débrayer la ou les lames et descendre lentement la pente en ligne droite.

7. En pente, tous les mouvements doivent être lents et progressifs. Ne pas effectuer de changements brusques de vitesse ou de direction et ce, pour ne pas faire faire un tonneau à la machine.

8. Faire preuve d’extrême prudence lors de l’utilisation de machines munies de bacs de ramassage ou d’autres accessoires car ceux-ci peuvent affecter la stabilité de l’unité. Ne pas utiliser sur des pentes raides.

9. Ne pas essayer de stabiliser la machine en mettant le pied au sol (unités autoportées).

10. Ne pas tondre à proximité d’à-pics, de fossés ou de talus. La tondeuse pourrait brusquement se renverser si une roue passe au bord d’un à-pic ou d’un fossé ou si un bord s’effondre.

11. Ne pas utiliser le bac de ramassage sur des pentes raides.

12. Ne pas tondre sur des pentes si on ne peut pas faire marche arrière.

13. Consulter le distributeur/revendeur agréé pour toute recommandation concernant les poids de roues ou les contrepoids pour améliorer la stabilité.

14. Retirer tous les obstacles tels que pierres, branches d’arbres, etc.

15. Conduire lentement. Les pneus risquent de perdre de leur traction sur les pentes même si les freins fonctionnent correctement.

16. Ne pas tourner sur les pentes sauf si nécessaire ; tourner alors lentement et progressivement en descendant la pente, si possible.

ÉQUIPEMENT REMORQUÉ (UNITÉS AUTOPORTÉES)

1. Ne remorquer qu’avec une machine munie d’un attelage prévu pour le remorquage. Ne pas attacher l’équipement remorqué sauf au point d’attelage.

2. Suivre les recommandations du fabricant pour la limite de poids d’équipement remorqué et le remorquage sur des pentes.

AVERTISSEMENT

Ne jamais faire fonctionner sur des pentes supérieures à 17,6 pour cent (10°), soit une élévation de 106 cm (3-1/2 pieds) verticalement sur 607 cm (20 pieds) horizontalement.

Lors de l’utilisation de la machine sur des pentes, utiliser des poids de roues ou contrepoids supplémentaires. Consulter le distributeur/revendeur pour déterminer quels poids sont disponibles et adéquats pour la machine.

Sélectionner une vitesse de déplacement lente avant de conduire sur une pente. En plus des poids avant, faire preuve d’extrême prudence lors de l’utilisation sur les pentes de la machine munie de bacs de ramassage à fixation arrière.

Tondre en MONTANT et en DESCENDANT la pente, jamais en travers, faire preuve de prudence pour changer de directions et NE PAS DÉMARRER NI S’ARRETER SUR UNE PENTE.

3. Ne jamais laisser des enfants ou toute autre personne monter dans ou sur un équipement remorqué.

4. Sur les pentes, le poids de l’équipement remorqué risque d’entraîner une perte de traction et une perte de contrôle.

5. Se déplacer lentement et prévoir une distance supplémentaire pour s’arrêter.

6. Ne pas mettre au point mort et rouler en roue libre pour descendre la pente.

ENFANTS

Des accidents tragiques peuvent se produire lorsque l’opérateur n’est pas averti de la présence d’enfants. Les enfants sont souvent attirés par la machine et l’activité de tonte. Ne jamais supposer que les enfants resteront là où ils ont été vus pour la dernière fois.

1. Éloigner les enfants de la zone à tondre et les laisser sous la surveillance d’un adulte autre que l’opérateur.

2. Faire preuve de vigilance et arrêter la machine si des enfants pénètrent dans la zone.

3. Avant et pendant une marche arrière, regarder derrière et vers le bas pour la présence éventuelle de petits enfants.

4. Ne jamais transporter d’enfants même lorsque les lames sont arrêtées. Ils risquent de tomber et de gravement se blesser ou d’interférer avec l’utilisation sûre de la machine. Les enfants que l’on a transportés par le passé risquent d’apparaître brusquement dans la zone à tondre pour se faire transporter à nouveau et risquent de se faire écraser ou passer dessus par la machine.

5. Ne jamais laisser les enfants se servir de la machine.

6. Faire preuve de prudence à l’approche d’angles morts, d’arbustes, d’arbres et d’autres objets susceptibles de masquer la vision.

ÉMISSIONS

1. L’échappement du moteur de cet article contient des produits chimiques connus, dans certaines quantités, pour provoquer cancer, anomalies congénitales ou autre danger de reproduction.

2. Consulter l’information concernant la période de durabilité des émissions et l’indice d’air sur I’étiquette d’émissions du moteur.

DISPOSITIF D’ALLUMAGE

1. Ce dispositif d’allumage par étincelle est conforme à la norme canadienne ICES-002.

Page 76

SÉCURITÉ DE L’OPÉRATEUR

RÉPARATIONS ET ENTRETIEN

Manipulation sans danger de l’essence

1. Éteindre cigarettes, cigares, pipes et autres sources de combustion.

2. Utiliser uniquement des conteneurs d’essence homologués.

3. Ne jamais retirer le bouchon d’essence ou ajouter du carburant lorsque le moteur tourne. Laisser le moteur refroidir avant de faire le plein.

4. Ne jamais faire le plein de la machine à l’intérieur.

5. Ne jamais remiser la machine ou le bidon de carburant où il y a une flamme nue, une étincelle ou une veilleuse, comme près d’un chauffe-eau ou de tout autre appareil ménager.

6. Ne jamais remplir les bidons à l’intérieur d’un véhicule ou sur un plateau de camion recouvert de plastique. Toujours placer les bidons sur le sol, éloignés de tout véhicule, avant de les remplir.

7. Retirer tout équipement à essence du camion ou de la remorque et faire le plein sur le sol. Quand cela n’est pas possible, faire le plein d’un tel équipement sur une semi-remorque avec un bidon portable plutôt qu’avec un distributeur d’essence.

8. Garder le bec en contact avec le bord du réservoir d’essence ou de l’ouverture du bidon à tout moment jusqu’à obtention du plein. Ne pas utiliser de dispositif à ouverture bloquée de bec.

9. En cas d’éclaboussures d’essence sur les vêtements, en changer immédiatement.

10. Ne jamais remplir excessivement le réservoir d’essence. Remettre le bouchon d’essence en place et bien serrer.

11. Faire preuve d’extrême prudence lors de la manipulation de l’essence et de tout autre carburant. Ils sont inflammables et les vapeurs sont explosives.

12. En cas de déversement de carburant, ne pas essayer de faire démarrer le moteur mais éloigner la machine de la zone du déversement et éviter de créer toute source d’inflammation avant la dissipation des vapeurs d’essence.

13. Remettre tous les bouchons de réservoir d’essence et les bouchons de bidons de carburant en place en les serrant bien.

Réparation et entretien

1. Ne jamais faire fonctionner dans un endroit clos où des fumées de monoxyde de carbone peuvent s’accumuler.

2. Conserver les écrous et boulons bien serrés, en particulier les boulons de fixation de lames, et la machine en bon état de marche.

3. Ne jamais altérer les dispositifs de sécurité. Vérifier régulièrement leur bon fonctionnement et réparer le cas échéant.

4. Conserver l’unité exempte d’herbe, de feuilles ou de toute autre accumulation de débris. Nettoyer tout déversement d’huile et de carburant, et éliminer tout débris trempé de carburant. Laisser la machine refroidir avant de la remiser.

5. En cas de contact avec un objet, arrêter et inspecter la machine. Réparer, si besoin est, avant de redémarrer.

6. Ne jamais effectuer de réglages ou de réparations lorsque le moteur tourne.

7. Inspecter fréquemment les composantes du bac de ramassage et la protection d’évacuation, et remplacer avec les pièces recommandées du fabricant, selon le besoin.

8. Les lames de la tondeuse sont coupantes. Enrober les lames ou porter des gants, et faire très attention en les réparant.

9. Vérifier fréquemment le fonctionnement des freins. Ajuster et réparer le cas échéant.

10. Prendre soin des étiquettes de sécurité et d’instructions et les remplacer au besoin.

11. Ne pas retirer le filtre de carburant lorsque le moteur est chaud car de l’essence renversée risque de s’enflammer. Ne pas écarter les colliers de conduites de carburant plus qu’il ne le faut. S’assurer que les colliers maintiennent les tuyaux fermement sur le filtre après l’installation.

12. Ne pas utiliser d’essence contenant du MÉTHANOL, du gasohol contenant plus de 10 % d’ÉTHANOL, des additifs d’essence ou de l’essence minérale car cela risquerait d’endommager le moteur/circuit de carburant.

13. Si le réservoir d’essence doit être vidé, le faire à l’extérieur.

14. Remplacer les silencieux défectueux.

15. Utiliser uniquement des pièces de rechange homologuées par l’usine lors de réparations.

16. Toujours se conformer aux spécifications d’usine sur tous les paramètres et réglages.

17. Seuls les centres de service homologués doivent être utilisés pour effectuer les entretiens et réparations importants.

18. Ne jamais tenter d’effectuer des réparations importantes sur cette machine à moins d’avoir reçu une formation adéquate. Des procédures d’entretien inadéquates peuvent entraîner un fonctionnement hasardeux, endommager le matériel et annuler la garantie du fabricant.

19. Sur les tondeuses à lames multiples, faire preuve de prudence étant donné qu’une lame peut entraîner la rotation des autres lames.

20. Ne pas modifier les paramètres du régulateur de vitesse du moteur ni emballer le moteur. Faire fonctionner le moteur à une vitesse excessive peut accroître le risque de blessures corporelles.

21. Débrayer les accessoires d’entraînement, arrêter le moteur, retirer la clé et déconnecter les fils de bougie avant de : dégager les obstructions d’accessoires et les goulottes, effectuer des réparations ou lorsque l’unité vibre anormalement. En cas de contact avec un objet, inspecter la machine pour tout dommage et réparer avant de redémarrer et d’utiliser l’équipement.

22. Ne jamais placer les mains à proximité des pièces en mouvement telles que le ventilateur de refroidissement de la pompe hydro lorsque le moteur tourne. (Les ventilateurs de refroidissement de pompe hydro sont généralement situés sur le dessus de la boîte-pont.)

23. Unités munies de pompes hydrauliques, tuyaux ou moteurs : AVERTISSEMENT : Toute fuite de liquide hydraulique sous pression peut avoir suffisamment de force pour pénétrer la peau et provoquer des blessures graves. Si du liquide étranger est injecté sous la peau, il doit être éliminé par voie chirurgicale dans les heures qui suivent par un médecin connaissant ce type de blessure et ce, pour éviter la gangrène. Garder le corps et les mains à l’écart des trous de goupilles ou des becs qui projètent du liquide hydraulique sous haute pression. Utiliser du papier ou du carton, non pas les mains, pour rechercher les fuites. S’assurer que toutes les connexions du liquide hydraulique sont bien serrées et que tous les tuyaux et conduites hydrauliques sont en bon état avant d’appliquer de la pression au système. Si les fuites ont lieu, faire réparer immédiatement l’unité par un distributeur agréé.

24. AVERTISSEMENT : Dispositif à énergie accumulée. Un relâchement inadéquat des ressorts peut entraîner de graves blessures corporelles. Les ressorts doivent être enlevés par un technicien agréé.

25. Modèles munis d’un radiateur de moteur : AVERTISSEMENT : Dispositif à énergie accumulée. Pour éviter toute blessure corporelle grave d’une éruption de réfrigérant chaud ou de vapeur, ne jamais tenter de retirer le bouchon du radiateur lorsque le moteur tourne. Arrêter le moteur et attendre qu’il refroidisse. Même à ce point, faire preuve d’extrême prudence lors de la dépose du bouchon.

10 www.simplicitymfg.com

Page 77

SÉCURITÉ DE L’OPÉRATEUR

Étiquettes de sécurité

Lire attentivement et respecter tous les autocollants DANGER, AVERTISSEMENT, MISE EN GARDE et instructions figurant sur la tondeuse autoportée et la tondeuse. Des blessures corporelles peuvent résulter du non-respect de ces instructions. Les informations sont prévues pour la sécurité de l’utilisateur et sont importantes ! Les autocollants de sécurité ci-dessous se trouvent sur la tondeuse autoportée et la tondeuse.

Icônes de sécurité

Avertissement : Lire le manuel d’utilisation.

Lire et comprendre le manuel d’utilisation avant d’utiliser la machine.

Danger : Objets projetés.

Cette machine est capable de projeter des objets et des débris. Tenir les spectateurs à distance.

Avertissement : Retirer la clé avant toute réparation.

Retirer la clé et consulter la documentation technique avant d’effectuer toute réparation ou tout entretien.

Danger : Renversement de la machine.

Ne pas utiliser cette machine sur des pentes supérieures à 10°.

Danger : Démembrement.

Cette machine peut amputer des membres. Garder les spectateurs et les enfants à distance lorsque le moteur tourne.

Danger : Démembrement.

Le plateau de coupe de cette tondeuse peut amputer des membres. Tenir les mains et les pieds à l’écart des lames.

Danger : Risques d’incendie.

Ne pas ajouter de carburant quand le moteur est encore chaud ou en cours de fonctionnement. Arrêter le moteur et laisser refroidir pendant trois (3) minutes. Puis faire l’appoint.

Si l’une de ces étiquettes est perdue ou endommagée, la remplacer immédiatement. Consulter le distributeur local pour tout remplacement.

Ces étiquettes s’appliquent facilement et serviront de constant rappel visuel pour l’utilisateur, et toute autre personne utilisant l’équipement, de respecter les instructions de sécurité nécessaires pour un fonctionnement sûr et efficace.

Danger : Surface chaude.

Laisser la machine refroidir avant tout contact avec cette zone.

Danger : Empoisonnement au Monoxyde de Carbone.

Ne pas manipuler l’engin au sein d’une zone non ventilée.

Avertissement : Risque d'incendie.

Gardez les enfants, les feux nus et les étincelles éloignés de la batterie qui pourrait faire exploser des gaz.

Avertissement : L'acide sulfurique peut entraîner la cécité ou de graves brûlures.

Portez toujours des lunettes de protection ou un écran facial quand vous travaillez sur une batterie ou à proximité.

Avertissement : Les batteries produisent des gaz explosifs.

Lisez et comprenez le Manuel de l'utilisateur avant d'utiliser cette machine.

Important : Ne jetez pas de batterie dans les ordures.

Mettez-vous en relation avec les autorités locales pour l'élimination et/ou le recyclage des batteries.

Danger : Démembrement.

Le plateau de coupe de cette tondeuse peut amputer des membres. Tenir les mains et les pieds à l’écart des lames.

Page 78

SÉCURITÉ DE L’OPÉRATEUR

SSTTOO

Emplacement des autocollants

3 4

Autocollant Réf. 1737541

5 6

Icônes de sécurité Réf. 1734027

Positions de contacteur Réf. 1722806

1723143

Levage d’accessoire, Réf. 1723143

Attention, Point de pincement, Réf. 1720389

1730172

Niveau de carburant, Réf. 1730172

Attention, Point de pincement, Réf. 1720389

1723160

Débrayage de transmission Réf. 1723160

12 www.simplicitymfg.com

Page 79

FONCTIONS ET COMMANDES

12V

Commandes du tracteur Figure 2

Commandes du tracteur

Manette des gaz

La commande des gaz contrôle la vitesse du moteur. Faire avancer la commande des gaz pour augmenter la vitesse du moteur et la faire reculer pour diminuer la vitesse du moteur. Toujours faire fonctionner à PLEIN régime.

Starter

Fermer le starter pour un démarrage à froid. Ouvrir le starter une fois que le moteur démarre. Il n’est pas nécessaire d’utiliser le starter avec un moteur chaud. Pousser la manette vers l’avant pour fermer le starter.

Phares

L’interrupteur d’éclairage allume et éteint les phares du tracteur.

Option de tonte en marche arrière (RMO)

L’option de tonte en marche arrière permet de tondre (ou d’utiliser d’autres accessoires entraînés par la prise de force) lors du déplacement en marche arrière. Pour tondre en marche arrière, tourner la clé RMO après avoir embrayé la prise de force. Le voyant DEL s’allumera et l’opérateur peut alors tondre en marche arrière. Chaque fois que la prise de force est engagée, la RMO doit être réactivée pour être utilisée.

Page 80

FONCTIONS ET COMMANDES

12V

Commutateur de prise de force

Le commutateur de PDF (prise de force) permet d’engager ou de débrayer les accessoires utilisant la PDF. Pour embrayer la prise de force, tirer le commutateur vers le haut. Pousser vers le bas pour débrayer.

ment assis dans le siège du tracteur pour que la prise de force fonctionne.

Noter que l’opérateur doit être ferme-

Contacteur

Le contacteur démarre et arrête le moteur ; il a trois positions :

OFF/ARRÊT Arrête le moteur et coupe le cir-

cuit électrique.

RUN/MARCHE Permet au moteur de fonctionner

et alimente le circuit électrique.

START/DÉMARRAGE Lance le moteur pour le faire dé-

marrer.

REMARQUE : Ne jamais laisser le contacteur en position RUN lorsque le moteur est arrêté. Ceci décharge la batterie.

Pédale de frein

Appuyer sur la pédale de frein pour appliquer le frein du tracteur.

Pédales de vitesse de déplacement

La vitesse de déplacement en marche avant du tracteur est contrôlée par la pédale de commande de vitesse de déplacement avant. La vitesse de déplacement en marche arrière du tracteur est contrôlée par la pédale de commande de vitesse de déplacement arrière.

Enfoncer l’une ou l’autre pédale pour augmenter la vitesse. Noter que plus la pédale est enfoncée, plus le tracteur se déplacera vite.

Frein de stationnement

Le bouton de frein de stationnement sert à verrouiller le frein de stationnement lorsque le tracteur est à l’arrêt. Pour engager le frein de stationnement, enfoncer la pédale de frein à fond et tirer le bouton vers le haut.

Réglage de hauteur de coupe

La hauteur de coupe est réglable à l'infini, de 3,8 - 10,2 cm (1,5

- 4,0”) terminées.

Le commutateur de réglage de hauteur de coupe contrôle la hauteur de coupe de la tondeuse. Le même commutateur contrôle également le moteur de rotation du bec lorsqu’une souffleuse à neige est installée. Les flèches sur le commutateur correspondent au sens du réglage (la flèche UP/HAUT remonte la hauteur de coupe, la flèche RIGHT/DROITE oriente le bec vers la droite, etc). Lorsque l’indicateur de réglage a atteint la fin de sa course, relâcher le commutateur ; maintenir le commutateur enfoncé

endommagera le moteur.

Régulateur de vitesse

Le régulateur de vitesse sert à bloquer la commande de vitesse de déplacement en marche avant. Le régulateur comporte cinq positions de blocage de vitesse.

Levier de réglage du siège

Le siège peut être réglé d’avant en arrière. Déplacer le levier, positionner le siège comme souhaité et relâcher le levier pour bloquer le siège en position.

Levier de soupape de débrayage de transmission

Le levier de soupape de débrayage de transmission désactive la transmission de manière à pouvoir pousser le tracteur à la main. Consulter les informations opérationnelles sur

le tracteur à la main.

Pousser

Réservoir de carburant

Pour retirer le bouchon, tourner dans le sens contraire des aiguilles d’une montre.

12 V Prise de courant

La prise de courant est de 12 V c.c. L’accessoire doit être d’intensité nominale 9 A ou moins.

www.simplicitymfg.com

Page 81

FONCTIONS ET COMMANDES

Pédale de blocage de différentiel (sur certains modèles)

Appuyer sur cette pédale pour bloquer le différentiel de transmission, en verrouillant les deux roues arrière en « marche ».

Utiliser cette fonction si le tracteur est coincé parce que l'une des roues patine. Engager la pédale de blocage de

différentiel à des vitesses de déplacement lentes uniquement.

Réglage de l'inclinaison du volant

A l'aide du bouton d'inclinaison situé sur le soufflet, relâcher le mécanisme de pivot et faire pivoter le volant dans la position désirée. Relâcher le bouton d'inclinaison pour verrouiller en position.

Levier de relevage d'accessoires

Lors de l'utilisation de la tondeuse, soulever la tondeuse du sol lors de son transport à destination et en provenance du chantier. NE PAS couper lorsque la tondeuse se trouve en position relevée de transport.

Le levier de relevage d'accessoires relève et abaisse les accessoires qui utilisent la timonerie de relevage manuel du tracteur. Pour abaisser un accessoire : tirer légèrement le levier vers l'arrière, enfoncer sur le bouton de déclenchement et appuyer le levier vers l'avant jusqu'à ce qu'il se verrouille en position abaissée. Pour relever un accessoire : enfoncer légèrement le levier vers l'avant, appuyer sur le bouton de déclenchement et tirer ensuite le levier vers l'arrière jusqu'à ce qu'il se bloque en position relevée.

Fonction du frein de stationnement

Serrage du frein de stationnement - Voir la Figure 2. Pour

verrouiller le frein de stationnement, relâcher les pédales de vitesse de déplacement (A), appuyer à fond sur la pédale de frein (B), TIRER le bouton de frein de stationnement (C) et relâcher la pédale de frein.

Desserrage du frein de stationnement - Voir la Figure 2. Pour desserrer le frein de stationnement, appuyer à fond sur la pédale de frein (B) et ENFONCER le bouton de frein de stationnement (C).

REMARQUE IMPORTANTE : Sur les modèles équipés de relevage hydraulique, le relevage d’accessoires ne fonctionnera pas lorsque le frein de stationnement est enclenché.

Fonctions de l’affichage du tableau de bord

Voir la Figure 3. La première fois que la clé de contact est mise en position de

marche, tous les voyants témoins s’allumeront et le total d’heures de fonctionnement s’affichera. S’assurer du bon fonctionnement de tous les voyants.

A. Jauge de carburant

Indique le niveau de carburant dans le réservoir. Vers la gauche, le réservoir est vide ; vers la droite, le réservoir est plein. Les deux dernières barres clignoteront lorsque le réservoir est presque vide.

B. Compteur d'heures / Horloge / Indicateur de service

Affiche l'horloge, le compteur d'heures et le rappel d'entretien.

Le compteur d’heures mesure le nombre d’heures pendant lequel la clé a été sur RUN. Le compteur d’heures fera clignoter un indicateur initial de changement d’huile après 5 heures et un rappel de graissage toutes les 50 heures. Ces rappels seront affichés pendant environ 2 heures et se remettront automatiquement à zéro.

REMARQUE : Le compteur d’heures enregistrera la durée pendant laquelle la clé sera sur RUN. même si le moteur ne tourne pas. Le compteur d’heures a une source indépendante d’électricité si bien que le nombre total d’heures est toujours visible.

C. Bouton Sélectionner

A utiliser pour mettre l’horloge à l’heure.

D. Bouton Régler

A utiliser pour mettre l’horloge à l’heure.

E. Témoin de PDF

Indique que le commutateur de PDF est en position de marche.

F. Témoin de régulateur de vitesse

Indique que le régulateur de vitesse est engagé.

G. Témoin de basse pression d’huile

Indique que la pression d’huile moteur est basse. Le voyant s’allumera lorsqu’on fait démarrer le tracteur pour la première

fois et s’éteindra ensuite. SI CE VOYANT S’ALLUME

PENDANT QUE LE TRACTEUR EST EN MARCHE, COUPER LE MOTEUR IMMEDIATEMENT. Contacter un concessionnaire agréé pour entretien.

H. Voyant de basse tension

Indique que la tension du circuit électrique est basse. Le voyant s’allumera lorsqu’on fait démarrer le tracteur pour la première fois et s’éteindra ensuite. SI CE VOYANT S’ALLUME PENDANT QUE LE TRACTEUR EST EN MARCHE, COUPER LE MOTEUR IMMEDIATEMENT. Contacter un concessionnaire agréé pour entretien.

Page 82

FONCTIONS ET COMMANDES

Fonctions

MODES D’AFFICHAGE DU TABLEAU DE BORD Totaliseur d’heures de fonctionnement - Quand on

tourne d’abord la clé de contact sur la position MARCHE, tous les voyants s’éclairent et le total des heures de fonctionnement s’affiche. Assurez-vous que tous les voyants fonctionnent.

Affichage des heures de PDF - Tournez la clé sur ARRÊT, embrayez la PDF et tournez la clé sur MARCHE (moteur éteint).

Réglage de l’horloge - Démarrez le moteur, laissez fonctionner le moteur. Appuyez sur le bouton de SELECT (sélection) (C, Figure 3) pendant trois (3) secondes et relâchez. Appuyez sur le bouton de SET (réglage) et MAINTENEZ-LE enfoncé pour faire avancer l’heure. Appuyez sur le bouton de SELECT (sélection) pour sélectionner les minutes. Appuyez sur le bouton de SET (réglage) (D) et MAINTENEZ-LE enfoncé pour faire avancer l’heure. Attendez 5 secondes et l’horloge se réactivera. Coupez le moteur.

Mode de démonstration - Le moteur étant éteint, enfoncez le bouton de SET (réglage) (D) et tournez la clé de con- tact sur MARCHE.

Rappel d’entretien - Un rappel d’entretien s’affichera dans la fenêtre d’informations (B) après les 5 premières heures d’utilisation, et ensuite toutes les 50 heures. Le rappel se réinitialisera automatiquement après 5 heures. Le rappel peut être réinitialisé manuellement en tournant la clé de contact et en l’amenant de la position ARRÊT à MARCHE (le moteur étant coupé) et en appuyant ensuite simultanément pendant 5 secondes sur les boutons de SET (réglage) (D) et de SELECT (sélection) (C).

12 V Prise de courant

La prise accessoire 12 V se trouve dans le carénage gauche (voir la Figure 1). Elle permet d’alimenter de petits appareils électroniques. L’accessoire doit être d’intensité nominale 14 A ou moins.

REMARQUE : L’utilisation d’un accessoire 12 V, en particulier lorsque le moteur est au ralenti, peut décharger la batterie. Lorsqu’elle n’est pas utilisée, la prise accessoire doit être couverte par le bouchon en caoutchouc pour écarter tour risque de court-circuit causé par l’humidité. La pénétration d’eau dans la prise peut entraîner un court-circuit.

www.simplicitymfg.com

Page 83

FONCTIONNEMENT

Tests de système d’interverrouillage de sécurité

Cette unité est munie de commutateurs d’interverrouillage de sécurité et d’autres dispositifs de sécurité. Ces systèmes de sécurité sont présents par mesure de sécurité : ne pas tenter de contourner les commutateurs de sécurité et ne jamais altérer les dispositifs de sécurité.

AVERTISSEMENT

Si l’unité échoue à un test de sécurité, ne pas s’en servir. Contacter un distributeur agréé.

Test 1 — Le moteur ne doit PAS tourner si :

• Le commutateur de prise de force est sur ON (Marche), OU

• Que la pédale de frein n’est PAS complètement appuyée (frein de stationnement OFF (Arrêt)), OU

• Le levier du régulateur de vitesse n'est PAS en position NEUTRAL (Point mort).

Test 2 — Le moteur DOIT tourner et démarrer si :

• L’opérateur est assis sur son siège ET

• La commutateur de prise de force est sur OFF (Arrêt), ET

• La pédale de frein est complètement appuyée (frein de stationnement ON (Marche)) ET

• Le levier du régulateur de vitesse est en position NEUTRAL (Point mort).

Test 3 — Le moteur devrait S’ARRÊTER si :

• le conducteur se lève de son siège alors que la PDF est embrayée, OU

• le conducteur se lève de son siège alors que la pédale de frein N’EST PAS complètement enfoncée (frein à main DESSERRÉ).

Test 4 —

tondeuse

Les lames de la tondeuse et la courroie d’entraînement de la tondeuse doivent complètement s’arrêter dans les cinq secondes après avoir mis le commutateur de prise de force en position OFF (Arrêt) (ou si l’opérateur se lève de son siège). Si la courroie d’entraînement de la tondeuse ne s’arrête pas dans les cinq secondes, voir un revendeur agréé.

Test 5 — Option de tonte en marche arrière (RMO) Contrôle

• Le moteur doit s’arrêter si une marche arrière est tentée

• Le voyant RMO doit s’allumer lorsque la RMO est ac-

Contrôle du temps d’arrêt des lames de

et que la prise de force a été activée et que la RMO n’a pas été activée.

tivée.

Plein d’essence

AVERTISSEMENT

Le combustible et ses vapeurs sont extrêmement inflammables et explosifs. Un incendie ou une explosion peut entraîner des blessures très graves ou même la mort.

Pour faire le plein

• Couper le moteur et le laisser refroidir au moins 3 minutes avant d’ouvrir le bouchon du réservoir.

• Remplir le réservoir de carburant à l’extérieur ou dans un local extrêmement bien ventilé.

• Ne pas trop remplir le réservoir. Pour permettre la dilatation du carburant, ne pas remplir plus haut que le bas du col du réservoir.

• Maintenir le carburant à l’écart des étincelles, des flammes directes, des veilleuses, de la chaleur et des autres sources d’étincelles.

• Contrôler que les durites, le réservoir, le bouchon et les raccords de carburant ne présentent ni fissures ni fuites. Remplacer si nécessaire.

• Si du carburant a été renversé, attendre son évaporation complète avant de démarrer le moteur.

1. Nettoyer le pourtour du bouchon d’essence de la poussière et des débris. Enlever le bouchon d’essence (A, Figure 4).

2. Faire le plein (B) de carburant. Pour permettre la dilatation du carburant, ne pas remplir au-delà du bas du col de remplissage (C).

3. Remettre le bouchon du réservoir en place.

Démarrage du moteur

AVERTISSEMENT

Le combustible et ses vapeurs sont extrêmement inflammables et explosifs. Un incendie ou une explosion peut entraîner des blessures très graves ou même la mort.

Pour démarrer le moteur

• S’assurer que la bougie, le bouchon du réservoir de carburant et le filtre à air sont le cas échéant montés et solidement fixés.

• Ne pas faire tourner le moteur avec la bougie enlevée.

• Si le moteur est noyé, placer le starter (le cas échéant) sur OPEN/RUN, amener l’accélérateur sur FAST et lancer le moteur jusqu’à ce qu’il démarre.

Page 84

FONCTIONNEMENT

AVERTISSEMENT

Les moteurs produisent du monoxyde de carbone, qui est un gaz toxique inodore et invisible.

L’inhalation de monoxyde de carbone peut provoquer des nausées, un évanouissement et entraîner la mort.

• Démarrer et faire fonctionner le moteur à l’extérieur.

• Ne pas démarrer ou faire fonctionner le moteur dans un

local fermé, même si les portes et les fenêtres sont ouvertes.

1. En étant assis sur le siège du tracteur, enfoncer complètement la pédale de frein ou serrer le frein de stationnement.

2. Veiller à ne pas appuyer sur les pédales de déplacement avec les pieds et s’assurer que le levier du régulateur de vitesse est au point mort.

3. Désengager la PDF.

4. Mettre la manette des gaz à plein régime.

5. Fermer le starter.

REMARQUE : le starter peut ne pas être nécessaire si le moteur est chaud.

6. Introduire la clé de contact et la tourner en position de DÉMARRAGE.

7. Une fois le moteur en marche, mettre la manette des gaz à mi-régime. Laisser chauffer le moteur pendant au moins 30 secondes.

8. Mettre la manette des gaz à PLEIN RÉGIME.

REMARQUE : en cas d’urgence, le moteur peut être arrêté en tournant simplement la clé de contact en position ARRÊT. N’utiliser cette méthode que pour les cas d’urgence. Pour l’arrêt normal du moteur, suivre la procédure indiquée dans la section « ARRÊTER LE TRACTEUR ET LE MOTEUR ».

Conduire le tracteur

1. S’asseoir sur le siège et le régler de manière à pouvoir confortablement atteindre toutes les commandes et voir le tableau de bord.

2. Engager le frein de stationnement.

3. S’assurer que le commutateur de prise de force jaune est débrayé.

4. Démarrer le moteur (voir

moteur

5. Débrayer le frein de stationnement et relâcher la pédale de frein.

Mise en marche du

6. Appuyer sur la pédale de commande de vitesse de marche avant pour avancer. Relâcher la pédale pour s’arrêter. Noter que plus la pédale est enfoncée, plus le tracteur se déplacera vite.

7. Arrêter le tracteur en relâchant les pédales de commande de vitesse de déplacement, en mettant le frein de stationnement et en arrêtant le moteur (voir

le tracteur et le moteur

Arreter

Opération de tonte

1. Réglez la hauteur de coupe de la tondeuse au niveau voulu en utilisant le levier de relevage du carter de coupe.

2. Serrez le frein de stationnement. Assurez-vous que le commutateur de prise de force soit débrayé.

3. Démarrez le moteur (voir

4. Amenez la manette des gaz sur PLEIN.

5. Embrayez la PDF pour activer les lames de la tondeuse.

6. Commencez à tondre.

Démarrer le moteur

REMARQUE : quand le son de l’alarme « collecteur rempli » se fait entendre, coupez immédiatement la PDF pour éviter que le tube d’évacuation ne se bouche. Rendez-vous à l’endroit prévu et videz le collecteur à herbe (voir Vider le collecteur).

7. Une fois terminé, coupez la PDF et levez le carter en utilisant le levier de levage du carter de coupe.

8. Arrêtez le moteur (voir

moteur

Arrêter le tracteur et le

AVERTISSEMENT

Le moteur se coupera si on appuye sur la pédale de déplacement en marche arrière alors que la PDF est embrayée et que la commande RMO n'est pas activée. L’opérateur doit toujours désactiver la prise de force avant de traverser des routes, des allées ou toute autre zone pouvant être utilisée par d’autres véhicules. Une perte soudaine de contrôle pourrait créer un risque.

AVERTISSEMENT

Tondre en marche arrière risque d’être dangereux pour les spectateurs. Des accidents tragiques peuvent se produire lorsque l’opérateur n’est pas averti de la présence d’enfants. Ne jamais activer la RMO en présence d’enfants. Les enfants sont souvent attirés par la machine et l’activité de tonte.

18 www.simplicitymfg.com

Page 85

FONCTIONNEMENT

Tonte en marche arrière

Si un opérateur choisit de tondre en marche arrière, il peut utiliser le système RMO. Pour utiliser l’option de tonte en marche arrière (RMO), tourner la clé de RMO après avoir embrayé la prise de force. Le voyant DEL s’allumera et l’opérateur peut alors tondre en marche arrière. Chaque fois que la prise de force est engagée, la RMO doit être réactivée pour être utilisée. Retirer la clé pour limiter l’accès à la fonction RMO.

Pousser le tracteur à la main

1. Débrayer la prise de force et arrêter le moteur.

2. Poussez le levier d’environ 6 cm (2-3/8 po.) pour

débrayer la transmission (A, Figure 5).

3. Le tracteur peut maintenant être poussé à la main.

NE PAS REMORQUER LE TRACTEUR

Remorquer l’unité endommagera la transmission.

• Ne pas utiliser un autre véhicule pour pousser ou tirer cette unité.

• Ne pas activer le levier de soupape de débrayage de transmission pendant que le moteur tourne.

Fixation d’une remorque

La force de barre d'attelage horizontale maximum admissible est de 444 Nm. La force de barre d'attelage verticale maximum est de 222 Nm. Ceci correspond à une remorque de 180 kg sur une pente de 10 degrés. Attacher la remorque avec une broche à épaulement (A, Figure 7) et une goupille (B) de calibre suffisant.

Arrêter le tracteur et le moteur

1. Ramener la ou les commandes de déplacement au point mort.

2. Désengager la PDF et attendre l’arrêt complet de toutes les pièces en mouvement.

3. Ramener la manette des gaz en position BAS régime et mettre la clé de contact (A, Figure 6) sur ARRÊT. Enlever la clé.

Reglage de la hauteur de la tondeuse

La hauteur de coupe est réglable à l'infini, de 3,8 - 10,2 cm (1,5 - 4,0”) terminées.

Le commutateur de réglage de hauteur de coupe (B, Figure

6) contrôle la hauteur de coupe de la tondeuse. Le même commutateur contrôle également le moteur de rotation du bec lorsqu’une souffleuse à neige est installée. Les flèches sur le commutateur correspondent au sens du réglage (la flèche UP/HAUT remonte la hauteur de coupe, la flèche RIGHT/DROITE oriente le bec vers la droite, etc). Lorsque l’indicateur de réglage a atteint la fin de sa course, relâcher le commutateur ; maintenir le commutateur enfoncé endommagera le moteur.

Page 86

ENTRETIEN

Tableau de maintenance

TRACTEUR ET TONDEUSE

Toutes les 8 heures ou chaque jour

Vérifiez le système de verrouillage de sécurité Retirez les débris du tracteur et du plateau de coupe de

la tondeuse Retirez les débris du compartiment moteur

Toutes les 25 heures ou tous les ans *

Vérifiez la pression des pneus Vérifiez le temps d’arrêt complet des lames Vérifiez le tracteur et la tondeuse pour qu’il n’y ait pas

d’éléments desserrés

Toutes les 50 heures ou tous les ans *

Nettoyez la batterie et les câbles Vérifiez les freins du tracteur

Voir le revendeur tous les ans pour

Lubrifiez le tracteur et la tondeuse Vérifiez les lames de la tondeuse **

* Selon la première éventualité ** Vérifier plus fréquemment les lames dans les régions

ayant des sols sablonneux ou dans lesquelles il y a beaucoup de poussière.

MOTEUR

Les 5 premières heures

Changez l’huile du moteur

Toutes les 8 heures ou chaque jour

Vérifiez le niveau d’huile du moteur

Toutes les 25 heures ou tous les ans *

Nettoyez le filtre à air et le dépoussiéreur du moteur **

Toutes les 50 heures ou tous les ans *

Changez l’huile du moteur Remplacez le filtre à huile

Tous les ans

Remplacez le filtre à air Remplacez le dépoussiéreur

Voir le revendeur tous les ans pour

Inspectez le pot d’échappement et le pare-étincelles Remplacez la bougie d’allumage Remplacez le filtre à carburant Nettoyer l’installation de refroidissement de l’air

* Selon la première éventualité ** Nettoyez plus fréquemment lorsqu’il y a beaucoup de

poussière dans l’air ou lorsque des débris sont en suspension dans l’air.

Vérification de la pression des pneus

Vérifier la pression des pneus périodiquement et maintenir cette pression aux niveaux indiqués dans la table (voir Figure

14). Noter que ces pression risquent de différer légèrement du « gonflage maximum » indiqué sur le flanc des pneus. Les pressions indiquées offrent une traction adéquate, améliorent la qualité de coupe et prolongent la durée de vie des pneus.

Dimension PSI bar

23 x 10,5-12 6-8 0,41-0,55

16 x 6,5-8 10-12 0,8-1,0

Contrôle du temps d’arrêt des lames de tondeuse

Les lames de coupe et leur courroie d’entraînement doivent s’arrêter complètement dans les cinq secondes qui suivent la coupure du commutateur de PDF.

1. Une fois le tracteur au point mort, la prise de force débrayée et l’opérateur sur son siège, démarrer le moteur.

2. Observer la courroie d’entraînement des lames par dessus le repose-pied gauche. Embrayer la prise de force et attendre plusieurs secondes. Désengager la PDF et mesurer le temps écoulé jusqu’à l’arrêt complet de la courroie d’entraînement du carter de coupe.

3. Si la courroie d’entraînement ne s’arrête pas dans les cinq secondes, consulter le concessionnaire.

20 www.simplicitymfg.com

Page 87

ENTRETIEN

Entretien de la batterie

AVERTISSEMENT

Lors de la dépose ou de la pose des câbles de batterie, déconnecter EN PREMIER le câble négatif et le reconnecter EN DERNIER. Si cette procédure est effectuée dans l’ordre inverse, la borne positive risque d’être court-circuitée au châssis par un outil.

Nettoyage de la batterie et des câbles

1. Débrancher les câbles de la batterie, le câbles négatifs en

premier (A, Figure 8) puis le cache et les câbles positifs (B).

2. Desserrer l’écrou à ailettes et la rondelle (D).

3. Relever la tige de maintien (C) pour la dégager de la bat-

terie. La bloquer sur la colonne de direction.

4. Déposer la batterie (E).

5. Nettoyer le compartiment de batterie à l’aide d’une solution de bicarbonate de soude et d’eau.

6. Nettoyer les bornes de la batterie et les extrémités des câbles avec une brosse métallique et un nettoyant pour bornes de batterie jusqu’à ce qu’elles brillent.

Reglage du siege

Réglage de l’inclinaison

L’inclinaison du siège peut être réglée sur une des trois positions. Pour la régler, retirer les boulons mécaniques, écarteurs, rondelles et écrous (B, Figure 9) de la charnière et les remonter dans les trous souhaités.

Réglage du coulisseau du siège

Le siège peut être réglé d’avant en arrière. Actionner le levier (A, Figure 9), mettre le siège sur la position désirée et relâcher le levier pour le verrouiller en place.

Réglage des ressorts du siège

Les ressorts du siège (C, Figure 9) peuvent être réglés pour procurer une conduite plus douce ou plus ferme. Incliner le siège vers l’avant et faire glisser l’ensemble de ressort vers l’avant pour une conduite plus douce, vers l’arrière pour une conduite plus ferme.

Reglage de l’aide au relevage manuel

La tension du ressort de l’aide au relevage manuel. Se l'ascenseur manuel ne fonctionne pas correctement, consulter le concessionnaire.

7. Remettre la batterie (E) en place dans son logement. La fixer avec la tige de maintien (C) et l’écrou à ailettes et la rondelle (D).

8. Rebrancher les câbles de batterie, les câbles positifs et le cache (B) en premier, puis les câbles négatifs (A).

9. Enduire les extrémités des câbles et les bornes de batterie avec de la vaseline ou une graisse non conductrice.

Charge de la batterie

AVERTISSEMENT

Tenir la batterie à l’écart des flammes nues et des étincelles ; les gaz en émanant sont hautement explosifs. Bien ventiler la batterie pendant sa charge.

Une batterie morte ou pas suffisamment chargée pour faire démarrer le moteur risque d’être le résultat d’un système de charge ou de toute autre composante électrique défectueux. En cas de doute sur la cause du problème, contacter un distributeur. Pour remplacer la batterie, consulter la section

Nettoyage de la batterie et des câbles

Pour charger la batterie, suivre les instructions fournies par le fabricant du chargeur de batterie ainsi que tous les avertissements figurant dans la section

l’opérateur

charge maximale. Ne pas charger à une puissance supérieure à 10 A.

de ce manuel. Recharger la batterie jusqu’à sa

Sécurité de

Page 88

ENTRETIEN

Remisage

AVERTISSEMENT

Ne jamais remiser l’unité (avec le carburant) dans une structure close médiocrement ventilée. Les vapeurs de carburant peuvent se déplacer vers une source d’inflammation (telle qu’une chaudière, un chauffe-eau, etc.) et entraîner une explosion. Les vapeurs de carburant sont également toxiques pour les humains et les animaux.

Quand vous entreposez du carburant ou de l’équipement ayant du carburant dans le réservoir

• Entreposez-les en les tenant à l’écart de chaudières, poêles, chauffe-eau ou autres appareils ménagers ayant une veilleuse ou une autre source d’allumage pouvant enflammer les vapeurs d’essence.

Équipement

Débrayer la prise de force, mettre le frein de stationnement et retirer la clé.

La durée de vie de la batterie augmentera si on la retire. Placez-la dans un endroit frais et sec en la rechargeant environ une fois par mois. Si la batterie est laissée dans l’unité, déconnecter le câble négatif.

Circuit d’alimentation

Le carburant peut s’éventer quand il est stocké plus de 30 jours. Le carburant éventé entraîne la formation de dépôts d’acide et de gomme dans le circuit d’alimentation ou sur les pièces essentielles du carburateur. Pour que le carburant conserve toutes ses propriétés, utilisez le stabilisateur de carburant FRESH START® de Briggs & Stratton qui est disponible sous forme d’additif liquide ou en cartouche compte-gouttes de concentré.

Il n’est pas nécessaire de purger l’essence dans le moteur si un stabilisateur de carburant a été ajouté selon les instructions. Faites fonctionner le moteur pendant 2 minutes pour faire circuler le stabilisateur dans le circuit d’alimentation. Le moteur et le carburant peuvent être stockés pendant une période allant jusqu’à 24 mois.

Si le carburant dans le moteur n’a pas été traité avec un stabilisateur de carburant, il doit être purgé dans un récipient approuvé. Faites fonctionner le moteur jusqu’à ce qu’il s’arrête par manque de carburant. L’utilisation d’un stabilisateur de carburant dans le récipient de remisage est recommandée pour que le carburant conserve toutes ses propriétés.

Huile moteur

Pendant que le moteur est encore chaud, vidangez l’huile du

moteur. Voir

Avant de démarrer l’unité après qu’elle ait été remisée :

• Contrôler tous les niveaux de liquide. Contrôler tous les points d’entretien.

• Faites toutes les vérifications et procédures

Vidanger l’huile.

recommandées se trouvant dans ce manuel.

• Laisser le moteur se réchauffer pendant quelques minutes avant toute utilisation.

22 www.simplicitymfg.com

Page 89

Dépannage du tracteur

PROBLÈME VÉRIFIEZ SOLUTION

Pédale de frein pas enfoncée. Enfoncer complètement la pédale de frein.

Moteur ne tourne pas ou ne démarre pas.

Moteur démarre difficilement ou ne fonctionne pas bien.

Le commutateur de prise de force (embrayage électrique) est sur la position MARCHE.

Régulateur de vitesse engagé. Amenez le bouton de commande sur la position POINT MORT/ARRÊT. Panne de carburant. Si le moteur est chaud, laisser refroidir et refaire le plein de carburant. Moteur noyé. Débrayez le starter. Un fusible a sauté. Voir un revendeur agréé. Bornes de la batterie sales. Voir la section Nettoyage de la batterie et des câbles. Batterie déchargée ou morte. Rechargez ou changez la batterie. Câble désserré ou sectionné. Vérifiez visuellement le câblage. S’il y a des câbles effilochés ou cassés, consultez

Bobine ou démarreur défectueux. Voir un revendeur agréé. Contacteur de verrouillage de sécurité

défectueux. Eau dans le carburant. Voir un revendeur agréé. Essence vieille ou éventée. Voir un revendeur agréé. Mélange trop riche. Nettoyer le filtre à air.

Le moteur a un autre problème. Voir un revendeur agréé.

Placer en position ARRÊT.

un revendeur agréé.

Voir un revendeur agréé.

DÉPANNAGE

Détonations au niveau du moteur.

Consommation excessive d’huile.

Échappement du moteur est noir.

Le moteur tourne mais le tracteur n’avance pas.

Niveau d’huile insuffisant. Contrôler/compléter le niveau d’huile. Huile de type incorrect. Voir le manuel du moteur. Moteur trop chaud. Voir un revendeur agréé. Huile de type incorrect. Voir le manuel du moteur. Excès d’huile dans le carter moteur. Vidanger l’excédent d’huile. Filtre à air encrassé. Voir le manuel du moteur. Starter fermé. Ouvrir le starter. Pédales de déplacement pas

enfoncées. Levier de débrayage de transmission

en position POUSSER. Frein de stationnement serré. Desserrer le frein de stationnement. La courroie de traction est cassée ou

bien patine.

Enfoncer les pédales.

Amenez le levier sur la position CONDUITE.

Voir un revendeur agréé.

Page 90

DÉPANNAGE

Dépannage du tracteur (suite)

PROBLÈME VÉRIFIEZ SOLUTION

Le frein de stationnement ne tient pas.

Direction du tracteur dure ou difficile à manœuvrer.

Dépannage de la tondeuse

PROBLÈME VÉRIFIEZ SOLUTION

La tondeuse ne s’élève pas.

Coupe de tondeuse irrégulière.

Moteur cale facilement lorsque tondeuse embrayée.

Vibrations excessives de la tondeuse.

Le moteur tourne et le tracteur se déplace, mais la tondeuse n'est pas entraînée.

Frein interne usé. Voir un revendeur agréé.

Tringlerie de direction desserrée. Voir un revendeur agréé. Pneus mal gonflés. Voir la section Vérifier la pression des pneus. Paliers de fusées du roue avant secs. Voir un revendeur agréé.

Tringlerie de levage mal fixée ou endommagée.

Carter de coupe pas de niveau. Voir un revendeur agréé. Pneus du tracteur mal gonflés. Voir la section Vérifier la pression des pneus. Régime moteur trop bas. Mettre à plein régime. Vitesse de déplacement excessive. Ralentir. La tondeuse a un autre problème. Voir un revendeur agréé. Régime moteur trop bas. Mettre à plein régime. Vitesse de déplacement trop rapide. Ralentir. Filtre à air encrassé ou obstrué. Voir le manuel du moteur. Hauteur de coupe réglée trop bas. Tondre les herbes hautes à la hauteur de coupe maximale lors d’un premier

Moteur pas à sa température de fonctionnement.

Démarrage de la tonte dans des herbes hautes.

La tondeuse a un autre problème. Voir un revendeur agréé.

La PDF n’est pas embrayée. Embrayez la PDF.

La tondeuse a un autre problème. Voir un revendeur agréé.

Voir un revendeur agréé.

passage. Faire tourner le moteur quelques minutes pour le laisser chauffer.

Engager les lames de coupe dans une zone dégagée.

www.simplicitymfg.com

Page 91

Page 92

SPÉCIFICATIONS

MOTEUR

Briggs & Stratton

Marque Briggs & Stratton® Modèle Professional Series™ Cylindrée 724 cc (44,2 po3) Circuit électrique Alternateur : 16 A

Batterie : 12 V, 230 CCA

Capacité d’huile 1,8-1,9 L (62-64 oz) Entrefer de la bougie d’allumage 0,76 mm (0,030 po) Couple de serrage de bougie 20 Nm (180 po-lb)

CHASSIS

Capacité du réservoir d’essence Capacité : 15,1 L (4,0 gal) Pneus arrière Dimensions des pneus : 23 x 10,5-12

Pression de gonflage : 0,41-0,53 bar (6-8 psi)

Pneus avant Dimensions des pneus : 16 x 6,5-8

Pression de gonflage : 0,8-1,0 bar (10-12 psi)

TRANSMISSION

K66

Type Tuff Torq K66 (hydrostatique) Huile moteur Huile moteur 10W-30 Premium Contenance en huile 2,5 L (2,6 qt) Vitesse à 3400 tr/min Marche avant :

0-9,3 km/h (0-5,8 MPH) Marche arrière : 0-5,6 km/h (0-3,5 MPH)

Couple de sortie continue 419 Nm (310 pi-lb) Capacité de traction 200 kg (440 lbs) Poids maximum sur essieu 316 kg (697 lbs)

K664

Type Tuff Torq K664 (hydrostatique) Huile moteur Synthétique 5W30 Contenance en huile 5,1 L (5,4 qt) Vitesse à 3400 tr/min Marche avant :

0-9,8 km/h (0-6,1 MPH) Marche arrière : 0-4,8 km/h (0-3,0 MPH)

Couple de sortie continue 419 Nm (310 pi-lb) Capacité de traction 200 kg (440 lbs) Poids maximum sur essieu 316 kg (697 lbs)

TONDEUSE

Largeur de coupe 132 cm (52 po) Npmbre de lames 3 Plateau de coupe de la tondeuse Décharge latérale Hauteur de coupe 3,8 - 10,2 cm (1,5 - 4,0 po) Positions de coupe Infini

DIMENSIONS

Longueur hors tout 191 cm (75,2”) Largeur hors tout avec déflecteur 167 cm (65,7”) Largeur hors tout sans déflecteur 132 cm (52,0”) Hauteur hors tout 119 cm (46,9”) Empattement 135 cm (53,1”)

Puissance théorique

La puissance théorique brute pour chaque modèle de moteur à essence est indiquée conformément à la norme J1940 (procédure de calcul de la puissance et du couple des petits moteurs) de la SAE (Society of Automotive Engineers) et les performances théoriques ont été obtenues et corrigées selon SAE J1995 (révision 2002-05). Les valeurs de couple sont définies à 3 060 tr/min et les valeurs de puissance sont définies à 3 600 tr/min. Les valeurs nettes de puissance sont établies avec l’échappement et le filtre à air installés tandis que les valeurs brutes de puissance sont définies sans ces accessoires. La puissance brute réelle du moteur sera supérieure à la puissance nette et est influencée notamment par les conditions ambiantes de fonctionnement et les variations d’un moteur à l’autre. Compte tenu de la grande variété de machines sur lesquelles nos moteurs sont utilisés, il se peut que le moteur à essence ne développe pas sa puissance brute théorique une fois qu’il est monté sur une machine particulière. Cette différence s’explique par un grand nombre de facteurs, tels que (liste non limitative), les accessoires (filtre à air, échappement, admission, refroidissement, carburateur, pompe à essence, etc.), les limites d’utilisation, les conditions ambiantes d’utilisation (température, humidité, altitude) et les variations d’un moteur à l’autre. Pour des raisons de fabrication et de capacité limitées, Briggs & Stratton est susceptible de remplacer un moteur par une version plus puissante pour ces moteurs de série.

Pièces et accessoires

Veuillez joindre un revendeur agréé pour obtenir plus de détails.

www.simplicitymfg.com

Page 93

INDICE

Illustrazioni...........................................................................................................3

Sicurezza dell’operatore .....................................................................................6

Caratteristiche e comandi.................................................................................13

Conduzione ........................................................................................................17

Test del sistema di interblocchi di sicurezza..................................................17

Manutenzione.....................................................................................................20

Individuazione e correzione dei problemi.......................................................23

Garanzia..............................................................................................................25

Dati tecnici..........................................................................................................26

Pezzi di ricambio e accessori...........................................................................26

Informazioni di carattere generale

La ringraziamo per avere acquistato questa falciatrice con seggiolino SIMPLICITY di qualità. Siamo lieti che abbia posto

la sua fiducia nel marchio SIMPLICITY. Se viene usato e mantenuto seguendo le istruzioni contenute nel presente manuale, questo prodotto SIMPLICITY le darà molti anni di servizio affidabile.

Il presente manuale contiene istruzioni sulla sicurezza finalizzate a rendere l’utente consapevole dei pericoli e dei rischi associati con questo tagliaerba e sul modo di evitarli. Questo prodotto e tutti i suoi componenti/accessori sono progettati e destinati solo per lavori su prato o per la rimozione della neve e non per alcun altro scopo. È importante leggere e comprendere completamente queste istruzioni prima di cercare di avviare o utilizzare la macchina. Conservare queste

istruzioni originali per futuro riferimento.

Dati di riferimento del prodotto

Per averli facilmente a portata di mano, annotare nome/numero del modello, numeri di riconoscimento del produttore e numeri di matricola del motore nello spazio apposito. Detti numeri si trovano nelle posizioni indicate.

Quando ci si mette in contatto con il concessionario autorizzato locale per ordinare pezzi di ricambio, per richiedere interventi o per ottenere informazioni si DEVONO avere a disposizione questi numeri.

DATI DI RIFERIMENTO DEL PRODOTTO

Numero/Nome di descrizione del motore

Codice del PRODUTTORE dell’unità Numero di MATRICOLA dell’unità

Codice del PRODUTTORE dell’accessorio di falciatura

Nome del concessionario Data di acquisto

DATI DI RIFERIMENTO DEL MOTORE

Marca del motore Modello del motore

Numero di MATRICOLA dell’elemento di falciatura

Targhetta di riconoscimento CE

A. Codice di riconoscimento del produttore B. Numero di matricola del produttore C. Potenza nominale in kW D. Velocità massima del motore in giri al minuto E. Indirizzo e nome del produttore

F. Anno di produzione G. Simbolo di conformità CE H. Massa dell’unità in kg

I. Potenza acustica in decibel garantita

MODEL NO. xxxxxxx

SERIAL NO. xxxxxxxxxx

XXXXXXXXXXXXXXXXXXXXXX XXXXXXXXXXXXXXXXX

xxxx min

x.x kW

xxx kg

-1

xxx

20xx

Tipo/Dati del motore Numero di matricola/codice del motore

La lista delle parti illustrate di questa macchina può essere scaricata da www.simplicitymfg.com. Quando si ordinano pezzi di ricambio fornire modello e numero di serie.

Copyright © 2011 Briggs & Stratton Power Products Group, LLC Milwaukee, WI, tutti i diritti riservati. SIMPLICITY è un marchio commerciale di Briggs & Stratton Power Products Group, LLC Milwaukee, WI USA.

Page 94

SICUREZZA DELL’OPERATORE

Uso in condizioni di sicurezza

Ci congratuliamo per l’acquisto di una macchina per manto erboso e giardino di qualità superiore. I nostri prodotti sono progettati e fabbricati per soddisfare o superare gli standard sulla sicurezza del settore.

Le attrezzature automatiche sono però tanto sicure solo quanto lo è il loro operatore. Un’attrezzatura usata male o non mantenuta in modo adeguato può divenire pericolosa! Ricordarsi che si è responsabili non solo della propria sicurezza ma anche di quella degli astanti.

Usare buon senso e valutare tutti gli aspetti di ciò che si sta facendo. Se non si ha la certezza che il compito che si sta per intraprendere possa essere eseguito in modo sicuro, con l’attrezzatura scelta per farlo, riferirsi a un professionista mettendosi in contatto con il concessionario autorizzato locale.

Leggere il manuale

Il manuale per l’operatore contiene informazioni importanti sulla sicurezza che è necessario conoscere PRIMA di usare l’unità e DURANTE l’uso.

Le tecniche di uso in condizioni di sicurezza, una spiegazione delle caratteristiche del prodotto e dei comandi e le informazioni sulla manutenzione sono forniti per garantire che l’utente possa trarre il massimo vantaggio dall’investimento fatto nella macchina.

Accertarsi di leggere completamente le norme e le informazioni sulla sicurezza trovate nelle pagine seguenti. Inoltre, leggere completamente la sezione sull’uso.

Bambini

Con i bambini si possono verificare incidenti tragici. Non permettere che si avvicino a nessuna delle aree in cui si sta usando la macchina. I bambini sono attratti dall’unità al lavoro e dall’attività che la circonda. Non assumere mai che i bambini rimarranno dove sono stati visti l’ultima volta. Se esiste la possibilità che ci siano bambini nell’area che si sta falciando, farsi aiutare da un altro adulto responsabile che possa guardarli.

NON PERMETTERE CHE NESSUN BAMBINO OPERI QUESTA UNITÀ! Ciò invoglia il bambino ad avvicinarsi all’unità in futuro e a trovarsi in posizione da essere coinvolto in un serio infortunio. I bambini possono avvicinarsi all’unità per fare un giro quando meno lo si aspetta e si può correre il rischio di investirli.

6 www.simplicitymfg.com

Retromarcia

Non falciare in retromarcia a meno che la cosa non sia assolutamente necessaria. Guardare sempre in basso e dietro prima di mettersi in retromarcia e quando ci si sposta in retromarcia anche se le lame di falciatura non sono impegnate.

Page 95

SICUREZZA DELL’OPERATORE

3.5 ft (1,5 m)

20.0 ft (6,0 m)

Uso su terreno in pendenza

L’uso di questa macchina su terreno in forte pendenza può essere causa di lesioni serie o fatali. L’uso dell’unità su terreno in forte pendenza, o in condizioni in cui non si ha una trazione adeguata sul terreno, può causare la perdita del controllo e la cappottata della macchina.

Una buona regola pratica è di non usare la macchina su di un terreno in pendenza su cui non si può salire all’indietro (in modalità a 2 ruote motrici). Non si dovrebbe usare la macchina su terreni con una pendenza superiore a 1,5 m (3,5 piedi) di differenza in altezza su una distanza di 6,0 m (20 piedi). Su terreno in pendenza guidare sempre in marcia avanti: non andare mai di traverso.

Notare anche che il tipo di superficie su cui si guida può avere molta influenza sulla stabilità e sul controllo dell’unità. Erba bagnata o pavimentazione ghiacciata possono influire moltissimo sulla capacità di riuscire a controllare la macchina.

Se non ci si sente sicuri a usare l’unità su terreno inclinato, è meglio non farlo. Il rischio non vale la pena.

Parti in movimento

Questa macchina è dotata di molte parti che si muovono e possono provocare lesioni personali o ad altri. Però, se si sta seduti correttamente sul sedile e si seguono le regole contenute nel presente manuale, l’unità può essere utilizzata in modo sicuro.

Il piano di falciatura è dotato di lame di falciatura ruotanti che possono amputare mani e piedi. Non lasciare che nessuno si avvicini alla macchina mentre essa è in marcia!

Per aiutare l’operatore a usarla in condizioni di sicurezza, la macchina è stata dotata di un sistema di sicurezza che rileva la presenza dell’operatore. NON cercare di modificare o alterare questo sistema. Se il sistema non passa i test del presente manuale per il controllo del sistema di interblocchi di sicurezza, rivolgersi immediatamente al concessionario locale.

Oggetti scagliati

L’unità è dotata di lame di falciatura che girano rapidamente. Le lame possono raccogliere detriti e scagliarli intorno lesionando gravemente gli astanti. Accertarsi di pulire l’area di lavoro togliendo oggetti estranei PRIMA di falciare.

Non usare l’unità senza che l’intero raccoglitore dell’erba o la protezione di scarico (deflettore) siano al loro posto.

Inoltre, non consentire a nessuno di stare attorno nell’area in cui si sta lavorando! Se qualcuno si avvicina, spegnere immediatamente l’unità e aspettare che la persona si allontani.

Carburante e manutenzione

La benzina è altamente infiammabile. E lo sono anche i suoi vapori che possono spostarsi e raggiungere fonti di iniezione distanti. La benzina deve essere usata solo come carburante e non come solvente o agente di pulizia. Essa non dovrebbe essere mai conservata in un posto in cui i suoi vapori possono concentrarsi o raggiungere fonti di accensione come, ad esempio, una fiamma pilota. Il carburante deve essere conservato in contenitori a tenuta di plastica approvati per la benzina o nel serbatoio del trattore con il tappo chiuso in modo sicuro. Il carburante versato deve essere pulito immediatamente.

Una manutenzione adeguata è essenziale per la sicurezza e per le prestazioni dell’unità. Accertarsi di eseguire le procedure di manutenzione elencate nel presente manuale, specialmente le prove periodiche del sistema di sicurezza.

Page 96

SICUREZZA DELL’OPERATORE

Leggere le regole sulla sicurezza e seguirle strettamente. La mancata osservanza di queste regole potrà risultare in perdita di controllo dell’unità, lesioni gravi o mortali all’operatore e agli astanti o danni materiali o alle attrezzature. Il piano di falciatura può amputare mani e piedi e scagliare oggetti. Il triangolo inserito nel testo indica importanti messaggi di attenzione o avvertenza che devono essere osservati.

GENERALITÀ OPERATIVE

1. Prima di avviare questa macchina, leggere, comprendere e seguire tutte le istruzioni applicate sull’unità e fornite nel manuale.

2. Non avvicinare le mani o i piedi agli elementi in rotazione o sotto la macchina. Non stare mai davanti alle aperture di scarico.

3. Permettere che l’unità sia operata solo da adulti responsabili e a conoscenza delle istruzioni (la normativa locale può limitare l’età dell’operatore).

4. Liberare l’area da oggetti estranei come sassi, giocattoli, fili, ecc. che potrebbero essere afferrati e scagliati dalla lama o lame.

5. Accertarsi che non ci siano altre persone nell’area prima di cominciare a falciare. Fermare l’unità se qualcuno entra nell’area in cui si sta lavorando.

6. Non trasportare mai altre persone.

7. Non falciare in retromarcia a meno che la cosa non sia assolutamente necessaria. Prima di muoversi e quando ci si sposta in retromarcia guardare in basso e alle spalle.

8. Non dirigere mai lo scarico verso qualcuno. Evitare di scaricare materiali contro un muro o un ostacolo. Il materiale potrebbe rimbalzare indietro contro l’operatore. Fermare la lama o lame quando si attraversa una zona ghiaiosa.

9. Non operare la macchina senza il raccoglitore dell’erba e la protezione di scarico (deflettore), o senza che gli altri dispositivi di sicurezza siano al loro posto.

10. Rallentare prima di sterzare.

11. Non lasciare l’unità in funzione senza supervisione. Prima di scendere, disimpegnare sempre il PTO (presa di forza), mettere il freno di parcheggio, fermare il motore e togliere la chiave.

12. Disimpegnare le lame (PTO, presa di forza) quando non si sta falciando. Prima di pulire la macchina, togliere il raccoglitore dell’erba o disincagliare la protezione di scarico, spegnere il motore e aspettare che tutte le parti siano completamente ferme.

13. Usare la macchina solo di giorno o in buone condizioni di illuminazione artificiale.

14. Non operare l’unità in stato di ebbrezza o sotto l’effetto di medicinali o sostanze stupefacenti.

15. Fare attenzione al traffico quando si lavora in prossimità di una strada o di un incrocio.

16. Fare attenzione particolare quando si carica o scarica l’unità da un rimorchio o da un autocarro.

17. Quando si lavora con l’unità indossare sempre occhiali di protezione.

18. Risultati di studio indicano che gli operatori di 60 anni di età o di età maggiore sono coinvolti in molti degli infortuni dovuti all’uso di macchine automatiche. Tali operatori dovranno valutare la propria capacità di usare la macchina in modo sufficientemente sicuro da garantire che non causeranno lesioni a se stessi o ad altri.

19. Osservare i consigli del produttore riguardanti il peso o contrappeso delle ruote.

20. Tenere presente che l’operatore è responsabile per qualsiasi incidente nei riguardi di terzi o proprietà.

21. Tutti gli operatori dovrebbero richiedere e ricevere addestramento professionale e pratica.

22. Indossare sempre calzature e pantaloni robusti. Non operare a piedi scalzi o indossando dei sandali.

23. Prima dell’uso, controllare sempre a vista che le lame e gli elementi associati siano presenti, senza danni e in condizioni di sicurezza. Sostituire i pezzi consumati o danneggiati.

24. Disimpegnare gli accessori prima di: fare rifornimento di carburante, togliere un accessorio o eseguire una regolazione (a meno che la regolazione non possa essere eseguita dalla posto dell’operatore).

25. Quando la macchina è parcheggiata, in rimessa o senza supervisione, abbassare gli elementi di taglio a meno che non venga usato un sistema di bloccaggio meccanico.

26. Prima di abbandonare il posto dell’operatore per una qualsiasi ragione, impegnare il freno di parcheggio (se in dotazione), disimpegnare il PTO (presa di forza), fermare il motore e togliere la chiave.

27. Per ridurre il pericolo di incendio, togliere erba, foglie e olio in eccesso. Non fermarsi o parcheggiare sopra foglie secche, erba o materiali infiammabili.

TRASPORTO E RIMESSAGGIO

1. Quando la si trasporta su di un rimorchio aperto, accertarsi che l’unità sia rivolta in avanti nella direzione di viaggio. Se l’unità è rivolta all’indietro il vento potrebbe sollevarla e danneggiarla.

2. Quando si rifornisce l’unità dopo il trasporto o il rimessaggio, osservare sempre le norme di rifornimento e trattamento sicuro del carburante.

3. Non rimessare mai l’unità (con carburante all’interno) in una struttura mal ventilata. I vapori del carburante possono raggiungere una fonte di accensione (ad esempio, una caldaia, uno scaldaacqua, ecc.) e provocare un’esplosione. Inoltre i vapori del carburante sono tossici per gli essere umani e per gli animali.

8 www.simplicitymfg.com

4. Prima di mettere in rimessa l’unità per breve o lungo tempo, seguire sempre le istruzioni di preparazione al rimessaggio fornite dal manuale del motore.

5. Quando si rimette l’unità in funzione, seguire sempre le procedure di corretto avviamento fornite dal manuale del motore.

6. Non conservare mai la macchina o i contenitori del carburante in un luogo in cui ci sia una fiamma accesa o una fiamma pilota, come quella di uno scaldaacqua. Prima di mettere in rimessa lasciare che l’unità si raffreddi.

Page 97

SICUREZZA DELL’OPERATORE

USO SU TERRENO IN PENDENZA

I terreni in pendenza sono una delle cause maggiori di incidenti provocati da perdita di controllo o da ribaltamento e che possono risultare in lesioni gravi o fatali. L’uso su terreno in pendenza richiede attenzione particolare. Se non si riesce a indietreggiare sul terreno in pendenza, o non ci si sente a proprio agio nel farlo, non operare la macchina.

Frenando no si potrà riprendere il comando di una macchina dietro la quale si sta camminando, o sulla quale si sta viaggiando, se si perde il controllo su terreno in pendenza. Le ragioni principali per cui si perde il controllo sono: presa insufficiente delle gomme sul terreno, velocità troppo elevata, frenatura non adeguata, tipo di macchina inadatto al lavoro, mancata consapevolezza delle condizioni del terreno e aggancio erroneo di carico o della sua distribuzione.

1. Falciare in salita o in discesa e non trasversalmente sul terreno in pendenza.

2. Fare attenzione a buche, solchi o cunette. Il terreno disuguale può far ribaltare l’unità. L’erba alta nasconde gli ostacoli.

3. Scegliere una velocità in modo da non doversi fermare o cambiare marcia quando si è su un terreno in pendenza.

4. Non falciare erba bagnata. Le gomme potrebbero perdere aderenza.

5. Tenere sempre la marcia innestata specialmente in discesa. Non mettere in folle per procedere per inerzia in discesa.

6. Evitare avviamento, fermate o sterzate su terreno in pendenza. Se le gomme perdono trazione sul terreno, disimpegnare le lame e procedere lentamente in linea retta in discesa.

7. Su terreno in pendenza muoversi sempre lentamente e in modo graduale. Non cambiare improvvisamente velocità perché l’unità potrebbe ribaltarsi.

8. Fare attenzione particolare quando si usa la macchina con il raccoglitore di erba o altri accessori che potrebbero influenzarne la stabilità. Non usare su terreno in forte pendenza.

9. Non cercare di stabilizzare la macchina mettendo un piede a terra (unità su cui si guida).

10. Non falciare in prossimità di abbassamenti di terreno, fossati o alzaie. La macchina potrebbe ribaltarsi improvvisamente se una ruota va oltre il bordo di un dirupo o fossato o se il bordo cede.

11. Non usare il raccoglitore di erba su terreno in forte pendenza.

12. Non falciare su di un terreno sul quale non si può indietreggiare.

13. Per consigli su pesi o contrappesi per le ruote che possono migliorare la stabilità, rivolgersi al rivenditore autorizzato locale.

14. Togliere tutti gli ostacoli, ad esempio sassi, rami di albero, ecc.

15. Usare velocità bassa. Su terreno in pendenza le gomme potrebbero perdere aderenza anche se i freni funzionano.

16. Non sterzare su terreno in pendenza a meno che non sia assolutamente necessario, e in tal caso curvare lentamente e gradualmente, in discesa se possibile.

ATTREZZATURE TRAINATE (SOLO UNITÀ SU CUI SI GUIDA)

1. Trainare solo con macchine che sono dotate di apposito aggancio per il traino. Attaccare le attrezzature da trainare solamente all’apposito punto di aggancio.

2. Seguire i consigli del produttore per quanto riguarda i limiti di peso in traino e il traino su terreno in pendenza.

AVVERTENZA

Non usare mai su terreno con una pendenza superiore al 17,6 percento (10°), cioè con una differenza verticale di 106 cm (3,5 piedi) su una distanza orizzontale di 607 cm (20 piedi).

Quando si usa la macchina su terreno in pendenza usare pesi o contrappesi delle ruote supplementari. Riferirsi al concessionario/rivenditore per stabilire quali pesi siano disponibili e adatti alla propria unità.

Prima di immettersi su un terreno in pendenza scegliere una velocità bassa. Oltre a usare pesi sulle gomme anteriori, prestare attenzione particolare quando si usa su terreno in pendenza un’unità con raccoglitore di erba posteriore.

Falciare in SU e GIÙ sul terreno in pendenza, mai di traverso, facendo attenzione quando si cambia direzione e NON PARTIRE O FERMARSI SUL TERRENO IN PENDENZA.

3. Non consentire mai che bambini o altri viaggino sull’attrezzatura trainata.

4. Su terreno in pendenza, il peso del traino può provocare la perdita di aderenza e di controllo.

5. Viaggiare lentamente e lasciare spazio supplementare per frenare.

6. Non mettere in folle per procedere per inerzia in discesa.

BAMBINI

Si possono verificare incidenti tragici se l’operatore non presta attenzione alla presenza di bambini. I bambini sono attratti dall’unità al lavoro e dall’attività che la circonda. Non assumere mai che i bambini rimarranno dove sono stati visti l’ultima volta.

1. Tenere i bambini fuori dall’area in cui si sta lavorando e sotto la supervisione attenta di un altro adulto responsabile.

2. Essere pronti a spegnere l’unità se i bambini entrano nell’area.

3. Prima di iniziare una retromarcia e quando si va all’indietro guardarsi alle spalle e in basso per controllare che non ci siano bambini piccoli attorno.

4. Non trasportare mai bambini, neppure con la lama o lame non operative. Possono cadere e lesionarsi o interferire con l’uso dell’unità in condizioni di sicurezza. Una volta che abbiano fatto un giro sulla macchina i bambini possono venire improvvisamente nell’area di lavoro per chiedere di fare un altro giro e possono essere travolti.

5. Non consentire mai a un bambino di operare l’unità.

6. Prestare attenzione particolare quando ci si avvicina ad angoli ciechi o ad arbusti, alberi o altri oggetti che possono essere di impedimento alla visibilità.

EMISSIONI

1. Gli scarichi del motore di questo prodotto contengono sostanze chimiche che, in certe quantità, sono note come causa di cancro, difetti genetici o altre disfunzioni all’apparato riproduttivo.

2. Vedere le informazioni pertinenti di Emission Durability Period (periodo di durata delle emissioni) e Air Index (indice dell’aria) sull’etichetta delle emissioni del motore.

SISTEMA DI ACCENSIONE

1. Il sistema di accensione a scintilla si conforma alla normativa canadese ICES-002.

Page 98

SICUREZZA DELL’OPERATORE

SERVIZIO E MANUTENZIONE

Gestione sicura della benzina

1. Spegnere sigarette, sigari, pipe e altre fonti di accensione.

2. Usare solo contenitori approvati per benzina.

3. Non togliere mai il tappo del serbatoio e fare il rifornimento con il motore acceso. Lasciare che il motore si raffreddi prima di fare rifornimento.

4. Non fare mai il rifornimento al chiuso.

5. Non conservare mai la macchina o i contenitori del carburante in un luogo in cui ci sia una fiamma viva o una fiamma pilota, come in vicinanza di uno scaldaacqua o altro elettrodomestico.

6. Non riempire mai recipienti all’interno di un’auto o sul pianale di un autocarro o di un rimorchio foderati in plastica. Prima di riempire, sistemare sempre il recipiente sul terreno e lontano dal veicolo.

7. Rimuovere dall’autocarro o dal rimorchio apparecchiature alimentate a benzina e riempire il serbatoio con l’unità a terra. Quando ciò non sia possibile, rifornire tali apparecchiature sul rimorchio usando un recipiente portatile piuttosto che direttamente da una pompa di benzina.

8. Tenere sempre il boccaglio a contatto con il bordo del serbatoio o contenitore di carburante finché il rifornimento non sia finito. Non usare boccagli che possono essere tenuti aperti automaticamente.

9. Cambiarsi immediatamente se si è versato carburante sui proprio indumenti.

10. Non riempire mai il serbatoio del carburante in modo eccessivo. Rimettere il tappo e serrare in modo sicuro.

11. Usare sempre molta cura nel gestire benzina e altri combustibili. Essi sono infiammabili e i loro vapori possono esplodere.

12. Quando si è versato del carburante non cercare di avviare il motore ma spostare l’unità dall’area in cui si è versato il carburante per evitare la possibilità di accensione dei vapori finché questi non si siano dispersi.

13. Rimettere a posto in modo sicuro i tappi dei serbatoi e dei contenitori di carburante.

Servizio e manutenzione

1. Non mettere mai in moto l’unità in un’area in cui i vapori di ossido di carbonio si possono addensare.

2. Tenere i dadi e i bulloni ben serrati e l’unità in buone condizioni operative, specialmente i dadi dell’accessorio a lama.

3. Non alterare mai i dispositivi di sicurezza. Controllare regolarmente che funzionino in modo corretto ed eseguire le riparazioni necessarie in caso di malfunzionamento.

4. Tenere l’unità libera da erba, foglie o altri detriti. Pulire versamenti di olio e combustibile e rimuovere i detriti che ne fossero imbevuti. Prima di mettere in rimessa lasciare che la macchina si raffreddi.

5. Se si urta un oggetto fermare la macchina e ispezionarla. Eseguire eventuali riparazioni prima di ripartire.

6. Non eseguire mai regolazioni o riparazioni con il motore in moto.

7. Controllare frequentemente gli elementi del raccoglitore di erba e la protezione di scarico e sostituire con pezzi consigliati dal produttore, se necessario.

8. Le lame dell’elemento di falciatura sono affilate. Quando si esegue la manutenzione di una lama, coprirla o indossare guanti e prestare attenzione particolare.

9. Controllare spesso il funzionamento del freno. Regolare e intervenire come richiesto.

10. Mantenere in ordine e sostituire se necessario le etichette contenenti istruzioni e informazioni relative alla sicurezza.

11. Non rimuovere il tappo del carburante quando il motore è caldo perché si potrebbe verificare un versamento di benzina che può prendere fuoco. Non spaziare i morsetti del tubo del carburante più di quanto non sia necessario. Dopo l’installazione, accertarsi che i morsetti fissino le manichette in modo sicuro sul filtro.

12. Non usare benzina che contiene METANOLO, gasolio che contiene più del 10% di ETANOLO, addittivi per benzina o benzina bianca perché potrebbero danneggiare l’impianto del motore/combustibile.

13. Se si rende necessario svuotare il serbatoio del carburante, lo si dovrà fare all’aperto.

14. Sostituire silenziatori/marmitte difettose.

15. Nel fare le riparazioni usare solamente i pezzi di ricambio autorizzati dalla fabbrica.

16. Nell’eseguire regolazioni e nel fare impostazioni, attenersi sempre alle specifiche della fabbrica.

17. Per operazioni di manutenzione e riparazioni maggiori ci si dovrebbe rivolgere solo a un centro di assistenza autorizzato.

18. Non tentare mai di eseguire riparazioni maggiori sull’unità a meno di non essere opportunamente addestrati. L’esecuzione incorretta di una procedura di manutenzione può creare condizioni operative pericolose, procurare danni all’unità e annullare la garanzia del produttore.

19. Prestare attenzione quando si gestisce un elemento di falciatura con più lame perché una lama che si muove può mettere in rotazione le altre lame.

20. Non modificare le impostazioni del regolatore del motore o alzare il limitatore di velocità del motore. Il funzionamento del motore a velocità troppo alta aumenta il pericolo di lesioni alla persona.

21. Disimpegnare gli accessori, fermare il motore, togliere la chiave e scollegare il filo o fili della candela o candele prima di: pulire ostruzioni degli accessori e scarichi, eseguire lavoro di manutenzione o se l’unità vibra in modo eccessivo. Dopo avere urtato un oggetto, ispezionare la macchina per verificare che non ci siano danni ed eseguire eventuali riparazioni prima di riavviare e riutilizzare l’apparecchiatura.

22. Non mettere mai le mani vicino a parti in movimento, come ad esempio la ventola di raffreddamento dell’idropompa, quando il trattore è in moto. (Le ventole di raffreddamento di idropompa sono normalmente situate sulla parte superiore della trasmissione a trazione anteriore).

23. Unità dotate di pompe, manichette o motori idraulici: AVVERTENZA: Il fluido idraulico che fuoriesce ad alta pressione può possedere forza sufficiente da perforare la pelle e causare lesioni gravi. Per evitare cancrena, fluidi estranei iniettati nella pelle devono essere tolti chirurgicamente entro poche ore dell’incidente da un medico pratico di questo tipo di infortuni. Tenere il corpo e le mani lontani dai fori degli spinotti o ugelli che possono espellere fluido a pressione elevata. Per controllare se ci sono perdite usare un pezzo di carta o di cartone, non una mano. Prima di mettere l’impianto sotto pressione, accertarsi che le connessioni del fluido idraulico siano tutte ben serrate e che tutte le manichette e i tubi siano in buone condizioni. Se si verifica una perdita, fare intervenire immediatamente il rivenditore autorizzato.

24. AVVERTENZA: Dispositivo di accumulo di energia. Il disimpegno inopportuno di una molla può essere causa di gravi lesioni alla persona. Le molle dovrebbero essere rimosse solo da parte di un tecnico autorizzato.

25. Modelli dotati di radiatore del motore: AVVERTENZA: Dispositivo di accumulo di energia. Per evitare lesioni serie alla persona causate da liquido refrigerante ad alta temperatura, non togliere mai il tappo del radiatore quando il motore è in marcia. Fermare il motore e aspettare che si raffreddi. E anche a quel punto, prestare molta attenzione quando si toglie il tappo.

10 www.simplicitymfg.com

Page 99

SICUREZZA DELL’OPERATORE

Etichette sulla sicurezza

Tutti i messaggi di PERICOLO, AVVERTENZA, ATTENZIONE e istruzione sul telaio e sull’elemento di falciatura vanno letti e osservati. La mancata osservanza di queste istruzioni può essere causa di lesioni alla persona. Le informazioni sono fornite per la sicurezza dell’utente e sono importanti! Le etichette sottostanti sono apposte sul telaio e sull’elemento di falciatura.

Icone di sicurezza

Avvertenza: Leggere il manuale per l’operatore.

Prima di usare questa macchina, leggere e comprendere il Manuale per l’operatore.

Pericolo: Oggetti scagliati.

Questa unità è capace di scagliare oggetti e detriti. Tenere lontani gli astanti.

Avvertenza: Togliere la chiave prima di eseguire la manutenzione.

Togliere la chiave e consultare la documentazione tecnica prima di fare riparazioni o eseguire procedure di manutenzione.

Pericolo: Cappottata della macchina.

Non usare la macchina su terreni con pendenza superiore ai 10°.

Pericolo: Smembramento.

Questa macchina può amputare gli arti. Tenere lontani astanti e bambini quando il motore è in marcia.

Pericolo: Smembramento.

Il piano per falciatura è capace di amputare gli arti. Tenere mani e piedi lontani dalle lame.

Pericolo: Pericolo d’incendio.

Non fare rifornimento con il motore caldo o in marcia. Arrestare il motore e lasciar raffreddare per tre (3) minuti prima di aggiungere carburante.

Sostituire immediatamente qualsiasi etichetta mancante o danneggiata. Per i pezzi di ricambio rivolgersi al concessionario locale.

Queste etichette sono facili da seguire e costituiscono un costante promemoria, per l’operatore e altri che potrebbero utilizzare l’attrezzatura, delle istruzioni sulla sicurezza indispensabili per un uso sicuro ed efficace.

Pericolo: Superfici estremamente calde.

Lasciar raffreddare la macchina prima di toccare la superficie.

Pericolo: Avvelenamento da ossido di carbonio.

Non mettere in moto il motore in un’area non ventilata.

Avvertenza: Pericolo d'incendio.

Tenere la batteria lontano da bambini, fiamme e scintille. Rischio di innesco dei gas esplosivi.

Avvertenza: L'acido solforico può provocare cecità o ustioni gravi.

Indossare sempre occhiali di protezione ed uno schermo per il viso quando si lavora sulla o in prossimità della batteria.

Avvertenza: Le batterie producono gas esplosivi.

Prima di usare questa macchina, leggere e comprendere il Manuale per l'operatore.

Importante: Non smaltire la batteria con i normali rifiuti.

Contattare le autorità locali per lo smaltimento e/o il riciclaggio delle batterie.

Pericolo: Smembramento.

l piano per falciatura è capace di amputare gli arti. Tenere mani e piedi lontani dalle lame.

Page 100

SICUREZZA DELL’OPERATORE

SSTTOO

Emplacement des autocollants

3 4

Decalcomania Codice

1737541

Instructions d’utilisation, modèles Union européenne (CE) Réf. 1734027

Positions de la clé de contact, Réf. 1722806

1723143

Levage d’accessoire, Réf. 1723143

Attention, Point de pincement, Réf. 1720389

1730172

Niveau de carburant, Réf. 1730172

Attention, Point de pincement, Réf. 1720389

1723160

Débrayage transmission, Réf. 1730202

12 www.simplicitymfg.com

Simplicity 2690879, 24H524WD, 24H524WDF, 2690931, 2690933 Operator's Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
