SIM2 HT300 PLUS User Manual [es]

Manual de uso e instalación

Proyector para home theatre

HT300 PLUS

cod.46.0282.000

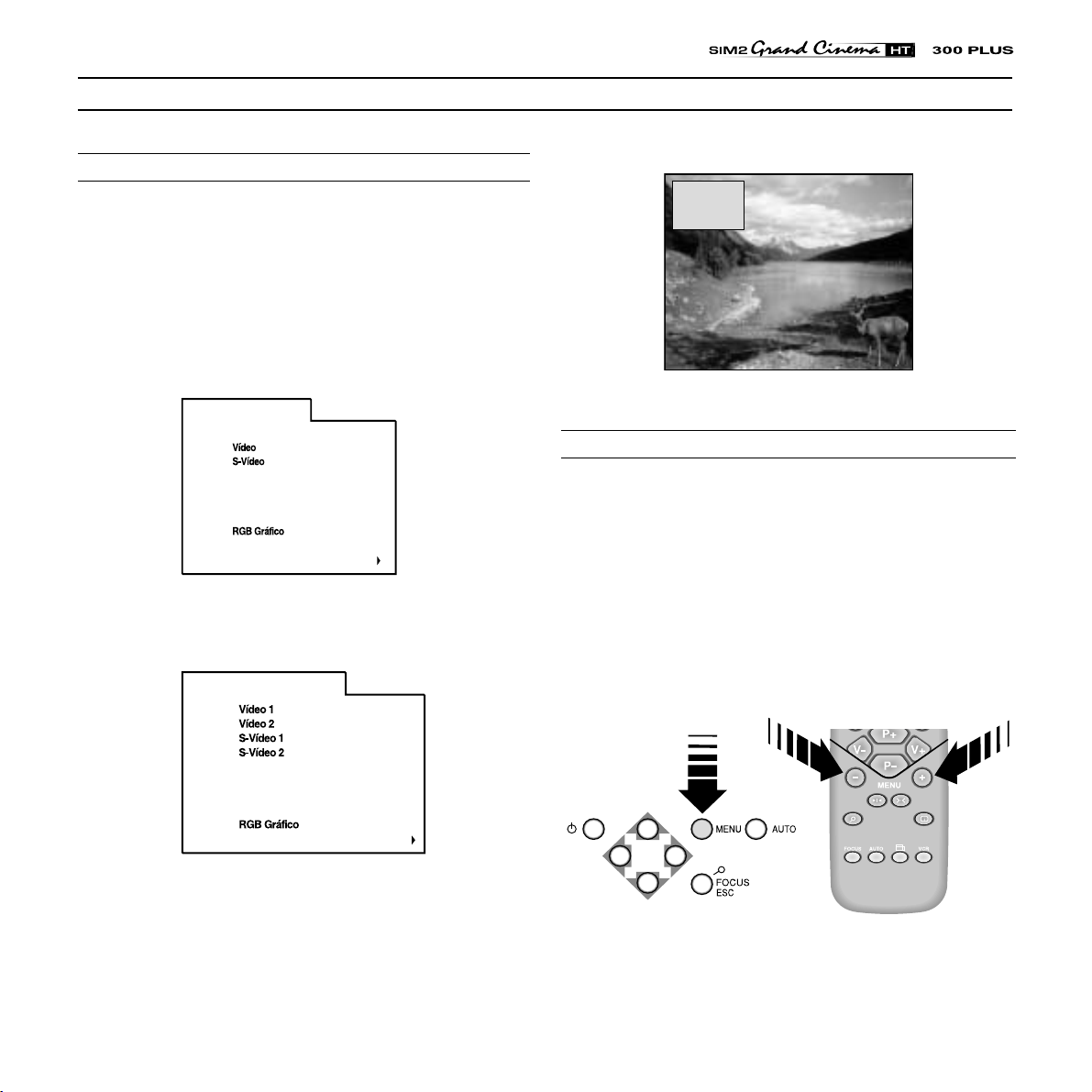

ENTRADA

Visualiza el menú de

Selección Entradas.

STAND-BY

Pone el proyector en stand-by.

Teclas 0-9

Encienden el proyector estando en stand-by
y consienten la selección directa
de las entradas.

ESCAPE

Desactiva el On Screen Display.

No activo en

este modelo.

MENÚ -

Activa el On Screen Display y

consiente navegar entre

sus páginas.

IMAGEN CONGELADA

Activa/desactiva

la imagen congelada.

ZOOM

Activa el ajuste del
zoom del objetivo.

ENFOQUE

Activa el ajuste del

enfoque del objetivo.

AUTO

Recupera la función de

optimización automática de

la imagen proyectada en

pantalla.

Flechas Arriba/Abajo/Derecha/Izquierda

Consienten navegar por los
menús del On Screen Display y los
ajustes de los parámetros.
Flechas Arriba/Abajo recupera los
menús individuales.

MENÚ +

Activa el On Screen Display y
consiente navegar entre sus páginas.

No activo en
este modelo.

INFO

Visualiza informaciones correspondientes
a la entrada seleccionada y al
estado del proyector.

VCR

Activa un filtro para mejorar la
calidad de las imágenes desde el vídeo.

ASPECTO

Selecciona el aspecto de la imagen.

1 GENERALIDADES

Le felicitamos por haber elegido el proyector HT 300 PLUS
de SIM2 Multimedia SpA

(Fig. 1)

.

I
V
D

C
N
Y

S

­C

1

La nueva rueda de color con seis segmentos reduce
notablemente el denominado “efecto de arco iris” y proporciona
una imagen con el mejor contraste y la mejor colorimetría.

El nuevo panel DMD™ ofrece alta resolución (1280x720 pixeles)
y una relación de contraste superior a 1800:1 que hace a la
imagen más real.

La entrada DVI-D permite la conexión digital al creciente
número de fuentes de vídeo dotadas de salidas digitales y
garantiza una reproducción perfecta sin degradaciones de
señal o interferencias.

Fig. 1

Este proyector de elevada calidad y tecnología

DLP™

está
diseñado para su mejor utilización en instalaciones fijas para
“Home Cinema”.

El equipamiento de entradas y la capacidad de procesado
digital consienten la proyección de imágenes de vídeo y
gráficas provenientes de los más diversos manantiales, tales
como lectores DVD, vídeos analógicos y digitales, decoders y
receptores vía satélite, ordenadores personales, etc.

Su lente de proyección está proyectada para poder colocar el
proyector a espaldas de los espectadores, así como se hace
en los cines

(Fig. 2)

.

I
V
D

C
N
Y
S

­C

Fig. 2

El sofisticado sistema óptico, diseñado por SIM2 Multimedia,
garantiza imágenes de elevado contraste con la máxima
uniformidad y definición de la imagen proyectada.

La avanzada tecnología DCDi™, ha sido adoptada para la
operación de desentrelazado. Gracias a ésta la conversión
de una señal de vídeo entrelazada en señal progresiva pro­duce una imagen natural, sin parpadeo, sin pérdida de
resolución vertical y sin escalones en las líneas diagonales.

El sistema de ventilación con ventiladores de velocidad
variable reduce al mínimo el nivel de ruido y garantiza el gra­do correcto de refrigeración interior para conseguir la máxima
fiabilidad en el funcionamiento del proyector.

Finalmente le aconsejamos instale junto con su nuevo
proyector HT 300 PLUS una apropiada instalación de
sonido que realce la aplicación “Home Cinema” y le deseamos
que pase unos momentos agradables acompañado de sus
películas preferentes.

Para garantizar la máxima calidad del producto,
SIM2 realiza pruebas exhaustivas de funcionamien­to. Por lo tanto, es posible que la lámpara ya tenga
de 30 a 60 horas de uso.

Además de los ensayos normales, nuestro
Departamento de Control de Calidad realiza pruebas
estadísticas en el momento de la expedición. Por
tal razón, es posible que el embalaje no esté
perfectamente íntegro y que el número de horas de
uso de la lámpara sea ligeramente mayor que el
atribuible a las pruebas estándares.

DLP y DMD son marcas registradas de Texas Instruments.
DCDi es una marca registrada de Faroudja, división de Genesis
Microchip Inc.

2

1

3

2

5 8

7

1 Objetivo de proyección.

4

6

2 Mando de regulación para elevar el objetivo.
3 Ranuras de entrada del aire de refrigeración.
4 Receptor frontal del mando a distancia por infrarrojos.
5 Ranuras de salida del aire de refrigeración.
6 Asa giratoria para el transporte.
7 Patas regulables por tornillo.
8 Orificios para los tornillos de fijación en el soporte para la

colocación en el techo o en la pared.

14

15

20

12

16

11

13 17

Y

S

-

C

21

22

9 Enchufe de red con fusible de protección.
10 Interruptor de red.
11 Receptor posterior del mando a distancia por infrarrojos.

10

9

I

V

D

C

N

19

18

12 Piloto verde.
13 Piloto rojo.
14 Teclado.
15 Entrada vídeo compuesta.
16 Entrada S-Vídeo.
17 Entrada VGA.
18 Entrada RGB / componentes YCrCb.
19 Entrada DVI
20 Salidas para el accionamiento de las pantallas

motorizadas.
21 Conector de interface RS232.
22 Conector cable de Interface Entradas Remotas (RI2).

3

2 ADVERTENCIAS PARA LA SEGURIDAD

CUIDADO

NO ABRIR

CUIDADO:
Para reducir los riesgos de fulguración, desconecte el cable de alimentación
en el panel posterior antes de quitar la tapa del proyector.

Para la asistencia técnica diríjase a personal cualificado y autorizado por
el fabricante.

Peligro de descargas eléctricas si la tensión
dentro del aparato no está aislada.

Lea con esmero todos los capítulos de este manual antes de accionar el proyector. El manual facilita las
instrucciones básicas para el funcionamiento del proyector. La instalación, las regulaciones previas y los
procedimientos para los que es necesario abrir el proyector y el contacto con los componentes eléctricos
deben ser realizados por personal cualificado. Para asegurar su funcionamiento seguro y fiable en el
tiempo, utilice únicamente cables de alimentación suministrados por el fabricante. Cumpla todas las
precauciones y advertencias.

Instrucciones importantes sobre el uso y el
mantenimiento del aparato.

!

4

Para el funcionamiento seguro y prolongado en el tiempo del
proyector, cumpla con esmero las advertencias siguientes.

• Conecte el proyector a una red eléctrica de alimentación

con tensión nominal de entre 100-240 Vac, 50/60 Hz y
provista de conexión con tierra

I

V

D

(Fig. 3)

100-240 Vac

50/60 Hz

.

Fig. 3

• El dispositivo para la desconexión del proyector de la red

es la clavija del cable de alimentación. Tenga cuidado du­rante la instalación con que la clavija del cable de
alimentación y el enchufe de la instalación eléctrica sean
de fácil acceso. Para desconectar el cable de red, saque
la clavija. No tire del cable.
Desconecte el proyector y todos los aparatos conectados
con éste de la red eléctrica de alimentación si prevé su
inutilización durante varios días.

• Para reducir el consumo de energía eléctrica, apague el

proyector actuando sobre el interruptor de red; en stand-by
(piloto rojo encendido) el aparato sigue consumiendo un
mínimo de energía eléctrica.

4

250 V

T 3.15A H

1

2

3

Fig. 4

• No encienda nunca el proyector si hay vapores inflamables.

No vierta líquidos en las ranuras.

• No utilice el proyector si la temperatura ambiente es superior

a 35 grados centígrados.

• No tape las ranuras de entrada del aire de refrigeración

situadas en la tapa superior ni las de salida situadas en el
fondo inferior del proyector.

• No apoye el proyector encendido sobre superficies mullidas

tales como almohadas, mantas, colchones ni alfombras; las
ranuras de salida del aire de refrigeración situadas en el
fondo del proyector podrían obstruirse.

• No apoye el proyector encendido sobre superficies sensibles

al calor que se podrían dañar debido al aire caliente que
sale por las ranuras inferiores. En caso de que se lo apoye
sobre superficies delicadas, es necesario interponer una
lámina o una hoja separadora realizadas con material resi­stente al calor.

• Sustituya el fusible de protección situado en el enchufe de

red por otro del mismo tipo y de las mismas características
(T 3.15A H)

(Fig. 4)

.

• No mire nunca dentro del objetivo de proyección. Podría

dañarse la retina. Al respecto, hágase mucho cuidado a los
niños.

5

• No abra nuca la tapa del proyector; en su interior hay piezas

eléctricas alimentadas con tensiones peligrosas y otras
piezas que funcionan a alta temperatura. Además, la aper­tura de la tapa implica la caducación de la garantía.

• No sacuda el proyector al transportarlo por el asa frontal.

sponga los cables de conexión de modo que no
obstaculicen los desplazamientos de las personas.

• Para la instalación en el techo o la pared mediante soporte

de suspensión, cumpla escrupulosamente las instrucciones
y las normas de seguridad adjuntas al embalaje del soporte.

• Coloque siempre el proyector lejos de manantiales de calor

directos.

• No toque la superficie de la lente del objetivo.

• Coloque el proyector en un plano estable o utilice el soporte

específico para la instalación estable en el techo o en la
pared. No utilice nunca el proyector apoyándolo en los
costados laterales o en el panel posterior.

• En las instalaciones temporales en ambientes oscuros, di-

3 EMBALAJE Y SU CONTENIDO

1

2

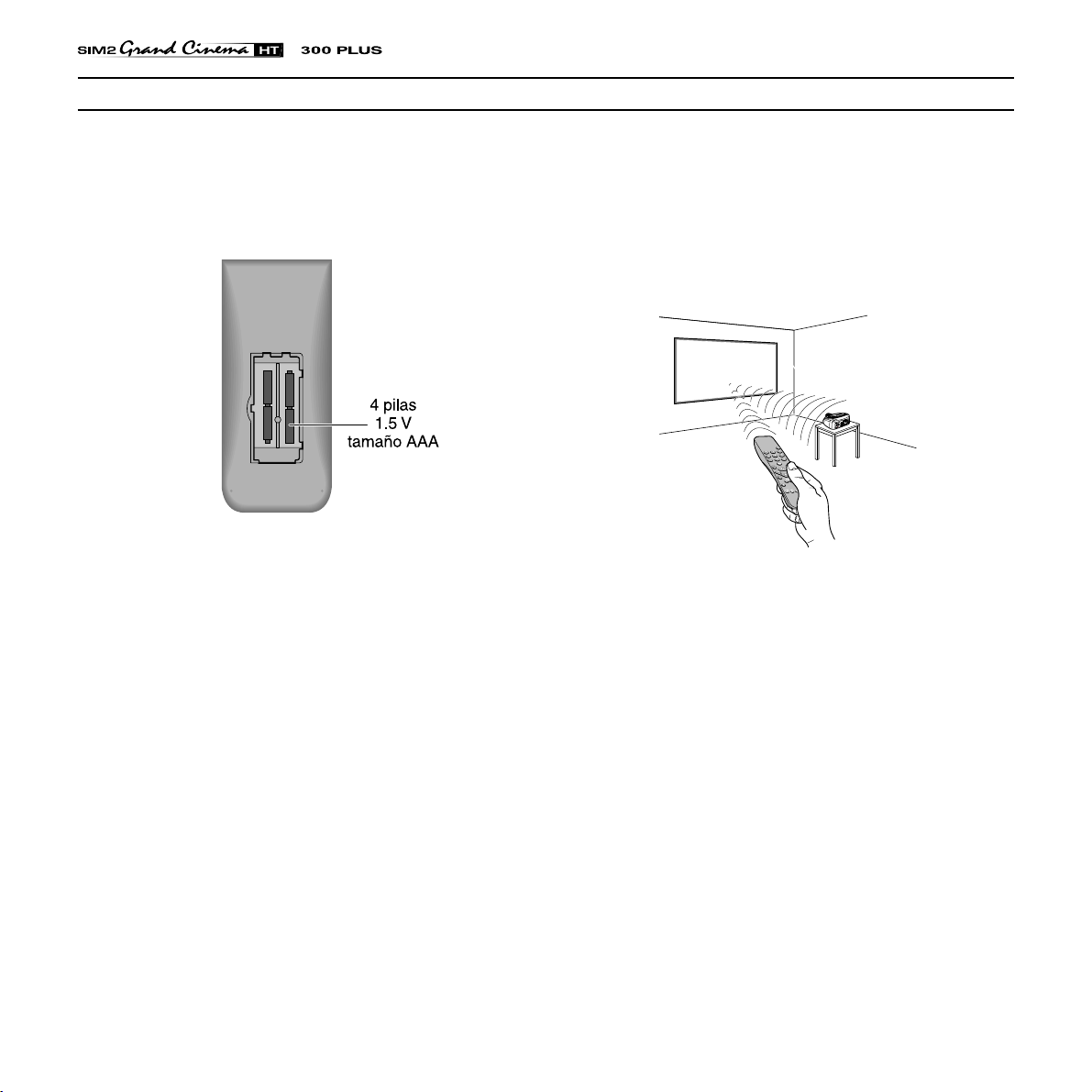

• Quite las pilas del mando a distancia en caso de que quede

inactivo durante mucho tiempo, para que las salidas
eventuales de sustancias químicas de las pilas no puedan
corroer los circuitos del mando a distancia.

• En el panel trasero del proyector hay un conector para un

cable especial que permite la conexión al Interface Entradas
Remotas (opcional). Este conector no es un conector VESA
“Plug & Display”.

No conecte nunca directamente el ordenador a este

conector.

3

4

La caja de embalaje lleva en el interior:

- el proyector

- el mando a distancia

- cuatro pilas de 1.5V tipo AAA para el mando a distancia

- tres cables de red (EU, UK, USA)

- el manual de instrucciones.

6

Fig. 5

Para la extracción sencilla del proyector de su caja de cartón,
cumpla las indicaciones representadas a continuación.

Conserve la caja de cartón del proyector: podrá resultarle
útil en caso de transporte o expedición eventuales.

ZOOM

ZOOM

ZOOM

ZOOM

ZOOM

ENFOQUE

ENFOQUE

ENFOQUE

ENFOQUE

C

-

S

Y

N

C

D

V

I

C

-

S

Y

N

C

D

V

I

4 INSTALACIÓN

Coloque el proyector en un plano estable o utilice el soporte
(opcional) para la instalación fija en el techo o en la pared.

CUIDADO: para la instalación en el techo o en la
pared mediante el soporte, cumpla con esmero las
instrucciones y las normas de seguridad adjuntas
al embalaje del soporte. Si se utiliza un soporte di­stinto al suministrado por SIM2 Multimedia, cabe
cerciorarse de que el proyector está situado al
menos a 65 mm del techo y que el soporte no
obstruye las ranuras de entrada y salida del aire
ubicadas en la tapa y en el fondo del proyector.

Si la imagen proyectada está inclinada a la derecha o a la
izquierda, utilice las dos patas con tornillo situadas en el fon­do para alinear la base de la imagen proyectada con la base
de la pantalla de proyección

(Fig. 6)

.

Fig. 7

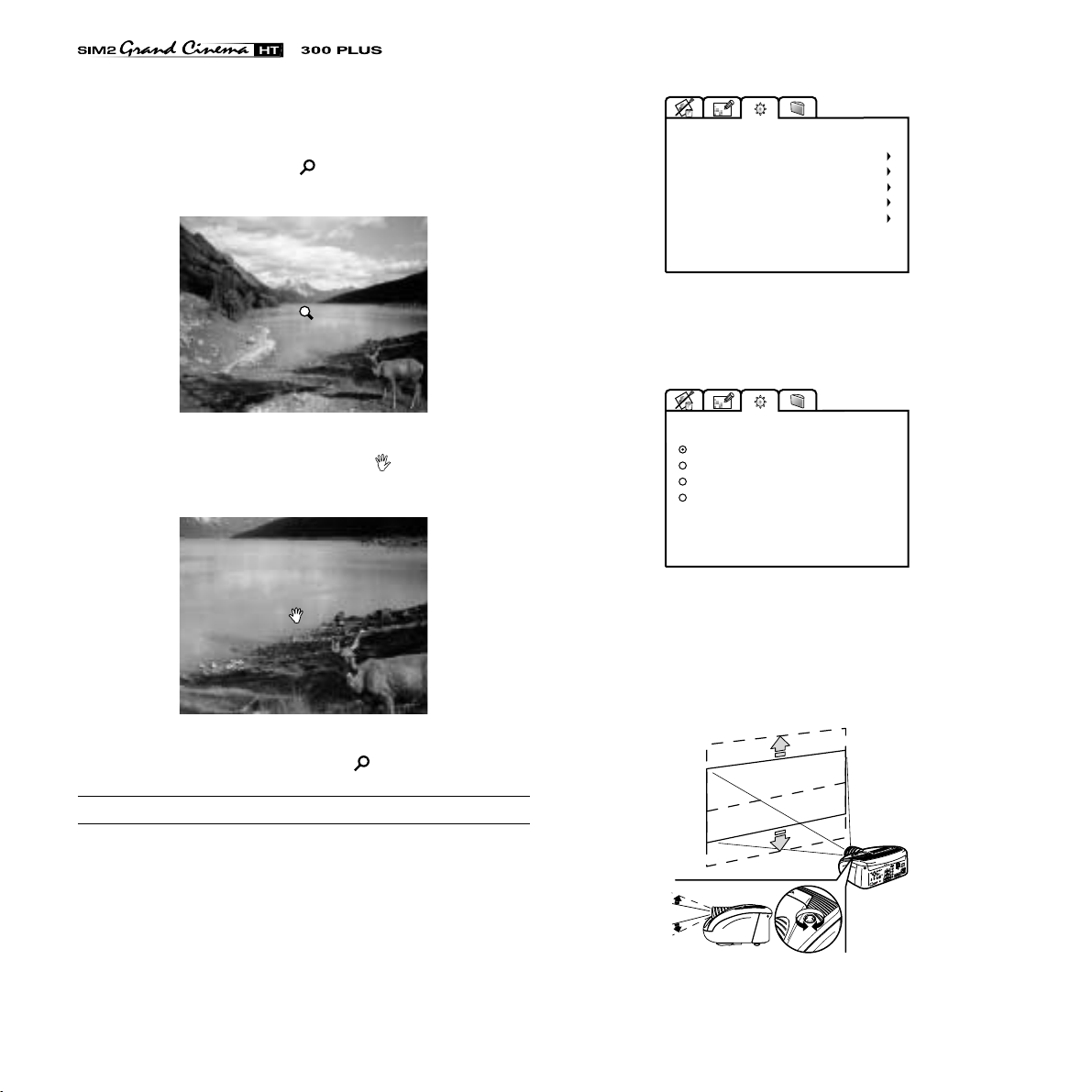

El dispositivo manual para la regulación de la elevación del
objetivo consiente desplazar verticalmente la imagen
proyectada, tanto hacia arriba como hacia abajo respecto al
centro del objetivo; el desplazamiento máximo es igual a la
mitad de la altura de la propia imagen, en ambos sentidos

(Fig. 8)

.

I
V
D

C

N
Y
S

­C

Fig.6

Coloque el proyector a la distancia de la pantalla deseada: la
medida de la imagen proyectada está determinada por la
distancia entre el objetivo del proyector y la pantalla y el zoom.
Para más información, véase el “Suplemento B”.

Utilice el zoom motorizado del objetivo para ensanchar o
estrechar las dimensiones de la imagen proyectada.
Utilice el enfoque motorizado del objetivo para obtener la máxima
definición de la imagen proyectada; el enfoque correcto tendría
que dejar distinguir, aproximándose a la pantalla, cada píxel que
compone la imagen proyectada

(Fig. 7)

.

Fig. 8

Si dicho desplazamiento no es suficiente, es posible inclinar el
proyector y corregir la deformación trapezoidal mediante la regulación

7

Trapecio que se encuentra en el menú Instalación

TRAPECIO

20%

(Fig. 9)

.

I
V
D

C
N
Y

S

­C

DVI

C-SYNC

Fig. 9

Mediante la opción Orientación en el menú Instalación es posible
poner boca abajo o girar especularmente entre derecha e izquierda
la imagen proyectada

(Fig.10)

, para adaptarla a las configuraciones

de instalación frontal, frontal en el techo, trasera, trasera en el techo.

I
V
D

C
N

Y

-S
C

Fig. 11

Esta salida se activa (tensión 12 Vdc) cuando el proyector está
encendido y se desactiva (ninguna tensión de salida) cuando
el proyector está en la condición de stand-by.
Además es posible utilizar unos telones negros (o cortinas)
motorizados y ocultos para delimitar la pantalla de proyección
cuando se cambia el tamaño de la imagen proyectada

12)

.

(Fig.

El mando para el accionamiento se puede conseguir de la
salida

situada en la parte trasera del proyector o en el

Interface Entradas Remotas (opcional).

I
V
D

C

N
Y
S

­C

Fig. 10

Es posible utilizar una pantalla motorizada ocultable obteniendo
el mando de accionamiento desde la salida +12V situada en
la parte trasera del proyector o en el Interface Entradas
Remotas (opcional)

(Fig. 11)

.

8

Fig. 12

Para las instalaciones traseras es necesario utilizar una
oportuna pantalla traslúcida.
Para las instalaciones frontales es preferible utilizar una pantalla
con bordes negros no reflectantes, que enmarquen
