RoHS
Compliant

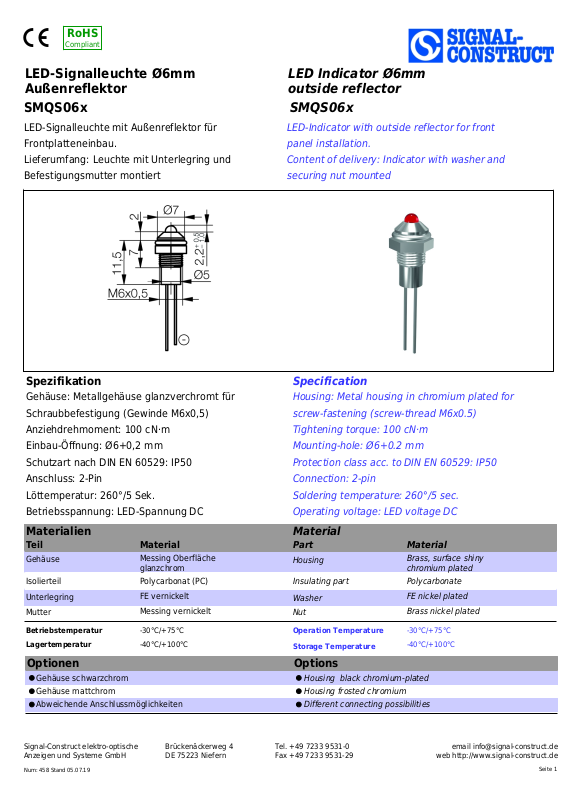

LED-Signalleuchte Ø6mm
Außenreflektor
LED-Signalleuchte mit Außenreflektor für
Frontplatteneinbau.
Lieferumfang: Leuchte mit Unterlegring und
Befestigungsmutter montiert
LED Indicator Ø6mm
outside reflector
SMQS06xSMQS06x
LED-Indicator with outside reflector for front
panel installation.
Content of delivery: Indicator with washer and
securing nut mounted
SpecificationSpezifikation
Gehäuse: Metallgehäuse glanzverchromt für
Schraubbefestigung (Gewinde M6x0,5)
Anziehdrehmoment: 100 cN·m
Einbau-Öffnung: Ø6+0,2 mm
Schutzart nach DIN EN 60529: IP50
Anschluss: 2-Pin
Löttemperatur: 260°/5 Sek.
Betriebsspannung: LED-Spannung DC
Materialien
Teil Material MaterialPart
Gehäuse
Isolierteil
Unterlegring
Mutter
Lagertemperatur -40°C/+100°C
Messing Oberfläche
glanzchrom
Polycarbonat (PC)
FE vernickelt
Messing vernickelt
Housing: Metal housing in chromium plated for
screw-fastening (screw-thread M6x0.5)
Tightening torque: 100 cN·m
Mounting-hole: Ø6+0.2 mm
Protection class acc. to DIN EN 60529: IP50
Connection: 2-pin
Soldering temperature: 260°/5 sec.
Operating voltage: LED voltage DC
Material
Housing
Insulating part
Washer
Nut
Operation Temperature -30°C/+75°CBetriebstemperatur -30°C/+75°C
Storage Temperature
Brass, surface shiny
chromium plated
Polycarbonate
FE nickel plated
Brass nickel plated
-40°C/+100°C
OptionsOptionen
Gehäuse schwarzchrom Housing black chromium-plated
Gehäuse mattchrom Housing frosted chromium
Abweichende Anschlussmöglichkeiten Different connecting possibilities
Signal-Construct elektro-optische
Anzeigen und Systeme GmbH
Num: 458 Stand 05.07.19
Brückenäckerweg 4
DE 75223 Niefern
Tel. +49 7233 9531-0
Fax +49 7233 9531-29
email info@signal-construct.de
web http://www.signal-construct.de
Seite 1
Artikel/ Part
Voltage
Spannung
SMQS060
SMQS061
SMQS062
SMQS064
SMQS066
PCB
Artikel-Text
Color
Farbe
Lichtstärke
LED-Signalleuchte EØ6 ROT Außenreflektor LED Indicator EØ6 RED outside reflector
red 75 mW
rot
yellow 75 mW
gelb
green 62 mW
grün
blue 120 mW
blau
white 80 mW
weiß
@ 10,000 mA
LED-Signalleuchte EØ6 GELB Außenreflektor LED Indicator EØ6 YELLOW outside reflector
@ 10,000 mA
LED-Signalleuchte EØ6 GRÜN Außenreflektor LED Indicator EØ6 GREEN outside reflector
@ 10,000 mA
LED-Signalleuchte EØ6 BLAU Außenreflektor LED Indicator EØ6 BLUE outside reflector
@ 20,000 mA
LED-Signalleuchte EØ6 WEISS Außenreflektor LED Indicator EØ6 WHITE outside reflector
@ 10,000 mA
Luminous Intensity
Vollwinkel
Viewing Angle
Lichtstrom
Luminous Flux
LED-Data vallid for a single LEDLED-Daten für jeweils eine einzelen LED
Strom
20 mA2.00 V 120 mcd/
20 mA2.10 V 115 mcd/
20 mA2.20 V 120 mcd/
20 mA3.20 V 1700 mcd/
20 mA3.10 V 1315 mcd/
Part-Text
Current
Max. Power
Max. Leistung
Life-Time
Lebensdauer
100000 h40°
100000 h40°
100000 h40°
100000 h40°
100000 h40°
Anzahl LED
Number of LED
Lebensdauer: Die Lebensdauer einer LED ist definiert als Abnahme der
Helligkeit auf 50% des Ausgangswertes
The life time of an LED is defined as decrease of brightness by 50% of
the initial value
Technische Änderungen vorbehalten. Datenblatt unterliegt nicht dem
Änderungsdienst.
Helligkeitswerte nach CIE127 falls nicht anders angegeben. Photometry according to CIE127 unless otherwise indicated.
Wir empfehlen das Dokument mit der Einstellung "Seitengröße
anpassen" zu Drucken
Wir achten bei Entwicklung und Herstellung unserer Produkte auf einen
möglichst geringen Einsatz von Ressourcen und auf niedrigen
Energiebedarf im Betrieb.
Bitte prüfen Sie, ob es unbedingt erforderlich ist, das gesamte
Dokument zu Drucken. So schonen Sie zusätzlich Ressourcen und
unsere Umwelt.
Signal-Construct elektro-optische
Anzeigen und Systeme GmbH
Num: 458 Stand 05.07.19
Brückenäckerweg 4
DE 75223 Niefern
Specifications are subject to change without notice.
The technical data are typical figures.Die angegebenen technischen Daten sind typische Durchschnittswerte.
We recommend to print the document with option "Fit to Page"
We care for environment when producing and manufacturing our
products. Also we care for a low power consumption and a low
consumption of resources.
Please consider environmental responsibility before printing this
document
