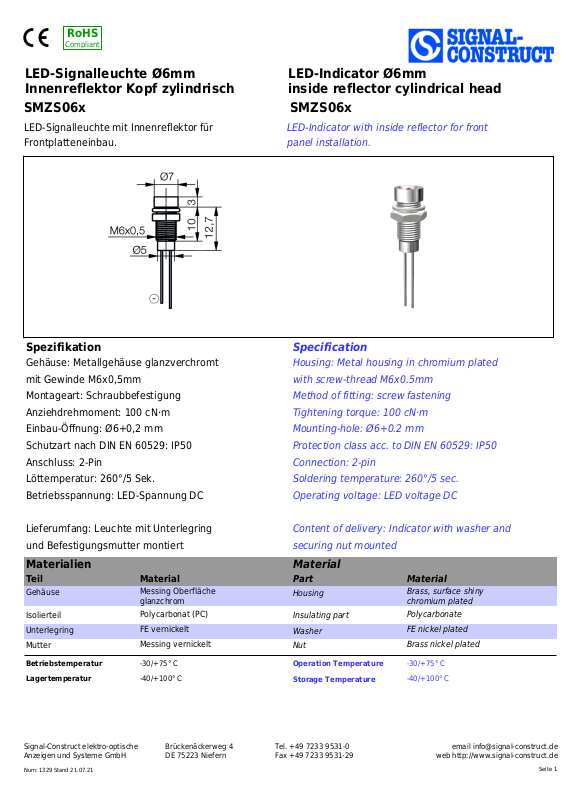

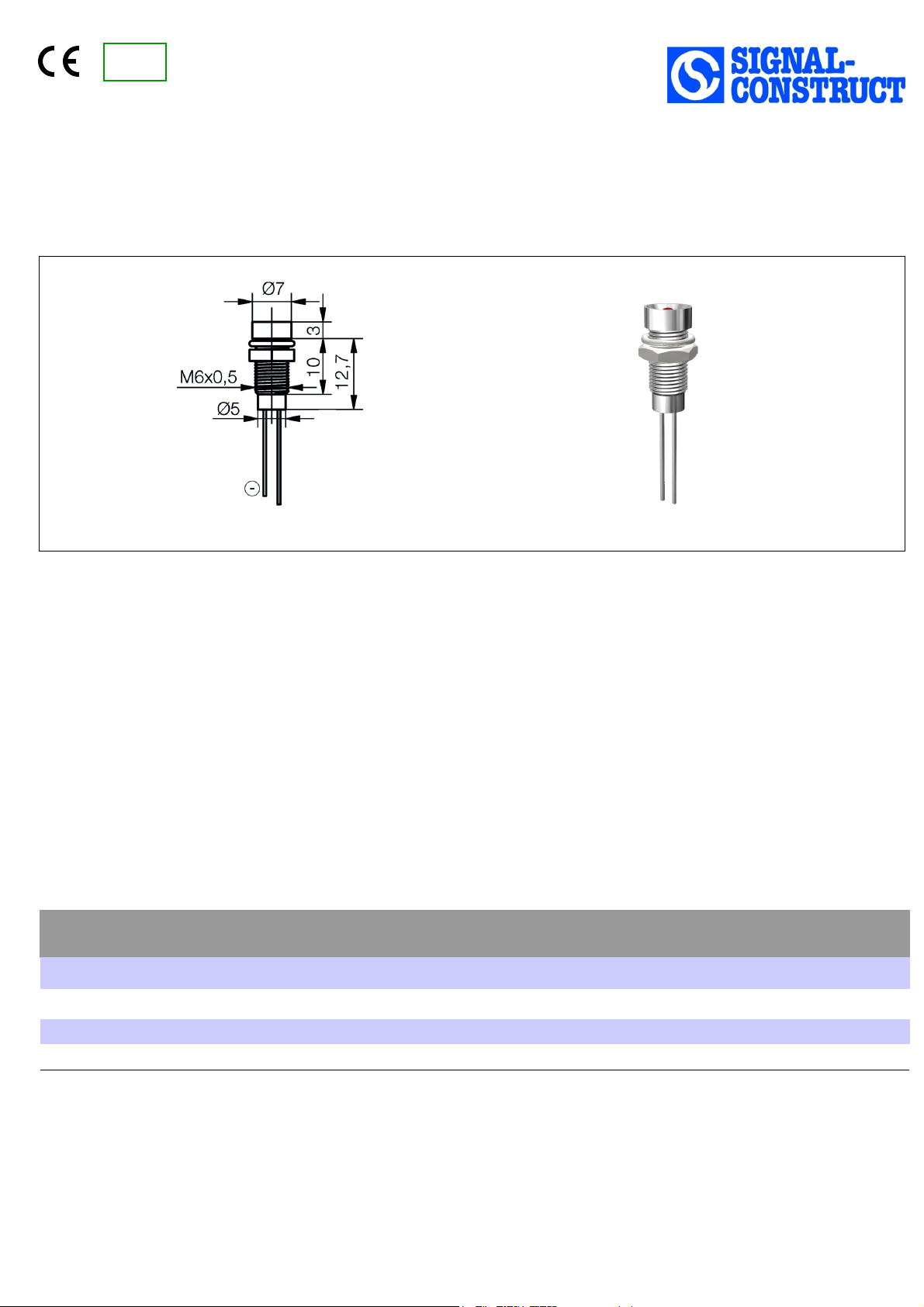

LED-Signalleuchte Ø6mm
Innenreflektor Kopf zylindrisch
LED-Signalleuchte mit Innenreflektor für
Frontplatteneinbau.
Gehäuse: Metallgehäuse glanzverchromt
LED-Indicator Ø6mm
inside reflector cylindrical head
SMZS06xSMZS06x
LED-Indicator with inside reflector for front
panel installation.
SpecificationSpezifikation
Housing: Metal housing in chromium plated
mit Gewinde M6x0,5mm
Montageart: Schraubbefestigung
Anziehdrehmoment: 100 cN·m
Einbau-Öffnung: Ø6+0,2 mm
Schutzart nach DIN EN 60529: IP50
Anschluss: 2-Pin
Löttemperatur: 260°/5 Sek.
Betriebsspannung: LED-Spannung DC
Lieferumfang: Leuchte mit Unterlegring
und Befestigungsmutter montiert
Materialien
Teil Material MaterialPart
Gehäuse
Isolierteil
Unterlegring
Mutter
Messing Oberfläche
glanzchrom
Polycarbonat (PC)
FE vernickelt
Messing vernickelt
with screw-thread M6x0.5mm
Method of fitting: screw fastening
Tightening torque: 100 cN·m
Mounting-hole: Ø6+0.2 mm
Protection class acc. to DIN EN 60529: IP50
Connection: 2-pin
Soldering temperature: 260°/5 sec.
Operating voltage: LED voltage DC
Content of delivery: Indicator with washer and
securing nut mounted
Material
Housing
Insulating part
Washer
Nut
Brass, surface shiny
chromium plated
Polycarbonate
FE nickel plated
Brass nickel plated
Lagertemperatur -40/+100° C
Signal-Construct elektro-optische
Anzeigen und Systeme GmbH
Num: 1329 Stand 21.07.21
Brückenäckerweg 4
DE 75223 Niefern
Operation Temperature -30/+75° CBetriebstemperatur -30/+75° C
Storage Temperature
Tel. +49 7233 9531-0
Fax +49 7233 9531-29
-40/+100° C
email [email protected]
web http://www.signal-construct.de
Seite 1
Page 2
OptionsOptionen
Gehäuse schwarzchrom Housing black chromium-plated
Abweichende Anschlussmöglichkeiten Different connecting possibilities
Artikel/ Part
Voltage
Spannung
SMZS060
SMZS061
SMZS062
SMZS064
SMZS066
PCB
Artikel-Text
Color
Farbe
Lichtstärke
LED-Signalleuchte EØ6 ROT Innenreflektor LED Indicator EØ6 RED inside reflector
red 75 mW
rot
yellow 75 mW
gelb
green 62 mW
grün
blue 120 mW
blau
white 80 mW
weiß
@ 10,000 mA
LED-Signalleuchte EØ6 GELB Innenreflektor LED Indicator EØ6 YELLOW inside reflector
@ 10,000 mA
LED-Signalleuchte EØ6 GRÜN Innenreflektor LED Indicator EØ6 GREEN inside reflector
@ 10,000 mA
LED-Signalleuchte EØ6 BLAU Innenreflektor LED Indicator EØ6 BLUE inside reflector
@ 20,000 mA
LED-Signalleuchte EØ6 WEISS Innenreflektor LED Indicator EØ6 WHITE inside reflector
@ 10,000 mA
Luminous Intensity
Vollwinkel
Viewing Angle
Lichtstrom
Luminous Flux
LED-Data vallid for a single LEDLED-Daten für jeweils eine einzelen LED
Strom
20 mA2.00 V 120 mcd/
20 mA2.10 V 115 mcd/
20 mA2.20 V 120 mcd/
20 mA3.20 V 1700 mcd/
20 mA3.10 V 1315 mcd/
Part-Text
Current
Max. Power
Max. Leistung
Life-Time
Lebensdauer
10000 h40°
10000 h40°
10000 h40°
10000 h40°
10000 h40°
Anzahl LED
Number of LED
Lebensdauer: Die Lebensdauer einer LED ist definiert als Abnahme der
Helligkeit auf 50% des Ausgangswertes
Technische Änderungen vorbehalten. Datenblatt unterliegt nicht dem
Änderungsdienst.
Helligkeitswerte nach CIE127 falls nicht anders angegeben. Photometry according to CIE127 unless otherwise indicated.
The life time of an LED is defined as decrease of brightness by 50% of
the initial value
Specifications are subject to change without notice.
The technical data are typical figures.Die angegebenen technischen Daten sind typische Durchschnittswerte.
Wir empfehlen das Dokument mit der Einstellung "Seitengröße
anpassen" zu Drucken
Wir achten bei Entwicklung und Herstellung unserer Produkte auf einen
möglichst geringen Einsatz von Ressourcen und auf niedrigen
Energiebedarf im Betrieb.
Bitte prüfen Sie, ob es unbedingt erforderlich ist, das gesamte
Dokument zu Drucken. So schonen Sie zusätzlich Ressourcen und
unsere Umwelt.
Signal-Construct elektro-optische
Anzeigen und Systeme GmbH
Num: 1329 Stand 21.07.21
Brückenäckerweg 4
DE 75223 Niefern
We recommend to print the document with option "Fit to Page"
We care for environment when producing and manufacturing our
products. Also we care for a low power consumption and a low
consumption of resources.
Please consider environmental responsibility before printing this
document
Tel. +49 7233 9531-0
Fax +49 7233 9531-29
email [email protected]
web http://www.signal-construct.de
Seite 2
