Funktionsumfang und Verpackungsinhalt

Vorwort

1 Funktionsumfang und Verpackungsinhalt

1.1 Vorwort

Vielen Dank, dass Sie sich für einen Fahrradcomputer aus dem Hause
SIGMA SPORT entschieden haben. Ihr neuer ROX 5.0 wird Ihnen jahrelang ein
treuer Begleiter beim Fahrradfahren sein. Um die vielfältigen Funktionen Ihres
neuen Fahrradcomputers kennenzulernen und anwenden zu können, lesen Sie
bitte diese Bedienungsanleitung sorgfältig durch.

SIGMA SPORT wünscht Ihnen viel Spaß bei der Benutzung Ihres ROX 5.0.

Der ROX 5.0 ist ein Multifunktionsfahrradcomputer, welcher Ihnen eine große
Vielfalt an Informationen während und nach der Fahrt liefert:

− Geschwindigkeit, Zeit, Strecke, Herzfrequenz, Intensitätszonen.

− Übertragung aller Informationen auf den PC, damit Sie die Ergebnisse Ihrer
Fahrt einfach und grafisch dargestellt nachlesen können.

ROX 5.0

1.2 Verpackungsinhalt

ROX 5.0 Fahrradcomputer

STS Geschwindigkeitssender

Halterung

Speichenmagnet

www.sigmasport.com ROX 5.0 Seite 7

Funktionsumfang und Verpackungsinhalt

Verpackungsinhalt

ROX 5.0

Armband

STS Trittfrequenzsender

STS Herzfrequenzsender inkl.
Brustgurt

Trittfrequenzmagnet

oder

Der Trittfrequenzmagnet kann auch
ohne unteres Distanzstück verwendet
werden.

Batteriefachschlüssel

Schnellstartanleitung ROX 5.0

Befestigungsmaterial
(Kabelbinder, O-Ringe)

1.2.1 Optionales Zubehör

Docking Station Kabelgebundene Halterung

www.sigmasport.com ROX 5.0

Seite 8

Funktionsumfang und Verpackungsinhalt

Funktionsumfang des ROX 5.0

1.3 Funktionsumfang des ROX 5.0

Der ROX 5.0 ist ein vielseitiger Fahrradcomputer, der die Entfernung, die
Geschwindigkeit, die Trittfrequenz und den Puls messen kann.

Alle aktuellen Werte – momentane Geschwindigkeit, aktueller Puls, aktuelle
Trittfrequenz und aktuelle Runde – sind im großen Display einfach und permanent
abzulesen.

Der ROX 5.0 verfügt über klassische Fahrradcomputer-Merkmale wie
beispielsweise zwei unterschiedlich einstellbare Räder (diese können mit
Hilfe des STS Geschwindigkeitssenders automatisch erkannt werden), einen
automatischen Start/Stopp und weitere funktionelle Darstellungsmöglichkeiten.

1.3.1 PC Schnittstelle

Der ROX 5.0 kann an den PC angebunden werden. Die optional erhältliche
Docking Station ermöglicht den Austausch von Daten zwischen Ihrem PC und
dem ROX 5.0.

Sie können auch die Einstellungen für den ROX 5.0 am PC vornehmen, und
danach auf den Fahrradcomputer übertragen.

ROX 5.0

www.sigmasport.com ROX 5.0 Seite 9

Montage des ROX 5.0 und erstes Einschalten

Montage der Halterung

2 Montage des ROX 5.0 und erstes Einschalten

Hinweis

Entnehmen Sie die detaillierte Montage der mitgelieferten Schnellstartanleitung.

2.1 Montage der Halterung

− Befestigung am Lenker oder Vorbau,

− gelbe Folie von der Halterung (dauerhafte Anbringung) entfernen,

− die Halterung kann entweder mit Kabelbindern (dauerhafte Anbringung) oder
wahlweise mit den O-Ringen montiert werden.

ROX 5.0

Siehe Montagebild

1.1 1.2

1.3

1.4

2.2 Montage der Sender - Geschwindigkeit und
Trittfrequenz

− Beide Sender können entweder mit Kabelbindern (dauerhafte Anbringung)
oder wahlweise mit den O-Ringen montiert werden.

Siehe Montagebild

2.1 3.1

2.3 Montage der Magnete - Geschwindigkeit und
Trittfrequenz

Siehe Montagebild

2.3

3.2

2.4 Anlegen des Brustgurtes

− Die Elektroden mit Wasser oder Kardio-Gel einreiben.

Siehe Montagebild

4.1 4.2

4.3

4.4

2.5 Montage 2. Rad

− ACHTUNG:
Um den STS Geschwindigkeitssender auf „Rad 2“ umzustellen, drücken Sie
bitte den Knopf auf der Rückseite des Senders mit einem Kugelschreiber für
5 sec - bis die rote LED blinkt (rote LED: Rad 2; grüne LED: Rad 1).

Siehe Montagebild

6.1

2.6 Montage des SIGMA ROX 5.0 auf die Halterung

Siehe Montagebild

www.sigmasport.com ROX 5.0

6.2

Seite 10

Montage des ROX 5.0 und erstes Einschalten

Erstes Einschalten

2.7 Erstes Einschalten

Aus Stromverbrauchsgründen befindet sich der ROX 5.0 im sogenannten
Tiefschlafmodus. Drücken Sie die Taste MODE 1 + SET zusammen 5 Sekunden
lang um den ROX 5.0 aus dem Tiefschlafmodus zu erwecken.

Der ROX 5.0 springt in den Einstellungsmodus.

2.8 Synchronisierung der Sensoren

Für die Synchronisierung der Sensoren muß der ROX 5.0 auf der Halterung
eingerastet sein.

Die Nullen der Geschwindigkeits-, Trittfrequenz- und Pulsanzeige blinken, während
der entsprechende Sensor synchronisiert wird.

Sobald die entsprechende Synchronisierung durchgeführt ist, wird der jeweilige
Wert am ROX 5.0 im Display angezeigt.

2.8.1 Synchronisieren der Geschwindigkeit

ROX 5.0

Hierzu gibt es 2 Möglichkeiten:

− Losfahren, i. d. R. hat sich der Empfänger nach 5 Radumdrehungen mit dem
Sensor synchronisiert.

− Vorderrad drehen, bis die km/h - Anzeige im Display angezeigt wird.

2.8.2 Synchronisieren der Trittfrequenz

Hierzu gibt es 2 Möglichkeiten:

− Losfahren, i. d. R. hat sich der Empfänger nach 5 Pedalumdrehungen mit
dem Sender synchronisiert.

− Kurbel drehen bis die aktuelle Trittfrequenz im Display angezeigt wird.

2.8.3 Synchronisieren des Brustgurtes

Sensorflächen des Gurtes befeuchten und Brustgurt anlegen.

Bitte bewegen Sie sich in die Nähe des ROX 5.0 oder steigen Sie auf Ihr Rad.
I. d. R. synchronisiert sich der ROX 5.0 mit dem Brustgurt in weniger als 10
Sekunden.

Der aktuelle Puls erscheint dann im Display.

www.sigmasport.com ROX 5.0 Seite 11

Montage des ROX 5.0 und erstes Einschalten

Synchronisierung der Sensoren

2.8.4 Synchronisierung zurücksetzen

Sollte ein Sensor keine Werte anzeigen oder der falsche Sensor synchronisiert
sein, so kann die Synchronisierung zurückgesetzt werden.

1 Halten Sie die Funktionstaste

„Sync. RESET“ blinkt im Display.

2 Die Nullen der Geschwindigkeits-, Trittfrequenz- und Pulsanzeige blinken,

Mode 1

während der entsprechende Sensor erneut synchronisiert wird.

Mode 1

für 3 Sekunden gedrückt.

ROX 5.0

www.sigmasport.com ROX 5.0

Seite 12

Bedienkonzept

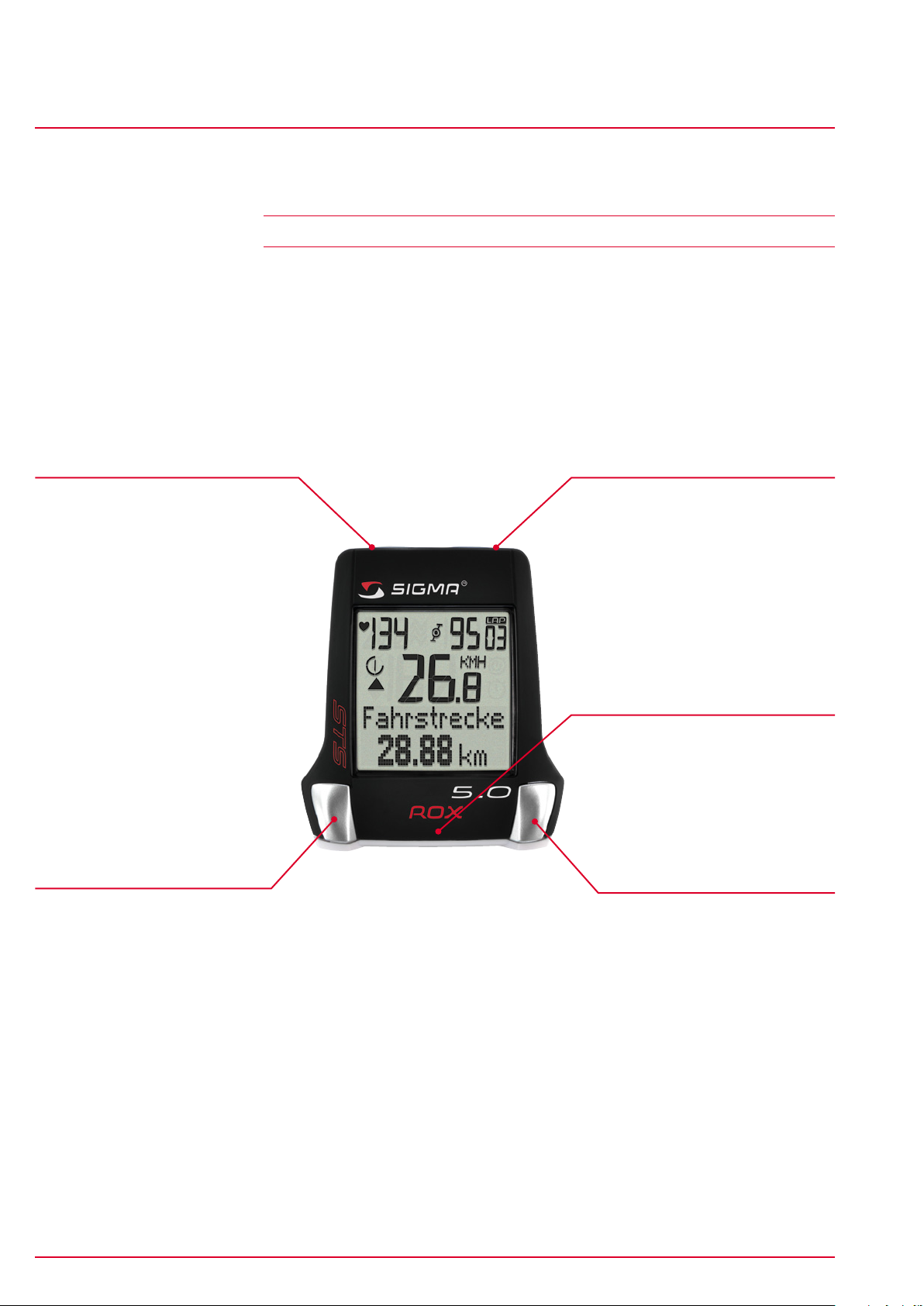

Tastenbelegung

ROX 5.0

3 Bedienkonzept

3.1 Tastenbelegung

Funktionstaste Set + Reset

Durch gleichzeitiges Drücken der
beiden Tasten wird die Beleuchtung
an /aus geschaltet.

Funktionstaste Reset

Mit dieser Taste blättern Sie
rückwärts in einer Menüebene.

Längeres Drücken der Taste nullt
alle Daten der aktuellen Tour.

Funktionstaste Set

Mit dieser Taste speichern Sie
die eingegebenen Werte.

Längeres Drücken der Taste
öffnet die Grundeinstellungen.

Funktionstaste Mode 2

Mit dieser Taste blättern Sie
durch die Mode 2 Funktionen
(Pulsfunktionen, etc.) oder
vorwärts in einer Menüebene.

Funktionstaste Lap

Mit dieser Taste starten Sie eine
neue Runde.

Längeres Drücken der Taste
öffnet die Rundenansicht.

Funktionstaste Mode 1

Mit dieser Taste blättern Sie
durch die Mode 1 Funktionen
(Radfunktionen).

Längeres Drücken der Taste
sychronisiert die Sender erneut.

www.sigmasport.com ROX 5.0 Seite 13

Bedienkonzept

Tastenbelegung

ROX 5.0

3.1.1 Tastenbelegung Fahrradmodus

Mode 1 Funktionen Mode 2 Funktionen

Fahrstrecke Zielzone / % max Herzfrequenz
Fahrzeit Intensitätszonen
∅ - Geschwindigkeit ∅ Herzfrequenz
Max. Geschwindigkeit Max. Herzfrequenz
∅ - Trittfrequenz Kalorien
Runden Strecke Uhrzeit
Rundenzeit Stoppuhr

Countdown
Temperatur
Ges. Strecke
Gesamtzeit
Ges. Kalorien

3.1.2 Tastenbelegung Laufmodus

Mode 1 Funktionen Mode 2 Funktionen

Laufzeit Trainingszone / % max Herzfrequenz
Ges. Laufzeit Intensitätszonen

∅ Herzfrequenz

Max. Herzfrequenz
Kalorien
Uhrzeit
Countdown
Temperatur
Ges. Kalorien

www.sigmasport.com ROX 5.0

Seite 14

Bedienkonzept

Displayaufbau

ROX 5.0

3.2 Displayaufbau

Die Display-Anzeige des ROX 5.0 ist in 3 Hauptbereiche untergliedert:

Reset

Set Mode 1

Reset

Mode 2

Mode 2

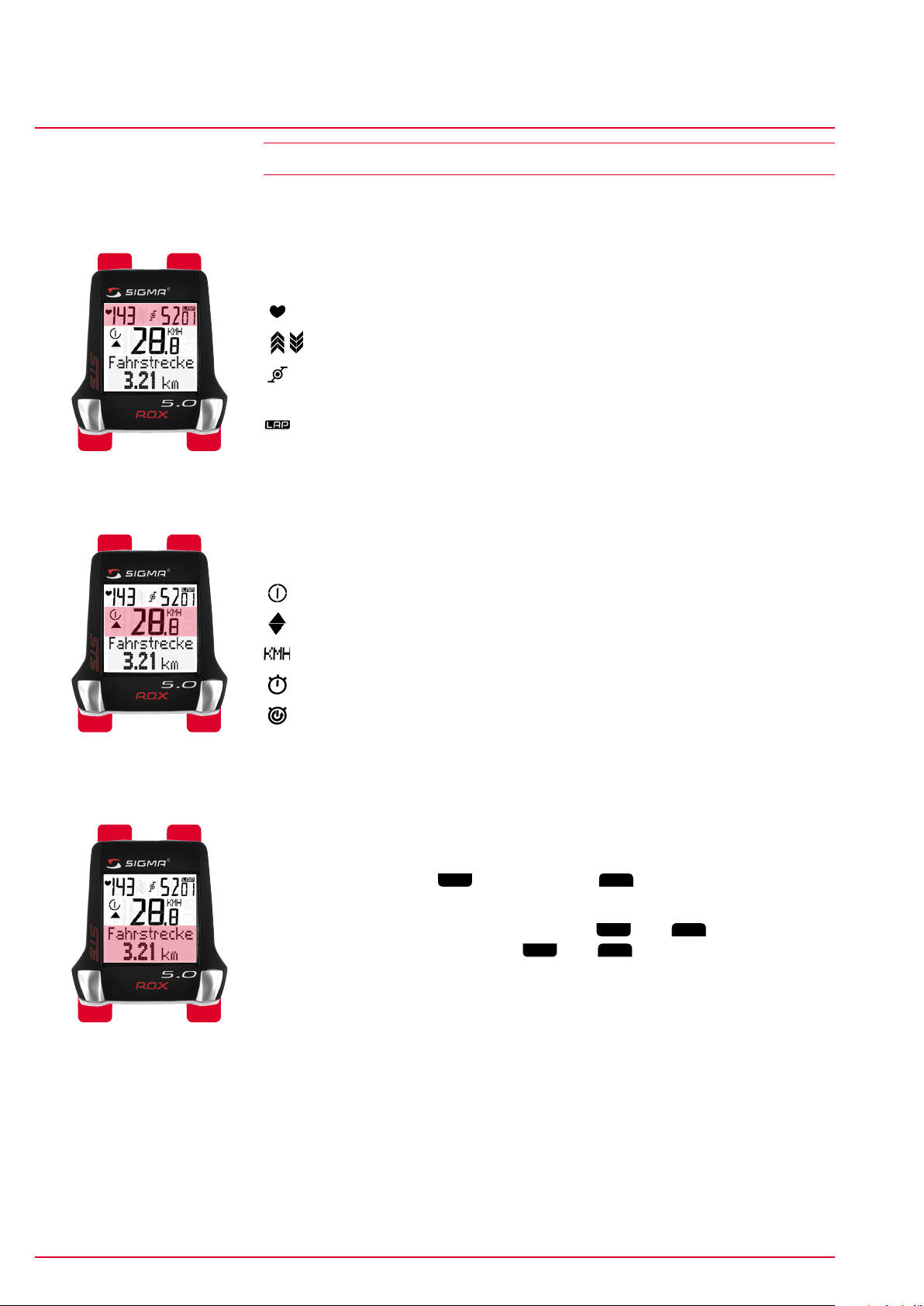

3.2.1 Oberes Displaysegment

Diese Anzeige zeigt Ihnen 4 aktuelle Werte.

Aktueller Puls (nur, wenn der Brustgurt angelegt wurde)

Puls zu niedrig oder zu hoch in Bezug auf Zielzone

Aktuelle Trittfrequenz (nur, wenn der Trittfrequenzsender montiert ist,

optionales Zubehör)

Aktuelle Rundenzahl (permanent)

3.2.2 Mittleres Displaysegment

Diese Anzeige zeigt Ihnen die aktuelle Geschwindigkeit und weitere Symbole an:

Rad I - Rad II - Symbol

Geschwindigkeitsvergleich zur Durchschnittsgeschwindigkeit

Voreingestellte Einheit (km/h oder mph)

Stoppuhr aktiv

Set Mode 1

Reset

Set Mode 1

Mode 2

Countdown aktiv

3.2.3 Unteres Displaysegment

Diese Anzeige zeigt Ihnen die aktuell gewählte Funktion an.

Mit den Funktionstasten

Mode 1

(siehe 3.1.1) und

einzelnen Funktionen ausgewählt werden.

Vorwärts blättern Sie mit den Funktionstasten
blättern Sie mit den Funktionstasten

Set

oder

Mode 2

(siehe 3.1.2) können die

Mode 1

oder

Reset

.

Mode 2

. Rückwärts

www.sigmasport.com ROX 5.0 Seite 15

Grundeinstellungen

Sprache einstellen

ROX 5.0

Reset

Set Mode 1

Reset

Mode 2

Mode 2

4 Grundeinstellungen

oder

Set

3 Sekunden lang gedrückt. Im Display blinkt

Mode 1

zur voreingestellten Sprache.

Set

. Die Anzeige blinkt.

Reset

die gewünschte Sprache.

Set

in

Halten Sie die Funktionstaste
„Einstellen OPEN“. Danach erscheint die voreingestellte Sprache.

Wenn Sie den ROX 5.0 beim ersten Einschalten aus dem Tiefschlafmodus
erwecken, springt er direkt ohne längeres Drücken der Funktionstaste
den Einstellungsmodus.

Achtung

Das Einstellen des ROX 5.0 funktioniert auch während der Fahrt. Beachten Sie,
dass die Konzentration immer auf den Verkehr und die Straße gerichtet sein
muß!

4.1 Sprache einstellen

1 Wechseln Sie mit der Funktionstaste

2 Drücken Sie kurz die Funktionstaste

3 Wählen Sie mit

Mode 2

Set Mode 1

Reset

Set Mode 1

Reset

Mode 2

Mode 2

4 Speichern Sie die Einstellung mit der Funktionstaste

Set

„Set OK“ erscheint im Display.

4.2 Maßeinheit einstellen

1 Wechseln Sie mit der Funktionstaste

2 Drücken Sie kurz die Funktionstaste

3 Wählen Sie mit

Mode 2

oder

Reset

4 Speichern Sie die Einstellung mit der Funktionstaste

„Set OK“ erscheint im Display.

Mode 1

zur voreingestellten Maßeinheit.

Set

. Die Anzeige blinkt.

zwischen km/h oder mph.

Set

4.3 Radumfang 1 und Radumfang 2 einstellen

1 Wechseln Sie mit der Funktionstaste

Radumfang 1 oder Radumfang 2.

2 Drücken Sie kurz die Funktionstaste

Eingabe blinken.

Mode 1

zum voreingestellten

Set

. Die ersten beiden Ziffern zur

.

.

Mode 2

3 Stellen Sie mit

Set Mode 1

(+) oder

4 Wechseln Sie mit der Funktionstaste

5 Speichern Sie die Einstellung mit der Funktionstaste

„Set OK“ erscheint im Display.

www.sigmasport.com ROX 5.0

Reset

(-) den Wert ein.

Mode 1

zur nächsten Ziffer.

Set

.

Seite 16

Grundeinstellungen

Radumfang 1 und Radumfang 2 einstellen

4.3.1 Radumfang berechnen

Sie können den Radumfang auf unterschiedliche Weise ermitteln:

− Berechnen nach Abb. A oder Abb. B

− Anhand Ihrer Reifengröße aus der Tabelle (Abb. C) ablesen.

ROX 5.0

km/h:

WS = mm x 3,14

mph:

WS = mm x 3,14

Abb. A

ETRTO

.

1

x

6

1

47-305
47-406
37-540
47-507
23-571
40-559
44-559
47-559
50-559
54-559
57-559
37-590
37-584
20-571

mm x 3,14

7

5

x

2

16x1.75x2
20x1.75x2
24x1 3/8 A
24x1.75x2
26x1
26x1.5
26x1.6
26x1.75x2
26x1.9
26x2.00
26x2.125
26x1 3/8
26x1 3/8x1 1/2
26x3/4

kmh
mph

1272
1590
1948
1907
1973
2026
2051
2070
2089
2114
2133
2105
2086
1954

km/h:

WS = mm

mph:

WS = mm

Abb. B

32-630
28-630
40-622
47-622
40-635
37-622
18-622
20-622
23-622
25-622
28-622
32-622
37-622
40-622

1x

ETRTO

x

6

1

7

.

5

1

x

2

27x1 1/4
27x1 1/4 Fifty
28x1.5
28x1.75
28x1 1/2
28x1 3/8x1 5/8
700x18C
700x20C
700x23C
700x25C
700x28C
700x32C
700x35C
700x40C

= WS (mm)

kmh
mph

2199
2174
2224
2268
2265
2205
2102
2114
2133
2146
2149
2174
2205
2224

Abb. C

www.sigmasport.com ROX 5.0 Seite 17

Grundeinstellungen

Uhrzeit einstellen

ROX 5.0

Reset

Set Mode 1

Reset

Mode 2

Mode 2

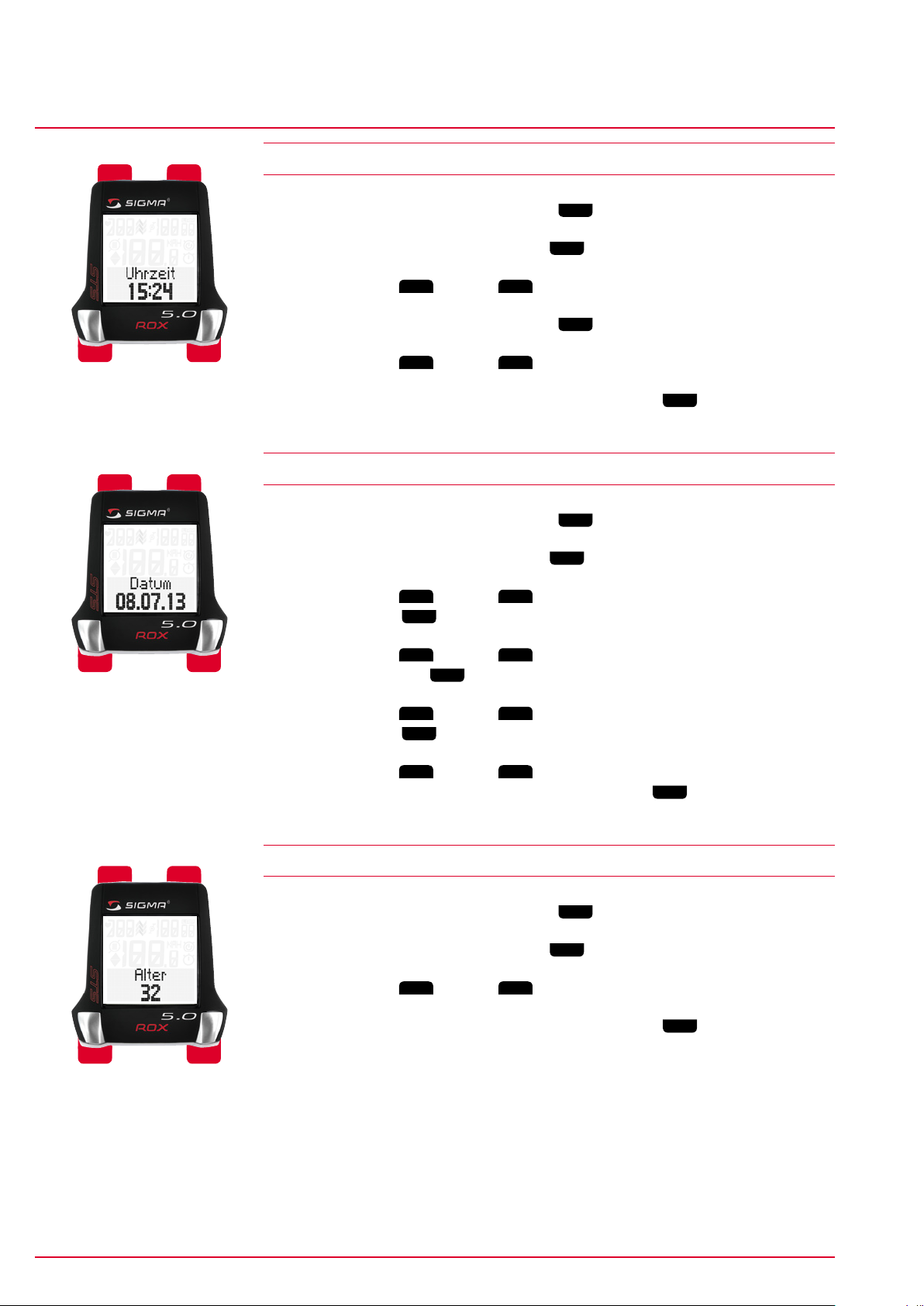

4.4 Uhrzeit einstellen

1 Wechseln Sie mit der Funktionstaste

2 Drücken Sie kurz die Funktionstaste

3 Stellen Sie mit

Mode 2

(+) oder

Reset

4 Wechseln Sie mit der Funktionstaste

5 Stellen Sie mit

Mode 2

(+) oder

Reset

6 Speichern Sie die Einstellung mit der Funktionstaste

„Set OK“ erscheint im Display.

Mode 1

zur voreingestellten Uhrzeit.

Set

. Die Stundenanzeige blinkt.

(-) den Wert ein.

Mode 1

zur Minuteneingabe.

(-) den Wert ein.

4.5 Datum einstellen

1 Wechseln Sie mit der Funktionstaste

2 Drücken Sie kurz die Funktionstaste

3 Stellen Sie mit

Funktionstaste

Mode 2

Set

(+) oder

.

Reset

Mode 1

zum voreingestellten Datum.

Set

. Das Jahr blinkt.

(-) das Jahr ein und speichern Sie mit der

Set

.

Set Mode 1

Reset

Set

Mode 2

Mode 1

4 Stellen Sie mit

der Funktionstaste

5 Stellen Sie mit

Funktionstaste

6 Stellen Sie mit

Mode 2

Mode 2

Set

Mode 2

(+) oder

Set

(+) oder

.

(+) oder

Reset

(-) den Monat ein und speichern Sie mit

.

Reset

(-) den Tag ein und speichern Sie mit der

Reset

(-) das Datumsformat (tt.mm.jj oder mm/
tt/jj ) ein und speichern Sie mit der Funktionstaste
„Set OK“ erscheint im Display.

4.6 Alter einstellen

1 Wechseln Sie mit der Funktionstaste

2 Drücken Sie kurz die Funktionstaste

3 Stellen Sie mit

Mode 2

(+) oder

Reset

4 Speichern Sie die Einstellung mit der Funktionstaste

„Set OK“ erscheint im Display.

Mode 1

zum voreingestellten Alter.

Set

. Die Anzeige blinkt.

(-) den Wert ein.

Set

Set

.

.

www.sigmasport.com ROX 5.0

Seite 18

Grundeinstellungen

Gewicht einstellen

ROX 5.0

Reset

Set Mode 1

Reset

Set

Mode 2

Mode 2

Mode 1

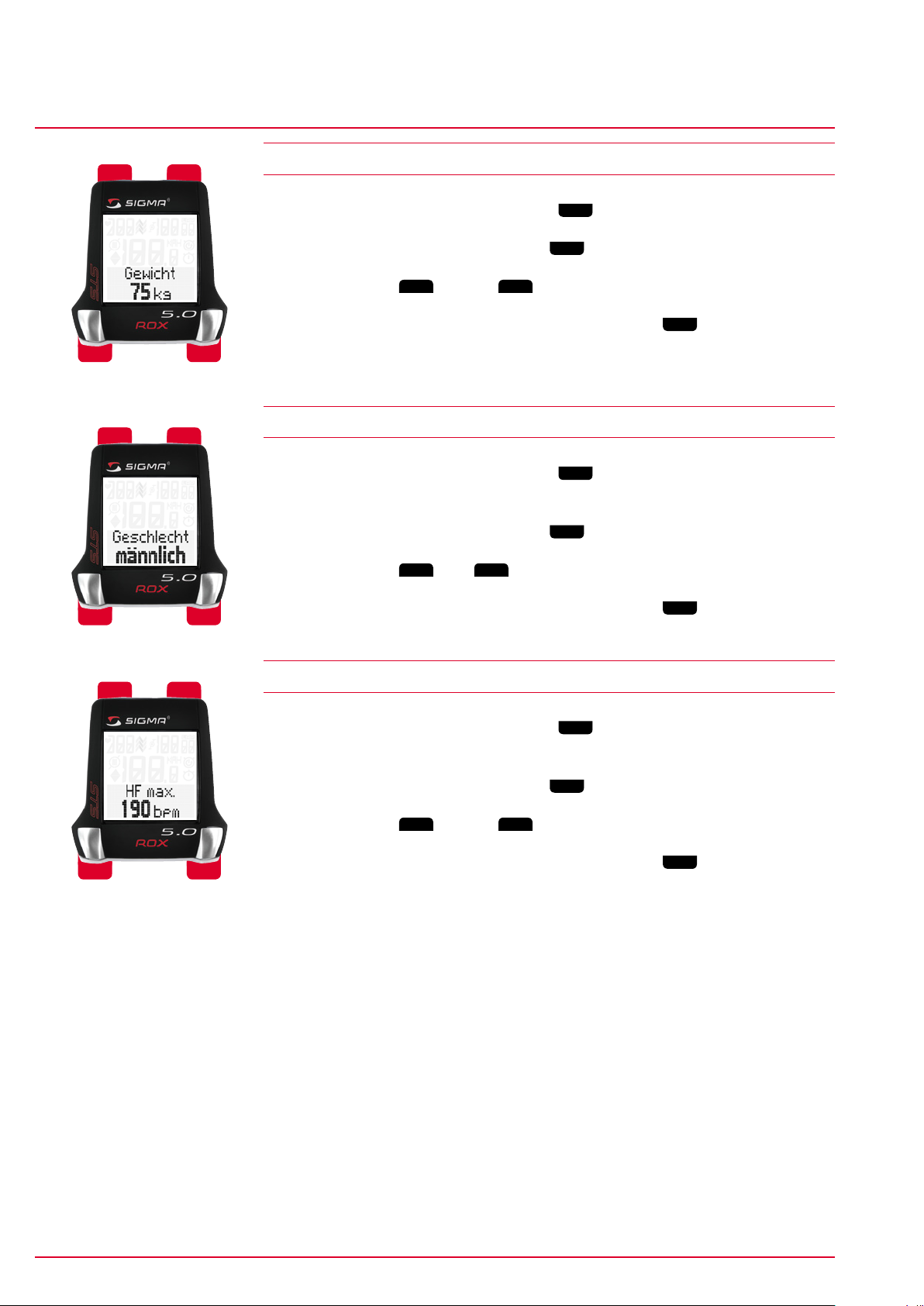

4.7 Gewicht einstellen

1 Wechseln Sie mit der Funktionstaste

2 Drücken Sie kurz die Funktionstaste

3 Stellen Sie mit

Mode 2

(+) oder

Reset

4 Speichern Sie die Einstellung mit der Funktionstaste

„Set OK“ erscheint im Display.

Mode 1

zum voreingestellten Gewicht.

Set

. Die Anzeige blinkt.

(-) den Wert ein.

Set

.

4.8 Geschlecht einstellen

1 Wechseln Sie mit der Funktionstaste

(Standardmäßig ist der ROX 5.0 mit der Angabe „männlich“ voreingestellt.)

2 Drücken Sie kurz die Funktionstaste

3 Stellen Sie mit

Mode 2

oder

Reset

das Geschlecht ein.

4 Speichern Sie die Einstellung mit der Funktionstaste

„Set OK“ erscheint im Display.

Mode 1

zum voreingestellten Geschlecht.

Set

. Die Anzeige blinkt.

Set

.

Reset

Set Mode 1

Mode 2

4.9 Maximale Herzfrequenz einstellen

1 Wechseln Sie mit der Funktionstaste

Herzfrequenz.

2 Drücken Sie kurz die Funktionstaste

3 Stellen Sie mit

Mode 2

(+) oder

Reset

4 Speichern Sie die Einstellung mit der Funktionstaste

„Set OK“ erscheint im Display.

Mode 1

zur voreingestellten maximalen

Set

. Die Anzeige blinkt.

(-) den Wert ein.

Set

.

www.sigmasport.com ROX 5.0 Seite 19

Grundeinstellungen

Trainingszone einstellen

ROX 5.0

Reset

Set Mode 1

Mode 2

4.10 Trainingszone einstellen

Der ROX 5.0 verfügt über 3 Zielzonen. Die Zielzonen „Fitness“ (Fit Zone)
und „Fettverbrennung“ (Fat Zone) werden automatisch anhand Ihrer
max. Herzfrequenz errechnet. In der Zielzone „Individuell“ können Sie die
Herzfrequenzwerte selbst bestimmen.

Mode 1

1 Wechseln Sie mit der Funktionstaste

Trainingszone.

2 Drücken Sie kurz die Funktionstaste

3 Stellen Sie mit

Mode 2

(+) oder

Reset

(-) die gewünschte Trainingszone ein.

4 Speichern Sie die Einstellung mit der Funktionstaste

„Set OK“ erscheint im Display.

Hinweis

Sie werden während der Fahrt auf Unter- oder Überschreiten der Zielzone
hingewiesen. Im Display erscheint ein Zonenindikatorpfeil neben der Herzfrequenz
und es ertönt ein Piepton.

zur voreingestellten

Set

. Die Anzeige blinkt.

Set

.

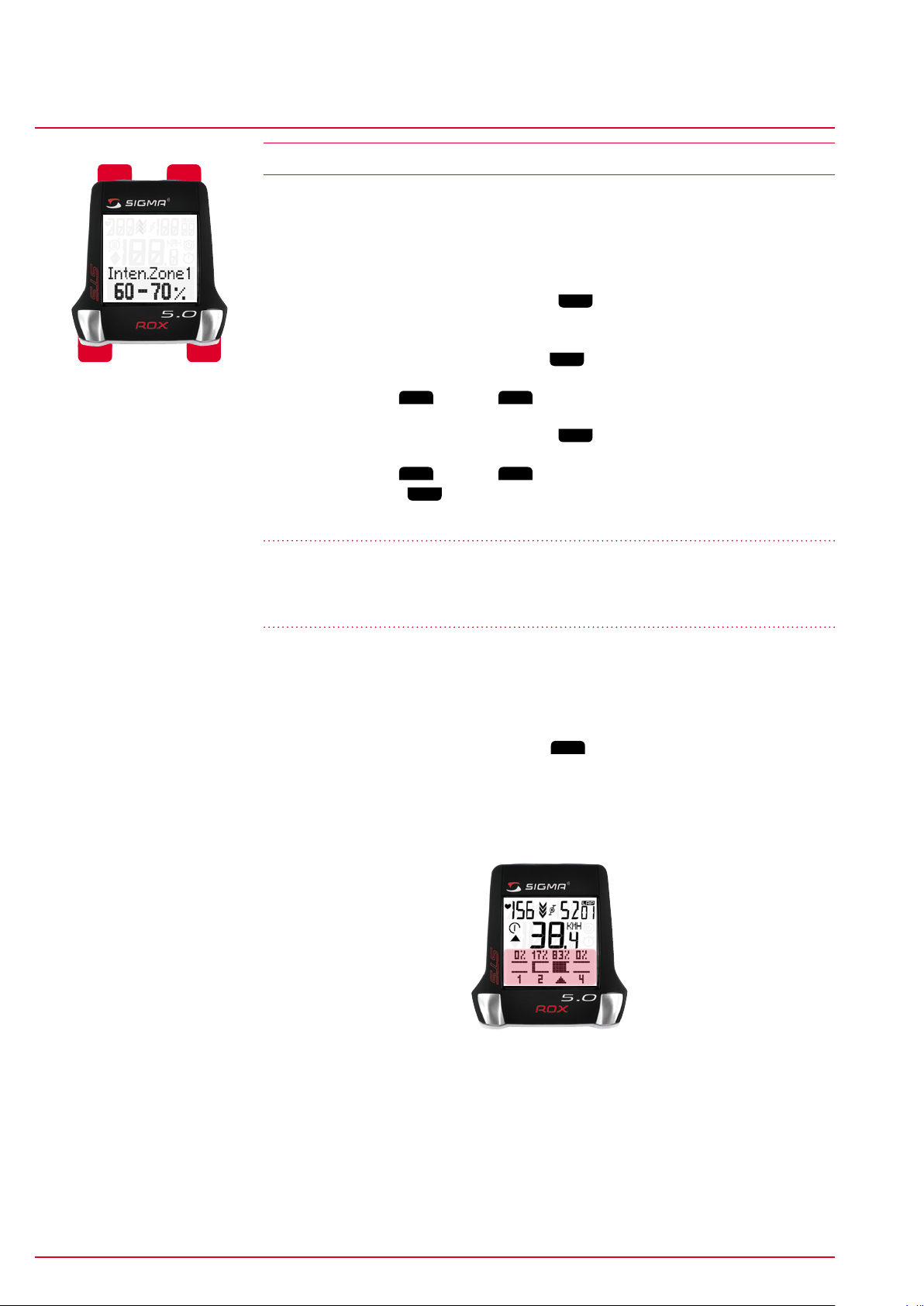

4.10.1 Trainingszone im Normalbetrieb anzeigen

Sie können sich auch grafisch anzeigen lassen, in welchem Bereich Sie gerade
trainieren:

Mode 2

1 Wechseln Sie im Normalbetrieb mit

Herzfrequenz.

2 Im unteren Displaysegment wird Ihnen durch einen 3 - teiligen Balken

angezeigt, in welchen Bereich der voreingestellten Zielzone Sie sich
momentan bewegen.

Unter der Zielzone

In der Zielzone

zur Anzeige der Zielzone/ % max

Über der Zielzone

www.sigmasport.com ROX 5.0

Seite 20

Grundeinstellungen

Intensitätszone 1, 2, 3, 4 einstellen

ROX 5.0

Reset

Set Mode 1

Mode 2

4.11 Intensitätszone 1, 2, 3, 4 einstellen

Der ROX 5.0 verfügt über 4 Intensitätszonen, diese erleichtern Ihnen die
Kontrolle Ihres Trainings. Die Werte werden automatisch anhand Ihrer
maximalen Herzfrequenz errechnet. Die %-Werte der einzelnen Intensitätszonen
können auch manuell von Ihnen verändert werden.

Mode 1

1 Wechseln Sie mit der Funktionstaste

Intensitätszone 1, 2, 3, oder 4.

2 Drücken Sie kurz die Funktionstaste

3 Stellen Sie mit

Mode 2

(+) oder

Reset

(-) den Wert ein.

4 Wechseln Sie mit der Funktionstaste

5 Stellen Sie mit

Funtktionstaste

Mode 2

Set

(+) oder

.

Reset

(-) den Wert ein und speichern Sie mit der

„Set OK“ erscheint im Display.

Hinweis

Während der Fahrt können Sie sich die Intensitätszonen Funktion mit
Häufigkeitsverteilung für Ihr aktuelles Training ansehen.

zur voreingestellten

Set

. Die untere Zonengrenze blinkt.

Mode 1

zur oberen Zonengrenze.

4.11.1 Intensitätszonen im Normalbetrieb anzeigen

Sie können sich auch grafisch anzeigen lassen, in welchem Bereich Sie gerade
trainieren:

Mode 2

1 Wechseln Sie im Normalbetrieb mit

2 Im unteren Displaysegment werden Ihnen die 4 Intensitätszonen grafisch

angezeigt.

3 Ein Pfeil zeigt Ihnen an, in welcher Zone Sie sich momentan bewegen.

zur Anzeige der Intensitätszonen.

www.sigmasport.com ROX 5.0 Seite 21

Grundeinstellungen

Gesamtkilometer Rad 1 oder Rad 2 einstellen

ROX 5.0

Reset

Set Mode 1

Reset

Mode 2

Mode 2

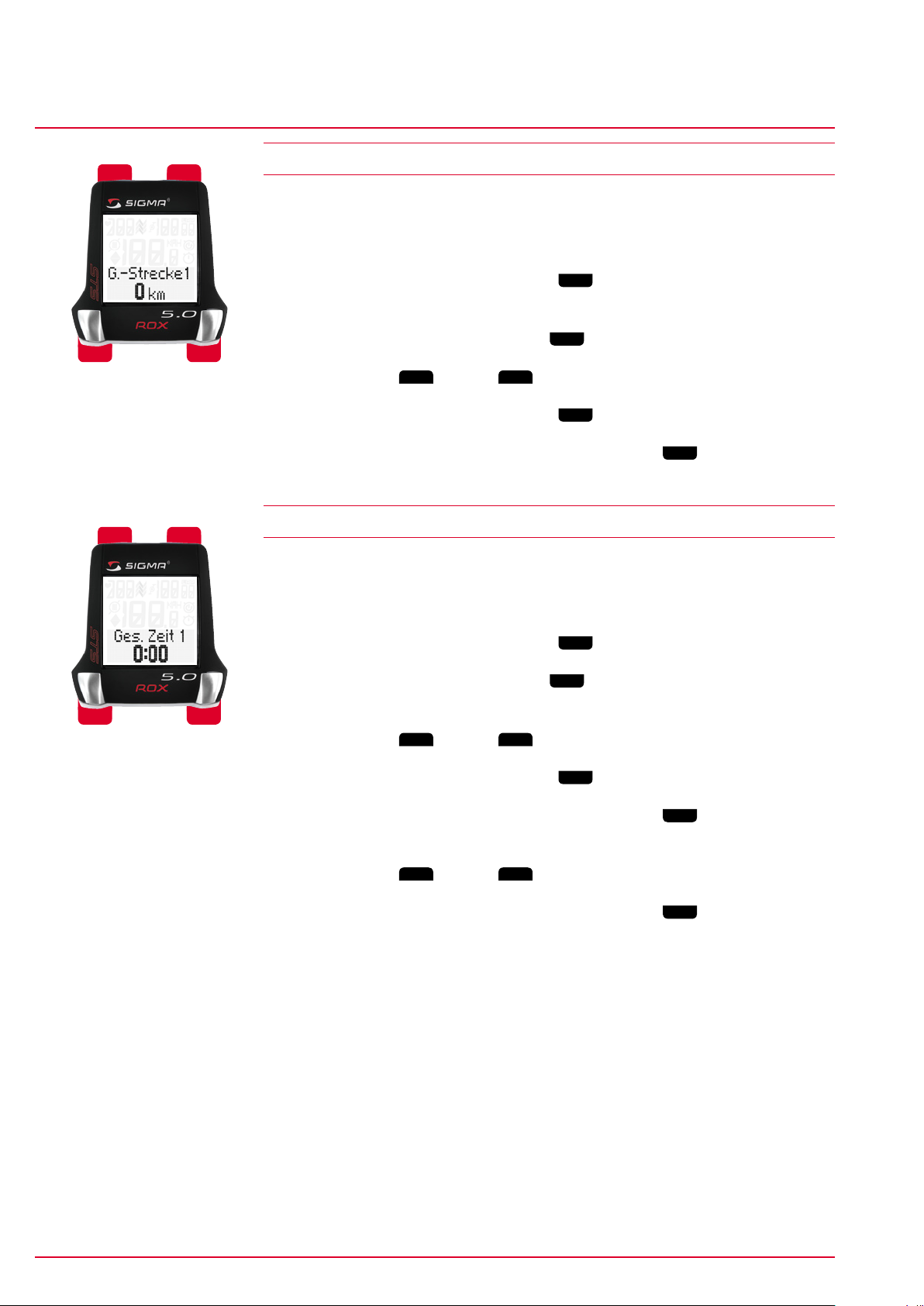

4.12 Gesamtkilometer Rad 1 oder Rad 2 einstellen

Hier können Sie bereits vorhandene Werte eintragen (z. B. Übernahme
der Werte aus Ihrem alten Gerät). Neu hinzukommende Werte werden
entsprechend addiert.

Mode 1

1 Wechseln Sie mit der Funktionstaste

zur Gesamtstrecke Rad 1 oder

Rad 2.

Set

2 Drücken Sie kurz die Funktionstaste

3 Stellen Sie mit

Mode 2

(+) oder

Reset

(-) den Wert ein.

4 Wechseln Sie mit der Funktionstaste

5 Speichern Sie die Einstellung mit der Funktionstaste

. Die erste Ziffer zur Eingabe blinkt.

Mode 1

zur nächsten Ziffer.

Set

.

„Set OK“ erscheint im Display.

4.13 Gesamtfahrzeit Rad 1 oder Rad 2 einstellen

Hier können Sie bereits vorhandene Werte eintragen (z. B. Übernahme
der Werte aus Ihrem alten Gerät). Neu hinzukommende Werte werden
entsprechend addiert.

Set

Mode 1

Mode 1

1 Wechseln Sie mit der Funktionstaste

2 Drücken Sie kurz die Funktionstaste

zur Gesamtfahrzeit 1 oder 2.

Set

. Die erste Ziffer zur

Stundeneingabe blinkt.

Mode 2

3 Stellen Sie mit

(+) oder

4 Wechseln Sie mit der Funktionstaste

Reset

(-) den Wert ein.

Mode 1

zur nächsten Ziffer.

5 Speichern Sie die Einstellung mit der Funktionstaste

die Minuteneingabe blinkt.

6 Stellen Sie mit

Mode 2

(+) oder

Reset

(-) den Wert für die Minuten ein.

7 Speichern Sie die Einstellung mit der Funktionstaste

„Set OK“ erscheint im Display.

Set

Set

,

.

www.sigmasport.com ROX 5.0

Seite 22

Grundeinstellungen

Gesamtlaufzeit einstellen

ROX 5.0

Reset

Set Mode 1

Reset

Mode 2

Mode 2

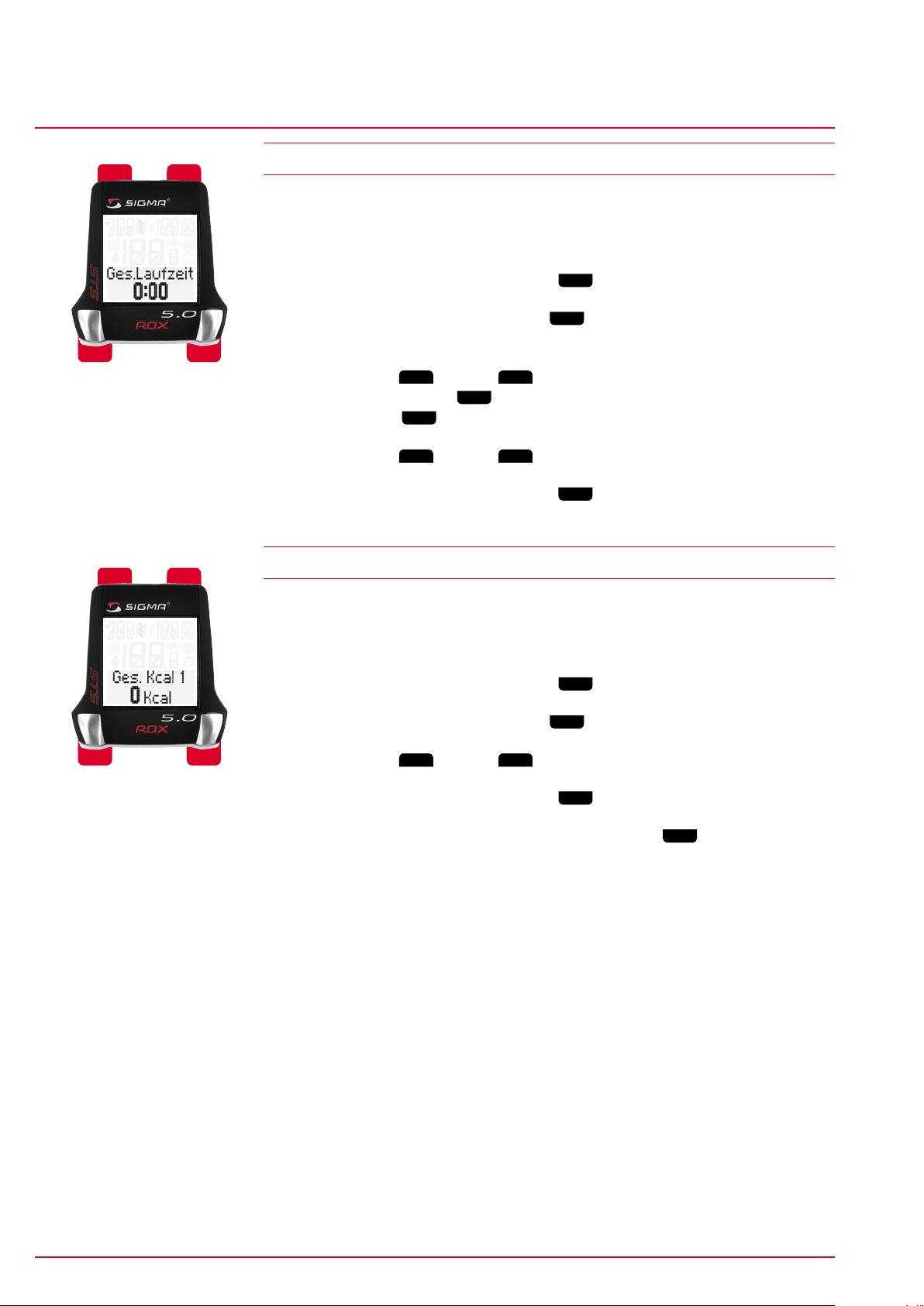

4.14 Gesamtlaufzeit einstellen

Hier können Sie bereits vorhandene Werte eintragen (z. B. Übernahme
der Werte aus Ihrem alten Gerät). Neu hinzukommende Werte werden
entsprechend addiert.

Mode 1

1 Wechseln Sie mit der Funktionstaste

2 Drücken Sie kurz die Funktionstaste

zur Gesamtlaufzeit.

Set

. Die erste Ziffer zur Eingabe der

Stunden blinkt.

Mode 2

3 Stellen Sie mit

(+) oder
mit der Funktionstaste
Funktionstaste

4 Stellen Sie mit

Set

die Eingabe der Stunden ab.

Mode 2

(+) oder

5 Speichern Sie mit der Funktionstaste

Reset

(-) die Stunden ein. Wechseln Sie

Mode 1

zur nächsten Ziffer. Speichern Sie mit der

Reset

(-) die Minuten ein.

Set

.

„Set OK“ erscheint im Display.

4.15 Gesamt Kcal Rad 1 oder Rad 2 einstellen

Hier können Sie bereits vorhandene Werte eintragen (z. B. Übernahme
der Werte aus Ihrem alten Gerät). Neu hinzukommende Werte werden
entsprechend addiert.

Set Mode 1

Mode 1

1 Wechseln Sie mit der Funktionstaste

2 Drücken Sie kurz die Funktionstaste

3 Stellen Sie mit

Mode 2

(+) oder

Reset

(-) den Wert ein.

4 Wechseln Sie mit der Funktionstaste

zur Gesamt Kcal Rad 1 oder 2.

Set

. Die erste Ziffer zur Eingabe blinkt.

Mode 1

zur nächsten Ziffer.

5 Speichern Sie die Einstellung mit der Funktionstaste

„Set OK“ erscheint im Display.

Set

.

www.sigmasport.com ROX 5.0 Seite 23

Grundeinstellungen

Gesamt Kcal Laufen einstellen

ROX 5.0

Reset

Set Mode 1

Reset

Mode 2

Mode 2

4.16 Gesamt Kcal Laufen einstellen

Hier können Sie bereits vorhandene Werte eintragen (z. B. Übernahme
der Werte aus Ihrem alten Gerät). Neu hinzukommende Werte werden
entsprechend addiert.

Mode 1

1 Wechseln Sie mit der Funktionstaste

2 Drücken Sie kurz die Funktionstaste

3 Stellen Sie mit

Mode 2

(+) oder

Reset

(-) den Wert ein.

4 Wechseln Sie mit der Funktionstaste

5 Speichern Sie die Einstellung mit der Funktionstaste

zur Gesamt Kcal run.

Set

. Die erste Ziffer zur Eingabe blinkt.

Mode 1

zur nächsten Ziffer.

Set

.

„Set OK“ erscheint im Display.

4.17 Zonenalarm aktivieren

1 Wechseln Sie mit der Funktionstaste

2 Drücken Sie kurz die Funktionstaste

Mode 1

zum Zonenalarm.

Set

. Die aktuelle Einstellung blinkt.

Set Mode 1

Reset

Set

Mode 2

Mode 1

Mode 2

3 Stellen Sie mit

(+) oder

4 Speichern Sie die Einstellung mit der Funktionstaste

Reset

(-) den Zonenalarm An oder Aus.

Set

.

„Set OK“ erscheint im Display.

Hinweis

Der Zonenalarm weist Sie während der Fahrt durch einen Piepton daraufhin,
sobald Sie die eingestellte Trainingszone verlassen haben.

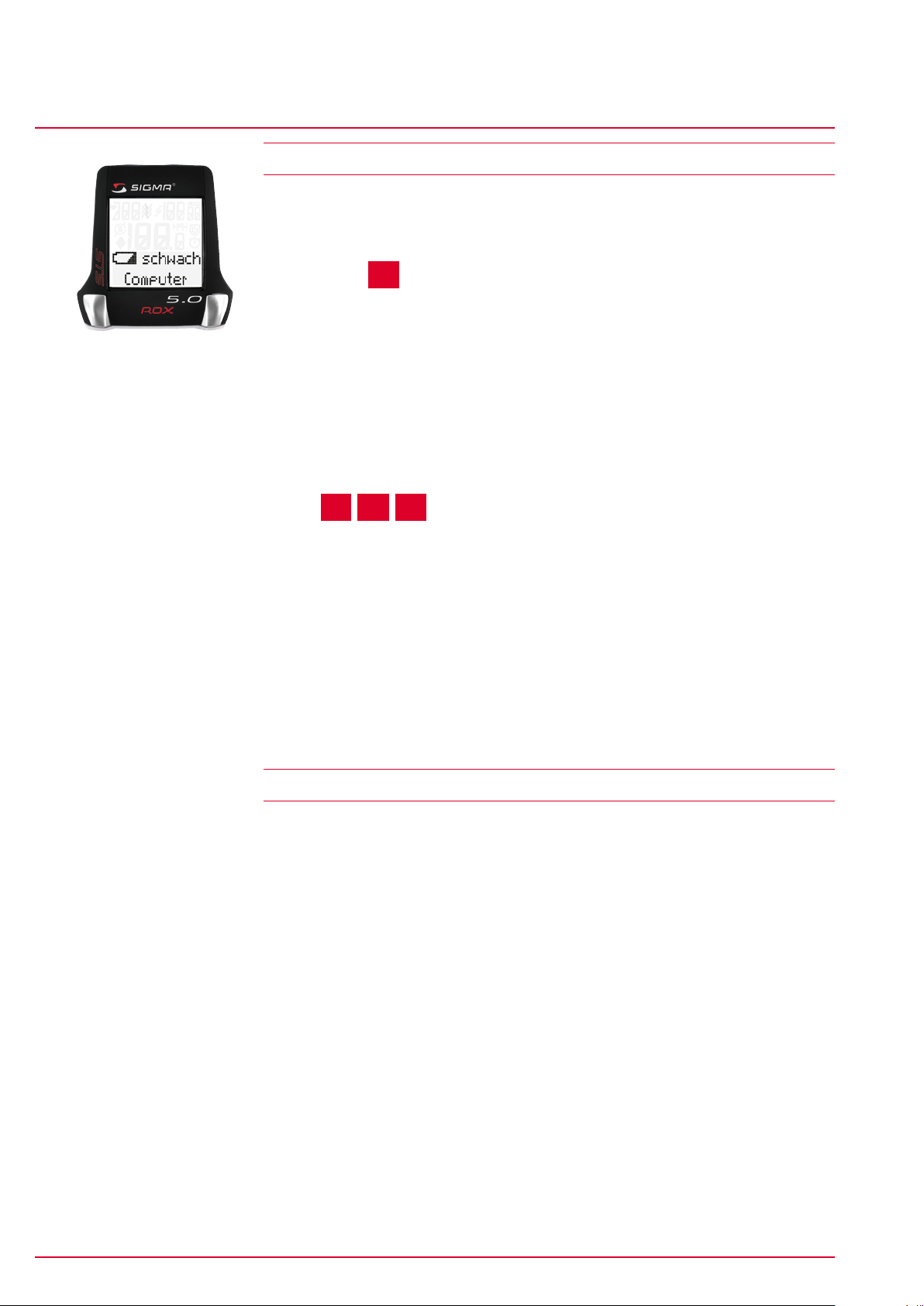

4.18 Kontrast einstellen

1 Wechseln Sie mit der Funktionstaste

2 Drücken Sie kurz die Funktionstaste

3 Stellen Sie mit

Mode 2

(+) oder

Reset

4 Speichern Sie die Einstellung mit der Funktionstaste

„Set OK“ erscheint im Display.

Mode 1

zum voreingestellten Kontrast.

Set

. Die Anzeige blinkt.

(-) den Wert ein. (1=schwach/3=stark)

Set

.

www.sigmasport.com ROX 5.0

Seite 24

Grundeinstellungen

Grundeinstellungen verlassen

ROX 5.0

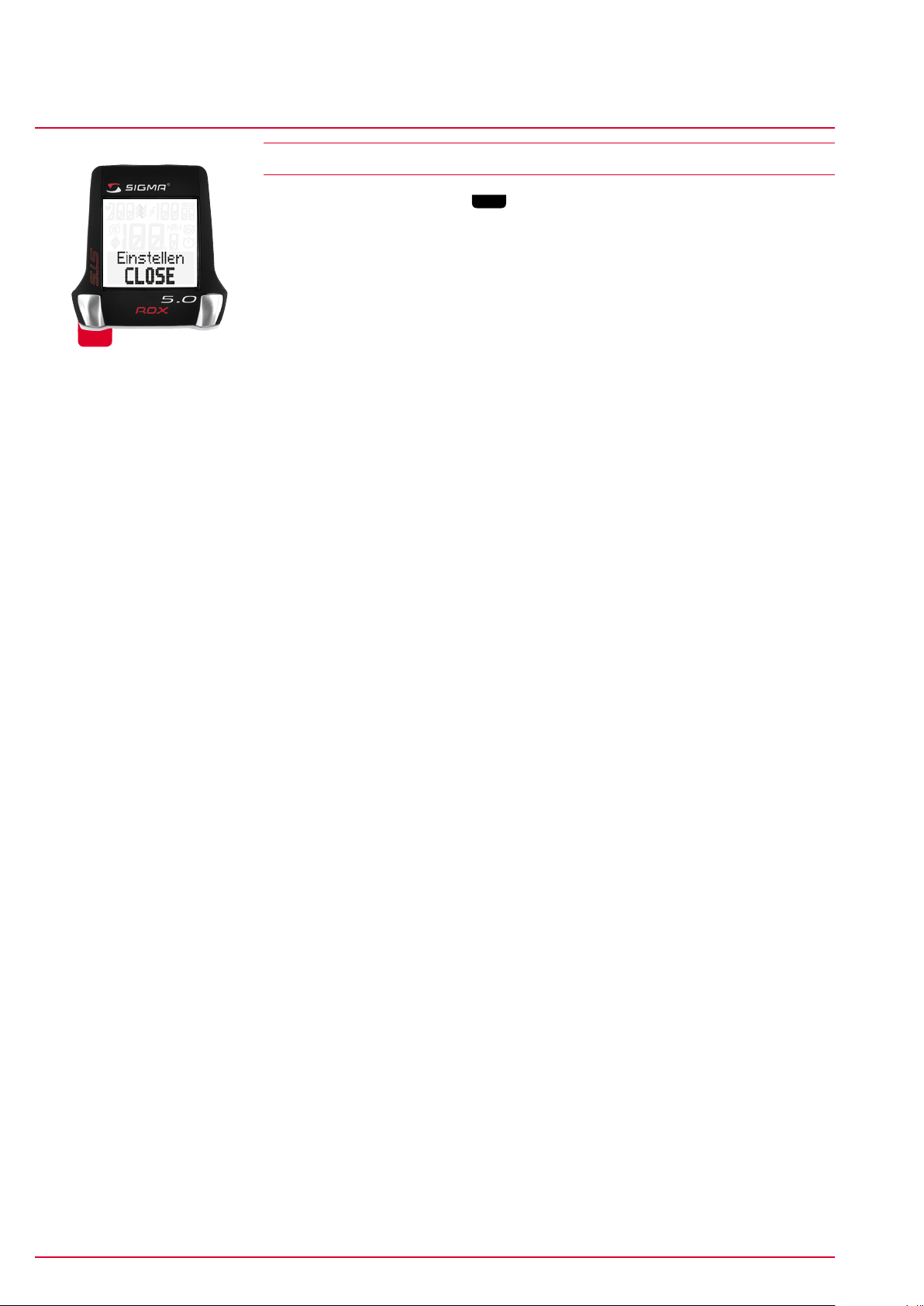

4.19 Grundeinstellungen verlassen

Set

Halten Sie die Funktionstaste

Set

Grundeinstellungen zu verlassen.

Im Display blinkt „Einstellen CLOSE“.

3 Sekunden lang gedrückt um die

www.sigmasport.com ROX 5.0 Seite 25

Allgemeine Funktionen des ROX 5.0

Displaybeleuchtung

5 Allgemeine Funktionen des ROX 5.0

ROX 5.0

Set

Reset

5.1 Displaybeleuchtung

Durch gleichzeitiges Drücken der Funktionstaste

Set

Lichtfunktion ein-/ausgeschaltet. Im Display wird kurz „Licht an / Licht aus“
eingeblendet.

Durch beliebigen Tastendruck wird die Anzeige beleuchtet, erst mit dem
nächsten Drücken wird die Funktion weitergeschaltet.

Hinweis

Während der Synchronisierung ist die Beleuchtung nicht verfügbar! Vermeiden
Sie unnötige Beleuchtung, um die Batterie zu schonen.

und

Reset

wird die

5.2 Geschwindigkeitsvergleich

Weicht die aktuelle Geschwindigkeit von der Durchschnittsgeschwindigkeit ab, so
wird dies durch zwei Pfeile dargestellt.

Unterschreitet die aktuelle Geschwindigkeit die Durchschnittsgeschwindigkeit,
wird

Überschreitet die aktuelle Geschwindigkeit die Durchschnittsgeschwindigkeit,
wird

angezeigt.

angezeigt.

Lap

Ist die aktuelle Geschwindigkeit annähernd gleich der
Durchschnittsgeschwindigkeit, werden keine Pfeile angezeigt.

5.3 Runden-Funktion

Mithilfe der Runden-Funktion können Sie nach Zurücklegen einer bestimmten
Strecke eine neue Runde (oder Zwischenzeit) beginnen. Das ermöglicht Ihnen
den Vergleich Ihrer Leistung an bestimmten Teilen vergleichbarer Strecken und
das Durchführen eines Intervalltrainings.

Durch Drücken der mittleren Funktionstaste
beendet und automatisch eine neue Runde gestartet. Für 8 Sekunden erscheint
abwechselnd die Rundenstrecke und Rundenzeit der letzten Runde.

Der Durchschnittspuls, die Durchschnittstrittfrequenz und die Rundennummer
werden im oberen Displaysegment angezeigt. Die Durchschnittsgeschwindigkeit
der letzten Runde wird im mittleren Displaysegment angezeigt.

Im unteren Displaysegment wird die Rundenstrecke und die Rundenzeit
angezeigt.

Danach springt die Anzeige wieder in den vorherigen Ansichtsmodus.

LAP

wird die aktuelle Runde

www.sigmasport.com ROX 5.0

Seite 26

Allgemeine Funktionen des ROX 5.0

Rundenansicht öffnen

ROX 5.0

Mode 2Reset

Lap

Set Mode 1

Reset

Mode 2

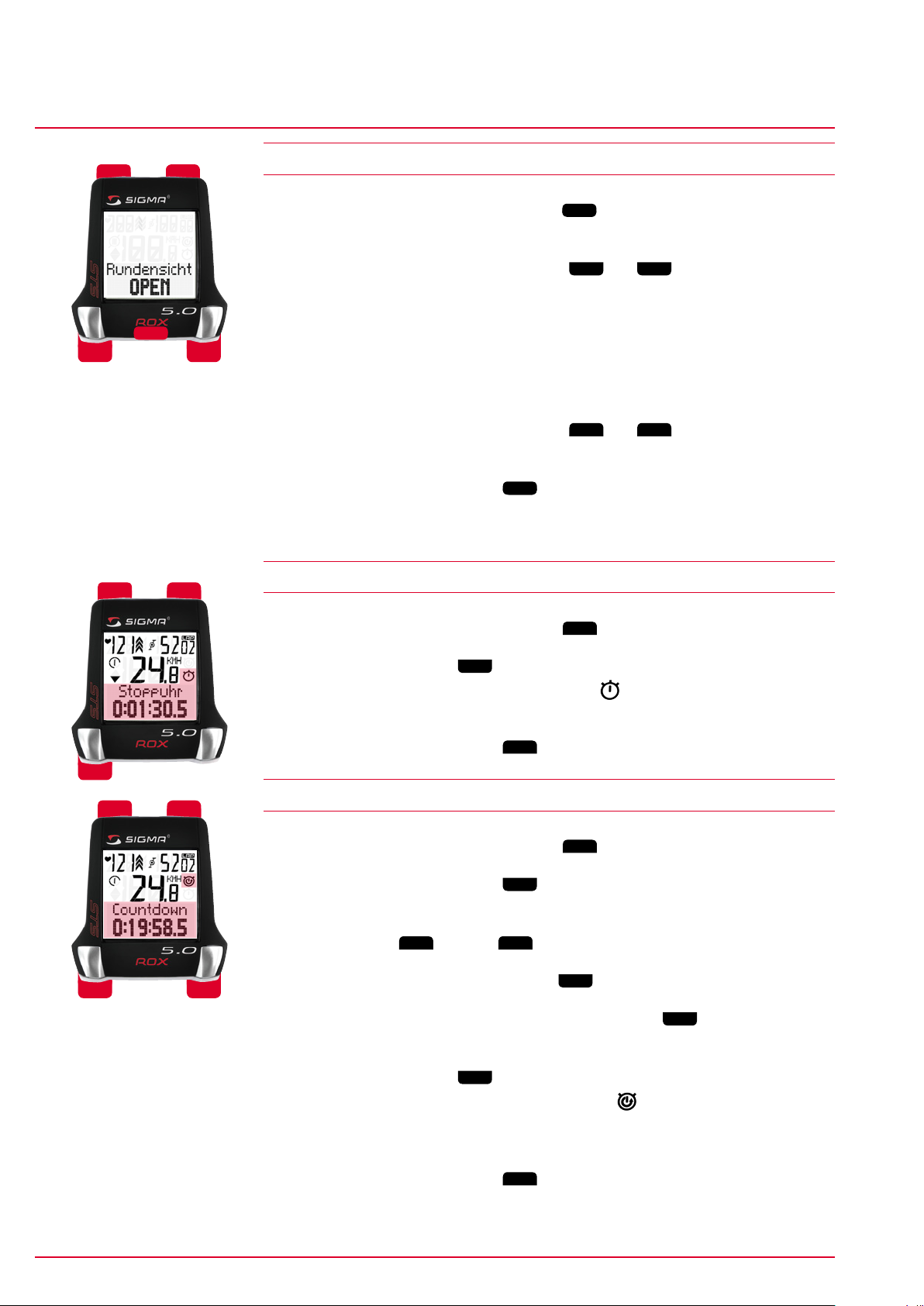

5.4 Rundenansicht öffnen

1 Halten Sie die mittlere Funktionstaste

Display blinkt „Rundenansicht OPEN“.

2 Wechseln Sie mit den Funktionstasten

Werten: Rundenzeit, Zeit seit Start, Runden Strecke, Strecke seit Start, Max.
Geschwindigkeit, Max. Herzfrequenz, Kalorien.
Der Durchschnittspuls, die Durchschnittstrittfrequenz und die
Rundennummer werden im oberen Displaysegment angezeigt. Die
Durchschnittsgeschwindigkeit der jeweiligen Runde wird im mittleren
Displaysegment angezeigt.

3 Wechseln Sie mit den Funktionstasten

einzelnen Runden.

4 Halten Sie die Funktionstaste

LAP

Rundenansicht zu verlassen.
Im Display blinkt „Rundenansicht CLOSE“.

LAP

für 3 Sekunden gedrückt. Im

Set

Reset

und

und

Mode 1

zwischen folgenden

Mode 2

zwischen den

3 Sekunden lang gedrückt um die

5.5 Stoppuhr

Set

Reset

Set Mode 1

Mode 2

1 Wechseln Sie mit der Funktionstaste

Set

2 Mit der Funktionstaste

Starten bzw. Stoppen Sie die Stoppuhr.

Die laufende Stoppuhr wird durch das Icon

Mode 2

zur Stoppuhr.

im Display kenntlich gemacht.

3 Zurücksetzen der Stoppuhr:

Reset

Halten Sie die Funktionstaste

für 3 Sekunden gedrückt.

5.6 Countdown

1 Wechseln Sie mit der Funktionstaste

2 Halten Sie die Funktionstaste

Set

„Countdown SET“.

3 Stellen Sie mit

Mode 2

(+) oder

Reset

4 Wechseln Sie mit der Funktionstaste

5 Speichern Sie die Einstellung mit der Funktionstaste

„Set OK“ erscheint im Display.

Set

6 Mit der Funktionstaste

Starten bzw. Stoppen Sie den Countdown.

Der laufende Countdown wird durch das Icon
gemacht. Das Icon blinkt, wenn der Countdown abgelaufen ist.

Mode 2

zum Countdown.

für 3 Sekunden gedrückt. Im Display blinkt

(-) den Wert ein.

Mode 1

zur nächsten Stelle.

im Display kenntlich

Set

.

7 Zurücksetzen des Countdowns auf den eingestellten Startwert:

Reset

Halten Sie die Funktionstaste

www.sigmasport.com ROX 5.0 Seite 27

für 3 Sekunden gedrückt.

Allgemeine Funktionen des ROX 5.0

Tourdaten zurücksetzen

ROX 5.0

Reset

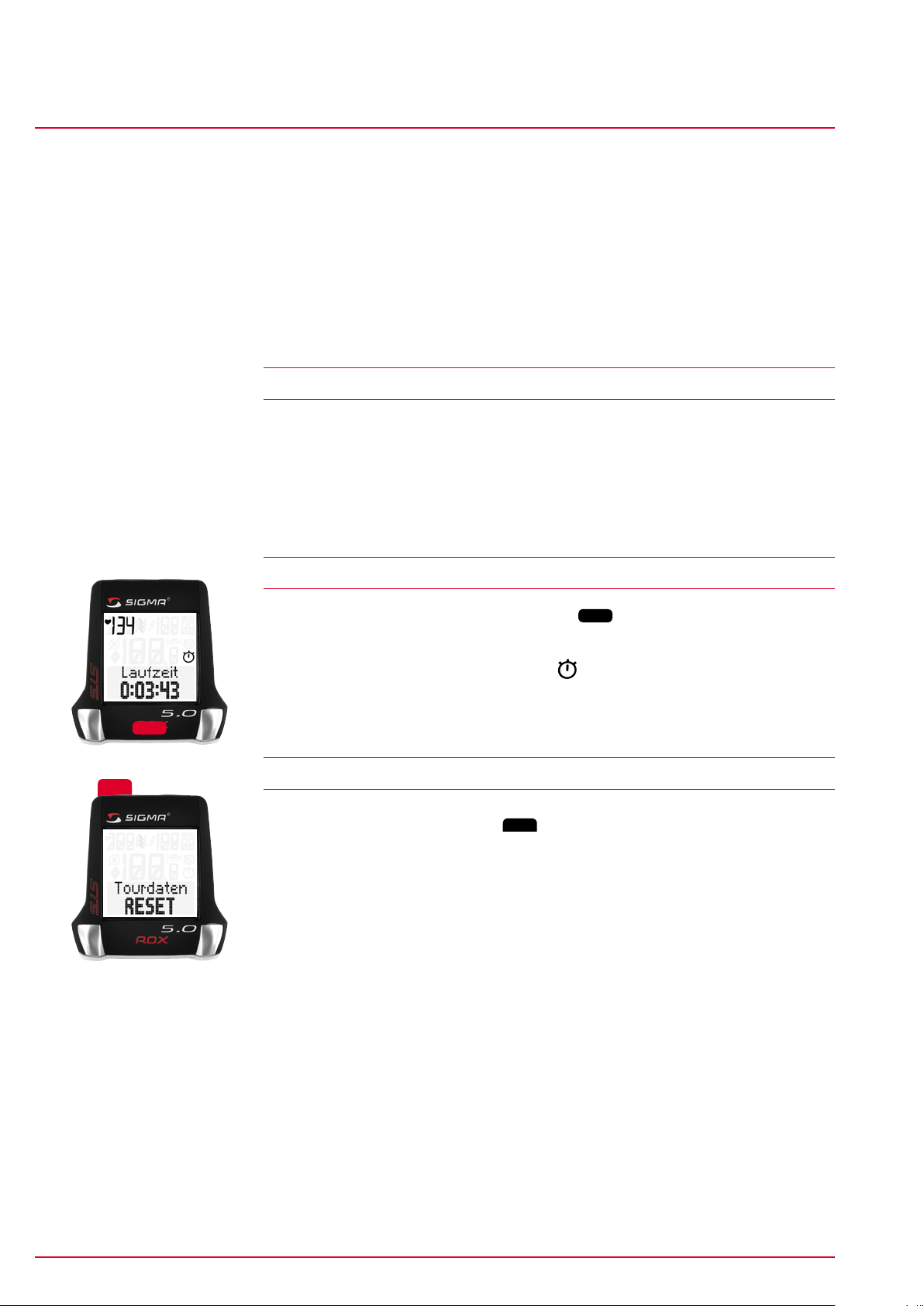

5.7 Tourdaten zurücksetzen

1 Halten Sie die Funktionstaste

2 Im Display blinkt „Tourdaten RESET“.

Mit dieser Funktion setzen Sie folgende Werte auf Null:
Fahrstrecke, Fahrzeit, ∅ Geschwindigkeit, Max. Geschwindigkeit, ∅ Trittfrequenz,
Runden Strecke, Rundenzeit, Intensitätszonen, ∅ Herzfrequenz, Max.
Herzfrequenz, Kalorien.

Reset

länger als 3 Sekunden gedrückt.

5.8 Gesamtwerte Rad 1 und Rad 2

Wenn Sie nur ein Rad fahren, werden lediglich die Gesamtwerte des ersten
Rades gezeigt.

Sobald ein zweites Rad hinzukommt, werden die Gesamtwerte nach „Rad 1“, „Rad
2“ und „Rad 1+2“ angezeigt.

5.9 Service-Intervall

Das Service-Intervall teilt Ihnen mit, sobald die Kilometerleistung bis zur
nächsten Fahrradinspektion erreicht ist. Das Service-Intervall kann nur von
Ihrem Fachhändler eingestellt werden. Nach Erreichen der voreingestellten
Kilometerleistung erscheint „Inspektion“ im Display.
Durch Drücken einer beliebigen Funktionstaste verschwindet diese Anzeige.

5.10 Transportmodus

Im Falle eines Transports auf dem Fahrradträger oder im Auto (wenn der
ROX 5.0 in der Halterung eingerastet ist), wird der ROX 5.0 durch den
integrierten Bewegungssensor in einen sog. Transportmodus versetzt. Es
erscheint „Transport“ im Display. Um diesen Modus zu verlassen, müssen Sie
kurz eine beliebige Taste drücken.

5.11 PC Interface

Der ROX 5.0 ist PC-fähig. Nach Kauf der SIGMA DATA CENTER Software und
seiner Docking Station können Sie die aktuelle Einheit auf Ihren PC mühelos und
schnell herunterladen. Der ROX 5.0 speichert aktuelle Werte im 10 Sekunden­Takt auf einer bis zu 25 h langen Tour. Im Data Center wird diese Tour dann
grafisch dargestellt.

Hinweis

Die SIGMA DATA CENTER Software und die Docking Station können im SIGMA
SHOP unter www.sigma-data-center.com bestellt werden.

www.sigmasport.com ROX 5.0

Seite 28

Allgemeine Funktionen des ROX 5.0

Kabelgebundene Geschwindigkeitsübertragung

5.12 Kabelgebundene Geschwindigkeitsübertragung

Der ROX 5.0 kann nachträglich mit einer kabelgebundenen
Geschwindigkeitsübertragung nur für die Messung der Geschwindigkeit
aufgerüstet werden (die Trittfrequenz und der Brustgurt bleiben kabellos).

ROX 5.0

www.sigmasport.com ROX 5.0 Seite 29

Laufen mit dem ROX 5.0

Synchronisieren des Brustgurtes

ROX 5.0

6 Laufen mit dem ROX 5.0

Der ROX 5.0 kann auch als Laufcomputer benutzt werden. Dafür ist ein
separates Armband im Lieferumfang enthalten. Beim Montieren des ROX 5.0
auf dieses Armband werden alle Fahrradfunktionen ausgeblendet (diese bleiben
dennoch gespeichert und können beim Fahrradfahren wieder abgerufen werden).
Es bleiben nur die für das Laufen relevanten Funktionen erhalten. So können Sie
Ihren ROX 5.0 mit den Pulsangaben auch beim Wandern, Klettern, Skifahren,
Laufen oder für weitere Sportarten benutzen.

6.1 Synchronisieren des Brustgurtes

Sensorflächen befeuchten und Brustgurt anlegen.

Setzen Sie den ROX 5.0 in das Armband ein. Die Nullen des aktuellen Pulses
blinken. Der ROX 5.0 synchronisiert sich mit dem Brustgurt in weniger als 10
Sekunden.

Der aktuelle Puls erscheint dann im Display.

Reset

Lap

6.2 Laufzeit starten

Durch Drücken der mittleren Funktionstaste
und gestoppt.

Die laufende Laufzeit wird durch das Icon

LAP

wird die Laufzeitzeit gestartet

im Display kenntlich gemacht.

6.3 Gesamtlaufzeit zurücksetzen

1 Halten Sie die Funktionstaste

2 Im Display blinkt „Tourdaten RESET“.

Mit dieser Funktion setzen Sie folgende Werte auf Null:
Laufzeit, Intensitätszonen, ∅ Herzfrequenz, Max. Herzfrequenz, Kalorien.

Reset

länger als 3 Sekunden gedrückt.

www.sigmasport.com ROX 5.0

Seite 30

Hinweise, Fehlerbehebung, FAQ

Hinweise

7 Hinweise, Fehlerbehebung, FAQ

7.1 Hinweise

7.1.1 Wasserdichtigkeit des ROX 5.0

Der ROX 5.0 ist wasserdicht. Der Fahrer kann im Regen fahren, ohne Gefahr für
das Gerät. Dabei dürfen die Tasten gedrückt werden.

7.1.2 Wasserdichtigkeit der Sender (optionales Zubehör)

STS Geschwindigkeitssender, STS Trittfrequenzsender und STS
Herzfrequenzsender

Wasserdicht und damit geeignet für viele sportliche Aktivitäten.

7.1.3 Pflege des Brustgurtes (optionales Zubehör)

ROX 5.0

Der COMFORTEX+ Textilbrustgurt kann bei +40°C/104°F Handwäsche in der
Waschmaschine gewaschen werden. Handelsübliches Waschmittel darf benutzt
werden.

Hinweis

Bleichmittel oder Waschmittel mit Bleichmittelzusatz dürfen nicht verwendet
werden.
Verwenden Sie keine Seife und keine Weichspüler!

Geben Sie den COMFORTEX+ nicht in die chemische Reinigung. Weder Gurt
noch Sender sind Trockner geeignet. Legen Sie den Gurt zum Trocknen hin. Bitte
weder auswringen, noch im nassen Zustand auseinanderziehen oder aufhängen.
Der COMFORTEX+ darf nicht gebügelt werden.

7.1.4 Trainingshinweis

Konsultieren Sie vor Beginn des Trainings Ihren Arzt um gesundheitliche Risiken
auszuschließen. Dies gilt in besonderem Maße, wenn bei Ihnen kardiovaskuläre
Grunderkrankungen vorliegen.

Wir empfehlen Personen mit Herzschrittmachern, vor Nutzung unserer
Systeme, die Kompatibilität unbedingt mit einem Arzt abzuklären!

www.sigmasport.com ROX 5.0 Seite 31

Hinweise, Fehlerbehebung, FAQ

Fehlerbehebung

7.2 Fehlerbehebung

Keine Geschwindigkeitsanzeige

− Ist der Computer richtig auf der Halterung eingerastet?

− Haben Sie die Kontakte auf Oxidation/Korrosion überprüft?

− Haben Sie den Abstand Magnet/STS-Geschwindigkeitssender (max. 12 mm)
überprüft?

− Haben Sie überprüft, ob der Magnet magnetisiert ist?

− Haben Sie den Batteriezustand des Geschwindigkeitssenders überprüft?

Keine Trittfrequenzanzeige

− Haben Sie den Abstand Magnet/Trittfrequenzsender (max. 12 mm)
überprüft?

− Haben Sie überprüft, ob der Magnet magnetisiert ist?

ROX 5.0

− Haben Sie den Batteriezustand des Trittfrequenzsender überprüft?

Keine Pulsanzeige

− Sind die Elektroden feucht genug?

− Liegt der Brustgurt richtig am Körper an?

− Haben Sie den Batteriezustand des Herzfrequenzsenders überprüft?

Keine Displayanzeige

− Haben Sie den Batteriezustand des ROX 5.0 überprüft?

− Ist die Batterie richtig eingelegt (+ nach oben)?

− Sind die Batteriekontakte in Ordnung (vorsichtig nachbiegen)?

Displayanzeige schwarz/träge

− Ist die Temperatur zu hoch (> 60 °C) oder zu tief (< 0 °C)?

Falsche Geschwindigkeitsanzeige

− Sind 2 Magnete montiert?

− Ist der Magnet richtig positioniert (parallel und mittig zum
Geschwindigkeitssender)?

− Ist der Radumfang richtig eingestellt?

Keine Synchronisierung

− Haben Sie den Abstand Magnet/Sensor(en) überprüft?

− Ist/Sind die Batterien von dem(n) Sensor(en) leer?

− Haben Sie die Reichweite des jeweiligen Senders überprüft?

− Bei Benutzung eines Nabendynamos, bitte die Position des Senders
verändern.

www.sigmasport.com ROX 5.0

Seite 32

Hinweise, Fehlerbehebung, FAQ

FAQ (Häufig gestellte Fragen)

Anzeige „TOO MANY SIGNALS“

− Bitte erhöhen Sie den Abstand zu anderen Sendern und drücken Sie eine
beliebige Taste.

7.3 FAQ (Häufig gestellte Fragen)

Kann ich einen Batteriewechsel selbst vornehmen?

Alle Teile des ROX 5.0 sind mit einem Batteriefach versehen, so dass ein
Batteriewechsel durch den Anwender möglich ist. Bitte beachten Sie dabei,
dass der Dichtungsring vor dem Verschließen des Batteriefachs immer richtig
platziert ist.

Kann eine andere Person mit einem anderen Fahrradcomputer/Pulsuhr
Störungen verursachen?

Das digitale Übertragungssystem ist codiert. Dadurch ist die gegenseitige
Störung zweier Geräte nahezu ausgeschlossen. Achten Sie bei der
Synchronisierung des Empfängers mit dem Sender darauf, dass sich keine
anderen SIGMA ROX Geräte in Ihrer Nähe befinden.

ROX 5.0

Wie lange hält die Batterie im Sender, Empfänger?

Die Batterielebensdauer hängt von der Häufigkeit der Anwendung und von der
Anwendung des Lichtmanagers ab.

In der Regel ist der ROX 5.0 und alle 3 Sender so konzipiert, dass die Batterie
mindestens 1 Jahr hält (gerechnet bei einer Anwendung von 1 Stunde pro Tag).

Ist das STS Übertragungssystem mit anderen Übertragungssystemen (wie
z.B. Bluetooth, ANT+, DTS, etc.) kompatibel?

Nein, die verschiedenen Übertragungssysteme sind nicht miteinander kompatibel.

www.sigmasport.com ROX 5.0 Seite 33

Technische Daten

Max, Min, Standardwerte

Fahrrad

Aktuelle Geschwindigkeit kmh/mph 0,0 199,8/124,2
∅ Geschwindigkeit kmh/mph 0,00 199,8/124,2

Max. Geschwindigkeit kmh/mph 0,00 199,8/124,2
Gefahrene Strecke km/mi 0,00 9999,99
Aktuelle Trittfrequenz upm 20 180
∅ Trittfrequenz upm 20 180

Herzfrequenz

Aktuelle Herzfrequenz bpm 40 240
∅ Herzfrequenz bpm 40 240
Max. Herzfrequenz bpm 40 240
% von der max. Herzfrequenz % 0 240
Kalorien kcal 0 99999

Zeit

Fahrzeit hhh:mm:ss 00:00:00 999:59:59
Laufzeit hhh:mm:ss 00:00:0 999:59:59
Gesamtlaufzeit hhh:mm:ss 00:00:0 999:59:59
Uhr hh:mm (24 h) 00:00 23:59
Datum TT.MM.JJJJ 01.01.2013 31.12.2099
Stoppuhr h:mm:ss.1/10 0:00:00,0 9:59:59,9
Countdown hh:mm:ss. 1/10 00:00:00,0 9:59:59,9

Temperatur

Aktuelle Temperatur °C /°F -10,0/14,0 +70/+158

Runden

Rundenzahl NO UNIT 0 99
Rundenzeit hhh:mm:ss 00:00:00 999:59:59
Zeit seit Start hhh:mm:ss 00:00:00 999:59:59
Rundenstrecke km/mi 0 9999,99
Distanz seit Start km/mi 0 9999,99
∅ Geschwindigkeit pro Runde kmh/mph 0,00 199,8/124,2
max, Geschwindigkeit pro Runde kmh/mph 0,00 199,8/124,2
max. HF pro Runde bpm 40 240
Kalorien pro Runde kcal 0 99999

Gesamtwerte

Gesamtstrecke
Rad 1/2
Rad 1+2

ROX 5.0

8 Technische Daten

8.1 Max, Min, Standardwerte

Einheit Min. Max.

km/mi 0 99999

www.sigmasport.com ROX 5.0

Seite 34

Technische Daten

Max, Min, Standardwerte

Gesamtzeit
Rad 1/2
Rad 1+2

Gesamkalorien
Rad 1/2
Rad 1+2

ROX 5.0

Einheit Min. Max.

mm:ss,x/hhh:mm:ss 00:00 999:59

kcal 0 99999

www.sigmasport.com ROX 5.0 Seite 35

Technische Daten

Batteriewechsel

ROX 5.0

8.2 Batteriewechsel

Der Batteriewechsel des Radcomputers und der Sender (Geschwindigkeit,
Trittfrequenz und/oder Brustgurt) werden im Display angezeigt. Nach dem
Batteriewechsel muss nur die Uhrzeit neu eingegeben werden.

Radcomputer

− Deckel mit Werkzeug öffnen.

− Alte Batterie aus dem Deckel entfernen.

− Neue Batterie in den Deckel einsetzen.

− Polarität beachten!

− Falls Dichtungsring lose, wieder einlegen.

− Deckel mit Werkzeug schließen.

Sender

− Deckel mit Werkzeug öffnen.

− Alte Batterie aus dem Deckel entfernen.

− Neue Batterie in den Deckel einsetzen.

− Polarität beachten!

− Falls Dichtungsring lose, wieder einlegen.

− Deckel mit Werkzeug schließen.

5.2

5.3

5.1

5.4

8.3 Temperatur, Batterien

Fahrradcomputer

Umgebungstemperatur +60 °C/-10 °C
Batterietyp CR 2450 (Art.-Nr. 20316)

Geschwindigkeitssender

Umgebungstemperatur +60 °C/-10 °C
Batterietyp CR 2032 (Art.-Nr. 00396)

Trittfrequenzsender

Umgebungstemperatur +60 °C/-10 °C
Batterietyp CR 2032 (Art.-Nr. 00396)

Herzfrequenzsender

Umgebungstemperatur +60 °C/-10 °C
Batterietyp CR 2032 (Art.-Nr. 00396)

www.sigmasport.com ROX 5.0

Seite 36

Garantie und Gewährleistung

9 Garantie und Gewährleistung

Wir haften gegenüber unserem jeweiligen Vertragspartner für Mängel nach den
gesetzlichen Vorschriften. Batterien sind von der Gewährleistung ausgenommen.
Im Falle der Gewährleistung, wenden Sie sich bitte an den Händler, bei dem Sie
Ihren Fahrradcomputer gekauft haben. Sie können den Fahrradcomputer mit
Ihrem Kaufbeleg und allen Zubehörteilen auch an die nachfolgende Adresse
senden. Bitte achten Sie dabei auf ausreichende Frankierung.

SIGMA-ELEKTRO GmbH
Dr.-Julius-Leber-Straße 15
D-67433 Neustadt/Weinstraße

Service-Tel. [phone]
E-Mail: [e-mail]

Bei berechtigten Ansprüchen auf Gewährleistung erhalten Sie ein
Austauschgerät. Es besteht nur Anspruch auf das zu diesem Zeitpunkt aktuelle
Modell. Der Hersteller behält sich technische Änderungen vor.

ROX 5.0

LI

LI =

Lithium Ionen

Batterien dürfen nicht im Hausmüll entsorgt werden (Batteriegesetz - BattG)!
Bitte geben Sie die Batterien an einer benannten Übergabestelle zur Entsorgung
ab.

Elektronische Geräte dürfen nicht im Hausmüll entsorgt werden. Bitte geben Sie
das Gerät an einer benannten Entsorgungsstelle ab.

www.sigmasport.com ROX 5.0 Seite 37

Garantie und Gewährleistung

This device complies with Part 15 of the FCC Rules and with RSS-210 of Industry
Canada. Operation is subject to the following two conditions:

1 this device may not cause harmful interference, and

2 this device must accept any interference received, including interference

Changes or modifications made to this equipment not expressly approved by
SIGMA may void the FCC authorization to operate this equipment.

This Class B digital apparatus complies with Canadian ICES-003.

This equipment has been tested and found to comply with the limits for a Class
B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed
to provide reasonable protection against harmful interference in a residential
installation. This equipment generates, uses and can radiate radio frequency
energy and, if not installed and used in accordance with the instructions, may
cause harmful interference to radio communications. However, there is no
guarantee that interference will not occur in a particular installation. If this
equipment does cause harmful interference to radio or television reception,
which can be determined by turning the equipment off and on, the user is
encouraged to try to correct the interference by one or more of the following
measures:

ROX 5.0

that may cause undesired operation.

− Reorient or relocate the receiving antenna.

− Increase the separation between the equipment and receiver.

− Connect the equipment into an outlet on a circuit different from that to which
the receiver is connected.

− Consult the dealer or an experienced technician for help.

Sie finden die CE-Erklärung unter folgendem Link: www.sigmasport.com

www.sigmasport.com ROX 5.0

Seite 38

Index

ROX 5.0

10 Index

B

Batteriewechsel 36

Bedienkonzept 13, 14

Displayaufbau 15

Tastenbelegung 13

C

Countdown einstellen 27

D

Datum einstellen 18

Displaybeleuchtung 26

E

Erstes Einschalten 11

P

PC Schnittstelle 9, 28

R

Rad 1-2 einstellen

Gesamtfahrzeit 22

Gesamt Kcal 23

Gesamtkilometer 22

Radumfang 16

Runden-Funktion 26

Rundenansicht öffnen 27

S

Sprache einstellen 16

Stoppuhr 27

Synchronisierung der Sensoren 11

T

F

Fehlerbehebung 32

Funktionsumfang Rox 6.0 9

G

Grundeinstellungen 16

H

Häufig gestellte Fragen 33

I

Intensitätszone einstellen 21

L

Lauffunktionen 30

Gesamt Kcal Laufen einstellen 24

Gesamtlaufzeit 23

Laufzeit starten 30

Technische Daten 34

Trainingszone einstellen 20

Trainingszonenalarm aktivieren 24

U

Uhrzeit einstellen 18

W

Wasserdichtigkeit 31

M

Masseinheiten einstellen 16

Montage der Halterung 10

O

Optionales Zubehör 8

www.sigmasport.com ROX 5.0 Seite 39

SIGMA-ElEktro GmbH

Dr.-Julius- Leber- Straße 15
D-67433 Neustadt /Weinstraße

SIGMA SPort USA

3487 Swenson Ave.
St. Charles, IL 60174, U.S.A.

SIGMA SPort ASIA

4F, No.192, Zhonggong 2

nd

Rd.,

Xitun Dist., Taichung City 407, Taiwan
