DÉCLARATION DE CONFORMITÉ
selon la partie 15 des règles de la FCC
Nom de la partie responsable :Fujitsu America, Inc.
Adresse: 1250 E. Arques Avenue,
Sunnyvale, CA 94085
Téléphone :(408) 746-6000
Déclare que le produit:Configuration du modèle de base: PC Tablette LIFEBOOK T902
est conforme aux exigences de la partie 15 des règles de la FCC.
Cet appareil est conforme aux exigences de la partie 15 des règles de la FCC. L’utilisation est sujette aux deux
conditions suivantes:
(1) cet appareil ne doit pas causer d’interférence nuisible; (2) cet appareil doit accepter toutes les interférences
reçues, y compris celles pouvant causer un mauvais fonctionnement de l’appareil.
2
CONSIGNES DE SÉCURITÉ IMPORTANTES
+
Polarité de sortie de l’adaptateur secteur :
Pour fonctionner, cet appareil nécessite un adaptateur secteur. Utilisez uniquement un adaptateur de classe 2 pour équipement informatique, homologué
UL I.T.E., avec une sortie nominale de 19 V c.c. et un courant de 4,22 A (80 W).
Pendant l’utilisation de l’ordinateur portable, observez toujours les consignes de sécurité élémentaires ci-après afin de réduire au minimum le risque d’incendie,
d’électrocution ou d’autres blessures. D’autre part:
•Le dessous de cet ordinateur peut s’échauffer lorsque l’appareil est utilisé pendant une longue période. Lorsque vous utilisez cet ordinateur et qu’il repose
à même la peau (sur les jambes nues), prenez garde à ne pas l’utiliser pendant trop longtemps ou de manière continue.
•N’utilisez pas ce produit à proximité d’un point d’eau (baignoire, lavabo, évier de cuisine, évier de buanderie) ni dans un sous-sol humide ou à côté
d’une piscine.
•Utilisez uniquement le cordon d’alimentation et les piles recommandés dans ce manuel. Ne jetez pas les batteries dans le feu. Elles risquent d’exploser.
Vérifiez si la réglementation locale comporte des instructions spéciales d’élimination.
•ATTENTION : Il y a un risque d'explosion si la batterie n'est pas remplacée par une batterie appropriée. Jetez les batteries usées conformément aux
Avec le temps, l’autonomie des batteries qui alimentent votre ordinateur portable finira par diminuer; c’est un phénomène naturel pour toutes les batteries.
Lorsque vous remarquerez cela, songez à installer une batterie neuve*. Si vous remplacez votre ancienne batterie, il est important que vous la jetiez comme
il convient car, dans le cas contraire, les matériaux qu’elle contient risquent de nuire à l’environnement.
Chez Fujitsu, nous portons une attention particulière à la protection de l’environnement et nous collaborons donc avec la Rechargeable Battery
Recycle Corporation (RBRC**), une organisation de service publique à but non lucratif qui s’engage dans la protection de l’environnement
par le recyclage des batteries usagées sans coût pour vous.
La RBRC dispose de dizaines de milliers de points de collecte aux États-Unis et au Canada. Pour trouver le lieu de collecte le plus proche
de chez vous, visitez www.RBRC.org
Si aucun des lieux proposés par la RBRC ne vous convient, vous pouvez en trouver un en visitant le site de la Consumer Education Initiative (Initiative
pour l’éducation des consommateurs) de l’EIA à l’adresse http://EIAE.org/.
Rappelez-vous que la protection de l’environnement est l’affaire de tous, vous devriez donc faire tout votre possible afin d’y contribuer, pour la génération
actuelle et les générations suivantes.
* Pour commander une nouvelle batterie compatible avec votre ordinateur portable Fujitsu, allez sur www.shopfujitsu.com (États-Unis)
ou www.fujitsu.ca/products/notebooks (Canada).
** La RBRC est une organisation indépendante dont Fujitsu finance une partie des activités de recyclage ; la RBRC n’est en aucune façon affiliée à Fujitsu.
Le PC Tablette LIFEBOOK Série T902 de la société Fujitsu America est un ordinateur compact, mais puissant. Il peut
être utilisé en configuration d’ordinateur portable classique, avec un clavier, ou en configuration tablette, avec un
stylet. Son fonctionnement est assuré par le nouveau processeur Intel® Core™ de troisième génération et son écran
intégré en couleurs est doté d'un numériseur double ; cela fait de votre ordinateur portable un outil aussi puissant
qu'un PC normal, capable de fonctionner dans des environnements variés.
Ce manuel présente le mode d’emploi du PC Tablette LIFEBOOK T902 et de ses logiciels intégrés.
Conventions utilisées dans ce guide
Les touches du clavier et à l’écran apparaissent entre crochets. Exemple: [Fn], [F1], [Échap], [Entrée] et [Ctrl].
Le texte contient plusieurs renvois vers des pages contenant des informations supplémentaires sur un sujet quelconque.
Exemple: («Voir Procédure d’installation en page 43»). Remarque: tous les renvois sont reliés aux éléments concernés,
il vous suffit donc de cliquer sur le lien et vous serez automatiquement redirigé(e) vers l’élément ou la page en question.
Les éléments des menus à l’écran sont indiqués en caractères gras. Exemple: «Cliquez sur Menu Fujitsu, puis faites
votre sélection.»
L’ ICÔNED’INFORMATIONSMETENÉVIDENCEDESRENSEIGNEMENTSQUIVOUSAIDERONTÀMIEUXCOMPRENDRELESUJETTRAITÉ.
Avant de nous contacter, veuillez avoir les informations suivantes à portée de main pour que notre préposé du service
à la clientèle puisse vous venir en aide le plus rapidement possible:
• Nom du produit
• Numéro de configuration du produit
• Numéro de série du produit
• Date d’achat
• Conditions dans lesquelles le problème est survenu
• Texte des messages d’erreur reçus
• Types de périphériques connectés, si applicable
9
- À propos de ce guide
Site de vente par internet de Fujitsu
Vous pouvez vous rendre sur ce site directement à: www.shopfujitsu.com.
Maintien de la plus récente configuration
Pour vous assurer de toujours disposer des versions les plus actuelles des pilotes de votre système, il vous est suggéré
d’utiliser périodiquement l’utilitaire de mise à jour Fujitsu Software Download Manager (FSDM). L’utilitaire FSDM est
à votre disposition pour télécharger les plus récentes versions des pilotes, utilitaires et applications depuis le site
d’assistance Fujitsu. Si vous avez un système d’exploitation Windows 7, vous devez vous connecter au site d’assistance
(http://support.fujitsupc.com/CS/Portal/support.do?srch=DOWNLOADS).
Garantie limitée
Votre ordinateur portable LIFEBOOK est accompagné d’une garantie limitée internationale de Fujitsu. Pour connaître les
conditions générales et la durée de votre garantie limitée, consultez la pochette de service livrée avec votre ordinateur.
10
- À propos de ce guide
Chapitre 1
Présentation de votre ordinateur LIFEBOOK
Aperçu général
Cette section décrit les composants de
votre PC Tablette Fujitsu LIFEBOOK T902.
Nous vous suggérons fortement de la
lire avant de commencer à utiliser votre
PC Tablette, même si vous avez déjà
utilisé des ordinateurs de ce type.
Figure 1. PC Tablette LIFEBOOK Fujitsu T902
11
Emplacement des commandes et des connecteurs
Les interfaces de connecteurs et de périphériques sur le PC Tablette LIFEBOOK T902 et sur le duplicateur de ports optionnel
vous permettent de connecter divers périphériques. Les emplacements spécifiques sont illustrés dans les figures 2 à 6.
Le tableau ci-dessous fournit une brève description de chacune des icônes figurant sur le PC Tablette LIFEBOOK T902
et/ou le duplicateur de ports en option. Chacune des icônes est soit moulée, soit imprimée sur le châssis du système.
ConnexionIcône PC
Objectif
Tablette
Fente SD/SDHCLa fente pour carte Secure Digital (SD)/SHDC permet d’insérer une carte mémoire pour la conservation
des données. Cette carte mémoire vous permet de transférer des données à partir de et vers
une variété de périphériques numériques.
Fente pour carte
Smart Car
Port USB
Port USB avec charge
en to
Prise de micro
Prise d’écouteurs
Port HDMI
d
ut temps
La fente réservée vous permet d’insérer une carte Smart Card sur laquelle vous pouvez enregistrer
des informations importantes, telles que renseignements médicaux, ou de l’argent «électronique».
Connecter des périphériques USB au PC Tablette. Veuillez prendre note que les ports USB ayant
une patte noire dans leur centre sont destinés à des périphériques USB 2.0 ou 1.1, alors que
ceux ayant une patte bleue sont destinés à des périphér
Connecter des périphériques compatibles USB 2.0 et 1.1. Ce port peut également être utilisé
+
pour charger des périphériques USB peu importe que le système soit allumé ou non.
Connecter un micro externe. Le micro interne est désactivé lorsque vous branchez un micro externe.
Connecter des écouteurs stéréos ou des haut-parleurs externes avec amplificateur. Le haut-parleur
interne est désactivé lorsque vous branchez des écouteurs externes ou des haut-parleurs avec
amplificateur.
Le port HDMI vous permet d’utiliser des périphériques numériques compatibles avec votre
ordinateur, tels qu’une télévision haute définition ou un récepteur AV (audio-vidéo).
iques USB 3.0.
12
- Emplacement des commandes et des connecteurs
ConnexionIcône PC
Objectif
Tablette
Fente d’antivolLa fente d’antivol vous permet de sécuriser le PC Tablette en y branchant un dispositif
antivol compatible.
Glissière Veille/
Reprise
Réseau local
Commutateur
Marche/Arrêt du
dispositif sans fil
Port vidéo externe
Interface vidéo
numériqu
e (DVI)
Port DisplayPort
La glissière veille/reprise vous permet de mettre votre système en veille sans l’éteindre, de reprendre
l’utilisation du système lorsqu’il a été mis en veille et de le faire démarrer s’il est éteint.
La prise de réseau local (RJ-45) est utilisée pour connecter la carte Ethernet Base-T/Tx 10/100/1000*
interne à un réseau local de votre bureau (ou domicile) ou à des périphériques tels que câble
modem, DSL ou Internet par satellite.
*1000 Mbit/s, également connue sous le nom de Gigabit Ethernet.
Le commutateur de carte sans fil vous permet de mettre sous tension ou hors tension
ces dispositifs sans fil (disponibles en option).
Le port vidéo externe permet de connecter un moniteur externe ou un projecteur ACL.
Le port DVI-D situé sur le duplicateur de ports (en option) vous permet de raccorder un moniteur
ACL plat ou un poste de télévision équipé d’un port DVI-D; vous obtenez des graphismes et images
d’une très grande netteté.
Ce port, en option sur le duplicateur de ports, permet de connecter des périphériques d'affichage
numériques compatibles avec la technologie DisplayPort, notamment un écran plat ou un
projecteur numérique, à l'aide d'un câble DisplayPort.
13
- Emplacement des commandes et des connecteurs
Écran
Tableau de voyants d’état
Clavier
Sécurité LifeBook/
Bouton d’alimentation/
Boutons de tablette PC
Reprise (glissière)
Commande du curseur TouchPad
Microphone intégré
Capteur d’empreintes digitales
Tableau de voyants d’état
Interrupteur de communications sans fil
DEL d’accès à la caméra Web
Haut-parleur stéréo
Caméra web en option
Bouton Windows
Haut-parleur stéréo
Fente pour carte SD/SDHC
Microphone intégré
Capteur de lumière ambiante
Figure 2. PC Tablette LIFEBOOK avec écran ouvert
14
- Emplacement des commandes et des connecteurs
Composants supérieurs
Voici une courte description des composants se trouvant sur le dessus de votre PC Tablette LIFEBOOK.
Caméra Web
La caméra web optionnelle à très haute résolution (1920 x 1080 pixels) permet de prendre des photos de vous-même
et de les envoyer par Internet.
DEL d’accès à la caméra Web
Le voyant d’accès à la caméra web s’allume lorsque la caméra web est activée.
Écran
L’ordinateur est équipé d’un écran couleur à diodes électroluminescentes avec rétro-éclairage, permettant d’afficher
des textes et des images. Vous pouvez utiliser l'écran à numérisation double soit avec un stylet, soit avec vos doigts.
Bouton Windows
Après ouverture de la session Windows, le bouton Windows peut servir à deux fonctions. Lorsque vous appuyez sur
ce bouton seul, il ouvre le menu Démarrer. Lorsque vous appuyez sur ce bouton en même temps que sur le
commutateur marche/arrêt, il ouvre le gestionnaire des tâches [Ctrl] + [Alt] + [Suppr].
Boutons de sécurité/PC Tablette du LIFEBOOK
Les boutons de sécurité/PC Tablette permettent de sécuriser votre système grâce à un mot de passe et de lancer
des applications au simple toucher d’un bouton. Voir «Boutons Sécurité/PC tablette/Windows du LIFEBOOK» en
page 49.
Glissière d’alimentation/veille/reprise
La glissière d’alimentation/veille/reprise vous permet de mettre votre PC Tablette LIFEBOOK en veille sans l’éteindre,
de reprendre l’utilisation de l’ordinateur lorsqu’il a été mis en sommeil et de le faire démarrer s’il est éteint. Voir
«Glissière d’alimentation/veille/reprise» en page 66.
Microphones intégrés doubles
Le microphone intégré vous permet d’enregistrer de la voix et des annotations.
15
- Emplacement des commandes et des connecteurs
Clavier
Clavier complet avec plusieurs touches spéciales Windows. Voir «Clavier» en page 33.
Deux haut-parleurs stéréo
Les deux haut-parleurs intégrés permettent une écoute en stéréophonie.
Commande du curseur Touchpad
La commande de curseur TouchPad vous offre une façon supplémentaire de déplacer le curseur. Voir «Pavé
tactile/Numériseur actif» en page 36.
Fente pour carte SD/SDHC
La fente pour carte SD/SDHC permet d’introduire une carte Secure Digital (SD) de stockage de données. Cette architecture
vous permet de transférer des données à partir d’une grande variété de périphériques numériques. Voir «Installation
d’une carte SD» en page 76.
Interrupteur de communications sans fil
Ce commutateur permet d’allumer/éteindre les dispositifs sans fil optionnels. Pour prolonger la longévité de la batterie,
éteignez ces périphériques entre les utilisations. Voir «Activation de la carte réseau sans fil» en page 149.
Tableau de voyants d’état
Les tableaux de voyants d’état affichent des symboles qui correspondent à des composants spécifiques du PC Tablette.
Les voyants d’état sont situés à deux endroits différents : sur le devant de l’ordinateur (voyants d’état relatifs au système)
et sous les boutons d’applications (voyants d’état relatifs aux boutons). Voir «Tableau de voyants d’état» en page 24.
Capteur d’empreintes digitales
Le capteur d’empreintes digitales vous permet de vous connecter à votre système ainsi qu’à des sites Internets et d’autres
applications protégés par mot de passe: il suffit de glisser votre doigt sur le capteur. Voir «Présentation du capteur
d’empreintes digitales» en page 157.
Capteur de lumière ambiante
Lorsque l’ordinateur est en cours d’utilisation, ce capteur évalue la lumière ambiante et ajuste automatiquement la
luminosité de l’écran en conséquence. Voir «Activation/Désactivation du capteur de lumière ambiante» en page 31.
16
- Emplacement des commandes et des connecteurs
Grilles de ventilation
Fente pour carte Smart Card
Prise d’alimentation c.c.
Port USB 3.0
Port HDMI
Port USB 3.0 avec capacité
Port vidéo externe
Prise de micro
Prise d’écouteurs
de charge USB en tout temps
Figure 3. Côté gauche du PC Tablette LIFEBOOK
Composants sur le côté gauche de l’ordinateur
Voici une courte description des composants se trouvant sur le côté gauche de votre PC Tablette LIFEBOOK.
Grilles de ventilation
Permettent de refroidir le système afin d’éviter une surchauffe.
POURPROTÉGERVOTRE PC TABLETTEDESDOMMAGESETOPTIMISERSESPERFORMANCES, GARDEZTOUJOURSLESGRILLESDEVENTILATIONDÉGAGÉES,
Le port HDMI est conçu pour être utilisé avec des périphériques numériques compatibles avec votre ordinateur,
tels qu’une télévision haute définition ou un récepteur AV (audio-vidéo). Voir «Port HDMI.» en page 84.
17
- Emplacement des commandes et des connecteurs
Fente pour carte Smart Card
Votre PC Tablette LIFEBOOK est doté d’une fente pour cartes intelligentes, aussi appelées cartes à puce. Ces cartes
ressemblent à des cartes de crédit mais elles contiennent des circuits imprimés. Pour pouvoir utiliser le lecteur de
carte à puce, vous devez acquérir un logiciel tiers qui n’est pas fourni.
Prise d’écouteurs
La prise d’écouteurs vous permet de connecter des écouteurs. Voir «Prise d’écouteurs» en page 83.
Prise de micro
Permet de connecter un microphone stéréo externe. Voir «Prise de micro» en page 83.
Port USB 3.0 avec capacité de charge USB en tout temps
Le port USB 3.0 vous permet de connecter des périphériques USB. Chaque port USB 3.0 permet de transférer des données
à une vitesse atteignant 5 Gbit/s. Il est également rétrocompatible avec les périphériques USB 1.1 et 2.0, lesquels
permettent de transférer des données à des vitesses atteignant respectivement 12 Mbit/s et 480 Mbit/s. Voir «Ports USB»
en page 82. Veuillez prendre note que le port USB 3.0 offre la fonction de charge USB en tout temps, laquelle permet
de charger un périphérique USB peu importe que le système soit allumé ou non.
Port USB 3.0
Le port USB 3.0 vous permet de connecter des périphériques USB. Chaque port USB 3.0 permet de transférer des
données à une vitesse atteignant 5 Gbit/s. Il est également rétrocompatible avec les périphériques USB 1.1 et 2.0,
lesquels permettent de transférer des données à des vitesses atteignant respectivement 12 Mbit/s et 480 Mbit/s.
Voir «Ports USB» en page 82.
Port vidéo externe
Le port vidéo externe permet de connecter un moniteur externe ou un projecteur ACL. Voir «Port vidéo externe»
en page 84.
Prise d’alimentation c.c.
La prise d’alimentation c.c. sert à brancher l’adaptateur secteur, lequel permet d’alimenter le PC Tablette LIFEBOOK
et de charger la batterie interne au lithium.
18
- Emplacement des commandes et des connecteurs
Périphérique de baie modulaire
Point d’attache du cordon du stylet
Support de stylet
Levier d’éjection de la baie modulaire
Port USB 2.0
Fente pour dispositif antivol
Figure 4. Côté droit du PC Tablette LIFEBOOK
Composants sur le côté droit de l’ordinateur
Voici une courte description des composants se trouvant sur le côté droit de votre PC Tablette LIFEBOOK.
Baie modulaire
La baie modulaire permet d’installer l’un des périphériques suivants. Voir «Périphériques de baie modulaire» en page 47.
• Lecteur modulaire Blu-ray™ RW.
• Graveur de DVD multiformat double couche
• Batterie au lithium modulaire
• Volet réducteur de poids
Port USB 2.0
Le port USB 2.0 vous permet de connecter des périphériques USB. La norme USB 2.0 transfère des données à un débit
théorique de 480 Mbit/s. Elle est rétrocompatible avec les périphériques USB 1.1 dont le débit atteint 12 Mbit/s. Voir
«Ports USB» en page 82.
Point d’attache du cordon du stylet
Ce point d’attache est conçu pour retenir le stylet près de l’ordinateur et éviter qu’il ne s’égare. Pour de plus amples
informations, reportez-vous à «Installation du cordon de stylet» en page 45.
19
- Emplacement des commandes et des connecteurs
Support de stylet
Le support sert à tenir le stylet lorsque ce dernier n’est pas utilisé. Le stylet sert d’interface avec l’écran numériseur actif.
Fente pour dispositif antivol
La fente de dispositif antivol vous permet d’installer un dispositif antivol disponible en option.
Levier d’éjection de la baie modulaire
Le levier d’éjection de la baie modulaire permet d’éjecter un périphérique de baie modulaire, afin de pouvoir
le retirer. Voir «Périphériques de baie modulaire» en page 47.
20
- Emplacement des commandes et des connecteurs
Prise de réseau local Gigabit (RJ-45)
Port USB 2.0
Figure 5. Arrière du PC Tablette LIFEBOOK
Composants de la face arrière
Voici une courte description des composants se trouvant à l’arrière de votre PC Tablette LIFEBOOK.
Prise de réseau local Gigabit (RJ-45)
Cette prise est utilisée pour une connexion Gigabit Ethernet (10Base-T/100Base-Tx/1000Base-T) interne. Voir «Prise
de réseau local (RJ-45) interne» en page 81.
Port USB 2.0
Le port USB 2.0 vous permet de connecter des périphériques USB. La norme USB 2.0 transfère des données à un débit
théorique de 480 Mbit/s. Elle est rétrocompatible avec les périphériques USB 1.1 dont le débit atteint 12 Mbit/s. Voir
«Ports USB» en page 82.
21
- Emplacement des commandes et des connecteurs
Compartiment de module
Connecteur de duplicateur de ports
Compartiment de batterie au lithium
Grilles de ventilation
Loquet de batterie
Filtre intégré pouvant
Loquet de batterie
(plusieurs emplacements)
être netoyé
Compartiment du module de
réseau étendu sans fil
de mémoire
Figure 6. Dessous du PC Tablette LIFEBOOK
Composants sous l’ordinateur
Voici une courte description des composants se trouvant sous votre PC Tablette LIFEBOOK.
Compartiment de mémoire supplémentaire
Votre PC Tablette est équipé en usine d’une mémoire vive synchrone dynamique de type 3 à double débit et à haute
vitesse (SDRAM DDR3 1600 MHz). Le compartiment de mémoire permet d’augmenter la capacité de mémoire système
de votre ordinateur pour en améliorer les performances globales. Voir «Module de mémoire additionnelle» en page 77.
Normalement, vous ne devriez pas avoir à ouvrir ce compartiment.
22
- Emplacement des commandes et des connecteurs
Grilles de ventilation
Les grilles permettent à l’air de circuler dans le système afin de refroidir les composants.
POURPROTÉGERVOTRE PC TABLETTEDESDOMMAGESETOPTIMISERSESPERFORMANCES, GARDEZTOUJOURSLESGRILLESDEVENTILATIONDÉGAGÉES,
Les loquets servent à maintenir la batterie à l’intérieur de son compartiment.
Compartiment du module de réseau étendu sans fil
Ce compartiment contient le module de réseau étendu sans fil. Normalement, vous ne devriez pas avoir à l’ouvrir.
Compartiment de batterie au lithium
Le compartiment de batterie contient la batterie interne au lithium. Le couvercle de ce compartiment peut être ouvert
pour enlever la batterie lorsque l’ordinateur doit être entreposé pendant une longue période ou pour remplacer une
batterie à plat par une autre batterie chargée. Voir «Batterie au lithium» en page 70.
Filtre intégré pouvant être nettoyé
Le filtre anti-poussière aide à éviter que la poussière et la saleté s’infiltrent dans votre ordinateur. Voir «Nettoyage
du filtre anti-poussière» en page 113.
Connecteur de duplicateur de ports
Ce connecteur permet de brancher le duplicateur de ports en option sur votre ordinateur portable.
23
- Emplacement des commandes et des connecteurs
Accès au lecteur
Verr num
Verr maj
Verr défil
Batterie 1 niveau
Batterie 2 niveau de charge
Chargement de la batterie
Voyant
Sécurité
optique/disque dur
d’alimetation
de charge
Figure 7. Tableau de voyants d’état
Tableau de voyants d’état
Votre ordinateur comprend deux tableaux de voyants d'état : un sur l'avant, à gauche, et l'autre sous l’écran. Le
tableau de voyants d’état contient des symboles et DEL associées correspondant à des composants spécifiques de
votre PC Tablette. Ces symboles vous renseignent sur le fonctionnement des composants correspondants. (Figure 7)
Voyant d’alimentation
Le voyant d’alimentation indique si le système est opérationnel. Il présente différents états, chacun d’entre
eux indiquant le mode d’alimentation de votre PC Tablette au moment donné.
24
- Tableau de voyants d’état
• Allumé en continu (bleu): Le PC Tablette est sous tension et prêt à être utilisé.
111
2
• Clignotant : Le PC Tablette est en mode Sommeil.
• Éteint : Votre système est en veille prolongée ou hors tension.
Si la batterie est en cours de charge, le voyant d’alimentation demeure allumé même si l’ordinateur est éteint. Et même
si le système a été éteint avec Windows, le voyant d’alimentation restera allumé si un adaptateur est branché à l’ordinateur.
Voyants de charge en cours
Les voyants «Chargement de la batterie» et «Niveau de charge» indiquent laquelle des batteries est en cours de
chargement (Batterie 1: batterie au lithium principale; Batterie 2: batterie au lithium modulaire optionnelle).
Voyant de niveau de charge
Le voyant de niveau de charge de la batterie affiche le niveau de charge de la batterie comme suit :
• Vert continu : batterie chargée entre 51% et 100% de sa capacité maximale.
• Orange continu : batterie chargée entre 13% et 50% de sa capacité maximale.
• Rouge continu : batterie chargée entre 0% et 12% de sa capacité maximale.
• Orange clignotant : Le clignotement indique qu’une mesure de chargement est en cours (quatre secondes
après l’installation de la batterie).
• Rouge clignotant: Problème au niveau de la batterie.
Ce voyant d’accès indique si le disque dur interne ou le lecteur optique est en cours d’utilisation.
Voyant de sécurité
Si un mot de passe a été défini, ce voyant clignote lorsque le système est réactivé à partir de l’état Hors tension
ou du mode Sommeil. Vous devez entrer le mot de passe défini dans le «Tableau de sécurité» pour que le système
redevienne opérationnel.
Voyant de verrouillage du pavé numérique
Le voyant Verr num révèle si le clavier intégré est en mode de pavé numérique à dix touches.
Voyant de verrouillage des majuscules
Le voyant Verr maj révèle si le clavier inscrira les lettres en majuscules.
Voyant Verr défil
Le voyant Verr défil indique si le verrouillage du défilement est actif.
26
- Tableau de voyants d’état
Écran
Figure 8. Ouverture de l’écran
Écran
Votre PC Tablette LIFEBOOK T902 est doté d’un écran d’affichage à DEL rétro-éclairé vous permettant de mieux voir son
contenu lorsque la lumière environnante est intense. La conception convertible de votre PC Tablette vous permet d’ouvrir
complètement l’écran, de le tourner à 180 degrés dans les deux sens et le placer face vers le haut sur le clavier. Cela vous
permet d’utiliser le système comme une tablette, de la même manière qu’avec un bloc-note en papier.
Ouverture de l’écran
Soulevez simplement l’écran vers le haut et vers l’arrière jusqu’à une position confortable, en faisant attention
de ne pas toucher à la surface d’affichage. (Figure 8)
27
- Écran
Utilisation du système comme une tablette
A
B
C
D
Si vous souhaitez utiliser le système comme une tablette, effectuez les étapes suivantes.
• À L’ÉTAPESUIVANTE, ASSUREZ-VOUSDEPLACERL’ÉCRANPERPENDICULAIREMENTAUCLAVIER, SINONLECLAVIERETLECOUVERCLEDEL’ÉCRAN
POURRAIENTS’ÉGRATIGNER.
1Soulevez l’écran jusqu’à ce qu’il soit perpendiculaire au clavier. (Figure 9).
2Lorsque l’écran est perpendiculaire au clavier, tournez de 180 degrés dans l’une ou l’autre direction (Figure 10)
afin qu’il soit face vers l’arrière.
3En tenant l’extrémité supérieure de l’écran, tirez vers l’avant jusqu’à ce qu’il repose pratiquement au dessus du clavier.
4Pour revenir à la configuration portable, reprenez les étapes 3 et 2.
• Votre ordinateur peut être utilisé en configuration tablette et orienté de quatre façons différentes : 0
o
, 90o, 180o
et 270o (Figure 11). Les lettres associées à chaque orientation désignent la position du système lorsque la
flèche est tournée vers le haut.
• (A) Orientation verticale: Positionnez l’écran à la verticale, la caméra à gauche.
• (B) 2e orientation verticale: Positionnez l’écran à la verticale, la caméra à droite.
• (C) Orientation horizontale: Positionnez l’écran à l’horizontale, la caméra au-dessus.
(D) 2e orientation horizontale: Positionnez l’écran à l’horizontale, la caméra au-dessous.
Modification de la fonction de pivotement automatique
Votre PC Tablette possède un utilitaire de pivotement automatique permettant de déterminer comment vous souhaitez
que l’écran réagisse lorsque la tablette est tournée. Lorsque le pivotement automatique est activé, l’affichage pivote
automatiquement dans le même sens que l’écran.
Lorsque vous recevez votre PC tablette, les valeurs Pause et Pause automatique sont les paramètres par défaut de
l’utilitaire de pivotement automatique. Lorsque l’option Pause est activée, le système ne se place pas en Pivotement
automatique tant que ce mode n’est pas activé. Lorsque l’option Pause automatique est activée, l’écran ne pivote pas
automatiquement s’il a été tourné autrement qu’avec la fonction de pivotement automatique (notamment avec
le bouton de pivotement sur la tablette).
Si l’option Pause automatique est activée, il existe plusieurs façons de réactiver le pivotement automatique:
• Positionnez l’affichage et l’écran dans le même sens.
• Lorsque le système quitte le mode veille ou le mode veille prolongée.
• Lorsque le système est redémarré ou que la session est fermée puis rouverte.
Lorsque le système est en Pause, il existe plusieurs façons de l’activer:
29
- Écran
• Sélectionnez Démarrer > Tous les programmes > Utilitaire de pivotement automatique, puis cliquez sur Reprendre.
• Avec le bouton droit, cliquez sur l’icône de l’utilitaire de pivotement automatique dans la barre de tâches,
puis cliquez sur Reprendre.
• Ouvrez le menu Fujitsu en appuyant sur la touche [A] ou en cliquant sur l’icône du menu Fujitsu dans la barre
de tâches, puis cliquez sur [Reprendre pivotement automatique] dans la deuxième page du menu Fujitsu.
Réglage de la luminosité de l’écran
Lorsque vous avez allumé votre ordinateur PC Tablette, vous pouvez régler la luminosité de l’écran à un niveau plus
confortable. Vous pouvez ajuster la luminosité de trois façons: avec le clavier, avec l’utilitaire de gestion de l’alimentation,
avec le menu Fujitsu.
Utilisation du clavier
Si vous réglez la luminosité en vous servant du clavier, vous modifiez les paramètres du système (c.-à-d., le paramétrage
réalisé avec les touches de fonction modifient automatiquement les paramètres de luminosité dans les paramètres
de la tablette et du stylet).
• [Fn+F6] : Appuyez plusieurs fois sur cette combinaison de touches pour diminuer la luminosité de votre écran.
• [Fn+F7]: Appuyez plusieurs fois sur cette combinaison de touches pour augmenter la luminosité de votre écran.
Utilisation de l’utilitaire de gestion de l’alimentation
Pour régler la luminosité avec l’utilitaire de gestion de l’alimentation:
Cliquez sur Démarrer -> Panneau de configuration. Dans « Affichage par: », sélectionnez un des affichages par icônes.
Sélectionnez Affichage, puis cliquez sur Régler la luminosité dans la partie gauche de l’écran. Faites glisser la barre
Luminosité de l’écran vers la gauche ou la droite selon votre préférence.
Utilisation du menu Fujitsu pour régler la luminosité
Pour régler la luminosité en vous servant du menu Fujitsu, cliquez sur l’icône Menu Fujitsu de la barre de tâches dans
le coin inférieur droit de l’écran. (Vous pouvez aussi ouvrir le menu Fujitsu en appuyant sur la touche [A].) Faites défiler
vers le bas jusqu’au Centre de mobilité de Windows, puis double-cliquez sur l’icône située à côté de Luminosité de
l’écran. Réglez la luminosité en faisant glisser le bouton sur la position On battery (Alimentation batterie) ou Plugged in
30
- Écran
(Alimentation secteur). Vous pouvez aussi utiliser le menu Fujitsu comme moyen rapide pour régler la luminosité de
l’écran au minimum ou au maximum. Pour ce faire, cliquez sur le bouton correspondant dans le menu Fujitsu. LCD Brightness Min or LCD Brightness Max (Luminosité ACL min. ou Luminosité ACL max.).
Activation/Désactivation du capteur de lumière ambiante
Ce système possède un capteur de lumière ambiante (juste en dessous de bouton de tablette) qui mesure
automatiquement les conditions de luminosité dans lesquelles l’ordinateur est utilisé. Si l’environnement est très
éclairé, la luminosité de l’écran ACL augmentera pour faciliter la lecture. Au contraire, dans la pénombre, la
luminosité de l’écran diminuera automatiquement.
Le capteur de lumière peut être activé ou désactivé à partir du Panneau de configuration, comme suit:
1Ouvrez le Panneau de configuration et cliquez sur Affichage par: puis sélectionnez la taille des icônes souhaitée.
2Cliquez sur l’icone Capteurs d’emplacement et autres.
3Pour activer ou désactiver le capteur de lumière, cochez ou décochez la case située dans la colonne « Activé ».
4Pour de plus amples informations à propos du capteur de lumière, ouvrez la fenêtre « Propriétés du capteur »
en cliquant sur Capteur de lumière dans la colonne « Capteur ».
5Dans la fenêtre « Propriétés du capteur », vous pouvez modifier la description du capteur, désinstaller le capteur
ou encore activer ou désactiver les utilisateurs sélectionnés.
• Pour modifier la description du capteur, cliquez sur le bouton [Modifier la description], saisissez les nouveaux
éléments, puis cliquez sur le bouton [OK].
31
- Écran
• Pour limiter le nombre d’utilisateurs ayant accès aux capteurs, cliquez sur Modifier les accès aux capteurs,
puis cochez ou libérez la case située à côté de l’utilisateur auquel vous souhaitez autoriser ou refuser l’accès.
• Pour désinstaller le capteur, cliquez sur Désinstaller ce capteur.
32
- Écran
Clavier
Touche Fn
Touche Démarrer
Touches de fonction
Pavé numérique
Touche d’application
Touches de défilement
(délimité par la ligne noire)
Figure 12. Clavier
Utilisation du clavier
Votre PC Tablette Fujitsu LIFEBOOK est doté d’un clavier à 84 touches. Ce clavier exécute toutes les fonctions d’un clavier
à 101 touches, y compris les touches Windows et diverses touches de fonction spéciales. Cette section décrit les touches
suivantes (Figure 12) :
• Pavé numérique : Certaines touches de votre PC Tablette remplissent une double fonction, servant à la fois de
caractère standard et de touche numérique ou mathématique. Pour passer du caractère standard à la fonction
numérique, utilisez la touche [Verr num].
33
- Clavier
• Touches de defilement: Votre clavier contient quatre touches fléchées permettant de déplacer le curseur
ou le point d’insertion vers la droite, vers la gauche, vers le haut ou vers le bas, dans les fenêtres, dans
les applications et dans les documents.
• Touches de fonction: Les touches [F1] à [F12] s’utilisent avec la touche [Fn] pour exécuter des actions
spéciales, selon le programme en cours d’utilisation.
• Touches Windows : Ces touches fonctionnent de concert avec votre système d’exploitation Windows et produisent
le même résultat que si vous cliquiez sur le menu Démarrer ou avec le bouton droit de votre pointeur.
Pavé numérique
Certaines touches du clavier remplissent une double fonction en servant de touche standard et de touche numérique.
Pour utiliser la fonction numérique de ces touches, appuyez sur [Verr num]. Pour désactiver la fonction numérique,
appuyez de nouveau sur la même touche. Lorsque cette fonction est activée, vous pouvez saisir des chiffres de 0 à 9,
exécuter des additions ( + ), des soustractions ( - ), des multiplications ( * ) et des divisions ( / ), ainsi que saisir des
décimales ( , ) en vous servant des touches de fonction désignées du pavé numérique. Les fonctions secondaires des
touches du pavé numérique sont indiquées sur leur face avant.
Touches Windows
Votre ordinateur LIFEBOOK PC Tablette comporte deux touches Windows, soit une touche [Démarrer] et une touche
[Application]. La touche [Démarrer] affiche le menu Démarrer. Ce bouton fonctionne un peu comme le bouton du menu
Démarrer sur votre écran. La touche [Application] fonctionne comme le bouton droit de votre souris et affiche un menu
de raccourcis s’appliquant à l’élément sélectionné (Pour plus d’informations sur les touches Windows, veuillez consulter
l’Aide Windows et la documentation de soutien disponible dans le menu Démarrer.)
Touches de défilement
Les touches de défilement sont les quatre touches fléchées qui permettent de déplacer le curseur vers le haut, vers
le bas, vers la gauche et vers la droite dans les applications. Dans les programmes tels que l’Explorateur Windows,
elles servent à déplacer la «mise en évidence» (sélectionne l’élément suivant en haut, en bas, à gauche ou à droite).
34
- Clavier
Touches de fonction
Votre PC Tablette LIFEBOOK comporte 12 touches de fonction, F1 à F12. Les fonctions affectées à ces touches varient
selon l’application. Pour les connaître, consultez la documentation du logiciel utilisé.
• La touche [Fn] permet d’accéder à des fonctions supplémentaires de votre PC Tablette. Elle est toujours utilisée
conjointement avec une autre touche.
• [Fn+F2] : Sur les ordinateurs à rétroéclairage, vous diminuer ou augmenter la luminosité en maintenant la
touche [Fn] enfoncée et en appuyant alternativement sur la touche [Fn].
• [Fn+F3]: Maintenez [Fn] enfoncée et appuyez sur [F3] pour activer ou désactiver la fonction Silence.
• [Fn+F4]: Maintenez la touche [Fn] enfoncée et appuyez sur [F4] pour activer ou désactiver la fonction Quick
Point. Veuillez prendre note que la combinaison de touches [Fn+F4] fonctionne uniquement lorsque le paramètre
Manual Setting (Configuration manuelle) est sélectionné dans le BIOS. (Voir «Utilitaire de configuration du BIOS»
en page 63)
• [Fn+F6]: Gardez la touche [Fn] enfoncée et appuyez plusieurs fois sur [F6] pour diminuer la luminosité de l’écran.
• [Fn+F7]: Gardez la touche [Fn] enfoncée et appuyez plusieurs fois sur [F7] pour augmenter la luminosité de l’écran.
• [Fn+F8]: Si vous appuyez plusieurs fois sur [F8] tout en maintenant la touche [Fn] enfoncée, vous réduirez
le volume sonore de votre système.
• [Fn+F9]: Si vous appuyez plusieurs fois sur [F9] tout en maintenant la touche [Fn] enfoncée, vous augmenterez
le volume sonore de votre système.
• [Fn+F10]: Gardez la touche [Fn] enfoncée et appuyez sur [F10] pour changer l’emplacement de l’affichage
vidéo. Chaque fois que vous appuyez sur cette combinaison de touches, vous passez au choix suivant. Les
choix disponibles sont, dans l’ordre: écran intégré uniquement, moniteur externe uniquement et écran
intégré plus moniteur externe.
35
- Clavier
Pavé tactile/Numériseur actif
Bouton gauche
Bouton droit
Commande du curseur
Figure 13. Pavé tactile Touchpad
Utilisation du pavé Touchpad
Le pavé tactile Touchpad est intégré à votre PC Tablette LIFEBOOK. Ce dispositif permet de commander le déplacement
du curseur et de sélectionner des éléments affichés à l’écran. Ce pavé est composé d’une commande de curseur sous
le centre du clavier et de deux boutons juste en-dessous. Le bouton gauche fonctionne de la même manière qu’un
bouton gauche de souris tandis que le bouton droit a la même fonction que le bouton droit d’une souris. La fonction
exacte des boutons peut varier selon l’application utilisée.
36
- Pavé tactile/Numériseur actif
Cliquer
Cliquer signifie enfoncer et relâcher un bouton. Pour cliquer à gauche, placez le curseur sur l’élément que vous désirez
sélectionner, puis enfoncez et relâchez immédiatement le bouton gauche. Pour cliquer à droite, placez le curseur sur
l’élément que vous désirez sélectionner, puis enfoncez et relâchez immédiatement le bouton droit. Vous pouvez
également cliquer en frappant une fois le pavé Touchpad avec délicatesse.
Figure 14. Cliquer à l’aide du boutonFigure 15. Cliquer à l’aide du pavé TouchPadFigure 16. Faire un clic droit avec le bouton
Double-cliquer
Double-cliquer signifie cliquer rapidement, deux fois de suite, avec le bouton gauche. Cette procédure ne fonctionne pas
avec le bouton droit. Pour effectuer un double-clic, placez le pointeur sur l’objet voulu et appuyez rapidement deux fois
sur le bouton gauche. Vous pouvez également effectuer un double-clic en tapant deux fois légèrement sur le pavé tactile.
Figure 17. Double-cliquer à l’aide du boutonFigure 18. Double-cliquer à l’aide du pavé Touchpad
Glisser signifie enfoncer le bouton gauche, sans le relâcher, en déplaçant le curseur. Pour faire glisser un élément, placez
d’abord le curseur sur cet élément. Ensuite, enfoncez et tenez le bouton gauche tout en déplaçant l’élément à son nouvel
emplacement, puis relâchez. Vous pouvez également glisser un élément avec le pavé tactile Touchpad. Premièrement,
placez le curseur sur l’élément que vous désirez déplacer et frappez légèrement le pavé tactile Touchpad à deux reprises
en faisant attention de laisser le doigt sur le pavé après la dernière frappe. Ensuite, glissez votre doigt sur le pavé tactile
jusqu’à ce que l’élément soit à l’emplacement désiré et retirez votre doigt.
Figure 19. Glisser à l’aide du boutonFigure 20. Glisser à l’aide du pavé Touchpad
Réglage des commandes du pavé TouchPad
Le panneau de configuration Windows vous permet de personnaliser votre pavé tactile TouchPad avec divers paramètres
disponibles dans la boîte de dialogue Propriétés de la souris. Il y a trois aspects du fonctionnement du pavé tactile
que vous pouvez régler:
38
- Pavé tactile/Numériseur actif
• Boutons : Cet onglet vous permet de configurer les boutons pour une utilisation gaucher ou droitier,
et de configurer l’intervalle de temps permis entre deux clics lors des double-clics.
• Pointeurs: Cet onglet vous permet de paramétrer le régime du curseur selon sa fonctionnalité.
• Options de Pointeur: Cet onglet vous permet de configurer une relation entre la vitesse de mouvement de votre
doigt et la vitesse du curseur. Il vous permet aussi d’activer un sillage de pointeur pour la flèche du curseur.
Écran de numériseur actif
REMARQUE: Selon la configuration de votre système, outre le
numériseur actif, il est possible que vous ayez un pavé tactile
capacitif répondant aux mouvements et aux pressions du doigt
(Cette configuration est appelée « numériseur double ».) Pour
obtenir davantage de renseignements sur l’écran tactile,
reportez-vous au «Utilisation de l’écran tactile capacitif»
en page 43.
Le numériseur intégré vous permet d’utiliser le stylet comme un
pointeur. Vous pouvez utiliser le stylet pour cliquer, double-cliquer,
cliquer à droite, faire glisser des éléments ou icônes ou pour
dessiner et effacer comme avec un stylet ou un crayon dans
des applications qui fonctionnent avec cette caractéristique,
notamment des programmes de dessin et de peinture. La moitié
avant du manche fonctionne exactement comme un bouton
droit de souris. La moitié arrière du manche et le commutateur
d’effacement à l’extrémité du stylet agissent comme des effaceurs.
Si vous utilisez le bouton d’effacement, assurez-vous de bien
l’enfoncer sur l’écran pour activer la fonction d’effacement.
Figure 21. Utilisation de l’écran numériseur actif
Pour faire un clic gauche, touchez l’objet que vous voulez sélectionner, puis soulevez immédiatement le bout
du stylet (Figure 23).
Faire un clic droit sur l’écran numériseur
Pour faire un clic droit, maintenez le bouton sur le devant du stylet enfoncé en tapotant sur l’écran (Figure 24). Pour
désactiver la fonction de clic à droite, allez à Démarrer -> Panneau de configuration -> Matériel et son -> Paramètres
tactiles et du stylet.
40
- Pavé tactile/Numériseur actif

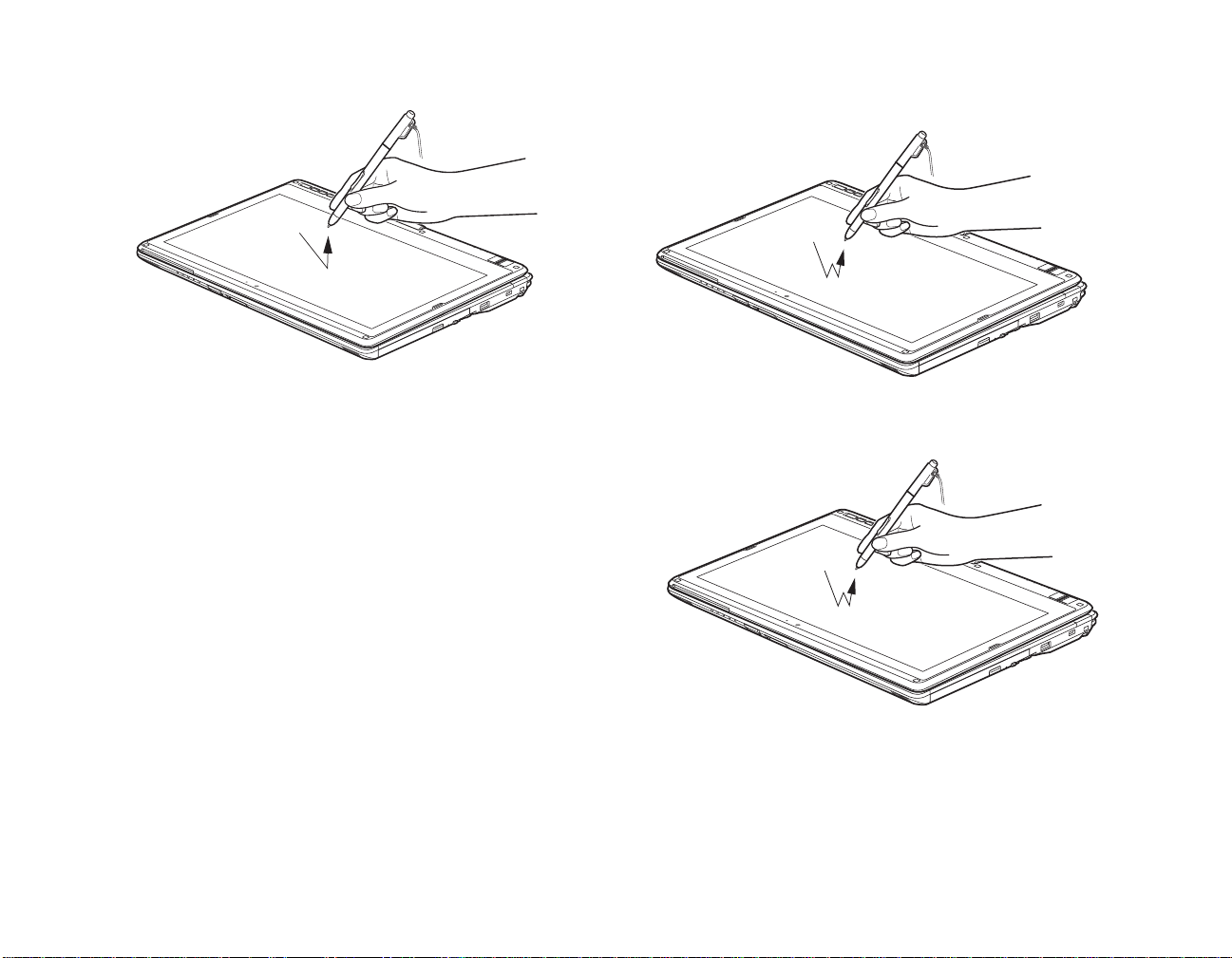

Figure 23. Cliquer sur l’écran numériseur actifFigure 24. Faire un clic droit sur l’écran numériseur
Double-cliquer
Pour double-cliquer, touchez l’élément deux fois, puis
retirez immédiatement le bout du stylet (Figure 25).
41
- Pavé tactile/Numériseur actif
Figure 25. Faire un double clic sur l’écran
Glisser
Glisser signifie déplacer un élément avec le stylet en
touchant l’écran, puis en déplaçant et en soulevant le
stylet. Pour glisser, touchez l’écran tactile avec votre
stylet sur l’élément que vous souhaitez déplacer. Tout
en continuant de toucher l’écran avec le stylet, glissez
l’élément vers son nouvel emplacement en déplaçant
le stylet à travers l’écran, puis en soulevant le stylet
pour le relâcher (Figure 26).
Figure 26. Faire glisser un objet sur l’écran
Étalonner l’écran de numériseur actif
Pour assurer une correspondance précise entre le curseur et le stylet, vous devez exécuter l’Utilitaire d’étalonnage de
l’écran tactile avant d’utiliser l’écran tactile pour la première fois. Faites de même si vous avez modifié la résolution
de l’écran et/ou l’orientation.
1Allez à Démarrer -> Panneau de configuration.
2Cliquez sur Périphériques et sons, puis sélectionnez Paramètres PC tablette.
3Sous l’onglet Affichage, cliquez sur le bouton [Étalonner]. (Remarque: Si vous avez un écran tactile capacitif optionnel,
vous devez cliquer sur Entrée stylet ou sur Entrée tactile, selon la méthode que vous désirez étalonner.)
4Réglez l’écran de votre portable à un angle confortable, puis repérez le symbole (+) dans le coin supérieur gauche
VOUSRISQUEZD’ENDOMMAGERL’ÉCRAN DEL ET/OUL’ÉCRANTACTILE.
5Selon que vous procédiez à l’étalonnage de l’entrée stylet ou de l’entrée tactile, touchez fermement l’écran avec
le stylet ou votre doigt, directement sur le symbole (+). Soulevez le stylet ou votre doigt de l’écran et la cible
se déplacera vers une position différente sur l’écran.
6Répétez l’étape 4 jusqu’à ce que vous ayez sélectionné tous les symboles (+).
7Une fois cette opération terminée, appuyez sur le bouton [OK].
8Avec le stylet ou votre doigt, touchez plusieurs points de l’écran pour vérifier qu’il est bien étalonné. Si vous n’êtes
pas satisfait de l’étalonnage de l’écran, appuyez sur le bouton [Étalonner] pour recommencer.
Utilisation de l’écran tactile capacitif
Ce PC Tablette comporte un numériseur double optionnel permettant d’utiliser le stylet ou un(des) doigt(s) comme
pointeur. Ce type d’écran permet également d’utiliser des « mouvements » pour exécuter diverses opérations,
notamment pour défiler, zoomer et pivoter.
Pour exécuter un clic droit avec deux doigts, placez un doigt à l’endroit où vous désirez exécuter le clic droit,
puis tapotez rapidement une fois sur l’écran.
43
- Pavé tactile/Numériseur actif
Mode mouvements
Pour activer le mode mouvements, deux doigts doivent toucher l’écran avec un intervalle de moins de 200 ms. Si le
deuxième doigt touche l’écran plus de 200 ms après le premier doigt, le deuxième doigt est ignoré. Si plus de deux
doigts touchent l’écran pendant cet instant, c’est plutôt le mode mouvements avancé qui est activé. Lorsque le mode
mouvements est activé, aucun mouvement de curseur n’est envoyé au système.
Lorsque les deux doigts quittent l’écran tactile, le mode mouvements est désactivé. Lorsqu’un troisième doigt est ajouté,
le mode mouvements normal est désactivé au profit du mode mouvements avancé. Si le système ne reconnaît pas un
mouvement, aucune opération n’est exécutée. Dans ce cas, retirez les deux doigts de l’écran et essayez de nouveau.
Mouvement de défilement
Pour faire défiler un long document ou une page Web, placez deux doigts sur l’écran (un premier doigt rapidement suivi
du deuxième). Si au moins un des doigts se déplace d’au moins 3 mm, un défilement est produit. Si les deux doigts se
déplacent dans la même direction de façon parallèle (avec une tolérance de 5 mm), le mode défilement est activé. Si un
doigt demeure immobile, aucun défilement n’est produit. Si un des deux doigts est levé, le mode défilement est désactivé.
Mouvement de zoom
Le mouvement de zoom est particulièrement utile pour voir des images. Pour faire un zoom avant, placez deux doigts
sur l’élément que vous désirez agrandir (posez un premier doigt rapidement suivi du deuxième), puis écartez-les l’un
de l’autre.
Si au moins un des doigts se déplace d’au moins 10 mm, un zoom est produit. Si la distance entre les doigts change de
10 mm ou plus et que les deux doigts sont demeurés à peu près alignés, le mode zoom est activé. Si un des deux doigts
s’écarte de plus de 10 mm de la «ligne de zoom» créée lors du contact initial des doigts, le mode zoom est désactivé.
Pour faire un zoom arrière, placez deux doigts sur l’élément que vous désirez réduire (posez un premier doigt rapidement
suivi du deuxième), puis déplacez-les l’un vers l’autre.
Mouvement de rotation
Si vous désirez faire pivoter un objet sur l’écran, placez deux doigts sur l’image que vous désirez faire pivoter (posez
un premier doigt rapidement suivi du deuxième), puis déplacez-les en sens contraire, comme pour tourner une poignée.
La direction du pivotement de l’objet dépend de la direction du mouvement des doigts.
44
- Pavé tactile/Numériseur actif
Si au moins un des doigts se déplace d’au moins 12 mm, une rotation est produite. Si un doigt demeure immobile
(se déplaçant de moins de 5 mm dans n’importe quelle direction) et que l’autre est déplacé, une rotation est produite.
Si les doigts commencent à se déplacer dans la même direction, la rotation est annulée. Si la distance entre les doigts
change de plus de 10 mm, la rotation est annulée.
Installation du cordon de stylet
Pour éviter d’échapper ou de perdre votre stylo, attachez-le
à votre ordinateur à l’aide du cordon fourni.
Pour attacher le cordon à votre PC Tablette, suivez
les étapes suivantes:
1Attachez l’extrémité du cordon (petite boucle) à votre
stylet. Pour ce faire, enfilez la petite boucle à travers
le trou du stylet, puis faites passer l’autre extrémité
du cordon à travers la boucle.
2Attachez la grande boucle du cordon au point d’attache
de votre ordinateur. Pour ce faire, enfilez le bout du cordon
(grande boucle) à travers le point d’attache, puis faites
passer le stylo à travers la grande boucle.
Figure 27. Installation du cordon
45
- Pavé tactile/Numériseur actif
Réglage du volume
Votre PC Tablette Fujitsu LIFEBOOK est doté de plusieurs commandes de volume fonctionnant en interaction.
• Vous pouvez aussi ajuster et couper/remettre le volume avec l’icône de volume dans la zone de notification.
• Pour régler le volume, utilisez les touches [Augm. volume] ou [Dimin. volume] sur le clavier.
• Le volume peut également être réglé avec les touches de fonction [F8] et [F9]. Si vous appuyez plusieurs fois
sur [F8] tout en maintenant la touche [Fn] enfoncée, vous réduirez le volume sonore de votre système. Si vous
appuyez plusieurs fois sur [F9] tout en maintenant la touche [Fn] enfoncée, vous augmenterez le volume
sonore de votre PC Tablette.
• Pour régler le volume, vous pouvez ouvrir le panneau de configuration et sélectionner le Centre de mobilité
Windows. Ensuite, dans la zone « Volume », vous pourrez régler le volume ou passer en sourdine.
• Gardez la touche [Fn] enfoncée et appuyez sur la touche [F3] pour couper le son. Pour rétablir le son, appuyez
de nouveau sur [Fn+F3].
• Le volume peut aussi être réglé avec les commandes de volume proposées par diverses applications.
• Certains périphériques audio pouvant être connectés à votre système sont dotés de commandes de volume.
Chaque commande de volume ci-dessus impose une limite supérieure s’appliquant aux autres commandes. Nous vous
recommandons d’essayer les différentes commandes pour découvrir le réglage vous convenant le mieux.
46
- Réglage du volume
Baie modulaire
Figure 28. Baie modulaire
Périphériques de baie modulaire
Votre PC Tablette Fujitsu LIFEBOOK est doté d’une baie modulaire. La baie modulaire permet d’insérer un lecteur optique,
une batterie au lithium ou un volet réducteur de poids.
L’un des périphériques indiqués ci-dessous sera installé dans la baie modulaire.
• Graveur de DVD multiformat double couche: Ce lecteur vous permet de lire des films, des logiciels et des DVD/CD
audio, ainsi que d’enregistrer des DVD, des CD et des DVD-RAM
• Lecteur modulaire Blu-ray™ RW. Ce lecteur permet de lire et graver des disques Blu-ray.
• Batterie au lithium modulaire: cette batterie rechargeable peut être utilisée pour alimenter votre PC Tablette
LIFEBOOK lorsque aucun adaptateur n’y est connecté.
• Volet réducteur de poids: Ce volet permet de remplir la baie lorsque vous n’y insérez aucun périphérique.
Votre PC Tablette détectera automatiquement le nouveau
périphérique et l’activera lors du démarrage de votre système.
Une lettre de désignation du périphérique sera attribuée et
visible dans le Poste de travail et l’Explorateur Windows.
Remplacement sous tension
Pour remplacer un périphérique à chaud, employez l’utilitaire
«Déconnecter ou éjecter un périphérique en toute sécurité».
L’icône de cet utilitaire est disponible dans la zone de notification.
Cliquez sur l’icône et suivez les instructions s’affichant à l’écran.
48
- Périphériques de baie modulaire
Figure 29. Retrait/installation
d’un périphérique modulaire
Bouton Windows
Bouton d'alimentation
(illustré à titre de
référence uniquement).
Boutons Sécurité/PC tablette/Windows du LIFEBOOK
Le PC tablette LIFEBOOK T902 est doté d’une fonctionnalité unique : le panneau de boutons Sécurité et PC tablette,
avec un bouton Windows indépendant. Ces boutons vous permettent de protéger votre ordinateur contre toute
utilisation non autorisée et de lancer des applications et actions spécifique au simple toucher d’un bouton.
Fonctions des boutons de sécurité
Si le système de sécurité est activé au démarrage de votre PC Tablette ou à partir du mode Veille prolongée ou Hors
tension, vous devrez entrer un mot de passe à l’aide des boutons de sécurité. Une fois le mot de passe valide entré,
le système reprend son fonctionnement.
Cinq boutons de sécurité/application tablette sont situés sur le côté inférieur droit de l’écran lorsqu’il est configuré
pour une utilisation en ordinateur portable classique.
Les cinq boutons sont utilisés pour l’activation des fonctions de sécurité. Quatre des boutons sont utilisés pour entrer
un mot de passe et le cinquième l’est en tant que bouton d’Entrée. Pour plus d’informations sur chacun des boutons
Sécurité, consultez Table 3.
Figure 30. Boutons Sécurité/PC Tablette du PC Tablette LIFEBOOK T902
49
- Boutons Sécurité/PC tablette/Windows du LIFEBOOK
Icône de bouton État du systèmeFonction du tableau de sécurité
Pré-démarrage ou reprise à partir du mode Veille Bouton de sécurité 1
Bouton de sécurité 2
Bouton de sécurité 3
Bouton de sécurité 4
Bouton de sécurité [Entrée]
Table 3. Fonctions des boutons de sécurité
50
- Boutons Sécurité/PC tablette/Windows du LIFEBOOK
Fonctions des boutons post-identification
Les six boutons peuvent être utilisés après l’ouverture de session. Pour plus d’informations sur les fonctions
de post-identification, consultez Table 3.
Icône de
bouton
État du systèmeFonctions PC Tablette
Post-démarrage (bureau Windows affiché)
Le bouton Windows a deux fonctions :
Action principale : ouvre le menu Démarrer
bouton [Windows] + bouton [Alimentation]:
ouvre le gestionnaire des tâches Ctrl+Alt+Suppr
Diminution du volume
Augmentation du volume
désactive et réactive la rotation automatique
ouvre l’utilitaire de menu Fujitsu
ouvre l’application Journal Windows
Table 3. Fonctions des boutons PC Tablette pendant la post-identification
Bouton Windows
En post conn exion, le b outon Windows ser t à ac tiver deux fonctions . Lor sque vo us ap puyez unique ment sur ce bouton,
il ouvre le menu Démarrer. Lorsque vous appuyez sur ce bouton en même temps que sur le bouton d’alimentation,
il ouvre le gestionnaire des tâches [Ctrl] + [Alt] + [Suppr].
51
- Boutons Sécurité/PC tablette/Windows du LIFEBOOK
Boutons Dim. volume/Augm. volume
Ces boutons servent à augmenter ou à diminuer le volume.
Blocage de la rotation
La fonction de blocage de rotation sert à désactiver ou à réactiver la rotation automatique. Lorsque l’ordinateur est
en configuration tablette et si la fonction de rotation automatique est réactivée, l’écran tourne automatiquement dès
que l’ordinateur est tourné. Lorsque la rotation automatique est désactivée, l’écran reste en position quels que soient
les mouvements de l’ordinateur.
Bouton A
Lorsque vous appuyez sur le bouton A après connexion, l’utilitaire de menu Fujitsu s’affiche.
Lorsque vous appuyez sur le bouton A, le voyant de batterie indique la capacité restante de la batterie (Voir «Tabl eau
de voyants d’état» en page 24.); il s’éteint automatiquement cinq secondes après que vous avez relâché le bouton.
Bouton B
Lorsque vous appuyez sur le bouton B après connexion, le Journal Windows s’affiche.
Modification des fonctions des boutons PC Tablette
Les boutons Applications A et B peuvent être changés pour lancer un programme ou effectuer une tâche que vous
choisissez. Par défaut, le bouton Application A lance la Calculatrice et le bouton Application B, le Journal MS.
Pour lancer différentes applications ou amener les boutons Applications A et B à effectuer une tâche spécifique:
1Dans le Panneau de configuration, double-cliquez sur l’icône «Paramètres des boutons tablette»
2Sélectionnez l’onglet Boutons tablette et, dans la liste, cliquez sur le bouton que vous souhaitez modifier.
3Cliquez sur [Changer] et ouvrez la liste déroulante dans le champ Appuyer.
4Sélectionnez l’action que vous voulez voir le bouton effectuer. Si vous voulez lancer un programme,
cliquez sur Démarrer un programme, puis naviguez vers l’emplacement du programme.
5Cliquez sur [OK], puis cliquez à nouveau sur [OK]. Les boutons effectueront maintenant les actions que vous
leur avez assignées.
52
- Boutons Sécurité/PC tablette/Windows du LIFEBOOK
Configuration du tableau de sécurité LIFEBOOK
Lorsque vous recevez votre PC Tablette LIFEBOOK, l’application du tableau de sécurité est préinstallée, mais sans aucun
mot de passe défini. Les rubriques suivantes décrivent en détail le tableau de sécurité et la façon de configurer,
de changer ou de supprimer des mots de passe.
Boutons numérotés
Utilisez ces boutons pour saisir votre mot de passe.
Bouton Entrée
Après avoir entré les codes numérotés, appuyez sur ce bouton pour enregistrer le mot de passe dans le PC Tablette.
Mots de passe
Des mots de passe d’utilisateur et de superviseur peuvent être définis sur l’ordinateur. Afin de faciliter la gestion des
systèmes, le mot de passe de superviseur est habituellement le même sur tous les PC Tablette d’un groupe de travail,
d’un bureau ou d’une entreprise. Toutefois, les ordinateurs individuels utilisés dans un environnement de groupe ne
devraient pas utiliser un mot de passe commun. Un mot de passe se compose de une à cinq frappes de bouton, suivies
du bouton Entrer. Une frappe valide peut faire intervenir un seul bouton ou jusqu’à quatre boutons simultanément.
Voici des exemples de frappes valides:
• Bouton [4] enfoncé seul
• Boutons [2] et [3] enfoncés en même temps
• Boutons [1], [2] et [4] enfoncés en même temps
• Boutons [1], [2], [3] et [4] enfoncés en même temps
Voici maintenant des mots de passe valides. Les codes entre accolades ({ }) font intervenir plus d’un bouton.
- Boutons Sécurité/PC tablette/Windows du LIFEBOOK
Définir des mots de passe
Lorsque l’ordinateur est expédié de l’usine, aucun mot de passe n’est défini. Vous avez le choix de le laisser tel quel
ou de définir un mot de passe de superviseur et d’utilisateur. Vous devez définir le mot de passe de superviseur avant
celui de l’utilisateur.
Vous devez détenir un mot de passe de superviseur avant de paramétrer tout mot de passe d’utilisateur.
Le mot de passe de superviseur permet de contourner le mot de passe d’utilisateur.
1Allez au menu Démarrer.
2Cliquez sur Exécuter.
3Entrez: C:\Program Files\Fujitsu\Security Panel Application\Supervisor\FJSECS.EXE, puis appuyez sur [Entrée]
4Suivez les instructions affichées à l’écran pour définir le mot de passe de superviseur.
Définition du mot de passe d’utilisateur
1Allez au menu Démarrer.
2Cliquez sur Tous les programmes.
3Cliquez sur Application Tableau de sécurité et d’applications -> Application Tableau de sécurité.
4Suivez les instructions qui s’affichent pour définir le mot de passe d’utilisateur.
- Boutons Sécurité/PC tablette/Windows du LIFEBOOK
Utilisation de votre tableau de sécurité LIFEBOOK
La fonction de verrouillage de sécurité est activée à la mise sous tension du système, de même qu’à sa reprise depuis le
mode veille prolongée. Il faut toujours utiliser les boutons du tableau de sécurité pour entrer le mot de passe d’utilisateur.
Votre système n’entamera la séquence d’amorçage qu’après l’entrée du mot de passe de superviseur ou d’utilisateur.
Lorsque le système est hors tension
1Mettez le système sous tension.
2Lorsque le voyant de sécurité clignote, entrez le mot de passe puis appuyez sur le bouton [Entrée] (par exemple:
si le mot de passe est 22222, appuyez d’abord cinq fois sur le bouton 2, puis sur le bouton [Entrée]. Le PC Tablette
démarrera normalement.
Lorsque le système est en veille prolongée
1Appuyez sur la glissière veille/reprise.
2Lorsque le voyant de sécurité clignote, entrez le mot de passe, puis appuyez sur le bouton [Entrée];
l’ordinateur doit alors reprendre son fonctionnement normal.
Entrée d’un mot de passe incorrect
Après trois échecs successifs de saisie d’un mot de passe de superviseur ou d’utilisateur, le système émet des bips pendant
environ une minute. Si le mot de passe entré durant cet intervalle (pendant les bips) est valide, le signal sonore s’arrête
et le PC Tablette reprend son fonctionnement normal. Si aucun mot de passe n’est saisi, ou si un mot de passe incorrect
est à nouveau saisi, le système retourne à son état précédent (hors tension) et le voyant de sécurité s’éteint. Pour
réactiver le portable après un échec de la saisie du mot de passe, vous devez appuyer sur la glissière veille/reprise,
puis saisir un mot de passe valide.
Pour changer la procédure exécutée par le système lorsque le couvercle est fermé :
55
- Boutons Sécurité/PC tablette/Windows du LIFEBOOK
1Ouvrez le Panneau de configuration. Si l’affichage est en vue «Catégorie», cliquez sur l’un des choix d’icône dans
Affichage par: Cliquez sur Options d’alimentation.
2Dans le panneau de gauche, cliquez sur Choisir ce que fait la fermeture du couvercle.
3Sous Lorsque je ferme le couvercle, sélectionnez l’action souhaitée puis cliquez sur le bouton [Sauvegarder
les modifications].
Fonctionnement avec une batterie faible
Si la batterie de votre PC Tablette est faible, le fait d’enfoncer la glissière veille/reprise active simplement le voyant
de sécurité. Votre portable ne se déverrouille pas et le voyant de sécurité s’éteint après une minute. Pour revenir au
fonctionnement normal, branchez d’abord une source d’alimentation à l’ordinateur. Vous pouvez alors le déverrouiller.
Désinstallation/réinstallation de l’application Tableau de sécurité
Deux méthodes peuvent être utilisées pour désinstaller l’application Tableau de sécurité:
• Supprimez les mots de passe et désinstaller l’application. Cette méthode désactive toutes les fonctions de sécurité.
• Désinstallation de l’application Tableau de sécurité avec le mot de passe toujours actif. Si cette option est choisie,
plus aucune modification du mot de passe ne sera possible.
Désinstallation de l’application Tableau de sécurité
Cette opération est utile lorsque l’utilisateur ne veut aucune protection par mot de passe et ne veut donner à personne
l’utilitaire de définition de mot de passe sur son ordinateur. Dans ce cas, si des mots de passe (superviseur, utilisateur
ou les deux) sont définis, les mots de passe doivent être effacés AVANT de supprimer l’application. Pour effacer les
mots de passe, suivez la même procédure qu’à la section «DÉFINITION DES MOTS DE PASSE», mais sélectionnez cette
fois l’option SUPPRIMER; ensuite, entrez le mot de passe actuel, puis cliquez sur le bouton Suivant. Répondez [Oui]
à la demande de confirmation.
56
- Boutons Sécurité/PC tablette/Windows du LIFEBOOK
Suppression de l’application Tableau de sécurité avec des mots de passe encore actifs
L’utilisation de cette fonction ne permettra aucune modification du mot de passe.
1Allez à Démarrer -> Panneau de configuration.
2Dans le panneau de configuration, ouvrez Programmes et fonctions.
3Dans la liste, sélectionnez Tableau de sécurité / Utilisateur, puis cliquez sur Désinstaller/Modifier.
4Lorsque la boîte «Contrôle du compte utilisateur» apparaît, cliquez sur Continuer.
Superviseur:
1Allez à Démarrer -> Panneau de configuration.
2Dans le Panneau de configuration, cliquez sur Ajouter ou supprimer des propriétés de programme.
3Dans la liste, sélectionnez Tableau de sécurité / Superviseur, puis cliquez sur Désinstaller/Modifier.
4Lorsque la boîte «Contrôle du compte utilisateur» apparaît, cliquez sur Continuer.
Réinstallation du tableau de sécurité
Pour réinstaller le Tableau de sécurité pour superviseur et utilisateur, vous devez utiliser l’utilitaire de gestion
des téléchargements (FSDM) de Fujitsu. Cet utilitaire vous permet de télécharger les derniers pilotes, utilitaires
et applications du site de soutien Fujitsu. Pour y accéder, rendez-vous sur le site de soutien en ligne
à <http://support.fujitsupc.com/CS/Portal/support.do?srch=DOWNLOADS>tal/support.do?srch=DOWNLOADS.
Le logiciel du Tableau de sécurité et d’applications se compose de deux progiciels : Tableau de sécurité
et d’applications/superviseur et Tableau de sécurité et d’applications/utilisateur.
1Allez sur le site d’assistance et téléchargez les deux progiciels sur votre ordinateur.
57
- Boutons Sécurité/PC tablette/Windows du LIFEBOOK
2Double-cliquez sur setupS.exe dans le dossier du progiciel Tableau de sécurité et d’applications/superviseur.
La fenêtre d’installation de l’application Tableau de sécurité s’affiche. Suivez les directives fournies à l’écran.
3Double-cliquez sur setup.exe dans le dossier du progiciel Tableau de sécurité et d’applications/utilisateur.La fenêtre
d’installation de l’application Tableau de sécurité s’affiche. Suivez les directives fournies à l’écran.
58
- Boutons Sécurité/PC tablette/Windows du LIFEBOOK
Chapitre 2
Première mise en marche de votre ordinateur
portable LIFEBOOK
Sources d’alimentation
Votre PC Tablette LIFEBOOK Fujitsu peut utiliser quatre sources d’alimentation différentes: une batterie au lithium
principale, une batterie secondaire de baie modulaire, un adaptateur secteur et un adaptateur auto/avion.
Connexion des adaptateurs d’alimentation
L’adaptateur secteur et l’adaptateur auto/avion disponible en option permettent tous deux de faire fonctionner
votre PC Tablette et de charger les batteries.
Connexion de l’adaptateur secteur
1Branchez le câble de sortie c.c. dans la prise d’alimentation c.c. de votre PC Tablette LIFEBOOK.
2Branchez l’adaptateur secteur sur une prise électrique secteur (c.a.).
Connexion de l’adaptateur auto/avion disponible en option
1Branchez le câble de sortie c.c. sur la prise d’alimentation c.c. de votre ordinateur.
2Branchez l’adaptateur auto/avion dans l’allume-cigare d’une automobile, ou
3Branchez l’adaptateur auto/avion sur la prise d’alimentation c.c. de votre siège d’avion.
59
Prise d’alimentation c.c.
Adaptateur secteur
Figure 31. Connexion de l’adaptateur secteur
Passer d’une alimentation sur adaptateur secteur ou auto/avion à une alimentation sur batterie
1Assurez-vous qu’au moins une batterie chargée est installée dans votre ordinateur.
2Débranchez l’adaptateur secteur ou l’adaptateur auto/avion.
Lorsque votre PC Tablette LIFEBOOK est éteint, la glissière d’alimentation/veille/reprise permet de l’allumer. Pour allumer
votre ordinateur, vous devez avoir connecté votre adaptateur secteur ou disposer d’une batterie au lithium chargée.
Pour allumer l’ordinateur LIFEBOOK lorsqu’il est complètement
éteint, appuyez sur la glissière d’alimentation/veille/reprise
situé en haut à droite du clavier. Lorsque vous avez terminé
d’utiliser votre ordinateur, vous pouvez soit le mettre en mode
veille (sommeil), soit l’éteindre complètement. Voir «Mode
veille» en page 66 et «Mise hors tension» en page 68
Lorsque vous allumez votre ordinateur LIFEBOOK, ce dernier exécute un auto-test de mise sous tension pour vérifier
les composants internes et la configuration. Si une anomalie est découverte, votre système émet un avertissement
audio et/ou affiche un message d’erreur. Voir «Messages de l’auto-diagnostic de mise sous tension» en page 100.
Selon la nature du problème, vous pourrez poursuivre le démarrage du système d’exploitation ou vous devrez ouvrir
l’utilitaire de configuration du BIOS pour corriger certains paramètres.
Une fois les diagnostics terminés, le PC Tablette charge le système d’exploitation.
La procédure de démarrage du PC Tablette invoque une procédure d’amorçage qui fait d’abord appel au BIOS. La
première fois que l’ordinateur LIFEBOOK est allumé, la mémoire principale du système est vide et doit trouver les
instructions de démarrage de l’ordinateur. Ces informations se trouvent dans le programme BIOS. Chaque fois que vous
démarrez ou redémarrez votre PC Tablette, il exécute une procédure d’amorçage et l’écran affiche le logo Fujitsu jusqu’à
ce que le système d’exploitation soit chargé. Durant l’amorçage, votre système exécute une procédure d’amorçage
standard y compris un auto-test de mise sous tension. Si la procédure d’amorçage est exécutée sans échec et sans
demande d’accès à l’utilitaire de configuration du BIOS, le message de bienvenue du système d’exploitation s’affiche.
La procédure d’amorçage est exécutée lorsque :
• Vous allumez votre PC Tablette LIFEBOOK.
• Vous redémarrez le PC Tablette LIFEBOOK à partir de la boîte de dialogue d’arrêt de Windows.
• Un logiciel déclenche un redémarrage du système (par exemple, lorsque vous installez une nouvelle application).
62
- Démarrage de votre PC Tablette LIFEBOOK
Mots de passe d’accès au disque dur
Pour mieux sécuriser vos données, vous pouvez créer des mots de passe contrôlant l’accès au(x) disque(s) dur(s).
Cette fonction est gérée par l’utilitaire de configuration BIOS. Pour savoir comment procéder, reportez-vous à la
section
L’utilitaire de configuration du BIOS définit l’environnement de fonctionnement de votre PC Tablette. Votre BIOS a été
configuré en usine pour des conditions d’utilisation normales. Vous ne devriez donc pas avoir à configurer ni à modifier
votre environnement BIOS pour utiliser l’ordinateur.
L’utilitaire de configuration du BIOS permet également de paramétrer des propriétés telles que la sécurité des données
système ou les mots de passe.
Entrée dans l’utilitaire de configuration du BIOS
Pour ouvrir l’utilitaire de configuration du BIOS, exécutez les opérations suivantes :
1Allumez ou redémarrez votre PC Tablette LIFEBOOK.
2Pour accéder à l’utilitaire, appuyez sur la touche [F2] lorsque le logo Fujitsu apparaît à l’écran. Le menu principal
de l’utilitaire de configuration du BIOS s’affichera avec les paramètres courants.
Avec la touche fléchée à droite ou à gauche, parcourez les autres menus de configuration et vérifiez/modifiez
les paramètres actuels.
Guide d’information sur le BIOS
Un guide sur le BIOS du PC Tablette est accessible en ligne sur le site Internet de support et d’assistance de Fujitsu,
à l’adresse:
http://solutions.us.fujitsu.com/www/content/support/contact/index.php. Une fois sur le site, sélectionnez «User’s Guides»
(Guides d’utilisation) sous «Online Support» (Assistance en ligne). Sélectionnez votre produit, sa série et son modèle,
puis cliquez sur [Go].
Il est fortement recommandé de ne pas installer de périphérique externe et de ne pas insérer de DVD/CD dans votre
lecteur tant que la procédure de démarrage n’est pas entièrement terminée.
La première fois que vous allumez votre PC Tablette LIFEBOOK, l’écran affiche le logo Fujitsu. Si vous n’intervenez pas,
l’ordinateur charge le système d’exploitation et lance la procédure d’ouverture Windows.
Premier démarrage de Windows
La première fois que vous faites démarrer le système et que vous suivez les instructions à l’écran, vous voyez apparaître
une fenêtre de bienvenue. Après l’affichage de la fenêtre de bienvenue, l’écran se vide complètement pendant plusieurs minutes. Cela est normal. DURANT CETTE PÉRIODE, VOUS NE DEVEZ PAS TENTER D’ÉTEINDRE LE SYSTÈME. Pendant
que l’écran est vide, le système se configure et plusieurs fichiers importants sont installés.
Lors du premier démarrage, vous devrez lire et accepter les contrats de licence d’utilisation de Microsoft et Fujitsu.
VOTRE PC TABLETTERETOURNEÀL’ÉCRANDEBIENVENUE WINDOWS, MÊMESIVOUSESSAYEZDEL’ÉTEINDREETDELEREDÉMARRER.
Plusieurs autres fenêtres s’afficheront, vous demandant de saisir un nom et une description pour votre ordinateur,
ainsi qu’un mot de passe d’administrateur et un nom de domaine. Lisez attentivement les instructions s’affichant
à l’écran et remplissez les espaces à mesure que le système vous le demande.
64
- Démarrage de votre PC Tablette LIFEBOOK
Installer des applications en prime
Après le premier démarrage de votre système, une icône « Applications en prime » s’affiche sur votre bureau
Windows. Cliquez sur cette icône et vous verrez une liste d’applications supplémentaires pouvant être installées.
Les applications déjà installées sont affichées en gris et celles que vous pouvez installer sont affichées en bleu.
Pour sélectionner une application que vous désirez installer, cochez la case de choix à côté de l’application ou cliquez
sur [Sélectionner tout] si vous désirez installer toutes les applications disponibles. Lorsque vous avez fait vos choix,
cliquez sur [Installer].
Veuillez prendre note que dans certains cas (selon les applications sélectionnées), il est possible que vous deviez
redémarrer le système après l’installation des applications. Si vous demandez l’installation de plusieurs applications
et que l’une d’elles nécessite un redémarrage du système, le redémarrage est exécuté immédiatement et les applications
restantes sont ensuite installées.
Enregistrement de votre LIFEBOOK chez Fujitsu
Pour enregistrer votre PC Tablette, vous pouvez aller sur notre site Internet:
https://store.shopfujitsu.com/fpc/Ecommerce/Service.jsp. Pour vous enregistrer en ligne, vous devez avoir un compte
valide auprès d’un fournisseur d’accès Internet.
65
- Démarrage de votre PC Tablette LIFEBOOK
Gestion de l’alimentation
Votre PC Tablette Fujitsu LIFEBOOK possède plusieurs dispositifs permettant d’économiser l’énergie des batteries. Certains
d’entre eux sont automatiques et ne nécessitent donc aucune intervention. Cependant, d’autres dépendent de paramètres
que vous pouvez configurer en fonction de vos conditions d’utilisation, notamment en ce qui concerne la luminosité de
l’écran. Les paramètres de gestion interne de l’alimentation de votre PC Tablette peuvent être configurés dans votre système
d’exploitation, dans une application intégrée de gestion de l’alimentation ou dans l’utilitaire de configuration du BIOS.
Outre les dispositifs précédents de conservation de l’énergie de la batterie, d’autres moyens sont à votre disposition
pour éviter l’épuisement trop rapide de votre batterie. Par exemple, vous pouvez créer un profil de conservation de
l’énergie approprié, mettre votre ordinateur en mode sommeil lorsqu’il n’exécute aucune opération et vous pouvez
limiter l’utilisation des périphériques consommant beaucoup d’énergie. À l’instar de tous les ordinateurs portables
alimentés par batterie, vous devez trouver le meilleur compromis entre performance et rendement énergétique.
Glissière d’alimentation/veille/reprise
Lorsque votre PC Tablette est allumé, vous pouvez utiliser la glissière d’alimentation/veille/reprise pour placer manuellement
votre système en mode veille. Assurez-vous alors que le PC Tablette n’est pas en train d’accéder à des données, puis
enfoncez et relâchez immédiatement la glissière d’alimentation/veille/reprise.
Pour «réveiller» l’ordinateur lorsqu’il est en mode sommeil, appuyez de nouveau sur la glissière d’alimentation/veille/
reprise. Pour savoir si l’ordinateur est en mode veille, regardez le voyant lumineux d’alimentation. Si le voyant est
allumé sans clignoter, l’ordinateur est entièrement fonctionnel. Si le voyant est allumé et qu’il clignote, l’ordinateur
est en mode sommeil. Si le voyant est éteint, l’ordinateur est éteint ou en veille prolongée.
Mode veille
Lorsque le mode sommeil est activé, Windows conserve le contenu de votre mémoire de système durant la période
d’inactivité en maintenant l’alimentation de certains composants critiques. Ce mode éteint l’unité centrale, l’écran,
le disque dur et tous les autres composants internes sauf ceux qui sont nécessaires pour conserver la mémoire
du système et permettre son redémarrage.
Votre PC Tablette peut être mis en sommeil de plusieurs façons :
•En appuyant sur la glissière d’alimentation/veille/reprise (si l’ordinateur est allumé).
•En sélectionnant « Sommeil » après avoir cliqué sur le bouton [Démarrer] puis en cliquant sur la petite flèche
située en bas à droite de la fenêtre.
•Lorsque le délai d’inactivité est atteint.
•En laissant la charge de la batterie descendre au niveau Avertissement de batterie faible.
66
- Gestion de l’alimentation
Dans ces situations, la mémoire de système du PC Tablette enregistre généralement le fichier sur lequel vous travaillez,
des informations sur les applications ouvertes et d’autres données nécessaires aux opérations en cours. Lorsque vous
quittez le mode veille, le PC Tablette retourne à l’état où vous l’avez laissé. Pour reprendre l’utilisation du PC Tablette,
vous devez employer la glissière d’alimentation/veille/reprise et vous devez disposer d’une source d’alimentation valide.
• SILE PC TABLETTEUTILISEL’ALIMENTATIONPARBATTERIE, N’OUBLIEZPASQUELABATTERIECONTINUEÀSEDÉCHARGERMÊMEENMODEVEILLE,
ESTPARTICULIÈREMENTIMPORTANTSIVOUSCOMPTEZLAISSERVOTRE PC TABLETTEENVEILLEPENDANTDELONGUESPÉRIODES. LESPRINCIPAUX
INCONVÉNIENTSDELAVEILLEPROLONGÉESONTUNEPLUSLONGUEDURÉEDESPROCÉDURESDEMISEENVEILLEETDEREPRISE,
AINSIQUELARÉINITIALISATIONDESPÉRIPHÉRIQUES.
Mode veille prolongée (enregistrement sur le disque)
Le mode de veille prolongée enregistre le contenu de la mémoire du système sur le disque dur du PC Tablette
dans le cadre du mode veille/reprise. Cette fonction peut être activée et désactivée.
Activation et désactivation de la fonction de veille prolongée
Dans la configuration par défaut, cette fonction n’est pas activée. Pour activer ou désactiver la fonction
de veille prolongée, exécutez les opérations suivantes:
1Dans le menu Démarrer, ouvrez le panneau de configuration et cliquez sur l’icône Options d’alimentation.
2Puis sélectionnez «Choisir ce que fait le bouton d’alimentation» ou «Choisir ce que fait la fermeture du couvercle»,
puis faites votre sélection (Ne rien faire, Sommeil, Veille prolongée ou Arrêter).
Gestion de l’alimentation dans Windows
L’icône des options d’alimentation disponible dans le Panneau de configuration Windows vous permet de configurer
certains paramètres de gestion de l’alimentation. Par exemple, vous pouvez utiliser les Options d’alimentation pour
régler les valeurs de temporisation (délai d’inactivité) afin d’éteindre l’écran et les disques durs selon que l’ordinateur
est alimenté par batterie ou par l’un des adaptateurs.
67
- Gestion de l’alimentation
Redémarrage du système
Si votre système est allumé et que vous désirez le redémarrer, vous devez exécuter les opérations suivantes :
1Cliquez sur le bouton [Démarrer], puis positionnez le curseur sur la petite flèche située en bas à droite du panneau
Avant de mettre l’ordinateur hors tension, assurez-vous que le voyant d’accès au disque dur/lecteur optique est éteint.
Si vous arrêtez l’ordinateur alors qu’un disque est en cours d’utilisation, vous risquez de perdre des données. Pour vous
assurer que l’ordinateur s’arrête sans erreur, utilisez la procédure d’arrêt Windows.
Si vous arrêtez votre système depuis Windows, vous permettez au PC Tablette de terminer les opérations en cours,
vous lui permettez aussi d’exécuter les opérations de mise hors tension dans le bon ordre et vous évitez les risques
d’erreur. La procédure appropriée est la suivante :
1Cliquez sur le bouton [Démarrer], puis positionnez le curseur sur la petite flèche située en bas à droite du panneau
de droite.
2Dans la liste, sélectionnez Arrêter.
Si vous comptez entreposer votre PC Tablette pendant un mois ou plus, consultez la section Entretien.
68
- Gestion de l’alimentation
Conformité ENERGY STAR®
Votre système Fujitsu est un ordinateur mobile homologué par ENERGY STAR. En choisissant un ordinateur
doté de la dernière technologie d’économie de l’énergie, vous contribuez à préserver notre environnement
pour les générations futures.
Le programme ENERGY STAR a été mis en place conjointement par l’U.S. Environmental Protection Agency
(Agence de protection de l’environnement américaine), l’U.S. Department of Energy (Département de
l’énergie américain), Ressources naturelles Canada, ainsi que d’autres gouvernements dans le monde. Grâce aux
pratiques et aux produits éco-efficients que ce programme préconise, il est possible de faire des économies et de
protéger l’environnement. Dans un contexte où les coûts énergétiques et le réchauffement climatique sont parmi les
premières préoccupations des consommateurs, Fujitsu s’engage à proposer des solutions pour les aider à préserver
l’énergie et à améliorer la qualité de notre environnement.
Mode veille (sommeil) :
Vous remarquerez que d’après la configuration initiale de votre ordinateur, l’écran s’éteint après 15 minutes d’inactivité,
et que l’ordinateur lui-même entre en mode sommeil après 20 minutes d’inactivité. Lorsque l’ordinateur entre en mode
sommeil, il réduit la vitesse de fonctionnement de toute l’interface de réseau Ethernet. Pour « réveiller » l’ordinateur
et le faire sortir du mode sommeil, appuyez sur le bouton de veille/reprise.
Avantages liés à l’économie d’énergie:
Les ordinateurs portables Fujitsu homologués par ENERGY STAR utilisent environ deux fois moins d’électricité qu’un
matériel standard, ce qui permet de diviser la facture d’électricité par deux. Mais ce n’est pas tout, en effet, ENERGY
STAR fait également la différence en termes de protection de l’environnement. Saviez-vous qu’un ménage moyen peut
émettre deux fois plus de gaz à effet de serre qu’une voiture ordinaire ? Cela s’explique ainsi: lorsque vous manipulez
l’interrupteur d’une lampe, que vous faites marcher votre lave-vaisselle ou que vous mettez en route votre PC, vous
utilisez de l’énergie, et cela entraîne un surcroît d’émissions de gaz à effet de serre par les centrales électriques. Donc,
plus nous économisons l’énergie grâce à l’éco-efficience, plus nous contribuons à diminuer les gaz à effet de serre et
les risques de réchauffement climatique.
Pour de plus amples informations sur cet important programme ENERGY STAR, visitez : www.energystar.gov.
Pour en apprendre plus sur la façon dont Fujitsu soutient la Gestion durable et d’autres activités de protection
de l’environnement, visitez la page Internet de Fujitsu Corporate Citizenship à :
Votre PC Tablette LIFEBOOK possède une batterie au lithium qui lui permet de fonctionner lorsque vous n’avez pas
accès à une source d’alimentation externe. Cette batterie est robuste et durable, mais elle ne doit pas être exposée
à des températures extrêmes, à des tensions élevées, à des produits chimiques ou à d’autres situations dangereuses.
Si la batterie au lithium est utilisée dans les conditions suivantes, son autonomie peut en être réduite :
• Utilisée à des températures en deçà de 5°C ou au-delà de 35°C (41°F à 95°F). Les températures extrêmes ne
diminuent pas seulement l’efficacité du chargement, elles risquent également de provoquer la détérioration
de la batterie. Si vous tentez de charger une batterie sous une température ambiante dépassant les seuils
de tolérance, vous voyez clignoter l’icône de charge en cours sur le tableau de voyants d’état.
• Lorsque vous vous servez d’un dispositif à courant élevé tel qu’un modem, un lecteur optique externe ou un
disque dur, l’utilisation de l’adaptateur secteur vous permettra de conserver la durée de vie de la batterie.
NELAISSEZJAMAISUNEBATTERIEDÉFECTUEUSEDANSVOTRE PC TABLETTE. ELLEPOURRAITENDOMMAGERL’ADAPTATEURSECTEUR, L’ADAPTATEUR
AUTO/AVIONDISPONIBLEENOPTION, LADEUXIÈMEBATTERIESIVOUSENPOSSÉDEZUNEOUL’ORDINATEURLUI-MÊME. UNEBATTERIEENDOMMAGÉE
PEUTÉGALEMENTNUIREAUFONCTIONNEMENTDU PC TABLETTEENUTILISANTTOUTLECOURANTDISPONIBLE.
70
• L’ AUTONOMIERÉELLEDELABATTERIEPEUTVARIERSELONLALUMINOSITÉDEL’ÉCRAN, SELONLESAPPLICATIONS, LESFONCTIONSETLESPARAMÈTRES
Pour connaître le niveau de charge de votre batterie au lithium principale, vérifiez le voyant de batterie dans
le tableau de voyants d’état. Ce voyant change selon le niveau de charge de la batterie.
La batterie au lithium peut être rechargée avec l’adaptateur secteur ou avec l’adaptateur auto/avion. Pour recharger
une batterie, assurez-vous qu’elle est bien installée dans le PC Tablette LIFEBOOK et connectez l’adaptateur secteur
ou l’adaptateur auto/avion.
Puisque les batteries au lithium n’ont aucun effet de mémoire, il n’est pas nécessaire de décharger complètement votre
batterie avant de la recharger. La durée de charge sera nettement plus longue si vous utilisez le PC Tablette pendant que
la batterie se charge. Si vous désirez charger la batterie le plus rapidement possible, placez votre ordinateur en mode
sommeil ou éteignez-le pendant que la batterie se charge.
(Pour de plus amples informations sur le mode veille
et la procédure d’arrêt, reportez-vous à Gestion de l’alimentation en page 66).
Lorsque la batterie est faible, le système affiche un avis de batterie faible. Si vous ne prêtez pas attention à cet avis
de batterie faible, la batterie continuera à se décharger jusqu’à ce qu’elle ne puisse plus faire fonctionner le système.
Lorsque cela se produit, le PC Tablette se place en mode sommeil. Dans un tel cas, rien ne garantit que toutes vos
données seront sauvegardées.
Si l’ordinateur se place en mode «veille car batterie épuisée», le voyant d’état apparaît comme si l’ordinateur était
en mode sommeil normal. Lorsque le PC Tablette est en mode Veille de batterie épuisée, il est impossible d’en reprendre
l’utilisation avant d’avoir connecté une source d’alimentation valide provenant d’un adaptateur ou d’une batterie chargée.
Lorsque vous avez connecté une alimentation valide, vous devez ensuite appuyer sur la glissière
d’alimentation/veille/reprise pour reprendre l’utilisation de l’ordinateur.
Lorsque l’ordinateur est en mode veille de batterie épuisée, vos données peuvent être sauvegardées pendant une certaine
période, mais si vous ne connectez pas rapidement une source d’alimentation valide, le voyant d’alimentation cesse
de clignoter et s’éteint. Vous avez alors perdu toutes les données n’ayant pas été enregistrées. Dès que vous fournissez
une source d’alimentation, vous pouvez poursuivre l’utilisation du PC Tablette pendant que la batterie se recharge.
Batteries court-circuitées
Le tableau de voyants d’état comprend un voyant de charge indiquant le niveau de charge disponible de la batterie.
Si ce voyant affiche une DEL rouge clignotante, cela signifie que la batterie est endommagée: elle doit donc être
remplacée pour éviter qu’elle ne nuise à d’autres composants de votre ordinateur.
72
- Batterie au lithium
Remplacement de la batterie
Si vous achetez une batterie supplémentaire de rechange, vous pourrez remplacer la batterie principale si elle vient
à se décharger complètement. Deux méthodes s’offrent à vous pour remplacer votre batterie : le remplacement hors
tension et le remplacement sous tension.
Remplacement hors tension de la batterie
Pour remplacer la batterie alors que le système est hors tension, exécutez les opérations suivantes :
1Trouvez une batterie chargée, prête à l’installation.
2Arrêtez l’ordinateur et débranchez l’adaptateur secteur.
3Retournez votre système à l’envers et orientez-le comme indiqué à la Figure 33.
4Tout en poussant le verrou de batterie vers la batterie, glissez le loquet d’ouverture de la batterie vers la droite,
puis sortez la batterie de son compartiment (voir la figure 34).
5Insérez une nouvelle batterie et appuyez jusqu’à ce que vous sentiez l’enclenchement des loquets.
6Branchez l’adaptateur secteur et allumez l’ordinateur.
Remplacement sous tension de la batterie
Pour remplacer la batterie alors que le système est sous tension, exécutez les opérations suivantes :
1Branchez l’adaptateur secteur sur votre ordinateur, puis sur une prise électrique sous tension.
2Suivez les étapes 3 à 5 de la section «Remplacement hors tension».
Figure 33. Déverrouillage de la batterieFigure 34. Retrait d’une batterie
74
- Batterie au lithium
Carte SD
Figure 35. Installation d’une carte SD
Cartes Secure Digital
Votre PC tablette LIFEBOOK peut accueillir des cartes Secure Digital (SD), Secure Digital High Capacity (SDHC) et
Secure Digital eXtended Capacity (SDXC), sur lesquelles vous pouvez stocker et transférer des données vers et à partir
de divers dispositifs numériques. Ces cartes utilisent une architecture de mémoire flash, ce qui veut dire que vous n’avez
pas besoin d’une source d’énergie pour conserver les données.
Les cartes Secure Digital (SD) sont des cartes de mémoire flash permettant l’enregistrement, le transfert et le partage
de contenus numériques, tels que photos, films, sons, voix, données et applications. Les cartes SD permettent un
stockage mobile sur plusieurs types de dispositifs, tels que des téléphones cellulaires, des systèmes de positionnement
mondial, des appareils photo numériques et des assistants numériques personnels. Les cartes SD transfèrent les
données rapidement et sollicitent très peu la batterie. Les cartes SD utilisent une architecture de mémoire flash.
75
- Cartes Secure Digital
Installation d’une carte SD
Les cartes SD sont insérées dans la fente pour carte SD . Pour installer une carte SD, exécutez les opérations suivantes:
SIVOUSINSÉREZOURETIREZUNECARTE PC CARDPENDANTLEPROCESSUSD’ARRÊTOUDEDÉMARRAGEDEVOTRE PC TABLETTE, VOUSRISQUEZ
1Dans la zone de notification, cliquez sur l’icône «Retirer le périphérique en toute sécurité». Dans la liste, mettez
la carte en surbrillance, puis cliquez sur Stop.
2Enfoncez la carte SD jusqu’à ce que vous sentiez un déclic de déverrouillage. La carte s’éjecte ensuite de la fente
pour que vous puissiez la retirer.
76
- Cartes Secure Digital
Module de mémoire additionnelle
Votre PC Tablette Fujitsu LIFEBOOK est fourni avec une mémoire dynamique synchrone à haute vitesse et à double
débit binaire d’au moins 2 Go (SDRAM DDR3-1600), installée en usine. Pour augmenter la capacité mémoire de votre
PC Tablette, vous pouvez installer un module (barrette) d’extension mémoire. La mémoire additionnelle doit être un
module SDRAM (DIMM) à double rangée de connexions. Pour vous assurer d’avoir une compatibilité à 100%, achetez
le module SDRAM uniquement auprès de la boutique virtuelle Fujitsu, à l’adresse suivante : www.shopfujitsu.com.
1Coupez le courant de votre ordinateur et débranchez l’adaptateur d’alimentation (adaptateur secteur ou
adaptateur auto/avion), le cas échéant. Retirez la batterie.
2Assurez-vous que tous les couvercles du connecteur sont fermés.
3Tournez l’ordinateur portable à l’envers et retirez la vis du compartiment du module de mémoire additionnelle.
4Soulevez et retirez le couvercle du compartiment de mémoire supplémentaire (Figure 36).
5Retirez le module de mémoire additionnelle de sa gaine protectrice antistatique.
6Alignez le module de mémoire additionnelle avec la pièce vers le haut. Alignez le bord du connecteur du module
de mémoire additionnelle avec la fente du connecteur dans le compartiment (Figure 37).
77
- Module de mémoire additionnelle
Figure 36. Ouverture du compartiment de mémoire
7Insérez le module de mémoire additionnelle en oblique,
à 45°. Poussez fermement le bord du connecteur du
module vers le bas et appuyez sur le connecteur jusqu’à
ce qu’il se loge sous la clé de serrage. Vous entendrez
un clic lorsque celui-ci sera bien en place.
«Installation d’un module de mémoire
additionnelle».
2Tirez les attaches latérales en les orientant
vers les côtés pour les éloigner du module.
3En maintenant les ergots écartés, retirez
la barrette en la tirant vers l’extérieur
de l’ordinateur.
4Rangez le module de mémoire additionnelle
dans une gaine protectrice antistatique.
5Replacez le couvercle et les vis.
Figure 38. Retrait d’un module de mémoire
Vérification de la capacité de mémoire
Lorsque vous avez changé la capacité de mémoire du système en remplaçant le module installé par un module plus
puissant, assurez-vous que votre ordinateur a reconnu le changement.
Vérifiez la capacité de la mémoire en cliquant sur [Démarrer] -> Paramètres -> Panneau de configuration, puis cliquez
sur l’icône Système. Cochez sur la case correspondant à la capacité de mémoire à côté de «Mémoire installée (RAM):».
Il peut y avoir un écart entre la capacité de mémoire installée et celle qui est affichée. Cette situation peut découler
du fait que votre système est configuré avec un contrôleur vidéo Intel Graphics Media Accelerator intégré qui alloue
la mémoire système de manière dynamique afin d’accélérer les performances graphiques.
Votre PC Tablette LIFEBOOK Fujitsu et le duplicateur de ports optionnel sont équipés de plusieurs ports auxquels vous
pouvez brancher des dispositifs externes tels que: lecteurs de disque, claviers, imprimantes, etc.
Prise de réseau local (RJ-45) interne
La prise interne de réseau local (RJ-45) est utilisée pour
une connexion Ethernet Gigabit Ethernet (10Base-T/100BaseTx/1000Base-T). Il est possible que vous deviez configurer votre
PC Tablette selon les particularités de votre réseau. (pour de plus
amples informations sur la configuration de votre réseau, veuillez
consulter votre administrateur de réseau). Pour brancher le câble
de réseau local, exécutez ces opérations simples:
1Alignez le connecteur avec l’ouverture du port.
2Poussez la fiche de connexion dans le port jusqu’à
ce qu’elle s’enclenche.
3Branchez l’autre extrémité du câble sur une prise
de réseau local.
Connecteur de duplicateur de ports
Ce connecteur permet de raccorder votre PC Tablette à un duplicateur de ports en option. Pour savoir comment connecter
votre PC Tablette à ce périphérique, consultez les instructions disponibles sous «Duplicateur de ports» en page 85.

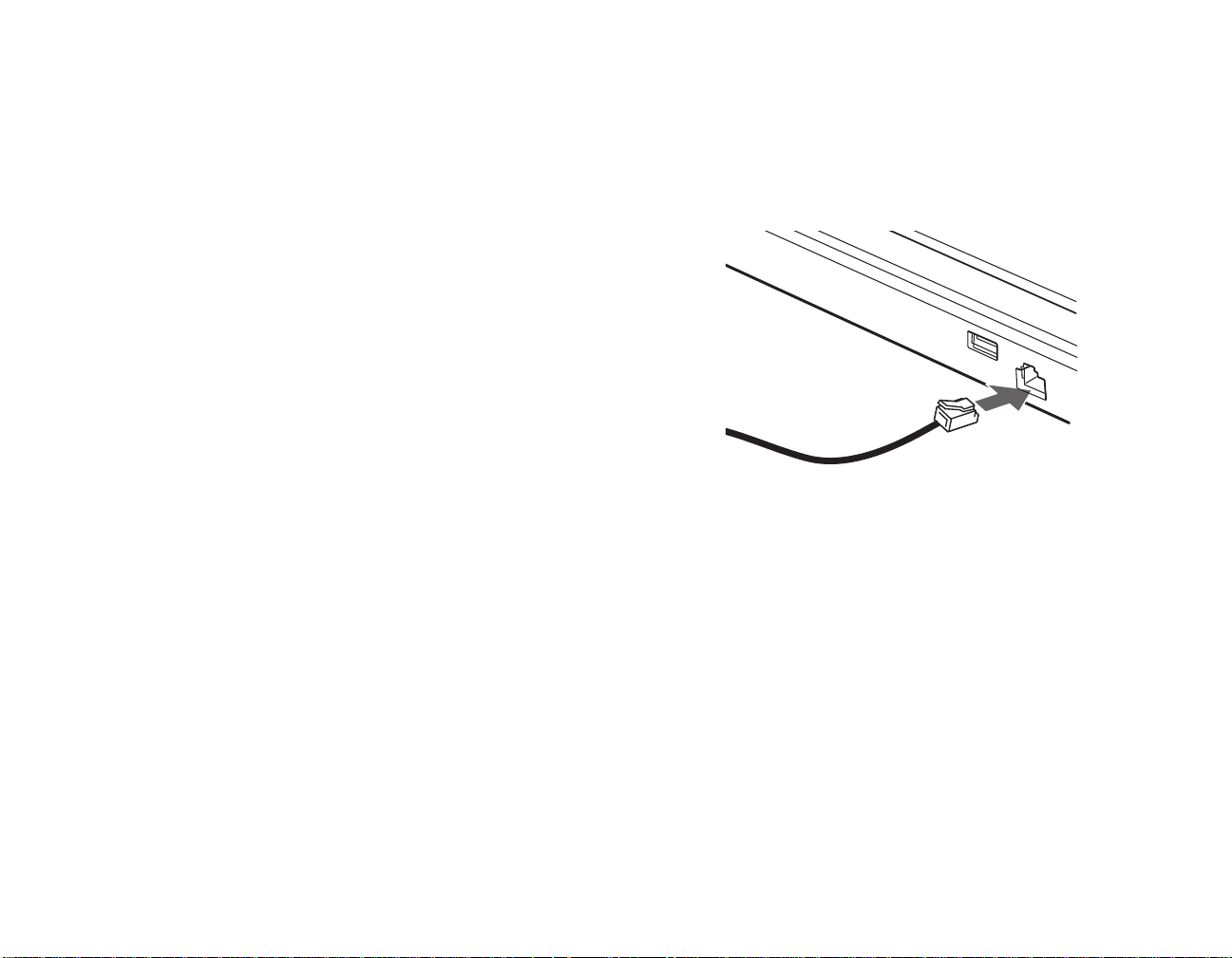

Figure 39. Connexion à un réseau local
81
- Ports de périphériques
Ports USB
Port USB 2.0
Les ports Universal Serial Bus 1 (USB) vous permettent
de connecter divers périphériques USB tels que des
tablettes de jeu externes, des dispositifs de pointage,
des claviers et/ou des haut-parleurs. Votre PC Tablette
possède quatre ports USB: deux ports USB 3.0 sur le
côté gauche, dont un avec fonction de charge USB en
tout temps (Voir «Informations sur l’utilitaire de charge
USB en tout temps.» en page 83), et deux ports USB
2.0 sur le côté droit et à l’arrière.
Pour connecter un dispositif d’interface parallèle,
exécutez ces opérations :
1Alignez le connecteur avec l’ouverture du port.
2Poussez la fiche de connexion dans le port jusqu’à
Informations sur l’utilitaire de charge USB en tout temps
.
La fonction de charge USB en tout temps peut être activée et
désactivée à partir de l’utilitaire de configuration du BIOS. Par défaut,
cette fonction est activée. Vous pouvez modifier les paramètres
de la fonction Anytime USB Charge via le menu Démarrer > Tous
les programmes > Utilitaire du chargeur USB Anytime, et en cliquant
sur Paramètres. Trois positions de réglage sont disponibles avec cette
fonction : « Désactiver la fo nctio n de c harge U SB en tout temps »,
« Activer la fonction de charge USB en tout temps uniquement avec
l’adaptateur secteur connecté » et « Activer la fonction de charge USB
en tout temps avec l’adaptateur secteur ou la batterie ». Veuillez
prendre note que si ce réglage est choisi, la batterie risque de se vider
de toute sa charge si l’adaptateur secteur n’est pas connecté.
Il est possible que certains périphériques USB nécessitent
l’installation d’un pilote pour garantir le bon fonctionnement
de cette fonction.
Veuillez consulter la documentation accompagnant votre
périphérique USB pour correctement le charger à l’aide de
l’Utilitaire du chargeur USB Anytime.
Prise d’écouteurs
La prise d’écouteurs permet de connecter à votre PC Tablette des écouteurs ou des haut-parleurs externes amplifiés.
Vos écouteurs ou haut-parleurs doivent être munis d’une mini-prise stéréo de 3,5 mm (1/8 po). Pour connecter des
écouteurs ou des haut-parleurs, exécutez ces opérations simples :
1Alignez le connecteur avec l’ouverture du port, puis pousser le connecteur à l’intérieur jusqu’à
ce qu’il s’y enclenche correctement.
Prise de micro
La prise de micro permet de connecter un microphone stéréo externe. Votre microphone doit être muni d’une mini-fiche
de connexion de 1/8 po (3,5 mm) pour qu’il puisse être branché sur la prise microphone de votre PC Tablette. Pour
connecter un microphone, exécutez ces opérations simples :
1Alignez le connecteur avec l’ouverture du port, puis pousser le connecteur à l’intérieur jusqu’à
ce qu’il s’y enclenche correctement.
83
- Ports de périphériques
Port HDMI.
Le port HDMI (High-Definition Multimedia Interface, ou
Interface multimédia à haute définition) est une interface
numérique audio/vidéo permettant de faire transiter des
flux de données non compressées. Le HDMI sert à brancher
des périphériques numériques compatibles avec votre
ordinateur (un téléviseur grand écran et des appareils
vidéo, par exemple).
Pour brancher un périphérique HDMI:
1Alignez le connecteur avec l’ouverture du port.
2Poussez la fiche de connexion dans le port jusqu’à
ce qu’elle s’enclenche.
Port vidéo externe
Le port vidéo externe permet de connecter un moniteur externe
ou un projecteur ACL. Pour connecter un périphérique vidéo
externe, effectuez ces opérations simples:
1Alignez le connecteur avec l’ouverture du port.
2Poussez la fiche de connexion dans le port jusqu’à
ce qu’elle s’enclenche.
3Serrez les deux vis de fixation situées de chaque
Figure 42. Branchement d’un périphérique vidéo externe
84
- Ports de périphériques
Duplicateur de ports
Connecteur pour duplicateur de ports
Prise d’alimentation c.c.
Fente d’antivol
Prise d’écouteurs
Prise de réseau (RJ-45)
Bouton
Port DVI-D
Ports USB 3.0 (Qté: 4)
Port DisplayPort
Port VGA externe
Bouton de
d’alimentation
verrouillage/
déverrouillage
de la barre
mobile
Le duplicateur de ports augmente la fonctionnalité de votre PC Tablette LIFEBOOK® en ajoutant des ports de connexion
pour un moniteur VGA externe, un càble de réseau local (RJ-45) quatre périphériques USB 3.0, un périphérique DVI, un
périphérique DisplayPort, des écouteurs et une alimentation c.c.
Le duplicateur de ports se connecte sur le dessous de votre PC Tablette LIFEBOOK.
Figure 43. Duplicateur de ports - Arrière
85
- Duplicateur de ports
Composants du duplicateur de ports
Voici une courte description des composants se trouvant à l’arrière du duplicateur de ports. (Figure 43)
Bouton d’alimentation
Le bouton d’alimentation permet de mettre en marche et d’arrêter le duplicateur de ports.
Connecteur pour duplicateur de ports
Ce connecteur permet de brancher le duplicateur de ports en option sur votre PC Tablette LIFEBOOK.
Le port DVI-D permet de connecter des périphériques d’affichage numériques avec l’aide d’un câble DVI-D, notamment
un écran plat ou un projecteur numérique. Le port DVI-D sert principalement à connecter un ordinateur à un système
de cinéma maison.
Port DisplayPort
Ce port permet de connecter des périphériques d’affichage numériques compatibles avec la technologie DisplayPort,
avec l’aide d’un câble DisplayPort, notamment un écran plat ou un projecteur numérique.
Les ports USB 3.0 vous permettent de connecter des périphériques USB. Les ports USB 3.0 sont rétrocompatibles
avec les périphériques USB 2.0 et 1.1.
Bouton de verrouillage/déverrouillage de la barre mobile
Le bouton de verrouillage/déverrouillage de la barre mobile permet de régler la position de la barre mobile afin que
votre système soit bien aligné avec le connecteur du duplicateur de ports. Lorsque vous regardez le duplicateur de
ports depuis l'avant, la barre mobile doit être déplacée le plus possible vers le côté gauche du duplicateur de ports.
Port VGA externe
Le port VGA externe permet de connecter un moniteur externe ou un projecteur. Veuillez prendre note que si un
duplicateur de ports est installé, vous devez utiliser le port VGA externe du duplicateur de ports, pas celui de l’ordinateur.
Prise d’écouteurs
La prise d’écouteurs permet d’écouter en stéréo le son émanant de votre PC Tablette, gràce à des écouteurs.
Prise de réseau local (RJ-45)
La prise de réseau local vous permet de connecter un câble de réseau local au duplicateur de ports. Veuillez prendre
note que si un duplicateur de ports est installé, vous devez utiliser la prise de réseau local du duplicateur de ports,
pas celle de l’ordinateur.
Fente d’antivol
La fente de dispositif antivol vous permet d’installer un dispositif antivol disponible en option.
Prise d’alimentation c.c.
La prise d’alimentation c.c. sert à brancher l’adaptateur secteur, lequel permet d’alimenter le PC Tablette et de charger
la batterie interne au lithium.
87
- Duplicateur de ports
Installation du duplicateur de ports
Connecteur pour
duplicateur de ports
Loquet d’ouverture
Pour installer le duplicateur de ports, alignez le port de
connexion du duplicateur de ports sous votre PC Tablette
avec le connecteur sur le duplicateur de ports, puis
enfoncez simultanément les coins. (Figure 44)
Désinstallation du duplicateur de ports
Pour enlever le duplicateur de ports:
1Pour séparer le duplicateur de ports de votre PC
Tablette, tirez le loquet de séparation à l’opposé
du duplicateur de ports. (Figure 45)
2Séparez le PC Tablette du duplicateur de ports.
Le duplicateur est enlevé. (Figure 46)
Figure 44. Installation du duplicateur de ports
Figure 45. Déconnexion du duplicateur de portsFigure 46. Retrait du système
88
-
Chapitre 4
Dépannage de votre LIFEBOOK
Dépannage
Il est possible que vous rencontriez parfois des problèmes simples de configuration ou d’exploitation pouvant être
résolus sur le champ, ou des problèmes au niveau d’un périphérique pouvant être résolus en remplaçant l’équipement.
Les informations contenues dans cette section vous aideront à isoler et résoudre certains de ces problèmes simples
et à identifier les pannes qui nécessitent une réparation.
Identification du problème
Si vous éprouvez un problème, consultez la procédure suivante avant d’entreprendre un processus de dépannage complexe:
1Arrêtez votre ordinateur portable LIFEBOOK.
2Assurez-vous que l’adaptateur secteur est connecté à votre ordinateur portable et à une source d’alimentation
secteur active.
3Assurez-vous que toute carte insérée dans la fente pour carte PC Card est bien en place. Vous pouvez également
enlever la carte de la fente pour vous assurer qu’elle n’est pas la raison de la panne.
4Assurez-vous que tous les périphériques connectés aux connecteurs externes sont bien branchés. Vous pouvez
également déconnecter ces périphériques pour vous assurer qu’ils ne sont pas à l’origine de la panne.
5Allumez votre ordinateur portable. Assurez-vous qu’il soit resté hors fonction pendant 10 secondes au moins avant
de le remettre en marche.
89
6Laissez s’exécuter la procédure d’amorçage.
7Si le problème n’a pas été résolu, consultez le tableau suivant pour obtenir des renseignements plus détaillés
8Si vous avez essayé les solutions suggérées par le tableau de dépannage sans succès, communiquez
avec le service d’assistance:
Appel sans frais : 1-800-8FUJITSU (1-800-838-5487)
Site Web: http://solutions.us.fujitsu.com/www/content/support/contact/index.php.
Avant de nous contacter, veuillez avoir les informations suivantes à portée de main pour que notre préposé du service
à la clientèle puisse vous venir en aide le plus rapidement possible:
• Nom du produit
• Numéro de configuration du produit
• Numéro de série du produit
• Date d’achat
• Conditions dans lesquelles le problème est survenu
• Texte des messages d’erreur reçus
• Types de périphériques connectés, si applicable
Pour les numéros de série et de configuration, consultez l’étiquette de configuration sur le dessous de votre ordinateur.
90
- Dépannage
Problèmes spécifiques
Utilisation du tableau de dépannage
Lorsque vous éprouvez des problèmes avec votre PC Tablette LIFEBOOK, essayez de trouver les symptômes sous la colonne
Problème du tableau suivant pour la fonction qui vous cause des problèmes. Vous trouverez une description des causes
communes pour ce symptôme sous la colonne Cause possible; le cas échéant, ce que vous pouvez faire pour corriger
la situation se trouve sous la colonne Solutions possibles. Il est possible que certaines causes et solutions possibles
ne s’appliquent pas à votre ordinateur.
Réglez le volume de votre ordinateur et de votre système d’exploitation. Pour ce
faire, utilisez la combinaison de touches [Fn+F9] sur votre clavier. Si vous appuyez
plusieurs fois sur [F9] tout en maintenant la touche [Fn] enfoncée, vous
augmenterez le volume sonore de votre PC Tablette.
Problèmes de lecteur optique
Le PC Tablette LIFEBOOK ne
reconnaît pas les DVD/CDRW/CD-ROM.
Le volume logiciel est réglé à un
niveau trop bas.
Des écouteurs sont branchés sur
votre PC Tablette.
Le lecteur de logiciel
n’est pas bien configuré.
Les haut-parleurs ont été
bloqués en utilisant l’icône
Volume située dans la zone
de notification.
Le disque n’est pas bien logé
dans le cercle surélevé au centre
du lecteur.
Le tiroir du lecteur optique n’est
pas bien fermé.
Un mauvais lecteur de DVD ou
logiciel de lecteur a été installé.
Le réglage manuel du volume avec les touches du clavier devrait changer
dynamiquement le niveau de volume du système d’exploitation (voir ci-dessus). Si cela
ne fonctionne pas, réglez les paramètres de volume dans l’application utilisée.
Le branchement d’écouteurs désactive le haut-parleur incorporé. Retirez
les écouteurs.
Le pilote audio peut être installé ou réinstallé à l’aide du CD de pilotes et
d’applications livré avec votre LIFEBOOK Fujitsu. Consultez la documentation de votre
application et de votre système d’exploitation pour obtenir de l’aide.
Cliquez sur l’icône Volume dans la zone de notification, en bas à droite de l’écran (elle
ressemble à un haut-parleur). Si la case Mute (Sourdine) est entourée d’un cercle
rouge, cliquez dessus pour la déselectionner. Vous pouvez aussi utiliser la combinaison
de touches [Fn+F3] pour activer ou désactiver le volume. Appuyez sur [F3] en
enfonçant la touche [Fn] pour activer ou désactiver la fonction Silence (ou Muet).
Ouvrez le plateau du lecteur optique et réinstallez correctement le disque.
Appuyez sur le devant du tiroir du lecteur optique jusqu’à ce que le verrou
s’enclenche. Si cela ne fonctionne pas, déverrouillez et retirez le lecteur optique
modulaire du compartiment multifonction, puis réinsérez-le jusqu’à ce qu’il
s’enclenche. Cela permet de bien le brancher.
Installez un logiciel de lecture de DVD.
Le DVD/CD-RW/CD-ROM est sale
ou défectueux.
Essuyez le disque avec un chiffon de nettoyage doux, puis réinsérez-le. S’il
ne fonctionne toujours pas, essayez un autre disque (DVD/CD-RW/CD-ROM) dans le
lecteur.
92
- Dépannage
ProblèmeCause possibleSolutions possibles
Le PC Tablette LIFEBOOK ne
reconnaît pas les DVD/CDRW/CD-ROM.
(suite)
Un mauvais identificateur
d’unité a été utilisé pour
le disque.
Vérifiez si l’identificateur d’unité utilisé par l’application est le même que celui utilisé
par le système d’exploitation. Lorsque le système d’exploitation démarre à partir d’un
DVD/CD, les identifications des lecteurs sont automatiquement ajustées. Veuillez noter que
l’identification d’un lecteur peut être changée avec l’outil Gestion des disques situé dans
Panneau de configuration -> Outils administratifs -> Gestion de l’ordinateur.
Le voyant d’accès au lecteur
optique du tableau de
voyants d’état clignote
lorsque le lecteur ne contient
pas de disque ou qu’il n’y a
pas de lecteur optique
installé.
La fonction Windows d’insertion
automatique est active et vérifie si
un disque est prêt à être lu.
Cela est normal. Toutefois, vous pouvez désactiver cette fonction.
Problèmes de duplicateur de ports
Remarque: Assurez-vous d’arrêter votre PC Tablette LIFEBOOK avant d’ajouter une imprimante au port parallèle du duplicateur de ports.
Le PC Tablette ne fonctionne
pas lorsqu’il est installé sur le
duplicateur de ports
optionnel.
L’adaptateur c.a. du duplicateur
de ports n’est pas branché.
L’ordinateur n’est pas bien logé
dans le duplicateur de ports.
Alimentez le duplicateur de ports.
Retirez votre ordinateur et reconnectez-le.
Problèmes de disque dur
Vous ne pouvez pas accéder à
votre disque dur.
Un mauvais identificateur
d’unité a été utilisé par une
application lorsqu’un disque
d’amorçage a été utilisé pour
démarrer votre ordinateur.
Les paramètres de sécurité
exigent un mot de passe pour le
démarrage du système
d’exploitation.
Assurez-vous que la lettre d’unité utilisée par l’application est bien celle qu’utilise le
système d’exploitation. Lorsque le système d’exploitation est démarré à partir d’un
CD, les identifications du lecteur sont ajustées automatiquement.
Vérifiez votre mot de passe et vos paramètres de sécurité.
Problèmes de clavier ou de souris
Le clavier intégré ne semble
pas fonctionner.
Le PC Tablette est tombé en
mode sommeil.
Appuyez sur la glissière d’alimentation/veille/reprise.
93
- Dépannage
ProblèmeCause possibleSolutions possibles
Vous avez installé
un clavier ou une souris
externe et il/elle ne semble
pas fonctionner.
Votre application a verrouillé
votre clavier.
Votre périphérique externe n’est
pas bien installé.
Essayez d’utiliser votre dispositif de pointage intégré pour redémarrer votre système.
Réinstallez votre périphérique.
Voir «Ports de périphériques» en page 81.
Vous avez connecté un
clavier externe ou une souris
et il/elle semble bloquer le
système.
Problèmes de mémoire
Dans le panneau de
configuration, l’écran
Système n’indique pas le
montant correct de mémoire
installée.
Problèmes de périphérique USB
Votre ordinateur LIFEBOOK
ne reconnaît pas un
périphérique USB installé
ou le périphérique ne
fonctionne pas correctement.
Votre système d’exploitation
n’utilise pas le bon pilote
pour ce périphérique.
Votre système d’exploitation
n’est pas configuré avec le bon
pilote pour ce périphérique.
Votre système s’est planté.Essayez de redémarrer votre système.
Votre module d’augmentation
de mémoire n’est pas bien
installé.
Votre mémoire est défaillante.Vérifiez les messages de l’auto-diagnostic de démarrage (POST).
Consultez la documentation du périphérique et du système d’exploitation,
puis installez le pilote approprié.
Consultez la documentation du périphérique et du système d’exploitation,
puis installez le pilote approprié.
Enlevez et réinstallez votre module de mémoire additionnelle.
mémoire additionnelle» en page 77.
l’auto-diagnostic de mise sous tension» en page 100.
Votre périphérique
n’est pas bien installé.
Votre périphérique pourrait
ne pas disposer du bon
pilote de logiciel actif.
Le périphérique a peut-être été
installé pendant qu’une
application était en exécution,
par conséquent votre système ne
reconnaît pas son installation.
Retirez et réinstallez votre périphérique.
Consultez la documentation relative à votre logiciel et activez le bon pilote.
Fermez l’application et redémarrez votre ordinateur portable.
Lorsque vous allumez votre
PC Tablette, rien ne semble
se produire.
La batterie installée est
complètement déchargée ou
aucun adaptateur de courant
n’est installé.
Vérifiez le tableau de voyants d’état pour déterminer la présence et l’état de la
batterie. Voir «Tableau de voyants d’état» en page 24.Installez une batterie chargée
ou branchez un adaptateur d’alimentation.
Votre PC Tablette LIFEBOOK
s’éteint
tout seul.
La batterie est installée,
mais elle est défectueuse.
La batterie est faible.Vérifiez le tableau de voyants d’état pour déterminer la présence et l’état de la
L’adaptateur secteur n’est pas
branché convenablement.
L’adaptateur de courant (secteur
ou auto/avion) ne reçoit pas
d’énergie de la prise secteur, de
la prise de siège d’avion ou de
l’allume-cigare de voiture.
L’adaptateur de courant (secteur
ou auto/avion) est défectueux.
Les paramètres de gestion
d’alimentation sont réglés à des
temporisations (délais
d’inactivité) automatiques
trop courtes par rapport à
vos besoins d’exploitation.
L’ordinateur est alimenté par
batterie et vous n’avez pas tenu
compte d’un avertissement
de batterie faible; l’ordinateur
est donc maintenant en mode
«veille car batterie épuisée».
Vérifiez le tableau de voyants d’état pour déterminer la présence et l’état de la
batterie.
batterie est endommagée (court-circuitée), retirez-la et passez à une autre source
d’alimentation, ou remplacez-la.
batterie. Voir «Tableau de voyants d’état» en page 24. Utilisez un adaptateur
d’alimentation en attendant que la batterie se charge ou installez
une batterie chargée.
Vérifiez si votre adaptateur est branché de façon appropriée.
Voir «Tableau de voyants d’état» en page 24. Si le voyant indique que la
Voir «Sources
d’alimentation» en page 59.
Branchez le cordon d’alimentation secteur dans une autre prise murale et vérifiez si un
interrupteur ou un disjoncteur coupe le courant. Si vous utilisez un adaptateur auto/avion
dans un véhicule, assurez-vous que la clé de contact est à la position On (marche) ou
Acc. (accessoires).
Essayez un autre adaptateur d’alimentation.
Appuyez sur n’importe quelle touche du clavier ou bougez la souris. Si cela
ne fonctionne pas, appuyez sur la glissière d’alimentation/veille/reprise. Vérifiez vos
paramètres de gestion d’alimentation, ou fermez vos applications et consultez les
propriétés des Options d’alimentation du Panneau de configuration pour ajuster les
valeurs de temporisation afin qu’elles répondent mieux à vos besoins.
Installez un adaptateur d’alimentation puis appuyez sur la glissière d’alimentation/
veille/reprise.
Voir «Sources d’alimentation» en page 59.
95
- Dépannage
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
