Page 1
Suszarka bębnowa
WT45H25EPL
siemens-home.bsh-group.com/welcome
pl ,QVWUXNFMDREVãXJLLXVWDZLDQLD
Register
your
product
online
Page 2
Nowa suszarka bębnowa
Gratulujemy zakupu nowej suszarki
bębnowej marki Siemens.
Zachęcamy do przeczytania instrukcji
obsługi i zapoznania się z zaletami
zakupionej suszarki.
Każde urządzenie opuszczające nasz
zakład zostało starannie sprawdzone
pod kątem działania i stanu, aby
sprostać wysokim wymaganiom jakości
urządzeń marki Siemens.
W celu uzyskania szczegółowych
informacji oraz zapoznania się z ofertą
naszych produktów, wyposażenia
dodatkowego, części zamiennych oraz
usług serwisowych można odwiedzić
naszą stronę internetową www.siemenshome.bsh-group.com lub skontaktować
się z centrum obsługi klienta.
Jeśli w instrukcji obsługi i ustawiania
opisane są różne modele, to w
odpowiednich miejscach wskazane są
różnice.
Zasady prezentacji
: Ostrożnie!
Taka kombinacja symbolu i hasła
ostrzegawczego wskazuje na sytuację,
która jest potencjalnie niebezpieczna.
Niezachowanie środków ostrożności
może prowadzić do obrażeń lub śmierci.
Uwaga!
To hasło ostrzegawcze wskazuje na
sytuację, która jest potencjalnie
niebezpieczna. Niezachowanie środków
ostrożności może spowodować szkody
materialne lub zanieczyszczenie
środowiska.
Wskazówka / Rada
Wskazówki odnośnie optymalnej
eksploatacji urządzenia / przydatne
informacje.
1. 2. 3. / a) b) c)
Poszczególne etapy działania są
oznaczone cyframi lub literami.
■ / -
Przed użyciem suszarki bębnowej należy
przeczytać
niniejszą instrukcję obsługi i
ustawiania!
2
Elementy wykazów są oznaczone
punktorem lub myślnikiem.
Page 3
pl
Spis treści
pl Instrukcja obsługi i ustawiania
8 Przeznaczenie urządzenia. . . . . .4
( Instrukcje bezpieczeństwa . . . . .4
Dzieci/inne osoby/zwierzęta . . . . . . . . 5
Instalacja . . . . . . . . . . . . . . . . . . . . . . 6
Obsługa . . . . . . . . . . . . . . . . . . . . . . . 9
Czyszczenie/konserwacja. . . . . . . . . 12
7 Ochrona środowiska . . . . . . . . .13
Opakowanie/zużyte urządzenie . . . . 13
Czynnik chłodniczy . . . . . . . . . . . . . . 14
Wskazówki dotyczące
oszczędności . . . . . . . . . . . . . . . . . . 14
5 Ustawianie i podłączanie . . . . .15
Zakres dostawy . . . . . . . . . . . . . . . . 15
Ustawianie i podłączanie suszarki . . 15
Wyposażenie opcjonalne . . . . . . . . . 16
Transport i ochrona przed mrozem. . 16
Y Najważniejsze informacje
w skrócie . . . . . . . . . . . . . . . . . .17
* Prezentacja urządzenia . . . . . . .18
Suszarka. . . . . . . . . . . . . . . . . . . . . . 18
Panel sterowania . . . . . . . . . . . . . . . 19
Panel wyświetlacza . . . . . . . . . . . . . . 20
1 Obsługa urządzenia . . . . . . . . .26
Wkładanie rzeczy i włączanie
suszarki . . . . . . . . . . . . . . . . . . . . . . .26
Koszyk na wełniane rzeczy . . . . . . . .26
Suszenie z wykorzystaniem
koszyka na wełniane rzeczy . . . . . . .27
Ustawienie programu . . . . . . . . . . . .28
Uruchamianie programu . . . . . . . . . .28
Sekwencja programu. . . . . . . . . . . . .29
Zmiana programu lub dokładanie
rzeczy . . . . . . . . . . . . . . . . . . . . . . . .29
Przerwanie programu . . . . . . . . . . . .29
Koniec programu. . . . . . . . . . . . . . . .29
Wyjmowanie rzeczy i wyłączanie
suszarki . . . . . . . . . . . . . . . . . . . . . . .29
Oczyścić filtr kłaczków . . . . . . . . . . .30
Opróżnianie pojemnika skroplin . . . .31
M Ustawianie sygnału. . . . . . . . . . 32
> Hałas . . . . . . . . . . . . . . . . . . . . . 33
D Czyszczenie . . . . . . . . . . . . . . . . 34
Czyszczenie suszarki i panelu
sterowania . . . . . . . . . . . . . . . . . . . . .34
Czyszczenie czujnika wilgotności . . .34
Czyszczenie filtra
w pojemniku skroplin. . . . . . . . . . . . .35
Z Uprane rzeczy . . . . . . . . . . . . . .21
Przygotowanie upranych rzeczy . . . . 21
Uprane rzeczy należy posortować
zgodnie z poniższymi zaleceniami: . . 22
/ Programy i przyciski . . . . . . . . .23
Programy . . . . . . . . . . . . . . . . . . . . . 23
Przyciski . . . . . . . . . . . . . . . . . . . . . . 25
3 Usterki i sposób
ich usuwania . . . . . . . . . . . . . . . 36
J Serwis posprzedażny . . . . . . . . 38
[ Wartości zużycia energii. . . . . . 39
Tabela wartości zużycia energii . . . . .39
Najbardziej skuteczny program
do tkanin bawełnianych. . . . . . . . . . .39
J Dane techniczne . . . . . . . . . . . . 40
3
Page 4
pl Przeznaczenie urządzenia
8 Przeznaczenie
urządzenia
Przeznaczenie urządzenia
■ Urządzenie jest przeznaczone
wyłącznie do użytku w warunkach
domowych.
■ Nie instalować ani nie używać
urządzenia w żadnym miejscu
narażonym na ujemne temperatury
ani na zewnątrz. Istnieje ryzyko, że w
przypadku zamarznięcia pozostałej
w nim wody urządzenie ulegnie
uszkodzeniu. Zamarznięte węże
mogą ulec rozerwaniu/rozsadzeniu.
■ Urządzenie może być używane
wyłącznie do suszenia i odświeżania
domowego prania, składającego się
z rzeczy upranych w wodzie i
nadających się do suszarki
bębnowej (patrz etykieta na danym
egzemplarzu). Zabrania się
użytkowania urządzenia do celów
niezgodnych z jego przeznaczeniem.
■ Urządzenie jest przeznaczone do
użytkowania na wysokości do 4000
m n.p.m.
Przed włączeniem urządzenia:
Sprawdzić, czy nie ma na nim
widocznych uszkodzeń. Nie użytkować
urządzenia, jeśli jest uszkodzone. Jeśli
zaistnieją jakieś problemy, prosimy o
zwrócenie się do wyspecjalizowanego
dealera lub naszego punktu obsługi
klienta.
Należy zapoznać się i postępować
według instrukcji obsługi i instalacji oraz
wszelkich pozostałych informacji
dołączonych do urządzenia.
Należy zachować tę dokumentację do
późniejszego użytku lub do użytku
przyszłego właściciela.
( Instrukcje
bezpieczeństwa
Instrukcje bezpieczeństwa
Poniższe informacje dotyczące
bezpieczeństwa i ostrzeżenia
służą zminimalizowaniu ryzyka
obrażeń i szkód materialnych w
Twoim otoczeniu.
Tym niemniej, ważne jest
podjęcie czynności
zapobiegawczych oraz
zachowanie odpowiedniej
ostrożności podczas montażu,
konserwacji, czyszczenia oraz
użytkowania urządzenia.
4
Page 5
Instrukcje bezpieczeństwa pl
Dzieci/inne osoby/zwierzęta
:Ostrzeżenie
Ryzyko utraty życia!
Dzieci oraz inne osoby, które
nie są w stanie ocenić ryzyka
wiążącego się z używaniem
urządzenia mogą ulec zranieniu
lub znaleźć się w sytuacjach
zagrożenia życia. Dlatego
należy pamiętać:
■ To urządzenie może być
używane przez dzieci
powyżej 8 lat oraz osoby z
obniżonym poziomem
możliwości fizycznych,
sensorycznych lub
umysłowych, a także osoby
bez doświadczenia czy
wiedzy o bezpiecznym
używaniu urządzenia pod
warunkiem, że osoby te
rozumieją potencjalne
ryzyko, jakie wiąże się z
używaniem tego urządzenia.
■ Dzieciom należy zabronić
zabawy tym urządzeniem.
■ Nie zezwalać dzieciom na
czyszczenie ani na
konserwację urządzenia bez
nadzoru osoby dorosłej.
■ Należy pilnować, aby dzieci
w wieku poniżej 3 lat oraz
zwierzęta nie przebywały w
pobliżu urządzenia.
■ Dzieci ani osoby, które nie są
w stanie ocenić ryzyka nie
mogą bez nadzoru
pozostawać w pobliżu
urządzenia.
:Ostrzeżenie
Ryzyko utraty życia!
Dzieci mogą zatrzasnąć się w
urządzeniach, znajdując się tym
samym w sytuacji zagrożenia
życia.
■ Nie umieszczać urządzenia
za drzwiami, ponieważ może
to utrudnić otwarcie drzwi
urządzenia bądź też
spowodować, że ich otwarcie
będzie w ogóle niemożliwe.
■ Gdy urządzenie osiągnie
kres swojego okresu
eksploatacyjnego, wyciągnąć
wtyczkę z gniazdka przed
odcięciem kabla
zasilającego, a następnie
zniszczyć zamek znajdujący
się na drzwiach urządzenia.
:Ostrzeżenie
Ryzyko uduszenia się!
Jeżeli pozwolimy dzieciom
bawić się opakowaniem/folią
lub częściami opakowania,
będą mogły się tym owinąć lub
naciągnąć na głowę i może
dojść do uduszenia.
Chronić z dala od dzieci
opakowanie/folię lub części
opakowania.
5
Page 6
pl Instrukcje bezpieczeństwa
:Ostrzeżenie
Ryzyko zatrucia!
Środki piorące i preparaty do
tkanin mogą spowodować
zatrucie w przypadku ich
spożycia.
W razie przypadkowego
połknięcia środka, należy
zasięgnąć porady lekarza.
Środki piorące i preparaty do
tkanin należy przechowywać
poza zasięgiem dzieci.
:Ostrzeżenie
Podrażnienie oczu/skóry!
Kontakt ze środkami piorącymi
i zmiękczającymi może
spowodować podrażnienie
oczu lub skóry.
W razie dostania się do oczu/
kontaktu ze skórą środka
piorącego lub preparatu do
tkanin, dokładnie przepłukać
oczy/skórę. Środki piorące i
preparaty do tkanin należy
przechowywać poza zasięgiem
dzieci.
Instalacja
:Ostrzeżenie
Ryzyko porażenia prądem / pożaru/ szkód materialnych/ uszkodzenia urządzenia!
Jeżeli urządzenie nie zostało
prawidłowo zamontowane,
może dojść do niebezpiecznej
sytuacji. Upewnić się, że:
■ Napięcie w gniazdku jest
zgodne z napięciem
określonym na urządzeniu
(tabliczka identyfikacyjna).
Poziomy obciążenia oraz
wymagana ochrona
bezpiecznika są określone
na tabliczce identyfikacyjnej.
■ Urządzenie nie może być
zasilane za pośrednictwem
zewnętrznego urządzenia
wyłączającego, takiego jak
minutnik, ani też podłączone
do obwodu, który jest stale
włączany i wyłączany przez
sieć zasilającą.
■ Wtyczka do sieci zasilającej
oraz gniazdko wtykowe z
bolcem ochronnym pasują
do siebie oraz że instalacja
uziemiająca została
prawidłowo wykonana.
■ Przekrój poprzeczny kabla w
instalacji jest odpowiedni.
6
Page 7
Instrukcje bezpieczeństwa pl
■ Swobodny dostęp do wtyczki
sieciowej musi być
zapewniony przez cały czas.
Jeśli nie jest to możliwe, w
celu zapewnienia zgodności
z odpowiednimi przepisami
w zakresie bezpieczeństwa,
do instalacji podłączonej na
stałe należy wbudować
przełącznik (2-biegunowy
wyłącznik) zgodny z
przepisami dotyczącymi
instalacji elektrycznych.
■ W przypadku zastosowania
stacjonarnego wyłącznika
nadmiarowo-prądowego,
używać tylko takiego
wyłącznika, który ma
następujące oznaczenie: z.
Obecność tego oznaczenia
jest jedynym sposobem na
upewnienie się, że spełnia
on wymagania wszystkich
obowiązujących przepisów.
:Ostrzeżenie
Ryzyko porażenia prądem/ ryzyko pożaru/ryzyko szkód materialnych/ryzyko dla urządzenia!
Jeżeli kabel do podłączenia do
sieci elektrycznej był
modyfikowany lub uległ
uszkodzeniu, może to
skutkować porażeniem
prądem, zwarciem lub
pojawieniem się ognia z racji
jego przegrzania.
Przewód zasilający nie jest
skręcony, zgnieciony lub
zmodyfikowany i nie styka się z
żadnym źródłem ciepła.
:Ostrzeżenie
Ryzyko pożaru/ryzyko szkód materialnych/uszkodzenia urządzenia!
Używanie przedłużaczy lub
rozgałęźników może zakończyć
się pożarem wskutek
przegrzania lub zwarcia.
Podłączyć urządzenie
bezpośrednio do odpowiednio
zamontowanego gniazdka z
uziemieniem. Nie używać
przedłużaczy, rozgałęźników
ani listew wielogniazdkowych.
7
Page 8
pl Instrukcje bezpieczeństwa
:Ostrzeżenie
Ryzyko dla zdrowia/ryzyko szkód materialnych/ uszkodzenia urządzenia!
■ Urządzenie może wibrować
lub przemieszczać się w
trakcie użytkowania, co
potencjalnie może
skutkować obrażeniami lub
szkodami materialnymi.

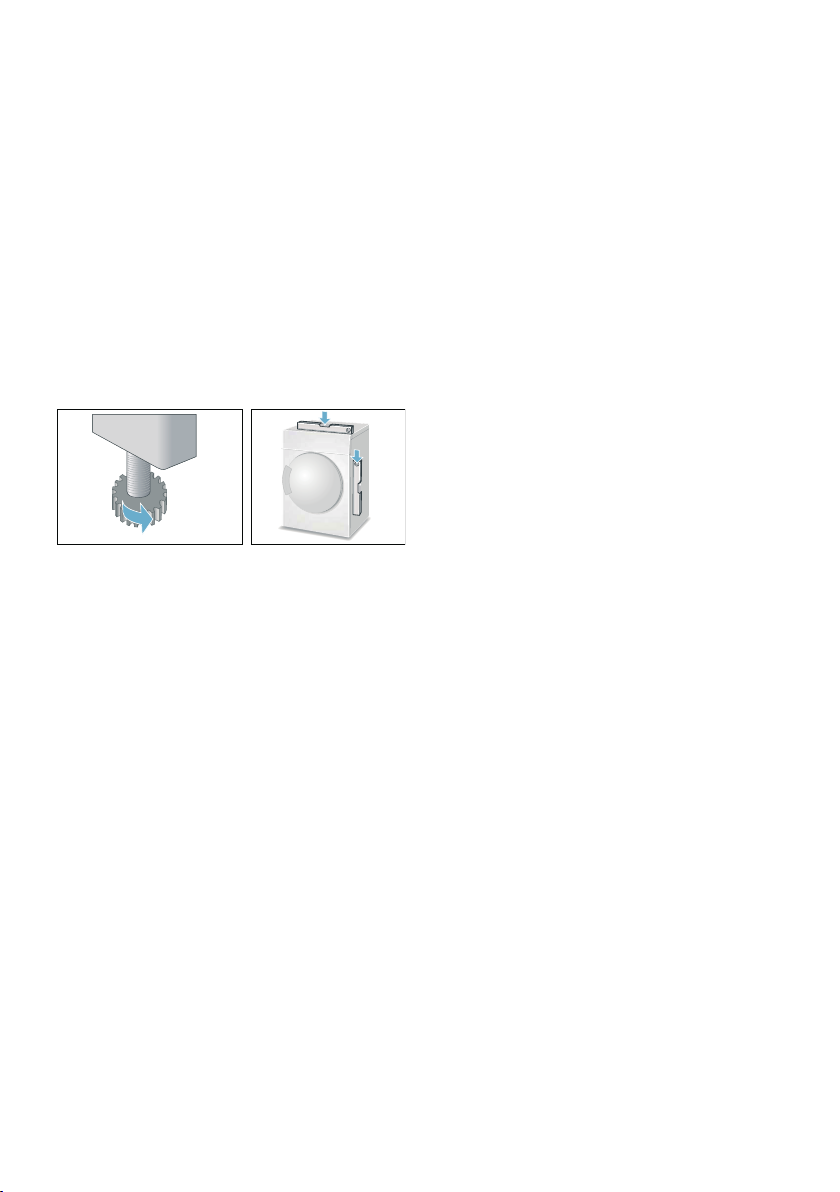

Ustawić urządzenie na
czystej, równej i twardej
powierzchni przy pomocy
poziomicy, a następnie
przytwierdzić w
wypoziomowanej pozycji
wykorzystując wkęcane
podstawki.
Ryzyko dla zdrowia/ryzyko szkód materialnych/uszkodzenia urządzenia!
■ Nieodpowiednie
umieszczenie (ustawienie)
tego urządzenia nad pralką
może spowodować
zagrożenie dla zdrowia,
szkody materialne i/lub
uszkodzenie urządzenia.
Jeżeli urządzenie ma być
umieszczone nad pralką,
musi ona mieć co najmniej
taką samą głębokość i
szerokość, i powinna być
zamocowana za pomocą
odpowiedniego zestawu,
zależnie od wyposażenia.
~ Strona 16
Urządzenie NALEŻY
zamocować przy użyciu tego
zestawu przyłączeniowego.
Umieszczanie urządzenia w
jakikolwiek inny sposób jest
zabronione.
Ryzyko dla zdrowia/ryzyko szkód materialnych/uszkodzenia urządzenia!
■ W przypadku pochwycenia
jednego z wystających
elementów urządzenia (np.
drzwi) w celu podniesienia
urządzenia bądź jego
przesunięcia, element taki
może się oderwać i
spowodować obrażenia.
Nie chwytać za żadne
wystające elementy
urządzenia w celu jego
przesunięcia.
:Ostrzeżenie
Ryzyko odniesienia obrażeń!
■ Urządzenie jest bardzo
ciężkie. Jego podnoszenie
może spowodować
obrażenia.
Nie podnosić tego
urządzenia samodzielnie.
Ryzyko odniesienia obrażeń!
■ Urządzenie to posiada ostre
krawędzie, które mogą
spowodować okaleczenie
dłoni.
Nie chwytać urządzenia za
ostre krawędzie. Podnosić je
jedynie po założeniu rękawic
ochronnych.
Ryzyko odniesienia obrażeń!
■ Jeżeli przewody lub kable
elektryczne nie są
poprowadzone prawidłowo,
można się o nie potknąć i
odnieść obrażenia.
Poprowadzić przewody i
kable tak, aby nie stanowiły
zagrożenia potknięcia.
8
Page 9
Instrukcje bezpieczeństwa pl
Obsługa
:Ostrzeżenie
Ryzyko eksplozji/ryzyko pożaru!
Pranie, które wchodziło w
kontakt z rozpuszczalnikami,
olejem, woskiem, środkami do
usuwania wosku, farby, smaru
lub plam, może spowodować
pojawienie się ognia podczas
suszenia w maszynie lub też
spowodować w niej eksplozję.
Dlatego należy pamiętać:
■ Przed przystapieniem do
suszenia w maszynie,
dokładnie przepłukać pranie
ciepłą wodą oraz środkiem
piorącym.
■ Nie umieszczać rzeczy
przeznaczonych do suszenia
w urządzeniu, jeżeli nie
zostały wcześniej uprane.
■ Nie używać tego urządzenia,
jeżeli do czyszczenia tego
prania były stosowane
przemysłowe środki
chemiczne.
Ryzyko eksplozji/ryzyko pożaru!
■ Niektóre rzeczy mogą się
zapalić, gdy suszenie jest w
toku lub nawet spowodować,
że urządzenie zapali się lub
eksploduje.
Usunąć wszelkie zapalniczki
i zapałki z kieszeni z ubrań.
Ryzyko eksplozji/ryzyko pożaru!
■ Jeżeli w pobliżu urządzenia
w powietrzu znajduje się miał
węglowy lub mąka, może to
spowodować eksplozję.
Upewnić się, że obszar
wokół urządzenia jest czysty,
gdy jest ono w ruchu.
:Ostrzeżenie
Ryzyko pożaru/ryzyko szkód materialnych/uszkodzenia urządzenia!
Urządzenie zawiera czynnik
chłodniczy R290, który jest
bezpieczny dla środowiska, ale
łatwopalny.
Nie zbliżać się do urzadzenia z
otwartym płomieniem i innymi
źródłami ognia.
:Ostrzeżenie
Ryzyko eksplozji/ryzyko
pożaru!
■ Jeżeli w filtrze kłaczków
pozostał jakikolwiek materiał
może on ulec zapaleniu
podczas cyklu suszenia albo
nawet spowodować
zapalenie się lub eksplozję
urządzenia.
Należy regularnie czyścić filtr
kłaczków.
9
Page 10
pl Instrukcje bezpieczeństwa
:Ostrzeżenie
Ryzyko pożaru/ryzyko szkód materialnych/uszkodzenia urządzenia!
Jeżeli program zostaje
przerwany przed zakończeniem
cyklu suszenia, uniemożliwia to
należyte wystygnięcie prania i
pranie może się zapalić albo
może dojść do zaistnienia
szkód materialnych lub
uszkodzenie urządzenia.
■ Podczas ostatniej części
cyklu suszenia, pranie w
bębnie nie jest podgrzewane
(cykl chłodzenia). Służy to
zagwarantowaniu, że pranie
pozostaje w temperaturze,
która uniemożliwia jego
uszkodzenie.
■ Nie wyłączać urządzenia
przed zakończeniem cyklu
suszenia, chyba że wszystkie
rzeczy zostaną z bębna
wyjęte i rozłożone (w celu
uwolnienia z nich ciepła).
:Ostrzeżenie
Ryzyko zatrucia/szkód materialnych!
Woda ze skroplin nie jest wodą
pitną i może być
zanieczyszczona kłaczkami.
Zatruta woda ze skroplin może
być niebezpieczna dla zdrowia i
może też spowodować szkody
materialne.
Nie pić ani nie używać
ponownie.
:Ostrzeżenie
Ryzyko zatrucia!
Trujące opary mogą być
wydzielane przez środki do
czyszczenia zawierające
rozpuszczalniki, np.
rozpuszczalnik do czyszczenia.
Nie używać środków do
czyszczenia zawierających
rozpuszczalniki.
:Ostrzeżenie
Ryzyko odniesienia obrażeń!
■ Opieranie się/siedzenie na
drzwiach urządzenia, gdy są
otwarte, może skutkować
przewróceniem się
urządzenia i spowodować
obrażenia.
Nie opierać się o otwarte
drzwiczki urządzenia.
Ryzyko odniesienia obrażeń!
■ Wchodzenie na urządzenie
może prowadzić do złamania
się jego blatu i spowodować
obrażenia.
Nie wchodzić na urządzenie.
Ryzyko odniesienia obrażeń!
■ Sięganie do bębna, gdy
nadal się obraca naraża
dłonie na zranienie.
Należy poczekać, aż bęben
przestanie się obracać.
10
Page 11
Instrukcje bezpieczeństwa pl
Uwaga!
Szkody materialne/
uszkodzenie urządzenia
■ Jeżeli ilość prania w
urządzeniu przekracza limit
ładowności, może ono nie
działać poprawnie lub też
spowodować szkody
materialne albo uszkodzenie
urządzenia.
Nie przekraczać limitu
ładowności suchego prania.
Pilnować, aby nie
przekraczać limitów
określonych dla
poszczególnych programów.
Szkody materialne/uszkodzenie urządzenia
■ W przypadku obsługi
urządzenia bez wyłapywacza
kłaczków (np. filtra kłaczków,
zbiornika kłaczków, zależnie
od specyfikacji urządzenia)
lub jeśli wyłapywacz
kłaczków jest niekompletny
lub uszkodzony, może to
spowodować uszkodzenie
urządzenia.
Nie używać urządzenia bez
wyłapywacza kłaczków lub
gdy wyłapywacz kłaczków
jest niekompletny albo
uszkodzony.
Szkody materialne/uszkodzenie urządzenia
■ Lekkie rzeczy takie jak włosy
czy kłaczki mogą zostać
zassane do otworu wlotu
powietrza, gdy urządzenie
jest włączone.
Powinny one znajdować się z
dala od urządzenia.
Szkody materialne/uszkodzenie urządzenia
■ Pianka lub guma piankowa
może ulec deformacji i
roztopić się podczas
suszenia w urządzeniu.
Nie suszyć w urządzeniu
rzeczy zawierających piankę
lub gumę piankową.
Szkody materialne/uszkodzenie urządzenia
■ Wlanie nieodpowiedniej
ilości środka piorącego lub
środka czyszczącego do
urządzenia może
spowodować szkody
materialne lub uszkodzenie
urządzenia.
Używać środków piorących/
płynów zmiękczających
zgodnie z instrukcjami
producenta.
Szkody materialne/uszkodzenie urządzenia
■ Jeżeli urządzenie się
przegrzewa, może to
spowodować jego
niepoprawne działanie lub
też może spowodować
szkody materialne lub
urządzenia.
Pilnować, aby otwór wlotu
powietrza nigdy nie był
zablokowany podczas
działania urządzenia, a
obszar wokół urządzenia jest
odpowiednio wentylowany.
11
Page 12
pl Instrukcje bezpieczeństwa
Czyszczenie/konserwacja
:Ostrzeżenie
Ryzyko utraty życia!
Urządzenie jest zasilane
prądem elektrycznym. Kontakt
z elementami znajdującymi się
pod napięciem oznacza ryzyko
porażenia prądem. Dlatego
należy pamiętać:
■ Wyłączyć urządzenie.
Odłączyć urządzenie od
zasilania prądem (wyciągnąć
wtyczkę).
■ Nigdy nie chwytać wtyczki
wilgotnymi rękami.
■ W momencie usuwania
wtyczki z gniazdka, zawsze
chwytać za wtyczkę a nie za
kabel, ponieważ w
przeciwnym przypadku może
to spowodować uszkodzenie
kabla.
■ Nie wprowadzać modyfikacji
technicznych do urządzenia
ani jego elementów.
■ Wszelkie naprawy lub inne
prace na urządzeniu powinny
być wykonywane jedynie
przez nasz punkt serwisowy
lub przez elektryka. To samo
odnosi się do wymiany kabla
elektrycznego (jeśli
konieczne).
■ Zapasowe kable elektryczne
mogą być zamówione w
naszym punkcie
serwisowym.
:Ostrzeżenie
Ryzyko zatrucia!
Trujące opary mogą być
wydzielane przez środki do
czyszczenia zawierające
rozpuszczalniki, np.
rozpuszczalnik do czyszczenia.
Nie używać środków do
czyszczenia zawierających
rozpuszczalniki.
:Ostrzeżenie
Ryzyko porażenia prądem/ szkód materialnych/ uszkodzenia urządzenia!
Jeżeli wilgoć dostanie się do
urządzenia, może to być
przyczyną zwarcia.
Do czyszczenia urządzenia nie
należy używać myjki
ciśnieniowej, oczyszczacza
parowego, węża ani pistoletu
na parę.
12
Page 13
Ochrona środowiska pl
:Ostrzeżenie
Ryzyko dla zdrowia/ryzyko szkód materialnych/ uszkodzenia urządzenia!
Użycie części zamiennych oraz
akcesoriów innych marek jest
niebezpieczne i może
spowodować uszkodzenie
zdrowia, szkód materialnych
lub też uszkodzenie urządzenia.
Ze względów bezpieczeństwa
należy używać jedynie
oryginalnych części
zamiennych.
Uwaga!
Szkody materialne/
uszkodzenie urządzenia
Środki czyszczące i środki
impregnujące do tkanin (np.
odplamiacze, spryskiwacze do
prania wstępnego itp.) mogą
spowodować uszkodzenia w
przypadku zetknięcia się z
powierzchniami urządzenia.
Dlatego należy pamiętać:
■ Aby takie środki nie stykały
się z powierzchnią
urządzenia.
■ Czyścić urządzenie jedynie
wodą i wilgotną szmatką.
■ Natychmiast usuwać
wszystkie środki piorące,
spryskiwacze i inne
pozostałe rzeczy.
7 Ochrona środowiska
Ochrona środowiska
Opakowanie/zużyte urządzenie
)
To urządzenie jest oznaczone
zgodnie z Dyrektywą
Europejską 2012/09/UE oraz
polską Ustawą z dnia 11
września 2015 „O zużytym
sprzęcie elektrycznym i
elektronicznym” (Dz.U. z dn.
23.10.2015 poz. 11688)
symbolem przekreślonego
kontenera na odpady. Takie
oznakowanie informuje, że
sprzęt ten, po okresie jego
użytkowania nie może być
umieszczany łącznie z innymi
odpadami pochodzącymi z
gospodarstwa domowego.
Użytkownik jest zobowiązany
do oddania go prowadzącym
zbieranie zużytego sprzętu
elektrycznego i
elektronicznego. Prowadzący
zbieranie, w tym lokalne punkty
zbiórki, sklepy oraz gminne
jednostki, tworzą odpowiedni
system umożliwiający oddanie
tego sprzętu. Właściwe
postępowanie ze zużytym
sprzętem elektrycznym i
elektronicznym przyczynia się
do uniknięcia szkodliwych dla
zdrowia ludzi i środowiska
naturalnego konsekwencji,
wynikających z obecności
składników niebezpiecznych
oraz niew
składowania i przetwarzania
takiego sprzętu.
łaściwego
13
Page 14
pl Ochrona środowiska
Czynnik chłodniczy
Uwaga!
Niebezpieczeństwo pożaru/
niebezpieczeństwo zatrucia/szkody
materialne i uszkodzenie uszkodzenia
Urządzenie zawiera bezpieczny dla
środowiska naturalnego, ale palny
czynnik chłodniczy R290. Niewłaściwa
utylizacja może być przyczyną pożaru
lub zatruć.
Urządzenie należy zutylizować w
odpowiedni sposób, nie uszkadzając
przewodów rurowych czynnika
chłodniczego.
Wskazówki dotyczące oszczędności
■ Przed rozpoczęciem suszenia
odwirować pranie. Dzięki temu czas
suszenia ulega skróceniu i zmniejsza
się zużycie energii.
■ Wykorzystywać maksymalną
pojemność załadunkową suszarki.
Wskazówka: Nie przekraczać
maksymalnej pojemności
załadunkowej poszczególnych
programów, ponieważ wydłuża to
czas suszenia i powoduje wzrost
zużycia energii.
■ Zadbać o odpowiednią wentylację
pomieszczenia i nie zasłaniać kratki
wentylacyjnej suszarki, co umożliwi
prawidłową cyrkulację powietrza.
■ Po każdym suszeniu wyczyścić filtr
wyłapujący kłaczki. Zanieczyszczony
filtr wyłapujący kłaczki wydłuża czas
suszenia i zwiększa zużycie energii.
■ Tryb oszczędzania energii: Jeśli
suszarka nie jest obsługiwana przez
dłuższy czas, wyłącza się
automatycznie przed rozpoczęciem
oraz po zakończeniu programu w
celu zaoszczędzenia energii. Po
upływie kilku minut wyświetlacz i
lampki kontrolne gasną i miga
przycisk start. W celu włączenia
oświetlenia nacisnąć dowolny
przycisk, otworzyć lub zamknąć
drzwi suszarki, obrócić programator.
14
Page 15
Ustawianie i podłączanie pl
5 Ustawianie i
podłączanie
Ustawianie i podłączanie
Zakres dostawy
■ Suszarka
■ Instrukcja obsługi i ustawiania
■ Kosz na wełnę
■ Odpływ skondensowanej wody*
Ustawianie i podłączanie suszarki
:Ostrzeżenie
Zagrożenie życia!
Suszarka jest zasilana energią
elektryczną, co wiąże się z
niebezpieczeństwem porażenia prądem.
■ Sprawdzać suszarkę pod kątem
widocznych uszkodzeń. Nie używać
uszkodzonej suszarki.
■ Przed podłączeniem do zasilania
upewnić się, że napięcie elektryczne
podane na tabliczce znamionowej
jest zgodne z napięciem sieciowym.
■ Używać wyłącznie wyłączników
różnicowo-prądowych ze znakiem
z.
■ Należy uważać, aby przewód
sieciowy nie został zagięty ani
zaciśnięty oraz aby nie stykał się ze
źródłami ciepła ani ostrymi
krawędziami.
:Ostrzeżenie
Dzieci mogą się zamknąć w urządzeniu i tym samym narazić się na niebezpieczeństwo zagrażające życiu!
Nie stawiać urządzenia za drzwiami lub
drzwiami przesuwnymi, które
uniemożliwiają lub utrudniają otwarcie
drzwi suszarki.
*
:Ostrzeżenie
Niebezpieczeństwo pożaru/ niebezpieczeństwo zatrucia/szkody materialne i uszkodzenie uszkodzenia!
Suszarka zawiera bezpieczny dla
środowiska naturalnego, ale palny
czynnik chłodniczy R290.
■ Nigdy nie zasłaniać kratki
wentylacyjnej suszarki i zapewnić
wystarczającą wentylację w
pomieszczeniu.
■ Suszarkę ustawić z dala od
otwartego ognia i źródeł zapłonu.
Uwaga!
Niebezpieczeństwo obrażeń
■ Suszarka jest bardzo ciężka, co
może być przyczyną obrażeń w
przypadku jej podnoszenia. Nie
podnosić suszarki samodzielnie.
■ O ostre krawędzie suszarki można
skaleczyć dłonie. Nie chwytać
suszarki za ostre krawędzie.
■ Wystające elementy suszarki mogą
oderwać się podczas podnoszenia
lub przesuwania urządzenia. Nie
przemieszczać suszarki, chwytając
za wystające elementy.
Uwaga!
Uszkodzenia suszarki lub tekstyliów
■ Sprawdzić, czy suszarka nie uległa
uszkodzeniu podczas transportu. Nie
używać uszkodzonej suszarki.
■ Pozostałości wody w suszarce mogą
zamarznąć i uszkodzić suszarkę. Nie
ustawiać suszarki w
pomieszczeniach zagrożonych
wystąpieniem ujemnej temperatury.
* w zależności od modelu
15
Page 16
pl Ustawianie i podłączanie
Podczas ustawiania suszarki zadbać o:
■ czyste, płaskie i wytrzymałe podłoże,
■ łatwy dostęp do wtyczki sieciowej,
■ utrzymanie otoczenia suszarki w
czystości oraz
■ wypoziomowanie suszarki za
pomocą regulowanych nóżek.
Wskazówka: Sprawdzić ustawienie
urządzenia przy użyciu poziomnicy,
w razie potrzeby skorygować.
Zmienić wysokość przez
odpowiednie obrócenie nóżek
urządzenia.
Wszystkie nóżki urządzenia muszą
stać stabilnie na podłożu.
Nieprawidłowe wypoziomowanie
może powodować głośne odgłosy,
wibracje i nieprawidłowe ruchy
bębna.
Wskazówka: W razie wątpliwości zlecić
ustawienie urządzenia specjaliście.
Numer artykułu bez wysuwanego
blatu roboczego: WZ11410.
■ Podest:
W celu łatwiejszego wkładania i
wyjmowania prania możliwe jest
podwyższenie suszarki za pomocą
podestu.
Dołączony wysuwany z podestu kosz
na bieliznę może służyć do
przenoszenia prania.
Numer artykułu: WZDP20D.
Transport i ochrona przed mrozem
1. Opróżnić pojemnik na
skondensowaną wodę.
2. Ustawić programator na dowolny
program.
3. Nacisnąć przycisk start.
4. Odczekać 5 minut.
Wskazówka: Skondensowana woda
zostanie odpompowana.
5. Ponownie opróżnić pojemnik na
skondensowaną wodę.
6. Wyłączyć suszarkę.
Wskazówka: Mimo odpompowania w
suszarce wciąż znajdują się
pozostałości wody.
Wyposażenie opcjonalne
Wyposażenie opcjonalne można
zamówić* w serwisie:
■ Zestaw połączeniowy do tworzenia
kolumny pralka-suszarka:
W celu zaoszczędzenia miejsca
suszarkę można ustawić na
przystosowanej do tego celu pralce
o identycznej głębokości i
szerokości.
Do mocowania suszarki na pralce
używać wyłącznie zestawu
połączeniowego.
Numer artykułu z wysuwanym
blatem roboczym: WZ20400;
* w zależności od modelu
16
Uwaga!
Pozostałości wody mogą wyciekać i
spowodować szkody.
Suszarkę transportować w pozycji
pionowej.
Uwaga!
Suszarka zawiera czynnik chłodniczy i
może ulec uszkodzeniu.
Przed uruchomieniem suszarki
odczekać 2 godziny.
Page 17
Najważniejsze informacje w skrócie pl
Y Najważniejsze informacje w skrócie
Najważniejsze informacje w skrócie
1 @ @
Włożyć pranie i zamknąć
Włączyć suszarkę. Wybrać program i w razie
drzwiczki.
--------
2 @ @
--------
Wybrać
przycisk Start Ü.
Suszenie. Wyjąć pranie.
3 @ @
Wyłączyć suszarkę. Opróżnić pojemnik
--------
skroplin.
potrzeby zmienić jego
domyślne ustawienia.
Oczyścić filtr kłaczków.
17
Page 18
pl Prezentacja urządzenia
#
+
3
* Prezentacja urządzenia
Prezentacja urządzenia
Suszarka
( Pojemnik skroplin
0 Panel sterowania i wyświetlacz
8 Oświetlenie wnętrza bębna (zależnie od modelu)
@ Drzwiczki suszarki
H Wlot powietrza
P Filtr kłaczków
18
Page 19
Panel sterowania
Prezentacja urządzenia pl
#
+
( Za pomocą pokrętła programatora można włączyć lub wyłączyć suszarkę,
albo wybrać program.
0 Program ~ Strona 23.
8 Przycisk Start służy do rozpoczynania lub przerywania
programu~ Strona 25.
@ Przyciski ~ Strona 25.
H Panel wyświetlacza z przyciskami ~ Strona 20.
19
Page 20
pl Prezentacja urządzenia
Panel wyświetlacza
Przyciski na panelu wyświetlacza
#
+
( Wybieranie stopnia wysuszenia.
0 Wybieranie czasu suszenia.
8 Wybieranie czasu w funkcji
Gotowe za.
@ Wybieranie funkcji Ochrona
przeciw zagnieceniom.
H Wybieranie funkcji Suszenie w
niskiej temperaturze.
Szczegółowy opis wszystkich
przycisków, można znaleźć w dalszej
części instrukcji ~ Strona 25
Panel wyświetlacza
{ Dokładna regulacja
poziomu wysuszenia.
Ý Wybrano opcję Ochrona
przed zagnieceniami.
w Wybrano zabezpieczenie
przed dziećmi.
μ Wybrano opcję Suszenie w
niskiej temperaturze.
Ü Wybrano Start lub Pauza.
3h Opóźnienie programu w
godzinach, jeśli wybrano
czas w funkcji "Gotowe za".
1:27 Przewidywany czas trwania
programu w godzinach i
minutach.
e Ø » Ý “Ÿš - ˜ -
Przebieg programu:
Mokre; Do prasowania; Do
szafy; Ochrona przed
zagnieceniami; Koniec i
Pauza.
Ì Opróżnić pojemnik
skroplin; ~ Strona 31.
¥ Oczyścić filtry kłaczków;
~ Strona 30.
é Wymiennik ciepła jest
oczyszczany automatycznie.
20
Page 21
Uprane rzeczy pl
Z Uprane rzeczy
Uprane rzeczy
Przygotowanie upranych rzeczy
:Ostrzeżenie
Ryzyko wybuchu lub pożaru!
Wyjąć z kieszeni wszystkie zapalniczki i
zapałki.
Uwaga!
Bęben suszarki i tkaniny mogą zostać
uszkodzone.
Wyjąć z kieszeni wszystkie przedmioty i
stosować się do następujących zaleceń:
■ Związać razem paski ubrań, troczki
fartuchów itp. lub włożyć rzeczy do
woreczka.
■ Zasunąć suwaki, zapiąć haftki i
guziki na pętelki. Spiąć duże sztuki
prania, jak na przykład kapy.
■ Wyjąć z kieszeni wszystkie metalowe
przedmioty, na przykład spinacze.
■ Aby rzeczy zostały wysuszone w
takim samym stopniu, należy
sortować pranie według rodzaju
tkaniny i programu suszenia.
■ Bardzo małe rzeczy, na przykład
skarpetki niemowlęce należy zawsze
suszyć z dużymi - na przykład z
ręcznikami.
■ Rzeczy z dzianiny tj. koszulki lub
ubrania z dżerseju, często kurczą się
po pierwszym suszeniu. Używać
programu do tkanin delikatnych.
■ Nie należy przesuszać rzeczy z
tkanin delikatnych. Zwiększa to ich
zagniecenia.
■ Do pojedynczych sztuk odzieży
używać programów z ustawieniem
czasu.
■ Niektóre detergenty i dodatki, np.
krochmal lub środek zmiękczający,
zawierają cząstki, które mogą
osadzać się na czujniku wilgotności.
To może pogorszyć działanie
czujnika i w konsekwencji wynik
suszenia.
Wskazówki
– Podczas prania rzeczy, które
mają być suszone w suszarce,
należy zastosować odpowiednią
ilość detergentu i dodatków,
zgodnie z zaleceniami podanymi
przez producenta.
– Regularnie czyścić czujnik
wilgotności ~ Strona 34.
21
Page 22
pl Uprane rzeczy
Uprane rzeczy należy posortować zgodnie z poniższymi zaleceniami:
c Odpowiednie do suszenia w suszarce
a Suszenie w normalnej temperaturze
` Suszenie w niskiej temperaturze
b Nie suszyć w suszarce
Wskazówka: Nie wkładać prania
wyjętego z pralki bezpośrednio do
suszarki. Posortować odwirowane
rzeczy po upraniu, zanim zostaną
włożone do suszarki.
Jeśli do suszenia wkładane są razem
tkaniny cienkie, grube i wielowarstwowe
to mogą one zostać wysuszone w
różnym stopniu. Aby wszystkie rzeczy
zostały wysuszone w takim samym
stopniu, należy suszyć razem tylko te,
które są wykonane z tkanin takiego
samego typu i o podobnej strukturze.
Jeśli wydaje się, że rzeczy są nadal zbyt
wilgotne, można wybrać program z
ustawieniem czasu w celu ich
dosuszenia ~ Strona 23.
Uwaga!
Możliwość uszkodzenia suszarki lub
pranych rzeczy.
Nie suszyć w suszarce następujących tkanin:
■ Materiały zanieczyszczone olejem.
■ Materiały nieuprane.
■ Tkaniny nie oddychające (np.
powleczone gumą).
■ Materiały, które łatwo uszkodzić tj.
jedwab, firanki z tkanin
syntetycznych.
22
Page 23
/ Programy i przyciski
Programy i przyciski
Programy
Programy i przyciski pl
Program i tkanina Maksymalny wsad i ustawienia/
Nazwa programu
Do jakich tkanin jest odpowiedni ten program?
Bawełna Do szafy ekstra
Mocne tkaniny, odporne na wysokie temperatury, wielowarstwowe
wykonane z bawełny lub lnu, trudne do wysuszenia.
Bawełna Do szafy
Tkaniny zwykłe, mocne i odporne na wysokie temperatury, jednowar-
stwowe wykonane z bawełny lub lnu.
Bawełna Do prasowania
Tkaniny zwykłe, mocne i odporne na wysokie temperatury, jednowar-
stwowe wykonane z bawełny lub lnu, które muszą być wilgotne po
suszeniu i nadają się do prasowania lub rozwieszenia.
Syntetyki Do szafy ekstra
Syntetyczne lub mieszane tkaniny, wielowarstwowe i trudne do
wysuszenia.
Syntetyki Do szafy
Zwykłe syntetyczne lub mieszane tkaniny, jednowarstwowe.
Syntetyki Do prasowania
Zwykłe syntetyczne lub mieszane tkaniny, jednowarstwowe, które
muszą być wilgotne po suszeniu i nadają się do prasowania lub rozwieszenia.
Outdoor
Odzież na trudne warunki pogodowe i odzież rekreacyjna z mem-
braną lub z tkanin wodoodpornych.
Ręczniki
Ręczniki wykonane z mocnych tkanin bawełnianych.
Mix
Mieszany wsad: rzeczy bawełniane i z tkanin syntetycznych.
Pr. czasowy ciepły
Do wszystkich rodzajów tkanin; program z ustawieniem czasu.
Nadaje się do wstępnie wysuszonych lub lekko wilgotnych rzeczy i
suszenia tkanin wielowarstwowych oraz grubych rzeczy.
informacje o programie
Maksymalny wsad określono na
podstawie ciężaru suchej tkaniny
Możliwe ustawienia programu
8 kg
8 kg
8 kg
3,5 kg
3,5 kg
3,5 kg
1,5 kg
6 kg
3 kg
3 kg
Można dostosować długość programu za pomocą przycisku czasu
suszenia.
23
Page 24
pl Programy i przyciski
Wełna w koszu
Tkaniny wełniane lub z domieszką wełny, które nadają się do suszenia w suszarce.
Wskazówka: Te tkaniny można suszyć tylko z użyciem koszyka na
wełniane rzeczy ~ Strona 26.
Koszule/Business
Koszule non-iron lub bluzki z bawełny, lnu, włókien sztucznych lub
mieszanych.
Super 40’
Tkaniny syntetyczne i z cienkiej bawełny.
Pierze/Puch
Tkaniny, poduszki, narzuty i kołdry wypełnione pierzem lub puchem.
Duże sztuki należy suszyć oddzielnie.
Dessous
Do prania bielizny z delikatnych tkanin np. z weluru, koronki, lycry,
jedwabiu lub satyny.
--------
1,5 kg
1,5 kg
1 kg
1,5 kg
1 kg
24
Page 25
Programy i przyciski pl
Przyciski
Przyciski Objaśnienia i uwagi
Wskazówka: Nie wszystkie przyciski i ich funkcje mogą być wybierane dla wszystkich programów.
Stopień suszenia Jeśli pranie jest zbyt wilgotne po suszeniu, można precyzyjnie dostosować poziom
Czas suszenia Dostosowanie długości programu w programach z ustawieniem czasu. Od 20 minut
Gotowe za Program zakończy się w ciągu 1-24 godzin. Czas w funkcji "Gotowe za" można usta-
w3 sek.
(Zabezpieczenie
przed dziećmi)
Redukcja
zagnieceń
Delikatne suszenie Niższa temperatura do tkanin delikatnych, np. poliakrylu lub elastanu. Wybranie przy-
Start/Pauza Rozpoczyna lub wstrzymuje program.
--------
wysuszenia, np. program Do szafy. Poziom wysuszenia można zwiększać stopniowo i
są trzy stopnie, od { do }.
Jeśli wybrano poziom wysuszenia, to wybrane ustawienie będzie zachowane dla
wszystkich programów z regulacją poziomu suchości, nawet wtedy, gdy suszarka
jest wyłączona.
Wskazówka: Im wyższy jest stopień tym dłużej trwa program.
do 3 godzin, w odstępach 10-minutowych.
wiać w odstępach co jedną godzinę, aby opóźnić rozpoczęcie programu. Wymagana
liczba godzin po zakończeniu programu jest wyświetlana na panelu wyświetlacza.
Nacisnąć i przytrzymać przez 3 sekundy przycisk czasu w funkcji "Gotowe za" oraz
jednocześnie przycisk czasu suszenia, aby włączyć lub wyłączyć blokadę zabezpieczającą przed dostępem dzieci.
Po zakończeniu programu bęben obraca się w regularnych odstępach czasu, aby
zapobiec powstawaniu zgnieceń.Funkcję automatycznej ochrony przed zgnieceniami można ustawić w odstępach 30-minutowych maksymalnie do 120 minut.
cisku wydłuży czas suszenia.
25
Page 26
pl Obsługa urządzenia
1 Obsługa urządzenia
Obsługa urządzenia
Wkładanie rzeczy i włączanie suszarki
Wskazówka: Suszarka musi być
prawidłowo ustawiona i podłączona .
1. Włożyć rzeczy do bębna.
2. Aby włączyć suszarkę należy ustawić
pokrętło programatora na dowolny
program.
3. Zamknąć drzwiczki suszarki.
Uwaga!
Ryzyko uszkodzenia suszarki lub
pranych rzeczy.
Uważać, aby nie przytrzasnąć rzeczy do
suszenia w drzwiczkach suszarki.
Koszyk na wełniane rzeczy
Wskazówka: Koszyk na wełniane
rzeczy jest dostarczany wraz z
suszarką
osobno w serwisie posprzedażnym.
Uwaga!
Ryzyko uszkodzenia suszarki i tkanin.
Nigdy nie należy uruchamiać suszarki,
jeśli koszyk na wełniane rzeczy jest
uszkodzony.
*
lub może być zakupiony
#
26
( Koszyk na wełniane rzeczy
0 Wkładka do koszyka na wełniane
rzeczy
8 Wgłębienie do zamocowania
koszyka na wełniane rzeczy
@ Wycięcie na koszyk na wełniane
rzeczy
* W zależności od modelu
Page 27
Obsługa urządzenia pl

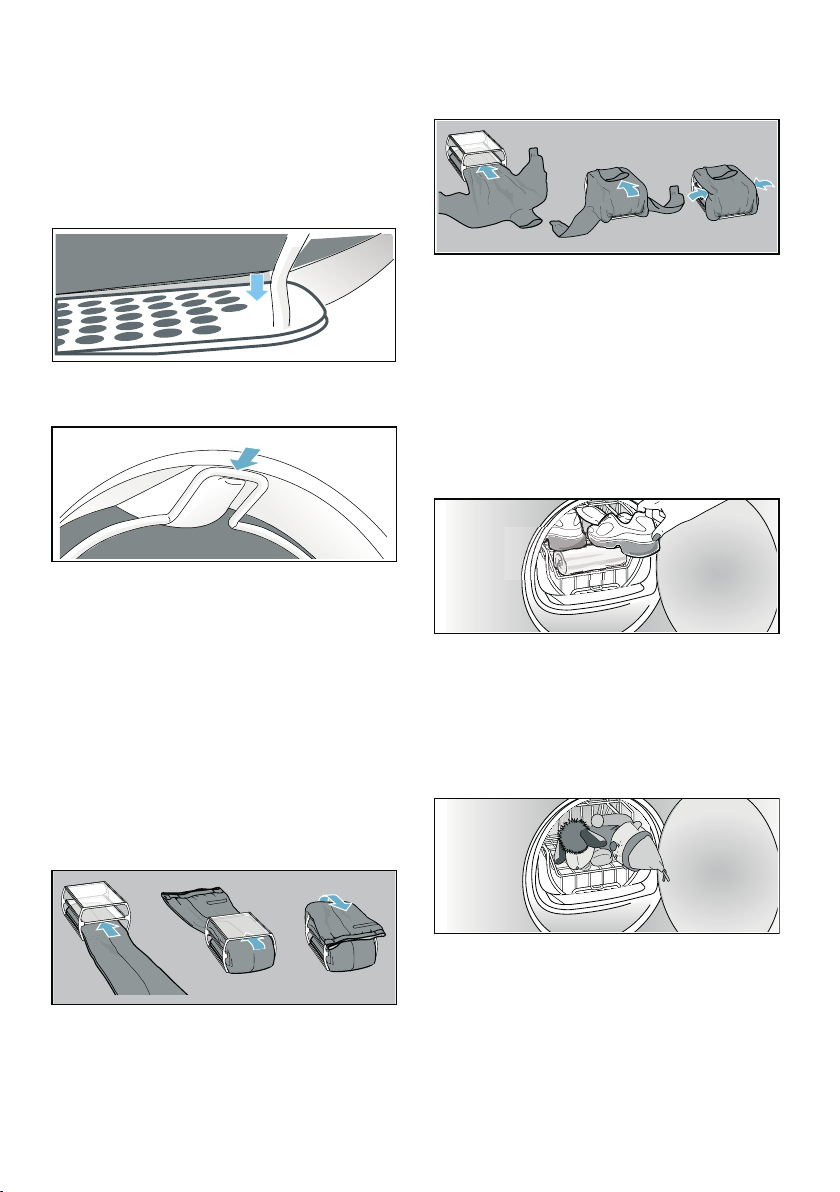

Suszenie z wykorzystaniem koszyka na wełniane rzeczy
1. Włożyć nóżki koszyka na wełniane
rzeczy do otworów w filtrze
kłaczków.
2. Zaczepić koszyk na wełniane rzeczy
w górnym wycięciu.
Teraz koszyk na wełniane rzeczy
powinien być dokładnie umocowany we
wnętrzu bębna.
3. We wkładce koszyka na wełniane
rzeczy umieścić przeznaczone do
tego tkaniny
Wskazówki
– Przed umieszczeniem tkanin we
wkładce, należy je odwirować.
– Rzeczy we wkładce należy
rozmieścić luźno. Nie ugniatać
tkanin.
Przykłady zastosowania:
a) Spodnie lub spódnica
b) Sweter
c) Buty sportowe
Buty sportowe wkładać do
koszyka na wełniane rzeczy bez
wkładki. Wyciągnąć języki butów i
wyjąć wkładki do butów lub
podkładki pod pięty.
Zrolować ręcznik i włożyć go pod
buty tak, aby utworzyć pochyłą
powierzchnię. Buty ustawić tak,
aby na ręczniku znalazły się ich
obcasy.
d) Miękkie zabawki
Suche miękkie zabawki wkładać
do koszyka do na wełniane
rzeczy bez wkładki. Wkładać do
koszyka tylko tyle miękkich
zabawek ile się zmieści, tak aby
żadna z nich nie wypadła.
27
Page 28
pl Obsługa urządzenia
4. Umieścić wkładkę lub buty sportowe
w koszyku na wełniane rzeczy.
Uwaga!
Ryzyko uszkodzenia tkanin.
Rzeczy we wkładce koszyka muszą
być rozmieszczone tak, aby nie
stykały się z bębnem.
5. Używać pokrętła programatora, do
ustawienia programu suszenia w
koszyku na wełniane rzeczy lub
programu z ustawieniem czasu.
6. Ustawić czas suszenia.
Cienki wełniany sweter:
Ok. 1:20 godz.
Gruby wełniany sweter:
Ok. 1:30 - 3:00 godz.
Spódnica ok. 1:00 - 1:30 godz.
Spodnie: ok. 1:00 - 1:30 godz.
Rękawiczki: ok. 30 min
Buty sportowe:
Ok 1:30 godz./
z przewietrzaniem maks. 2:00 godz.
Wskazówka: Dla grubszych lub
wielowarstwowych tkanin należy w
razie potrzeby wydłużyć czas
suszenia, aby osiągnąć wymagany
stopień wysuszenia.
7. Rozpocząć program.
8. Wyjąć tkaniny i wyłączyć suszarkę.
Ustawienie programu
Wskazówka: Jeśli została włączona
blokada zabezpieczająca przed
dostępem dzieci, to należy koniecznie
ją wyłączyć przed ustawieniem
programu, patrz ~ Strona 25.
1. Wybrać wymagany program;
szczegółowe informacje na temat
programów można znaleźć w dalszej
części instrukcji ~ Strona 23.
2. Za pomocą pokrętła programatora
ustawić żądany program. Domyślne
ustawienia dla wybranego programu
zostaną wyświetlone na panelu
wyświetlacza.
Wskazówka: Domyślne ustawienia
programu to standardowe
ustawienia, które są już
zdefiniowane, gdy zostanie wybrany
program. Po wybraniu programu,
można zobaczyć jego domyślne
ustawienia na panelu wyświetlacza.
3. W razie potrzeby, można zmienić
domyślne ustawienia programu.
Szczegółowe informacje można
znaleźć w dalszej części instrukcji
~ Strona 23.
28
Uruchamianie programu
Nacisnąć przycisk Start.
Wskazówka: Jeśli program ma zostać
zablokowany w celu uniknięcia
przypadkowej zmiany ustawień, to
można wybrać blokadę
zabezpieczającą przed dostępem
dzieci, patrz ~ Strona 25.
Page 29
Obsługa urządzenia pl
Sekwencja programu
Przebieg programu jest wskazywany na
wyświetlaczu.
np.
1:27
e Mokre
Ø Do prasowania
» Do szafy
Ý Ochrona przeciw zagnieceniom
“Ÿš Koniec
Spodziewany czas trwania
programu w godzinach i
minutach.
Wskazówka: Gdy zostanie
wybrany program, to
wyświetlany jest przewidywany
czas suszenia dla zalecanego
wsadu. Podczas suszenia
specjalne czujniki wykrywają
wilgotność włożonego wsadu i
odpowiednio dostosowują
długość programu (z wyjątkiem
programów z ustawieniem
czasu). Jest to widoczne,
ponieważ wydłuża się czas
pozostały do końca programu.
Pauza
- ˜ -
5. Nacisnąć przycisk Start.
Wskazówka: Czas trwania programu
na panelu wyświetlacza jest
aktualizowany w zależności od wielkości
wsadu i resztkowej wilgotności prania.
Wyświetlane wartości mogą się zmienić
po zmianie programu lub dostosowania
się do wielkości wsadu.
Przerwanie programu
Program można przerwać w dowolnym
momencie; w celu wstrzymania
programu należy otworzyć drzwiczki
suszarki lub nacisnąć przycisk Start.
Uwaga!
Ryzyko pożaru. Rzeczy mogą się
zapalić.
Aby anulować wybrany program, należy
wyjąć rzeczy i rozłożyć je tak, aby mogły
ostygnąć.
Koniec programu
“Ÿš pojawia się na panelu
wyświetlacza.
Zmiana programu lub dokładanie rzeczy
Można wyjmować lub dokładać rzeczy
albo zmieniać program lub
modyfikować jego ustawienia w
dowolnym czasie w trakcie suszenia.
1. Aby wstrzymać program, należy
otworzyć drzwiczki suszarki lub
nacisnąć przycisk Start.
2. Dołożyć lub wyjąć rzeczy z suszarki.
3. W razie potrzeby wybrać inny
program albo dodatkowe funkcje.
4. Zamknąć drzwiczki suszarki.
Wyjmowanie rzeczy i wyłączanie suszarki
1. Wyjąć rzeczy.
2. Ustawić pokrętło programatora w
położeniu wyłączenia.
29
Page 30
pl Obsługa urządzenia

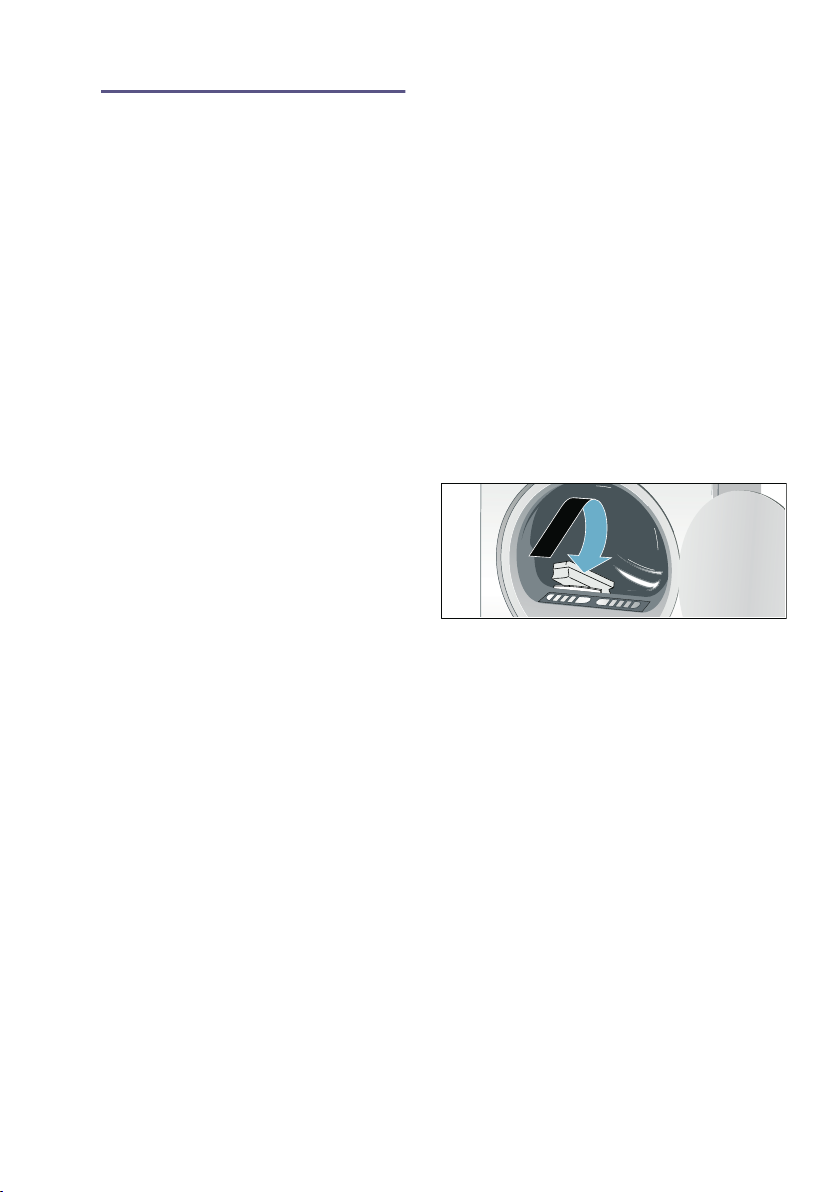

Oczyścić filtr kłaczków
Wskazówka: Podczas suszenia kłaczki
i włosy z suszonych rzeczy są
wychwytywane na filtrze kłaczków.
Jeżeli filtr kłaczków jest zatkany lub
brudny, przepływ powietrza się
zmniejsza, co uniemożliwia osiągnięcie
maksymalnej wydajności suszarki.
Czyszczenie filtra kłaczków pozwala
również zmniejszyć zużycie energii i
skrócić czas suszenia.
Filtr kłaczków należy czyścić po
każdym cyklu suszenia:
1. Otworzyć drzwiczki suszarki i usunąć
wszystkie kłaczki pozostałe na
drzwiczkach.
2. Wyciągnąć dwuczęściowy filtr
kłaczków.
3. Usunąć kłaczki z zagłębienia w
filtrze.
5. Otworzyć obie części filtra i usunąć
wszystkie kłaczki.
6. Spłukać kłaczki pod ciepłą, bieżącą
wodą.
7. Wysuszyć obie części filtra kłaczków
i zamknąć je, a następnie złożyć filtr i
włożyć go z powrotem do suszarki.
Uwaga!
Suszarka może zostać uszkodzona.
Nie używać suszarki bez filtra kłaczków
lub gdy filtr kłaczków jest uszkodzony.
Wskazówka: Sprawdzić, czy kłaczki
nie znalazły się
4. Rozdzielić dwuczęściowy filtr
kłaczków.
30
w otwartym wałku.
Page 31
Obsługa urządzenia pl

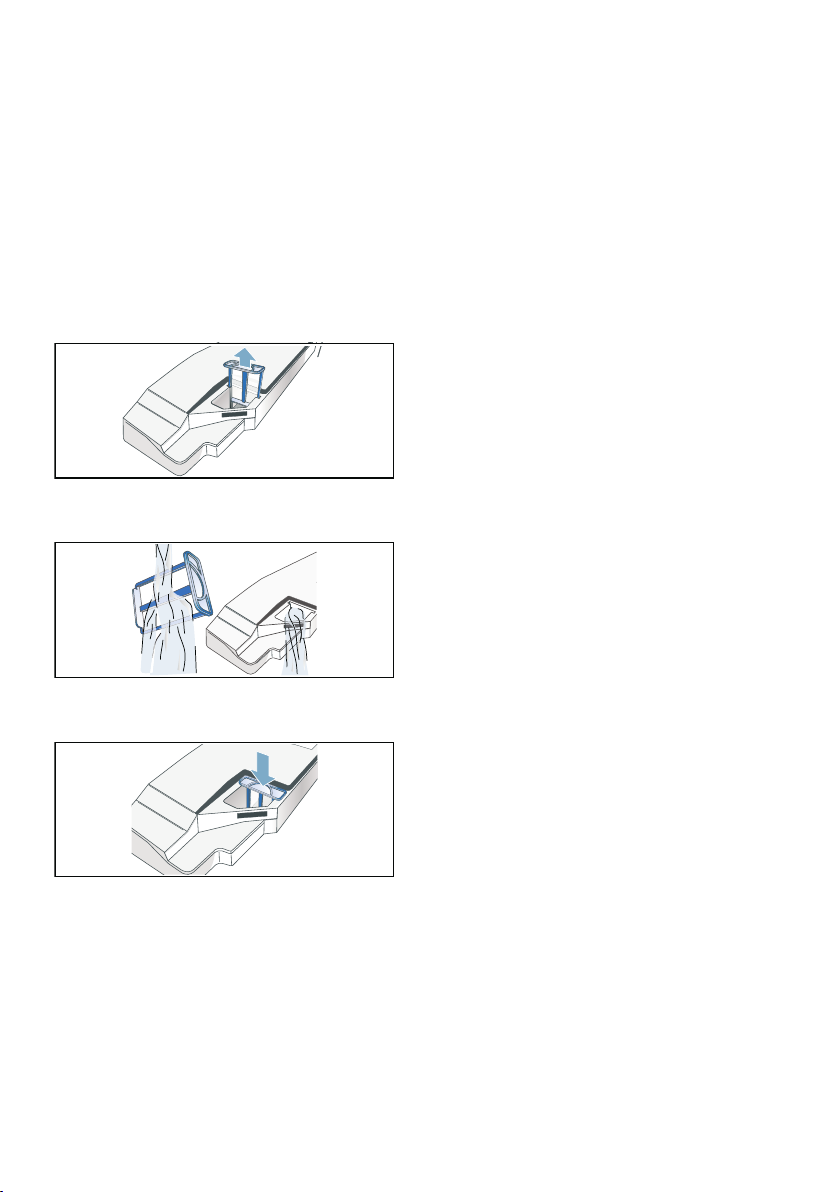

Opróżnianie pojemnika skroplin
Wskazówka: Po każdym suszeniu
należy opróżnić pojemnik na
skondensowaną wodę. W przeciwnym
razie podczas następnego suszenia
może dojść do przerwania programu,
ponieważ pojemnik na skondensowaną
wodę będzie pełny.
1. Wyciągnąć pojemnik skroplin,
trzymając go poziomo.
2. Wylać skroploną wodę.
3. Wcisnąć pojemnik skroplin tak, aby
kaseta znalazła się z powrotem na
swoim miejscu w suszarce.
Wskazówka: Filtr znajdujący się
pojemniku skroplin służy do filtrowania
skroplin używanych podczas cyklu
automatycznego czyszczenia suszarki.
Filtr jest oczyszczany podczas usuwania
skroplin. Niemniej jednak powinno się
regularnie sprawdzać, czy w filtrze nie
pozostały jakieś zanieczyszczenia, które
trzeba usunąć. Patrz ~ Strona 35.
w
Uwaga!
Zanieczyszczona woda ze skroplin może być niebezpieczna dla zdrowia i może też spowodować szkody materialne.
Woda ze skroplin nie jest wodą pitną
i może być zanieczyszczona
kłaczkami. Nie wolno pić wody ze
skroplin lub ponownie jej
wykorzystywać.
31
Page 32
pl Ustawianie sygnału
M Ustawianie sygnału
Ustawianie sygnału
Możliwa jest zmiana następujących
ustawień:
■ prędkość wirowania używana do
odwirowania upranych rzeczy, zanim
będą suszone,
■ głośność sygnału dźwiękowego na
koniec programu,
■ głośność sygnałów dźwiękowych
przycisków.
W celu zmiany tych ustawień trzeba
aktywować tryb ustawień.
Aktywacja trybu ustawień
1. Włączyć suszarkę.
2. Wybrać program "Bawełna" w
położeniu 1 i poczekać pięć sekund.
Symbole gasną na wyświetlaczu i
zostaje wyświetlony czas trwania
programu.
1. Nacisnąć i przytrzymać przycisk
Start i jednocześnie przekręcić
pokrętło programatora zgodnie z
kierunkiem ruchu wskazówek
zegara, do położenia 2.
2. Na wyświetlaczu jest pokazywana
prędkość wirowania.
3. Nacisnąć przycisk czasu w funkcji
"Zakończ za" lub przycisk czasu
suszenia, aby zmienić prędko
wirowania.
4. Przekręcić pokrętło programatora
zgodnie z kierunkiem ruchu
wskazówek zegara do położenia 3.
ść
5. Głośność sygnału dźwiękowego na
koniec programu jest pokazywana
na wyświetlaczu.
0 = wył., 1 = cicho, 2 = średnio
głośno,
3 = głośno, 4 = bardzo głośno
6. Nacisnąć przycisk czasu w funkcji
"Zakończ za" lub przycisk czasu
suszenia, aby zmienić głośność.
7. Przekręcić pokrętło programatora
zgodnie z kierunkiem ruchu
wskazówek zegara do położenia 4.
8. Głośność sygnału dźwi
ękowego
przycisku jest pokazywana na
wyświetlaczu.
0 = wył., 1 = cicho, 2 = średnio
głośno,
3 = głośno, 4 = bardzo głośno
9. Nacisnąć przycisk czasu w funkcji
"Zakończ za" lub przycisk czasu
suszenia, aby zmienić głośność.
Wyjście z trybu ustawień
Po ustawieniu żądanej prędkości
wirowania i głośności ustawić pokrętło
programatora w położeniu wyłączenia.
Ustawienia zostały zapamiętane.
32
Page 33
Hałas pl
> Hałas
Hałas
Wskazówka: Podczas suszenia
słychać niewielkie odgłosy pracującej
sprężarki i pompy, które są całkowicie
normalne.
Sprężarka suszarki może czasami
wydawać odgłos brzęczenia. Głośność
tego dźwięku jest różna w zależności od
programu i etapu suszenia.
Od czasu do czasu sprężarka jest
wentylowana, co powoduje słyszalny
szum.
Proces automatycznego czyszczenia
powoduje odgłos klikania.
Skropliny są pompowane do pojemnika
skroplin za pomocą pompy. Wtedy
słychać odgłos pompowania.
33
Page 34
pl Czyszczenie
D Czyszczenie
Czyszczenie
Czyszczenie suszarki i panelu sterowania
:Ostrzeżenie
Ryzyko utraty życia!
Istnieje niebezpieczeństwo porażenia
prądem, ponieważ suszarka jest
zasilana energią elektryczną.
Przed czyszczeniem odłączyć suszarkę
od sieci.
Suszarkę można czyścić tylko przy
użyciu miękkiej ściereczki zwilżonej
wodą.
Natychmiast usuwać wszystkie
pozostałości środków piorących,
spryskiwaczy lub inne resztki. Nie
używać środków czyszczących, ani
dodatków do prania (np. środków w
sprayu do wstępnego prania,
odplamiaczy). Do czyszczenia suszarki
nie wolno używać urządzeń
czyszczących pod wysokim ciśnieniem
lub czyszczących parą.
Czyszczenie czujnika wilgotności
Wskazówka: Suszarka jest
wyposażona w czujnik wilgotności ze
stali nierdzewnej. Czujnik wilgotności
mierzy jak wilgotne jest pranie.
Po długim okresie użytkowania, czujnik
wilgotności może pokryć się cienką
warstwą kamienia lub pozostałości
detergentów i dodatków do prania.
Takie osady muszą być regularnie
usuwane, ponieważ w przeciwnym razie,
działanie czujnika i w konsekwencji
wyniki suszenia mogą być
nieprawidłowe.
Otworzyć drzwiczki i wyczyścić czujnik
wilgotności za pomocą grubej gąbki.
Uwaga!
Czujnik wilgotności może zostać
uszkodzony.
Nie czyścić czujnika wilgotności za
pomocą materiałów ściernych i wełny
stalowej.
34
Page 35
Czyszczenie filtra w pojemniku skroplin
Wskazówka: Filtr znajdujący się w
pojemniku skroplin służy do filtrowania
skroplin używanych podczas cyklu
automatycznego czyszczenia suszarki.
1. Wyciągnąć pojemnik skroplin,
trzymając go poziomo.
2. Wylać skroploną wodę.
3. Wyjąć filtr.
4. Oczyścić filtr pod ciepłą, bieżącą
wodą lub w zmywarce.
Czyszczenie pl
5. Wcisnąć filtr tak, aby zatrzasnął się
na swoim miejscu.
Uwaga!
Suszarka może zostać zanieczyszczona kłaczkami i w rezultacie uszkodzona.
Suszarkę można uruchomić jedynie
po włożeniu filtra.
6. Wcisnąć pojemnik skroplin tak, aby
zatrzasnął się na swoim miejscu.
35
Page 36
pl Usterki i sposób ich usuwania
3 Usterki i sposób ich usuwania
Usterki i sposób ich usuwania
Usterki Przyczyna/rozwiązanie
Ì na panelu wyświetla-
cza i suszenie zostało
przerwane.
¥ na panelu wyświetla-
cza.
SelfCleaning na panelu
wyświetlacza é.
Nie można uruchomić
suszarki.
Zagniecenia. ■ Zagniecenia mogą się pojawić po przekroczeniu maksymalnego wsadu lub
Woda wycieka z urządzenia.
Zmiana czasu trwania
programu na wyświetlaczu podczas suszenia.
Rzeczy nie są wysuszone prawidłowo lub są
jeszcze zbyt wilgotne.
* w zależności od modelu
■ Opróżnić pojemnik skroplin i nacisnąć przycisk Start ~ Strona 31.
■ Jeśli zainstalowano opcjonalny odpływ skroplin, to prawdopodobnie zatkany
jest wąż odpływowy. Sprawdzić, czy w wężu nie ma zanieczyszczeń i przepłu-
kać go.
Oczyścić filtr kłaczków i nacisnąć przycisk Start ~ Strona 30.
Nie jest to usterka. Wymiennik ciepła jest oczyszczany automatycznie. Nie wyciągać pojemnika skroplin, jeśli jest to wyświetlone.
■ Sprawdzić, czy wtyczka sieciowa jest podłączona lub sprawdzić bezpiecznik.
■ Czy wybrano program? Wybrać program.
■ Czy drzwiczki suszarki są zamknięte? Zamknąć drzwiczki.
■ Czy włączono zabezpieczenie przed dziećmi? Wyłączyć zabezpieczenie
przed dziećmi.
■ Czy wybrano opcję "Czas zwłoki"? Program rozpocznie się z opóźnieniem
~ Strona 25.
wybraniu programu nieodpowiedniego dla danego rodzaju tkaniny. Wszystkie niezbędne informacje można znaleźć w tabeli programów
■ Wyjąć ubrania natychmiast po suszeniu; jeśli rzeczy pozostaną w bębnie
~ Strona 23.
mogą się pojawić zagniecenia.
To nie jest usterka; suszarka może stać na pochyłej powierzchni. Wypoziomować
suszarkę.
Nie jest to usterka. Podczas suszenia specjalne czujniki wykrywają wilgotność
włożonego wsadu i odpowiednio dostosowują długość programu (z wyjątkiem
programów z ustawieniem czasu).
■ Po zakończeniu programu ciepłe rzeczy wydają się być bardziej wilgotne, niż
są w rzeczywistości. Rozłożyć uprane rzeczy i poczekać, aż ostygną.
■ Precyzyjnie dostosować poziom suchości - to wydłuża czas suszenia, ale nie
zwiększa temperatury. Rzeczy będą bardziej wysuszone
■ Wybrać program z dłuższym czasem suszenia lub zwiększyć poziom susze-
~ Strona 25.
nia. To nie zwiększy temperatury.
■ Jeśli rzeczy są nadal wilgotne, wybrać program z ustawieniem czasu w celu
ich dosuszenia
■ Jeśli przekroczony został maksymalny wsad dla danego programu, rzeczy
~ Strona 23.
nie będą wysuszone prawidłowo.
■ Oczyścić czujnik wilgotności w bębnie. Czujnik może pokryć się cienką war-
stwą kamienia lub pozostałości detergentów i dodatków do prania, co pogorszy jego działanie. Rzeczy nie są wysuszone prawidłowo
■ Suszenie zostało przerwane na skutek odcięcia zasilania, ponieważ pojemnik
~ Strona 34.
skroplin jest pełny lub został przekroczony maksymalny czas suszenia.
Wskazówka: Patrz także wskazówki dotyczące suszonych rzeczy
~ Strona 21.
36
Page 37
Usterki i sposób ich usuwania pl
Usterki Przyczyna/rozwiązanie
Czy suszenie trwa zbyt
długo?
■ Filtr kłaczków może być brudny i powodować wydłużenie czasu suszenia.
Oczyścić filtr kłaczków.
■ Jeśli wlot powietrza do suszarki jest zablokowany lub nie jest łatwo dostępny,
może to zwiększyć czas suszenia. Sprawdzić, czy nic nie blokuje wlotu powietrza.
■ Optymalna temperatura otoczenia podczas suszenia wynosi od 15°C do
30°C. Jeśli temperatura jest poza tym zakresem, czas suszenia może się
wydłużyć.
■ Niedostateczna cyrkulacja powietrza w pomieszczeniu może wydłużyć czas
suszenia. Zapewnić wentylację pomieszczenia.
Wyświetlany czas suszenia zmienia się w trakcie
Nie jest to usterka. Suszarka rozpoznaje wielkość wsadu i dostosowuje pozostały
czas trwania programu.
suszenia.
Panel wyświetlacza wyłą-
Nie jest to usterka. Tryb oszczędzania energii jest aktywny .
cza się i miga przycisk
Start.
Woda pozostaje w zbiorniku skroplin mimo połą-
Nie jest to usterka. Gdy jest zainstalowany odpływ skroplin, woda pozostaje w
zbiorniku skroplin w celu umożliwienia samooczyszczania suszarki.
czenia z odpływem
skroplin*.
Wilgotność w pomiesz-
Nie jest to usterka. Sprawdzić, czy w pomieszczeniu jest odpowiednia wentylacja.
czeniu wzrasta.
Odcięcie zasilania. Program suszenia został przerwany. Wyjąć rzeczy i rozłożyć je lub ponownie włą-
czyć program.
Niezwykłe odgłosy podczas suszenia.
Suszarka pozostaje
chłodna, pomimo włączo-
Nie jest to usterka. Odgłosy są spowodowane przez automatyczne czyszczenie
wymiennika ciepła
~ Strona 33.
Nie jest to usterka. Suszarka może skutecznie suszyć w niskich temperaturach za
pomocą pompy ciepła.
nego suszenia.
* w zależności od modelu
Wskazówka: Jeśli nie można naprawić usterki samodzielnie poprzez wyłączenie i
włączenie suszarki, prosimy skontaktować się z serwisem posprzedażnym.
37
Page 38
pl Serwis posprzedażny
J Serwis posprzedażny
Serwis posprzedażny
Serwis posprzedażny
Jeśli nie można naprawić usterki
samodzielnie (usterki, co robić?)
prosimy skontaktować się z serwisem
posprzedażnym. Zawsze znajdziemy
właściwe rozwiązanie, aby uniknąć
niepotrzebnych wizyt specjalistów.
Dane kontaktowe najbliższego serwisu
posprzedażnego można znaleźć tutaj
lub w załączonym katalogu obsługi
posprzedażnej.
Kontaktując się z serwisem
posprzedażnym prosimy podać nr
suszarki (E-Nr.) oraz numer fabryczny
(FD).
(1U )'
Te informacje można znaleźć na
wewnętrznej stronie drzwiczek suszarki
lub z tyłu suszarki.
Należy zaufać wiedzy producenta.
I skontaktować się z nami. W ten
sposób zapewniona zostanie naprawa
przeprowadzona przez profesjonalny
serwis techniczny, dysponujący
oryginalnymi częściami zamiennymi.
38
Page 39
[ Wartości zużycia energii
Wartości zużycia energii
Tabela wartości zużycia energii
Wartości zużycia energii pl
Program Prędkość wirowania
używana do odwirowa-
nia rzeczy
Bawełna 8 kg 4 kg 8 kg 4 kg
Do szafy* 1400 obr./min 187 min 122 min 1,62 kWh 1,03 kWh
1000 obr./min 211 min 135 min 1,87 kWh 1,14 kWh
800 obr./min 235 min 148 min 2,12 kWh 1,25 kWh
Do prasowania* 1400 obr./min 134 min 85 min 1,17 kWh 0,73 kWh
1000 obr./min 158 min 98 min 1,42 kWh 0,84 kWh
800 obr./min 182 min 111 min 1,67 kWh 0,95 kWh
Syntetyki 3,5 kg 3,5 kg
Do szafy* 800 obr./min 73 min 0,56 kWh
600 obr./min 86 min 0,67 kWh
* Ustawienia programu do testowania zgodne z obowiązującą normą EN61121.
** Rzeczywiste wartości mogą odbiegać od podanych w zależności od rodzaju tkaniny, doboru tkanin do
suszenia, wilgotności końcowej tekstyliów, ustawionego stopnia dosuszenia, ilości bielizny włożonej do
suszarki, warunków otoczenia, jak również od aktywowanych funkcji dodatkowych.
Czas trwania programu** Zużycie energii**
Najbardziej skuteczny program do tkanin bawełnianych
Następujący "standardowy program do bawełny" (oznaczony ü) jest przeznaczony
do suszenia mokrych rzeczy wykonanych ze zwykłych tkanin bawełnianych i jest
najbardziej efektywny pod względem całkowitego zużycia energii w przypadku
suszenia mokrych rzeczy z tkanin bawełnianych.
Standardowe programy do tkanin bawełnianych zgodne z obowiązującym rozporządzeniem UE 932/2012
Program Wsad Zużycie energii Długość trwania
programu
ü Bawełna, Do szafy 8 kg/4 kg 1,87 kWh/1,14 kWh 211 min./135 min.
Ustawienia programu do testowania i oznaczenia energetyczne zgodne z dyrektywą 2010/30/UE.
39
Page 40
pl Dane techniczne
J Dane techniczne
Dane techniczne
Wymiary:
85 x 60 x 60 cm
(wysokość x szerokość x głębokość)
Waga
Ok. 56 kg
Maksymalny wsad:
8 kg
Pojemnik skroplin:
4,6 l
Napięcie:
220 - 240 V
Moc przyłączeniowa:
Maks. 700 W
Bezpiecznik:
10 A
Oświetlenie wnętrza bębna
Temperatura otoczenia:
5 - 35°C
Zużycie energii podczas wyłączenia:
0,10 W
Zużycie energii w trybie gotowości do
użytku (tryb czuwania):
0,50 W
Ten produkt zawiera źródła światła klasy
energetycznej F. Źródła światła są
dostępne jako część zamienna i mogą
być wymieniane tylko przez
przeszkolony i wykwalifikowany
personel.
*
* W zależności od modelu
40
Page 41
666
Page 42
Page 43
Page 44
Zlecenie naprawy oraz pomoc w razie usterki
PL 801 191 534
Adresy serwisów w poszczególnych krajach znajdują się w załączonym spisie
autoryzowanych serwisów.
BSH Hausgeräte GmbH
Carl-Wery-Straße 34
81739 München
GERMANY
siemens-home.bsh-group.com
:\SURGXNRZDQRSU]H]%6++DXVJHUlWH*PE+QDZDUXQNDFKOLFHQFMLQDNRU]\VWDQLH]H]QDNXWRZDURZHJR6LHPHQV$*
*9001606517*
9001606517 (0101)
Loading...
