电动液压阀门执行器
行程 20 mm 或 40 mm
• SK...32...: 工作电压 AC 230 V, 3 位控制信号
• SK...82...: 工作电压 AC 24 V, 3 位控制信号
• 执行器带有或不带有弹簧复位功能
• 调节力量可达 2800 N
• 直接安装在阀门上，不需要调节
• 有手动调节和位置指示功能
• 可通过附加辅助开关、电位计、阀杆加热元件和机械行程逆变器来增强功能性(只适用
SKB... )
• SK...82...U 通过UL （美国电器质量标准）认证
应用
用于西门子二通阀和三通阀 VVF... 和 VXF... 系列型号的阀门执行器，驱动行程为 20
mm 或 40 mm
• 应用领域符合 IEC 721-3-3 （国际电工委员会721-3-3规定） 3K5 类
• 环境温度: −15 ... +55 °C
• 阀内介质温度: −25 ... +220 °C
>220 ... 350 °C: 用于阀门的专用扩展
< 0 °C: 要求使用阀杆加热元件 ASZ6.5
SKB32... SKC32...
SKB82... SKC82...
CM1N4564CN
03.2003
Siemens Building Technologies
HVAC Products
功能
型号
• 电动液压执行器，不需要维护
• 通过泵、压力缸和活塞开启阀门
• 通过弹簧复位和旁通阀关闭阀门
• 执行器符合德标 DIN 32730，带有或不带有弹簧复位功能的选择
• 有手动调节和位置指示功能
• 有双位辅助开关和电位计的安装空间
• 如果需要可使用阀杆加热元件
• 如果需要可安装机械行程逆变器 (只适用SKB...)
• 型号 SK...82...U 执行器通过UL认证
SKB...
行程 20 mm
SKC...
行程 40 mm
附件
型号 工作电压 控制 弹簧复位 运行时间
SKB32.50 AC 230 V
SKB32.51
SKB82.50 AC 24 V
SKB82.51
SKB82.50U *
SKB82.51U *
(控制信号) 功能 时间 开启 关闭
3-位
无
有
无
有
无
有
--
120 s 120 s
10 s
--
10 s
--
10 s
型号 工作电压 控制 弹簧复位 运行时间
SKC32.60 AC 230 V
SKC32.61
SKC82.60 AC 24 V
SKC82.61
SKC82.60U *
SKC82.61U *
* UL认证版本
(控制信号) 功能 时间 开启 关闭
3-位
无
有
无
有
无
有
--
120 s 120 s
18 s
--
18 s
--
18 s
型号 描述
ASC9.3
ASZ7.3 *
ASZ7.31 *
ASZ7.32 *
ASZ6.5
ASK51
双位辅助开关
电位计 1000 Ω
电位计 135 Ω
电位计 200 Ω
阀杆加热元件 AC 24 V
机械行程逆变器 (只适用SKB...)
* 每个执行器只可以安装一个电位计
订货
订货时请说明执行器数量、产品名称和型号。
例如：
1 个执行器，型号 SKC32.60 和
1 个电位计， 135 Ω，型号 ASZ7.31
运输
执行器，阀门和附件供货时分开包装，运输时不装配在一起。
2/10
Siemens Building Technologies 电动液压阀门执行器 CM1N4564CN
HVAC Products 03.2003
兼容性
控制器
安装在线性阀门上
注意事项
执行器能被AC 24 V SELV/PELV 供电 (SK...82…) 或AC 230 V 供电 (SK...32…)
和运行 3 位控制信号的所有控制系统所驱动。
执行器适用于下面西门子二通和三通阀门的运行，行程20 mm 或40 mm：
阀门
二通阀
VV… (
控制阀或安全关闭阀)：
VVF21... (法兰)
VVF31... (法兰)
VVF40... (法兰)
VVF41... (法兰)
VVF45... (法兰)
VVF52... (法兰)
VVF61... (法兰)
三通阀
VX... (
用于合流和分流的控制阀)：
VXF21... (法兰)
VXF31... (法兰)
VXF40... (法兰)
VXF41... (法兰)
VXF61... (法兰) 15 和 25 mm
对于允许的最大工作压差 ∆p
DN PN
25 ... 100 mm 6 bar 4310
25 ... 150 mm 10 bar 4320
15 ... 150 mm 16 bar 4330
50 ... 150 mm 16 bar 4340
50 ... 150 mm 16 bar 4345
15 ... 40 mm 25 bar 4373
15 ... 150 mm 40 bar 4382
25 ... 100 mm 6 bar 4410
25 ... 150 mm 10 bar 4420
15 ... 150 mm 16 bar 4430
15 ... 150 mm 16 bar 4440
和关断压差 ∆ps, 请参考相应阀门技术资料。
max
40 bar 4482
技术资料
行程在6 和20 mm (SKB...)和12 ... 40 mm (SKC...)
的执行器能于第三方阀门匹配，只要提供他们是«不加电压关闭»
的自动防故障机械设计和所需的机械耦合资料。
Y1 信号必须路经另一个可调节的关闭开关(ASC9.3)来限制行程。
我们建议你联络当地西门子办事处了解所需信息。
3/10
Siemens Building Technologies 电动液压阀门执行器 CM1N4564CN
HVAC Products 03.2003
技术

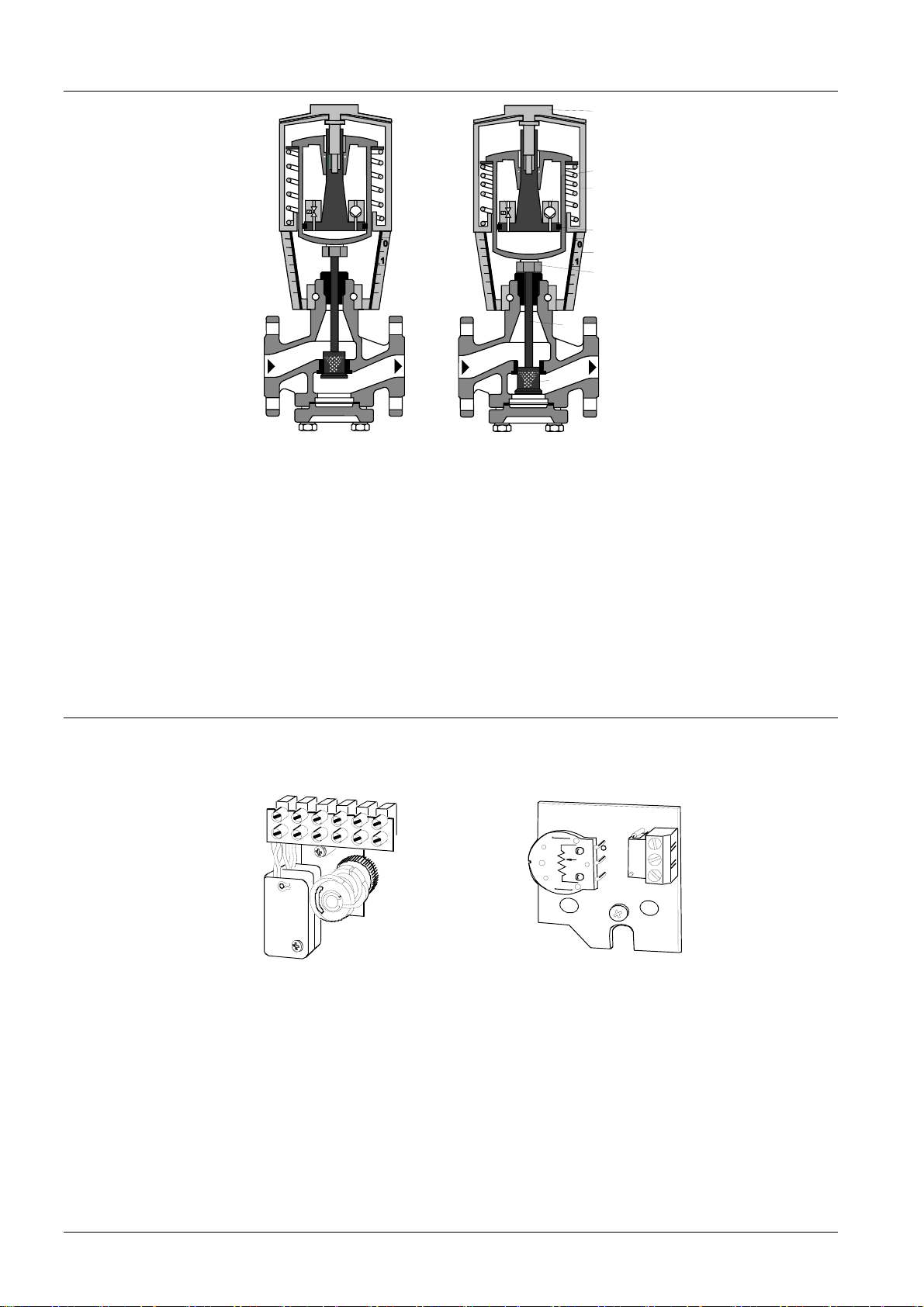

电动液压执行器原理
弹簧复位功能
4
8
5
阀门关闭 阀门开启
1
2
4
7
6
3
12
9
10
11
1 手动调节器
2 压力缸
3 活塞
4 储油池
5 压力腔
6 泵
7 复位弹簧
8 旁通阀
9 耦合
10 阀杆
11 内阀
12 阀位指示器 (0 到 1)
• Y1上有电压： 泵 (6) 推动储油池(4) 中的液压油到压力腔(5)
中，因此会产生行程：阀杆(
10) 收缩，阀头(11) 打开。
• Y2 上有电压： 旁通阀 (8) 打开，允许液压油通过复位弹簧(7)从压力腔(5) 流回储油池
(4) 中，阀杆(10) 伸长，阀头(11) 关闭。
• Y1 或Y2 上没有电压：执行器和阀门保持在目前行程位置。
SKB32.51, SKB82.51(U), SKC32.61和SKC82.61(U)
执行器，有弹簧复位特性，如果断电时，一秒钟旁通阀开启，弹簧复位。弹簧复位使执
行器回到«0%» 行程位置，关闭阀门，符合DIN 32730的安全要求。
附件
双位辅助开关 ASC9.3
– 调节转换点
ASZ7.3... 电位计
– 0...1000 Ω, 0...135 Ω, 0...200 Ω
00515
4561Z05
4/10
Siemens Building Technologies 电动液压阀门执行器 CM1N4564CN
HVAC Products 03.2003
工程注意事项

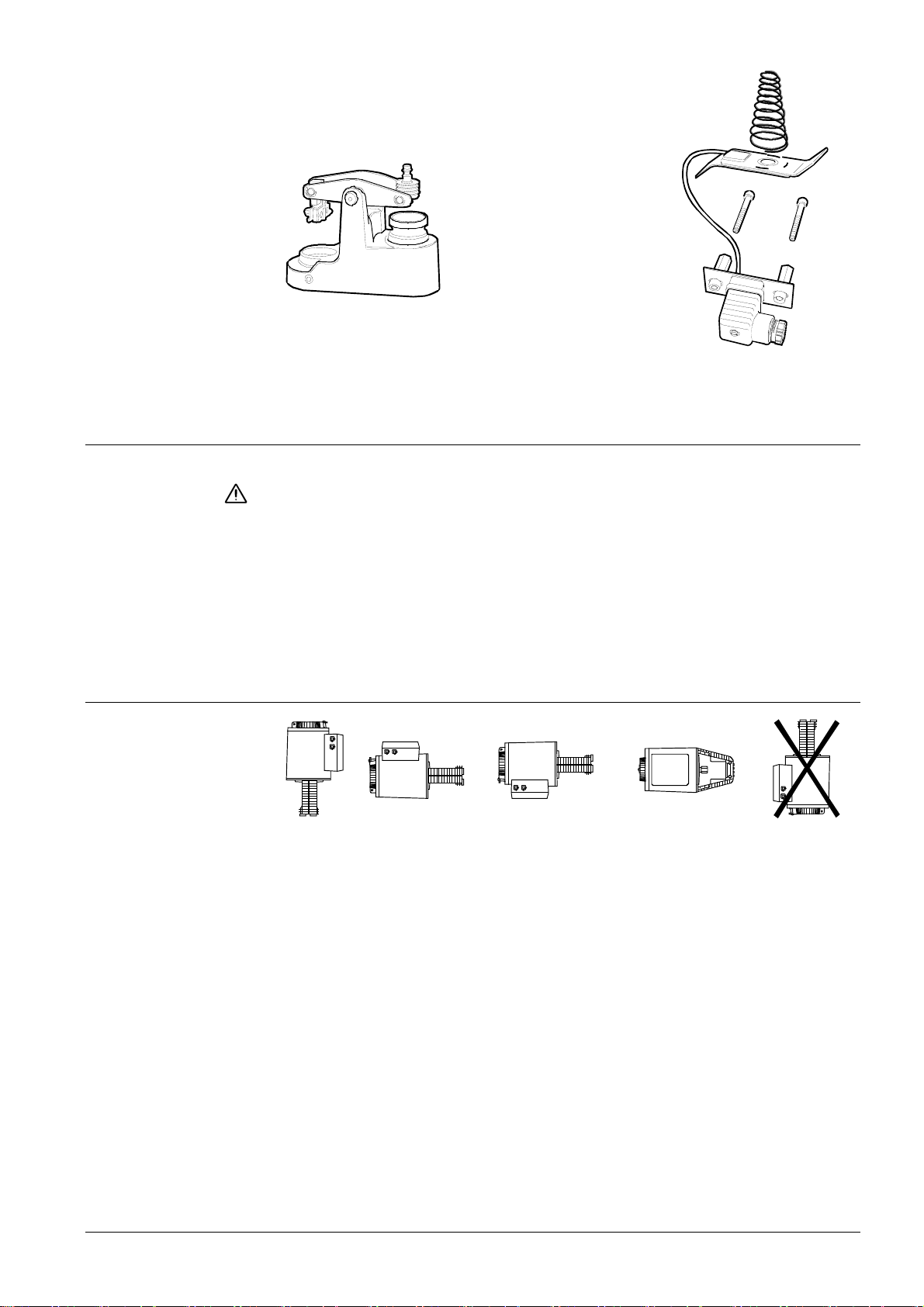

ASK51 机械行程逆变器
– 0% 执行器行程对应于
– 100% 阀门行程
– 安装在阀门和执行器之间
4561Z10
ASZ6.5 阀杆加热元件
− 介质在 0°C 以下
− 安装在阀门和执行器之
间
见 «技术资料» 了解更多的信息。
执行器的电气连接必须符合当地的规范和第9 页的连线图。
必须一直遵守规范和要求来保证人身和财产安全。
ASZ6.5 阀杆加热元件有 30 VA 的热量输出量，在制冷范围0 °C ...
−25 °C
用来防止阀杆冻结。这种情况下为了保证适当的空气循环，执行器托架和阀杆不必绝缘。
身体与没有隔热的热元件接触会产生烫伤。
不遵守上述的建议能造成事故或火灾。
必须遵守允许温度范围(见 «应用» 和 «技术数据»)。
如果使用辅助开关，转换点必须在现场草图上表示出来。
01825
安装指导
方向
4564Z11
允许 不允许
阀门与执行器装配的安装指南附在执行器包装箱中，附件和安装附件说明书也在包装箱
中。
5/10
Siemens Building Technologies 电动液压阀门执行器 CM1N4564CN
HVAC Products 03.2003
调试注意事项
调试系统时，检查线缆和功能，设定辅助开关、电位计和行程限位装置或检查现存参数
设定值。

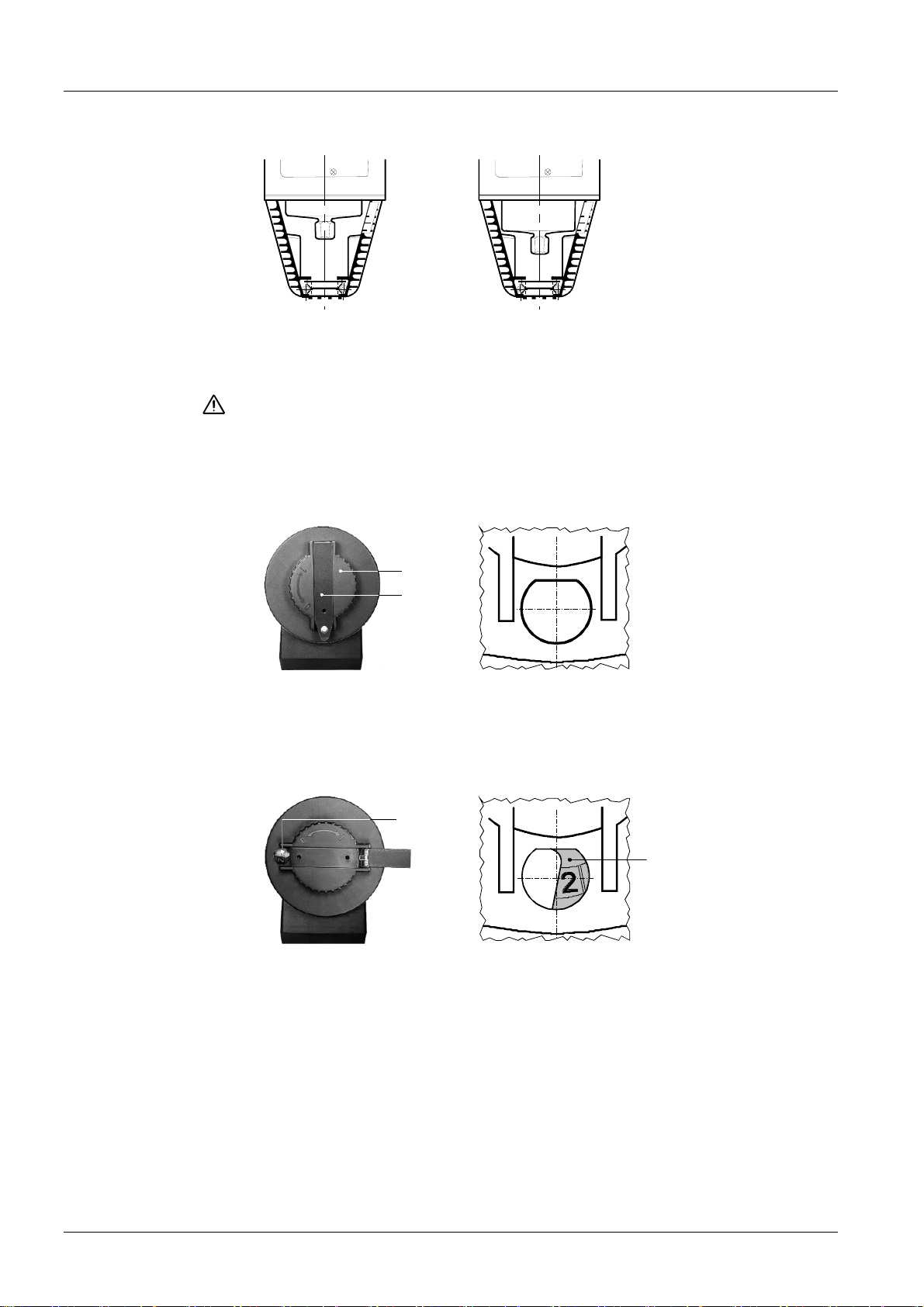

自动操作
0
1
4564Z12
带有阀杆连接器的圆柱筒完全
收缩
→ 行程 = 0 %
带有阀杆连接器的圆柱筒完全
伸出
→ 行程 = 100 %
0
1
4564Z13
手动调节器必须逆时针旋转到不能转动为止。
这会使西门子阀门，型号VVF... 和 VXF... 完全关闭 (行程 = 0%)。
对于自动操作， 手动调节把手
必须联动，如果不联动，逆时针旋转曲柄直到显示窗
(1) 上的曲柄(2)
(3) 不显示刻度(4)
，也不显示曲柄联动条。
1
2
手动操作
4564Z14
手动调节把手
上的联动曲柄
(1)
(2)
没有刻度盘和曲柄联动条的显示窗
对于手动操作， 回转曲柄
(2) 直到看见显示窗 (3)，通过旋转曲柄或手动调节把手 (1)，
显示窗显示联动条和/或带有行程指示的刻度盘。
3
4564Z15
回转曲柄，
显示窗
(3)
带有刻度盘
和行程指示的显示窗
(4)
4564Z16
4
4564Z17
6/10
Siemens Building Technologies 电动液压阀门执行器 CM1N4564CN
HVAC Products 03.2003
维修
处置
保证
当维修阀门时：
• 关闭泵和电源，关闭管路系统中的主要阀门，卸掉系统压力，让系统完全冷却下来。
如果需要，拆掉电气连线。
• 阀门和执行器正确匹配时必须重新调试。
执行器内包含电子和电气部件，不能当作家庭废物处置。
必须遵守当地法令法规。
应用中有关的技术数据 (∆p
, ∆ps, 泄漏率, 噪声和寿命)
max
只对西门子执行器和与之连接的西门子阀门有效。
在执行器于第三方阀门匹配之前，必须得到西门子楼宇科技的批准，没有批准任何保证
无效。
技术数据
电源 工作电压
SKD32...
SKD82...
频率 50 或 60 Hz
功耗
SKB32.50, SKB82.50(U)
SKB32.51
SKB82.51(U)
SKC32.60, SKC82.60(U)
SKC32.61, SKC82.61(U)
电源线的保险
SK...32...
SKB82...
SKC82...
AC 230 V
AC 24 V
10 VA / 8 W
15 VA / 13 W
15 VA / 12 W
19 VA / 16 W
24 VA / 21 W
最小 0,5 A,
最大 6 A
最小 1 A,
最大10 A
最小1,6 A,
最大10 A
工作参数 控制类型 3 位
开
在 50 Hz下的运行时间
SK...32..., SK...82...(U)
弹簧复位时间 (关闭)
SKB32.51, SKB82.51(U)
SKC32.61, SKC82.61(U)
标准行程
SKB...
SKC...
调节力
通用环境条件 阀内介质最大运行温度：
120 s
10 s
18 s
20 mm
40 mm
2800 N
≤220 °C
±15 %
±20 %
关
120 s
7/10
Siemens Building Technologies 电动液压阀门执行器 CM1N4564CN
HVAC Products 03.2003
工作
环境条件
温度
湿度
运输
环境条件
温度
湿度
储存
环境条件
温度
湿度
工业标准 满足 CE 标准
EMC 指令
低压保护指令
电磁兼容性
辐射干扰
免疫性干扰
电子自动控制产品标准
C-tick N474
防护等级 EN 60529，IP54
安全等级
SK...82...
SK...32...
尺寸
重量
UL 认证
SKB32.50, SKB82.50(U)
SKB32.51, SKB82.51(U)
SKC32.60, SKC82.60(U)
SKC32.61, SKC82.61(U)
ASK51 行程逆变器
材质 执行器外壳和托架
壳体和手动调节器
线缆引入塞栓
SK...32..., SK...82...
SK...82...U
附件
符合 IEC 721-3-3
3K5 级
–15 ... +55 °C
5 ... 95 % rh
符合 IEC 721-3-2
2K3 级
–30 ... +65 °C
<95 % rh
符合 IEC 721-3-1
1K3 级
–15 ... +50 °C
5 ... 95 % rh
89/336/EEC
73/23/EEC
EN 61000-6-3 住宅
EN 61000-6-2 工业
EN 60 730-2-14
EN 60730 ，III
EN 60730， I
UL 873
见 «尺寸»
8,50 kg (含包装)
8,90 kg (含包装)
10,00 kg (含包装)
10,50 kg (含包装)
1,10 kg (含包装)
铸铝
塑料
Pg 11 (4 x)
Pg 16 (4 x)
双位辅助开关
ASC9.3
ASZ7.3... 电位计
一个辅助开关的转换容量
电位计在标准行程上总电阻变化范围
AC 250 V, 6 (2.5) A
0 ... 1000 Ω (ASZ7.3)
0 ... 135 Ω (ASZ7.31)
0 ... 200 Ω (ASZ7.32)
ASZ6.5 阀杆加热元件 工作电压
功耗 (热量输出)
AC 24 V
30 VA
±20 %
8/10
Siemens Building Technologies 电动液压阀门执行器 CM1N4564CN
HVAC Products 03.2003

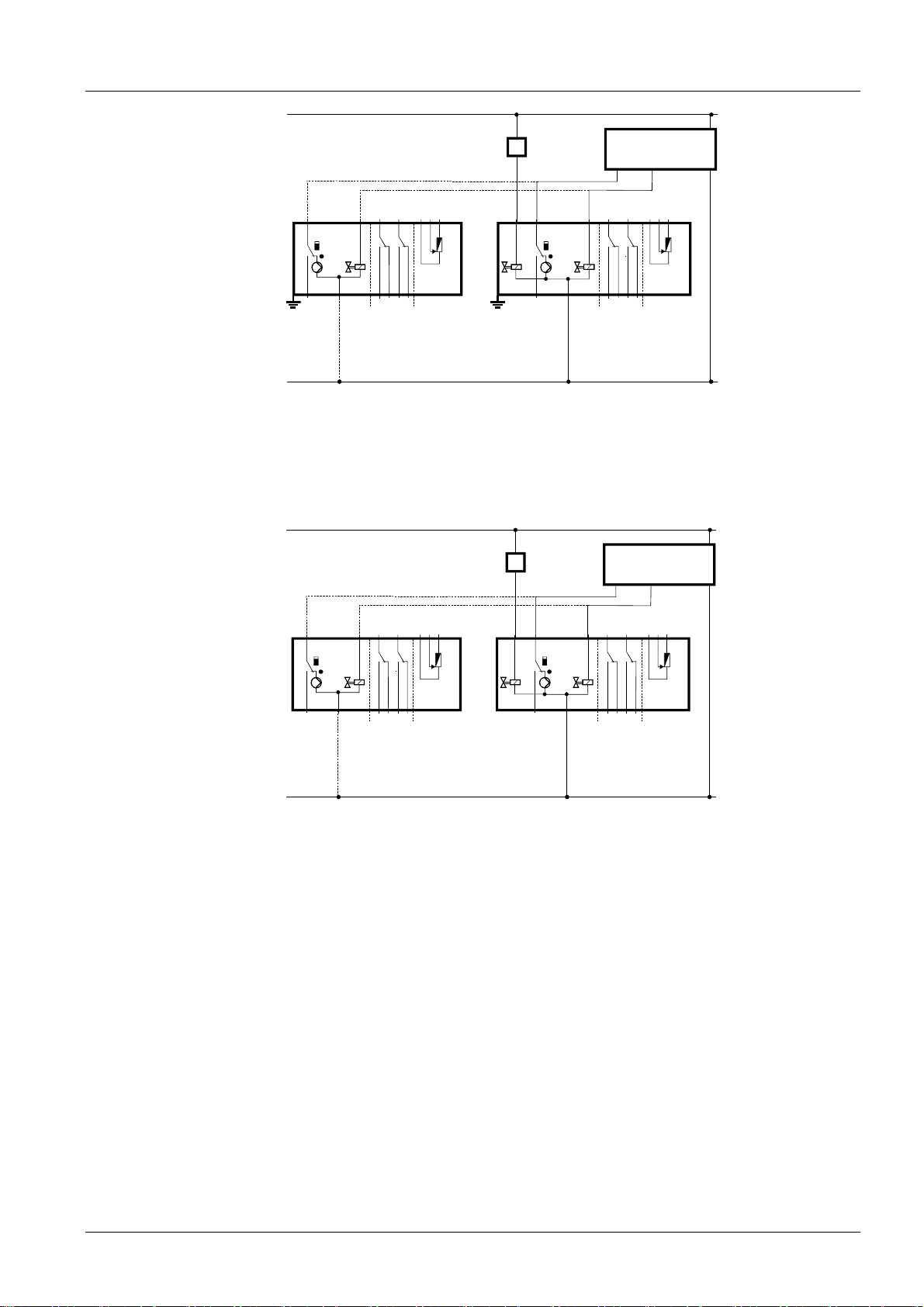

接线图
SKB32..., SKC32...
01851
L
T
F1
Y1 Y2
N1
SKB82..., SKC82...
Y1 Y2 3 3 a b c
100 %
0 %
Cm1
N4545
11
c1 c2
ASC9.3 ASZ7.3...
SKB32.50
SKC32.60
F1 安全温控器
N1 控制器
Y1/2 执行器
Y1 Y2 3 3 a b c
100 %
0 %
Cm1
11
G4545
c1 c2
ASC9.3 ASZ7.3...
SKB82.50(U)
SKC82.60(U)
21
100 %
0 %
Y2
Y1 Y2 3 3 a b c
100 %
0 %
Cm1
n
N4545
11
C1/2 转换开关
Cm1 关闭开关
ASC9.3 双位辅助开关
ASZ7.3... 电位计
T
F1
21
100 %
0 %
Y2
Y1 Y2 3 3 a b c
100 %
0 %
Cm1
n
G4545
11
c1 c2
ASC9.3 ASZ7.3...
SKB32.51
SKC32.61
Y1 Y2
c1 c2
ASC9.3 ASZ7.3...
SKD82.51(U)
SKC82.61(U)
100 %
0 %
AC 230 V
Y1
N
L 相位
N 零导线
Y1 控制信号«开»
Y2 控制信号 «关»
11 控制信号顺序
21 弹簧复位功能
01850
G0
N1
100 %
0 %
AC 24 V
Y1
G
F1 安全温控器
N1 控制器
Y1/2 执行器
C1/2 转换开关
Cm1 关闭开关
ASC9.3 双位辅助开关
ASZ7.3... 电位计
G 地线
G0 零线
Y1 控制信号«开»
Y2 控制信号 «关»
11 控制信号顺序
21 弹簧复位功能
9/10
Siemens Building Technologies 电动液压阀门执行器 CM1N4564CN
HVAC Products 03.2003
尺寸
所有尺寸单位： mm
178
Ø
A
89 137
ASK51 行程逆变器
Pg11
Pg16**
375*
24
Ø
10/Ø14
Ø
Ø
44
76
* 不带有行程逆变器的执行器的高度 ASK51 = 300 mm
带有行程逆变器的执行器的高度 ASK51 = 357 mm
** SK...82…U 执行器的插孔直径与电缆引入塞栓Pg16 相对应。
V = > 100 mm 到壁面或天花板的最小安装距离。
VV = > 200 mm 连接、运行、维修等。
*
20
109,5
35
44 44
∅∅
108
80
56,5
4561M02
181,5
46
235
147
*
最大行程 = 20 mm
Ansicht
1
0
127
A
4564M01
10/10
