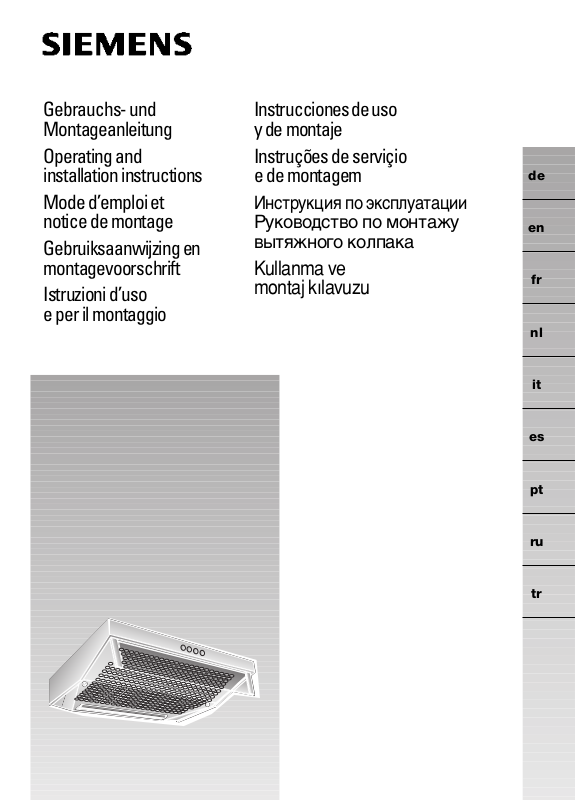

SIEMENS LU10152 User Manual

Gebrauchs- und Montageanleitung

Operating and installation instructions

Mode d’emploi et notice de montage

Gebruiksaanwijzing en montagevoorschrift

Istruzioni d’uso e per il montaggio

Instrucciones de uso y de montaje

Instruções de serviçio e de montagem

Instrukciä po qkspluatacii Rukovodstvo po montaøu vytäønogo kolpaka

Kullanma ve montaj k∂lavuzu

Abb. 1

Seite 03–15

page 16 –28

page 29 – 41

pagina 42 – 54

pagina 55 – 67

página 068 – 080

página 081 – 093

ru stranica

94 – 107

tr Sayfa 108 – 120

Gerätebeschreibung Betriebsarten

Betriebsarten

Abluftbetrieb:

❑ Der Lüfter der Dunstabzugshaube saugt

den Küchendunst an und leitet ihn durch den Fettﬁlter ins Freie.

❑ Der Fettﬁlter nimmt die fettigen

Bestandteile des Küchendunstes auf.

❑ Die Küche bleibt weitgehend frei von

Fett und Geruch.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen

(wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter)

muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Ver-

brennung benötigt wird. Ein gefahrloser Betrieb ist möglich, wenn

der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird.

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z.B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o.ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb – mit Aktivkohleﬁlter – verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Umluftbetrieb:

❑ Hierzu muss ein Aktivkohleﬁlter einge-

baut werden (siehe Filter und Wartung). Der Aktivkohleﬁlter kann als Sonderzubehör BEIM FACHHANDEL erworben werden. Die entsprechenden Zubehör-Nummern ﬁnden Sie am Ende dieser Gebrauchsanleitung.

❑ Der Lüfter der Dunstabzugshaube saugt

den Küchendunst an und leitet ihn durch den Fett- und Aktivkohleﬁlter gereinigt in die Küche zurück.

❑ Der Fettﬁlter nimmt die fettigen

Bestandteile des Küchendunstes auf.

❑ Der Aktivkohleﬁlter bindet die

Geruchsstoffe.

 Wird kein Aktivkohleﬁlter eingebaut,

können keine Geruchsstoffe des Küchendunstes gebunden werden.

 Falls die Dunstabzugshaube von Abluft-

betrieb auf Umluftbetrieb umgestellt wird, muss die Abluftöffnung verschlossen werden um eine Gefährdung zu vermeiden.

Gebrauchsanleitung

Beleuchtung

Schalter Licht/Lüfter

Filtergitter

Wrasenschirm

(ausschwenkbar zum Vergrößern des Ansaugraumes)

Vor dem ersten Benutzen

Wichtige Hinweise:

❑ Diese Gebrauchsanleitung gilt für

mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.

❑ Diese Dunstabzugshaube entspricht den

einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur von Fachkräften

durchgeführt werden.

Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

 Unter der Dunstabzugshaube nicht

ﬂambieren.

Brandgefahr am Fettﬁlter durch

! aufsteigende Flammen.

 Die Kochstellen müssen immer mit

Kochgeschirr abgedeckt sein.

 Über einer Feuerstätte für feste

Brennstoffe (Kohle, Holz und dgl.) ist der Betrieb der Dunstabzugshaube nur bedingt gestattet (siehe Montageanleitung).

Gas-Kochmulden / Gas-Herde

 Betreiben Sie nicht alle Gas-

Kochstellen gleichzeitig über längere Zeit (max. 15 Minuten) bei höchster Wärmebelastung, sonst besteht Verbrennungsgefahr bei Berührung der Gehäuseoberﬂächen bzw. Gefahr der Beschädigung der Dunstabzugshaube. Beim Betrieb der Dunstabzugshaube über einem Gas-Kochfeld muss bei gleichzeitigem Betreiben von drei oder mehr Gas-Kochstellen die Haube in der Maximalstufe betrieben werden.

❑ Bevor Sie das neue Gerät benutzen,

lesen Sie bitte sorgfältig die Gebrauchsanleitung. Sie enthält wichtige Informationen für Ihre Sicherheit sowie zum Gebrauch und zur Pﬂege des Gerätes.

❑ Bewahren Sie die Gebrauchs- und

Montageanleitung ggf. für einen Nachbesitzer gut auf.

 Ist das Gerät beschädigt, dürfen Sie es

nicht in Betrieb nehmen.

 Anschluss und Inbetriebnahme dürfen

nur von einem Fachmann durchgeführt werden.

 Wenn die Anschlussleitung dieses

Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualiﬁzierte Person ersetzt werden, um Gefährdung zu vermeiden.

 Verpackungsmaterial ordnungsgemäß

entsorgen (siehe Montageanleitung).

 Diese Dunstabzugshaube ist nur für

den Betrieb in Haushalten bestimmt.

 Dunstabzugshaube nur mit

eingesetzten Lampen betreiben.

 Defekte Lampen sollten sofort ersetzt

werden, um Überlastung der restlichen Lampen zu vermeiden.

 Dunstabzugshaube nie ohne Fettﬁlter

betreiben.

 Überhitzte Fette oder Öle können sich

leicht entzünden. Darum Speisen mit Fetten oder Ölen, z. B. Pommes frites, nur unter Aufsicht zubereiten.

Bedienen der Dunstabzugshaube

 Der Küchendunst wird am wirkungs-

vollsten beseitigt durch:

❑ Einschalten der Dunstabzugshaube

bei Kochbeginn.

❑ Ausschalten der Dunstabzugshaube

erst einige Minuten nach Kochende.

Beleuchtung Lüfterstufen

Aus

Ein

Schwach Aus Stark

Beleuchtung Lüfterstufen

Aus

Ein

Beleuchtung Lüfterstufen

Ein / Aus Intensivstufe

Filter und Wartung

Zur Aufnahme der fettigen Bestandteile des Küchendunstes können verschiedene Fettﬁlter eingesetzt werden.

Vlies-Fettﬁlter:

Die Filtermatte besteht aus schwer entﬂammbarem Material.

Achtung:

Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entﬂammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durch rechtzeitiges Austauschen des VliesFettﬁlters wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder starkem Braten entstehen kann.

Austauschen des Vlies-Fettﬁlters:

❑ Bei normalem Betrieb (täglich 1 bis 2

Stunden) muss der Vlies-Fettﬁlter nach 8 bis 10 Wochen ausgetauscht werden.

Bei bedrucktem Vlies-Fettﬁlter spätestens dann, wenn die farbige Bedruckung zerﬂießt.

❑ Nur Originalﬁlter verwenden.

Dadurch werden die Sicherheitsvorschriften eingehalten und eine optimale Funktion gewährleistet.

Entsorgung des alten Vlies-Fettﬁlters:

❑ Vlies-Fettﬁlter enthalten keine Schadstof-

fe. Sie sind kompostierbar und können als Bio-Müll entsorgt werden.

12340

1 0

Aus- und Einbauen des Vlies-Fettﬁlters:

1. Drücken Sie die Verriegelung links und

rechts am Filtergitter ein.

2. Nehmen Sie das Filtergitter ab.

Filter und Wartung

3. Entfernen Sie das Drahtgitter und

nehmen Sie die gesättigte Filtermatte ab.

4. Reinigen Sie das Filtergitter und legen

Sie die neue Filtermatte ein.

5. Klemmen Sie die Filtermatte mit dem

Drahtgitter fest.

6. Setzen Sie das Filtergitter wieder ein.

 Die Verriegelung muss links und rechts

einrasten.

Metall-Fettﬁlter:

Die Filtermatten bestehen aus unbrennbarem Material.

Achtung:

Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entﬂammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durch rechtzeitiges Reinigen der MetallFettﬁlter wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Reinigen der Metall-Fettﬁlter:

❑ Bei normalem Betrieb (täglich 1 bis 2

Stunden) müssen die Metall-Fettﬁlter nach 8 bis 10 Wochen gereinigt werden.

❑ Das Reinigen kann in der Geschirrspül-

maschine erfolgen. Dabei ist eine leichte Verfärbung möglich.

Wichtig:

Stark gesättigte Metall-Fettﬁlter nicht zusammen mit Geschirr reinigen.

❑ Beim Reinigen von Hand, die Fettﬁlter in

heißer Spüllauge einweichen. Danach abbürsten, gut ausspülen und abtropfen lassen.

❑ Nur Originalﬁlter verwenden.

Dadurch wird eine optimale Funktion gewährleistet.

Filter und Wartung

Aus- und Einbauen der Metall-Fettﬁlter

(siehe Vlies-Fettﬁlter):

1. Reinigen Sie das Filtergitter und die

Filtermatten.

2. Legen Sie die gereinigten Filtermatten

wieder ein und klemmen sie mit dem Drahtgitter fest. Achten Sie darauf, daß in der Mitte kein Luftspalt entsteht.

Aktivkohleﬁlter:

Zum Binden der Geruchsstoffe beim Umluftbetrieb.

(Ein- und Ausbauen siehe Vlies-Fettﬁlter)

1. Stecken Sie die Schrauben durch die

Flügelmuttern und die Hülsen und drehen Sie die Schrauben links und rechts in den Zwischenboden ein (nur beim ersten Einbau erforderlich). – Schrauben, Flügelmuttern und Hülsen liegen dem Aktivkohleﬁlter bei –.

2. Drücken Sie mit einem Schraubendreher

oder ähnlichem die beiden Laschen am Gehäuse nach innen ein (nur beim ersten Einbau erforderlich).

3. Setzen Sie den Aktivkohleﬁlter hinten ein,

klappen ihn hoch und verriegeln ihn links und rechts mit den Flügelmuttern.

 Die Laschen links uns rechts am

Aktivkohleﬁlter sind für die 50 cm breite Dunstabzugshaube eingeklappt. Sie müssen für die 60 cm und 90 cm breite Dunstabzugshaube hochgeklappt werden.

Wechsel des Aktivkohleﬁlters:

❑ Bei normalem Betrieb (täglich 1 bis 2

Stunden) muss der Aktivkohleﬁlter ungefähr 1 x im Jahr ausgetauscht werden.

❑ Der Aktivkohleﬁlter ist im FACHHANDEL

erhältlich. (Siehe Sonderzubehör).

❑ Nur Originalﬁlter verwenden.

Dadurch wird eine optimale Funktion gewährleistet.

Entsorgung des alten Aktivkohleﬁlters:

❑ Aktivkohleﬁlter enthalten keine

Schadstoffe. Sie können z. B. als Restmüll entsorgt werden.

Reinigen und Pﬂegen

Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen.

❑ Beim Reinigen der Fettﬁlter die

zugänglichen Gehäuseteile von abgelagertem Fett reinigen. Dadurch wird der Brandgefahr vorgebeugt und die optimale Funktion bleibt erhalten.

❑ Zum Reinigen der Dunstabzugshaube

heiße Spüllauge oder mildes Fensterputzmittel verwenden.

❑ Kratzen Sie angetrocknete Ver-

schmutzung nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf.

❑ Keine scheuernden Mittel oder

kratzende Schwämme verwenden.

❑ Hinweis: Alkohol (Spiritus) nicht auf

Kunststoffflächen anwenden, es könnten matte Stellen entstehen.

Vorsicht! Küche ausreichend belüften, keine offene Flamme.

 Die Bedientasten nur mit milder

Spüllauge und einem weichen, feuchten Tuch reinigen. Keinen Edelstahlreiniger für die Bedientasten verwenden.

Edelstahloberﬂächen:

❑ Verwenden Sie einen milden nicht

scheuernden Edelstahlreiniger.

❑ Reinigen Sie nur in Schliffrichtung.

 Edelstahloberﬂächen nicht mit

kratzenden Schwämmen und nicht mit sand-, soda-, säure- oder chloridhaltigen Putzmitteln reinigen!

Aluminium-, Lack- und Kunststoffoberﬂächen:

❑ Verwenden Sie ein weiches, fusselfreies

Fenster- oder Microfasertuch.

❑ Keine trockenen Tücher verwenden. ❑ Verwenden Sie ein mildes Fenster-

reinigungsmittel.

❑ Keine aggressiven, säure- oder laugen-

haltigen Reiniger verwenden.

❑ Keine Scheuermittel verwenden.

Auswechseln der Lampen

1. Schalten Sie die Dunstabzugshaube aus

und machen Sie durch Ziehen des Netzsteckers oder Ausschalten der Sicherung die Dunstabzugshaube stromlos.

2. Bauen Sie die Fettﬁlter aus

(siehe Filter und Wartung).

3. Tauschen Sie die Lampe aus

(handelsübliche Glühlampen max. 40 Watt, Sockel E 14).

Störungen

Bei eventuellen Rückfragen oder Störungen, Kundendienst anrufen.

(Siehe Kundendienststellenverzeichnis).

Bei Anruf bitte angeben:

E-Nr. FD

Tragen Sie die Nummern in obige Felder ein. Die Nummern sind auf dem Typenschild, nach Abnahme der Fettﬁlter, im Innenraum der Dunstabzugshaube zu ﬁnden.

4. Bauen Sie die Fettﬁlter wieder ein.

5. Stellen Sie durch Einstecken des

Netzsteckers oder durch Einschalten der Sicherung die Stromversorgung wieder her.

Montageanleitung:

Wichtige Hinweise

Zusätzliche Hinweise bei Gas-Kochgeräten:

 Bei der Montage von Gaskochstellen

sind die national einschlägigen gesetzlichen Bestimmungen (z. B. in Deutschland: Technische Regeln Gasinstallation TRGI) zu beachten.

 Es müssen die jeweils gültigen Einbau-

vorschriften und die Einbauhinweise der Gas-Gerätehersteller beachtet werden.

 Die Dunstabzugshaube darf nur an

einer Seite neben einem Hochschrank oder einer hohen Wand eingebaut werden. Abstand mind. 50 mm.

 Mindestabstand bei Gas-Kochstellen

zwischen Oberkante Topfträger und Unterkante der Dunstabzugshaube: 650 mm, Abb. 1.

 Altgeräte sind kein wertloser Abfall.

Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden. Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar.

 Ihr neues Gerät wurde auf dem Weg zu

Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht.

Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung.

 Die Dunstabzugshaube ist für Abluft-

und Umluftbetrieb verwendbar.

 Die Dunstabzugshaube immer über der

Mitte der Kochstellen anbringen.

 Mindestabstand zwischen Elektro-

kochstellen und Unterkante der Dunstabzugshaube: 650 mm, Abb. 1.

 Über einer Feuerstätte für feste

Brennstoffe, von der eine Brandgefahr (z. B. Funkenﬂug) ausgehen kann, ist die Montage der Dunstabzugshaube nur dann zulässig, wenn die Feuerstätte eine

geschlossene nicht abnehmbare Abdeckung hat und die länderspeziﬁschen

Vorschriften eingehalten werden. Diese Einschränkung gilt nicht für GasHerde und Gas-Mulden.

 Je kleiner der Abstand zwischen

Dunstabzugshaube und Kochstellen desto größer ist die Möglichkeit, dass sich durch aufsteigenden Wasserdampf unten an der Dunstabzugshaube Tropfen bilden können.

Vor der Montage

Abluftbetrieb

Die Abluft wird über einen Lüftungsschacht nach oben, oder direkt durch die Außenwand ins Freie geleitet.

Die Abluft darf weder in einen in Betrieb beﬁndlichen Rauch- oder Abgaskamin noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden.

Bei der Ableitung von Abluft sind die behördlichen und gesetzlichen Vorschriften (z.B. Landesbauordnungen) zu beachten.

Bei Abführung der Luft in nicht in Betrieb beﬁndliche Rauch- oder Abgaskamine ist die Zustimmung des zuständigen Schornsteinfegermeisters einzuholen.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie

z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter)

muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur

Verbrennung benötigt wird. Ein gefahrloser Betrieb ist möglich, wenn

der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb – mit Aktivkohleﬁlter – verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Bei Abluftbetrieb sollte in der Dunstabzugshaube eine Rückstauklappe eingebaut werden, wenn sie nicht im Abluftrohr oder Mauerkasten vorhanden ist. Ist dem Gerät keine Rückstauklappe beigelegt, kann sie über den Fachhandel bezogen werden (siehe Sonderzubehör in der Gebrauchsanleitung).

 Den inneren Teil des Abluftstutzens

nicht herausschneiden. Montieren der Rückstauklappe:

❑ Die beiden Zapfen der Rückstauklappe

in die Löcher am Abluftstutzen einrasten.

Vor der Montage

Optimale Leistung der Dunstabzugshaube:

❑

Kurzes, glattes Abluftrohr.

❑

Möglichst wenig Rohrbögen.

❑

Möglichst große Rohrdurchmesser (am besten l 120 mm) und große Rohrbögen.

Der Einsatz von langen, rauhen Abluftrohren, vielen Rohrbögen oder kleineren Rohrdurchmessern führt zu einer Abweichung von der optimalen Luftleistung und gleichzeitig zu einer Geräuscherhöhung.

❑

Rundrohre Kurzes Abluftrohr: Innendurchmesser mind. 100 mm, längeres Abluftrohr: Innendurchmesser mind. 120 mm.

❑

Flachkanäle müssen einen gleichwertigen Innenquerschnitt wie Rundrohre

haben.

Sie sollten keine scharfen Umlenkungen haben.

l 100 mm ca. 078 cm

l 125 mm ca. 113 cm

❑

Bei abweichenden Rohrdurchmessern: Dichtstreifen einsetzen.

❑

Bei Abluftbetrieb für ausreichend Zuluft sorgen.

Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten

verwendet werden.

Abluft nach oben:

Rohrdurchmesser: 100 oder 120 mm ❑ Deckel an der Oberseite der Dunst-

abzugshaube ausbrechen. Dazu mit einem Werkzeug an den Haltepunkten kurz aufschlagen.

 Das Werkzeug senkrecht halten, um

eine Beschädigung des Lüfters zu vermeiden.

❑ Das ausgebrochene Blechteil heraus-

nehmen (es könnte Geräusche und Störungen verursachen).

❑ Bei Rohrdurchmesser 120 mm, den

inneren Teil des Abluftstutzens herausschneiden.

❑ Abluftstutzen einsetzen und bis Anschlag

verdrehen.

Vor der Montage

 Das Werkzeug senkrecht halten, um

eine Beschädigung des Lüfters zu vermeiden.

❑ Das ausgebrochene Blechteil heraus-

nehmen (es könnte Geräusche und Störungen verursachen).

❑ 2-motorige-Ausführung:

Am Kunststoffteil die Öffnung nach hinten herstellen. Dazu die 3 Rippen durchtrennen und das abgeschnittene Teil herausnehmen.

Abluft nach hinten:

Rohrdurchmesser: 100 mm ❑ Deckel an der Rückwand der Dunst-

abzugshaube ausbrechen. Dazu mit einem Werkzeug an den Haltepunkten kurz aufschlagen.

❑ Das Außenteil des Abluftstutzens

abschneiden.

❑ Das Innenteil einsetzen und bis Anschlag

verdrehen.

Umluftbetrieb

❑

Mit Aktivkohleﬁlter, wenn keine Möglichkeit für Abluftbetrieb vorhanden ist.

❑ Die durch einen zusätzlichen Aktivkohle-

ﬁlter gereinigte Luft wird wieder in den Raum zurückgeführt.

❑ Einsetzen des Aktivkohleﬁlters siehe

Gebrauchsanweisung.

❑ Falls die Dunstabzugshaube von Abluft-

betrieb auf Umluftbetrieb umgestellt wird, muss die Abluftöffnung verschlossen werden um eine Gefährdung zu vermeiden.

Elektrischer Anschluss

Die Dunstabzugshaube darf nur an eine vorschriftsmäßig installierte Schutzkontaktsteckdose angeschlossen werden. Die Schutzkontaktsteckdose möglichst zugänglich in der Nähe der Dunstabzugshaube anbringen.

❑

Die Schutzkontaktsteckdose sollte über einen eigenen Stromkreis angeschlossen werden.

Elektrische Daten:

Sie sind auf dem Typenschild nach Abnahme der Filterrahmen – im Innenraum des Gerätes – zu ﬁnden.

 Bei Reparaturen das Gerät generell

stromlos machen.

Länge der Anschlussleitung: 1,30 m. Bei erforderlichem Festanschluss:

Die Dunstabzugshaube darf nur durch einen beim zuständigen ElektrizitätsVersorgungsunternehmen eingetragenen Elektro-Installateur angeschlossen werden.

Installationsseitig ist eine Trennvorrichtung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mehr als 3 mm und allpoliger Abschaltung. Dazu gehören LS-Schalter und Schütze.

Diese Dunstabzugshaube entspricht den EG-Funkentstörbestimmungen.

Befestigung

60 cm breite Dunstabzugshaube: Mit 3 Schrauben.

90 cm breite Dunstabzugshaube: Mit 5 Schrauben.

1. Befestigungsbohrungen anreißen.

Maße aus den Bildern entnehmen oder Schablone verwenden.

2. Löcher l 8 mm bohren und Dübel

wandbündig eindrücken.

3. Die oberen Schrauben (links und rechts)

bis zu einem Abstand von ca. 7 mm, vom Schraubenkopf zur Wand, einschrauben.

Befestigung

Befestigung an der Wand

50 cm breite Dunstabzugshaube:

Mit 3 Schrauben.

4. Filtergitter abnehmen

(siehe Gebrauchsanleitung).

5. Dunstabzugshaube einhängen.

6. Die untere Schraube mit Unterleg-

scheibe vom Innenraum der Dunstabzugshaube aus festschrauben.

180

598

100

127

140

536

100

898

127

536 836

102

140

498

100

180

436

102

127

140

Befestigung

Befestigung am Oberschrank

50 cm breite Dunstabzugshaube:

Mit 4 Schrauben.

90 cm breite Dunstabzugshaube: Mit 6 Schrauben.

60 cm breite Dunstabzugshaube: Mit 4 Schrauben.

1. Maße für die Befestigungslöcher aus

den Bildern entnehmen oder Schablone an den Boden des Oberschrankes anlegen.

2. Befestigungslöcher anreißen und mit

Stichel vorstechen. Bei Abluftbetrieb nach oben, die Abluftöffnung anreißen und aussägen.

❑ Lage der Anschlussleitung

berücksichtigen, ggf. den Schrank aussägen.

3. Filtergitter abnehmen

(siehe Gebrauchsanleitung).

4. Dunstabzugshaube an den Schrank-

boden festschrauben.

163

560

898

Fertigmontage

Abluftbetrieb:

❑ Beiliegende Abdeckfolie über das

Luftaustrittsgitter an der Oberseite der Dunstabzugshaube aufkleben. Dabei auf saubere Oberﬂäche achten.

❑ Rohrverbindung herstellen.

Bei 2-motoriger Dunstabzugshaube

Einstellen der Betriebsart:

❑ Abluftbetrieb: Stellung 1 ❑ Umluftbetrieb: Stellung 2 ❑ Einstellung jeweils links und rechts mit

einem Schraubendreher.

❑ Elektrische Verbindung herstellen. ❑ Filtergitter einsetzen

(siehe Gebrauchsanleitung).

Gewicht in kg:

AbluftBreite Umluft

50 cm

60 cm 1-motorig

60 cm 2-motorig

7,0

8,0

10,0

8,0

9,0

11,0

13,0 14,0

90 cm

Konstruktionsänderungen im Rahmen der technischen Entwicklung bleiben vorenthalten.

Description of appliance

Operating instructions:

Light

Switch/light/ fan

Filter grille

Heat shield

(hinged to increase the suction area)

Operating modes

Exhaust-air mode:

❑ The extractor-hood fan extracts the

kitchen vapours and conveys them through the grease ﬁlter into the atmosphere.

❑ The grease ﬁlter absorbs the solid

particles in the kitchen vapours.

❑ The kitchen is kept almost free of grease

and odours.

If the extractor hood is operated in exhaust-air mode at the same time as a ﬂue-type heater (e.g. gas, oil or solid-fuel

heater, instantaneous water heater, boiler),

ensure that there is an adequate air supply which the heater requires for

combustion. Safe operation is possible provided that the

partial vacuum in the room in which the heater is installed does not exceed 4 Pa (0.04 mbar).

This can be achieved if the combustion air is able to ﬂow through non-lockable openings, e.g. in doors, windows and in conjunction with an air supply/air-intake wall box or by other technical procedures such as reciprocal interlocking.

Operating modes

If the air intake is inadequate, there is a risk of poisoning from combustion gases which are drawn back into the room.

An air-intake/exhaust-air wall box by itself is no guarantee that the limiting value will not be exceeded.

Note: When assessing the overall requirement, the combined ventilation system for the entire household must be taken into consideration. This rule does not apply to the use of cooking appliances, such as hobs and ovens.

Unrestricted operation is possible if the extractor hood is used in recirculating mode – with activated carbon ﬁlter.

Circulating-air mode:

❑ An activated carbon ﬁlter must be

ﬁtted for this operating mode (see Filters and maintenance). The activated carbon ﬁlter can be purchased as an optional accessory FROM YOUR DEALER. The corresponding accessory numbers can be found at the end of these operating instructions.

❑ The extractor-hood fan extracts the

kitchen vapours which are puriﬁed in the grease ﬁlter and activated carbon ﬁlter and then conveyed back into the kitchen.

❑ The grease ﬁlter absorbs the grease

particles in the kitchen vapours.

❑ The activated carbon ﬁlter binds the

odorous substances.

 If no activated carbon ﬁlter is installed,

it is not possible to bind the odorous substances in the cooking vapours.

 If the extractor hood is switched from

exhaust-air mode to circulating-air mode, the exhaust-air opening must be sealed to prevent a hazardous situation (see optional accessories in the Instructions for use).

Before using for the ﬁrst time

Important notes:

❑ The Instructions for Use apply to several

versions of this appliance. Accordingly, you may ﬁnd descriptions of individual features that do not apply to your speciﬁc appliance.

❑ This extractor hood complies with all

relevant safety regulations. Repairs should be carried out by

qualiﬁed technicians only.

Improper repairs may put the user at considerable risk.

 Do not ﬂambé food directly under the

extractor hood.

Risk of grease ﬁlter catching ﬁre due

! to ﬂames.

 The hotplates must always be covered

with a utensil.

 Restrictions apply to the use of the

extractor hood over a solid-fuel burner (coal, wood, etc.). (See Installation instructions).

Gas hobs / Gas cookers

 Do not use all the gas hotplates

simultaneously for a prolonged period (max. 15 minutes) at maximum thermal load, otherwise there is a risk of burns if the housing surfaces are touched or a risk of damage to the extractor hood. If the extractor hood is situated over a gas hob, operate the hood at maximum setting if three or more gas hotplates are operated simultaneously.

❑ Before using your appliance for the ﬁrst

time, please read these Instructions for Use carefully. They contain important information concerning your personal safety as well as on use and care of the appliance.

❑ Please retain the operating and

installation instructions for a subsequent owner.

 Do not use the appliance if damaged.  The appliance is not intended for use

by young children or inﬁrmed persons without supervision. Young children should be supervised to ensure they do not play with the appliance.

 If the connecting cable for this

appliance is damaged, the cable must be replaced by the manufacturer or his customer service or a similarly qualiﬁed person in order to prevent serious injury to the user.

 The appliance may be connected to

the mains by a qualiﬁed technician only.

 Dispose of packaging materials

properly (see Installation instructions).

 This extractor hood is designed for

domestic use only.

 Light bulbs must always be ﬁtted when

the extractor hood is in use.

 Defective bulbs should be replaced

immediately to prevent the remaining bulbs from overloading.

 Never operate the extractor hood

without a grease ﬁlter.

 Overheated fat or oil can easily catch

ﬁre. If you are cooking with fat or oil, e.g. chips, etc., never leave the cooker unattended.

Operating the extractor hood

 Cooking vapours are best eliminated

by:

❑

Switching on the extractor hood when you start cooking.

❑

Only switching off the extractor hood

a few minutes after you have ﬁnished cooking.

Light Fan settings

Off

Low Off High

Light Fan settings

OFF

Light Fan settings

ON / OFF Intensive setting

Different grease ﬁlters can be used to absorb the grease particles in the kitchen vapours.

Fleece grease ﬁlter:

The ﬁlter mat consists of highly ﬂammable material.

Warning:

A build up of greasy residue increases ﬂammability, and the function of the extractor hood may be impaired.

Important:

Replace the ﬂeece grease ﬁlter in good time, otherwise there is a risk of ﬁre from the heat which accumulates during deepfat frying or roasting.

Replacing the ﬂeece grease ﬁlter:

❑ During normal operation (daily 1 to 2

hours) the ﬂeece grease ﬁlter must be replaced every 8 to 10 weeks.

Replace printed ﬂeece grease ﬁlters at the latest when the coloured print dissolves.

❑ Use only original ﬁlters.

These comply with the safety regulations and ensure optimum function.

Disposal of the old ﬂeece grease ﬁlter:

❑ Fleece grease ﬁlters do not contain any

harmful substances. They can be disposed of as bio-degradable waste.

Filters and maintenance

12340

1 0

Removing and installing the metal ﬁlter:

1. Press in the interlocks on the left and

right sides of the ﬁlter grille.

2. Remove the ﬁlter grille.

Filters and maintenance

3. Remove the wire grille and the saturated

ﬁlter mats.

4. Clean the ﬁlter grille and insert a new

ﬁlter mat.

5. Clamp the ﬁlter mat with the wire grille.

6. Re-insert the ﬁlter grille.

 The interlocks must lock into position

on the left and right sides.

Metal grease ﬁlter:

The ﬁlter mats consist of non-ﬂammable material.

Warning:

A build up of greasy residue increases ﬂammability, and the function of the extractor hood may be impaired.

Important:

Replace the metal grease ﬁlter in good time, otherwise there is a risk of ﬁre from the heat which accumulates during deep-fat frying or roasting.

Cleaning the metal grease ﬁlter:

❑ During normal operation (daily 1 to 2

hours) the metal grease ﬁlter must be replaced every 8 to 10 weeks.

❑ The metal grease ﬁlter can be cleaned in

the dishwasher. Slight discoloration may occur.

Important:

Do not clean heavily saturated metal grease ﬁlters with other dishes.

❑ If cleaning by hand, soak the grease

ﬁlters in a hot soapy solution. Then brush off any residual grease, rinse thoroughly and leave to dry.

❑ Use only original ﬁlters.

These ensure optimum function.

Filters and maintenance

Removing and installing the metal ﬁlter

(See details for removing/inserting the ﬂeece ﬁlter):

1. Clean the ﬁlter grille and the ﬁlter mats.

2. Re-insert the cleaned ﬁlter mats and

clamp them with the wire grille. Ensure that there is no gap in the middle.

Activated carbon ﬁlter:

For binding the odorous substances in circulating-air mode.

(See details for removing/inserting the ﬂeece ﬁlter.)

1. Insert the screws through the wing nuts

and sleeves and screw the screws into the left and right sides of the intermediate base (required only during the initial installation). Screws, wing nuts and sleeves are enclosed with the activated carbon ﬁlter –.

2. Using a screwdriver or similar tool, press

the two lugs on the housing inwards (required only during the initial installation).

3. Insert the activated carbon ﬁlter at the

rear, fold up and lock into position on the left and right with the wing nuts.

 The lugs on the left and right sides

of the activated carbon ﬁlter are folded in for the 50 cm wide extractor hood. They must be folded up for the 60 cm and 90 cm wide extractor hoods.

Replacing the activated carbon ﬁlter:

❑ During normal operation (daily 1 to 2

hours) the activated carbon ﬁlter must be replaced approximately 1 x year.

❑ The activated carbon ﬁlter can be

purchased FROM YOUR DEALER (see Optional accessories).

❑ Use only original ﬁlters.

These ensure optimum function.

Disposal of the old activated carbon ﬁlter:

❑ Activated carbon ﬁlters do not contain

any harmful substances. They can be disposed of as residual waste.

Replacing the light bulbs

1. Switch off the extractor hood and isolate

the extractor hood by pulling out the mains plug or switching off the fuse.

2. Remove the grease ﬁlter

(see Filters and maintenance).

3. Replace the bulb (standard ﬁlament bulb,

max 40 W, E14 bulb holder).

4. Re-insert the grease ﬁlters.

5. Reconnect the power by inserting the

mains plug or by switching on the fuse.

Cleaning and care

Isolate the extractor hood by pulling out the mains plug or switching off the fuse.

❑ When cleaning the grease ﬁlters, remove

grease deposits from accessible parts of the housing. This prevents the risk of ﬁre and ensures that the extractor hood continues operating at maximum efficiency.

❑ Clean the extractor hood with a hot soap

solution or a mild window cleaner.

❑ Do not scrape off dried-on dirt but wipe

off with a damp cloth.

❑ Do not use scouring agents or abrasive

sponges.

❑ Note: Do not use alcohol (spirit) on

plastic surfaces, as dull marks may appear.

Caution: Ensure that the kitchen is adequately ventilated. Avoid naked ﬂames!

 Clean the operating buttons with a mild

soapy solution and a soft, damp cloth only. Do not use stainless-steel cleaner to clean the operating buttons.

Stainless steel surfaces:

❑ Use a mild non-abrasive stainless steel

cleaner.

❑ Clean the surface in the same direction

as it has been ground and polished.

 Do not use any of the following to clean

stainless steel surfaces: abrasive sponges, cleaning agents containing sand, soda, acid or chloride!

Aluminium and plastic surfaces:

❑ Use a soft, non-linting window cloth or

micro-ﬁbre cloth.

❑ Do not use dry cloths. ❑ Use a mild window cleaning agent. ❑ Do not use aggressive, acidic or caustic

cleaners.

❑ Do not use abrasive agents.

Malfunctions

Please contact customer service regarding any queries or malfunctions.

(See customer-service directory).

When calling, please quote:

E-No. FD

Enter the numbers in the above box. The numbers can be found on the rating plate – remove the grease ﬁlter inside the extractor hood to reveal the rating plate.

Important information

Installation Instructions:

Additional information concerning gas cookers:

 When installing gas hotplates, comply

with the relevant national statutory regulations (e.g. in Germany: Technische Regeln Gasinstallation TRGI).

 Always comply with the currently valid

regulations and installation instructions supplied by the gas appliance manufacturer.

 Only one side of the extractor hood

may be installed next to a high-sided unit or high wall. Gap at least 50 mm.

 Minimum distance on gas hotplates

between the upper edge of the trivet and lower edge of the extractor hood: 650 mm, Fig. 1.

 Old appliances are not worthless

rubbish. Valuable raw materials can be reclaimed by recycling old appliances. Before disposing of your old appliance, render it unusable.

 You received your new appliance in a

protective shipping carton. All packaging materials are environmentally friendly and recyclable. Please contribute to a better environment by disposing of packaging materials in an environmentally-friendly manner.

Please ask your dealer or inquire at your local authority about current means of disposal.

 The extractor hood can be used in

exhaust air or circulating air mode.

 Always mount the extractor hood over

the centre of the hob.

 Minimum distance between electric

hob and bottom edge of extractor hood: 650 mm, Fig. 1.

The extractor hood must not be

installed over a solid fuel cooker – a potential ﬁre hazard (e.g. ﬂying sparks) – unless the cooker features a closed, non-removable cover and all national regulations are observed.

 The smaller the gap between the

extractor hood and hotplates, the greater the likelihood that droplets will form on the underside of the extractor hood.

Prior to installation

Exhaust-air mode

The exhaust air is discharged upwards through a ventilation shaft or directly through the outside wall into the open.

Exhaust air must not be discharged via a smoke or exhaust gas ﬂue which is already in use or via a shaft which is used for ventilating rooms in which ﬁreplaces are located.

Discharge exhaust air in accordance with official and statutory regulations (e.g. national building regulations).

Discharge of air into smoke or exhaust air ﬂues which are not in use requires the consent of a heating engineer.

If the extractor hood is operated in exhaust-air mode at the same time as a ﬂue-type heater (e.g. gas, oil or solid-fuel

heater, instantaneous water heater, boiler),

ensure that there is an adequate air supply which the heater requires for

combustion. Safe operation is possible provided that the

partial vacuum in the room in which the heater is installed does not exceed 4 Pa (0.04 mbar).

If the air intake is inadequate, there is a risk of poisoning from combustion gases which are drawn back into the room.

An air-intake/exhaust-air wall box by itself is no guarantee that the limiting value will not be exceeded.

The extractor hood can be used without restriction in circulating air mode – with an activated carbon ﬁlter.

An extractor hood which is operated in exhaust-air mode should be ﬁtted with a one-way ﬂap if there is no one-way ﬂap in the exhaust-air pipe or wall box. If a one-way ﬂap is not supplied with the appliance, you can purchase one from your dealer (see optional accessories in the Instructions for use).

 Do NOT cut out the inner part of the

exhaust-air connection. Fitting the one-way ﬂap:

❑ Insert the two lugs on the one-way ﬂap

into the holes in the exhaust-air connection.

Before installation

Optimum performance of the extractor hood:

❑ Short, smooth exhaust-air pipe. ❑ Minimum number of pipe bends. ❑ Largest possible pipe diameter

(120 mm dia. recommended) and large pipe bends.

If long, rough exhaust-air pipes, many pipe bends or smaller pipe diameters are used, the air extraction rate will no longer be at an optimum level and there will be an increase in noise.

❑ Round pipes:

Short discharge pipe: Inner diameter at least 100 mm, extended discharge pipe: Inner diameter at least 120 mm.

❑ Flat ducts must have an inner cross-

section equivalent to round pipes with

an inner diameter of 100/120 mm.

There should be no sharp bends.

100 m dia approx. 178 cm

125 m dia approx. 113 cm

❑ If pipe diameters differ:

Insert sealing strip.

❑ Ensure an adequate air supply for

exhaust-air mode.

If the exhaust air is conveyed through the exterior wall, a telescopic wall box

should be used.

Exhaust air upwards:

Pipe diameter: 100 or 120 mm ❑ Break off cover on the top of the

extractor hood; strike the retaining points with a tool.

 To prevent damage to the fan, hold the

tool vertically. ❑ Remove the broken off metal part

(possibly a noisy and disruptive procedure).

❑ If the pipe diameter is 120 mm, cut out

the inner part of the exhaust-air connection.

❑ Insert the exhaust-air connection and

turn as far as possible.

Before installation

 To prevent damage to the fan, hold the

tool vertically. ❑ Remove the broken off metal part

(possibly a noisy and disruptive procedure).

❑ If the extractor hood has 2 motors, the

opening on the plastic part must be made at the rear; cut through the 3 ribs and remove the cut-off part.

Exhaust air towards the rear:

Pipe diameter: 100 mm ❑ Break off cover on the rear panel of the

extractor hood; strike the retaining points with a tool.

❑ Cut off the outer part of the exhaust-air

connection.

❑ Insert the inner part and turn as far as

possible.

Circulating-air mode

❑ With activated carbon ﬁlter if exhaust-air

mode is not possible.

❑ The air puriﬁed by an additional

activated carbon ﬁlter is conveyed back into the room.

❑ For insertion of the activated carbon

ﬁlter see Instructions for use.

❑ If the extractor hood is switched from

exhaust-air mode to circulating-air mode, the exhaust-air opening must be sealed to prevent a hazardous situation (see optional accessories in the Instructions for use).

Electrical connection

WARNING: THIS APPLIANCE MUST BE EARTHED

IMPORTANT: Fitting a Different Plug:

The wires in the power cord are colourcoded as follows:

Green and Yellow – Earth Blue – Neutral Brown – Live

If you ﬁt your own plug, the colours of these wires may not correspond with the identifying marks on the plug terminals.

Proceed as follows:

1. Connect the green and yellow (Earth)

wire to the terminal in the plug marked ‘E’ or with the symbol ( ), or coloured green or green and yellow.

2. Connect the blue (Neutral) wire to the

terminal in the plug marked ‘N’ or coloured black.

Electrical connection

3. Connect the brown (Live) wire to the

terminal marked ‘L’, or coloured red.

The extractor hood may be connected to a correctly installed earthed socket only. Attach the earthed socket near the extractor hood in an accessible position.

❑

The earthed socket should be connected via its own power circuit.

 If appliances do not feature the OFF

delay function, the indicator may start ﬂashing when the extractor hood has been switched off for several hours via a separate switch, even though the grease ﬁlters are not yet saturated. (See instructions for use, section on ﬁlter and maintenance).

Electrical speciﬁcations:

These can be found on the rating plate inside the appliance following removal of the ﬁlter frames.

 Before carrying out repairs, always

isolate the appliance.

Length of the connection cable: 1.30 m. If permanent connection is required:

The extractor hood may only be connected by an electrician registered with the local electricity board.

A disconnecting device must be provided on the installation side. Switches with a contact opening of more than 3 mm and all-pole disconnection are regarded as disconnecting devices. These include LS switches and contactors.

This extractor hood complies with EU regulations on interference suppression.

Fitting the extractor hood

60 cm wide extractor hood: With 3 screws.

90 cm wide extractor hood: With 5 screws.

1. Mark mounting boreholes.

Dimensions can be found in or use template.

2. Drill 8 mm dia. holes and insert wall

plugs ﬂush with the wall.

3. Screw in the upper screws (on left and

right) until there is a gap of approx. 7 mm between the screw head and the wall.

Fitting the extractor hood

To the wall

50 cm wide extractor hood:

With 3 screws.

4. Remove the ﬁlter grille

(see Instructions for use)

5. Attach the extractor hood.

6. Tighten the lower screw (with washer)

inside the extractor hood.

180

598

100

127

536

100

898

127

536 836

102

140

498

100

180

436

102

127

140

Fitting the extractor hood

To a wall-hanging cupboard

50 cm wide extractor hood:

With 4 screws.

90 cm wide extractor hood: With 6 screws.

60 cm wide extractor hood: With 4 screws.

1. Dimensions for the mounting boreholes

can be found in, or place a template on the base of the wallhanging cupboard.

2. Mark the mounting holes and make pilot

holes with a bradawl. In exhaust-air mode (upwards) mark the exhaust-air opening and saw out.

❑ Consider the location of the

connection cable; if required, saw out the cupboard.

3. Remove the ﬁlter grille

(see Instructions for use).

4. Screw the extractor hood to the base of

the cupboard.

163

560

898

Final assembly

Exhaust-air mode:

❑ Stick the enclosed covering foil over the

air outlet grille on the top of the extractor hood. Ensure that the surface is clean.

❑ Connect the pipes.

2-motor extractor hood

Selecting the operating mode:

❑ Exhaust-air mode: Position 1 ❑ Circulating-air mode: Position 2 ❑ Select the operating mode on the left or

right with a screwdriver.

❑ Connect to the power supply. ❑ Insert the ﬁlter grille

(see Instructions for use).

Weight in kg:

Exhaust airWidth

Circulating

air

50 cm

60 cm 1 motor

60 cm 2 motors

7,0

8,0

10,0

8,0

9,0

11,0

90 cm

Design changes with respect to technical development shall remain withheld.

13,0 14,0

Modes de fonctionnement

En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.

La présence d'une ventouse télescopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de cuisson et cuisinière à gaz).

Si la hotte recycle l'air aspiré au moyen d'un ﬁltre au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.

Air recyclé:

❑ La hotte doit, dans ce cas, être équipée

d'un ﬁltre au charbon actif (voir le ﬁltre et son entretien). Vous pouvez vous procurer ce ﬁltre AUPRES DE VOTRE

REVENDEUR SPECIALISE.

Vous trouverez les numéros de référence des accessoires correspondants à la ﬁn de la présente notice d'utilisation.

❑ Le ventilateur de la hotte aspirante aspire

les buées qui traversent le ﬁltre à graisse et celui à charbon actif avant de revenir dans la cuisine.

❑ Le ﬁltre à graisse retient les particules

solides en suspension dans les buées de cuisson.

❑ Le ﬁltre à charbon actif retient les

substances odoriférantes.

 Si vous n'incorporez aucun ﬁltre au

charbon actif, impossible de retenir les odeurs présentes dans les buées de cuisson.

 S'il faut convertir la hotte aspirante du

mode Air évacué sur le mode Air recyclé, il faudra obturer l'oriﬁce d'évacuation de l'air pour éviter tout risque (voir, dans la notice d'utilisation, la section "Accessoires en option")

Description de l'appareil

Mode d’emploi:

Eclairage

Commutateurs Eclairage/ Ventilateur

Grille du ﬁltre

Ecran à vapeur de cuisson

(pivote en avant pour augmenter le volume aspiré)

Modes de fonctionnement

Air évacué à l'extérieur:

❑ Le ventilateur de la hotte aspire les

buées de cuisson qui traversent un ﬁltre à graisse avant de regagner l'atmosphère extérieure.

❑ Ce ﬁltre retient les particules grasses

solides en suspension dans les buées de cuisson.

❑ Les particules grasses ne se déposent

plus dans la cuisine, les odeurs de cuisson disparaissent.

Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des appareils de

chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulation)

raccordés à une cheminée, veillez impérativement à ce que l'apport d'air soit suffisant pour assurer la marche du

chauffage à combustion. Un fonctionnement sans risque est possible

si la dépression dans le local où le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).

On y parvient en présence d'ouvertures non obturables ménagées par ex. dans les portes, fenêtres et en association avec des ventouses télescopiques d'admission/ évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques telles qu'un verrouillage réciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion. 30

Avant la première utilisation

Remarques importantes:

❑ La présente notice d'emploi vaut pour

plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne ﬁgurant pas dans votre appareil.

❑ Cette hotte aspirante est conforme aux

dispositions de sécurité applicables. Les réparations ne doivent être

effectuées que par un spécialiste.

Des réparations inexpertes s'assortissent de risques considérables pour l'utilisateur.

 Ne ﬂambez aucun mets sous la hotte.

Les ﬂammes risqueraient d'atteindre le

! ﬁltre à graisse et d'y mettre le feu.

 Lorsque les foyers sont allumés, des

ustensiles de cuisson doivent toujours se trouver dessus.

 L'utilisation d'une hotte aspirante

au-dessus d'un foyer à combustible solide (charbon, bois, etc.) n'est autorisée qu'à certaines conditions (voir la notice de montage).

Tables de cuisson au gaz / Cuisinières à gaz

 Ne faites jamais marcher tous les foyers

au gaz en même temps et à pleine puissance pendant assez longtemps (15 minutes max.), sinon vous risquez de vous brûler en touchant la surface du corps de la hotte, ou d'endommager carrément cette dernière. Si la hotte doit marcher au-dessus d'une table de cuisson au gaz, faites simultanément marcher la hotte à la puissance d'aspiration maximale si vous avez allumé trois foyers ou plus.

❑ Lisez attentivement la présente notice

d'emploi avant d'utiliser votre appareil pour la première fois. Elle contient des informations importantes non seulement pour votre sécurité mais aussi pour l'utilisation et l'entretien de l'appareil.

❑ Rangez la présente notice de montage

et d'emploi soigneusement pour pouvoir la remettre à un futur propriétaire de l'appareil.

 Si l'appareil est endommagé, sa mise

en service est proscrite.

 Le branchement et la mise en service

ne doivent être effectués que par un spécialiste.

 Si le cordon d'alimentation de cet

appareil a été endommagé, il faut conﬁer son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualiﬁcations identiques, pour éviter de créer des risques.

 Eliminez les matériaux d'emballage

conformément à la réglementation (voir la notice de montage).

 Cette hotte aspirante n'est destinée à

servir que pour couvrir les besoins d'un ménage.

 Ne faites marcher la hotte aspirante

qu'ampoules montées sur leur douille.

 Remplacez immédiatement les

ampoules défectueuses pour empêcher une surcharge des ampoules restantes.

 N'utilisez jamais la hotte aspirante sans

ﬁltre à graisse.

 Les graisses ou huiles surchauffées

peuvent s'enﬂammer facilement. Par conséquent, surveillez toujours les plats (frites par ex.) qui se préparent à l'aide de matières grasses ou d'huiles.

+ 94 hidden pages
