Návod k použití
LC 90450
Q4ACZM0540
1
Provoz s cirkulací vzduchu
R K tomu musí být instalován aktivní uhlí-
kový filtr (viz Filtry a údržba).
Kompletní montážní sadu a náhradní filtry obdržíte ve specializova-
né prodejně.
R Ventilátor odsavače nasává kuchyňské
výpary a odvádí je přes tukový filtr a aktivní uhlíkový filtr vyčištěné zpět do kuchyně.
R Tukový filtr pohlcuje tukové částečky
z kuchyňských výparů.
R Aktivní uhlíkový filtr váže pachové
látky.
Když není instalován aktivní uhlíkový
filtr, nemohou být vázány pachové látky z kuchňských výparů.

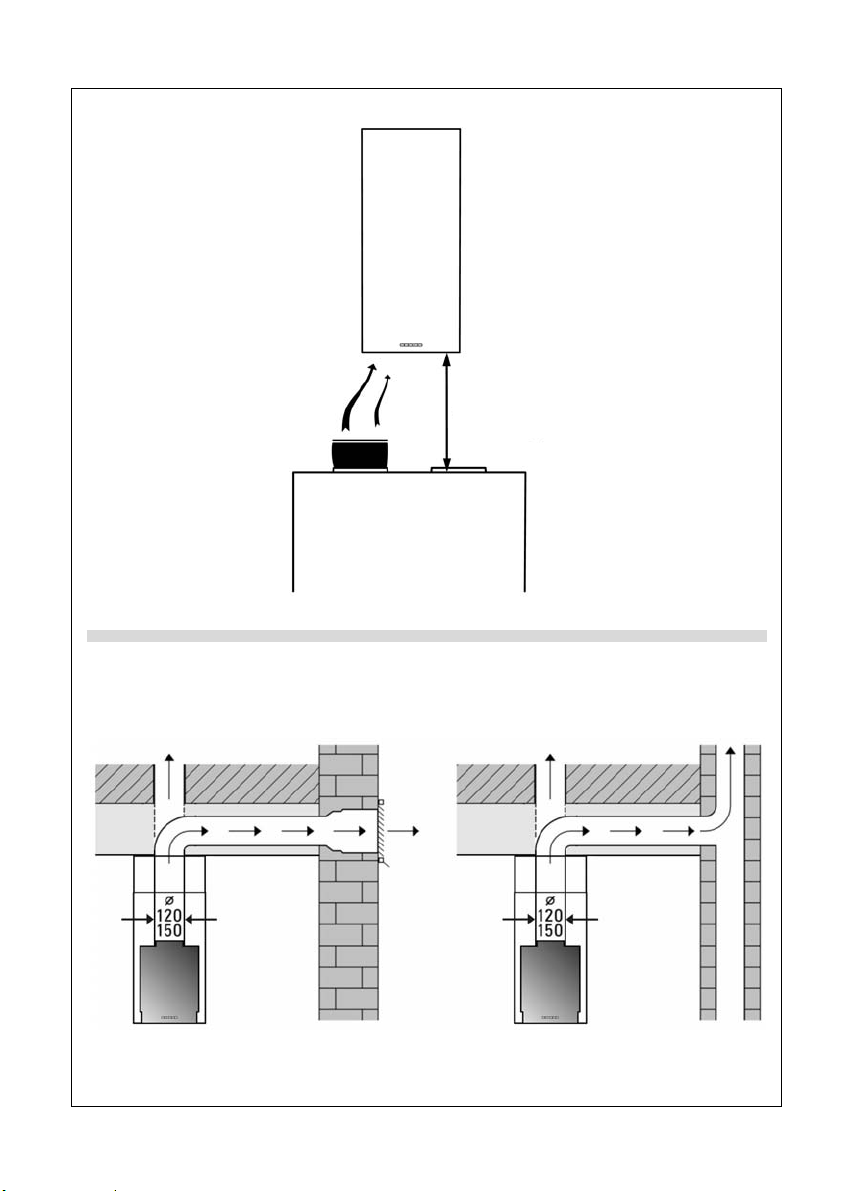

Provoz s odvětráním
R Ventilátor odsavače nasává kuchyňské
výpary a odvádí je přes tukový filtr ven.
R Tukový filtr pohlcuje tukové částečky
z kuchyňských výparů.
R Kuchyň pak zůstává bez mastnoty
a zápachu.
Při provozu odsavače
s odvětráním a současném provozu
topných těles, závislých na funkci
komínu (např. topná tělesa na plyn, olej
nebo uhlí, průtokové ohřívače, zásobníky
teplé vody) musí být zajištěn
dostatečný přívod vzduchu, který topná
tělesa potřebují ke spalování.
Bezpečný provoz je možný tehdy, když
podtlak v místnosti s topným tělesem nepřekročí 4 Pa (0,04 mbar).
Toho lze dosáhnout tehdy, když neuzavíratelnými otvory, např. ve dveřích, oknech,
teleskopickými průchodkami přívodu / odvodu vzduchu zdí nebo cestou jiných
technických opatření, jako je oboustranný
uzávěr nebo jiné, může proudit vzduch
potřebný ke spalování.
Pokud není zajištěn dostatečný přívod
vzduchu existuje nebezpečí otrávení
zpětně nasávanými spalinami.
Teleskopické průchodky zdí samy nezajistí dodržování mezních hodnot.
Při posuzování musí být bráno v úvahu
vždy celové množství vzduchu v bytě. Na
provoz varných spotřebičů, např. varných
desek a plynových sporáků, se toto pravidlo nevztahuje.
2
Případné technické změny, tiskové chyby
a odlišnosti ve vyobrazení jsou vyhrazeny bez upozornění.
Druhy provozu
Poznámka: Při odtahu odvětrávaného vzduchu dodržujte úřední předpisy.
Je-li odsavač využit k provozu s cirkulací
vzduchu – s aktivním uhlíkovým filtrem – je
provoz možný bez omezení.
R Tento spotřebič je označen
v souladu s evropskou směrnicí 2002/96/EG o nakládání
s dosloužilými elektrickými
a elektronickými spotřebiči
WEEE (waste elektrical and
elektronic equipment).
Tato směrnice stanovuje jednotný rámec
pro zpětný odběr a recyklování použitých
spotřebičů v zemích EU.
3
Důležitá upozornění
R Tento návod k použití platí pro více mo-
delů spotřebiče. Je možné, že jednotlivé prvky vybavení zde popisované
nebudou odpovídat Vašemu spotřebiči.
R Odsavač odpovídá platným bezpečnost-
ním předpisům
Opravy smí provádět jen odborník.
Neodbornými opravami může pro uži-
vatele vzniknout značné nebezpečí.
Před prvním použitím
Plynové varné desky/ plynové
sporáky
Neprovozujte všechny plynové varné
zóny současně delší dobu (max. 15
minut) na nejvyšší tepelný výkon, jinak
vznikne nebezpečí popálení při dotyku povrchových ploch spotřebiče,
resp. nebezpečí poškození odsavače.
Při provozu odsavače nad plynovou
varnou deskou musí být při současném provozu tří nebo více plynových
varných zón odsavač nastaven na
maximální výkon.
R Před použitím nového spotřebiče si pe-
člivě přečtěte návod k použití. Obsahuje
důležité informace k Vaší bezpečnosti,
k použití a k ošetřování spotřebiče.
R Uschovejte návod k použití a k montáži
pro event. dalšího vlastníka.
Pod odsavačem neflambujte.
Nebezpečí vznícení tukového filtru od
stoupajících plamenů.
Plameny plynových varných desek
musí být vždy zakryty varným nádobím.
Nad topnými tělesy pro pevná paliva
(uhlí, dřevo a pod.) je provoz odsavače povolen jen podmínečně (viz montážní návod).
Odsavač používejte jen s nasazenými
žárovkami.
Vadné žárovky byste měli ihned vyměnit, aby nedošlo k přetížení zbývajících žárovek.
Odsavač nepoužívejte nikdy bez tukových filtrů.
Přehřáté tuky nebo oleje se mohou
snadno vznítit.
Proto připravujte jídla na tuku nebo
oleji, např. bramborové hranolky, jen
pod dohledem.
Pokud je spotřebič poškozen, nesmíte
jej uvést do provozu.
Připojení a uvedení do provozu musí
provést jen odborník.
Pokud dojde k poškození přívodního
kabelu tohoto spotřebiče musí být kabel vyměněn výrobcem nebo autorizovaným servisem nebo jinou autorizovanou osobou, aby nedošlo k ohrožení.
Obalový materiál řádně zlikvidujte
(viz montážní návod).
Tento odsavač je určen jen pro provoz
v domácnosti.
Odsavač před prvním uvedením do
provozu pečlivě vyčistěte.

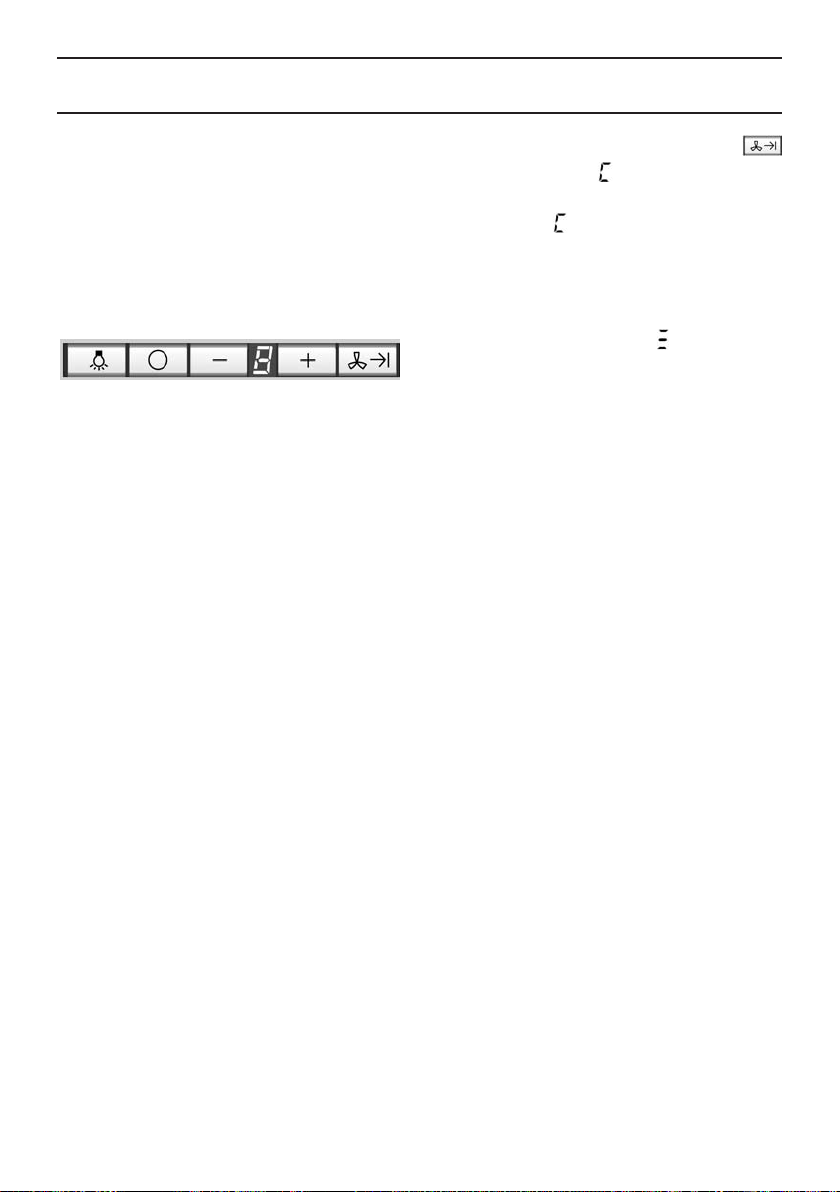

Ovládání odsavače
Intenzivní stupeň:
Pomocí intenzivního stupně dosáhnete
maximálního výkonu. Používejte jej jen
krátkodobě.
R Stiskněte tlačítko + tolikrát, až svítí uka-
zatel .
R Pokud nevypnete intenzivní stupeň
ručně, přepne se ventilátor automaticky
po 10 minutách na stupeň .
Doběh ventilátoru:
R Stiskněte tlačítko .
Ventilátor běží 10 min. na stupni ,
přitom bliká na ukazateli bod. Poté se
ventilátor samočině vypne.
Osvětlení:
R Osvětlení můžete použít kdykoliv,
i v případě, že je ventilátor vypnut.
Kuchyňské výpary jsou nejúčinněji
odstraněny takto:
R Zapnutím odsavače na počátku
vaření.
R Vypnutím odsavače až za několik
minut po ukončení vaření.
Signální tón:
R Při stisknutí tlačítka zazní pro potvrzení
signální tón.
Zapnutí ventilátoru:
R Stiskněte tlačítko +.
Nastavení požadovaného stupně
ventilátoru:
R Stiskněte tlačítko +.
Ventilátor se přepne o jeden stupeň
výše
R Stiskněte tlačítko -.
Ventilátor se přepne o jeden stupeň zpět.
Vypnutí ventilátoru:
R Stiskněte tlačítko 0.
Ukazatel zhasne po krátké době.
Nebo:
R Stiskněte tlačítko - tolikrát, až se venti-
látor vypne.
Ukazatel zhasne po krátké době.
Osvětlení
Ventilátor –
– vypnutí
Ukazatel stup-
ně výkonu
ventilátoru
Ventilátor –
– zapnutí
a zvyšování
výkonu
ventilátoru
Snižování vý-
konu ventilátoru
Doběh
ventilátoru
Tukové filtry:
K pohlcování tukových částeček z kuchyňských výparů se používají kovové
tukové filtry.
Vložky filtru jsou z nehořlavého kovu.
Pozor:
Při vzrůstajícím nasycení tukovými zbytky
se zvyšuje vznětlivost a může tím být ovlivněna funkčnost odsavače.
Důležité:
Včasným vyčištěním kovových tukových
filtrů předcházíte nebezpečí požáru, který
může vzniknout akumulací tepla při fritování nebo smažení.
Ukazatel nasycení:
Při nasycení tukových fltrů svítí ukazatel
a zazní signál.
S vypnutím ventilátoru se vypne i signál.
Nejpozději tehdy je třeba vyčistit tukové
filtry.
Čištění kovových tukových filtrů:
R Při normálním provozu (denně 1 až 2
hodiny) musíte kovové tukové filtry čistit
1
× měsíčně
.
R Čištění může být prováděno v myčce
nádobí. Přitom může dojít k mírnému
zabarvení.
R Filtr musí volně ležet v myčce.
Nesmí být vzpříčen.
Důležité:
Silně nasycené kovové tukové filtry nemyjte současně s nádobím.
R Při ručním čištění namočte filtry do hor-
kého mycího roztoku.
Nepoužívejte agresivní čisticí prostředky obsahující kyseliny nebo louhy.
Pak je okartáčujte, dobře opláchněte
a nechte oschnout.
54
Filtry a údržba
Vyjmutí a nasazení kovových tukových
filtrů:
Pozor: Halogenové žárovky musejí být
vypnuté a vychladlé.
1. Stiskněte úchyty na tukových filtrech
dolů a odklopte tukové filtry.
2. Vyčistěte tukové filtry.
3. Vyčištěné tukové filtry znovu nasaďte.
4. Vymazání ukazatele .
R Stiskněte 2
× za sebou tlačítko 0.
Zazní signál a ukazatel zhasne.
Aktivní uhlíkový filtr
K vázání pachových látek při provozu
s cirkulací vzduchu.
Pozor:
Při vzrůstajícím nasycení tukovými částicemi se zvyšuje vznětlivost a funkce odsavače může být ovlivněna.
Důležité:
Včasnou výměnou aktivního uhlíkového
filtru předcházíte nebezpečí požáru, který
může vzniknout akumulací tepla při fritování nebo smažení.
Ukazatel nasycení :
Při nasycení aktivního uhlíkového filtru
svítí ukazatel a zazní signál.
S vypnutím ventilátoru se vypne i signál.
Nejpozději tehdy je třeba vyměnit aktivní
uhlíkový filtr.
6
Filtry a údržba
Nasazení:
Pozor: Halogenové žárovky musejí být
vypnuté a vychladlé.
1. Vyjměte tukové filtry (viz Vyjmutí
a nasazení kovových tukových filtrů).
2. Nasaďte aktivní uhlíkové filtry. K tomu
nasaďte filtry na kolíčky na straně
větráku.
3. Otočte filtry ve směru šipky až zaklap-
nou. Když jsou filtry správně nasazeny,
nelze je stáhnout.
4. Nasaďte tukové filtry (viz Vyjmutí
a nasazení kovových tukových filtrů).
5. Vymažte ukazatel .
Stiskněte 2
×
za sebou tlačítko
0
.
Zazní signál a ukazatel zhasne.
Vyjmutí:
Pozor: Halogenové žárovky musejí být
vypnuté a vychladlé.
1. Vyjměte tukové filtry.
2. Otočte filtry proti směru šipky a stáhněte
je směrem ven.
3. Nasaďte tukové filtry.
Výměna aktivního uhlíkového filtru:
R Při normálním provozu (denně 1 až 2
hodiny) musíte aktivní uhlíkové filtry čistit
1
× ročně
.
R Aktivní uhlíkový filtr obdržíte ve speciali-
zovaných prodejnách.
R Používejte jen originální filtry.
Tak zajistíte optimální výkon odsavače.
Likvidace starého aktivního
uhlíkového filtru:
R Aktivní uhlíkové filtry neobsahují škodli-
vé látky. Můžete je likvidovat jako běžný
odpad.
Čištění a ošetření
7
Odpojte odsavač od elektrického proudu
vytažením zástrčky případně vypnutím
pojistky.
Odsavač nečistěte drhnoucími houbami a čisticími prostředky, které
obsahují písek, sodu, kyselinu nebo
chlór.
R K očištění odsavače použijte horký mycí
roztok nebo jemný čisticí prostředek
na okna.
R Neodškrabujte zaschlé nečistoty, ale
omyjte je vlhkou utěrkou.
R Při čistění tukových filtrů očistěte od na-
neseného tuku přístupné části pláště.
Tak předcházíte nebezpečí požáru a zachováváte optimální funkčnost.
R Upozornění: Na umělohmotné plochy
nepoužívejte alkohol (líh), mohly by
vzniknout matné skvrny.
Pozor! Kuchyň musí být dostatečně
větraná, bez otevřeného ohně.
Ovládací tlačítka čistěte jen mírným
mycím roztokem a měkkou navlhčenou utěrkou.
Na ovládací tlačítka nepoužívejte čisticí prostředky pro nerezovou ocel.
Povrchové plochy z nerezové oceli
R Používejte jemný, nedrhnoucí čisticí
prostředek na nerezovou ocel.
R Čistěte jen ve směru vybroušení.
R Doporučujeme náš čisticí prostředek
na nerezovou ocel č. 461731.
Povrchové plochy z hliníku, smaltu
a umělé hmoty:
R Nepoužívejte suché utěrky.
R Používejte jemné čistící prostředky na
okna.
R Nepoužívejte agresivní čisticí prostřed-
ky obsahující kyseliny a rozpouštědla.
Dbejte na garanční podmínky.
Výměna žárovek
1. Vypněte odsavač a odpojte ho od elek-
trické sítě vytažením zástrčky nebo vypnutím pojistky.
Halogenové žárovky se při provozu
značně zahřívají. I po vypnutí trvá ještě
určitou dobu nebezpečí popálení.
2. Sundejte žárovku pomocí šroubováku
a pod.
Pozor: Při nesprávném postupu může dojít
k poškození spotřebiče.
3. Vyměňte halogenovou žárovku (běžná
halogenová žárovka 12 V, max. 20 W,
patice G4). Dbejte na správnou polohu
kontaktů.
Pozor: K uchopení žárovky použijte čistou utěrku.
4. Kroužek žárovky znovu nasaďte.
5. Obnovte přívod el. proudu zasunutím
zástrčky nebo zapnutím pojistky.
Upozornění:
Pokud osvětlení nefunguje, zkontrolujte
zda jsou žárovky správně nasazeny.
Závady
Nastavení ukazatele nasycení
Když je nutná přestavba druhu provozu
(odvětrání/ cirkulace vzduchu) musí být
provedena příslušná přestavba ukazatele
nasycení pro filtry (viz Montážní návod)
Když se na ukazateli objeví nebo :
R Viz „Filtry a údržba“.
Když nelze odsavač obsluhovat:
R Na cca 1 minutu zástrčku vytáhněte
nebo vypněte pojistky a odsavač vypojte z elektrické sítě. Pak znovu zapněte.
Při event. dotazech nebo závadách zavolejte servisní službu.
(Viz seznam servisních služeb na třetí straně obálky.)
Při zavolání uveďte:
Čísla zapište do políček.
Čísla jsou uvedena na typovém štítku, který
najdete po vyjmutí tukového filtru ve vnitřním prostoru odsavače.
Za závady, které jsou zapříčiněny
nesprávným umístěním trubek, nepřebírá výrobce odsavače garanci.
98
INFORMAČNÍ LIST: BSH domácí spotřebiče s. r. o.
Obchodní značka BSH:
Technické změny vyhrazeny bez upozornění!
Značka SIEMENS
Typ / Prodejní označení LC 90450
Barevné provedení nerez
Příkon W 340
z toho osvětlení W 2
× 20
připojení přívodním kabelem o délce m 1,3
Vnější rozměry
výška mm 780 – 1 200
šířka mm 400
hloubka mm 400
Hlučnost dle DIN/EN 60704-2-13 při max. normál. provozu 430 m3/h 61 dB (re 1pW)
Objem větrání podle DIN 61591 m3/h
při provozu odvětrání (∅120 / ∅ 150) stupeň 1 280
(∅120 / ∅ 150) stupeň 2 320
(∅120 / ∅ 150) stupeň 3 430
intenzivní stupeň 750
při provozu s cirkulací vzduchu s aktivním filtrem stupeň 1 170
stupeň 2 200
stupeň 3 265
intenzivní stupeň 320
Doběh ventilátoru min. 10
Počet motorů: 1
Elektrické připojení
napětí V 220 – 240
Bezpečnost / odrušení
odpovídá bezpečnostním předpisům z
označení CE z
Siemens-Electrogeräte GmbH, Carl-Wery-Str. 34, 81739
Deklarovaná hodnota emise hluku tohoto spotřebiče je dB (A), což představuje váženou
hladinu akustického výkonu Lwa vzhledem k referenčnímu akustickému výkonu 1pW.
Případné technické změny, tiskové chyby a odlišnosti ve vyobrazení jsou vyhrazeny bez
upozornění. Aktuální návod najdete na webových stránkách www.bosch-spotrebice.cz a
www.siemens-spotrebice.cz.
Montážní návod
Důležitá upozornění
10
Sledujte při čtení obrázky na posledních
stránkách.
Další upozornění k plynovým varným
spotřebičům:
Při montáži plynových varných desek
musíte vždy postupovat podle stanovených zákonných norem příslušné
země.
Vždy musíte dbát platných předpisů
pro instalaci a pokynů pro vestavbu
od výrobce plynových spotřebičů.
Odsavač může být instalován jen na
jedné straně vedle vysoké skříně nebo
vysoké stěny. Odstup je min. 50 mm.
U plynových varných desek je minimální odstup mezi horní hranou podložky pod hrnce a spodní hranou
odsavače: 650 mm, Obr. 1.
Doporučený 700 mm
Starý spotřebič není bezcenným odpadem. Ekologickou likvidací mohou
být znovu získány cenné suroviny.
Před likvidací učiňte starý spotřebič
nepoužitelným.
Váš nový spotřebič byl při dopravě
k Vám chráněn obalem. Všechny použité obalové materiály jsou příznivé
k životnímu prostředí a znovu zpracovatelné.
Pomozte, prosím, při ekologické likvidaci obalu.
O aktuálních možnostech likvidace
se informujte ve specializovaných prodejnách nebo na obecních úřadech.
Odsavač se používá k odvětrání nebo
k provozu s cirkulací vzduchu.
Odsavač vždy instalujte nad střed
varných desek.
Minimální odstup mezi elektrickými
varnými deskami a spodní hranou
odsavače: 550 mm, Obr. 1.
Nad topným tělesem na pevná paliva,
u něhož je nebezpečí požáru (např.
z létajících jisker), je montáž odsavače přípustná jen tehdy, když topné
těleso má uzavřený neodnímatelný
kryt a jsou dodrženy specifické místní
předpisy.Toto omezení neplatí pro plynové sporáky a plynové varné desky.
Čím menší je odstup mezi odsavačem
a varnými zónami, tím větší je
možnost, že vodní páry mohou na
spodní části odsavače tvořit kapky.
Teleskopické průchodky zdí samy nezajistí dodržování mezních hodnot.
Poznámka: Při posuzování musí být bráno
v úvahu vždy celkové potřebné množství
vzduchu v bytě. Na provoz varných spotřebičů, např. varných desek a plynových
sporáků, se toto pravidlo nevztahuje.
Při odvodu odvětrávaného vzduchu, musíte dodržovat úřední a zákonné předpisy.
Je-li odsavač použit k provozu s cirkulací
vzduchu – s aktivním uhlíkovým filtrem –
je provoz možný bez omezení.
Pokud je odtah veden vnější stěnou,
měla by být použita teleskopická průchodka zdí.
Před montáží
11
Provoz s odvětráváním: Obr. 2
Odtah je veden větrací šachtou vzhůru,
nebo přímo přes vnější stěnu ven.
Odtah nesmí být veden ani do
komína na odvod kouře nebo komína na
odvod zplodin, který je v provozu, ani do
šachty, která je určena k odvětrávání místnosti s topnými tělesy.
Při vedení odtahu je třeba dbát na úřední
a zákonné předpisy dané země.
Při odvodu vzduchu do komína na odvod kouře nebo zplodin, který není
v provozu, je třeba mít souhlas místní
kominické provozovny.
Při provozu odsavače s odvětráním a současném provozu na komínu
závislého topného tělesa (např. plynová,
olejová topná tělesa nebo kamna na uhlí,
průtokové ohřívače, zásobníky teplé vody)
musí být zajištěn dostatečný přívod
vzduchu, který topné těleso potřebuje ke
spalování.
Bezpečný provoz je možný, když podtlak
v místnosti s topným tělesem nepřekročí
4 Pa (0,04 mbar). Toho lze dosáhnout
tehdy, když neuzavíratelnými otvory, např.
ve dveřích, oknech, teleskopickými průchodkami zdí nebo cestou jiných technických opatření, jako je oboustranný uzávěr
nebo jiné, může proudit vzduch potřebný
ke spalování.
Pokud není k dispozici dostatečný přívod vzduchu existuje nebezpečí otrávy
vlivem zpětně nasávaných spalin.
Před montáží
12
Provoz s cirkulací vzduchu. Obr. 4
R S aktivním uhlíkovým filtrem, když není
možný provoz s odvětráním.
Kompletní montážní sadu můžete
koupit ve specializovaném obchodě.
Příprava stropu
R Strop musí být přímý a vodorovný.
R Dbejte na řádné upevnění hmoždinek.
Přiložené hmoždinky jsou vhodné pro
beton a přírodní kámen.
U jiných krycích materiálů musí být použity vhodné upevňovací prostředky.
Hmotnost (kg):
Odvětrání Cirkulace
LC 90450 27 29
Optimální výkon odsavače:
R Krátká, hladká odtahová trubka.
R Co nejméně oblouků trubky.
R Co největší možné průměry a velké
oblouky trubky.
Použití dlouhých, nehladkých odtahových trubek, mnoho oblouků
trubky nebo menší průměry trubek
zapříčiní odchylky od optimálních
výkonů větrání a současně zvýší
hlučnost.
R Kulatá trubka:
Doporučujeme vnitřní průměr 150 mm,
avšak minimálně 120 mm.
R Ploché odtahové trubky musí mít
stejnou hodnotu vnitřního průměru
jako kulatá trubka.
Neměly by mít žádné ostré ohyby.
∅ 120 mm cca 113 cm
2
∅ 150 mm cca 177 cm
2
.
R U odlišných průměrů trubky:
Nasaďte těsnicí proužky.
R Při provozu s odvětráním zajistěte
dostatečný přívod vzduchu.
Připojení odtahové trubky ∅∅150 mm:
R Odtahovou trubku připevněte přímo na
vzduchové hrdlo.
Připojení odtahové trubky ∅∅120 mm:
R Na vzduchové hrdlo nasaďte redukční
hrdlo – obr. 3 – a poté
odtahovou trubku upevněte.
Konstrukční změny v rámci technického rozvoje
jsou vyhrazeny
Elektrické připojení
13
Montáž
Odsavač je určen k montáži na kuchyň-
ský sterop nebo na stabilní závěsný
strop.
Dbejte na minimální možný odstup
odsavače od elektrických varných desek
550 mm, od plynových varných desek
650 mm.

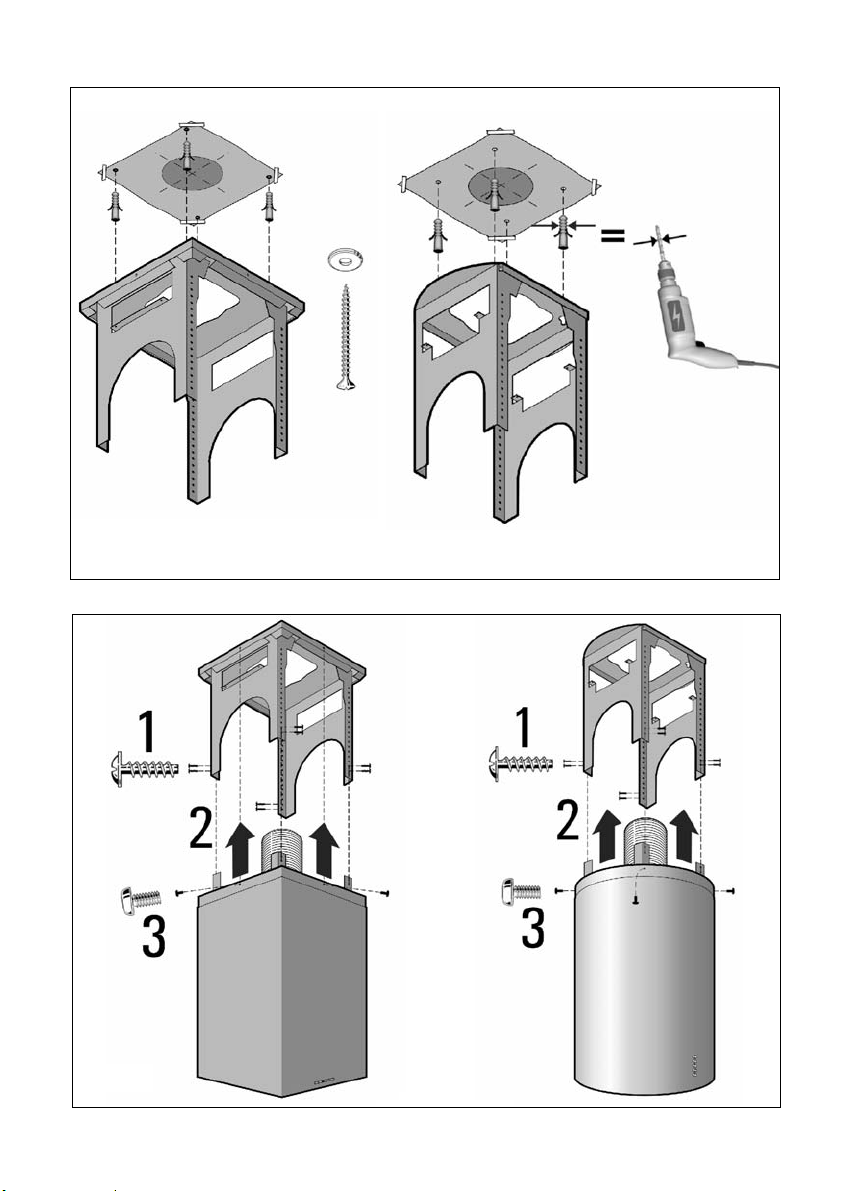

1. Na strop označte střední linii odsavače.
2. Pomocí šablony naznačte pozici pro
šrouby na stropu. Obr. 5.
3. Vyvrtejte 3 upevňovací otvory o
∅ 8 mm
a vtiskněte do nich hmoždinky. Obr. 5.
4. Přišroubujte nosný rám.
5. Proveďte spojení trubek.
Nechte horní díl komínu zasunout do
dolního. Obr. 6.
Z horního dílu komínu odstraňte
ochrannou fólii.
Pozor: Nepoškoďte choulostivé nerezové plochy.
6. Instalujte odsavač do nosného rámu
a přišroubujte ho do požadované výšky.
Obr. 6.
7. Proveďte elektrické připojení.
8. Horní díl komína vysuňte nahoru a přišroubujte ho do požadované výšky. Obr. 6.
Odsavač smí být připojen jen na předpisově instalovanou zásuvku s ochranným
kontaktem.
Zásuvku s ochranným kontaktem umístěte
co nejvíce jak je to možné v oblasti komína.
Elektrická data:
Jsou uvedena na typovém štítku, který naleznete po sejmutí rámů filtru – ve vnitřním
prostoru spotřebiče.
Při opravách odpojte vždy odsavač
od elektrické sítě.
Délka přívodního kabelu: 1,30 m.
Při požadovaném pevném připojení:
Odsavač smí být připojen jen koncesovaným elektrikářem s oprávněním od příslušných elektrických podniků.
Instalace předpokládá odpojovací zařízení.
Jako odpojovací zařízení se používá spínač s odstupem kontaktů větším než 3 mm
a všepólovým odpojením.
Pokud je připojovací kabel tohoto spotřebiče poškozený, musí být vyměněn
výrobcem nebo autorizovaným servisem nebo podobně kvalifikovaným
technikem, aby se předešlo ohrožení.
Odsavač odpovídá normám EU o podmínkách rádiového odrušení.
Přestavba provozu odvětrání – cirkulace
R Stiskněte a držte současně tlačítko 0
a až se ukazatel rozsvítí. Poté
tlačítka pusťte.
R Ukazatel zhasne po krátké době.
Elektronické řízení je nastaveno na
provoz s cirkulací vzduchu.
R Opakováním kroků 1 a 2 je elektronic-
ké řízení znovu nastaveno na provoz
s odvětráním. (Ukazatel ).
Přestavba elektronického řízení na
provoz s cirkulací vzduchu
R Seriové nastavení je provoz s odvětrá-
ním.
R Odsavač musí být připojený a vypnutý.
1514
min. 550 mm - elektro
650 mm - plyn
Obr. 1
Obr. 2
16
Obr. 3
Obr. 4
17
Obr. 5
Obr. 6
Ujištění dovozce o vydání prohlášení o shodě
Vážený zákazníku,
dle § 13, odst.5 zákona č.22/97 Sb. Vás ujišťujeme, že na všechny výrobky distribuované
společností BSH domácí spotřebiče s.r.o. našim obchodním partnerům bylo vydáno prohlášení o
shodě ve smyslu zákona č. 22/97 Sb a nařízení vlády č.168/1997 Sb., 169/1997 Sb. a 177/1997
Sb. a příslušných nařízení vlády.
Toto ujištění dovozce o vydání prohlášení o shodě se vztahuje na všechny výrobky včetně
plynových spotřebičů, které jsou obsaženy v aktuálním ceníku firmy BSH domácí spotřebiče s.r.o.
Prohlášení o hygienické nezávadnosti výrobků
Všechny výrobky distribuované společností BSH domácí spotřebiče s.r.o. a přicházející do styku
s potravinami splňují požadavky o hygienické nezávadnosti dle zákona č.258/2000 Sb., vyhlášky
38/2001 Sb. Toto prohlášení se vztahuje na všechny výrobky přicházející do styku s potravinami
uvedené v aktuálním ceníku firmy BSH domácí spotřebiče s.r.o.
Záruční podmínky
Na tento uvedený výrobek je poskytována záruční lhůta 24 měsíců (ode dne prodeje).
Základním průkazem práv spotřebitele ve smyslu Občanského zákoníku je pořizovací doklad
(paragon, faktura, leasingová smlouva ap.). Pokud byl při prodeji vydán záruční list, je tento
součástí výrobku s výrobním číslem uvedeným na přední straně tohoto záručního listu. Zejména
v případech delší než zákonné záruční lhůty je proto záruční list jediným průkazním dokladem
práv uživatele pro uznání prodloužené záruky. Ve vlastním zájmu ho proto uschovejte. Nedílnou
součástí záručního listu je doklad o pořízení (paragon, faktura, leasingová smlouva apod.) Pro
případ prodloužené záruční lhůty z důvodu dříve provedených oprav je nutno předložit i opravní
listy z těchto oprav.
Bezplatný záruční servis je možno poskytnout jen v případě předložení pořizovacího dokladu
nebo v případě prodloužené záruky i vyplněného záručního listu (musí obsahovat druh spotřebiče,
typové označení, výrobní číslo, datum prodeje a označení prodávajícího v souladu s § 620 odst.
3 Občanského zákoníku). Záruční list vyplňuje prodejce a je v zájmu spotřebitele zkontrolovat
správnost a úplnost uvedených údajů. Záruční list je platný pouze v originálu, na kopie nebude brán
zřetel.
Záruční oprava se vztahuje výhradně na závady, které vzniknou průkazně v době platné záruční
lhůty, a to vadou materiálu nebo výrobní vadou. Takto vzniklé závady je oprávněn odstranit pouze
autorizovaný servis. Uplatnit záruku může spotřebitel u autorizovaného servisu nebo v prodejně,
kde byl spotřebič zakoupen. Zvolí-li spotřebitel jiný, než nejbližší autorizovaný servis, bude na něm,
aby nesl v souvislosti s tím zvýšené náklady.
Ze záručních oprav jsou vyloučeny zejména tyto případy:
- výrobek byl instalován nebo používán v rozporu s návodem k obsluze, příp. s návodem na montáž
- údaje na záručním listu nebo dokladu o zakoupení se liší od údajů na výrobním štítku spotřebiče
- při chybějícím nebo poškozeném výrobním štítku spotřebiče
- je-li výrobek používán k jinému než výrobcem stanovenému účelu - spotřebič je určen k používání
v domácnosti.
- záruka neplatí, je-li výrobek používán k profesionálním nebo komerčním účelům
- mechanické poškození (závady vzniklé při přepravě)
- poškození vzniklá nepozorností, živelnou pohromou nebo jinými vnějšími vlivy (např. vyšším
napětím v elektrorozvodné síti, extrémně tvrdou vodou apod.)
- neodborným zásahem, nepovolenými konstrukčními změnami nebo opravou provedenou
neoprávněnou osobou
- běžná údržba nebo čištění, instalace, programování, kontrola parametrů výrobku
- opotřebení vniklé používáním spotřebiče
Rozšířená záruka nad rámec zákona
U spotřebičů (pračky, myčky) sériově vybavených systémem Aqua-Stop (patent fy BSH) je
výrobcem poskytnuta záruka na škody způsobené chybou tohoto systému. Na tyto škody
poskytneme náhradu soukromému spotřebiteli a to po celou dobu životnosti spotřebiče.
Upozornění pro prodejce
Prodejce je povinen dát zákazníkovi platný prodejní doklad, kde bude uvedeno datum prodeje a
označení spotřebiče a na požádání zákazníka je povinen vystavit správně a úplně vyplněný záruční
list v den prodeje výrobku. Při případné předprodejní reklamaci je třeba předložit řádně vyplněný
reklamační protokol.
„Spotřebič není určený pro používání osobami (včetně dětí) se sníženými fyzickými,
smyslovými a nebo mentálními schopnostmi, a nebo s nedostatkem zkušeností a vědomostí,
pokud jim osoba zodpovědná za jejich bezpečnost neposkytne dohled a nebo je nepoučila o
používání spotřebiče.“
SEZNAM AUTORIZOVANÝCH SERVISŮ DOMÁCÍCH SPOTŘEBIČŮ BOSCH A SIEMENS
Firemní servis + prodej náhradních dílů:
BSH domácí spotřebiče, s.r.o., Pekařská 10b, 155 00 Praha 5
telefon: +420 251 095 546
fax: +420 251 095 559
A PROFI SERVIS s.r.o. Pražská 83 294 71
ALPHA Obchod@Atelier s.r.o.
B. I. SERVIS
B. I. SERVIS Bergmannova 112
Bekl Bílkova 3011 390 02
BMK servis s.r.o. Chýnovská 98 391 56
Bosch servis centrum spol. s r.o.
Dana Bednaříková Charbulova 73 618 00
Elektoservis Komárek Dolní novosadská
ELEKTRO Jankovský s.r.o. nám. Míru 204 388 01
ELEKTRO TREFILÍK s.r.o.
ELEKTROSERVIS KOLÁČEK s.r.o. Polní 20 790 81
ELMOT v.o.s
Faraheit servis s.r.o.
Irena Komárková ml. Slovanské údolí 31 318 00
Jan Liška Žďárského 214 674 01
Jan Škaloud 17. listopadu 360 530 02
Karel Veselý Gagarinova 39 669 02
Lumír Majnuš Bílovecká 146 747 06
Marek Pollet Vřesinská 24 326 00
Martin Jansta Tovární 17 280 02
Martin Linhart Letců 1001 500 02
Martin Wlazlo MW Žerotínova 1155/3 702 00
Petr KUČERA Topolová 1234 434 01
RADEK MENČÍK Proletářská 120 460 02
Stanislav Novotný Hoblíkova 15 741 01
VIKI, spol. s r.o.
Wh-servis s.r.o.
Servis Černý s.r.o. Mírové náměstí 99 550 01
Caffe Idea - Blažek
S výhradou průběžných změn, aktuální seznam servisů najdete na webových stránkách www.siemens-spotrebice.cz.
Firma Ulice Město telefon mail
Purkyňova 101 563 01
Horova 9 400 01
Nábřeží 596 760 01
78/43
Malá strana 286 696 03
Blahoslavova 1a 370 04
Kaštanová 12 620 00
Majakovského 8 586 01
Žitavská 63 460 11
Cacovická 66a 618 00
Benátky nad Jizerou
Lanškroun
Ústí n./Labem
356 04
Sokolov - Dolní Rychnov
Tábor
Tábor- Měšice
Zlín
Brno
779 00
Olomouc 9
Blatná
Dubňany
Česká Ves u Jeseníku
České Budějovice
Brno
Plzeň
Třebíč
Pardubice
Znojmo
Opava 6
Plzeň
Kolín 5
Hradec Králové
Ostrava - Moravská Ostrava
Most
Liberec 23
Nový Jičín
Jihlava
Liberec 11
Bourmov
Brno
603201133 aprofiservis@seznam.cz
465322747
465320298
472734300
603202588
608151231 info@klservis.eu
381256300
381256303
800231231 tabor@bmkservis.cz
577211029 bosch@boschservis.cz
548530004 petr.bednarik@seznam.cz
585434844
585435688
383422554
607749068
518365157
602564967
602767106
774811730
584428208
387438911
731583433
387437681
548210358 faraheit.servis@seznam.cz
724888887
377387406
377387057
602758214 info@elso-servis.cz
602405453 jsk@jjbosch.cz
515246788
515264792
724043490
723081976
602282902
377241172
733133300
321723670
602353998
603240252 linhartmartin@volny.cz
602709146
595136057
476441914 serviskucera@seznam.cz
482736542
602288130
724269275
556702804
567303546 viki.servis@iol.cz
774573399 wh-servis@volny.cz
491522881 servis.cerny@tiscali.cz
541240656 info@caffeidea.cz
servis@alphaobchod.cz
info@alphaobchod.cz
stepankova@biservis.cz
info@biservis.cz
pracky@email.cz
servis@ekomarek.cz
sklad@ekomarek.cz
blatna@jankovsky.cz
elektro@jankovsky.cz
trefilik@wo.cz
elektro.kolacek@centrum.cz
elmotcb@seznam.cz
servis-ap@volny.cz
elservisznprodejna@tiscali.cz
mezerova@elektroservis-majnus.cz
hulvova@elektroservis-majnus.cz
vana@elektroservis-majnus.cz
pollet@volny.cz
janstovi@volny.cz
info@elektroopravna.cz
servis@elektroopravna.cz
elektroservis.mencik@seznam.cz
sano@iol.cz
Návod na obsluhu
LC 90450
Q4ACZM0540
1
Deklarovaná hodnota emisie hluku tohto
spotrebiča je 61 dB (A), čo predstavuje
hladinu A akustického výkonu vzhľadom
na referenčný akustický výkon 1pW.
Prípadné technické zmeny, tlačové
chyby a odlišnosti vo vyobrazení sú
vyhradené bez upozornení.
Druhy prevádzky
Prevádzka z odvetraním
Ventilátor odsávača nasáva kuchynské
výpary a odvádza ich cez tukový filter von.
Tukový filter pohlcuje tukové čiastočky z
kuchynských výparov.
Kuchyňa potom zostáva bez mastnoty a
zápachu.
Pri prevádzke odsávača s
odvetraním a súčasnej prevádzke
vykurovacích telies, závislých na funkcii
komína (napr. vykurovacie telesá na plyn,
olej, uhlie, prietokové ohrievače, zásobníky
teplej vody) musí byť zabezpečený
dostatočný prívod vzduchu, ktorý
vykurovacie telesá potrebujú k spaľovaniu.
Bezpečná prevádzka je možná vtedy, ak
podtlak v miestnosti s vykurovacím telesom
neprekročí 4 Pa (0,04 mbar).
Teleskopické priechodky steny samé
nezaistia dodržiavanie hraničných hodnôt.
Pri posudzovaní musíte brať do úvahy
vždy celkové množstvo vzduchu v byte.
Na prevádzku varných spotrebičov napr.
varných panelov a plynových sporákov, sa
toto pravidlo nevzťahuje.
Poznámka: Pri odťahu odvetrávaného
vzduchu dodržiavajte úradné predpisy.
Ak je odsávač využívaný na prevádzku s
cirkuláciou – s aktívnym uhlíkovým filtrom
– je prevádzka možná bez obmedzenia.
Prevádzka s cirkuláciou vzduchu
Na to musí byť inštalovaný aktívny
uhlíkový filter (pozrite si Filtre a údržba).
Kompletnú montážnu sadu a
náhradné filtre získate v špecializovaných
predajniach.
Čísla príslušenstva nájdete na konci
návodu na obsluhu.
Ventilátor odsávača nasáva kuchynské
výpary a odvádza ich cez tukový filter a
aktívny uhlíkový filter vyčistené späť do
kuchyne.
Tukový filter pohlcuje tukové čiastočky z
kuchynských výparov.
Aktívny uhlíkový filter viaže pachové
čiastočky.
Toto môžete dosiahnuť vtedy, keď
neuzatvárateľnými otvormi, napr.
vo dverách, oknách, teleskopickými
priechodkami stien alebo cestou iných
technických opatrení, môže prúdiť vzduch
potrebný k spaľovaniu.
Pri nedostatočnom prívode vzduchu vzniká
nebezpečenstvo otravy v dôsledku spätne
nasatých spalín.
2
Ak nie je inštalovaný aktívny uhlíkový
filter, nemôžu byť viazané žiadne pachové
látky z kuchynských výparov.
Pred prvým použitím
Dôležité upozornenia
Tento návod na obsluhu platí pre viac
modelov spotrebiča. Je možné, že
jednotlivé prvky vybavenia tu popisované
nebudú zodpovedať vášmu spotrebiču.
Odsávač zodpovedá platným
bezpečnostným predpisom.
Opravy
Neodbornými opravami môže
pre užívateľa vzniknúť značné
nebezpečenstvo.
Plynové varné panely/plynové
sporáky
môže vykonávať len odborník.
Pod odsávačom neflambujte
! Nebezpečenstvo zapálenia tukového
filtra od stúpajúcich plameňov.
Plamene plynových varných panelov
musia byť vždy zakryté varným riadom.
Nad vyhriavacími telesami na pevné
palivá (uhlie, drevo a pod.) je prevádzka
odsávača povolená len podmienečne
(pozrite si montážny návod).
Odsávač používajte len s
namontovanými žiarovkami.
Poškodené žiarovky by mali byť ihneď
vymenené, aby sa zabránilo preťaženiu
ostávajúcich žiaroviek.
Neprevádzkujte všetky plynové varné
zóny súčasne dlhší čas (max. 15 minút)
na najvyšší tepelný výkon, inak vznikne
nebezpečenstvo popálenia pri dotyku
povrchových plôch spotrebiča, resp.
nebezpečenstvo poškodenia odsávača. Pri
prevádzke odsávača nad plynovým varným
panelom musí byť pri súčasnej prevádzke
troch alebo viac plynových varných zón
odsávač nastavený na maximálny výkon.
Pred použitím nového spotrebiča si
starostlivo prečítajte návod na obsluhu.
Obsahuje dôležité informácie o vašej
bezpečnosť, o použití a o ošetrovaní
spotrebiča.
Uschovajte návod na obsluhu a na
montáž pre prípadného ďalšieho
majiteľa.
Tento spotrebič je označený
v súlade s európskou
smernicou 2002/96/EG o
zaobchádzaní s starými
elektrickými a elektronickými
spotrebičnmi WEEE (waste
elektrical and elektronic equipment). táto
smernica stanovuje jednotný rámec pre
späťný odber a recyklovanie použitých
spotrebičov v krajinách EU.
Odsávač nepoužívajte nikdy bez
tukových filtrov.
Prehriate tuky alebo oleje sa môžu
ľahko vznietiť. Preto pripravujte jedlá na
tuku alebo oleji, napr. zemiakové hranolky,
len pod dohľadom.
Ak je spotrebič poškodený, nesmiete
ho uviesť do prevádzky.
Pripojenie a uvedenie do prevádzky
musí vykonať len odborník.
Ak dôjde k poškodeniu prívodného
kábla tohto spotrebiča, musí byť kábel
vymenený výrobcom alebo autorizovaným
servisom alebo inou autorizovanou osobou,
aby nedošlo k ohrozeniu.
Obalový materiál riadne zlikvidujte
(pozri Montážny návod).
Tento odsávač je určený len pre
prevádzku v domácnosti.
Odsávač pre prvým uvedením do
prevádzky starostlivo vyčistite.
3
Ovládanie odsávača
Kuchynské výpary najúčinnejšie
odstránite takto:
Zapnutím odsávača na začiatku
varenia.
Vypnutím odsávača až za niekoľko
minút po ukončení varenia.
Osvetlenie
Ventilátor vypnutie
Ukazovateľ
stupňa výkonu
ventilátora
Znižovanie výkonu
ventilátora
Dobeh
ventilátora
Ventilátor zap.
a zvyšovanie
výkonu
ventilátora
Signálny tón:
Pri stlačení tlačidla zaznie pre
potrvrdenie zvukový signál.
Zapnutie ventilátora:
Stlačte tlačidlo +.
Nastavenie požadovaného stupňa
ventilátora:
Stlačte tlačidlo +.
Ventilátor sa prepne o jeden stupeň vyššie.
Stlačte tlačidlo -.
Ventilátor prepne o jeden stupeň nižšie.
Vypnutie ventilátora:
Stlačte tlačidlo 0.
Ukazovateľ po krátkom čase zhasne.
Alebo:
Stlačte tlačidlo - toľkokrát, kým sa
vyntilátor vypne.
Ukazovateľ zhasne po krátkom čase.
Intenzívny stupeň:
Intenzívnym stupňom sa dosiahne najvyšší
výkon. Používajte ho krátkodobo.
Stlačte tlačidlo + toľkokrát, pokým sa na
displeji nezobrazí .
Ak intenzívny stupeň nevypnete
manuálne, prepne ventilátor po 10
minútach automaticky späť na stupeň .
Dobeh ventilátora:
Stlačte tlačidlo .
Ventilátor je v prevádzke 10 minút. na
prvom stupni, pritom bliká na ukazovateli
bod. Potom sa ventilátor samočinne
vypne.
Osvetlenie:
Osvetlenie môžete použiť kedykoľvek, aj
v prípade, že je ventilátor vypnutý.
4
Filtre a údržba
Tukové filtre:
Na pohlcovanie tukových čiastočiek
z kuchynských výparov sa používajú
kovové tukové filtre.
Vložky filtrov z nehorľavého kovu.
Pozor:
Pri vzrastajúcom nasýtení tukovými
zvyškami sa zvyšuje vznietivosť a môže
tým byť ovplyvnená funkčnosť odsávača.
Dôležité:
Včasným vyčistením kovových tukových
filtrov predchádzate nebezpečenstvu
požiaru, ktoré môže vzniknúť hromadením
tepla pri fritovaní alebo vyprážaní.
Indikátor nasýtenia:
Pri nasýtení tukových filtrov zaznie zvukový
signál a svieti na ukazovateli .
Najneskôr vtedy by ste mali tukové filtrevyčistiť.
Čistenie kovových tukových filtrov:
Pri normálnej prevádzke (denne 1 až 2
hodiny) musíte kovové tukové filtre čistiť
1× mesačne.
Čistenie sa môže vykonávať v umývačke
riadu. Pritom môže dôjsť k miernemu
zafarbeniu.
Filter musí voľne ležať v umývačke.
Nesmie byť vzpriečený.
Dôležité
Silne nasýtené kovové tukové filtre
neumývajte súčasne s riadom.
Pri ručnom čistení namočte filtre do
horúceho čistiaceho roztoku.
Nepoužívajte agresívne čistiace
prostriedky vrátane tých, ktoré obsahujú
kyseliny alebo žieraviny. Potom filtre
okefujte, dobre opláchnite a nechajte
uschnúť.
:
Vybratie a nasadenie kovových
tukových filtrov:
Pozor: Halogénové žiarovky musia byť
vypnuté a vychladnuté.
1. Stlačte uchytky na tukovňých filtroch
dolu a odklopte tukové filtre.
2. Vyčistite tukové filtre.
3. Vyčistené tukové filtre opäť nasaďte.
4. Vymazanie zobrazenia .
Stlačte 2x za sebou tlačidlo 0.
Zaznie signál a ukazovateľ zhasne.
Aktívny uhlíkový filter:
Na viazanie pachových látok pri
prevádzke s cirkuláciou vzduchu.
Pozor:
Pri vzrastajúcom nasýtení tukovými
časticami sa zvyšuje horľavosť a funkcia
odsávača môže byť ovplyvnená.
Dôležité:
Včasnou výmenou aktívneho uhlíkového
filtra predchádzate nebezpečenstvu
požiaru, ktorý môže vzniknúť akumuláciou
tepla pri fritovaní alebo smažení.
Ukazovateľ nasýtenia:
Pri nasítení aktívneho uhlíkového filtra
zaznie signál a zároveň svieti ukazovateľ .
S vypnutím ventilátora sa vypne aj signál.
Najneskôr vtedy je potrebné vymeniť
aktívny uhlíkový filter.
5
Filtre a údržba
Nasadenie:
Pozor: Halogénové žiarovky musia byť
vypnuté a vychladnuté.
1. Vyberte tukové filtre (pozrite si Vybratie
a nasadenie kovových tukových filtrov).
2. Nasaďte aktívne uhlíkové filtre. K tomu
nasaďte filtre na kolíčky na strane
ventilátora.
Vybratie:
Pozor: Halogénové žiarovky musia byť
vypnuté a vychladnuté.
1. Vyberte tukové filtre.
2. Otočte filtre proti smeru šípky a stiahnite
ich smerom von.
3. Nasaďte tukové filtre.
Výmena aktívneho uhlíkového
filtra:
Pri normálnej prevádzke (denne 1 až
2 hodiny) musíte aktívny uhlíkový filter
vymeniť 1× ročne.
Aktívny uhlíkový filter obdržíte v
špecializovaných predajniach (pozrite si
Zvláštne príslušenstvo).
Používajte len originálne filtre.
Tak zaistíte optimálny výkon odsávača.
Likvidácia starého aktívneho
uhlíkového filtra:
Aktívne uhlíkové filtre neobsahujú
škodlivé látky. Môžete ich likvidovať ako
bežný odpad.
3. Otočte filtre v smere šípky až zaklapnú.
Keď sú filtre správne nasadené, nie je
ich možné stiahnuť.
4. Nasaďte tukový filter (pozrite si Vybratie
nasadenie kovových tukových filtrov).
5 Vymažte ukazovateľ
Stlačte 2x za sebou tlačidlo 0.
Zaznie signál a ukazovateľ
6
.
zhasne.
Čistenie a ošetrovanie
Odpojte odsávač od elektrického
prúdu vytiahnutím zástrčky prípadne
vypnutím poistky.
Odsávač nečistite drsnými spongiamy
a čistiacimy prostriedkami, ktoré
obsahujú piesok, sódu, kyselinu alebo
chlór.
Na čistenie odsávača použite horúci
čistiaci roztok alebo jemný čistiaci
prostriedok na okná.
Neodškrabujte zaschnuté nečistoty, ale
umyte len vlhkou tkaninou.
Pri čistení tukových filtrov očistite od
naneseného tuku prístupné časti plášťa.
Tak predchádzate nebezpečenstvu
požiaru a zachováte optimálnu
funkčnosť.
Upozornenie: Na umelohmotné plochy
nepoužívajte alkohol (lieh), mohli by
vzniknúť matné škvrny.
Pozor! Kuchyňa musí byť dostatočne
vetraná, bez otvoreného ohňa.
Ovládacie tlačidlá čistite len
miernym čistiacim roztokom a mäkkou
navlhčenou utierkou. Na ovládacie tlačidlá
nepoužívajte čistiace prostriedky pre
nerezovú oceľ.
Povrchové plochy z nehrdzavejúcej
ocele:
Používajte jemný, nebrúsny čistiaci
prostriedok na nehrdzavejúcu oceľ.
Čistite len v smere vybrúsenia.
Odporúčame náš čistiaci prostriedok na
nehrdzavejúcu oceľ č. 461731.
Povrchové plochy z hliníka, smaltu a
umelej hmoty:
Nepoužívajte suché utierky.
Používajte jemné čistiace prostriedky na
okná.
Nepoužívajte agresívne čistiace
prostriedky obsahujúce kyseliny a
rozpúšťadlá.
Dbajte na záručné podmienky.
7
Výmena žiaroviek
Nastavenie
1. Vypnite odsávač a odpojte ho od
elektrickej siete vytiahnutím zástrčky
alebo vypnutím poistiek.
Halogénové žiarovky sú pri prevádzke
veľmi horúce. Aj po nejakom čase po
vypnutí je nebezpečenstvo popálenia.
2. Zložte krúžok žiarovky napr.
skrutkovačom.
Pozor: Pri nesprávnom postupe môže dôjsť
k poškodeniu spotrebiča.
3. Vymeňte halogénovú žiarovku (bežná
halogénová žiarovka 12 Voltov, max. 20
Wattov, pätica G4).
Pozor: Bajonetový uzáver.
Na uchopenie žiarovky použite čistú
utierku.
4. Krúžok žiarovky znovu nasaďte.
5. Obnovte prívod el. prúdu zasunutím
zástrčky alebo zapnutím poistiky.
Upozornenie:
Ak osvetlenie nefunguje, skontrolujte či sú
žiarovky správne nasadené.
ukazovateľa nasýtenia
Ak je potrebné prestavať druh prevádzky
(odvetranie/cirkulácia vzduchu), musí
byť príslušným spôsobom prestavaný
aj ukazovateľ nasýtenia filtra (pozrite si
montážny návod).
Poruchy
Ak sa na ukazovateli zobrazí alebo :
Pozrite si odstavec „Filtre a údržba“.
Keď nie je možné ovládať odsávač:
Asi na cca 1 minútu odpojte odsávač od
elektrického prúdu vytiahnutím zástrčky
alebo vypnutím poistiek. Potom opäť
zapnite.
Pri prípadných otázkach alebo poruchách
volajte servisnú službu.
(Pozrite si zoznam servisných služieb).
Pri telefonáte uveďte prosím:
E-Nr: FD:
Tieto čísla si poznačte do políčok.
Čísla nájdete na typovom štítku po vybratí
tukových filtrov vo vnútornom priestore
odsávača.
Za chyby, ktoré sú sapríčinené
nesprávnym umiestnením rúrok,
nepreberá výrobca odsávača garanciu.
8
9
Informačný list
INFORMAČNÝ LIST: BSH domácí spotřebiče s. r. o.
Obchodní značka BSH:
Značka SIEMENS
Typ / Predajné označenie
LC 90450
Príkon W 340
z tohto osvetlenia W 2 x 20
pripojenie prívodným káblom s dĺžkou m 1,3 m
Vonkajšie rozmery
výška mm 780-1200
šírka mm 400
hĺbka mm 400
Hlučnosť podľa DIN/EN 60704-2-13 pri max. norma.
prevezdke 440 m3/h
61 dB (re 1pW)
Objem vetrania podľa DIN 61591 m3/h
pri prevádzke odvetrania stupeň 1
stupeň 2
stupeň 3
280
320
430
intenzívny stupeň 750
pri prevádzke s cirkuláciou vzduchu s aktívnym filtrom
stupeň 1
stupeň 2
stupeň 3
170
200
265
intenzívny stupeň 320
Dobeh ventilátora min. 10
Počet motorov: 1
Elektrické pripojenie
napätie V 220 - 240
Bezpečnosť / odrušenie
zodpovedá bezpečnostným predpisom •
označenie CE •
Siemens Electrogerate GmbH, Carl-Wery-Str.34, 81739
Technické zmeny sú vyhradené bez upozornenia!
Deklarovaná hodnota emisie hluku tohto spotrebiča je dB (A), čo predstavuje hladinu A
akustického výkonu vzhľadom na referenčný akustický výkon 1pW.
Prípadné technické zmeny, tlačové chyby a odlišnosti vo vyobrazení sú vyhradené bez
upozornenia. Aktuálny návod nájdete na webových stránkach www.siemens-spotrebice.sk.
Montážny návod
Sledujte pri čítaní obrázky na posledných
stranách.
Starý spotrebič nie je bezcenným
odpadom. Likvidáciou, priaznivou k
životnému prostrediu, môžu byť znovu
získané cenné suroviny.
Pred likvidáciou urobte starý spotrebič
nepoužiteľným.
Váš nový spotrebič je pri doprave k
Vám chránený obalom. Všetky použité
obalové materiály sú priaznivé k životnému
prostrediu a znovu spracovateľné.
Pomôžte, prosím pri ekologickej likvidácii
obalu.
O aktuálnych možnostiach likvidácie sa
informujte v špecializovaných predajniach
alebo na obecnom úrade.
Odsávač sa používa k odvetraniu
alebo k prevádzke s cirkuláciou vzduchu.
Odsávač vždy inštalujte nad stred
varných panelov.
Minimálny odstup medzi elektrickými
varnými panelmi a spodnou hranou
odsávača: 550 mm, obr. 1.
Ďalšie upozornenia k plynovým varným
spotrebičom:
Pri montáži plynových varných panelov
musíte vždy postupovať podľa stanovených
zákonných noriem príslušnej krajiny.
Vždy musíte dodržiavať platné
predpisy pre vstavanie a pokyny
pre vstavania od výrobcu plynových
spotrebičov.
Odsávač môže byť inštalovaný len na
jednej strane vedľa vysokej skrine alebo
vysokej steny. Odstup je min. 50 mm.
Pri plynových varných paneloch je
minimálny odstup medzi hornou hranou
podložky pod hrnce a spodnou hranou
odsávača: 650 mm, Obr. 1.
Odporučený 700 mm
Nad ohrevnými telesami na pevné
palivá, pri ktorom je nebezpečenstvo
požiaru (napr. z lietajúcich iskier), je montáž
odsávača prípustná len vtedy, keď
má vyhrievacie teleso uzatvorený
neodnímateľný kryt a sú dodržané
špecifické miestne predpisy.
Toto obmedzenie neplatí pre plynové
sporáky a plynové varné panely.
Čím menší je odstup medzi
odsávačom a varnými zónami, tým väčšia
je možnosť, že vodné pary môžu na
spodnej časti odsávača tvoriť kvapky.
10
Pre montážou
Prevádzka s odvetraním: Obr.2
Odvetrávanie je vedené vetracou šachtou
nahor, alebo priamo cez vonkajšiu stenu do
voľného priestoru.
Odsávanie nesmie byť vedené ani do
komína na odvod dymu alebo komína na
odvod splodín, ktorý je v prevádzke, ani
do šachty, ktorá je určená na odvetranie
miestnosti s výhrevnými telesami.
Pri odvode odvetrávaného vzduchu sa
riaďte platnými úradnými a zákonnými
predpismi.
Pri prevádzke odsávača s
odvetraním a súčasnej prevádzke na
komíne závislom výhrevnom telese
(napr. výhrevné telesá na plyn, olej
alebo na uhlie, prietokové ohrievače a
zásobníky teplej vody) musí byť zaistený
dostatočný prívod vzduchu, ktorý
výhrevné teleso potrebuje na spaľovanie.
Bezpečná prevádzka je možná, keď
podtlak v miestnosti s výhrevným telesom
neprekročí 4 Pa (0,04 mbar).
To môžete dosiahnuť vtedy, keď
neuzatvárateľnými otvormi, napr.
vo dverách, oknách, teleskopickými
priechodkami v stene alebo cestou iných
technických opatrení, môže prúdiť vzduch
potrebný na spaľovanie.
Teleskopické priechodky stien samé
nezaistia dodržiavanie hraničných hodnôt.
Poznámka: Pri posudzovaní musí byť
brané do úvahy vždy celkové množstvo
vzduchu v byte. Na prevádzku varných
spotrebičov, napr. varných panelov a
plynových sporákov, sa toto pravidlo
nevzťahuje.
Pri odvode odvetrávaného vzduchu musíte
dodržiavať úradné a zákonné predpisy.
Ak je odsávač použitý na prevádzku s
cirkuláciou vzduchu - s aktívnym uhlíkovým
filtrom - je prevádzka možná bez
obmedzení.
Ak je odťah vedený vonkajšou stenou,
mala by byť použitá teleskopická
priechodka stien.
Pri nedostatočnom prívode vzduchu
vzniká nebezpečenstvo otravy späť
nasatými splodinami.
11
Pre montážou
Optimálny výkon odsávača:
Krátka, hladká odsávacia rúrka.
Čo najmenej oblúkov rúrky.
Čo najväčšie možné priemery a veľké
oblúky rúrky.
Nasadenie dlhej, drsnej odsávacej
rúrky s mnohými oblúkmi alebo s
malým priemerom rúrky môže viesť k
odchýlkam od optimálneho výkonu a
súčasne k zvýšeniu hluku.
Okrúhla rúrka:
Odporúčame vnútorný priemer 150 mm,
avšak minimálne 120 mm.
Ploché rúrky musia mať rovnakú
hodnotu vnútorného priemeru ako
okrúhla rúrka.
Ø 120 mm cca 113 cm
Ø 150 mm cca 177 cm2.
Pri odlišných priemeroch rúrky
Nasaďte tesniace krúžky.
Pri prevádzke s odvetraním zaistite
dostatočný prívod vzduchu.
Pripojenie odsávacej rúrky Ø 150 mm:
Odťahovú rúrku pripevnite priamo na
vzduchové hrdlo.
2
Prevádzka s cirkuláciou vzduchu
S aktívnym uhlíkovým filtrom, keď nie je
možná prevádzka s odvetraním.
Kompletnú montážnu sadu môžete
kúpiť v špecializovanom obchode.
Príprava stropu
musí musí byť rovný a hladký.
Dbajte na riadne upevnenie hmoždiniek.
Priložené hmoždinky sú vhodné pre
betón a prírodný kameň. Pri iných
krycích materiáloch musia byť použité
vhodné upevňovacie prostriedky.
Hmotnosť v kg:
Odvetranie Cirkulácia
LC 90450 27 29
Konštrukčné zmeny v rámci technického
rozvoja sú vyhradené.
Pripojenie odťahovej rúrky Ø 120 mm:
Na vzduchové hrdlo nasaďte redukčné
hrdlo – obr. 3 – a potom odťahovú rúru
upevnite.
12
Elektrické pripojenie
Montáž
Odsávač môže byť pripojený len na
predpisovo inštalovanú zásuvku s
ochranným kontaktom. Zásuvku s
ochranným kontaktom umiestnite ak je to
možné v oblasti krytu komína.
Elektrické údaje:
Sú uvedené na typovom štítku, zistíte
ich po zložení rámu filtra - vo vnútornom
priestore spotrebiča.
Pri oprave odpojte vždy odsávač od
elektrickej siete.
Dĺžka prívodného kábla: 1,30 m.
Pri vyžadovanom pevnom pripojení:
Odsávač môže byť pripojený len
koncesovaným elektrikárom s oprávnením
od príslušných elektrorozvodných podnikov.
Inštalácia predpokladá odpojovacie
zariadenie.
Ako odpojovacie zariadenie sa používajú
spínače s odstupom kontaktov väčším ako
3 mm a viacpólovým odpojením.
Ak je pripájací kábel tohto spotrebiča
poškodený, musí byť vymenený výrobcom
alebo autorizovaným servisom alebo
podobne kvalifikovaným technikom, aby sa
predišlo ohrozeniu.
Odsávač zodpovedá normám EU o
podmienkach odrušenia.
Odsávač je určený na montáž na
kuchynský strop alebo stabilný závesný
strop.
Dbajte na minimálny možný odstup
odstávača od elektrických varných dosiek
550 mm, od plynových varných dosiek 650
mm. Spodný okraj šablóny zodpovedá
spodnému okraju odsávača.
1. Na strop označte strednú líniu odsávača.
2. Pomocou šablóny naznačte pozíciu pre
skrutky na strope. Obr. 5.
3. Vyvŕtajte 3 upevňovacie otvory s
priemerom 8 mm a vtlačte do nich
hmoždinky. Obr. 5.
4 . Priskrutkujte nosný rám.
5. Vykonajte spojenie rúrok.
Nechajte horný diel komína zasunúť do
dolného. Obr. 6.
Z horného dielu komína odstráňte
ochrannú fóliu.
Pozor: Nepoškoďte chúlostivé
nerezové plochy.
6. Inštalujte odsávač do nosného rámu a
priskrutkujte ho do požadovanej výšky.
Obr. 6.
7. Vykonajte elektrické pripojenie.
8. Horný diel komína vysuňte hore a
priskrutkujte ho do požadovanej výšky.
Obr. 6.
13
Prestavba prevádzky odvetrania - cirkulácie
Prestavba prevádzky odvetrania
- cirkulácia
Prestavba elektronického riadenia na
prevádzku s cirkuláciou vzduchu
Sériové nastavenie je prevádzka s
odvetraním.
Odsávač musí byť pripojený a vypnutý.
Stlačte a držte súčasne tlačidlo 0 a
až sa ukazovateľ rozsvieti. Potom
tlačidlá pustite.
Ukazovateľ zhasne po krátkej dobe.
Elektronické riadenie je nastavené na
prevádzku s cirkuláciou vzduchu.
Opakovaním krokov 1 a 2 je elektronické
riadenie opäť nastavené na prevádzku s
odvetraním. (ukazovateľ ).
14
15
16
17
Uistenie dovozcu o vydaní prehlásenia o zhode
Vážený zákazník,
Podľa § 13, odst.5 zákona č. 22/97 Zb. Vás uisťujeme, že na všetky výrobky distribuované
spoločnosťou BSH domácí spotřebiče s. r. o. našim obchodným partnerom, bolo vydané
prehlásenie o zhode v zmysle zákona č. 22/97 Zb a príslušných nariadení vlády.
Toto uistenie dovozcu o vydaní prehlásenia o zhode sa vzťahuje na všetky výrobky vrátane
plynových spotrebičov, ktoré sú obsiahnuté v aktuálnom cenníku firmy BSH domácí
spotřebiče s. r. o.
Odporúča sa, aby výrobky montoval a uviedol do prevádzky autorizovaný servis, ktorý poskytuje
záruku odbornej montáže, predvedenie a preskúšanie výrobku. Montáž a inštalácia spotrebiča
musí byť vykonaná v súlade s vyhláškou ÚBP SR č.718/2002 Z. z. súvisiacich predpisov a noriem v
platnom znení. Pred montážou výrobku je nutné, aby boli splnené všetky podmienky pre pripojenie
na inžinierske siete podľa platných noriem a podľa návodu na použitie.
Záručné podmienky
• na výrobok sa poskytuje záručná doba 24 mesiacov odo dňa zakúpenia výrobku kupujúcim
• pri reklamácii je podmienkou predložiť platný daňový doklad o kúpe výrobku (napr. pokladničný
blok, faktúru a pod.)
• ak výrobok je používaný k inému než výrobcom stanovenému účelu, alebo je výrobok používaný
v rámci predmetu obchodnej činnosti, poskytuje sa záručná doba 6 mesiacov odo dňa zakúpenia,
nakoľko spotrebiče sú určené výhradne pre použitie v domácnosti
• za vadu výrobku sa nepovažuje jeho nadmerné opotrebovanie a z toho vyplývajúce absencie
niektorých pôvodných vlastností, ktoré boli spôsobené napr. zanedbaním bežnej údržby, čistenia,
nadmerným používaním výrobku
• záručná doba neplynie po dobu, po ktorú kupujúci nemôže užívať tovar pre jeho vady, za ktoré
zodpovedá predávajúci
• ak nebude zistená žiadna závada, na ktorú sa vzťahuje bezplatná záručná oprava alebo bude
zistená závada nezavinená výrobcom, hradí náklady spojené s vyslaním servisného technika
osoba, ktorá uplatnila nárok na túto opravu
• záručné opravy vykonávajú autorizované servisné strediská podľa zoznamu uvedeného v tomto
záručnom liste
Právo na bezplatnú opravu výrobku na náklady BSH domácí spotřebiče, s.r.o. organizačná
zložka Bratislava zaniká, ak:
• je nečitateľný výrobný štítok, alebo na výrobku chýba
• údaje na záručnom liste, prípadne na doklade o predaji sa líšia od údajov uvedených na
výrobnom štítku spotrebiča
• výrobok bol namontovaný v rozpore s návodom na montáž, prípadne nebol dodržaný súlad s
platnými STN, alebo s návodom na obsluhu
• výrobok bol neodborne namontovaný, alebo nebol uvedený do prevádzky organizáciou
oprávnenou v zmysle vyhlášky ÚBP SR č.718/2002 Z. z., platí pre plynové spotrebiče a
spotrebiče s elektrickým napájaním 400 V, ako i na spotrebiče dodávané bez elektrického kábla,
prípadne bez elektrickej koncovky
• bola vykonaná konštrukčná zmena alebo zásah do výrobku neoprávnenou osobou
• závada na výrobku vznikla použitím neoriginálnych náhradných dielov, alebo príslušenstva
• sa jedná o poškodenie: mechanické, nadmernou záťažou, v dôsledku vodného kameňa,
neodborného zapojenia, živelnou pohromou, vonkajšími vplyvmi a pod.
Rozšírená záruka nad rámec zákona
Pri práčkach a umývačkách riadu sériovo vybavených systémom AquaStop, je výrobcom
poskytnutá na toto zariadenie záruka po celú dobu životnosti spotrebiča, a to ako na funkciu
zariadenia AquaStop, tak aj na škody, ktoré vzniknú preukázateľne poruchou tohoto zariadenia.
Symbol uvedený na výrobku alebo jeho obale upozorňuje na to, že výrobok po skončení jeho
životnosti nepatrí k bežnému domácemu odpadu, ale ho treba odovzdať do špeciálnej zberne
odpadu na recyklovanie elektrických alebo elektronických spotrebičov.
Vašou podporou správnej likvidácie pomáhate získať opäť cenné suroviny a chrániť tak životné
prostredie. Ďalšie informácie o recyklovaní tohto výrobku získate na miestnom úrade, v zberni
odpadu alebo v združení Envidom, ktoré zabezpečuje zber, prepravu, spracovanie, recykláciu a
ekologické zneškodňovanie elektroodpadu v zmysle zákona.
Prehlásenie o hygienickej nezávadnosti výrobkov
Všetky výrobky distribuované spoločnosťou BSH domácí spotřebiče s.r.o. a pricházajúce
do styku s potravinami spĺňajú požiadavky o hygienickej nezávadnosti podľa zákona
č. 258/2000 Zb., vyhlášky 38/2001 Zb. Toto prehlásenie sa vzťahuje na všetky výrobky
prichádzajúce do styku s potravinami uvedené v aktuálnom cenníku firmy BSH domácí
spotřebiče s.r.o.
„Spotrebič nie je určený pre použitie osobami (vrátane detí) so zníženými fyzickými, zmyslovými
alebo mentálnymi schopnosťami, alebo s nedostatkom skúseností a vedomostí, ak im osoba
zodpovedná za ich bezpečnosť neposkytne dohľad a alebo ich nepoučila o používaní spotrebiča.“
960 01 Zvolen Hviezdoslavová 34 STAFEXPRESS-ELEKTROSERVIS
010 01 Žilina Komenského 38 M-SERVIS Mareš Jaroslav www.m-servis.sk mservis@zoznam.sk 041/5640627
911 08 Trenčín
971 01 Prievidza V.Clementisa 6 ELEKTROSERVIS Pavlíček Peter
979 01
034 72 Ružomberok Liptovská Lužná 496 E servis elektro spotrebičov elpra@speednet.sk 044/4396413 0905577817
920 01 Piešťany Žilinská 47 Domoss Technika a.s. www.domoss.sk servis@domoss.sk 033/7744810 033/7742417
058 01 Poprad Továrenská ul.č.3 TATRACHLAD POPRAD s.r.o. www.tatrachlad.sk tatrachlad@tatrachlad.sk 052/7722023 0903906828
080 05 Prešov Švábska 6695/57A BARAN servis - Baran Luboš www.baranservis.sk baranservis@stonline.sk 051/7721439 0903904572
040 01 Košice Komenského 14 Ing. Ľubor Kolesár Kubis kubisservis@mail.t-com.sk 055/6221477 0905894769
071 01 Michalovce Ul.Obrancov mieru 9 ELEKTROSERVIS VALTIM valiska.lubomir@stonline.sk 056/6423290 0903855309
949 01 Nitra Spojovacia 7 EXPRES servis Anna Elmanová expresservis@naex.sk 037/6524597 0903524108
841 02 Bratislava Trhová 38 TECHNO SERVIS BRATISLAVA s r. o. www.technoservis.sk technoservis@nextra.sk 02/64463643 0907778406
900 44 Tomášov 1 Mája 19 Viva elektroservis, s. r.o. www.vivaservis.sk servis@vivaservis.sk 02/45958855 0905722111
945 01 Komárno Mesačná 20 LASER Komárno spol. s r.o. www.laser-kn.sk servis@laser-kn.sk 035/7702688 0915222454
085 01 Bardejov Partizánska 14 Peter Špík peter.spik@slovanet.sk 054/4746227 0905400019
811 07
PSČ Mesto Adresa prevádzky Servisné stredisko Web E-mail Telefón 1 Telefón 2
ZOZNAM SERVISNÝCH STREDÍSK
Rimavská Sobota
Malohontská 2594 N.B.ELEKTROCENTRUM nbelektrocentrum@stonline.sk 047/5811877 0905664258
Mateja Bela 37 Jozef Rožník www.bshservis.sk rozník@bshservis.sk 0903702458
Bratislava Kazanská 56 Martin Ščasný servis domácich
spotrebičov
www.peterpavlicek-elektroservis.sk
stafexpress.zvservis@mail.t-com.sk
045/5400798 0905259983
pavlicek.elektroservis@stonline.sk 046/5485778 0905264822
gaggenau@orangemail.sk 0918 996 988
Loading...
