SIEMENS LC8L950 User Manual

LC8L950

de

en

fr

nl

it

es

pt

Gebrauchs- und
Montageanleitung

Operating and
installation instructions

Mode d’emploi et
notice de montage

Gebruiksaanwijzing en
montagevoorschrift

Istruzioni d’uso
e per il montaggio

Instrucciones de uso
y de montaje

Instruções de serviçio
e de montagem

2

Abb. 1

de

Seite

03–16

en

page 17 – 30

fr

pages 31 – 44

nl

pagina 45 – 58

it

pagina 59 –

072

es

página 73 – 086

pt

página 87 – 100

3

Betriebsarten

Abluftbetrieb:

❑ Der Lüfter der Dunstabzugshaube saugt

den Küchendunst an und
leitet ihn durch den Fettfilter ins Freie.

❑ Der Fettfilter nimmt die fettigen

Bestandteile des Küchendunstes auf.

❑ Die Küche bleibt weitgehend frei von

Fett und Geruch.

D

Bei Abluftbetrieb der Dunstabzugs­haube und gleichzeitigem Betrieb
schornsteinabhängiger Feuerungen

(wie z. B. Gas-, Öl- oder Kohleheizgeräte,
Durchlauferhitzer, Warmwasserbereiter)

muss für ausreichend Zuluft gesorgt
werden, die von der Feuerstätte zur Ver-

brennung benötigt wird.
Ein gefahrloser Betrieb ist möglich, wenn

der Unterdruck im Aufstellraum der
Feuerstätte von 4 Pa (0,04 mbar) nicht
überschritten wird.

Dies kann erreicht werden, wenn durch
nicht verschließbare Öffnungen, z.B. in
Türen, Fenstern und in Verbindung mit
Zuluft-/Abluftmauerkasten oder durch
andere techn. Maßnahmen, wie
gegenseitige Verriegelung o.ä., die
Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht
Vergiftungsgefahr durch zurückgesaugte
Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt
die Einhaltung des Grenzwertes nicht
sicher.

Anmerkung: Bei der Beurteilung muss
immer der gesamte Lüftungsverbund der
Wohnung beachtet werden. Bei Betrieb von
Kochgeräten, z. B. Kochmulde und Gas­herd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbe­trieb – mit Aktivkohlefilter – verwendet wird,
ist der Betrieb ohne Einschränkung
möglich.

Gebrauchsanleitung:

Umluftbetrieb:

❑ Hierzu muss ein Aktivkohlefilter

eingebaut werden (siehe Filter und
Wartung).

몇 Das komplette Montage-Set sowie

die Ersatzfilter können Sie beim
Fachhandel erwerben.

Die entsprechenden Zubehör-Nummern
finden Sie am Ende dieser Gebrauchs­anleitung.

❑ Der Lüfter der Dunstabzugshaube saugt

den Küchendunst an und leitet ihn durch
den Fett- und Aktivkohlefilter gereinigt in
die Küche zurück.

❑ Der Fettfilter nimmt die fettigen

Bestandteile des Küchendunstes auf.

❑ Der Aktivkohlefilter bindet die

Geruchsstoffe.

몇 Wird kein Aktivkohlefilter eingebaut,

können keine Geruchsstoffe des
Küchendunstes gebunden werden.

4

Vor dem ersten Benutzen

Wichtige Hinweise:

❑ Diese Gebrauchsanleitung gilt für

mehrere Geräte-Ausführungen.
Es ist möglich, dass einzelne
Ausstattungsmerkmale beschrieben
sind, die nicht auf Ihr Gerät zutreffen.

❑ Diese Dunstabzugshaube entspricht den

einschlägigen Sicherheitsbestimmungen.
Reparaturen dürfen nur von Fachkräften

durchgeführt werden.

Durch unsachgemäße Reparaturen
können erhebliche Gefahren für den
Benutzer entstehen.

❑ Bevor Sie das neue Gerät benutzen,

lesen Sie bitte sorgfältig die
Gebrauchsanleitung.
Sie enthält wichtige Informationen für Ihre
Sicherheit sowie zum Gebrauch und zur
Pflege des Gerätes.

❑ Bewahren Sie die Gebrauchs- und

Montageanleitung ggf. für einen
Nachbesitzer gut auf.

❑ Dieses Gerät ist ent-

sprechend der
europäischen Richtlinie
2002/96/EG über Elektro­und Elektronik-Altgeräte
(waste electrical and
electronic equipment –
WEEE) gekennzeichnet.
Die Richtlinie gibt den
Rahmen für eine EU-weit
gültige Rücknahme und Verwertung der
Altgeräte vor.

Störungen

Wenn in der Anzeige ein # oder ã
erscheint:

❑ Siehe Abschnitt „Filter und Wartung”.

Wenn sich die Dunstabzugshaube nicht
bedienen lässt:

❑ Für ca. 1 Minute die Dunstabzugshaube

durch Ziehen des Netzsteckers bzw.
Ausschalten der Sicherung stromlos
machen.
Danach neu einschalten.

Bei eventuellen Rückfragen oder
Störungen, Kundendienst anrufen.

(Siehe Kundendienststellenverzeichnis).
Bei Anruf bitte angeben:

Einstellung der Sättigungsanzeige

Sollte die Umstellung der Betriebsart
(Abluft/Umluftbetrieb) notwendig sein, muss
auch die Sättigungsanzeige für die Filter
entsprechend umgestellt werden (siehe
Montageanleitung).

E-Nr. FD

Tragen Sie die Nummern in obige Felder ein.
Die Nummern sind auf dem Typenschild,
nach Abnahme der Fettfilter, im Innenraum
der Dunstabzugshaube zu finden.

몇 Für Beanstandungen die auf

Planung und Ausführung der
Rohrstrecke zurückzuführen sind,
übernimmt der Hersteller der
Dunstabzugshauben keine
Gewährleistung.

5

Vor dem ersten Benutzen

Sicherheitshinweise

몇

Unter der Dunstabzugshaube nicht

flambieren.

Brandgefahr am Fettfilter durch

! aufsteigende Flammen.

몇 Die Kochstellen müssen immer mit

Kochgeschirr abgedeckt sein.

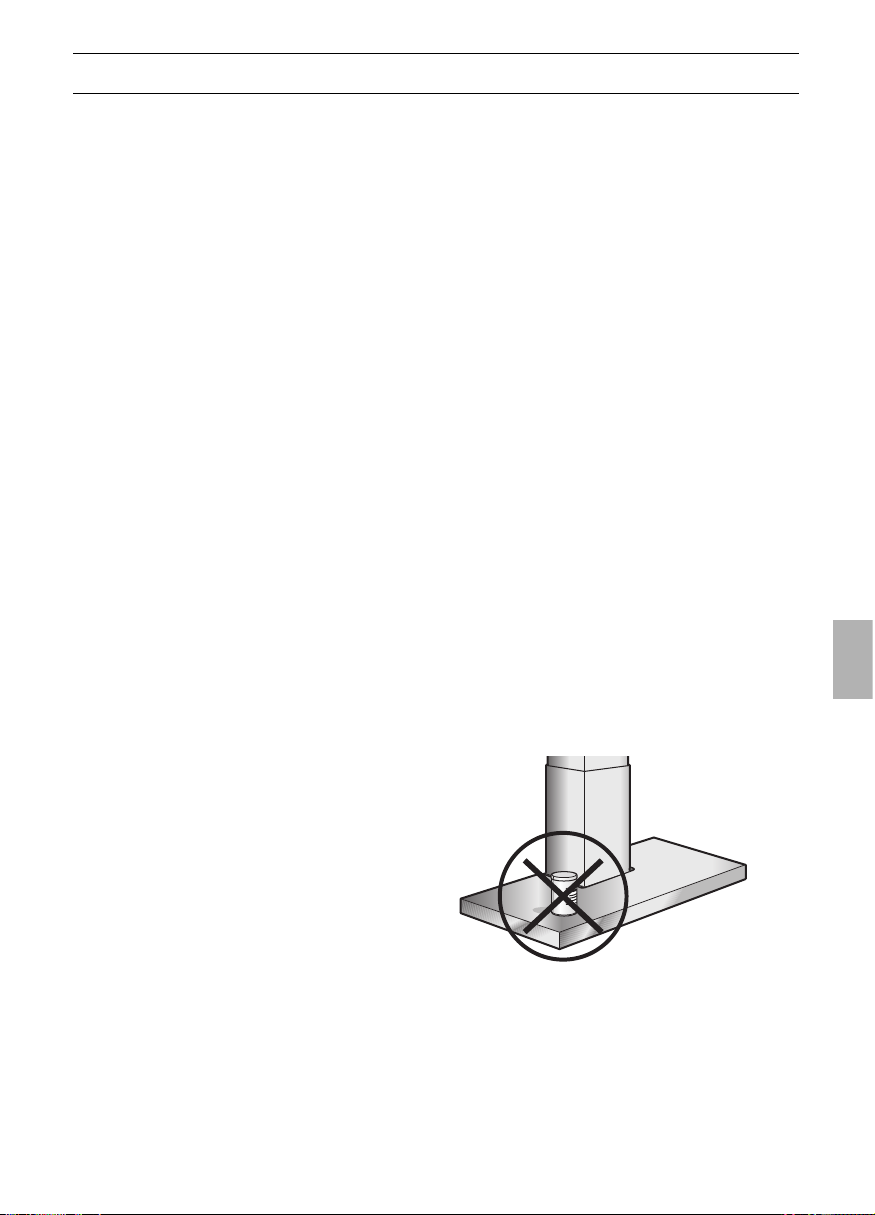

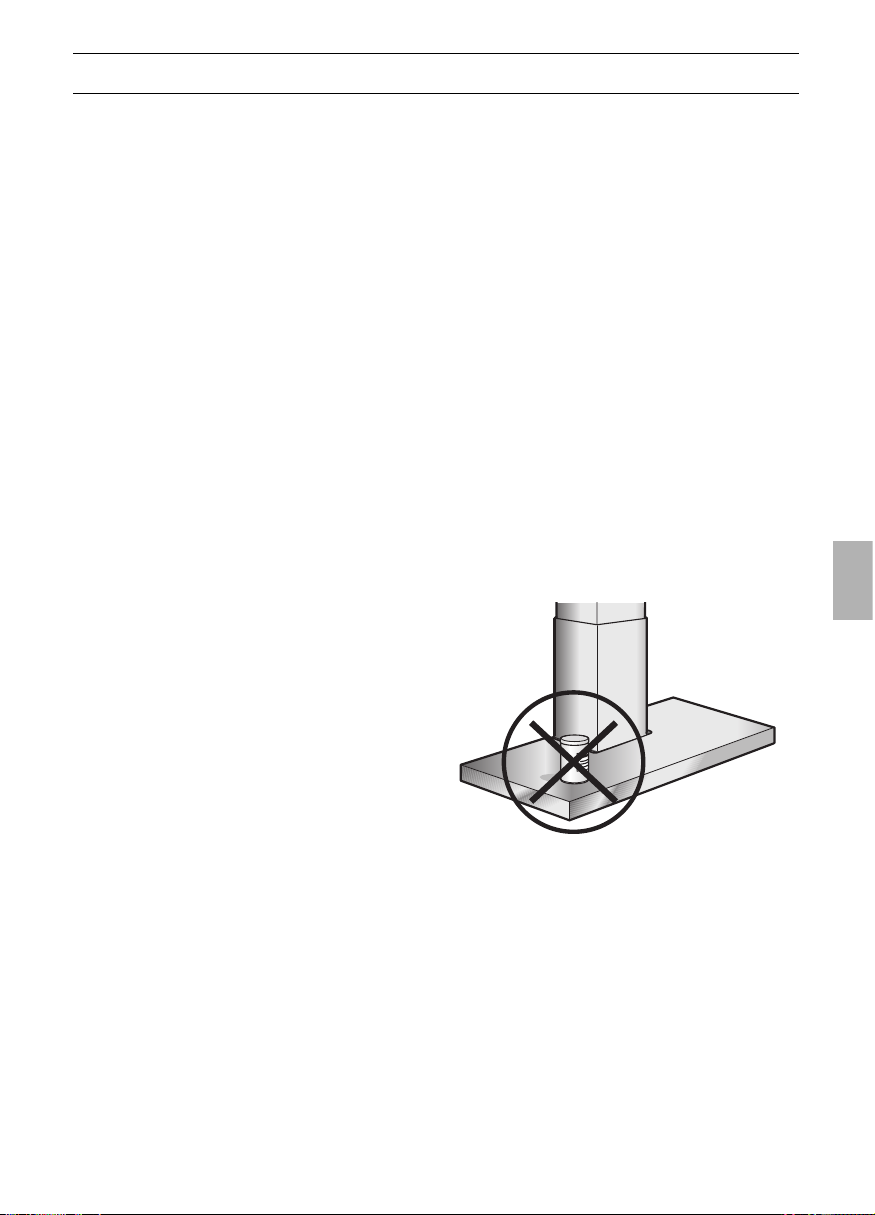

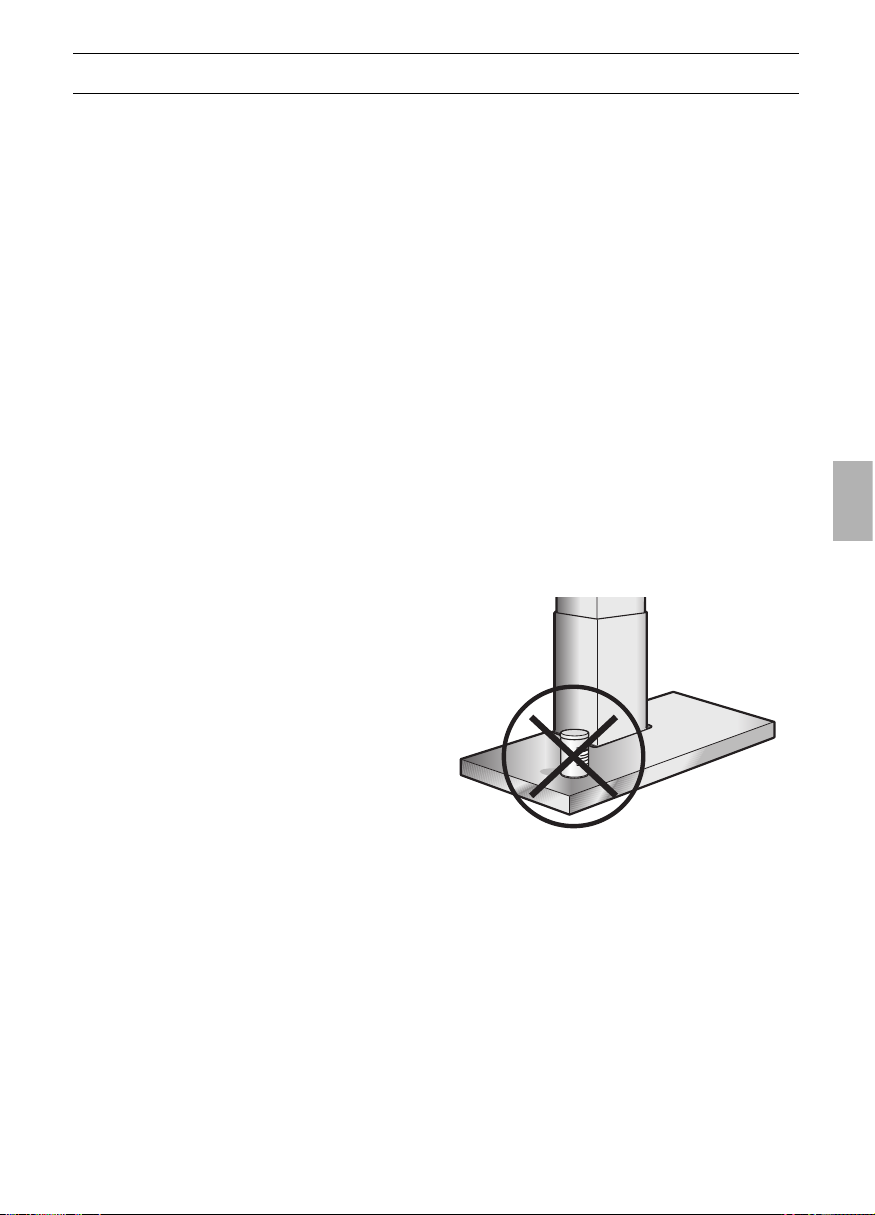

몇 Über einer Feuerstätte für feste und

gasförmige Brennstoffe (Kohle, Holz und
dgl.) ist der Betrieb der Dunstabzugshaube
nicht gestattet (siehe Montageanleitung).

몇 Betreiben Sie nicht alle Kochstellen

gleichzeitig über längere Zeit (max.
15 Minuten) bei höchster Wärmebelastung,
sonst besteht Verbrennungsgefahr bei
Berührung der Gehäuseoberflächen bzw.
Gefahr der Beschädigung der Dunst­abzugshaube. Beim Betrieb der Dunst­abzugshaube über einem Kochfeld muss
bei gleichzeitigem Betreiben von drei oder
mehr Kochstellen die Haube in der
Maximalstufe betrieben werden.

몇 Dunstabzugshaube nur mit

aufgelegter Glasplatte betreiben.

몇 Dunstabzugshaube nur mit

eingesetzten Lampen betreiben.

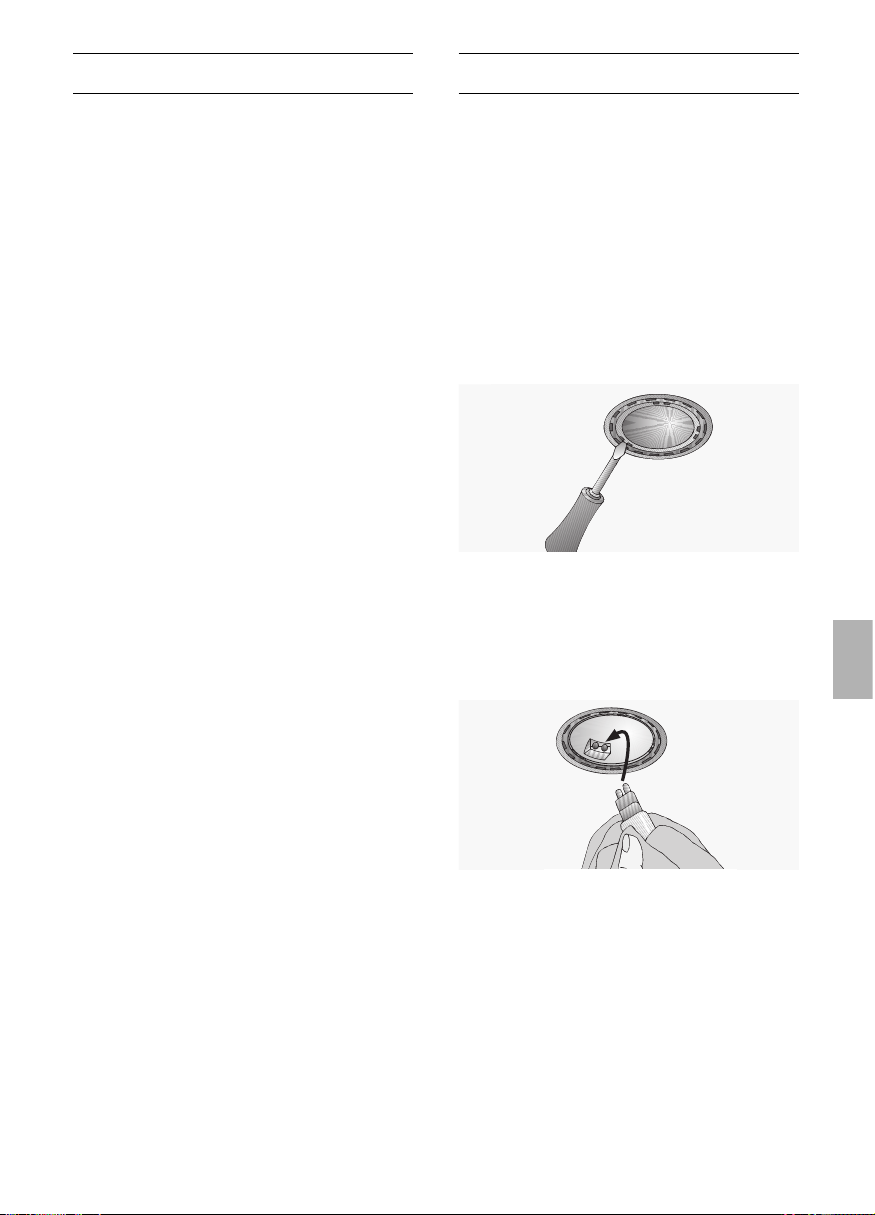

몇 Defekte Lampen sollten sofort ersetzt

werden, um Überlastung der restlichen
Lampen zu vermeiden.

몇 Dunstabzugshaube nie ohne Fettfilter

betreiben.

몇 Überhitzte Fette oder Öle können sich

leicht entzünden.
Darum Speisen mit Fetten oder Ölen,
z. B. Pommes frites, nur unter Aufsicht
zubereiten.

몇 Ist das Gerät beschädigt, dürfen Sie es

nicht in Betrieb nehmen.

몇 Anschluss und Inbetriebnahme dürfen

nur von einem Fachmann durchgeführt
werden.

몇 Wenn die Anschlussleitung dieses

Gerätes beschädigt wird, muss sie durch
den Hersteller oder seinen Kundendienst
oder eine ähnlich qualifizierte Person ersetzt
werden, um eine Gefährdung zu vermeiden.

몇 Verpackungsmaterial ordnungsgemäß

entsorgen (siehe Montageanleitung).

몇 Diese Dunstabzugshaube ist nur für

den Betrieb in Haushalten bestimmt.

몇 Dunstabzugshaube vor der ersten

Inbetriebnahme sorgfältig reinigen.

몇 Keine Gegenstände auf der

Dunstabzugshaube abstellen.

6

Intensivstufe:

Durch die Intensivstufe wird die höchste
Leistung erreicht. Sie wird kurzzeitig
benötigt.

❑ Drücken Sie die Taste + so oft, bis die

Anzeige ç leuchtet.

❑ Wird die Intensivstufe nicht von Hand

ausgeschaltet, schaltet der Lüfter nach
10 Minuten selbsttätig auf Stufe }
zurück.

Lüfternachlauf:

❑ Drücken Sie die Taste !.

Der Lüfter läuft 10 Minuten in Stufe

|,

dabei blinkt in der Anzeige ein Punkt.
Danach schaltet der Lüfter selbsttätig
aus.

Beleuchtung:

❑ Die Beleuchtung kann zu jeder Zeit

verwendet werden, auch wenn der
Lüfter ausgeschaltet ist.

❑ Einstellen der Helligkeit für die untere

Beleuchtung:

Halten Sie die Taste

a gedrückt, bis die

gewünschte Helligkeit erreicht ist.

Bedienen der Dunstabzugshau

be

Signalton:

❑ Beim Drücken einer Taste ertönt zur

Bestätigung ein Signalton.

Ausschalten des Signaltons:
❑ Drücken Sie gleichzeitig die Tasten 0 und

+ bis nach ca. 3 Sekunden ein Signal

ertönt.

Einschalten des Signaltons:

❑ Wiederholen Sie den Vorgang.

Einschalten des Lüfters:
❑ Drücken Sie die Taste +.
Einstellen der gewünschten Lüfterstufe:

❑ Drücken Sie die Taste +.

Der Lüfter schaltet eine Stufe höher.

❑ Drücken Sie die Taste –.

Der Lüfter schaltet eine Stufe zurück.

Ausschalten des Lüfters:

❑ Drücken Sie die Taste 0.

Die Anzeige { erlischt nach kurzer Zeit.

Oder:

❑ Drücken Sie die Taste – so oft, bis der

Lüfter ausschaltet.
Die Anzeige { erlischt nach kurzer Zeit.

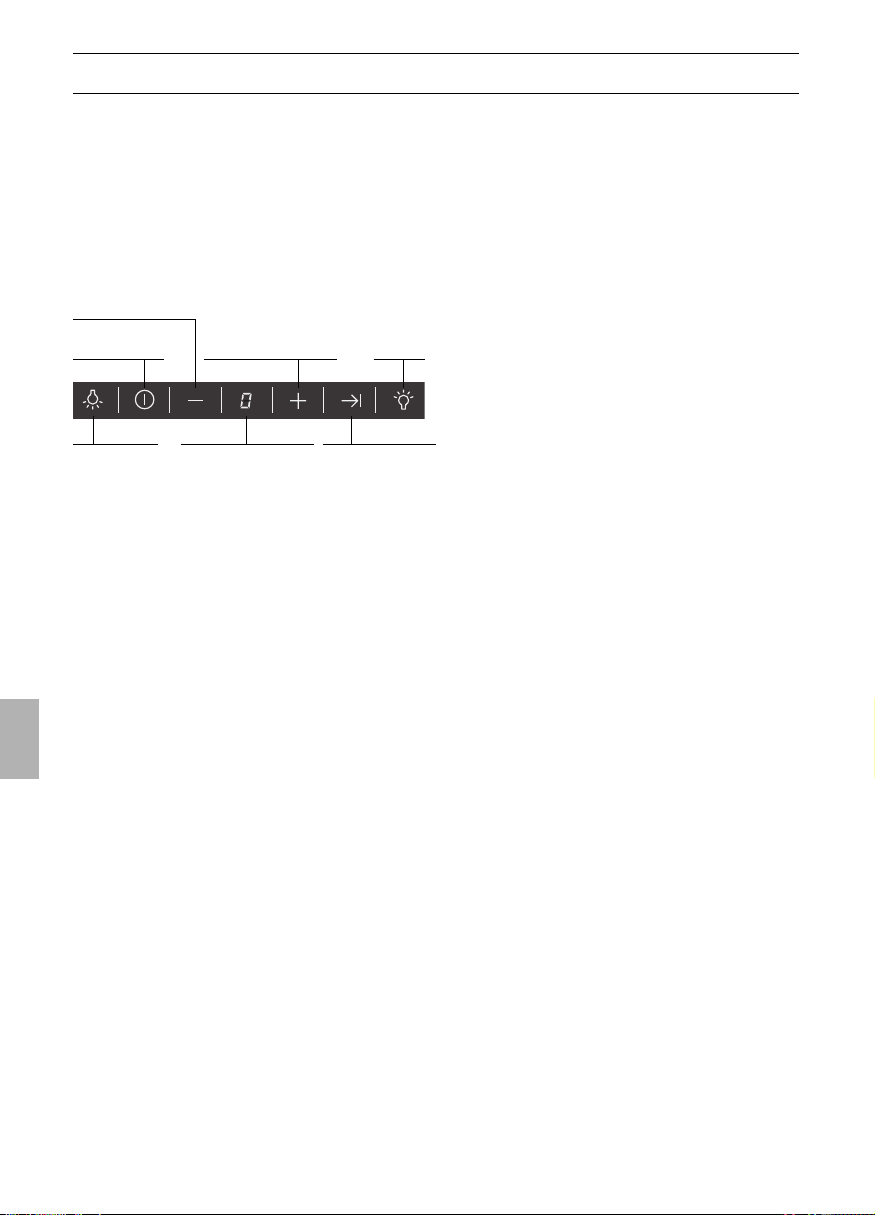

Licht unten

Lüfter – Aus

Lüfter zurück­schalten

Lüfter ein- und
hochschalten
Intensivstufe

Anzeige

Lüfterstufen

Lüfter-

nachlauf

몇 Der Küchendunst wird am

wirkungsvollsten beseitigt durch:

❑ Einschalten der Dunstabzugshaube

bei Kochbeginn.

❑ Ausschalten der Dunstabzugshaube

erst einige Minuten nach Kochende.

Licht oben

7

Fettfilter:

Zur Aufnahme der fettigen Bestandteile
des Küchendunstes sind Metall­Fettfilter eingesetzt.

Die Filtermatten bestehen aus unbrenn­barem Metall.

Achtung:

Bei zunehmender Sättigung mit fetthaltigen
Rückständen erhöht sich die
Entflammbarkeit und die Funktion der
Dunstabzugshaube kann beeinträchtigt
werden.

Wichtig:

Durch rechtzeitiges Reinigen der Metall­Fettfilter wird der Brandgefahr vorgebeugt,
die durch Hitzestau beim Frittieren oder
Braten entstehen kann.

Sättigungsanzeige:

#

Bei Sättigung der Fettfilter ertönt nach dem
Ausschalten des Lüfters für 6 Sekunden ein
Signal und die Anzeige # leuchtet.
Spätestens dann sollten die Fettfilter
gereinigt werden.

Reinigen der Metall-Fettfilter:

❑ Bei normalem Betrieb (täglich 1 bis 2

Stunden) müssen die Metall-Fettfilter
1 x im Monat gereinigt werden.

❑ Das Reinigen kann in der Geschirrspül-

maschine erfolgen. Dabei ist eine leichte
Verfärbung möglich.

❑ Der Filter muss locker in der Geschirr-

spülmaschine liegen.
Er darf nicht eingeklemmt sein.

Wichtig:

Stark gesättigte Metall-Fettfilter nicht
zusammen mit Geschirr reinigen.

❑ Beim Reinigen von Hand, die Fettfilter in

heißer Spüllauge einweichen.
Keine aggressiven, säure- oder laugen­haltigen Reiniger verwenden.
Danach abbürsten, gut ausspülen und
abtropfen lassen.

Filter und Wartung

2. Reinigen Sie die Fettfilter.

3. Setzen Sie die gereinigten Fettfilter

wieder ein.

4. Löschen Sie die Anzeige #.

❑ Drücken Sie die Taste 0.

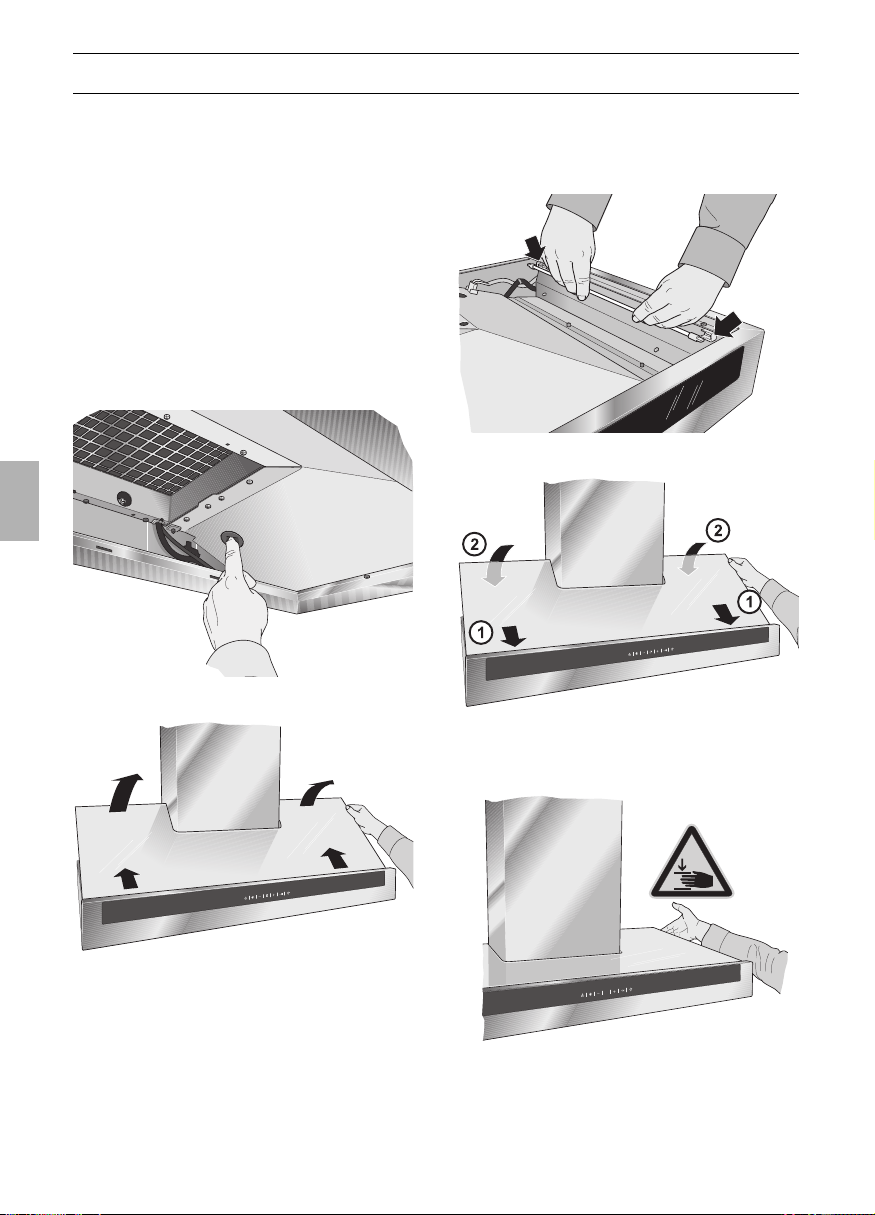

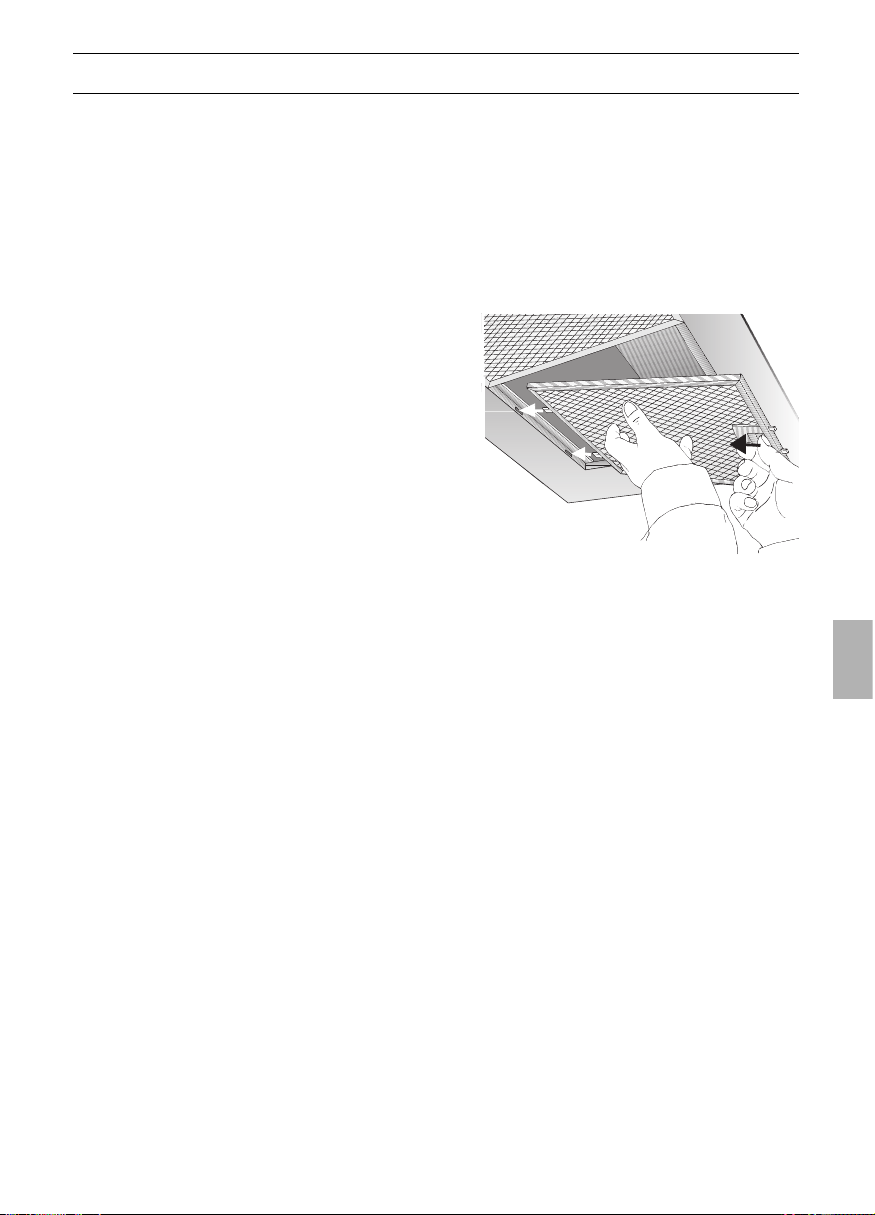

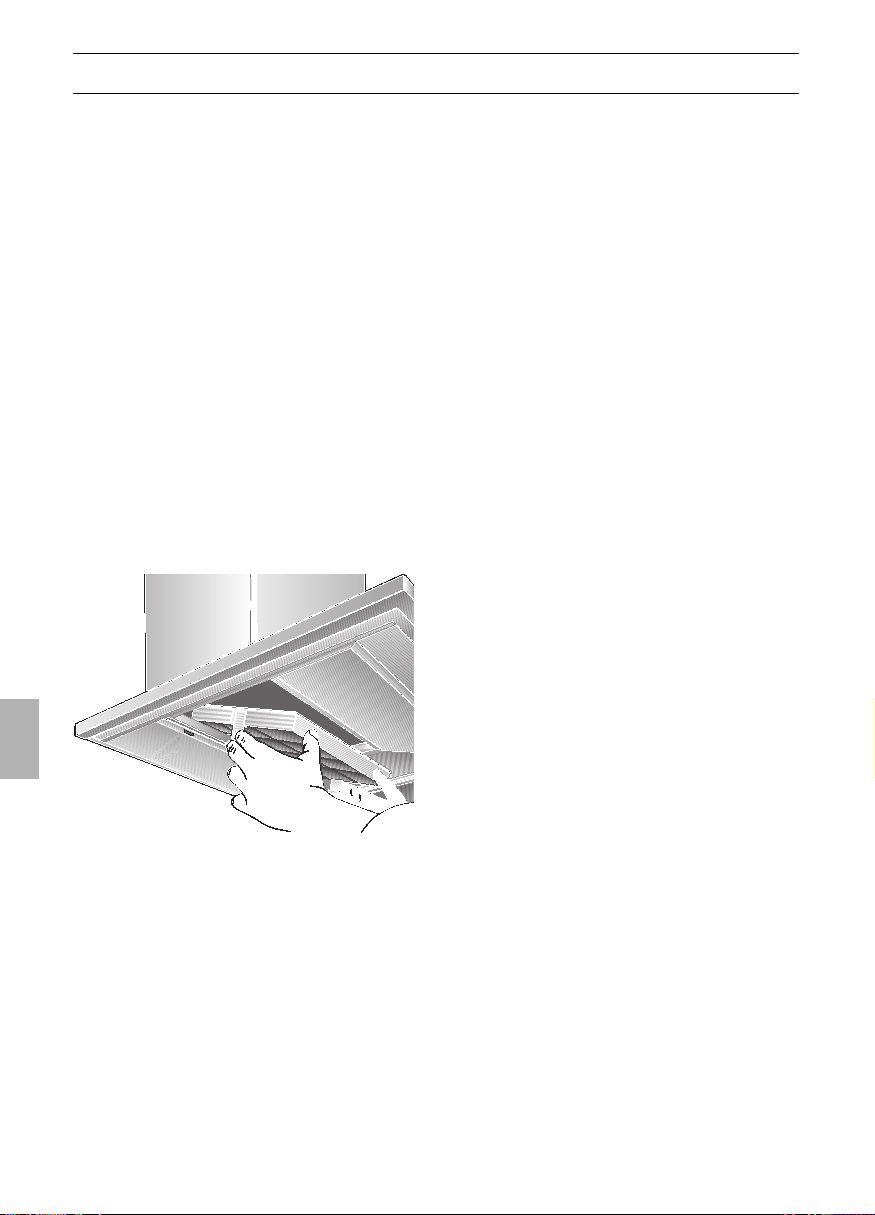

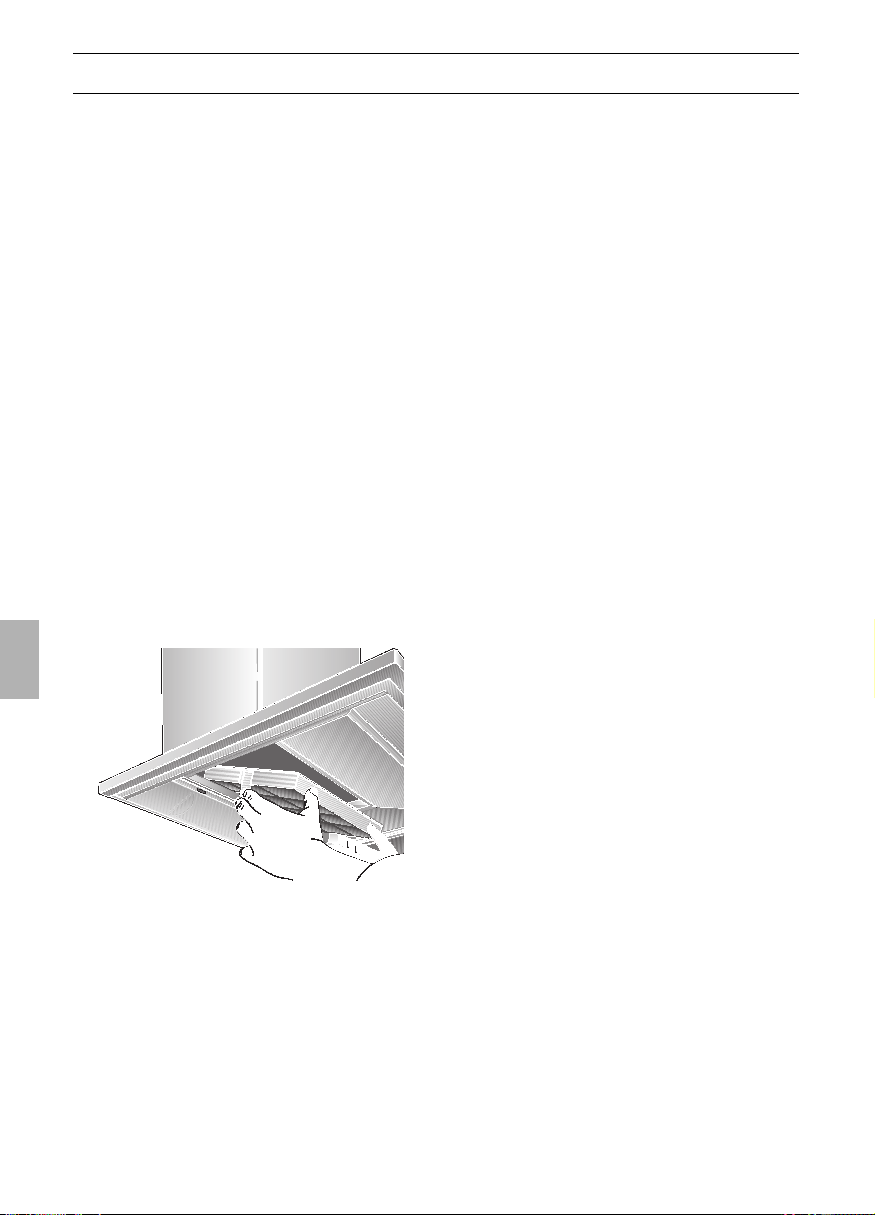

Aus- und Einbauen der Metall-Fettfilter:
Achtung: Die Halogenlampen müssen

ausgeschaltet und abgekühlt sein.

1. Drücken Sie die Raste an den Fettfiltern
in Pfeilrichtung ein und klappen Sie die
Fettfilter ab.
Fassen Sie daher mit der anderen Hand
unter die Fettfilter.

8

Sättigungsanzeige: ã

Bei Sättigung des Aktivkohlefilters
ertönt nach dem Ausschalten des Lüfters
für 6 Sekunden ein Signal und die Anzeige

ã leuchtet. Spätestens dann sollte der

Aktivkohlefilter gewechselt werden.

Wechsel des Aktivkohlefilters:

❑ Bei normalem Betrieb (täglich 1 bis 2

Stunden) muss der Aktivkohlefilter
ungefähr 1 x im Jahr ausgetauscht
werden.

❑ Der Aktivkohlefilter ist im Fachhandel

erhältlich (siehe Sonderzubehör).

❑ Nur Originalfilter verwenden.

Dadurch wird die optimale Funktion
gewährleistet.

Entsorgung des alten Aktivkohlefilters:

❑ Aktivkohlefilter enthalten keine

Schadstoffe. Sie können z. B. als
Restmüll entsorgt werden.

Filter und Wartung

3. Rasten Sie die Laschen auf beiden
Seiten ein.

4. Bauen Sie die Fettfilter ein
(siehe Aus- und Einbauen der Metall­Fettfilter).

5. Löschen Sie die Anzeige

ã.

❑ Drücken Sie die Taste 0.

Aktivkohlefilter:

Zum Binden der Geruchsstoffe beim
Umluftbetrieb.

Achtung:

Bei zunehmender Sättigung mit fetthaltigen
Rückständen erhöht sich die
Entflammbarkeit und die Funktion der
Dunstabzugshaube kann beeinträchtigt
werden.

Wichtig:

Durch rechtzeitigen Wechsel des
Aktivekohlefilters wird der Brandgefahr
vorgebeugt, die durch Hitzestau beim
Frittieren oder Braten entstehen kann.

Ein- und Ausbauen:
Achtung: Die Halogenlampen müssen

ausgeschaltet und abgekühlt sein.

1. Bauen Sie die Fettfilter aus
(siehe Aus- und Einbauen der Metall­Fettfilter).

2. Setzen Sie den Aktivkohlefilter ein.

9

Reinigen und Pflegen

Dunstabzugshaube durch Ziehen des
Netzsteckers bzw. Ausschalten der
Sicherung stromlos machen.

몇 Dunstabzugshaube nicht mit

kratzenden Schwämmen und nicht mit
sand-, soda-, säure- oder chloridhaltigen
Putzmitteln reinigen!

❑ Zum Reinigen der Dunstabzugshaube

heiße Spüllauge oder mildes Fenster­putzmittel verwenden.

❑ Kratzen Sie angetrocknete Ver-

schmutzung nicht ab, sondern weichen
Sie diese mit einem feuchten Tuch auf.

❑ Beim Reinigen der Fettfilter die

zugänglichen Gehäuseteile von
abgelagertem Fett reinigen.
Dadurch wird der Brandgefahr
vorgebeugt und die optimale Funktion
bleibt erhalten.

몇 Die Bedientasten nur mit milder

Spüllauge und einem weichen, feuchten
Tuch reinigen.
Keinen Edelstahlreiniger für die
Bedientasten verwenden.

Edelstahloberflächen:

❑ Verwenden Sie einen milden nicht

scheuernden Edelstahlreiniger.

❑ Reinigen Sie nur in Schliffrichtung.
❑ Wir empfehlen unseren Edelstahlreiniger

Nr. 461731.
Bestell-Adresse siehe beiliegendes
Service-Heft.

Aluminium-, Lack- und Kunststoff­oberflächen:

❑ Keine trockenen Tücher verwenden.
❑ Verwenden Sie ein mildes Fenster-

reinigungsmittel.

❑ Keine aggressiven, säure- oder laugen-

haltigen Reiniger verwenden.

Beachten Sie die Garantiebestimmungen
im beiligenden Service-Heft.

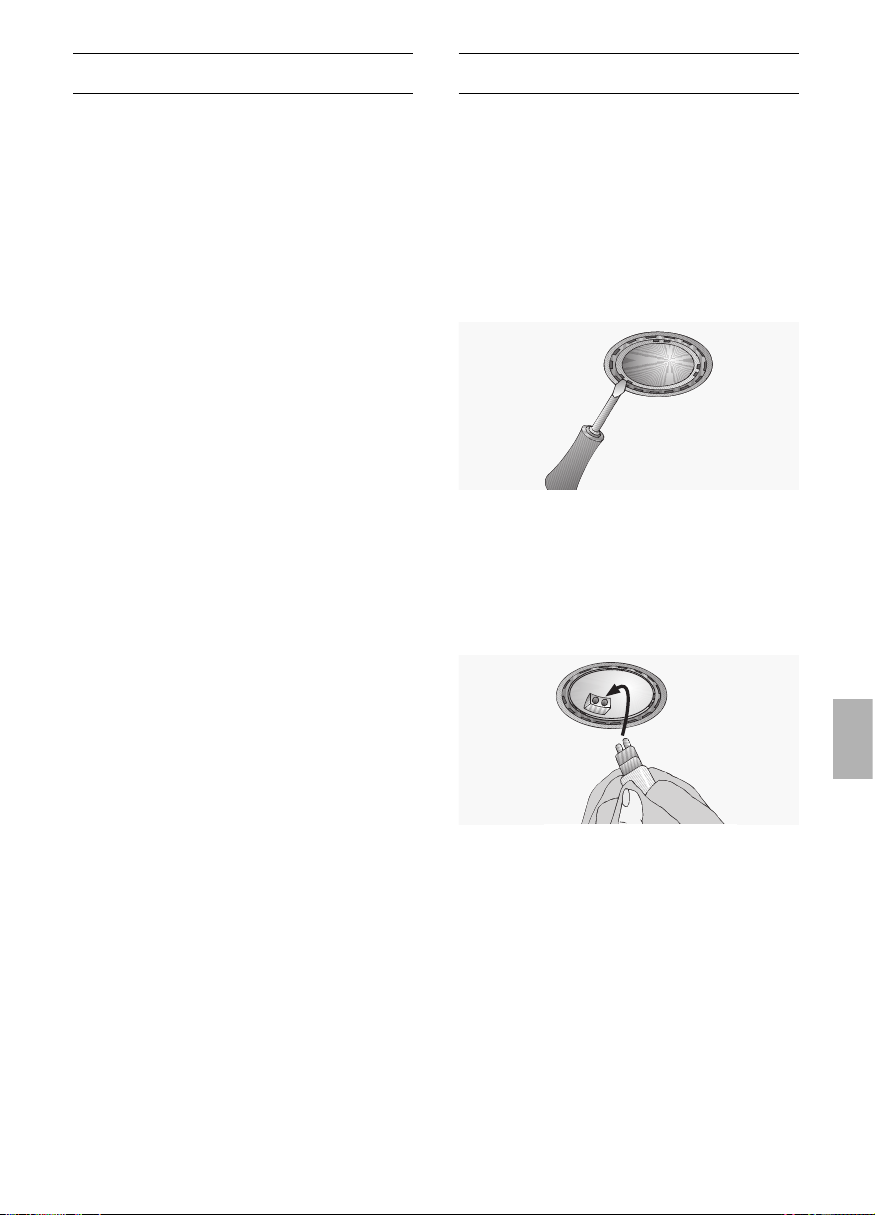

Auswechseln der Lampen

Halogenlampen:

1. Schalten Sie die Dunstabzugshaube aus

und machen Sie durch Ziehen des Netz­steckers oder Ausschalten der Sicherung
die Dunstabzugshaube stromlos.

몇 Die Halogenlampen werden bei Betrieb

sehr heiß. Auch einige Zeit nach dem Aus­schalten besteht noch Verbrennungs­gefahr.

2. Nehmen Sie den Lampenring mit einem
Schraubendreher oder ähnlichem ab.

3. Tauschen Sie die Halogenbirne aus
(handelsübliche Halogenbirne, 12 Volt,
max. 20 Watt, Sockel G4).
Achtung: Steckfassung.
Zum Anfassen der Birne ein sauberes
Tuch verwenden.

4. Rasten Sie den Lampenring wieder ein.

5. Stellen Sie durch Einstecken des

Netzsteckers oder durch Einschalten der
Sicherung die Stromversorgung wieder
her.

Hinweis: Sollte die Beleuchtung nicht
funktionieren, kontrollieren Sie, ob die
Lampen richtig eingesteckt sind.

10

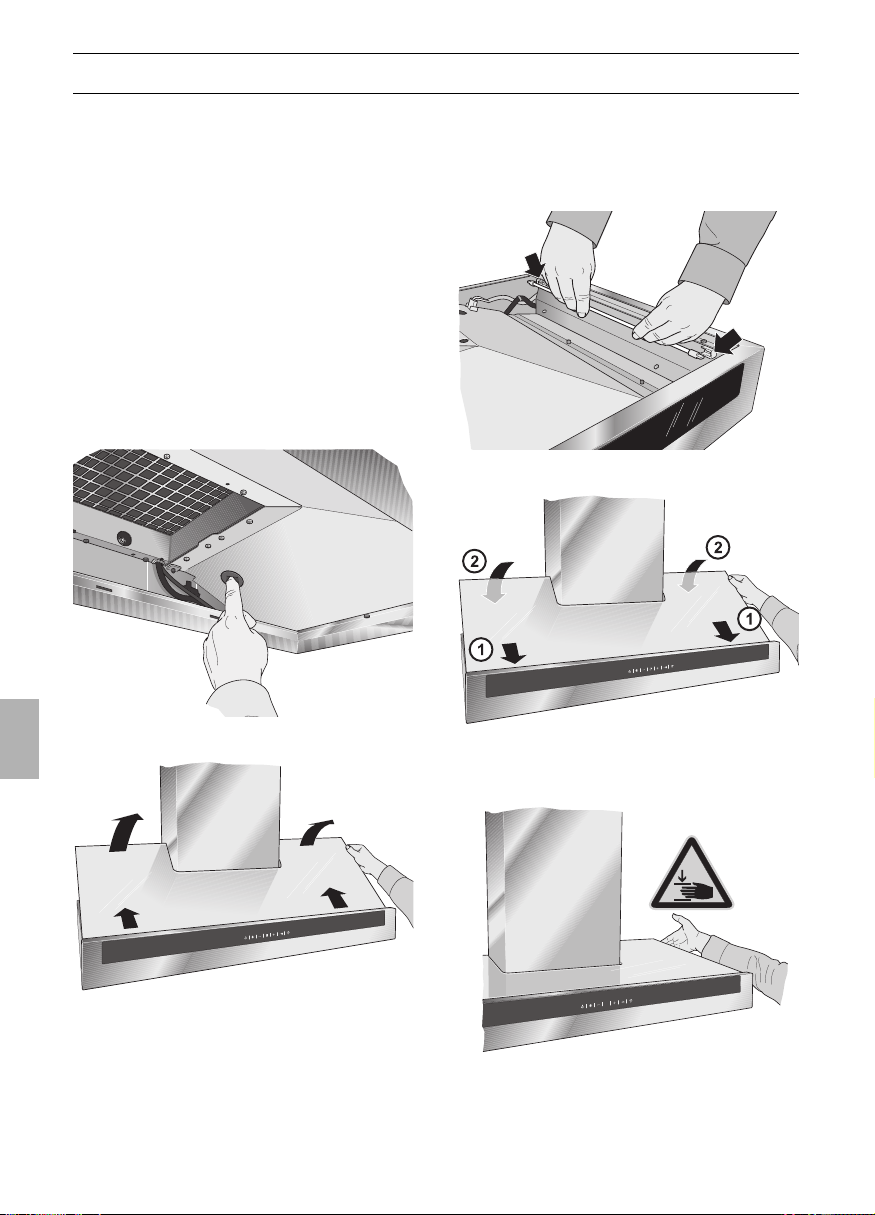

Auswechseln der Lampen

Leuchtstofflampen:

1. Schalten Sie die Dunstabzugshaube aus

und machen Sie durch Ziehen des Netz­steckers oder Ausschalten der Sicherung
die Dunstabzugshaube stromlos.

몇 Die Leuchtstofflampen werden bei

Betrieb sehr heiß. Auch einige Zeit nach
dem Ausschalten besteht noch
Verbrennungsgefahr.

2. Nehmen Sie die Fettfilter ab (siehe Aus­und Einbauen der Metall-Fettfilter).

3. Heben Sie die Glasplatte an.
Fassen Sie dazu mit dem Finger durch
die Tülle.

4. Nehmen Sie die Glasplatte ab.

5. Tauschen Sie die Leuchtstofflampe aus

(handelsübliche Leuchtstofflampe,
FM 730, 11 Watt).

몇 Bruchgefahr!

6. Setzen Sie die Glasplatte wieder ein.

7. Lassen Sie die Glasplatte vorsichtig ab.

몇 Verletzungsgefahr!

11

Montageanleitung:

Wichtige Hinweise

몇 Über einer Feuerstätte für feste und

gasförmige Brennstoffe (Kohle, Holz und
dgl.) ist der Betrieb der Dunstabzugshaube
nicht gestattet.

몇 Je kleiner der Abstand zwischen

Dunstabzugshaube und Kochstellen desto
größer ist die Möglichkeit, dass sich durch
aufsteigenden Wasserdampf unten an der
Dunstabzugshaube Tropfen bilden können.

몇 Altgeräte sind kein wertloser Abfall.

Durch umweltgerechte Entsorgung können
wertvolle Rohstoffe wiedergewonnen
werden.
Bevor Sie das Altgerät entsorgen, machen
Sie es unbrauchbar.

몇 Ihr neues Gerät wurde auf dem Weg zu

Ihnen durch die Verpackung geschützt. Alle
eingesetzten Materialien sind umweltver­träglich und wieder verwertbar. Bitte helfen
Sie mit und entsorgen Sie die Verpackung
umweltgerecht.

Über aktuelle Entsorgungswege informieren
Sie sich bitte bei Ihrem Fachhändler oder
bei Ihrer Gemeindeverwaltung.

몇 Die Glasscheibe und die Leuchtstoff-

lampen sind separat verpackt.

몇 Die Dunstabzugshaube ist für Abluft-

und Umluftbetrieb verwendbar.

몇 Die Dunstabzugshaube immer über der

Mitte der Kochstellen anbringen.

몇 Mindestabstand zwischen Elektro-

kochstellen und Unterkante der Dunstab­zugshaube: 550 mm, Abb. 1.

12

Vor der Montage

Abluftbetrieb

Die Abluft wird über einen Lüftungsschacht
nach oben, oder direkt durch die
Außenwand ins Freie geleitet.

D

Die Abluft darf weder in einen in Betrieb
befindlichen Rauch- oder Abgaskamin
noch in einen Schacht, welcher der
Entlüftung von Aufstellungsräumen von
Feuerstätten dient, abgegeben werden.

Bei der Ableitung von Abluft sind die
behördlichen und gesetzlichen Vor­schriften (z. B. Landesbauordnungen) zu
beachten.

Bei Abführung der Luft in nicht in Betrieb
befindliche Rauch- oder Abgaskamine ist
die Zustimmung des zuständigen
Schornsteinfegermeisters einzuholen.

D

Bei Abluftbetrieb der Dunstabzugs­haube und gleichzeitigem Betrieb
schornsteinabhängiger Feuerungen

(wie z. B. Gas-, Öl- oder Kohleheizgeräte,
Durchlauferhitzer, Warmwasserbereiter)

muss für ausreichend Zuluft gesorgt
werden, die von der Feuerstätte zur

Verbrennung benötigt wird.
Ein gefahrloser Betrieb ist möglich, wenn

der Unterdruck im Aufstellraum der
Feuerstätte von 4 Pa (0,04 mbar) nicht
überschritten wird.

Dies kann erreicht werden, wenn durch
nicht verschließbare Öffnungen, z.B. in
Türen, Fenstern und in Verbindung mit
Zuluft-/Abluftmauerkasten oder durch
andere techn. Maßnahmen, wie
gegenseitige Verriegelung o.ä., die
Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht
Vergiftungsgefahr durch zurückgesaugte
Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt
die Einhaltung des Grenzwertes nicht
sicher.

Anmerkung: Bei der Beurteilung muss
immer der gesamte Lüftungsverbund der
Wohnung beachtet werden. Bei Betrieb
von Kochgeräten, z. B. Kochmulde und
Gasherd wird diese Regel nicht
angewendet.

Wenn die Dunstabzugshaube im Umluftbe­trieb – mit Aktivkohlefilter – verwendet wird,
ist der Betrieb ohne Einschränkung
möglich.

Wird die Abluft durch die Außenwand
geleitet, sollte ein Teleskop-Mauerkasten

verwendet werden.

120
150

120
150

13

Vor der Montage

Optimale Leistung der Dunstabzugs­haube:

❑ Kurzes, glattes Abluftrohr.
❑ Möglichst wenig Rohrbögen.
❑ Möglichst große Rohrdurchmesser und

große Rohrbögen.

Der Einsatz von langen, rauhen
Abluftrohren, vielen Rohrbögen oder
kleineren Rohrdurchmessern führt zu
einer Abweichung von der optimalen
Luftleistung und gleichzeitig zu einer
Geräuscherhöhung.

몇 Für Beanstandungen die auf

Planung und Ausführung der
Rohrstrecke zurückzuführen sind,
übernimmt der Hersteller der
Dunstabzugshauben keine
Gewährleistung.

❑ Rundrohre:

Wir empfehlen
Innendurchmesser 150 mm, jedoch
mind. 120 mm.

❑ Flachkanäle müssen einen gleichwer-

tigen Innenquerschnitt wie Rundrohre

haben.

Sie sollten keine scharfen Umlenkun­gen haben.

l 120 mm ca. 113 cm

2

l 150 mm ca. 177 cm

2

❑ Bei abweichenden Rohrdurch-

messern: Dichtstreifen einsetzen.

❑ Bei Abluftbetrieb für ausreichend Zuluft

sorgen.

Umluftbetrieb

❑ Mit Aktivkohlefilter, wenn keine

Möglichkeit für Abluftbetrieb vorhanden
ist.

몇 Das komplette

Montage-Set können
Sie beim Fachhandel
erwerben.
Die entsprechenden
Zubehör-Nummern
finden Sie am Ende
dieser Gebrauchs­anleitung.

Anschluss Abluftrohr l 150 mm:

❑ Abluftrohr direkt

am Luftstutzen
befestigen.

Anschluss Abluftrohr l 120 mm:

❑ Reduzierstutzen

direkt am
Luftstutzen
befestigen.

❑ Abluftrohr am

Reduzierstutzen
befestigen.

14

Vor der Montage

Abluft Umluft

32,030,0

Konstruktionsänderungen im Rahmen der technischen
Entwicklung bleiben vorenthalten.

Vorbereiten der Wand

❑ Die Wand muss eben und senkrecht

sein.

❑ Für festen Halt der Dübel ist zu sorgen.

Gewicht in kg:

Umstellen Abluft – Umluftbetrieb

Umstellung der elektronischen
Steuerung auf Umluftbetrieb:

❑ Serienmäßige Einstellung ist Abluftbe-

trieb.

❑ Die Dunstabzugshaube muss

angeschlossen und ausgeschaltet sein.

1. Taste 0 drücken und halten.

2. Während die Anzeige

{ leuchtet

zusätzlich die Taste ! drücken, bis die
Anzeige ã leuchtet. Danach die Taste
loslassen.

❑ Die Anzeige

ã erlischt nach kurzer Zeit.

Die elektronische Steuerung ist auf
Umluftbetrieb eingestellt.

❑ Durch Wiederholen der Schritte 1 und 2

wird die elektronische Steuerung wieder
auf Abluftbetrieb umgestellt (Anzeige #).

Elektrischer Anschluss

Die Dunstabzugshaube darf nur an eine
vorschriftsmäßig installierte Schutzkontakt­steckdose angeschlossen werden.
Die Schutzkontaktsteckdose möglichst
direkt hinter der Kaminverblendung
anbringen.

❑

Die Schutzkontaktsteckdose sollte über
einen eigenen Stromkreis angeschlos­sen sein.

❑

Ist die Schutzkontaktsteckdose nach
der Montage der Dunstabzugshaube
nicht mehr zugänglich, muss eine
Trennvorrichtung wie beim
Festanschluss vorhanden sein.

Bei erforderlichem Festanschluss:

Die Dunstabzugshaube darf in jedem Fall
nur durch einen beim zuständigen
Elektrizitäts-Versorgungsunternehmen
eingetragenen Elektro-Installateur
angeschlossen werden.

Installationsseitig ist eine Trennvorrichtung
vorzusehen. Als Trennvorrichtung gelten
Schalter mit einer Kontaktöffnung von mehr
als 3 mm und allpoliger Abschaltung. Dazu
gehören LS-Schalter und Schütze.

몇 Wenn die Anschlussleitung dieses

Gerätes beschädigt wird, muss sie durch
den Hersteller oder seinen Kundendienst
oder eine ähnlich qualifizierte Person
ersetzt werden, um Gefährdung zu
vermeiden.

Elektrische Daten:

Sie sind auf dem Typenschild nach
Abnahme der Filterrahmen – im Innenraum
des Gerätes – zu finden.

몇 Bei Reparaturen die Dunstabzugs-

haube generell stromlos machen.

Länge der Anschlussleitung: 1,30 m.

Diese Dunstabzugshaube entspricht den
EG-Funkentstörbestimmungen.

15

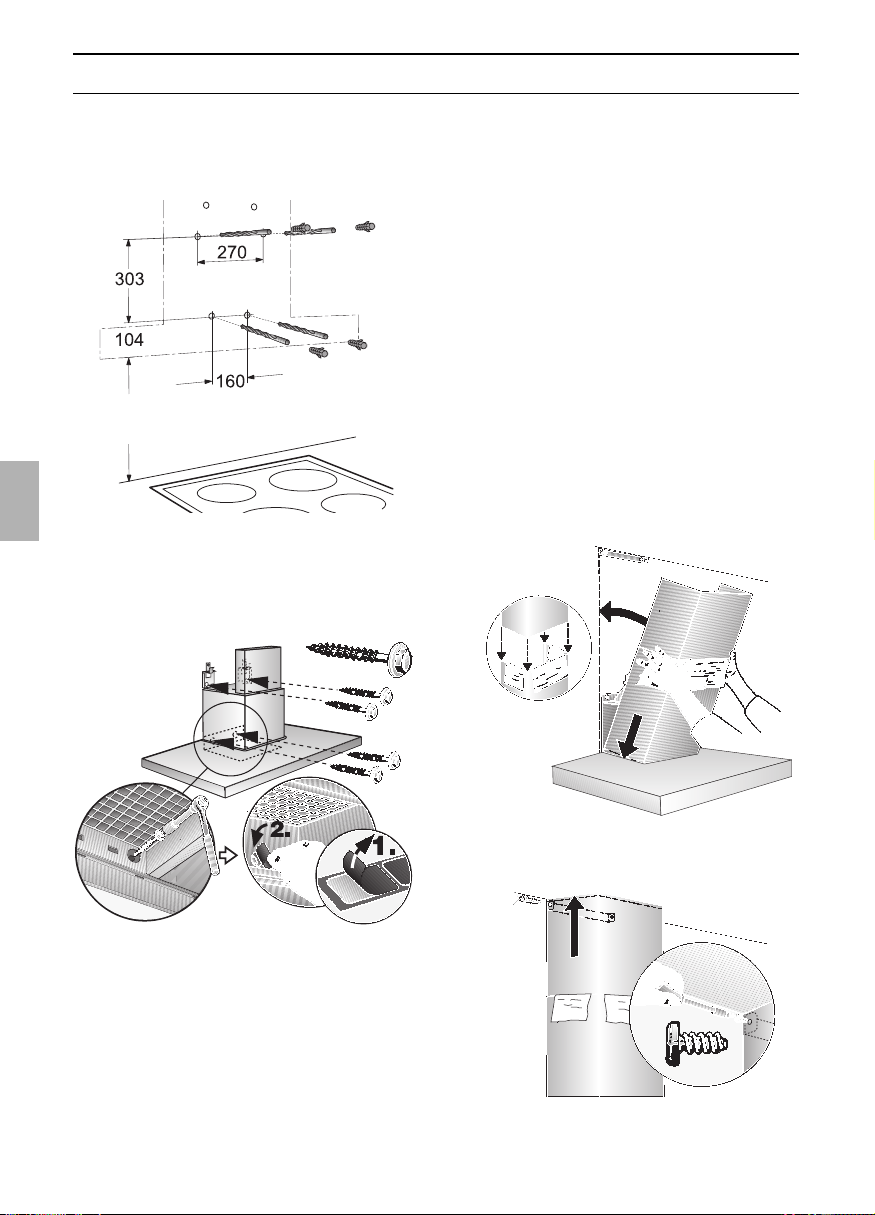

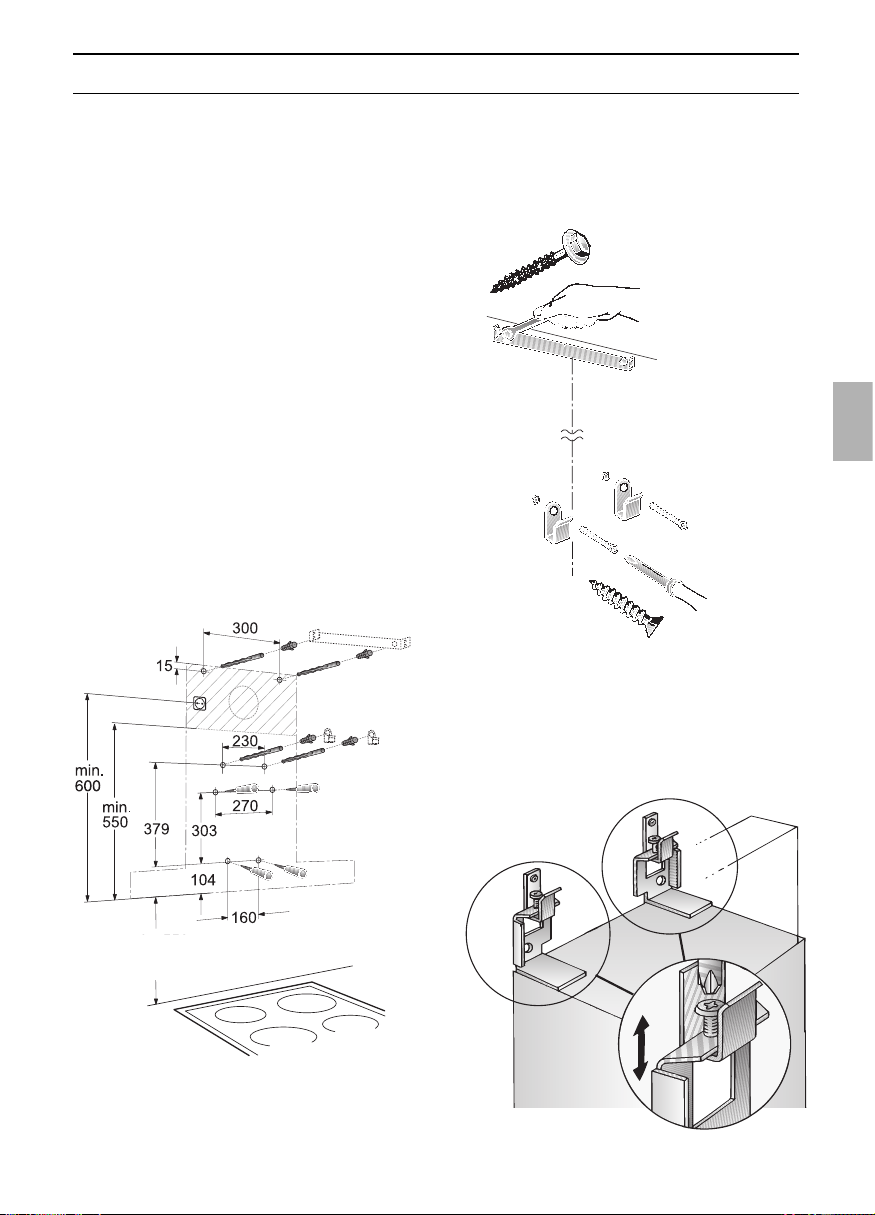

Einbauen

Die Dunstabzugshaube ist für die
Montage an der Küchenwand vorgesehen.

1. Fettfilter abnehmen

(siehe Gebrauchsanleitung).

2. Von der Decke bis zur Unterkante der

Dunstabzugshaube eine Mittellinie an
die Wand anzeichnen.

3. Mit Hilfe der Schablone Positionen für

die Schrauben an der Wand anreißen
und zum leichteren Einhängen die
Kontur des Einhängebereiches
anzeichnen.

몇 Auf Mindestabstand Kochstelle –

Dunstabzugshaube von 550 mm bei
Elektro-Kochstellen achten.
Der untere Rand der Schablone entspricht
dem unteren Rand der Dunstabzugshaube.

4. 2 Löcher für den oberen und 2 Löcher

für die unteren Haltewinkel l 8 mm boh­ren und Dübel wandbündig
eindrücken.

Hinweis: Achten Sie auf eventuell zu
montierende Sonderzubehörteile.

5. Den oberen und die zwei unteren
Haltewinkel anschrauben.

6. Dunstabzugshaube einhängen.
Höhe und waagerechte Lage mit den
Verstellschrauben ausrichten.

몇 Prüfen, ob die 4 unteren

Befestigungslöcher richtig angezeichnet
sind, ggf. neu anzeichnen.

16

Einbauen

07. Dunstabzugshaube abnehmen.

Die 4 unteren Befestigungslöcher
l 8 mm bohren und die Dübel
wandbündig eindrücken.

08. Dunstabzugshaube einhängen und mit

den restlichen 4 Schrauben
festschrauben.

09. Je eine Abdeckfolie über die Löcher der

2 unteren Befestigungsschrauben auf
das Schutzgitter kleben.

10. Rohrverbindung herstellen.

11. Die 3 Leuchtstofflampen einsetzen und

die Glasplatte auflegen (siehe Aus­wechseln der Lampen).

12. Elektrische Verbindung für
Dunstabzugshaube herstellen.

13. Schutzfolie an den beiden
Kaminverblendungen abziehen.

몇 Vermeiden Sie Beschädigungen der

empfindlichen Oberflächen.

Vorsicht: Die Innenseiten der Kaminver­blendungen können scharfkantig sein –
Verletzungsgefahr –.
Wir empfehlen bei der Montage Schutz­handschuhe zu tragen.

14. Die beiden Teile der Kaminverblendung
ineinander schieben (Schlitze am obe­ren Teleskopteil nach unten) und in den
Ausschnitt an der Dunstabzugshaube
einsetzen.

몇 Vermeiden Sie Kratzer beim

Ineinanderschieben, in dem Sie z. B.
die Montageschablone als Schutz über
die Kante der unteren Kaminverblen­dung legen.

15. Den oberen Teil anheben und mit 2
Schrauben seitlich an den Haltewinkel
schrauben.

1.

2.

3.

16. Fettfilter wieder einsetzen (siehe
Gebrauchsanleitung).

17

Operating modes

Exhaust-air mode:

❑ The extractor-hood fan extracts the

kitchen vapours and conveys them
through the grease filter into the
atmosphere.

❑ The grease filter absorbs the solid

particles in the kitchen vapours.

❑ The kitchen is kept almost free of grease

and odours.

D

When the extractor hood is operated
in exhaust-air mode simultaneously with
a different burner which also makes use
of the same chimney (such as gas, oil or

coal-fired heaters, continuous-flow heaters,
hot-water boilers) care must be taken to

ensure that there is an adequate supply
of fresh air which will be needed by the

burner for combustion.
Safe operation is possible provided that the

underpressure in the room where the
burner is installed does not exceed 4 Pa
(0.04 mbar).

This can be achieved if combustion air can
flow through non-lockable openings, e.g. in
doors, windows and via the air­intake/exhaust-air wall box or by other
technical measures, such as reciprocal
interlocking, etc.

If the air intake is inadequate, there is a
risk of poisoning from combustion gases
which are drawn back into the room.

An air-intake/exhaust-air wall box by itself is
no guarantee that the limiting value will not
be exceeded.

Note: When assessing the overall
requirement, the combined ventilation
system for the entire household must be
taken into consideration. This rule does not
apply to the use of cooking appliances,
such as hobs and ovens.

Unrestricted operation is possible if the
extractor hood is used in recirculating mode
– with activated carbon filter.

Instructions for use:

Circulating-air mode:

❑ An activated carbon filter must be fitted

for this operating mode (see Filters and
maintenance).

몇 The complete installation set and

replacement filters can be obtained from
specialist outlets.

The corresponding accessory numbers
can be found at the end of these
operating instructions.

❑ The extractor-hood fan extracts the

kitchen vapours which are purified in the
grease filter and activated carbon filter
and then conveyed back into the
kitchen.

❑ The grease filter absorbs the grease

particles in the kitchen vapours.

❑ The activated carbon filter binds the

odorous substances.

몇 If no activated carbon filter is installed,

it is not possible to bind the odorous
substances in the cooking vapours.

18

Before using for the first time

Important notes:

❑ The Instructions for Use apply to several

versions of this appliance. Accordingly,
you may find descriptions of individual
features that do not apply to your
specific appliance.

❑ This extractor hood complies with all

relevant safety regulations.
Repairs should be carried out by

qualified technicians only.

Improper repairs may put the user at
considerable risk.

❑ Before using your appliance for the first

time, please read these Instructions for
Use carefully. They contain important
information concerning your personal
safety as well as on use and care of the
appliance.

❑ Please retain the operating and

installation instructions for a subsequent
owner.

❑ This appliance is labelled

in accordance with
European Directive
2002/96/EG concerning
used electrical and
electronic appliances
(waste electrical and
electronic equipment –
WEEE). The guideline
determines the framework for the return
and recycling of used appliances as
applicable throughout the EU.

If you encounter a problem

If an #or ãappears in the display:

❑ See "Filters and maintenance" Section.

If is not possible to operate the extractor
hood:

❑ Disconnect the extractor hood from the

mains electricity supply by pulling out the
plug or switching it off at the main fuse
box.
Wait for approx. 1 minute and then
switch it on again.

If you have any questions or if a fault
occurs, please call Customer Service.

(See list of Customer Service
representatives).

When you call, please quote the following:

Setting the saturation indicator

If it becomes necessary to change the
operating mode (exhaust-air/recirculating
mode), the saturation indicator for the filters
must also be altered (see Installation
Instructions).

E-Nr. FD

Enter the relevant numbers into the box
above. The E-Nr. (product no.) and FD
(production date) are shown on the
nameplate which can be seen inside the
extractor hood after the filter frame has
been detached.

몇 The manufacturer of the extractor

hoods accepts no liability for complaints
which can be attributed to the design
and layout of the pipework.

19

Before using for the first time

Safety instructions

몇

Do not flambé food directly under the

extractor hood.

Risk of grease filter catching fire due

! to flames.

몇 The hotplates must always be covered

with a utensil.

몇 The extractor hood must not be

operated above a solid-fuel or gas fire (coal,
wood, etc.) (see installation instructions).

몇 Do not operate all hotplates

simultaneously over a prolonged period
(max. 15 minutes) at maximum thermal
load, otherwise there is a risk of burns from
touching the housing surfaces or a risk of
damaging the extractor hood. When
operating the extractor hood above a hob,
operate the hood at maximum setting if
three or more hotplates are on at the same
time.

몇 Only operate the extractor hood with

the glass plate fitted.

몇 Do not use the appliance if damaged.
몇 The appliance is not intended for use

by young children or infirmed persons
without supervision.
Young children should be supervised to
ensure they do not play with the appliance.

몇 If the connecting cable for this

appliance is damaged, the cable must be
replaced by the manufacturer or his
customer service or a similarly qualified
person in order to prevent serious injury to
the user.

몇 The appliance may be connected to

the mains by a qualified technician only.

몇 Dispose of packaging materials

properly (see Installation instructions).

몇 This extractor hood is designed for

domestic use only.

몇 Light bulbs must always be fitted when

the extractor hood is in use.

몇 Defective bulbs should be replaced

immediately to prevent the remaining bulbs
from overloading.

몇 Never operate the extractor hood

without a grease filter.

몇 Overheated fat or oil can easily catch

fire.
If you are cooking with fat or oil, e.g. chips,
etc., never leave the cooker unattended.

몇 Carefully clean the extractor hood

before switching on for the first time.

몇 Do not place any objects on the

extractor hood.

Operating procedure

Acoustic signal:

❑ When a button is pressed, this is verified

by an acoustic signal.

Switching off the acoustic signal:

❑ Simultaneously press buttons 0 and +

until a signal is emitted after approx. 3
seconds.

Switching on the acoustic signal:

❑ Repeat the process.

Switching the fan ON
❑ Press the + button.

Setting the required fan speed:

❑ Press the + button.

The fan speed is increased by one step.

❑ Press the – button.

The fan speed is reduced by one step.

Switching the fan OFF:

❑ Press the 0 button.

The displayed

{ goes out shortly

afterwards.

Or:

❑ Keep pressing the – button until the fan

switches off.
The displayed { goes out shortly
afterwards.

몇 The most effective method of removing

vapours produced during cooking is to:

❑ Switch the ventilator ON

as soon as you begin cooking.

❑ Switch the ventilator OFF

a few minutes after you have finished
cooking.

Intensive setting:

Maximum power is obtained at the
intensive setting. It is only required for short
intervals.

❑ Keep pressing the + button until a ç

appears in the display.

❑ If the intensive setting is not cancelled by

hand, the fan will automatically switch
back to step

} after 10 minutes.

Fan follow-on:

❑ Press the ! button.

The fan continues to run at step | for
10 minutes, and at the same time a dot
flashes in the display. After this period
the fan switches off automatically.

Lighting:

❑ The light can be switched on at any

time, even though the fan is switched off.

❑ Setting the brightnness for the bottom

illumination:

Hold down the a button until the
desired brightness is obtained.

Bottom light

Fan OFF

Reduce fan
speed

Fan ON and
increase speed
Intensive setting

Display for
fan setting

Fan follow

Top light

20

21

Grease filters:

Metal filters are used to trap the greasy
element of the vapours that develop
during cooking.

The filter mats are made from non­combustible metal.

Caution:

As the filter becomes more and more
saturated with grease, not only does the
risk of it catching fire increase but the
efficiency of the extractor hood can also be
adversely affected.

Important:

By cleaning the metal grease filters at
appropriate intervals, the possibility of them
catching fire as a result of a build-up of heat
such as occurs when deep-fat frying or
roasting is taking place, is reduced.

Saturation indicator:

#

When the grease filters reach saturation
point, an acoustic signal is sounded for
6 seconds after the fan has switched off,
and an #appears in the display. The grease
filters should be cleaned straight away.

Cleaning the metal grease filters:

❑ In normal operation (1 to 2 hours daily),

the metal grease filter must be cleaned
1 x a month.

❑ The filters can be cleaned in a dish-

washer. It is however possible that they
will become slightly discoloured.

❑ The filter must be placed loosely, and

NOT wedged, in the dishwasher.

Important:

Metal filters that are saturated with
grease should not be washed together
with other dishes etc.

❑ When cleaning the filters by hand, soak

them in hot soapy water first of all.
Do not use aggressive, acidic or caustic
cleaners.
Then brush the filters clean, rinse them
thoroughly and leave the water to drain off.

Filters and maintenance

2. Clean the filters.

3. Insert the clean filters back into the

hood.

4. Cancel the

#

in the display.

❑ Press the 0 button.

Removing and inserting the metal grease
filters:

Warning: The halogen bulbs must be

switched off and cool.

1. Press the catch on the grease filters
inwards and fold the filters down.
At the same time take hold of the under­side of the grease filters with your other
hand.

22

Saturation indicator:

ã

When the activated carbon filter reaches
saturation point, an acoustic signal is
sounded for 6 seconds after the fan has
switched off, and a ãappears in the
display. The activated carbon filter should
be replaced straight away.

Replacing the activated carbon filter:

❑ During normal operation (1 to 2 hours

per day) the activated carbon filters
should be replaced approximately 1 x
year.

❑ A replacement filter can be obtained

from any authorized dealer (see optional
accessories).

❑ Use original filters only.

By doing so you will obtain maximum
performance from your extractor hood.

Disposing of the old activated carbon
filter:

❑ There are no pollutants in the activated

carbon filters. They can therefore be
disposed of as part of your normal
domestic refuse.

Filters and maintenance

3. Engage the catches at both sides.

4. Insert the metal grease filters (see

"Removing and inserting the metal
grease filters").

5. Cancel the ãin the display.

❑ Press the 0 button.

Activated carbon filter:

For neutralizing odours in recirculating
mode.

Caution:

As the filter becomes more and more
saturated with grease, there is an increased
risk of fire and the function of the extractor
hood may be impaired.

Important:

Change the activated carbon filter promptly
to prevent the risk of fire from the
accumulation of heat when deep-fat frying
or roasting.

Installation and removal:
Warning: The halogen bulbs must be

switched off and cool.

1. Remove the metal-mesh filters
(see "Removing and inserting the metal­mesh grease filters").

2. Insert the activated carbon filter.

23

Cleaning and care

Isolate the extractor hood by pulling out
the mains plug or switching off the fuse.

몇 Do not clean the extractor hood with

abrasive sponges or with cleaning agents
which contain sand, soda, acid or chlorine!

❑ Clean the extractor hood with a hot soap

solution or a mild window cleaner.

❑ Do not scrape off dried-on dirt but wipe

off with a damp cloth.

❑ When cleaning the grease filters, remove

grease deposits from accessible parts of
the housing. This prevents the risk of fire
and ensures that the extractor hood
continues operating at maximum
efficiency.

몇 Clean the operating buttons with a mild

soapy solution and a soft, damp cloth only.
Do not use stainless-steel cleaner to clean
the operating buttons.

Stainless steel surfaces:

❑ Use a mild non-abrasive stainless steel

cleaner.

❑ Clean the surface in the same direction

as it has been ground and polished.

❑ We recommend our stainless steel

cleaner no. 461731.
See enclosed service booklet for order
address.

Aluminium, coated and plastic surfaces:

❑ Do not use dry cloths.
❑ Use a mild window cleaning agent.
❑ Do not use aggressive, acidic or caustic

cleaners.

Observe the warranty regulations in the
enclosed service booklet.

4. Re-insert the bulb ring.

5. Plug the appliance into the mains or

switch it on at the fuse box.

Note: If the light does not function, check
that the bulbs have been inserted correctly.

Replacing the light bulbs

1. Switch off the extractor hood and pull
out the mains plug or switch off the
electricity supply at the fuse box.

몇 When switched on, the halogen bulbs

become very hot. Even for some time after
the bulbs have been switched off there is
still a risk of burns.

2. Remove the bulb ring with a screwdriver
or similar tool.

3. Replace the halogen light bulb
(conventional halogen bulb, 12 Volt,
max. 20 Watt, G4 cap).
Caution: Refer for plug-in lampholder.
Take hold of the bulb with a clean cloth.

24

Replacing the light bulbs

Fluorescent light bulbs:

1. Switch the extractor hood off and isolate

it by removing the mains plug or by
switching off the fuse.

몇 When operating, the fluorescent light

bulbs get very hot. Even after a while, there
is still a risk of being burnt.

2. Remove the grease filter (see
disassembling and assembling the metal
grease filter.

3. Lift the glass plate.
To do this, insert finger through the
opening.

4. Remove the glass plate.

6. Replace the glass plate.

7. Carefully discharge the glass plate.

몇 Risk of injury!

5. Exchange the fluorescent light bulbs
(commercially available light bulbs
FM 730, 11 Watt).

몇 Risk of breakage!

Insert the 3 fluorescent light bulbs and
re-attach the glass plate (see Replacing
the light bulbs).

25

Important information

Installation Instructions:

몇 The extractor hood must not be

operated above a solid-fuel or gas fire (coal,
wood, etc.) (see installation instructions).

몇 The smaller the gap between the

extractor hood and hotplates, the greater
the likelihood that droplets will form on the
underside of the extractor hood.

몇 Old appliances are not worthless

rubbish. Valuable raw materials can be
reclaimed by recycling old appliances.
Before disposing of your old appliance,
render it unusable.

몇 You received your new appliance in a

protective shipping carton. All packaging
materials are environmentally friendly and
recyclable. Please contribute to a better
environment by disposing of packaging
materials in an environmentally-friendly
manner.

Please ask your dealer or inquire at your
local authority about current means of
disposal.

몇 The pane of glass and the fluorescent

lamp are packed separately.

몇 The extractor hood can be used in

exhaust air or circulating air mode.

몇 Always mount the extractor hood over

the centre of the hob.

몇 Minimum distance between electric

hob and bottom edge of extractor hood:
550 mm, Fig. 1.

120
150

26

Prior to installation

Exhaust-air mode

The exhaust air is discharged upwards
through a ventilation shaft or directly
through the outside wall into the open.

D

Exhaust air should neither be directed
into a smoke or exhaust flue that is
currently used for other purposes, nor into
a shaft that is used for ventilating rooms in
which stoves or fireplaces are also located.

Exhaust air may be discharged in
accordance with official and statutory
regulations only (e.g. national building
regulations).

Local authority regulations must be
observed when discharging air into smoke
or exhaust flues that are not otherwise in
use.

D

When the extractor hood is operated
in exhaust-air mode simultaneously with
a different burner which also makes use
of the same chimney (such as gas, oil or

coal-fired heaters, continuous-flow heaters,
hot-water boilers) care must be taken to

ensure that there is an adequate supply
of fresh air which will be needed by the

burner for combustion.
Safe operation is possible provided that the

underpressure in the room where the
burner is installed does not exceed 4 Pa
(0.04 mbar).

This can be achieved if combustion air can
flow through non-lockable openings, e.g. in
doors, windows and via the air­intake/exhaust-air wall box or by other
technical measures, such as reciprocal
interlocking, etc.

If the air intake is inadequate, there is a
risk of poisoning from combustion gases
which are drawn back into the room.

An air-intake/exhaust-air wall box by itself
is no guarantee that the limiting value will
not be exceeded.

Note: When assessing the overall
requirement, the combined ventilation
system for the entire household must be
taken into consideration. This rule does not
apply to the use of cooking appliances,
such as hobs and ovens.

Unrestricted operation is possible if the
extractor hood is used in recirculating
mode – with activated carbon filter.

If the exhaust air is going to be
discharged into the open, a telescopic

wall box should be fitted into the outside
wall.

120
150

Exhaust-

air
717­1116

27

For optimum extractor hood efficiency:

❑

Short, smooth air exhaust pipe.

❑

As few bends in the pipe as possible.

❑

Diameter of pipe to be as large as
possible and no tight bends in pipe.

If long, rough exhaust-air pipes,
many pipe bends or smaller pipe
diameters are used, the air extraction
rate will no longer be at an optimum
level and there will be an increase in
noise.

몇 The manufacturer of the

extractor hoods accepts no liability
for complaints which can be
attributed to the design and layout of
the pipework.

❑

Round pipes:

We recommend
Internal diameter: 150 mm (at least
120 mm).

❑

Flat ducts must have an internal cross­section that equates to that of round
pipes.

There should be no sharp bends.

l 120 mm approx. 113 cm

2

l 150 mm approx. 177 cm

2

❑

If pipes have different diameters:

Insert sealing strip.

❑

For exhaust-air mode, ensure that
there is an adequate supply of fresh air.

Circulating-air mode

❑ With activated carbon filter if exhaust-air

mode is not possible.

몇 The complete

installation set can be
obtained from
specialist outlets.
The corresponding
accessory numbers
can be found at the
end of these operating
instructions.

Prior to installation

Connecting a l 150 mm exhaust-air
pipe:

❑

Mount the pipe
directly onto the
air outlet on the
hood.

Connecting a l 120 mm exhaust-air
pipe:

❑ Attach the

reducing
connector directly
to the air pipe.

❑ Attach the

exhaust-air pipe
to the reducing
connector.

Circulating-

air
808­1212

Prior to installation

Preparing the wall

❑

The wall must be flat and perpendicular.

❑

Ensure that the wall is capable of
providing a firm hold for mounting
screws and plugs.

Weight in kg:

Exhaust air Recirculating air

30,0 32,0

We reserve the right to construction changes within the
context of technical development.

Changing over from exhaust­air to recirculating mode

Changing the electronic control system
to recirculating mode:

❑

The standard factory setting is for
operation in exhaust-air mode.

❑

To change the mode, the extractor hood
must have been connected up and
should be switched off.

1. Press and hold the 0 button.

2. While { is displayed, press the !

button until ã is displayed. When this
has taken place, release the buttons.

❑

ã goes out shortly afterwards.

The electronic control system will then
have been set to recirculating mode.

❑

By repeating steps 1 and 2, you can
change the electronic control system
back to exhaust-air mode (# in display).

Electrical connection

WARNING: THIS APPLIANCE MUST BE
EARTHED

IMPORTANT: Fitting a Different Plug:

The wires in the mains lead are coloured in
accordance with the following code:

Green and Yellow – Earth
Blue – Neutral
Brown – Live

28

Electrical connection

If you fit your own plug, the colours of
these wires may not correspond with the
identifying marks on the plug terminals.

This is what you have to do:

1.Connect the green and yellow (Earth)
wire to the terminal in the plug marked
‘E’ or with the symbol ( ), or
coloured green or green and yellow.

2.Connect the blue (Neutral) wire to the
terminal in the plug marked ‘N’ or
coloured black.

3.Connect the brown (Live) wire to the
terminal marked ‘L’, or coloured red.

The extractor hood should only be con­nected to an earthed socket that has been
installed according to relevant regulations.

If possible, site the earthed socket directly
behind the chimney panelling.

❑

The earthed socket should be
connected via its own circuit.

❑

If the earthed socket is no longer
accessible following installation of the
extractor hood, ensure that there is a
permanently installed disconnector.

If it is necessary to wire the extractor
hood directly into the mains:

The extractor hood should only be
connected to the electricity supply by a
properly qualified electrician.

A separator must be installed in the
household circuit. A suitable separator is a
switch that has a contact gap of more than
3 mm and interrupts all poles. Such devices
include circuit breakers and contactors.

몇 If the connecting cable for this

appliance is damaged, the cable must be
replaced by the manufacturer or his custo­mer service or a similarly qualified person in
order to prevent serious injury to the user.

Electrical data:

Are to be found on the name plate inside
the appliance after removal of the filter
frame.

몇 Before undertaking any repairs,

always disconnect the extractor hood from
the electricity supply.

Length of the connecting cable: 1.30 m.

This extractor hood corresponds to EC
regulations concerning RF interference
suppression.

29

Installation

Note: Take into account any special
accessories that are going to be fitted.

5. Screw on the upper and the two lower
fixing brackets.

This extractor hood is intended to be
mounted onto the kitchen wall.

1. Remove the grease filter (refer to
Operating Instructions).

2. Draw a line on the wall from the ceiling
to the lower edge of the hood at the
centre of the location where the hood is
going to be mounted.

3. Use the template to mark the points on
the wall where the screws will be moun­ted. In order to make it easier to hook
the hood onto the screws, draw the out­line of the area where the hood will be
attached.

몇 Ensure that the minimum distance

between the hob and extractor hood is
550 mm for electric hobs.
The bottom edge of the template equates
to the lower edge of the extractor hood.

4. Drill 2x 8 mm ø holes for the upper fixing
bracket and 2x 8 mm ø holes for the
lower fixing bracket and press in wall
plugs flush with the wall.

6. Attach the extractor hood.
Adjust the height and align horizontally
with the adjusting screws.

몇 Check that the 4 lower fixing holes

have been correctly marked. If required,
mark again.

min. 550

recommendation 650

30

Installation

07. Remove the extractor hood. Drill the

4 lower 8 mm ø fixing holes and press
in the wall plugs flush with the wall.

08. Attach the extractor hood and screw

into position with the remaining
4 screws.

09. Stick protective film over the holes of

the 2 lower mounting bolts in the
protective grid.

10. Connect up the air outlet pipe.

11. Insert the 3 fluorescent light bulbs and

re-attach the glass plate (see Replacing
the light bulbs).

12. Connect extractor hood to the power
supply.

15. Slide out the upper section and attach
it to the mounting brackets at the sides
with two screws.

1.

2.

3.

16. Insert the grease filter (refer to
Operating Instructions).

min. 550
recommendation 650

13. Remove the protective film from the
two flue ducts.

몇 Take care not to damage the

stainless steel surfaces which are
susceptible to scratches etc.

Warning: The interior walls of the flue
panelling can have sharp edges – Risk of
injury –.
We recommend that you wear gloves when
installing.

14. Push both sections of the flue panelling
together (slots in the upper section
must be pointing downwards) and
insert into the opening in the extractor
hood.

몇 Protect the cover panels from

scratches, for example by laying the
template used for marking the wall over
the top edge of the lower section.

31

Modes de fonctionnement

Air évacué à l'extérieur:

❑ Le ventilateur de la hotte aspire les

buées de cuisson qui traversent un filtre
à graisse avant de regagner
l'atmosphère extérieure.

❑ Ce filtre retient les particules grasses

solides en suspension dans les buées de
cuisson.

❑ Les particules grasses ne se déposent

plus dans la cuisine, les odeurs de
cuisson disparaissent.

D

Si la hotte évacue l'air à l'extérieur et

si le logement comporte des moyens de
chauffage (tels par ex. des appareils de

chauffage au gaz, au fuel ou au charbon,
chauffe-eau instantanés ou à accumulation)

raccordés à une cheminée, veiller
impérativement à ce que l'apport d'air
soit suffisant pour assurer la marche du

chauffage à combustion.
Un fonctionnement sans risque est possible

si la dépression dans le local où le foyer de
chauffage est implanté ne dépasse pas 4
Pascals (0,04 mbars).

On y parvient en présence d'ouvertures non
obturables ménagées par ex. dans les
portes, fenêtres et en association avec des
ventouses télescopiques d'admission/
évacuation de l'air à travers la maçonnerie
ou par d'autres mesures techniques telles
qu'un verrouillage réciproque ou assimilé
permettant à l'air d'affluer pour assurer la
combustion.

En cas d'afflux d'air insuffisant, risque
d'intoxication par réaspiration des gaz
de combustion.

La présence d'une ventouse télescopique
d'apport et d'évacuation d'air ne suffit pas
à assurer le respect de la valeur limite.

Remarque: lors de l'évaluation de la
situation, toujours tenir compte de
l'ensemble des moyens d'aération du
logement. Cette règle ne vaut généralement
pas si vous utilisez des appareils de cuisson
(table de cuisson et cuisinière à gaz).

Si la hotte recycle l'air aspiré au moyen
d'un filtre au charbon actif, son
fonctionnement ne s'assortit d'aucune
restriction.

Mode d’emploi:

Air recyclé:

❑ La hotte doit, dans ce cas, être équipée

d'un filtre au charbon actif (voir le filtre et
son entretien).

몇 Vous pouvez vous procurer le kit de

montage complet ainsi que les filtres de
rechange auprès de votre revendeur

spécialisé.

Vous trouverez les numéros de référence
des accessoires correspondants à la fin
de la présente notice d'utilisation.

❑ Le ventilateur de la hotte aspirante aspire

les buées qui traversent le filtre à graisse
et celui à charbon actif avant de revenir
dans la cuisine.

❑ Le filtre à graisse retient les particules

solides en suspension dans les buées de
cuisson.

❑ Le filtre à charbon actif retient les

substances odoriférantes.

몇 Si vous n'incorporez aucun filtre au

charbon actif, impossible de retenir les
odeurs présentes dans les buées de
cuisson.

32

Avant la première utilisation

Remarques importantes:

❑ La présente notice d'emploi vaut pour

plusieurs versions de l'appareil.
Elle peut contenir des descriptions
d'accessoires ne figurant pas dans votre
appareil.

❑ Cette hotte aspirante est conforme aux

dispositions de sécurité applicables.
Les réparations ne doivent être

effectuées que par un spécialiste.

Des réparations inexpertes
s'assortissent de risques
considérables pour l'utilisateur.

❑ Lisez attentivement la présente notice

d'emploi avant d'utiliser votre appareil
pour la première fois. Elle contient des
informations importantes non seulement
pour votre sécurité mais aussi pour
l'utilisation et l'entretien de l'appareil.

❑ Rangez la présente notice de montage

et d'emploi soigneusement pour pouvoir
la remettre à un futur propriétaire de
l'appareil.

❑ Cet appareil est marqué

selon la directive euro­péenne 2002/96/CE
relative aux appareils élec­triques et électroniques
usagés (waste electrical
and electronic equipment–
WEEE). La directive
définit le cadre pour
une reprise et une récupération des
appareils usagés applicables dans les
pays de la CE.

Réglage de l'indicateur de saturation

S'il faut convertir la hotte sur un autre mode
(par ex. du mode Air évacué au mode Air
recyclé), vous devrez aussi modifier en
conséquence l'indicateur de saturation du
filtre (voir la notice de montage).

Dérangements

Si #ou ãapparaît à l'indicateur:

❑ Voir la section intitulée "Filtre et

entretien".

Si les touches de la hotte aspirante
restent inopérantes:

❑ Débranchez pendant une minute environ

la fiche mâle de la hotte aspirante ou
retirez le fusible pour la mettre hors
tension.
Ensuite, réenclenchez la hotte.

Si vous avez des questions à poser ou en
cas de dérangement, appelez s.v.p. le
service après-vente.

(Voir la liste des agences du service après­vente).

Lors de votre appel, veuillez mentionner les
numéros suivants:

N° E FD

Inscrivez les numéros correspondants de
votre hotte dans le cadre ci-dessus. Ces
numéros se trouvent à l'intérieur de
l'appareil, sur la plaque signalétique
accessible une fois la grille de filtre retirée.

몇 Si des réclamations résultent de la

conception et de la pose de la conduite,
le fabricant de la hotte aspirante décline
toute garantie.

33

Avant la première utilisation

Consignes de sécurité

몇

Ne flambez aucun mets sous la hotte.

Les flammes risqueraient d'atteindre le

! filtre à graisse et d'y mettre le feu.

몇 Lorsque les foyers sont allumés, des

ustensiles de cuisson doivent toujours se
trouver dessus.

몇 L'utilisation de cette hotte aspirante

au-dessus d'un foyer à combustibles
solides et gazeux (charbon, bois et
assimilés) est interdite (voir la notice de
montage).

몇 Ne faites pas fonctionner tous les

foyers en même temps à la puissance
maximale pendant une période prolongée
(15 minutes max.) car vous risquez de vous
brûler en touchant les surfaces du boîtier de
la hotte, ou vous risquez d'endommager
cette dernière. Lorsque la hotte aspirante
fonctionne au-dessus d'une table de
cuisson, réglez la hotte sur la puissance
d'aspiration maximale si trois foyers ou plus
de la table sont allumés.

몇 Ne faites marcher la hotte aspirane

qu'avec la plaque de verre en place.

몇 Si l'appareil est endommagé, sa mise

en service est proscrite.

몇 Le branchement et la mise en service

ne doivent être effectués que par un
spécialiste.

몇 Si le cordon d'alimentation de cet

appareil a été endommagé, il faut confier
son remplacement au fabricant ou à son
service après-vente, ou encore à une
personne possédant des qualifications
identiques, pour éviter de créer des
risques.

몇 Eliminez les matériaux d'emballage

conformément à la réglementation (voir la
notice de montage).

몇 Cette hotte aspirante n'est destinée à

servir que pour couvrir les besoins d'un
ménage.

몇 Ne faites marcher la hotte aspirante

qu'ampoules montées sur leur douille.

몇 Remplacez immédiatement les

ampoules défectueuses pour empêcher
une surcharge des ampoules restantes.

몇 N'utilisez jamais la hotte aspirante sans

filtre à graisse.

몇 Les graisses ou huiles surchauffées

peuvent s'enflammer facilement.
Par conséquent, surveillez toujours les plats
(frites par ex.) qui se préparent à l'aide de
matières grasses ou d'huiles.

몇 Avant la première mise en service,

nettoyez soigneusement la hotte aspirante.

몇 Ne posez rien sur la hotte aspirante.

34

Ventilation intensive:

Au niveau intensif, le ventilateur développe
sa plus grande puissance. Vous n'en aurez
que brièvement besoin.

❑ Appuyez sur la touche + autant de fois

que nécessaire à ce que la lettre

ç

s'affiche.

❑ Si vous n'éteignez pas manuellement la

ventilation intensive, le ventilateur revient
automatiquement à la vitesse }au bout
de 10 minutes.

Poursuite de marche du ventilateur:

❑ Appuyez sur la touche

!.

Le ventilateur tourne 10 minutes à la
vitesse |; un point clignote à l'affichage.
Ensuite, le ventilateur s'éteint auto­matiquement.

Eclairage:

❑ Vous pouvez utiliser l'éclairage à tout

moment, même quand le ventilateur est
éteint.

❑ Réglage de la luminosité de

l'éclairage du bas :

Maintenez la touche

a appuyée jusqu'à

atteindre la luminosité voulue.

몇 La méthode la plus efficace pour

supprimer les buées de cuisson consiste à:

❑ Enclencher la hotte aspirante

en début de cuisson.

❑ Eteindre la hotte aspirante

quelques seulement minutes après la fin
de la cuisson.

Utilisation de la hotte aspirante

Signal sonore:

❑ Lorsque vous appuyez sur une touche,

un signal sonore retentit à titre de
confirmation.

Coupure du signal sonore:

❑ Appuyez simultanément sur les touches

0 et + jusqu'à ce que, env. 3 secondes
plus tard, un signal retentisse.

Enclenchement du signal sonore:

❑ Répétez cette opération.

Enclenchement du ventilateur:

❑

Appuyez sur la touche +.

Réglage du ventilateur sur la vitesse
désirée:

❑

Appuyez sur la touche +.
Le ventilateur passe au gradin de vitesse
immédiatement supérieur.

❑

Appuyez sur la touche –.
Le ventilateur passe au gradin de vitesse
immédiatement inférieur.

Coupure du ventilateur:

❑

Appuyez sur la touche 0.
La mention

{ s'éteint au bout d'un

temps bref.

Ou:

❑

Appuyez sur la touche – autant de fois
que nécessaire à ce que le ventilateur
s'éteigne.
La mention

{ s'éteint au bout d'un

temps bref.

Éclairage
du haut

Arrêt du
ventilateur

Moindre vitesse
du ventilateur

Enclenchement
du ventilateur,
hausse de sa
vitesse
Ventilation
intensive

Affichage du gradin

de vitesse ventilateur

Poursuite de

marche du

ventilateur

Éclairage
du bas

35

Filtre et entretien

Filtres à graisse:

Vous pouvez utiliser divers filtres pour
retenir les particules grasses en
suspension dans les buées de cuisson.

Ces nattes filtrantes sont en métal incom­bustible.

Attention:

Plus elles se saturent en particules grasses
et plus elles risquent de s'enflammer.
D'autre part, leur saturation risque de gêner
le bon fonctionnement de la hotte.

Important:

Prévenez tout risque d'incendie en net­toyant à temps les filtres à graisse en métal.
Ce risque est dû à l'accumulation de
chaleur pendant la friture ou le rôtissage.

Indicateur de saturation:

#

Lorsque les filtres à graisse sont saturés, un
signal retentit pendant 6 secondes après la
coupure du ventilateur et la lettre #est
allumée. Vous devrez nettoyer les filtres à
graisse au plus tard à ce stade de saturation.

Nettoyage des filtres à graisse en métal:

❑ En service normal (1 à 2 heures par jour),

il faudra nettoyer les filtres à graisse
métalliques 1 fois par mois.

❑ Ces filtres sont nettoyables au lave-

vaisselle. Ils peuvent changer légèrement
de couleur au lavage.

❑ Le filtre doit reposer non serré dans le

lave-vaisselle.
Il ne doit pas être coincé.

Important:

Ne lavez pas en même temps la vaisselle
et les filtres métalliques fortement
saturés en matière grasse.

❑ Si vous les nettoyez à la main, mettez les

filtres à tremper pendant plusieurs heures
dans de l'eau très chaude additionnée de
produit à vaisselle.
N'utilisez pas de détergents aggressifs,
contenant un acide ou une base.
Ensuite, brossez les filtres, rincez-les bien
puis laissez-les goutter.

2. Nettoyer les filtres à graisse.

3. Une fois nettoyés, remettez les filtres à

graisse en place.

4. Faites s'effacer la lettre

#

.

❑ Appuyez sur la touche 0.

Retrait et mise en place des filtres à
graisse en métal:

Attention: les ampoules halogènes doivent

s'être éteintes et avoir refroidi.

1. Poussez dans le sens de la flèche le
cran situé contre chaque filtre à graisse
puis abaissez les filtres.
Ce faisant, passez l'autre main sous les
filtres à graisse.

36

Indicateur de saturation: ã

Une fois que le filtre à charbon actif est
saturé, un signal retentit pendant
6 secondes après que vous avez éteint le
ventilateur et la lettre ã s'allume. Changez
le filtre au plus tard lorsque le signal sonore
retentit.

Changement du filtre à charbon actif:

❑ Hotte fonctionnant normalement

(1 à 2 heures par jour), il faudra changer
les filtres à charbon actif environ 1 fois
par an.

❑ Vous pouvez vous procurer un filtre à

charbon actif de rechange dans le
commerce spécialisé. Voir la section sur
les accessoires spéciaux.

❑ N'utilisez qu'un filtre d'origine.

Vous garantirez ainsi un fonctionnement
optimal de la hotte.

Mise au rebut du filtre à charbon actif
usagé:

❑ Les filtres à charbon actif ne contiennent

aucune substance nocive. Vous pouvez
les mettre à la poubelles de déchets
résiduels.

Filtre et entretien

3. Faites encranter les pattes des deux
côtés.

4. Remontez les filtres à graisse en métal
(voir la section intitulée "Retrait et mise
en place des filtres à graisse en métal).

5. Pour que la lettre

ã

s'éteigne.

❑ Appuyez sur la touche 0.

Filtre à charbon actif:

Ce filtre sert à retenir les substances
odoriférantes lorsque la hotte recycle l'air.

Attention:

Plus elles se saturent en particules grasses
et plus elles risquent de s'enflammer.
D'autre part, leur saturation risque de gêner
le bon fonctionnement de la hotte.

Important:

Un changement à temps des filtres à
charbon actif prévient le risque d'incendie.
Ce risque est dû à l'accumulation de
chaleur qui se produit pendant une friture
ou la cuisson d'un rôti.

Incorporation et déposition:
Attention: les ampoules halogènes doivent

s'être éteintes et avoir refroidi.

1. Retirez d'abord les filtres à graisse (voir
la section intitulée "Retrait et mise en
place des filtres à graisse en métal).

2. Mettez en place le filtre à charbon actif.

37

Nettoyage et entretien

Avant tout nettoyage et entretien, mettez
d'abord la hotte hors tension en
débranchant la fiche mâle de la prise de
courant ou en coupant le disjoncteur/
fusible.

몇 Ne nettoyez pas la hotte aspirante à

l'aide d'éponges à dos récurant. N'utilisez
pas non plus de produits de nettoyage
contenant du sable, de la soude, de l'acide
ou du chlorure.

❑ Pour la nettoyer, utilisez de l'eau chaude

additionnée de produit à vaisselle ou un
liquide non agressif à laver les fenêtres.

❑ Ne tentez pas de gratter les salissures.

Ramollissez-les avec un essuie-tout
humide.

❑ Lors du nettoyage des filtres à graisse,

nettoyez la graisse qui s'est déposée
dans les endroits accessibles du corps de
hotte. Vous prévenez ainsi les risques
d'incendie et garantissez ainsi un
fonctionnement optimal de la hotte.

몇 Ne nettoyez les touches de commande

qu'avec de l'eau additionnée d'un peu de
produit à vaisselle. Utilisez un chiffon doux et
humide.
N'utilisez jamais de détergent pour acier pour
nettoyer les touches de commande.

Surfaces en acier inox:

❑ Veuillez utiliser un produit pour l'acier inox

qui le nettoie sans le rayer.

❑ Frottez toujours l'acier inox dans le sens

de son polissage.

❑ Nous recommandons notre détergent

pour acier inoxydable, n° de réf. 461731.
Adresse où passer commande : voir le
manuel du SAV.

Surfaces en aluminium, peintes et en
matière plastique:

❑ N'utilisez pas de chiffons secs.
❑ Utilisez un produit pour vitres mais non

aggressif.

❑ N'utilisez pas de détergents aggressifs,

contenant un acide ou une base.

Respectez les conditions de garantie
figurant dans le cahier de service joint.

4. Réencrantez l'anneau de l'ampoule.

5. Pour remettre la hotte sous tension,

rebranchez la fiche mâle dans la prise de
courant ou remontez le fusible/réarmez
le disjoncteur.

Remarque: si l'éclairage ne fonctionne
pas, contrôlez si les ampoules sont
correctement enfoncées.

Changer les ampoules halogènes

1. Avant tout nettoyage et entretien, mettez
d'abord la hotte hors tension en
débranchant la fiche mâle de la prise de
courant ou en coupant le isjoncteur/
fusible.

몇 Les ampoules halogènes allumées

deviennent très chaudes. Le risque de vous
brûler demeure, même un moment après
les avoir éteintes.

2. Retirez l'anneau de l'ampoule avec un
tournevis ou assimilé.

3. Changez l'ampoule halogène
(ampoule halogène en vente
habituelle dans le commerce,
12 volts, 20 watts maxi., douille G4).
Attention: douille à enfichage.
Ne saisissez l'ampoule qu'avec un
chiffon propre.

38

Changer les ampoules halogènes

Tubes au néon :

1. Éteignez la hotte aspirante et débranchez

la fiche mâle de la prise de courant ou
ramenez le disjoncteur en position éteinte
pour mettre la hotte complètement hors
tension.

몇 Les tubes au néon allumés deviennent

très chauds. Vous risquez de vous brûler
même un certain temps après les avoir
éteints.

2. Retirez les filtres à graisse (voir le
démontage et le remontage des filtres
métalliques à graisse).

3. Soulevez la plaque de verre.
Pour ce faire, introduisez le doigt dans
l'orifice de passage.

4. Enlevez la plaque de verre.

6. Remettez la plaque en verre en place.

7. Abaissez prudemment la plaque en

verre.

몇 Risque de blessures!

5. Remplacez le tube au néon (tube en
vente habituelle dans le commerce,
FM730, 11 watt).

몇 Risque de rompre le tube !

Mettez les 3 tubes au néon en place et
posez la plaque en verre (voir la rubrique
sur le changement des tubes).

39

Remarques importantes

Notice de montage:

몇 L'utilisation de cette hotte aspirante

au-dessus d'un foyer à combustibles
solides et gazeux (charbon, bois et
assimilés) est interdite (voir la notice de
montage).

몇 Plus l'écart est faible entre la hotte

aspirante et les foyers et plus il se pourra
que la vapeur montant des casseroles se
condense et forme des gouttes sur la face
inférieure de la hotte.

몇 Les anciens appareils ne sont pas des

déchets sans valeur.
Leur élimination respectueuse de
l'environnement permet de récupérer de
précieuses matières premières.
Avant de vous débarrasser de l'appareil,
rendez-le inutilisable.

몇 Pour vous parvenir en parfait état, votre

nouvel appareil a été conditionné dans un
emballage qui le protège efficacement.
Tous les matériaux d'emballage utilisés
sont compatibles avec l'environnement et
recyclables. Aidez-nous à éliminer
l'emballage en respectant l'environnement.

Demandez à votre revendeur ou à votre
mairie quelles sont les formes de recyclage
actuellement possibles.

몇 La plaque en verre et les tubes au néon

ont été emballés séparément.

몇 Cette hotte peut évacuer l'air à

l'extérieur ou le recycler.

몇 Fixez toujours la hotte bien centrée

au-dessus des foyers de la table de
cuisson.

몇 L'écart minimum entre les foyers

électriques et le bord inférieur de la hotte
doit être de 550 mm, voir fig. 1.

40

Avant le montage

Evacuation de l'air à l'extérieur

L'air vicié est évacué vers le haut par un
conduit d'aération ou directement à l'air
libre par traversée du mur extérieur.

D

L'air vicié ne doit jamais être évacué
vers une cheminée en service, rejetant des
fumées ou des gaz de combustion, ni vers
un conduit servant à l'aération de locaux
dans lesquels se trouvent des foyers à
combustibles solides, liquides et gazeux.

Le mode d'évacuation de l'air vicié
devra être conforme aux arrêtés
municipaux, préfectoraux, et aux
prescriptions légales (par ex. aux
ordonnances publiques applicables au
bâtiment).

Si l'air vicié doit être évacué par des
cheminées d'évacuation des fumées et gaz
de combustion qui ne sont pas en service,
veuillez respecter la réglementation locale
et nationale applicable.

D

Si la hotte évacue l'air à l'extérieur et
si le logement comporte des moyens de
chauffage (tels par ex. des appareils de

chauffage au gaz, au fuel ou au charbon,
chauffe-eau instantanés ou à accumulation)

raccordés à une cheminée, veiller
impérativement à ce que l'apport d'air
soit suffisant pour assurer la marche du

chauffage à combustion.
Un fonctionnement sans risque est

possible si la dépression dans le local où le
foyer de chauffage est implanté ne
dépasse pas 4 Pascals (0,04 mbars).

On y parvient en présence d'ouvertures
non obturables ménagées par ex. dans les
portes, fenêtres et en association avec des
ventouses télescopiques d'admission/
évacuation de l'air à travers la maçonnerie
ou par d'autres mesures techniques telles
qu'un verrouillage réciproque ou assimilé
permettant à l'air d'affluer pour assurer la
combustion.

En cas d'afflux d'air insuffisant, risque
d'intoxication par réaspiration des gaz
de combustion.

La présence d'une ventouse télescopique
d'apport et d'évacuation d'air ne suffit pas
à assurer le respect de la valeur limite.

Remarque: lors de l'évaluation de la situati­on, toujours tenir compte de l'ensemble
des moyens d'aération du logement. Cette
règle ne vaut généralement pas si vous uti­lisez des appareils de cuisson (table de
cuisson et cuisinière à gaz).

Si la hotte recycle l'air aspiré au moyen
d'un filtre au charbon actif, son
fonctionnement ne s'assortit d'aucune
restriction.

Si l'air vicié traverse le mur extérieur,

utilisez une ventouse télescopique.

120
150

120
150

Air évacue

717-

1116

41

Avant le montage

Pour que la hotte aspirante ait le
meilleur rendement, veillez à ce que:

❑

Le conduit d'évacuation soit court et lisse.

❑

Il ait le moins possible de coudes.

❑

Il ait le plus fort diamètre et que les
coudes soient les plus arrondis possibles.

L'emploi de conduits d'air vicié longs,
rugueux, formant de nombreux coudes
ou d'un trop petit diamètre fait
descendre le débit d'air en dessous du
débit optimal, tout en accroissant le
bruit d'aspiration.

몇 Si des réclamations résultent de la

conception et de la pose de la

conduite, le fabricant de la hotte

aspirante décline toute garantie.

❑

Conduits de section ronde:

Nous recommandons
recommandons des conduits au diamètre
intérieur de 150 mm mais de 120 mm
minimum.

❑

Les conduits plats doivent avoir une
section intérieure équivalente au

diamètre intérieur des conduits ronds.

Les conduits ne doivent comporter
aucun coude prononcé.

120 mm l = 113 cm

2

de section

150 mm l = 177 cm2de section.

❑

Si les conduits ont des diamètres
différents: utilisez du ruban adhésif à

étancher.

❑

Si la hotte évacue l'air à l'extérieur,

veillez à ce que l'apport d'air soit suffisant.

Mode Air recyclé

❑ Avec filtre à charbon actif, lorsqu'il n'est

pas possible d'évacuer l'air aspiré par la
hotte.

몇 Vous pouvez vous

procurer le kit de
montage complet
auprès de votre

revendeur spécialisé.

Vous trouverez les
numéros de référence
des accessoires
correspondants à la fin
de la présente notice
d'utilisation.

Branchement du conduit d'évacua­tion l 150 mm:

❑

Fixez le conduit
d'évacuation
directement sur
l'orifice.

Branchement du conduit d'évacua­tion l 120 mm:

❑ Fixez le manchon

réducteur
directement sur
l'orifice du
manchon à air.

❑ Fixez le tuyau

d'air vicié contre
le manchon
réducteur.

Air recyclé

808­1212

42

Air évacue Air recyclé

30,0 32,0

Sous réserve de modifications constructives dans
l’intérêt du progrès technique.

Avant le montage

Préparation du mur

❑

Le mur doit être bien plat et vertical.

❑

Utilisez des chevilles pour assurer une
retenue ferme.

Poids en kg:

Conversion du mode Air
évacué au mode Air recyclé

Conversion de la commande
électronique au mode Air recyclé:

❑

La hotte est livrée réglée en série sur le
mode Air évacué.

❑

Pour effectuer la conversion, il faut que
la hotte aspirante soit raccordée
électriquement mais hors tension.

1. Appuyer sur la touche 0 puis la

maintenir enfoncée.

2. Pendant que la mention { 0 est

allumée, appuyez en plus sur la
touche ! jusqu'à ce que la mention ã
s'allume. Ensuite, relâchez la touche.

❑

La mention ã s'éteint au bout d'un
temps bref. La commande électronique
est désormais réglée sur le mode Air
recyclé.

❑

Pour convertir à nouveau la commande
électronique sur le mode Air évacué
(affichage de la lettre

#), il suffit de

répéter les opérations décrites aux
points 1. et 2. ci-dessus.

Branchement électrique

La fiche mâle de la hotte aspirante ne
pourra être branchée que dans une prise
secteur à contacts de terre réglementaire­ment posée. Installer cette prise autant que
possible directement derrière le capotage
de la hotte.

❑

La prise à contacts de terre doit être
raccordée à son propre circuit.

❑

Si, après le montage de la hotte
aspirante, la prise à contacts de terre
n'est plus accessible, il faudra installer
un dispositif de coupure, comme s'il
s'agissait d'un branchement définitif.

Si le cordon doit être raccordé
définitivement au secteur:

Dans ce cas, le branchement de la hotte
ne pourra être effectué que par un
électricien-installateur agréé auprès de la
compagnie locale/nationale distributrice
d'électricité.

Prévoir un dispositif de coupure côté
secteur. Valent comme tel les
commutateurs dont l'ouverture entre
contacts dépasse 3 mm et qui sectionnent
tous les pôles. Figurent parmi eux
également les disjoncteurs et contacteurs.

몇 Si le cordon d'alimentation de cet

appareil a été endommagé, il faut confier
son remplacement au fabricant ou à son
service après-vente, ou encore à une
personne possédant des qualifications
identiques, pour éviter de créer des
risques.

Caractéristiques électriques:

Vous les trouverez après avoir retiré le
cadre pour filtre, sur la plaque signalétique,
à l’intérieur de l’appareil.

몇 Toujours mettre l'appareil hors tension

avant d'effectuer des réparations.
Longueur du cordon de branchement:

1,30 m.

Cette hotte aspirante est conforme aux
dispositions CE sur l'antiparasitage des
appareils électriques.

43

Encastrement

Remarque: rappellez-vous que vous aurez
peut-être des accessoires spéciaux à
monter.

5. Vissez la cornière de retenue supérieure
ainsi que les deux cornières inférieures

6. Accrochez la hotte. A l'aide des vis de
réglage, ajustez sa hauteur et sa
verticalité.

몇 Vérifiez si les 4 trous de fixation

inférieurs ont été correctement
marqués ; le cas échéant, marquez à
nouveau leur emplacement.

Cette hotte aspirante est prévue pour le
montage contre le mur de la cuisine.

1. Retirer le filtre à graisse (voir la notice
d'utilisation).

2. Sur le mur, tracez une ligne médiane
allant du plafond jusqu'au bord inférieur
de la hotte aspirante.

3. A l'aide du gabarit, marquez sur le mur
les emplacements des vis ainsi que,
pour faciliter l'opération, les contours de
la zone dans laquelle il faudra
accrocher la hotte.

몇 Veillez bien à la présence d'un écart

minimum de 550 mm entre la hotte
aspirante et les foyers électriques.
Le bord inférieur du gabarit représente le
bord inférieur de la hotte aspirante.

4. Percez 2 trous pour la cornière de
retenue supérieure et 2 trous pour la
cornière de retenue inférieure, de 8 mm
de diamètre chacun, puis enfoncez les
chevilles jusqu'à ce qu'elles affleurent
avec le mur.

550 min.
Recommandé 650

44

Encastrement

10. Raccorder la hotte aux tuyaux.

11. Mettez les 3 tubes au néon en place et

posez la plaque en verre (voir la
rubrique sur le changement des tubes).

12. Réalisez le raccordement électrique de
la hotte.

15. Soulever l'élément supérieur puis le
visser au moyen de deux vis contre la
cornière de retenue.

1.

2.

3.

16. Remettre le filtre à graisse en place (voir
la notice d'utilisation).

550 min.

Recommandé 650

07. Retirez la hotte aspirante. Percez les

4 trous de fixation inférieurs (8 mm de
diamètre) puis enfoncez les chevilles
jusqu'à ce qu'elles affleurent avec le
mur.

08. Accrochez la hotte aspirante puis vis-

sez les 4 vis restantes à fond pour la
fixer.

09. Collez une par une les pellicules

plastique de protection sur les trous
des 2 vis de fixation inférieures situés
sur la grille protectrice.

13. Retirez la pellicule de plastique
protégeant les deux capots en inox.

몇 Evitez d'endommager les surfaces

lisses en acier inox.

Prudence : les côtés intérieurs des capots
de hotte peuvent présenter des arêtes
vives. Risques de blessures.
Nous recommandons de porter des gants
de protection pendant le montage.

14. Insérer l'un dans l'autre les deux
éléments du capotage-cheminée (les
fentes de l'élément télescopique
supérieur doivent être tournées vers le
bas) puis les introduire dans la découpe
ménagée à cet effet dans la hotte
aspirante.

몇 Evitez de rayer les éléments du

capotage-cheminée au moment de les
introduire l'un dans l'autre. Dans ce
but, placez par exemple le gabarit sur
les arêtes de l'élément inférieur.

45

Gebruiksmogelijkheden

Gebruik met luchtafvoer:

❑ De ventilator van de afzuigkap zuigt de

keukenwasem aan en leidt deze via het
vetfilter naar buiten.

❑ Het vetfilter neemt de vaste

bestanddelen van de keukenwasem op.

❑ De keuken blijft in grote mate vrij van vet

en reuk.

D

Als de wasemafzuigkap wordt
gebruikt met luchtafvoer en tegelijkertijd
schoorsteenafhankelijke stook­installaties worden gebruikt (zoals gas-,

olie- of kolenstookapparaten, geisers,
warmwaterbereidingsapparaten) moet voor

voldoende aanvoer van lucht
worden gezorgd, die nodig is voor de

verbranding.
Gebruik zonder gevaar is mogelijk als de

onderdruk van 4 Pa (0,04 mbar) in de
opstellingsruimte van de stookinstallatie niet
wordt overschreden.

Dit kan men bereiken wanneer er door
niet-afsluitbare openingen, bijv. in deuren,
ramen en d.m.v. luchtaanvoer-/
luchtafvoersleuven in de muur of door
andere technische maatregelen, zoals
wederzijdse vergrendeling e.d.,
verbrandingslucht kan toestromen.

Wanneer er onvoldoende lucht wordt
aangevoerd, bestaat er vergiftigingsge­vaar door teruggezogen verbrandings­gassen.

Alleen een muurkast voor luchttoevoer en
luchtafvoer is geen waarborg voor het
aanhouden van de grenswaarde.

Opmerking: bij de beoordeling moet altijd
de complete ventilatie van de woning in
acht worden genomen. Bij het gebruik van
kookapparatuur, bijvoorbeeld kookplateau
en gasfornuis, wordt deze regel niet
toegepast.

Als de wasemafzuigkap wordt gebruikt met
luchtcirculatie en actieve-koolfilter is het
gebruik zonder beperking mogelijk.

Gebruiksaanwijzing:

Gebruik met circulatielucht:

❑ Hiertoe moet een koolstoffilter worden

ingebouwd (zie Filter en onderhoud).

몇 De complete montageset en de

reservefilters zijn verkrijgbaar bij de
vakhandel.

De desbetreffende toebehorennummers
vindt u achterin deze gebruiksaanwijzing.

❑ De ventilator van de wasemafzuigkap

zuigt de keukendamp aan en leidt deze
door het vetfilter en het koolstoffilter
gereinigd terug naar de keuken.

❑ Het vetfilter neemt de vettige bestand-

delen van de keukendamp op

❑ Het koolstoffilter bindt de reukstoffen.

몇 Als er geen koolstoffilter wordt

gemonteerd, worden de reukstoffen in de
keukendamp niet gebonden.

46

Vóór het eerste gebruik

Belangrijke aanwijzingen:

❑ Deze gebruiksaanwijzing geldt voor

verschillende uitvoeringen van het
apparaat. Het is mogelijk dat er een
aantal kenmerken worden beschreven
die niet van toepassing zijn op uw
apparaat.

❑ Deze afzuigkap voldoet aan de geldende

veiligheidsvoorschriften.
Reparaties mogen uitsluitend worden

uitgevoerd door een vakman.

Door ondeskundige reparaties kunnen
aanzienlijke gevaren voor de
gebruiker ontstaan.

❑ Lees de gebruiksaanwijzing zorgvuldig

voordat u het nieuwe apparaat gebruikt.
Ze bevat belangrijke informatie voor uw
veiligheid en voor het gebruik en het
onderhoud van het apparaat.

❑ Bewaar de gebruiksaanwijzing en het

montagevoorschrift zorgvuldig, eventueel
voor een volgende bezitter van het
apparaat.

❑ Dit apparaat is gekenmerkt

in overeenstemmig met
de Europese richtlijn
2002/96/EG betreffende
afgedankte elektrische en
elektronische apparatuur
(waste electrical and
electronic equipment –
WEEE).
De richtlijn geeft het kader aan voor de in
de EU geldige terugneming en
verwerking van oude apparaten.

Storingen

Wanneer op de indicatie een #of een

ã

wordt weergegeven:

❑ Zie de paragraaf "Filters en onderhoud".

Als de afzuigkap niet kan worden
bediend:

❑ De afzuigkap uitschakelen door de

stekker uit het stopcontact te trekken of
de zekering uit te schakelen en geduren­de ca. 1 minuut uitgeschakeld laten.
Daarna opnieuw inschakelen.

Bij eventuele vragen of storingen kunt u
bellen met de klantenservice.

(Zie de lijst met klantenservicecentra).

Geeft u bij het telefoongesprek op:

Instelling van de
verzadigingsaanduiding

Als een verandering van de afvoerkap (wer­king met luchtafvoer of met luchtcirculatie)
nodig is, moet de verzadigingsaanduiding
voor de filters overeenkomstig worden
ingesteld (zie het montagevoorschrift).

E-nr. FD

Vul het nummer in de bovenstaande vakjes
in. De nummers staan op het typeplaatje
dat u vindt in de binnenruimte van de
afzuigkap nadat u het filterrooster hebt
verwijderd.

몇 De fabrikant van de afzuigkap is niet

aansprakelijk voor reclamaties die terug
te leiden zijn op de planning en
uitvoering van de buisleiding.

47

Vóór het eerste gebruik

Veiligheidsvoorschriften

몇

Onder de afzuigkap niet flamberen.

Brandgevaar bij het vetfilter door

! opstijgende vlammen.

몇 De kookzones moeten altijd zijn bedekt

met pannen.

몇 Gebruik van de afzuigkap boven een

haard voor vaste en gasvormige
brandstoffen (kolen, hout, enz.) is niet
toegestaan (zie de montagehandleiding).

몇 Gebruik niet alle kookzones gedurende

een lange tijd (max. 15 minuten) tegelijk op
de hoogste stand, anders bestaat er gevaar
van brandwonden bij het aanraken van de
behuizingsoppervlakken en risico van
beschadiging van de afzuigkap. Bij gebruik
van de afzuigkap boven een kookplaat
waarvan drie of meer kookzones tegelijk
worden gebruikt, moet de afzuigkap op de
hoogste stand worden gezet.

몇 De afzuigkap alleen gebruiken met

aangebrachte glasplaat.

몇 Indien het apparaat beschadigd is, mag

u het niet in gebruik nemen.

몇 Aansluiting en ingebruikneming mogen

alleen door een vakman worden
uitgevoerd.

몇 Als de aansluitkabel van dit apparaat

beschadigd raakt, moet deze worden
vervangen door de fabrikant, diens
klantenservice of een andere
gekwalificeerde vakman, om gevaren te
voorkomen.

몇 Verpakkingsmateriaal volgens de

voorschriften afvoeren (zie het montage­voorschrift).

몇 Deze afzuigkap mag is uitsluitend

bedoeld voor huishoudelijk gebruik.

몇 Afzuigkap uitsluitend met

ingeschroefde lampen gebruiken.

몇 Defecte lampen dienen onmiddellijk

vervangen te worden om overbelasting van
de overige lampen te voorkomen.

몇 Afzuigkap nooit zonder vetfilter

gebruiken.

몇 Oververhit vet en olie is gemakkelijk

ontvlambaar.
Daarom gerechten met vet of olie, b.v.
patates frites, alleen onder toezicht
toebereiden.

몇 De afzuigkap voor het eerste gebruik

zorgvuldig reinigen.

몇 Geen voorwerpen op de afzuigkap

zetten.

48

몇 De keukenwasem wordt op de

doeltreffendste manier verwijderd door:

❑ Inschakelen van de afzuigkap

bij het begin van het koken.

❑ Uitschakelen van de afzuigkap

pas enkele minuten na het einde van het
koken.

Bedienen van de wasemafzuig

kap

Signaal:

❑ Bij het indrukken van een toets klinkt een

signaal ter bevestiging.

Uitschakelen van het signaal:

❑ Druk gelijktijdig op de toetsen 0 en + tot

na ca. 3 seconden een signaal klinkt.

Inschakelen van het signaal:

❑ Herhaal deze handeling.

Ventilator inschakelen:
❑ Druk op de toets +.

Gewenste ventilatorstand instellen:

❑ Druk op de toets +.

De ventilator wordt een stand hoger
ingesteld.

❑ Druk op de toets –.

De ventilator wordt een stand lager
ingesteld.

Ventilator uitschakelen:

❑ Druk op de toets 0.

De indicatie

{ gaat na korte tijd uit.

Of:

❑ Druk op de toets – een aantal keren in

totdat de ventilator wordt uitgeschakeld.
De indicatie

{ gaat na korte tijd uit.

Intensieve stand:

Met de intensieve stand wordt het hoogste
vermogen bereikt. Dit is voor korte tijd
nodig.

❑ Druk op de toets + een aantal keren in

totdat de aanduiding çgaat branden.

❑ Als de intensieve stand niet met de hand

wordt uitgeschakeld, wordt de ventilator
na 10 minuten automatisch naar stand

}

teruggeschakeld.

Uitlopen van de ventilator:

❑ Druk op de toets !.

De ventilator loopt 10 minuten in stand |,
daarbij knippert er een punt als
indicatie. Daarna wordt de ventilator
automatisch uitgeschakeld.

Verlichting:

❑ De verlichting kan op elk moment

worden gebruikt, ook als de ventilator is
uitgeschakeld.

❑ Instellen van de lichtsterkte van de

onderverlichting:

Houd de toets

a ingedrukt tot de

gewenste lichtsterkte is bereikt.

Bedienen van de wasemafzuig

kap

Bovenver­lichting

Ventilator uit

Ventilator lager

Ventilator aan en
hoger
Intensieve stand

Aanduiding

ventilatorstand

Uitlopen

van de

ventilator

Onderver­lichting

49

Filter en onderhoud

Vetfilters:

Voor de opname van de vettige bestand­delen van de keukenwasem worden
metalen vetfilters gebruikt.

De filtermatten bestaan uit onbrandbaar
materiaal.

Let op:

Bij toenemende verzadiging met
vethoudende resten neemt de ontvlam­baarheid toe en kan de werking van de
wasemafzuigkap nadelig worden beïnvloed.

Belangrijk:

Het op tijd reinigen van de metalen vetfilters
voorkomt brandgevaar dat kan ontstaan
door ophoping van warmte tijdens het
frituren of braden.

Verzadigingsaanduiding:

#

Bij verzadiging van de vetfilters klinkt na het
uitschakelen van de ventilator gedurende
6 seconden een signaal en brandt de
aanduiding #. Uiterlijk dan moeten de
vetfilters worden gereinigd.

Reiniging van de metalen vetfilters:

❑ Bij normaal bedrijf (dagelijks 1 tot 2 uur)

moet de metalen vetfilter 1 x per maand
worden gereinigd.

❑ De filters kunnen worden gereinigd in de

vaatwasmachine. Daarbij is een lichte
verkleuring mogelijk.

Belangrijk:

Zeer verzadigde vetfilters niet samen met
vaatwerk reinigen.

❑ Als de filters met de hand worden

gereinigd, moeten deze eerst in een heet
sopje worden gezet om het vuil los te
weken.
Gebruik geen agressieve, zuur- of
looghoudende reinigingsmiddelen.
Daarna afborstelen, goed schoon­spoelen en laten afdruipen.

2. Reinig de vetfilters.

3. Breng de gereinigde vetfilters weer aan.

4. Schakel de aanduiding

#

uit.

❑ Druk op de toets 0.

Metalen vetfilters verwijderen en
aanbrengen:

Attentie: De halogeenlampen moeten

uitgeschakeld en afgekoeld zijn.

1. Druk de blokkering van de vetfilters in de
richting van de pijl in en klap de vetfilters
naar beneden.
Houd hierbij uw andere hand onder de
vetfilters.

50

Verzadigingsaanduiding: ã

Bij verzadiging van het actieve-koolfilter
klinkt na het uitschakelen van de ventilator
gedurende 6 seconden een signaal en gaat
de aanduiding ã branden.
Uiterlijk dan moet het actieve-koolfilter
worden vervangen.

Vervangen van het actieve-koolfilter:

❑ Bij normaal gebruik (dagelijks 1 tot 2 uur)

moeten de filters met actieve kool
ongeveer 1x per jaar worden vervangen.

❑ Het actieve-koolfilter is verkrijgbaar in de

vakhandel (zie Extra toebehoren).

❑ Gebruik alleen originele filters.

Daardoor wordt een optimale werking
gewaarborgd.

Afvoer van het oude actieve-koolfilter:

❑ Actieve-koolfilters bevatten geen

schadelijke stoffen. Ze kunnen daarom
bijvoorbeeld met het huisvuil worden
afgevoerd.

Filter en onderhoud

3. Klik de sluitingen aan beide zijden vast.

4. Breng de vetfilters aan (zie Metalen

vetfilters verwijderen en aanbrengen).

5. Schakel de aanduiding ãuit.

❑ Druk op de toets 0.

Koolstoffilter:

Voor het opnemen van de reukstoffen als
de afzuigkap werkt met luchtcirculatie.

Let op:

Bij toenemende verzadiging met
vethoudende resten neemt de ontvlam­baarheid toe en kan de werking van de
wasemafzuigkap nadelig worden beïnvloed.

Belangrijk:

Door het koolstoffilter op tijd te vervangen,
voorkomt u brandgevaar dat kan ontstaan
door opeenhoping van warmte tijdens het
frituren of braden.

Monteren en demonteren:
Attentie: De halogeenlampen moeten

uitgeschakeld en afgekoeld zijn.

1. Verwijder de vetfilters
(zie Metalen vetfilters verwijderen en
aanbrengen).

2. Breng het koolstoffilter aan.

51

Reiniging en onderhoud

Wasemafzuigkap stroomloos maken
door de stekker uit het stopcontact te
trekken of de zekering uit te schakelen.

몇 De wasemafzuigkap niet reinigen met

schuursponsjes of met zand-, soda-, zuur­of chloorhoudende schoonmaakmiddelen!

❑ Gebruik voor het reinigen van de

wasemafzuigkap een heet sopje of een
mild schoonmaakmiddel voor het
reinigen van ruiten.

❑ Vastgekoekt vuil niet loskrabben, maar

losweken met een vochtige doek.

❑ Als de vetfilters worden gereinigd, moet

vetaanslag van de bereikbare delen van
het huis worden verwijderd. Daardoor
wordt brandgevaar voorkomen en blijft
de optimale werking in stand.

몇 De bedieningstoetsen alleen reinigen

met een mild afwasmiddel en een zachte,
vochtige doek.
Geen edelstaalreiniger gebruiken voor de
bedieningstoetsen.

Edelstalen oppervlakken:

❑ Gebruik een milde, niet-schurende

edelstaalreiniger.

❑ Reinig alleen in de slijprichting.
❑ Wij adviseren onze edelstaalreiniger

nr. 461731.
Het besteladres vindt u in het
bijgevoegde serviceboekje.

Aluminium-, lak- of kunststofopper­vlakken:

❑ Geen droge doeken gebruiken.
❑ Gebruik een mild glasreinigingsmiddel.
❑ Gebruik geen agressieve, zuur- of

looghoudende reinigingsmiddelen.

Neem de garantievoorwaarden in het
bijgevoegde serviceboekje in acht.

4. Breng de lampenring weer aan.

5. Herstel de stroomtoevoer door de

stekker in het stopcontact te steken of
de zekering in te schakelen.

N.B: Controleer of de lampen goed zijn
aangebracht als de verlichting niet goed
werkt.

Lamp vervangen

1. Schakel de wasemafzuigkap uit en maak
het apparaat stroomloos door de stekker
uit het stopcontact te trekken of de
zekering uit te schakelen.

몇 De halogeengloeilampen worden zeer

heet tijdens het gebruik. Ook nadat ze zijn
uitgeschakeld bestaat er nog enige tijd
verbrandingsgevaar.

2. Verwijder de lampenring met behulp van
een schroevendraaier of iets dergelijks.

3. Vervang de halogeengloeilamp (gewone
halogeengloeilamp, 12 V, max. 20 watt,
voetje G4).
Let op: plugfitting.
Gebruik een schone doek om de
gloeilampen vast te pakken.

52

Lamp vervangen

Tl-lampen:

1. Schakel de afzuigkap uit en maak hem

stroomloos door de stekker uit het stop­contact te trekken of door de zekering uit
te schakelen.

몇 De tl-lampen worden zeer heet tijdens

het gebruik. Ook na uitschakeling bestaat
nog enige tijd het risico van brandwonden.

2. Verwijder de vetfilters (zie Demonteren
en monteren van de metalen vetfilters).

3. Til de glasplaat op.
Steek daartoe uw vinger door de
opening.

4. Verwijder de glasplaat.

6. Breng de glasplaat weer aan.

7. Laat de glasplaat voorzichtig zakken.

몇 Verwondingsgevaar!

5. Vervang de tl-lamp (gangbare tl-lamp,
FM 730, 11 watt).

몇 Breukrisico!

De 3 tl-lampen aanbrengen en de glas­plaat terugplaatsen.

53

Belangrijke voorschriften

Montagevoorschrift:

몇 Gebruik van de afzuigkap boven een

haard voor vaste en gasvormige
brandstoffen (kolen, hout, enz.) is niet
toegestaan (zie de montagehandleiding).

몇 Hoe kleiner de afstand tussen wase-

mafzuigkap en branders is, hoe groter de
mogelijkheid is dat zich door opstijgende
waterdamp onder aan de wasemafzuigkap
druppels kunnen vormen.

몇 Oude apparaten zijn geen waardeloos

afval. Door een milieubewuste afvoer
kunnen waardevolle materialen opnieuw
worden gebruikt.
Maak het oude apparaat onbruikbaar
voordat u het afvoert.

몇 Uw nieuwe apparaat wordt tijdens het

vervoer beschermd door de verpakking.
Alle gebruikte materialen zijn milieu­vriendelijk en kunnen opnieuw worden
gebruikt. Lever uw bijdrage door de
verpakking milieubewust af te voeren.

Informeer bij uw vakhandel of bij de
gemeente naar de beste manier om uw
oude apparaat en de verpakking af te
voeren.

몇 De glasplaat en de tl-lampen zijn

afzonderlijke verpakt.

몇 De wasemafzuigkap is geschikt voor

gebruik met luchtafvoer of met lucht­circulatie.

몇 De wasemafzuigkap altijd boven het

midden van het fornuis aanbrengen.

몇 Minimumafstand tussen elektrische

kookzones en de onderkant van de
wasemafzuigkap: 550 mm, afb. 1.

120
150

54

Voor de montage

Afzuigkap met luchtafvoer

De afvoerlucht wordt via een afvoerschacht
naar boven of rechtstreeks door de
buitenmuur naar buiten geleid.

D

De afvoerlucht mag niet worden
afgevoerd via een in gebruik verkerende
rook- of afvoergasschoorsteen of via een
schacht die dient voor de ventilatie van
ruimten waarin stookinstallaties zijn
opgesteld.

Bij de afvoer van afvoerlucht moeten de
officiële en wettelijke voorschriften (bijv.
nationale bouwvoorschriften) worden
nageleefd.

Als de lucht wordt afgevoerd via een in
gebruik verkerende rook- of afvoergas­schoorsteen moet de toestemming van de
bevoegde instantie worden verkregen.

D

Als de wasemafzuigkap wordt
gebruikt met luchtafvoer en tegelijkertijd
schoorsteenafhankelijke stook­installaties worden gebruikt (zoals gas-,

olie- of kolenstookapparaten, geisers,
warmwaterbereidingsapparaten) moet

voor voldoende aanvoer van lucht
worden gezorgd, die nodig is voor de

verbranding.
Gebruik zonder gevaar is mogelijk als de

onderdruk van 4 Pa (0,04 mbar) in de
opstellingsruimte van de stookinstallatie
niet wordt overschreden.

Dit kan men bereiken wanneer er door
niet-afsluitbare openingen, bijv. in deuren,
ramen en d.m.v. luchtaanvoer-/
luchtafvoersleuven in de muur of door
andere technische maatregelen, zoals
wederzijdse vergrendeling e.d.,
verbrandingslucht kan toestromen.

Wanneer er onvoldoende lucht wordt
aangevoerd, bestaat er vergiftigings­gevaar door teruggezogen
verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en
luchtafvoer is geen waarborg voor het
aanhouden van de grenswaarde.

Opmerking: bij de beoordeling moet altijd
de complete ventilatie van de woning in
acht worden genomen. Bij het gebruik van
kookapparatuur, bijvoorbeeld kookplateau
en gasfornuis, wordt deze regel niet
toegepast.

Als de wasemafzuigkap wordt gebruikt met
luchtcirculatie en actieve-koolfilter is het
gebruik zonder beperking mogelijk.

Als de afvoerlucht door de buitenmuur
wordt geleid, moet een telescoop-muur-

kast worden gebruikt.

120
150

Luchtafvoer

717-

1116

55

Voor de montage

Optimaal vermogen van de wasem-afzu­igkap:

❑

Korte, gladde luchtafvoerpijp.

❑

Zo min mogelijk bochten.

❑

Zo groot mogelijke buisdiameter en grote
bochten.

Gebruik van lange, ruwe luchtafvoer­buizen, veel buisbochten of kleine
buisdiameters vermindert de
afzuigcapaciteit en veroorzaakt
bovendien hardere geluiden.

몇 De fabrikant van de afzuigkap is

niet aansprakelijk voor reclamaties

die terug te leiden zijn op de

planning en uitvoering van de

buisleiding.

❑

Ronde buizen:

wij adviseren
een inwendige diameter van 150 mm,
echter minstens 120 mm.

❑

Platte kanalen moeten een gelijk­waardige inwendige diameter als

ronde buizen hebben.

Ze dienen geen scherpe bochten te
hebben.

l 120 mm ca. 113 cm

2

l 150 mm ca. 177 cm

2

❑

Bij afwijkende buisdiameters:

dichtstrips gebruiken.

❑

Bij gebruik van de wasemafzuigkap
met luchtafvoer moet voor voldoende

luchttoevoer worden gezorgd.

Gebruik met circulatielucht

❑ Met een koolstoffilter, indien gebruik met

afvoerlucht niet mogelijk is.

몇 De complete

montageset is
verkrijgbaar bij de

vakhandel.

De desbetreffende
toebehorennummers
vindt u achterin deze
gebruiksaanwijzing.

Aansluiting luchtafvoerpijp l 150 mm:

❑

Luchtafvoerpijp
rechtstreeks aan
de luchtaan­sluiting
bevestigen.

Aansluiting luchtafvoerpijp l 120 mm:

❑ Verloopstuk

rechtstreeks aan
de luchtaansluiting
bevestigen.

❑ Luchtafvoerbuis

bevestigen aan het
verloopstuk.

Lucht-

circulatie

808­1212

56

Luchtafvoer Luchtcirculatie

30,0 32,0

Constructiewijzigingen in het kader van technische
verbeteringen voorbehouden.

Voor de montage

Voorbereiden van de muur

❑

De muur moet vlak en loodrecht zijn.

❑

Pluggen moet stevig kunnen worden
bevestigd.

Gewicht in kg:

Wijzigen luchtafvoer ­luchtcirculatie

Elektronische besturing instellen op
werking met luchtcirculatie.

❑

Standaardinstelling is werking met
luchtafvoer.

❑

De wasemafzuigkap moet aangesloten
en uitgeschakeld zijn.

1. Toets 0 indrukken en vasthouden.

2. Terwijl de indicatie

{ brandt, ook de

toets ! indrukken, tot de indicatie ã
uitgaat.
Daarna de toetsenloslaten.

❑

De indicatie ã gaat na korte tijd uit. De
elektrische besturing is ingesteld op
werking met luchtcirculatie.

❑

Door het herhalen van de stappen 1 en
2 wordt de elektrische besturing weer

ingesteld op werking met luchtafvoer
(aanduiding #).

Elektrische aansluiting

De wasemafzuigkap mag alleen worden
aangesloten aan een volgens de voor­schriften geïnstalleerd, geaard stopcontact.
Het geaarde stopcontact moet indien
mogelijk vlak achter de schoorsteenaf­scherming worden aangebracht.

❑

Het geaarde stopcontact moet via een
eigen stroomkring zijn aangesloten.

❑

Indien het geaarde stopcontact na
montage van de afzuigkap niet meer
toegankelijk is, moet een scheidings­voorziening worden aangebracht, zoals
bij een vaste aansluiting.

Als vaste aansluiting nodig is:

De wasemafzuigkap mag uitsluitend door
een erkende installateur worden
aangesloten.

In de installatie moet een scheidingsvoor­ziening worden aangebracht. Als
scheidingsvoorzieningen gelden
schakelaars met een contactopening van
meer dan 3 mm en uitschakeling met alle
polen. Daarbij horen aardlekschakelaars en
veiligheidsschakelaars.

몇 Als de elektriciteitskabel van het

apparaat beschadigd raakt, moet deze
worden vervangen door de klantenservice
van de fabrikant of door een gekwalificeerd
vakman, om gevaren te voorkomen.

Elektrische gegevens:

staan op het typeplaatje in de binnenruimte
van het apparaat vermeld en zijn zichtbaar
als het filterframe wordt afgenomen.

몇 Bij reparaties moet de wasemafzuig-

kap altijd stroomloos worden gemaakt.

Lengte van de aansluitkabel: 1,30 m.

Deze wasemafzuigkap voldoet aan de EG­bepalingen voor radio-ontstoring.

57

Inbouwen

De wasemafzuigkap is voorzien voor
montage aan de keukenmuur.

1. Vetfilter verwijderen (zie de gebruiks-

aanwijzing).

2. Van het plafond tot aan de onderkant

van de wasemafzuigkap een middellijn
op de muur aftekenen.

3. Met behulp van het sjabloon plaatsen

voor de schroeven op de muur
aftekenen en de omtrek aftekenen om
het ophangen te vergemakkelijken.

몇 Bij elektrische kookzones de

minimumafstand van 550 mm tussen de
kookzone en de afzuigkap in acht nemen.
De onderste rand van het sjabloon duidt de
onderste rand van de wasemafzuigkap
aan.

4. 2 gaten voor de bovenste en 2 gaten

voor de onderste bevestigingshaak
ø 8 mm boren en de pluggen er geheel
indrukken.

Opmerking: let op eventueel te monteren
extra toebehoren.

5. De bovenste en de twee onderste
bevestigingshaken vastschroeven.

6. De wasemafzuigkap ophangen.
Met de instelschroeven de juiste hoogte
en horizontale positie bepalen.

몇 Controleren of de 4 onderste

bevestigingsgaten correct zijn
afgetekend, eventueel opnieuw
aftekenen.

min. 550
advies 650

58

Inbouwen

07. De wasemafzuigkap verwijderen.

De 4 onderste bevestigingsgaten
ø 8 mm boren en de pluggen er geheel
indrukken.

08. De afzuigkap ophangen en met de

resterende 4 schroeven vastschroeven.

09. Plak beschermfolie over de gaten van

de 2 onderste bevestigingsschroeven in
het veiligheidsrooster.

10. Buisverbinding tot stand brengen.

11. De 3 tl-lampen aanbrengen en de

glasplaat terugplaatsen.

12. Elektrische aansluiting van de afzuigkap
tot stand brengen.

15. Het bovenste deel omhoog tillen en
met twee schroeven opzij op de
bevestigingshaak schroeven.

1.

2.

3.

16. Vetfilter weer aanbrengen (zie de
gebruiksaanwijzing).

min. 550
advies 650

13. Beschermfolie van beide
schoorsteenafschermstukken
verwijderen.

몇 Voorkom beschadiging van de

kwetsbare oppervlakken.

Voorzichtig: De binnenzijden van de
schoorsteenafschermstukken kunnen
scherpe randen hebben – kans op letsel.
Wij adviseren u bij de montage werkhand­schoenen te dragen.

14. De beide delen van de schoorsteenaf­scherming in elkaar schuiven
(openingen op het bovenste
telescoopdeel naar beneden) en in de
uitsparing op de wasemafzuigkap
plaatsen.

몇 Voorkom beschadiging bij het in

elkaar schuiven door bijvoorbeeld het
montagesjabloon ter bescherming over
de rand van de onderste schoor­steenafscherming te leggen.

59

Modi di funzionamento

Funzionamento a scarico d'aria:

❑ Il ventilatore della cappa aspirante aspira

i vapori di cottura e li invia all'aperto
attraverso il filtro antigrasso.

❑ Il filtro antigrasso trattiene i componenti

grassi dei vapori di cottura.

❑ La cucina resta completamente libera da

grasso e odori.

D

Per il funzionamento a scarico d'aria
della cappa aspirante, con contempora­neo funzionamento di combustioni
dipendenti dal camino (come p. es.

apparecchi di riscaldamento a gas, olio
combustibile oppure a carbone,
scaldacqua a flusso continuo, scaldabagni)

è necessario provvedere ad una
sufficiente alimentazione dell'aria, che è

necessaria al focolare per la combustione.
Un funzionamento senza pericolo è

possibile, se nel locale d'installazione del
focolare non viene superata la depressione
di 4 Pa (0,04 mbar).

È possibile conseguire ciò quando l'aria per
la combustione può continuare ad affluire
attraverso aperture non chiudibili, per es. in
di porte, finestre ed in combinazione con
cassette murali per l'alimentazione/
espulsione dell'aria o con altre misure
tecniche, come interdizione reciproca e
simili.

Se l'aria di alimentazione non è
sufficiente, sussiste pericolo
d'intossicazione a causa di ritorno di gas
combusti.

Un cassetta murale di alimentazione/
scarico dell'aria da sola non garantisce il
rispetto del valore limite.

Nota: Nella stima si deve considerare
sempre il bilancio totale dell'aerazione
dell'abitazione. Questa regola non si
applica per il funzionamento di apparecchi
di cottura, p. es. piano di cottura e cucina a
gas.

Se la cappa aspirante viene usata in
funzionamento a ricircolo d'aria - con filtro a
carbone attivo -, quest'uso è consentito
senza limitazioni.

Istruzioni per l’uso:

Funzionamento a ricircolo d'aria:

❑ A questo scopo è necessario montare

un filtro a carbone attivo (vedi capitolo
"Filtri e manutenzione").

몇 Potete acquistare presso il fornitore

specializzato il set di montaggio

completo ed il filtro di ricambio.
Trovate i relativi numeri degli accessori
alla fine di queste istruzioni per l'uso.

❑ Il ventilatore della cappa aspirante aspira

i vapori di cottura, li invia attraverso il
filtro grassi ed il filtro a carbone attivo e li
immette di nuovo depurati nella cucina.

❑ Il filtro grassi trattiene i componenti

grassi dei vapori di cottura.

❑ Il filtro a carbone attivo fissa gli odori.

몇 Se non si monta un filtro a carbone

attivo, non possono essere fissati gli odori
dei vapori di cottura.

60

Precede la prima utilizzazione

Primo impiego:

❑ Questo libretto di istruzioni per l'uso

èprevisto per più versioni dell'
apparecchio. É possibile che siano
descritti singoli particolari della dotazio­ne, che non riguardano il Vostro appa­recchio.

❑ Questa cappa aspirante è conforme alle

pertinenti norme di sicurezza.
Le riparazioni devono essere eseguite

solo da personale specializzato.

Le riparazioni non eseguite a regola
d'arte possono causare pericoli gravi
per l'utilizzatore.

❑ Prima di usare il nuovo apparecchio, leg-

gete attentamente le istruzioni per l'uso.
Esse contengono informazioni importanti
per la Vostra sicurezza, e anche per l'uso
e la manutenzione dell'apparecchio.

❑ Conservate bene il libretto delle istruzioni

per l'uso e il montaggio, per un eventuale
successivo proprietario.

❑ Questo apparecchio dis-

pone di contrassegno
ai sensi della direttiva
europea 2002/96/CE in
materia di apparecchi
elettrici ed elettronici
(waste electrical and
electronic equipment –
WEEE).
Questa direttiva definisce le norme per la
raccolta e il riciclaggio degli apparecchi
dismessi valide su tutto il territorio
dell’Unione Europea.

Guasti

Se nel display compare una #oppure ã:

❑ Vedi capitolo "Filtri e manutenzione".

Se la cappa aspirante non risponde al
comando:

❑ Togliere tensione alla cappa aspirante

per ca. 1 minuto estraendo la spina di
alimentazione o disinserendo
l'interruttore di sicurezza.
Quindi inserire di nuovo.

In caso di eventuali chiarimenti o di guasti,
rivolgersi al servizio assistenza clienti.

(Vedi elenco dei centri di assistenza).

In caso di chiamata, indicare i dati seguenti:

Regolazione dell'indicazione di
saturazione

Se fosse necessaria la commutazione del
tipo di funzionamento (a scarico d'aria/a
ricircolo d'aria) deve essere cambiata
conformemente anche l'indicazione di
saturazione per i filtri (vedi istruzioni per il
montaggio).

E-Nr. FD

Riportare nello specchietto qui sopra questi
dati. Essi si trovano nella targhetta
d'identificazione, dopo avere tolto la griglia
del filtro, nel vano interno della cappa
aspirante.

몇 Il produttore delle cappe aspiranti

non concede garanzia per reclami che
sono da attribuire alla progettazione ed
all’esecuzione del percorso dei tubi.

61

Precede la prima utilizzazione

Istruzioni di sicurezza

몇

Non fiammeggiare pietanze sotto la

cappa aspirante.

Pericolo d'incendio del filtro grassi

! se raggiunto delle fiamme.

몇 I fornelli devono essere sempre coperti

con pentole.

몇 Su un focolare per combustibili gassosi

e solidi (carbone, legna e simili) l'uso della
cappa aspirante è vietato (vedi capitolo
"Istruzioni per il montaggio").

몇 Non usare contemporaneamente tutti i

fornelli per un tempo prolungato
(max. 15 minuti) alla massima potenza di
riscaldamento, altrimenti sussiste pericolo di
scottatura in caso di contatto con la
superficie della carcassa oppure pericolo di
danni alla cappa aspirante. Nell'impiego
della cappa aspirante su un piano di
cottura, in caso di accensione contempora­neo di tre o più fornelli, accendere la cappa
aspirante alla massima velocità.

몇 Usare la cappa aspirante solo con

lastra di vetro applicata.

몇 Se l'apparecchio è danneggiato, non

dovete metterlo in funzione.

몇 L'allacciamento e la messa in funzione

devono essere eseguiti solo da un tecnico.

몇 Se il cavo di alimentazione di questo

apparecchio viene danneggiato, per evitare
pericoli deve essere sostituito dalla casa
produttrice, dal suo servizio assistenza
clienti, oppure da una persona
specializzata.

몇 Smaltire il materiale d'imballaggio

secondo le norme (vedi capitolo "Istruzioni
per il montaggio").

몇 Questa cappa aspirante è destinata

solo all’uso domestico.

몇 Usare la cappa aspirante solo con le

lampadine avvitate.

몇 Le lampadine fulminate dovrebbero

essere sostituite subito, per evitare un
sovraccarico sulle altre lampadine.

몇 Non usare mai la cappa aspirante

senza filtro grassi.

몇 Grassi e olio surriscaldati possono

infiammarsi facilmente.
Cucinare perciò pietanze con grassi oppure
con olio, p. es. le patatine fritte, solo sotto
controllo.

몇 Alla prima messa in funzione pulire

accuratamente la cappa aspirante.

몇 Non deporre oggetti sulla cappa

aspirante.

62

Grado forte:

con il grado forte si raggiunge la massima
potenza. Questa ènecessaria per breve
tempo.

❑ Premere il tasto + più volte, finché non

compare l'indicazione ç.

❑ Se il grado forte non viene disinserito

manualmente, dopo 10 minuti il v
entilatore riduce automaticamente al
grado }.

Post-funzionamento ventilatore:

❑ Premere il tasto !.

Il ventilatore gira 10 minuti al grado

|, in

questo tempo nel display lampeggia un
punto. Poi il ventilatore si spegne auto­maticamente.

Illuminazione:

❑ L'illuminazione può essere usata

sempre, anche quando il ventilatore è
escluso.

❑ Regolazione di luminosità per

l'illuminazione inferiore:

Mantenete premuto il pulsante

a, finché

non è stata raggiunta la luminosità
desiderata.

몇 Per eliminare nel modo più efficace i

vapori di cottura:

❑ Accendere la cappa aspirante

all'inizio della cottura.

❑ Spegnere la cappa aspirante

solo alcuni minuti dopo la fine della
cottura.

Uso della cappa aspirante

Segnale acustico:

❑ Quando si preme un pulsante viene

emesso per conferma un segnale
acustico.

Disattivazione del segnale acustico:

❑ Premete contemporaneamente i pulsanti

0 e +, finché dopo ca. 3 secondi non
udite un segnale acustico.

Attivazione del segnale acustico:

❑ Ripetere il procedimento.

Accendere il ventilatore:
❑ Premere il tasto +.

Regolare il grado di aspirazione

desiderato:

❑ Premere il tasto +.

Aumento di un grado.

❑ Premere il tasto –.

Riduzione di un grado.

Spegnere il ventilatore:

❑ Premere il tasto 0.

Poco dopo l'indicazione

{ scompare.

Oppure:

❑ Premere il tasto – finché il ventilatore si

spegne.
Poco dopo l'indicazione

{ scompare.

luce
superiore

spegnere il
ventilatore

ridurre
ventilatore

accendere/
aumentare
ventilatore
Grado forte

indicazione gradi

ventilatore

post-

funzionamen-

to ventilatore

luce
inferiore

63

Filtri e manutenzione

Filtro per grassi:

Per trattenere i componenti grassi dei
vapori di cottura si utilizzano filtri
metallici per grassi.

Le stuoie filtro sono costituite da materiale
ininfiammabile.

Attenzione:

A causa della progressiva saturazione con
residui grassi, l'infiammabilità aumenta, e il
funzionamento della cappa aspirante può
essere pregiudicato.

Importante:

Pulendo tempestivamente i filtri metallici per
grassi, si previene il pericolo d'incendio, che
può essere causato da un'accumulo di
calore durante la frittura o l'arrosto.

Indicazione di saturazione:

#

Quando i filtri sono saturi, dopo avere
spento il ventilatore per 6 secondi viene
emesso un segnale acustico e nel display
compare l'indicazione

#

. Non attendere

oltre per lavare i filtri per grassi.

Pulizia dei filtri metallici per grassi:

❑ Con un uso normale (1 – 2 ore al giorno)

il filtro metallico per i grassi deve essere
lavati 1 volta al mese.

❑ Il lavaggio può essere eseguito nella

lavastoviglie. Nel lavaggio è possibile una
lieve alterazione di colore.

Importante:

non lavare i filtri metallici per grassi molto
sporchi insieme alle stoviglie.

❑ Per il lavaggio a mano, fare ammorbidire

i filtri per grassi per più ore in una
soluzione di lavaggio bollente.
Non usare detergenti corrosivi, acidi o
alcalini.
Poi spazzolare, sciacquare bene con
acqua pulita e fare sgocciolare.

2. Pulire i filtri per grassi.

3. Inserire di nuovo i filtri per grassi.

4. Cancellare l'indicazione #.

❑ Premere il tasto 0.

Smontaggio e montaggio dei filtri
metallici per grassi:

Attenzione: le lampadine alogene devono

essere spente e raffreddate.

1. Premere il dispositivo di arresto dei filtri
per grassi nel senso della freccia, ruotare
in basso e togliere i filtri.
Ciò facendo afferrare con l'altra mano da
sotto i filtri per grassi.

64

Indicazione di saturazione: ã

quando il filtro a carbone attivo è saturo,
dopo avere spento il ventilatore per 6
secondi viene emesso un segnale acustico
e nel display compare l'indicazione ã.
Non attendere oltre per lavare il filtro a
carbone attivo.

Cambio del filtro a carbone attivo:

❑ Nel caso di servizio normale (da 1 a 2

ore al giorno), i filtri a carbone attivo
devono essere sostituiti circa 1 volta
all'anno.

❑ Il filtro a carbone attivo è in vendita nel

commercio specializzato (vedi capitolo
"Accessori speciali").

❑ Usare solo filtri originali.

Così si assicura il funzionamento
ottimale.

Smaltimento del filtro a carbone attivo
usato:

❑ I filtri a carbone attivo non contengono

sostanze inquinanti. Essi possono essere
p. es. smaltiti come rifiuti comuni.

Filtri e manutenzione

3. Arrestare le linguette sui due lati.

4. Montare i filtri per grassi

(vedi "Smontaggio e montaggio dei filtri
metallici per grassi").

5. Cancellare l'indicazione ã.

❑ Premere il tasto 0.

Filtro a carbone attivo:

Per fissare gli odori nel funzionamento a
ricircolo d'aria.

Attenzione:

A causa della progressiva saturazione con
residui grassi, l'infiammabilità aumenta, e il
funzionamento della cappa aspirante può
essere pregiudicato.

Importante:

Mediante tempestiva sostituzione del filtro a
carbone attivo, si previene il pericolo
d’incendio, che può insorgere a causa di
accumulo di calore durante la preparazione
di fritture o arrosti.

Montaggio e smontaggio:
Attenzione: le lampadine alogene devono

essere spente e raffreddate.

1. Smontare i filtri per grassi (vedi
"Smontaggio e montaggio dei filtri
metallici per grassi").

2. Inserire il filtro a carbone attivo.

65

Pulizia e manutenzione

Togliere corrente alla cappa aspirante
estraendo la spina di alimentazione,
oppure togliendo il fusibile.

몇 Non pulire la cappa aspirante con

spugne dure e prodotti per pulizia
contenenti sabbia, soda, acido o cloro!

❑ Per pulire la cappa aspirante usare una

soluzione di acqua e detersivo ben
calda, oppure un detergente per vetri
delicato.

❑ Non rimovete lo sporco secco aderente

graffiandolo, ma ammorbiditelo con un
panno umido.

❑ Quando si lavano i filtri per grassi, pulire

anche i depositi di grasso sulle parti
accessibili della carcassa.
Con ciò si previene un pericolo
d'incendio e si assicura il funzionamento
ottimale.

몇 Pulire i tasti di comando solo con una

soluzione di acqua e detersivo delicato e
con un panno morbido, umido.
Per i tasti di comando non usare pulitori per
acciaio inox.

Superfici in acciaio inox:

❑ Usare un detergente per acciaio inox

delicato, non abrasivo.

❑ Pulire strofinando solo nel senso della

lucidatura.

❑ Consigliamo il nostro pulitore per acciaio

inox N° 461731.
Indirizzo di ordinazione, vedi accluso
opuscolo di service.

Superfici in alluminio, verniciate ed in
materiale sintetico:

❑ Non usare panni asciutti.
❑ Usare un detergente delicato per vetri.
❑ Non usare detergenti corrosivi, acidi o

alcalini.

Osservare le norme di garanzia
nell’accluso libretto di manutenzione.

4. Inserire di nuovo l'anello della lampada.

5. Ripristinare l'alimentazione elettrica

inserendo di nuovo la spina di
alimentazione o il fusibile.

Avvertenza: se l'illuminazione non
funzionasse controllare se le lampadine
sono inserite correttamente.

Cambio delle lampade

1. Spegnere la cappa aspirante e togliere
corrente sfilando la spina di alimenta­zione, oppure togliendo il fusibile.

몇 Le lampadine alogene accese si

surriscaldano. Anche alcuni minuti dopo
averle spente vi è pericolo di scottature.

2. Staccare l'anello della lampada con un
cacciavite o simile.

3. Sostituire la lampadina alogena
(lampadina alogena commerciale,
12 Volt, max. 20 Watt, attacco G4).
Attenzione: portalampada.
Per afferrare la lampadina usare un
panno pulito.

66

Cambio delle lampade

Lampade fluorescenti:

1. Spegnere la cappa aspirante e staccarla

dall'alimentazione elettrica estraendo la
spina di rete o disinserendo il dispositivo
di sicurezza.

몇 Durante il funzionamento le lampade

fluorescenti si riscaldano molto. Sussiste
pericolo di scottature anche qualche tempo
dopo lo spegnimento.

2. Rimuovere i filtro per grassi (vedi
smontaggio e montaggio dei filtri per
grassi metallici).

3. Sollevare la lastra di vetro.
A tal fine spingere con il dito attraverso la
bussola.

4. Rimuovere la lastra di vetro.

6. Inserire di nuovo la lastra di vetro.

7. Abbassare con precauzione la lastra di

vetro.

몇 Pericolo di ferite!

5. Sostituire la lampada fluorescente (lam­pada fluorescente commerciale FM 730,
11 Watt).

몇 Pericolo di rottura!

Inserire le tre lampade fluorescenti e
deporre la lastra di vetro (vedi
sostituzione delle lampade).

67

Avvertenze importanti

Istruzioni per il montaggio:

몇 Su un focolare per combustibili gassosi

e solidi (carbone, legna e simili) l'uso della
cappa aspirante è vietato (vedi capitolo
"Istruzioni per il montaggio").

몇 Quanto minore è la distanza tra la

cappa aspirante ed i fornelli, tanto
maggiore è la possibilità che nella parte
inferiore della cappa aspirante possano
condensarsi gocce a causa del vapore
acqueo che sale.

몇 Gli apparecchi dismessi non sono rifiuti

senza valore.
Attraverso lo smaltimento ecologico
possono essere recuperati materiali
pregiati.
Rendere inservibile l'apparecchio dismesso
prima di rottamarlo.

몇 L'imballaggio ha protetto il Vostro

nuovo apparecchio nel trasporto fino a Voi.
Tutti i materiali utilizzati sono compatibili
con l'ambiente e riciclabili. Siete pregati di
collaborare, smaltendo l'imballaggio in
modo ecologicamente corretto.

Informatevi sulle attuali possibilità di
smaltimento presso il Vostro rivenditore
specializzato, oppure presso la Vostra
amministrazione comunale.

몇 La lastra di vetro e le lampade

fluorescenti sono imballate separatamente.

몇 La cappa aspirante può essere

utilizzata per il funzionamento ad
espulsione d'aria ed a ricircolo d'aria.

몇 Montare la cappa aspirante sempre

centrata sopra il piano di cottura.

몇 Distanza minima fra fornelli elettrici e

bordo inferiore della cappa aspirante:
550 mm, fig. 1.

68

Prima del montaggio

Funzionamento a scarico d'aria

L'aria di scarico viene condotta verso l'alto,
attraverso un pozzo di ventilazione, oppure
direttamente all'aperto, attraverso la parete
esterna.

D

É vietato immettere l'aria di scarico in
un camino per il fumo o in un camino per i
gas di scarico funzionanti, oppure in un
pozzo, che serve al deflusso dell'aria di
locali, nei quali sono installati focolari.

Nell'espulsione d'aria devono essere
osservate le norme amministrative e
legali (per es. regolamenti edilizi
nazionali).

Nel caso di scarico dell'aria in camini per il
fumo o in camini per i gas di scarico non
funzionanti, è necessario ottenere
l'autorizzazione dell'autorità competente.

D

Per il funzionamento a scarico d'aria
della cappa aspirante, con contempora­neo funzionamento di combustioni
dipendenti dal camino (come p. es.

apparecchi di riscaldamento a gas, olio
combustibile oppure a carbone,
scaldacqua a flusso continuo, scaldabagni)

è necessario provvedere ad una
sufficiente alimentazione dell'aria, che è

necessaria al focolare per la combustione.
Un funzionamento senza pericolo è

possibile, se nel locale d'installazione del
focolare non viene superata la depressione
di 4 Pa (0,04 mbar).

È possibile conseguire ciò quando l'aria per
la combustione può continuare ad affluire
attraverso aperture non chiudibili, per es. in
di porte, finestre ed in combinazione con
cassette murali per l'alimentazione/
espulsione dell'aria o con altre misure
tecniche, come interdizione reciproca e
simili.

Se l'aria di alimentazione non è
sufficiente, sussiste pericolo
d'intossicazione a causa di ritorno di gas
combusti.

Un cassetta murale di alimentazione/
scarico dell'aria da sola non garantisce il
rispetto del valore limite.

Nota: Nella stima si deve considerare
sempre il bilancio totale dell'aerazione
dell'abitazione. Questa regola non si
applica per il funzionamento di apparecchi
di cottura, p. es. piano di cottura e cucina
a gas.

Se la cappa aspirante viene usata in
funzionamento a ricircolo d'aria - con filtro
a carbone attivo -, quest'uso è consentito
senza limitazioni.

Se l'aria di scarico viene condotta
attraverso la parete esterna, si dovrebbe

utilizzare una cassetta murale telescopica.

120
150

120
150

Scarico

d’aria

717­1116

69

Prima del montaggio

Rendimento ottimale della cappa
aspirante:

❑

Tubo di scarico corto, liscio.

❑

Il minor numero possibile di gomiti di tubo.

❑

Diametri di tubo possibilmente grandi e
gomiti grandi.

L'impiego di lunghi tubi di espulsione
ruvidi, di più gomiti di tubo o di
diametri piccoli causa una difformità
dall'indice di ricambio aria ottimale e
contemporaneamente un aumento del
rumore.

몇 Il produttore delle cappe aspiranti

non concede garanzia per reclami che

sono da attribuire alla progettazione ed

all’esecuzione del percorso dei tubi.

❑

Tubi tondi:

Consigliamo
un diametro interno di 150 mm, e
comunque min. 120 mm.

❑

I canali a sezione quadra devono avere
una sezione trasversale interna equivalente
a quella dei tubi tondi.

Essi non dovrebbero presentare forti
deviazioni.

l 120 mm ca. 113 cm

2

l 150 mm ca. 177 cm

2

❑

Nel caso di diametri di tubo diversi:

applicare il nastro di tenuta.

❑

Nel funzionamento a scarico d'aria

provvedere ad una sufficiente
alimentazione dell'aria.

Funzionamento a ricircolo d'aria

❑ Con filtro a carbone attivo, se non è

disponibile nessun'altra possibilità per il
funzionamento a scarico d'aria.

몇 Potete acquistare

presso il fornitore
specializzato il set di

montaggio completo.
Trovate i relativi numeri
degli accessori
alla fine di queste
istruzioni per l'uso.

Collegamento del tubo di scarico
l 150 mm:

❑

fissare il tubo
di scarico
direttamente al
manicotto
dell'aria.

Collegamento del tubo di scarico
l 120 mm:

❑ Fissare il

manicotto di
riduzione
direttamente sul
manicotto dell’aria.

❑ Fissare il tubo di

scarico dell'aria
al manicotto di
riduzione.

Ricircolo

d’aria

808­1212

70

Scarico d’aria Ricircolo d’aria

30,0 32,0

Con riserva di modifiche costruttive nel quadro
dell'evoluzione tecnica.

Prima del montaggio

Preparazione del muro

❑

Il muro deve essere piano e verticale.

❑

Provvedere ad un robusto fissaggio dei
tasselli.

Peso in kg:

Commutazione scarico d'aria –
ricircolo d'aria

Commutazione del comando elettronico
al funzionamento a ricircolo d'aria:

❑

L'impostazione di serie è per il
funzionamento a scarico d'aria.

❑

La cappa aspirante deve essere
collegata e spenta.

1. Premere e mantenere premuto il tasto 0.

2. Quando compare l'indicazione

{,

premere in aggiunta il tasto ! ,
finché non compare l'indicazione

ã.

Poi rilasciare i tasti.

❑

Poco dopo l'indicazione

ã scompare.

Il comando elettronico è così impostato
su funzionamento a ricircolo d'aria.

❑

Ripetendo i passi 1 e 2, il comando
elettronico viene impostato di nuovo sul
funzionamento a scarico d'aria
(indicazione nel display #).

Allacciamento elettrico

La cappa aspirante deve essere
collegata solo ad una presa di corrente con
contatto di terra, installata a norma.
Disporre la presa con contatto di terra se
possibile direttamente dietro al rivestimento
del camino.

❑

La presa con contatto di terra deve
essere collegata tramite un proprio
circuito.

❑

Se la presa con contatto di terra dopo il
montaggio della cappa aspirante non
fosse più accessibile, deve essere
disponibile un dispositivo di separazione
come nell'allacciamento fisso.

In caso di necessità di allacciamento
fisso:

La cappa aspirante deve essere comunque
collegata solo da un elettroinstallatore
autorizzato dalla competente azienda di
distribuzione dell'energia elettrica.

Nell'impianto deve essere previsto un
dispositivo di separazione. Sono dispositivi
di separazione gli interruttori con
un'apertura tra i contatti superiore a 3 mm
e con interruzione onnipolare. Rientrano tra
questi gli interruttori automatici e i relè.

몇 Se il cavo di alimentazione di questo

apparecchio viene danneggiato, per evitare
pericoli deve essere sostituito dalla casa
produttrice, dal suo servizio assistenza
clienti, oppure da una persona
specializzata.

Dati elettrici:

da vedere sulla targhetta del modello
dopo lo smontaggio del portafiltro nel vano
interno dell’apparecchio.

몇 In caso di riparazioni togliere sempre

corrente alla cappa aspirante.

Lunghezza del cavo di allacciamento:
1,30 m.

Questa cappa aspirante è conforme alle
norme CEE sulla schermatura contro i
radiodisturbi.

71

Montaggio

La cappa aspirante è prevista per il
montaggio sul muro della cucina.

1. Rimuovere il filtro grassi (vedi istruzioni

per l'uso).

2. Tracciare sul muro della cucina una linea

mediana dal soffitto fino allo
spigolo inferiore della cappa aspirante.

3. Utilizzando la dima, tracciare sul muro le

posizioni per le viti e, per agevolare l'ag­gancio, tracciare il contorno della zona
di sospensione.

몇 Con fornelli elettrici osservare la

distanza minima di 550 mm fra piano di
cottura e cappa aspirate.
Il margine inferiore della dima corrisponde
al bordo inferiore della cappa aspirante.

4. Trapanare 2 fori per la squadra d’arresto

superiore e 2 fori per la squadra di
arresto inferiore con ø 8 mm ed inserire i
tasselli a paro con il muro.

Avvertenza: tenere conto degli eventuali
accessori speciali da montare.

5. Avvitare la squadra di arresto superiore
e le due squadre di arresto inferiori.

6. Agganciare la cappa aspirante.
Allinearla con le viti di regolazione in
altezza ed in posizione orizzontale.

몇 Controllare se i 4 fori di fissaggio

inferiori sono tracciati correttamente,
altrimenti tracciarli di nuovo.

min. 550
consigliata 650

72

Montaggio

07. Rimuovere la cappa aspirante.

Trapanare i 4 fori di fissaggio inferiori
ø 8 mm ed inserire i tasselli a paro con
il muro.

08. Appendere la cappa aspirante ed

avvitarla con le altre 4 viti.

09. Incollare una lamella protettiva su

ciascuno dei fori delle 2 viti di fissaggio
inferiori sulla griglia di protezione.

10. Collegare il tubo.

11. Inserire le tre lampade fluorescenti e

deporre la lastra di vetro (vedi
sostituzione delle lampade).

12. Eseguire il collegamento elettrico per la
cappa aspirante.

13. Staccare il foglio protettivo dai due
rivestimenti del camino.

몇 Attenzione a non danneggiare la

sensibile superficie dell'acciaio inox.

Attenzione: i lati interni del rivestimento del
camino possono presentare spigoli vivi.
Pericolo di ferite.
Nel montaggio consigliamo di indossare
guanti protettivi.

14. Introdurre una nell'altra le due parti del
rivestimento del camino (fessura della
parte telescopica superiore rivolta verso
il basso) e inserire il tutto nella fessura
sulla cappa aspirante.

몇 Nell'introdurre le parti una nell'altra

è possibile evitare danni p. es.
disponendo la dima di montaggio come
protezione sullo spigolo del
rivestimento inferiore del camino.

15. Sollevare la parte superiore, e avvitarla
lateralmente con 2 viti alla squadra di
arresto.

1.

2.

3.

16. Rimontare il filtro grassi (vedi istruzioni
per l'uso).

min. 550
consigliata 650

73

Instrucciones para el uso:

Modalidades de funcionamiento

Evacuación del aire hacia el exterior:

❑ El ventilador que incorpora la campana

extractora aspira los vahos de la cocina y
los evacúa hacia el exterior, haciéndolos
pasar previamente a través del filtro
antigrasa.

❑ El filtro antigrasa absorbe las partículas sóli-

das contenidas en los vahos de la cocina.

❑ La cocina queda así prácticamente libre de

grasa y olores.

D

Si se utiliza la campana con evacuación

del aire al exterior simultáneamente con un
hogar dependiente de una chimenea (por

ejemplo calefacciones de gas, gas-oil o car­bón, calentadores instantáneos, calentadores
de agua), hay procurar que exista una
suficiente alimentación de aire, necesario
para el proceso de combustión del hogar.

Este funcionamiento es posible sin peligro si
en el local de emplazamiento del hogar no se
sobrepasa la depresión admisible de 4 Pa
(0,04 mbares).

Para ello, es necesario que existan aperturas
no bloqueables por las que el aire de combu­stión pueda renovarse y ventilarse sin dificul­tad, por ejemplo por puertas, ventanas o cajas
murales para la alimentación o evacuación del
aire o también pueden tomarse otras otras
medidas como por ejemplo instalando
cerrojos invertidos o similares.

Cerciorarse de que existe una alimentación
suficiente del aire. De lo contrario el aire
evacuado se vuelve a utilizar para la admi­sión y se corre el peligro de intoxicación.

La sola presencia de una caja mural para ali­mentación o evacuación del aire, sin embargo,
no constituye una garantía para la observación
de los límites de tolerancia válidos.

Nota: En las consideraciones y valoraciones a
este respecto siempre habrá que tener en
cuenta todo el conjunto del sistema de
ventilación existente en la vivienda.
Esta regla no es válida para las cocinas y pla­cas de cocción de gas.

Las campanas extractoras montadas con
evacuación del aire interior (sistema de
recirculación del aire), dotadas de filtro de
carbón activo, pueden funcionar sin ningún
tipo de restricción.

Evacuación del aire hacia el interior
(sistema de recirculación del aire):

❑ Para trabajar con esta modalidad hay

que montar un filtro de carbón activo en
la campana extractora (véase el capítulo
«Filtros y mantenimiento» de las
presentes Instrucciones).

몇 El kit de montaje completo, así

como los filtros de repuesto, se pueden
adquirir en el comercio especializado.
Las referencias correspondientes figuran
al final de estas instrucciones de uso.

❑ El ventilador que incorpora la campana

extractora aspira los vahos de la cocina y
los hace pasar a través de los filtros
antigrasa y de carbón activo, devolvién­dolos a continuación, una vez purificados,
a la cocina.

❑ El filtro antigrasa absorbe las partículas

sólidas contenidas en los vahos de la
cocina

.

❑ El filtro de carbón activo absorbe el olor.

몇 En caso de no montar la campana un

filtro de carbón activo, no se pueden
absorber los olores producidos durante la
preparación de los alimentos.

74

Antes de la primera utilización

Antes de la puesta en marcha inicial
del aparato:

❑ Las presentes instrucciones de servicio

son válidas para diferentes modelos de
aparato; por ello puede ser posible que
se describan detalles y características de
equipamiento que no concuerden
íntegramente con las de su aparato
concreto.

❑ Esta campana extractora cumple las

normas y disposiciones específicas en
materia de seguridad.

Las reparaciones que fuera necesario
efectuar en el aparato sólo podrán ser
ejecutadas por técnicos especializados
del ramo.

Las reparaciones ejecutadas de modo
erróneo o incorrecto pueden dar lugar a
situaciones de serio peligro para el
usuario.

❑ Antes de emplear el aparato nuevo

deberá leer detenidamente las
instrucciones de servicio de la cocina
eléctrica.
En ella se facilitan informaciones y
consejos importantes para su seguridad
personal, así como para el correcto
manejo y cuidado de la cocina.

❑ Guarde las instrucciones de servicio y de

montaje para un posible propietario
posterior.

❑ Este aparato cumple con

la Directiva europea
2002/96/CE sobre
aparatos eléctricos y
electrónicos identificada
como (Residuos de apara­tos eléctricos y electró­nicos). La directiva pro­porciona el marco
general válido en todo el ámbito de la
Unión Europea para la retirada y la reuti­lización de los residuos de los aparatos
eléctricos y electrónicos.

Averías y perturbaciones

En caso de que en la pantalla de visua­lización aparezcan las letras # o ã:

❑ Véase al respecto el capítulo «Filtros y

mantenimiento».

En caso de no poder accionar los
mandos ni activar las funciones de la
campana extractora:

❑

Dejar la campana sin corriente durante
aproximadamente 1 minuto extrayendo
el enchufe de la toma de corriente o
desconectando el fusible de la red.
Conectar a continuación la campana
extractora.

En caso de consultas o averías de la
campana extractora, no dude en llamar al
Servicio de Asistencia Técnica.

(Véase al respecto la lista con las
delegaciones y distribuidores oficiales).

Para cualquier consulta deberán indicarse
los números de producto y de fabricación:

Ajustar la indicación del grado
de saturación del filtro

En caso de que fuera necesario modificar la
modalidad de funcionamiento de la campa­na extractora de evacuación del aire al
exterior a evacuación del aire al interior, hay
que modificar también la indicación del
grado de saturación del filtro, adaptándolo
a los filtros usados (véanse al respecto las
instrucciones de montaje).

N° E FD

Anote las números correspondientes a su
aparato en los espacios correspondientes.
Los números figuran en la placa de
características, a la que se accede tras
desmontar la rejilla del filtro dentro de la
campana extractora.

몇 Las reclamaciones atribuibles o

relacionadas con la planificación y
ejecución de la instalación de las
tuberías de la campana extractora, no
están cubiertas por el servicio de
garantía del fabricante.

75

Antes de la primera utilización

Advertencias de seguridad

몇

No preparar alimentos o platos
flameados directamente debajo de la
campana extractora.

La grasa acumulada en el filtro antigrasa
podría incendiarse por las llamas que

!suben!

몇 Las llamas de los quemadores de gas de

las zonas de cocción deberán encontrarse
siempre cubiertas con un recipiente.

몇 La campana extractora no es adecuada

para el montaje por encima de hogares para
combustibles sólidos o en forma de gas
(carbón, leña, etc.). Véanse al respecto las
instrucciones de montaje.

몇 No usar simultáneamente todas las

zonas de cocción de la placa o cocina
ajustadas a su máxima potencia durante un
período prolongado (como máximo
15 minutos), de lo contrario existe peligro de
quemadura al entrar en contacto con la
superficie del aparato o se pueden ocasionar
daños en la campana extractora. En caso de
instalar y usar la campana extractora
montada por encima de una placa encimera,
la campana deberá trabajar a su máxima
potencia si se usan simultáneamente tres o
más zonas de cocción.

몇 Usar la campana extractora sólo con la

placa de cristal colocada.

몇 Si el aparato presentara daños o

desperfectos, no deberá ser utilizado.

몇 La conexión y puesta en marcha del

aparato sólo podrán ser efectuadas por un
técnico especialista del ramo.

몇 En caso de producirse daños en el cable

de conexión del aparato, éste sólo podrá ser
sustituido por el fabricante, un técnico
especializado del Servicio de Asistencia
Técnica Oficial o un técnico especializado del
ramo, a fin de evitar situaciones de peligro.

몇 Elimine los envases y el material de

embalaje de acuerdo a las normas
correspondientes para la protección del
medio ambiente (véanse al respecto las
instrucciones de montaje de la campana
extractora).

몇 La presente campana extractora sólo

es adecuada para uso doméstico.

몇 Utilizar la campana extractora sólo con

las lámparas de iluminación montadas.

몇 Sustituir inmediatamente las lámparas

defectuosas a fin de evitar la sobrecarga de
las lámparas restantes.

몇 No usar nunca la campana extractora

sin incorporar el filtro antigrasa.

몇 Las grasas y aceites calentados

excesivamente pueden inflamarse
rápidamente. Por ello los alimentos o platos
que requieran grasa o aceite caliente, como
por ejemplo patatas fritas, etc., sólo
deberán prepararse bajo vigilancia.

몇 Limpiar a fondo la campana extractora

antes de usarla por vez primera.

몇 No colocar objetos encima de la

campana.

몇 La manera más eficaz de absorber los

vahos producidos en la cocina durante la
preparación de los alimentos es:

❑ Conectando la campana extractora

al comenzar a trabajar.

❑ Desconectando la campana extractora

al cabo de unos minutos después de
haber concluido los trabajos.

Manejo de la campana extractora

Señal acústica:

❑ Al pulsar una tecla se escucha una señal

acústica de confirmación.

Desactivar la señal acústica:

❑ Pulsar simultáneamente las teclas 0 y +

hasta que se produzca al cabo de tres
segundos una señal acústica.

Activar la señal acústica:

❑ Repetir la operación descrita más arriba.

Conectar el ventilador:
❑ Pulsar la tecla +.

Conectar el ventilador:

❑ Pulsar la tecla +.

El ventilador pasa a funcionar con un
escalón de potencia superior.

❑ Pulsar la tecla –.

El ventilador pasa a funcionar con un
escalón de potencia inferior.

Ajustar el escalón de potencia del
ventilador:

❑ Pulsar la tecla 0.

La indicación

{ se apaga al poco tiempo.

O:

❑ Pulsar la tecla de reducción – repetidas

veces, hasta que el ventilador se
desconecte.
La indicación

{ se apaga al poco tiempo.

Escalón intensivo:

Seleccionando el escalón de funciona­miento intensivo, el ventilador desarrolla su
máxima potencia. Este escalón se suele
usar sólo durante cortos períodos.

❑ Pulsar la tecla + repetidas veces, hasta

que en la pantalla de visualización se
ilumine la letraç.

❑ En caso de no desconectar manual-

mente el escalón intensivo, el ventilador
conmuta al cabo de 10 minutos
automáticamente al escalón de
potencia

}

.

Funcionamiento del ventilador tras su
desconexión:

❑

Pulsar la tecla !.
El ventilador funciona durante

10 minutos en el escalón |. En la pantalla
de visualización destella un punto.
El ventilador se desconecta automática­mente una vez transcurrido dicho
período.

Iluminación:

❑

La iluminación se puede conectar en
cualquier momento, con independencia
de que el ventilador funcione o no.

❑ Ajustar la intensidad de la iluminación

inferior:

Mantener pulsada la tecla

a hasta

alcanzar la intensidad de iluminación
deseada.

Iluminación
superior

Desconectar el
ventilador

Reducir la poten­cia del ventilador

Conectar y aumen­tar la potencia del
ventilador
Escalón intensivo

Pantalla de

visualización de los

escalones de poten-

cia del ventilador

Funcio-

namiento del

ventilador

tras su des-

conexión

Iluminación
inferior

76

77

Filtros y mantenimiento

Filtro antigrasa:

Para retener las partículas de grasa
contenidas en el vaho de la cocina se
montan filtros metálicos.

Las esterillas de filtro son de metal
antiinflamable.

¡Atención!

A medida que crece el grado de saturación
de la esterilla de filtro con partículas de
grasa, aumenta su inflamabilidad,
influyendo negativamente en el
funcionamiento de la campana.

¡Importante!:

La limpieza a tiempo de los filtros metálicos,
eliminando las partículas de grasa
adheridas en el mismo, puede prevenir el
peligro de incendio a causa de una acumu­lación de calor al freír o asar alimentos.

Indicación del grado de
saturación de grasa del filtro:

#

En caso de estar saturados los filtros se
activa, tras desconectar el ventilador,
durante 6 segundos una señal de aviso
acústica, iluminándose en la pantalla de
visualización de la campana la letra

#.

En tal caso deberá limpiarse el filtro de la
grasa acumulada.

Limpieza del filtro antigrasa metálico:

❑ Bajo unas condiciones de funcionamien-

to normal (1 a 2 horas diarias), el filtro
antigrasa metálico tiene que limpiarse
una vez a mes.

❑ Los filtros antigrasa metálicos se pueden

limpiar en un lavavajillas. Ello puede dar
lugar a una ligera decoloración de los
mismos.

Importante:

No mezclar con la vajilla normal los filtros
antigrasa metálicos muy saturados de
grasa.

❑ En caso de limpiar los filtros metálicos a

mano, colocar la caja del filtro durante
varias horas en una solución detergente
(para vajilla) muy caliente, para
reblandecer la grasa adherida.
No utilizar agentes limpiadores agresivos
que contengan ácidos o álcalis.
Limpiarlos a continuación con un cepillo,
enjuagarlos bien y dejarlos escurrir.

2. Limpiar los filtros.

3. Montar los filtros limpios en su sitio.

4. Borrar la

# de la pantalla de

visualización.
❑ Pulsar la tecla 0.

Desmontar y montar los filtros antigrasa
metálicos:

¡Atención! Las lámparas halógenas tienen

que estar desconectadas y frías.

1. Presionar el enclavamiento de los filtros
antigrasa en dirección a la flecha. Abatir
los filtros antigrasa hacia abajo.
Sujetar los filtros antigrasa por bajo con
la otra mano.

78

Indicación del grado de
saturación de grasa del filtro:

ã

En caso de estar saturado el filtro de
carbón activo, se activa, tras desconectar el
ventilador, durante 6 segundos una señal de
aviso acústica, iluminándose en la
pantalla de visualización de la campana la
letra ã.
En tal caso deberá sustituirse el filtro de la
grasa acumulada.

Sustituir el filtro de carbón activo:

❑ Bajo unas condiciones de funcionamiento

normal (1 ó 2 horas diarias), los filtros de
carbón activo tienen que sustituirse una
vez al año.

❑ El filtro de carbón activo puede adquirirse

en el COMERCIO ESPECIALIZADO
(véanse los accesorios opcionales).

❑ Utilizar sólo filtros originales del

Fabricante.

De este modo se cumplen las normas y
disposiciones de seguridad vigentes,
asegurando un funcionamiento óptimo.

Evacuación del filtro de carbón activo
usado:

❑ Los filtros de carbón activo no

incorporan ningún tipo de material o
substancia tóxica o nociva. Por esta razón
pueden evacuarse conjuntamente con los
desechos domésticos (cubo de basura).

Filtros y mantenimiento

3. Enclavar las lengüetas de sujeción en
ambos lados del filtro.

4. Montar los filtros antigrasa (véase al
respecto el capítulo «Desmontar y
montar los filtros antigrasa metálicos»).

5.

Borrar la

ã de la pantalla de

visualización.

❑

Pulsar la tecla 0.

Filtro de carbón activo:

Para retener los olores durante el
funcionamiento de la campana
extractora con evacuación del aire al
interior (recirculación del aire).
¡Atención!

A medida que crece el grado de saturación
de la esterilla de filtro con partículas de
grasa, aumenta su inflamabilidad,
influyendo negativamente en el
funcionamiento de la campana.

¡Importante!:

La limpieza a tiempo de los filtros metálicos,
eliminando las partículas de grasa
adheridas en el mismo, puede prevenir el
peligro de incendio a causa de una acumu­lación de calor al freír o asar alimentos.

Montaje y desmontaje:
¡Atención! Las lámparas halógenas tienen

que estar desconectadas y frías.

1.

Desmontar los filtros antigrasa (véase a
este respecto el capítulo «Desmontar y
montar los filtros antigrasa metálicos».

2.

Montar el filtro de carbón activo.

79

Limpieza y cuidados

4. Colocar el cristal protector en su
emplazamiento y encajarlo.

5. Restablecer la alimentación de corriente
introduciendo el cable de conexión en la
toma de corriente o a través del fusible.

Advertencia: En caso de no funcionar la
iluminación de la campana, verificar si se
han montado las lámparas correctas.

Sustituir las lámparas

1. Desconectar la campana extractora de
la red eléctrica,.extrayendo el cable de
conexión de la toma de corriente o a
través del fusible.

몇 Las lámparas halógenas alcanzan

durante su funcionamiento unas elevadas
temperaturas. Por ello existe peligro de
quemaduras incluso algún tiempo después
de haberlas desconectado.

2. Extraer el cristal protector del emplaza­miento con ayuda de un destornillador o
cualquier objeto semejante.

3. Sustituir la lámpara halógena por una
lámpara halógena corriente, 12 V, máx.
20 W, base G 4).
Atención: Portalámparas con
acoplamiento de clavijas. Para retirar la
lámpara, sujetarla con un paño limpio.

Desconectar la campana extractora de
la red eléctrica extrayendo el cable de
conexión de la toma de corriente o a
través del fusible.

몇 No limpiar la campana extractora con

esponjas abrasivas ni emplear agentes que
contengan arena, sosa, ácidos o cloruro.

❑ Utilizar una solución de agua y agente

lavavajillas de uso corriente caliente para
limpiar la campana extractora.

❑ En caso de suciedad más resistente y

fuertemente acumulada, utilizar un
agente limpiacristales suave.

❑ Al limpiar los filtros antigrasa, limpiar la

grasa acumulada en los puntos
accesibles del cuerpo de la campana
extractora. De este modo se previene el
peligro de que se inflamen los restos de
grasa antiguos y la campana conserva
óptimo funcionamiento.

몇 Limpiar el mando desplazable del

ventilador sólo con un paño suave y húme­do (usar una solución de agua y agente
lavavajillas suave).
¡No usar limpiadores de acero para limpiar
el mando desplazable!

Superficies de acero inoxidable:

❑ Usar un limpiador para acero inoxidable

suave, no abrasivo.

❑ Limpiar el metal sólo en dirección al

pulido.

❑ Aconsejemos utilizar nuestro agente

para limpieza del acero inoxidable
Nº 461731.
Los datos para su pedido figuran en el
cuaderno de servicio adjunto.

Superficies de aluminio, pintadas y de
plástico:

❑ No utilizar paños secos.
❑ Utilizar un agente limpiacristales suave.
❑ No utilizar agentes limpiadores agresivos

que contengan ácidos o álcalis.

Ténganse en cuenta los términos de la
garantía que figuran en el cuaderno de
servicio.

80

Sustituir las lámparas

Lámparas fluorescentes:

1. Desconectar la campana extractora; dejar

el aparato sin corriente extrayendo el
enchufe de la toma de corriente o
desactivando el fusible.

몇 Las lámparas fluorescentes alcanzan

unas elevadas temperaturas durante su
funcionamiento. Por eso persiste el peligro
de quemadura también después de
transcurrir algún tiempo desde de su
desconexión.

2. Retirar el filtro antigrasa (véase el
capítulo «Desmontaje y montaje del filtro
antigrasa de metal»).

3. Alzar la placa de cristal.
Introducir a tal efecto el dedo a través
del orificio.

4. Retirar la placa de cristal.

6. Colocar la placa de cristal en su sitio.

7. Bajarla con sumo cuidado hasta que

ocupe su posición correcta.

몇 ¡Peligro de lesiones!

5. Sustituir la lámpara fluorescente
(lámpara fluorescente corriente FM 730,
11 W).

몇 ¡Peligro de rotura!

Montar las tres lámparas fluorescentes y
colocar la placa de cristal en su sitio
(véase el apartado dedicado el
desmontaje de las lámparas).

몇 Cuanto menor sea la distancia entre la

campana extractora y los quemadores,
mayor posibilidad existe de que se formen
gotas de agua en la parte inferior de la
campana extractora debidas a la
condensación del vapor de agua.

81

Modificar el funcionamiento de
la campana extractora de
evacuación del aire hacia el
exterior a evacuación del aire
al interior

Modificar el mando electrónico de la
campana de funcionamiento con
evacuación del aire al exterior a
evacuación del aire al interior:

❑

La campana extractora viene ajustada
de fábrica a funcionamiento con
evacuación del aire hacia el exterior.

❑

La campana extractora tiene que estar
acoplada a la red eléctrica, pero
desconectada.

1. Pulsar la tecla «0», manteniéndola
oprimida.

2. Mientras permanezca iluminada la
indicación {, pulsar adicionalmente la
tecla ! hasta que se ilumine la
indicación

ã. Soltar a continuación

todas las teclas.

❑

La indicación ã se apaga al poco
tiempo. El mando electrónico de la
campana ha sido ajustado a
funcionamiento con evacuación del aire
hacia el interior.

❑

En caso de repetir las fases descritas en
los apartados 1 y 2, se vuelve a ajustar
la campana extractora a funcionamiento
con evacuación del aire hacia el exterior
(indicación #).

Advertencias importantes

Instrucciones de montaje:

몇

Los aparatos eléctricos usados
incorporan materiales valiosos que se
pueden recuperar. Por ello deberán
entregarse a dicho efecto en un centro
oficial de recogida o recuperación de
materiales reciclables (por ejemplo Servicio o
centro municipal de desguace o
instituciones semejantes).
Su Ayuntamiento o Administración local le
facilitarán gustosamente las señas del
Centro de recuperación de materiales más
próximo.
Antes de deshacerse de su aparato usado
deberá inutilizarlo.

몇 Su nuevo aparato está protegido

durante el transporte hasta su hogar por
un embalaje protector. Todos los materiales
de embalaje utilizados son respetuosos
con el medio ambiente y pueden ser
reciclados o reutilizados. Contribuya
activamente a la protección del medio
ambiente insistiendo en unos métodos de
eliminación y recuperación de los
materiales de embalaje respetuosos con el
medio ambiente.

Su Distribuidor o Administración local le
informará gustosamente sobre las vías y
posibilidades más eficaces y actuales para
la eliminación respetuosa con el medio
ambiente de estos materiales.

몇 La placa de cristal y las lámparas

fluorescentes se suministran embaladas
por separado.

몇 La presente campana extractora es

apropiada para trabajar con evacuación del
aire al exterior o al interior (sistema de
recirculación del aire).

몇 Montar la campana extractora siempre

por encima del centro de las zonas de
cocción o los quemadores (según el tipo
de cocina que se utilice).

몇 La distancia mínima a observar entre

las zonas de cocción (de una placa o
cocina eléctrica) y el borde inferior de la
campana es de 550 mm (Fig. 1).

몇 La campana extractora no es

adecuada para el montaje por encima de
hogares para combustibles sólidos o en
forma de gas (carbón, leña, etc.). Véanse al
respecto las instrucciones de montaje.

82

Antes del montaje

Funcionamiento con evacuación del
aire al exterior

El aire de evacuación pasa a través de un
túnel de ventilación hacia arriba o
directamente hacia el exterior, a través de
la correspondiente pared.

D

El aire de evacuación no debe pasar a
ninguna chimenea de humos o gases de
escape en servicio, ni tampoco a túneles
de ventilación de locales con hogares.

Antes de proceder a los trabajos de
evacuación del aire al exterior, deberá
observar las disposicones legales de su
localiad (por ejemplo el reglamento local
para el permiso de edificación).

En caso de hacer pasar el aire de
evacuación de la campana a una chimenea
de humos o gases de escape fuera de
servicio, deberá consultarse con el
deshollinador del distrito competente,
observando asimismo las normas y
disposiciones nacionales vigentes.

D

Si se utiliza la campana con
evacuación del aire al exterior simultá­neamente con un hogar dependiente de
una chimenea (por ejemplo calefacciones

de gas, gas-oil o carbón, calentadores
instantáneos, calentadores de agua), hay

procurar que exista una suficiente
alimentación de aire, necesario para el

proceso de combustión del hogar.
Este funcionamiento es posible sin peligro

si en el local de emplazamiento del hogar
no se sobrepasa la depresión admisible de
4 Pa (0,04 mbares).

Para ello, es necesario que existan
aperturas no bloqueables por las que el
aire de combustión pueda renovarse y
ventilarse sin dificultad, por ejemplo por
puertas, ventanas o cajas murales para la
alimentación o evacuación del aire o
también pueden tomarse otras otras
medidas como por ejemplo instalando
cerrojos invertidos o similares.

Cerciorarse de que existe una alimenta­ción suficiente del aire. De lo contrario el
aire evacuado se vuelve a utilizar para la
admisión y se corre el peligro de
intoxicación.

La sola presencia de una caja mural para
alimentación o evacuación del aire, sin
embargo, no constituye una garantía para
la observación de los límites de tolerancia
válidos.

Nota: En las consideraciones y
valoraciones a este respecto siempre
habrá que tener en cuenta todo el conjunto
del sistema de ventilación existente en la
vivienda. Esta regla no es válida para las
cocinas y placas de cocción de gas.

Las campanas extractoras montadas con
evacuación del aire interior (sistema de
recirculación del aire), dotadas de filtro de
carbón activo, pueden funcionar sin ningún
tipo de restricción.

Si el aire es evacuado pasando a través
de la pared exterior, deberá utilizarse una

caja mural telescópica.

120
150

120
150

Evacuación

del aire

al exterior

717-

1116

83

Antes del montaje

Condiciones necesarias para lograr la
óptima potencia y rendimiento de la
campana extractora:

❑

Tubo de evacuación corto y liso.

❑

Menor número de codos posible.

❑

Usar en lo posible tubos de gran diáme­tro, así como codos de gran tamaño.

Los tubos de evacuación largos y
con desigualdades, y la utilización de
muchos tubos y codos de diámetro
pequeño perjudica el rendimiento
óptimo del aparato y provoca un
aumento de ruidos desagradables
durante su funcionamiento.

몇 Las reclamaciones atribuibles o

relacionadas con la planificación y

ejecución de la instalación de las

tuberías de la campana extractora,

no están cubiertas por el servicio de

garantía del fabricante.

❑

Tubos redondos:

Se aconseja emplear tubos con un
diámetro interior 150 mm; el diámetro
mínimo admisible es de 120 mm.

❑

Los canales planos deberán poseer
una sección interior equivalente a la de
los tubos redondos.

No deben presentar ángulos
demasiado agudos.

Diámetro 120 mm, aprox. 113 cm

2

Diámetro 150 mm, aprox. 177 cm

2

❑

En caso de usar tubos con diferentes
diámetros:

Colocar una tira estanqueizante.

❑

Al trabajar con sistema de evacuación
del aire al exterior: Procurar una
suficiente alimentación de aire.

몇 El kit de

montaje
completo, así
como los
filtros de
repuesto, se
pueden
adquirir en el

comercio
especializdo.

Las referencias correspondientes figuran al
final de estas instrucciones de uso.

Funcionamiento con evacuación del
aire hacia el interior (recirculación
del aire)

❑ Filtro de carbón

activo en caso de no
existir la posibilidad
de trabajar con
evacuación del aire
hacia el exterior.

Conexión de los tubos de
evacuación

Tubo con
diámetro de
150 mm:

❑

Fijar directa­mente el tubo
de evacuación el
aire en el racor
de empalme.

En caso de tubos de evacuación
con 120 mm de
diámetro:

❑ Fijar directamente

el tubo reductor
en el racor de
empalme de la
evacuación del aire
de la campana.

❑ Fijar el tubo de

evacuación del
aire al tubo
reductor.

Recircu-

lación

del aire

808­1212

84

Antes del montaje

Preparativos en la pared

❑

La pared tiene que ser lisa y vertical.

❑

Procurar un asiento firme de los tacos
en la pared.

Peso en kg:

Evacuación del

aire al exterior

Recirculación del

aire

30,0 32,0

Nos reservamos el derecho de introducir modificacio­nes o cambios constructivos en los aparatos como
consecuencia del progreso técnico.

Conexión eléctrica

La campana extractora sólo podrá
conectarse a una toma (caja) de corriente
provista de puesta a tierra. La toma de
corriente deberá encontrarse o montarse
directamente detrás del revestimiento
decorativo de la campana.

❑

La toma (caja) de corriente con puesta a
tierra deberá acoplarse a través de un
circuito de corriente propio.

❑

En caso de no ser accesible la toma de
corriente con puesta a tierra tras el
montaje de la campana extractora, tiene
que existir un dispositivo separador,
igual que en una conexión fija.

En caso de necesitar una conexión fija a
la red eléctrica:

El aparato sólo deberá ser conectado a la
red eléctrica por un instalador-electricista
registrado como tal en la empresa de
abastecimiento de energía eléctrica de la
zona. Como dispositivo de separación se
admiten interruptores con una abertura de
contacto superior a 3 mm y desconexión de
todas las fases. Esto incluye interruptores
LS y contactores.

몇 En caso de producirse daños en el cable

de conexión del aparato, éste sólo podrá
ser sustituido por el fabricante, un técnico
especializado del Servicio de Asistencia
Técnica Oficial o un técnico especializado
del ramo, a fin de evitar situaciones de
peligro.

Características eléctricas:

figuran en la placa de características que es
accesible después de quitar los marcos de
filtro, en la parte interior del aparato.

몇 En caso de reparación de la campana

deberá desconectarse siempre el aparato
de la red eléctrica, antes de iniciar los
trabajos correspondientes.

Longitud del cable de conexión a la red
eléctrica: 1,30 m.

La campana extractora cumple las
normas comunitarias en materia de
radiodesparasitaje.

Montaje

6. Enganchar la campana extractora.
Ajustar la altura y la posición horizontal
de la misma con ayuda de los tornillos
de ajuste.

몇 Verificar si los cuatro taladros para

los tornillos de sujeción están
correctamente marcados. En caso
necesario, marcarlos de nuevo.

Esta campana extractora ha sido
diseñada exclusivamente para su montaje
en la pared.

1. Retirar el filtro antigrasa (véanse al
respecto las instrucciones de uso de la
campana).

2. Trazar en la pared una línea medial
desde el techo hasta el borde inferior de
la campana extractora.

3. Marcar en la pared, con ayuda de la
plantilla suministrada con el aparato, la
posición de los tornillos de sujeción.
Para facilitar el trabajo, dibujar
ligeramente en la pared los contornos
de la campana que debe engancharse
en los tornillos.

몇 Prestar atención a que se observe la

mínima distancia de 550 mm entre las
zonas de cocción eléctricas y la campana
extractora.
El borde inferior de la plantilla de montaje
corresponde al borde inferior de la
campana extractora.

4. Practicar dos taladros para la escuadra
superior y otros dos para la escuadra
inferior de 8 mm de diámetro cada uno.
Introducir los tacos en los taladros a ras
con la pared.

Atención: ¡Ténganse en cuenta los
posibles accesorios opcionales que se
vayan a montar con la campana extractora!

5. Montar y fijar la escuadra de soporte
superior, así como las dos escuadras de
soporte inferiores.

mín. 550
Cota aconsejada 650

85

Montaje

08. Enganchar la campana extractora y

fijarla con los cuatro tornillos restantes.

09. Pegar una lámina protectora sobre los

agujeros de la rejilla protectora
correspondientes a los tornillos de
sujeción inferiores.

10. Empalmar el tubo de evacuación del
aire en la campana extractora.

11. Montar las tres lámparas fluorescentes
y colocar la placa de cristal en su sitio
(véase el apartado dedicado el desmon­taje de las lámparas).

12. Conectar la campana a la red eléctrica.

1.

2.

3.

16. Montar el filtro antigrasa (véanse al
respecto las instrucciones de uso de la
campana extractora).

07. Desmontar la campana extractora.

Practicar los cuatro taladros inferiores,
de 8 mm de diámetro, para los
tornillos de sujeción. Introducir los
tacos en los taladros a ras con la
pared.

86

mín. 550
Cota aconsejada 650

13. Retirar la lámina protectora de los
revestimientos laterales de la chimenea.

몇 ¡Prestar atención a no dañar la

superficie sensible de acero inoxidable
de los revestimientos!

Atención: La cara interior de los elementos
de revestimiento pueden tener aristas vivas
– ¡peligro de lesiones!
Por esta razón aconsejamos usar guantes
protectores durante el montaje.

14. Enganchar los dos elementos del
revestimiento de la chimenea despla­zándolos uno respecto al otro - las
ranuras de la parte telescópica superior
deberá estar hacia abajo. Colocar el
revestimiento en forma de chimenea en
la ranura de soporte de la campana
extractora.

몇 ¡Evite los rasguños al montar los

elementos de revestimiento en forma
de chimenea, protegiendo con la
plantilla de montaje el borde del
elemento inferior del revestimiento.

15. Levantar ligeramente el elemento
superior del revestimiento de la
chimenea y fijarlo lateralmente, con
ayuda de dos tornillos, a la escuadra
de soporte.

87

Tipos de funcionamento

Funcionamento com exaustão:

❑ O ventilador do exaustor aspira os

vapores da cozinha e, através do filtro
de gordura, encaminha-os para o ar
livre.

❑ O filtro de gordura retém as partículas

gordurosos dos vapores da cozinha.

❑ A cozinha mantém-se livre de gorduras e

cheiros.

D

Se o exaustor funcionar com
exaustão, o funcionamento simultâneo
de aparelhos dependentes de uma
chaminé (como por ex. aquecedores a

gás, óleo ou carvão, esquentadores e
acumuladores) tem que ser garantida a
renovação do ar necessário, para a
combustão perfeita dos aparelhos antes
referidos.

É possível um funcionamento sem
qualquer perigo, se não for ultrapassada a
depressão de 4 Pa (0,04 mbar) no local de
instalação dos aparelhos de queima.

Isto pode ser conseguido se o ar
necessário à combustão puder ser
reposto, através de aberturas não
fecháveis, p. ex. em portas, janelas e em
ligação com caixas murais de alimentação
ou de saída de ar, ou ainda através doutras
medidas técnicas, como trancagem
recíproca ou semelhantes.

Se a renovação de ar fresco não for
suficiente, existe o perigo de
envenenamento, provocado pelo retorno
dos gases provenientes da combustão.

Uma caixa mural de entrada/saída de ar
não garante, por si só, o cumprimento do
valor limite.

Nota: Na avaliação tem que ser
considerada sempre a necessidade global
de ventilação da habitação.
No funcionamento de aparelhos de
cozinhar, como por ex. placas e fogões a
gás, esta regra não se aplica.

Se o exaustor funcionar com circulação de
ar – com filtro de carvão activo – não há
qualquer tipo de limitação.

Instruções de Serviçio:

Funcionamento com circulação de
ar:

❑ Neste caso, tem que ser montado um

filtro de carvão activo (ver Filtro e
Manutenção).

몇 O jogo completo de montagem,

bem como os filtros de substituição,
podem ser adquiridos nos nossos

Serviços Técnicos.

Os números de encomenda
correspondentes podem ser
encontrados no final destas Instruções
de Serviço.

❑ O ventilador do exaustor aspira os

fumos da cozinha e reencaminha o ar
para a cozinha, depois de limpo pelo
filtro de gordura e de carvão activo.

❑ O filtro de gordura retém os

componentes gordurosos dos vapores
da cozinha.

❑ O filtro de carvão activo retém as

substâncias com cheiro.

몇 Se não for instalado o filtro de carvão

activo, não podem ser eliminidas as
partículas de cheiro existentes nos vapores
da cozinha.

88

Antes da primeira utilização

Indicações importantes:

❑ Estas instruções de serviço aplicam-se a

vários modelos de aparelhos.
É. por isso, possível que se encontrem
descritas várias características de
equipamento que não dizem respeito ao
seu aparelho.

❑ Este exaustor corresponde às normas

de segurança para este tipo de
aparelhos.

As reparações só devem ser
efectuadas por pessoal especializado.

Reparações inadequadas podem a
carretar perigos vários para o
utilizador.

❑ Antes de utilizar o novo aparelho, deverá

ler com atenção estas instruções de
serviço.
Delas constam informações importantes
para a sua segurança, bem como sobre
a utilização e manutenção do aparelho.

❑ Guarde as instruções de serviço e de

montagem em lugar seguro, para a
eventualidade de o aparelho ter um outro
dono.

❑ Este aparelho está

marcado em conformi­dade com a Directiva
2002/96/CE relativa aos
resíduos de equipamentos
eléctricos e electrónicos
(waste electrical and
electronic equipment –
WEEE). A directiva
estabelece o quadro para a criação de
um sistema de recolha e valorização dos
equipamentos usados válido em todos
os Estados-Membros da União Europeia.

Anomalias

Se na indicação aparecer um # ou um ã:

❑ Ver o capítulo “Filtros e Manutenção”.

Se não for possível utilizar o exaustor:

❑ Desligar o exaustor da corrente eléctrica

durante 1 minuto, retirando a ficha da
tomada ou desligando o fusível.
Depois volte a ligar o aparelho à
corrente.

Para mais informações ou em caso de ava­ria consulte os nossos Serviços Técnicos.

(Ver índice em anexo).
Quando recorrer aos Serviços Técnicos

indique por favor:

Nr de Produto Data de fabrico

Registe estes números nos campos acima.
Eles constam da chapa de caracteristicas
que encontrará no interior do aparelho,
após retirar a armação do filttro.

몇 O fabricante do exaustor não

assume qualquer responsabilidade nas
reclamações atribuídas ao planeamento
e instalação da tubagem.

Regulação da indicação de
saturação

Se for necessário proceder à modificação
do tipo de funcionamento ( exaustão/
circulação de ar), também a indicação de
saturação para o filtro tem que ser alterada
em conformidade (ver instruções de
montagem).

89

Antes da primeira utilização

Instruções de segurança

몇

Não flamejar alimentos por baixo do

exaustor.

Perigo de incêndio do filtro de gordura,

! devido à subida da chama.

몇 Os queimadores têm que estar sempre

cobertos com os recipientes de cozinhar.

몇 Não é permitido o funcionamento do

exaustor sobre um aparelho de queima
para combustíveis sólidos ou gasosos
(carvão, madeira e semelhantes).
(Ver as Instruções de montagem).

몇 Os discos eléctricos não funcionar

todos em simultâneo, durante muito tempo,
na potência máxima (max. 15 min.), pois,
existe o perigo de queimaduras ao tocar
nas superfícies do aparelho ou o perigo de
danificar o exaustor.
Durante o funcionamento do exaustor
sobre uma placa de cozinhar, com funcio­namento simultâneo de 3 ou mais discos
eléctricos, o exaustor tem que funcionar na
potência máxima.

몇 O exaustor só deve funcionar com a

placa de vidro colocada.

몇 Se o aparelho apresentar qualquer

dano, não o deverá pôr em funcionamento.

몇 A ligação e a colocação em

funcionamento só devem ser efectuadas
por um técnico.

몇 Se o cabo de ligação deste aparelho

estiver danificado, ele terá que ser
substituido pelo fabricante, pelos seus
Serviços Técnicos ou, ainda, por uma
pessoa qualificada, a fim de se evitarem
situações de perigo para o utilizador.

몇 Providenciar a reciclagem adequada do

material da embalagem (ver Instruções de
Montagem).

몇 Este exaustor só deve ser aplicado

para fins domésticos.

몇 O exaustor só deve funcionar com as

lâmpadas colocadas.

몇 As lâmpadas fundidas devem ser

imediatamente substituidas, para evitar a
sobrecarga das outras lâmpadas.

몇 O exaustor não deve funcionar sem o

filtro de gordura.

몇 Gordura ou óleo sobreaquecidos podem

incendiar-se facilmente.
Sempre que preparar alimentos com gordura
ou óleo, por ex. batatas fritas, deverá, por
isso, manter-se vigilante.

몇 Limpar bem o exaustor, antes da

primeira colocação em funcionamento.

몇 Não colocar quaisquer objectos sobre

o exaustor.

90

몇 Os vapores da cozinha são eliminados

de forma mais eficaz:
❑ se o exaustor for ligado no início do

cozinhado.

❑ se o exaustor for desligado só alguns

minutos, depois de terminado o
cozinhado.

Comandos do exaustor

Sinal acústico:

❑ Premindo qualquer tecla, soa um sinal

de confirmação.

Desligar o sinal acústico:

❑ Premir, simultaneamente, as teclas 0 e +

até que, passados cerca de 3 seg, se
ouça um sinal.

Ligar o sinal acústico:

❑ Repetir o procedimento.

Ligar o exaustor:
❑ Premir a tecla +.

Regulação da fase de exaustão
pretendida:

❑ Premir a tecla +.

O exaustor comuta para a fase
imediatamente superior.

❑ Premir a tecla –.

O exaustor comuta para a fase
imediatamente inferior.

Desligar o exaustor:

❑ Premir a tecla 0.

A indicação

{ apaga-se, passado pouco

tempo.

Ou:

❑ Premir a tecla – até que o desligue.

A indicação

{ apaga-se, passado pouco

tempo.

Fase intensiva:

Com a fase intensiva obtêm-se o rendimen­to máximo. Ela só é necessária por curtos
períodos de tempo.

❑ Premir a tecla + até que a indicação

ç

fique iluminada.

❑ Se a fase intensiva não for desligada

manualmente, o exaustor, após 10
minutos comuta automaticamente para
a fase }.

Funcionamento do exaustor com
descomutação automática:

❑ Premir a tecla

!.

O exaustor funciona durante 10 minutos
na fase | e na indicação está um ponto a
piscar. Depois o exaustor desliga
automaticamente.

Iluminação:

❑ A iluminação pode ser utilizada em

qualquer momento, mesmo se o
exaustor estiver desligado.

❑ Regulação da intensidade da luz

inferior:

Manter premida a tecla a até obter a
luminosidade pretendida.

Luz superior

Exaustor
desligado

Comutação
para fase
menos potente

Exaustor ligado e
comutação para
fase mais potente
Fase intensiva

Indicação de nível

de exaustão

Luz
inferior

Funcionamento

do exaustor com

descomutação

automática

91

Filtros e manutenção

Filtro de gordura:

Para retenção das partículas de gordura
existentes nos vapores da cozinha são
utilizados filtros metálicos.

A malha do filtro é de metal não inflamável.

Atenção:

Em caso de saturação do filtro com
resíduos gordurosos, aumentam as possi­bilidades de inflamação do mesmo e a
função do aparelho pode ser prejudicada.

Importante:

A limpeza atempada do filtro evita o perigo
de incêndio que se pode verificar com a
concentração de calor proveniente de fritos
ou assados.

Indicação de saturação:

#

Se o filtro estiver saturado, depois do
exaustor desligado, ouve-se um aviso
acústico durante 6 segundos e a
indicação # está iluminada.
Neste caso os filtros devem ser
imediatamente limpos.

Limpeza dos filtros metálicos:

❑ Tenha em atenção que, neste caso, o

filtro de gorduras deve ser limpo em
intervalos de tempo regulares (1 mês).

❑ A limpeza destes filtros pode ser feita na

máquina de lavar loiça. Com este
processo, pode verificar-se uma ligeira
alteração na cor dos filtros.

Importante:

Os filtros de metal muito saturados não
devem ser lavados juntamente com
a outra loiça.

❑ Se a limpeza for feita manualmente,

colocar primeiro os filtros numa solução
de água quente com detergente.
Não utilizar produtos de limpeza
agressivos, que contenham ácido ou
lixívia.
Passado algum tempo, escovar os filtros
com uma escova própria e, depois,
enxaguá-los e secá-los bem.

2. Limpar os filtros metálicos.

3. Recolocar os filtros lavados.

4. Apagar a indicação #.

❑ Premir a tecla 0.

Desmontar e montar os filtros metálicos:
Atenção: As lâmpadas de halogéneo têm

que estar desligadas e frias.

1. Pressionar os encaixes dos filtros no
sentido da seta e, depois, retirar os
filtros.
Ao mesmo tempo, segurar com a outra
mão por baixo do filtro.

92

Indicação de saturação: ã

Se o filtro de carvão activo estiver saturado,
depois do exaustor Ter sido desligado
ouve-se um aviso acústico durante 6
segundos e a indicação ã fica iluminada.
Neste caso o filtro de carvão activo deve
ser imediatamente substituído.

Substituição do filtro de carvão activo:

❑ No caso de funcionamento normal (1 a 2

horas diárias), os filtros de carvão activo
devem ser substituidos uma vez no ano.

❑ O filtro de carvão activo pode ser

adquirido nos Serviços Técnicos (ver
acessórios especiais).

❑ Devem ser utilizados apenas filtros

originais.

Só assim é garantido o funcionamento
optimizado do exaustor.

Reciclagem do filtro de carvão activo
usado:

❑ O filtro de carvão activo não contém

substâncias prejudiciais. Ele pode ser
reciclado como lixo normal.

Filtros e manutenção

3. Encaixar as patilhas em ambos os lados.

4. Montar os filtros de gordura

(Ver Desmontagem e montagem dos
filtros metálicos de gordura).

5. Apagar a indicação ã.

❑ Premir a tecla 0.

Filtro de carvão activo:

Para reter os cheiros no funcionamento
com circulação de ar.

Atenção:

Em caso de saturação do filtro com
resíduos gordurosos, aumentam as
possibilidades de inflamação do mesmo e a
função do aparelho pode ser prejudicada.

Importante:

Através da substituição atempada do filtro
de carvão activo, é evitado o perigo de
incêndio provocado pela concentração de
calor na confecção de fritos ou de assados.

Montar e desmontar:
Atenção: As lâmpadas de halogéneo têm

que estar desligadas e frias.

1. Desmontar os filtros de gordura
(Ver Desmontagem e montagem dos
filtros metálicos de gordura).

2. Aplicar o filtro de carvão activo.

93

Limpeza e manutenção

Desligar o exaustor da corrente,
desligando a ficha da tomada, o fusível
ou o disjuntor.

몇 Não limpar o exaustor com esponjas

ásperas, nem utilizar produtos abrasivos ou
com teor de soda, ácidos ou cloro!

❑ Para limpar o exaustor, utilizar uma

solução de água quente e detergente ou
um detergente suave para janelas.

❑ Não raspar sujidades secas acumuladas,

devendo, sim, amolecê-las com um
pano húmido.

❑ Quando limpar os filtros de gordura,

deverá também limpar as zonas
acessíveis do aparelho, onde existirem
depósitos de gordura. Evita-se assim, o
perigo de incêndios e o mau funcio­namento do aparelho.

몇 As teclas de comando devem ser limpas

com uma solução de água com um
detergente suave e um pano macio e
húmido.
Não aplicar, nas teclas de comando,
produtos para limpeza de inox.

Superfícies de aço inox:

❑ Utilizar um produto para inox suave e

não abrasivo.

❑ Limpar apenas no sentido do polimento.
❑ Aconselhamos a utilização do nosso

produto para limpeza de inox
Ref.ª 461731.
Consulte a brochura anexa sobre
Assistência Técnica, para saber onde
adquirir este produto.

Superfícies de alumínio, verniz e
material sintético:

❑ Não utilizar panos secos.
❑ Utilizar um produto suave para limpar

janelas.

❑ Não utilizar produtos de limpeza

agressivos, que contenham ácido ou
lixívia.

Dê atenção às Condições de Garantia
constantes da brochura anexa sobre
”Service”.

4. Voltar a encaixar o aro da lâmpada.

5. Restabeleça a alimentação de corrente

ao exaustor, voltando a ligar a ficha à
tomada ou os fusíveis.

Nota: Se a iluminação não funcionar,
deverá verificar, se a lâmpada está bem
encaixada.

Substituíção das lâmpadas

1. Cortar a alimentação de corrente ao
exaustor, desligando a ficha da tomada
ou os fusíveis.

몇 As lâmpadas de halogéneo ficam muito

quentes, quando em funcionamento.
Mesmo pouco tempo de depois de ligadas,
há perigo de queimaduras.

2. Retirar o aro da lâmpada com a ajuda de
uma chave de parafusos ou similar.

3. Substituir a lâmpada de halogéneo
(lâmpada de halogéneo corrente no
mercado, 12 Volt, máx. 20 Watt,
casquilho G4).
Atenção; Suporte de encaixe.
Utilizar um pano limpo, para segurar na
lâmpada.

94

Substituíção das lâmpadas

Lâmpadas fluorescentes:

1. Desligar o exaustor e cortar a

alimentação de corrente ao aparelho,
desligando a ficha da tomada ou os
fusíveis.

몇 As lâmpadas fluorescentes aquecem

bastante, quando acesas. Algum tempo
depois de apagadas, subsiste ainda o
perigo de queimaduras.

2. Retirar o filtro de gorduras (ver
montagem e desmontagem do filtro
metálico de gorduras).

3. Elevar a placa de vidro.
Para isso, segurar com o dedo através
da bucha.

4. Retirar a placa de vidro.

6. Voltar a colocar a placa de vidro.

7. Soltar a placa de vidro cuidadosamente.

몇 Perigo de ferimentos!

5. Substituir a lâmpada (lâmpada fluores­cente corrente no mercado, FM 730,
11 Watt).

몇 Perigo de se quebrar.

Substituir as lâmpadas fluorescentes e
recolocar a placa de vidro (ver
substituição das lâmpadas).

95

Indicações Importantes

Instruções de Montagem:

몇 Não é permitido o funcionamento do

exaustor sobre um aparelho de queima
para combustíveis sólidos ou gasosos
(carvão, madeira e semelhantes).
(Ver as Instruções de montagem).

몇 Quanto menor for a distância entre o

exaustor e a placa de cozinha, maior é a
possibilidade de se formarem bolhas de
água na zona inferior do exaustor,
resultantes da subida do vapor de água.

몇 Aparelhos velhos não são, de forma

alguma, lixo.
Através de reciclagem compatível com o

meio ambiente, é possível recuperar
matérias primas valiosas.

Antes de enviar o aparelho para recicla­gem, inutilize-o.

몇 O seu novo aparelho esteve protegido

pela embalagem até chegar a sua casa.
Todos os materiais aplicados na
embalagem são compatíveis com o meio
ambiente e reutilizáveis. Por favor
contribua também para a preservação do
meio ambiente, reciclando a embalagem
em conformidade.

Junto do Agente Especializado ou na
Câmara Municipal da sua área de
residência informe-se sobre os processos
de reciclagem disponíveis.

몇 A placa de vidro e as lâmpadas

fluorescentes vêm embaladas
separadamente.

몇 O exaustor pode funcionar com

exaustão ou circulação de ar.

몇 Instalar o exaustor sempre centrado

com a placa de cozinha.

몇 Respeitar a distância mínima entre a

placa eléctrica de cozinha e o canto inferior
do exaustor: 550 mm, Fig. 1.

96

Antes da montagem

Funcionamento com exaustão

O ar da exaustão é conduzido para cima,
através de um canal, ou directamente para
o exterior através da parede.

D

A exaustão do ar não pode ser feita
através de uma chaminé de saída de
fumos ou de gases de combustão, nem
através de um canal que sirva para
ventilação de locais, onde se encontrem
aparelhos de queima.

Na derivação do ar evacuado, têm que
ser respeitadas as prescrições
municipais e as normas legais ( p. ex.
Departamento Regulador da
Construção Civil).

Para condução do ar de exaustão para
uma chaminé de fumos ou de gases de
combustão, que não esteja em
funcionamento, é necessária uma
autorização das entidades competentes.

D

Se o exaustor funcionar com
exaustão, o funcionamento simultâneo
de aparelhos dependentes de uma
chaminé (como por ex. aquecedores a

gás, óleo ou carvão, esquentadores e
acumuladores) tem que ser garantida a
renovação do ar necessário, para a
combustão perfeita dos aparelhos antes
referidos.

É possível um funcionamento sem
qualquer perigo, se não for ultrapassada a
depressão de 4 Pa (0,04 mbar) no local de
instalação dos aparelhos de queima.

Isto pode ser conseguido se o ar
necessário à combustão puder ser
reposto, através de aberturas não
fecháveis, p. ex. em portas, janelas e em
ligação com caixas murais de alimentação
ou de saída de ar, ou ainda através doutras
medidas técnicas, como trancagem
recíproca ou semelhantes.

Se a renovação de ar fresco não for
suficiente, existe o perigo de envenena­mento, provocado pelo retorno dos
gases provenientes da combustão.

Uma caixa mural de entrada/saída de ar
não garante, por si só, o cumprimento do
valor limite.

Nota: Na avaliação tem que ser
considerada sempre a necessidade global
de ventilação da habitação.
No funcionamento de aparelhos de
cozinhar, como por ex. placas e fogões a
gás, esta regra não se aplica.

Se o exaustor funcionar com circulação de
ar – com filtro de carvão activo – não há
qualquer tipo de limitação.

Se o ar da exaustão for conduzido
através da parede exterior, deve ser

utilizada uma caixa mural telescópica.

120
150

120
150

Exaustão

de ar

717-

1116

97

Antes da montagem

Potência optimizada do exaustor:

❑ Tubo de exaustão curto e liso.
❑ Tubo com número mínimo de curvas.
❑ Diâmetro do tubo e curvas tão grandes

quanto possível.

A utilização de tubos de aspiração
longos e rugosos no seu interior,
muitas curvas, ou diâmetros
reduzidos, provoca uma alteração
nas condições optimizadas de
ventilação e, simultaneamente, um
aumento do nível de ruídos.

몇 O fabricante do exaustor não

assume qualquer responsabilidade
nas reclamações atribuídas ao
planeamento e instalação da
tubagem.

❑ Tubos circulares:

Recomendamos
um diâmetro interior de 150 mm, mas
no mínimo de 120 mm

❑ Canais planos têm que ter um secção

equivalente ao diâmetro dos tubos.

Eles não devem ter nenhum desvio
muito pronunciado.

l 120 mm ca. 113 cm

2

l 150 mm ca. 177 cm

2

❑ Se os diâmetros dos tubos

apresentarem diferenças:

Deverão ser aplicadas cintas de
vedação.

❑ No funcionamento com exaustão de

ar, deve ser garantida uma renovação

de ar suficiente.

Função de circulação de ar

❑ Com filtro de carvão activo, se não

existirem condições para funciona­mento de exaustão.

몇 O jogo completo

de montagem pode
ser adquirido nos
nossos Serviços

Técnicos.

O número de
encomenda corres­pondente pode ser
encontrado no final
destas Instruções de
Serviço.

Ligação do tubo de exaustão
l 150 mm:

❑ Fixar o tubo de

exaustão
directamente na
tubuladura de ar.

Ligação do tubo de exaustão
l 120 mm:

❑ Fixar a redução

directamente no
bocal.

❑ Fixar o tubo de

exaustão na
redução.

Circulação

de ar
808­1212

98

Exaustão de ar Circulação de ar

32,030,0

Reservamo-nos o direito a alterações técnicas no
âmbito do desenvolvimento técnico.

Antes da montagem

Preparação da parede

❑ A parede tem que ser plana e vertical.
❑ Tem que ser prevista uma fixação

segura das buchas.

Peso em Kg

Alteração de funcionamento por
exaustão para circulação de ar

Alteração do comando electrónico para
funcionamento por circulação de ar:

❑

O exaustor é fornecido com a regulação
para funcionamento por exaustão de ar.

❑

O exaustor deve ser ligado e desligado.

1. Manter premida a tecla 0.

2. Enquanto a indicação

{ estiver

iluminada, premir, também, a tecla !
até que fique oluminada a indicação ã.
Depois, soltar a teclas.

❑

A indicação ã apaga-se, passado
pouco tempo. O comando electrónico
está regulado para circulação de ar.

❑

Repetindo as operações 1 e 2, o
comando electrónico é, novamente,
alterado para funcionamento por
exaustão. (Indicação #).

Ligação eléctrica

O exaustor só deve ligado a uma tomada
com protecção de terra e instalada de
acordo com as normas em vigor.
Se possível, instalar a tomada directa­mente por baixo da cobertura da chaminé.

❑

A tomada com contacto de segurança
deve estar ligada através de um circuito
eléctrico próprio.

❑

Se, depois da montagem do exaustor, a
tomada com contacto de segurança
não ficar acessível, tem que existir um
dispositivo de corte semelhante a uma
ligação fixa.

No caso de ser necessário uma ligação
fixa:

O exaustor só pode ser ligado à corrente
por um instalador eléctrico credenciado
pela empresa distribuidora de
electricidade.

Relativamente à instalação, deve ser
previsto um dispositivo de corte. Como
dispositivo de corte, são válidos
interruptores com uma abertura de
contactos superior a 3mm e corte
multipolar. Daqui fazem parte os inter­ruptores LS e protecções.

몇 Se o cabo de ligação deste aparelho

estiver danificado, ele terá que ser
substituido pelo fabricante, pelos seus Ser­viços Técnicos ou, ainda, por uma
pessoa qualificada, a fim de se evitarem
situações de perigo para o utilizador.

Características eléctricas:

Encontram-se na chapa de características
no interior do aparelho – que está à vista
depois de retirar os caixilhos do filtro.

몇 Para reparações, desligar o exaustor

da corrente eléctrica.
Comprimento do cabo de ligação: 1,30 m.

Este exaustor corresponde às normas UE
sobre protecção antiparasitária.

99

Montagem

O exaustor está preparado para ser
montado numa parede da cozinha.

1. Retirar o filtro de gorduras.

(Ver instruções de serviço).

2. Traçar uma linha central na parede,

desde o tecto até ao canto inferior do
exaustor.

3. Com a ajuda do molde, marcar na

parede as posições para os parafusos e
desenhar, também, o contorno da área
de suspensão, para que esta seja mais
fácil.

몇 Respeitar a distância mínima de

550 mm entre os discos eléctricos e o
exaustor.
O canto inferior do molde corresponde ao
canto inferior do exaustor.

4. Fazer 2 furos em cima e outros 2 furos

em baixo l 8 mm para o ângulo de
suporte e introduzir as buchas até estas
ficarem à face com a parede.

6. Pendurar o exaustor.
Regular a altura e a posição horizontal
com os parafusos de ajuste.

몇 Verificar, se os 4 furos inferiores

para fixação estão correctamente
assinalados e, se necessário,
marque-os novamente.

Nota: Ter em atenção a eventual
necessidade de montagem de acessórios
especiais.

5. Aparafusar o ângulo superior e os dois
ângulos inferiores de fixação.

Mínimo 550
Recomendação 650

100

Montagem

07. Retirar o exaustor.

Fazer os 4 furos de fixação inferiores
l 8 mm e introduzir as buchas à face
com a parede.

08. Pendurar o exaustor e fixá-lo com os

4 parafusos restantes.

09. Colar sobre cada um dos furos de

fixação inferiores uma película na
protecção da grelha.

10. Fazer a ligação dos tubos.

11. Substituir as lâmpadas fluorescentes

e recolocar a placa de vidro (ver
substituição das lâmpadas).

12. Efectuar a ligação eléctrica para o
exaustor.

13. Retirar a película de protecção aplicada
nos revestimentos da chaminé.

몇 Procure evitar provocar danos nas

superfícies delicadas de aço inox.

Cuidado: O revestimento interior da
chaminé pode ter arestas aguçadas
– Perigo de ferimentos –.
Recomendamos o uso de luvas de
protecção durante a montage.

14. Encaixar as duas partes do
revestimento da chaminé (ranhura na
parte telescópica superior e introduzi-la
na ranhura do exaustor.

몇 Procure evitar riscos durante a

introdução das duas partes do
revestimento, uma na outra, colocando
por ex., o gabarito de montagem como
protecção sobre o canto do
revestimento inferior.

15. Levantar ligeiramente a parte superior e
aparafusá-la lateralmente com dois
parafusos no ângulo de retenção.

1.

2.

3.

16. Voltar a montar o filtro de gordura
(ver instruções de serviço).

Mínimo 550
Recomendação 650
