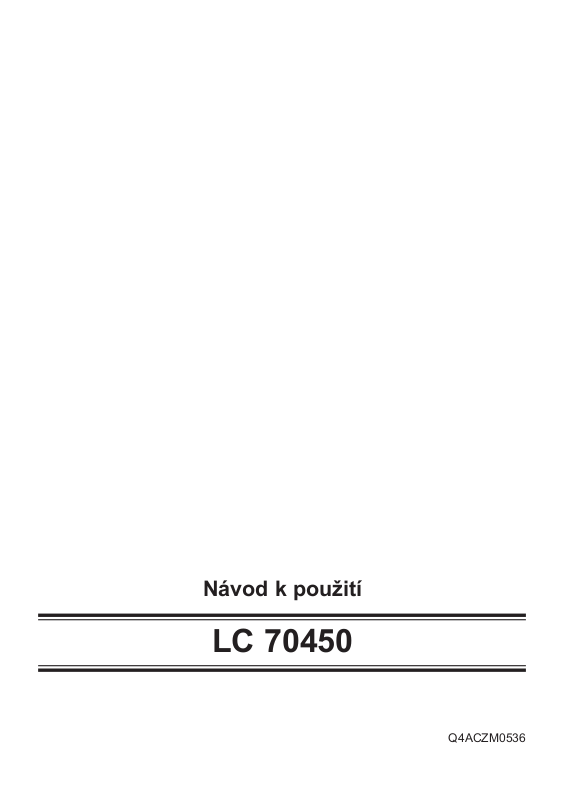

Návod k použití
LC 70450
Q4ACZM0536
1
Provoz s cirkulací vzduchu
R K tomu musí být instalován aktivní uhlí-
kový filtr (viz Filtry a údržba).
Kompletní montážní sadu a náhradní filtry obdržíte ve specializova-
né prodejně.
R Ventilátor odsavače nasává kuchyňské
výpary a odvádí je přes tukový filtr a aktivní uhlíkový filtr vyčištěné zpět do kuchyně.
R Tukový filtr pohlcuje tukové částečky
z kuchyňských výparů.
R Aktivní uhlíkový filtr váže pachové
látky.
Když není instalován aktivní uhlíkový
filtr, nemohou být vázány pachové látky z kuchňských výparů.
Provoz s odvětráním
R Ventilátor odsavače nasává kuchyňské
výpary a odvádí je přes tukový filtr ven.
R Tukový filtr pohlcuje tukové částečky
z kuchyňských výparů.
R Kuchyň pak zůstává bez mastnoty
a zápachu.
Při provozu odsavače
s odvětráním a současném provozu
topných těles, závislých na funkci
komínu (např. topná tělesa na plyn, olej
nebo uhlí, průtokové ohřívače, zásobníky
teplé vody) musí být zajištěn
dostatečný přívod vzduchu, který topná
tělesa potřebují ke spalování.
Bezpečný provoz je možný tehdy, když
podtlak v místnosti s topným tělesem nepřekročí 4 Pa (0,04 mbar).
Toho lze dosáhnout tehdy, když neuzavíratelnými otvory, např. ve dveřích, oknech,
teleskopickými průchodkami přívodu / odvodu vzduchu zdí nebo cestou jiných
technických opatření, jako je oboustranný
uzávěr nebo jiné, může proudit vzduch
potřebný ke spalování.
Pokud není zajištěn dostatečný přívod
vzduchu existuje nebezpečí otrávení
zpětně nasávanými spalinami.
Teleskopické průchodky zdí samy nezajistí dodržování mezních hodnot.
Při posuzování musí být bráno v úvahu
vždy celové množství vzduchu v bytě. Na
provoz varných spotřebičů, např. varných
desek a plynových sporáků, se toto pravidlo nevztahuje.
2
Případné technické změny, tiskové chyby
a odlišnosti ve vyobrazení jsou vyhrazeny bez upozornění.
Druhy provozu
Poznámka: Při odtahu odvětrávaného vzduchu dodržujte úřední předpisy.
Je-li odsavač využit k provozu s cirkulací
vzduchu – s aktivním uhlíkovým filtrem – je
provoz možný bez omezení.
R Tento spotřebič je označen
v souladu s evropskou směrnicí 2002/96/EG o nakládání
s dosloužilými elektrickými
a elektronickými spotřebiči
WEEE (waste elektrical and
elektronic equipment).
Tato směrnice stanovuje jednotný rámec
pro zpětný odběr a recyklování použitých
spotřebičů v zemích EU.
3
Důležitá upozornění
R Tento návod k použití platí pro více mo-
delů spotřebiče. Je možné, že jednotlivé prvky vybavení zde popisované
nebudou odpovídat Vašemu spotřebiči.
R Odsavač odpovídá platným bezpečnost-
ním předpisům
Opravy smí provádět jen odborník.
Neodbornými opravami může pro uži-
vatele vzniknout značné nebezpečí.
Před prvním použitím
Plynové varné desky/ plynové
sporáky
Neprovozujte všechny plynové varné
zóny současně delší dobu (max. 15
minut) na nejvyšší tepelný výkon, jinak
vznikne nebezpečí popálení při dotyku povrchových ploch spotřebiče,
resp. nebezpečí poškození odsavače.
Při provozu odsavače nad plynovou
varnou deskou musí být při současném provozu tří nebo více plynových
varných zón odsavač nastaven na
maximální výkon.
R Před použitím nového spotřebiče si pe-
člivě přečtěte návod k použití. Obsahuje
důležité informace k Vaší bezpečnosti,
k použití a k ošetřování spotřebiče.
R Uschovejte návod k použití a k montáži
pro event. dalšího vlastníka.
Pod odsavačem neflambujte.
Nebezpečí vznícení tukového filtru od
stoupajících plamenů.
Plameny plynových varných desek
musí být vždy zakryty varným nádobím.
Nad topnými tělesy pro pevná paliva
(uhlí, dřevo a pod.) je provoz odsavače povolen jen podmínečně (viz montážní návod).
Odsavač používejte jen s nasazenými
žárovkami.
Vadné žárovky byste měli ihned vyměnit, aby nedošlo k přetížení zbývajících žárovek.
Odsavač nepoužívejte nikdy bez tukových filtrů.
Přehřáté tuky nebo oleje se mohou
snadno vznítit.
Proto připravujte jídla na tuku nebo
oleji, např. bramborové hranolky, jen
pod dohledem.
Pokud je spotřebič poškozen, nesmíte
jej uvést do provozu.
Připojení a uvedení do provozu musí
provést jen odborník.
Pokud dojde k poškození přívodního
kabelu tohoto spotřebiče musí být kabel vyměněn výrobcem nebo autorizovaným servisem nebo jinou autorizovanou osobou, aby nedošlo k ohrožení.
Obalový materiál řádně zlikvidujte
(viz montážní návod).
Tento odsavač je určen jen pro provoz
v domácnosti.
Odsavač před prvním uvedením do
provozu pečlivě vyčistěte.
Ovládání odsavače
Intenzivní stupeň:
Pomocí intenzivního stupně dosáhnete
maximálního výkonu. Používejte jej jen
krátkodobě.
R Stiskněte tlačítko + tolikrát, až svítí uka-
zatel .
R Pokud nevypnete intenzivní stupeň
ručně, přepne se ventilátor automaticky
po 10 minutách na stupeň .
Doběh ventilátoru:
R Stiskněte tlačítko .
Ventilátor běží 10 min. na stupni ,
přitom bliká na ukazateli bod. Poté se
ventilátor samočině vypne.
Osvětlení:
R Osvětlení můžete použít kdykoliv,
i v případě, že je ventilátor vypnut.
Kuchyňské výpary jsou nejúčinněji
odstraněny takto:
R Zapnutím odsavače na počátku
vaření.
R Vypnutím odsavače až za několik
minut po ukončení vaření.
Signální tón:
R Při stisknutí tlačítka zazní pro potvrzení
signální tón.
Zapnutí ventilátoru:
R Stiskněte tlačítko +.
Nastavení požadovaného stupně
ventilátoru:
R Stiskněte tlačítko +.
Ventilátor se přepne o jeden stupeň
výše
R Stiskněte tlačítko -.
Ventilátor se přepne o jeden stupeň zpět.
Vypnutí ventilátoru:
R Stiskněte tlačítko 0.
Ukazatel zhasne po krátké době.
Nebo:
R Stiskněte tlačítko - tolikrát, až se venti-
látor vypne.
Ukazatel zhasne po krátké době.
Osvětlení
Ventilátor –
– vypnutí
Ukazatel stup-
ně výkonu
ventilátoru
Ventilátor –
– zapnutí
a zvyšování
výkonu
ventilátoru
Snižování vý-
konu ventilátoru
Doběh
ventilátoru
Tukové filtry:
K pohlcování tukových částeček z kuchyňských výparů se používají kovové
tukové filtry.
Vložky filtru jsou z nehořlavého kovu.
Pozor:
Při vzrůstajícím nasycení tukovými zbytky
se zvyšuje vznětlivost a může tím být ovlivněna funkčnost odsavače.
Důležité:
Včasným vyčištěním kovových tukových
filtrů předcházíte nebezpečí požáru, který
může vzniknout akumulací tepla při fritování nebo smažení.
Ukazatel nasycení:
Při nasycení tukových fltrů svítí ukazatel
a zazní signál.
S vypnutím ventilátoru se vypne i signál.
Nejpozději tehdy je třeba vyčistit tukové
filtry.
Čištění kovových tukových filtrů:
R Při normálním provozu (denně 1 až 2
hodiny) musíte kovové tukové filtry čistit
1
× měsíčně
.
R Čištění může být prováděno v myčce
nádobí. Přitom může dojít k mírnému
zabarvení.
R Filtr musí volně ležet v myčce.
Nesmí být vzpříčen.
Důležité:
Silně nasycené kovové tukové filtry nemyjte současně s nádobím.
R Při ručním čištění namočte filtry do hor-
kého mycího roztoku.
Nepoužívejte agresivní čisticí prostředky obsahující kyseliny nebo louhy.
Pak je okartáčujte, dobře opláchněte
a nechte oschnout.
54
Filtry a údržba
Vyjmutí a nasazení kovových tukových
filtrů:
Pozor: Halogenové žárovky musejí být
vypnuté a vychladlé.
1. Stiskněte úchyty na tukových filtrech
dolů a odklopte tukové filtry.
2. Vyčistěte tukové filtry.
3. Vyčištěné tukové filtry znovu nasaďte.
4. Vymazání ukazatele .
R Stiskněte 2
× za sebou tlačítko 0.
Zazní signál a ukazatel zhasne.
Aktivní uhlíkový filtr
K vázání pachových látek při provozu
s cirkulací vzduchu.
Pozor:
Při vzrůstajícím nasycení tukovými částicemi se zvyšuje vznětlivost a funkce odsavače může být ovlivněna.
Důležité:
Včasnou výměnou aktivního uhlíkového
filtru předcházíte nebezpečí požáru, který
může vzniknout akumulací tepla při fritování nebo smažení.
Ukazatel nasycení :
Při nasycení aktivního uhlíkového filtru
svítí ukazatel a zazní signál.
S vypnutím ventilátoru se vypne i signál.
Nejpozději tehdy je třeba vyměnit aktivní
uhlíkový filtr.
6
Filtry a údržba
Nasazení:
Pozor: Halogenové žárovky musejí být
vypnuté a vychladlé.
1. Vyjměte tukové filtry (viz Vyjmutí
a nasazení kovových tukových filtrů).
2. Nasaďte aktivní uhlíkové filtry. K tomu
nasaďte filtry na kolíčky na straně
větráku.
3. Otočte filtry ve směru šipky až zaklap-
nou. Když jsou filtry správně nasazeny,
nelze je stáhnout.
4. Nasaďte tukové filtry (viz Vyjmutí
a nasazení kovových tukových filtrů).
5. Vymažte ukazatel .
Stiskněte 2
×
za sebou tlačítko
0
.
Zazní signál a ukazatel zhasne.
Vyjmutí:
Pozor: Halogenové žárovky musejí být
vypnuté a vychladlé.
1. Vyjměte tukové filtry.
2. Otočte filtry proti směru šipky a stáhněte
je směrem ven.
3. Nasaďte tukové filtry.
Výměna aktivního uhlíkového filtru:
R Při normálním provozu (denně 1 až 2
hodiny) musíte aktivní uhlíkové filtry čistit
1
× ročně
.
R Aktivní uhlíkový filtr obdržíte ve speciali-
zovaných prodejnách.
R Používejte jen originální filtry.
Tak zajistíte optimální výkon odsavače.
Likvidace starého aktivního
uhlíkového filtru:
R Aktivní uhlíkové filtry neobsahují škodli-
vé látky. Můžete je likvidovat jako běžný
odpad.
Čištění a ošetření
7
Odpojte odsavač od elektrického proudu
vytažením zástrčky případně vypnutím
pojistky.
Odsavač nečistěte drhnoucími houbami a čisticími prostředky, které
obsahují písek, sodu, kyselinu nebo
chlór.
R K očištění odsavače použijte horký mycí
roztok nebo jemný čisticí prostředek
na okna.
R Neodškrabujte zaschlé nečistoty, ale
omyjte je vlhkou utěrkou.
R Při čistění tukových filtrů očistěte od na-
neseného tuku přístupné části pláště.
Tak předcházíte nebezpečí požáru a zachováváte optimální funkčnost.
R Upozornění: Na umělohmotné plochy
nepoužívejte alkohol (líh), mohly by
vzniknout matné skvrny.
Pozor! Kuchyň musí být dostatečně
větraná, bez otevřeného ohně.
Ovládací tlačítka čistěte jen mírným
mycím roztokem a měkkou navlhčenou utěrkou.
Na ovládací tlačítka nepoužívejte čisticí prostředky pro nerezovou ocel.
Povrchové plochy z nerezové oceli
R Používejte jemný, nedrhnoucí čisticí
prostředek na nerezovou ocel.
R Čistěte jen ve směru vybroušení.
R Doporučujeme náš čisticí prostředek
na nerezovou ocel č. 461731.
Povrchové plochy z hliníku, smaltu
a umělé hmoty:
R Nepoužívejte suché utěrky.
R Používejte jemné čistící prostředky na
okna.
R Nepoužívejte agresivní čisticí prostřed-
ky obsahující kyseliny a rozpouštědla.
Dbejte na garanční podmínky.
Výměna žárovek
1. Vypněte odsavač a odpojte ho od elek-
trické sítě vytažením zástrčky nebo vypnutím pojistky.
Halogenové žárovky se při provozu
značně zahřívají. I po vypnutí trvá ještě
určitou nebezpečí popálení.
2. Sundejte žárovku pomocí šroubováku
a pod.
Pozor: Při nesprávném postupu může dojít
k poškození spotřebiče.
3. Vyměňte halogenovou žárovku (běžná
halogenová žárovka 12 V, max. 20 W,
patice G4). Dbejte na správnou polohu
kontaktů.
Pozor: K uchopení žárovky použijte čistou utěrku.
4. Kroužek žárovky znovu nasaďte.
5. Obnovte přívod el. proudu zasunutím
zástrčky nebo zapnutím pojistky.
Upozornění:
Pokud osvětlení nefunguje, zkontrolujte
zda jsou žárovky správně nasazeny.
Závady
Nastavení ukazatele nasycení
Když je nutná přestavba druhu provozu
(odvětrání/cirkulace vzduchu) musí být
provedena příslušná přestavba ukazatele
nasycení pro filtry (viz Montážní návod)
Když se na ukazateli objeví nebo :
R Viz „Filtry a údržba“.
Když nelze odsavač obsluhovat:
R Na cca 1 minutu zástrčku vytáhněte
nebo vypněte pojistky a odsavač vypojte z elektrické sítě. Pak znovu zapněte.
Při event. dotazech nebo závadách zavolejte servisní službu.
(Viz seznam servisních služeb na třetí straně obálky.)
Při zavolání uveďte:
Čísla zapište do políček.
Čísla jsou uvedena na typovém štítku, který
najdete po vyjmutí tukového filtru ve vnitřním prostoru odsavače.
Za závady, které jsou zapříčiněny
nesprávným umístěním trubek, nepřebírá výrobce odsavače garanci.
98
INFORMAČNÍ LIST: BSH domácí spotřebiče s. r. o.
Obchodní značka BSH:
Technické změny vyhrazeny bez upozornění!
Značka SIEMENS
Typ / Prodejní označení LC 70450
Barevné provedení nerez
Příkon W 340
z toho osvětlení W 2 × 2
0
připojení přívodním kabelem o délce m 1,3
Vnější rozměry
výška mm 880
šířka mm 400
hloubka mm 430
Hlučnost dle DIN/EN 60704-2-13 při max. normál. provozu 440 m3/h 60 dB (re 1pW)
Objem větrání podle DIN 61591 m3/h
při provozu odvětrání (∅120 / ∅ 150) stupeň 1 280/270
(∅120 / ∅ 150) stupeň 2 330/310
(∅120 / ∅ 150) stupeň 3 440/420
intenzivní stupeň 760
při provozu s cirkulací vzduchu s aktivním filtrem stupeň 1 180
stupeň 2 200
stupeň 3 270
intenzivní stupeň 310
Doběh ventilátoru min. 10
Počet motorů: 1
Elektrické připojení
napětí V 220 – 240
Bezpečnost / odrušení
odpovídá bezpečnostním předpisům z
označení CE z
Siemens Electrogeräte GmbH, Carl-Wery-Str. 34, 81739
Deklarovaná hodnota emise hluku tohoto spotřebiče je dB (A), což představuje váženou
hladinu akustického výkonu Lwa vzhledem k referenčnímu akustickému výkonu 1pW.
Případné technické změny, tiskové chyby a odlišnosti ve vyobrazení jsou vyhrazeny bez
upozornění. Aktuální návod najdete na webových stránkáchwww.siemens-spotrebice.cz.
Montážní návod
Důležitá upozornění
10
Sledujte při čtení obrázky na posledních
stránkách.
Další upozornění k plynovým varným
spotřebičům:
Při montáži plynových varných desek
musíte vždy postupovat podle stanovených zákonných norem příslušné
země.
Vždy musíte dbát platných předpisů
pro instalaci a pokynů pro vestavbu
od výrobce plynových spotřebičů.
Odsavač může být instalován jen na
jedné straně vedle vysoké skříně nebo
vysoké stěny. Odstup je min. 50 mm.
U plynových varných desek je minimální odstup mezi horní hranou podložky pod hrnce a spodní hranou
odsavače: 650 mm, Obr. 1.
Doporučený 700 mm
Starý spotřebič není bezcenným odpadem. Ekologickou likvidací mohou
být znovu získány cenné suroviny.
Před likvidací učiňte starý spotřebič
nepoužitelným.
Váš nový spotřebič byl při dopravě
k Vám chráněn obalem. Všechny použité obalové materiály jsou příznivé
k životnímu prostředí a znovu zpracovatelné.
Pomozte, prosím, při ekologické likvidaci obalu.
O aktuálních možnostech likvidace
se informujte ve specializovaných prodejnách nebo na obecních úřadech.
Odsavač se používá k odvětrání nebo
k provozu s cirkulací vzduchu.
Odsavač vždy instalujte nad střed
varných desek.
Minimální odstup mezi elektrickými
varnými deskami a spodní hranou
odsavače: 550 mm, Obr. 1.
Nad topným tělesem na pevná paliva,
u něhož je nebezpečí požáru (např.
z létajících jisker), je montáž odsavače přípustná jen tehdy, když topné
těleso má uzavřený neodnímatelný
kryt a jsou dodrženy specifické místní
předpisy.Toto omezení neplatí pro plynové sporáky a plynové varné desky.
Čím menší je odstup mezi odsavačem
a varnými zónami, tím větší je
možnost, že vodní páry mohou na
spodní části odsavače tvořit kapky.
Teleskopické průchodky zdí samy nezajistí dodržování mezních hodnot.
Poznámka: Při posuzování musí být bráno
v úvahu vždy celkové potřebné množství
vzduchu v bytě. Na provoz varných spotřebičů, např. varných desek a plynových
sporáků, se toto pravidlo nevztahuje.
Při odvodu odvětrávaného vzduchu, musíte dodržovat úřední a zákonné předpisy.
Je-li odsavač použit k provozu s cirkulací
vzduchu – s aktivním uhlíkovým filtrem –
je provoz možný bez omezení.
Pokud je odtah veden vnější stěnou,
měla by být použita teleskopická průchodka zdí.
Před montáží
11
Provoz s odvětráváním: Obr. 2
Odvětrávání je vedeno větrací šachtou
vzhůru, nebo přímo přes vnější stěnu ven.
Odvětrávání nesmí být vedeno ani
do komína na odvod kouře nebo komína
na odvod zplodin, který je v provozu, ani
do šachty, která je určena k odvětrávání
místnosti s topnými tělesy.
Při vedení odtahu je třeba dbát na úřední
a zákonné předpisy dané země.
Při odvodu vzduchu do komína na
odvod kouře nebo zplodin, který není
v provozu, je třeba mít souhlas místní
kominické provozovny.
Při provozu odsavače s odvětráním
a současném provozu na komínu závislého topného tělesa (např. plynová,
olejová topná tělesa nebo kamna na uhlí,
průtokové ohřívače, zásobníky teplé vody)
musí být zajištěn dostatečný přívod
vzduchu, který topné těleso potřebuje ke
spalování.
Bezpečný provoz je možný, když podtlak
v místnosti s topným tělesem nepřekročí
4 Pa (0,04 mbar). Toho lze dosáhnout
tehdy, když neuzavíratelnými otvory, např.
ve dveřích, oknech, teleskopickými průchodkami zdí nebo cestou jiných technických opatření, jako je oboustranný uzávěr
nebo jiné, může proudit vzduch potřebný
ke spalování.
Pokud není k dispozici dostatečný přívod vzduchu existuje nebezpečí otrávy
vlivem zpětně nasávaných spalin.
Před montáží
12
Provoz s cirkulací vzduchu. Obr. 4
R S aktivním uhlíkovým filtrem, když není
možný provoz s odvětráním.
Kompletní montážní sadu můžete
koupit ve specializovaném obchodě.
Příprava stěny
R Stěna musí být rovná a svislá.
R Dbejte na řádné upevnění hmoždinek.
Hmotnost (kg):
Odvětrání Cirkulace
DKE 475 R 15 17
LC 70450 20 22
DKE 475 E 20 22
D96K4N0 20 22
Optimální výkon odsavače:
R Krátká, hladká odtahová trubka.
R Co nejméně oblouků trubky.
R Co největší možné průměry a velké
oblouky trubky.
Použití dlouhých, nehladkých odtahových trubek, mnoho oblouků
trubky nebo menší průměry trubek
zapříčiní odchylky od optimálních
výkonů větrání a současně zvýší
hlučnost.
R Kulatá trubka:
Doporučujeme vnitřní průměr 150 mm,
avšak minimálně 120 mm.
R Ploché odtahové trubky musí mít
stejnou hodnotu vnitřního průměru
jako kulatá trubka.
Neměly by mít žádné ostré ohyby.
∅ 120 mm cca 113 cm
2
∅ 150 mm cca 177 cm
2
.
R U odlišných průměrů trubky:
Nasaďte těsnicí proužky.
R Při provozu s odvětráním zajistěte
dostatečný přívod vzduchu.
Připojení odtahové trubky ∅∅150 mm:
R Odtahovou trubku připevněte přímo na
vzduchové hrdlo.
Připojení odtahové trubky ∅∅120 mm:
R Na vzduchové hrdlo nasaďte redukční
hrdlo – obr. 3.
R Odtahovou trubku upevněte na reduk-
ční hrdlo.
Konstrukční změny v rámci technického rozvoje
jsou vyhrazeny
Loading...
