SIEMENS LC66671, LC66971 User Manual

LC 666 . .
LC 669 . .
LC 6X9. .

Gebrauchs- und
Montageanweisung

Operating and
installation instructions

Mode d’emploi et
notice de montage

Gebruiksaanwijzing en
montagevoorschrift

Istruzioni d’uso
e per il montaggio

Instrucciones de uso
y de montaje

Instruções de serviçio
e de montagem

Bruks- och
Monteringsanvisning

Bruks- og
Monteringsanvisning

Käyttöo- ja
Asennusohje

Brugs- og
montageveiledning

de

en

fr

nl

it

es

pt

sv

no

fi

da

2

de

Seite 03–15

en

page 16 –28

fr

pages 29 – 41

nl

pagina 42 – 54

it

pagina 55 – 67

es

página 68 – 80

pt

página 081 – 093

sv sid 094 – 106

no side 107 – 119

fi Sivu 120– 132

da side 133 – 145

Abb. 1

ELEKTRO
ELECTR.
ELETT.
EL.

Abb. 1
GAS
GAZ
KAASU
GASS

mind.

650

mind.

550

3

Gerätebeschreibung Betriebsarten

Betriebsarten

Abluftbetrieb:

❑ Der Lüfter der Dunstabzugshaube saugt

den Küchendunst an und
leitet ihn durch den Fettfilter ins Freie.

❑ Der Fettfilter nimmt die fettigen

Bestandteile des Küchendunstes auf.

❑ Die Küche bleibt weitgehend frei von

Fett und Geruch.

D

Bei Abluftbetrieb der Dunstabzugs-

haube und gleichzeitigem Betrieb
schornsteinabhängiger Feuerungen (wie

z. B. Gas-, Öl- oder Kohleheizgeräte,
Durchlauferhitzer, Warmwasserbereiter)

muss für ausreichend Zuluft gesorgt
werden, die von der Feuerstätte zur

Verbrennung benötigt wird.
Ein gefahrloser Betrieb ist möglich, wenn

der Unterdruck im Aufstellraum der
Feuerstätte von 4 Pa (0,04 mbar) nicht
überschritten wird.

Dies kann erreicht werden, wenn durch
nicht verschließbare Öffnungen, z.B. in
Türen, Fenstern und in Verbindung mit
Zuluft-/Abluftmauerkasten oder durch
andere techn. Maßnahmen, wie
gegenseitige Verriegelung o.ä., die
Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht
Vergiftungsgefahr durch zurückgesaugte
Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt
die Einhaltung des Grenzwertes nicht
sicher.

Anmerkung: Bei der Beurteilung muss
immer der gesamte Lüftungsverbund der
Wohnung beachtet werden. Bei Betrieb von
Kochgeräten, z. B. Kochmulde und Gas­herd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbe­trieb – mit Aktivkohlefilter – verwendet wird,
ist der Betrieb ohne Einschränkung
möglich.

Umluftbetrieb:

❑ Hierzu muss ein Aktivkohlefilter einge-

baut werden (siehe Filter und Wartung).

 Das komplette Montage-Set sowie

die Ersatzfilter können Sie beim
Fachhandel erwerben.

Die entsprechenden Zubehör-Nummern
finden Sie am Ende dieser Gebrauchs­anweisung.

❑ Der Lüfter der Dunstabzugshaube saugt

den Küchendunst an und leitet ihn durch
den Fett- und Aktivkohlefilter gereinigt in
die Küche zurück.

❑ Der Fettfilter nimmt die fettigen

Bestandteile des Küchendunstes auf.

❑ Der Aktivkohlefilter bindet die

Geruchsstoffe.

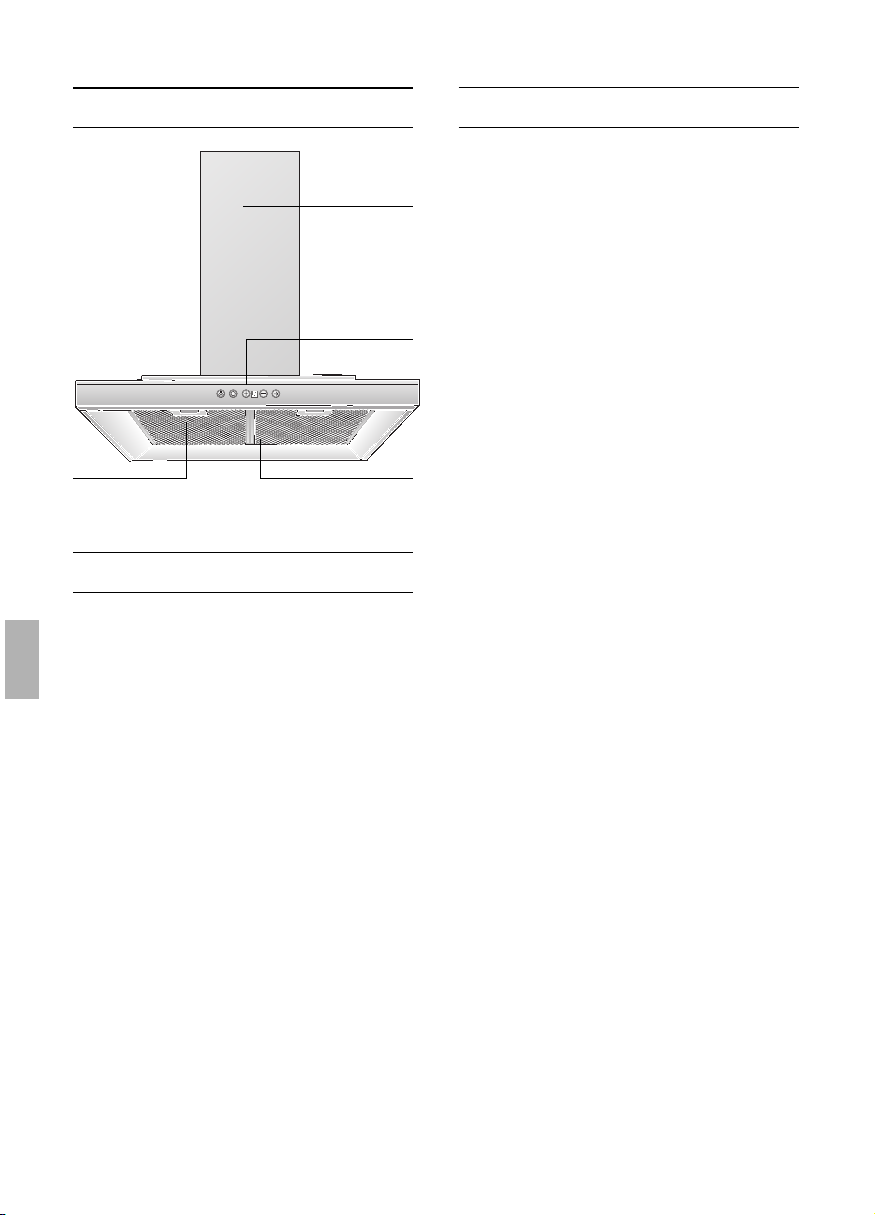

Gebrauchsanweisung:

Beleuchtung

Schalter

Licht/Lüfter

Filtergitter

Kamin-

verblendung

4

Vor dem ersten Benutzen

Wichtige Hinweise:

❑ Diese Gebrauchsanweisung gilt für

mehrere Geräte-Ausführungen.
Es ist möglich, dass einzelne
Ausstattungsmerkmale beschrieben
sind, die nicht auf Ihr Gerät zutreffen.

❑ Diese Dunstabzugshaube entspricht den

einschlägigen Sicherheitsbestimmungen.
Reparaturen dürfen nur von Fachkräften

durchgeführt werden.

Durch unsachgemäße Reparaturen
können erhebliche Gefahren für den
Benutzer entstehen.

 Unter der Dunstabzugshaube nicht

flambieren.

Brandgefahr am Fettfilter durch

! aufsteigende Flammen.

 Über einer Feuerstätte für feste

Brennstoffe (Kohle, Holz und dgl.) ist der
Betrieb der Dunstabzugshaube nur bedingt
gestattet (siehe Montageanweisung).

Gas-Kochmulden / Gas-Herde

 Gas-Kochstellen immer sachgemäß

benutzen.

Wichtig:

Die Flammen der Gas-Kochstellen müssen
immer mit Kochgeschirr abgedeckt sein.

Durch die starke Hitzeentwicklung
der offenen Gasflammen könnte die

! Dunstabzugshaube beschädigt werden.

❑ Bevor Sie das neue Gerät benutzen,

lesen Sie bitte sorgfältig die
Gebrauchsanweisung.
Sie enthält wichtige Informationen für Ihre
Sicherheit sowie zum Gebrauch und zur
Pflege des Gerätes.

❑ Bewahren Sie die Gebrauchs- und

Montageanweisung ggf. für einen
Nachbesitzer gut auf.

 Ist das Gerät beschädigt, dürfen Sie es

nicht in Betrieb nehmen.

 Anschluss und Inbetriebnahme dürfen

nur von einem Fachmann durchgeführt
werden.

 Verpackungsmaterial ordnungsgemäß

entsorgen (siehe Montageanweisung).

 Dunstabzugshaube nur mit

eingesetzten Lampen betreiben.

 Defekte Lampen sollten sofort ersetzt

werden, um Überlastung der restlichen
Lampen zu vermeiden.

 Dunstabzugshaube nie ohne Fettfilter

betreiben.

 Überhitzte Fette oder Öle können sich

leicht entzünden.
Darum Speisen mit Fetten oder Ölen,
z. B. Pommes frites, nur unter Aufsicht
zubereiten.

5

Bedienen der Dunstabzugshaube

 Der Küchendunst wird am

wirkungsvollsten beseitigt durch:

❑ Einschalten der Dunstabzugshaube

bei Kochbeginn.

❑ Ausschalten der Dunstabzugshaube

erst einige Minuten nach Kochende.

Licht

Lüfter – Aus Lüfter zurück-

schalten

Lüfter ein­und hoch­schalten

Anzeige

Lüfterstufen

Lüfter-

nachlauf

Signalton:

❑ Beim Drücken einer Taste ertönt zur

Bestätigung ein Signalton.

Ausschalten des Signaltons:
❑ Drücken Sie gleichzeitig die Tasten 0 und

+ bis nach ca. 3 Sekunden ein Signal

ertönt.

Einschalten des Signaltons:

❑ Wiederholen Sie den Vorgang.

Einschalten des Lüfters:
❑ Drücken Sie die Taste +.

Einstellen der gewünschten Lüfterstufe:

❑ Drücken Sie die Taste +.

Der Lüfter schaltet eine Stufe höher.

❑ Drücken Sie die Taste –.

Der Lüfter schaltet eine Stufe zurück.

Ausschalten des Lüfters:

❑ Drücken Sie die Taste 0.

Die Anzeige

{ erlischt nach kurzer Zeit.

Oder:

❑ Drücken Sie die Taste – so oft, bis der

Lüfter ausschaltet.
Die Anzeige

{ erlischt nach kurzer Zeit.

Intensivstufe:

Durch die Intensivstufe wird die höchste
Leistung erreicht. Sie wird kurzzeitig
benötigt.

❑ Drücken Sie die Taste + so oft, bis die

Anzeige

ç leuchtet.

❑ Wird die Intensivstufe nicht von Hand

ausgeschaltet, schaltet der Lüfter nach
10 Minuten selbsttätig auf Stufe }
zurück.

Lüfternachlauf:

❑ Drücken Sie die Taste .

Der Lüfter läuft 10 Minuten in Stufe

|,

dabei blinkt in der Anzeige ein Punkt.
Danach schaltet der Lüfter selbsttätig
aus.

Beleuchtung:

❑ Drücken Sie kurz die Taste

a zum Ein-

und Ausschalten.

❑ Die Beleuchtung kann zu jeder Zeit

verwendet werden, auch wenn der
Lüfter ausgeschaltet ist.

❑ Einstellen der Helligkeit:

Halten Sie die Taste

a gedrückt, bis die

gewünschte Helligkeit erreicht ist.

Automatisches Einschalten der
Beleuchtung, z. B. über eine
Zeitschaltuhr:

❑ Lüfter und Beleuchtung müssen

ausgeschaltet sein.

Einschalten:
Drücken Sie gleichzeitig die Tasten

– und

!.

❑ Nach ca. 3 Sekunden schaltet sich zur

Bestätigung die Beleuchtung ein.

Ausschalten:

Wiederholen Sie den Vorgang bei
eingeschalteter Beleuchtung.

❑ Nach ca. 3 Sekunden schaltet sich zur

Bestätigung die Beleuchtung aus.

6

Fettfilter:

Zur Aufnahme der fettigen Bestandteile
des Küchendunstes sind Metall­Fettfilter eingesetzt.

Die Filtermatten bestehen aus unbrenn­barem Metall.

Achtung:

Bei zunehmender Sättigung mit fetthaltigen
Rückständen erhöht sich die
Entflammbarkeit und die Funktion der
Dunstabzugshaube kann beeinträchtigt
werden.

Wichtig:

Durch rechtzeitiges Reinigen der Metall­Fettfilter wird der Brandgefahr vorgebeugt,
die durch Hitzestau beim Frittieren oder
Braten entstehen kann.

Sättigungsanzeige:

Bei Sättigung der Fettfilter ertönt nach dem
Ausschalten des Lüfters für 10 Sekunden
ein Signal und die Anzeige

# leuchtet.

Spätestens dann sollten die Fettfilter
gereinigt werden.

Reinigen des Metall-Fettfilters:

❑ Das Reinigen kann in der Geschirrspül-

maschine erfolgen. Dabei ist eine leichte
Verfärbung möglich.

Wichtig:

Stark gesättigte Metall-Fettfilter nicht
zusammen mit Geschirr reinigen.

❑ Beim Reinigen von Hand, die Fettfilter in

heißer Spüllauge einweichen.
Danach abbürsten, gut ausspülen und
abtropfen lassen.

Aus- und Einbauen des Metall-Fettfilters:
Achtung: Die Halogenlampen müssen

ausgeschaltet und abgekühlt sein.

1. Drücken Sie die Raste an den Fettfiltern
in Pfeilrichtung ein und klappen Sie die
Fettfilter ab.

Filter und Wartung

2. Reinigen Sie den Fettfilter.

3. Setzen Sie den gereinigten Fettfilter

wieder ein.

4. Löschen Sie die Anzeige

#.

❑ Drücken Sie die Taste 0.

7

Aktivkohlefilter:

Zum Binden der Geruchsstoffe beim
Umluftbetrieb.

Sättigungsanzeige:

Bei Sättigung des Aktivkohlefilters
ertönt nach dem Ausschalten des Lüfters
für 10 Sekunden ein Signal und die Anzeige

ã leuchtet. Spätestens dann sollte der

Aktivkohlefilter gewechselt werden.

Ausbauen:
Achtung: Die Halogenlampen müssen

ausgeschaltet und abgekühlt sein.

1. Bauen Sie den Fettfilter aus.

2. Drücken Sie die Lasche vorne ein und

nehmen Sie den Aktivkohlefilter nach
unten ab.

Filter und Wartung

3. Rasten Sie die Laschen auf beiden
Seiten ein.

4. Bauen Sie den Fettfilter ein
(siehe Aus- und Einbauen des Metall­Fettfilters).

5. Löschen Sie die Anzeige

ã.

❑ Drücken Sie die Taste 0.

3. Bauen Sie den Fettfilter ein.

Wechsel des Aktivkohlefilters:

❑ Der Aktivkohlefilter ist im Fachhandel

erhältlich (siehe Sonderzubehör).

❑ Nur Originalfilter verwenden.

Dadurch wird die optimale Funktion
gewährleistet.

Entsorgung des alten Aktivkohlefilters:

❑ Aktivkohlefilter enthalten keine

Schadstoffe. Sie können z. B. als
Restmüll entsorgt werden.

Einbauen:
Achtung: Die Halogenlampen müssen

ausgeschaltet und abgekühlt sein.

1. Bauen Sie den Fettfilter aus
(siehe Aus- und Einbauen der Metall­Fettfilter).

2. Setzen Sie den Aktivkohlefilter ein.

8

Reinigen und Pflegen

Dunstabzugshaube durch Ziehen des
Netzsteckers bzw. Ausschalten der
Sicherung stromlos machen.

❑ Beim Reinigen der Fettfilter die

zugänglichen Gehäuseteile von
abgelagertem Fett reinigen.
Dadurch wird der Brandgefahr
vorgebeugt und die optimale Funktion
bleibt erhalten.

❑ Zum Reinigen der Dunstabzugshaube

heiße Spüllauge oder mildes Fenster­putzmittel verwenden.

❑ Kratzen Sie angetrocknete Ver-

schmutzung nicht ab, sondern weichen
Sie diese mit einem feuchten Tuch auf.

❑ Keine scheuernden Mittel oder

kratzende Schwämme verwenden.

❑ Hinweis: Alkohol (Spiritus) nicht auf

Kunststoffflächen anwenden, es
könnten matte Stellen entstehen.

Vorsicht! Küche ausreichend
belüften, keine offene Flamme.

 Die Bedientasten nur mit milder

Spüllauge und einem weichen, feuchten
Tuch reinigen.
Keinen Edelstahlreiniger für die
Bedientasten verwenden.

Edelstahloberflächen:

❑ Verwenden Sie einen milden nicht

scheuernden Edelstahlreiniger.

❑ Reinigen Sie nur in Schliffrichtung.

 Edelstahloberflächen nicht mit

kratzenden Schwämmen und nicht mit
sand-, soda-, säure- oder chloridhaltigen
Putzmitteln reinigen!

Aluminium-, Lack- und Kunststoff­oberflächen:

❑ Verwenden Sie ein weiches, fusselfreies

Fenster- oder Microfasertuch.

❑ Keine trockenen Tücher verwenden.
❑ Verwenden Sie ein mildes Fenster-

reinigungsmittel.

❑ Keine aggressiven, säure- oder laugen-

haltigen Reiniger verwenden.

❑ Keine Scheuermittel verwenden.

Auswechseln der Lampen

1. Schalten Sie die Dunstabzugshaube aus
und machen Sie durch Ziehen des Netz­steckers oder Ausschalten der Sicherung
die Dunstabzugshaube stromlos.

 Die Halogenbirnen werden bei Betrieb

sehr heiß. Auch einige Zeit nach dem Aus­schalten besteht noch Verbrennungs­gefahr.

2. Nehmen Sie den Lampenring mit einem
Schraubenzieher oder ähnlichem ab.

3. Tauschen Sie die Halogenbirne aus
(handelsübliche Halogenbirne, 12 Volt,
max. 20 Watt, Sockel G4).
Achtung: Steckfassung.
Zum Anfassen der Birne ein sauberes
Tuch verwenden.

4. Rasten Sie den Lampenring wieder ein.

5. Stellen Sie durch Einstecken des

Netzsteckers oder durch Einschalten der
Sicherung die Stromversorgung wieder
her.

Hinweis: Sollte die Beleuchtung nicht
funktionieren, kontrollieren Sie, ob die
Lampen richtig eingesteckt sind.

9

Störungen

Wenn in der Anzeige ein # oder ã
erscheint:

❑ Siehe Abschnitt „Filter und Wartung”.

Wenn sich die Dunstabzugshaube nicht
bedienen lässt:

❑ Für ca. 1 Minute die Dunstabzugshaube

durch Ziehen des Netzsteckers bzw.
Ausschalten der Sicherung stromlos
machen.
Danach neu einschalten.

Bei eventuellen Rückfragen oder
Störungen, Kundendienst anrufen.

(Siehe Kundendienststellenverzeichnis).
Bei Anruf bitte angeben:

Einstellung der Sättigungsanzeige

Sollte die Umstellung der Betriebsart
(Abluft/Umluftbetrieb) notwendig sein, muss
auch die Sättigungsanzeige für die Filter
entsprechend umgestellt werden (siehe
Montageanweisung).

E-Nr. FD

Tragen Sie die Nummern in obige Felder ein.
Die Nummern sind auf dem Typenschild,
nach Abnahme der Fettfilter, im Innenraum
der Dunstabzugshaube zu finden.

10

Montageanweisung:

Wichtige Hinweise

 Über Gas-Kochstellen ist die Montage

der Dunstabzugshaube bei einem
Mindestabstand von 650 mm – Abb. 1 –
nur zulässig, wenn folgende Nennwärme­belastungen (Hs) nicht überschritten
werden:

❑

Gas-Herde

Belastung einer Kochstelle max. 03,0 kW
Belastung aller Kochstellen max. 08,3 kW
Belastung des Backofens max. 03,9 kW

❑

Gas-Kochmulden

Belastung einer Kochstelle max. 03,9 kW
Belastung aller Kochstellen max. 11,3 kW

❑

Gas-Glaskeramikkochfeld

Die Angaben über Nennwärme­belastung gelten nicht für geschlossene
Gas-Glaskeramikkochfelder.
Unbedingt die Angaben des Kochfeld­Herstellers beachten.

❑ Herde für feste Brennstoffe

Es gelten sinngemäß die maximalen
Nennwärmebelastungen und der
Mindestabstand wie bei Gas-Herden.

 Über einer Feuerstätte für feste

Brennstoffe, von der eine Brandgefahr
(z. B. Funkenflug) ausgehen kann, ist die
Montage der Dunstabzugshaube nur dann
zulässig, wenn die Feuerstätte eine

geschlossene nicht abnehmbare
Abdeckung hat und die länderspezifischen

Vorschriften eingehalten werden.
Diese Einschränkung gilt nicht für Gas­Herde und Gas-Mulden.

 Je kleiner der Abstand zwischen

Dunstabzugshaube und Kochstellen desto
größer ist die Möglichkeit, dass sich durch
aufsteigenden Wasserdampf unten an der
Dunstabzugshaube Tropfen bilden können.

 Altgeräte sind kein wertloser Abfall.

Durch umweltgerechte Entsorgung können
wertvolle Rohstoffe wiedergewonnen
werden.
Bevor Sie das Altgerät entsorgen, machen
Sie es unbrauchbar.

 Ihr neues Gerät wurde auf dem Weg zu

Ihnen durch die Verpackung geschützt. Alle
eingesetzten Materialien sind umweltver­träglich und wieder verwertbar. Bitte helfen
Sie mit und entsorgen Sie die Verpackung
umweltgerecht.

Über aktuelle Entsorgungswege informieren
Sie sich bitte bei Ihrem Fachhändler oder
bei Ihrer Gemeindeverwaltung.

 Die Dunstabzugshaube ist für Abluft-

und Umluftbetrieb verwendbar.

 Die Dunstabzugshaube immer über der

Mitte der Kochstellen anbringen.

 Mindestabstand zwischen Elektro-

kochstellen und Unterkante der Dunstab­zugshaube: 550 mm, Abb. 1.

Zusätzliche Hinweise bei Gas-Koch­geräten:

 Bei der Montage von Gaskochstellen

sind die national einschlägigen gesetzlichen
Bestimmungen (z. B. in Deutschland:
Technische Regeln Gasinstallation TRGI) zu
beachten.

 Es müssen die jeweils gültigen Einbau-

vorschriften und die Einbauhinweise der
Gas-Gerätehersteller beachtet werden.

 Die Dunstabzugshaube darf nur an

einer Seite neben einem Hochschrank oder
einer hohen Wand eingebaut werden.
Abstand mind. 50 mm.

11

Vor der Montage

Die Abluft wird über einen Lüftungsschacht
nach oben, oder direkt durch die Außen­wand ins Freie geleitet.

D

Die Abluft darf weder in einen in Betrieb
befindlichen Rauch- oder Abgaskamin
noch in einen Schacht, welcher der Ent­lüftung von Aufstellungsräumen von Feuer­stätten dient, abgegeben werden.

Bei der Ableitung von Abluft sind die
behördlichen und gesetzlichen Vor­schriften (z. B. Landesbauordnungen) zu
beachten.

Bei Abführung der Luft in nicht in Betrieb
befindliche Rauch- oder Abgaskamine ist
die Zustimmung des zuständigen Schorn­steinfegermeisters einzuholen.

D

Bei Abluftbetrieb der Dunstabzugs­haube und gleichzeitigem Betrieb
schornsteinabhängiger Feuerungen (wie

z. B. Gas-, Öl- oder Kohleheizgeräte,
Durchlauferhitzer, Warmwasserbereiter)

muss für ausreichend Zuluft gesorgt
werden, die von der Feuerstätte zur Ver-

brennung benötigt wird.
Ein gefahrloser Betrieb ist möglich, wenn

der Unterdruck im Aufstellraum der
Feuerstätte von 4 Pa (0,04 mbar) nicht
überschritten wird.

Dies kann erreicht werden, wenn durch
nicht verschließbare Öffnungen, z.B. in
Türen, Fenstern und in Verbindung mit
Zuluft-/Abluftmauerkasten oder durch
andere techn. Maßnahmen, wie gegenseiti­ge Verriegelung o.ä., die Verbrennungsluft
nachströmen kann.

Bei nicht ausreichender Zuluft besteht
Vergiftungsgefahr durch zurückgesaugte
Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt
die Einhaltung des Grenzwertes nicht
sicher.

Anmerkung: Bei der Beurteilung muss
immer der gesamte Lüftungsverbund der
Wohnung beachtet werden. Bei Betrieb
von Kochgeräten, z. B. Kochmulde und
Gasherd wird diese Regel nicht
angewendet.

Wenn die Dunstabzugshaube im Umluftbe­trieb – mit Aktivkohlefilter – verwendet wird,
ist der Betrieb ohne Einschränkung
möglich.

Wird die Abluft durch die Außenwand
geleitet, sollte ein Teleskop-Mauerkasten

verwendet werden.

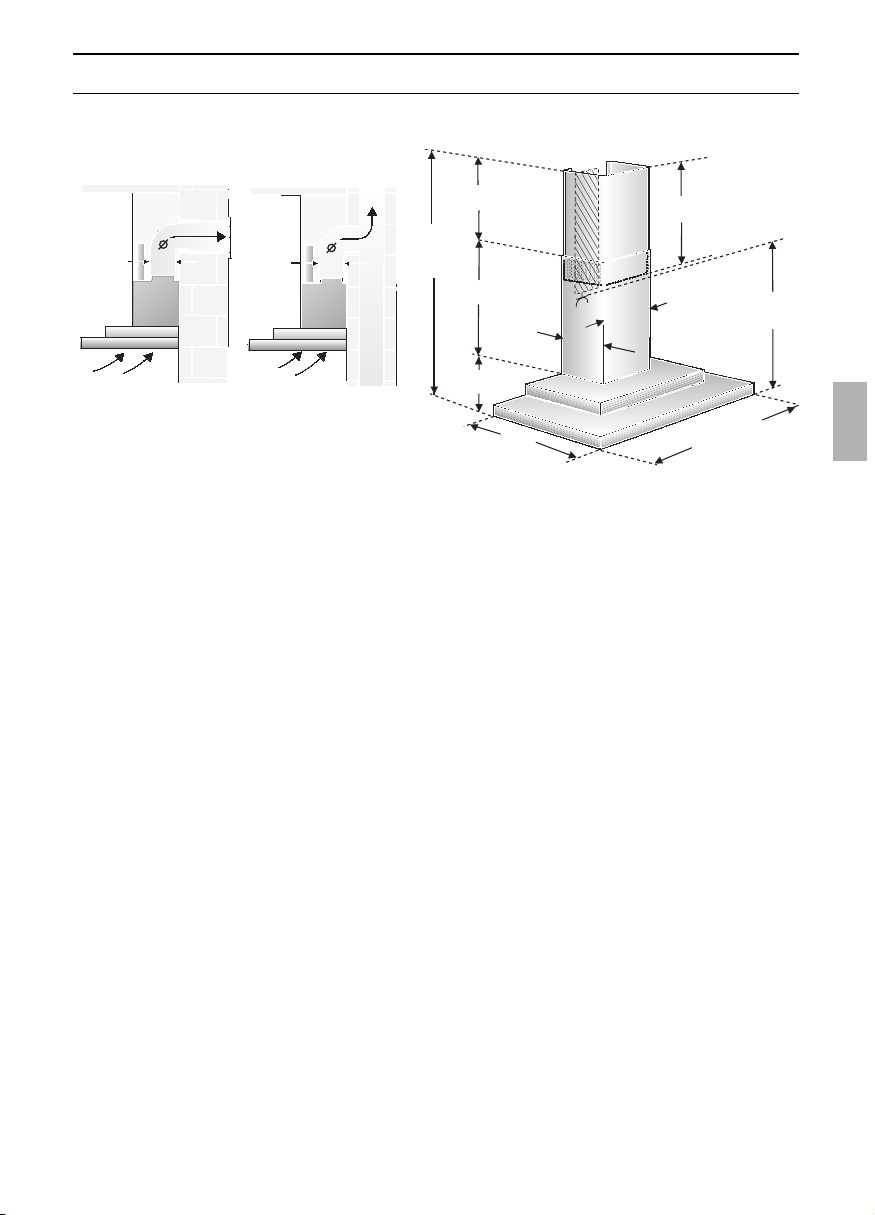

Abluftbetrieb

120
150

120
150

710-1100

mind.45

520

99

532

260/

344

610

259

600/900

mind.
600

12

Vor der Montage

Optimale Leistung der Dunstabzugs­haube:

❑ Kurzes, glattes Abluftrohr.
❑ Möglichst wenig Rohrbögen.
❑ Möglichst große Rohrdurchmesser und

große Rohrbögen.

Der Einsatz von langen, rauhen
Abluftrohren, vielen Rohrbögen oder
kleineren Rohrdurchmessern führt zu
einer Abweichung von der optimalen
Luftleistung und gleichzeitig zu einer
Geräuscherhöhung.

❑ Rundrohre:

Wir empfehlen
Innendurchmesser 150 mm, jedoch
mind. 120 mm.

❑ Flachkanäle müssen einen

gleichwertigen Innenquerschnitt wie

Rundrohre haben.

Sie sollten keine scharfen
Umlenkungen haben.

l 120 mm ca. 113 cm

2

l 150 mm ca. 177 cm

2

❑ Bei abweichenden Rohrdurch-

messern: Dichtstreifen einsetzen.

❑ Bei Abluftbetrieb für ausreichend Zuluft

sorgen.

Umluftbetrieb

❑ Mit Aktivkohlefilter, wenn keine

Möglichkeit für Abluftbetrieb vorhanden
ist.

Anschluss Abluftrohr l 150 mm:

❑ Abluftrohr direkt am Luftstutzen

befestigen.

Anschluss Abluftrohr l 120 mm:

❑ Reduzierstutzen in den Luftstutzen

einsetzen, 2 Löcher l 3 mm vorbohren
und verschrauben.

 Das komplette

Montage-Set können
Sie beim Fachhandel
erwerben.
Die entsprechenden
Zubehör-Nummern
finden Sie am Ende
dieser Gebrauchs­anweisung.

99

610

532

600/900

750-1150

260/

344

259

mind.
600

520

mind.130

❑ Abluftrohr am Reduzierstutzen

befestigen.

13

Elektrischer Anschluss

Die Dunstabzugshaube darf nur an eine
vorschriftsmäßig installierte Schutzkontakt­steckdose angeschlossen werden.
Die Schutzkontaktsteckdose möglichst
direkt hinter der Kaminverblendung
anbringen.

Elektrische Daten:

Sie sind auf dem Typenschild nach
Abnahme der Filterrahmen – im Innenraum
des Gerätes – zu finden.

 Bei Reparaturen die Dunstabzugs-

haube generell stromlos machen.

Länge der Anschlussleitung: 1,30 m.
Bei erforderlichem Festanschluss:

Die Dunstabzugshaube darf in jedem Fall
nur durch einen beim zuständigen
Elektrizitäts-Versorgungsunternehmen
eingetragenen Elektro-Installateur
angeschlossen werden.

Installationsseitig ist eine Trennvorrichtung
vorzusehen. Als Trennvorrichtung gelten
Schalter mit einer Kontaktöffnung von mehr
als 3 mm und allpoliger Abschaltung. Dazu
gehören LS-Schalter und Schütze.

Diese Dunstabzugshaube entspricht den
EG-Funkentstörbestimmungen.

Vorbereiten der Wand

❑ Die Wand muss eben und senkrecht

sein.

❑ Für festen Halt der Dübel ist zu sorgen.

Vor der Montage

Umstellen Abluft – Umluftbetrieb

1. Taste 0 drücken und halten.

2. Während die Anzeige

{ leuchtet

zusätzlich die Taste drücken, bis die
Anzeige

ã leuchtet. Danach die Tasten

loslassen.

❑

Die Anzeige

ã erlischt nach kurzer Zeit.

Die elektronische Steuerung ist auf
Umluftbetrieb eingestellt.

❑

Durch Wiederholen der Schritte 1 und 2
wird die elektronische Steuerung wieder
auf Abluftbetrieb umgestellt (Anzeige

#).

Umstellung der elektronischen
Steuerung auf Umluftbetrieb:

❑

Serienmäßige Einstellung ist
Abluftbetrieb.

❑

Die Dunstabzugshaube muss
angeschlossen und ausgeschaltet sein.

Gewicht in kg:

Abluft Umluft

20,060 cm 20,5

25,090 cm 26,5

Konstruktionsänderungen im Rahmen der technischen
Entwicklung bleiben vorenthalten.

14

Einbauen

Die Dunstabzugshaube ist für die
Montage an die Küchenwand vorgesehen.

1. Fettfilter abnehmen

(siehe Gebrauchsanweisung).

2. Von der Decke bis zur Unterkante der

Dunstabzugshaube eine Mittellinie an
die Wand anzeichnen.

3. Mit Hilfe der Schablone Positionen für

die Schrauben an der Wand anreißen
und zum leichteren Einhängen die Kon­tur des Einhängebereiches anzeichnen.

 Auf Mindestabstand Kochstelle –

Dunstabzugshaube von 550 mm bei
Elektro-Kochstellen bzw. 650 mm bei Gas­Kochstellen achten. Der untere Rand der
Schablone entspricht dem unteren Rand
der Dunstabzugshaube.

4. 5 Löcher für die Dunstabzugshaube und

2 Löcher für die Kaminverblendung
l 8 mm bohren und Dübel wandbündig
eindrücken.

Hinweis: Achten Sie auf eventuell zu
montierende Sonderzubehörteile.

5. Haltewinkel für Kaminverblendung mit
2 Sechskantschrauben anschrauben.

6. Mittlere Schraube (Halbrundschraube
ohne Unterlegscheibe) als Montagehilfe
für Dunstabzugshaubenbefestigung bis
auf ca. 5 mm eindrehen.

7. Dunstabzugshaube an den Schrauben
einhängen.

23

205/
230

365/
387

70/
79

150

600/900

216

ca.5mm

15

Einbauen

08. 4 Sechskantschrauben eindrehen.

 Vor dem Festdrehen der

4 Schrauben ist die Dunstabzugs­haube auszurichten.

09. Je eine Abdeckfolie über die Löcher der

2 unteren Befestigungsschrauben auf
das Schutzgitter kleben.

12. Die beiden Teile der Kaminverblendung

ineinander schieben (Schlitze am obe­ren Teleskopteil nach unten) und in den
Ausschnitt an der Dunstabzugshaube
einsetzen.

 Vermeiden Sie Kratzer beim

Ineinanderschieben, in dem Sie z. B.
die Montageschablone als Schutz über
die Kante der unteren Kaminverblen­dung legen.

10. Rohrverbindung herstellen.

11. Elektrische Verbindung herstellen.

1.

2.

14. Fettfilter wieder einsetzen (siehe

Gebrauchsanweisung).

13. Den oberen Teil anheben und mit 2

Schrauben seitlich an den Haltewinkel
schrauben.

1.

2.

3.

16

Appliance description

Operating modes

Exhaust-air mode:

❑ The extractor-hood fan extracts the

kitchen vapours and conveys them
through the grease filter into the
atmosphere.

❑ The grease filter absorbs the solid

particles in the kitchen vapours.

❑ The kitchen is kept almost free of grease

and odours.

D

When the extractor hood is operated
in exhaust-air mode simultaneously with
a different burner which also makes use
of the same chimney (such as gas, oil or

coal-fired heaters, continuous-flow heaters,
hot-water boilers) care must be taken to

ensure that there is an adequate supply
of fresh air which will be needed by the

burner for combustion.
Safe operation is possible provided that the

underpressure in the room where the
burner is installed does not exceed 4 Pa
(0.04 mbar).

Operating modes

This can be achieved if combustion air can
flow through non-lockable openings, e.g. in
doors, windows and via the air­intake/exhaust-air wall box or by other
technical measures, such as reciprocal
interlocking, etc.

If the air intake is inadequate, there is a
risk of poisoning from combustion gases
which are drawn back into the room.

An air-intake/exhaust-air wall box by itself is
no guarantee that the limiting value will not
be exceeded.

Note: When assessing the overall
requirement, the combined ventilation
system for the entire household must be
taken into consideration. This rule does not
apply to the use of cooking appliances,
such as hobs and ovens.

Unrestricted operation is possible if the
extractor hood is used in recirculating mode
– with activated carbon filter.

Circulating-air mode:

❑ An activated carbon filter must be fitted

for this operating mode (see Filters and
maintenance).

 The complete installation set and

replacement filters can be obtained from
specialist outlets.

The corresponding accessory numbers
can be found at the end of these
operating instructions.

❑ The extractor-hood fan extracts the

kitchen vapours which are purified in the
grease filter and activated carbon filter
and then conveyed back into the
kitchen.

❑ The grease filter absorbs the grease

particles in the kitchen vapours.

❑ The activated carbon filter binds the

odorous substances.

Instructions for use:

Lighting

Light / fan

switches

Filter grille

Chimney
panelling

17

Before using for the first time

Important notes:

❑ The Instructions for Use apply to several

versions of this appliance. Accordingly,
you may find descriptions of individual
features that do not apply to your
specific appliance.

❑ This extractor hood complies with all

relevant safety regulations.
Repairs should only be carried out by

qualified specialists.

Improperly executed repairs can give
rise to significant hazards for the user.

 Do not flambé food directly under the

extractor hood.

Risk of grease filter catching fire due

! to flames.

 Restrictions apply to the use of the

extractor hood over a solid-fuel burner
(coal, wood, etc.). (See Installation
instructions).

Gas hobs / gas cookers

 Always use gas hobs in a proper and

safe manner.

Important:

The flames from the gas hob must always
be covered by pots or pans.

The intense heat generated by the gas
flames could cause damage to the

! extractor hood.

❑ Before using your new appliance, please

read these Instructions for Use carefully.
They contain important information
concerning your personal safety as well
as on use and care of the appliance.

❑ Please keep the operating and

installation instructions in a safe place;
this important documentation may also
be of use to a possible subsequent
owner.

 Do not use the appliance if it is

damaged in any way

 The appliance is not intended for use

by young children or infirmed persons
without supervision.
Young children should be supervised to
ensure they do not play with the appliance.

 The appliance should only be

connected up to the mains and taken into
use by a qualified specialist.

 Dispose of packaging materials

properly (see Installation instructions).

 Light bulbs must always be fitted when

the extractor hood is in use.

 Defective bulbs should be replaced

immediately to prevent the remaining bulbs
from overloading.

 Never operate the extractor hood

without a grease filter.

 Overheated fat or oil can easily catch

fire.
If you are cooking with fat or oil, e.g. chips,
etc., never leave the cooker unattended.

18

Intensive setting:

Maximum power is obtained at the
intensive setting. It is only required for short
intervals.

❑ Keep pressing the + button until a

ç

appears in the display.

❑ If the intensive setting is not cancelled by

hand, the fan will automatically switch
back to step } after 10 minutes.

Fan follow-on:

❑ Press the button.

The fan continues to run at step

| for 10

minutes, and at the same time a dot
flashes in the display. After this period
the fan switches off automatically.

Lighting:

❑ Briefly press the

a button to switch the

light on and off.

❑ The light can be switched on at any

time, even though the fan is switched off.

❑ Adjusting the brightness:

Hold down the

a button until the

desired brightness is obtained.

Switching on the light automatically, e.g.
via a timer:

❑ Fan and light must be switched off.

Switching on:
Simultaneously press the – and

!

buttons.
❑ After approx. 3 seconds the light

switches on to acknowledge the setting.

Switching off:

Repeat the process with the light switched
on.

❑ After approx. 3 seconds the light

switches off to acknowledge the setting.

Operating procedure

Light

Fan OFF Reduce fan speed Fan ON and

increase
speed

Display for
fan setting

Fan follow­on

Acoustic signal:

❑ When a button is pressed, this is verified

by an acoustic signal.

Switching off the acoustic signal:

❑ Simultaneously press buttons 0 and +

until a signal is emitted after approx. 3
seconds.

Switching on the acoustic signal:

❑ Repeat the process.

Switching the fan ON
❑ Press the + button.

Setting the required fan speed:

❑ Press the + button.

The fan speed is increased by one step.

❑ Press the – button.

The fan speed is reduced by one step.

Switching the fan OFF:

❑ Press the 0 button.

The displayed

{ goes out shortly

afterwards.

Or:

❑ Keep pressing the – button until the fan

switches off.
The displayed

{ goes out shortly

afterwards.

 The most effective method of removing

vapours produced during cooking is to:

❑ Switch the ventilator ON

as soon as you begin cooking.

❑ Switch the ventilator OFF

a few minutes after you have finished
cooking.

19

Grease filters:

Metal filters are used to trap the greasy
element of the vapours that develop
during cooking.

The filter mats are made from non­combustible metal.

Caution:

As the filter becomes more and more
saturated with grease, not only does the
risk of it catching fire increase but the
efficiency of the extractor hood can also be
adversely affected.

Important:

By cleaning the metal grease filters at
appropriate intervals, the possibility of them
catching fire as a result of a build-up of heat
such as occurs when deep-fat frying or
roasting is taking place, is reduced.

Saturation indicator:

When the grease filters reach saturation
point, an acoustic signal is sounded for 10
seconds after the fan has switched off, and
an

#

appears in the display. The grease

filters should be cleaned straight away.

Cleaning the metal grease filters:

❑ The filters can be cleaned in a dish-

washer. It is however possible that they
will become slightly discoloured.

Important:

Metal filters that are saturated with
grease should not be washed together
with other dishes etc.

❑ When cleaning the filters by hand, soak

them in hot soapy water first of all.
Then brush the filters clean, rinse them
thoroughly and leave the water to drain off.

Removing and inserting the metal grease
filters:

Warning: The halogen bulbs must be

switched off and cool.

1. Press the catch on the grease filters
inwards and fold the filters down.

Filters and maintenance

2. Clean the grease filter.

3. Insert the clean filters back into the

hood.

4. Cancel the

#

in the display.

❑ Press the 0 button.

20

Activated carbon filter:

For neutralizing odours in recirculating
mode.

Saturation indicator:

When the activated carbon filter reaches
saturation point, an acoustic signal is
sounded for 10 seconds after the fan has
switched off, and a

ã

appears in the
display. The activated carbon filter should
be replaced straight away.

Removing the filter:
Warning: The halogen bulbs must be

switched off and cool.

1. Remove the metal filters.

2. Press the catches at both sides of the

filter inwards and lift the carbon filter
down and out.

Filters and maintenance

3. Engage the catches at both sides.

4. Insert the metal grease filters (see

"Removing and inserting the metal
grease filters").

5. Cancel the

ã

in the display.

❑ Press the 0 button.

3. Insert the metal grease filters.

Replacing the activated carbon filter:

❑ A replacement filter can be obtained

from any authorized dealer (see optional
accessories).

❑ Use original filters only.

By doing so you will obtain maximum
performance from your extractor hood.

Disposing of the old activated carbon
filter:

❑ There are no pollutants in the activated

carbon filters. They can therefore be
disposed of as part of your normal
domestic refuse.

Inserting the filter:
Warning: The halogen bulbs must be

switched off and cool.

1. Remove the metal filters (see "Removing
and inserting the metal grease filters").

2. Insert the activated carbon filter.

21

Cleaning and care

Disconnect the extractor hood from the
electricity supply by pulling out the mains
plug or switching it off at the fuse box.

❑ At the same time as you clean the

grease filters, clean off any grease from
all accessible parts of the housing. This
significantly reduces the fire hazard and
ensures that the extractor hood
performs as effectively as possible.

❑ Use a hot detergent solution or a mild

window cleaner to clean the canopy of
the extractor hood.

❑ Do not scrape off any dirt that has dried

on but loosen it up with a damp cloth.

❑ Do not use abrasive cleaning agents or

sponges that could cause scratches.

❑ Note: Do not use alcohol (spirit) on pla-

stic parts, otherwise the surface may
become matt in appearance.

Caution: Ensure that the kitchen is ade­quately ventilated. Avoid naked flames!

 Clean the operating buttons with a mild

soapy solution and a soft, damp cloth only.
Do not use stainless-steel cleaner to clean
the operating buttons.

Stainless steel surfaces:

❑ Use a mild non-abrasive stainless steel

cleaner.

❑ Clean the surface in the same direction

as it has been ground and polished.

 Do not use any of the following to clean

stainless steel surfaces: abrasive sponges,
cleaning agents containing sand, soda, acid
or chloride!

Aluminium, painted and plastic surfaces:

❑ Use a soft, non-linting window cloth or

micro-fibre cloth.

❑ Do not use dry cloths.
❑ Use a mild window cleaning agent.
❑ Do not use aggressive, acidic or caustic

cleaners.

❑ Do not use abrasive agents.

Replacing the light bulbs

1. Switch off the extractor hood and pull
out the mains plug or switch off the
electricity supply at the fuse box.

 When switched on, the halogen bulbs

become very hot. Even for some time after
the bulbs have been switched off there is
still a risk of burns.

2. Remove the bulb ring with a screwdriver
or similar tool.

3. Replace the halogen light bulb
(conventional halogen bulb, 12 Volt,
max. 20 Watt, G4 cap).
Caution: Refer for plug-in lampholder.
Ta ke hold of the bulb with a clean cloth.

4. Re-insert the bulb ring.

5. Plug the appliance into the mains or

switch it on at the fuse box.

Note: If the light does not function, check
that the bulbs have been inserted correctly.

22

If you encounter a problem

If an #or ãappears in the display:

❑ See "Filters and maintenance" Section.

If is not possible to operate the extractor
hood:

❑ Disconnect the extractor hood from the

mains electricity supply by pulling out the
plug or switching it off at the main fuse
box.
Wait for approx. 1 minute and then
switch it on again.

If you have any questions or if a fault
occurs, please call Customer Service.

(See list of Customer Service
representatives).

When you call, please quote the following:

Setting the saturation indicator

If it becomes necessary to change the
operating mode (exhaust-air/recirculating
mode), the saturation indicator for the filters
must also be altered (see Installation
Instructions).

E-Nr. FD

Enter the relevant numbers into the box
above. The E-Nr. (product no.) and FD
(production date) are shown on the
nameplate which can be seen inside the
extractor hood after the filter frame has
been detached.

23

Important information

Installation Instructions:

 The installation of the extractor hood

above gas cooking devices, at a
minimum height of 650 mm – Fig. 1 – is
permitted provided that the following
nominal heat loads (Hs) are not exceeded:

❑

Gas cookers

Load of one hotplate max. 03.0 kW
Load of all hotplates max. 08.3 kW
Load of the oven max. 03.9 kW

❑

Gas hobs

Load of one hotplate max. 03.9 kW
Load of all hotplates max. 11.3 kW

❑

Gas glass-ceramic hotplate

The data on nominal heat loads do not
apply to gas glass-ceramic hotplates.
Be sure to observe the instructions
provided by the manufacturer of the
hotplate.

❑ Solid-fuel cookers

The maximum nominal heat loads and
the minimum distance are the same as
for gas cookers.

 Installation of the extractor hood over a

solid-fuel burner which could constitute a
potential fire hazard (e.g. due to flying
sparks) is only permitted if the burner is
equipped with an enclosed, non-
removable cover and all country-specific
regulations are observed. This restriction
does not apply to gas cookers and gas
hobs.

 The smaller the gap between extractor

hood and hob, the greater the likelihood
that rising steam will cause condensation
to form on the hood.

 Old appliances are not worthless

rubbish. If they are disposed of in an
environment-friendly manner, valuable raw
materials can be recovered for use again.
Before you dispose of an old appliance,
make sure that it has been rendered
inoperative.

 Your new appliance was protected on

its way to you by the packaging. None of
the materials cause pollution to the envi­ronment and all can be recycled for use
again. Please help to protect the
environment and dispose of the packaging
in an environment-friendly manner.

You can obtain information about the best
method disposing of old appliances and
packaging from your dealer or local
municipal council.

 The extractor hood can be used in

either exhaust-air or recirculating mode.

 Always mount the extractor hood over

the centre of the hob.

 Minimum distance between electric

hob and bottom edge of extractor hood:

550 mm, Fig. 1.

Additional notes concerning gas
cookers:

 When installing gas hotplates, comply

with the relevant national statutory
regulations (e.g. in Germany: Technische
Regeln Gasinstallation TRGI).

 The relevant regulations and installation

notes provided by the manufacturer of the
gas cooker must be observed in all cases.

 The extractor hood may be installed

next to only one full-height cupboard or
high wall. Gap to be at least 50 mm.

24

Prior to installation

The exhaust air is discharged upwards
through a ventilation shaft or directly
through the outside wall into the open.

D

Exhaust air should neither be directed
into a smoke or exhaust flue that is
currently used for other purposes, nor into
a shaft that is used for ventilating rooms in
which stoves or fireplaces are also located.

Exhaust air may be discharged in
accordance with official and statutory
regulations only (e.g. national building
regulations).

Local authority regulations must be
observed when discharging air into smoke
or exhaust flues that are not otherwise in
use.

D

When the extractor hood is operated
in exhaust-air mode simultaneously with
a different burner which also makes use
of the same chimney (such as gas, oil or

coal-fired heaters, continuous-flow heaters,
hot-water boilers) care must be taken to

ensure that there is an adequate supply
of fresh air which will be needed by the

burner for combustion.
Safe operation is possible provided that the

underpressure in the room where the
burner is installed does not exceed 4 Pa
(0.04 mbar).

This can be achieved if combustion air can
flow through non-lockable openings, e.g. in
doors, windows and via the air­intake/exhaust-air wall box or by other
technical measures, such as reciprocal
interlocking, etc.

If the air intake is inadequate, there is a
risk of poisoning from combustion gases
which are drawn back into the room.

An air-intake/exhaust-air wall box by itself
is no guarantee that the limiting value will
not be exceeded.

Note: When assessing the overall
requirement, the combined ventilation
system for the entire household must be
taken into consideration. This rule does not
apply to the use of cooking appliances,
such as hobs and ovens.

Unrestricted operation is possible if the
extractor hood is used in recirculating
mode – with activated carbon filter.

If the exhaust air is going to be
discharged into the open, a telescopic

wall box should be fitted into the outside
wall.

Exhaust-air mode

120
150

120
150

710-1100

mind.45

520

99

532

260/

344

610

259

600/900

mind.
600

25

Prior to installation

For optimum extractor hood efficiency:

❑

Short, smooth air exhaust pipe.

❑

As few bends in the pipe as possible.

❑

Diameter of pipe to be as large as
possible and no tight bends in pipe.

If long, rough exhaust-air pipes,
many pipe bends or smaller pipe
diameters are used, the air extraction
rate will no longer be at an optimum
level and there will be an increase in
noise.

❑

Round pipes:

We recommend
Internal diameter: 150 mm (at least
120 mm).

❑

Flat ducts must have an internal cross­section that equates to that of round
pipes.

There should be no sharp bends.

l 120 mm approx. 113 cm

2

l 150 mm approx. 177 cm

2

❑

If pipes have different diameters:

Insert sealing strip.

❑

For exhaust-air mode, ensure that
there is an adequate supply of fresh air.

Circulating-air mode

❑ With activated carbon filter if exhaust-air

mode is not possible.

Connecting a l 150 mm exhaust-air
pipe:

❑

Mount the pipe directly onto the air
outlet on the hood.

Connecting a l 120 mm exhaust-air
pipe:

❑

Insert the reducing connector into the air
connector, drill 2x l 3 mm holes and
screw together.

 The complete

installation set can be
obtained from
specialist outlets.
The corresponding
accessory numbers
can be found at the
end of these operating
instructions.

❑ Attach the exhaust-air pipe to the

reducing connector.

750-1150

mind.130

520

99

532

260/

344

610

259

600/900

mind.
600

26

Electrical connection

WARNING: THIS APPLIANCE MUST BE
EARTHED

IMPORTANT: Fitting a Different Plug:

The wires in the mains lead are coloured in
accordance with the following code:

Green and Yellow – Earth
Blue – Neutral
Brown – Live

If you fit your own plug, the colours of
these wires may not correspond with the
identifying marks on the plug terminals.

This is what you have to do:

1. Connect the green and yellow (Earth)
wire to the terminal in the plug marked
‘E’ or with the symbol ( ), or
coloured green or green and yellow.

2. Connect the blue (Neutral) wire to the
terminal in the plug marked ‘N’ or
coloured black.

3. Connect the brown (Live) wire to the
terminal marked ‘L’, or coloured red.

The extractor hood should only be
connected to an earthed socket that has
been installed according to relevant
regulations.

If possible, site the earthed socket directly
behind the chimney panelling.

Electrical data:

Are to be found on the name plate inside
the appliance after removal of the filter
frame.

 Before undertaking any repairs,

always disconnect the extractor hood from
the electricity supply.

Length of the connecting cable: 1.30 m.
If it is necessary to wire the extractor

hood directly into the mains:

The extractor hood should only be
connected to the electricity supply by a
properly qualified electrician.

A separator must be installed in the
household circuit. A suitable separator is a
switch that has a contact gap of more than
3 mm and interrupts all poles. Such
devices include circuit breakers and
contactors.

This extractor hood corresponds to EC
regulations concerning RF interference
suppression.

Preparing the wall

❑

The wall must be flat and perpendicular.

❑

Ensure that the wall is capable of
providing a firm hold for mounting
screws and plugs.

Prior to installation

Changing over from exhaust­air to recirculating mode

Changing the electronic control system
to recirculating mode:

❑

The standard factory setting is for
operation in exhaust-air mode.

❑

To change the mode, the extractor hood
must have been connected up and
should be switched off.

1. Press and hold the 0 button.

2. While

{ is displayed, press the

button until

ã is displayed. When this

has taken place, release the buttons.

❑

ã goes out shortly afterwards.

The electronic control system will then
have been set to recirculating mode.

❑

By repeating steps 1 and 2, you can
change the electronic control system
back to exhaust-air mode (

# in display).

Weight in kg:

Exhaust air

Recircula-

ting air

20,060 cm 20,5
25,0 26,590 cm

We reserve the right to construction changes within the
context of technical development.

27

Installation

Note: Take into account any special
accessories that are going to be fitted.

5. Attach the fixing bracket for the
chimney panelling using two hexagon
head cap screws.

6. Screw in the middle screw (button­headed screw without plain washer) to
approx. 5 mm as an assembly aid for
the extractor hood fixture.

7. Hook the extractor hood over the screw
in the wall.

This extractor hood is intended to be
mounted onto the kitchen wall.

1. Remove the grease filter (refer to
Operating Instructions).

2. Draw a line on the wall from the ceiling
to the lower edge of the hood at the
centre of the location where the hood is
going to be mounted.

3. Use the template to mark the points on
the wall where the screws will be moun­ted. In order to make it easier to hook
the hood onto the screws, draw the out­line of the area where the hood will be
attached.

 Ensure that the minimum distance

between the hob and the extractor hood is
maintained – 550 mm for an electric hob
and 650 mm for a gas hob. The bottom
edge of the template equates to the lower
edge of the extractor hood.

4. Drill 5 x l 8 mm holes for the extractor
hood and 2 x l 8 mm holes for the
chimney panelling. Insert plugs into the
holes so that they are flush with the wall.

23

205/
230

365/
387

70/
79

150

600/900

216

ca.5mm

28

Installation

08. Screw in the 4 hexagon-head screws.

 Before the 4 screws are tightened

down, align the extractor hood properly.

09. Stick protective film over the holes of

the 2 lower mounting bolts in the
protective grid.

12. Push both sections of the flue panelling
together (slots in the upper section
must be pointing downwards) and
insert into the opening in the extractor
hood.

 Protect the cover panels from

scratches, for example by laying the
template used for marking the wall over
the top edge of the lower section.

10. Connect up the air outlet pipe.

11. Connect the hood to the electricity

supply.

15. Insert the grease filter (refer to
Operating Instructions).

13. Slide out the upper section and attach
it to the mounting brackets at the sides
with two screws.

1.

2.

3.

1.

2.

29

Description de l'appareil

Modes de fonctionnement

Air évacué à l'extérieur:

❑ Le ventilateur de la hotte aspire les

buées de cuisson qui traversent un filtre
à graisse avant de regagner
l'atmosphère extérieure.

❑ Ce filtre retient les particules grasses

solides en suspension dans les buées de
cuisson.

❑ Les particules grasses ne se déposent

plus dans la cuisine, les odeurs de
cuisson disparaissent.

D

Si la hotte évacue l'air à l'extérieur et

si le logement comporte des moyens de
chauffage (tels par ex. des appareils de

chauffage au gaz, au fuel ou au charbon,
chauffe-eau instantanés ou à accumulation)

raccordés à une cheminée, veiller
impérativement à ce que l'apport d'air
soit suffisant pour assurer la marche du

chauffage à combustion.
Un fonctionnement sans risque est possible

si la dépression dans le local où le foyer de
chauffage est implanté ne dépasse pas 4
Pascals (0,04 mbars).

Modes de fonctionnement

On y parvient en présence d'ouvertures non
obturables ménagées par ex. dans les
portes, fenêtres et en association avec des
ventouses télescopiques d'admission/
évacuation de l'air à travers la maçonnerie
ou par d'autres mesures techniques telles
qu'un verrouillage réciproque ou assimilé
permettant à l'air d'affluer pour assurer la
combustion.

En cas d'afflux d'air insuffisant, risque
d'intoxication par réaspiration des gaz
de combustion.

La présence d'une ventouse télescopique
d'apport et d'évacuation d'air ne suffit pas
à assurer le respect de la valeur limite.

Remarque: lors de l'évaluation de la
situation, toujours tenir compte de
l'ensemble des moyens d'aération du
logement. Cette règle ne vaut généralement
pas si vous utilisez des appareils de cuisson
(table de cuisson et cuisinière à gaz).

Si la hotte recycle l'air aspiré au moyen
d'un filtre au charbon actif, son
fonctionnement ne s'assortit d'aucune
restriction.

Air recyclé:

❑ La hotte doit, dans ce cas, être équipée

d'un filtre au charbon actif (voir le filtre et
entretien).

 Vous pouvez vous procurer le kit de

montage complet ainsi que les filtres de
rechange auprès de votre revendeur

spécialisé.

Vous trouverez les numéros de référence
des accessoires correspondants à la fin
de la présente notice d'utilisation.

❑ Le ventilateur de la hotte aspirante aspire

les buées qui traversent le filtre à graisse
et celui à charbon actif avant de revenir
dans la cuisine.

❑ Le filtre à graisse retient les particules

solides en suspension dans les buées de
cuisson.

❑ Le filtre à charbon actif retient les

substances odoriférantes.

Mode d’emploi:

Eclairage

Commutateur

Lumière/

Ventilateur

Grille du filtre

Capot de

cheminée

30

Avant la première utilisation

Remarques importantes:

❑ La présente notice d'emploi vaut pour

plusieurs versions de l'appareil.
Elle peut contenir des descriptions
d'accessoires ne figurant pas dans votre
appareil.

❑ Cette hotte aspirante est conforme aux

dispositions de sécurité applicables.
Les réparations ne doivent être

effectuées que par un spécialiste.

Des réparations inexpertes
s'assortissent de risques
considérables pour l'utilisateur.

 Ne flambez aucun mets sous la hotte.

Les flammes risqueraient d'atteindre le

! filtre à graisse et d'y mettre le feu.

 L'utilisation d'une hotte aspirante

au-dessus d'un foyer à combustible solide
(charbon, bois, etc.) n'est autorisée qu'à
certaines conditions (voir la notice de
montage).

Table de cuisson au gaz / Cuisinières à
gaz

 Utilisez toujours les foyers au gaz

correctement.

Important:

Les flammes produites par les foyers au
gaz doivent toujours être recouvertes par la
vaisselle de cuisson.

Dans le cas contraire, la hotte aspirante
pourrait être endommagée par la chaleur
intense dégagée par les flammes nues

! du foyer.

❑ Lisez attentivement la présente notice

d'emploi avant d'utiliser votre appareil
pour la première fois. Elle contient des
informations importantes non seulement
pour votre sécurité mais aussi pour
l'utilisation et l'entretien de l'appareil.

❑ Rangez la présente notice de montage

et d'emploi soigneusement pour pouvoir
la remettre à un futur propriétaire de
l'appareil.

 Si l'appareil est endommagé, sa mise

en service est proscrite.

 Le branchement et la mise en service

ne doivent être effectués que par un
spécialiste.

 Eliminez les matériaux d'emballage

conformément à la réglementation (voir la
notice de montage).

 Ne faites marcher la hotte aspirante

qu'ampoules montées sur leur douille.

 Remplacez immédiatement les

ampoules défectueuses pour empêcher
une surcharge des ampoules restantes.

 N'utilisez jamais la hotte aspirante sans

filtre à graisse.

 Les graisses ou huiles surchauffées

peuvent s'enflammer facilement.
Par conséquent, surveillez toujours les plats
(frites par ex.) qui se préparent à l'aide de
matières grasses ou d'huiles.

31

 La méthode la plus efficace pour

supprimer les buées de cuisson consiste à:

❑ Enclencher la hotte aspirante

en début de cuisson.

❑ Eteindre la hotte aspirante

quelques seulement minutes après la fin
de la cuisson.

Utilisation de la hotte aspirante

Signal sonore:

❑ Lorsque vous appuyez sur une touche,

un signal sonore retentit à titre de
confirmation.

Coupure du signal sonore:

❑ Appuyez simultanément sur les touches

0 et + jusqu'à ce que, env. 3 secondes
plus tard, un signal retentisse.

Enclenchement du signal sonore:

❑ Répétez cette opération.

Enclenchement du ventilateur:

❑

Appuyez sur la touche +.

Réglage du ventilateur sur la vitesse
désirée:

❑

Appuyez sur la touche +.
Le ventilateur passe au gradin de vitesse
immédiatement supérieur.

❑

Appuyez sur la touche –.
Le ventilateur passe au gradin de vitesse
immédiatement inférieur.

Coupure du ventilateur:

❑

Appuyez sur la touche 0.
La mention

{ s'éteint au bout d'un

temps bref.

Ou:

❑

Appuyez sur la touche – autant de fois
que nécessaire à ce que le ventilateur
s'éteigne.
La mention

{ s'éteint au bout d'un

temps bref.

Lumière

Arrêt du
ventilateur

Moindre vitesse
du ventilateur

Enclenchement
du ventilateur,
hausse de sa
vitesse

Affichage du

gradin de vites-

se ventilateur

Marche du ven­tilateur après la
cuisson

Ventilation intensive:

Au niveau intensif, le ventilateur développe
sa plus grande puissance. Vous n'en aurez
que brièvement besoin.

❑ Appuyez sur la touche + autant de fois

que nécessaire à ce que la lettre

ç

s'affiche.

❑ Si vous n'éteignez pas manuellement la

ventilation intensive, le ventilateur revient
automatiquement à la vitesse }au bout
de 10 minutes.

Poursuite de marche du ventilateur:

❑ Appuyez sur la touche .

Le ventilateur tourne 10 minutes à la
vitesse

|

; un point clignote à l'affichage.
Ensuite, le ventilateur s'éteint auto­matiquement.

Eclairage:

❑ Pour allumer et éteindre l'éclairage,

appuyez brièvement sur la touche

a.

❑ Vous pouvez utiliser l'éclairage à tout

moment, même quand le ventilateur est
éteint.

❑ Réglage de la luminosité:

Maintenez la touche

a appuyée jusqu'à

atteindre la luminosité voulue.

Enclenchement automatique de
l'éclairage, par ex. au moyen d'un
minuteur:

❑ Le ventilateur et l'éclairage doivent être

éteints.

Enclenchement:
Appuyez simultanément sur les touches

– et

!.

❑ Au bout de 3 secondes env., l'éclairage

s'enclenche pour confirmation.

Coupure:

Répétez le processus d'enclenchement de
l'éclairage.

❑ Au bout de 3 secondes env., l'éclairage

s'éteint pour confirmation.

32

Filtres à graisse:

Vous pouvez utiliser divers filtres pour
retenir les particules grasses en
suspension dans les buées de cuisson.

Ces nattes filtrantes sont en métal
incombustible.

Attention:

Plus elles se saturent en particules grasses
et plus elles risquent de s'enflammer.
D'autre part, leur saturation risque de gêner
le bon fonctionnement de la hotte.

Important:

Prévenez tout risque d'incendie en net­toyant à temps les filtres à graisse en métal.
Ce risque est dû à l'accumulation de
chaleur pendant la friture ou le rôtissage.

Indicateur de saturation:

Lorsque les filtres à graisse sont saturés, un
signal retentit pendant 10 secondes après la
coupure du ventilateur et la lettre

#

est
allumée. Vous devrez nettoyer les filtres à
graisse au plus tard à ce stade de saturation.

Nettoyage des filtres à graisse en métal:

❑ Ces filtres sont nettoyables au lave-

vaisselle. Ils peuvent changer légèrement
de couleur au lavage.

Important:

Ne lavez pas en même temps la vaisselle
et les filtres métalliques fortement
saturés en matière grasse.

❑ Si vous les nettoyez à la main, mettez les

filtres à tremper pendant plusieurs heures
dans de l'eau très chaude additionnée de
produit à vaisselle.
Ensuite, brossez les filtres, rincez-les bien
puis laissez-les goutter.

Retrait et mise en place des filtres à
graisse en métal:

Attention: les ampoules halogènes doivent

s'être éteintes et avoir refroidi.

1. Poussez dans le sens de la flèche le
cran situé contre chaque filtre à graisse
puis abaissez les filtres.

Filtre et entretien

2. Nettoyez le filtre à graisse.

3. Une fois le filtre à graisse nettoyé,

remettez-le en place.

4. Faites s'effacer la lettre

#

.

❑ Appuyez sur la touche 0.

33

Filtre à charbon actif:

Ce filtre sert à retenir les substances
odoriférantes lorsque la hotte recycle l'air.

Indicateur de saturation:

Une fois que le filtre à charbon actif est
saturé, un signal retentit pendant
10 secondes après que vous avez éteint le
ventilateur et la lettre C s'allume. Changez
le filtre au plus tard lorsque le signal sonore
retentit.

Retrait du filtre:
Attention: les ampoules halogènes doivent

s'être éteintes et avoir refroidi.

1. Retirez les filtres à graisse en métal.

2. Appuyez sur les pattes situées des deux

côtés puis retirez le filtre à charbon actif
par le bas.

Filtre et entretien

3. Faites encranter les pattes des deux
côtés.

4. Remontez les filtres à graisse en métal
(voir la section intitulée "Retrait et mise
en place des filtres à graisse en métal).

5. Pour que la lettre

ã

s'éteigne.

❑ Appuyez sur la touche 0.

3. Remontez les filtres à graisse.

Changement du filtre à charbon actif:

❑ Vous pouvez vous procurer un filtre à

charbon actif de rechange dans le
commerce spécialisé. Voir la section sur
les accessoires spéciaux.

❑ N'utilisez qu'un filtre d'origine.

Vous garantirez ainsi un fonctionnement
optimal de la hotte.

Mise au rebut du filtre à charbon actif
usagé:

❑ Les filtres à charbon actif ne contiennent

aucune substance nocive. Vous pouvez
les mettre à la poubelles de déchets
résiduels.

Mise en place du filtre:
Attention: les ampoules halogènes doivent

s'être éteintes et avoir refroidi.

1. Retirez d'abord les filtres à graisse (voir
la section intitulée "Retrait et mise en
place des filtres à graisse en métal).

2. Mettez en place le filtre à charbon actif.

34

Avant tout nettoyage et entretien, mettez
d'abord la hotte hors tension en débran­chant la fiche mâle de la prise de courant
ou en coupant le disjoncteur/fusible.

❑ Lors du nettoyage des filtres à graisse,

nettoyez la graisse qui s'est déposée dans
les endroits accessibles du corps de hotte.
Vous prévenez ainsi les risques d'incendie
et garantissez ainsi un fonctionnement
optimal de la hotte.

❑ Pour la nettoyer, utilisez de l'eau chaude

additionnée de produit à vaisselle ou un
liquide non agressif à laver les fenêtres.

❑ Ne tentez pas de gratter les salissures.

Ramollissez-les avec un essuie-tout
humide.

❑ N'utilisez pas de produits récurants ni

d'éponges à dos abrasif.

❑ Remarque: ne nettoyez pas les surfaces

en plastique avec de l'alcool (à brûler) car
des taches mates pourraient apparaître.

Prudence: ventilez suffisamment la
cuisine, n'utilisez jamais de flamme nue.

 Ne nettoyez les touches de commande

qu'avec de l'eau additionnée d'un peu de
produit à vaisselle. Utilisez un chiffon doux et
humide.
N'utilisez jamais de détergent pour acier pour
nettoyer les touches de commande.

Surfaces en acier inox:

❑ Veuillez utiliser un produit pour l'acier inox

qui le nettoie sans le rayer.

❑ Frottez toujours l'acier inox dans le sens de

son polissage.

 Ne nettoyez jamais les surfaces en acier

inox avec des éponges à dos récurant, et pas
non plus avec des détergents à base de
sable, soude caustique, acide ou chlore.

Surfaces en aluminium, peintes ou en
plastique:

❑ Utilisez un chiffon doux, ne peluchant pas,

du genre employé pour nettoyer les vitres,
ou un chiffon à microfibres.

❑ N'utilisez pas de chiffons secs.
❑ Utilisez un produit pour vitres mais non

aggressif.

❑ N'utilisez pas de détergents aggressifs,

contenant un acide ou une base.

❑ N'utilisez pas de produits récurants.

Changer les ampoules halogènes

4. Réencrantez l'anneau de l'ampoule.

5. Pour remettre la hotte sous tension,

rebranchez la fiche mâle dans la prise de
courant ou remontez le fusible/réarmez
le disjoncteur.

Remarque: si l'éclairage ne fonctionne
pas, contrôlez si les ampoules sont
correctement enfoncées.

1. Avant tout nettoyage et entretien, mettez
d'abord la hotte hors tension en
débranchant la fiche mâle de la prise de
courant ou en coupant le isjoncteur/
fusible.

 Les ampoules halogènes allumées

deviennent très chaudes. Le risque de vous
brûler demeure, même un moment après
les avoir éteintes.

2. Retirez l'anneau de l'ampoule avec un
tournevis ou assimilé.

3. Changez l'ampoule halogène (ampoule
halogène en vente habituelle dans le
commerce, 12 volts, 20 watts maxi.,
douille G4).
Attention: douille à enfichage.
Ne saisissez l'ampoule qu'avec un
chiffon propre.

Nettoyage et entretien

35

Réglage de l'indicateur de saturation

S'il faut convertir la hotte sur un autre mode
(par ex. du mode Air évacué au mode Air
recyclé), vous devrez aussi modifier en
conséquence l'indicateur de saturation du
filtre (voir la notice de montage).

Dérangements

Si #ou ãapparaît à l'indicateur:

❑ Voir la section intitulée "Filtre et

entretien".

Si les touches de la hotte aspirante
restent inopérantes:

❑ Débranchez pendant une minute environ

la fiche mâle de la hotte aspirante ou
retirez le fusible pour la mettre hors
tension.
Ensuite, réenclenchez la hotte.

Si vous avez des questions à poser ou en
cas de dérangement, appelez s.v.p. le
service après-vente.

(Voir la liste des agences du service après­vente).

Lors de votre appel, veuillez mentionner les
numéros suivants:

N° E FD

Inscrivez les numéros correspondants de
votre hotte dans le cadre ci-dessus. Ces
numéros se trouvent à l'intérieur de
l'appareil, sur la plaque signalétique
accessible une fois la grille de filtre retirée.

36

Remarques importantes

Notice de montage:

 Le montage de la hotte aspirante à la

distance minimum de 650 mm au-dessus
de foyers au gaz (voir fig. 1) n'est admis

que si les charges thermiques nominales
ci-dessous ne sont pas dépassées:

❑

Cuisinières à gaz

Charge thermique d'un
foyer 3,0 kW maxi.
Charge thermique de tous
les foyers 8,3 kW maxi.
Charge thermique du four 3,9 kW maxi.

❑

Tables de cuisson au gaz

Charge thermique d'un
foyer 3,9 kW maxi.
Charge thermique de tous
les foyers 11,3 kW maxi.

❑

Tables de cuisson vitrocéramique au
gaz

Les charges thermiques nominales
indiquées ci-dessus ne valent pas pour
les tables de cuisson uniformément en
vitrocéramique. Veuillez impérativement
respecter les indications publiées par le
fabricant de la table de cuisson
vitrocéramique.

❑ Cuisinières à combustible solide

Les charges thermiques nominales
maximales et la distance minimum à
respecter valent comme pour les
cuisinières à gaz.

 Au-dessus d'un foyer à combustible

solide générateur d'un risque d'incendie (par
projection d'étincelles par ex.), le
montage de la hotte ne sera admis que si ce
foyer est équipé d'un couvercle fermé et
inamovible et si le montage ne
contrevient pas à la réglementation
nationale. Cette restriction ne vaut pas pour
les cuisinières à gaz et les foyers aux gaz.

 Plus l'écart est faible entre la hotte

aspirante et les foyers et plus il se pourra
que la vapeur montant des casseroles se
condense et forme des gouttes sur la face
inférieure de la hotte.

 Les anciens appareils ne sont pas des

déchets sans valeur.
Leur élimination respectueuse de
l'environnement permet de récupérer de
précieuses matières premières.
Avant de vous débarrasser de l'appareil,
rendez-le inutilisable.

 Pour vous parvenir en parfait état, votre

nouvel appareil a été conditionné dans un
emballage qui le protège efficacement.
Tous les matériaux d'emballage utilisés
sont compatibles avec l'environnement et
recyclables. Aidez-nous à éliminer
'emballage en respectant l'environnement.

Demandez à votre revendeur ou à votre
mairie quelles sont les formes de recyclage
actuellement possibles.

 Cette hotte peut évacuer l'air à

l'extérieur ou le recycler.

 Fixez toujours la hotte bien centrée

au-dessus des foyers de la table de
cuisson.

 L'écart minimum entre les foyers

électriques et le bord inférieur de la hotte
doit être de 550 mm, voir fig. 1.

Remarques supplémentaires
concernant les cuisinières à gaz:

 Lors du montage de foyers gaz, veuillez

respecter les dispositions légales en
vigueur dans votre pays (En Allemagne par
ex: les Règles technique TRGI régissant
l'installation du gaz).

 Respectez les prescriptions et

consignes d'encastrement en leur version
applicable publiées par les fabricants
d'appareils au gaz.

 La hotte aspirante ne pourra cotoyer

que sur un côté un meuble haut ou une
paroi haute. Ecart minimum: 50 mm.

37

Avant le montage

L'air vicié est évacué vers le haut par un
conduit d'aération ou directement à l'air
libre par traversée du mur extérieur.

D

L'air vicié ne doit jamais être évacué
vers une cheminée en service, rejetant des
fumées ou des gaz de combustion, ni vers
un conduit servant à l'aération de locaux
dans lesquels se trouvent des foyers à
combustibles solides, liquides et gazeux.

Le mode d'évacuation de l'air vicié
devra être conforme aux arrêtés
municipaux, préfectoraux, et aux
prescriptions légales (par ex. aux
ordonnances publiques applicables au
bâtiment).

Si l'air vicié doit être évacué par des
cheminées d'évacuation des fumées et gaz
de combustion qui ne sont pas en service,
veuillez respecter la réglementation locale
et nationale applicable.

D

Si la hotte évacue l'air à l'extérieur et
si le logement comporte des moyens de
chauffage (tels par ex. des appareils de

chauffage au gaz, au fuel ou au charbon,
chauffe-eau instantanés ou à accumulati­on) raccordés à une cheminée, veiller

impérativement à ce que l'apport d'air
soit suffisant pour assurer la marche du

chauffage à combustion.
Un fonctionnement sans risque est possi-

ble si la dépression dans le local où le foyer
de chauffage est implanté ne dépasse pas
4 Pascals (0,04 mbars).

On y parvient en présence d'ouvertures
non obturables ménagées par ex. dans les
portes, fenêtres et en association avec des
ventouses télescopiques d'admission/
évacuation de l'air à travers la maçonnerie
ou par d'autres mesures techniques telles
qu'un verrouillage réciproque ou assimilé
permettant à l'air d'affluer pour assurer la
combustion.

En cas d'afflux d'air insuffisant, risque
d'intoxication par réaspiration des gaz
de combustion.

La présence d'une ventouse télescopique
d'apport et d'évacuation d'air ne suffit pas
à assurer le respect de la valeur limite.

Remarque: lors de l'évaluation de la
situation, toujours tenir compte de
l'ensemble des moyens d'aération du
logement. Cette règle ne vaut
généralement pas si vous utilisez des
appareils de cuisson (table de cuisson et
cuisinière à gaz).

Si la hotte recycle l'air aspiré au moyen
d'un filtre au charbon actif, son
fonctionnement ne s'assortit d'aucune
restriction.

Si l'air vicié traverse le mur extérieur,

utilisez une ventouse télescopique.

Evacuation de l'air à l'extérieur

120
150

120
150

mind.45

710-1100

520

259

26

0/

34

4

99

532

610

600/900

mind.
600

38

Avant le montage

Pour que la hotte aspirante ait le
meilleur rendement, veillez à ce que:

❑

Le conduit d'évacuation soit court et
lisse.

❑

Il ait le moins possible de coudes.

❑

Il ait le plus fort diamètre et que les
coudes soient les plus arrondis
possibles.

L'emploi de conduits d'air vicié
longs, rugueux, formant de nombreux
coudes ou d'un trop petit diamètre
fait descendre le débit d'air en
dessous du débit optimal, tout en
accroissant le bruit d'aspiration.

❑

Conduits de section ronde:

Nous recommandons
recommandons des conduits au
diamètre intérieur de 150 mm mais de
120 mm minimum.

❑

Les conduits plats doivent avoir une
section intérieure équivalente au

diamètre intérieur des conduits ronds.

Les conduits ne doivent comporter
aucun coude prononcé.

120 mm l = 113 cm

2

de section

150 mm l = 177 cm

2

de section.

❑

Si les conduits ont des diamètres
différents: utilisez du ruban adhésif à

étancher.

❑

Si la hotte évacue l'air à l'extérieur,

veillez à ce que l'apport d'air soit
suffisant.

Mode Air recyclé

❑ Avec filtre à charbon actif, lorsqu'il n'est

pas possible d'évacuer l'air aspiré par la
hotte.

 Vous pouvez vous

procurer le kit de
montage complet
auprès de votre

revendeur spécialisé.

Vous trouverez les
numéros de référence
des accessoires
correspondants à la fin
de la présente notice
d'utilisation.

Branchement du conduit
d'évacuation l 150 mm:

❑

Fixez le conduit d'évacuation
directement sur l'orifice.

Branchement du conduit
d'évacuation l 120 mm:

❑

Introduisez le manchon réducteur dans
le manchon à air. Percez 2 trous de
3 mm de diamètre puis vissez les deux
manchons.

99

610

532

600/900

750-1150

260/

344

259

mind.
600

520

mind.130

❑ Fixez le tuyau d'air vicié contre le

manchon réducteur.

Branchement électrique

La fiche mâle de la hotte aspirante ne
pourra être branchée que dans une prise
secteur à contacts de terre réglementaire­ment posée. Installer cette prise autant que
possible directement derrière le capotage
de la hotte.

Caractéristiques électriques:

Vous les trouverez après avoir retiré le
cadre pour filtre, sur la plaque signalétique,
à l’intérieur de l’appareil.

 Toujours mettre l'appareil hors tension

avant d'effectuer des réparations.
Longueur du cordon de branchement:

1,30 m.
Si le cordon doit être raccordé

définitivement au secteur:

Dans ce cas, le branchement de la hotte
ne pourra être effectué que par un
électricien-installateur agréé auprès de la
compagnie locale/nationale distributrice
d'électricité.

Prévoir un dispositif de coupure côté
secteur. Valent comme tel les
commutateurs dont l'ouverture entre
contacts dépasse 3 mm et qui sectionnent
tous les pôles. Figurent parmi eux
également les disjoncteurs et contacteurs.

Cette hotte aspirante est conforme aux
dispositions CE sur l'antiparasitage des
appareils électriques.

Préparation du mur

❑

Le mur doit être bien plat et vertical.

❑

Utilisez des chevilles pour assurer une
retenue ferme.

Avant le montage

Conversion du mode Air évacué au mode Air recyclé

Conversion de la commande
électronique au mode Air recyclé:

❑

La hotte est livrée réglée en série sur le
mode Air évacué.

❑

Pour effectuer la conversion, il faut que
la hotte aspirante soit raccordée
électriquement mais hors tension.

1. Appuyer sur la touche 0 puis la
maintenir enfoncée.

2. Pendant que la mention

{ 0 est

allumée, appuyez en plus sur la
touche jusqu'à ce que la mention

ã

s'allume. Ensuite, relâchez la touche.

❑

La mention

ã s'éteint au bout d'un

temps bref. La commande électronique
est désormais réglée sur le mode Air
recyclé.

❑

Pour convertir à nouveau la commande
électronique sur le mode Air évacué
(affichage de la lettre

#), il suffit de

répéter les opérations décrites aux
points 1. et 2. ci-dessus.

39

Poids en kg:

Air évacue Air recyclé

20,060 cm 20,5

25,090 cm 26,5

Sous réserve de modifications constructives dans
l’intérêt du progrès technique.

40

Encastrement

Cette hotte aspirante est prévue pour le
montage contre le mur de la cuisine.

1. Retirer le filtre à graisse (voir la notice
d'utilisation).

2. Sur le mur, tracez une ligne médiane
allant du plafond jusqu'au bord inférieur
de la hotte aspirante.

3. A l'aide du gabarit, marquez sur le mur
les emplacements des vis ainsi que,
pour faciliter l'opération, les contours de
la zone dans laquelle il faudra
accrocher la hotte.

 Respecter l'écart minimum entre les

foyers et la hotte aspirante: 550 mm pour
les foyers électriques et 650 mm pour les
foyers au gaz. Le bord inférieur du gabarit
représente le bord inférieur de la hotte
aspirante.

4. Percer 5 trous pour la hotte aspirante et
2 trous pour le capotage-cheminée.
Ces trous doivent faire 8 mm de
diamètre. Enfoncer les chevilles jusqu'à
ras du mur.

Remarque: rappellez-vous que vous aurez
peut-être des accessoires spéciaux à
monter.

5. Au moyen de 2 vis hexagonales, visser
les cornières servant à retenir le
capotage de cheminée.

6. Visser jusqu'à 5 mm environ la vis
médiane (vis mi-ronde sans rondelle
intercalaire, car elle facilite le montage
de la hotte aspirante.

7. Accrocher la hotte aspirante par la vis.

23

205/
230

365/
387

70/
79

150

600/900

216

ca.5mm

41

Encastrement

08. Vissez les 4 vis hexagonales.

 Avant de visser ces 4 vis à fond,

ajuster la hotte aspirante en position.

09. Collez une par une les pellicules

plastique de protection sur les trous
des 2 vis de fixation inférieures situés
sur la grille protectrice.

10. Raccorder la hotte aux tuyaux.

11. Effectuer le branchement électrique de

la hotte.

14. Remettre le filtre à graisse en place (voir

la notice d'utilisation).

13. Soulever l'élément supérieur puis le

visser au moyen de deux vis contre la
cornière de retenue.

12. Insérer l'un dans l'autre les deux

éléments du capotage-cheminée (les
fentes de l'élément télescopique
supérieur doivent être tournées vers le
bas) puis les introduire dans la découpe
ménagée à cet effet dans la hotte
aspirante.

 Evitez de rayer les éléments du

capotage-cheminée au moment de les
introduire l'un dans l'autre. Dans ce
but, placez par exemple le gabarit sur
les arêtes de l'élément inférieur.

1.

2.

3.

1.

2.

42

Beschrijving van het apparaat

Gebruiksmogelijkheden

Gebruik met luchtafvoer:

❑ De ventilator van de afzuigkap zuigt de

keukenwasem aan en leidt deze via het
vetfilter naar buiten.

❑ Het vetfilter neemt de vaste

bestanddelen van de keukenwasem op.

❑ De keuken blijft in grote mate vrij van vet

en reuk.

D

Als de wasemafzuigkap wordt
gebruikt met luchtafvoer en tegelijkertijd
schoorsteenafhankelijke stook­installaties worden gebruikt (zoals gas-,

olie- of kolenstookapparaten, geisers,
warmwaterbereidingsapparaten) moet voor

voldoende aanvoer van lucht
worden gezorgd, die nodig is voor de

verbranding.
Gebruik zonder gevaar is mogelijk als de

onderdruk van 4 Pa (0,04 mbar) in de
opstellingsruimte van de stookinstallatie niet
wordt overschreden.

Gebruiksmogelijkheden

Dit kan men bereiken wanneer er door
niet-afsluitbare openingen, bijv. in deuren,
ramen en d.m.v. luchtaanvoer-/
luchtafvoersleuven in de muur of door
andere technische maatregelen, zoals
wederzijdse vergrendeling e.d.,
verbrandingslucht kan toestromen.

Wanneer er onvoldoende lucht wordt
aangevoerd, bestaat er vergiftigingsge­vaar door teruggezogen verbrandings­gassen.

Alleen een muurkast voor luchttoevoer en
luchtafvoer is geen waarborg voor het
aanhouden van de grenswaarde.

Opmerking: bij de beoordeling moet altijd
de complete ventilatie van de woning in
acht worden genomen. Bij het gebruik van
kookapparatuur, bijvoorbeeld kookplateau
en gasfornuis, wordt deze regel niet
toegepast.

Als de wasemafzuigkap wordt gebruikt met
luchtcirculatie en actieve-koolfilter is het
gebruik zonder beperking mogelijk.

Gebruik met circulatielucht:

❑ Hiertoe moet een koolstoffilter worden

ingebouwd (zie Filter en onderhoud).

 De complete montageset en de

reservefilters zijn verkrijgbaar bij de
vakhandel.

De desbetreffende toebehorennummers
vindt u achterin deze gebruiksaanwijzing.

❑ De ventilator van de wasemafzuigkap

zuigt de keukendamp aan en leidt deze
door het vetfilter en het koolstoffilter
gereinigd terug naar de keuken.

❑ Het vetfilter neemt de vettige bestand-

delen van de keukendamp op

❑ Het koolstoffilter bindt de reukstoffen.

Gebruiksaanwijzing:

Verlichting

Schakelaars

verlichting en

ventilator

Filterrooster

Schoor­steenaf-

scherming

43

Vóór het eerste gebruik

Belangrijke aanwijzingen:

❑ Deze gebruiksaanwijzing geldt voor

verschillende uitvoeringen van het
apparaat. Het is mogelijk dat er een
aantal kenmerken worden beschreven
die niet van toepassing zijn op uw
apparaat.

❑ Deze afzuigkap voldoet aan de geldende

veiligheidsvoorschriften.
Reparaties mogen uitsluitend worden

uitgevoerd door een vakman.

Door ondeskundige reparaties kunnen
aanzienlijke gevaren voor de
gebruiker ontstaan.

 Onder de afzuigkap niet flamberen.

Brandgevaar bij het vetfilter door

! opstijgende vlammen.

 Boven een fornuis voor vaste

brandstoffen (steenkool, hout e.d.) is het
gebruik van de afzuigkap alleen beperkt
toegestaan (zie montagevoorschrift).

Gaskookplaten / gasfornuizen

 Gaskookplaten altijd op correcte wijze

gebruiken.

Belangrijk:

De vlammen van de gaskookplaten moeten
altijd met pannen zijn afgedekt.

Door de sterke warmteontwikkeling van
de open gasvlammen kan de afzuigkap

! worden beschadigd.

❑ Lees de gebruiksaanwijzing zorgvuldig

voordat u het nieuwe apparaat gebruikt.
Ze bevat belangrijke informatie voor uw
veiligheid en voor het gebruik en het
onderhoud van het apparaat.

❑ Bewaar de gebruiksaanwijzing en het

montagevoorschrift zorgvuldig, eventueel
voor een volgende bezitter van het
apparaat.

 Indien het apparaat beschadigd is, mag

u het niet in gebruik nemen.

 Aansluiting en ingebruikneming mogen

alleen door een vakman worden
uitgevoerd.

 Verpakkingsmateriaal volgens de

voorschriften afvoeren (zie het montage­voorschrift).

 Afzuigkap uitsluitend met

ingeschroefde lampen gebruiken.

 Defecte lampen dienen onmiddellijk

vervangen te worden om overbelasting van
de overige lampen te voorkomen.

 Afzuigkap nooit zonder vetfilter

gebruiken.

 Oververhit vet en olie is gemakkelijk

ontvlambaar.
Daarom gerechten met vet of olie, b.v. pata­tes frites, alleen onder toezicht
toebereiden.

44

Intensieve stand:

Met de intensieve stand wordt het hoogste
vermogen bereikt. Dit is voor korte tijd
nodig.

❑ Druk op de toets + een aantal keren in

totdat de aanduiding

ç

gaat branden.

❑ Als de intensieve stand niet met de hand

wordt uitgeschakeld, wordt de ventilator
na 10 minuten automatisch naar stand

}

teruggeschakeld.

Uitlopen van de ventilator:

❑ Druk op de toets .

De ventilator loopt 10 minuten in stand

|

,

daarbij knippert er een punt als
indicatie. Daarna wordt de ventilator
automatisch uitgeschakeld.

Verlichting:

❑ In- en uitschakelen: kort op toets

a

drukken.

❑ De verlichting kan op elk moment

worden gebruikt, ook als de ventilator is
uitgeschakeld.

❑ Instellen van de lichtsterkte:

Houd de toets

a ingedrukt tot de

gewenste lichtsterkte is bereikt.

Automatisch inschakelen van de
verlichting, bijv. via een tijdschakelaar:

❑ Ventilator en verlichting moeten

uitgeschakeld zijn.

Inschakelen:
Druk gelijktijdig op de toetsen – en

!.

❑ Ter bevestiging gaat na ca. 3 seconden

de verlichting aan.

Uitschakelen:

Herhaal deze handelingen bij ingeschakelde
verlichting.

❑ Ter bevestiging gaat na ca. 3 seconden

de verlichting uit.

 De keukenwasem wordt op de

doeltreffendste manier verwijderd door:

❑ Inschakelen van de afzuigkap

bij het begin van het koken.

❑ Uitschakelen van de afzuigkap

pas enkele minuten na het einde van het
koken.

Licht

Ventilator uit Ventilator lager Ventilator aan

en hoger

Aanduiding

ventilator-

stand

Uitlopen

van de

ventilator

Bedienen van de wasemafzuigkap

Signaal:

❑ Bij het indrukken van een toets klinkt een

signaal ter bevestiging.

Uitschakelen van het signaal:

❑ Druk gelijktijdig op de toetsen 0 en + tot

na ca. 3 seconden een signaal klinkt.

Inschakelen van het signaal:

❑ Herhaal deze handeling.

Ventilator inschakelen:
❑ Druk op de toets +.

Gewenste ventilatorstand instellen:

❑ Druk op de toets +.

De ventilator wordt een stand hoger
ingesteld.

❑ Druk op de toets –.

De ventilator wordt een stand lager
ingesteld.

Ventilator uitschakelen:

❑ Druk op de toets 0.

De indicatie

{ gaat na korte tijd uit.

Of:

❑ Druk op de toets – een aantal keren in

totdat de ventilator wordt uitgeschakeld.
De indicatie

{ gaat na korte tijd uit.

45

Vetfilters:

Voor de opname van de vettige bestand­delen van de keukenwasem worden
metalen vetfilters gebruikt.

De filtermatten bestaan uit onbrandbaar
materiaal.

Let op:

Bij toenemende verzadiging met
vethoudende resten neemt de ontvlam­baarheid toe en kan de werking van de
wasemafzuigkap nadelig worden beïnvloed.

Belangrijk:

Het op tijd reinigen van de metalen vetfilters
voorkomt brandgevaar dat kan ontstaan
door ophoping van warmte tijdens het
frituren of braden.

Verzadigingsaanduiding:

Bij verzadiging van de vetfilters klinkt na het
uitschakelen van de ventilator gedurende
10 seconden een signaal en brandt de
aanduiding

#

. Uiterlijk dan moeten de

vetfilters worden gereinigd.

Reiniging van de metalen vetfilters:

❑ De filters kunnen worden gereinigd in de

vaatwasmachine. Daarbij is een lichte
verkleuring mogelijk.

Belangrijk:

Zeer verzadigde vetfilters niet samen met
vaatwerk reinigen.

❑ Als de filters met de hand worden

gereinigd, moeten deze eerst in een heet
sopje worden gezet om het vuil los te
weken.
Daarna afborstelen, goed schoon­spoelen en laten afdruipen.

Metalen vetfilters verwijderen en
aanbrengen:

Attentie: De halogeenlampen moeten

uitgeschakeld en afgekoeld zijn.

1. Druk de blokkering van de vetfilters in de
richting van de pijl in en klap de vetfilters
naar beneden.

Filter en onderhoud

2. Reinig het vetfilter.

3. Breng de gereinigde vetfilter weer aan.

4. Schakel de aanduiding

#

uit.

❑ Druk op de toets 0.

46

Actieve-koolfilter:

Voor het opnemen van de reukstoffen als
de afzuigkap werkt met luchtcirculatie.

Verzadigingsaanduiding:

Bij verzadiging van het actieve-koolfilter
klinkt na het uitschakelen van de ventilator
gedurende 10 seconden een signaal en
gaat de aanduiding C branden.
Uiterlijk dan moet het actieve-koolfilter
worden vervangenn.

Verwijderen:
Attentie: De halogeenlampen moeten

uitgeschakeld en afgekoeld zijn.

1. Verwijder de vetfilters.

2. Druk de sluitingen aan beide zijden in en

verwijder het actieve-koolfilter naar
beneden.

Filter en onderhoud

3. Klik de sluitingen aan beide zijden vast.

4. Breng de vetfilters aan (zie Metalen

vetfilters verwijderen en aanbrengen).

5. Schakel de aanduiding

ã

uit.

❑ Druk op de toets 0.

3. Breng de vetfilters aan.

Vervangen van het actieve-koolfilter:

❑ Het actieve-koolfilter is verkrijgbaar in de

vakhandel (zie Extra toebehoren).

❑ Gebruik alleen originele filters.

Daardoor wordt een optimale werking
gewaarborgd.

Afvoer van het oude actieve-koolfilter:

❑ Actieve-koolfilters bevatten geen

schadelijke stoffen. Ze kunnen daarom
bijvoorbeeld met het huisvuil worden
afgevoerd.

Aanbrengen:
Attentie: De halogeenlampen moeten

uitgeschakeld en afgekoeld zijn.

1. Verwijder de vetfilters (zie Metalen
vetfilters verwijderen en aanbrengen).

2. Breng het actieve-koolfilter aan.

47

Reiniging en onderhoud

Wasemafzuigkap stroomloos maken
door de stekker uit het stopcontact te
trekken of de zekering uit te schakelen.

❑ Als de vetfilters worden gereinigd, moet

vetaanslag van de bereikbare delen van
het huis worden verwijderd. Daardoor
wordt brandgevaar voorkomen en blijft
de optimale werking in stand.

❑ Gebruik voor het reinigen van de

wasemafzuigkap een heet sopje of een
mild schoonmaakmiddel voor het
reinigen van ruiten.

❑ Vastgekoekt vuil niet loskrabben, maar

losweken met een vochtige doek.

❑ Geen schurende middelen of krassende

sponsjes gebruiken.

❑ Let op: alcohol (spiritus) niet gebruiken

op kunststof oppervlakken, er kunnen
doffe plekken ontstaan.

Voorzichtig: keuken voldoende
ventileren, geen open vuur gebruiken.

 De bedieningstoetsen alleen reinigen

met een mild afwasmiddel en een zachte,
vochtige doek.
Geen edelstaalreiniger gebruiken voor de
bedieningstoetsen.

Edelstalen oppervlakken:

❑ Gebruik een milde, niet-schurende

edelstaalreiniger.

❑ Reinig alleen in de slijprichting.

 Edelstalen oppervlakken niet met

krassende sponsjes en niet met zand-,
soda-, zuur- of chloridehoudende
poetsmiddelen reinigen.

Aluminium-, lak- en
kunststofoppervlakken:

❑ Gebruik een zachte, niet-pluizende zeem

of microvezeldoek.

❑ Geen droge doeken gebruiken.
❑ Gebruik een mild glasreinigingsmiddel.
❑ Gebruik geen agressieve, zuur- of

looghoudende reinigingsmiddelen.

❑ Gebruik geen schurende middelen.

Lamp vervangen

1. Schakel de wasemafzuigkap uit en maak
het apparaat stroomloos door de stekker
uit het stopcontact te trekken of de
zekering uit te schakelen.

 De halogeengloeilampen worden zeer

heet tijdens het gebruik. Ook nadat ze zijn
uitgeschakeld bestaat er nog enige tijd
verbrandingsgevaar.

2. Verwijder de lampenring met behulp van
een schroevendraaier of iets dergelijks.

3. Vervang de halogeengloeilamp (gewone
halogeengloeilamp, 12 V, max. 20 watt,
voetje G4).
Let op: plugfitting.
Gebruik een schone doek om de
gloeilamp vast te pakken.

4. Breng de lampenring weer aan.

5. Herstel de stroomtoevoer door de

stekker in het stopcontact te steken of
de zekering in te schakelen.

N.B: Controleer of de lampen goed zijn
aangebracht als de verlichting niet goed
werkt.

48

Storingen

Wanneer op de indicatie een #of een

ã

wordt weergegeven:

❑ Zie de paragraaf "Filters en onderhoud".

Als de afzuigkap niet kan worden
bediend:

❑ De afzuigkap uitschakelen door de

stekker uit het stopcontact te trekken of
de zekering uit te schakelen en geduren­de ca. 1 minuut uitgeschakeld laten.
Daarna opnieuw inschakelen.

Bij eventuele vragen of storingen kunt u
bellen met de klantenservice.

(Zie de lijst met klantenservicecentra).

Geeft u bij het telefoongesprek op:

Instelling van de
verzadigingsaanduiding

Als een verandering van de afvoerkap (wer­king met luchtafvoer of met luchtcirculatie)
nodig is, moet de verzadigingsaanduiding
voor de filters overeenkomstig worden
ingesteld (zie het montagevoorschrift).

E-nr. FD

Vul het nummer in de bovenstaande vakjes
in. De nummers staan op het typeplaatje
dat u vindt in de binnenruimte van de
afzuigkap nadat u het filterrooster hebt
verwijderd.

49

Belangrijke voorschriften

Montagevoorschrift:

 Boven een gasfornuis is de montage

bij een minimumafstand van 650 mm
(afb. 1) alleen toegestaan als de volgende
nominale warmtebelastingen (Hs) niet
worden overschreden:

❑

Gasfornuizen

Belasting van één brander max. 03,0 kW
Belasting van alle
branders max. 08,3 kW
Belasting van de oven max. 03,9 kW

❑

Gaskookplateaus

Belasting van één brander max. 03,9 kW
Belasting van alle
branders max. 11,3 kW

❑

Gas-glaskeramiekkookplateau

De gegevens over nominale warmte­belastingen gelden niet voor gesloten
gas-glaskeramiekkookplateaus.
Neem beslist de gegeven van fabrikant
van het kookplateau in acht.

❑ Fornuizen voor vaste brandstoffen

Hiervoor gelden dezelfde maximale
nominale warmtebelastingen en
dezelfde minimumafstand als bij
gasfornuizen.

 Boven een fornuis voor vaste

brandstoffen waarvan brandgevaar kan
uitgaan (bijvoorbeeld door vonken) is de
montage van de wasemafzuigkap alleen
toegestaan als het fornuis een gesloten,
niet verwijderbare afscherming heeft en
de voor het desbetreffende land geldende
voorschriften in acht worden genomen.
Deze beperking geldt niet voor
gasfornuizen en gasplateaus.

 Hoe kleiner de afstand tussen wase-

mafzuigkap en branders is, hoe groter de
mogelijkheid is dat zich door opstijgende
waterdamp onder aan de wasemafzuigkap
druppels kunnen vormen.

 Oude apparaten zijn geen waardeloos

afval. Door een milieubewuste afvoer
kunnen waardevolle materialen opnieuw
worden gebruikt.
Maak het oude apparaat onbruikbaar
voordat u het afvoert.

 Uw nieuwe apparaat wordt tijdens het

vervoer beschermd door de verpakking.
Alle gebruikte materialen zijn milieu­vriendelijk en kunnen opnieuw worden
gebruikt. Lever uw bijdrage door de
verpakking milieubewust af te voeren.

Informeer bij uw vakhandel of bij de
gemeente naar de beste manier om uw
oude apparaat en de verpakking af te
voeren.

 De wasemafzuigkap is geschikt voor

gebruik met luchtafvoer of met lucht­circulatie.

 De wasemafzuigkap altijd boven het

midden van het fornuis aanbrengen.

 Minimumafstand tussen elektrische

kookzones en de onderkant van de
wasemafzuigkap: 550 mm, afb. 1.

Extra voorschriften bij gaskook­apparatuur:

 Bij de montage van gaskookzones

moeten de geldende wettelijke nationale
voorschriften (bijv. in Duitsland: Technische
regels gasinstallatie TRGI) in acht worden
genomen.

 De geldende inbouwvoorschriften en

de aanwijzingen van de fabrikant van het
gasfornuis moeten in acht worden
genomen.

 Slechts aan één zijde van de

wasemafzuigkap mag zich na de inbouw
een hoge kast of hoge wand bevinden.
Afstand minstens 50 mm.

50

Voor de montage

De afvoerlucht wordt via een afvoerschacht
naar boven of rechtstreeks door de
buitenmuur naar buiten geleid.

D

De afvoerlucht mag niet worden
afgevoerd via een in gebruik verkerende
rook- of afvoergasschoorsteen of via een
schacht die dient voor de ventilatie van
ruimten waarin stookinstallaties zijn
opgesteld.

Bij de afvoer van afvoerlucht moeten de
officiële en wettelijke voorschriften (bijv.
nationale bouwvoorschriften) worden
nageleefd.

Als de lucht wordt afgevoerd via een in
gebruik verkerende rook- of afvoergas­schoorsteen moet de toestemming van de
bevoegde instantie worden verkregen.

D

Als de wasemafzuigkap wordt
gebruikt met luchtafvoer en tegelijkertijd
schoorsteenafhankelijke stook­installaties worden gebruikt (zoals gas-,

olie- of kolenstookapparaten, geisers,
warmwaterbereidingsapparaten) moet

voor voldoende aanvoer van lucht
worden gezorgd, die nodig is voor de

verbranding.
Gebruik zonder gevaar is mogelijk als de

onderdruk van 4 Pa (0,04 mbar) in de
opstellingsruimte van de stookinstallatie
niet wordt overschreden.

Dit kan men bereiken wanneer er door
niet-afsluitbare openingen, bijv. in deuren,
ramen en d.m.v. luchtaanvoer-/
luchtafvoersleuven in de muur of door
andere technische maatregelen, zoals
wederzijdse vergrendeling e.d.,
verbrandingslucht kan toestromen.

Wanneer er onvoldoende lucht wordt
aangevoerd, bestaat er vergiftigingsge­vaar door teruggezogen verbrandings­gassen.

Alleen een muurkast voor luchttoevoer en
luchtafvoer is geen waarborg voor het
aanhouden van de grenswaarde.

Opmerking: bij de beoordeling moet altijd
de complete ventilatie van de woning in
acht worden genomen. Bij het gebruik van
kookapparatuur, bijvoorbeeld kookplateau
en gasfornuis, wordt deze regel niet
toegepast.

Als de wasemafzuigkap wordt gebruikt met
luchtcirculatie en actieve-koolfilter is het
gebruik zonder beperking mogelijk.

Als de afvoerlucht door de buitenmuur
wordt geleid, moet een telescoop-

muurkast worden gebruikt.

Afzuigkap met luchtafvoer

120
150

120
150

710-1100

mind.45

520

99

532

26

34

0/
4

610

259

600/900

mind.
600

51

Voor de montage

Als de afvoerlucht door de buitenmuur
wordt geleid, moet een telescoop-muur-

kast worden gebruikt.

Optimaal vermogen van de wasem­afzuigkap:

❑

Korte, gladde luchtafvoerpijp.

❑

Zo min mogelijk bochten.

❑

Zo groot mogelijke buisdiameter en
grote bochten.

Gebruik van lange, ruwe luchtafvoer­buizen, veel buisbochten of kleine
buisdiameters vermindert de
afzuigcapaciteit en veroorzaakt
bovendien hardere geluiden.

❑

Ronde buizen:

wij adviseren
een inwendige diameter van 150 mm,
echter minstens 120 mm.

❑

Platte kanalen moeten een gelijk­waardige inwendige diameter als

ronde buizen hebben.

Ze dienen geen scherpe bochten te
hebben.

l 120 mm ca. 113 cm

2

l 150 mm ca. 177 cm

2

❑

Bij afwijkende buisdiameters:

dichtstrips gebruiken.

❑

Bij gebruik van de wasemafzuigkap
met luchtafvoer moet voor voldoende

luchttoevoer worden gezorgd.

Gebruik met circulatielucht

❑ Met een koolstoffilter, indien gebruik met

afvoerlucht niet mogelijk is.

Aansluiting luchtafvoerpijp l 150 mm:

❑

Luchtafvoerpijp rechtstreeks aan de
luchtaansluiting bevestigen.

Aansluiting luchtafvoerpijp l 120 mm:

❑

Verloopstuk in het aansluitstuk van de
luchtafvoer steken, 2 gaten l 3 mm
voorboren en vastschroeven.

 De complete

montageset is
verkrijgbaar bij de

vakhandel.

De desbetreffende
toebehorennummers
vindt u achterin deze
gebruiksaanwijzing.

99

610

532

600/900

750-1150

260/

344

259

mind.
600

520

mind.130

❑ Luchtafvoerbuis bevestigen aan het

verloopstuk.

52

Elektrische aansluiting

De wasemafzuigkap mag alleen worden
aangesloten aan een volgens de voor­schriften geïnstalleerd, geaard stopcontact.
Het geaarde stopcontact moet indien
mogelijk vlak achter de schoorsteenaf­scherming worden aangebracht.

Elektrische gegevens:

staan op het typeplaatje in de binnenruimte
van het apparaat vermeld en zijn zichtbaar
als het filterframe wordt afgenomen.

 Bij reparaties moet de wasemafzuig-

kap altijd stroomloos worden gemaakt.

Lengte van de aansluitkabel: 1,30 m.
Als vaste aansluiting nodig is:

De wasemafzuigkap mag uitsluitend door
een erkende installateur worden
aangesloten.

In de installatie moet een scheidingsvoor­ziening worden aangebracht. Als
scheidingsvoorzieningen gelden
schakelaars met een contactopening van
meer dan 3 mm en uitschakeling met alle
polen. Daarbij horen aardlekschakelaars en
veiligheidsschakelaars.

Deze wasemafzuigkap voldoet aan de EG­bepalingen voor radio-ontstoring.

Voorbereiden van de muur

❑

De muur moet vlak en loodrecht zijn.

❑

Pluggen moet stevig kunnen worden
bevestigd.

Voor de montage

Wijzigen luchtafvoer – luchtcirculatie

Elektronische besturing instellen op
werking met luchtcirculatie.

❑

Standaardinstelling is werking met
luchtafvoer.

❑

De wasemafzuigkap moet aangesloten
en uitgeschakeld zijn.

1. Toets 0 indrukken en vasthouden.

2. Terwijl de indicatie

{ brandt, ook de

toets indrukken, tot de indicatie

ã

uitgaat.
Daarna de toetsenloslaten.

❑

De indicatie

ã gaat na korte tijd uit. De

elektrische besturing is ingesteld op
werking met luchtcirculatie.

❑

Door het herhalen van de stappen 1 en
2 wordt de elektrische besturing weer

ingesteld op werking met luchtafvoer
(aanduiding

#).

Gewicht in kg:

Luchtavoer

Lucht-

circulatie

20,060 cm 20,5
25,090 cm 26,5

Constructiewijzigingen in het kader van technische
verbeteringen voorbehouden.

53

Inbouwen

De wasemafzuigkap is voorzien voor
montage aan de keukenmuur.

1. Vetfilter verwijderen (zie de gebruiks-

aanwijzing).

2. Van het plafond tot aan de onderkant

van de wasemafzuigkap een middellijn
op de muur aftekenen.

3. Met behulp van het sjabloon plaatsen

voor de schroeven op de muur
aftekenen en de omtrek aftekenen om
het ophangen te vergemakkelijken.

 Minimumafstand in acht nemen van

550 mm tussen wasemafzuigkap en
kookzones van elektrisch fornuis en van
650 mm tussen wasemafzuigkap en
branders van gasfornuis. De onderste rand
van het sjabloon duidt de onderste rand
van de wasemafzuigkap aan.

4. 5 gaten voor de wasemafzuigkap en

twee gaten voor de afscherming van de
schoorsteen l 8 mm boren en pluggen
volledig in de muur duwen.

23

205/
230

365/
387

70/
79

150

600/900

216

ca.5mm

Opmerking: let op eventueel te monteren
extra toebehoren.

5. De bevestigingshaak voor het schoor­steenafschermstuk vastschroeven met
2 zeskantschroeven.

6. De middelste schroef (bolkopschroef
zonder onderlegplaatje) als montage­hulp voor de wasemafzuigkapbevesti­ging vastdraaien totdat deze nog ca.
5 mm uitsteekt.

7. Wasemafzuigkap aan de schroeven
hangen.

54

Inbouwen

08. 4 zeskantschroeven vastdraaien.

 Voordat de vier schroeven worden

vastgedraaid, moet de wasemafzuigkap
op de juiste plaats worden gebracht.

09. Plak beschermfolie over de gaten van

de 2 onderste bevestigingsschroeven in
het veiligheidsrooster.

12. De beide delen van de schoorsteenaf-

scherming in elkaar schuiven
(openingen op het bovenste
telescoopdeel naar beneden) en in de
uitsparing op de wasemafzuigkap
plaatsen.

 Voorkom beschadiging bij het in

elkaar schuiven door bijvoorbeeld het
montagesjabloon ter bescherming over
de rand van de onderste schoor­steenafscherming te leggen.

10. Buisverbinding tot stand brengen.

11. Elektrische verbinding tot stand

brengen.

15. Vetfilter weer aanbrengen (zie de

gebruiksaanwijzing).

14. Het bovenste deel omhoog tillen en

met twee schroeven opzij op de
bevestigingshaak schroeven.

1.

2.

3.

1.

2.

55

Descrizione dell'apparecchio

Modi di funzionamento

Funzionamento a scarico d'aria:

❑ Il ventilatore della cappa aspirante aspira

i vapori di cottura e li invia all'aperto
attraverso il filtro antigrasso.

❑ Il filtro antigrasso trattiene i componenti

grassi dei vapori di cottura.

❑ La cucina resta completamente libera da

grasso e odori.

D

Per il funzionamento a scarico d'aria
della cappa aspirante, con contempora­neo funzionamento di combustioni
dipendenti dal camino (come p. es. appa-

recchi di riscaldamento a gas, olio combu­stibile oppure a carbone,
scaldacqua a flusso continuo, scaldabagni)

è necessario provvedere ad una
sufficiente alimentazione dell'aria, che è

necessaria al focolare per la combustione.
Un funzionamento senza pericolo è

possibile, se nel locale d'installazione del
focolare non viene superata la depressione
di 4 Pa (0,04 mbar).

Modi di funzionamento

È possibile conseguire ciò quando l'aria per
la combustione può continuare ad affluire
attraverso aperture non chiudibili, per es. in
di porte, finestre ed in combinazione con
cassette murali per l'alimentazione/
espulsione dell'aria o con altre misure
tecniche, come interdizione reciproca e
simili.

Se l'aria di alimentazione non è
sufficiente, sussiste pericolo
d'intossicazione a causa di ritorno di gas
combusti.

Un cassetta murale di alimentazione/
scarico dell'aria da sola non garantisce il
rispetto del valore limite.

Nota: Nella stima si deve considerare
sempre il bilancio totale dell'aerazione
dell'abitazione. Questa regola non si
applica per il funzionamento di apparecchi
di cottura, p. es. piano di cottura e cucina a
gas.

Se la cappa aspirante viene usata in
funzionamento a ricircolo d'aria - con filtro a
carbone attivo -, quest'uso è consentito
senza limitazioni.

Funzionamento a ricircolo d'aria:

❑ A questo scopo è necessario montare

un filtro a carbone attivo (vedi capitolo
"Filtri e manutenzione").

 Potete acquistare presso il fornitore

specializzato il set di montaggio

completo ed il filtro di ricambio.
Trovate i relativi numeri degli accessori
alla fine di queste istruzioni per l'uso.

❑ Il ventilatore della cappa aspirante aspira

i vapori di cottura, li invia attraverso il
filtro grassi ed il filtro a carbone attivo e li
immette di nuovo depurati nella cucina.

❑ Il filtro grassi trattiene i componenti

grassi dei vapori di cottura.

❑ Il filtro a carbone attivo fissa gli odori.

Istruzioni per l’uso:

illuminazione

interruttore

luce/

ventilatore

griglia del filtro

rivestimento

camino

56

Precede la prima utilizzazione

Avvertenze importanti:

❑ Questo libretto di istruzioni per l'uso

èprevisto per più versioni dell'
apparecchio. É possibile che siano
descritti singoli particolari della dotazio­ne, che non riguardano il Vostro appa­recchio.

❑ Questa cappa aspirante è conforme alle

pertinenti norme di sicurezza.
Le riparazioni devono essere eseguite

solo da personale specializzato.

Le riparazioni non eseguite a regola
d'arte possono causare pericoli gravi
per l'utilizzatore.

 Non fiammeggiare pietanze sotto alla

cappa aspirante.

Pericolo d'incendio del filtro antigrasso

! se raggiunto delle fiamme.

 É consentito solo limitatamente (vedi

capitolo "Istruzioni per il montaggio") l'uso
della cappa aspirante su focolari per
combustibili solidi (carbone, legna e simili).

Piani di cottura da incasso a gas /
cucine a Gas

 Usare i fornelli a gas sempre in modo

appropriato.

Importante;

le fiamme dei fornelli a gas devono essere
sempre coperte con stoviglie da cucina.

L'eccessivo sviluppo di calore delle
fiamme di gas libere potrebbe

! danneggiare la cappa aspirante.

❑ Prima di usare il nuovo apparecchio, leg-

gete attentamente le istruzioni per l'uso.
Esse contengono informazioni importanti
per la Vostra sicurezza, e anche per l'uso
e la manutenzione dell'apparecchio.

❑ Conservate bene il libretto delle istruzioni

per l'uso e il montaggio, per un eventuale
successivo proprietario.

 Se l'apparecchio è danneggiato, non

dovete metterlo in funzione.

 L'allacciamento e la messa in funzione

devono essere eseguiti solo da un tecnico.

 Smaltire il materiale d'imballaggio

secondo le norme (vedi capitolo "Istruzioni
per il montaggio").

 Usare la cappa aspirante solo con le

lampadine avvitate.

 Le lampadine fulminate dovrebbero

essere sostituite subito, per evitare un
sovraccarico sulle altre lampadine.

 Non usare mai la cappa aspirante sen-

za filtro antigrasso.

 Grassi e olio surriscaldati possono

infiammarsi facilmente.
Cucinare perciò pietanze con grassi oppure
con olio, p. es. le patatine fritte, solo sotto
controllo.

57

 Per eliminare nel modo più efficace i

vapori di cottura:

❑ Accendere la cappa aspirante

all'inizio della cottura.

❑ Spegnere la cappa aspirante

solo alcuni minuti dopo la fine della
cottura.

Uso della cappa aspirante

Segnale acustico:

❑ Quando si preme un pulsante viene

emesso per conferma un segnale
acustico.

Disattivazione del segnale acustico:

❑ Premete contemporaneamente i pulsanti

0 e +, finché dopo ca. 3 secondi non
udite un segnale acustico.

Attivazione del segnale acustico:

❑ Ripetere il procedimento.

Accendere il ventilatore:
❑ Premere il tasto +.

Regolare il grado di aspirazione
desiderato:

❑ Premere il tasto +.

Aumento di un grado.

❑ Premere il tasto –.

Riduzione di un grado.

Spegnere il ventilatore:

❑ Premere il tasto 0.

Poco dopo l'indicazione

{ scompare.

Oppure:

❑ Premere il tasto – finché il ventilatore si

spegne.
Poco dopo l'indicazione

{ scompare.

luce

spegnere il
ventilatore

ridurre ventilatore accendere/

aumentare
ventilatore

indicazione

gradi ventila-

tore

post-funzio-

na-mento

ventilatore

Grado forte:

con il grado forte si raggiunge la massima
potenza. Questa ènecessaria per breve
tempo.

❑ Premere il tasto + più volte, finché non

compare l'indicazione

ç.

❑ Se il grado forte non viene disinserito

manualmente, dopo 10 minuti il v
entilatore riduce automaticamente al
grado

}.

Post-funzionamento ventilatore:

❑ Premere il tasto .

Il ventilatore gira 10 minuti al grado

|, in

questo tempo nel display lampeggia un
punto. Poi il ventilatore si spegne auto­maticamente.

Illuminazione:

❑ Per accendere e spegnere, premete

brevemente il pulsante

a.

❑ L'illuminazione può essere usata

sempre, anche quando il ventilatore è
escluso.

❑ Regolazione della luminosità:

Mantenete premuto il pulsante

a, finché

non è stata raggiunta la luminosità
desiderata.

Accensione automatica della luce, per
es. mediante un interruttore a tempo:

❑ Ventilatore e illuminazione devono essere

spenti.

Accendere:
Premete contemporaneamente i pulsanti

– e

!.

❑ Dopo 3 secondi per conferma la luce si

accende.

Spegnere:

Ripetete l'operazione come per
l'accensione.

❑ Dopo 3 secondi per conferma la luce si

spegne.

58

Filtro per grassi:

Per trattenere i componenti grassi dei
vapori di cottura si utilizzano filtri
metallici per grassi.

Le stuoie filtro sono costituite da materiale
ininfiammabile.

Attenzione:

A causa della progressiva saturazione con
residui grassi, l'infiammabilità aumenta, e il
funzionamento della cappa aspirante può
essere pregiudicato.

Importante:

Pulendo tempestivamente i filtri metallici per
grassi, si previene il pericolo d'incendio, che
può essere causato da un'accumulo di
calore durante la frittura o l'arrosto.

Indicazione di saturazione:

Quando i filtri sono saturi, dopo avere
spento il ventilatore per 10 secondi viene
emesso un segnale acustico e nel display
compare l'indicazione

#

. Non attendere

oltre per lavare i filtri per grassi.

Pulizia dei filtri metallici per grassi:

❑ Il lavaggio può essere eseguito nella

lavastoviglie. Nel lavaggio è possibile una
lieve alterazione di colore.

Importante:

non lavare i filtri metallici per grassi molto
sporchi insieme alle stoviglie.

❑ Per il lavaggio a mano, fare ammorbidire

i filtri per grassi per più ore in una
soluzione di lavaggio bollente.
Poi spazzolare, sciacquare bene con
acqua pulita e fare sgocciolare.

Smontaggio e montaggio dei filtri
metallici per grassi:

Attenzione: le lampadine alogene devono

essere spente e raffreddate.

1. Premere il dispositivo di arresto dei filtri
per grassi nel senso della freccia, ruotare
in basso e togliere i filtri.

Filtri e manutenzione

2. Pulite il filtro grassi.

3. Inserire di nuovo i filtri per grassi.

4. Cancellare l'indicazione

#.

❑ Premere il tasto 0.

59

Filtro a carbone attivo:

Per fissare gli odori nel funzionamento a
ricircolo d'aria.

Indicazione di saturazione:

quando il filtro a carbone attivo è saturo,
dopo avere spento il ventilatore per 10
secondi viene emesso un segnale acustico
e nel display compare l'indicazione C. Non
attendere oltre per lavare il filtro a carbone
attivo.

Smontaggio:
Attenzione: le lampadine alogene devono

essere spente e raffreddate.

1. Smontare i filtri per grassi.

2. Premere le linguette sui due lati e

smontare ruotando in basso i filtri per
grassi.

Filtri e manutenzione

3. Arrestare le linguette sui due lati.

4. Montare i filtri per grassi (vedi

"Smontaggio e montaggio dei filtri
metallici per grassi").

5. Cancellare l'indicazione

ã.

❑ Premere il tasto 0.

3. Montare i filtri per grassi.

Cambio del filtro a carbone attivo:

❑ Il filtro a carbone attivo è in vendita nel

commercio specializzato (vedi capitolo
"Accessori speciali").

❑ Usare solo filtri originali.

Così si assicura il funzionamento
ottimale.

Smaltimento del filtro a carbone attivo
usato:

❑ I filtri a carbone attivo non contengono

sostanze inquinanti. Essi possono essere
p. es. smaltiti come rifiuti comuni.

Montaggio:
Attenzione: le lampadine alogene devono

essere spente e raffreddate.

1. Smontare i filtri per grassi (vedi "
Smontaggio e montaggio dei filtri
metallici per grassi").

2. Inserire il filtro a carbone attivo.

60

Pulizia e manutenzione

Togliere corrente alla cappa aspirante
estraendo la spina di alimentazione,
oppure togliendo il fusibile.

❑ Quando si lavano i filtri per grassi, pulire

anche i depositi di grasso sulle parti
accessibili della carcassa.
Con ciò si previene un pericolo
d'incendio e si assicura il funzionamento
ottimale.

❑ Per pulire la cappa aspirante usare una

soluzione di acqua e detersivo ben
calda, oppure un detergente per vetri
delicato.

❑ Non rimovete lo sporco secco aderente

graffiandolo, ma ammorbiditelo con un
panno umido.

❑ Non usare prodotti abrasivi o spugne

dure.

❑ Avvertenza: non usare alcool (spirito)

sulle superfici di plastica. Si potrebbero
formare zone opache.

Attenzione! Arieggiare sufficientemente
la cucina, non usare fiamme libere.

 Pulire i tasti di comando solo con una

soluzione di acqua e detersivo delicato e
con un panno morbido, umido.
Per i tasti di comando non usare pulitori per
acciaio inox.

Superfici in acciaio inox:

❑ Usare un detergente per acciaio inox

delicato, non abrasivo.

❑ Pulire strofinando solo nel senso della

lucidatura.

 Non pulire le superfici in acciaio inox

con spugne dure, né con detergenti
contenenti sabbia, soda, acido o cloruro.

Superfici di alluminio, di plastica e
laccate:

❑ Usare un panno per vetri o un panno in

microfibre morbido che non lascia peli.

❑ Non usare panni asciutti.
❑ Usare un detergente delicato per vetri.
❑ Non usare detergenti corrosivi, acidi o

alcalini.

❑ Non usare prodotti abrasivi.

Cambio delle lampade

1. Spegnere la cappa aspirante e togliere
corrente sfilando la spina di alimenta­zione, oppure togliendo il fusibile.

 Le lampadine alogene accese si

surriscaldano. Anche alcuni minuti dopo
averle spente vi è pericolo di scottature.

2. Staccare l'anello della lampada con un
cacciavite o simile.

3. Sostituire la lampadina alogena
(lampadina alogena commerciale,
12 Volt, max. 20 Watt, attacco G4).
Attenzione: portalampada.
Per afferrare la lampadina usare un
panno pulito.

4. Inserire di nuovo l'anello della lampada.

5. Ripristinare l'alimentazione elettrica

inserendo di nuovo la spina di
alimentazione o il fusibile.

Avvertenza: se l'illuminazione non
funzionasse controllare se le lampadine
sono inserite correttamente.

61

Guasti

Se nel display compare una # oppure ã:

❑ Vedi capitolo "Filtri e manutenzione".

Se la cappa aspirante non risponde al
comando:

❑ Togliere tensione alla cappa aspirante

per ca. 1 minuto estraendo la spina di
alimentazione o disinserendo
l'interruttore di sicurezza.
Quindi inserire di nuovo.

In caso di eventuali chiarimenti o di guasti,
rivolgersi al servizio assistenza clienti.

(Vedi elenco dei centri di assistenza).

In caso di chiamata, indicare i dati seguenti:

Regolazione dell'indicazione di
saturazione

Se fosse necessaria la commutazione del
tipo di funzionamento (a scarico d'aria/a
ricircolo d'aria) deve essere cambiata
conformemente anche l'indicazione di
saturazione per i filtri (vedi istruzioni per il
montaggio).

E-Nr. FD

Riportare nello specchietto qui sopra questi
dati. Essi si trovano nella targhetta
d'identificazione, dopo avere tolto la griglia
del filtro, nel vano interno della cappa
aspirante.

62

Avvertenze importanti

Istruzioni per il montaggio:

 Sopra a fornelli a gas il montaggio

della cappa aspirante è ammesso ad una
distanza minima di 650 mm - fig. 1 - solo
se non si superano i carichi termici nominali
seguenti:

❑

Cucine a gas

carico di un fornello max. 03,0 kW
carico di tutti i fornelli max. 08,3 kW
carico del forno max. 03,9 kW

❑

Piani di cottura a gas

carico di un fornello max. 03,9 kW
carico di tutti i fornelli max. 11,3 kW

❑

Piani di cottura in vetroceramica a
gas

I dati del carico termico nominale non
sono validi per i piani di cottura in
vetroceramica a gas.
É indispensabile osservare i dati della
casa produttrice del piano di cottura.

❑ Cucine per combustibili solidi

Come per le cucine a gas, sono validi
analogicamente i massimi carichi termici
nominali e la distanza minima.

 Sopra ad un focolare per combustibili

solidi, dal quale può derivare un pericolo
d'incendio (p. es. scintille), il montaggio
della cappa aspirante è consentito solo se
il focolare è dotato di una copertura chiusa
non smontabile e se contemporaneamente
vengono osservate le pertinenti norme
nazionali.
Questa limitazione non è valida per le
cucine a gas e per i piani di cottura a gas.

 Quanto minore è la distanza tra la

cappa aspirante ed i fornelli, tanto
maggiore è la possibilità che nella parte
inferiore della cappa aspirante possano
condensarsi gocce a causa del vapore
acqueo che sale.

 Gli apparecchi dismessi non sono rifiuti

senza valore.
Attraverso lo smaltimento ecologico
possono essere recuperati materiali
pregiati.
Rendere inservibile l'apparecchio dismesso
prima di rottamarlo.

 L'imballaggio ha protetto il Vostro

nuovo apparecchio nel trasporto fino a Voi.
Tutti i materiali utilizzati sono compatibili
con l'ambiente e riciclabili. Siete pregati di
collaborare, smaltendo l'imballaggio in
modo ecologicamente corretto.

Informatevi sulle attuali possibilità di
smaltimento presso il Vostro rivenditore
specializzato, oppure presso la Vostra
amministrazione comunale.

 La cappa aspirante può essere

utilizzata per il funzionamento scarico d'aria
ed a ricircolo d'aria.

 La cappa aspirante deve essere

montata sempre centrata sopra al piano di
cottura.

 Distanza minima tra il piano di cottura

elettrico e lo spigolo inferiore della cappa
aspirante: 550 mm, fig. 1.

Avvertenze supplementari per
apparecchi di cottura a gas:

 Nel montaggio dei fornelli a gas devono

essere osservate le pertinenti norme di
legge nazionali (per es. in Germania:
Regole Tecniche per Installazioni a Gas
TRGI).

 É indispensabile osservare le norme di

montaggio in vigore e le istruzioni per il
montaggio della casa produttrice degli
apparecchi a gas.

 É consentito il montaggio della cappa

aspirante con un solo lato accanto ad una
parete di legno alta di mobile oppure
accanto ad un muro. Distanza min. 50 mm.

63

Prima del montaggio

L'aria di scarico viene condotta verso l'al­to, attraverso un pozzo di ventilazione,
oppure direttamente all'aperto, attraverso
la parete esterna.

D

É vietato immettere l'aria di scarico in
un camino per il fumo o in un camino per i
gas di scarico funzionanti, oppure in un
pozzo, che serve al deflusso dell'aria di
locali, nei quali sono installati focolari.

Nell'espulsione d'aria devono essere
osservate le norme amministrative e
legali (per es. regolamenti edilizi
nazionali).

Nel caso di scarico dell'aria in camini per il
fumo o in camini per i gas di scarico non
funzionanti, è necessario ottenere
l'autorizzazione dell'autorità competente.

D

Per il funzionamento a scarico d'aria
della cappa aspirante, con contempora­neo funzionamento di combustioni
dipendenti dal camino (come p. es.

apparecchi di riscaldamento a gas, olio
combustibile oppure a carbone,
scaldacqua a flusso continuo, scaldabagni)

è necessario provvedere ad una
sufficiente alimentazione dell'aria, che è

necessaria al focolare per la combustione.
Un funzionamento senza pericolo è

possibile, se nel locale d'installazione del
focolare non viene superata la depressione
di 4 Pa (0,04 mbar).

È possibile conseguire ciò quando l'aria per
la combustione può continuare ad affluire
attraverso aperture non chiudibili, per es. in
di porte, finestre ed in combinazione con
cassette murali per l'alimentazione/
espulsione dell'aria o con altre misure
tecniche, come interdizione reciproca e
simili.

Se l'aria di alimentazione non è
sufficiente, sussiste pericolo
d'intossicazione a causa di ritorno di gas
combusti.

Un cassetta murale di alimentazione/
scarico dell'aria da sola non garantisce il
rispetto del valore limite.

Nota: Nella stima si deve considerare
sempre il bilancio totale dell'aerazione
dell'abitazione. Questa regola non si
applica per il funzionamento di apparecchi
di cottura, p. es. piano di cottura e cucina
a gas.

Se la cappa aspirante viene usata in
funzionamento a ricircolo d'aria - con filtro
a carbone attivo -, quest'uso è consentito
senza limitazioni.

Se l'aria di scarico viene condotta
attraverso la parete esterna, si dovrebbe

utilizzare una cassetta murale telescopica.

Funzionamento a scarico d'aria

120
150

120
150

710-1100

mind.45

520

99

532

26

34

0/
4

610

259

600/900

mind.
600

64

Prima del montaggio

Rendimento ottimale della cappa
aspirante:

❑

Tubo di scarico corto, liscio.

❑

Il minor numero possibile di gomiti di
tubo.

❑

Diametri di tubo possibilmente grandi e
gomiti grandi.

L'impiego di lunghi tubi di espulsione
ruvidi, di più gomiti di tubo o di
diametri piccoli causa una difformità
dall'indice di ricambio aria ottimale e
contemporaneamente un aumento
del rumore.

❑

Tubi tondi:

Consigliamo
un diametro interno di 150 mm, e
comunque min. 120 mm.

❑

I canali a sezione quadra devono
avere una sezione trasversale interna
equivalente a quella dei tubi tondi.

Essi non dovrebbero presentare forti
deviazioni.

l 120 mm ca. 113 cm

2

l 150 mm ca. 177 cm

2

❑

Nel caso di diametri di tubo diversi:

applicare il nastro di tenuta.

❑

Nel funzionamento a scarico d'aria

provvedere ad una sufficiente
alimentazione dell'aria.

Funzionamento a ricircolo d'aria

❑ Con filtro a carbone attivo, se non è

disponibile nessun'altra possibilità per il
funzionamento a scarico d'aria.

Collegamento del tubo di scarico
l 150 mm:

❑

fissare il tubo di scarico direttamente al
manicotto dell'aria.

Collegamento del tubo di scarico
l 120 mm:

❑

Collocare il manicotto di riduzione nel
manicotto dell'aria, praticare 2 fori
preliminari da l 3 mm ed avvitare.

 Potete acquistare

presso il fornitore
specializzato il set di

montaggio completo.
Trovate i relativi numeri
degli accessori
alla fine di queste
istruzioni per l'uso.

99

610

532

600/900

750-1150

260/

344

259

mind.
600

520

mind.130

❑ Fissare il tubo di scarico dell'aria al

manicotto di riduzione.

65

Allacciamento elettrico

La cappa aspirante deve essere
collegata solo ad una presa di corrente con
contatto di terra, installata a norma.
Disporre la presa con contatto di terra se
possibile direttamente dietro al rivestimento
del camino.

Dati elettrici:

da vedere sulla targhetta del modello dopo
lo smontaggio del portafiltro nel vano inter­no dell’apparecchio.

 In caso di riparazioni togliere sempre

corrente alla cappa aspirante.

Lunghezza del cavo di allacciamento:
1,30 m.

In caso di necessità di allacciamento
fisso:

La cappa aspirante deve essere comunque
collegata solo da un elettroinstallatore
autorizzato dalla competente azienda di
distribuzione dell'energia elettrica.

Nell'impianto deve essere previsto un
dispositivo di separazione. Sono dispositivi
di separazione gli interruttori con
un'apertura tra i contatti superiore a 3 mm
e con interruzione onnipolare. Rientrano tra
questi gli interruttori automatici e i relè.

Questa cappa aspirante è conforme alle
norme CEE sulla schermatura contro i
radiodisturbi.

Preparazione del muro

❑

Il muro deve essere piano e verticale.

❑

Provvedere ad un robusto fissaggio dei
tasselli.

Prima del montaggio

Commutazione scarico d'aria - ricircolo d'aria

Commutazione del comando elettronico
al funzionamento a ricircolo d'aria:

❑

L'impostazione di serie è per il
funzionamento a scarico d'aria.

❑

La cappa aspirante deve essere
collegata e spenta.

1. Premere e mantenere premuto il tasto 0.

2. Quando compare l'indicazione

{,

premere in aggiunta il tasto ,
finché non compare l'indicazione

ã.

Poi rilasciare i tasti.

❑

Poco dopo l'indicazione

ã scompare.

Il comando elettronico è così impostato
su funzionamento a ricircolo d'aria.

❑

Ripetendo i passi 1 e 2, il comando
elettronico viene impostato di nuovo sul
funzionamento a scarico d'aria
(indicazione nel display

#).

Peso in kg:

Scarico

d’aria

Ricircolo

d’aria

20,060 cm 20,5
25,090 cm 26,5

Con riserva di modifiche costruttive nel quadro
dell'evoluzione tecnica.

Montaggio

La cappa aspirante è prevista per il
montaggio sul muro della cucina.

1. Rimuovere il filtro grassi (vedi istruzioni

per l'uso).

2. Tracciare sul muro della cucina una linea

mediana dal soffitto fino allo
spigolo inferiore della cappa aspirante.

3. Utilizzando la dima, tracciare sul muro

le posizioni per le viti e, per agevolare
l'aggancio, tracciare il contorno della
zona di sospensione.

 Rispettare la distanza minima tra piano

di cottura e cappa aspirante di 550 mm
per i fornelli elettrici, e di 650 mm per i
fornelli a gas. Il margine inferiore della dima
corrisponde al bordo inferiore della cappa
aspirante.

4. Trapanare 5 fori l 8 mm per la cappa

aspirante e 2 fori per il rivestimento del
camino e introdurvi a raso i tasselli.

Avvertenza: tenere conto degli eventuali
accessori speciali da montare.

5. Avvitare la squadra d'arresto per il
rivestimento del camino con 2 viti a
testa esagonale.

6. Come ausilio di montaggio per il
fissaggio della cappa aspirante, avvitare
fino a ca. 5 mm la vite centrale (vite a
testa tonda senza rondella)

7. Agganciare la cappa aspirante alle viti.

23

205/
230

365/
387

70/
79

150

600/900

216

ca.5mm

67

Montaggio

08. Avvitare 4 viti a testa esagonale.

 Prima di stringere le 4 viti, la cappa

aspirante deve essere allineata.

09. Incollare una lamella protettiva su

ciascuno dei fori delle 2 viti di fissaggio
inferiori sulla griglia di protezione.

12. Introdurre una nell'altra le due parti del

rivestimento del camino (fessura della
parte telescopica superiore rivolta verso
il basso) e inserire il tutto nella fessura
sulla cappa aspirante.

 Nell'introdurre le parti una nell'altra

è possibile evitare danni p. es.
disponendo la dima di montaggio come
protezione sullo spigolo del
rivestimento inferiore del camino.

10. Collegare il tubo.

11. Collegare l'alimentazione elettrica.

14. Rimontare il filtro grassi (vedi istruzioni

per l'uso).

13. Sollevare la parte superiore, e avvitarla

lateralmente con 2 viti alla squadra di
arresto.

1.

2.

3.

1.

2.

68

Descripción del aparato

Modalidades de funcionamiento

Evacuación del aire hacia el exterior:

❑ El ventilador que incorpora la campana

extractora aspira los vahos de la cocina
y los evacúa hacia el exterior, haciéndo­los pasar previamente a través del filtro
antigrasa.

❑ El filtro antigrasa absorbe las partículas

sólidas contenidas en los vahos de la
cocina.

❑ La cocina queda así prácticamente libre

de grasa y olores.

D

Si se utiliza la campana con
evacuación del aire al exterior simultá­neamente con un hogar dependiente de
una chimenea (por ejemplo calefacciones

de gas, gas-oil o carbón, calentadores
instantáneos, calentadores de agua), hay

procurar que exista una suficiente
alimentación de aire, necesario para el

proceso de combustión del hogar.
Este funcionamiento es posible sin peligro

si en el local de emplazamiento del hogar
no se sobrepasa la depresión admisible de
4 Pa (0,04 mbares).

Instrucciones para el uso:

Modalidades de funcionamiento

Para ello, es necesario que existan
aperturas no bloqueables por las que el aire
de combustión pueda renovarse y
ventilarse sin dificultad, por ejemplo por
puertas, ventanas o cajas murales para la
alimentación o evacuación del aire o

también pueden tomarse otras otras medi­das como por ejemplo instalando
cerrojos invertidos o similares.

Cerciorarse de que existe una alimenta­ción suficiente del aire. De lo contrario el
aire evacuado se vuelve a utilizar para la
admisión y se corre el peligro de intoxi­cación.

La sola presencia de una caja mural para
alimentación o evacuación del aire, sin
embargo, no constituye una garantía para
la observación de los límites de tolerancia
válidos.

Nota: En las consideraciones y
valoraciones a este respecto siempre habrá
que tener en cuenta todo el conjunto del
sistema de ventilación existente en la vivien­da. Esta regla no es válida para las cocinas
y placas de cocción de gas.

Las campanas extractoras montadas con
evacuación del aire interior (sistema de
recirculación del aire), dotadas de filtro de
carbón activo, pueden funcionar sin ningún
tipo de restricción.

Evacuación del aire hacia el interior
(sistema de recirculación del aire):

❑ Para trabajar con esta modalidad hay

que montar un filtro de carbón activo en
la campana extractora (véase el capítulo
«Filtros y mantenimiento» de las
presentes Instrucciones).

 El kit de montaje completo, así

como los filtros de repuesto, se pueden
adquirir en el comercio especializado.
Las referencias correspondientes figuran
al final de estas instrucciones de uso.

❑ El ventilador que incorpora la campana

extractora aspira los vahos de la cocina
y los hace pasar a través de los filtros
antigrasa y de carbón activo,
devolviéndolos a continuación, una vez
purificados, a la cocina.

❑ El filtro antigrasa absorbe las partículas

sólidas contenidas en los vahos de la
cocina.

❑ El filtro de carbón activo absorbe el olor.

Iluminación

Interruptor

Iluminación/

Ventilador

Rejilla del filtro

Revestimien-

to en forma

de chimenea

69

Antes de la primera utilización

Antes de la puesta en marcha inicial
del aparato:

❑ Las presentes instrucciones de servicio

son válidas para diferentes modelos de
aparato; por ello puede ser posible que
se describan detalles y características de
equipamiento que no concuerden
íntegramente con las de su aparato
concreto.

❑ Esta campana extractora cumple las

normas y disposiciones específicas en
materia de seguridad.

Las reparaciones que fuera necesario
efectuar en el aparato sólo podrán ser
ejecutadas por técnicos especializados
del ramo.

Las reparaciones ejecutadas de modo
erróneo o incorrecto pueden dar lugar a
situaciones de serio peligro para el
usuario.

 No preparar alimentos o platos

flameados directamente debajo de la
campana extractora.

La grasa acumulada en el filtro antigrasa
podría incendiarse por las llamas que

!suben!

 El montaje de la campana extractora

por encima de hogares para combustibles
sólidos (carbón, leña, etc.) sólo está
permitido si ésta cumple una serie de
condiciones restrictivas (véanse al respecto
las instrucciones de montaje de la campana
extractora).

Placas de cocción de gas / Hornos de
gas

 Utilizar los quemadores de gas

correctamente.

Importante:

Las llamas de los quemadores de gas
deberán encontrarse siempre cubiertas con
un recipiente.

El fuerte calor desprendido por las llamas
de gas podría ocasionar desperfectos de

!consideración en la campana extractora!.

❑ Antes de emplear el aparato nuevo

deberá leer detenidamente las
instrucciones de servicio de la cocina
eléctrica.
En ella se facilitan informaciones y
consejos importantes para su seguridad
personal, así como para el correcto
manejo y cuidado de la cocina.

❑ Guarde las instrucciones de servicio y de

montaje para un posible propietario
posterior.

 Si el aparato presentara daños o

desperfectos, no deberá ser utilizado.

 La conexión y puesta en marcha del

aparato sólo podrán ser efectuadas por un
técnico especialista del ramo.

 Elimine los envases y el material de

embalaje de acuerdo a las normas
correspondientes para la protección del
medio ambiente (véanse al respecto las
instrucciones de montaje de la campana
extractora).

 Utilizar la campana extractora sólo con

las lámparas de iluminación montadas.

 Sustituir inmediatamente las lámparas

defectuosas a fin de evitar la sobrecarga de
las lámparas restantes.

 No usar nunca la campana extractora

sin incorporar el filtro antigrasa.

 Las grasas y aceites calentados

excesivamente pueden inflamarse
rápidamente. Por ello los alimentos o platos
que requieran grasa o aceite caliente, como
por ejemplo patatas fritas, etc., sólo
deberán prepararse bajo vigilancia.

70

Escalón intensivo:

Seleccionando el escalón de funciona­miento intensivo, el ventilador desarrolla su
máxima potencia. Este escalón se suele
usar sólo durante cortos períodos.

❑ Pulsar la tecla + repetidas veces, hasta

que en la pantalla de visualización se
ilumine la letra

ç

.

❑ En caso de no desconectar manual-

mente el escalón intensivo, el ventilador
conmuta al cabo de 10 minutos
automáticamente al escalón de potencia

}

.

Funcionamiento del ventilador tras su
desconexión:

❑

Pulsar la tecla .
El ventilador funciona durante 10

minutos en el escalón

|. En la pantalla de

visualización destella un punto.
El ventilador se desconecta automática­mente una vez transcurrido dicho
período.

Iluminación:

❑

Pulsar brevemente la tecla

a para

activar o desactivar la iluminación.

❑

La iluminación se puede conectar en
cualquier momento, con independencia
de que el ventilador funcione o no.

❑ Ajustar la intensidad de la iluminación:

Mantener pulsada la tecla

a hasta

alcanzar la intensidad de iluminación
deseada.

Activación automática de la iluminación,

por ejemplo a través de un
temporizador:

❑ El ventilador y la iluminación tienen que

estar desconectados.

Conexión:
Pulsar simultáneamente las teclas – y

!.

❑ Al cabo de 3 segundos, la iluminación se

conecta a modo de confirmación.

Desconexión:

Repetir la operación con la iluminación
activada.

❑ Al cabo de 3 segundos, la iluminación se

desconecta a modo de confirmación.

 La manera más eficaz de absorber los

vahos producidos en la cocina durante la
preparación de los alimentos es:

❑ Conectando la campana extractora

al comenzar a trabajar.

❑ Desconectando la campana extractora

al cabo de unos minutos después de
haber concluido los trabajos.

Manejo de la campana extractora

Iluminación

Desconectar
el ventilador

Reducir la poten­cia del ventilador

Pantalla de visualización

de los escalones de

potencia del ventilador

Ventilador ­Marcha tras
desconexión

Señal acústica:

❑ Al pulsar una tecla se escucha una señal

acústica de confirmación.

Desactivar la señal acústica:

❑ Pulsar simultáneamente las teclas 0 y +

hasta que se produzca al cabo de tres
segundos una señal acústica.

Activar la señal acústica:

❑ Repetir la operación descrita más arriba.

Conectar el ventilador:
❑ Pulsar la tecla +.

Conectar el ventilador:

❑ Pulsar la tecla +.

El ventilador pasa a funcionar con un
escalón de potencia superior.

❑ Pulsar la tecla –.

El ventilador pasa a funcionar con un
escalón de potencia inferior.

Ajustar el escalón de potencia del
ventilador:

❑ Pulsar la tecla 0.

La indicación

{ se apaga al poco tiempo.

O:

❑ Pulsar la tecla de reducción – repetidas

veces, hasta que el ventilador se
desconecte.
La indicación

{ se apaga al poco tiempo.

Conectar y
aumentar la
potencia del
ventilador

71

Filtro antigrasa:

Para retener las partículas de grasa
contenidas en el vaho de la cocina se
montan filtros metálicos.

Las esterillas de filtro son de metal
antiinflamable.

¡Atención!

A medida que crece el grado de saturación
de la esterilla de filtro con partículas de
grasa, aumenta su inflamabilidad, influyen­do negativamente en el funcionamiento de
la campana.

¡Importante!:

La limpieza a tiempo de los filtros metálicos,
eliminando las partículas de grasa
adheridas en el mismo, puede prevenir el
peligro de incendio a causa de una acumu­lación de calor al freír o asar alimentos.

Indicación del grado de
saturación de grasa del filtro:

En caso de estar saturados los filtros se
activa, tras desconectar el ventilador,
durante 10 segundos una señal de aviso
acústica, iluminándose en la pantalla de
visualización de la campana la letra

#.

En tal caso deberá limpiarse el filtro de la
grasa acumulada.

Limpieza del filtro antigrasa metálico:

❑ Los filtros antigrasa metálicos se pueden

limpiar en un lavavajillas. Ello puede dar
lugar a una ligera decoloración de los
mismos.

Importante:

No mezclar con la vajilla normal los filtros
antigrasa metálicos muy saturados de
grasa.

❑ En caso de limpiar los filtros metálicos a

mano, colocar la caja del filtro durante
varias horas en una solución detergente
(para vajilla) muy caliente, para
reblandecer la grasa adherida.
Limpiarlos a continuación con un cepillo,
enjuagarlos bien y dejarlos escurrir.

Desmontar y montar los filtros antigrasa
metálicos:

¡Atención! Las lámparas halógenas tienen

que estar desconectadas y frías.

1. Presionar el enclavamiento de los filtros

antigrasa en dirección a la flecha. Abatir
los filtros antigrasa hacia abajo.

Filtros y mantenimiento

2. Limpiar los filtros.

3. Montar el filtro antigrasa limpio en su

sitio.

4. Borrar la

# de la pantalla de

visualización.

❑ Pulsar la tecla 0.

72

Filtro de carbón activo:

Para retener los olores durante el
funcionamiento de la campana
extractora con evacuación del aire al
interior (recirculación del aire).

Indicación del grado de
saturación de grasa del filtro:

En caso de estar saturado el filtro de
carbón activo, se activa, tras desconectar
el ventilador, durante 10 segundos una
señal de aviso acústica, iluminándose en la
pantalla de visualización de la campana la
letra

ã.

En tal caso deberá sustituirse el filtro de la
grasa acumulada.

Desmontar el filtro de carbón activo:
¡Atención! Las lámparas halógenas tienen

que estar desconectadas y frías.

1.

Desmontar los filtros antigrasa.

2. Oprimir las lengüetas de sujeción por

ambos lados y retirar el filtro de carbón
activo hacia abajo.

Filtros y mantenimiento

3. Enclavar las lengüetas de sujeción en
ambos lados del filtro.

4. Montar los filtros antigrasa (véase al
respecto el capítulo «Desmontar y
montar los filtros antigrasa metálicos»).

5. Borrar la

ã de la pantalla de

visualización.
❑ Pulsar la tecla 0.

3.

Montar los filtros antigrasa.

Sustituir el filtro de carbón activo:

❑

El filtro de carbón activo puede adquirir­se en el COMERCIO ESPECIALIZADO
(véanse los accesorios opcionales).

❑

Utilizar sólo filtros originales del
Fabricante.

De este modo se cumplen las normas y
disposiciones de seguridad vigentes,
asegurando un funcionamiento óptimo.

Evacuación del filtro de carbón activo
usado:

❑

Los filtros de carbón activo no incorpo­ran ningún tipo de material o substancia
tóxica o nociva. Por esta razón pueden
evacuarse conjuntamente con los dese­chos domésticos (cubo de basura).

Montar el filtro:
¡Atención! Las lámparas halógenas tienen

que estar desconectadas y frías.

1. Desmontar los filtros antigrasa (véase a
este respecto el capítulo «Desmontar y
montar los filtros antigrasa metálicos».

2. Montar el filtro de carbón activo.

73

Limpieza y cuidados

Desconectar la campana extractora de
la red eléctrica extrayendo el cable de
conexión de la toma de corriente o a
través del fusible.

❑ Al limpiar los filtros antigrasa, limpiar la

grasa acumulada en los puntos
accesibles del cuerpo de la campana
extractora. De este modo se previene el
peligro de que se inflamen los restos de
grasa antiguos y la campana conserva
óptimo funcionamiento.

❑ Utilizar una solución de agua y agente

lavavajillas de uso corriente caliente para
limpiar la campana extractora.

❑ En caso de suciedad más resistente y

fuertemente acumulada, utilizar un
agente limpiacristales suave.

❑ No rascar la suciedad reseca acumula-

da. Reblandézcala primero aplicando
sobre la misma un paño húmedo.
No utilizar agentes o esponjas abrasivos.

❑ Atención: No limpiar las superficies y

elementos de plástico con alcohol de
quemar, dado que podrían producirse
zonas o puntos de color mate.

Atención: Procurar una buena
ventilación de la cocina. ¡No trabajar con
llamas abiertas!

 Limpiar los mandos aplicando sólo una

solución de agua y lavavajillas manual sobre
un paño suave y húmedo.
¡No emplear agentes de limpieza de acero
inoxidable!

Superficies de acero inoxidable:

❑ Usar un limpiador para acero inoxidable

suave, no abrasivo.

❑ Limpiar el metal sólo en dirección al

pulido.

 ¡No limpiar las superficies de acero

inoxidable con esponjas abrasivas! ¡No
emplear detergentes que contengan arena,
sosa, ácidos o cloruro!

Superficies de aluminio, pintadas y de
plástico:

❑ Utilizar sólo paños suaves para limpieza

de ventanas, libres de pelusas o paños
de microfibra.

❑ No utilizar paños secos.
❑ Utilizar un agente limpiacristales suave.
❑ No utilizar agentes limpiadores agresivos

que contengan ácidos o álcalis.

❑ No utilizar agentes frotadores.

Sustituir las lámparas

3. Sustituir la lámpara halógena por una
lámpara halógena corriente, 12 V, máx.
20 W, base G 4).
Atención: Portalámparas con
acoplamiento de clavijas. Para retirar la
lámpara, sujetarla con un paño limpio.

4. Colocar el cristal protector en su
emplazamiento y encajarlo.

5. Restablecer la alimentación de corriente
introduciendo el cable de conexión en la
toma de corriente o a través del fusible.

Advertencia: En caso de no funcionar la
iluminación de la campana, verificar si se
han montado las lámparas correctas.

1. Desconectar la campana extractora de
la red eléctrica,.extrayendo el cable de
conexión de la toma de corriente o a
través del fusible.

 Las lámparas halógenas alcanzan

durante su funcionamiento unas elevadas
temperaturas. Por ello existe peligro de
quemaduras incluso algún tiempo después
de haberlas desconectado.

2. Extraer el cristal protector del emplaza­miento con ayuda de un destornillador o
cualquier objeto semejante.

74

Averías y perturbaciones

En caso de que en la pantalla de visua­lización aparezcan las letras

# o ã:

❑ Véase al respecto el capítulo «Filtros y

mantenimiento».

En caso de no poder accionar los
mandos ni activar las funciones de la
campana extractora:

❑

Dejar la campana sin corriente durante
aproximadamente 1 minuto extrayendo
el enchufe de la toma de corriente o
desconectando el fusible de la red.
Conectar a continuación la campana
extractora.

En caso de consultas o averías de la
campana extractora, no dude en llamar al
Servicio de Asistencia Técnica.

(Véase al respecto la lista con las
delegaciones y distribuidores oficiales).

Para cualquier consulta deberán indicarse
los números de producto y de fabricación:

Ajustar la indicación del grado
de saturación del filtro

En caso de que fuera necesario modificar la
modalidad de funcionamiento de la campa­na extractora de evacuación del aire al
exterior a evacuación del aire al interior, hay
que modificar también la indicación del
grado de saturación del filtro, adaptándolo
a los filtros usados (véanse al respecto las
instrucciones de montaje).

N° E FD

Anote las números correspondientes a su
aparato en los espacios correspondientes.
Los números figuran en la placa de
características, a la que se accede tras
desmontar la rejilla del filtro dentro de la
campana extractora.

75

Instrucciones de montaje: – Advertencias importantes

 Esta campana extractora sólo deberá

montarse con un lateral junto a un armario o
pared alta. Distancia mínima a observar:
50 mm.

 El montaje de las campanas extracto-

ras por encima de una cocina o placa de

cocción de gas sólo está permitido si se
observa una distancia mínima de 650 mm
(Fig. 1) y no se superan las siguientes
cargas térmicas nominales:

❑

Cocinas de cocción de gas

Carga térmica de un
quemador de gas máx. 03,0 kW
Carga térmica de todos
los quemadores de gas máx. 08,3 kW
Carga térmica del horno máx. 03,9 kW

❑

Placas de cocción (encimeras) de gas

Carga térmica de un
quemador de gas máx. 03,9 kW
Carga térmica de todos
los quemadores de gas máx. 11,3 kW

❑

Placas (encimeras) vitrocerámicas de
gas

Los valores acerca de la carga térmica
nominal no son válidos para las placas
vitrocerámicas de gas. Por lo tanto, es
imprescindible observar las referencias
que facilite el fabricante de la placa vitro­cerámica.

❑ Cocinas para combustibles sólidos

Para este tipo de cocinas rigen los
mismos valores que para las cocinas de
gas en cuanto a la carga térmica
admisible y la mínima distancia a
observar.

 La campana sólo se podrá montar por

encima de hogares para combustibles
sólidos con peligro de incendio (por
ejemplo proyección de chispas) si el hogar
está provisto de una protección cerrada no
desmontable y se cumplen las normas y
disposiciones nacionales vigentes. Esta
restricción no es válida para cocinas y
placas de gas.

 Cuanto menor sea la distancia entre la

campana extractora y los quemadores,
mayor posibilidad existe de que se formen
gotas de agua en la parte inferior de la
campana extractora debidas a la
condensación del vapor de agua.



No tire su aparato usado al vertedero
más próximo. Los aparatos eléctricos usa­dos incorporan materiales valiosos que se
pueden recuperar. Por ello deberán entregar­se a dicho efecto en un centrooficial de reco­gida o recuperación demateriales reciclables
(por ejemplo Servicio o centro municipal de
desguace o instituciones semejantes).
Su Ayuntamiento o Administración local le
facilitarán gustosamente las señas del Centro
de recuperación de materiales más próximo.
Antes de deshacerse de su aparato usado
deberá inutilizarlo.

 Su nuevo aparato está protegido duran-

te el transporte hasta su hogar por un
embalaje protector. Todos los materiales de
embalaje utilizados son respetuosos con el
medio ambiente y pueden ser reciclados o
reutilizados. Contribuya activamente a la
protección del medio ambiente insistiendo
en unos métodos de eliminación y recuper­ación de los materiales de embalaje respe­tuosos con el medio ambiente.

Su Distribuidor o Administración local le
informará gustosamente sobre las vías y
posibilidades más eficaces y actuales para
la eliminación respetuosa con el medio
ambiente de estos materiales.

 La presente campana extractora es

apropiada para trabajar con evacuación del
aire al exterior o al interior (sistema de
recirculación del aire).

 Montar la campana extractora siempre

por encima del centro de las zonas de
cocción o los quemadores (según el tipo de
cocina que se utilice).

 La distancia mínima a observar entre las

zonas de cocción (de una placa o cocina
eléctrica) y el borde inferior de la campana
es de 550 mm (Fig. 1).

Advertencias adicionales relativas a las
cocinas de gas:

 Al proceder al montaje de los quemado-

res de una placa de cocción o cocina de
gas deberán observarse estrictamente las
normas y disposiciones legales vigentes en
cada pa’s (en Alemania, por ejemplo, son
las Normas Técnicas para Instalación de
Equipos de Gas TRGI).

 Respetar las normas y disposiciones.

así como las instrucciones y consejos de
montaje facilitadas por los fabricantes de
las cocinas y aparatos de gas.

76

Antes del montaje

El aire de evacuación pasa a través de un
túnel de ventilación hacia arriba o
directamente hacia el exterior, a través de
la correspondiente pared.

D

El aire de evacuación no debe pasar a
ninguna chimenea de humos o gases de
escape en servicio, ni tampoco a túneles
de ventilación de locales con hogares.

Antes de proceder a los trabajos de
evacuación del aire al exterior, deberá
observar las disposicones legales de su
localiad (por ejemplo el reglamento local
para el permiso de edificación).

En caso de hacer pasar el aire de
evacuación de la campana a una chimenea
de humos o gases de escape fuera de
servicio, deberá consultarse con el
deshollinador del distrito competente,
observando asimismo las normas y
disposiciones nacionales vigentes.

D

Si se utiliza la campana con
evacuación del aire al exterior simultá­neamente con un hogar dependiente de
una chimenea (por ejemplo calefacciones

de gas, gas-oil o carbón, calentadores
instantáneos, calentadores de agua), hay

procurar que exista una suficiente
alimentación de aire, necesario para el

proceso de combustión del hogar.
Este funcionamiento es posible sin peligro

si en el local de emplazamiento del hogar
no se sobrepasa la depresión admisible de
4 Pa (0,04 mbares).

Para ello, es necesario que existan
aperturas no bloqueables por las que el
aire de combustión pueda renovarse y
ventilarse sin dificultad, por ejemplo por
puertas, ventanas o cajas murales para la
alimentación o evacuación del aire o

también pueden tomarse otras otras
medidas como por ejemplo instalando
cerrojos invertidos o similares.

Cerciorarse de que existe una alimenta­ción suficiente del aire. De lo contrario el
aire evacuado se vuelve a utilizar para la
admisión y se corre el peligro de intoxi­cación.

La sola presencia de una caja mural para
alimentación o evacuación del aire, sin
embargo, no constituye una garantía para
la observación de los límites de tolerancia
válidos.

Nota: En las consideraciones y
valoraciones a este respecto siempre
habrá que tener en cuenta todo el conjunto
del sistema de ventilación existente en la
vivienda. Esta regla no es válida para las
cocinas y placas de cocción de gas.

Las campanas extractoras montadas con
evacuación del aire interior (sistema de
recirculación del aire), dotadas de filtro de
carbón activo, pueden funcionar sin ningún
tipo de restricción.

Si el aire es evacuado pasando a través
de la pared exterior, deberá utilizarse una

caja mural telescópica.

Funcionamiento con evacuación del
aire al exterior

120
150

120
150

710-1100

mind.45

520

99

532

260/

34

4

610

259

600/900

mind.
600

77

Antes del montaje

Condiciones necesarias para lograr la
óptima potencia y rendimiento de la
campana extractora:

❑

Tubo de evacuación corto y liso.

❑

Menor número de codos posible.

❑

Usar en lo posible tubos de gran diáme­tro, así como codos de gran tamaño.

Los tubos de evacuación largos y
con desigualdades, y la utilización de
muchos tubos y codos de diámetro
pequeño perjudica el rendimiento
óptimo del aparato y provoca un
aumento de ruidos desagradables
durante su funcionamiento.

❑

Tubos redondos:

Se aconseja emplear tubos con un
diámetro interior 150 mm; el diámetro
mínimo admisible es de 120 mm.

❑

Los canales planos deberán poseer
una sección interior equivalente a la de
los tubos redondos.

No deben presentar ángulos
demasiado agudos.

Diámetro 120 mm, approx. 113 cm

2

Diámetro 150 mm, approx. 177 cm

2

❑

En caso de usar tubos con diferentes
diámetros:

Colocar una tira estanqueizante.

❑

Al trabajar con sistema de evacuación
del aire al exterior: Procurar una
suficiente alimentación de aire.

Funcionamiento con evacuación del
aire hacia el interior (recirculación
del aire)

❑ Filtro de carbón activo en caso de no

existir la posibilidad de trabajar con
evacuación del aire hacia el exterior.

Conexión de los tubos de
evacuación

Tubo con diámetro de 150 mm:

❑

Fijar directamente el tubo de evacuación
el aire en el racor de empalme.

En caso de tubos de evacuación
con 120 mm de diámetro:

❑

Colocar el tubo reductor en el empalme
de evacuación del aire de la campana.
Practicar previamente dos agujeros de
3 mm de diámetro para la fijación del
tubo. Fijar el tubo con los
tornillos correspondientes.

 El kit de montaje

completo, así como
los filtros de repuesto,
se pueden adquirir en
el comercio especia-

lizado.

Las referencias
correspondientes
figuran al final de estas
instrucciones de uso.

99

610

532

600/900

750-1150

260/

344

259

mind.
600

520

mind.130

❑ Fijar el tubo de evacuación del aire al

tubo reductor.

78

Conexión eléctrica

La campana extractora sólo podrá
conectarse a una toma (caja) de corriente
provista de puesta a tierra. La toma de
corriente deberá encontrarse o montarse
directamente detrás del revestimiento
decorativo de la campana.

Características eléctricas:

figuran en la placa de características que
es accesible después de quitar los marcos
de filtro, en la parte interior del aparato.

 En caso de reparación de la campana

deberá desconectarse siempre el aparato
de la red eléctrica, antes de iniciar los
trabajos correspondientes.

Longitud del cable de conexión a la red
eléctrica: 1,30 m.

En caso de necesitar una conexión fija a
la red eléctrica:

El aparato sólo deberá ser conectado a la
red eléctrica por un instalador-electricista
registrado como tal en la empresa de
abastecimiento de energía eléctrica de la
zona. Como dispositivo de separación se
admiten interruptores con una abertura de
contacto superior a 3 mm y desconexión
de todas las fases. Esto incluye
interruptores LS y contactores.

La campana extractora cumple las normas
comunitarias en materia de radiodespara­sitaje.

Preparativos en la pared

❑

La pared tiene que ser lisa y vertical.

❑

Procurar un asiento firme de los tacos
en la pared.

Antes del montaje

Modificar el funcionamiento de la campana extractora de
evacuación del aire hacia el exterior a evacuación del aire al interior

Modificar el mando electrónico de la
campana de funcionamiento con
evacuación del aire al exterior a
evacuación del aire al interior:

❑

La campana extractora viene ajustada
de fábrica a funcionamiento con
evacuación del aire hacia el exterior.

❑

La campana extractora tiene que estar
acoplada a la red eléctrica, pero
desconectada.

1. Pulsar la tecla «0», manteniéndola

oprimida.

2. Mientras permanezca iluminada la

indicación {, pulsar adicionalmente la
tecla hasta que se ilumine la
indicación

ã. Soltar a continuación

todas las teclas.

❑

La indicación

ã se apaga al poco

tiempo. El mando electrónico de la
campana ha sido ajustado a
funcionamiento con evacuación del aire
hacia el interior.

❑

En caso de repetir las fases descritas en
los apartados 1 y 2, se vuelve a ajustar
la campana extractora a funcionamiento
con evacuación del aire hacia el exterior
(indicación

#).

Peso en kg:

Evacuación

del aire al

exterior

Recircula-

ción del

aire

20,060 cm 20,5
25,090 cm 26,5

Nos reservamos el derecho de introducir modificacio­nes o cambios constructivos en los aparatos como
consecuencia del progreso técnico.

79

Montaje

Atención: ¡Ténganse en cuenta los
posibles accesorios opcionales que se
vayan a montar con la campana extractora!

5. Montar y fijar la escuadra de soporte

del revestimiento con dos tornillos
hexagonales.

6. Usar el tornillo central (sin arandela)

como ayuda de montaje para la
sujeción de la campana extractora,
enroscándolo en el taco hasta unos
5 mm de profundidad.

7. Enganchar el cuerpo de la campana

extractora en el tornillo de sujeción
preparado.

23

205/
230

365/
387

70/
79

150

mind.550 Elektro
mind.650 Gas

600/900

216

Esta campana extractora ha sido
diseñada exclusivamente para su montaje
en la pared.

1. Retirar el filtro antigrasa (véanse al
respecto las instrucciones de uso de la
campana).

2. Trazar en la pared una línea medial
desde el techo hasta el borde inferior de
la campana extractora.

3. Marcar en la pared, con ayuda de la
plantilla suministrada con el aparato, la
posición de los tornillos de sujeción.
Para facilitar el trabajo, dibujar
ligeramente en la pared los contornos
de la campana que debe engancharse
en los tornillos.

 Entre la placa de cocción y el borde

inferior de la campana extractora debe
observarse la siguiente distancia mínima de
seguridad: 550 mm, por encima de las
placas de cocción eléctricas 650 mm por
encima de las placas de cocción de gas.
El borde inferior de la plantilla de montaje
corresponde al borde inferior de la
campana extractora.

4. Practicar 5 taladros para los tornillos de
sujeción del cuerpo de la campana
extractora, y dos para fijar el
revestimiento decorativo en forma de
chimenea, con diámetro 8 mm.
Colocar en los mismos los tacos
correspondientes, prestando atención a
que los tacos queden perfectamente a
ras con la pared.

ca.5mm

80

15. Montar el filtro antigrasa (véanse al
respecto las instrucciones de uso de la
campana extractora).

Montaje

12. Enganchar los dos elementos del
revestimiento de la chimenea despla­zándolos uno respecto al otro - las
ranuras de la parte telescópica superior
deberá estar hacia abajo. Colocar el
revestimiento en forma de chimenea en
la ranura de soporte de la campana
extractora.

 ¡Evite los rasguños al montar los

elementos de revestimiento en forma
de chimenea, protegiendo con la
plantilla de montaje el borde del
elemento inferior del revestimiento.

10. Empalmar el tubo de evacuación del
aire en la campana extractora.

11. Conectar el aparato a la red eléctrica.

13. Levantar ligeramente el elemento

superior del revestimiento de la
chimenea y fijarlo lateralmente, con
ayuda de dos tornillos, a la escuadra
de soporte.

08. Enroscar los cuatro tornillos

hexagonales.

 ¡Antes de apretar a tope los tornillos

de sujeción de la campana, hay que
alinear ésta!.

09. Pegar una lámina protectora sobre los

agujeros de la rejilla protectora
correspondientes a los tornillos de
sujeción inferiores.

1.

2.

3.

1.

2.
