LC 47656
LC 47956
Mode d’emploi et
notice de montage
2
Abb. 1
ELECTRO
Fig. 1
GAZ
min. 650
min. 550
3

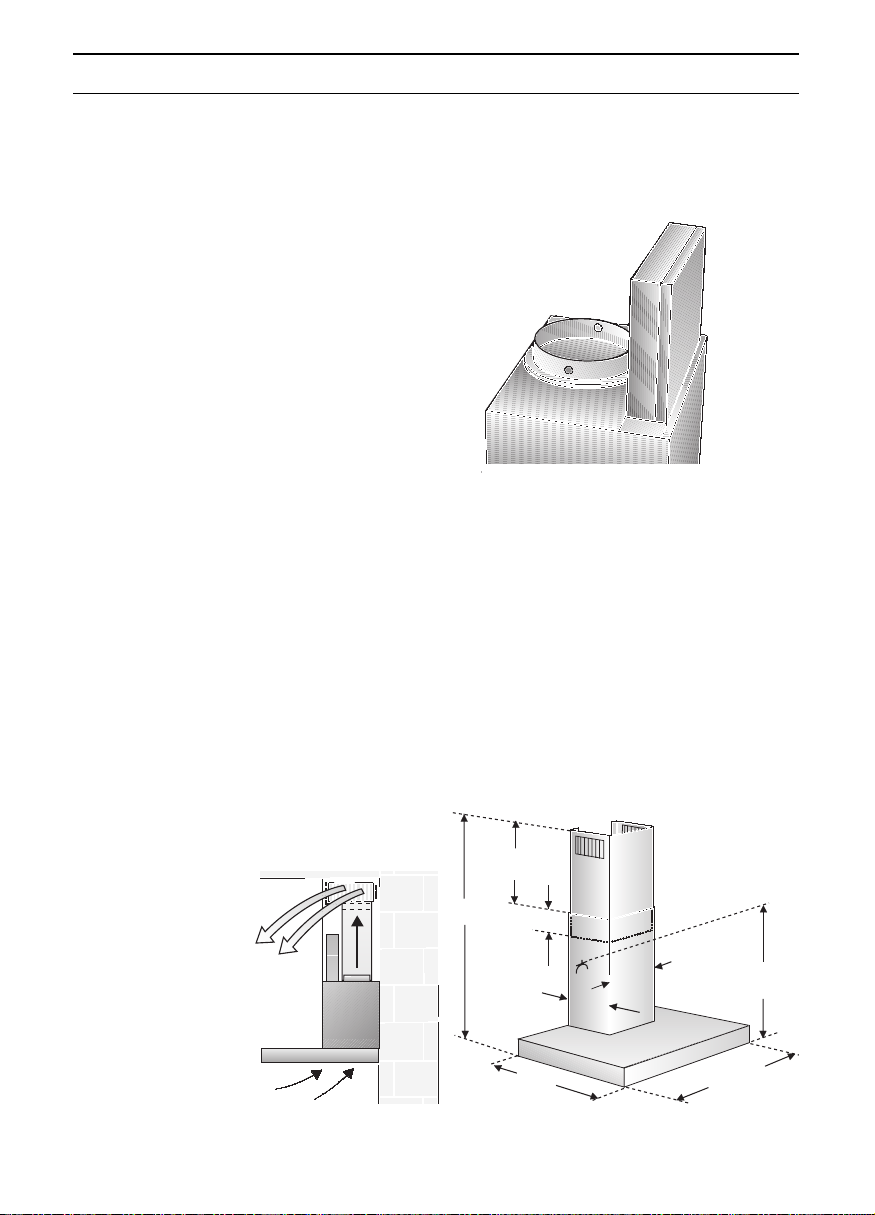

Description de l'appareil
Modes de fonctionnement
Air évacué à l'extérieur:
❑ Le ventilateur de la hotte aspire les
buées de cuisson qui traversent un filtre
à graisse avant de regagner
l'atmosphère extérieure.
❑ Ce filtre retient les particules grasses
solides en suspension dans les buées de
cuisson.
❑ Les particules grasses ne se déposent
plus dans la cuisine, les odeurs de cuisson disparaissent.
D
Si la hotte évacue l'air à l'extérieur et
si le logement comporte des moyens de
chauffage (tels par ex. des appareils de
chauffage au gaz, au fuel ou au charbon,
chauffe-eau instantanés ou à accumulation)
raccordés à une cheminée, veiller
impérativement à ce que l'apport d'air
soit suffisant pour assurer la marche du
chauffage à combustion.
Un fonctionnement sans risque est possible
si la dépression dans le local où le foyer de
chauffage est implanté ne dépasse pas 4
Pascals (0,04 mbars).
Mode d’emploi
Modes de fonctionnement
On y parvient en présence d'ouvertures non
obturables ménagées par ex. dans les portes, fenêtres et en association avec des
ventouses télescopiques d'admission/
évacuation de l'air à travers la maçonnerie
ou par d'autres mesures techniques telles
qu'un verrouillage réciproque ou assimilé
permettant à l'air d'affluer pour assurer la
combustion.
En cas d'afflux d'air insuffisant, risque
d'intoxication par réaspiration des gaz
de combustion.
La présence d'une ventouse télescopique
d'apport et d'évacuation d'air ne suffit pas
à assurer le respect de la valeur limite.
Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble
des moyens d'aération du logement. Cette
règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de cuisson et cuisinière à gaz).
Si la hotte recycle l'air aspiré au moyen
d'un filtre au charbon actif, son
fonctionnement ne s'assortit d'aucune
restriction.

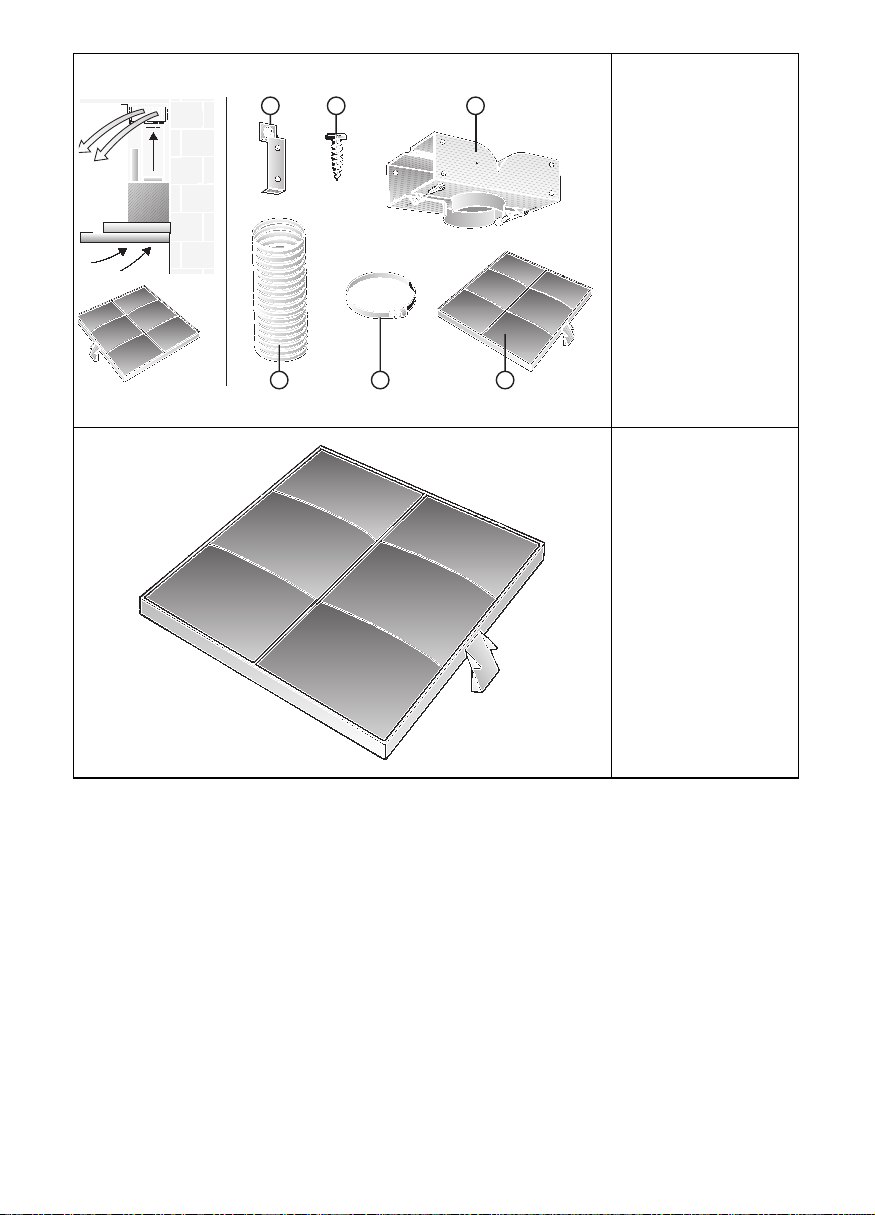

Air recyclé:
❑ La hotte doit, dans ce cas, être équipée
d'un filtre au charbon actif (voir le filtre et
son entretien).
Vous pouvez vous procurer le kit de
montage complet ainsi que les filtres de
rechange auprès de votre revendeur
spécialisé.
Vous trouverez les numéros de référence
des accessoires correspondants à la fin
de la présente notice d'utilisation.
❑ Le ventilateur de la hotte aspirante aspire
les buées qui traversent le filtre à graisse
et celui à charbon actif avant de revenir
dans la cuisine.
❑ Le filtre à graisse retient les particules
solides en suspension dans les buées de
cuisson.
❑ Le filtre à charbon actif retient les
substances odoriférantes.
Si vous n'incorporez aucun filtre au
charbon actif, impossible de retenir les
odeurs présentes dans les buées de
cuisson.
Eclairage
Commutateur
Lumière/
Ventilateur
Grille du filtre
Capot de
cheminée
4
Dérangements
Si vous avez des questions à poser ou en
cas de dérangement, appelez s.v.p. le
service après-vente.
(Voir la liste des agences du service aprèsvente).
Lors de votre appel, veuillez mentionner les
numéros suivants:
N° E FD
Inscrivez les numéros correspondants de
votre hotte dans le cadre ci-dessus. Ces
numéros se trouvent à l'intérieur de
l'appareil, sur la plaque signalétique
accessible une fois la grille de filtre retirée.
Avant la première utilisation
Remarques importantes:
❑ La présente notice d'emploi vaut pour
plusieurs versions de l'appareil.
Elle peut contenir des descriptions
d'accessoires ne figurant pas dans votre
appareil.
❑ Cette hotte aspirante est conforme aux
dispositions de sécurité applicables.
Les réparations ne doivent être
effectuées que par un spécialiste.
Des réparations inexpertes
s'assortissent de risques
considérables pour l'utilisateur.
Lorsque les foyers sont allumés, des
ustensiles de cuisson doivent toujours se
trouver dessus.
L'utilisation d'une hotte aspirante
au-dessus d'un foyer à combustible solide
(charbon, bois, etc.) n'est autorisée qu'à
certaines conditions (voir la notice de
montage).
Tables de cuisson au gaz /
Cuisinières à gaz
Ne faites jamais marcher tous les foyers
au gaz en même temps et à pleine
puissance pendant assez longtemps
(15 minutes max.), sinon vous risquez de
vous brûler en touchant la surface du corps
de la hotte, ou d'endommager carrément
cette dernière. Si la hotte doit marcher
au-dessus d'une table de cuisson au gaz,
faites simultanément marcher la hotte à la
puissance d'aspiration maximale si vous
avez allumé trois foyers ou plus.
❑ Lisez attentivement la présente notice
d'emploi avant d'utiliser votre appareil
pour la première fois. Elle contient des
informations importantes non seulement
pour votre sécurité mais aussi pour
l'utilisation et l'entretien de l'appareil.
❑ Rangez la présente notice de montage
et d'emploi soigneusement pour pouvoir
la remettre à un futur propriétaire de
l'appareil.
Si l'appareil est endommagé, sa mise en
service est proscrite.
Le branchement et la mise en service ne
doivent être effectués que par un spécialiste.
Si le cordon d'alimentation de cet
appareil a été endommagé, il faut confier son
remplacement au fabricant ou à son service
après-vente, ou encore à une personne
possédant des qualifications identiques, pour
éviter de créer des risques.
Eliminez les matériaux d'emballage
conformément à la réglementation (voir la
notice de montage).
Cette hotte aspirante n'est destinée à ser-
vir que pour couvrir les besoins d'un ménage.
Ne faites marcher la hotte aspirante
qu'ampoules montées sur leur douille.
Remplacez immédiatement les
ampoules défectueuses pour empêcher une
surcharge des ampoules restantes.
N'utilisez jamais la hotte aspirante sans
filtre à graisse.
Les graisses ou huiles surchauffées peu-
vent s'enflammer facilement.
Par conséquent, surveillez toujours les plats
(frites par ex.) qui se préparent à l'aide de
matières grasses ou d'huiles.
Ne flambez aucun mets sous la hotte.
Les flammes risqueraient d'atteindre le
! filtre à graisse et d'y mettre le feu.
5
La méthode la plus efficace pour
supprimer les buées de cuisson consiste à:
❑ Enclencher la hotte aspirante
en début de cuisson.
❑ Eteindre la hotte aspirante
quelques seulement minutes après la fin
de la cuisson.
Utilisation de la hotte aspirante
Réglage du ventilateur sur la vitesse
désirée:
❑ Appuyez sur la touche correspondante.
Eclairage:
❑ Vous pouvez utiliser l'éclairage à tout
moment, même quand le ventilateur est
éteint.
Puissance
d’aspiaration
Lumière
Puissance
d’aspiaration
Lumière
Filtre et entretien
Filtres à graisse:
Vous pouvez utiliser divers filtres pour
retenir les particules grasses en
suspension dans les buées de cuisson.
Ces nattes filtrantes sont en métal
incombustible.
Attention:
Plus elles se saturent en particules grasses
et plus elles risquent de s'enflammer.
D'autre part, leur saturation risque de gêner
le bon fonctionnement de la hotte.
Important:
Prévenez tout risque d'incendie en
nettoyant à temps les filtres à graisse en
métal. Ce risque est dû à l'accumulation de
chaleur pendant la friture ou le rôtissage.
Nettoyage des filtres à graisse en métal:
❑ En fonctionnement normal (1 à 2 heures
par jour), le filtre doit être nettoyé au bout
de 8 à 10 semaines.
❑ Ces filtres sont nettoyables au lave-
vaisselle. Ils peuvent changer légèrement
de couleur au lavage.
❑ Le filtre doit reposer non serré dans le
lave-vaisselle.
Il ne doit pas être coincé.
Important:
Ne lavez pas en même temps la vaisselle
et les filtres métalliques fortement
saturés en matière grasse.
❑ Si vous les nettoyez à la main, mettez les
filtres à tremper pendant plusieurs heures
dans de l'eau très chaude additionnée de
produit à vaisselle.
Ensuite, brossez les filtres, rincez-les bien
puis laissez-les goutter.
0
1
2
3
6
Filtre et entretien
3. Remontez les filtres à graisse.
Changement du filtre à charbon actif:
❑ Hotte fonctionnant normalement
(1 à 2 heures par jour), il faudra changer
les filtres à charbon actif environ 1 fois
par an.
❑ Vous pouvez vous procurer un filtre à
charbon actif de rechange dans le
commerce spécialisé. Voir la section sur
les accessoires spéciaux.
❑ N'utilisez qu'un filtre d'origine.
Vous garantirez ainsi un fonctionnement
optimal de la hotte.
Mise au rebut du filtre à charbon actif
usagé:
❑ Les filtres à charbon actif ne contiennent
aucune substance nocive. Vous pouvez
les mettre à la poubelles de déchets
résiduels.
3. Faites encranter la patte.
Retrait du filtre:
Attention: les ampoules halogènes doivent
s'être éteintes et avoir refroidi.
1. Retirez les filtres à graisse en métal.
2. Enfoncez la patte puis retirez le
filtre à charbon actif par le bas.
2. Mettez en place le filtre à charbon actif.Retrait et mise en place des filtres à
graisse en métal:
Attention: les ampoules halogènes doivent
s'être éteintes et avoir refroidi.
1. Poussez dans le sens de la flèche le
cran situé contre chaque filtre à graisse
puis abaissez les filtres.
2. Nettoyer les filtres à graisse.
3. Une fois nettoyés, remettez les filtres à
graisse en place.
Filtre à charbon actif:
Ce filtre sert à retenir les substances
odoriférantes lorsque la hotte recycle l'air.
Attention:
Plus elles se saturent en particules grasses
et plus elles risquent de s'enflammer.
D'autre part, leur saturation risque de gêner
le bon fonctionnement de la hotte.
Important:
Un changement à temps des filtres à
charbon actif prévient le risque d'incendie.
Ce risque est dû à l'accumulation de
chaleur qui se produit pendant une friture
ou la cuisson d'un rôti.
Mise en place du filtre:
Attention: les ampoules halogènes doivent
s'être éteintes et avoir refroidi.
1. Retirez d'abord les filtres à graisse (voir
la section intitulée "Retrait et mise en
place des filtres à graisse en métal).
7
Nettoyage et entretien
Avant tout nettoyage et entretien, mettez
d'abord la hotte hors tension en débranchant la fiche mâle de la prise de courant
ou en coupant le disjoncteur/fusible.
❑ Lors du nettoyage des filtres à graisse,
nettoyez la graisse qui s'est déposée
dans les endroits accessibles du corps de
hotte. Vous prévenez ainsi les risques
d'incendie et garantissez ainsi un
fonctionnement optimal de la hotte.
❑ Pour la nettoyer, utilisez de l'eau chaude
additionnée de produit à vaisselle ou un
liquide non agressif à laver les fenêtres.
❑ Ne tentez pas de gratter les salissures.
Ramollissez-les avec un essuie-tout
humide.
❑ N'utilisez pas de produits récurants ni
d'éponges à dos abrasif.
❑ Remarque: ne nettoyez pas les surfaces
en plastique avec de l'alcool (à brûler) car
des taches mates pourraient
apparaître.
Prudence: ventilez suffisamment la
cuisine, n'utilisez jamais de flamme nue.
Ne nettoyez les touches de commande
qu'avec de l'eau additionnée d'un peu de
produit à vaisselle. Utilisez un chiffon doux et
humide.
N'utilisez jamais de détergent pour acier pour
nettoyer les touches de commande.
Surfaces en acier inox:
❑ Veuillez utiliser un produit pour l'acier inox
qui le nettoie sans le rayer.
❑ Frottez toujours l'acier inox dans le sens
de son polissage.
Ne nettoyez jamais les surfaces en acier
inox avec des éponges à dos
récurant, et pas non plus avec des détergents à base de sable, soude caustique, acide ou chlore.
Surfaces en aluminium et en plastique:
❑ Utilisez un chiffon doux, ne peluchant pas,
du genre employé pour nettoyer les vitres,
ou un chiffon à microfibres.
❑ N'utilisez pas de chiffons secs.
❑ Utilisez un produit pour vitres mais non
aggressif.
❑ N'utilisez pas de détergents aggressifs,
contenant un acide ou une base.
❑ N'utilisez pas de produits récurants.
4. Réencrantez l'anneau de l'ampoule.
5. Pour remettre la hotte sous tension,
rebranchez la fiche mâle dans la prise de
courant ou remontez le fusible/réarmez
le disjoncteur.
Remarque: si l'éclairage ne fonctionne
pas, contrôlez si les ampoules sont
correctement enfoncées.
Changer les ampoules halogènes
1. Avant tout nettoyage et entretien, mettez
d'abord la hotte hors tension en
débranchant la fiche mâle de la prise de
courant ou en coupant le isjoncteur/
fusible.
Les ampoules halogènes allumées
deviennent très chaudes. Le risque de vous
brûler demeure, même un moment après
les avoir éteintes.
2. Retirez l'anneau de l'ampoule avec un
tournevis ou assimilé.
3. Changez l'ampoule halogène
(ampoule halogène en vente
habituelle dans le commerce,
12 volts, 20 watts maxi., douille G4).
Attention: douille à enfichage.
Ne saisissez l'ampoule qu'avec un
chiffon propre.
8
Remarques importantes
Notice de montage:
Remarques supplémentaires
concernant les cuisinières à gaz:
Lors du montage de foyers gaz, veuillez
respecter les dispositions légales en
vigueur dans votre pays (En Allemagne par
ex: les Règles technique TRGI régissant
l'installation du gaz).
Respectez les prescriptions et
consignes d'encastrement en leur version
applicable publiées par les fabricants
d'appareils au gaz.
La hotte aspirante ne pourra cotoyer
que sur un côté un meuble haut ou une
paroi haute. Ecart minimum: 50 mm.
Ecart minimum, en présence de
foyers au gaz, entre le bord supérieur
de la grille support et le bord inférieur de la
hotte: 650 mm, fig. 1.
Les anciens appareils ne sont pas des
déchets sans valeur.
Leur élimination respectueuse de
l'environnement permet de récupérer de
précieuses matières premières.
Avant de vous débarrasser de l'appareil,
rendez-le inutilisable.
Pour vous parvenir en parfait état, votre
nouvel appareil a été conditionné dans un
emballage qui le protège efficacement.
Tous les matériaux d'emballage utilisés
sont compatibles avec l'environnement et
recyclables. Aidez-nous à éliminer
l'emballage en respectant l'environnement.
Demandez à votre revendeur ou à votre
mairie quelles sont les formes de recyclage
actuellement possibles.
Cette hotte peut évacuer l'air à
l'extérieur ou le recycler.
Fixez toujours la hotte bien centrée
au-dessus des foyers de la table de
cuisson.
L'écart minimum entre les foyers
électriques et le bord inférieur de la hotte
doit être de 550 mm, voir fig. 1.
Au-dessus d'un foyer à combustible
solide générateur d'un risque d'incendie (par
projection d'étincelles par ex.), le
montage de la hotte ne sera admis que si ce
foyer est équipé d'un couvercle fermé et
inamovible et si le montage ne
contrevient pas à la réglementation
nationale. Cette restriction ne vaut pas pour
les cuisinières à gaz et les foyers aux gaz.
Plus l'écart est faible entre la hotte
aspirante et les foyers et plus il se pourra
que la vapeur montant des casseroles se
condense et forme des gouttes sur la face
inférieure de la hotte.
9
Avant le montage
Evacuation de l'air à l'extérieur
L'air vicié est évacué vers le haut par un
conduit d'aération ou directement à l'air
libre par traversée du mur extérieur.
D
L'air vicié ne doit jamais être évacué
vers une cheminée en service, rejetant des
fumées ou des gaz de combustion, ni vers
un conduit servant à l'aération de locaux
dans lesquels se trouvent des foyers à
combustibles solides, liquides et gazeux.
Le mode d'évacuation de l'air vicié
devra être conforme aux arrêtés
municipaux, préfectoraux, et aux
prescriptions légales (par ex. aux
ordonnances publiques applicables au
bâtiment).
Si l'air vicié doit être évacué par des
cheminées d'évacuation des fumées et gaz
de combustion qui ne sont pas en service,
veuillez respecter la réglementation locale
et nationale applicable.
D
Si la hotte évacue l'air à l'extérieur et
si le logement comporte des moyens de
chauffage (tels par ex. des appareils de
chauffage au gaz, au fuel ou au charbon,
chauffe-eau instantanés ou à accumulation) raccordés à une cheminée, veiller
impérativement à ce que l'apport d'air
soit suffisant pour assurer la marche du
chauffage à combustion.
Un fonctionnement sans risque est
possible si la dépression dans le local où le
foyer de chauffage est implanté ne
dépasse pas 4 Pascals (0,04 mbars).
On y parvient en présence d'ouvertures
non obturables ménagées par ex. dans les
portes, fenêtres et en association avec des
ventouses télescopiques d'admission/
évacuation de l'air à travers la maçonnerie
ou par d'autres mesures techniques telles
qu'un verrouillage réciproque ou assimilé
permettant à l'air d'affluer pour assurer la
combustion.
En cas d'afflux d'air insuffisant, risque
d'intoxication par réaspiration des gaz
de combustion.
La présence d'une ventouse télescopique
d'apport et d'évacuation d'air ne suffit pas
à assurer le respect de la valeur limite.
Remarque: lors de l'évaluation de la
situation, toujours tenir compte de
l'ensemble des moyens d'aération du
logement. Cette règle ne vaut
généralement pas si vous utilisez des
appareils de cuisson (table de cuisson et
cuisinière à gaz).
Si la hotte recycle l'air aspiré au moyen
d'un filtre au charbon actif, son
fonctionnement ne s'assortit d'aucune
restriction.
Si l'air vicié traverse le mur extérieur,
utilisez une ventouse télescopique.
150
150
min.60
min. 45
684-1083
136
520
260
280
600/900
min.
600
min
550
10
Avant le montage
Branchement du conduit
d'évacuation l 150 mm:
❑
Fixez le conduit d'évacuation
directement sur l'orifice.
Pour que la hotte aspirante ait le
meilleur rendement, veillez à ce que:
❑
Le conduit d'évacuation soit court et lisse.
❑
Il ait le moins possible de coudes.
❑
Il ait le plus fort diamètre et que les
coudes soient les plus arrondis
possibles.
L'emploi de conduits d'air vicié longs,
rugueux, formant de nombreux coudes
ou d'un trop petit diamètre fait
descendre le débit d'air en dessous du
débit optimal, tout en accroissant le
bruit d'aspiration.
❑
Conduits de section ronde:
Nous recommandons
recommandons des conduits au diamètre
intérieur de minimum 150 mm.
❑
Les conduits plats doivent avoir une
section intérieure équivalente au
diamètre intérieur des conduits ronds.
Les conduits ne doivent comporter
aucun coude prononcé.
150 mm l = 177 cm
2
de section.
❑
Si les conduits ont des diamètres
différents: utilisez du ruban adhésif à
étancher.
❑
Si la hotte évacue l'air à l'extérieur,
veillez à ce que l'apport d'air soit suffisant.
Mode Air recyclé
❑ Avec filtre à charbon actif, lorsqu'il n'est
pas possible d'évacuer l'air aspiré par la
hotte.
Vous pouvez vous
procurer le kit de
montage complet
auprès de votre
revendeur spécialisé.
Vous trouverez les
numéros de référence
des accessoires
correspondants à la fin
de la présente notice
d'utilisation.
280
260
min.136
40
min.
600
520
600/900
❑ Fixez le tuyau d'air vicié contre le
manchon réducteur.
11
Branchement électrique
La fiche mâle de la hotte aspirante ne
pourra être branchée que dans une prise
secteur à contacts de terre réglementairement posée. Installer cette prise autant que
possible directement derrière le capotage
de la hotte.
Caractéristiques électriques:
Vous les trouverez après avoir retiré le
cadre pour filtre, sur la plaque signalétique,
à l’intérieur de l’appareil.
Toujours mettre l'appareil hors tension
avant d'effectuer des réparations.
Longueur du cordon de branchement:
1,30 m.
Si le cordon doit être raccordé
définitivement au secteur:
Dans ce cas, le branchement de la hotte
ne pourra être effectué que par un
électricien-installateur agréé auprès de la
compagnie locale/nationale distributrice
d'électricité.
Prévoir un dispositif de coupure côté
secteur. Valent comme tel les
commutateurs dont l'ouverture entre
contacts dépasse 3 mm et qui sectionnent
tous les pôles. Figurent parmi eux
également les disjoncteurs et contacteurs.
Si le cordon d'alimentation de cet
appareil a été endommagé, il faut confier
son remplacement au fabricant ou à son
service après-vente, ou encore à une
personne possédant des qualifications
identiques, pour éviter de créer des
risques.
Cette hotte aspirante est conforme aux
dispositions CE sur l'antiparasitage des
appareils électriques.
Poids en kg:
Air évacue Air recyclé
19,560 cm
90 cm
20,0
22,0 22,5
Sous réserve de modifications constructives dans
l’intérêt du progrès technique.
Avant le montage
Préparation du mur
❑ Le mur doit être bien plat et vertical.
❑ Utilisez des chevilles pour assurer une
retenue ferme.
12
Encastrement
7. Accrochez la hotte. A l'aide des vis de
réglage, ajustez sa hauteur et sa
verticalité.
Cette hotte aspirante est prévue pour le
montage contre le mur de la cuisine.
1. Retirer le filtre à graisse (voir la notice
d'utilisation).
2. Sur le mur, tracez une ligne médiane
allant du plafond jusqu'au bord inférieur
de la hotte aspirante.
3. A l'aide du gabarit, marquez sur le mur
les emplacements des vis ainsi que,
pour faciliter l'opération, les contours de
la zone dans laquelle il faudra
accrocher la hotte.
Respecter l'écart minimum entre les
foyers et la hotte aspirante: 550 mm pour
les foyers électriques et 650 mm pour les
foyers au gaz. Le bord inférieur du gabarit
représente le bord inférieur de la hotte
aspirante.
4. Percer 4 trous pour la hotte aspirante et
2 trous pour le capotage-cheminée.
Ces trous doivent faire 8 mm de
diamètre. Enfoncer les chevilles jusqu'à
ras du mur.
Remarque: rappellez-vous que vous aurez
peut-être des accessoires spéciaux à
monter.
5. Faites encranter les 2 écarteurs ci-joints
dans la cornière retenant le capotage de
cheminée.
6. Vissez la cornière de retenue supérieure
ainsi que les deux cornières inférieures.
3
0
172
476
36,5
400
min.550 Elektro
min.650 Gas
216
13
Encastrement
07. Vissez la vis inférieures
(boulon hexagonales).
08. Collez une par une les pellicules
plastique de protection sur les trous
des 2 vis de fixation inférieures situés
sur la grille protectrice.
11. Retirez la pellicule de plastique
protégeant les deux capots en inox.
Evitez d'endommager les surfaces
lisses en acier inox.
12. Insérer l'un dans l'autre les deux
éléments du capotage-cheminée (les
fentes de l'élément télescopique
supérieur doivent être tournées vers le
bas) puis les introduire dans la découpe
ménagée à cet effet dans la hotte
aspirante.
Evitez de rayer les éléments du
capotage-cheminée au moment de les
introduire l'un dans l'autre. Dans ce
but, placez par exemple le gabarit sur
les arêtes de l'élément inférieur.
09. Raccorder la hotte aux tuyaux.
10. Effectuer le branchement électrique de
la hotte.
13. Soulever l'élément supérieur puis le
visser au moyen de deux vis contre la
cornière de retenue.
1.
2.
3.
14. Remettre le filtre à graisse en place (voir
la notice d'utilisation).
1.
2.
14
Notes
15
360732
LZ51850
2x
1 2 3
10x
4 5 6
2x
9000 071 772
Printed in Germany 0305 Es.
Siemens-Electrogeräte GmbH
Family Line
01805-2223
3 0,12/min. DTAG
Siemens-Hausgeräte
Besuchen Sie uns im Internet:
http://www.siemens.de/hausgeraete
Loading...
