Bruks- och installationsanvisning

Bruks- og monteringsanvisning

Käyttö- ja asennusohjeet

Brugs- og monteringsvejledning

Abb. 1

ELECTRO ELEKTRO SÄHKÖ

Fig. 1 GAS

GASS KAASU

min. 650

min. 550

Sidan 03–17

Side 18 – 32

Sivu 33 –47

Side 48 – 62

Innehåll

Allmän information .............................................................................................. 4

Miljövård ................................................................................................................................................................... 4

Före första användningen .............................................................................................................................. 4

Säkerhetsanvisningar .......................................................................................... 5

Avsedd användning ........................................................................................................................................... 5

Teknisk säkerhet ................................................................................................................................................... 5

Kompletterande anvisningar vid montering över gasspis/-häll ............................................ 6

Fackmässig användning .................................................................................................................................. 7

Fackmässig installation .................................................................................................................................... 7

Olika driftsätt ........................................................................................................ 8

Frånluft ....................................................................................................................................................................... 8

Med kollter ............................................................................................................................................................ 8

Så används spisäkten ........................................................................................ 9

Rengöring och skötsel ......................................................................................... 10

Ta ut/sätta tillbaka fettltren ............................................................................. 11

Metallfettlter ........................................................................................................................................................ 11

Kollter ....................................................................................................................................................................... 11

Byte av lampor ...................................................................................................... 12

Installationsanvisningar ..................................................................................... 13

Kanaler ........................................................................................................................................................................ 13

Elektrisk anslutning ............................................................................................................................................. 14

Montering .............................................................................................................. 15

Förberedelser för montering ........................................................................................................................ 15

Haka fast spisäkten ........................................................................................................................................... 16

Montera beklädnaden ...................................................................................................................................... 17

E-nr. FD

FÖRE FÖRSTA ANVÄNDNINGEN

OBS! Denna bruksanvisning gäller för era

modeller av produkten. Därför kan här nnas beskrivningar av utrustning och funktioner som inte nns på just din produkt.

Läs noga igenom bruksanvisningen innan du använder produkten första gången. Här nns viktig information om säkerhet, användning, skötsel och vård av produkten.

Spara bruks- och installationsanvisningen och låt den följa med produkten vid ett eventuellt ägarbyte.

MILJÖVÅRD

Transportförpackningsmaterialet

Din nya spisäkt har skyddats av förpackningsmaterialet på sin väg till dig. Samtliga material som använts är miljövänliga och kan återvinnas. Hör med din kommun eller det lokala renhållningsverket var du kan lämna förpackningsmaterialet så att det tas om hand på bästa miljövänliga sätt.

Förpackningsmaterial kan utgöra fara för barn. Förvara det därför utom räckhåll för barn.

Den gamla spisäkten

Gamla uttjänta produkter är inte värdelöst avfall. Om de får tas om hand på miljöriktigt sätt kan värdefulla råmaterial återvinnas.

Denna produkt är märkt i enlighet med det europeiska direktivet 2002/96/EG som gäller elektriska och elektroniska produkter (Waste Electrical and Electronic Equipment - WEEE). Direktivet anger ramarna för giltigt återtagande och korrekt återvinning av uttjänta produkter inom EU.

Gör produkten obrukbar innan den lämnas till avfallshanteringen.

Lämna på inga villkor produkten med de vanliga hushållssoporna!

Hör med din kommun eller det lokala renhållningsverket var du kan lämna gamla produkter.

Förvara produkten utom räckhåll för barn tills den lämnas till avfallshanteringen.

Råd vid fel

Vänligen kontakta en serviceverkstad vid eventuella frågor eller vid fel på produkten.

(Se förteckningen över serviceställen.) Uppge följande vid kontakt med

serviceverkstad:

Uppgifterna ovan åternns på typskylten. Typskylten syns om du tar ut fettltren inuti spisäkten.

För in uppgifterna i fältet ovan så har du dem lätt till hands när de behövs.

Allmän information

)

Avsedd användning



Denna spisäkt uppfyller gällande säkerhetsföreskrifter. Olämplig och felaktig användning kan leda till skador på människor och föremål.

 Denna spisäkt får endast användas i ett

hushåll. Tillverkaren ansvarar inte för skador, som uppkommer på grund av olämplig eller felaktig användning.

 Tillverkaren kan inte göras ansvarig för

skador, som beror på att säkerhetsanvisningarna inte beaktats.

 RISK FÖR SKADOR

Låt inte barn leka med spisäkten! Vuxna och barn får inte lämnas ensamma att använda spisäkten,

– när de kroppsligt eller mentalt inte är

kapabla att använda den, – eller när de saknar den kunskap och den

erfarenhet som behövs för att på rätt och

säkert sätt använda produkten.

Teknisk säkerhet

 När spisäkten lämnade fabriken var den

felfri. Kontrollera ändå före installationen att produkten inte uppvisar några synliga skador. Är produkten skadad får den inte användas!

 Om spisäktens anslutningsledning skadas

måste den bytas ut av tillverkaren, service eller annan lika kvalicerad person. Detta för att förebygga fara.

 Montering (inklusive elektrisk anslutning),

underhåll eller reparation av spisäkten får endast utföras av fackkunnig. Gör först alltid spisäkten strömlös genom att dra ut stickkontakten ur vägguttaget eller genom att vrida ur säkringen!

 Säkerhetsanvisningar

 Felaktig installation, felaktigt underhåll och

felaktig reparation kan för användaren innebära stor fara för vilken tillverkaren inte ansvarar.

 Elektriska eller mekaniska förändringar

beträande konstruktionen är farliga och får inte göras. De kan även leda till att spisäkten fungerar på fel sätt.

Att använda spisäkten samtidigt med eldstad som är beroende av luften i rummet



Eldstad som är beroende av luften i rummet är t.ex. element, varmvattenberedare, hällar eller ugnar som drivs med gas, olja, ved eller kol som använder förbränningsluften i rummet och vars gaser leds ut i det fria via skorsten.

 RISK FÖR FÖRGIFTNING

Om spisäkten används samtidigt med eldstad som är beroende av luften i rummet nns risk för förgiftning på grund av att oförbrända gaser sugs tillbaka in i rummet.

 Det är ingen fara om det rum där eldstaden

står uppställd har ett undertryck som inte överskrider 4 Pa (0,04 mbar). Detta kan man uppnå om förbränningsluften leds genom öppningar som inte går att stänga, t.ex. i dörrar, fönster och i kombination med öppningar för tilluft/frånluft i väggar eller med andra tekniska åtgärder, som sörjer för att det nns tillräcklig mängd förbränningsluft för respektive eldstad.

 Det måste därför alltid nnas tillräcklig

mängd förbränningsluft.

 Enbart ett hål i väggen för tilluft och frånluft

är inte tillräckligt för att värdena ska hamna inom tillåtna gränser.

Observera att du vid beräkningen alltid måste utgå ifrån hela våningens ventilation. Kontakta ansvarig sotare för råd.

 Om du använder spisäkt med kollter

gäller inte ovanstående reservationer.

Kompletterande anvisningar vid montering över gasspis/-häll



Om spisäkten ska monteras över gasspis/häll måste detta göras i enlighet med gällande bestämmelser i respektive land (t.ex. Technische Regeln Gasinstallation TRG för Tyskland).

 Följ gällande anvisningar för montering av

spisäktar samt de installationsanvisningar tillverkaren av gasspisen/-hällen lämnar.

 Spisäkten får endast monteras med ena

sidan mot högskåp eller vägg. I annat fall nns risk för värmeansamling. Minimiavståndet till högskåp eller vägg är 50 mm.

 RISK FÖR BRÄNNSKADOR

Ha inte er än två gaskokzoner igång samtidigt längre än 15 minuter på högsta eektläge. Detta för att undvika risken för brännskador om du råkar vidröra spisäktens hölje!

 Observera att en dubbelbrännare med en

eekt som överstiger 5 kW (wok) motsvarar eekten hos två brännare.

 Spisäkten kan skadas av den kraftiga

värmen.



Använd aldrig en gasspis/-häll utan att lågorna täcks av ett tillagningskärl. Reglera lågorna så att de inte går utanför kokkärlets sidor.

 Säkerhetsanvisningar

Fackmässig användning



Rengör noggrant spisäkten före första

användningen.

 Gör alltid spisäkten strömlös före

rengöring och skötsel, antingen genom att dra ut stickkontakten ur vägguttaget eller vrida ur säkringen.

 Lampor (i synnerhet halogenlampor) blir

mycket heta när de används. Det nns risk för brännskador en bra stund efter det att de släckts!

 Före lampbyte ska spisäkten ha gjorts

strömlös och lamporna måste ha hunnit svalna!

 Använd aldrig spisäkten utan att lamporna

sitter fastskruvade.

 Starta alltid spisäkten så snart hällen ska

användas. Om spisäkten inte startas kan kondensvatten bildas. Detta kan leda till korrosionsskador på produkten.

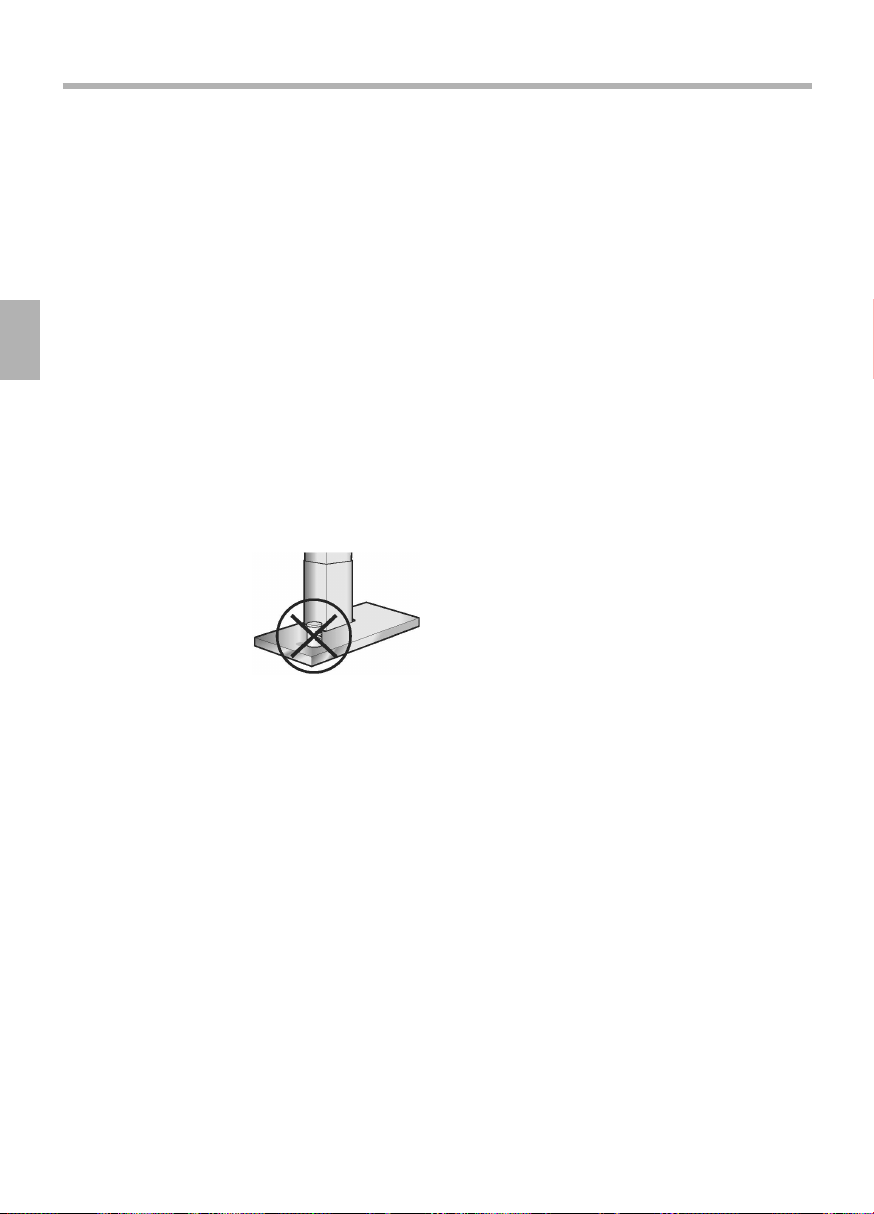

 Ställ aldrig föremål

på spisäkten.

 BRANDRISK

Flambera inte under spisäkten och låt alltid lågorna på gashällen vara täckta av tillagningskärl. När spisäkten är igång suger den annars in lågorna i fettltren. Fettavlagringar i fettltren innebär brandrisk!

 Ha uppsikt över kokkärl, stekpannor och

frityrpannor vid tillagning av maträtter med olja eller fett, t.ex. pommes frites. Överhettat matfett och olja kan lätt självantändas!

 Du kan förebygga risken för brand genom

att regelbundet rengöra fettltren och i god tid byta kollter.

 Använd aldrig spisäkten utan fettlter.

Fackmässig installation



Läs anvisningarna från tillverkaren av hällen om det går att använda spisäkt ovanför den.

 Om tillverkaren av hällen inte anger några

större säkerhetsavstånd, gäller följande minimiavstånd

– mellan elhäll och spisäktens underkant,

550 mm, se bild 1.

– mellan gashäll (gallrets övre kant) och

spisäktens underkant,

650 mm, se bild 1.

 Om era olika hällar används gäller det

största angivna avståndet.

 Spisäkten ska vara lika bred som

spishällen.

 Över eldstad för fasta bränslen som kan

utgöra brandfara (t.ex. gnistor) får spisäkten endast monteras om eldstaden har ett slutet, ej avtagbart lock och de föreskrifter som gäller i respektive land åtföljs. Denna reservation gäller inte gasspisar och gashällar.

 För att undvika skador på hällen måste

denna vara övertäckt under monteringen av spisäkten.

 Säkerhetsanvisningar

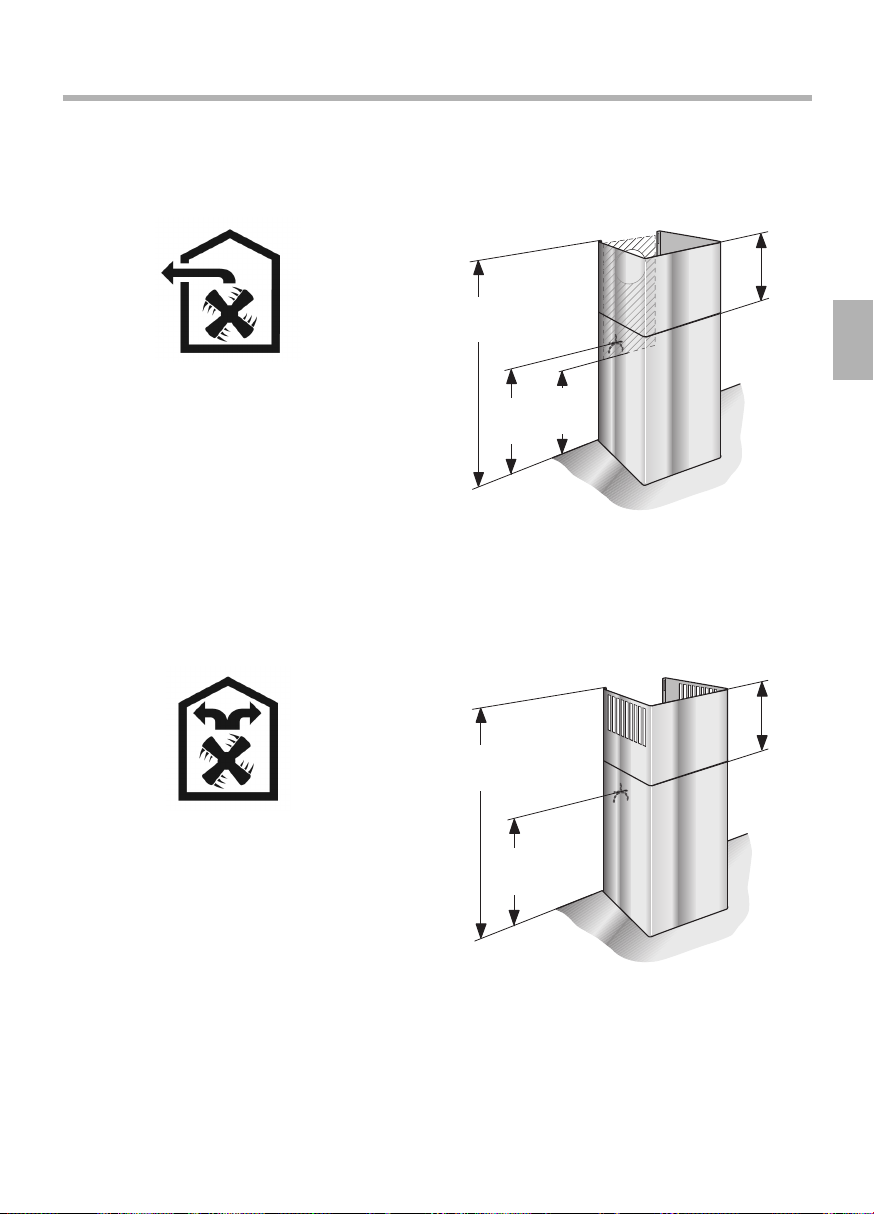

Olika driftsätt

Mått vid frånluft

Mått vid drift med kollter

min. 126

min. 450

min. 400

min. 580 max 1.030

min. 126

min. 450

min. 580 max 1.030



Spisäkten kan drivas med frånluft och med

kollter.

Frånluft

Köksoset sugs upp och rengörs av fettltren och leds sedan ut i det fria via ett kanalsystem.

Med kollter

Spisäkten suger upp köksoset som leds genom fettltren och ett kollter där det renas och sedan leds tillbaka till köket igen.

För att luktämnena ska bindas, måste ett kollter monteras (se avsnittet Ta ut/sätta tillbaka fettltren).

Komplett monteringsset samt nya fettlter nns att köpa i fackhandeln eller hos service. Tillbehörsnumret hittar du i slutet av bruksanvisningen.

Så används spisfläkten

OBS! Vi rekommenderar, att spisäkten startas

när du börjar tillagningen och stänger av den först några minuter efter det att du lagat färdigt maten. Då avlägsnas köksoset mest eektivt.

Starta spisäkten och ställa in äkthastighet

 Tryck på knappen 1. Tryck in hastighet 2

eller 3 vid kraftigare köksos.

Stänga av spisäkten

 Tryck på knappen 0.

Belysning

 Belysningen kan tändas även om spisäkten

är avstängd.

Spisäktar med intensivläge

I intensivläge P är sugeekten mycket hög. Intensivläge kan användas under kort tid när det osar och luktar kraftigt.

0 1

 Denna bruksanvisning gäller för era

modeller av produkten. Därför kan här nnas beskrivningar av utrustning och funktioner som inte nns på just din produkt.

1230

1230P

Belysning Fläkthastigheter

Belysning

Fläkthastigheter

Belysning

Fläkthastigheter

Intensiv-

läge

Rengöring och skötsel

SKÖTSELANVISNINGAR



Lämpliga medel för rengöring och skötsel nns att beställa via vår Hotline eller OnlineShop (se omslaget).

Hölje

OBS! Läs konsumentbestämmelserna i det

bifogade servicehäftet.

 Hölje och reglage är repkänsliga. Följ därför

noga följande anvisningar om rengöring: – Undvik att rengöra spisäkten med torra

torkdukar, svampar som kan repa,

putsmedel eller rengöringsmedel som

innehåller sand, soda, syra eller klorider eller

som över huvud taget är starkt och

aggressivt. – Använd endast en mjuk torkduk fuktad i

milt diskmedel eller milt fönsterputsmedel

för att rengöra hölje och reglage. – Skrapa inte loss smuts som fastnat utan blöt

upp det med en våt torkduk. – Var försiktig när du rengör området kring

reglagen så att vatten inte tränger in i

elektroniken. OBS! Ytor i rostfritt stål rengörs i slipriktningen.

Använd inte rengöringsmedel för rostfritt stål på reglagen!

Metallfettlter



Metallfettltren binder de beståndsdelar av

köksoset som innehåller fett.

 Filtermattorna består av obrännbar metall.

 BRANDRISK

Allt eftersom ltren fylls med fetthaltiga ämnen ökar risken för antändning. Dessutom påverkas äktens sugeekt negativt.

 Genom att i god tid rengöra

metallfettltren förebyggs risken för brand.

 Rengör även övriga delar av spisäkten som

du kommer åt från fettavlagringar i samband med att du rengör fettltren. Använd en fuktad trasa.

Rengöring av metallfettltren ...

 Vid normal användning (spisäkten

används 1-2 timmar varje dag) måste metallfettltren rengöras 1 gång per månad.

... i diskmaskin

 Metallfettltren kan rengöras i diskmaskin.

Eventuellt kan metallen då missfärgas något men detta påverkar inte ltrens funktion.

 Låt metallfettltren ligga löst inne i

diskmaskinen. Kläm inte fast dem. Observera att kraftigt nedsmutsade metall-

fettlter inte ska diskas tillsammans med annat porslin.

... för hand

 Vid handdisk: Låt först fettltren ligga i blöt i

hett diskvatten. Borsta dem därefter ordentligt, skölj noga och låt dem dropptorka.

 Använd inga starka rengöringsmedel eller

medel som innehållet syra eller lut.

 Vi rekommenderar fettlösande spray när

smuts inte vill lossna. Denna kan beställas via vår Online-Shop.

Ta ut/sätta tillbaka fettfiltren

 Kolltret binder luktämnena.

Kollter

1. Ta ut metallfettltren (enligt beskrivningen

under Metallfettlter).

2. Sätt in nya kollter.

3. Haka fast i spärrarna.

4. Sätt tillbaka metallfettltren (enligt

beskrivningen under Metallfettlter).

Byte av kollter

 Vid normal användning (spisäkten

används 1-2 timmar varje dag) måste kolltren bytas till nya ca 2 gånger per år.

 Nya kollter nns att köpa i fackhandeln (se

avsnittet Extra tillbehör). Använd endast originallter.

 Kollter innehåller inga skadliga ämnen. De

kan därför slängas med övriga kökssopor.

 Läs noga alla anvisningar och varningar i

avsnittet Säkerhetsanvisningar innan du påbörjar arbetet med att ta ut/sätta tillbaka fettltren.

Metallfettlter

1. Öppna låsmekanismen och fäll ned ltret.

Håll med andra handen under ltret.

(på spisäktar med kantsug)

2. Rengör fettltren.

3. Sätt tillbaka de rengjorda fettltren.

Byte av lampor

Glödlampor

1. Lossa försiktigt locket över lampan en aning.

2. Skjut locket mot äktens mitt.

3. Byt till ny lampa av samma typ och med

likvärdig eekt (se typskylten).

4. Sätt tillbaka locket.

5. Kontrollera att lampan lyser genom att sätta

tillbaka stickkontakten i vägguttaget resp. åter vrida i säkringen.

OBS! Om belysningen inte fungerar, kontrollera att du satt fast lamporna på rätt sätt.

 Trasiga lampor ska genast bytas till nya för

att undvika att övriga lampor blir överbelastade.

 Läs noga alla anvisningar och varningar i

avsnittet Säkerhetsanvisningar innan du påbörjar arbetet med att byta lampor.

 Beskrivningen av hur lampbytet går till

gäller era modeller av spisäkten. OBS! Läs konsumentbestämmelserna i det

bifogade servicehäftet.

Halogenlampor

Halogenlampor blir mycket heta när de används. Risk för brännskador även en stund efter det att de stängts av.

 Halogenlamporna måste vara alldeles kalla

innan arbetet med att byta ut dem påbörjas.

1. Lossa försiktigt lampringen med lämpligt

verktyg.

2. Byt till ny lampa av samma typ och med

likvärdig eekt (se typskylten). OBS! Ta inte i glaskolven på halogenlampan

under lampbytet. Håll i lampan med en ren trasa när den ska sättas fast.

3. Sätt tillbaka locket över lampan.

4. Kontrollera att lampan lyser genom att sätta

tillbaka stickkontakten i vägguttaget resp.

åter vrida i säkringen.

 Läs noga alla anvisningar och varningar i

avsnittet Säkerhetsanvisningar innan du påbörjar installationen.

Frånluft

 Den avgående luften leds via en

ventilationstrumma uppåt eller direkt ut i det fria.

OBS! Den avgående luften får inte ledas ut i skorsten för rök eller avgas om denna är i funktion eller i en trumma som används för ventilation av rum där det står en eldstad.

 Om den avgående luften ska ledas ut i

skorsten för rök eller avgas som inte är i funktion, måste tillstånd inhämtas från ansvarig sotare.



Gällande föreskrifter (t.ex. byggnorm) måste åtföljas beträande hur den avgående luften får ledas ut.

 Om den avgående luften ska ledas ut

genom yttervägg, måste teleskopisk anslutningslåda mot mur användas. Ej tillåtet i

Sverige.

Så här fungerar äkten mest eektivt:

– kort, slät imkanal – och så stor diameter som möjligt på rör.

 Undvik rörkrökar och starka böjar.

OBS! Långa, icke släta frånluftsrör, många böjar eller rördiameter som understiger 150 mm gör att eekten inte blir optimal samtidigt som bullret ökar.

 Använd endast kanaler av icke brännbart

material.



För reklamationer som kan hänföras till hur kanalernas dragits och deras utförande har tillverkaren av spisäkten inget ansvar.

Kanaler



Frånluftrörens diameter bör inte understiga

150 mm.

 Runda kanaler:

Vi rekommenderar inre diameter 150 mm, dock minst 120 mm.

 Platta kanaler måste ha likvärdig inre area

som runda. Kanalerna bör inte ha några skarpa böjar. Ø 150 mm ca. 177 cm

Ø 120 mm ca. 113 cm

 Vid avvikande rördiameter:

Sätt in tätningslister.

Kanalens diameter är 150 mm (rekommenderad storlek)

 Fäst kanalen direkt i

rörstosen och täta på lämpligt sätt. Om du använder aluminiumrör, jämna då först till anslutningsområdet.

Kanalens diameter är 120 mm

 Fäst reducerstycket direkt i

rörstosen.

 Fäst kanalen i

reducerstycket.

 Täta båda

anslutningsområdena på lämpligt sätt.

Installationsanvisningar

Om fast anslutning krävs

 Frånskiljare måste användas. Använd en

frånskiljare med en kontaktöppning om minst 3 mm och allpolig frånslagning. Dit hör LSomkopplare och skyddsbrytare.

Elektriska data

Erforderliga anslutningsdata framgår av typskylten, som syns inuti spisäkten när du tar ut fettltren.

Anslutningledningens längd: ca 1,30 m.

Spisäkten är avstörd enligt EU:s bestämmelser för radioavstörning.

ELEKTRISK ANSLUTNING



Läs noga alla anvisningar och varningar i avsnittet Säkerhetsanvisningar innan du påbörjar den elektriska anslutningen.

 Den elektriska anslutningen får endast

utföras av behörig elektriker.

 SKADERISK

Om anslutningsledningen skadas måste den bytas ut av tillverkaren eller service eller av annan fackman. Detta för att förhindra risken för skador.

 Spisäkten får endast anslutas till ett jordat

vägguttag förutsatt att detta installerats enligt gällande bestämmelser och att stickkontakten är skyddad genom jordning.

 Det jordade vägguttaget bör om möjligt

installeras direkt bakom äktbeklädnaden.

– Det jordade vägguttaget bör vara anslutet

via en egen säkring. – Om det jordade uttaget inte längre går att

nå sedan spisäkten väl monterats, måste

frånskiljare användas som vid fast

anslutning.

Installationsanvisningar

Montering

Denna spisäkt är avsedd att fästas i vägg.



Ta hänsyn till eventuella extra tillbehör som

också ska monteras.

 Var uppmärksam på minimiavståndet

mellan spishäll och spisäkt (se avsnittet Säkerhetsanvisningar).

 Var försiktig så att du inte skadar känsliga

ytor!

Förberedelser i väggen

 RISK ATT DU SJÄLV SKADAR DIG,

RISK FÖR SAKSKADOR

Kontrollera innan du borrar på avsedd plats att det inte nns elledningar eller andra installationsledningar under putsen.

 Väggen måste vara plan och lodrät.  Bifogade skruvar och plugg är avsedda för

massiva väggar. Om väggen har annan konstruktion (t.ex. gips, porbetong, poroton tegelblock), använd lämpligt fästmedel. Kontrollera att väggen är tillräckligt bärkraftig.

 Var noga med att borrhålens djup

motsvarar skruvarnas längd.

 Kontrollera att plugg sitter fast ordentligt.

Maximal vikt i kg: 40

Rätten till tekniska ändringar förbehålles.

Förberedelser för montering

1. Markera en mittlinje på väggen från taket

till äktens underkant.

2. Markera borrhålen för skruvarna i väggen

med hjälp av den bifogade mallen och markera även området där äkten ska hänga på väggen. Mallens nedersta del motsvarar äktens nedersta del.

3. Borra 2 hål avsedda att hänga upp

spisäkten i och 2 hål för fästjärnet till beklädnaden. Diameter 8 mm. Tryck in pluggen så att de ligger jäms med väggen.

4. Skruva fast fästjärnet till beklädnaden.

5. Skruva fast upphängningsanordningarna

till fläkten: Dra åt ordentligt, max. 3 Nm. Observera brickornas och upphängningsanordningarnas lägen!

Montering

Montering och justering så att allt hänger rakt

1. Dra av skyddsfolien först baktill och först

efter monteringen helt och hållet.

2. Haka fast äkten så att den fastnar ordentligt

i upphängningsanordningarna baktil

Ⓐ.

3. Justera äkten så att den hänger rakt genom

att vrida på upphängningsanordningarna.

Vid behov kan äkten skjutas åt höger resp.

vänster

Ⓑ.

Säkringsskruvar och proppar

1. Markera hålen till säkringsskruvarna. Haka

loss äkten, borra hålen där

säkringsskruvarna ska sitta och tryck in

plugg jäms med väggen

2. Haka fast äkten och dra åt säkringsskruvarna

ordentligt.

3. Tryck fast propparna med pilen uppåt på

upphängningsanordningarna tills du hör att

de fastnar

Ⓒ.

 RISK ATT DU SJÄLV SKADAR DIG

Kontrollera noggrant att alla säkringsskruvar och proppar sitter fast ordentligt!

4. Sätt samman rörkanalerna (se avsnittet

”Rörkanaler”).

5. Koppla äkten till elnätet (se avsnittet

”Elektrisk anslutning”).

Ta bort propparna



Propparna tas bort från upphängningsanordningarna med lämpligt verktyg t.ex. platt skruvmejsel.

4. Placera beklädnadsdelarna ovanpå fläkten, skjut den inre delen uppåt och haka fast den i sidorna i fästjärnet.

5. Skruva fast den inre beklädnadsdelen i

sidorna i fästjärnet. Använd 2 skruvar.

Montera beklädnaden

 RISK FÖR SKADOR

Beklädnaden kan ha vassa hörn på insidan. Vi rekommenderar skyddshandskar i samband med monteringen.

1. Sära på beklädnadsdelarna genom att dra

bort tejpen.

2. Dra loss skyddsfolien från båda

beklädnadsdelarna.

3. Skjut in delarna i varandra. Var försiktig när du skjuter in delarna i varandra

så att de inte repas. Lägg gärna mallen som skydd över kanten på den yttre beklädnadsdelen!



Ge akt på var springorna i beklädnaden ska

sitta!

– Frånluft: Springorna i den inre

beklädnadsdelen nedtill.

– Kollter: Springorna i den inre

beklädnadsdelen upptill.

Montering

Innhold

Generelle henvisninger ....................................................................................... 19

Tips for miljøvern ................................................................................................................................................. 19

Før første gangs bruk ........................................................................................................................................ 19

Sikkerhetshenvisninger ...................................................................................... 20

Forskriftsmessig bruk ......................................................................................................................................... 20

Teknisk sikkerhet .................................................................................................................................................. 20

Særlige henvisninger for Gasskomfyrer ................................................................................................. 21

Forskriftsmessig bruk ......................................................................................................................................... 22

Forskriftsmessig montasje ............................................................................................................................. 22

Driftstyper ............................................................................................................. 23

Avluftsdrift ............................................................................................................................................................... 23

Sirkulasjondrift ....................................................................................................................................................... 23

Betjening ............................................................................................................... 24

Rengjøring og pleie ............................................................................................. 25

Utskifting av fettlter .......................................................................................... 26

Uttaking og innsetting av metall fettlter ............................................................................................ 26

Inn- og uttaking av aktiv kulllteret .......................................................................................................... 26

Utskifting av lampene ......................................................................................... 27

Veiledninger om montering ............................................................................... 28

Rørforbindelser ..................................................................................................................................................... 28

Elektrisk anslutning ............................................................................................................................................. 29

Montering .............................................................................................................. 30

Forberedelse for montering .......................................................................................................................... 30

Opphenging og innretting ............................................................................................................................ 31

Montering av pipeblenden ........................................................................................................................... 32

E-nr. FD nr.

FØR FØRSTE GANGS BRUK

HENVISNING: Denne bruksanvisningen gjel-

der for ere typer og utførelser. Det er mulig at enkelte utstyrskjennetegn er beskrevet som ikke benner seg på ditt apparat.

Før du tar det nye apparatet i bru, må du lese nøye igjennom bruksanvisningen. Den inneholder viktige informasjoner om din egen sikkerhet, såsom bruken av apparatet og pleie av dette.

Oppbevar bruks- og monteringsanvisningen godt og gi dem videre til en eventuell ny eier.

TIPS FOR MILJØVERN

Bortskang av emballasjen

Under transporten til deg er apparatet beskyttet med en emballasje. Alle brukte materialer er miljøvennlige og kan resirkuleres. Hjelp oss å skåne miljøet ved å levere inn emballasjen på et deponi for miljøvennlig skroting.

Deler av emballasjen kan være farlige for barn. Oppbevar derfor disse utenfor barns rekkevidde.

Avskang av gammelt apparat

Gamle apparater er intet verdiløst avfall. Ved å resirkulere dem på miljøvennlig måte, kan det vinnes verdifulle råstoer.

Dette apparatet er kjennetegnet i henhold til det europeiske direktivet 2002/96/EG om gamle elektroog elektronikk apparater (waste electrical and electronic equipment – WEEE). Direktivet angir rammen for tilbakelevering og behandling av gamle apparater som har gyldighet i hele EU.

Før du kaster det gamle apparatet, må du gjøre det ubrukelig.

Du må under ingen omstendighet kaste apparatet i det vanlige husbosset!!

Kommunen på hjemstedet ditt gir deg informasjon om skroting av gammelt apparat.

Sørg for at det gamle apparatet blir oppbevart utenfor barns rekkevidde inntil det blir skaet bort.

Feil

Ved eventuelle spørsmål eller feil ber vi deg om å ta kontakt med kundeservice.

(se fortegnelsen over kundeservice). Ved henvendelser må du angi:

Numrene nnes på typeskiltet på innsiden av damphetten når fettlteret tas av. Før opp numrene i feltet ovenfor.

Generelle henvisninger

)

Forskriftsmessig bruk



Denne damphetten tilsvarer de foreskrevne sikkerhetsbestemmelsene. En ikke forskriftsmessig bruk kan føre til skader på personer og ting.

 Damphetten må utelukkende brukes i

husholdningen. Produsenten er ikke ansvarlig for skader som oppstår på grunn av ikke forskriftsmessig bruk eller feil betjening.

 Produsenten kan ikke gjøres ansvarlig for

skader som oppstår på grunn av at sikkerhetshenvisningene ikke blir overholdt.

 FARE FOR SKADE

Barn må ikke få lov å leke med damphetten! hverken vokse eller barn må aldri få bruke damphetten uten tilsyn, dersom

– de ikke kroppslig eller åndelig er i stand til

dette, – eller dersom de ikke har kunnskap eller

erfaring med å bruke apparatet på en riktig

og sikker måte.

Teknisk sikkerhet

 Damphetten har forlatt fabrikken i lytefri

tilstand. Kontroller allikevel apparatet før du monterer det for synlige skader. Dersom det er skadet, må det ikke tas i drift!

 Dersom tilkoplingsledningen påviser

skader, må den skiftes ut av produsenten, kundeservice eller en ellers kvalisert person for å unngå fare.

 Montering (inkl. elektrisk tilkopling),

vedlikehold eller reparasjon av damphetten må kun foretas av en fagmann. I alle tilfeller må damphetten gjøres strømløs ved å trekke ut støpselet eller slå av sikringen!

 Sikkerhetshenvisninger

 Ved ikke sakkyndig montering, vedlikehold

eller reparasjon kan det oppstå stor fare for brukere. Produsenten er ikke ansvarlig for dette.

 Forandringer på den elektriske eller

mekaniske konstruksjonen er farlige og må ikke foretas! De kan føre til feilfunksjoner på damphetten.

Samtidig bruk av damphetten og fyringsovner som trenger skorstein.



Ovner som trenger skorstein er f. eks. gass-, olje- tre- eller kulldrevne varmeapparater, varmtvannsbeholder med gjennomløp, varmtvanns bereder, kokeplater eller stekeovn som trenger forbrenningsluft fra rommet, og som fører avluften ut i det fri.

 FARE FOR FORGIFTNING

Ved samtidig drift av damphetten og en ovn som trenger skorstein utenfor rommet, er det fare for forgiftning på grunn av forbrenningsluften som kan suges tilbake i rommet.

 Det er mulig med en ufarlig bruk, dersom

undertrykket i rommet der ovnen brukes, ikke overskrider 4 Pa (0,04 mbar). Dette kan oppnås når det kan strømme inn tilstrekkelig luft igjennom åpninger som ikke kan lukkes, f. eks. dører, vindu som står i forbindelse med en pipe for tilløps- og avløpsluft eller ved andre tekniske tiltak som gjør at luften som skal forbrennes kan strømme inn.

 Det må derfor sørges for tilstrekkelig

tilløpsluft.



En murkasse for tilløps- og avløpsluft er ikke alene tilstrekkelig for at grenseverdien overholdes.

HENVISNING: Ved vurdering må hele ventilasjonsforbindelsen i huset tas hensyn til. Dersom du er i tvil, bør du ta kontakt med brannvesenet eller skorsteinsfeieren.

 Dersom damphetten kun blir bruk i

sirkulasjonsdrift, er driften mulig uten innskrenkninger.

Særlige henvisninger for Gasskomfyrer



Ved montering over gasskomfyr, må det tas hensyn til de gjeldende monteringsforskriftene og monteringshenvisningene for gasskomfyren og de nasjonale bestemmelsene fra myndighetene. (f. eks. i Tyskland må det tas hensyn til: De tekniske reglene for gassinstallasjon: TRGI).

 Det må alltid tas hensyn til de hhv. gyldige

monteringsforskriftene og -henvisninger fra produsenten av gasskomfyren.

 Ved monteringen må det tas hensyn til at

kun en side av damphetten er direkte ved siden av et høyskap eller en vegg. Det er ellers fare for overoppheting. Avstanden til veggen eller høyskapet må være minst 50 mm.

 FARE FOR FORBRENNING

Ikke bruk mer enn to gassbluss samtidig over et tidsrom på max. 15 minutter ved høyeste varme. På grunn av varmeutviklingen er det fare for forbrenning ed berøring av overaten!

 Ta hensyn til at et stort kokekar med mer

enn 5 kW (Wok) tilsvarer ytelsen på to gassbrennere.

 Damphetten kan ta skade på grunn av sterk

varmeutvikling.

 Ikke bruk gassblussene uten at det står

kokekar på dem. Reguler ammen slik at den ikke rager ut over kokekarene.

 Sikkerhetshenvisninger

Forskriftsmessig bruk



Damphetten må rengjøres grundig før

første gangs bruk.

 Før hver rengjøring og vedlikehold må

damphetten slås av ved å trekke ut støpselet eller slå av sikringen.

 Lampene (særlig halogenlampene) blir

under driften meget varme. Selv en tid etter at de er slått av, er de ennå varme og det er fare for forbrenning!

 Før hver lampeskift må damphetten gjøres

strømløs og lampene må avkjøle.

 Damphetten må kun drives når lampene er

satt inn.

 Slå alltid på damphetten når kokeplatene

blir brukt. Dersom ikke damphetten blir slått på, kan det danne seg kondensvann. Dette kan føre til korrosjonsskader på apparatet.

 Ikke sett gjenstander

oppå damphetten.

 FARE FOR BRANN

Det må ikke amberes eller koke med åpen amme under damphetten. Den innkoplete damphetten trekker inn ammene i lteret. Ved avleiringer i fettlteret kan dette føre til brann!

 Pass på gryter og panner og frityrgryte

dersom du tilbereder mat med olje og fett, f. eks. pommes frites. .Det må ikke kokes med frityrgryte uten tilsyn. Overopphetet olje eller fett kan lett antenne.



Ved regelmessig å rengjøre fettlteret og å skifte ut aktiv kulllteret, forebygger du brannfaren.

 Du må ikke bruke damphetten uten

fettlter.

Forskriftsmessig montasje



Ta hensyn til veiledningene for kokekaret fra produsenten, om det er mulig å bruke en damphette over dette.

 Dersom produsenten ikke angir en større

sikkerhetsavstand, gjelder den minste avstanden

– mellom elektro kokeplate og underkanten

på damphetten på

550 mm, g. 1.

– mellom gassbluss (overkanten av

gryteholder) og underkanten på

damphetten på

650 mm, g. 1.

 Dersom det brukes forskjellige kokekar,

gjelder den største angitte avstanden.

 Bredden på damphetten må tilsvare

bredden på komfyren.

 Over en komfyr for faste brennstopper hvor

det kan oppstå fare for brann (f. eks. gnister), er det kun tillatt med montering av damphetten dersom komfyren har en fast tildekning som ikke kan tas av og det tas hensyn til de gjeldende monteringsforskriftene i landet. Denne innskrenkningen gjelder ikke for gasskomfyr og gassbluss.

 For å unngå skade på kokeplatene, må disse

dekkes til under monteringen av damphetten.

 Sikkerhetshenvisninger

Driftstyper

Apparatmål avluft

Apparatmål sirkulasjonsdrift

min. 126

min. 450

min. 400

min. 580 max 1.030

min. 126

min. 450

min. 580 max 1.030

 Damphetten kan drives med avluft og

sirkulasjonsluft.

Avluftsdrift

Luften som suges inn, blir rengjort med fettlteret og blir ledet ut i det fri igjennom et rørsystem.

Sirkulasjondrift

Luften som suges inn, blir rengjort med fettlter og et aktiv kulllter og blir så ført tilbake i kjøkkenet.

For å binde luftestoene i sirkulasjonsdriften, må det monteres et aktiv kulllter (se ”montering og demontering av fettlteret”).

Det komplette monteringssettet såsom reservelter fåes i faghandelen, hos kundeservice eller i Online-Shop. Tilbehør nr. nnes på slutten av bruksanvisningen.

Betjening

HENVISNING: Det anbefales å slå viften på ved

begynnelsen av kokingen og la den gå et par minutter etter at kokingen er avsluttet. Kjøkkendampen blir således bekjempet på den beste måten.

Innkopling av viften og innstilling av viftetrinn

 Trykk tasten 1. Ved sterkere kjøkkendamp

slås trinn 2 eller 3 på.

Utkopling av viften

 Trykk tasten 0.

Lyset

 Lyset kan slås på og av uavhengig av viften.

For apparater med intensiv trinn

Med intensiv trinnet P blir det oppnådd den høyeste eekten. Den kan brukes i kort tid dersom det oppstår sterk damp eller lukt.

0 1

 Beskrivelsen gjelder for ere utførelser av

apparatet. Det er mulig at enkelte utstyrskjennetegn er beskrevet som ikke nnes på ditt apparat.

1230

1230P

Lys Viftetrinn

Lys

Viftetrinn

Lys

Viftetrinn

Intensiv

trinn

Rengjøring og pleie

HENVISNINGER OM PLEIE AV APPARATET



Egnet rengjørings- og pleiemiddel for apparatet kan du få via Hotline eller vår Online Shop (se siden som kan brettes ut).

Overaten på apparatet

HENVISNING: Ta hensyn til garantibestemmel-

sene i vedlagte service hefte.

 Overaten på apparatet og

betjeningselementene er ømntlige overfor skrap. Ta hensyn til følgende rengjøringshenvisninger:

– Unngå rengjøring av damphetten med

tørre kluter, svamper som skraper,

skuremidler såsom sand-, soda-, syre-,

klorholdige eller andre aggressive

rengjøringsmidler. – Rengjør overaten av apparatet og

betjeningselementene kun med en myk,

fuktig klut, litt oppvaskmiddel eller et mildt

middel for vindusvask. – Ikke skrap av smuss som er tørket, men myk

det opp med en fuktig klut. – Rengjør området rundt betjenings-

elementene forsiktig for å forhindre at det

trenger væte inn i elektronikken. HENVISNING: Rengjør rustfrie overater kun i

sliperetningen! Bruk ikke rensemiddel for stål på betjeningsknappene.

Metall fettlter



Metall fettlteret binder fettkomponentene

som nnes i kjøkkendampen.

 Filtermattene består av material som ikke

brenner.

 BRANNFARE

Etter en tids bruk blir fettlteret mettet med fettholdige matrester og dampen og det oppstår da et større risiko for antennelse. Dessuten kan funksjonen til damphetten bli påvirket.

 For å forebygge faren for brann, er det

derfor viktig å rengjøre metall fettlteret med jevne mellomrom.

 Under rengjøringen av fettlteret må også

de delene av viften som er tilgjengelige rengjøres for fett.

Rengjøring av metall fettlteret ...

 Ved normal drift (daglig 1 til 2 timer) må

metall fettlteret rengjøres 1 x i måneden.

... i oppvaskmaskinen

 Rengjøring av metall fettlteret kan foregå i

oppvaskmaskinen. Det er mulig at metallet kan få en lett misfarging, dette har imidlertid ingen innytelse på funksjonen av lteret.

 Filteret må ligge løst i oppvaskmaskinen og

må ikke klemmes fast. HENVISNING: Sterkt smusset metalllter må

ikke vaskes sammen med oppvasken.

... med hånd

 Ved rengjøring med hånd, må fettlteret

legges i bløt i oppvaskvann, børstes av, skylles og tørkes godt.

 Ikke bruk aggressive rengjøringsmidler, eller

midler som inneholder syre eller lut.



Ved smuss som er vanskelig å erne, blir rengjøringen foretatt med en fettløsende spray. Denne sprayen kan bestilles via vår Online Shop.

Utskifting av fettfilter

 Aktiv kulllter binder luktestoene ved

sirkulasjonsdrift.

Inn- og uttaking av aktiv kulllteret

1. Ta ut fettlteret (se uttaking og innsetting

av metall fettlter).

2. Sett aktiv kulllteret inn.

3. Smekk lasken på.

4. Sett fettlteret inn igjen (se uttaking og

innsetting av metall fettlter).

Skift av aktiv kulllter



Ved normal drift (daglig 1 til 2 timer) må aktiv kulllteret skiftes ut ca. 2 x i året.

 Aktiv kulllteret fåes i faghandelen, hos

kundeservice eller i vår Online Shop (se ekstra tilbehør). Bruk kun original lter.

 Aktiv kulllter inneholder ingen skadestoer.

Du kan kaste det i bosset.

 Før fettlteret blir tatt av eller satt inn igjen,

må du absolutt lese igjennom henvisningene og advarslene i kapittelet ”sikkerhetshenvisninger”!

Uttaking og innsetting av metall fettlter

1. Åpne låsen og kla ned fettlteret.

Ta under fettlteret med den andre hånden.

(på apparater med avsug ved kanten).

2. Rengjør fettlteret.

3. Sett det rensete fettlteret inn igjen.

Utskifting av lampene

Skift av lyspærene

1. Løft litt på dekselet på lyspæren.

2. Skyv dekselet mot midten.

3. Skift ut pæren med en ny pære av samme

typen og eekt (se typeskiltet)

4. Sett på dekselet igjen.

5. Sett strømmen på igjen ved å stikke inn

støpselet eller å slå på sikringen igjen. HENVISNING: Dersom lyset ikke fungerer, må

du kontrollere om pæren er satt riktig inn.

 Defekte pærer må straks skiftes ut for å

unngå overbelastning av de andre pærene.

 Før utskifting av lampene må det absolutt

tas hensyn til henvisningene og advarslene i kapittelet ”sikkerhetshenvisninger”!

 Beskrivelsen av skift av lamper gjelder for

ere utførelser. HENVISNING: Ta hensyn til garantibestemmel-

sene i vedlagte servicebok.

Utveksling av halogenlamper

Halogenlamper blir meget varme under bruken. Selv etter at de er slått av, kan det i en tid være fare for forbrenning!

 Halogenlampene må være avkjølt før de

skiftes ut.

1. Fjern lamperingen forsiktig med et egnet

verktøy.

2. Skift ut den defekte lampen med en ny

lampe av samme typen og med samme eekt (se typeskiltet).

HENVISNING: Under innsettingen må du ikke ta på glasskolben på halogenlamper. For innsettingen bør du bruke en ren klut.

3. Sett på lampedekselet igjen.

4. Sett strømmen på igjen ved å stikke inn

støpeselet eller å slå på sikringen igjen.

 Før monteringen må det absolutt tas

hensyn til henvisningene og advarslene i kapittelet ”sikkerhetshenvisninger”!

Avluftsdrift

 Avluften blir ført oppover via en luftesjakt

og direkte ut i det fri. HENVISNING: Avluften må ikke føres inn i en

skorstein for røk eller avgass som er i drift, og som tjener som ventilasjon av f. eks. peis, ovn osv.

 Dersom avluten blir ført inn i en skorstein

for røk eller avgass som ikke er i bruk, må allikevel tillatelse innhentes fra brannvesenet eller skorsteinsfeier.

 Ved avledning av avluft må det tas hensyn

til de lovmessige forskriftene fra myndighetene (brannvesenet).

 Dersom avluften blir ledet igjennom

uteveggen, bør det brukes en teleskop murkasse.

Damphetten oppnår sin optimale eekt ved:

– et kort, rett avluftsrør og – helst en stort diameter på rører.

 Dersom det ikke er kan unngås at røret må

bøyes, må det passes på at det er en stor radius.

HENVISNING: Bruk av lange, ru avluftsrør, mange rørbøyninger eller rørdiameter som er mindre enn 150 mm, fører til avvik fra den optimale ventilasjonsytelsen og fører også til høyere lyddannelse.

 For opplegg av avluftsledningen må det

kun brukes rør eller slanger som er av ikke brennbart material.

 For reklamasjoner som angår

planleggingen og utføringen av rørstrekningen, overtar produsenten av damphetten ingen garanti.

Rørforbindelser



Diameteren på avluftsrørene bør ikke være mindre enn 150 mm.

 Rundrør:

Vi anbefaler en innvendig diameter på

150 mm, minst 120 mm.

 Flatkanaler må ha det samme innvendige

tverrsnittet som rundrørene. De bør ikke ha

skarpe dreininger.

Ø 150 mm ca. 177 cm

Ø 120 mm ca. 113 cm

 Ved avvikende rørdiameter:

Sett inn tetningsstriper.

Tilkopling av avluftsrør ø 150 mm (anbefalt størrelse)

 Avluftsrøret festes direkte til

luftstussen og tettes til. Ved bruk av et aluminiumsrør, må tilkoplingsområdet glattes ut på forhånd.

Tilkopling av avluftsrør ø 120 mm

 Reduksjonsstussen festes

direkte til luftstussen.

 Avluftsrøret festes til

reduksjonsstussen.



Begge forbindelsesstedene må tettes til med egnet material.

Veiledninger om montering

Ved nødvendig fast tilkopling

 Ved installasjonen må det settes inn en

skilleinnretning. Som skilleinnretning gjelder brytere med en kontaktåpning på mer enn 3 mm og en erpolet utkopling, herunder gjelder også LS-bryter, sikringer og beskyttelse.

Elektriske data

De nødvendige tilkoplingsdata nnes på typeskiltet på innsiden når fettlteret tas ut.

Lengden på tilkoplingsledningen: ca. 1,30 m.

Denne damphetten tilsvarer EU direktivet for erning av radiostøy.

ELEKTRISK TILKOPLING



Før den elektriske tilkoplingen må det absolutt tas hensyn til henvisningene og advarslene i kapittelet ”sikkerhetshenvisninger”!

 Damphetten må kun tilkoples av en

autorisert elektrofagmann og det må tas hensyn til forskriftene fra myndighetene og elektrisitetsverket.

 FARE FOR UHELL

Dersom tilkoplingsledningen til damphetten blir skadet, må den skiftes ut av produsenten, hans kundeservice eller en annen kvalisert person, for å unngå fare for skade.

 Damphetten må kun tilkoples en

forskriftsmessig installert jordet stikkontakt.

 Denne jordete stikkontakten bør helst ligge

bak pipeblenden.

– Den jordete stikkontakten må være tilkoplet

via en separat strømkrets.

– Dersom stikkontakten etter monteringen

ikke lenger er tilgjengelig, må det installeres

en skilleinnretning som ved en fast

tilkopling.

Veiledninger om montering

Montering

Denne damphetten er beregnet for

montering i på veggen.



Under monteringen må du passe på eventuelle ekstra tilbehørsdeler som skal monteres.

 Pass på den minste avstanden mellom

kokeplaten og damphetten (se ”Sikkerhetshenvisninger”)!

 Unngå skader på den ømntlige

overaten!

Forberedelse av veggen

 FARE FOR SKADE

FARE FOR SKADE PÅ TING

Kontroller før boring på det stedet hvor monteringen skal foregå at det ikke ler lagt ned elektriske kabler eller andre installasjonsledninger under murpussen.

 Veggen må være glatt og loddrett.  Ved vedlagte skruene og hylsene er egnet

for massivt murverk. For andre veggkonstruksjoner (f. eks. gipsplater, porebetong, poroton mursteiner) må det brukes egnet festemidler. Pass på at veggen er tilstrekkelig stabil.

 Pass på at dybden på borehullene tilsvarer

lengden på skruene.

 Sørg for at hylsene sitter godt fast.

Max vekt i kg: 40

Konstruksjonsendringer innenfor rammen av den tekniske utviklingen forbeholdes.

Forberedelse for montering

1. Fra taket til underkanten av damphetten

tegnes det inn en midtlinje på veggen.

2. Med hjelp av sjablon tegnes inn

plasseringen av skruene og konturen av hengeområdet. Slik blir opphengningen lettere. Underkanten av sjablonen tilsvarer underkanten av damphetten.

3. Bor 2 hull for opphengningen av

damphetten og 2 hull for holdevinkelen av pipeblenden ø 8 mm og sett inn hylser i plan med veggen.

4. Skru inn holdevinkelen for pipeblenden.

5. Skru på opphengningen for damphetten: fast med hånd, max 3 Nm.

Pass på riktig plassering av underlagsskivene og opphengningen

Montering

Opphenging og innretting

1. Ta beskyttelsesfolien av først bak og trekk av

resten etter monteringen.

2. Damphetten henges inn slik at den smekker

helt inn i opphengningen bak

Ⓐ.

3. Damphetten innrettes ved å dreie på

innretningen slik at den blir vannrett. Om nødvendig kan damphetten skyves

mot høyre eller venstre

Ⓑ.

Sikringsskruene og sikringshettene

1. Hullene for sikringsskruene tegnes på.

Damphetten tas ned, bor hull for sikringsskruene og trykk inn hylser plant med veggen.

2. Heng opp damphetten og skru fast

sikringsskruene.

3. Sikringshettene trykkes på med pilen

oppover inntil de smekker på slik at det høres

Ⓒ.

 FARE FOR SKADE

Kontroller absolutt at alle sikringsskruene og sikringshettene er fast montert!

4. Legg opp rørforbindelsene (se

”rørforbindelser”).

5. Foreta de elektriske forbindelsene (se

”elektrisk tilkopling”.

Demontering av sikringshettene



For å demontere sikringshettene i

opphengningen ernes disse med en egnet verktøy, f. eks. et att skrujern.

4. Sett pipeblendene på damphetten, den

indre pipeblenden skyves oppover og henges opp til høyre og venstre i holdevinklene.

5. Den indre pipeblenden skrues fast med

2 skruer til holdevinkelen på siden.

Montering av pipeblenden

 FARE FOR SKADE

Innsiden av pipeblenden kan ha skarpe kanter. Vi anbefaler å bruke vernehansker under monteringen.

1. Skill pipeblendene. Trekk av limbåndet.

2. Ta av beskyttelsesfolien på begge blendene.

3. Skyv pipeblendene inn i hverandre. HENVISNING: Unngå at de skrapes opp når de

blir skjøvet inn i hverandre ved at du f. .eks. bruker monteringssjablonen som beskyttelse over kanten på den ytre blenden.

 Pass på plasseringen av kjervene i

pipeblenden! – Avluftsdrift: Kjervene på den indre

pipeblenden nedover.

– Sirkulasjonsdrift: Kjervene på den indre

pipeblenden oppover.

Montering

Sisältö

Yleistietoa .............................................................................................................. 34

Ympäristönsuojelua koskevia ohjeita ..................................................................................................... 34

Ennen ensimmäistä käyttöä ......................................................................................................................... 34

Turvallisuusohjeet ............................................................................................... 35

Määräystenmukainen käyttö ....................................................................................................................... 35

Tekninen turvallisuus ....................................................................................................................................... 35

Kaasulla toimivia keittotasoja koskevia erityisohjeita .................................................................... 36

Asianmukainen käyttö ..................................................................................................................................... 37

Asianmukainen asennus ................................................................................................................................. 37

Toimintatavat ........................................................................................................ 38

Toiminta hormiliitäntäisenä .......................................................................................................................... 38

Toiminta huoneilmaan palauttavana ...................................................................................................... 38

Käyttö ..................................................................................................................... 39

Puhdistus ja hoito ................................................................................................ 40

Rasvasuodattimien irrotus ja kiinnitys ............................................................ 41

Metallisten rasvasuodattimien irrotus ja kiinnitys ........................................................................... 41

Aktiivihiilisuodattimen kiinnitys ja irrotus ............................................................................................ 41

Lamppujen vaihto ................................................................................................ 42

Asennusohjeet ...................................................................................................... 43

Hormiliitäntä ........................................................................................................................................................... 43

Sähköliitäntä ........................................................................................................................................................... 44

Asennus .................................................................................................................. 45

Asennuksen alkuvalmistelut ......................................................................................................................... 45

Ripustus ja suoristus .......................................................................................................................................... 46

Hormisuojusten asennus ................................................................................................................................ 47

E-Nro. FD

ENNEN ENSIMMÄISTÄ KÄYTTÖÄ

HUOMAUTUS: Käyttöohje on tarkoitettu eri

laitemalleille. Tästä johtuen on mahdollista, että kaikki tässä kuvatut ominaisuudet ja varusteet eivät koske hankkimaasi laitetta.

Lue käyttöohjeet huolellisesti, ennen kuin otat uuden laitteen käyttöön. Niissä on tärkeää turvallisuuteen ja käyttöön liittyvää tietoa sekä laitteen hoito-ohjeita.

Säilytä käyttö- ja asennusohjeet hyvin, jotta laitteen mahdollinen uusi omistaja voi tutustua niihin.

YMPÄRISTÖNSUOJELUA KOSKEVIA OHJEITA

Kuljetuspakkauksen kierrätys

Kuljetussyistä uusi liesituulettimesi on pakattu sitä suojaavaan pakkaukseen. Kaikki pakkauksessa käytetyt materiaalit ovat ympäristöystävällisiä ja ne voidaan kierrättää. Suojele ympäristöä hävittämällä pakkaus ympäristöystävällisesti.

Pakkausmateriaali voi aiheuttaa vaaratilanteita lapsille. Säilytä ne poissa pienten lasten ulottuvilta.

Käytöstä poistetun laitteen kierrätys

Käytöstä poistetut laitteet voidaan käyttää hyväksi toimittamalla ne kierrätykseen, jolloin niistä saadaan raaka-aineita uusiokäyttöön.

Tämä laite on merkitty sähköja elektroniikkalaiteromusta (waste electrical and electronic equipment - WEEE) annetun direktiiviin 2002/96/EY mukaisesti.

Direktiivi määrittää käytöstä poistettujen laitteiden palautusta ja kierrätystä koskevat säännökset koko EU:n alueella.

Tee käytöstä poistettu laite käyttökelvottomaksi, ennen kuin toimitat sen kierrätyspisteeseen.

Älä hävitä vanhaa laitetta sekajätteiden mukana!

Myyjäliike tai kunnan tai kaupungin jätehuoltoasioista vastaavat henkilöt antavat neuvoja paikallisesta jätehuollosta.

Säilytä käytöstä poistettua laitetta ennen sen jätehuoltoon toimittamista niin, ettei se joudu lasten käsiin.

Häiriöt

Jos sinulla on kysyttävää tai mahdollisissa häiriötapauksissa, soita huoltopalveluun.

(Katso huoltoliikkeiden luettelo). Kun soitat huoltoon, muista ilmoittaa:

Numerot löytyvät rasvasuodattimien irrottamisen jälkeen liesituulettimen sisäpuolelle kiinnitetystä tyyppikilvestä. Merkitse numerot edellä olevaan ruutuun.

Yleistietoa

)

Määräystenmukainen käyttö



Tämä liesituuletin täyttää lakisääteiset turvallisuusmääräykset. Ohjeiden vastainen käyttö voi aiheuttaa loukkaantumisia tai esinevahinkoja.

 Liesituuletin on tarkoitettu vain

kotitalouskäyttöön. Valmistaja ei vastaa vahingoista, jotka aiheutuvat asiattomasta tai virheellisestä käytöstä.

 Jos turvallisuusohjeet laiminlyödään,

valmistaja ei vastaa aiheutuneista vahingoista.

 LOUKKAANTUMISVAARA

Älä anna lasten leikkiä liesituulettimella! Aikuiset ja lapset eivät saa käyttää laitetta ilman valvontaa,

– jos he eivät pysty siihen fyysisesti tai

henkisesti, – tai jos heillä ei ole tietoa eikä kokemusta

laitteen oikeasta ja turvallisesta käytöstä.

Tekninen turvallisuus

 Liesituuletin lähtee tehtaalta

moitteettomassa kunnossa. Tarkista kuitenkin ennen asennusta, onko se mahdollisesti vaurioitunut matkalla. Jos laite on vioittunut, sitä ei saa ottaa käyttöön!

 Jos liesituulettimen liitäntäjohto vioittuu,

sen saa turvallisuussyistä vaihtaa vain valmistaja, valtuutettu huoltoliike tai vastaavat asennusoikeudet omaava henkilö.

 Liesituulettimen asennuksen (mukaan

lukien sähköliitännän), huollon tai korjaukset saa suorittaa vain valtuutettu kodinkoneasentaja. Liesituuletin on tehtävä jännitteettömäksi ennen huoltotoimenpiteitä tai asennusta irrottamalla pistotulppa pistorasiasta tai irrottamalla sulake tai kytkemällä sitä vastaava automaattisulake pois päältä!

 Turvallisuusohjeet

 Ammattitaidottomasti tehty asennus,

huolto tai korjaus saattaa aiheuttaa laitteen käyttäjälle vakavia vaaratilanteita, joiden aiheuttamista vahingoista valmistaja ei vastaa.

 Sähkö- tai mekaanisiin laitteisiin kohdistuvat

muutokset ovat vaarallisia eikä niitä saa tehdä! Ne saattavat aiheuttaa myös liesituulettimen virhetoimintoja.

Liesituulettimen ja huoneilmaa tarvitsevan tulisijan samanaikainen käyttö



Esimerkiksi kaasu-, öljy-, puu- tai hiilikäyttöiset lämmityslaitteet, vedenlämmittimet, lämminvesivaraajat, keittotasot ja uunit ovat tulisijoja, jotka tarvitsevat huoneilmaa palamiseen ja joiden palokaasut johdetaan hormin kautta ulkoilmaan.

 MYRKYTYSVAARA

Kun liesituuletinta käytetään samanaikaisesti huoneilmaa tarvitsevan tulisijan kanssa, palokaasut voivat palautua takaisin huoneeseen, jolloin seurauksena on myrkytysvaara.

 Vaaraton toiminta on mahdollista, jos

tulisijan sijoitushuoneessa alipaine ei ole korkeampi kuin 4 Pa (0,04 mbar). Tähän päästään, kun palamiseen tarvittavaa ilmaa voi aina virrata avoimien aukkojen kautta, joita on esim. ovissa, ikkunoissa, tulo- ja poistoilman liitännöissä, tai ilmanvirtaus on järjestetty muita teknisiä toimenpiteitä käyttäen.

 Muista sen vuoksi aina huolehtia riittävästä

tuloilman saannista.

 Seinään asennettu tuloilma-/

poistoilmahormi ei yksinään takaa raja-arvojen pysymistä sallituissa rajoissa.

HUOMAUTUS: Tilannetta arvioitaessa on aina otettava huomioon asunnon ilmastoinnin kokonaisratkaisu. Kysy neuvoa paikalliselta nuohoojalta.

 Jos liesituuletinta käytetään vain

huoneilmaan palauttavana, on toiminta mahdollista ilman rajoitusta.

Kaasulla toimivia keittotasoja koskevia erityisohjeita



Noudata kaasulla toimivien keittotasojen asennuksessa maakohtaisia lakisääteisiä määräyksiä (esim. Suomessa lisätietoa antaa TUKES).

 Noudata voimassaolevia kaasulaitteiden

valmistajien asennusmääräyksiä ja -ohjeita.

 Asenna liesituuletin niin, että ainoastaan

sen toisella puolella on korkea kaappi tai seinä. Muutoin on vaara lämmön kerääntymisestä. Tuulettimen ja seinän tai korkean kaapin välillä tulee olla tilaa vähintään 50 mm.

 PALOVAMMAN VAARA

Älä käytä useampaa kuin kahta kaasutoimista keittoaluetta maksimiteholla samanaikaisesti pidemmän aikaa kuin 15 minuuttia. Lämmön vaikutuksesta on palovamman vaara kosketettaessa tuulettimen rungon pintoja!

 Muista, että suurtehopoltin (yli 5 kW), esim.

wokki, vastaa kahden kaasupolttimen tehoa.

 Liesituuletin saattaa vioittua voimakkaan

lämmön vaikutuksesta.

 Kun käytät liesituuletinta kaasulieden

yläpuolella, varmista että liekin päällä on aina keittoastia. Säädä liekki niin, ettei se ulotu keittoastian yläpuolelle.

 Turvallisuusohjeet

Asianmukainen käyttö



Puhdista liesituuletin huolellisesti, ennen

sen ensimmäistä käyttöönottoa.

 Tee liesituuletin aina ennen puhdistamista

ja huoltoa jännitteettömäksi irrottamalla pistotulppa pistorasiasta tai irrottamalla sulake tai kytkemällä sitä vastaava automaattisulake pois päältä.

 Lamput (erityisesti halogeenilamput)

tulevat hyvin kuumiksi käytön aikana. Vaikka virta on katkaistu, kestää jonkin aikaa, ennen kuin lamput jäähtyvät - varo ettet polta itseäsi!

 Tee liesituuletin jännitteettömäksi aina

ennen lampun vaihtoa ja odota, että lamput ovat jäähtyneet!

 Käytä liesituuletinta vain, kun lamput on

asennettu paikoilleen.

 Kytke liesituuletin aina päälle, kun käytät

keittotasoa. Jos liesituuletinta ei kytketä päälle, tuulettimeen saattaa muodostua kondenssivettä. Tällöin laite altistuu ajan mittaan korroosiolle ja vaurioituu.

 Älä aseta mitään

esineitä liesituulettimen päälle.

 PALOVAARA

Älä liekitä tai pidä muuten avotulta suoraan liesituulettimen alla. Kun liesituuletin on toiminnassa, liekit nousevat imun vaikutuksesta rasvasuodattimiin ja ne voivat syttyä palamaan!

 Kun käytät ruokien valmistamiseen öljyä tai

rasvaa, esim. valmistaessasi ranskanperunoita, älä jätä kattiloita, pannuja tai rasvakeitintä ilman valvontaa. Ylikuumentuneet öljyt ja rasvat syttyvät helposti palamaan!



Puhdista rasvasuodattimet säännöllisesti ja vaihda aktiivihiilisuodatin ajoissa palovaaran ehkäisemiseksi.



Älä koskaan käytä liesituuletinta ilman rasvasuodattimia.

Asianmukainen asennus



Katso keittotason valmistajan ohjeista, onko liesituulettimen käyttö mahdollista keittotason yläpuolella.

 Mikäli keittotason valmistaja ei anna

suurempia turvaetäisyyksiä, tulee minimietäisyyden olla

– sähkölieden ja liesituulettimen alareunan

välillä

550 mm, kuva 1.

– kaasulieden (kattilan kannattimen

yläreunan) ja liesituulettimen alareunan

välillä

650 mm, kuva 1.

 Jos käytössä on erityyppisiä keittotasoja,

noudata asennettaessa suurinta ilmoitettua etäisyyttä.

 Liesituulettimen tulee olla vähintään lieden

levyinen.

 Liesituulettimen asennus on sallittu esim.

kipinöinnistä aiheutuvan palovaaran vuoksi kiinteillä polttoaineilla toimivien liesien yläpuolelle vain, jos liesi on varustettu suljetulla kiinteällä kannella ja jos noudatetaan maakohtaisia määräyksiä. Rajoitus ei koske kaasuliesiä eikä kaasukeittotasoja.

 Keittotaso on peitettävä hyvin, jottei se

vioitu liesituulettimen asennuksen yhteydessä.

 Turvallisuusohjeet

Toimintatavat

Laitemitat hormiliitäntäisenä

Laitemitat huoneilmaan palauttavana

min. 126

min. 450

min. 400

min. 580 max 1.030

min. 126

min. 450

min. 580 max 1.030

 Liesituuletinta voi käyttää hormiin liitettynä

tai huoneilmaan palauttavana.

Toiminta hormiliitäntäisenä

Liesituulettimen imemä ilma johdetaan rasvasuodattimien puhdistamana hormijärjestelmän kautta ulkoilmaan.

Toiminta huoneilmaan palauttavana

Liesituulettimen imemä ilma palautetaan rasvasuodattimen ja aktiivihiilisuodattimen puhdistamana takaisin keittiöön.

Kun laite toimii huoneilmaan palauttavana, on asennettava aktiivihiilisuodatin, joka sitoo hajuaineet ja kosteuden (katso ”Rasvasuodattimien kiinnitys ja irrotus”).

Täydellisen asennussarjan ja varasuodattimia saat kodinkoneliikkeistä tai huoltopalvelusta. Lisävarusteiden numerot löydät käyttöohjeen lopusta.

Käyttö

HUOMAUTUS: Käynnistä tuuletin, ennen kuin

aloitat ruoanvalmistuksen, ja kytke se pois toiminnasta vasta muutaman minuutin kuluttua lopetettuasi ruoanvalmistuksen. Näin keittiöhöyry poistuu tehokkaasti.

Tuulettimen käynnistys ja tuuletustehon valinta

 Paina painiketta 1. Kun keittiöhöyryä on

enemmän, valitse tuuletustehoksi 2 tai 3.

Tuulettimen kytkeminen toiminnasta

 Paina painiketta 0.

Valaisin

 Voit käyttää valaisinta milloin tahansa, myös

kun tuuletin ei ole toiminnassa.

Laitemallit, joissa on intensiiviteho

Kun valitset intensiivitehon P, tuuletin toimii maksimiteholla. Voit käynnistää sen hetkeksi, kun keittiöhöyryä ja käryä on runsaasti.

0 1

 Käyttöohjeet on tarkoitettu eri laitemalleille.

Tästä johtuen on mahdollista, että kaikki tässä kuvatut ominaisuudet ja varusteet eivät koske hankkimaasi laitetta.

1230

1230P

Valo Tuuletustehot

Valo

Tuuletustehot

Valo

Tuuletustehot

Intensiivi-

teho

Puhdistus ja hoito

LAITTEEN HOITOA KOSKEVA OHJE



Voit tilata laitteelle sopivia puhdistus- ja hoitoaineita huoltopalvelusta puhelimitse (katso ulostaitettava sivu).

Laitteen pinnat

HUOMAUTUS: Huomioi takuumääräykset

oheisessa huoltovihkossa.

 Laitteen pinta ja ohjauspaneeli

naarmuuntuvat helposti. Muista sen vuoksi noudattaa seuraavia puhdistusohjeita:

– Vältä liesituulettimen puhdistamista kuivilla

liinoilla, naarmuttavilla sienillä, hankaavilla

menetelmillä ja hiekka-, sooda-, happo-,

kloridipitoisilla tai muilla syövyttävillä

puhdistusaineilla. – Puhdista laitteen pinnat ja ohjauspaneeli

pehmeällä, kostealla siivouspyyhkeellä,

käsinpesuun tarkoitetulla astianpesuaineella

tai miedolla ikkunanpesuaineella. – Älä hankaa kuivunutta likaa pois, vaan liota

se pois pehmeällä ja kostealla

siivouspyyhkeellä. – Puhdista varovasti ohjauspaneelin alue.

Elektroniikan sisään ei saa päästä kosteutta. HUOMAUTUS: Puhdista teräspinnat

hiontajälkien suuntaan! Älä puhdista ohjauspaneelin painikkeita ruostumattomalle teräkselle tarkoitetuilla puhdistusaineilla!

Metalliset rasvasuodattimet



Metalliset rasvasuodattimet keräävät

keittiöhöyryn rasvan.

 Suodattimet ovat vaikeasti syttyvää metallia.

 PALOVAARA

Syttymisvaara kasvaa, mitä enemmän rasva kyllästää suodattimia. Myös liesituulettimen toiminta saattaa tällöin heikentyä.

 Vaihda metalliset rasvasuodattimet ajoissa,

niin vältyt palovaaralta.

 Kun puhdistat rasvasuodattimet, pyyhi

samalla kerääntynyt rasva pois kostealla liinalla tuulettimen rungon osista, jotka on muutoin hankala puhdistaa.

Metallisten rasvasuodattimien puhdistus ...

 Puhdista normaalikäytössä (päivittäin 1- 2

tuntia) metalliset rasvasuodattimet kerran kuukaudessa.

... astianpesukoneessa

 Voit pestä metalliset rasvasuodattimet

astianpesukoneessa. Suodattimien väri saattaa tällöin vähän muuttua. Se ei kuitenkaan vaikuta rasvasuodattimien toimintaan.

 Aseta suodattimet väljästi

astianpesukoneeseen. Ne eivät saa jäädä puristuksiin.

HUOMAUTUS: Erittäin rasvaisia metallisia rasvasuodattimia ei saa pestä yhdessä astioiden kanssa.

... käsin

 Kun puhdistat rasvasuodattimet käsin, liota

niitä ensin kuumassa pesuliuoksessa. Harjaa ne sitten puhtaaksi, huuhtele hyvin ja anna valua kuivaksi.



Älä käytä voimakkaita, happamia tai

emäksisiä pesuaineita.



Jos lika on erittäin pinttynyttä, käytä puhdistukseen rasvaa irrottavaa erikoisspraytä. Voit tilata tuotetta huoltopalvelusta.

Rasvasuodattimien irrotus ja kiinnitys

 Aktiivihiilisuodatin sitoo hajuaineet ja

kosteuden, kun liesituuletin toimii huoneilmaan palauttavana.

Aktiivihiilisuodattimen kiinnitys ja irrotus

1. Irrota rasvasuodattimet (katso Metallisten

rasvasuodattimien irrotus ja kiinnitys).

2. Aseta aktiivihiilisuodatin paikalleen.

3. Lukitse kiinnike.

4. Kiinnitä rasvasuodattimet takaisin

paikoilleen (katso Metallisten

rasvasuodattimien irrotus ja kiinnitys).

Aktiivihiilisuodattimen vaihto

 Vaihda normaalikäytössä (päivittäin 1- 2

tuntia) aktiivihiilisuodatin kaksi kertaa vuodessa.

 Aktiivihiilisuodattimia saat

kodinkoneliikkeistä tai huoltopalvelusta (katso Lisävarusteet). Käytä vain alkuperäisiä suodattimia.

 Aktiivihiilisuodattimissa ei ole ympäristölle

vaarallisia aineita. Voit hävittää ne muiden talousjätteiden mukana.

 Lue ennen rasvasuodattimien irrotusta ja

kiinnitystä kappaleessa ”Turvallisuusohjeet” annetut ohjeet ja varoitukset ja noudata niitä!

Metallisten rasvasuodattimien irrotus ja kiinnitys

1. Avaa lukitus ja irrota rasvasuodattimet.

Pidä samalla toisella kädellä kiinni rasvasuodattimien pohjasta.

(laitteet, joissa on reunasuodattimet)

2. Puhdista rasvasuodattimet.

3. Kiinnitä puhtaat rasvasuodattimet takaisin

paikoilleen.

Lamppujen vaihto

Hehkulamppujen vaihto

1. Nosta vähän lampun suojusta.

2. Työnnä lampun suojus laitteen

keskikohtaan.

3. Vaihda viallisen lampun tilalle uusi,

tyypiltään ja teholtaan samanlainen lamppu

(katso tyyppikilpi).

4. Kiinnitä lampun suojus takaisin paikalleen.

5. Kytke virta taas päälle asettamalla

pistotulppa pistorasiaan tai kiinnittämällä

sulake tai kytkemällä sitä vastaava

automaattisulake päälle. HUOMAUTUS: Jos valaistus ei toimi, tarkista,

onko lamput kiinnitetty oikein.

 Vaihda viallisten lamppujen tilalle heti

uudet, jotta jäljellä olevat lamput eivät ylikuormitu.

 Lue ennen lamppujen vaihtamista

kappaleessa ”Turvallisuusohjeet” annetut ohjeet ja varoitukset ja noudata niitä!

 Lamppujen vaihto-ohjeet on tarkoitettu eri

laitemalleille. HUOMAUTUS: Huomioi takuumääräykset

oheisessa huoltovihkossa.

Halogeenilamppujen vaihto

Halogeenilamput tulevat hyvin kuumiksi käytön aikana. Vaikka virta on katkaistu, kestää jonkin aikaa, ennen kuin lamput jäähtyvät varo ettet polta itseäsi!

 Varmista, että halogeenilamput ovat

jäähtyneet ennen niiden vaihtamista.

1. Poista lampunrengas varovasti

tarkoitukseen sopivalla työkalulla.

2. Vaihda viallisen lampun tilalle uusi,

tyypiltään ja teholtaan samanlainen lamppu (katso tyyppikilpi).

HUOMAUTUS: Kun kiinnität halogeenilamppuja, älä koske lampun lasikupuun. Kiinnitä lamppu puhdasta liinaa käyttäen.

3. Kiinnitä lampun suojus takaisin paikalleen.

4. Kytke virta taas päälle asettamalla

pistotulppa pistorasiaan tai kiinnittämällä sulake tai kytkemällä sitä vastaava automaattisulake päälle.

 Lue ennen asennusta kappaleessa

”Turvallisuusohjeet” annetut ohjeet ja varoitukset ja noudata niitä!

Toiminta hormiliitäntäisenä

 Poistoilma johdetaan ylös

ilmanvaihtohormin kautta tai suoraan ulkoilmaan ulkoseinän läpi.

HUOMAUTUS: Poistoilmaa ei saa johtaa toiminnassa olevaan savukanavaan tai ilmanvaihtohormiin eikä hormiin, joka on tarkoitettu tulisijojen sijoitushuoneiden ilmanvaihtoon.

 Mikäli poistoilma johdetaan savukanavaan

tai hormiin, joka ei ole käytössä, on siihen saatava lupa paikalliselta nuohoojalta.

 Kun poistoilma johdetaan ulos, on

noudatettava paikallisten viranomaisten määräyksiä.

 Jos poistoilma johdetaan ulos ulkoseinän

läpi, tulee käyttää teleskooppiliitosta.

Liesituulettimen teho on optimaalinen, kun:

– poistoputki on lyhyt ja suora ja – putken halkaisija on mahdollisimman suuri.

 Jos putkimutkia on käytettävä, niin kaarien

tulee olla mahdollisimman loivat. HUOMAUTUS: Jos käytetään pitkiä,

karkeapintaisia poistoilmaputkia, paljon mutkia tai halkaisijaltaan pieniä putkia (alle 150 mm), ei tuuletusteho ole enää paras mahdollinen ja samalla melu lisääntyy.

 Poistoilman johtamiseen saa käyttää vain

putkia tai letkuja, jotka ovat palamatonta materiaalia.

 FLiesituulettimen valmistaja ei ole vastuussa

putkiosuuden suunnittelusta ja toteuttamisesta aiheutuvista reklamaatioista.

Hormiliitäntä



Poistoilmaputken halkaisija ei saa pienempi kuin 150 mm.

 Pyöreät poistoilmaputket:

Suositeltava sisähalkaisija on 150 mm,

vähintään kuitenkin 120 mm.

 Litteiden poistoilmakanavien sisäpinta-

alan tulee olla yhtä suuri kuin pyöreiden

poistoilmaputkien. Niissä ei saa olla jyrkkiä

käännöksiä..

Ø 150 mm n. 177 cm

Ø 120 mm n. 113 cm

 Jos poistoilmaputken halkaisija on

erilainen:

Käytä tiivistenauhaa.

Poistoilmaputken ø 150 mm liitäntä (suosituskoko)

 Kiinnitä poistoilmaputki

suoraan asennuskaulukseen ja tiivistä sopivaa menetelmää käyttäen. Jos putki on alumiinia, varmista ennen asennusta että liitäntäalue on sileä.

Poistoilmaputken ø 120 mm liitäntä

 Kiinnitä supistuskappale

suoraan asennuskaulukseen.

 Kiinnitä poistoilmaputki

supistuskappaleeseen.

 Tiivistä molemmat

liitoskohdat sopivaa menetelmää käyttäen.

Asennusohjeet

Kun liitäntä on puolikiinteä

 Asennuksen suojana tulee olla riittävän

tehokas johdonsuojakatkaisija tai sulake.

Sähkötiedot

Vaadittavat liitäntätiedot löytyvät rasvasuodattimien irrottamisen jälkeen laitteen sisäpuolelle kiinnitetystä tyyppikilvestä.

Liitäntäjohdon pituus: n. 1,30 m.

Tämä liesituuletin on radiohäiriösuojattu EYmääräysten mukaisesti.

SÄHKÖLIITÄNTÄ



Lue ennen sähköliitännän tekemistä kappaleessa ”Turvallisuusohjeet” annetut ohjeet ja varoitukset ja noudata niitä!

 Liesituulettimen sähköliitännän saa tehdä

vain asennusoikeudet omaava sähköasentaja, joka tuntee paikallisen sähkölaitoksen määräykset.

 LOUKKAANTUMISVAARA

Jos liesituulettimen liitäntäjohto vioittuu, sen saa turvallisuussyistä vaihtaa vain valmistaja, valtuutettu huoltoliike tai vastaavat asennusoikeudet omaava henkilö.

 Liesituulettimen saa liittää vain määräysten

mukaisesti asennettuun suojakosketuspistorasiaan.

 Kiinnitä suojakosketuspistorasia mikäli

mahdollista heti hormisuojuksen taakse. – Suojakosketinpistorasia tulee liittää

sähköverkkoon oman virtapiirin kautta. – Jos suojakosketinpistorasiaan ei

liesituulettimen asennuksen jälkeen enää

pääse käsiksi, tulee asennuspaikka suojata

riittävän tehokkaalla

johdonsuojakatkaisijalla tai sulakkeella

kuten puolikiinteässä sähköliitännässä.

Asennusohjeet

Asennus

Liesituuletin on tarkoitettu asennettavaksi

seinään.



Ota huomioon mahdollisesti kiinnitettävät

lisävarusteet.

 Ota huomioon, keittotason ja

liesituulettimen välinen minimietäisyys (katso ”Turvallisuusohjeet”)!

 Varo vahingoittamasta arkoja pintoja!

Seinän alkuvalmistelut

 LOUKKAANTUMISVAARA,

ESINEVAHINKOJEN VAARA

Tarkista ennen kiinnitysreikien poraamista asennuskohteessa mahdollisesti olevien sähköjohtojen, putkien tms. sijainti.

 Seinän tulee olla tasainen ja pystysuora.  Oheiset ruuvit ja tulpat on tarkoitettu

massiiviselle tiiliseinälle. Jos seinärakenne on muuta materiaalia (esim. Rigips-levy, kevytbetoni, Poroton-kennotiili), käytä siihen soveltuvia kiinnitystarvikkeita. Varmista, että seinä kestää liesituulettimen painon.



Varmista, että porausten syvyys vastaa

ruuvien pituutta.



Varmista, että kiinnitystulpat on kiinnitetty

kunnolla.

Max. paino (kg): 40

Pidätetään oikeudet rakennemuutoksiin teknisen tuotekehittelyn puitteissa.

Asennuksen alkuvalmistelut

1. Merkitse seinään keskiviiva katosta

liesituulettimen alareunaan.

2. Merkitse ruuvien paikat laitteen mukana

tulevan asennusmallin avulla ja kiinnitysalueen ääriviivat, jotta ripustaminen on helpompaa. Asennusmallin alareuna vastaa liesituulettimen alareunaa.

3. Poraa 2 reikää liesituulettimen kannatinta ja

2 reikää hormisuojuksen kulmarautoja varten ø 8 mm ja paina tulpat reikiin niin, että ne ovat samassa linjassa seinän kanssa.

4. Kiinnitä hormisuojuksen kulmaraudat

ruuveilla.

5. Kiinnitä liesituulettimen kannattimet ruuveilla: käsikireys, max. 3 Nm. Varmista, että aluslevyt ja kannattimet ovat oikeassa asennossa!

Asennus

Ripustus ja suoristus

1. Irrota liesituulettimen suojakalvo ensin

takaa ja asennuksen jälkeen kokonaan.

2. Ripusta liesituuletin paikalleen niin, että se

lukittuu kunnolla kiinni kannattimien taakse

Ⓐ.

3. Suorista liesituuletin vaakatasossa

kääntämällä kannattimia.

Tarvittaessa liesituuletinta voi siirtää oikealle

tai vasemmalle

Ⓑ.

Varmuusruuvit ja suojatulpat

1. Merkitse varmuusruuvien reikien paikat.

Nosta liesituuletin alas, poraa varmuusruuvien reiät ja paina tulpat kiinni reikiin niin, että ne ovat samassa linjassa seinän kanssa.

2. Ripusta liesituuletin paikalleen ja kierrä

varmuusruuvit kiinni.

3. Paina suojatulpat paikoilleen kannattimiin

nuoli ylöspäin niin, että ne napsahtavat kuuluvasti kiinni

Ⓒ.

 LOUKKAANTUMISVAARA

Muista tarkistaa, että kaikki varmuusruuvit ja suojatulpat ovat tiukasti paikoillaan!

4. Tee hormiliitäntä (katso ”Hormiliitäntä”).

5. Tee sähköliitäntä (katso ”Sähköliitäntä”).

Suojatulppien irrotus

 Irrota kannattimien suojatulpat tarkoitukseen

sopivalla työkalulla, esim. uraruuvitaltalla.

4. Aseta hormisuojukset paikoilleen

liesituulettimeen, työnnä sisempi hormisuojus ylöspäin ja ripusta se kulmarautojen varaan vasemmalla ja oikealla puolella.

5. Kiinnitä 2 ruuvilla sisempi hormisuojus

sivuista kiinni kulmarautoihin.

Hormisuojusten asennus

 LOUKKAANTUMISVAARA

Hormisuojukset voivat olla sisäpuolelta teräväreunaiset. Käytä asennettaessa suojakäsineitä.

1. Irrota hormisuojukset toisistaan poistamalla

tarranauha.

2. Irrota suojakalvo molemmista

hormisuojuksista.

3. Työnnä hormisuojukset kiinni toisiinsa. HUOMAUTUS: Varo, ettei pinta naarmuunnu.

Aseta esim. asennusmalli suojaksi ulomman hormisuojuksen reunan päälle!



Huomioi ilmanvaihtoaukkojen paikka

hormisuojuksessa! – Hormiliitäntä: Sisemmän hormisuojuksen

ilmanvaihtoaukot alas.

– Huoneilmaan palauttava: Sisemmän

hormisuojuksen ilmanvaihtoaukot ylös.

Asennus

Indhold

Generelle informationer ..................................................................................... 49

Henvisninger til miljøbeskyttelsen ........................................................................................................... 49

Før første brug ....................................................................................................................................................... 49

Sikkerhedsoplysninger ....................................................................................... 50

Anvendelsesformål ............................................................................................................................................. 50

Teknisk sikkerhed ................................................................................................................................................. 50

Specielle henvisninger vedr. gaskogeapparater .............................................................................. 51

Korrekt brug ............................................................................................................................................................ 52

Korrekt montering .............................................................................................................................................. 52

Funktioner ............................................................................................................. 53

Aftræk ......................................................................................................................................................................... 53

Cirkulation ................................................................................................................................................................ 53

Betjening ................................................................................................................ 54

Rengøring og vedligeholdelse .......................................................................... 55

Udtagning og isætning af fedtltrene ............................................................. 56

Udtagning og isætning af metalfedtltrene ......................................................................................56

Isætning og udtagning af aktivltrene .................................................................................................. 56

Udskiftning af lamperne ..................................................................................... 57

Monteringsforskrifter .......................................................................................... 58

Rørforbindelse ....................................................................................................................................................... 58

Elektrisk tilslutning .............................................................................................................................................. 59

Montering .............................................................................................................. 60

Monteringsforberedelser ................................................................................................................................ 60

Ophængning og justering ............................................................................................................................. 61

Montering af aftræksbeklædningerne ................................................................................................... 62

E-nr. FD

FØR FØRSTE BRUG

HENVISNING: Denne brugsvejledning gælder

for ere modeller. Det kan være, at specielle udstyrsdetaljer er beskrevet, som ikke ndes på din emhætte.

Du skal have læst brugsvejledningen grundigt igennem, før du tager emhætten i brug.

Den indeholder vigtige oplysninger om sikkerhed, brug og pleje.

Opbevar brugs- og monteringsvejledningen et sikkert sted og giv den videre til en evt. senere ejer.

HENVISNINGER TIL MILJØBESKYTTELSEN

Bortskaelse af transportemballagen

Produktet har været eektivt emballeret under transporten. Alle benyttede materialer er miljøvenlige og egnet til genbrug. Brug genbrugsordningerne for emballage og udtjente apparater og vær med til at skåne miljøet.

Emballagedele kan være farlige for børn. Opbevar derfor disse uden for børns rækkevidde.

Bortskaelse af det gamle apparat

Gamle apparater er ikke værdiløst aald. Sørg for at gøre det gamle apparat ubrugeligt, og kontakt dit genbrugscenter, før det gamle apparat smides ud.

Dette apparat er mærket iht. bestemmelserne i det europæiske direktiv 2002/96/EF om aald af elektrisk og elektronisk udstyr (waste electrical and electronic equipment – WEEE). Direktivet indeholder bestemmelser mht. retur og brug af gammelt elektrisk og elektronisk udstyr, der gælder i hele EU-området.

Før du bortskaer apparatet, skal du sørge for at gøre det ubrugeligt.

Smid under ingen omstændigheder det gamle apparat ud sammen med restaaldet!

Brug genbrugsordningerne for emballage og ældre apparater og vær med til at skåne miljøet. Er der tvivl om ordningerne og hvor genbrugspladserne er placeret, kan kommunen kontaktes.

Sørg for, at det gamle apparat opbevares utilgængeligt for børn, indtil det bortskaes.

Fejl

Kontakt venligst kundeservice, hvis du har spørgsmål eller der opstår fejl.

(se fortegnelse over kundeservicer). Husk at informere kundeservice om:

Numrene ndes på typeskiltet på indersiden af emhætten og kan ses, når fedtltrene tages af. Notér numrene i de øverste felter.

Generelle informationer

)

Anvendelsesformål



Denne emhætte er i overensstemmelse med de foreskrevede sikkerhedsbestemmelser. Forkert brug kan føre til skader på personer eller ting.

 Emhætten må kun bruges i husholdningen.

Fabrikanten hæfter ikke for skader, der er skyldes uhensigtsmæssig anvendelse eller forkert betjening.

 Fabrikanten kan ikke gøres ansvarlig for

skader, der skyldes en manglende overholdelse af sikkerhedsoplysningerne.

 FARE FOR KVÆSTELSER

Hold børn borte fra emhætten. Voksne og børn må aldrig bruge emhætten uden opsyn,

– hvis de fysisk eller psykisk ikke er i stand til

det, – eller hvis de ikke råder over den nødvendige

viden og erfaring mht. rigtig og sikker

betjening af emhætten.

Teknisk sikkerhed

 Emhætten har forladt fabrikken i korrekt

tilstand. Kontroller alligevel emhætten for synlige skader, før den monteres. Emhætten må ikke tages i brug, hvis den er beskadiget!

 Hvis tilslutningsledningen til emhætten er

beskadiget, skal den udskiftes af fabrikanten, fabrikantens kundeservice eller lignende, kvaliceret person for at undgå fare.

 Montering (inkl. elektrisk tilslutning),

vedligeholdelse eller reparation af emhætten må kun gennemføres af en fagmand. I hvert fald skal emhætten gøres strømløs ved at trække netstikket ud eller frakoble sikringen!

 Sikkerhedsoplysninger

 Fagligt ukorrekt montering, vedligeholdelse

eller reparation kan udsætte brugeren for stor fare, som fabrikanten ikke bærer ansvaret for.

 Ændringer på den elektriske eller mekaniske

opbygning er farlige og må ikke foretages! De kan også føre til fejlfunktioner på emhætten.

Samtidig drift af emhætten med et rumluftafhængigt ildsted



Rumluftafhængige ildsteder som f.eks. gas-, olie-, træ- eller kuldrevede varmeapparater, varmvandsboilere, kogesektioner eller bageovne, der henter forbrændingsluft fra opstillingsrummet og hvis røggasser føres ud i det fri gennem en skorsten.

 FARE FOR FORGIFTNING

Bruges emhætten samtidigt med et rumluftafhængigt ildsted, er der fare for forgiftning som følge af tilbagesugede forbrændingsgasser..

 Der er ingen fare på færde, hvis

undertrykket i opstillingsrummet, hvor ildstedet bender sig, ikke overskrider 4 Pa (0,04 mbar). Dette kan opnås ved at sørge for, at der i køkkenet ndes åbninger, der ikke kan lukkes som f.eks. i døre, vinduer, i forbindelse med murkasse til ny luft/brugt luft eller andre tekniske foranstaltninger, således at den luft, der skal bruges til forbrændingen, kan strømme ind.

 Der skal derfor altid sørges for tilstrækkelig

ny luft.



En murkasse til ny luft/brugt luft er ikke nok

til at sikre, at grænseværdien overholdes. HENVISNING: Når man overvejer, hvilke

forholdsregler, der skal tages, skal man tage ventilationssystemet i hele boligen i betragtning. Spørg skorstensfejeren om råd.

 Bruges emhætten udelukkende til

luftcirkulation, kan den bruges uden begrænsninger.

Specielle henvisninger vedr. gaskogeapparater



Monteres emhætten over gaskogeplader, skal de nationalt gældende lovbestemmelser (f.eks. i Tyskland: Tekniske regler gasinstallation TRGI) overholdes.

 De tilsvarende indbygningsforskrifter og

indbygningshenvisninger fra gaskogeapparatets fabrikant skal overholdes.

 Under monteringen skal man sørge for, at

kun en side af emhætten må bende sig ved siden af et skab eller en væg. Ellers er der fare for ophobet varmemængde. Afstanden til væggen eller skabet skal være mindst 50 mm.

 FARE FOR FORBRÆNDING

Brug ikke mere end to gaskogeplader ad gangen i max. 15 minutter ved højeste varmebelastning. Varmepåvirkningen er forbundet med fare for forbrænding, hvis husets overader berøres!

 Vær opmærksom på, at en stor brænder

med mere end 5 kW (wok) svarer til kapaciteten fra to gasbrændere.

 Emhætten kan beskadiges som følge af den

stærke varmepåvirkning.

 Brug aldrig en gaskogeplade, hvis er ikke

står kogeservice ovenpå. Indstil ammen på en sådan måde, at den ikke rager ud over kogeservicet.

 Sikkerhedsoplysninger

Korrekt brug



Rengør emhætten omhyggeligt, før den

tages i brug første gang.

 Emhætten skal gøres strømløs ved at

trække stikket ud eller frakoble sikringen, før den rengøres og plejes.

 Lamper (især halogenlamper) bliver meget

varme, når de er i brug. Også nogen tid efter de er slukket er der fare for forbrænding!

 Emhætten skal gøres strømløs og lamperne

skal være afkølet, før lamperne skiftes!

 Brug kun emhætten med isatte lamper.  Tænd altid for emhætten, når en kogeplade

er i brug. Er emhætten ikke tændt, kan der dannes kondensvand. Derved kan der opstå korrosionsskader på emhætten.

 Stil ikke genstande

fra på emhætten.

 BRANDFARE

Flamber ikke under emhætten og arbejd ikke med åben ild. Den tændte emhætte trækker ilden ind i lteret. Aejringer i fedtlteret er forbundet med brandfare!



Hold øje med gryder, pander og frituregryder/friturekogere, hvis der laves mad med olie og fedt (f.eks. pommes frites). Overophedet fedt eller olie kan let antændes!



Regelmæssig rengøring af fedtltrene og rettidig skift af aktivlteret er med til at forebygge brandfare.

 Brug aldrig emhætten uden fedtlter.

Korrekt montering



Overhold fabrikantens oplysninger mht. kogeapparatet, om det er muligt at bruge emhætten ovenover.

 Har fabrikanten af kogeapparatet ikke

angivet nogle større sikkerhedsafstande, gælder en mindste afstand

– mellem el-kogeplader og underkant på

emhætte på

550 mm, Fig. 1.

– mellem gas-kogeplader (overkant

grydestativ) og underkant på emhætte på

650 mm, Fig. 1.

 Bruges forskellige kogeapparater, gælder

den største afstand, der er angivet.

 Bredden på emhætten skal svare til

bredden på kogestedet.

 Det er ikke tilladt at montere emhætten

over et ildsted til faste brændstoer, fra hvilke der kan udgå en brandfare (f.eks. gnister), med mindre ildstedet har et lukket, ikke aftageligt dæksel, og med mindre de forskrifter, som gælder i Danmark, overholdes. Denne restriktion gælder ikke for gas-komfurer og nedsænkende kogeplader med gas.

 For at undgå skader på kogestedet skal

dette være tildækket, når emhætten monteres.

 Sikkerhedsoplysninger

Funktioner

Emhættens mål brugt luft

Emhættens mål ny luft (cirkulation)

min. 126

min. 450

min. 400

min. 580 max 1.030

min. 126

min. 450

min. 580 max 1.030



Emhætten kan bruges som aftræk og til

cirkulation.

Aftræk

Den opsugede luft renses i fedtltrene og ledes ud i det fri gennem et rørsystem.

Cirkulation

Den opsugede luft renses i fedtltrene og et aktivlter og ledes tilbage i køkkenet igen.

Aktivlteret skal være monteret for at binde køkkendunsten i forbindelse med luftcirkulation (se ”Demontering og montering af fedtltrene”).

Hele monteringssættet samt reserveltrene kan købes i faghandlen, hos kundeservice eller i online-shoppen. Tilbehørs-nummeret ndes bag i brugsvejledningen.

Betjening

HENVISNING: Det anbefales at tænde for ven-

tilatoren, så snart madlavningen startes, og først at slukke for den igen et par minutter, efter at madlavningen er færdig. På den måde ernes køkkendunsten bedst.

Tænd for ventilatoren og indstil ventilatortrinnene

 Tryk på tasten 1. Er køkkendunsten lidt

stærkere, stilles den på trin 2 eller 3.

Sluk for ventilatoren

 Tryk på tasten 0.

Belysning

 Belysningen kan tændes eller slukkes

afhængigt af ventilatoren.

Til emhætter med intensivt trin

I det intensive trin P nås den højeste ydelse. Det kan bruges til forbigående kraftig dunst- og lugtudvikling.

0 1

 Beskrivelsen af betjeningen gælder for ere

modeller. Det kan være, at specielle udstyrsdetaljer er beskrevet, som ikke ndes på din emhætte.

1230

1230P

Lys Ventilatortrin

Lys

Ventilatortrin

Lys

Ventilatortrin

Intensivt

trin

Rengøring og vedligeholdelse

TIPS MHT. VEDLIGEHOLDELSE



Egnede rengørings- og vedligeholdelsesmidler til din emhætte fås via hotlinen eller i online-shoppen (se foldeside).

Emhættens overader

HENVISNING: Læs og overhold garanti-

bestemmelserne i vedlagte servicehæfte.

 Emhættens overader og

betjeningselementerne er sarte, undgå ridser. Overhold derfor følgende rengøringstips:

– Undgå at rengøre emhætten med tørre

klude, ridsende svampe, skuremiddel samt

sand-, soda-, syre-, chloridholdige eller

andre skrappe rengøringsmidler. – Rengør kun emhættens overader og

betjeningselementer med en blød, fugtig

klud, opvaskemiddel eller mildt

vinduesrens. – Forsøg ikke at kradse fastbrandt snavs væk,

men opblød det med en fugtig klud og

opvaskemiddel. – Rengør forsigtigt i området omkring

betjeningselementerne for at undgå, at

fugtighed trænger ind i de elektroniske

dele. HENVISNING: Rengør kun overader af rustfrit

stål i sliberetning! Brug ikke stålrens til betjeningstasterne!

Metal-fedtltre



De indsatte metal-fedtltre optager de

fedtede bestanddele fra køkkendunsten.

 Filtermåtterne består af metal, der ikke kan

gå ild i.

 BRANDFARE

Når ltrene fyldes mere og mere med fedtholdige reststoer, bliver de mere brændbare. Desuden kan emhættens funktion forringes.

 Rettidig rengøring af metal-fedtltrene er

med til at forebygge brandfaren.

 Når fedtltrene rengøres, rengøres også de

tilgængelige dele på huset for gammel fedt med en fugtig klud.

Rengøring af metal-fedtltrene ...

 Ved normal brug (1 til 2 timer hver dag) skal

metal-fedtltrene rengøres 1 x om måneden.

... i opvaskemaskinen

 Metal-fedtltrene kan vaskes af i

opvaskemaskinen. I denne forbindelse kan der opstå lette misfarvninger, disse har dog ingen indydelse på fedtltrenes funktion.

 Filtrene skal ligge løst i opvaskemaskinen.

De må ikke være klemt inde. HENVISNING: Helt fyldte metal-fedtltre må

ikke vaskes af sammen med andet køkkengrej.

... i hånden

 Vaskes fedtltrene af i hånden, skal

fedtltrene lægges i blød i meget varmt opvaskevand, hvorefter de børstes af og skylles godt af, til sidst skal de dryppe af.



Brug ikke skrappe, syre- eller ludholdige

rengøringsmidler.



Til ernelse af fastsiddende snavs anbefales det at bruge en speciel fedtopløsende spray. Denne kan bestilles i online-shoppen.

Udtagning og isætning af fedtfiltrene

 Aktivltrene binder køkkendunsten ved

cirkulation.

Isætning og udtagning af aktivltrene

1. Tag fedtltrene ud (se udtagning og

isætning af metal-fedtltrene).

2. Sæt aktiv-lteret på plads.

3. Tryk snippen på plads.

4. Sæt fedtltrene på plads igen (se udtagning

og isætning af metal-fedtltrene).

Udskiftning af aktiv-lteret

 Ved normal brug (1 til 2 timer hver dag) skal

aktivltrene skiftes ca. 2 x om året.



Aktivkullteret kan købes i faghandlen, hos kundeservice eller i online-shoppen (se specialtilbehør). Brug kun originale ltre.

 Aktiv-ltre indeholder ingen skadelige

stoer. De kan smides ud sammen med det almindelige husholdningsaald.

 Læs og overhold ubetinget henvisningerne

og advarslerne i kapitlet ”Sikkerhedsoplysninger”, før fedtltrene tages ud og sættes på plads igen!

Udtagning og isætning af metalfedtltrene

1. Åbn låsen og klap fedtltrene ned.

Grib fat under fedtltrene med den anden hånd.

(på modeller med kantopsugning)

2. Rengør fedtltrene.

3. Sæt de rengjorte fedtltre på plads igen.

Udskiftning af lamperne

Udskiftning af pærerne

1. Løft lampeglasset en smule.

2. Skub lampeglasset hen mod emhættens

midte.

3. Erstat den defekte lampe med en ny af

samme type og samme eekt (se typeskilt).

4. Sæt lampeglasset i igen.

5. Tilslut strømforsyningen ved at sætte stikket

i eller tænde for sikringen. HENVISNING: Fungerer belysningen ikke, skal

det kontrolleres, om lamperne er sat rigtigt i.

 Defekte lamper skal udskiftes med det

samme for at undgå en overbelastning af de øvrige lamper.

 Læs og overhold ubetinget henvisningerne

og advarslerne i kapitlet ”Sikkerhedsoplysninger”, før lamperne skiftes!

 Beskrivelsen til lampeskiftet gælder for ere

modeller. HENVISNING: Læs og overhold garantibes-

temmelserne i vedlagte servicehæfte.

Udskiftning af halogenlamperne

Halogenlamperne bliver meget varme, når de er i brug. Også nogen tid efter de er slukket er der fare for forbrænding!

 Halogenlamperne skal være fuldstændigt

afkølet, før de skiftes.

1. Fjern lamperingen forsigtigt med et egnet

værktøj.

2. Erstat den defekte lampe med en ny af

samme type og samme eekt (se typeskilt).

HENVISNING: Halogenlampernes glaskolbe må ikke berøres, når de sættes i. Brug derfor en ren klud til isætning af lyskilden.

3. Sæt lampeglasset i igen.

4. Tilslut strømforsyningen ved at sætte stikket

i eller tænde for sikringen.

 Læs og overhold ubetinget henvisningerne

og advarslerne i kapitlet ”Sikkerhedsoplysninger” før monteringen!

Aftræk

 Den brugte luft ledes væk gennem en

luftskakt opad eller direkte ud gennem ydermuren.

HENVISNING: Den brugte luft, der går bort, må hverken ledes ud i en røg- eller røggaskamin, der er i funktion eller i en skakt, der benyttes til udluftning af rum, hvor der ndes ildsteder.

 Ledes den brugte luft ind i en røg- eller

røggasskorsten, der er ude af drift, skal gældende forskrifter, der er fastlagt af de lokale myndigheder og som ndes i loven, overholdes.

 Brugt luft skal ledes ud iht. gældende

forskrifter, der er fastlagt af de lokale myndigheder og som ndes i loven.

 Ledes den gamle luft gennem den

udvendige væg, bør der anvendes en teleskop-murkasse.

Emhætten når sin højeste ydelse:

– med et kort, lige aftræksrør og – en så stor rørdiameter som mulig.

 Kan rørbøjninger ikke undgås, skal der

vælges så store radier som muligt. HENVISNING: Brug af lange, rå aftræksrør,

mange bøjede rør eller rørdiametre under 150 mm fører til en afvigelse fra den optimale luftkapacitet; desuden øges støjen.

 Aftræksrøret må kun bestå af rør eller

slanger af ikke brændbart materiale.



Emhættefabrikanten fraskriver sig ansvaret for reklamationer, der skyldes planlægning og udførelse af rørforbindelsen.

Rørforbindelse



Diameteren på aftræksrørene må ikke

underskride 150 mm.

 Runde rør:

Vi anbefaler en indvendig diameter på 150 mm, dog mindst 120 mm.

 Flade kanaler skal have et jævnt indvendigt

tværsnit som runde rør. De bør ikke have skarpe kanter. Ø 150 mm ca. 177 cm

Ø 120 mm ca. 113 cm

 Drejer det sig om andre rørdiametre:

Sættes et tætningsbånd i.

Tilslutning aftræksrør Ø 150 mm (anbefalet størrelse)

 Fastgør aftræksrøret direkte

på luftstudsen og tætne det korrekt. Bruges et aluminiumsrør, glattes tilslutningsområdet forinden.

Tilslutning aftræksrør Ø 120 mm

 Fastgør reduktionsstudsen

direkte på luftstudsen.

 Fastgør aftræksrøret på

reduktionsstudsen.

 Tætne de to

forbindelsessteder rigtigt.

Monteringsforskrifter

Hvis en fast tilslutning er nødvendig

 Til installationen skal der bruges en

skilleanordning. Som skilleanordning gælder kontakter med en kontaktåbning på mere end 3 mm og udkobling af alle poler. Dertil hører ledningssikrings-kontakter, sikringer og kontaktorer.

Elektriske data

De nødvendige tilslutningsdata ndes på typeskiltet inde i emhætten (forinden ernes fedtltrene).

Længde på tilslutningsledning: ca. 1,30 m.

Denne emhætte er i overensstemmelse med gældende EF-bestemmelser om radiostøjdæmpning.

ELEKTRISK TILSLUTNING



Læs og overhold ubetinget henvisningerne og advarslerne i kapitlet ”Sikkerhedsoplysninger” før den elekriske tilslutning!

 Emhætten må kun tilsluttes af en

kvaliceret elektroinstallatør, der kender forskrifterne fra den ansvarlige elektricitetsforsyningsvirksomhed.

 FARE FOR KVÆSTELSER

Beskadiges emhættens tilslutningsledning, skal den erstattes af fabrikanten, dennes kundeservice eller en lignende kvaliceret person for at undgå fare.

 Emhætten må kun sluttes til en stikkontakt,

der er installeret efter de gældende bestemmelser.

 Stikkontakten skal helst anbringes direkte

bag ved aftræksbeklædningen. – Stikkontakten skal være tilsluttet via en

egen strømkreds. – Er stikkontakten ikke mere tilgængelig, når

emhætten er monteret, skal der være en

afbryderanordning lige som ved den faste

tilslutning.

Monteringsforskrifter

Montering

Emhætten er beregnet til montering på

væggen.



Tag under monteringen hensyn til, at der

evt. skal monteres specielle tilbehørsdele.

 Overhold den mindste afstand mellem

kogezone og emhætte (se ”Sikkerhedsoplysninger”)!

 Undgå beskadigelser af de sarte overader!

Forberedelse af væggen

 FARE FOR KVÆSTELSER,

FARE FOR TINGSKADER

Kontrollér monteringsstedet for skjulte elektriske ledninger eller andre installationsledninger, før borearbejdet påbegyndes.

 Væggen skal være lige og lodret.  De vedlagte skruer og dyvler er egnet til

massivt murværk. Anvend til andre vægkonstruktioner (f.eks. porebeton, poroton-mursten) de tilsvarende fastgørelsesmidler. Kontroller, at væggen har en tilstrækkelig bæreevne.



Sørg for, at borehullernes dybde svarer til

skruernes længde.



Sørg for, at dyvlerne sidder fast.

Max. vægt i kg: 40

Der forbeholdes ret til konstruktionsændringer inden for den tekniske udviklings rammer.

Monteringsforberedelser

1. Træk en miderlinje på væggen fra loftet

ned til underkanten på emhætten.

2. Opmærk skruepositionerne ved hjælp af

vedlagte skabelon og marker konturen for ihængningsområdet. Den nederste kant på skabelonen svarer til underkanten på emhætten.

3. Bor 2 huller til ophængning af emhætten

samt 2 huller til holdevinklerne til aftræksbeklædningen ⌀ 8 mm og tryk dyvlerne i, til de ugter med væggen.

4. Skru holdevinklen fast til

aftræksbeklædningen.

5. Skru ophængningerne i til emhætten: håndfast, max. 3 Nm.

Kontroller at spændeskiverne og ophængningerne sidder rigtigt!

Montering

Ophængning og justering

1. Fjern beskyttelsesfolien fra emhætten først

bagved og efter monteringen helt.

2. Hæng emhætten op, så den falder rigtigt i

hak i ophængningerne bagved

Ⓐ.

3. Indstil emhætten vandret ved at dreje på

ophængningerne. Emhætten kan forskydes til højre eller

venstre efter behov

Ⓑ.

Sikringsskruer og sikringskapper

1. Markér hullerne til sikkerhedsskruerne. Tag

emhætten ned, bor hullerne til sikkerhedsskruerne og tryk dyvlerne i, til de ugter med væggen.

2. Hæng emhætten på plads og drej

sikkerhedsskruerne rigtigt i.

3. Tryk sikkerhedskapperne fast på

ophængningerne med pilen opad, til de falder hørbart på plads

Ⓒ.

 FARE FOR KVÆSTELSER

Kontrollér ubetinget, at alle sikkerhedsskruer og sikkerhedskapperne er monteret fast!

4. Opret rørforbindelsen (se ”Rørforbindelse”).

5. Opret den elektriske forbindelse (se

”Elektrisk tilslutning”).

Demontering af sikkerhedskapperne

 Sikkerhedskapperne til ophængningerne

demonteres ved at erne dem med et egnet værktøj f.eks. en ad skruetrækker.

4. Anbring aftræksbeklædningerne på

emhætten, skyd den indvendige aftræksbeklædning opad og fastgør den til højre og venstre på holdevinklen.

5. Skru den indvendige aftræksbeklædning

fast på siden af holdevinklen med 2 skruer.

Montering af aftræksbeklædningerne

 FARE FOR KVÆSTELSER

De indvendige sider på aftræksbeklædningerne kan have skarpe kanter. Vi anbefaler, at der bæres beskyttelseshandsker under monteringsarbejdet.

1. Aftræksbeklædningerne skilles. Dette gøres

ved at fjerne tapen.

2. Beskyttelsesfoliet ernes fra

aftræksbeklædningerne.

3. Aftræksbeklædningerne skydes ind i

hinanden.

HENVISNING: Sørg for, at de ikke ridses, når de skubbes ind i hinanden (f.eks. ved at lægge monteringsskabelonen som beskyttelse hen over kanten på den udvendige aftræksbeklædning)!



Kontroller slidsernes position i

aftræksbeklædningen! – Aftræk: Slidserne på den indvendige

aftræksbeklædning vender nedad.

– Luftcirkulation: Slidserne på den

indvendige aftræksbeklædning vender opad.

Montering

LZ52250

LZ52350

LZ52450

669419

236

669659

321

669648

281

9000 403 039

Printed in Germany 1208 Es.

E-Mail: siemens-infoline@bshg.com Online-Shop: www.siemens-eshop.com

Siemens LC656BB30S, LC956BB30S, LC956WB30S, LC954BA20S, LC654BA20S User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
