Návod k použití

HB 230513S

Q4ACZM0171

Aby vaření bylo pro Vás stejným potěšením jako jídlo

přečtěte si, prosím, tento návod k použití. Pak můžete využít všechny technické přednosti Vašeho sporáku.

Získáte důležité informace k Vaší bezpečnosti. Seznámíte se s jednotlivými díly Vašeho nového sporáku. A krok za krokem Vám ukážeme jak jej budete nastavovat. Je to zcela jednoduché.

V tabulkách naleznete hodnoty nastavení a zásuvné výšky pro mnoho běžných pokrmů. Vše bylo testováno v našem studiu vaření.

A pokud se někdy vyskytne porucha – naleznete zde informace, jak odstraníte malé poruchy svépomocí.

Podrobný obsah Vám pomůže při rychlé orientaci v návodu k použití.

A nyní dobrou chuť.

Případné technické změny, tiskové chyby a odlišnosti ve vyobrazení jsou vyhrazeny bez upozornění. Aktuální návod najdete na webových stránkách www.siemens-spotrebice.cz

Obsah

Na co musíte dávat pozor . . . . . . . . . . . . . . . . . . 5

Před montáží . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Bezpečnostní pokyny . . . . . . . . . . . . . . . . . . . . . . . 5

Příčiny poškození . . . . . . . . . . . . . . . . . . . . . . . . . 6

Váše nová trouba . . . . . . . . . . . . . . . . . . . . . . . . . 7

Ovládací panel . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Volič funkcí . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Volič teploty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Zápustné knoflíky . . . . . . . . . . . . . . . . . . . . . . . . . 8

Ovládací tlačítka a displej . . . . . . . . . . . . . . . . . . . 8

Druhy ohřevu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Pečicí trouba a příslušenství . . . . . . . . . . . . . . . . . 10

Bezpečnostní pojistka dvířek . . . . . . . . . . . . . . . . . 13

Ventilátor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Před prvním použitím . . . . . . . . . . . . . . . . . . . . . 14

První zahřátí pečicí trouby . . . . . . . . . . . . . . . . . .14

Čištění příslušenství . . . . . . . . . . . . . . . . . . . . . . . 14

Nastavení pečicí trouby . . . . . . . . . . . . . . . . . . . . 15

Takto nastavíte . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Automatické vypnutí trouby . . . . . . . . . . . . . . . . . . 16

Automatické zapnutí a vypnutí trouby . . . . . . . . . . . 17

Rychloohřev . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Nastavení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Denní čas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Nastavení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Budík . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Nastavení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Základní nastavení . . . . . . . . . . . . . . . . . . . . . . . 21

Změna základních nastavení . . . . . . . . . . . . . . . . . 22

4 5

Dětská pojistka . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Údržba a čištění . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Vnější plochy spotřebiče . . . . . . . . . . . . . . . . . . . .23

Pečicí trouba . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Čištění skla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Čištění závěsných roštů . . . . . . . . . . . . . . . . . . . . . 28

Těsnění . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Příslušenství . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Co dělat v případě závady? . . . . . . . . . . . . . . . . . 30

Výměna žárovky na stropě pečicí trouby . . . . . . . . 30

Servisní služba . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Obal a dosloužilý spotřebič . . . . . . . . . . . . . . . . 31

Tabulky a tipy . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Koláče a pečivo . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Tipy k pečení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Maso, drůbež, ryby . . . . . . . . . . . . . . . . . . . . . . . . 37

Tipy pro pečení a grilování . . . . . . . . . . . . . . . . . . . 40

Nákypy, gratinované pokrmy, toasty . . . . . . . . . . . . 41

Hluboce zmrazené výrobky . . . . . . . . . . . . . . . . . . 41

Rozmrazování . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Sušení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Zavařování . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Tipy pro úsporu energie . . . . . . . . . . . . . . . . . . . . . 45

Acrylamidy v potravinách . . . . . . . . . . . . . . . . . . 45

Zkušební pokrmy . . . . . . . . . . . . . . . . . . . . . . . . . 46

Případné technické změny, tiskové chyby a odlišnosti ve vyobrazení jsou vyhrazeny bez upozornění.

Na co musíte dbát

Před montáží

Poškození během transportu

Elektrické připojení

Bezpečnostní pokyny

Pečlivě si přečtěte návod k použití. Pouze pak můžete spotřebič správně používat.

Návod k použití a montážní návod pečlivě uschovejte. Pokud spotřebič předáváte dalšímu uživateli, přiložte oba návody.

Zkontrolujte spotřebič po rozbalení. Pokud jste zjistili škody způsobené transportem, spotřebič nepřipojujte.

Připojení smí provést pouze koncesovaný odborník. Bude-li spotřebič poškozen kvůli nesprávnému připojení, nemáte nárok na záruku.

Spotřebič je určen výhradně k použití v domácnosti. Spotřebič používejte pouze k přípravě pokrmů. Otevřete opatrně dvířka pečicí trouby. Mohla by vytrysk-

nout horká pára.

Horké plochy

Otvírejte opatrně dvířka pečicí trouby. Mohla by vytrysknout horká pára.

Nikdy se nedotýkejte vnitřních stěn spotřebiče nebo topných těles. Nebezpečí popálenin! Udržujte děti z dosahu spotřebiče. V pečicí troubě neuchovávejte žádné hořlavé předměty. Nebezpečí požáru!

Děti

Dospělí a děti nesmějí bez dozoru provozovat spotřebič – když k tomu nemají tělesné nebo duševní dispozice

– nebo když jim ke správné a bezpečné obsluze chybí

znalosti a zkušenosti.

Nenechávejte děti hrát si se spotřebičem.

Děti smějí jídla připravovat jen tehdy, když jsou na to připraveny.Musejí umět spotřebič správně obsluhovat. Musejí rozumět nebezpečím, která jsou v návodu na použití uvedena. Na děti je nutné při použití spotřebiče dohlížet, aby si s ním nehrály.

Opravy

Příčiny poškození

Pečicí plech nebo alobal na dně trouby

Voda v troubě

Šťávy z ovoce

Otevřená dvířka trouby

Těsnicí plochy dvířek jsou velmi zašpiněné

Dvířka pečicí trouby

Transport spotřebiče

Neodborné opravy jsou nebezpečné. Nebezpečí úrazu el. proudem! Opravy smějí být provedeny pouze techniky autorizovaného servisu vyškolenými výrobcem.

Je-li spotřebič poškozený, odpojte ho od elektrické sítě. Kontaktujte autorizovaný servis.

Nedávejte na dno pečicí trouby žádný plech na pečení. Nevykládejte dno trouby alobalem. Může zde dojít k nahromadění tepla. Doby pro pečení pak již nesouhlasí a dojde k poškození smaltu.

Nelijte do horké pečicí trouby vodu. Může dojít k poškození smaltu.

Nepřeplňujte formu na pečení koláčů šťavnatým ovocem. Šťávy z ovoce, kapající z plechu, zanechávají skvrny, které nelze odstranit. Použijte raději hlubší univerzální pánev.

Troubu nechte vychladnout, pouze když je zavřená. Nepřivírejte nic do dvířek trouby. I kdyby byla dvířka trouby jen trochu pootevřená, mohl by se časem poškodit nábytek v okolí trouby.

Jsou-li těsnicí plochy dvířek velmi zašpiněné, dvířka se budou špatně dovírat, až bude trouba v provozu. Okolní nábytek by se mohl poškodit. Těsnicí plochy dvířek udržujte v čistotě.

Nesedejte si, ani nestoupejte na otevřená dvířka pečicí trouby.

Nenoste ani nedržte spotřebič za madlo dvířek. Madlo nevydrží váhu spotřebiče a může se odlomit.

Připojovací kabely elektrických spotřebičů nesmí být sevřeny horkými dvířky trouby. Mohlo by dojít k poškození izolace. Nebezpečí zkratu!

Postupujte opatrně u přípravy jídel s použitím vysokoprocentních alkoholických nápojů (např. koňak, rum).

Alkohol se při vysokých teplotách vypařuje. Za nepříznivých okolností může dojít ke vznícení par alkoholu v pečicí troubě.

Nebezpečí popálení! Používejte jen malé množství vysokoprocentních alkoho-

lických nápojů a otvírejte dvířka pečící trouby opatrně.

V této kapitole se seznámíte se svým novým spotřebičem, s obsluhou ovládacího panelu s ovládacími knoflíky a s ukazateli. Získáte informace o druzích ohřevu a o příslušenství.

Displej a ovládací tlačítka

Volič

teploty

Volič

funkcí

Ovládací panel

Váš nový sporák

Volič funkcí

Nastavení druhu ohřevu v troubě voličem funkcí.

Polohy:

Horní a dolní ohřev Horký vzduch* Dolní ohřev Cirkulační gril Vario – velkoplošný gril

Rychloohřev

* Druh ohřevu s nímž byla stanovena třída energetické

účinnosti podle EN 50304. Když nastavíte volič funkcí do požadované polohy, vnitřní

světlo trouby se rozsvítí.

Tlačítko Hodiny Nastavení denního času, doby

trvání tepelné přípravy a doby ukončení .

Tlačítko Klíč Zapnutí a vypnutí dětské pojistky.

Tlačítko Budík

K nastavení budíku.

Tlačítko Minus - Snížení nastavených hodnot.

Tlačítko Plus + Zvýšení nastavených hodnot.

Na displeji můžete sledovat nastavené hodnoty.

Volič teploty

Stupně grilu

Voličem teploty nastavíte teplotu nebo výkon grilu.

Teplota

50 – 270 rozsah teplot v °C

Gril

Stupně

•

slabý gril 1

••

střední gril 2

•••

silný gril 3

Kontrolka nad voličem teploty svítí, když pečicí trouba hřeje. V přestávkách ohřevu zhasne. Při grilování a rozmrazování symbol nesvítí.

Když připravujete pokrmy na velkoplošném grilu, nastavte výkon grilu pomocí voliče teploty.

Ovládací tlačítka a displej

Zápustné knoflíky

Otočné knoflíky jsou zápustné. K zapuštění a vysunutí je stiskněte. Volič funkcí můžete otáčet doprava nebo doleva, volič teploty jen doprava.

Horní a dolní ohřev

Žár působí zdola i shora rovnoměrně jak na maso, tak na pečivo. S tímto druhem ohřevu dosáhnete skvělého výsledku při přípravě třeného pečiva ve formě a nákypů. Také je vhodný pro pečení libových kousků hovězího, telecího a zvěřiny.

Druhy ohřevu

V pečicí troubě máte k dispozici různé druhy ohřevu. Tak můžete pro každý pokrm zvolit optimální způsob přípravy.

Horký vzduch

Ventilátor na zadní stěně trouby šíří v troubě žár topných těles stejnoměrně. S horkým vzduchem můžete současně péci na dvou úrovních koláče a pizzu. Listové těsto a placičky můžete péci současně na třech úrovních. Požadované teploty pečicí trouby jsou nižší než při dolním a horním ohřevu. Přídavné plechy obdržíte ve specializovaném obchodě. Horký vzduch je nejlepší volbou při sušení a rozmrazování.

Dolní ohřev

Dolní ohřev umožňuje dopečení nebo zhnědnutí pokrmů žárem zespodu. Je také vhodný pro zavařování.

Cirkulační gril

Grilovací topná tělesa a ventilátor se střídavě zapínají a vypínají. Při topné přestávce umožňuje ventilátor cirkulaci horkého vzduchu kolem pokrmů. Tím se maso dozlatova upeče ze všech stran.

Příslušenství může být do pečicí trouby zasunuto do 5 různých úrovní.

Příslušenství můžete do dvou třetin vytáhnout, aniž se překlopí. Tak lze jídla snadno vyjmout.

Pečicí trouba a příslušenství

Vario – velkoplošný gril

Celá plocha pod grilovacím tělesem se zahřívá. Můžete grilovat více steaků, párků, klobás, ryb nebo si opéct toasty.

Příslušenství můžete získat u servisní služby nebo ve specializovaných prodejnách.

Uveďte, prosím, číslo HZ.

Rošt HZ 334000

pro nádobí, koláčové formy, pečeně, grilované kousky a mražená jídla. Rošt se musí zasouvat probybem dolů .

Příslušenství

Smaltovaný plech HZ 331000

pro koláče a placičky. Plech zasuňte do pečicí trouby zkosením k dvířkám

pečicí trouby.

Smaltovaná univerzální pánev HZ 332000

pro šťavnaté koláče, pečivo, mražená jídla a velké pečeně. Může být použita také k zachycování tuku, když grilujete přímo na roštu.

Univerzální pánev zasuňte zkosením k dvířkám pečicí trouby.

Grilovací plech HZ 325000

ke grilování místo roštu nebo jako ochrana proti vystřikování při grilování, aby se pečicí trouba příliš nezašpinila. Grilovací plech používejte jen v univerzální pánvi.

Grilování na grilovacím plechu: použijte stejnou úroveň jako pro rošt.

Grilovací plech jako ochrana proti vystřikování: univerzální pánev s grilovacím plechem zasuňte pod rošt.

Skleněná pánev HZ 336000

Hluboká nádoba ze skla, kterou lze použít i jako servírovací nádobí.

Univerzální pánev HEZ 332010 s nepřilnavým povrchem

Šťavnaté koláče, pečivo, mražená jídla a velké pečeně se snadněji uvolní z univerzální pánve. Univerzální pánev zasuňte zkosením k dvířkám pečicí trouby.

Smaltovaný plech HZ 331 010 s nepřilnavým povrchem

Koláče a placičky se snadněji uvolní z plechu. Plech zasuňte do pečicí trouby zkosením k dvířkám

pečicí trouby.

Zvláštní příslušenství

Zvláštní příslušenství můžete koupit v servisu nebo v odborné prodejně. Použitelnost zvláštního příslušenství je mezinárodně odlišná. Informujte se v prodejních materiálech.

Rošt HZ 324000

pro grilovaná jídla. Rošt stavte vždy do univerzální pánve. Zachycuje odkapávající tuk a šťávu z masa.

Skleněný pekáč HZ 915000

pro dušená jídla a nákypy připravované v troubě. Je obzvlášť vhodný pro pečicí automatiku.

Kovový pekáč HZ 26000

je určen pro pečicí zónu sklokeramické varné desky. Pekáč je vhodný pro varnou senzoriku, ale i pečicí automatiku.

Pekáč je zvenku smaltován a zevnitř pokryt nepřilnavým povrchem.

Profi pánev HEZ 333000

pro přípravu velkého množství.

Víko pro profi pánev HEZ 333001

činí z profi pánve profi pekáč.

Univerzální pekáč HZ 390800

Univerzální pekáč pro obzvláště velké porce nebo pro mnoho porcí, zvenčí smaltovaná keramika se žáruvzdorným víkem ze skla. Skleněné víko je použitelné jako nákypová forma.

Forma na pizzu HZ 317000

je ideální např. pro pizzu, mražené výrobky a velké kulaté koláče. Plech na pizzu můžete použít místo universální pánve. Postavte plech na rošt. Orientujte se podle údajů v tabulkách.

Pečicí kámen HZ 327000

Pečicí kámen je obzvlášť vhodný k přípravě domácího chleba, housek a pizzy, když chcete mít křupavý povrch. Pečicí kámen musí být vždy předehřátý na doporučenou teplotu.

3 násobný teleskopický výsuv HZ 338305

S výsuvnými kolejničkami ve výšce 2, 3, a 4 můžete příslušenství vysunout zcela, aniž se překlopí.

3 násobný teleskopický plný výsuv HZ 338300

S výsuvnými kolejničkami ve výšce 2, 3, a 4 můžete příslušenství vysunout dále, aniž se překlopí.

2 násobný teleskopický výsuv HZ 338200

S výsuvnými kolejničkami ve výšce 2 a 3 můžete příslušenství vysouvat dále aniž se překlopí.

Pečicí trouba je vybavena chladicím ventilátorem. Ventilátor se zapíná a vypíná v případě potřeby. Horký vzduch vychází nad dvířky.

Ventilátor

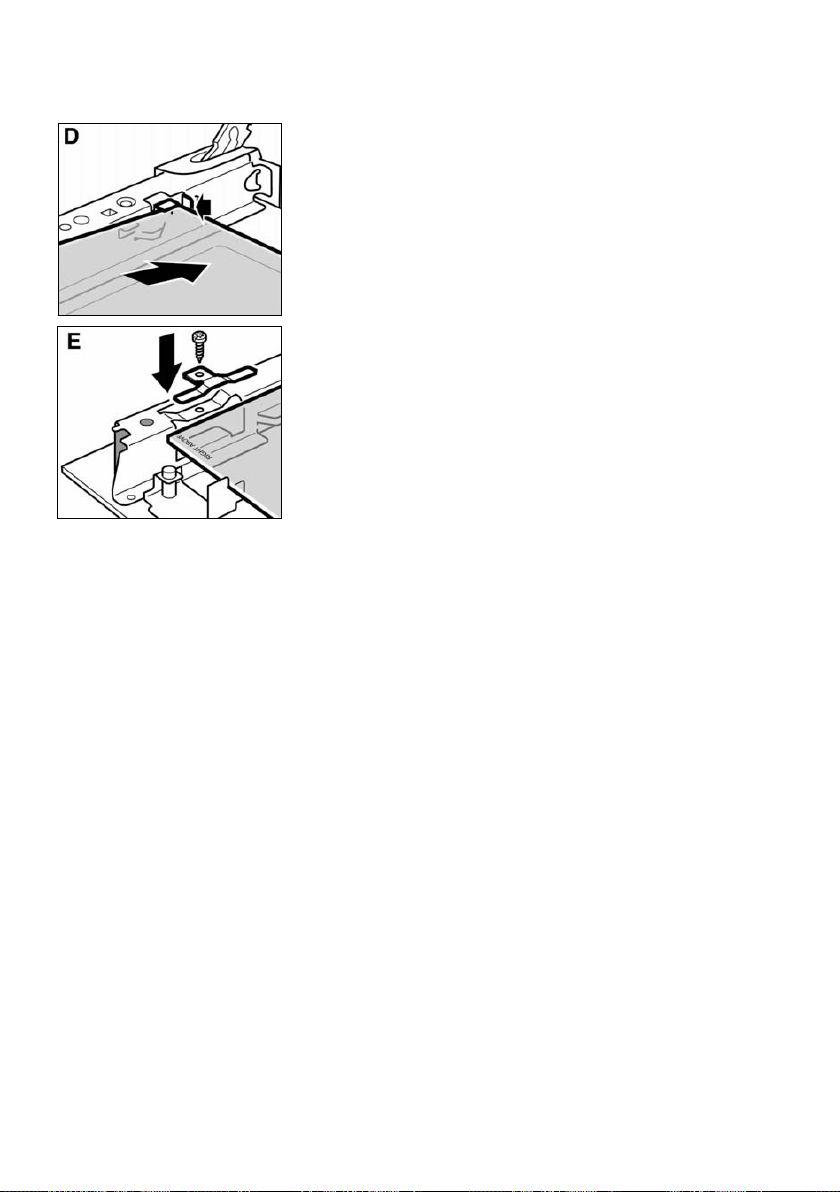

K vašemu spotřebiči je přiložena bezpečnostní pojistka dvířek. Dbejte prosím na montážní návod. K otevření stiskněte pojistku na stranu nebo nahoru podle typu spotřebiče. Dbejte, prosím, při uzavření na to, aby dvířka zaklapla

Bezpečnostní pojistka dvířek

(mechanická dětská pojistka)

Samočistící strop a boční stěny (ecoClean) HZ 329020

Můžete tím dovybavit sporák. Pečicí trouba se čistí při provozu sama.

Před prvním použitím

Tato kapitola popisuje vše, co musíte udělat předtím, než budete poprvé připravovat pokrmy v nové pečicí troubě.

Zahřejte troubu a vyčistěte příslušenství. Přečtěte si bezpečnostní pokyny v oddílu „Na co musíte dávat pozor“.

Nejdříve zjistěte, zda na ukazateli bliká symbol a tři nuly.

Nastavte denní čas.

1. Stiskněte tlačítko Hodiny .

Objeví se 12:00 a symbol Hodiny bude blikat.

2. Tlačítkem + nebo tlačítkem

- nastavte denní čas.

Za několik sekund bude čas hodin uložen do paměti. Nyní je spotřebič připraven ke spuštění.

Bliká symbol a blikají tři nuly

Aby se odstranil pach novosti, zahřívejte prázdnou a zavřenou pečicí troubu.

1. Volič funkcí nastavte do polohy .

2. Volič teploty nastavte na teplotu 240 °C.

Po 60 minutách vypněte volič funkcí.

Příslušenství před prvním použitím vyčistěte mycím roztokem a utěrkou.

První zahřátí pečicí trouby

Postup

Čištění příslušenství

Nastavení pečicí trouby

Jsou různé způsoby nastavení trouby.

Když je pokrm hotový, vypněte sami troubu.

Můžete opustit kuchyň na delší dobu.

Například, můžete postavit jídlo do trouby ráno a nastavit troubu tak, že jídlo bude hotové k obědu.

Oddíl „Tabulky a tipy“ je věnován nastavením pro různé druhy pokrmů.

Ruční vypnutí trouby

Automatické vypnutí trouby

Automatické zapnutí a vypnutí trouby

Tabulky a tipy

1. Voličem funkcí nastavte požadovaný druh ohřevu.

2. Voličem teploty nastavte teplotu nebo výkon grilu.

Vypněte volič funkcí, když je pokrm hotov.

Teplotu nebo výkon grilu můžete změnit kdykoliv.

Příklad: Dolní a horní ohřev , 190 °C

Vypnutí

Změna nastavení

Takto nastavíte

Automatické vypnutí trouby

Zazní signál. Trouba se vypne. Stiskněte dvakrát tlačítko a vypněte volič funkcí.

Stiskněte tlačítko Hodiny . Změňte dobu trvání tlačítkem + nebo -.

Stiskněte tlačítko Hodiny . Stiskněte tlačítko

- dokud

se neobjeví na displeji hodnota 0. Vypněte volič funkcí.

Stiskněte tlačítko Hodiny dvakrát a proveďte nastavení tak, jak je to popsáno v bodě 4.

Po uplynutí doby

Změna nastavení

Přerušení nastavení

Nastavení doby trvání při vypnuté indikaci hodin

Proveďte nastavení podle bodů 1 a 2. Nyní nastavte dobu trvání tepelné úpravy pokrmu.

3. Stiskněte tlačítko Hodiny .

Bliká symbol doby trvání .

4. Stiskněte tlačítko + nebo tlačítko - k nastavení doby

trvání. Tlačítko + navržená hodnota = 30 minut. Tlačítko - navržená hodnota = 10 minut.

Za několik sekund se pečicí trouba spustí. Na ukazateli se rozsvítí symbol .

Příklad: Doba trvání 45 minut

Dbejte na to, aby rychle se kazící potraviny nezůstaly v troubě příliš dlouho.

Proveďte nastavení jak je popsáno v bodech 1 – 4.

5. Stiskněte tlačítko Hodiny tolikrát, dokud nezačne

blikat symbol . Na displeji vidíte, kdy je jídlo hotové.

6. Tlačítkem + nastavte čas ukončení na pozdější dobu.

Za několik sekund je nastavení uloženo do paměti. Dokud se pečicí trouba nespustí, je na ukazateli zobrazena doba do ukončení.

Příklad: Nyní je 10:45. Jídlo se připravuje 45 minut a má být hotovo ve 12:45.

Automatické zapnutí a vypnutí trouby

Zazní signál. Pečicí trouba se vypne. Stiskněte dvakrát tlačítko a vypněte volič funkcí.

Pokud bliká symbol, můžete změnit nastavení. Když symbol svítí stále, je nastavení uloženo. Můžete měnit čekací dobu, kdy lze uložit nastavení. Viz rovněž kapitola: Základní nastavení.

Po uplynutí doby

Upozornění

Nastavení

Rychloohřev je ukončen.

Tato funkce umožňuje obzvlášť rychlé zahřátí trouby.

1. Volič funkcí nastavte na rychloohřev .

2. Voličem teploty nastavte požadovanou teplotu.

Po několika sekundách se spustí pečicí trouba. Nad voličem teploty svítí kontrolka.

Symbol zhasne.

Vložte Váš pokrm do pečicí trouby a troubu nastavte.

Rychloohřev

Po prvním připojení nebo po výpadku proudu bude na displeji blikat symbol a tři nuly. Nastavte denní čas. Volič funkcí musí být vypnut.

1. Stiskněte tlačítko Hodiny .

Na ukazateli se objeví 12:00 a symbol bliká.

2. Tlačítkem + nebo tlačítkem - nastavte denní čas.

Za několik sekund bude nové nastavení uloženo do paměti.

Stiskněte dvakrát tlačítko Hodiny a změňte nastavení stisknutím tlačítka + nebo tlačítka -.

Můžete vypnout indikaci denního času. V tomto případě bude čas viditelný pouze při nastavení. Za tím účelem musíte změnit základní nastavení. Viz kapitola „Základní nastavení“.

Denní čas

Nastavení

Příklad: čas 13:00

Například změna z letního času na zimní

Vypnutí indikace denního času

Budík pečicí trouby můžete používat jako kuchyňský budík. Pracuje nezávisle na pečicí troubě. Budík má speciální zvukový signál. Tak uslyšíte, že již uběhl čas nastavený na budíku nebo doba pečení v troubě. Můžete nastavit budík i tehdy, je-li aktivována dětská pojistka.

Příklad: 20 min.

1. Stiskněte tlačítko Budík .

Symbol bliká.

2. K nastavení času budíku stiskněte tlačítko + nebo

tlačítko

Tlačítko + navržená hodnota = 10 min. Tlačítko

- navržená hodnota = 5 min.

Za několik sekund se budík spustí. Na displeji se rozsvítí symbol . Můžete sledovat průběh nastaveného času.

Zazní signál. Stiskněte tlačítko Budík . Ukazatel budíku zhasne.

Stiskněte tlačítko Budík . Změňte čas tlačítkem + nebo tlačítkem

Stiskněte tlačítko Budík . Tiskněte tlačítko - dokud se na displeji neobjeví nula.

Budík

Nastavení

Po uplynutí doby

Změna nastavení času budíku

Zrušení nastavení

Čas nastavený na budíku a doba trvání probíhají současně.

Symboly svítí. Čas na budíku můžete sledovat na displeji.

Zbývající dobu trvání , čas ukončení nebo denní čas zjistíte takto: Tiskněte tlačítko Hodiny tolikrát, až se na displeji na několik sekund objeví příslušný symbol.

Zjišťovaná hodnota se na několik sekund objeví na displeji.

Trouba má několik možností základního nastavení. Můžete změnit základní nastavení pro denní čas dobu trvání signálu a čas uložení nastavení.

Základní nastavení

Základní nastavení Funkce Změna

Denní čas Ukazatel denního Denní čas

= denní čas

času. = ukazatel

v popředí denního času vypnut

Délka signálu Signál po uplynutí Trvání signálu

= cca 2 min. doby trvání nebo = cca 10 sek.

času budíku. = cca 5 min.

Čas uložení Mezi kroky Čas uložení nastavení nastavení musí nastavení

= střední proběhnout určitá = krátký

doba, aby = dlouhý nastavení bylo uloženo do paměti

Když nechcete změnit některé základní nastavení, stiskněte tlačítko Hodiny . Objeví se příští nastavení.

Nastavení můžete kdykoliv znovu změnit.

Nechcete změnit všechna základní nastavení

Oprava

Změna základních nastavení

1. Stiskněte současně tlačítko Hodiny a tlačítko +,

dokud se na displeji neobjeví znak . To je základní nastavení denního času v popředí.

2. Změňte základní nastavení tlačítkem + nebo tlačítkem -.

3. Potvrďte tlačítkem Hodiny .

Na displeji se objeví znak pro základní nastavení délky signálu.

Změňte základní nastavení, jak je popsáno v bodu 2 a stiskněte tlačítko Hodiny pro potvrzení. Nyní můžete změnit čas uložení nastavení. Na závěr stiskněte tlačítko Hodiny .

Příklad: Vypnout displej den-

ního času

Nesmí být nastaven žádný provoz.

Aby děti nemohly nahodile zapnout pečicí troubu, je tato vybavena dětskou pojistkou.

Stiskněte tlačítko Klíč a držte je stisknuté do té doby, dokud se na displeji neobjeví symbol . To bude trvat cca 4 sekundy.

Stiskněte tlačítko Klíč a držte je stisknuté do té doby, dokud symbol nezhasne.

Budík a denní čas můžete nastavovat i v zablokovaném stavu.

Po přerušení dodávky el. energie je nastavená dětská pojistka deaktivována.

Blokace pečicí trouby

Odblokování

Upozornění

Dětská pojistka

Nikdy nepoužívejte vysokotlaké čističe nebo parní čističe.

Čistěte spotřebič vodou s přidáním několika kapek prostředku na mytí nádobí. Osušte jemným hadříkem. Nepoužívejte abrazivní nebo ostré čisticí prostředky. Dostane-li se takový čisticí prostředek do kontaktu se spotřebičem, okamžitě jej otřete vodou.

Nepatrné barevné rozdíly na přední straně spotřebiče jsou podmíněny použitím různých materiálů, jako je sklo, plasty, kov.

Stíny na skle dvířek, které se jeví jako šmouhy, jsou světelné reflexy osvětlení pečicí trouby.

Údržba a čištění

Vnější plochy spotřebiče

Upozornění

Spotřebiče s čelním panelem z nerezové oceli

Odstraňte vápenaté skvrny, tukové, škrobové skvrny a skvrny od bílku. Pod těmito skvrnami může vznikat koroze.

Používejte k čištění vodu s trochou mycího prostředku. Plochu osušte měkkou utěrkou.

Nepoužívejte tvrdé mycí houbičky a polštářky. Čisticí prostředky na pečicí trouby používejte pouze na smaltovaných plochách spotřebiče.

Pro snadnější čištění

Můžete zapnout osvětlení pečicí trouby, vyjmout dvířka pečicí trouby a sklopit grilovací těleso na stropu pečicí trouby.

Nastavte volič funkcí na .

Dávejte pozor, abyste nesáhli do závěsů dvířek. Nebezpečí poranění!

1. Otevřete úplně dvířka trouby.

2. Odblokujte obě blokovací páčky, které jsou vpravo

i vlevo.

Pečicí trouba

Zapnutí osvětlení trouby

Vyjmutí dvířek trouby

3. Dvířka pečicí trouby nastavte šikmo.

Oběma rukama vlevo i vpravo je uchopte. Ještě je trochu přivřete a vytáhněte.

Po vyčištění nasaďte dvířka na původní místo, postupujte podle předcházejících pokynů v obráceném sledu.

Pro lepší vyčištění horní části trouby můžete topné těleso grilu sklopit.

Pozor, trouba musí být vychladlá. Nebezpečí popálení!

Táhněte za držák sklopného grilu směrem k sobě a nahoru až slyšitelně zaklapne. Topné těleso grilu přitom přidržujte a pak je sklopte.

Po vyčištění:

Topné těleso grilu vyklapněte znovu nahoru. Sklopte držák dolů a topné těleso grilu zaklapněte.

Sklopení topného tělesa grilu

Samočisticí plochy pečicí trouby

Zadní strana trouby je pokryta vysokoporézní keramikou. Stříkance od pečení masa a pečiva jsou touto vrstvou nasáty a odstraněny při provozu trouby. Čím vyšší je teplota a čím déle trvá provoz trouby, tím lepší je výsledek.

Pokud je znečištění i po opakovaném provozu stále viditelné, postupujte následovně: Nejdříve vyčistěte smaltované plochy v pečicí troubě.

Nastavte poté horký vzduch nebo Horní a dolní ohřev .

Rozehřejte prázdnou pečicí troubu po dobu cca 2 hodin na maximální teplotu.

Keramická vrstva je regenerována. Tmavé nebo světlé skvrny můžete poté odstranit vodou

a měkkou houbou. Mírné zabarvení vrstvy nemá vliv na samočištění.

Důležité pokyny

Nikdy nepoužívejte abrazivní čisticí prostředky. Poškrábaly by resp. zničily vysokoporézní vrstvu.

Nikdy nečistěte zadní stěnu pomocí čisticího prostředku na pečicí trouby. Pokud by se nedopatřením dostal tento prostředek na zadní stěnu, ihned ho odstraňte houbou a dostatečným množstvím vody

Používejte teplou vodu s trochou mýdla nebo roztok vody s octem.

Při silném znečištění použijte prostředek na čištění pečicí trouby. Tento prostředek použijte jen v chladné pečicí troubě. Nikdy s ním nečistěte samočisticí zadní stěnu.

Poznámka: Smalt je vypalován za velmi vysoké teploty. Proto se mohou objevit mírné barevné rozdíly. Tento jev je běžný a normální, nemá žádný vliv na fungování trouby. Na odstranění zabarvení se nesmějí používat žádné tvrdé čisticí polštářky ani ostré čisticí prostředky.

Hrany tenkých plechů na pečení není možné úplně smaltovat a z toho důvodu mohou být drsnější. Protikorozní ochrana je zaručena.

Skleněný kryt nejlépe vyčistíte pomocí prostředku na mytí nádobí.

Čištění dna, stropu a postranních stěn trouby

Čištění ochranného skleněného krytu žárovky v troubě

Skla dvířek pečicí trouby můžete při čištění vyjmout.

1. Vyjměte dvířka trouby a držadlem je položte dolů na

utěrku.

2. Odšroubujte nahoře kryt dvířek trouby. Uvolněte

upevnění vpravo i vlevo (obr. A).

3. Horní sklo nadzvedněte a vytáhněte (obr. B).

4. Svorky vlevo a vpravo vyšroubujte a odstraňte (obr. C).

Vyjměte sklo.

Vyčistěte skla čistícím prostředkem na sklo a měkkou utěrkou.

Nepoužívejte ostrá nebo abrazivní čisticí prostřdky ani skleněnou škrabku. Mohlo by dojít k poškození skla.

Čištění skla

Demontáž

Montáž

Dbejte, aby nápis "Right above" vlevo dole na obou sklech byl umístěn vzhůru nohama.

1. Dolní sklo zasuňte šikmo dozadu (obr. D).

2. Nasaďte svorky a pevně je přišroubujte.

3. Zasuňte horní skleněnou tabulku.

Hladká plocha musí být navenek.

4. Nasaďte kryt a přišroubujte jej.

5. Dvířka pečicí trouby znovu nasaďte. Troubu znovu používejte teprve tehdy, až budou

skleněné tabulky řádně nasazeny.

Pro vyčištění můžete závěsné rošty vyjmout.

Vyjmutí roštů:

1. Nadzvihněte rošt vpředu nahoru.

2. a vyvěste.

3. Poté táhněte celý rošt k sobě a vyjměte jej.

Rošty čistěte prostředkem na mytí nádobí a houbičkou nebo kartáčkem.

Nasazení roštů:

Nasaďte nejdříve rošt do zadní zdířky, lehce zatlačte dozadu a pak jej zavěste do přední zdířky.

Rošty jsou vzájemně zaměnitelné. Vyklenutí (a) musí být vždy dole.

Čištění závěsných roštů

Těsnění

Těsnění trouby čistěte prostředkem na mytí nádobí. Nikdy nepoužívejte ostré nebo abrazivní čisticí prostředky.

Příslušenství

Příslušenství ponořte do vody s prostředkem na nádobí hned po použití. Tak snadno odstraníte zbytky jídel kartáčkem nebo houbičkou.

Závada, pokud se vyskytne, je často způsobena nějakou maličkostí. Než zavoláte servis, dbejte, prosím, následujících pokynů:

Závada Možná příčina Náprava

Spotřebič nefunguje. Pojistka je vadná. Podívejte se do pojistkové skříně,

zda jsou pojistky v pořádku.

Bliká ukazatel hodin. Výpadek proudu. Nastavte znovu denní čas.

Opravy smějí provádět jen technici autorizovaného servisu.

Neodborná oprava může zapřičinit možnost značného nebezpečí.

Co dělat v případě závady?

1. Vypněte pojistku v pojistkové skříni.

2. Do studené pečicí trouby vložte utěrku, abyste

zabránili poškození.

3. Sejměte skleněný kryt tak, že jím budete otáčet

směrem vlevo.

4. Nahraďte nefunkční žárovku stejným typem nové

žárovky.

5. Nasaďte znovu skleněný kryt.

6. Vyjměte utěrku a znovu zapněte pojistku.

Pokud je žárovka trouby vadná, musí se vyměnit. Žárovky odolné vůči teplotám, 40W, můžete získat od servisní služby nebo ve specializovaných prodejnách. Požívejte jen tyto žárovky.

Výměna žárovky na stropě pečicí trouby

Postupujte následovně:

Výměna ochranného skleněného krytu

Je-li ochranný skleněný kryt žárovky v troubě poškozen, musí se vyměnit. Náhradní skleněné kryty obdržíte u servisní služby. Uveďte číslo výrobku E a jeho výrobní číslo FD.

+ 69 hidden pages
