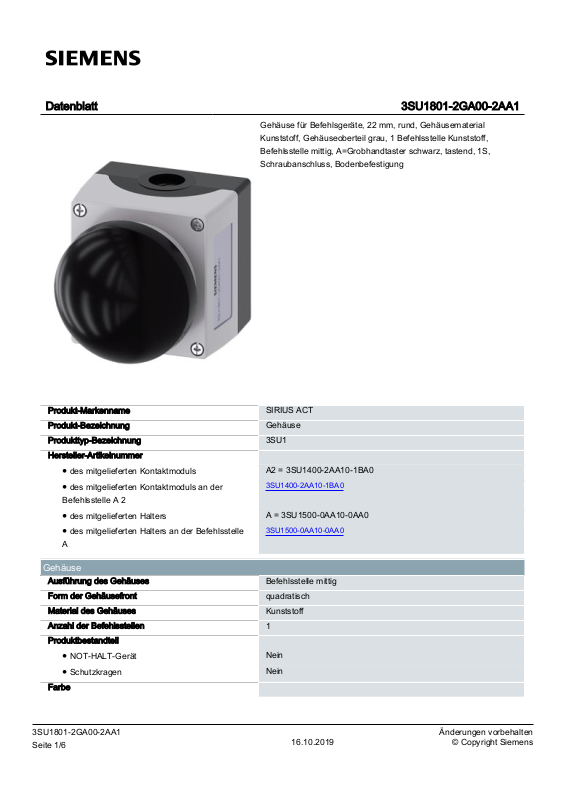

Datenblatt 3SU1801-2GA00-2AA1

Gehäuse für Befehlsgeräte, 22 mm, rund, Gehäusematerial Kunststoff, Gehäuseoberteil grau, 1 Befehlsstelle Kunststoff, Befehlsstelle mittig, A=Grobhandtaster schwarz, tastend, 1S, Schraubanschluss, Bodenbefestigung

Produkt-Markenname SIRIUS ACT Produkt-Bezeichnung Gehäuse Produkttyp-Bezeichnung 3SU1 Hersteller-Artikelnummer

● des mitgelieferten Kontaktmoduls

● des mitgelieferten Kontaktmoduls an der Befehlsstelle A 2

● des mitgelieferten Halters

● des mitgelieferten Halters an der Befehlsstelle A

A2 = 3SU1400-2AA10-1BA0

3SU1400-2AA10-1BA0

A = 3SU1500-0AA10-0AA0

3SU1500-0AA10-0AA0

Gehäuse

Ausführung des Gehäuses Befehlsstelle mittig Form der Gehäusefront quadratisch Material des Gehäuses Kunststoff Anzahl der Befehlsstellen 1 Produktbestandteil

● NOT-HALT-Gerät

● Schutzkragen

Farbe

Nein

3SU1801-2GA00-2AA1 Änderungen vorbehalten Seite 1/

16.10.2019 © Copyright Siemens

Page 2

● des Gehäuseoberteils

Lieferzustand

● als Bausatz

● vorverdrahtet auf Klemmleiste

Befestigungsart des Gehäuses senkrecht

grau

Nein

Betätigungselement

Ausführung des Betätigungselements Grobhandtaster Eignung zur Verwendung NOT-AUS-Schalter Nein Produktausstattung

● Schaltsperre Produkterweiterung optional Leuchtmittel Nein Farbe

● des Betätigungselements Material des Betätigungselements Kunststoff Form des Betätigungselements rund Anzahl der Kontaktmodule 1 Art der Entriegelung A = ohne

Nein

schwarz

Frontring

Produktbestandteil Frontring Nein Ausführung des Frontrings Standard Material des Frontrings Kunststoff Farbe des Frontrings schwarz

Halter

Material des Halters Kunststoff

Anzahl der LED Module 0

Allgemeine technische Daten

Produktfunktion

● Zwangsöffnung

● NOT-AUS-Funktion

● NOT-HALT-Funktion Schutzart IP IP66, IP67, IP69(IP69K) Schutzart NEMA NEMA 1, 2, 3, 3R, 4, 4X, 12K, 13 Schockfestigkeit

● gemäß IEC 60068-2-27

● für Bahnanwendungen gemäß DIN EN 61373 Schwingfestigkeit

● gemäß IEC 60068-2-6

● für Bahnanwendungen gemäß DIN EN 61373 Referenzkennzeichen gemäß IEC 81346-2:2009 S Referenzkennzeichen gemäß DIN EN 61346-2 S

Nein

Sinushalbwelle 50g / 11 ms

Kategorie 1, Klasse B

10 ... 500 Hz: 5g

Kategorie 1, Klasse B

3SU1801-2GA00-2AA1 Änderungen vorbehalten Seite 2/

16.10.2019 © Copyright Siemens

Page 3

Dauerstrom des Leitungsschutzschalters C-

Charakteristik Dauerstrom des DIAZED-Sicherungseinsatzes flink 10A Dauerstrom des DIAZED-Sicherungseinsatzes gG 10A Betriebsspannung

● bei AC

— bei 50 Hz Bemessungswert

— bei 60 Hz Bemessungswert

● bei DC

— Bemessungswert

10A; für einen Kurzschlussstrom kleiner 400 A

5...500V

Hilfsstromkreis

Ausführung des Kontakts der Hilfskontakte Silberlegierung Anzahl der Öffner für Hilfskontakte 0 Anzahl der Schließer für Hilfskontakte 1 Anzahl der Wechsler

● für Hilfskontakte

Anschlüsse/ Klemmen

Ausführung des elektrischen Anschlusses

● der Module und Zubehör Ausführung des elektrischen Anschlusses am

Gehäuse Anzugsdrehmoment der Schrauben im Halter 1...1,2N·m Anzugsdrehmoment der Befestigungsschrauben im

Gehäusedeckel Anzugsdrehmoment

● bei Schraubanschluss

Schraubanschluss

Leitungsführung oben und unten je 1 x M20

1,5...1,7N·m

0,8...0,9N·m

Schnittstellen

Ausführung der Schnittstelle

● für Kommunikation

ohne

Umgebungsbedingungen

Umgebungstemperatur

● während Betrieb

● während Lagerung Umweltkategorie während Betrieb gemäß IEC 60721 3M6, 3S2, 3B2, 3C3, 3K6 (bei relativer Luftfeuchtigkeit von 10 ...

-25...+70°C

-40...+80°C

95 %, keine Betauung im Betrieb erlaubt für alle Geräte hinter der Fronttafel)

Einbau/ Befestigung/ Abmessungen

Befestigungsart

● der Module und Zubehör Höhe 85mm Breite 85mm

3SU1801-2GA00-2AA1 Änderungen vorbehalten Seite 3/

Bodenbefestigung

16.10.2019 © Copyright Siemens

Page 4

Tiefe 119mm

Form der Einbauöffnung rund

Zubehör

Anzahl der Bezeichnungsschilder 1 Kennzeichnung des Bezeichnungsschilds für

Befehlsgeräte Farbe des Bezeichnungsschilds A = schwarz Anzahl der Einlegeschilder 0

A = I

Approbationen/ Zertifikate

allgemeine Produktzulassung Konformitätserklärung

Sonstige

Prüfbescheini-

Marine / Schiffbau

gungen

Typprüfbescheini-

gung/Werkszeugnis

Marine / Schiff-

Sonstige

bau

Bestätigungen

Weitere Informationen

Information- and Downloadcenter (Kataloge, Broschüren,…)

www.siemens.de/sirius/catalogs

Industry Mall (Online-Bestellsystem)

https://mall.industry.siemens.com/mall/de/de/Catalog/product?mlfb=3SU1801-2GA00-2AA1

CAx-Online-Generator

http://support.automation.siemens.com/WW/CAXorder/default.aspx?lang=de&mlfb=3SU1801-2GA00-2AA1

Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)

https://support.industry.siemens.com/cs/ww/de/ps/3SU1801-2GA00-2AA1

Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, EPLAN Makros, …)

http://www.automation.siemens.com/bilddb/cax_de.aspx?mlfb=3SU1801-2GA00-2AA1&lang=de

3SU1801-2GA00-2AA1 Änderungen vorbehalten Seite 4/

Page 5

119

4.5

5415.5

3SU1801-2GA00-2AA1 Änderungen vorbehalten Seite 5/

Page 6

-S

3SU18.1.GA0_01_4_IEC.DXF

letzte Änderung:

SIEMENS

08.10.2019

3SU1801-2GA00-2AA1 Änderungen vorbehalten Seite 6/
