西门子 3AE-SION真空断路器
概述
高质量的 3AE-SION 真空断路器
3AE-SION真空断路器是西门子结合三十多年的真空产品设计和运行经验并针对中国电力市场开发和生产的最新的一代产品。
融合了德国的最新科技，代表了真空开关的最新发展方向。
紧凑型设计适用于 7.2-24kV的任何开关柜，电气参数最大 40kA、4000A。
·
模块化设计使安装简单化，接线灵活化，可选的相距及极距满足各种特殊需要。
·
机电寿命可达到 30,000次，在正常工况下，10,000次操作次数内免维护。
·
革新的绝缘设计和新材料的应用提高了绝缘强度，断路器采用了大爬距绝缘设计，配用最新开发的大爬距真空灭弧室，
·
更适合中国电力系统的技术标准和全绝缘运行工况的要求。
完善迅捷的技术支持并能提供专家级的解决方案。
·
固定式
抽出式，带触头，触臂
2
2
3AE-SION真空断路器的选型指南
3AE1 10 4 1
西门子 3AE-SION真空断路器
选型指南和技术参数
额定电流
额定开断电流
相距 /极距
额定电压
如需要 24kV 真空断路器，请与西门子公司联系
使用环境条件
1.周围空气温度：上限 +40˚C，下限 -15˚C；
2.相对湿度：日平均不大于 95%，月平均不大于 90%；
3.海拔高度：不超过 1000m；
4.地震烈度不超过 8度；
5.无火灾，爆炸危险，严重污秽，化学腐蚀及剧烈振动的场合。
当使用环境超出上述范围时，用户可与西门子协商确定允许范围及技术措施。
10
11
12
16
17
18
58
1
2
3
4
6
7
8
4
5
6
1
800A
1250A
1600A
2000A
2500A
3150A
4000A
25kA
31.5kA
40kA
150/205mm
150/275mm
150/310mm
210/205mm
210/275mm
210/310mm
275/310mm
12kV
技术参数
3AE-SION真空断路器符合IEC62 271-100，IEC62271-1，IEC60 265-1和 UL94，而且还满足中国标准GB 1984和 DL403
（绝缘部分）
3AE-SION
分闸时间
分闸线圈（Y1） <65ms
二级脱扣器（Y2,Y4,Y7） <50ms
开断时间 <80ms
无电流时间 300ms
合闸时间 ≤ 75ms
合分闸不同期性 ≤ 2ms
弹簧储能时间（M1） ≤ 15s
机械寿命 30,000次
3
西门子 3AE-SION真空断路器
供货范围
额定 额定短路 额定短路 额定短路 额定 额定工频 额定雷电 相距 /极距
型号 电压 关合电流 开断电流 持续时间 电流 耐受电压 冲击耐受 (mm)/(mm)
（kV）（kA）（kA）（s）（A）（kV） 电压（kV）
3AE1104-1 150/205
3AE1114-1 630/800 150/275
3AE1164-1 210/205
3AE1174-1 210/275
3AE1104-2 150/205
3AE1114-2 63 25 1250 150/275
3AE1164-2 210/205
3AE1174-2 210/275
3AE1184-3 1600 210/310
3AE1584-3 275/310
3AE1584-4 2000 275/310
3AE1584-6 2500 275/310
3AE1105-1 150/205
3AE1115-1 800 150/275
3AE1165-1 210/205
3AE1175-1 210/275
3AE1105-2 12 4 42 75 150/205
3AE1115-2 1250 150/275
3AE1165-2 80 31.5 210/205
3AE1175-2 210/275
3AE1185-3 1600 210/310
3AE1585-3 275/310
3AE1585-4 2000 275/310
3AE1585-6 2500 275/310
3AE1585-7 3150 275/310
3AE1585-8 4000
3AE1186-2 1250 210/310
3AE1586-2 275/310
3AE1186-3 1600 210/310
3AE1586-3 110 40 275/310
3AE1586-4 2000 275/310
3AE1586-6 2500 275/310
3AE1586-7 3150 275/310
3AE1586-8 4000
1)
1)
275/310
275/310
1) OEM 开关柜强迫风冷
4
4

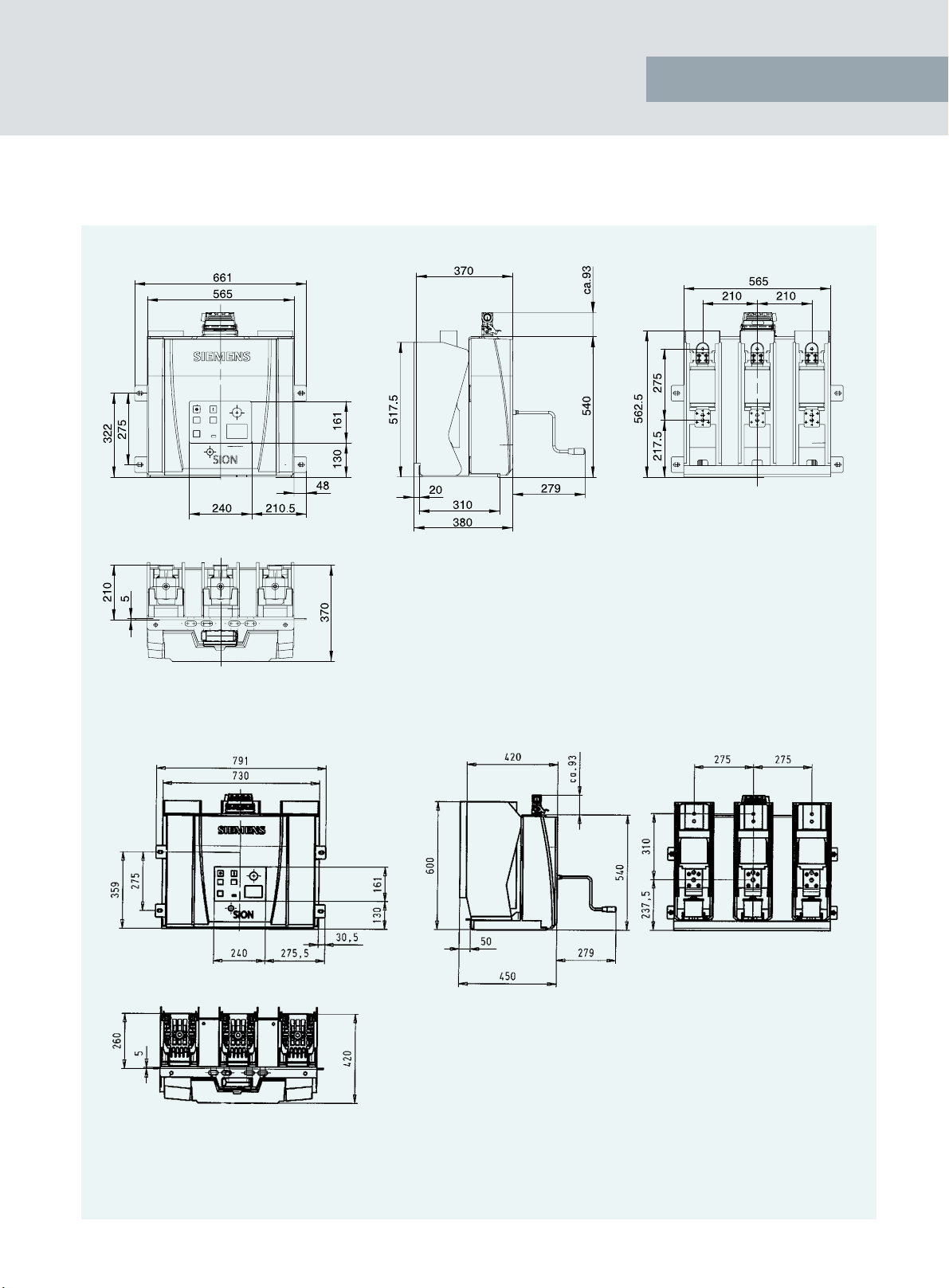

3AE-SION !"
!"#
3AE1175-2(12kV/31.5kA/1250A)
210mm !275mm
3AE1586-7(12kV/40kA/3150A)
275mm !310mm
!"#$% !"#$%
5
3AE-SION !"
!"#
!"#$% !"#$%
12KV P A C D E G L I J M W
150mm
31.5KA 1250A
210mm
* !"# 35 !"#$%&'
* !"# 49 , !"#$% &'()*+, 176mm
W
12kV P A C D E G I J K M W H
1600A 210mm 650 618 640 652 279.5 642 170 / 55 94
1600A 850 812 836 852 378 844 200 200 55 94
≤31.5kA
2000A 275mm 850 812 836 852 378 844 200 200 109 148
2500A 850 812 836 852 378 844 200 200 109 148 694
3150A 850 812 836 852 378 844 200 200 109 148
4000A 850 812 836 852 378 844 200 200 109 148
1250A 650 618 640 652 279.5 642 170 / 55 94
210mm
1600A
1250A 850 812 836 852 378 844 200 200 55 94
40kA 1600A 850 812 836 852 378 844 200 200 79 118
2000A 275mm 850 812 836 852 378 844 200 200 79 118
2500A 850 812 836 852 378 844 200 200 109 148
3150A 850 812 836 852 378 844 200 200 109 148
4000A 850 812 836 852 378 844 200 200 109 148
650 618 640 652 279.5 642 170 / 79 118
500 466 490 502 203.5 205 492 102 35 75
500 466 490 502 203.5 275 492 102 35 75
650 616 640 652 279 205 642 170 35 75
650 616 640 652 279 275 642 170 49* 89
735
694
735
6
6

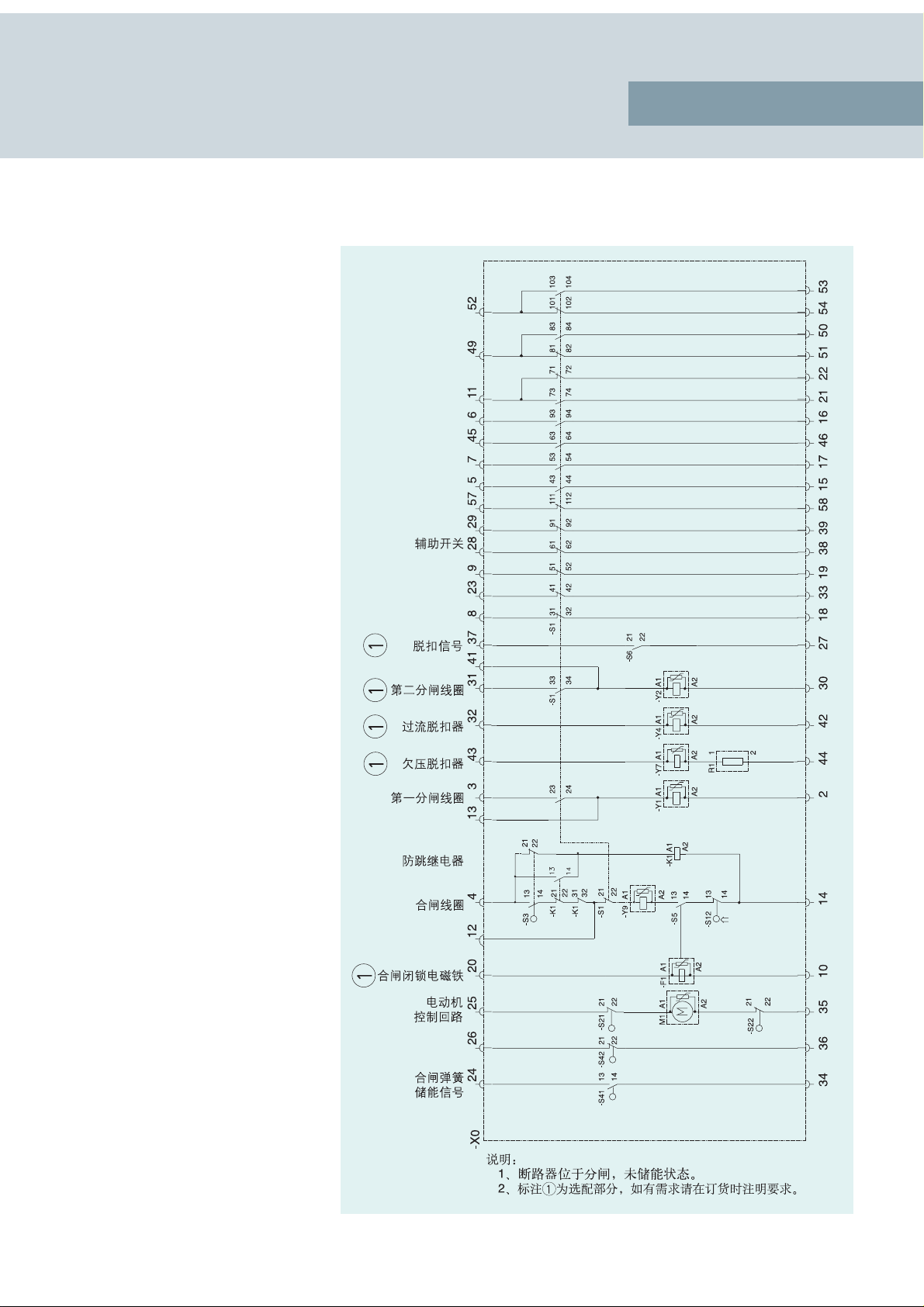

固定式（58芯）
K1 防跳继电器
M1 电动操作机构
S1 辅助开关
S12 位置开关（电气联锁用）
S21、S22 位置开关
（储能后切断马达回路）
S3 位置开关
合闸弹簧储能位置开关
S41、S42 位置开关
（合闸弹簧储能信号）
S6 位置开关（脱扣信号）
X0 58针插头
Y1 分闸线圈
Y2 第二分闸线圈
Y4 过流脱扣器
Y7 欠电压脱扣器
Y9 合闸线圈
F1 合闸闭锁电磁铁
S5 位置开关
（合闸闭锁电磁铁用）
R1 电阻
西门子 3AE-SION真空断路器
二次接线原理图
如有进一步要求，请与西门子联系。
7
西门子 3AE-SION真空断路器
二次接线原理图

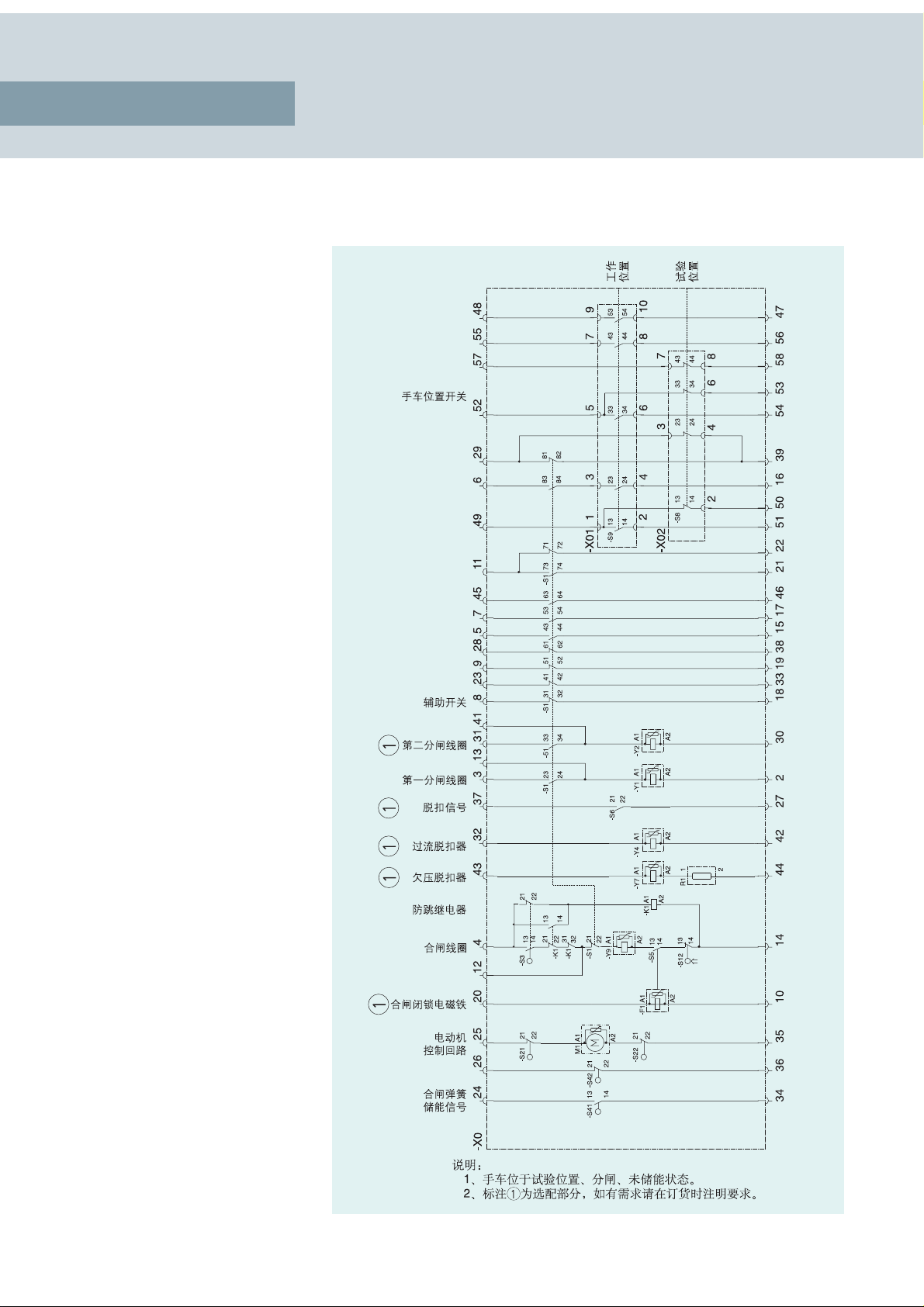

抽出式（58芯）
K1 防跳继电器
M1 电动操作机构
S1 辅助开关
S12 位置开关（电气联锁用）
S21、S22 位置开关
（储能后切断马达回路）
S3 位置开关
（合闸弹簧储能位置开关）
S41、S42 位置开关
（合闸弹簧储能信号）
S6 位置开关（脱扣信号）
X0 58针插头
Y1 分闸线圈
Y2 第二分闸线圈
Y4 过流脱扣器
Y7 欠压脱扣器
Y9 合闸线圈
-X01 工作位置
-X02 试验位置
F1 合闸闭锁电磁铁
S5 位置开关
（合闸闭锁电磁铁用）
R1 电阻
如有进一步要求，请与西门子联系。
8
8
配置表
西门子 3AE-SION真空断路器
断路器配置详细说明
基本配置 电动操动机构（M1）
合闸线圈 3AY1510（Y9）
分闸线圈 3AY1510（Y1）
合闸弹簧储能信号开关（S41，S42）
合闸弹簧位置信号开关（S21，S22）
合闸弹簧位置信号开关（S3）
操作计数器
机械联锁
二次接线终端（58芯插头插座）
辅助开关 12常开 +12常闭
S12电气联锁
：带有
·
如有特殊要求请在订货时指出
机械参数
带储能机构的电动（M1）操动机构（含压敏电阻模块＊）
断路器的储能机构可通过电动来实现，包括合闸线圈以替代手动操动机构。在通电及合闸弹簧能量释放状态下，电动机自动启
动储能并在储能结束后切断电源。消耗功率约为 165W。
在弹簧储能的部分时间中电动机处于过负荷状态。
·
·
·
·
·
·
·
·
·
·
·
为了保护电动机，我们推荐使用具有 G特性的低压开关。操作电压可在额定电压 -15%至 +10%的范围内波动。
断路器亦可通过手动方式储能，用手柄对断路器的合闸弹簧储能直到“弹簧已储能”出现并且听到一声清脆的响声，这表明合
闸棘爪已被锁定，此时可通过手动或电动使断路器合闸。合闸后，可重新对合闸弹簧手动储能。
分合闸线圈
合闸线圈（Y9）3AY1510（含压敏电阻模块＊）
合闸线圈通电动作使合闸弹簧释放能量，这就是电气合闸。交直流操作均可选用。
操作电压可在额定电压 -20%至 +10%（DC）或 -15%至 +10%（AC）的范围内波动。
功率消耗：180/200W(220V/110V)。
分闸线圈（Y1）3AY1510（含压敏电阻模块＊）
分闸线圈是断路器的基本部件，它可以直接用线圈的铁芯“打开”锁扣机构，使断路器分闸。操作电压可在额定电压 -35%至
+20%（DC）或 -15%至 +20%（AC）的范围内波动。
功率消耗：180/200W(220V/110V)。
第二分闸线圈（Y2）3AX1101（可选）
当需用不止一个分闸线圈，则安装 3AX1101第二分闸线圈，使用该分闸线圈时，电气分闸指令传递给线圈铁芯，然后打开线
圈储能元件的锁扣系统，将断路器分闸。
功率消耗：约 70W/50VA。
9
西门子 3AE-SION真空断路器
断路器配置详细说明
过流脱扣器（Y4）3AX1102（可选）
过流脱扣器由一套储能机构，解锁机构及电磁系统构成。当脱扣电流超过脱扣器额定脱扣电流的 90%时，储能机构的解锁装置
脱扣，断路器实现分闸。除了电流互感器之外，这种脱扣器需还配用一个耦合变压器。
当脱扣电流为 90%额定脱扣电流时，且脱扣器带有分闸铁芯时，功率消耗为约 10VA。
欠电压脱扣器（Y7）3AX1103（可选）
欠电压脱扣器由一套储能机构，解锁机构以及电磁系统构成。当断路器处于闭合状态时，该电磁系统与电源相连接。当电源电
压降低至某一数值时，解锁机构释放，通过弹簧储能机构将断路器分断。
欠电压脱扣器还可以安装在电压互感器上，当工作电压降到允许值以下时，断路器自动脱扣。
功耗约 20W。
辅助开关（S1）
本产品提供 12常开 12常闭的辅助开关。
绝缘等级：C极 符合德国标准 DINVDE0110 负载电流：10A
额定关合电流：50A 开断容量：参照下表
电压
至 AC 230V 10 10
DC 110V 5 4
DC 220V 2.5 2
阻型负荷 感性负荷
开断容量 [A]
断路器脱扣信号（S6）
当电气分闸时，位置开关 S6会短时闭合，这可以作为保护系统的电动跳闸信号。
当就地操作时，位置开关 S6不会闭合。
机械 / 电气联锁
3AE断路器的储能机构可装配一机械 /电气联锁装置用于断路器手车在某一位置的联锁。
用户需通过一传感部件，此部件应能判别断路器的合分状态；断路器处于分闸状态时，能对断路器进行机械或电气合闸。
此传感部件的设计应满足：断路器处于合闸状态时，禁止对隔离开关，断路器可移开部分或断路器手车实行操作。
二次接线
控制引线直接通过电气连接至各电气单元，并引至插头 /插座。
如用户自行在进行二次线更换工作时，我们建议用户参阅随断路器一起提供的二次原理图。（详细资料请与西门子公司联系）
＊压敏电阻模块（V1-V3）
切断直流感性负荷可能会产生危害控制线路中电子元件的操作过电压。为防止这一危害，断路器机械和控制部分中的感性元件
（电动机，合闸线圈，分闸线圈以及辅助接触器）可以接有压敏电阻（直流操作时）。压敏电阻模块可用于直流 60V到 220V。
它可以把过电压限制在 500V左右。
10
10
西门子 3AE-SION真空断路器
订货单位： 项目名称：
型号规格： 订货数量：
一次参数：
额定电压： 12kV
额定电流: □ 800A □ 1250A □ 1600A □ 2000A □ 2500A □ 3150A □ 4000A
额定短路开断电流: □ 25kA □ 31.5kA □ 40kA
相距： □ 150mm □ 210mm □ 275mm
极距： □ 205mm □ 275mm □ 310mm
＊ OEM开关柜强迫风冷
订货参数
＊
二次配置及参数：
储能电机电源： □ 直流 __________V □ 交流 __________V
合闸线圈： □ 直流 __________V □ 交流 __________V
分闸线圈： □ 直流 __________V □ 交流 __________V
辅助开关： 12 常开 +12 常闭
二次连接终端： □ 58芯航空插头 □ 其他 __________
可选配置：
第二分闸线圈： □ 直流 __________V □ 交流 __________V
过流脱扣器： □ 1A
欠电压脱扣器： □ 直流 __________V □ 交流 __________V
S6 断路器脱扣信号： □
F1合闸闭锁电磁铁： □
操作手柄： □ 断路器储能手柄 ______ 把 □ 手车操作手柄 ______把
二次原理接线图：
□ 固定式，标准接线图：941-05460
□ 手车式，标准接线图：941-05454
□ 其他 _____________
其他特殊要求：
您的联系方式：
姓名： 公司名称：
部门： 地址：
电话： 传真：
备注：1、每 5 台真空断路器免费赠送壹套操作手柄及壹本操作手册，若有其他特殊要求请在订货时详细说明。
２、订货时请确认断路器外形尺寸图和二次原理接线图。
