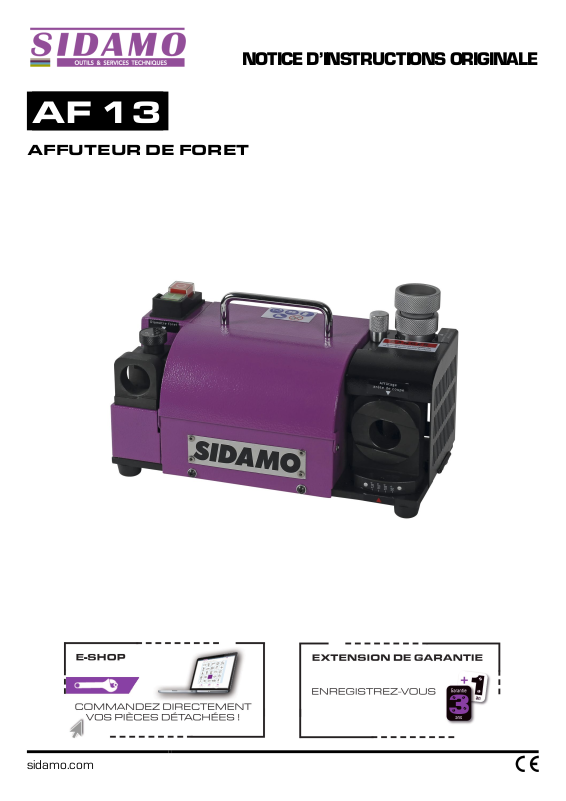

Page 1
NOTICE D’INSTRUCTIONS ORIGINALE
AF 13
AFFUTEUR DE FORET
sidamo.com
Page 2
Notice d’instructions AF13
2
SOMMAIRE
1. INTRODUCTION ................................................................................................................................................. 3
2. PICTOGRAMMES ................................................................................................................................................ 3
2.1. PICTOGRAMMES DE SECURITE MACHINE ........................................................................................................ 3
2.2. PICTOGRAMMES PRESENTS DANS CETTE NOTICE D’INSTRUCTIONS ............................................................... 3
3. SECURITE .......................................................................................................................................................... 4
3.1. PRESCRIPTIONS GENERALES DE SECURITE ..................................................................................................... 4
3.2. PRESCRIPTIONS PARTICULIERES DE SECURITE ............................................................................................... 5
3.3. PROTECTION DE L’OPERATEUR ....................................................................................................................... 5
4. DESCRIPTIF ET FONCTIONNEMENT...................................................................................................................... 6
4.1. APPLICATION PREVUE DE LA MACHINE ........................................................................................................... 6
4.2. CARACTERISTIQUES ........................................................................................................................................ 6
4.3. CONSOMMABLES ............................................................................................................................................ 6

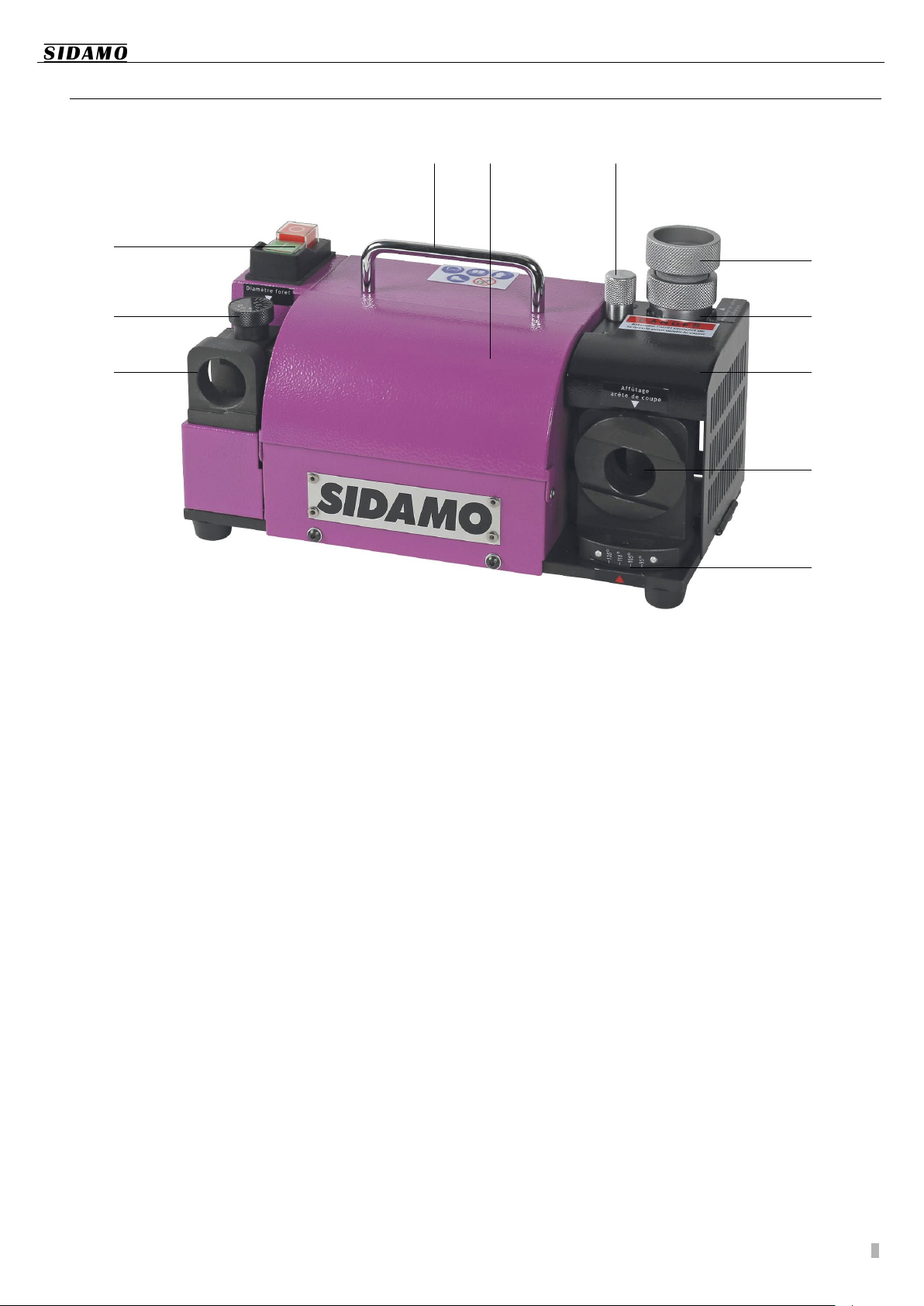

4.4. DESCRIPTIF MACHINE ..................................................................................................................................... 7
5. INSTALLATION ................................................................................................................................................... 8
5.1.
5.2.
CONDITIONNEMENT .......................................................................................................................... 8
MANUTENTION ET TRANSPORT ......................................................................................................... 8
5.3. INSTALLATION DE LA MACHINE ........................................................................................................ 8
5.4.
5.5.
RACCORDEMENT ELECTRIQUE .......................................................................................................... 9
ESSAI ET EXAMEN INITIAL AVANT LA PREMIERE UTILISATION ........................................................... 9
6. UTILISATION ...................................................................................................................................................... 9
6.1.
PROCEDURE ................................................................................................................................... 10
7. MAINTENANCE ................................................................................................................................................. 11
7.1.
MAINTENANCE QUOTIDIENNE ......................................................................................................... 12
7.2. MAINTENANCE HEBDOMADAIRE ..................................................................................................... 12
7.3.
7.4.
MAINTENANCE MENSUELLE ............................................................................................................ 12
REMPLACEMENT DE LA MEULE ....................................................................................................... 12

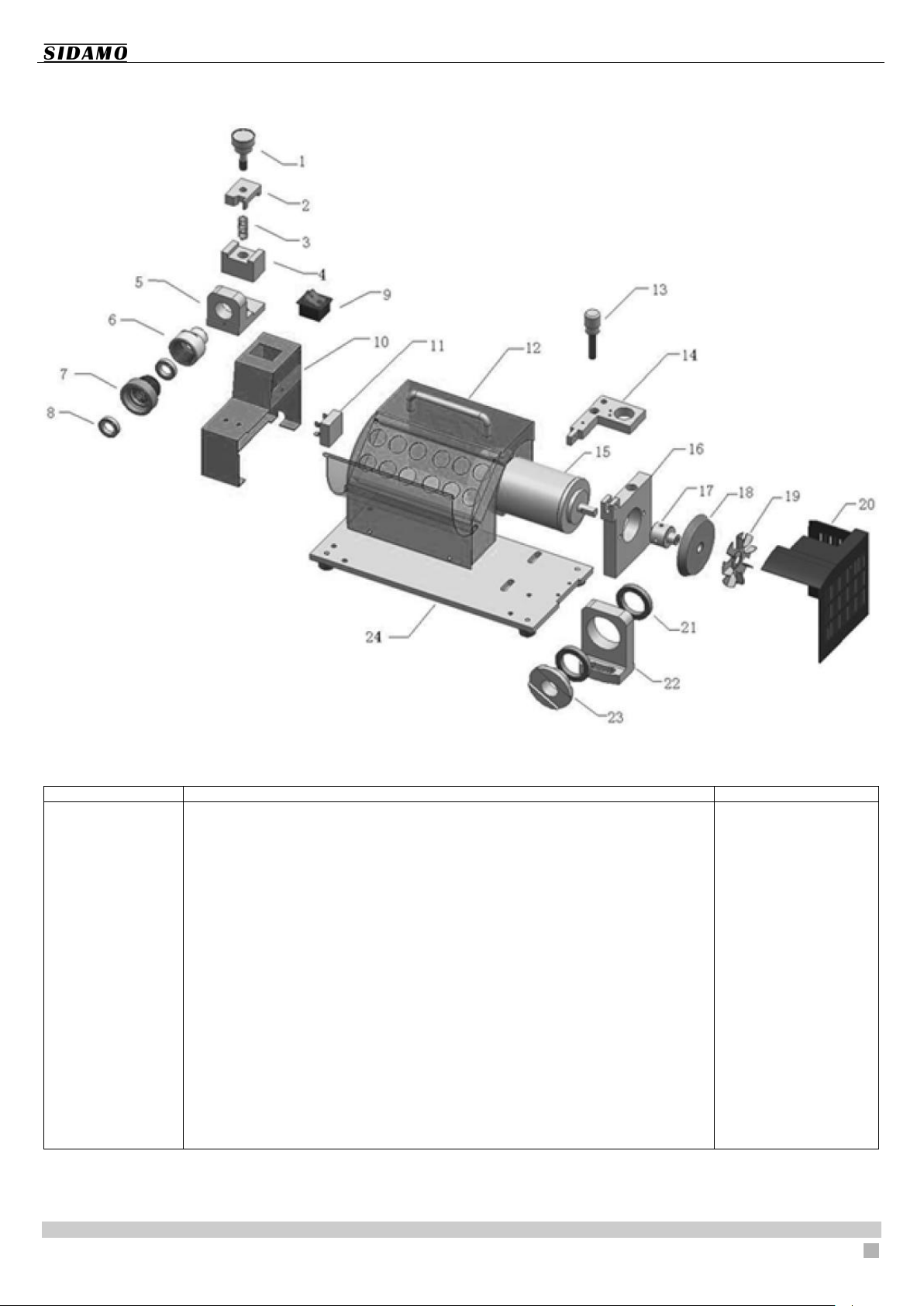

8. VUE ECLATEE ................................................................................................................................................... 12
9. PARTIE ELECTRIQUE ......................................................................................................................................... 13
10. NIVEAU SONORE .......................................................................................................................................... 14
11. NIVEAU VIBRATIONS ..................................................................................................................................... 15
12. PROTECTION DE L’ENVIRONNEMENT ............................................................................................................. 15
13. GARANTIE .................................................................................................................................................... 15
14. DECLARATION DE CONFORMITE .................................................................................................................... 15
Page 3
Notice d’instructions AF13
3
Ne porter aucun vêtement ample, des manches
Porter des coiffes pour les cheveux longs
1. INTRODUCTION
Pour des raisons de sécurité, lire cette notice d’instructions attentivement avant d’utiliser cette machine.
Toutes non-observations des instructions causeront des dommages aux personnes et/ou à la machine.
Cette notice d’instructions est destinée à l’opérateur, au
régleur et à l’agent de maintenance.
Cette notice d’instructions est une partie importante de votre
équipement. Elle donne des règles et des guides qui vous
aideront à utiliser cette machine sûrement et efficacement.
Vous devez vous familiariser avec les fonctions et le
fonctionnement en lisant attentivement cette notice
d’instructions. Pour votre sécurité, il est en particulier très
important que vous lisiez et observiez toutes les
recommandations sur la machine et dans cette notice
d’instructions.
Ces recommandations doivent être strictement suivies à tout
moment lors de l’emploi et de l’entretien de la machine. Un
manquement au suivi des guides et avertissements de
sécurité de la notice d’instructions et sur la machine et/ou
une utilisation différente de celle préconisée dans la notice
d’instructions peut entraîner une défaillance de la machine
et/ou des blessures.
Veuillez conserver cette notice d’instructions avec la machine
ou dans un endroit facilement accessible à tout moment pour
vous y référer ultérieurement. Assurez-vous que tout le
personnel impliqué dans l’utilisation de cette machine peut la
consulter périodiquement. Si la notice d’instructions vient à
être perdue ou endommagée, veuillez nous consulter ou
consulter votre revendeur afin d’en obtenir une nouvelle
copie.
2. PICTOGRAMMES
2.1. PICTOGRAMMES DE SECURITE MACHINE
Signification des pictogrammes de sécurité apposés sur la machine (les maintenir propres et les remplacer lorsqu’ils sont illisibles ou
décollés) :
Utiliser toujours des composants et pièces SIDAMO. Le
remplacement de composants ou de pièces autres que
SIDAMO peut entraîner une détérioration de la machine et
mettre l’opérateur en danger.
Cette notice décrit les consignes de sécurité à appliquer par
l’utilisateur. Il est de la responsabilité de l’employeur ou de
l’utilisateur, suivant l’article L.4122-1 du code du travail, de
prendre soin de sa santé et de sa sécurité et de celles des
autres personnes concernées par ces actes ou omissions,
conformément, en particulier, aux instructions qui lui sont
données.
L’employeur doit réaliser une évaluation des risques
particuliers liés à son activité, doit former les travailleurs à la
machine et à la prévention de ces risques, et informe de
manière appropriée les travailleurs chargés de l’utilisation ou
de la maintenance des équipements de travail, des
instructions ou consignes les concernant.
Port de lunettes de protection obligatoire
Port de chaussures de sécurité obligatoire
larges, des bijoux, des bracelets, des montres,
alliance...
2.2. PICTOGRAMMES PRESENTS DANS CETTE NOTICE D’INSTRUCTIONS
Danger direct pour les personnes et
dommages de la machine
Pour les opérations de changement
d’outil et de nettoyage, port de lunettes
et de gants de protection
Note
Les opérations électriques doivent être effectuées par du personnel qualifié et habilité aux travaux électriques
basse tension.
Port de gants de protection obligatoire
Lire attentivement la notice d’instructions
Dommages possibles de la machine ou de son
environnement
Niveau de capacité technique : opérateur, utilisateur
Niveau de capacité technique : régleur, entretien
Niveau de capacité technique : agent de maintenance
Page 4
4
3. SECURITE
3.1. PRESCRIPTIONS GENERALES DE SECURITE
Pour réduire les risques d’incendie, de choc électrique, de choc mécanique et de blessure des personnes lors de l’utilisation
des outils électriques, respecter les prescriptions de sécurité de base.
Cette notice d’instructions ne prend en compte que les
comportements raisonnablement prévisibles.
Nos machines sont conçues et réalisées en considérant
toujours la sécurité de l’opérateur.
Nous déclinons toute responsabilité pour tout dommage dû à
l’inexpérience, à une utilisation incorrecte de la machine et/ou
à son endommagement et/ou au non-respect des instructions
et règles de sécurité contenues dans cette notice
d’instructions.
En règle générale, les accidents surviennent toujours à la
suite d’une mauvaise utilisation ou d’une absence de lecture
de la notice d’instructions.
Nous vous rappelons que toute modification de la machine
entraînera un désengagement de notre part.
Vérifier la présence, l’état et le fonctionnement de toutes les
protections avant de débuter le travail.
S’assurer que les pièces mobiles fonctionnent correctement,
qu’il n’y a pas d’éléments endommagés et que la machine
fonctionne parfaitement pendant sa mise en service.
Seul le personnel compétent et autorisé est autorisé à réparer
ou remplacer les pièces endommagées.
Conserver une zone de travail propre et ordonnée.
Veiller à ce que toute la zone de travail soit visible de la
position de travail.
Des aires de travail et des établis encombrés sont une source
potentielle de blessures.
Ne pas utiliser la machine à l’extérieur, dans des locaux très
humides, en présence de liquides inflammables ou de gaz.
Positionner la machine dans une zone de travail suffisamment
éclairée.
Machine interdite aux jeunes travailleurs âgés de moins de
dix-huit ans.
Ne laisser personne, particulièrement les enfants ou des
animaux, non autorisés dans la zone de travail, toucher les
outils ou les câbles électriques et les garder éloignés de la
zone de travail.
Ne jamais s’éloigner de la machine en cours de
fonctionnement. Toujours couper l’alimentation secteur. Ne
s’éloigner de la machine que lorsque cette dernière est
complètement à l’arrêt.
Ne pas forcer l’outil, il fera un meilleur travail et sera
plus sûr au régime pour lequel il est prévu.
Ne pas forcer les petits outils pour réaliser le travail
correspondant à un outil plus gros.
Ne pas utiliser les outils pour des travaux pour lesquels ils ne
sont pas prévus.
Ne pas endommager le câble d’alimentation
électrique.
Ne jamais tirer sur le câble d’alimentation électrique pour le
retirer de la prise de courant.
Maintenir le câble d’alimentation électrique éloigné des
sources de chaleur, des parties grasses et/ou des bords
tranchants.
Protéger le câble d’alimentation électrique contre l’humidité
et tous risques éventuels de dégradations.
Vérifier périodiquement le câble d’alimentation électrique et
s’il est endommagé, le faire réparer par un réparateur agréé.
Les interrupteurs défectueux doivent être remplacés par un
service agréé.
Ne pas utiliser la machine si l’interrupteur ne commande ni
l’arrêt ni la marche.
Notice d’instructions AF13
Ne pas présumer de ses forces.
Toujours garder une position stable et un bon équilibre.
Surveiller ce que l’on fait, faire preuve de bon sens et ne pas
utiliser la machine en état de fatigue.
Toujours utiliser les deux mains pour faire fonctionner cette
machine.
L’utilisation de tout accessoire, autre que ceux décrits dans la
notice d’instructions, peut présenter un risque de blessures
des personnes.
L’utilisateur est responsable de sa machine et s’assure que :
La machine est utilisée par des personnes ayant eu
connaissance des instructions et autorisées à le faire.
Les règles de sécurité ont bien été respectées.
Les utilisateurs ont été informés des règles de
sécurité.
Les utilisateurs ont lu et compris la notice
d’instructions.
Les responsabilités pour les opérations de
maintenance et d’éventuelles réparations ont bien
été assignées et observées.
Les défauts ou dysfonctionnements ont été
immédiatement notifiés à un réparateur agréé ou
auprès de votre revendeur.
La machine doit être utilisée dans les domaines
d’application décrits dans cette notice.
Toute utilisation autre que celle indiquée sur la
présente notice d’instructions peut constituer un
danger.
Les protections mécaniques et/ou électriques ne
doivent pas être enlevées ou shuntées.
Aucune modification et/ou reconversion ne doit être
effectuée.
SIDAMO décline toute responsabilité pour des dommages
causés aux personnes, animaux ou objets par suite de nonrespect des instructions et règles de sécurité contenues dans
cette notice d’instructions.
Page 5
5
3.2. PRESCRIPTIONS PARTICULIERES DE SECURITE
Prescriptions particulières de sécurité pour l’affûteur de foret.
Ne pas utiliser si la machine n’est pas placée sur une surface
plate et stable, sans obstacles et bien éclairée.
Avant utilisation, la machine doit être montée correctement
dans son ensemble.
Ne pas faire fonctionner la machine lorsque les protections de
sécurité sont démontées.
S’assurer que le foret est correctement monté dans le
mandrin porte-foret.
Ne pas utiliser de foret endommagé ou déformé.
N’utiliser cette machine que pour l’affûtage des forets.
Ne pas ouvrir le carter de meule lors du fonctionnement de la
machine.
Afin d’éviter toute mise en marche accidentelle, vérifier que
l’interrupteur est sur la position « 0 » avant de brancher le
câble d’alimentation.
Toujours porter des gants de protection tout au long de
l’affûtage du foret.
Maintenir correctement le mandrin porte-foret lors du
fonctionnement de la machine.
Ne pas commencer l’affûtage en butée contre la meule.
Ne pas heurter le foret sur la meule mais appliquer une
pression progressive.
Tenir les mains à distance des zones de travaille quand la
machine est en fonctionnement.
Toujours travailler en position stable et garder l’équilibre.
Porter toujours des lunettes de protection.
Ne pas arrêter la meule à la main.
Ne pas toucher la meule en mouvement.
Maintenir toujours la meule propre.
Ne pas nettoyer la meule lorsqu’elle est en mouvement.
La meule peut devenir très chaude pendant le
fonctionnement de la machine. Attendre le refroidissement de
la meule avant le remplacement.
Maintenir toujours l’affûteur propre et non encombré.
Ne pas ajouter d‘accessoires supplémentaires en vue
d‘opérations pour lesquelles ils ne sont pas conçus.
L‘utilisation d‘un accessoire inapproprié est synonyme de
risques d‘accidents.
Veiller à ce qu’aucune personne ne se trouve dans le passage
des débris et étincelles provoqués par l’affûtage.
Maintenir toujours une zone de travail propre et non
encombrée.
3.3. PROTECTION DE L’OPERATEUR
Pour la sécurité de l’opérateur, veiller à ce que les parties non travaillantes soient toujours recouvertes par un carter de
protection.
Cette machine est conçue pour un seul opérateur.
L’opérateur doit porter des équipements de protection
individuelle adaptés :
Lunettes de protection.
Protection auditive.
Chaussures de sécurité.
Gants de protection.
Notice d’instructions AF13
Si nécessaire, porter une protection auditive et une protection
respiratoire pour réduire le risque d’inhalation de poussières
dangereuses.
Garder le carter de meule propre et non couvert pour assurer
correctement le fonctionnement de la machine.
Avant de changer la meule et avant d’effectuer toute
opération de mise en position ou enlèvement des déchets de
matériau, arrêter la machine.
Déconnecter l’alimentation électrique pour toute opération
plus importante (maintenance, entretien, …).
Maintenir la machine propre et en bon état.
Enlever régulièrement les poussières.
Pour le nettoyage, retirer les poussières en portant des
lunettes et des gants de protection, machine à l’arrêt et les
collecter dans des bacs. Eviter une soufflette, préférer un
chiffon propre et sec, une brosse, un pinceau à long manche,
un crochet, un collecteur magnétique ou un aspirateur.
Ne pas immerger la machine dans l’eau, ni la laver avec un
jet d’eau sous pression car risque de faire pénétrer celle-ci
dans la partie électrique.
Ne pas utiliser de solvant ou de détergents agressifs pour le
nettoyage.
Déconnecter la machine et vérifier que les parties mobiles
sont bloquées, lors du transport de la machine.
Stocker la machine dans un endroit sec et hors de portée des
enfants.
Les accidents sont généralement la conséquence de :
Absence d’accessoires qui permettent de maintenir
correctement la pièce.
Désordre : les accessoires, s’ils existent, ne sont pas
rangés et l’opérateur ne les trouvant pas, s’en passe.
Un mode opératoire inapproprié ou dangereux.
Une formation, un apprentissage, et/ou une
expérience insuffisante des opérateurs pour
l’utilisation de la machine.
Absence des carters de protection pendant
l’utilisation de la machine.
Des vêtements non ajustés, l’absence de lunettes
pour certains travaux.
L’opérateur doit porter des vêtements ajustés et si nécessaire
des coiffes pour cheveux longs.
L’opérateur ne doit pas porter par exemple :
De vêtement ample, de manches larges.
De bracelets, de montre, d’alliance, de bijoux.
Tout autre objet risquant de s’accrocher aux
éléments mobiles de la machine.
Page 6
6
Capacités
d’affûtage
(mm)
Angles
d’affûtage
Nombre
de
pinces
Ø
de
pinces
(mm)
Type
de
pinces
Vitesses
de
meule
(m/min)
Alimentation
Puissance
moteur
(W)
Poids
(kg)
Dimensions
(l x H x P)
Ø x épaisseur x alésage
(mm)
Angle
Grain
Référence
Pour AF13
4. DESCRIPTIF ET FONCTIONNEMENT
4.1. APPLICATION PREVUE DE LA MACHINE
L’affûteur de foret modèle AF13 est une machine conçue et
réalisée uniquement pour des opérations de grande précision
d’affûtage de forets hélicoïdaux HSS.
Dans de bonnes conditions d'utilisation et de maintenance, la
sécurité du fonctionnement et le travail sont garantis pour
plusieurs années.
Pour ce faire, explorer la machine dans ses différentes
fonctions.
4.2. CARACTERISTIQUES
Affûtage de forets hélicoïdaux HSS
Grande précision d’usinage et facilité d’utilisation
Equipé d’une meule d’affûtage au diamant
Interrupteur équipé d’une bobine à manque de
tension
Poignée de transport
Affûtage de l’angle de pointe
Notice d’instructions AF13
Amincissement de l’âme et correction de lèvre
Affûtage en croix
Livré avec :
- pinces types ER20 (dans rangement)
- clé six pans
Ø 3 à Ø 13 95° à 135° 11
4.3. CONSOMMABLES
Meule d’affûtage au diamant :
78 x 10 x 12,7 60° CBN 230 11101247
3 / 4 / 5 / 6 / 7 / 8 / 9 / 10
/ 11 / 12 / 13
ER 20 5300
230 V
monophasé
180 10 285 x 160 x 145
Page 7
7
1 4 3 2 5 6 7 8 9
10
11
4.4. DESCRIPTIF MACHINE
Notice d’instructions AF13
1. Interrupteur
2. Sélecteur du diamètre du foret
3. Logement du réglage de la longueur du foret à
affûter
4. Indicateur de réglage d’angle de pointe
5. Orifice de l’affûtage de l’arête de coupe du foret
Figure 1
6. Carter de meule
7. Orifice de l’affûtage de la dépouille du foret
8. Mandrin porte-foret
9. Vis de réglage d’angle d’affûtage
10. Rangement des pinces
11. Poignée de transport
Page 8
8
5. INSTALLATION
L’affûteur de foret est livré dans un emballage en carton.
Lors du déballage, sortir chaque élément de la machine,
vérifier l’état général puis procéder à l’assemblage.
Conserver la notice d’instructions pour y faire référence
ultérieurement.
Si le produit ne vous semble pas correct ou si des éléments
sont cassés ou manquants, contacter votre vendeur.
Compte tenu du poids (10 kg) et des dimensions de la
machine, la manutention et la mise en place peuvent
s’effectuer avec une seule personne.
Ne pas utiliser si la machine n’est pas placée sur une surface
plate et stable, sans obstacles et bien éclairée.
Avant utilisation, la machine doit être montée correctement
dans son ensemble.
Ne pas faire fonctionner la machine lorsque les protections de
sécurité sont démontées.
Veiller à ce qu’aucune personne ne se trouve dans le passage
des débris et étincelles provoqués par l’affûtage.
Maintenir toujours une zone de travail propre et non
encombrée.
Les interventions décrites ci-dessous doivent être exécutées par du personnel qualifié et autorisé.
5.1. CONDITIONNEMENT
Un petit sachet anti-humidité peut se trouver dans le conditionnement. Ne pas le laisser à la portée des enfants et le jeter.
5.2. MANUTENTION ET TRANSPORT
5.3. INSTALLATION DE LA MACHINE
Environnement de l’installation :
Tension d’alimentation électrique conforme aux
caractéristiques de la machine
Température ambiante comprise entre +5°C et
+35°C
Humidité relative de l’air ne dépassant pas 90%
Ventilation du lieu d’installation suffisante
Zone de travail suffisamment éclairée pour un travail
en toute sécurité : l’éclairage doit être de 300 LUX
Notice d’instructions AF13
Page 9
9
5.4. RACCORDEMENT ELECTRIQUE
Les opérations électriques doivent être effectuées par du personnel qualifié et habilité aux travaux électriques basse tension.
PRESENCE ELECTRIQUE
S’assurer que la tension d’alimentation de l’installation
correspond à celle de la machine, que la prise de courant soit
en bon état munie de la terre et que l’interrupteur soit sur la
Cette protection doit toujours être choisie sur la base des
caractéristiques électriques de la machine, spécifiées sur la
plaque signalétique :
position « 0 ».
Vérifier que la prise de courant de l’installation est compatible
avec la fiche de l’appareil.
Effectuer le branchement au moyen du câble d’alimentation.
Contrôler que l’installation électrique sur laquelle la machine
sera branchée soit bien reliée à la terre conformément aux
normes de sécurité en vigueur.
Nous rappelons à l’utilisateur qu’il doit toujours y avoir, en
amont de l’installation électrique, une protection
magnétothermique sauvegardant tous les conducteurs contre
Les branchements d’accouplement électrique et les rallonges
doivent être protégés des éclaboussures, et sur des surfaces
sèches.
Vérifier régulièrement l’état du câble d’alimentation, de
l’interrupteur, et du passe-câble.
les courts-circuits et contre les surcharges.
L’usage de la machine avec un câble endommagé est rigoureusement interdit.
Vérifier régulièrement l’état du câble d’alimentation, des interrupteurs et du passe-câble.
Utiliser un enrouleur de câble de section et de longueur conformément à la puissance de la machine, et le dérouler
entièrement.
Les branchements d’accouplements électriques et les rallonges doivent être protégés des éclaboussures, et sur des surfaces
sèches.
Ne pas retirer la fiche de la prise de courant en tirant sur le fil, tirer uniquement sur la fiche.
5.5. ESSAI ET EXAMEN INITIAL AVANT LA PREMIERE UTILISATION
Vérifier que l’affûteur est sur une surface plate et
stable, sans obstacles et bien éclairée.
Vérifier que les pièces mobiles fonctionnent
correctement, qu’il n’y a pas d’éléments
endommagés.
6. UTILISATION
Notice d’instructions AF13
Tension : 230 V monophasé
Intensité : 0,78 A
Puissance moteur : 180 W
Fréquence : 50 Hz
Vérifier que les protections sont présentes, intactes
et en bon état de fonctionnement.
Vérifier l’état de la meule.
Vérifier que la machine fonctionne parfaitement à
vide.
Page 10
10
A B C
Respecter les prescriptions particulières de sécurité pour l’affûteur de foret (paragraphe 3.2).
Avant toute mise en fonctionnement, se familiariser avec les dispositifs de commandes.
Port des équipements de protection individuelle adaptés obligatoire.
Avant toute opération de maintenance ou d’entretien, déconnecter la machine.
6.1. PROCEDURE
Port des équipements de protection individuelle adaptés obligatoire.
Tenir les mains à distance des zones de travaille quand la machine est en fonctionnement.
Avant d’effectuer toute opération de mise en position ou enlèvement des déchets de matériaux, arrêter la machine.
S’assurer que le foret est correctement monté dans le mandrin porte-foret.
Maintenir correctement le mandrin porte-foret lors du fonctionnement de la machine.
Lors de l’utilisation, risque de projection d’étincelles ou de débris de métal chaud.
Ne pas exercer une pression excessive sur l’outil. La performance d’affûtage n’est pas améliorée par une grande pression sur
l’outil, mais la durée de vie de l’outil et de la machine sera réduite.

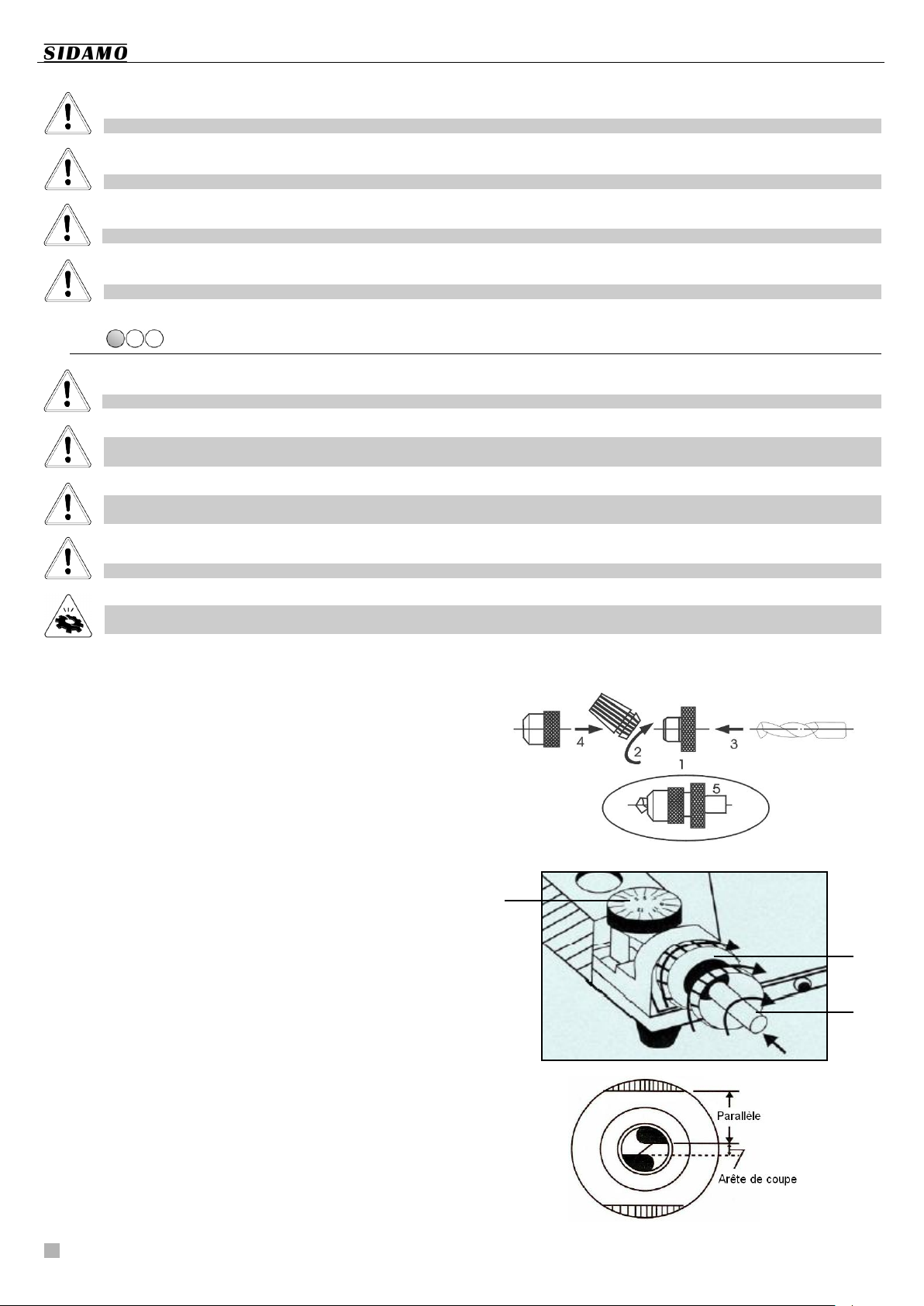

A. Montage du foret dans le mandrin porte-foret
B. Réglage du foret dans le mandrin porte-foret
1. Choisir la pince (2) du diamètre du foret et l’insérer
dans le porte-pince (1) en l’inclinant à 45°.
2. Insérer le foret (3) dans le sens indiqué par le
schéma ci-contre.
3. Insérer le mandrin (4) dans cet ensemble.
4. Ne pas serrer à fond le mandrin porte-foret (5), le
foret doit dans un premier temps être libre.

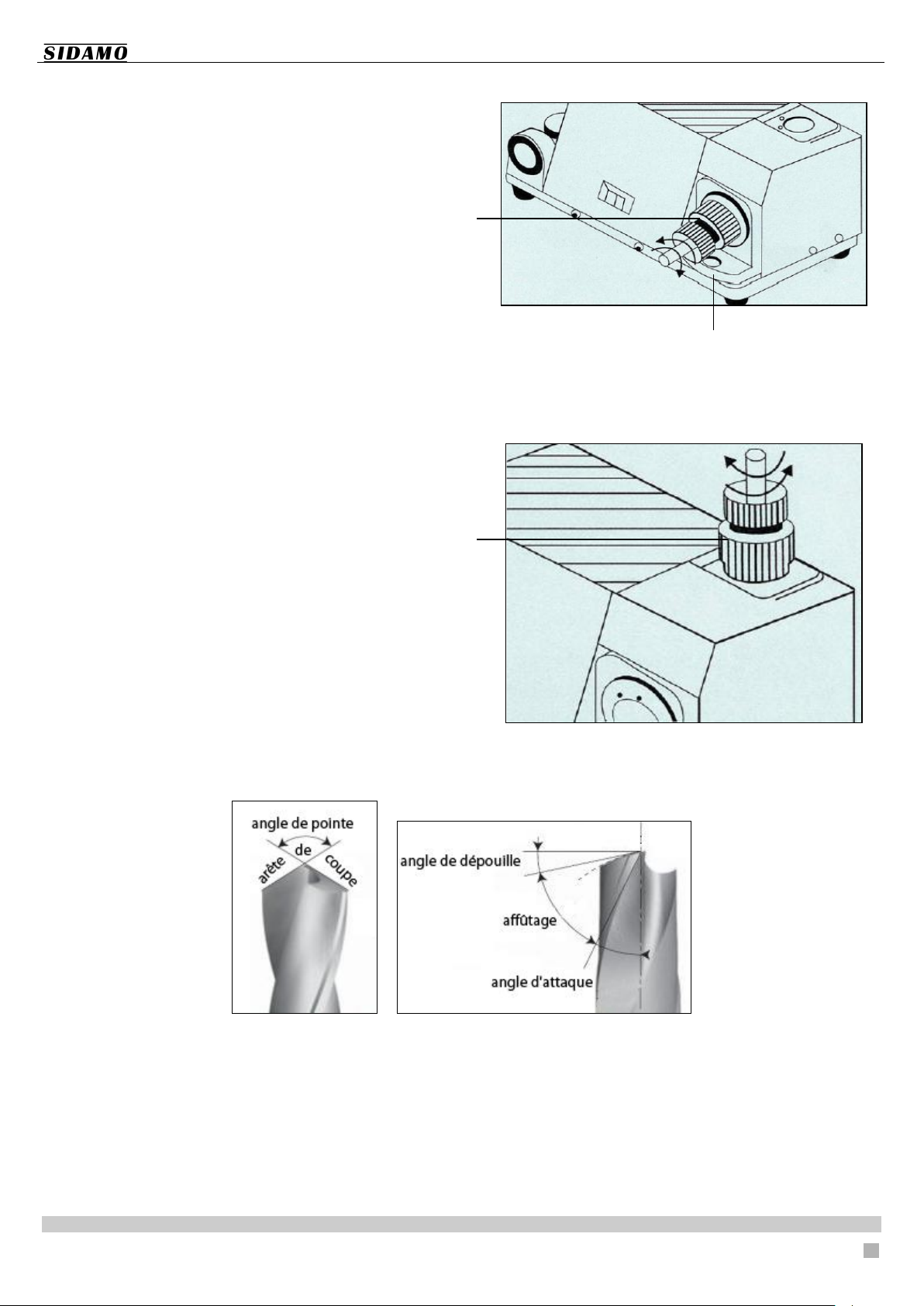

1. Régler le sélecteur (A) au diamètre du foret à l’aide
de l’indicateur (pour un foret de 8.2 mm, mettre le
repère entre 8 et 8.5 mm).
2. Insérer le mandrin porte-foret avec le foret dans le
logement du réglage de la longueur du foret à affûter
(3 fig1) et vérifier qu’il est bien bloqué.
3. Mettre en butée le foret (B).
4. Tourne le foret (B) vers la droite.
5. Vérifier que la pointe du foret touche bien la butée.
6. Serrer le mandrin porte-foret (C).
7. Sortir le mandrin porte-foret.
S’assurer que l’arête de coupe est bien parallèle au
méplat du mandrin porte-foret (voir schéma ci-contre).
Si ce n’est pas le cas, recommencer l’opération.
Si la hauteur de pointe est inférieure à 10 mm,
ajouter 1 à 2 graduations sur le sélecteur (2 fig.1).
Si la hauteur de coupe du foret est différente d’un
foret normal, vérifier le parallélisme et choisir
C. Affûtage de l’arête de coupe (angle de pointe)
ensuite le diamètre sur le sélecteur (2 fig.1).
Notice d’instructions AF13
Page 11
11
A
B
A
1. Régler l’indicateur de réglage d’angle de pointe (A)
suivant le foret (95° à 135°).
2. Mettre la machine en fonctionnement en appuyant
sur « 1 » de l’interrupteur (1 fig.1).
3. Insérer le mandrin porte-foret (B) dans l’orifice de
l’affûtage de l’arête de coupe du foret (5 fig.1) en
faisant coïncider les méplats du mandrin porte-foret
et de l’orifice.
4. Affûter en tournant le mandrin porte-foret (B) de la
droite vers la gauche jusqu’à disparition du bruit de
l’affûtage (s’assurer qu’il est bien en buté).
5. Retirer le mandrin porte-foret (B) et tourner
l’ensemble à 180° er recommencer l’opération.
6. Arrêter la machine en appuyant sur « 0 » de
l’interrupteur (1 fig.1).
Bien tenir le mandrin porte-foret (B) lors de l’affûtage et
ajuster l’angle de pointe (A) avant de commencer l’affûtage.
D. Affûtage de la dépouille du foret
1. Mettre la machine en fonctionnement en appuyant
sur « 1 » de l’interrupteur (1 fig.1).
2. Insérer le mandrin porte-foret (A) dans l’orifice de
l’affûtage de la dépouille du foret (7 fig.1) en faisant
coïncider les méplats du mandrin porte-foret et de
l’orifice.
3. Mettre en buté le mandrin porte-foret (A) et affûter
jusqu’à disparition du bruit de l’affûtage.
4. Retirer le mandrin porte-foret (A) et tourner
l’ensemble à 180° er recommencer l’opération.
5. Arrêter la machine en appuyant sur « 0 » de
l’interrupteur (1 fig.1).
L’angle d’affûtage peut être réglé via la vis (9 fig.1).
Notice d’instructions AF13
Les forets inférieurs à 4 mm de diamètre n’ont pas
besoin de cet affûtage.
E. Schéma d’un foret :
7. MAINTENANCE
Page 12
12
A
B

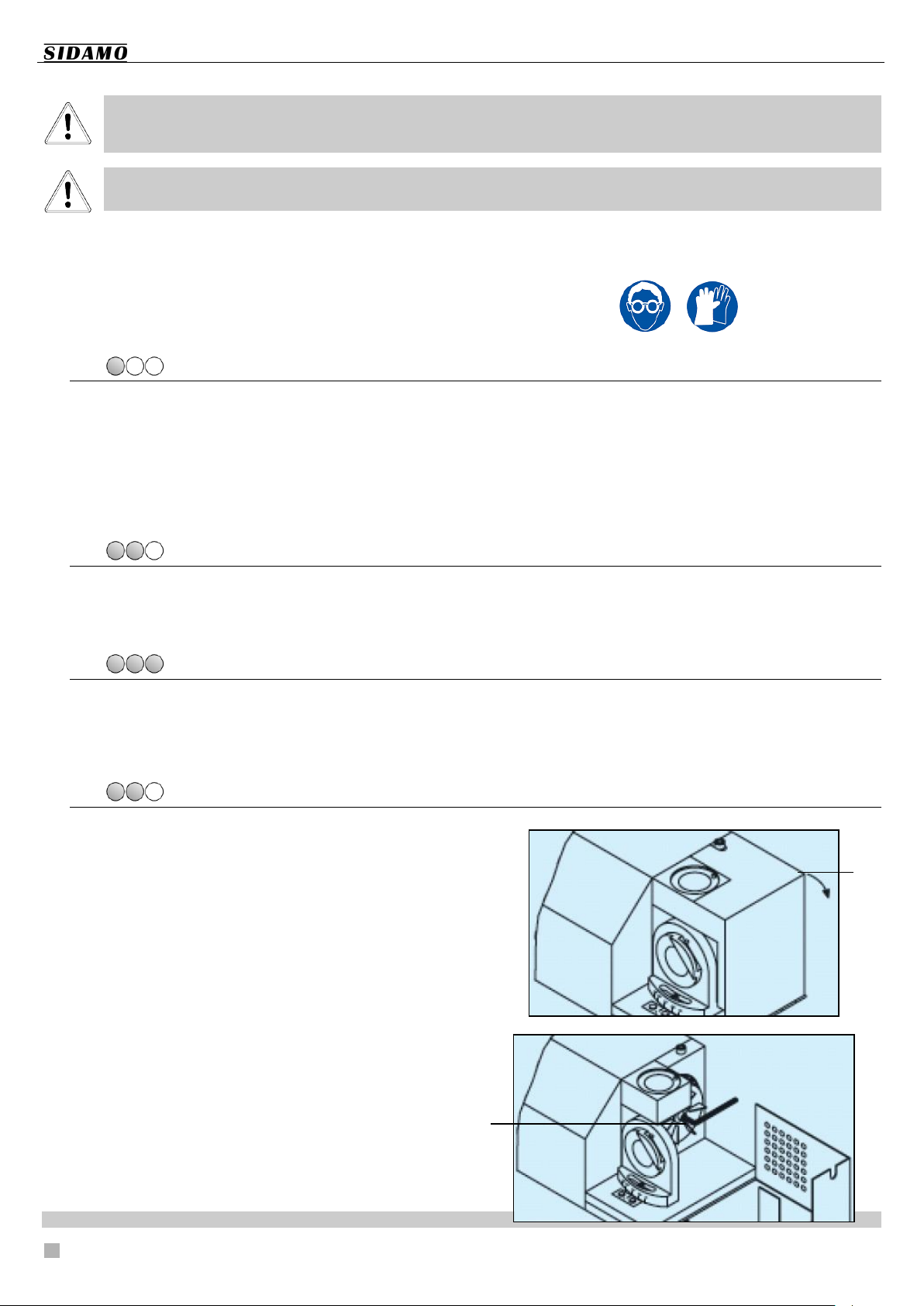

Avant toute opération de maintenance ou d’entretien, déconnecter la machine.
Porter des gants et des lunettes de protection, et utiliser un chiffon propre et sec, une brosse, un pinceau à long manche, un
crochet, un collecteur magnétique ou un aspirateur pour toutes les opérations de nettoyage (particulièrement l’élimination
des poussières).
Ne pas utiliser de soufflette pour éliminer les poussières d’usinage.
Ne pas utiliser de solvant ou de détergents agressifs pour le nettoyage.
Ne pas immerger la machine dans l’eau, ni la laver avec un jet d’eau.
Trouver ci-après les plus importantes interventions de
maintenance que l’on peut classer selon leur fréquence en
interventions quotidiennes, hebdomadaires, mensuelles et
semestrielles.
7.1. MAINTENANCE QUOTIDIENNE
Nettoyer normalement la machine pour enlever les
poussières qui s’y sont accumulés (les collecter dans
des bacs).
Contrôler si les grilles d’aération du moteur sont
libres.
Contrôler si la meule n’est pas usée et/ou cassée.
Vérifier si les carters de protection, les dispositifs de
sécurité et d’arrêt fonctionnent correctement.
7.2. MAINTENANCE HEBDOMADAIRE
Nettoyer à fond la machine pour enlever notamment
les poussières (les collecter dans des bacs).
Contrôler le serrage des vis.
7.3. MAINTENANCE MENSUELLE
Vérifier si les vis de la meule et des carters de
protection sont bien serrées.
Contrôler et remplacer si nécessaire le câble
d’alimentation électrique.
7.4. REMPLACEMENT DE LA MEULE
Procédure :
1. Arrêter la machine en appuyant sur « 0 » de
l’interrupteur (1 fig.1)
2. Débrancher la machine.
3. Desserrer la molette du carter de meule.
4. Ouvrir le carter de meule (A).
5. Desserrer la vis de la meule (B).
6. Retirer l’ailette et la meule.
7. Nettoyer la broche et les surfaces à l’intérieur du
carter de la machine avant de changer la meule.
8. Mettre une place une nouvelle meule.
9. Centrer l’ailette.
10. Serrer la vis (B).
11. Fermer le carter de meule (A).
12. Serrer la molette du carter de meule.
8. VUE ECLATEE
Notice d’instructions AF13
Le non-respect des tâches prescrites entraîne une usure
prématurée et diminue les performances de la machine.
Page 13
13
Repère
Désignation
Quantité
1
24
Sélecteur du diamètre du foret
Base
1
1
VUE ECLATEE AFFUTEUR
Notice d’instructions AF13
NOMENCLATURE VUE ECLATEE AFFUTEUR
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
Support supérieur du sélecteur
Ressort
Support inférieur du sélecteur
Support du réglage de la longueur du foret à affûter
Partie supérieure du mandrin porte-foret
Partie inférieure du mandrin porte-foret
Roulement
Interrupteur
Support sélecteur
Redresseur
Carter
Vis de réglage d’angle d’affûtage
Support de l’affûtage de la dépouille du foret
Moteur
Support moteur
Manchon
Meule
Ailette
Carter de meule
Roulement
Support de l’affûtage de l’arête de coupe du foret
Manchon excentrique
9. PARTIE ELECTRIQUE
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
Page 14
14
SCHEMA ELECTRIQUE AFFUTEUR
Notice d’instructions AF13
10. NIVEAU SONORE
Page 15
15
Les données relatives au niveau de bruit émis par cette
machine pendant le processus de travail dépendent du type
de matériau, du diamètre et du type d’outil utilisé. Pour cette
raison, les données des mesures sont relatives.
Le risque de lésions auditives chez l’opérateur est fonction du
temps d’exposition au bruit.
L’opérateur doit porter un casque antibruit ou autres moyens
individuels de protection appropriés lorsque la puissance
acoustique dépasse 85 dB(A) sur le lieu de travail.
Niveau moyen équivalent continue de pression
acoustique au poste de travail :
LpA = 60 dB(A)
Niveau de puissance acoustique :
LwA = 80 dB(A)
Le calcul de la puissance acoustique a été effectué en tenant
compte des facteurs tels que : la réverbération du lieu
d’essai, l’absorption de bruits au sol et autres qui peuvent
interférer dans les mesures. Cette estimation permet
d’affirmer que sur les valeurs obtenues, le degré d’erreur
serait autour de 3 dB(A).
11. NIVEAU VIBRATIONS
Les données relatives aux vibrations transmises par cette
machine pendant le processus de travail dépendront du type
de matériau utilisé et du type d’outil. Pour cette raison, les
données des mesures sont relatives.
Niveau moyen de vibrations main/bras :
Aw(8) = 2,4 m/s²
12. PROTECTION DE L’ENVIRONNEMENT
Votre appareil contient de nombreux matériaux recyclables.
Ce logo indique que les appareils usagés ne doivent pas êtres
mélangés avec d’autres déchets.
Le recyclage des appareils sera ainsi réalisé dans les
meilleures conditions, conformément à la Directive
Européenne 2012/19/CE sur les déchets d’équipement
électriques et électroniques.
Adressez-vous à votre mairie ou à votre revendeur pour
connaître les points de collecte des appareils usagés les plus
proches de votre domicile.
13. GARANTIE
Dans le cas d’une prise sous garantie, celle-ci s’effectuera
uniquement auprès d’un service après-vente agrée. La
machine est garantie 3 ans à compter de sa date d’achat par
l’utilisateur.
La facture faisant office de bon de garantie est à conserver.
La garantie consiste uniquement à réparer ou remplacer
gratuitement les pièces défectueuses ; après expertise du
constructeur.
La garantie exclut toute responsabilité pour les dommages
occasionnés par l’utilisateur ou par un réparateur non agréé
par la société SIDAMO.
La garantie ne couvre pas les dommages consécutifs, directs
ou indirects, matériels ou immatériels, causés aux personnes
ou aux choses suite aux pannes ou arrêts de l’appareil.
14. DECLARATION DE CONFORMITE
Notice d’instructions AF13
Les valeurs données sont des niveaux d’émission et pas
nécessairement des niveaux permettant le travail en sécurité.
Bien qu’il existe des corrélations entre les niveaux d’émission
et les niveaux d’exposition, celle-ci ne peut être utilisée de
manière fiable pour déterminer si des précautions
supplémentaires sont nécessaires. Les paramètres qui
influencent les niveaux réels d‘exposition comprennent les
caractéristiques de l’atelier, les autres sources de bruit, etc.,
c’est à dire le nombre de machines et des procédés de
fabrication voisins. De plus, les niveaux d’exposition
admissibles peuvent varier d’un pays à l’autre. Cependant,
cette information permet à l’utilisateur de la machine de faire
une meilleure évaluation des risques.
Nous vous remercions pour votre collaboration à la protection
de l’environnement.
La garantie ne peut être accordée suite à :
Une utilisation anormale.
Une manœuvre erronée.
Une modification électrique.
Un défaut de transport, de manutention ou
d’entretien.
L’utilisation de pièces ou d’accessoires non d’origine.
Des interventions effectuées par du personnel non
agréé.
L’absence de protection ou dispositif sécurisant
l’opérateur.
Le non-respect des consignes précitées exclut votre machine
de notre garantie.
Les marchandises voyagent sous la responsabilité de
l’acheteur à qui il appartient d’exercer tout recours à
l’encontre du transporteur dans les formes et délais légaux.
Page 16
16
Entreprise certifiée ISO 9001 – ISO 14001
Dans le souci constant d’améliorer la qualité de ses produits, SIDAMO se réserve le droit d’en
modifier les caractéristiques. Les informations, les photos, les vues éclatées et les schémas
contenus dans ce document ne sont pas contractuels
Edition juillet 2019
DÉCLARATION DE CONFORMITÉ
Le (Constructeur/Importateur) soussigné :
SIDAMO
Z.I. DES GAILLETROUS – 41260 LA CHAUSSÉE-SAINT-VICTOR
Déclare que la machine neuve ci-après :
Désignation : affuteur de forets
Marque : SIDAMO
Type : AF 13
Référence : 20113200
N° de série :
est conforme aux exigences essentielles de sécurité qui lui sont applicables :
Directive Machine 2006/42 CE
Directive Basse Tension 2014/35/UE
Directive CEM 2014/30/UE
Directive RoHS 2015/863/UE
REACH 1907/2006
Directive Bruit 2003/10/CE
Directive Vibration 2002/44/CE
Fait à la Chaussée-Saint-Victor
Le
JÉRÔME GERMAIN
Directeur Général
Personne autorisée à constituer le dossier technique :
M. GERMAIN – SIDAMO – Z.I. DES GAILLETROUS – 41260 LA CHAUSSÉE-SAINT-VICTOR
Z.I. DES GAILLETROUS – 41260 LA CHAUSSÉE-SAINT-VICTOR
Tél : 02 54 90 28 28 – Fax : 0 897 656 510 – Mail : [email protected] –
www.sidamo.com
Notice d’instructions AF13
SERVICE UTILISATEUR
Tél : 02 54 74 02 16
Notice AF13
