TOURET À POLIR
NOTICE D’INSTRUCTIONS ORIGINALE
sidamo.com
Page 2
Notice d’instructions 142
2
Page 3
Notice d’instructions 142
SOMMAIRE
1. INTRODUCTION ........................................................................................................................................................................................................................ 4
2. PICTOGRAMMES ..................................................................................................................................................................................................................... 4
2.1. PICTOGRAMMES DE SECURITE MACHINE ............................................................................................................................................................4
2.2. PICTOGRAMMES PRESENTS DANS CETTE NOTICE D’INSTRUCTIONS ....................................................................................................4
3. SECURITE ................................................................................................................................................................................................................................... 5
3.1. PRESCRIPTIONS GENERALES DE SECURITE .........................................................................................................................................................5
3.2. PRESCRIPTIONS PARTICULIERES DE SECURITE .................................................................................................................................................6
3.3. PROTECTION DE L’OPERATEUR ..................................................................................................................................................................................6
4. DESCRIPTIF ET FONCTIONNEMENT ................................................................................................................................................................................ 7
4.1. APPLICATION PREVUE DE LA MACHINE.................................................................................................................................................................7
4.2. CARACTERISTIQUES .........................................................................................................................................................................................................7
4.3. DESCRIPTIF MACHINE .....................................................................................................................................................................................................7
5. INSTALLATION ......................................................................................................................................................................................................................... 8
5.1. CONDITIONNEMENT ....................................................................................................................................................................................8
5.2. MANUTENTION ET TRANSPORT ............................................................................................................................................................8
5.3. INSTALLATION DE LA MACHINE ............................................................................................................................................................8
5.4. MONTAGE .........................................................................................................................................................................................................9
5.5. RACCORDEMENT ELECTRIQUE ...............................................................................................................................................................9
5.6. ESSAI ET EXAMEN INITIAL AVANT LA PREMIERE UTILISATION ..............................................................................................9
6. MONTAGE BROSSES .......................................................................................................................................................................................................... 10
6.1. REMPLACEMENT D’UNE BROSSE ..................................................................................................................................................... 10
7. UTILISATION ........................................................................................................................................................................................................................... 11
7.1. MISE EN MARCHE ..................................................................................................................................................................................... 11
8. MAINTENANCE ..................................................................................................................................................................................................................... 12
8.1. ECRANS DE PROTECTION...................................................................................................................................................................... 12
8.2. NETTOYAGE .................................................................................................................................................................................................. 12
8.3. LUBRIFICATION ........................................................................................................................................................................................... 12
9. OPTIONS ET CONSOMMABLES ...................................................................................................................................................................................... 13
9.1. SOCLE B17 ....................................................................................................................................................................................................................... 13
9.2. ASPIRATION ASP18 ..................................................................................................................................................................................................... 13
9.3. BROSSES ............................................................................................................................................................................................................................ 13
10. VUE ECLATEE ................................................................................................................................................................................................................... 14
11. SCHEMA ELECTRIQUE.................................................................................................................................................................................................. 16
12. NIVEAU SONORE ............................................................................................................................................................................................................ 17
13. NIVEAU VIBRATIONS .................................................................................................................................................................................................... 17
14. PROTECTION DE L’ENVIRONNEMENT ................................................................................................................................................................... 18
15. GARANTIE.......................................................................................................................................................................................................................... 18
16. DECLARATION DE CONFORMITE ............................................................................................................................................................................. 20
3
Page 4
Notice d’instructions 142
1. INTRODUCTION
Pour des raisons de sécurité, lire cette notice d’instructions attentivement avant d’utiliser cette machine.
Toutes non-observations des instructions causeront des dommages aux personnes et/ou à la machine.
Cette notice d’instructions est destinée à l’opérateur, au
régleur et à l’agent de maintenance.
Cette notice d’instructions est une partie importante de
votre équipement. Elle donne des règles et des guides qui
vous aideront à utiliser cette machine sûrement et
efficacement. Vous devez vous familiariser avec les
fonctions et le fonctionnement en lisant attentivement cette
notice d’instructions. Pour votre sécurité, il est en particulier
très important que vous lisiez et observiez toutes les
recommandations sur la machine et dans cette notice
d’instructions.
Ces recommandations doivent être strictement suivies à
tout moment lors de l’emploi et de l’entretien de la machine.
Un manquement au suivi des guides et avertissements de
sécurité de la notice d’instructions et sur la machine et/ou
une utilisation différente de celle préconisée dans la notice
d’instructions peut entraîner une défaillance de la machine
et/ou des blessures.
Veuillez conserver cette notice d’instructions avec la
machine ou dans un endroit facilement accessible à tout
moment pour vous y référer ultérieurement. Assurez-vous
machine peut la consulter périodiquement. Si la notice
d’instructions vient à être perdue ou endommagée, veuillez
nous consulter ou consulter votre revendeur afin d’en
obtenir une nouvelle copie.
Utiliser toujours des composants et pièces SIDAMO. Le
remplacement de composants ou de pièces autres que
SIDAMO peut entraîner une détérioration de la machine et
mettre l’opérateur en danger.
Cette notice décrit les consignes de sécurité à appliquer par
l’utilisateur. Il est de la responsabilité de l’employeur ou de
l’utilisateur, suivant l’article L.4122-1 du code du travail, de
prendre soin de sa santé et de sa sécurité et de celles des
autres personnes concernées par ces actes ou omissions,
conformément, en particulier, aux instructions qui lui sont
données.
L’employeur doit réaliser une évaluation des risques
particuliers liés à son activité, doit former les travailleurs à
la machine et à la prévention de ces risques, et informe de
manière appropriée les travailleurs chargés de l’utilisation
ou de la maintenance des équipements de travail, des
instructions ou consignes les concernant.
que tout le personnel impliqué dans l’utilisation de cette

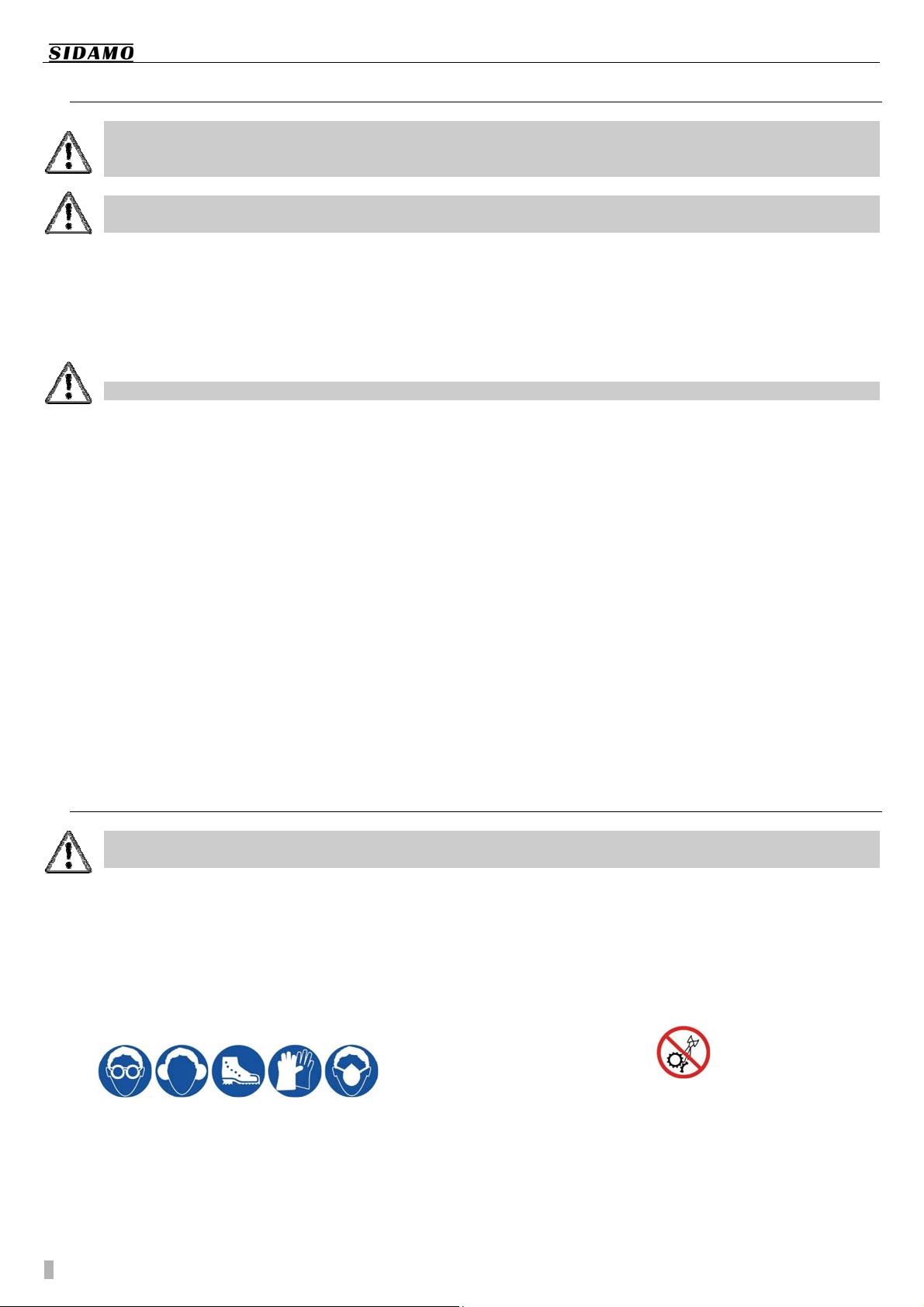

2. PICTOGRAMMES
2.1. PICTOGRAMMES DE SECURITE MACHINE

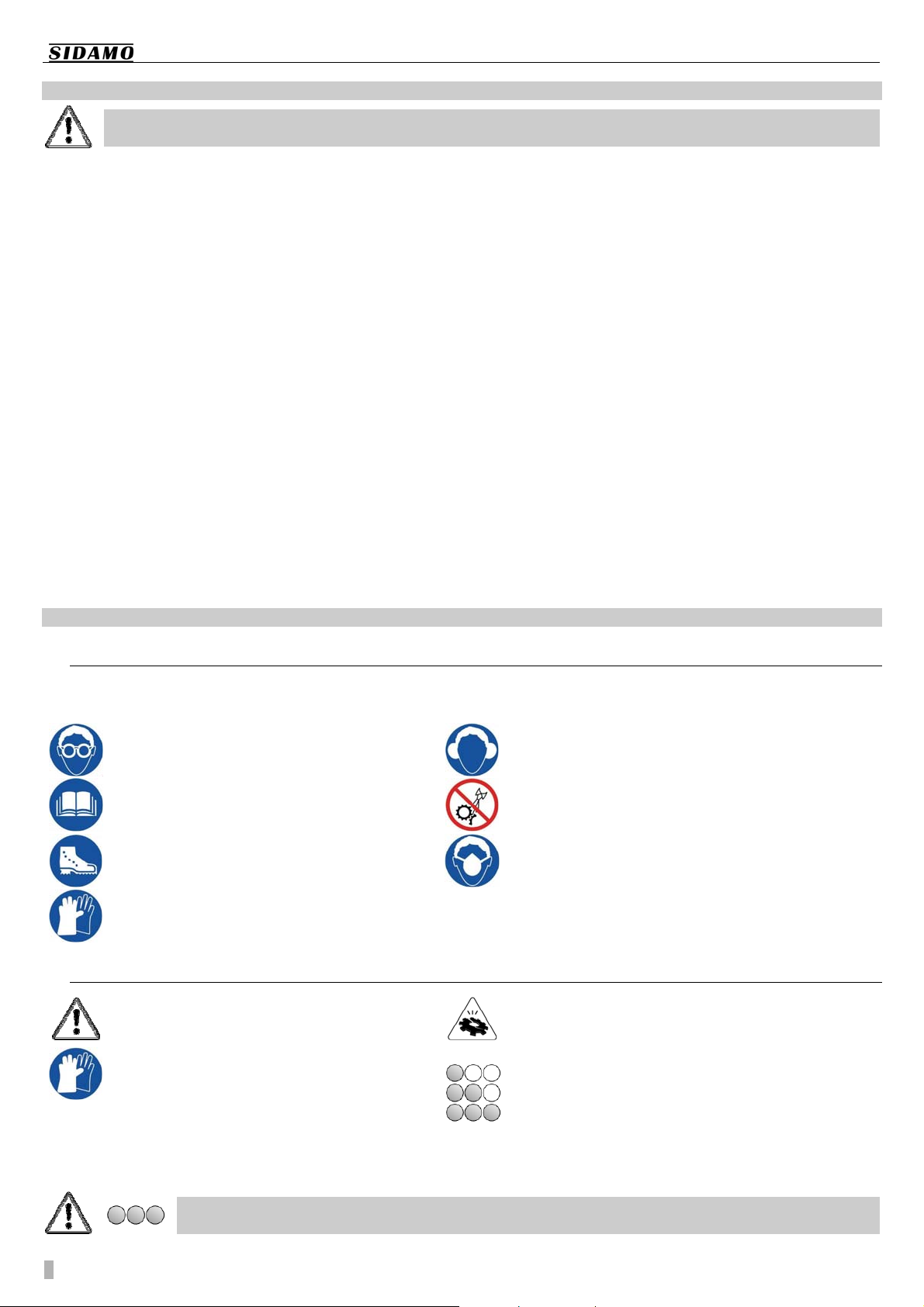

Signification des pictogrammes de sécurité apposés sur la machine (les maintenir propres et les remplacer lorsqu’ils sont
illisibles ou décollés) :
Port de lunettes de protection obligatoire
Lire attentivement la notice d’instructions
Port de chaussures de sécurité obligatoire
Port de gants de protection obligatoire
2.2. PICTOGRAMMES PRESENTS DANS CETTE NOTICE D’INSTRUCTIONS
Danger direct pour les personnes et dommages
de la machine
Pour les opérations de changement d’outil et de
nettoyage, port de gants de protection
Note
Les opérations électriques doivent être effectuées par du personnel qualifié et habilité aux travaux
électriques basse tension.
4
Port de protection auditive obligatoire
Ne porter aucun vêtement ample, des manches larges,
des bijoux, des bracelets, des montres, alliance ...
Porter des coiffes pour les cheveux longs
Port d’un masque respiratoire obligatoire
Dommages possibles de la machine ou de son
environnement
Niveau de capacité technique : opérateur, utilisateur
Niveau de capacité technique : régleur, entretien
Niveau de capacité technique : agent de maintenance
Page 5
3. SECURITE
3.1. PRESCRIPTIONS GENERALES DE SECURITE
Pour réduire les risques d’incendie, de choc électrique, de choc mécanique et de blessure des personnes lors de
l’utilisation des outils électriques, respecter les prescriptions de sécurité de base.
Cette notice d’instructions ne prend en compte que les
comportements raisonnablement prévisibles.
Nos machines sont conçues et réalisées en considérant
toujours la sécurité de l’opérateur.
Nous déclinons toute responsabilité pour tout dommage du
à l’inexpérience, à une utilisation incorrecte de la machine
et/ou à son endommagement et/ou au non-respect des
instructions et règles de sécurité contenues dans cette
notice d’instructions.
En règle générale, les accidents surviennent toujours à la
suite d’une mauvaise utilisation ou d’une absence de lecture
de la notice d’instructions.
Nous vous rappelons que toute modification de la machine
entraînera un désengagement de notre part.
Vérifier la présence, l’état et le fonctionnement de toutes les
protections avant de débuter le travail.
S’assurer que les pièces mobiles fonctionnent
correctement, qu’il n’y a pas d’éléments endommagés et
que la machine fonctionne parfaitement pendant sa mise en
service.
Seul le personnel compétent et autorisé est autorisé à
réparer ou remplacer les pièces endommagées.
Conserver une zone de travail propre et ordonnée.
Veiller à ce que toute la zone de travail soit visible de la
position de travail.
Des aires de travail et des établis encombrés sont une
source potentielle de blessures.
Ne pas utiliser la machine à l’extérieur, dans des locaux très
humides, en présence de liquides inflammables ou de gaz.
Positionner la machine dans une zone de travail
suffisamment éclairée.
Machine interdite aux jeunes travailleurs âgés de moins de
dix-huit ans.
Ne laisser personne, particulièrement les enfants ou des
animaux, non autorisés dans la zone de travail, toucher les
outils ou les câbles électriques et les garder éloignés de la
zone de travail.
Ne jamais s’éloigner de la machine en cours de
fonctionnement. Toujours couper l’alimentation secteur. Ne
s’éloigner de la machine que lorsque cette dernière est
complètement à l’arrêt.
Ne pas forcer l’outil, il fera un meilleur travail et
sera plus sûr au régime pour lequel il est prévu.
Ne pas forcer les petits outils pour réaliser le travail
correspondant à un outil plus gros.
Ne pas utiliser les outils pour des travaux pour lesquels ils
ne sont pas prévus.
Ne pas endommager le câble d’alimentation
électrique.
Notice d’instructions 142
Ne jamais tirer sur le câble d’alimentation électrique pour le
retirer de la prise de courant.
Maintenir le câble d’alimentation électrique éloigné des
sources de chaleur, des parties grasses et/ou des bords
tranchants.
Protéger le câble d’alimentation électrique contre l’humidité
et tous risques éventuels de dégradations.
Vérifier périodiquement le câble d’alimentation électrique et
s’il est endommagé, le faire réparer par un réparateur
agréé.
Les interrupteurs défectueux doivent être remplacés par un
service agréé.
Ne pas utiliser la machine si l’interrupteur ne commande ni
l’arrêt ni la marche.
Ne pas présumer de ses forces.
Toujours garder une position stable et un bon équilibre.
Surveiller ce que l’on fait, faire preuve de bon sens et ne pas
utiliser la machine en état de fatigue.
Toujours utiliser les deux mains pour faire fonctionner cette
machine.
L’utilisation de tout accessoire, autre que ceux décrits dans
la notice d’instructions, peut présenter un risque de
blessures des personnes.
L’utilisateur est responsable de sa machine et s’assure
que :
Le touret est utilisé par des personnes ayant eu
connaissance des instructions et autorisées à le
faire.
Les règles de sécurité ont bien été respectées.
Les utilisateurs ont été informés des règles de
sécurité.
Les utilisateurs ont lu et compris la notice
d’instructions.
Les responsabilités pour les opérations de
maintenance et d’éventuelles réparations ont bien
été assignées et observées.
Les défauts ou dysfonctionnements ont été
immédiatement notifiés à un réparateur agréé ou
auprès de votre revendeur.
Le touret doit être utilisé dans les domaines
d’application décrits dans cette notice.
Toute utilisation autre que celle indiquée sur la
présente notice d’instructions peut constituer un
danger.
Les protections mécaniques et/ou électriques ne
doivent pas être enlevées ou shuntées.
Aucune modification et/ou reconversion ne doit
être effectuée.
SIDAMO décline toute responsabilité pour des dommages
causés aux personnes, animaux ou objets par suite de nonrespect des instructions et règles de sécurité contenues
dans cette notice d’instructions.
5
Page 6
3.2. PRESCRIPTIONS PARTICULIERES DE SECURITE
Lorsqu’un matériau dangereux pour la santé est usiné ou utilisé, ou qu’il existe un risque d’émission de poussières et de
fumées, les dispositifs de protection sont conçus pour réduire autant que possible l’exposition de l’opérateur. Le
système d’aspiration ASP18 en option doit être utilisé.
Ce touret n’est pas conçu pour l’usinage de matériaux pouvant engendrer des poussières inflammables ou explosives,
par exemple de l’aluminium, du magnésium et de leurs alliages.
Ne pas heurter la pièce à polir sur une brosse mais
appliquer une pression progressive.
Ajuster les écrans de protection afin de protéger l’opérateur
des projections d’étincelles.
Ne pas toucher une brosse en mouvement.
Phénomènes dangereux :
Mécanique :
Risque de happement ou d’enroulement pour
l’opérateur lors des opérations manuelles près
d’une brosse.
Risque de frottement ou d’abrasion pour
l’opérateur lors d’un contact involontaire avec une
brosse en rotation.
Matériaux et produits :
Risque d’inhalation de poussières nocives dégagées
par une brosse pour l’opérateur ou autres
personnes ayant accès à la zone autour du touret
lors des opérations de brossage.
Chute ou retournement de la machine :
Risque de blessure pour l’opérateur si le touret ou
le socle ne sont pas fixés.
3.3. PROTECTION DE L’OPERATEUR
Pour la sécurité de l’opérateur, s’assurer du bon état et de la présence des écrans de protection et des carters de
brosses. Veiller à ce que les parties non travaillantes soient toujours recouvertes par un carter de protection.
Cette machine est conçue pour un seul opérateur.
L’opérateur doit porter des équipements de protection
individuelle adaptés :
Lunettes de protection.
Protection auditive.
Chaussures de sécurité.
Gants de protection.
Protection respiratoire.
Notice d’instructions 142
Ne pas ajouter d‘accessoires supplémentaires en vue
d‘opérations pour lesquelles ils ne sont pas conçus.
L‘utilisation d‘un accessoire inapproprié est synonyme de
risques d‘accidents.
Ne pas monter de meule à la place d’une brosse.
L’opérateur doit porter des vêtements ajustés et si
nécessaire des coiffes pour cheveux longs.
L’opérateur ne doit pas porter par exemple :
De vêtement ample, de manches larges.
De bracelets, de montre, d’alliance, de bijoux.
Tout autre objet risquant de s’accrocher aux
éléments mobiles de la machine.
6
Page 7
Notice d’instructions 142
4. DESCRIPTIF ET FONCTIONNEMENT
4.1. APPLICATION PREVUE DE LA MACHINE
Le touret à polir modèle 142 est un touret pour établi ou
sur socle destiné, dans un usage intensif, aux opérations de
décapage, de polissage ou de lustrage tangentiel à sec de
métaux ferreux (brossage d’une surface de pièce en
utilisant la périphérie de la brosse).
Dans de bonnes conditions d'utilisation et de maintenance,
la sécurité du fonctionnement et le travail sont garantis
pour plusieurs années.
Pour ce faire, explorer la machine dans ses différentes
fonctions.
4.2. CARACTERISTIQUES
Fabrication européenne
Corps en fonte d’aluminium
Montage sur roulements à billes étanche auto-
lubrifiés
Boîtier de commandes conforme aux exigences des
lycées et administrations
Sélecteur marche/arrêt cadenassable 4 points
Dispositif de sécurité à bobine à manque de tension
Arrêt de type coup de poing à accrochage
Ecrans de protection en polycarbonate
Protection thermique automatique interne au
moteur
Carters en acier embouti équipés d’une buse de
captage des poussières
142 200 x 25 x 20 200 x 25 x 20 Acier laitonné 0,75 400 V tri 2800 24 680 x 345 x 290 20113016
Brosse/Brosse
(mm)
Nature
fils
brosse
Puissance
moteur
(kW)
Alimentation
Vitesse de
rotation
(tr/mn)
Poids
(kg)
Dimensions
(l x H x P)
(mm)
Référence

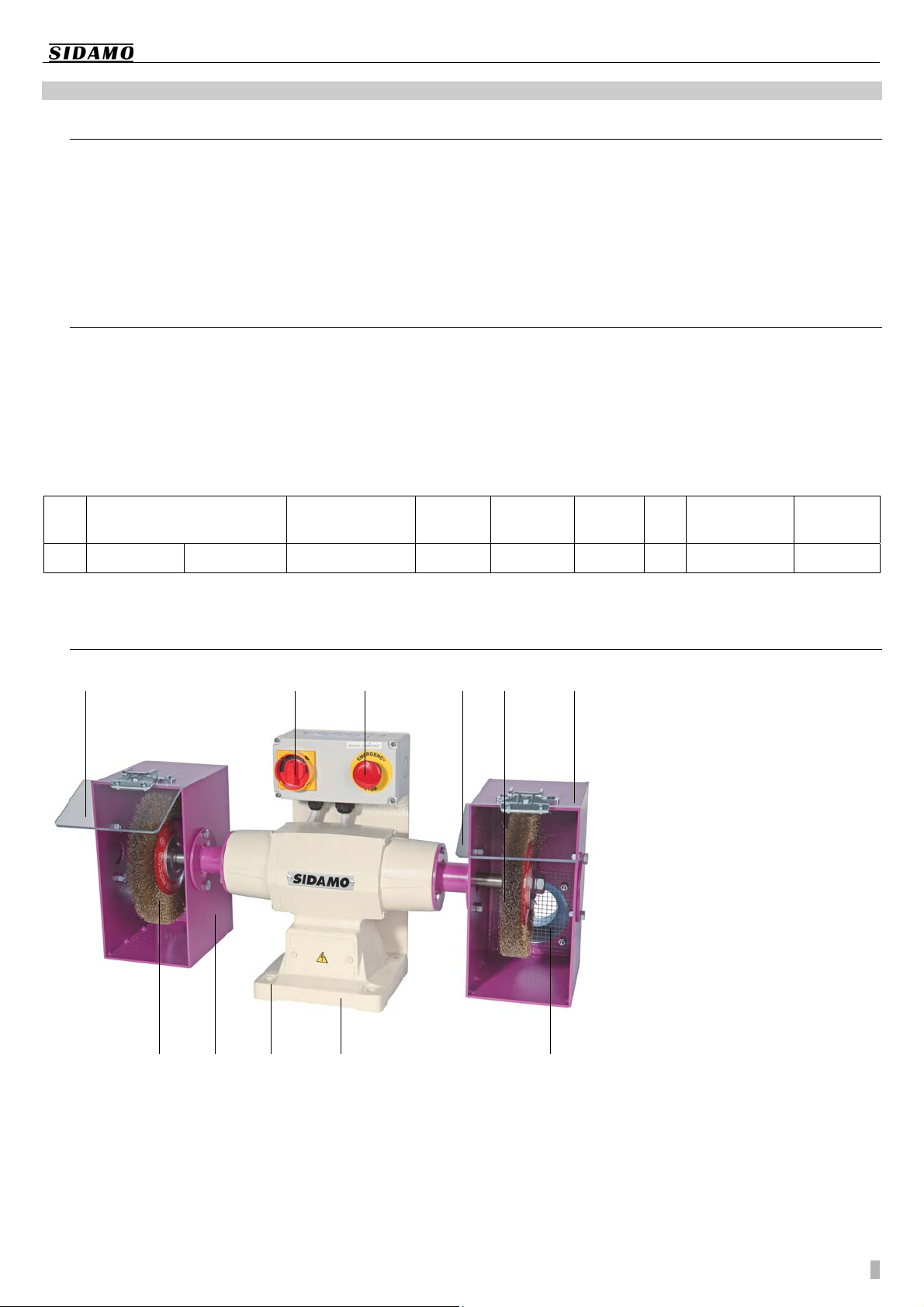

4.3. DESCRIPTIF MACHINE
9 1
1. Carter de brosse
2. Brosse
3. Ecran de protection brosse
4. Buse d’aspiration
5. Brosse
6. Carter de brosse
7. Ecran de protection brosse
8. Interrupteur
« MARCHE/ARRET »
9. « ARRET » coup de poing à
accrochage
10. Base
11. Trous de fixation
Figure 1
7
Page 8
5. INSTALLATION
5.1.
CONDITIONNEMENT
Un petit sac anti-humidité peut se trouver dans l'emballage. Ne pas le laisser à la portée des enfants et le jeter.
Le touret est conditionné dans un emballage en carton,
facilitant la manutention et le stockage.
Lors du déballage, sortir chaque élément du touret, vérifier
l’état général puis procéder à l’assemblage.
5.2.
MANUTENTION ET TRANSPORT
Compte tenu du poids (24 kg) et des dimensions de la
machine, la manutention peut s’effectuer avec deux
personnes.
5.3.
INSTALLATION DE LA MACHINE
Fixer le touret sur un socle adapté ou sur un établi au moyen des points d’ancrage de la base prévus à cet effet.
Raccorder un système d’aspiration adapté aux buses de captage des poussières.
Pour le positionnement sur le poste de travail, installer le touret à une hauteur permettant un bon confort de travail.
La hauteur préconisée du support est de 70 à 80 cm du sol.
Environnement de l’installation :
Tension d’alimentation électrique conforme aux
caractéristiques de la machine.
Température ambiante comprise entre +5°C et
+35°C.
Humidité relative de l’air ne dépassant pas 90%.
Ventilation du lieu d’installation suffisante.
Zone de travail suffisamment éclairée pour un
travail en toute sécurité : l’éclairage doit être de
300 LUX.
Risque de casser le support du touret lors d’un serrage excessif sur une surface déformée.
1. Fixer le socle ou l’établi au sol.
2. Si nécessaire, remplir de sable le socle afin
d’atténuer les vibrations éventuelles et de stabiliser
l’ensemble.
3. Fixer le touret sur le socle ou sur l’établi en
introduisant 4 vis (M6) dans les trous (11 fig.1)
puis les bloquer fermement au moyen d’écrous
appropriés.
Notice d’instructions 142
Si le produit ne vous semble pas correct ou si des éléments
sont cassés ou manquants, contacter votre vendeur.
Conserver la notice d’instructions pour y faire référence
ultérieurement.
Socle B17 en option à commander au revendeur.
8
Page 9
5.4. MONTAGE
S’assurer que les écrous de serrage des brosses soient bien bloqués.
1. Extraire du sachet contenu dans l’emballage les
écrans de protection transparents (3 et 7 fig.1).
2. Les fixer sur les carters (1 et 6 fig.1) et les régler
de façon à protéger l’opérateur.
5.5.
RACCORDEMENT ELECTRIQUE
Les opérations électriques doivent être effectuées par du personnel qualifié et habilité aux travaux électriques basse
tension.
Vérifier que les brosses tournent dans le même sens de rotation indiqué par la flèche sur les carters de brosses.
Inverser deux phases si le sens de rotation n’est pas correct et essayer à nouveau.
La garantie ne comprend pas les dommages dus à une mauvaise connexion.
PRESENCE ELECTRIQUE
S’assurer que la tension d’alimentation de l’installation
correspond à celle du touret, que la prise de courant est en
bon état munie de la terre et que l’interrupteur est sur la
position « 0 ».
Vérifier que la prise de courant de votre installation est
compatible avec la fiche de la machine.
Effectuer le branchement au moyen du câble qui sort à
l’arrière de la boite électrique. Pour le branchement, utiliser
une prise conforme aux normes « EN 60309-1 ».
Contrôler que l’installation électrique sur laquelle la machine
sera branchée est bien reliée à la terre conformément aux
normes de sécurité en vigueur.
Nous rappelons à l’utilisateur qu’il doit toujours y avoir, en
amont de l’installation électrique, une protection
magnétothermique sauvegardant tous les conducteurs
contre les courts-circuits et contre les surcharges.
5.6.
ESSAI ET EXAMEN INITIAL AVANT LA PREMIERE UTILISATION
Vérifier que le touret est bien fixé à l’établi ou à son
socle et le socle fixé au sol.
Vérifier que les protections sont présentes,
intactes et opérationnelles.
Vérifier que les pièces mobiles fonctionnent
correctement, qu’il n’y a pas d’éléments
endommagés.
Notice d’instructions 142
Cette protection doit toujours être choisie sur la base des
caractéristiques électriques de la machine, spécifiées sur la
plaque signalétique :
Tension : 400 V triphasé
Fréquence : 50 Hz
Intensité : 1,35 A
Puissance moteur principal : 0,75 kW
Relier à l’extrémité du câble d’alimentation du
touret à polir une prise électrique homologuée
(NF EN 60309-1) selon la réglementation en
vigueur. Introduire le conducteur de protection
jaune-vert sur la borne correspondante signalée
(logo terre).
Vérifier l’état des brosses.
Vérifier que la machine fonctionne parfaitement à
vide.
9
Page 10
6. MONTAGE BROSSES
Arrêter la machine et/ou débrancher la machine avant de réaliser ces opérations.
Ne pas monter de meule dans le carter de brosse, ni de carter de meule.
Remplacer les brosses par des modèles de même masse et de même dimensions.
Nous vous engageons à contrôler périodiquement l’état de votre touret, l’état des brosses et l’état de l’alimentation
électrique.
6.1.

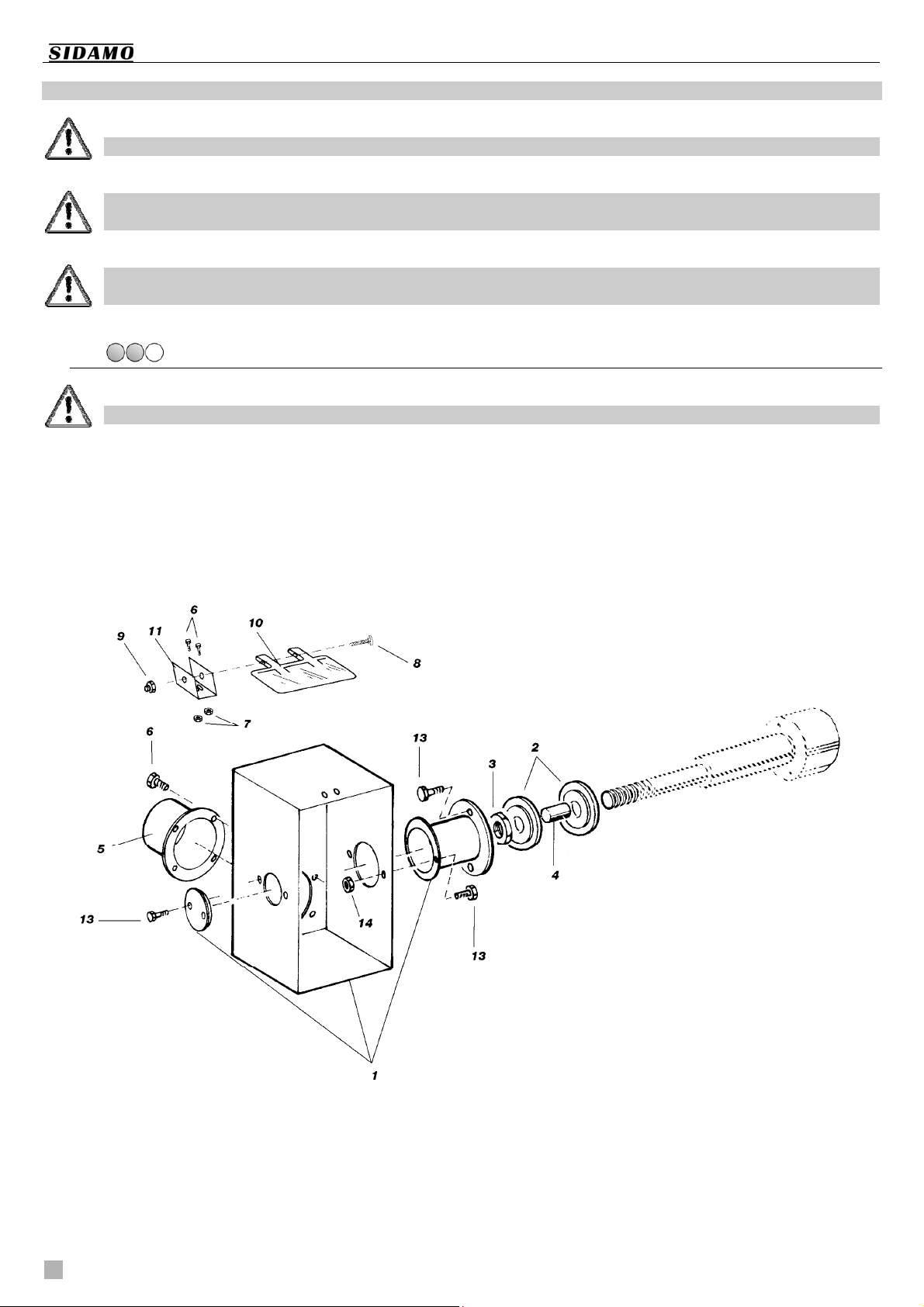

REMPLACEMENT D’UNE BROSSE
Ne pas utiliser de brosse lorsqu’elle est usagée, détériorée.
Procédure :
1. S’assurer que l’alimentation électrique est
déconnectée.
2. Insérer une clé six pans à l’extrémité de l’arbre et
desserrer l’écrou (3 fig.2) en utilisant une clé plate.
Notice d’instructions 142
3. L’écrou côté gauche possède un filetage pas à
gauche, ce qui implique un desserrage dans le sens
des aiguilles d’une montre.
4. Remplacer la brosse usagée par une brosse neuve.
10
Figure 2
Page 11
7. UTILISATION
Respecter les prescriptions particulières de sécurité pour les tourets.
Le brossage manuel doit être toujours effectué avec beaucoup de précautions, risque de contact avec la brosse
(happement, brûlure, pincement, abrasion ou écrasement).
Les écrans doivent toujours être maintenus propres.
Ne pas exercer une pression excessive sur l’outil. La performance d’usinage n’est pas améliorée par une grande
pression sur l’outil, mais la durée de vie de l’outil et de la machine sera réduite.
7.1.
MISE EN MARCHE
1. Régler les écrans de protection de façon à éviter
tout contact avec une brosse.
2. S’assurer d’être équipé de moyens de protection.
3. Porter toujours des lunettes de protection.
4. Introduire la prise de courant du touret dans la
prise de l’installation électrique.
5. Tourner l’interrupteur de mise en marche (vers la
droite).
6. Maintenir fermement la pièce à brosser à l’aide des
deux mains, puis pratiquer un effort progressif,
sans presser excessivement afin d’éviter que la
machine ne perde son régime de tours normal.
7. La brosse (fils acier laitonné) convient aux travaux
de décapage.
Notice d’instructions 142
11
Page 12
8. MAINTENANCE
Avant toute opération de maintenance ou d’entretien, déconnecter la machine.
Porter des gants et des lunettes de protection, et utiliser un chiffon propre et sec, une brosse, un pinceau à long
manche, un crochet, un collecteur magnétique ou un aspirateur pour toutes les opérations de nettoyage.
Ne pas utiliser de soufflette pour éliminer les poussières.
Ne pas utiliser de solvant ou de détergents agressifs pour le nettoyage.
Ne pas immerger la machine dans l’eau, ni la laver avec un jet d’eau.
Pour maintenir l’efficacité du touret et ses composants, il
est nécessaire de procéder à l’entretien de la machine.
Trouver ci-après les plus importantes interventions de
maintenance que l’on peut classer selon leur fréquence en
interventions quotidiennes, hebdomadaires, mensuelles et
semestrielles.
8.1.
ECRANS DE PROTECTION
Veiller régulièrement à la propreté des écrans de
protection et procéder à leur remplacement si
ceux-ci sont endommagés.
Durée de service maximum d’un écran de
protection : 2 ans.
8.2.
NETTOYAGE
Nettoyer régulièrement le touret.
8.3.
LUBRIFICATION
Les roulements du moteur sont lubrifiés à vie sans
entretien.
12
Notice d’instructions 142
Le non-respect des tâches prescrites entraîne une usure
prématurée et diminue les performances de la machine.
Page 13
Notice d’instructions 142

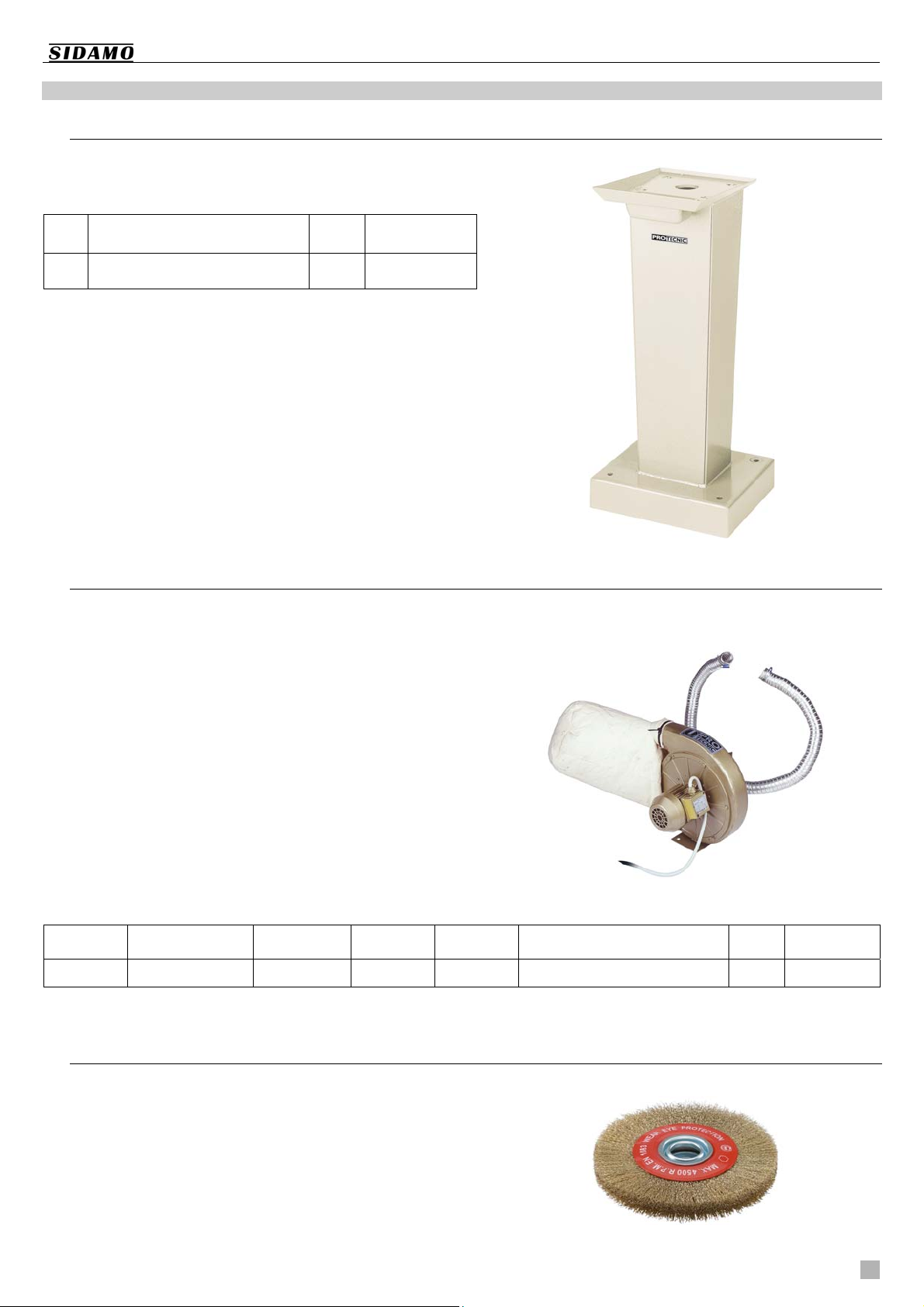

9. OPTIONS ET CONSOMMABLES
9.1. SOCLE B17
Le touret est prévu pour être fixé sur le socle B17 en option.
Hauteur x Largeur x Profondeur
B17 760 x 400 x 370 16 20198044
(mm)
Poids
(kg)
Référence
9.2. ASPIRATION ASP18
Le touret est équipé de deux buses pour l’évacuation des
poussières.
Possibilité de raccorder un système d’aspiration ASP18
version 400 V triphasé.
Cette installation doit être faite de préférence sur le socle
(B17) prévu à cet effet de façon à faciliter le montage :
1. Déballer l’aspiration et vérifier que celui-ci est
complet (flexibles, colliers, buses de raccordement
coté aspiration et notice de montage).
2. Fixer la platine à l’aide de 4 vis à l’arrière du socle.
3. Raccorder les 2 flexibles aux buses des carters et
aux raccords de l’aspiration en les fixant avec les
colliers de serrage.
4. Connecter le câble sur l’interrupteur marche/arrêt
du touret (Attention au sens de rotation du moteur
de l’aspiration).
ASP18 0,15 400 V tri 1430 290 350 x 300 x 300 7 20198043
Puissance moteur
(kW)
Alimentation
Vitesse
(tr/mn)
Débit d’air
(m³/h)
Hauteur x Largeur x Profondeur
(mm)
Poids
(kg)
Référence
9.3. BROSSES
Montage d’origine :
Brosse fils acier laitonné : Ø 200 x 25 x 32 mm
(Référence : 10306012)
13
Page 14
10. VUE ECLATEE
VUE ECLATEE TOURET 142 (VUE 01)
Notice d’instructions 142
14
Page 15
NOMENCLATURE VUE ECLATEE TOURET 142 (VUE 01)
Repère Désignation
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
Base moteur
Flasque moteur
Vis
Stator
Rotor
Rondelle ressort
Roulement
Interrupteur + câble
Carter de brosse droit
Carter de brosse gauche
Ecrou de serrage droit
Ecrou de serrage gauche
Flasque de brosse
Pictogrammes de sécurité
Pictogramme danger électrique
Passe câble
Plaque
Plaque signalétique
Support écran de brosse
Ecrans
Vis
Ecrou
Boulon
Ecrou
Boulon
Vis
Bague
Flasques
Buse
Notice d’instructions 142
15
Page 16

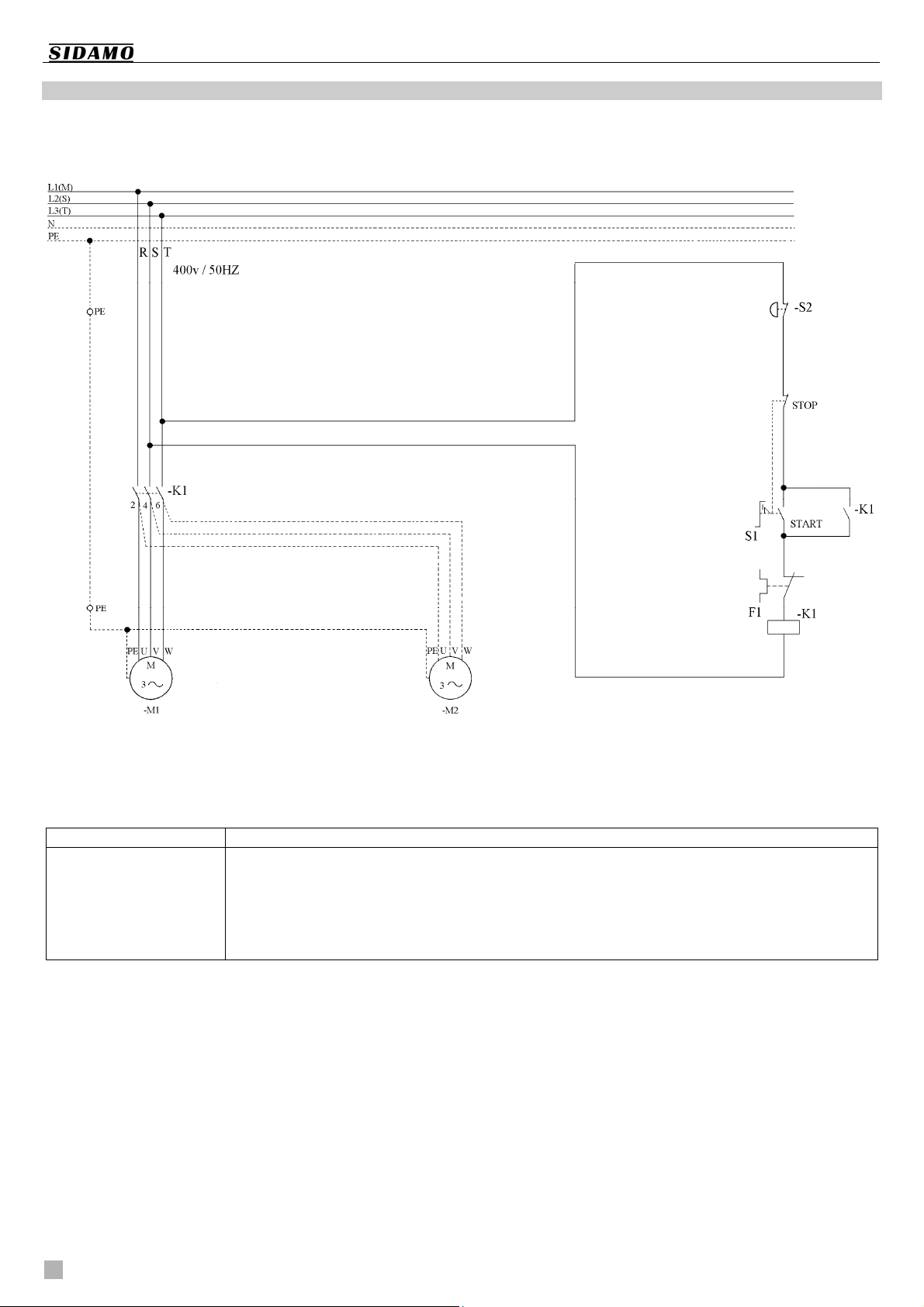

11. SCHEMA ELECTRIQUE
SCHEMA ELECTRIQUE TOURET 142
Notice d’instructions 142
NOMENCLATURE SCHEMA ELECTRIQUE TOURET 142
Repère Désignation
S1
S2
F1
K1
M1
M2
Commutateur « MARCHE/ARRET »
Bouton « ARRET » coup de poing à accrochage
Protection thermique moteur
Contacteur
Moteur
Moteur aspiration ASP18 (option)
16
Page 17
12. NIVEAU SONORE
Les données relatives au niveau de bruit émis par cette
machine pendant le processus de travail dépendront du type
de matériau à brosser et du type de brosse. Pour cette
raison, les données des mesures sont relatives.
Le risque de lésions auditives chez l’opérateur est fonction
du temps d’exposition au bruit.
L’opérateur doit porter un casque antibruit ou autres
moyens individuels de protection appropriés lorsque la
puissance acoustique dépasse 85 dB(A) sur le lieu de
travail.
Niveau de puissance acoustique continue équivalent
pondéré au poste de travail :
Bruit vérifié en fonctionnement à vide = 60 dB(A)
Bruit vérifié pendant le brossage d’une barre
cylindrique en Acier C40 = 80 dB(A)
Le calcul de la puissance acoustique a été effectué en
tenant compte des facteurs tels que : la réverbération du
lieu d’essai, l’absorption de bruits au sol et autres qui
peuvent interférer dans les mesures. Cette estimation
permet d’affirmer que sur les valeurs obtenues, le degré
d’erreur serait autour de 3 dB(A).
13. NIVEAU VIBRATIONS
Les données relatives aux vibrations transmises par cette
machine pendant le processus de travail dépendront du type
de matériau à brosser et du type de brosse. Pour cette
raison, les données des mesures sont relatives.
L’exposition aux vibrations peut avoir des conséquences
graves pour la santé du travailleur. Une personne soumise
quotidiennement à des vibrations de forte amplitude peut
présenter à long terme, des troubles neurologiques et
articulaires.
Ces valeurs doivent être prises en compte lors de
l’évaluation du niveau d’exposition.
Une exposition régulière et fréquente à un outil de travail
hautement vibrant expose les mains et les bras des
travailleurs à des troubles chroniques connus sous le nom
de « syndrome des vibrations ».
Dose horaire de vibrations main/bras pendant une période
de 8 heures transmise par le touret à meuler en meulage
d’une barre cylindrique en Acier C40 (meule A60M) =
Niveau moyen A(8) = 2,4 m/s²
Valeur maximum = 3,13 m/s²
Notice d’instructions 142
Les valeurs données sont des niveaux d’émission et pas
nécessairement des niveaux permettant le travail en
sécurité. Bien qu’il existe des corrélations entre les niveaux
d’émission et les niveaux d’exposition, celle-ci ne peut être
utilisée de manière fiable pour déterminer si des
précautions supplémentaires sont nécessaires. Les
paramètres qui influencent les niveaux réels d ‘exposition
comprennent, les caractéristiques de l’atelier, les autres
sources de bruit, etc., c’est à dire le nombre de machines et
des procédés de fabrication voisins. De plus, les niveaux
d’exposition admissibles peuvent varier d’un pays à l’autre.
Cependant, cette information permet à l’utilisateur de la
machine de faire une meilleure évaluation des risques.
L'évaluation du niveau d'exposition est fondée sur le calcul de
la valeur d'exposition journalière A(8), normalisée à une
période de référence de 8 heures.
À chaque fois qu'un employé est soumis à des vibrations de
type A(8) dépassant le niveau d'exposition journalière
déclenchant l’action fixé à 2,5 m/s², l’employeur doit évaluer
les risques de la tâche affectée à l’employé et mettre en
œuvre des mesures de contrôle.
Valeurs d'exposition aux vibrations transmises au système
main-bras :
- Valeur limite d'exposition journalière A(8) = 5 m/s²
- Valeur d'exposition journalière déclenchant l’action A(8) =
2,5 m/s²
17
Page 18
14. PROTECTION DE L’ENVIRONNEMENT
Votre machine contient de nombreux matériaux recyclables.
Ce logo indique que les machines usagées ne doivent pas
être mélangées avec d’autres déchets.
Le recyclage des machines sera ainsi réalisé dans les
meilleures conditions, conformément à la Directive
Européenne DEEE 2012/19/UE sur les déchets
d’équipement électriques et électroniques.
Adressez-vous à votre mairie ou à votre revendeur pour
connaître les points de collecte des machines usagées les
plus proches de votre domicile.
15. GARANTIE
Dans le cas d’une prise sous garantie, celle-ci s’effectuera
uniquement auprès d’un service après-vente agrée.
La machine est garantie 3 ans à compter de sa date
d’achat par l’utilisateur. Ne sont pas concernés par la
garantie les accessoires et les consommables.
La facture faisant office de bon de garantie est à conserver.
La garantie consiste uniquement à réparer ou remplacer
gratuitement les pièces défectueuses ; après expertise du
constructeur.
Pour toutes demandes de renseignements ou de pièces
concernant la machine, toujours mentionner correctement
les informations décrites sur la plaque signalétique.
La garantie exclut toute responsabilité pour les dommages
occasionnés par l’utilisateur ou par un réparateur non
agrée de la société SIDAMO.
La garantie ne couvre pas les dommages consécutifs,
directs ou indirects, matériels ou immatériels, causés aux
personnes ou aux choses suite aux pannes ou arrêts de la
machine.
18
Notice d’instructions 142
Nous vous remercions pour votre collaboration à la
protection de l’environnement.
La garantie ne peut être accordée suite à :
Une utilisation anormale.
Une manœuvre erronée.
Une modification électrique.
Un défaut de transport, de manutention ou
d’entretien.
L’utilisation de pièces ou d’accessoires non
d’origine.
Des interventions effectuées par du personnel non
agréé.
L’absence de protection ou dispositif sécurisant
l’opérateur.
Le non-respect des consignes précitées exclut votre
machine de notre garantie.
Les marchandises voyagent sous la responsabilité de
l’acheteur à qui il appartient d’exercer tout recours à
l’encontre du transporteur dans les formes et délais légaux.
Page 19
Notice d’instructions 142
19
Page 20
16. DECLARATION DE CONFORMITE
DECLARATION DE CONFORMITE « ORIGINALE »
Le (Constructeur/Importateur) soussigné :
SIDAMO
Z.I. DES GAILLETROUS – 41260 LA CHAUSSÉE-SAINT-VICTOR
Déclare que la machine neuve ci-après :
Désignation : TOURET À POLIR
Marque : SIDAMO
Type : 142
Référence : 20113016
N° de série :
Est conforme aux exigences essentielles de sécurité qui lui sont applicables :
Directive Machine 2006/42/CE
Directive Basse Tension 2014/35/UE
Directive Compatibilité Electromagnétique 2014/30/UE
Directive DEEE 2012/19/UE
Directive RoHS 2015/863/UE
REACH 1907/2006
Directive Bruit 2003/10/CE
Directive Vibrations 2002/44/CE
Fait à la Chaussée-Saint-Victor
Le
JÉRÔME GERMAIN
Directeur Général
Personne autorisée à constituer le dossier technique :
M. GERMAIN – SIDAMO – Z.I. DES GAILLETROUS – 41260 LA CHAUSSÉE-SAINT-VICTOR
Notice d’instructions 142
Z.I. DES GAILLETROUS – 41260 LA CHAUSSÉE-SAINT-VICTOR
Tél : 02 54 90 28 28 – Fax : 0 897 656 510 – Mail : [email protected] – www.sidamo.com
Entreprise certifiée ISO 9001 – ISO 14001
Dans le souci constant d’améliorer la qualité de ses produits, SIDAMO se réserve le droit d’en modifier les caractéristiques.
Les informations, les photos, les vues éclatées et les schémas contenus dans ce document ne sont pas contractuels.
20
SERVICE UTILISATEUR
Tél : 02 54 74 02 16
Edition septembre 2019
Notice TOURET 142
Loading...
