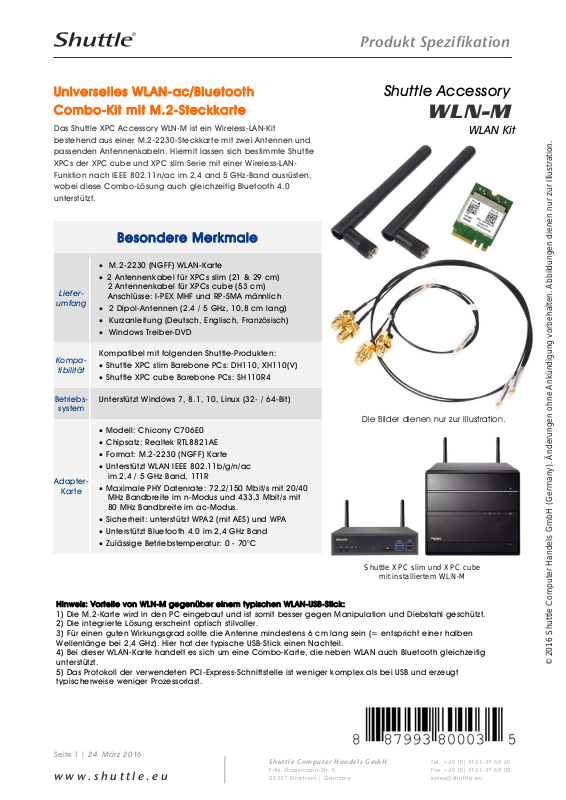

Produkt Spezifikation

Universelles WLAN-ac/Bluetooth
Combo-Kit mit M.2-Steckkarte

Das Shuttle XPC Accessory WLN-M ist ein Wireless-LAN-Kit
bestehend aus einer M.2-2230-Steckkarte mit zwei Antennen und
passenden Antennenkabeln. Hiermit lassen sich bestimmte Shuttle
XPCs der XPC cube und XPC slim Serie mit einer Wireless-LAN­Funktion nach IEEE 802.11n/ac im 2,4 and 5 GHz-Band ausrüsten,
wobei diese Combo-Lösung auch gleichzeitig Bluetooth 4.0
unterstützt.

Besondere Merkmale

 M.2-2230 (NGFF) WLAN-Karte
 2 Antennenkabel für XPCs slim (21 & 29 cm)

Liefer-

umfang

Kompa-

tibilität

2 Antennenkabel für XPCs cube (53 cm)
Anschlüsse: I-PEX MHF und RP-SMA männlich

 2 Dipol-Antennen (2.4 / 5 GHz, 10,8 cm lang)
 Kurzanleitung (Deutsch, Englisch, Französisch)
 Windows Treiber-DVD

Kompatibel mit folgenden Shuttle-Produkten:

 Shuttle XPC slim Barebone PCs: DH110, XH110(V)
 Shuttle XPC cube Barebone PCs: SH110R4

Shuttle Accessor

WLN-M

WLAN Ki

Betriebs-

system

Unterstützt Windows 7, 8.1, 10, Linux (32- / 64-Bit)

Die Bilder dienen nur zur Illustration.

Die Bilder dienen nur zur Illustration.

 Modell: Chicony C706E0
 Chipsatz: Realtek RTL8821AE
 Format: M.2-2230 (NGFF) Karte
 Unterstützt WLAN IEEE 802.11b/g/n/ac

dapter-

Karte

Hinweis: Vorteile von WLN-M gegenüber einem typischen WLAN-USB-Stick:

1) Die M.2-Karte wird in den PC eingebaut und ist somit besser gegen Manipulation und Diebstahl geschützt.

2) Die integrierte Lösung erscheint optisch stilvoller.

3) Für einen guten Wirkungsgrad sollte die Antenne mindestens 6 cm lang sein (= entspricht einer halben
Wellenlänge bei 2,4 GHz). Hier hat der typische USB-Stick einen Nachteil.

4) Bei dieser WLAN-Karte handelt es sich um eine Combo-Karte, die neben WLAN auch Bluetooth gleichzeitig
unterstützt.

5) Das Protokoll der verwendeten PCI-Express-Schnittstelle ist weniger komplex als bei USB und erzeugt
ischerweise weniger Prozessorlast.

t

im 2,4 / 5 GHz Band, 1T1R

 Maximale PHY Datenrate: 72,2/150 Mbit/s mit 20/40

MHz Bandbreite im n-Modus und 433.3 Mbit/s mit
80 MHz Bandbreite im ac-Modus.

 Sicherheit: unterstützt WPA2 (mit AES) und WPA
 Unterstützt Bluetooth 4.0 im 2,4 GHz Band
 Zulässige Betriebstemperatur: 0 - 70°C

Shuttle XPC slim und XPC cube

mit installiertem WLN-M
