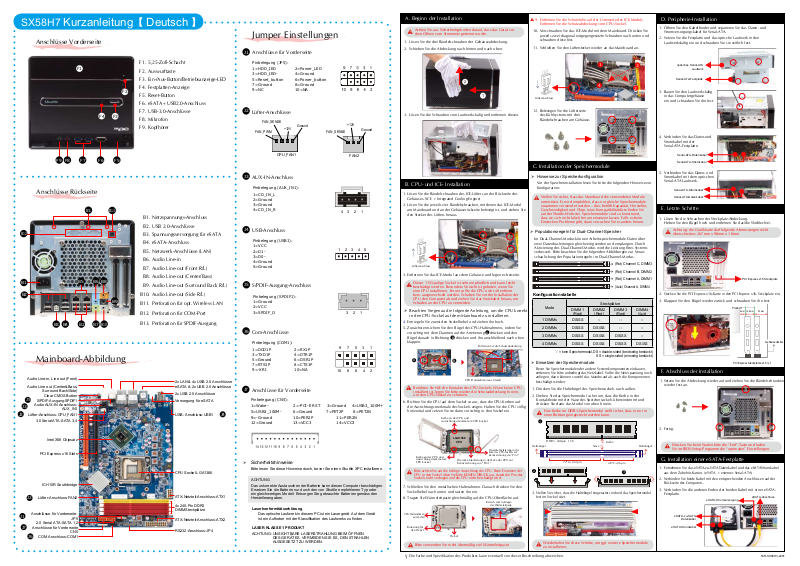

Shuttle SX58H7 Quick Guide [de]

SX58H7

Anschlüsse Vorderseite

Kurzanleitung

【

Deutsch

】

Jumper Einstellungen

Anschlüsse für Vorderseite

A. Beginn der Installation

Achten Sie aus Sicherheitsgründen darauf, dass das Gerät vor dem Öffnen vom Stromnetz getrennt wurde.

1. Lösen Sie die drei Rändelschrauben der Gehäuseabdeckung.

2. Schieben Sie die Abdeckung nach hinten und nach oben.

9. Entfernen Sie die Schutzfolie auf der Unterseite des ICE-Moduls. Entfernen Sie die Schutzabdeckung vom CPU-Sockel

10. Verschrauben Sie das ICE-Modul mit dem Mainboard. Drücken Sie jeweils zwei diagonal entgegengesetzte Schrauben nach unten und schrauben diese fest.

11. Schließen Sie den Lüfterstecker wieder an das Mainboard an.

D. Peripherie-Installation

1. Öffnen Sie den Kabelbinder und separieren Sie das Daten- und Stromversorgungskabel für Serial-ATA.

2. Setzen Sie die Festplatte und das optische Laufwerk in den Laufwerkskäfig ein und schrauben Sie sie seitlich fest.

Anschlüsse Rückseite

B12

B3 B4 B2

Mainboard-Abbildung

Audio Line-in, Line out (Front)

Audio Line out (Center&Bass,

Lüfter-Anschluss-CPU_FAN1

Surround Back/Side)

Clear CMOS Button

S/PDIF-Ausgang-SPDIF1

Audio AUX-IN Anschluss-

3.0 Serial ATA-SATA 3,4

AUX_IN1

B11

B10

B13

F1. 5,25-Zoll-Schacht F2. Auswurftaste F3. Ein-/Aus-Button/Betriebsanzeige-LED F4. Festplatten-Anzeige F5. Reset-Button F6. eSATA+USB2.0-Anschluss

F7. USB-3.0-Anschlüsse F8. Mikrofon F9. Kopfhörer

B1. Netzspannungs-Anschluss

B2. USB 2.0-Anschlüsse

B3. Spannungsversorgung für eSATA

B4. eSATA-Anschluss

B5. Netzwerk-Anschlüsse (LAN)

B6. Audio Line-in

B7. Audio Line-out (Front R/L)

B8. Audio Line-out (Center/Bass)

B9. Audio Line-out (Surround Back R/L)

B10. Audio Line-out (Side R/L)

B11. Perforation für opt. Wireless LAN

B12. Perforation für COM-Port

B13. Perforation für SPDIF-Ausgang

2x LAN & 4x USB 2.0 Anschlüsse eSATA & 2x USB 2.0 Anschlüsse

2x USB 2.0 Anschlüsse

Versorgung für eSATA

USB- Anschluss-USB1

Pinbelegung (JP5):

1=HDD_IED 2=Power_LED 3=HDD_IED- 4= 5=Reset_button 6=Power_button 7=Ground 8=Ground 9=NC 10=NA

Lüfter-Anschlüsse

FAN_SENSE

FAN_PWM

AUX-IN-Anschluss

Pinbelegung (AUX_IN1):

1=CD_IN_L 2=Ground 3=Ground 4=CD_IN_R

USB-Anschluss

Pinbelegung (USB1): 1=VCC 2=D13=D04=Ground 5=Ground

S/PDIF-Ausgang-Anschluss

Pinbelegung (SPDIF1): 1=Ground 2=VCC 3=SPDIF_O



Com

-Anschlüsse

Pinbelegung (COM1):

1=DCD1P 2=RX1P 3=TXD1P 4=DTR1P 5=Ground 6=DSR1P 7=RTS1P 8=CTS1P 9=-XRI 10=NA

Anschlüsse für Vorderseite

Pinbelegung (CN5):

1=Wake- 2=-PCI-E RST 3=Ground 4=USB3_100M+ 5=USB3_100M- 6=Ground 7=PET2P 8=PET2N 9=-Ground 10=PER2P 11=PER2N 12=Ground 13=VCC3 14=VCC3

+12V

CPU_FAN1

Ground

FAN_SENSE

4 3 2 1

1 2 3 4 5

9 7 5 3 1

10 8 6 4 2

+12V

Ground

FAN2

3 2 1

3. Lösen Sie die Schrauben vom Laufwerkskäfig und entfernen diesen.

B. CPU- und ICE- Installation

1. Lösen Sie die Rändelschrauben des ICE-Lüfters an der Rückseite des Gehäuses. (ICE = Integrated Cooling Engine)

2. Lösen Sie die jeweils vier Rändelschrauben, mit denen das ICE-Modul am Mainboard und an der Gehäuserückseite befestigt ist, und ziehen Sie den Stecker des Lüfters heraus.

Lüfteranschluss

3. Entfernen Sie das ICE-Modul aus dem Gehäuse und legen es beiseite.

Dieser 1155-polige Sockel ist sehr empfindlich und kann leicht beschädigt werden. Besondere Vorsicht ist geboten, wenn Sie eine CPU installieren. Ferner sollte die CPU nicht oft entfernt bzw. ausgewechselt werden. Schalten Sie vor der Installation der CPU den Computer ab und ziehen Sie das Netzkabel heraus, um Schäden an der CPU zu vermeiden.

Beachten Sie genau die folgende Anleitung, um die CPU korrekt in den CPU-Sockel auf dem Mainboard zu installieren.

4. Entriegeln Sie zuerst den Sockelhebel und ziehen ihn hoch.

5. Zunächst entsichern Sie den Bügel des CPU-Halterahmens, indem Sie vorsichtig mit dem Daumen auf die Arretierung drücken und den Bügel danach in Richtung (B) drücken und ihn anschließend nach oben klappen.

Berühren Sie NIE die Kontakte des CPU-Sockels. Wenn keine CPU installiert ist, legen Sie bitte wieder die Schutzabdeckung hinein, um den CPU-Sockel zu schützen.

6. Richten Sie die CPU auf dem Sockel so aus, dass die CPU-Kerben auf die Ausrichtungsmerkmale des Sockels zeigen. Halten Sie die CPU völlig

horizontal und setzen Sie sie dann vorsichtig in den Sockel ein.

CPU-Halterahmen aus Metall

Kerbe an der CPU und Ausrichtungsmerkmal am CPU-Sockel

Entfernen Sie die Schutzabdeckung

Lüfteranschluss

12. Befestigen Sie die Lüfterseite des Kühlsystems mit drei

Rändelschrauben am Gehäuse.

C. Installation der Speichermodule

Hinweise zur Speicherkon󰘰guration

Vor der Speicherinstallation lesen Sie bitte die folgenden Hinweise zur

Konfiguration:

Stellen Sie sicher, dass das Mainboard die verwendeten Module unterstützt. Es wird empfohlen, dass nur gleiche Speichermodule zusammen verwendet werden – dies betrifft Kapazität, Hersteller, Geschwindigkeit und Chips (eine Kompatibilitätsliste finden Sie auf der Shuttle-Website). Speichermodule sind so konstruiert, dass sie sich nicht falsch herum einsetzen lassen. Falls es beim Einstecken Probleme gibt, dann versuchen Sie es anders herum.

Populationsregeln für Dual-Channel-Speicher

Im Dual-Channel-Modus können Arbeitsspeichermodule Daten über zwei Datenbusleitungen gleichzeitig senden und empfangen. Durch Aktivierung des Dual-Channel-Modus wird die Leistung Ihres Systems verbessert. Bitte beachten Sie die folgenden Abbildungen zur Veran schaulichung der Populationsregeln im Dual-Channel-Modus.

(Rot) Channel C, DIMM3

(Rot) Channel B, DIMM2

(Rot) Channel A, DIMM1

(

Gelb

) Channel A, DIMM4

Kongurationstabelle

Mode

1 DIMMs DS/SS -- -- --

2 DIMMs DS/SS DS/SS -- --

3 DIMMs DS/SS DS/SS DS/SS --

4 DIMMs DS/SS DS/SS DS/SS DS/SS

’-’ = kein Speichermodul,DS = double-sided (beidseitig bestückt)

DIMM1

(Red)

Einsetzen der Speichermodule

Bevor Sie Speichermodule oder andere Systemkomponenten einbauen, entfernen Sie bitte unbedingt das Netzkabel. Sollte die Netzspannung noch anliegen, dann können sowohl das Mainboard als auch die Komponenten beschädigt werden

1. Drücken Sie die Haltebügel des Speichersockels nach außen.

2. Drehen Sie das Speichermodul so herum, dass die Kerbe in der Kontaktleiste mit der Nase des Speichersockels übereinstimmt und

drücken Sie dann das Modul von oben hinein.

Eine Kerbe im DDR3-Speichermodul stellt sicher, dass es nur in einer Richtung eingesteckt werden kann.

Steckplätze

DIMM2

(Red)

SS = single-sided (einseitig bestückt)

DIMM3

(Red)

DIMM4

(

Gelb

optisches Serial-ATA

Serial-ATA-Festplatte

3. Bauen Sie den Laufwerkskäfig in das Computergehäuse ein und schrauben Sie ihn fest.

4. Verbinden Sie das Daten-und Stromkabel mit der Serial-ATA-Festplatte.

Serial-ATA-Datenkabel

Serial-ATA-Stromkabel

5. Verbinden Sie das Daten- und Stromkabel mit dem optischen Serial-ATA Laufwerk.

Serial-ATA-Stromkabel

Serial-ATA-Datenkabel

Laufwerk

E. Letzte Schritte

1. Lösen Sie die Schrauben der Steckplatz-Abdeckung. Heben Sie den Bügel hoch und entfernen Sie das/die Slotblech(e).

Achtung: die Grafikkarte darf folgende Abmessungen nicht überschreiten: 267mm x 98mm x 18mm

Stecken Sie die PCI Express x16-Karte in den PCI Express x16- Steckplatz ein.

3. Klappen Sie den Bügel wieder zurück und schrauben Sie ihn fest.

Platine

)

PCI Express Steckplätze x16 / x1

F. Abschluss der Installation

Setzen Sie die Abdeckung wieder auf und ziehen Sie die Rändelschrauben wieder fest an.

2. Fertig.

PCI Express x16 Steckplatz

20mm

14.6mm

5mm

Gehäusedeckel

Intel X58 Chipsatz

PCI Express x16 Slots

ICH10R Southbridge

Lüfter-Anschluss-FAN2

Anschlüsse für Vorderseite-

2.0 Serial ATA-SATA 1,2

Anschlüsse für Vorderseite

COM Anschluss-COM1

JP5

CN5

CPU Sockel LGA1366

ATX-Netzteil-Anschluss-ATX1

4x 240-Pin DDR3 DIMMSteckplätze

ATX-Netzteil-Anschluss-ATX2

RS232-Anschluss-JP4

Sicherheitshinweise

Bitte lesen Sie diese Hinweise durch, bevor Sie einen Shuttle XPC installieren.

ACHTUNG Das unkorrekte Austauschen der Batterie kann diesen Computer beschädigen.

Ersetzen Sie die Batterie nur durch den von Shuttle empfohlenen Typ oder ein gleichwertiges Modell. Entsorgen Sie gebrauchte Batterien gemäss den Herstellerangaben.

Laserkonformitätserklärung

Das optische Laufwerk in diesem PC ist ein Lasergerät. Auf dem Gerät ist ein Aufkeber mit der Klassi󰘰kation des Laufwerks zu 󰘰nden.

LASER KLASSE 1 PRODUKT

ACHTUNG: UNSICHTBARE LASERSTRAHLUNG BEIM ÖFFNEN

DES GERÄTES. VERMEIDEN SIE ES, DEN STRAHLEN AUSGESETZT ZU WERDEN.

LGA1366

CPU

Dreiecks-Markierung in der Ecke des CPU-Sockels zur

Kerbe an der CPU und Ausrichtungsmerkmal am CPU-Sockel

Bitte achten Sie auf die richtige Ausrichtung der CPU. Beim Einsetzen der CPU in den Sockel üben Sie bitte KEINEN DRUCK aus, damit die Pins des Sockels nicht verbogen und die CPU nicht beschädigt wird.

7. Schließen Sie den metallischen Halterahmen. Danach drücken Sie den Sockelhebel nach unten und rasten ihn ein.

8. Tragen Sie Wärmeleitpaste gleichmäßig auf die CPU-Oberfläche auf.

CPU-Halterahmen

aus Metall

Einrastung für

den Hebel

Bitte verwenden Sie nicht übermäßig viel Wärmeleitpaste.

Die Farbe und Spezifikation des Produktes kann eventuell von dieser Beschreibung abweichen.

Dreiecks-Markierung in der Ecke der CPU zur Kennzeichnung von "Pin 1"

Hebel

Kennzeichnung von "Pin 1"

Bereich zum Auftragen

der Wärmeleitpaste

Haltebügel

DDR3 240-pin 1.5V

Stellen Sie sicher, dass die Haltebügel eingerastet sind und das Speichermodul fest im Sockel sitzt.

Wiederholen Sie diese Schritte, um ggf. weitere Speichermodule zu installieren.

72*2=144 pin

Nase

Kerbe

48*2=96 pin

Haltebügel

Drücken Sie beim Starten bitte die “Entf”-Taste und laden Sie im BIOS-Setup-Programm die “optimalen” Einstellungen.

G. Installation einer eSATA-Festplatte

Entnehmen Sie das eSATA-zu-SATADatenkabel und das eSATAStromkabel

aus dem Zubehör-Karton. (eSATA = externes Serial-ATA)

Verbinden Sie beide Kabel mit den entsprechenden Anschlüssen auf der

Rückseite des Computers.

3. Verbinden Sie die anderen Enden der beiden Kabel mit einer eSATA- Festplatte.

eSATA-zu-SATA

eSATA Stromkabel

eSATA-Stromversorgung

Datenkabel

eSATA-Anschluss
